Изготовление корпусов для сабвуферов, фальшпанелей

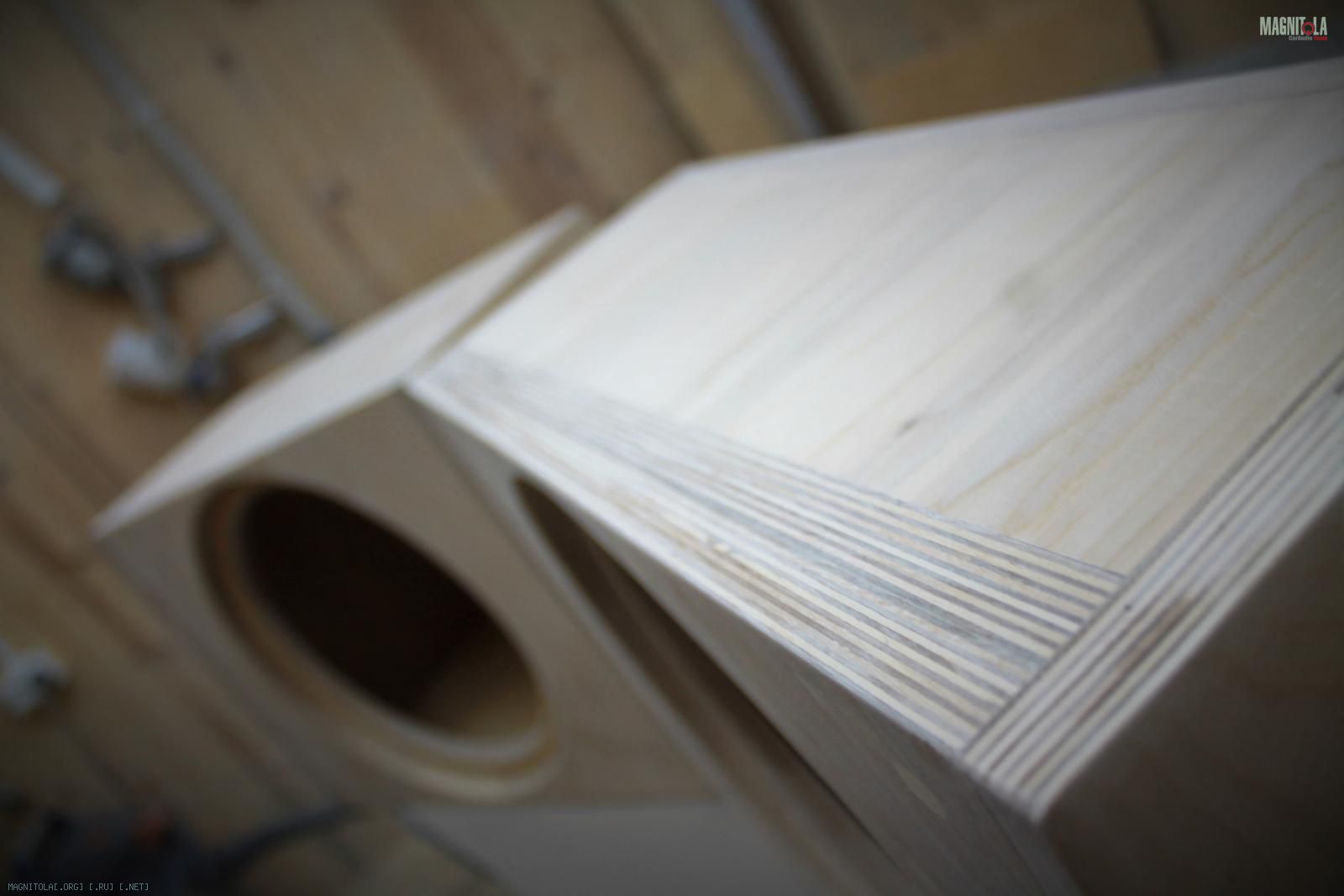

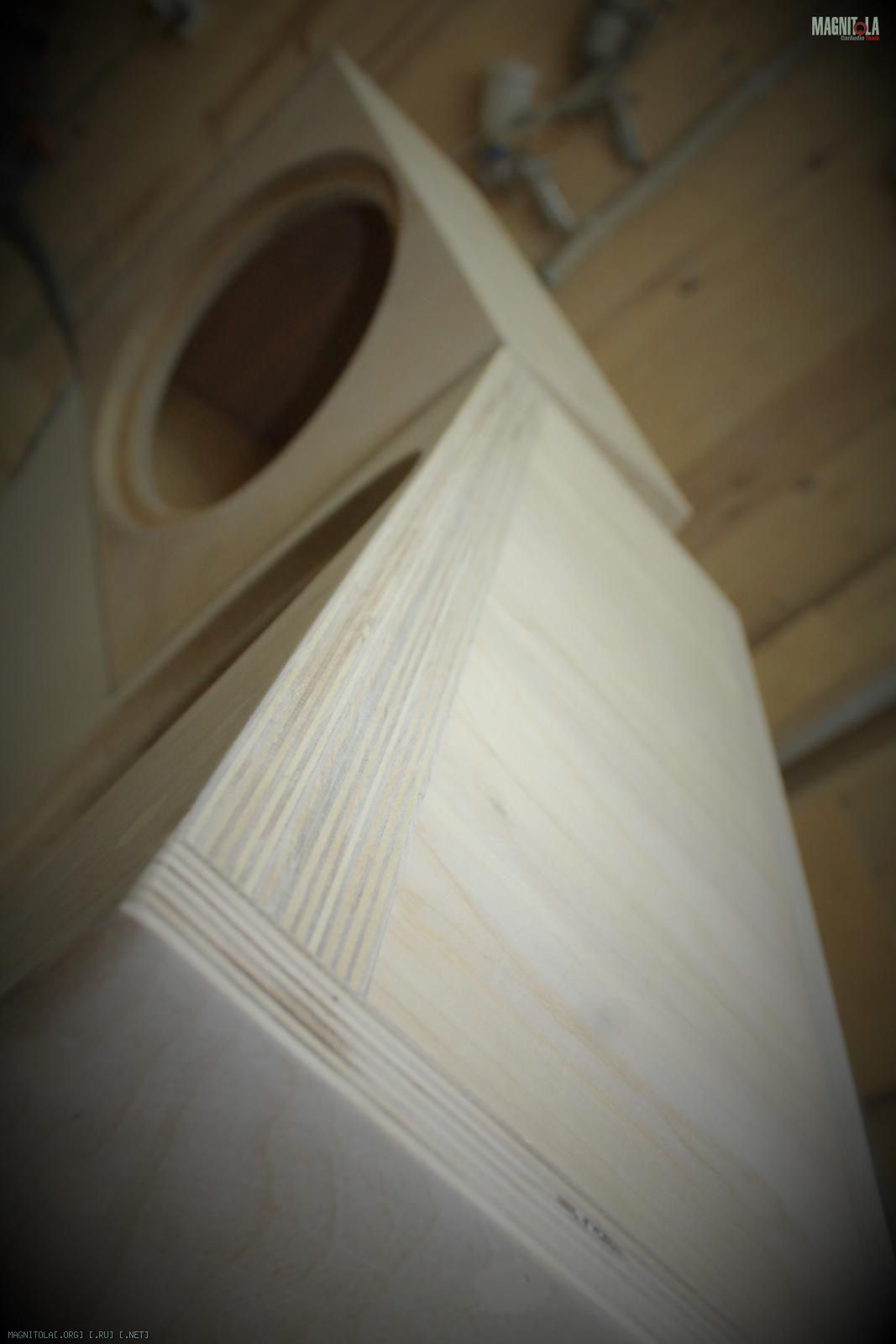

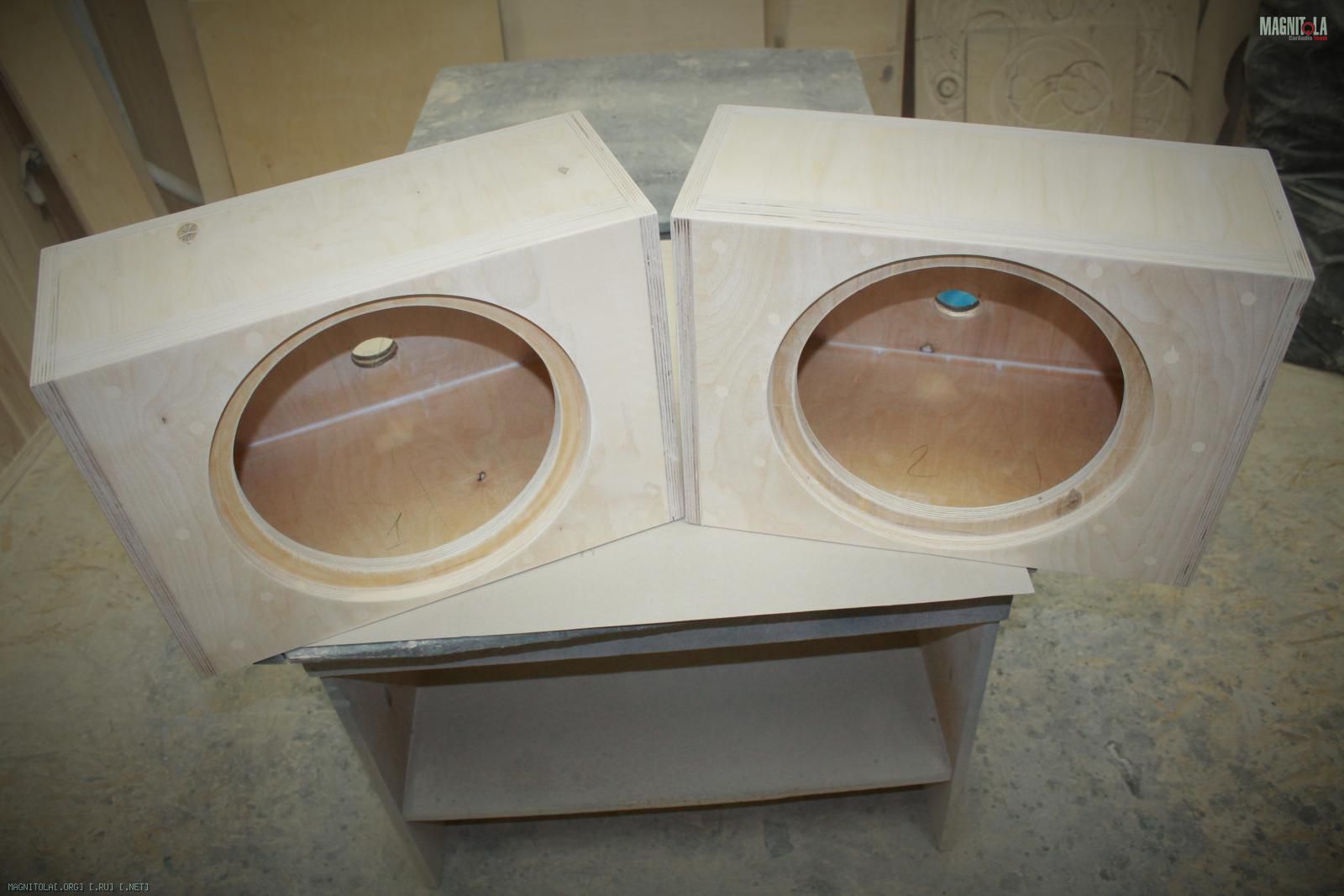

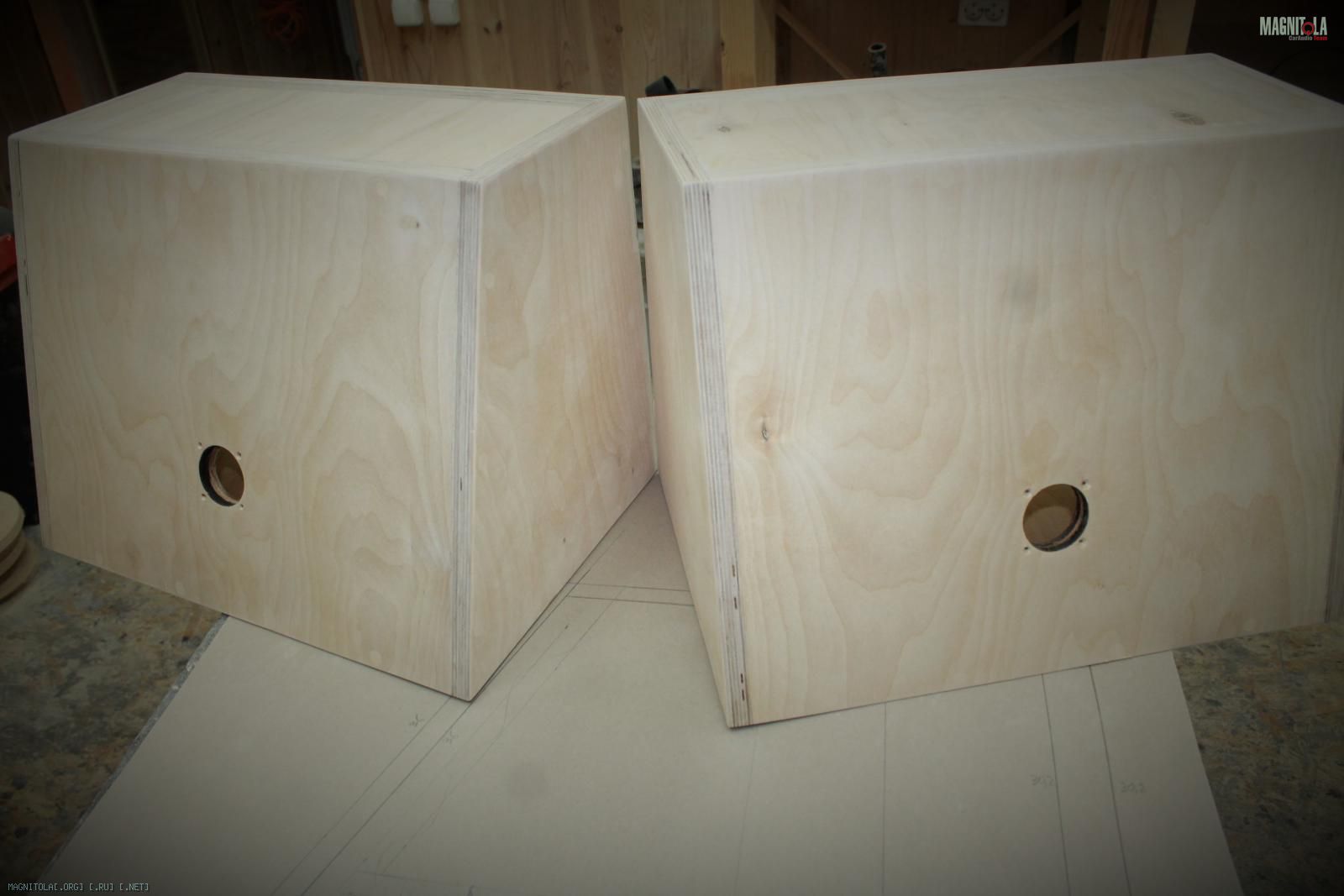

Корпус под ESX SX1240.
ЗЯ, стенки 19мм, лицевая 38мм.
Вложение 1262725Вложение 1262727Вложение 1262729Вложение 1262731Вложение 1262733Вложение 1262735

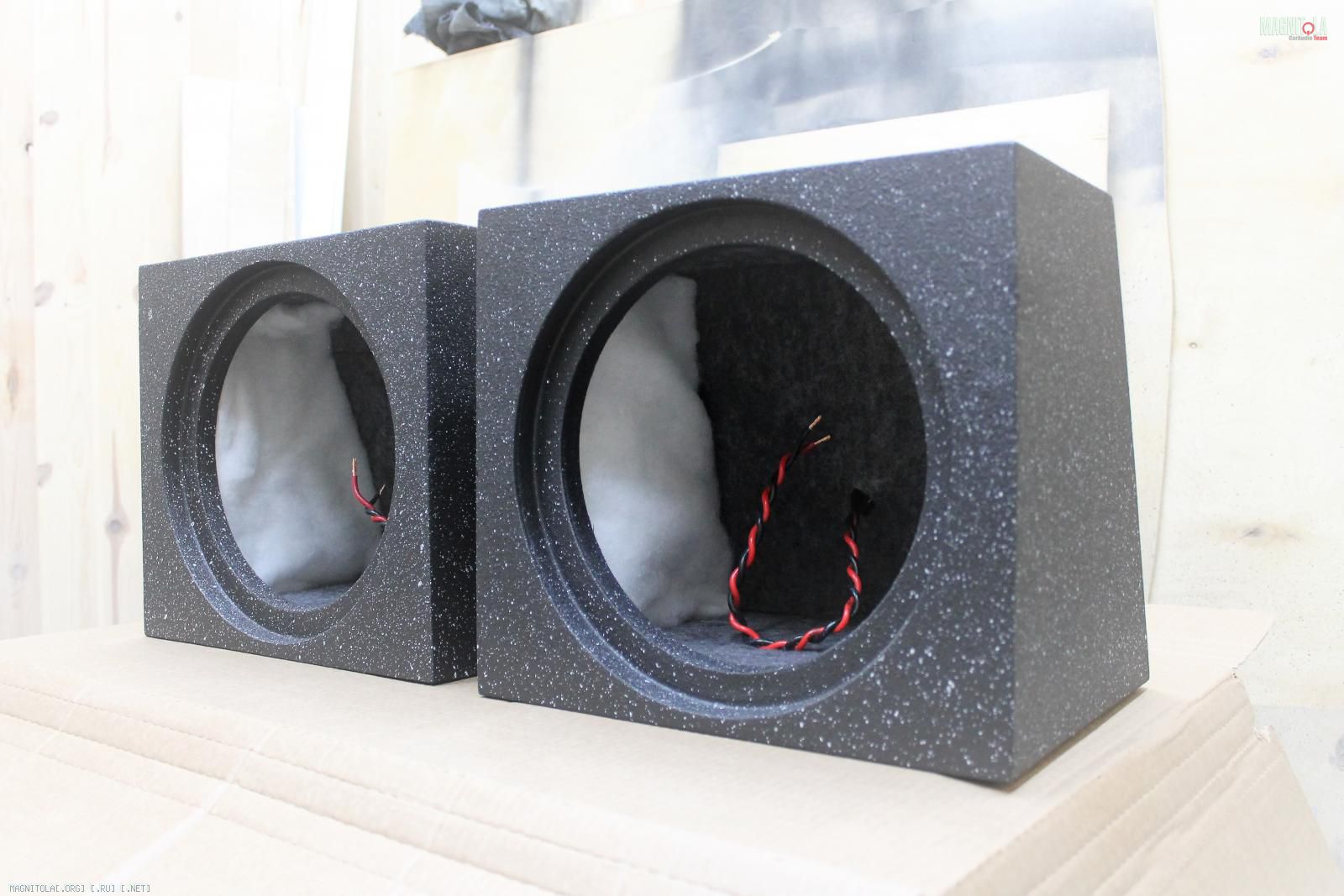

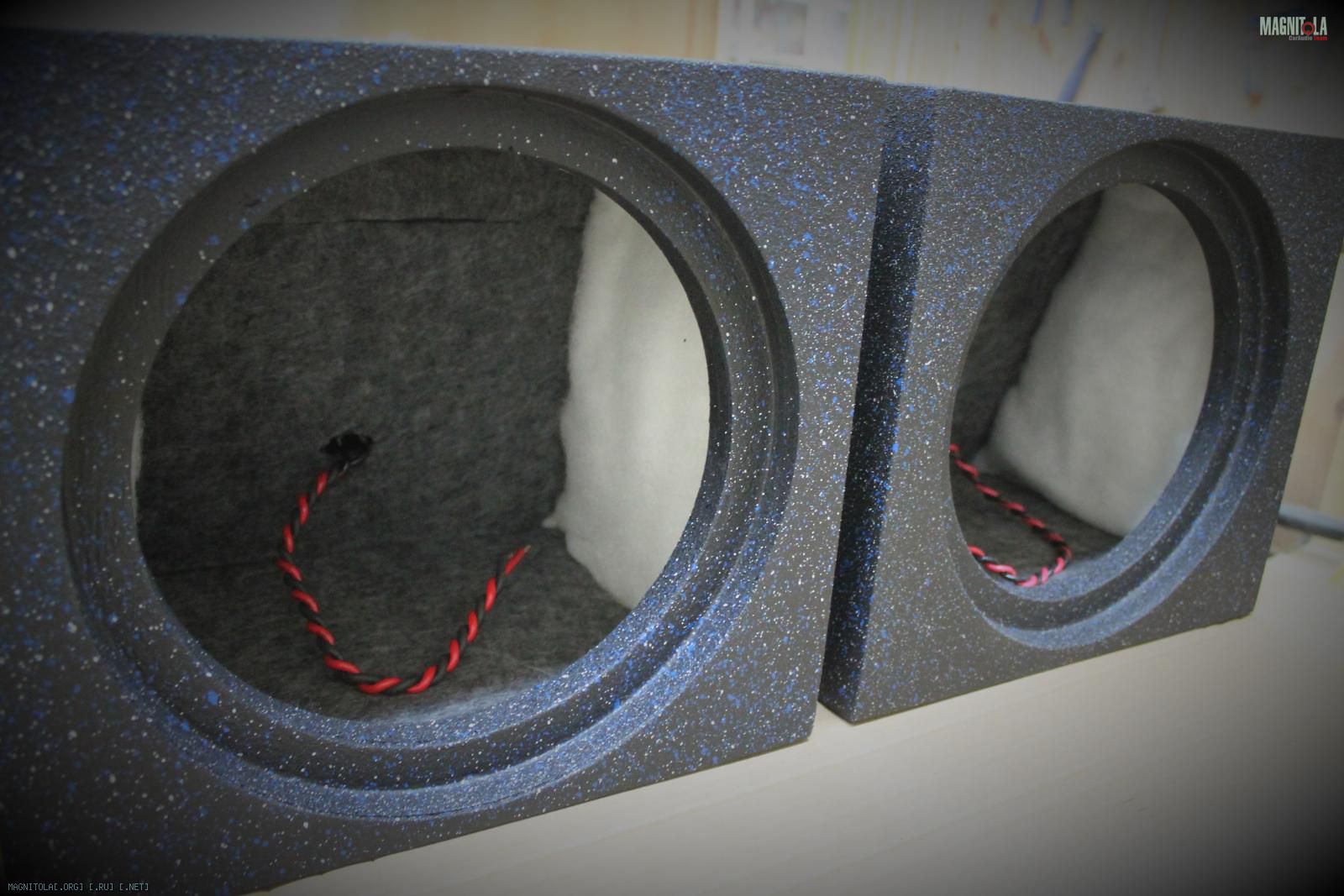

Корпус под ESX SX1040, Helix K 10W, Kicker 43CWR10.
ЗЯ, стенки 19мм, лицо 38мм.
Корпус внутри покрывается 2 мм антирезонансной мастикой.
Акустическое демпфирование войлоком и синтепоном.
Покраска...

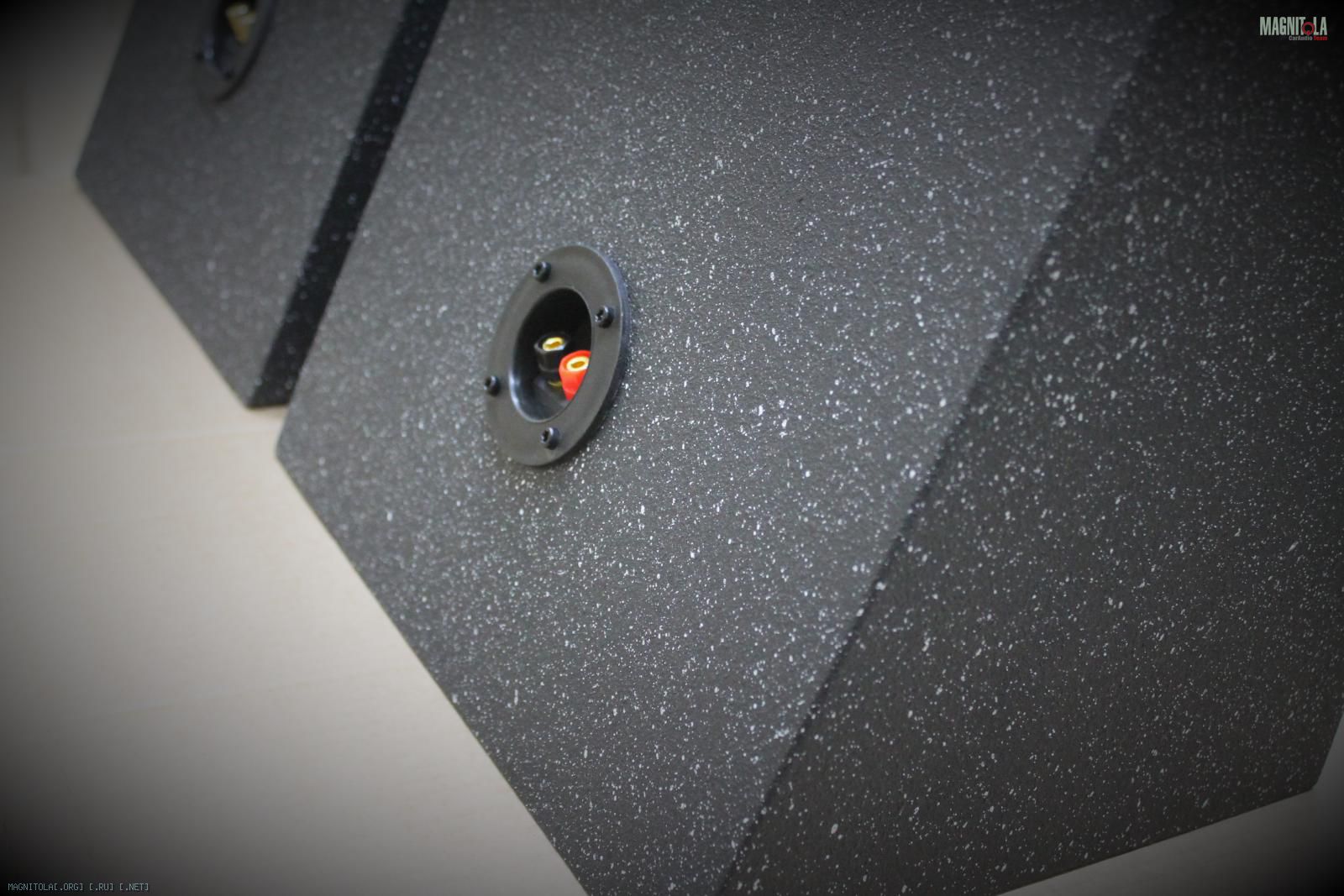

Терминал, проводка 2х4мм2.




Вложение 1263011Вложение 1263013Вложение 1263015Вложение 1263017Вложение 1263019Вложение 1263021Вложение 1263023Вложение 1263025Вложение 1263027Вложение 1263029Вложение 1263031Вложение 1263033Вложение 1263035Вложение 1263037

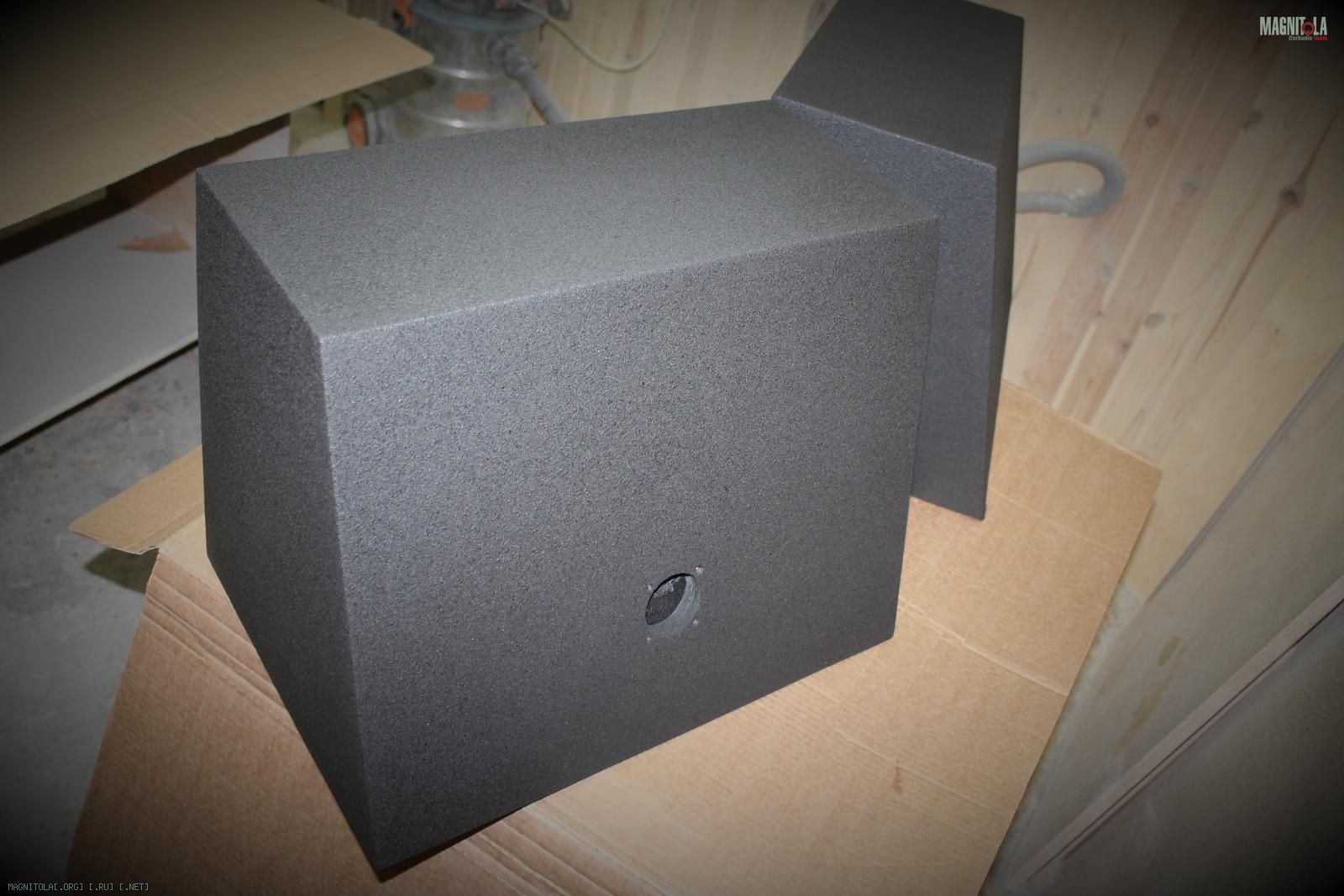

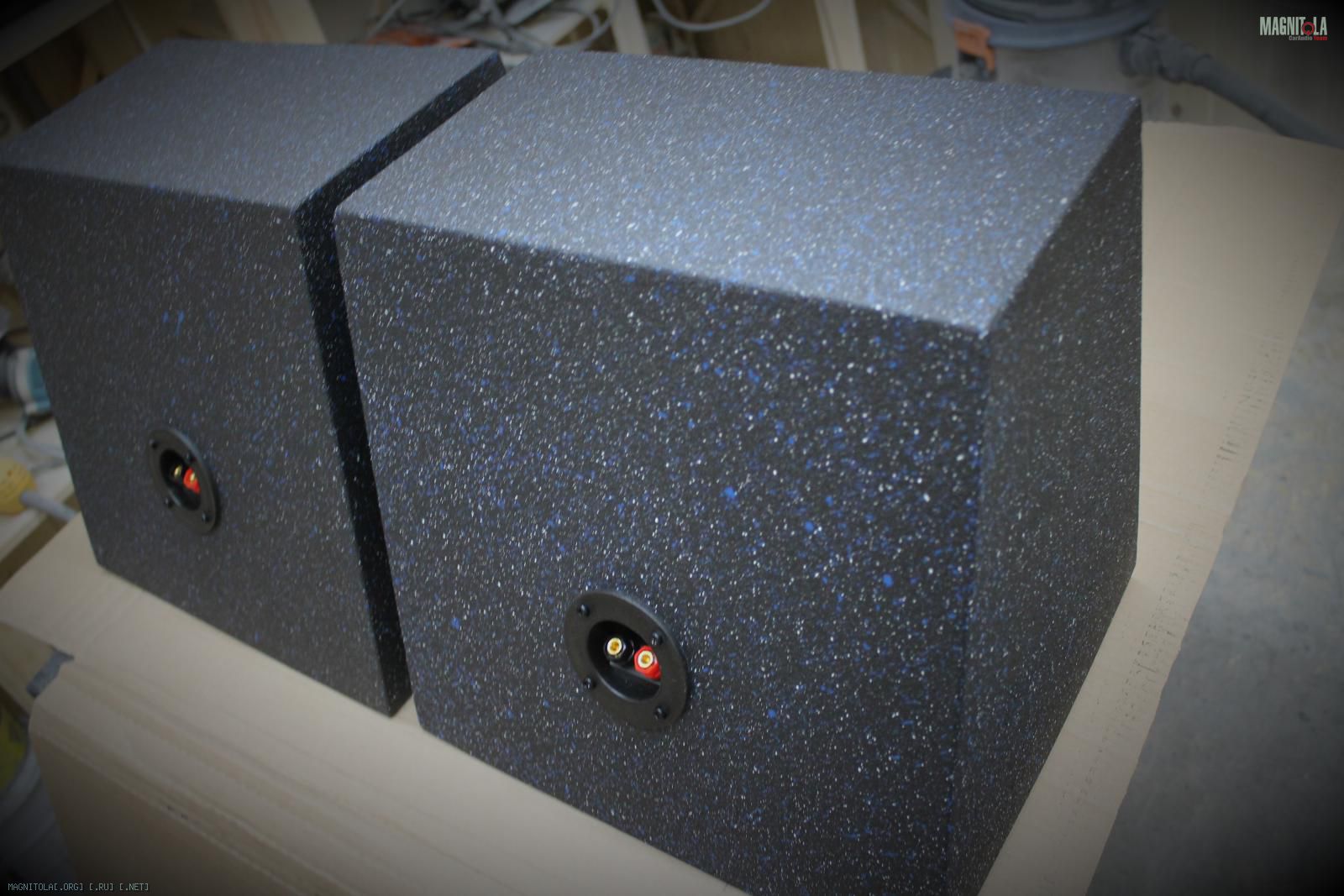

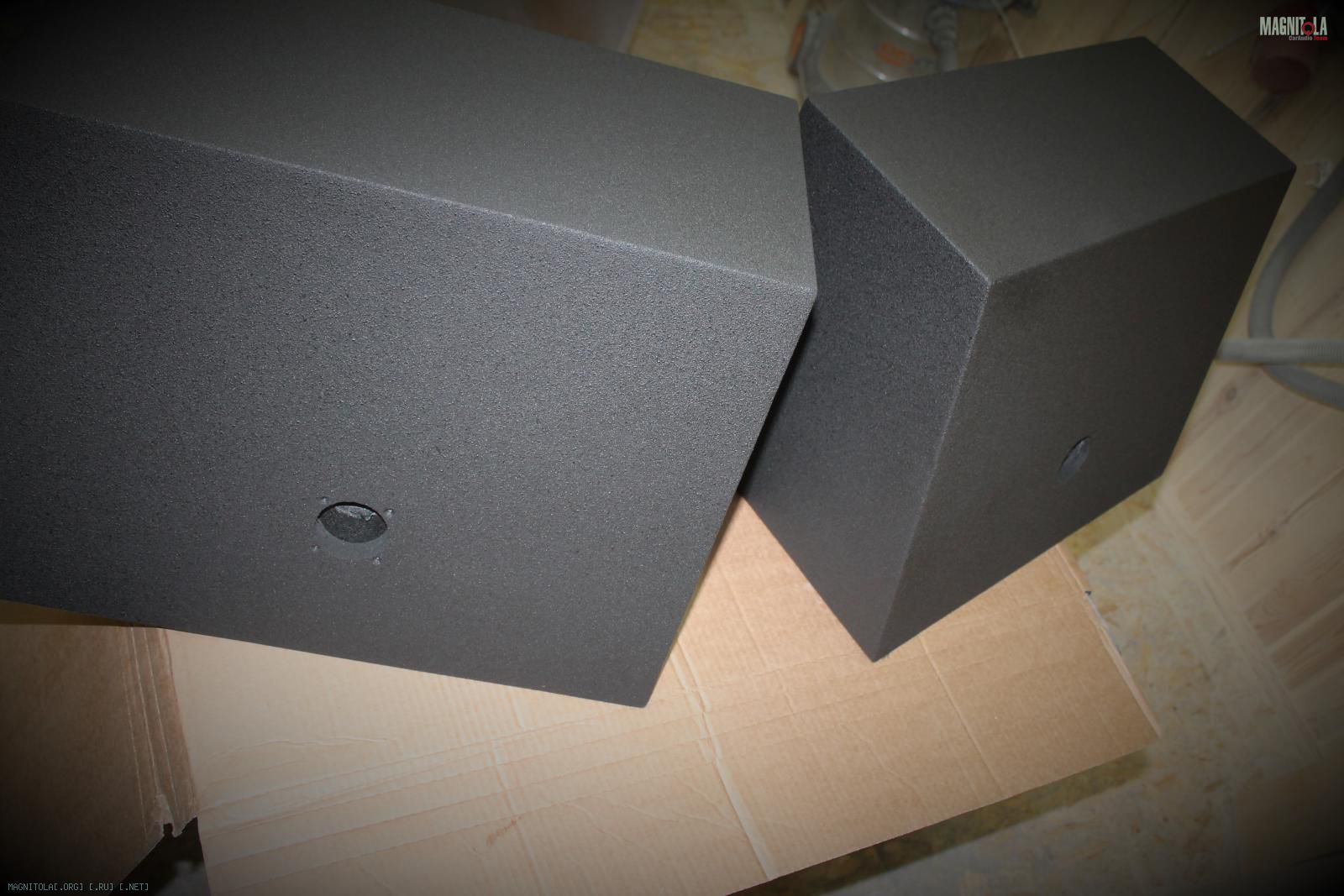

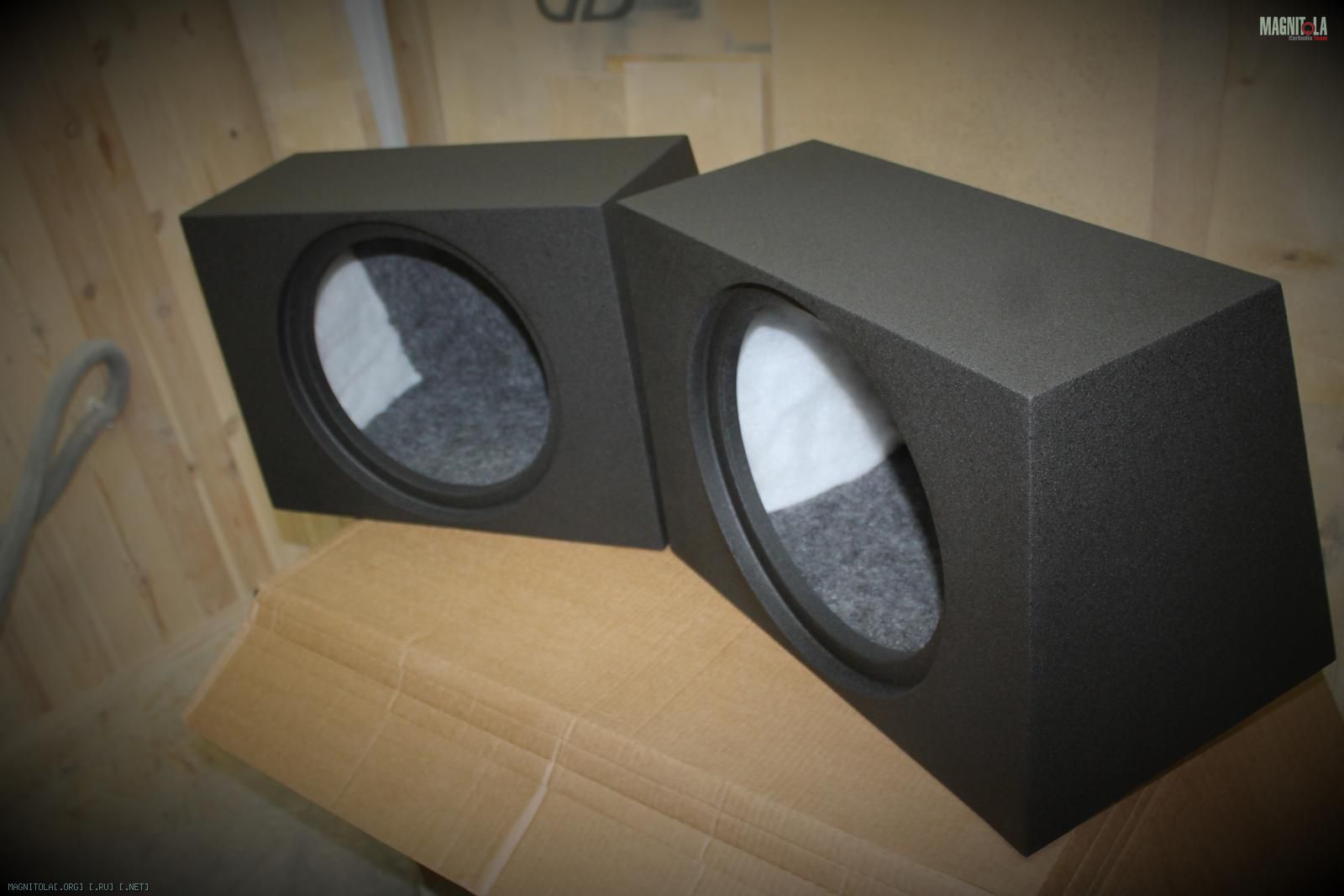

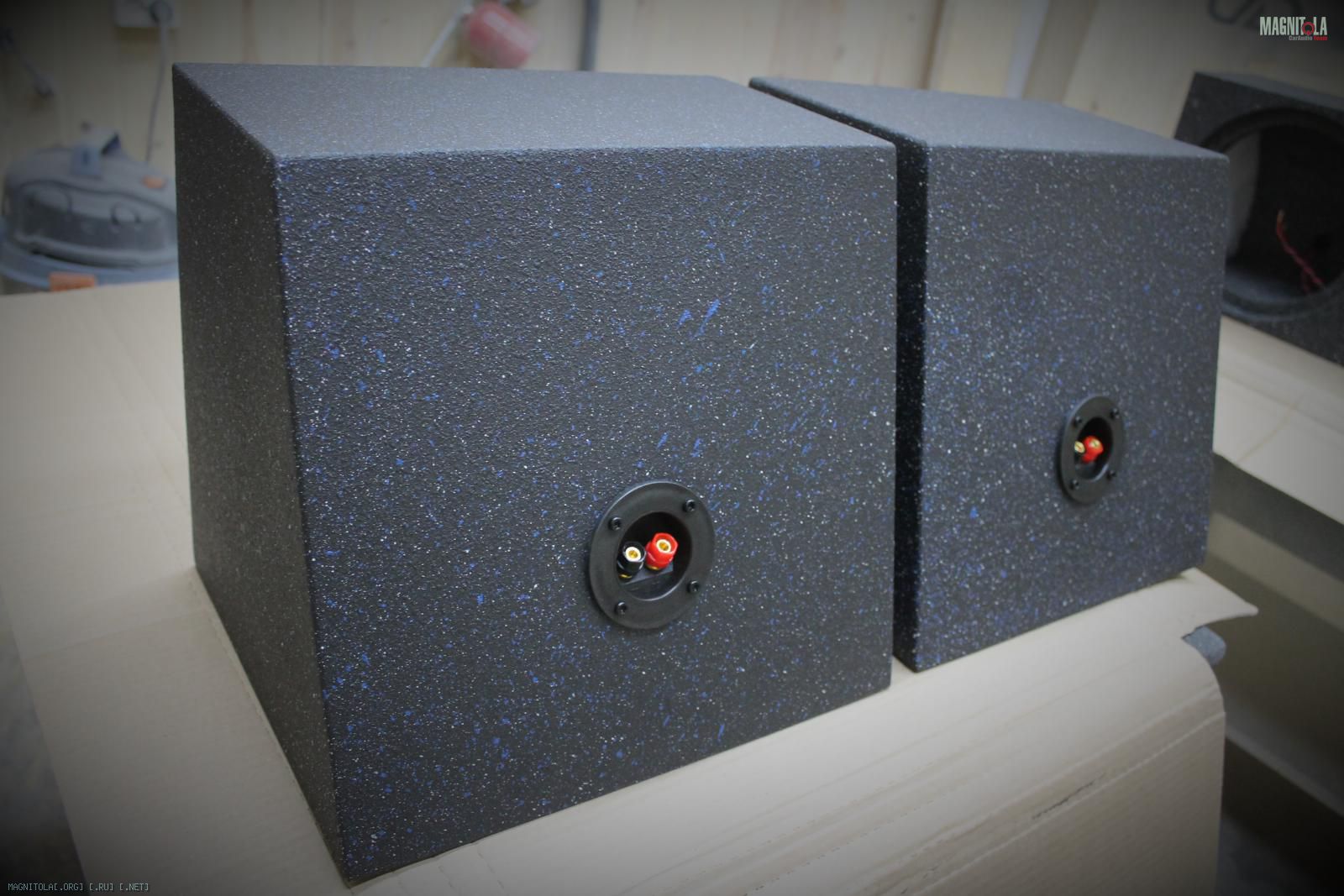

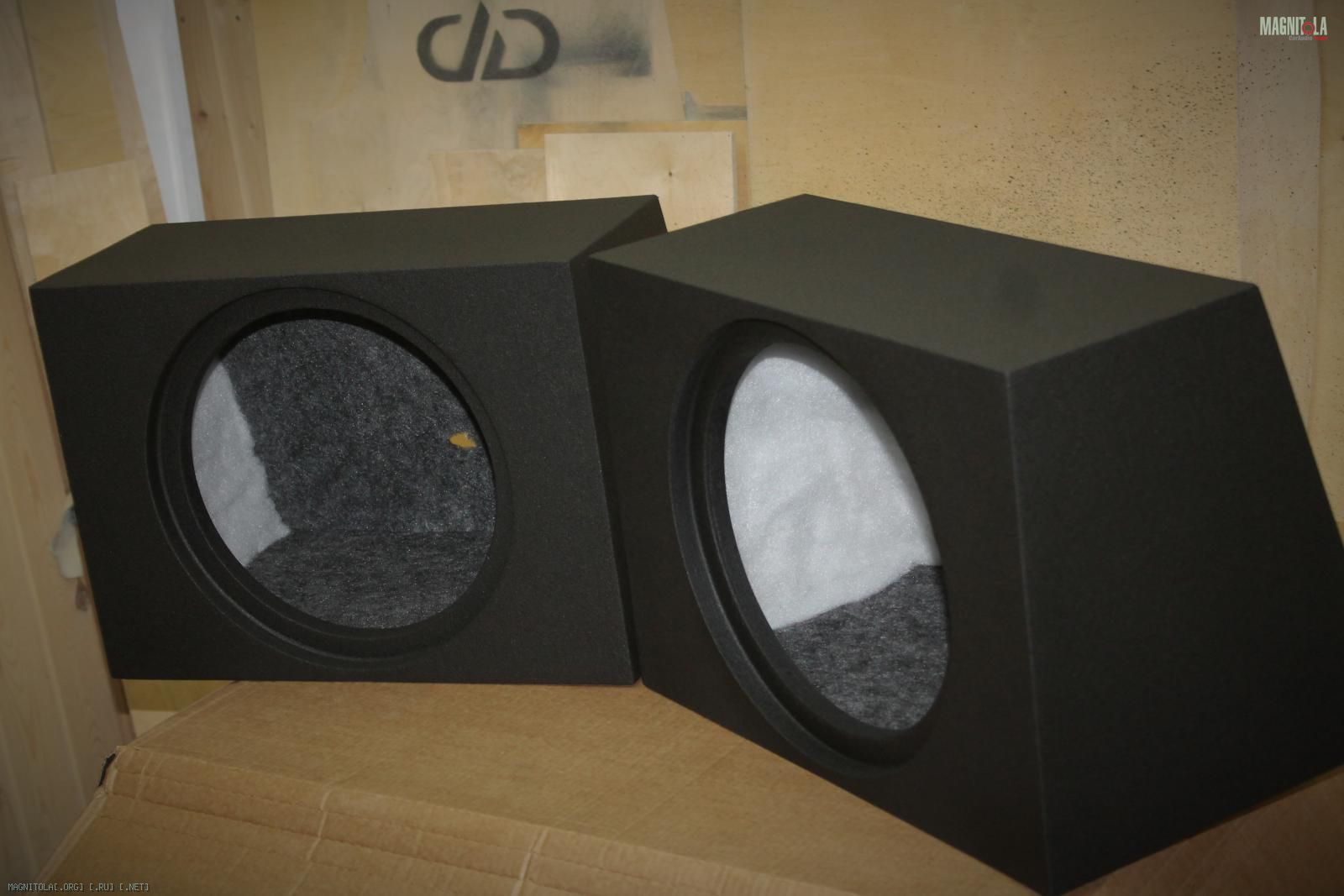

Корпус под ESX SX1240
ЗЯ, стенки 19мм, лицо 38мм.
Корпус внутри покрывается 2 мм антирезонансной мастикой.

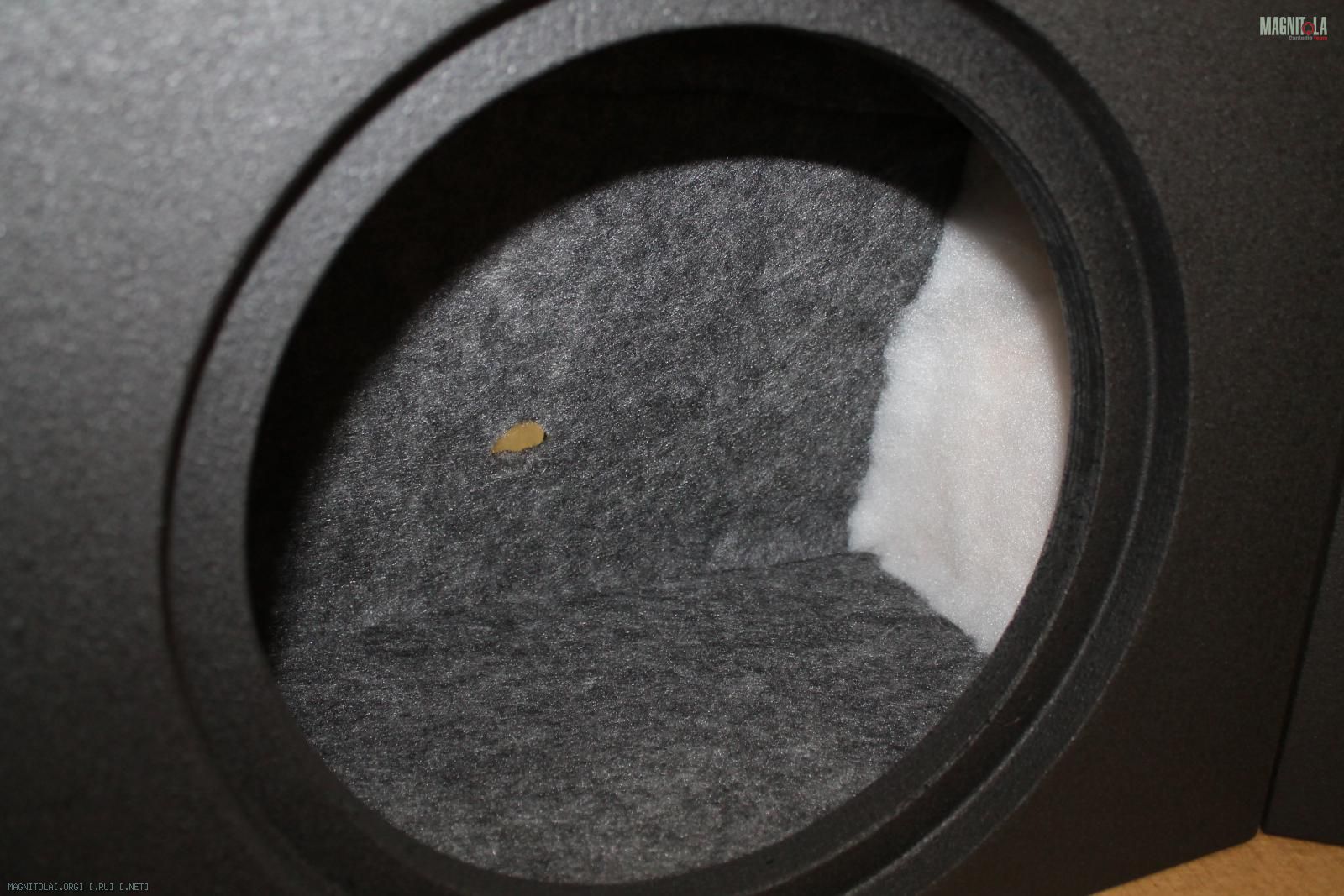

Акустическое демпфирование войлоком и синтепоном.
Покраска...
Терминал, проводка 2х4мм2.
Вложение 1263043Вложение 1263045Вложение 1263047Вложение 1263049Вложение 1263051Вложение 1263053Вложение 1263055Вложение 1263057

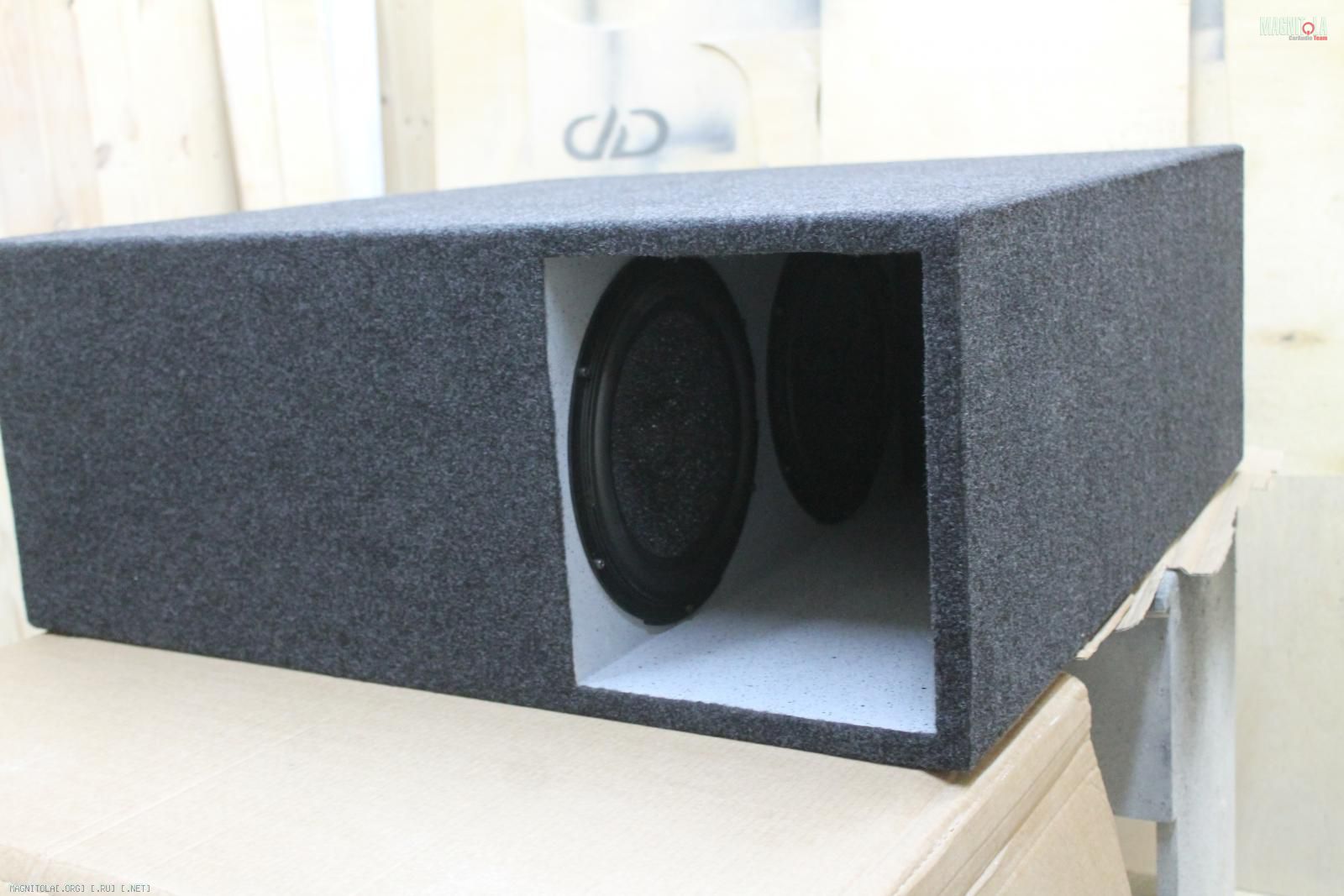

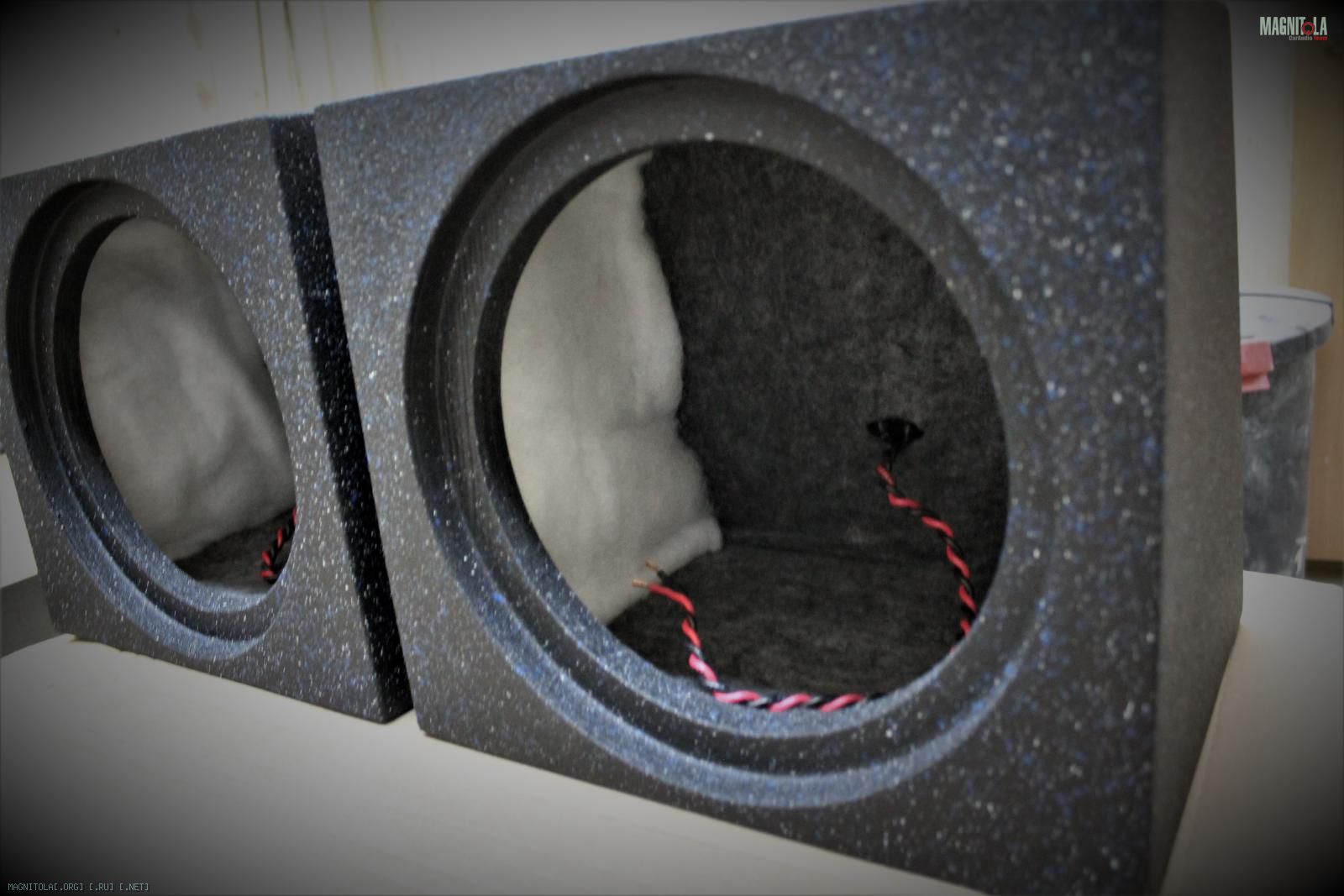

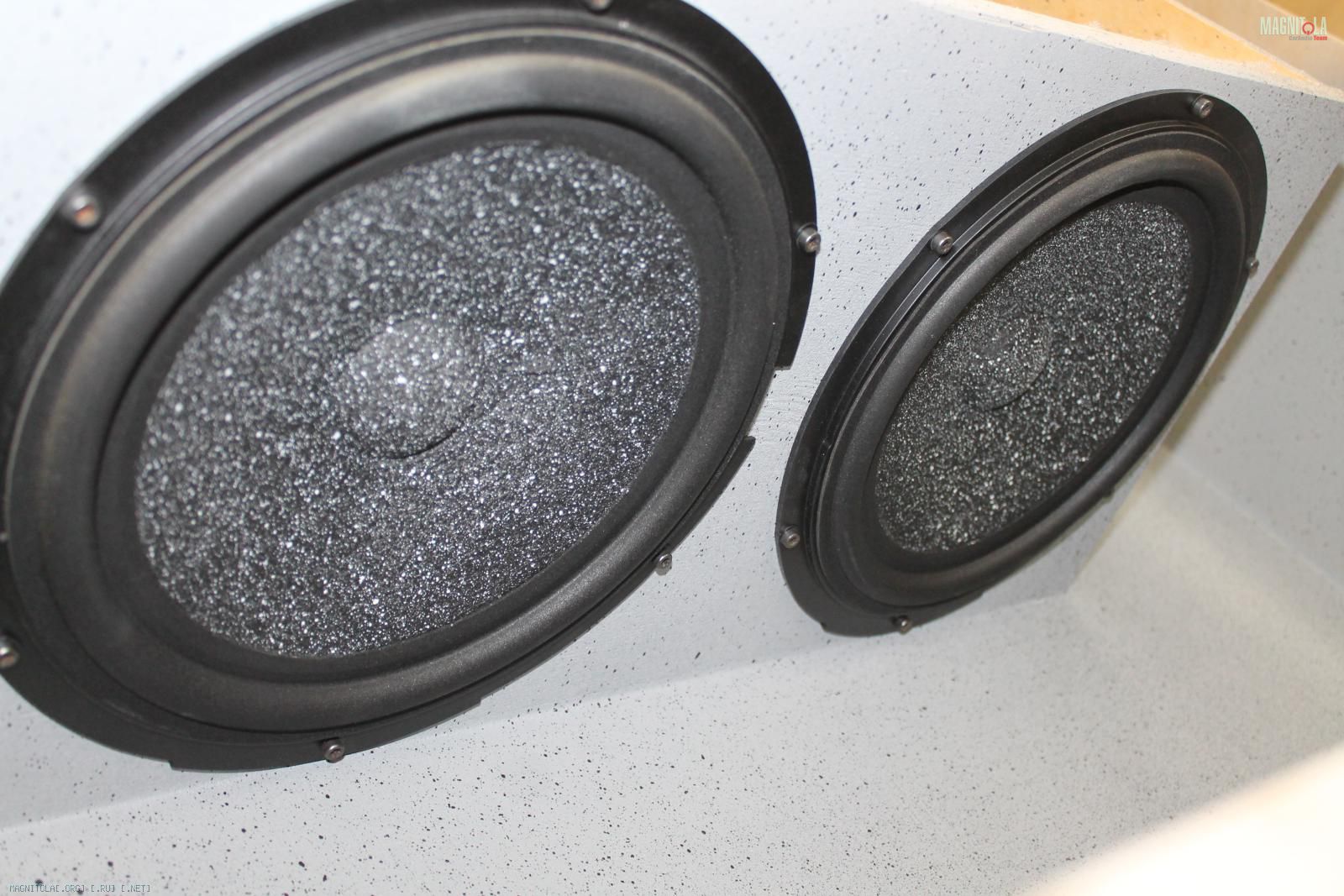

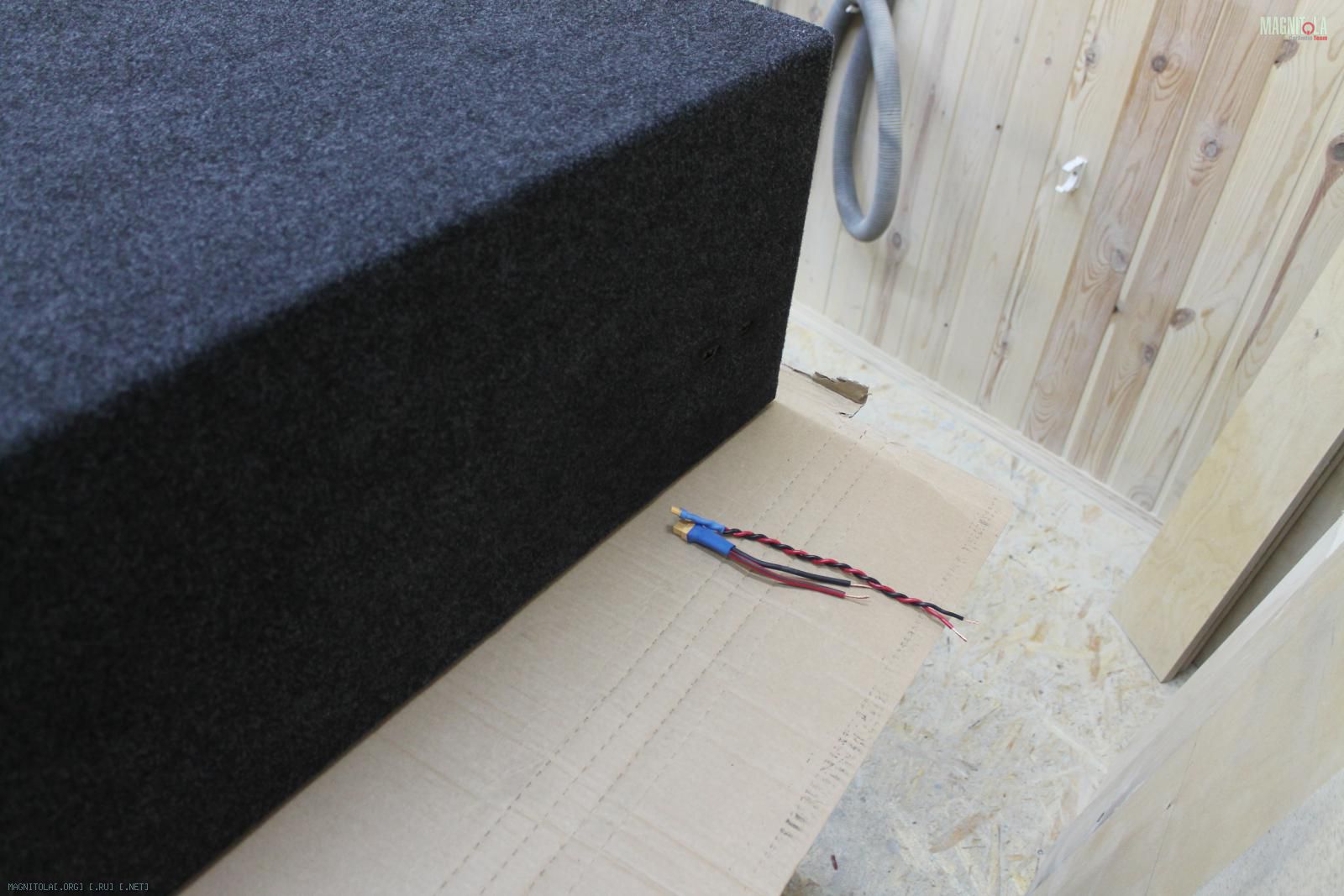

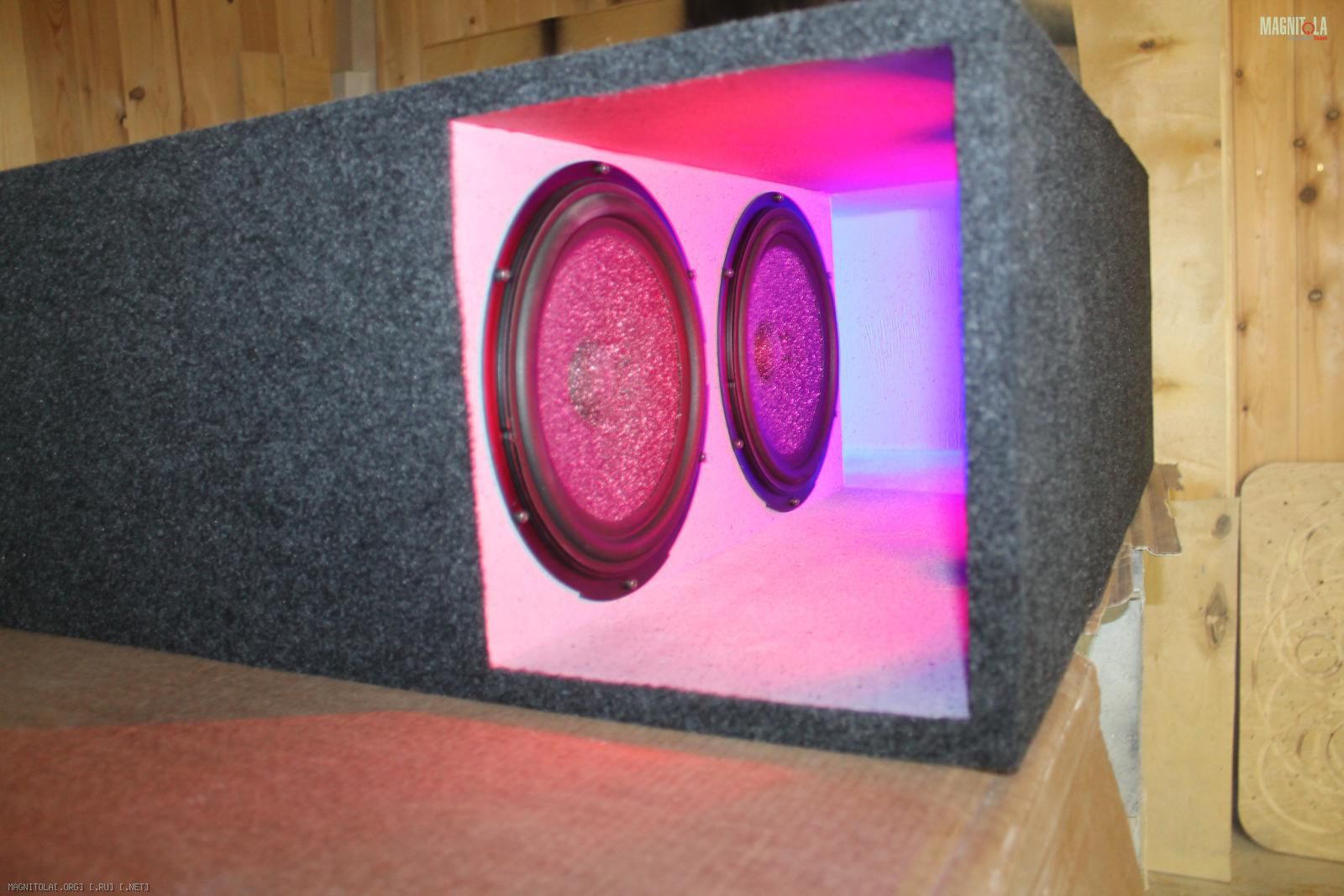

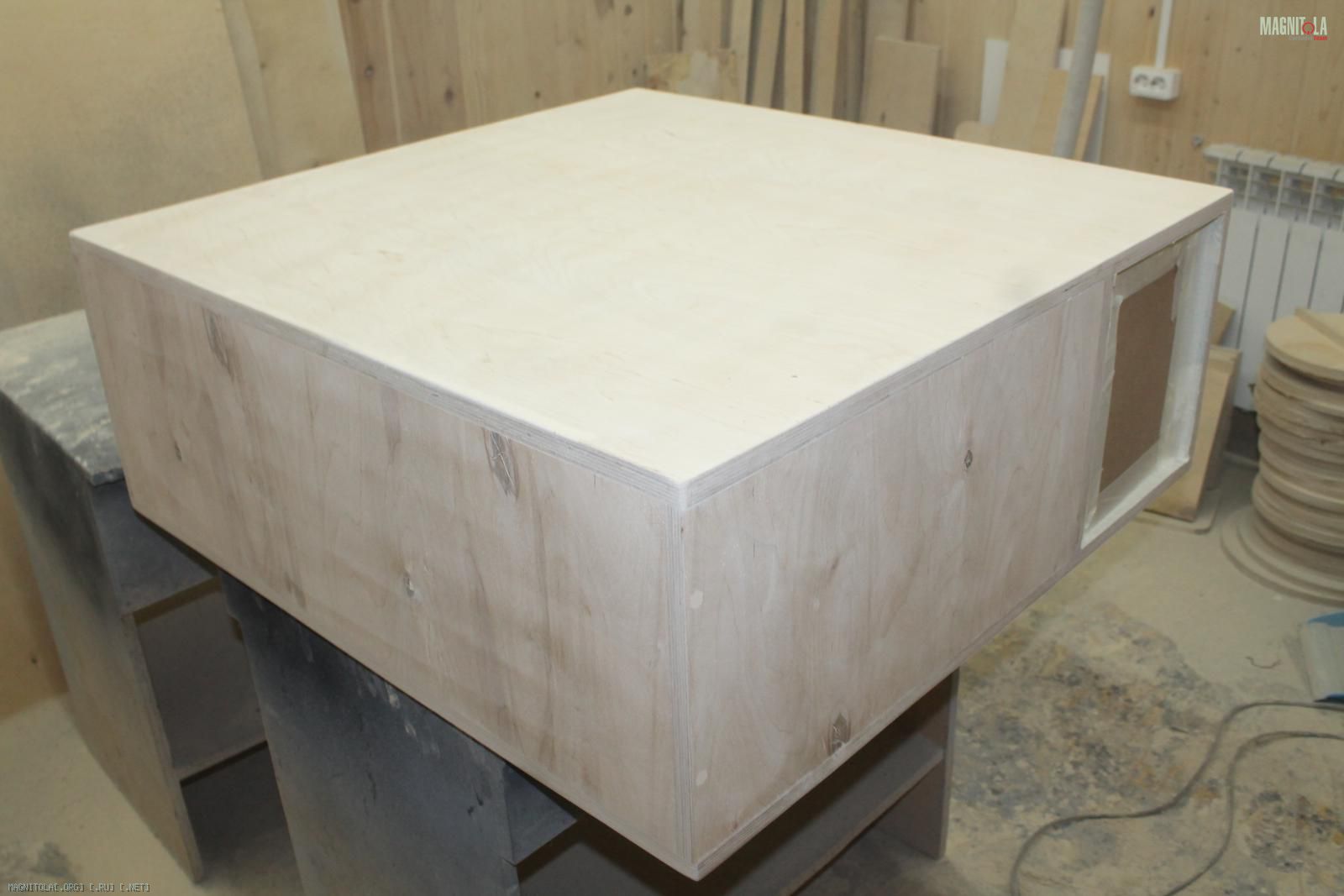

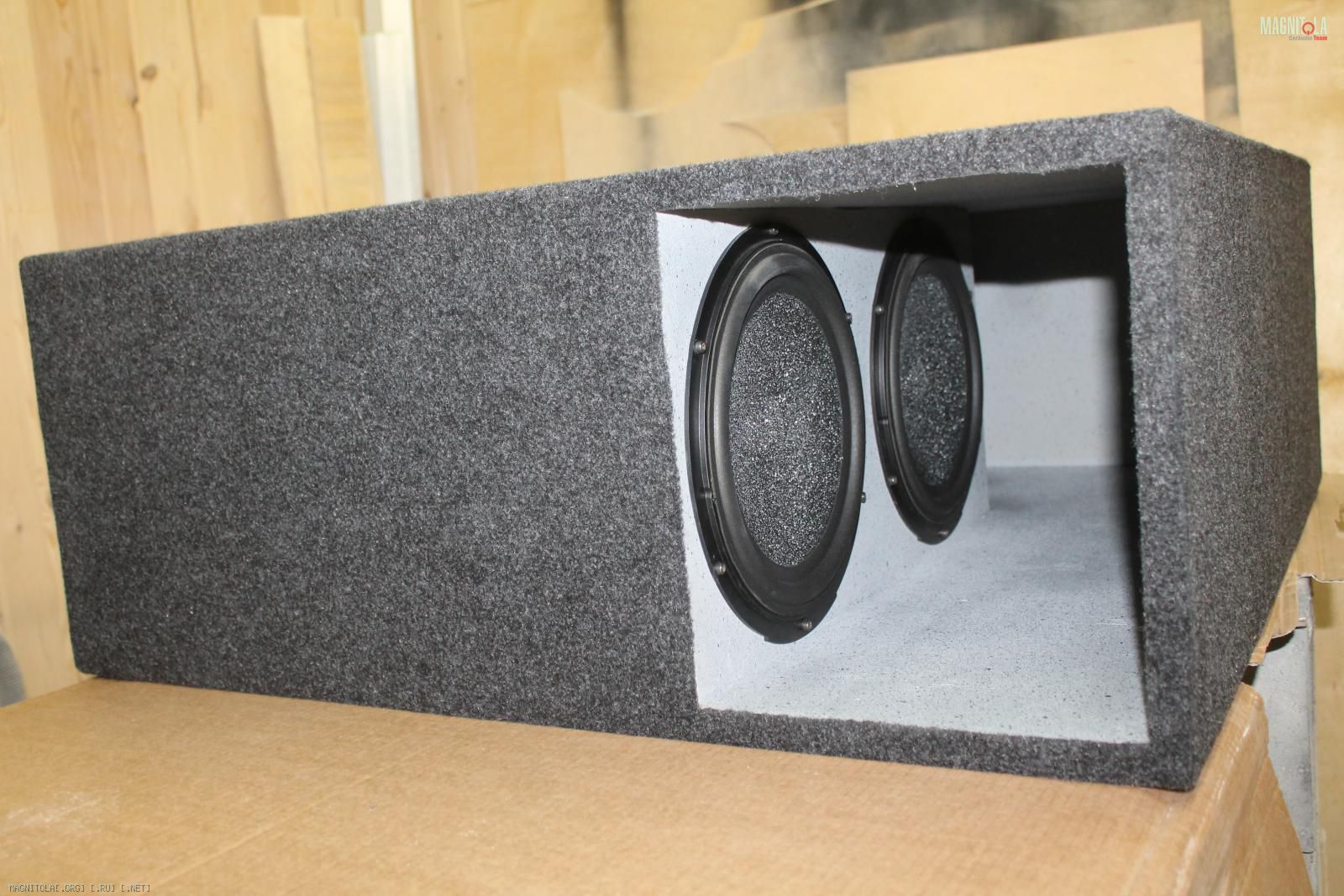

Корпус под 2*10".
ЧВ, стенки 19мм, покраска, карпет, быстросъемные разъемы, подсветка.
Временно для теста вкручены простые 10"
Вложение 1263221Вложение 1263223Вложение 1263225Вложение 1263227Вложение 1263229Вложение 1263231Вложение 1263233Вложение 1263235Вложение 1263237Вложение 1263239Вложение 1263241Вложение 1263243Вложение 1263245Вложение 1263247Вложение 1263249

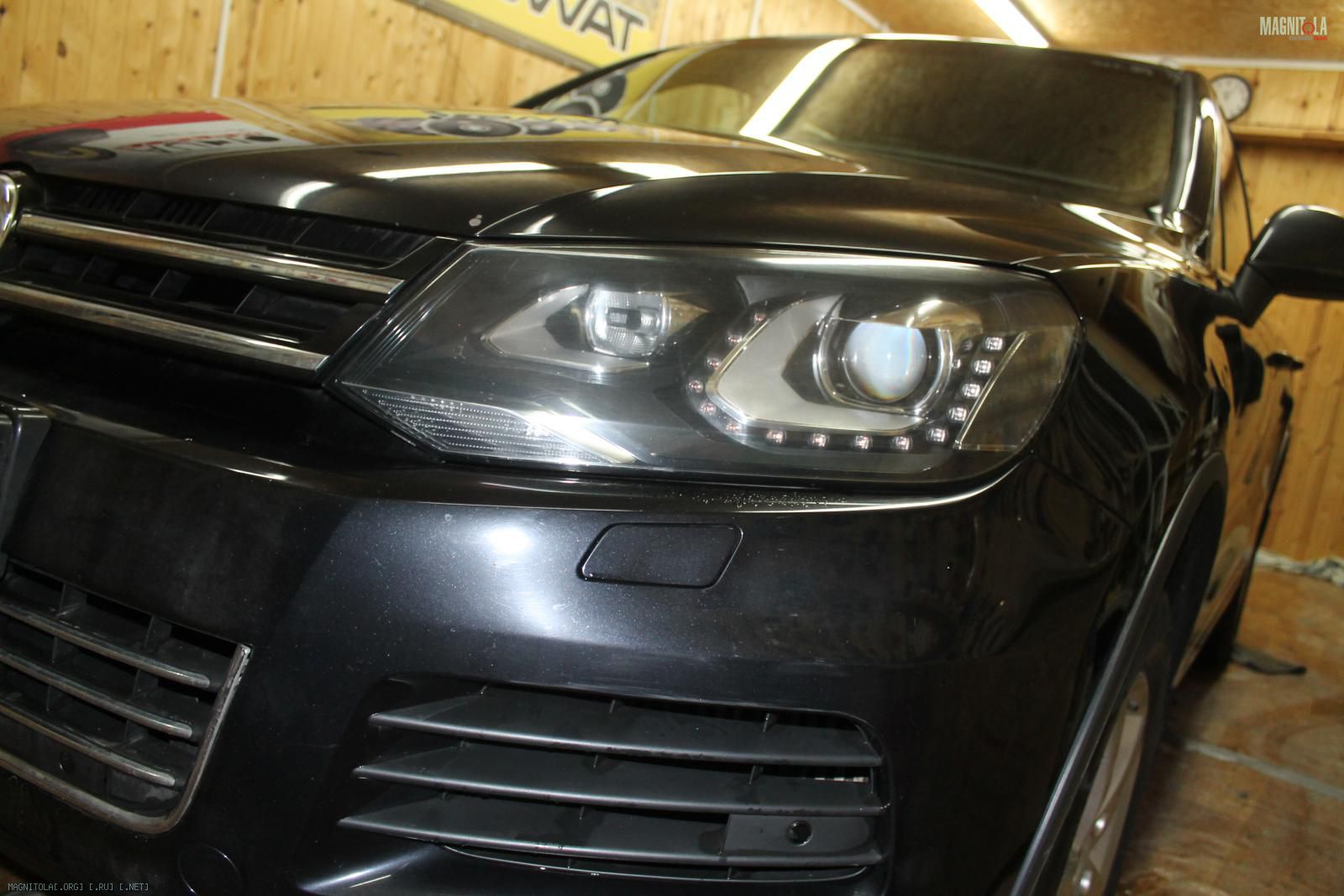

В KF-Sound Technology приехал Volkswagen Touareg NF
Вложение 1263443Вложение 1263445Вложение 1263447Вложение 1263449

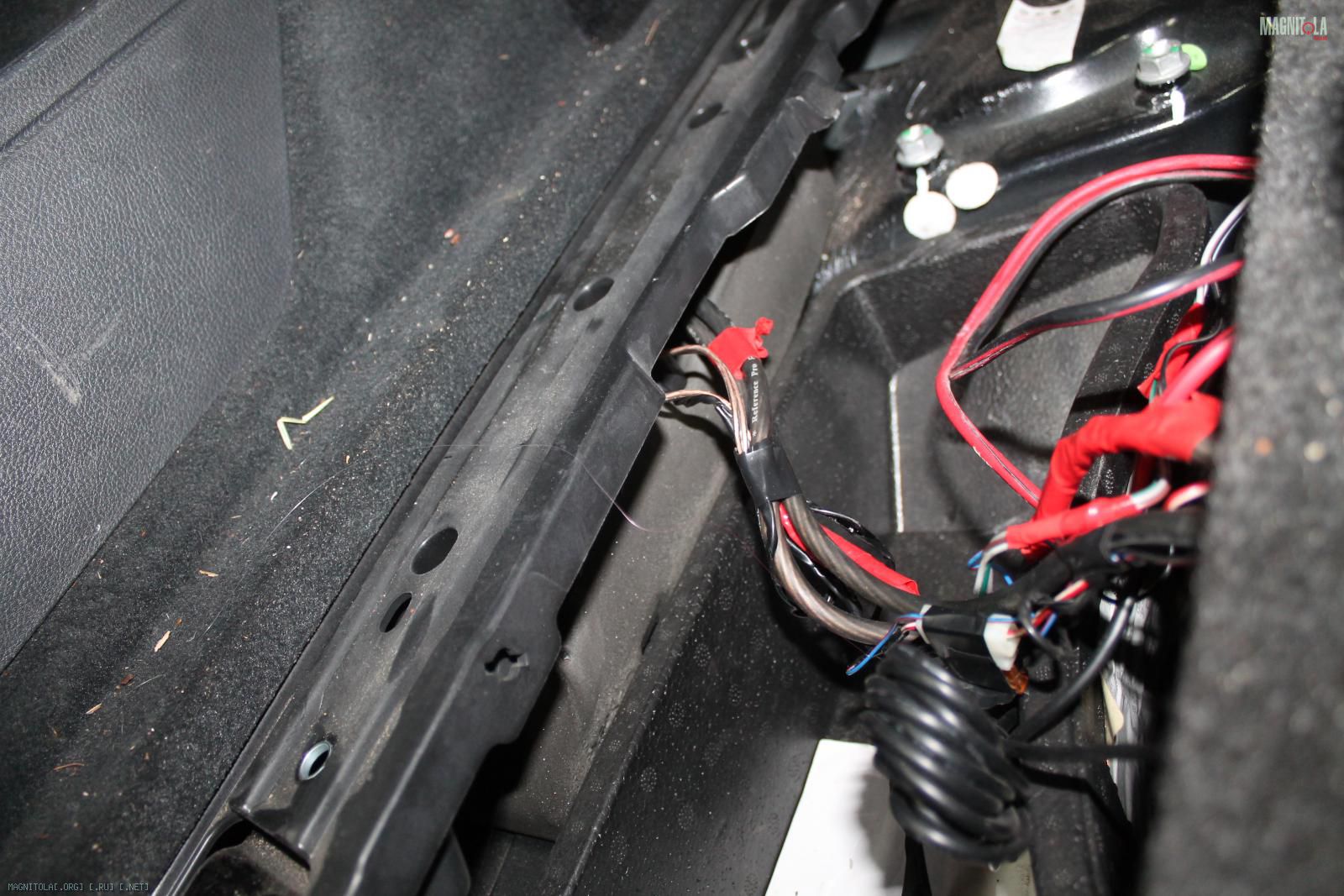

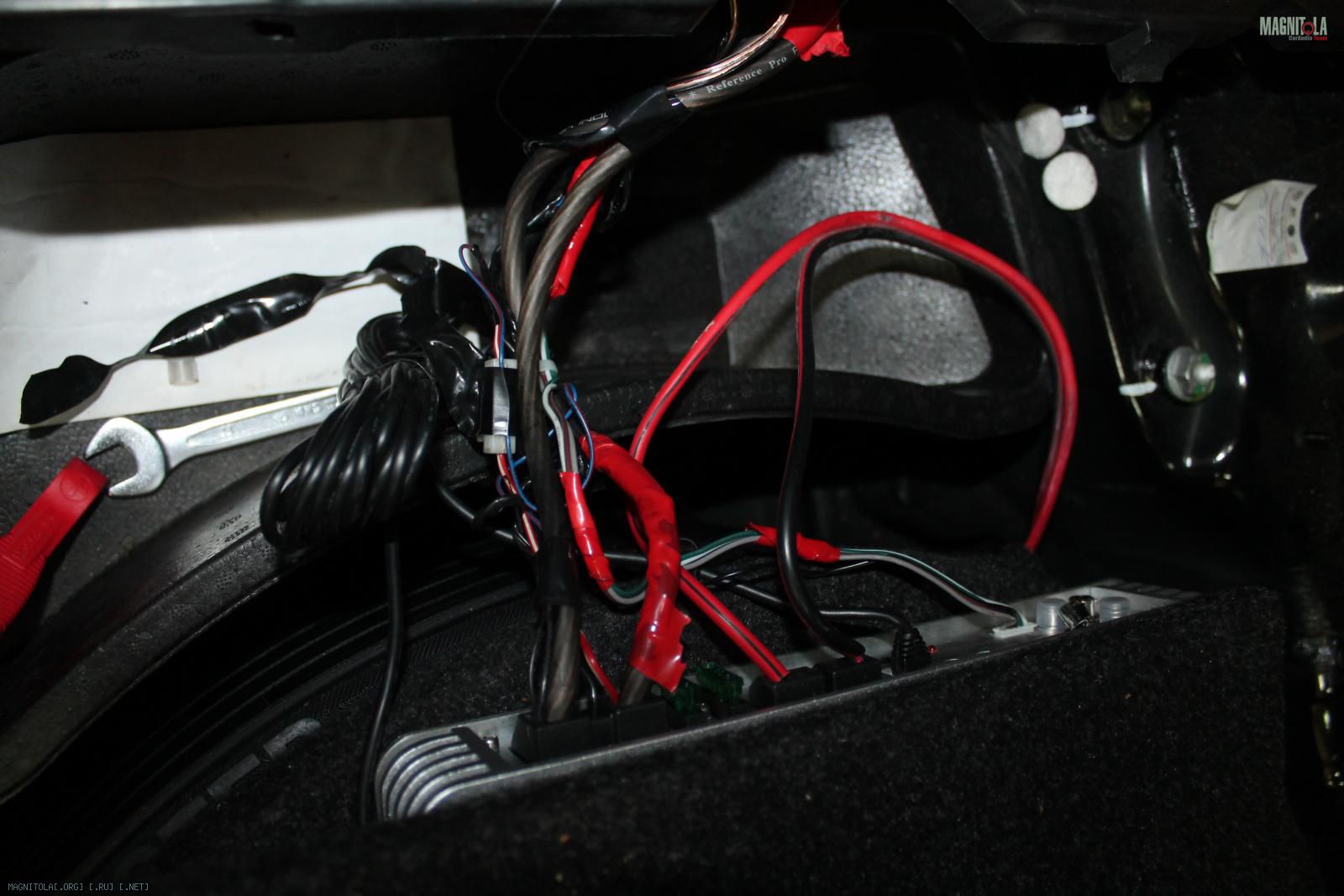

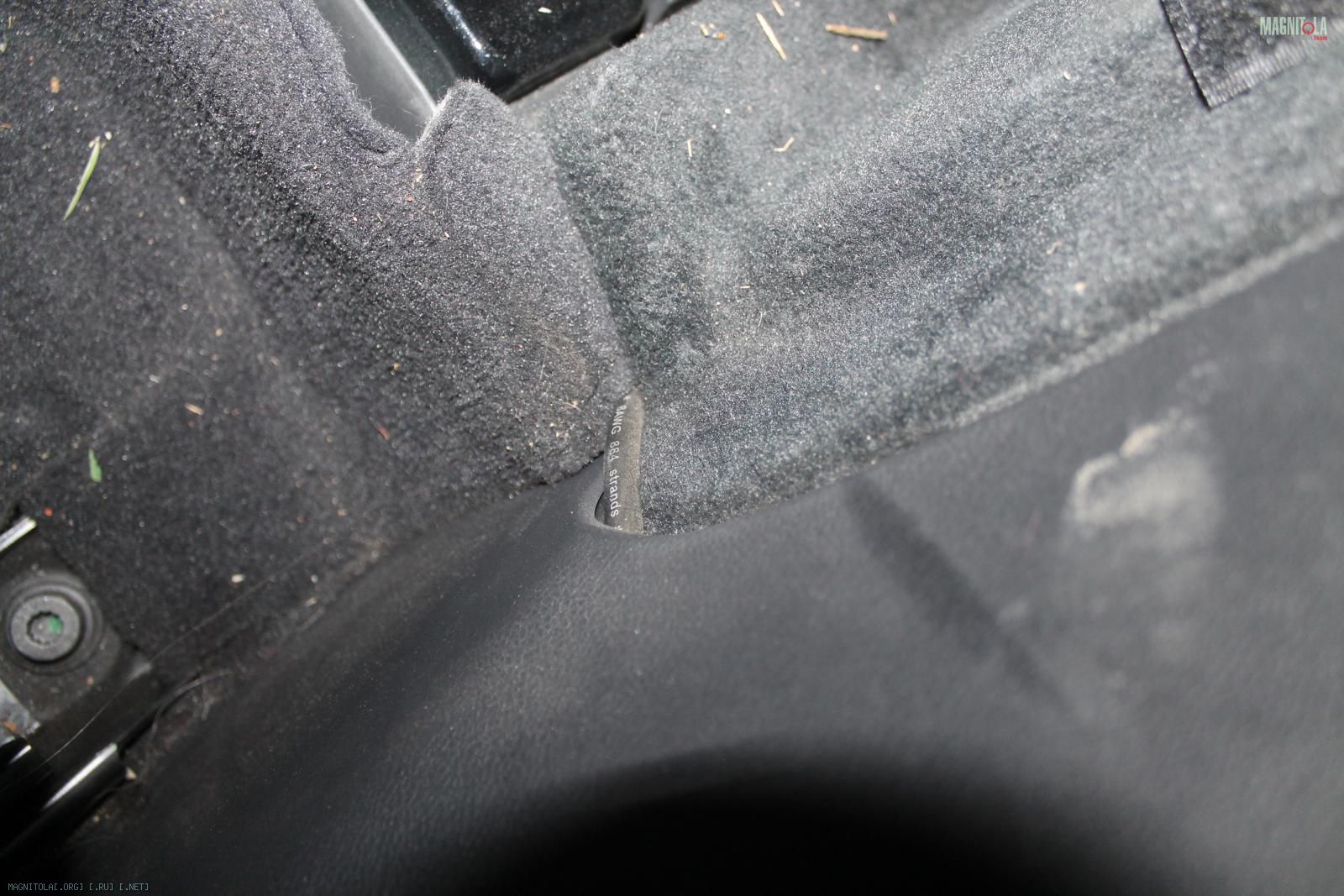

Система "ниппель"...
Вложение 1263451Вложение 1263453Вложение 1263455Вложение 1263457

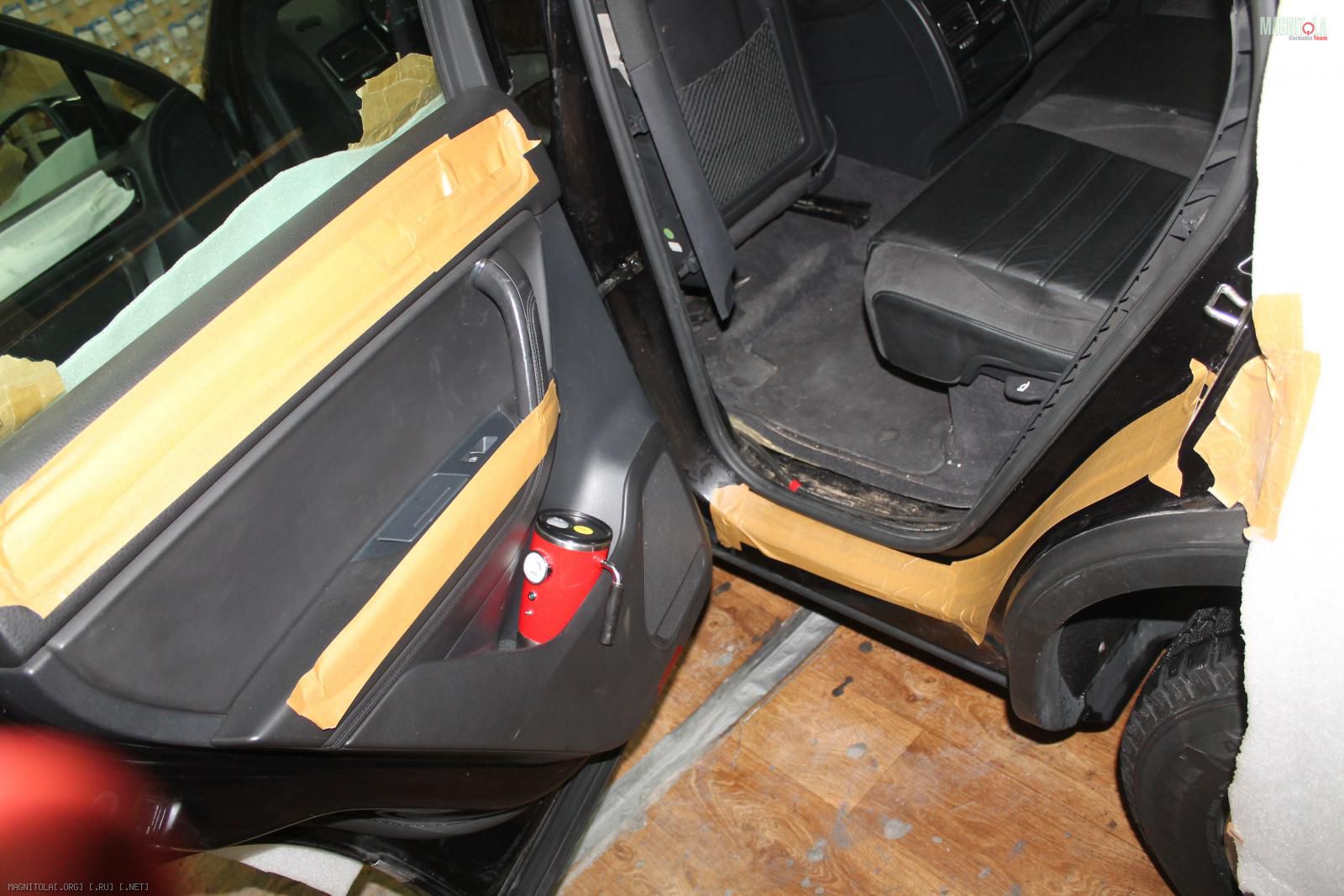

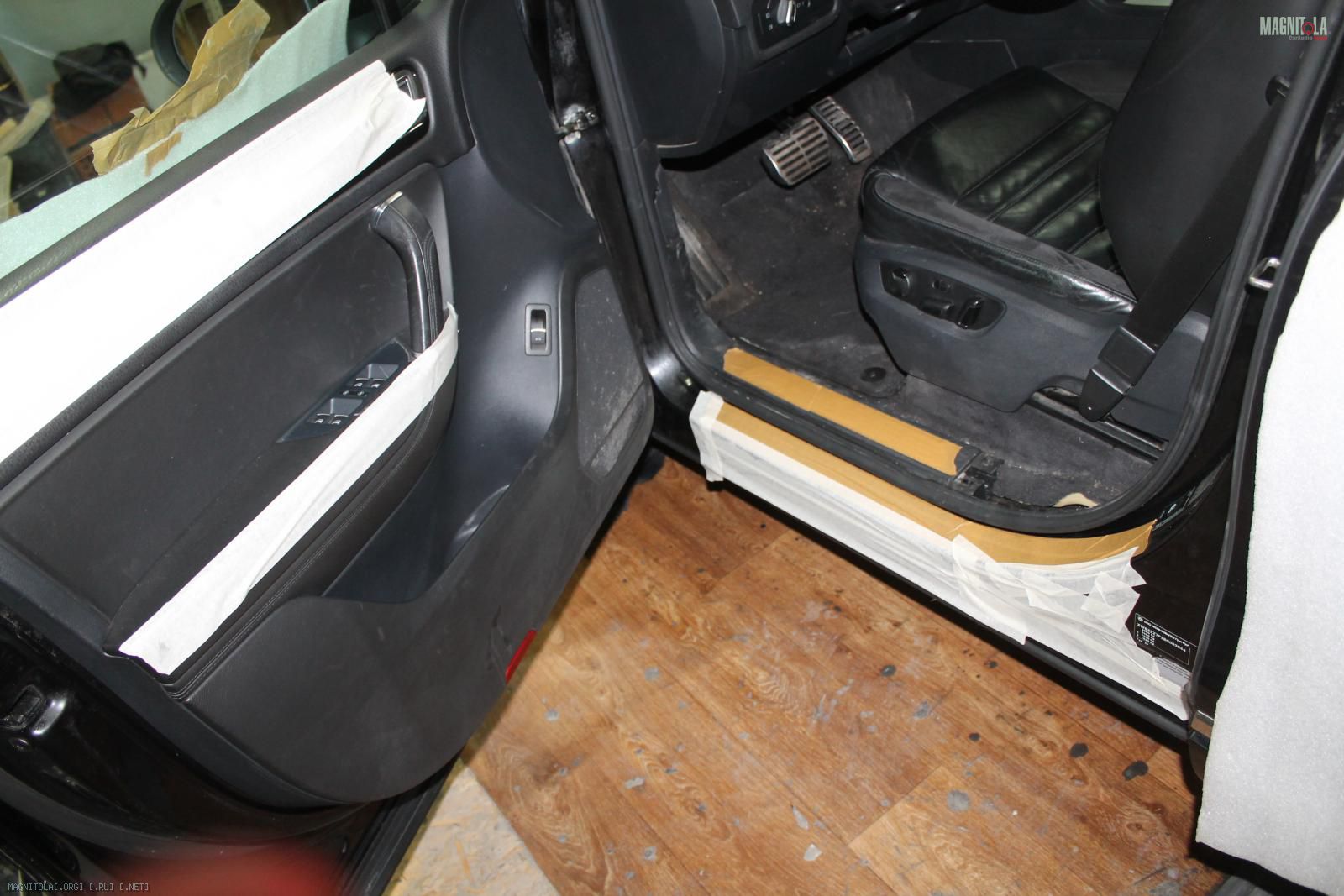

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1263459Вложение 1263461Вложение 1263463Вложение 1263465

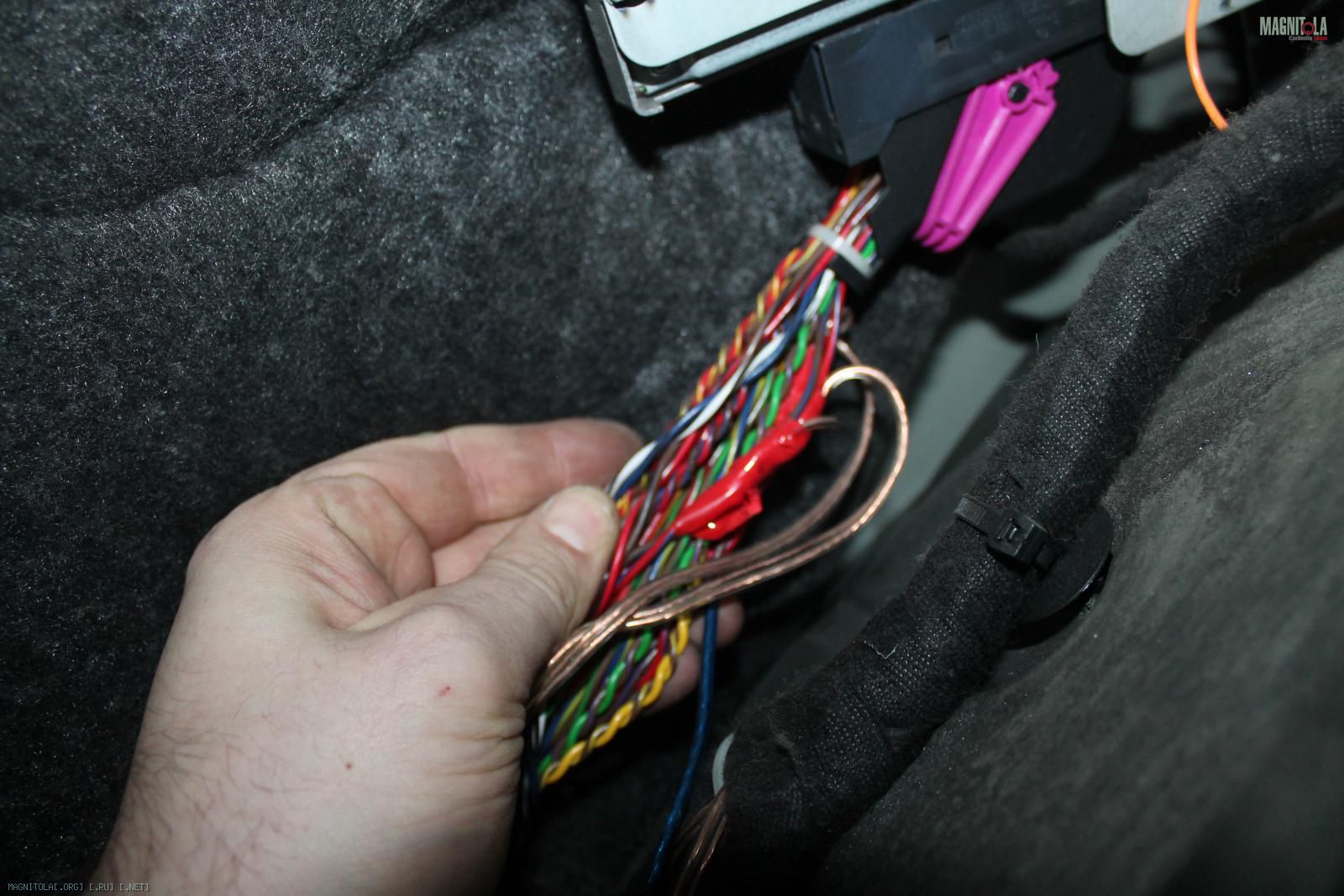

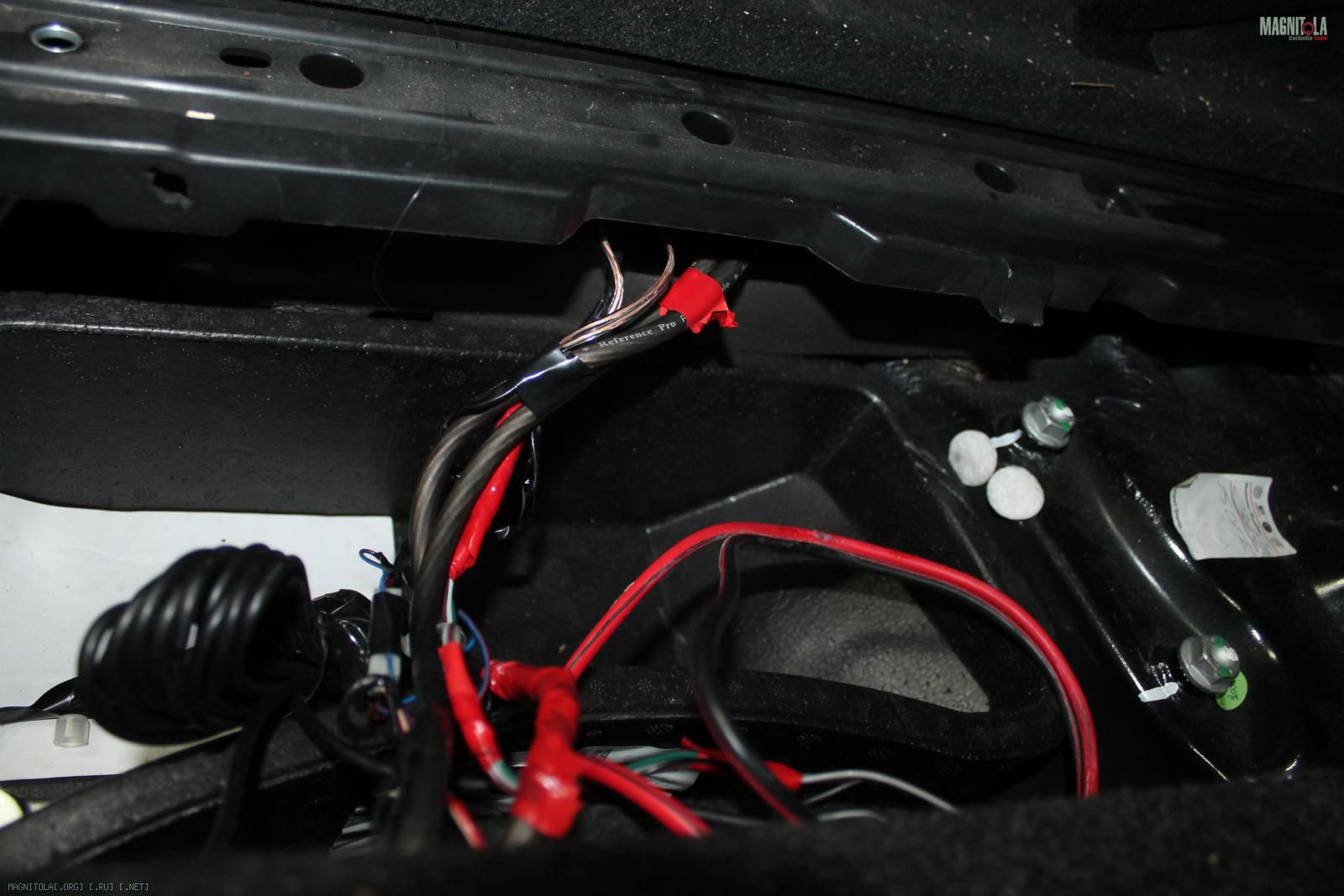

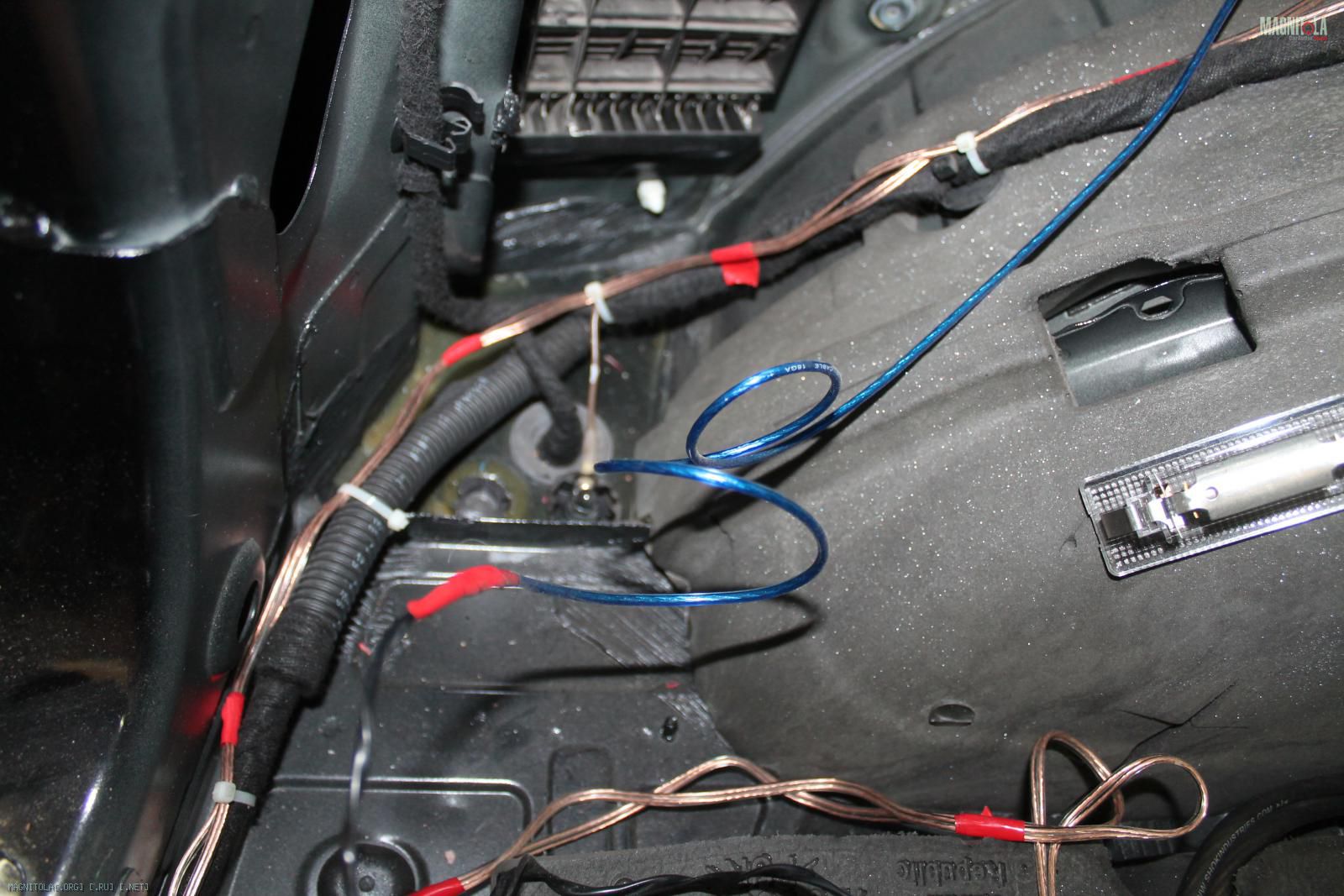

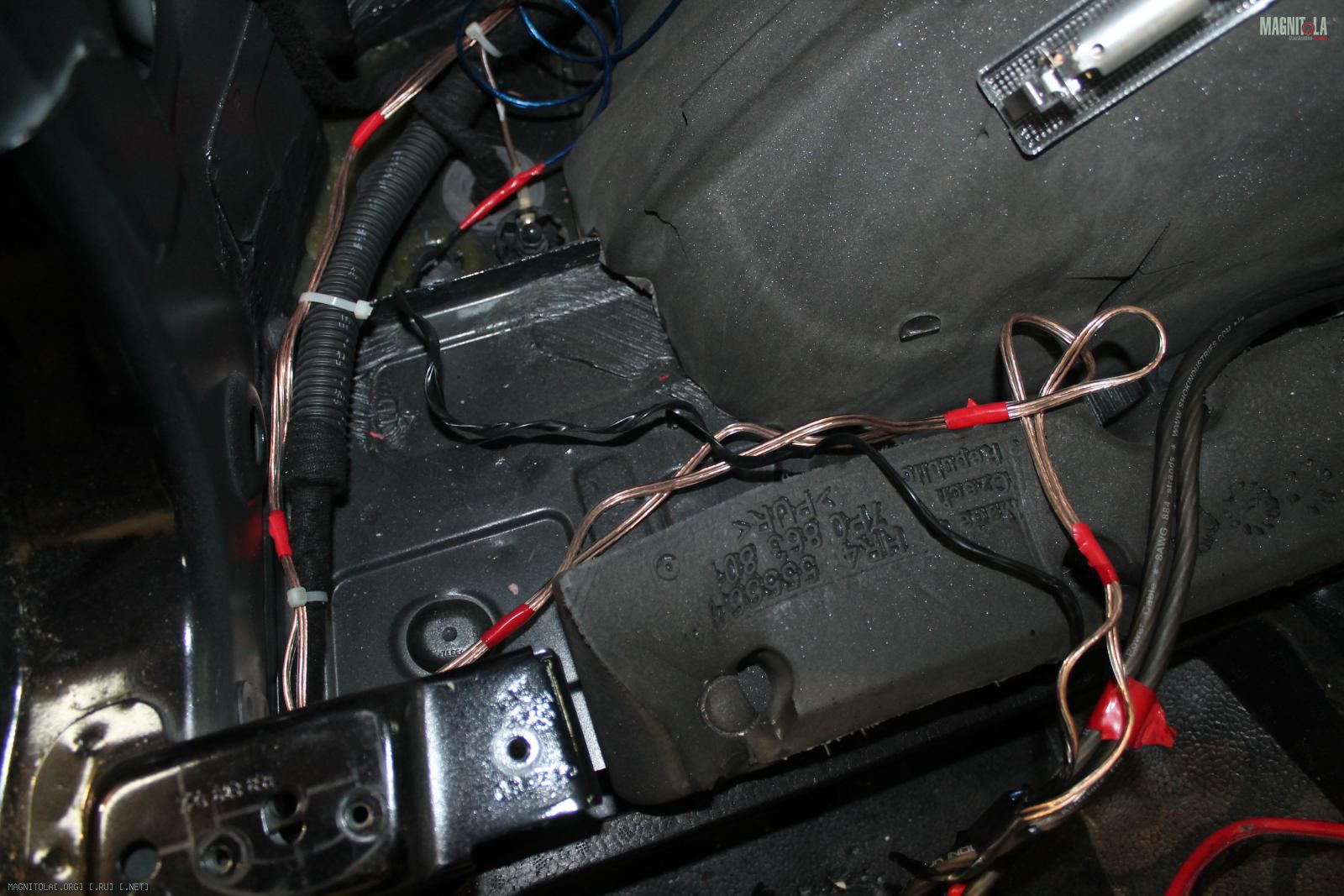

Проводка,укладка, компоновка... от профи
Вложение 1263467Вложение 1263469Вложение 1263471Вложение 1263473Вложение 1263475Вложение 1263477Вложение 1263479Вложение 1263481Вложение 1263483Вложение 1263485Вложение 1263487

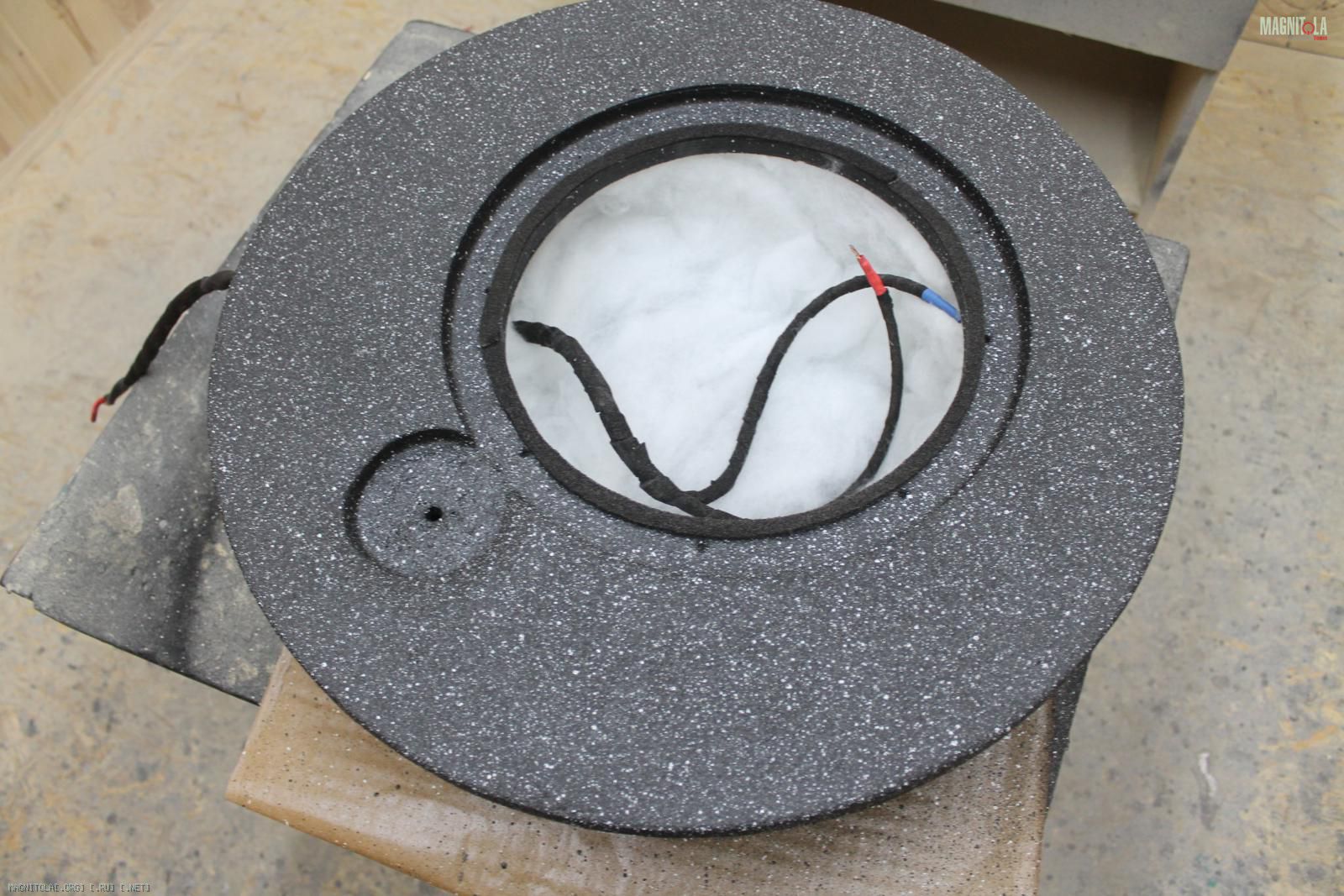

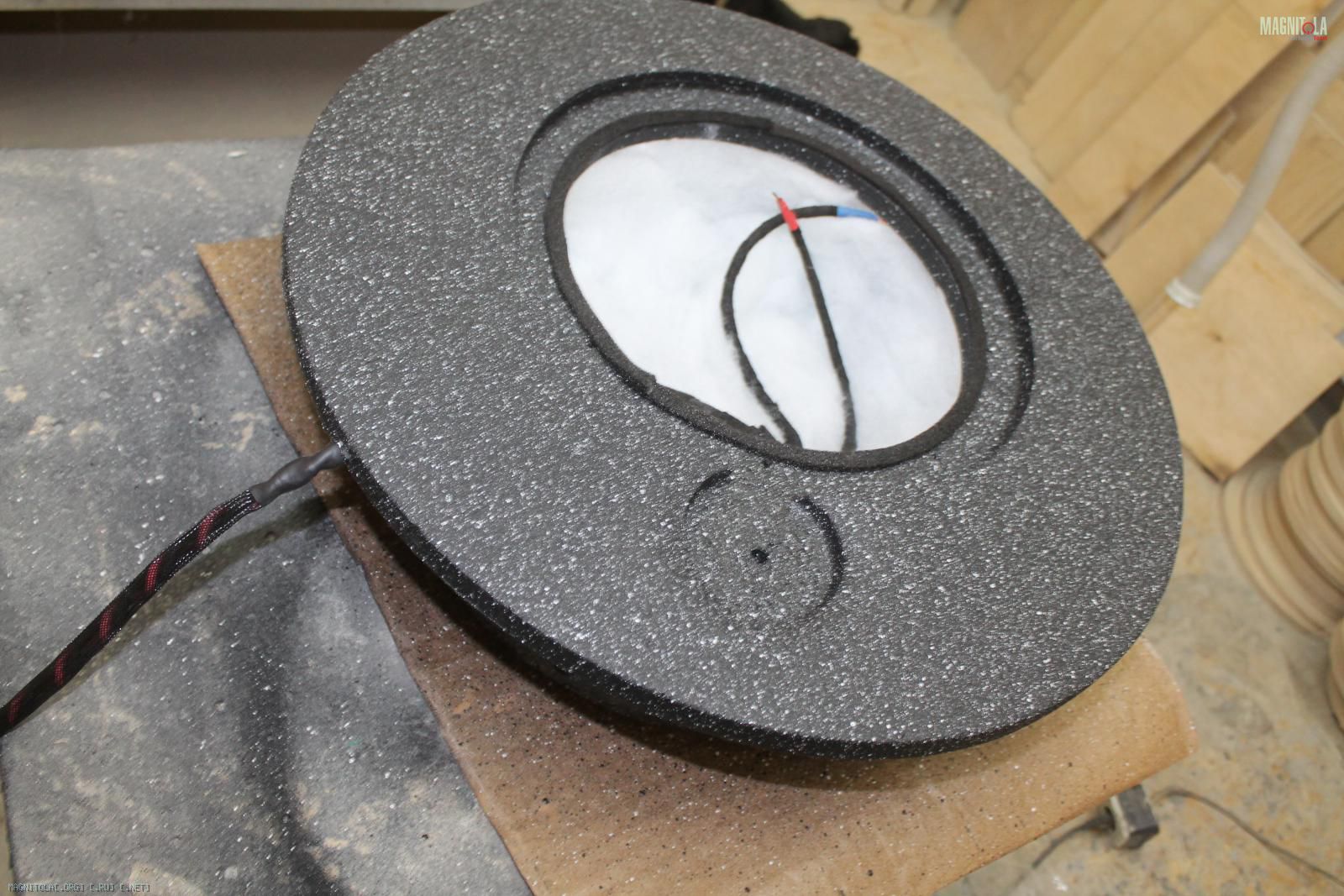

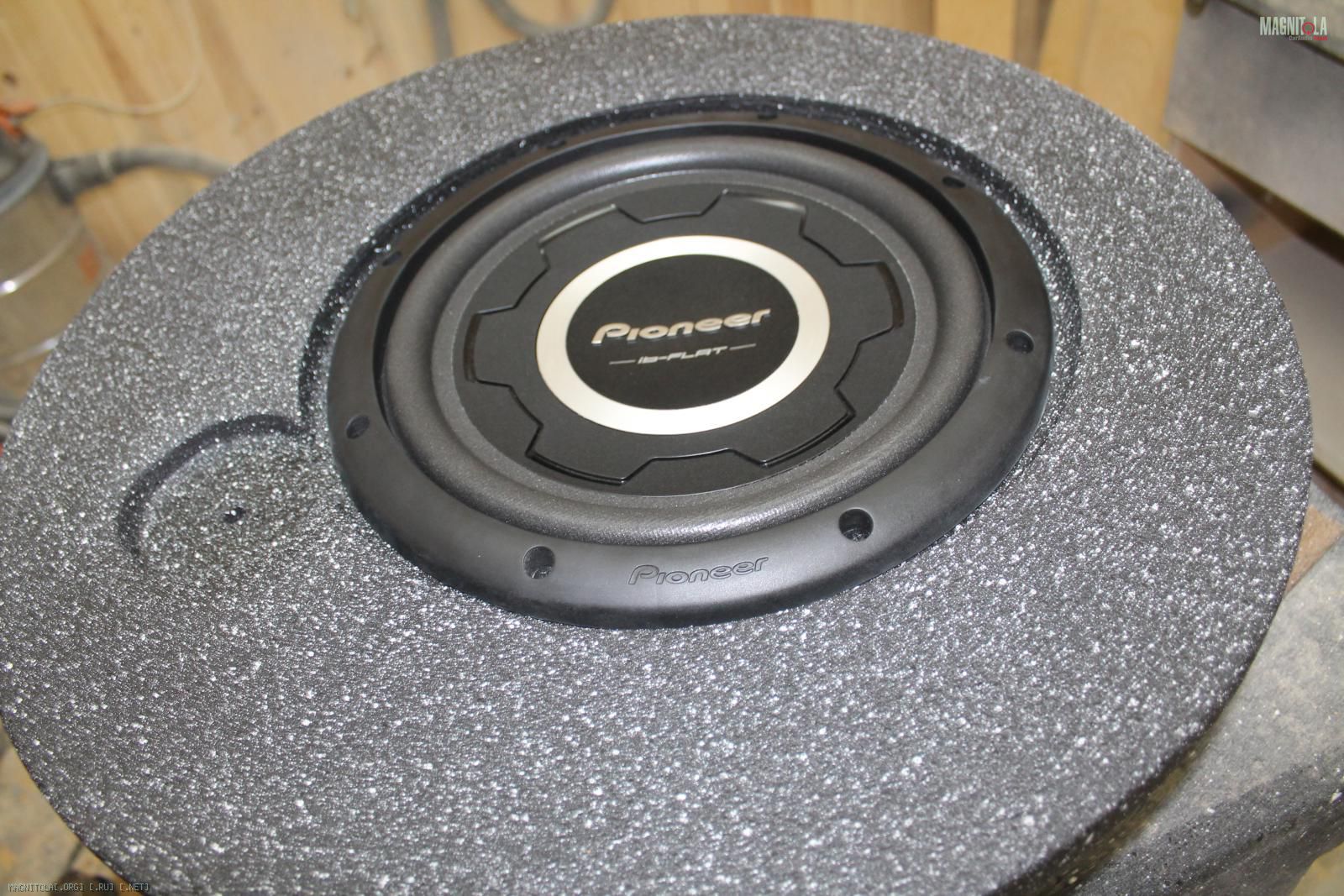

Снимаем карпет, шпаклюем, шлифуем, красим корпус...

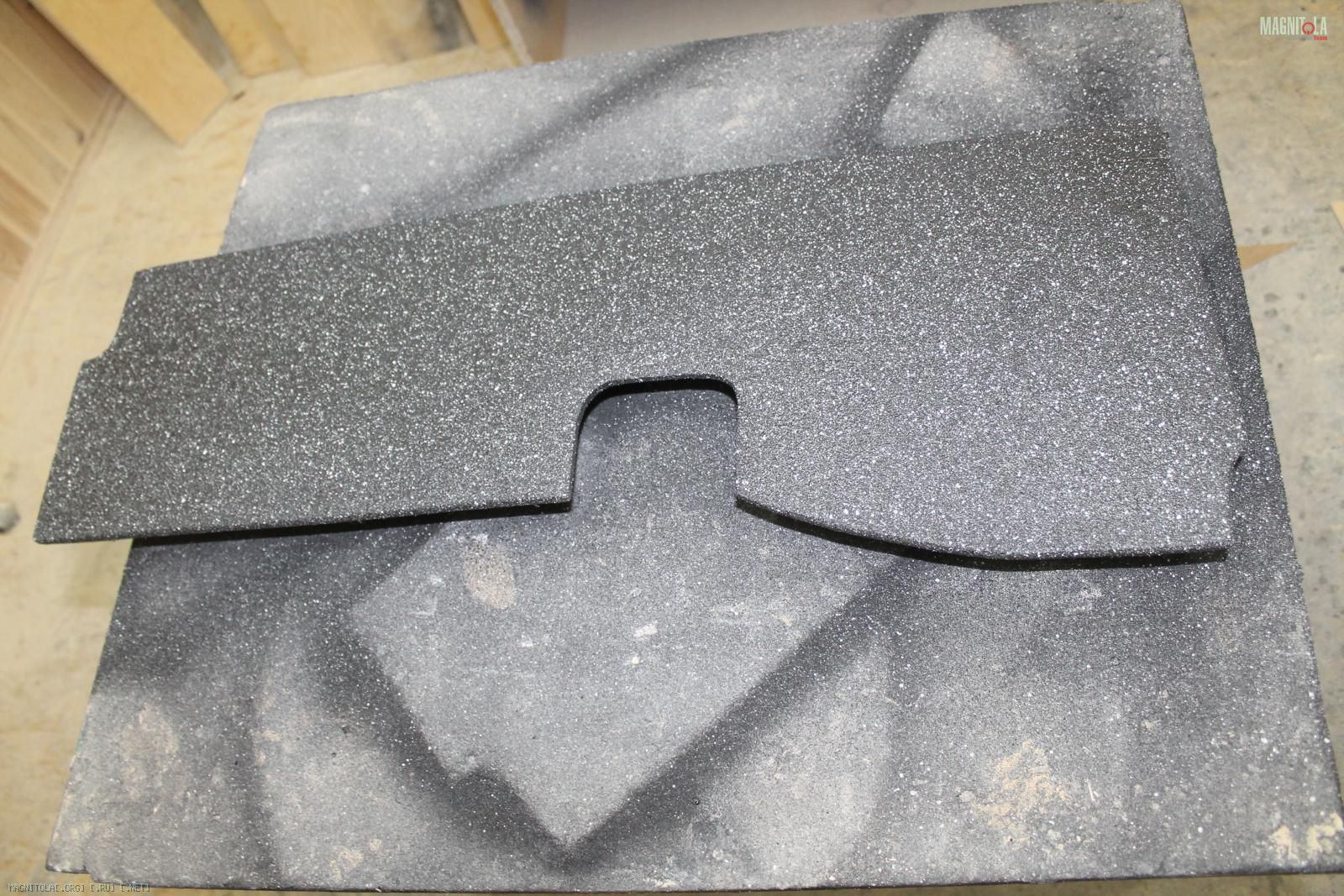

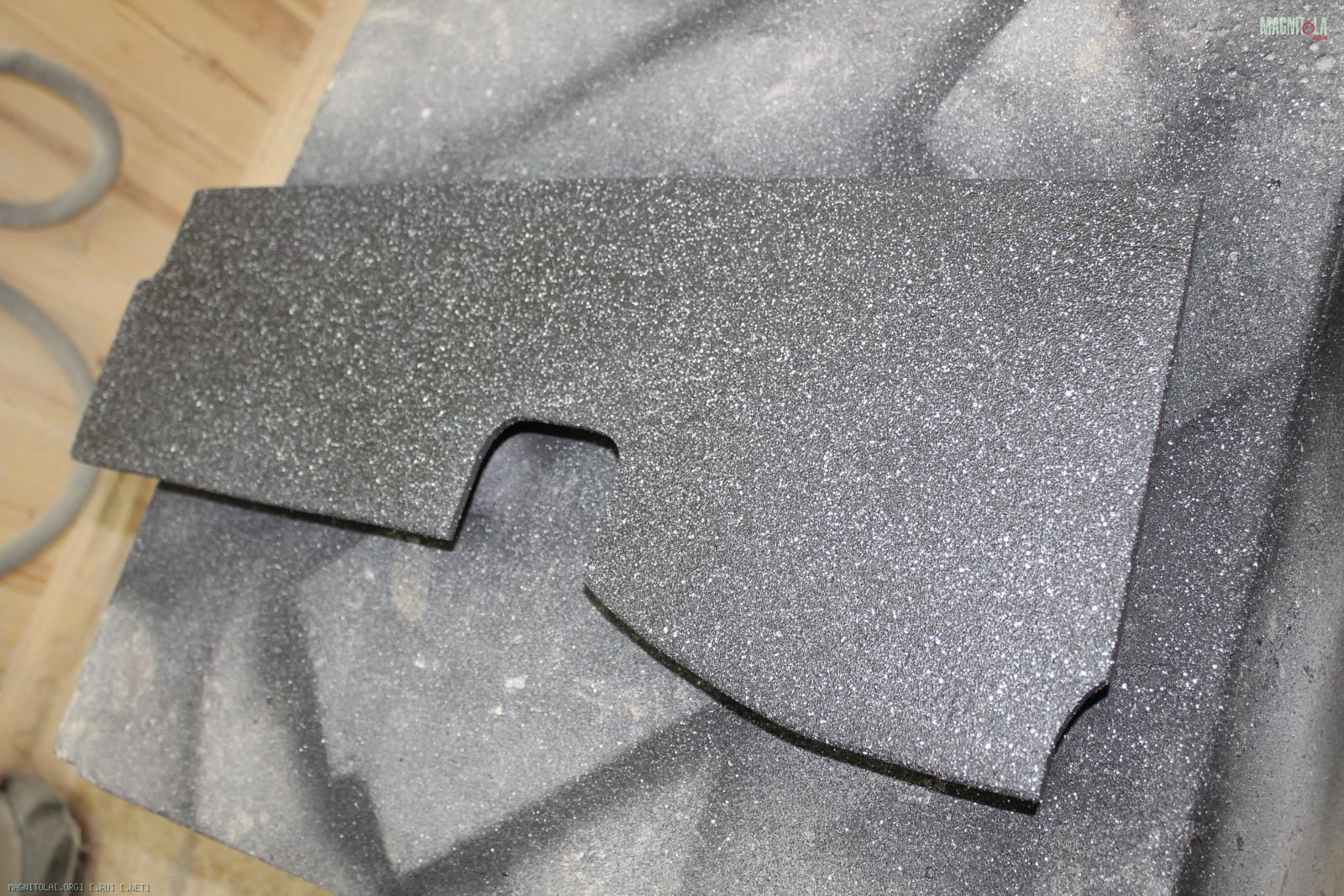

Изготавливаем/красим полочку под усилители...
Вложение 1263489Вложение 1263491Вложение 1263493Вложение 1263495Вложение 1263497Вложение 1263499Вложение 1263501

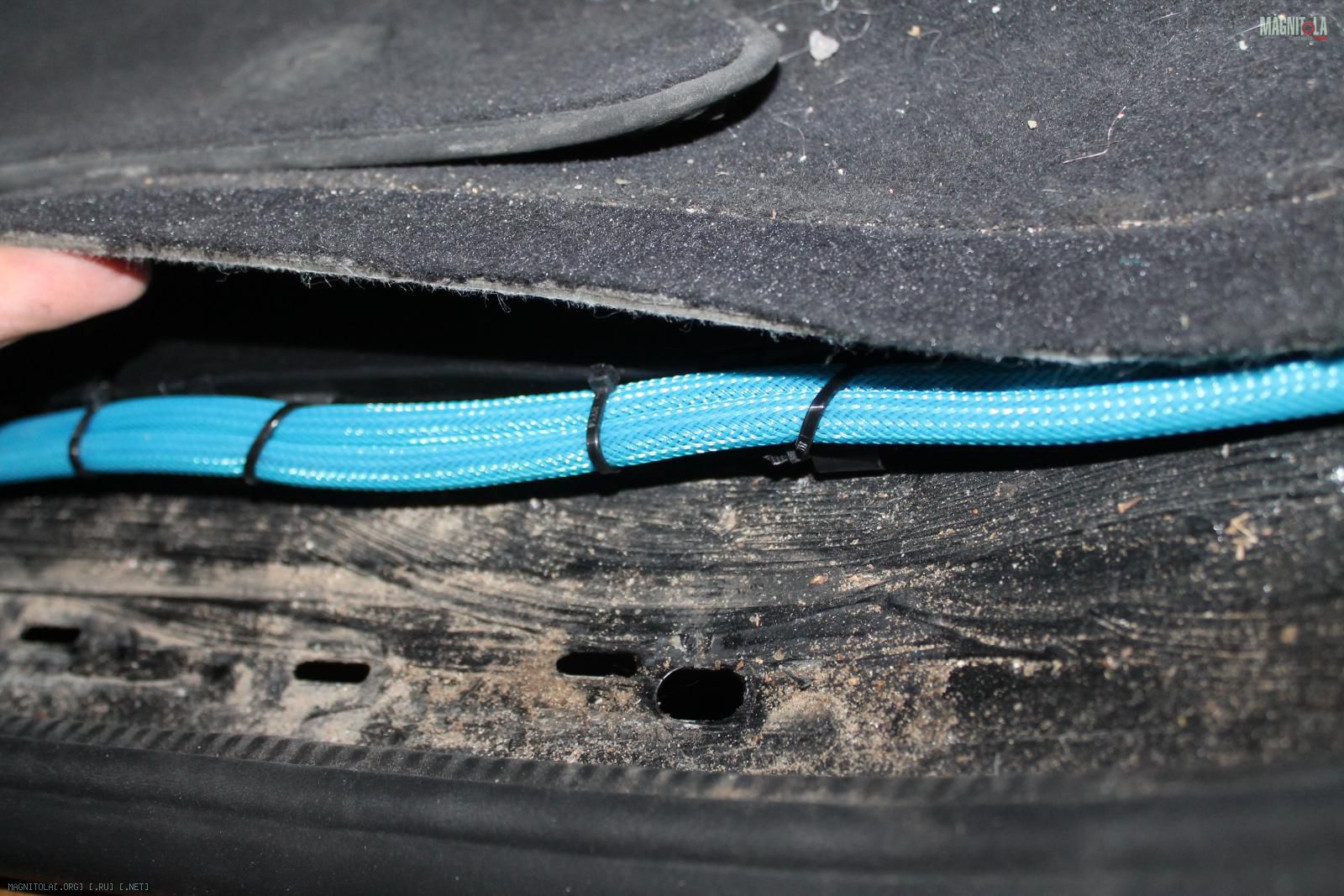

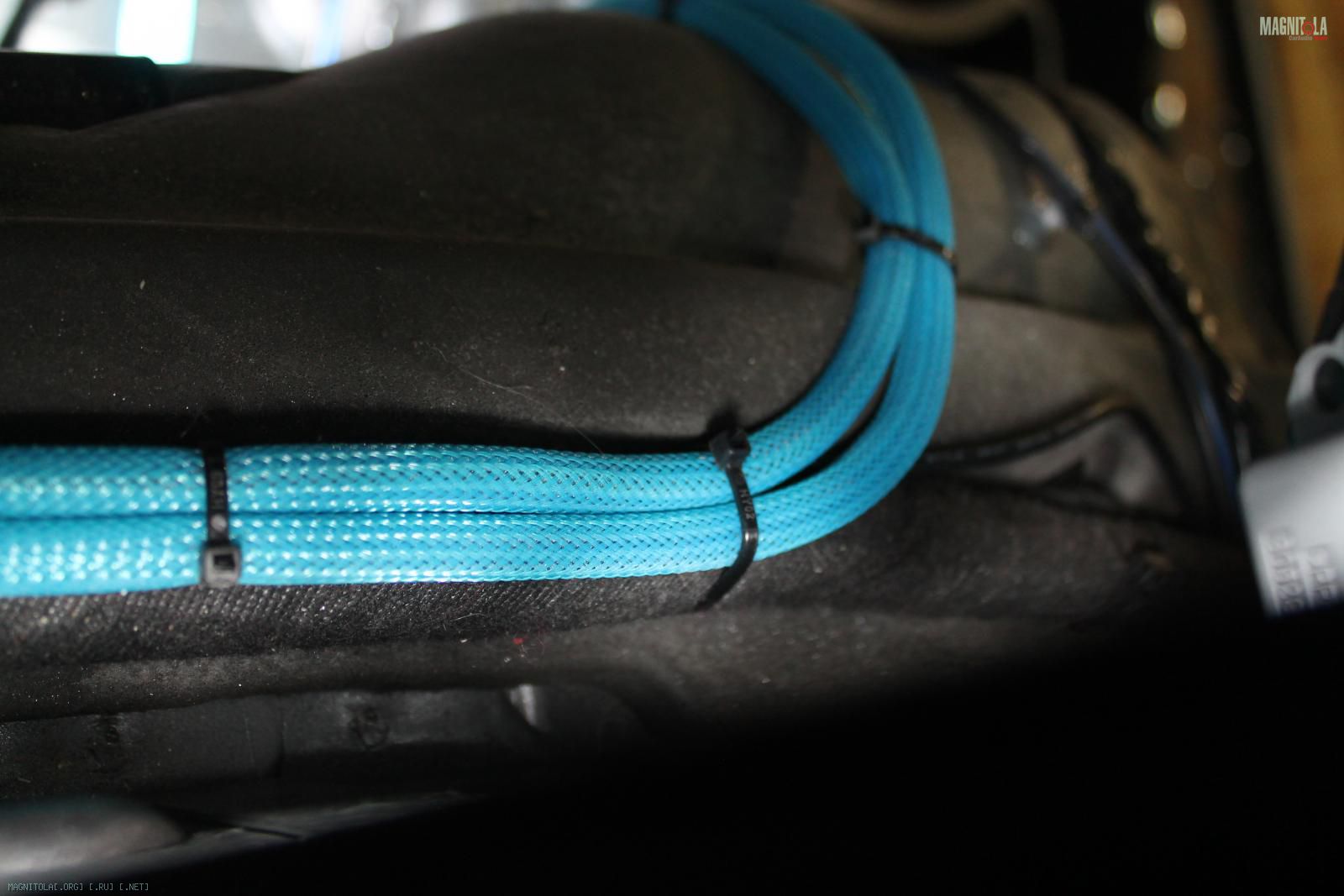

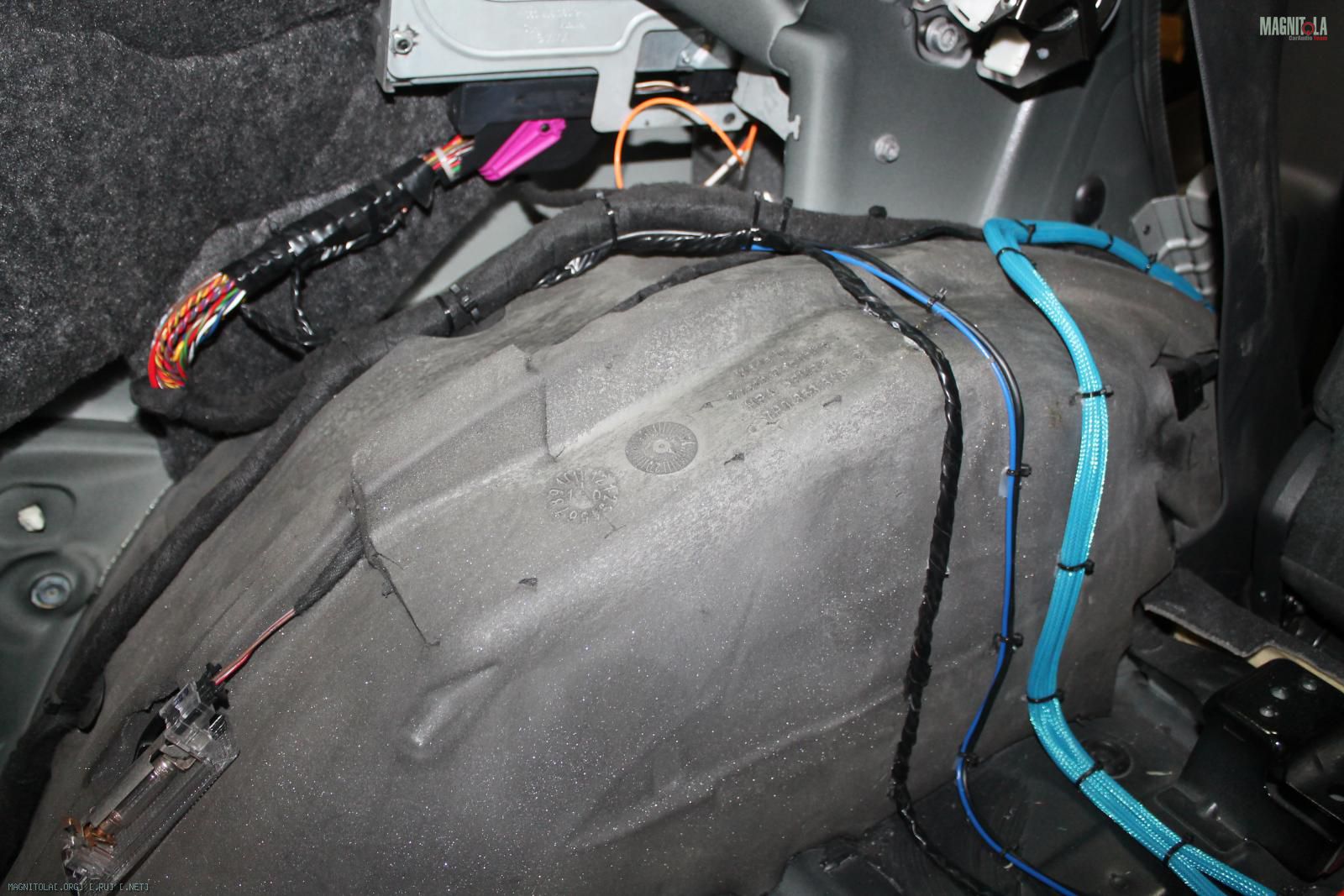

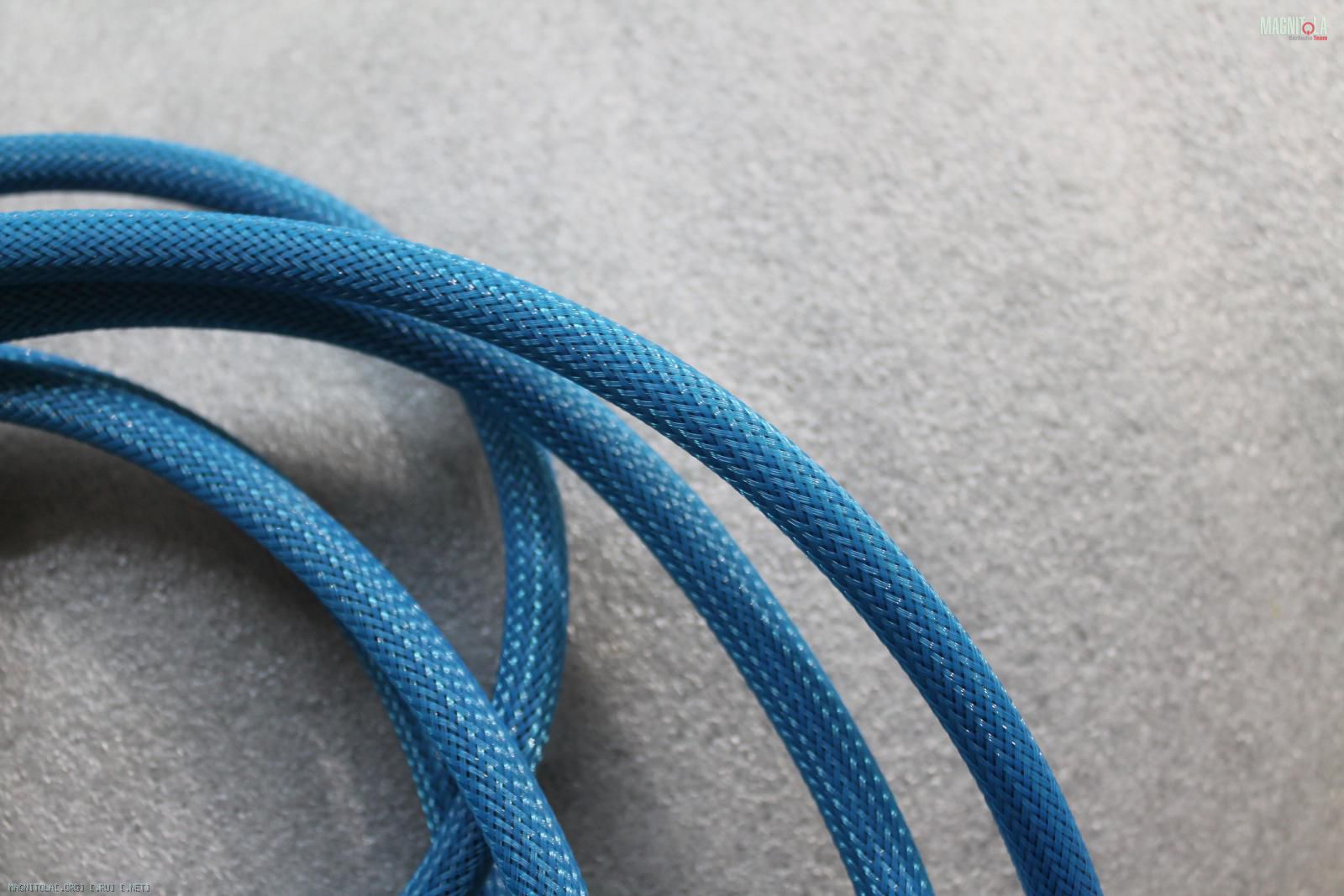

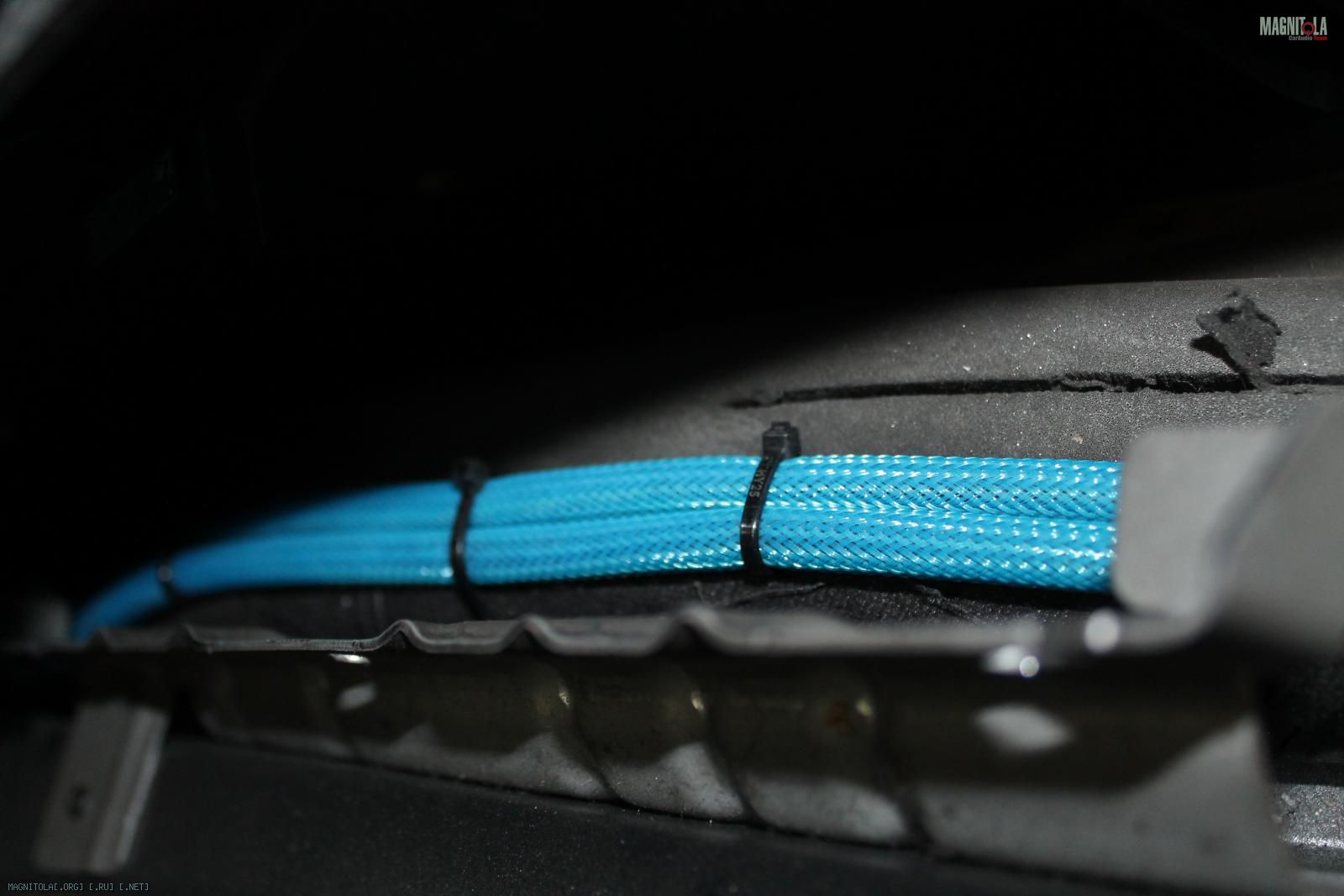

Снимаем всю проводку, одеваем ее в змейку...
Заново укладываем, закрепляем...
Вложение 1263503Вложение 1263505Вложение 1263507Вложение 1263509Вложение 1263511Вложение 1263513Вложение 1263515

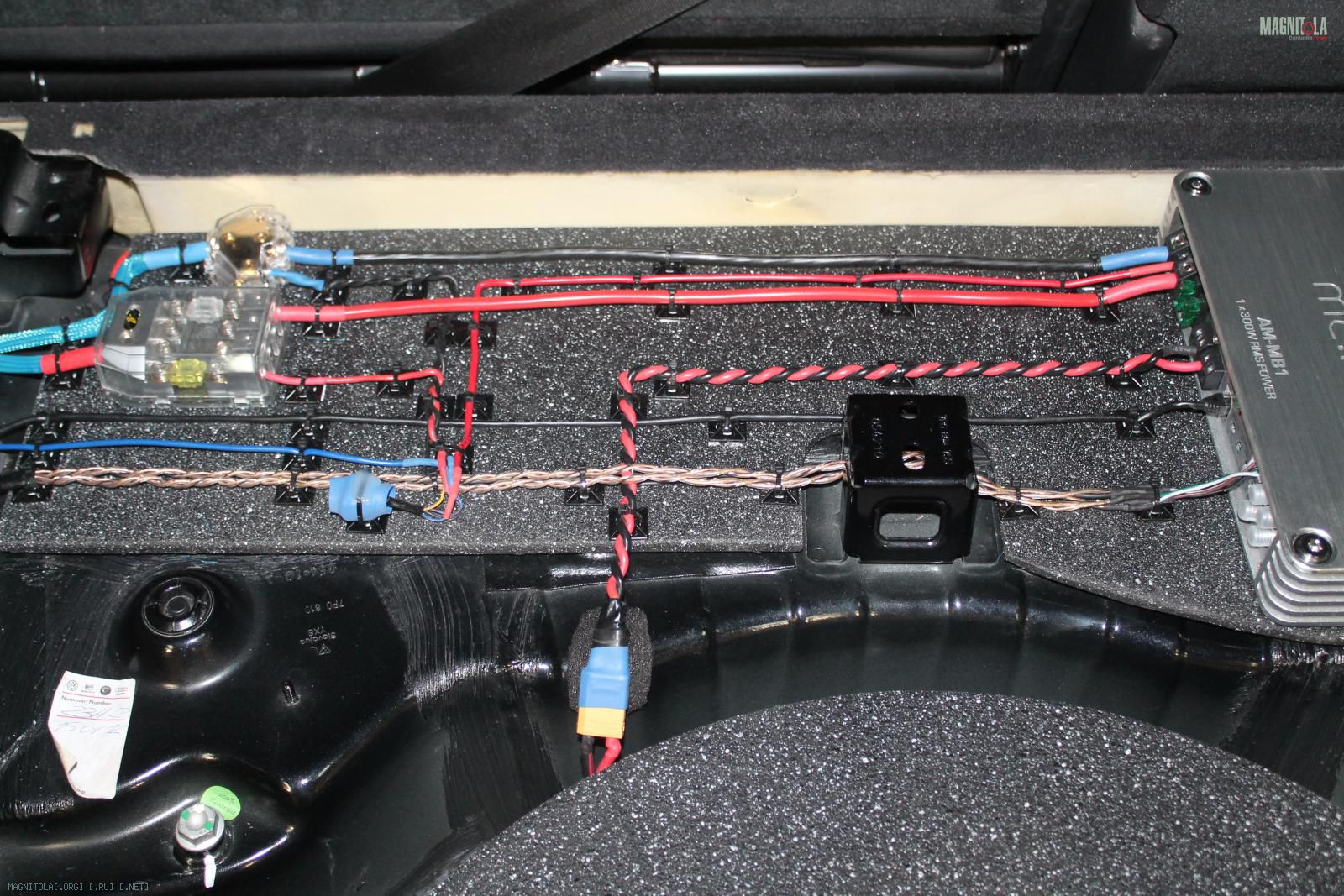

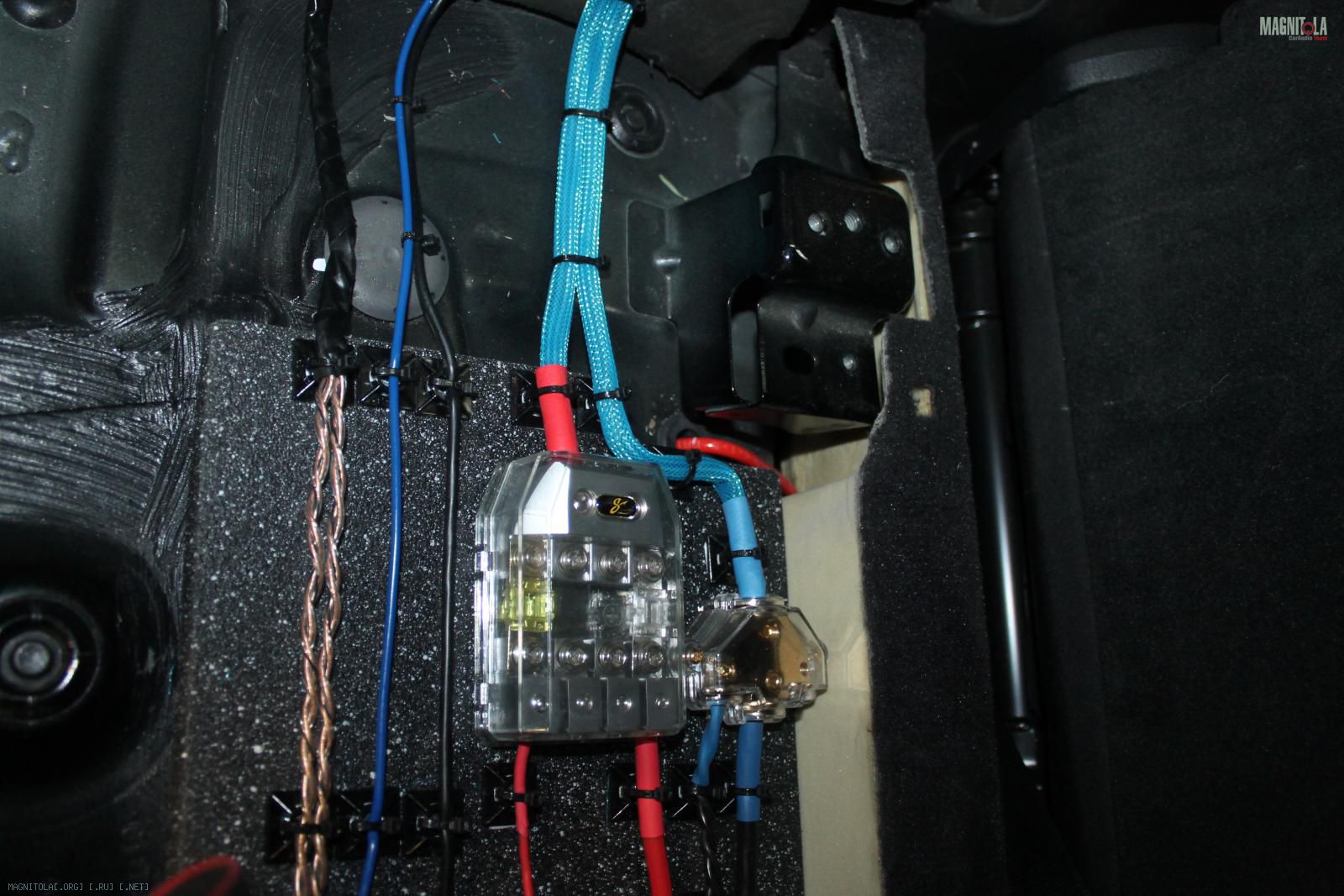

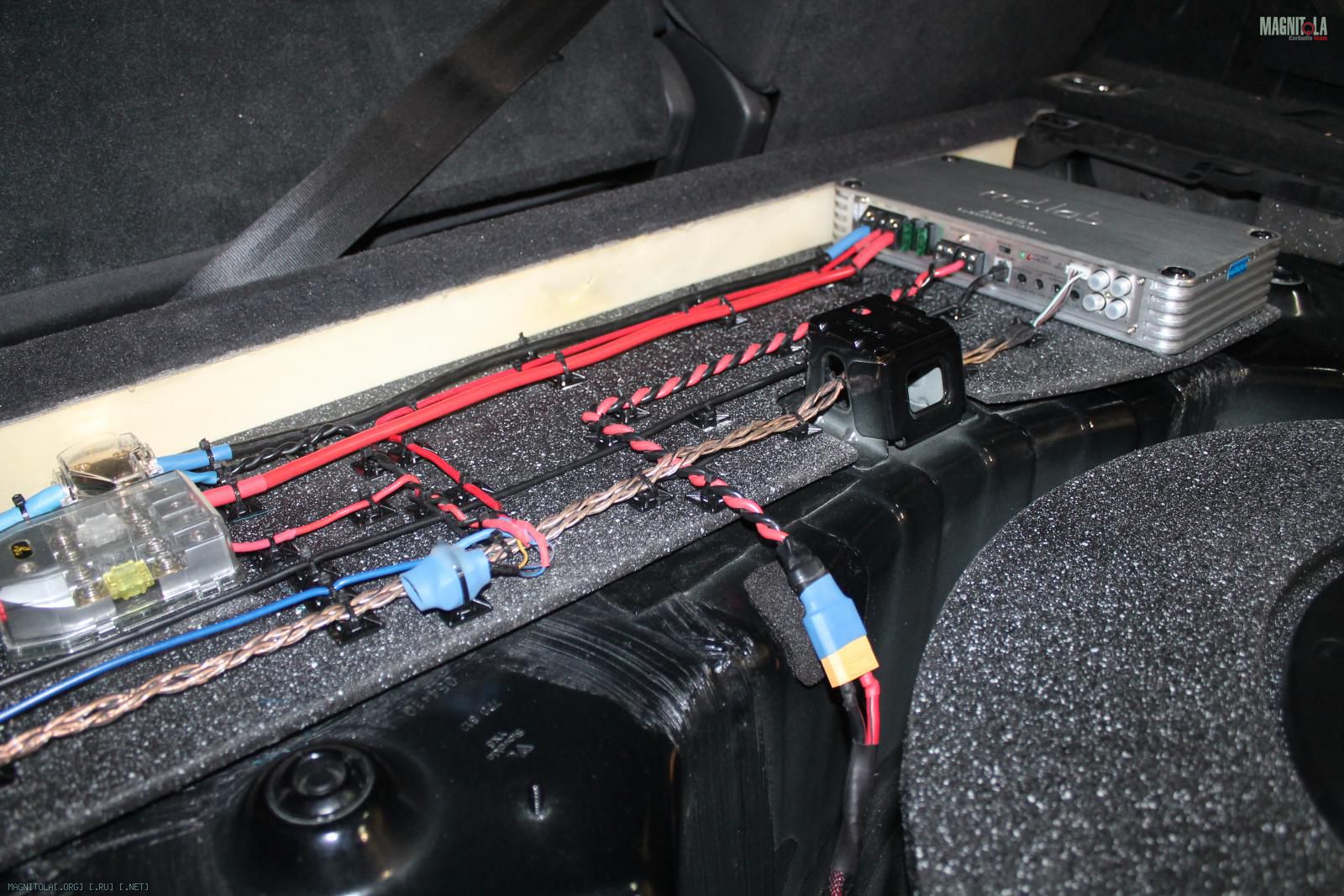

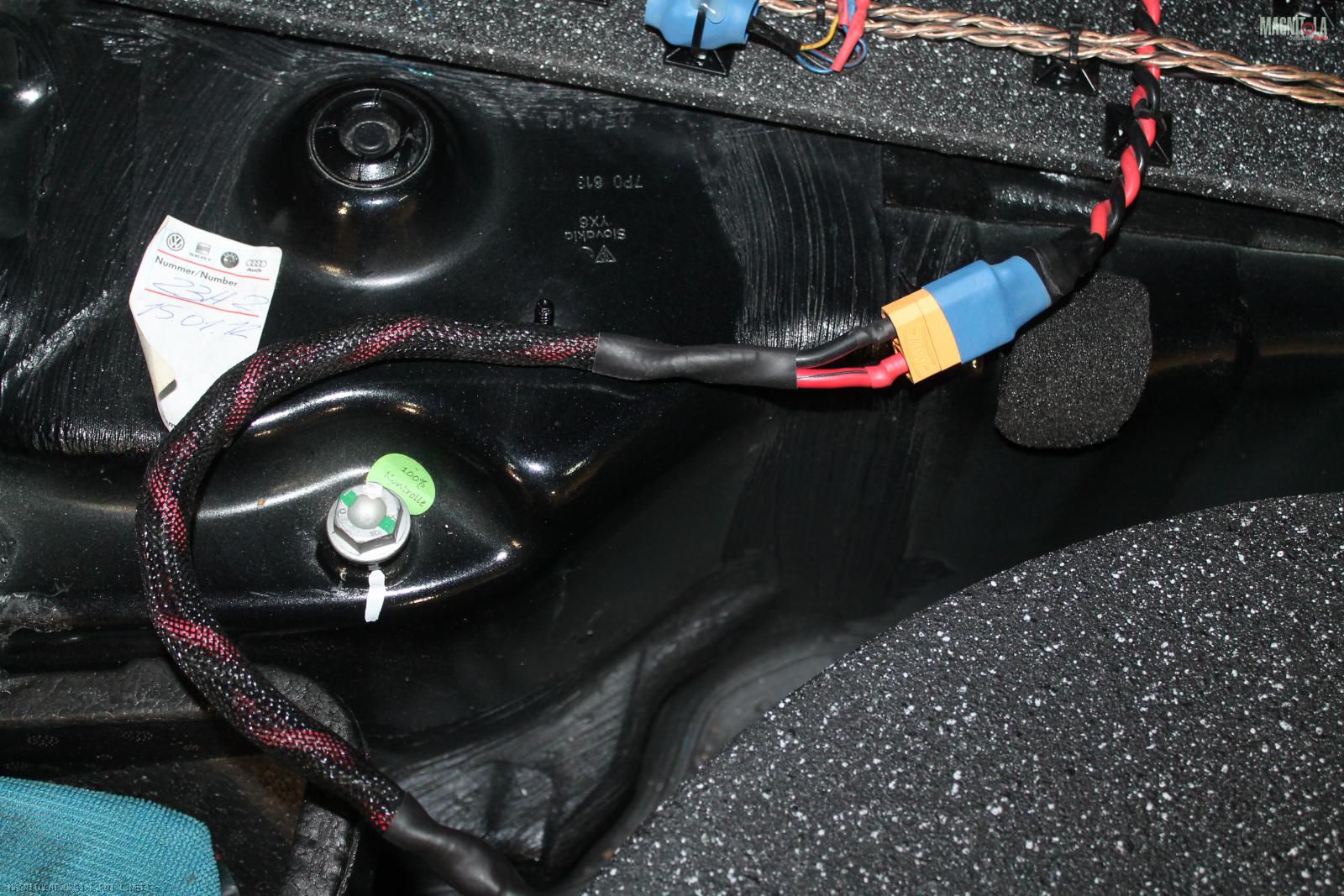

Подключение/коммутация...
Крепление сабвуфера/запаски штатным болтом к кузову.

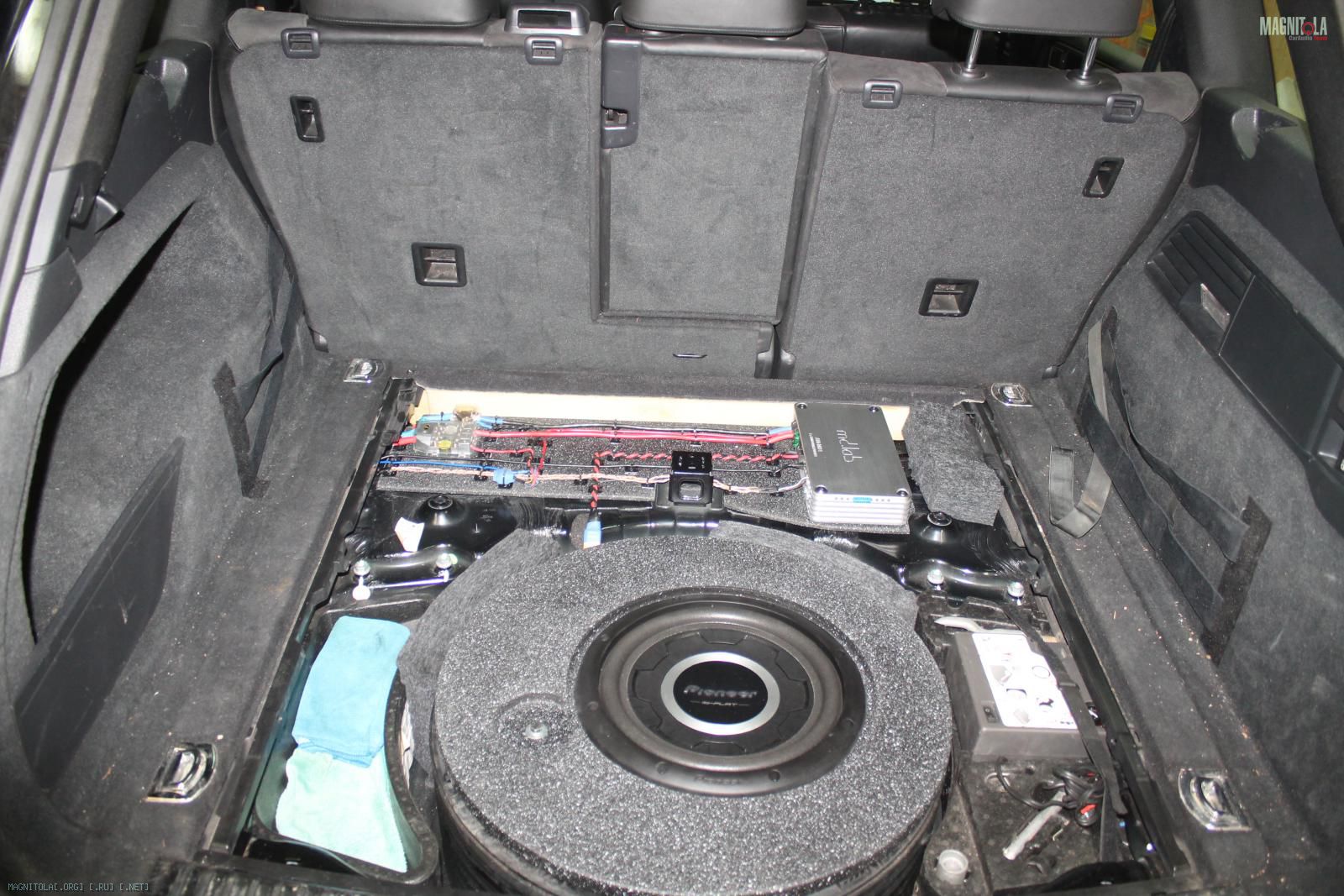

Итог.
Вложение 1263517Вложение 1263519Вложение 1263521Вложение 1263523Вложение 1263525Вложение 1263527Вложение 1263529Вложение 1263531Вложение 1263533Вложение 1263535Вложение 1263537

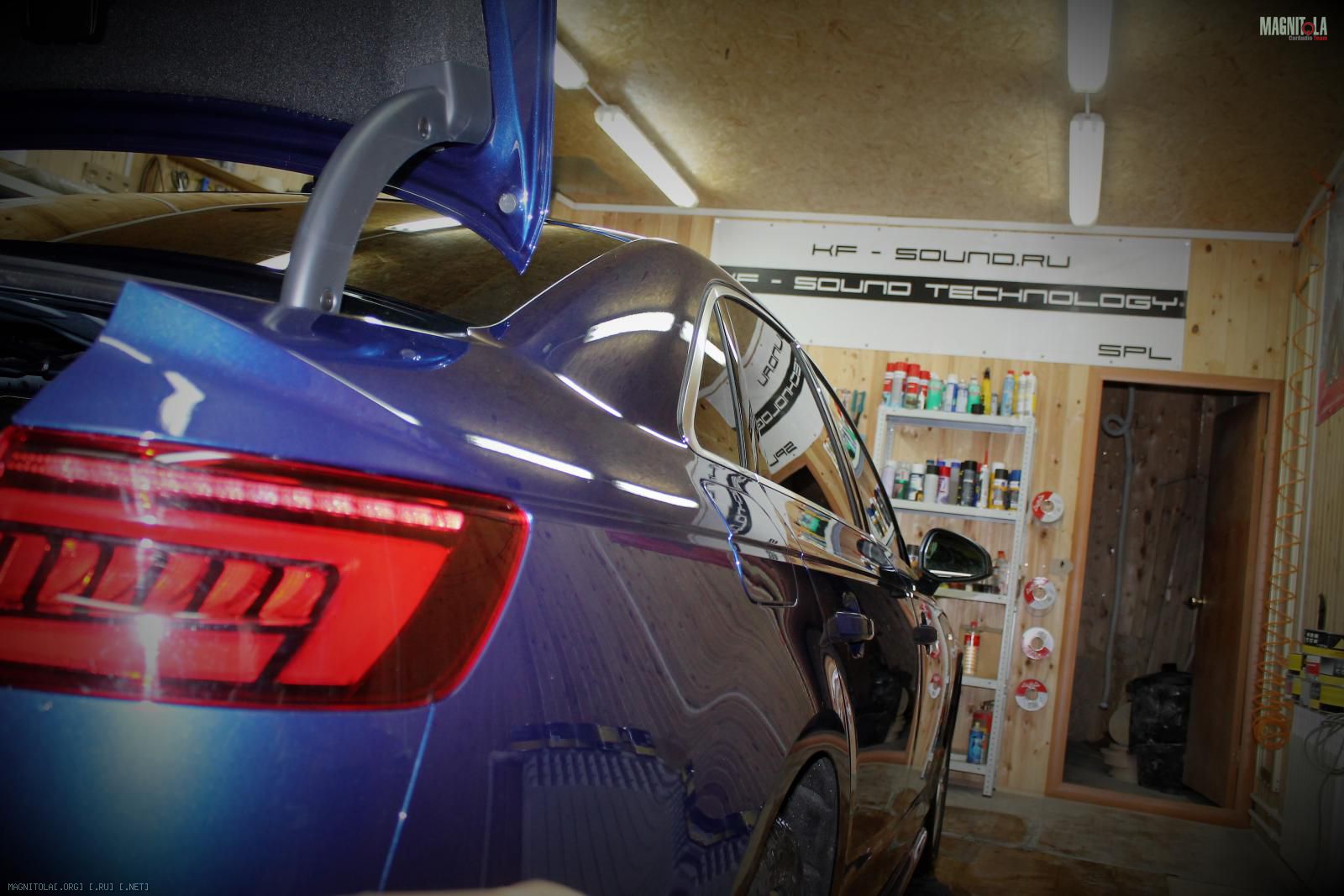

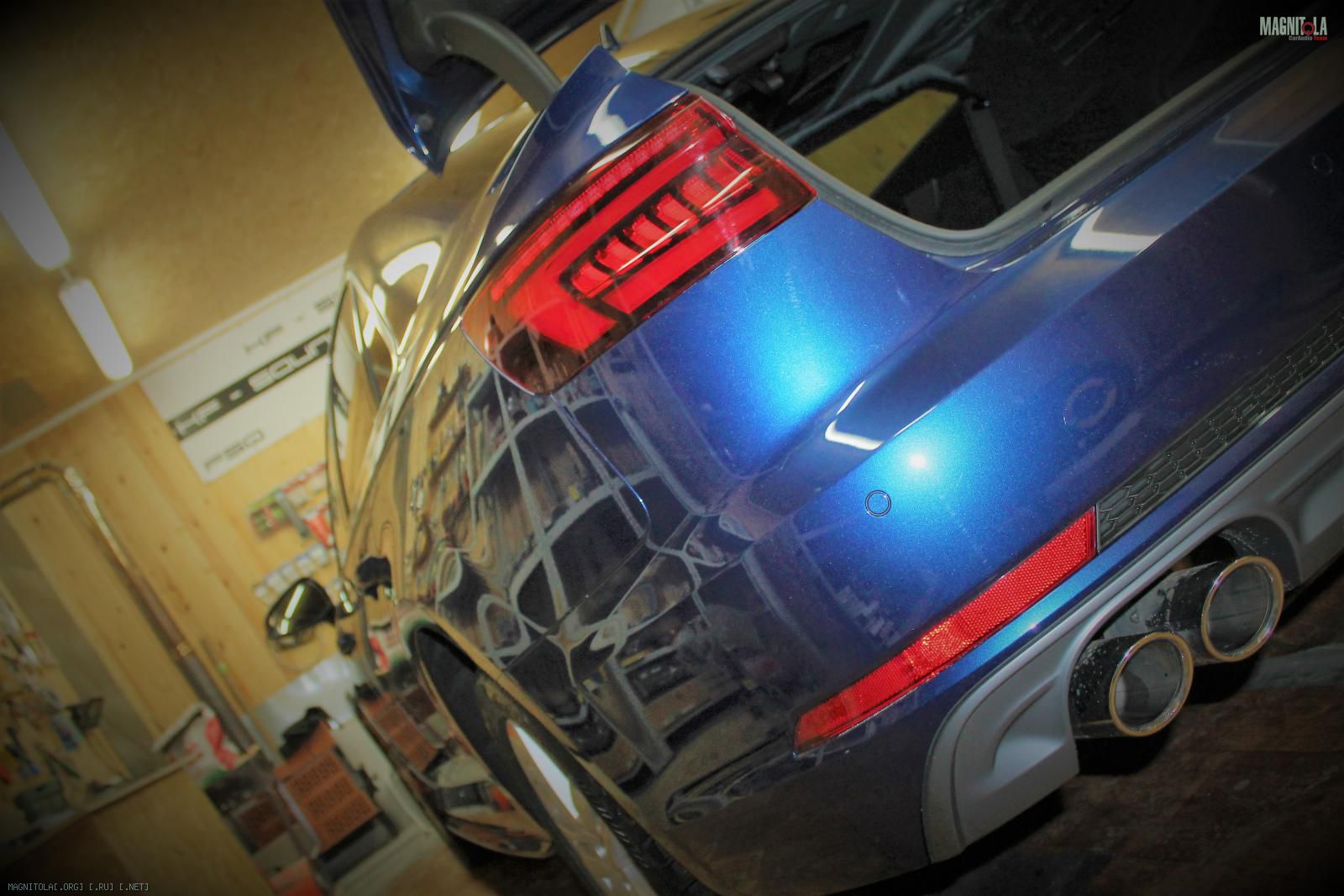

В KF-Sound Technology приехала Audi A4 B9
Вложение 1263629Вложение 1263631Вложение 1263633

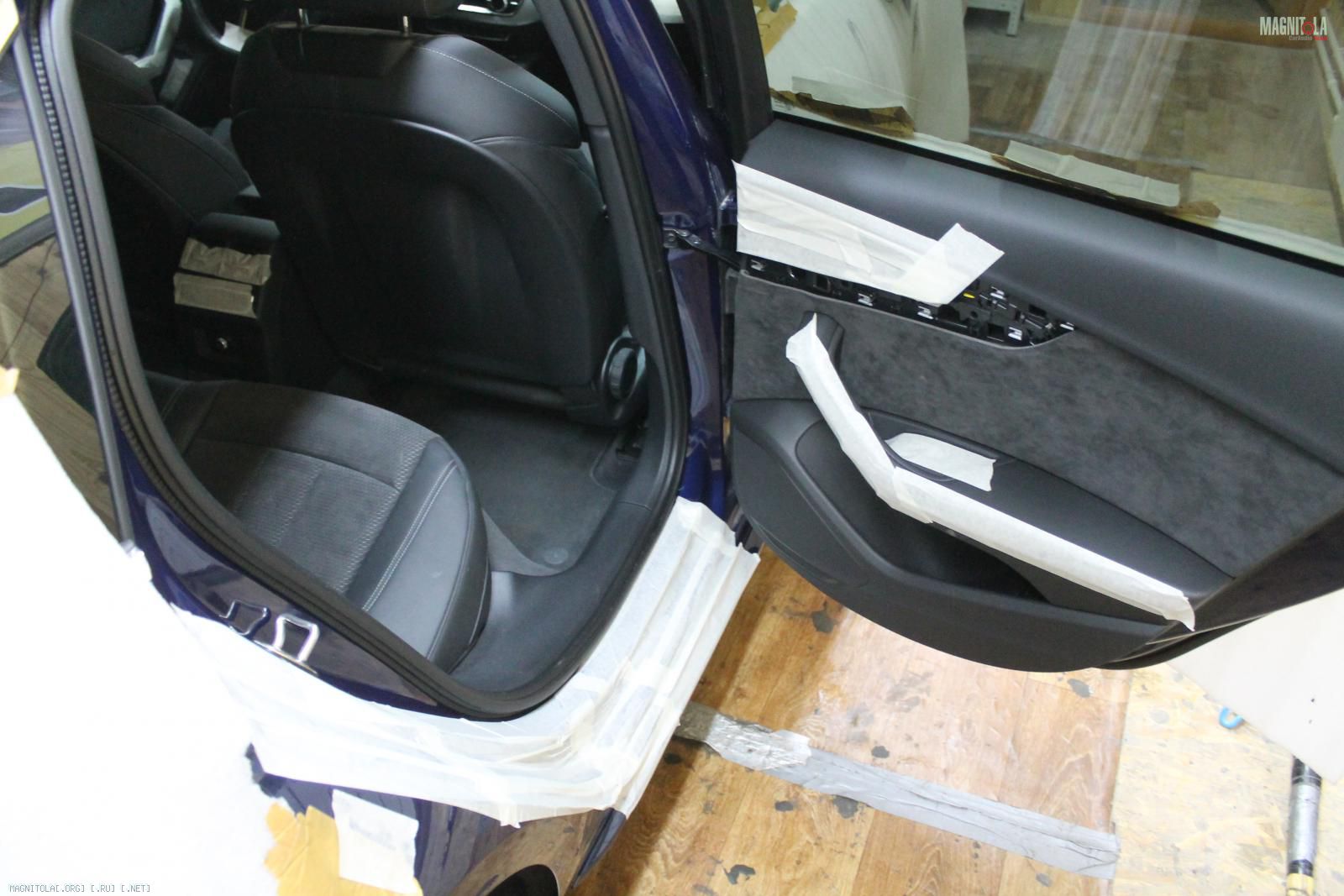

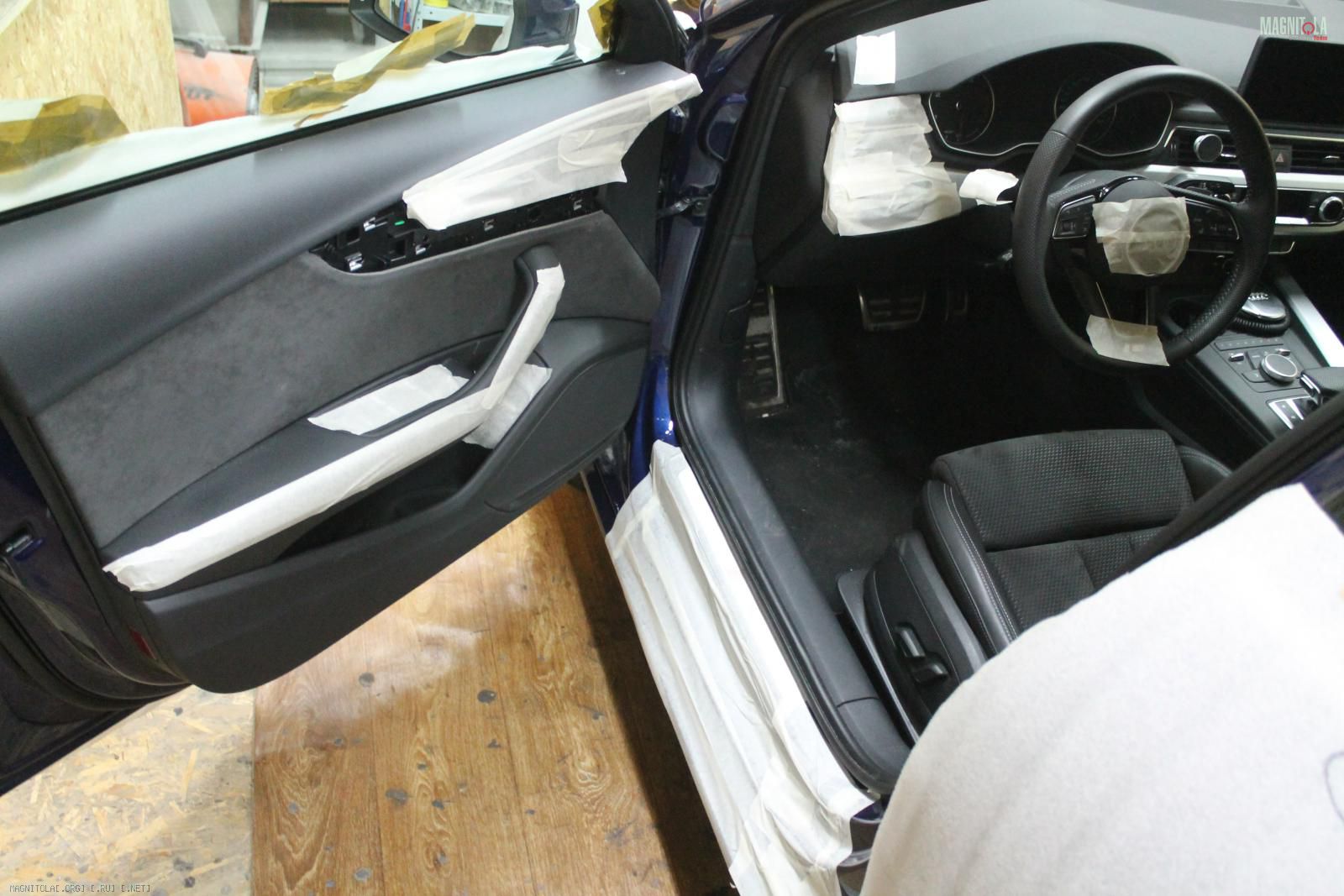

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

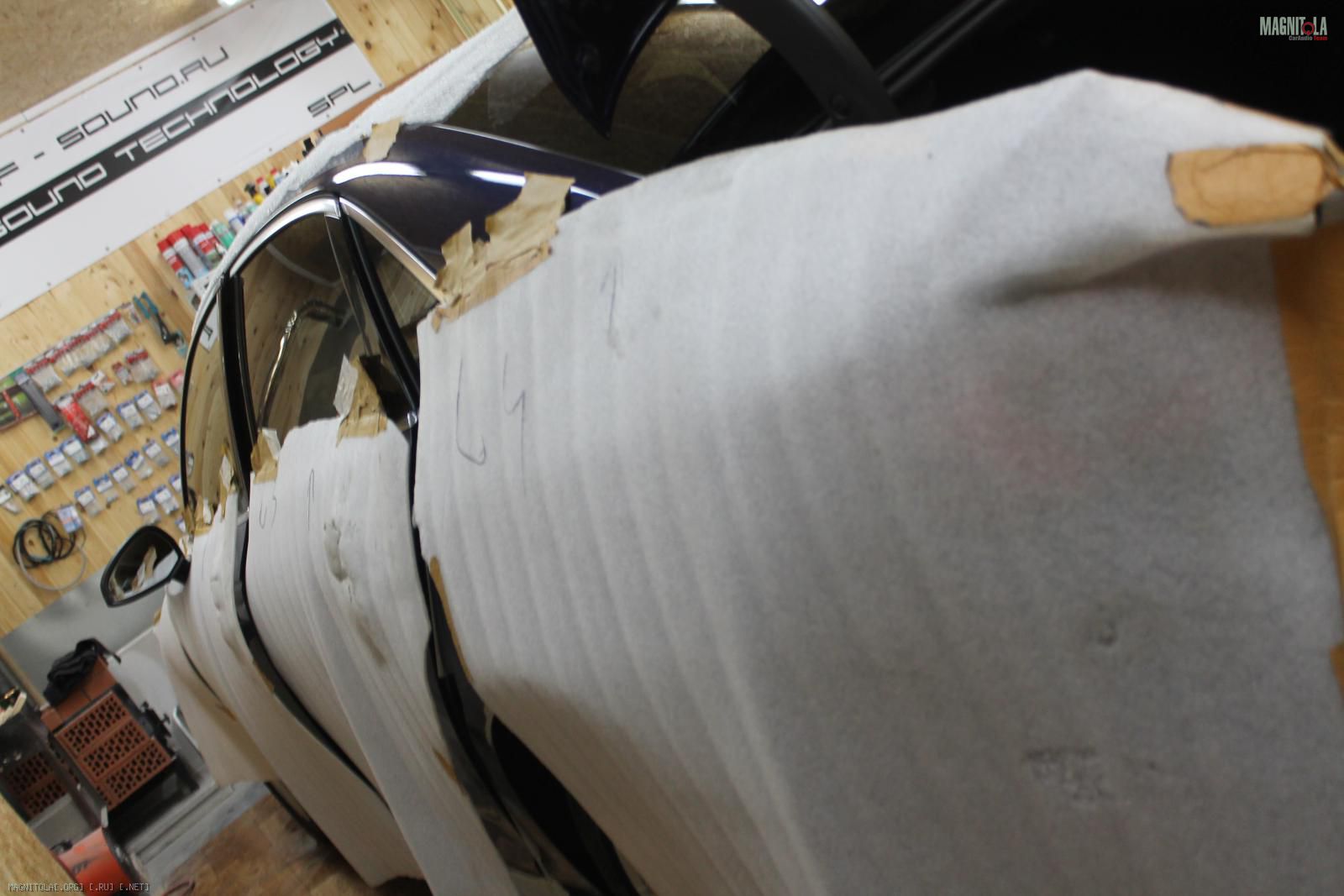

"Защита кузова-салона".
Вложение 1263635Вложение 1263637Вложение 1263639Вложение 1263641Вложение 1263643Вложение 1263645Вложение 1263647

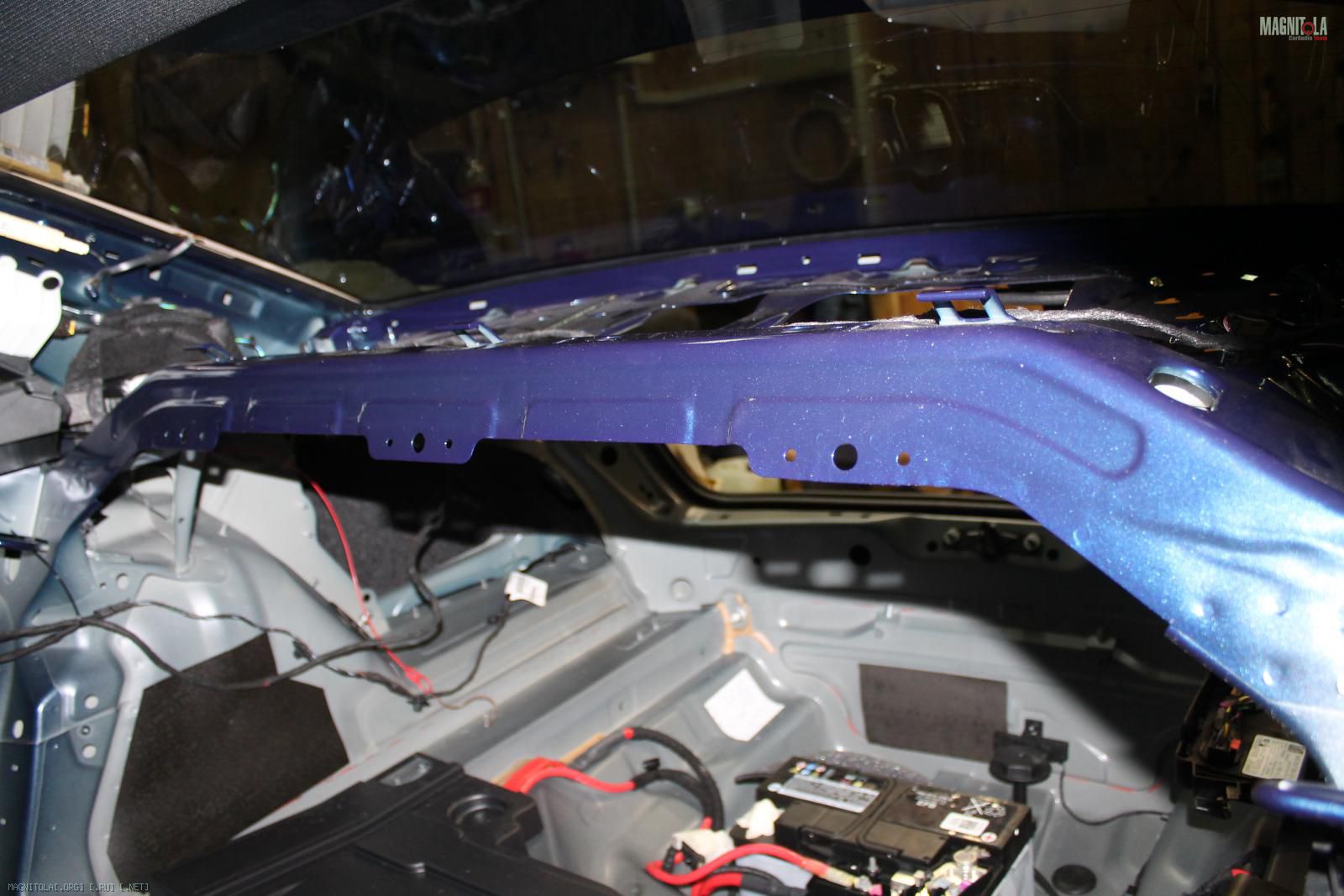

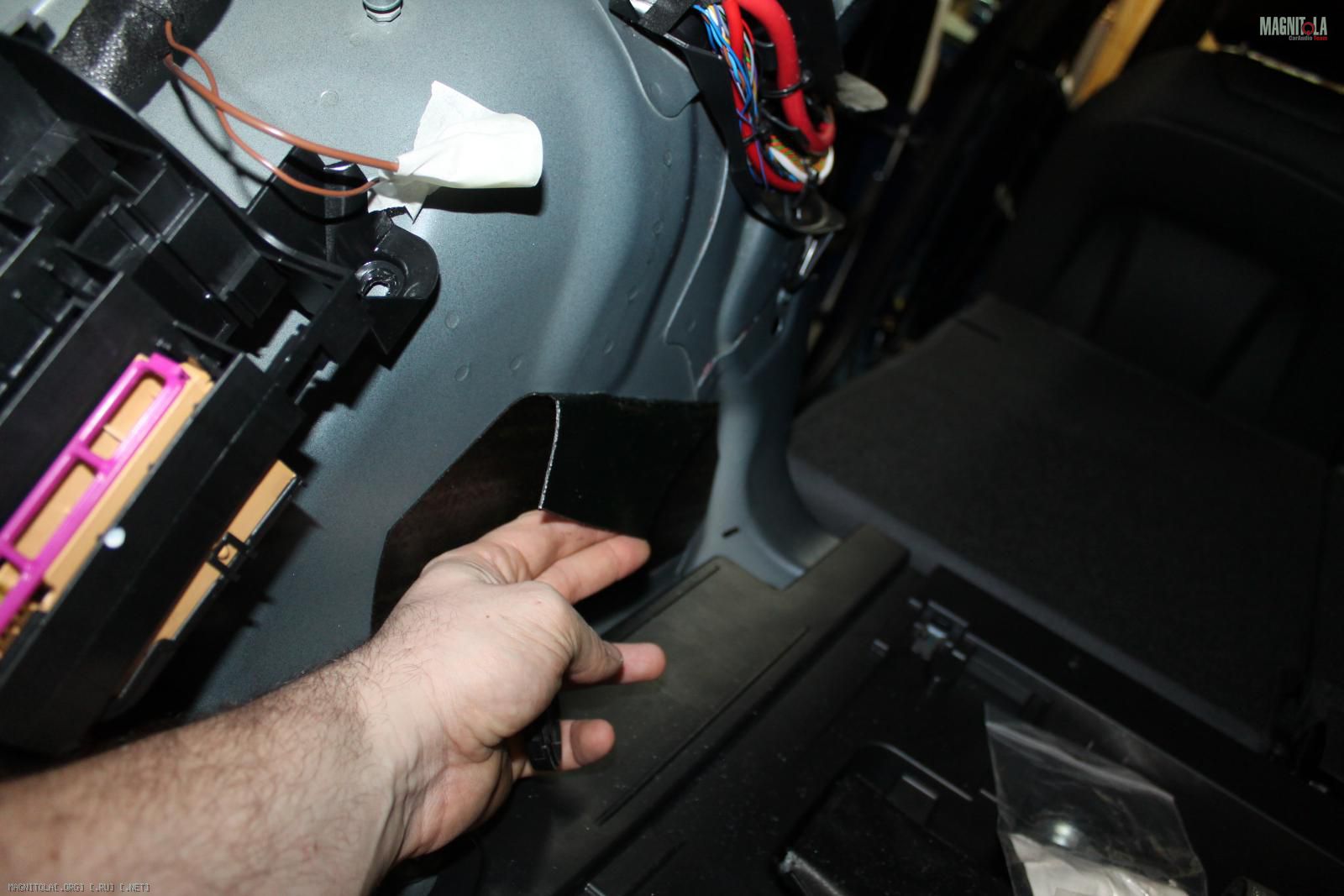

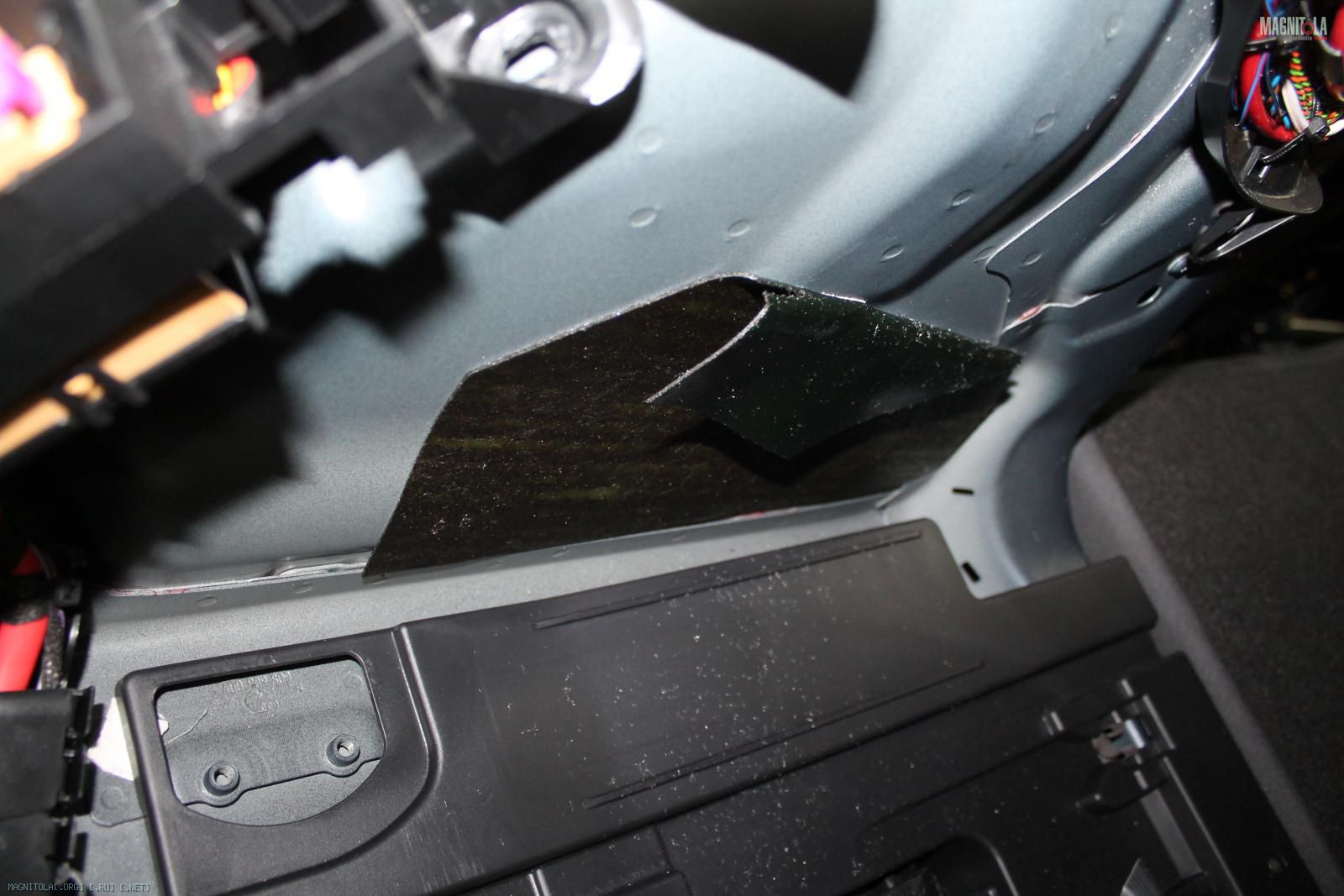

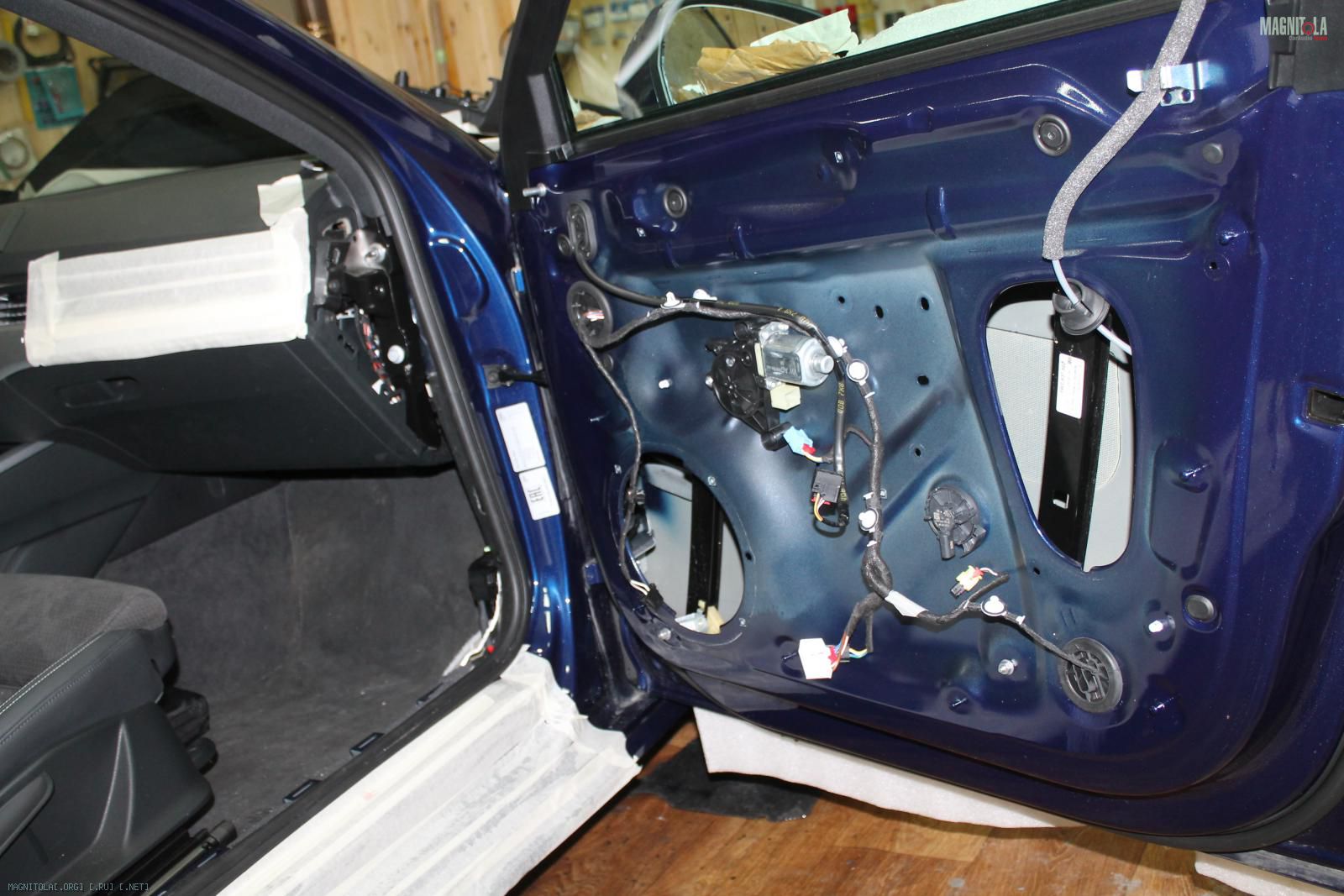

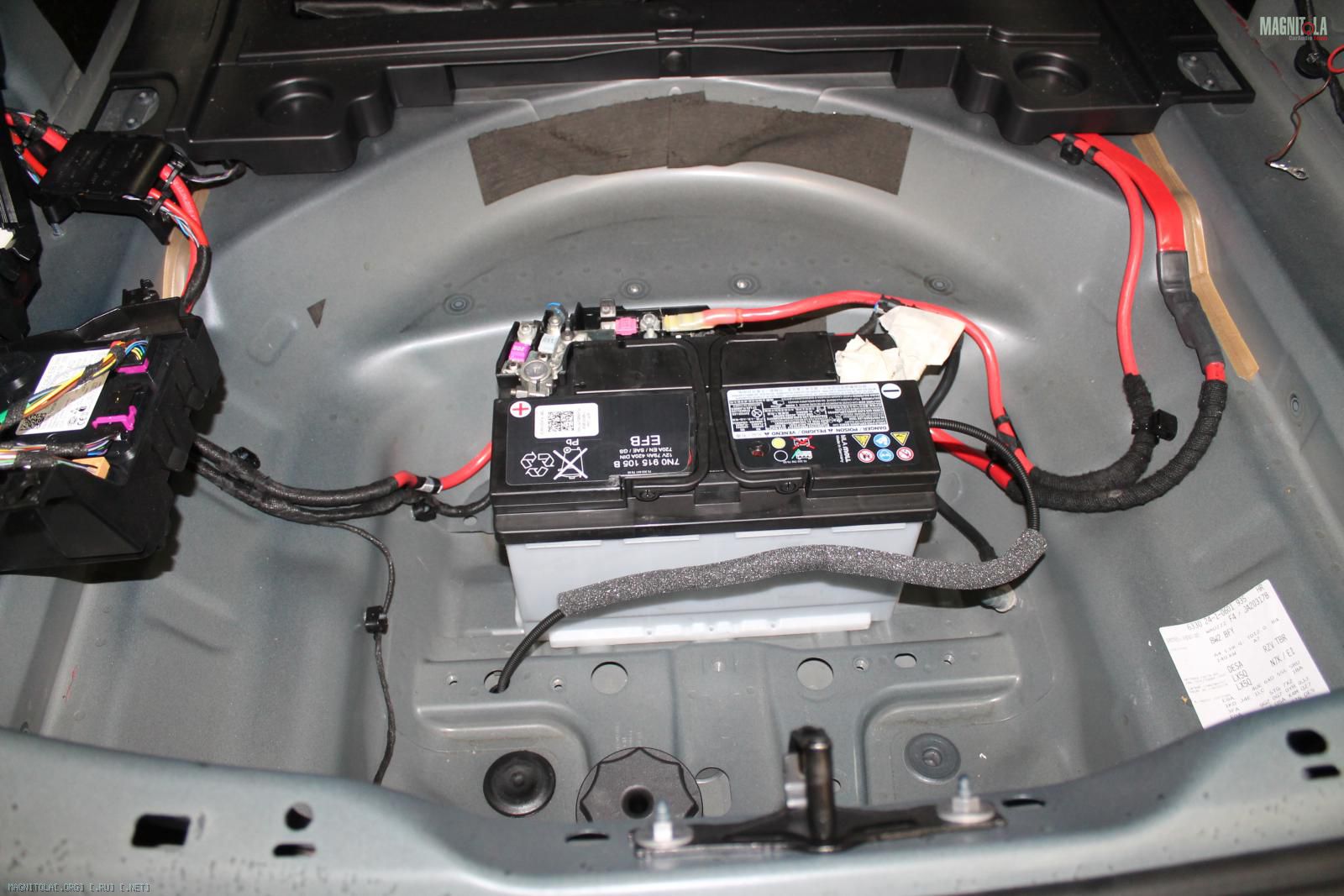

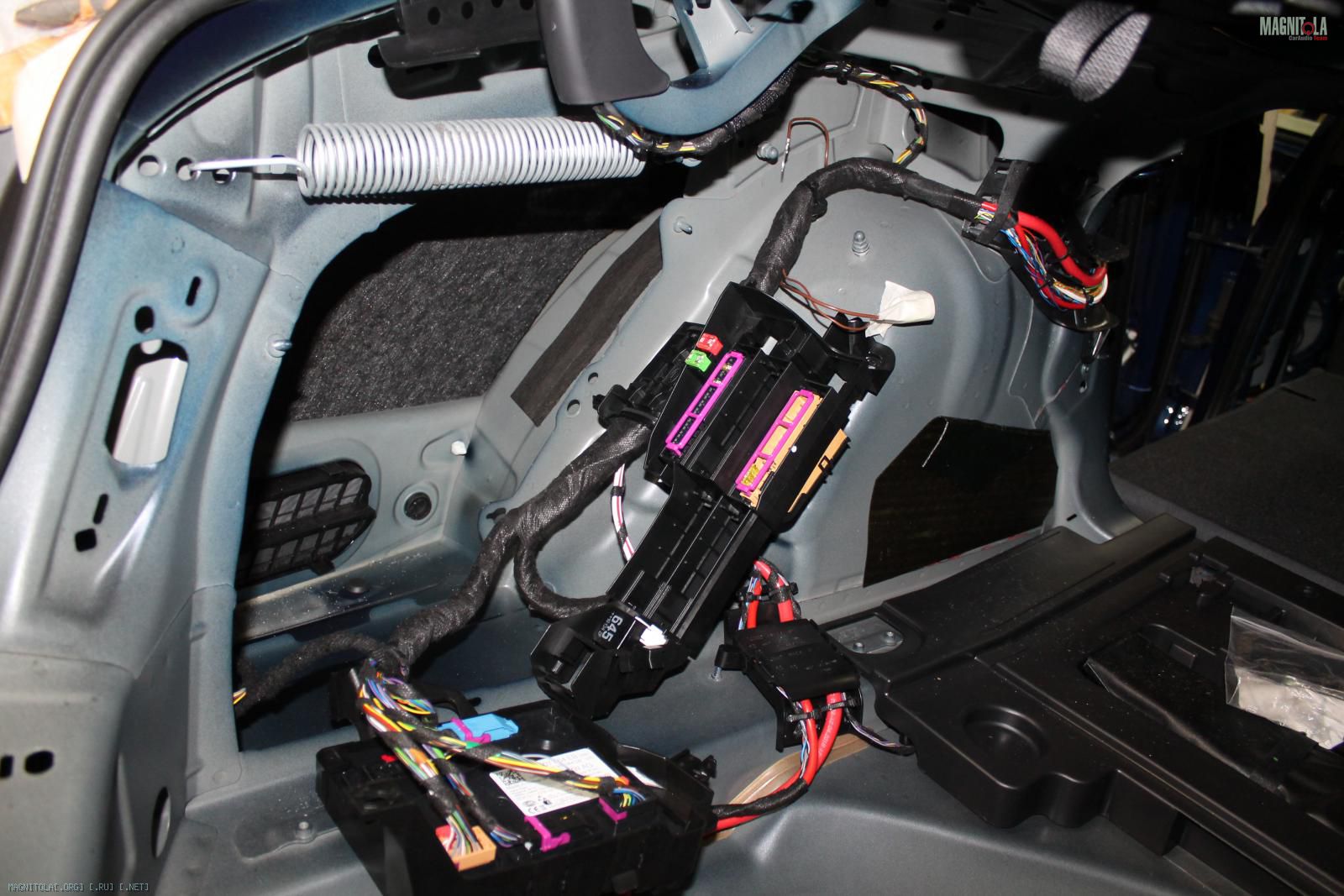

Разбираем, двери, полку, багажник...

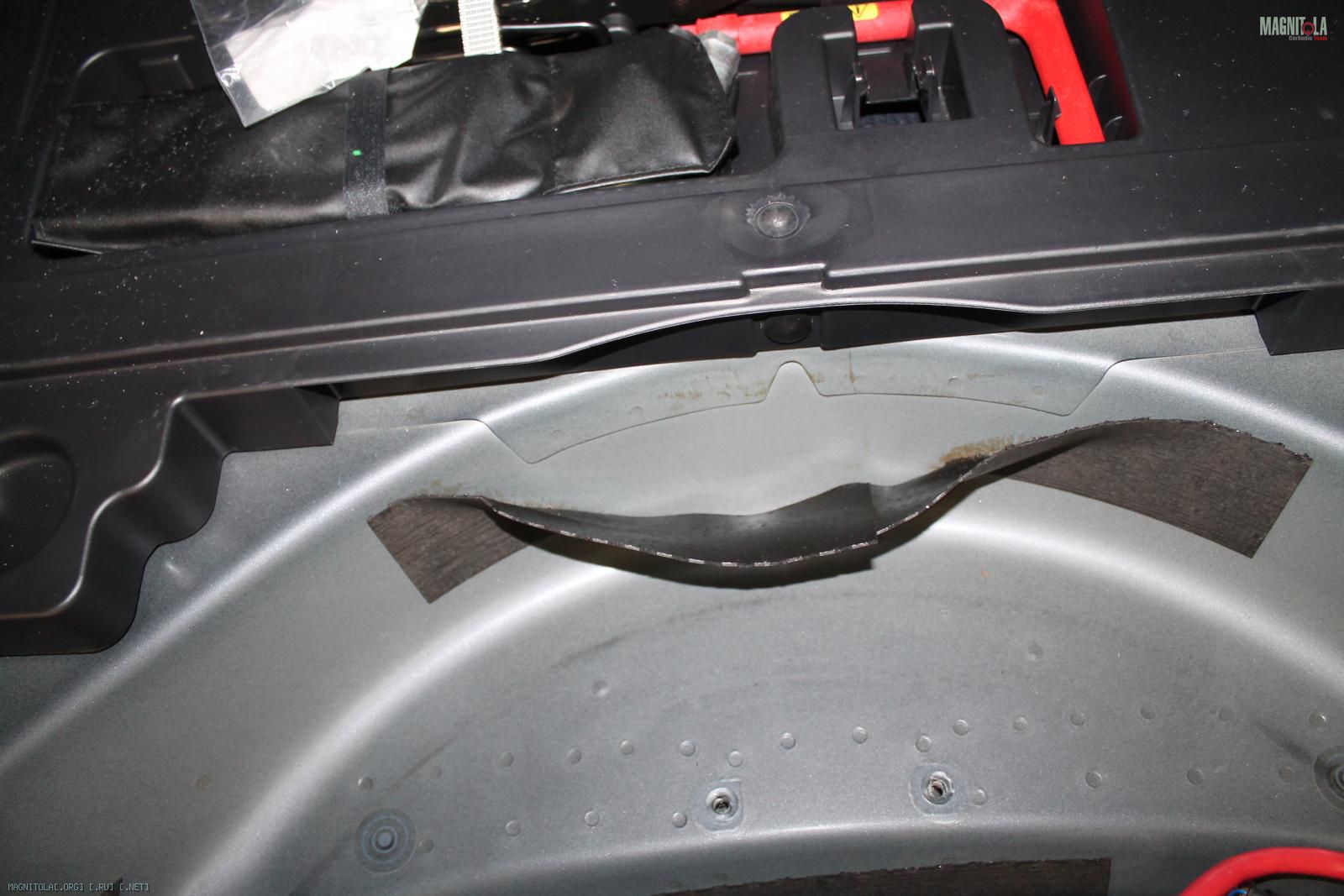

Штатная виброизоляция просто отвалилась... и это в новом авто.
Вложение 1263649Вложение 1263651Вложение 1263653Вложение 1263655Вложение 1263657Вложение 1263659Вложение 1263661Вложение 1263663Вложение 1263665Вложение 1263667Вложение 1263669Вложение 1263671Вложение 1263673

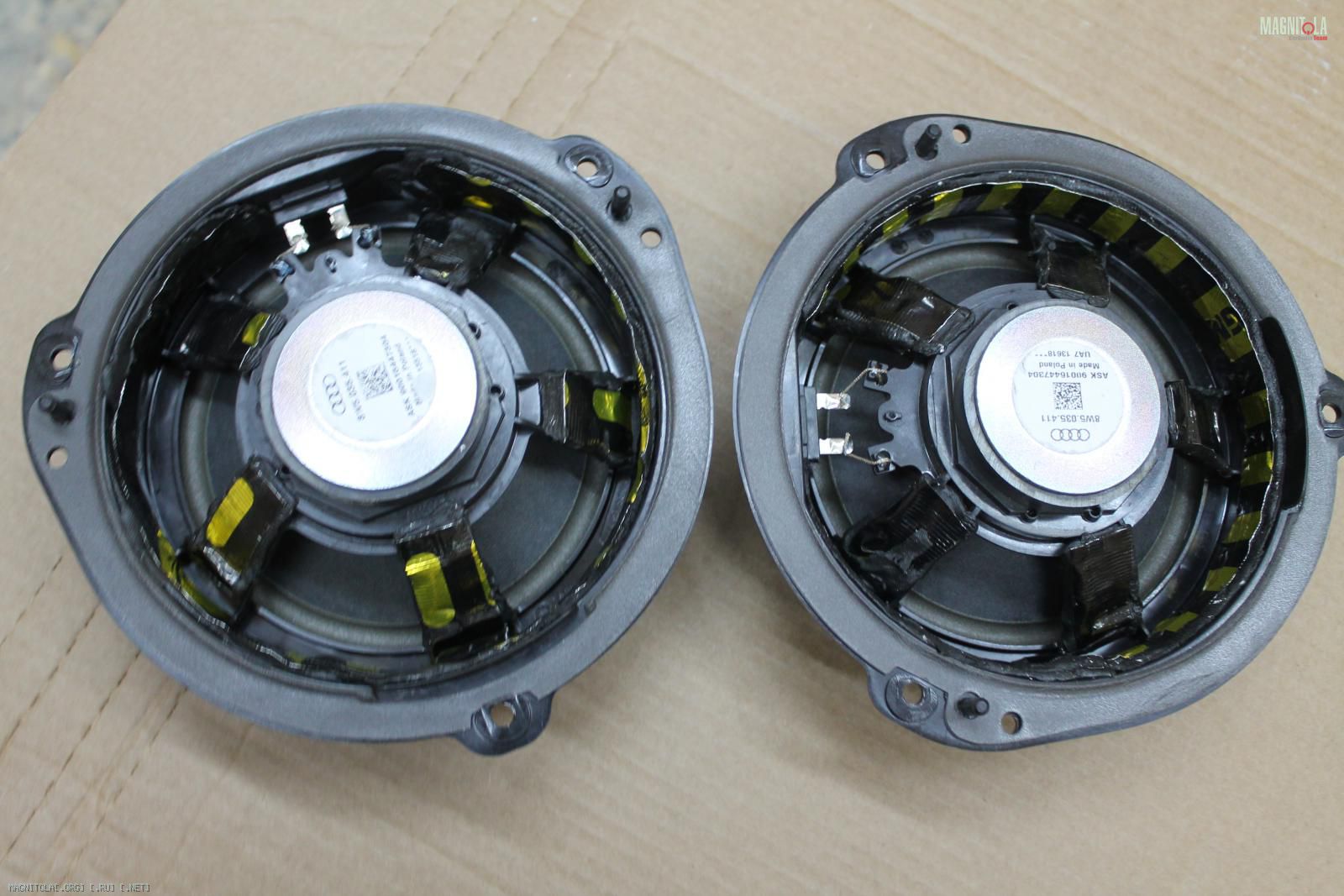

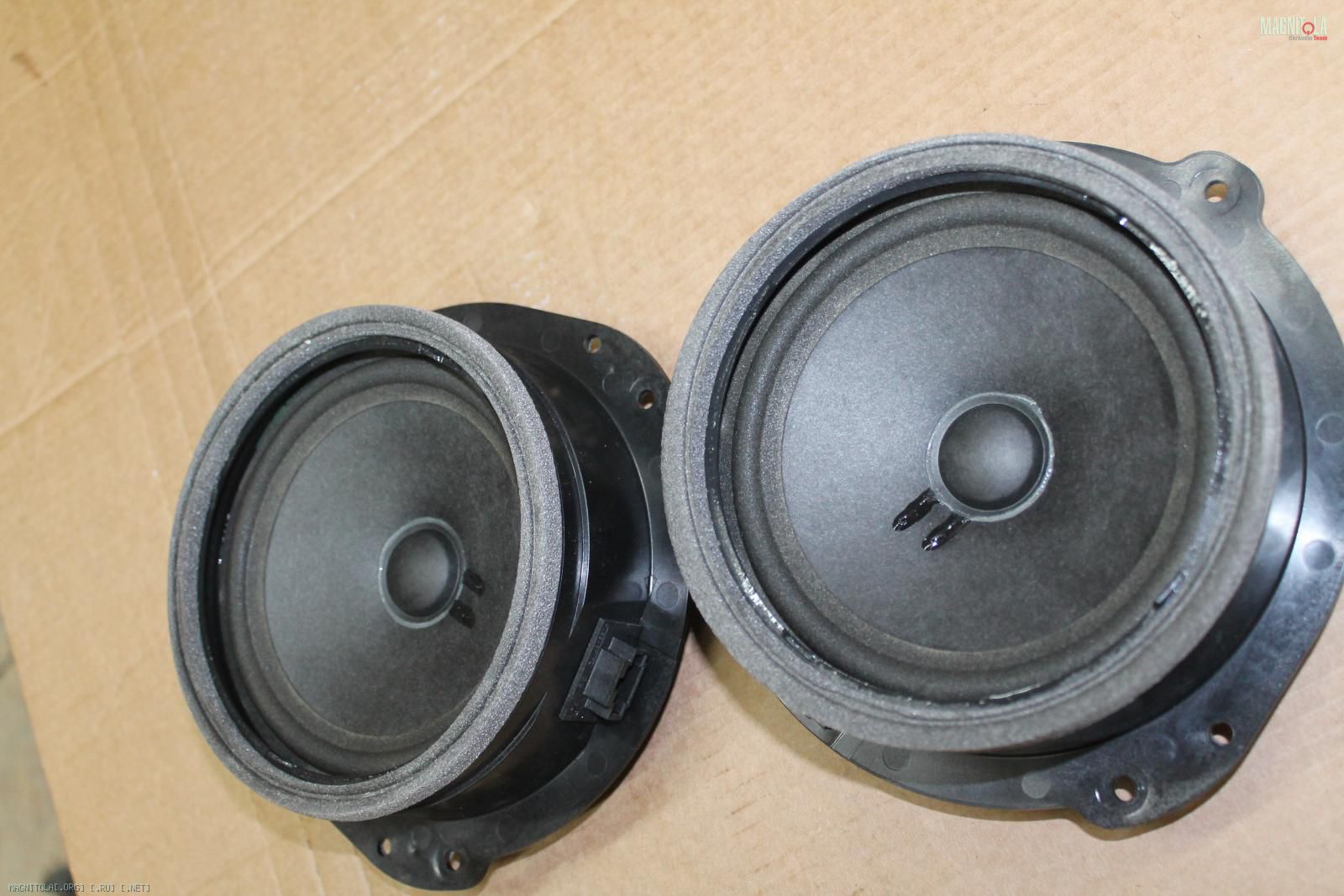

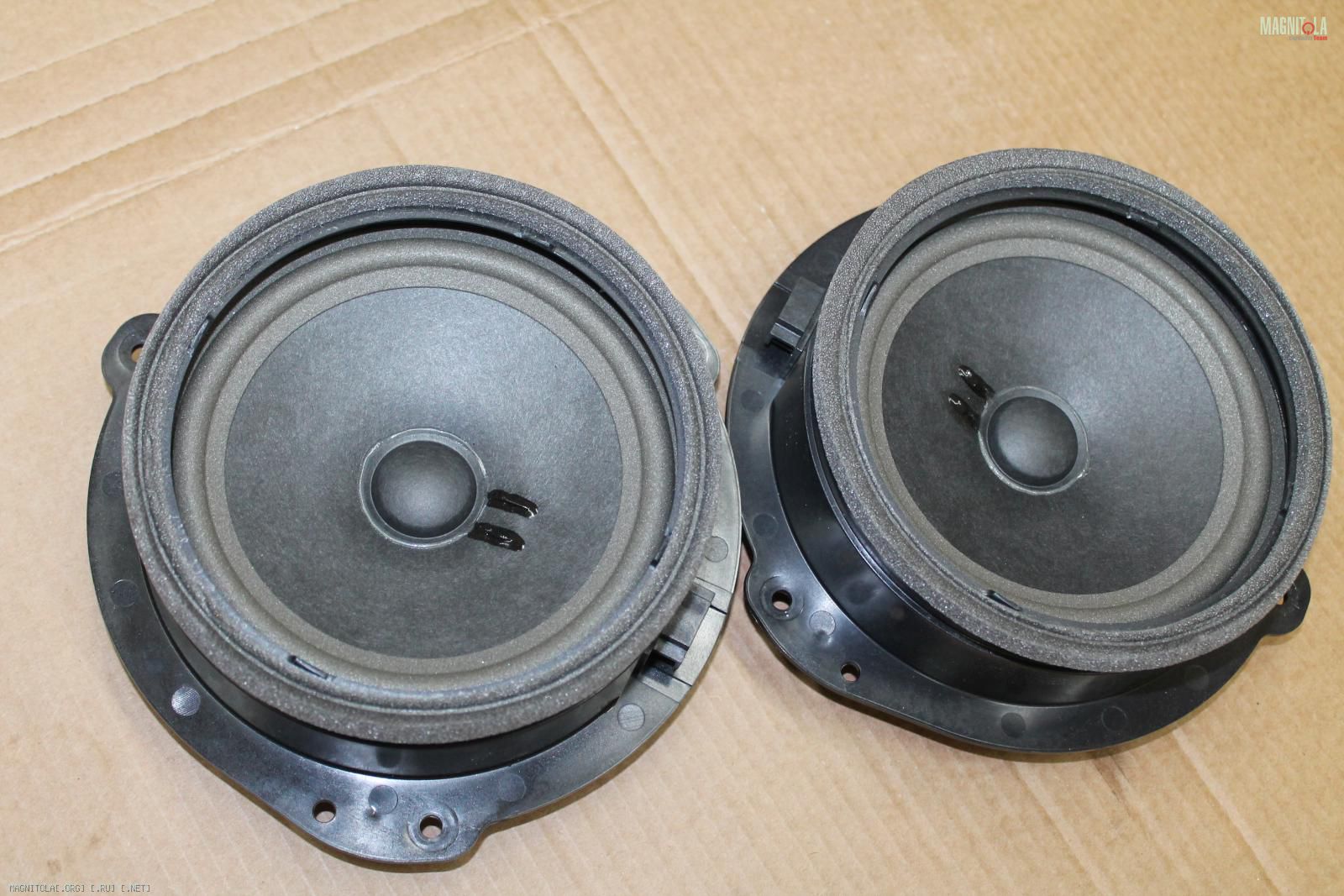

С тыловых мидбасов убираем паучковую сетку, которая кроме дребезга ничего не дает.

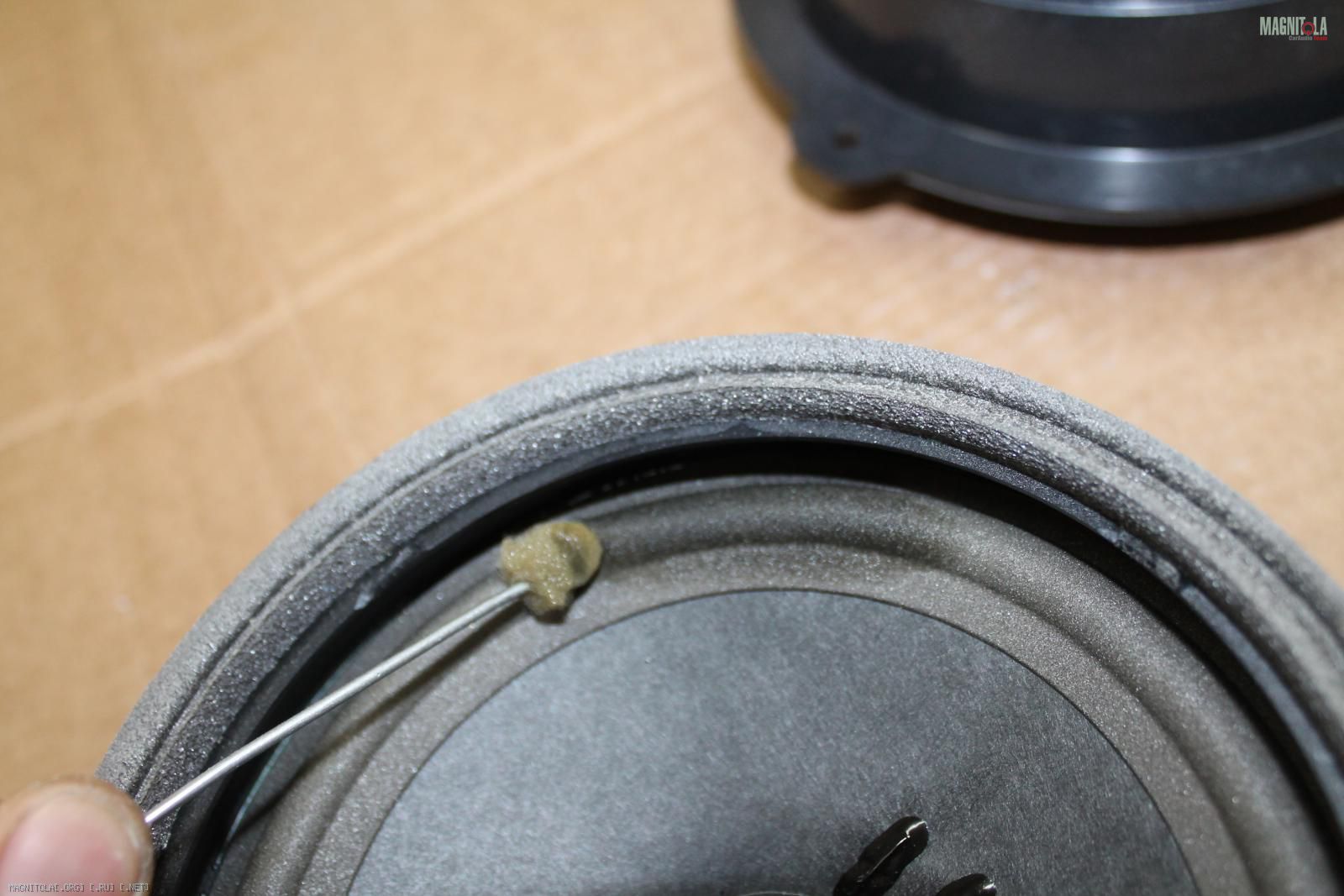

Проклеиваем пластиковую корзину мидбасов...
Пропитываем подвесы спец жидкостью...

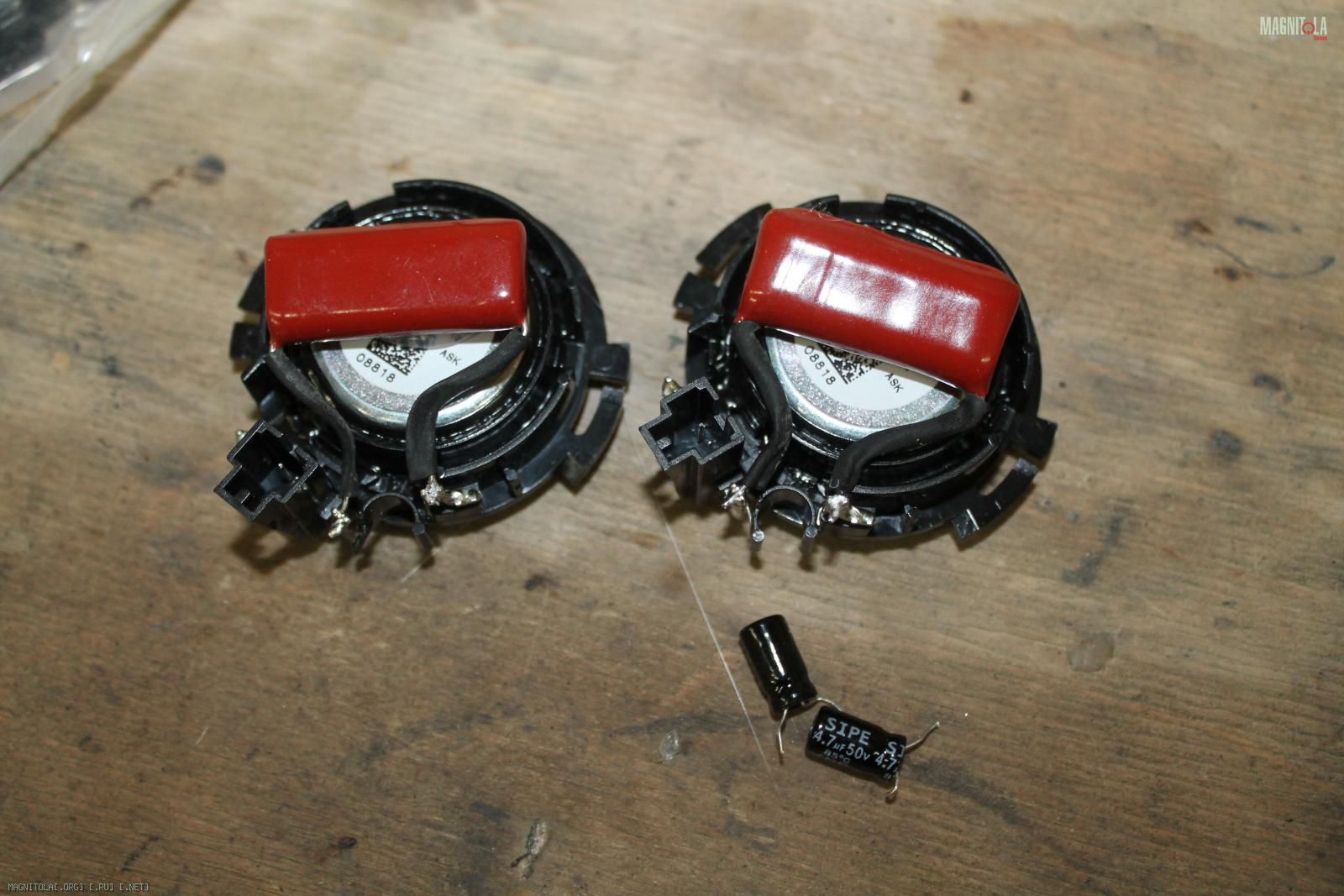

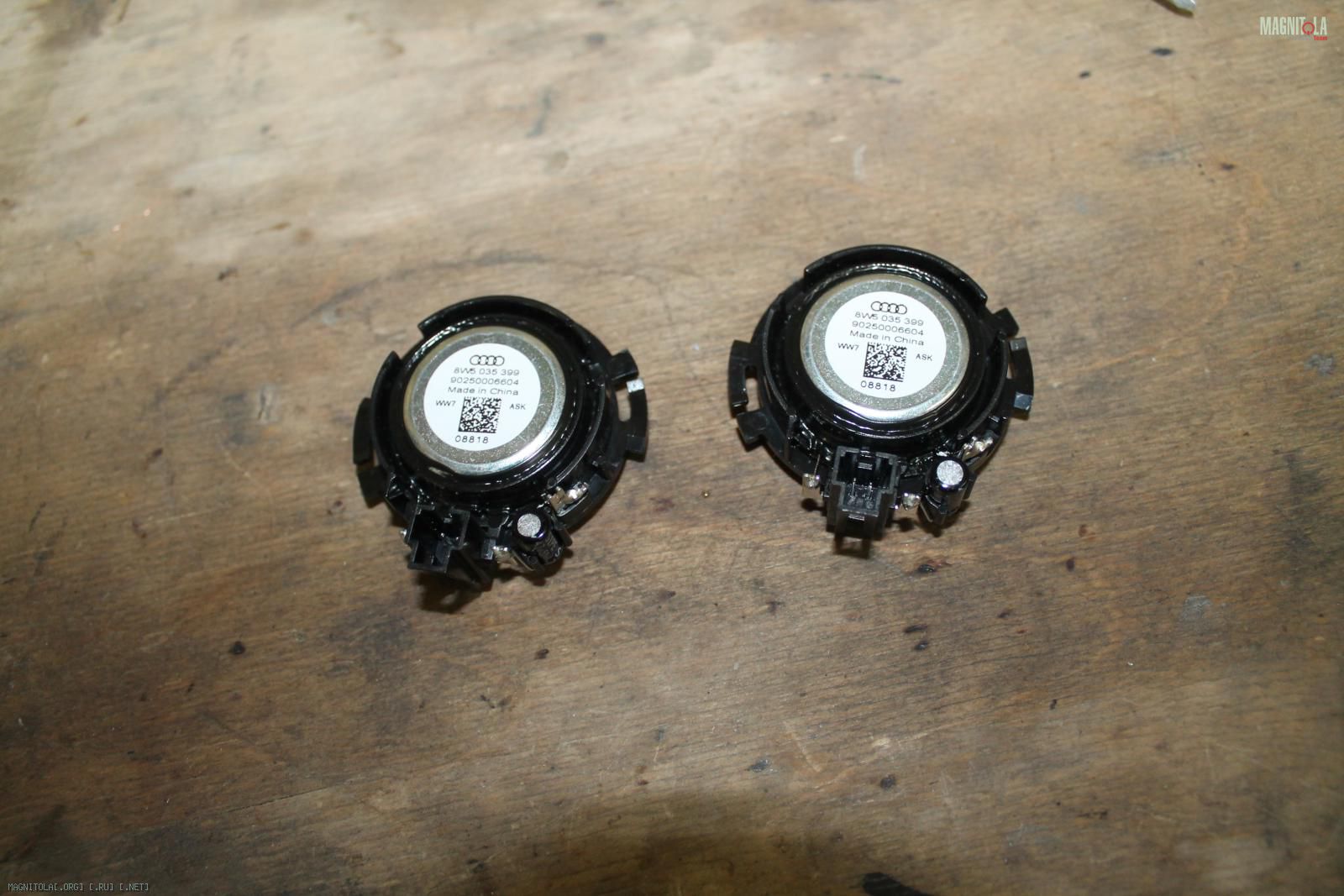

На тыловых ВЧ меняем электролиты на пленочные конденсаторы.
Вложение 1263675Вложение 1263677Вложение 1263679Вложение 1263681Вложение 1263683Вложение 1263685Вложение 1263687

Audi A4 B9

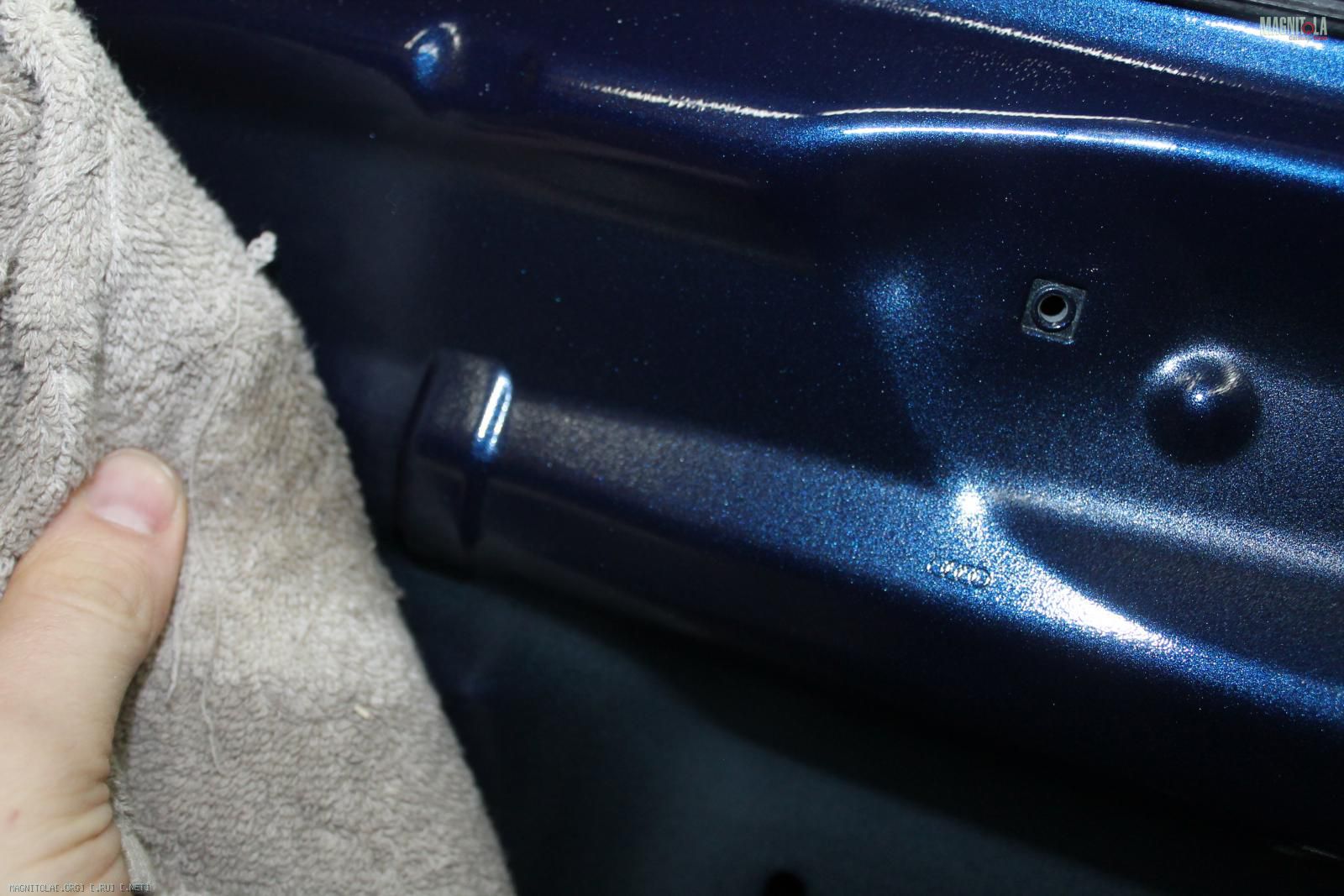

Очищаем, обезжириваем...

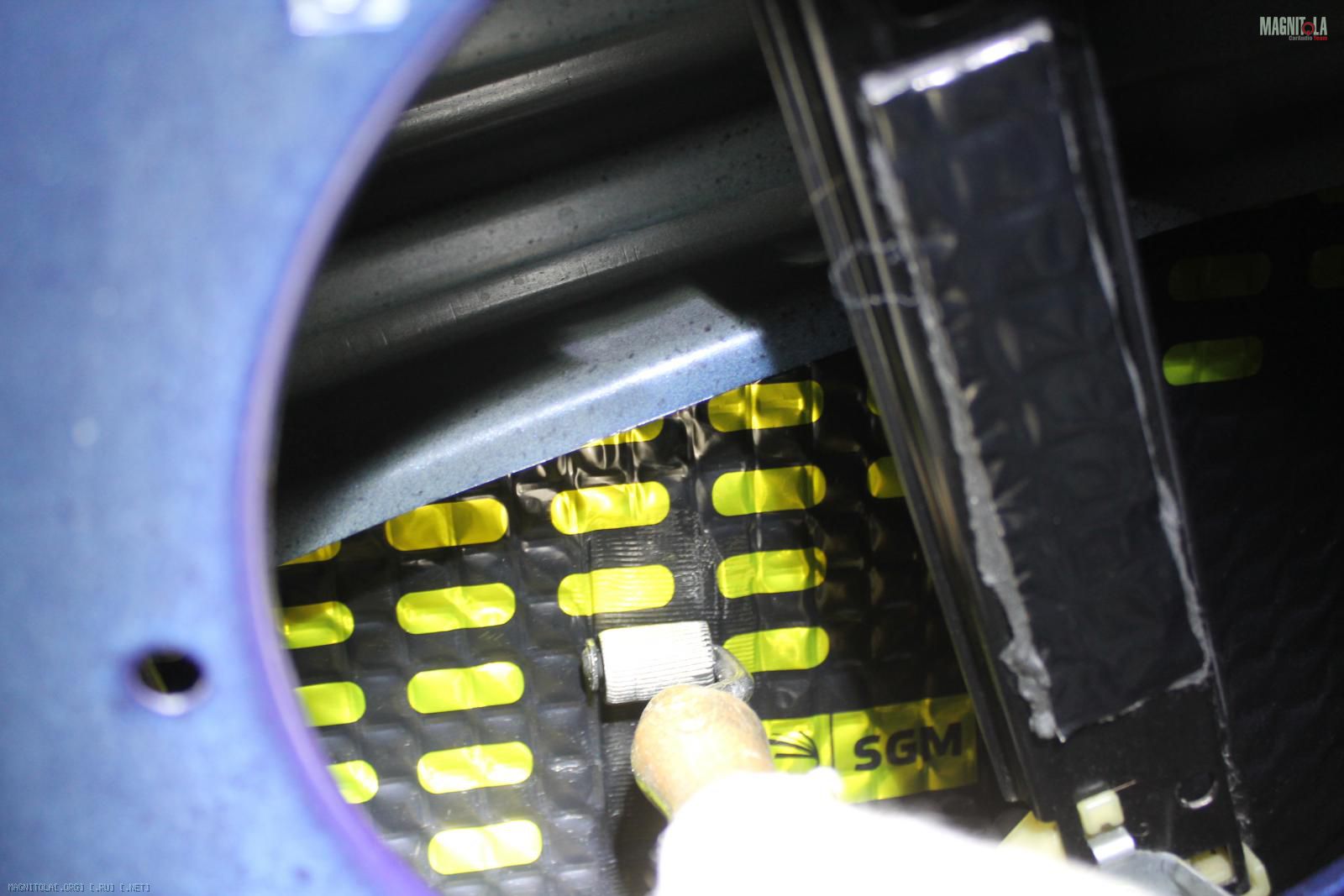

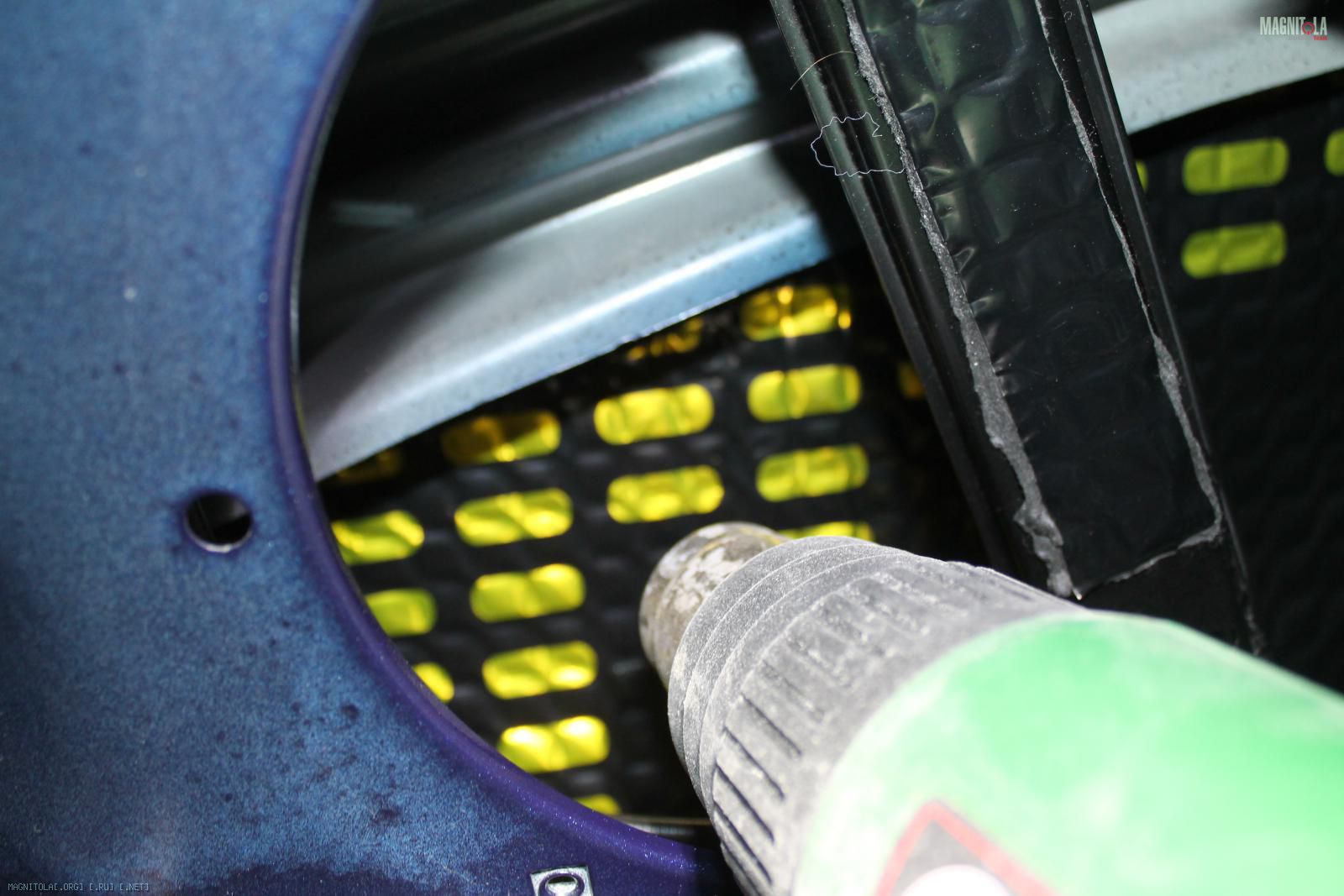

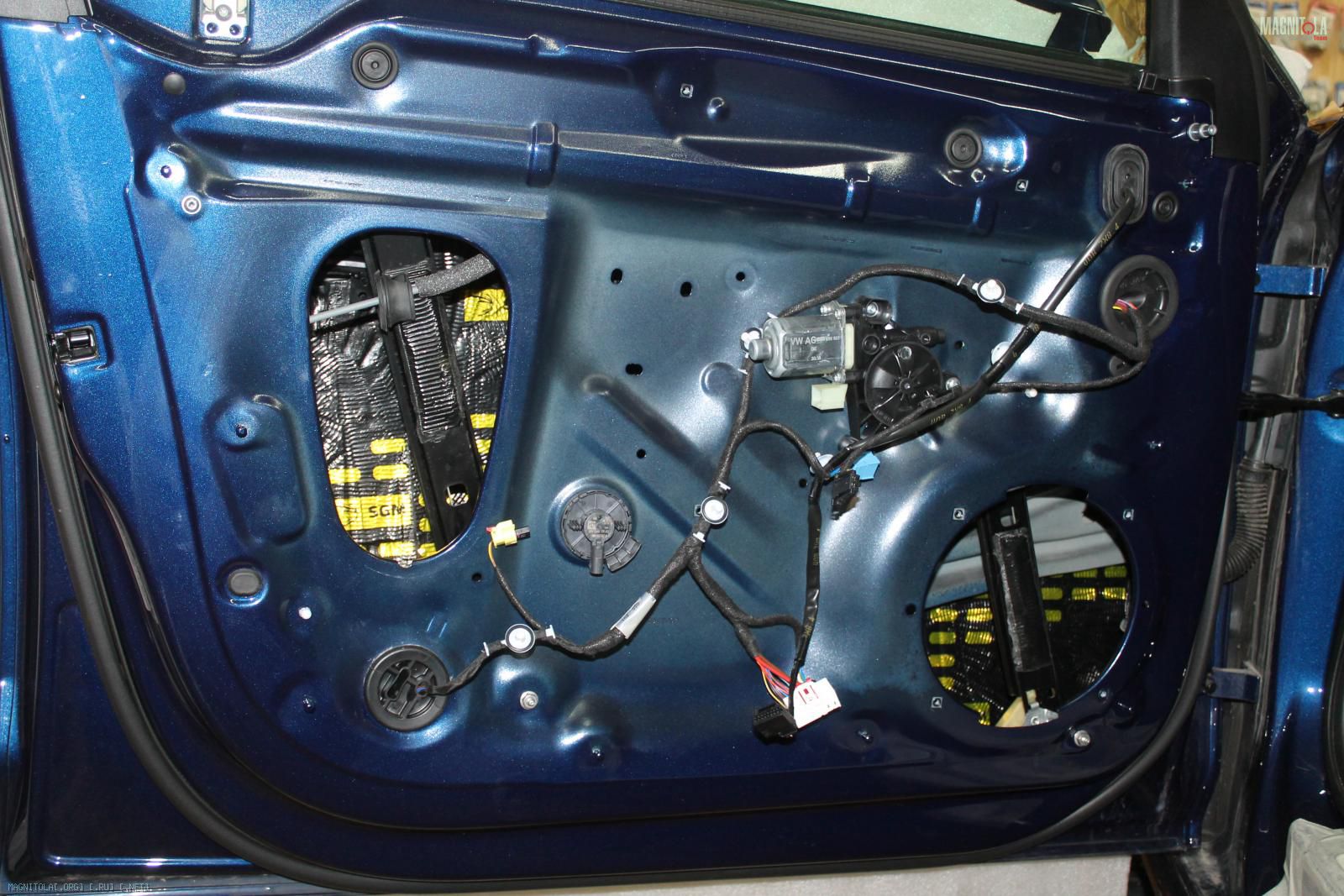

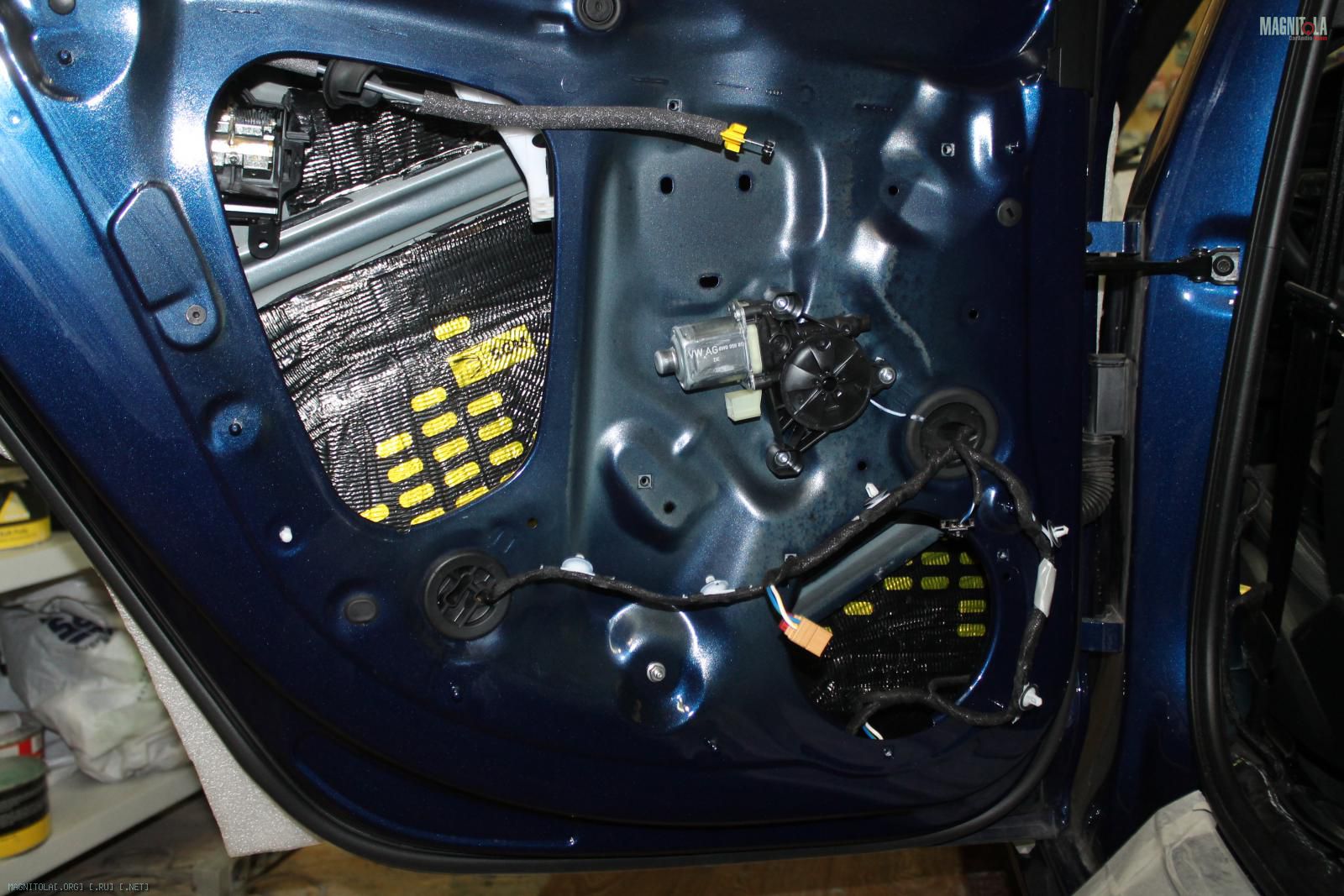

Наносим вибру 4мм, греем, прикатываем...
Вложение 1263781Вложение 1263783Вложение 1263785Вложение 1263787Вложение 1263789Вложение 1263791Вложение 1263793Вложение 1263795Вложение 1263797

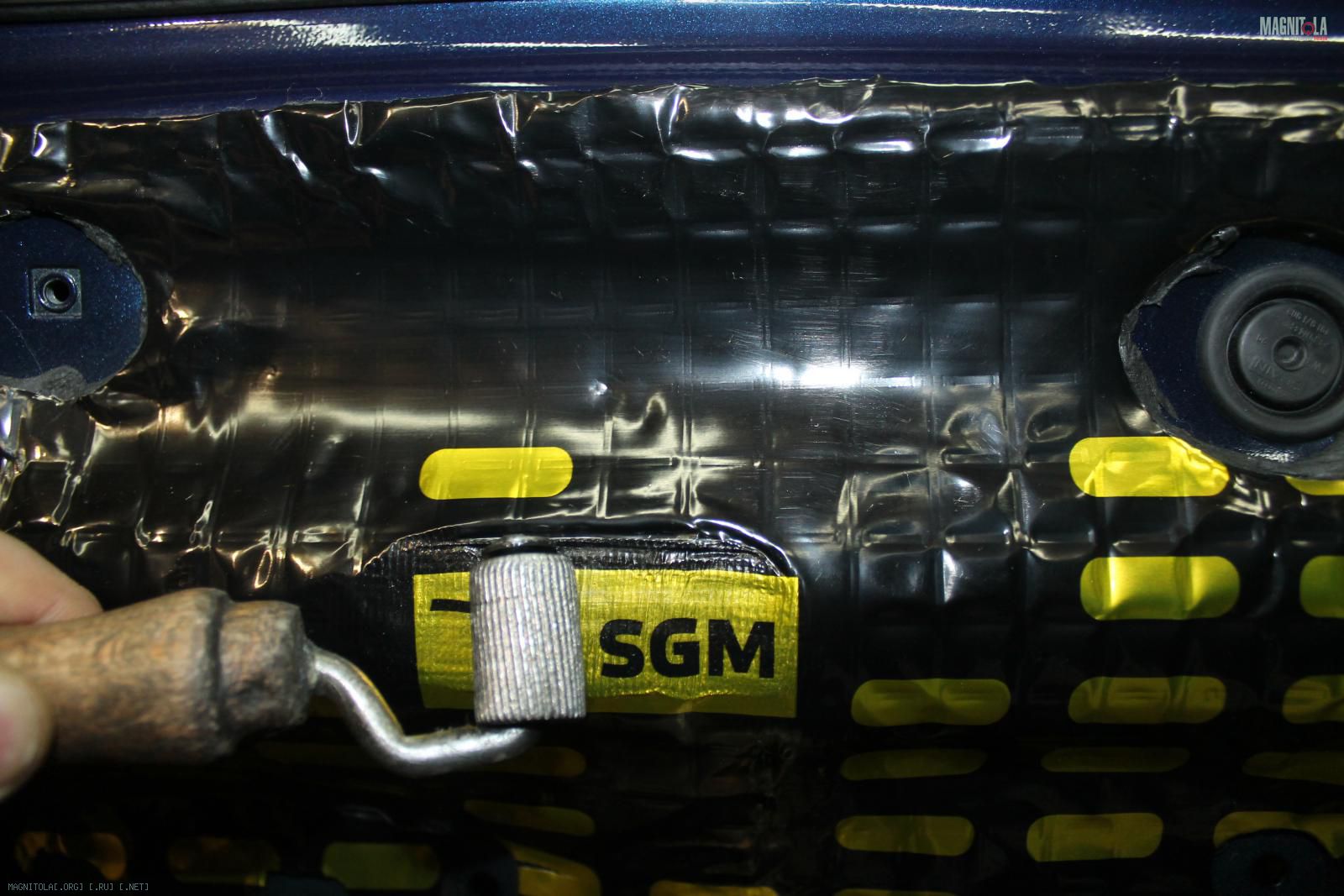

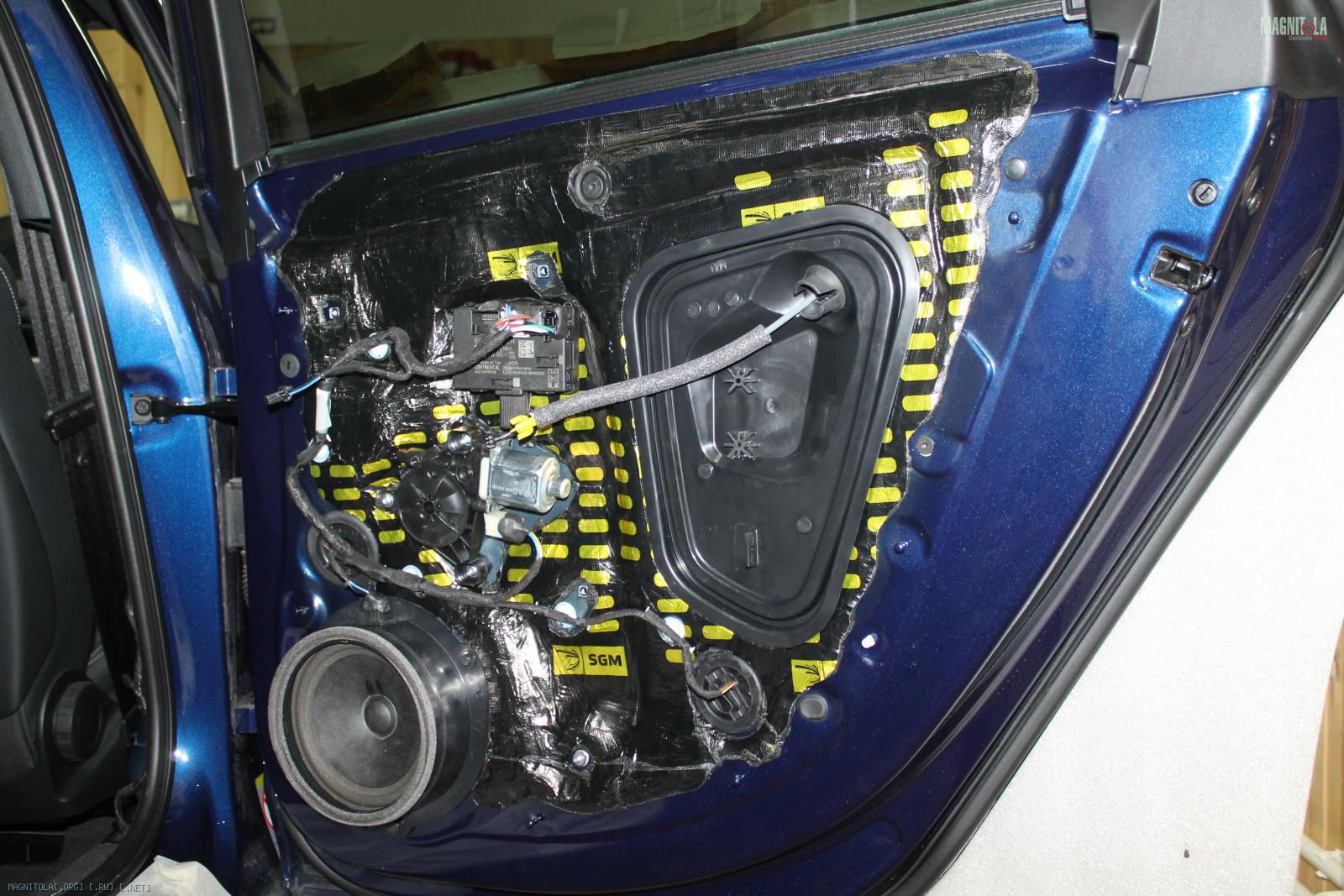

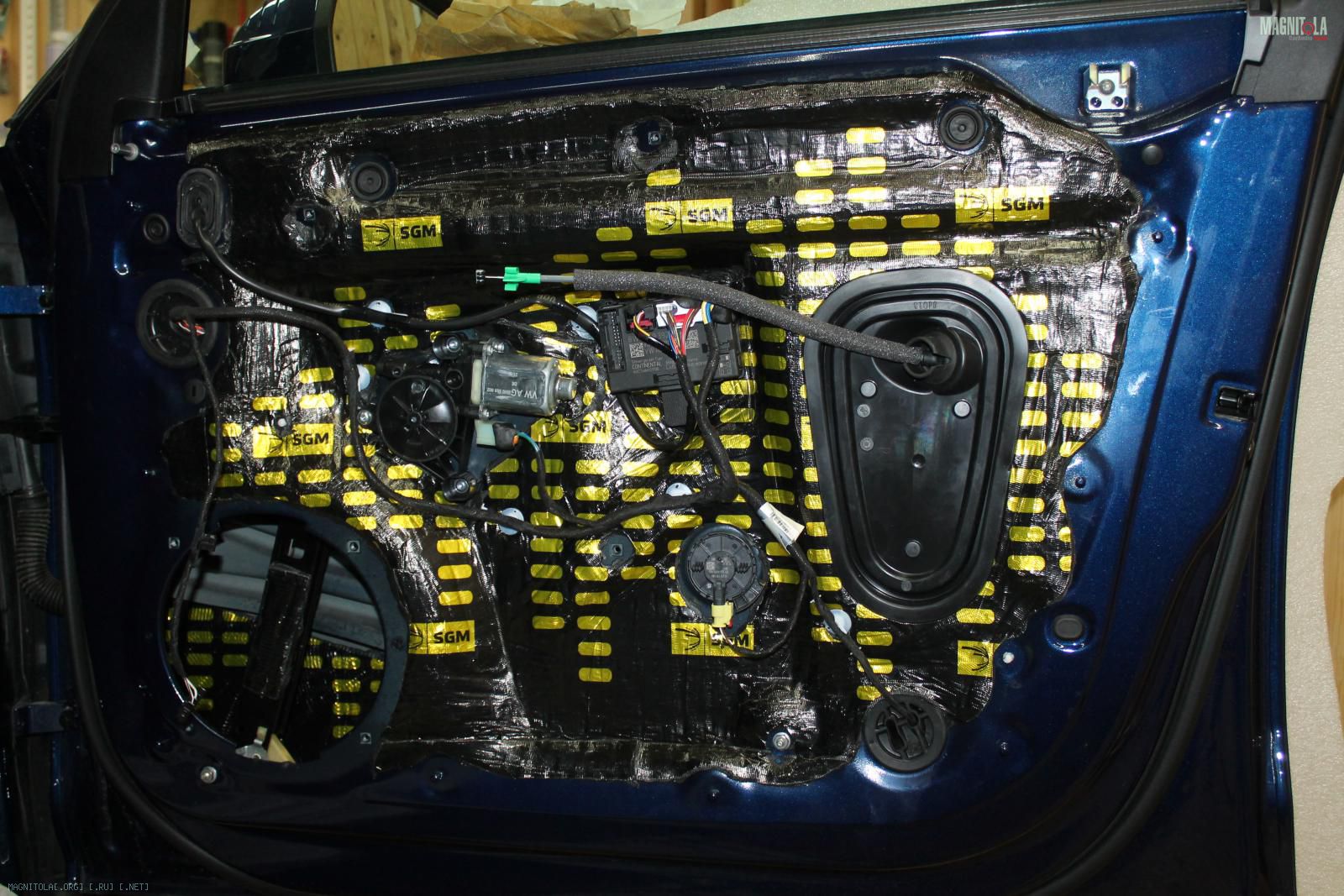

Наносим вибру 4мм цельным листом...
Греем, прикатываем...
Итог...
Вложение 1263799Вложение 1263801Вложение 1263803Вложение 1263805Вложение 1263807Вложение 1263809Вложение 1263811Вложение 1263813

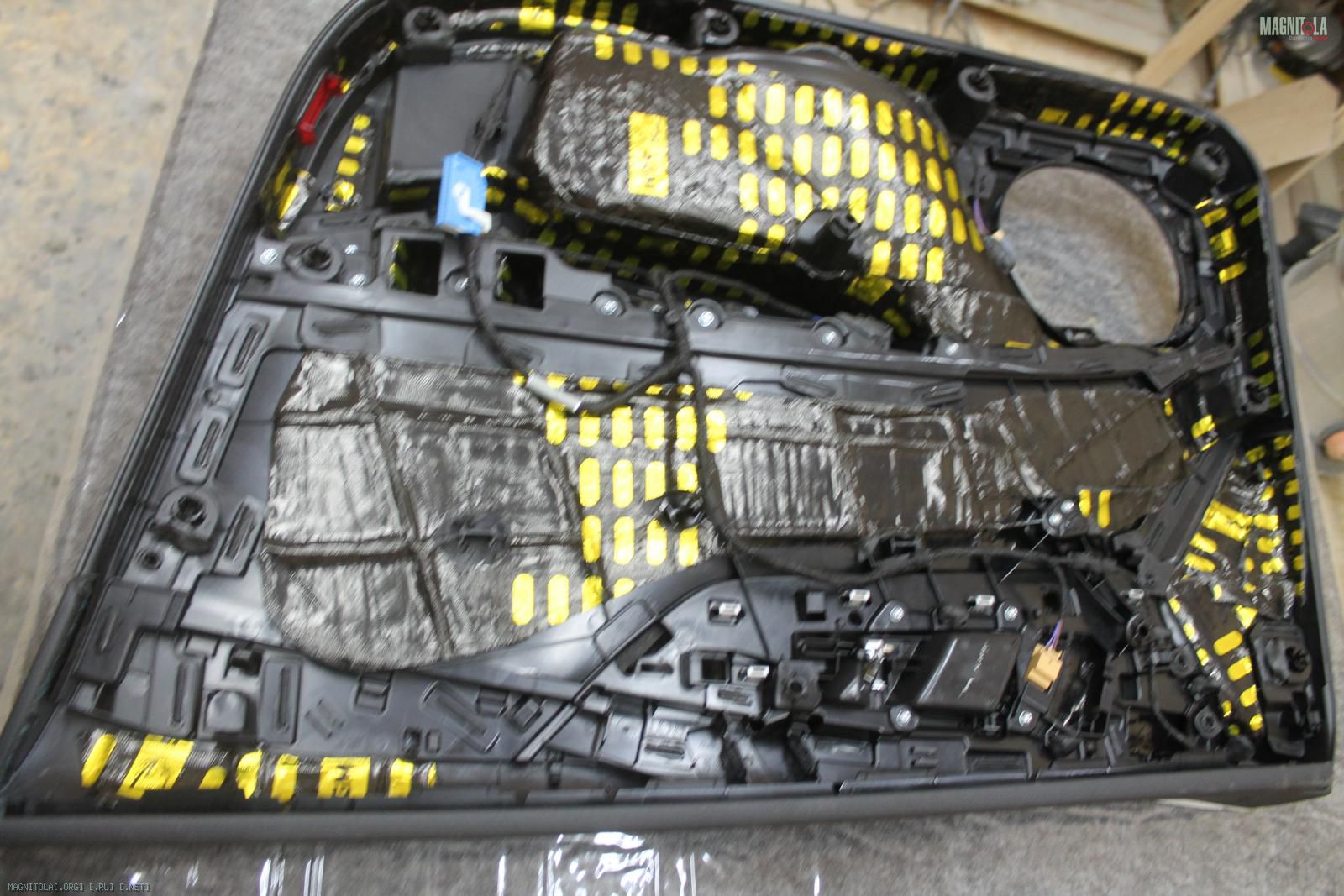

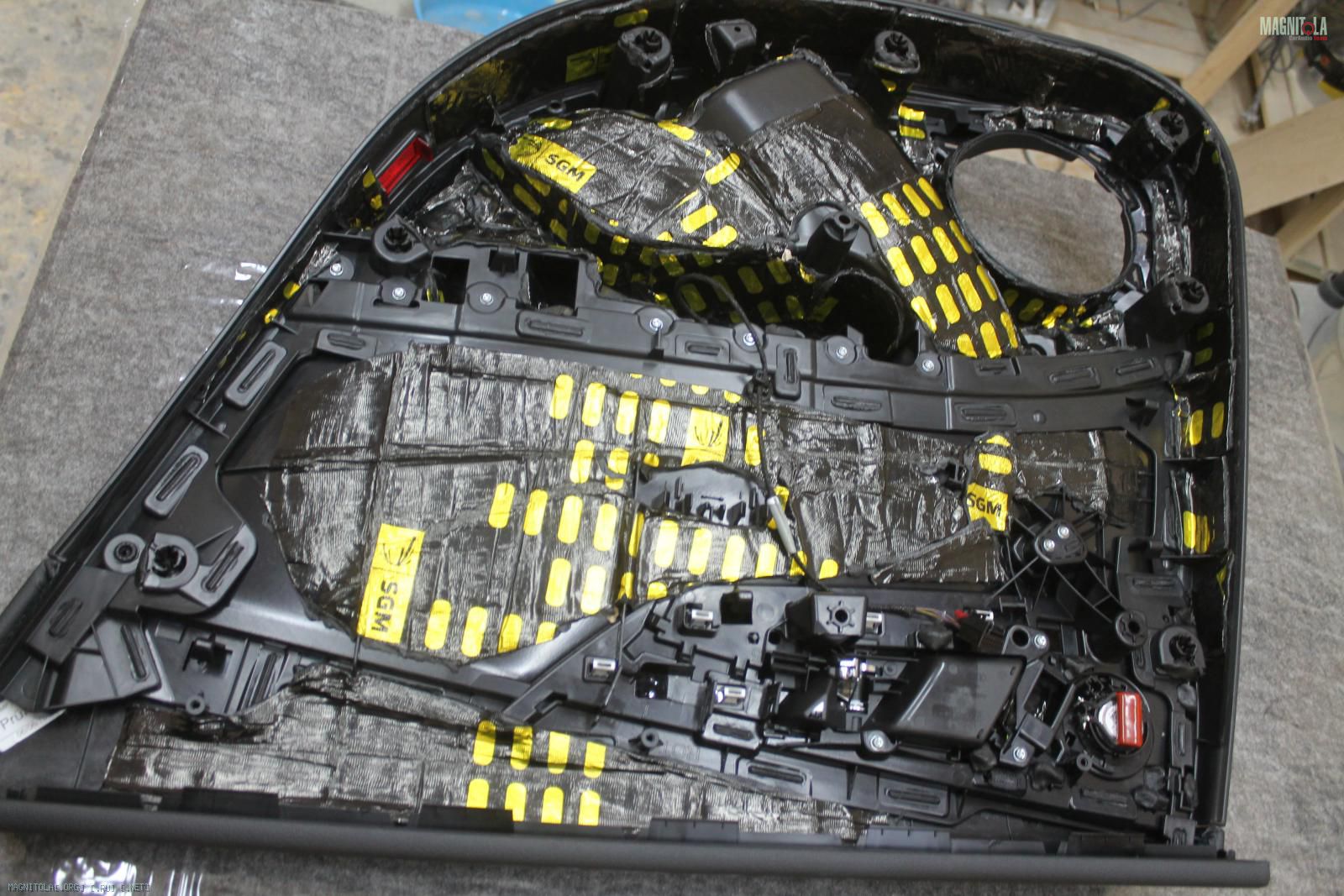

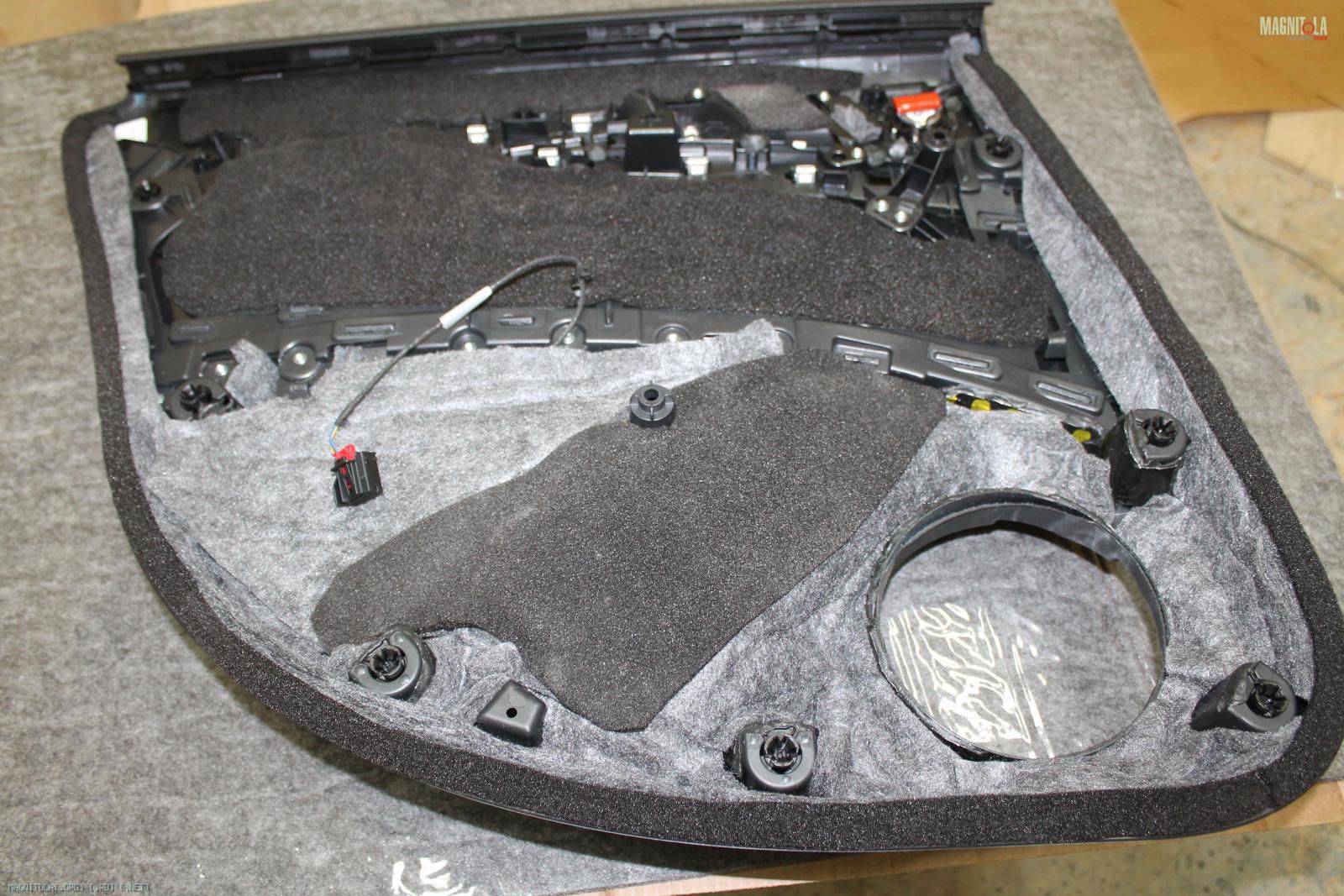

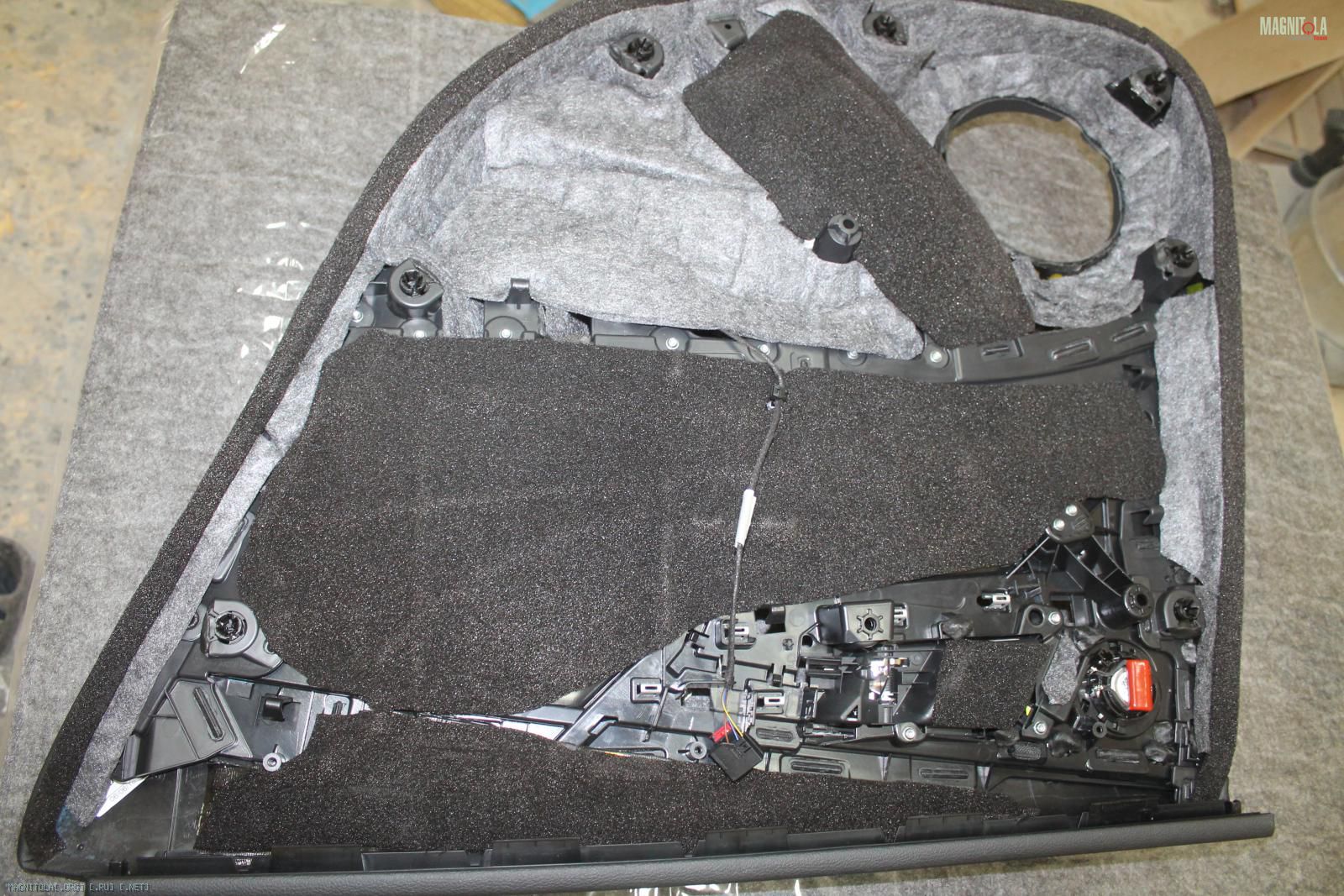

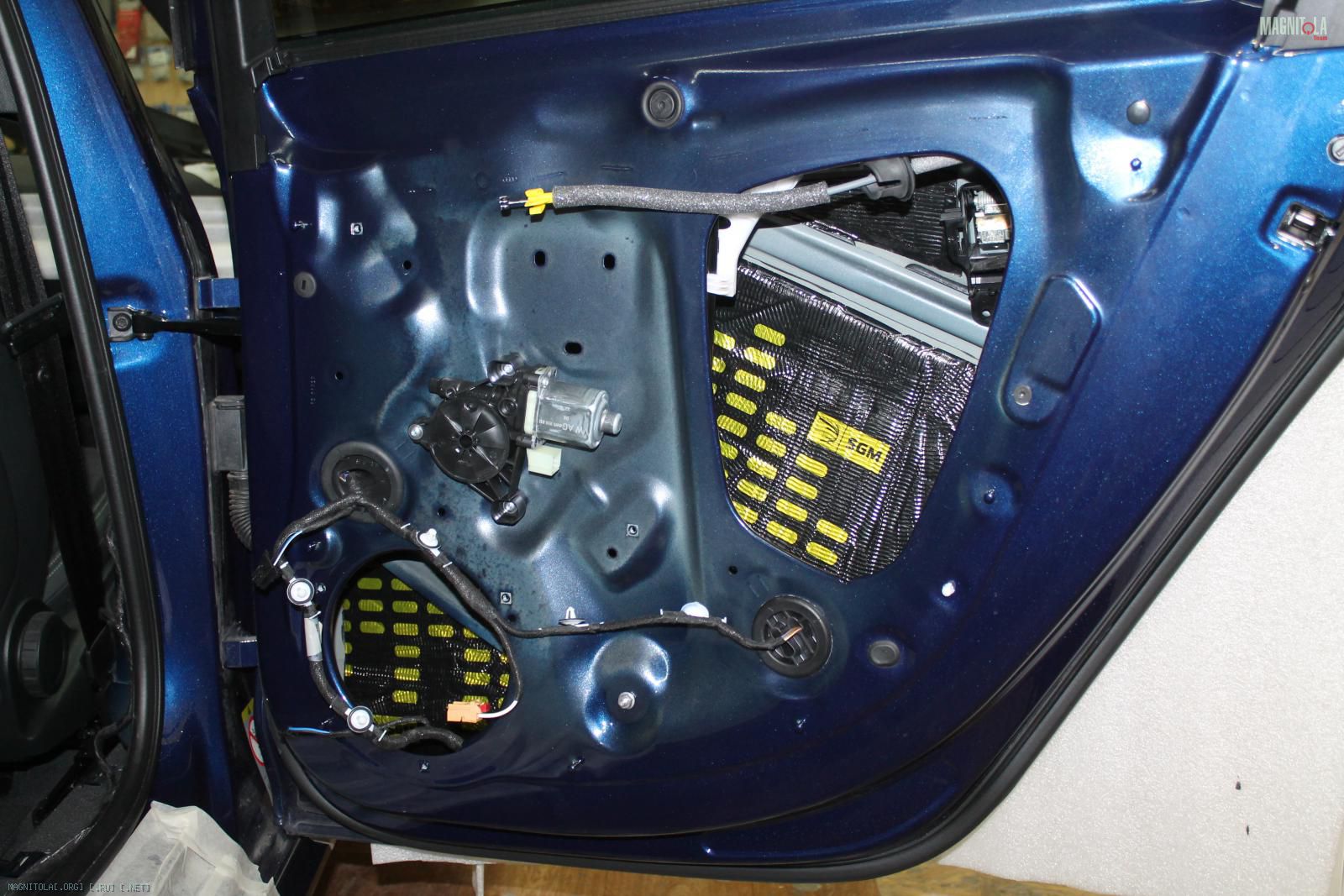

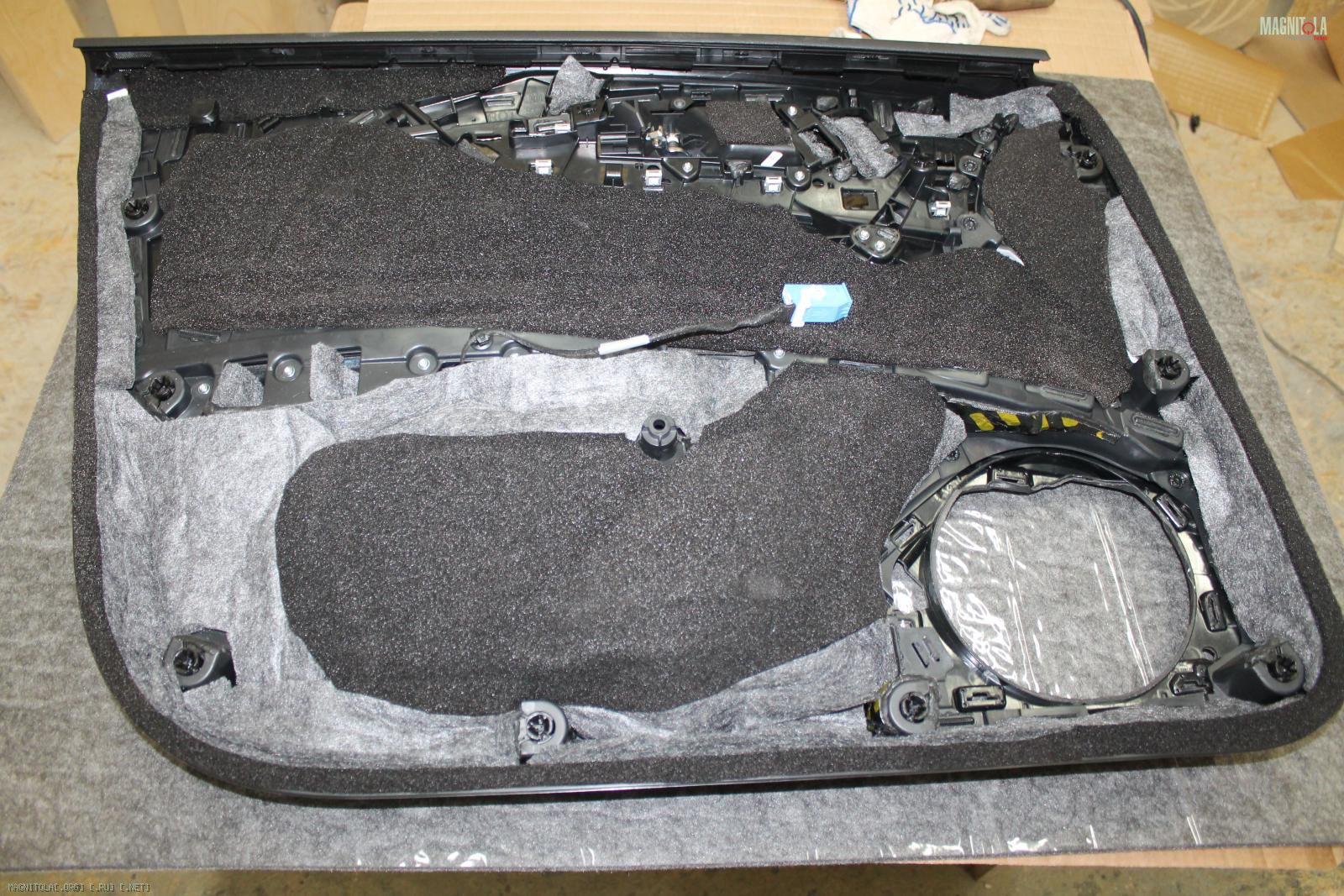

Карты дверей.
Наносим вибру 4мм...

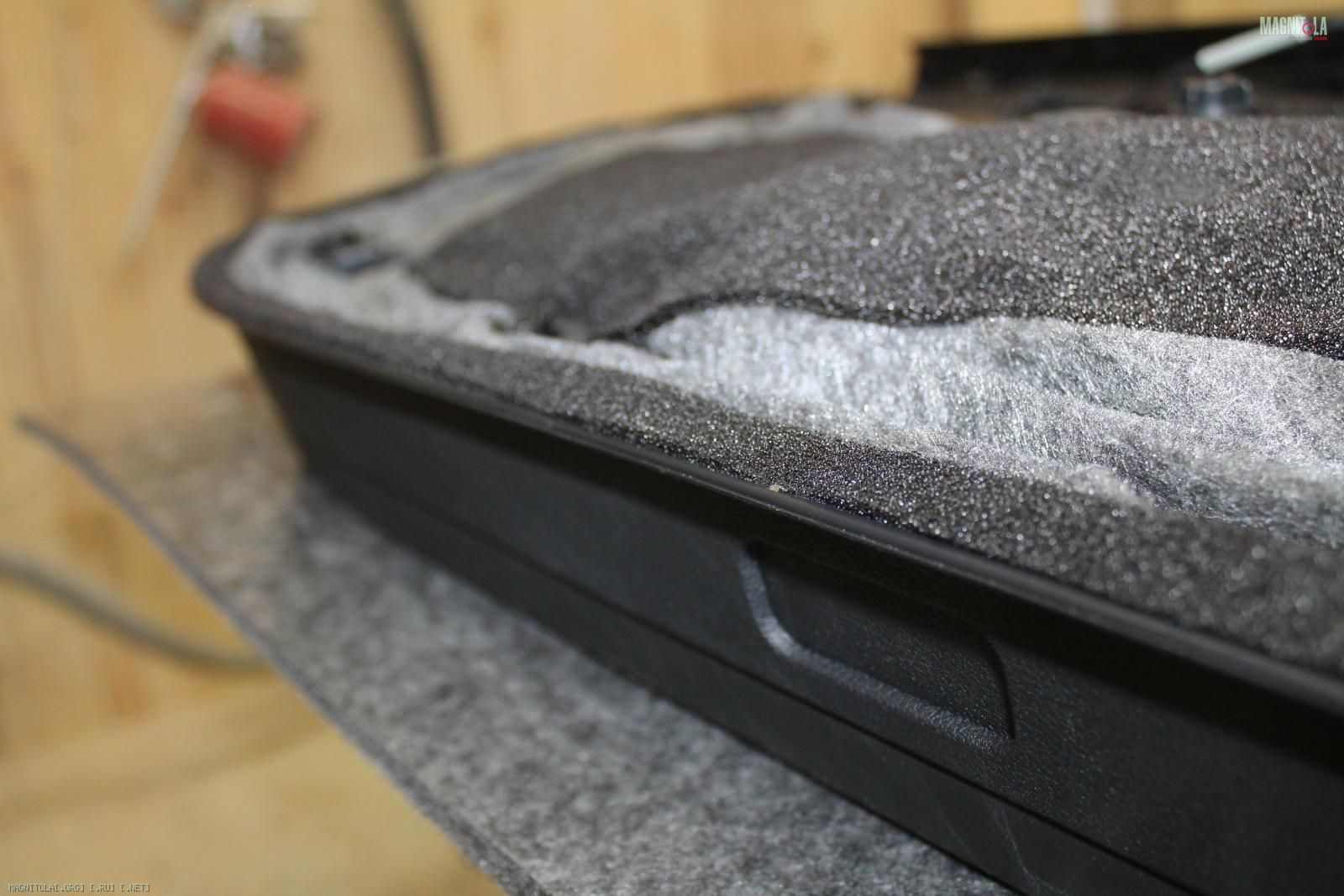

Войлок, битопласт, уплотнительную ленту по периметру.

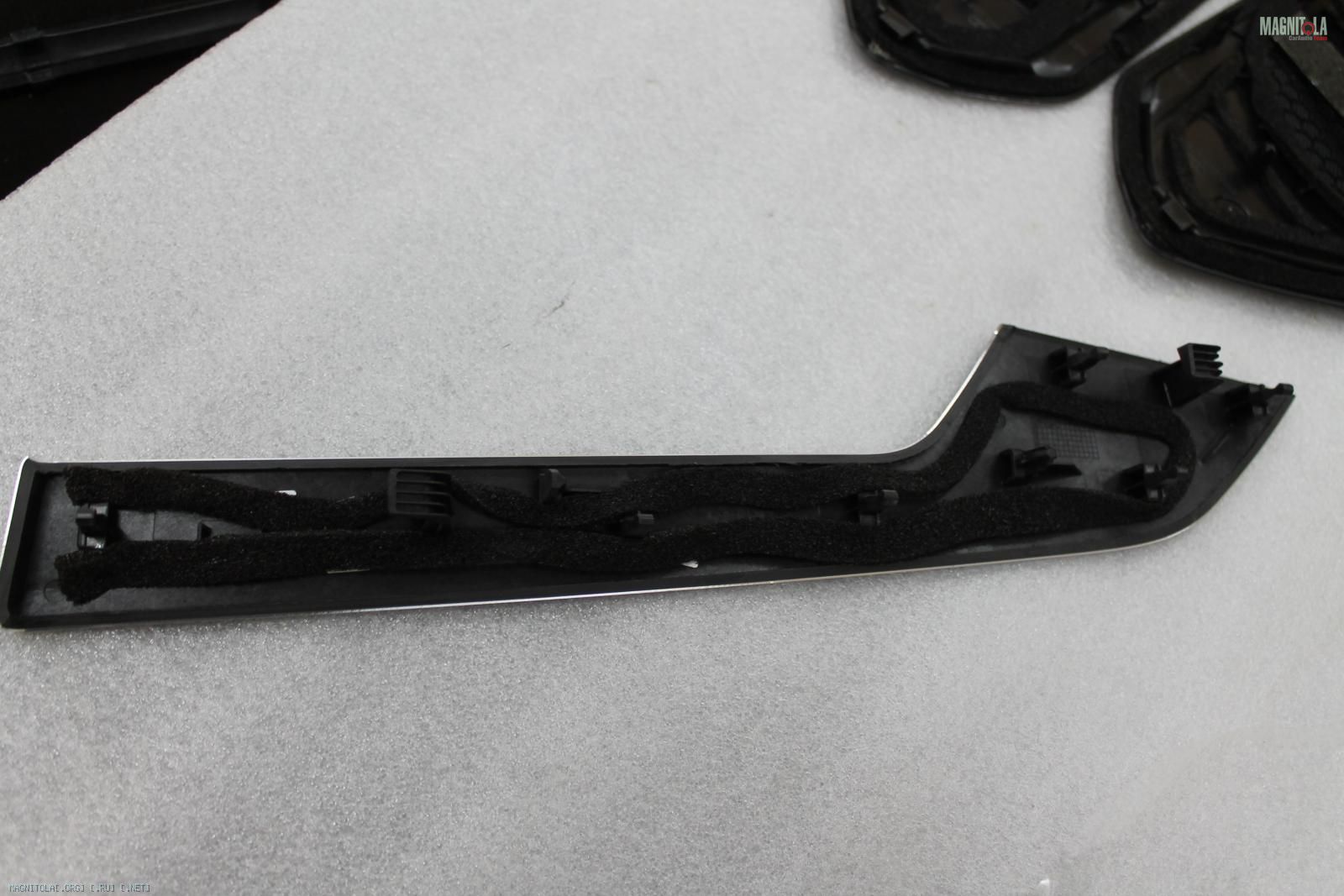

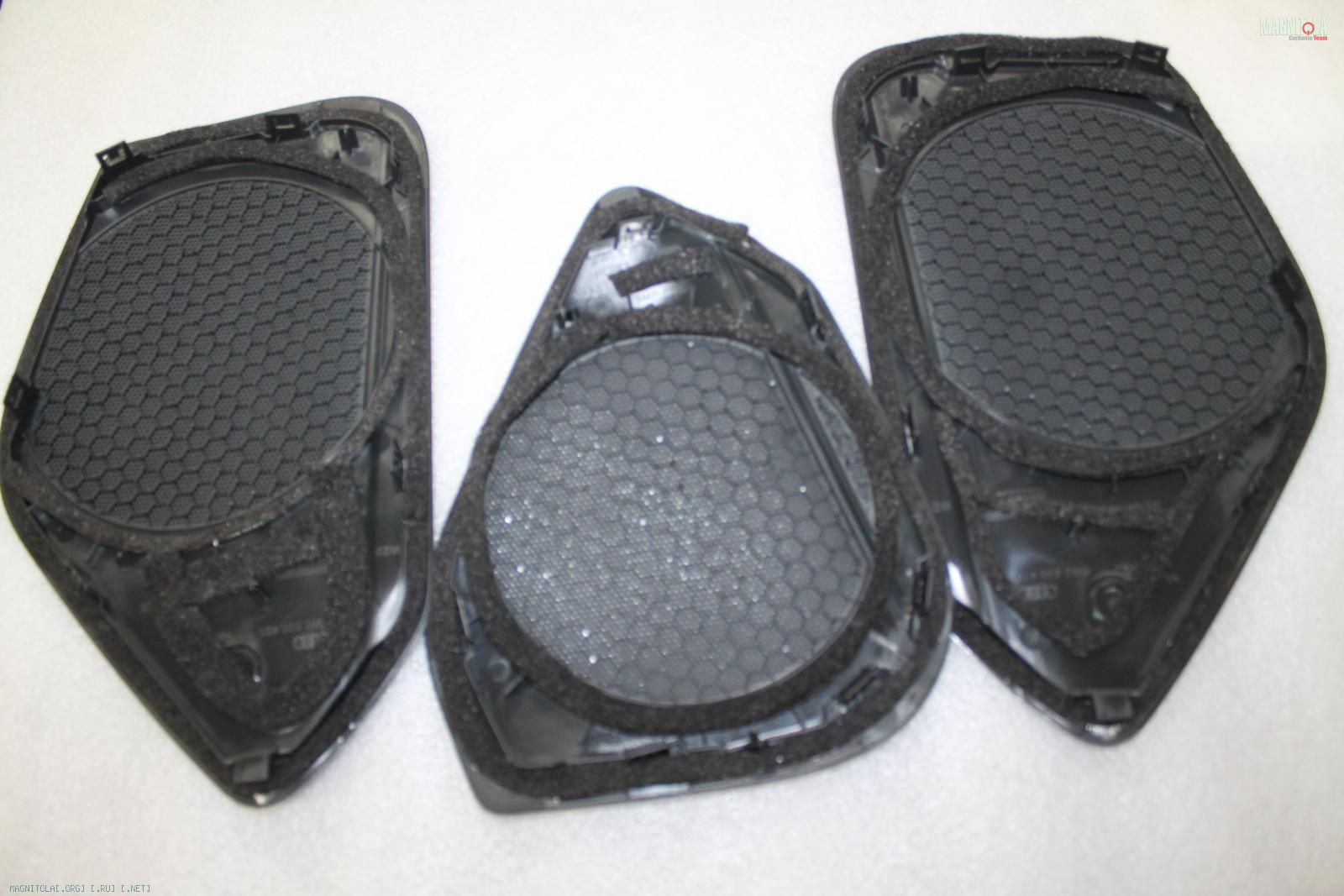

Пластиковые детали двери и сетки уплотняем лентой из битопласта.
Вложение 1263815Вложение 1263817Вложение 1263819Вложение 1263821Вложение 1263823Вложение 1263825Вложение 1263827Вложение 1263829Вложение 1263831Вложение 1263833Вложение 1263835Вложение 1263837Вложение 1263839

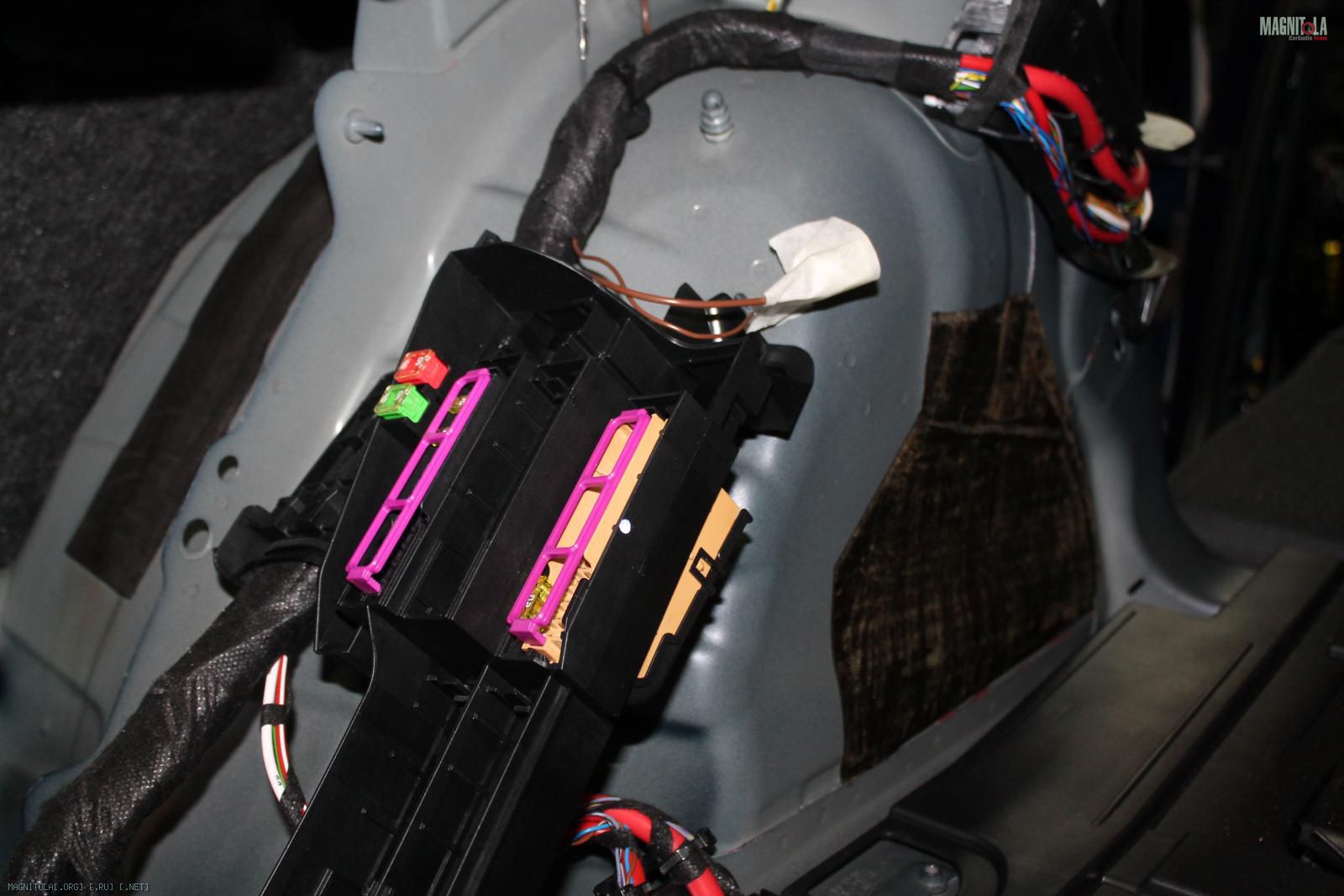

Audi A4 B9

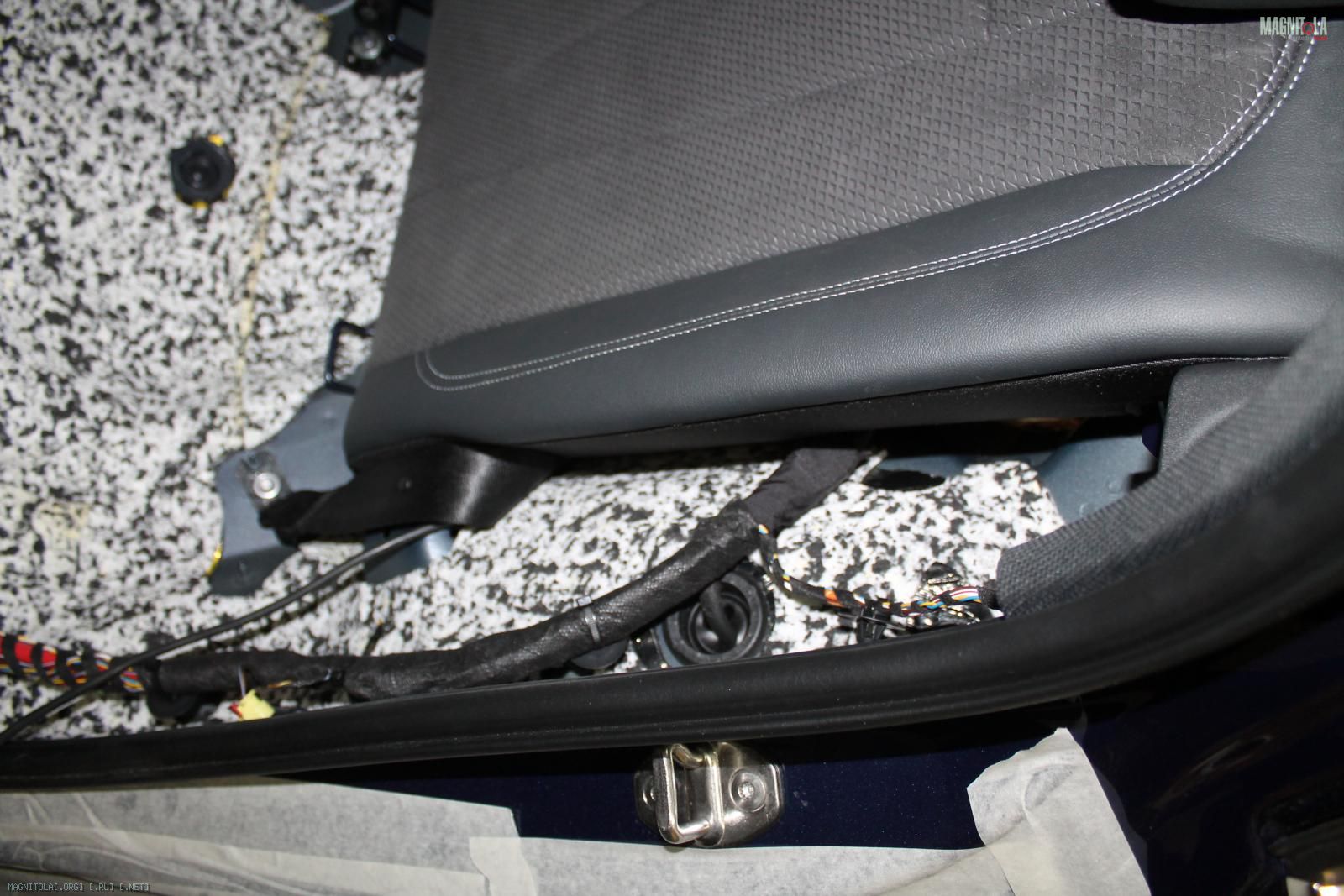

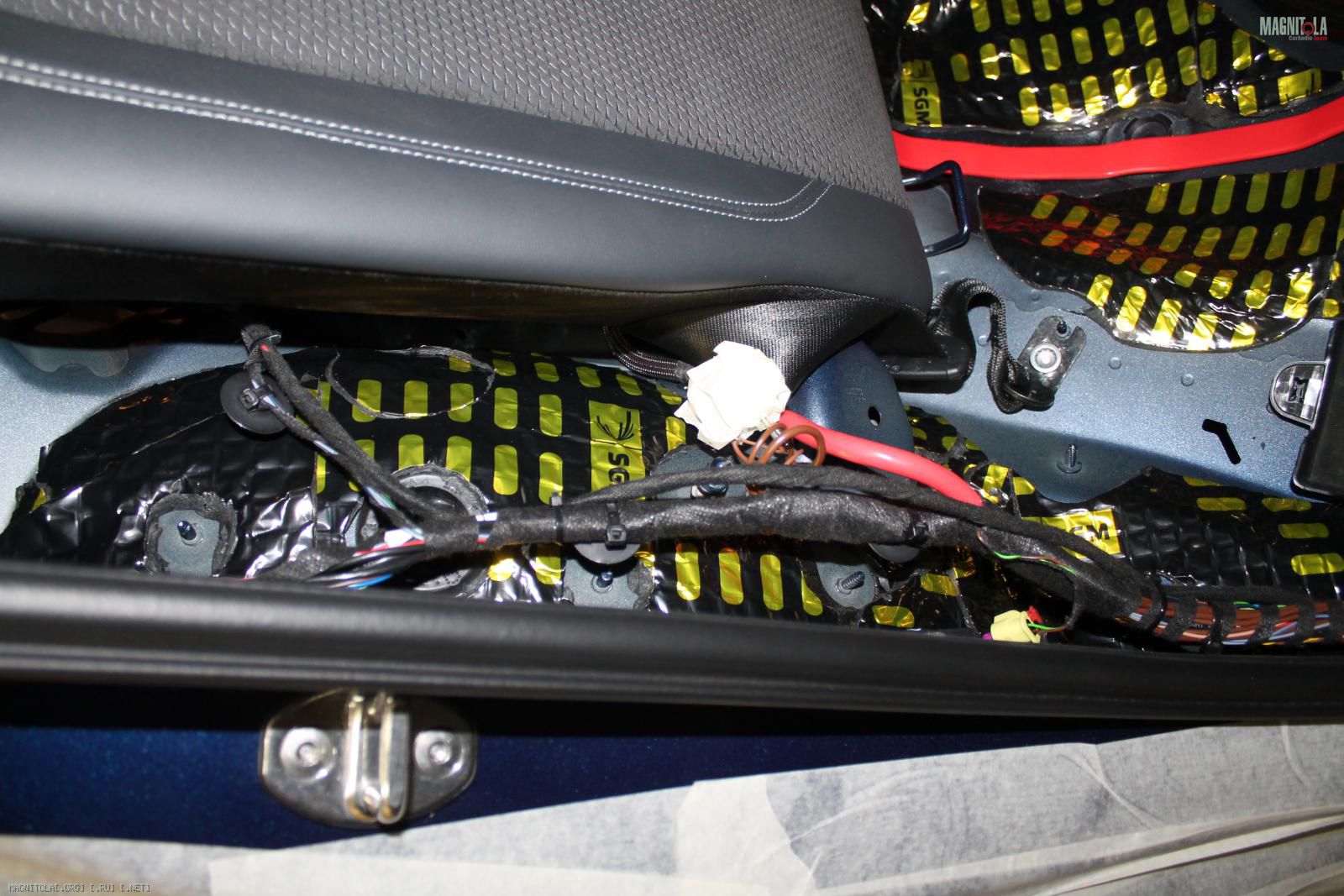

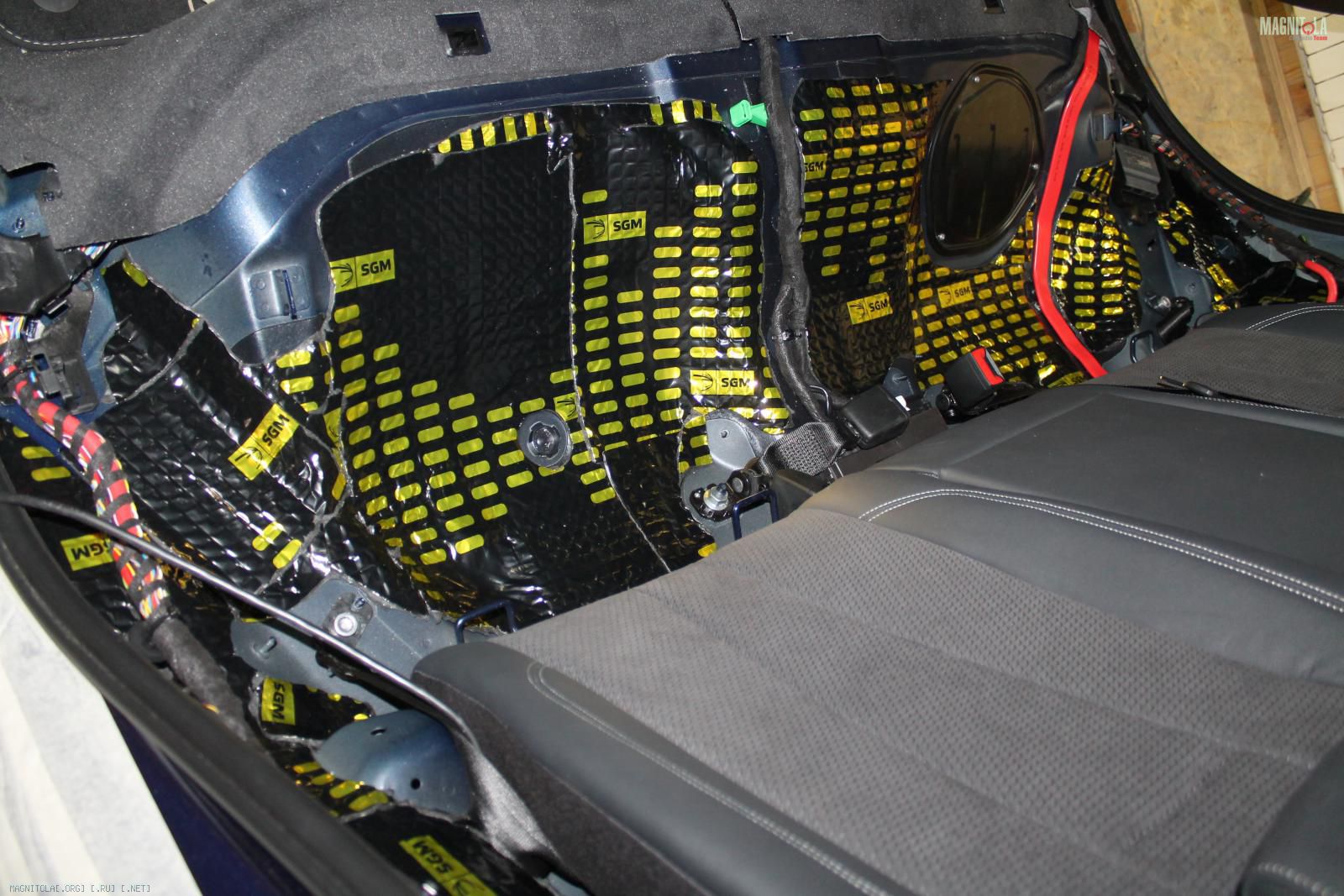

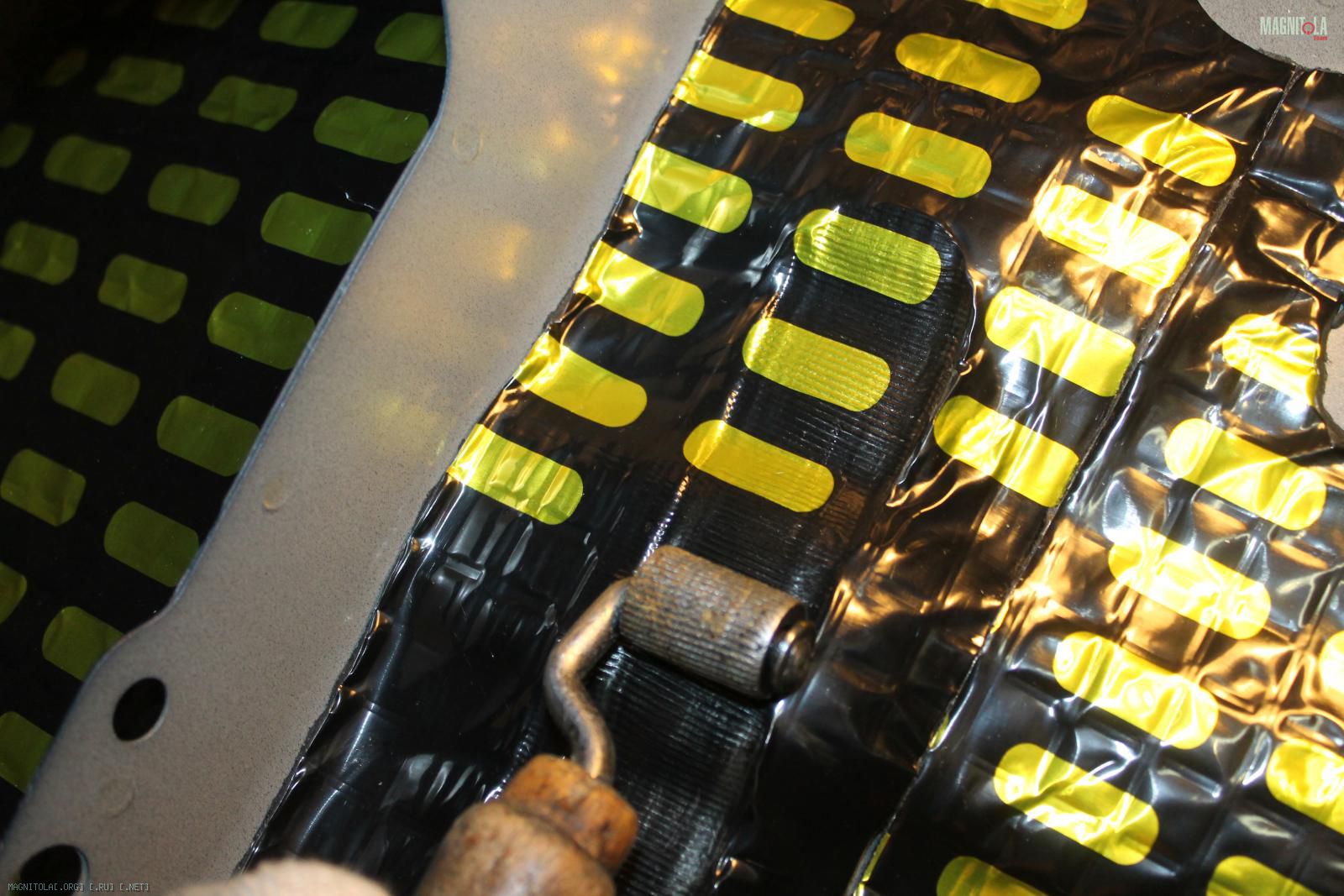

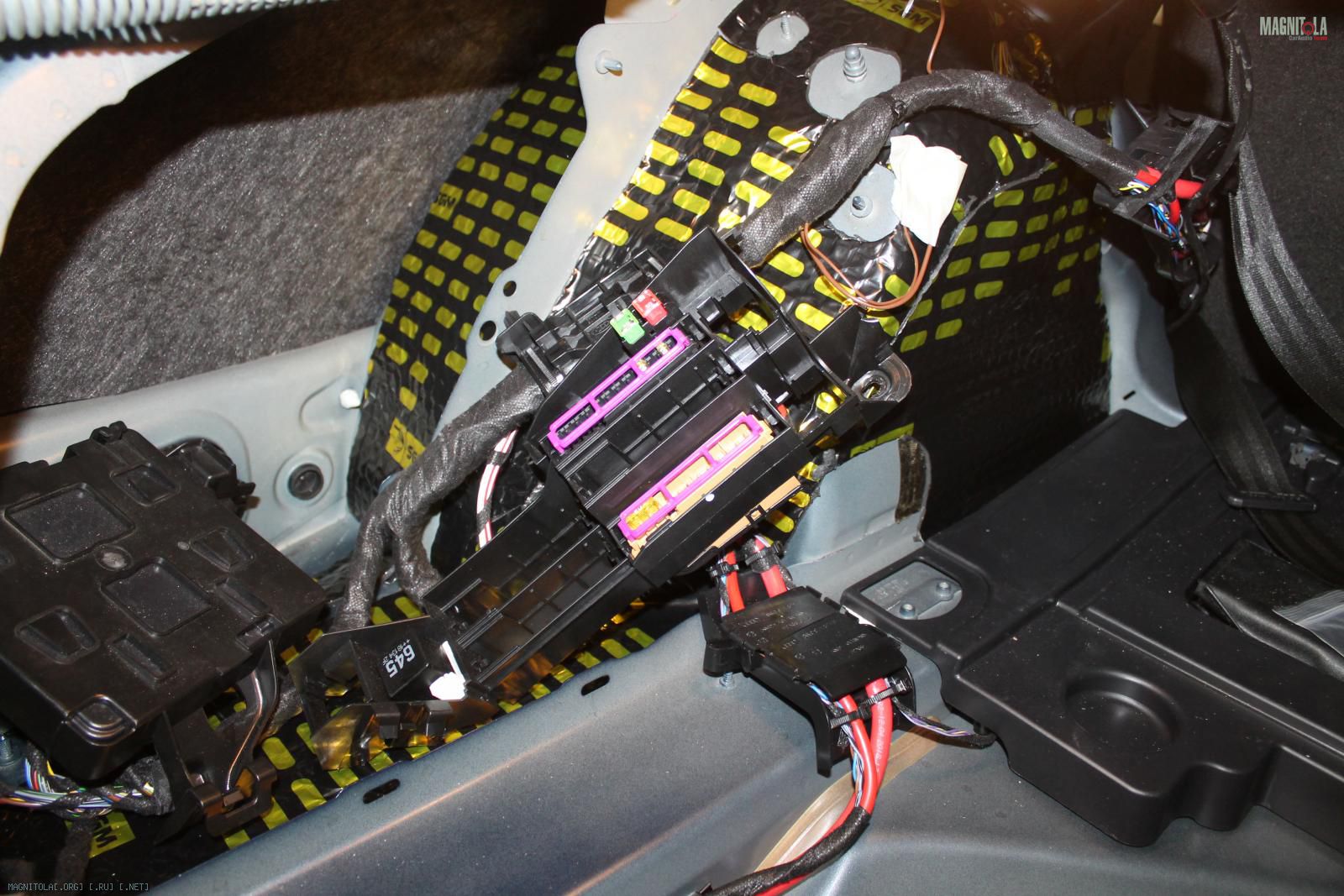

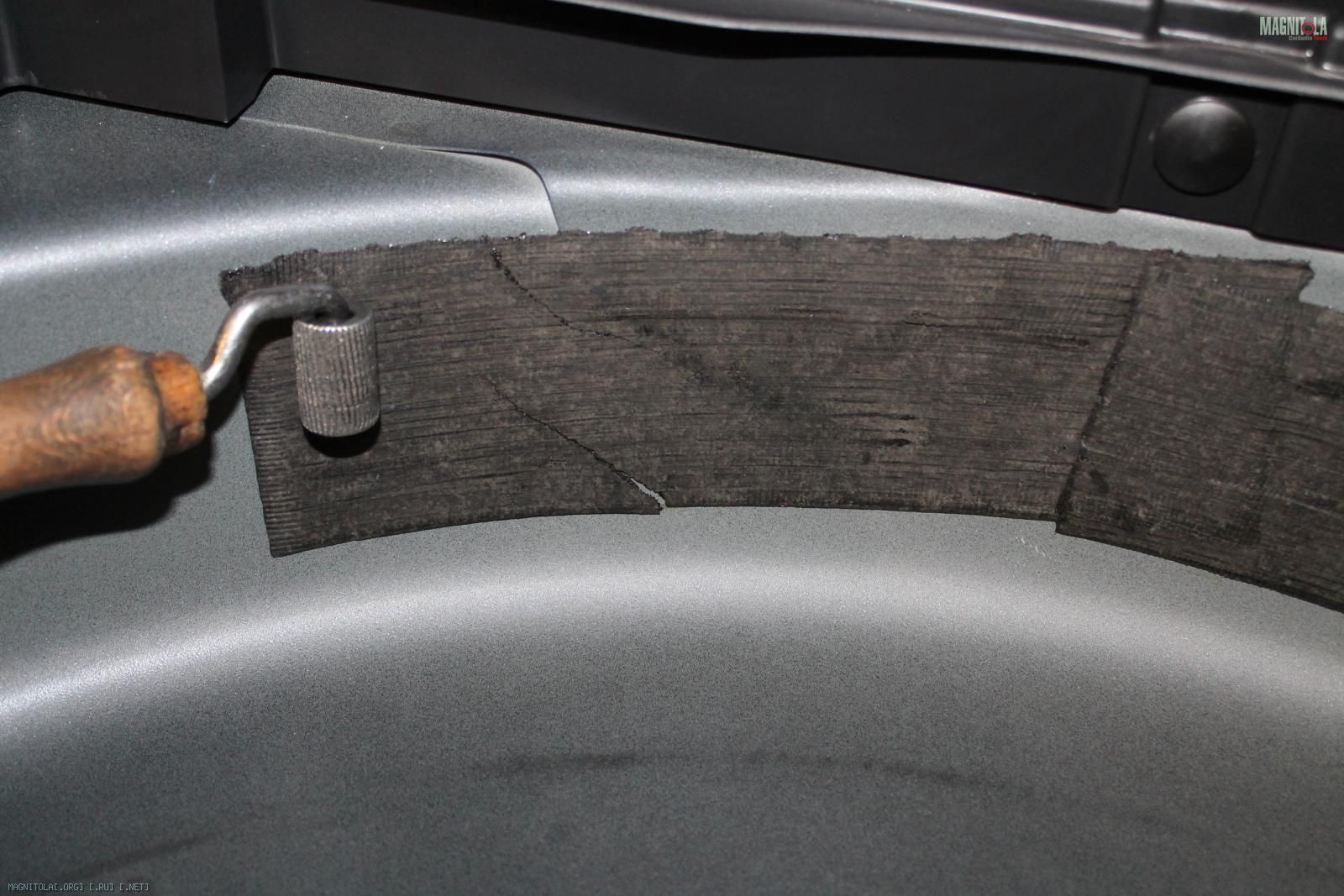

Штатную вибру греем, прикатываем...
Затем наносим вибру 4мм..., на арки 4+4мм

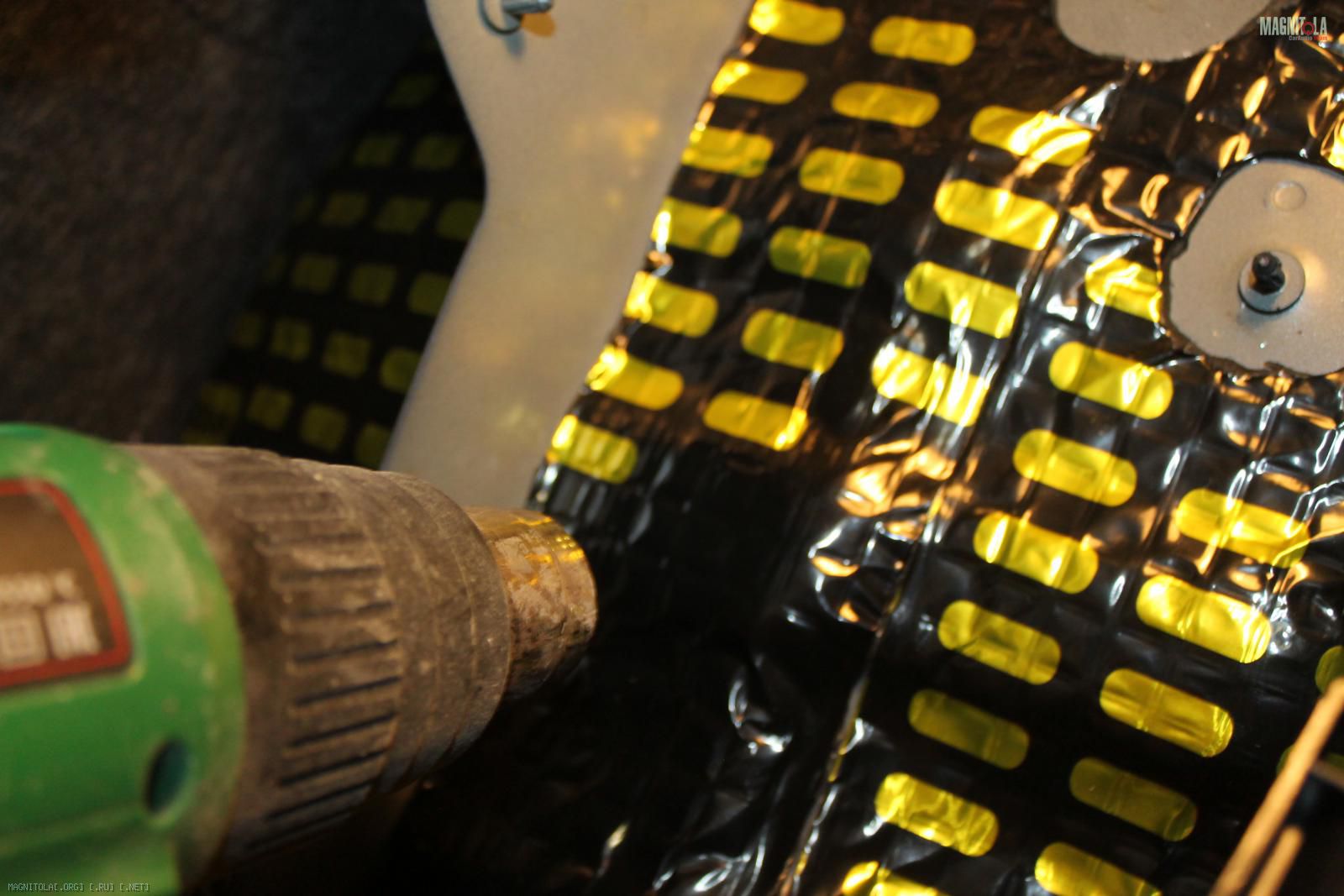

Греем, прикатываем...
Вложение 1263929Вложение 1263931Вложение 1263933Вложение 1263935Вложение 1263937Вложение 1263939Вложение 1263941Вложение 1263943Вложение 1263945Вложение 1263947Вложение 1263949

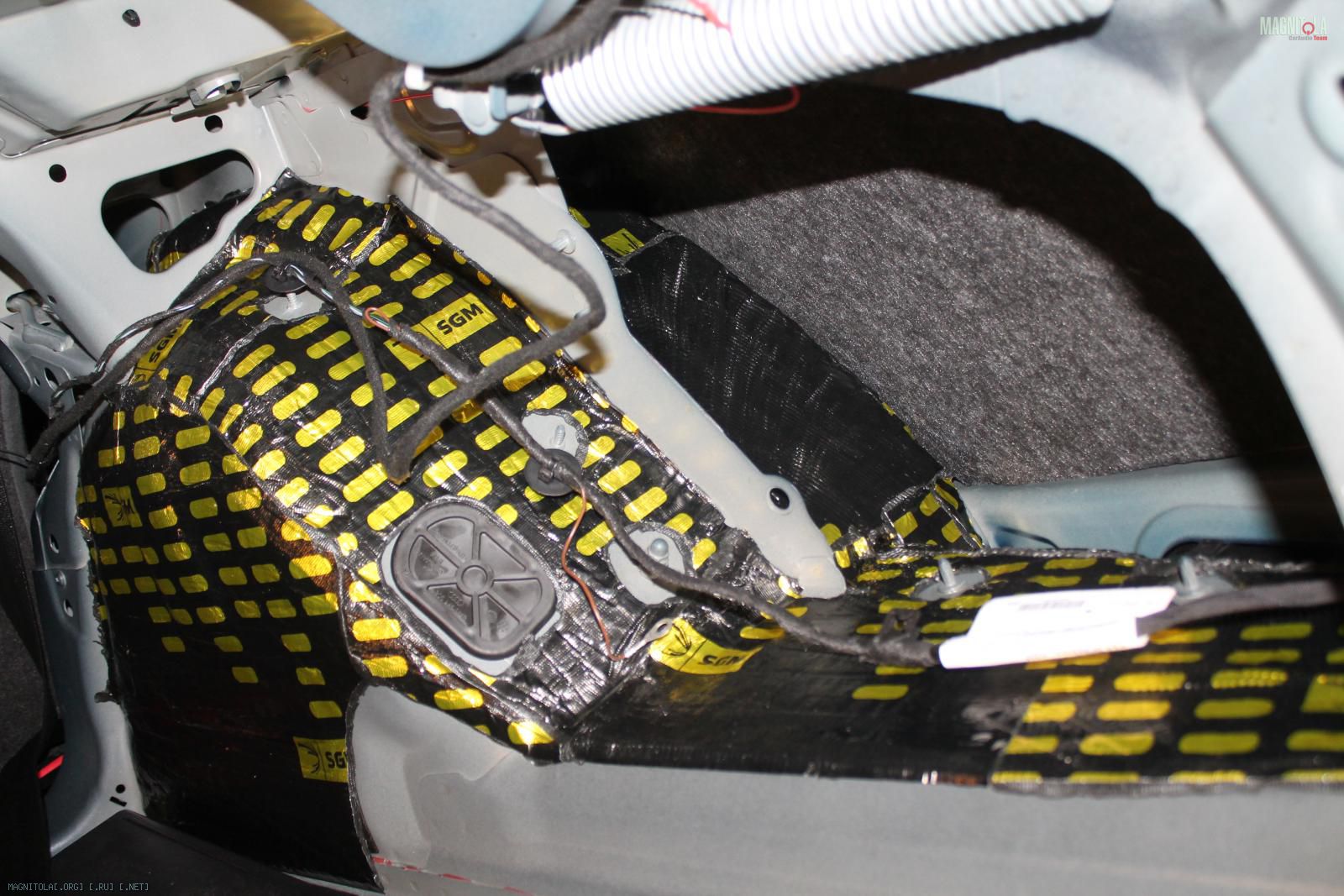

После прикатки...
Вложение 1263951Вложение 1263953Вложение 1263955Вложение 1263957Вложение 1263959Вложение 1263961

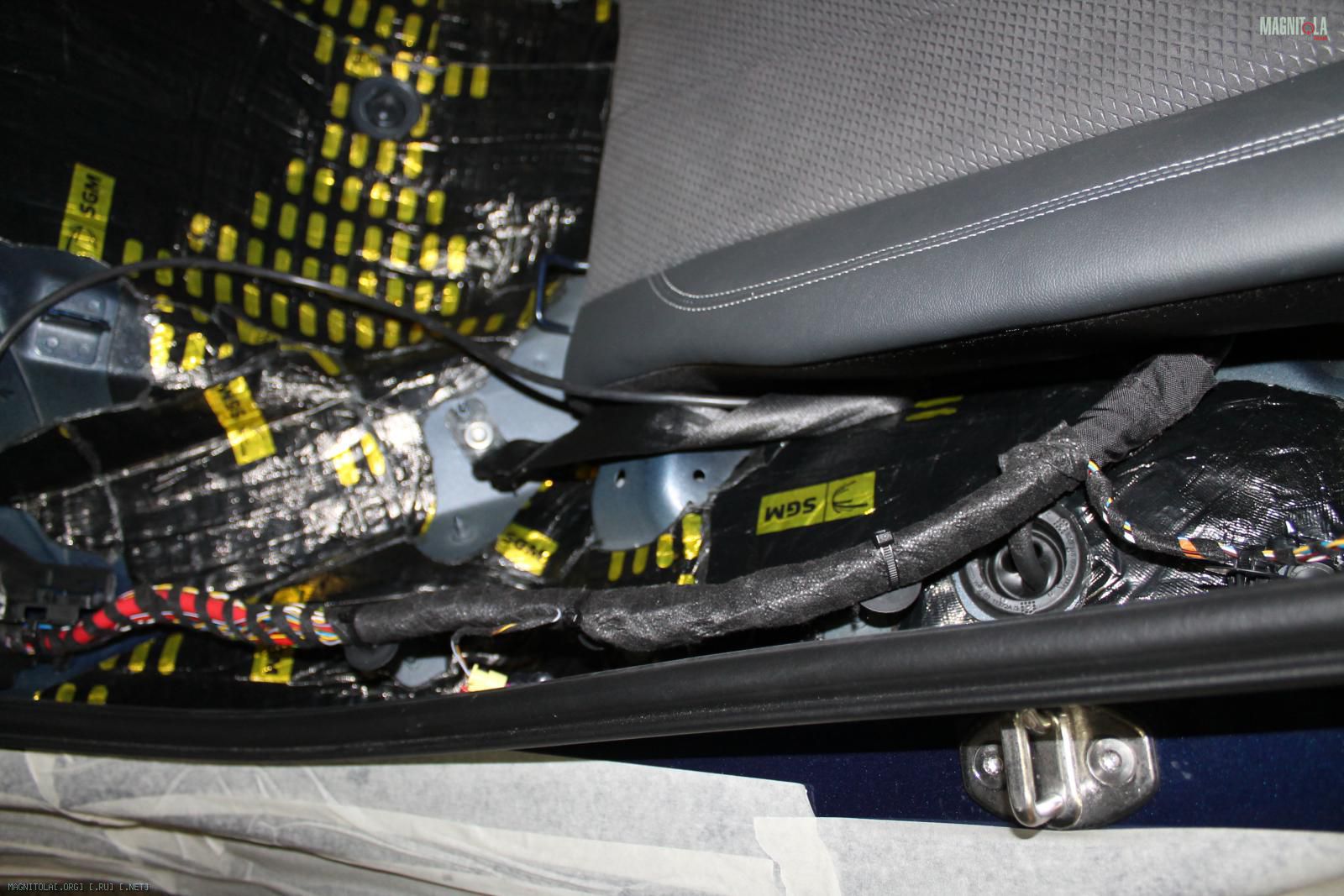

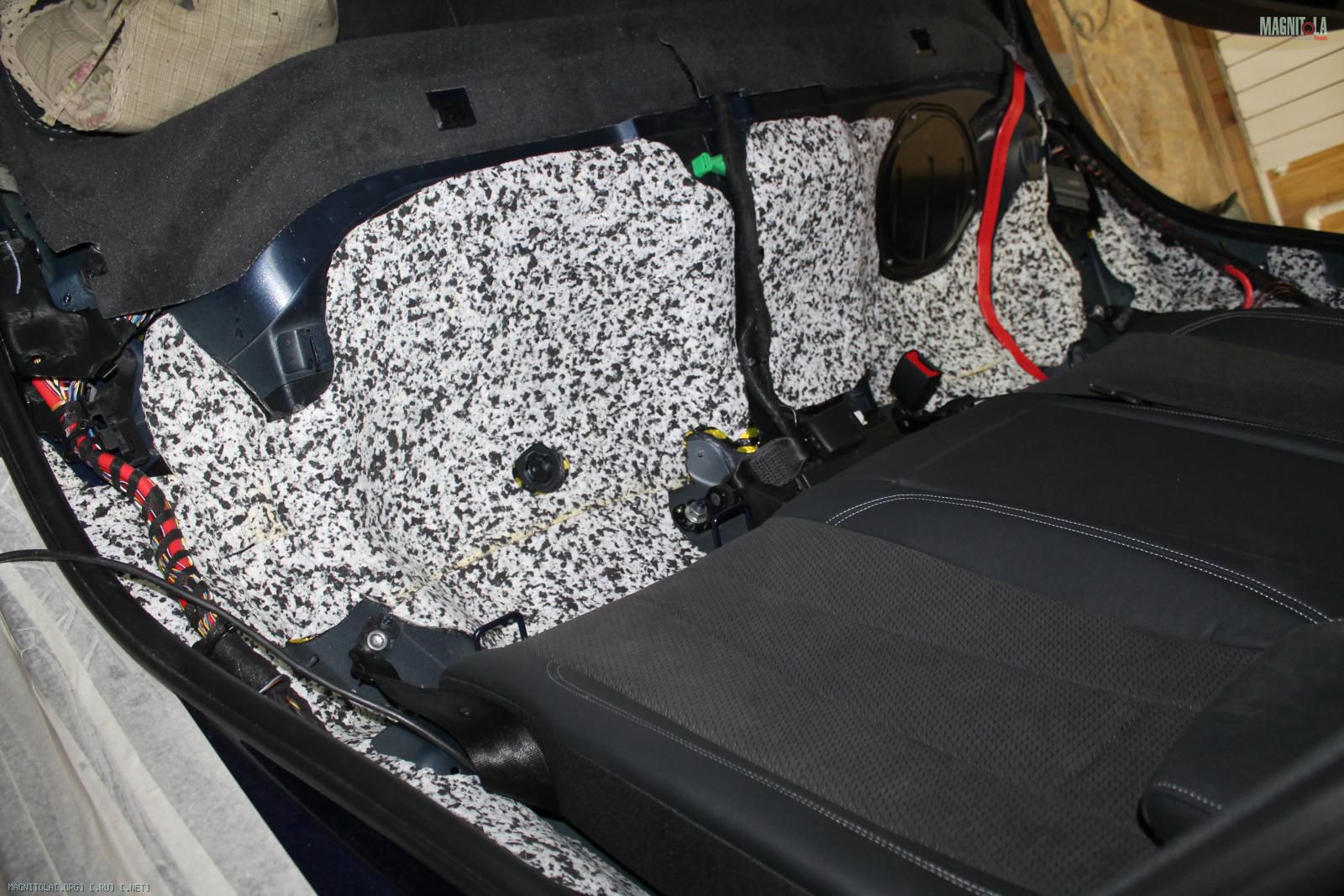

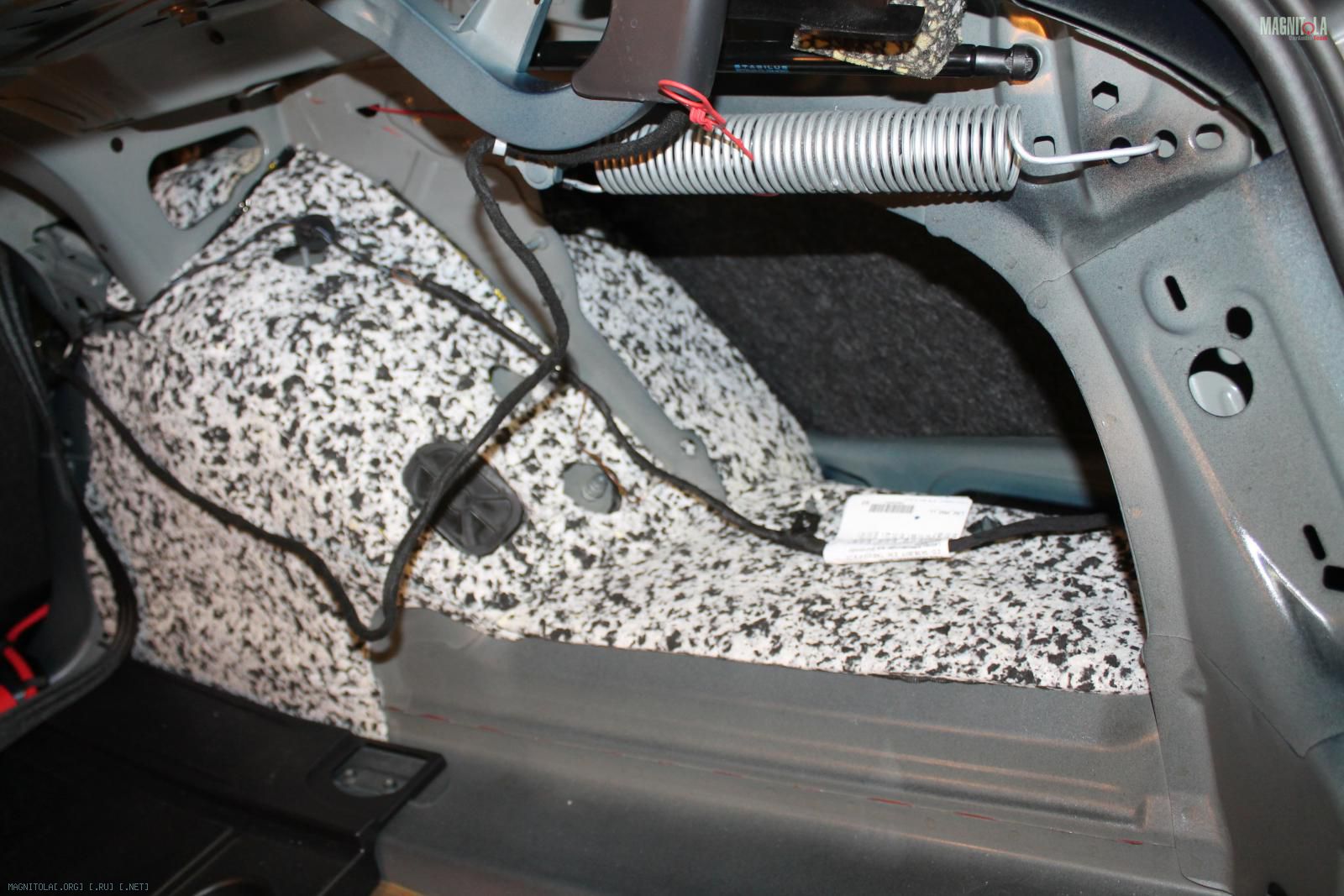

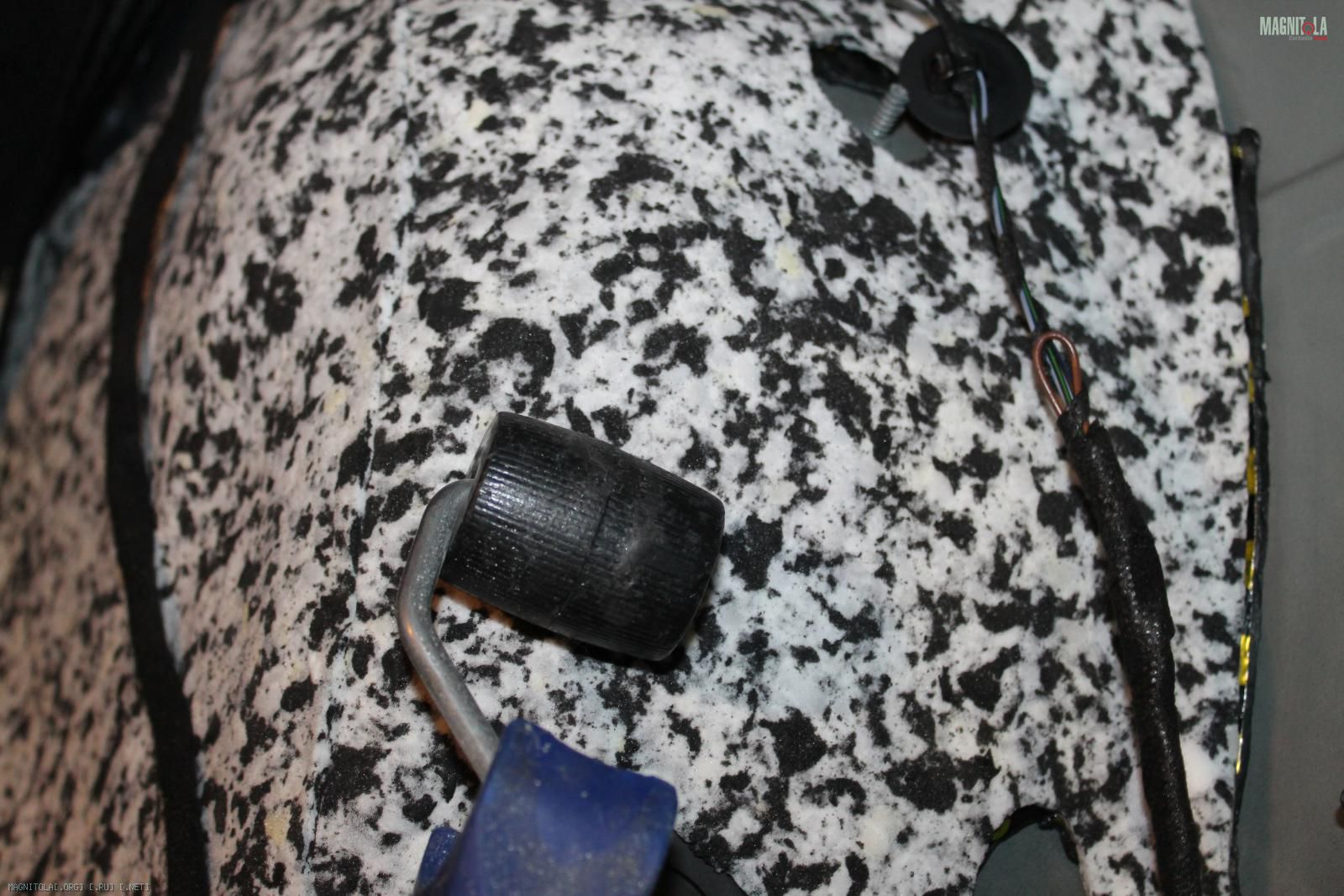

Наносим второй слой блэктон...
После его прогреваем и прикатываем...
Вложение 1263963Вложение 1263965Вложение 1263967Вложение 1263969Вложение 1263971Вложение 1263973Вложение 1263975Вложение 1263977Вложение 1263979Вложение 1263981Вложение 1263983Вложение 1263985

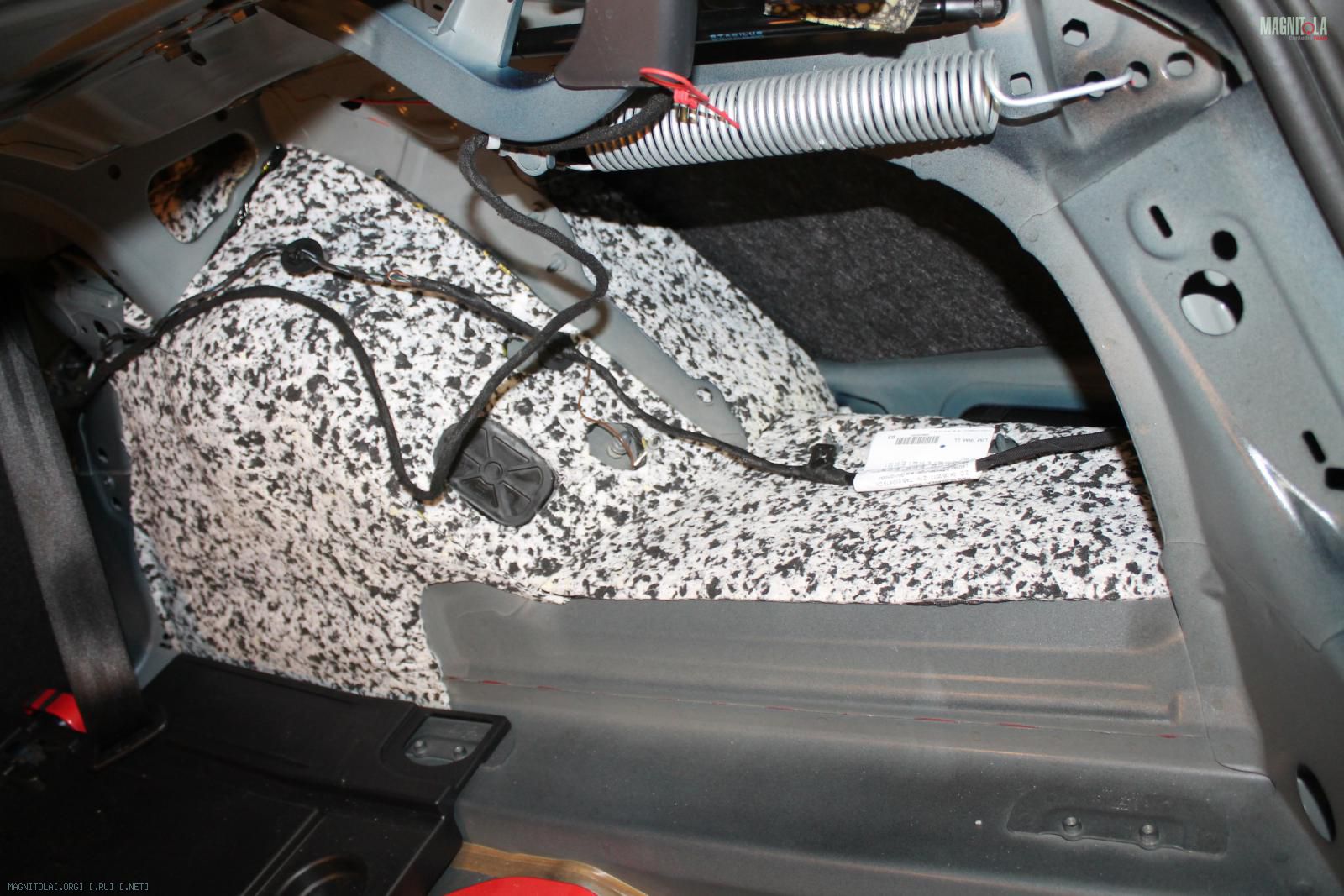

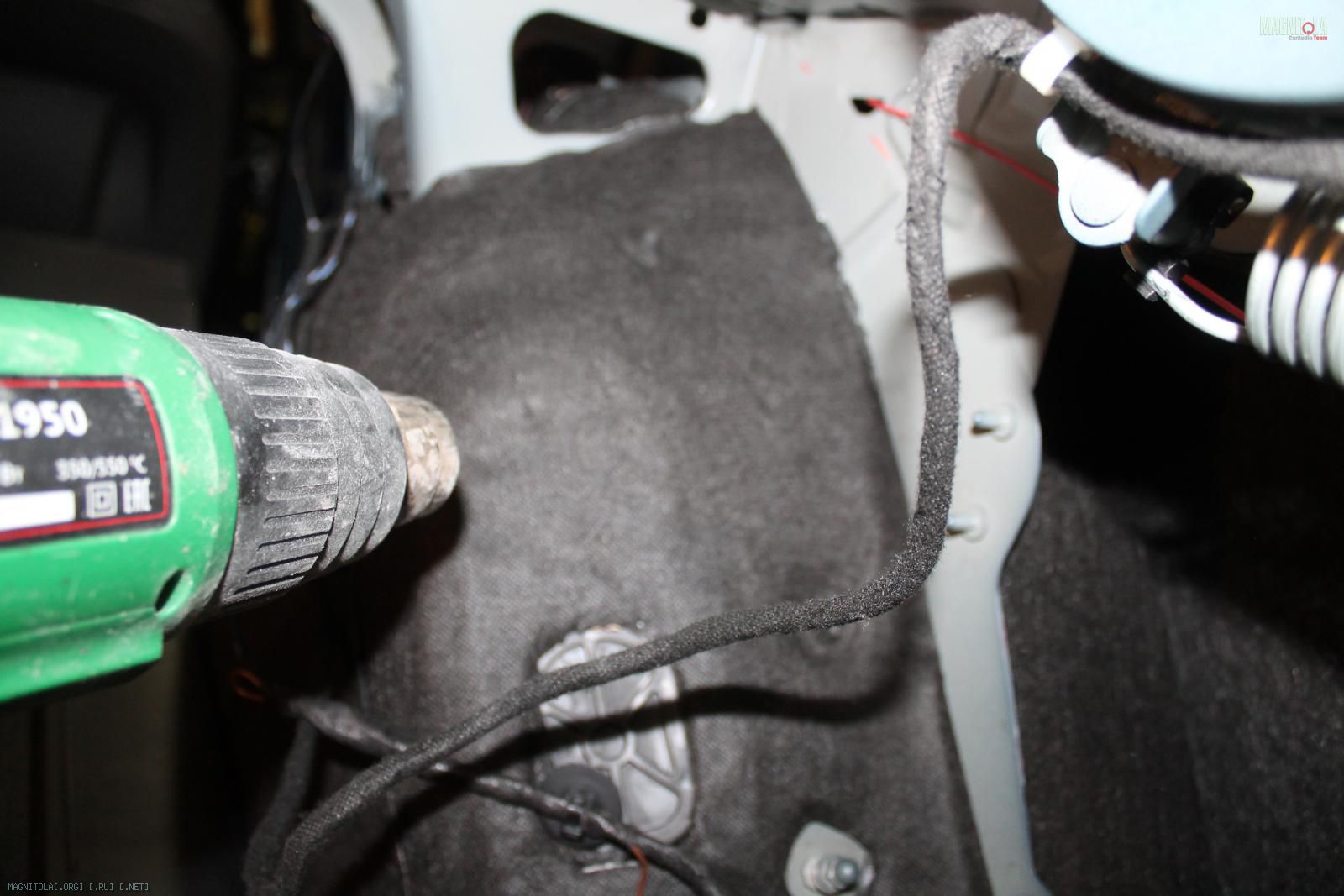

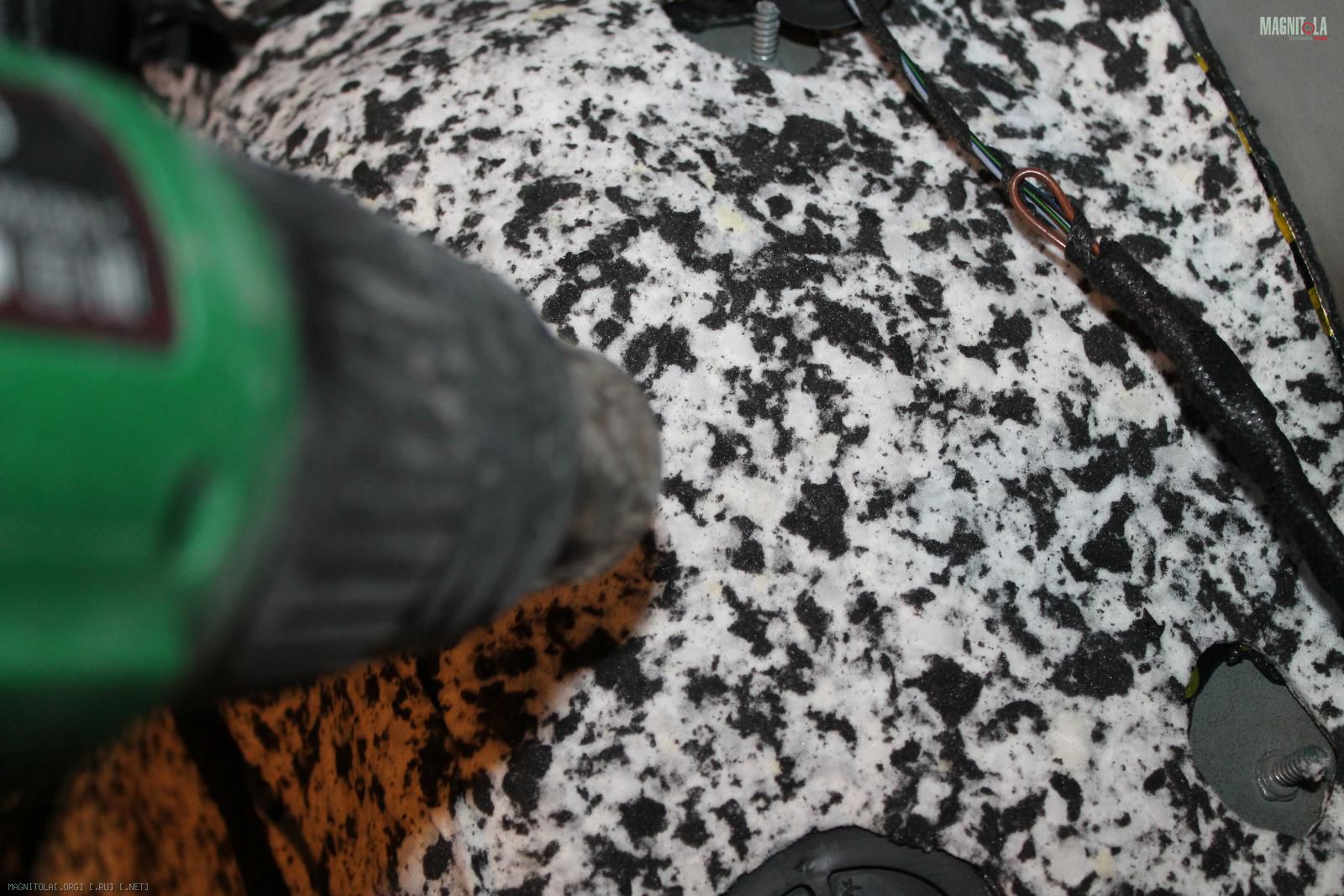

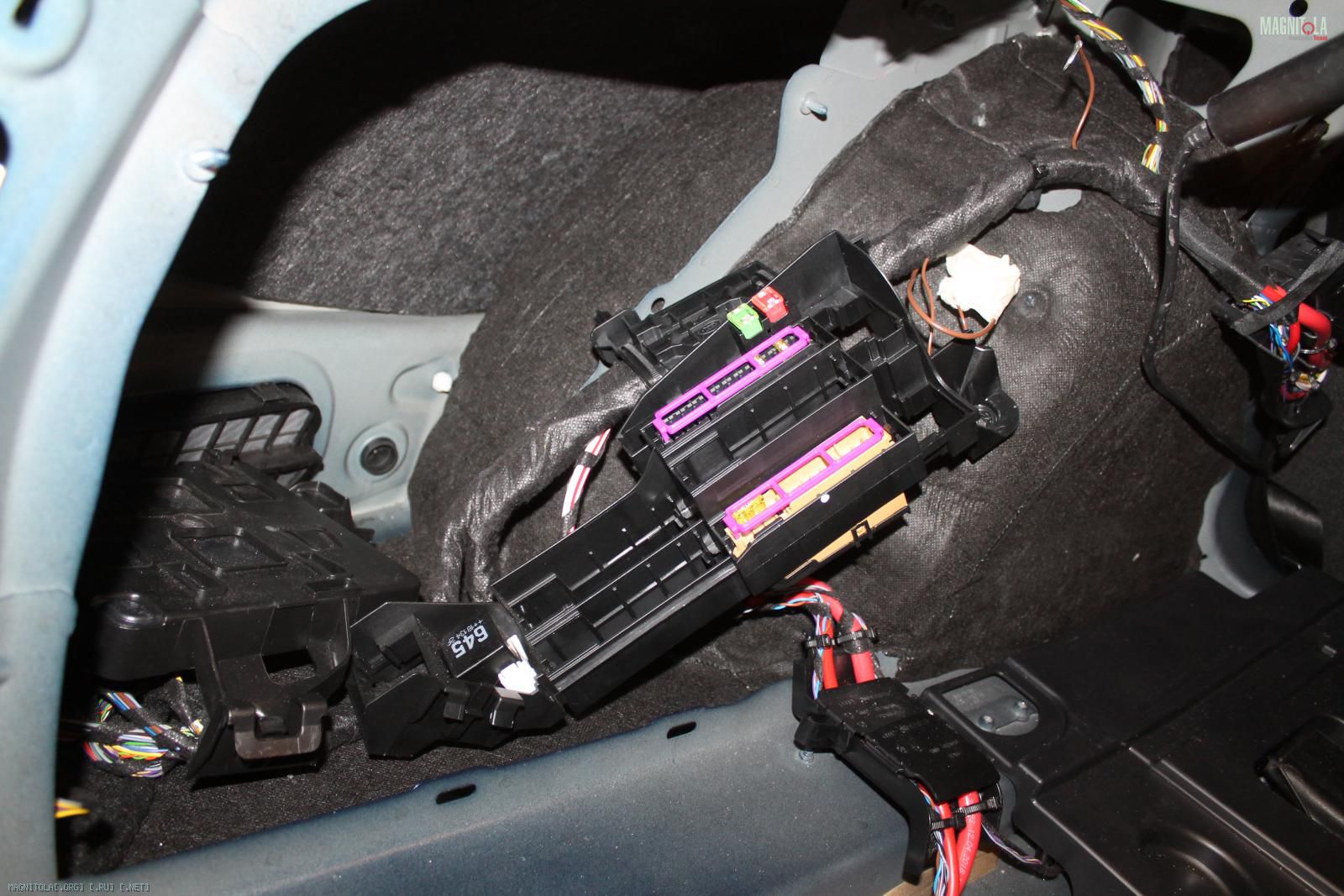

Третий слой- блокатор шума...
После нанесения, греем, прикатываем - образуя единый плотный монолит.
Вложение 1263987Вложение 1263989Вложение 1263991Вложение 1263993Вложение 1263995Вложение 1263997Вложение 1263999Вложение 1264001Вложение 1264003

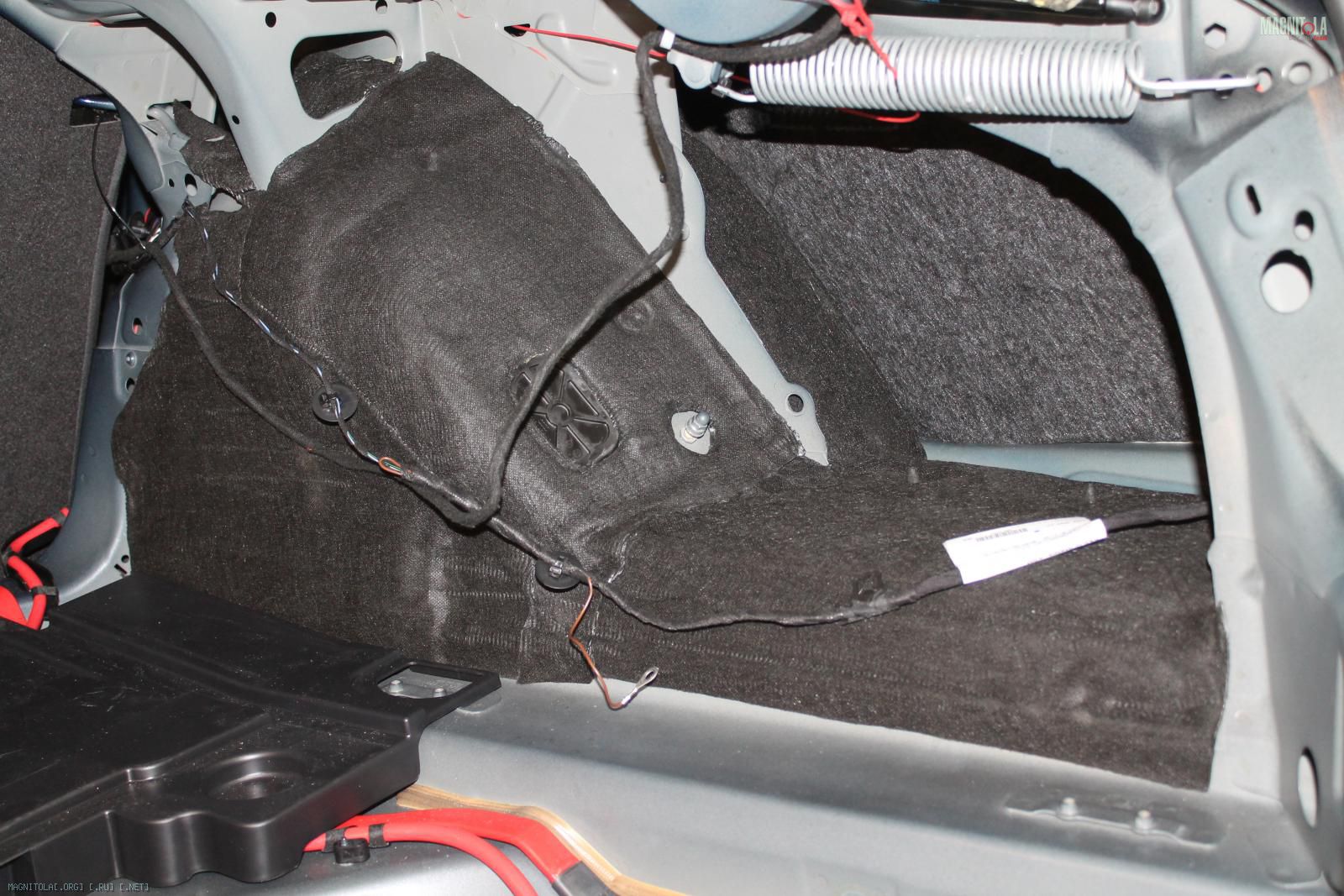

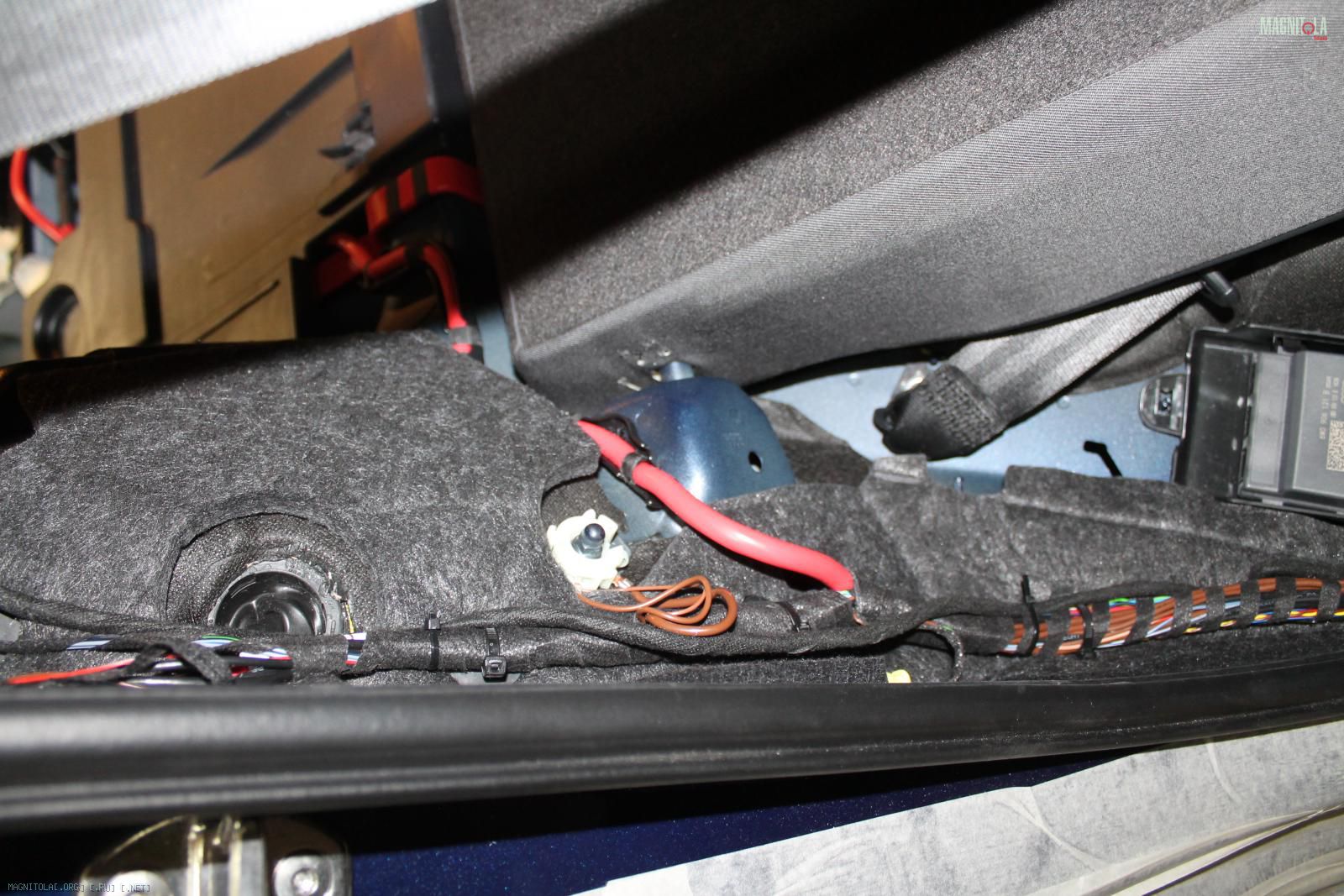

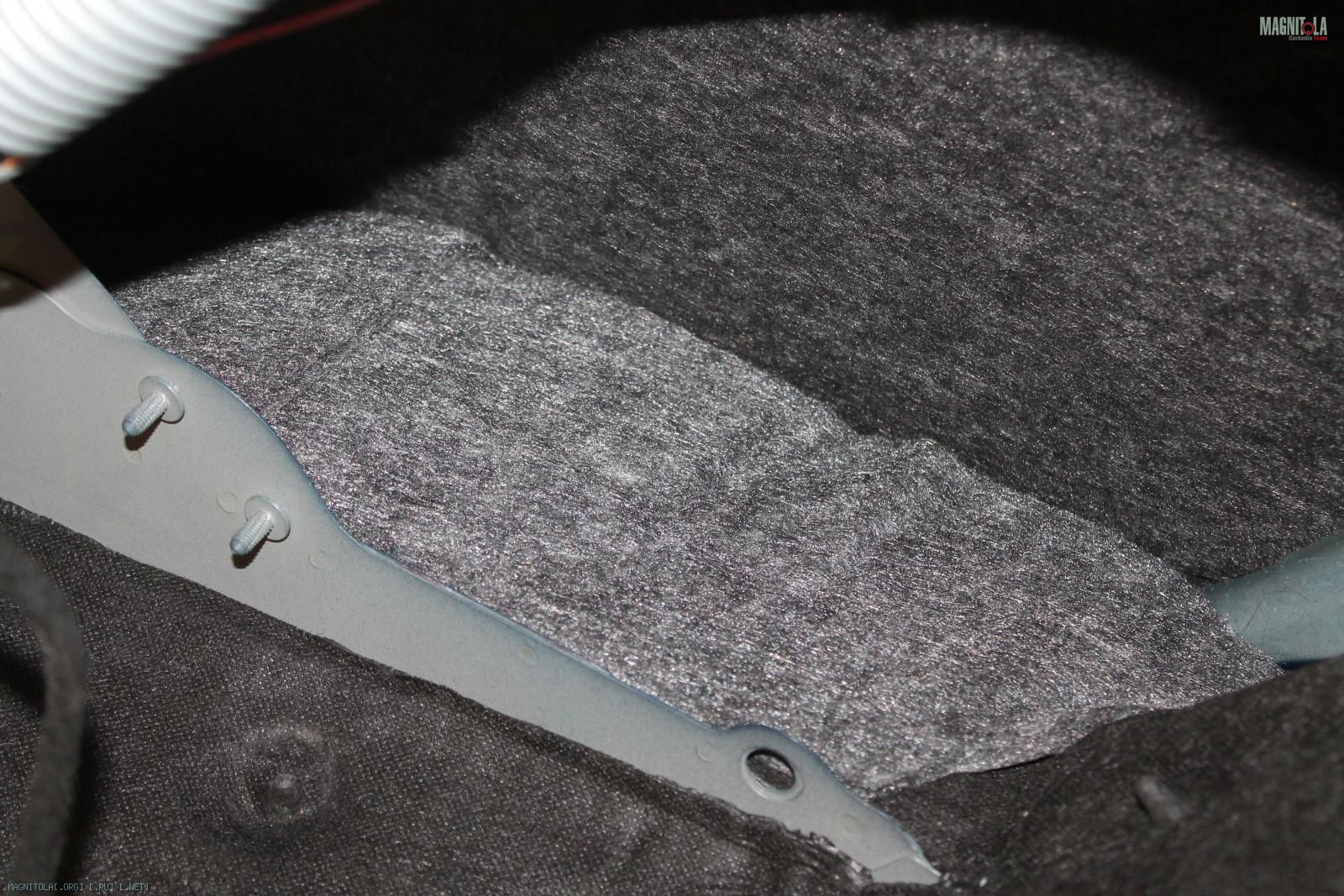

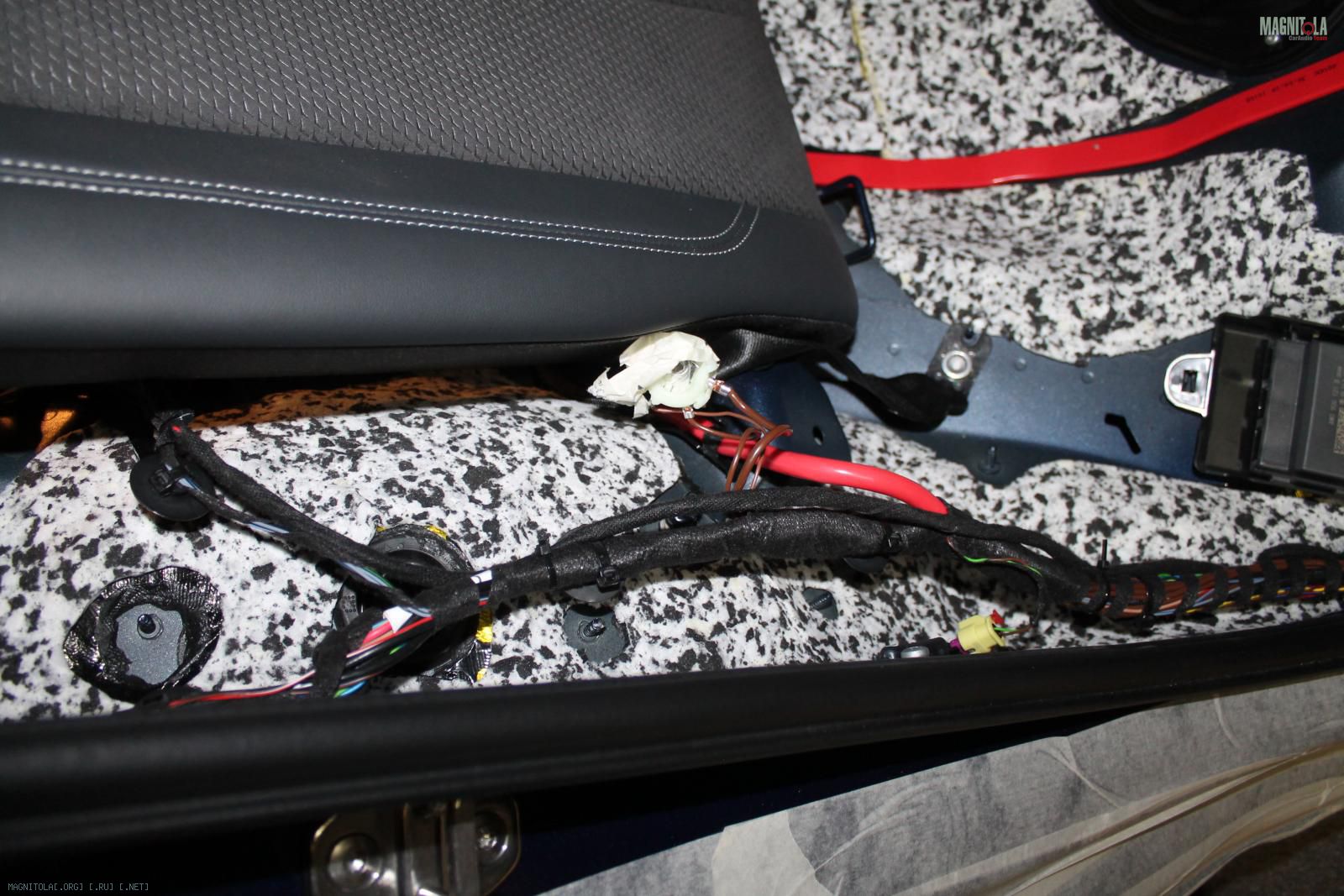

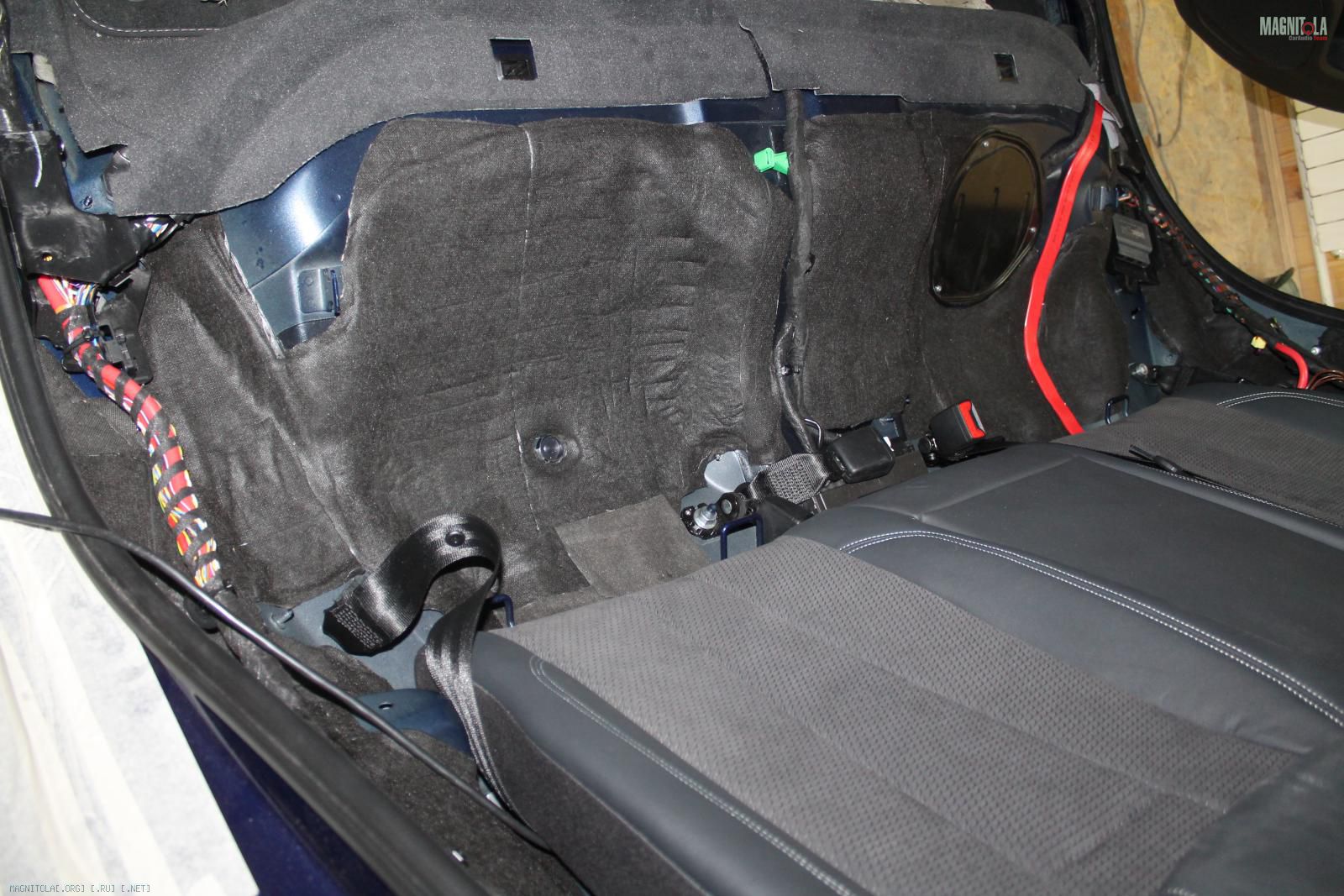

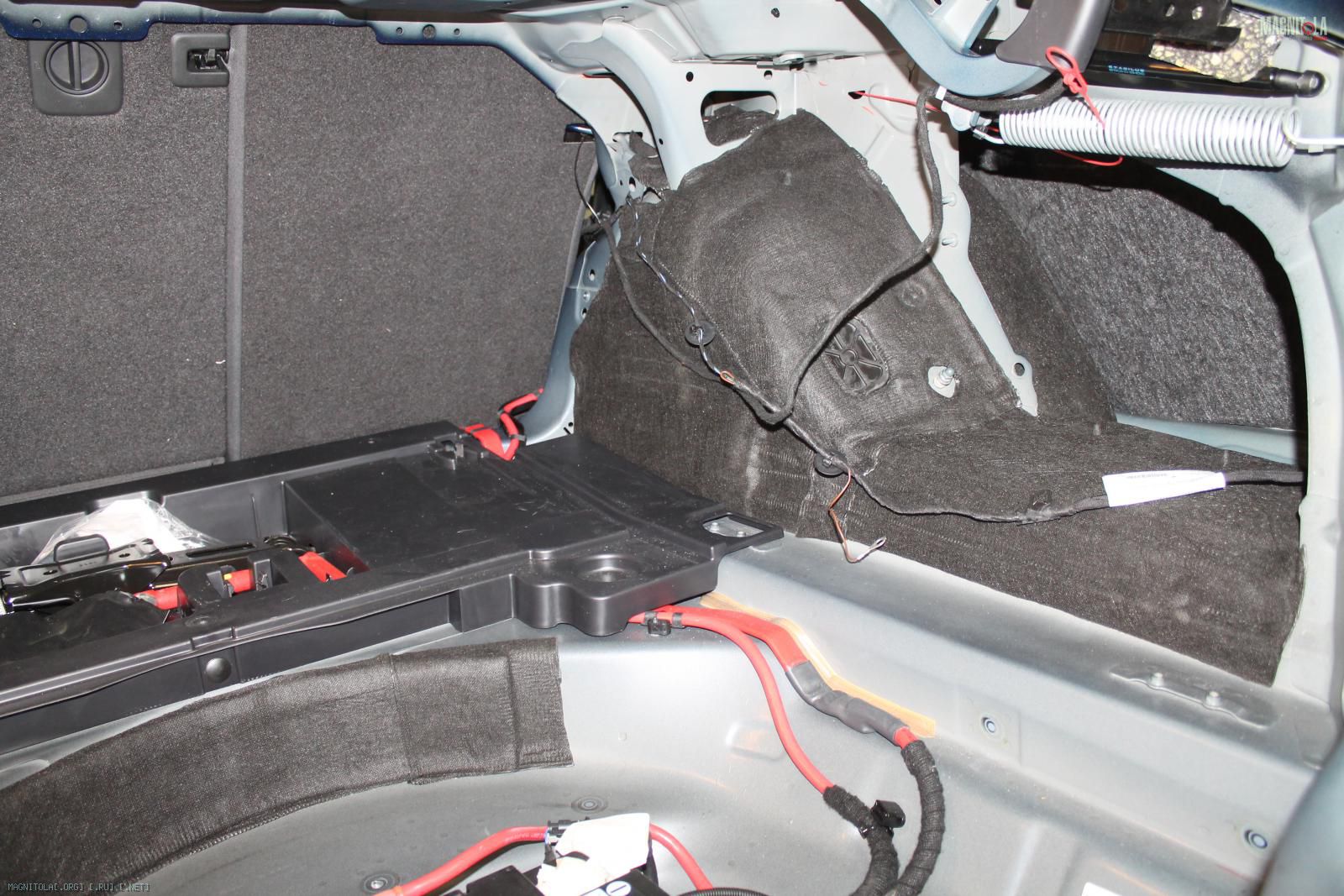

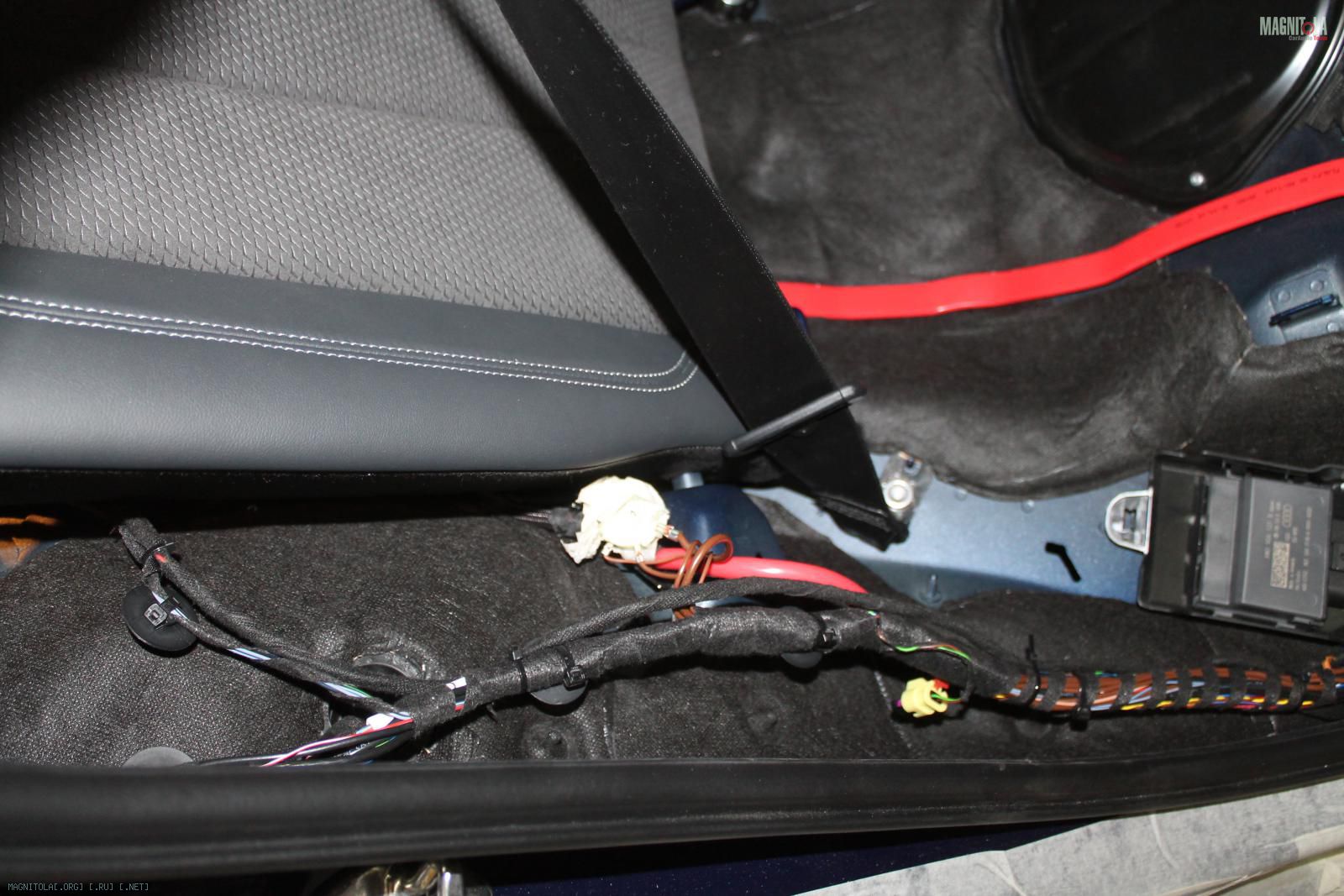

Затем укладывается четвертый слой войлока.
Укладываем штатные маты шумопоглотителя...

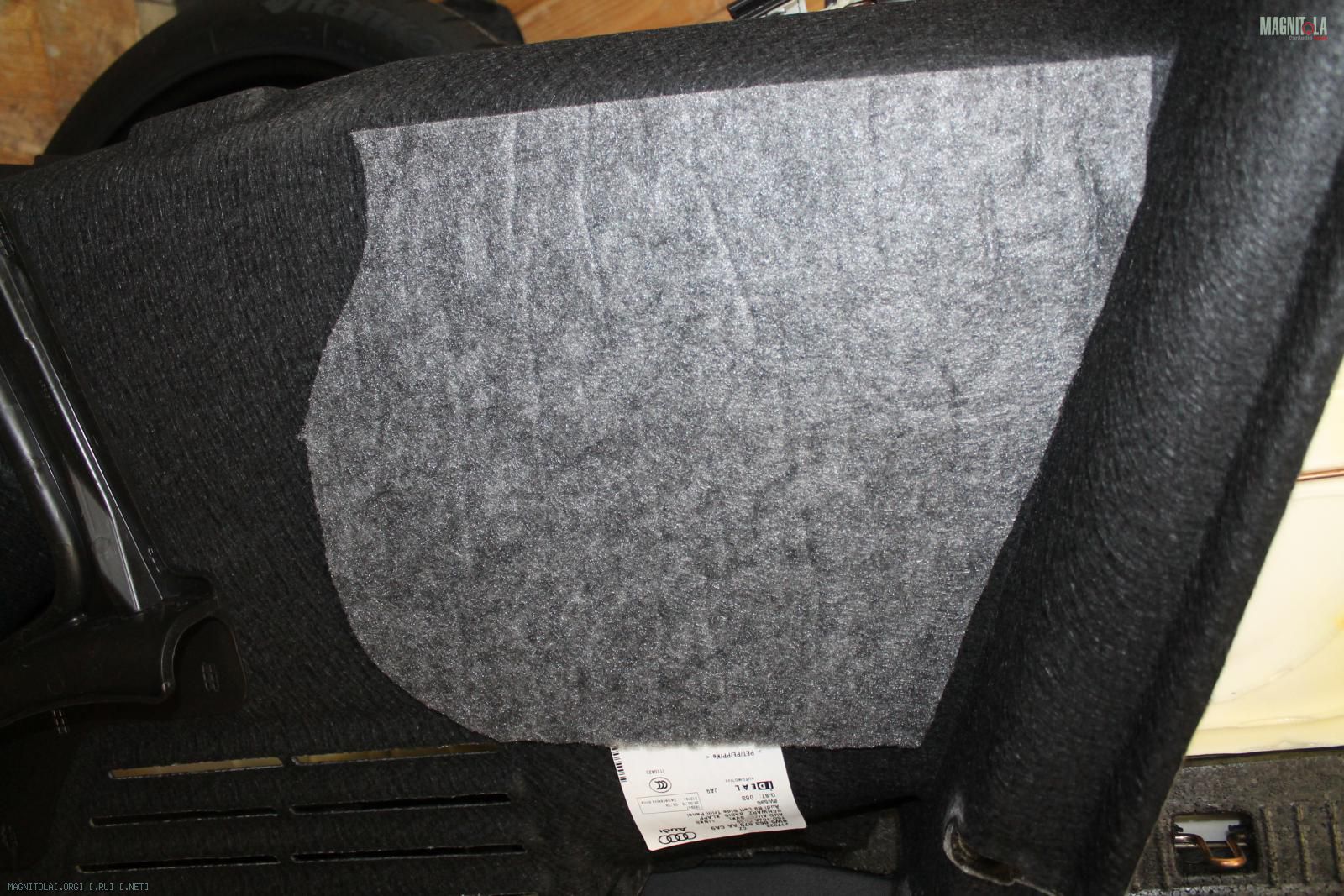

Боковые панели проклеиваем войлоком.

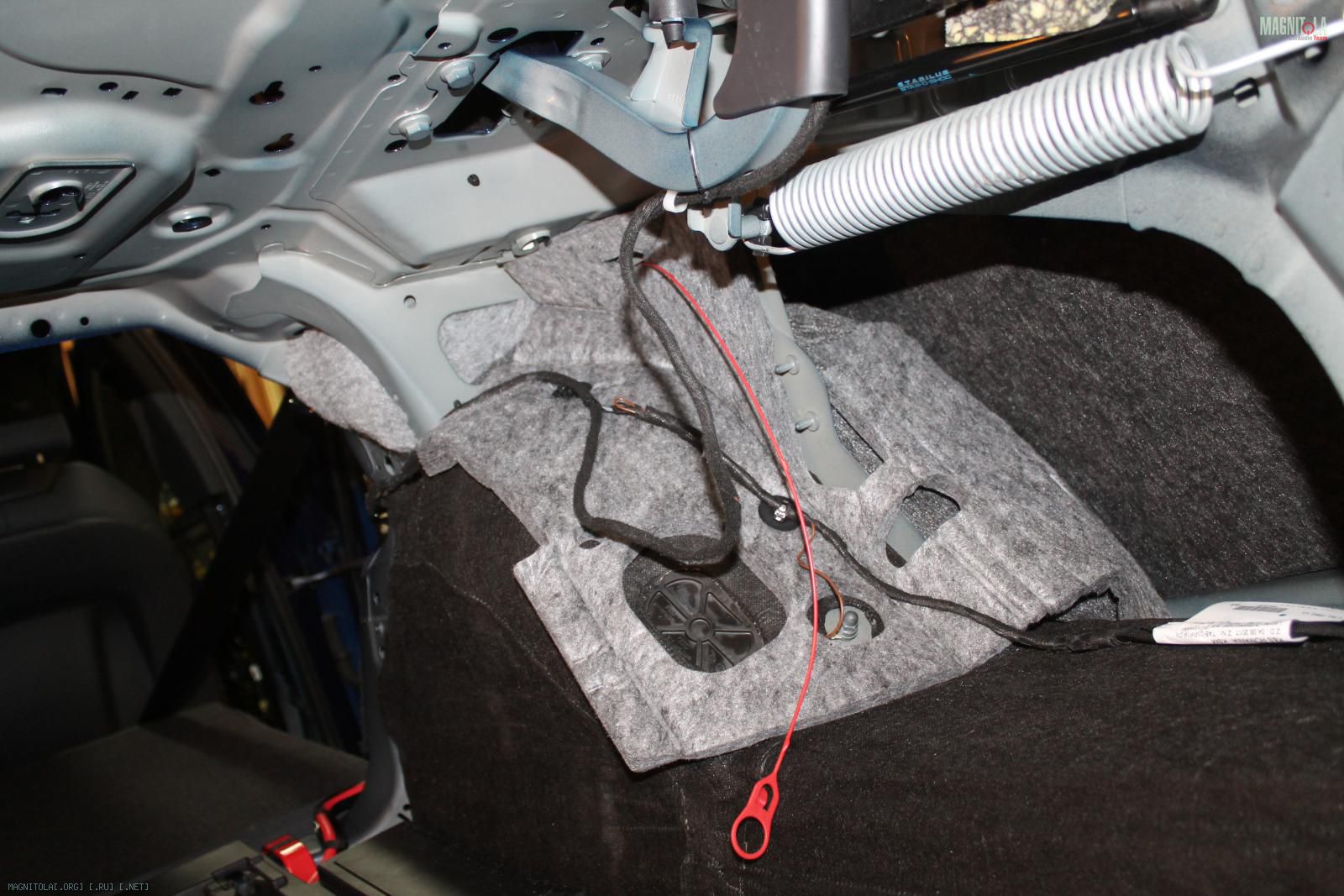

За задним диваном добавляем слой шумопоглотителя.
Вложение 1264005Вложение 1264007Вложение 1264009Вложение 1264011Вложение 1264013Вложение 1264015Вложение 1264017Вложение 1264019Вложение 1264021Вложение 1264023

Штатную полку проклеиваем полиэфирной смолой, эта возможность даст нанести вибру.

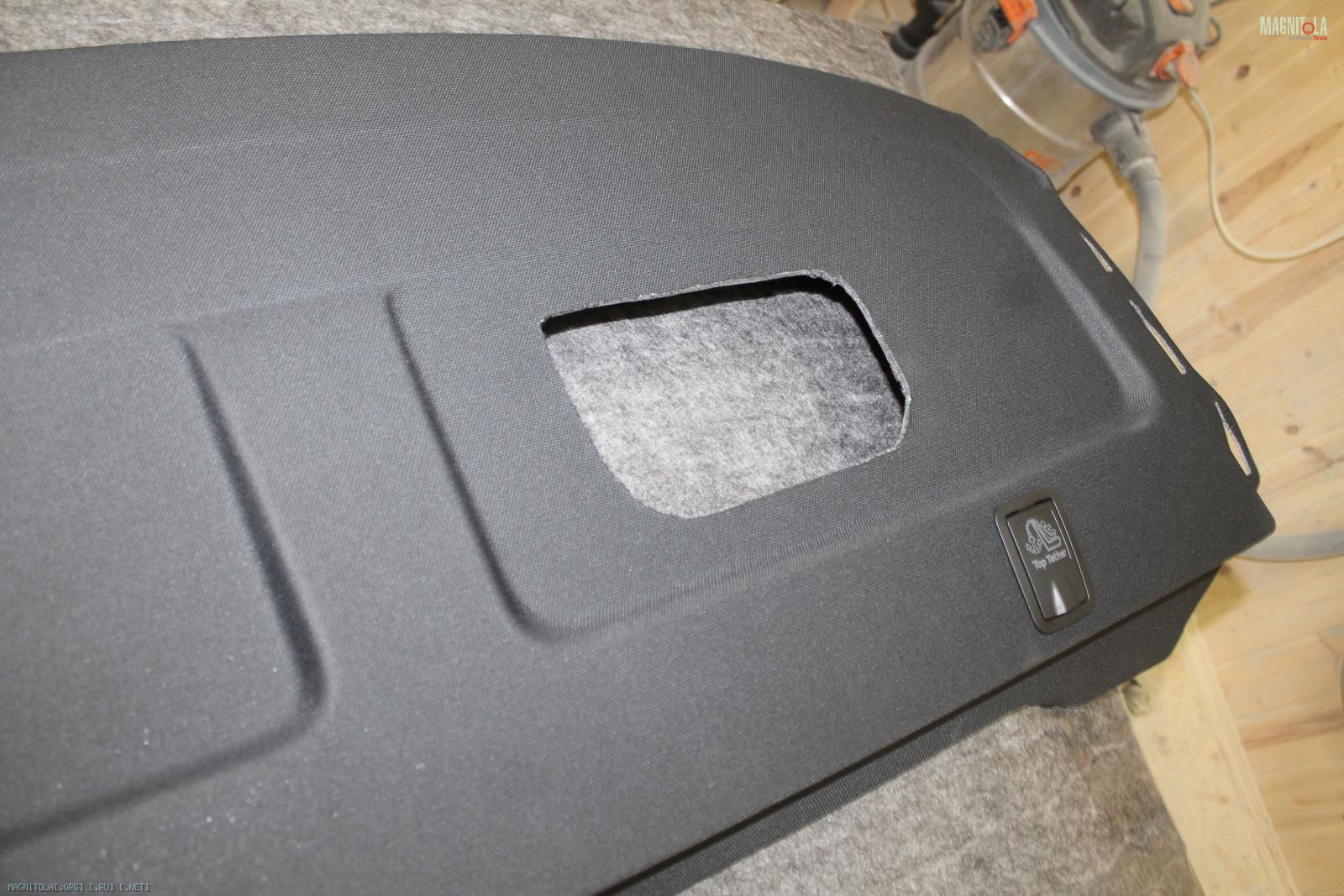

Т.к. музыка у нас самый сток, т.е. 8 динамиков, просветляем полку по форме штатного сабвуфера.
Вложение 1264025Вложение 1264027Вложение 1264029Вложение 1264031Вложение 1264033

Audi A4 B9

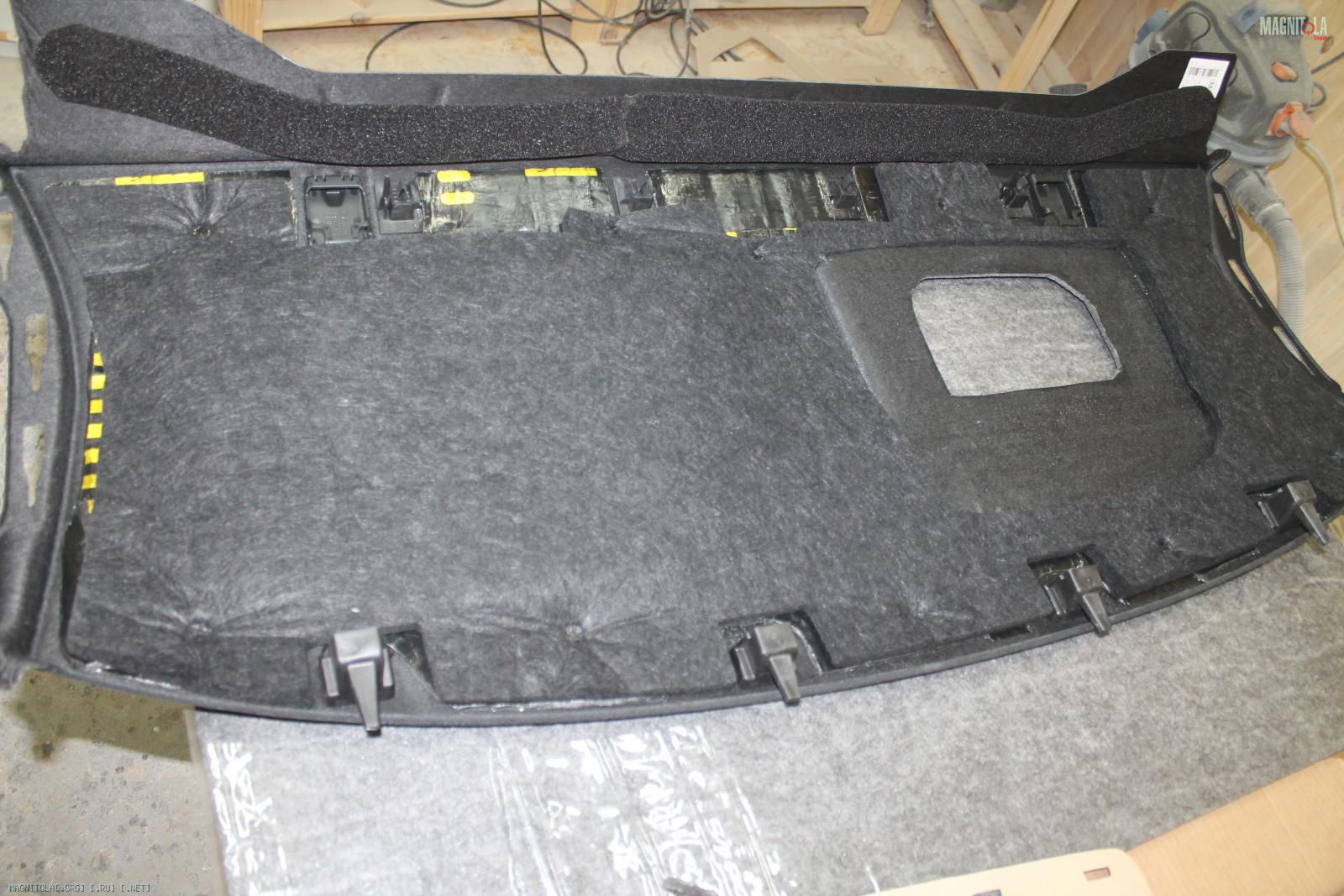

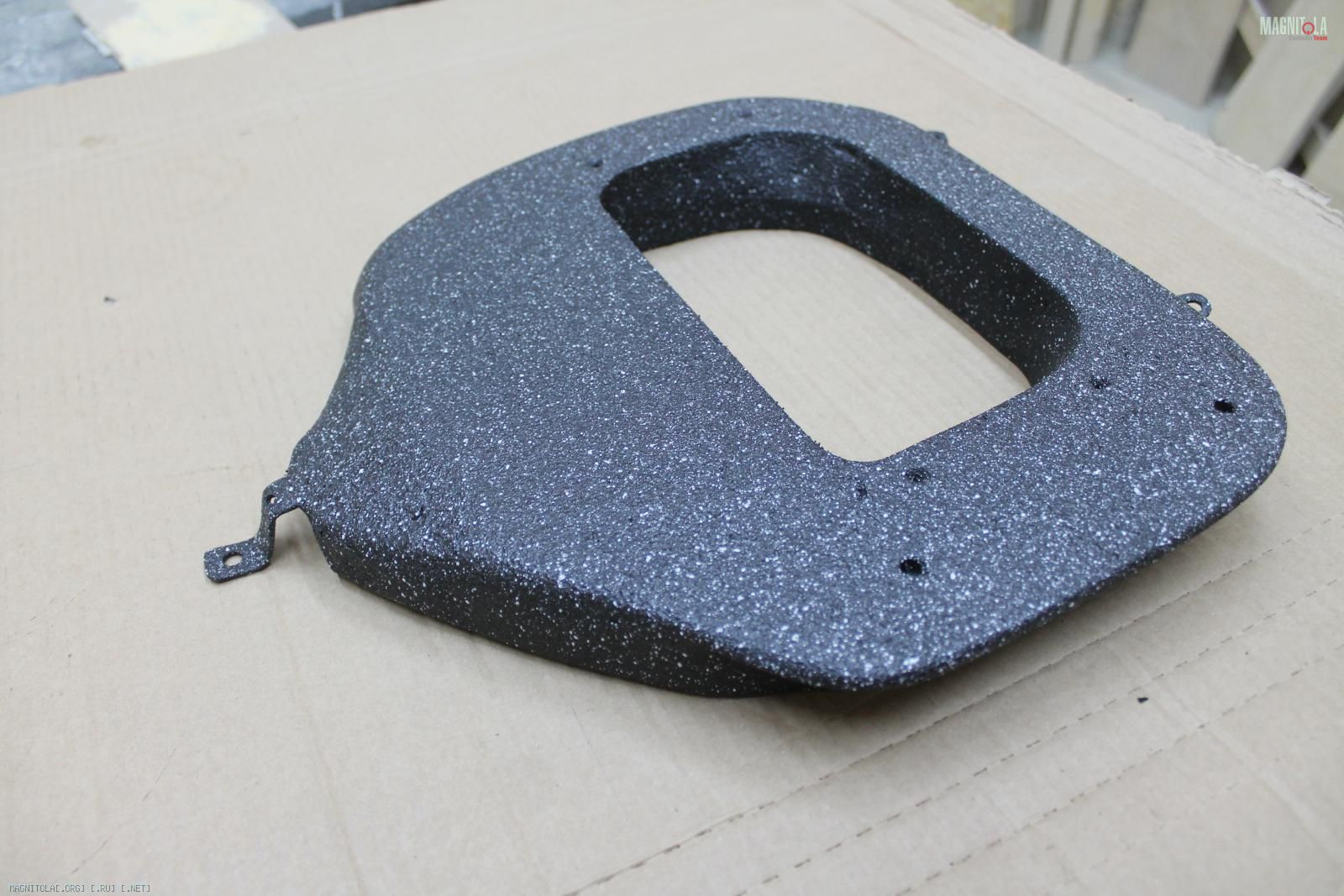

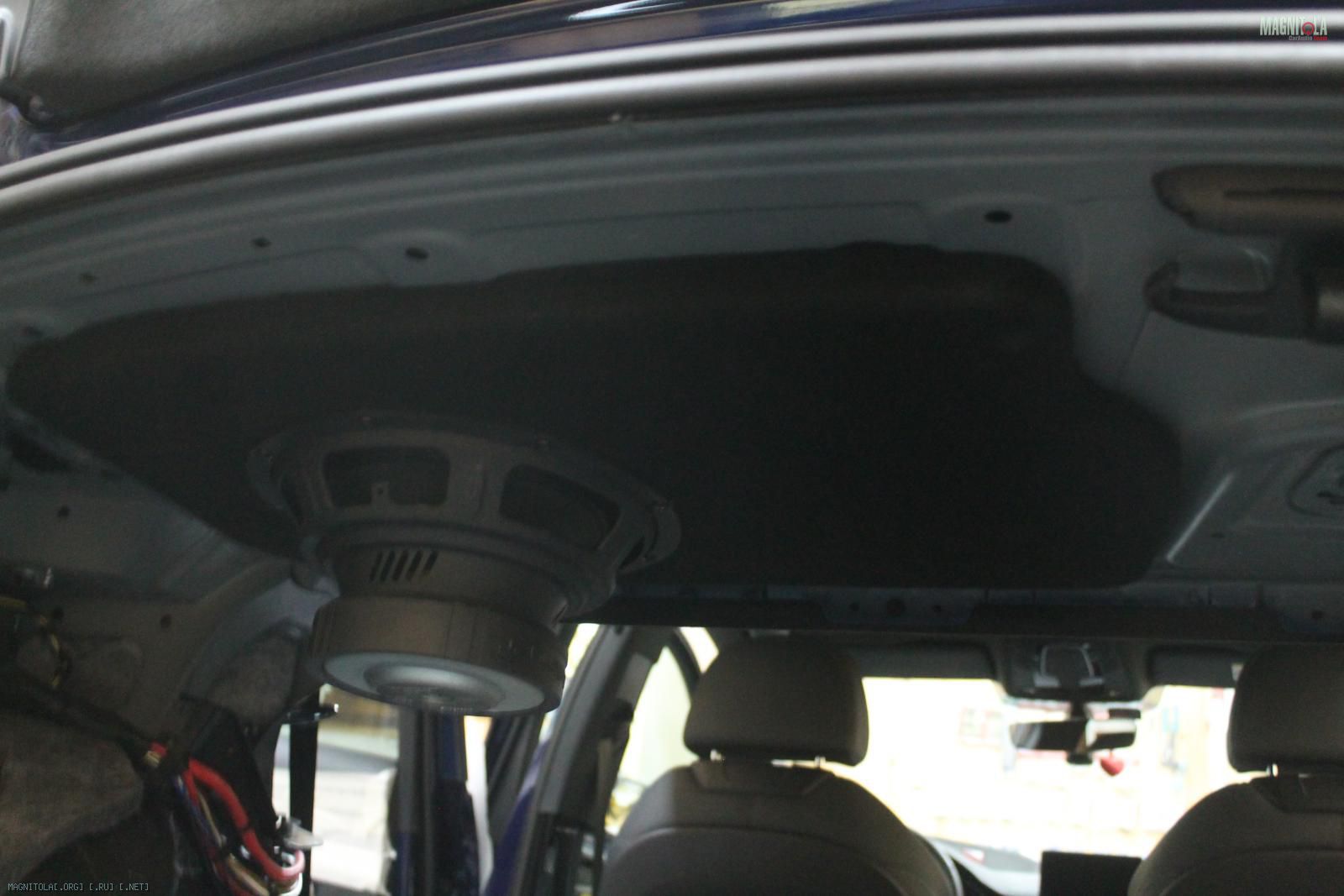

После высыхания на полку наносится вибра 4мм...

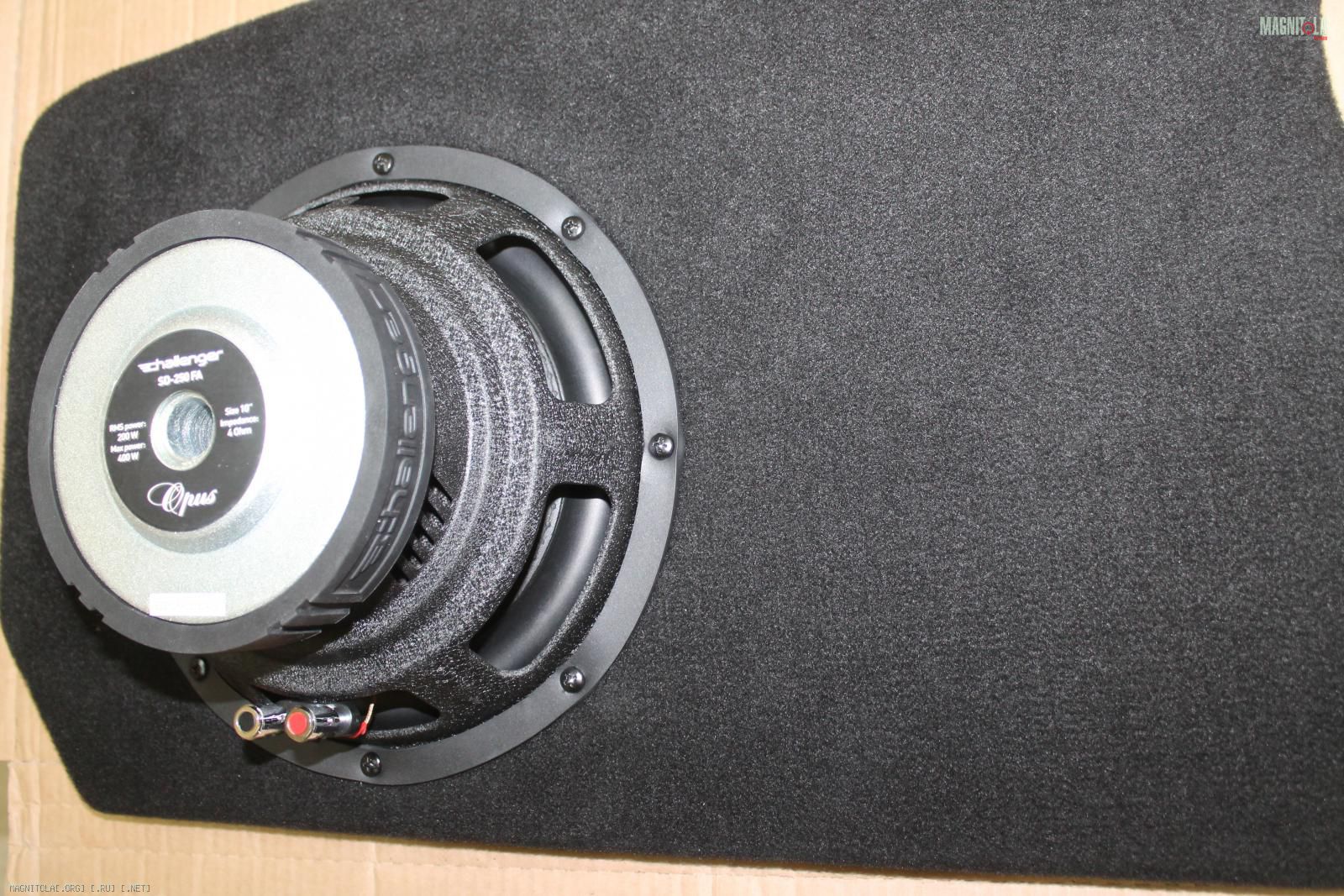

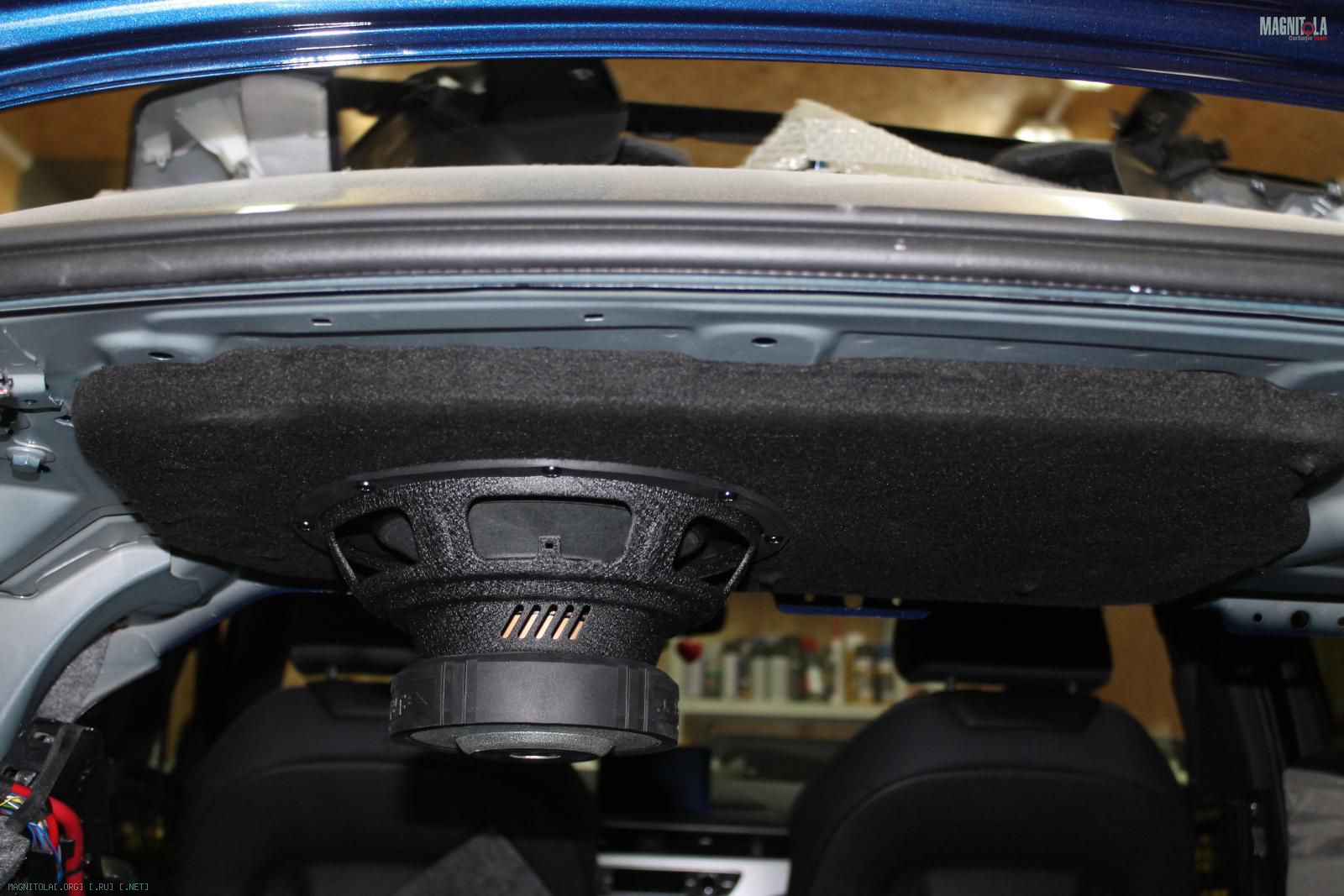

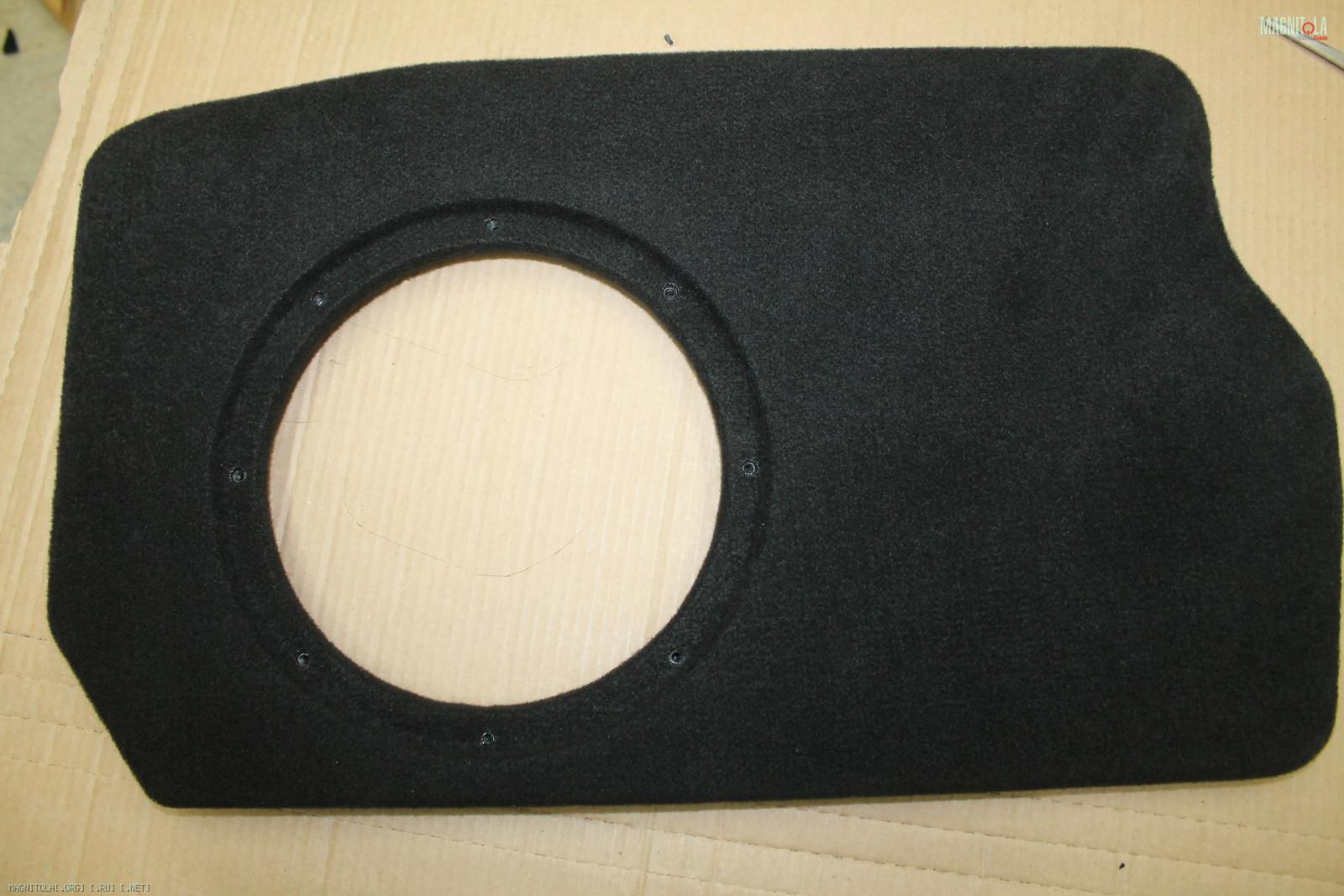

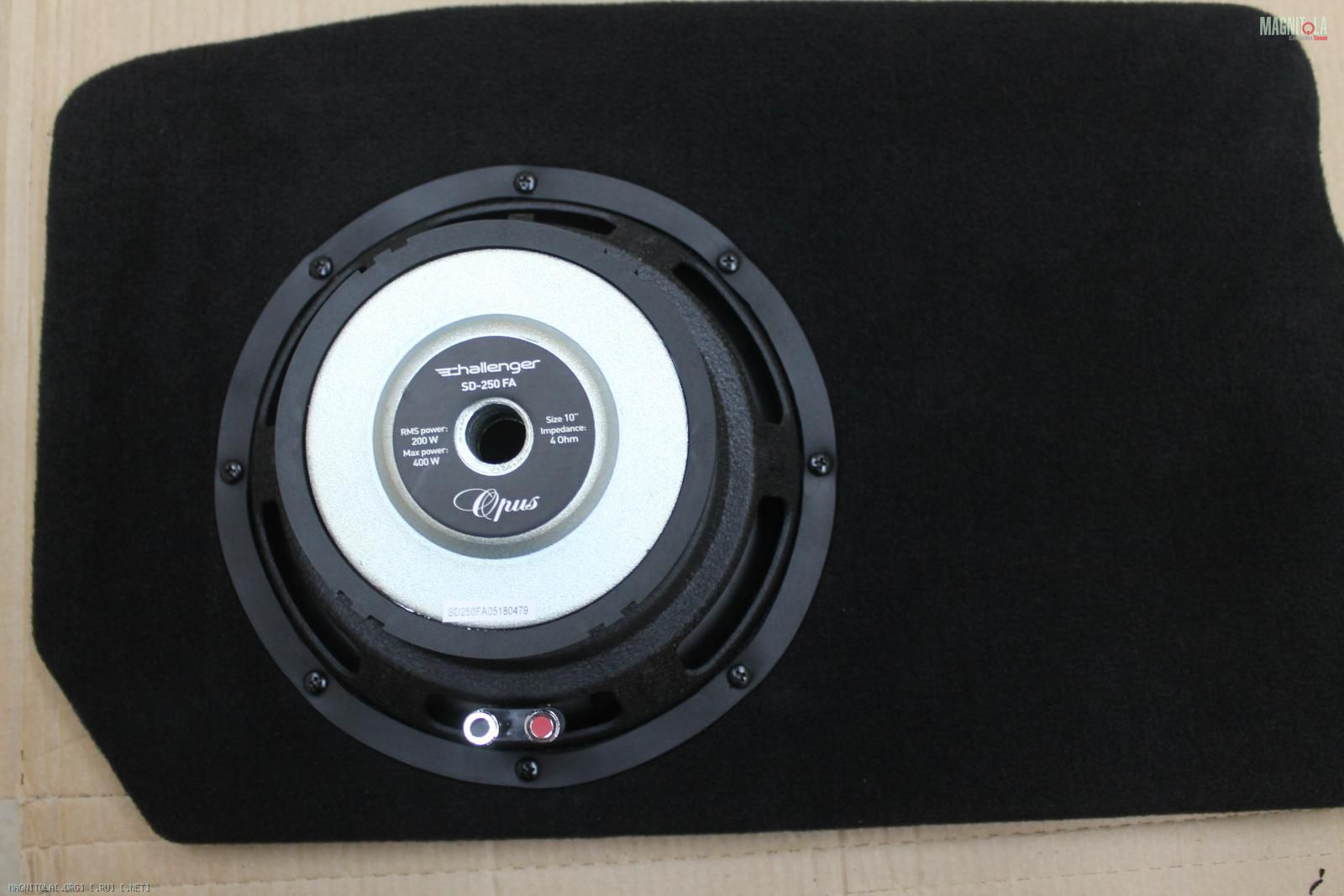

Изготавливается жесткая полка под сабвуфер из 22мм фанеры.
Крепление на закладные гайки М6, через штатные отверстия в полке.
Крепления динамика на винты М5.Металлическая полка демпфируется двумя слоями 4мм вибры и дополняется слоем войлока.

Вложение 1264207Вложение 1264209Вложение 1264211Вложение 1264213Вложение 1264215Вложение 1264217Вложение 1264219Вложение 1264221Вложение 1264223Вложение 1264225Вложение 1264227Вложение 1264229

Далее изготавливается/красится коллиматор.
С креплением в трех штатных местах винтами М5.
Далее полка жестко крепится к коллиматору- все как в стоке, только жестче и крепче.

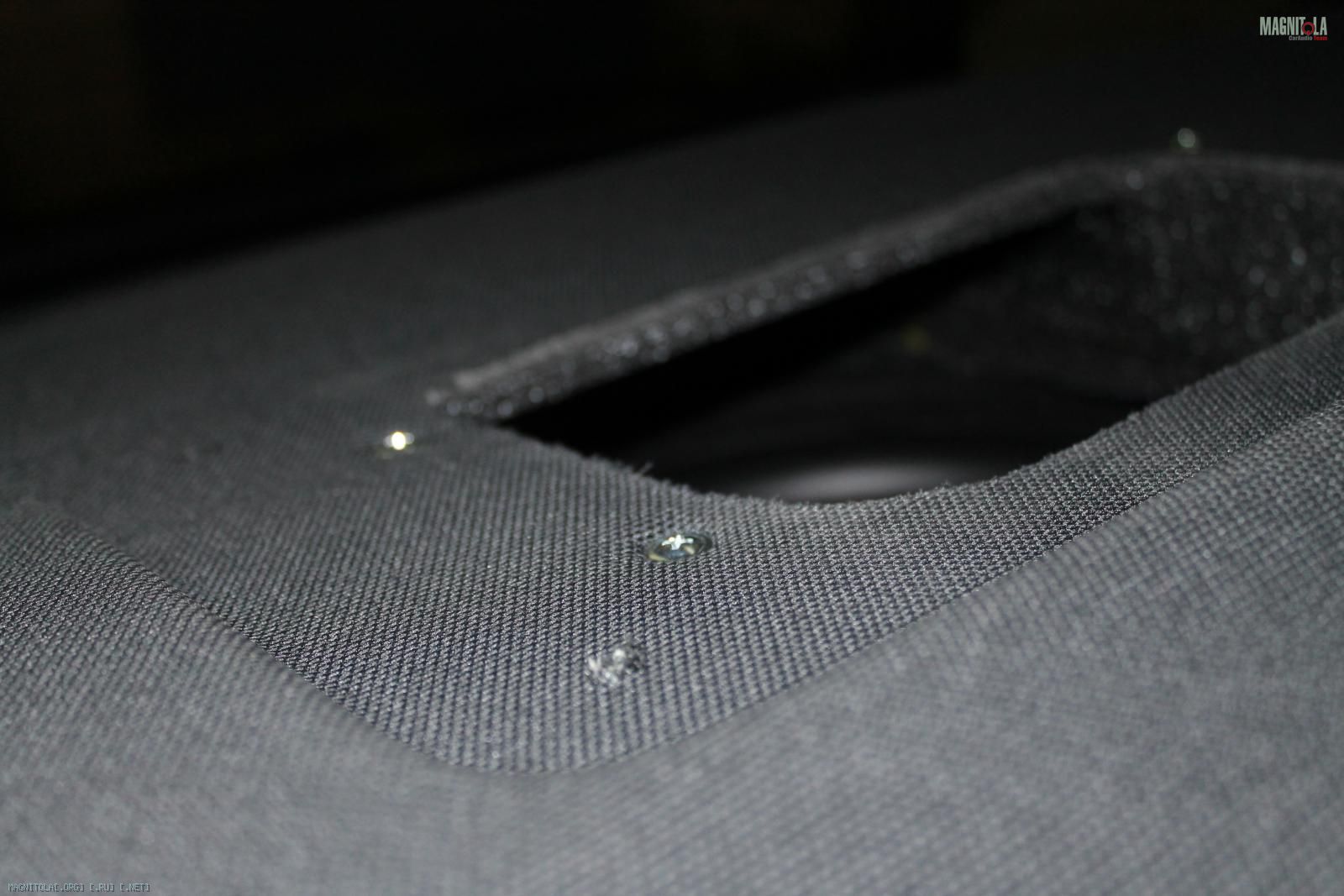

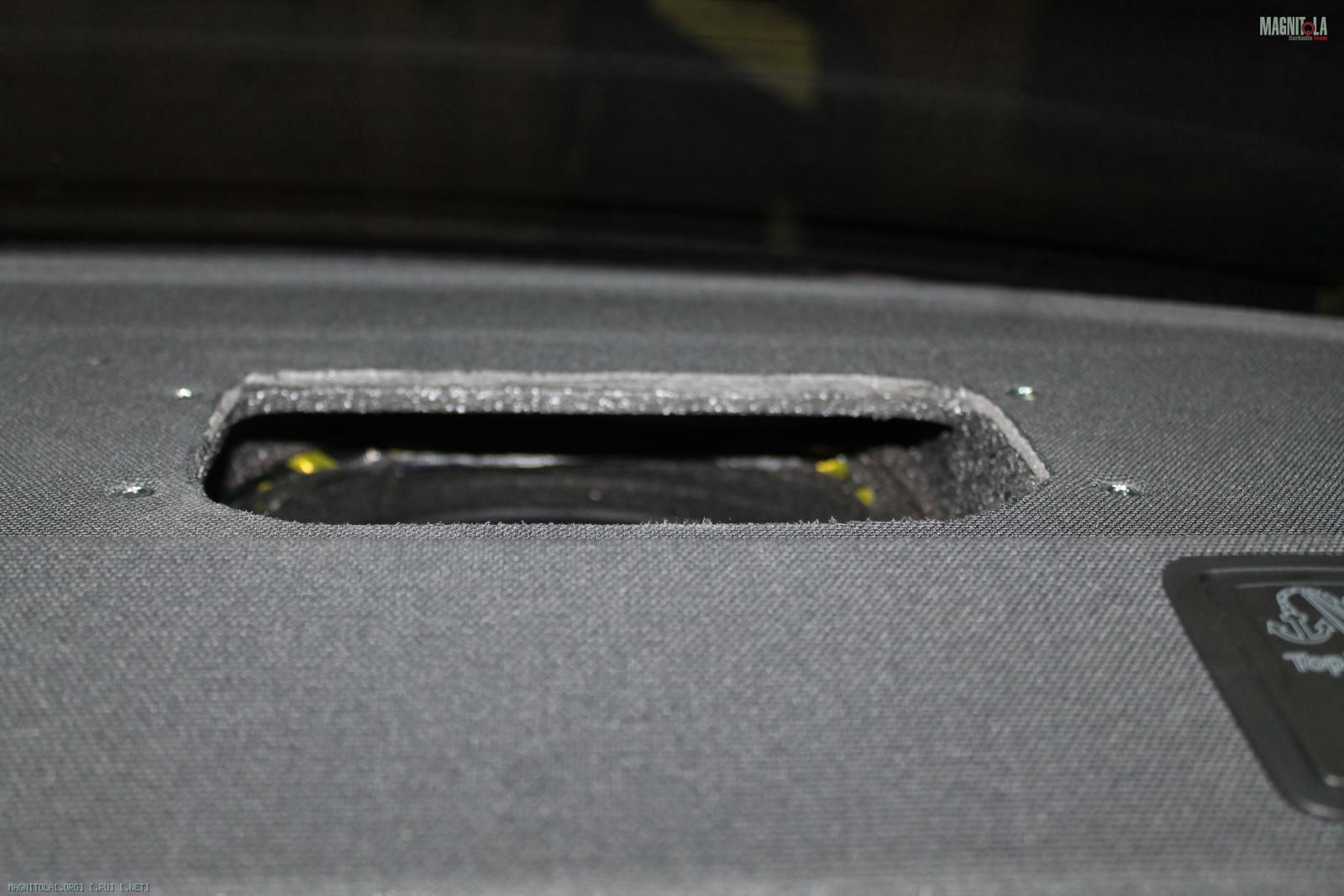

Изготавливается и обтягивается акустической прозрачной тканью декоративный гриль.
Устанавливается в полку...
Вложение 1264231Вложение 1264233Вложение 1264235Вложение 1264237Вложение 1264239

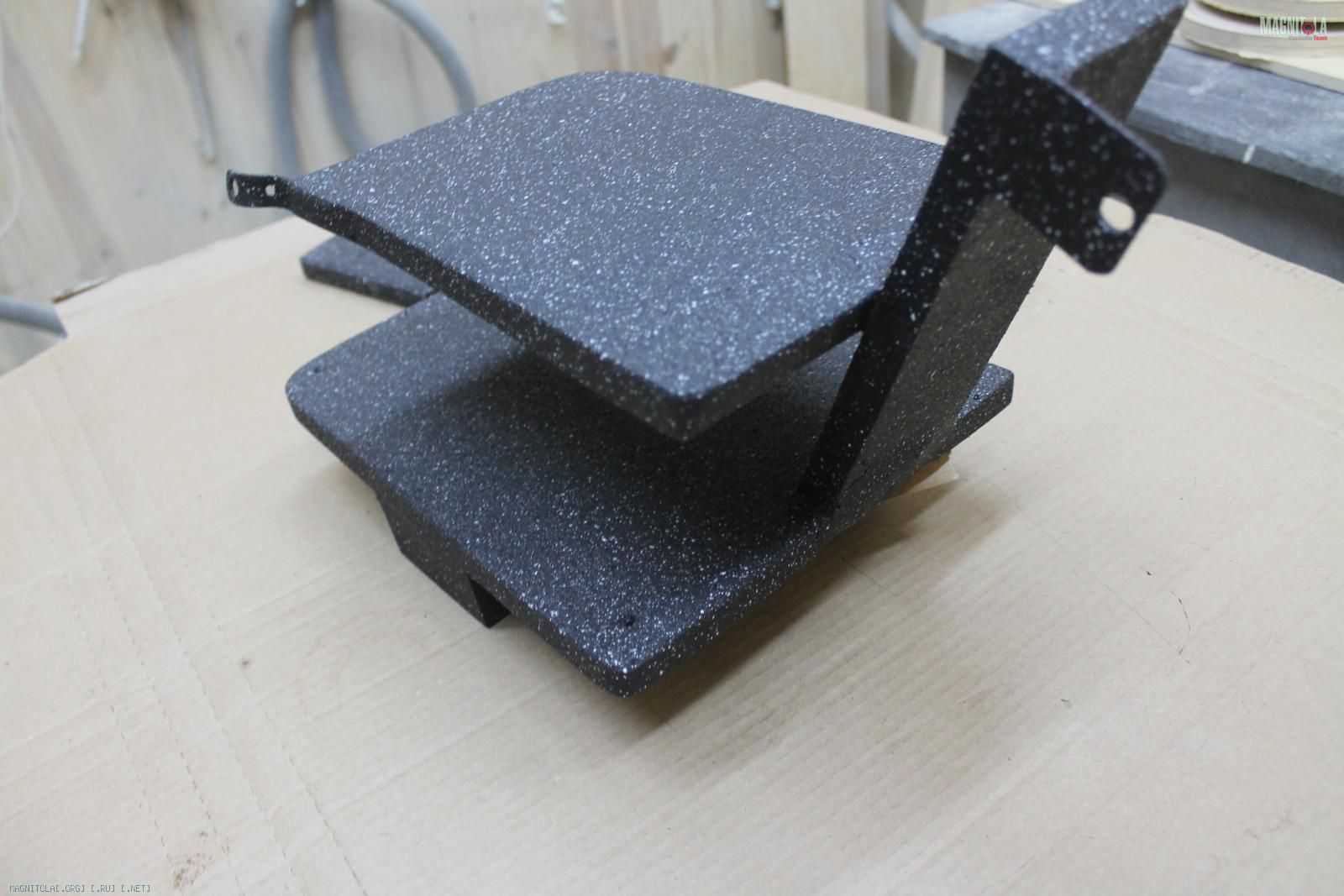

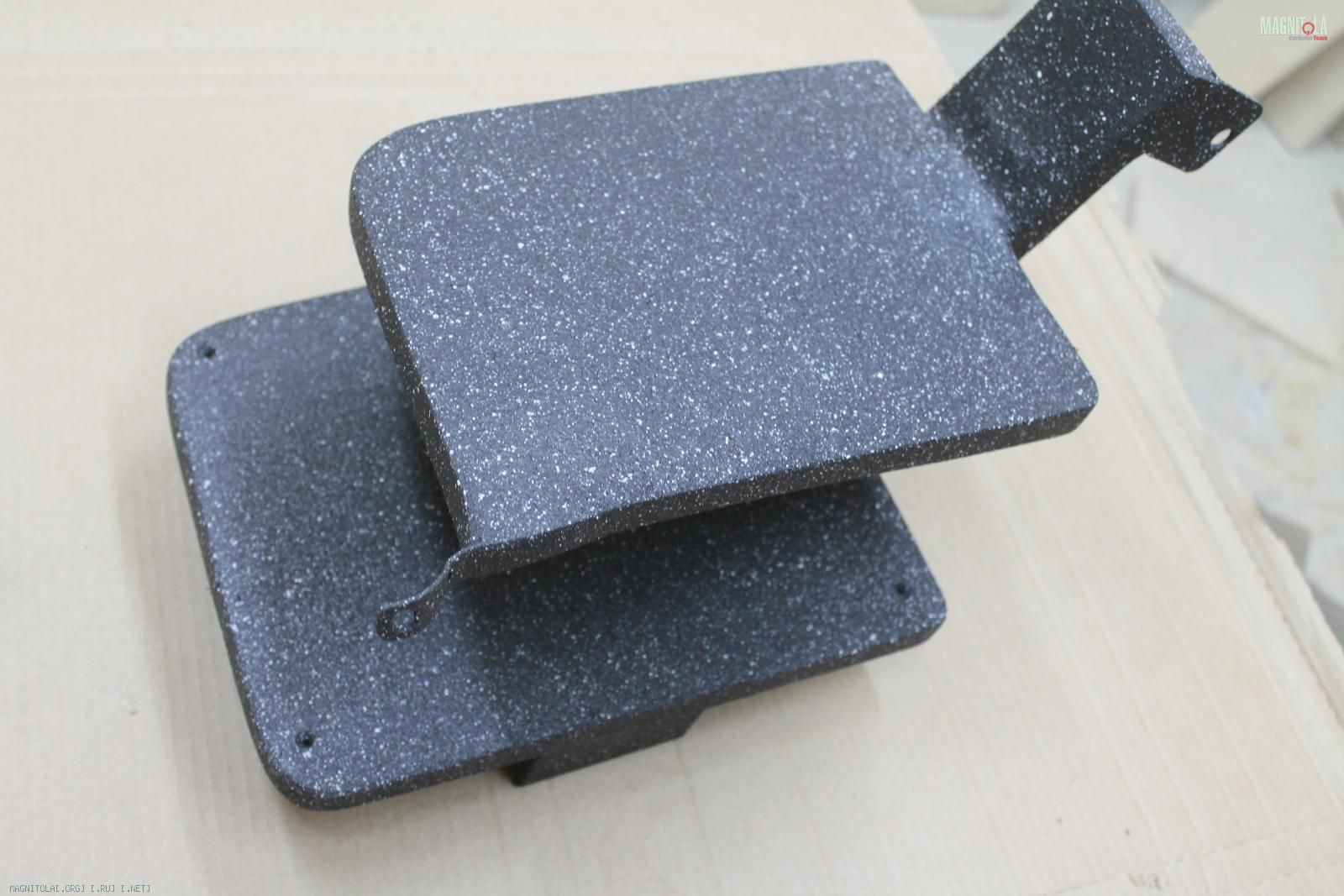

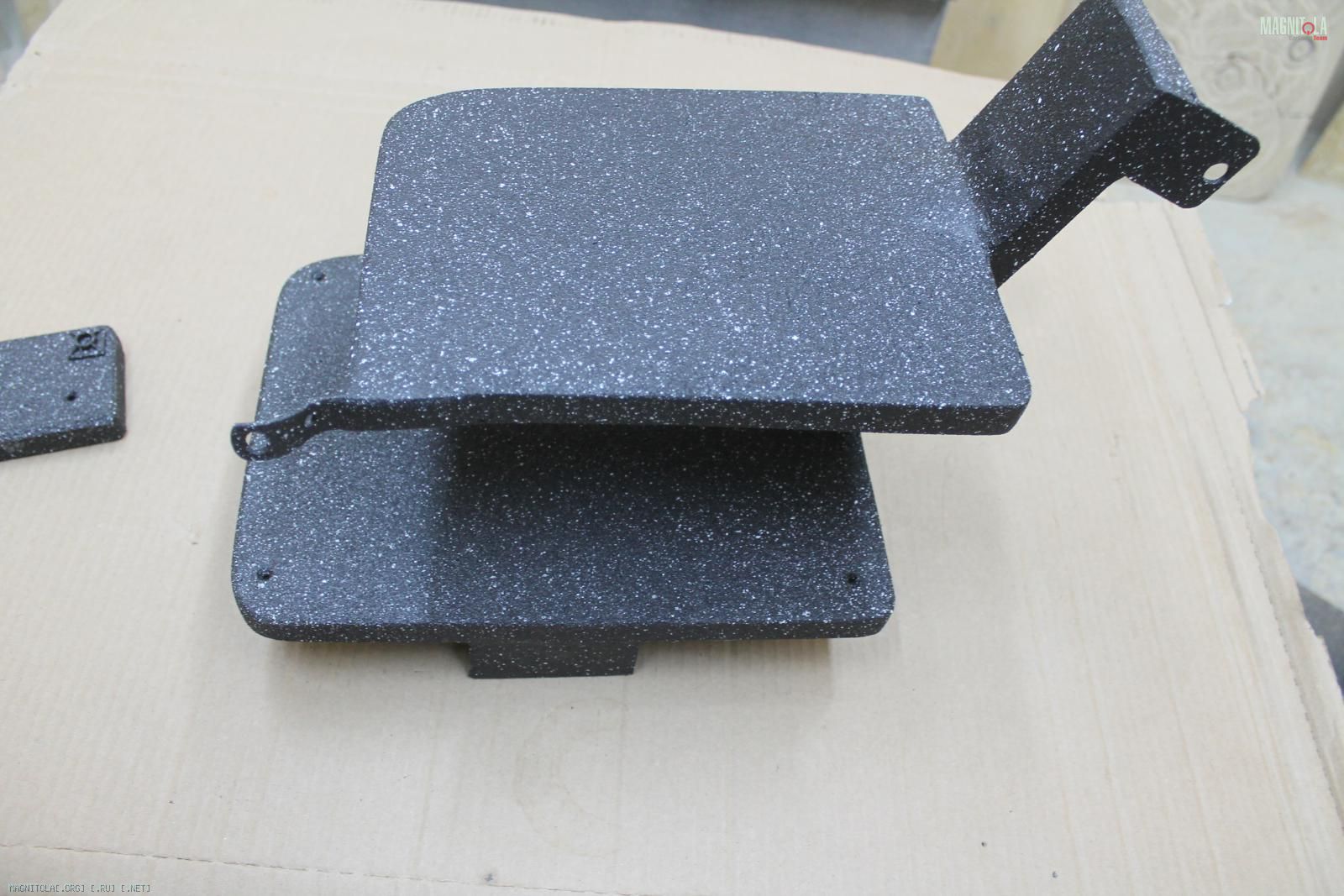

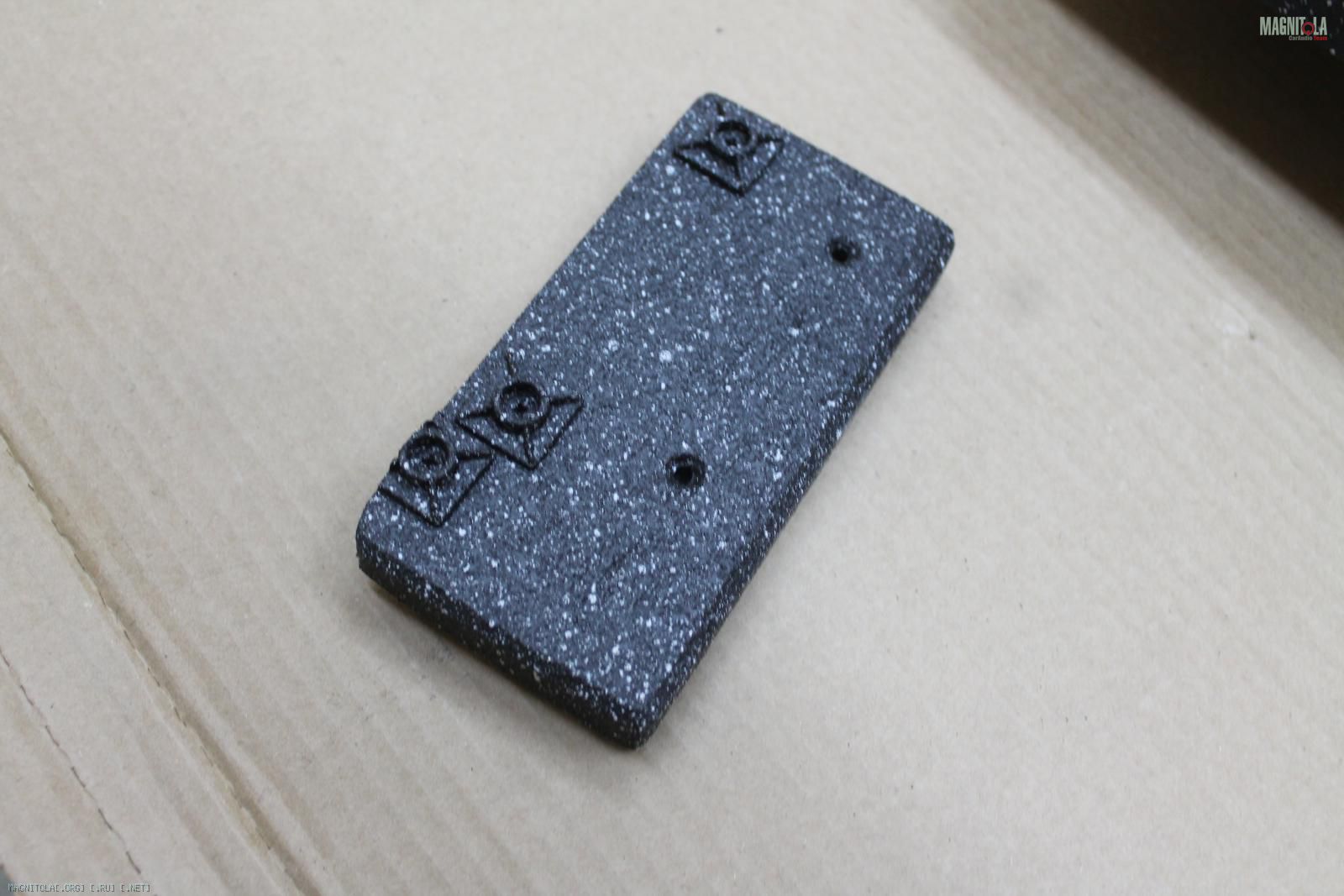

Изготавливается/красится полочка под предохранитель...
Изготавливается/красится полочка под усилитель и кроссоверы, с креплением в штатные места.
Вложение 1264241Вложение 1264243Вложение 1264245Вложение 1264247Вложение 1264249Вложение 1264251

Audi A4 B9

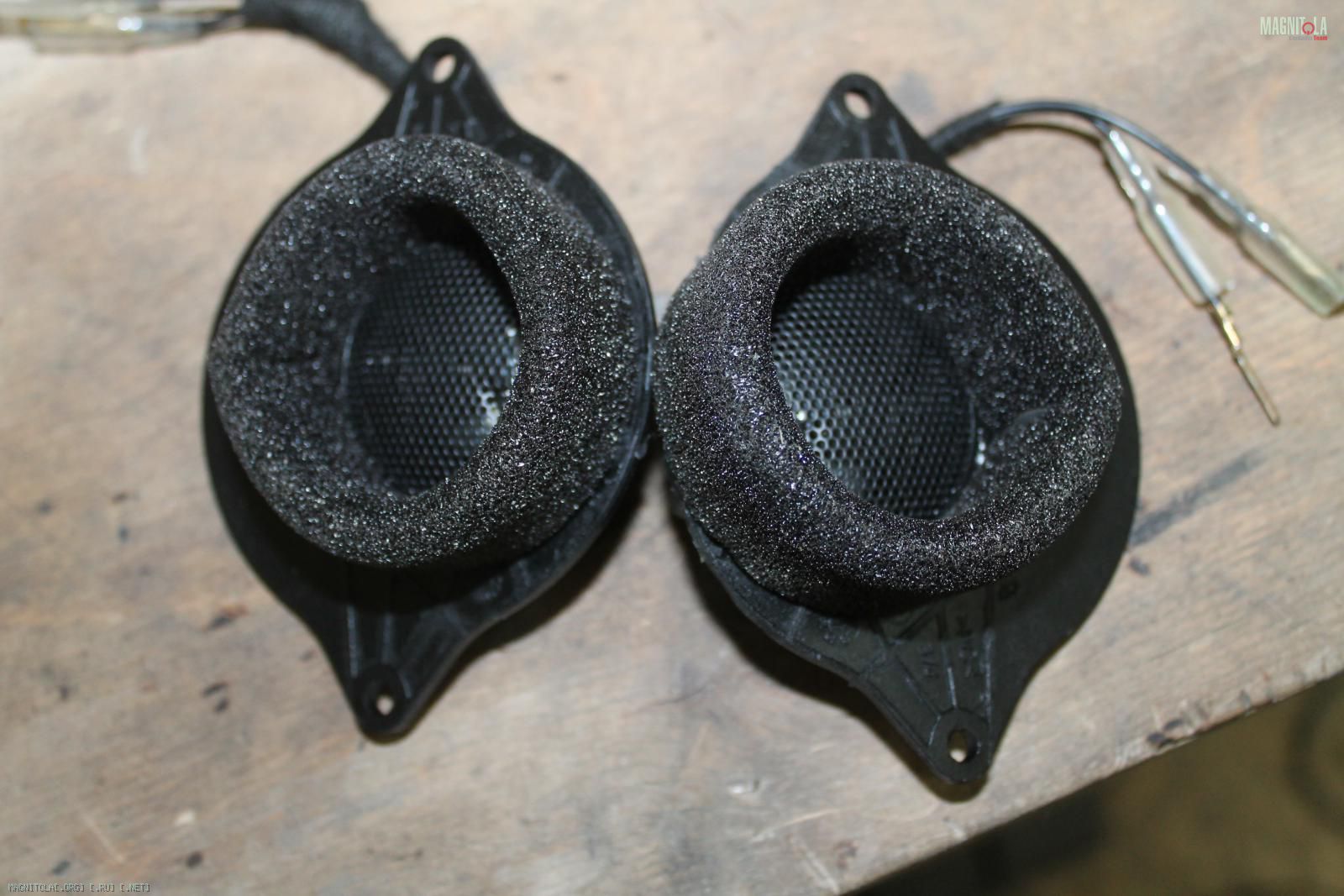

Изготавливаем проставки под ВЧ, делаем волновод...

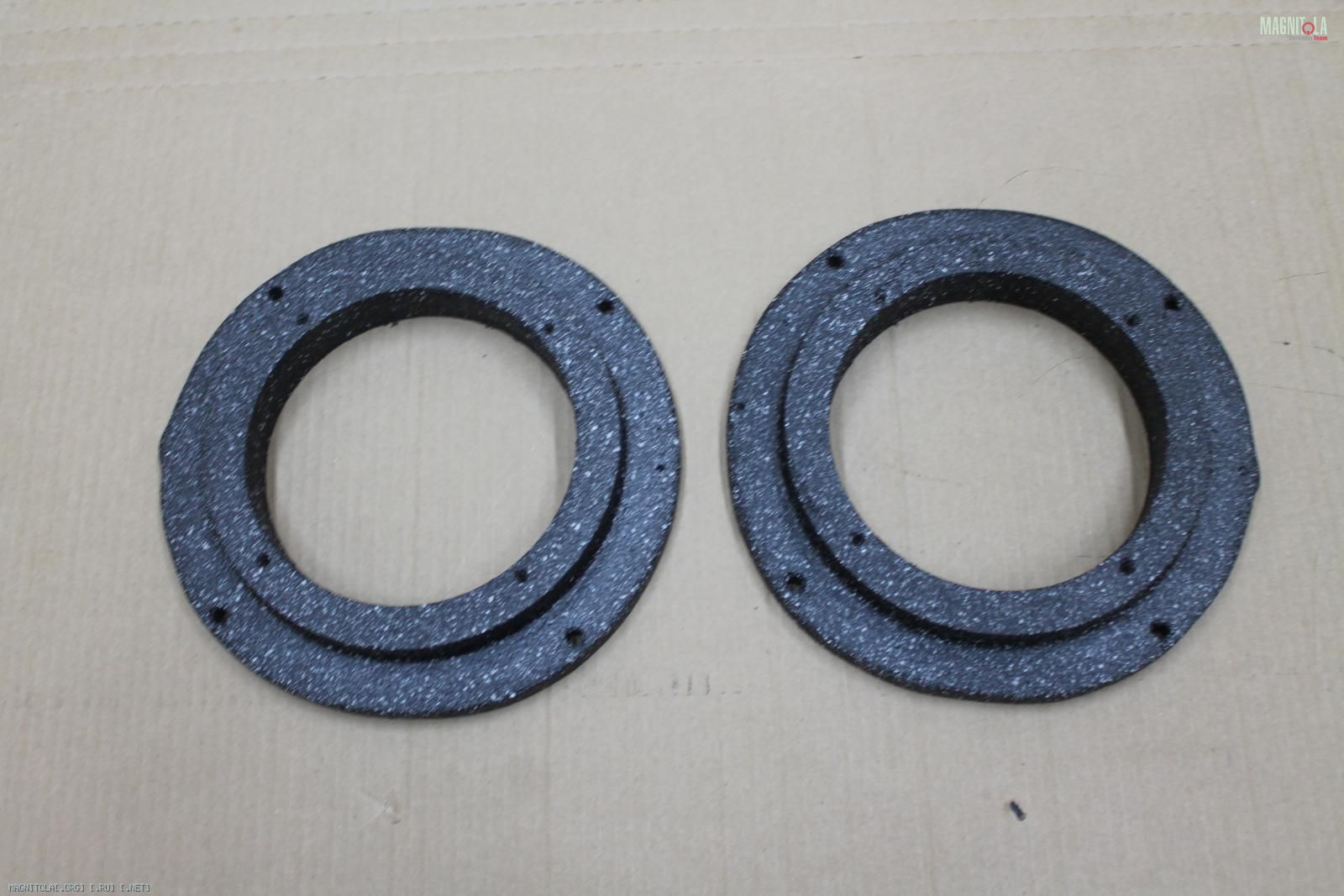

Изготавливаем/красим проставочные кольца под мидбас...

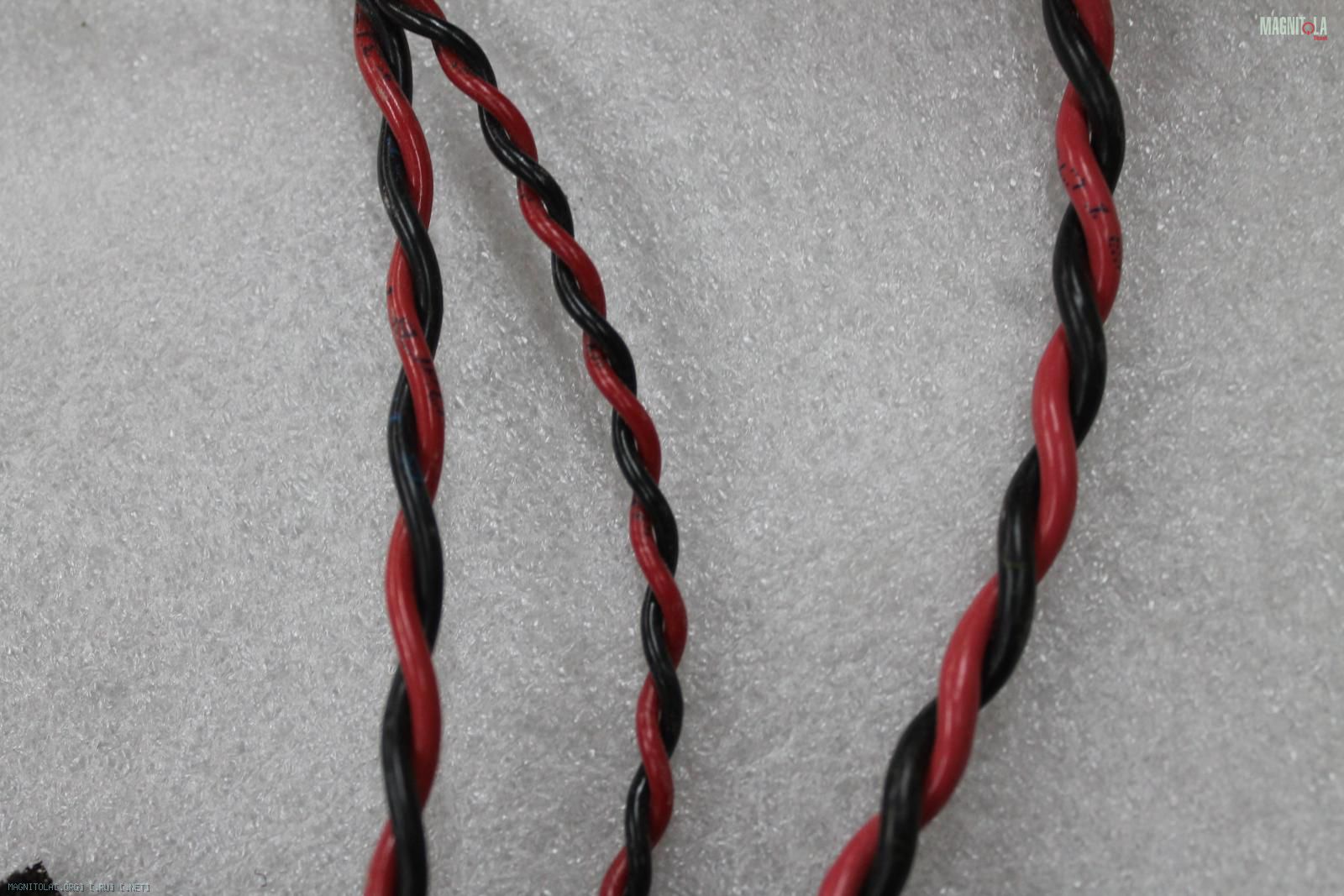

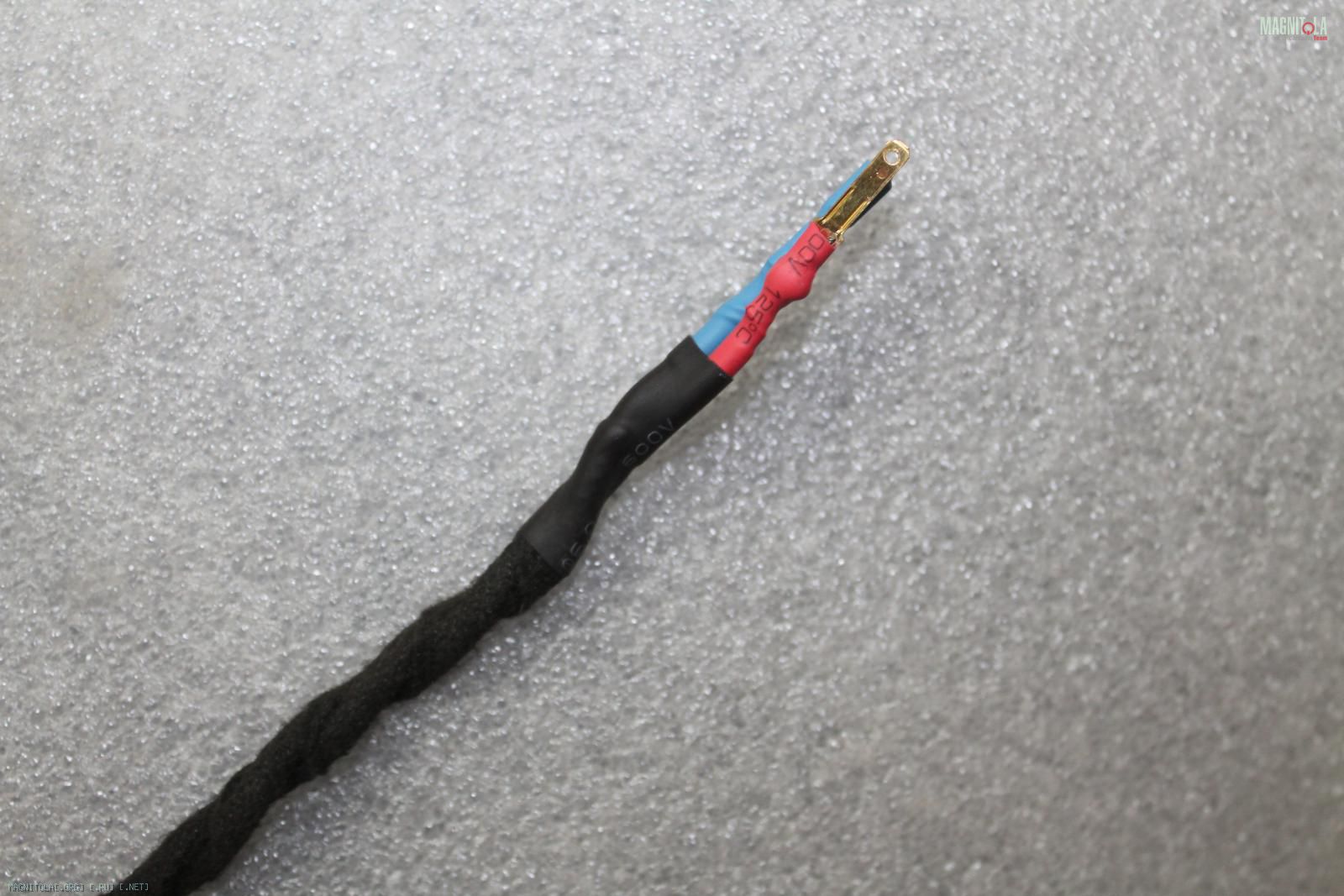

Вяжем акустическую проводку в витую пару...
Одеваем всю проводку в змейку...

Вложение 1264311Вложение 1264313Вложение 1264315Вложение 1264317Вложение 1264319Вложение 1264321

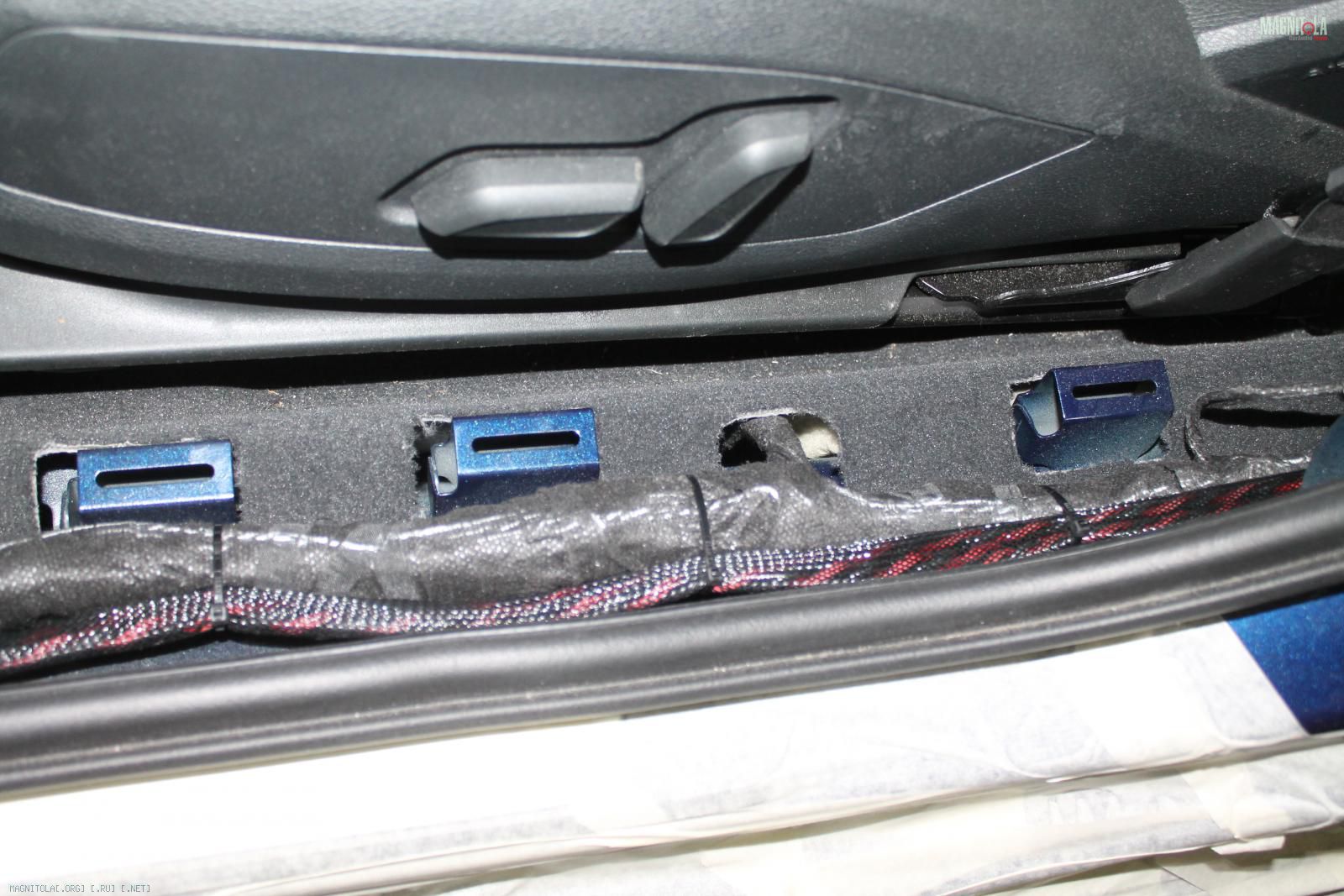

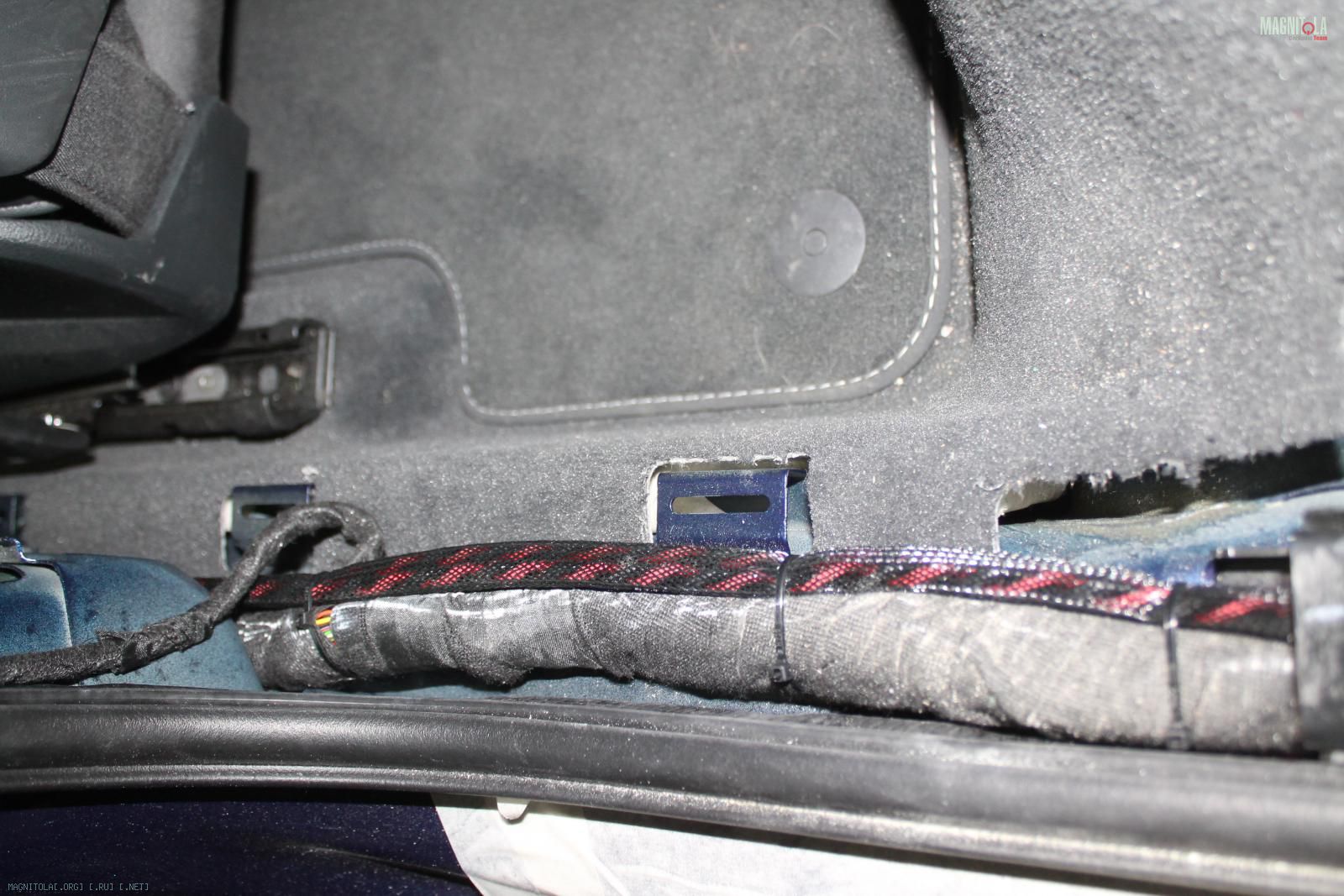

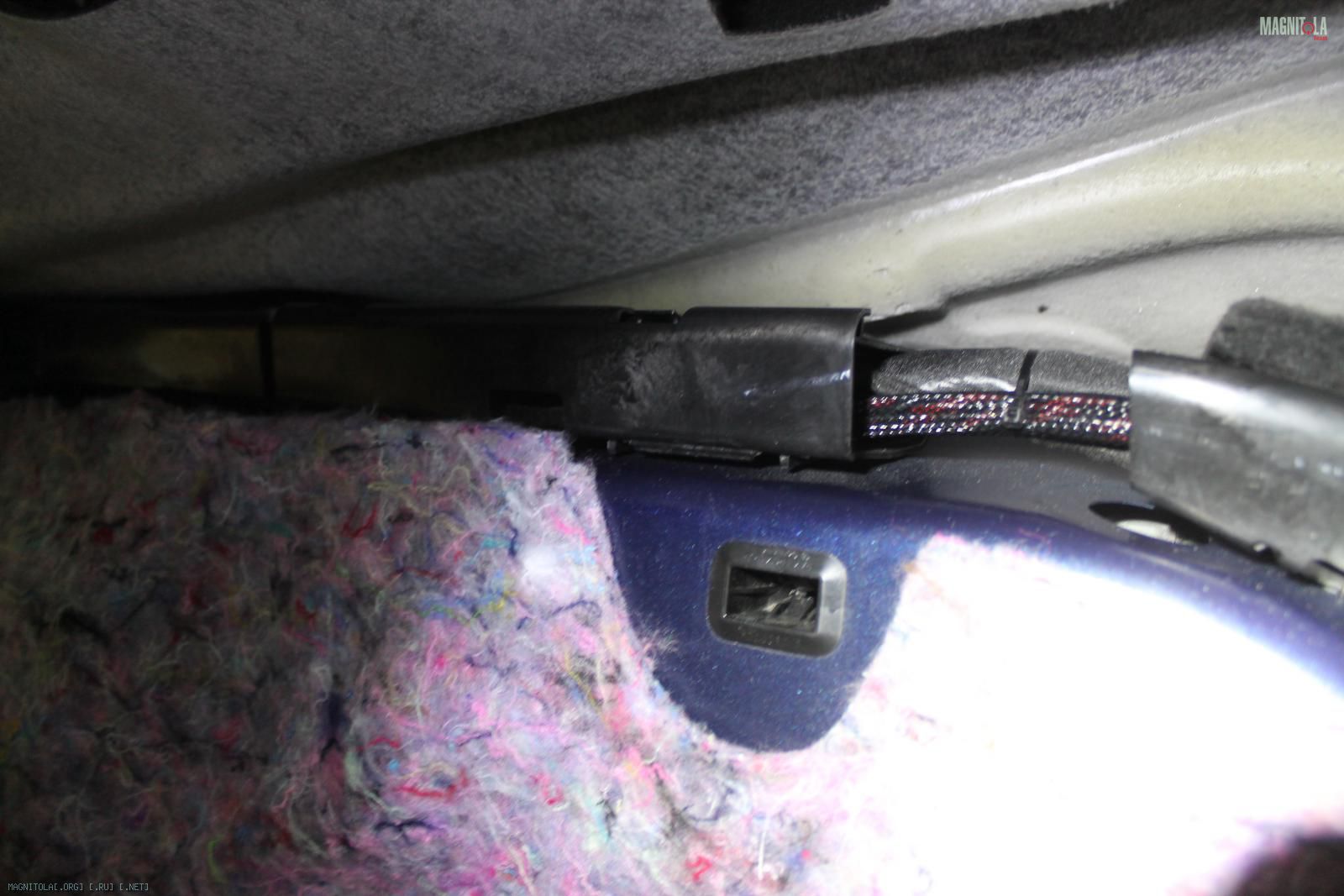

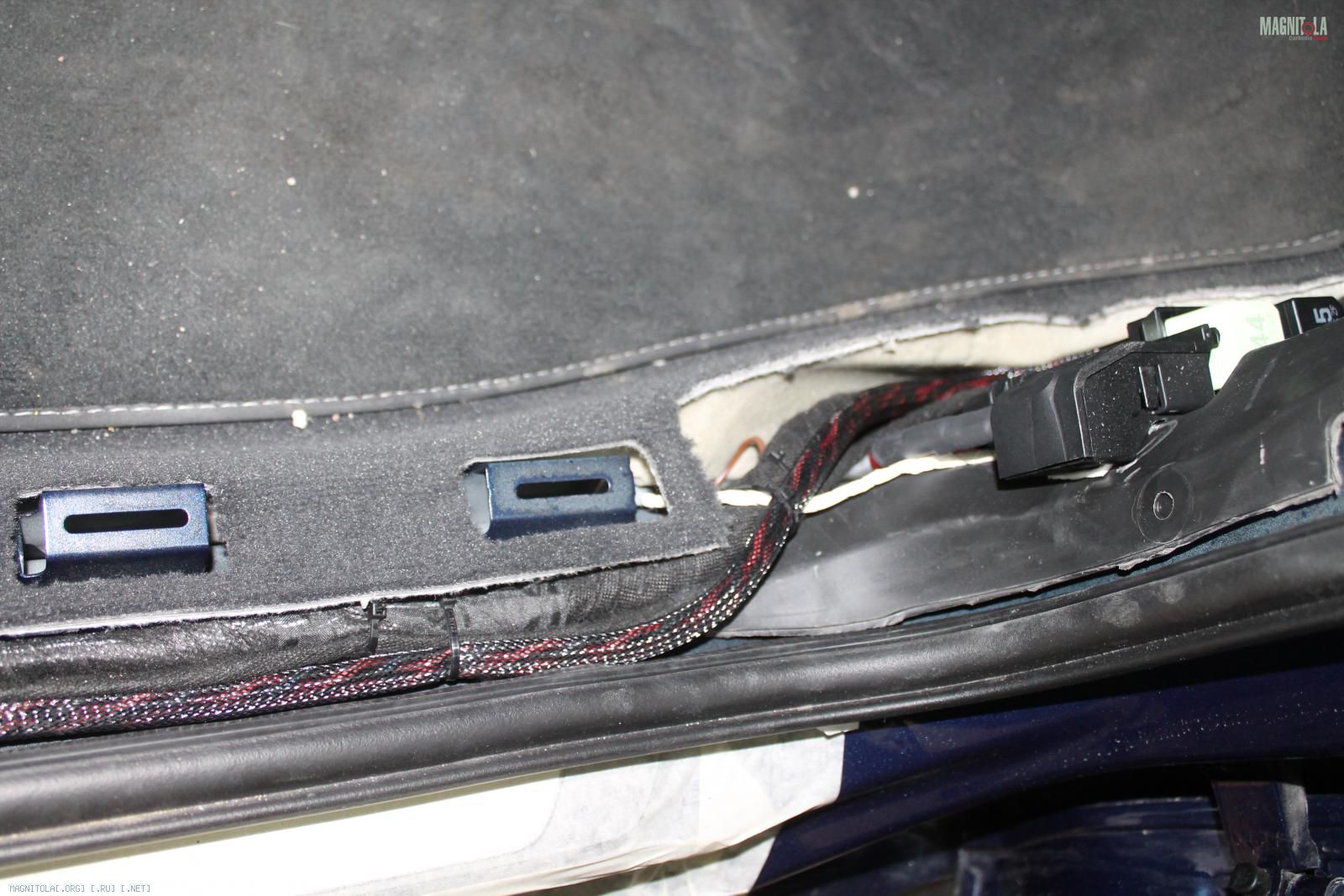

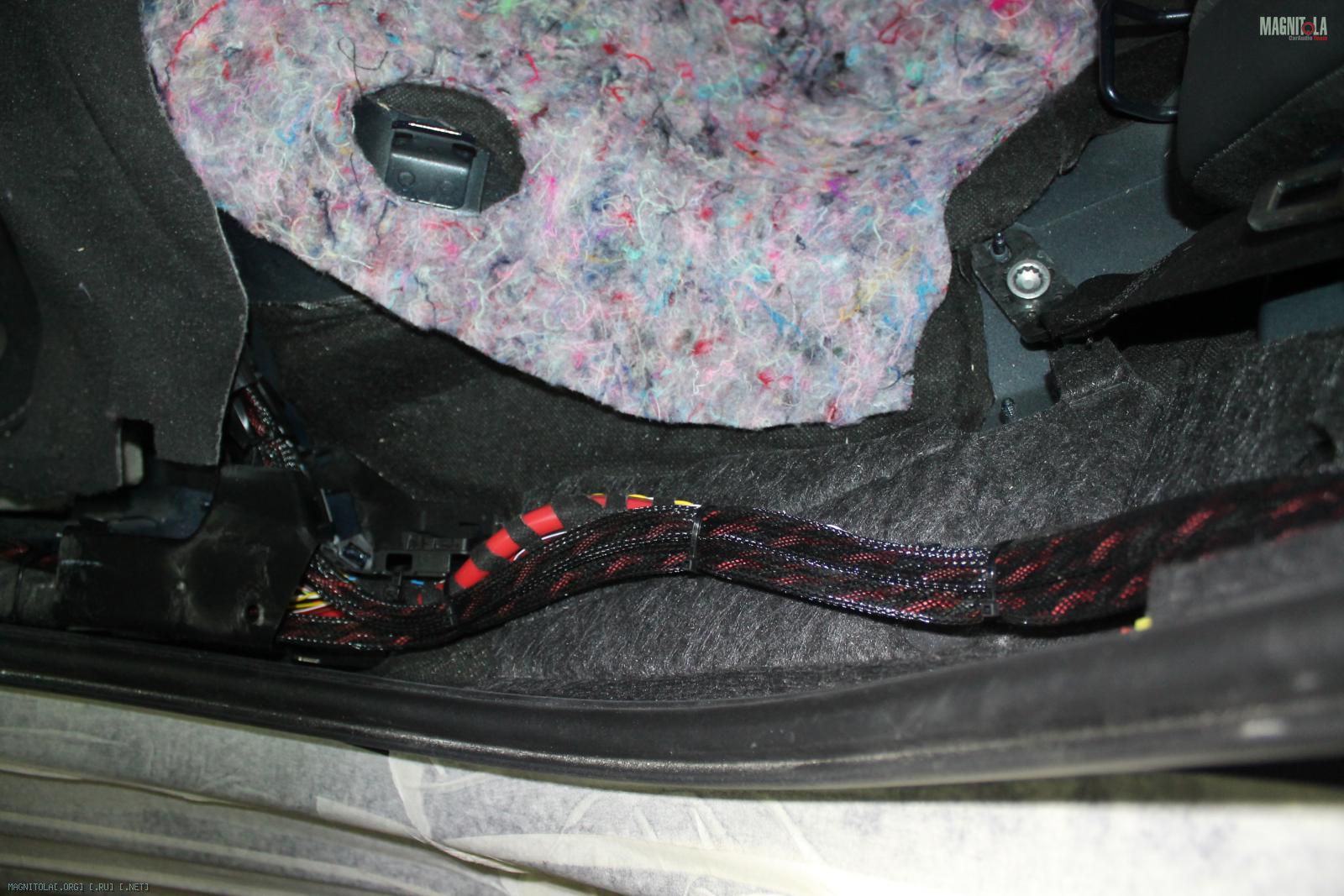

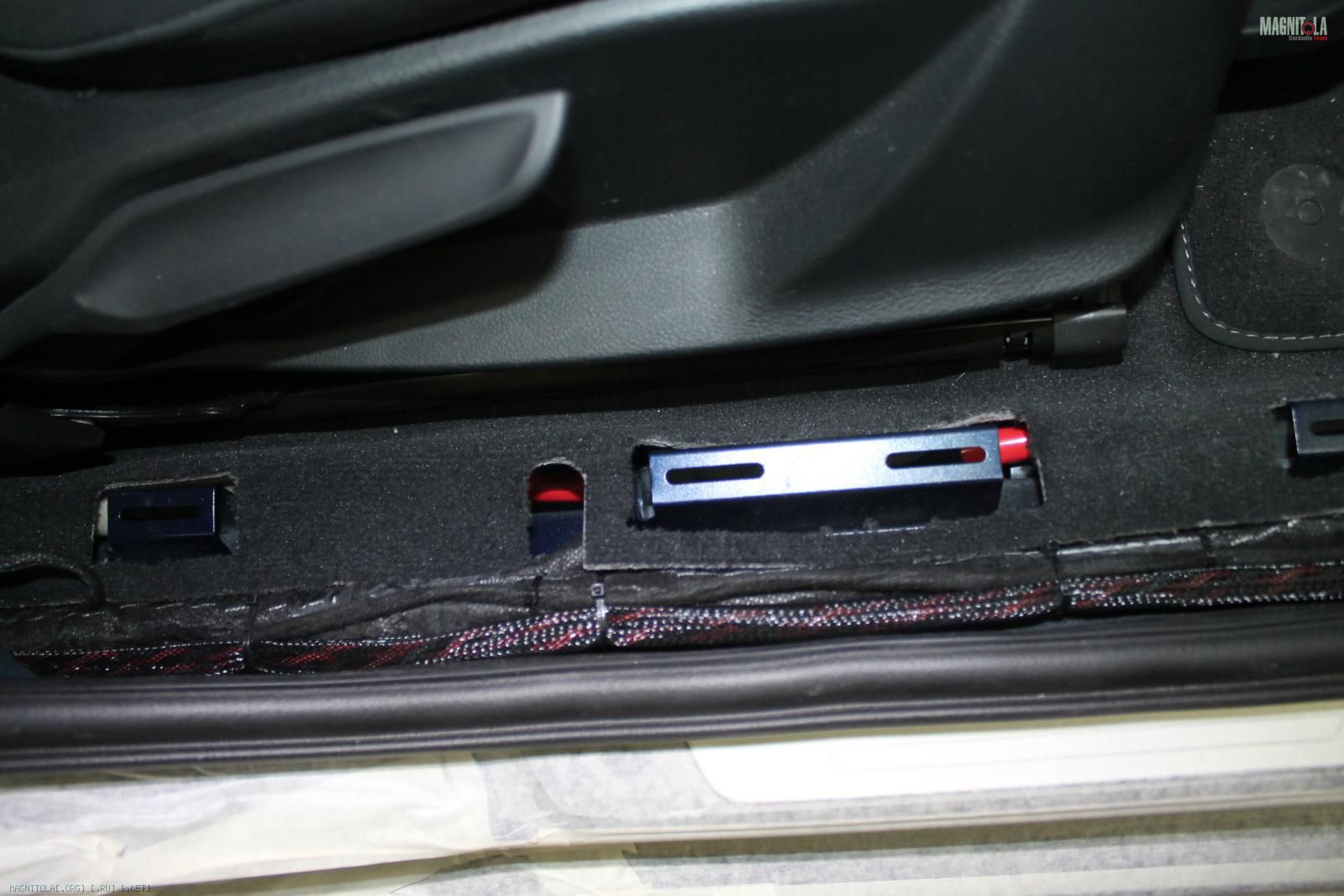

Протяжка, закрепление проводки...
Вложение 1264323Вложение 1264325Вложение 1264327Вложение 1264329Вложение 1264331Вложение 1264333Вложение 1264335Вложение 1264337Вложение 1264339Вложение 1264341Вложение 1264343Вложение 1264345

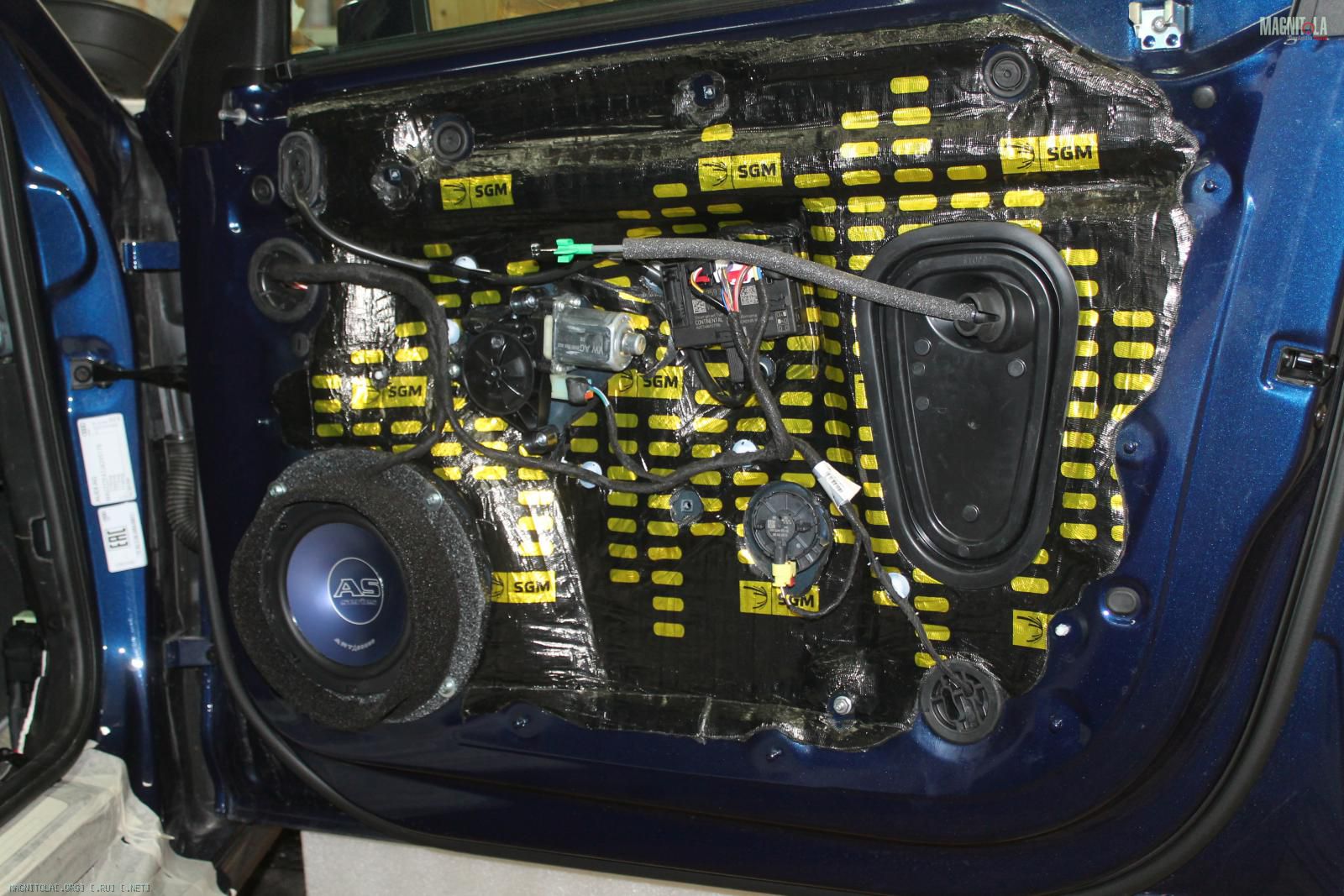

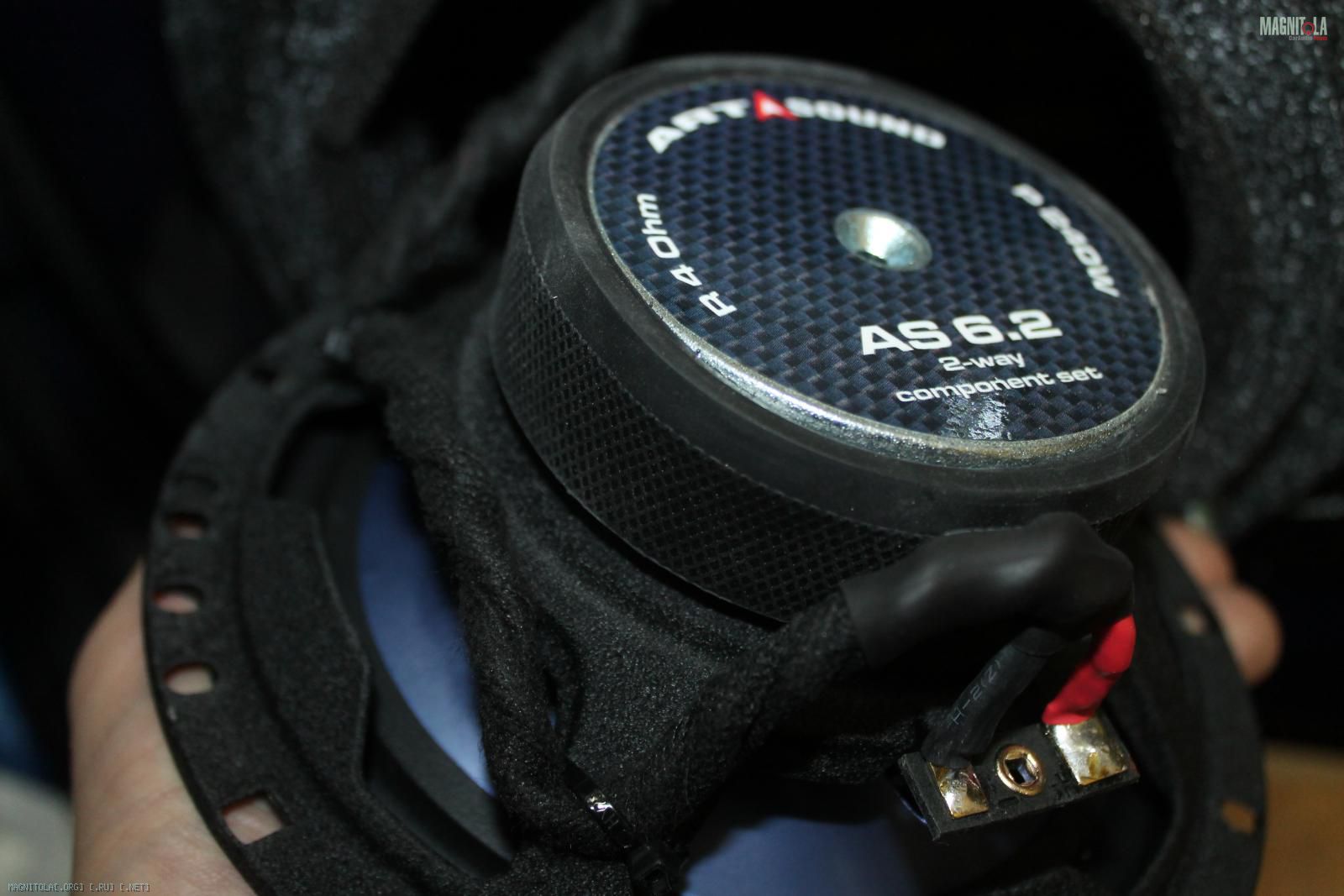

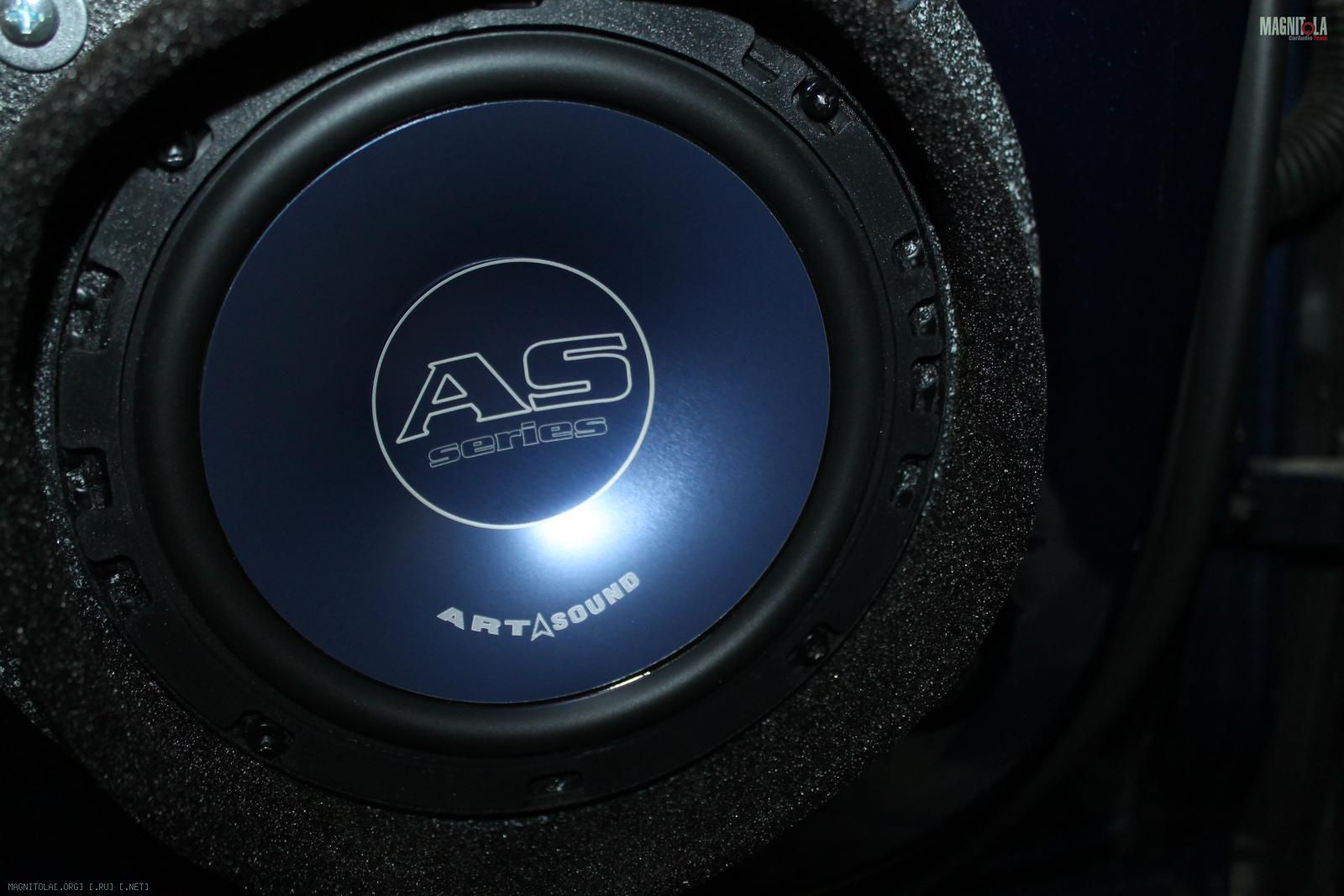

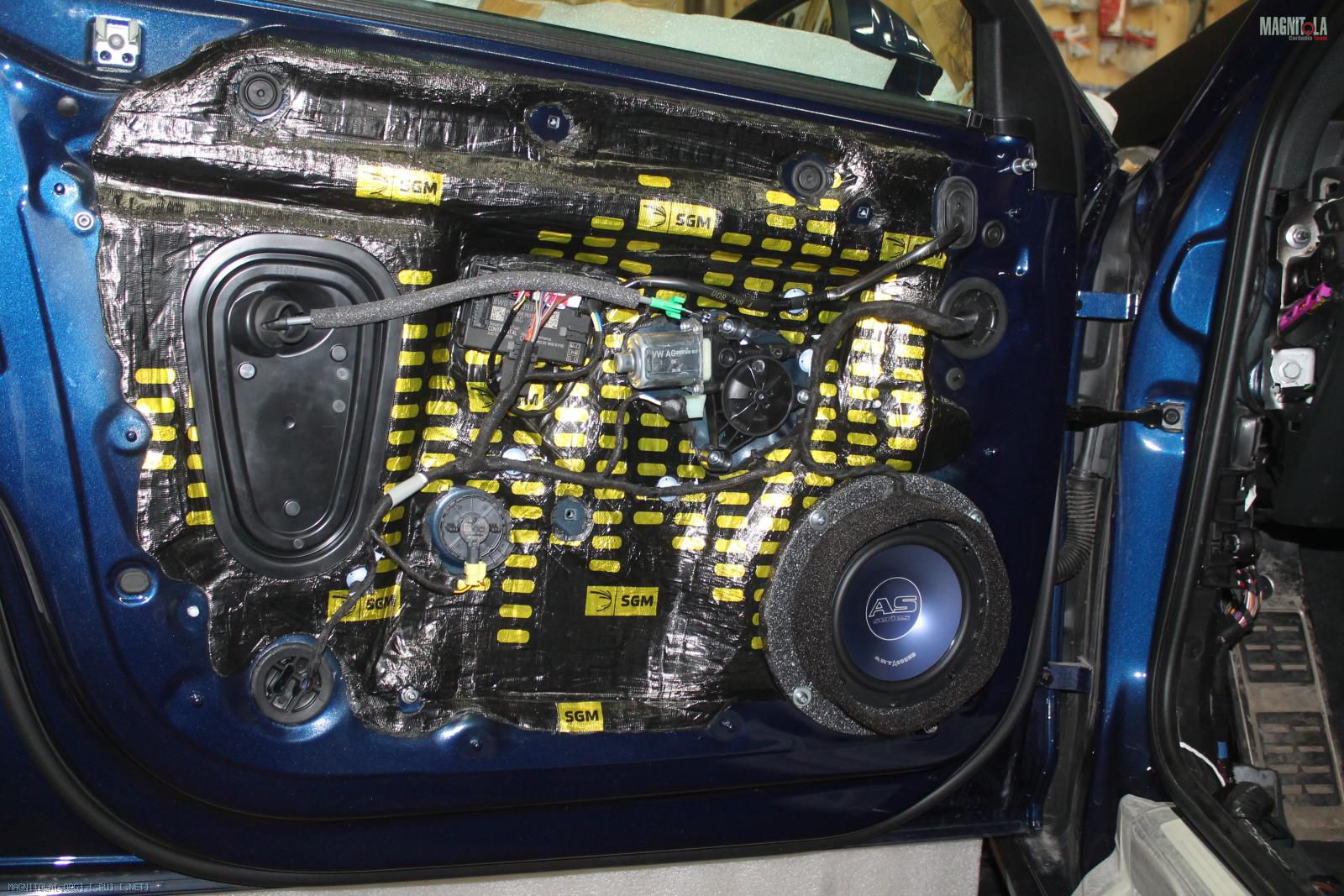

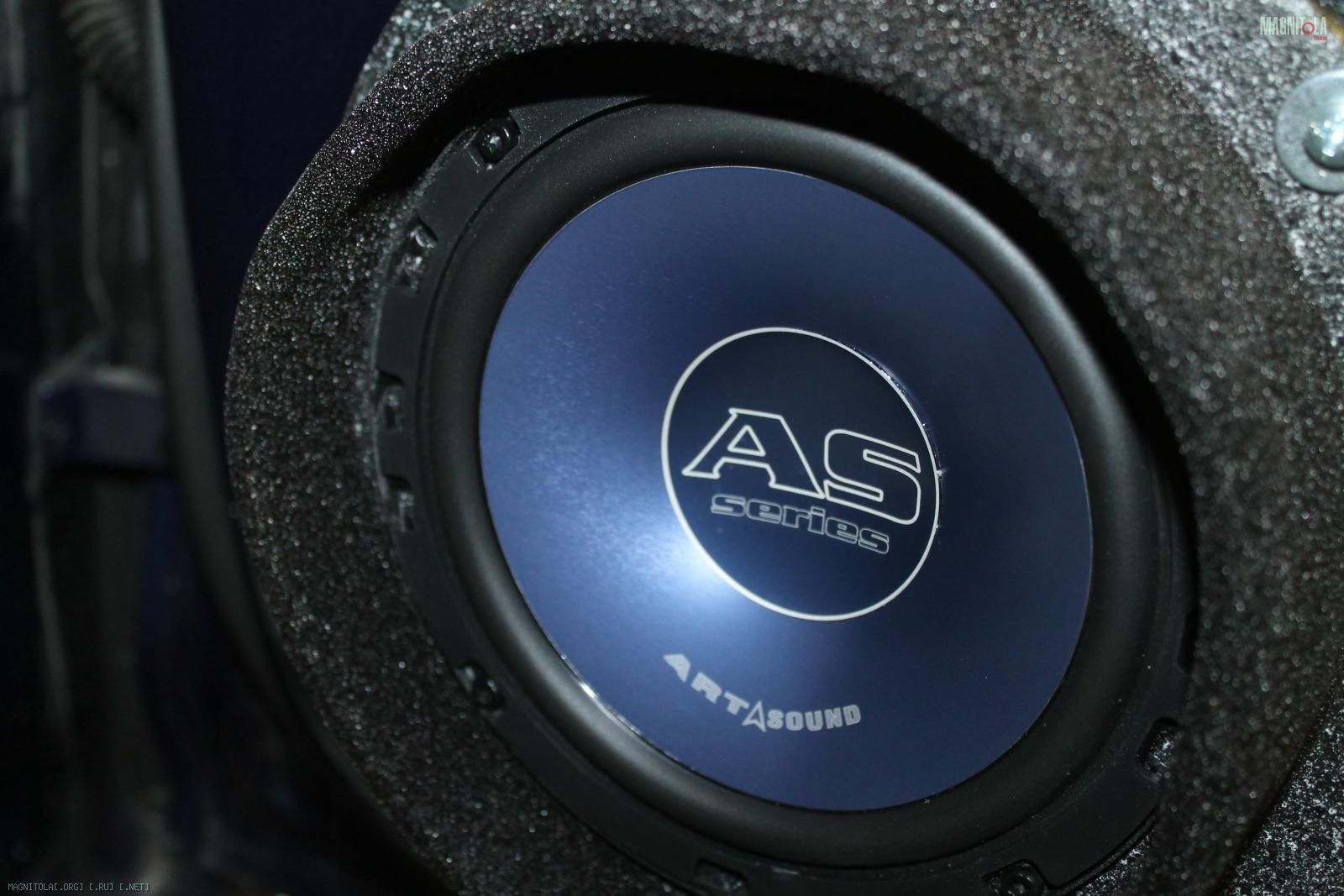

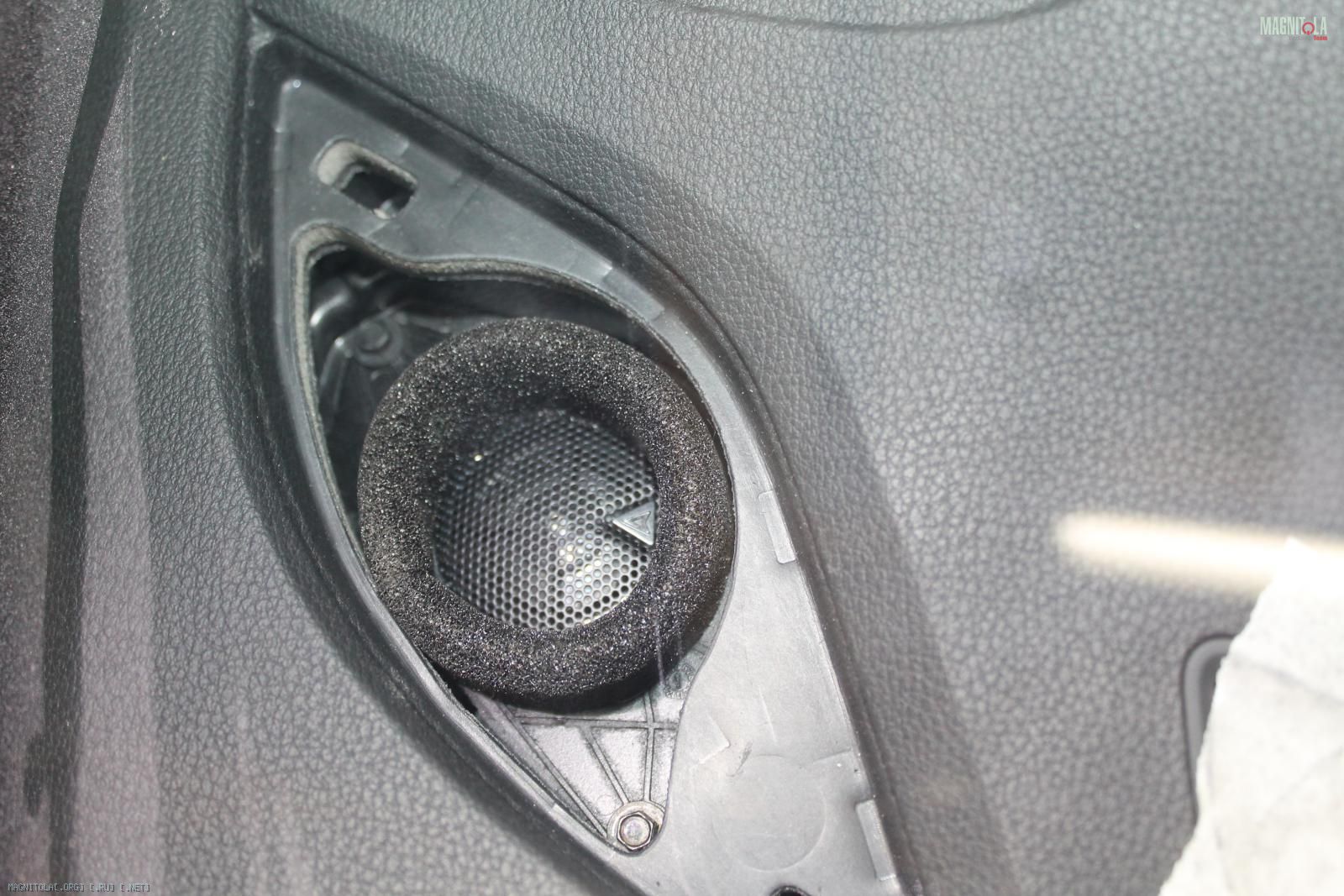

Подключение/установка мидбаса.
Двери итог.

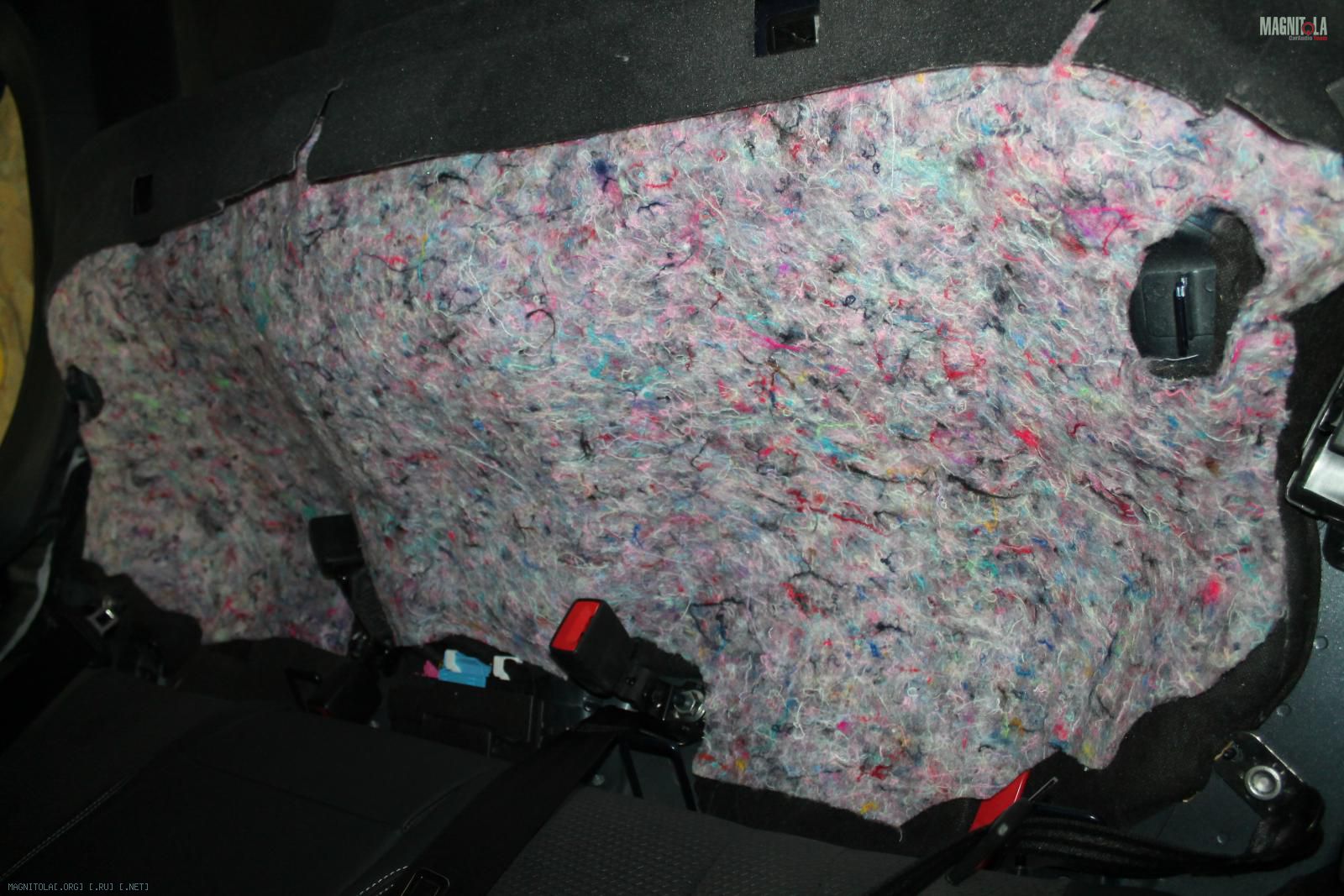

Заполнение задних арок шумопоглотителем "Pro", в три слоя.
Вложение 1264347Вложение 1264349Вложение 1264351Вложение 1264353Вложение 1264355Вложение 1264357Вложение 1264359Вложение 1264361
Вложение 1264363Вложение 1264365Вложение 1264367

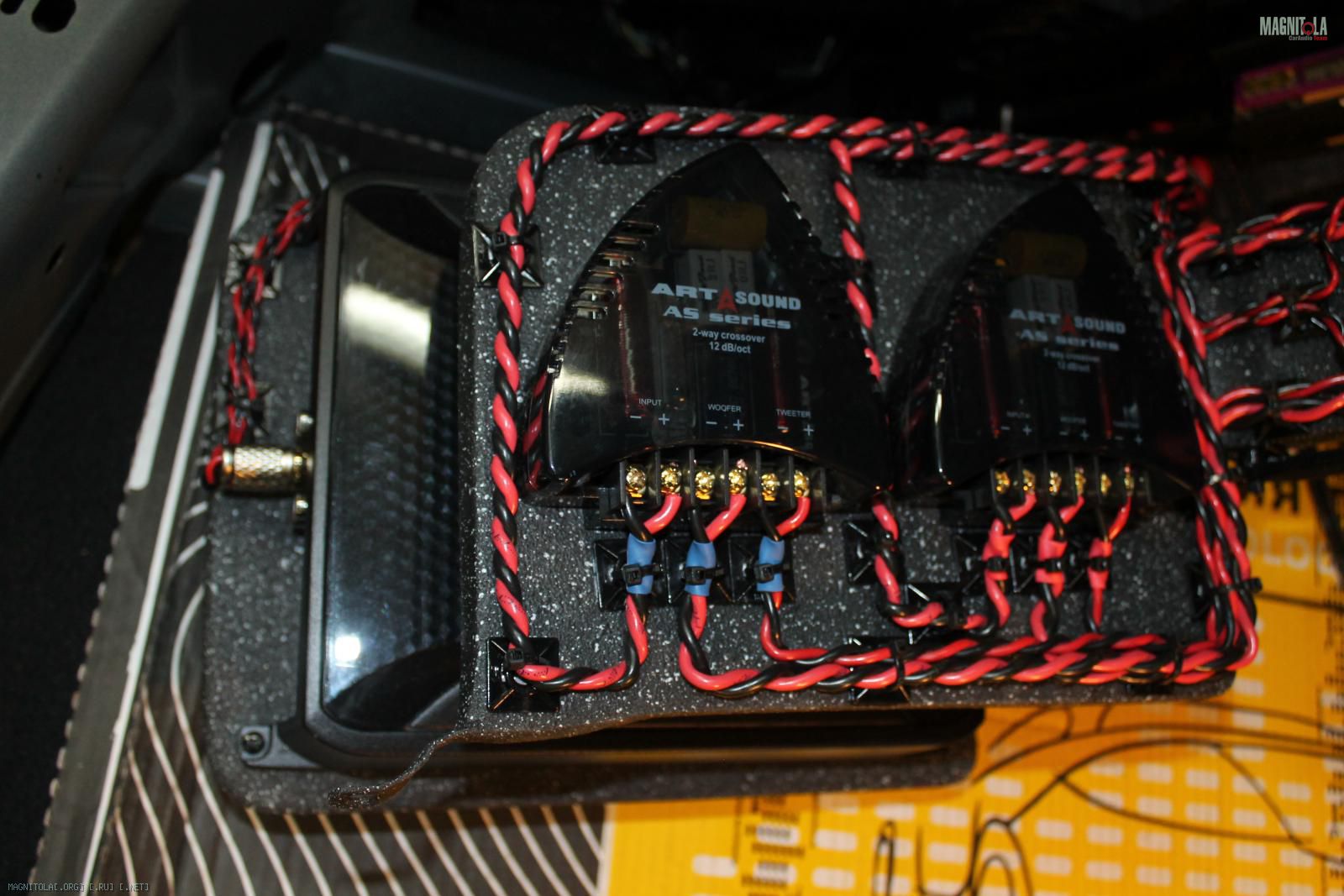

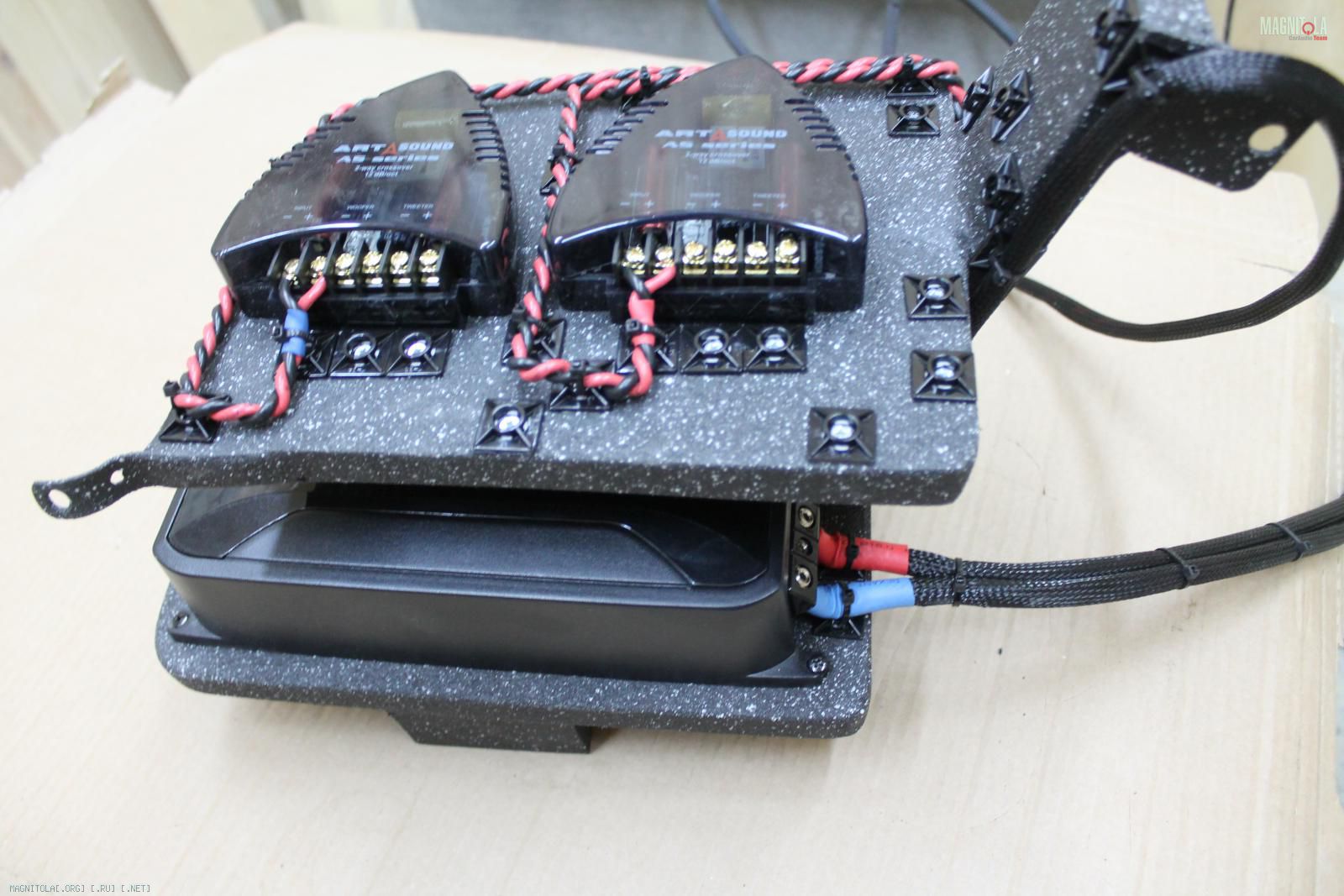

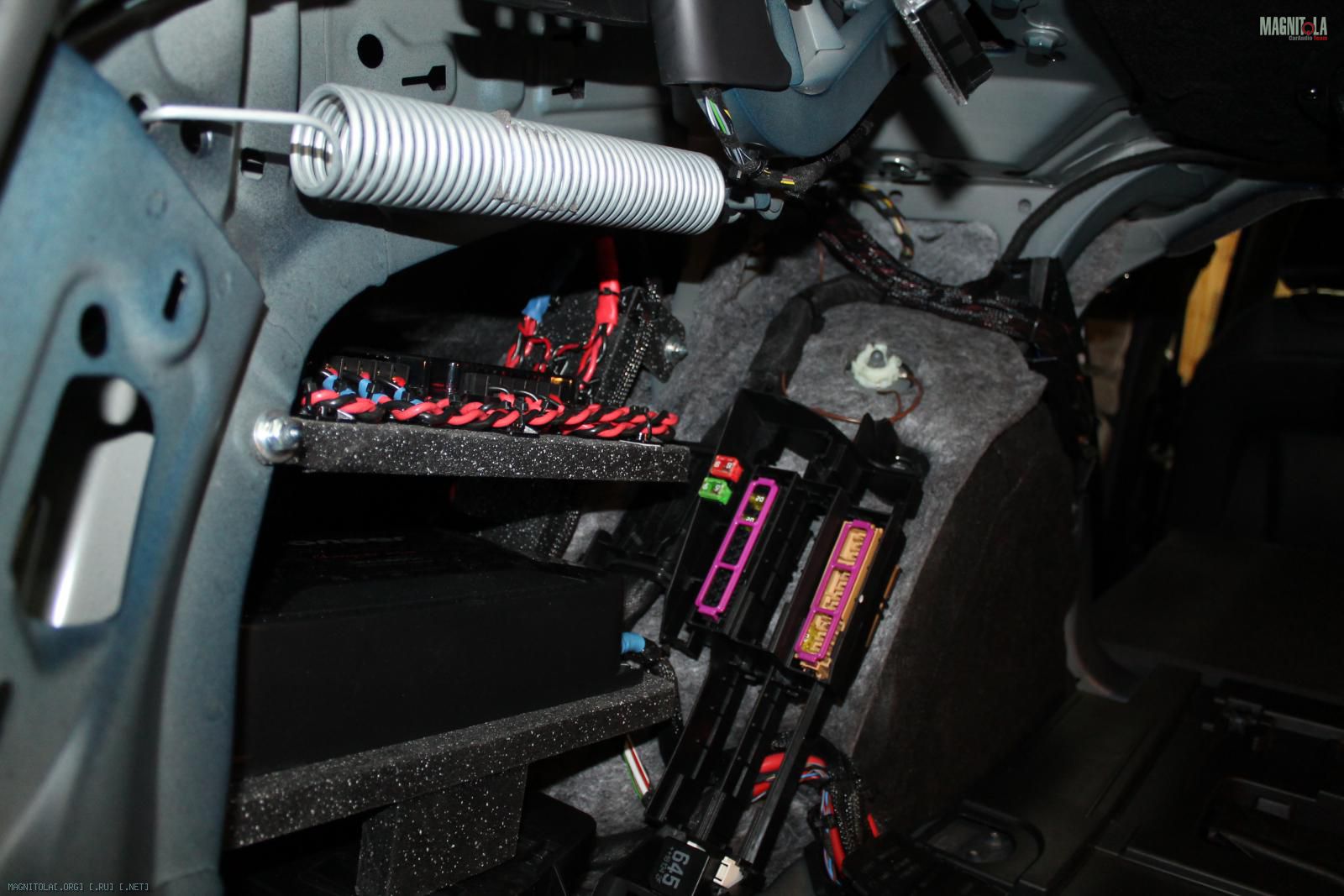

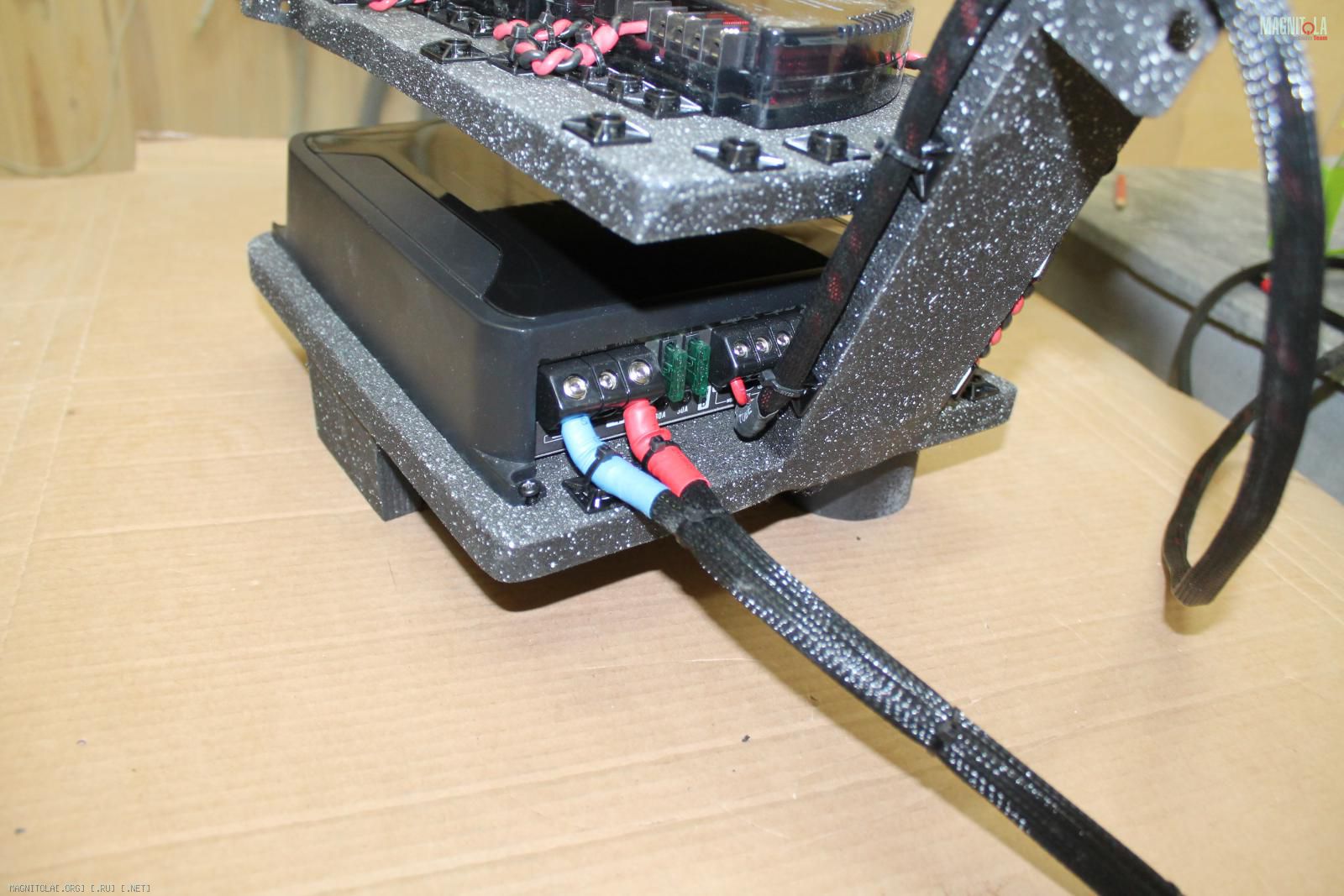

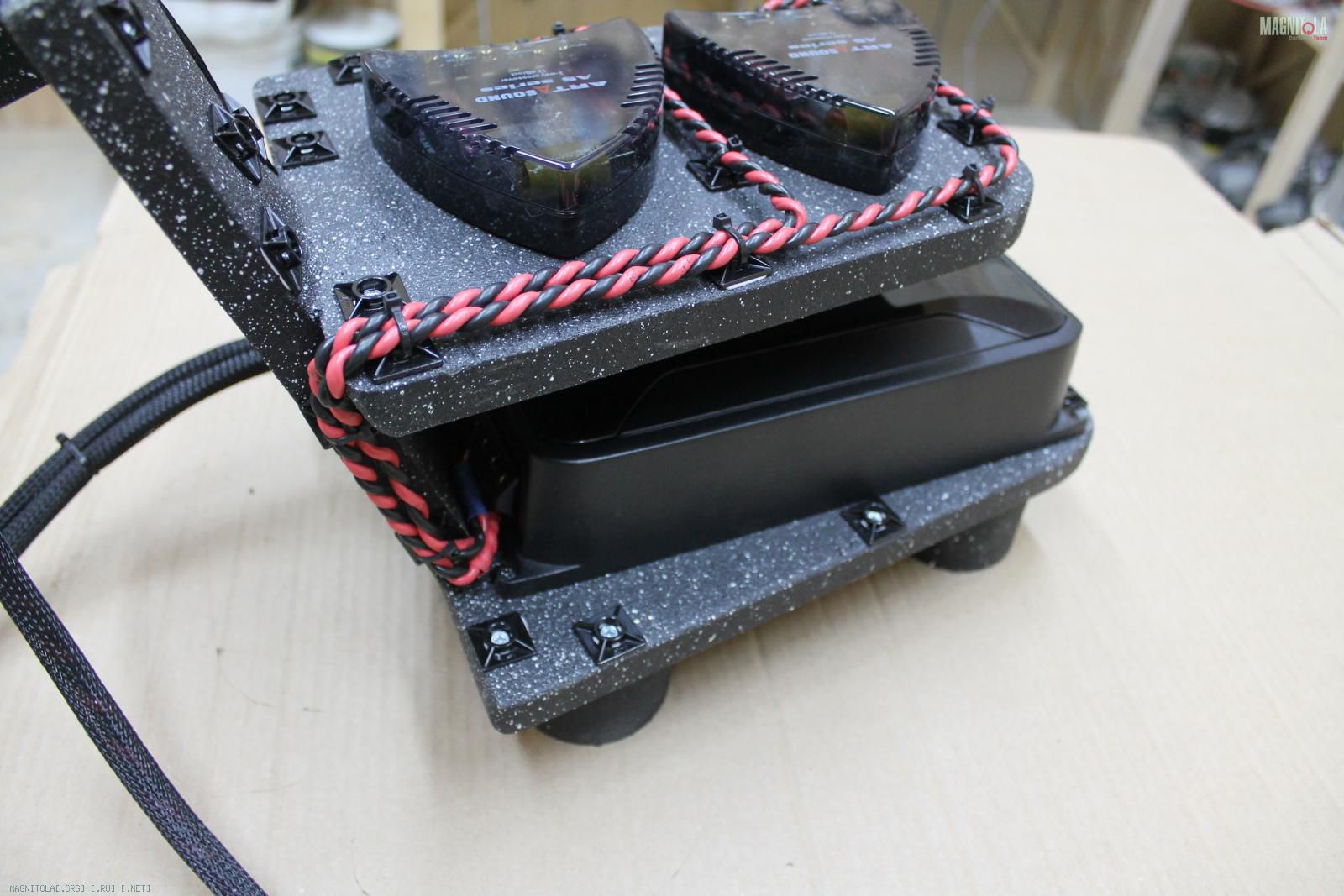

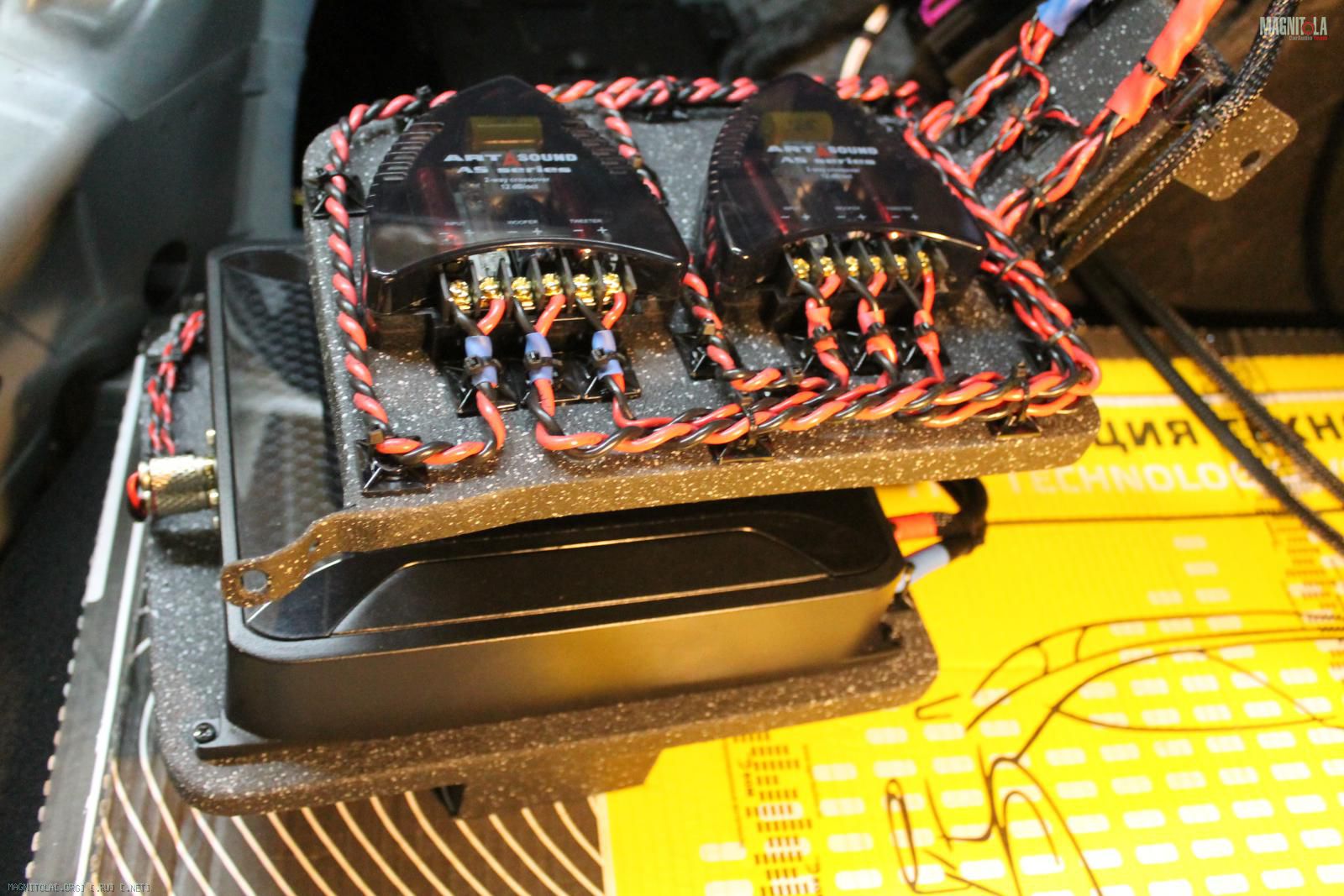

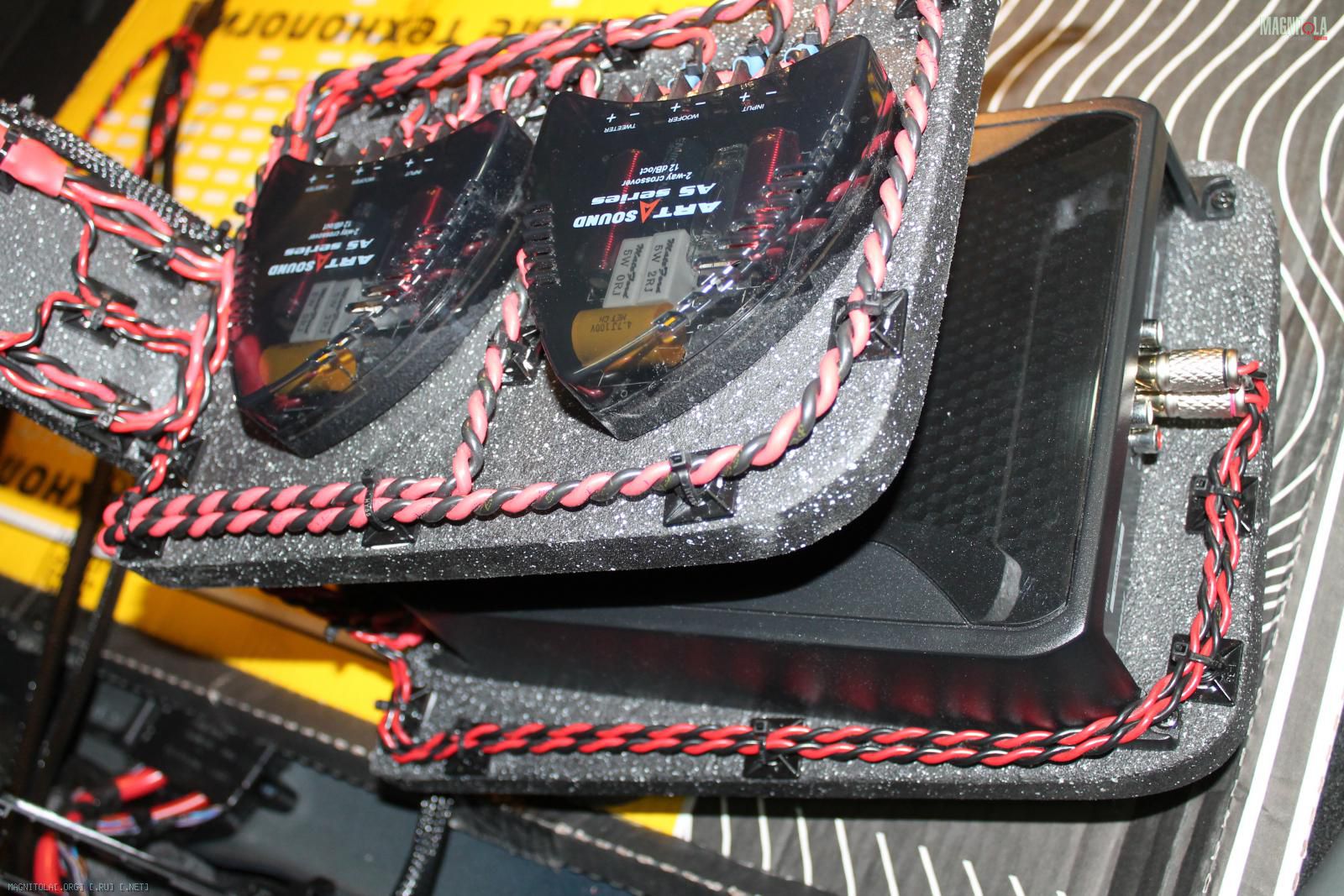

Коммутация подключение усилителя...
Вложение 1264369Вложение 1264371Вложение 1264373Вложение 1264375Вложение 1264377Вложение 1264379Вложение 1264381Вложение 1264383Вложение 1264385Вложение 1264387

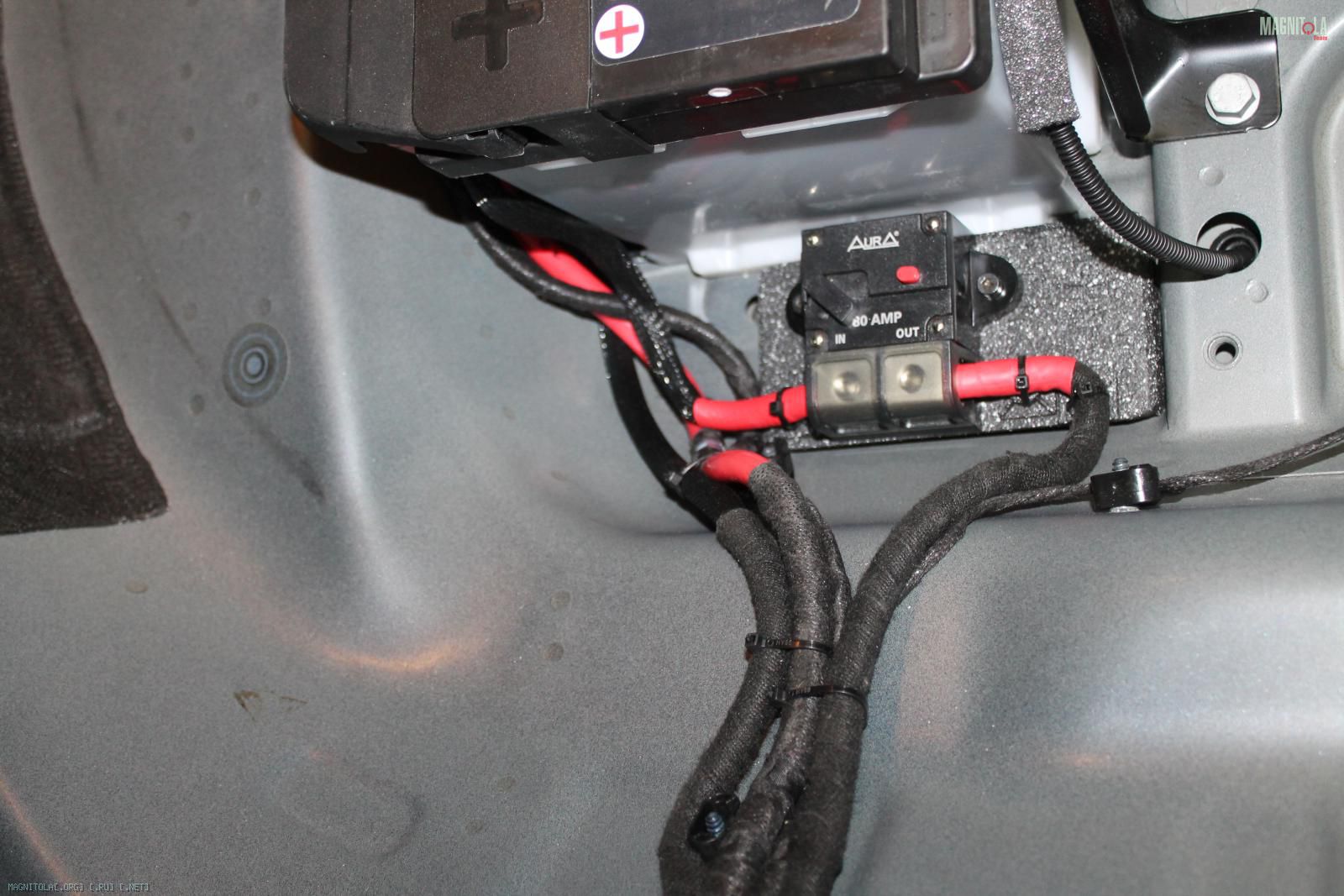

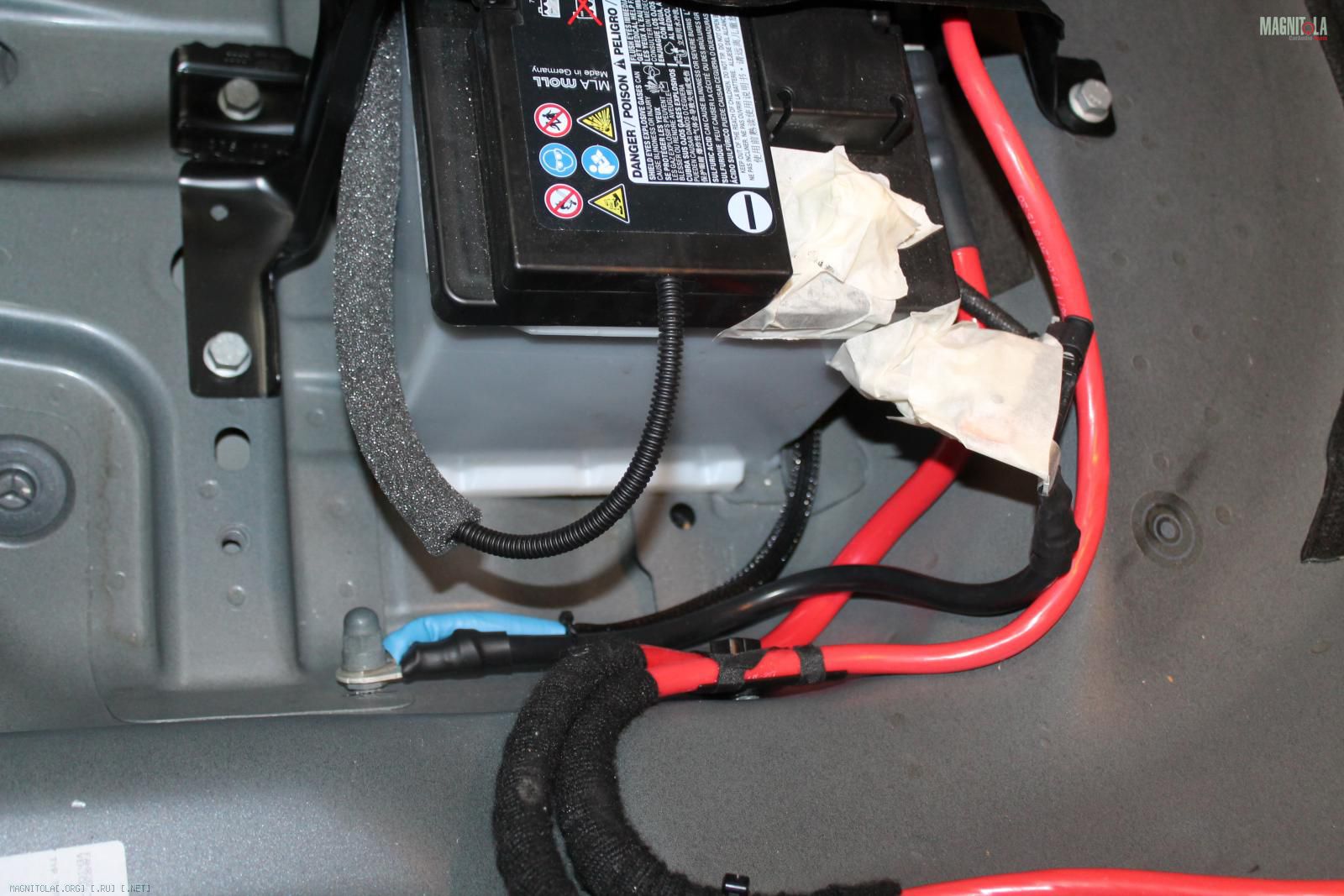

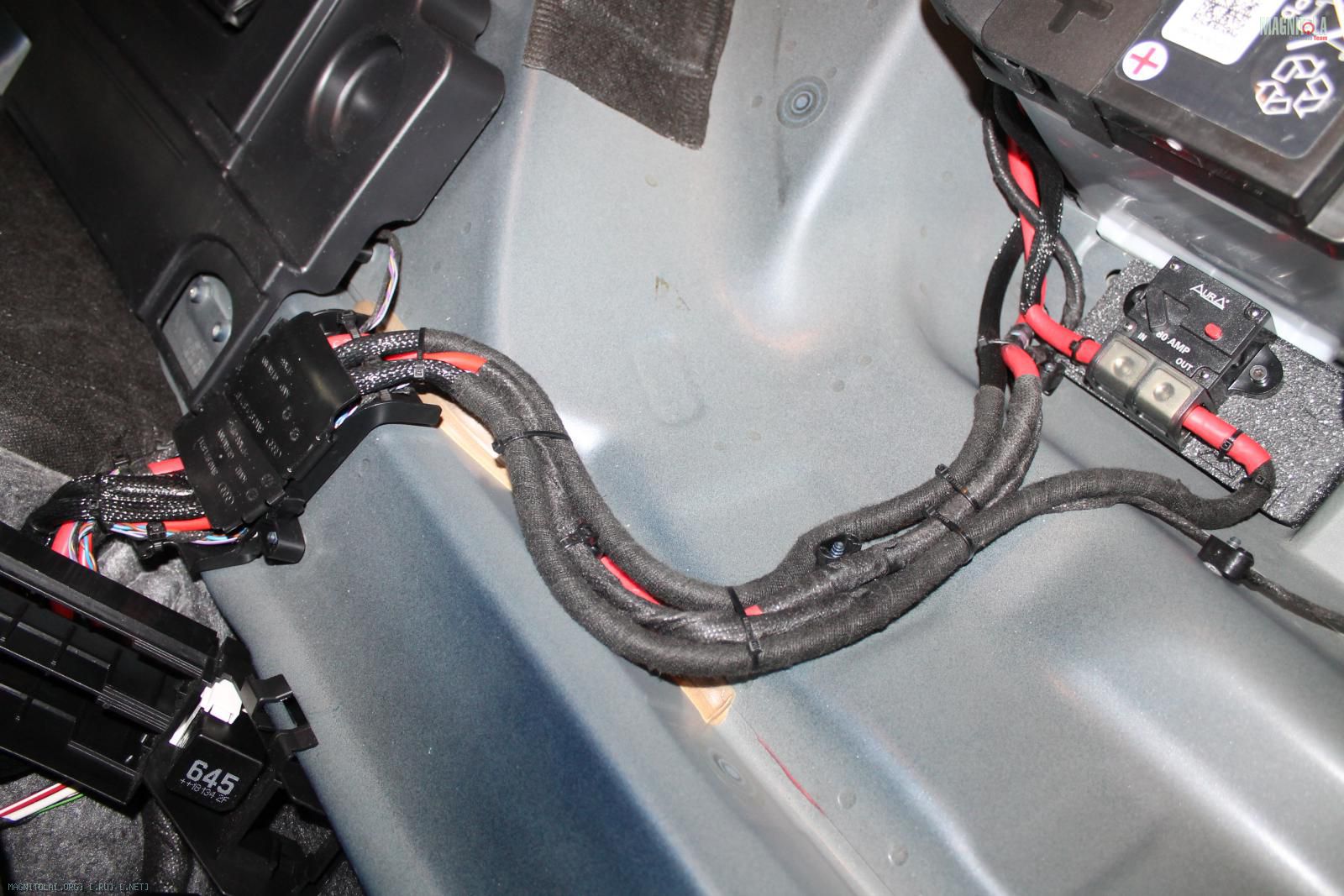

Протяжка/подключение силовой проводки...

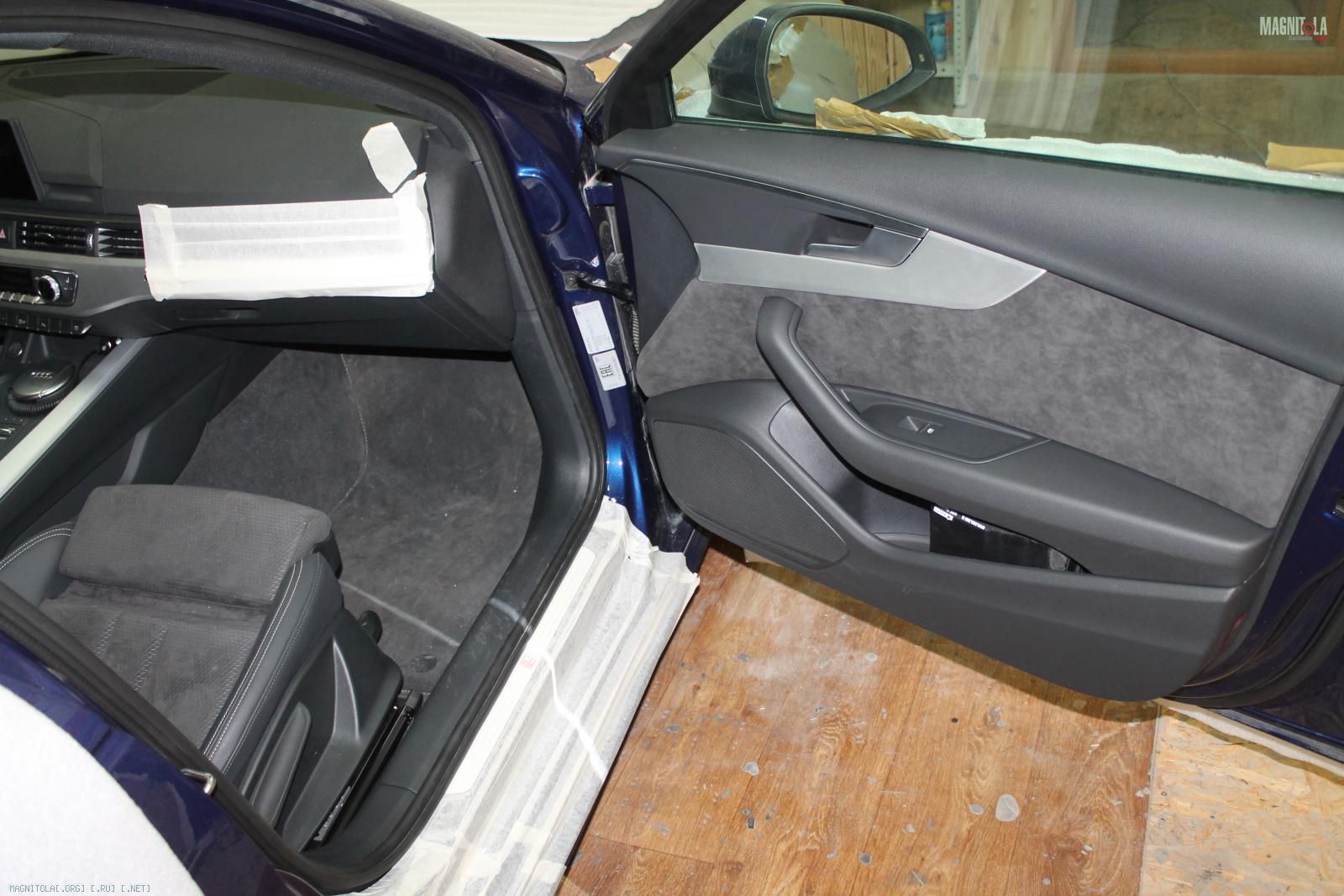

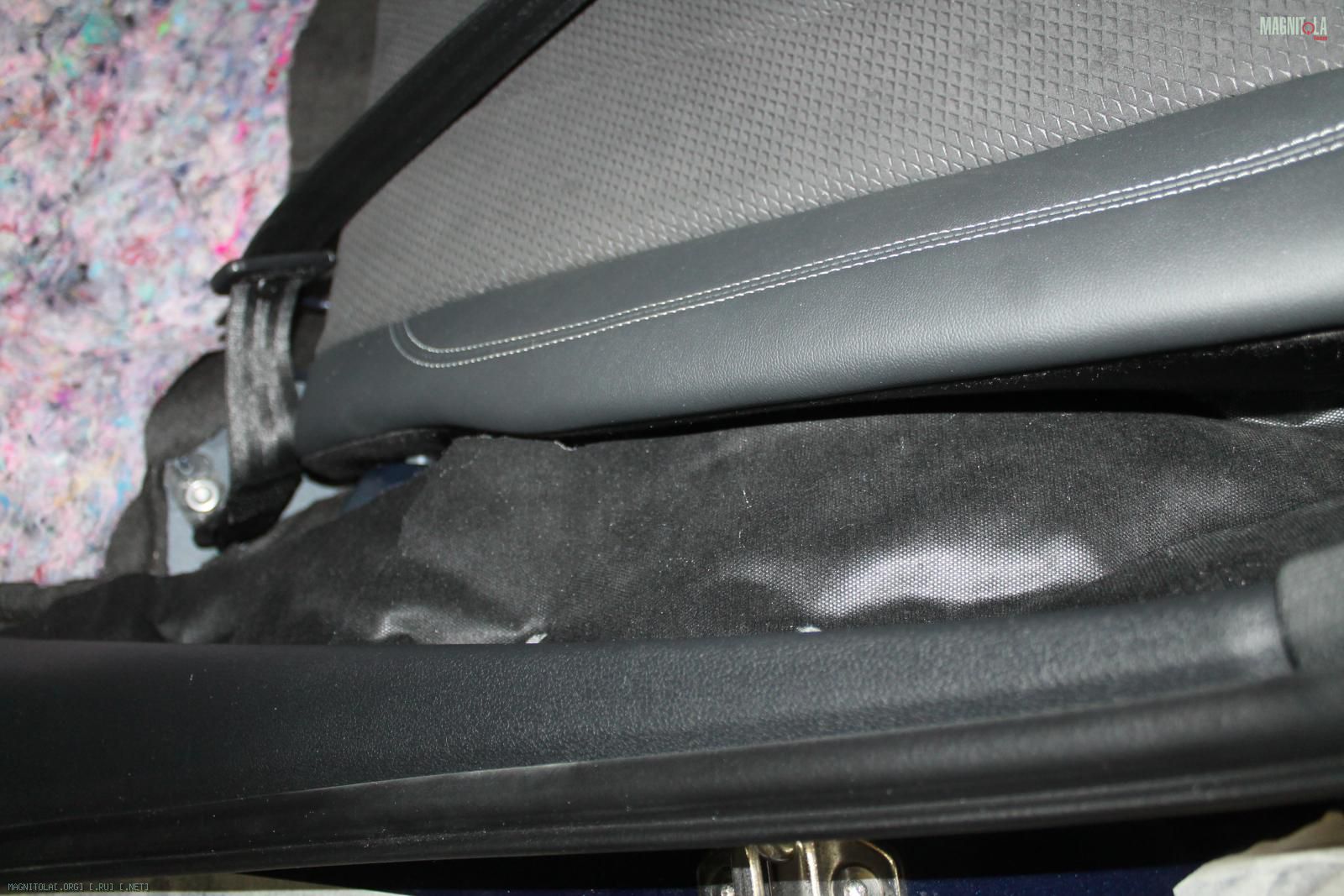

Сборка деталей салона...
Вложение 1264389Вложение 1264391Вложение 1264393Вложение 1264395Вложение 1264397Вложение 1264399Вложение 1264401
