Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

24.07.2016, 21:20
st220

Вложений: 3

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Mercedes E350 4MATIC

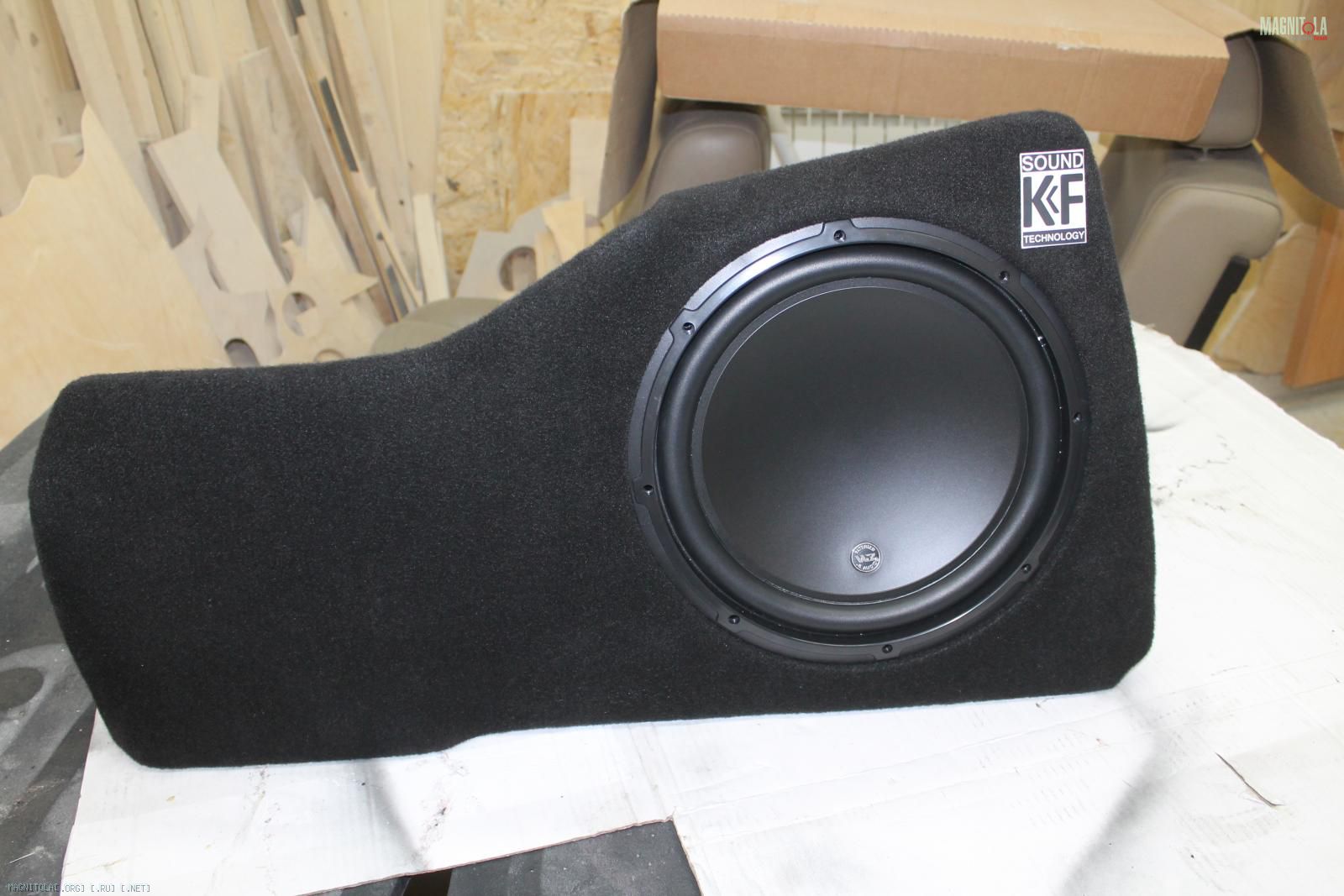

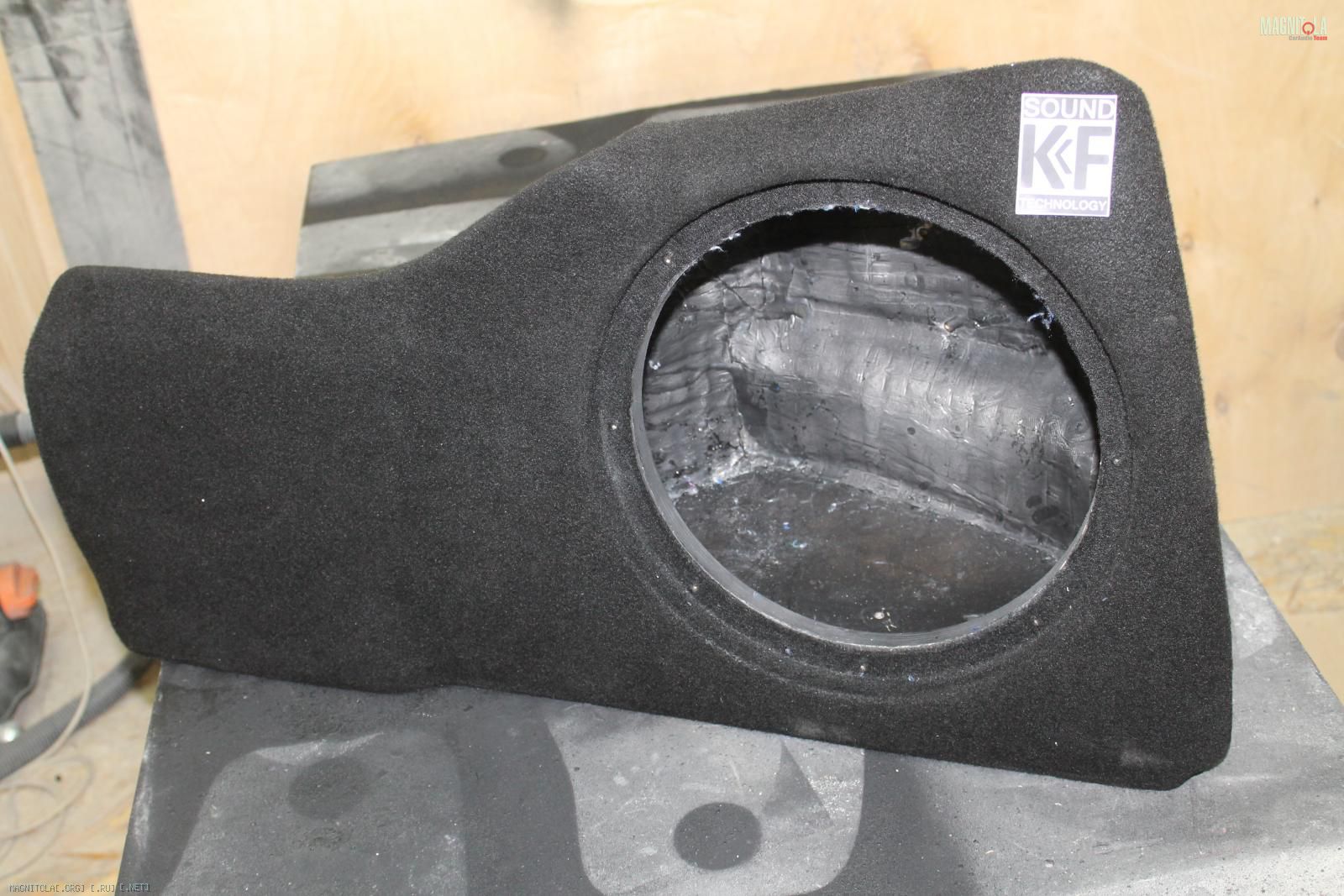

Расширение посадочного места в стелсе под саб JL Audio, перетяжка карпетом.
Вложение 1037726 Вложение 1037728 Вложение 1037730
24.07.2016, 21:26
st220

Вложений: 64

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

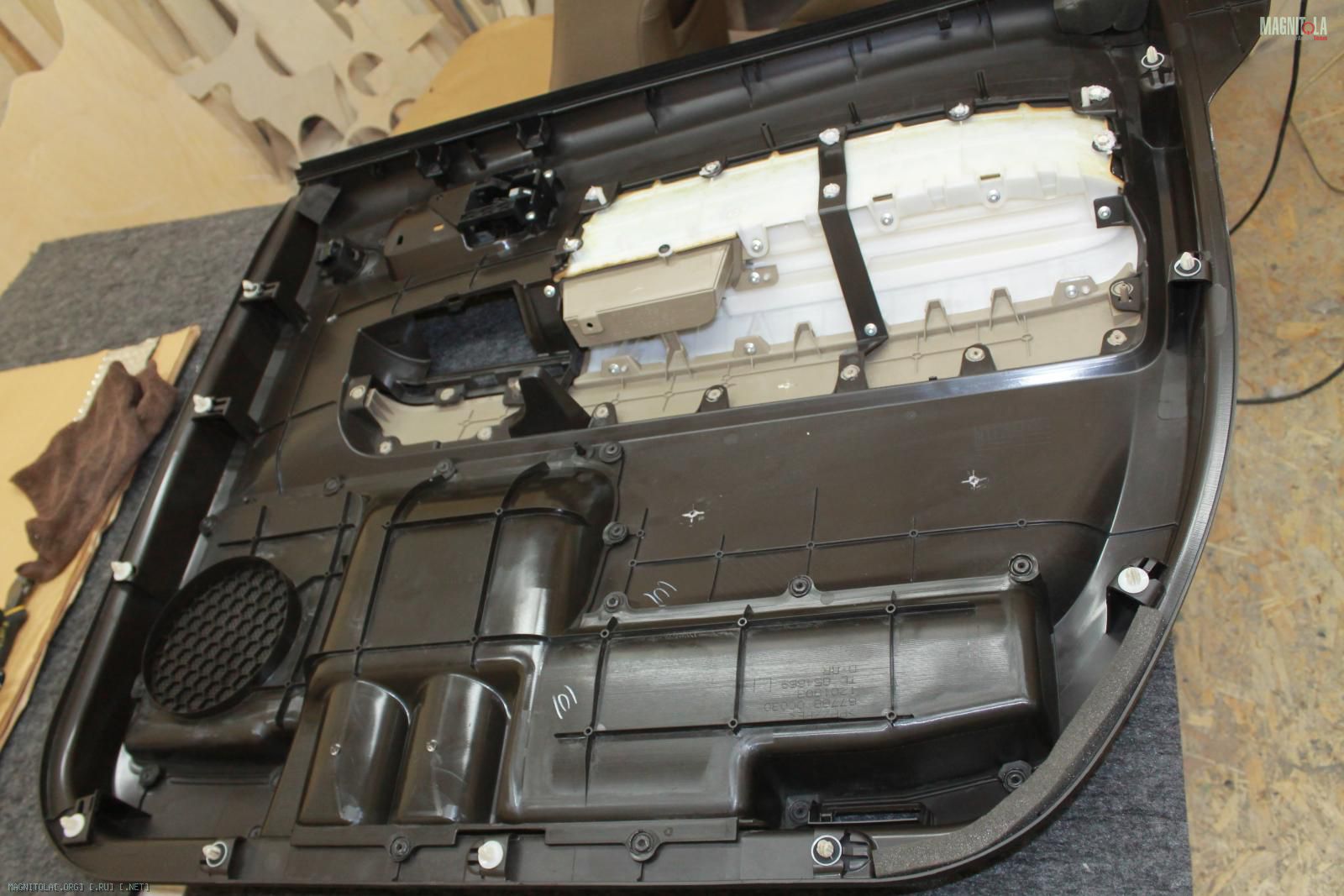

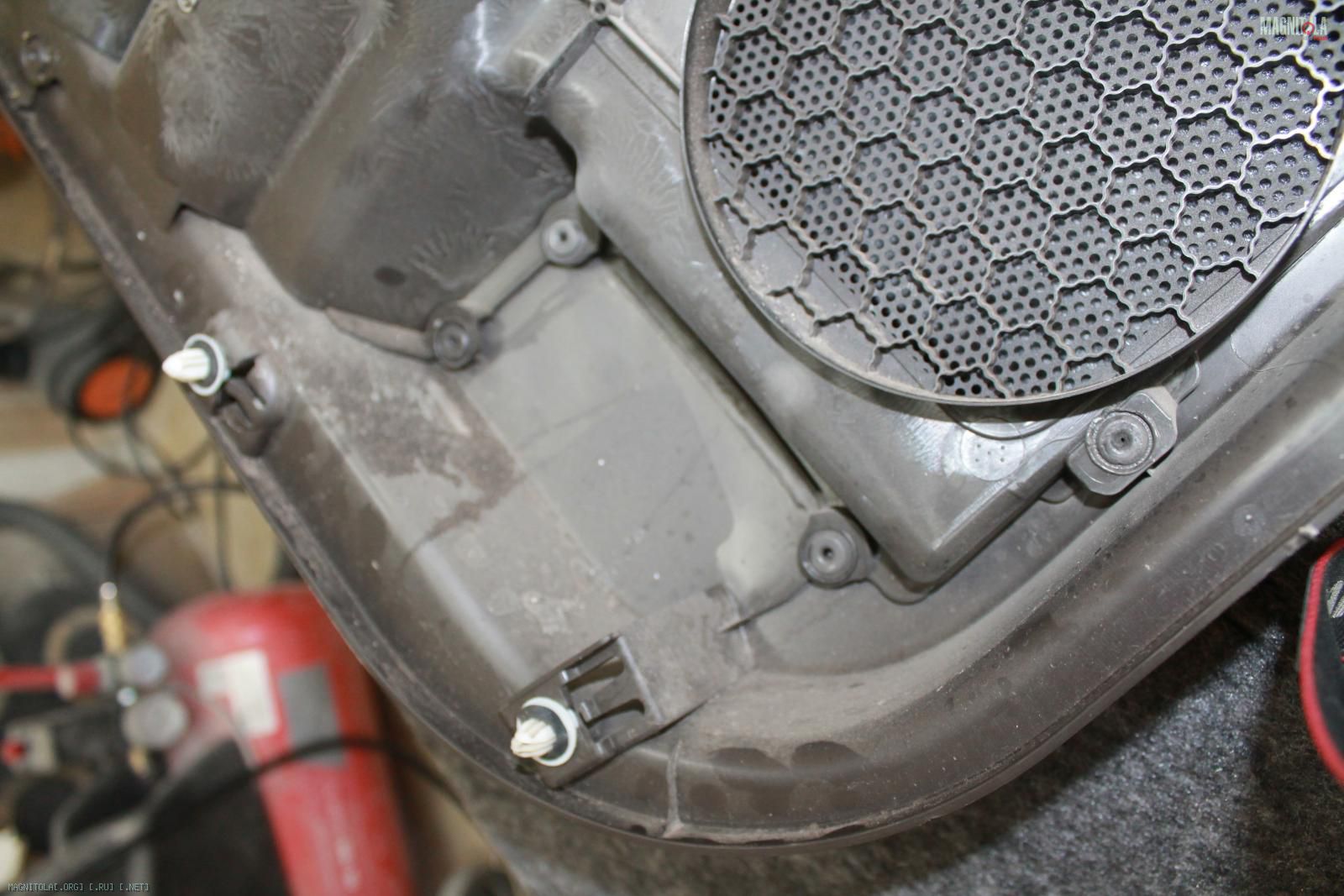

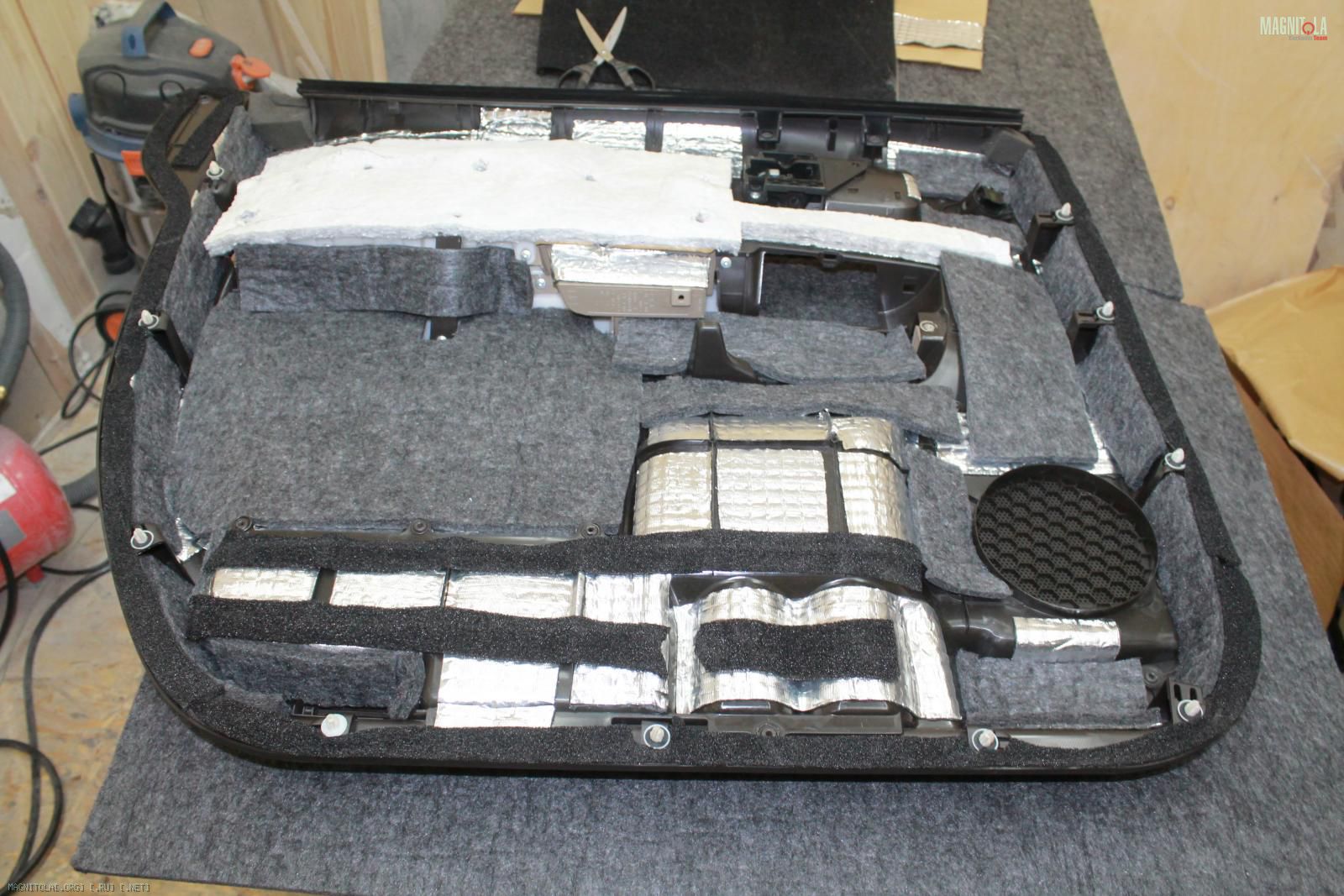

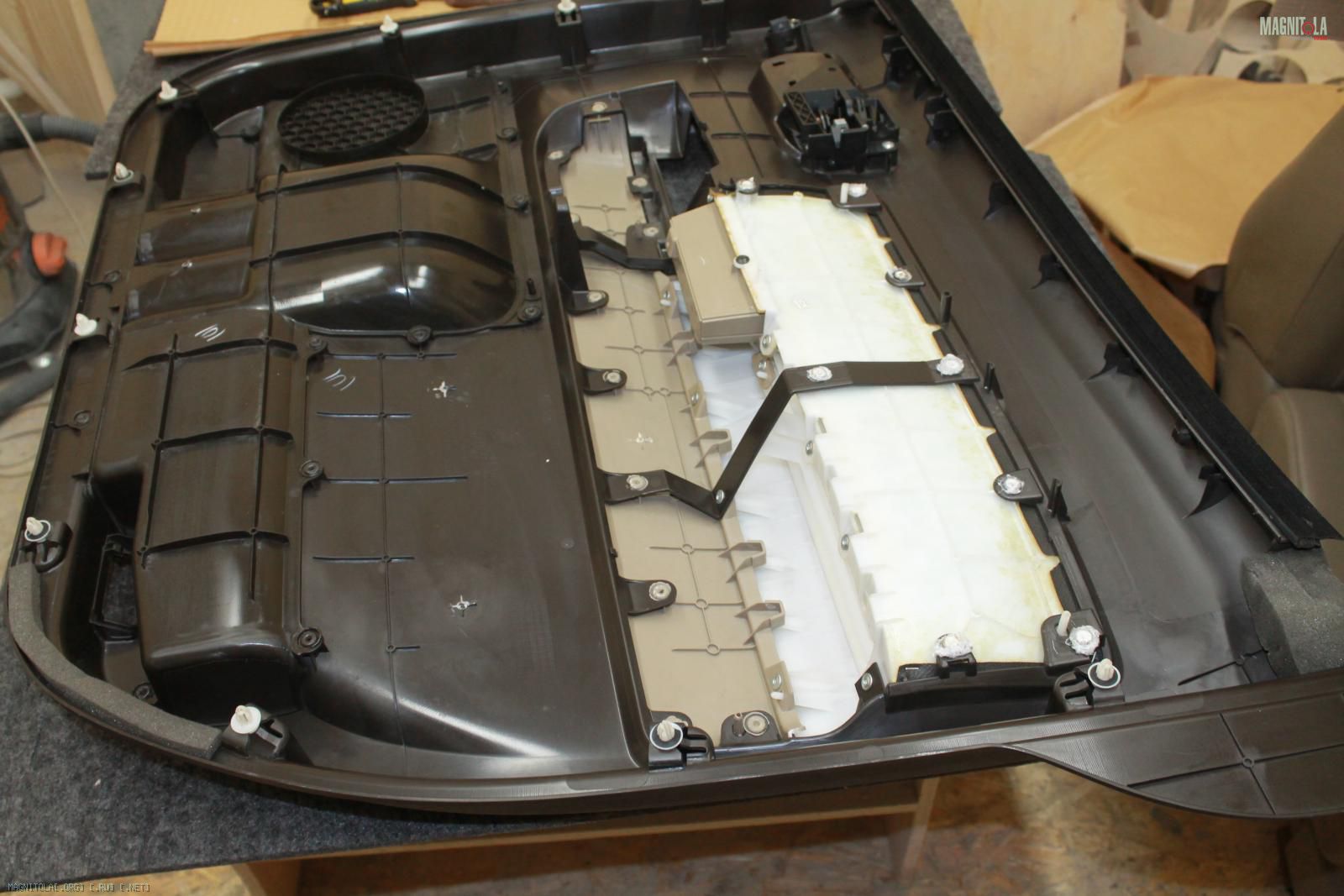

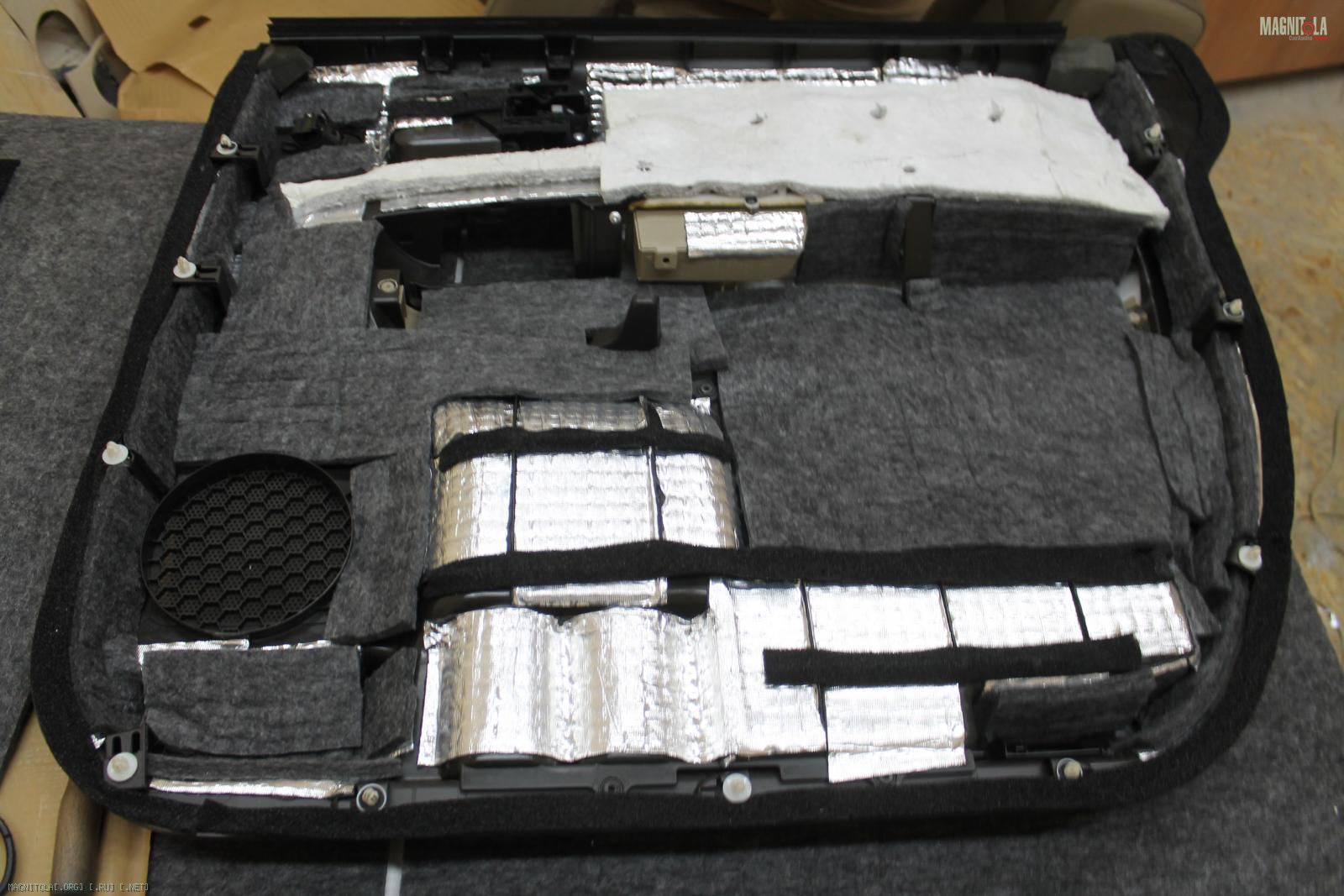

Карты задних дверей...

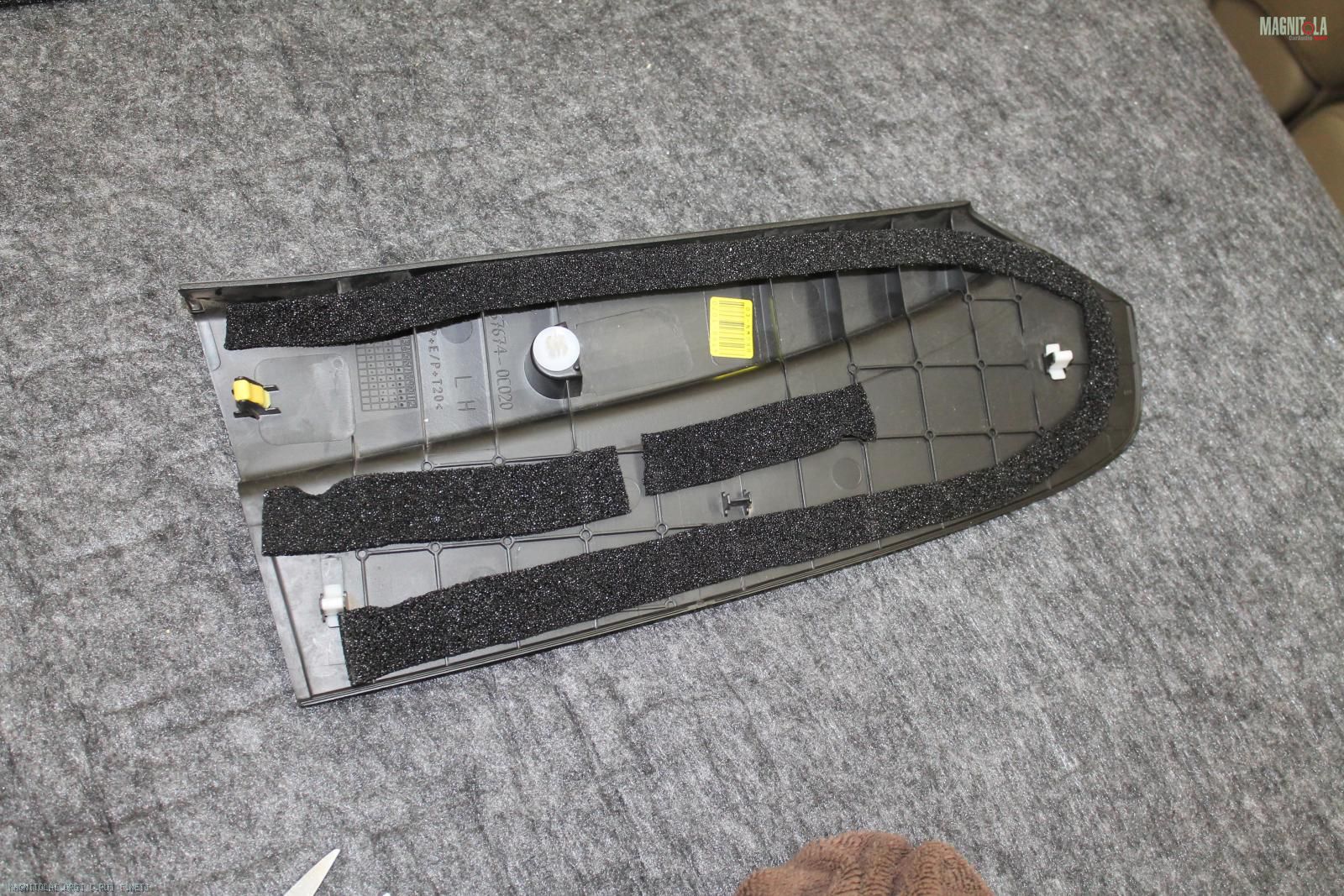

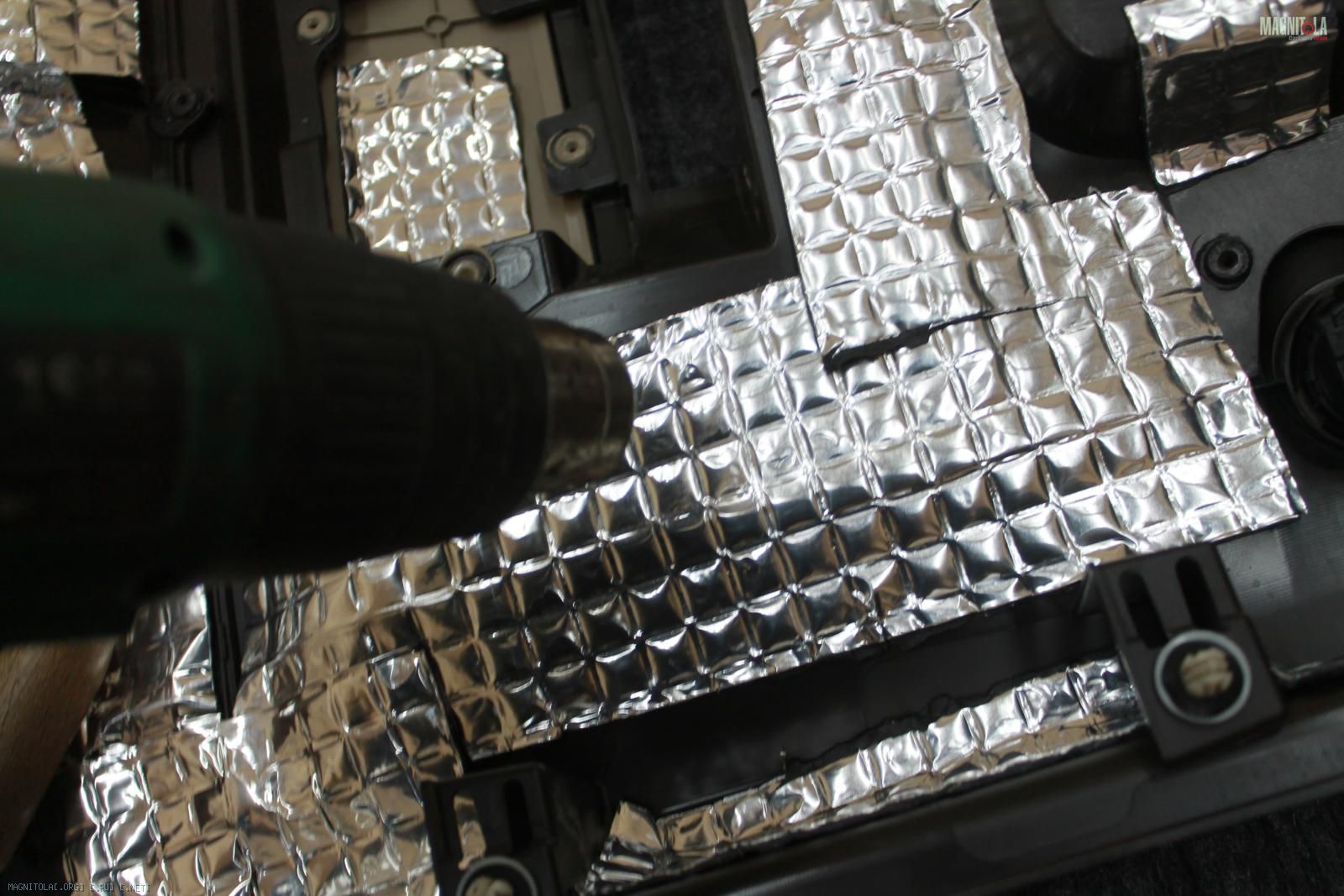

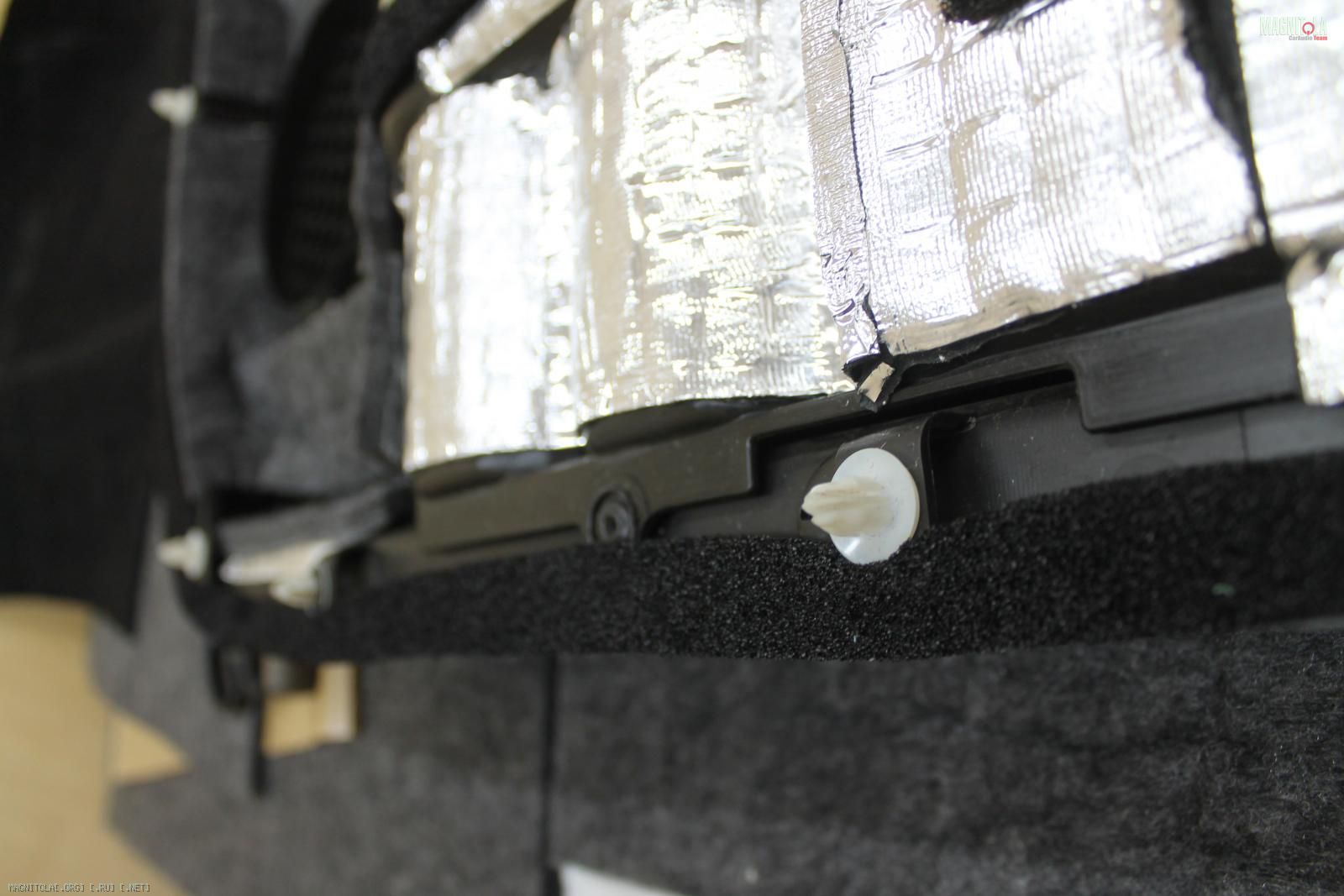

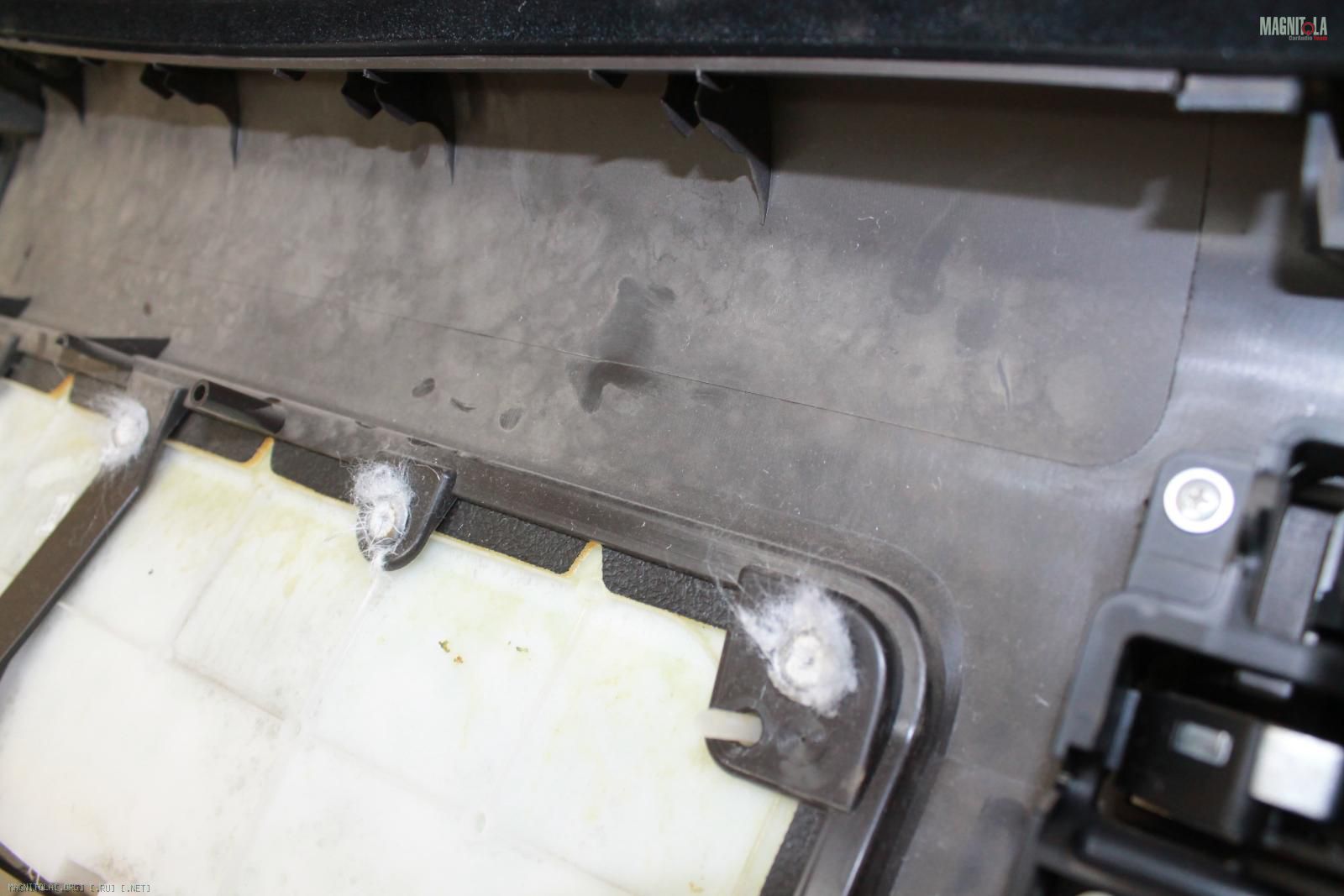

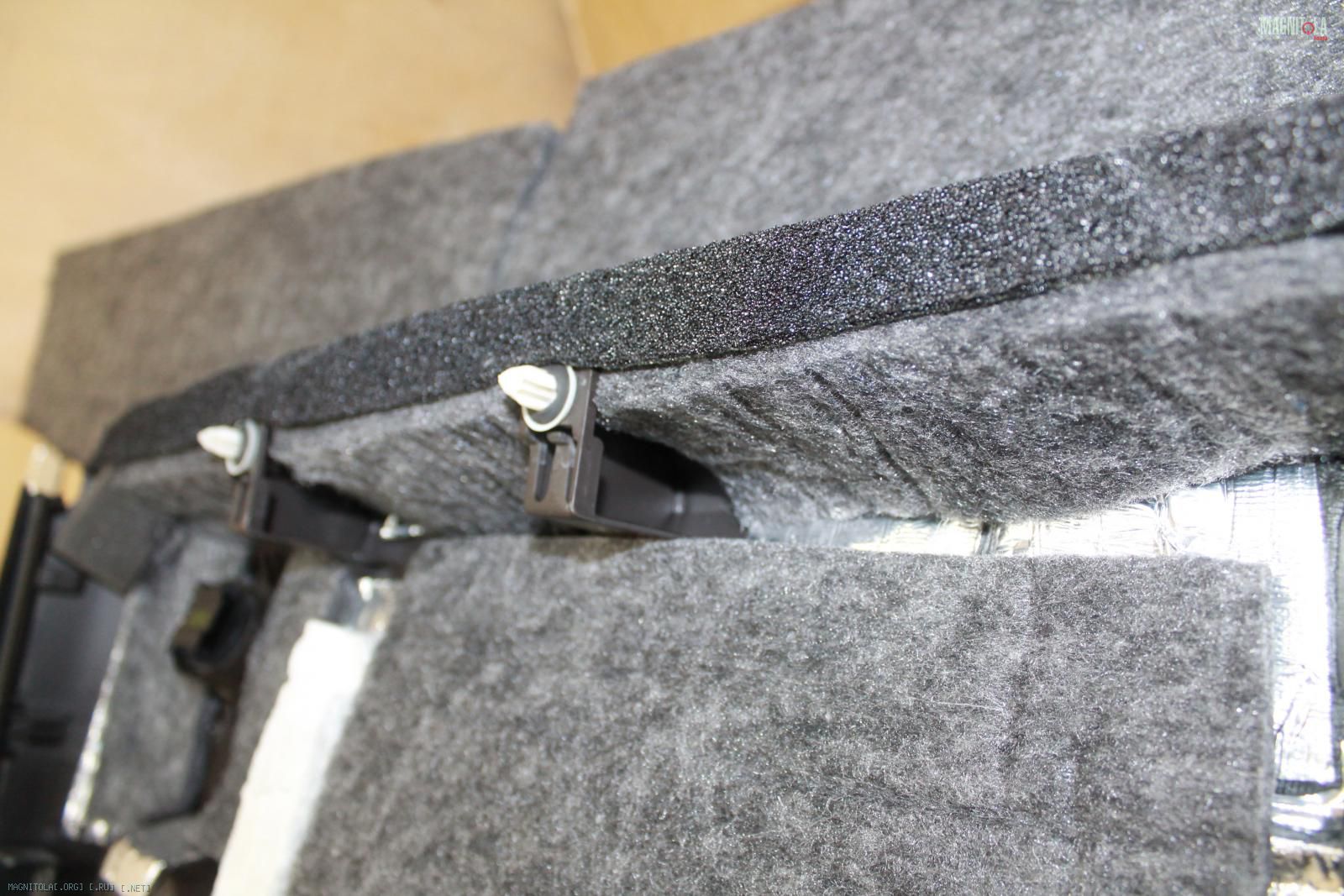

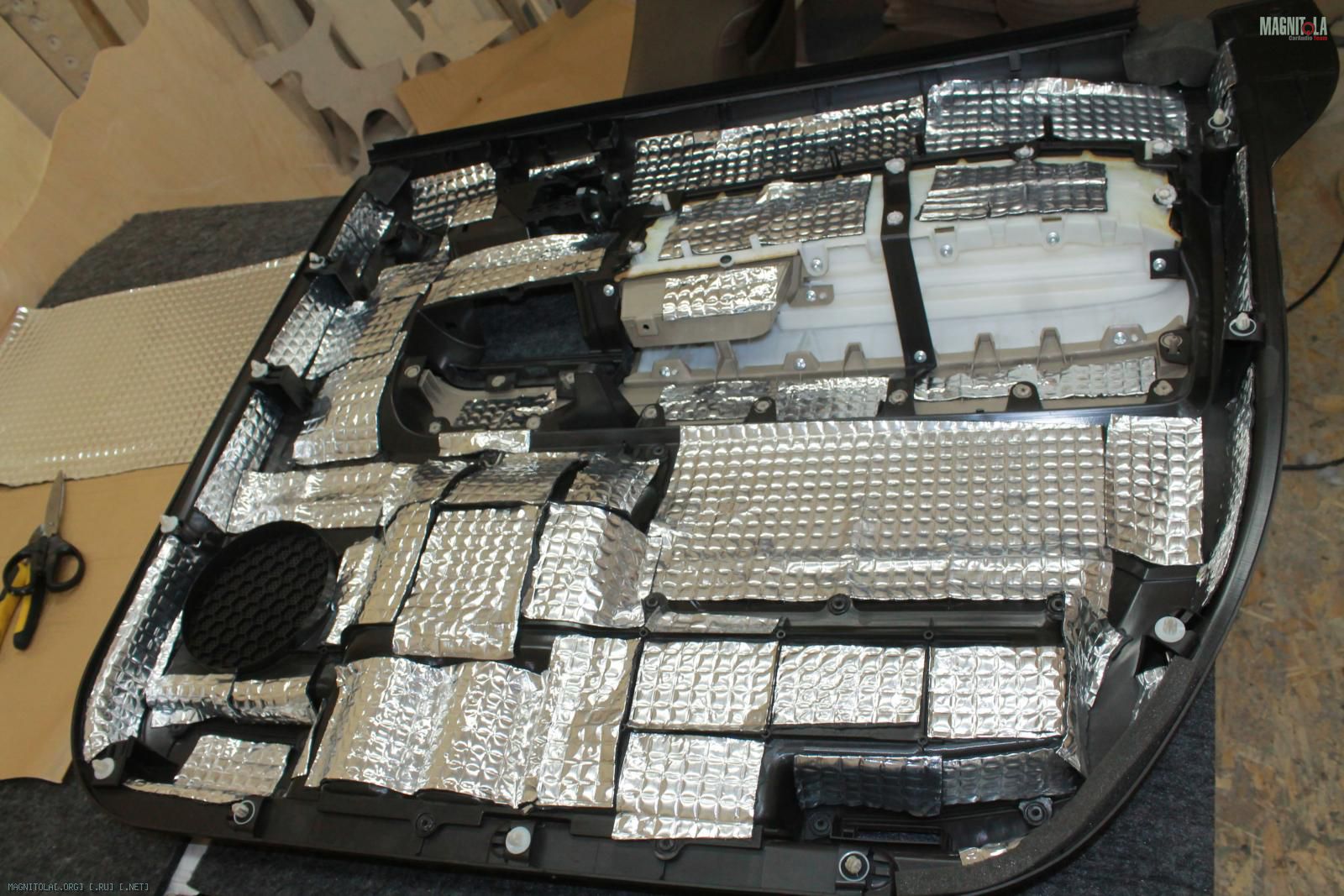

Очищаем карты, наносим вибру, греем, прикатываем, наносим войлок и уплотнительную ленту из битопласта

Вложение 1037732 Вложение 1037734 Вложение 1037736 Вложение 1037738 Вложение 1037740 Вложение 1037742 Вложение 1037744 Вложение 1037746 Вложение 1037748 Вложение 1037750 Вложение 1037752 Вложение 1037754

Вложение 1037756 Вложение 1037758 Вложение 1037760 Вложение 1037762 Вложение 1037764 Вложение 1037766 Вложение 1037768 Вложение 1037770 Вложение 1037772 Вложение 1037774 Вложение 1037776 Вложение 1037778

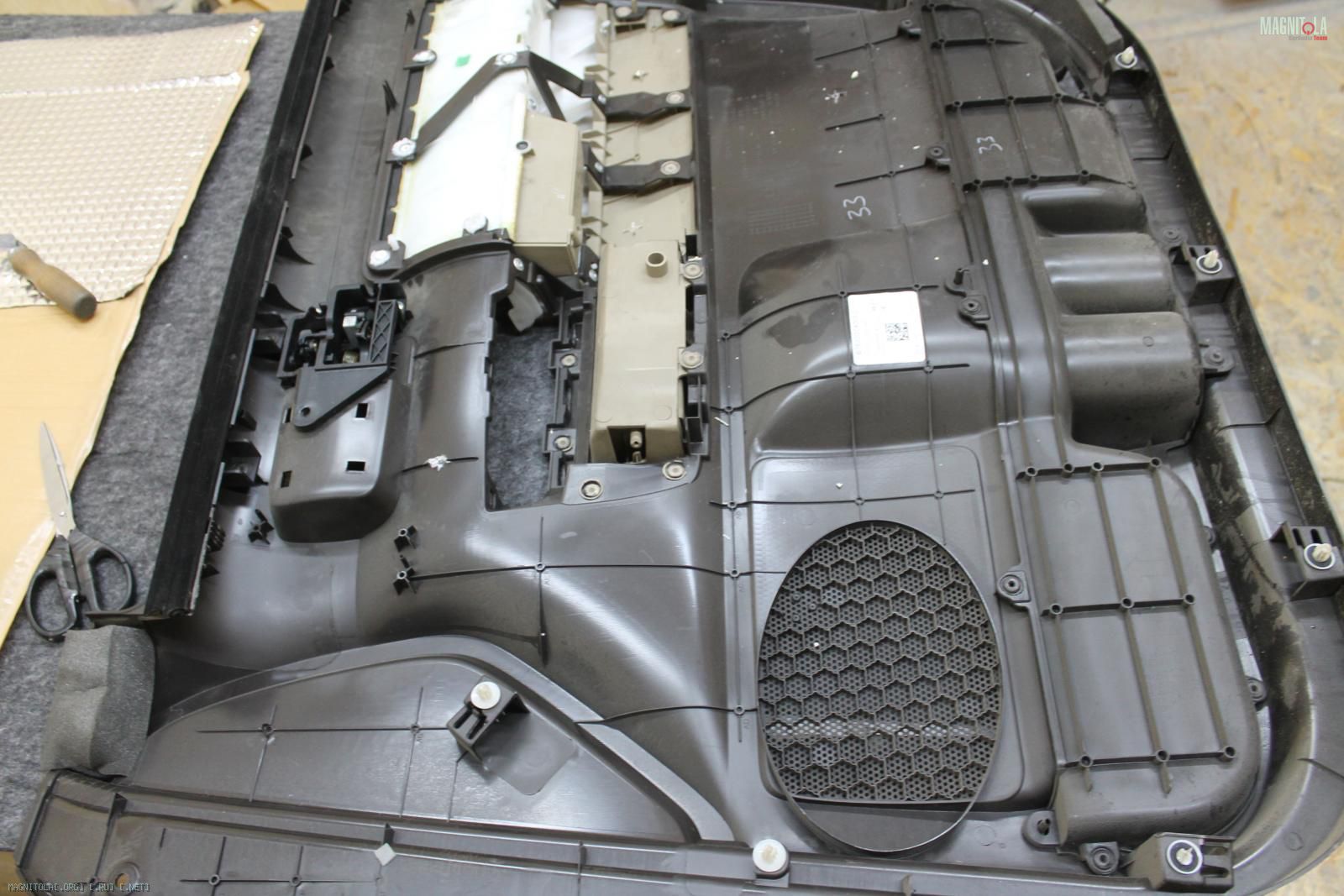

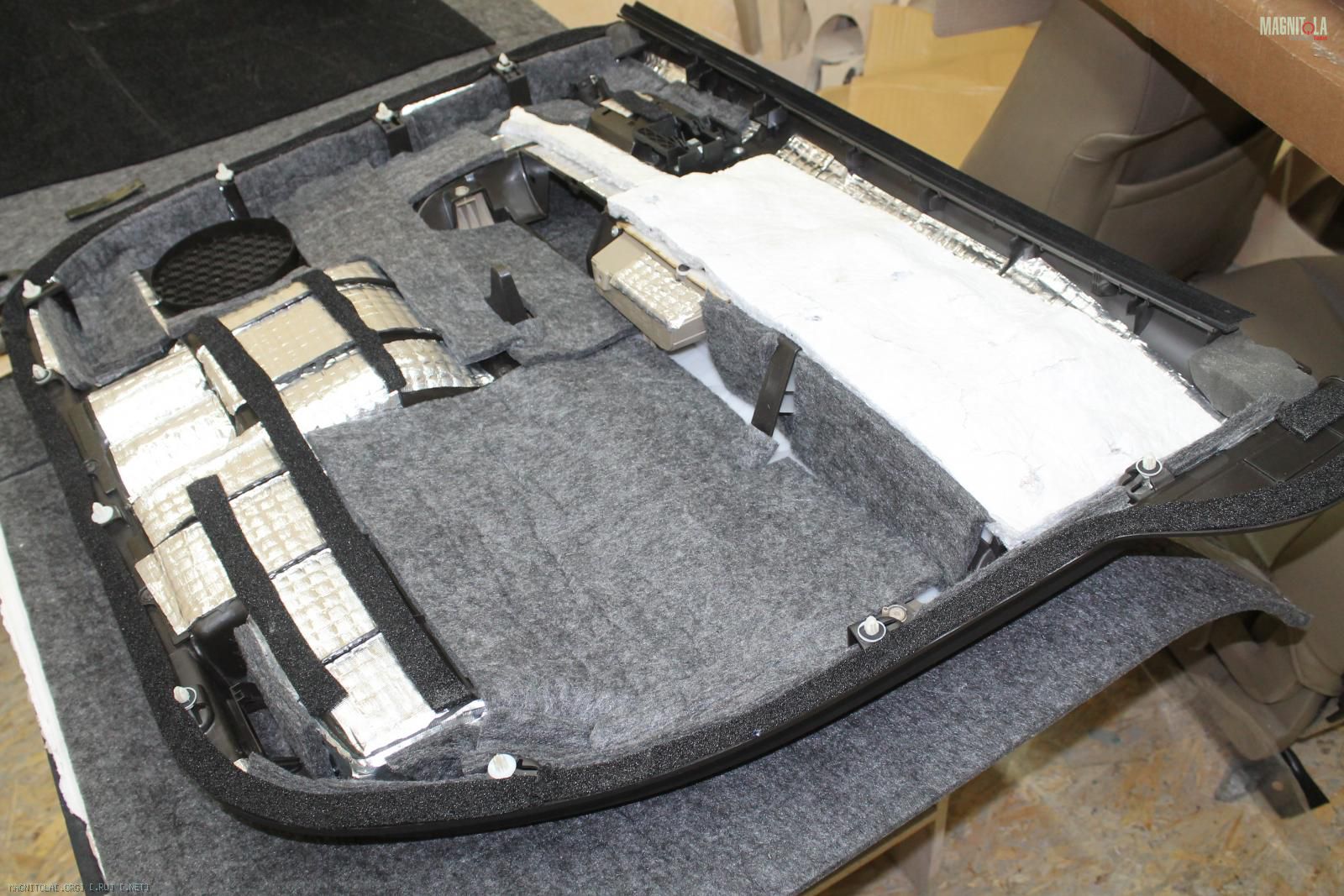

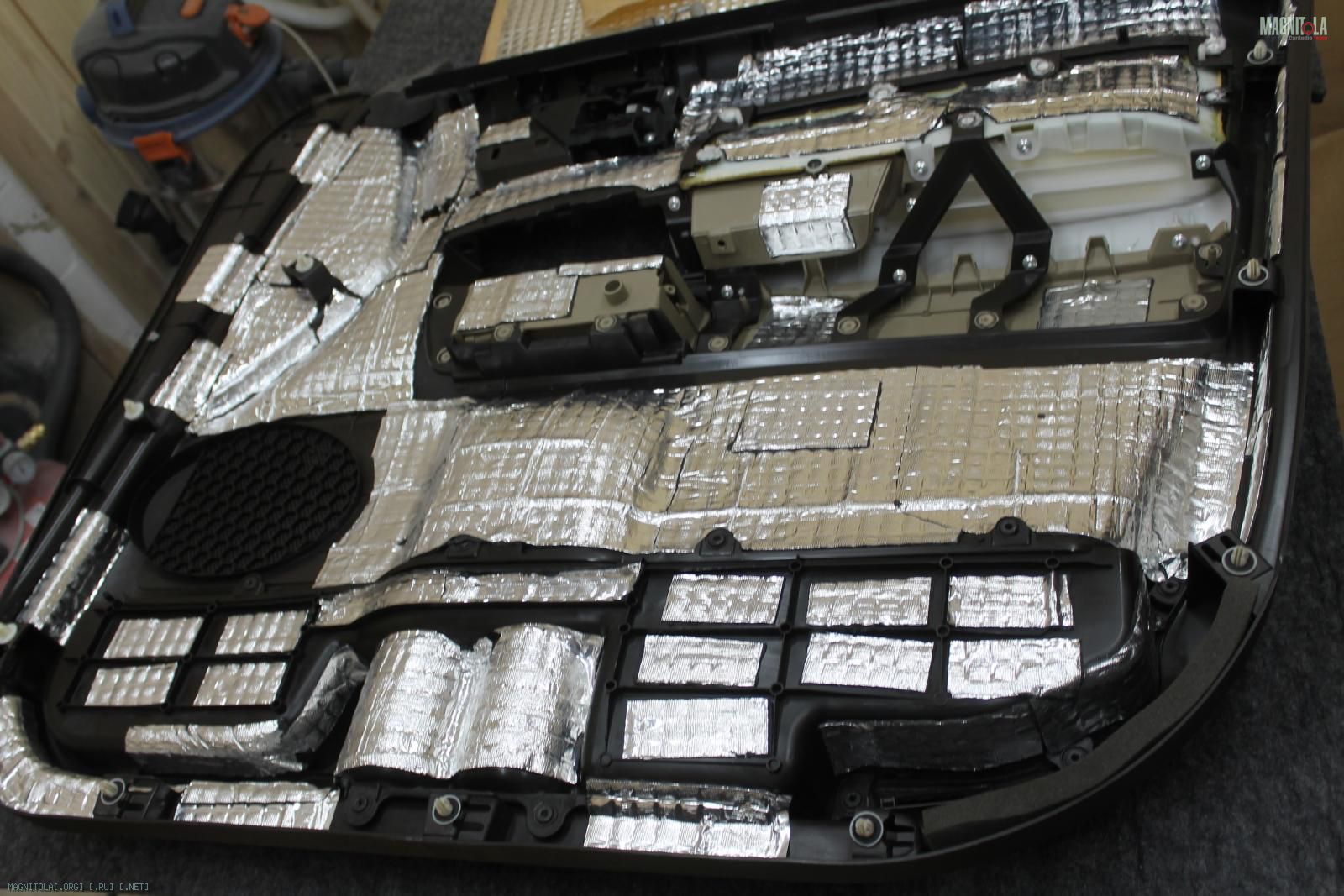

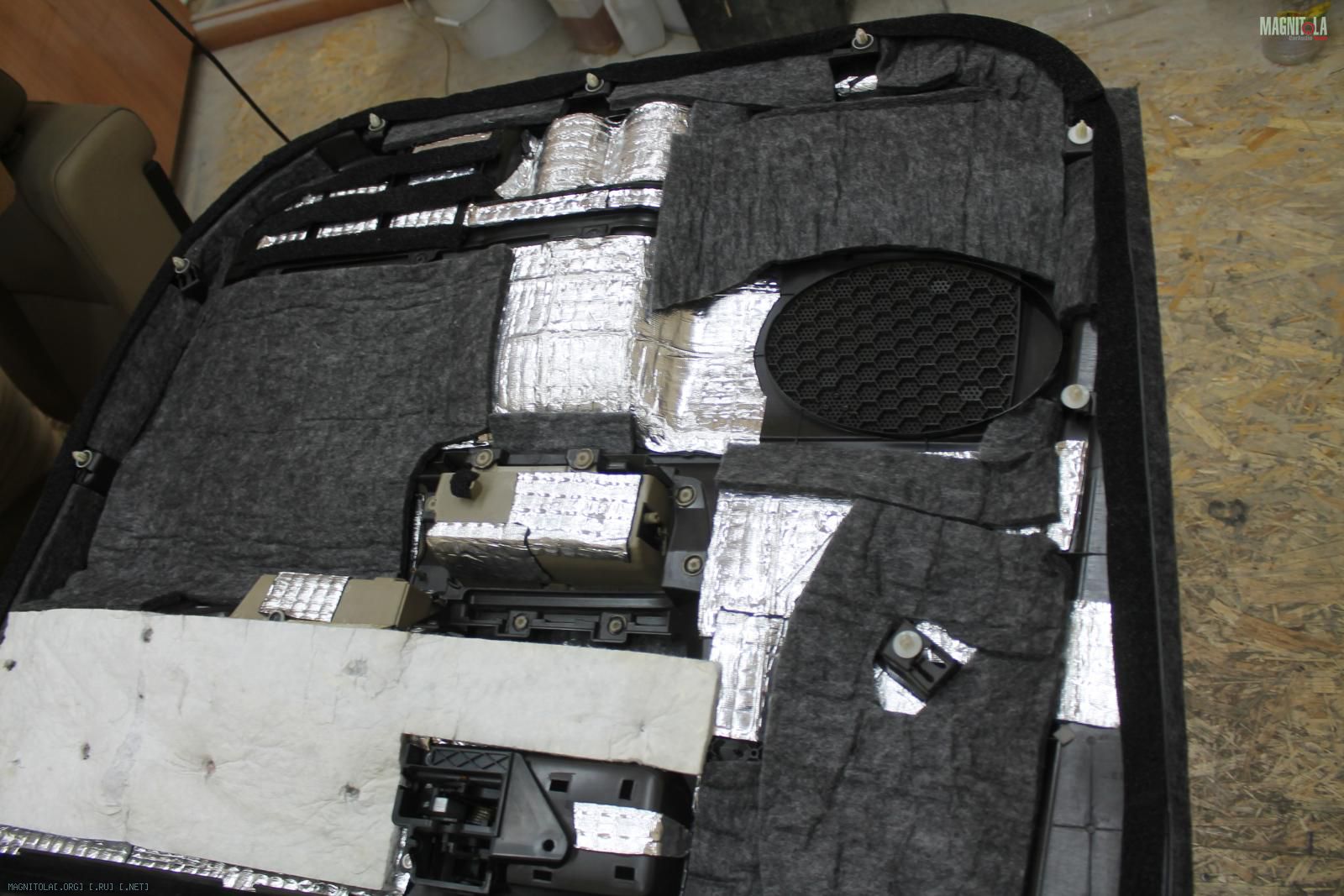

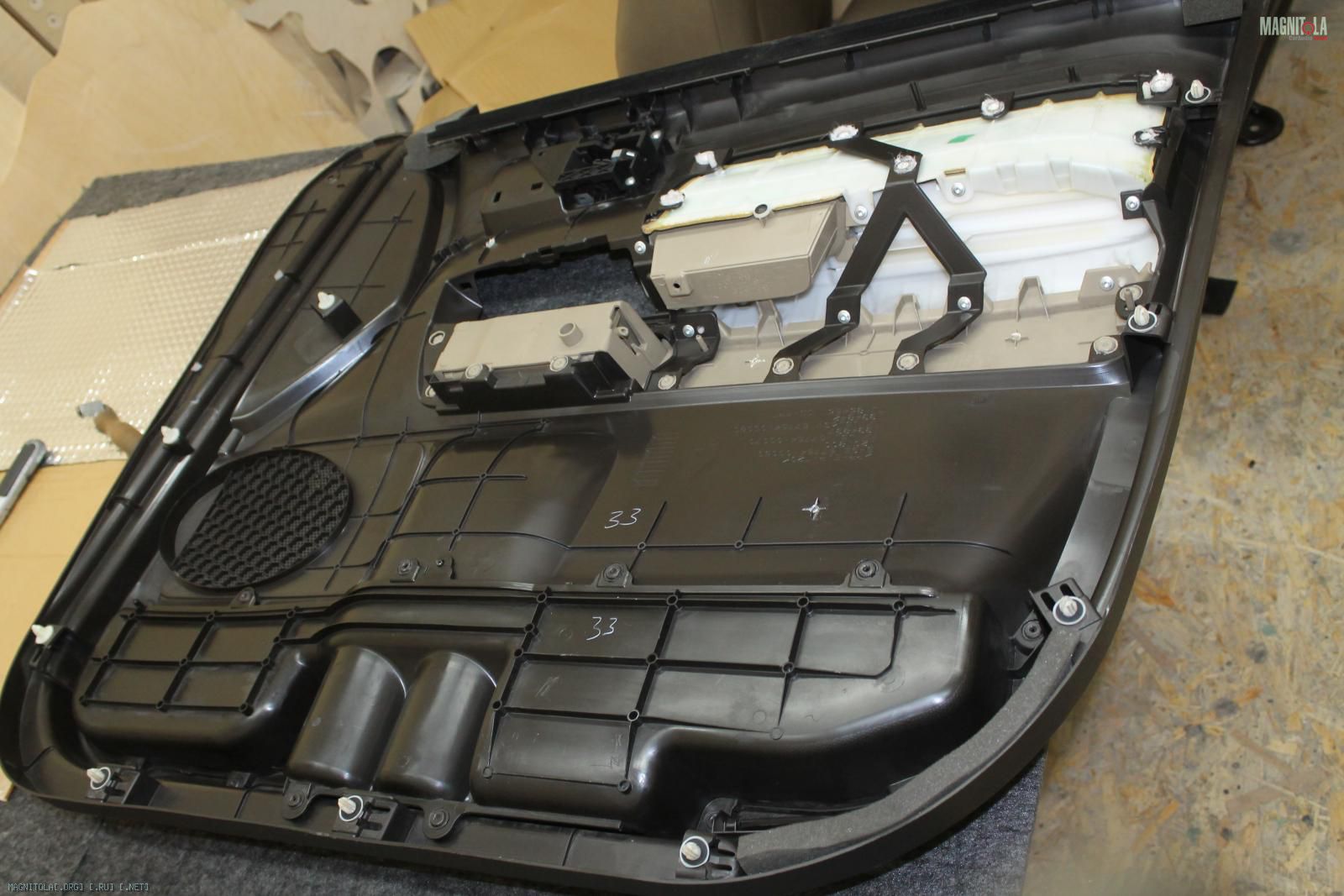

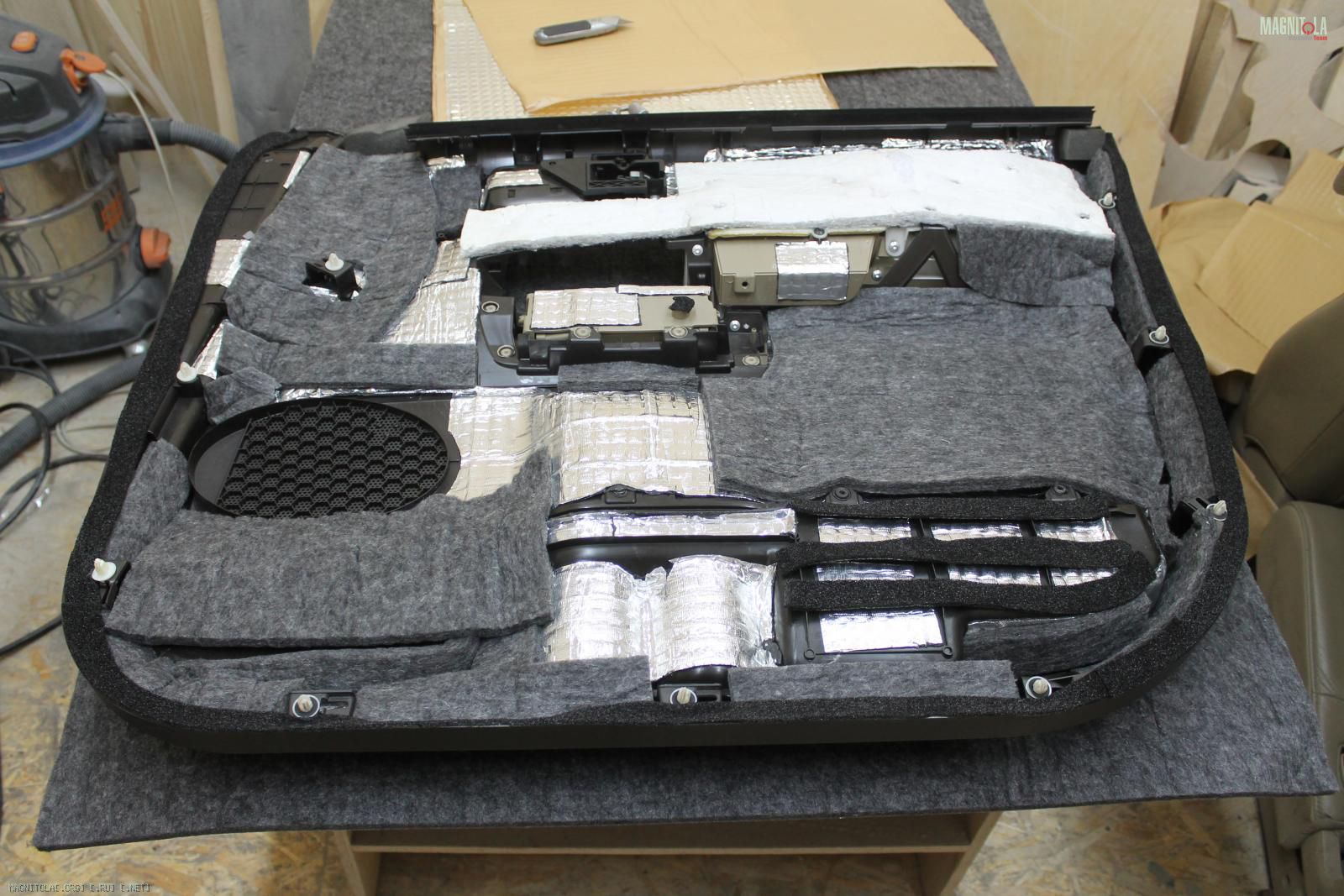

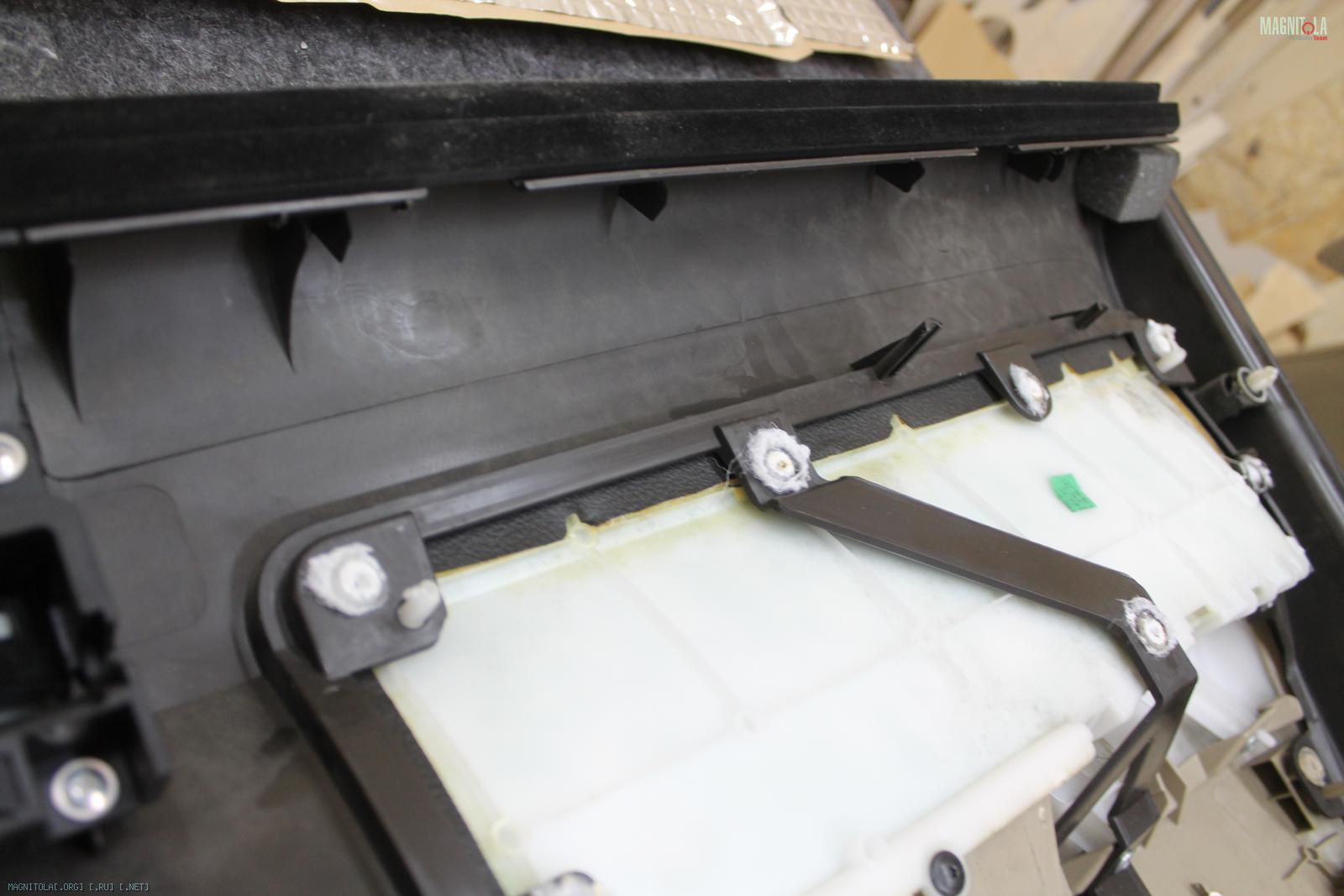

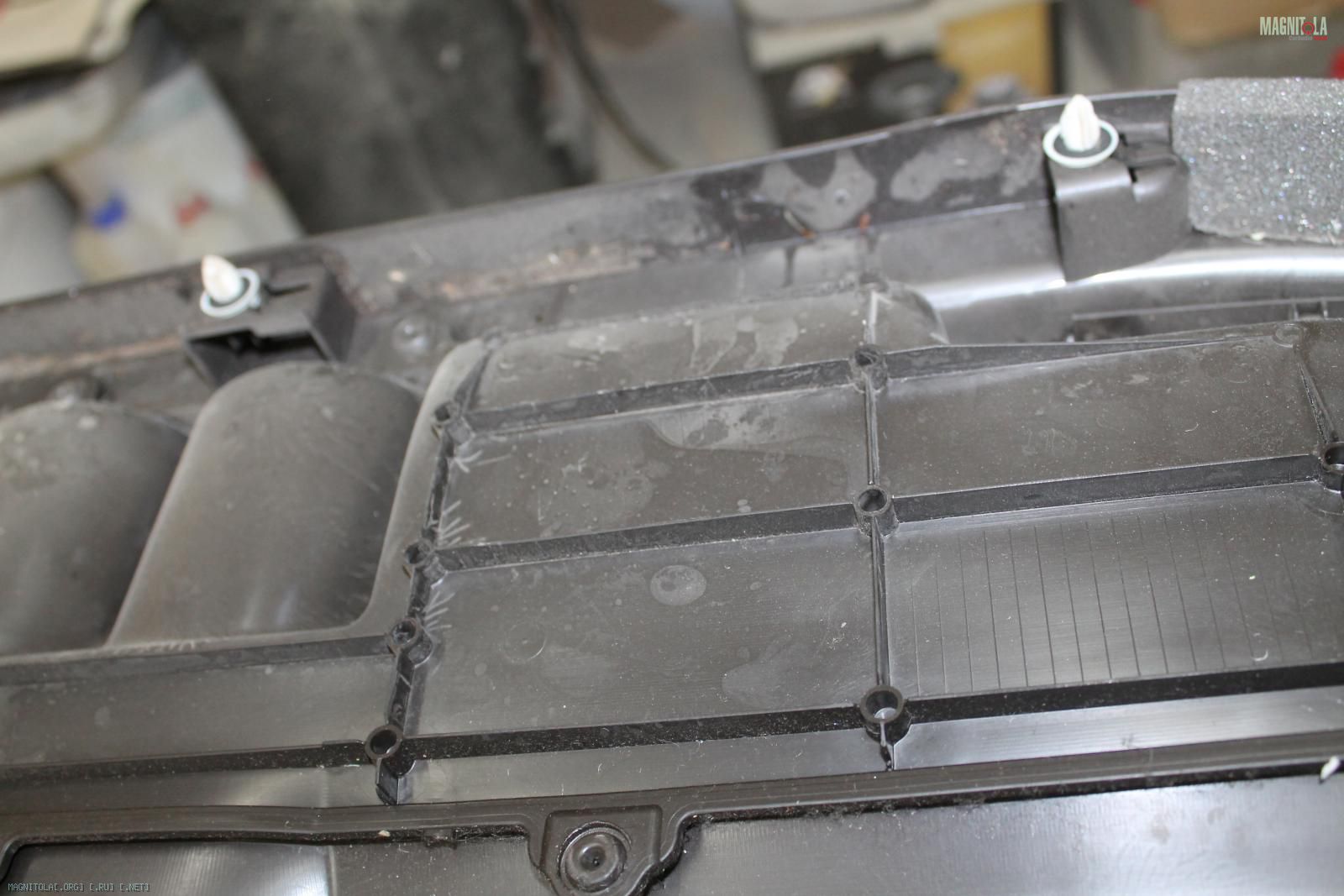

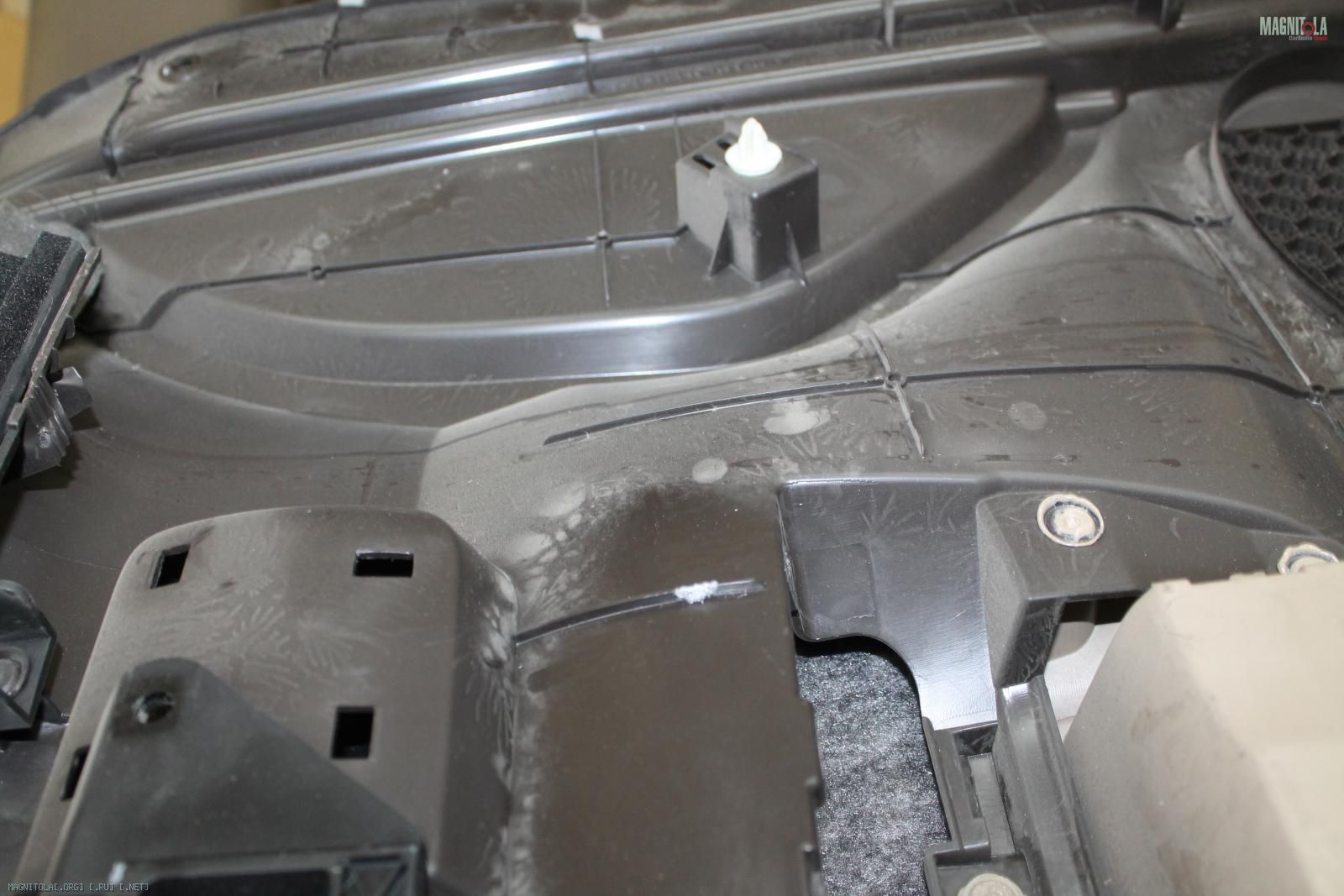

Карты передних дверей...
Вложение 1037780 Вложение 1037782 Вложение 1037784 Вложение 1037786 Вложение 1037788 Вложение 1037790 Вложение 1037792 Вложение 1037794
Вложение 1037796 Вложение 1037798 Вложение 1037800 Вложение 1037802 Вложение 1037804 Вложение 1037806 Вложение 1037808

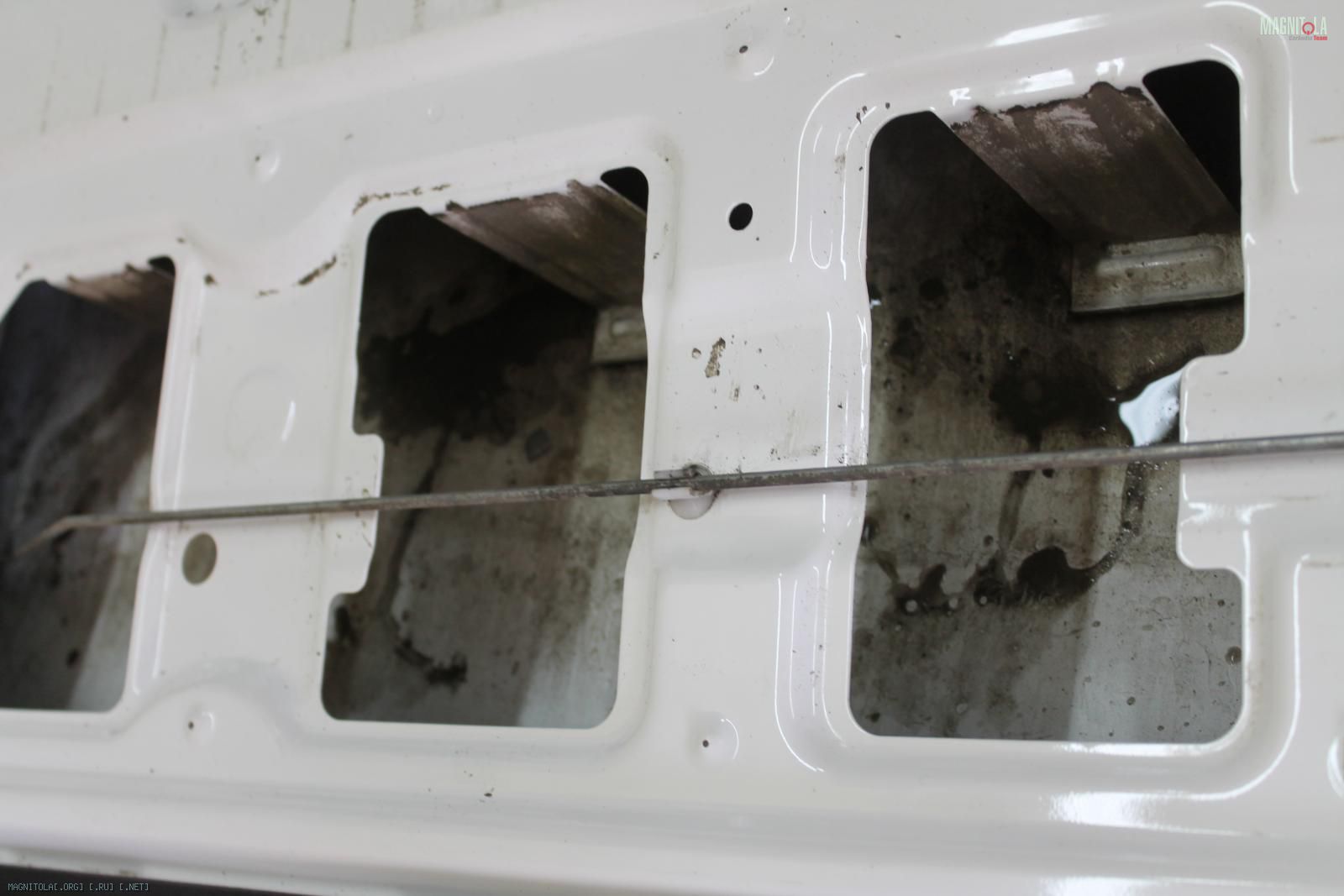

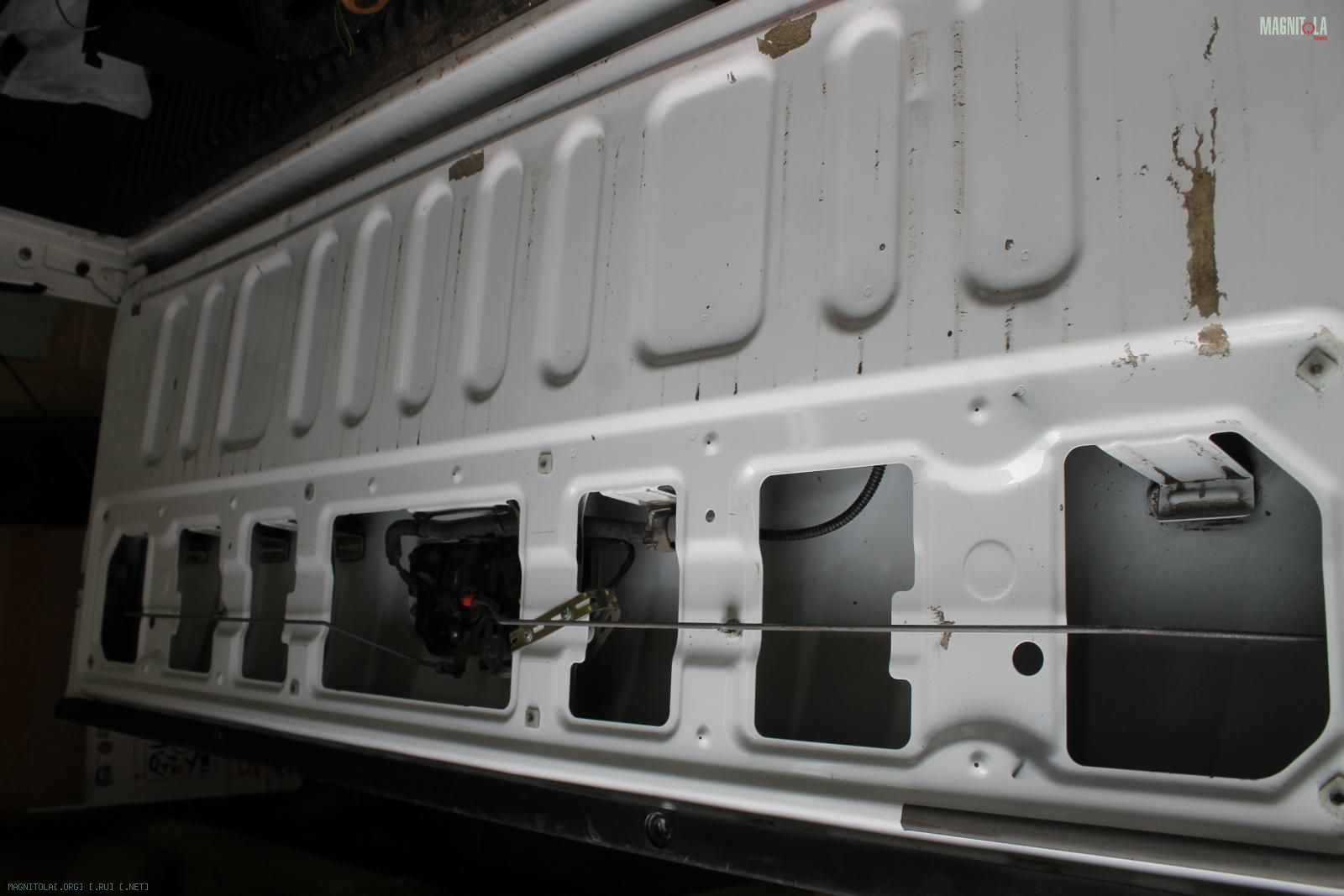

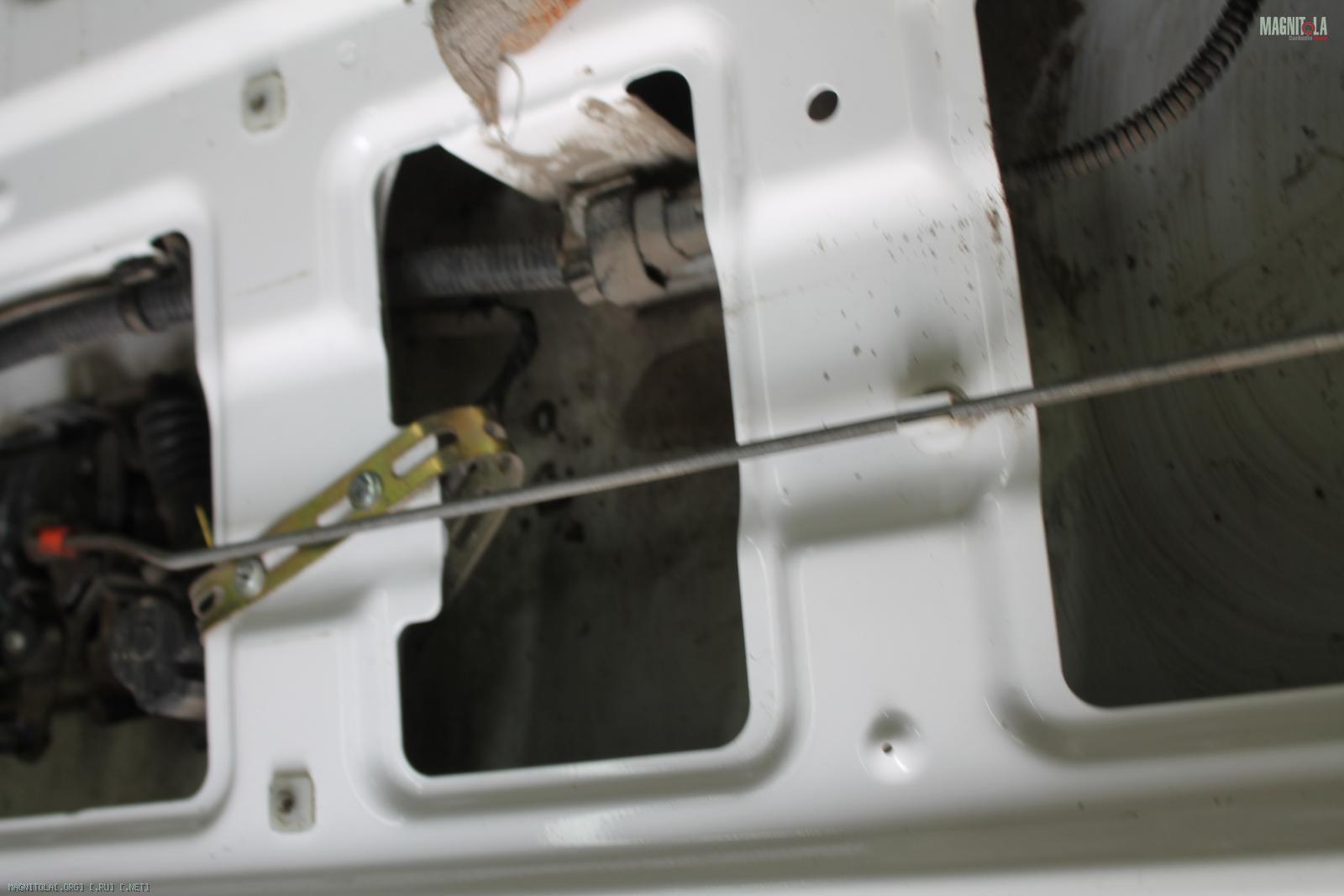

Задний борт...

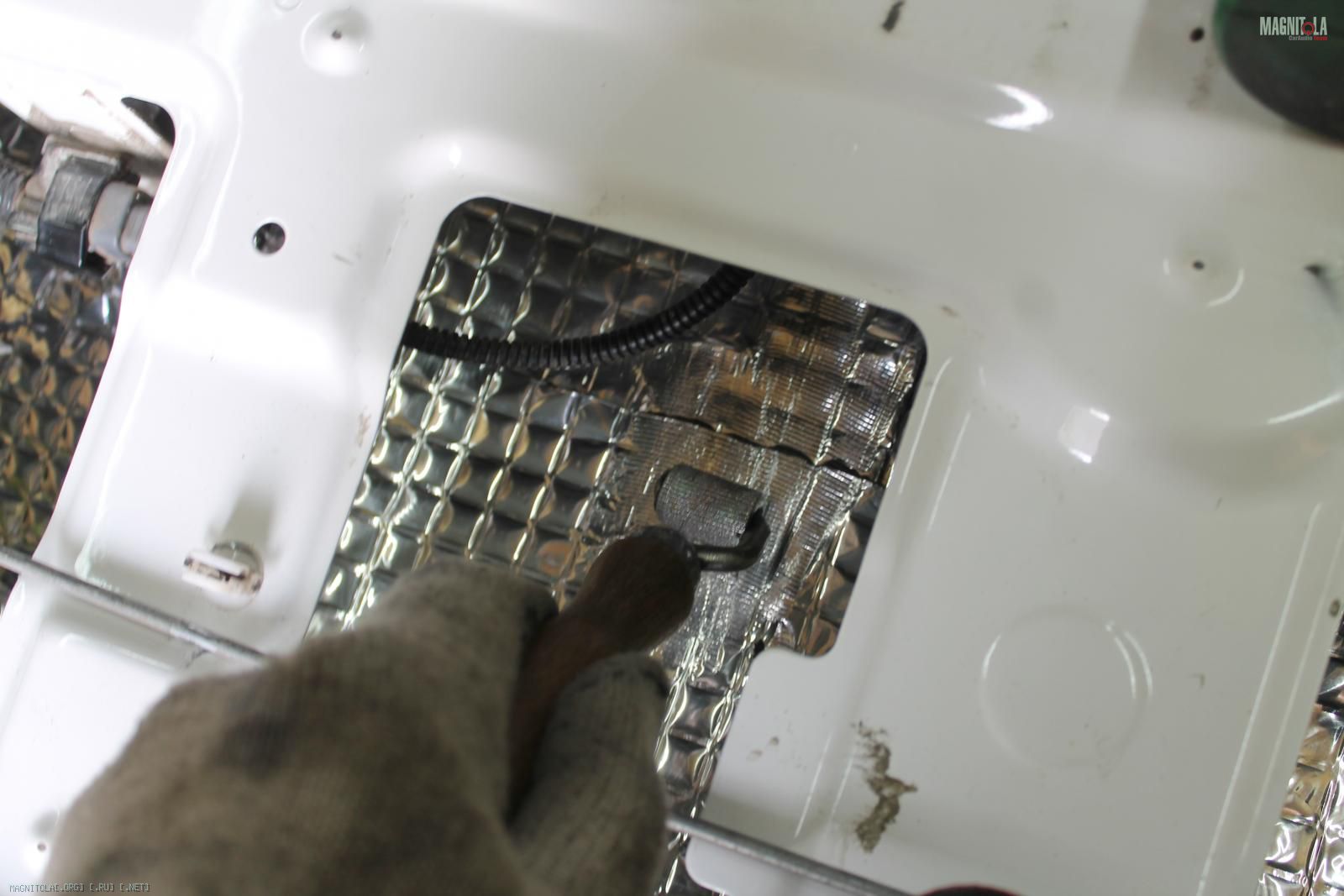

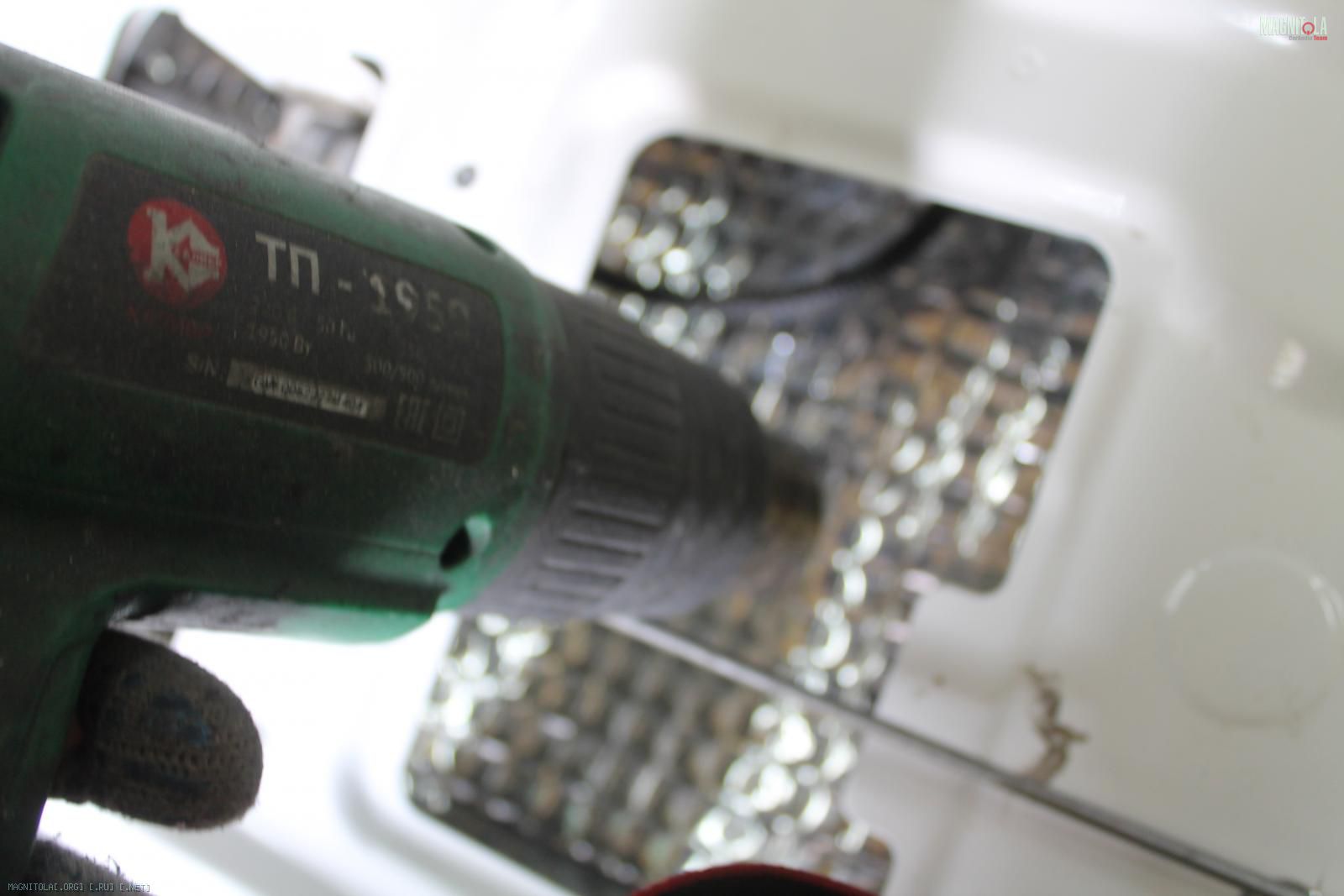

Вскрываем.. Очищаем, обезжириваем, наносим вибру на внешнюю стенку, греем, прикатываем...
Вложение 1037810 Вложение 1037812 Вложение 1037814 Вложение 1037816 Вложение 1037818 Вложение 1037820 Вложение 1037822 Вложение 1037824 Вложение 1037826 Вложение 1037828 Вложение 1037830

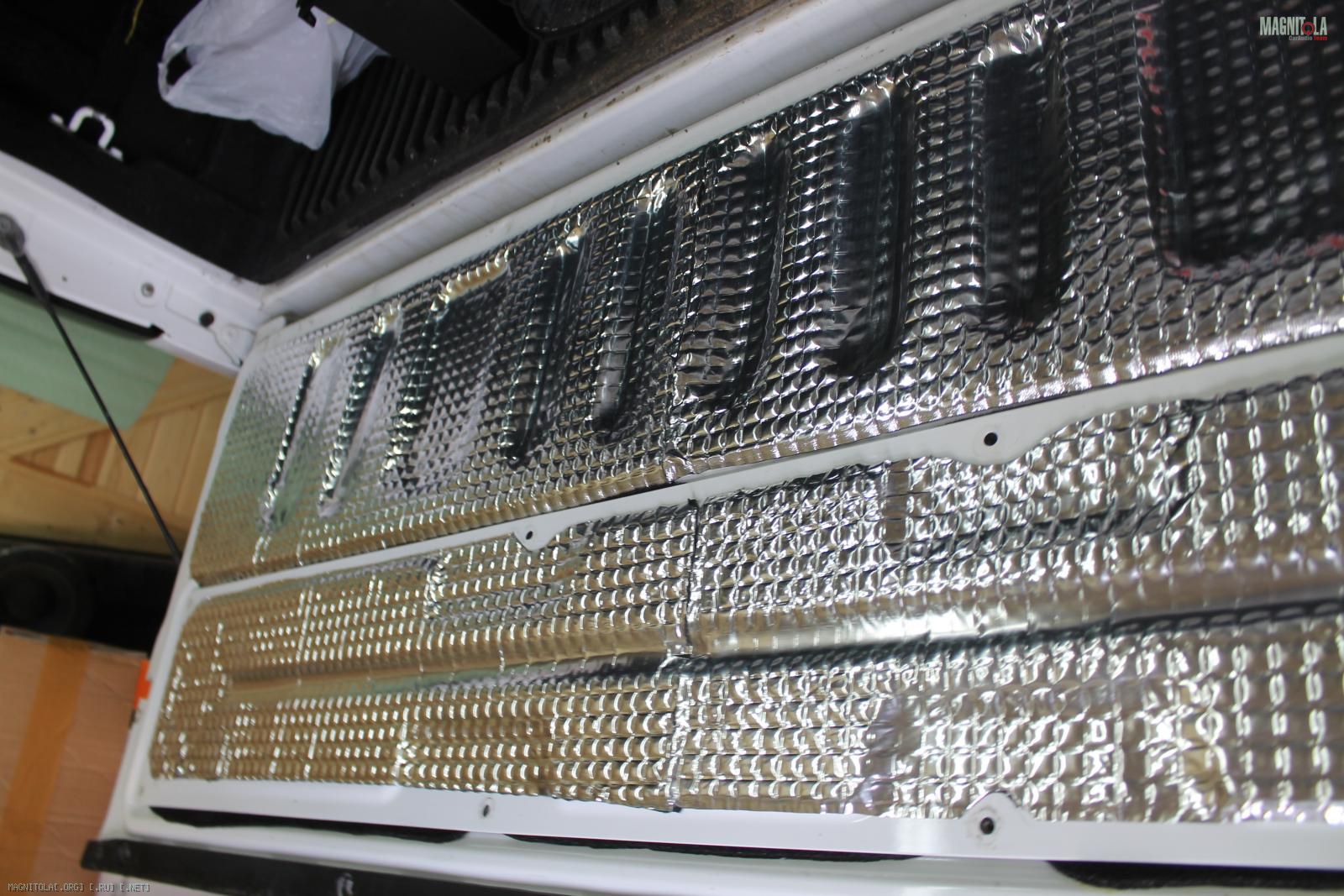

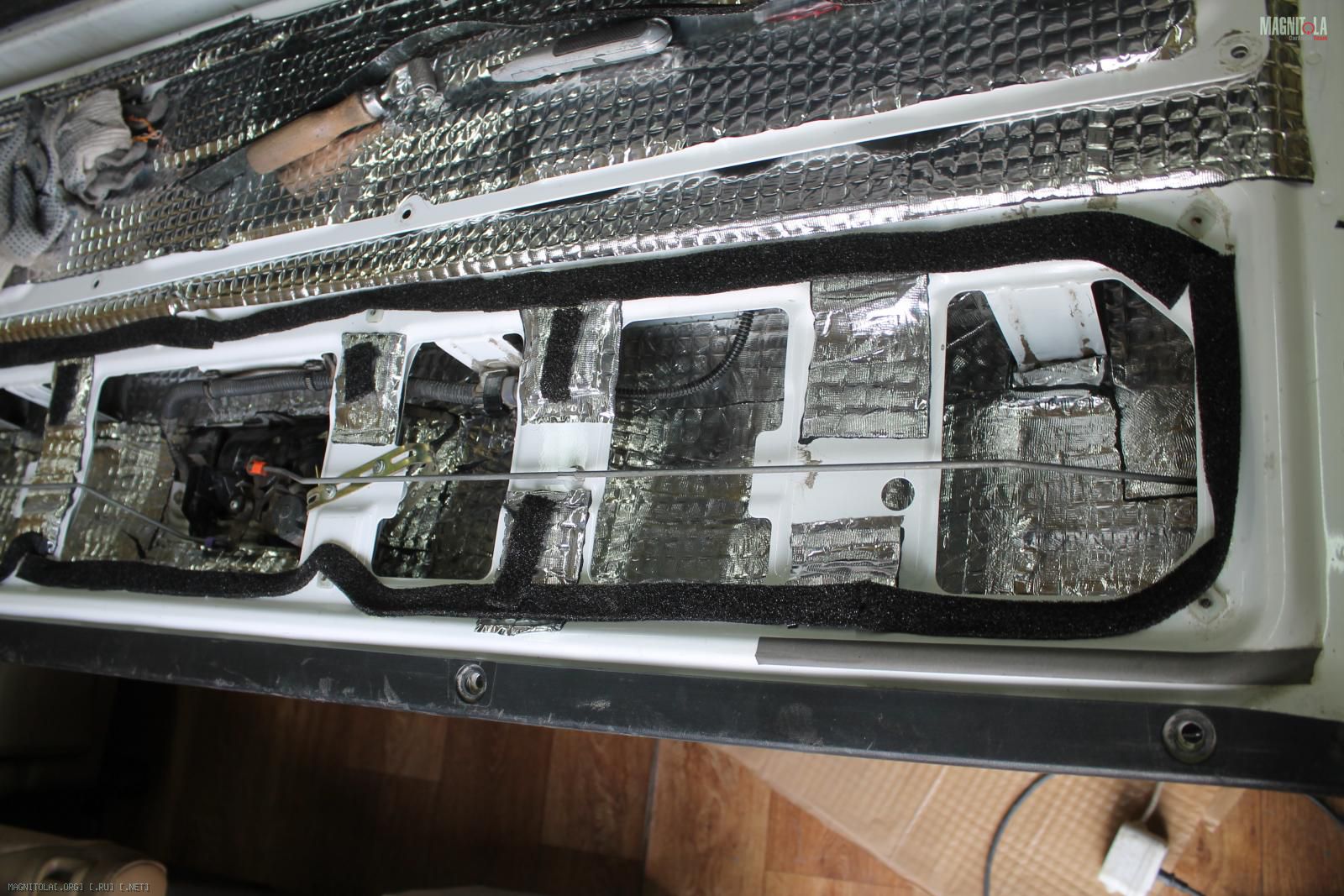

Уплотнительная лента из битопласта...

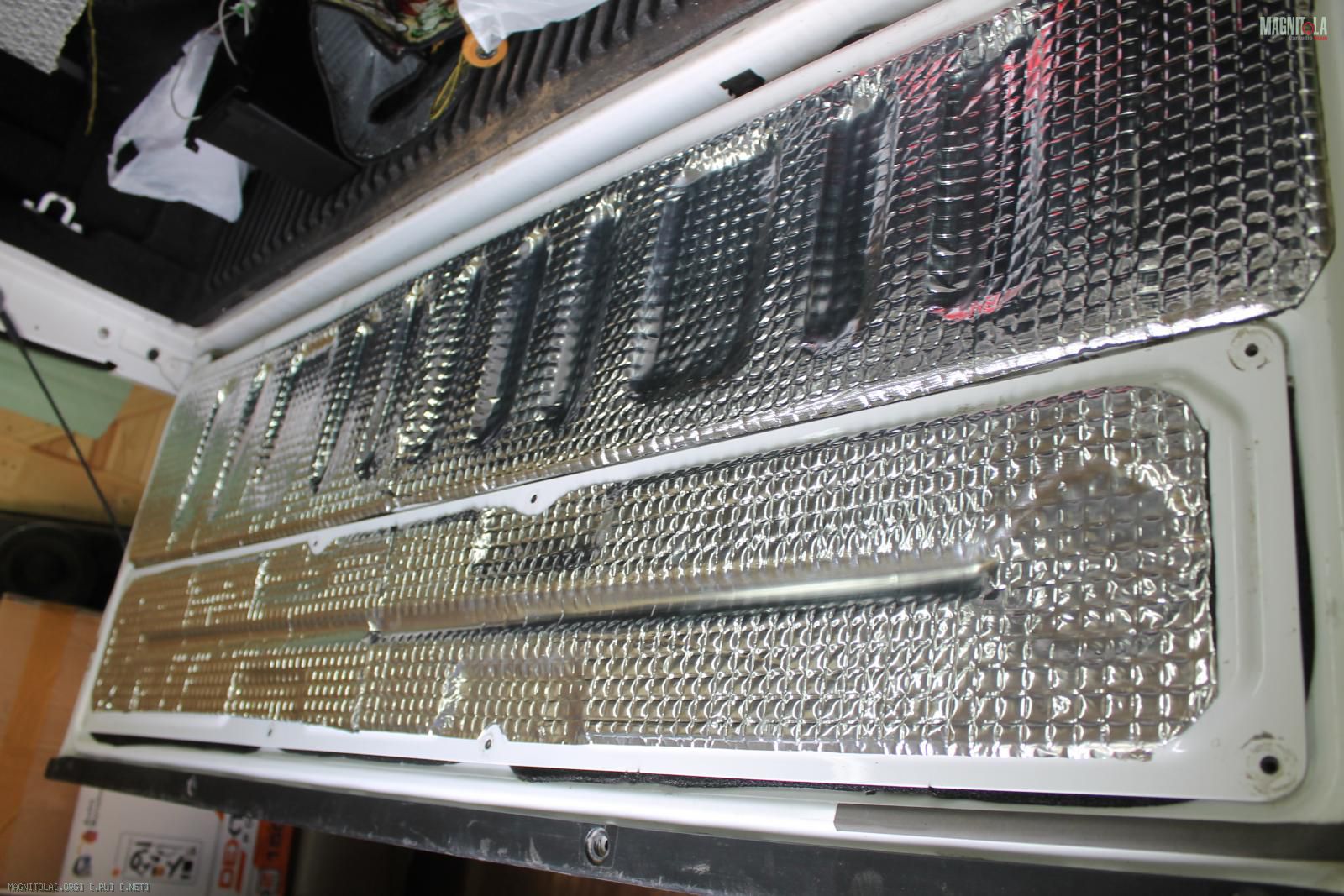

Наносим вибру, греем, прикатываем...
Вложение 1037832 Вложение 1037834 Вложение 1037836 Вложение 1037838 Вложение 1037840 Вложение 1037842 Вложение 1037844 Вложение 1037846

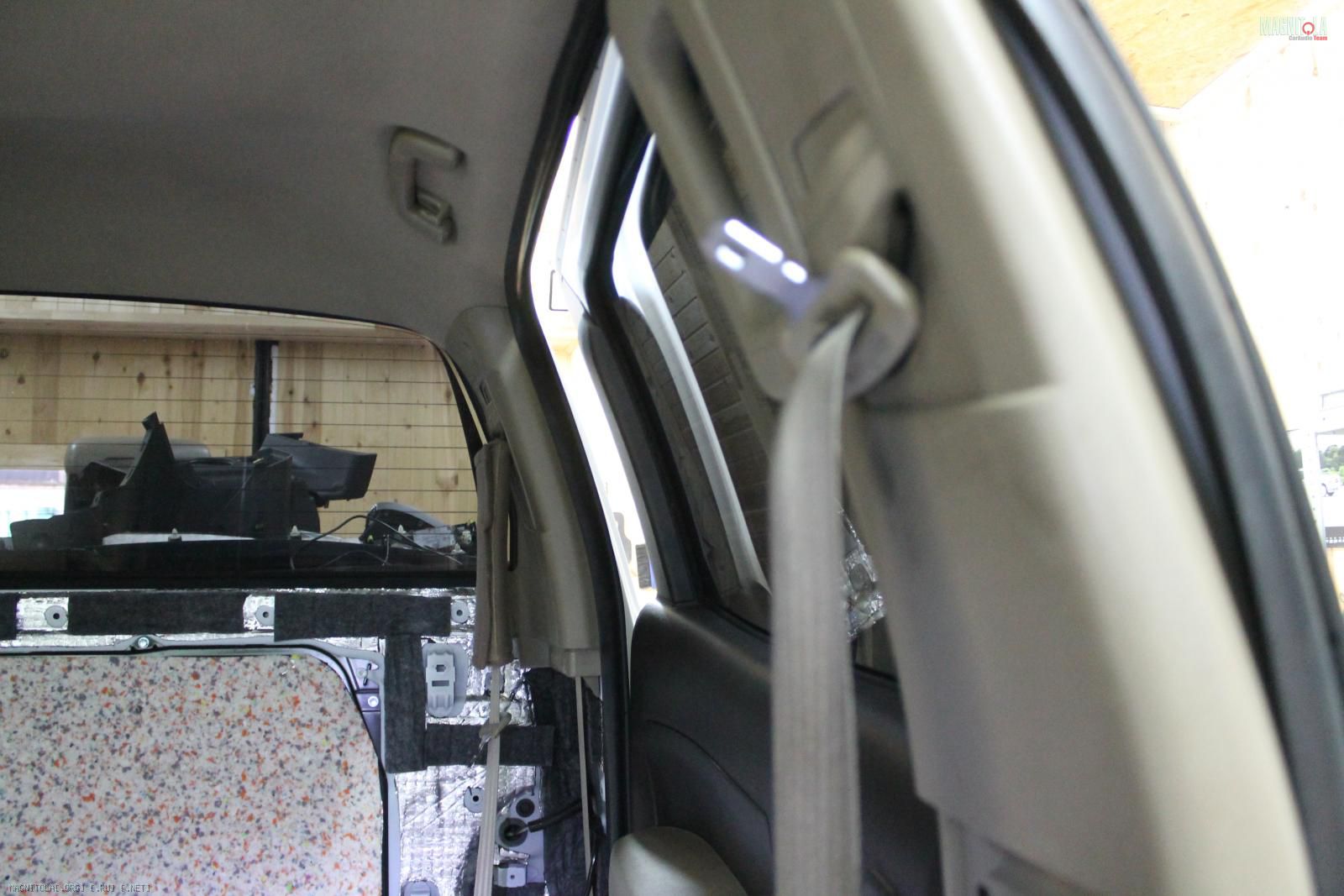

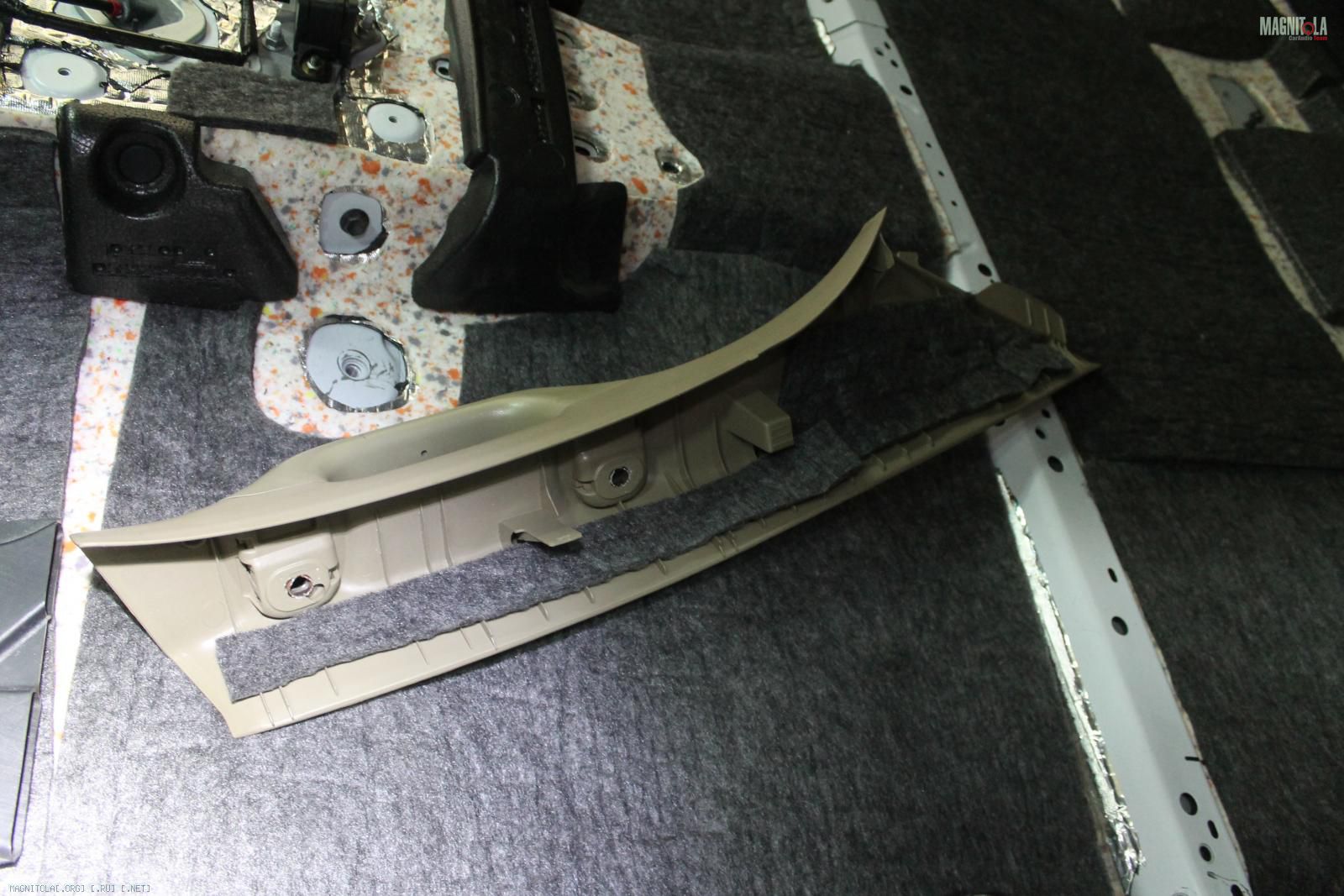

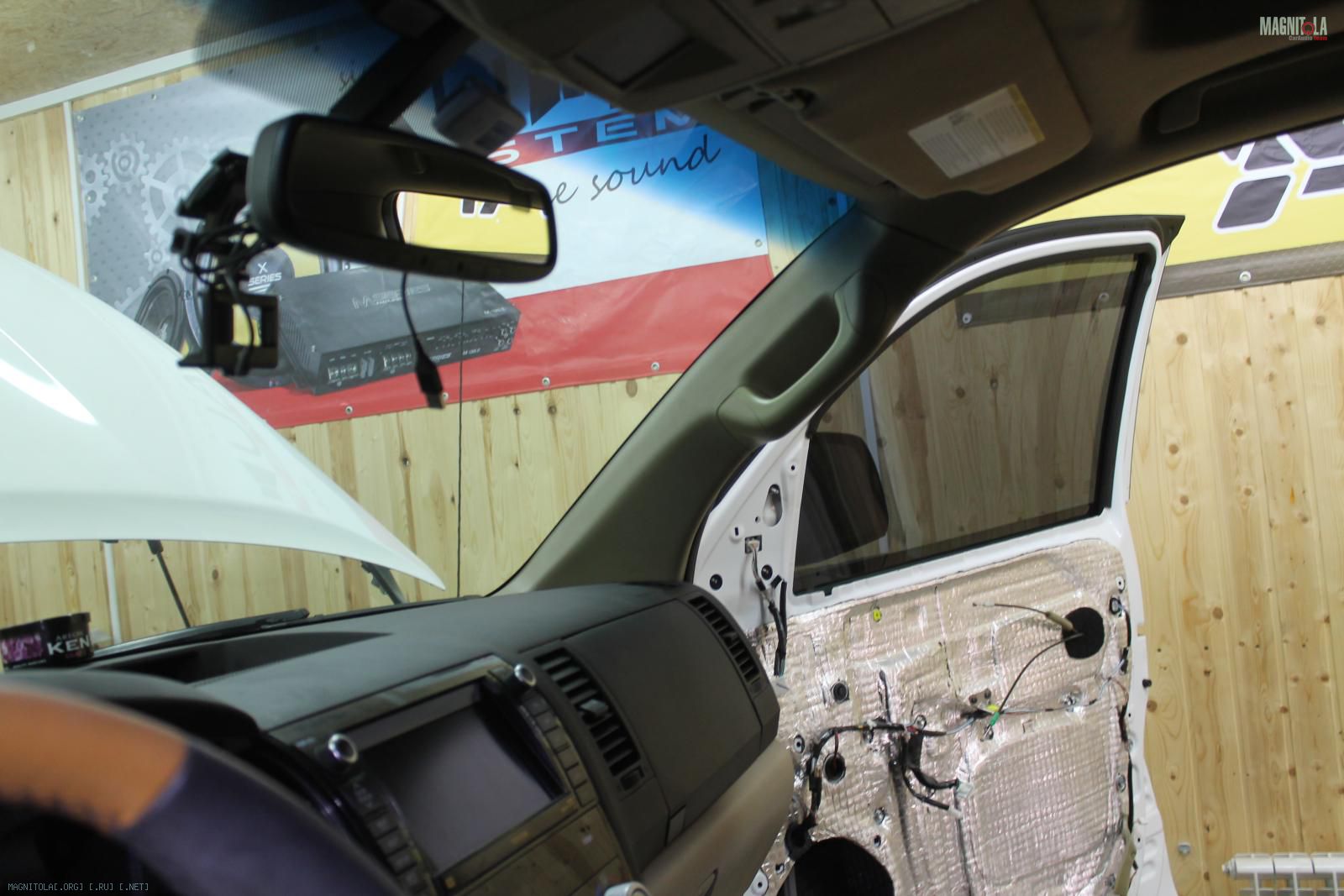

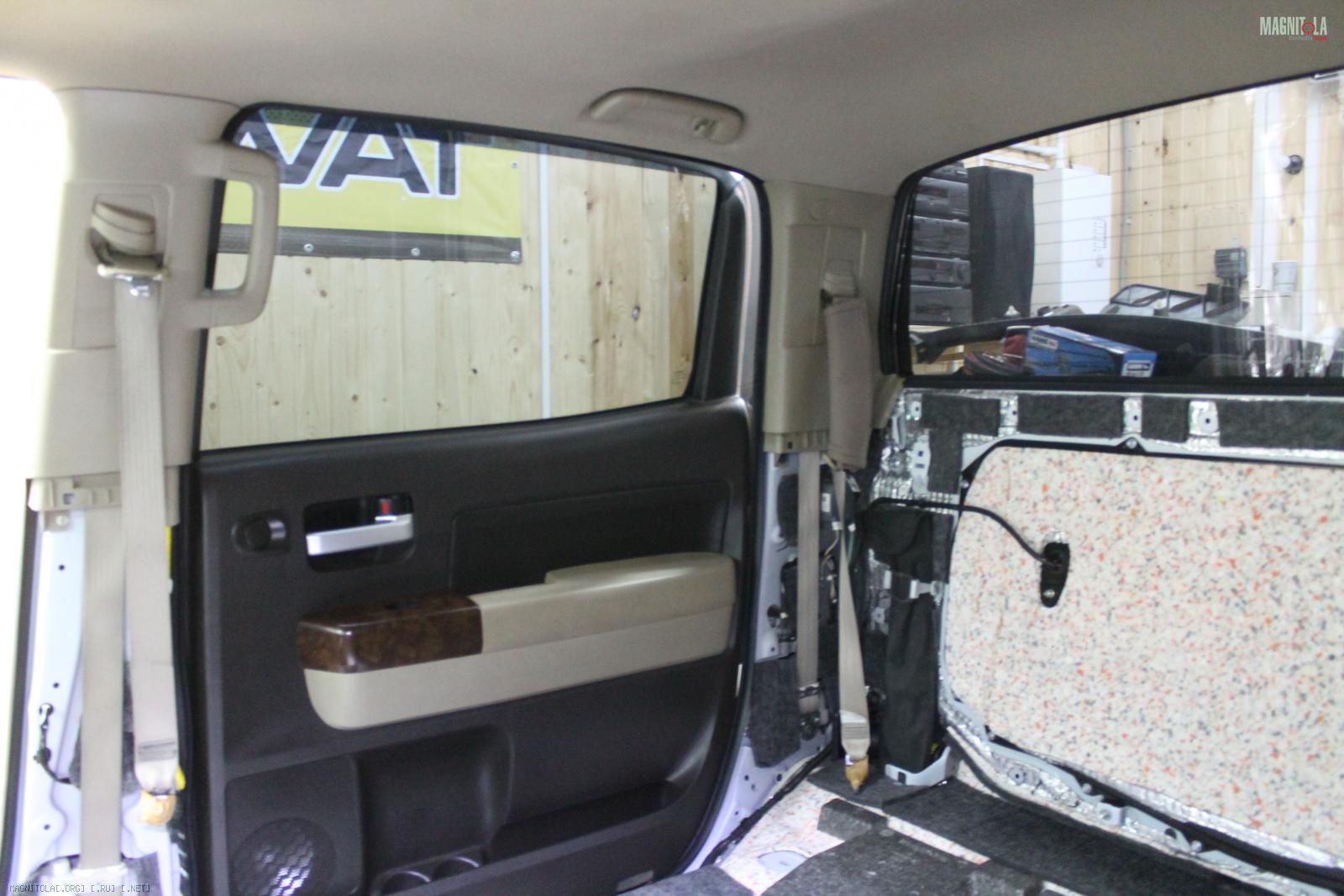

На пластиковые детали и стойки добавили звукопоглотителя, собрали верх салона и задние двери
Вложение 1037848 Вложение 1037850 Вложение 1037852 Вложение 1037854 Вложение 1037856 Вложение 1037858
25.07.2016, 01:33
fox proteus

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Задний борт...

Но зачем?:eek:
25.07.2016, 08:24
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от fox proteus

Но зачем?:eek:

Просьба клиента, при закрытии гремит хуже газелевской двери
25.07.2016, 21:36
st220

Вложений: 65

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

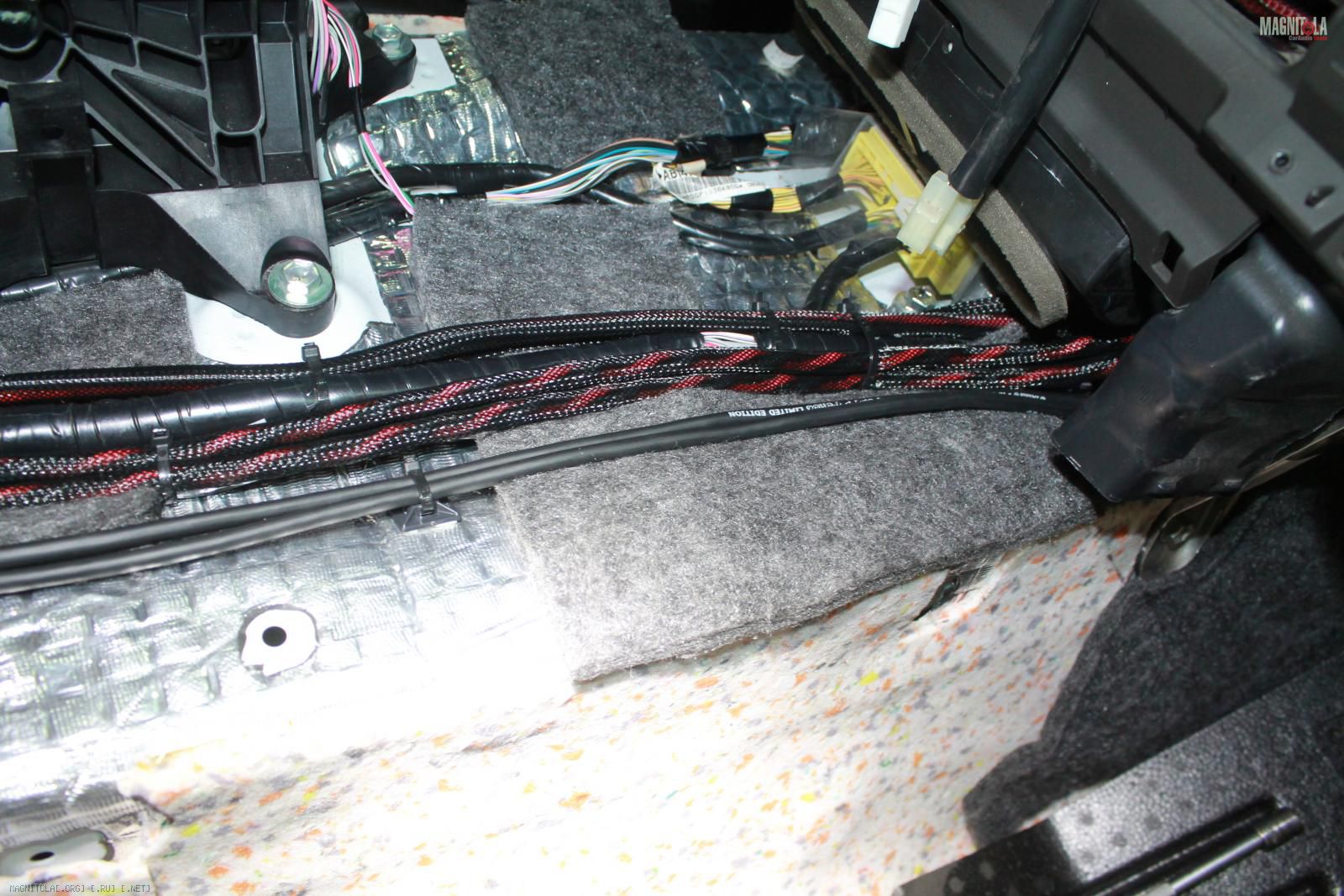

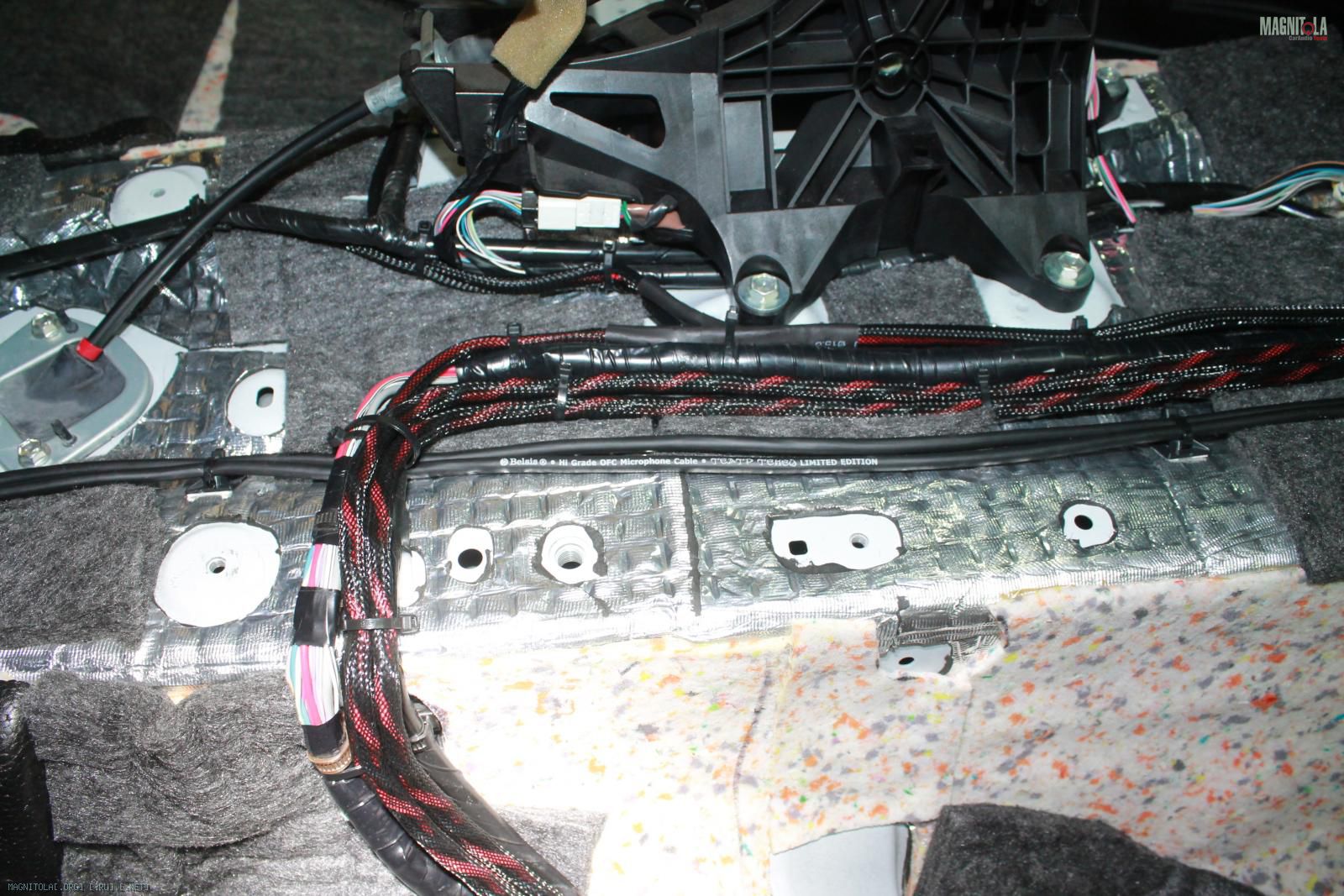

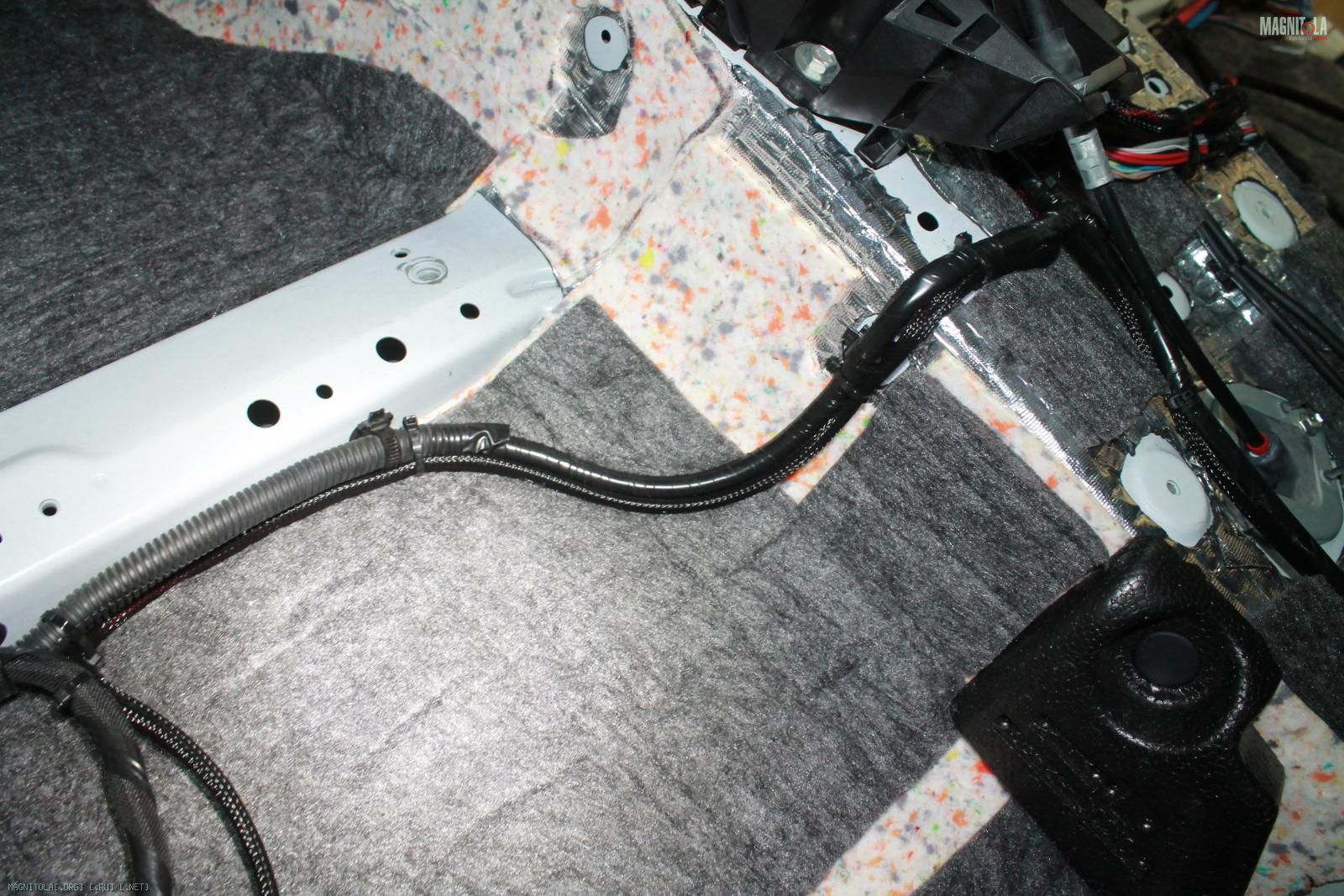

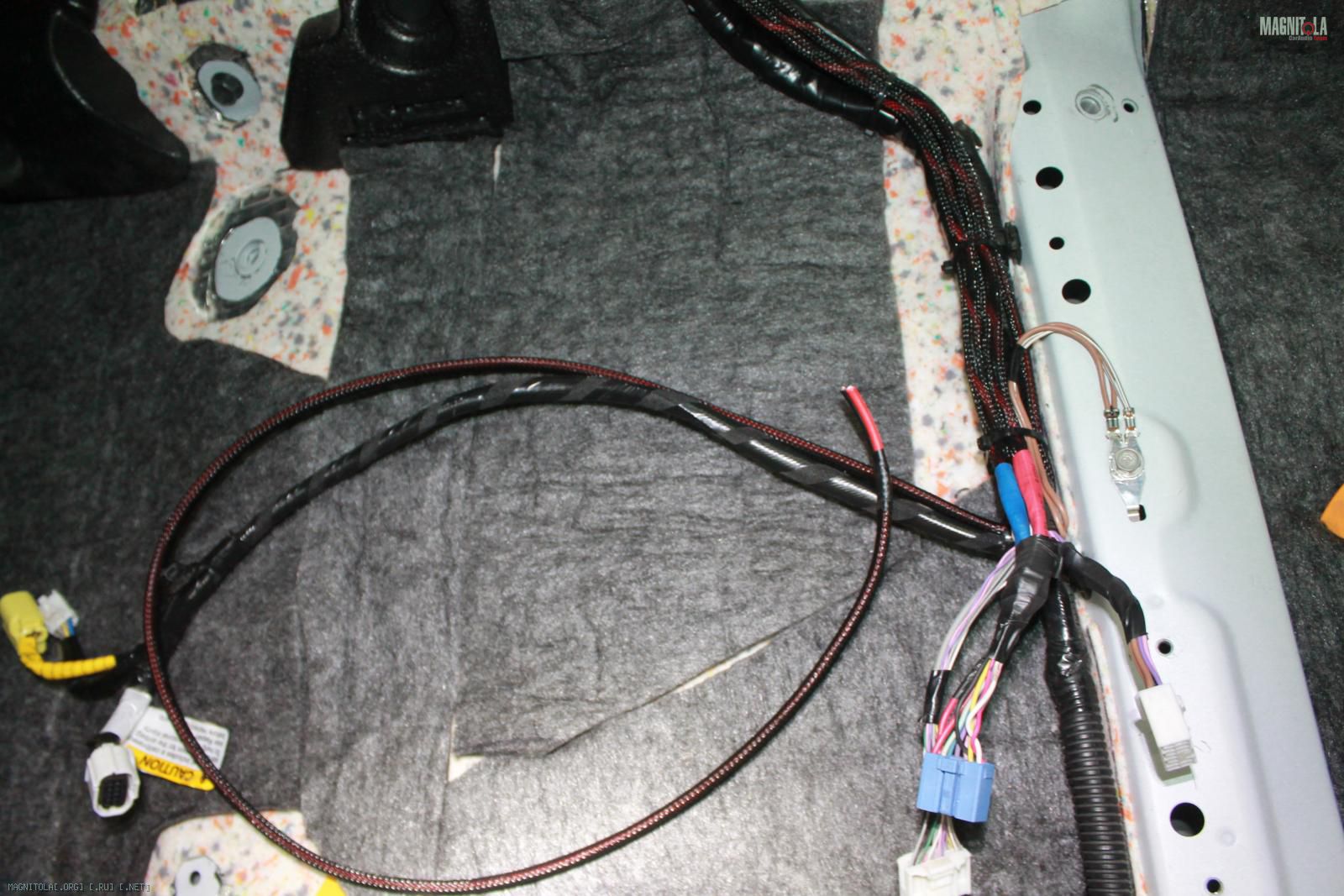

Протяжка, закрепление проводки под задние мониторы в подголовниках

Вложение 1038576 Вложение 1038578 Вложение 1038580 Вложение 1038582 Вложение 1038584 Вложение 1038586 Вложение 1038588

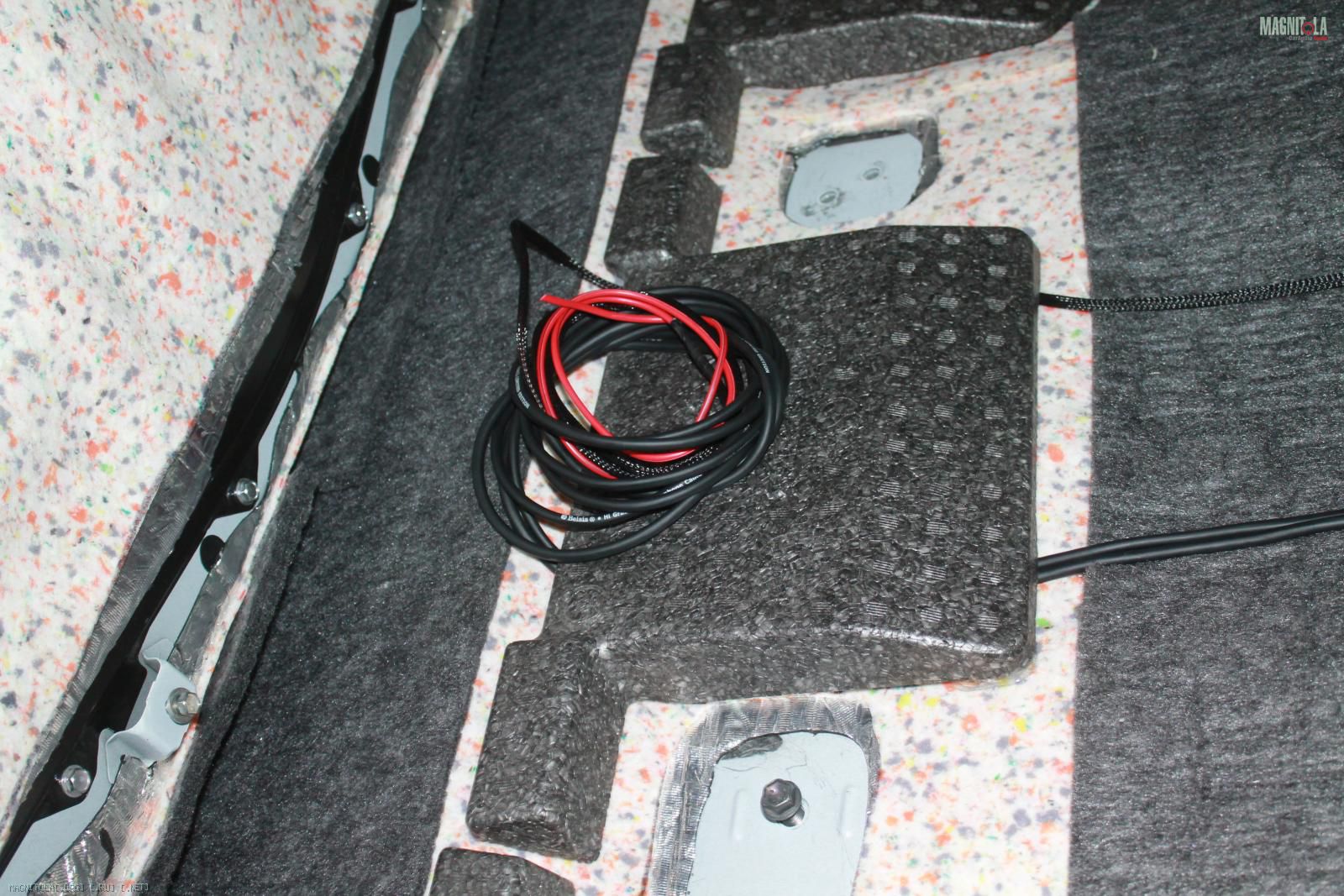

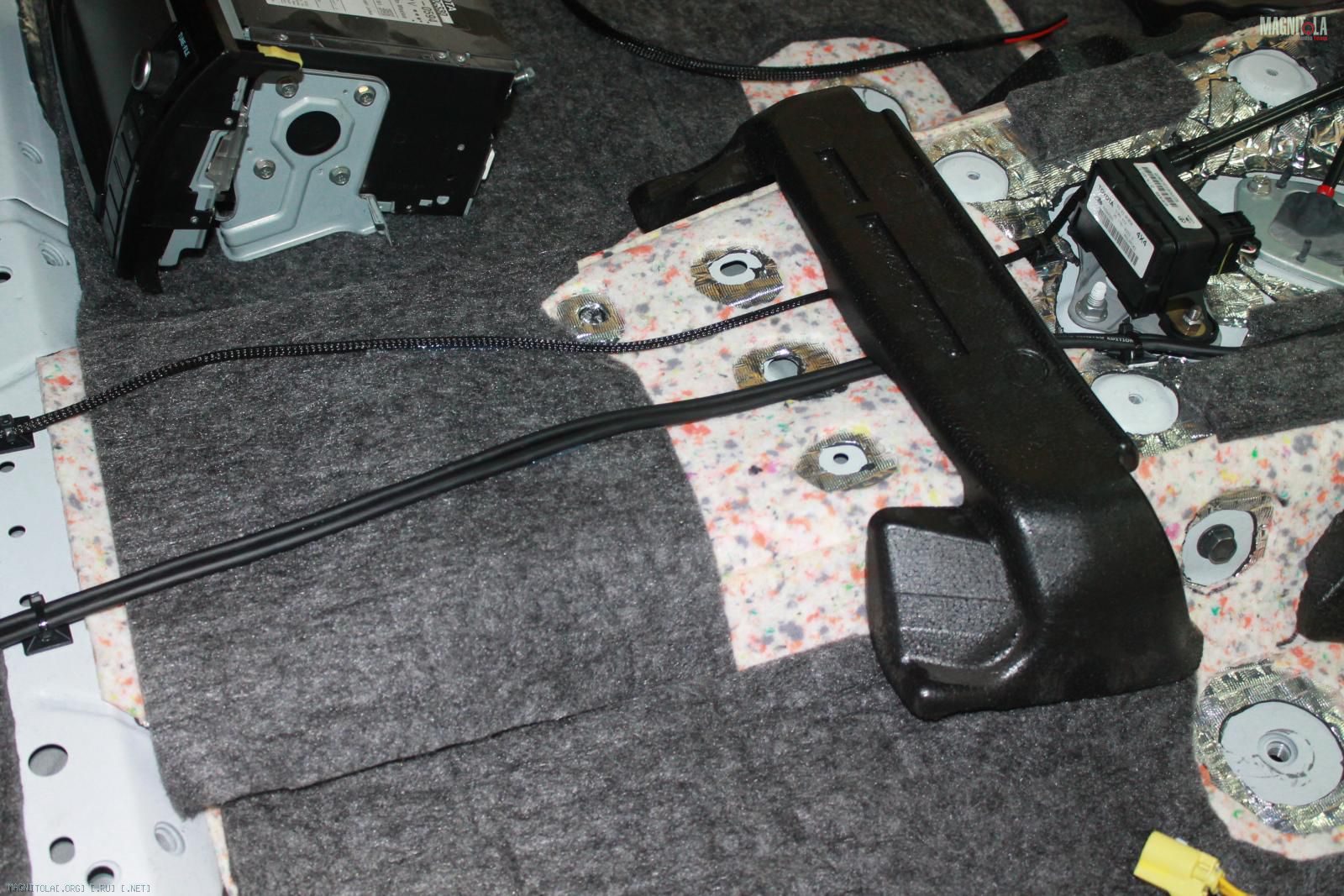

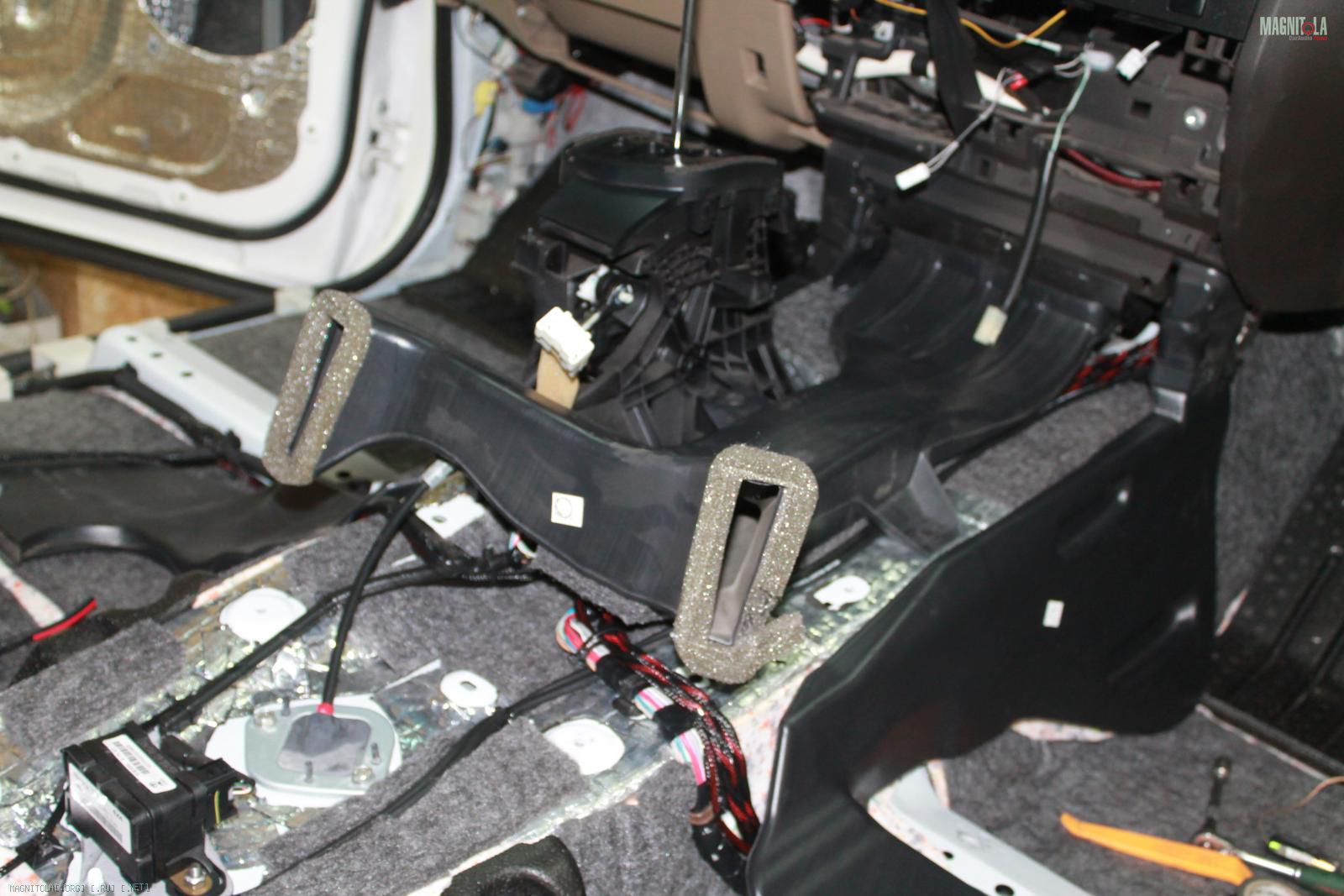

RCA, ремоут
Вложение 1038592 Вложение 1038594 Вложение 1038596 Вложение 1038598

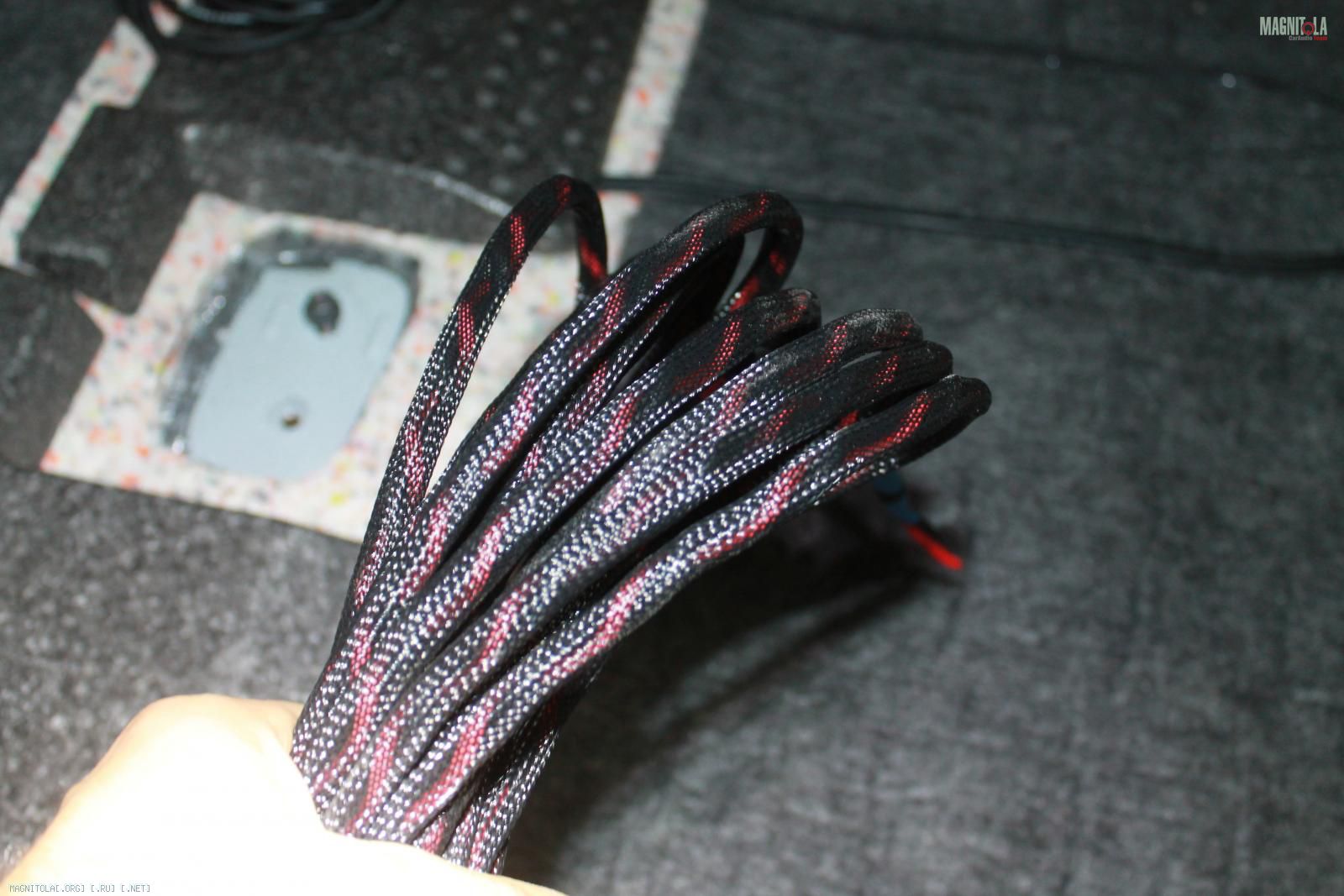

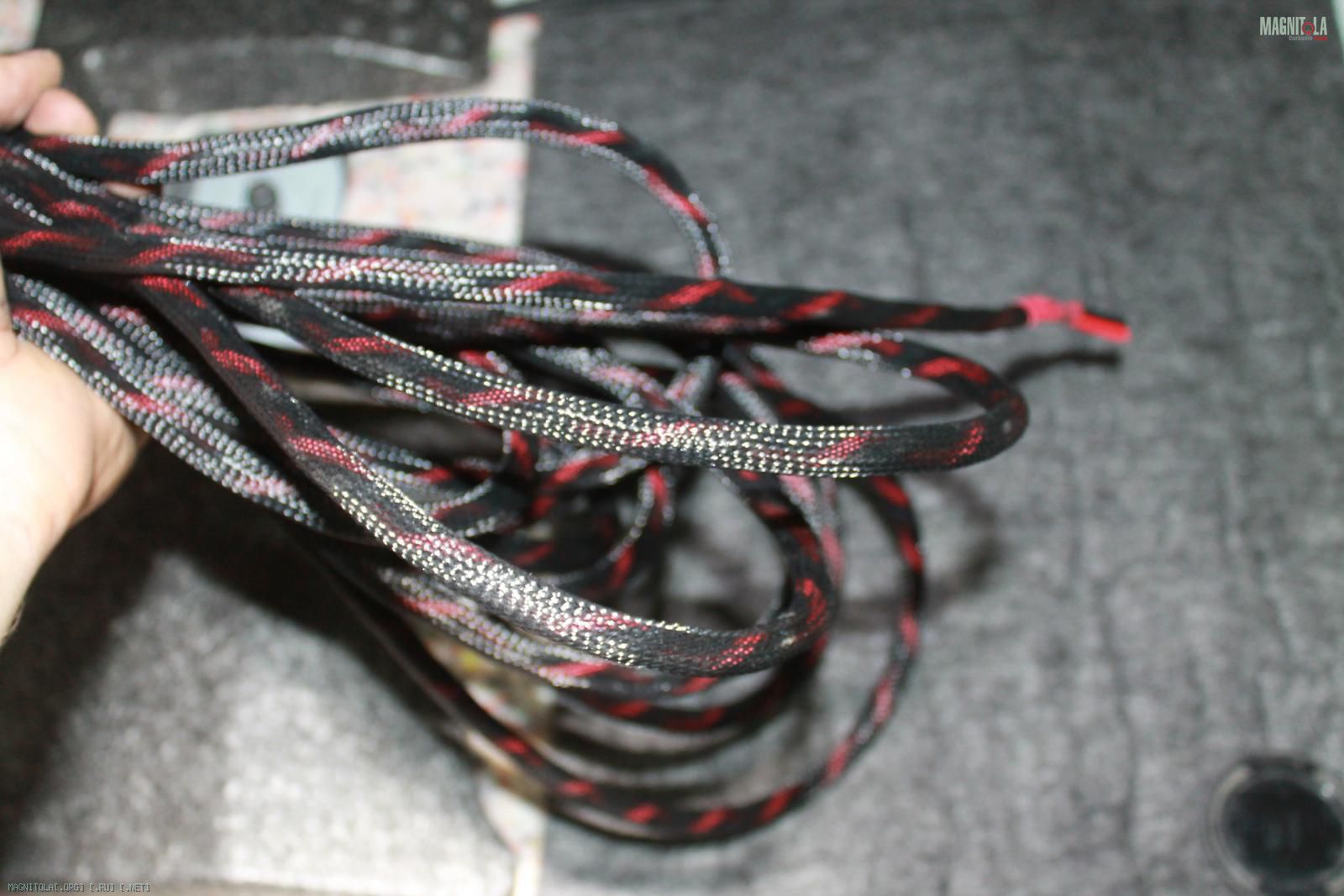

Акустическую проводку вяжем в косы, всю проводку одеваем в змею...
Вложение 1038600 Вложение 1038602

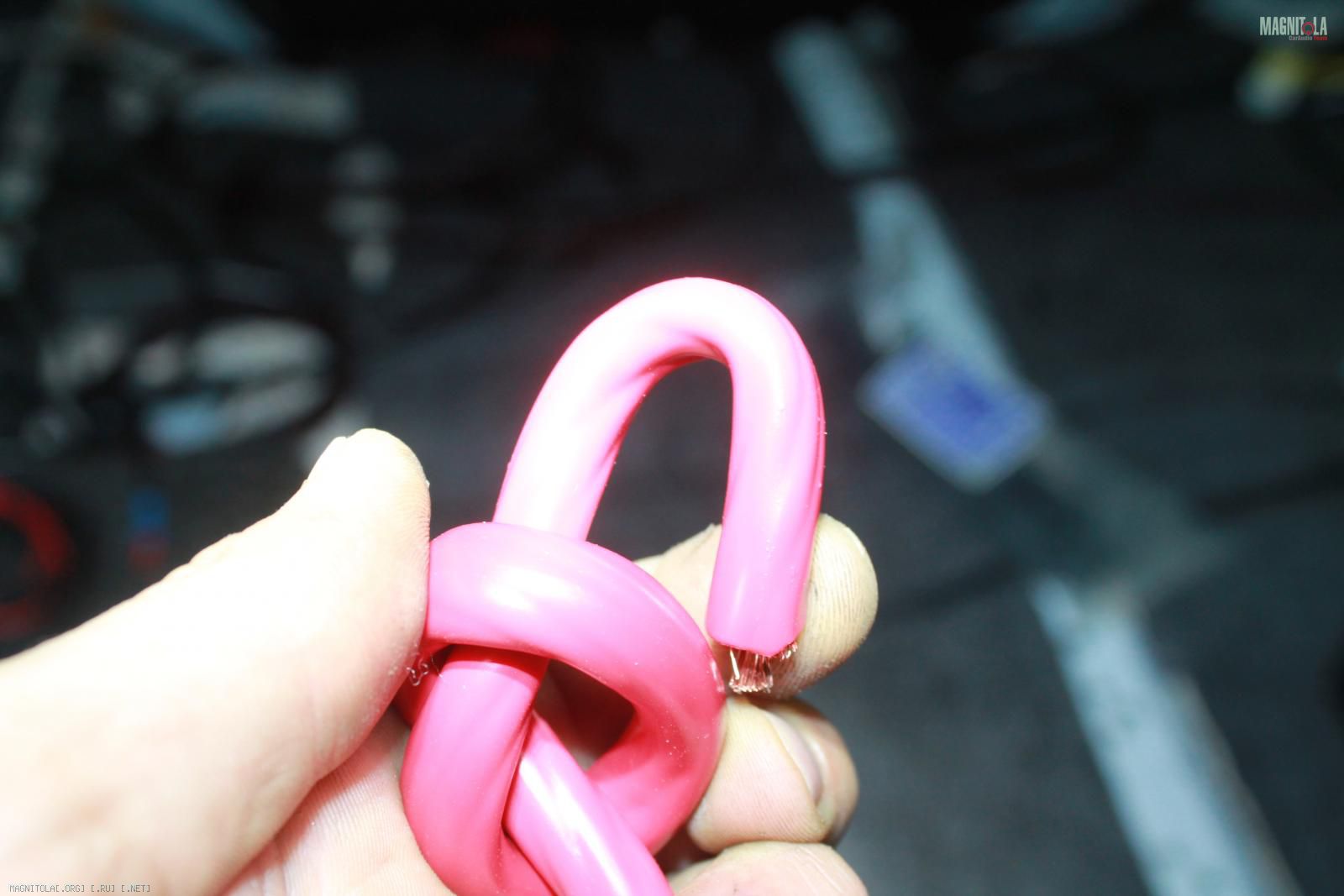

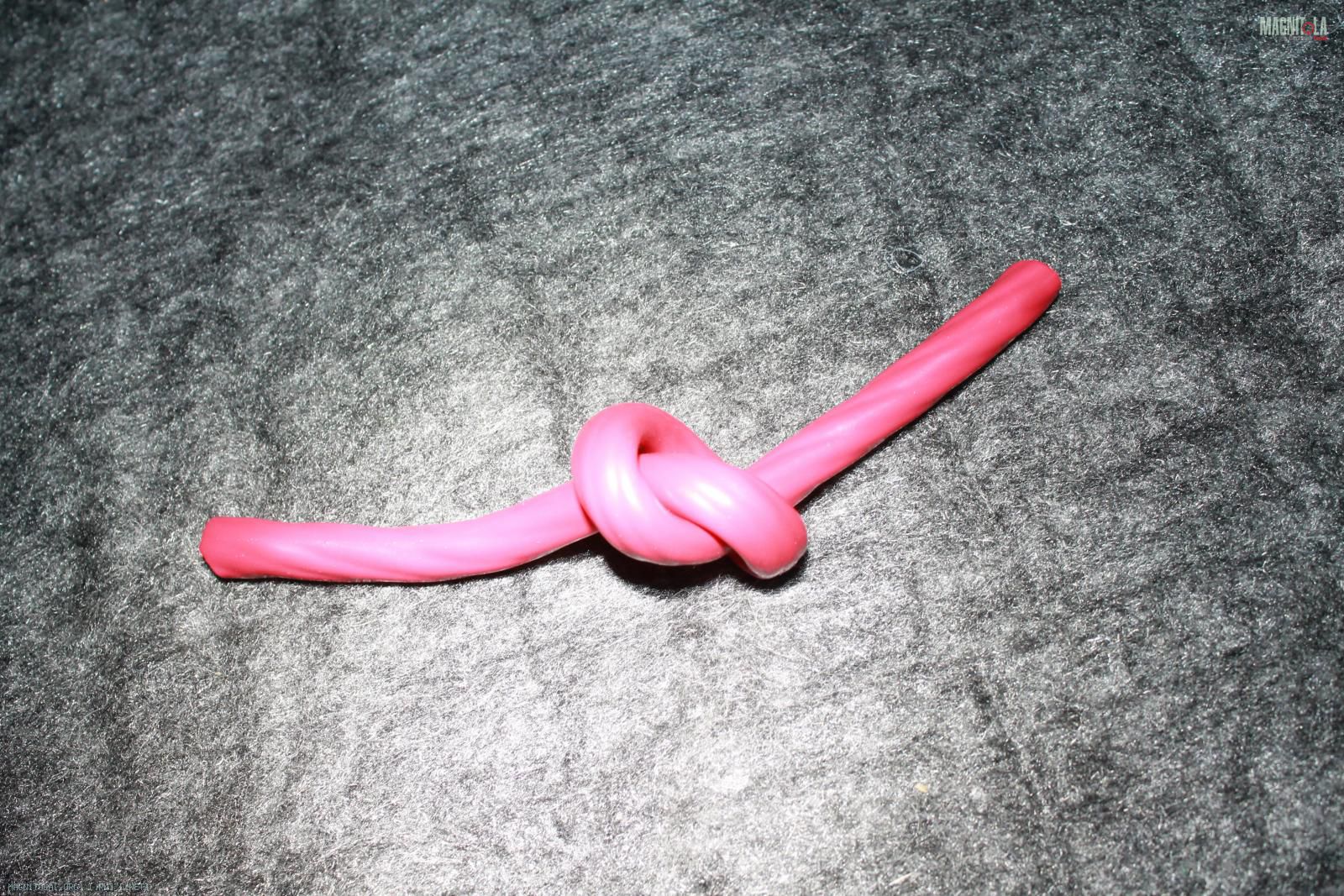

Вопрос о гибкости качественного ПУГВ 35мм2...
Вложение 1038604 Вложение 1038606

Вложение 1038608

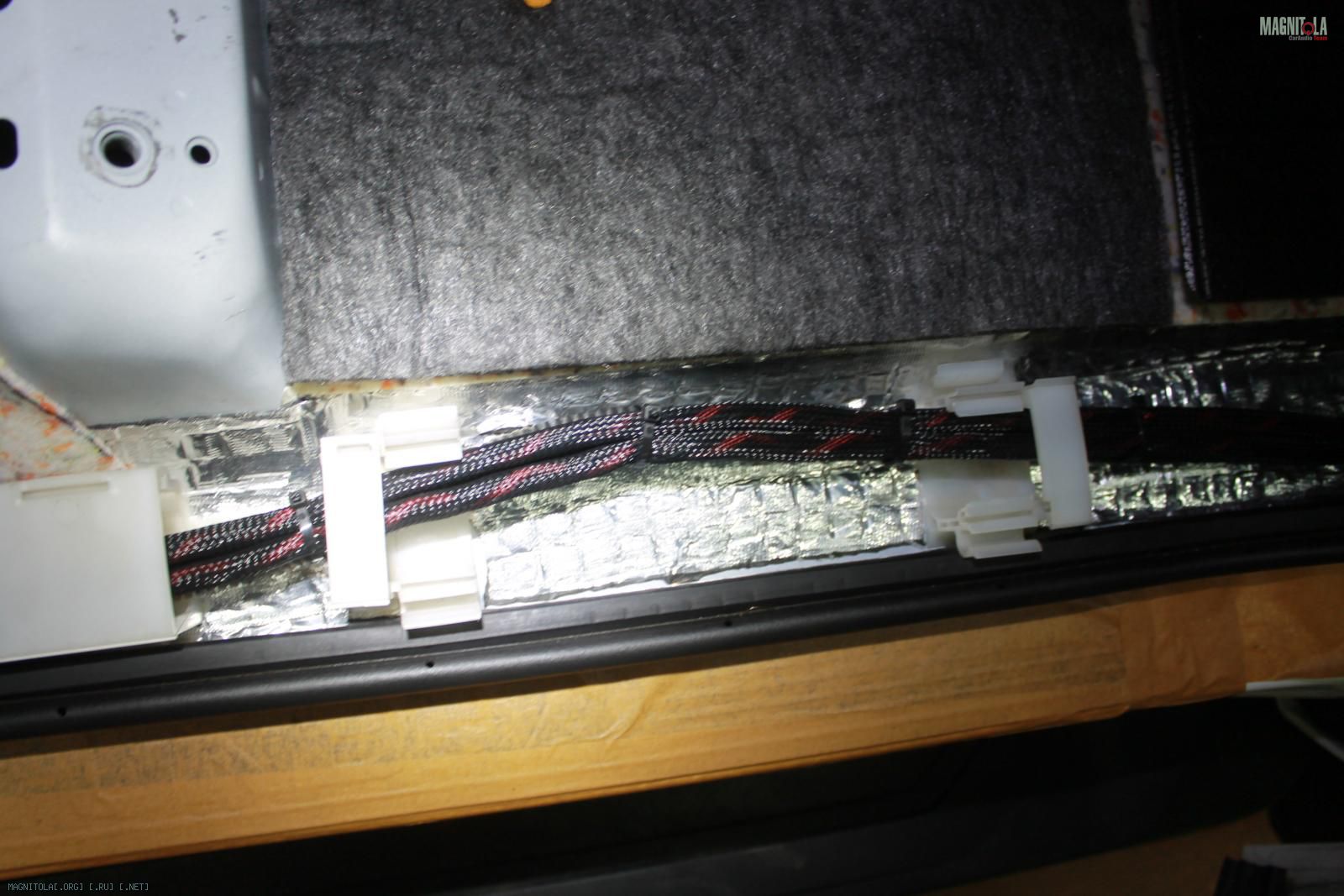

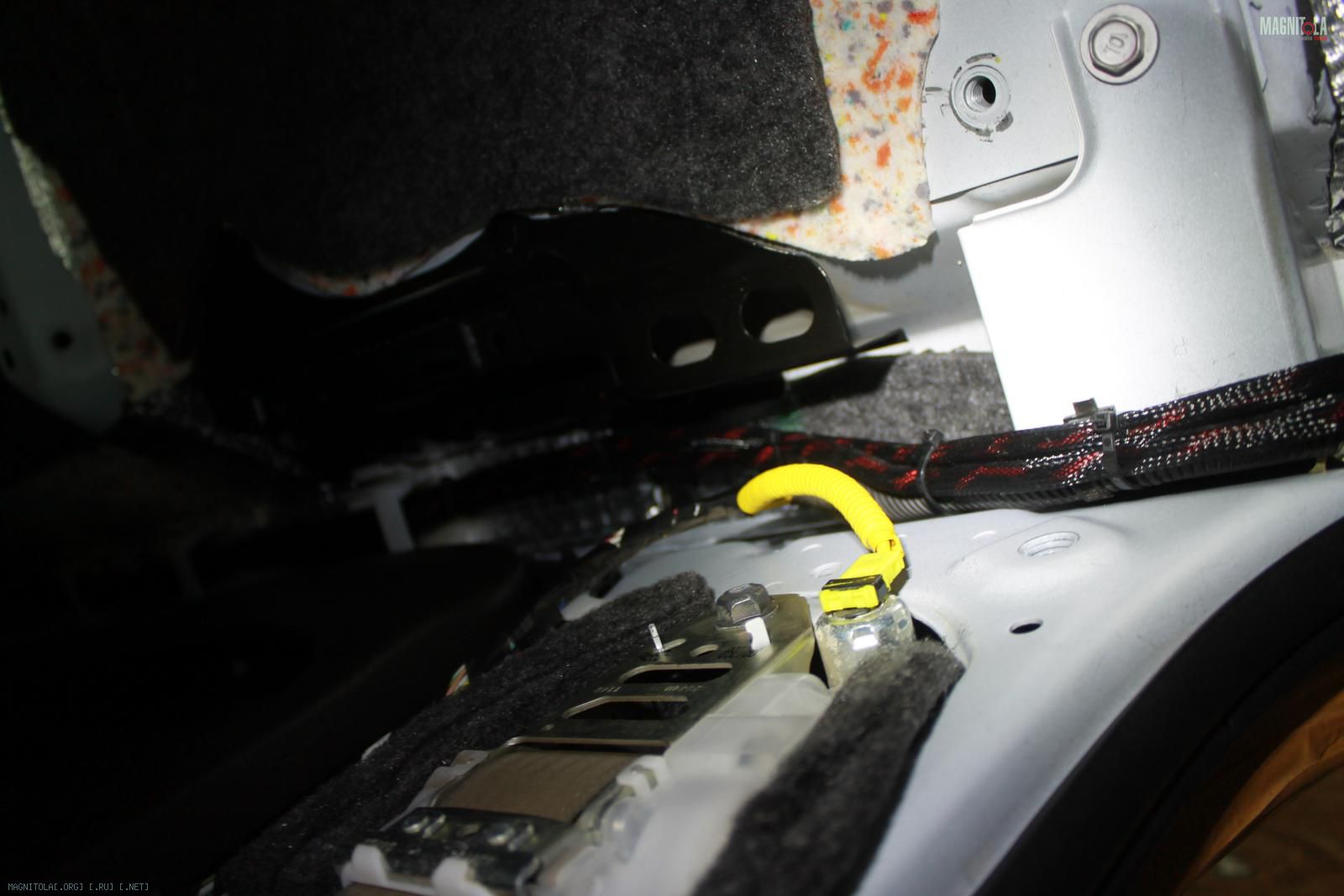

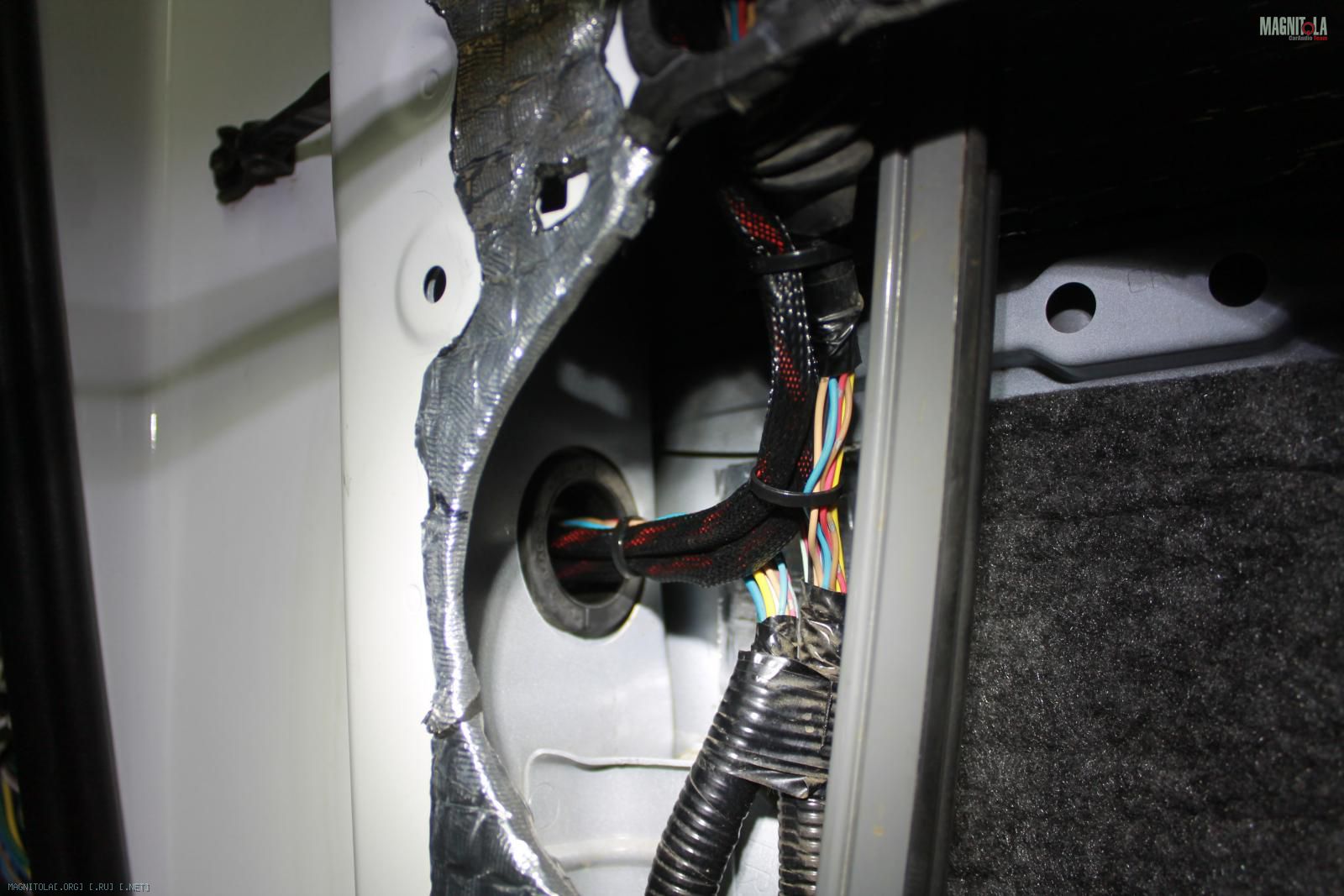

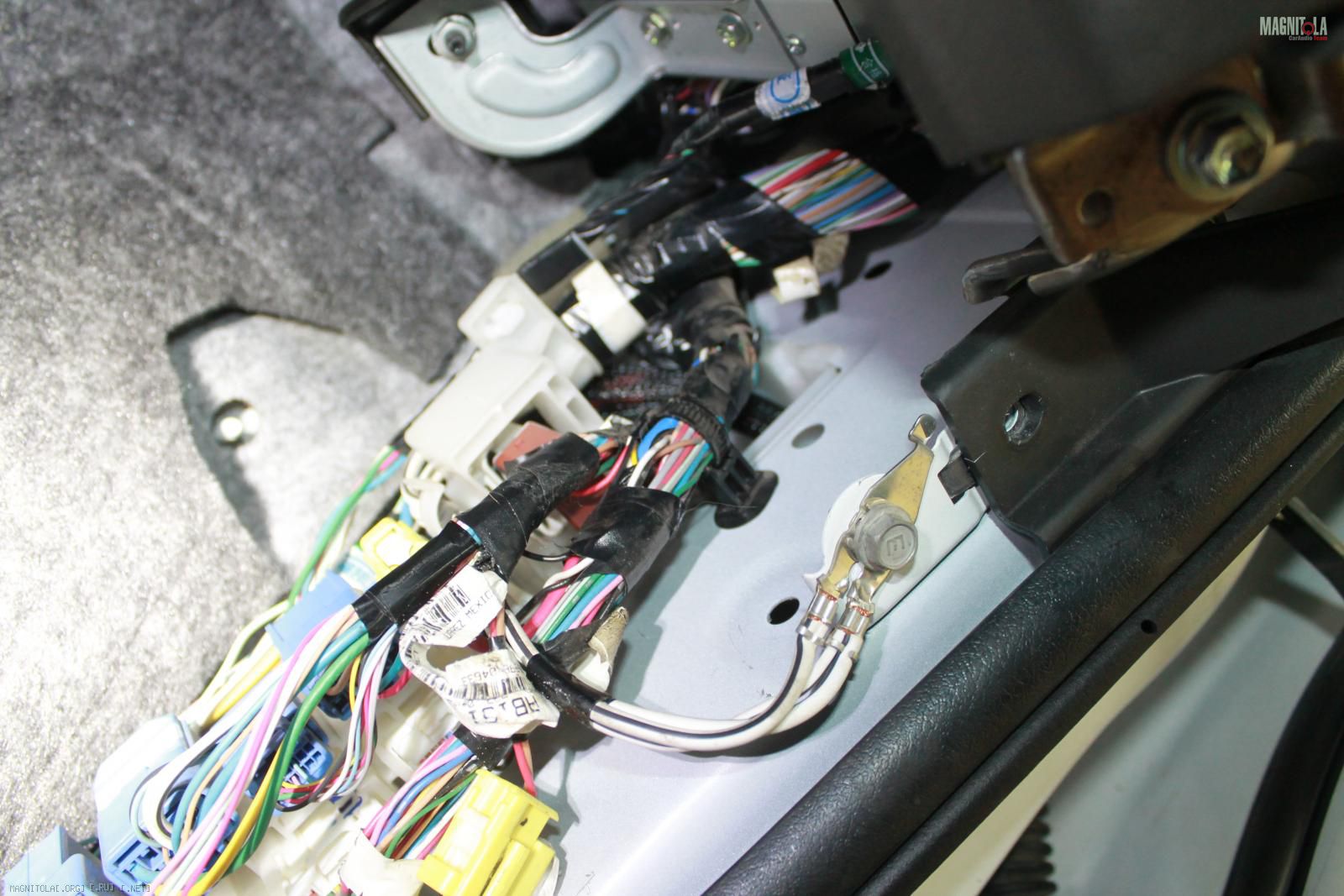

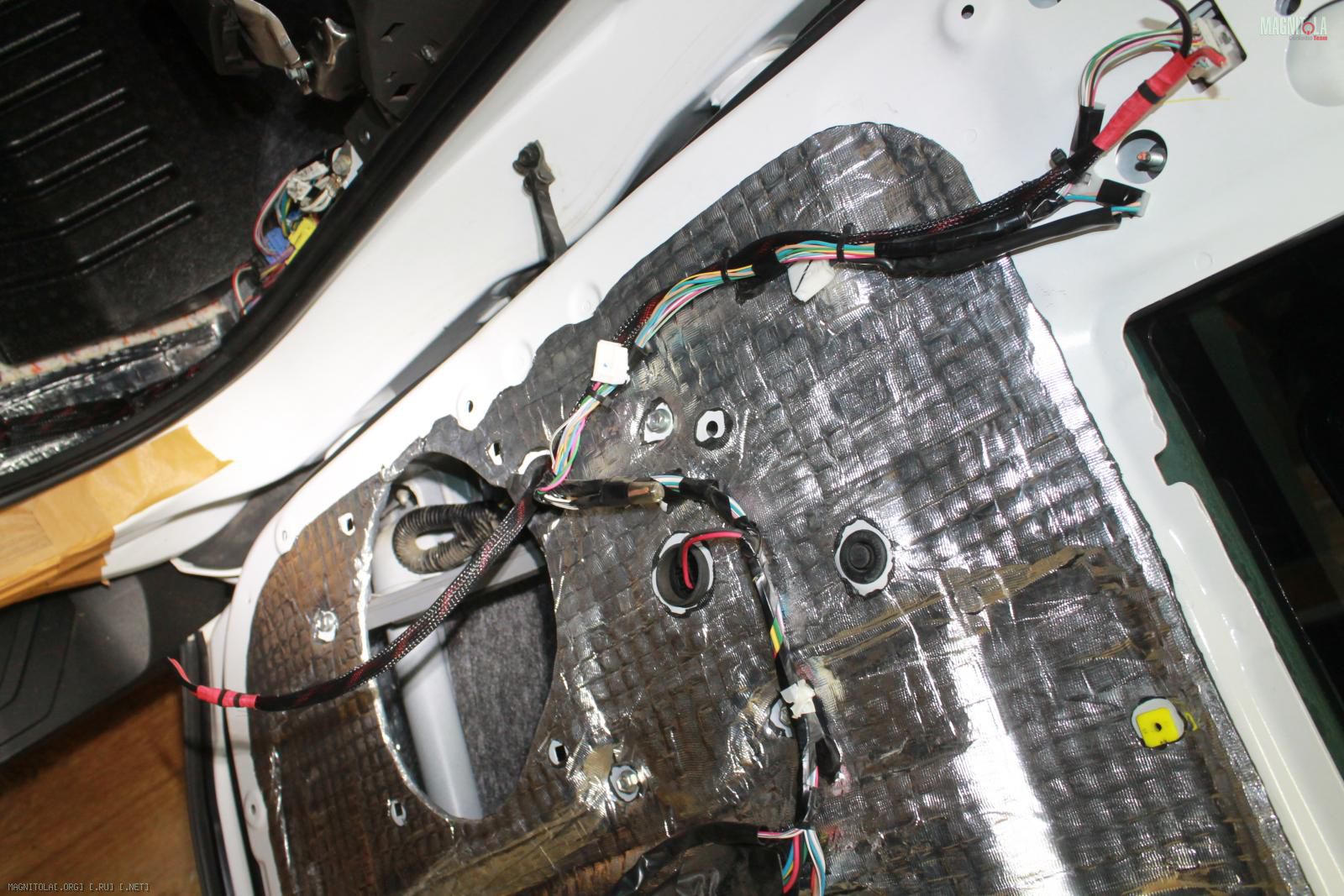

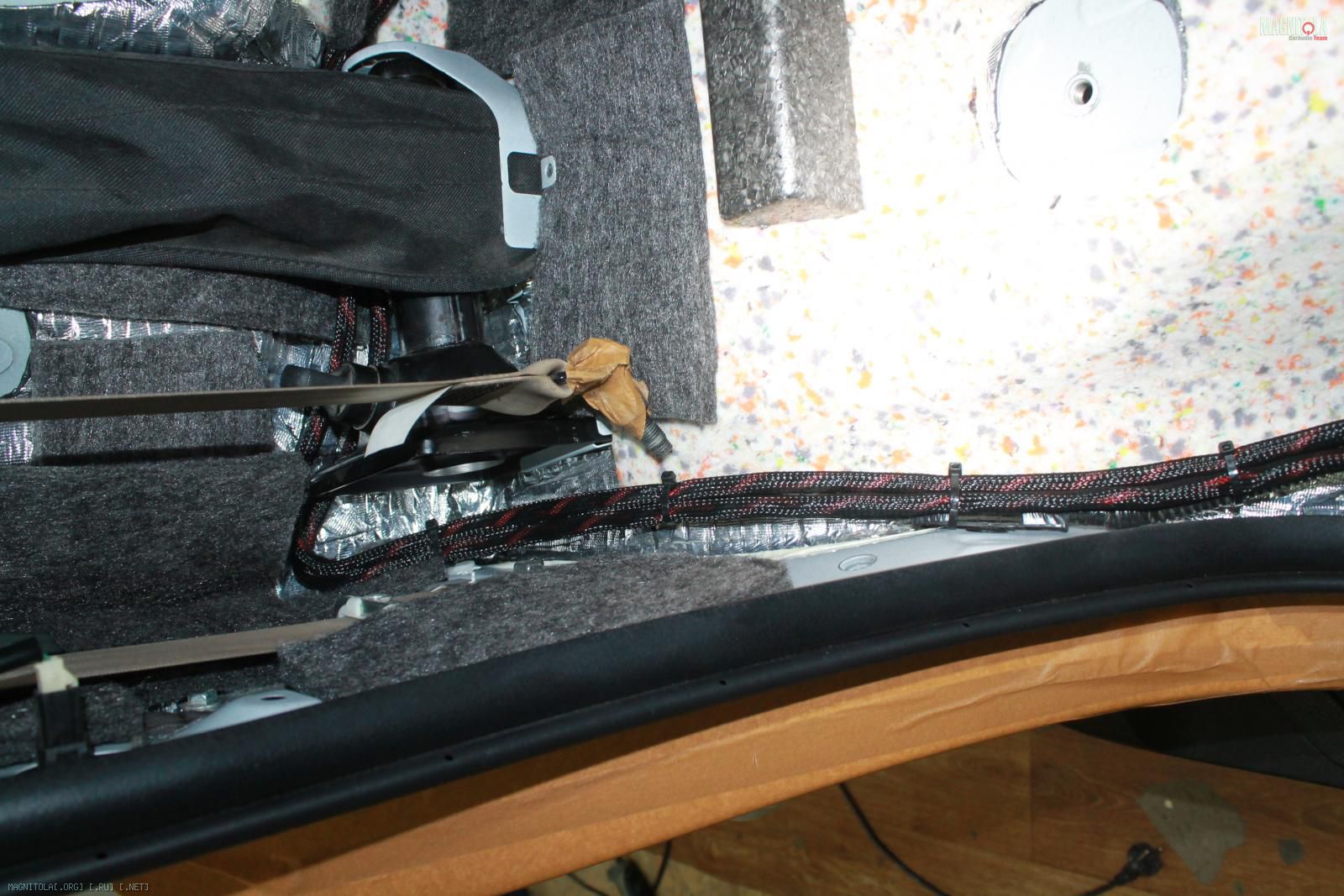

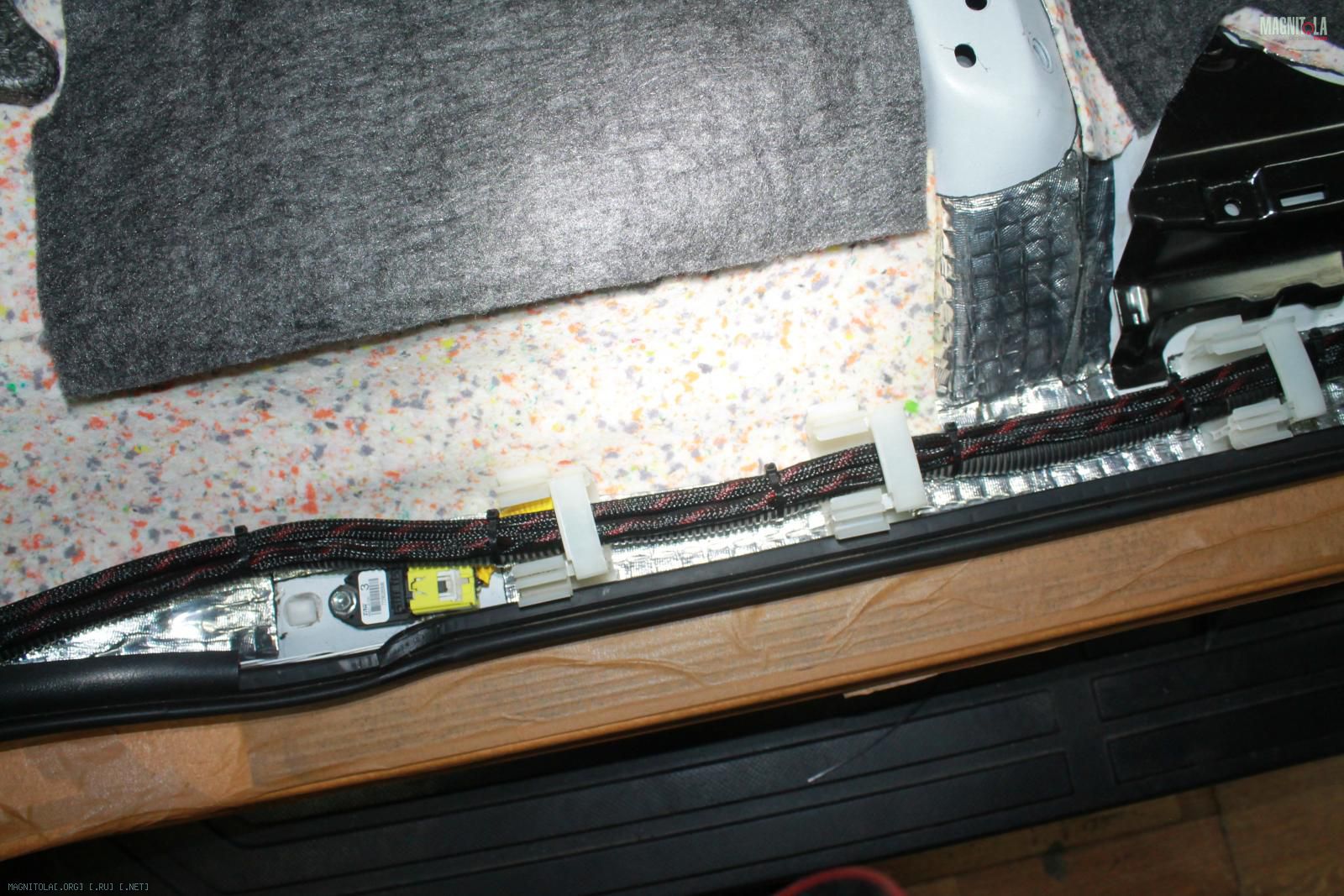

Проводка в дверь.... протяжка и закрепление правый борт...
Вложение 1038610 Вложение 1038612 Вложение 1038614 Вложение 1038616 Вложение 1038618 Вложение 1038620 Вложение 1038622 Вложение 1038624 Вложение 1038626

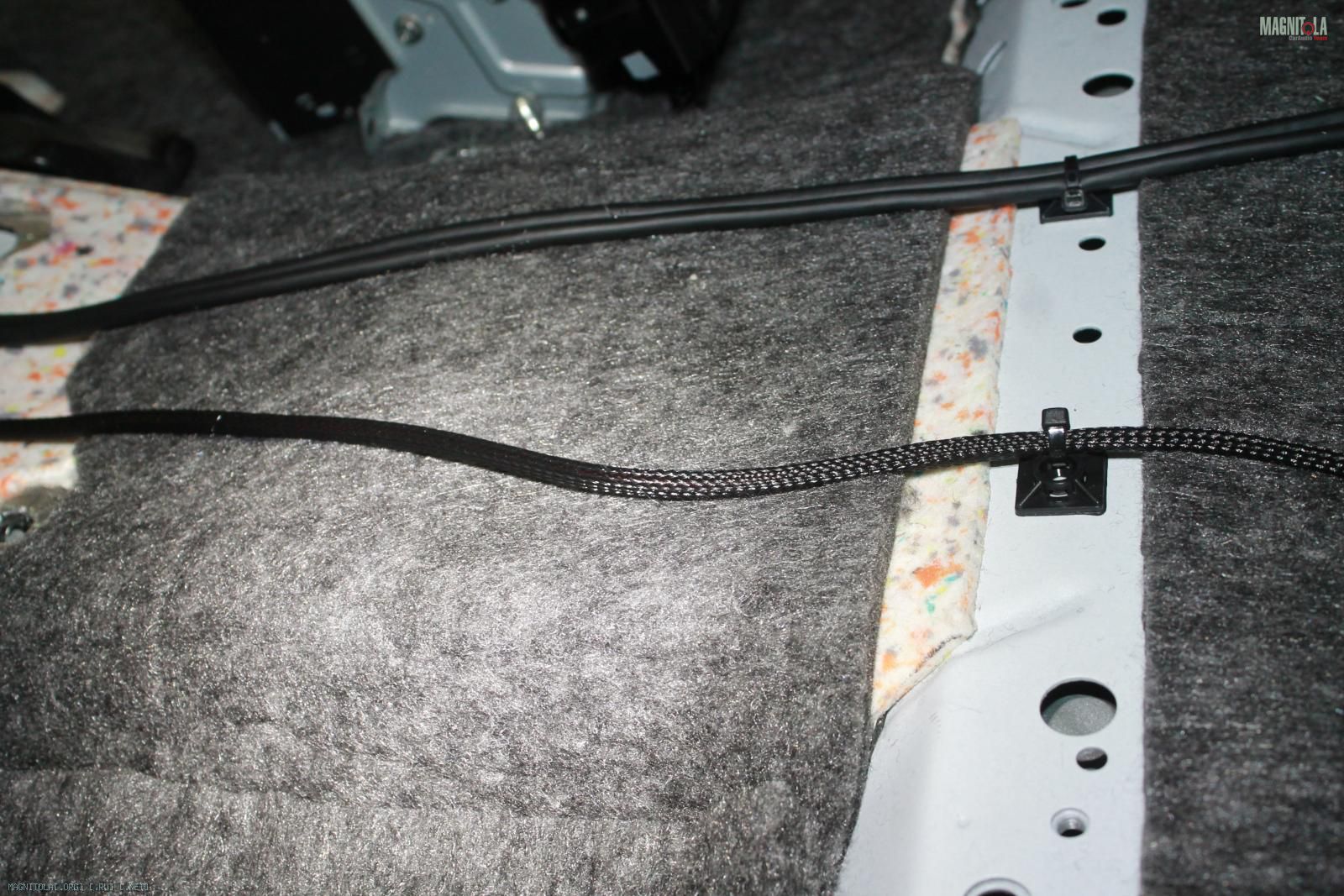

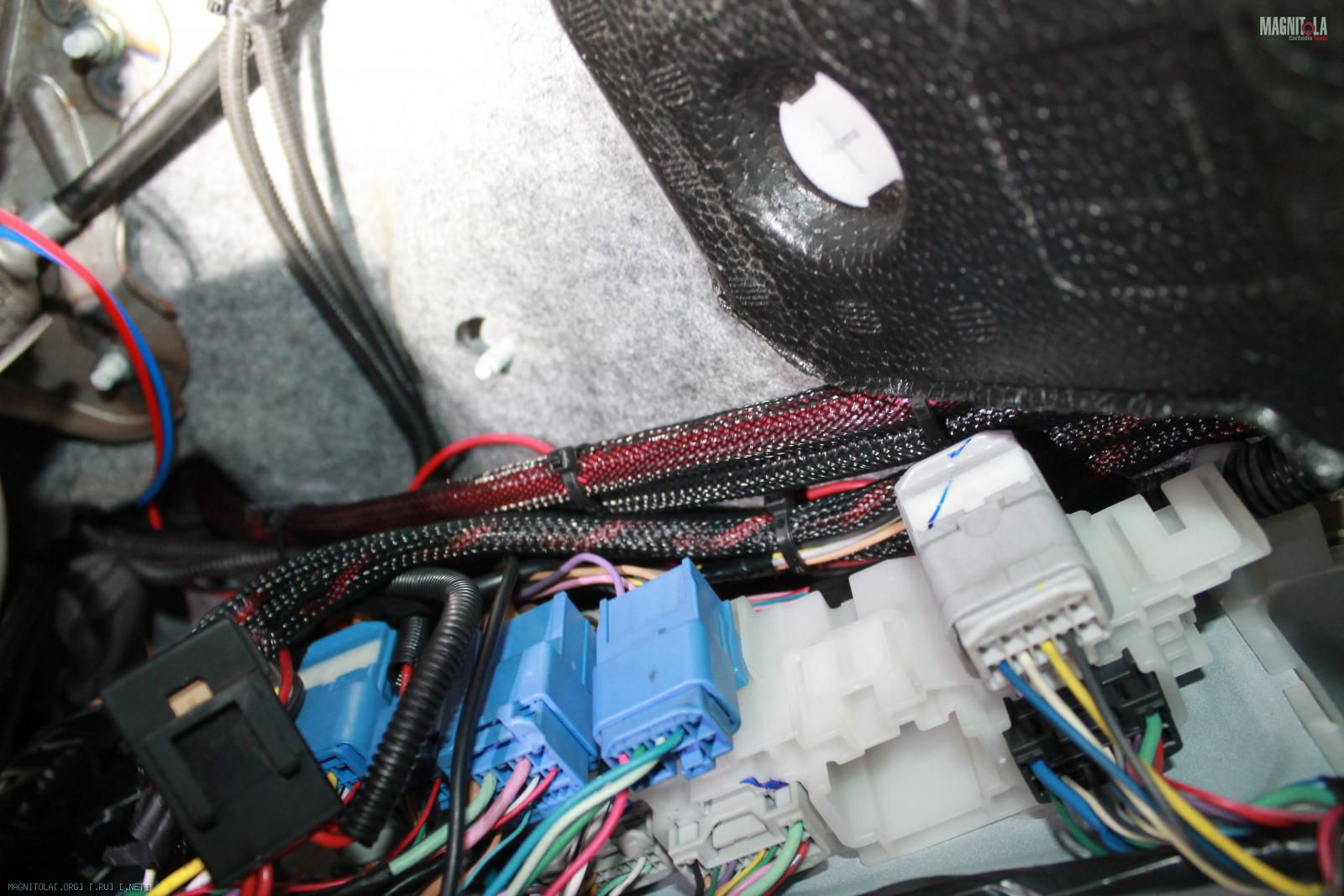

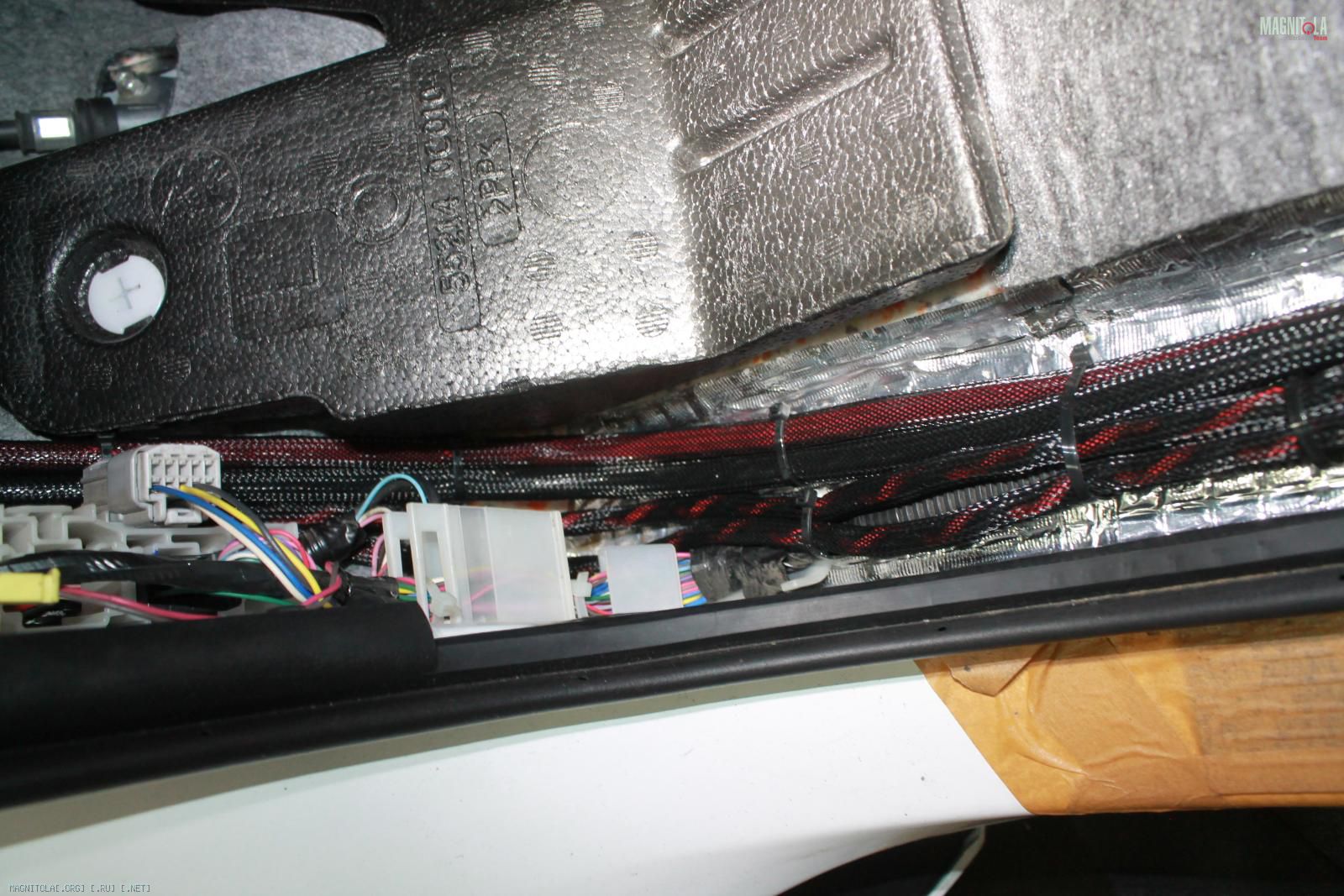

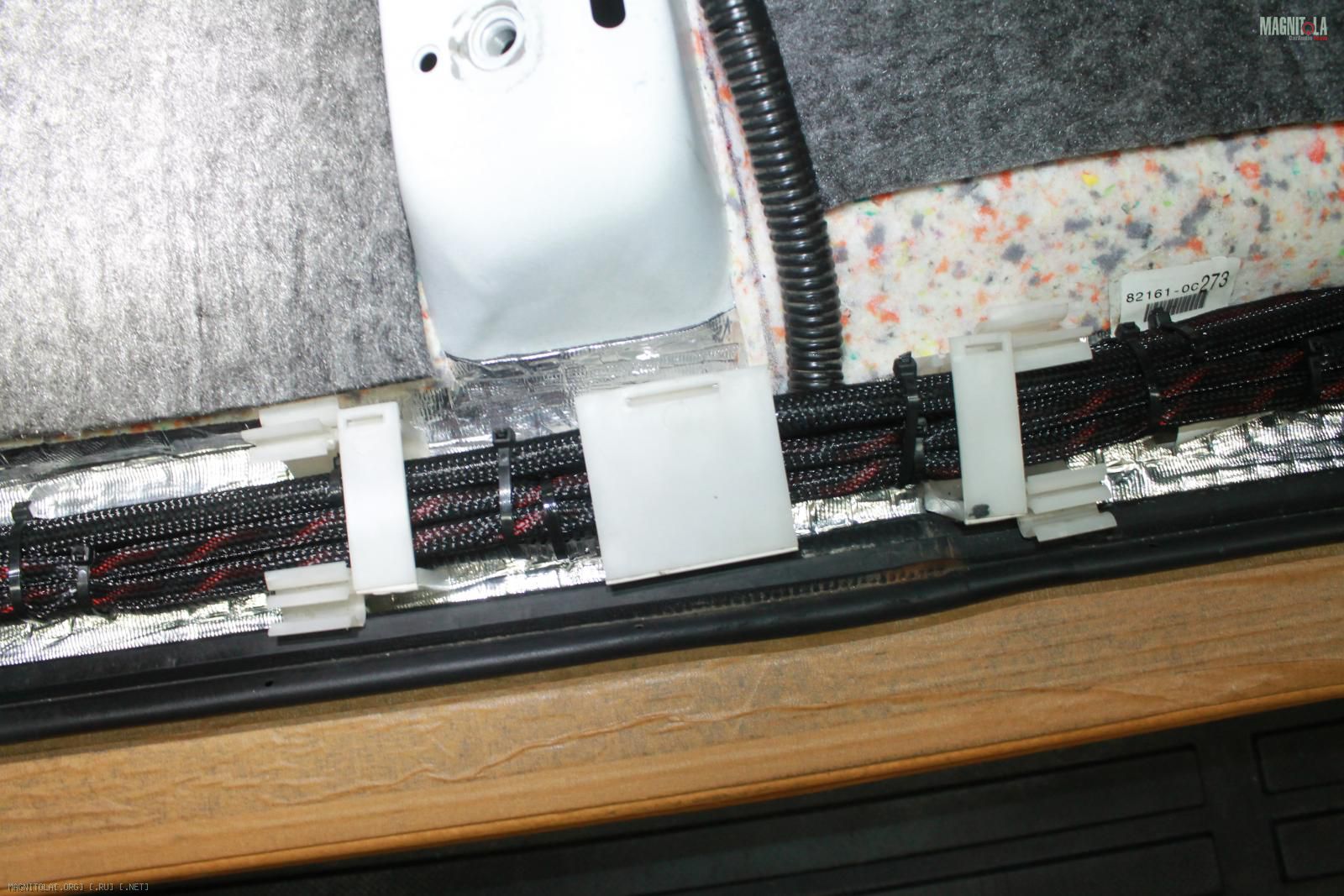

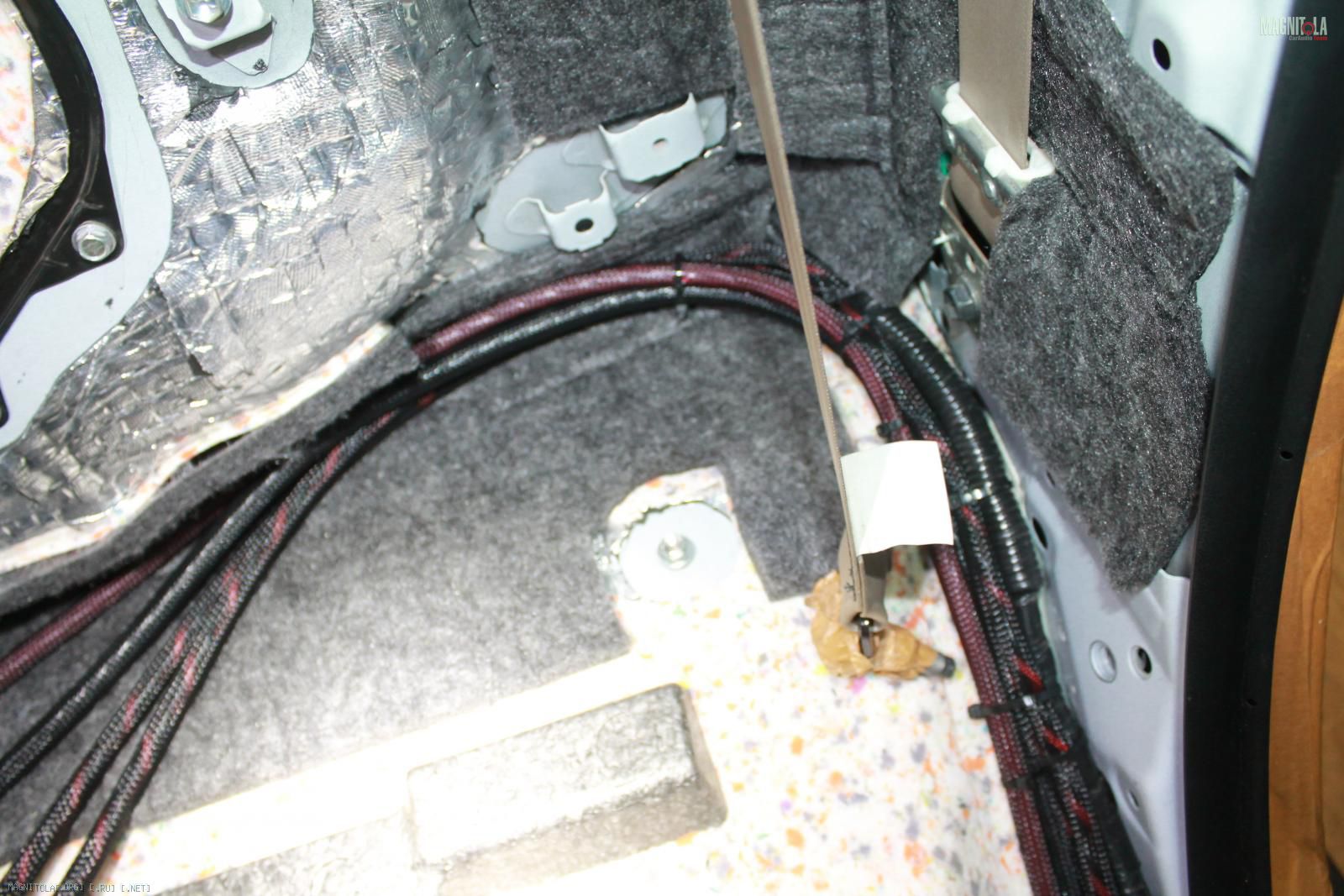

Протяжка и закрепление проводки, левый борт
Вложение 1038628 Вложение 1038630 Вложение 1038632 Вложение 1038634 Вложение 1038636 Вложение 1038638 Вложение 1038640 Вложение 1038642 Вложение 1038644 Вложение 1038646 Вложение 1038648 Вложение 1038650 Вложение 1038652 Вложение 1038654

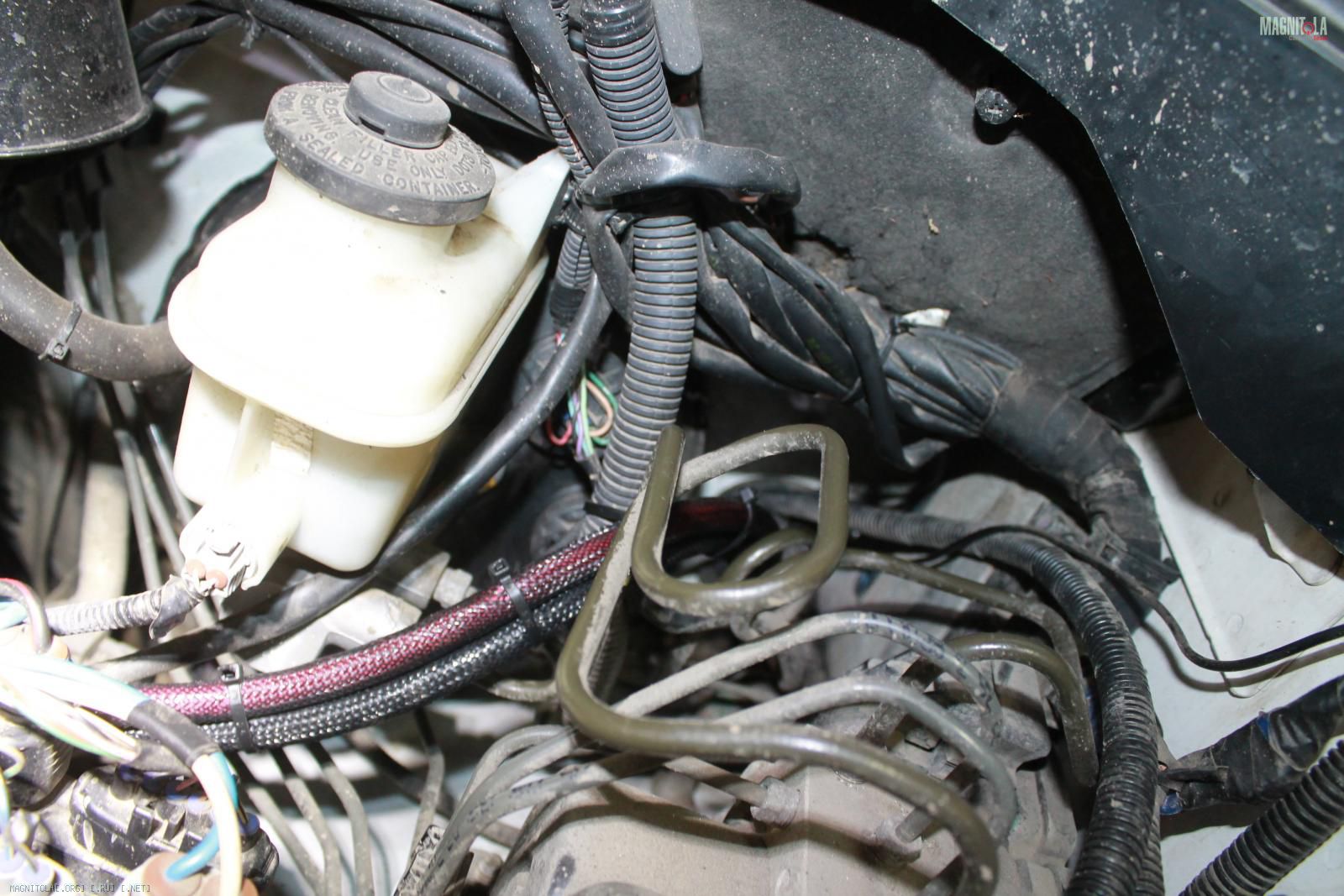

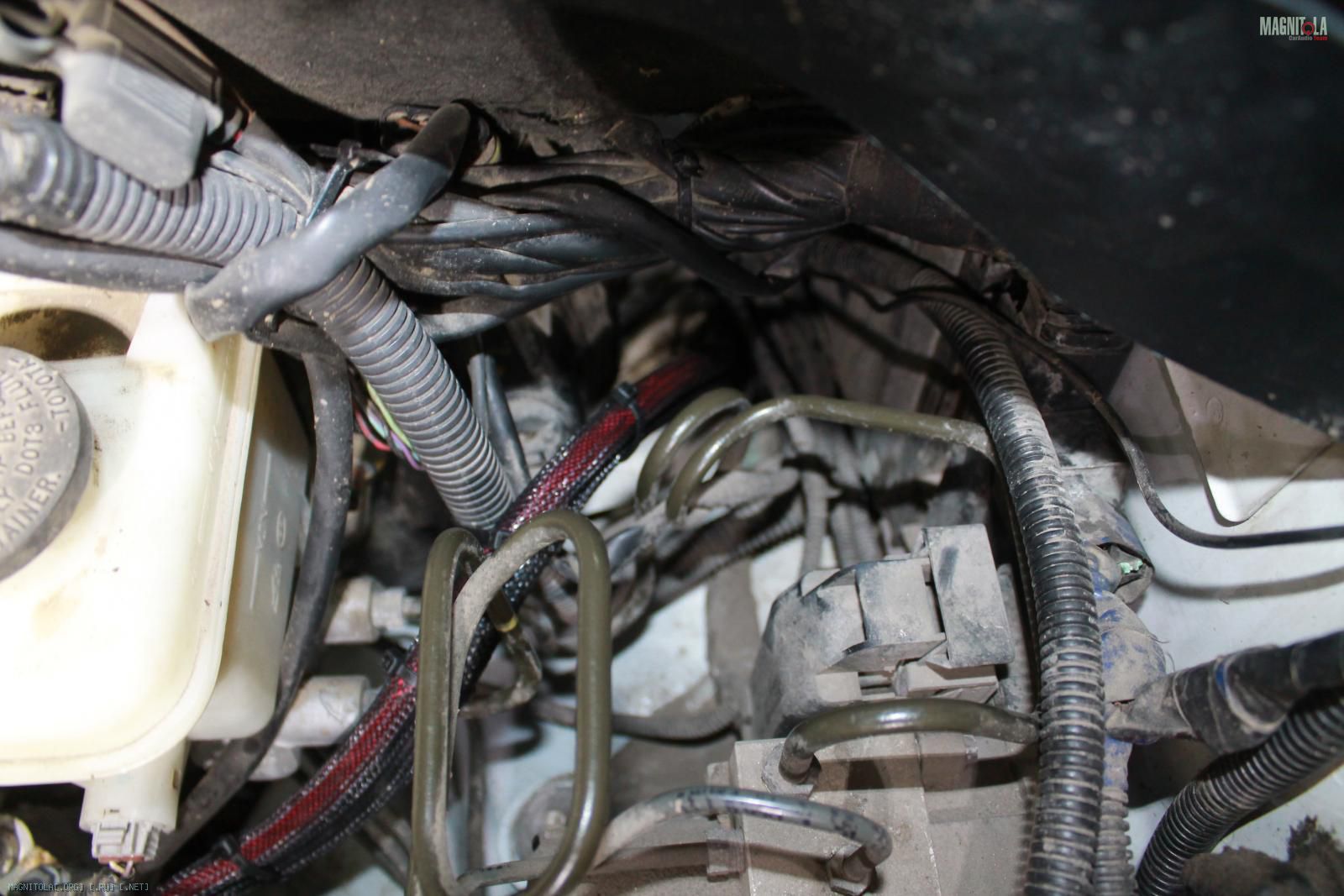

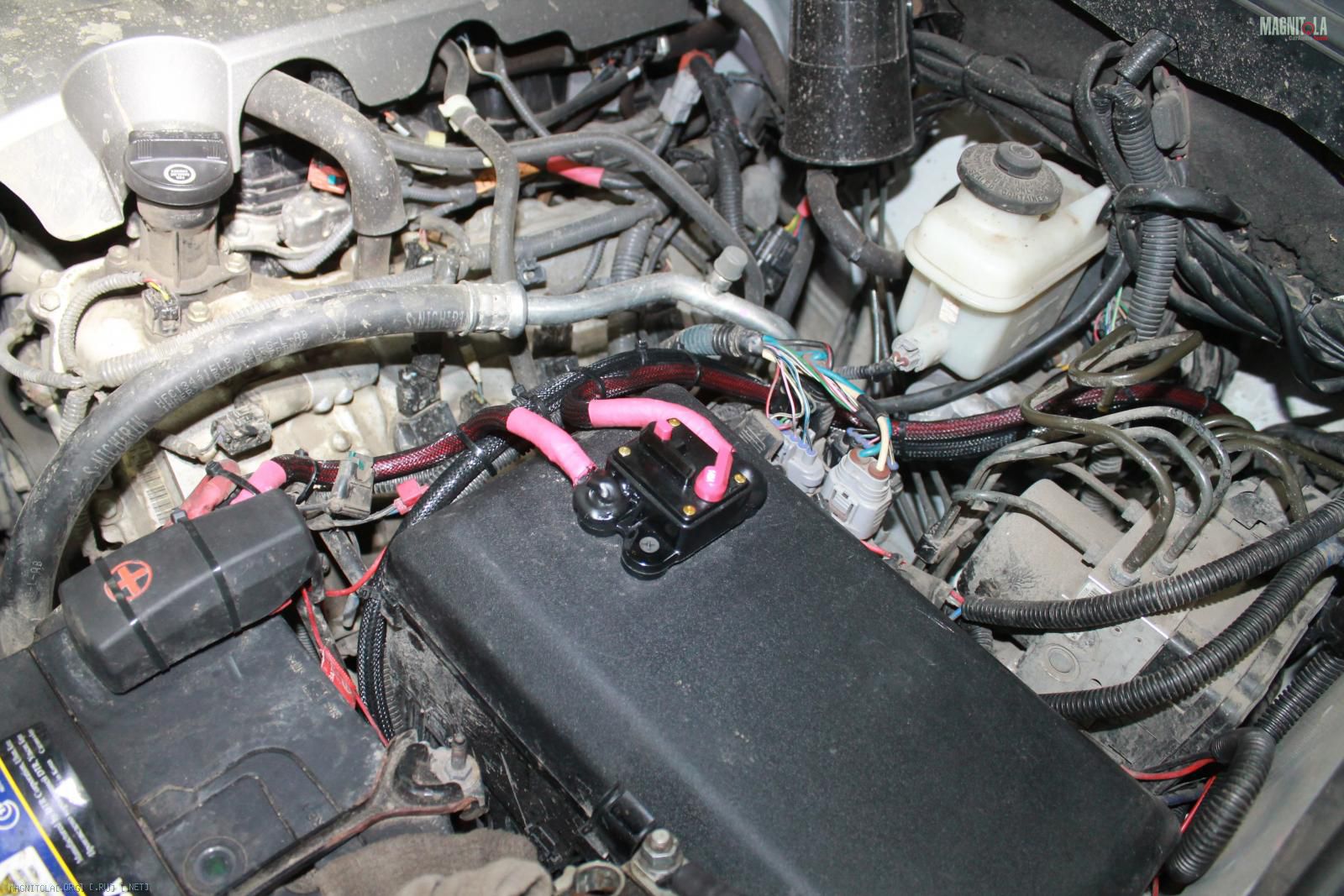

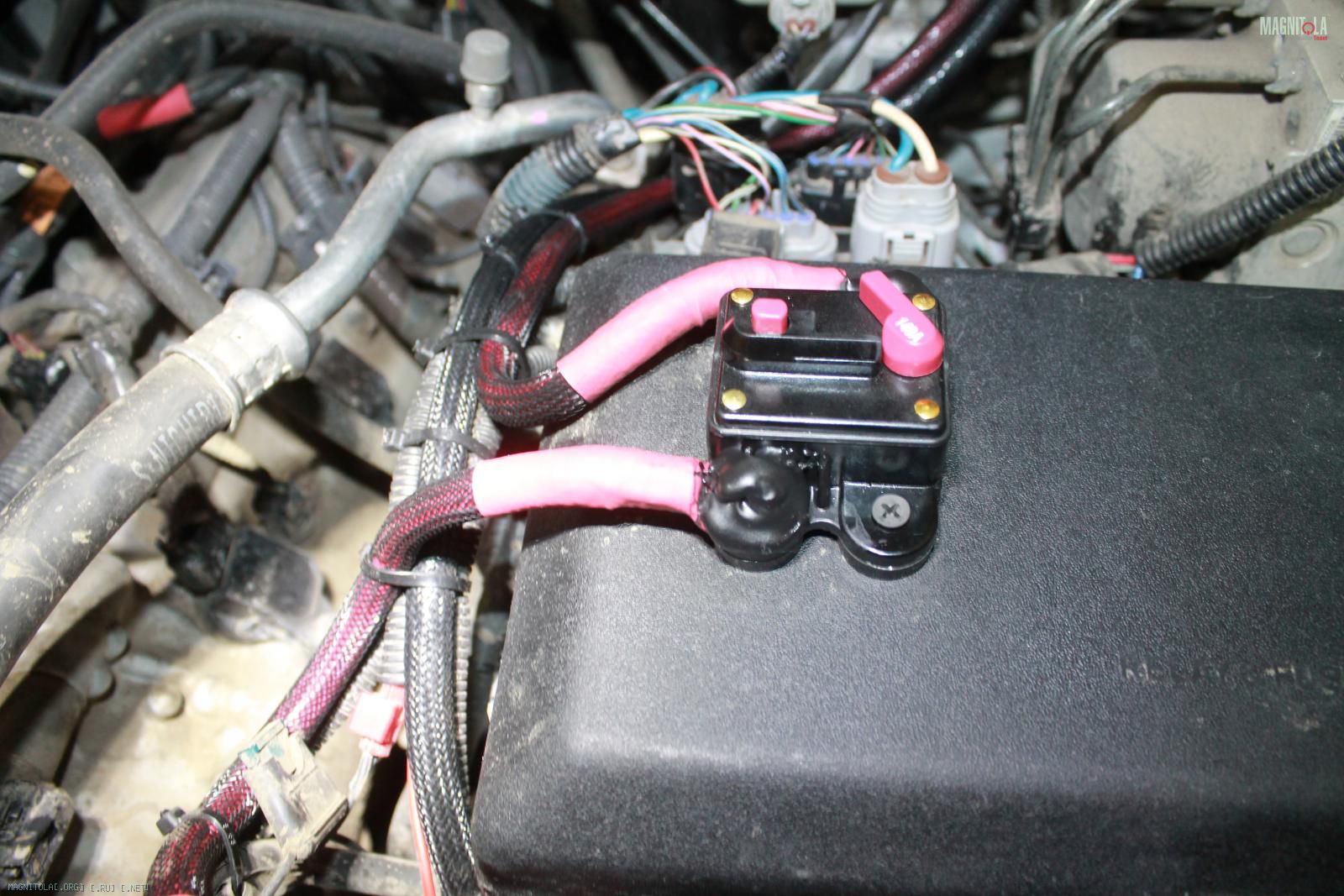

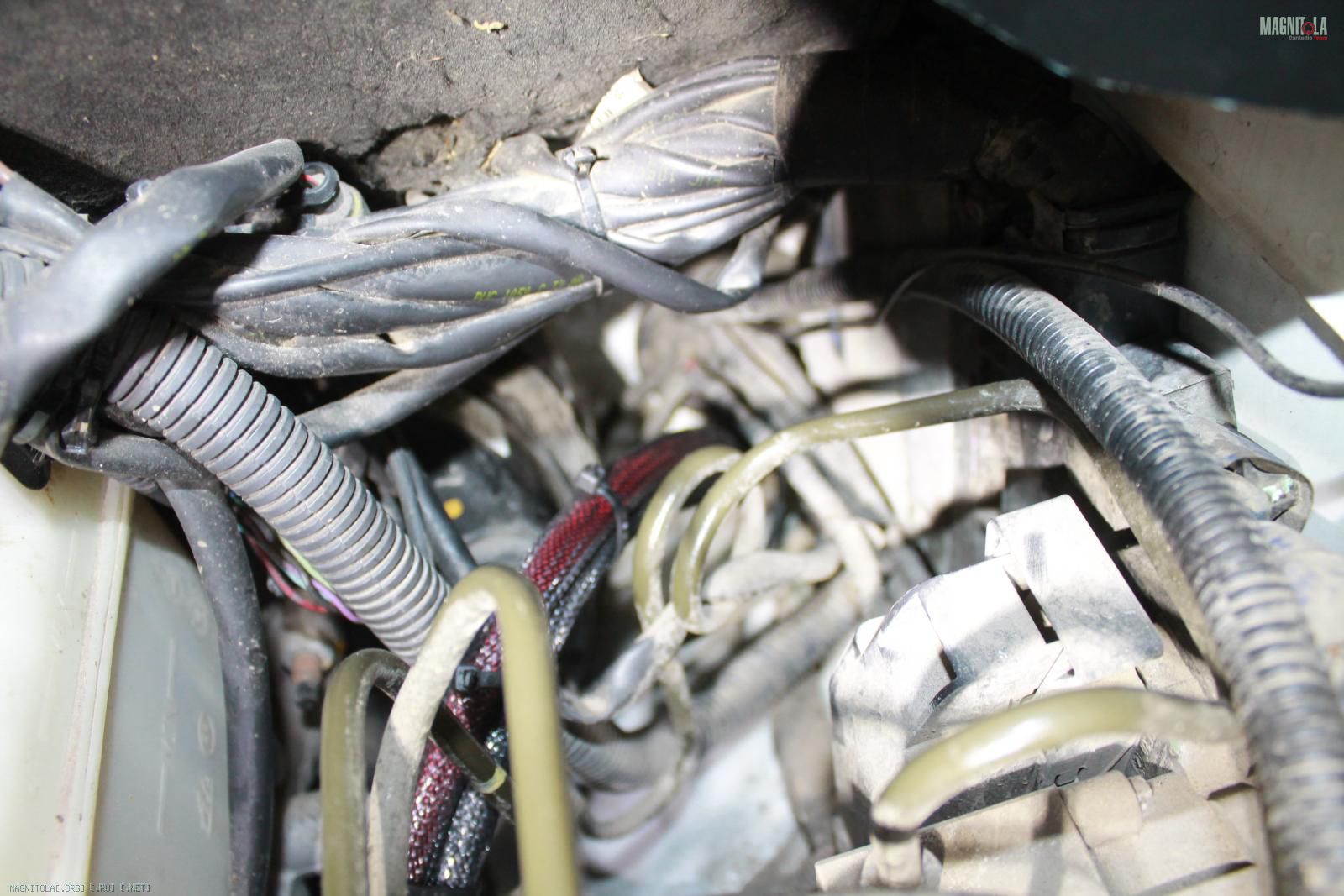

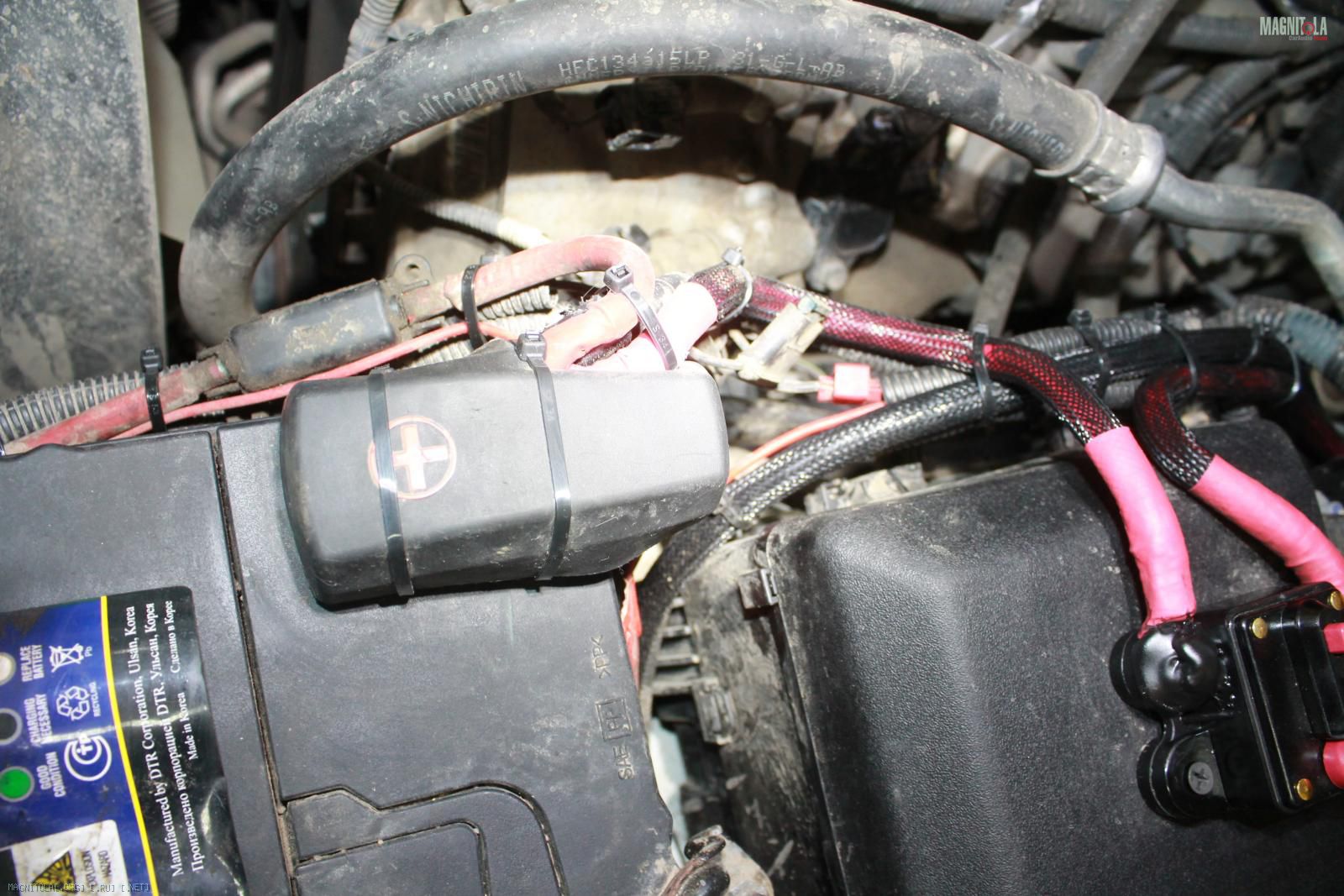

Силовая проводка под капотом...
Вложение 1038656 Вложение 1038658 Вложение 1038660 Вложение 1038662 Вложение 1038664 Вложение 1038666 Вложение 1038668 Вложение 1038670

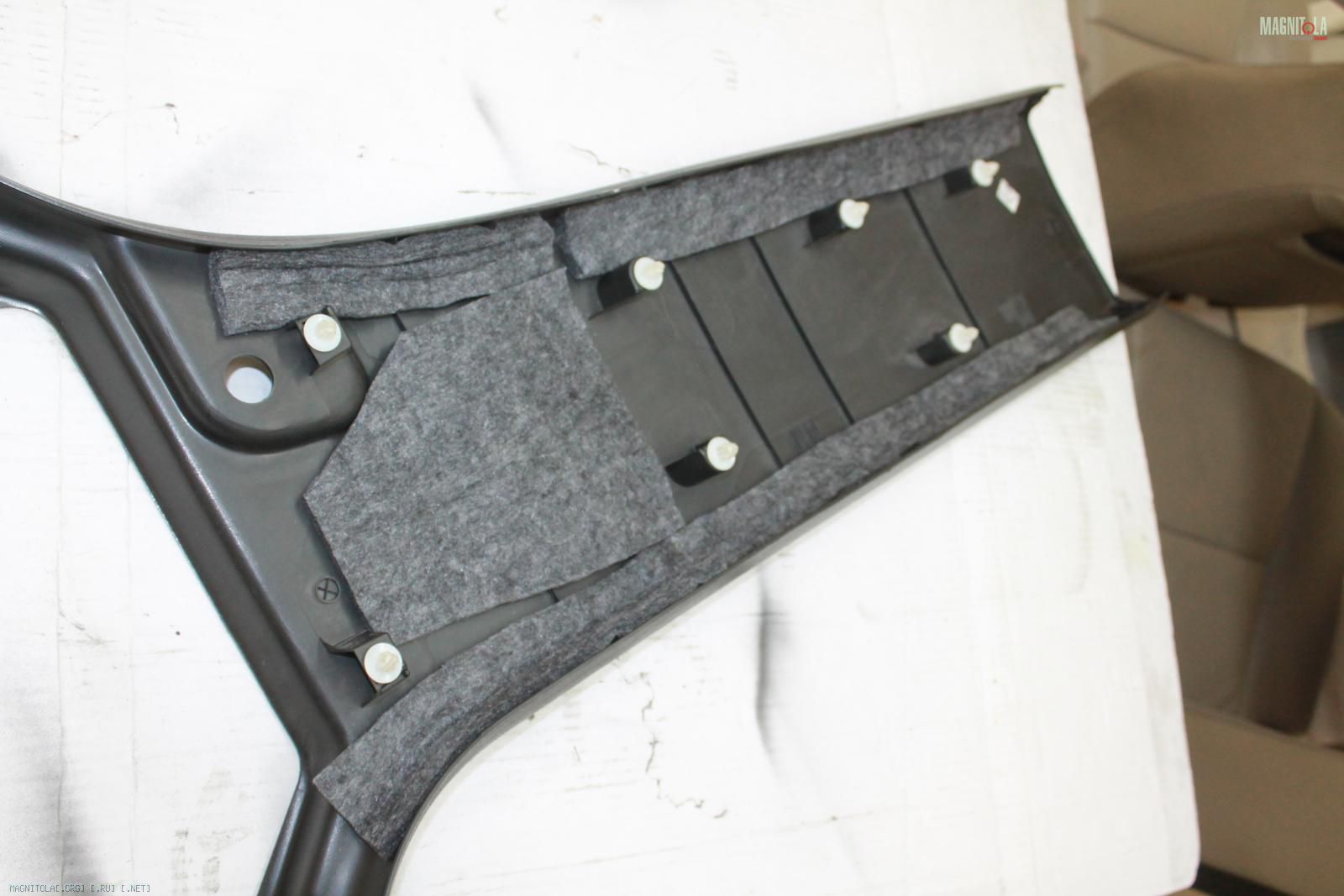

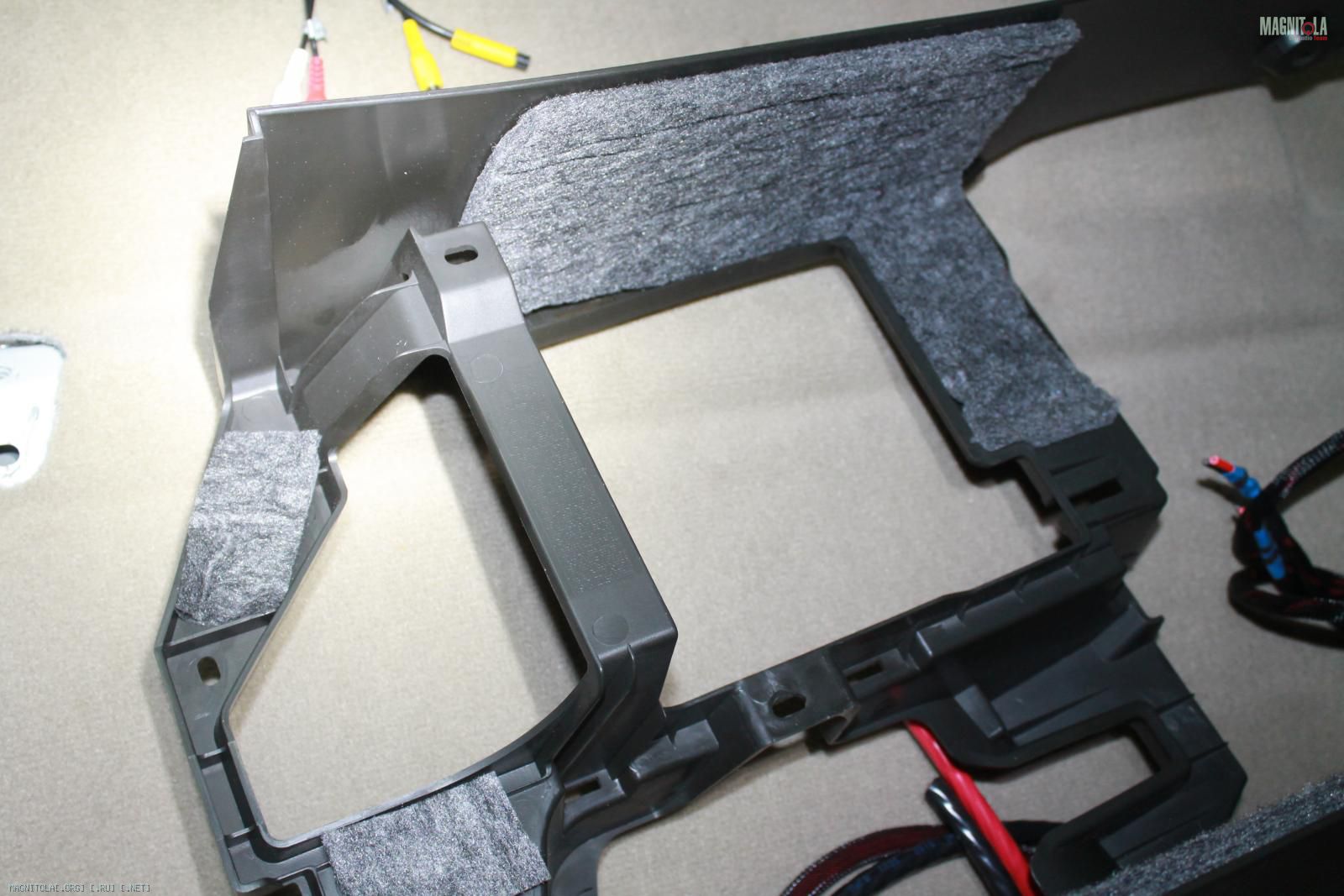

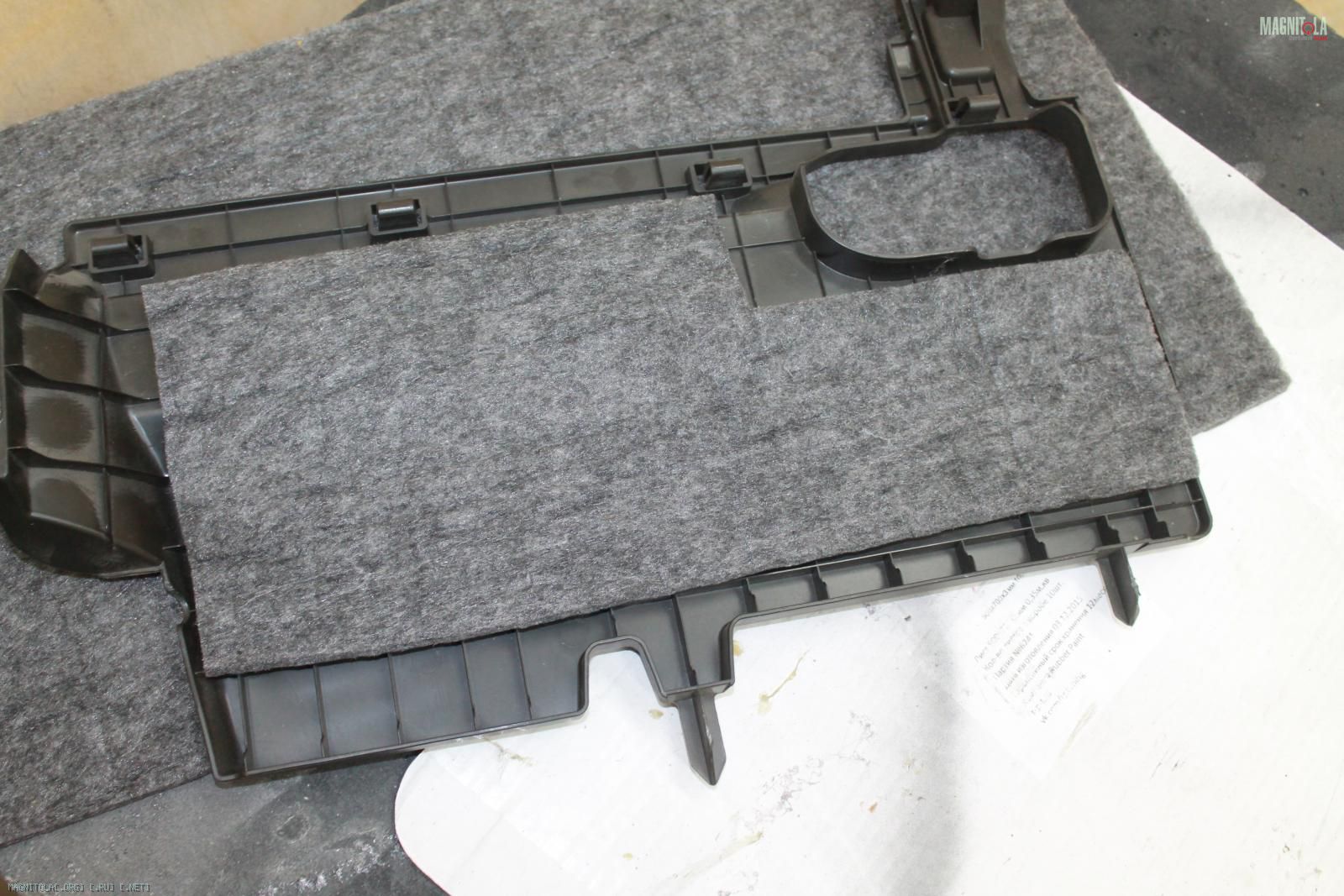

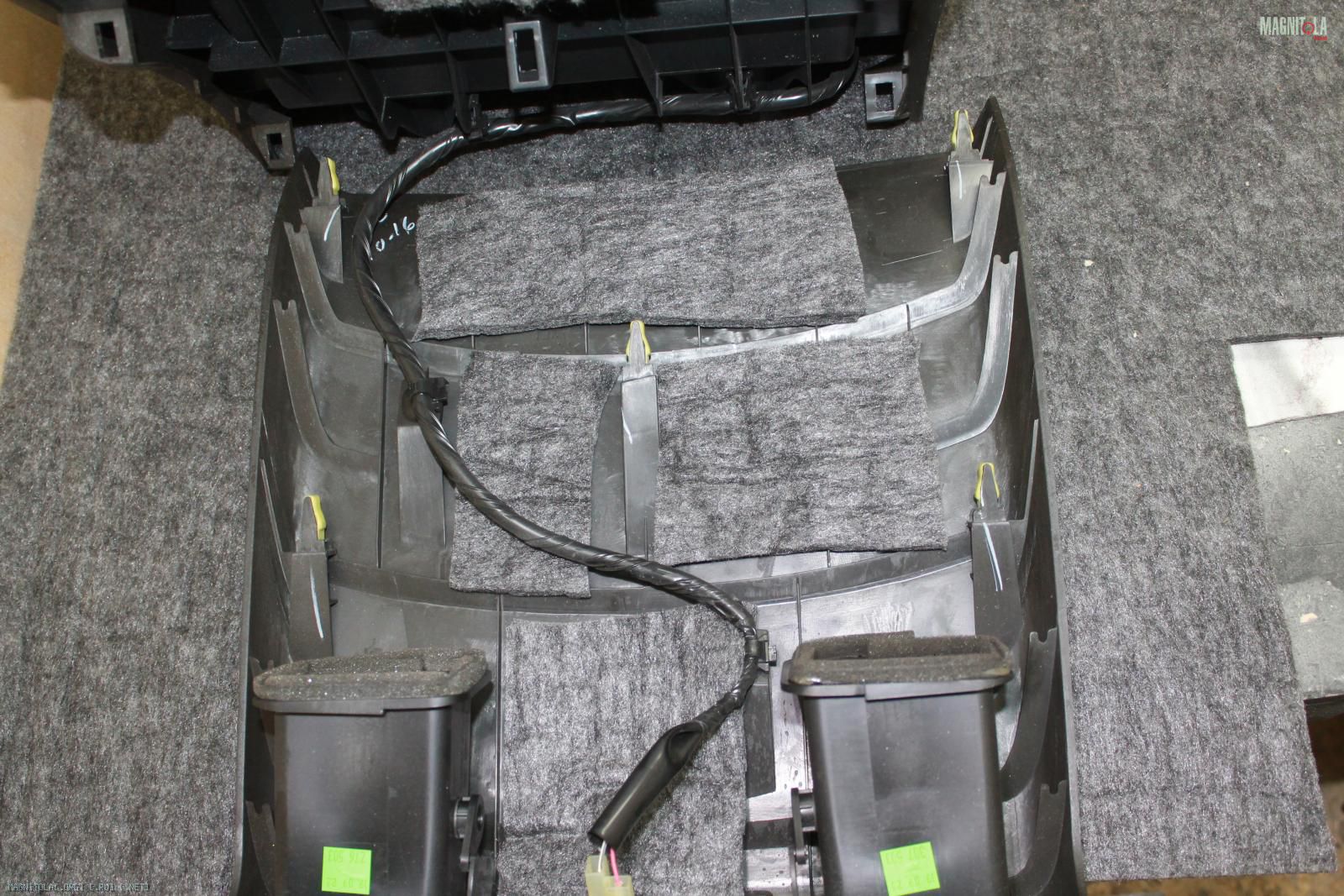

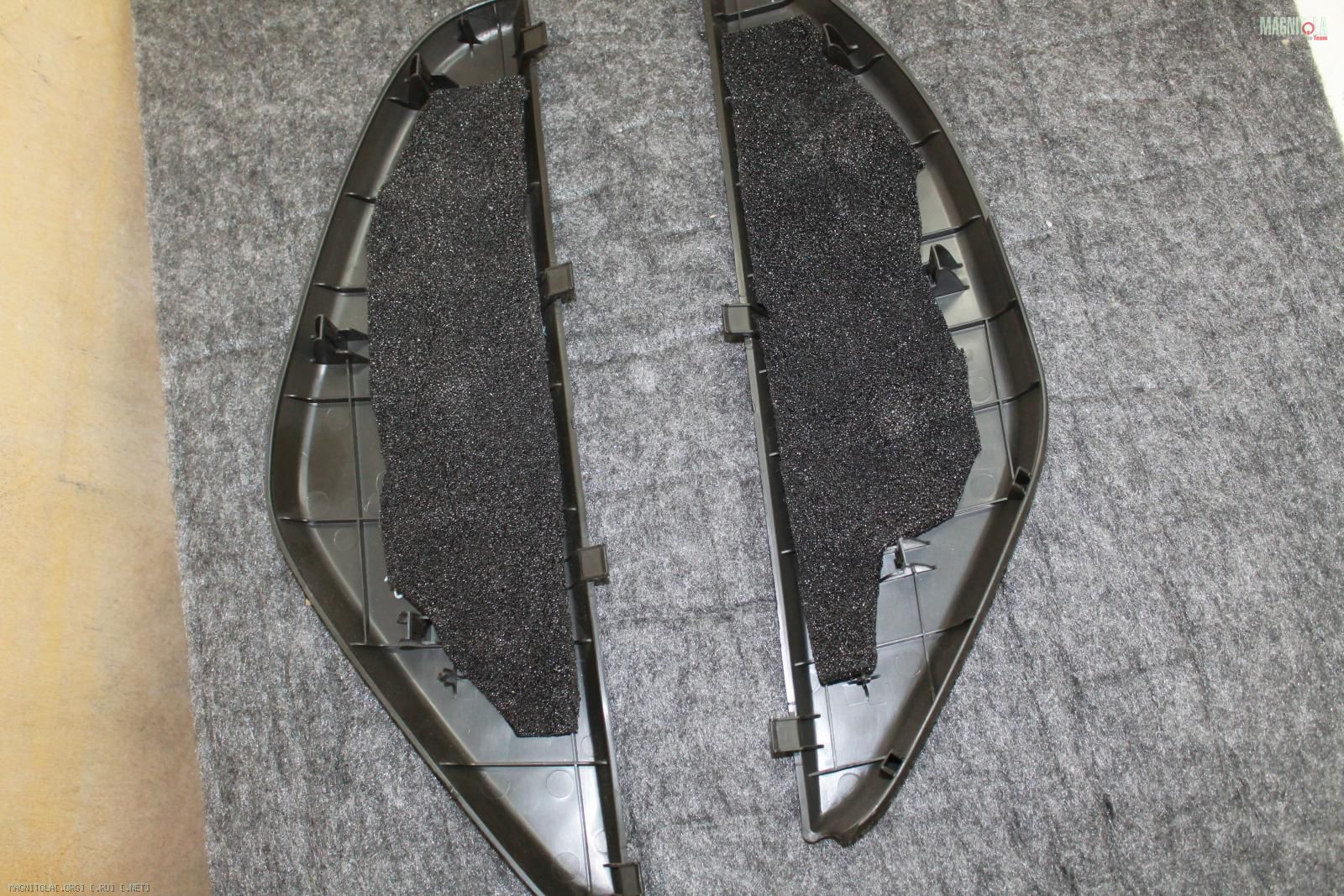

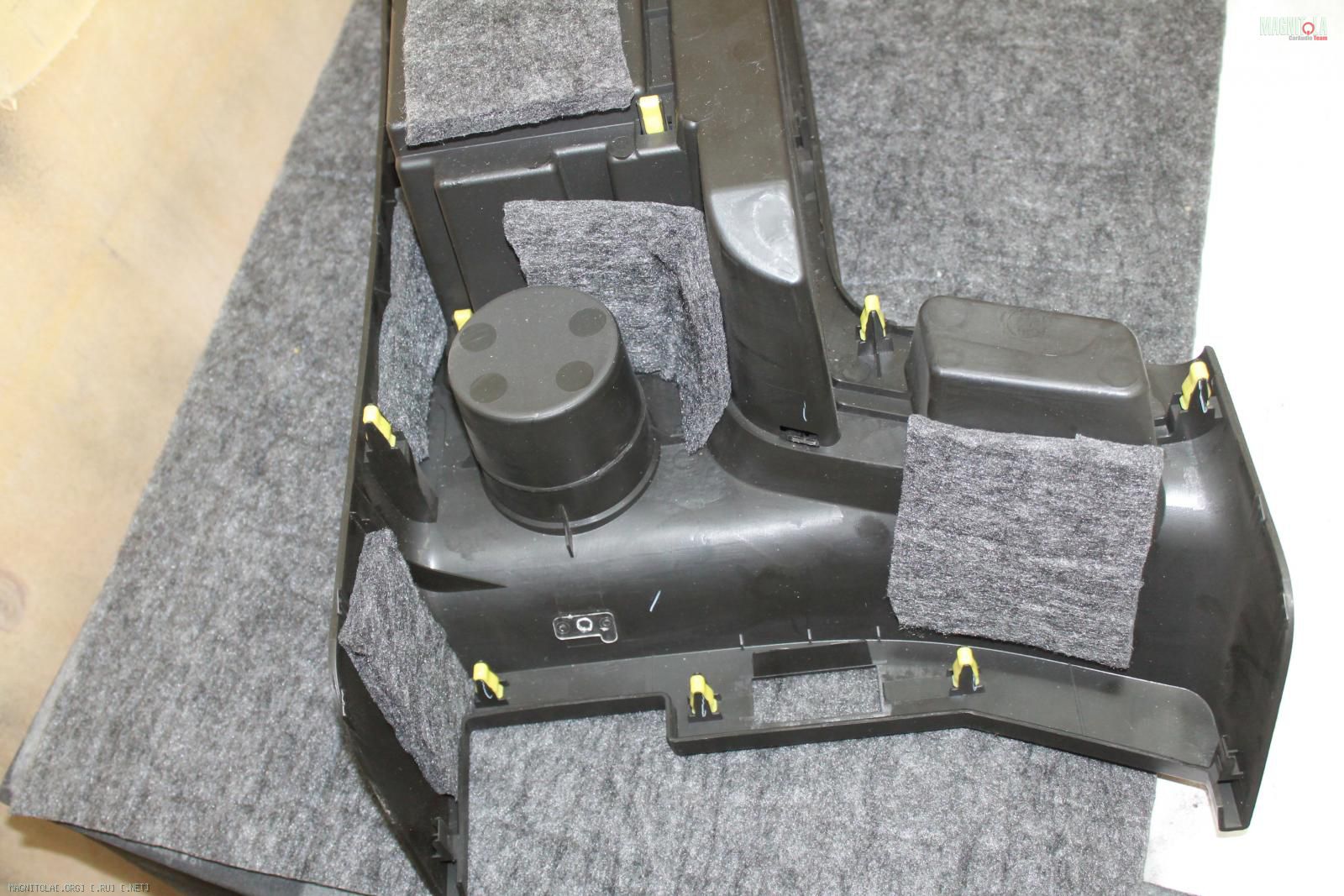

Прокладка войлоком деталей салона
Вложение 1038672 Вложение 1038674 Вложение 1038676 Вложение 1038678

Уложили штатный ковер после химчистки...
Вложение 1038680 Вложение 1038682 Вложение 1038684

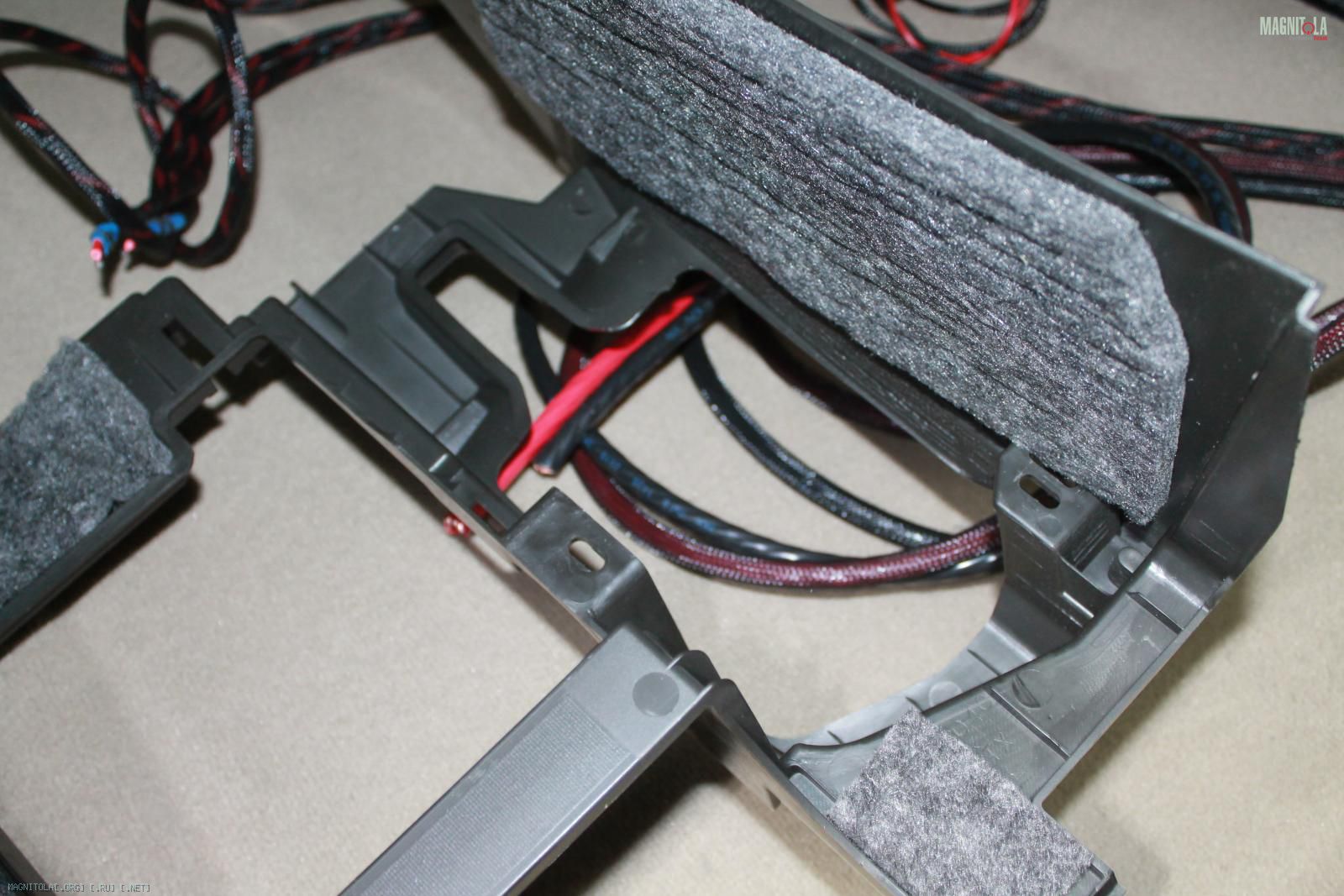

Вложение 1038686 Вложение 1038688 Вложение 1038690 Вложение 1038692 Вложение 1038694 Вложение 1038696 Вложение 1038698 Вложение 1038700 Вложение 1038702 Вложение 1038704
26.07.2016, 21:12
st220

Вложений: 44

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

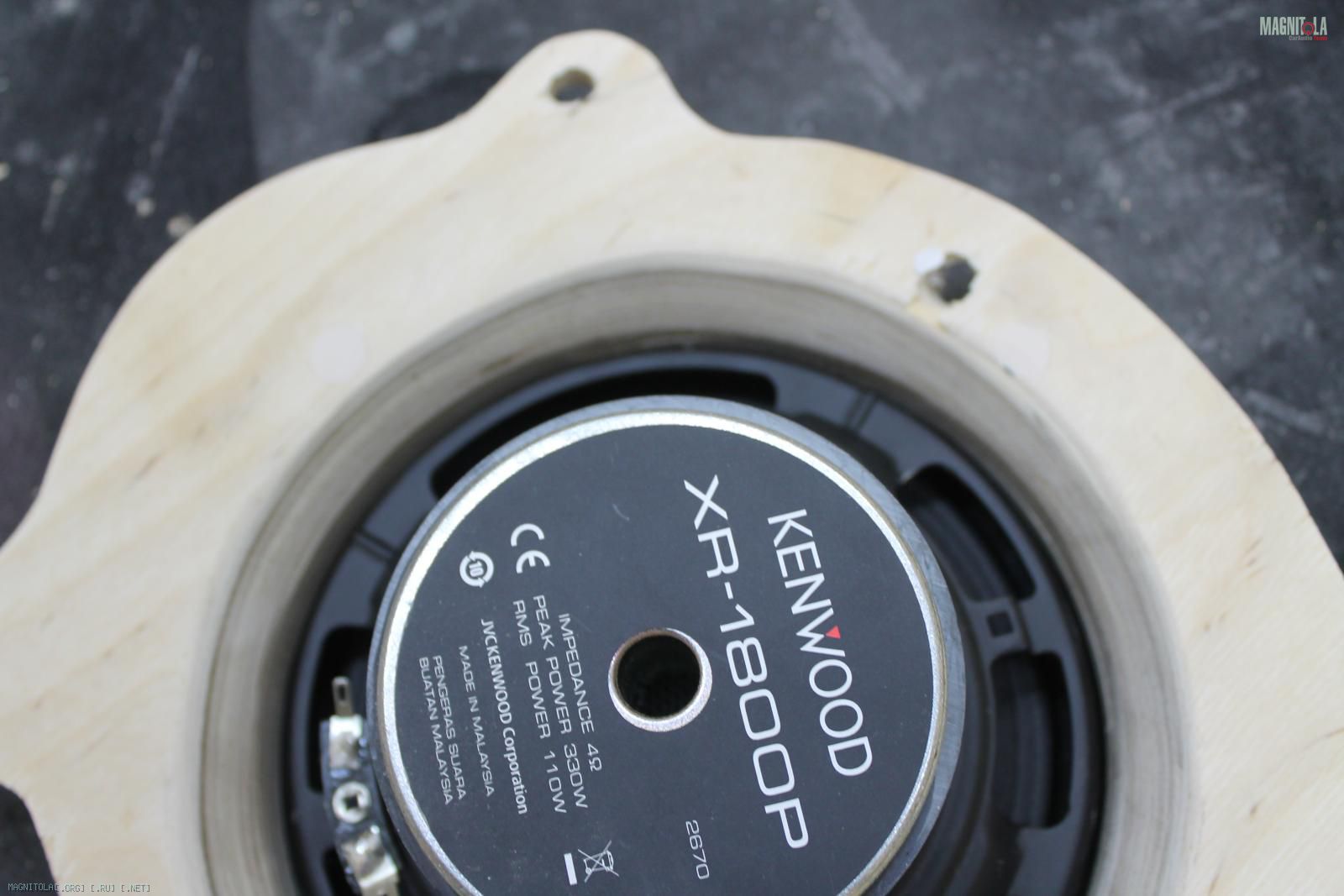

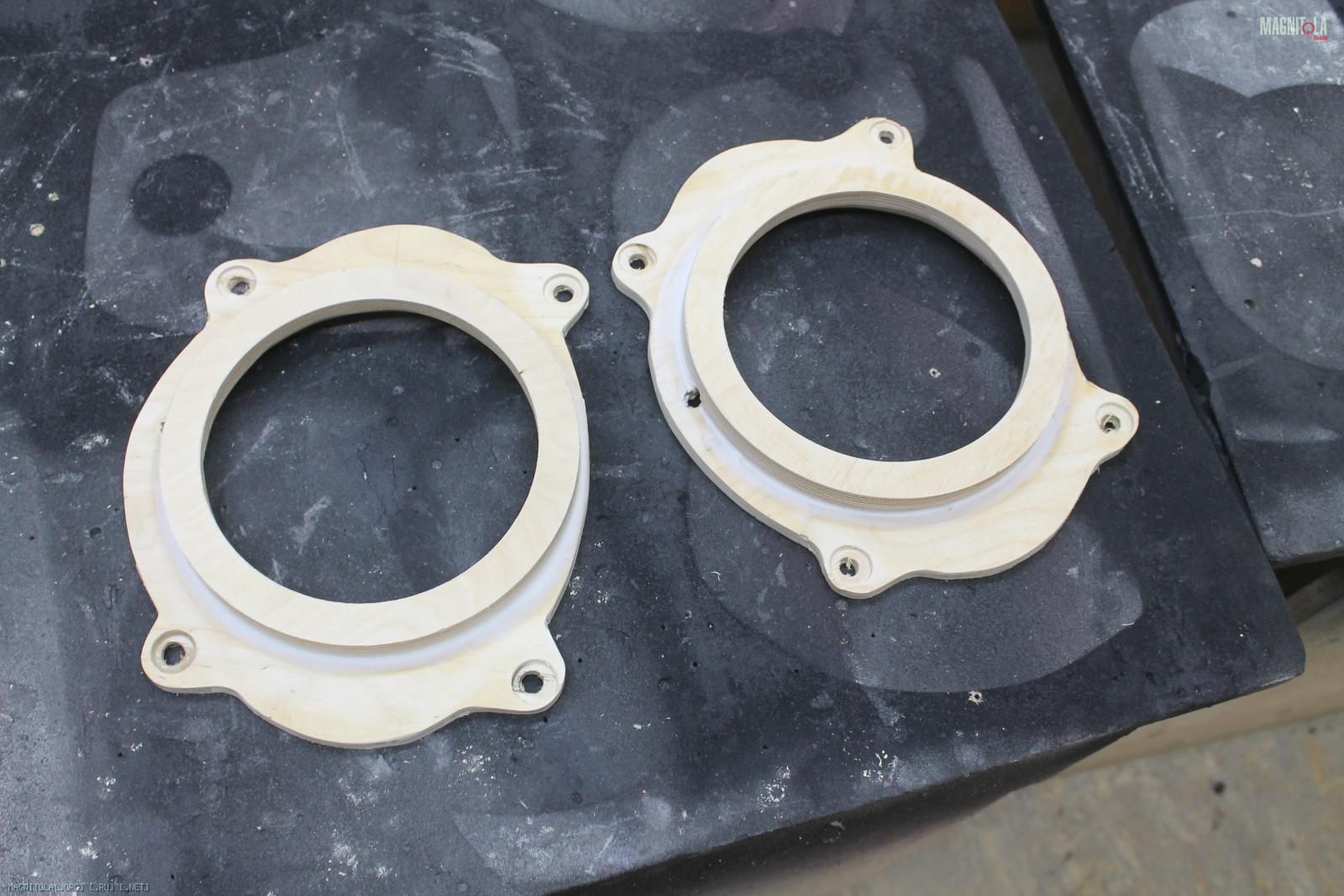

Проставочные кольца под 18см мидбас, со снятой задней фаской....
Вложение 1038928 Вложение 1038930 Вложение 1038932 Вложение 1038934 Вложение 1038936

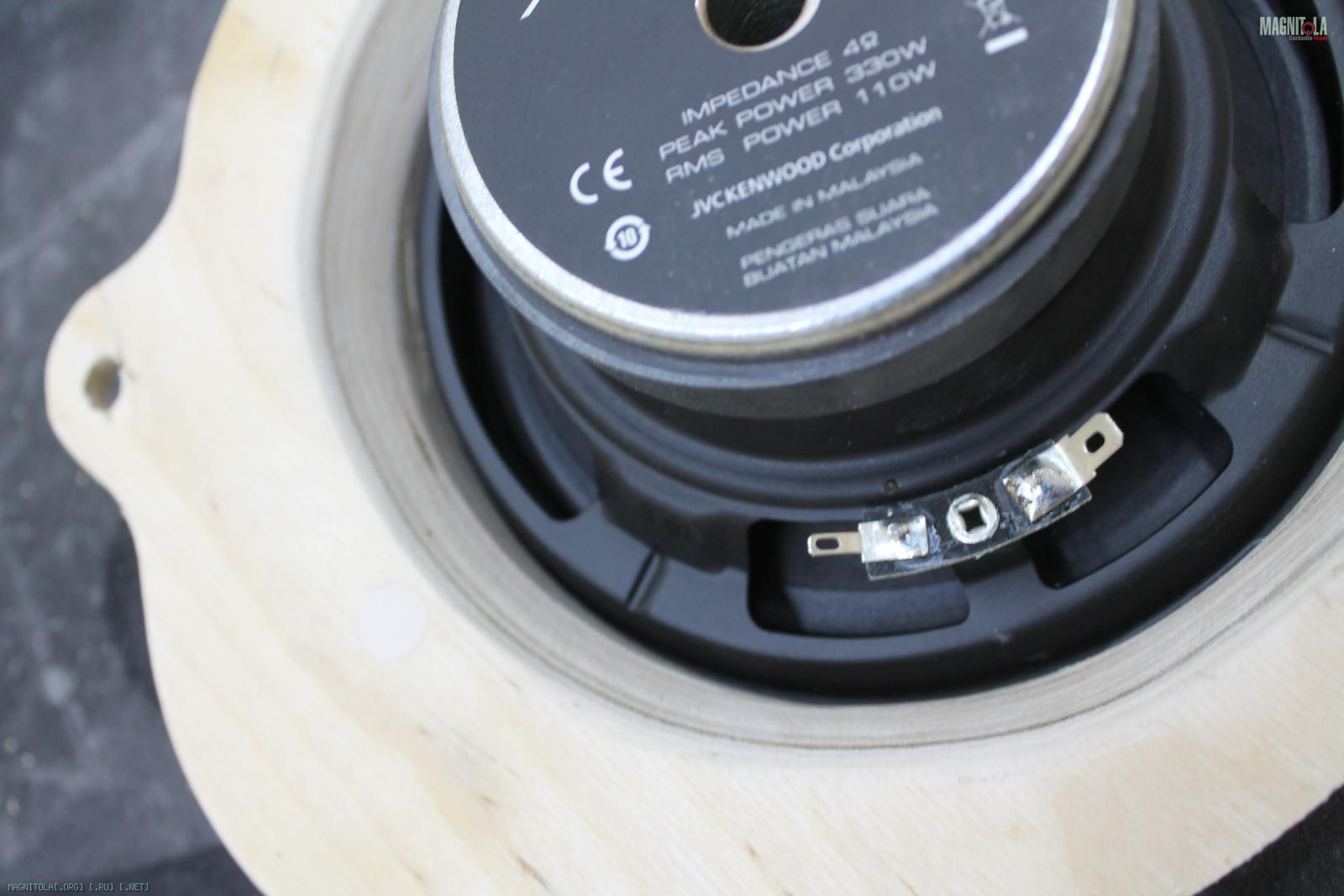

Уплотнительное кольцо из битопласта...
Вложение 1038938 Вложение 1038940

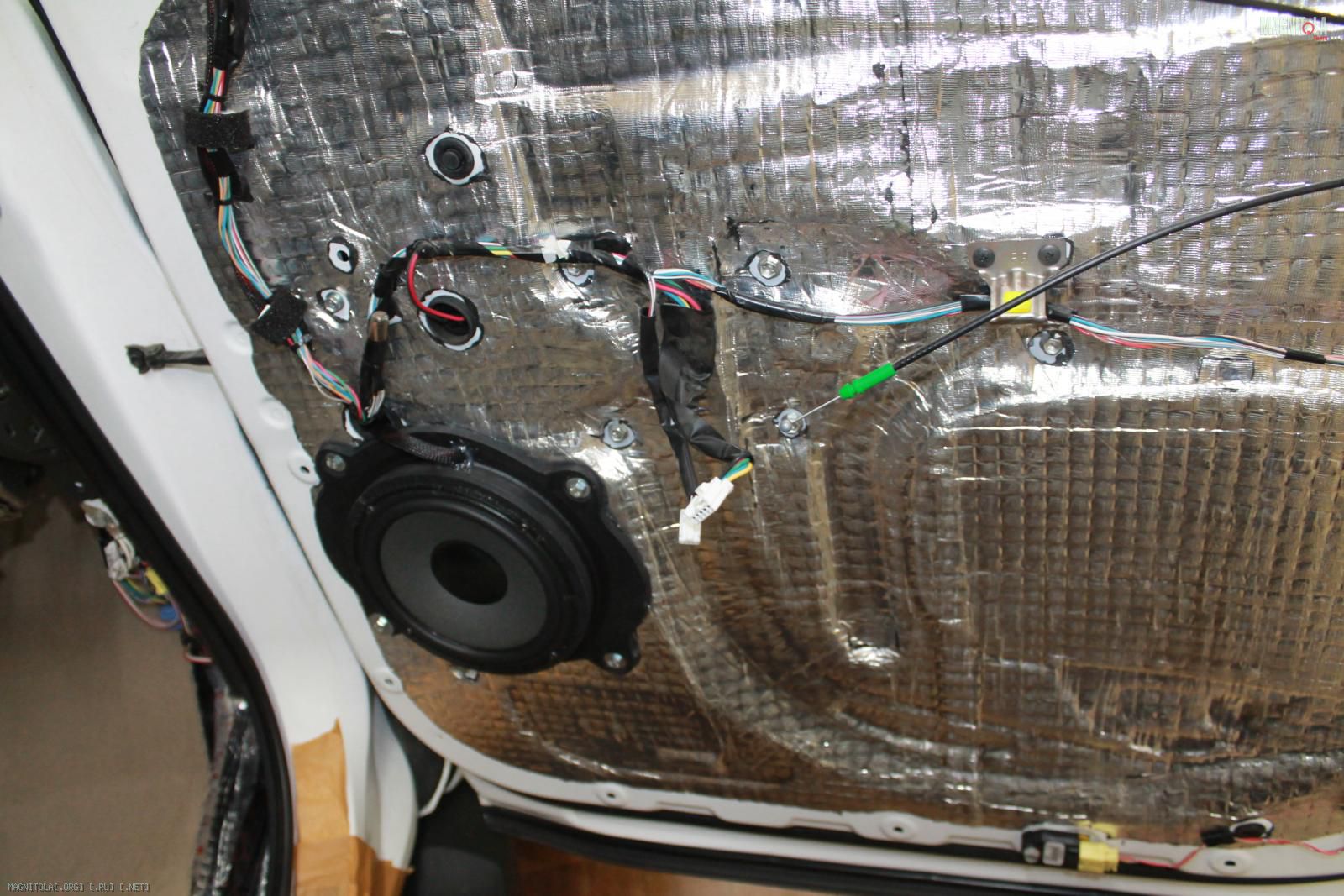

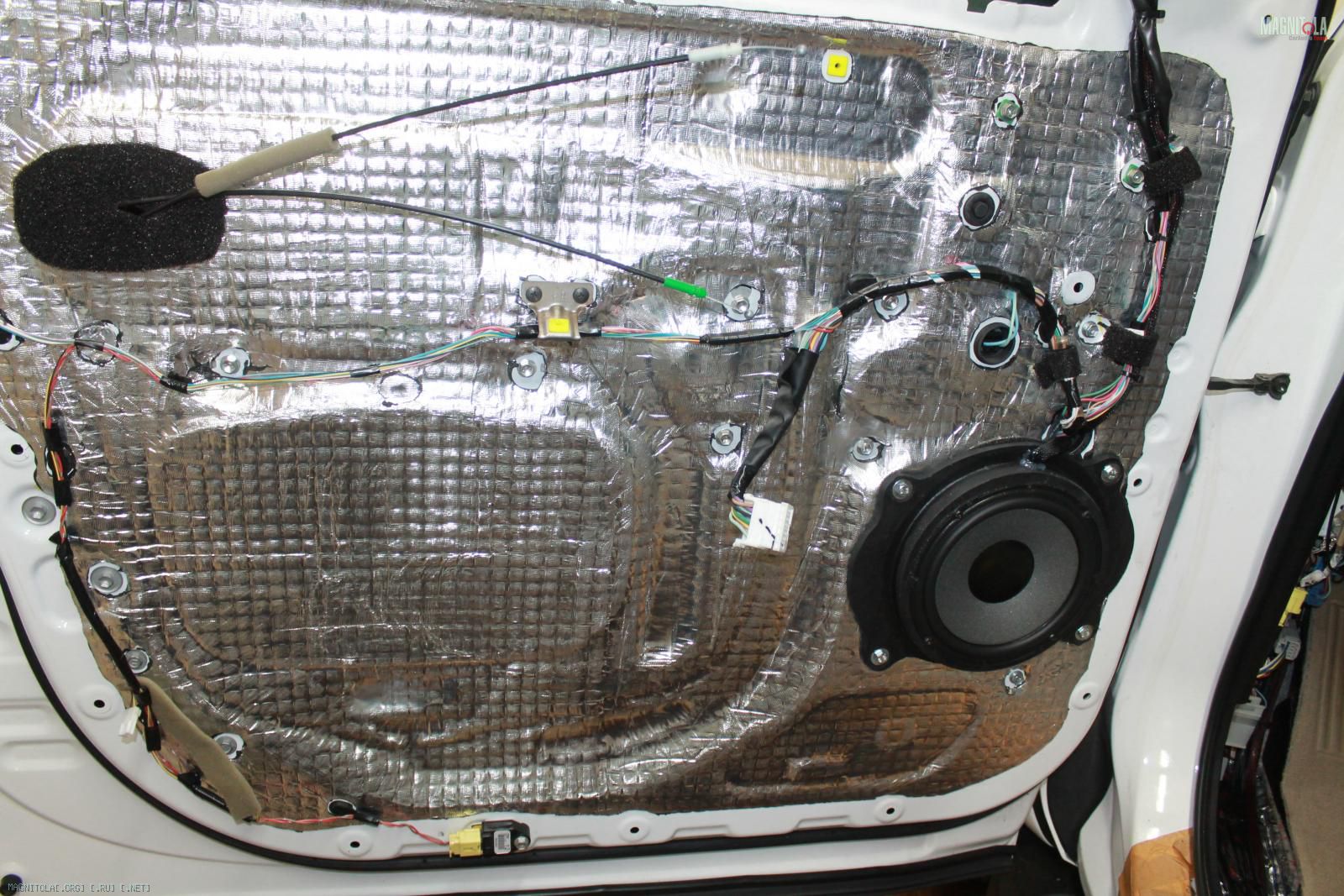

Крепление подиума на 4 болта м6.
Саморезы торкс...
Вложение 1038942 Вложение 1038944 Вложение 1038946 Вложение 1038948 Вложение 1038950

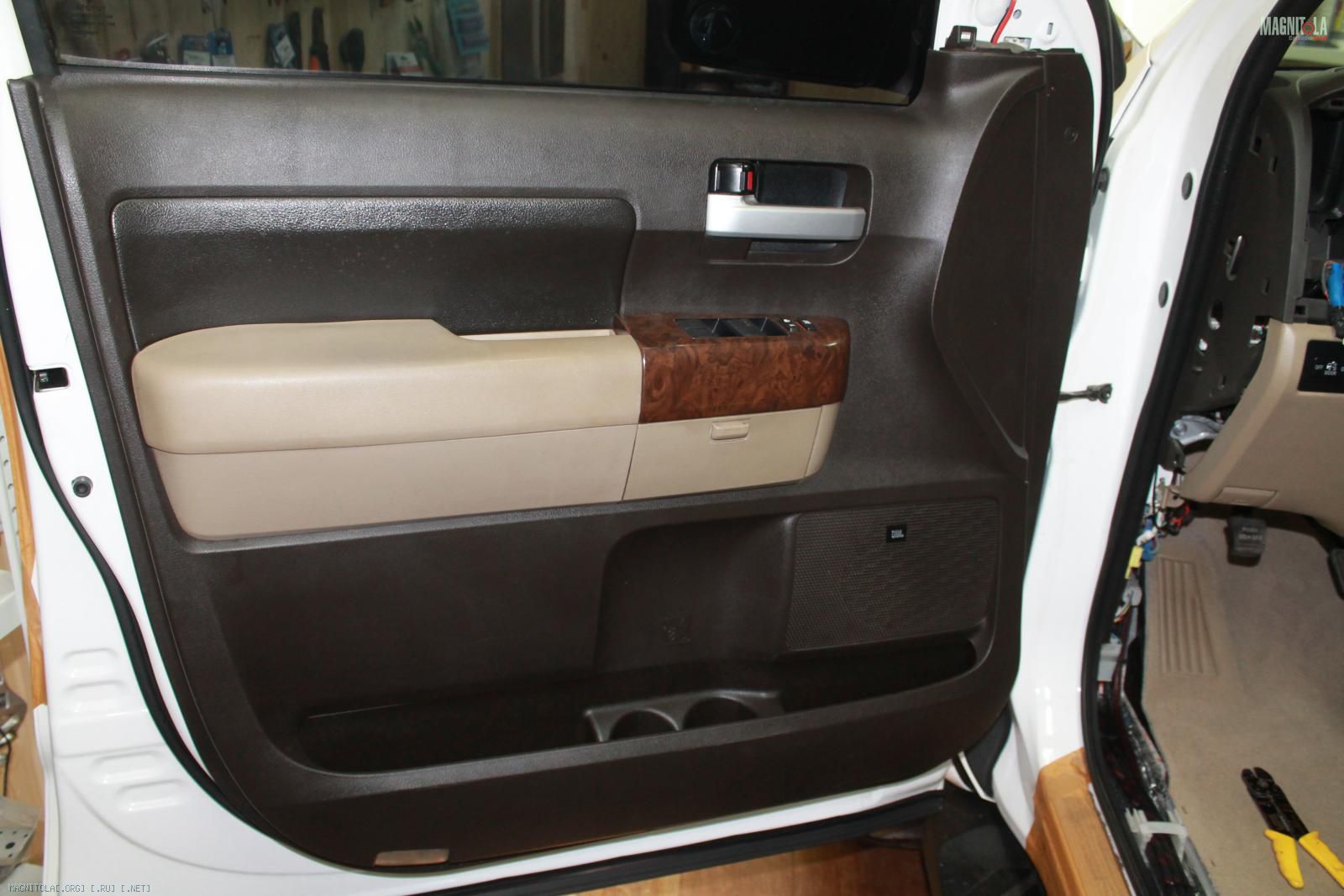

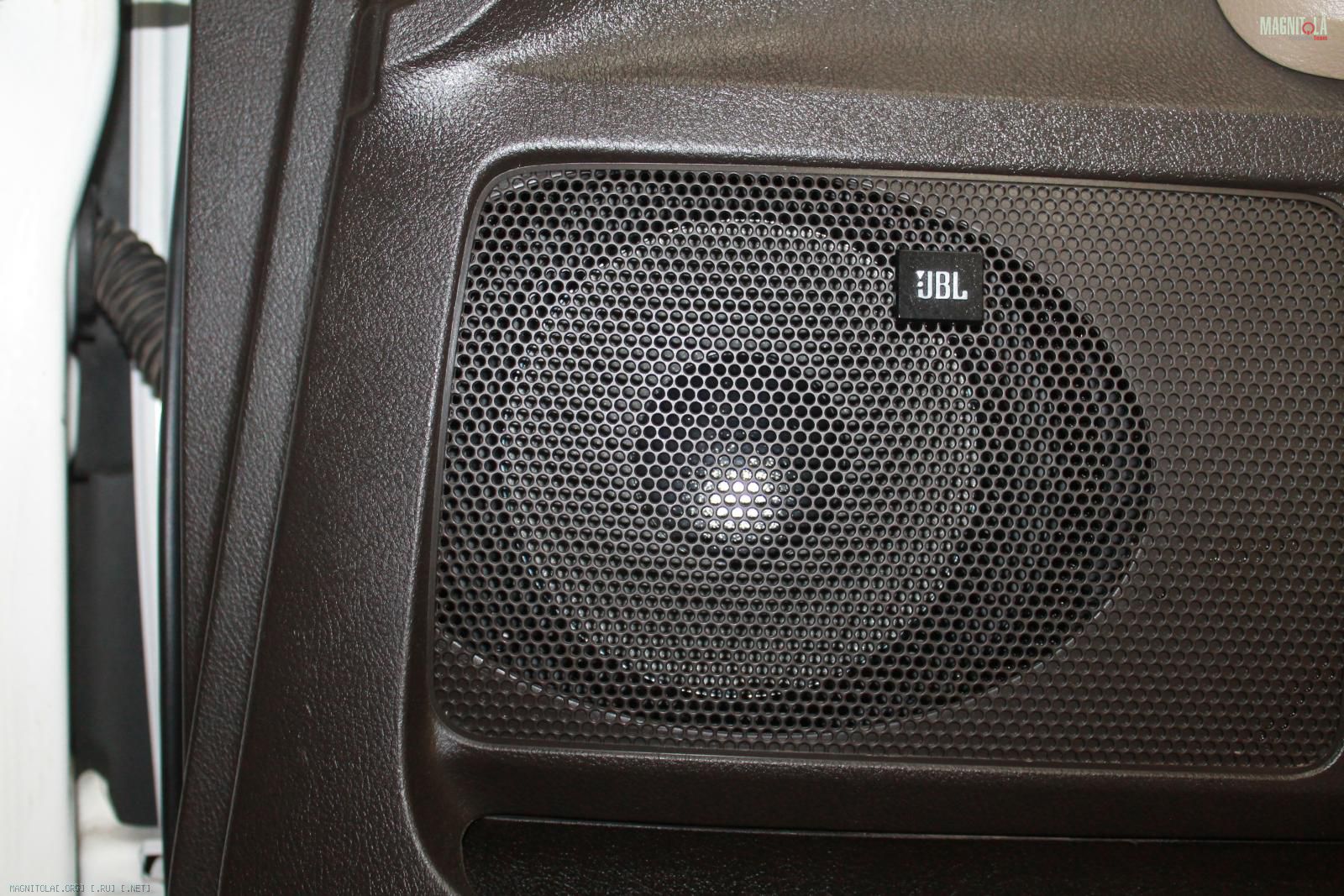

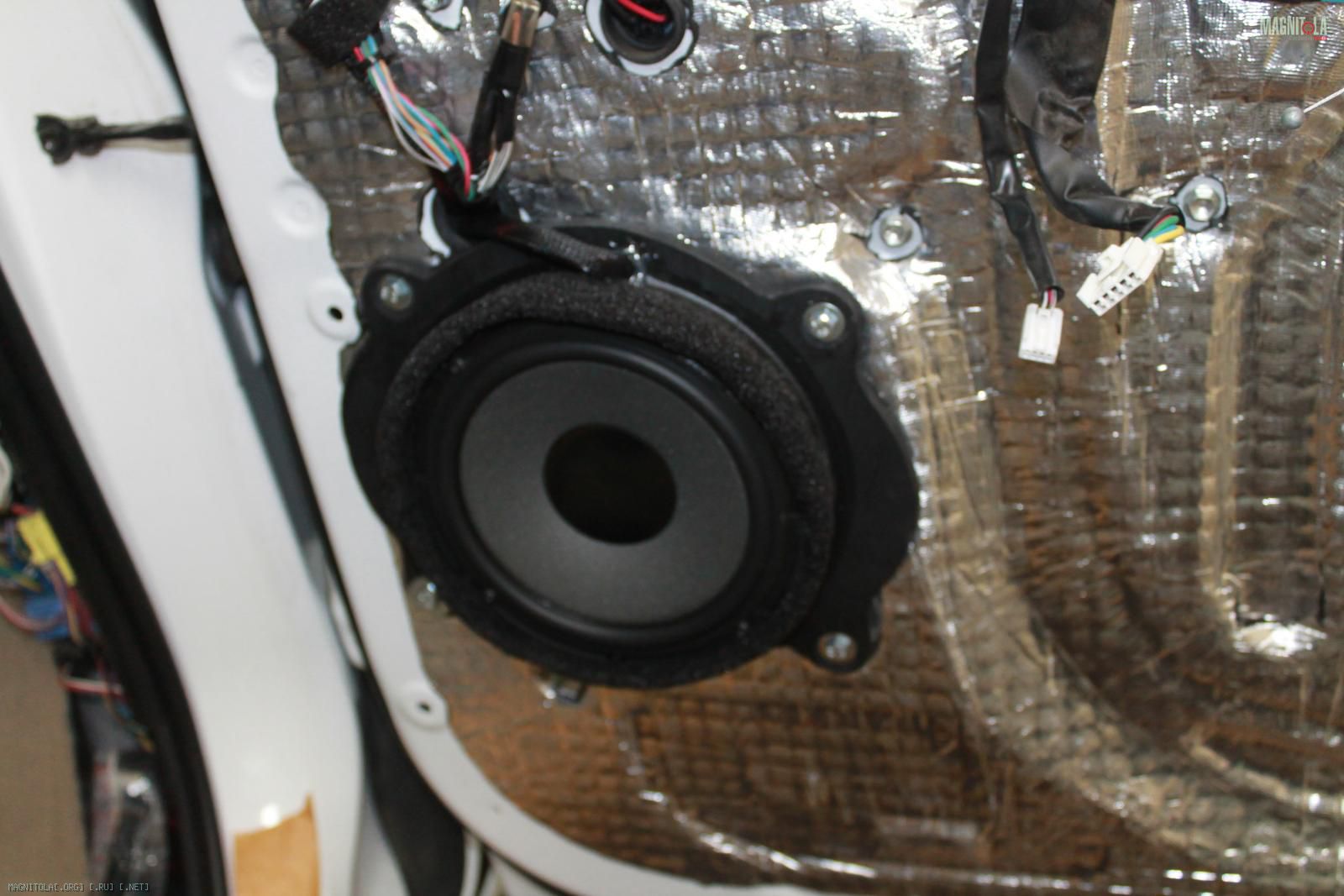

Волноотвод...
Вложение 1038952 Вложение 1038954 Вложение 1038956 Вложение 1038958 Вложение 1038960 Вложение 1038962

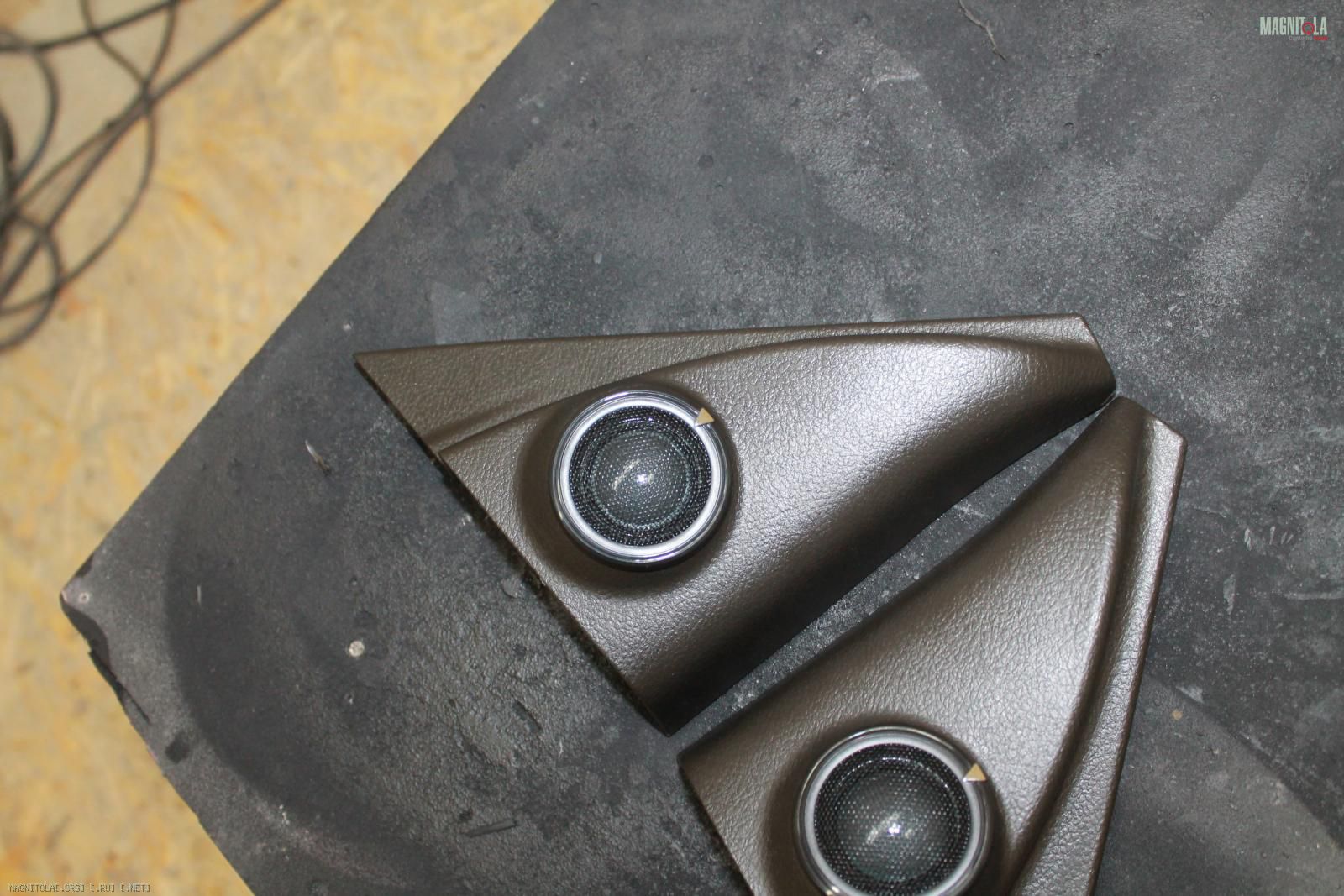

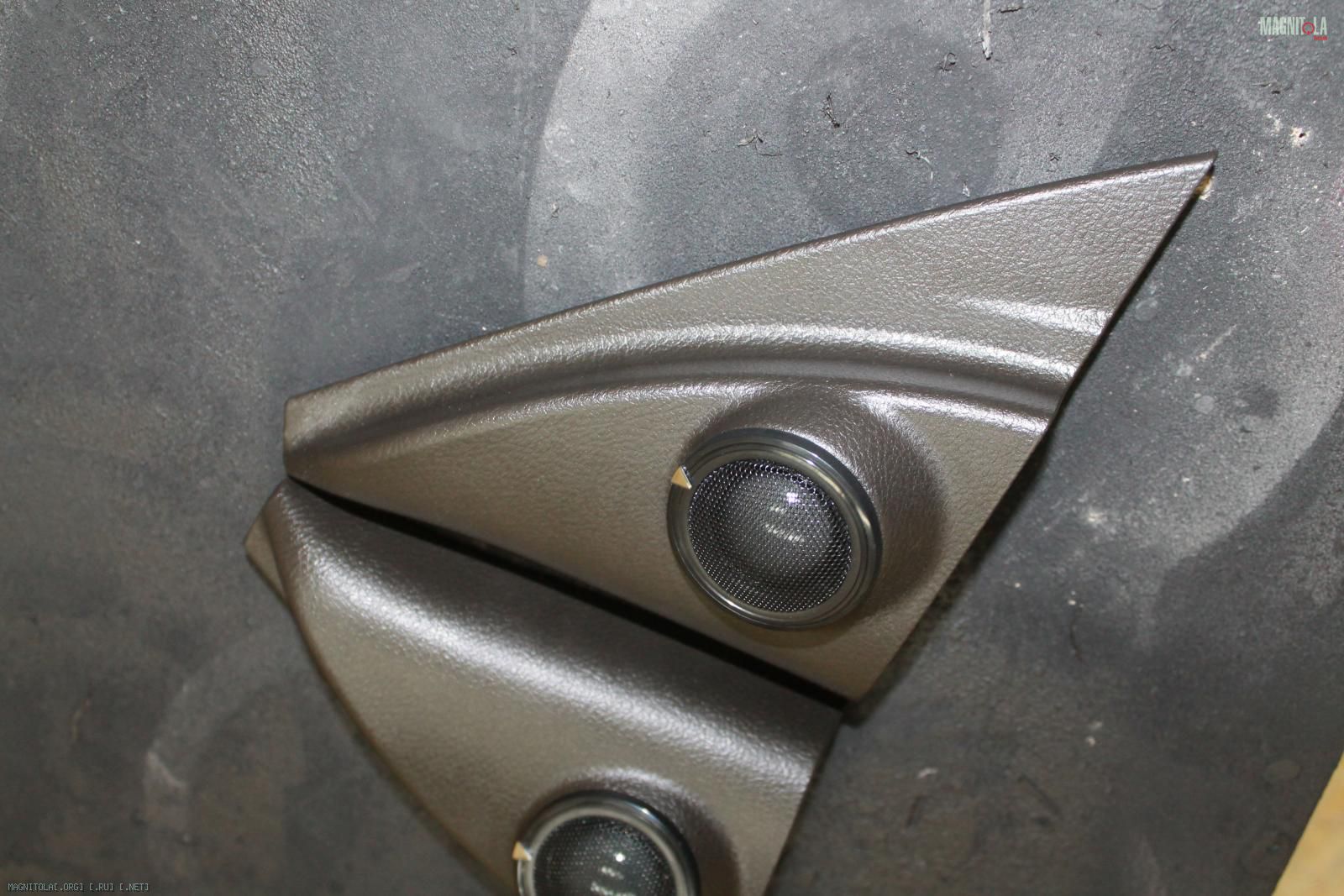

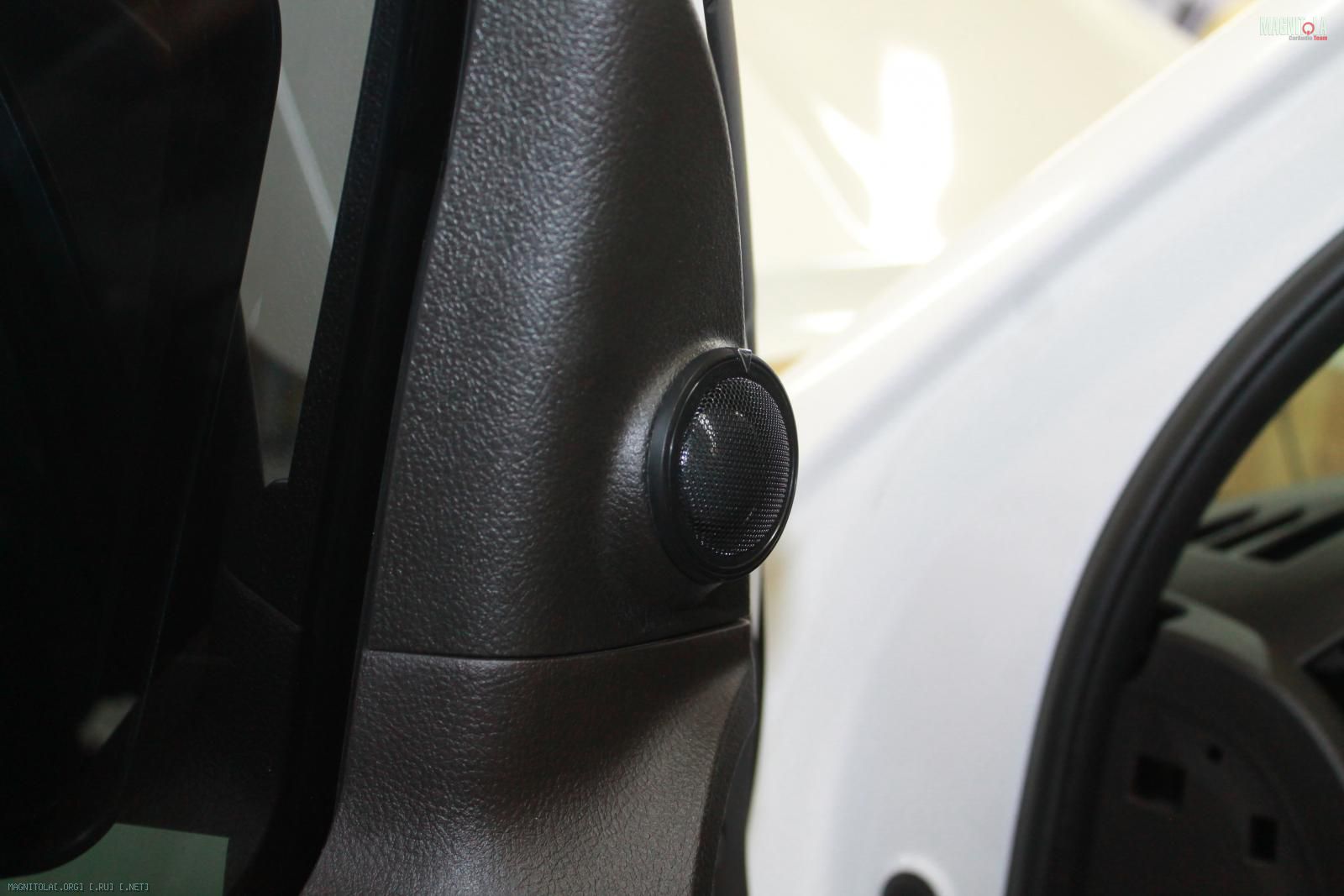

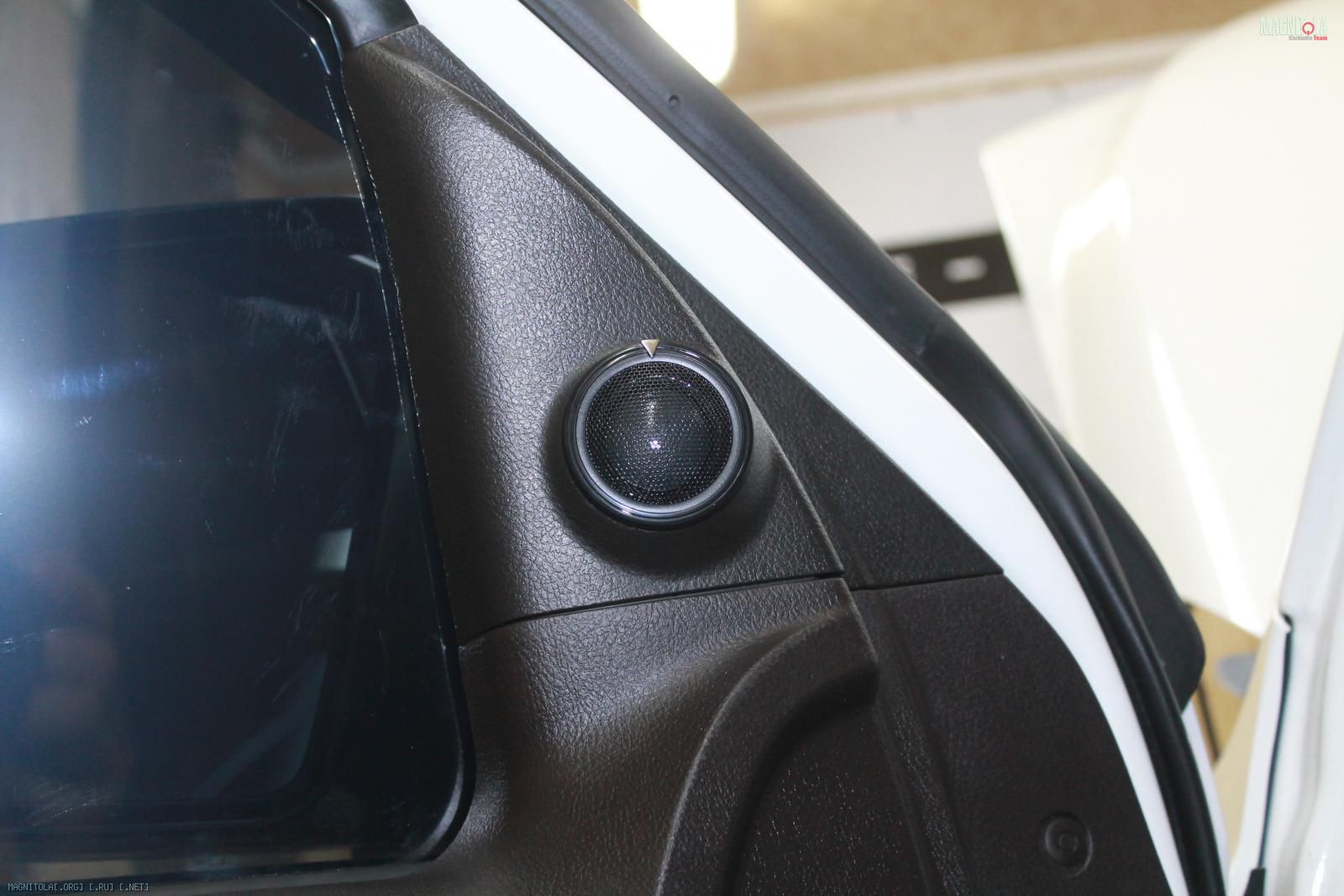

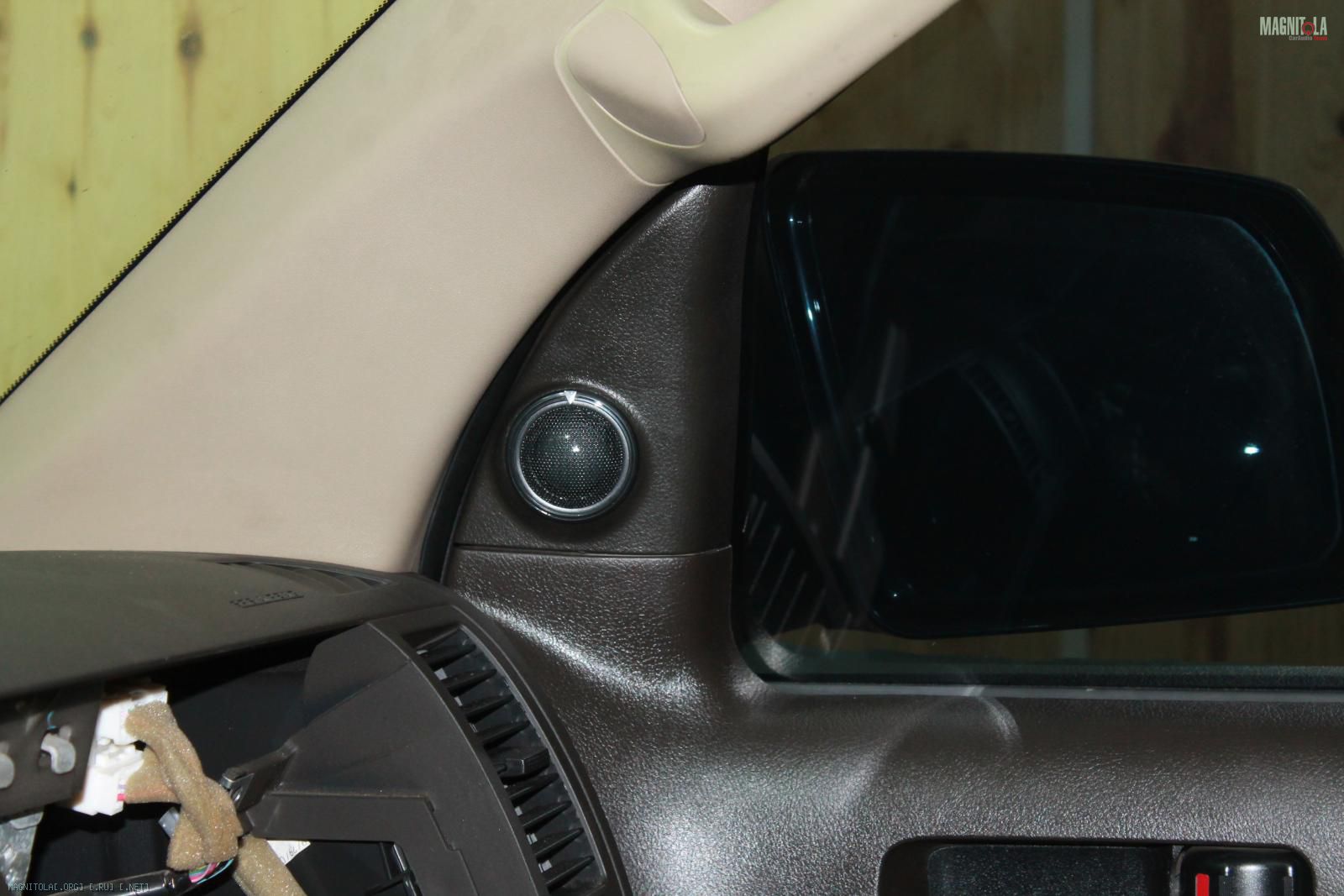

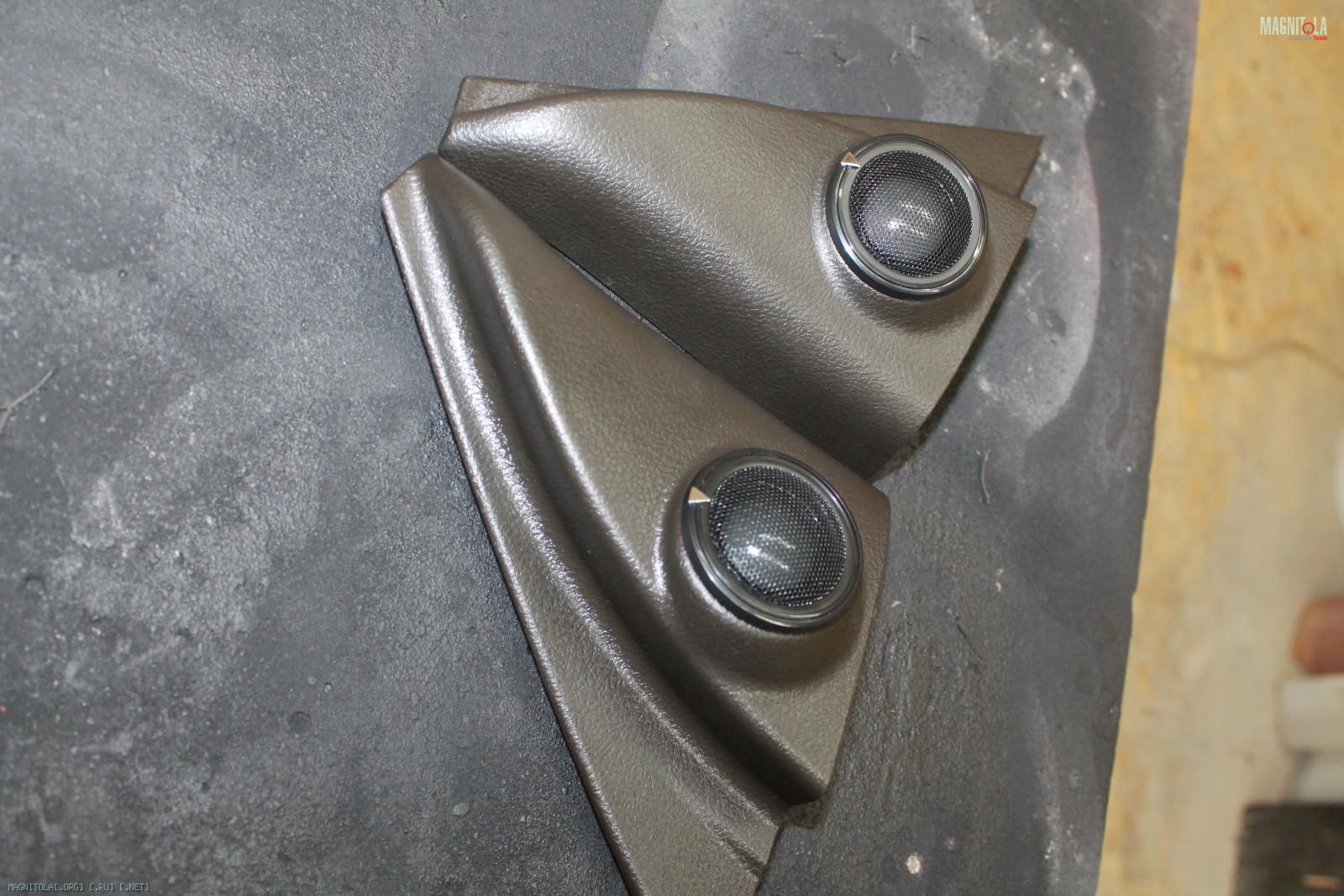

ВЧ в уголки зеркал, минималистично, в штатный дизайн
Вложение 1038964 Вложение 1038966 Вложение 1038968 Вложение 1038970 Вложение 1038972 Вложение 1038974 Вложение 1038976 Вложение 1038978 Вложение 1038980

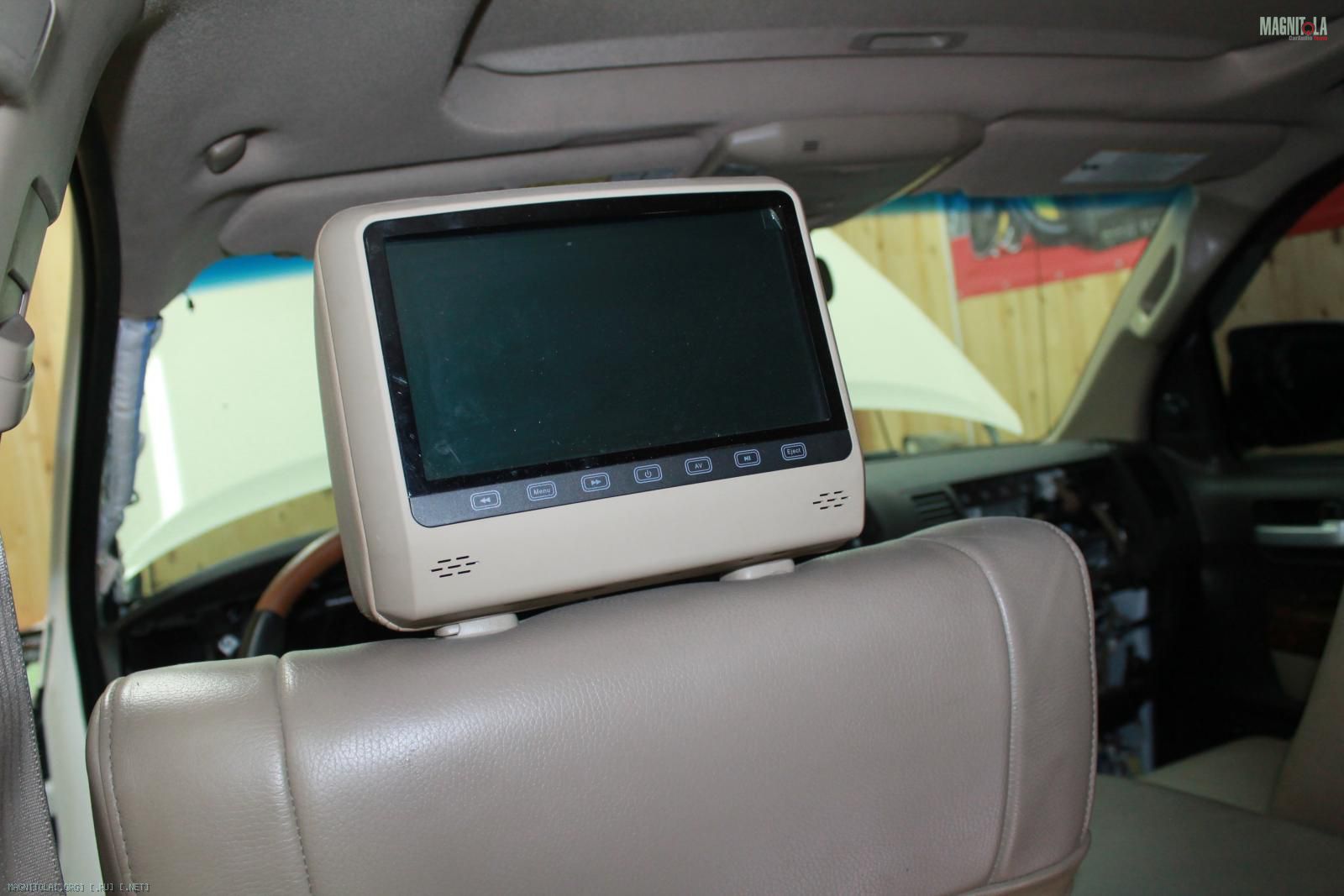

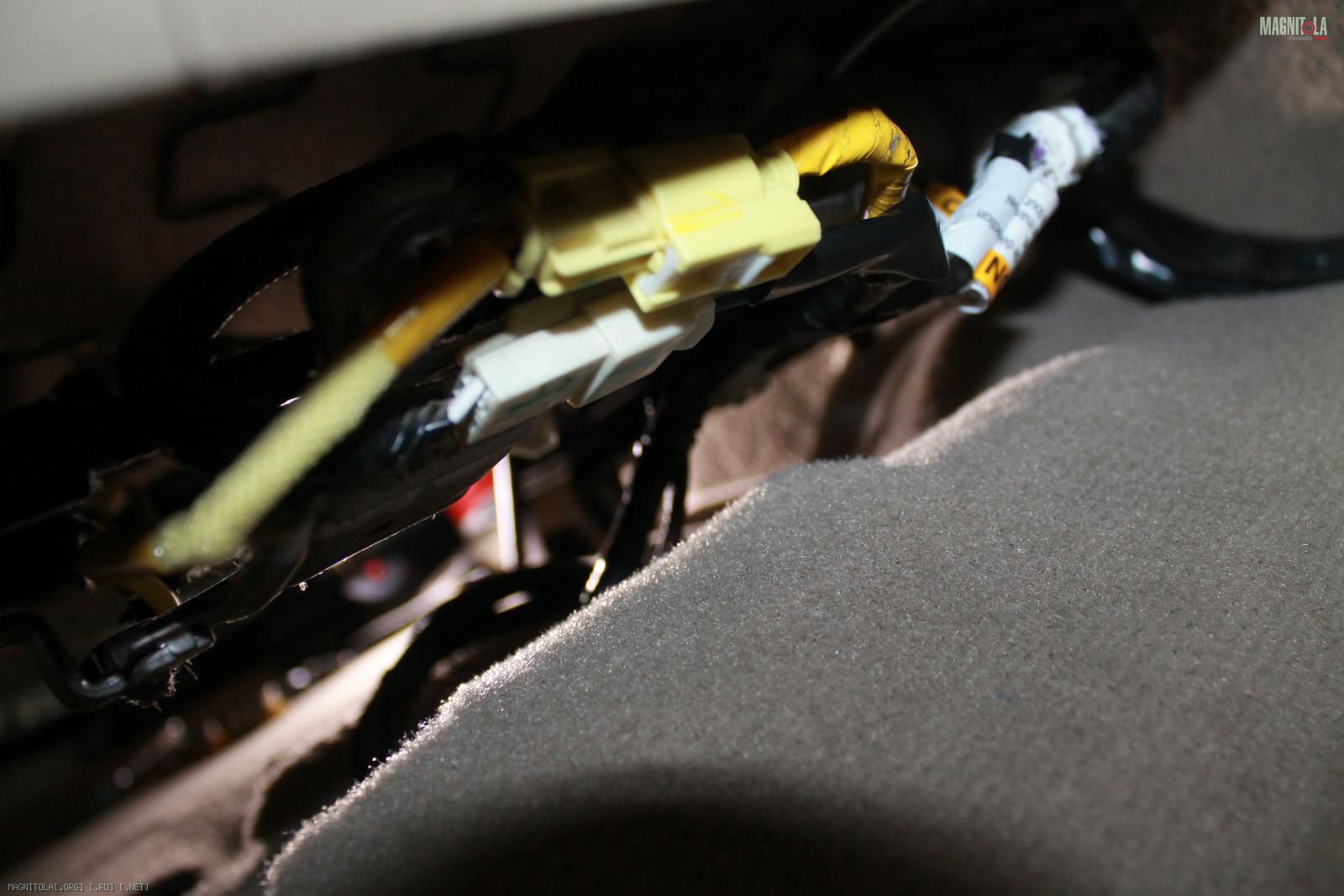

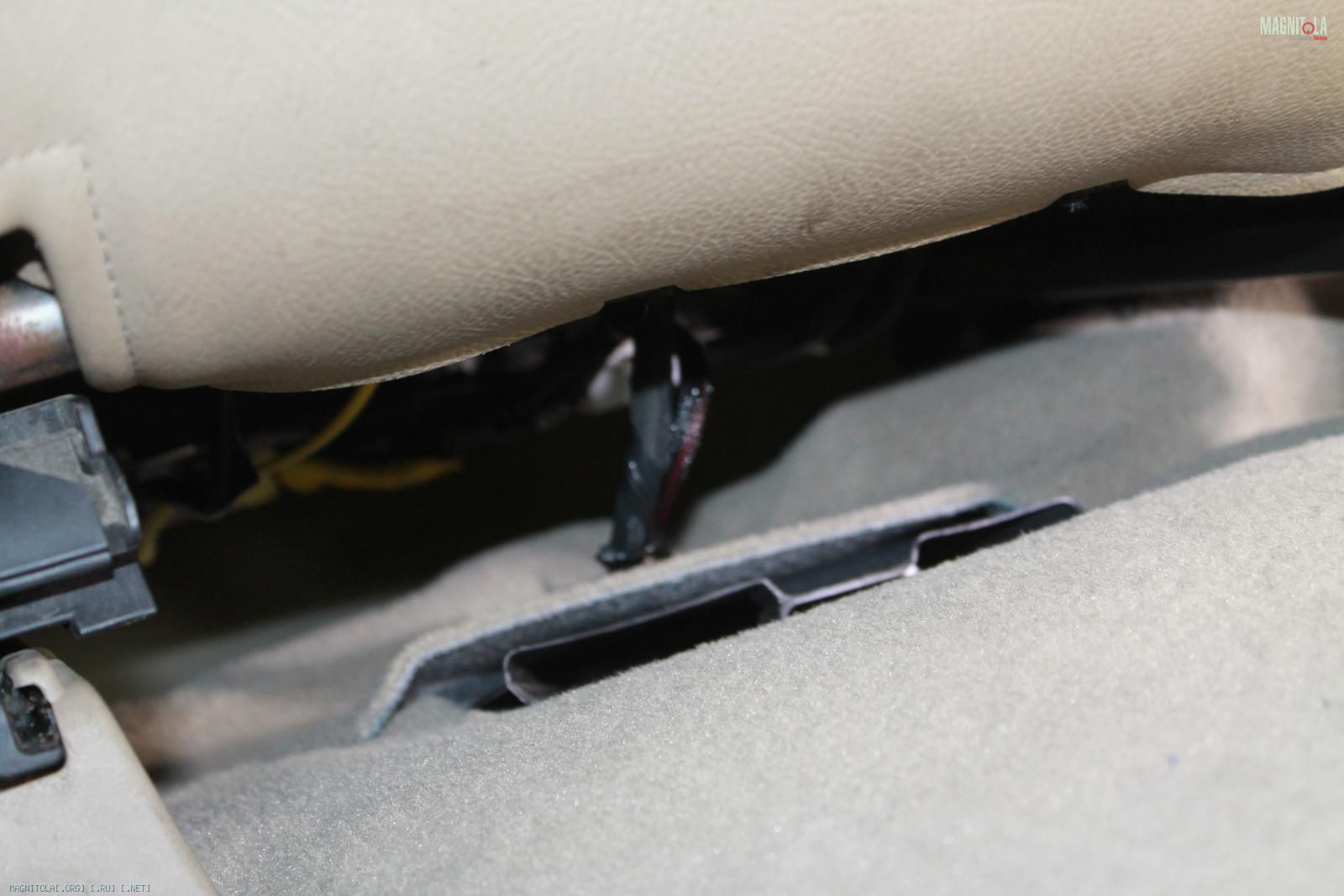

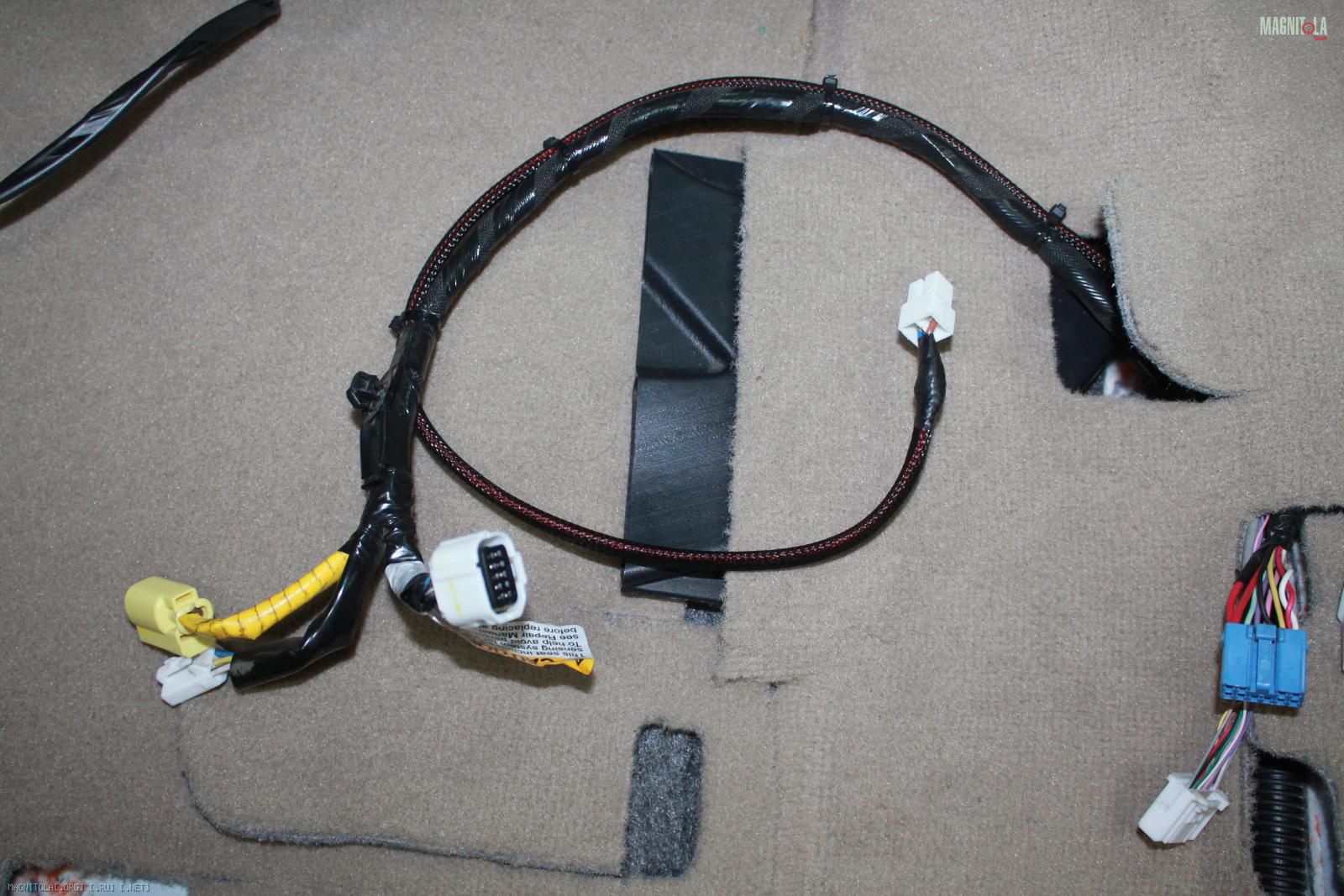

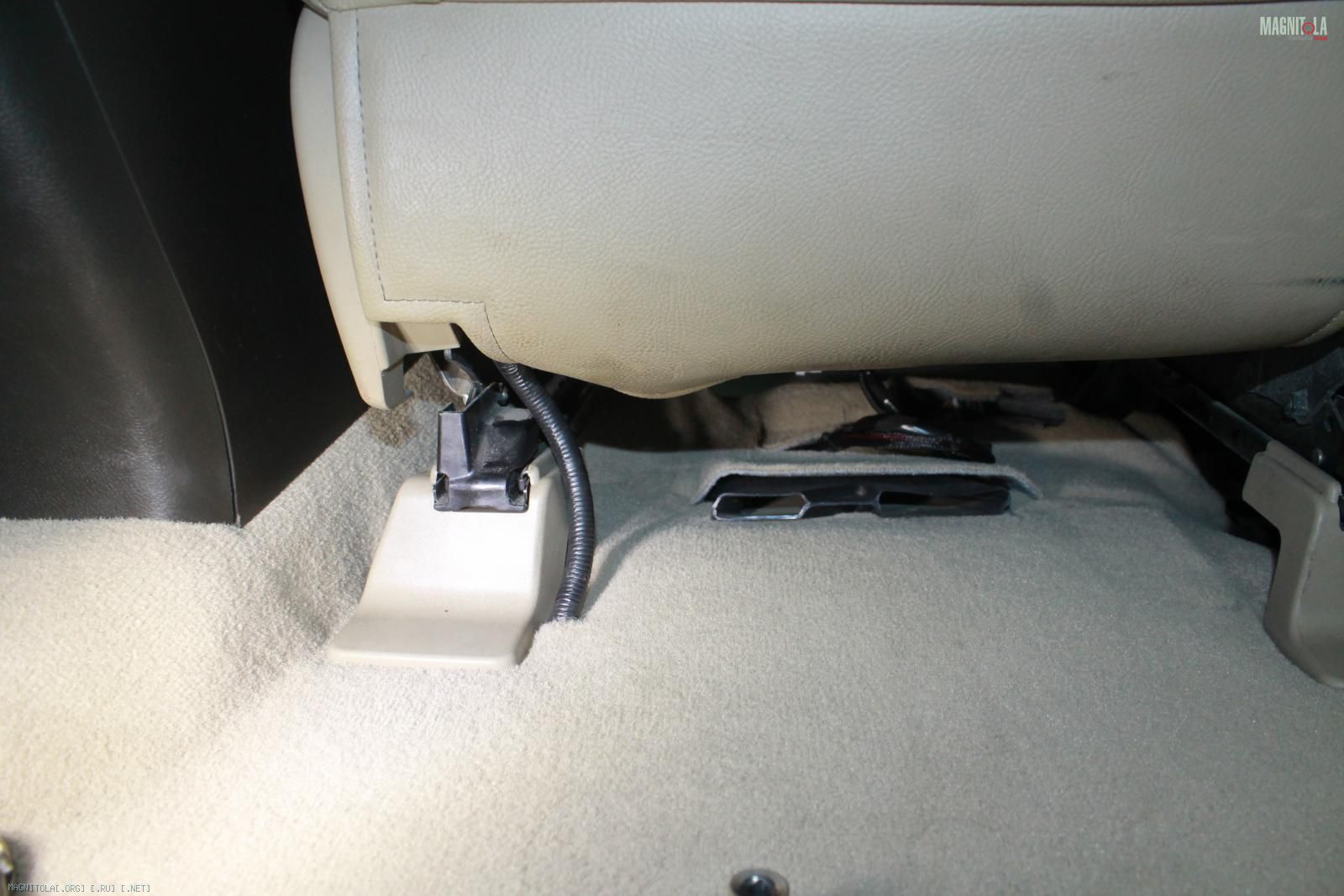

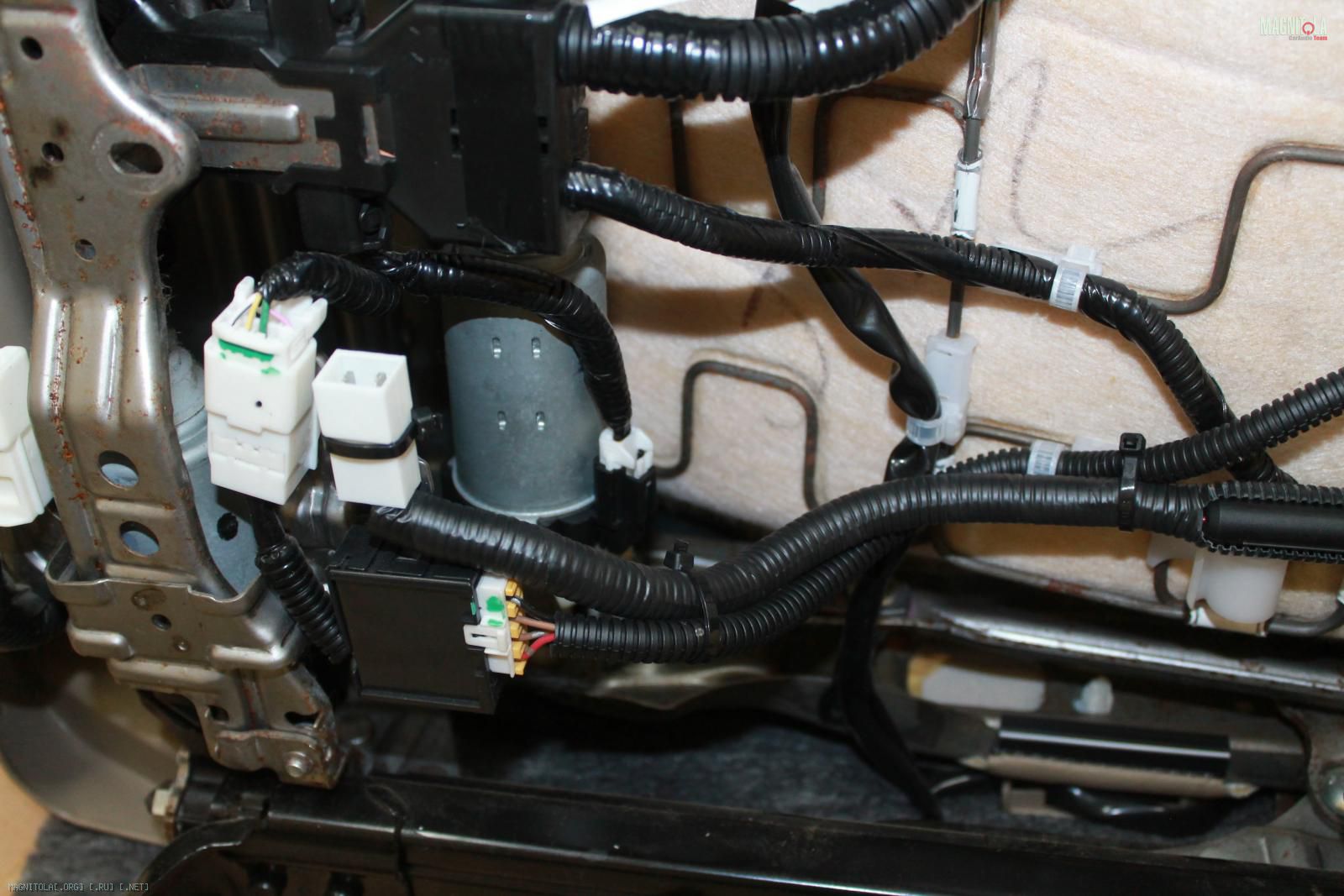

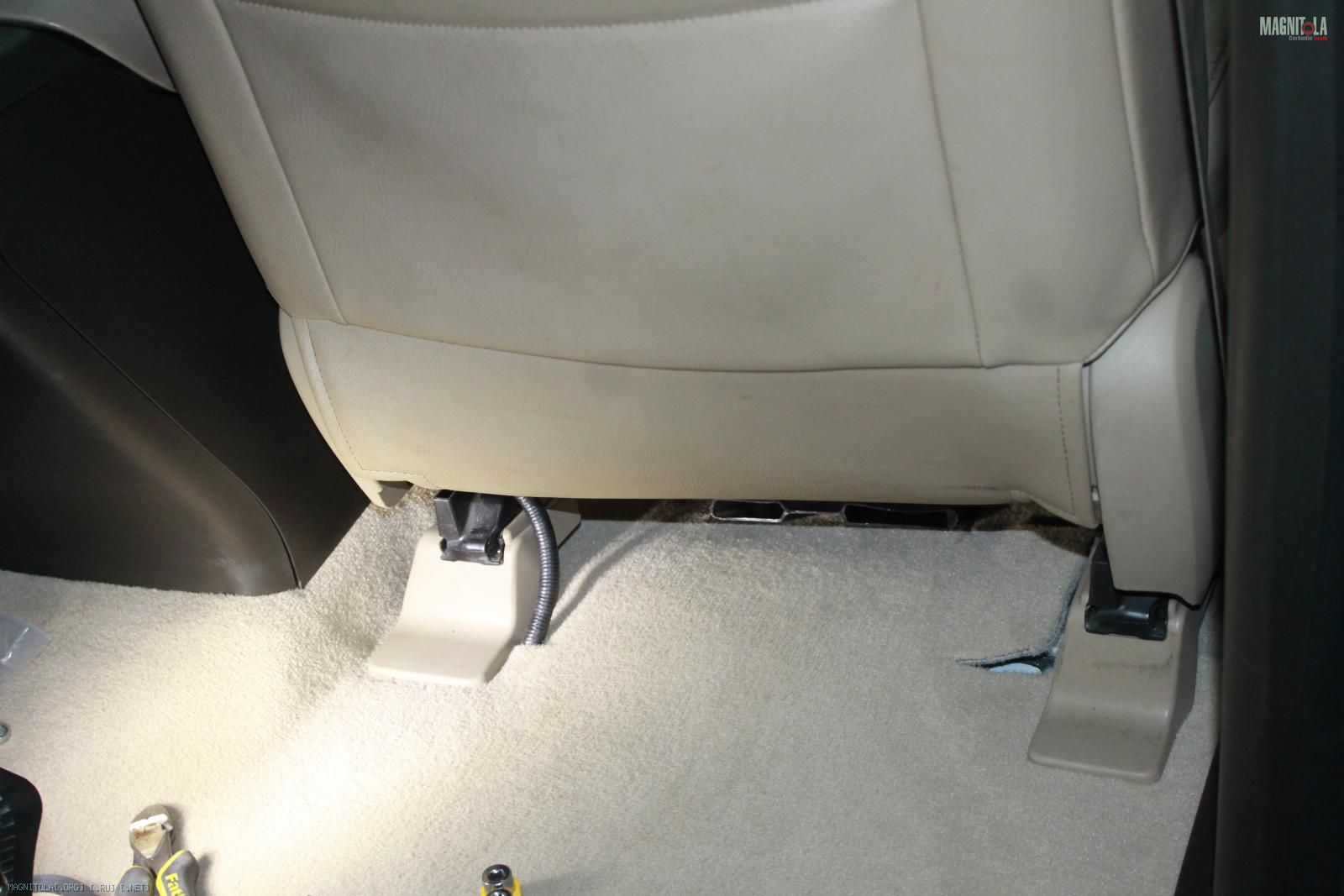

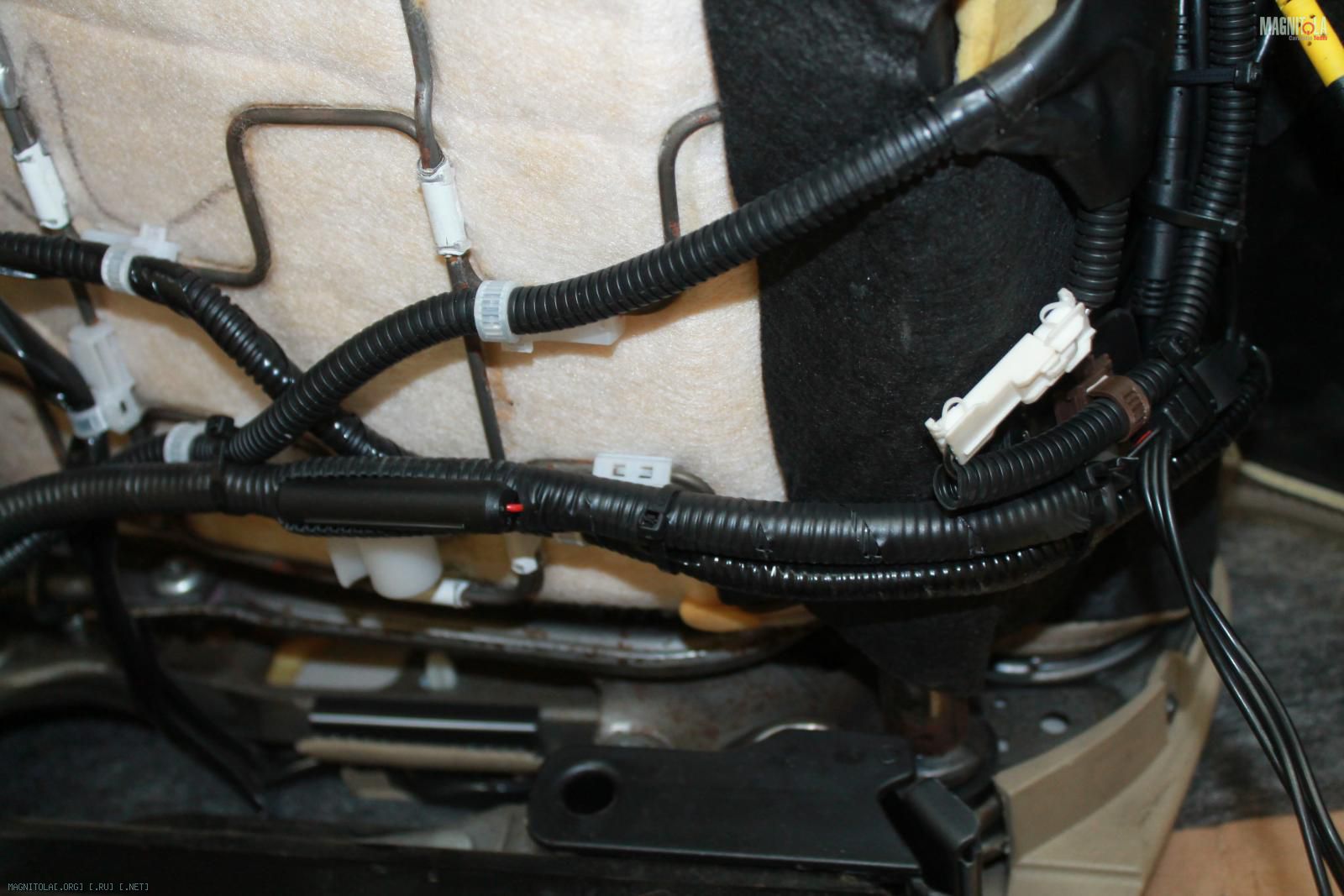

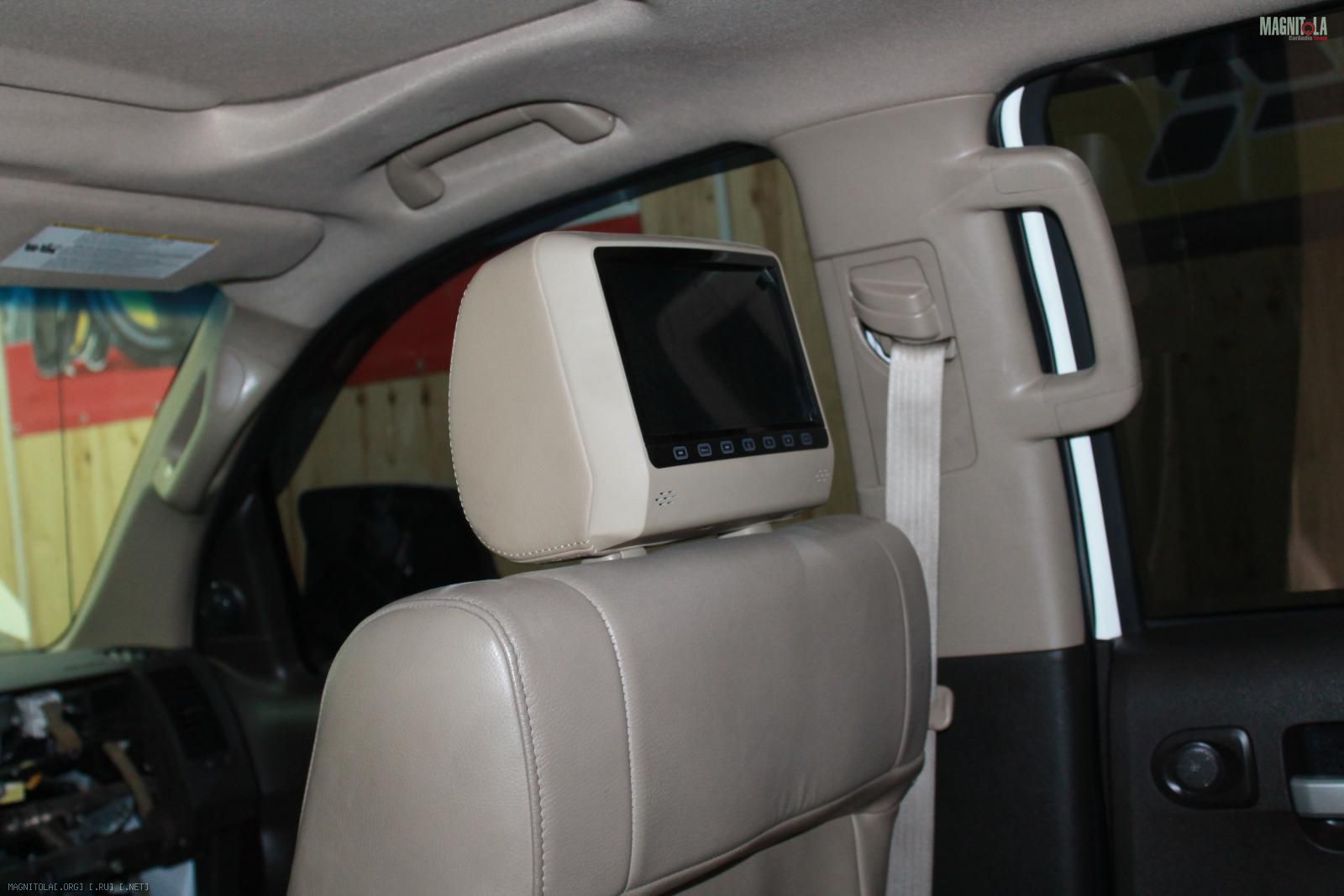

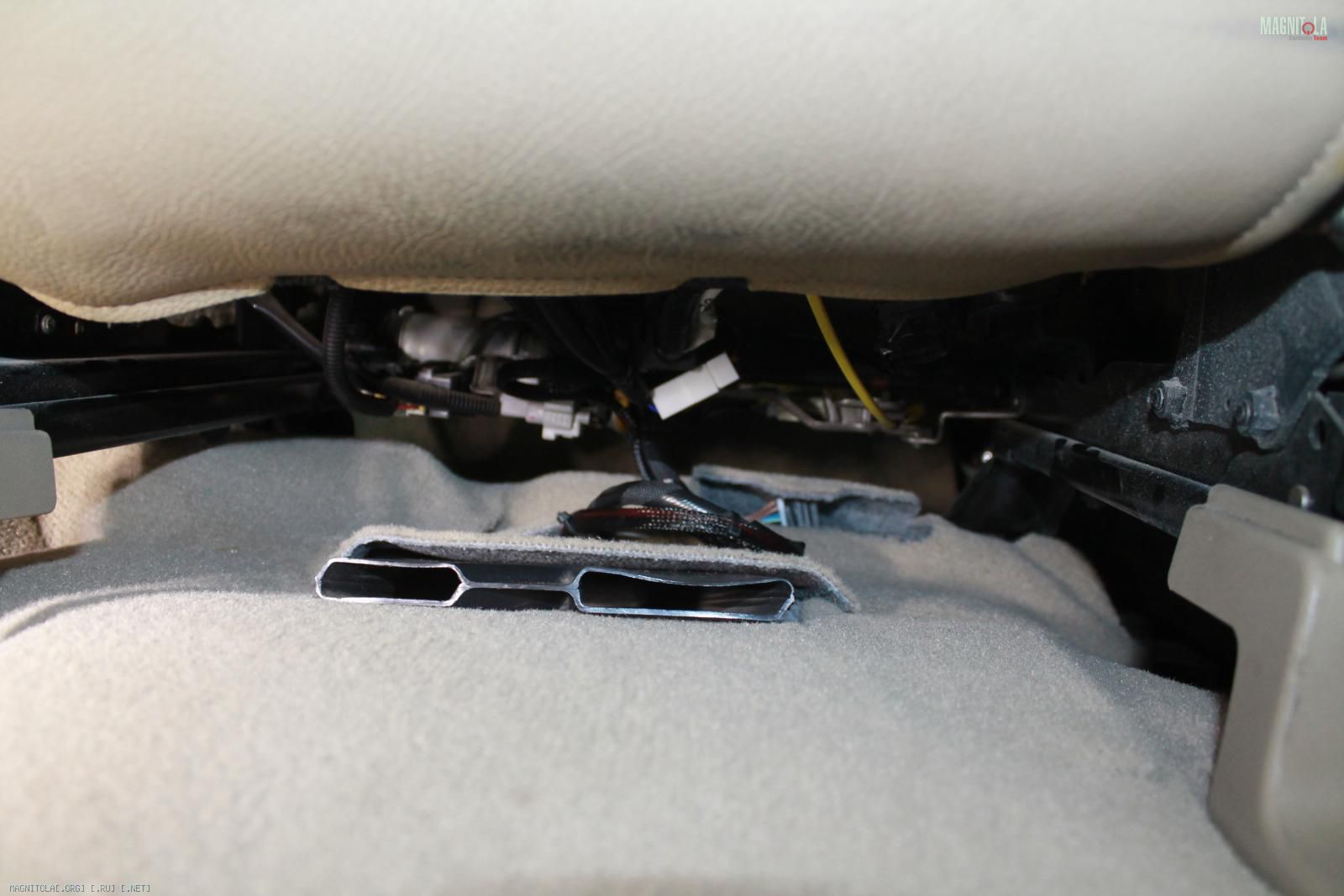

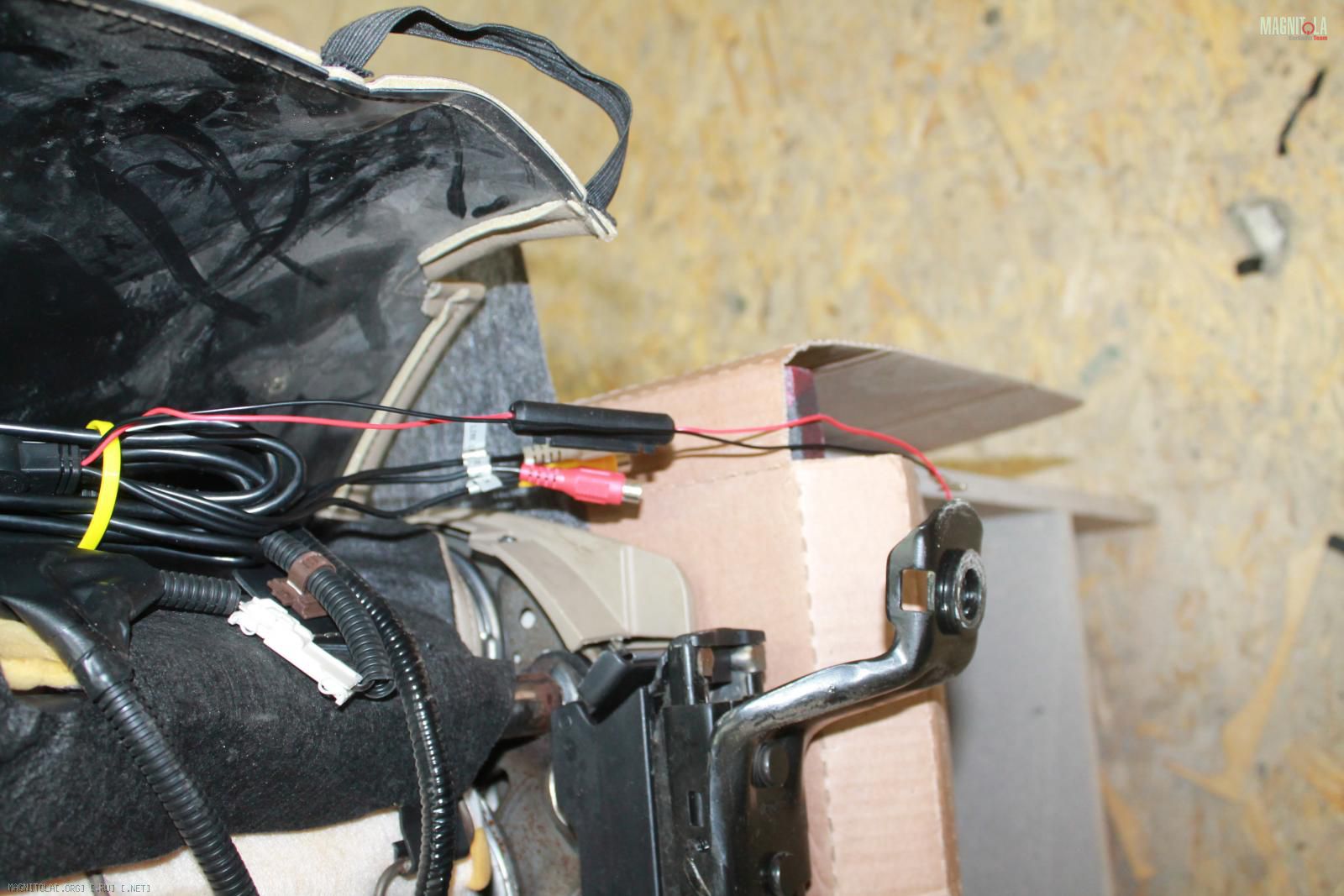

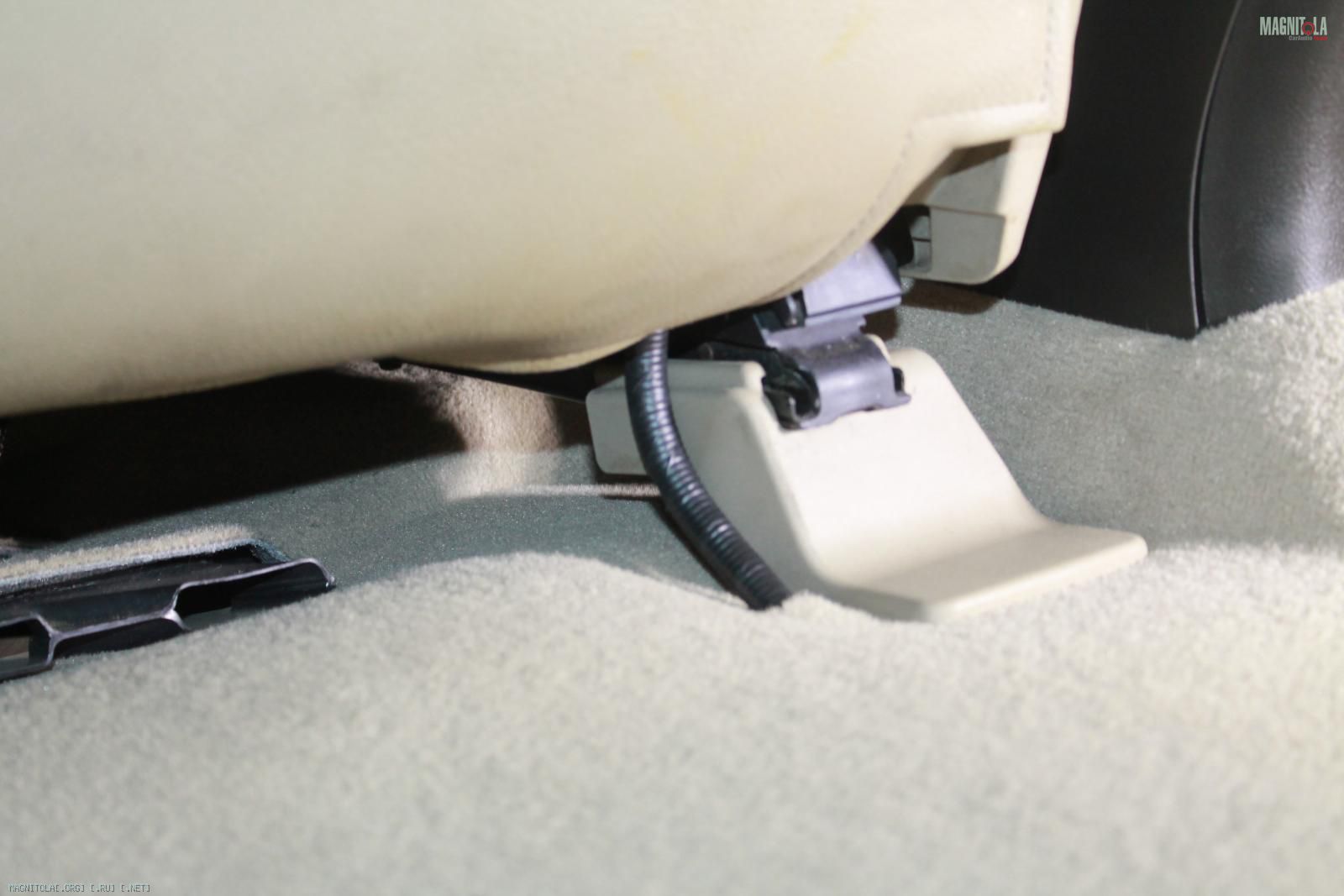

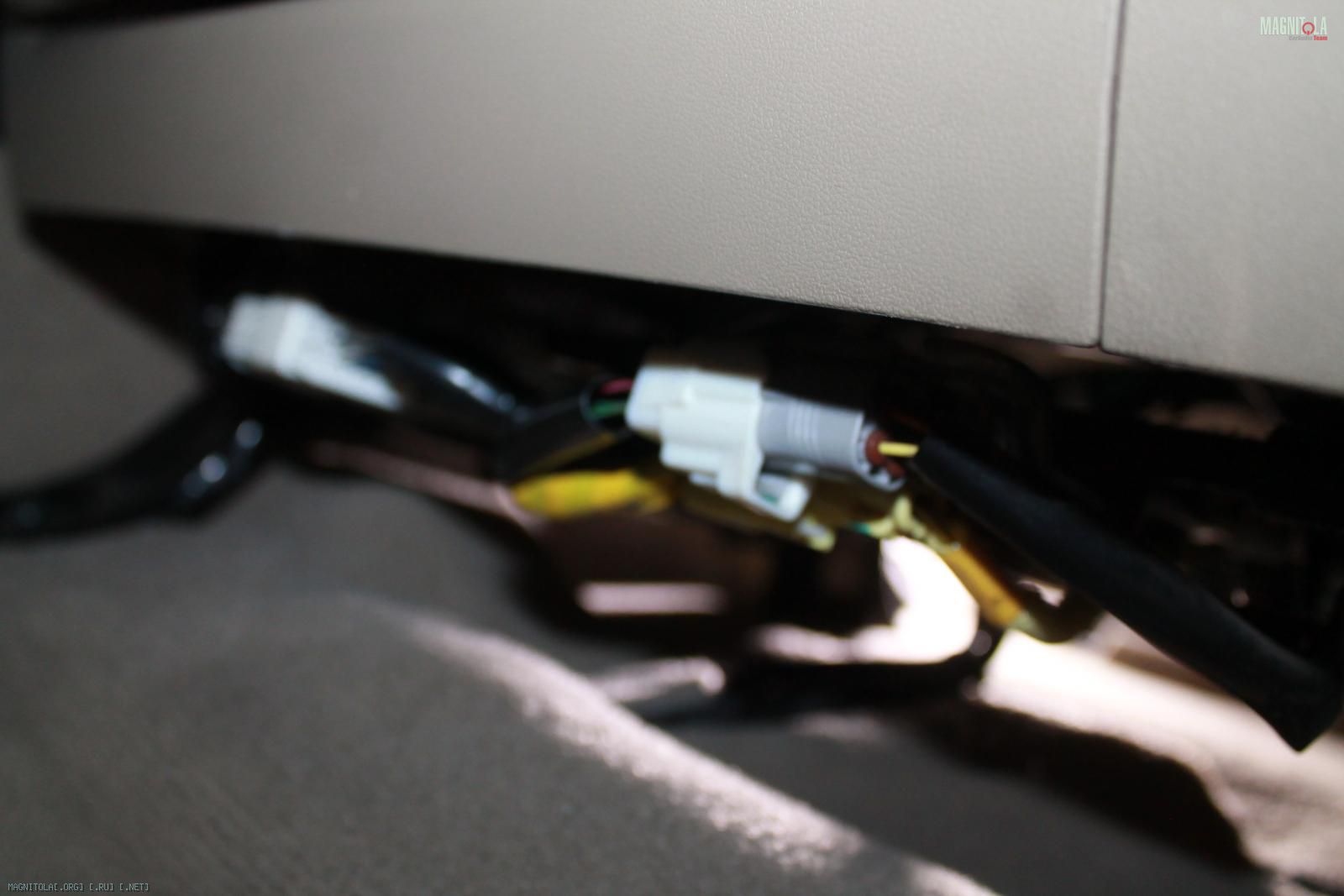

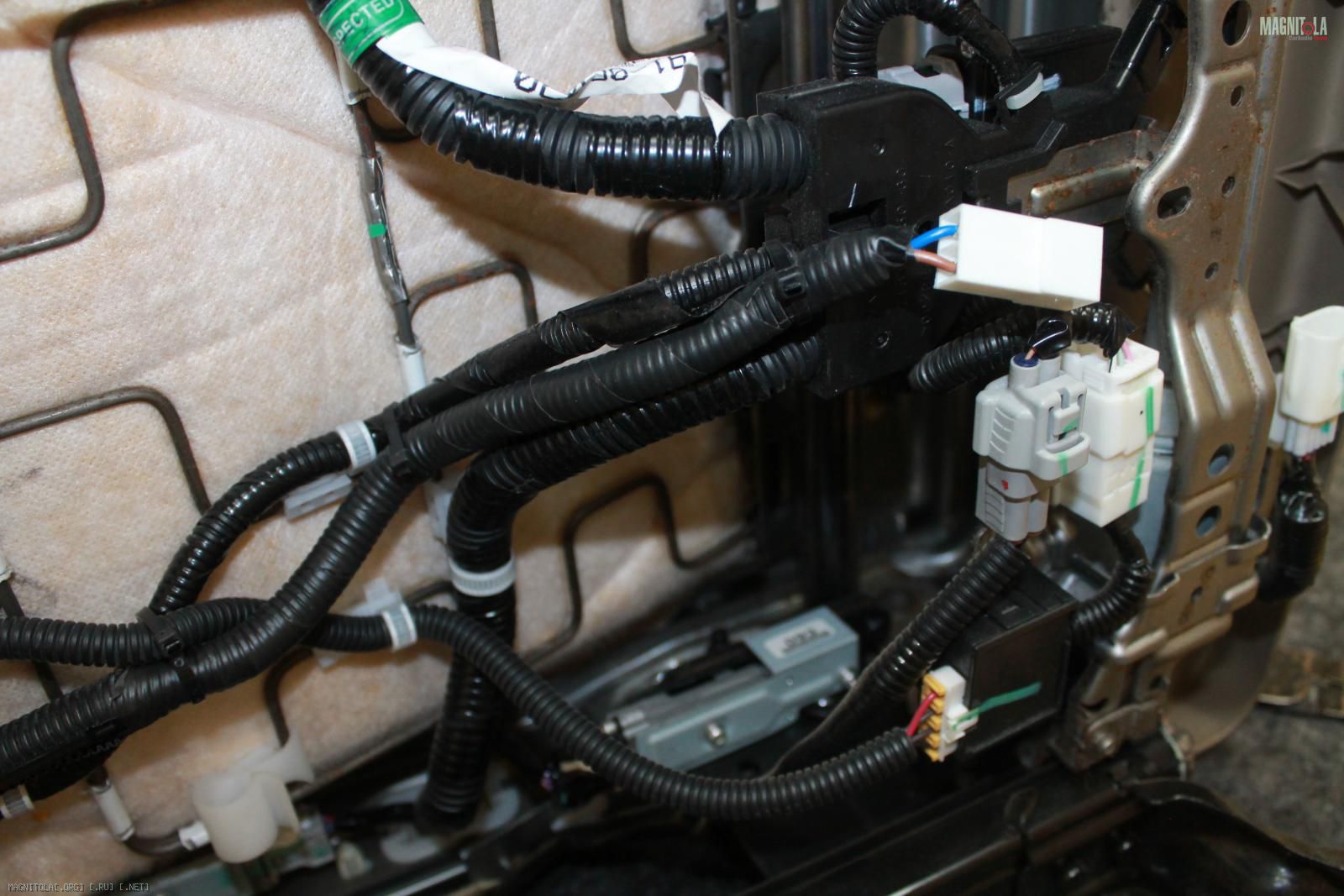

Подключение задних мониторов в подголовниках.
Вложение 1038982 Вложение 1038984 Вложение 1038986 Вложение 1038988 Вложение 1038990 Вложение 1038992 Вложение 1038994 Вложение 1038996 Вложение 1038998 Вложение 1039000 Вложение 1039002 Вложение 1039004 Вложение 1039006 Вложение 1039008 Вложение 1039010 Вложение 1039012 Вложение 1039014
27.07.2016, 21:35
st220

Вложений: 24

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

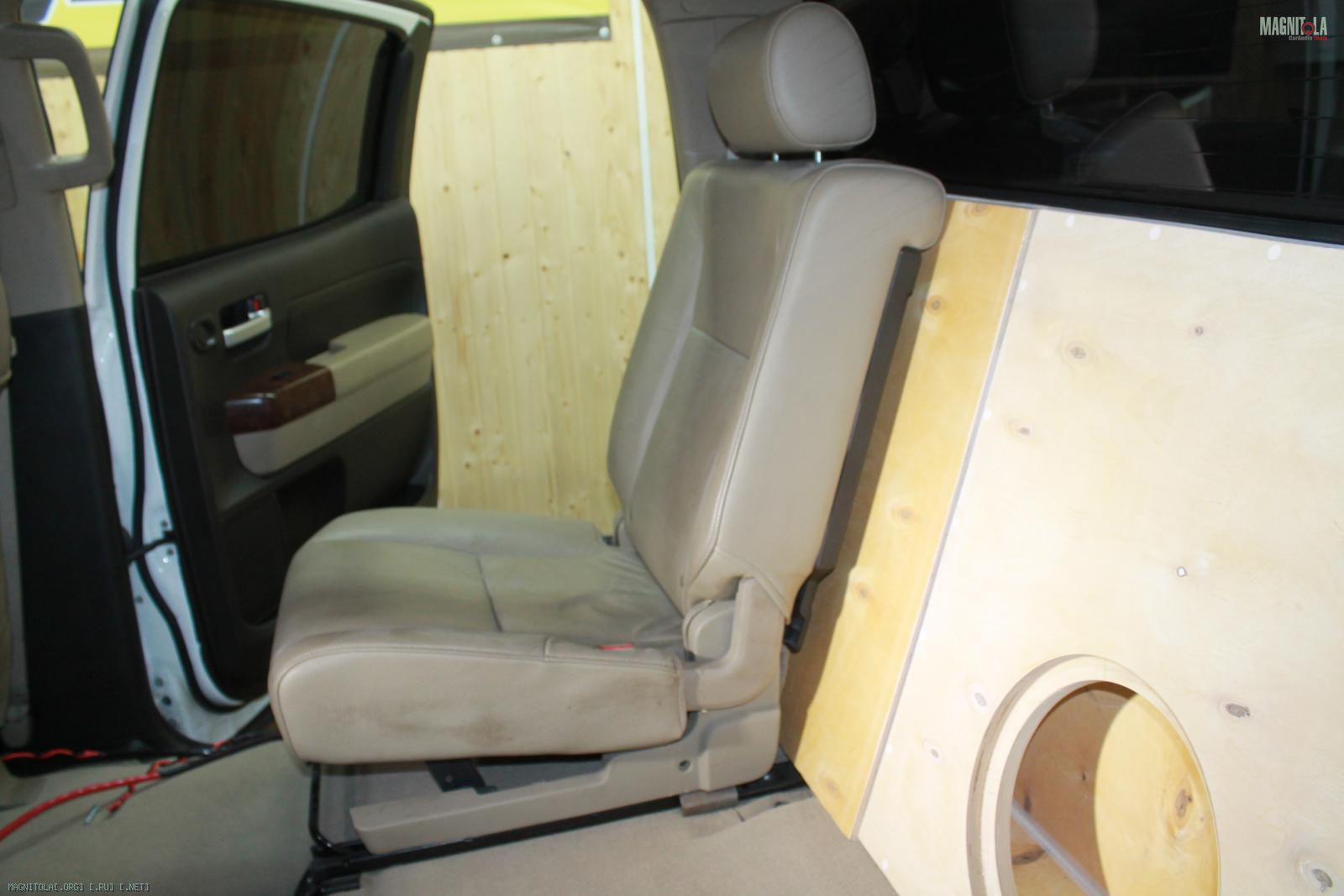

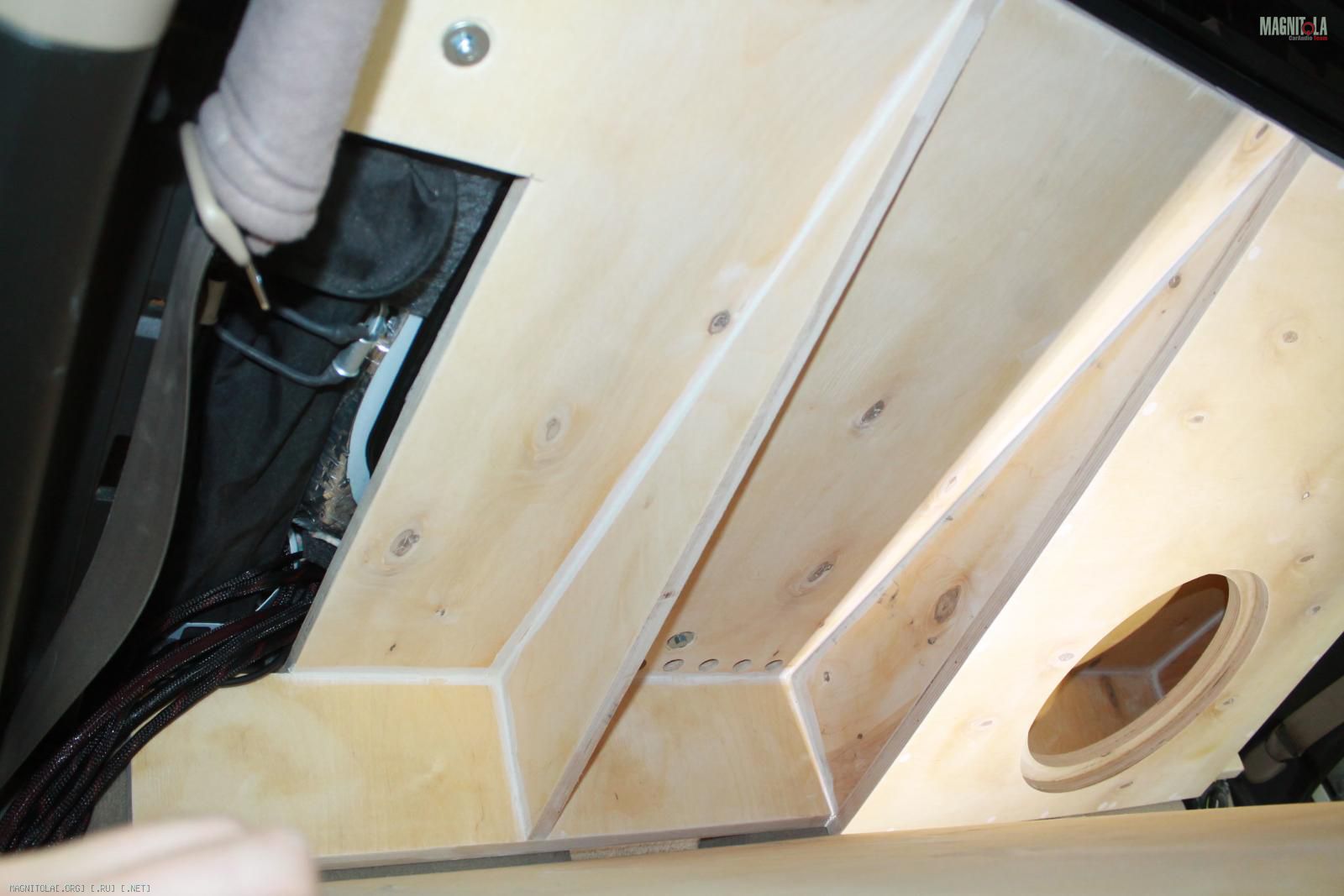

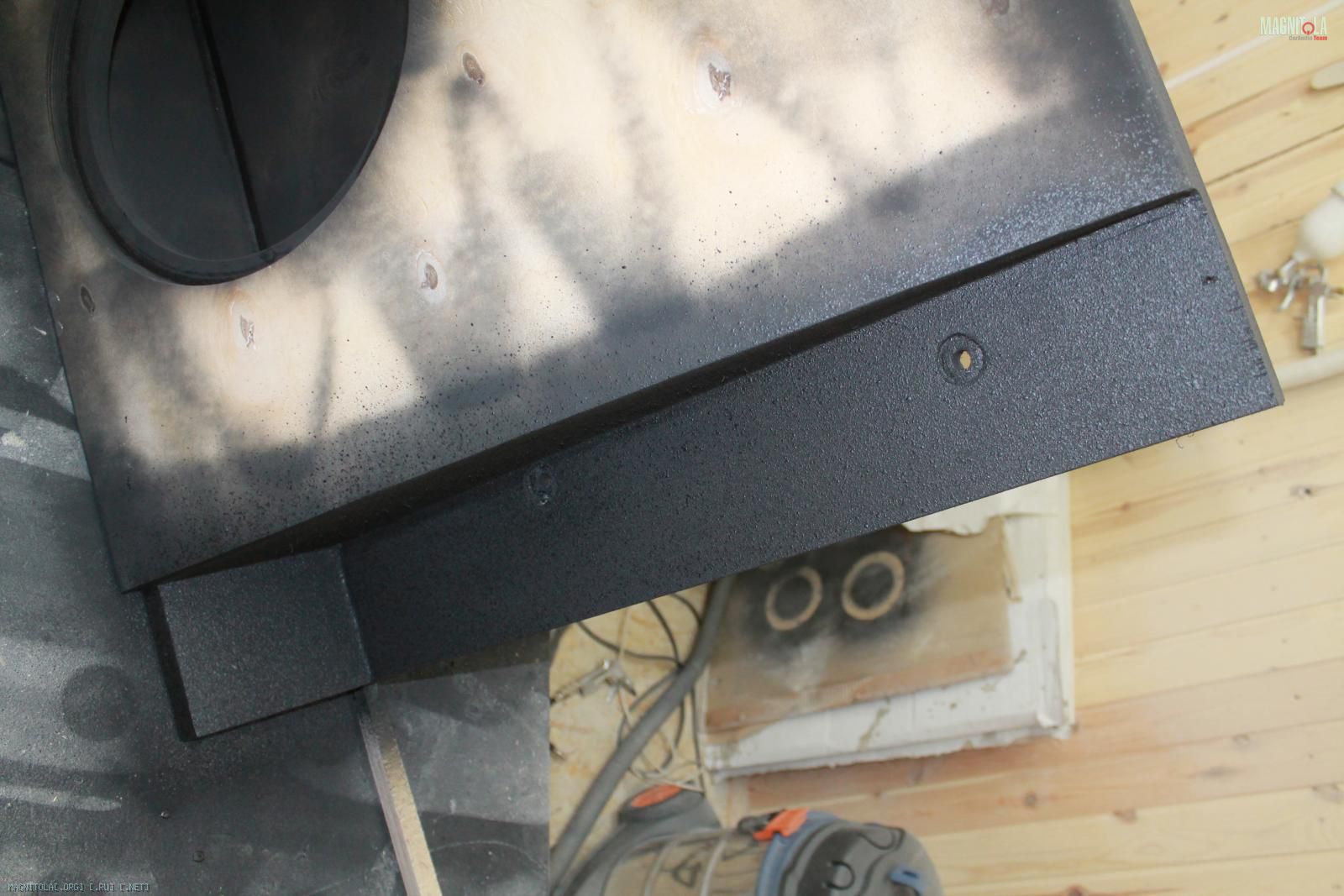

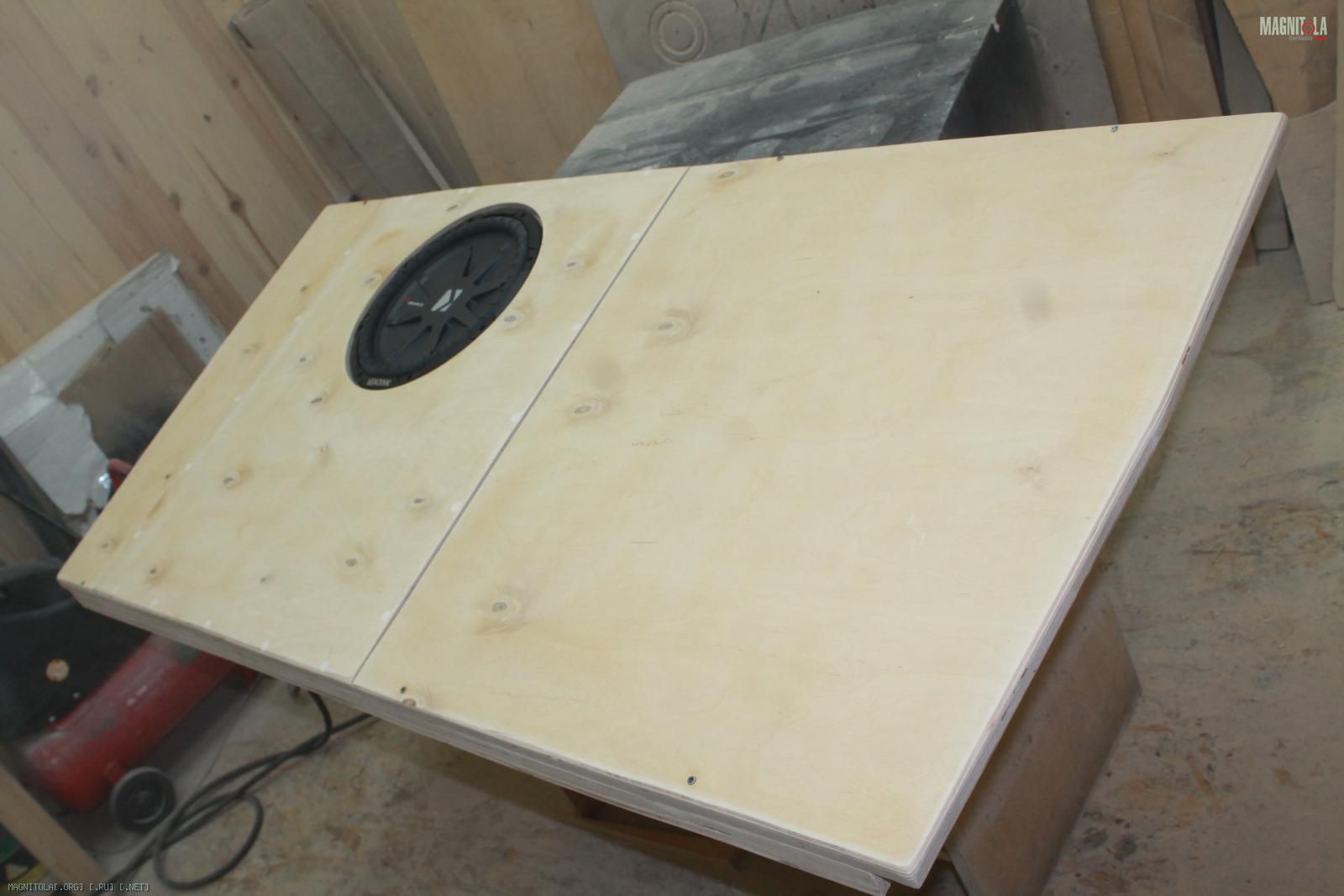

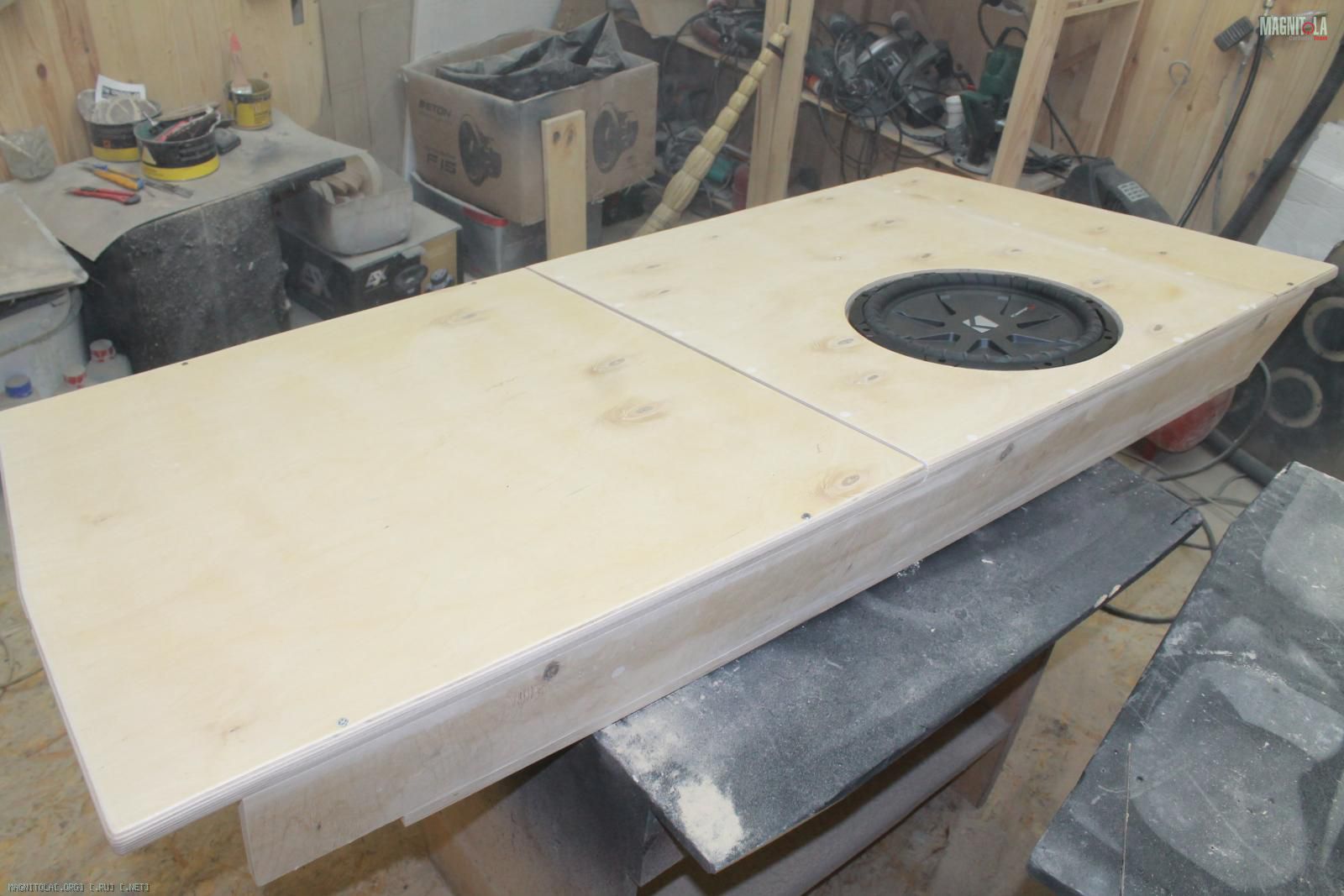

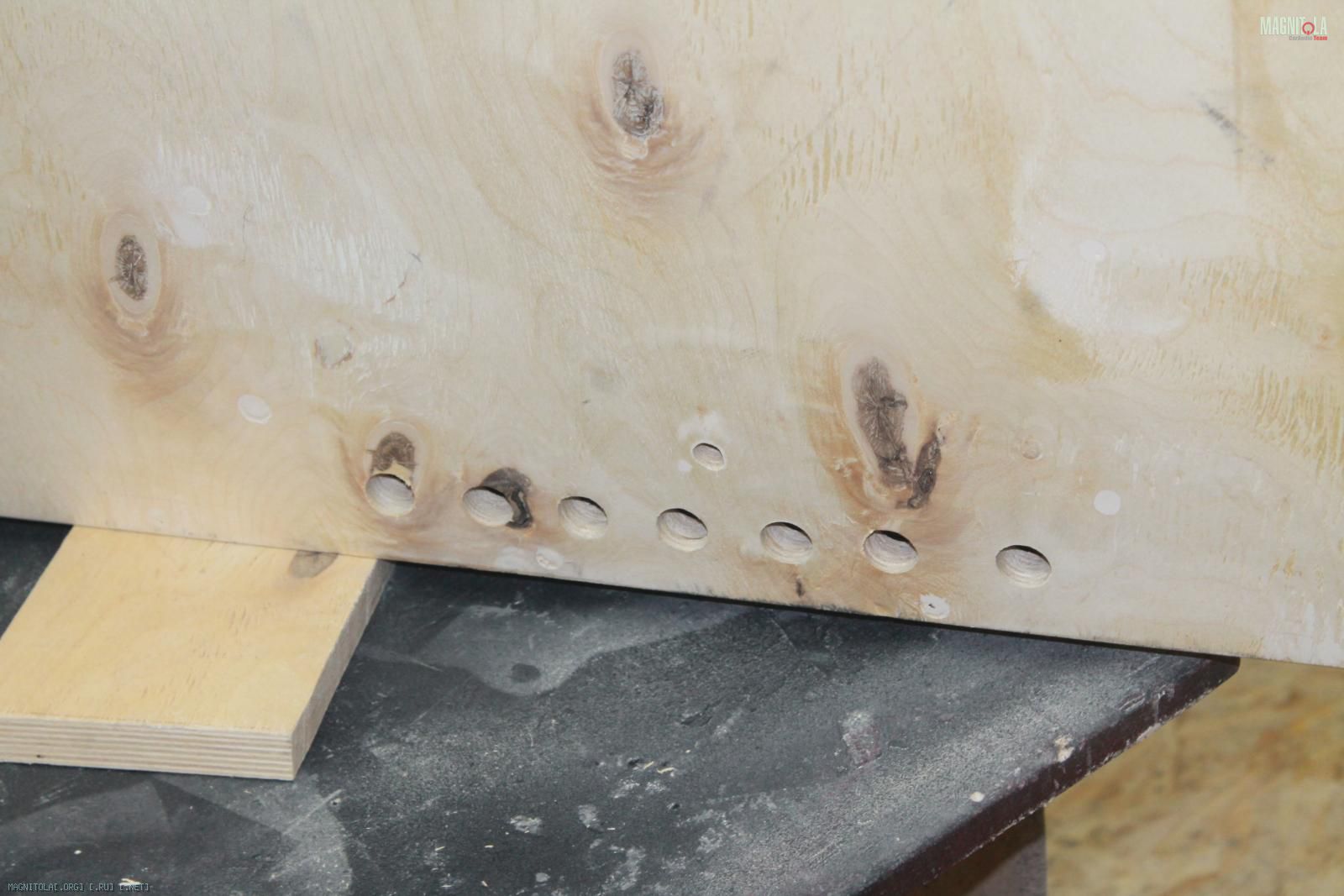

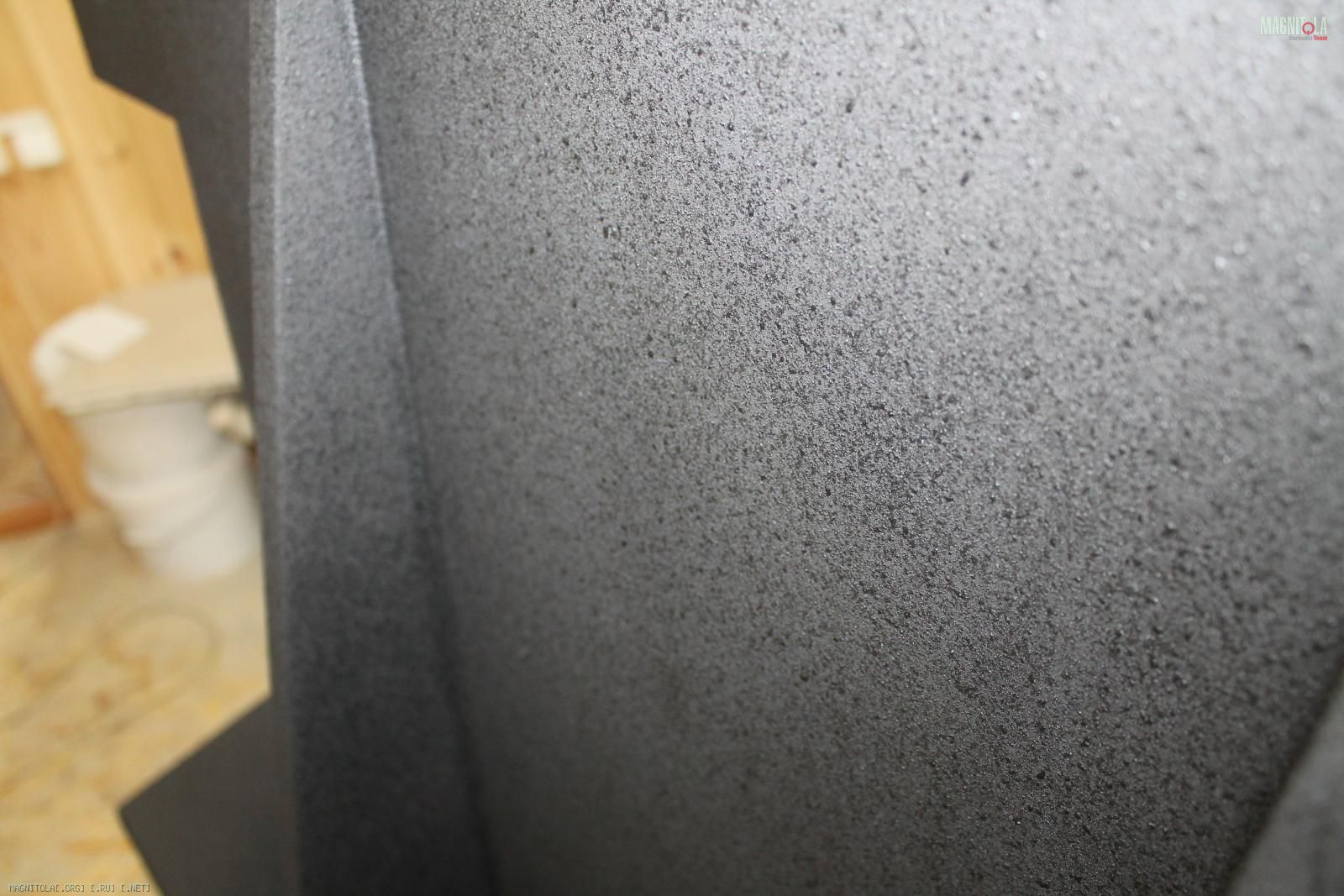

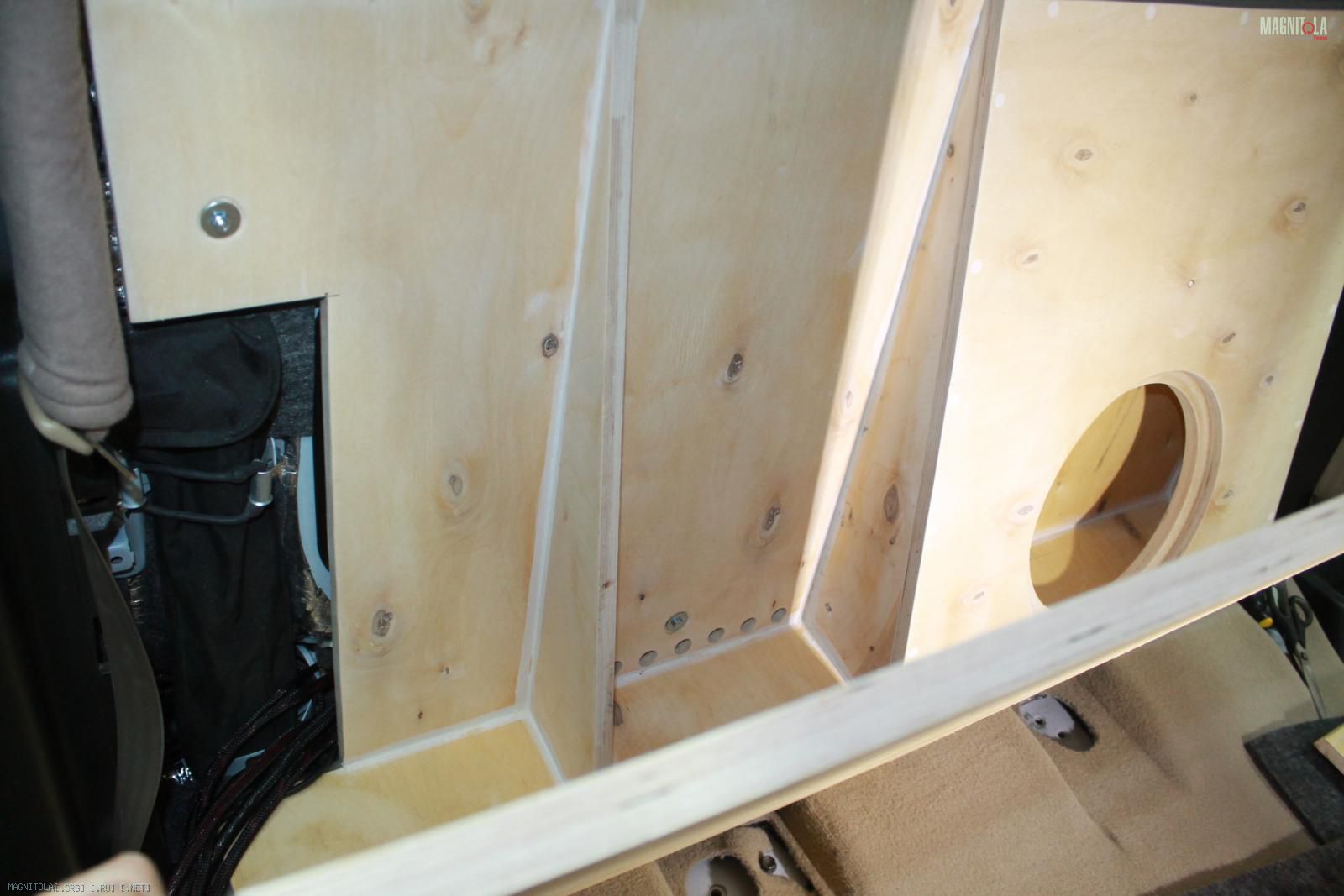

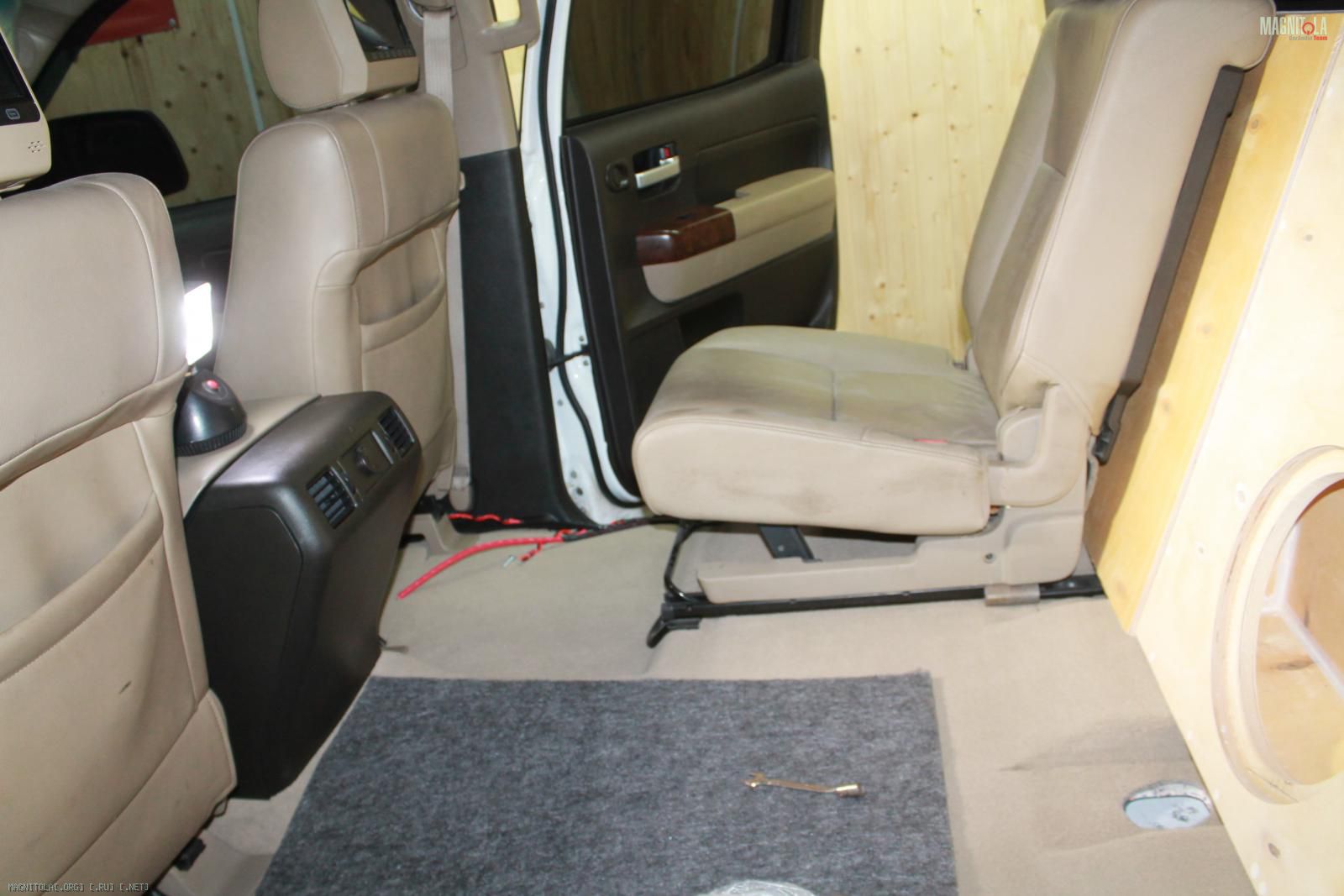

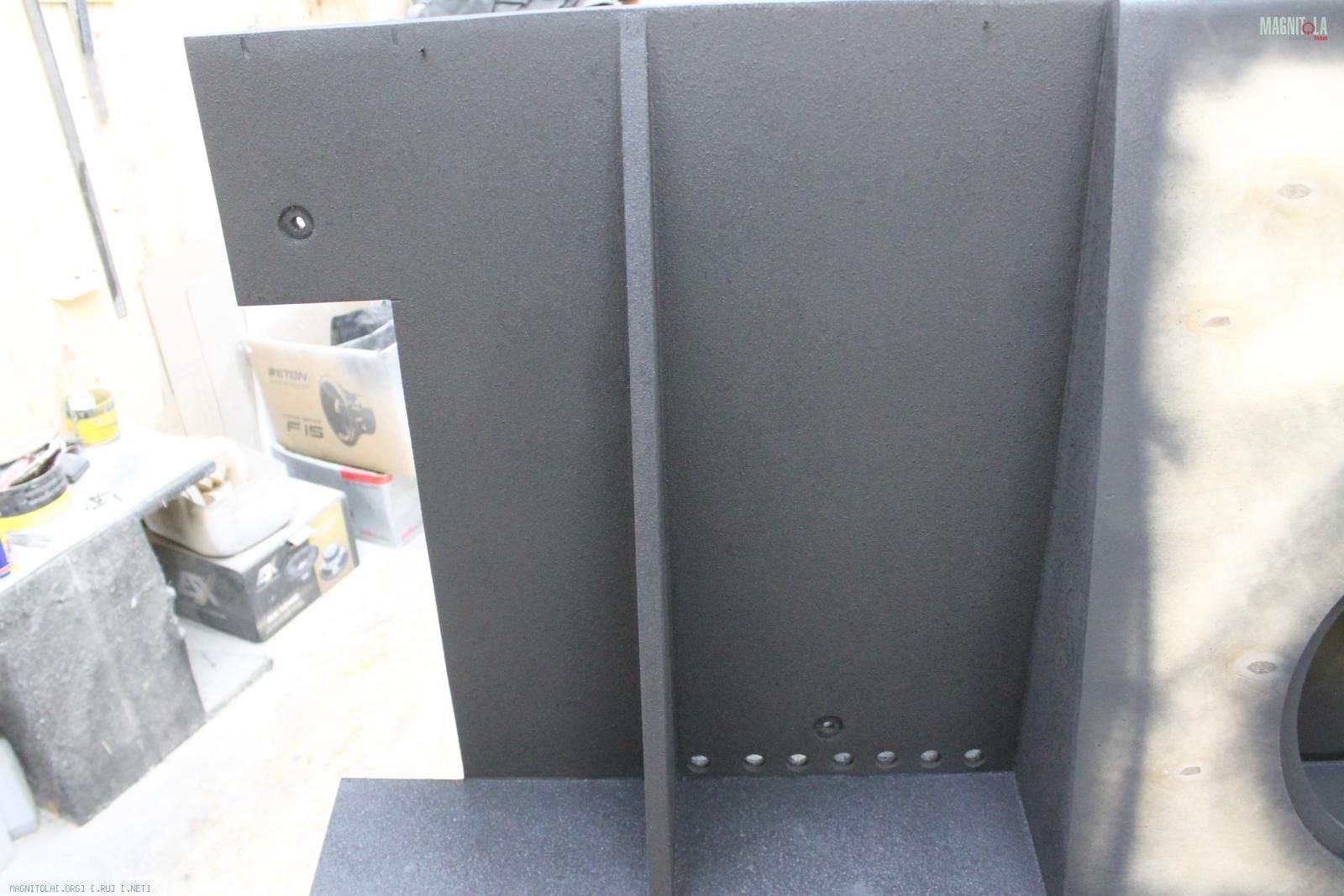

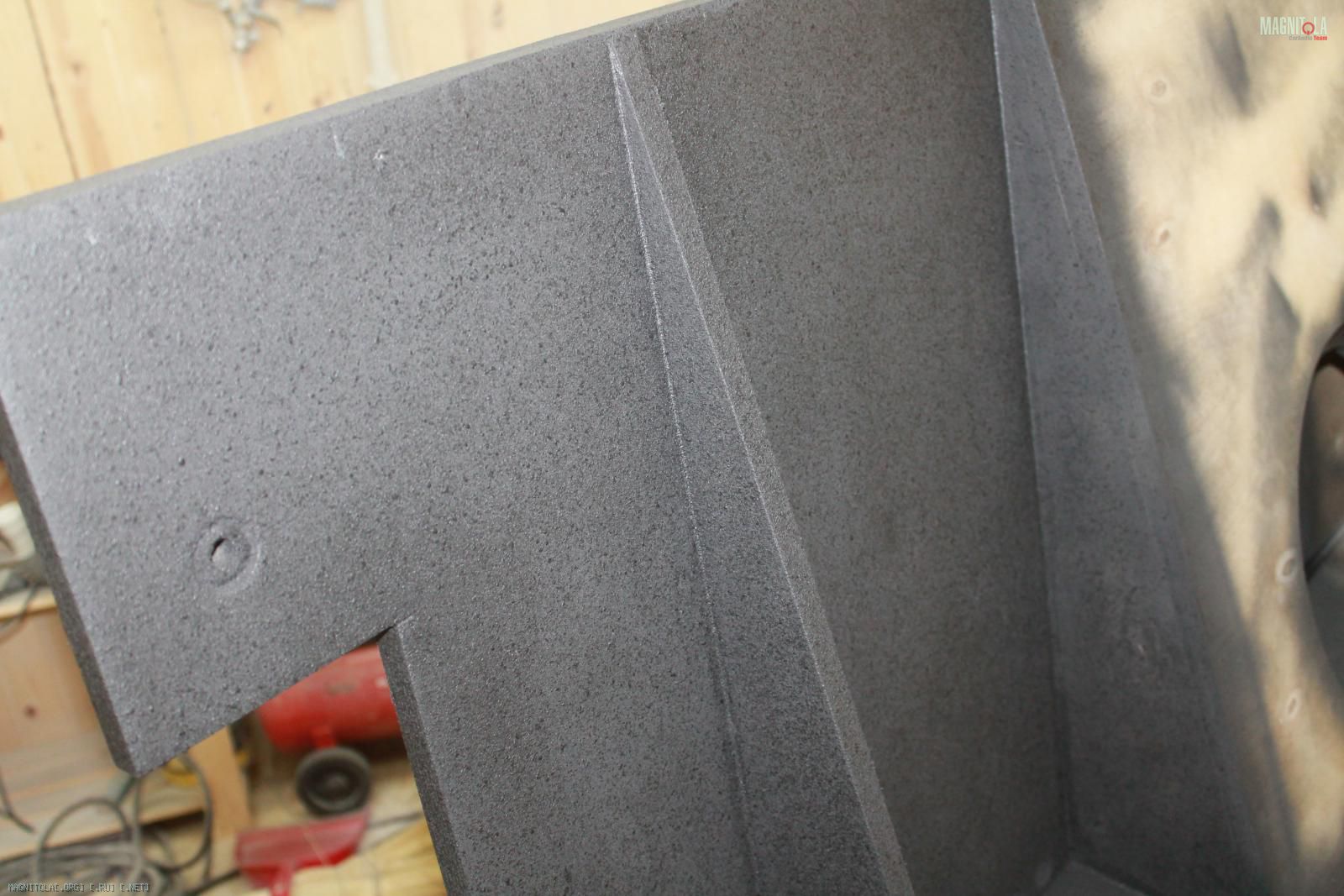

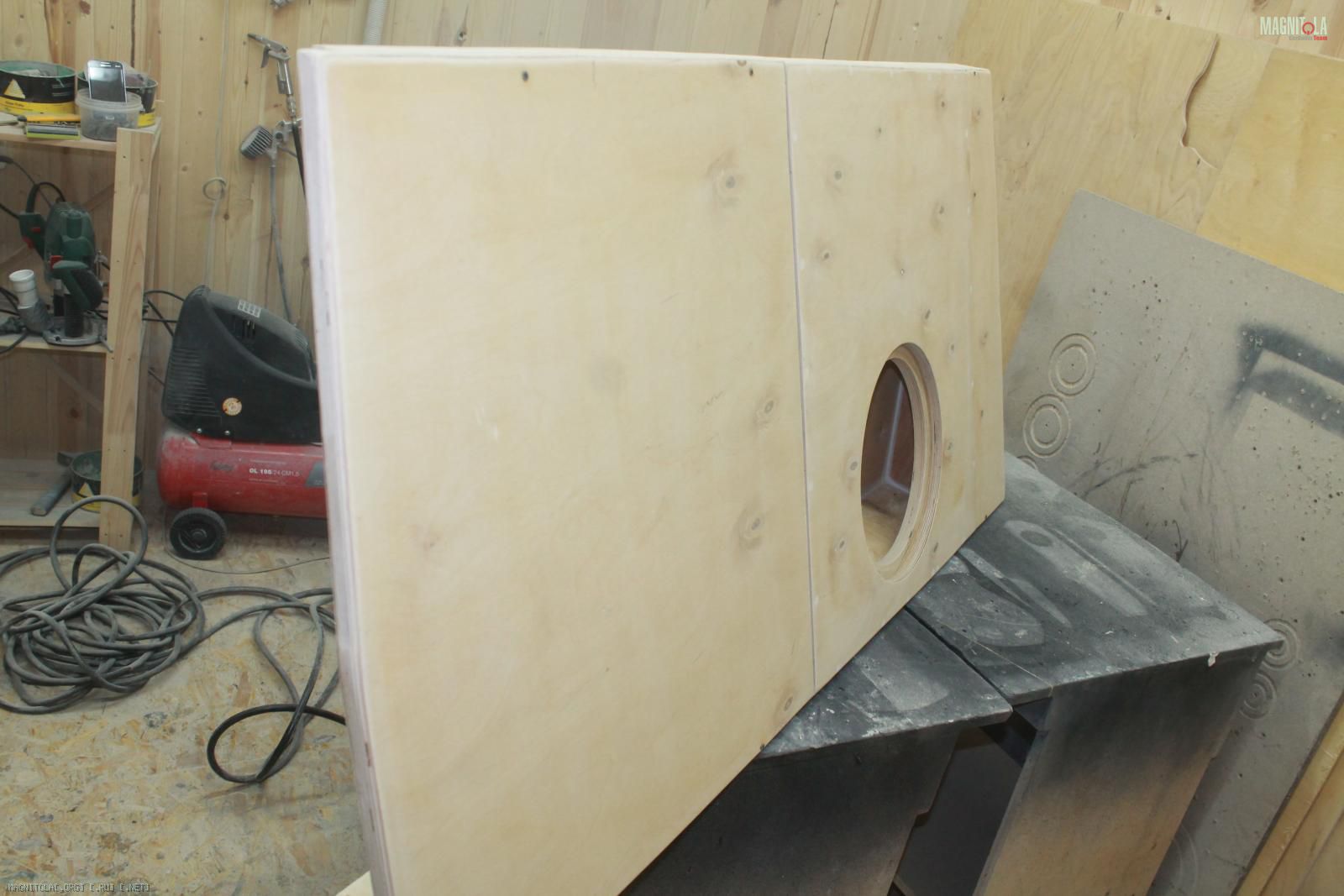

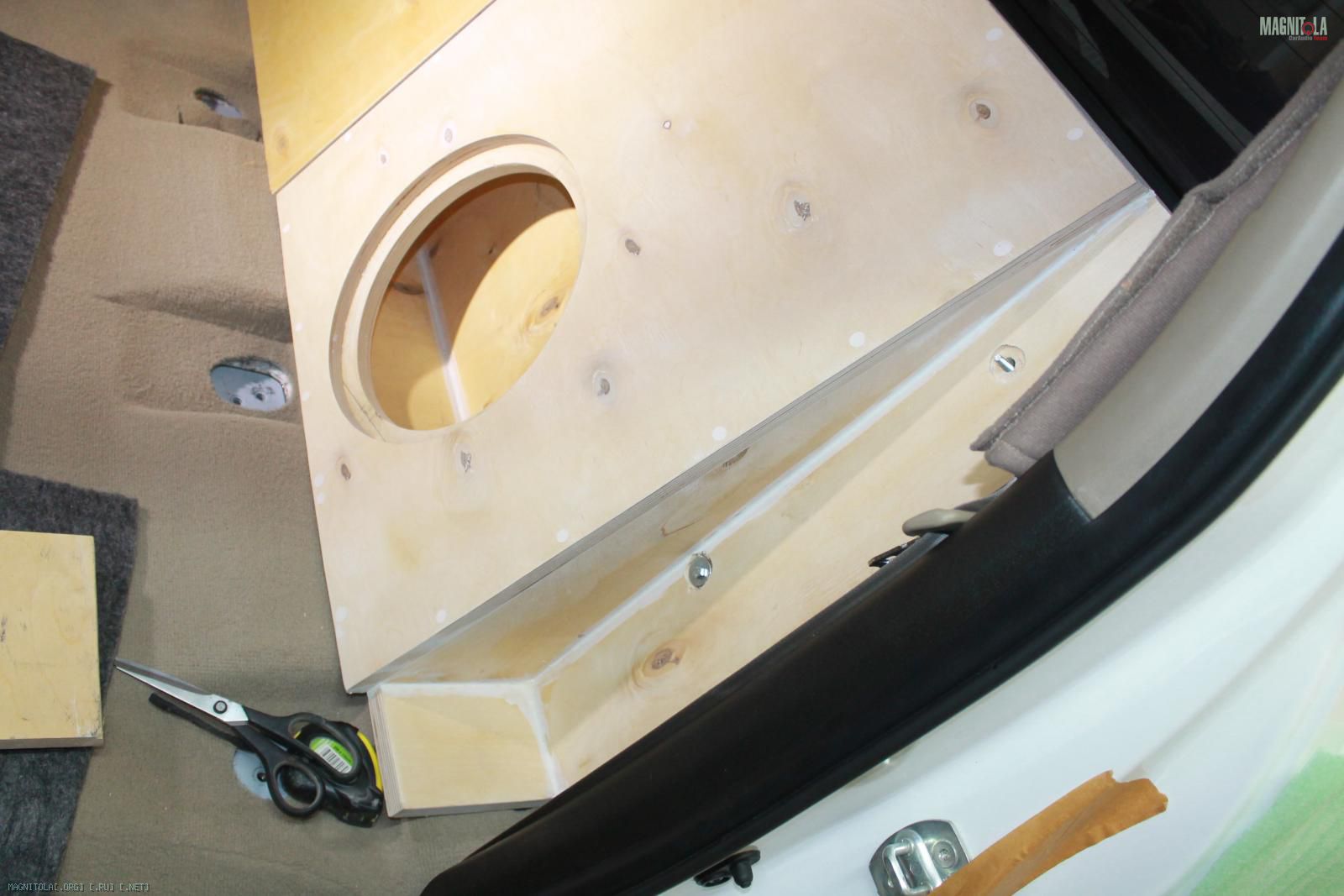

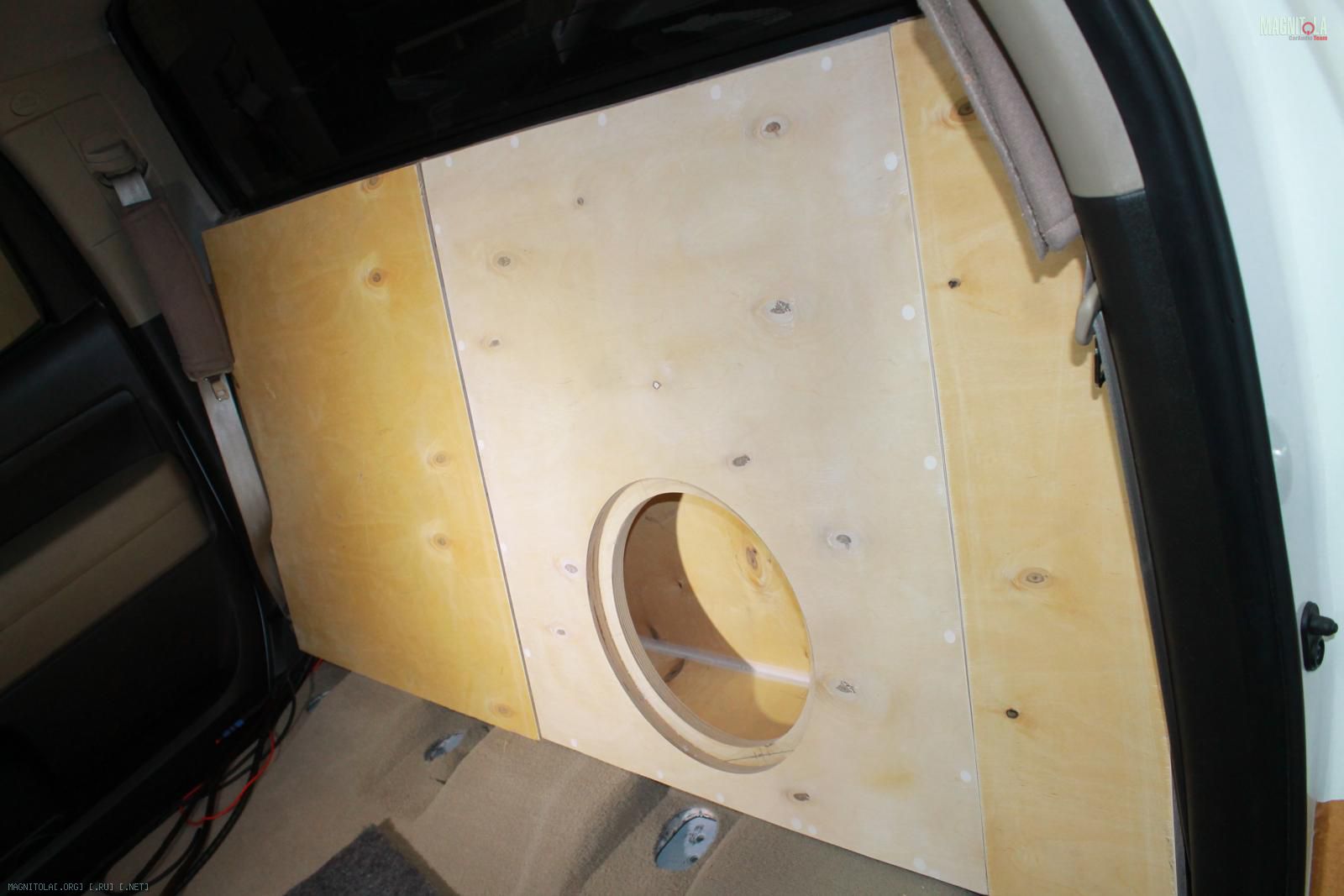

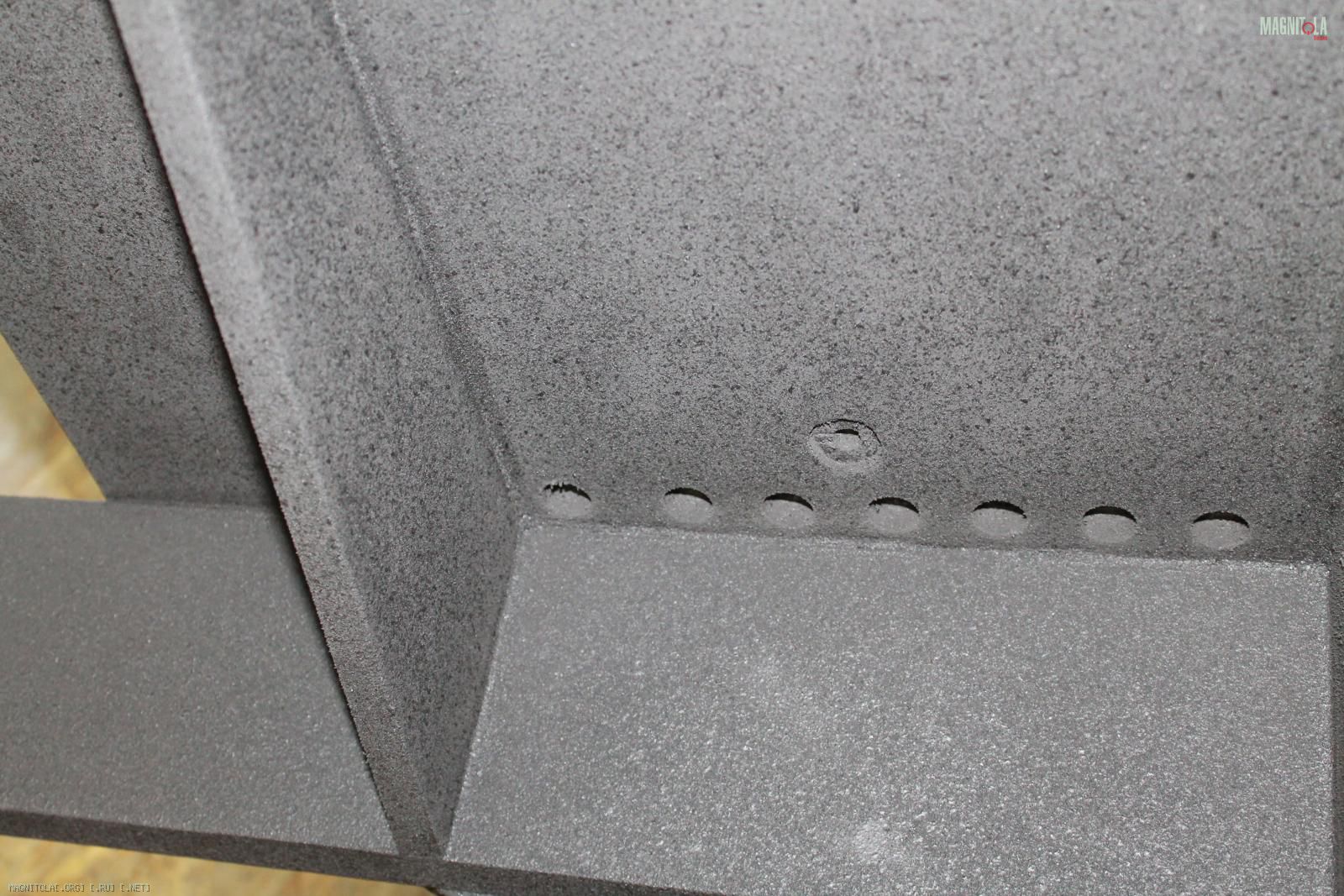

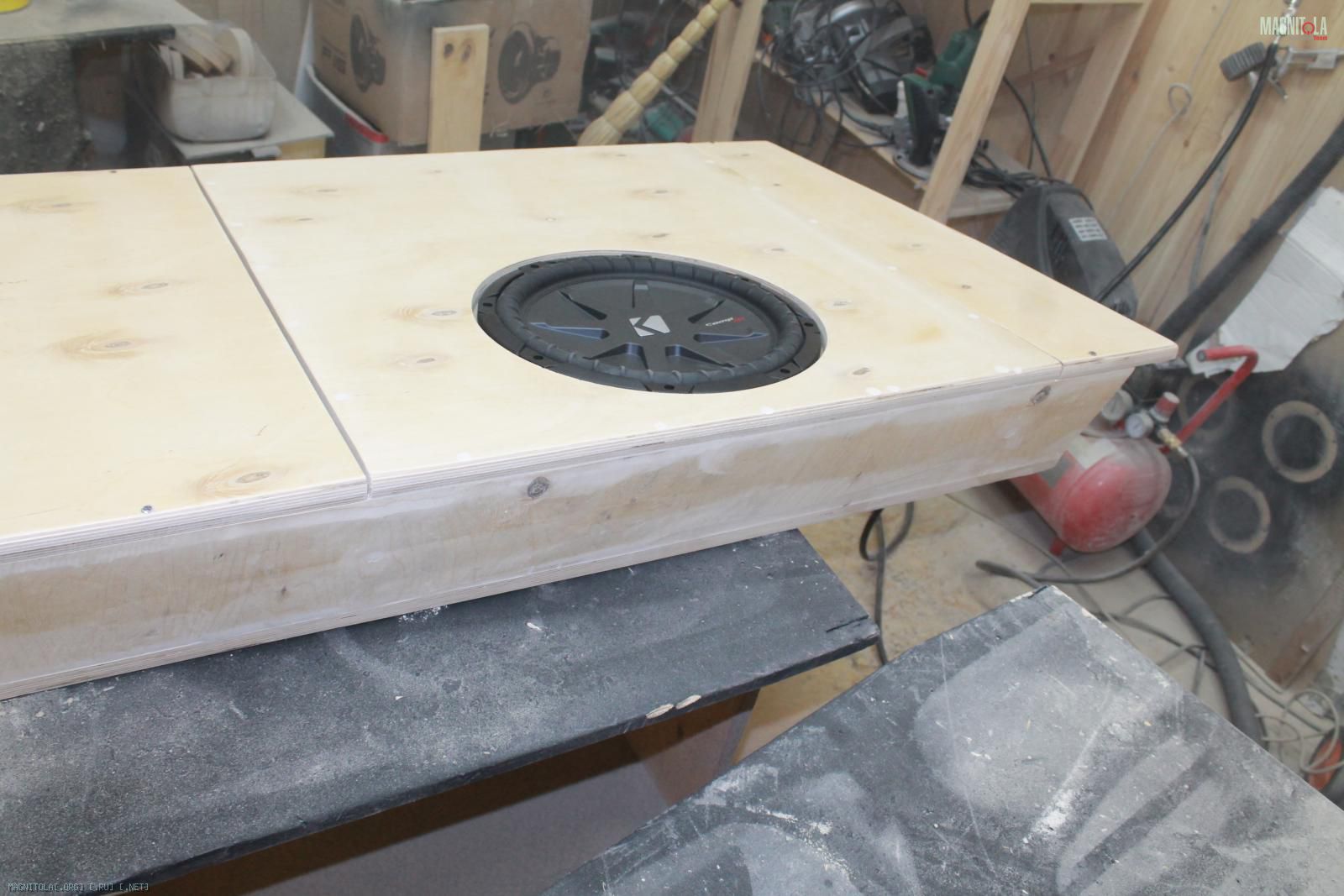

Корпус/фальшпанель под усилитель/органайзер под 12" Kicker CWRT122, стенки 19мм, ЗЯ, 28л.
Крепление четырьмя болтами м6 в штатные места
Вложение 1039518 Вложение 1039520 Вложение 1039522 Вложение 1039524 Вложение 1039526 Вложение 1039528 Вложение 1039530 Вложение 1039532 Вложение 1039534 Вложение 1039536 Вложение 1039538 Вложение 1039540 Вложение 1039542 Вложение 1039544 Вложение 1039546 Вложение 1039548 Вложение 1039550 Вложение 1039552 Вложение 1039554 Вложение 1039556 Вложение 1039558 Вложение 1039560 Вложение 1039562 Вложение 1039564
28.07.2016, 21:56
st220

Вложений: 13

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

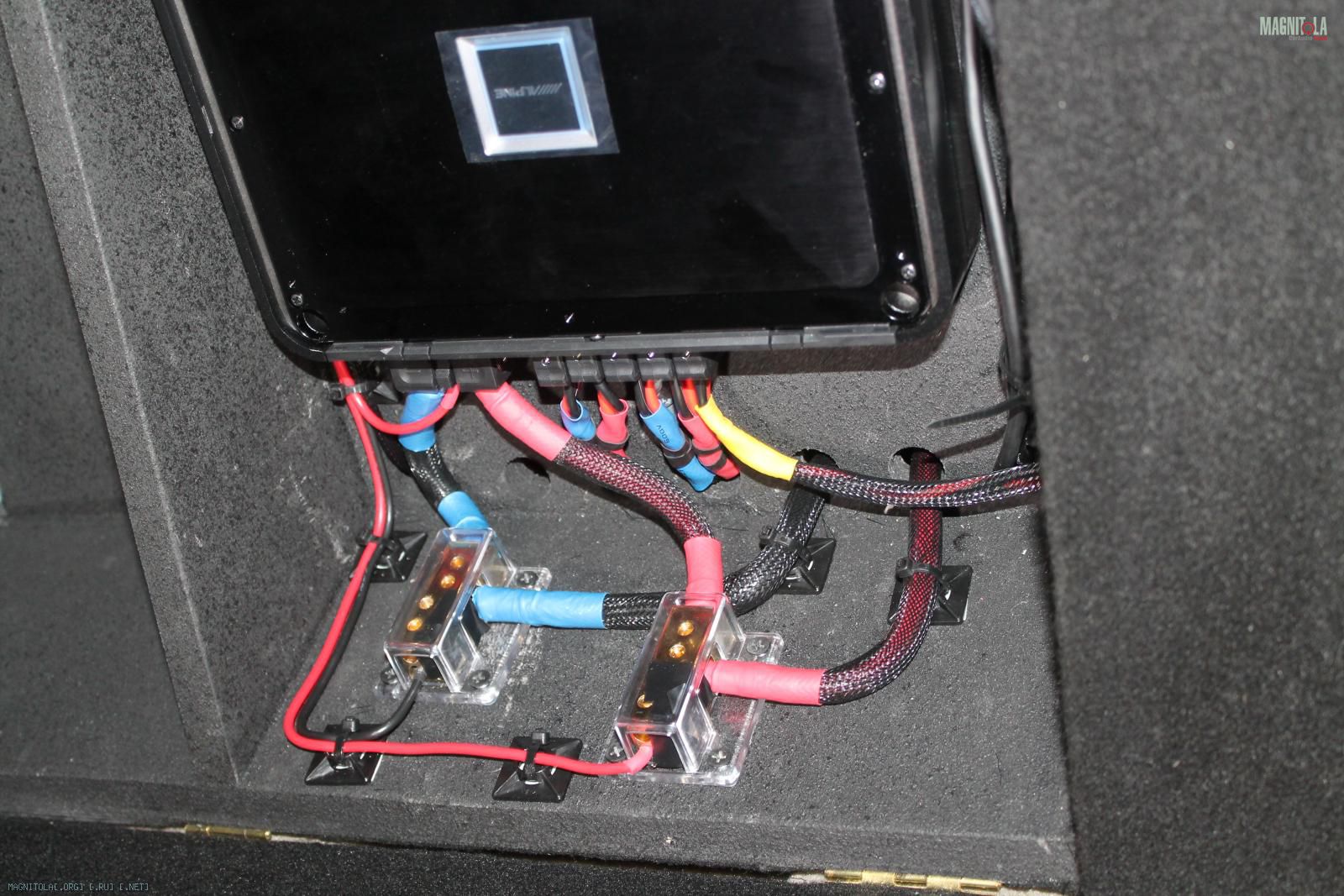

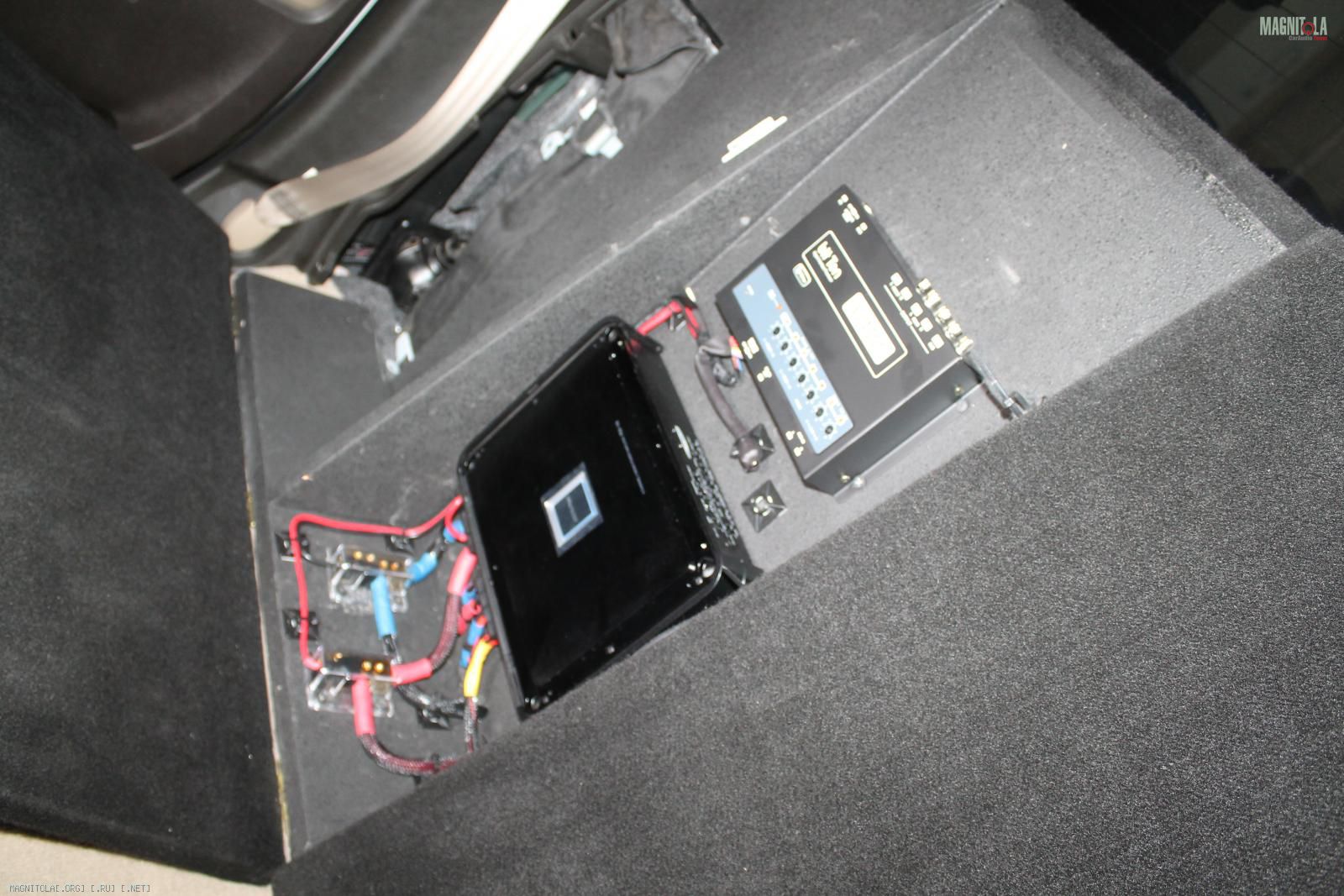

Протяжка/закрепление/подключение

Вложение 1040018 Вложение 1040020 Вложение 1040022 Вложение 1040024

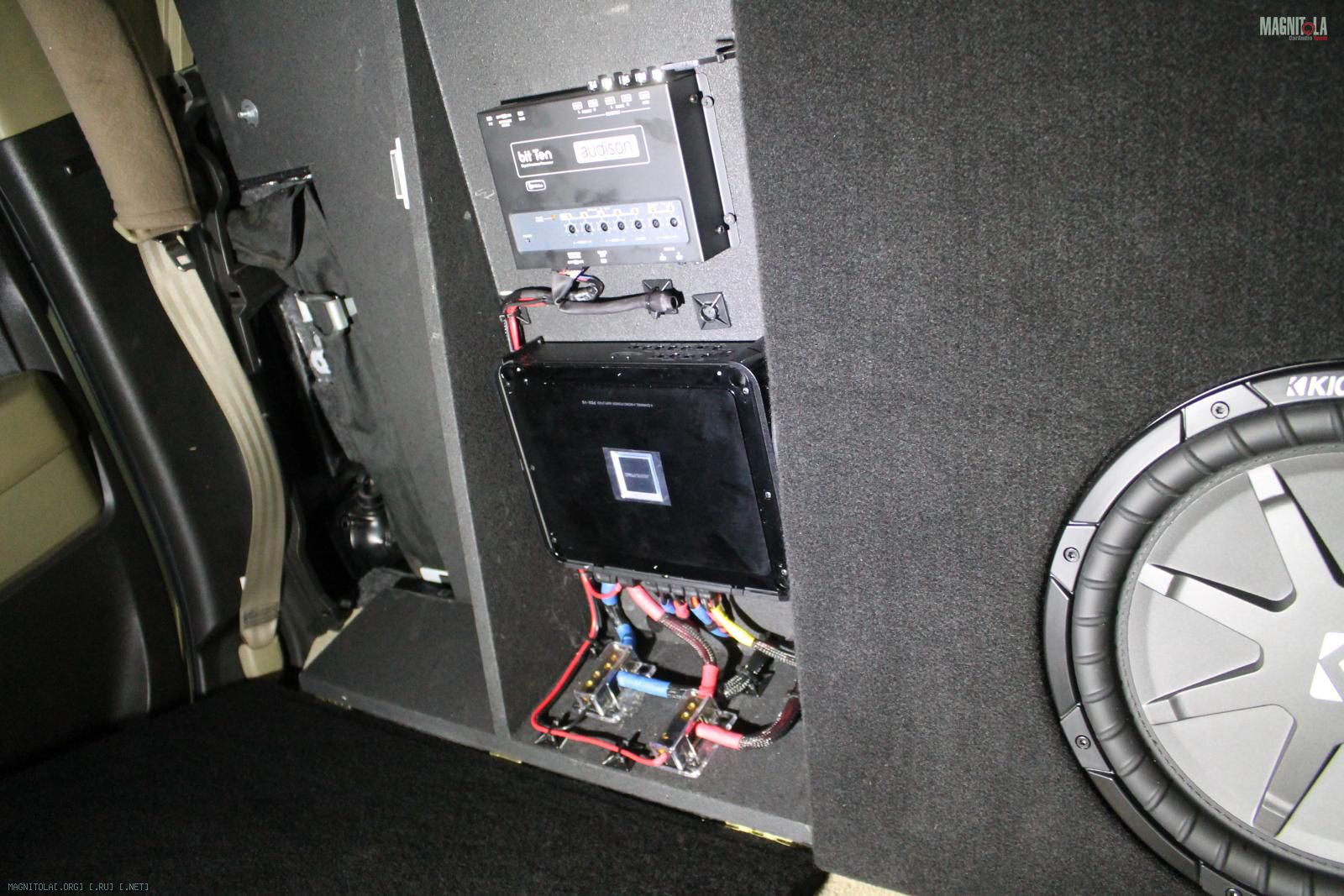

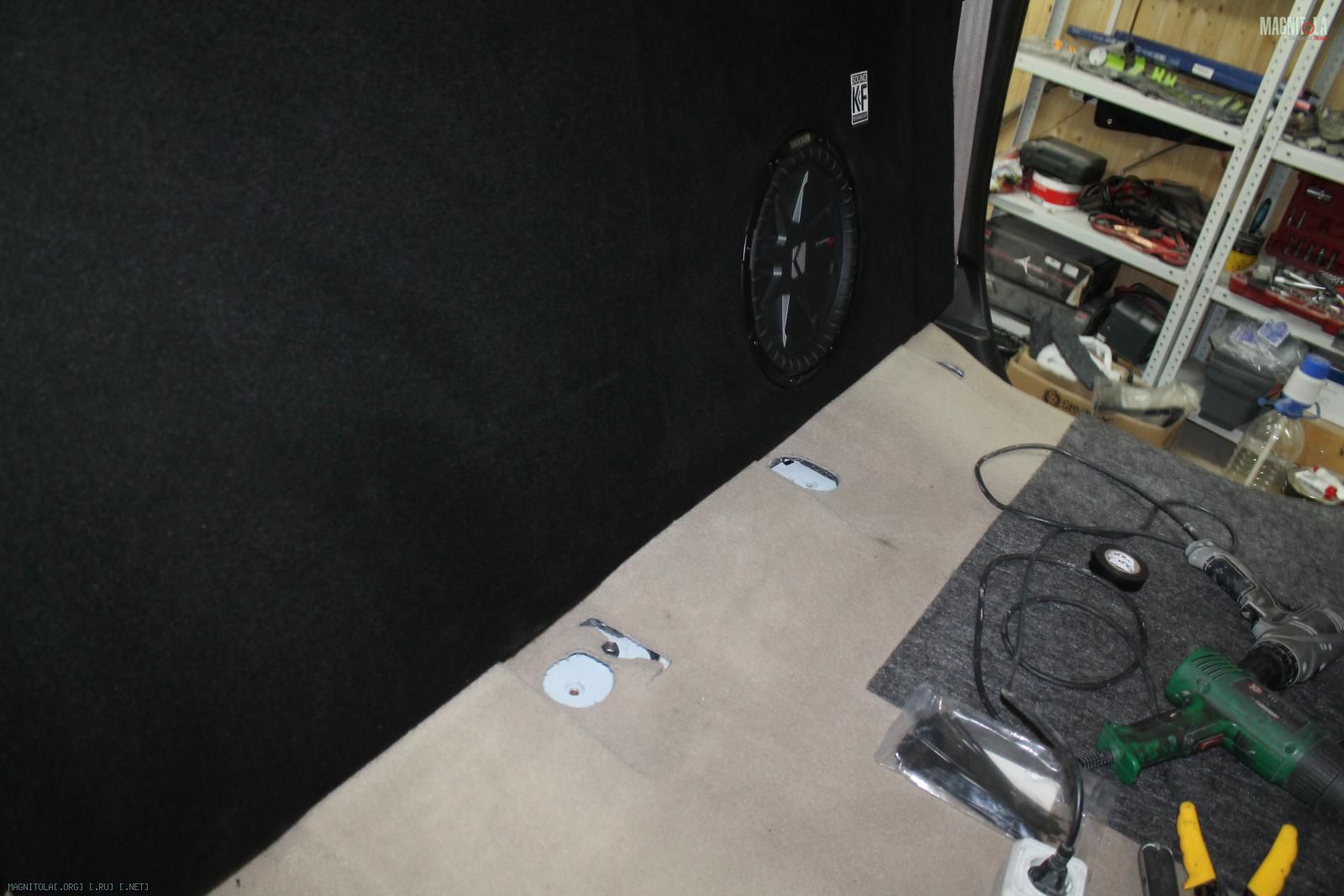

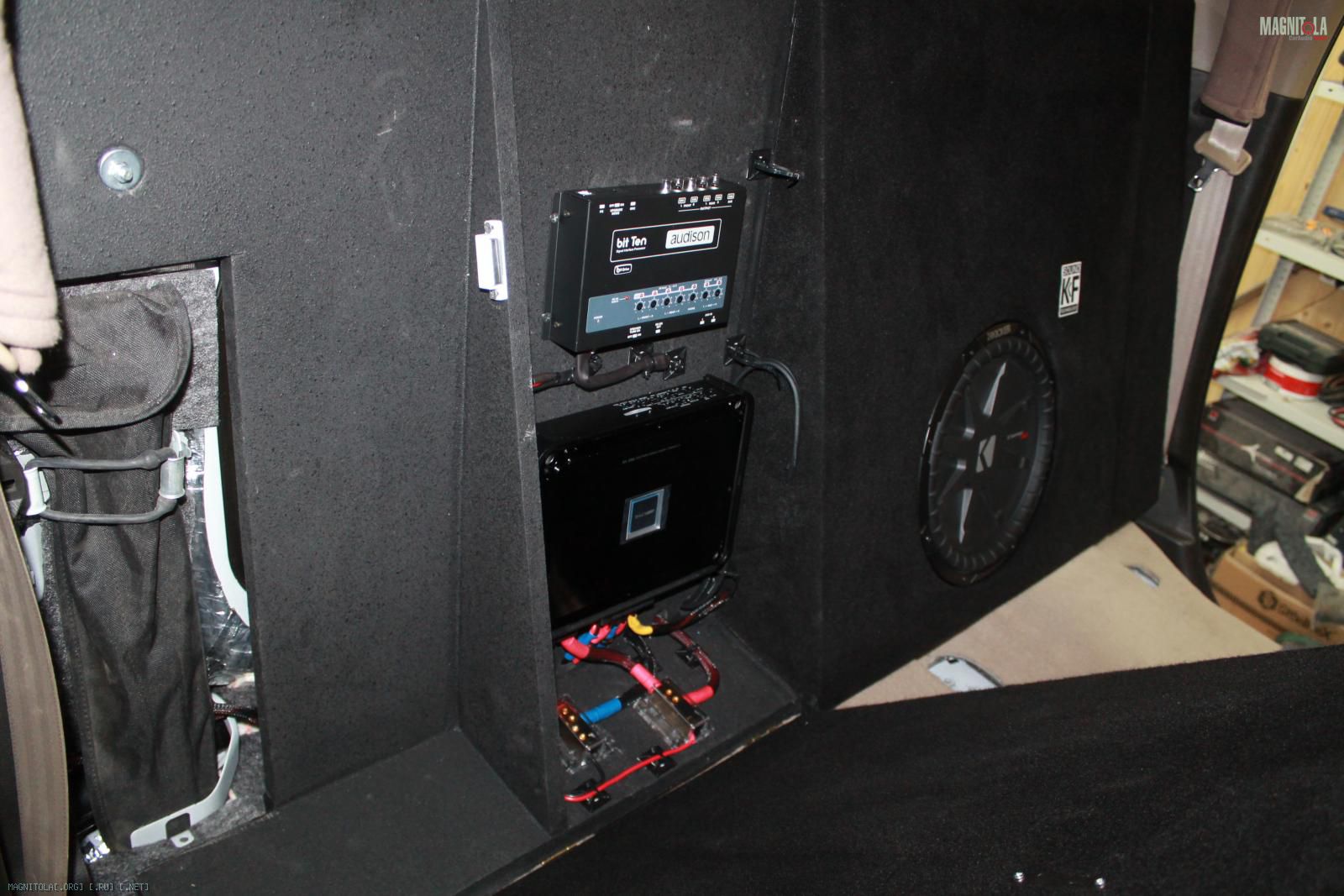

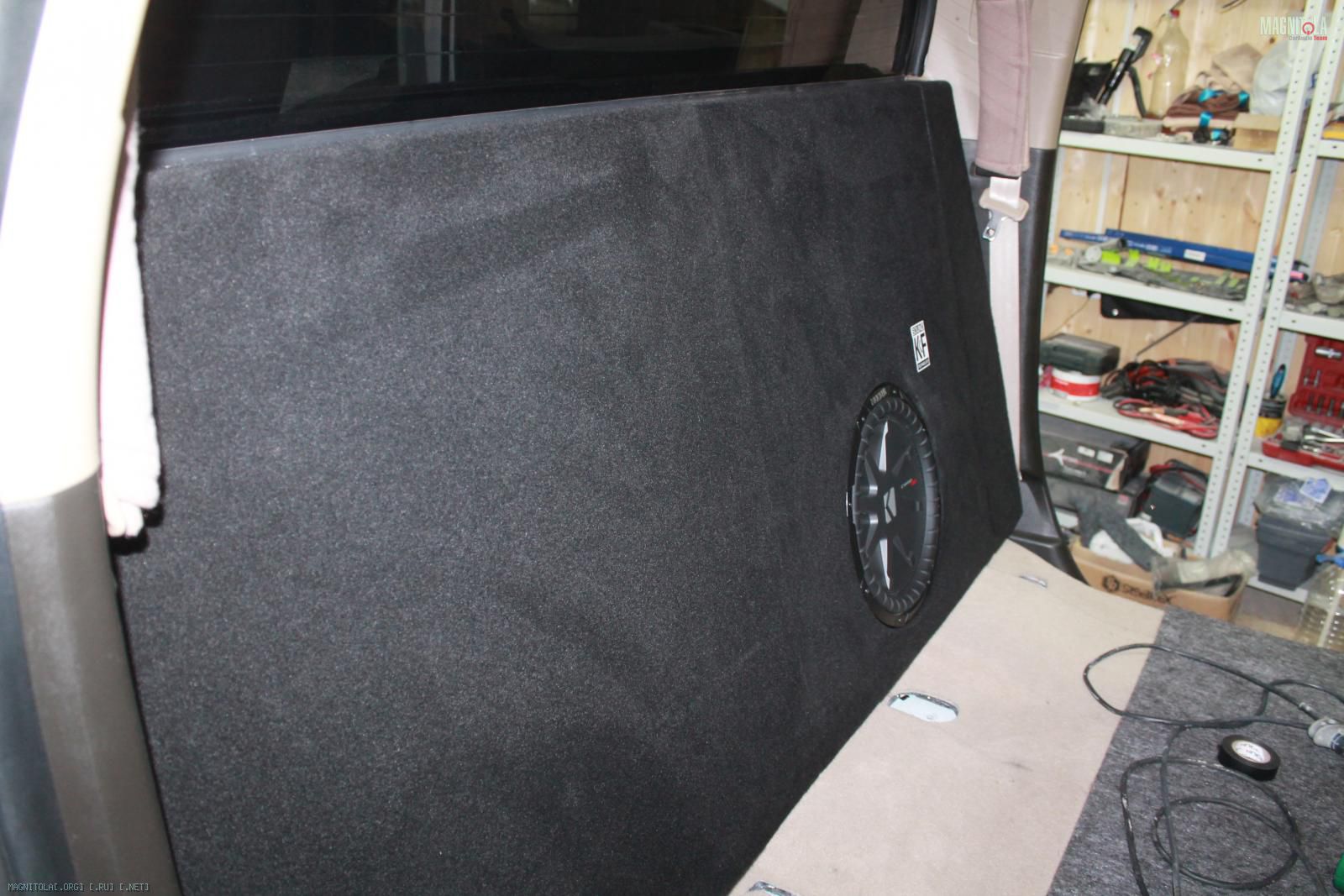

Корпус итог...
Крепление четыре болта м6 в штатные места...
Крепление сабвуфера саморезы под торкс
Вложение 1040026 Вложение 1040028 Вложение 1040030 Вложение 1040032 Вложение 1040034 Вложение 1040036 Вложение 1040038 Вложение 1040040 Вложение 1040042
29.07.2016, 21:10
st220

Вложений: 12

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

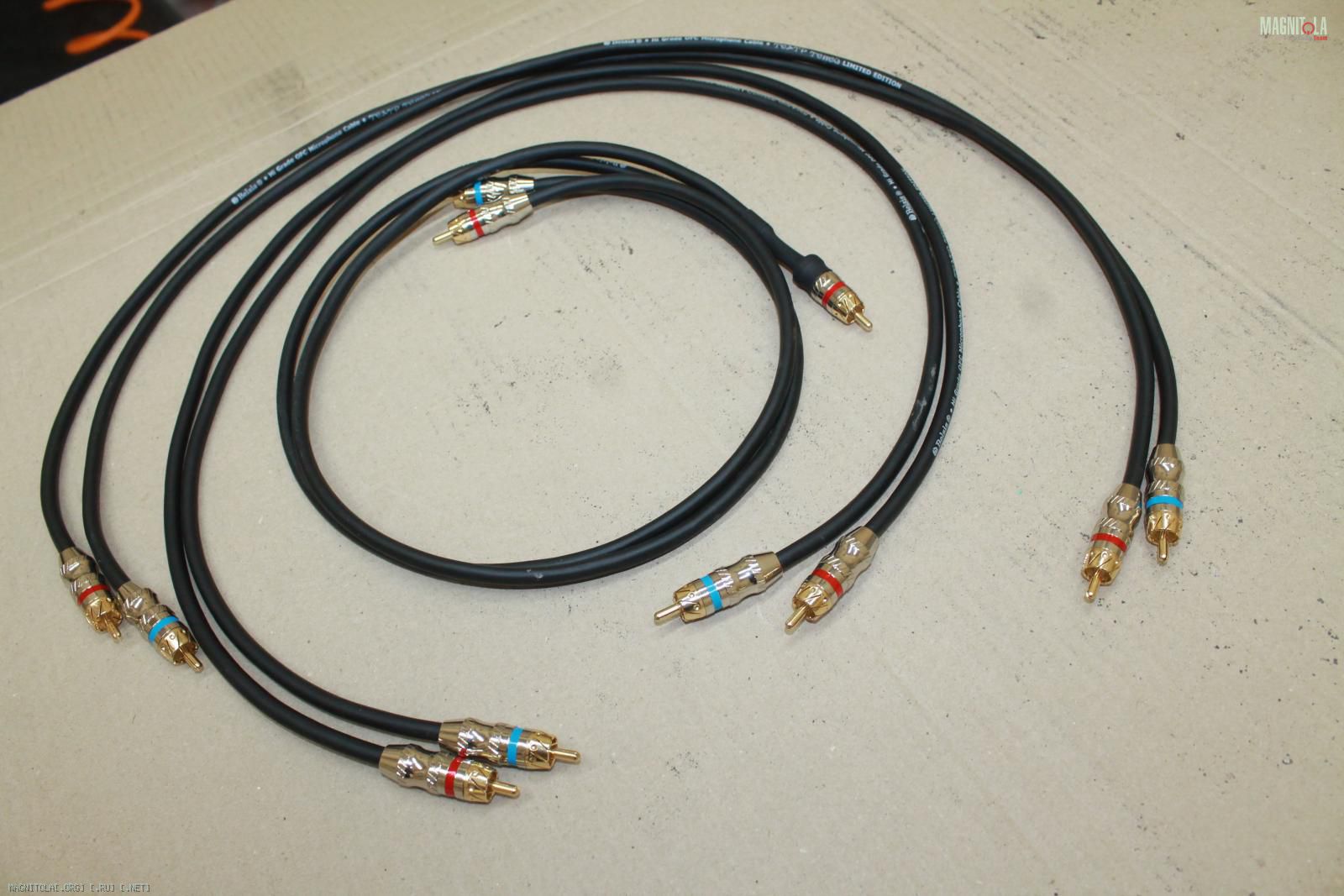

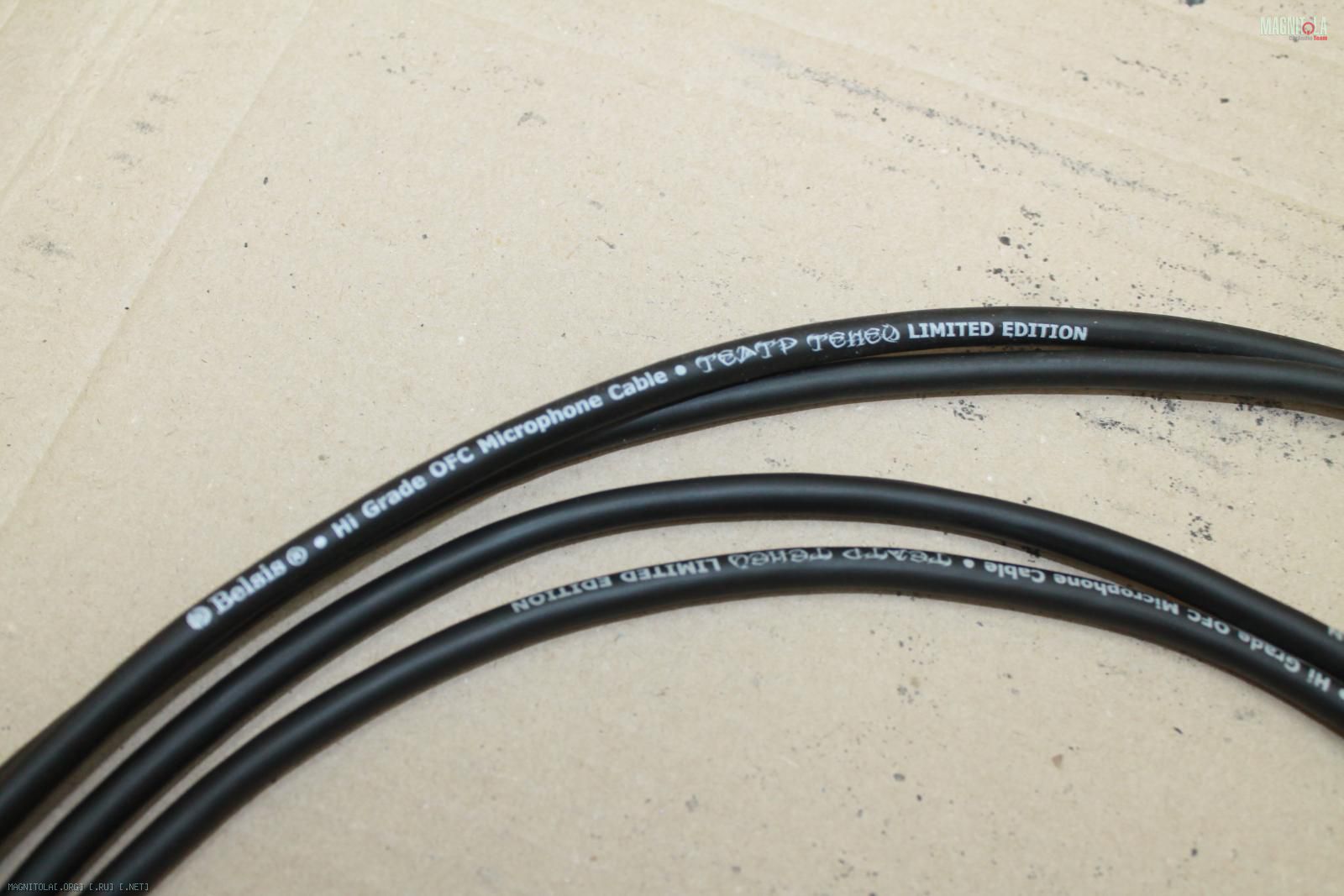

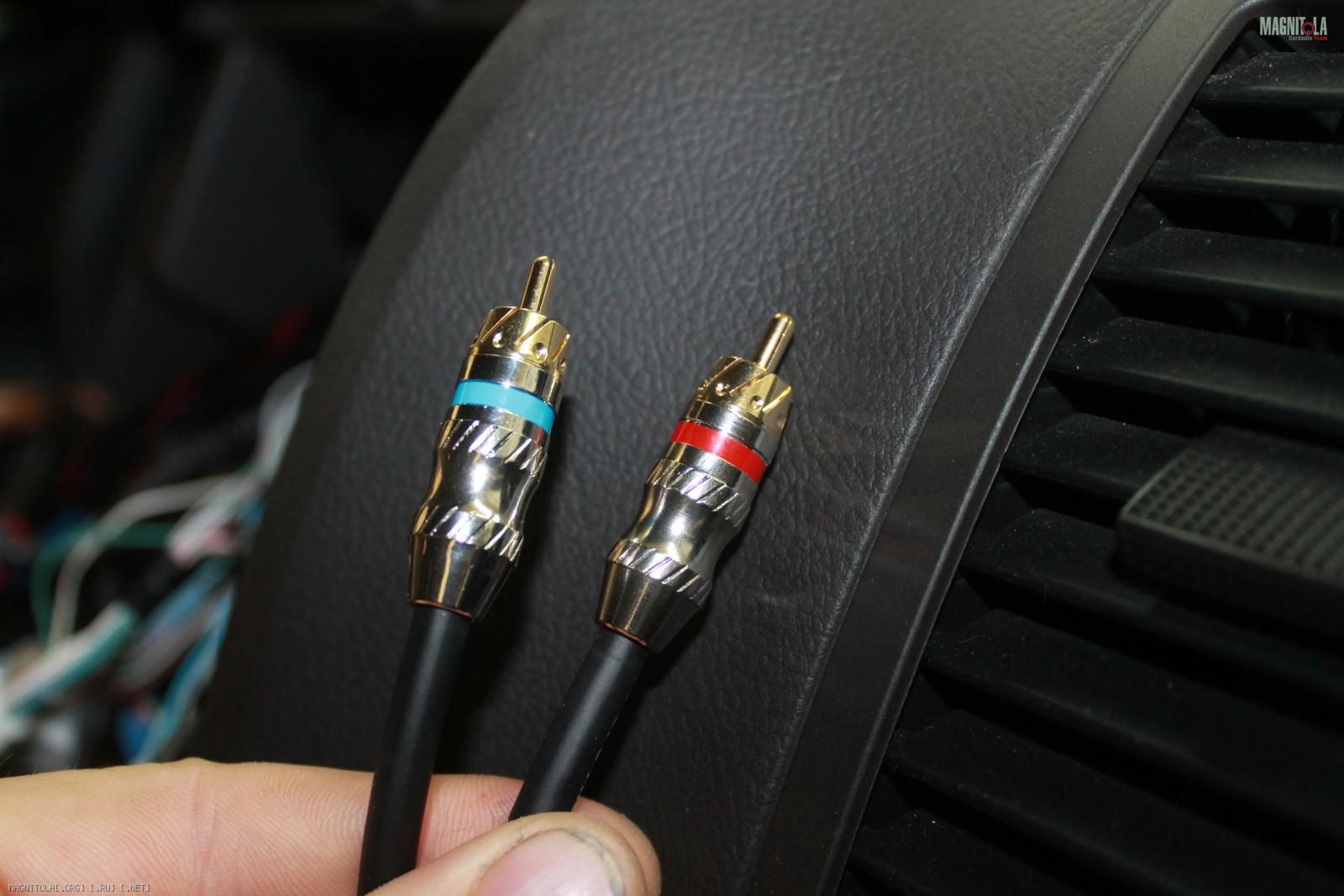

Спаяли межблоки...
Вложение 1040342 Вложение 1040344 Вложение 1040346 Вложение 1040348 Вложение 1040350 Вложение 1040352 Вложение 1040354

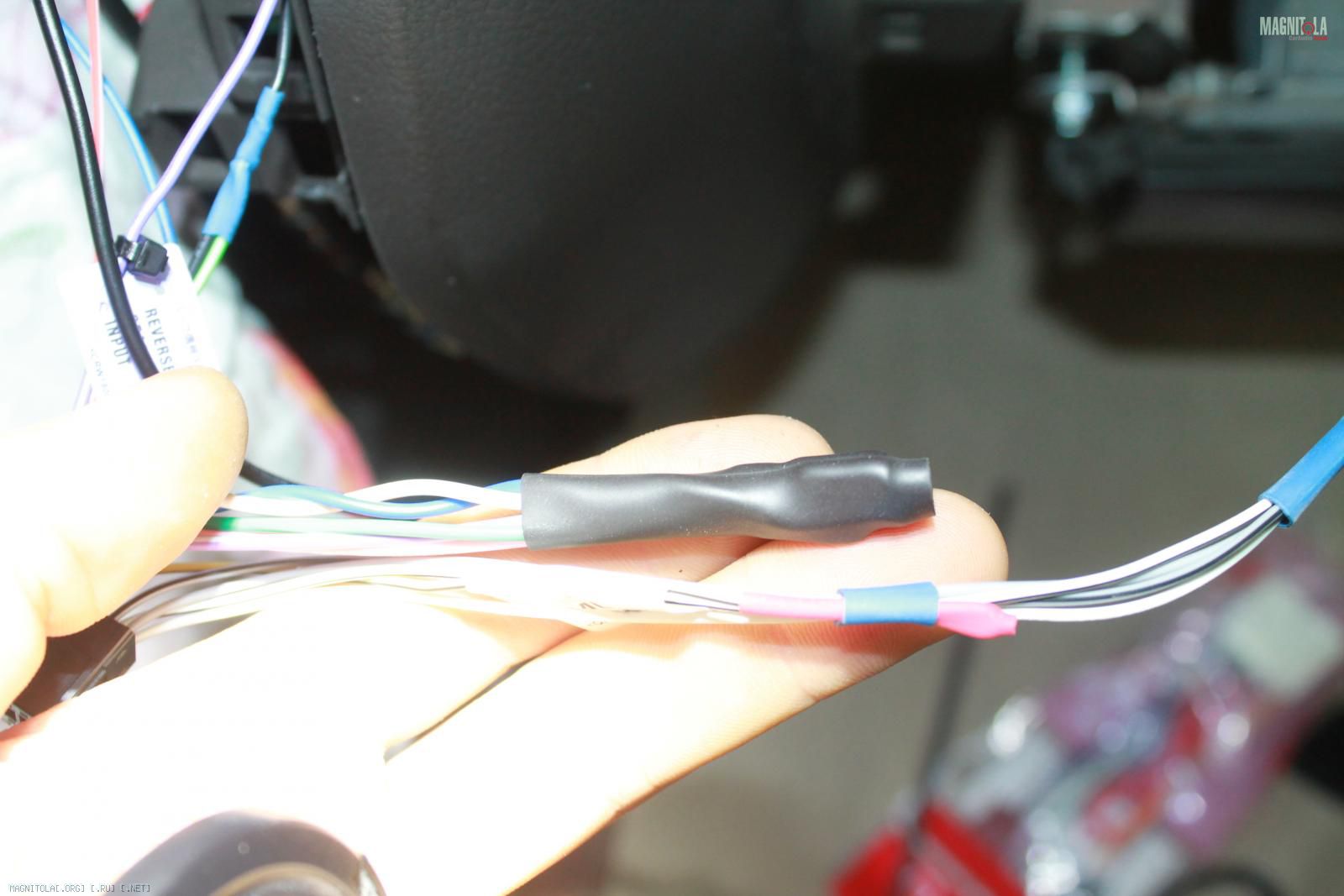

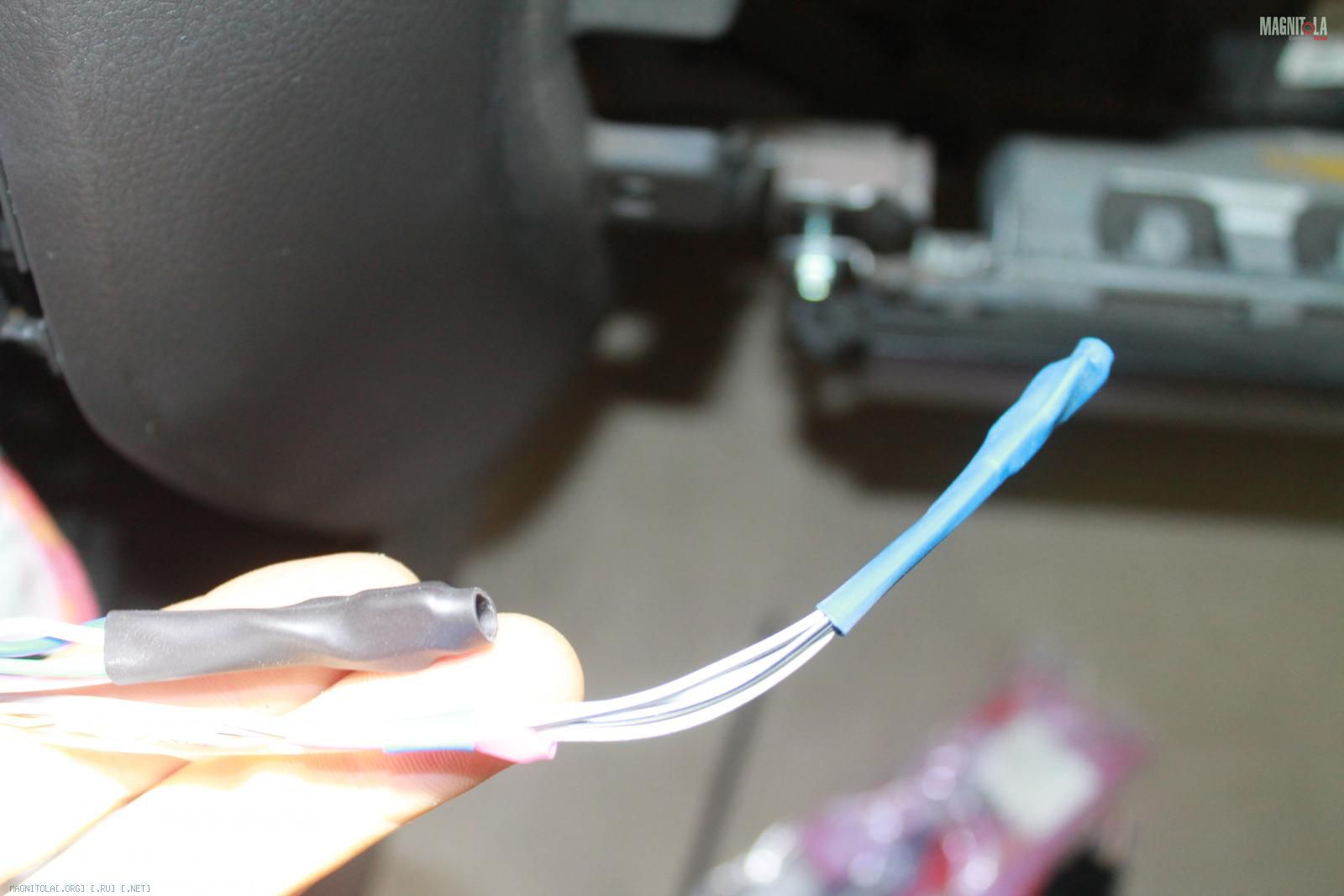

Вся не используемая проводка изолируется в термоусадку...
Вложение 1040356 Вложение 1040358

Подключили кнопки руля...
Вложение 1040360

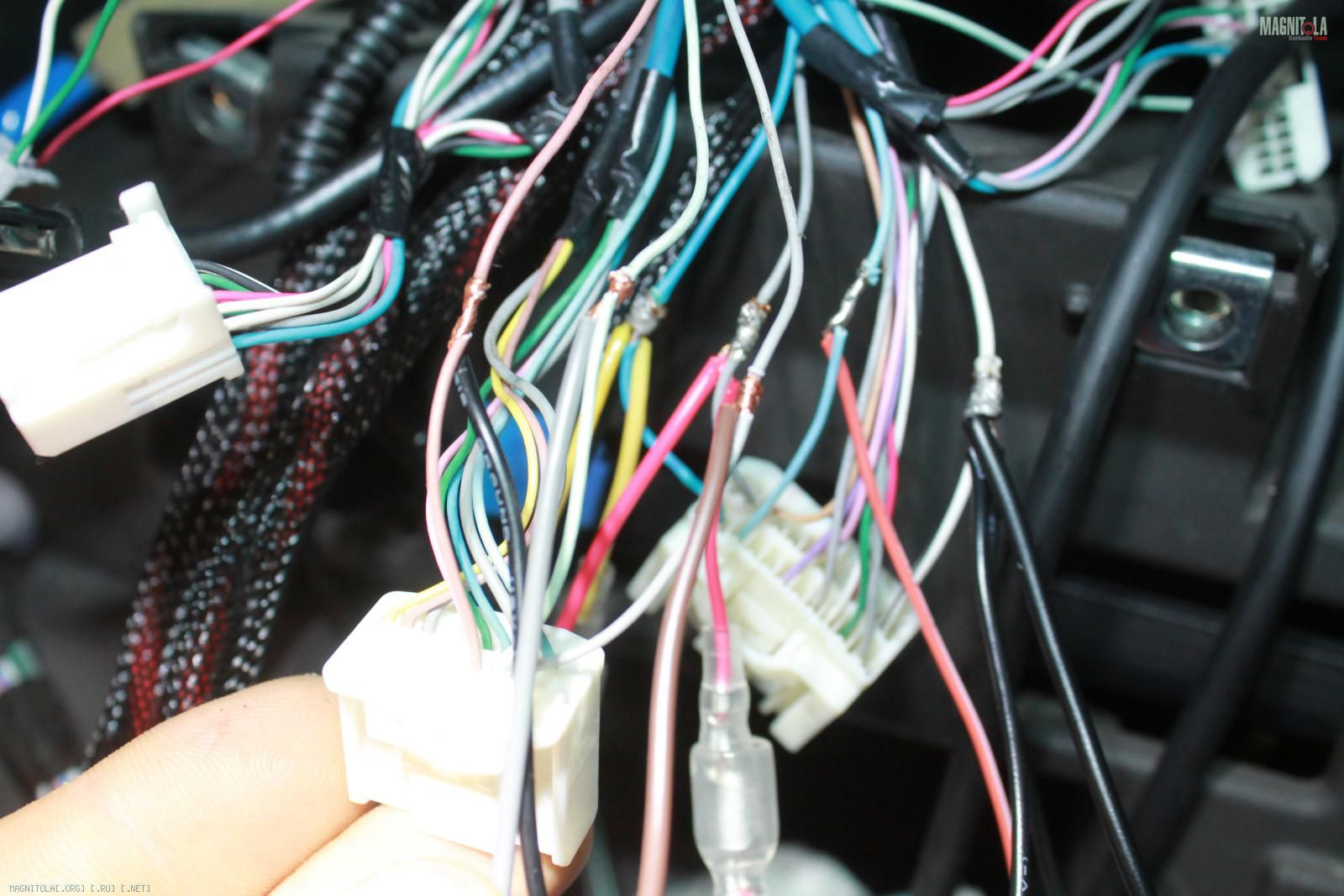

Все соединения проводов пропаиваются
Вложение 1040362 Вложение 1040364
30.07.2016, 21:18
st220

Вложений: 31

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Tundra

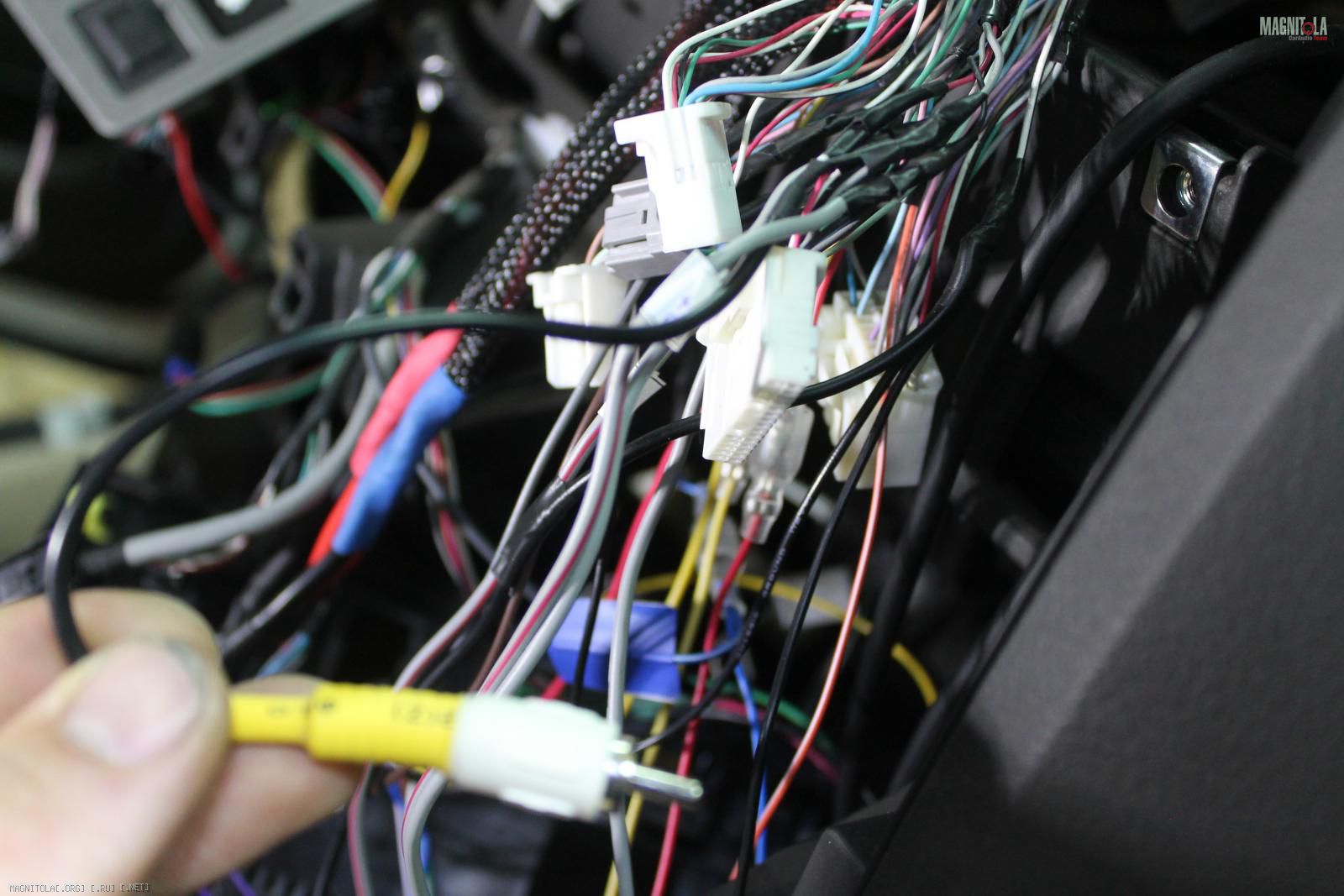

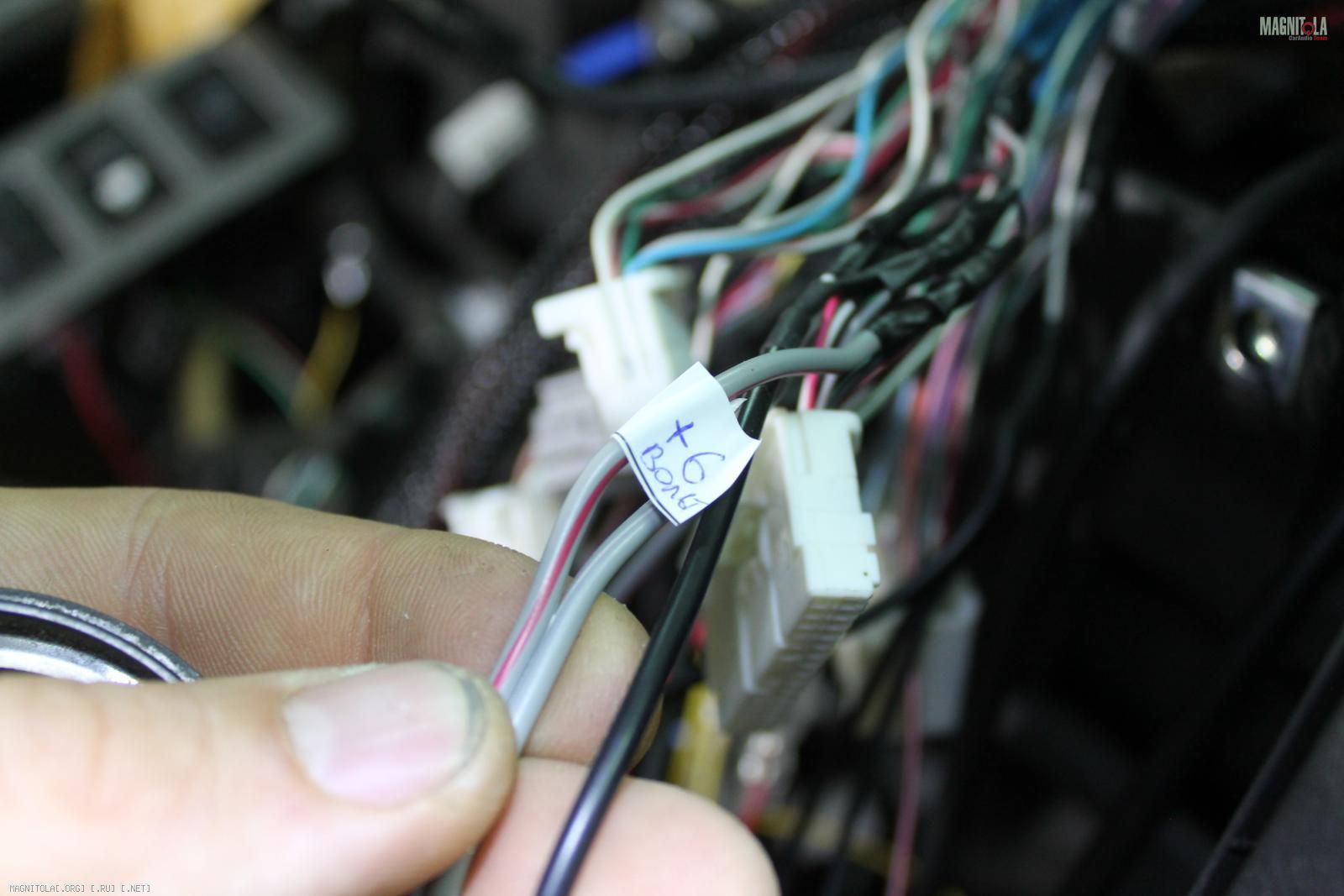

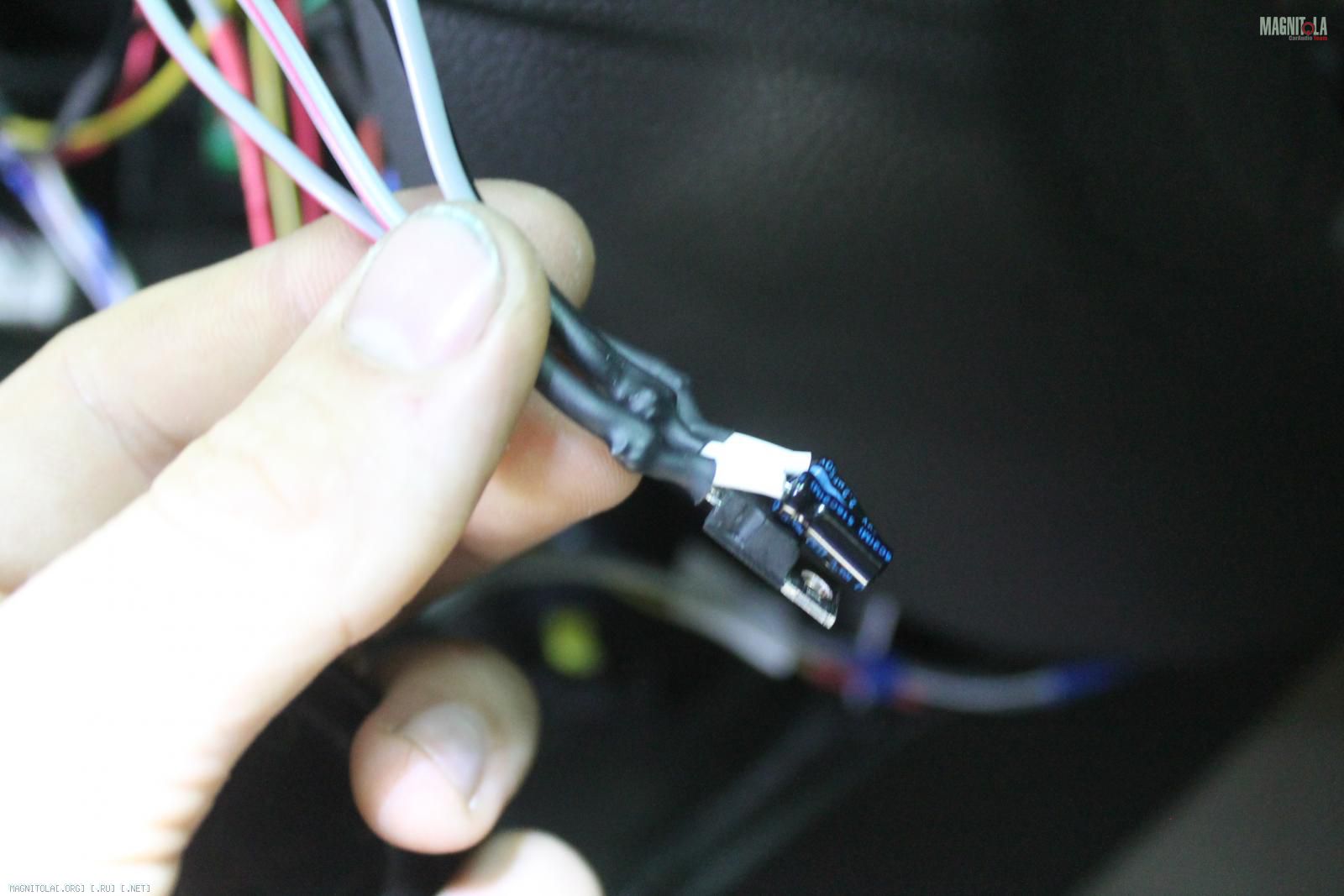

Подключение штатной камеры заднего вида 6 вольт

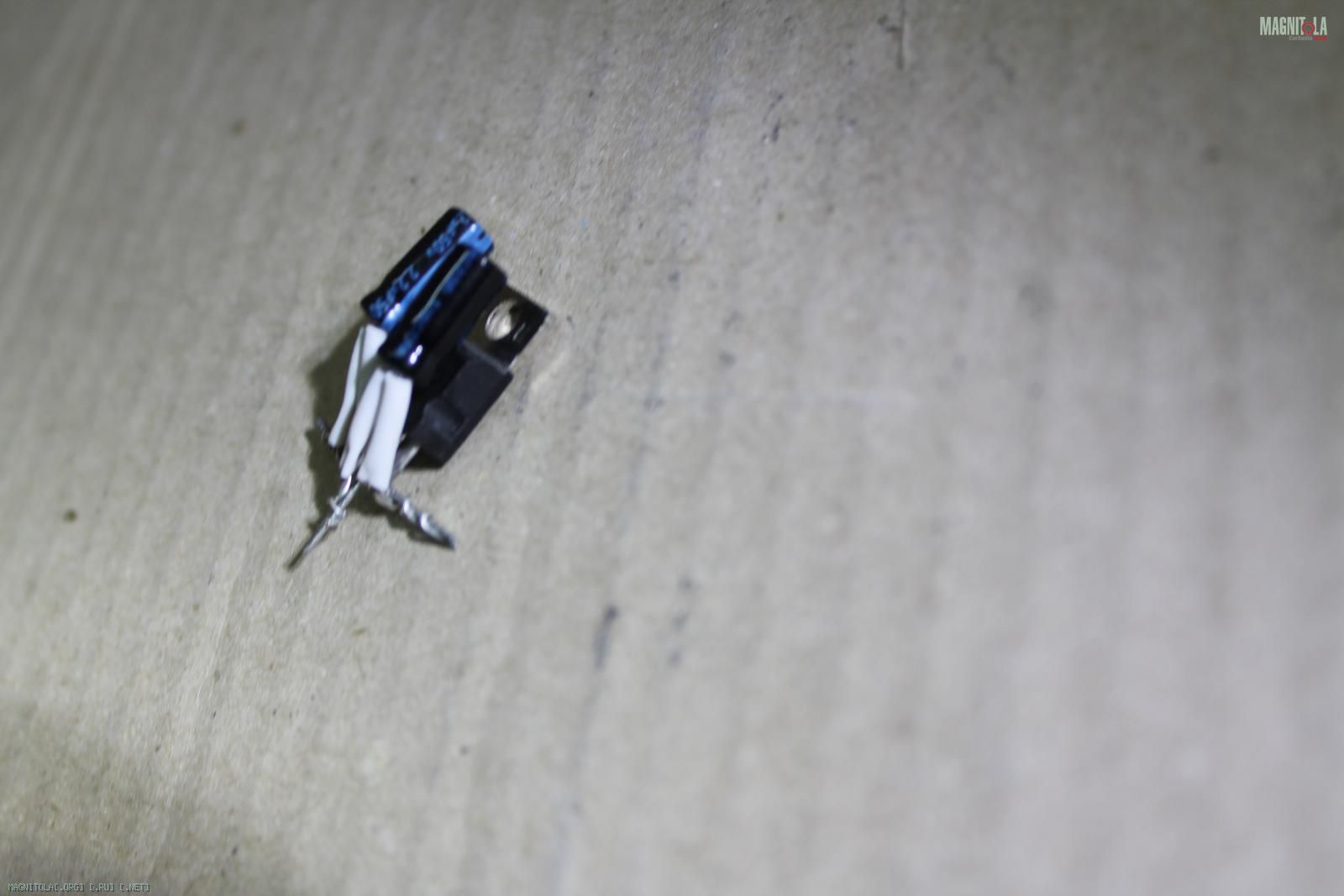

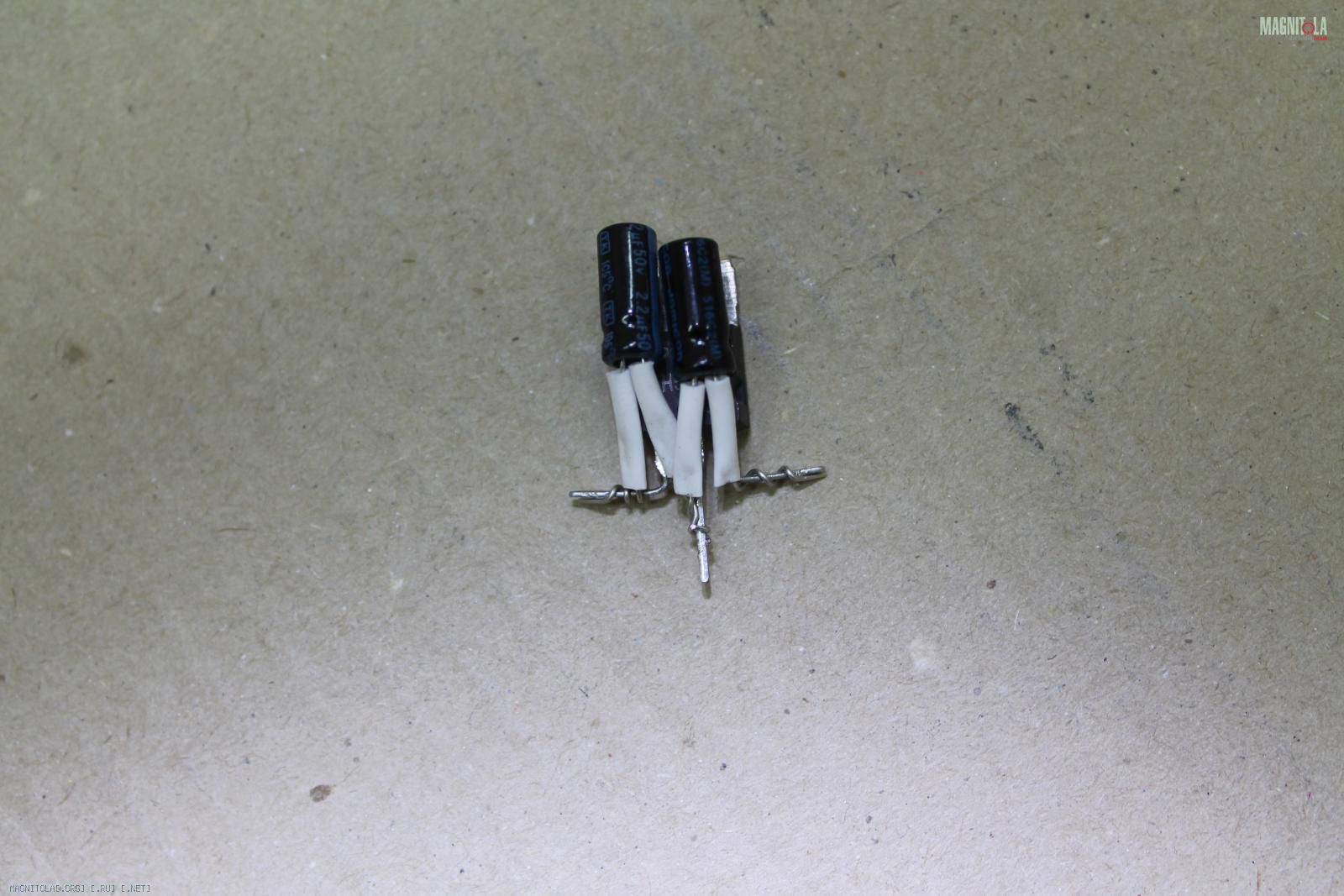

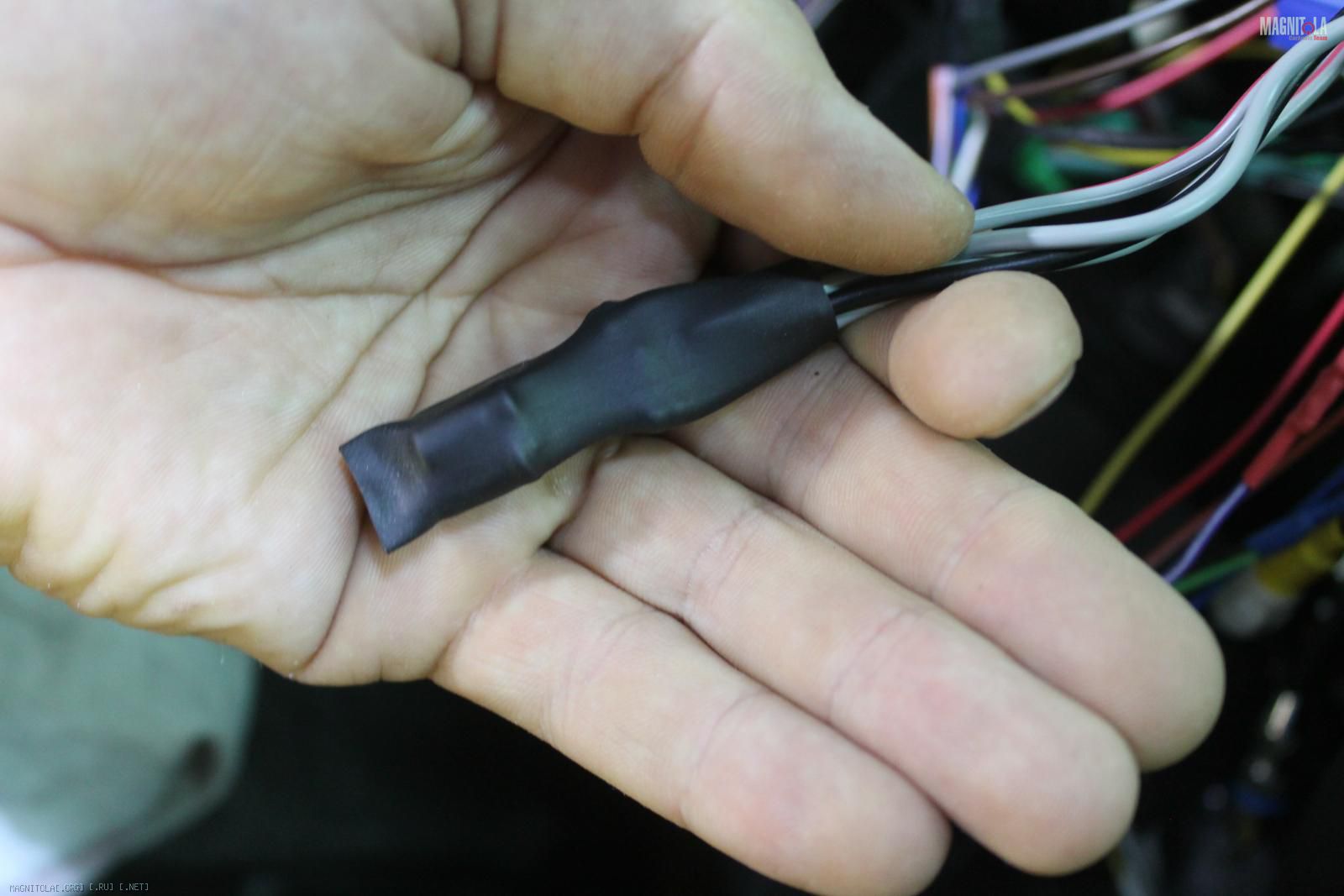

Изготовление блока питания с 12 до 6 вольт
Вложение 1040676 Вложение 1040678 Вложение 1040680 Вложение 1040682 Вложение 1040684 Вложение 1040686 Вложение 1040688 Вложение 1040690

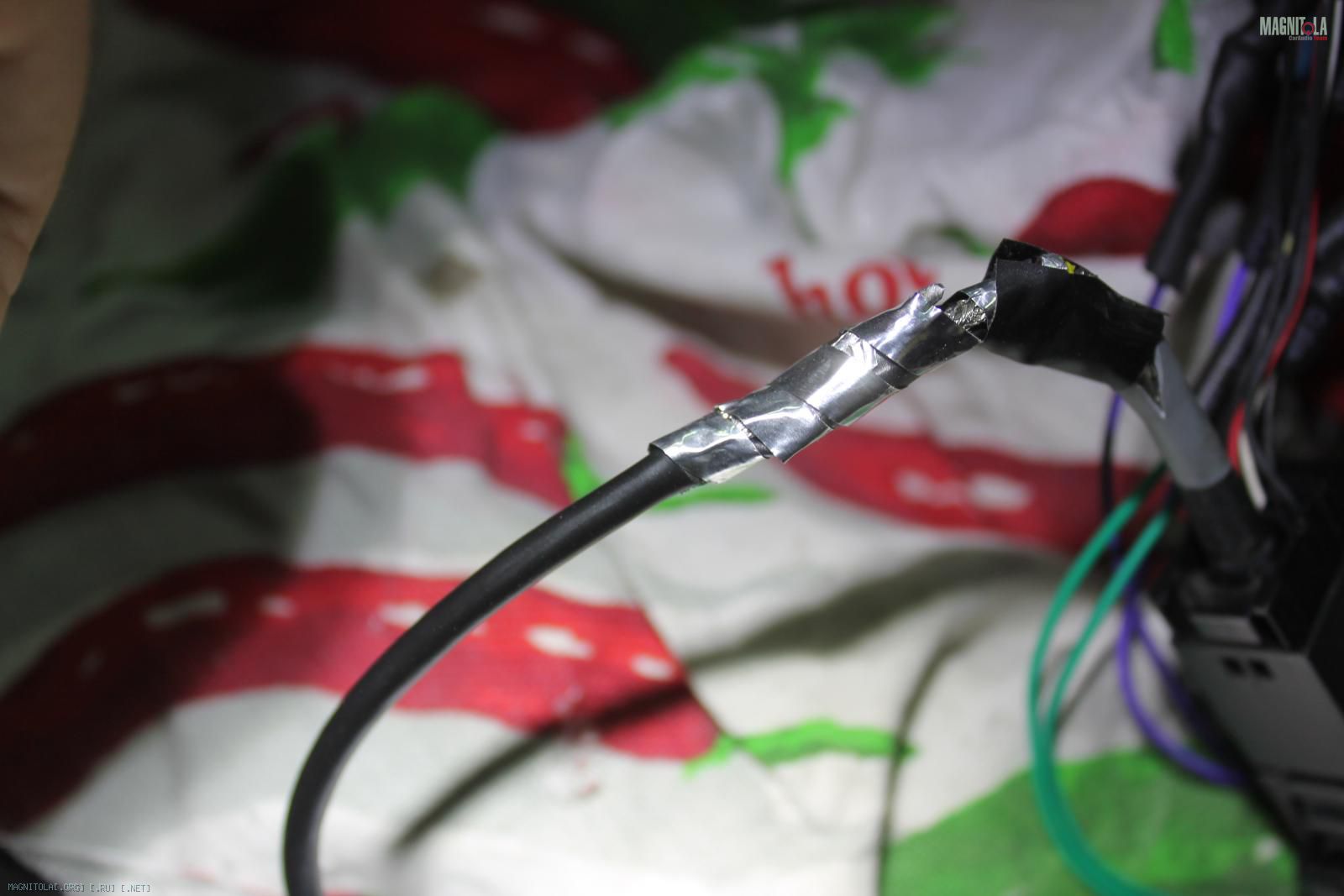

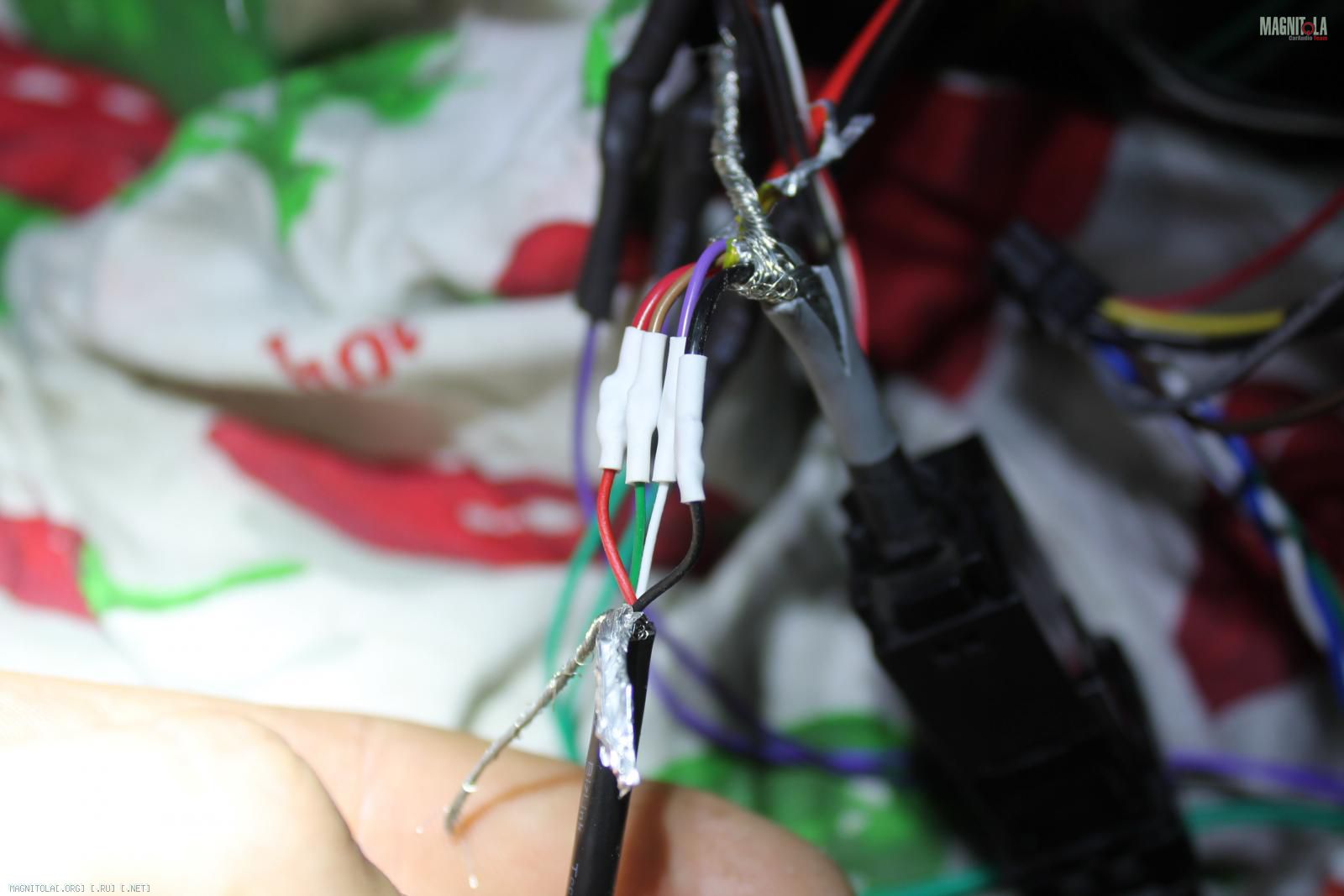

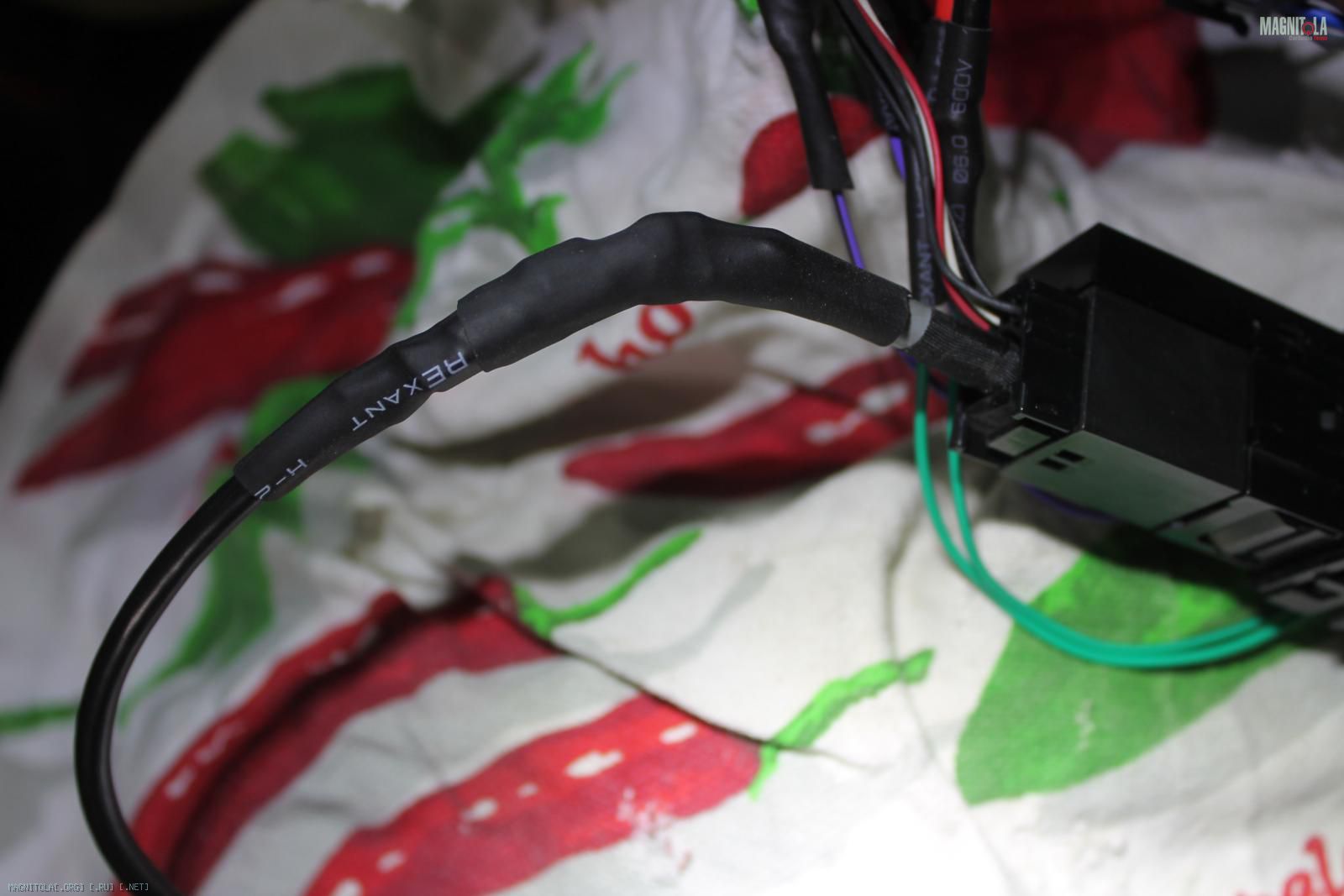

Подключение одного из двух USB в штатный разъем на центральной панели...
Вложение 1040692 Вложение 1040694 Вложение 1040696

Микрофон громкой связи установили в штатное место
Вложение 1040698

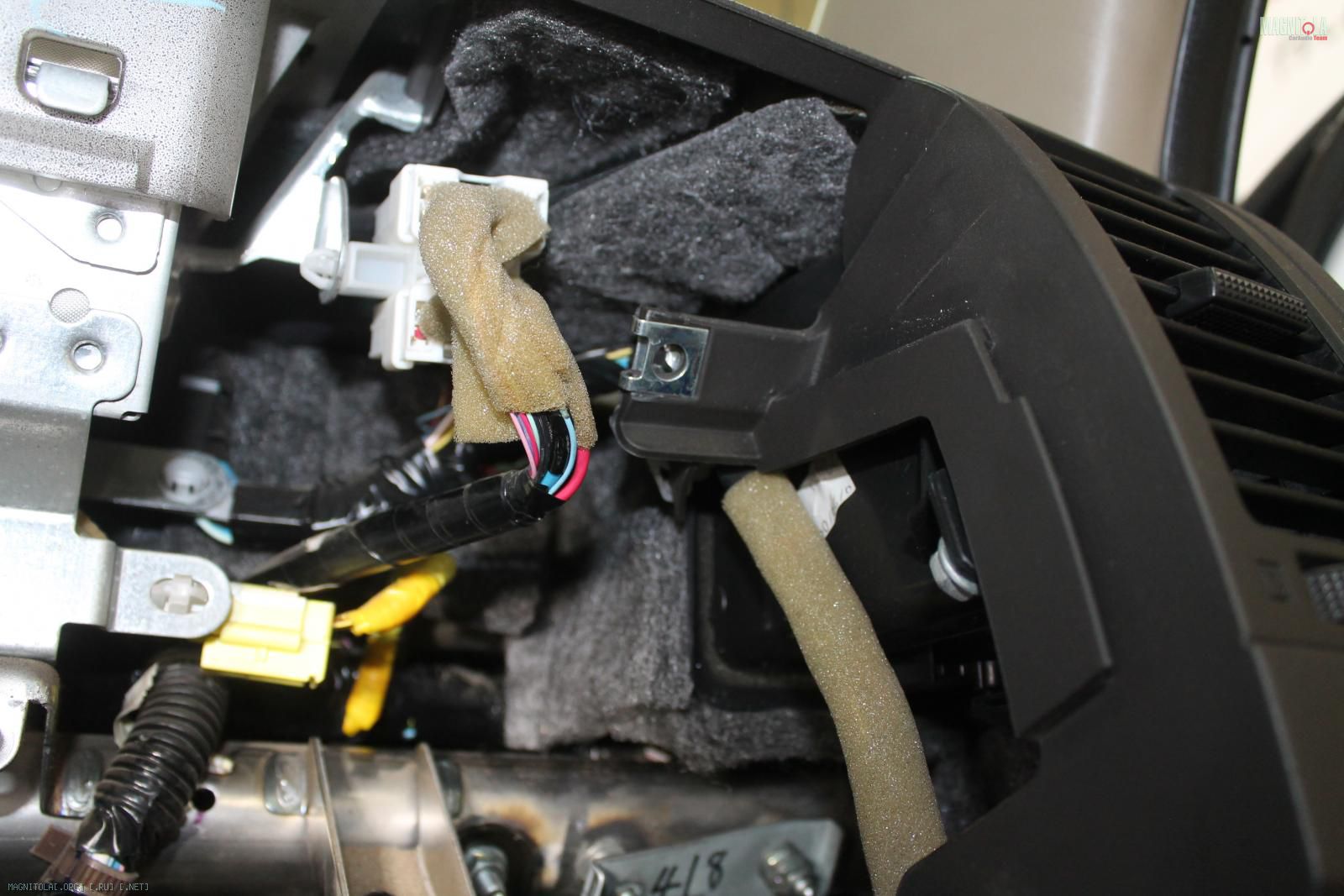

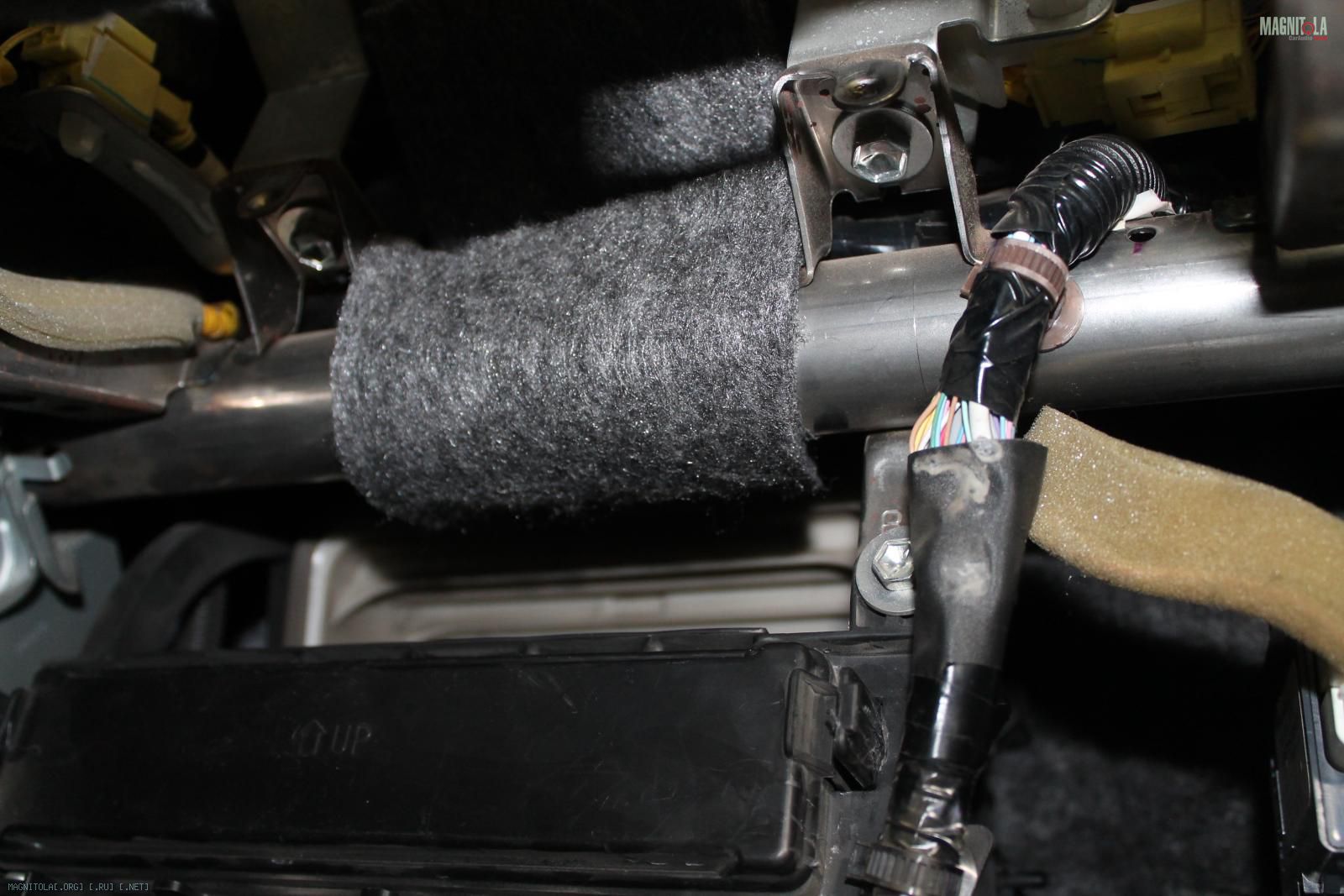

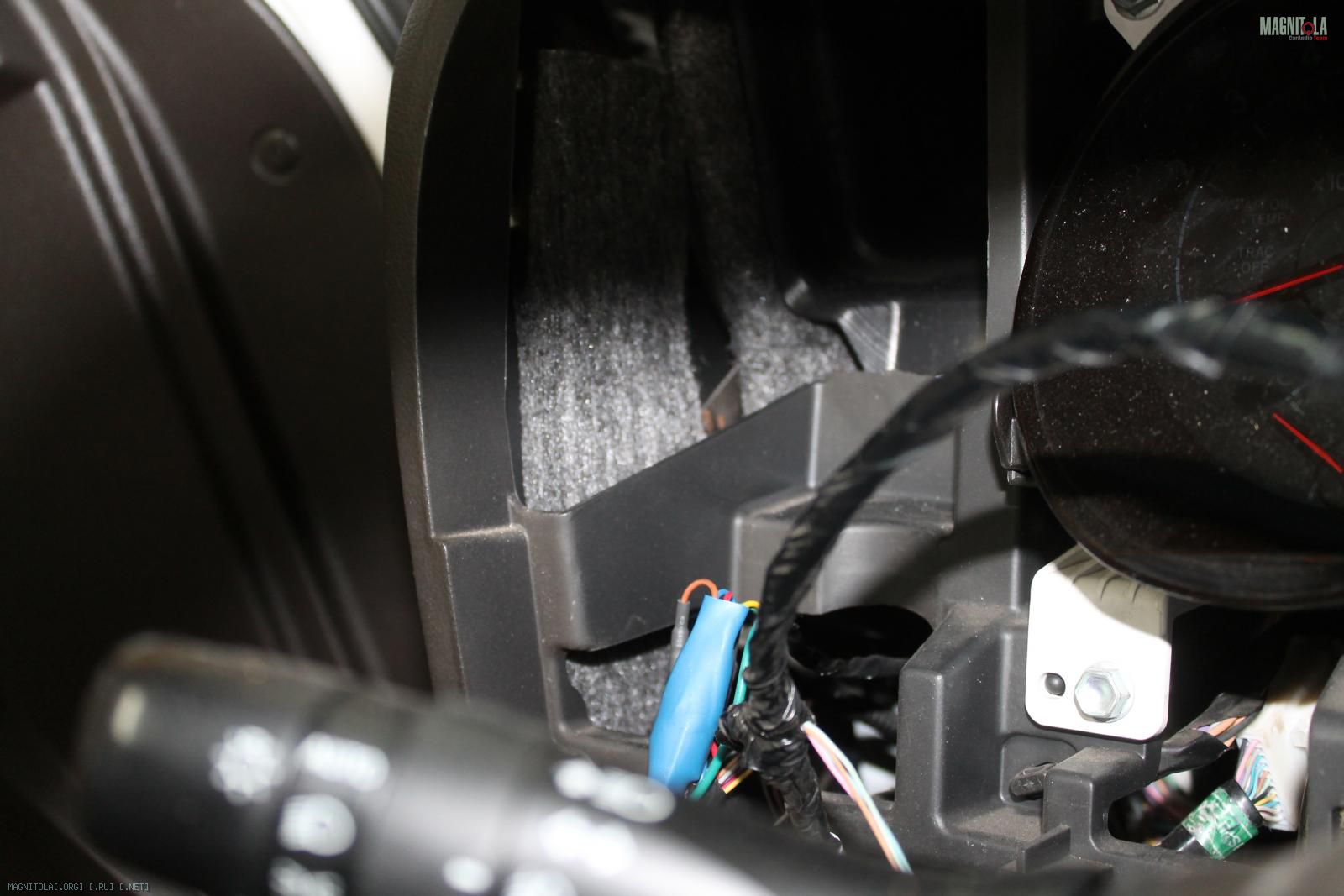

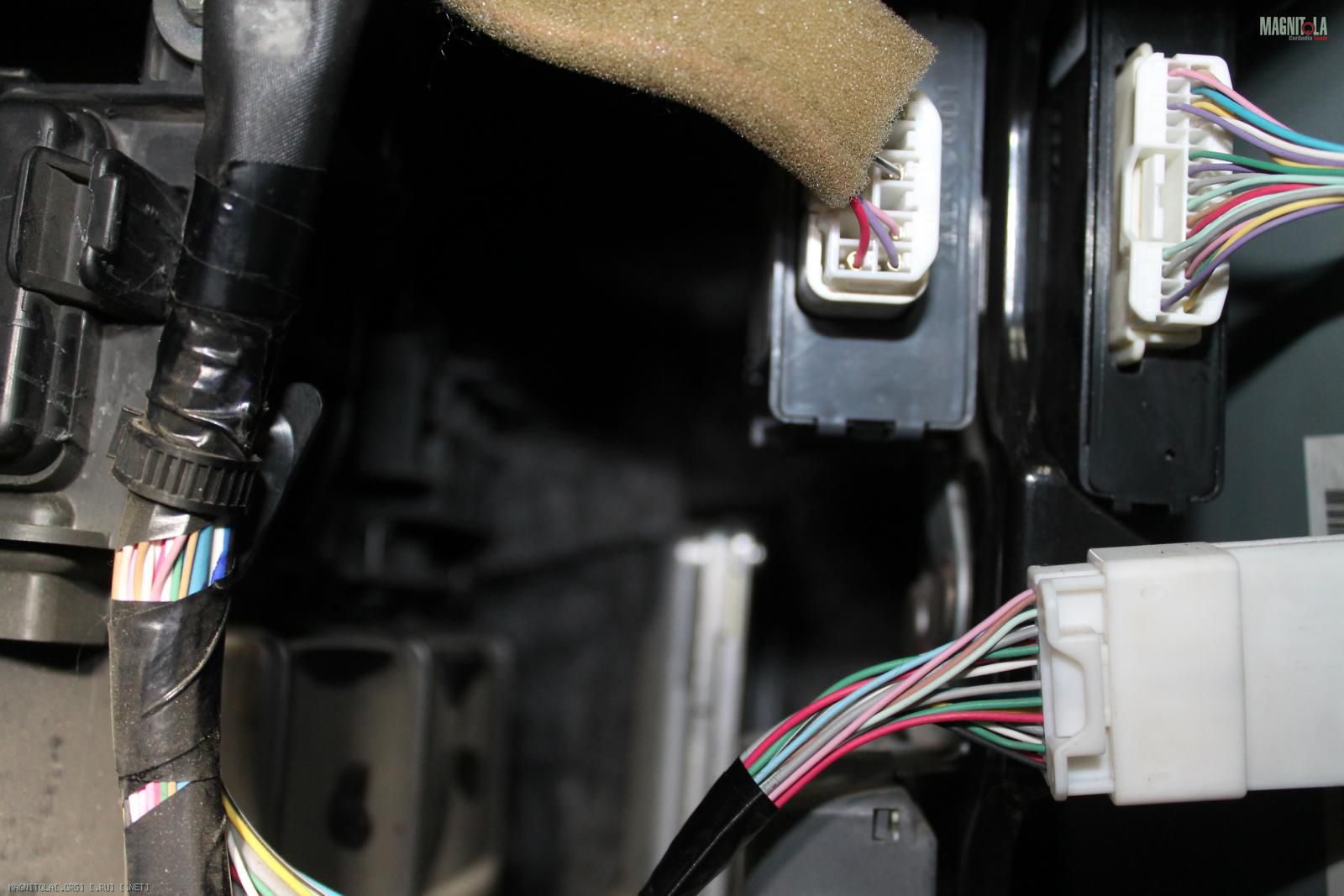

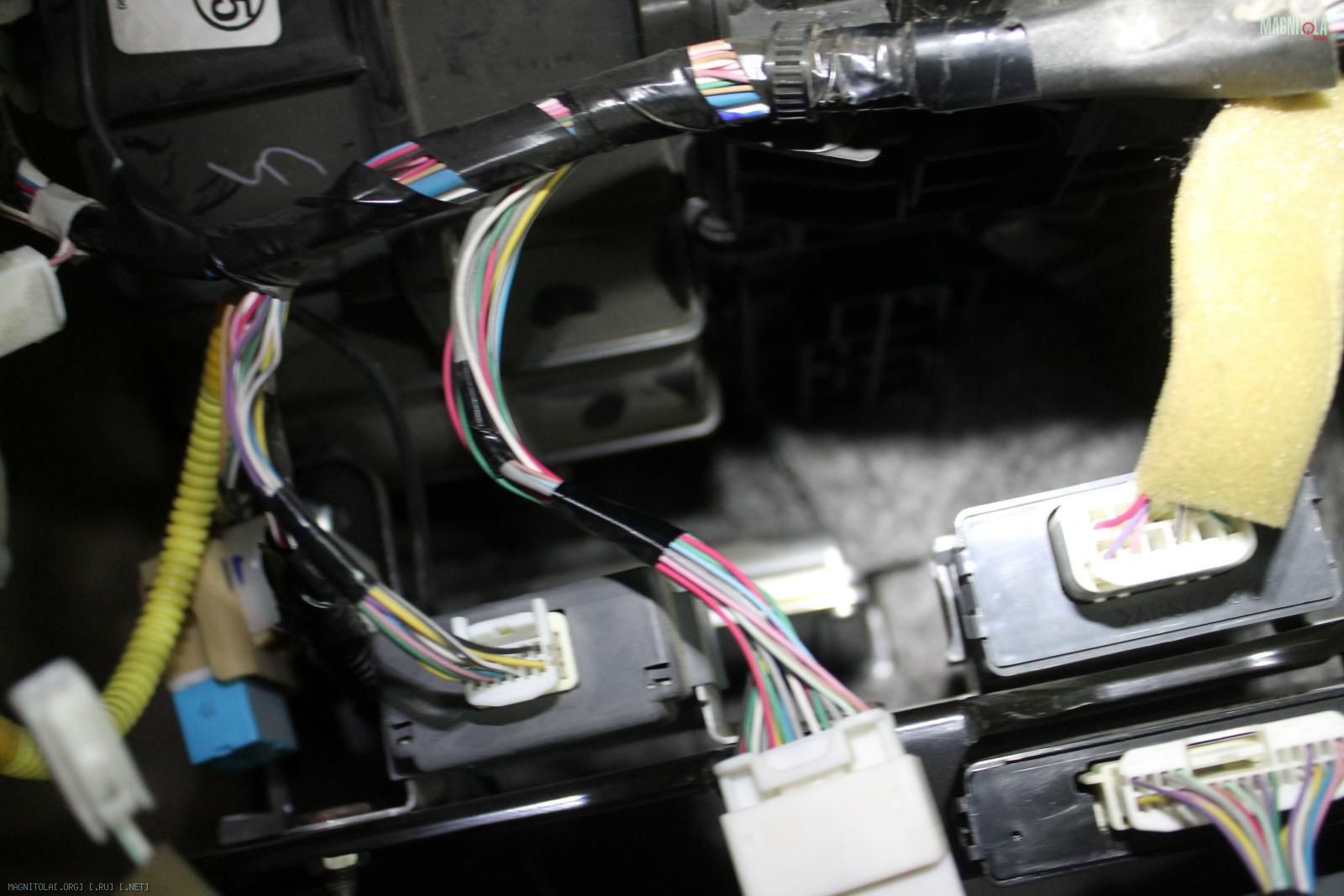

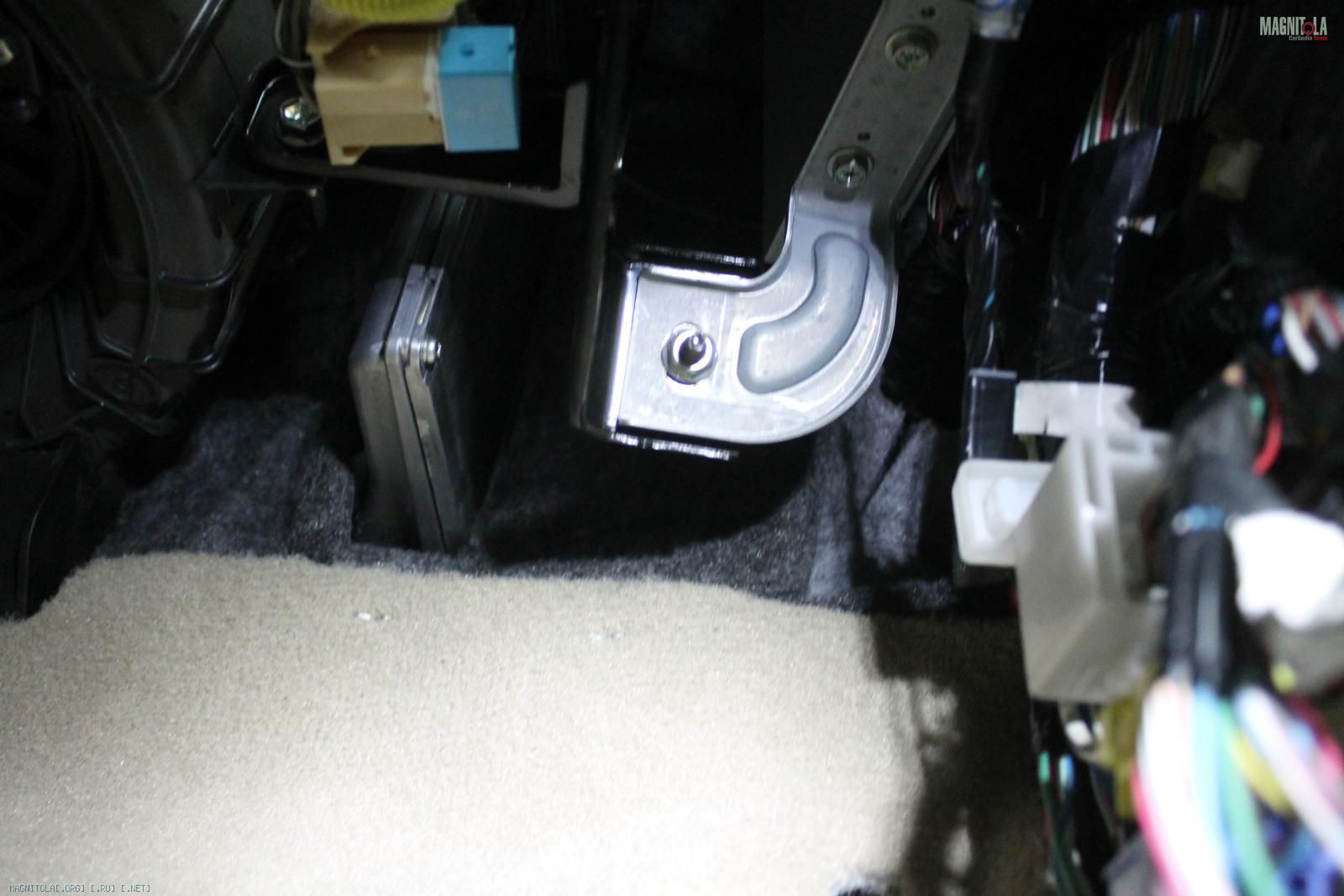

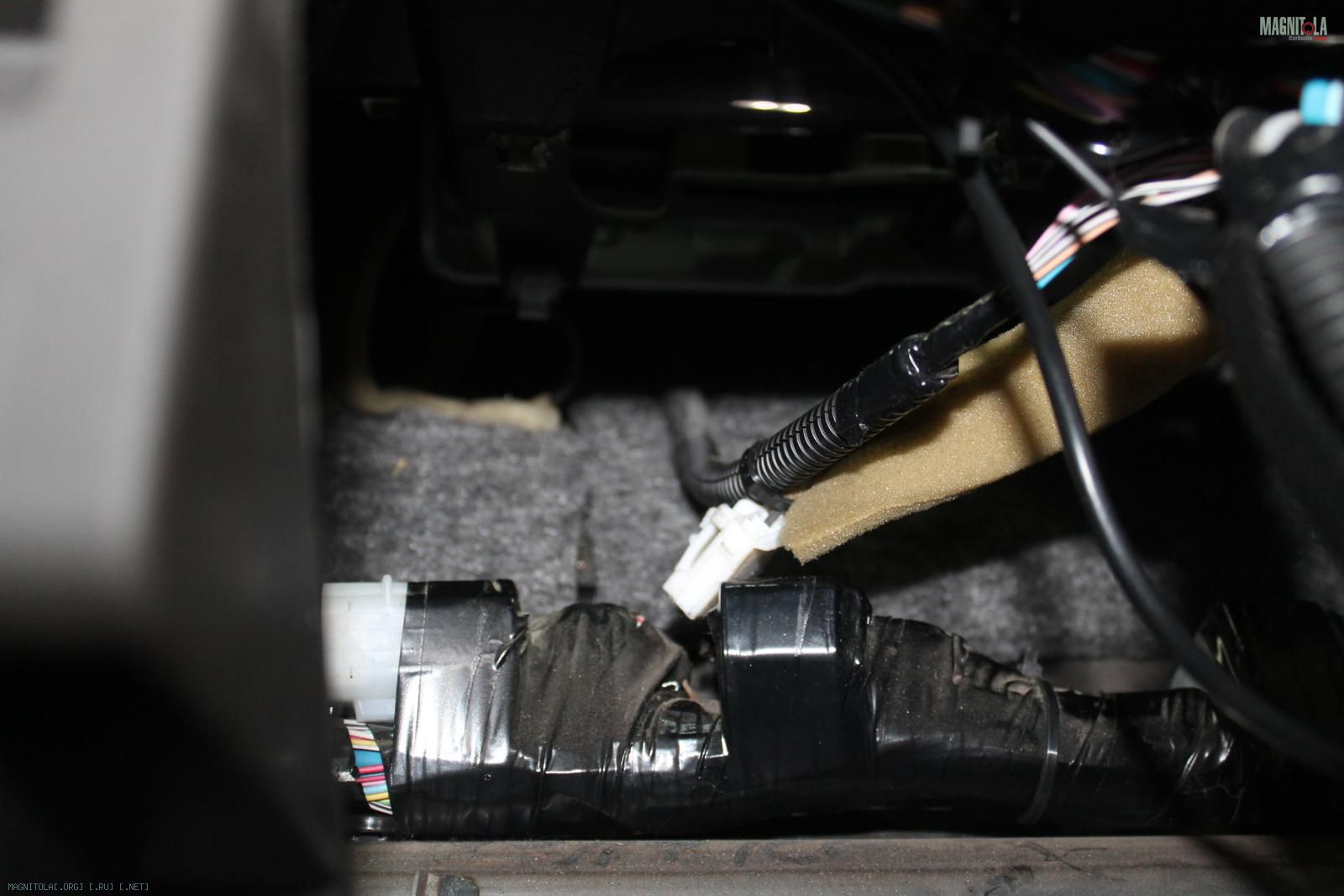

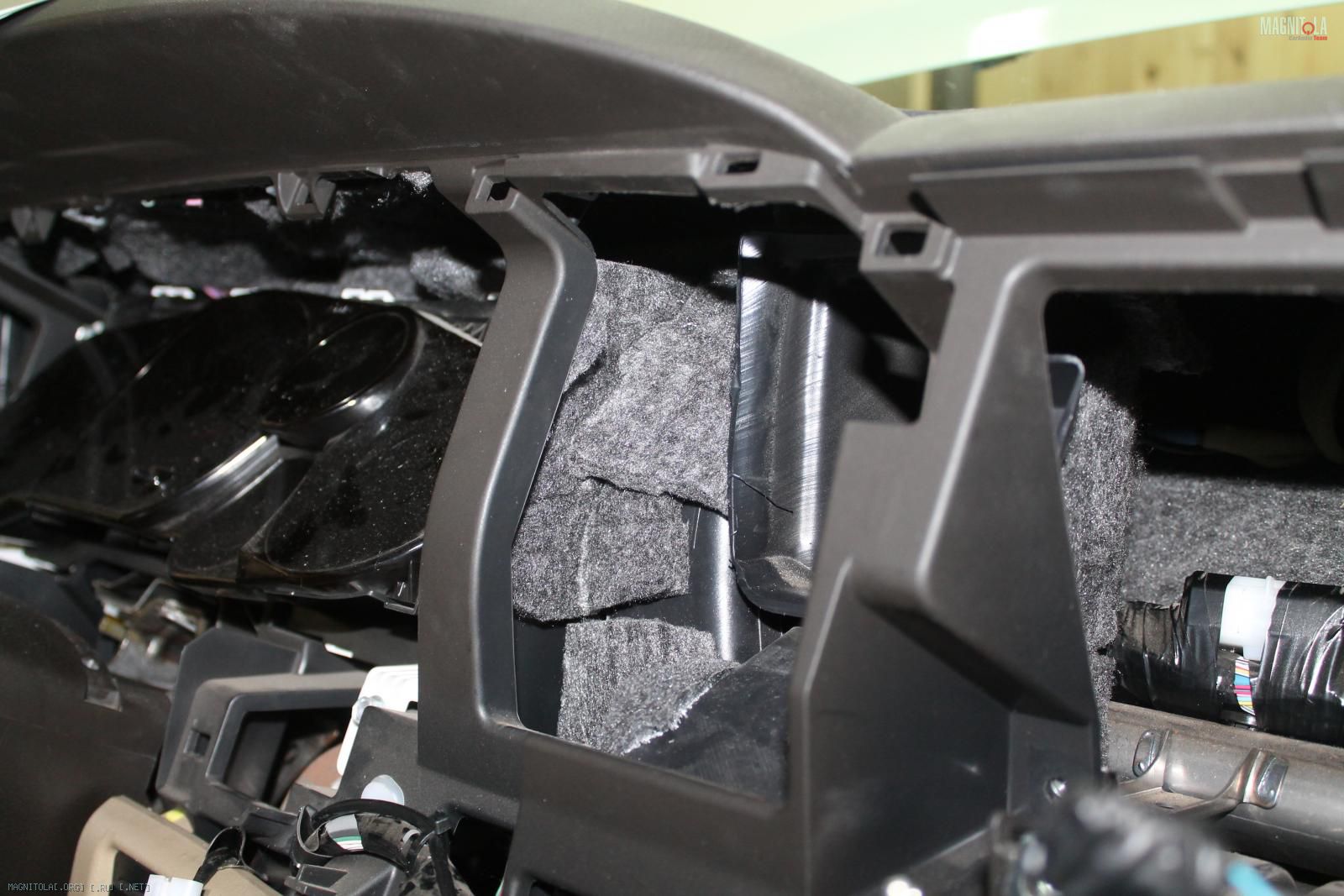

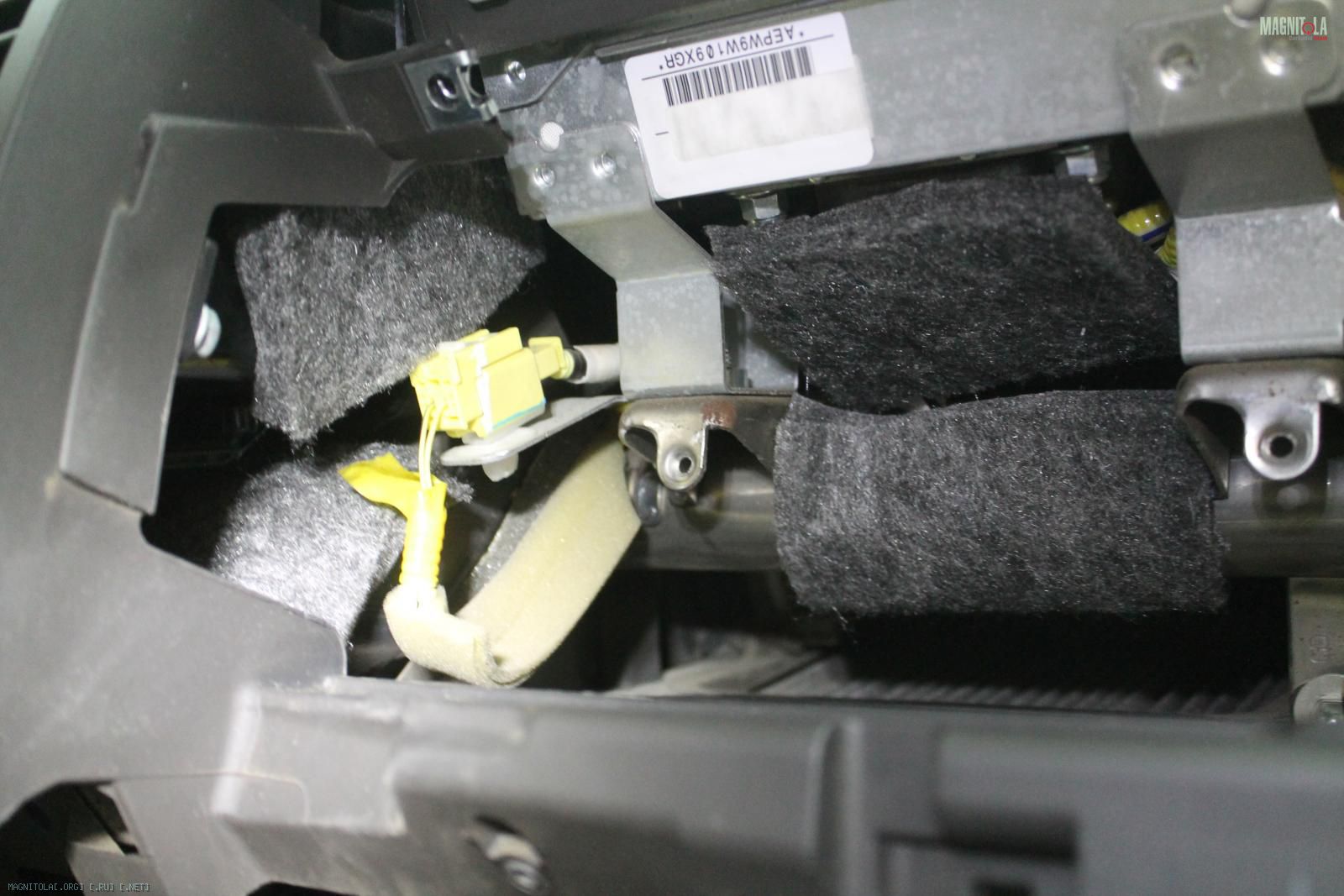

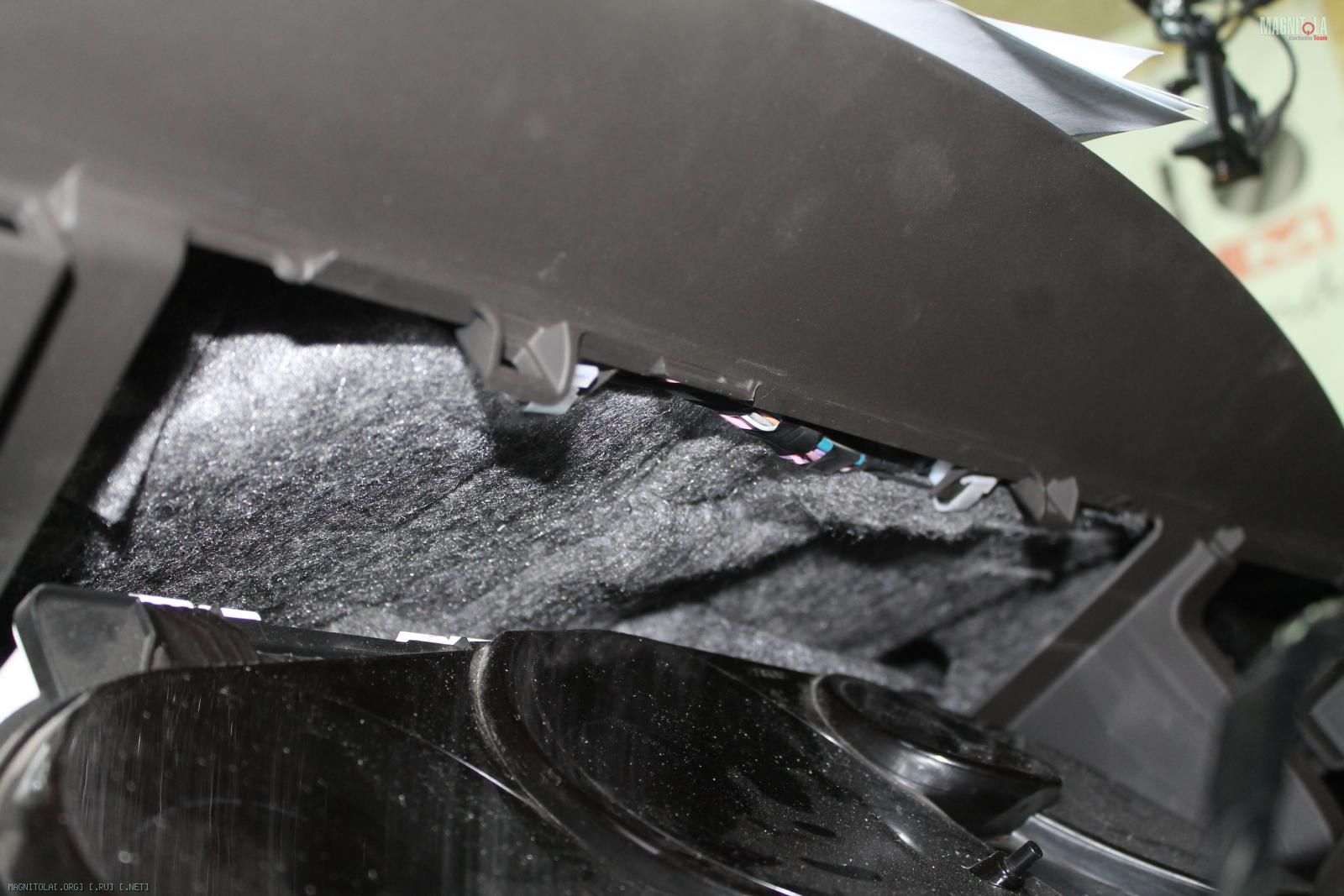

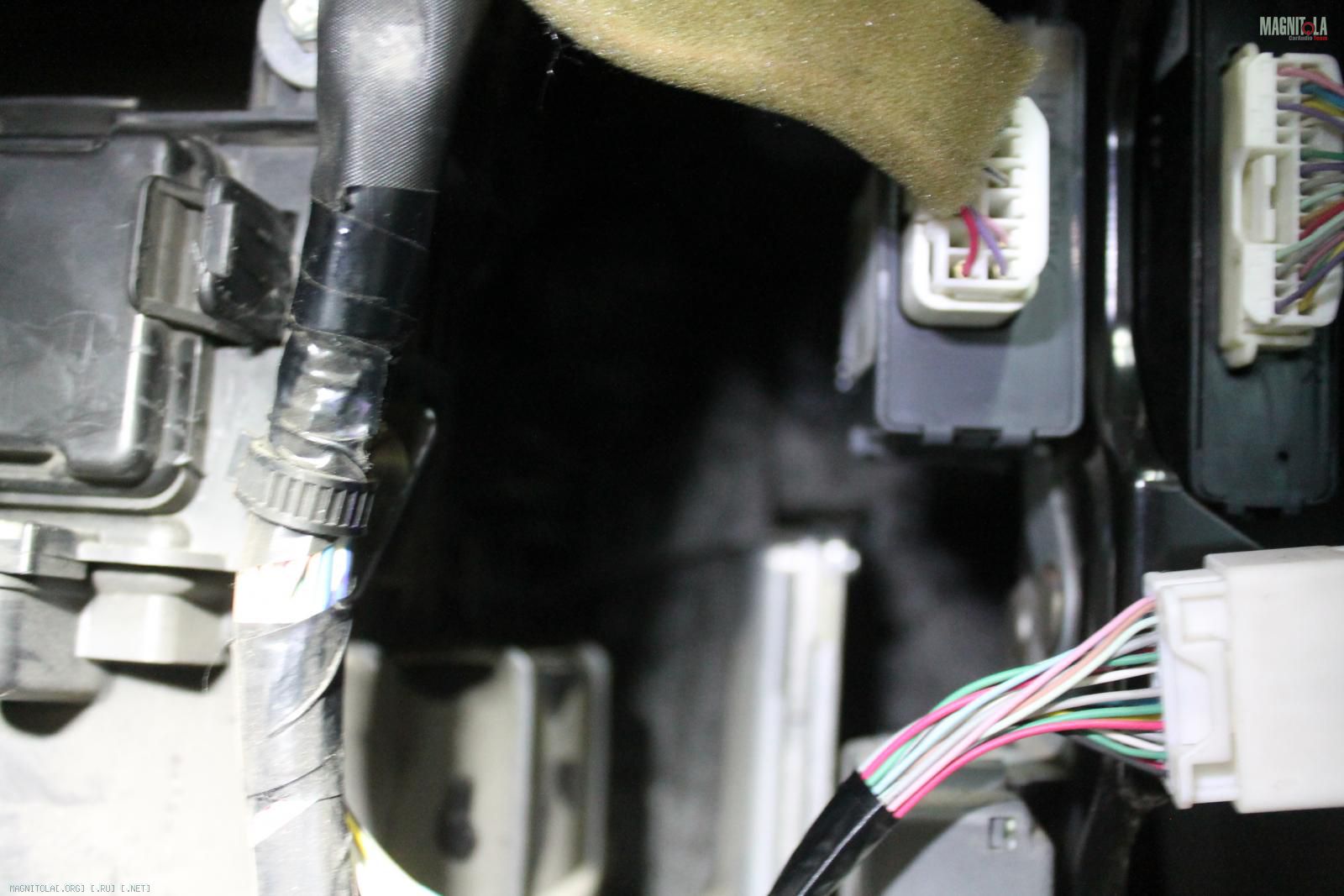

Шумоизоляция торпеды и моторной перегородки войлоком
Вложение 1040700 Вложение 1040702 Вложение 1040704 Вложение 1040706 Вложение 1040708 Вложение 1040710 Вложение 1040712 Вложение 1040714 Вложение 1040716 Вложение 1040718 Вложение 1040720 Вложение 1040722 Вложение 1040724 Вложение 1040726 Вложение 1040728

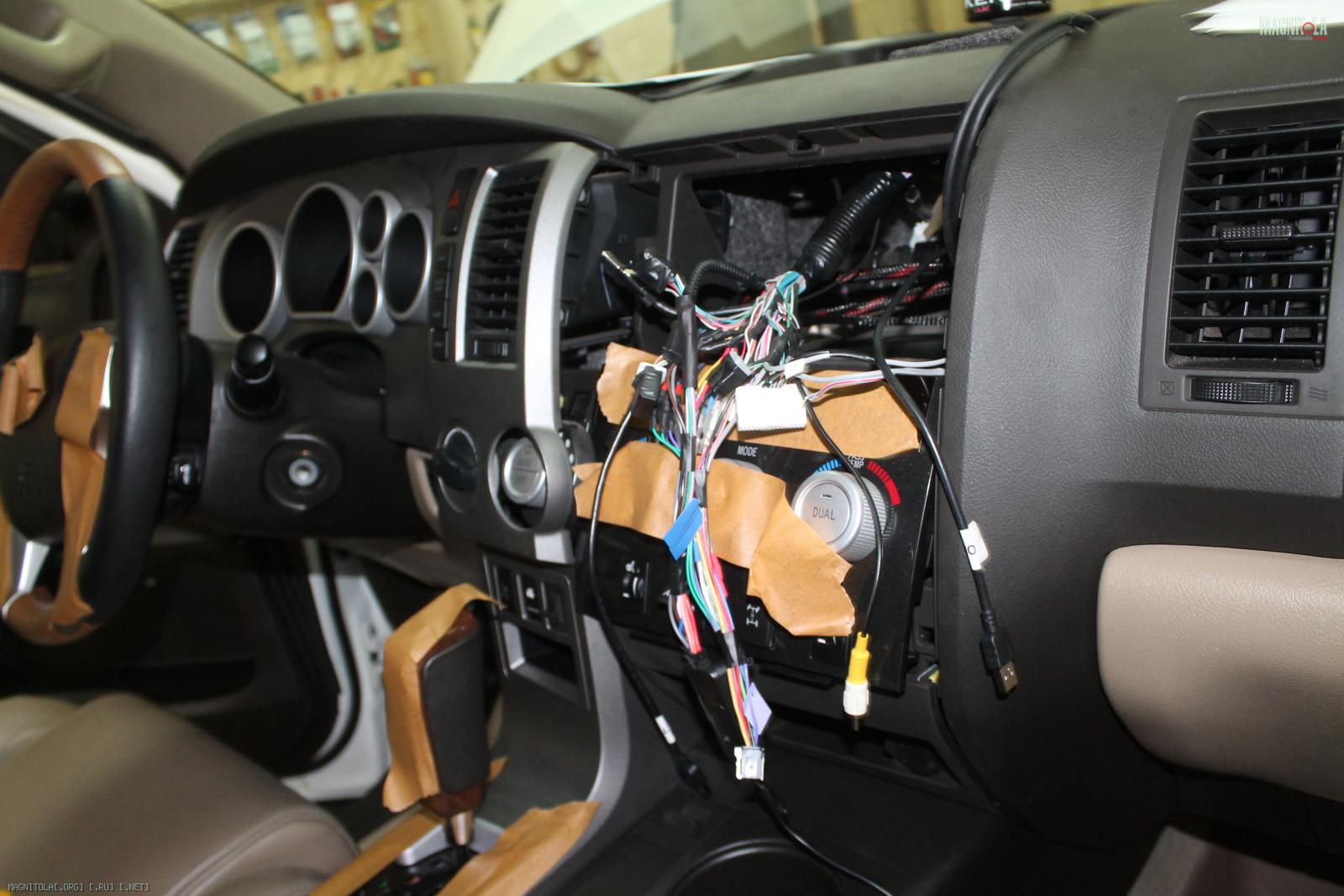

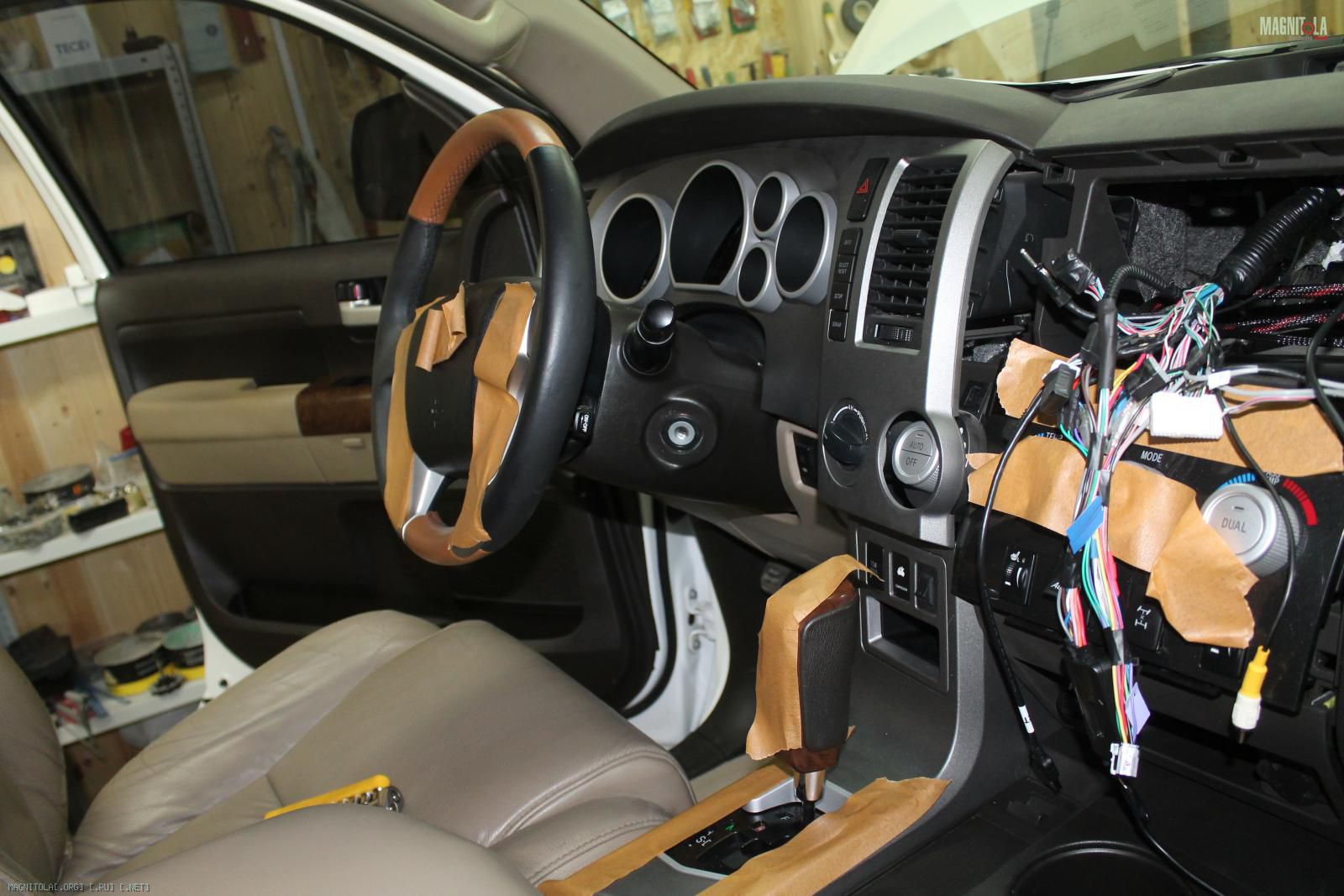

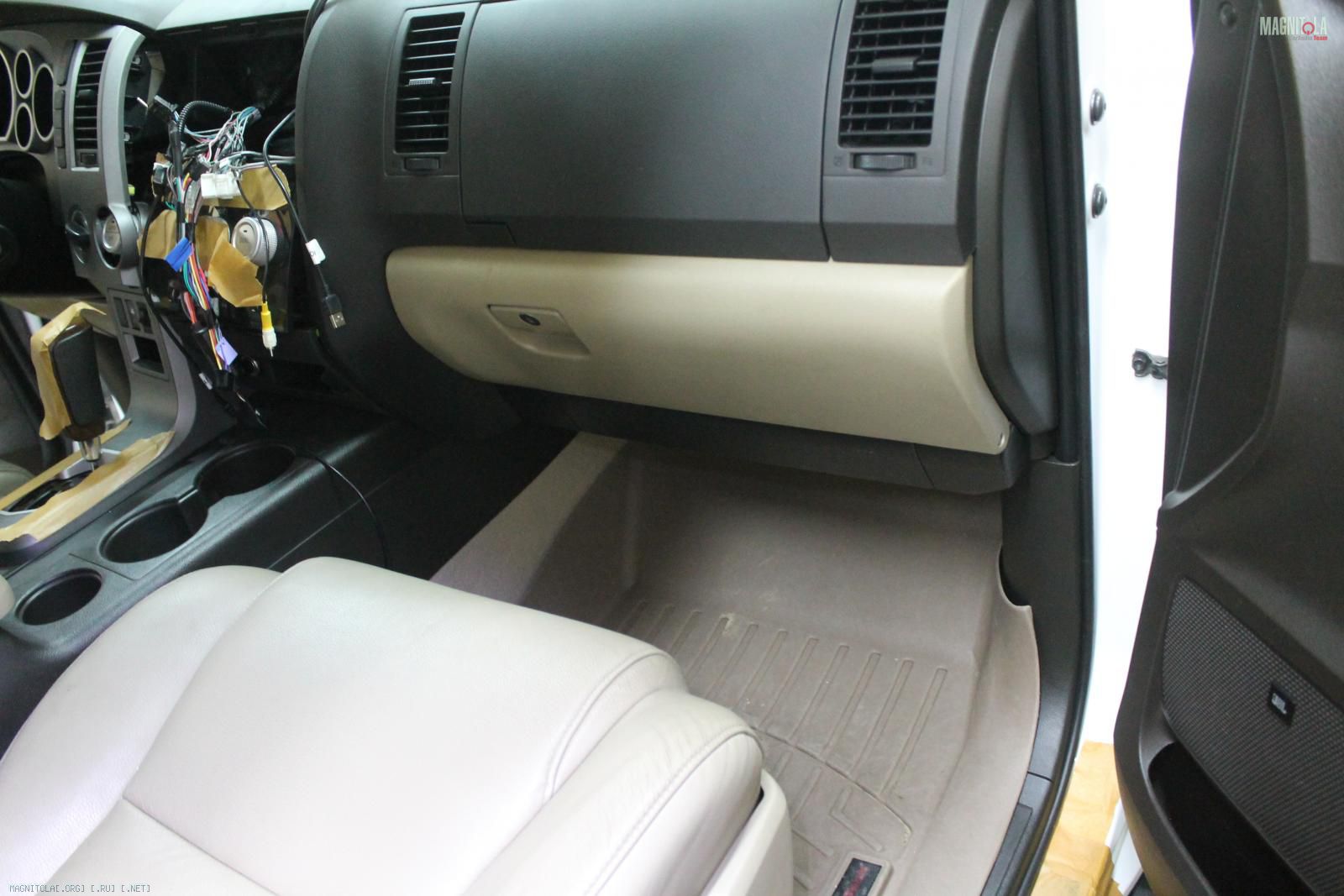

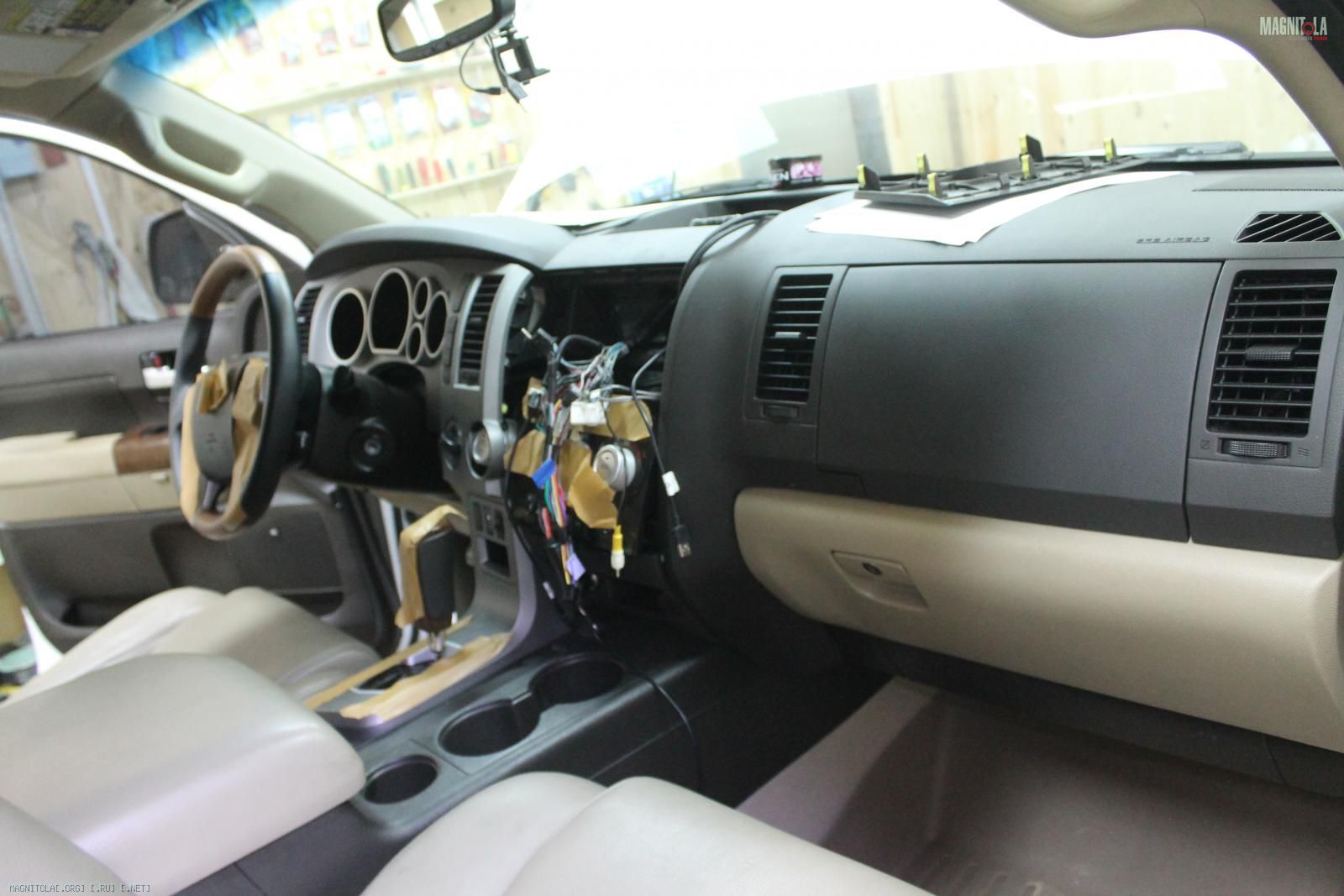

Собрали салон... осталось установить ГУ
Вложение 1040730 Вложение 1040732 Вложение 1040734 Вложение 1040736
