Изготовление корпусов для сабвуферов, фальшпанелей

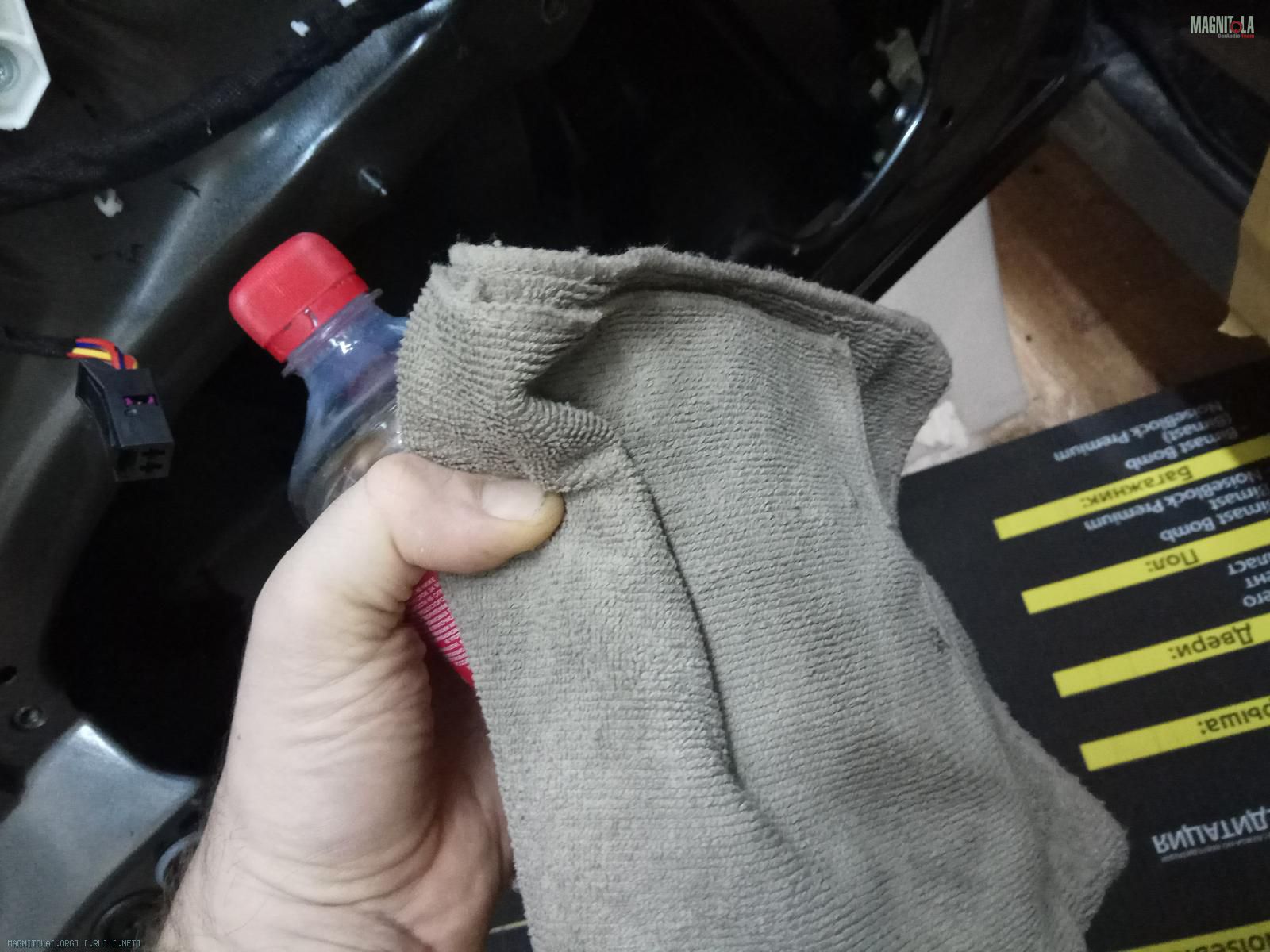

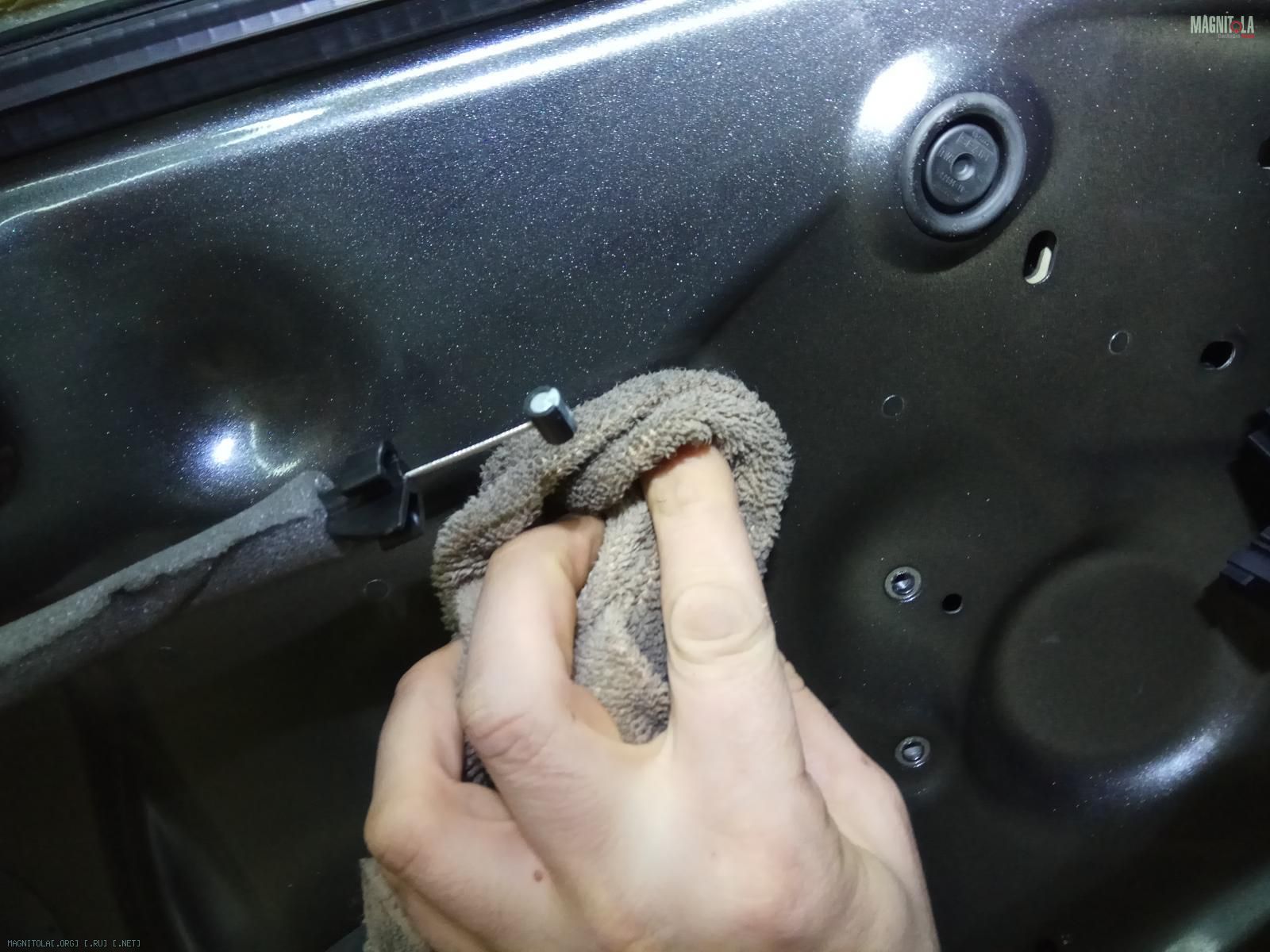

Очищаем, обезжириваем двери..
Вложение 1187968Вложение 1187970Вложение 1187972Вложение 1187974



Греем, прикатываем штатную вибру
Вложение 1187976Вложение 1187978

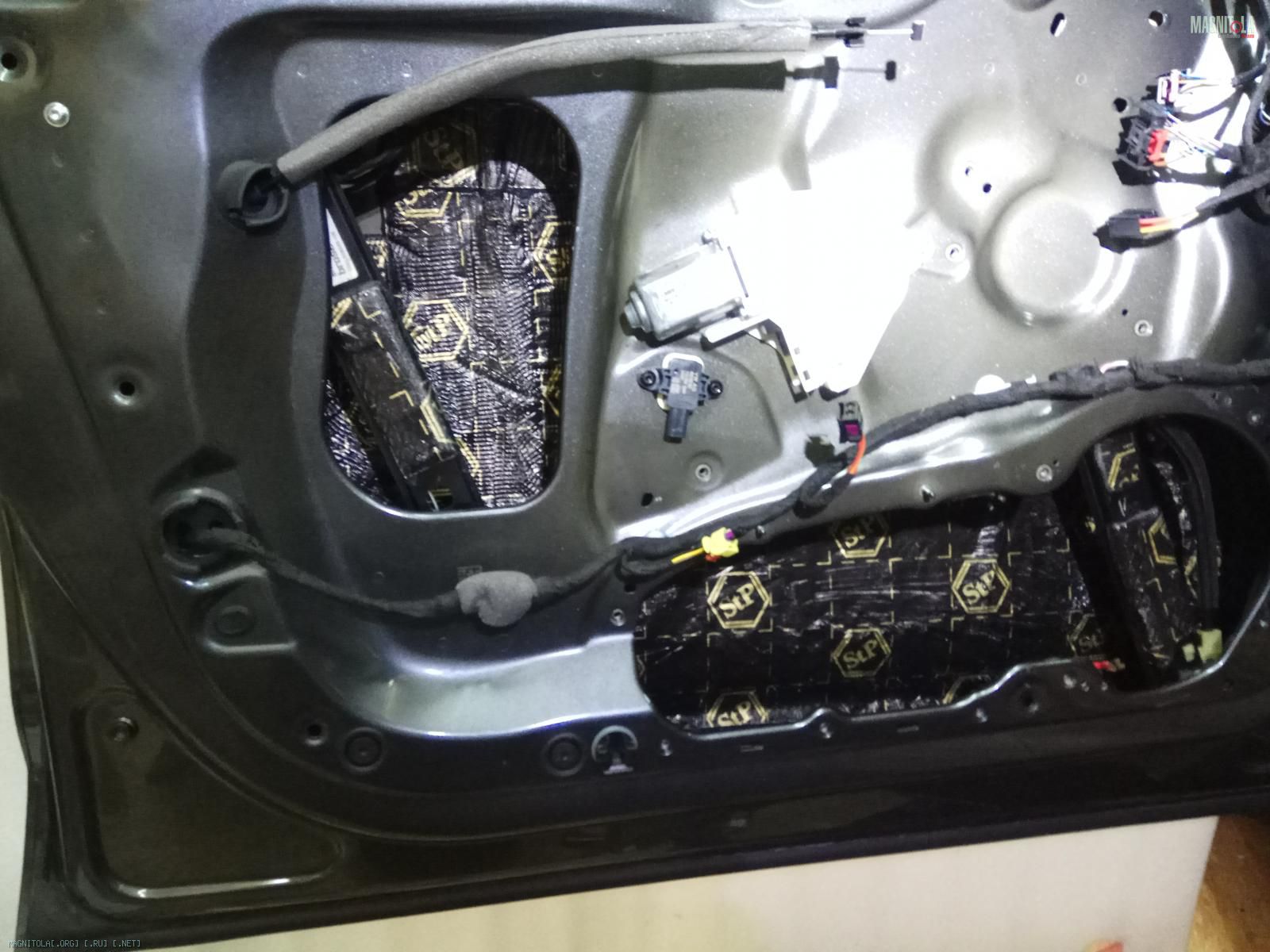

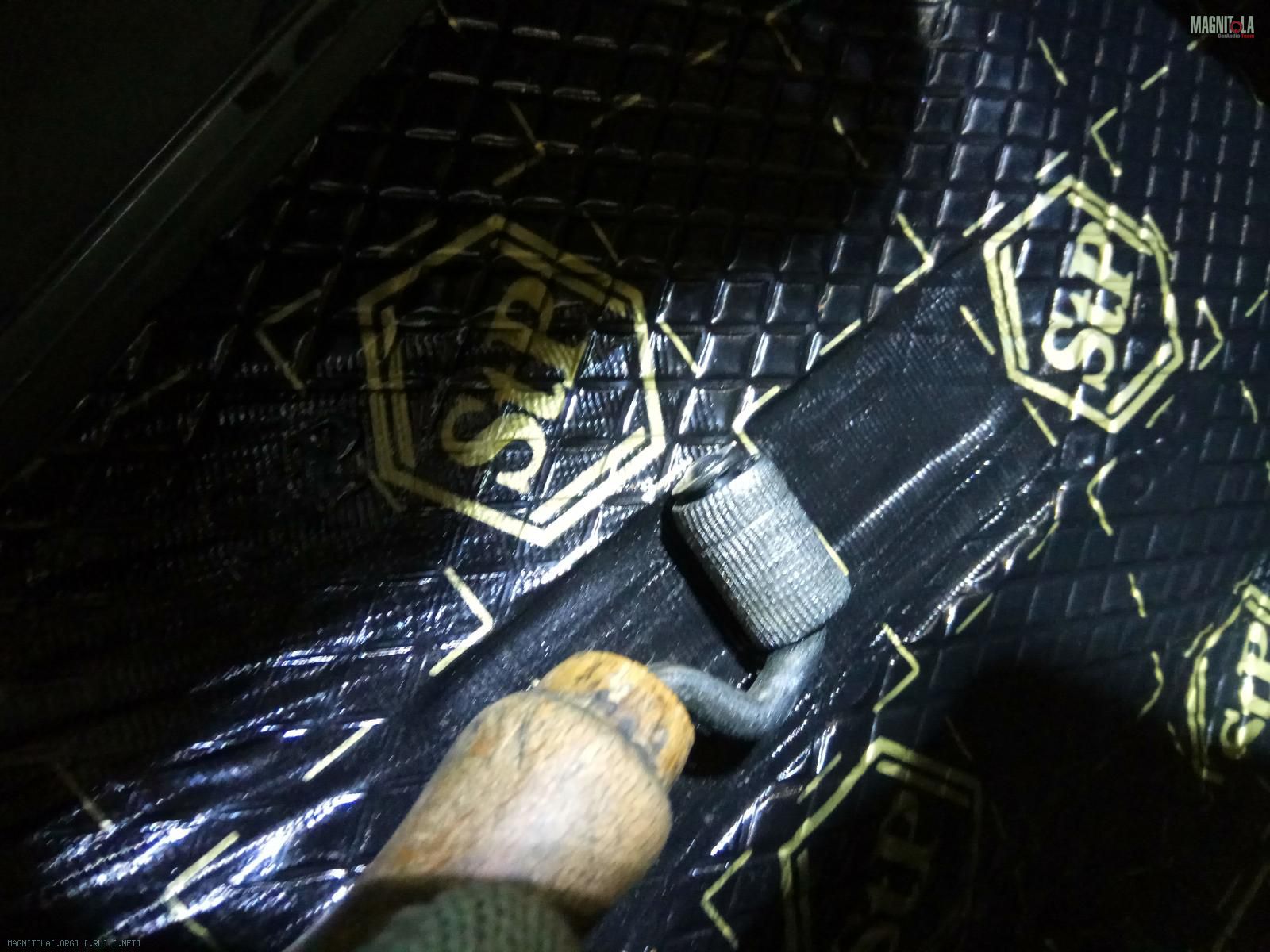

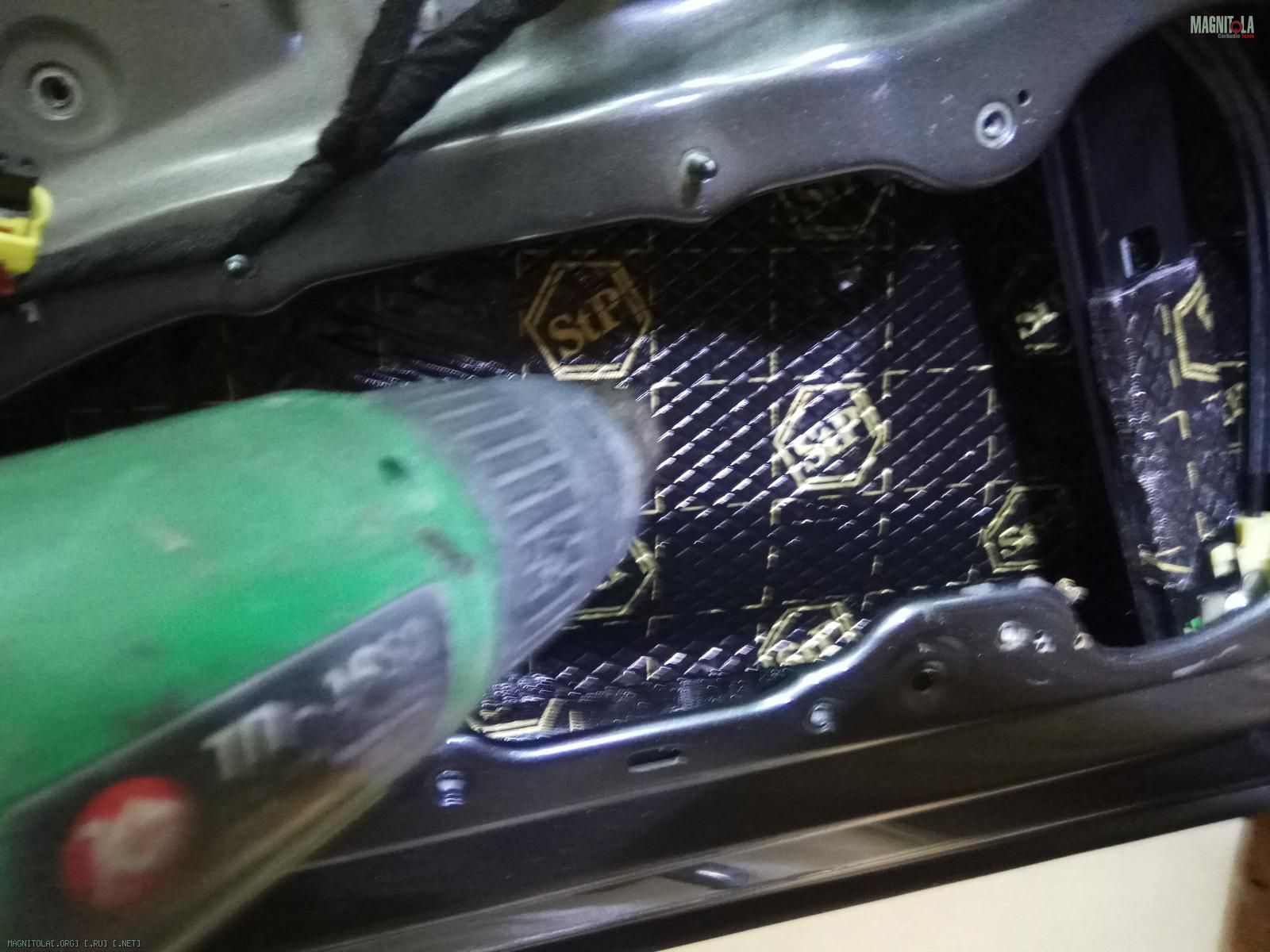

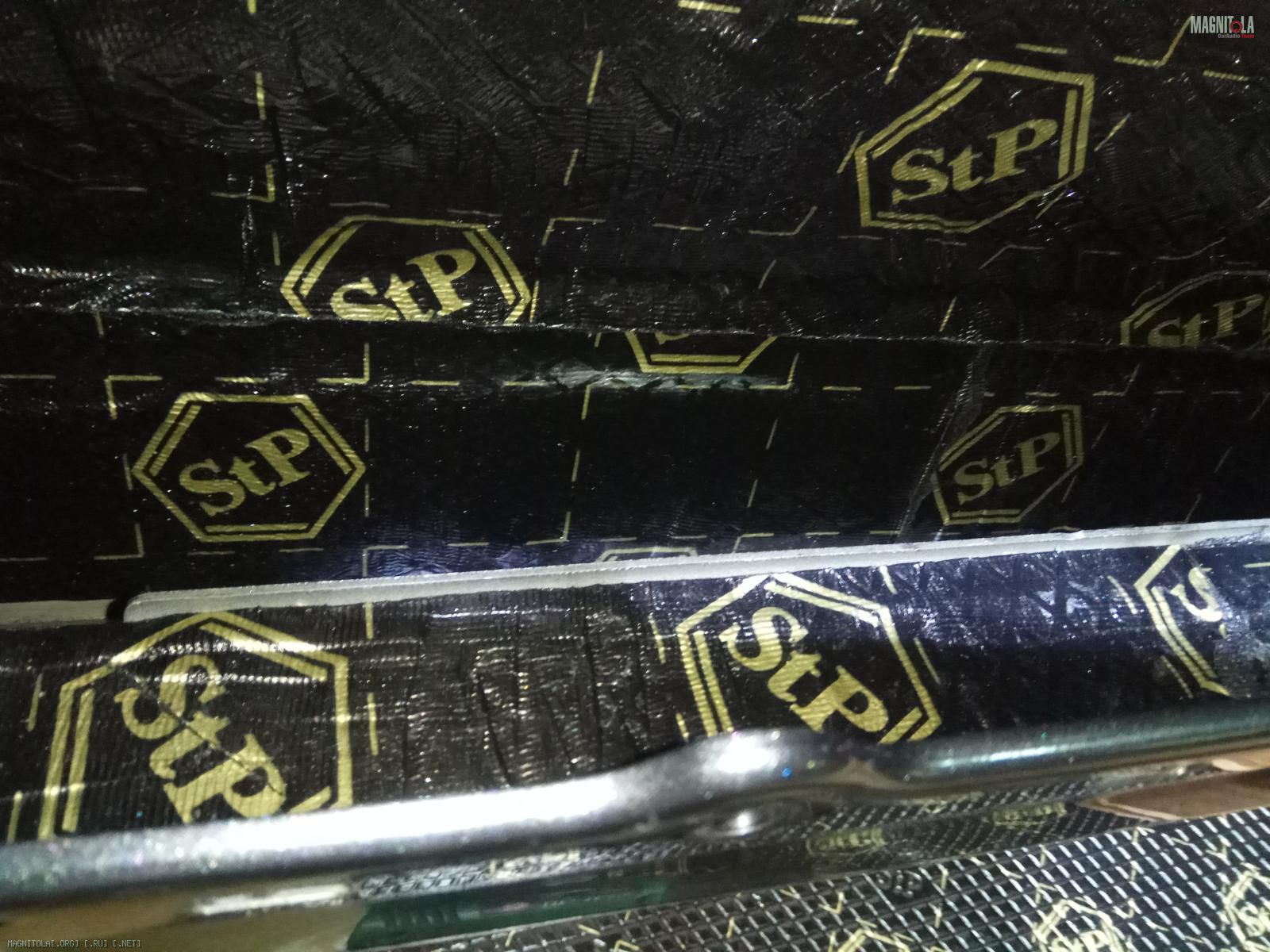

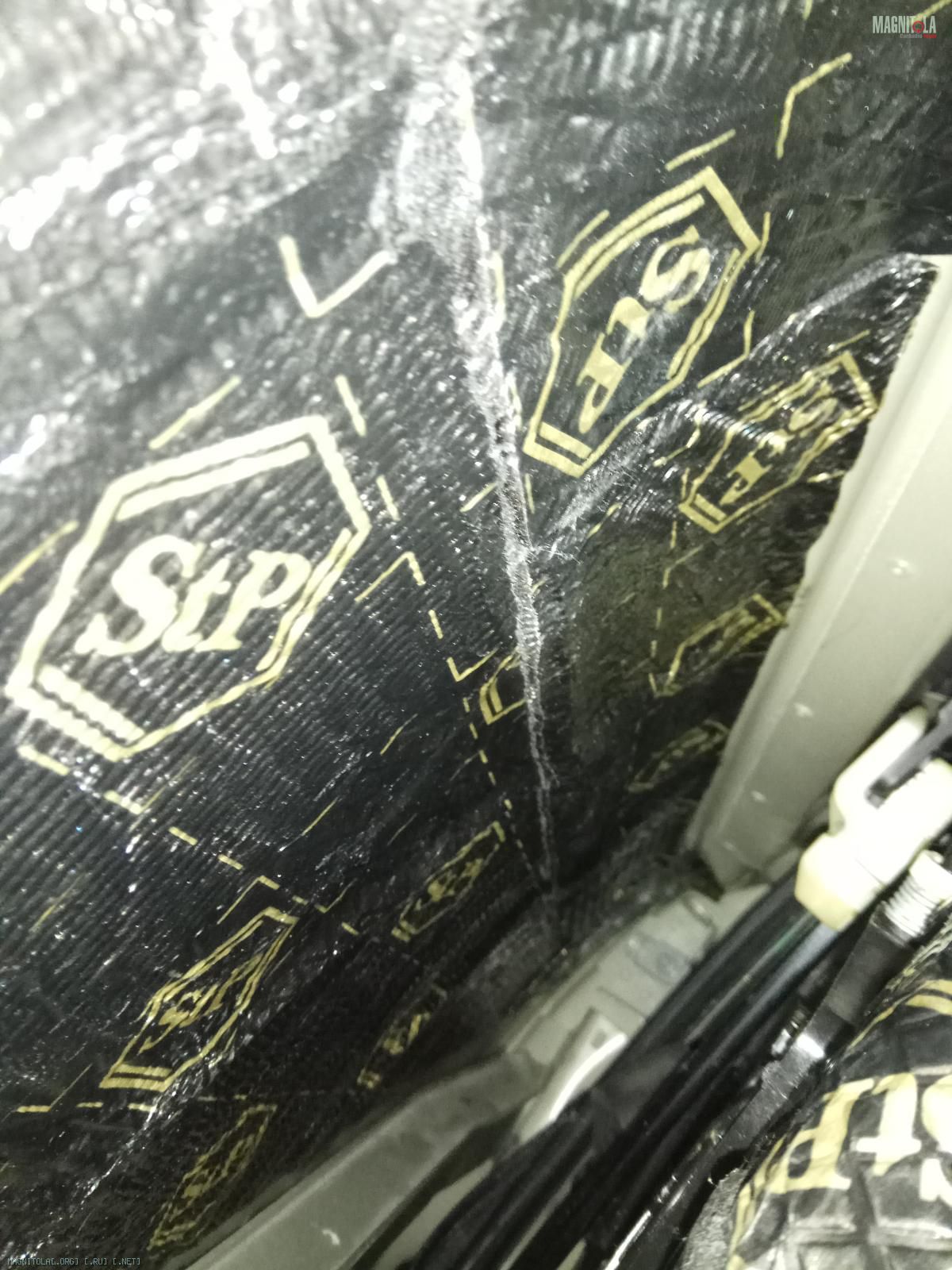

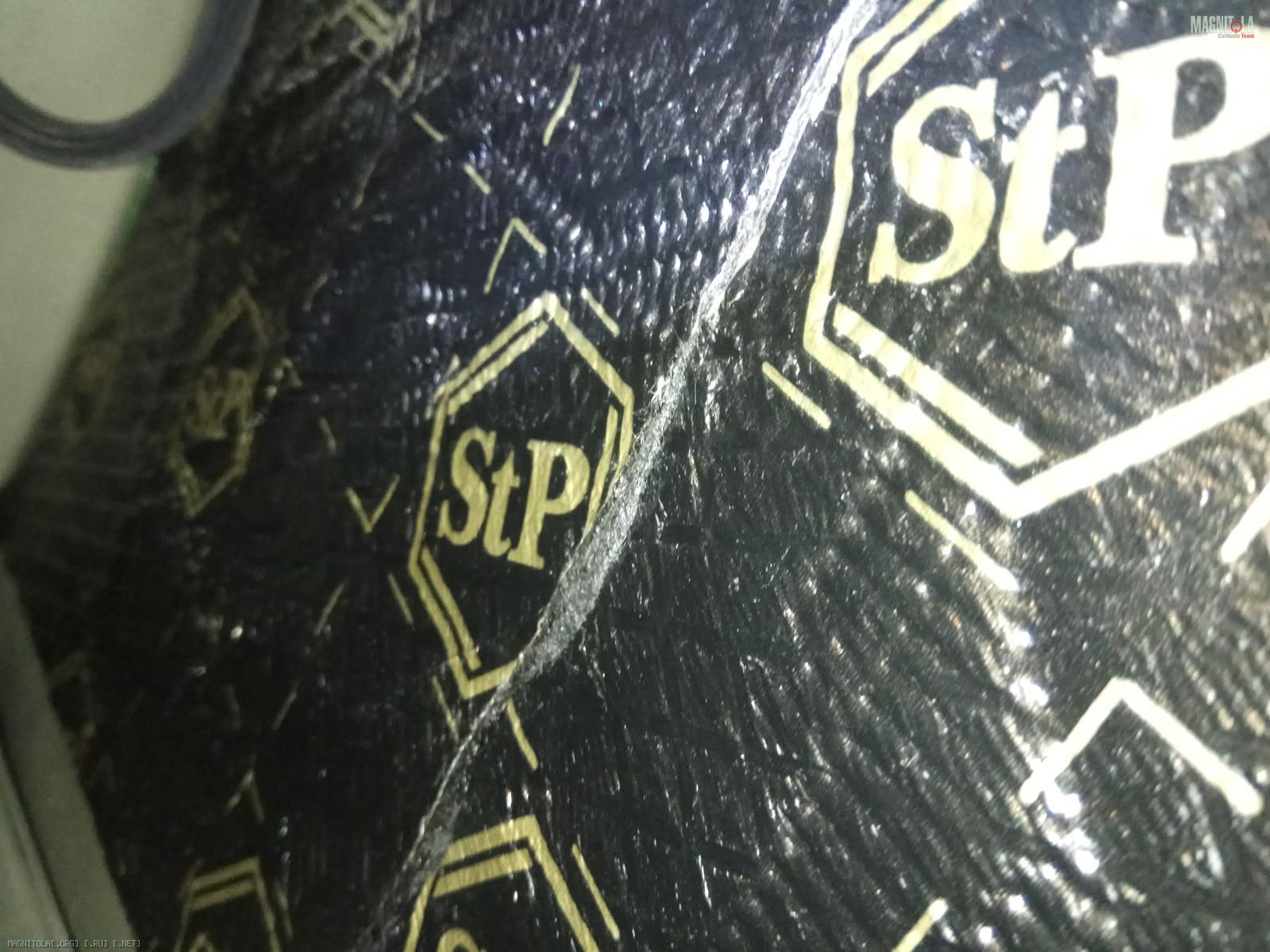

Наносим цельными листами стр бомп премиум, на тыловой металл и перегородку с внутренней стороны.
Разогреваем, наносим, греем, прикатываем...
Вложение 1187980Вложение 1187982Вложение 1187984Вложение 1187986Вложение 1187988Вложение 1187990Вложение 1187992Вложение 1187994Вложение 1187996

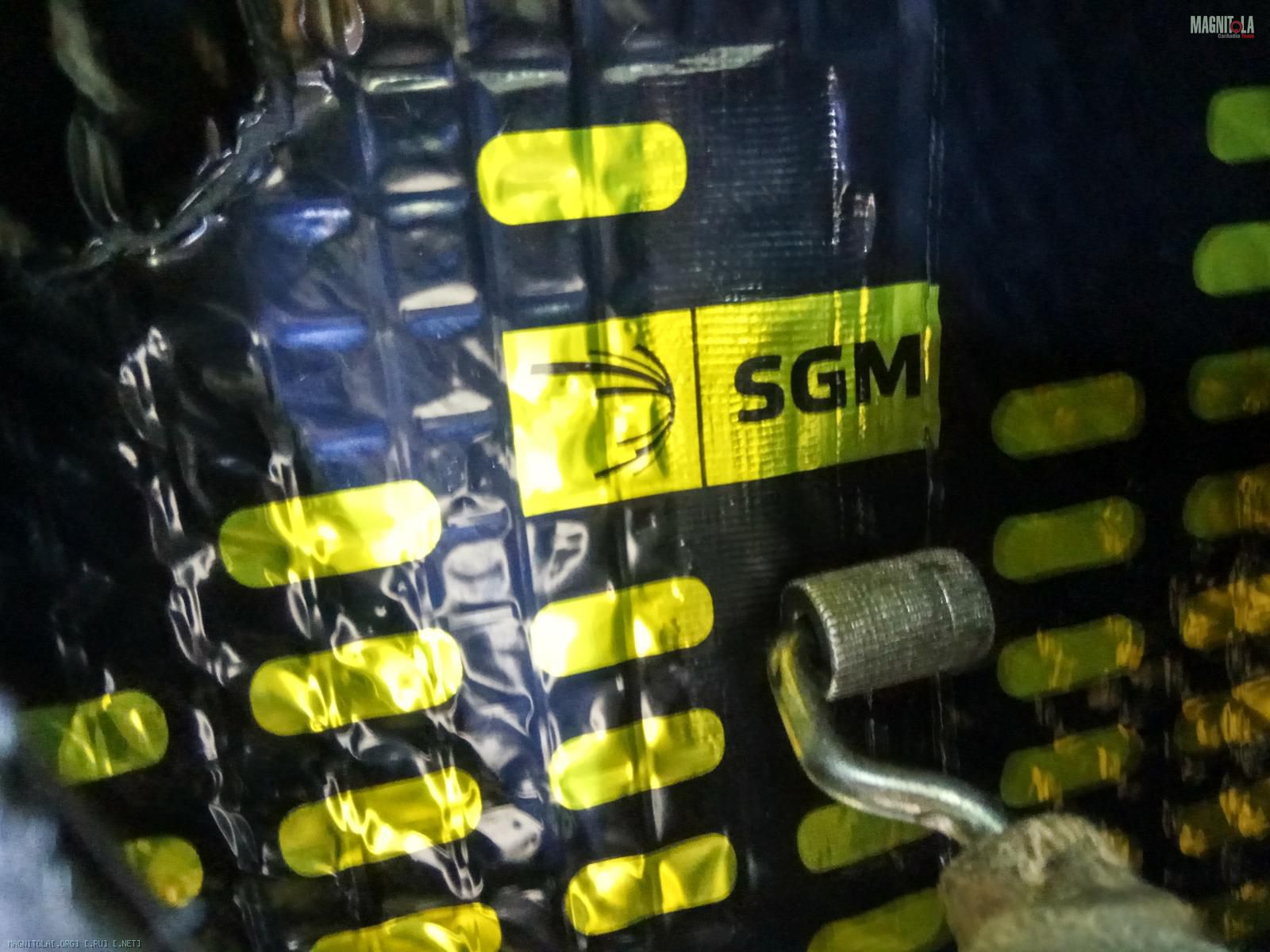

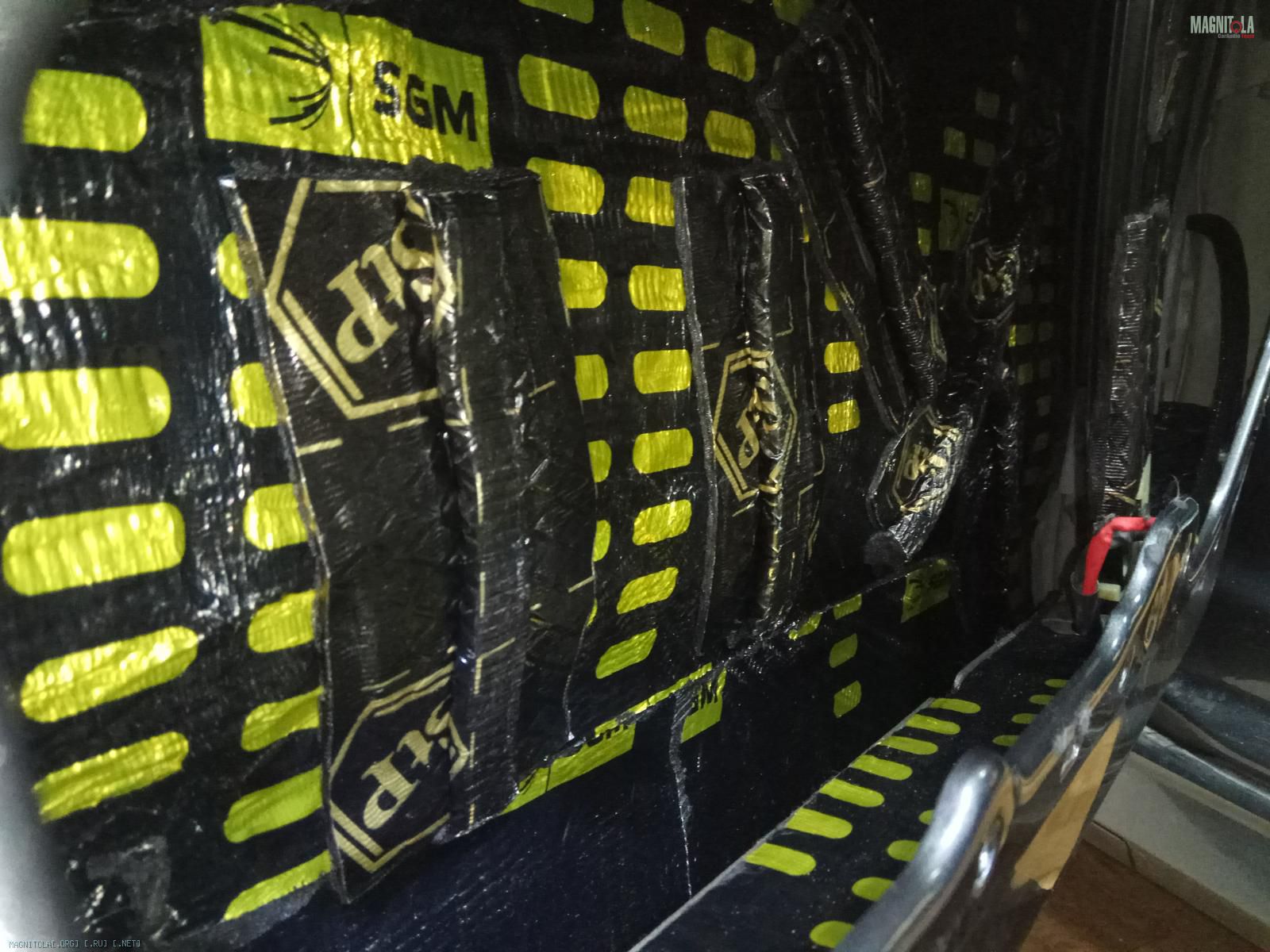

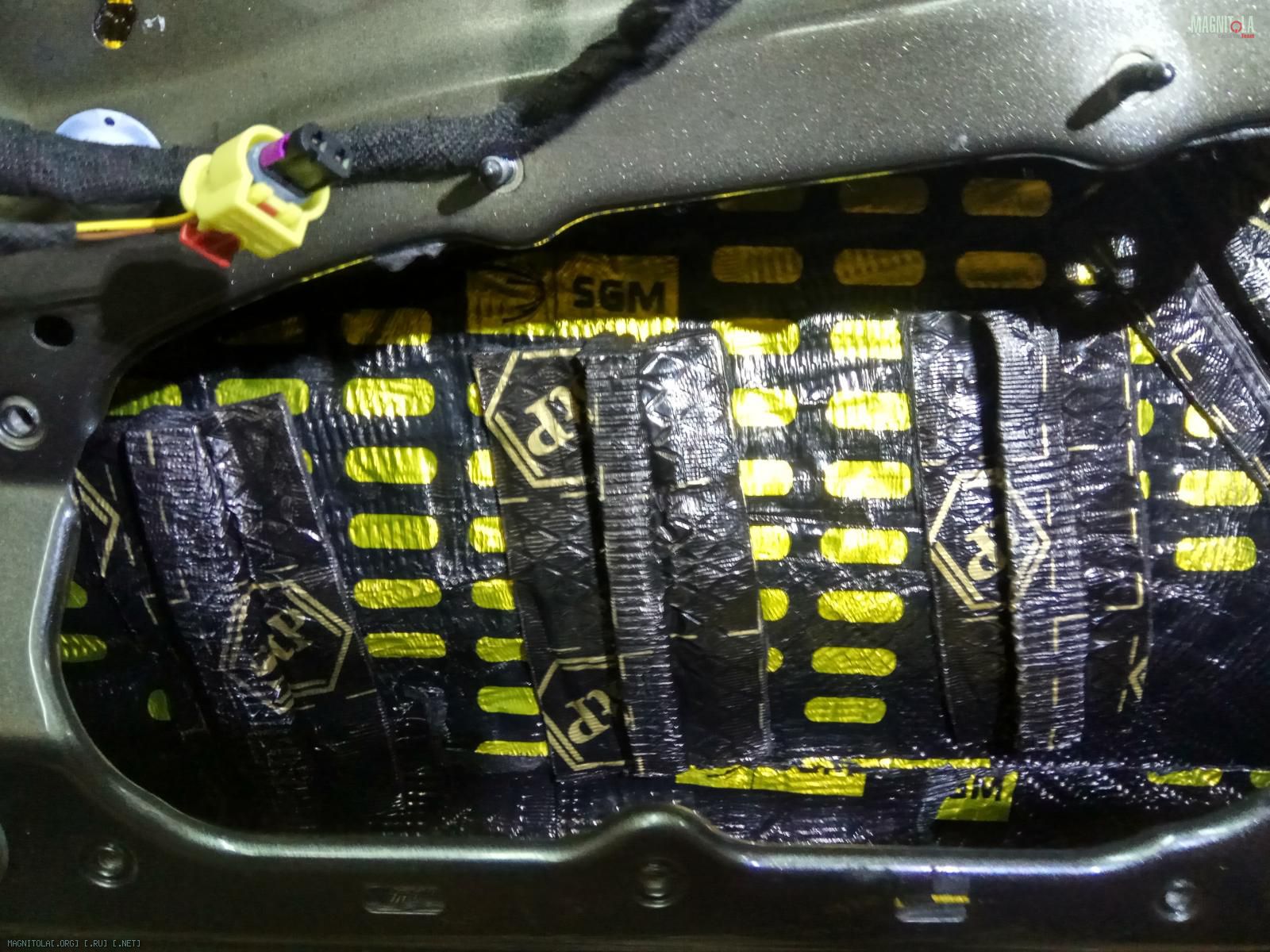

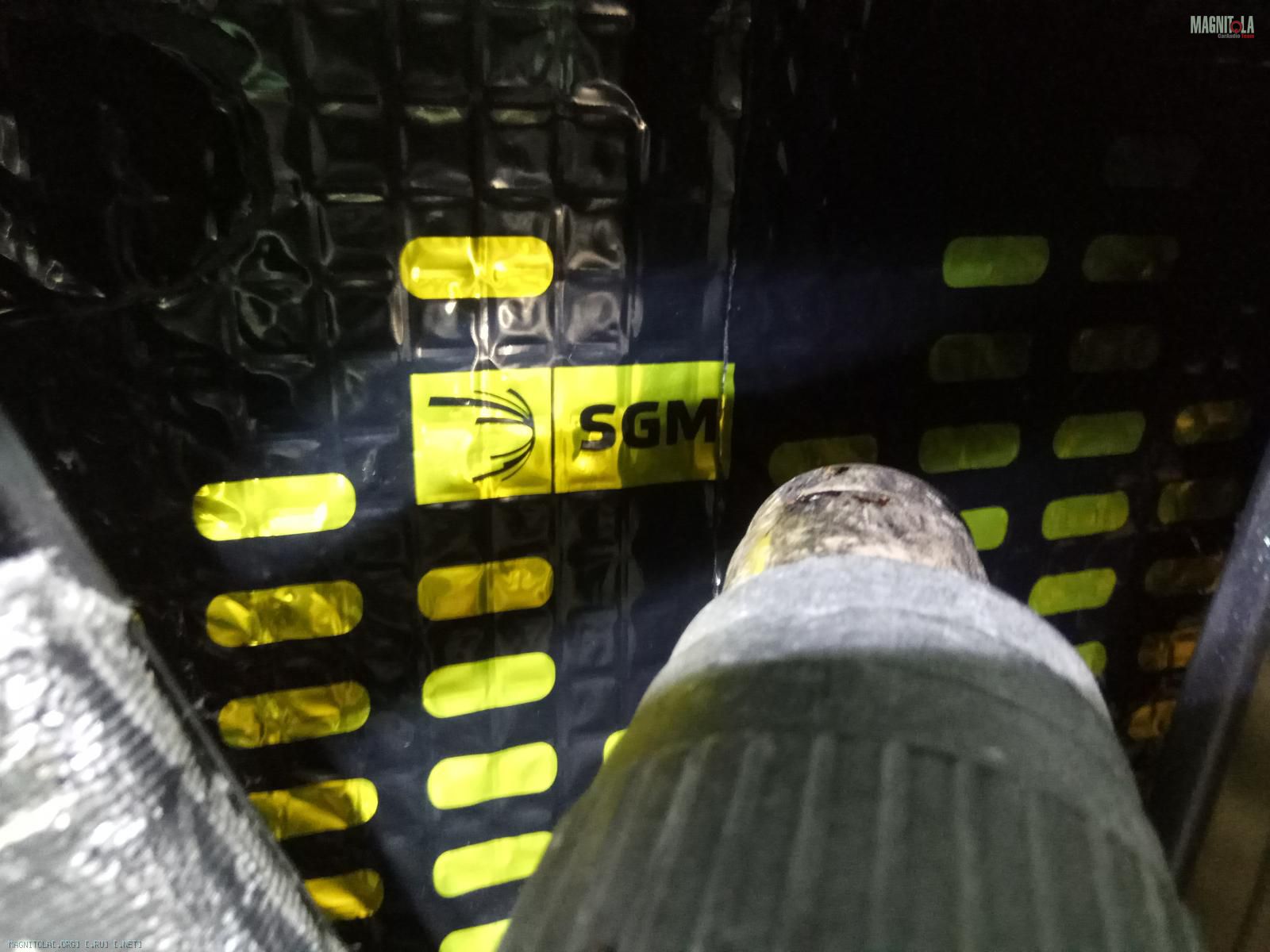

Затем цельными листами смг 4 мм, греем, прикатываем...
Ну и добавляем ребер жесткости 1,5*1см
Вложение 1187998Вложение 1188000Вложение 1188002Вложение 1188004Вложение 1188006Вложение 1188008Вложение 1188010

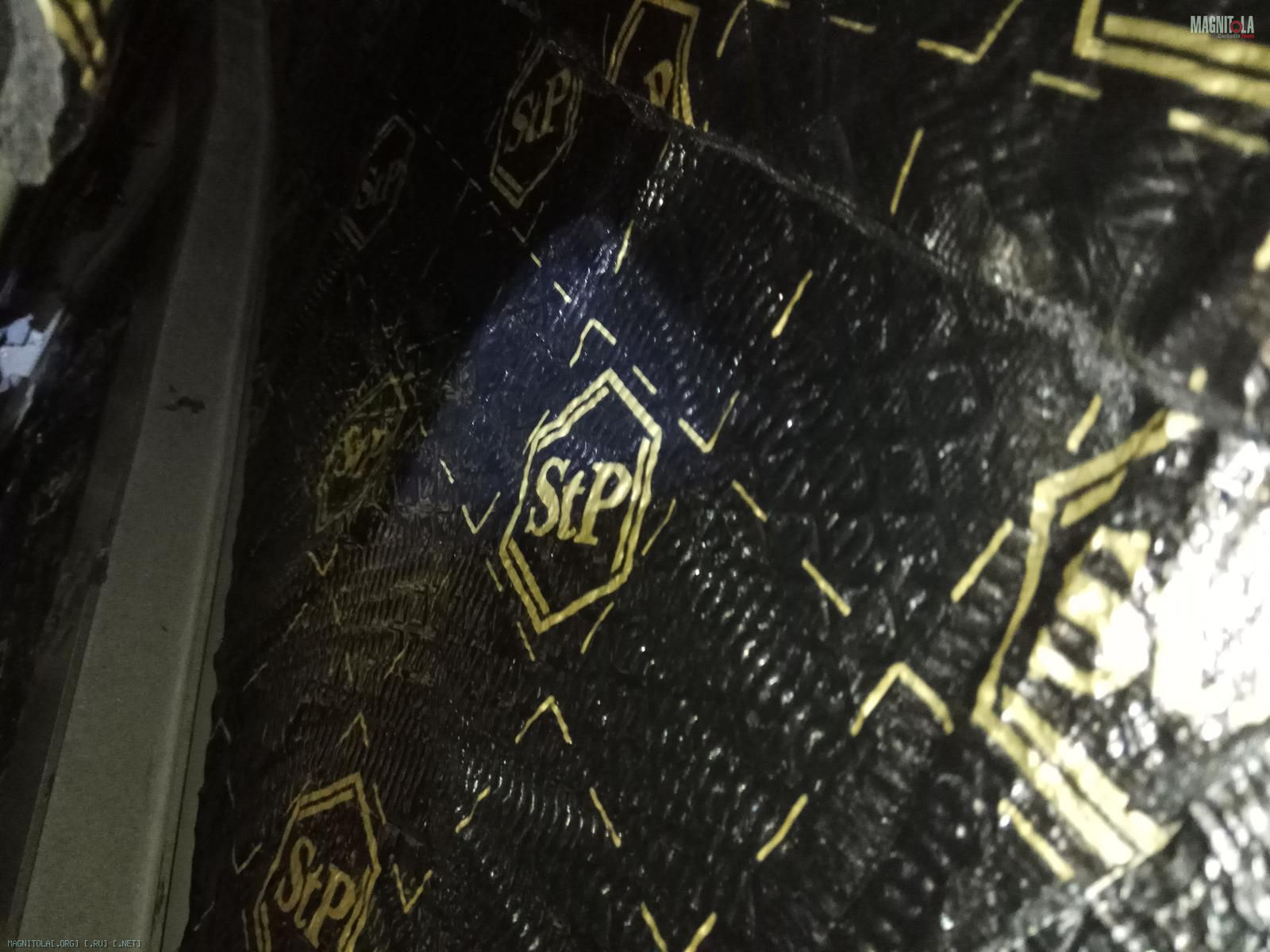

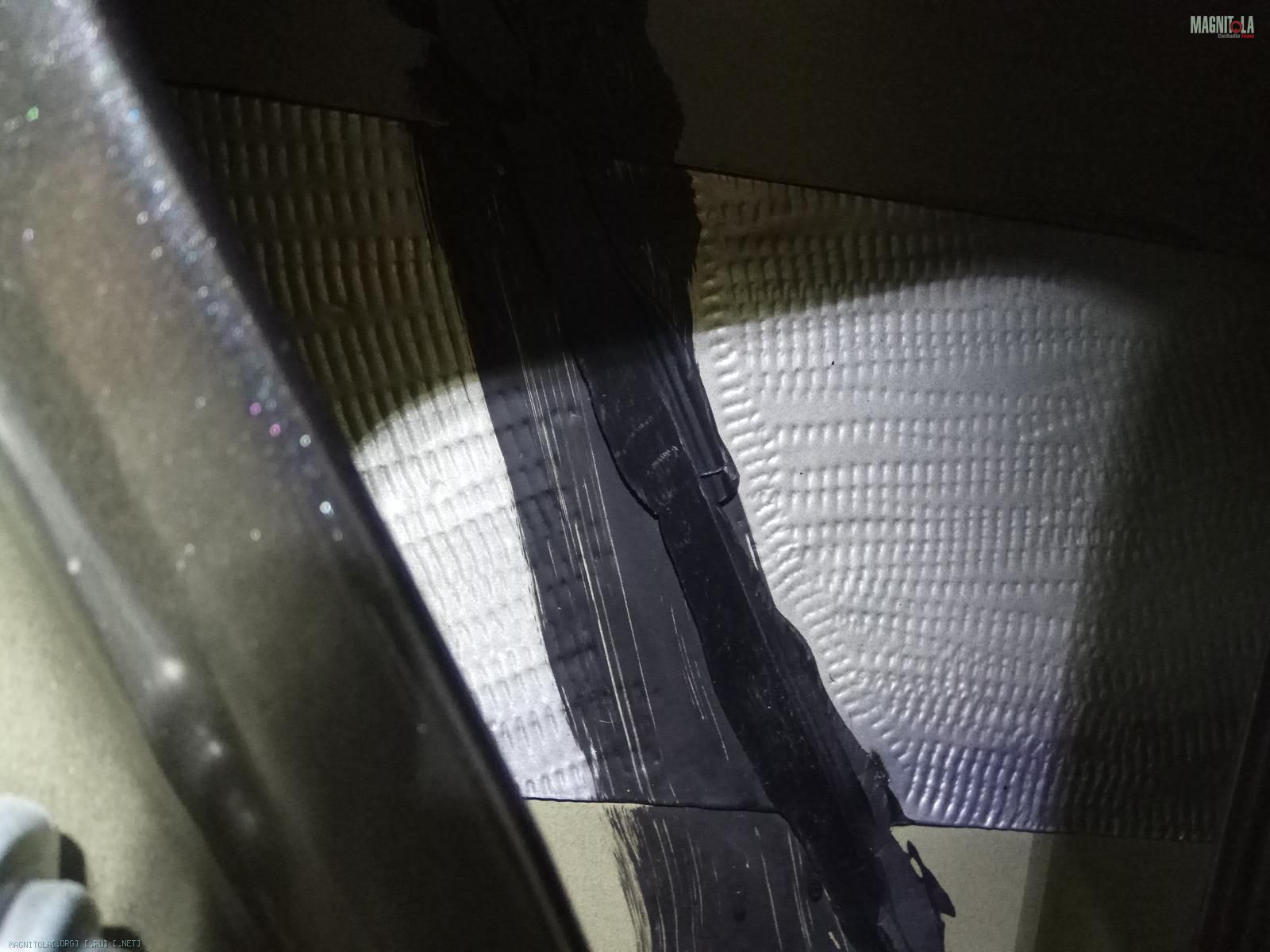

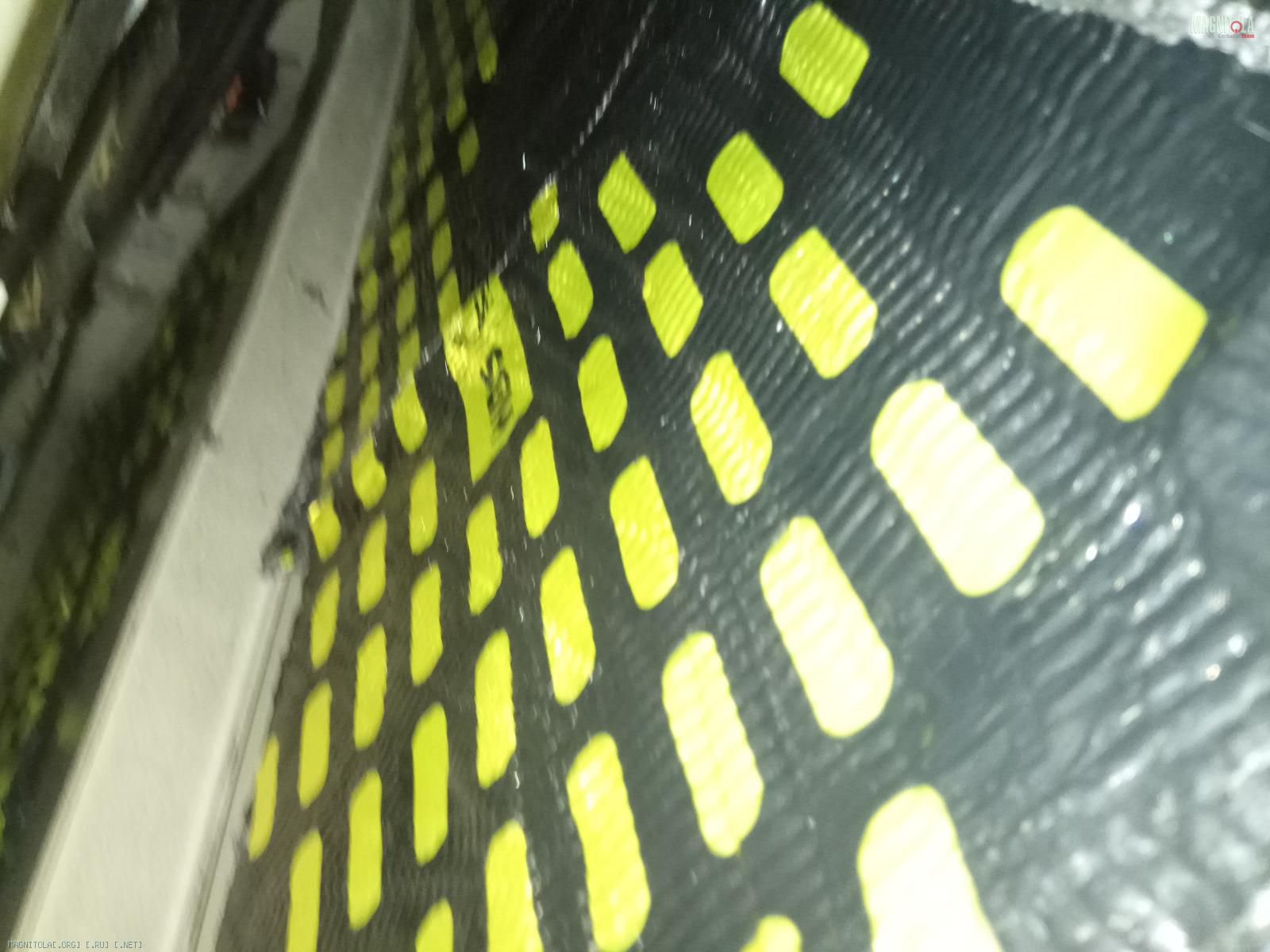

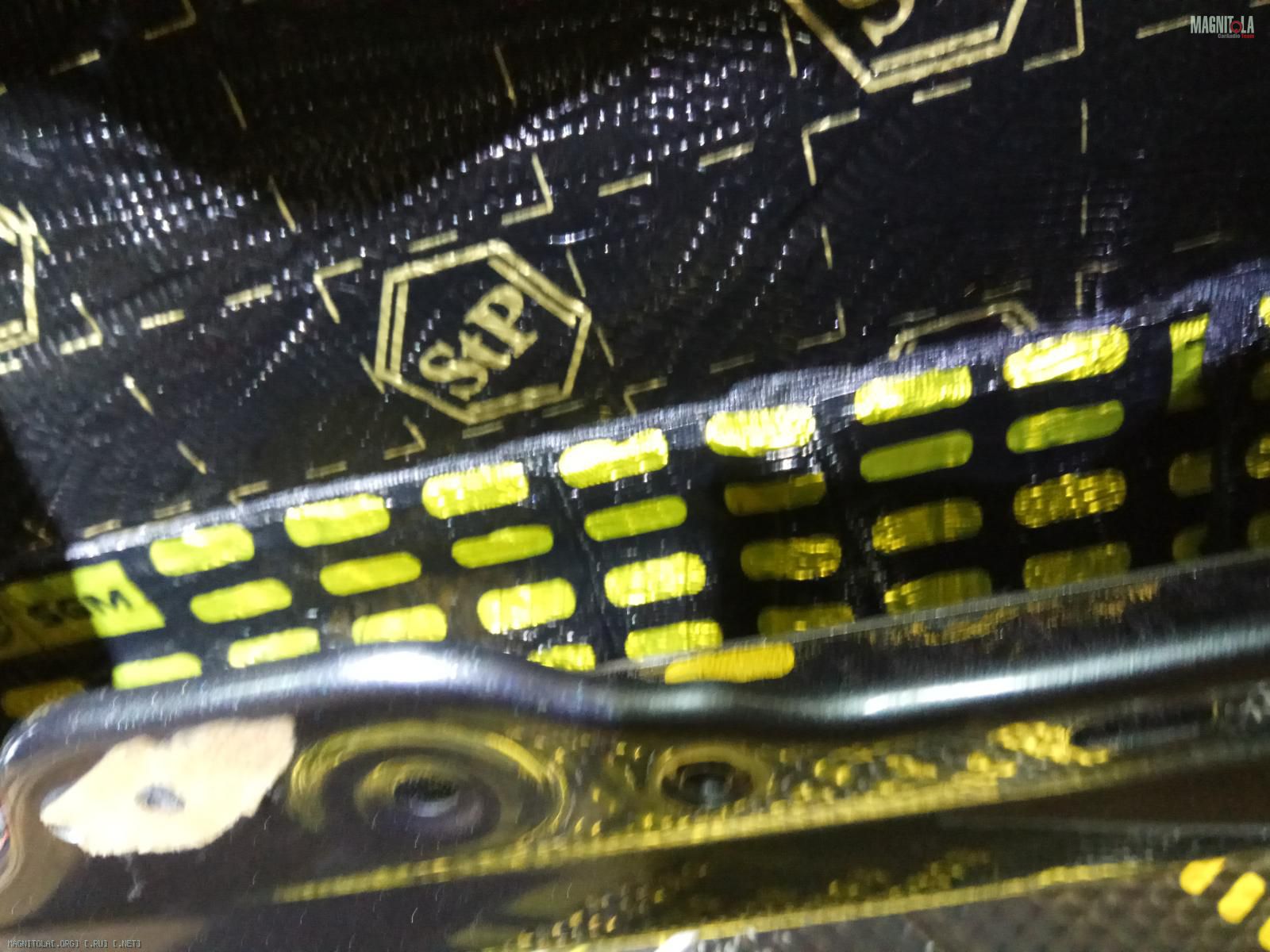

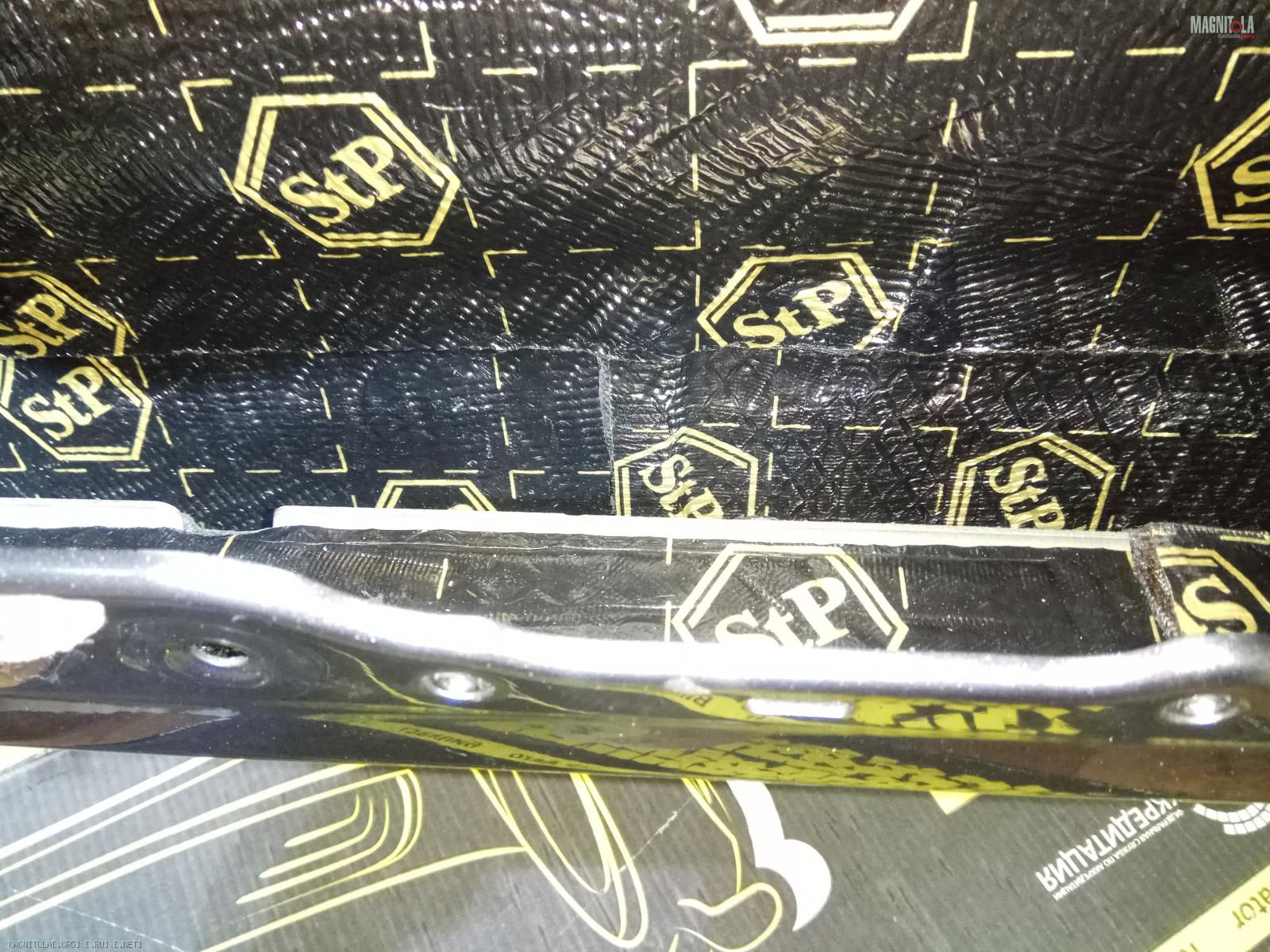

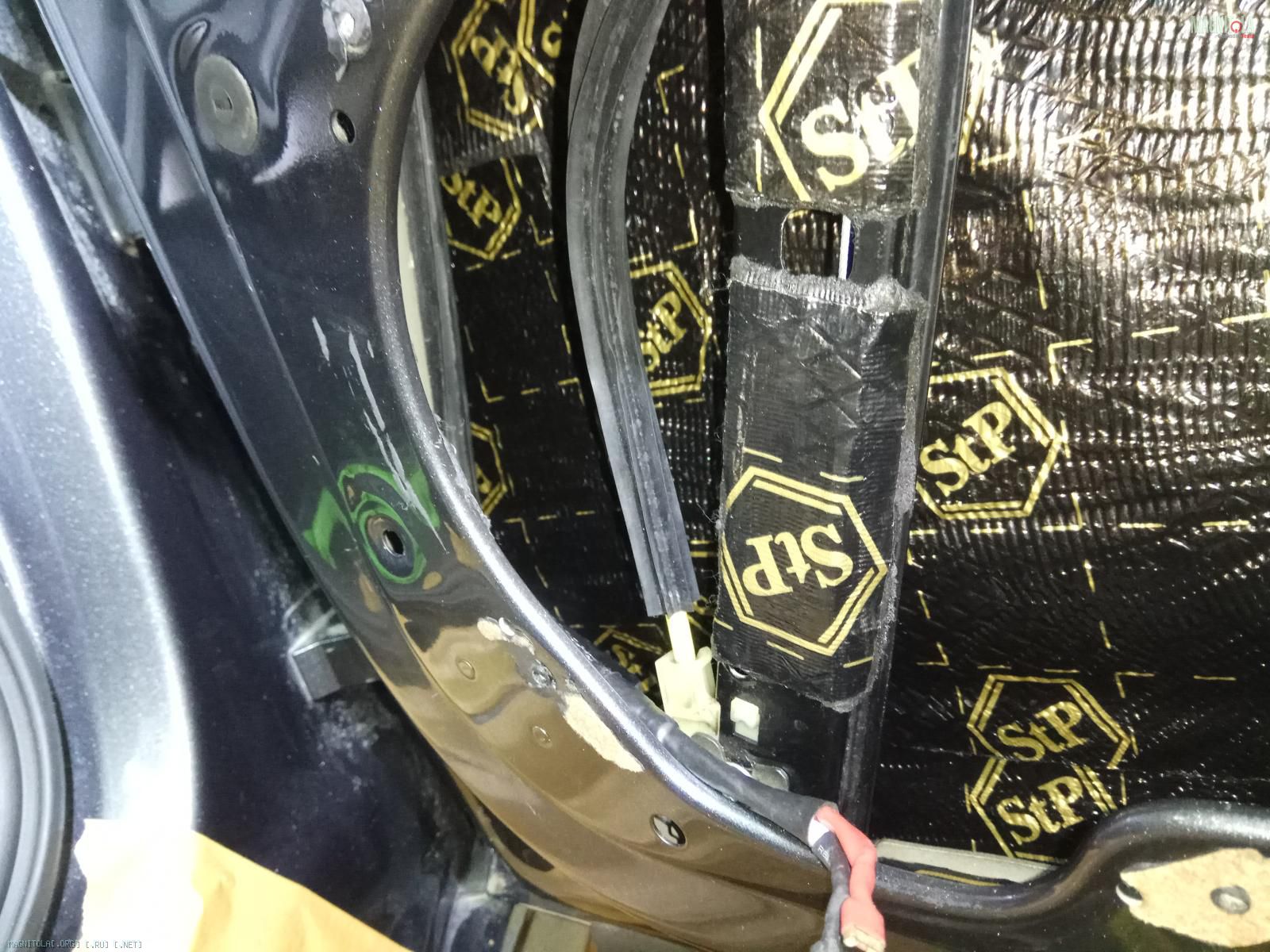

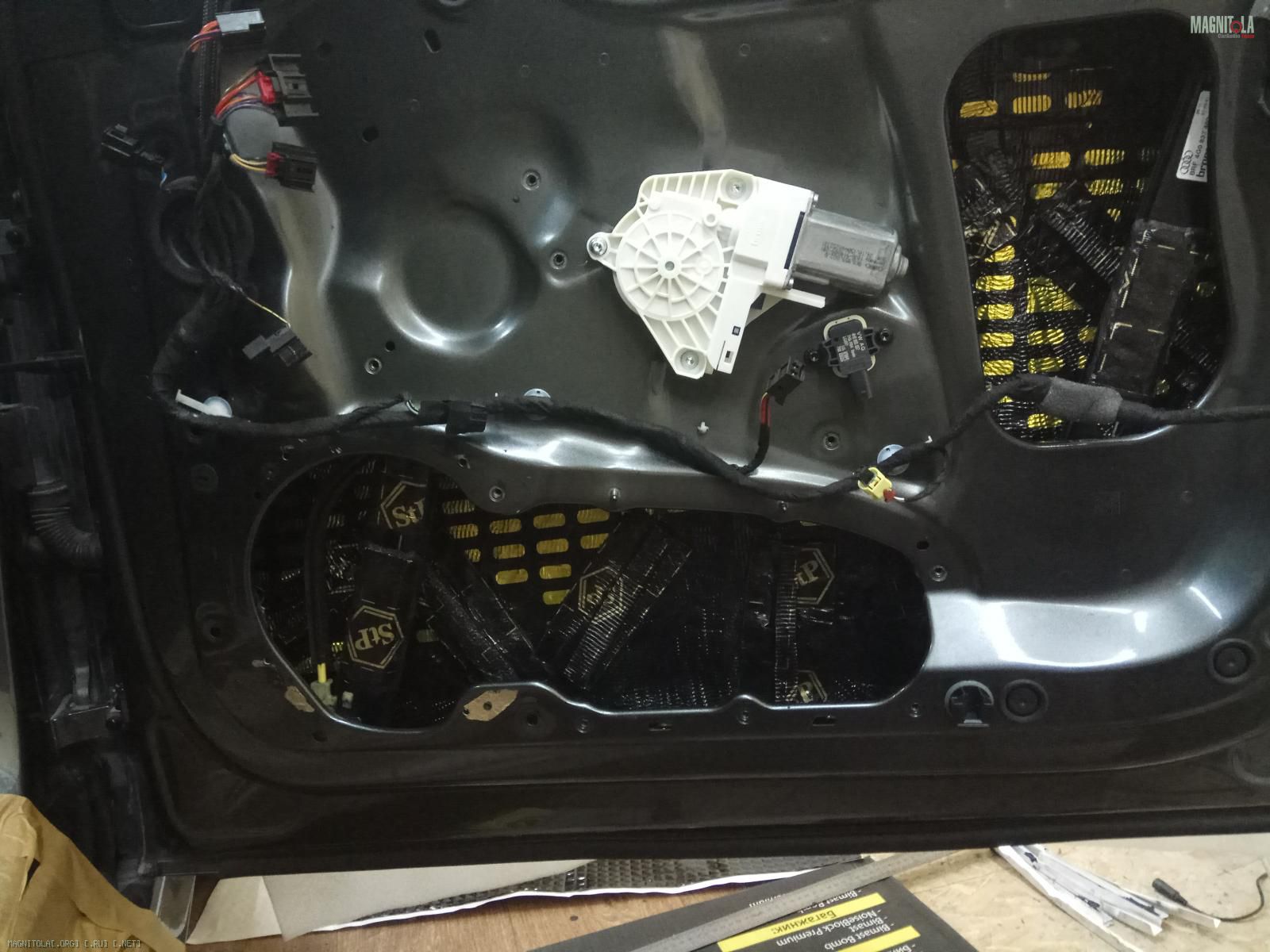

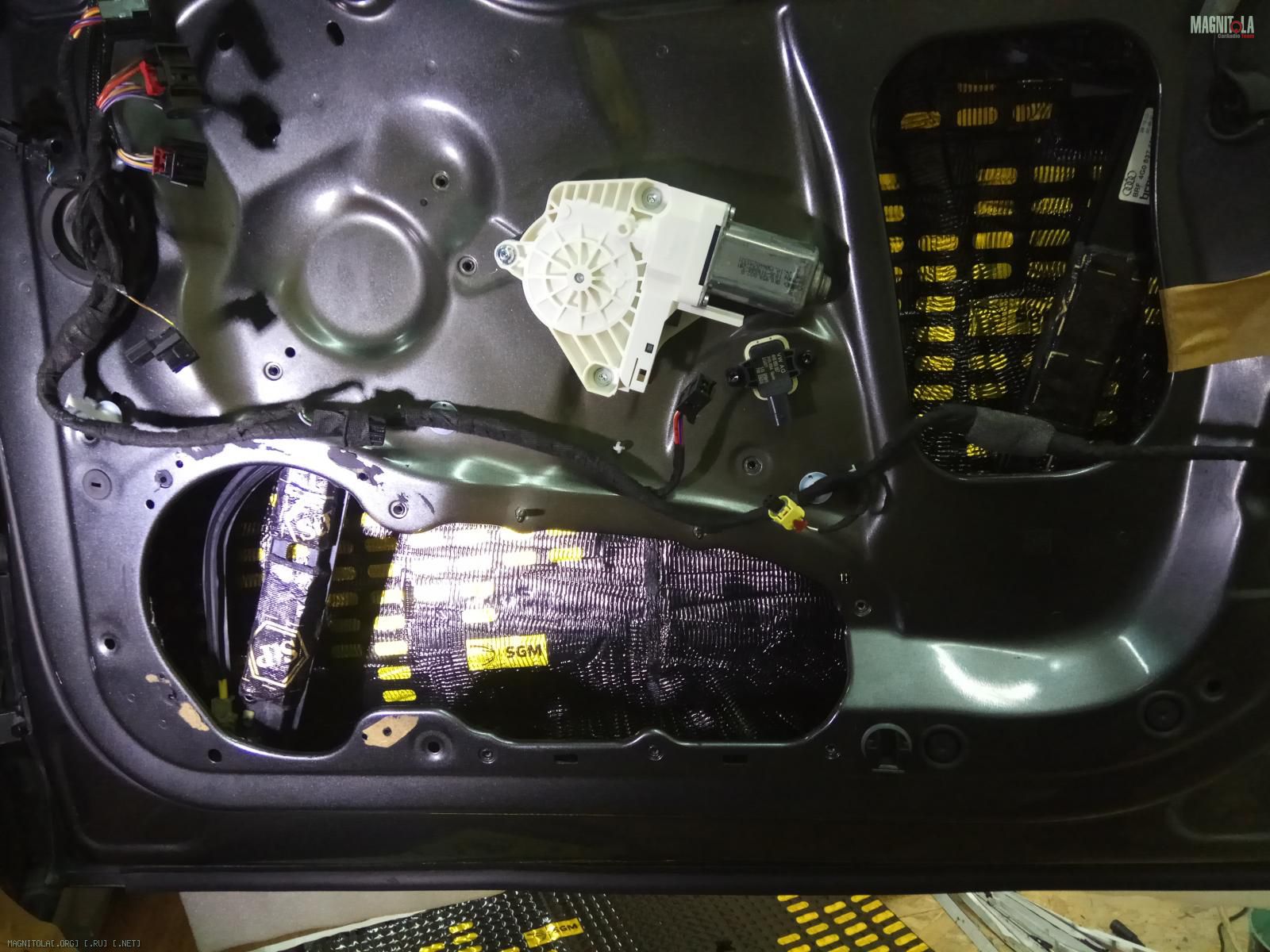

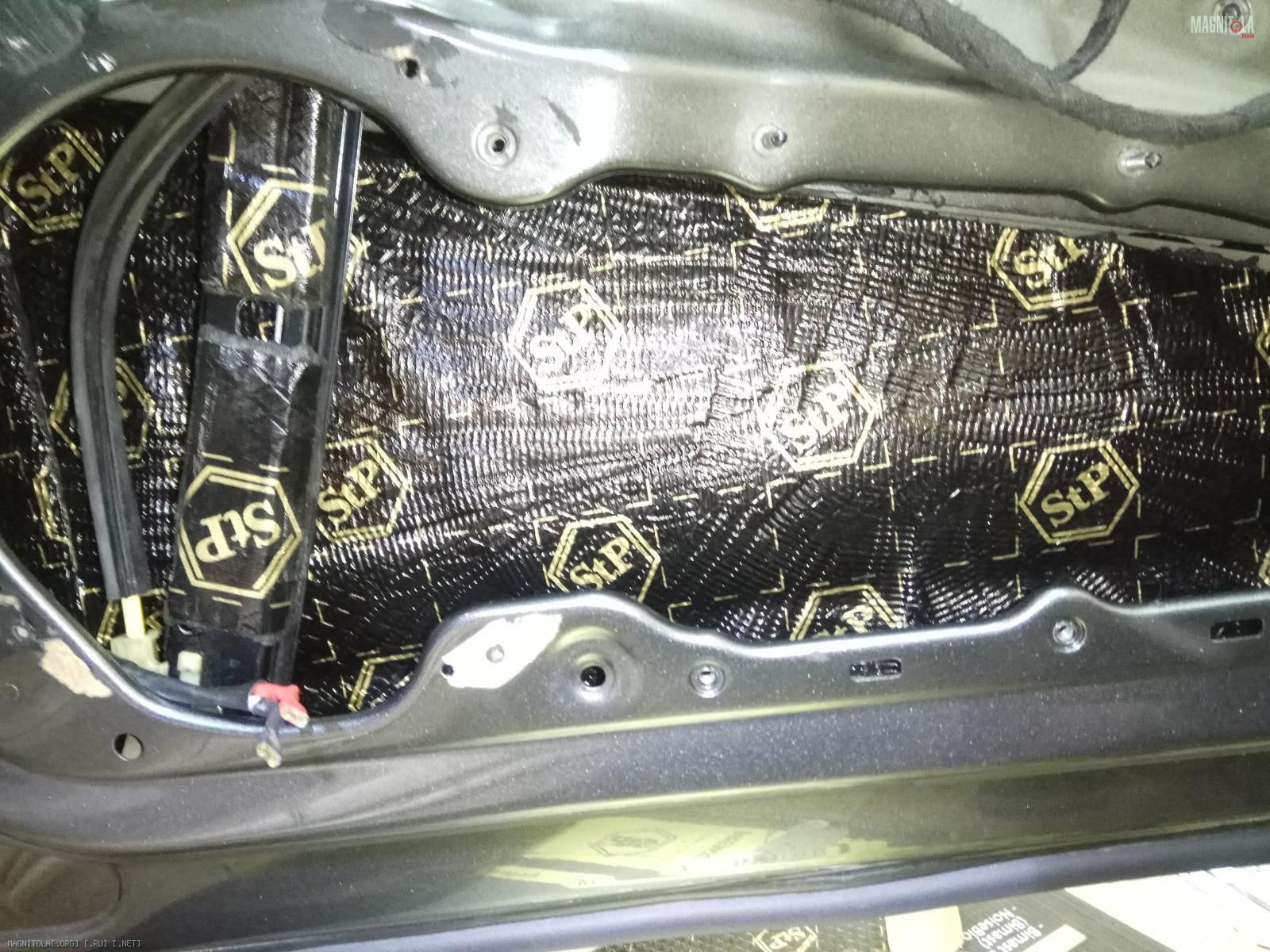

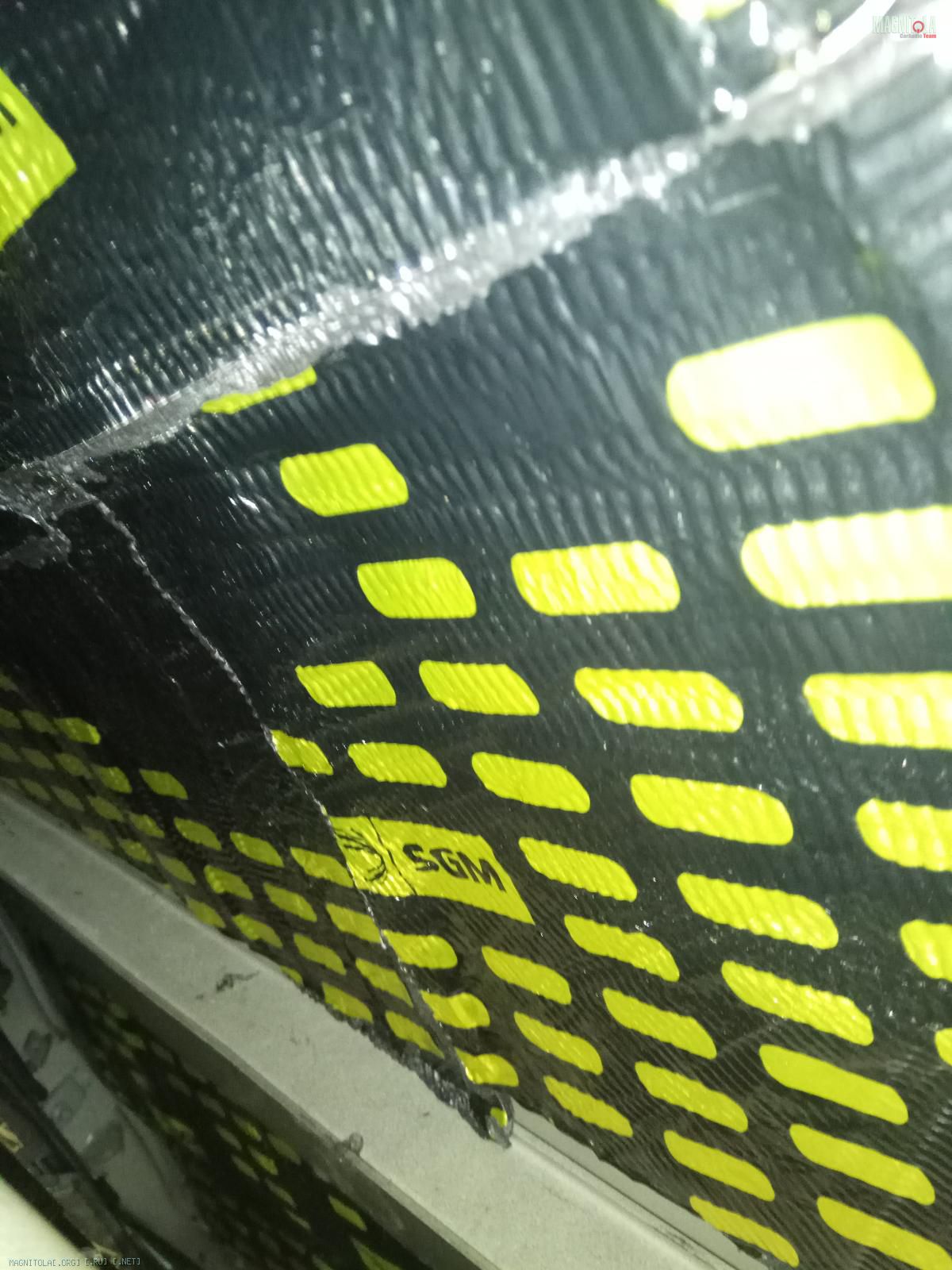

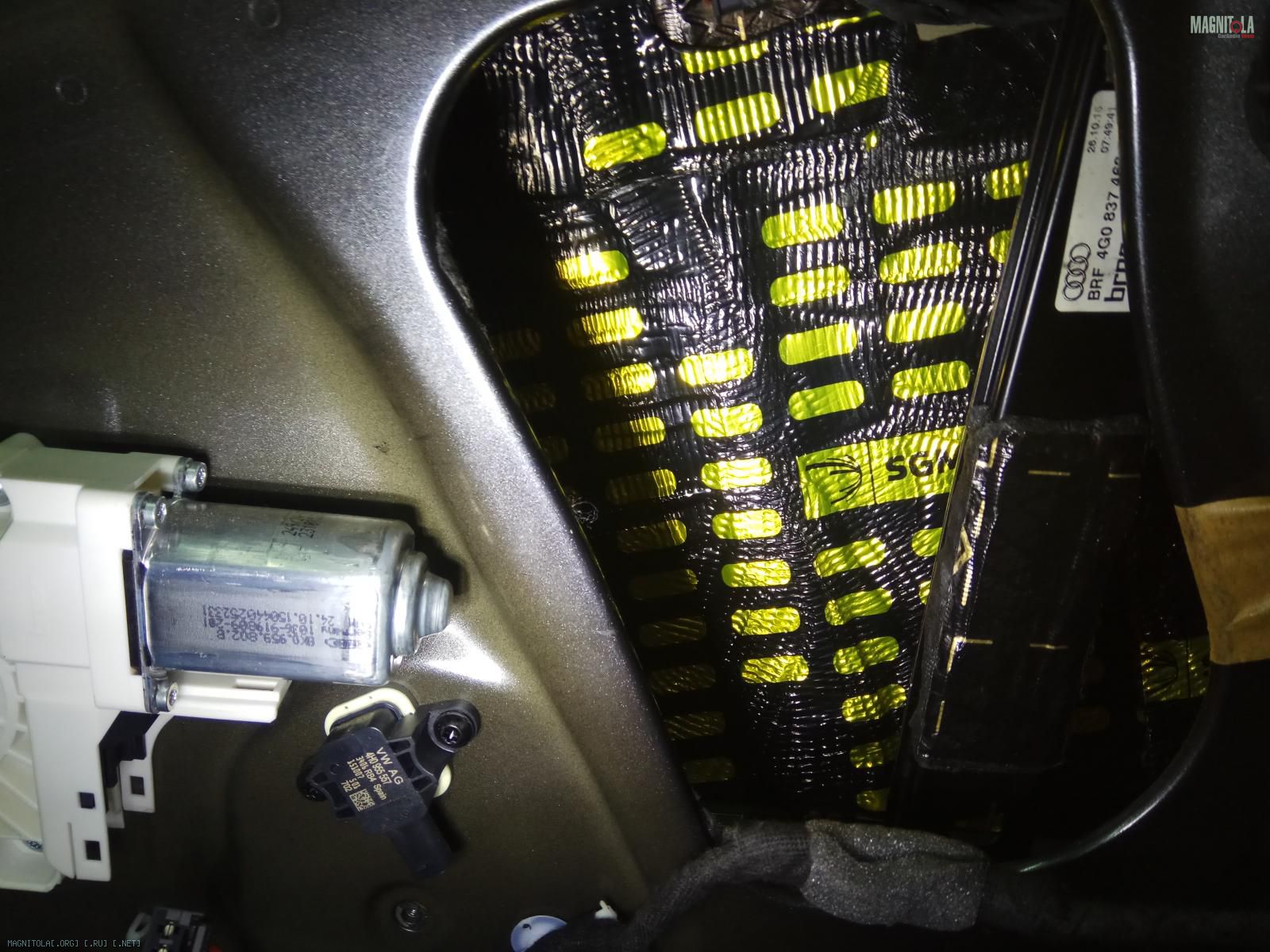

Правая дверь.... по той же технологии
Вложение 1188012Вложение 1188014Вложение 1188016Вложение 1188018Вложение 1188020Вложение 1188022Вложение 1188024Вложение 1188026Вложение 1188028Вложение 1188030Вложение 1188032Вложение 1188034Вложение 1188036Вложение 1188038Вложение 1188040Вложение 1188042Вложение 1188044

Audi A6 (C7)

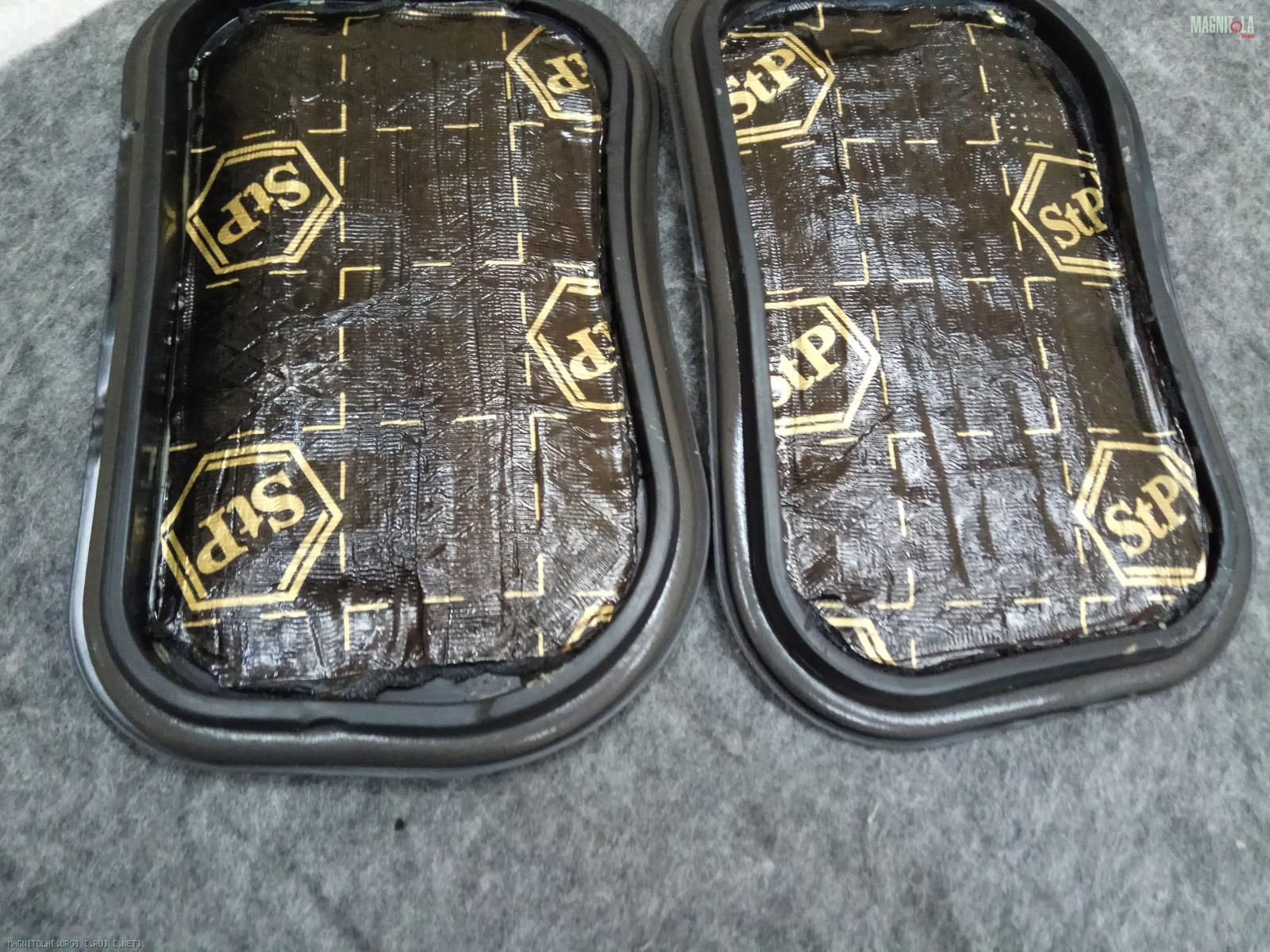

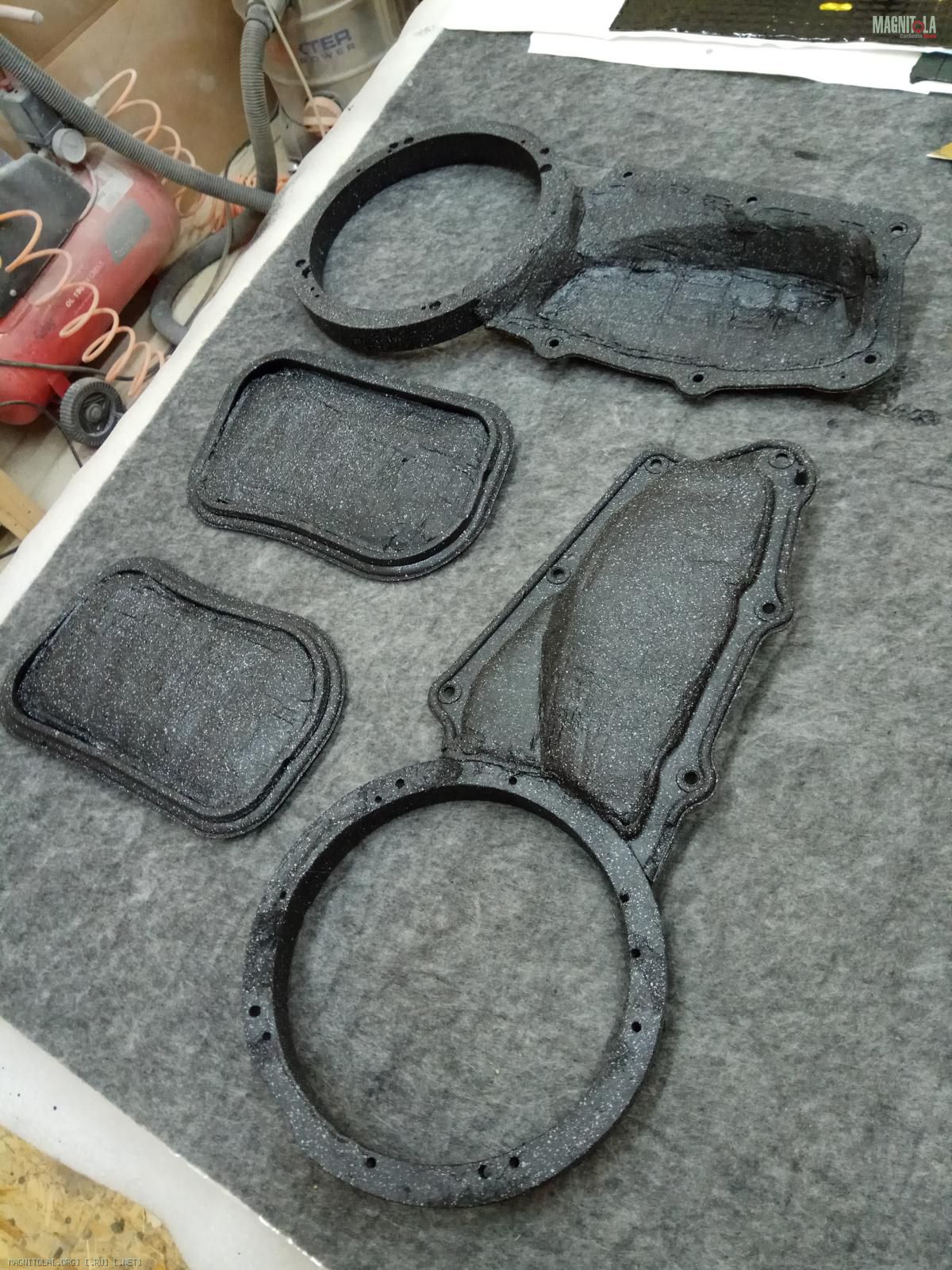

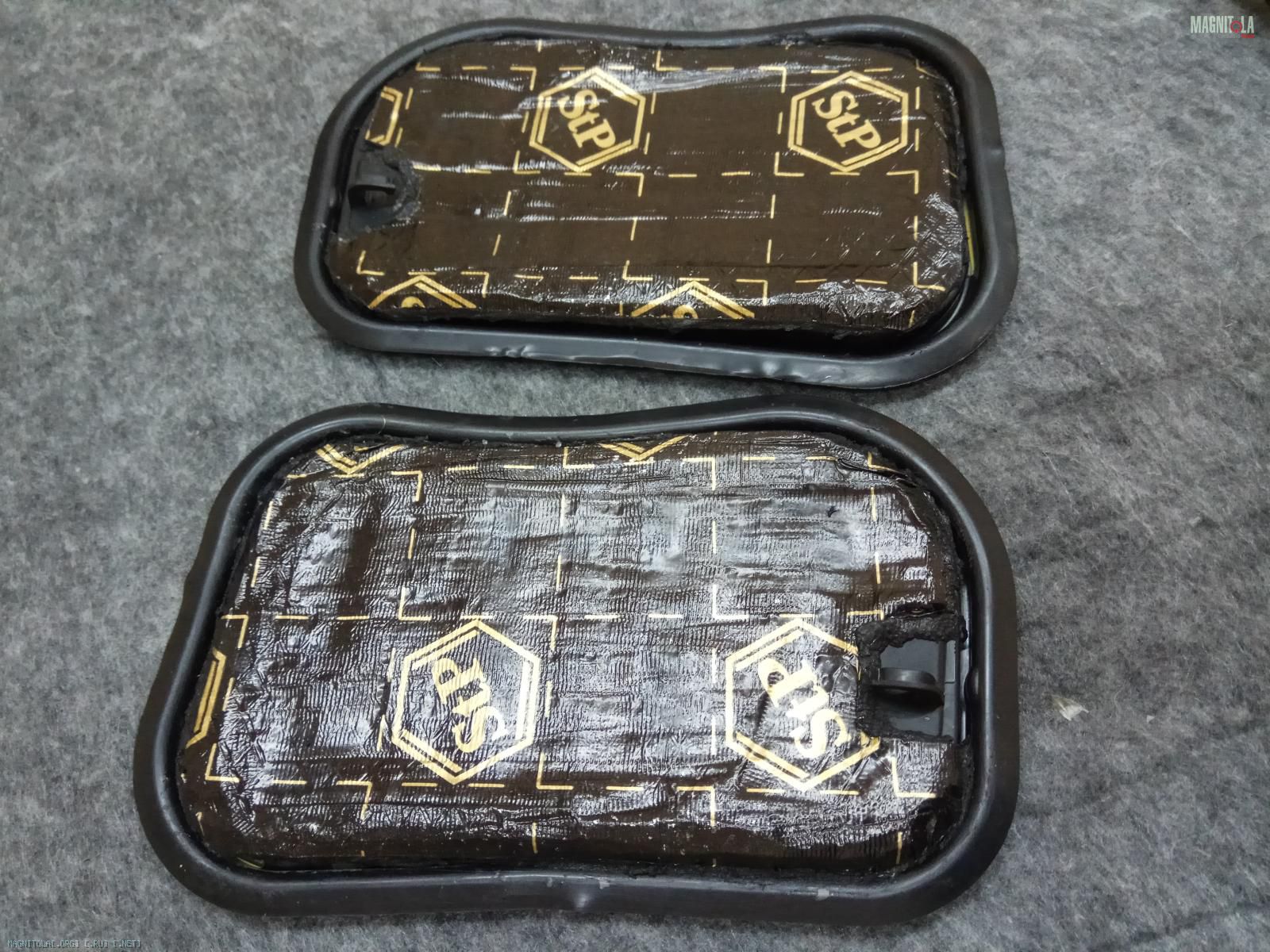

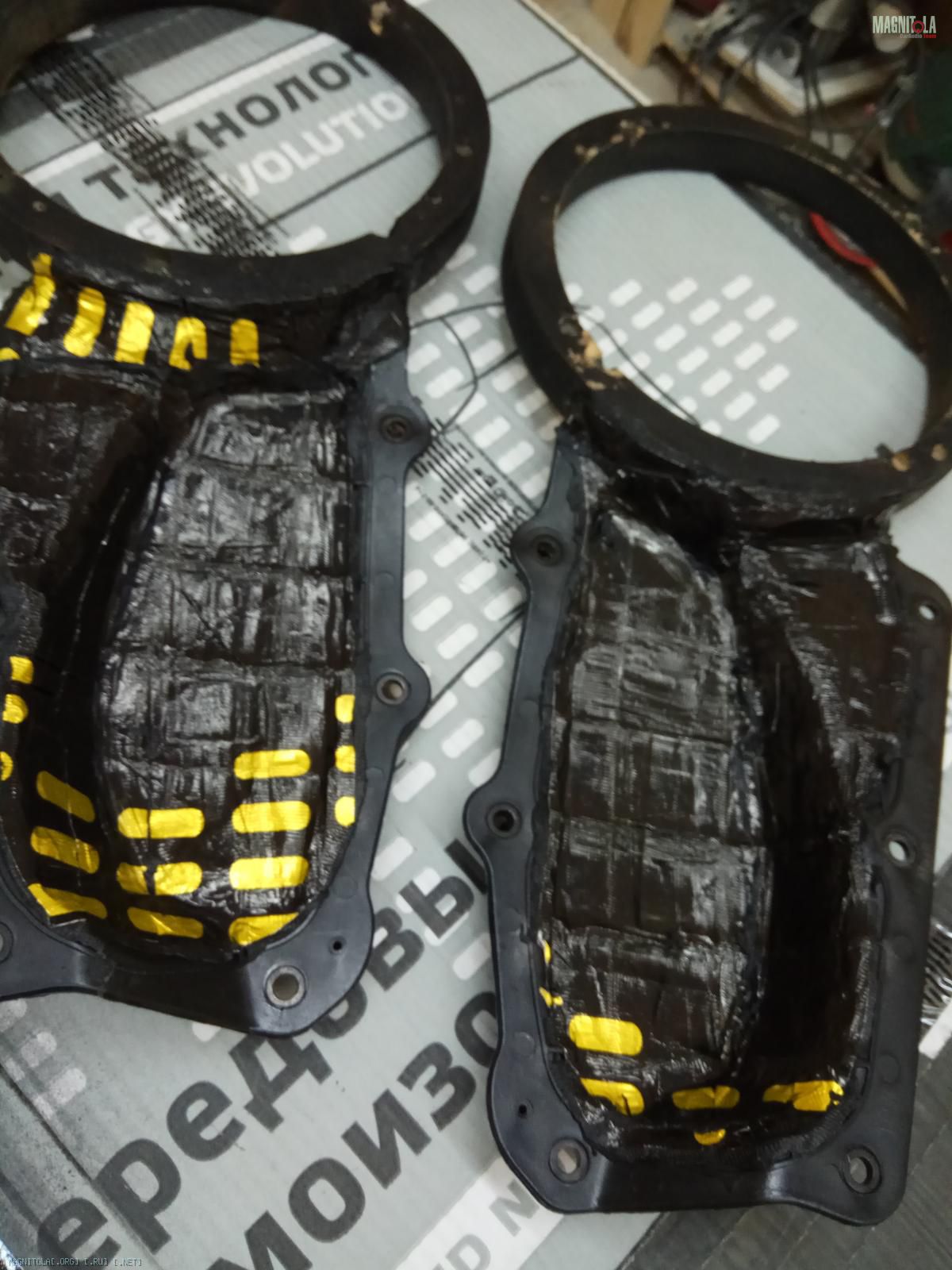

Пластиковые заглушки покрытые стекломатом, покрываем "бомбом" с двух сторон, с тыльной добавляем еще сгм 4мм.
Пластиковую основу проклеиваем с тыльной стороны бомбом, лицо-сгм 4мм.
Затем красим с двух сторон.
Вложение 1188328Вложение 1188330Вложение 1188332Вложение 1188334Вложение 1188336Вложение 1188338Вложение 1188340Вложение 1188342Вложение 1188344

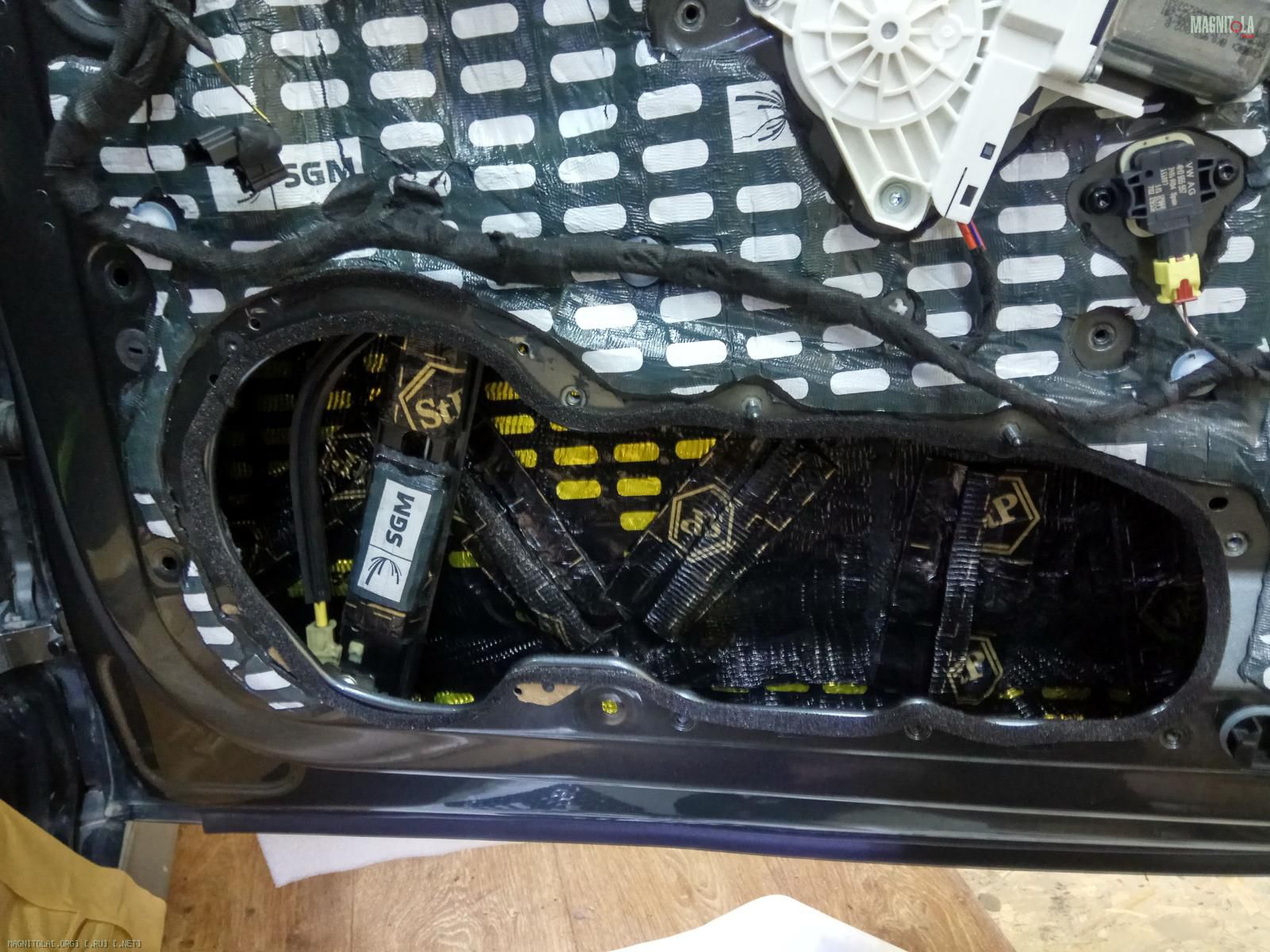

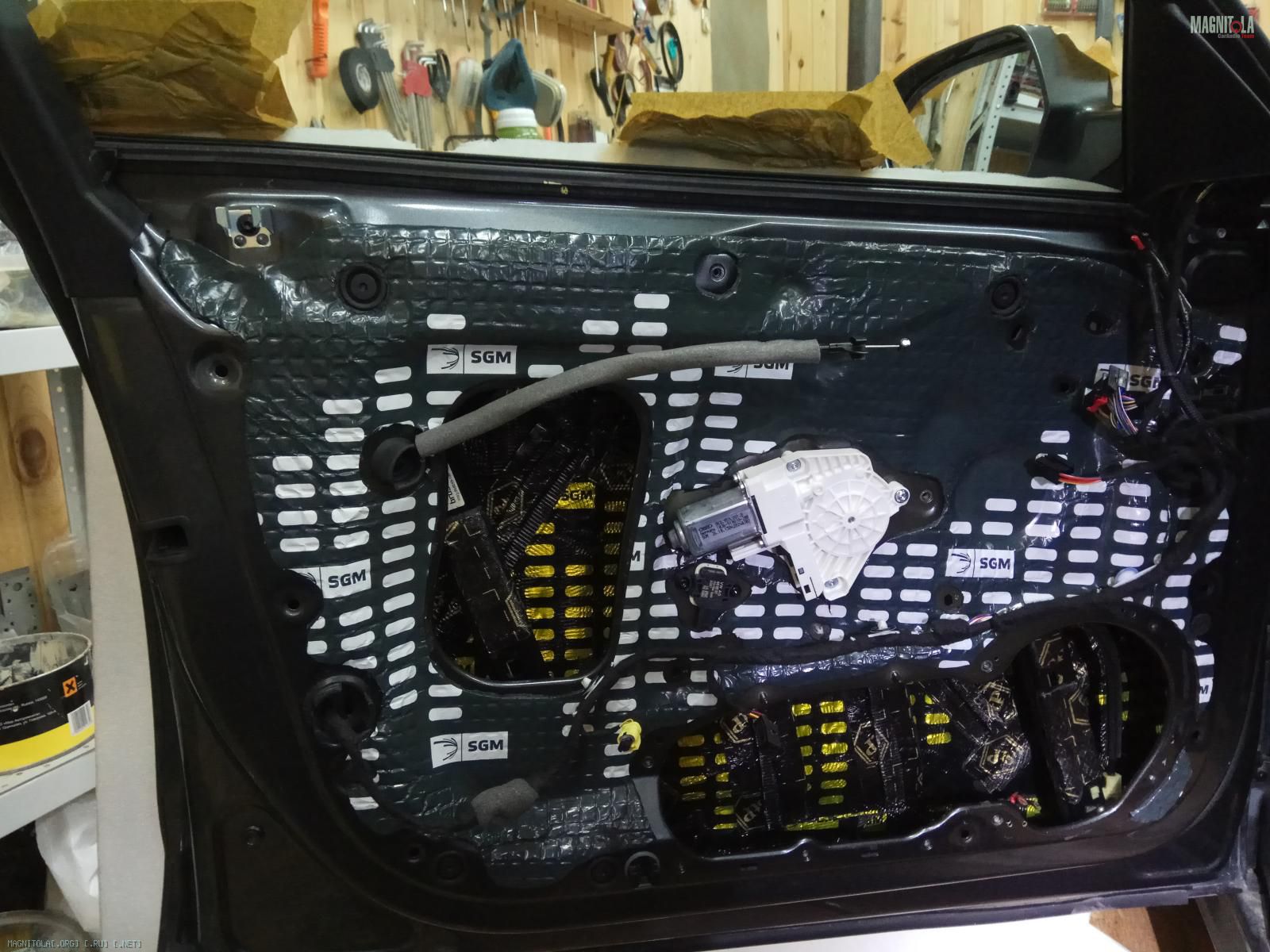

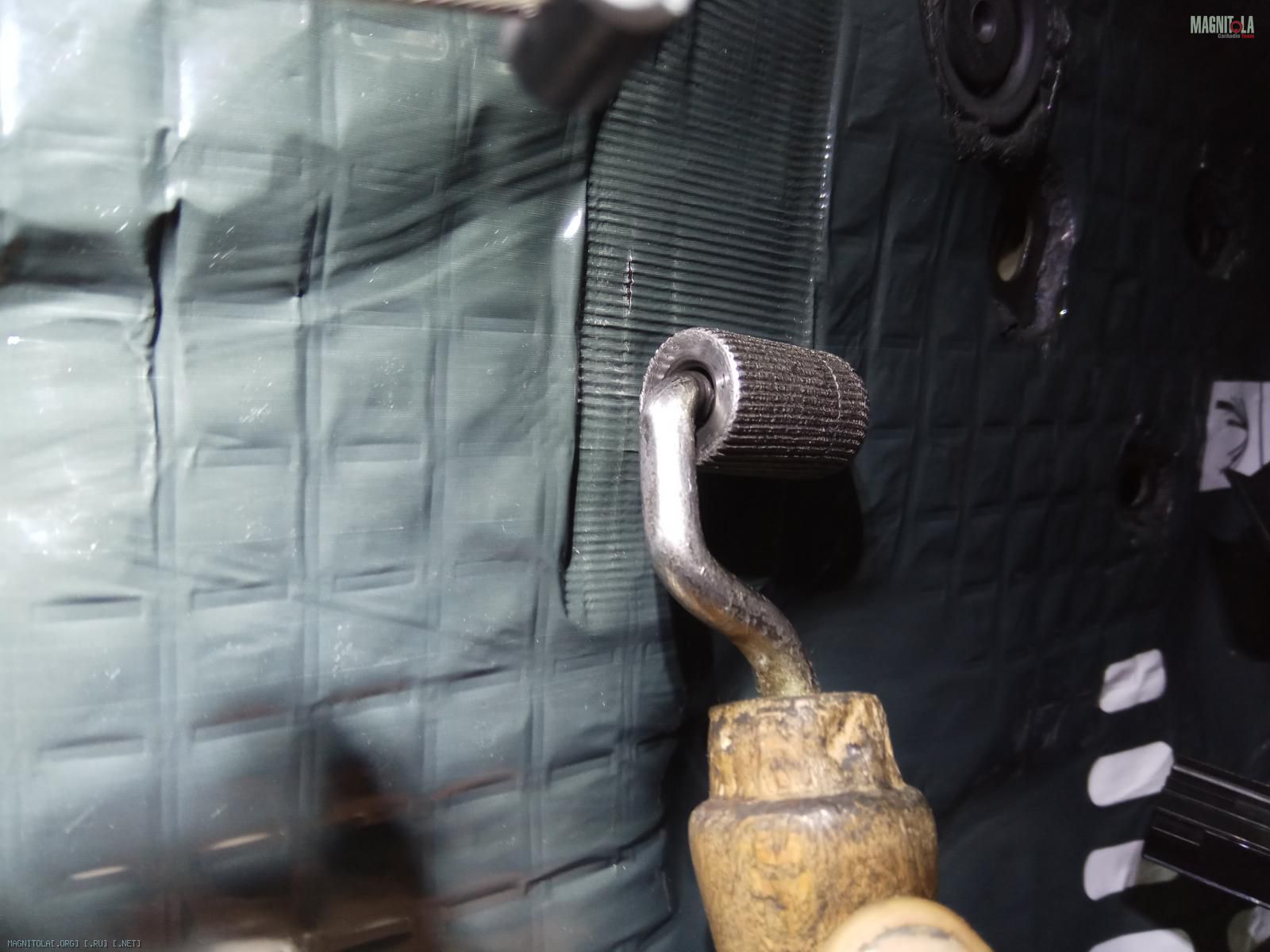

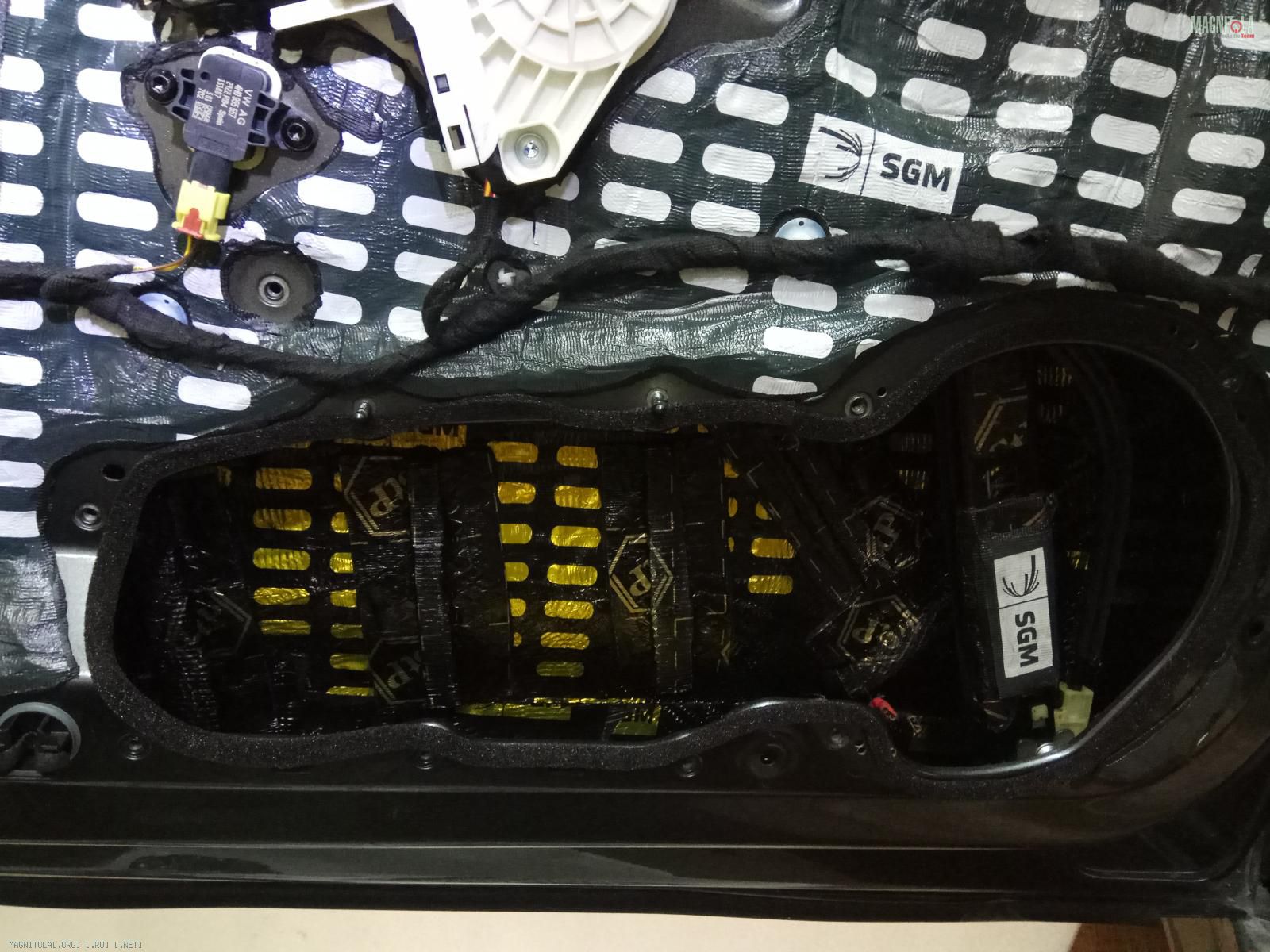

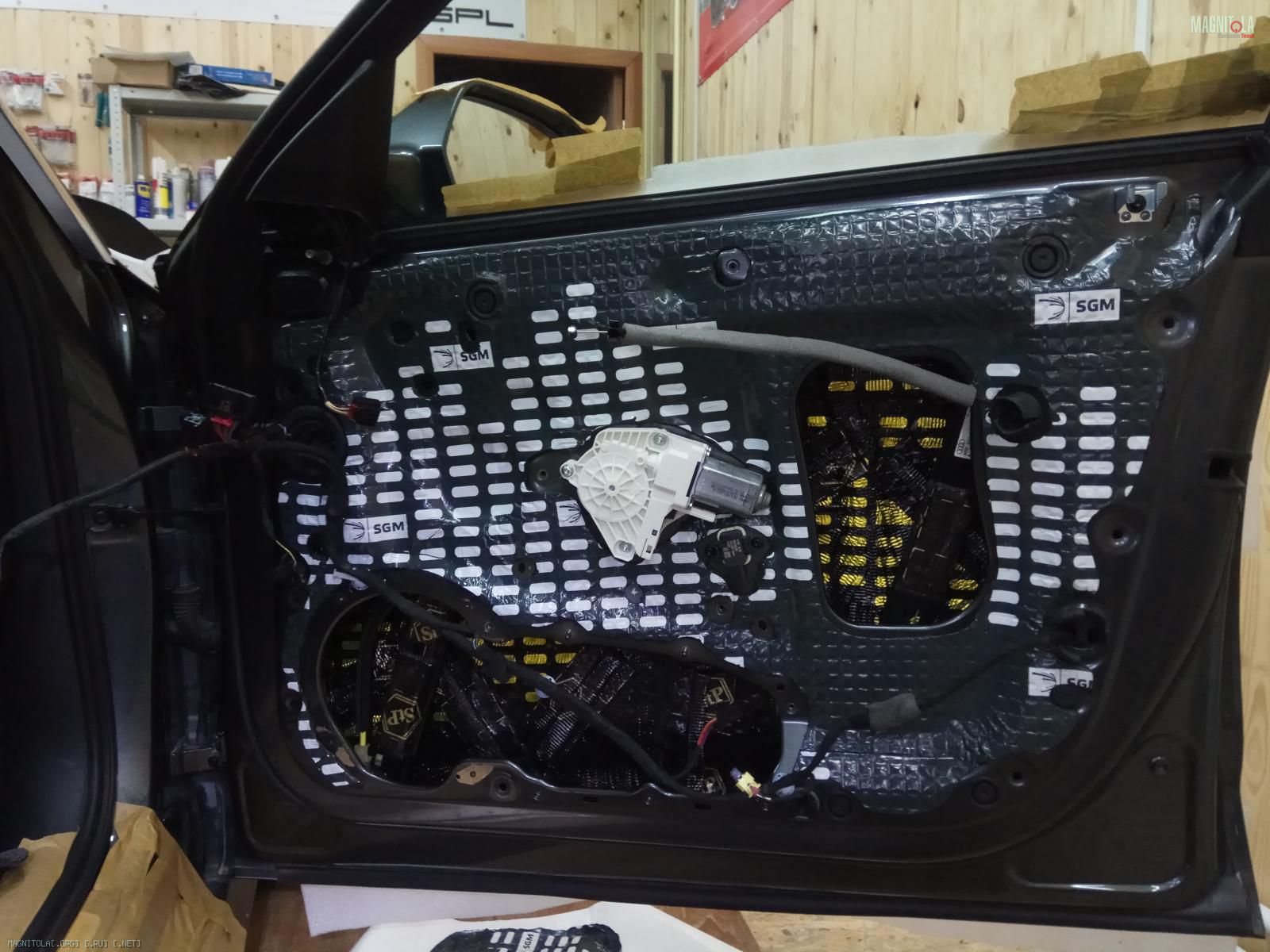

Наносим на лицевой металл вибру 4 мм, цельным листом.
Греем, прикатываем...
Все места сопряжения проклеиваем уплотнительной лентой из битопласта.

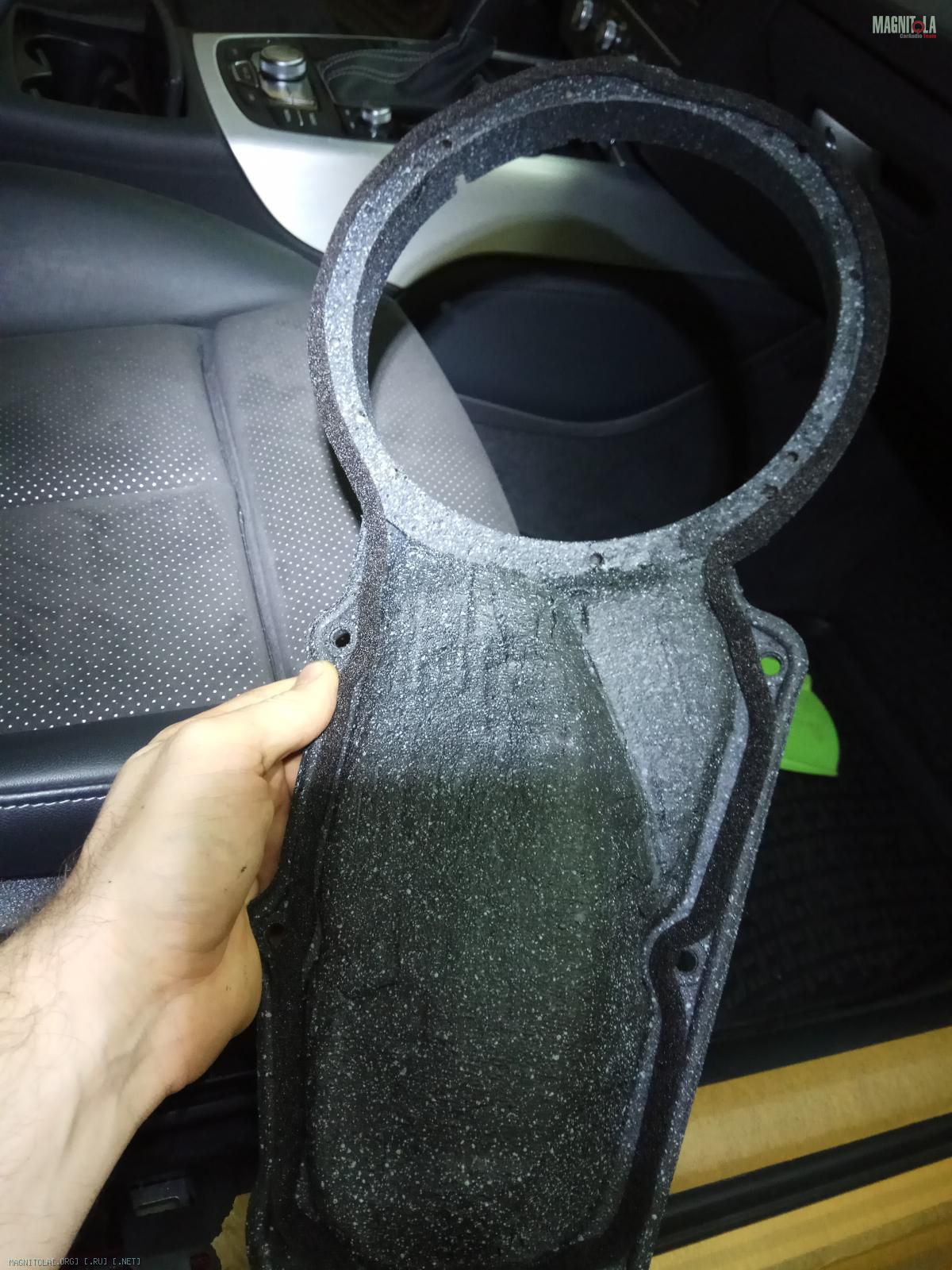

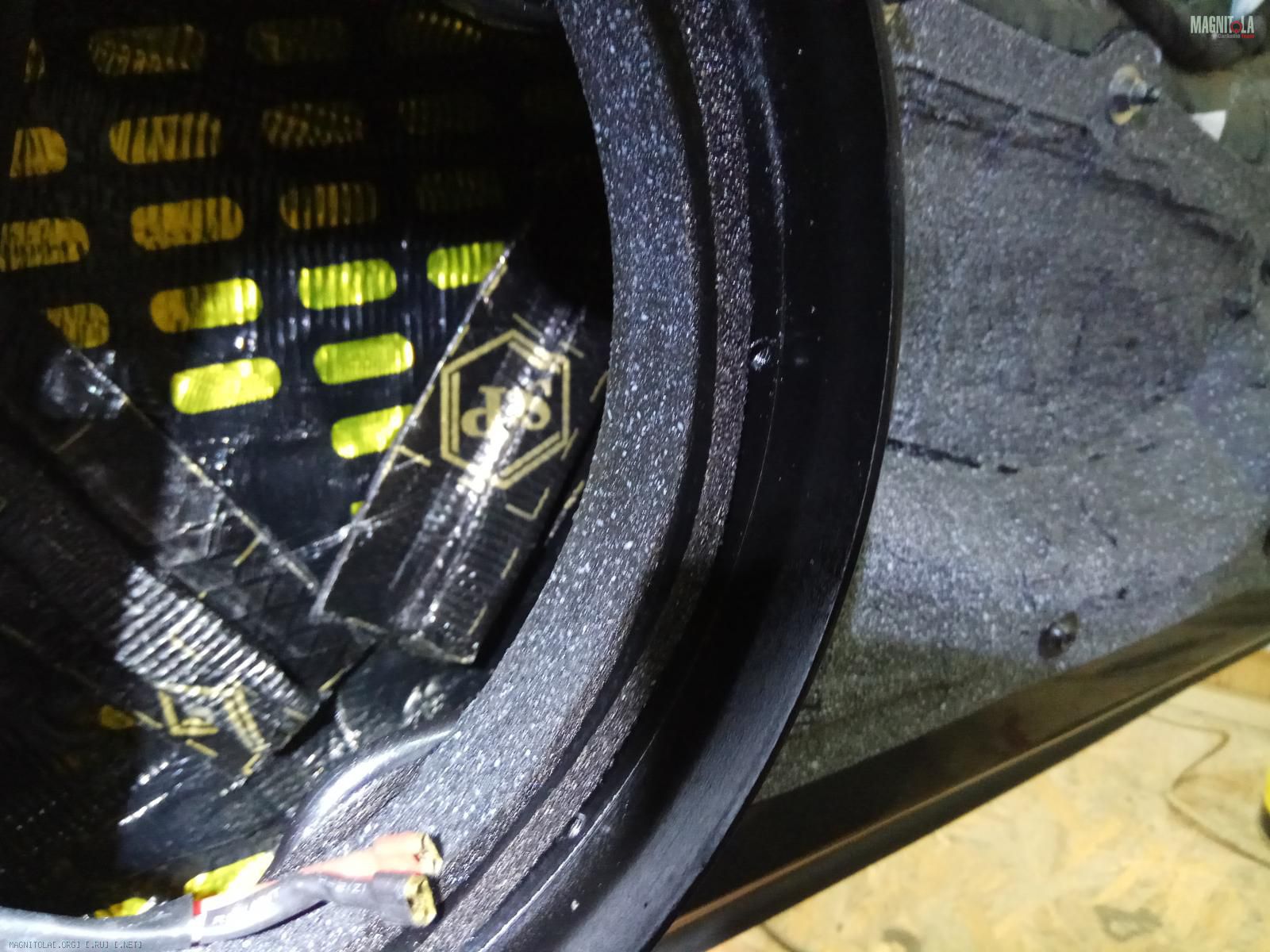

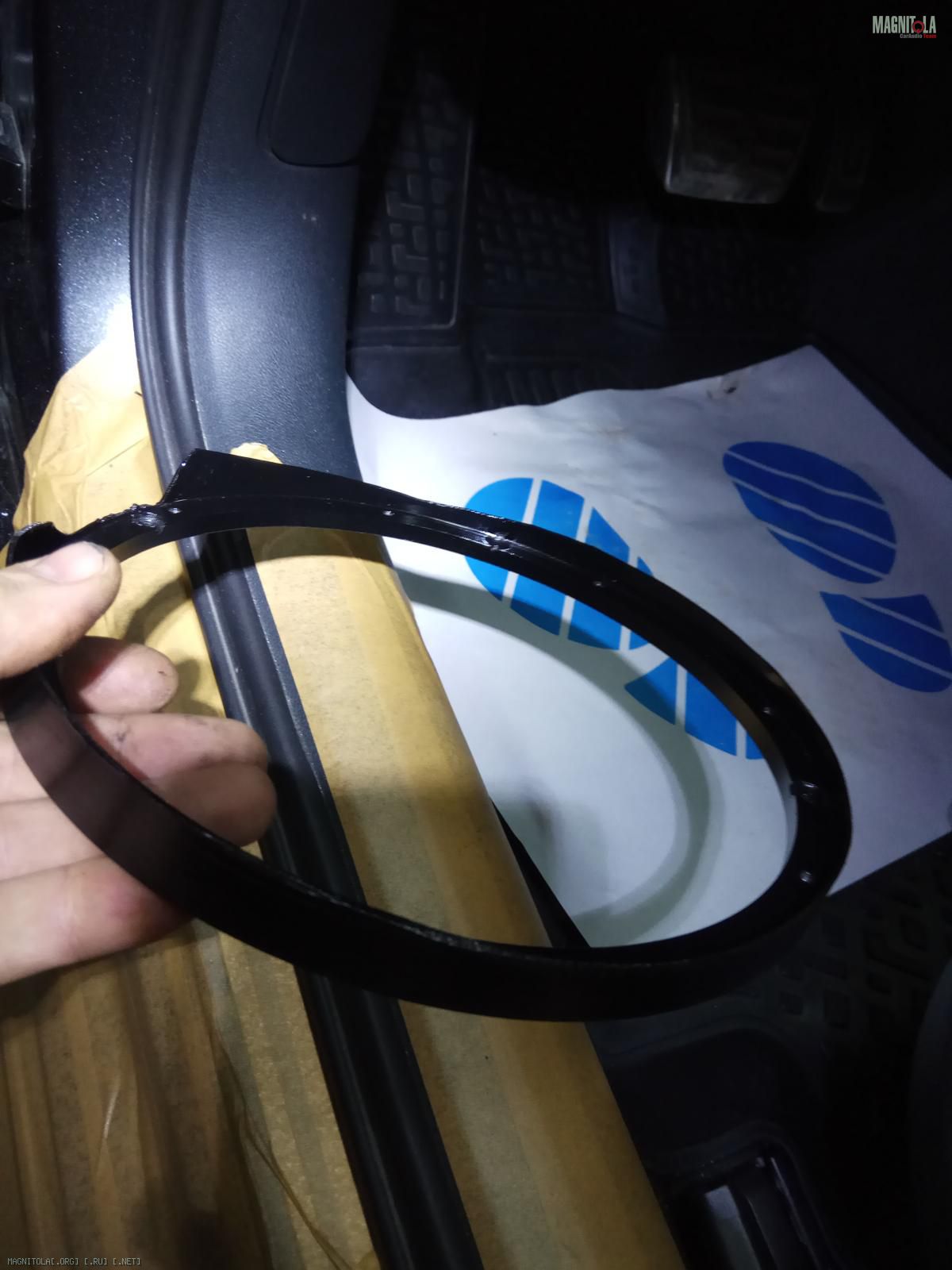

Алюминиевое опорное кольцо- красим..
Вложение 1188346Вложение 1188348Вложение 1188350Вложение 1188352Вложение 1188354Вложение 1188356Вложение 1188358Вложение 1188360Вложение 1188362Вложение 1188364Вложение 1188366Вложение 1188368

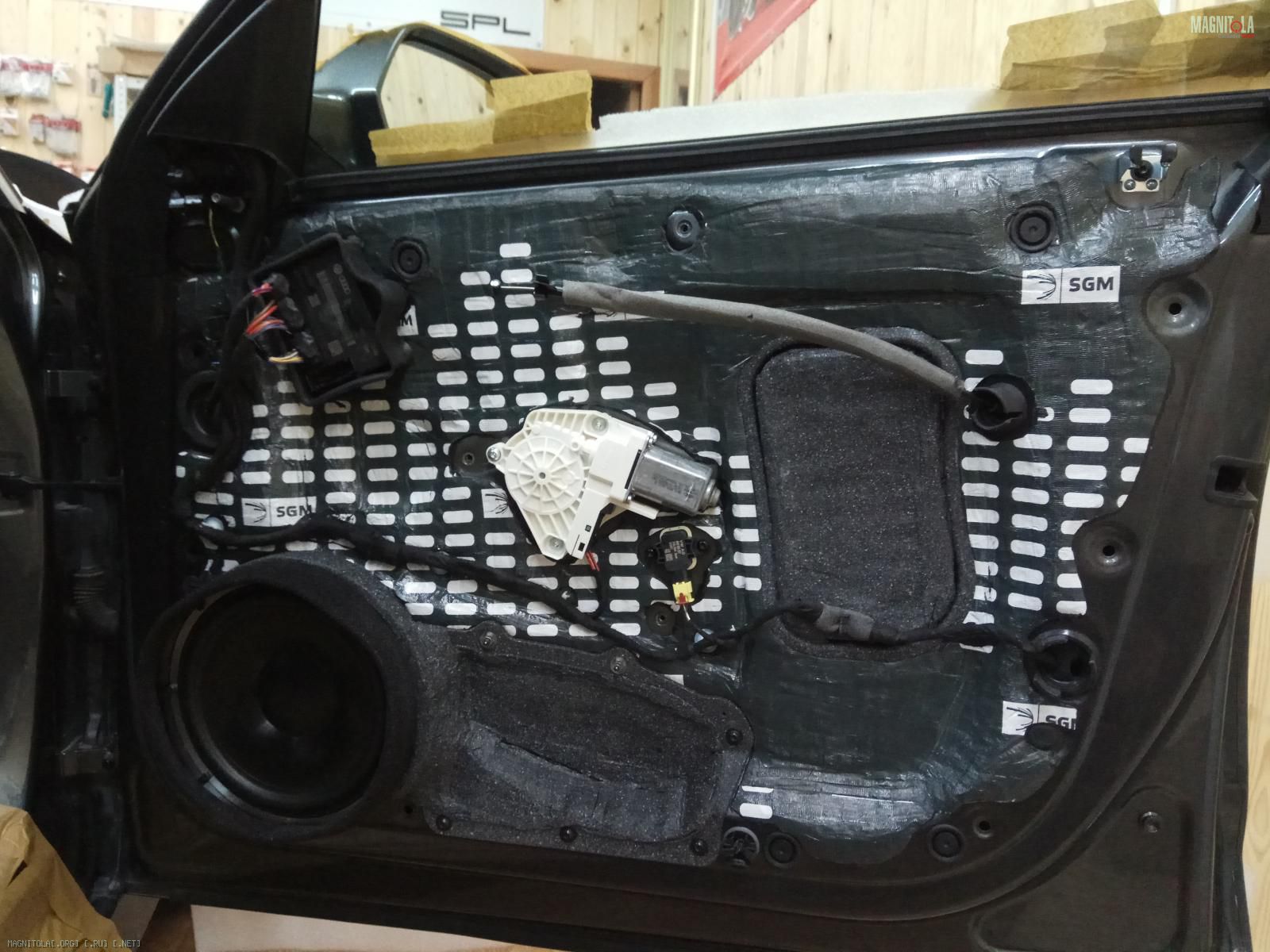

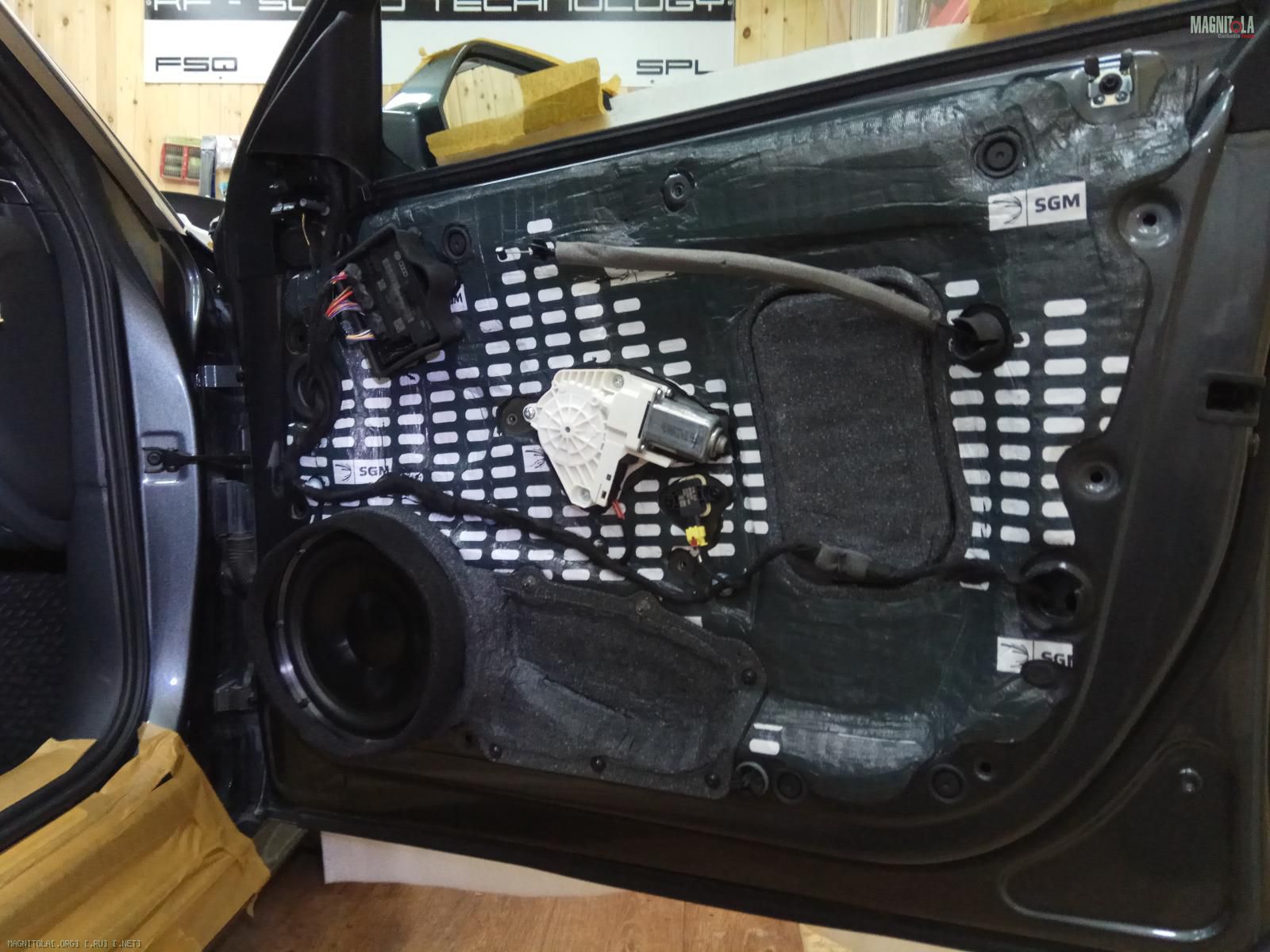

Крепим проводку, устанавливаем подиумы, заглушки и т.д.
Делаем волноотвод...

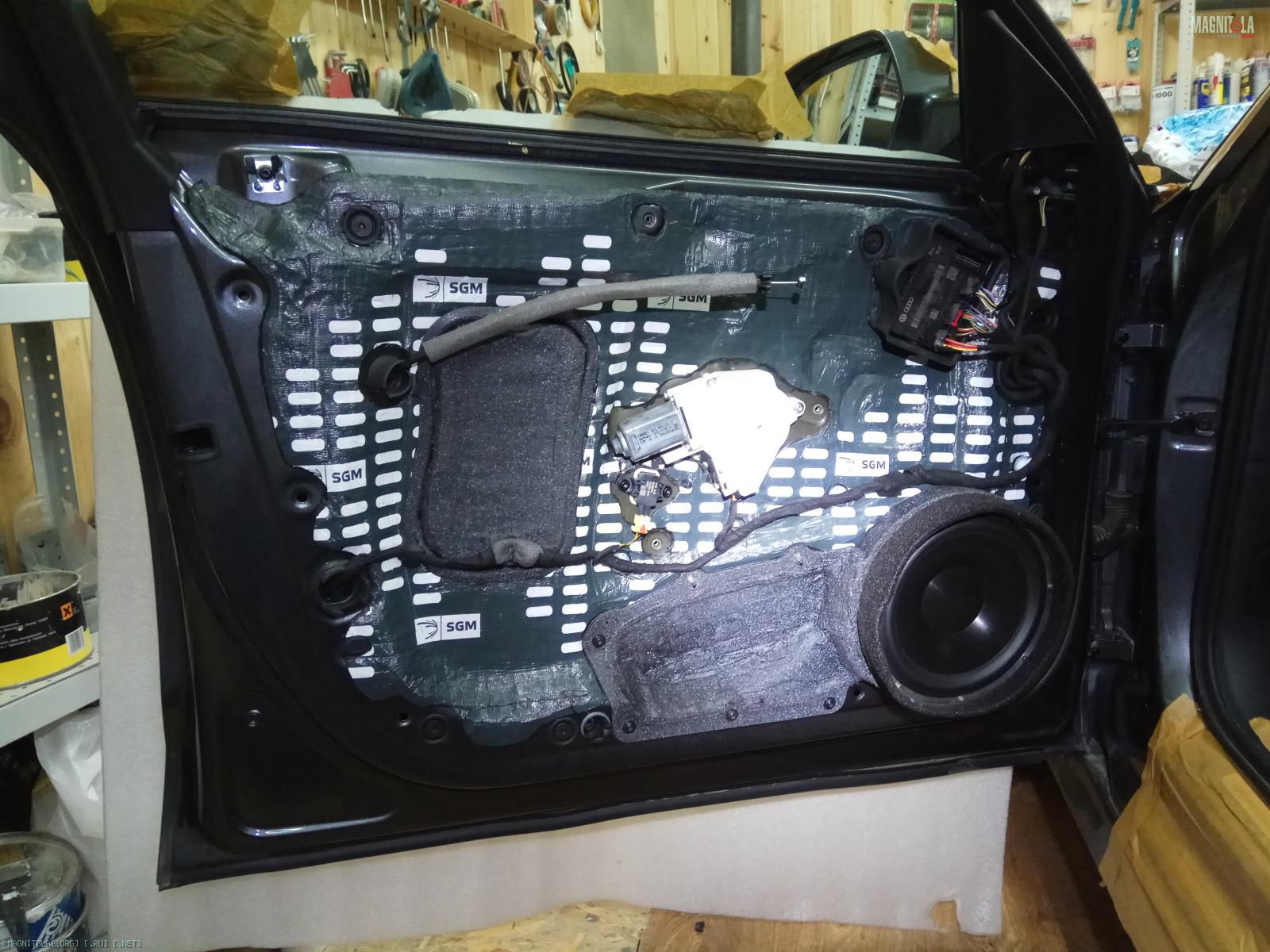

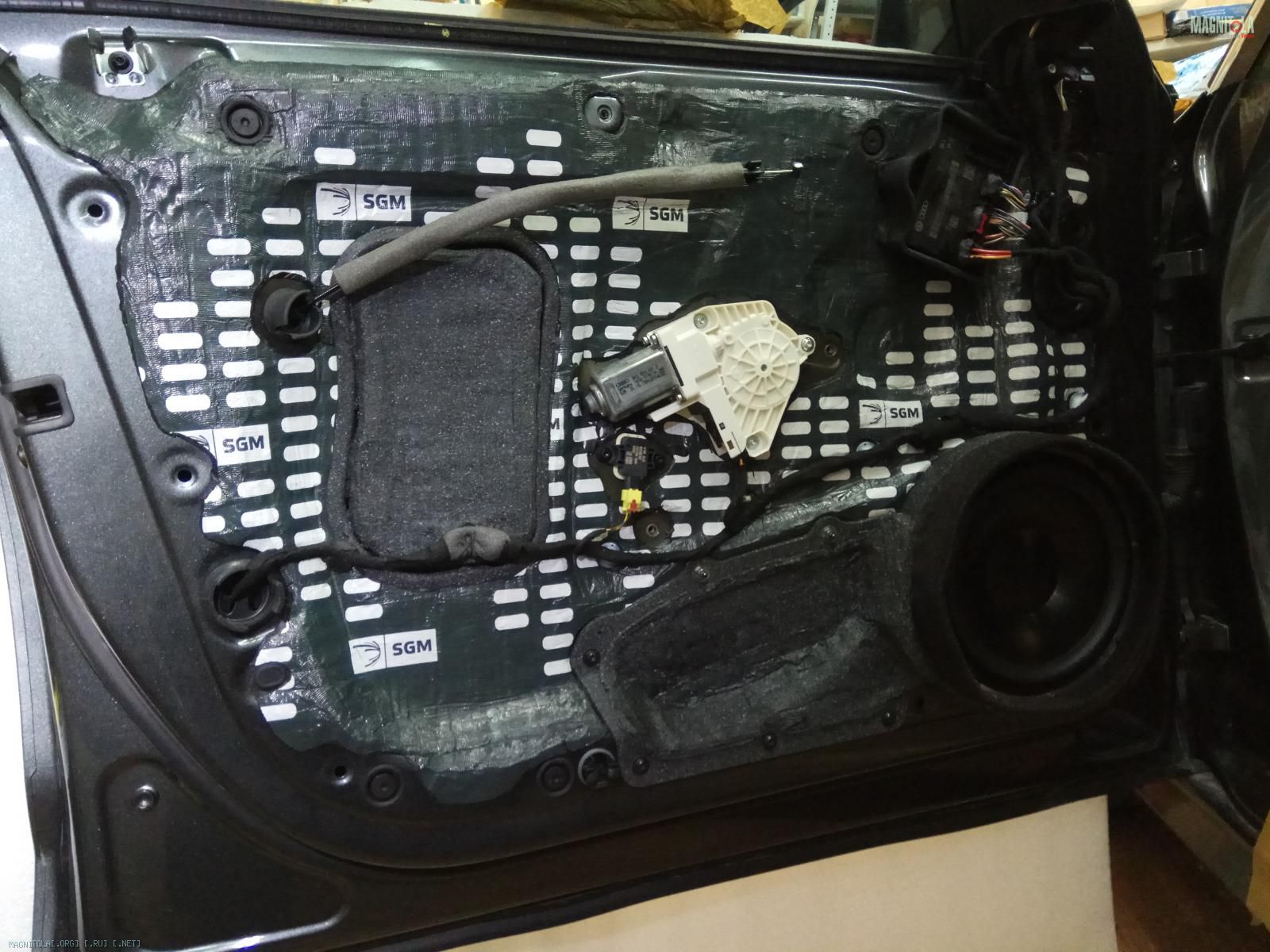

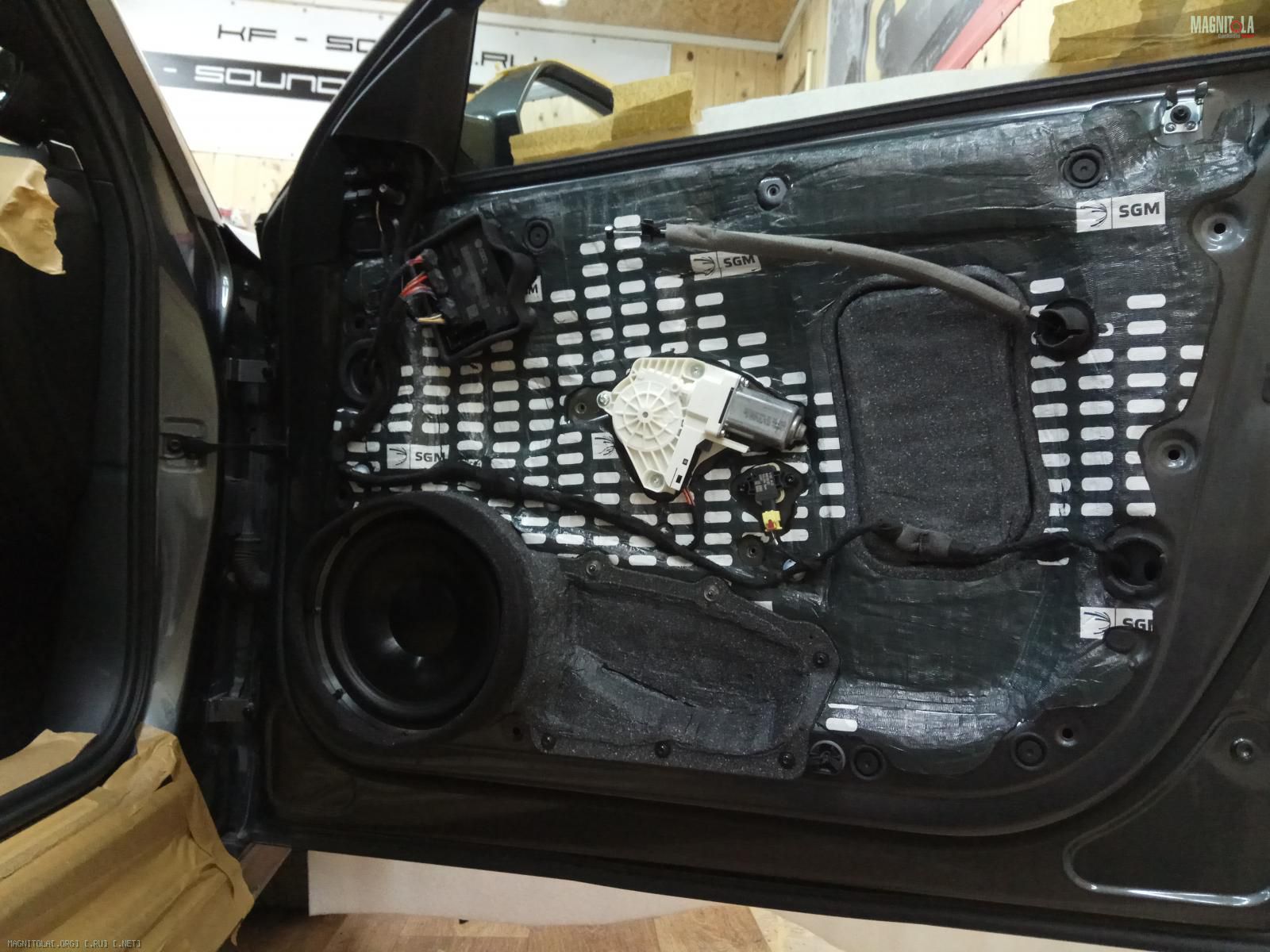

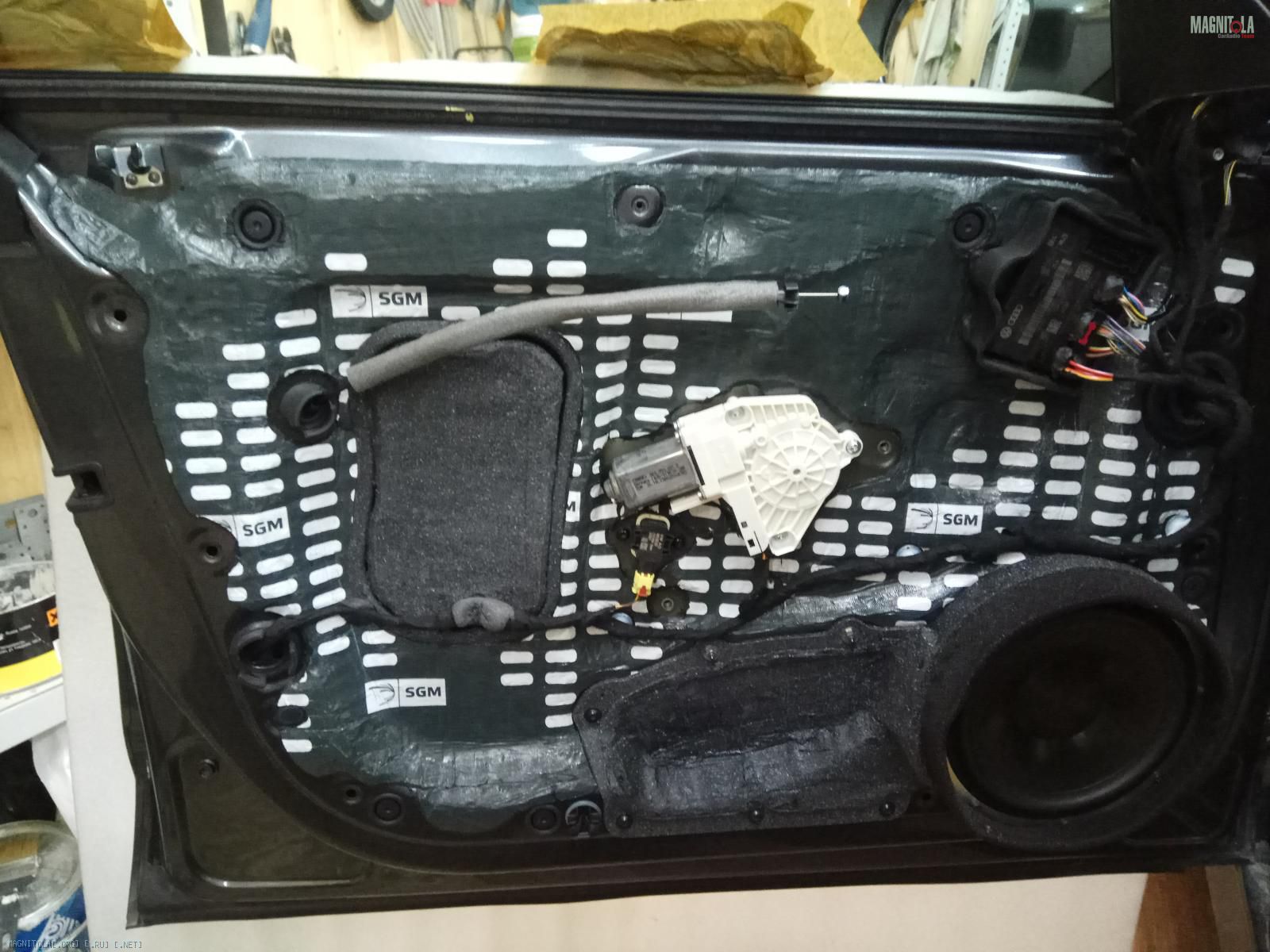

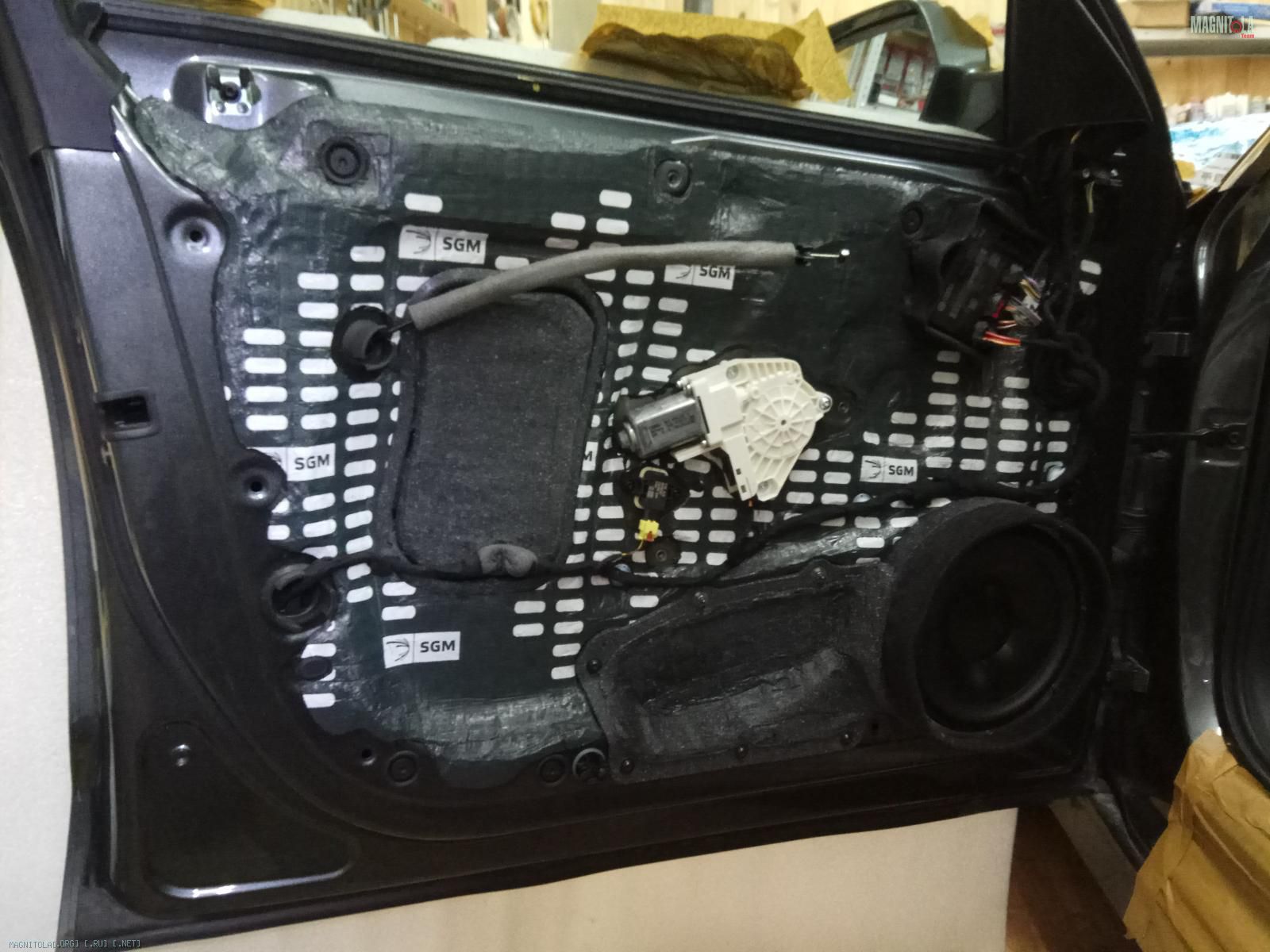

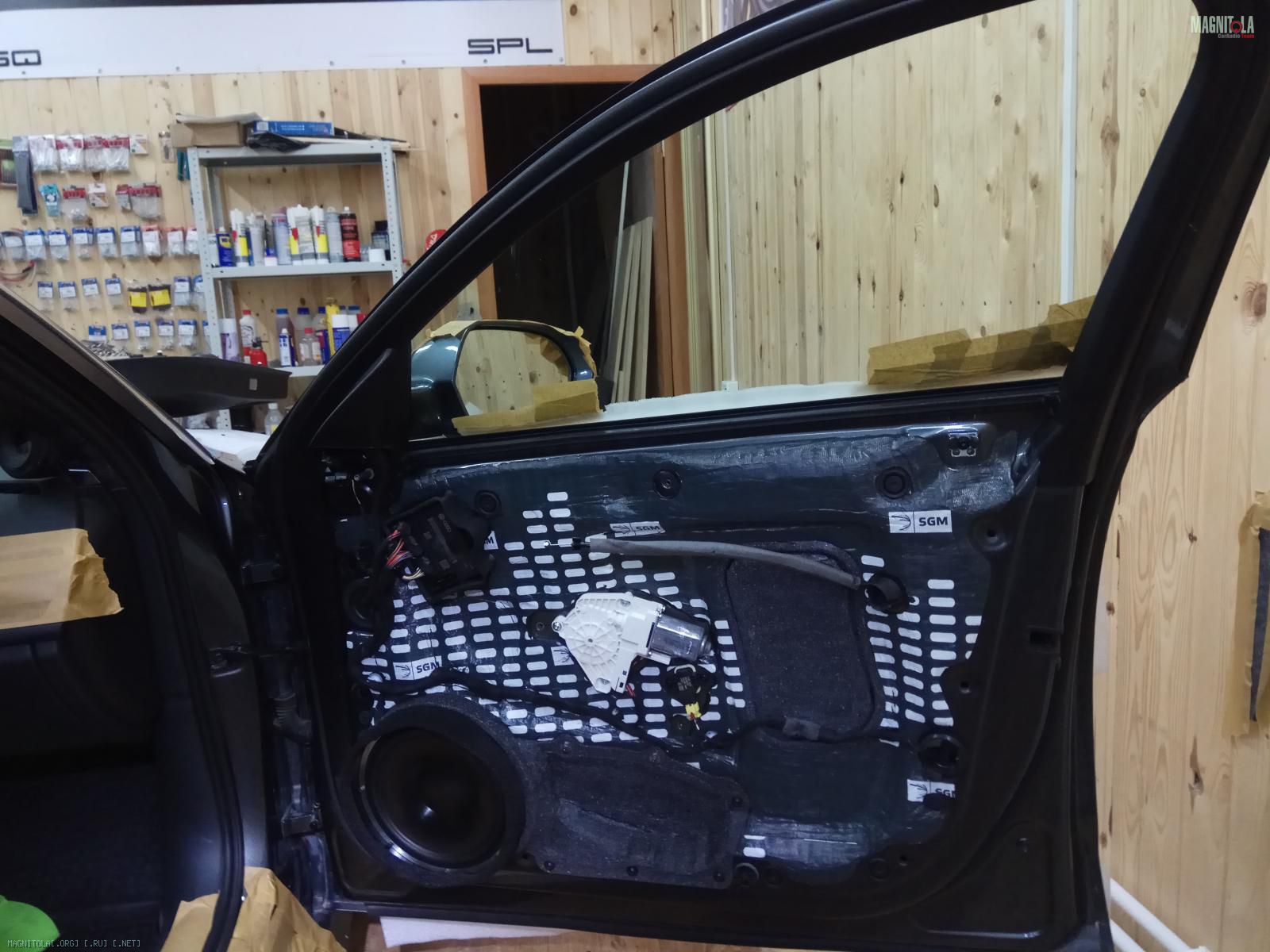

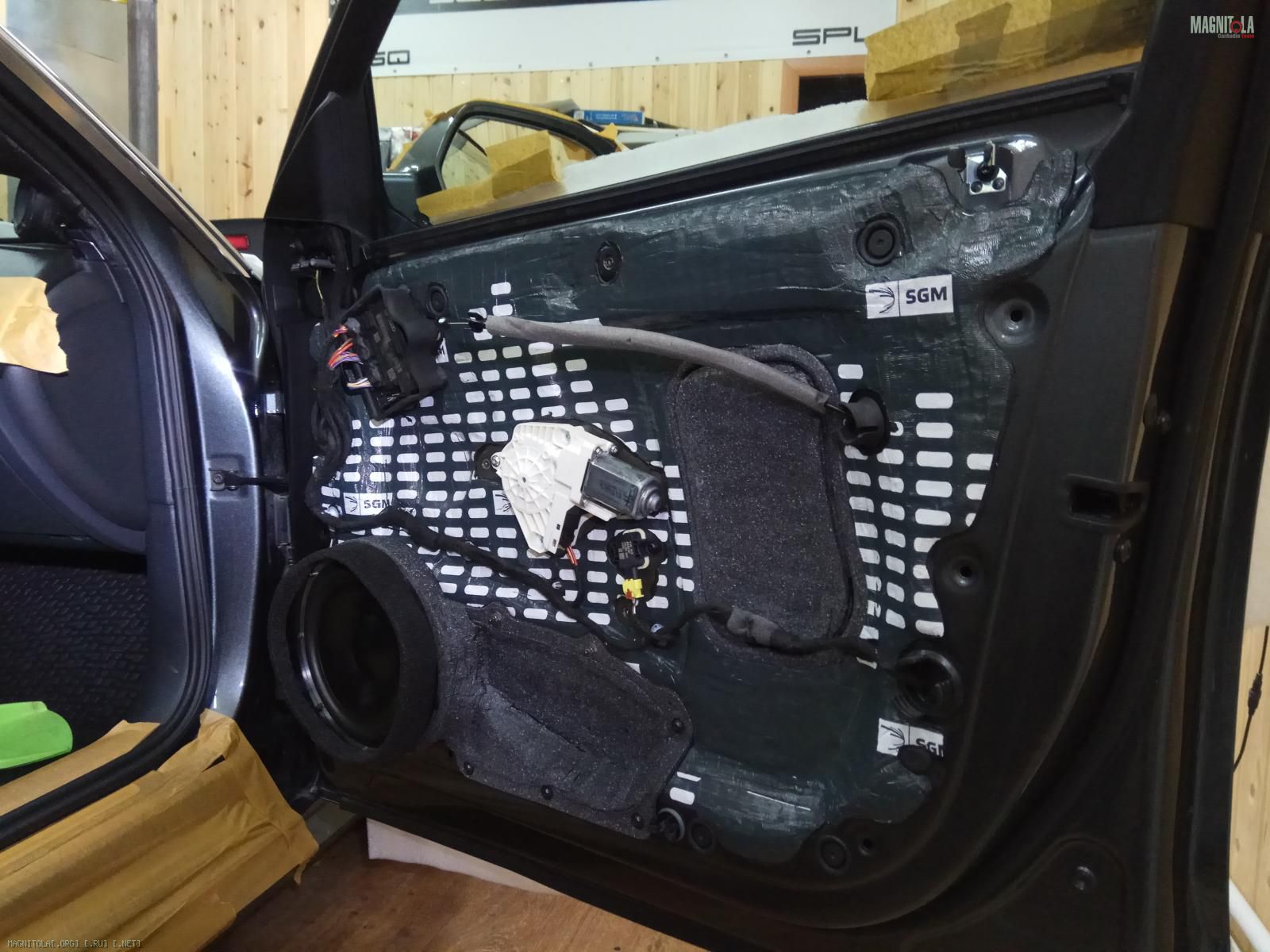

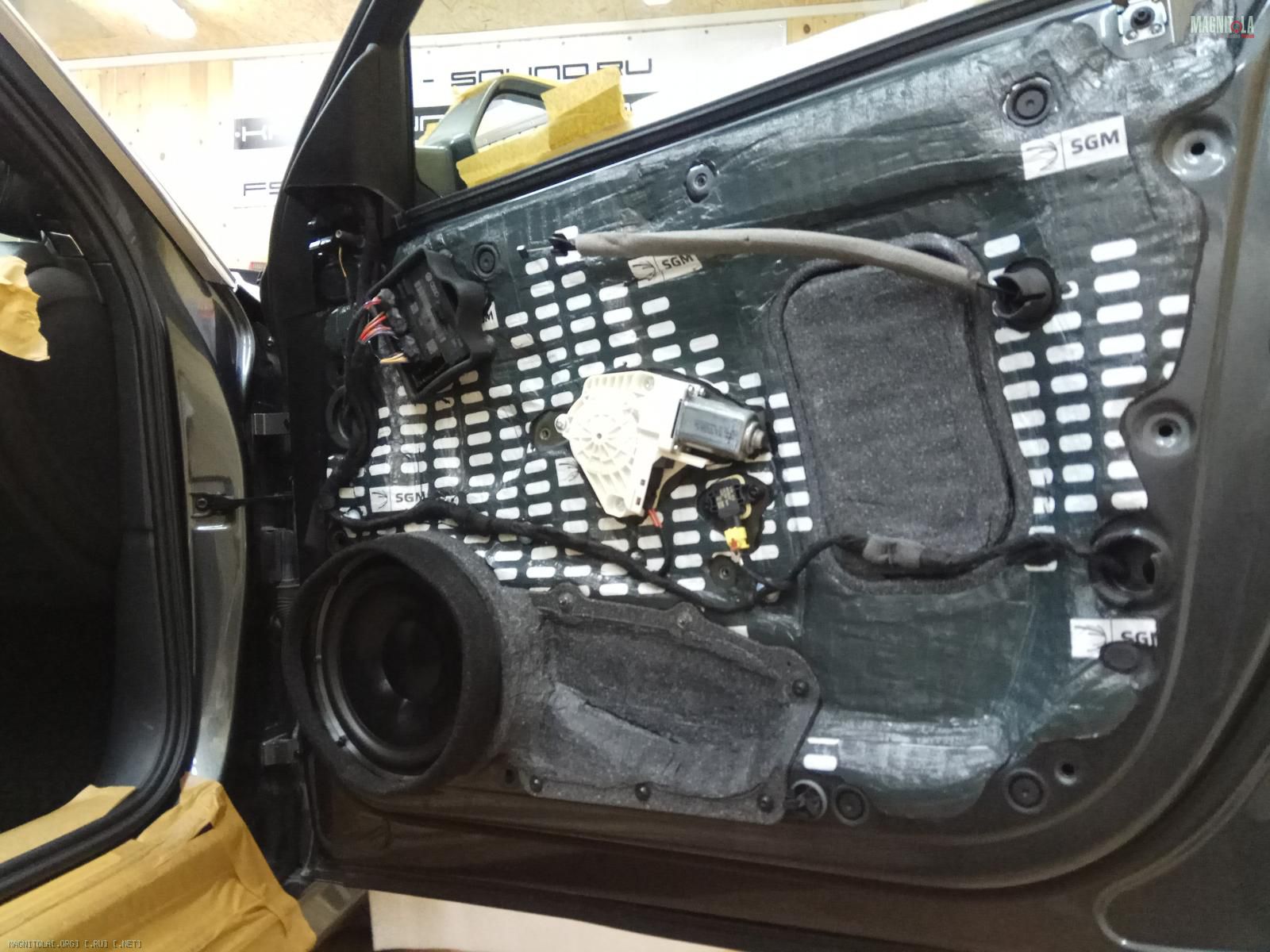

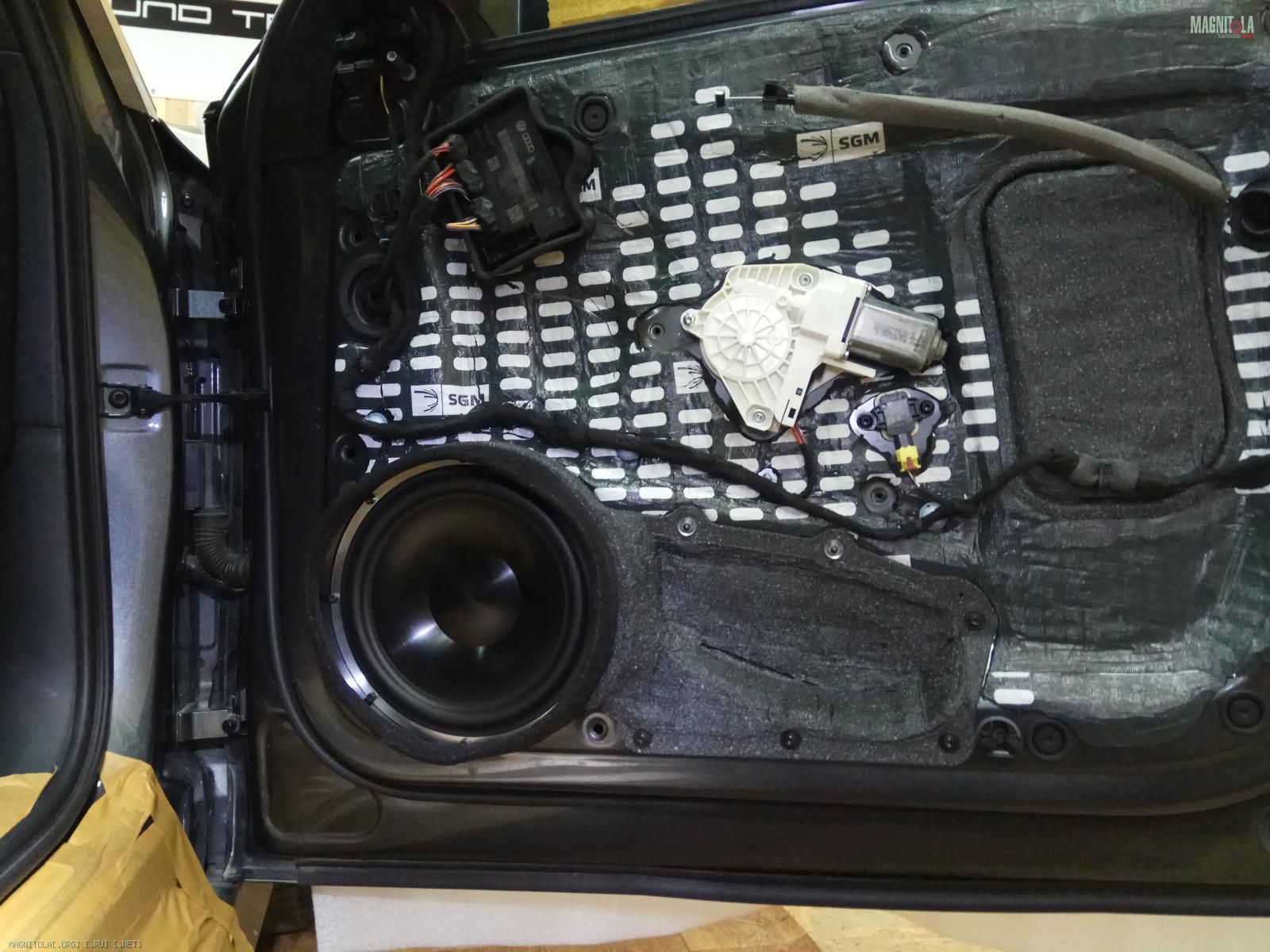

Двери итог...
Вложение 1188370Вложение 1188372Вложение 1188374Вложение 1188376Вложение 1188378Вложение 1188380Вложение 1188382Вложение 1188384Вложение 1188386Вложение 1188388Вложение 1188390Вложение 1188392Вложение 1188394Вложение 1188396Вложение 1188398Вложение 1188400

Audi A6 (C7)

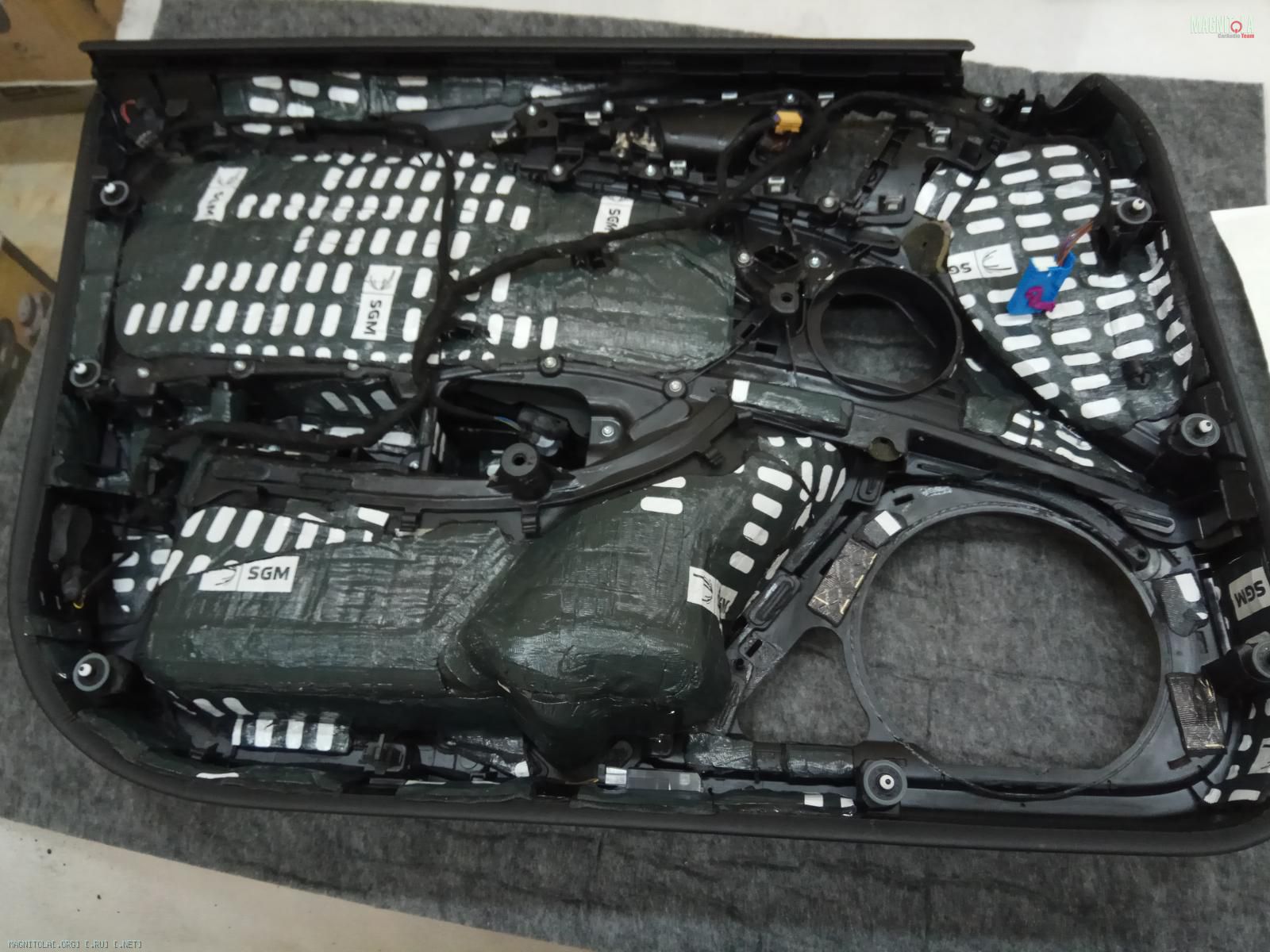

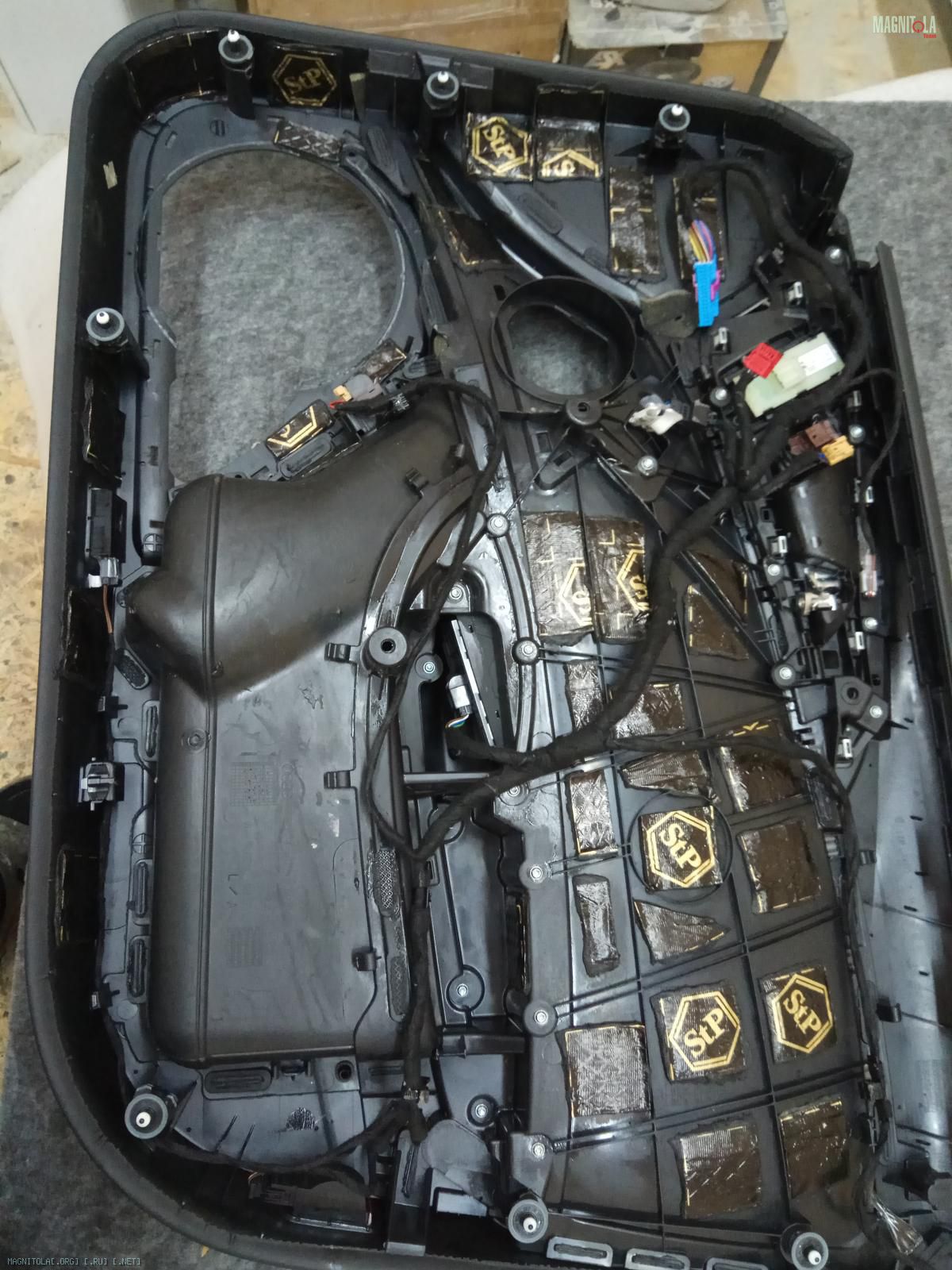

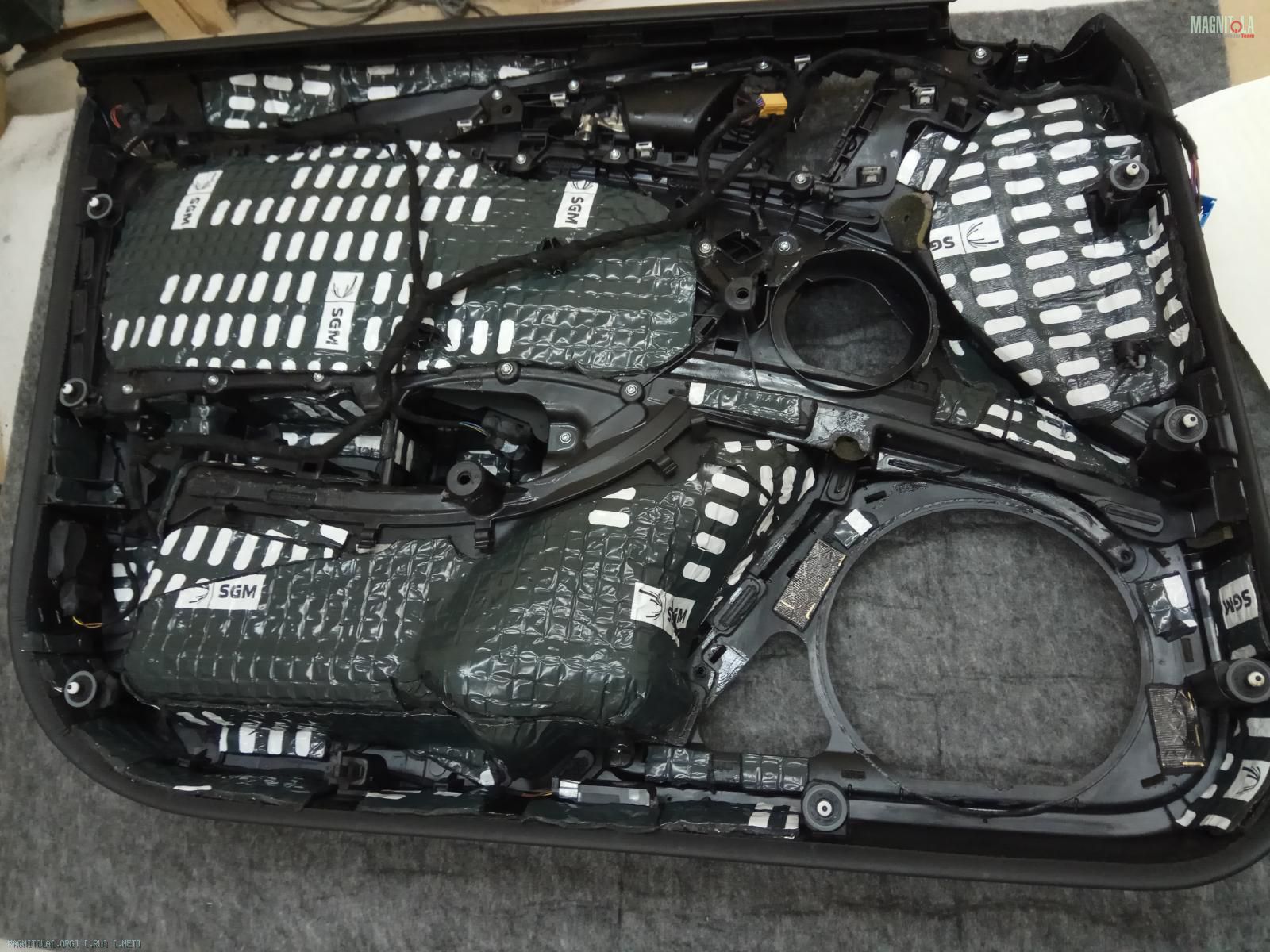

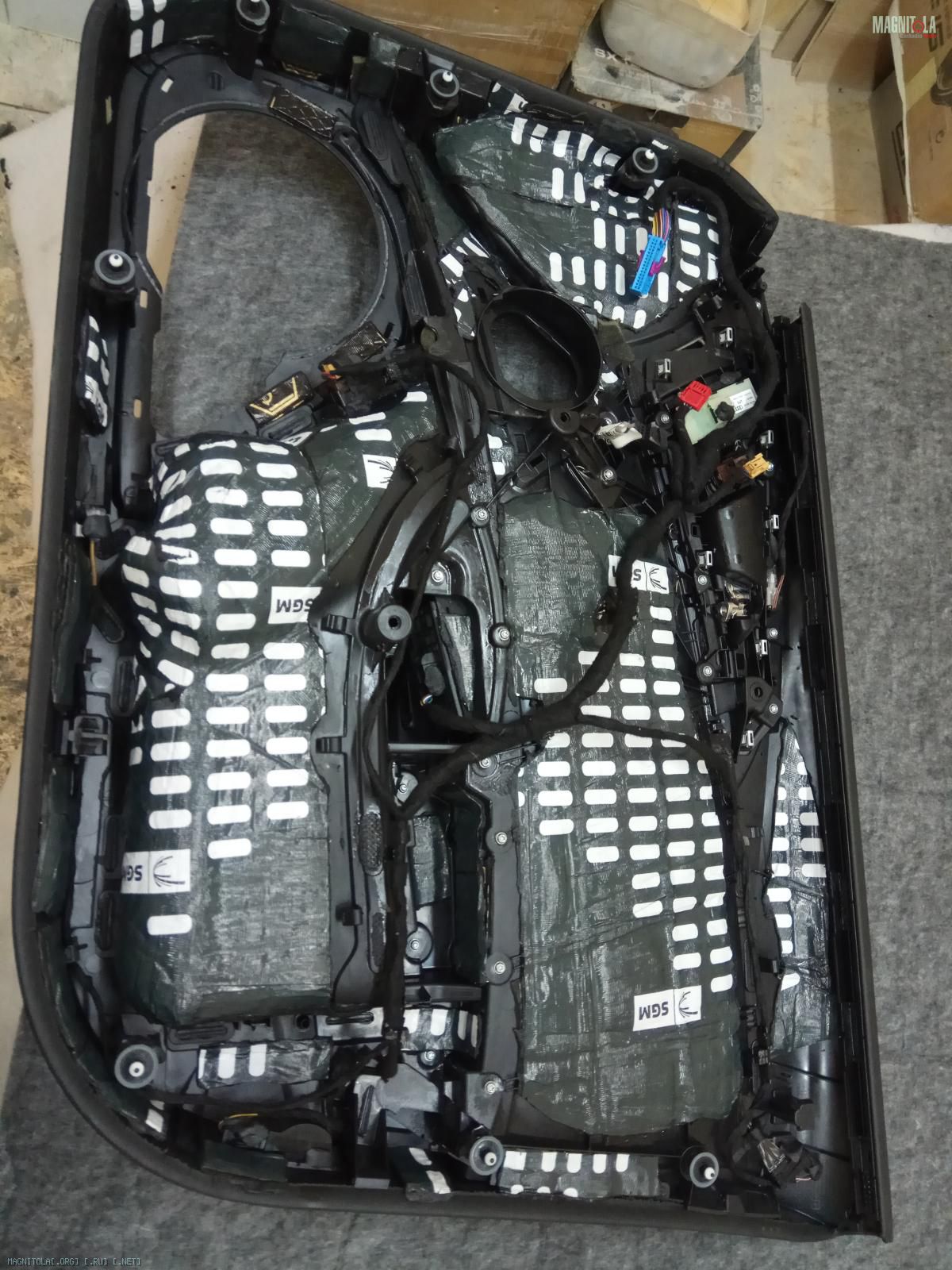

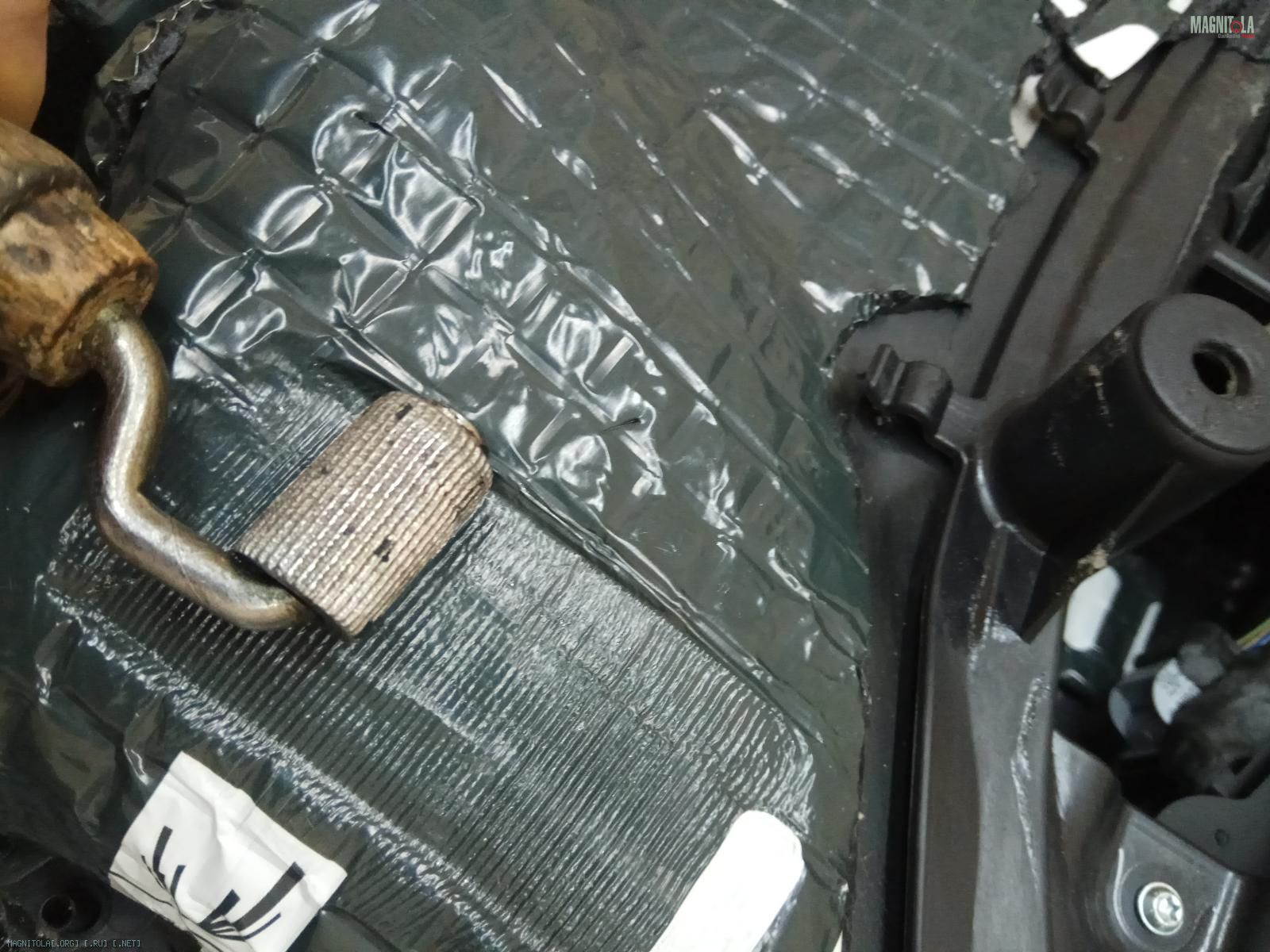

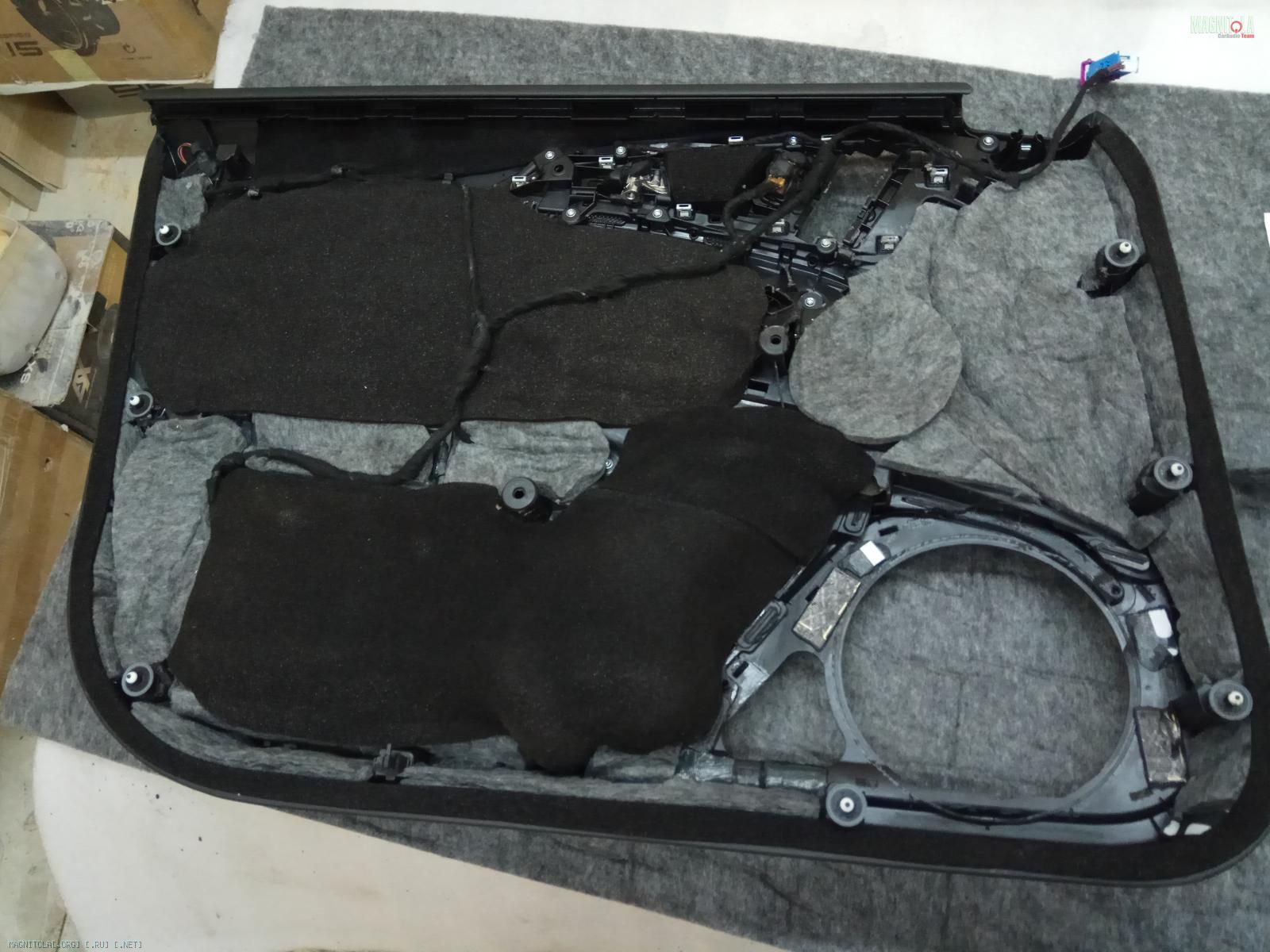

Карты дверей.
Первый слой кусочкам бомб премиум, поверх сгм 4 мм.
Далее битопласт 5 мм и войлок 10мм, уплотнительная лента по периметру карты.
Вложение 1188598Вложение 1188600Вложение 1188602Вложение 1188604Вложение 1188606Вложение 1188608Вложение 1188610Вложение 1188612Вложение 1188614Вложение 1188616Вложение 1188618Вложение 1188620

Собираем двери...

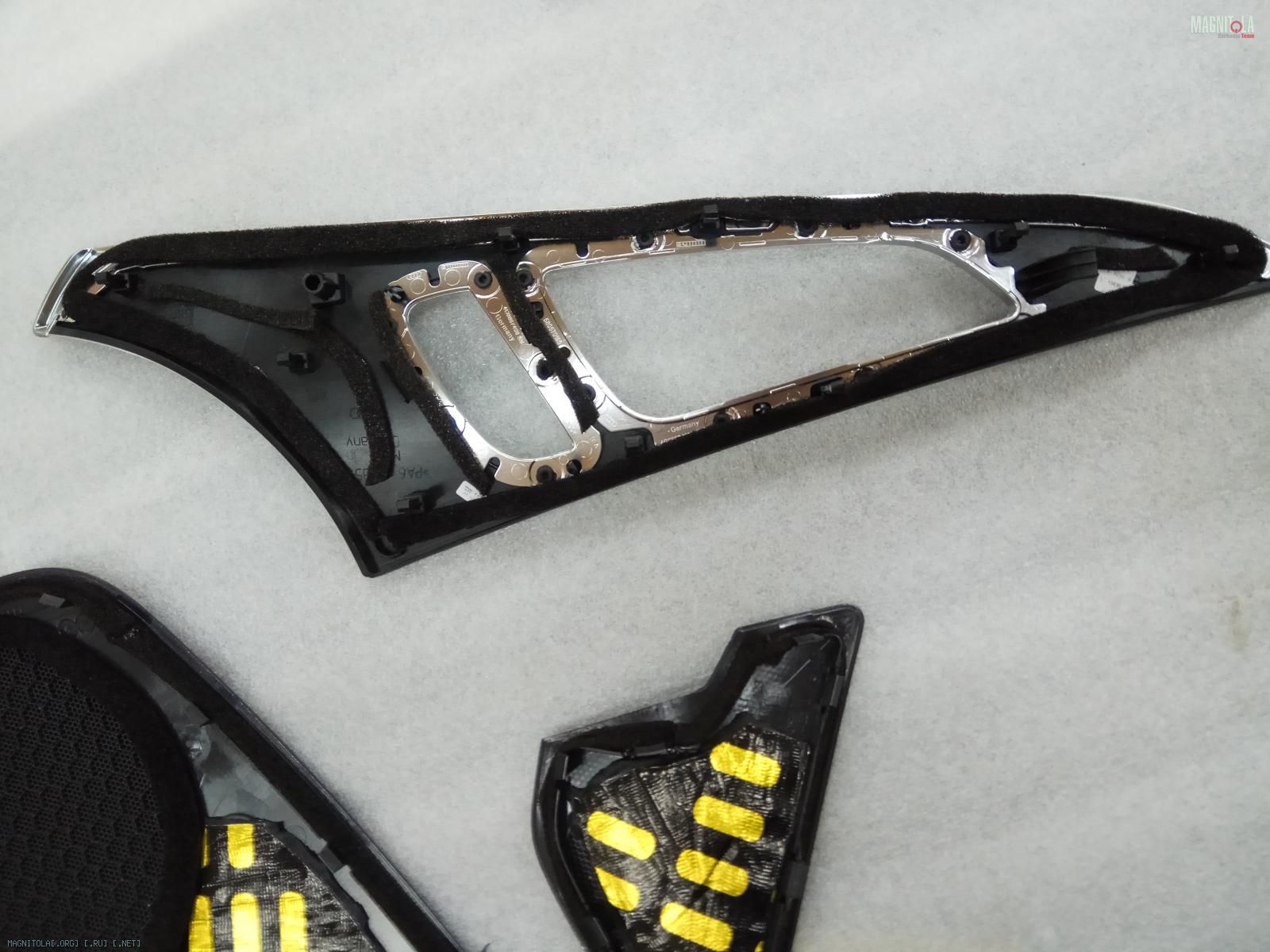

Все пластиковые сетки и детали дверей уплотняем битопластом.

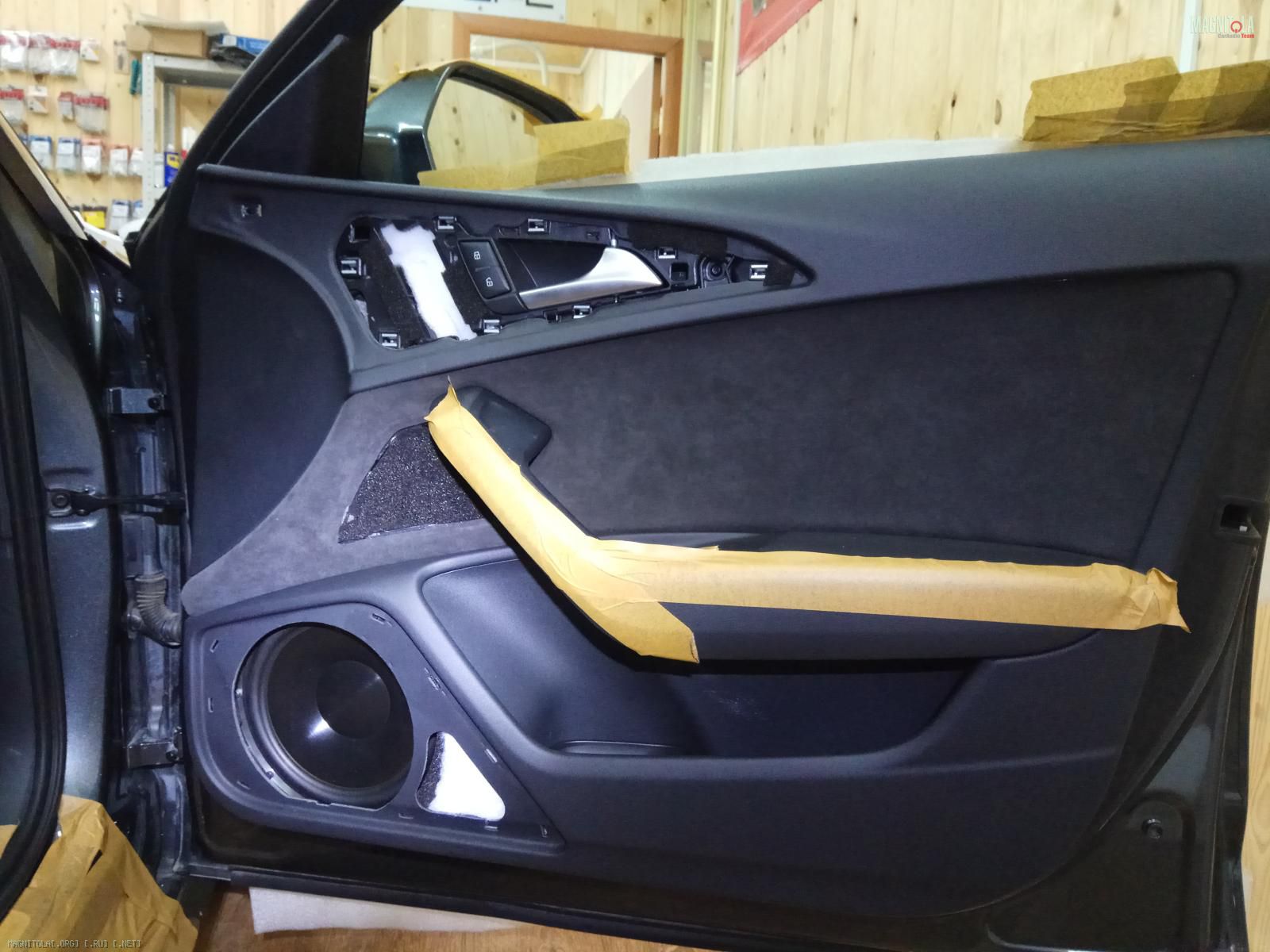

Итог.


Вложение 1188624Вложение 1188626Вложение 1188628Вложение 1188630Вложение 1188632Вложение 1188634Вложение 1188636Вложение 1188638Вложение 1188640

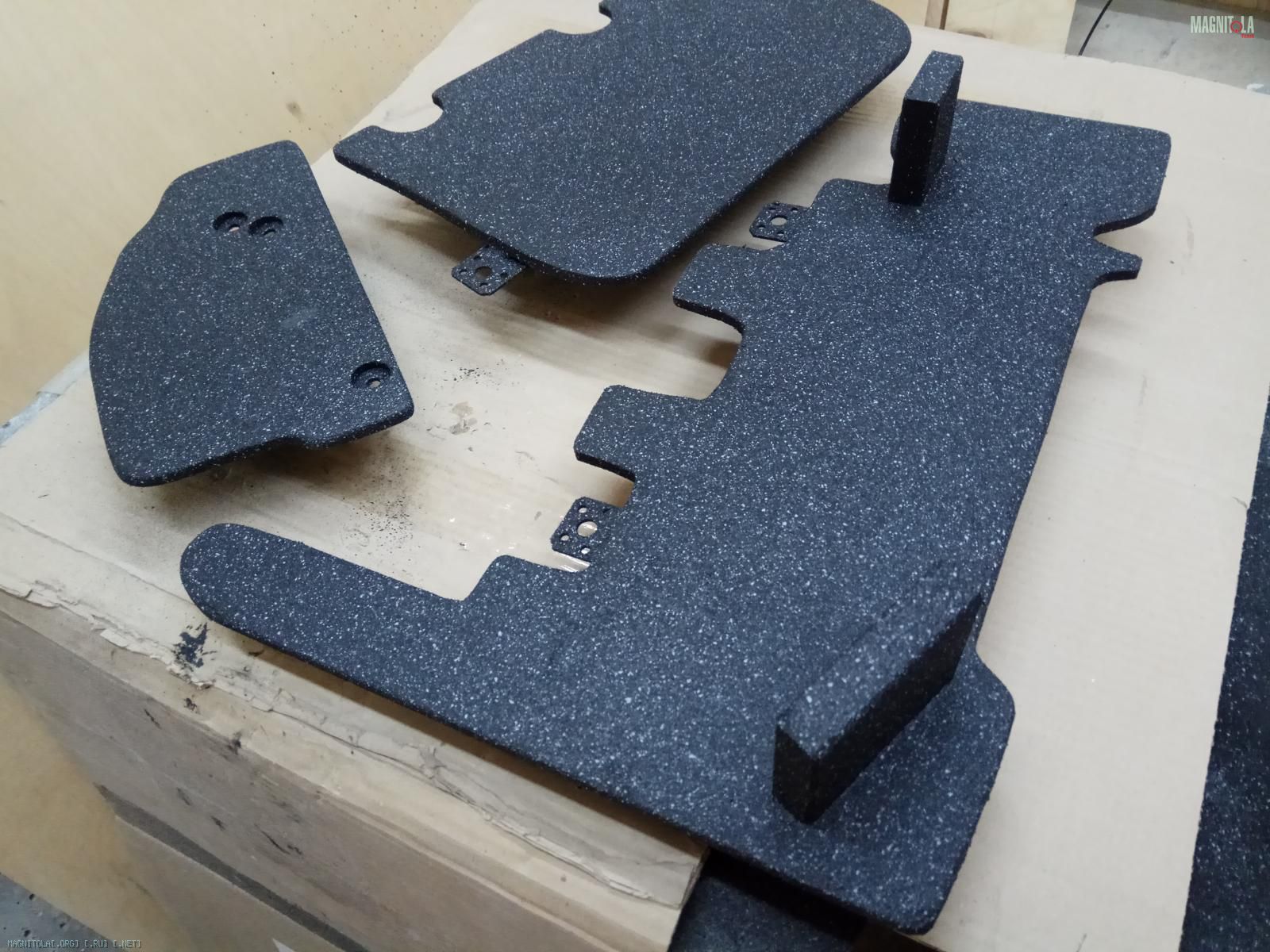

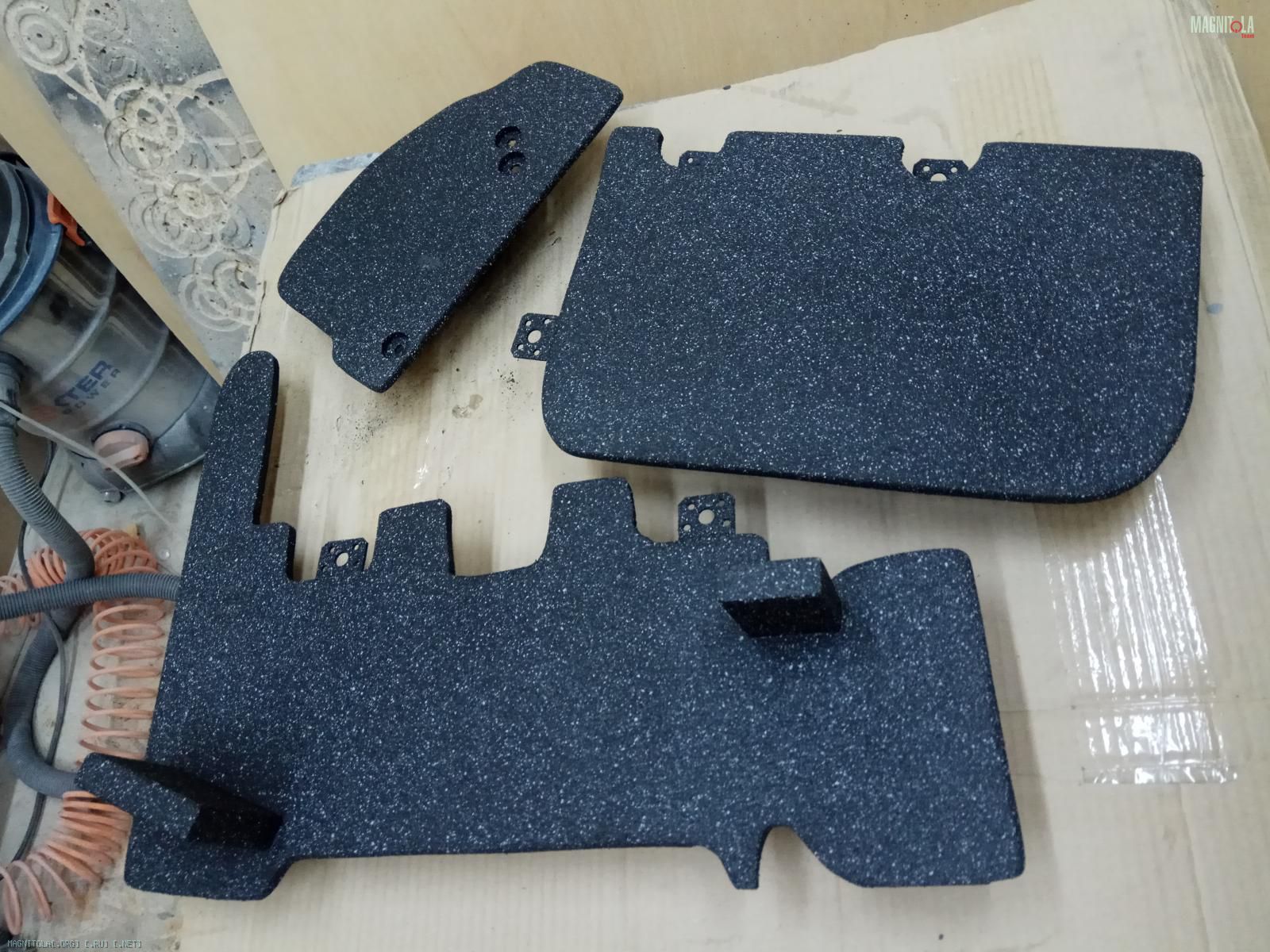

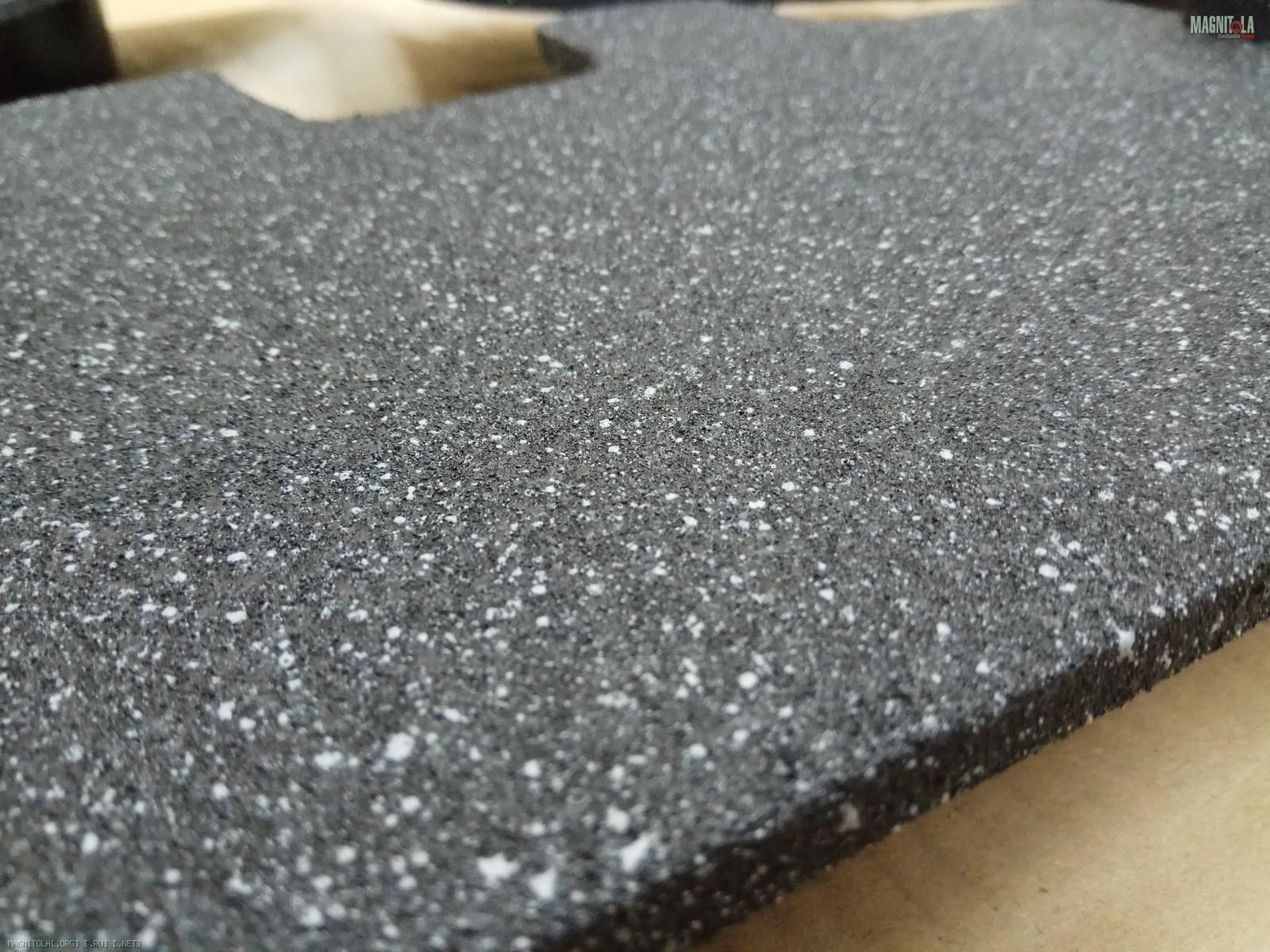

Изготавливаем полочки под дистрибьютор питания, процессор, усилитель на ВЧ-СЧ. Крепление в штатные места.
Красим...
Вложение 1188642Вложение 1188644Вложение 1188646Вложение 1188648Вложение 1188650

Audi A6 (C7)

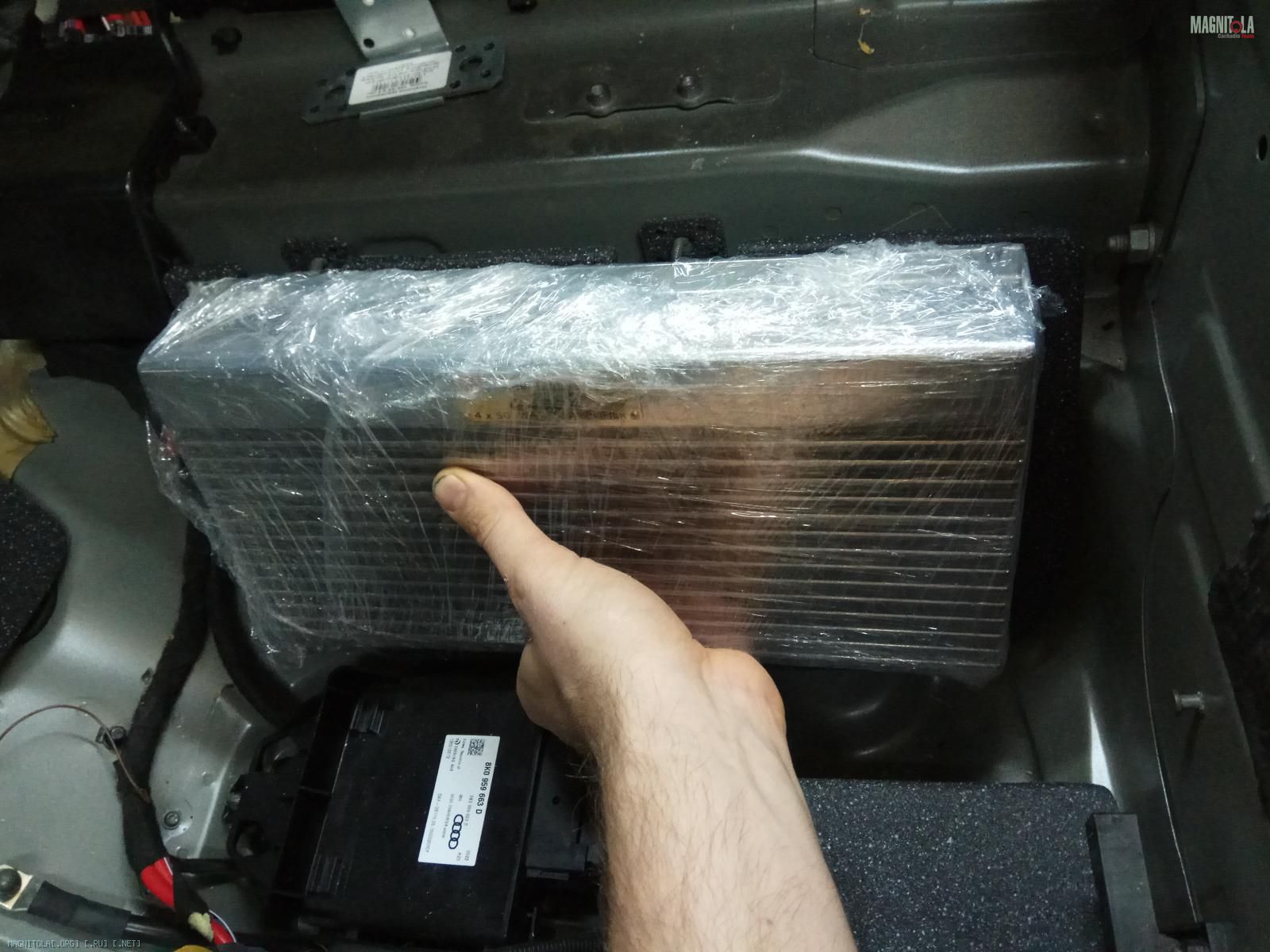

Примерка компонентов на фальшпанели

Вложение 1188818Вложение 1188820Вложение 1188822Вложение 1188824Вложение 1188826

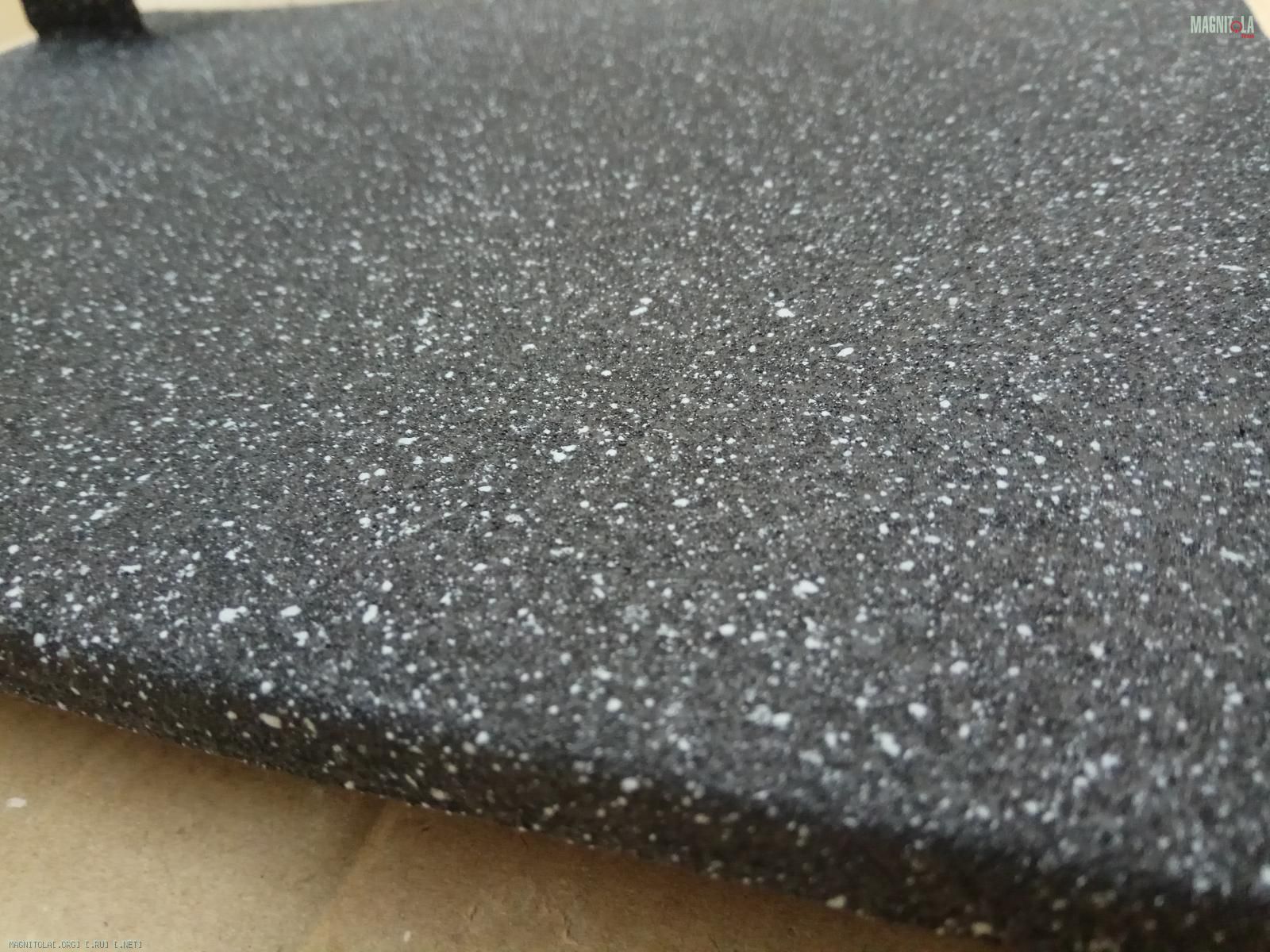

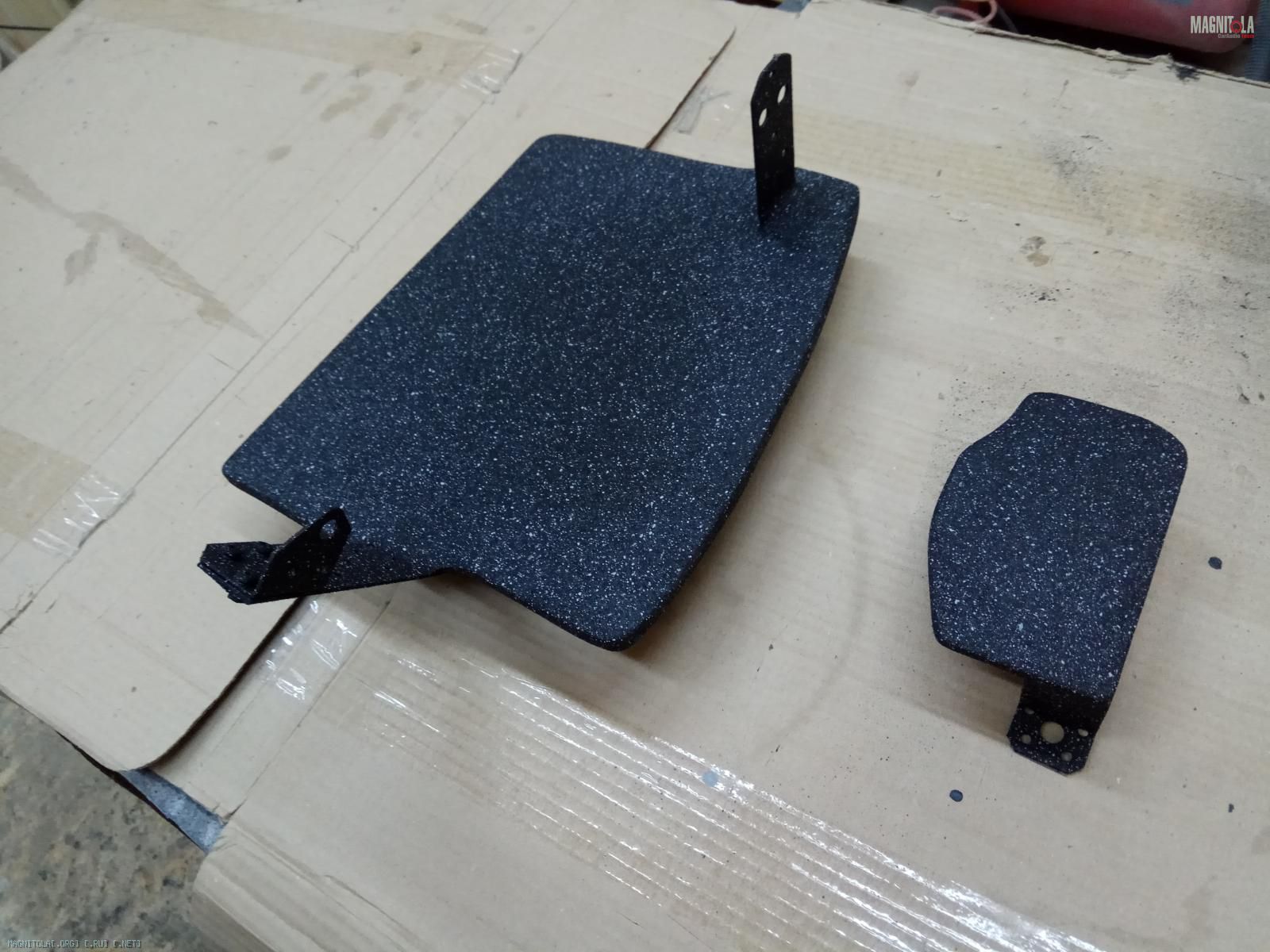

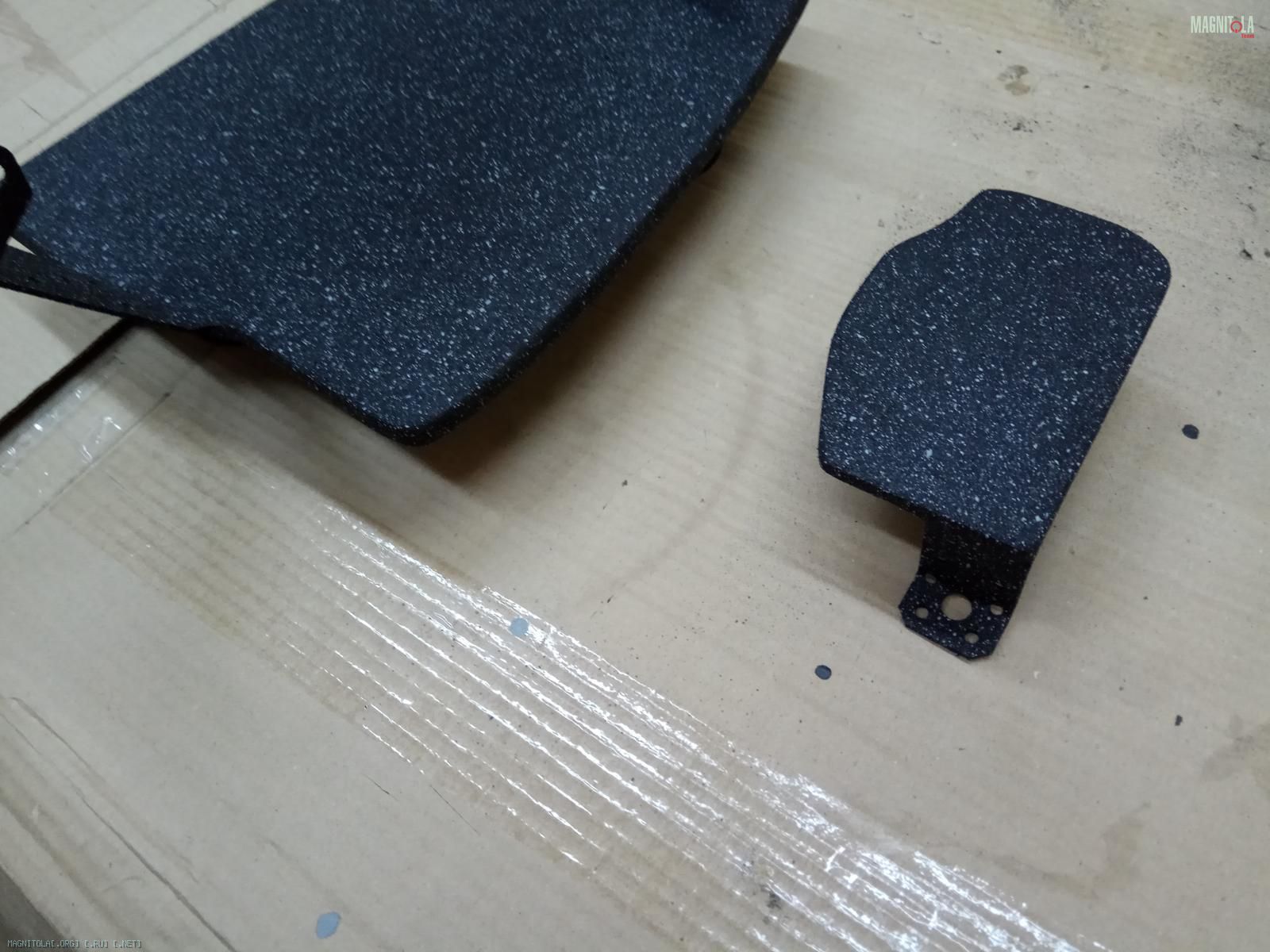

Изготавливаем/красим полочки под триому и два усилителя пдх, в левую нишу.


Вложение 1188830Вложение 1188832Вложение 1188836Вложение 1188838

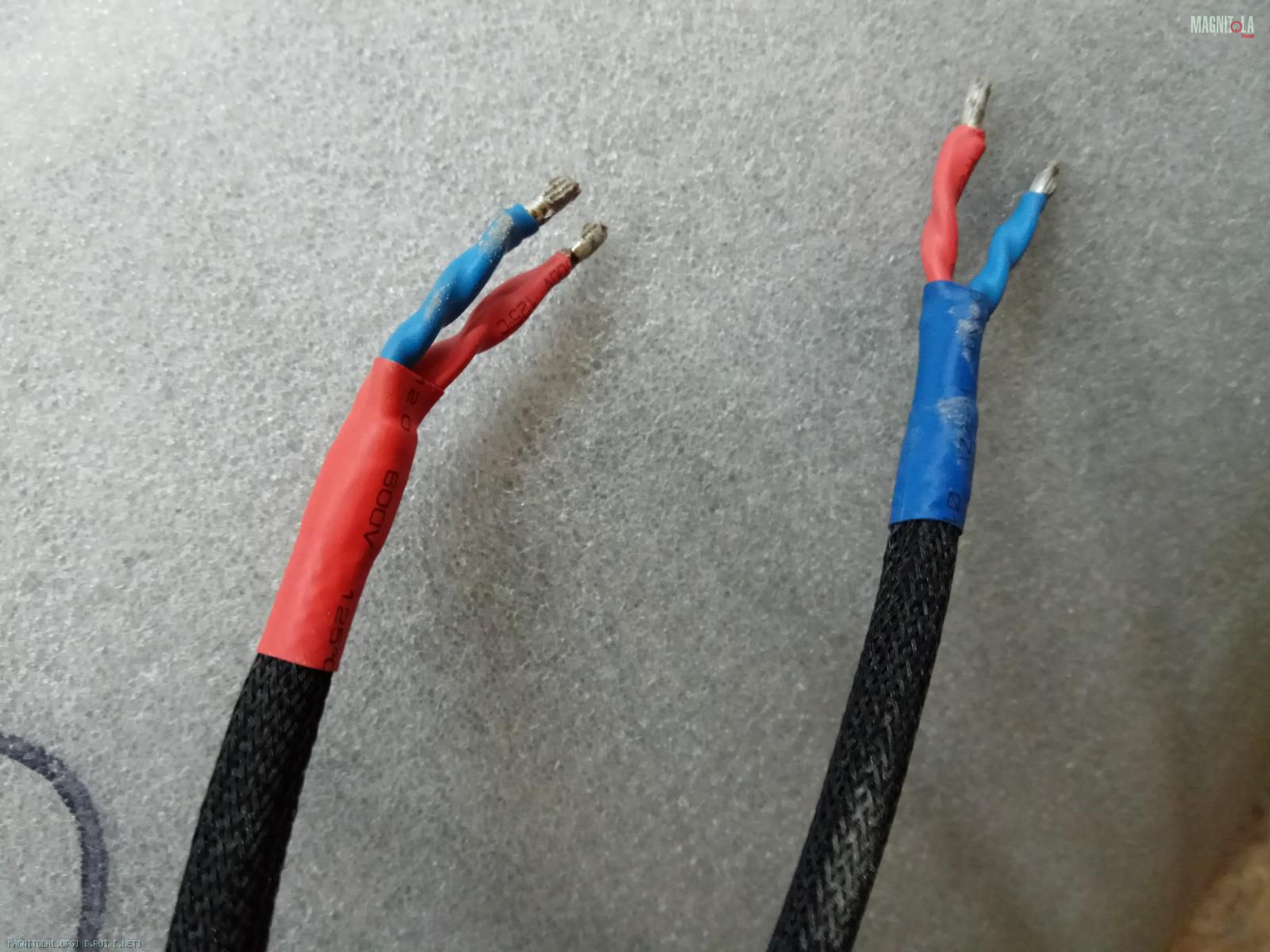

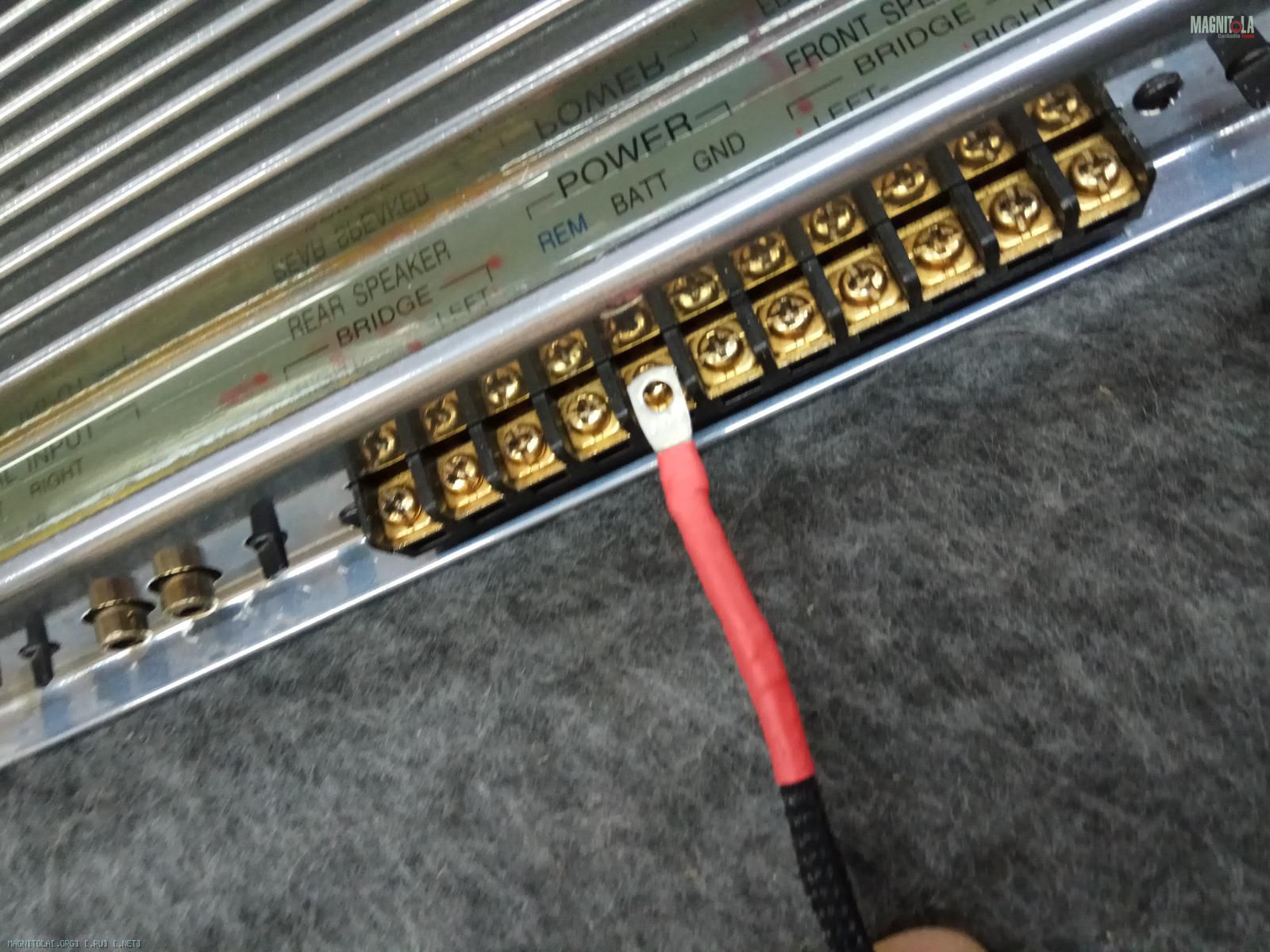

Обжимаем, пропаиваем, одеваем в термоусадку наконечники на акустическую проводку, ремоут, силовую.
Вложение 1188840Вложение 1188842Вложение 1188844Вложение 1188846

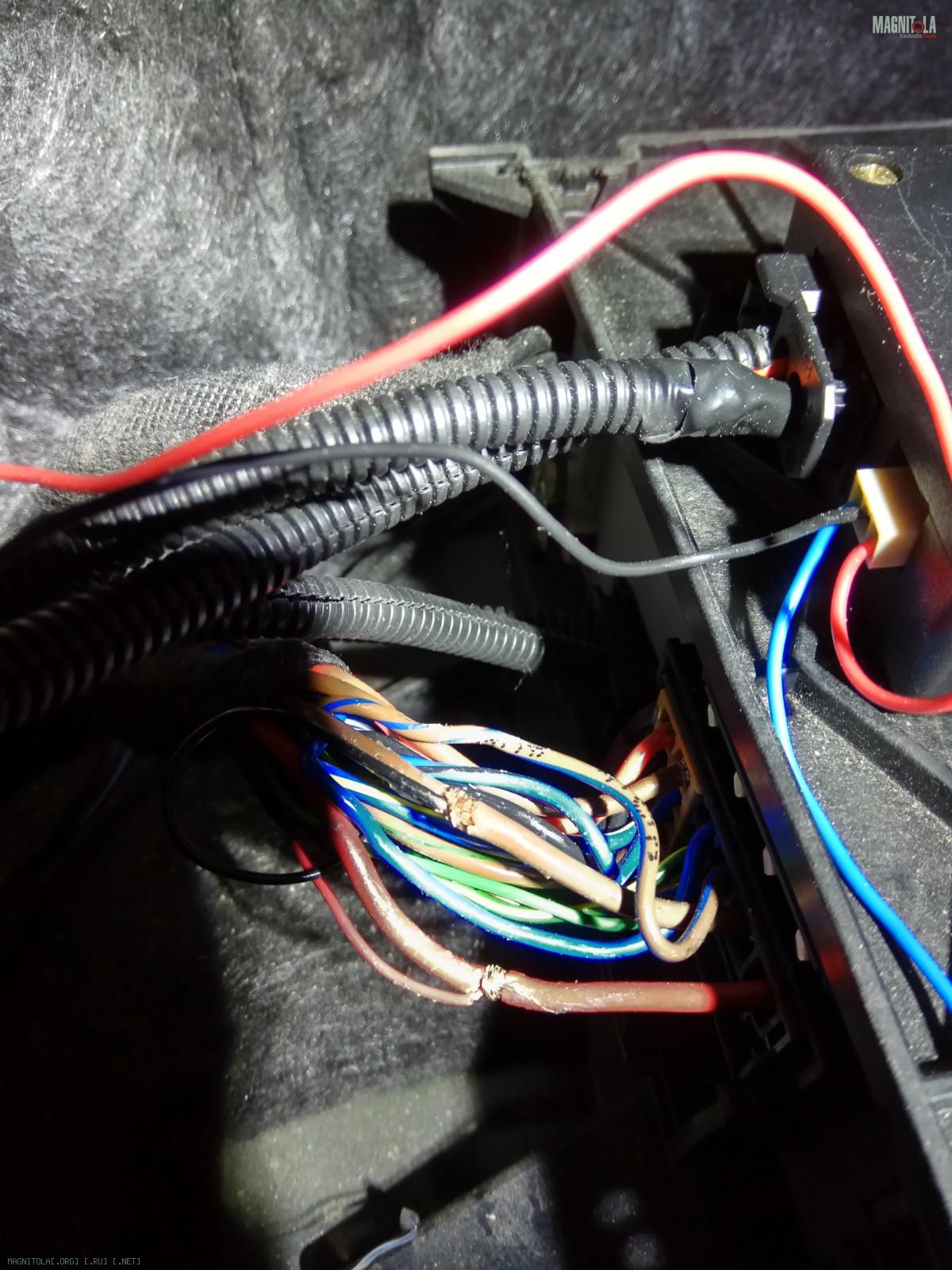

Пропаиваем питание триомы...
Вложение 1188848

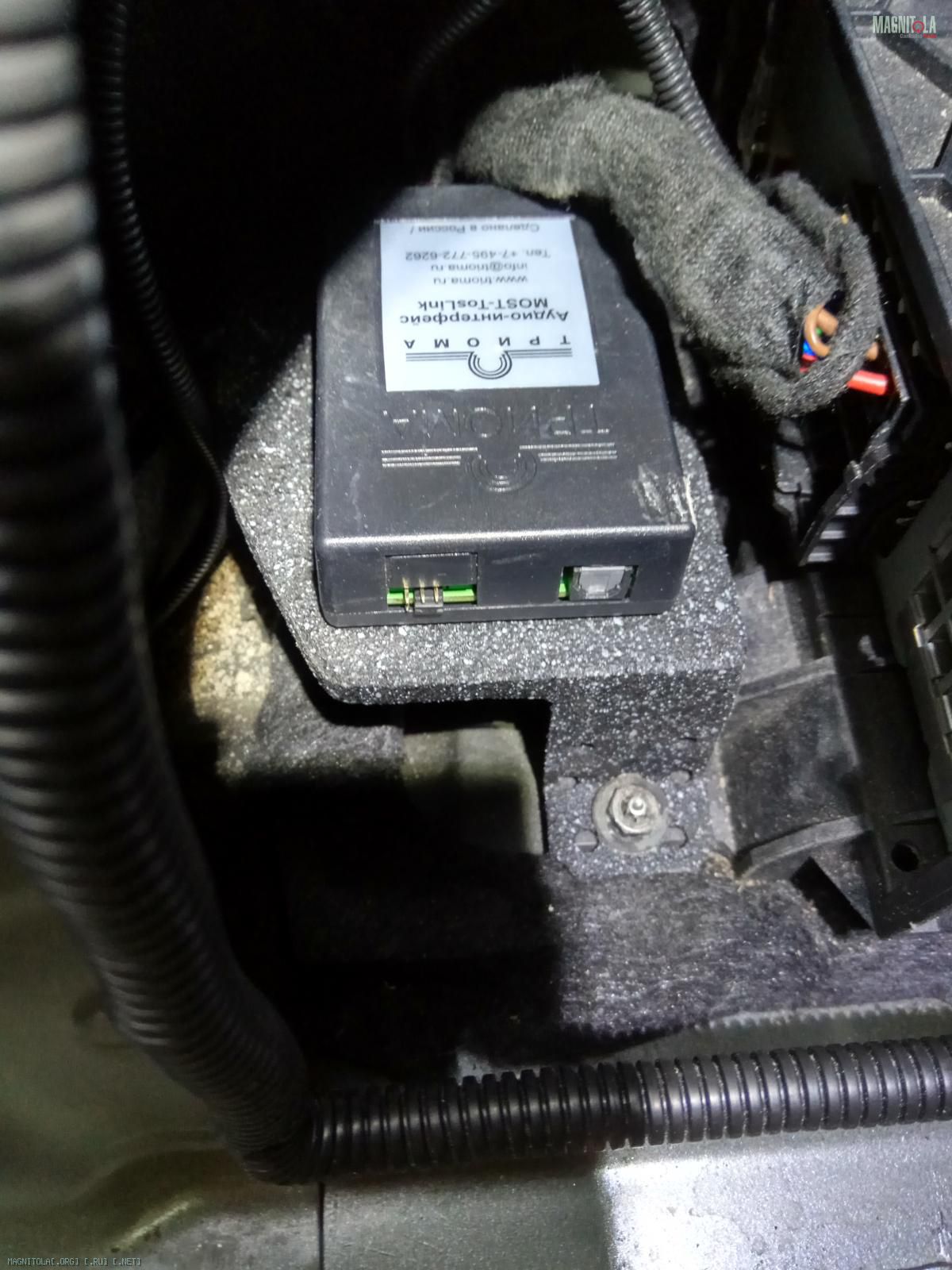

Установка, крепление триомы.
Вложение 1188850

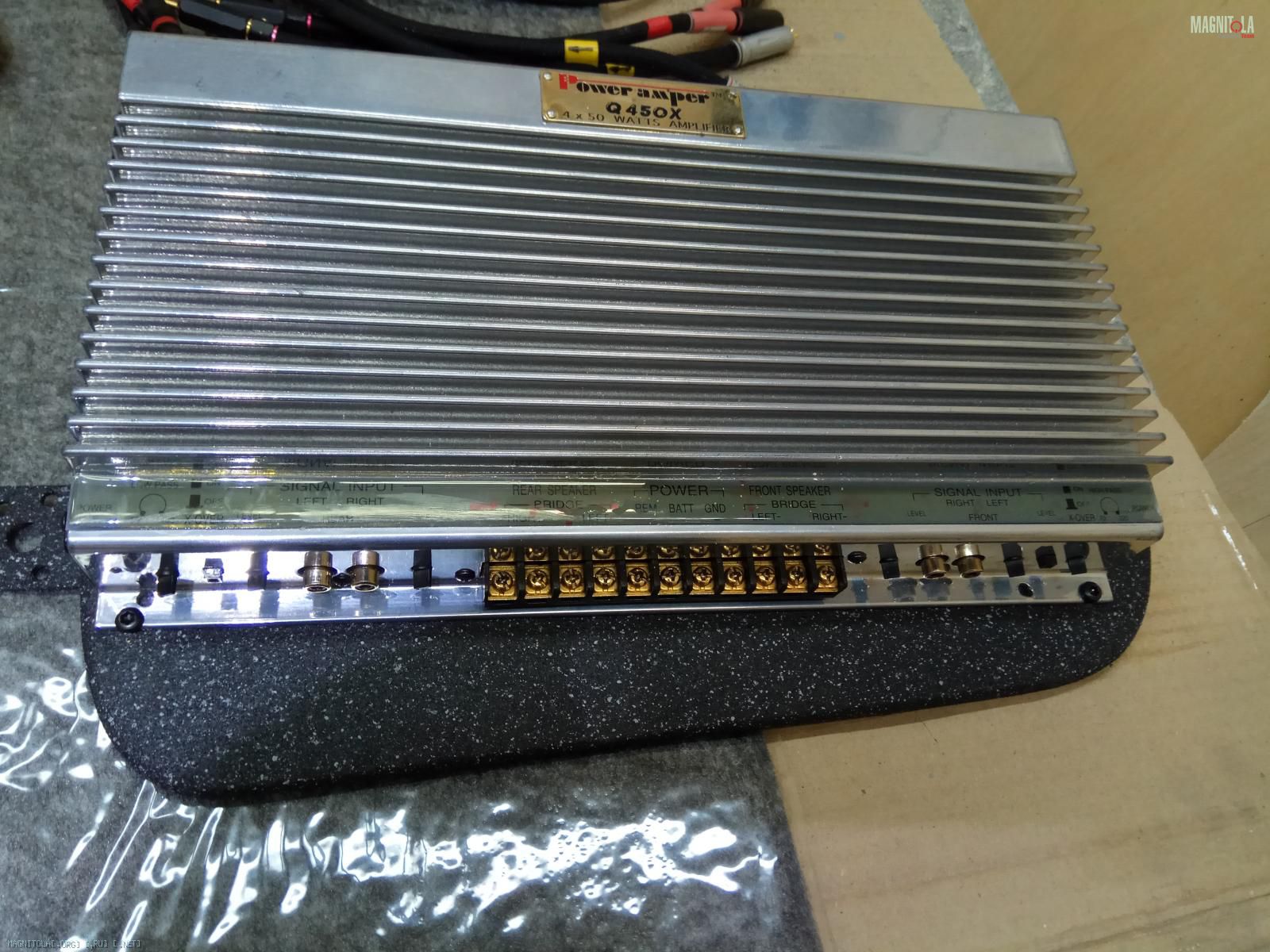

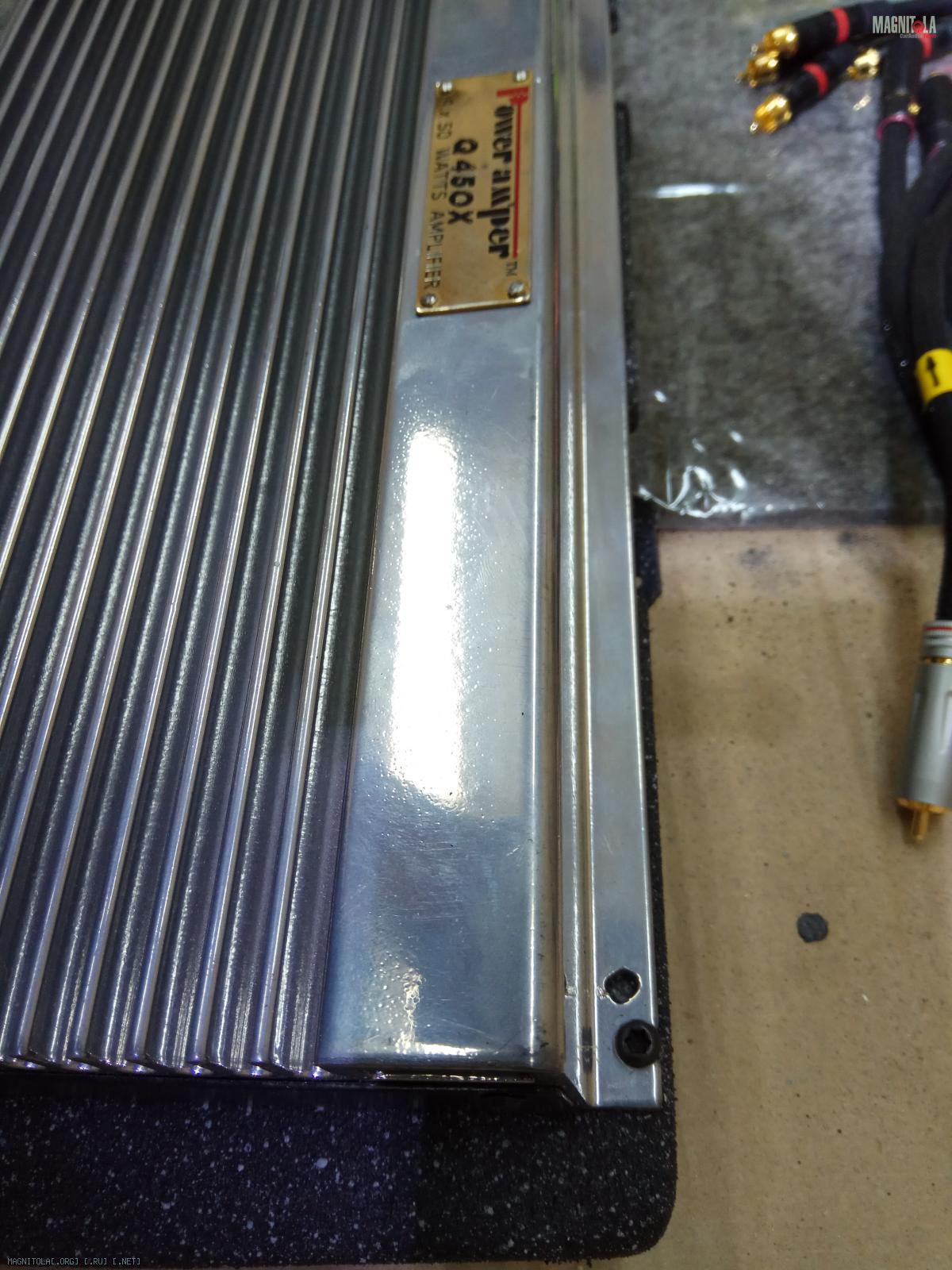

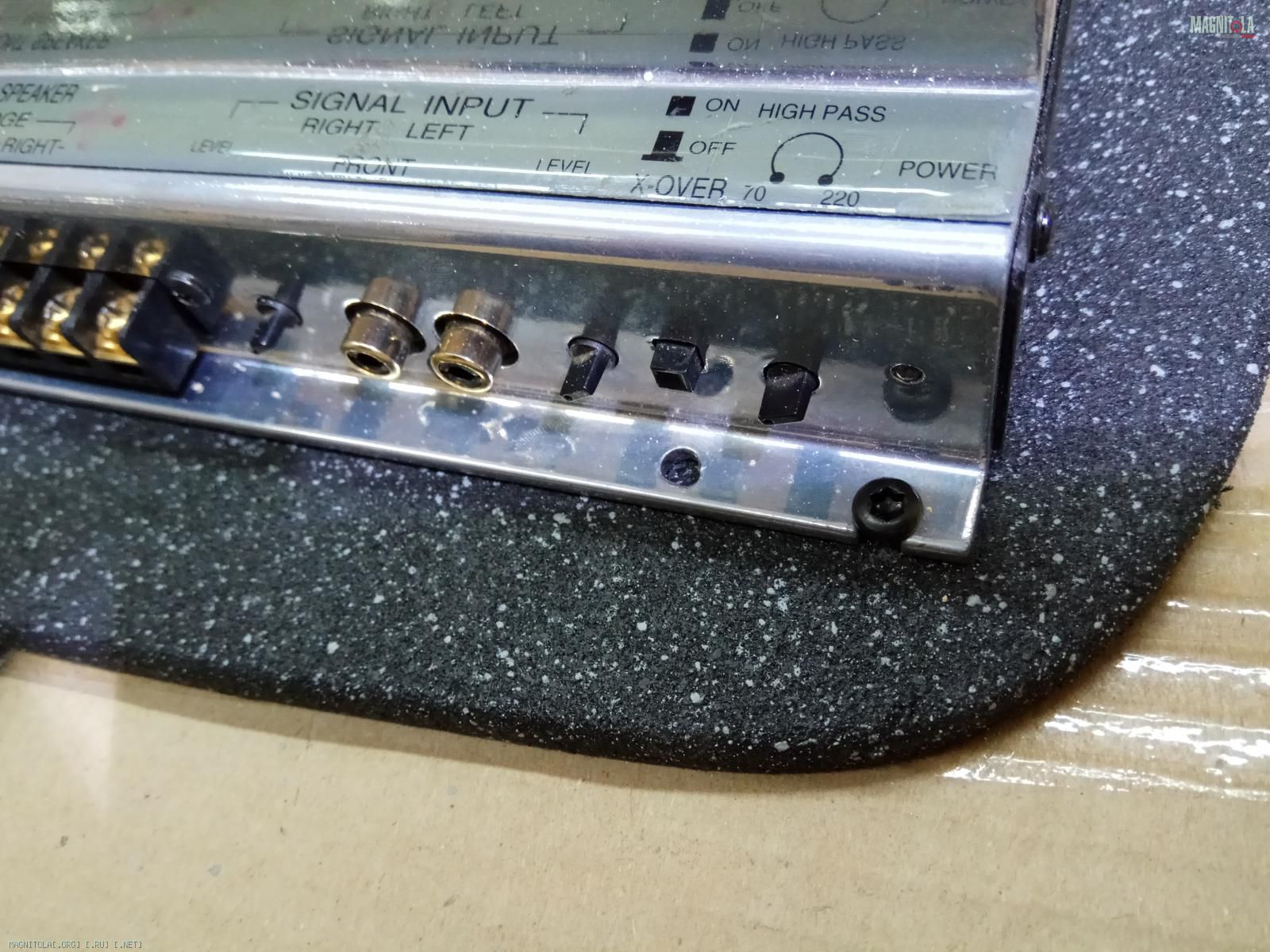

Закрепление усилителя на ВЧ/СЧ на саморезы под торкс.

Вложение 1188852Вложение 1188854Вложение 1188856

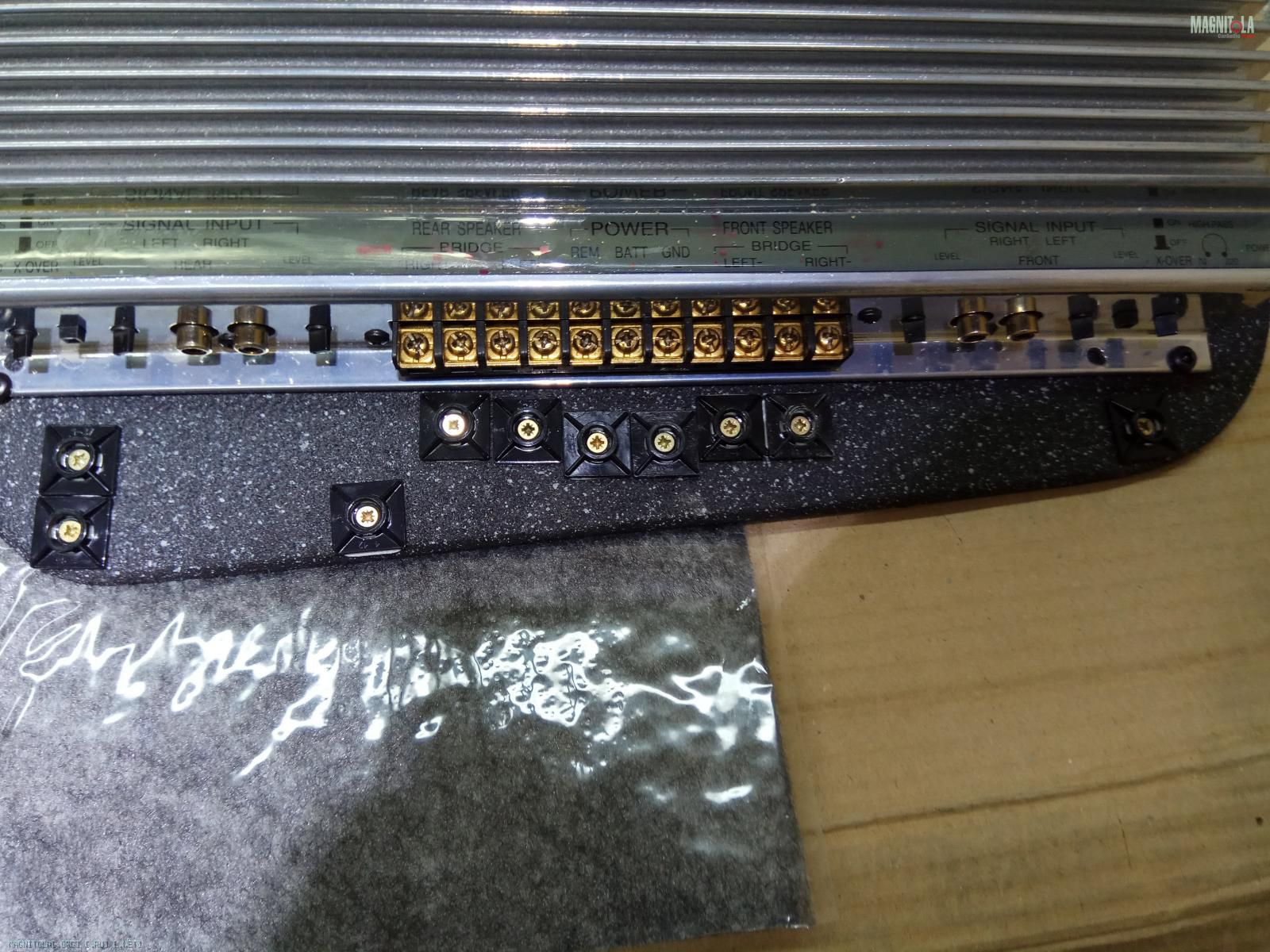

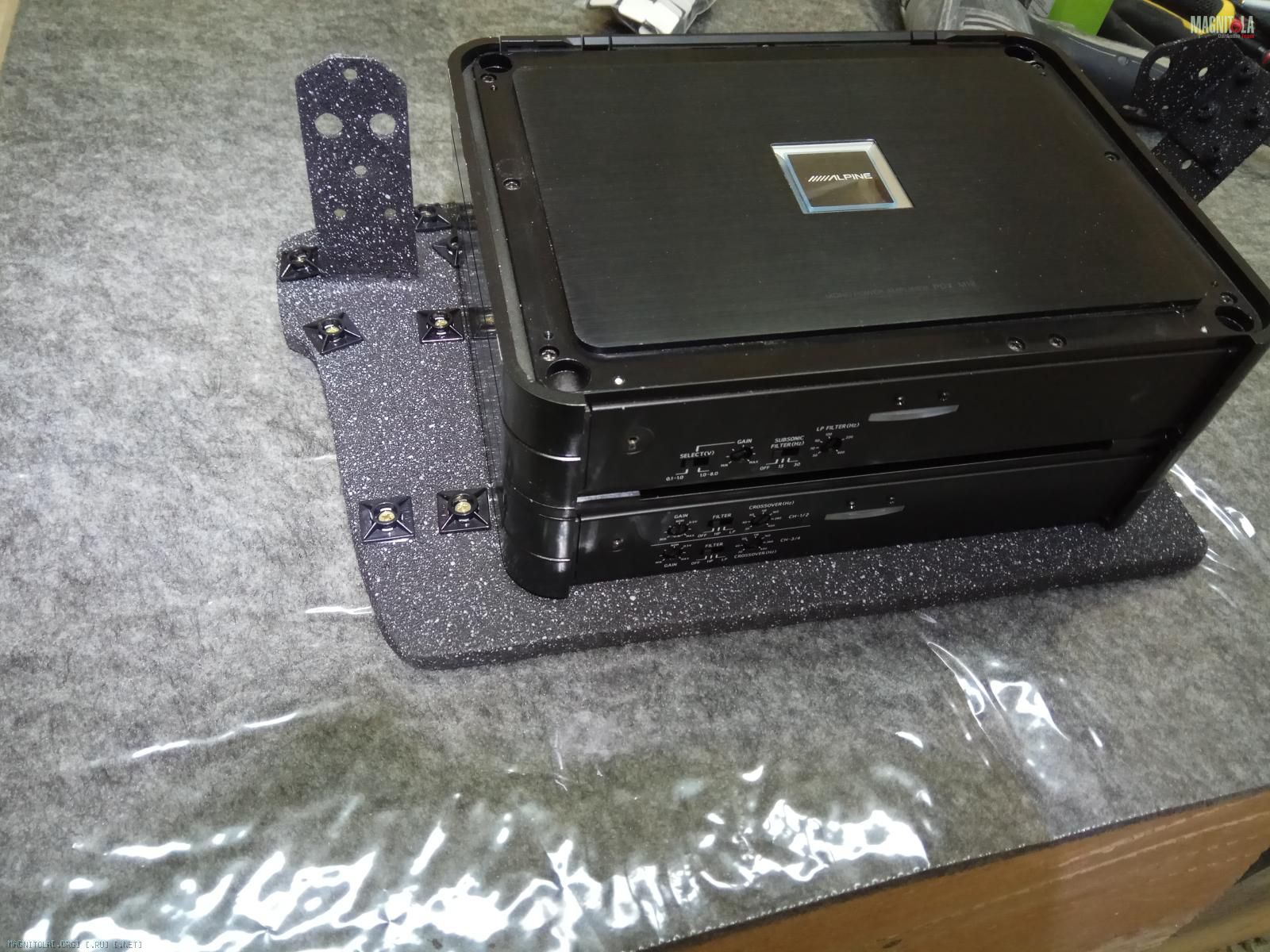

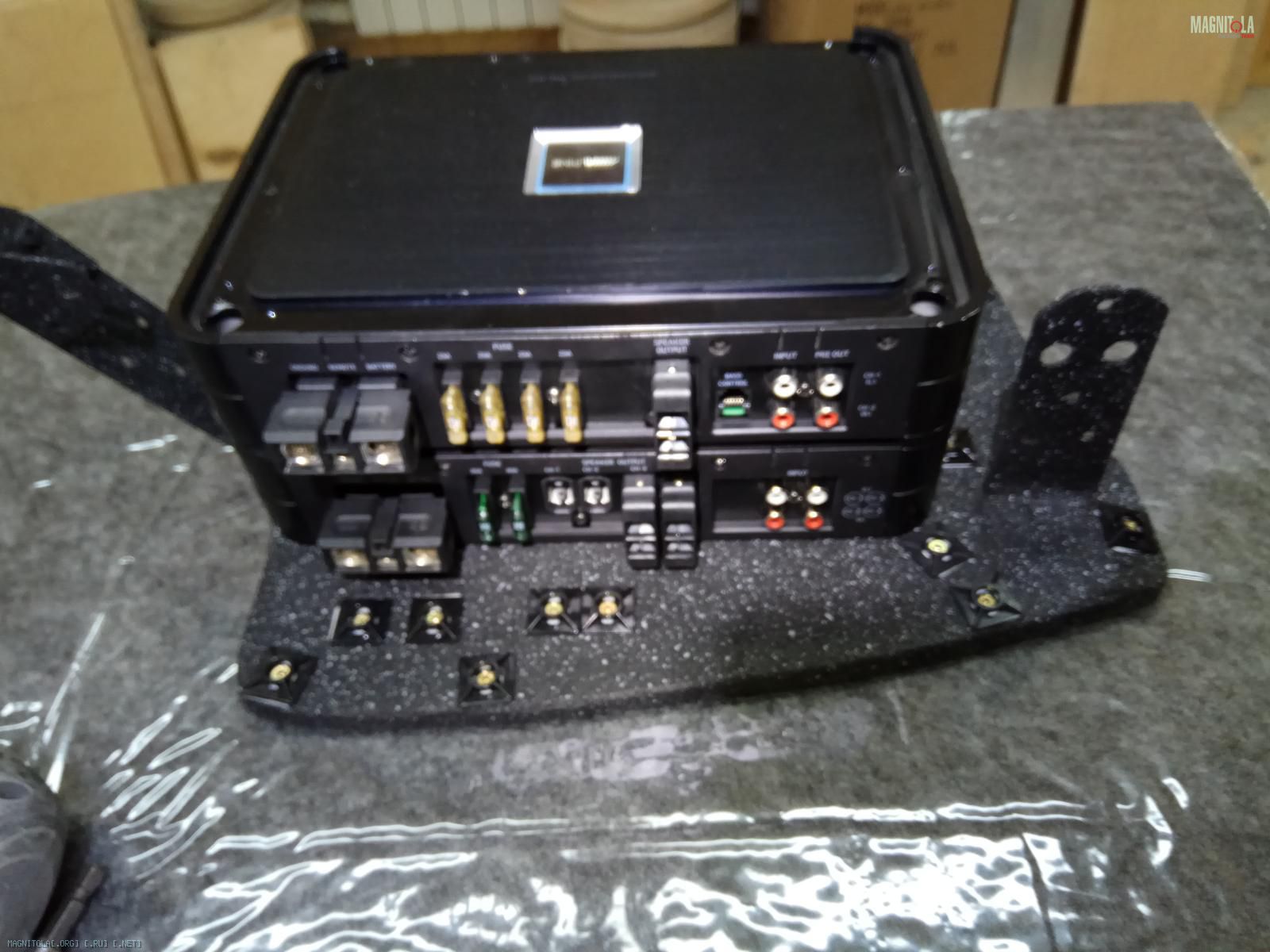

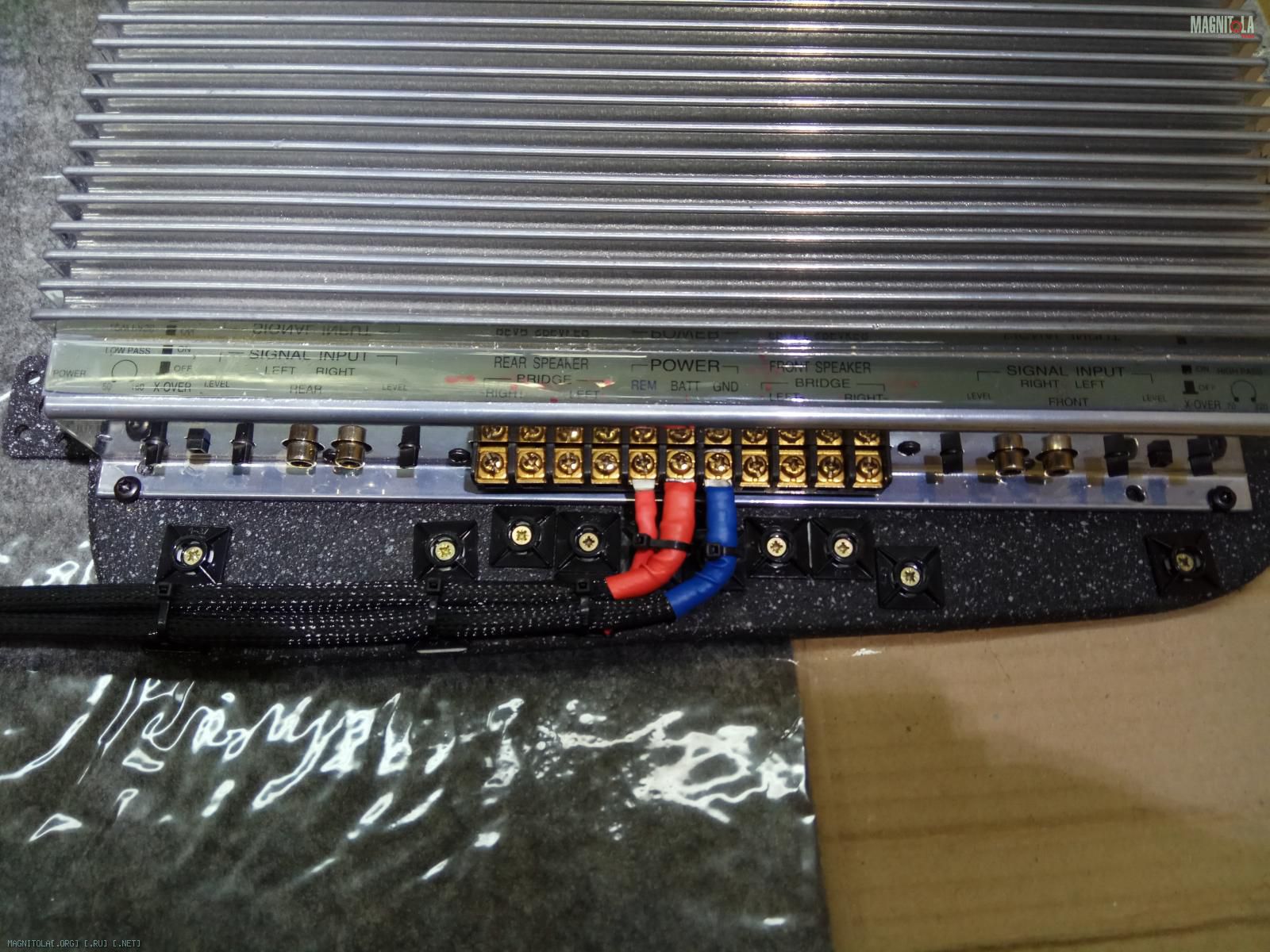

Крепление усилителей пдх.
Вложение 1188860Вложение 1188862Вложение 1188864Вложение 1188866

Перед установкой в нишу багажника, делаем ген. уборку.
Вложение 1188868Вложение 1188870

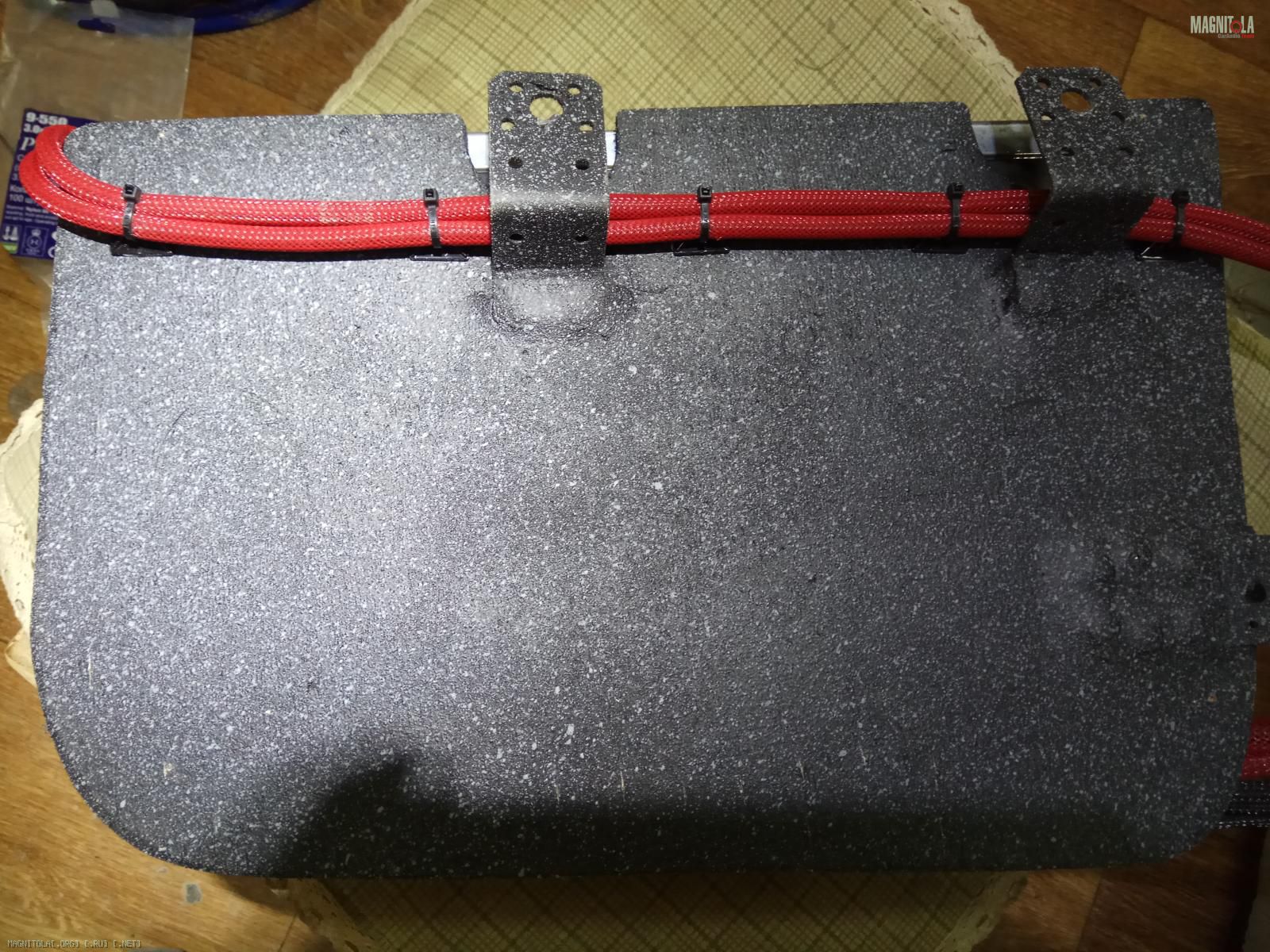

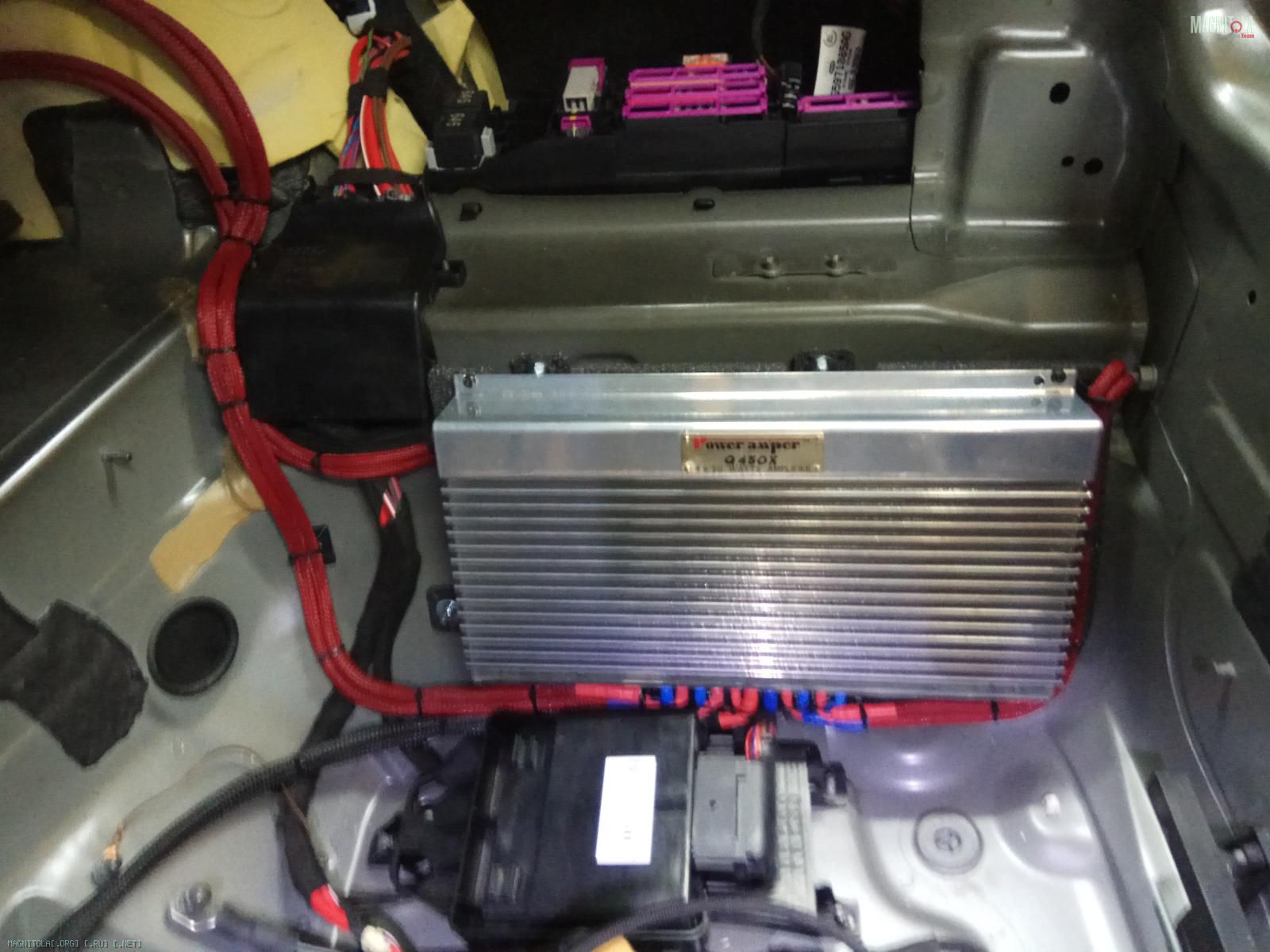

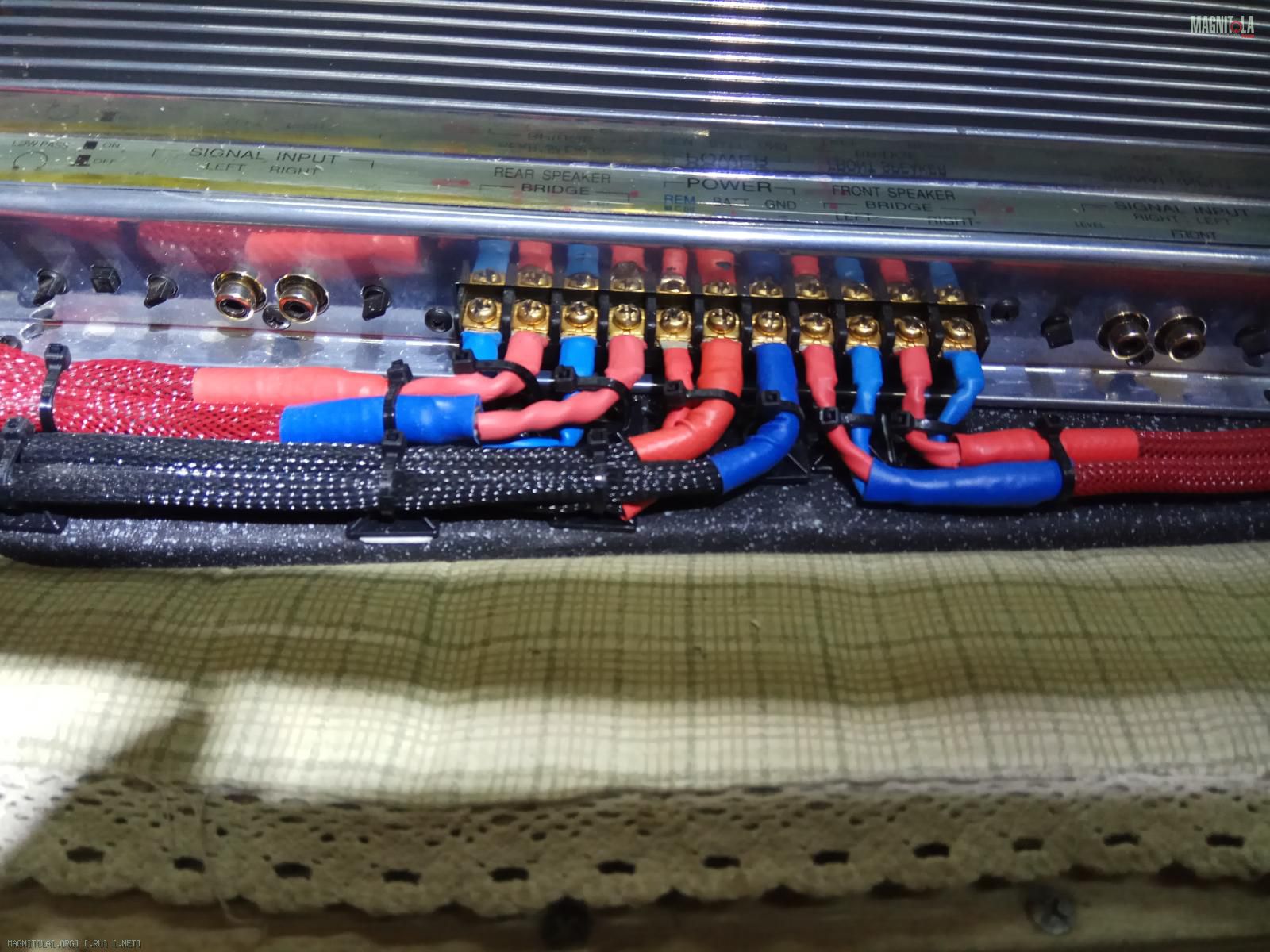

Разводка, подключение Poweramper
Вложение 1188872Вложение 1188874Вложение 1188876Вложение 1188878Вложение 1188882Вложение 1188884Вложение 1188886Вложение 1188888Вложение 1188890Вложение 1188892

Audi A6 (C7)
Закуплена силовая проводка и на саб 2*6мм2,(вандерх...й) чтобы нормально проходил бас:download:.

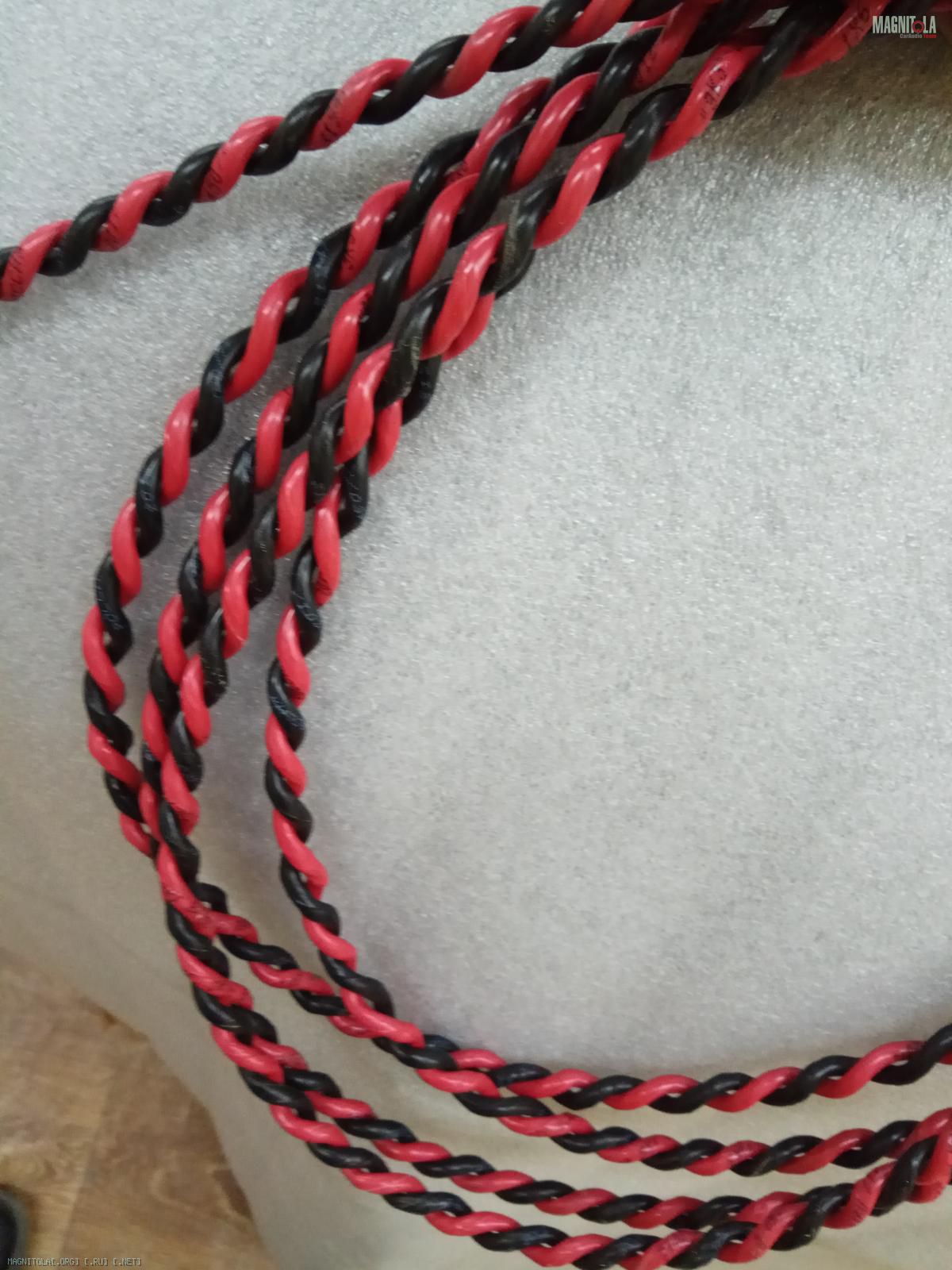

Вязка косы для акустической проводки, одеваем все в змейку.

Вложение 1188976Вложение 1188978

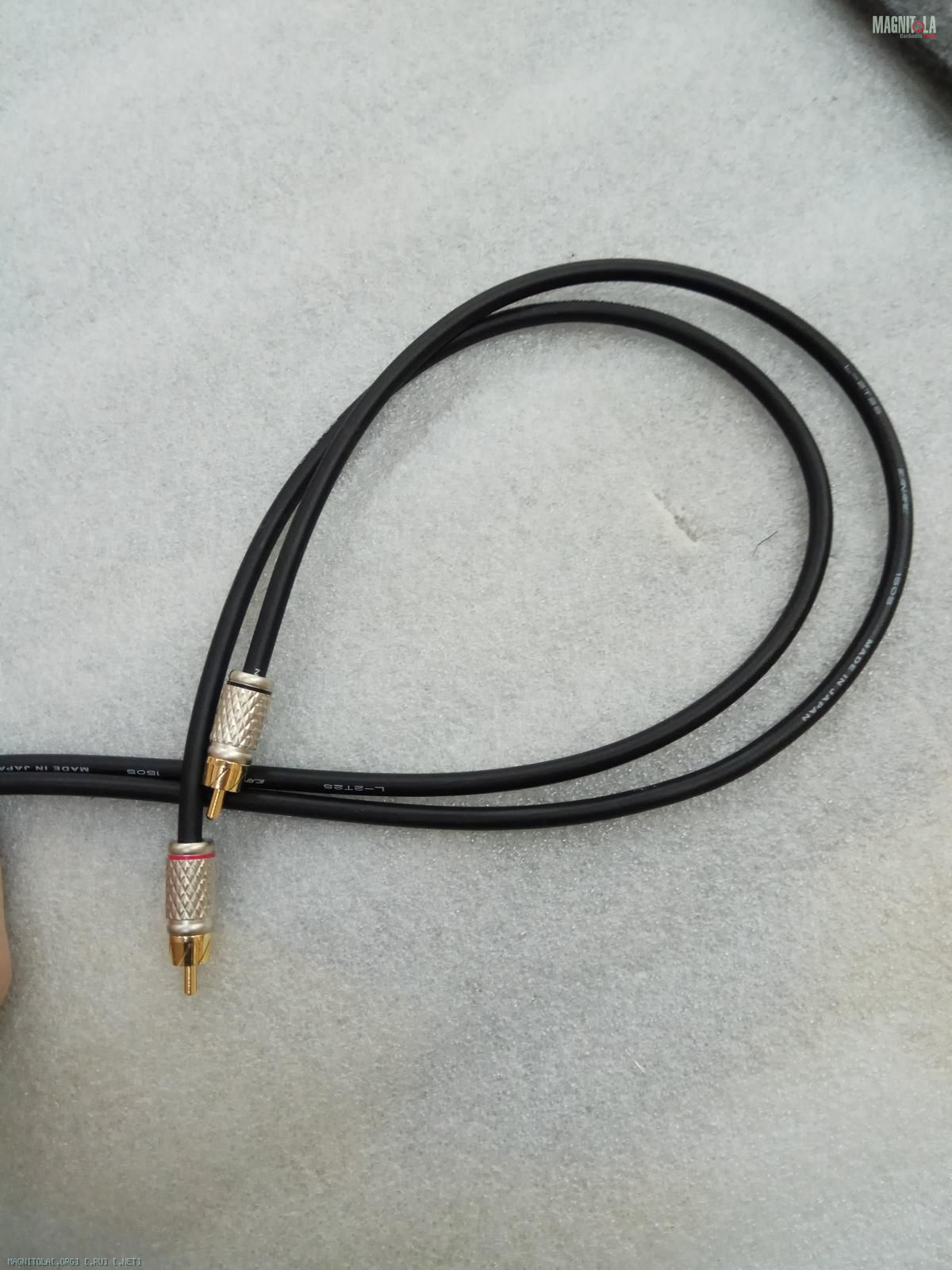

Паяем межблочники на саб..
Вложение 1188980

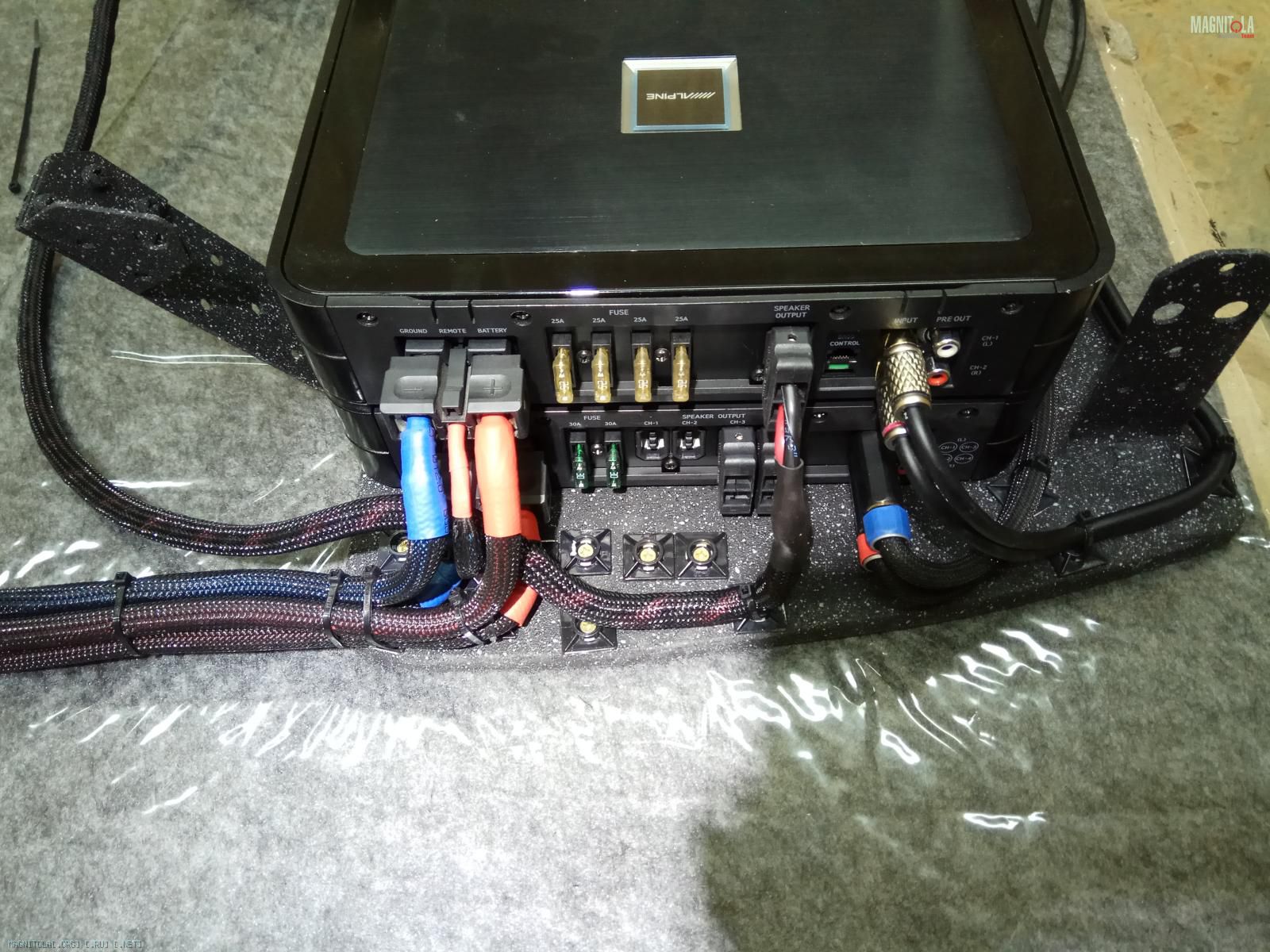

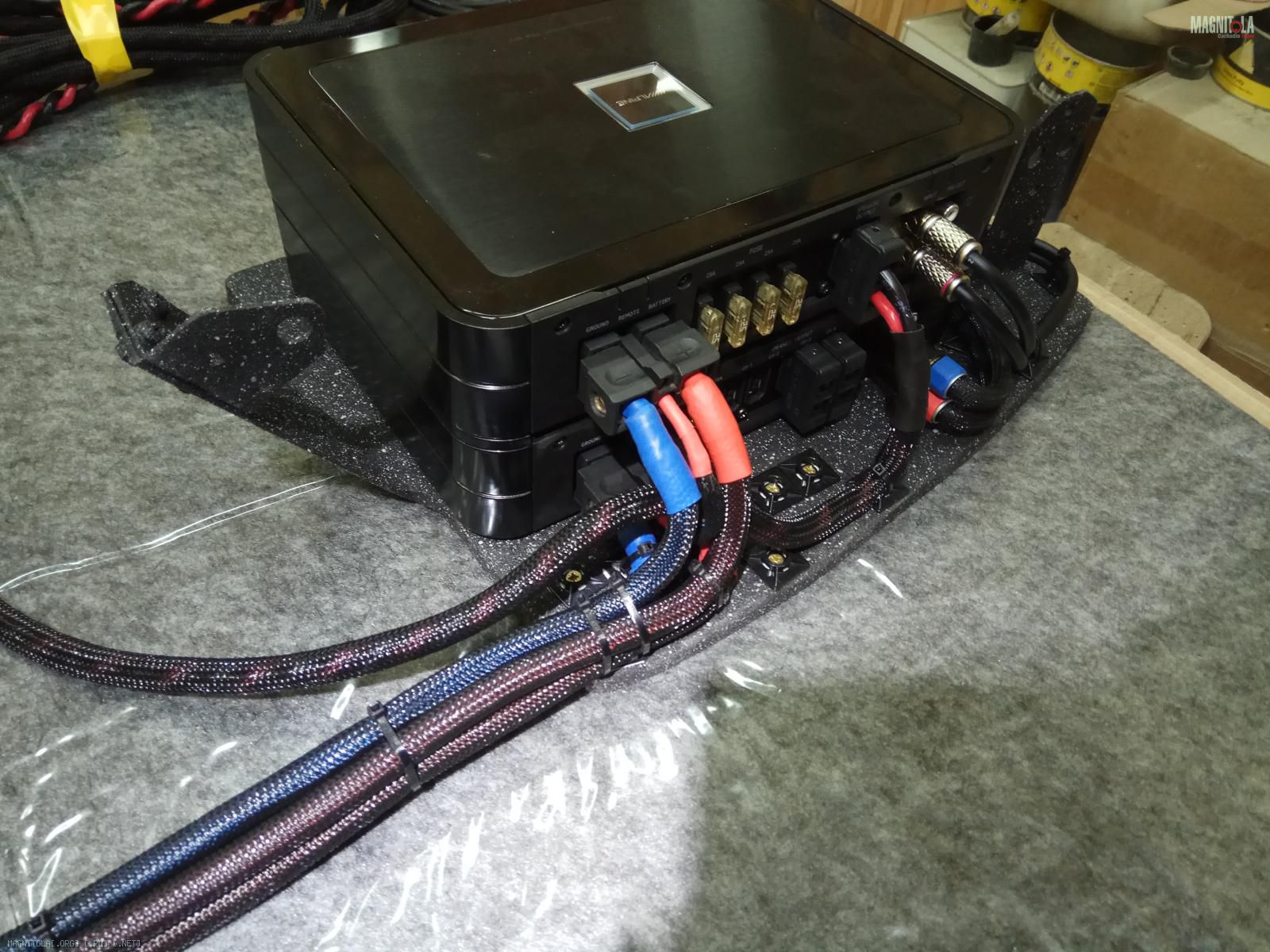

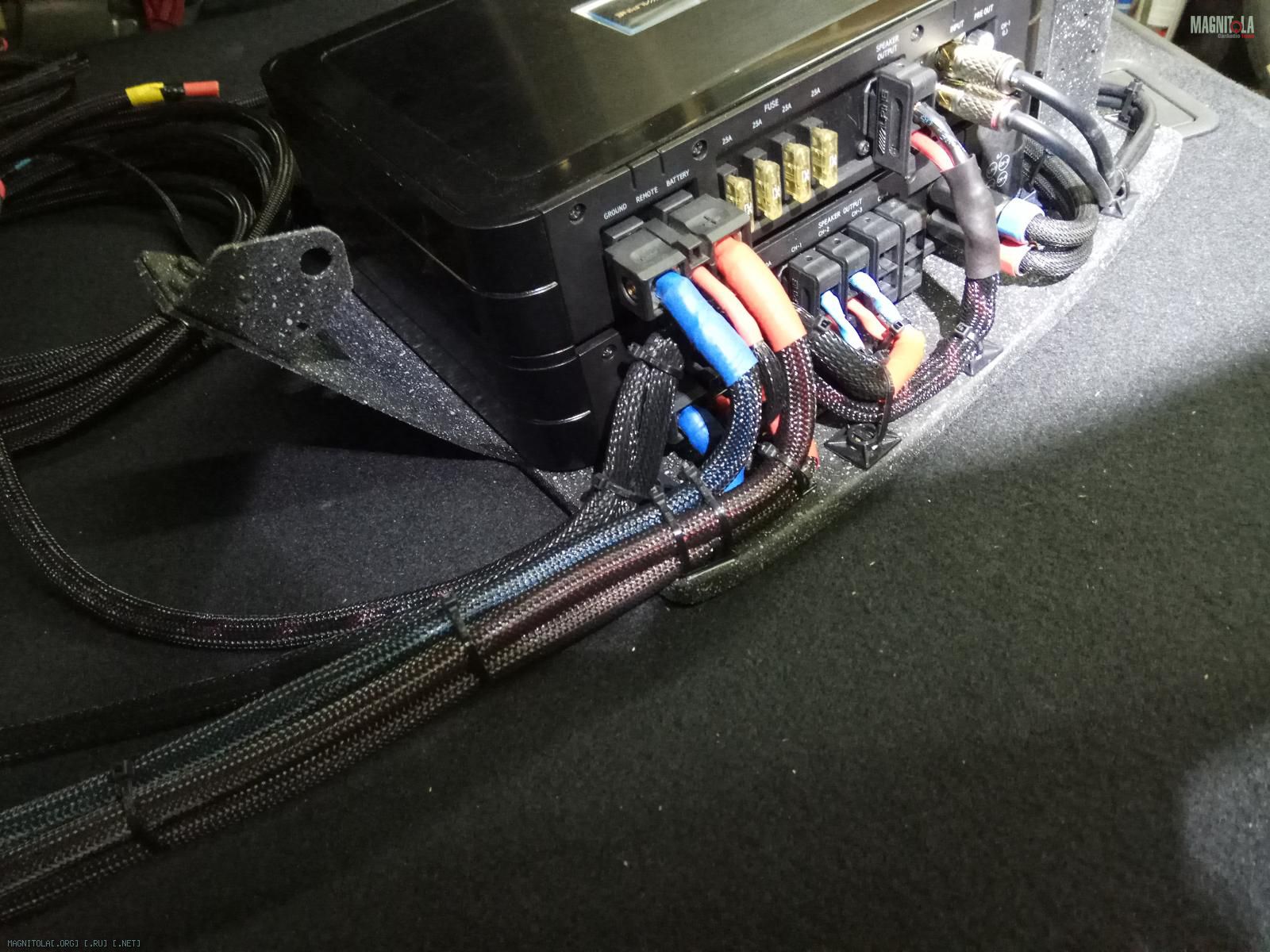

Коммутация, подключение усилителей пдх.
Вложение 1188982Вложение 1188984Вложение 1188986Вложение 1188988Вложение 1188990Вложение 1188992Вложение 1188994Вложение 1188996

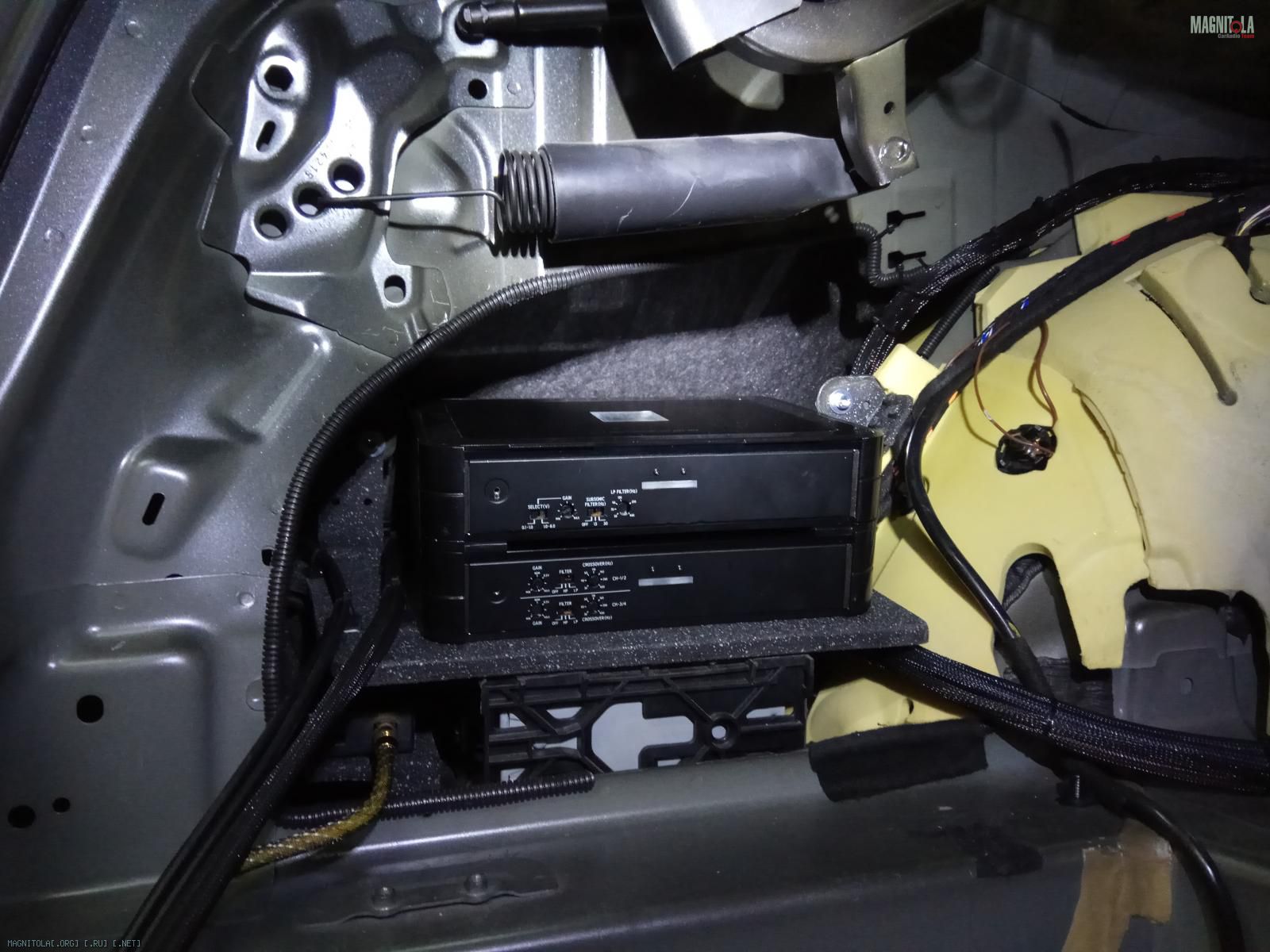

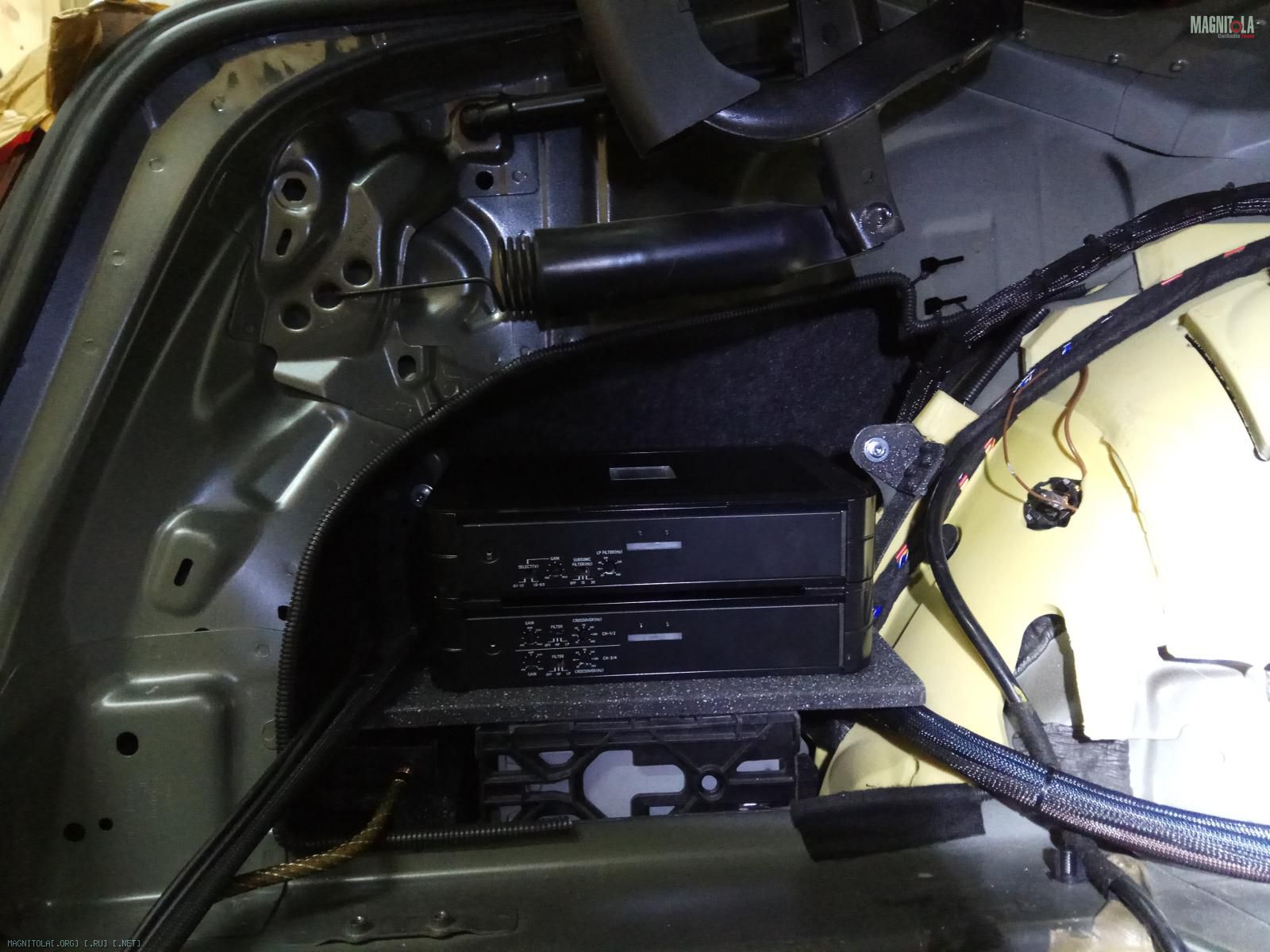

Усилители пдх на своем месте, крепление в штатные места.
Вложение 1188998Вложение 1189000Вложение 1189002

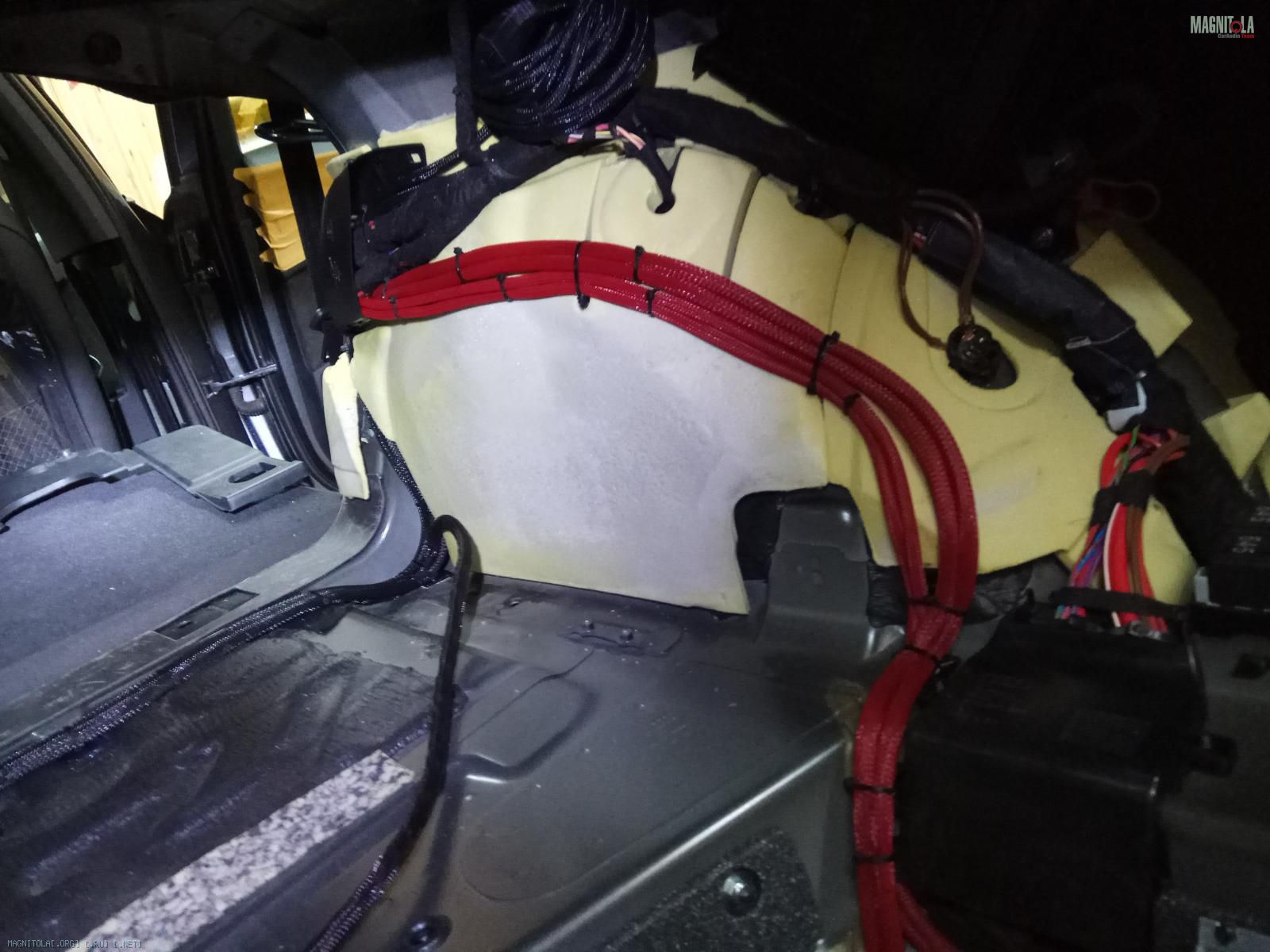

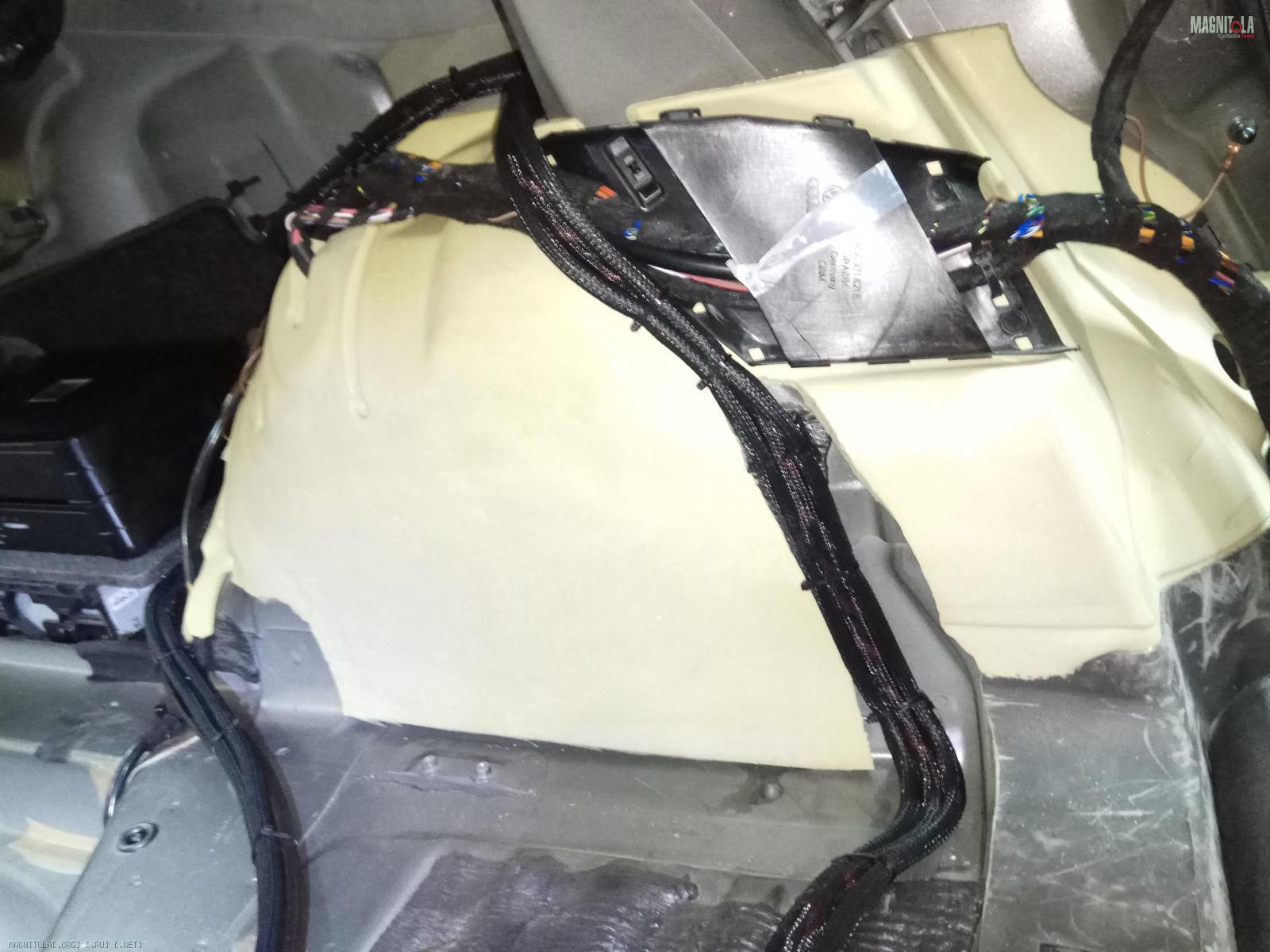

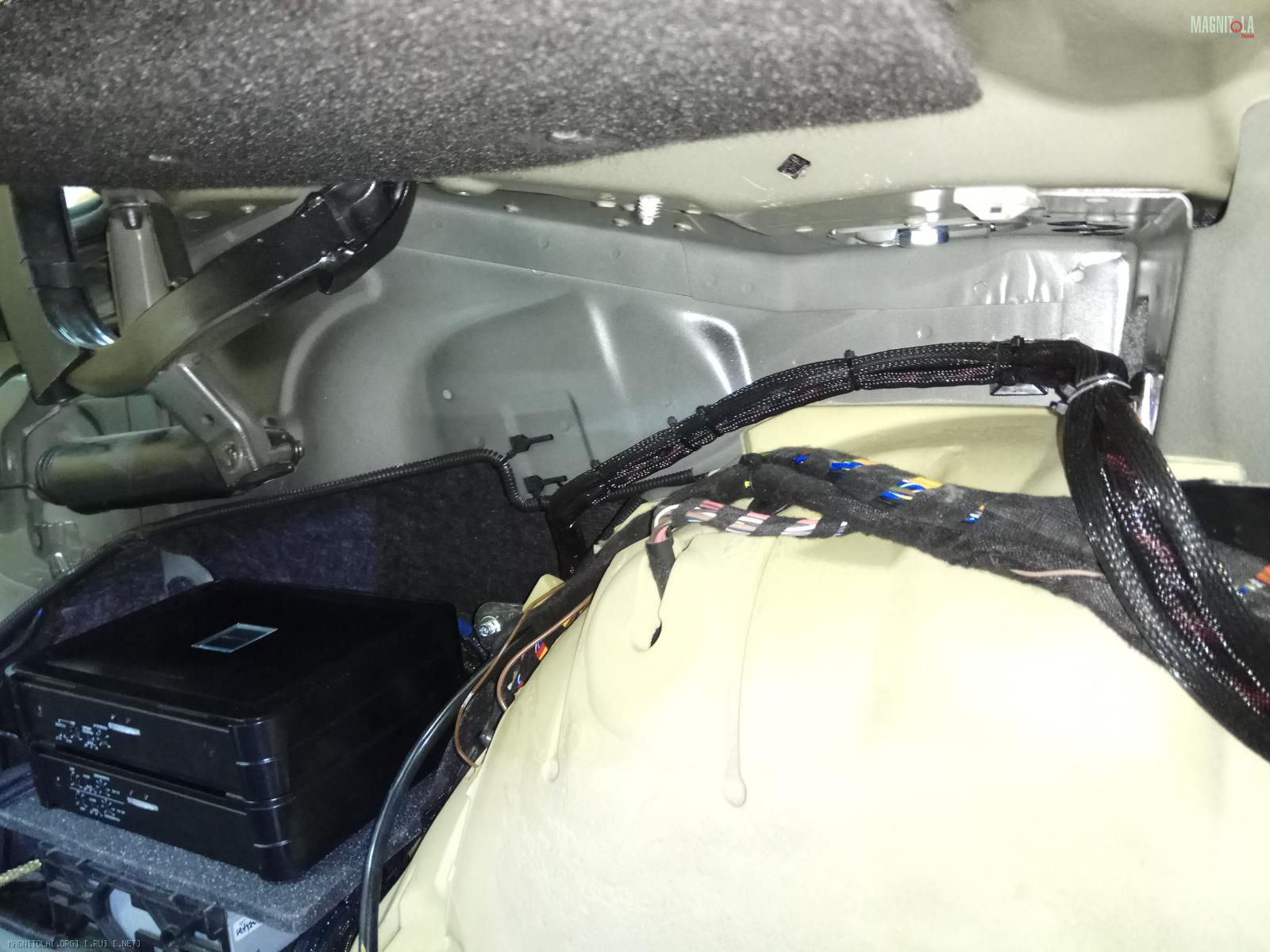

Протяжка закрепление акустической проводки...
Вложение 1189006Вложение 1189008Вложение 1189010Вложение 1189012Вложение 1189014

Audi A6 (C7)

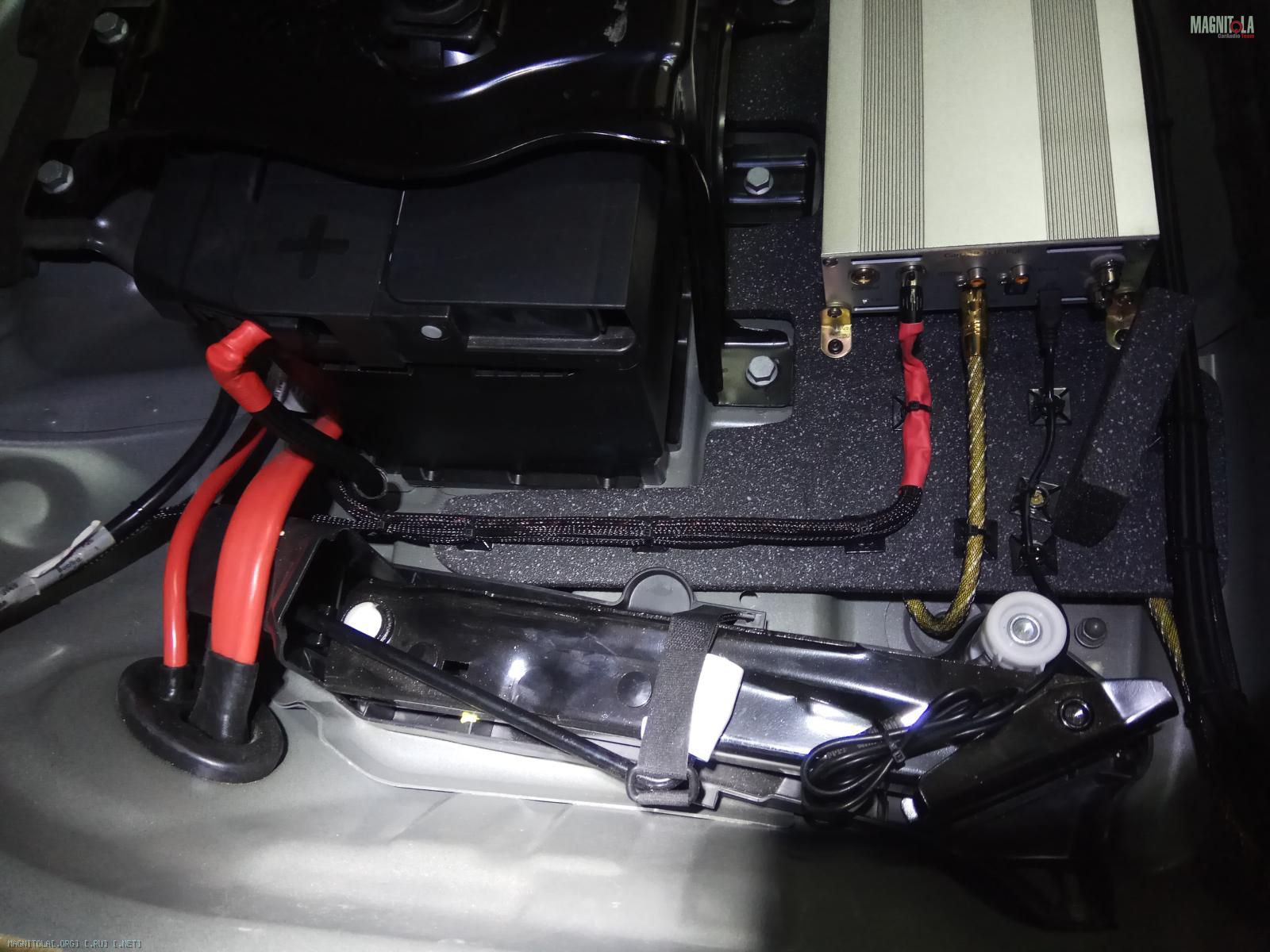

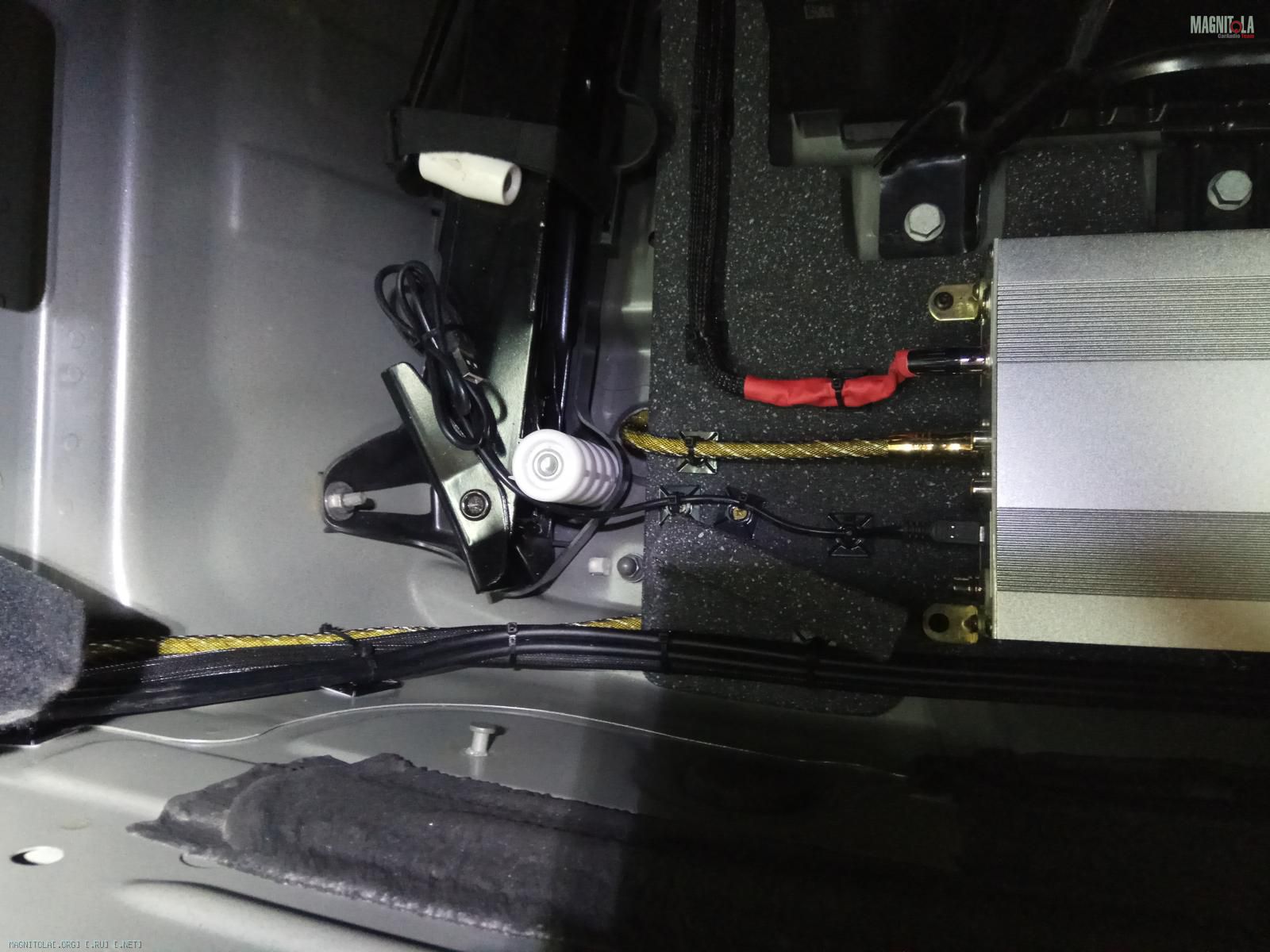

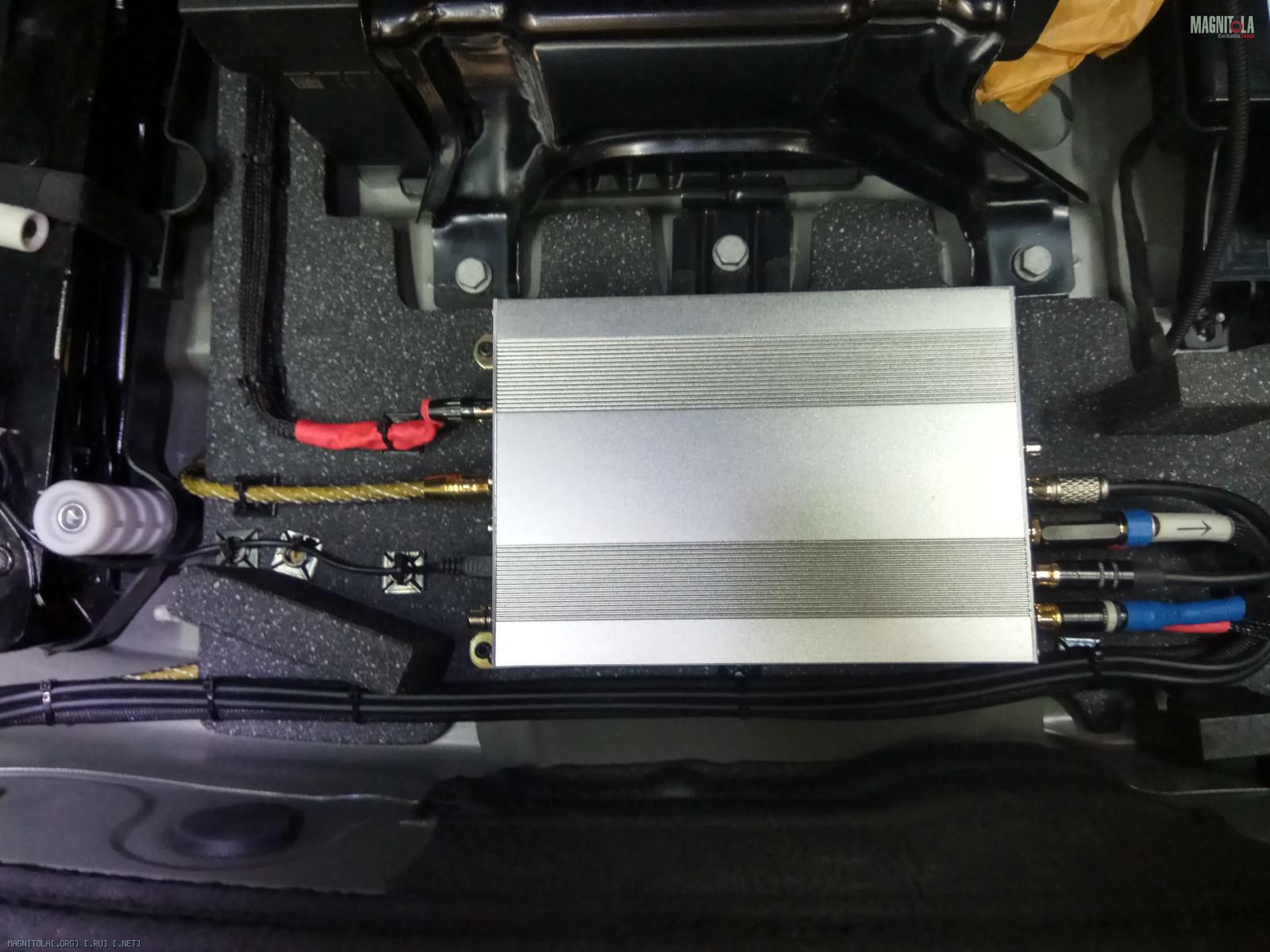

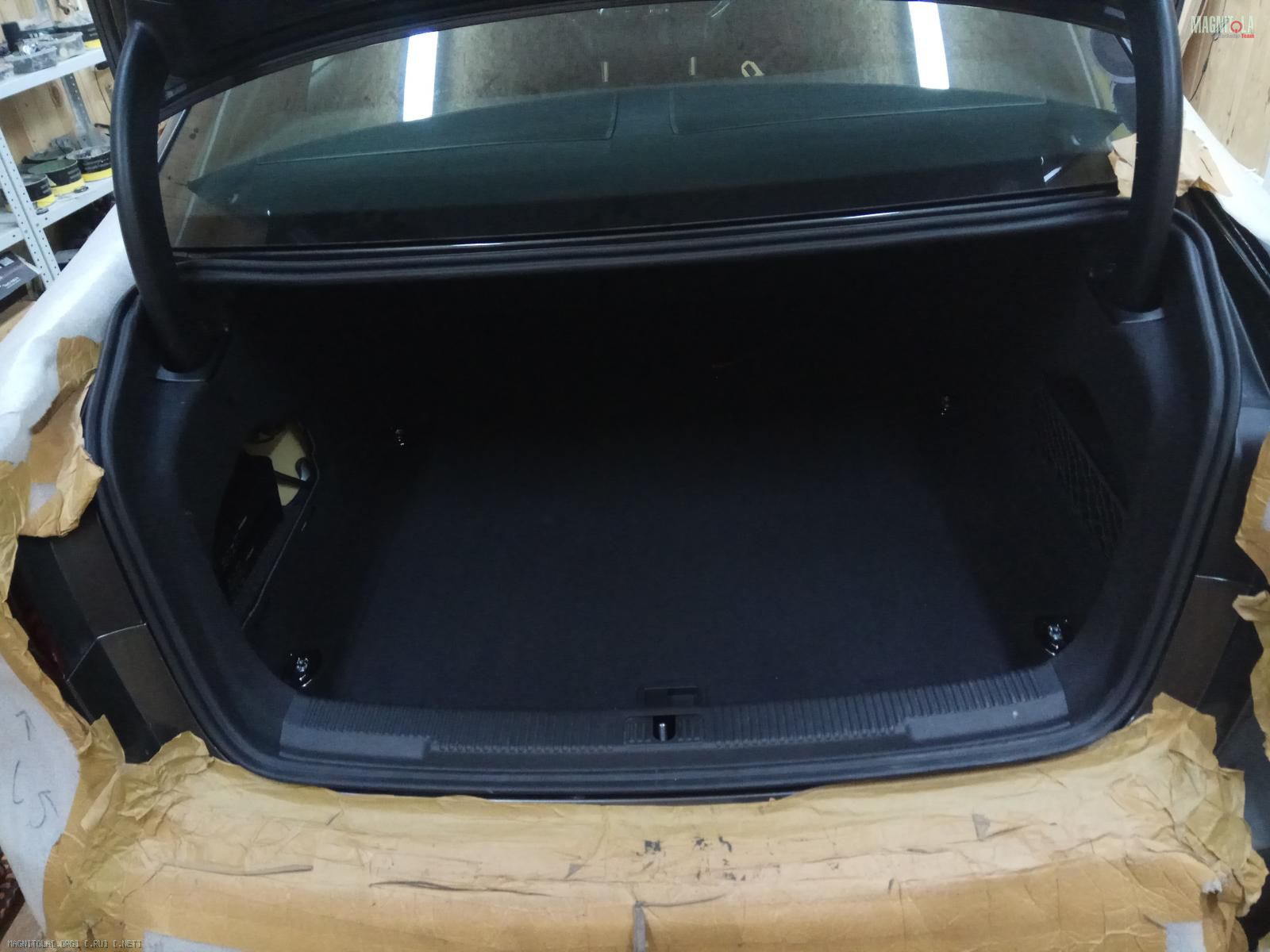

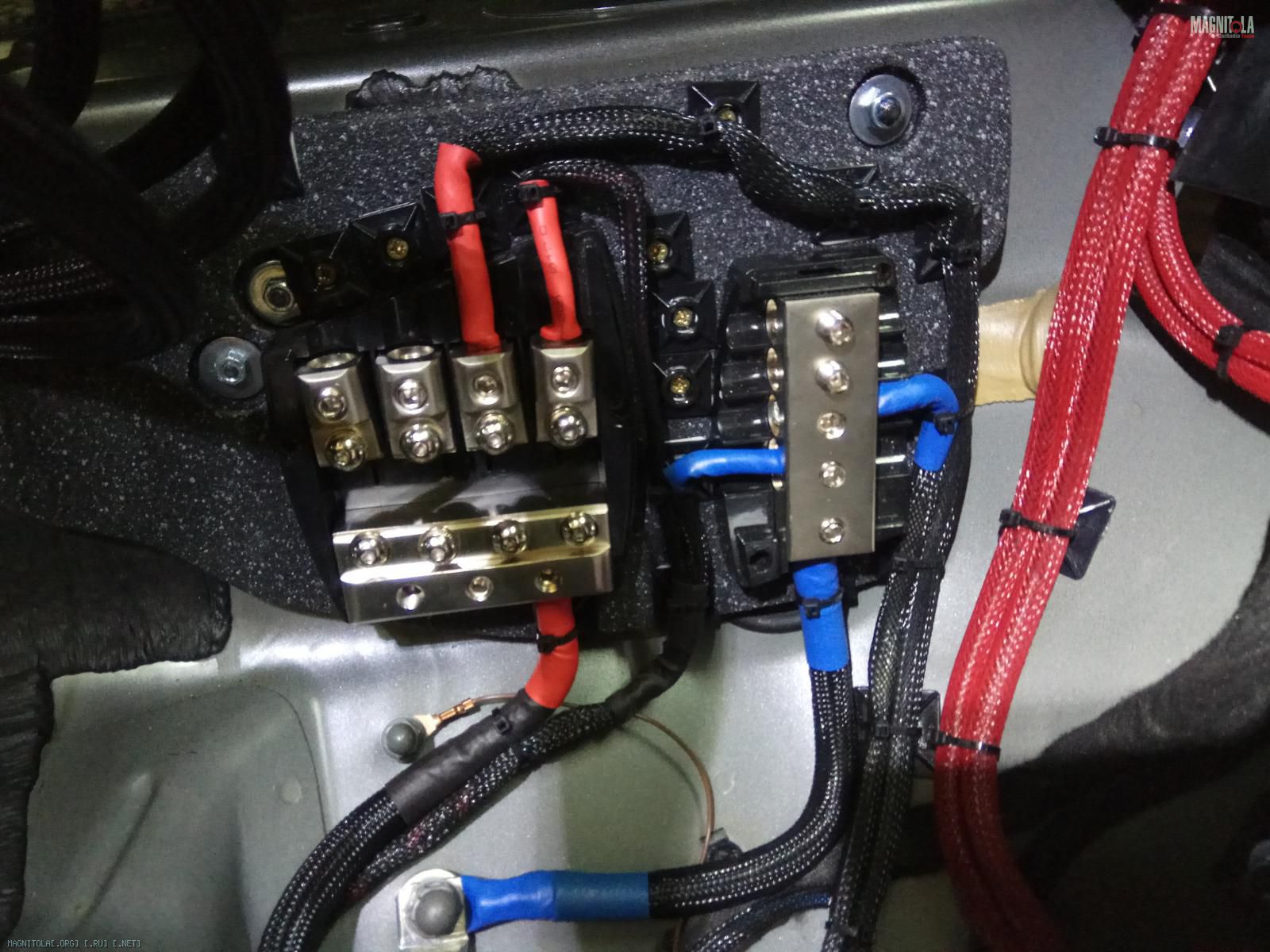

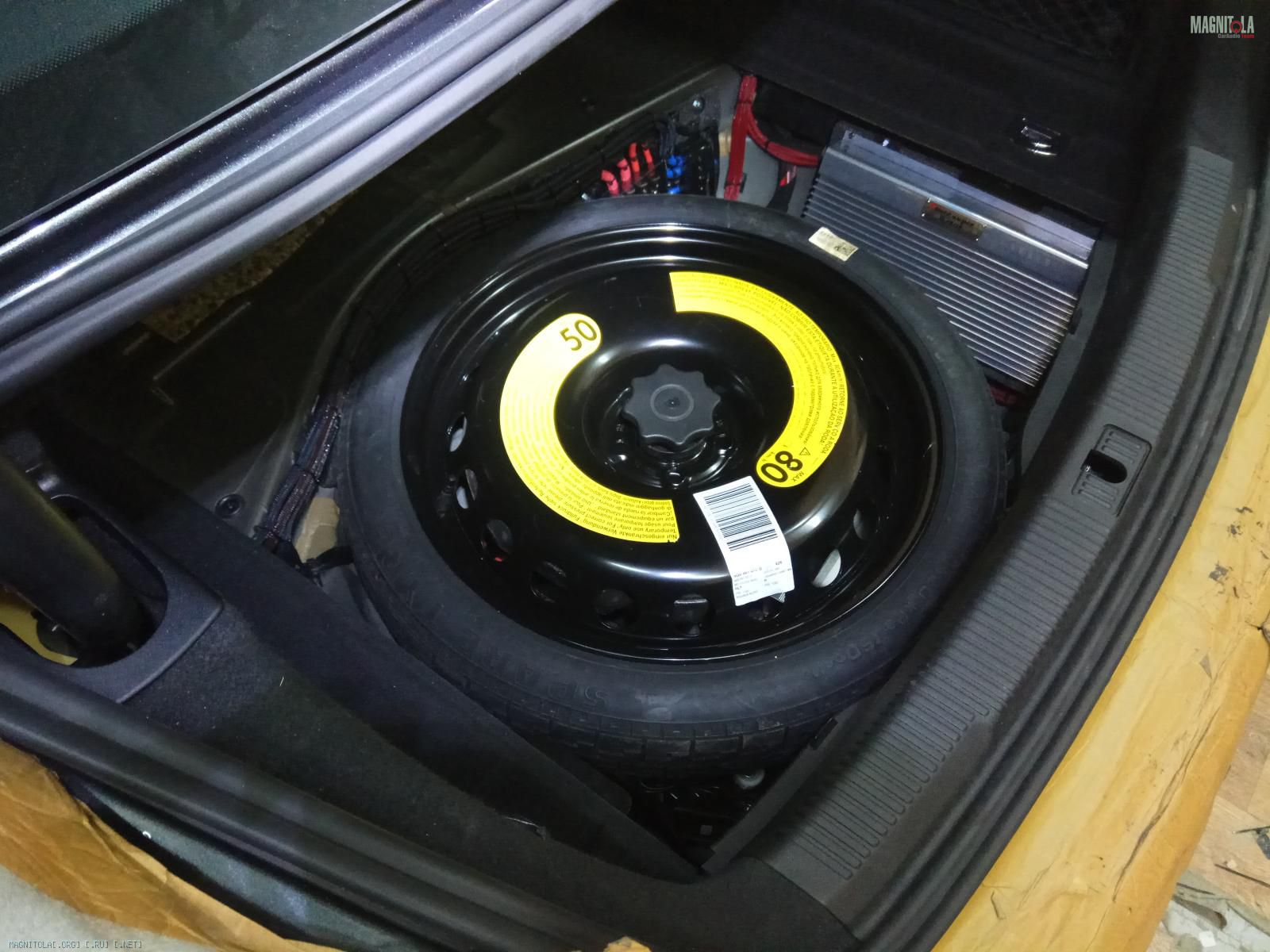

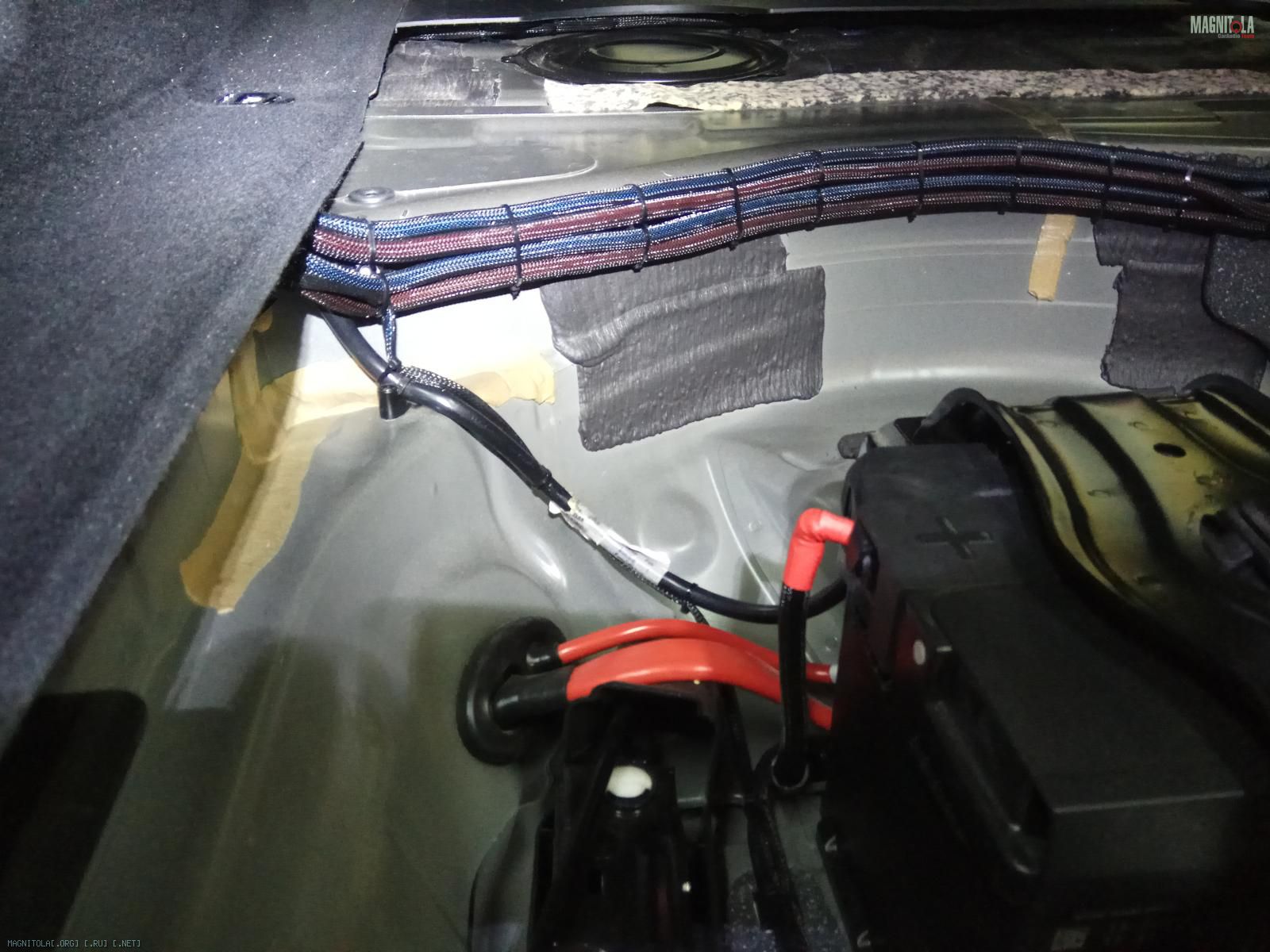

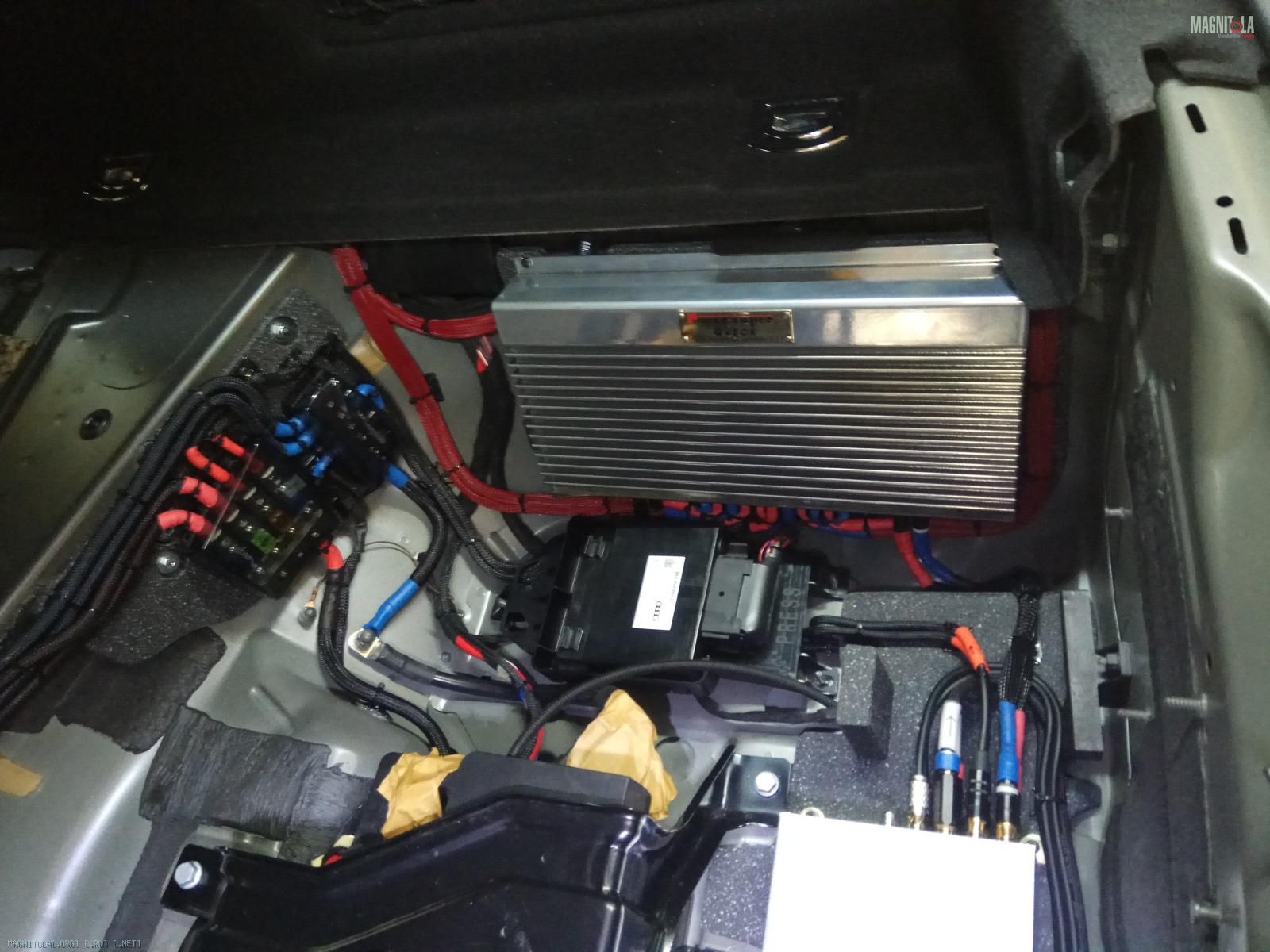

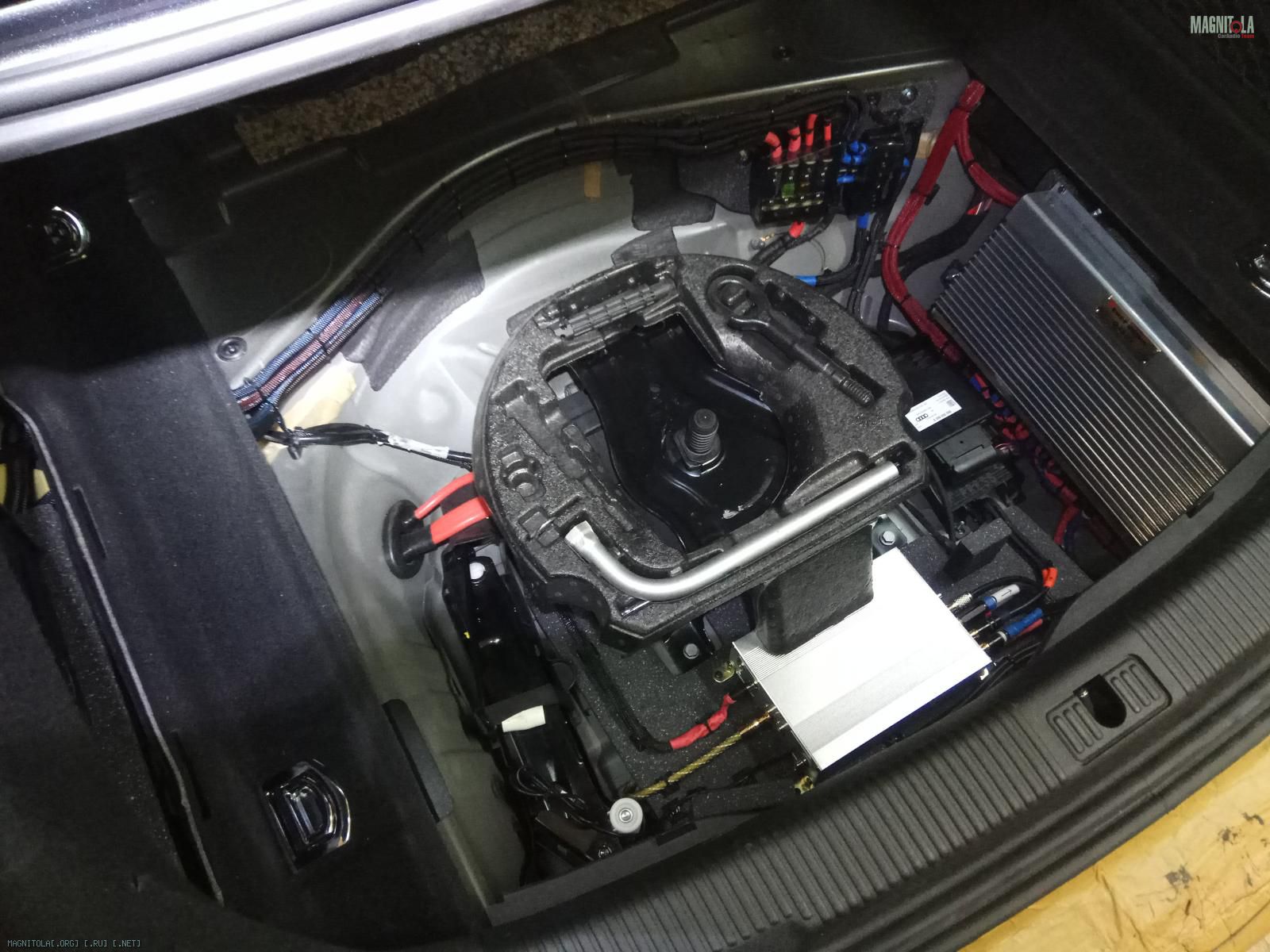

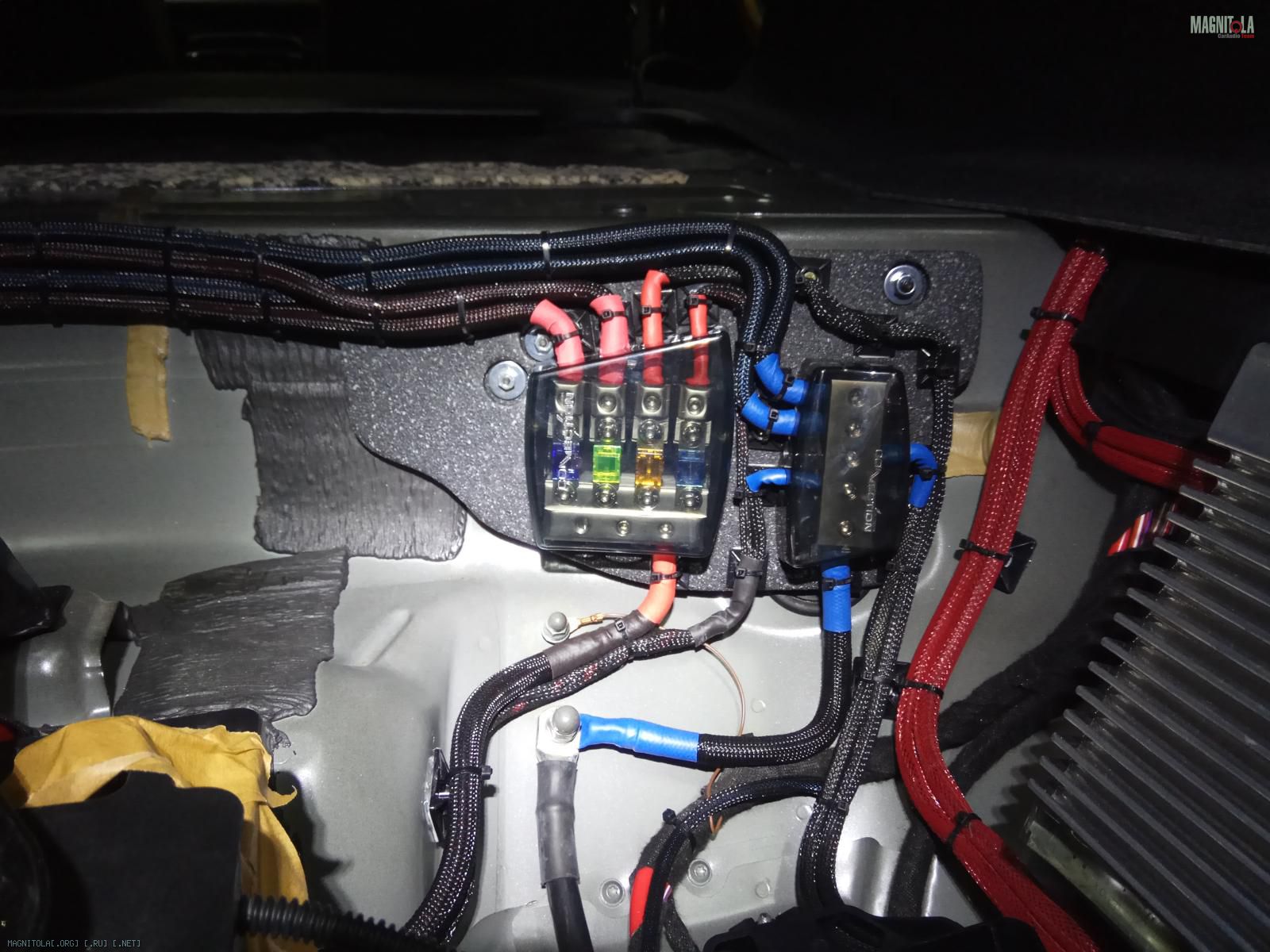

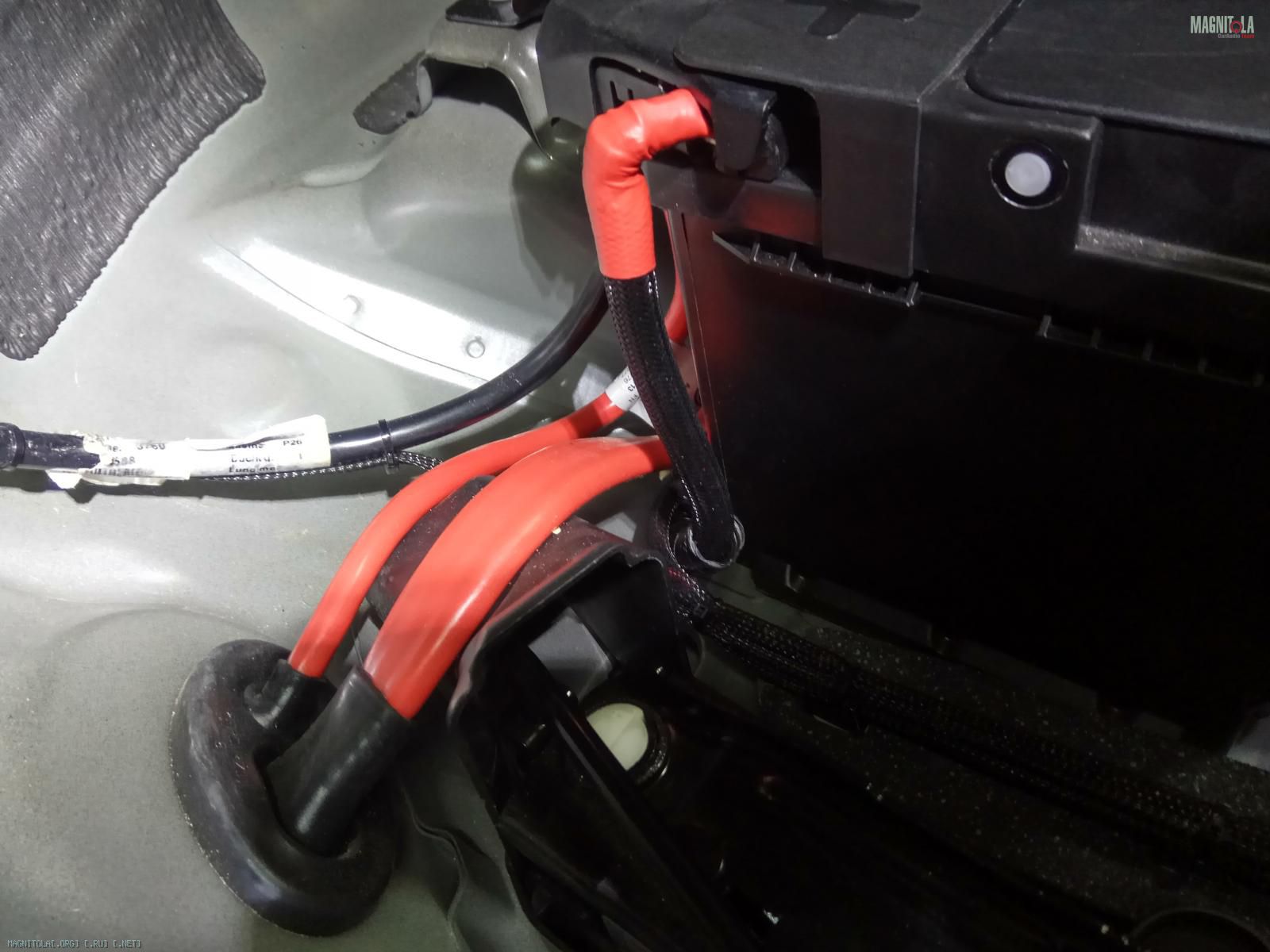

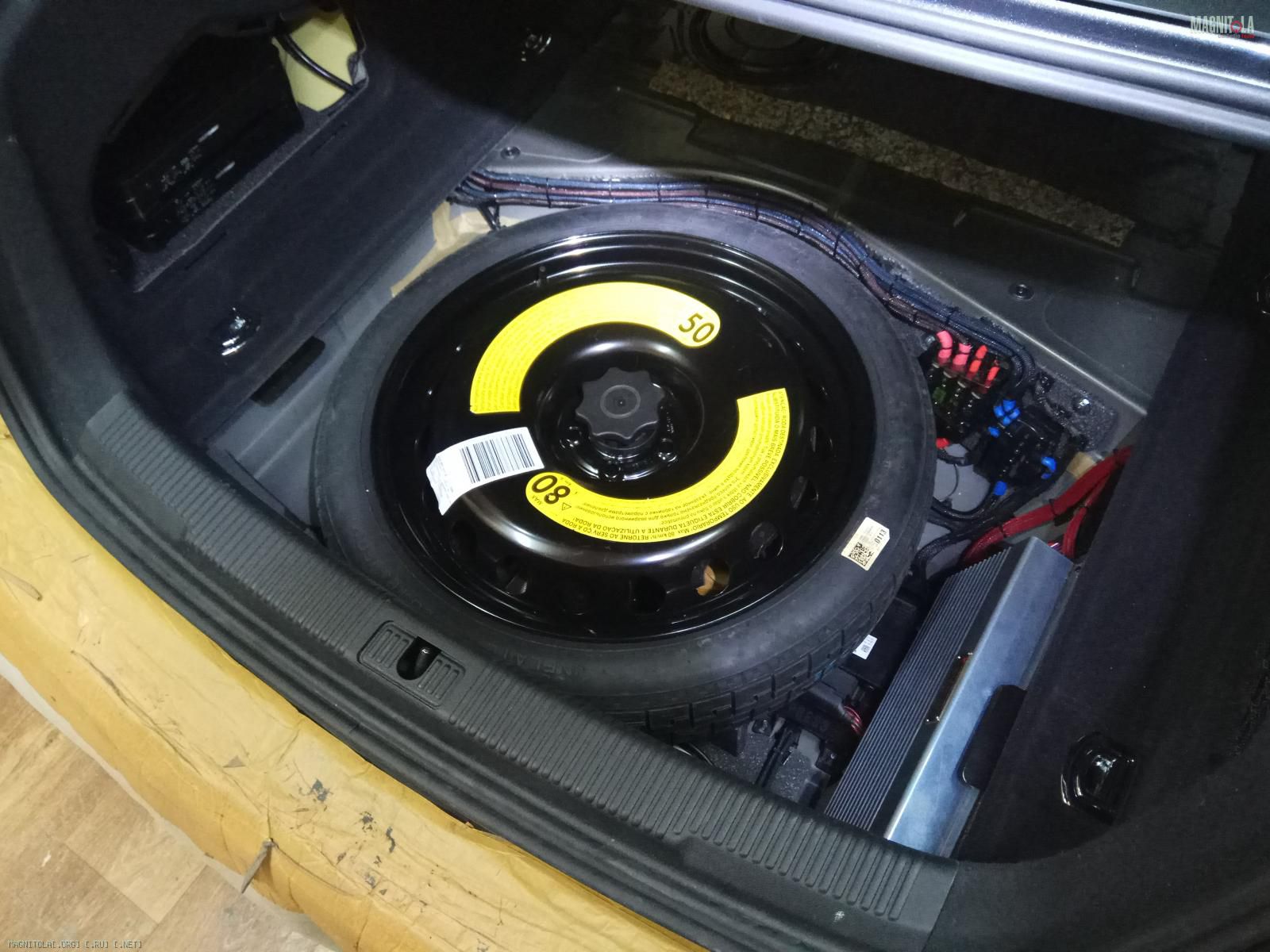

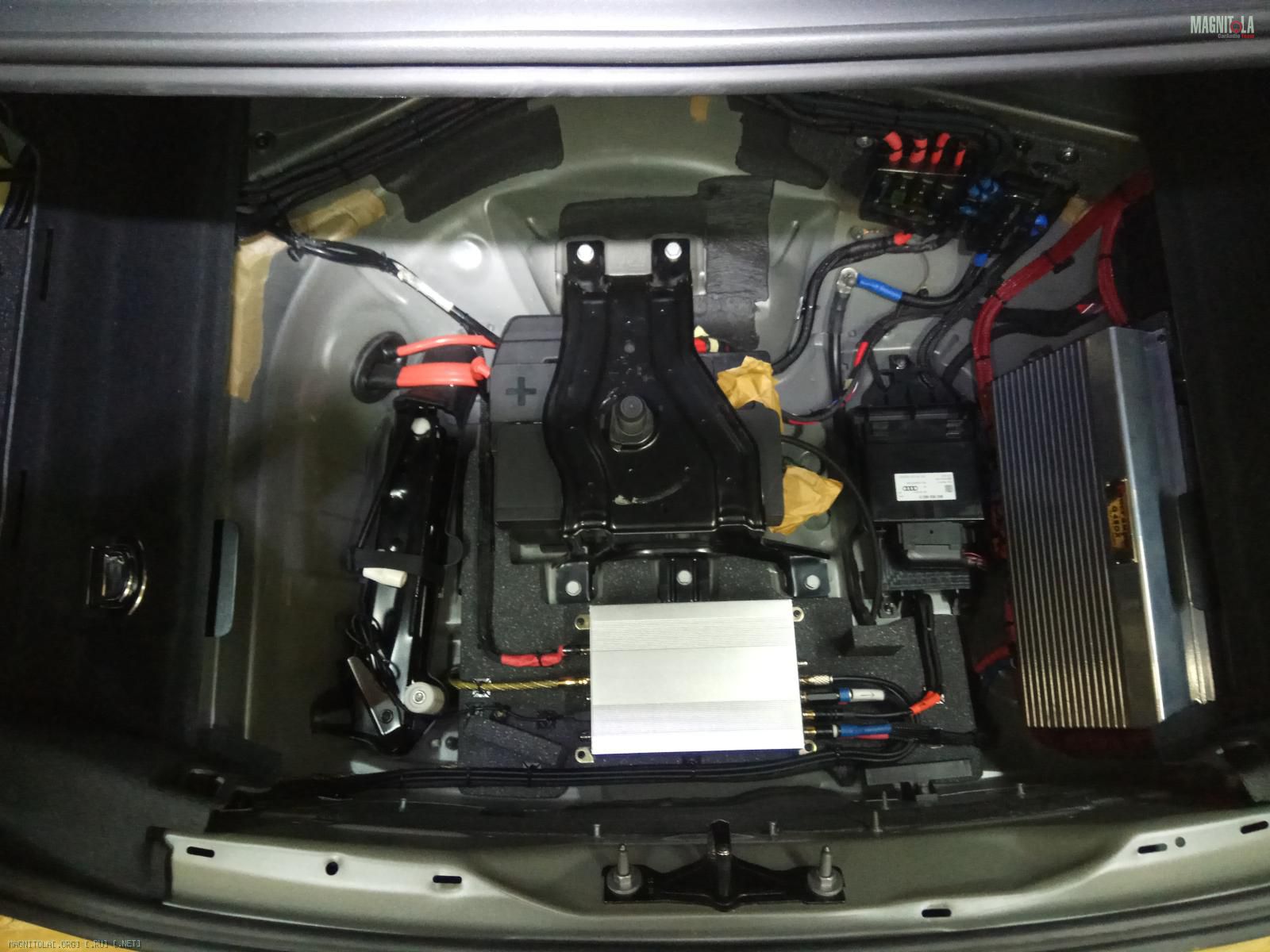

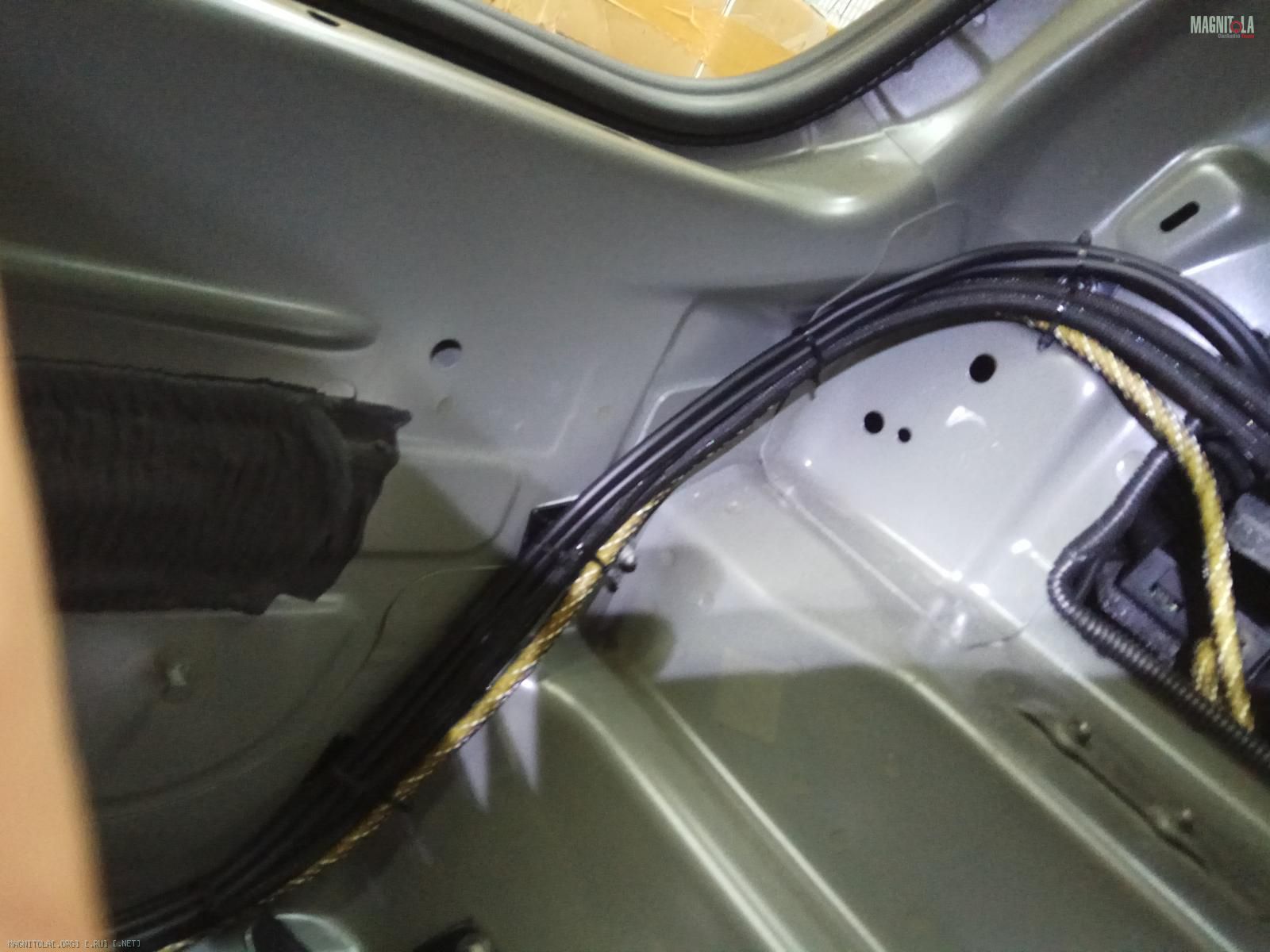

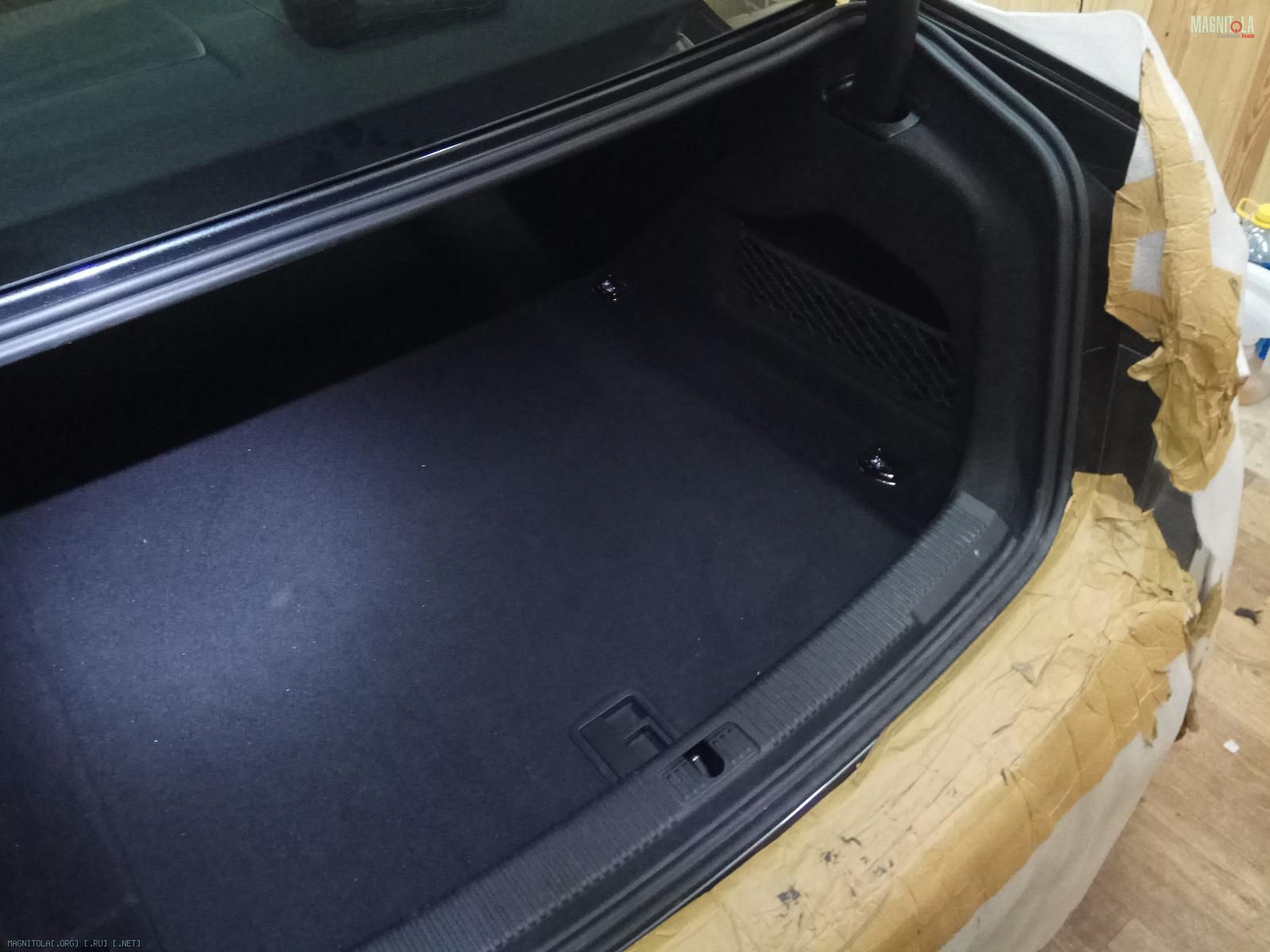

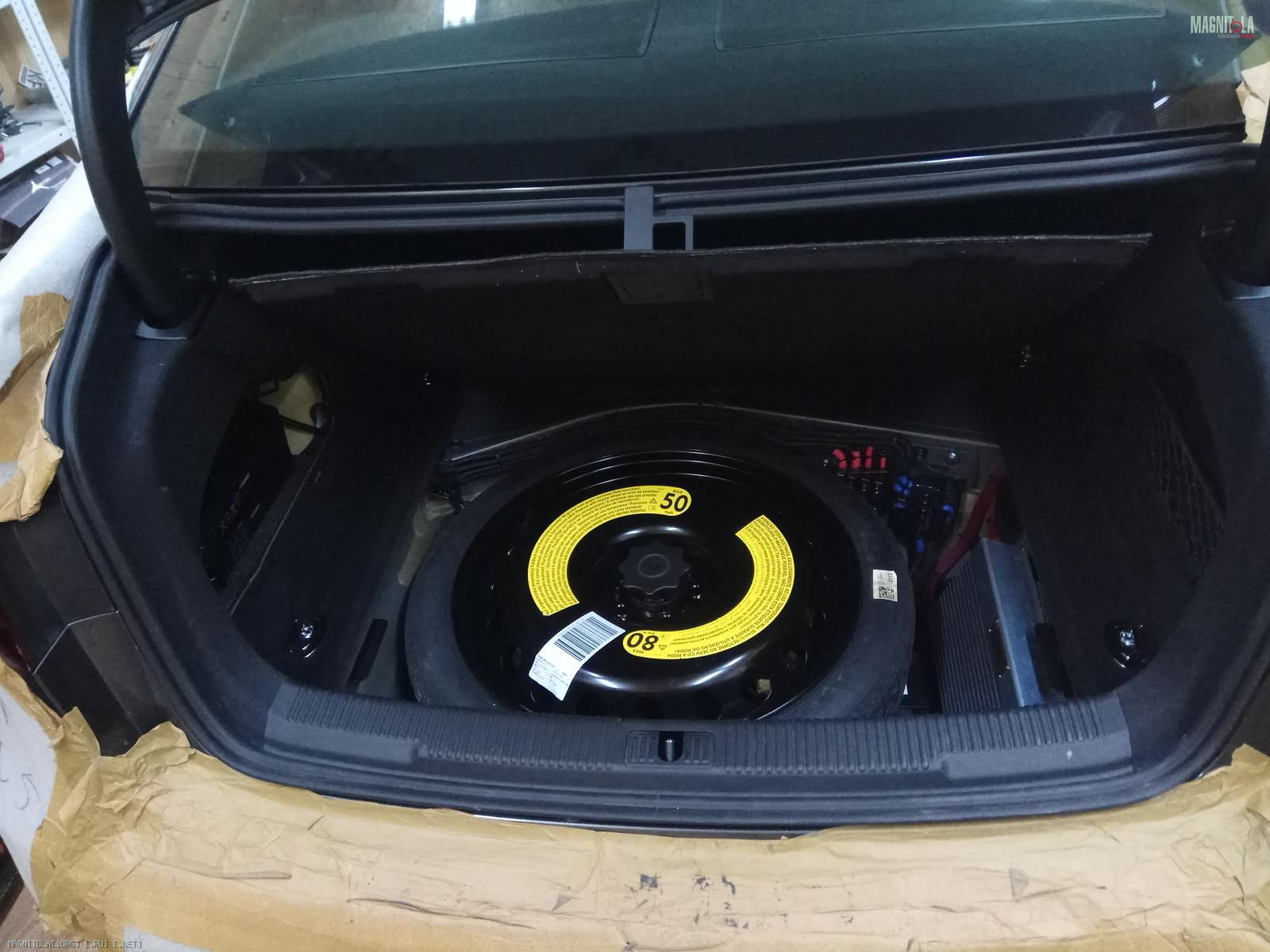

Разводка подключение...
Вложение 1189210Вложение 1189212Вложение 1189214Вложение 1189216Вложение 1189218Вложение 1189220Вложение 1189222Вложение 1189224Вложение 1189226Вложение 1189228Вложение 1189230Вложение 1189232Вложение 1189234Вложение 1189236Вложение 1189238Вложение 1189240Вложение 1189242Вложение 1189244Вложение 1189246Вложение 1189248Вложение 1189250Вложение 1189252Вложение 1189254Вложение 1189256Вложение 1189258Вложение 1189260Вложение 1189262Вложение 1189264Вложение 1189266Вложение 1189268Вложение 1189270Вложение 1189272Вложение 1189274

Audi A6 (C7)

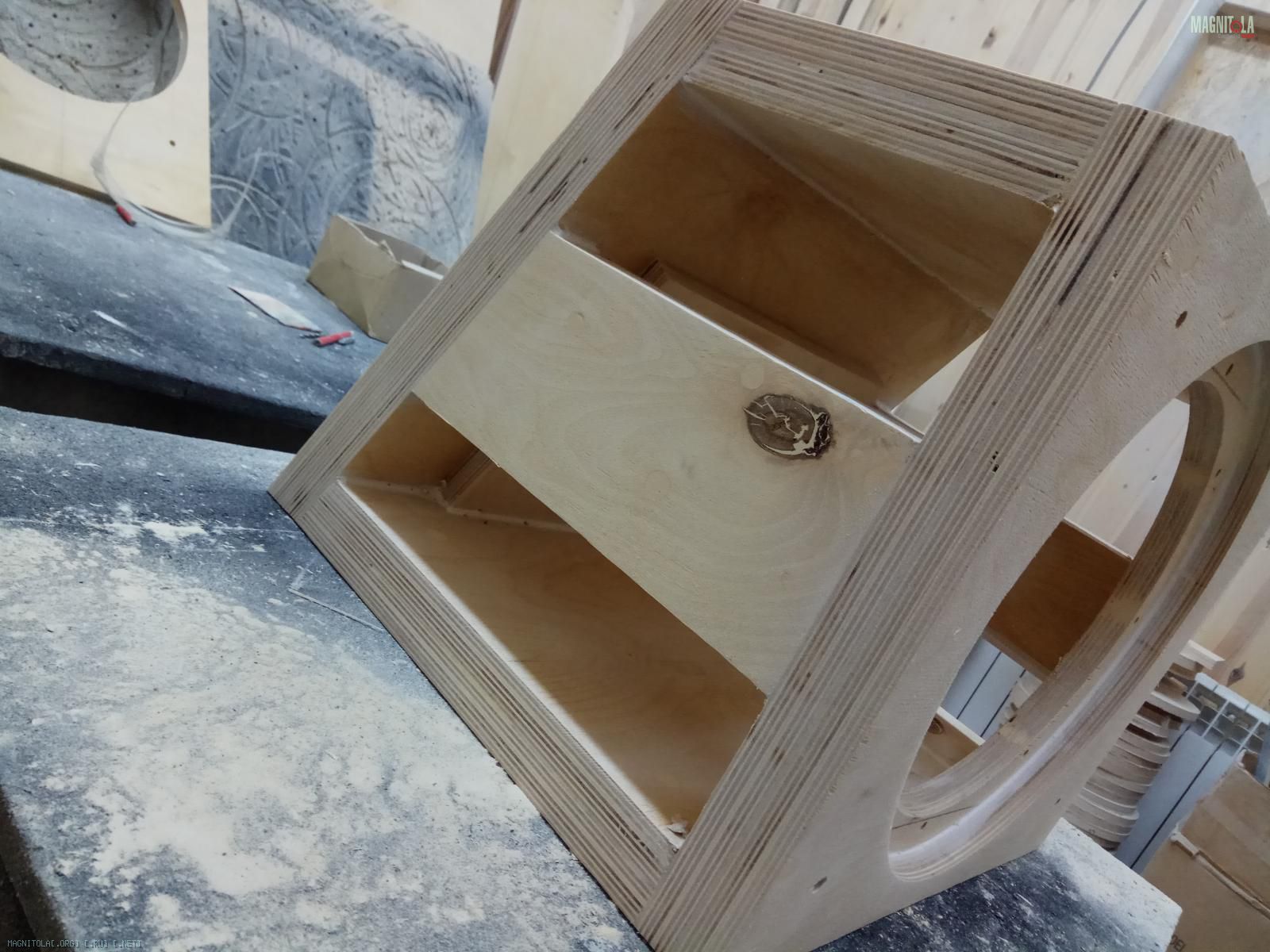

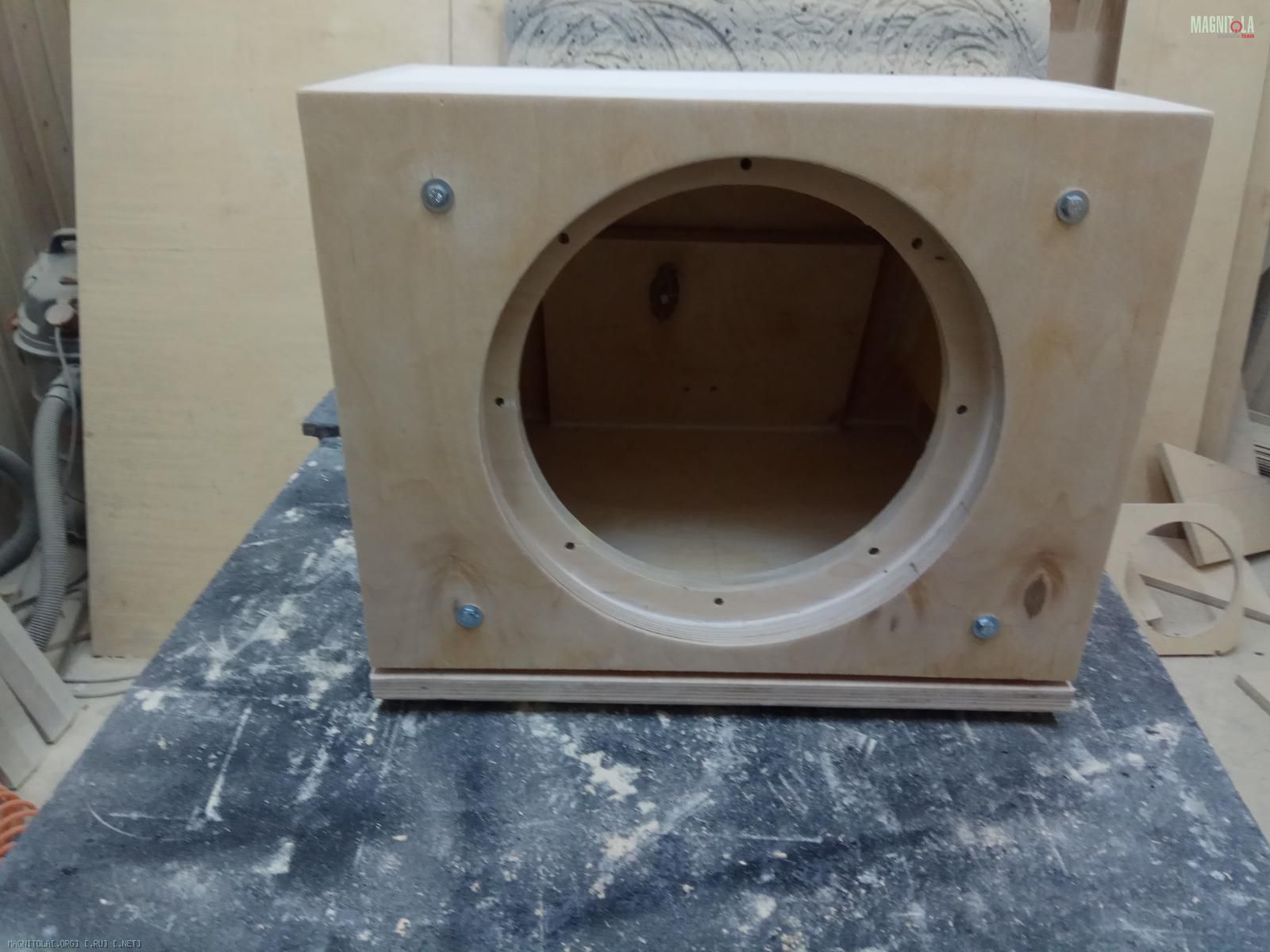

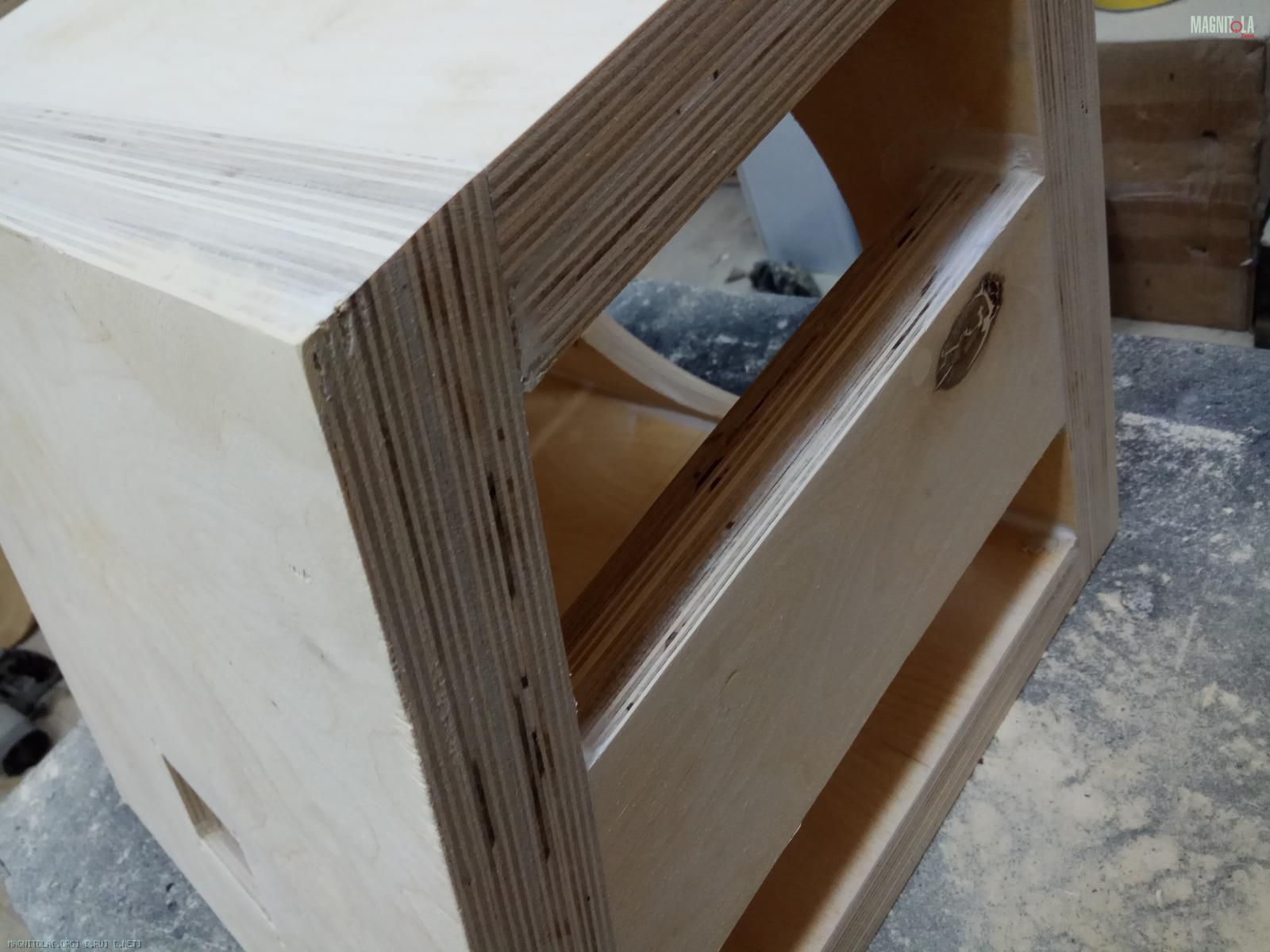

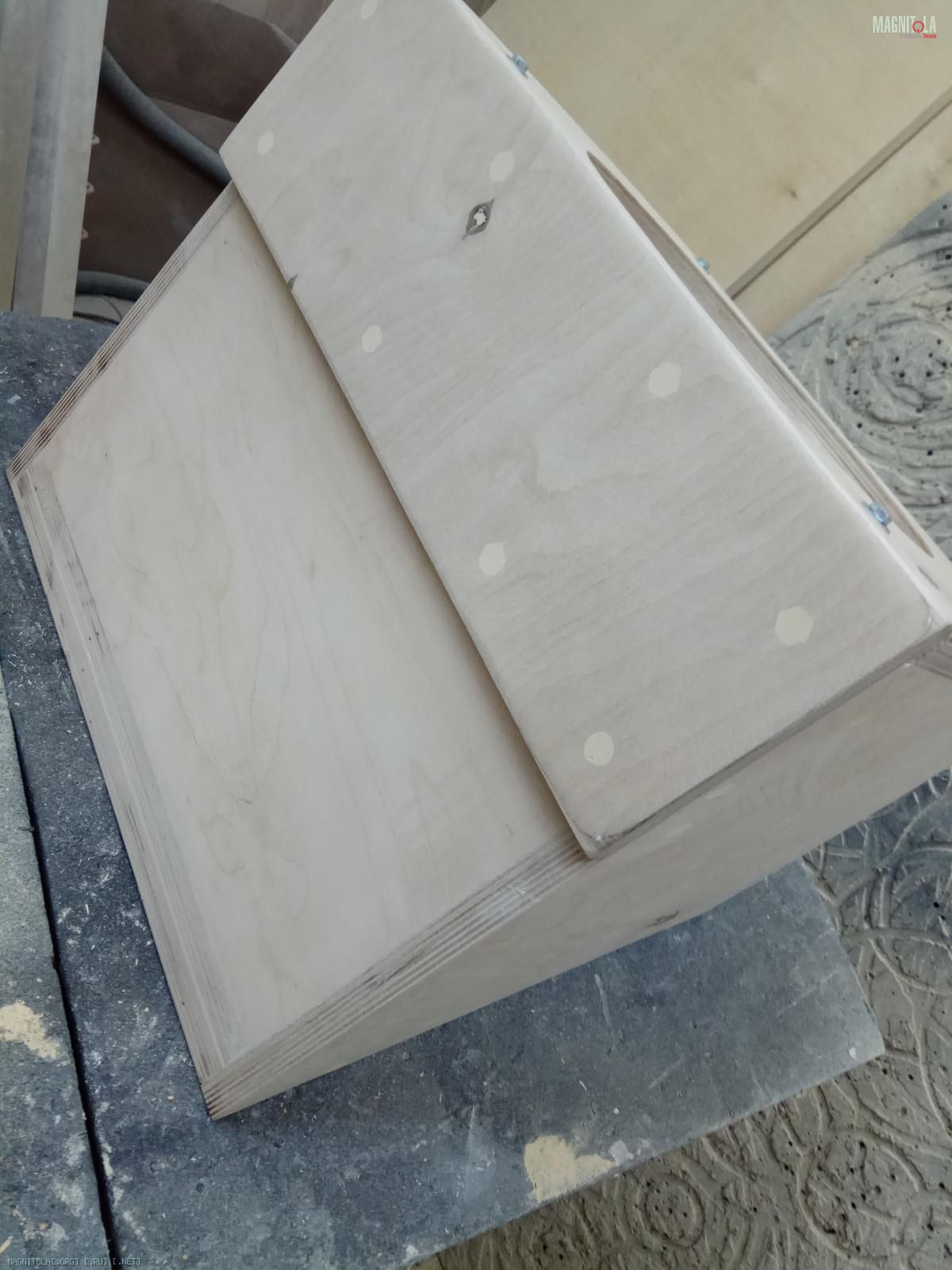

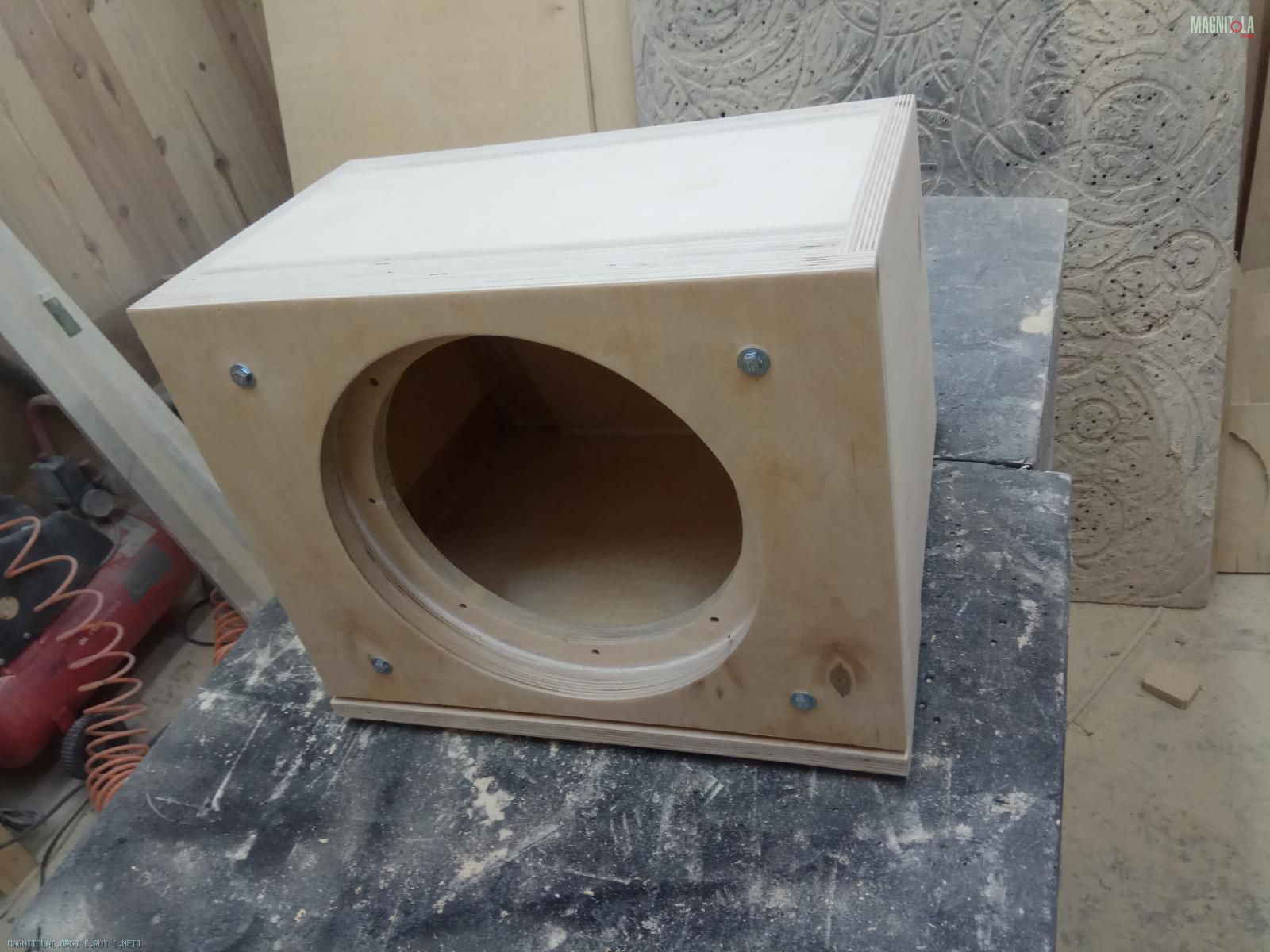

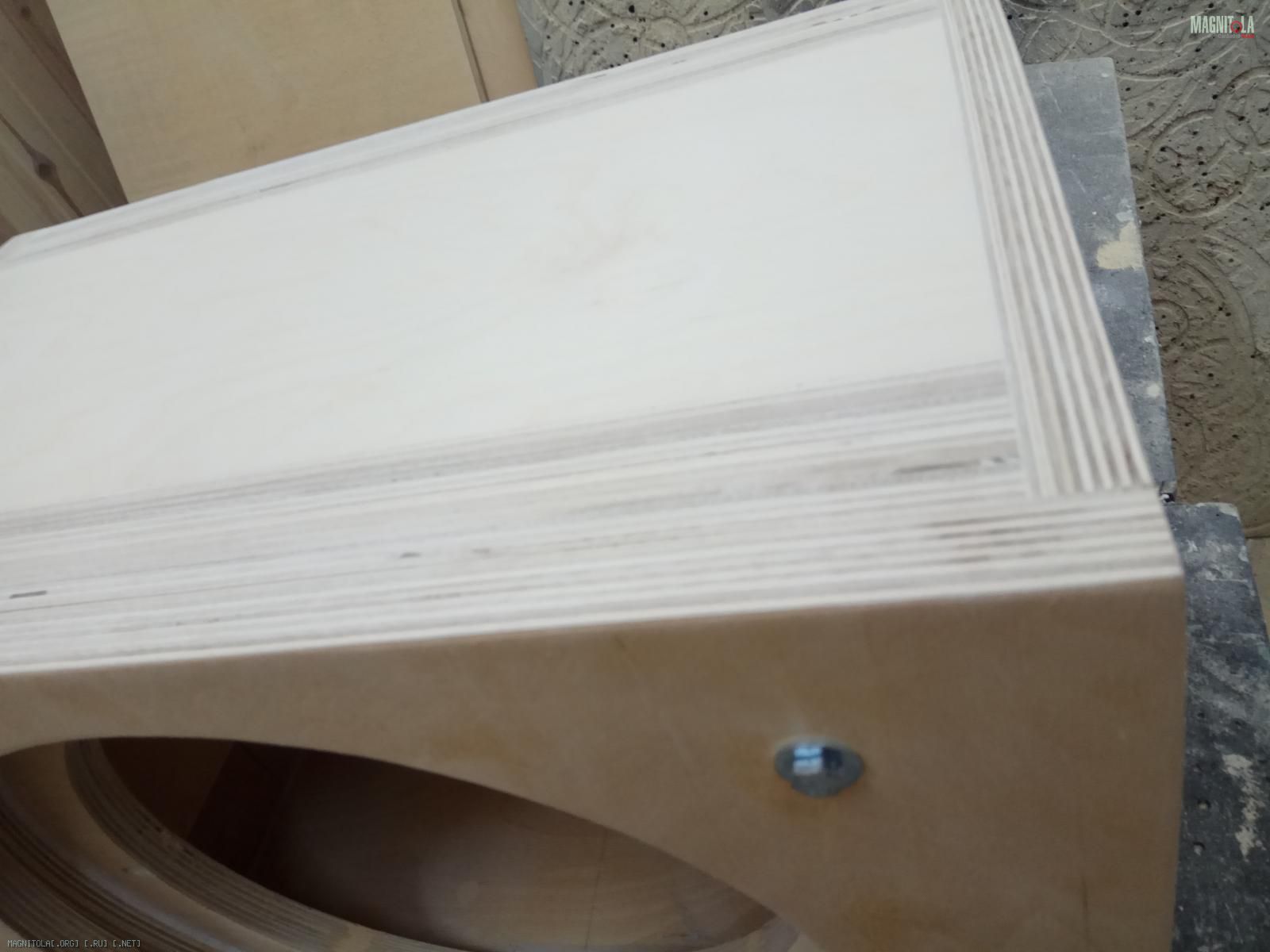

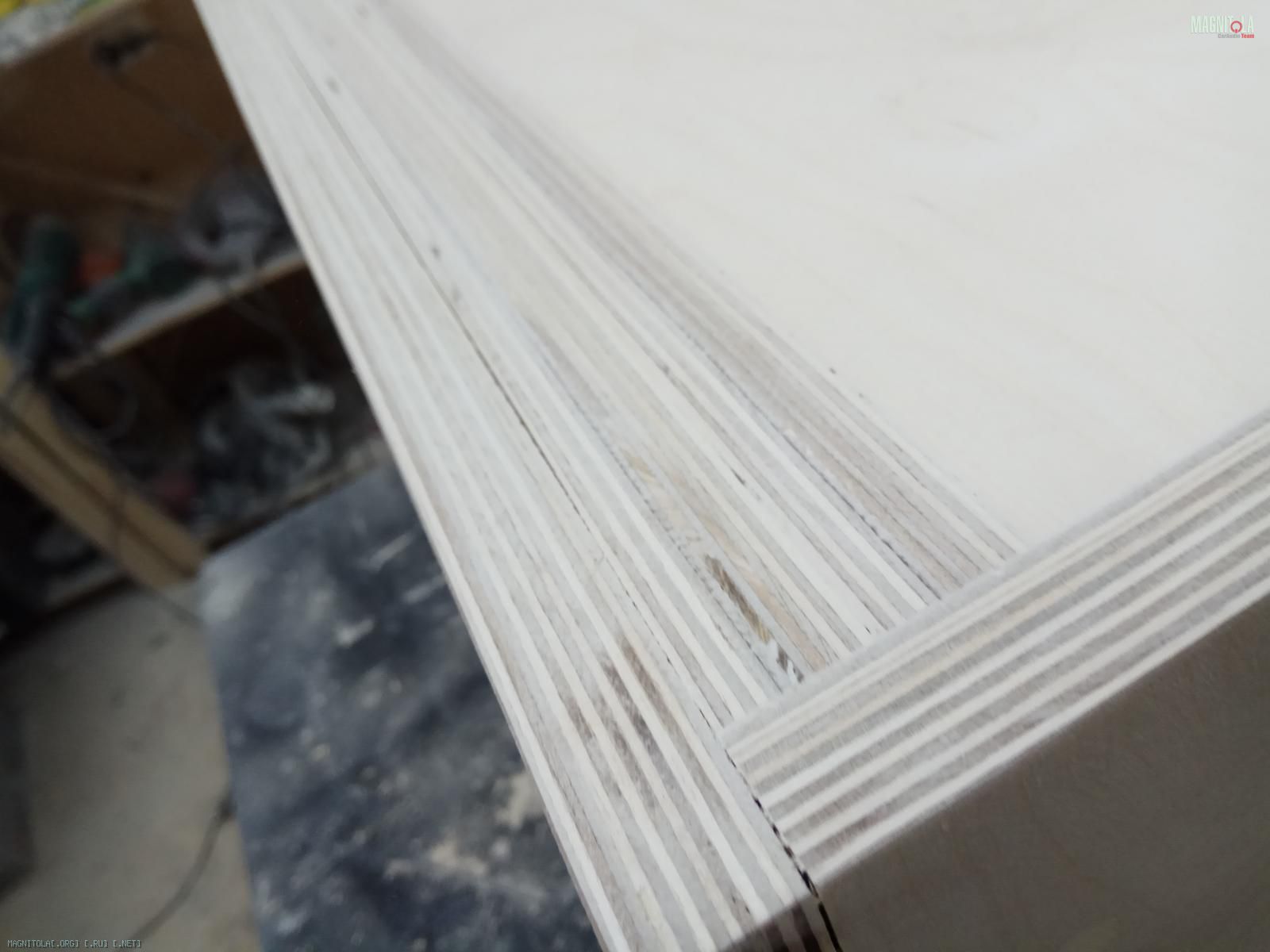

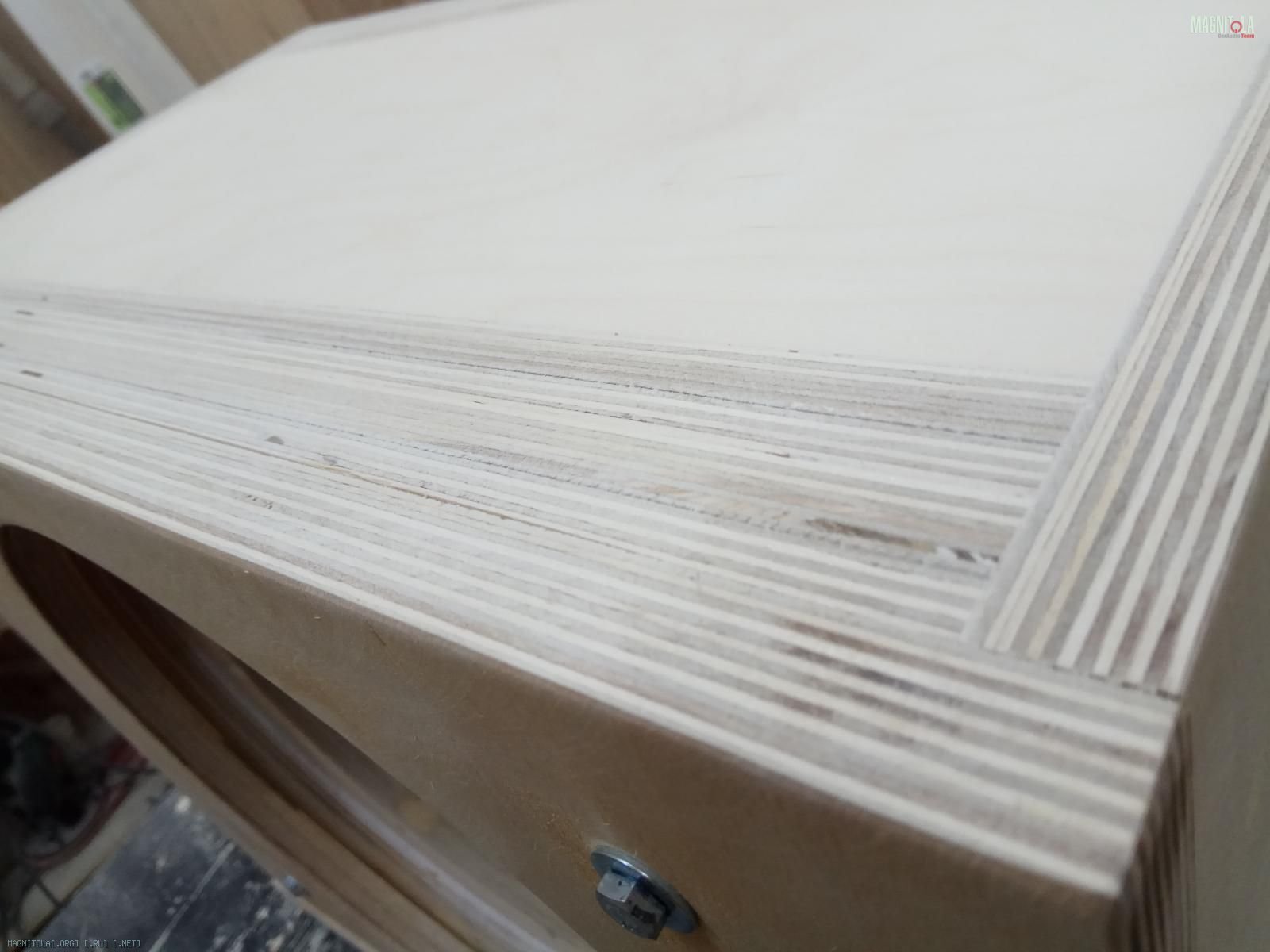

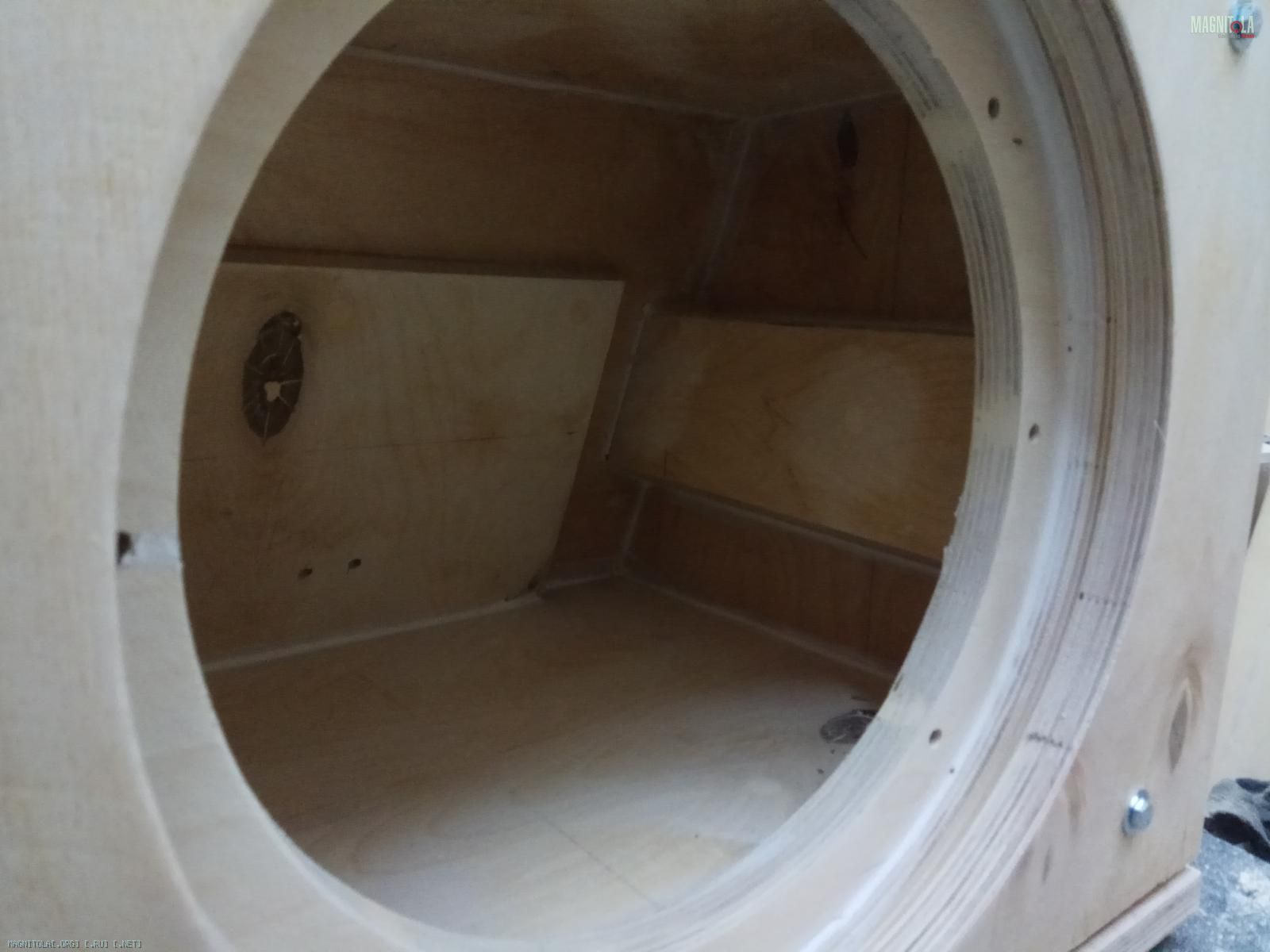

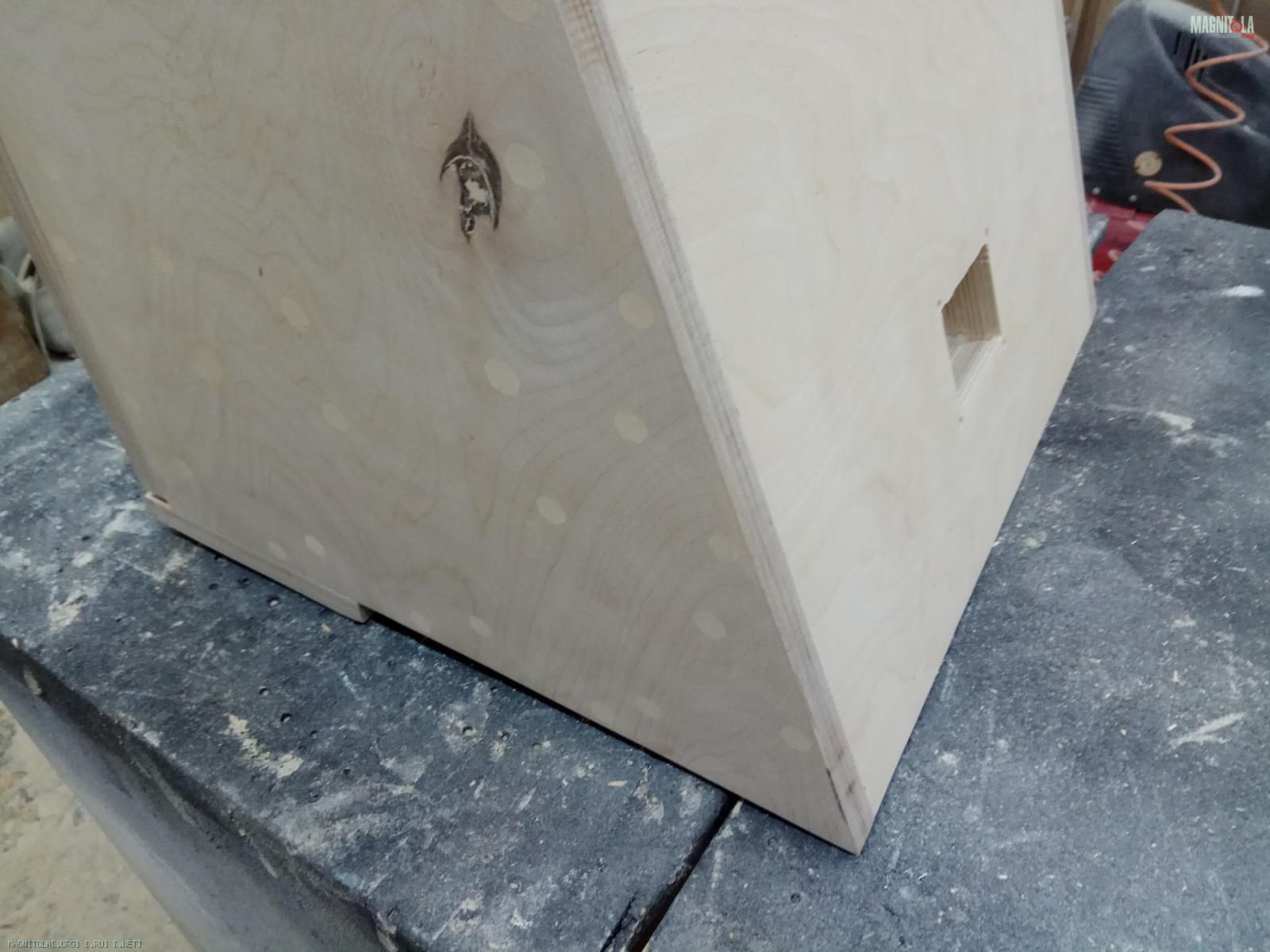

Корпус под Phoenix Gold ELITE 2 12", ЗЯ, 32л, стенки 42мм, лицо 63, ребра жесткости 42мм, закладные гайки под м5.
Вложение 1189412Вложение 1189414Вложение 1189416Вложение 1189418Вложение 1189420Вложение 1189422Вложение 1189424Вложение 1189426Вложение 1189428Вложение 1189430Вложение 1189432Вложение 1189434Вложение 1189436Вложение 1189438Вложение 1189440Вложение 1189442Вложение 1189444Вложение 1189446Вложение 1189448Вложение 1189450Вложение 1189452Вложение 1189454Вложение 1189456

Audi A6 (C7)

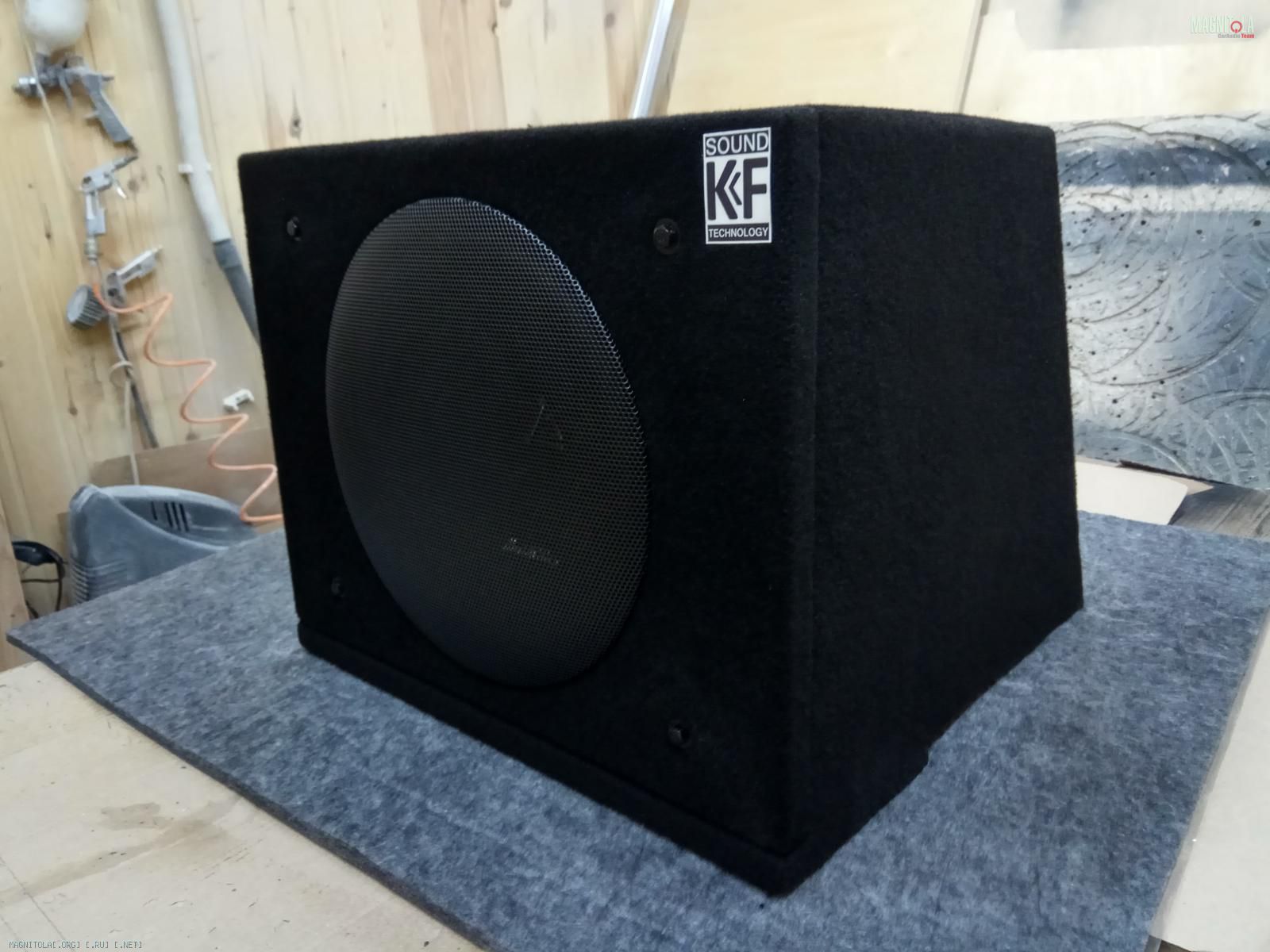

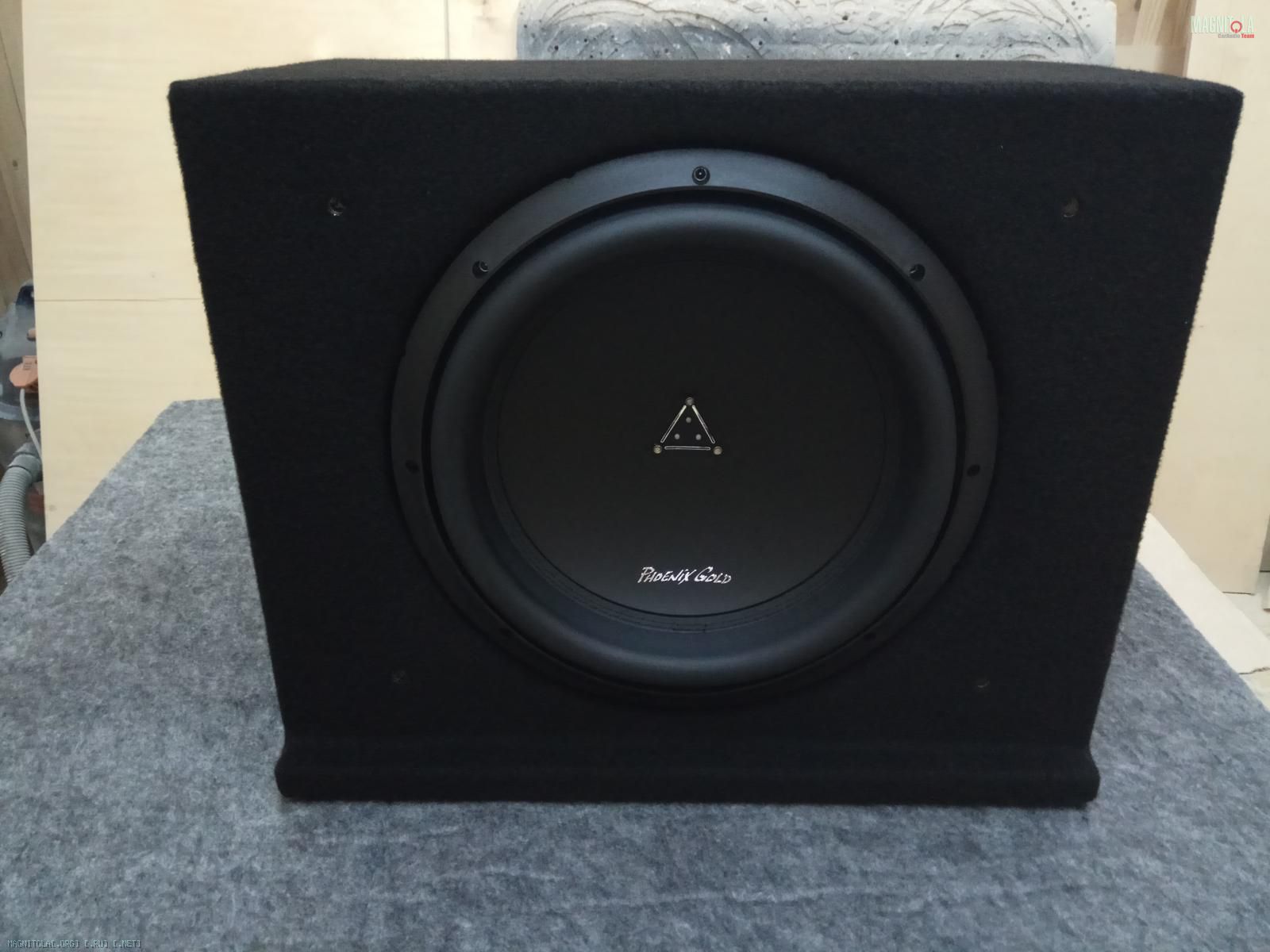

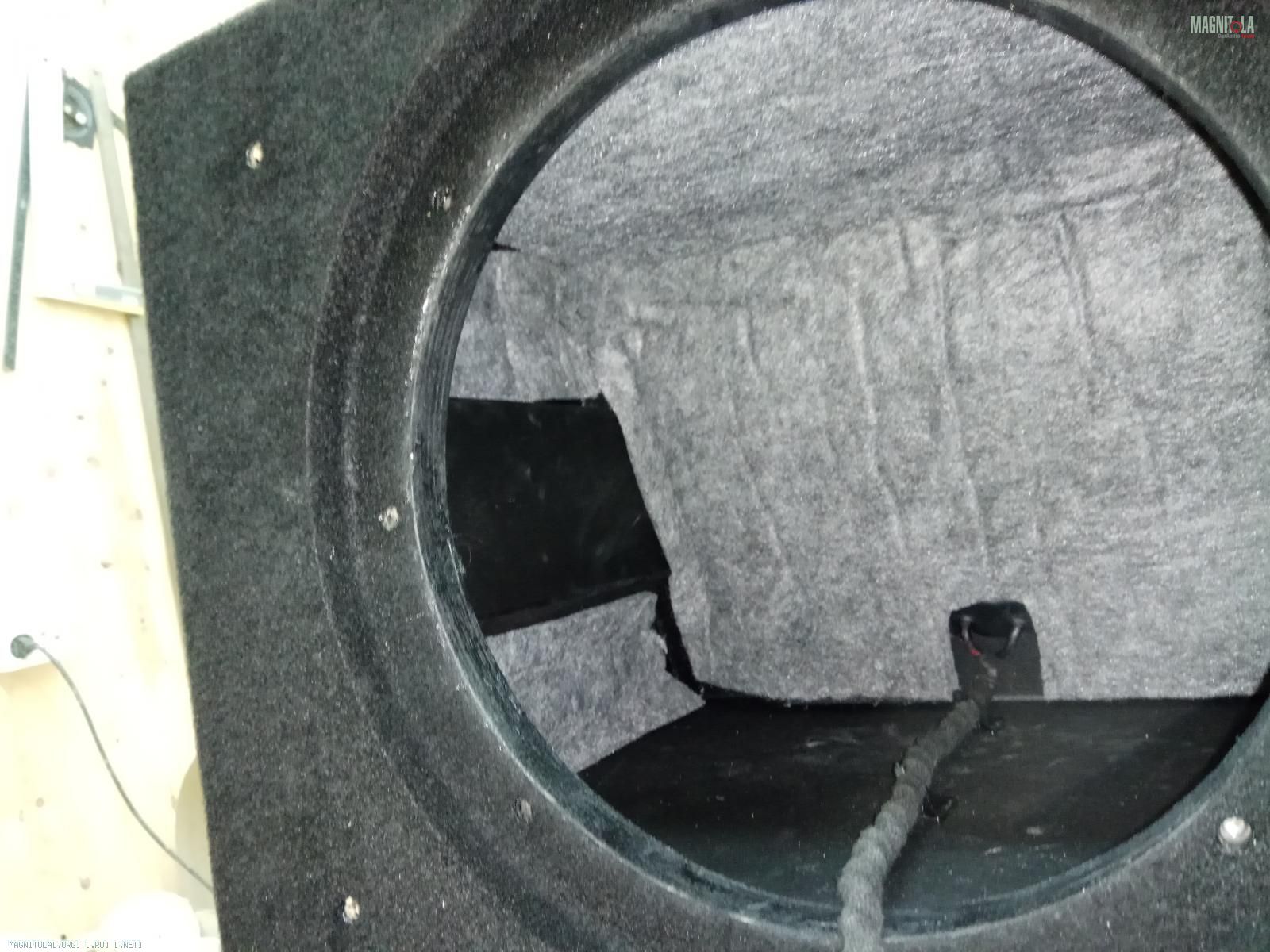

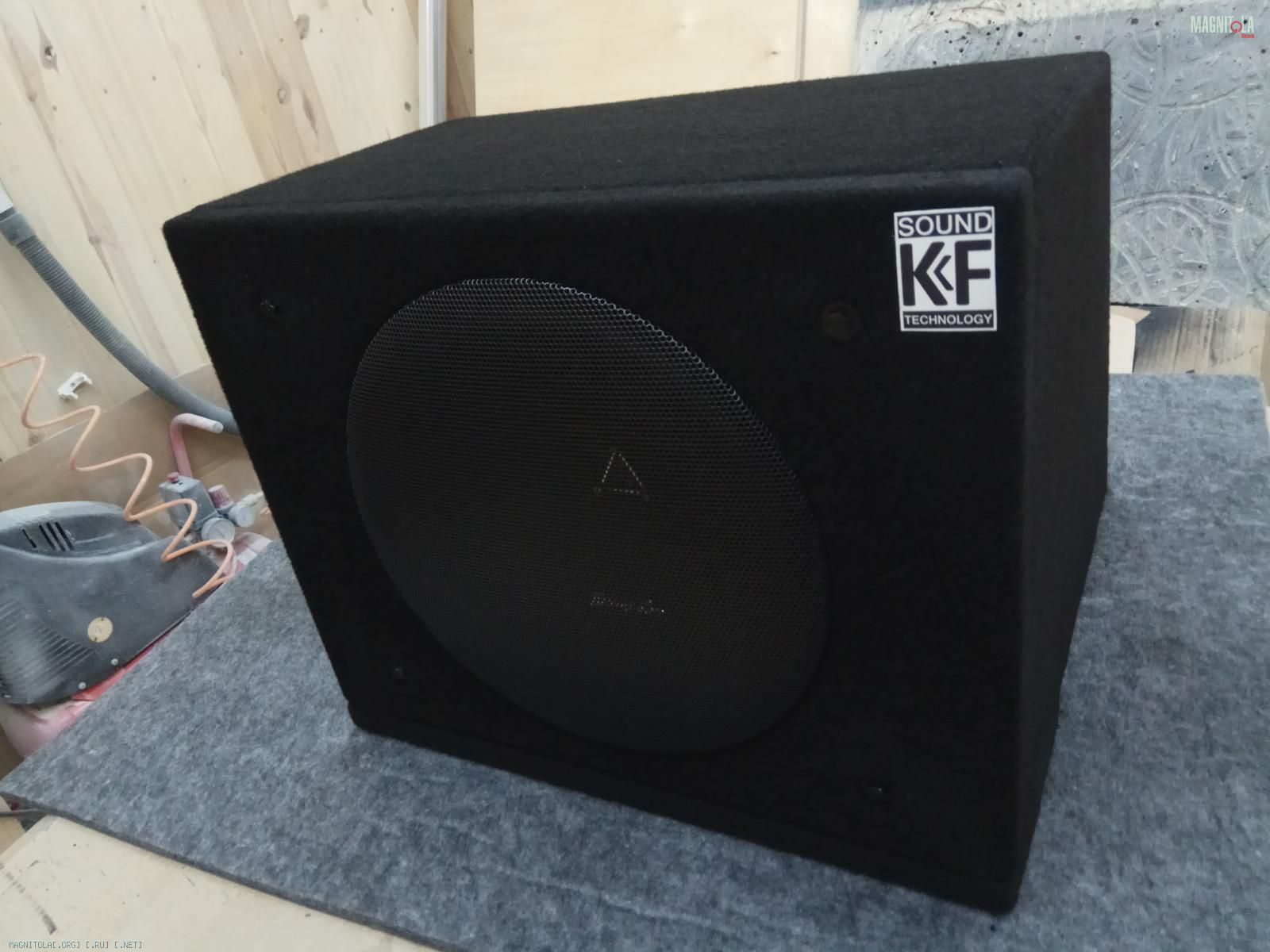

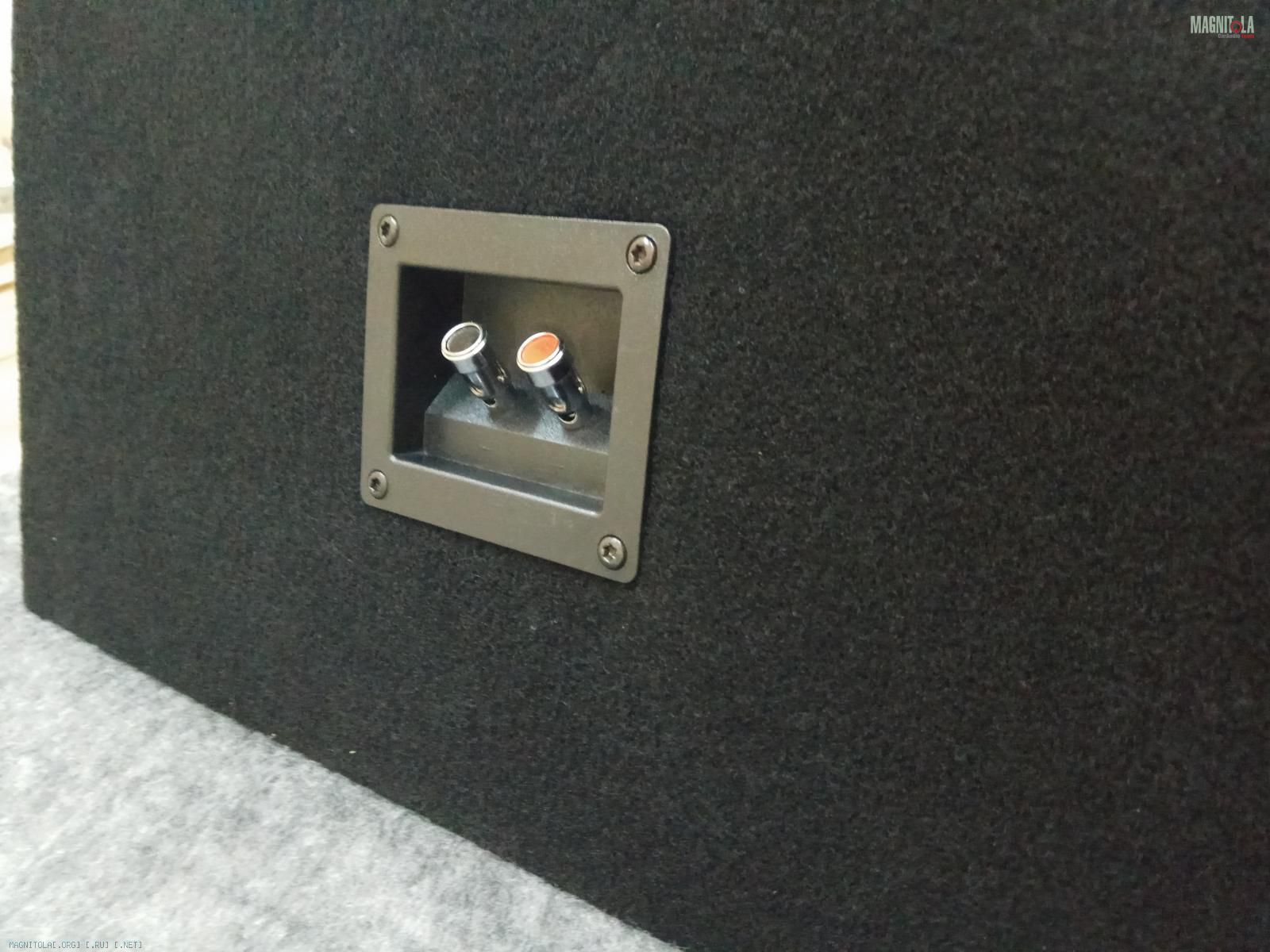

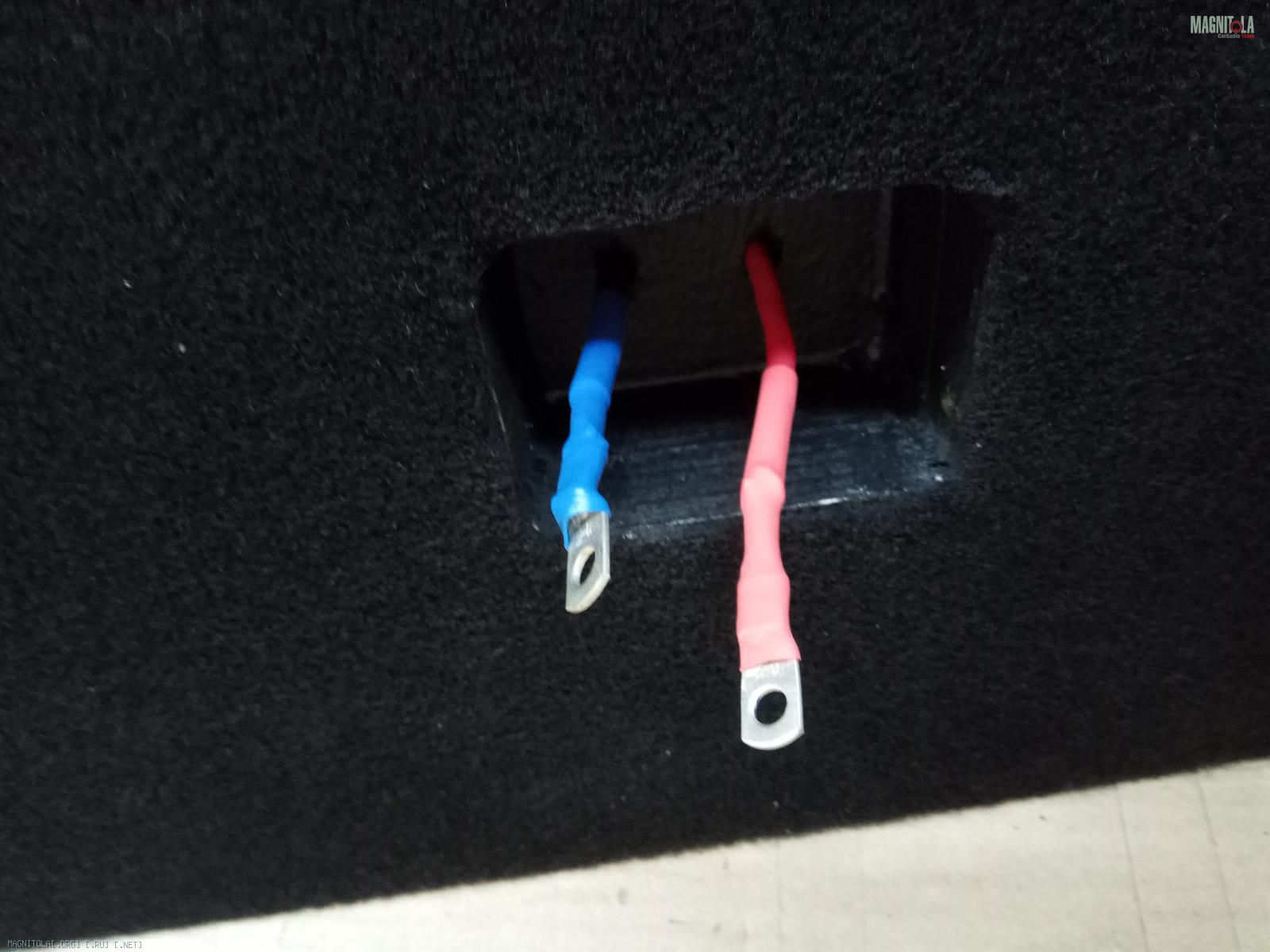

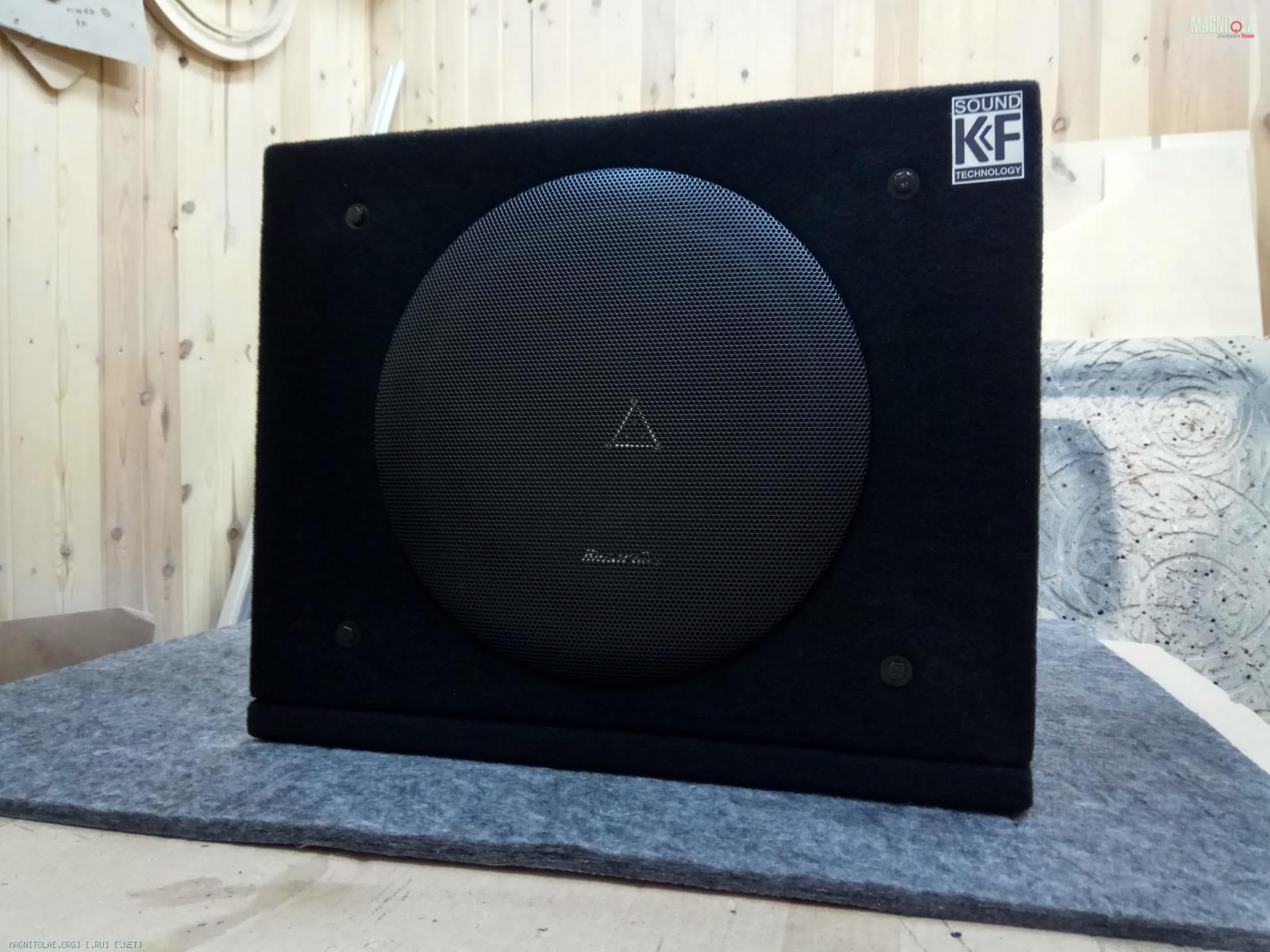

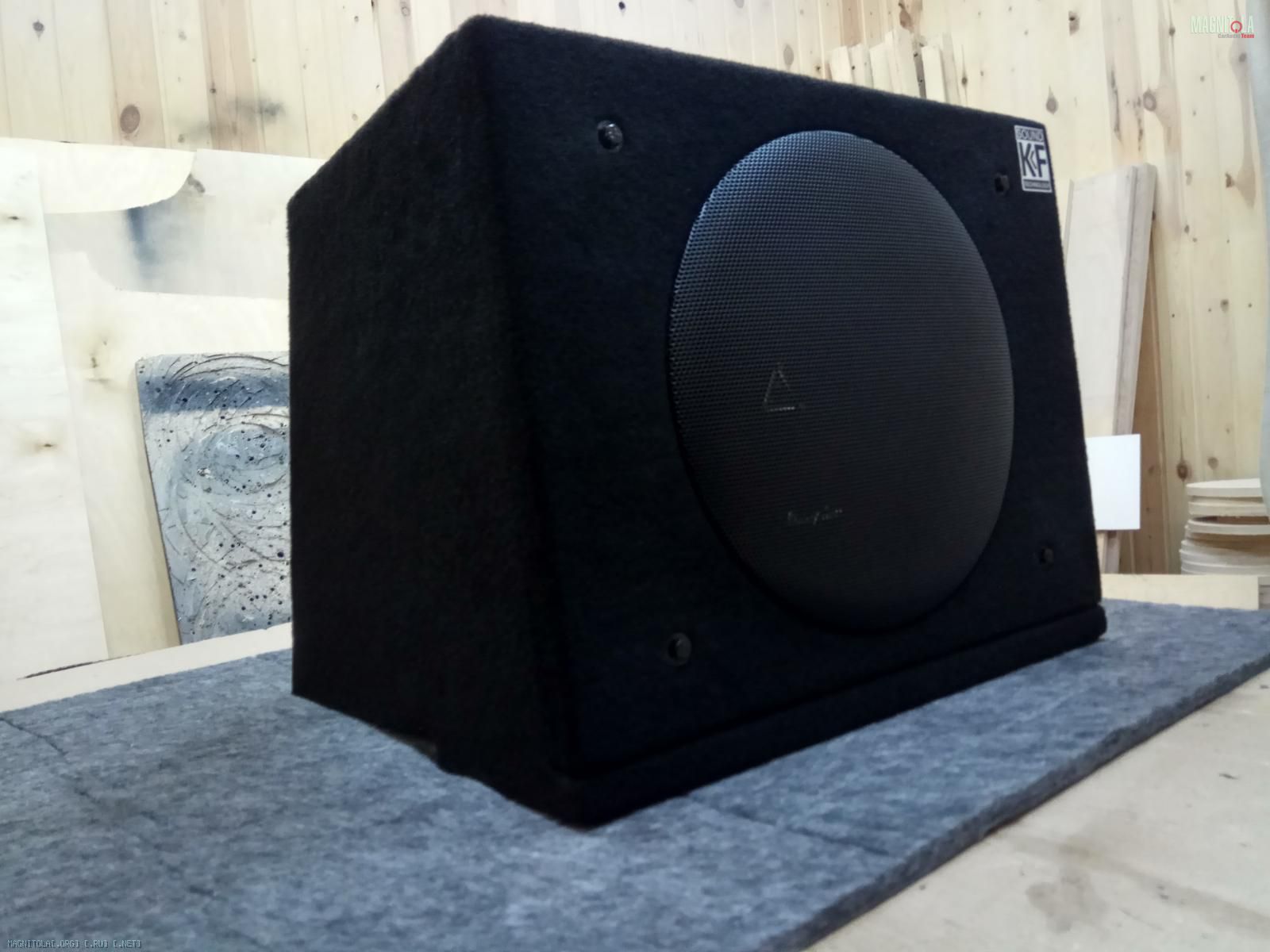

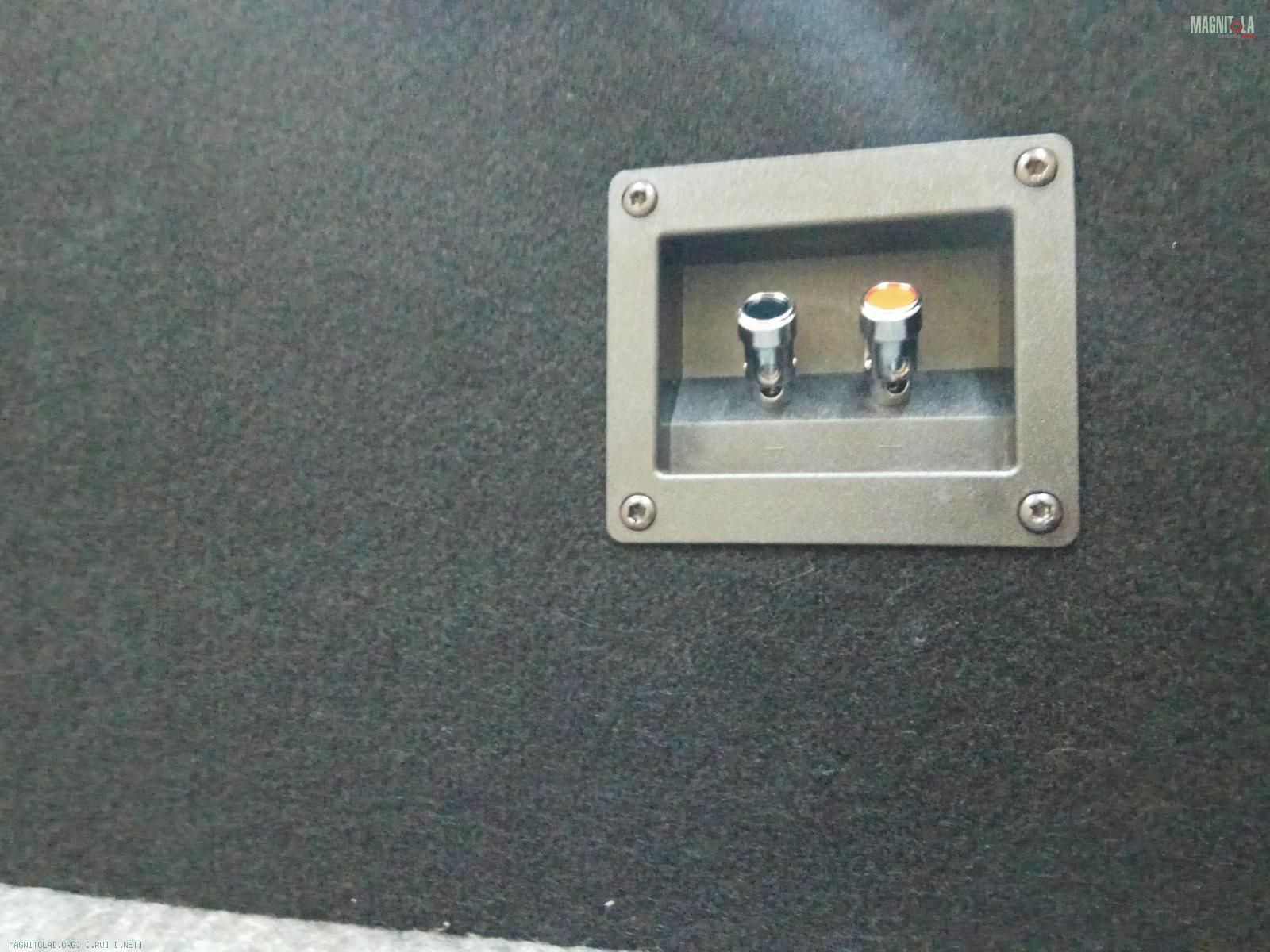

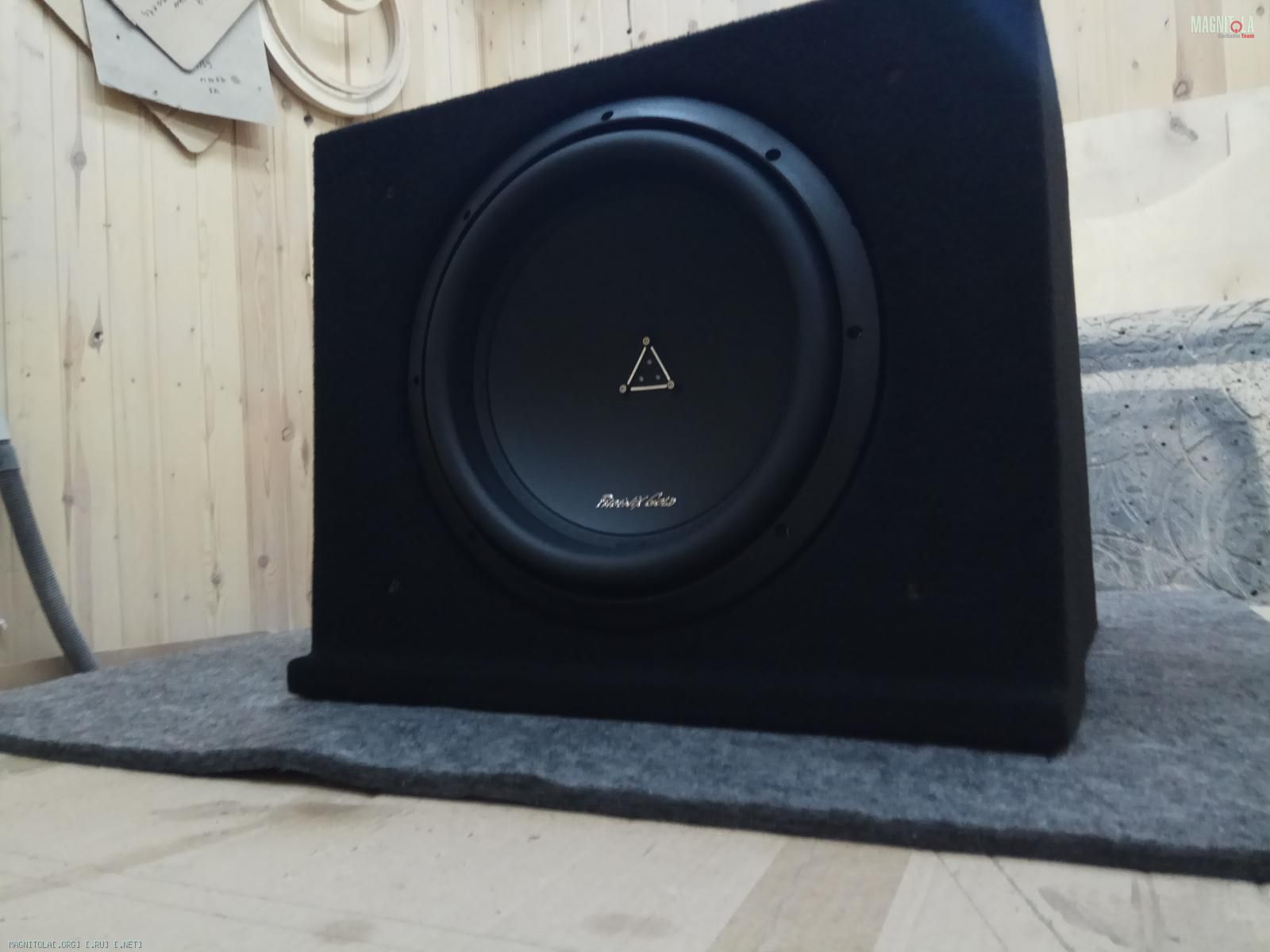

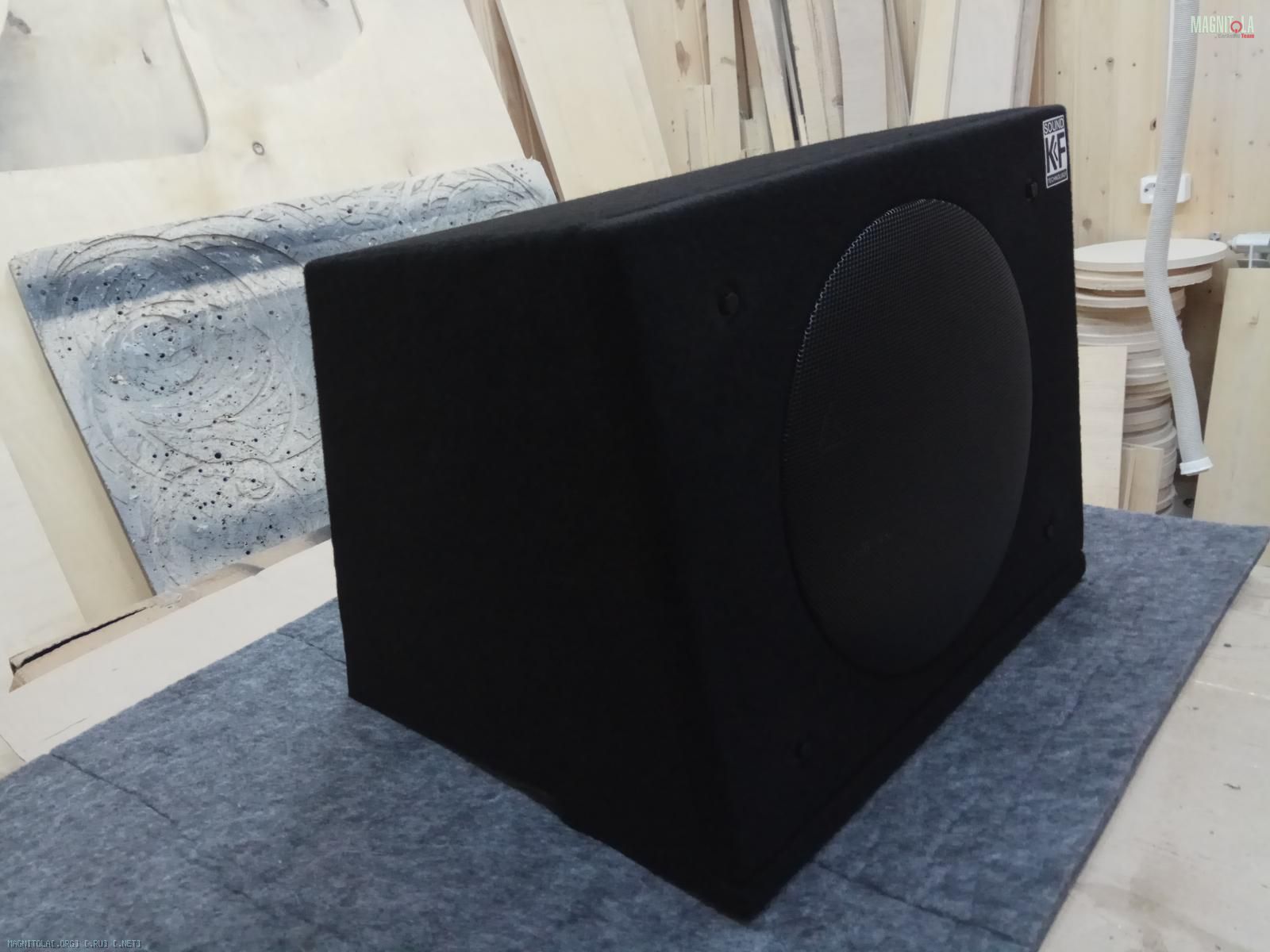

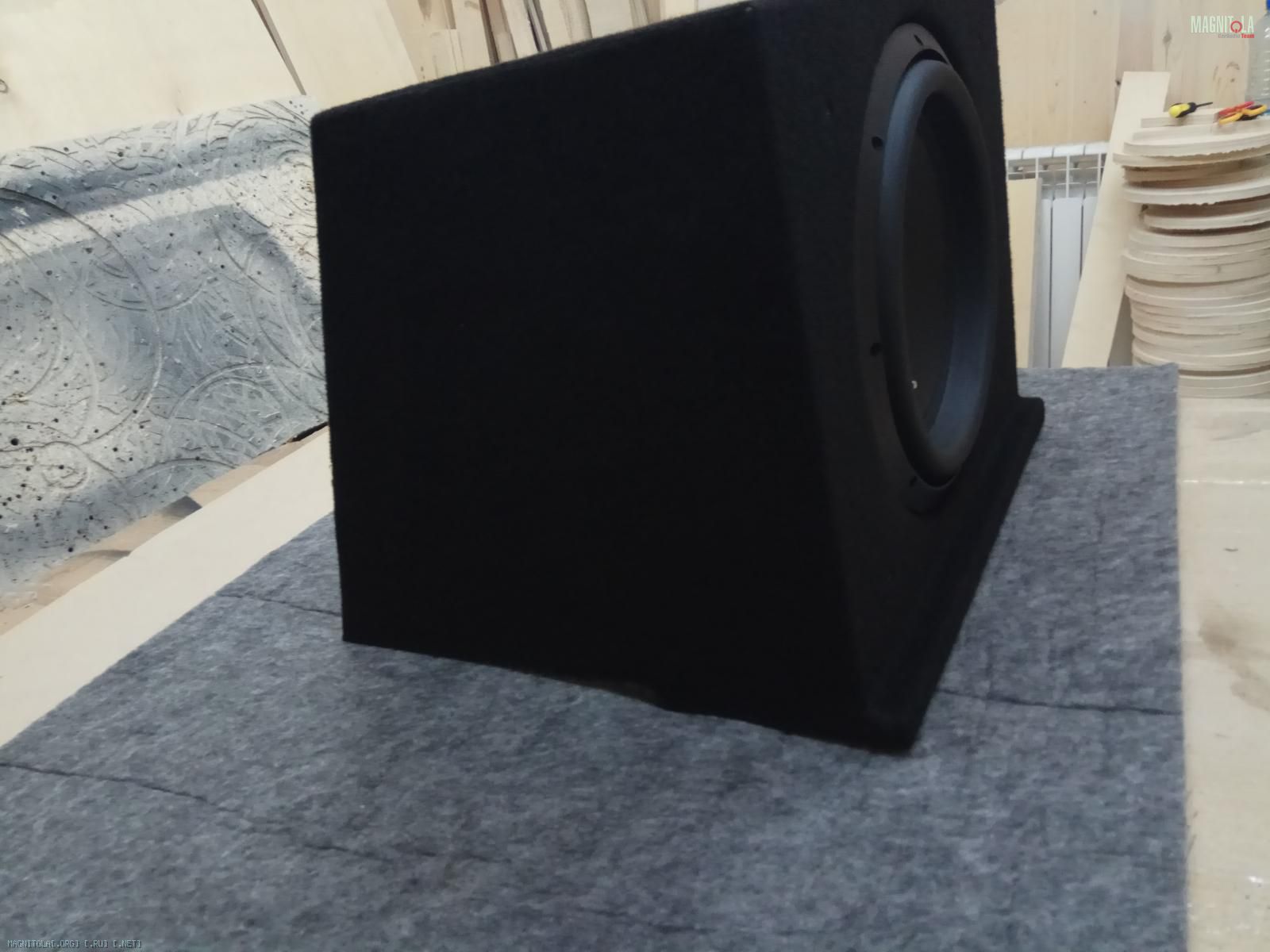

Корпус под Phoenix Gold ELITE 2 12", ЗЯ, 32л, стенки 42мм, лицо 63, ребра жесткости 42мм, закладные гайки под м5, винты по шестигранник, саморезы под торкс,акустическое демпфирование, проводка 2*6мм2

Вложение 1189808Вложение 1189810Вложение 1189812Вложение 1189814Вложение 1189816Вложение 1189818Вложение 1189820Вложение 1189822Вложение 1189824Вложение 1189826Вложение 1189828Вложение 1189830Вложение 1189832Вложение 1189834Вложение 1189836Вложение 1189838Вложение 1189840Вложение 1189842Вложение 1189844Вложение 1189846Вложение 1189848Вложение 1189850Вложение 1189852Вложение 1189854Вложение 1189856Вложение 1189858

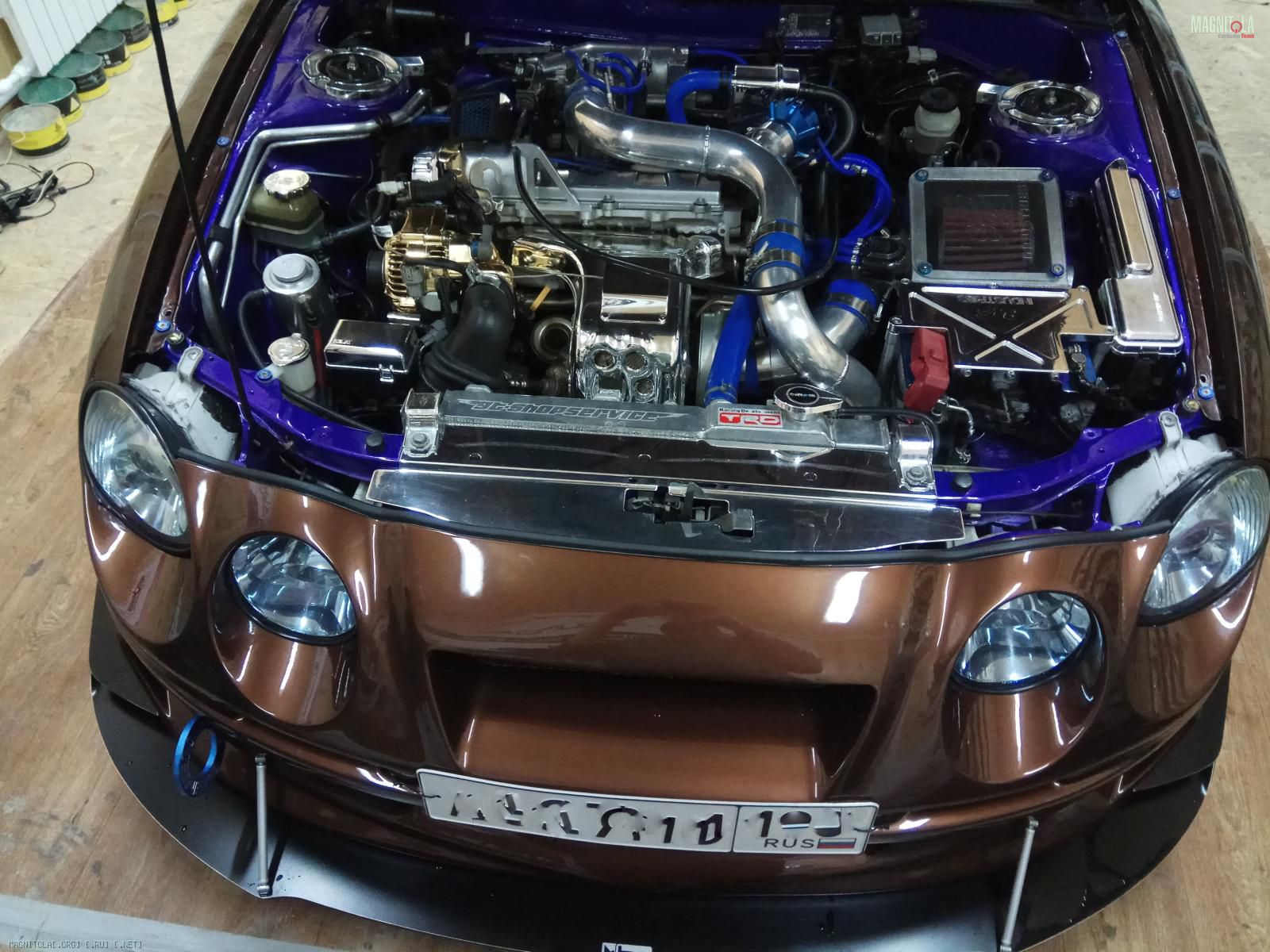

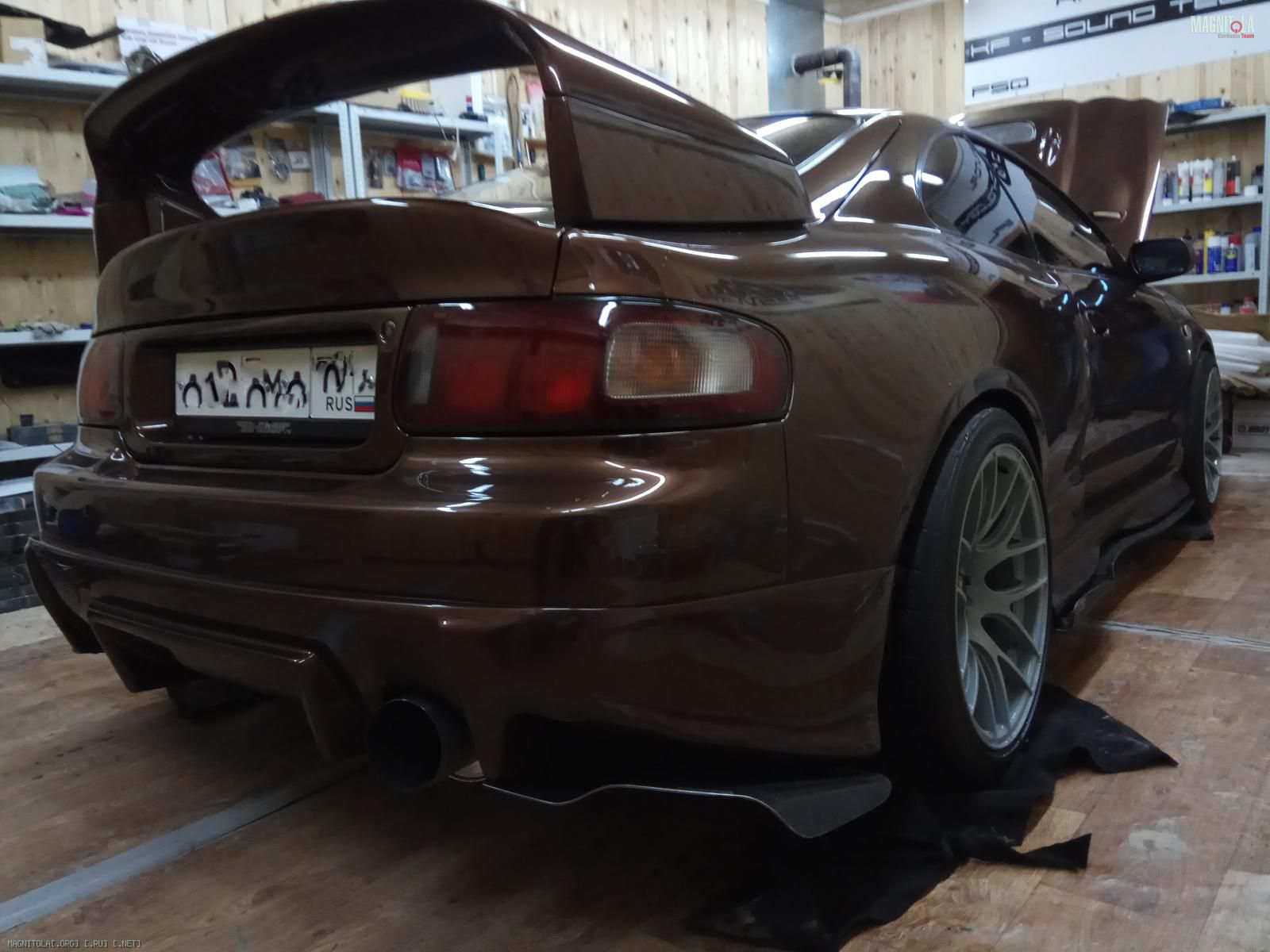

В KF-Sound Technology приехала Toyota Celica GT
Вложение 1189860Вложение 1189862Вложение 1189864Вложение 1189866Вложение 1189868Вложение 1189870

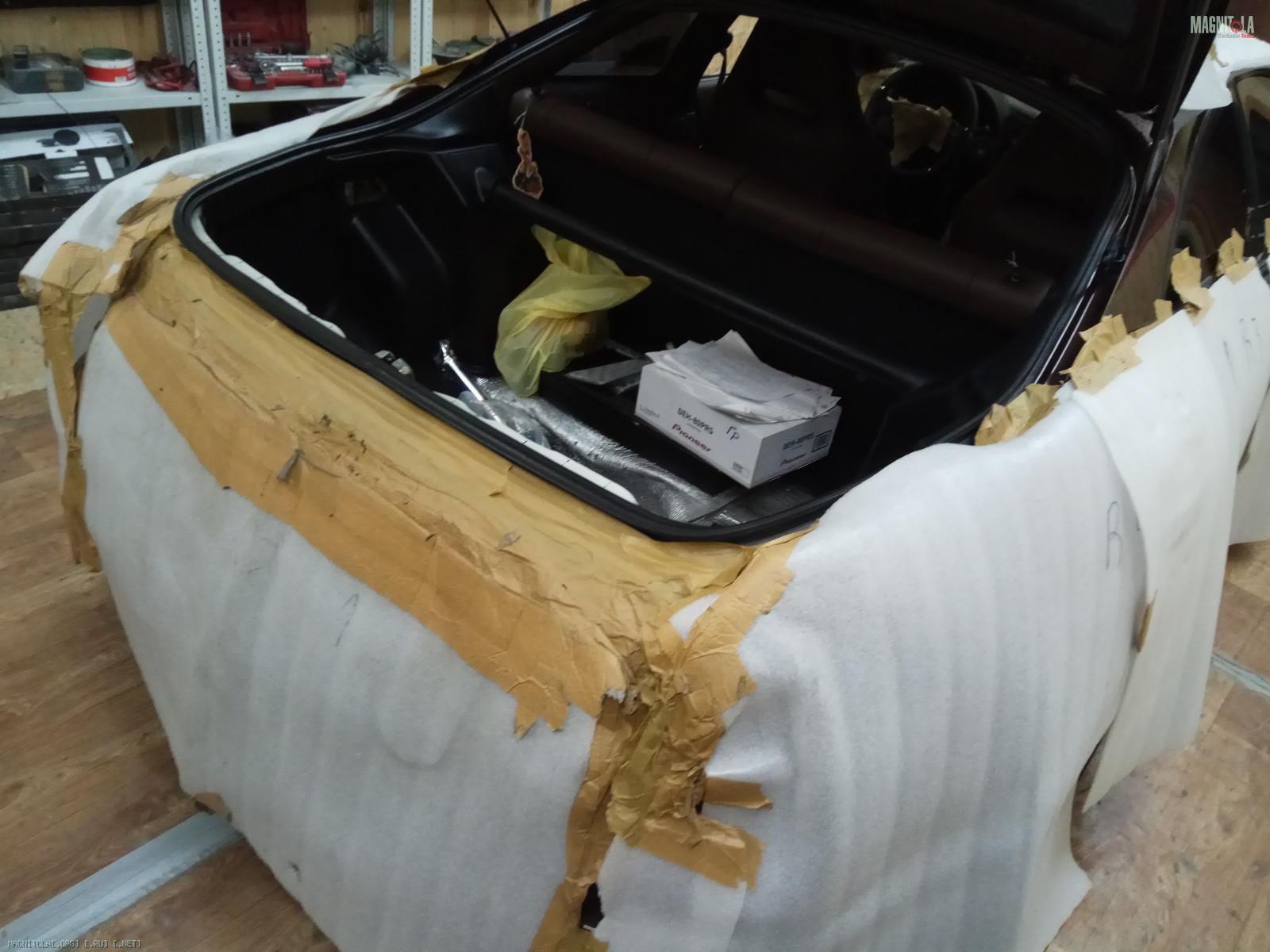

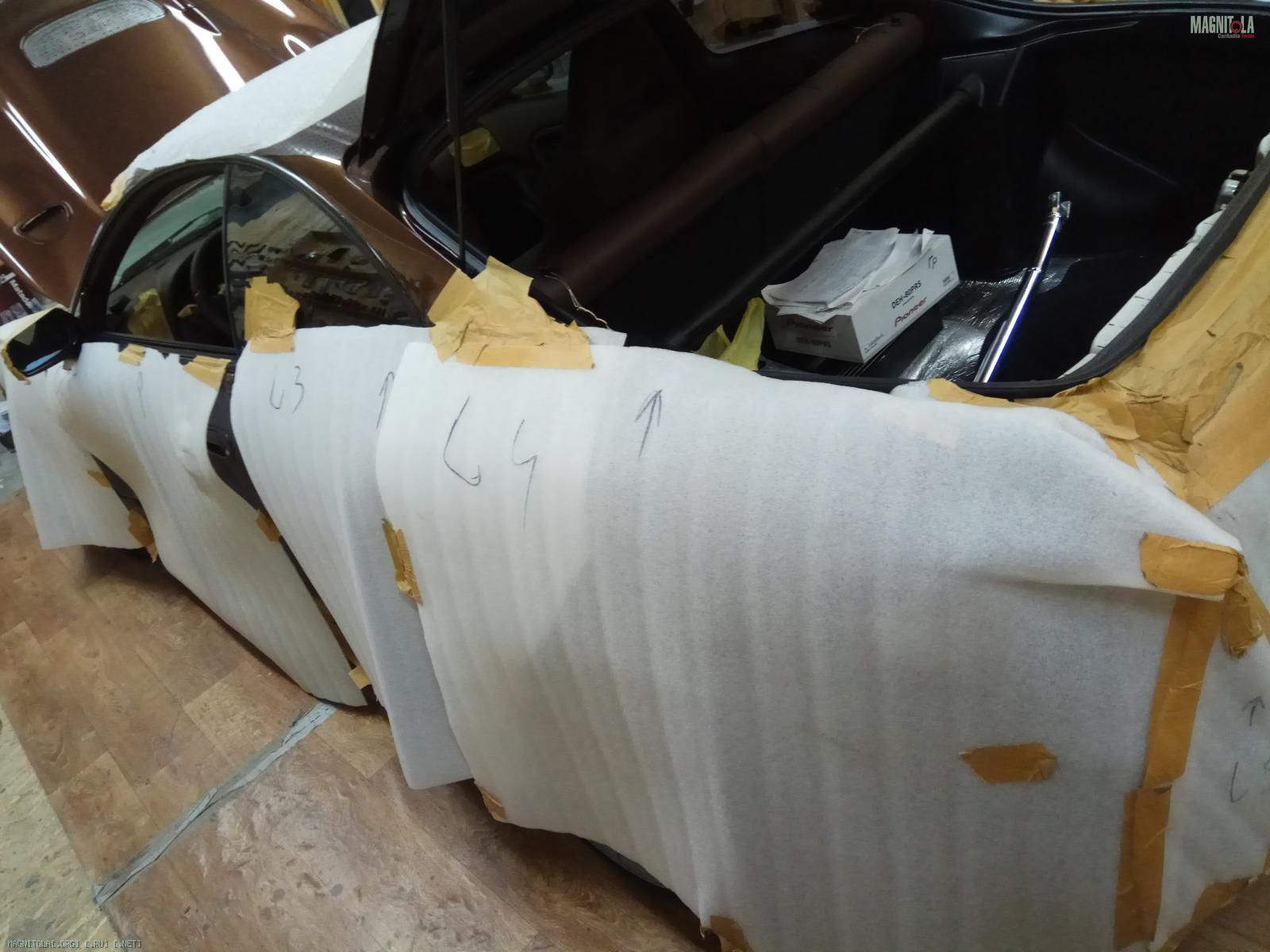

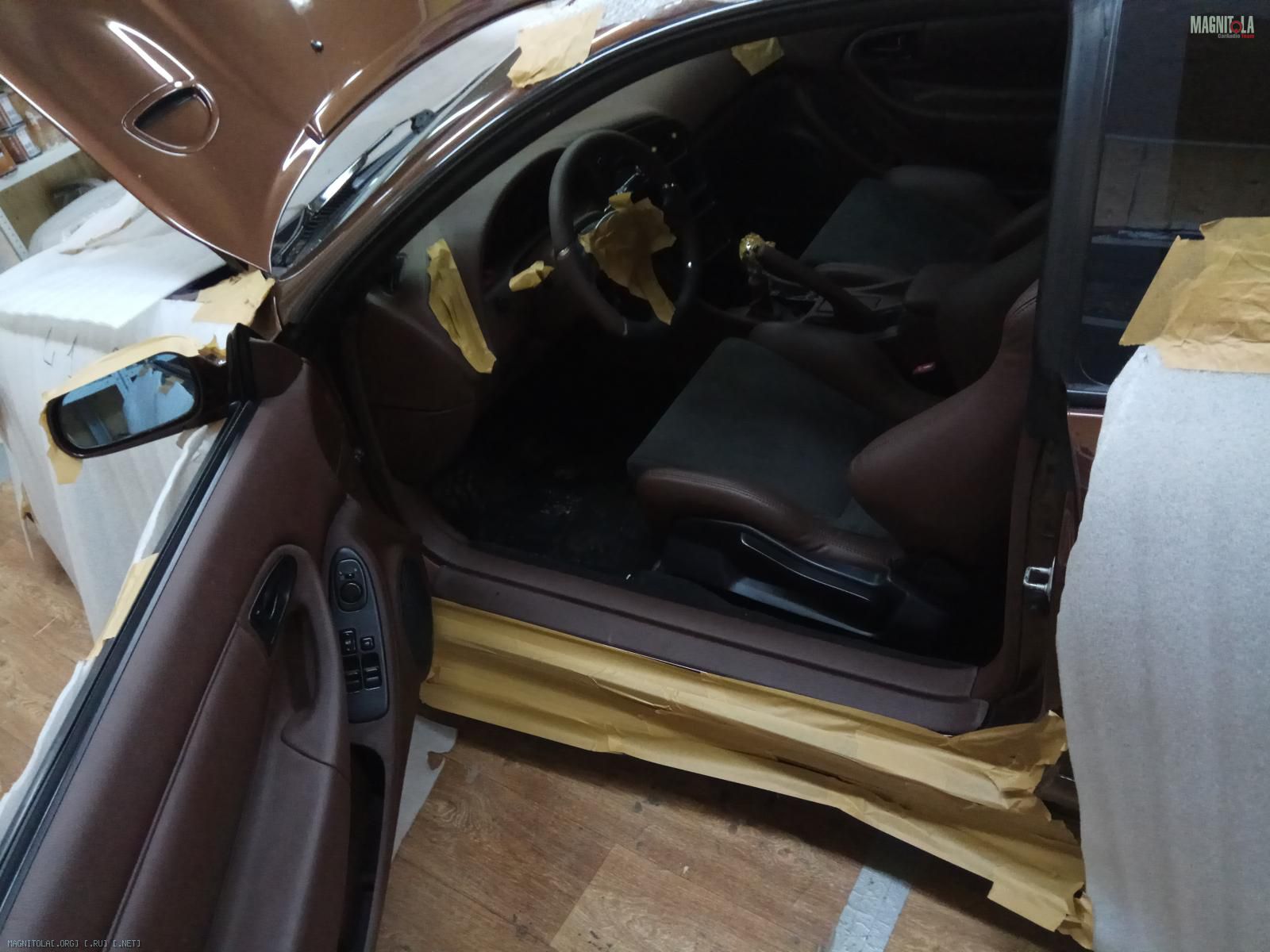

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона"
Вложение 1189872Вложение 1189874Вложение 1189876Вложение 1189878Вложение 1189880Вложение 1189882Вложение 1189884

Toyota Celica GT

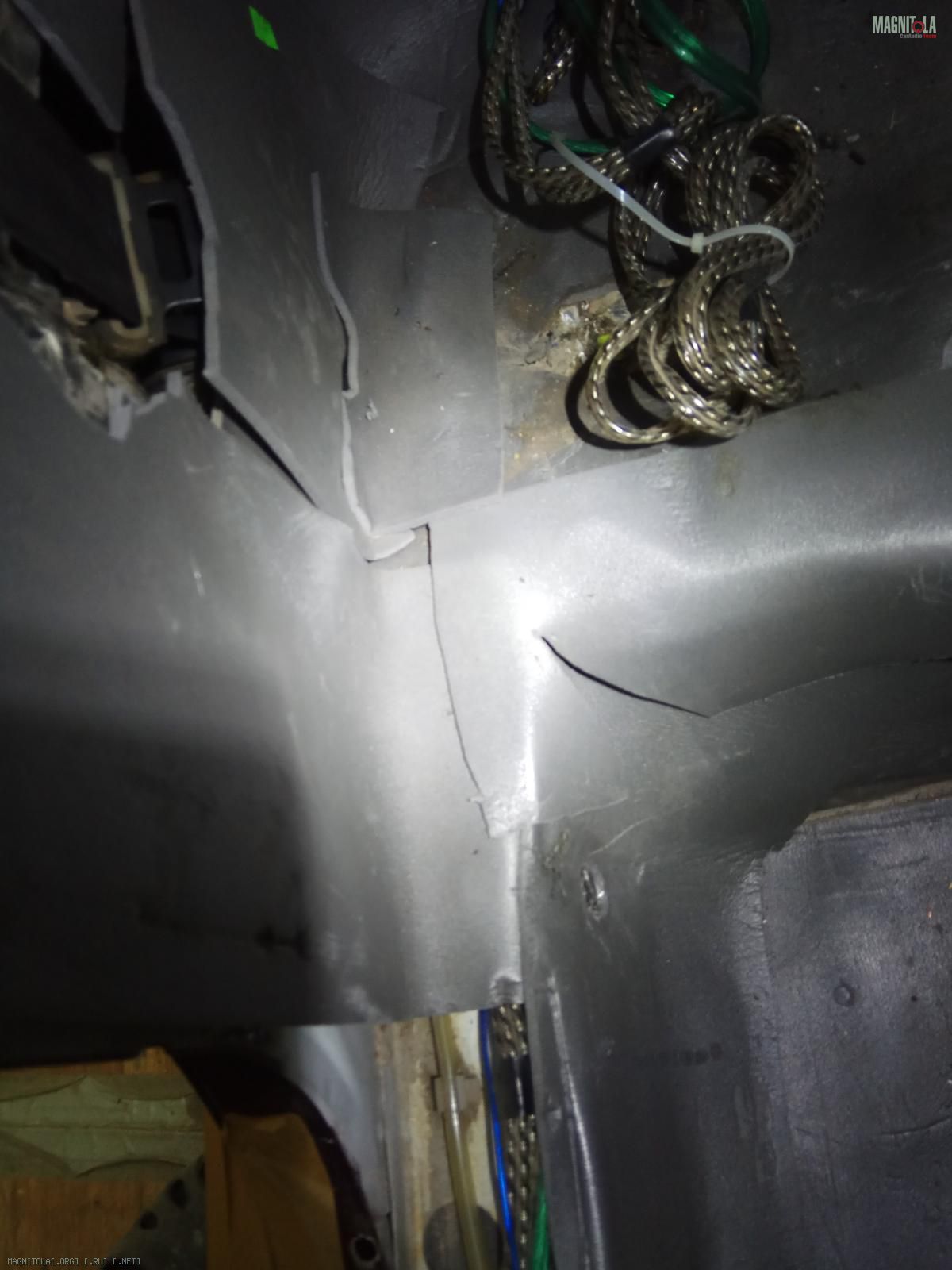

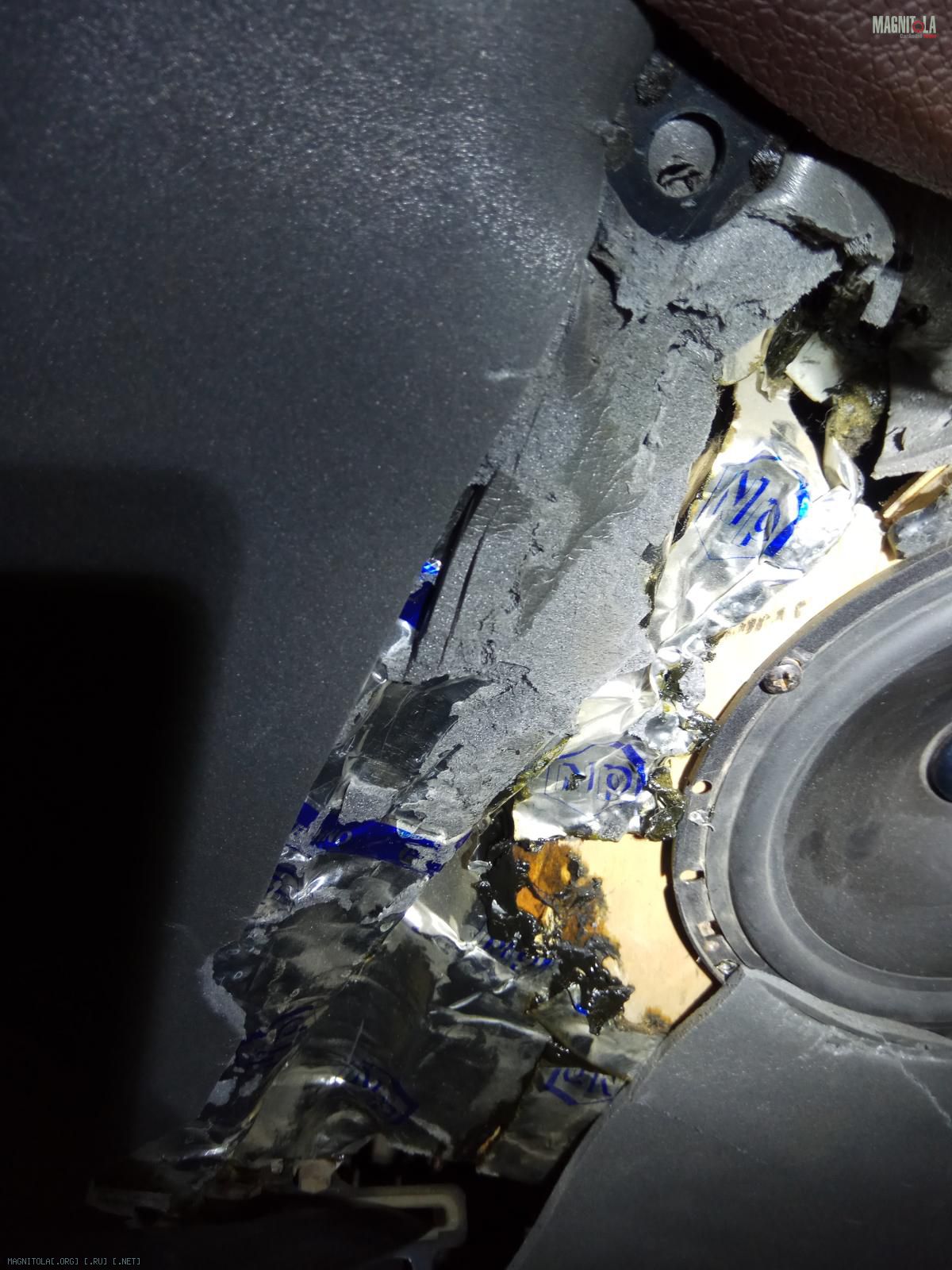

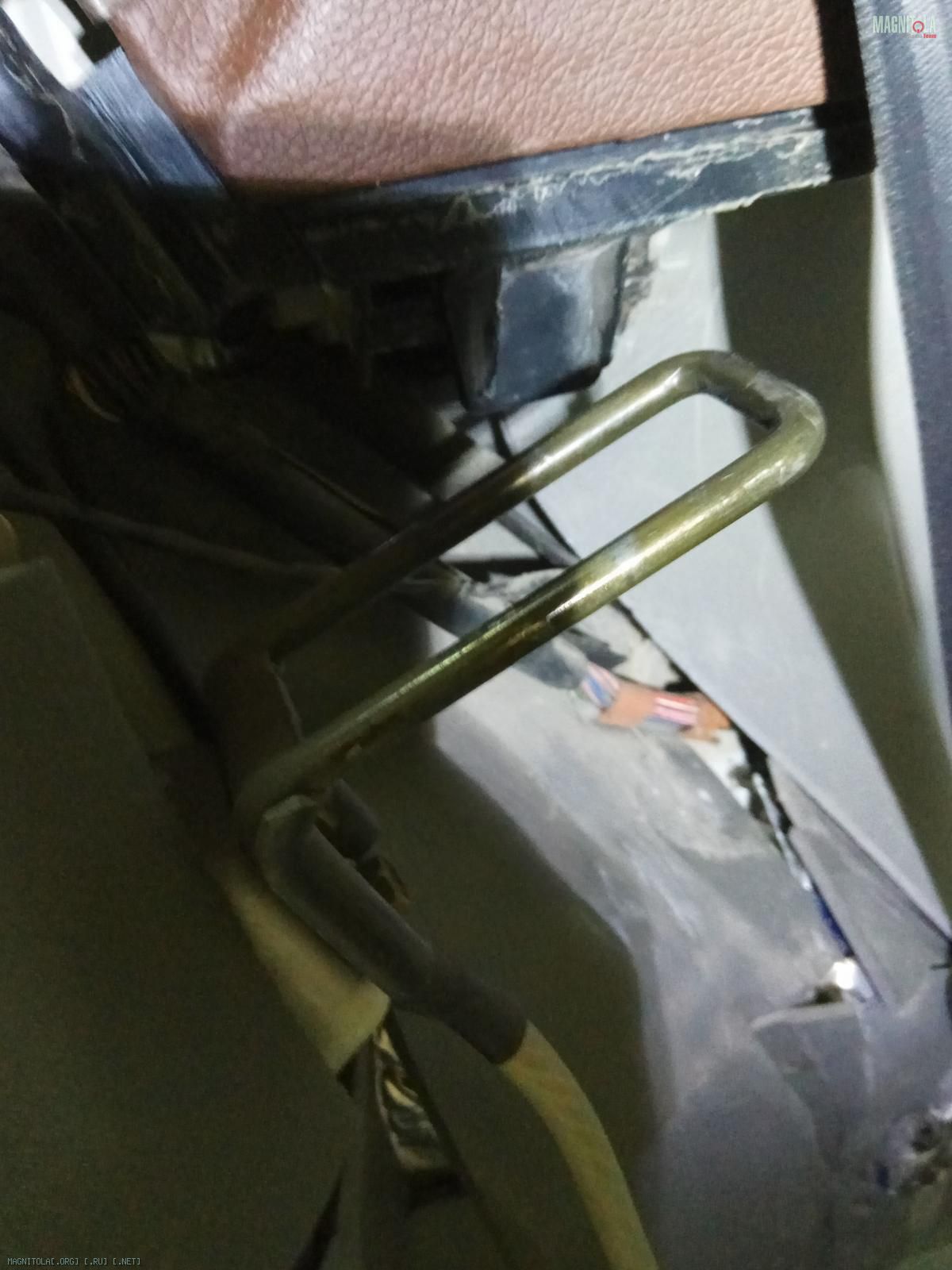

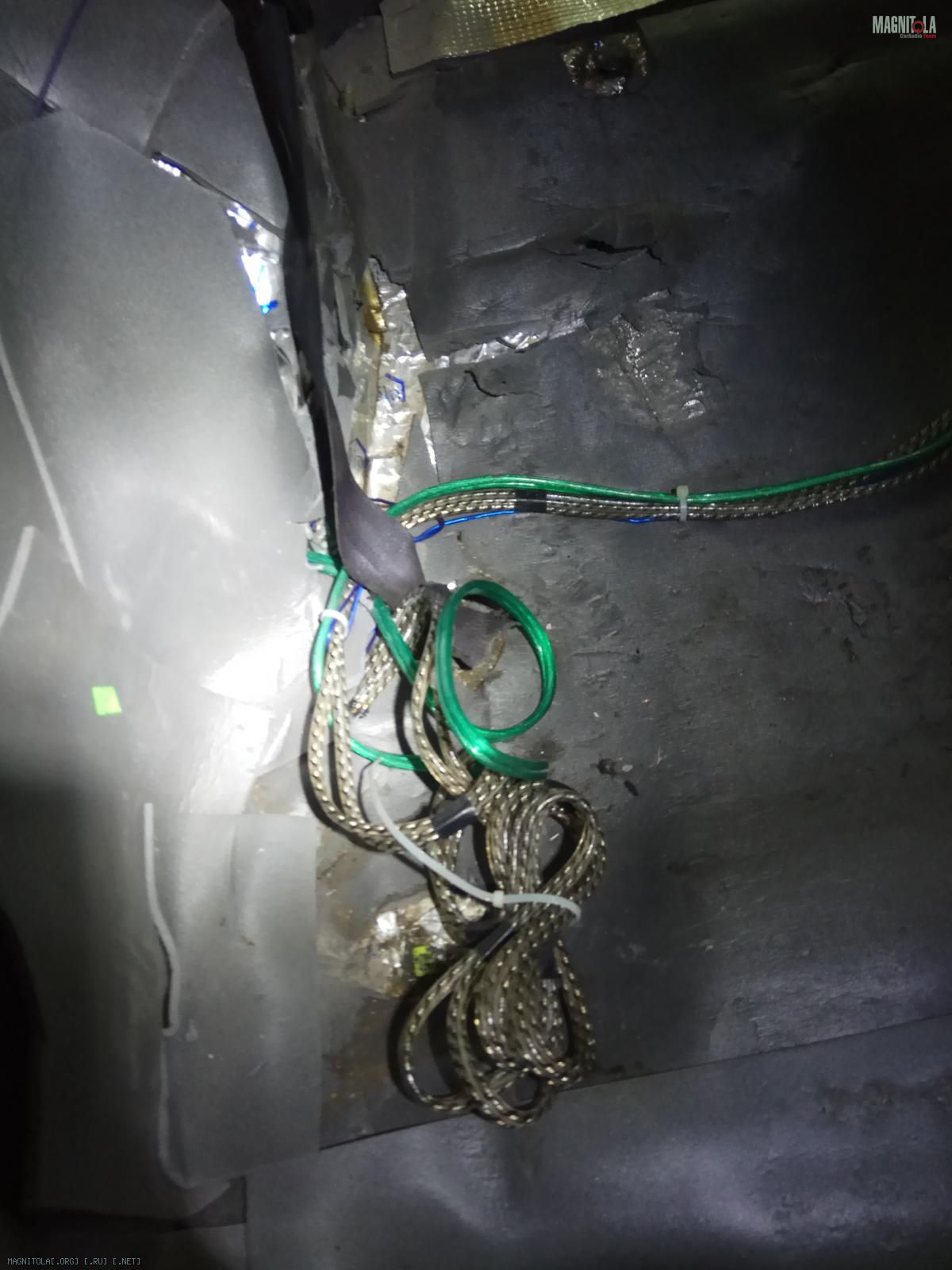

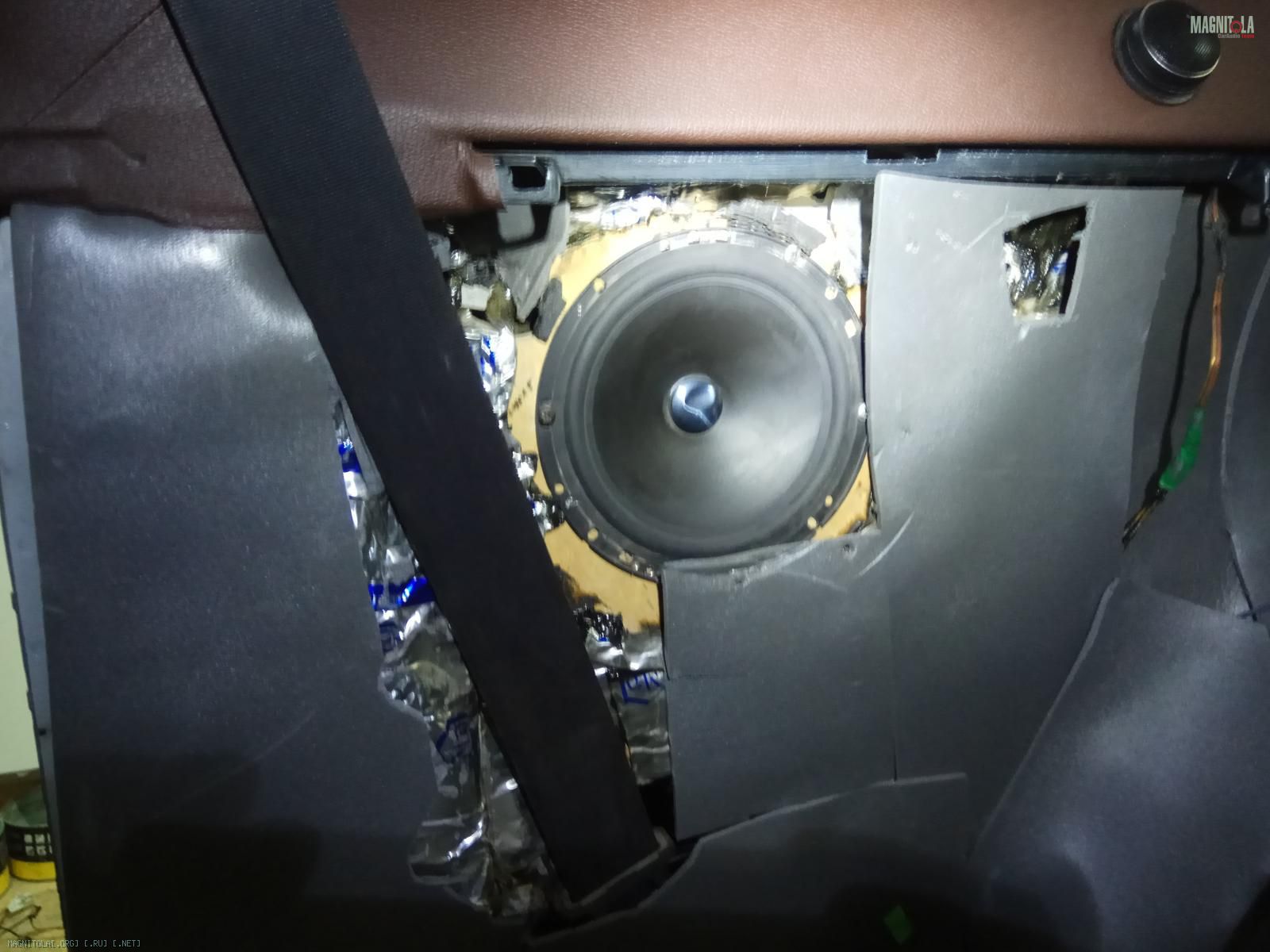

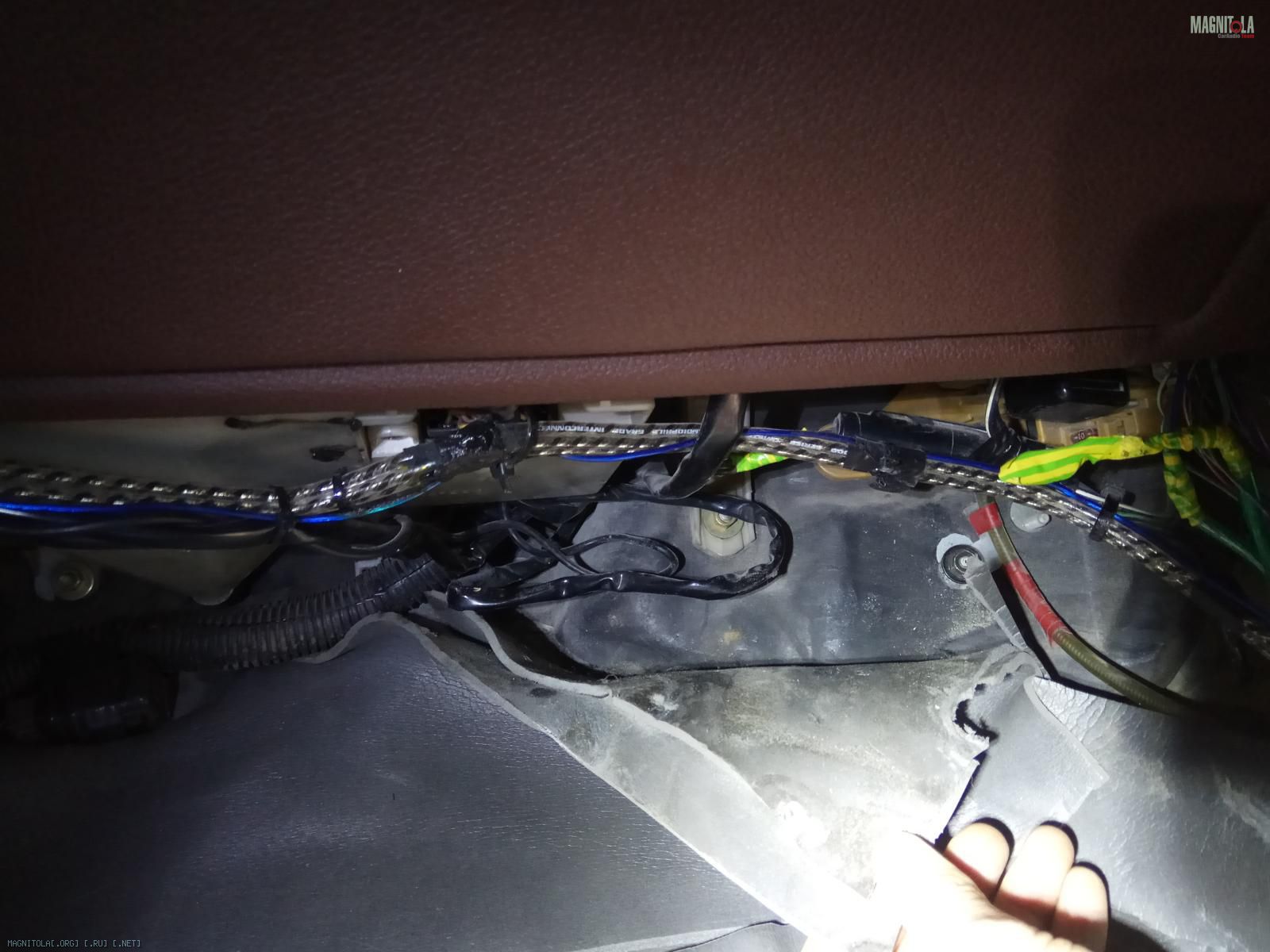

Разбираем салон...
Половина деталей, клипс, саморезов отсутствует...

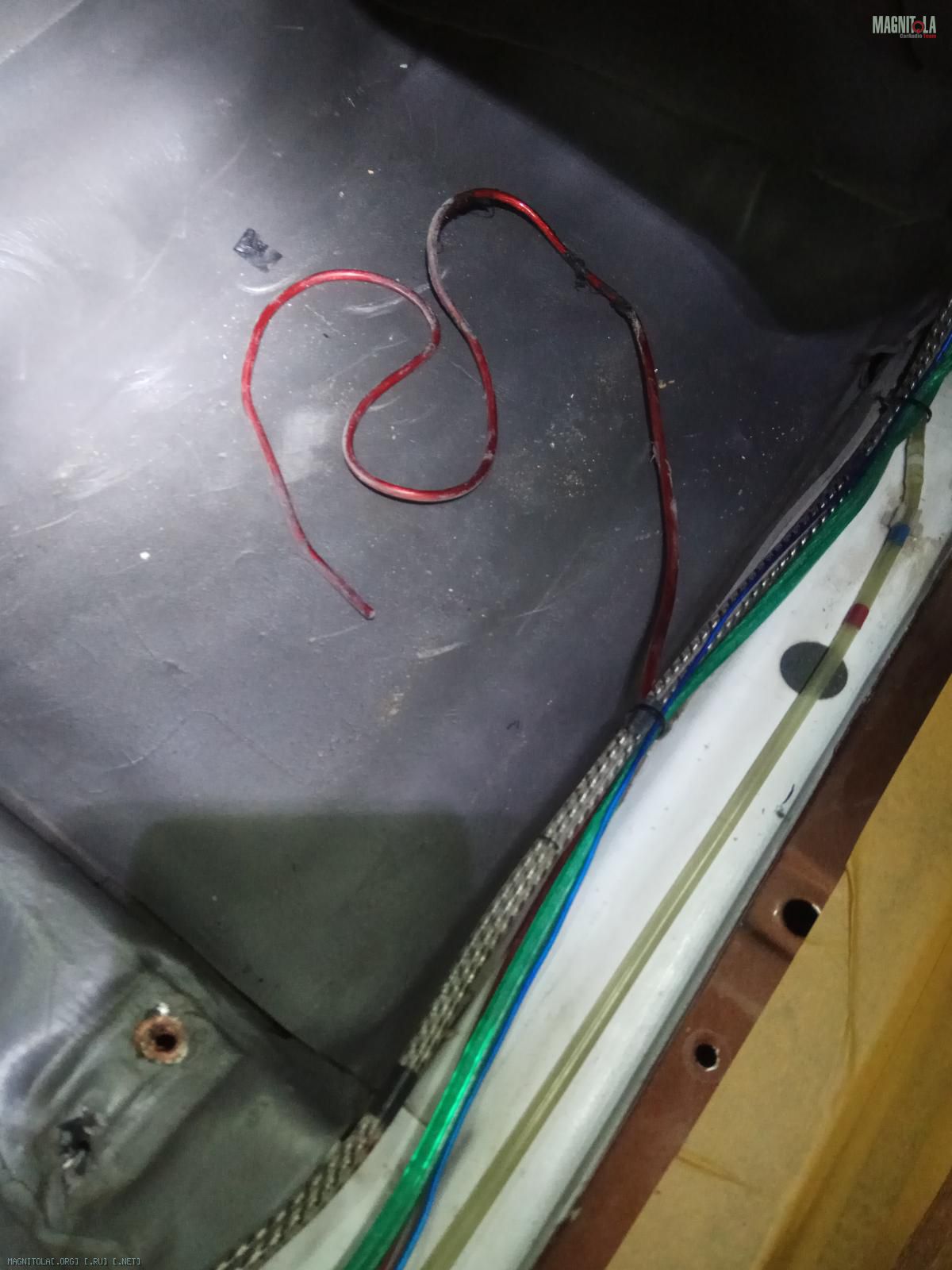

Ну и как обычно все красиво снаружи, а внутри....
Смотрим...

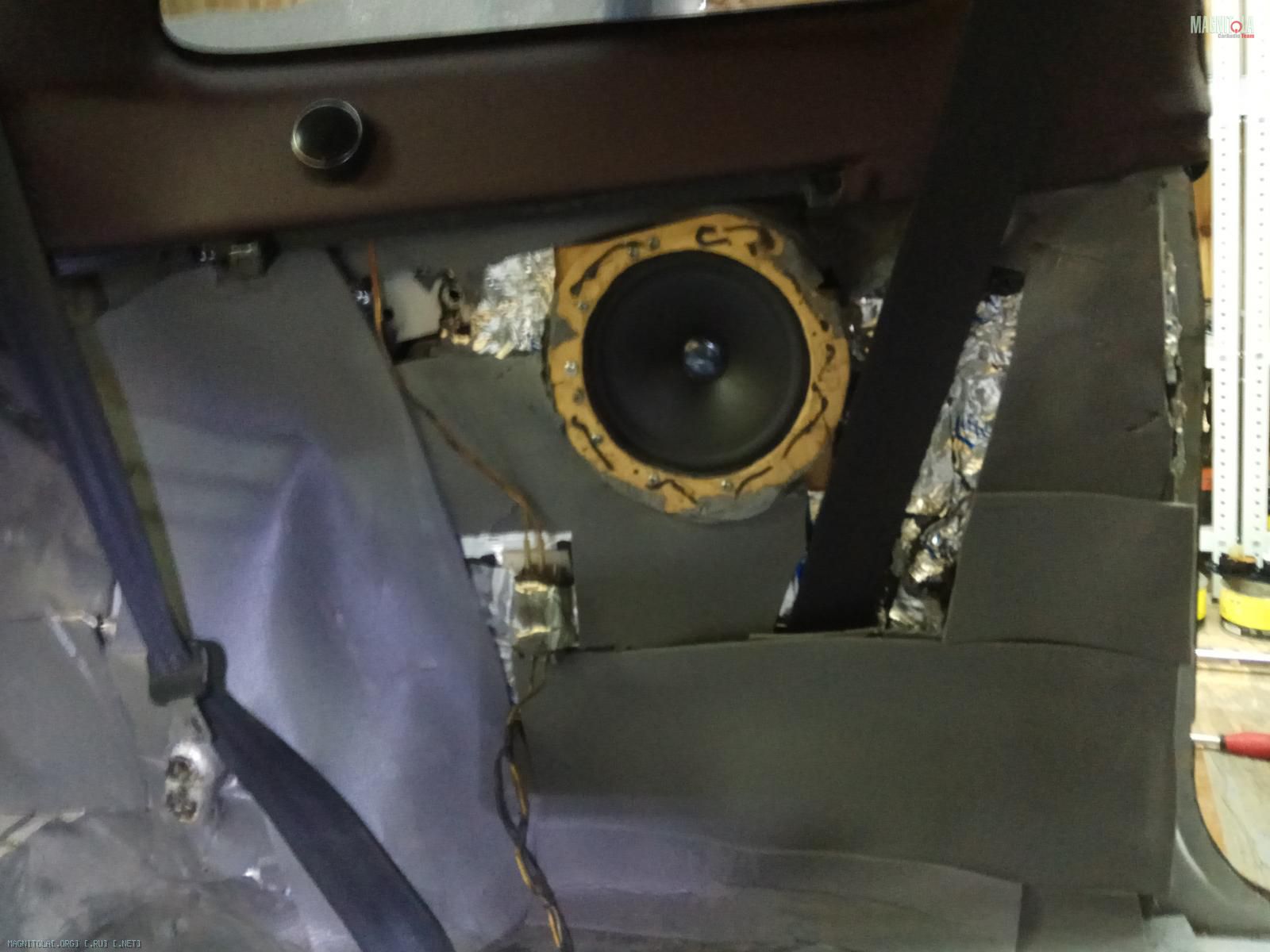

Вложение 1190262Вложение 1190264Вложение 1190266Вложение 1190268Вложение 1190270Вложение 1190272Вложение 1190274Вложение 1190276Вложение 1190278Вложение 1190280Вложение 1190282Вложение 1190286

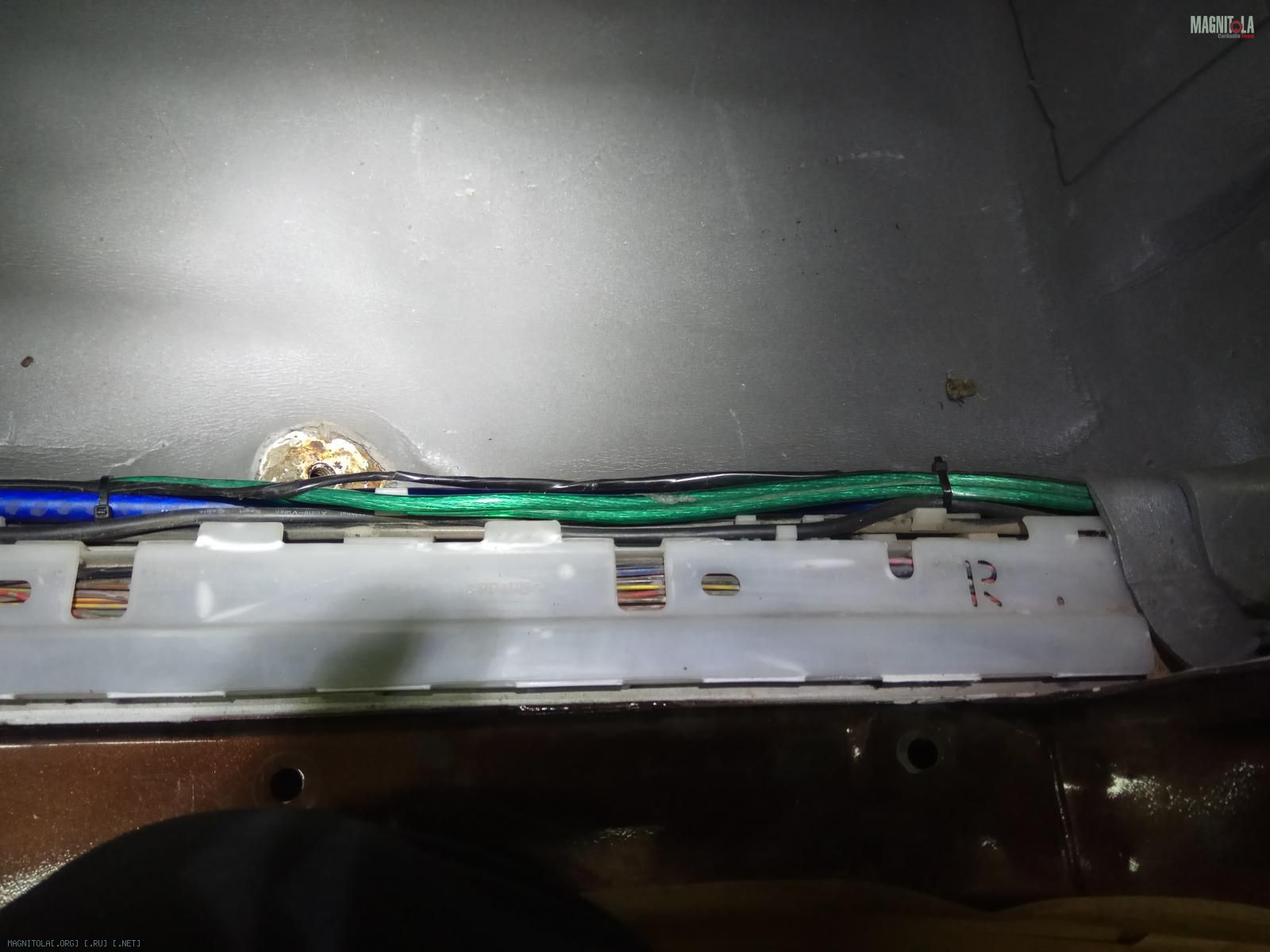

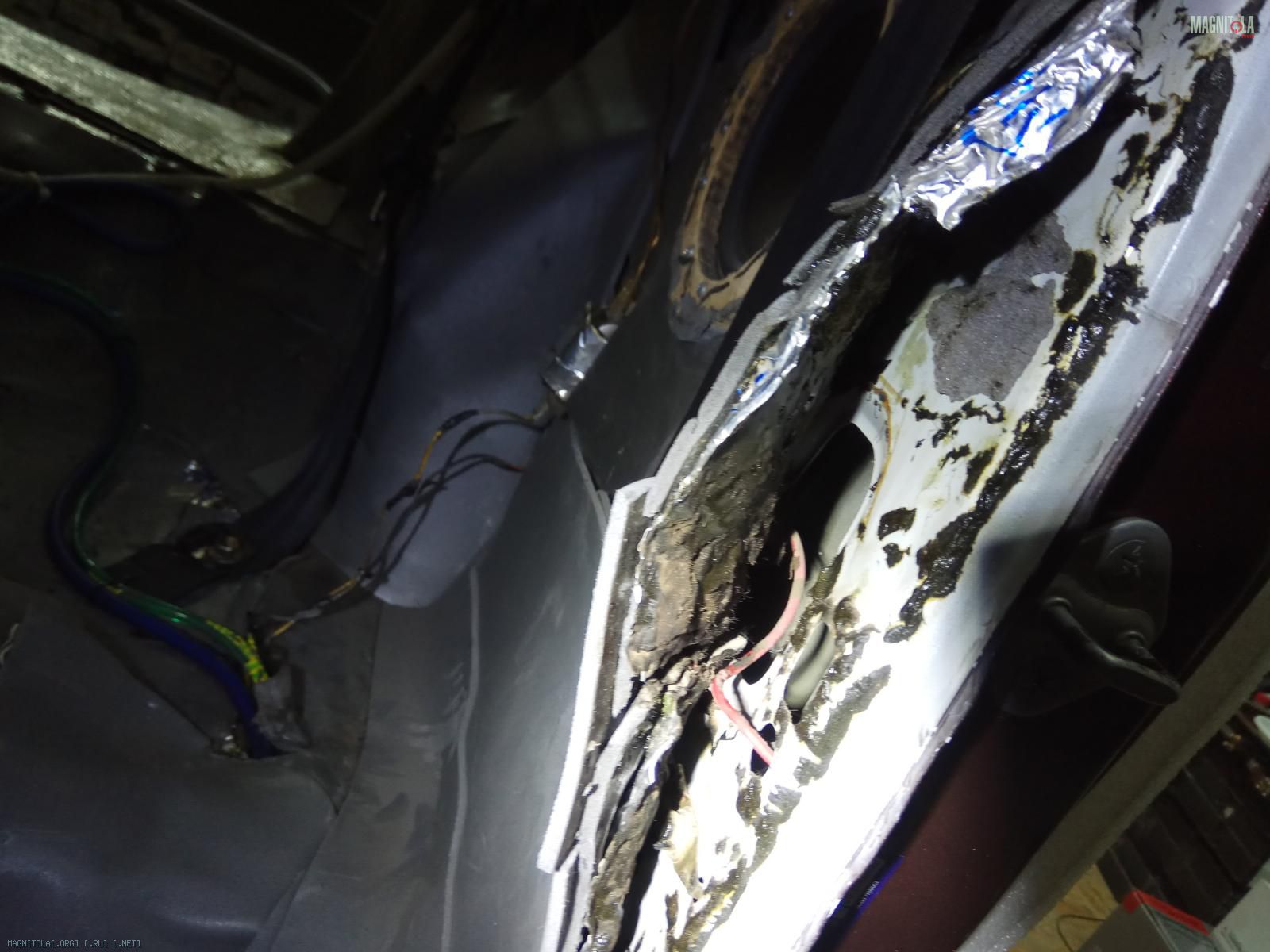

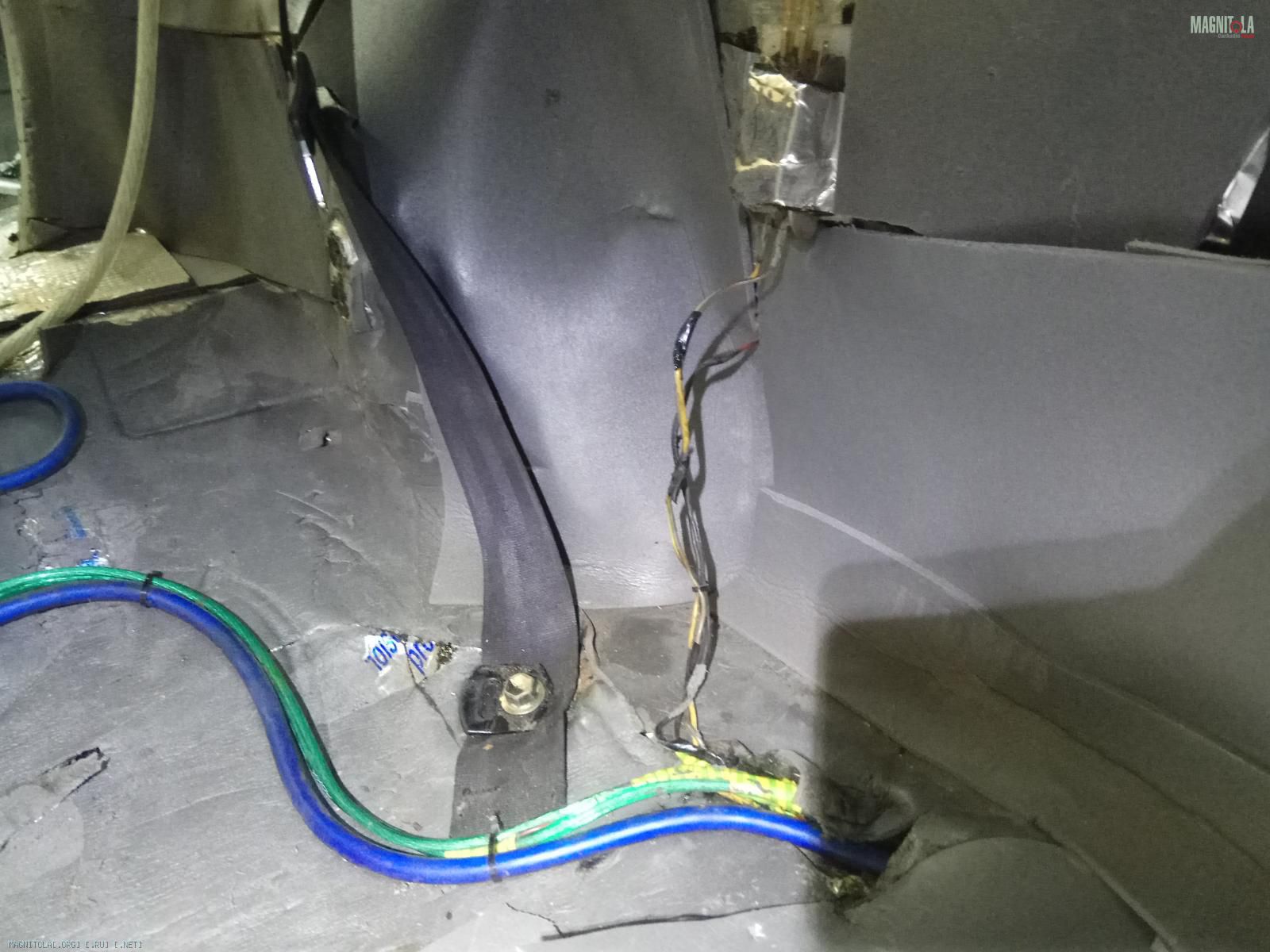

Правая сторона...
Вложение 1190288Вложение 1190290Вложение 1190292Вложение 1190294Вложение 1190296Вложение 1190298Вложение 1190300Вложение 1190302

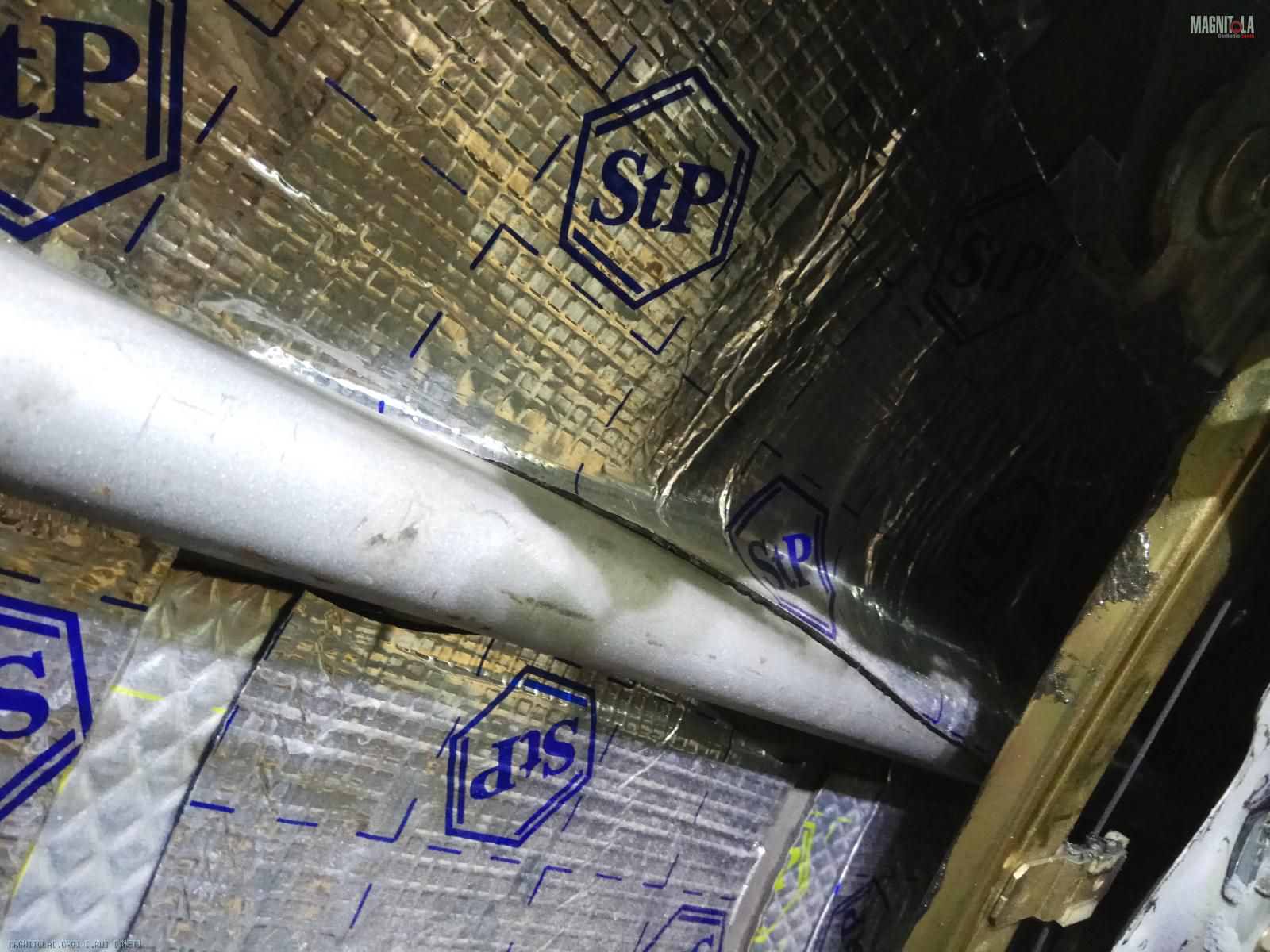

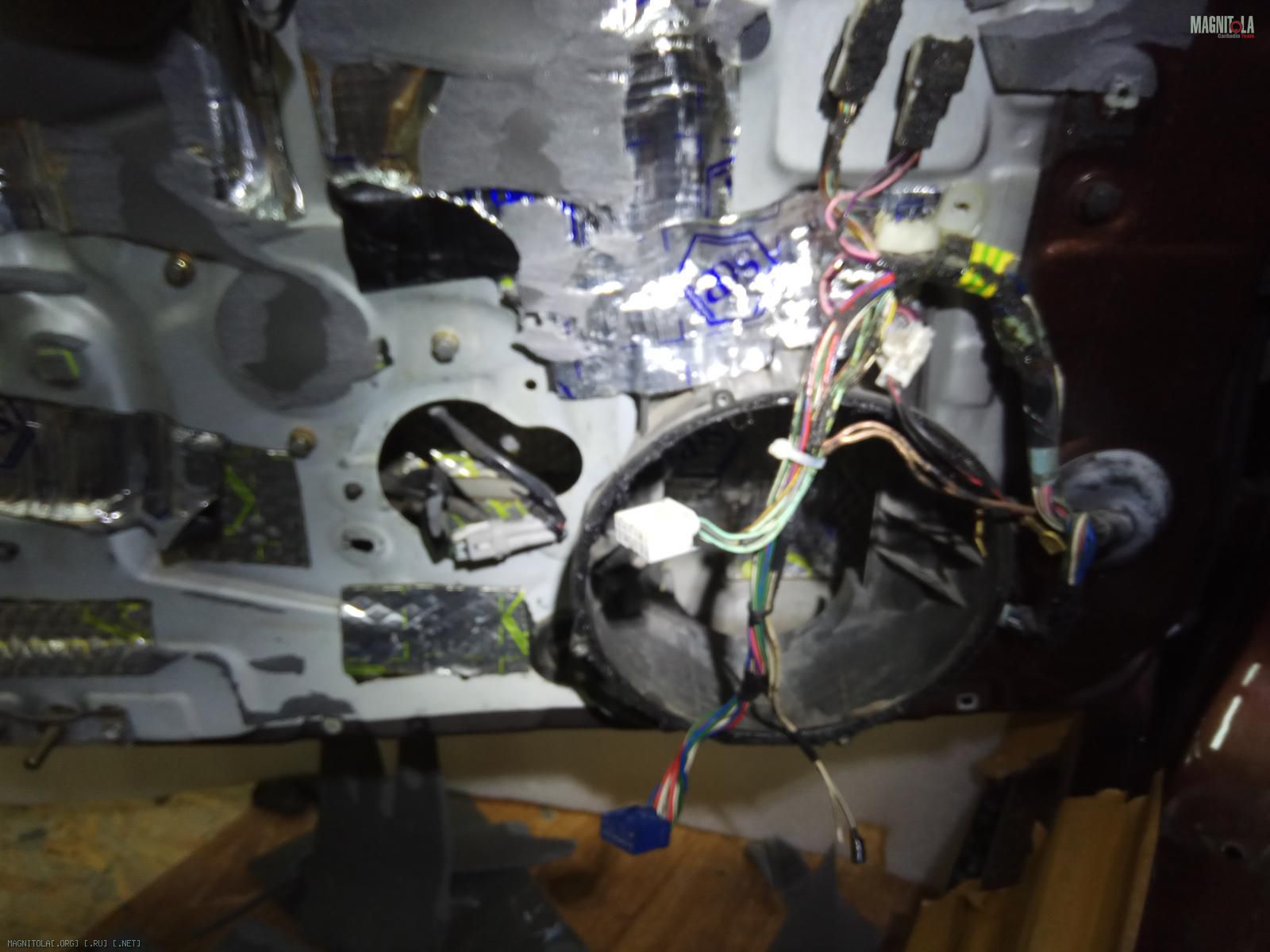

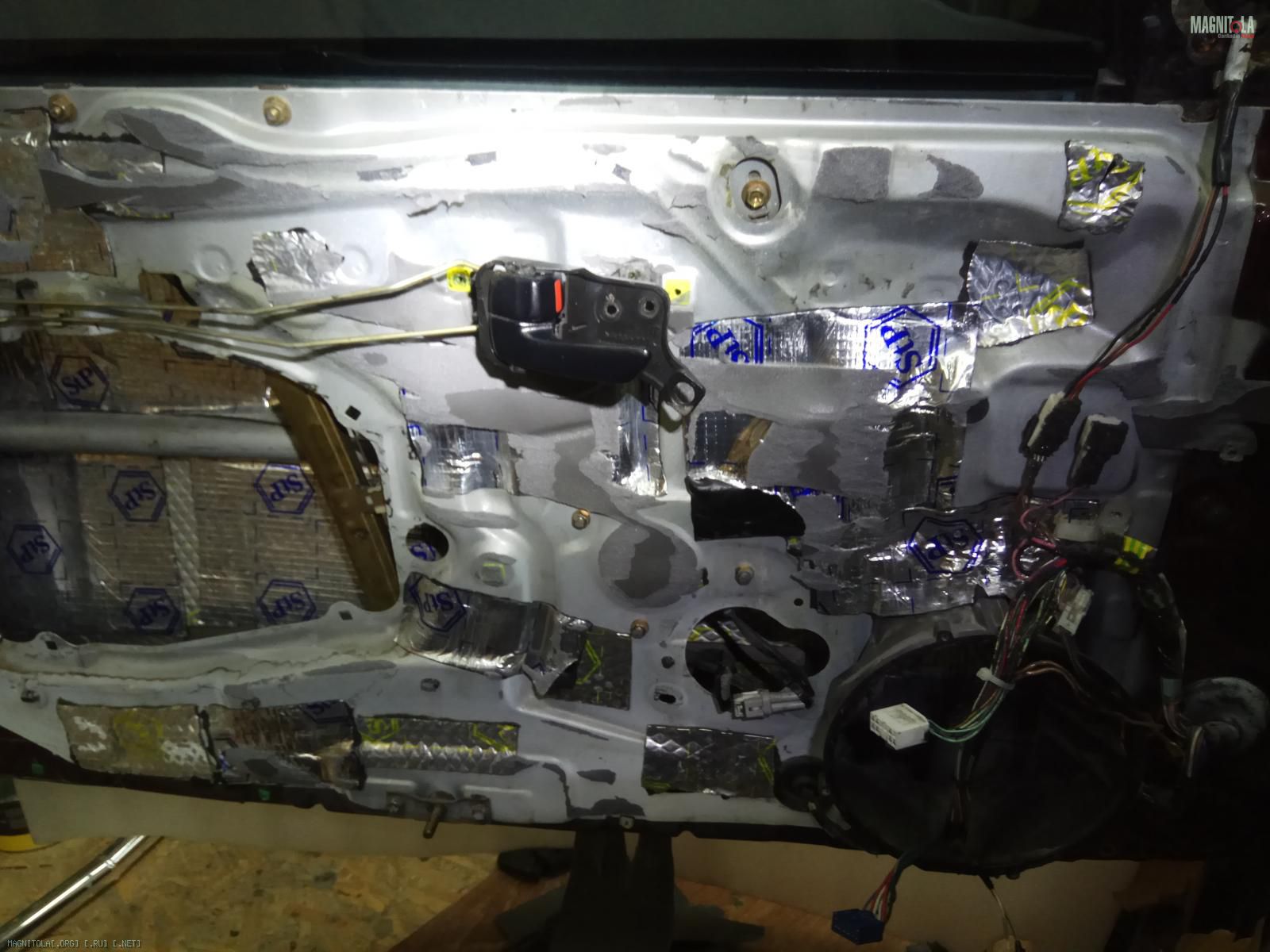

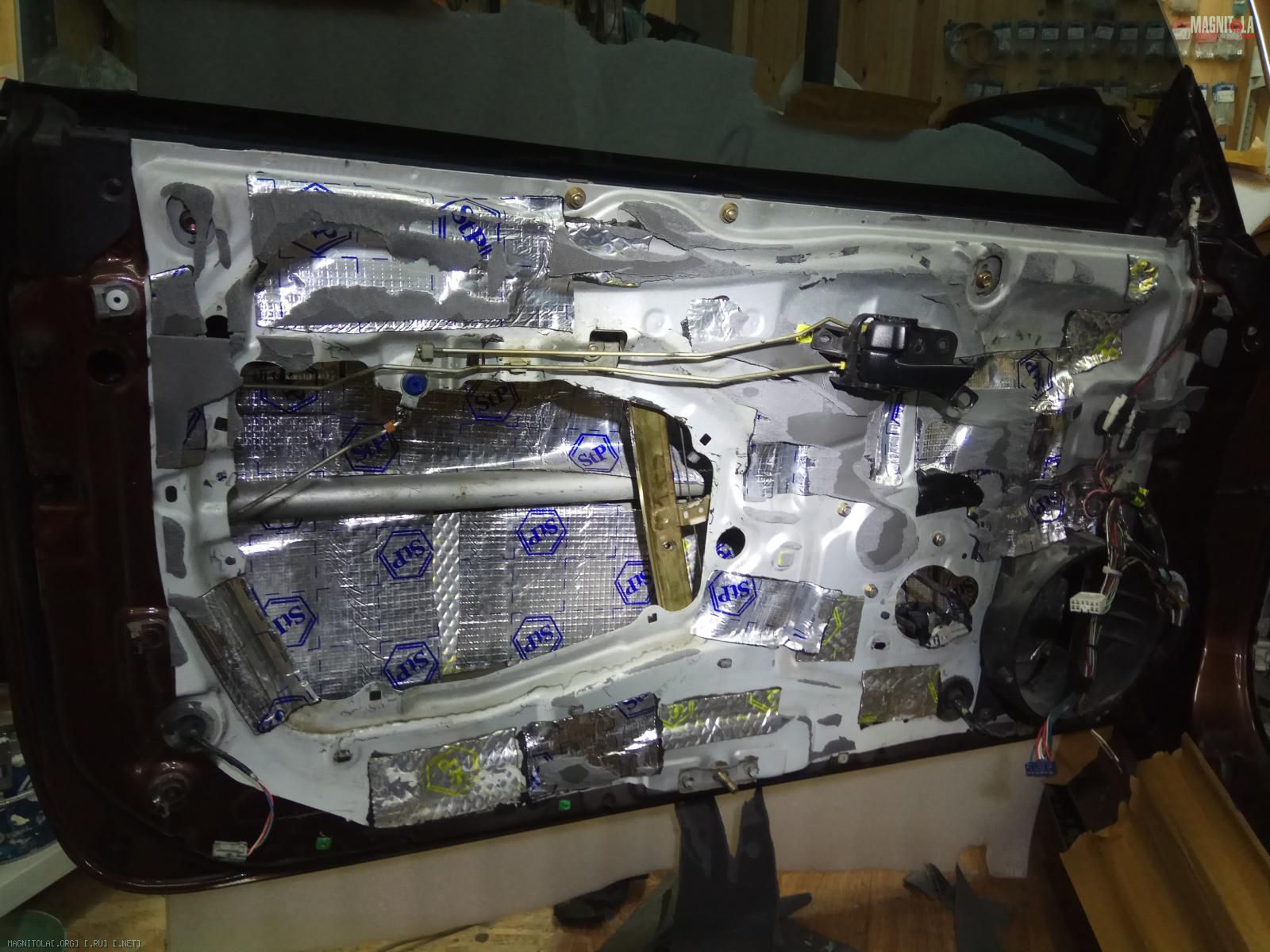

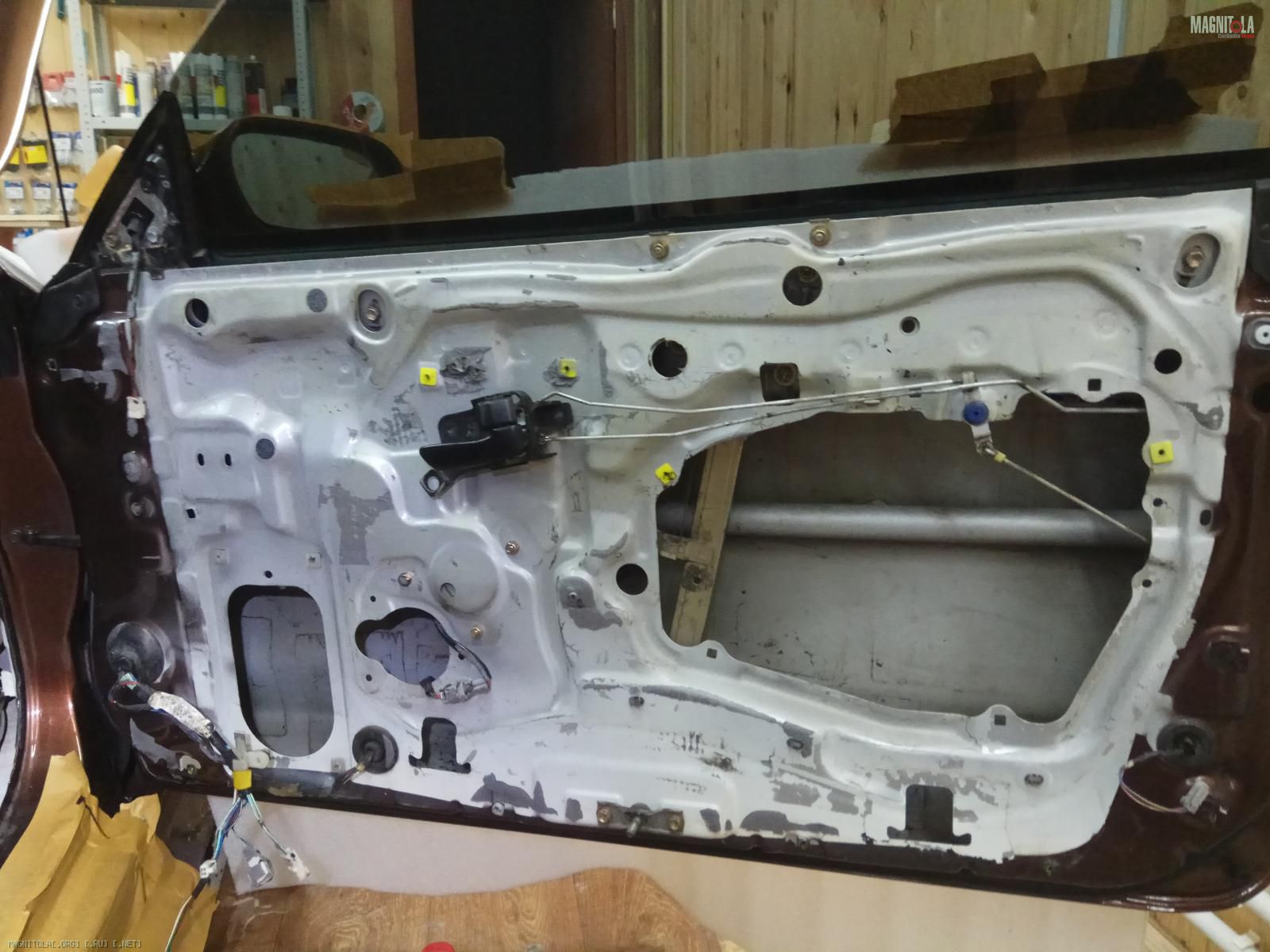

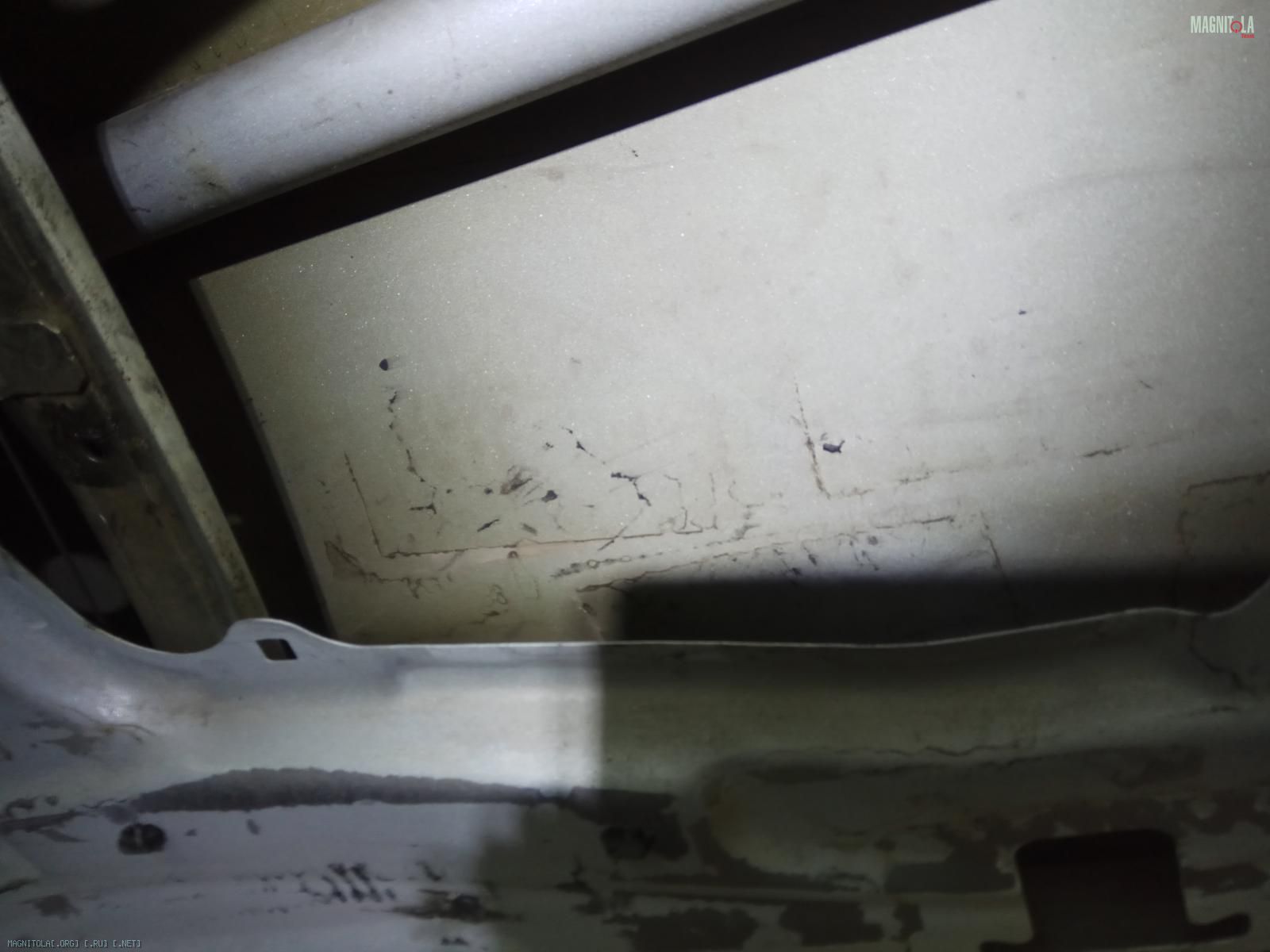

Двери...
Снимаем все...
Вложение 1190304Вложение 1190306Вложение 1190308Вложение 1190310Вложение 1190312Вложение 1190314Вложение 1190316Вложение 1190318Вложение 1190320Вложение 1190322Вложение 1190324Вложение 1190326Вложение 1190328Вложение 1190330Вложение 1190332Вложение 1190334Вложение 1190336

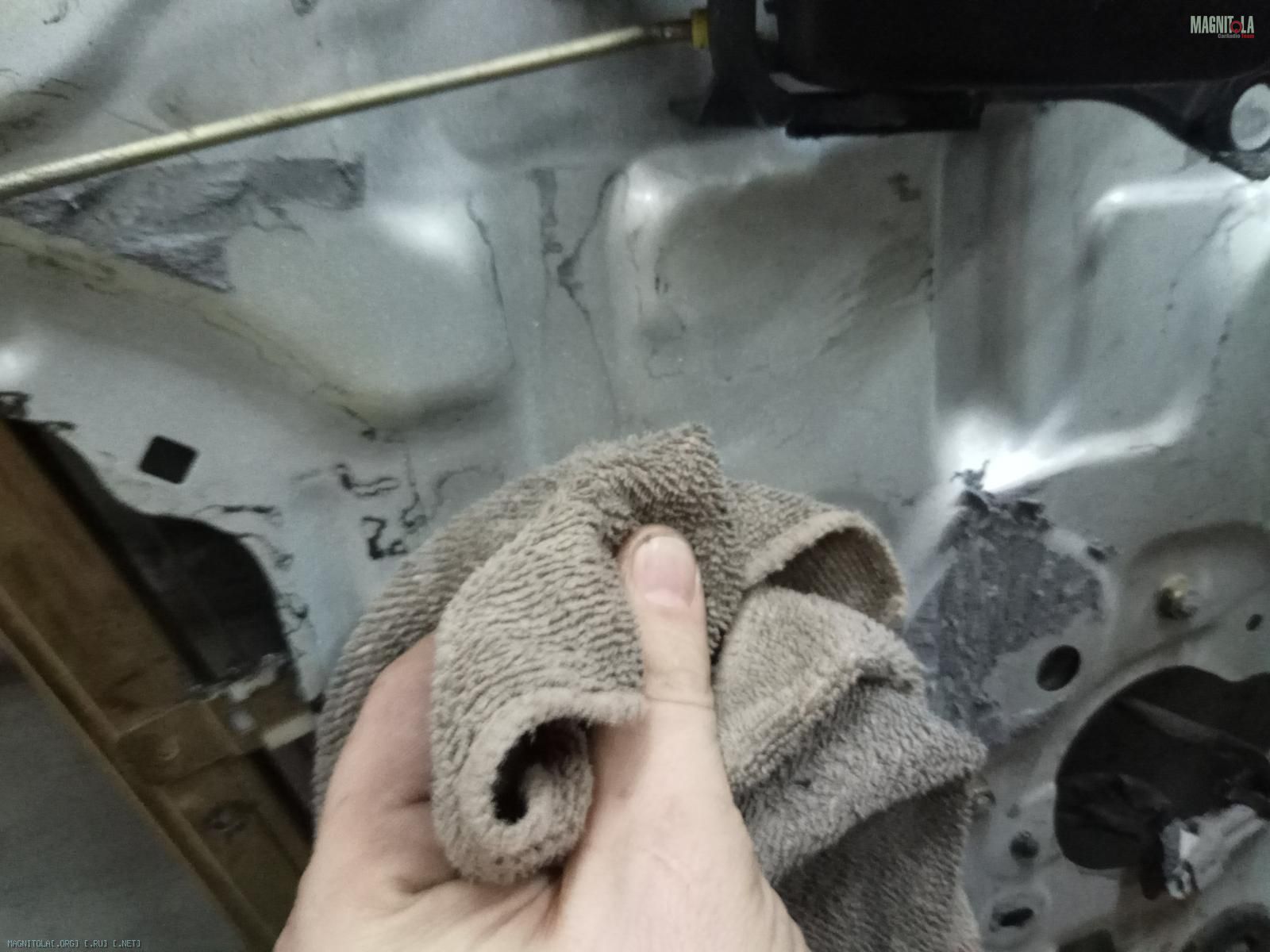

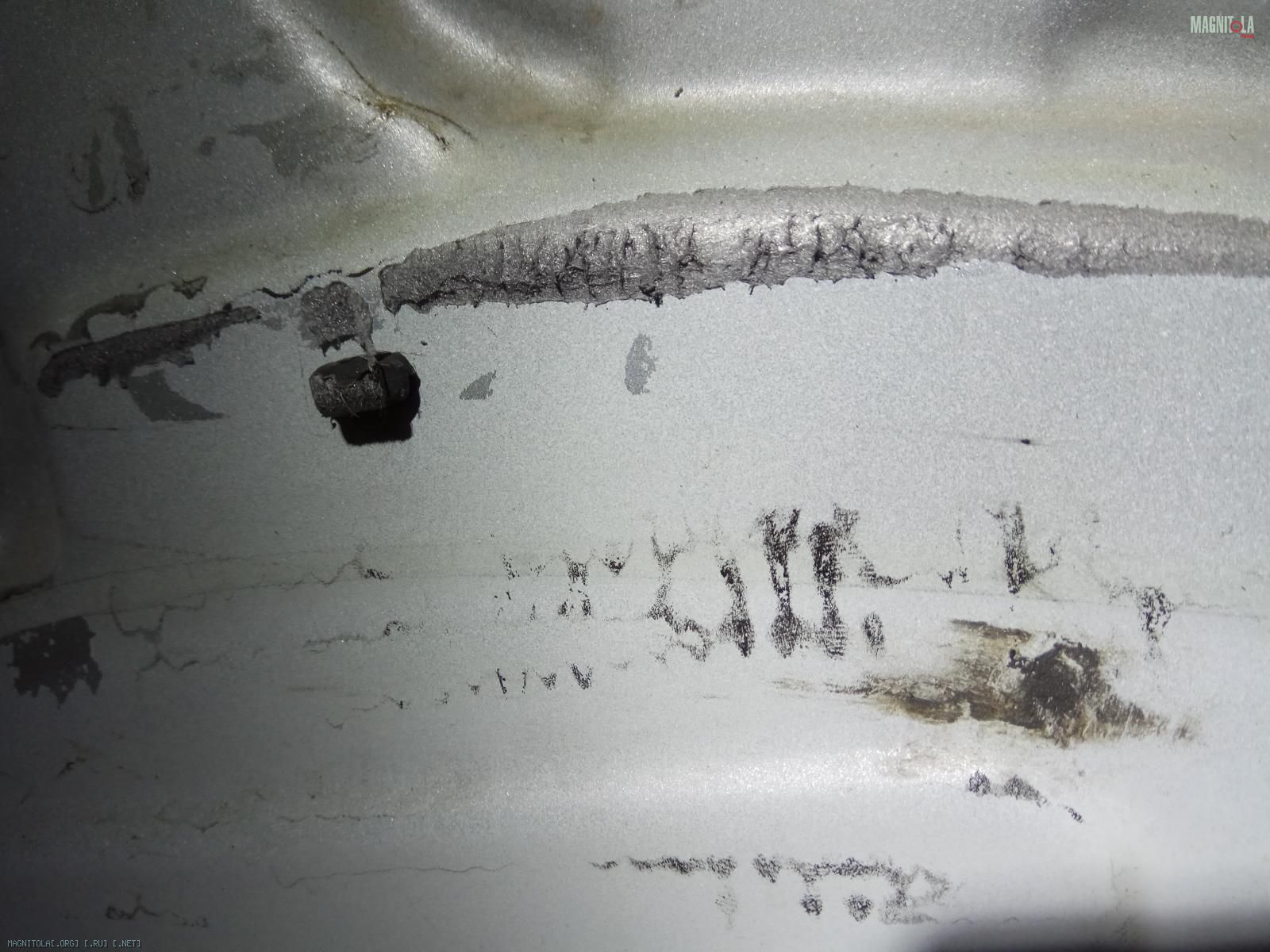

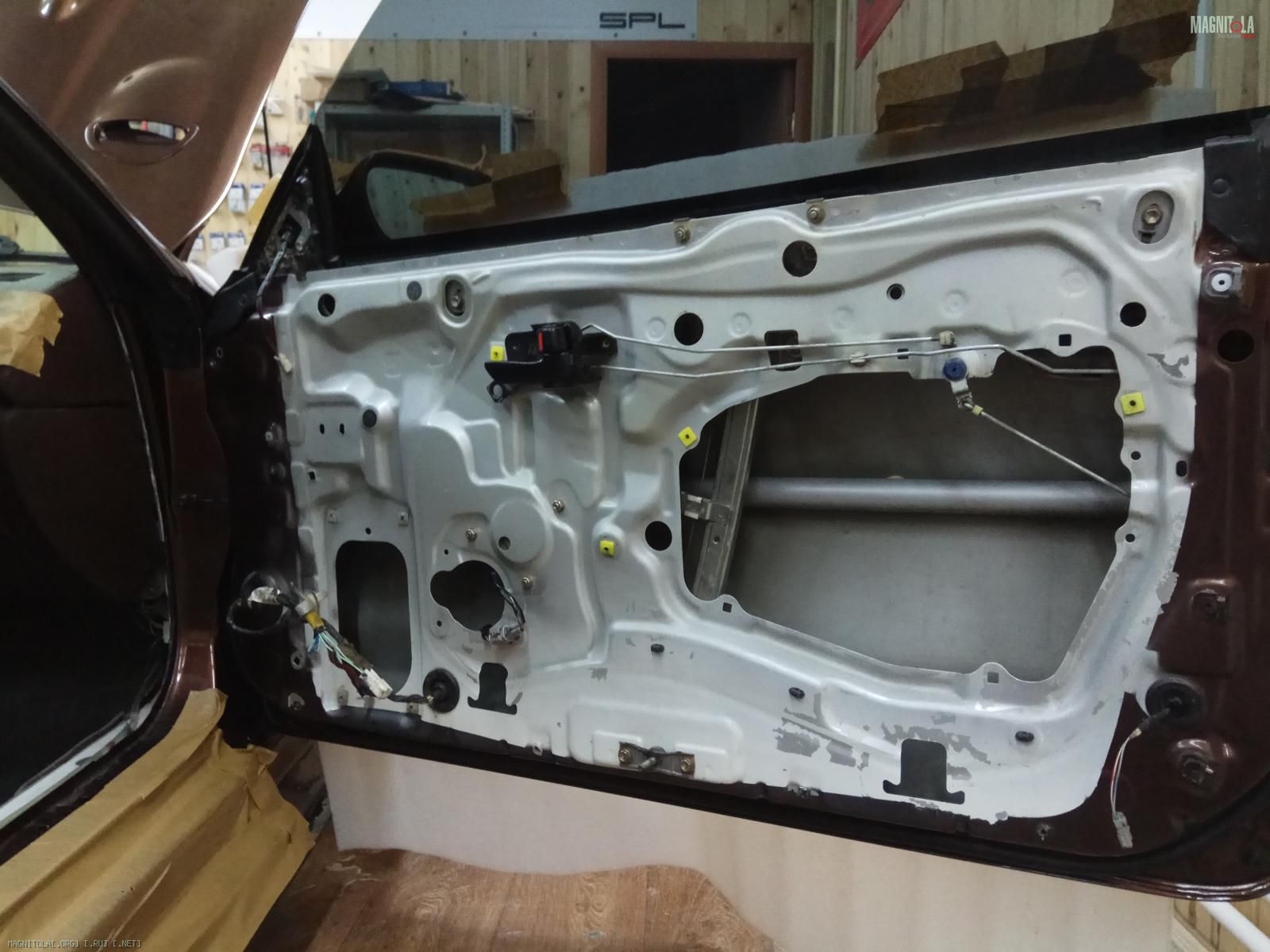

Очищаем, вымываем, обезжириваем двери от сплена, вибры и грязи.

Вложение 1190338


Итог...
Вложение 1190340Вложение 1190342Вложение 1190344Вложение 1190346Вложение 1190348Вложение 1190350

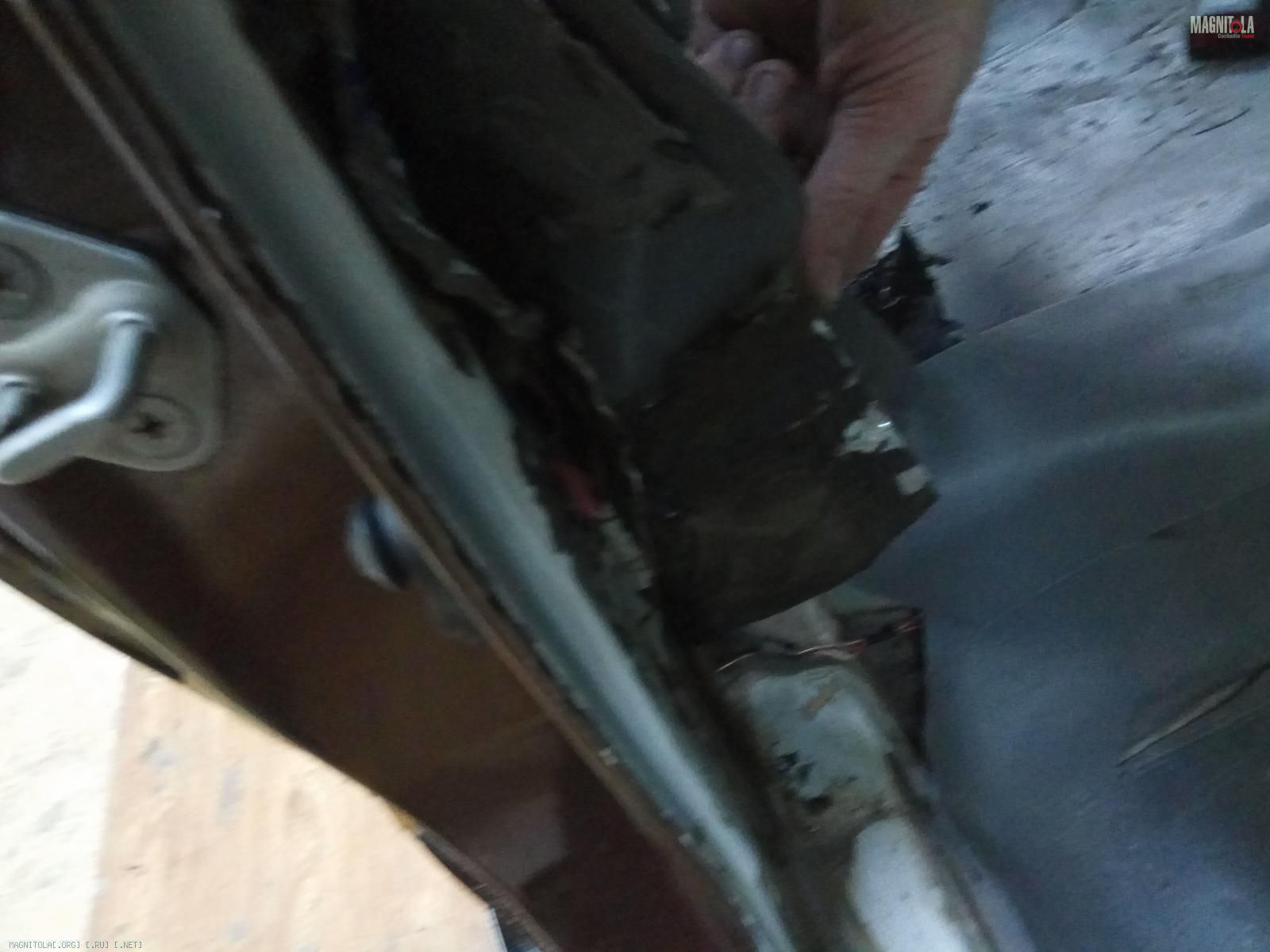

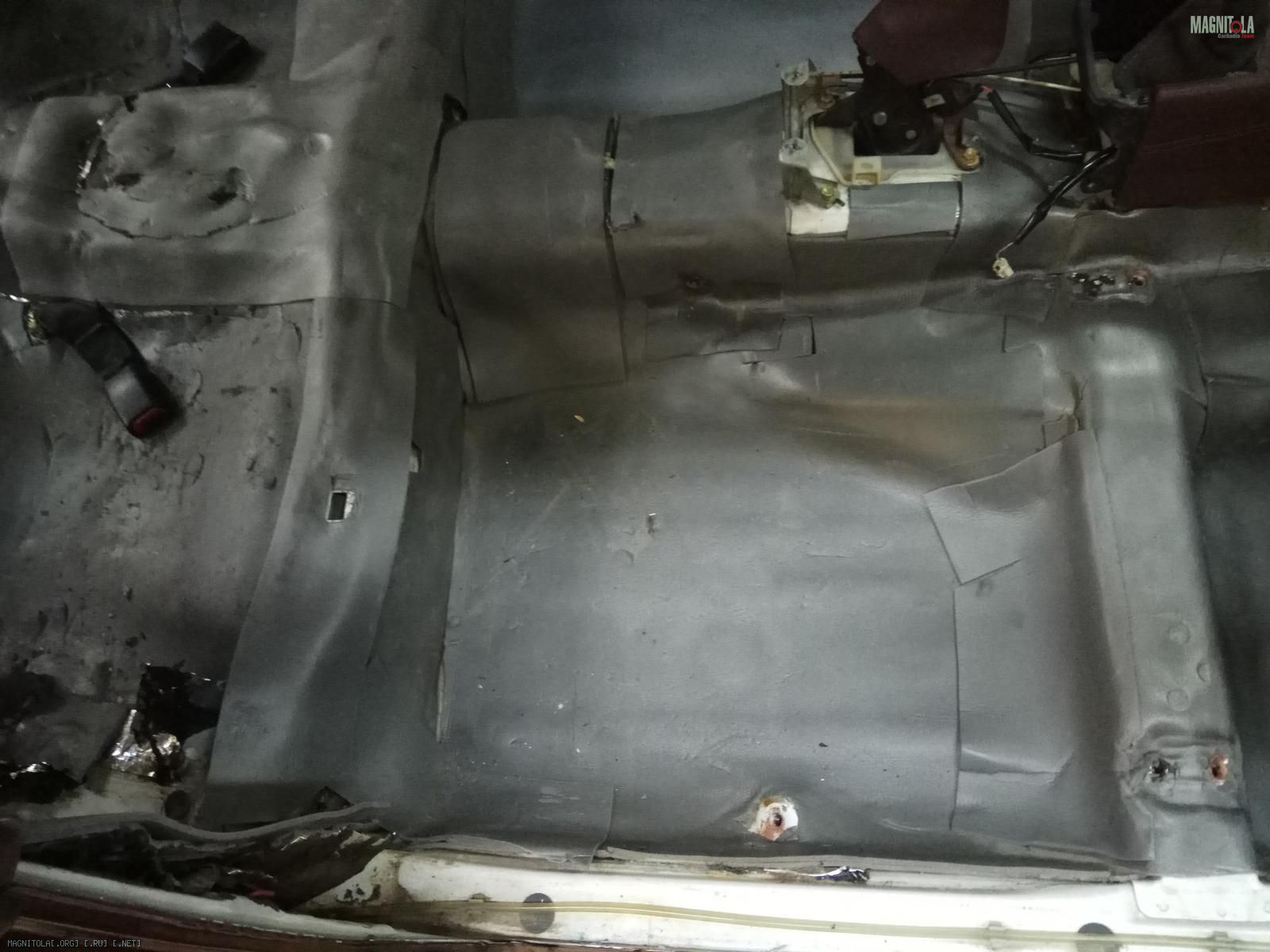

Пол и багажник... клиент пока думает, сдирать и переделывать или оставить так?
Вложение 1190354Вложение 1190356Вложение 1190352
