Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Celica GT

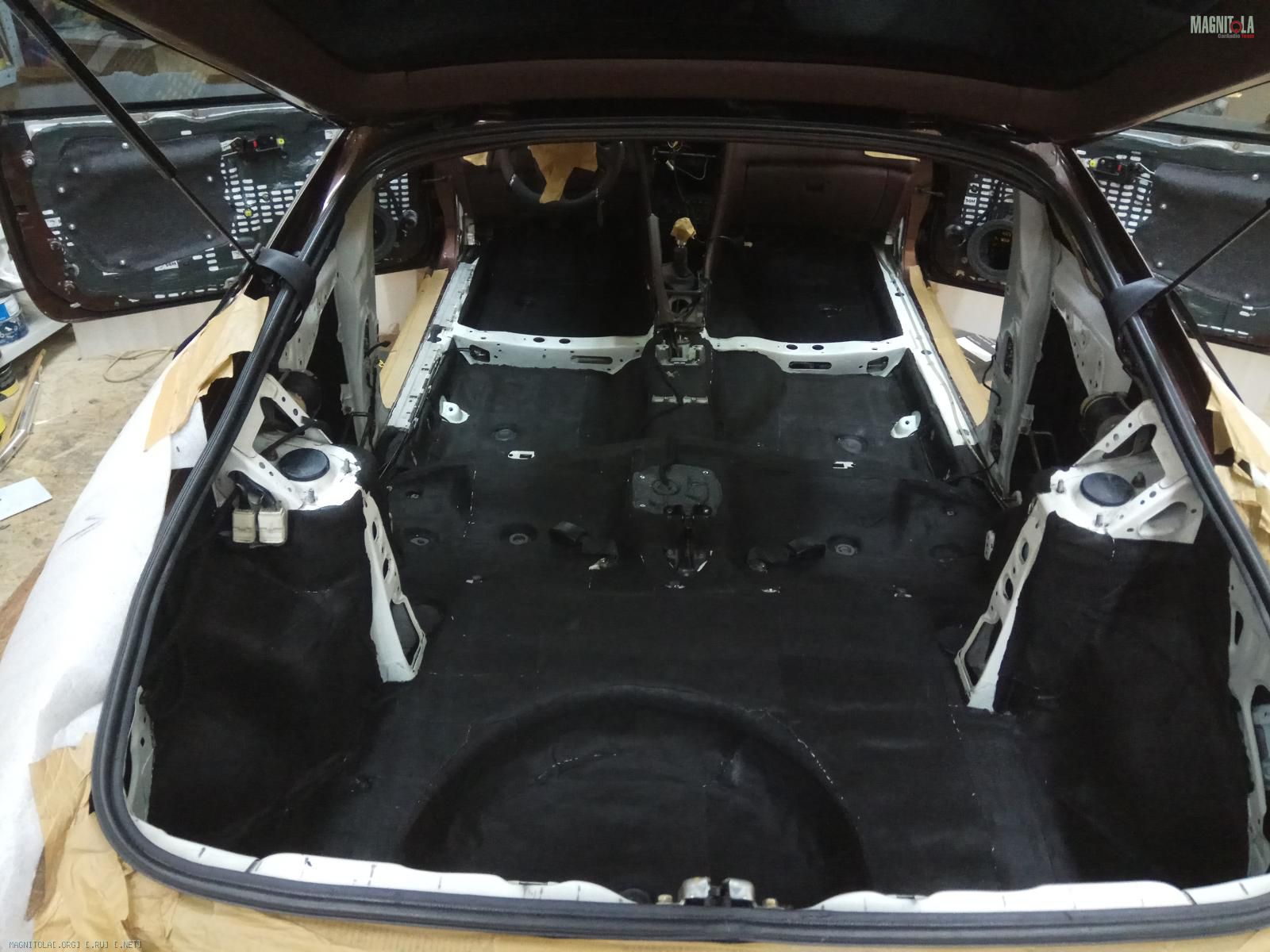

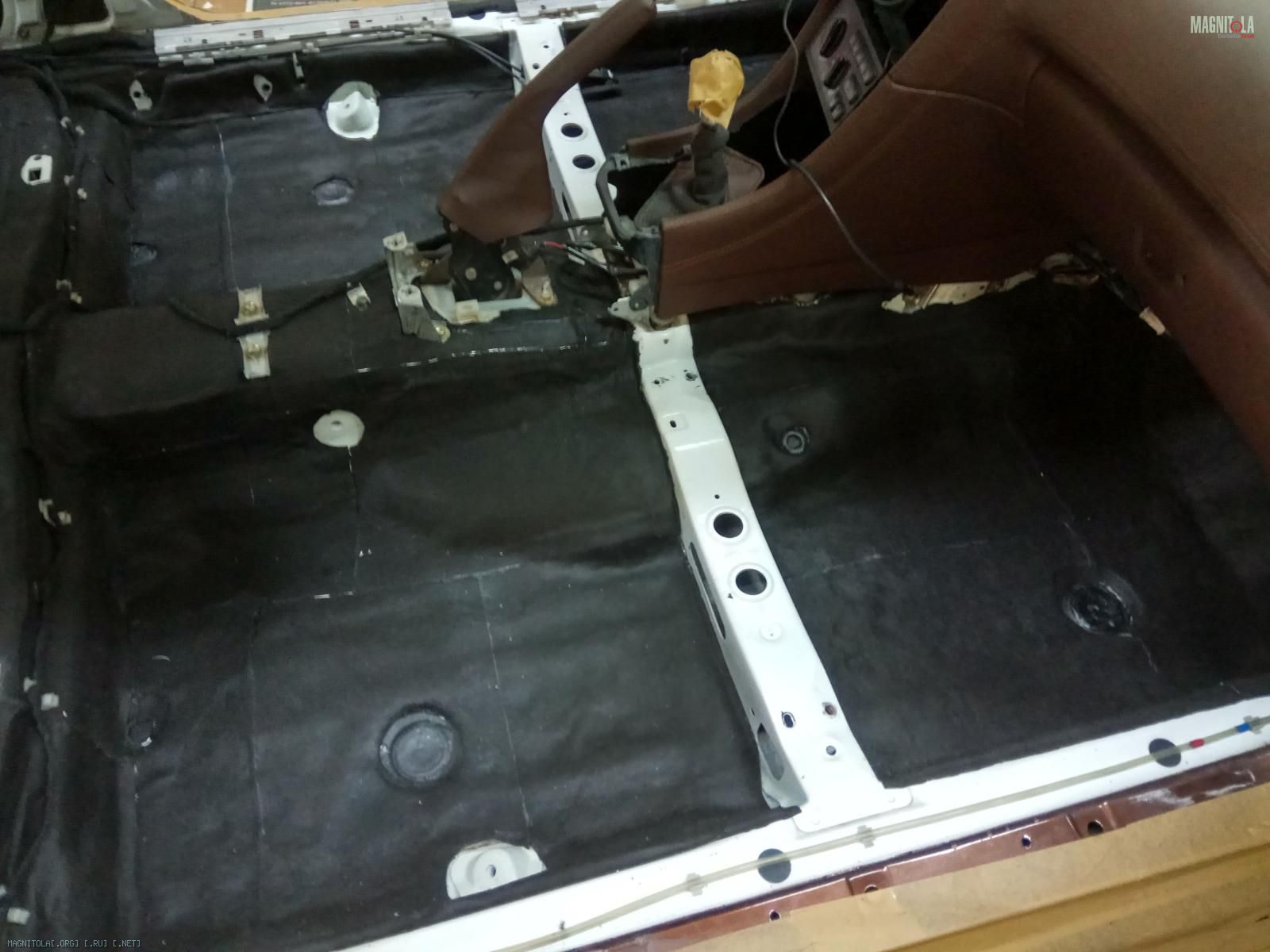

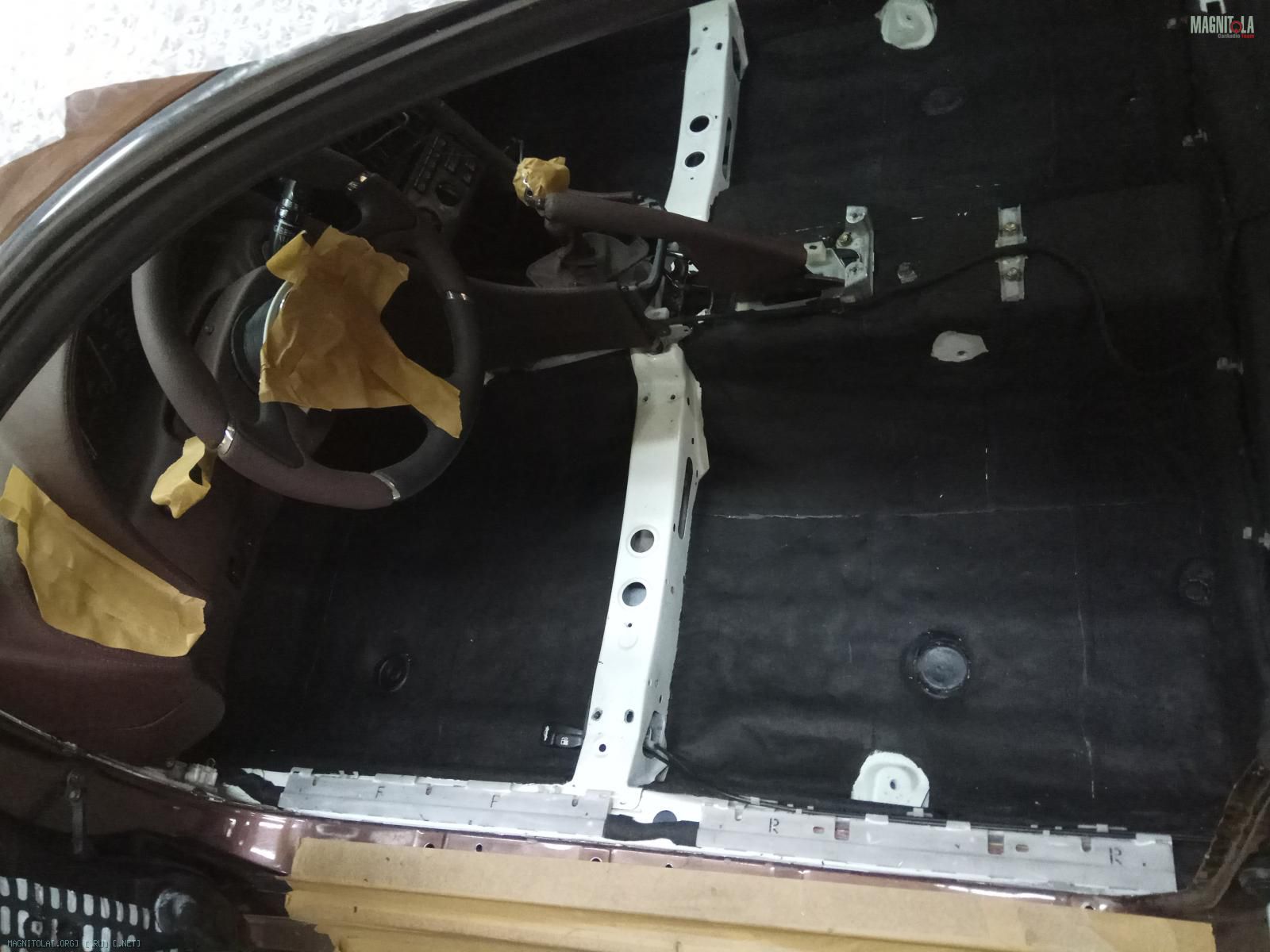

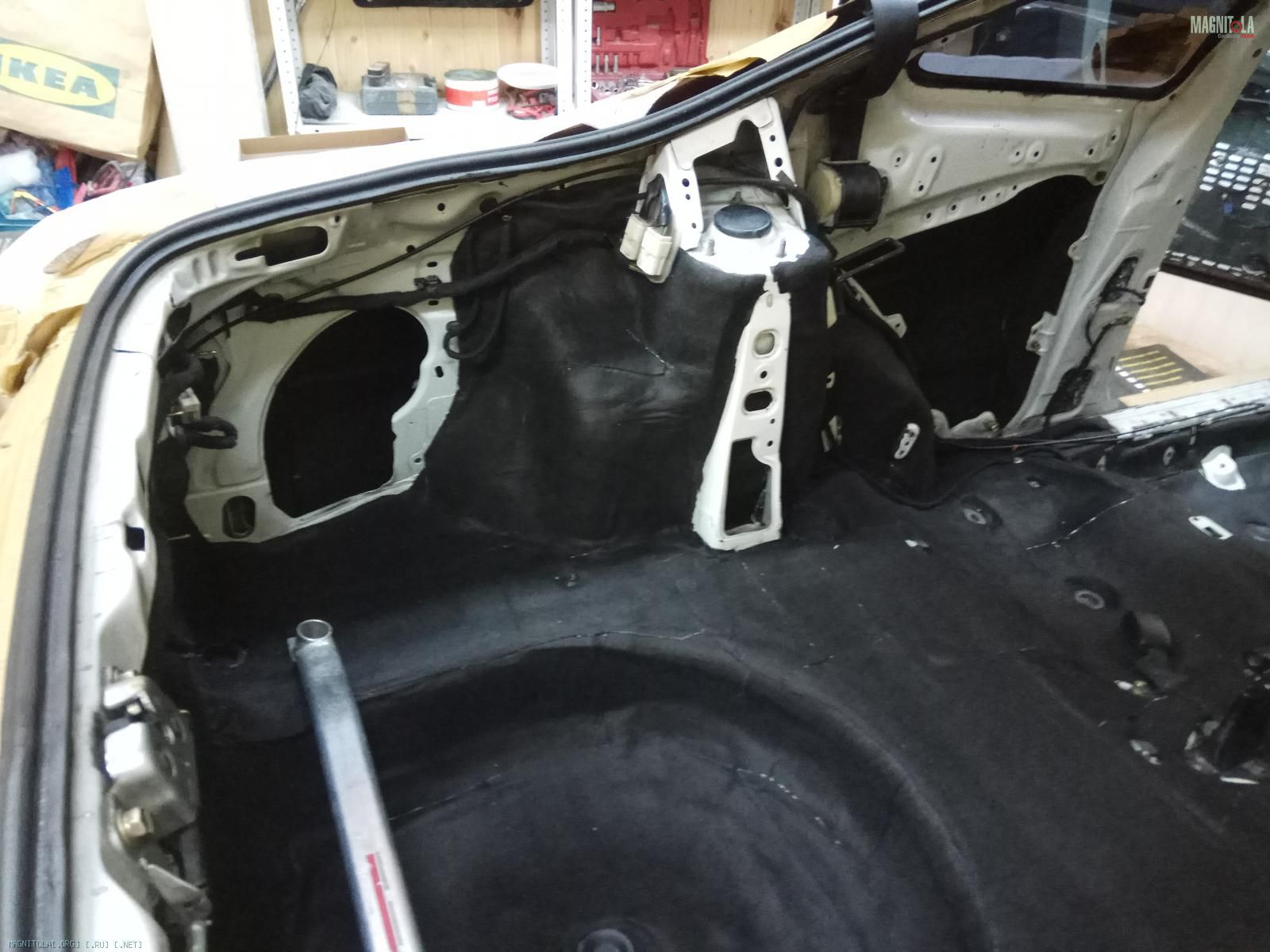

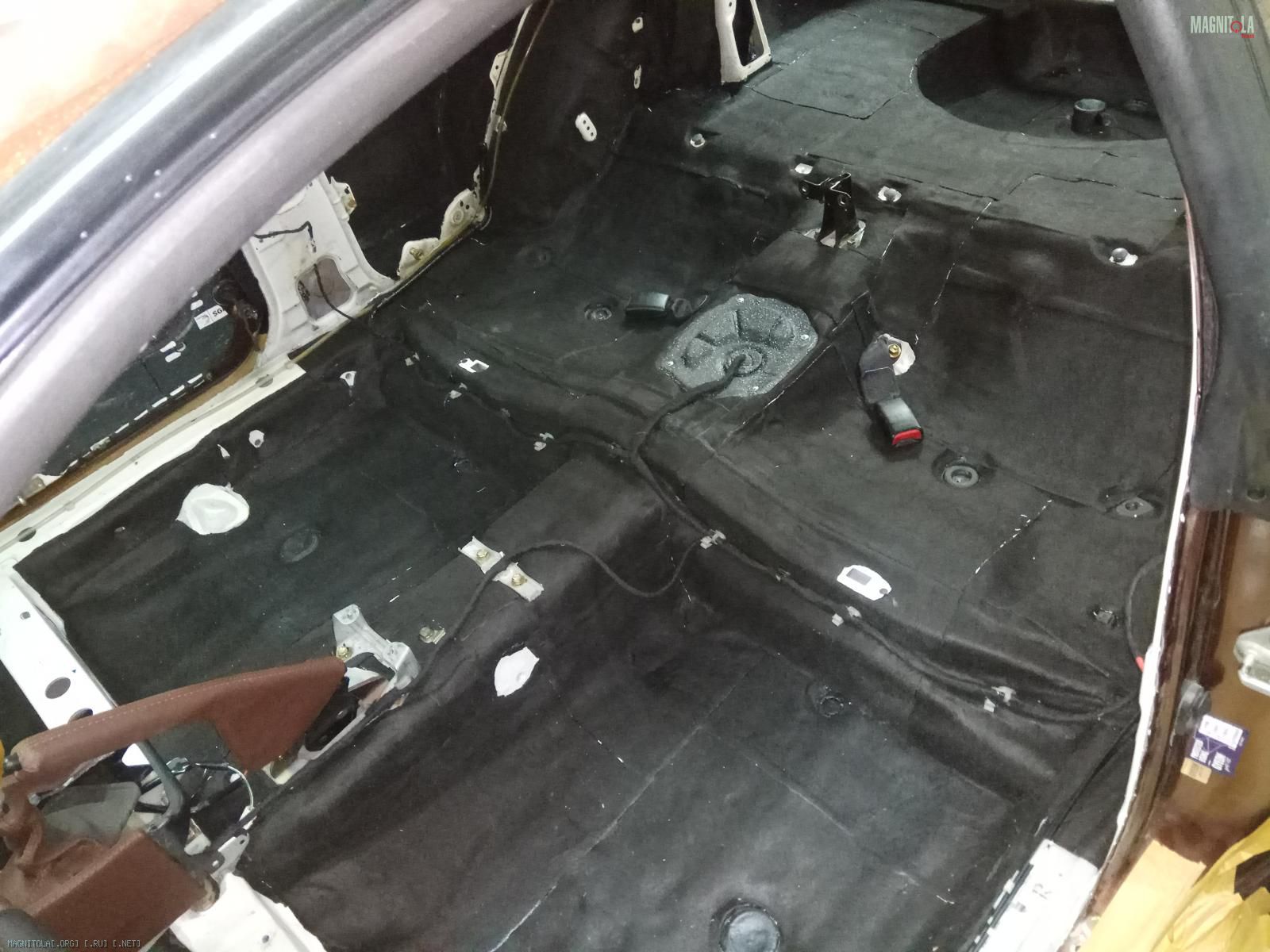

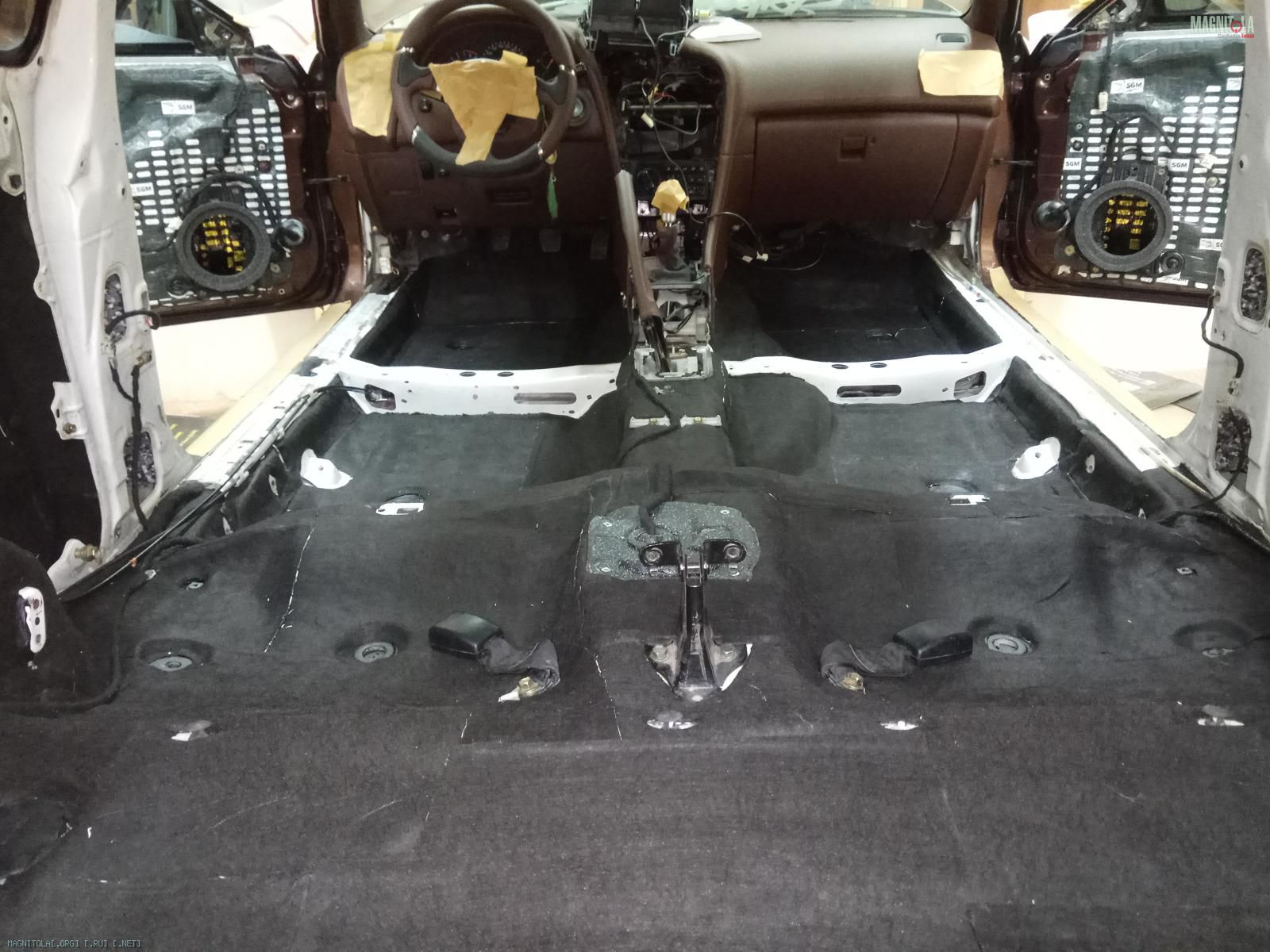

Наносим блокатор шума на все поверхности
Вложение 1192518Вложение 1192520Вложение 1192522Вложение 1192524Вложение 1192526Вложение 1192528Вложение 1192530Вложение 1192532Вложение 1192534Вложение 1192536Вложение 1192538

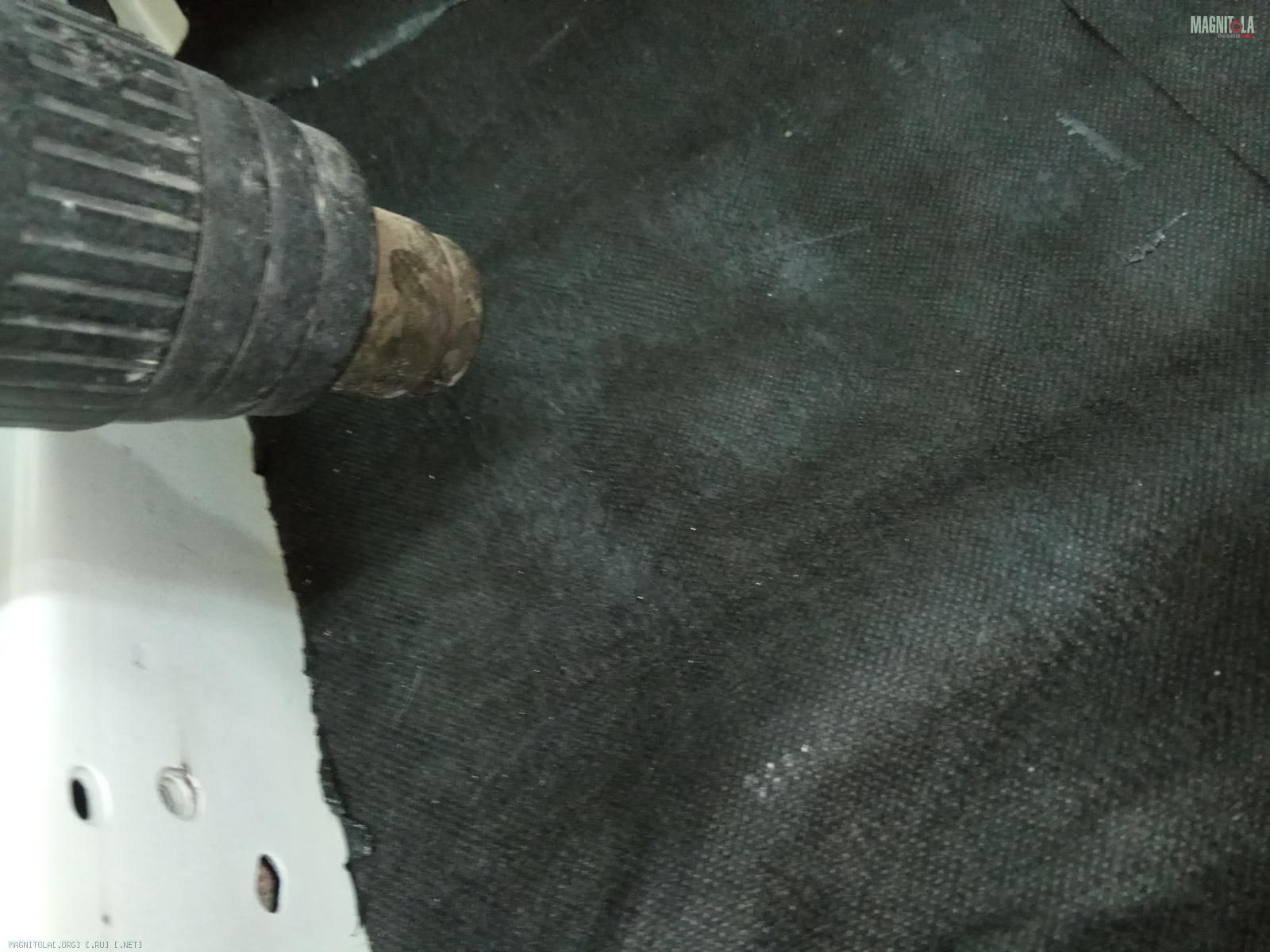

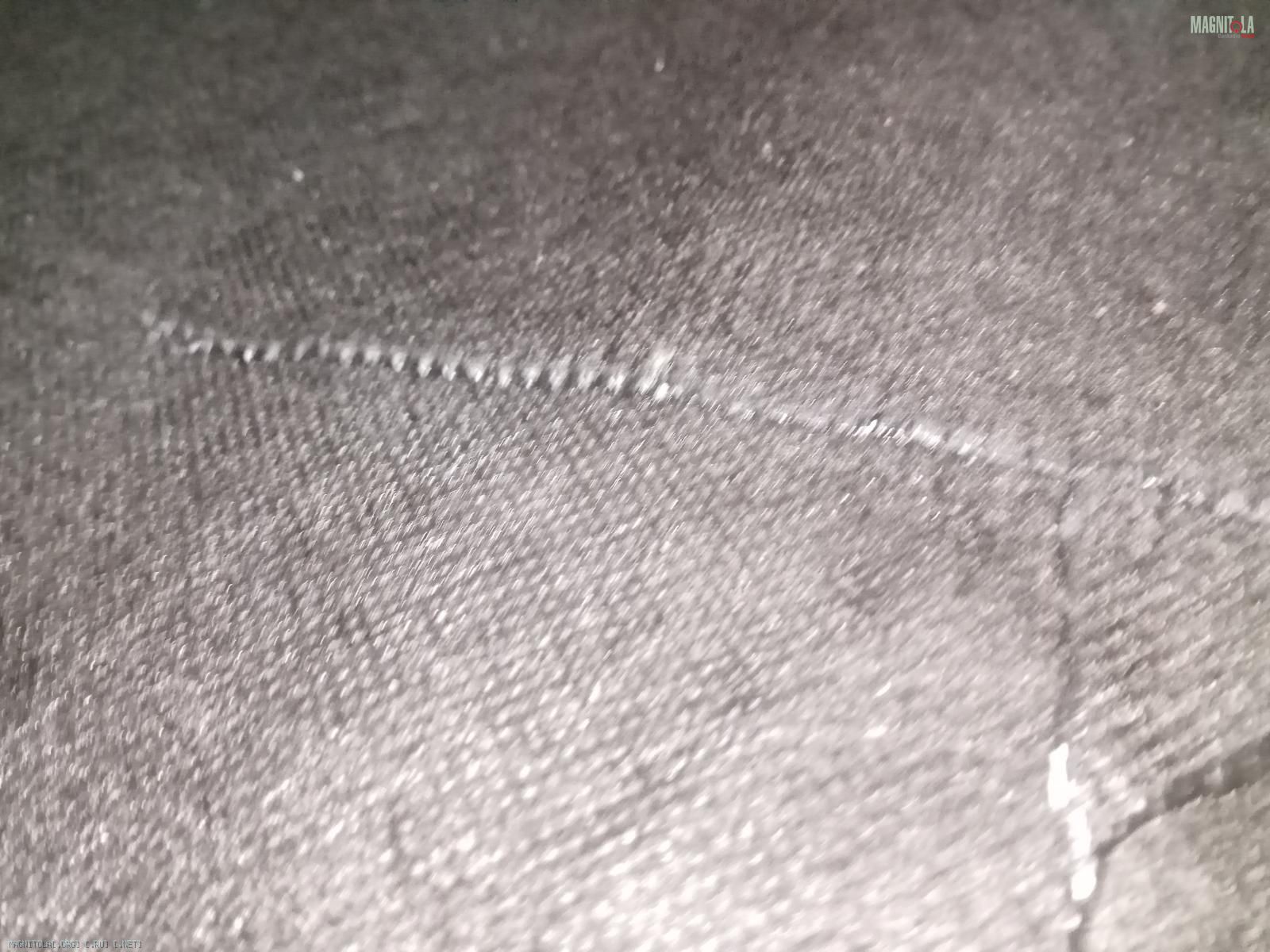

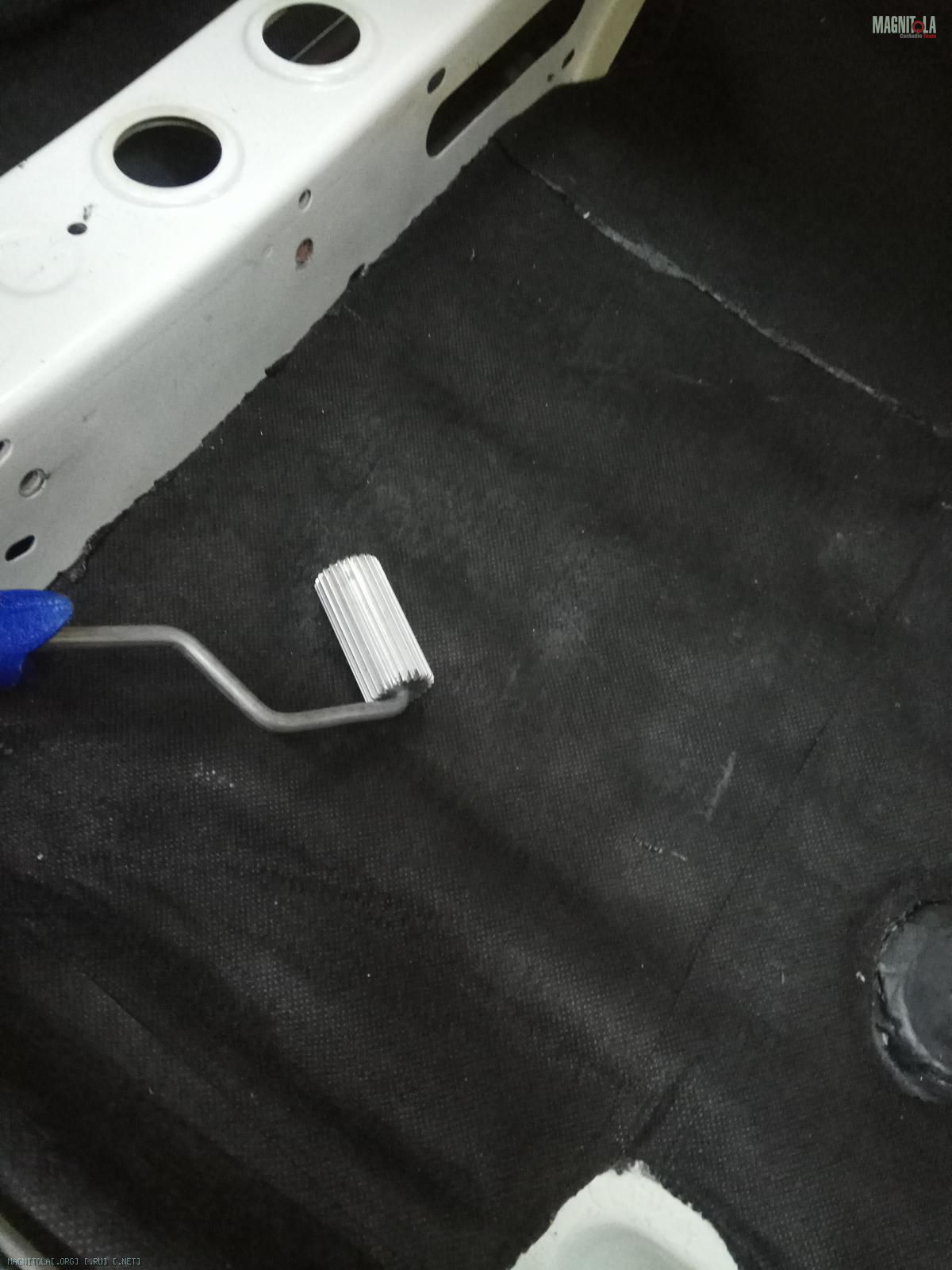

Затем его греем и прикатываем...
Вложение 1192540Вложение 1192542Вложение 1192544

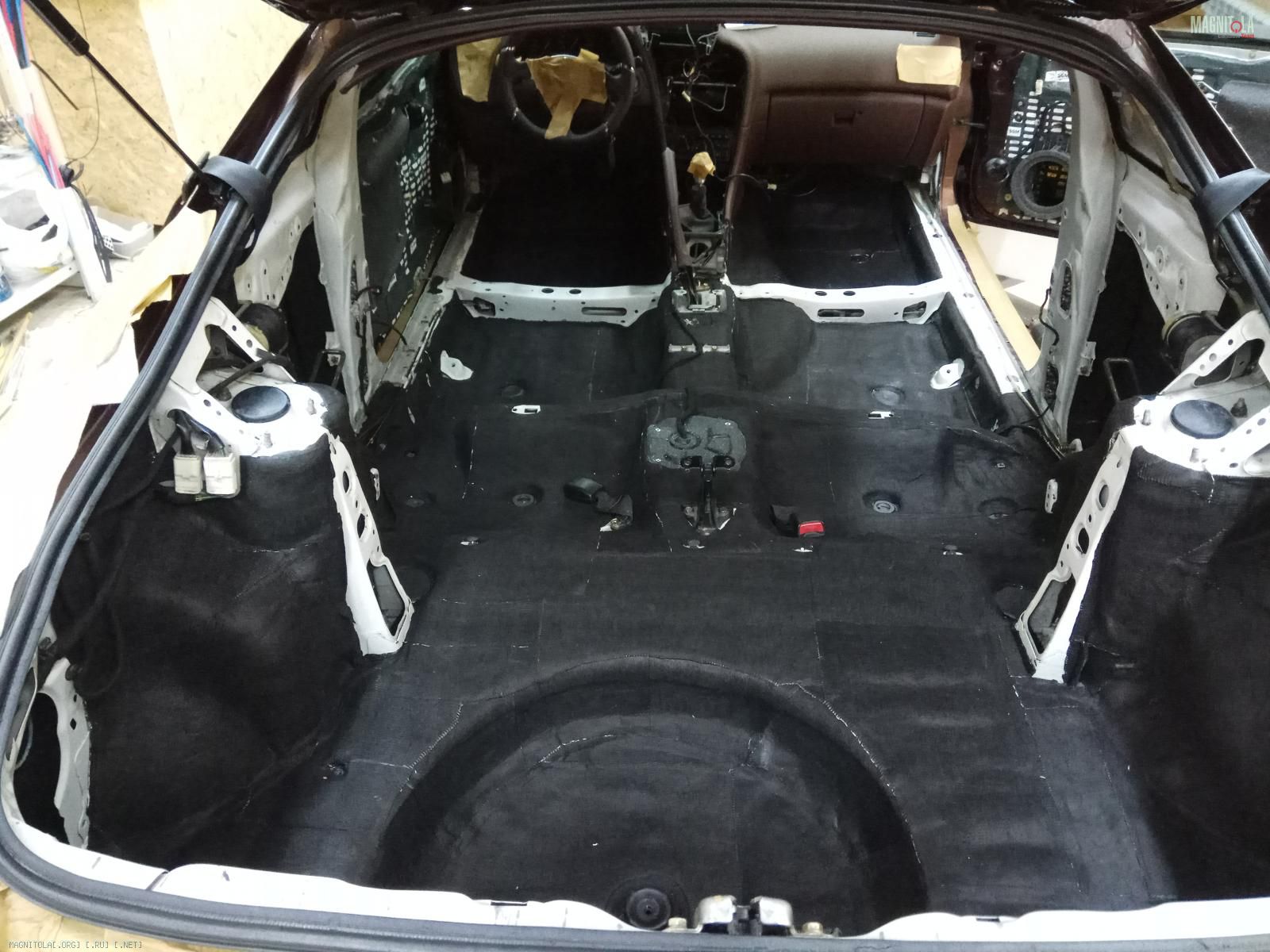

Итог..
Вложение 1192546

Красим крышку лючка и прикручиваем...
Вложение 1192548

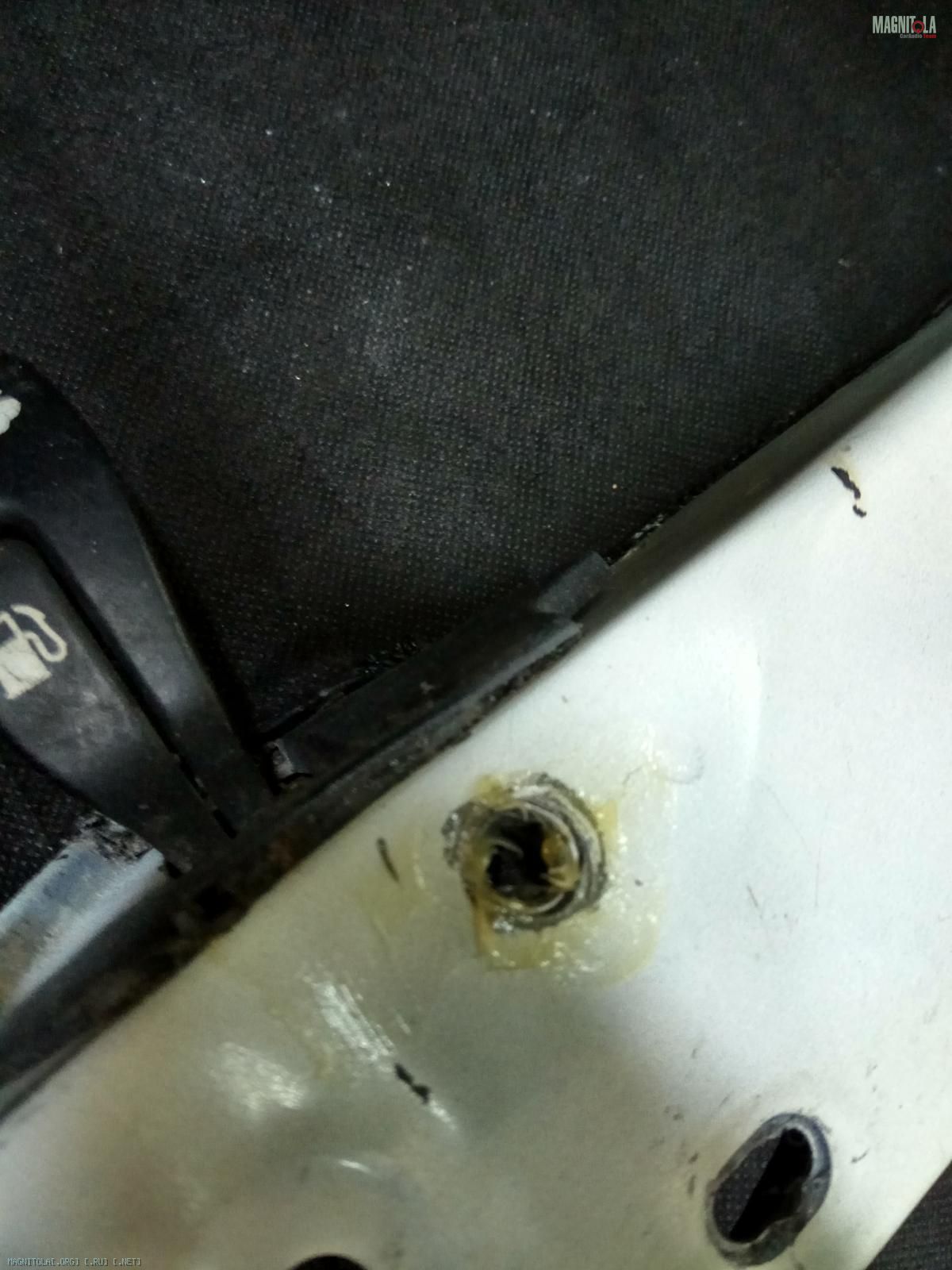

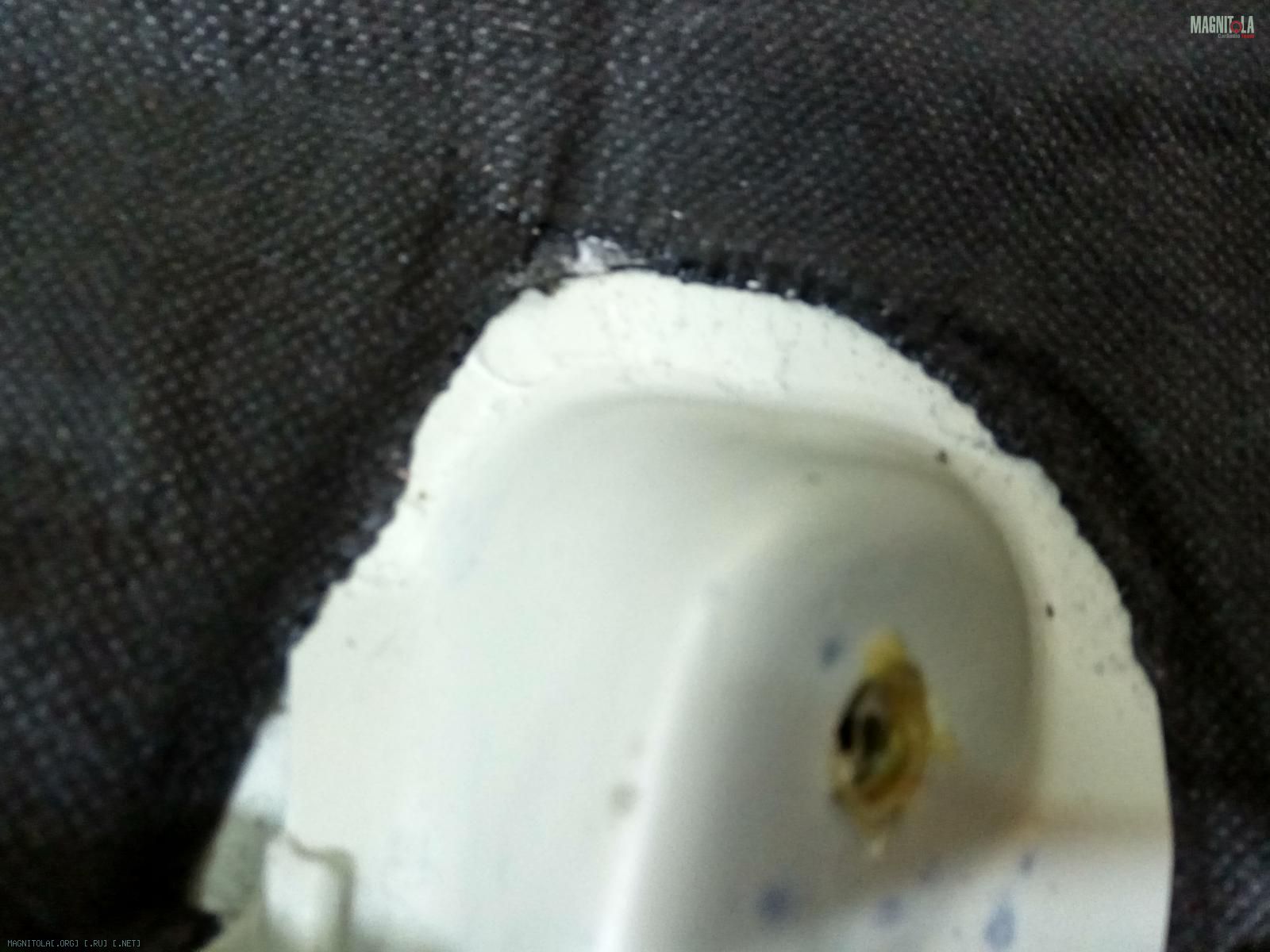

Все винтовые соединения смазываем...
Вложение 1192550Вложение 1192552Вложение 1192554

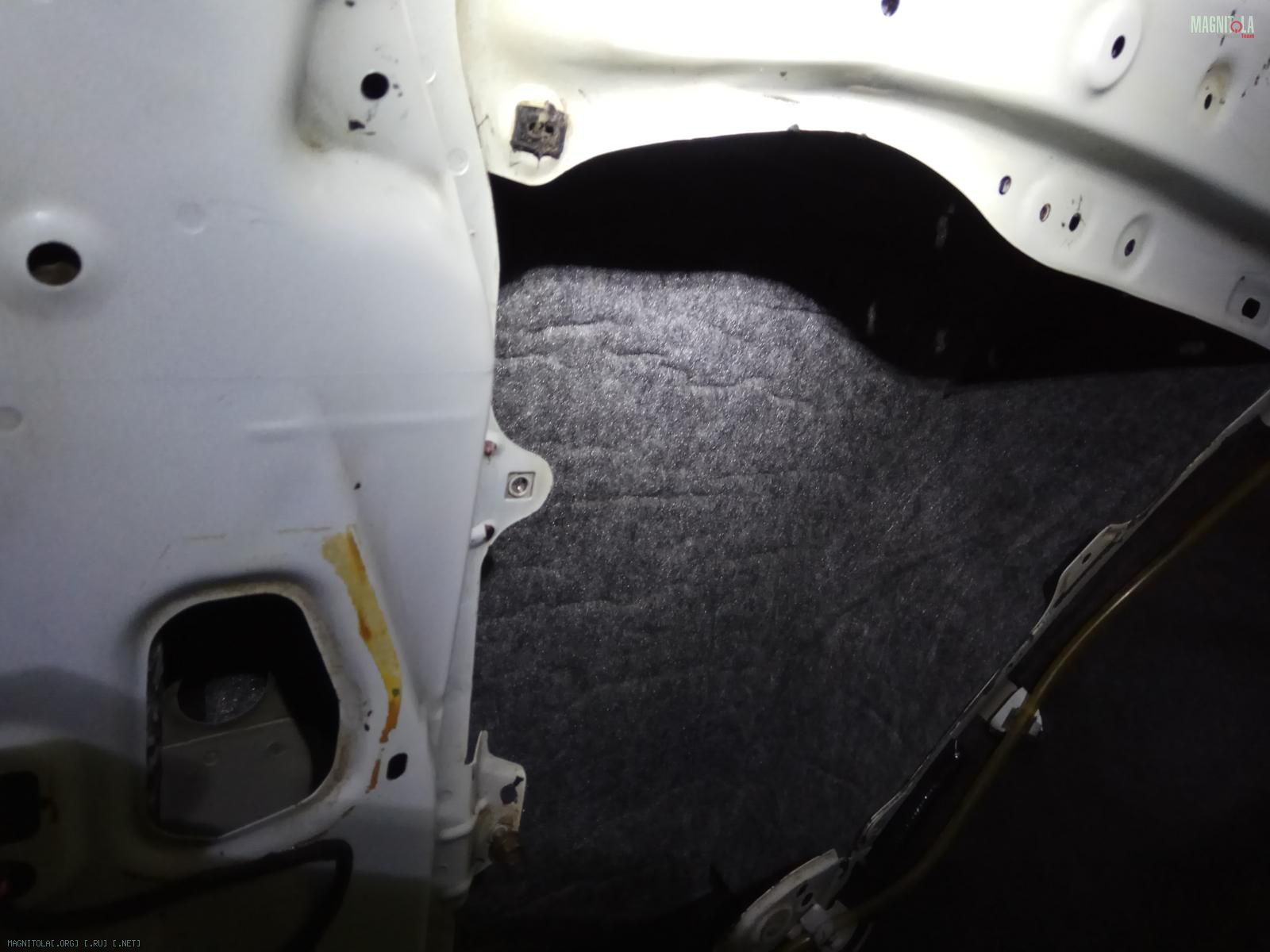

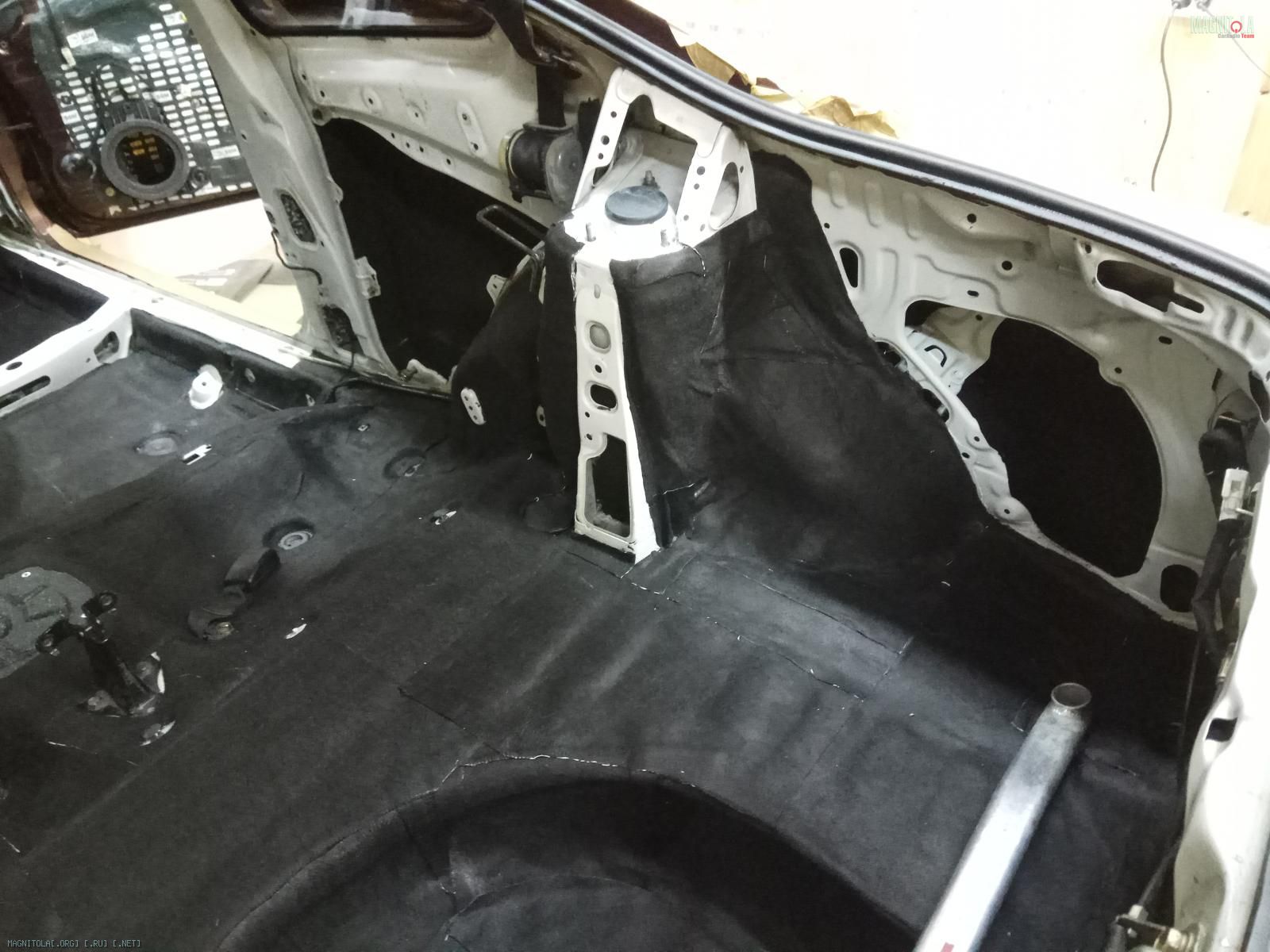

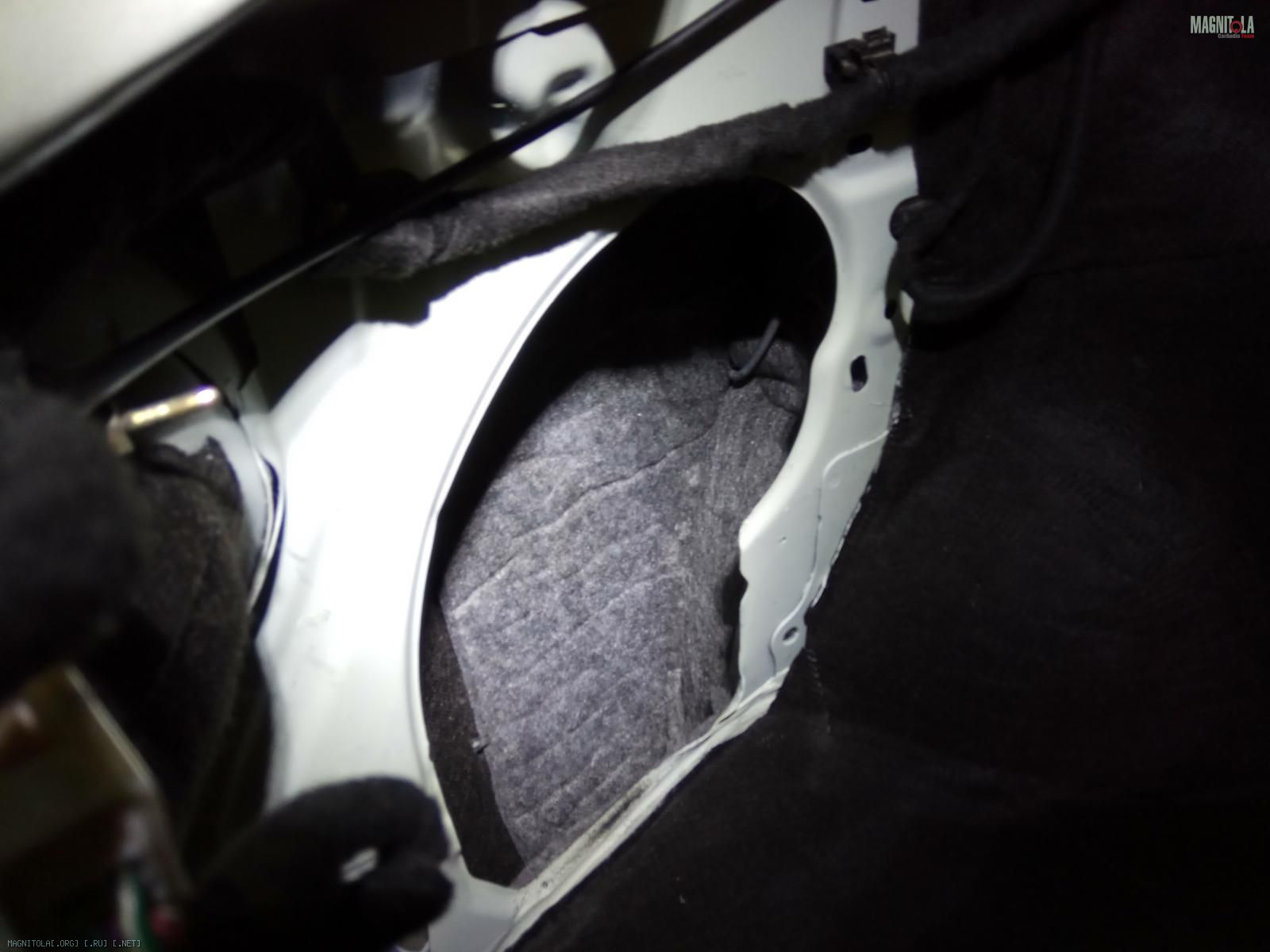

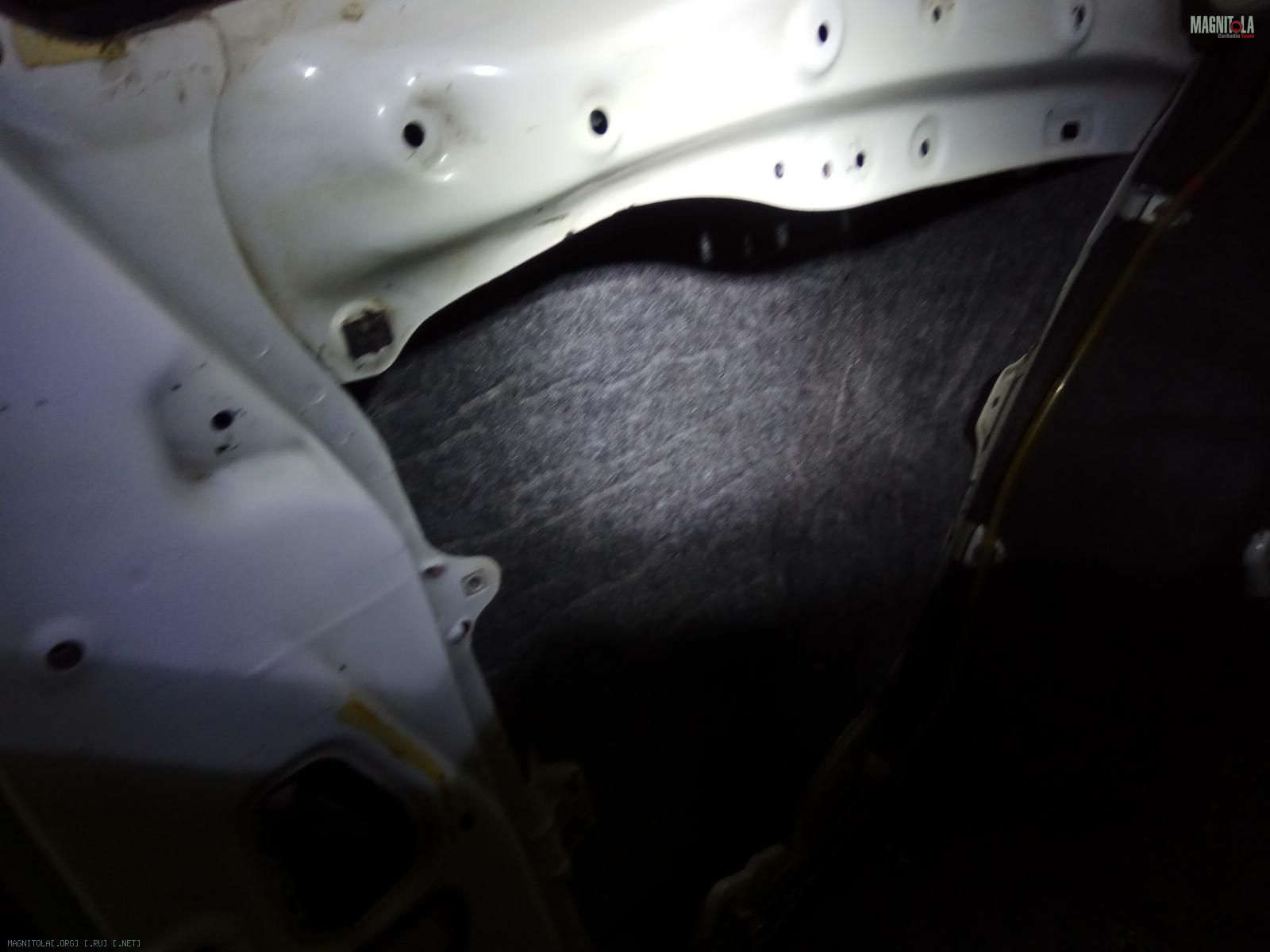

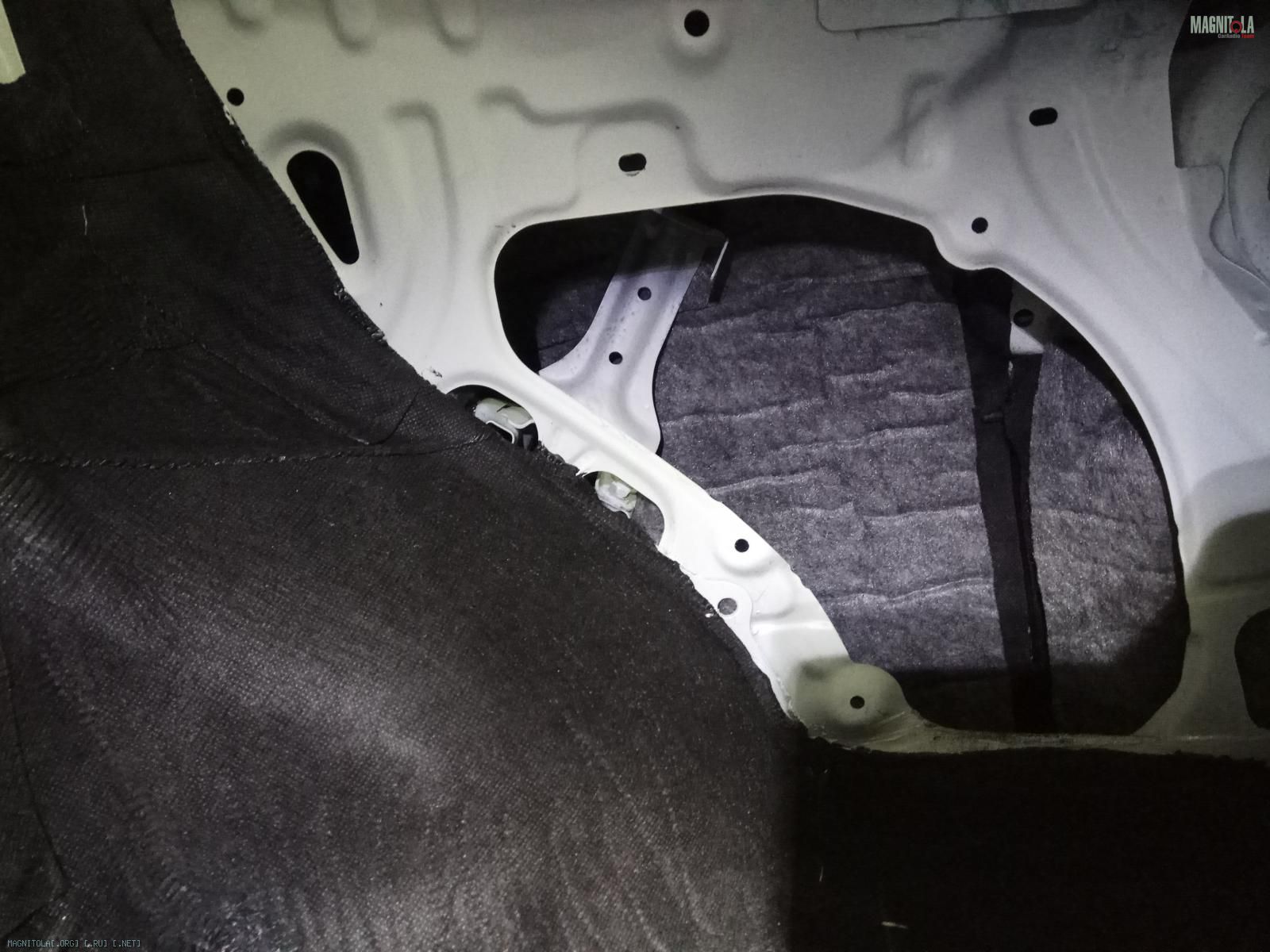

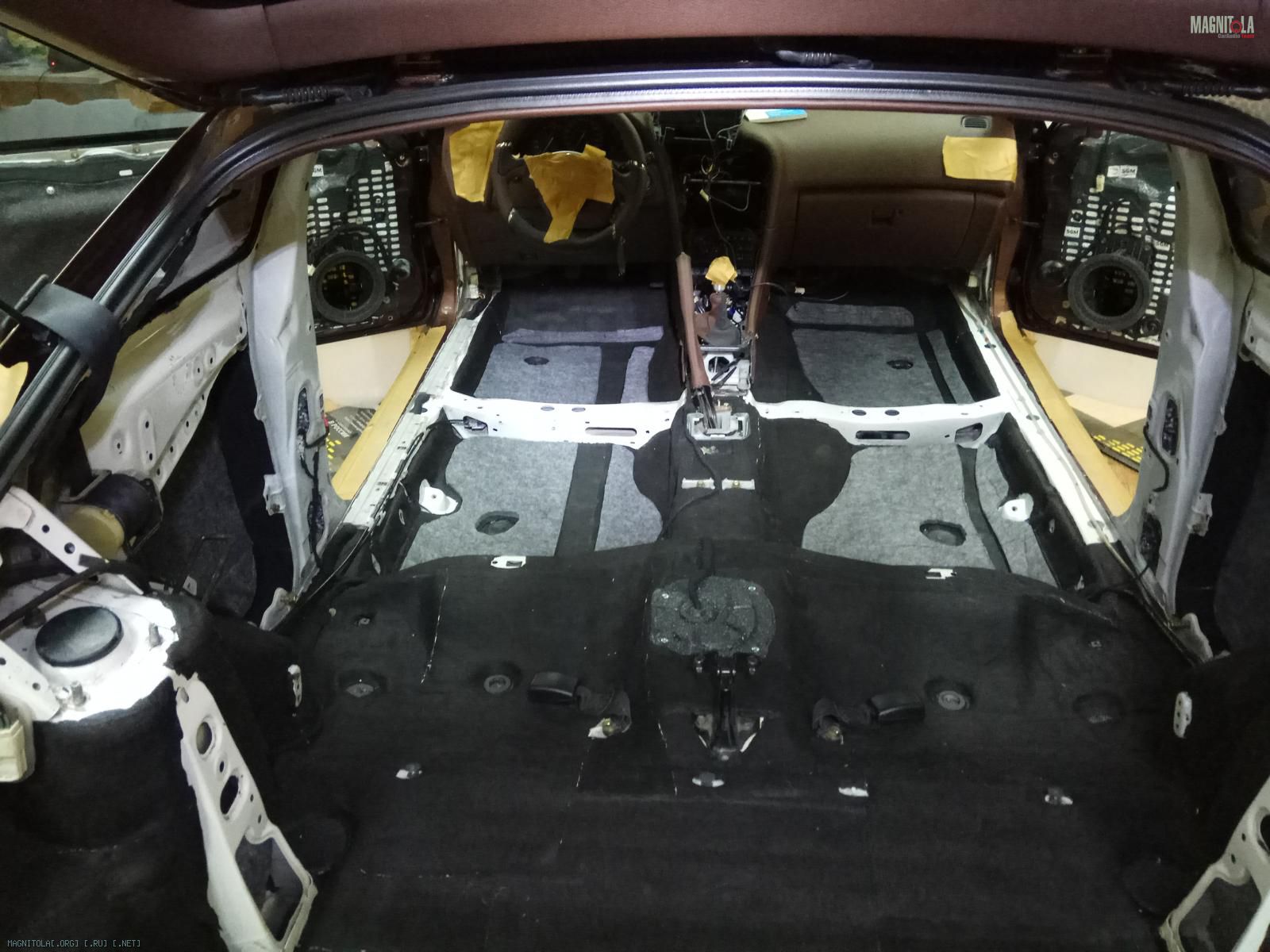

Наносим войлок 10 мм
Вложение 1192556Вложение 1192558Вложение 1192560Вложение 1192562Вложение 1192564Вложение 1192566Вложение 1192568Вложение 1192570Вложение 1192572Вложение 1192574Вложение 1192576Вложение 1192578Вложение 1192580

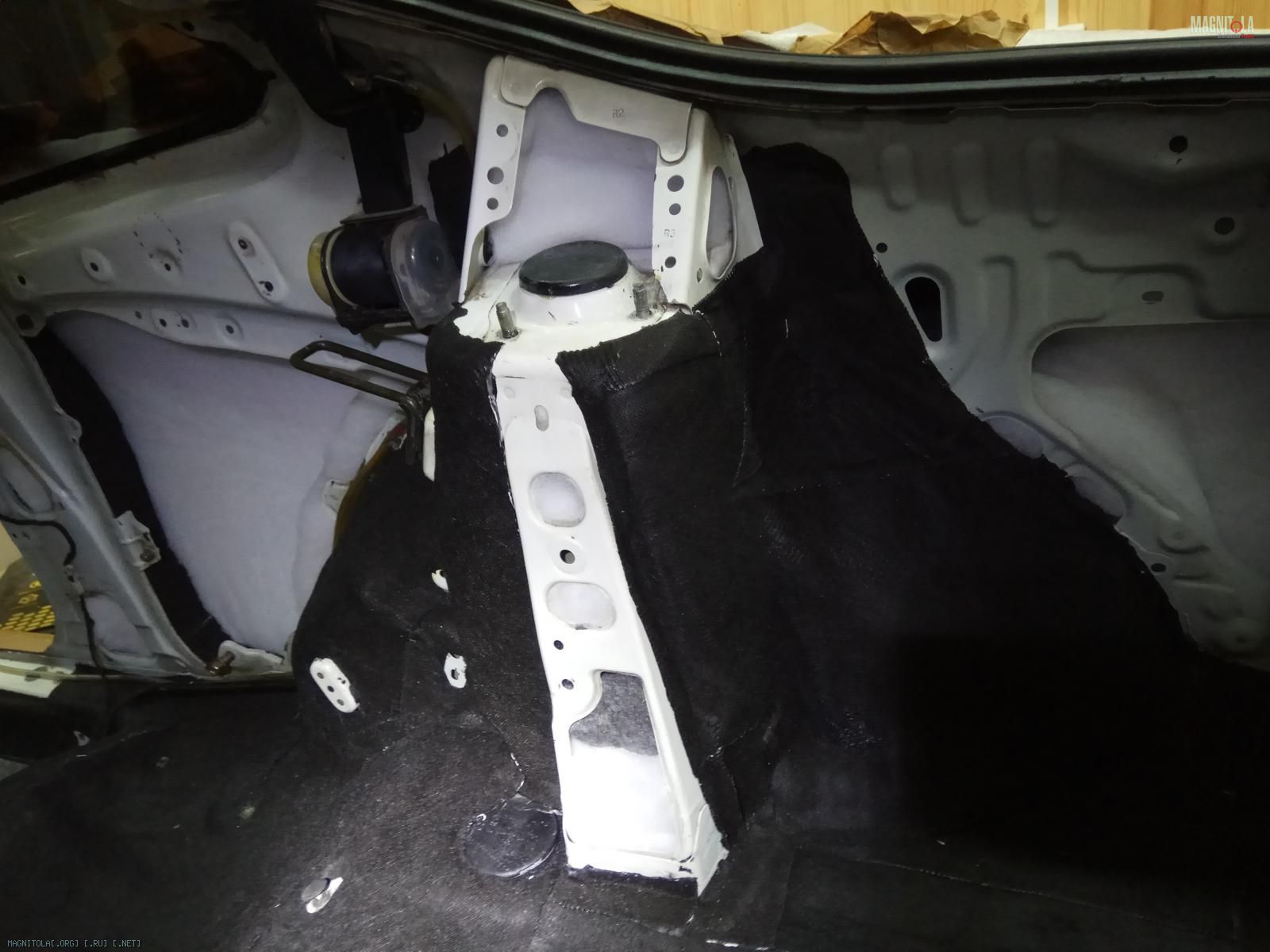

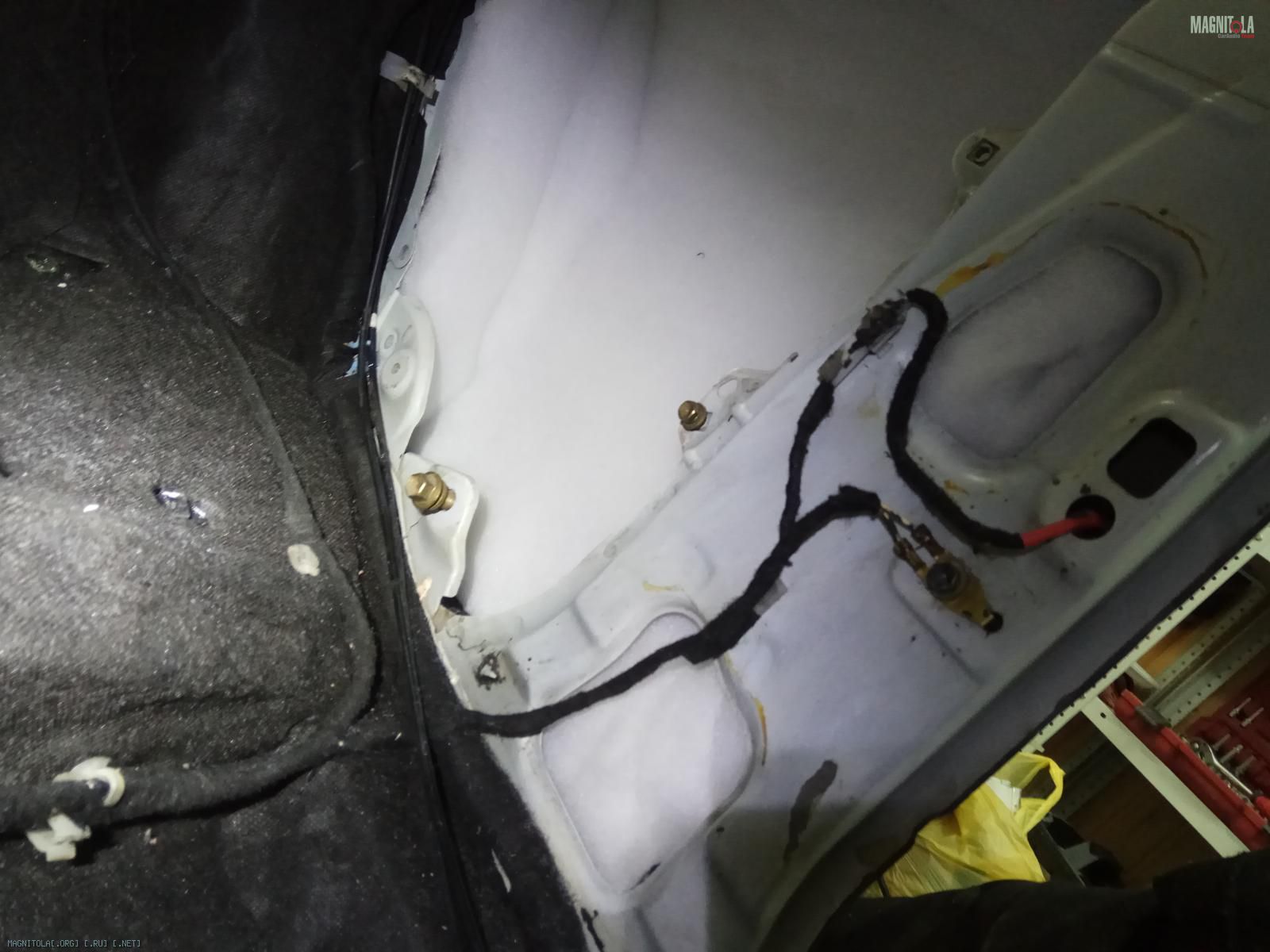

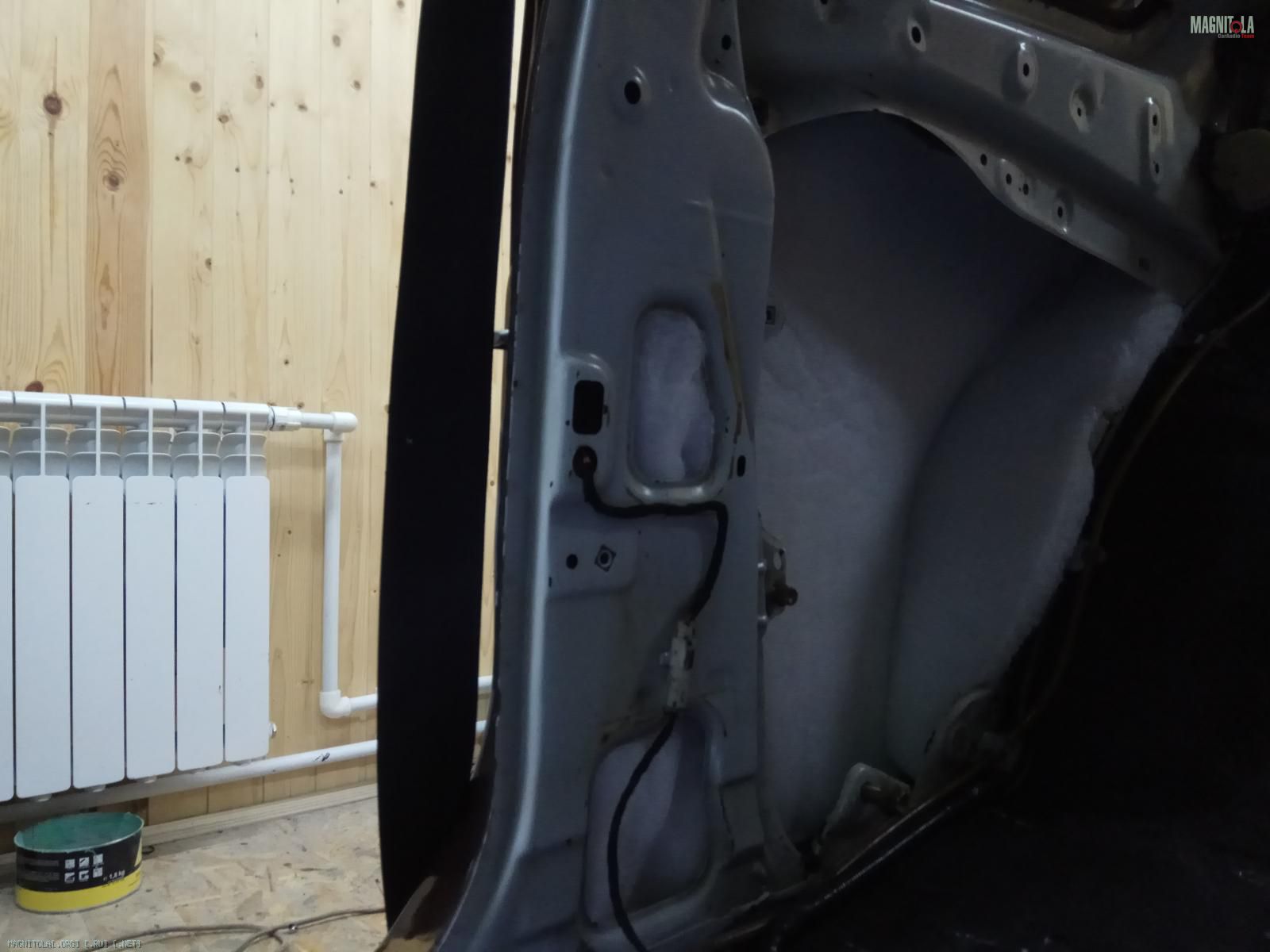

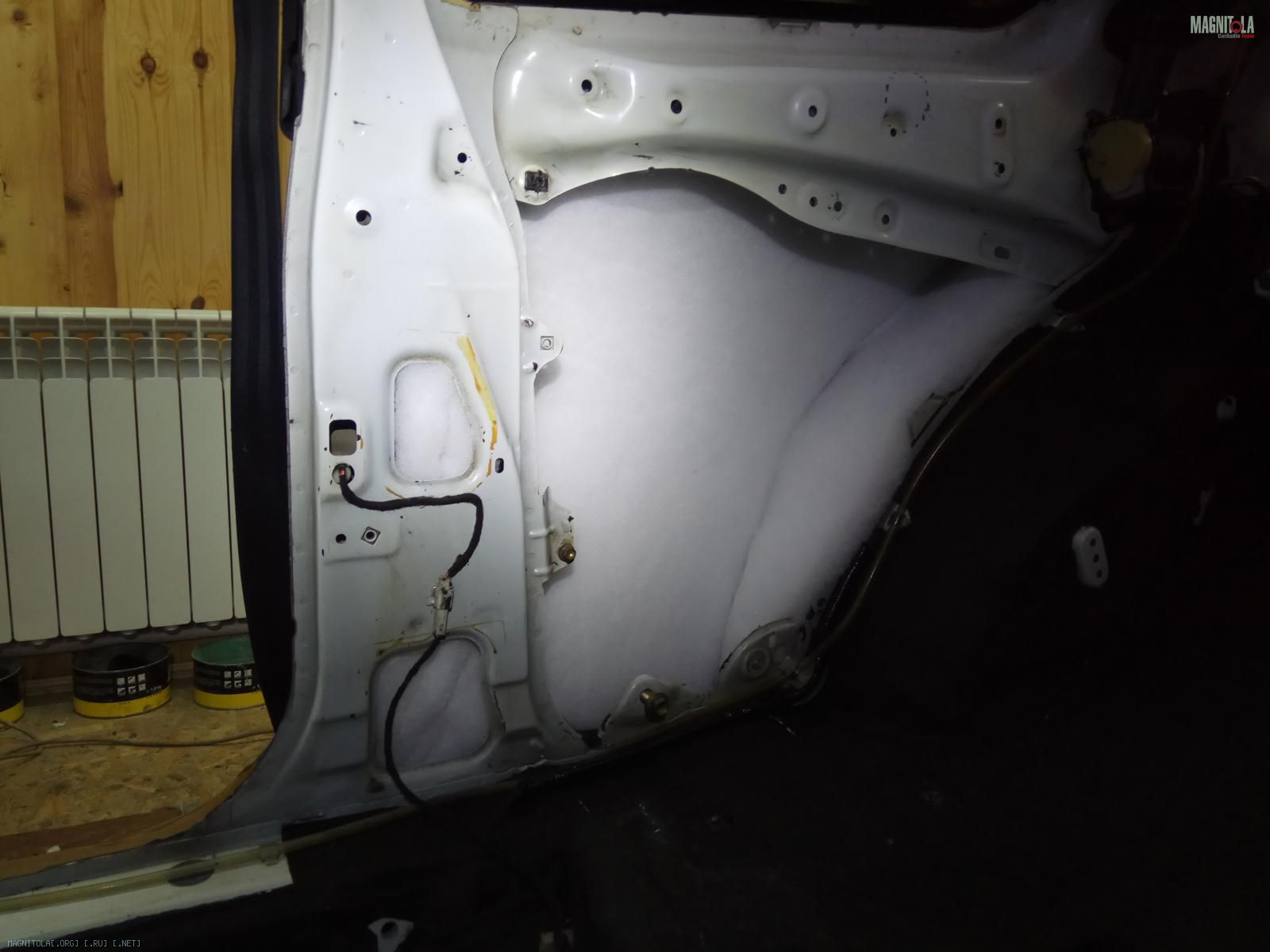

Холлокфон 50 мм во все свободные места.
Вложение 1192582Вложение 1192584Вложение 1192586Вложение 1192588Вложение 1192590Вложение 1192592Вложение 1192594Вложение 1192596Вложение 1192598

Toyota Celica GT
Вяжем акустическую проводку в витую пару...
Одеваем в синюю змейку всю проводку...

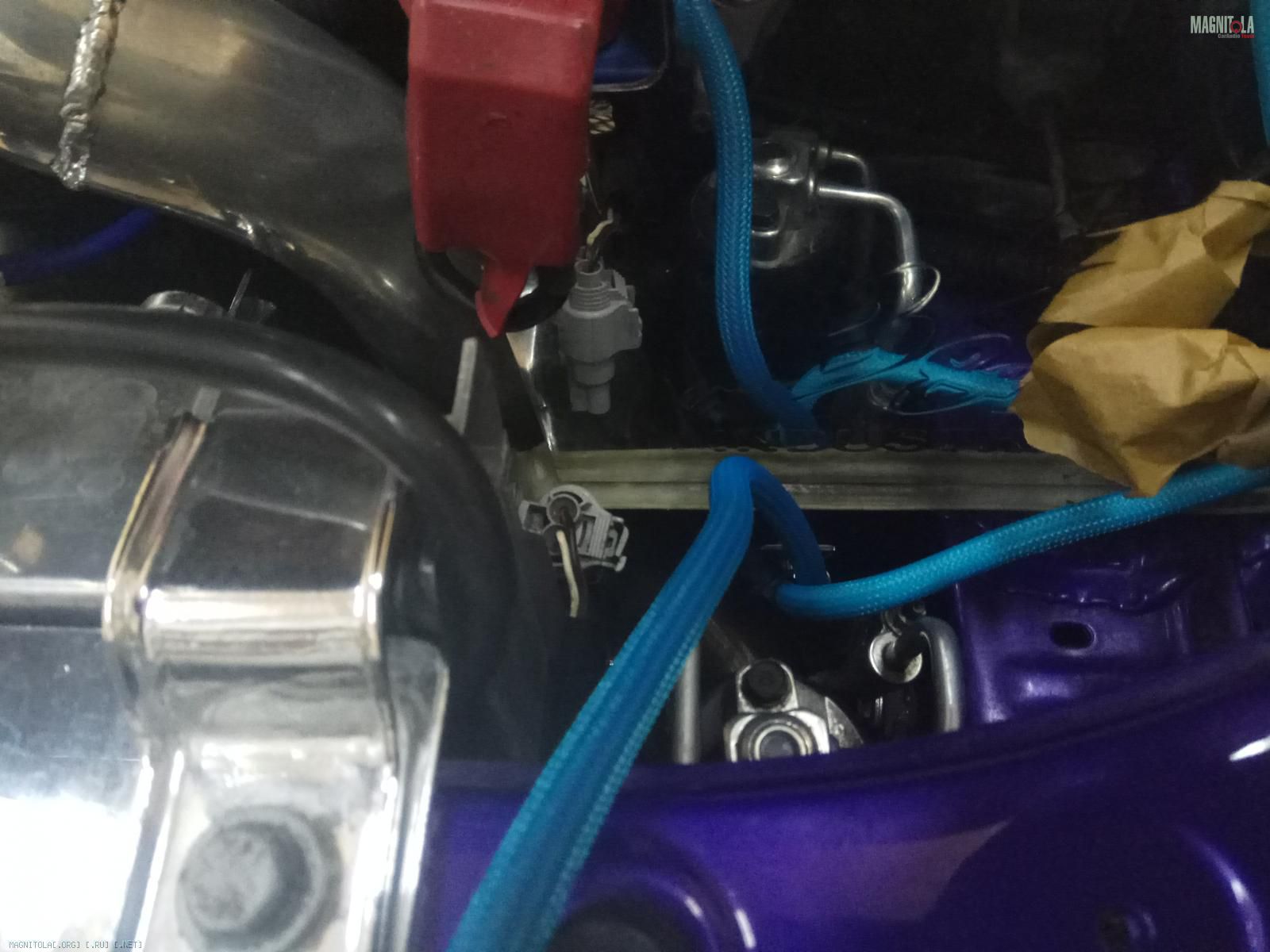

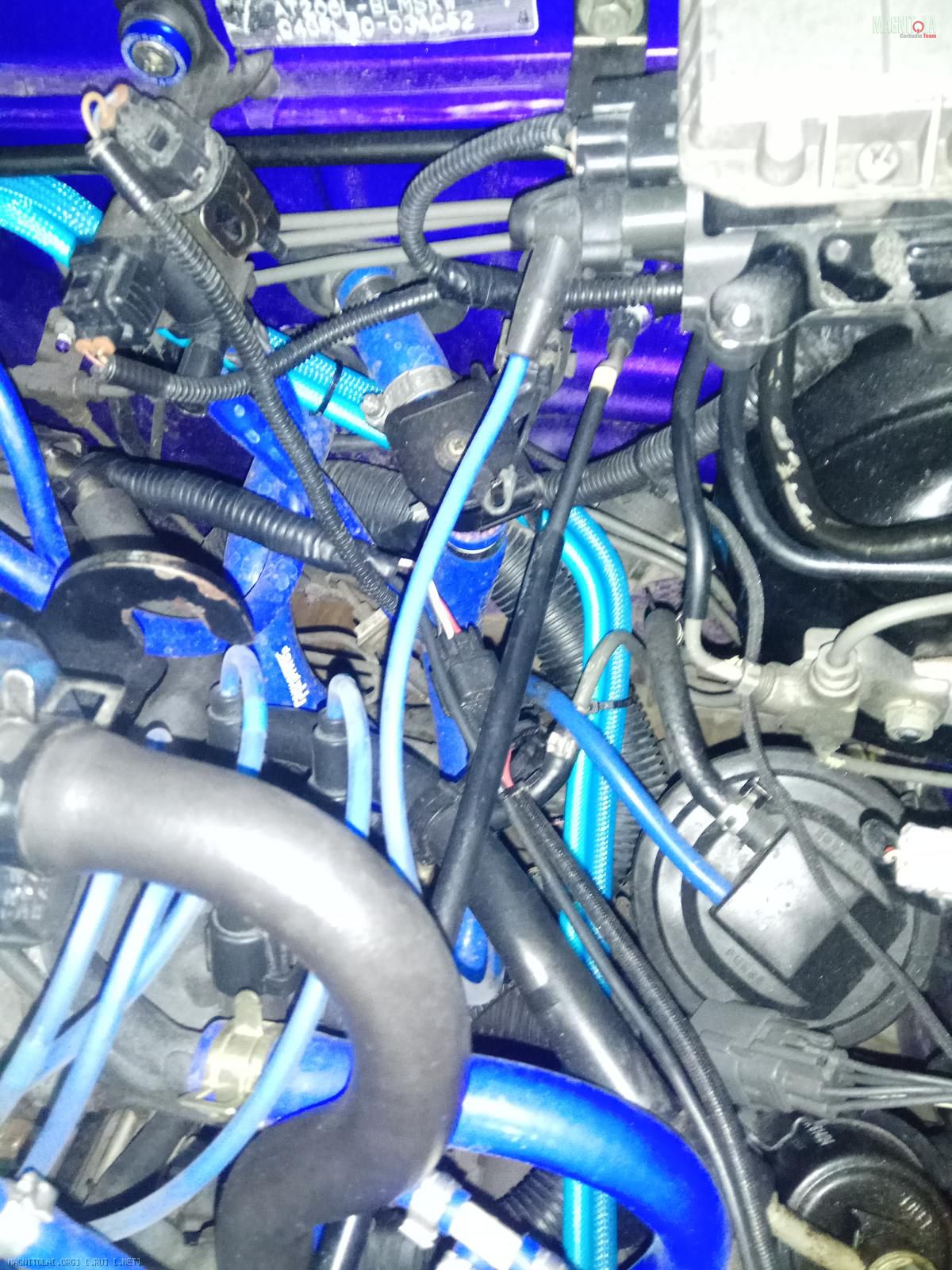

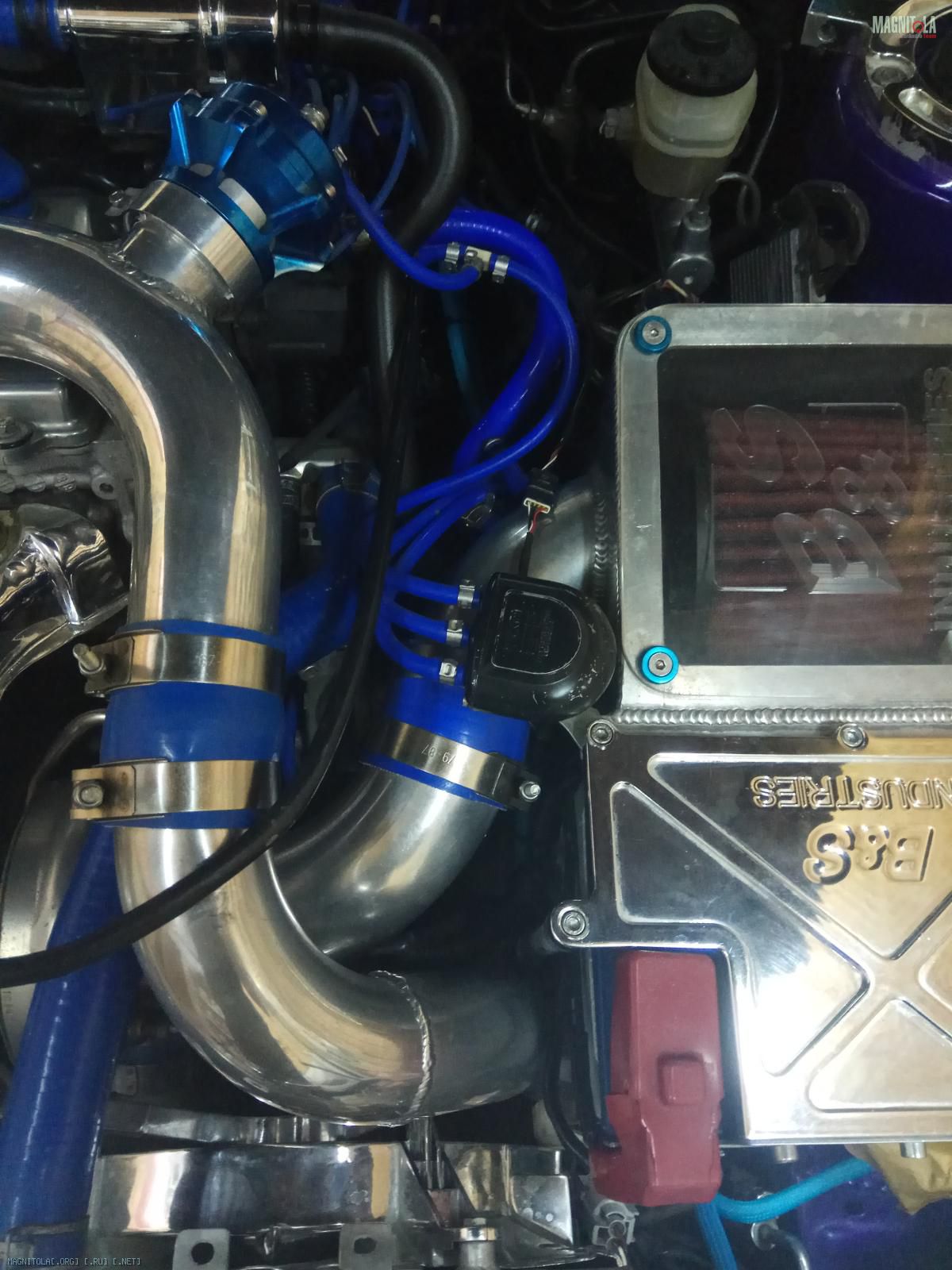

Протягиваем силу под капотом, закрепляем...

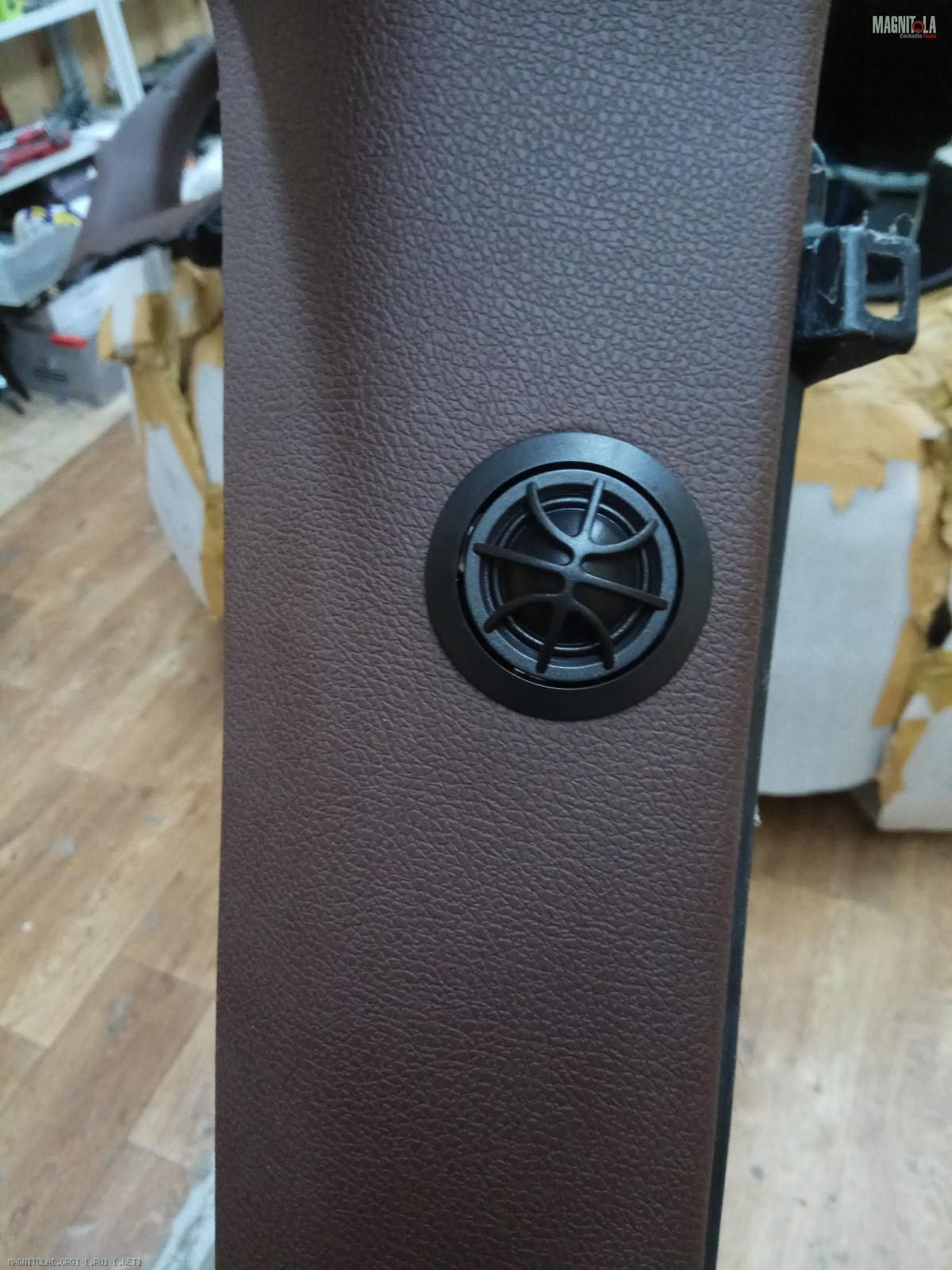

В боковые тыловые панели, которые были порезаны, подбираем дешевые ВЧ, в качестве заглушек.
Вложение 1192738Вложение 1192740Вложение 1192742Вложение 1192744Вложение 1192746Вложение 1192748Вложение 1192750Вложение 1192752Вложение 1192754Вложение 1192756

Toyota Celica GT

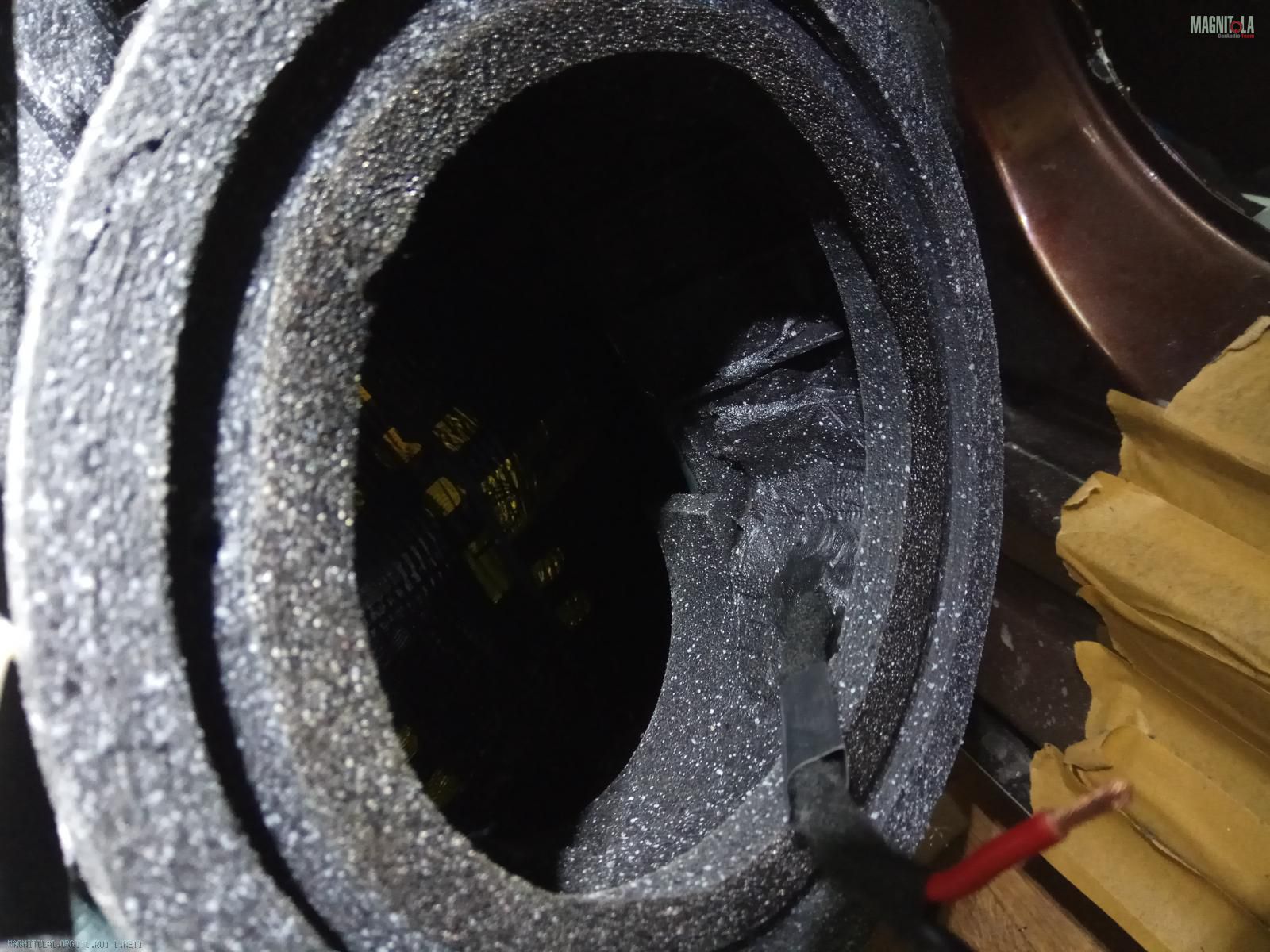

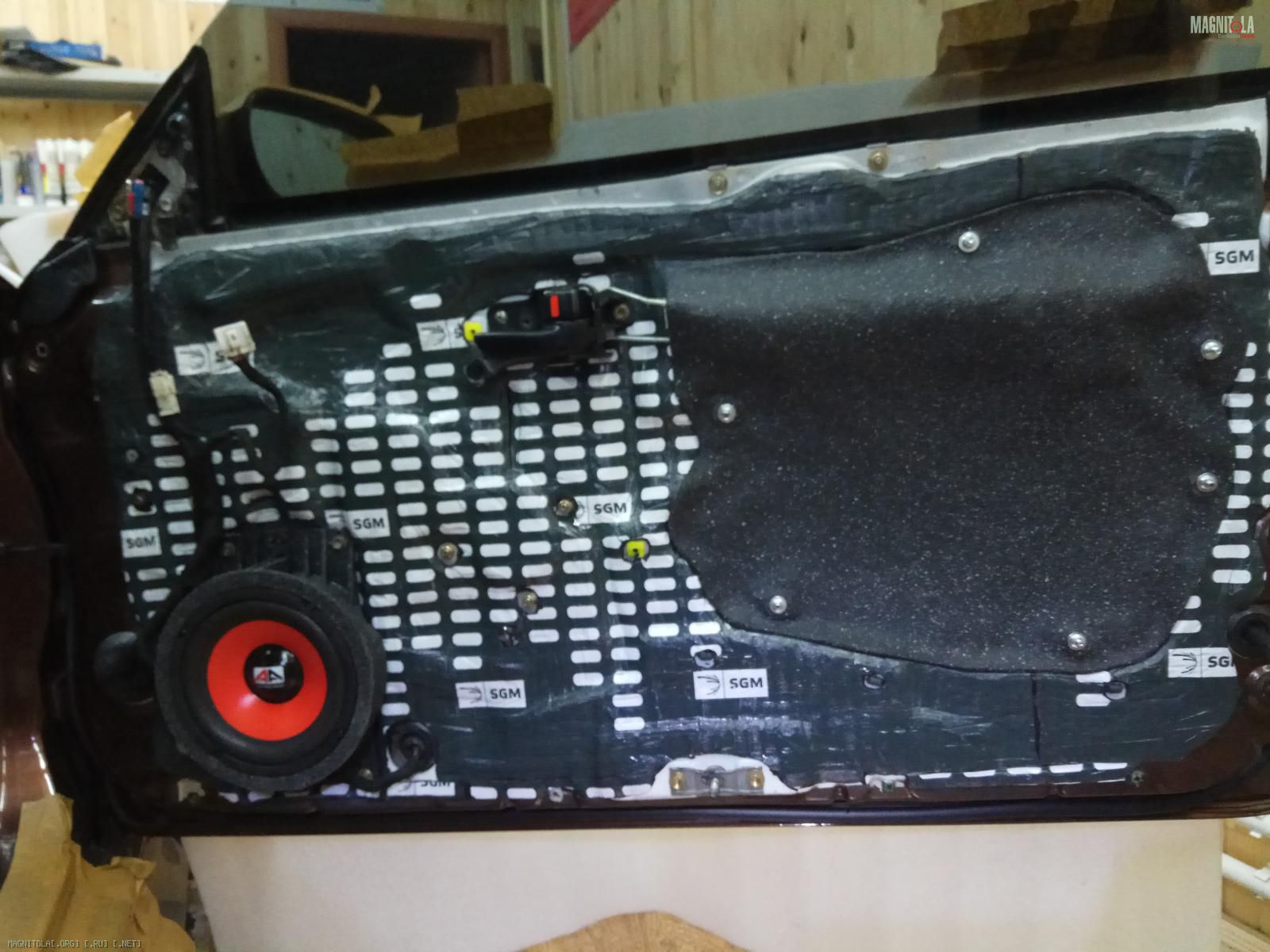

Уплотнительное кольцо из битопласта.

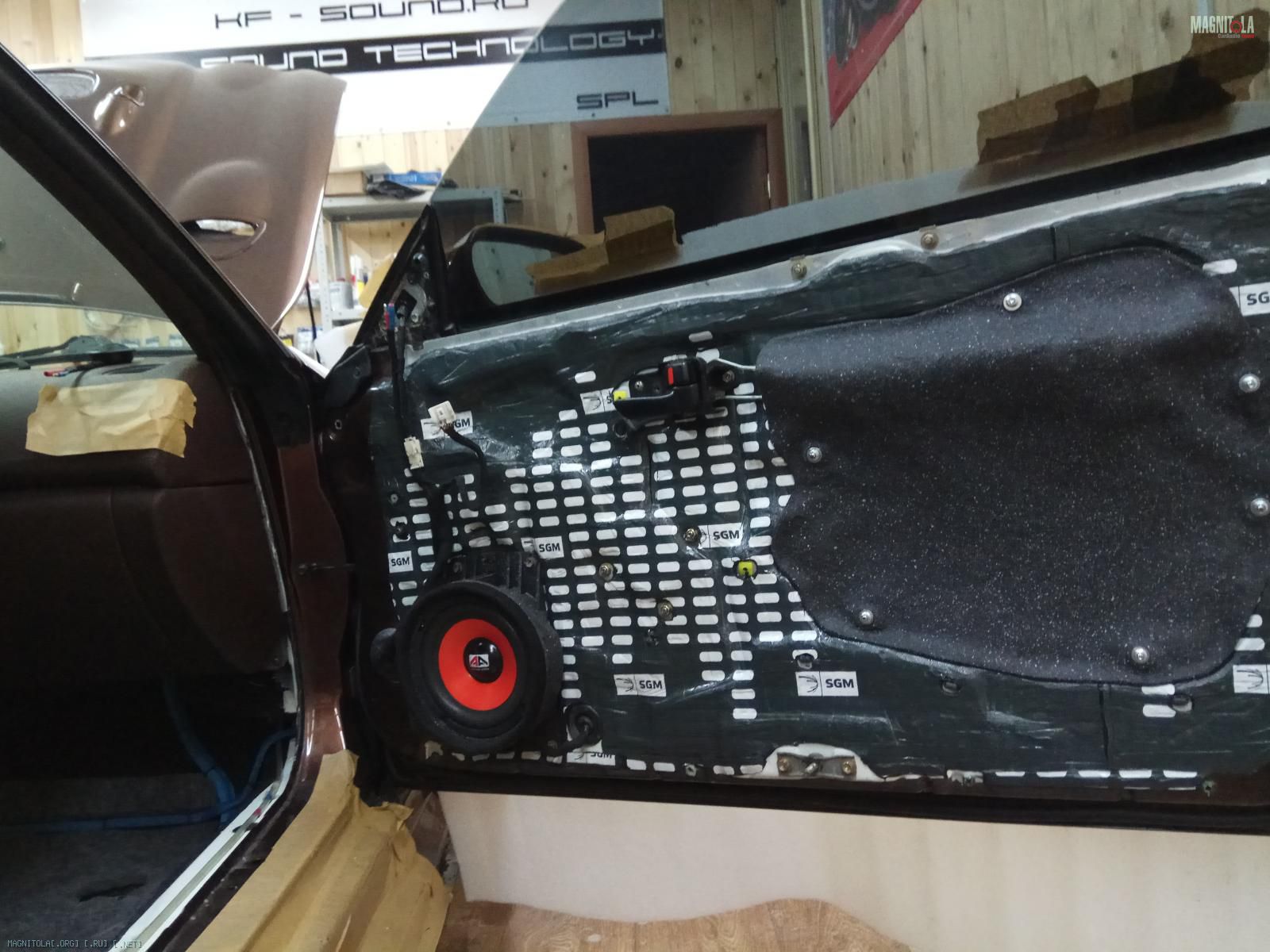

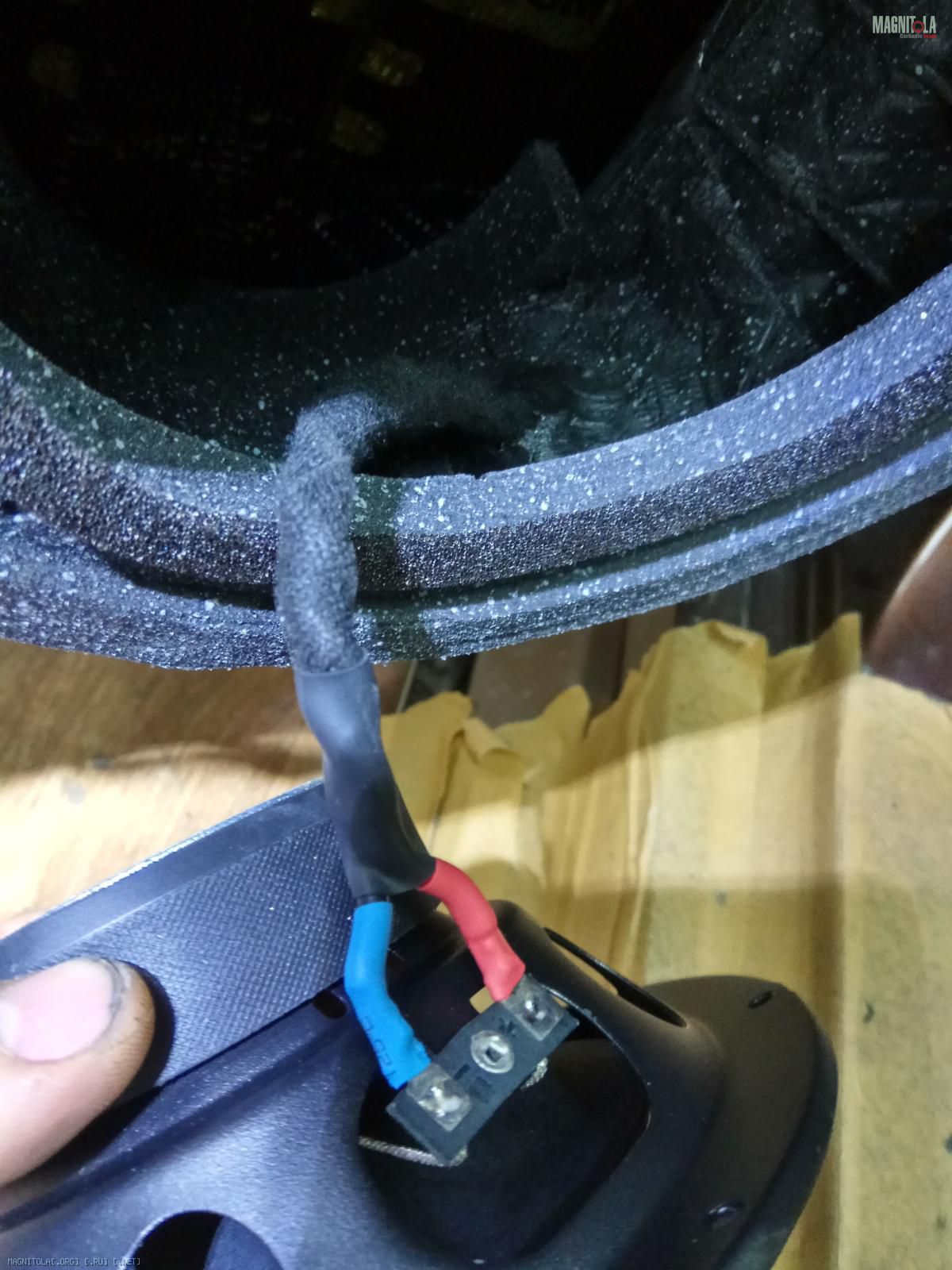

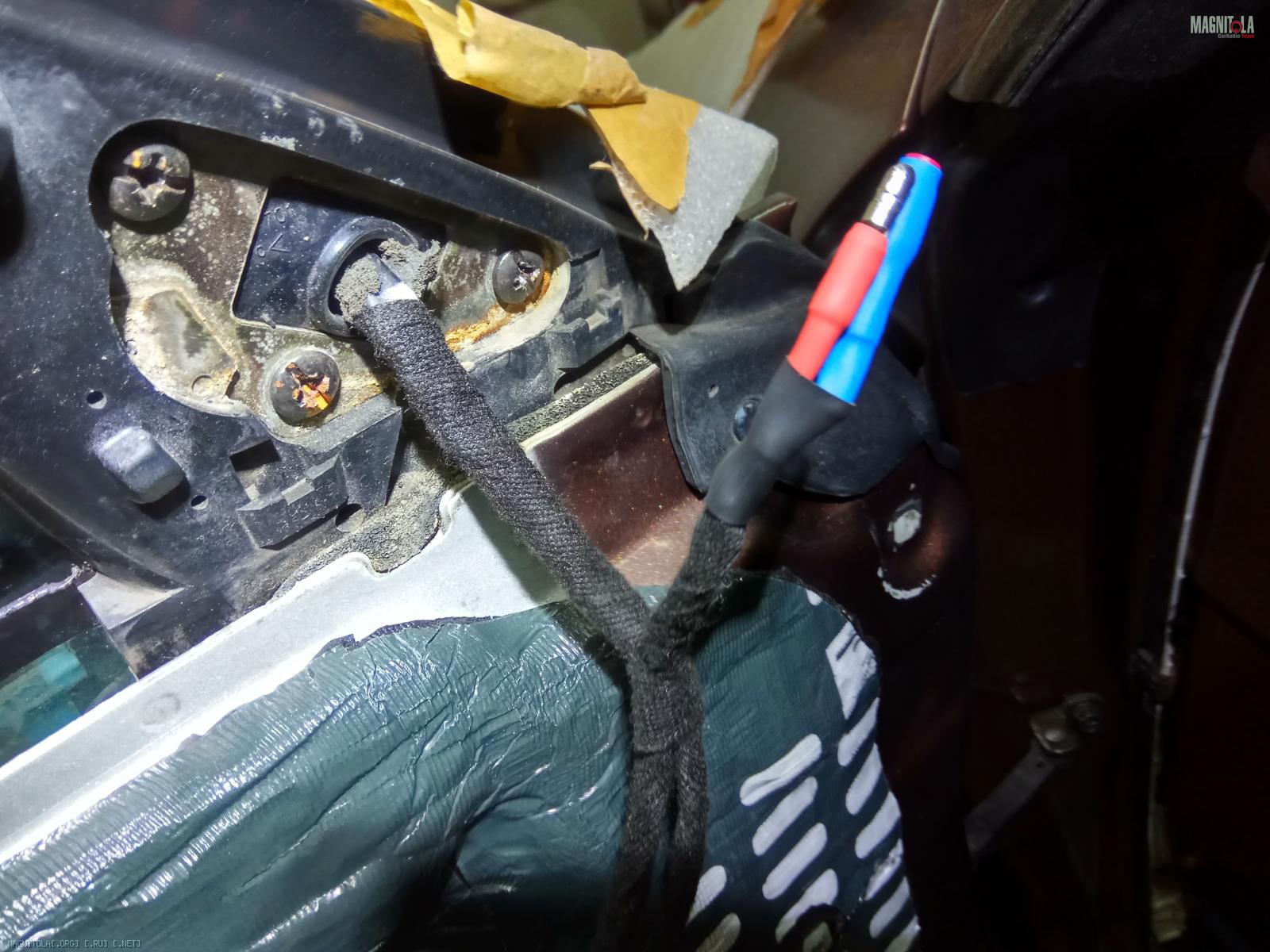

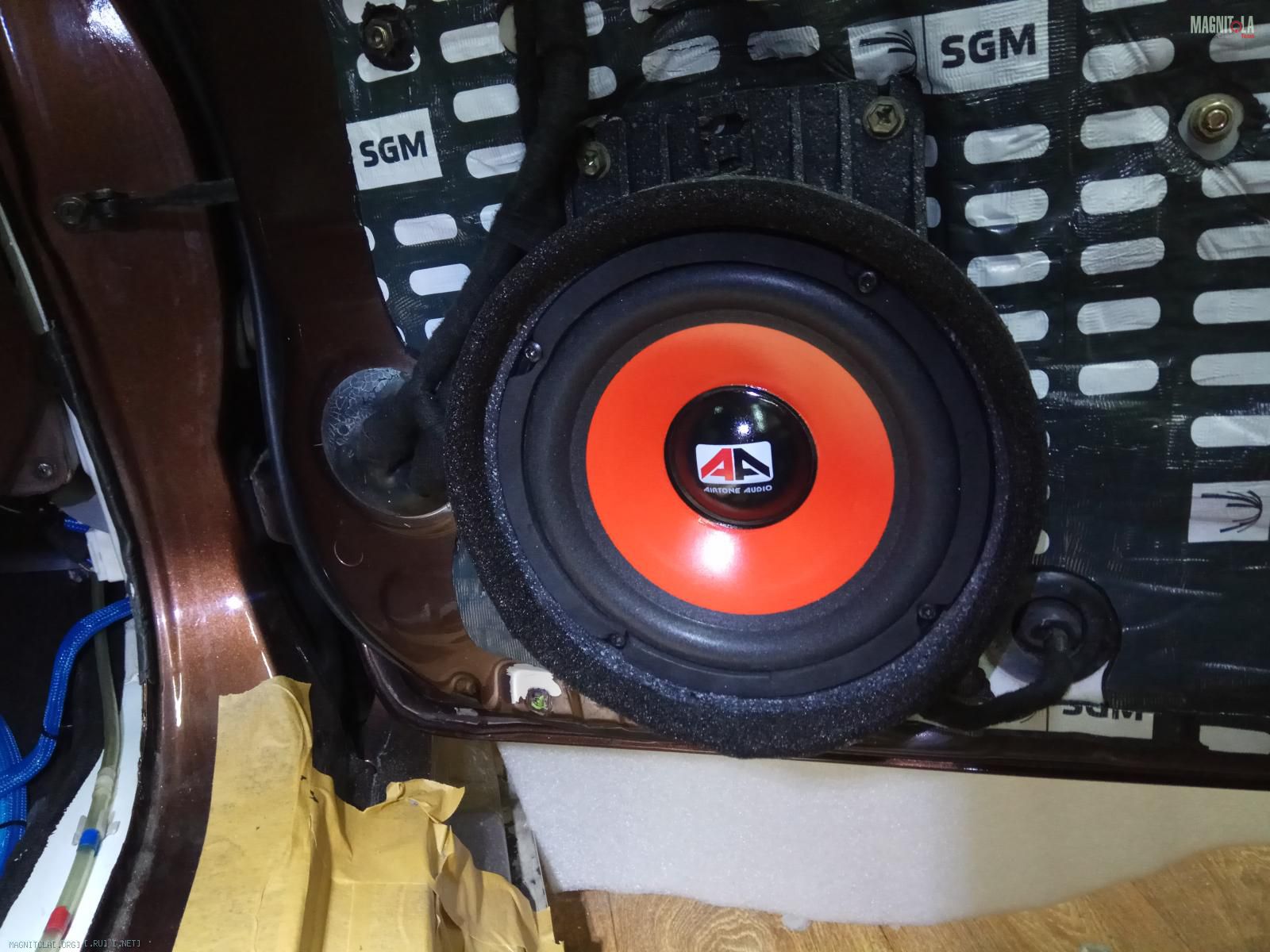

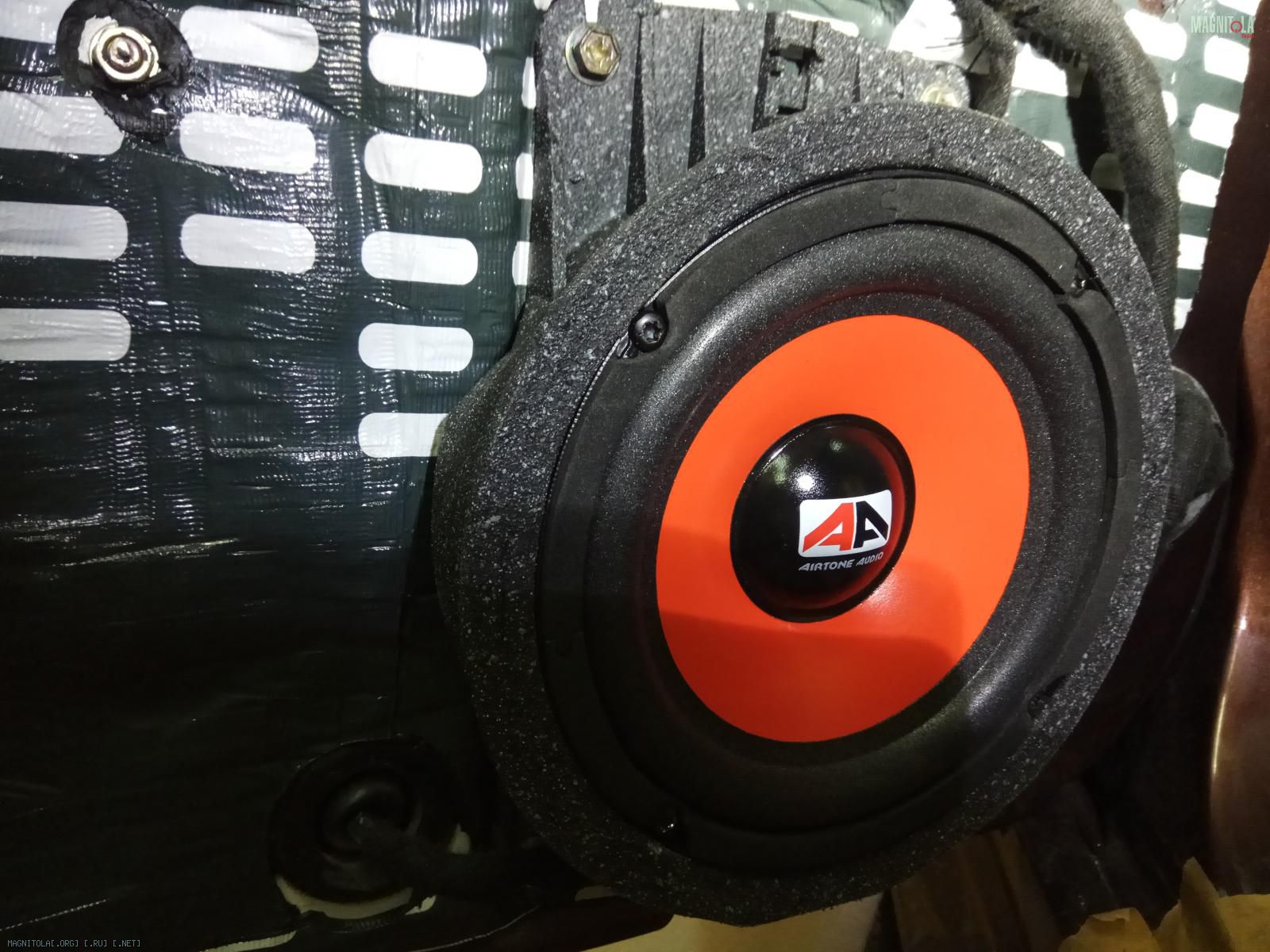

Подключение мидбаса.
Саморезы под торкс.
Волноотвод.
Разъемы для подключения ВЧ.

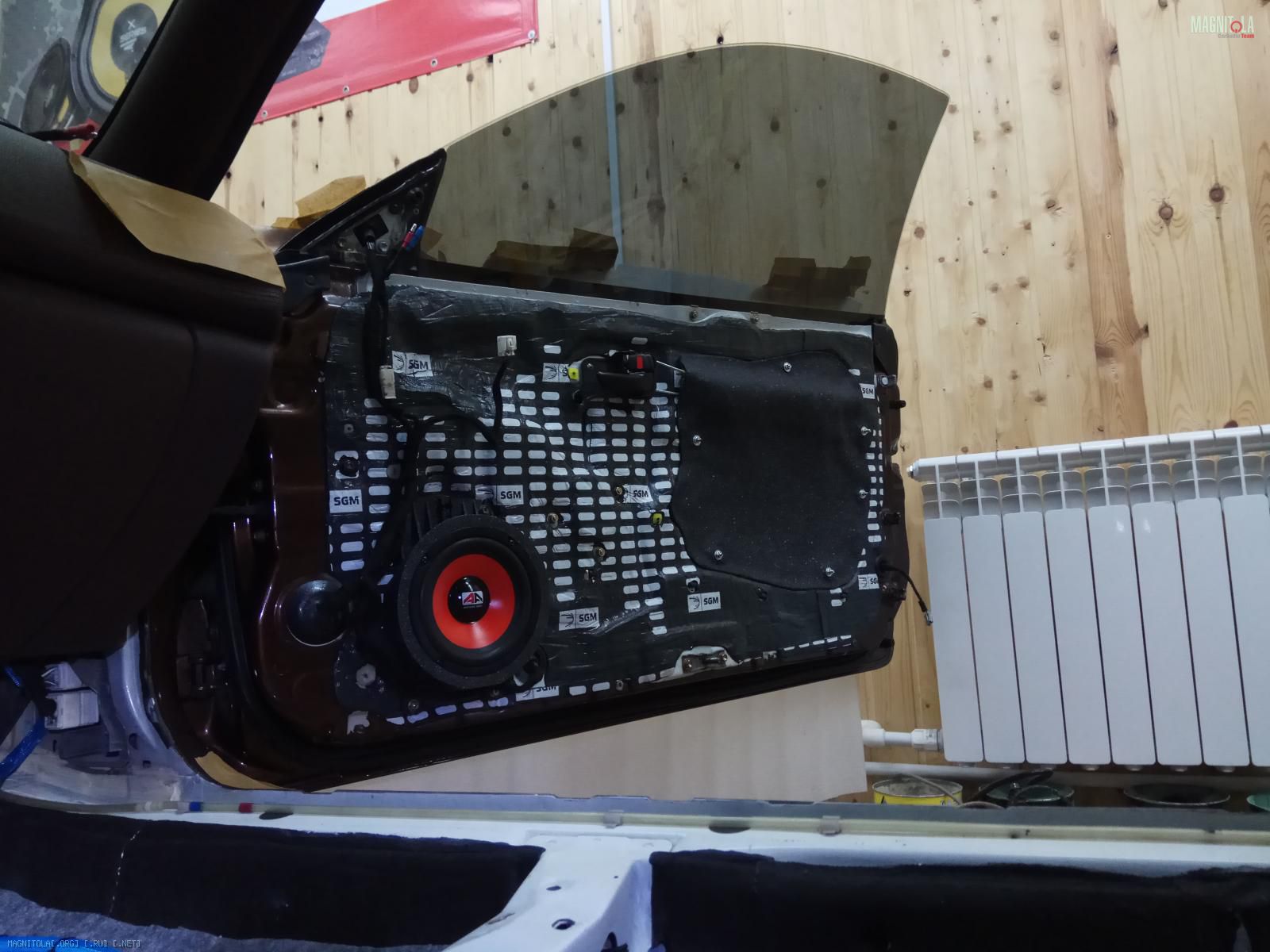

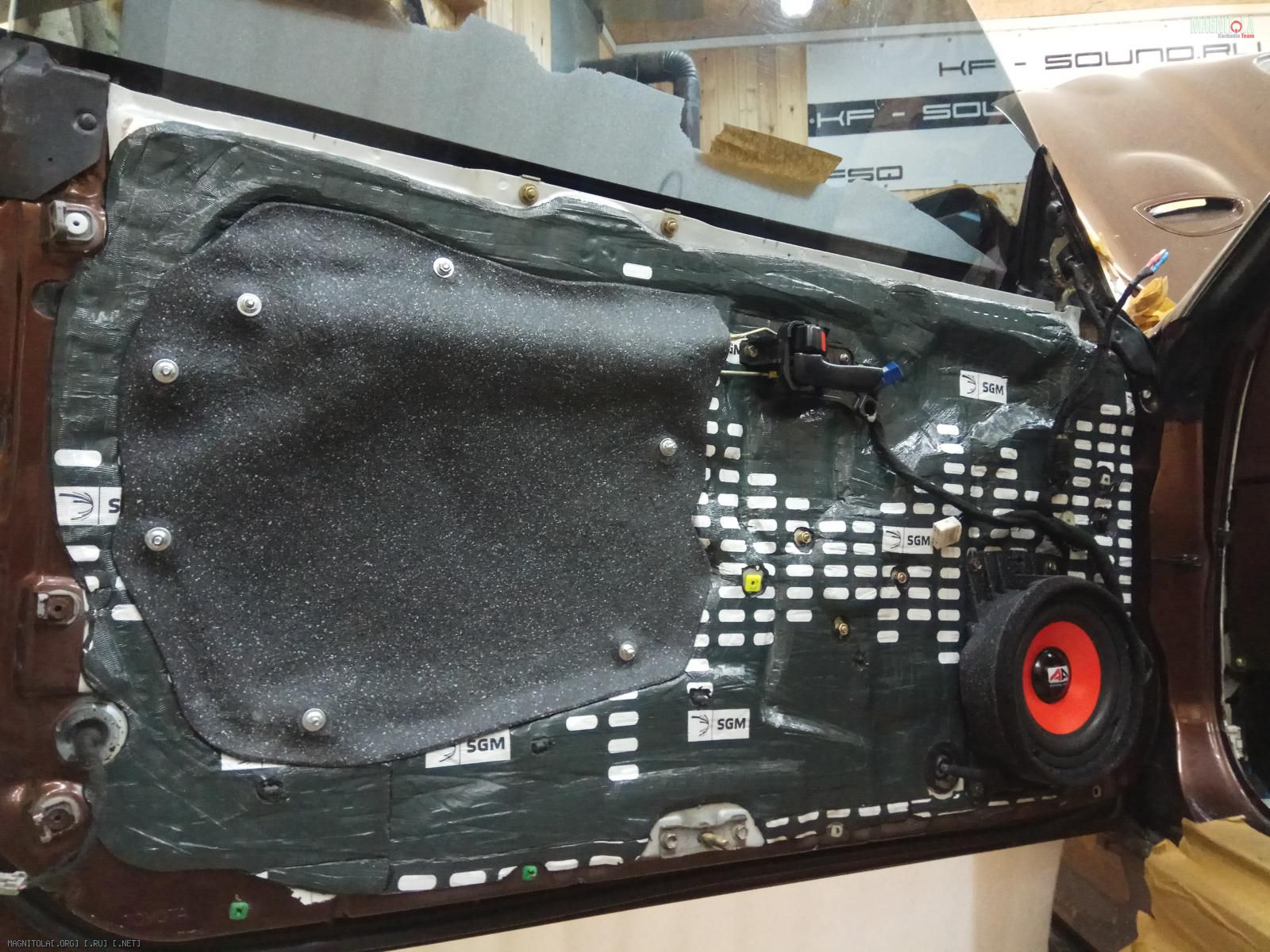

Вложение 1192850Вложение 1192852Вложение 1192854Вложение 1192856Вложение 1192858Вложение 1192860Вложение 1192862Вложение 1192864Вложение 1192866Вложение 1192868Вложение 1192870Вложение 1192872Вложение 1192874Вложение 1192876Вложение 1192878

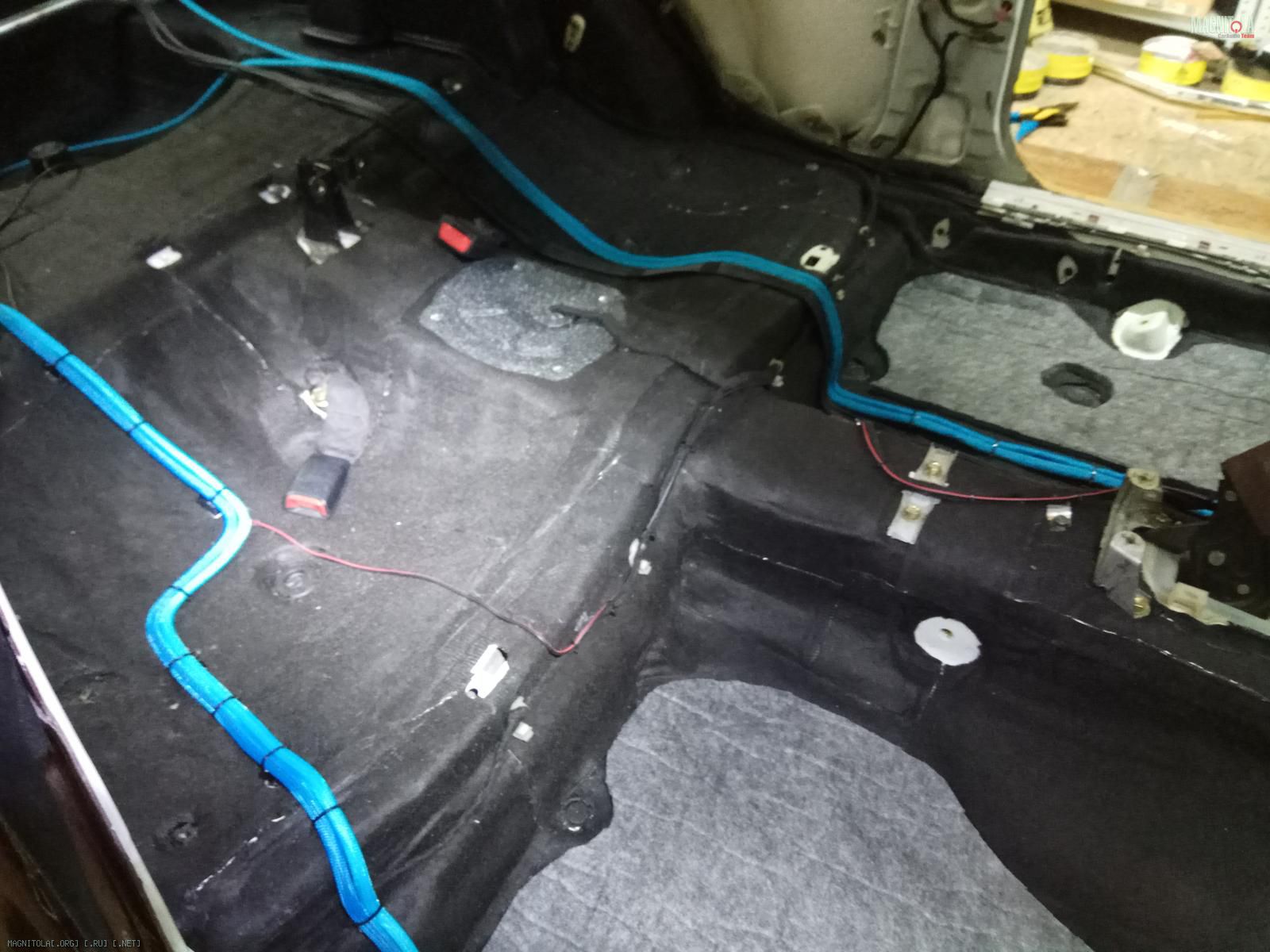

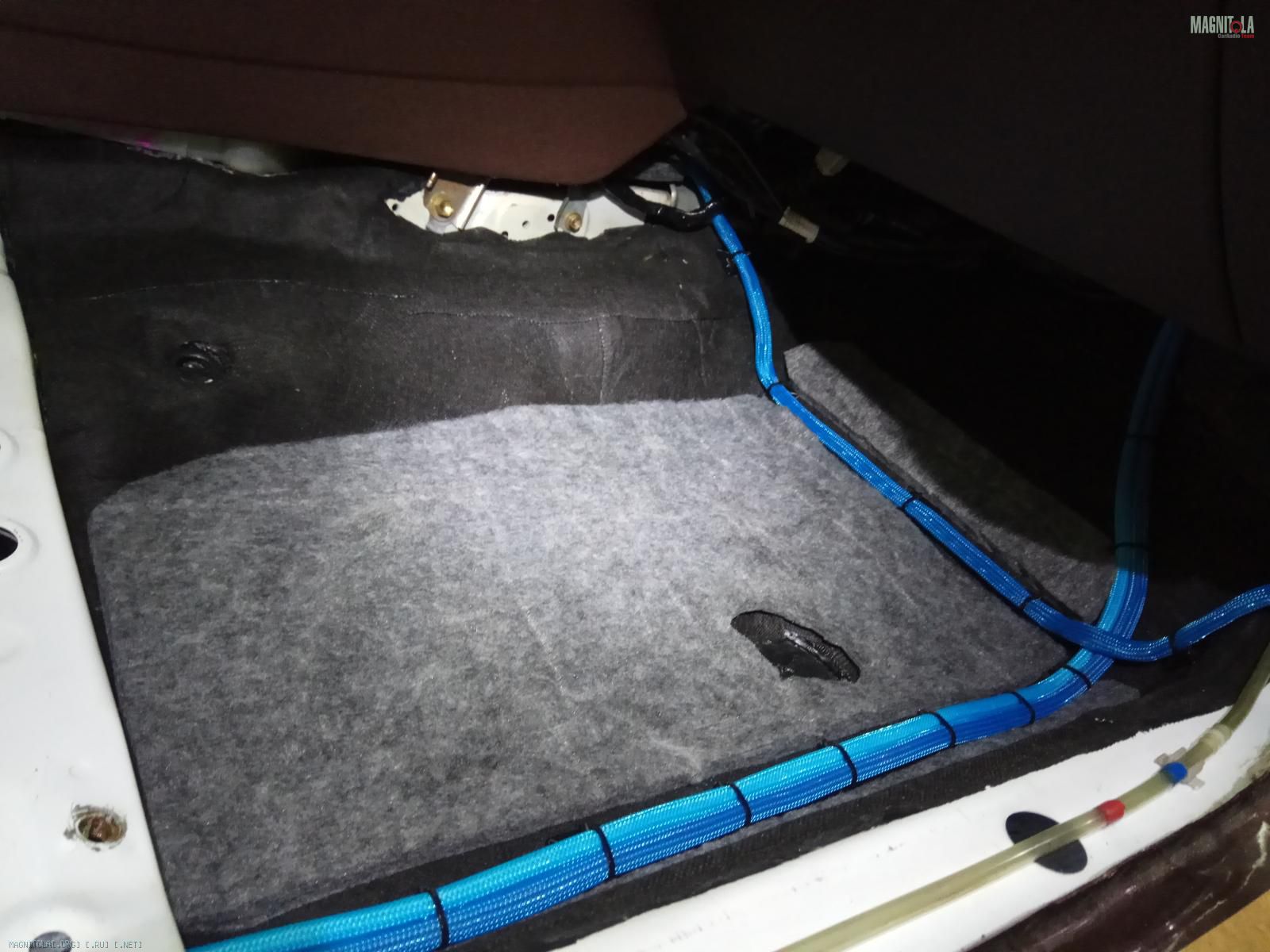

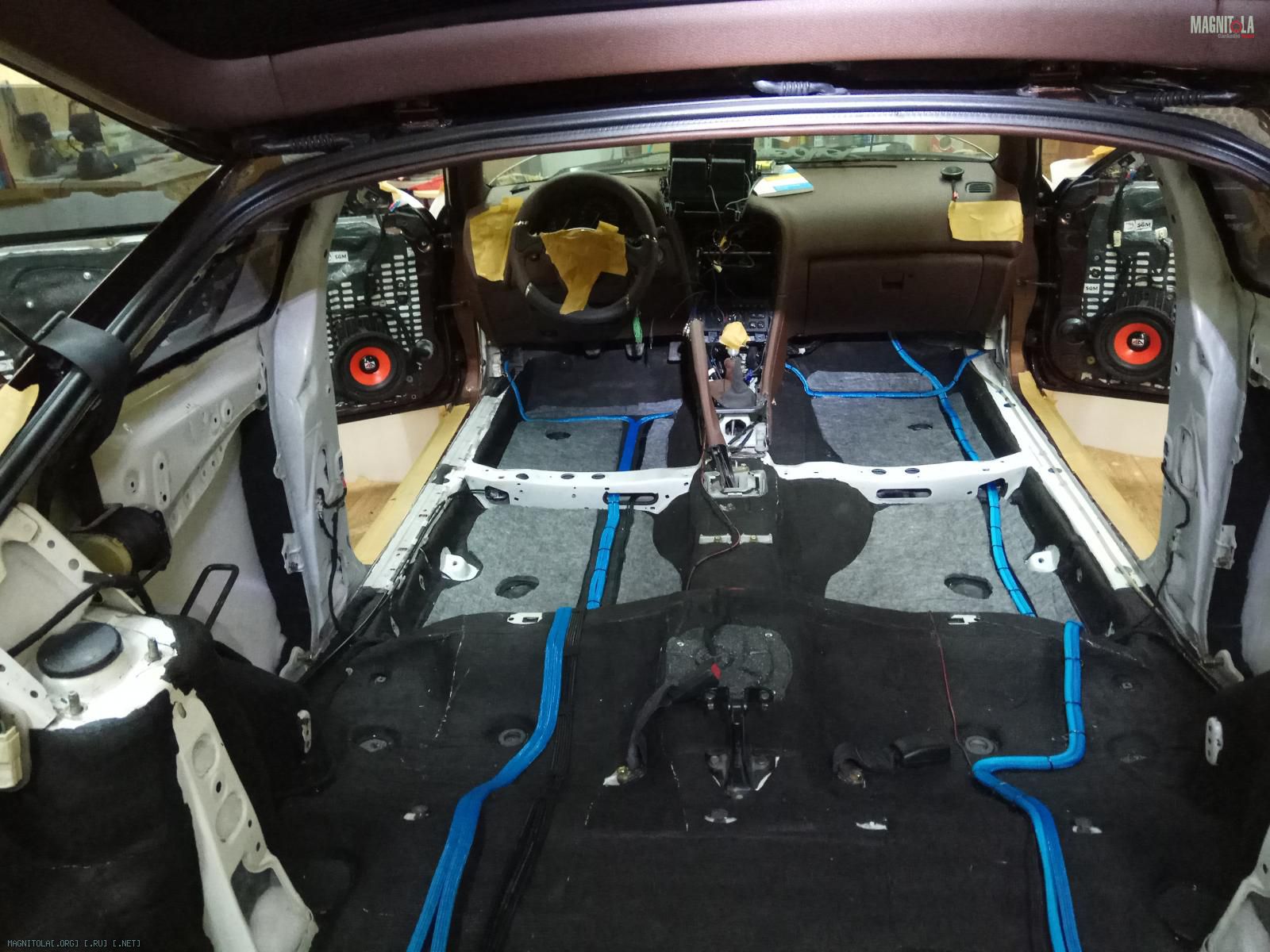

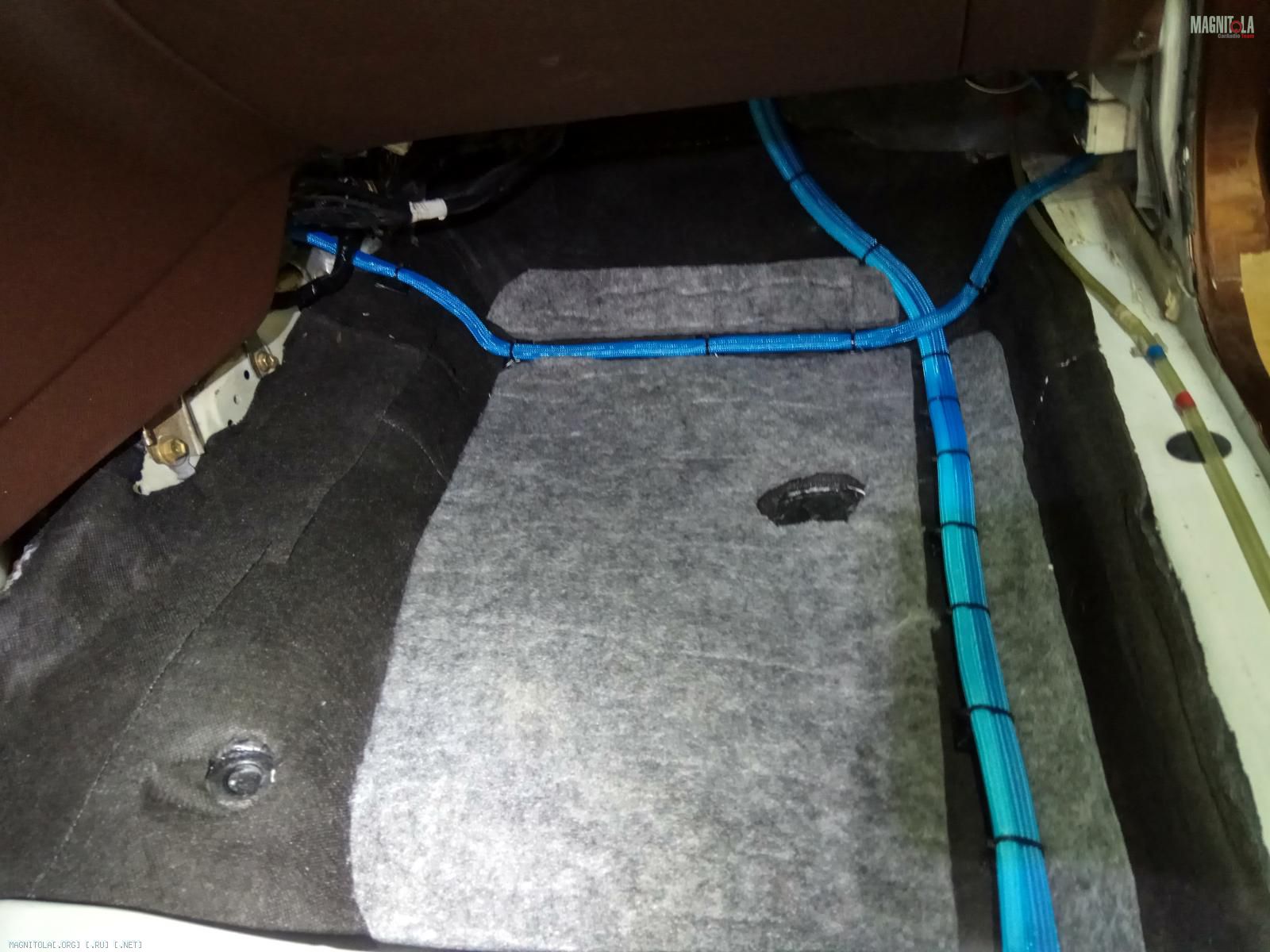

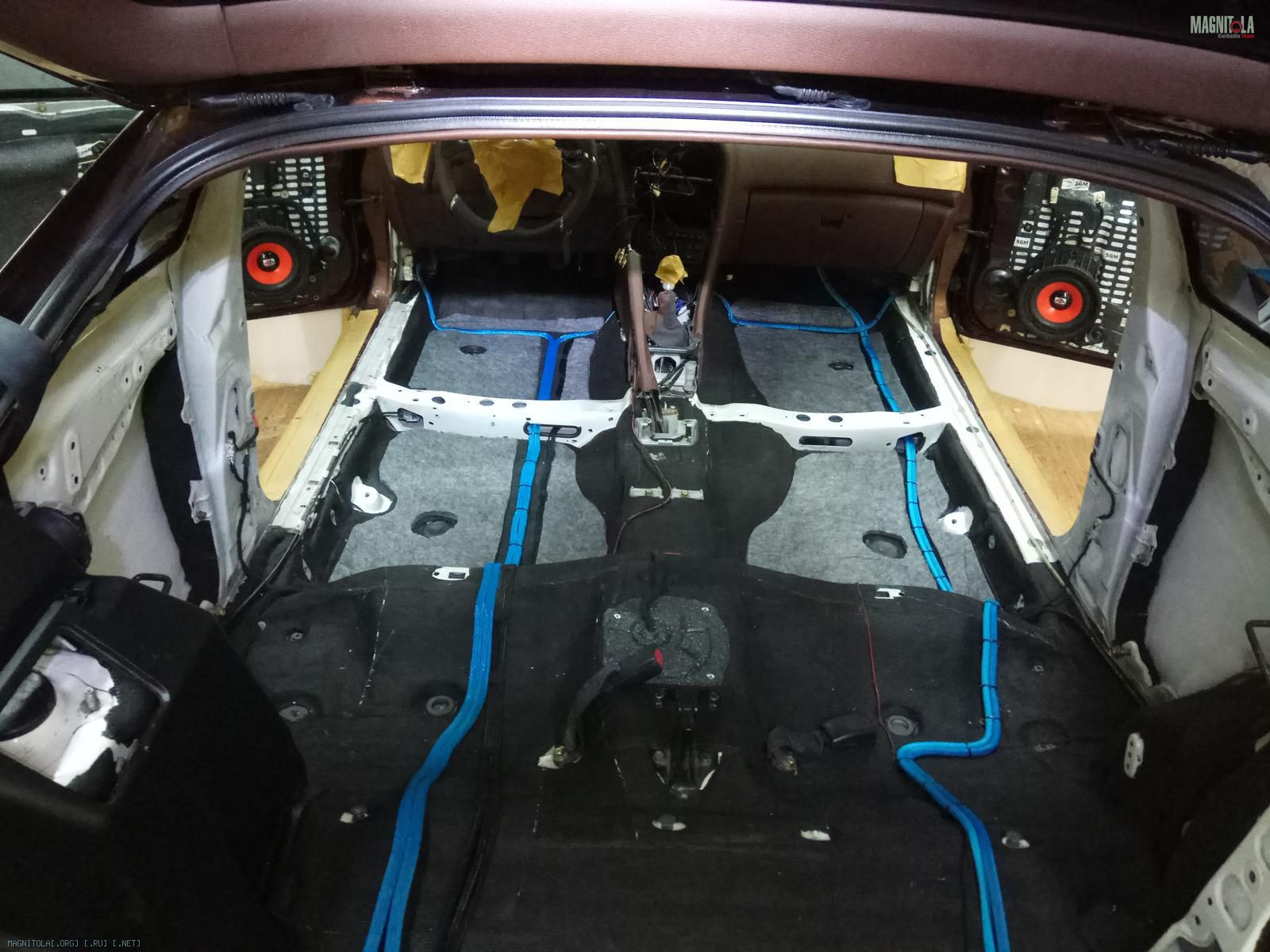

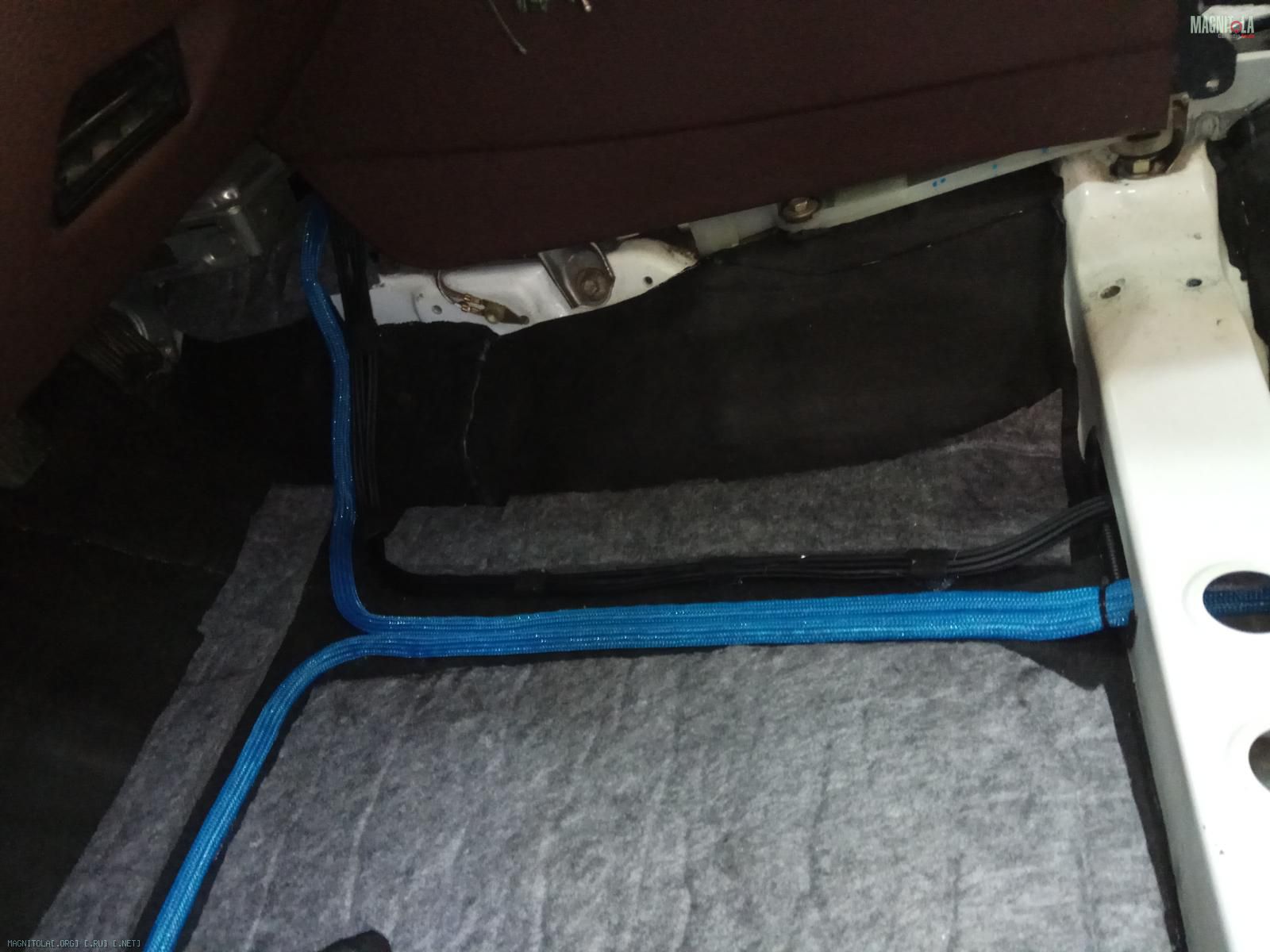

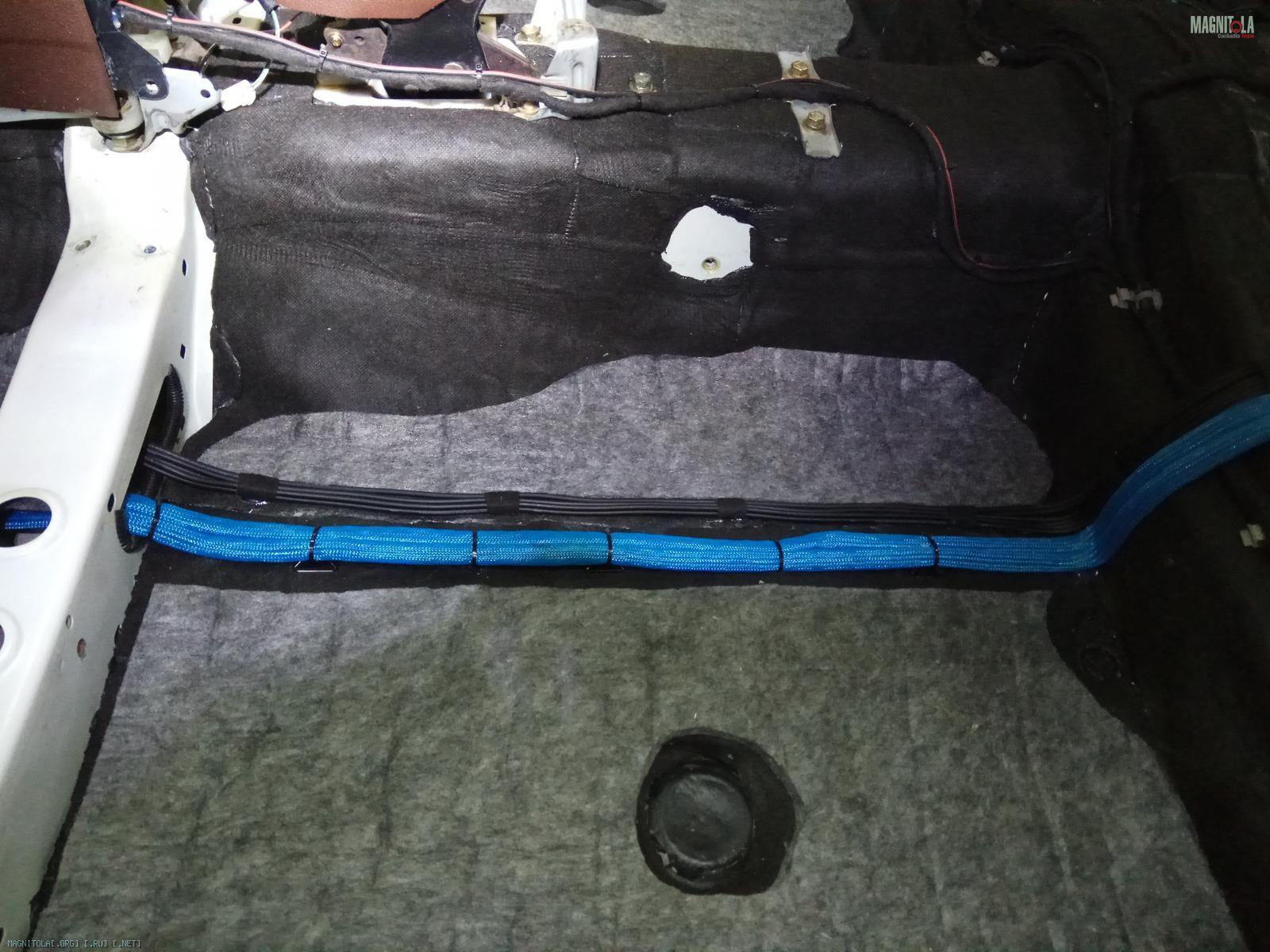

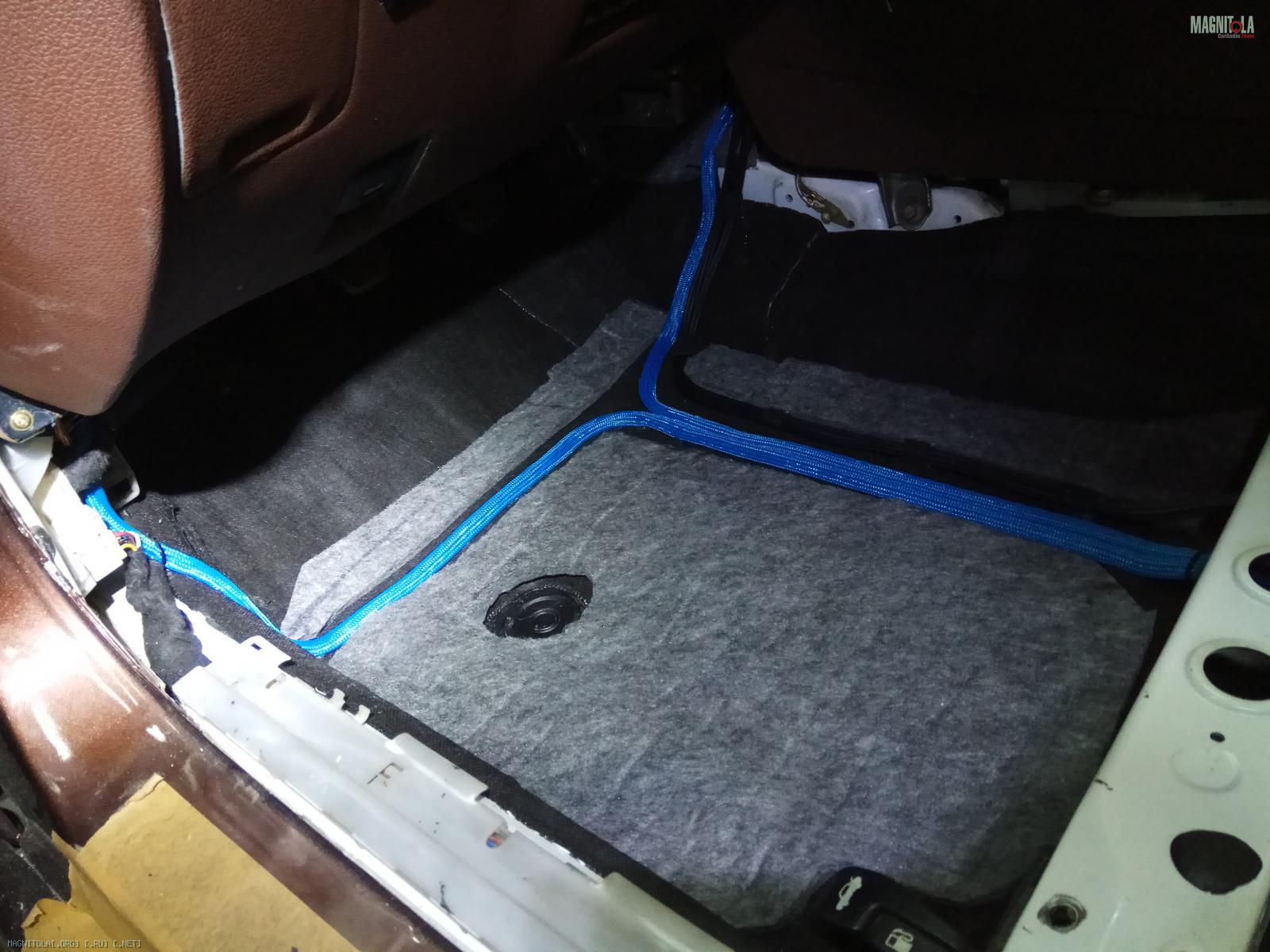

Прокладка, закрепление проводки
Вложение 1192880Вложение 1192882Вложение 1192884Вложение 1192886Вложение 1192888Вложение 1192890Вложение 1192892Вложение 1192894Вложение 1192896Вложение 1192898Вложение 1192900

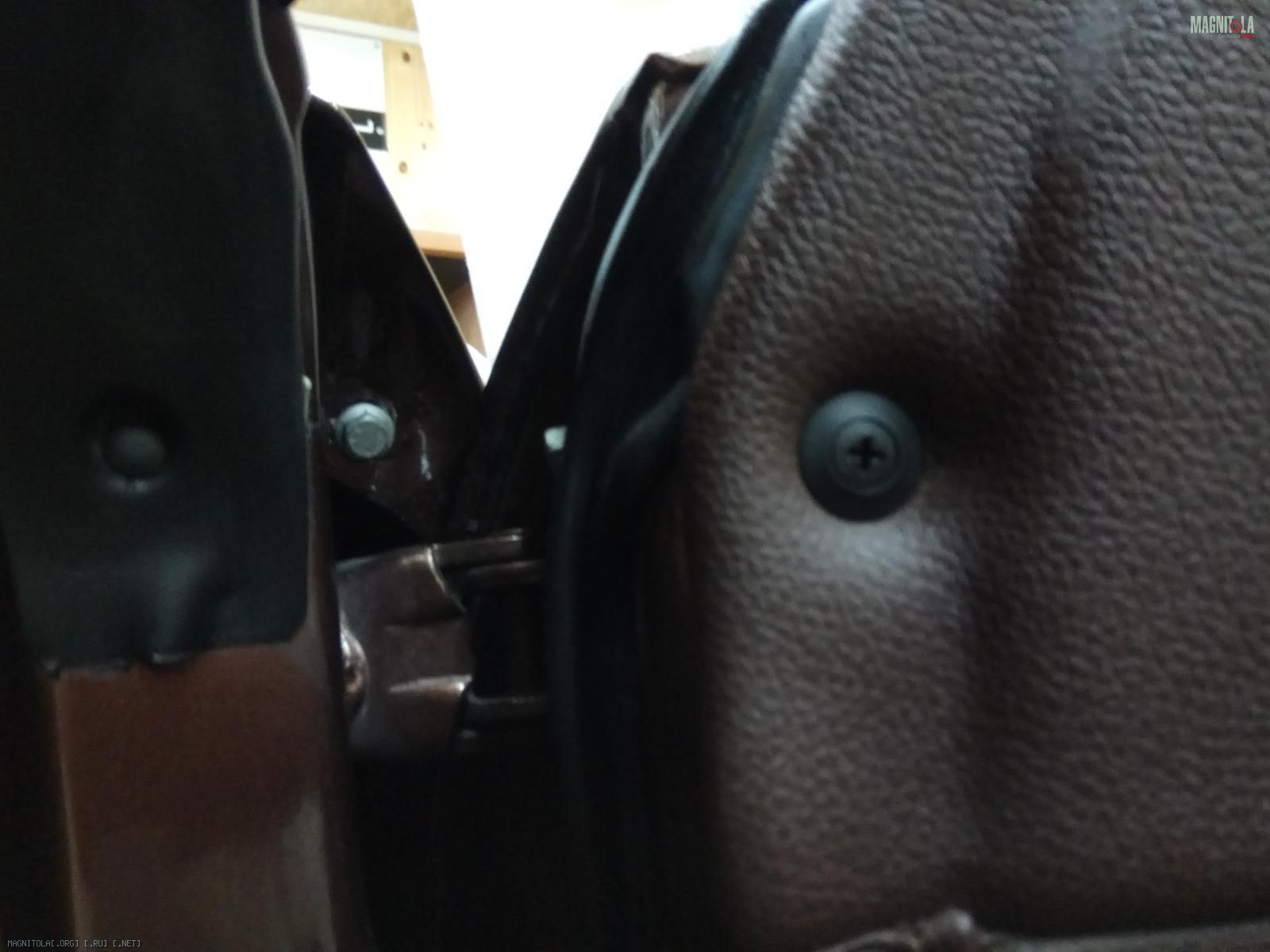

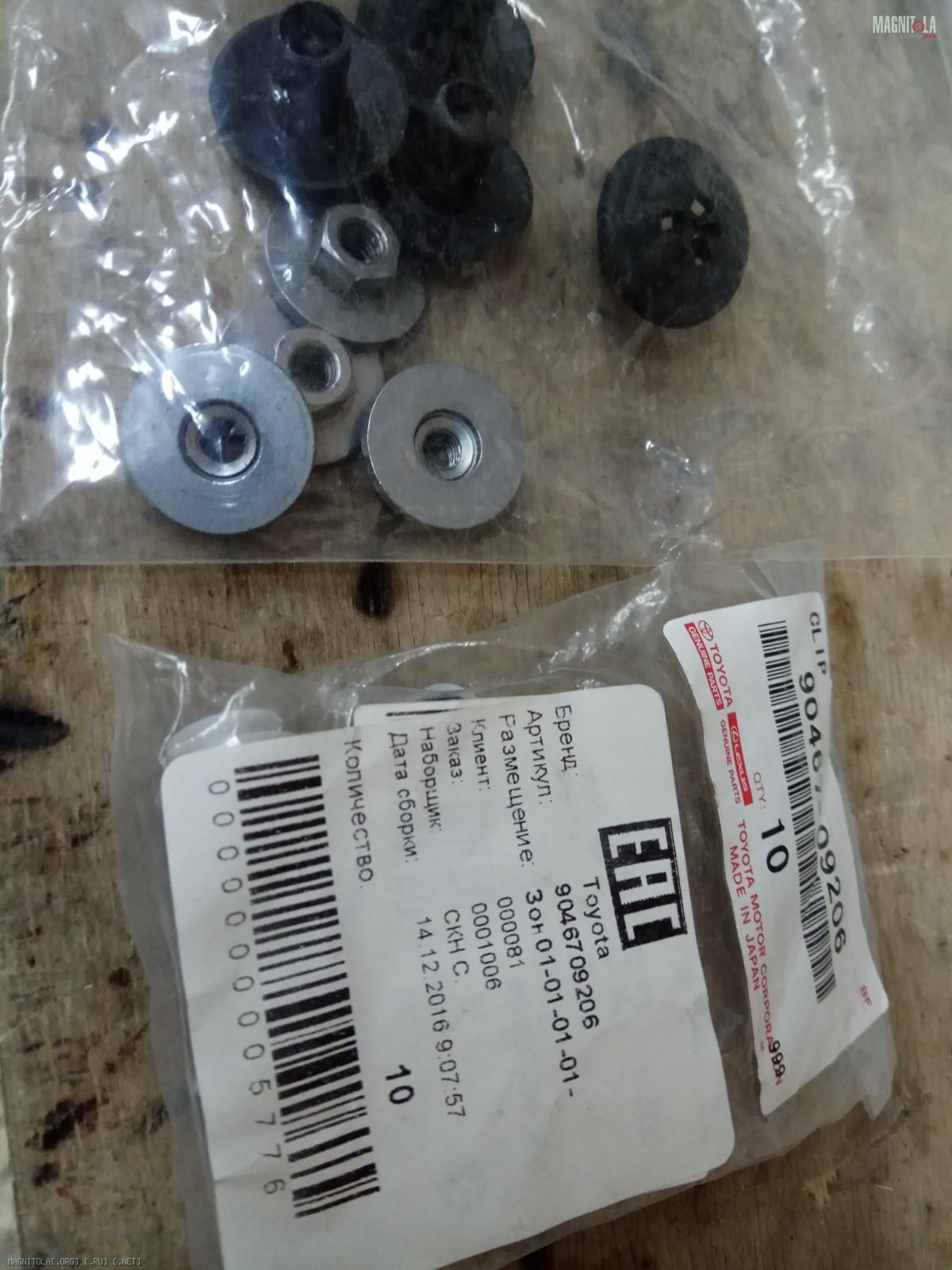

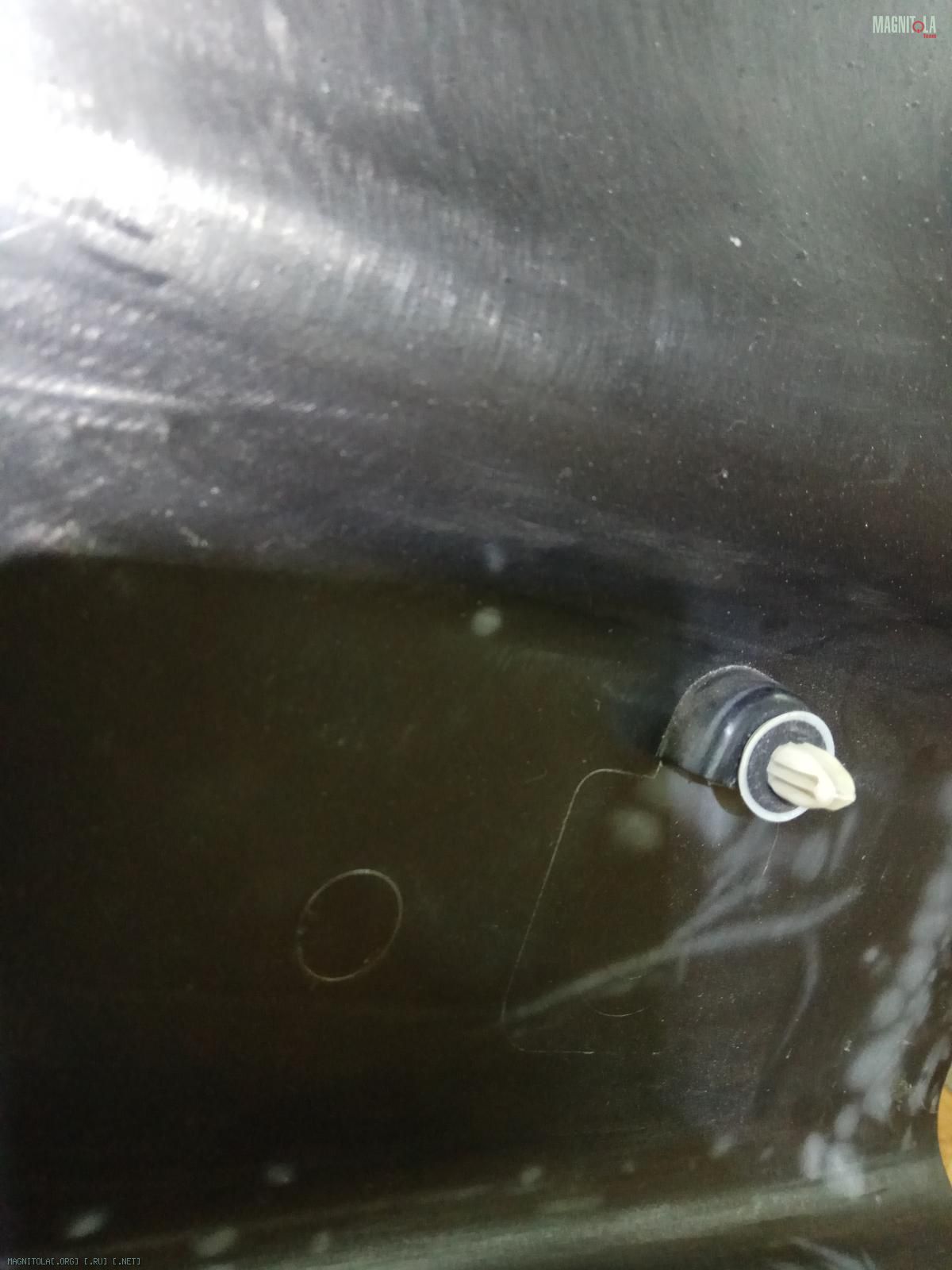

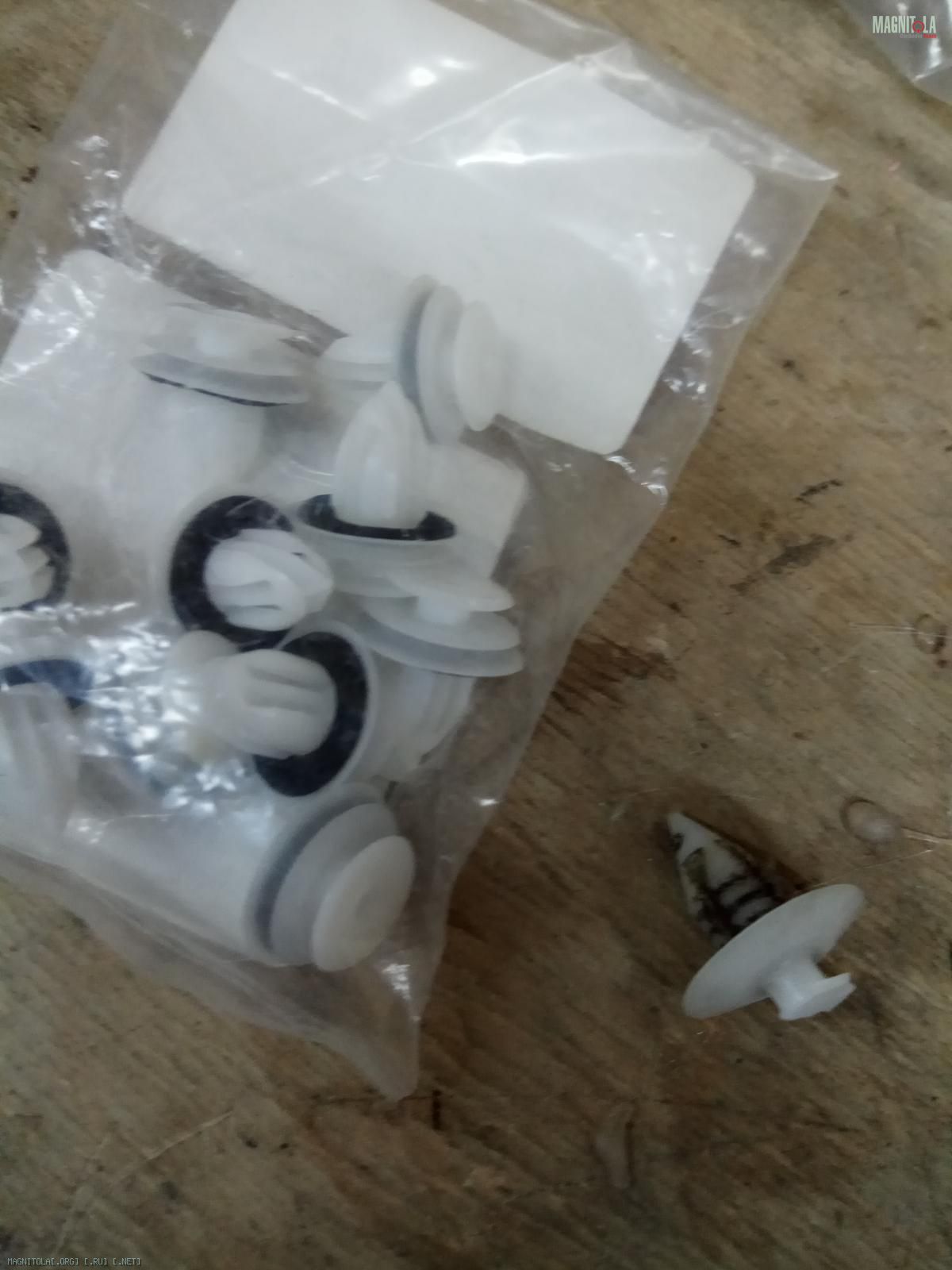

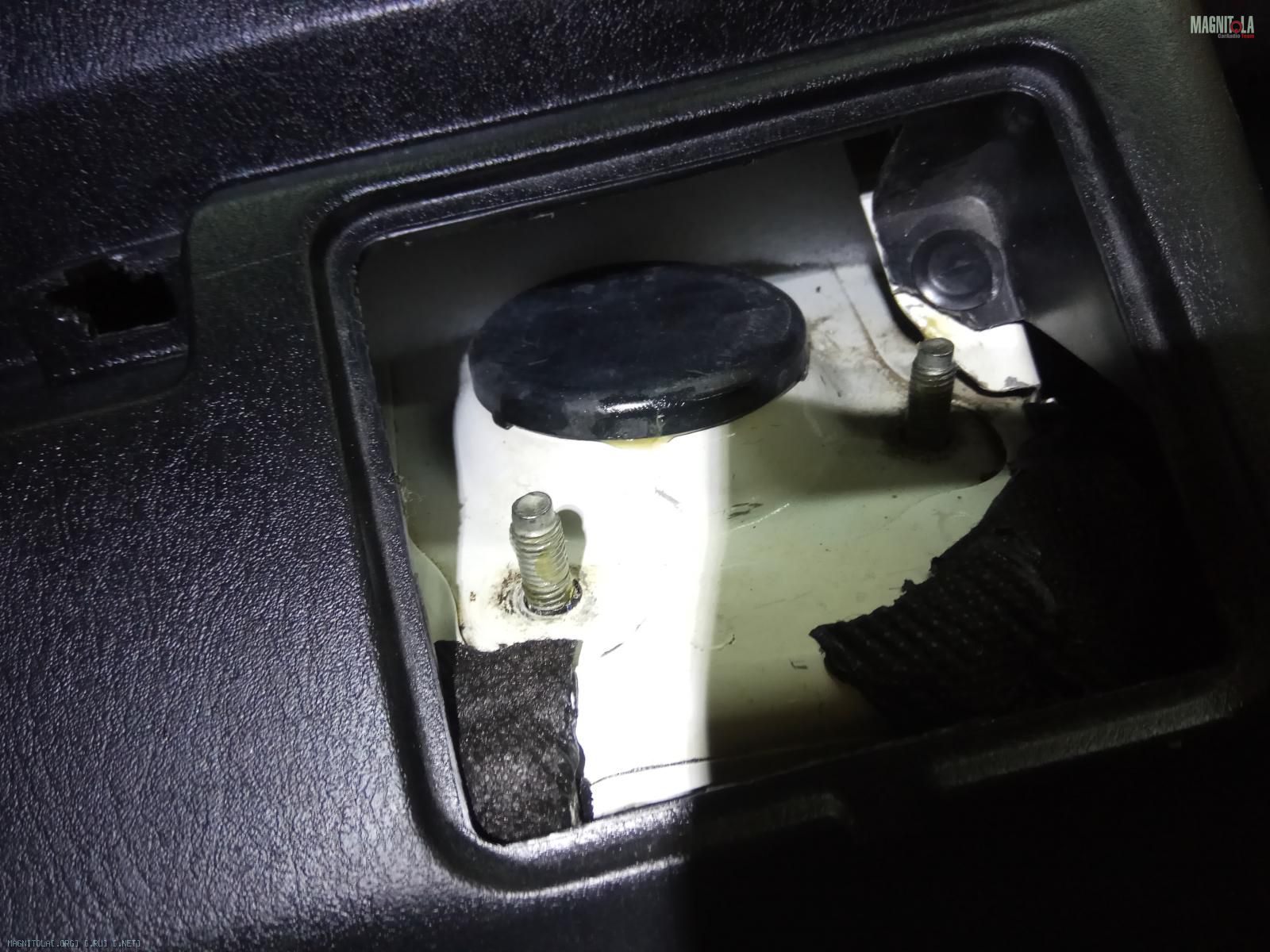

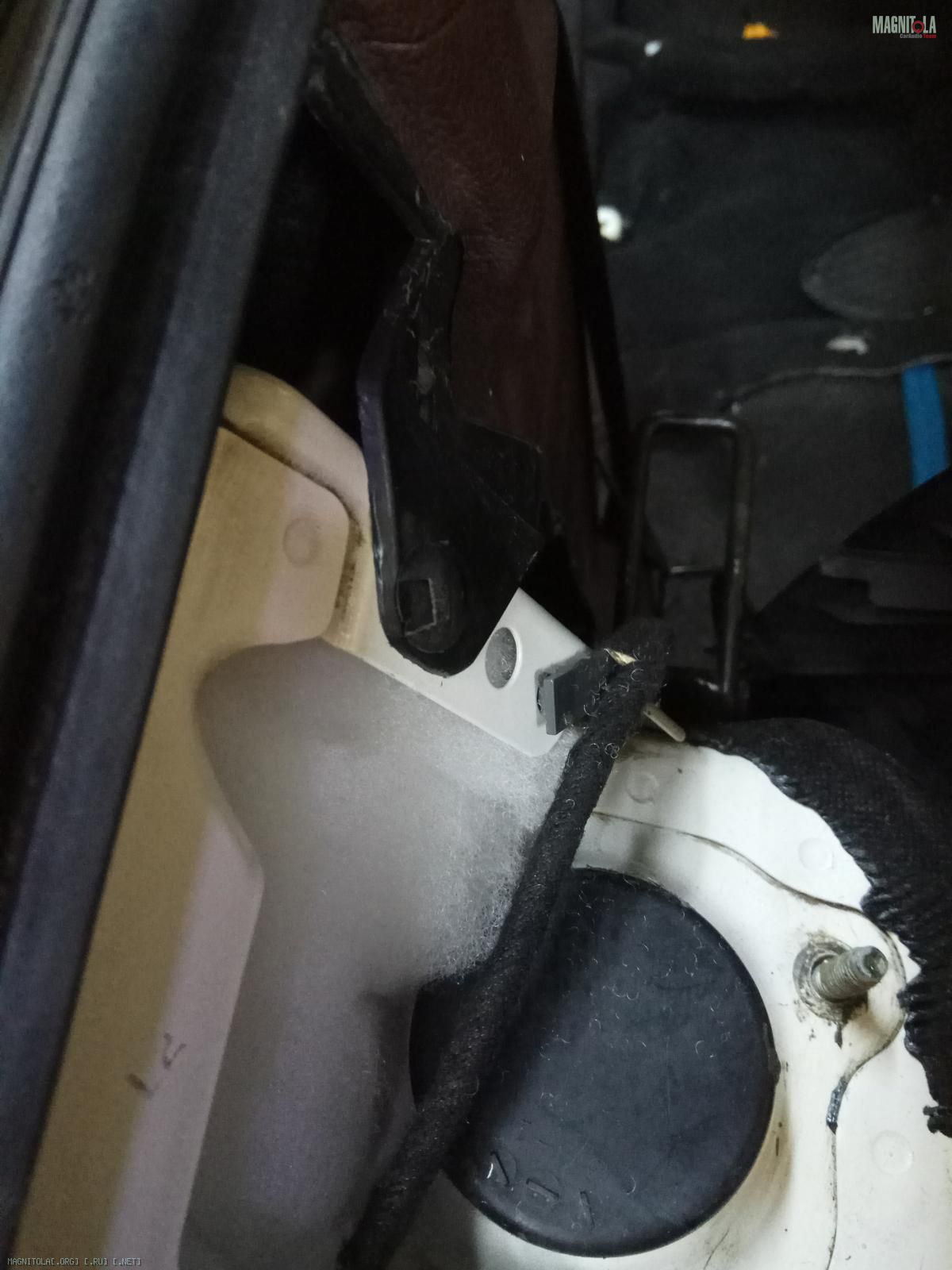

Собираем на новых оригинальных пистонах, вместо девятошных.
При сборке используем новый крепеж, т.к. он практически отсутствовал.
Теперь прикручен каждый элемент салона.
Вложение 1192902Вложение 1192904Вложение 1192906Вложение 1192908Вложение 1192910Вложение 1192912Вложение 1192914Вложение 1192916Вложение 1192918Вложение 1192920

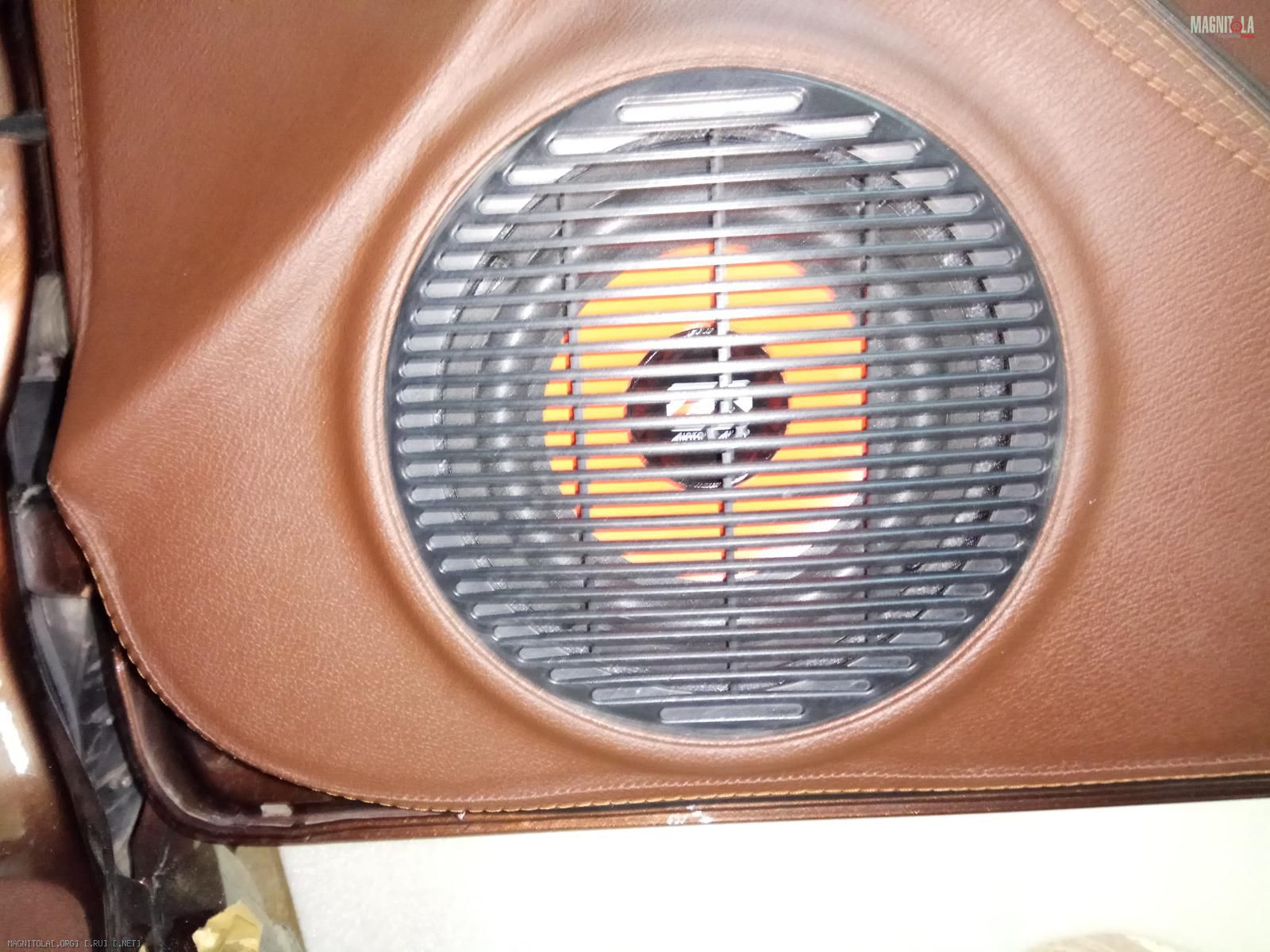

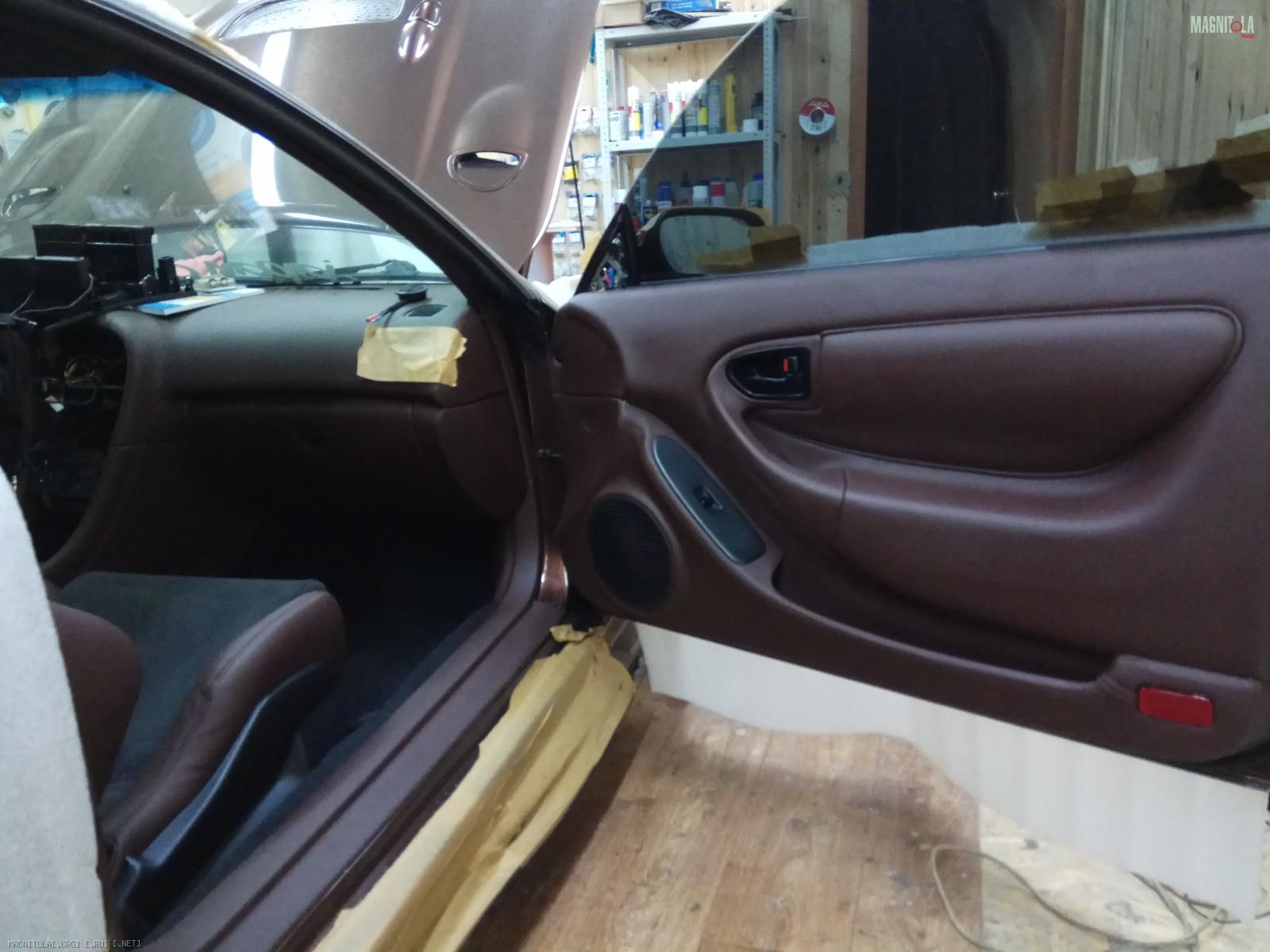

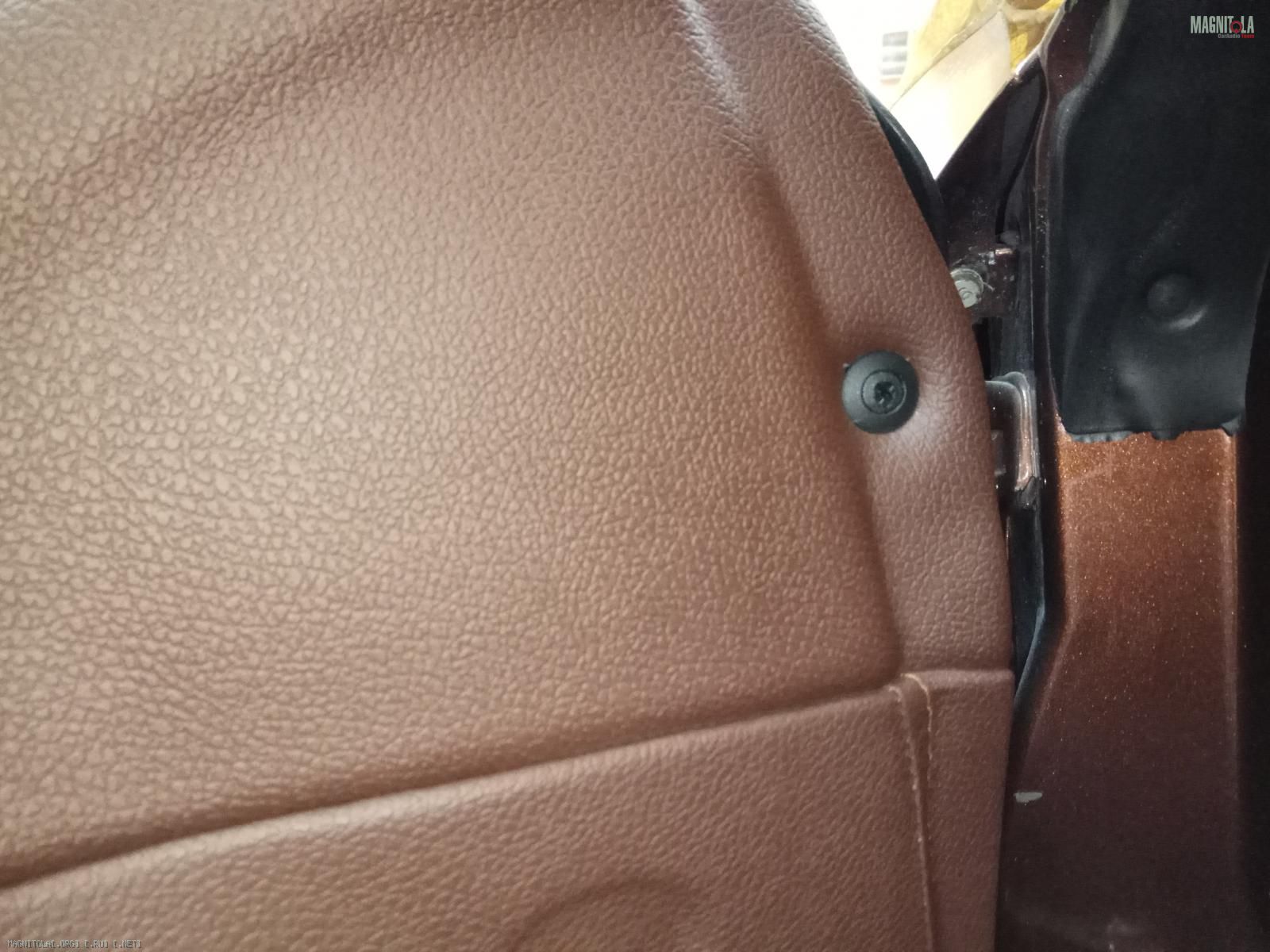

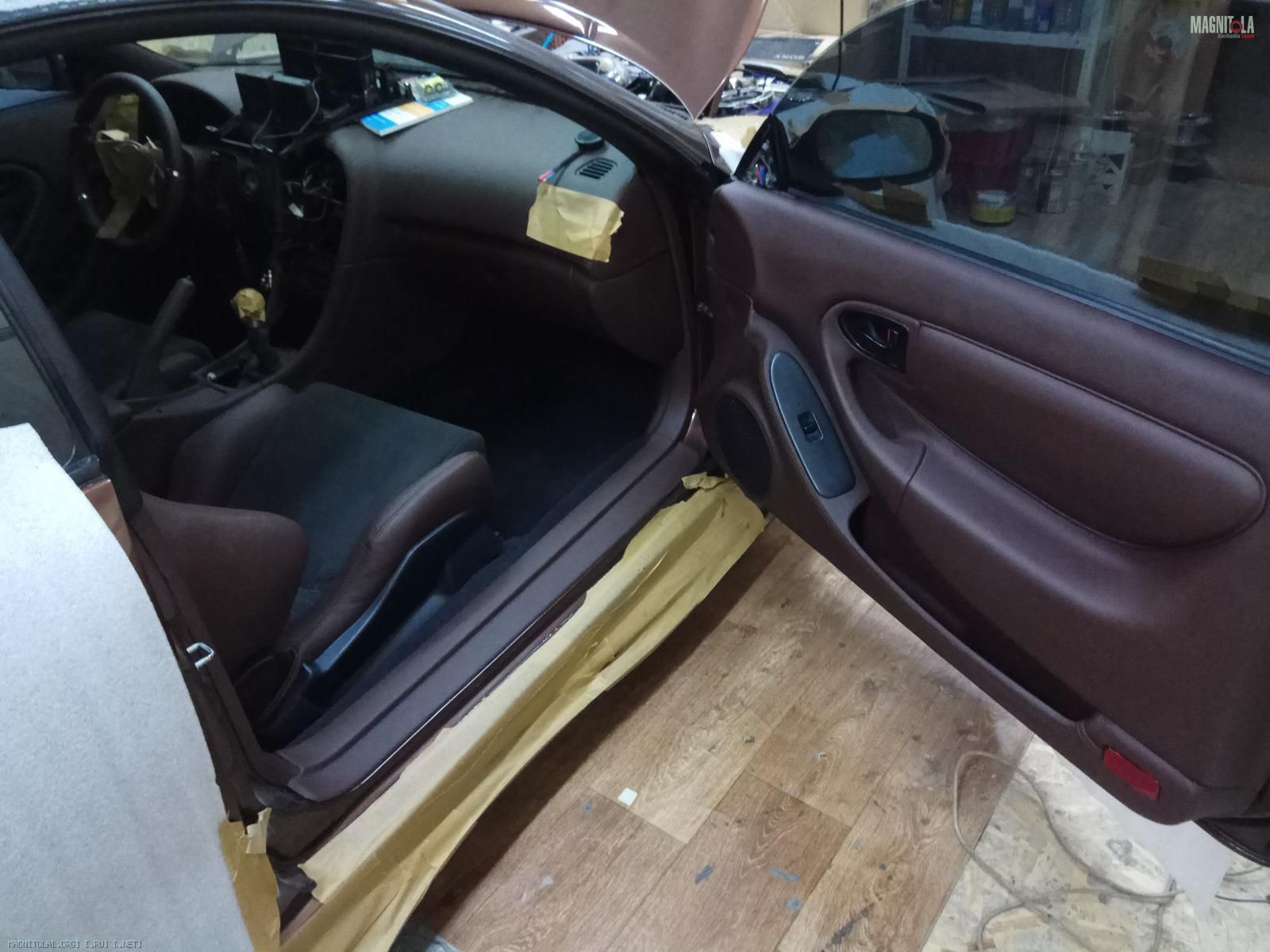

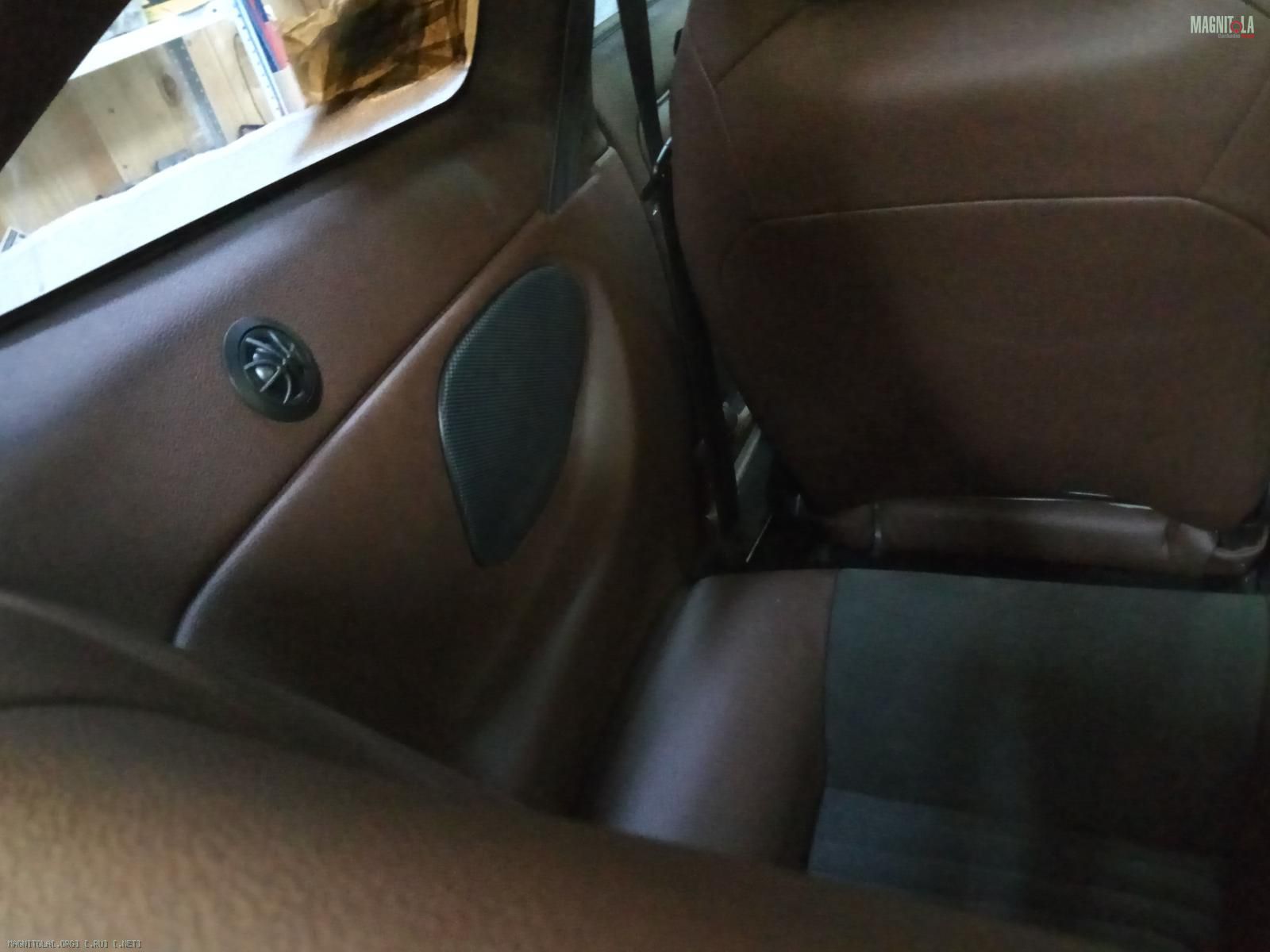

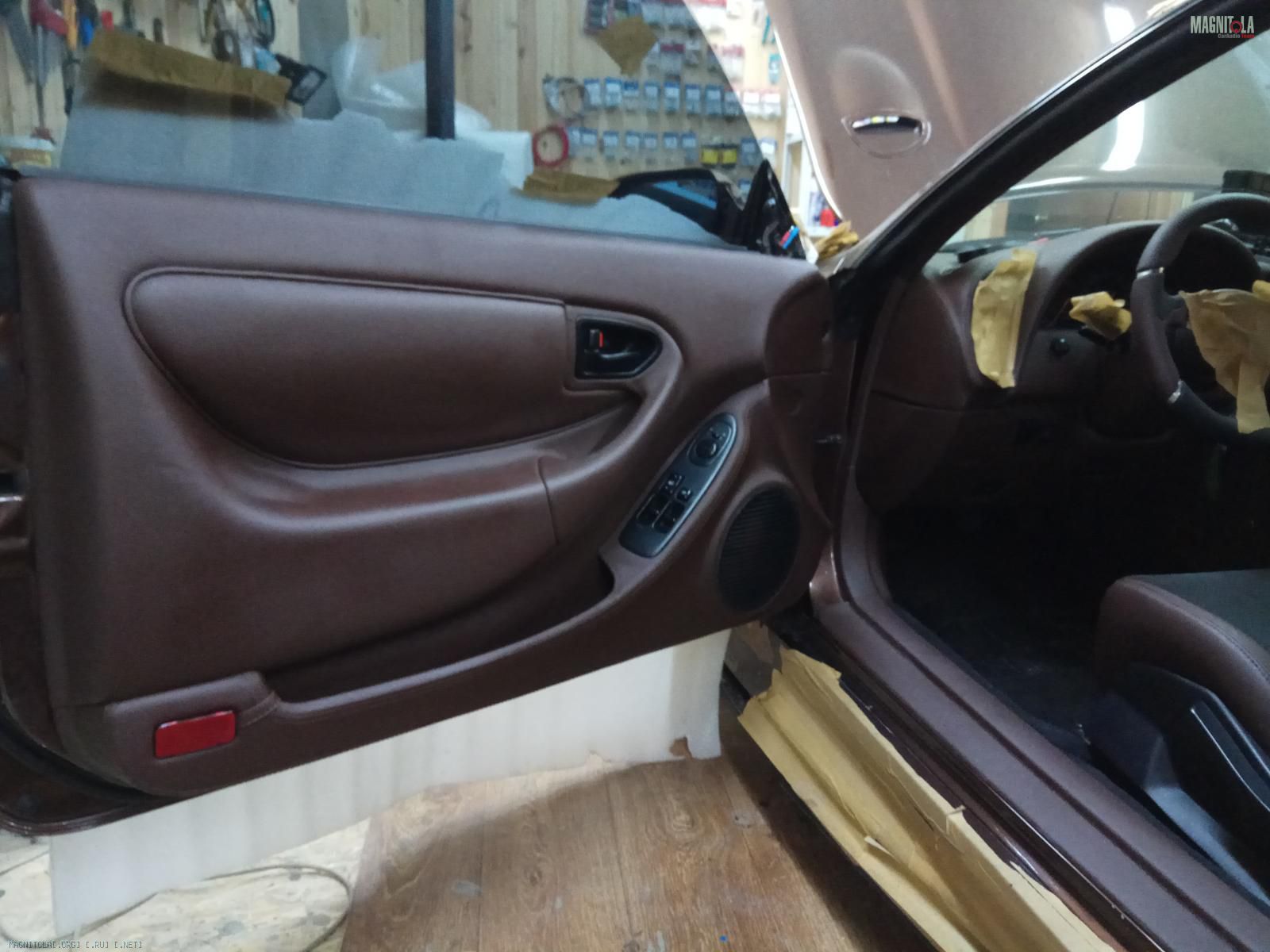

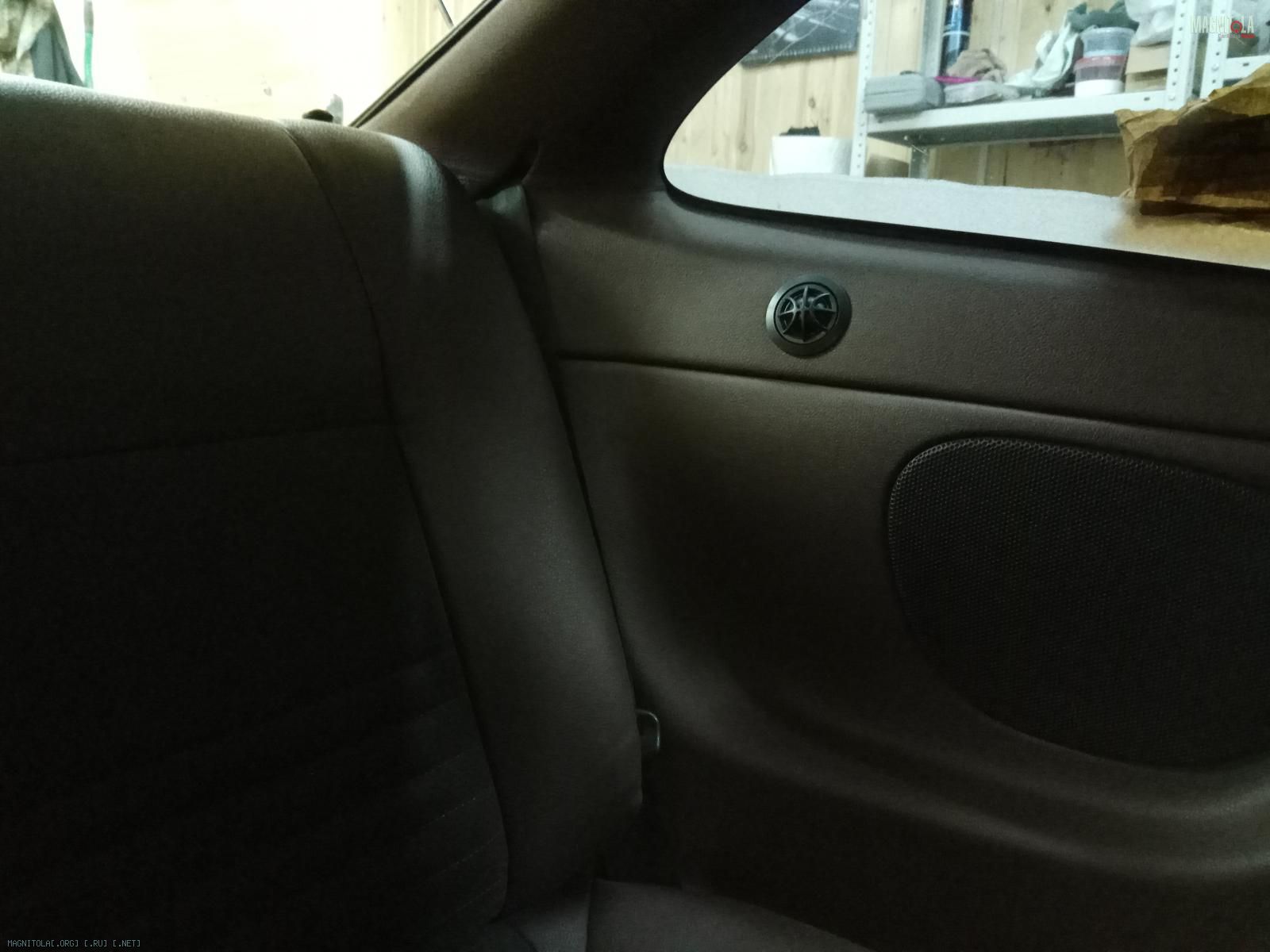

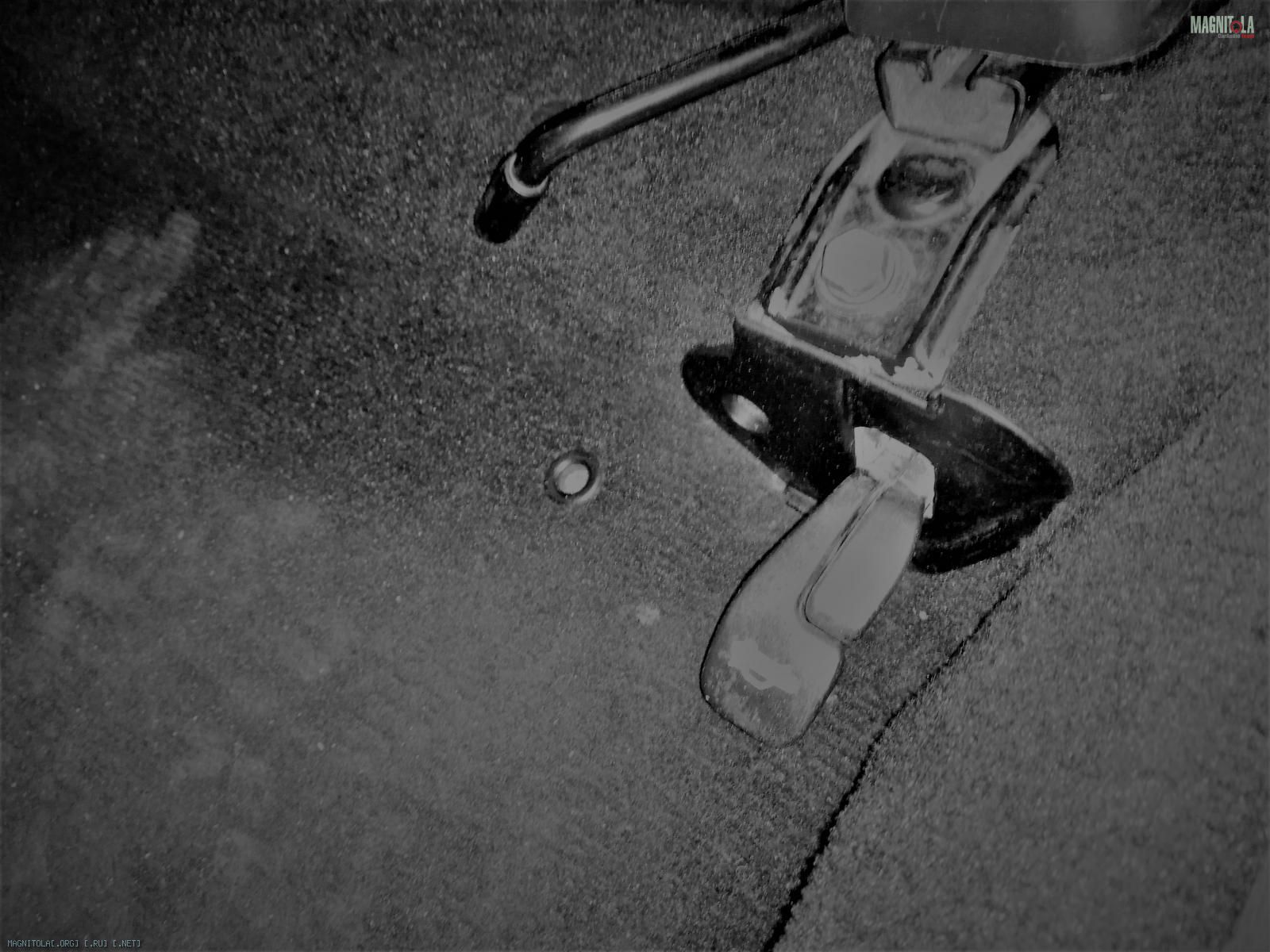

Собираем двери и салон..
Вложение 1192922Вложение 1192924Вложение 1192926Вложение 1192928Вложение 1192930Вложение 1192932Вложение 1192934Вложение 1192936Вложение 1192938Вложение 1192940

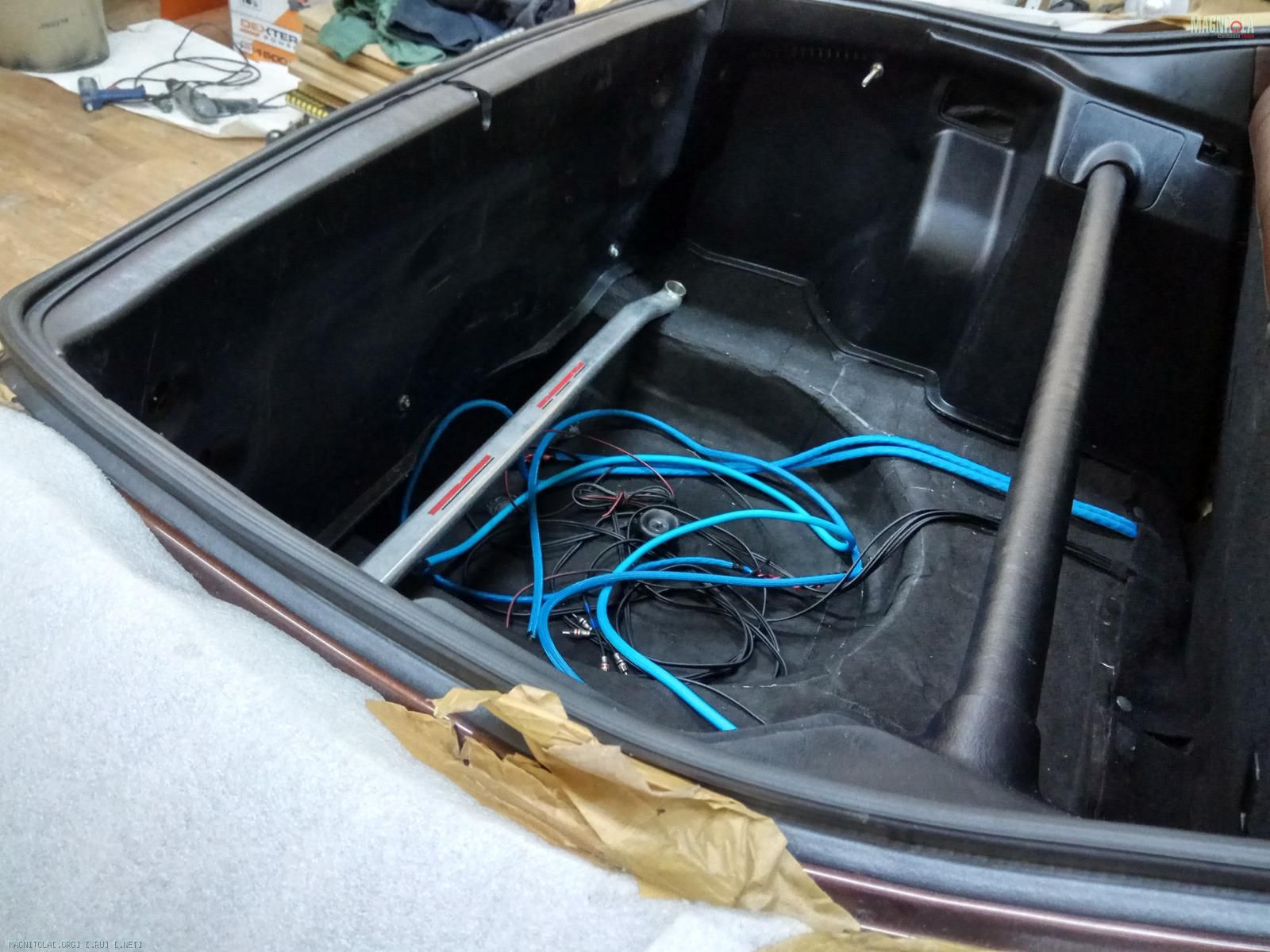

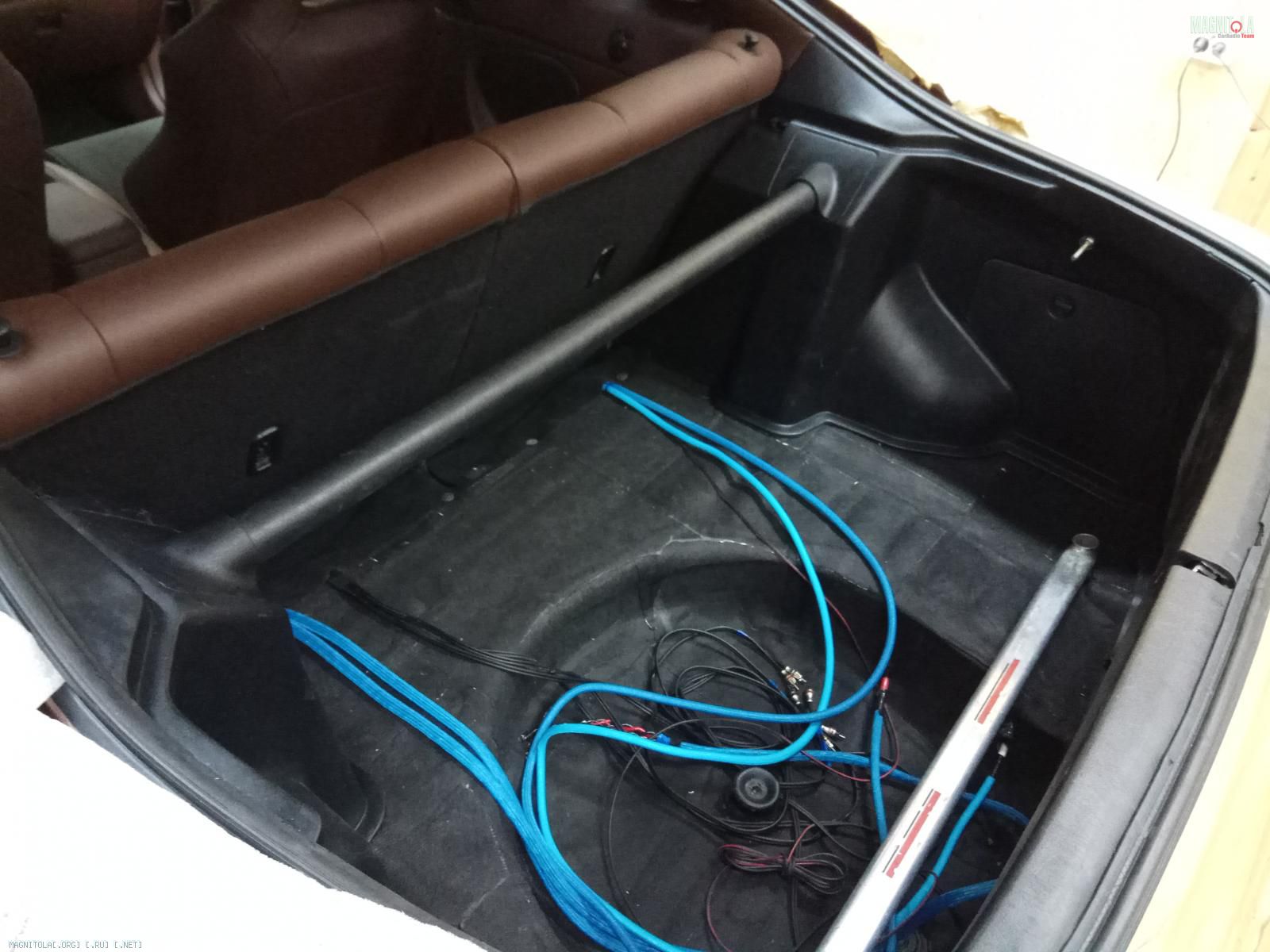

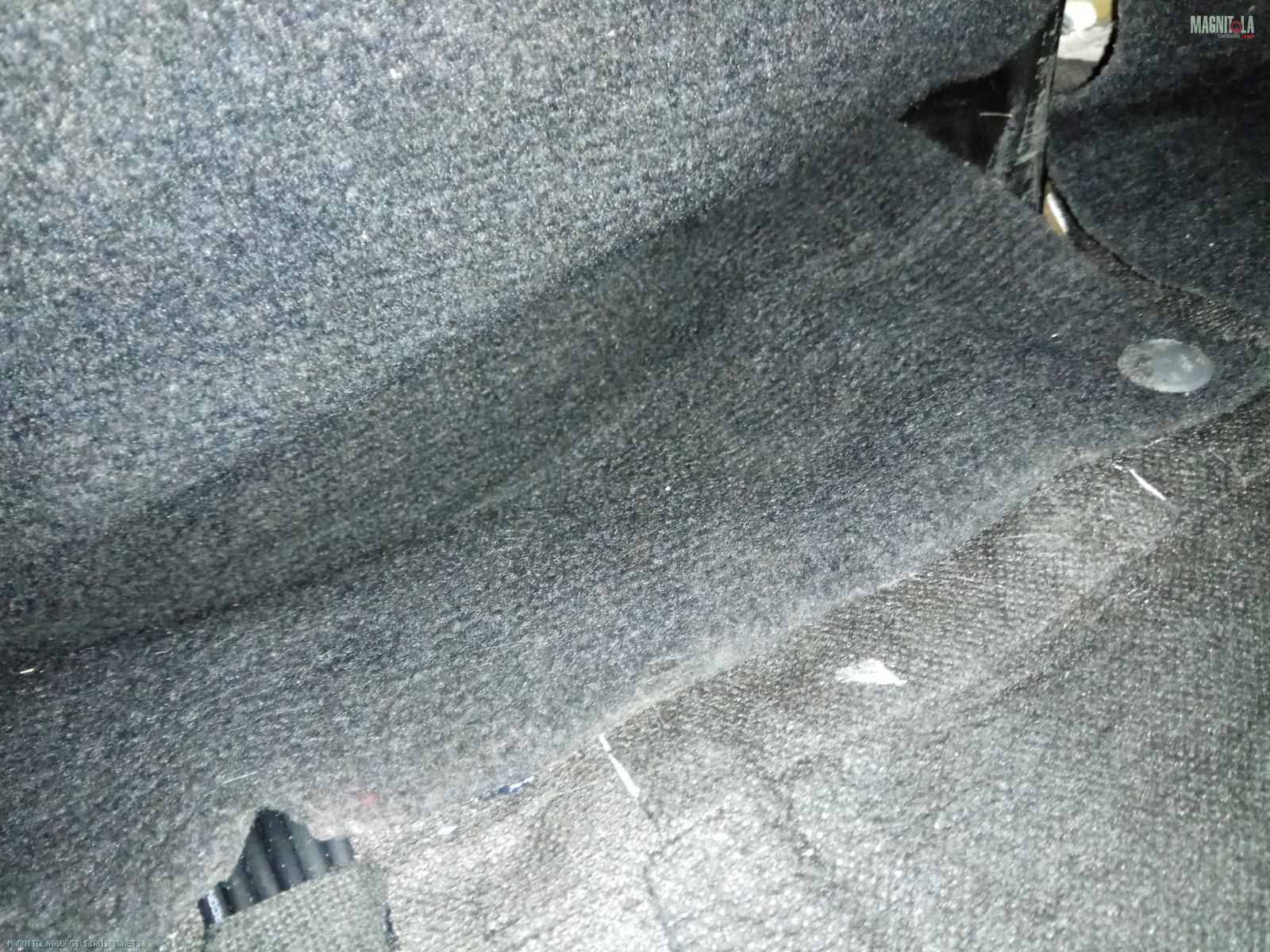

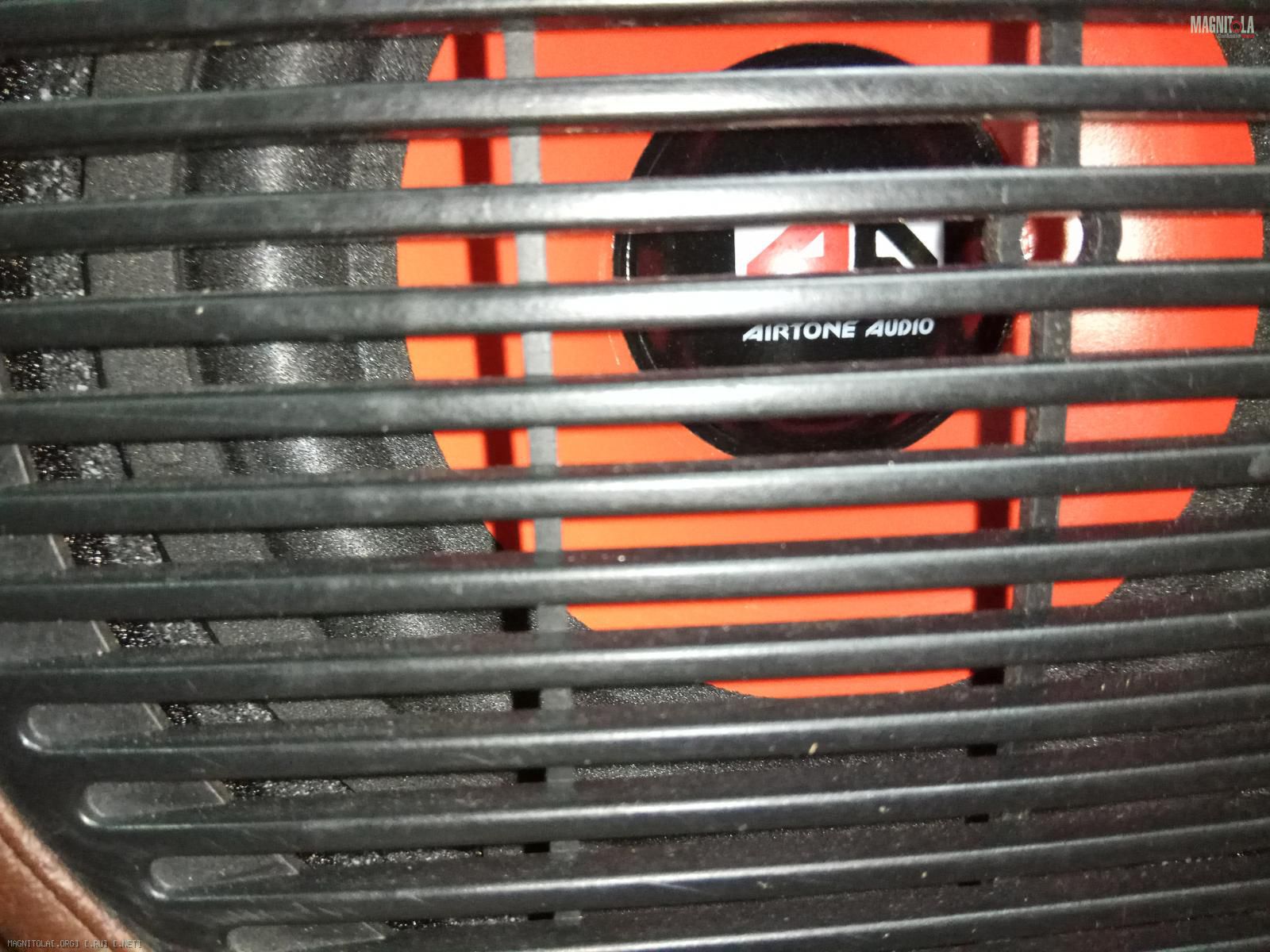

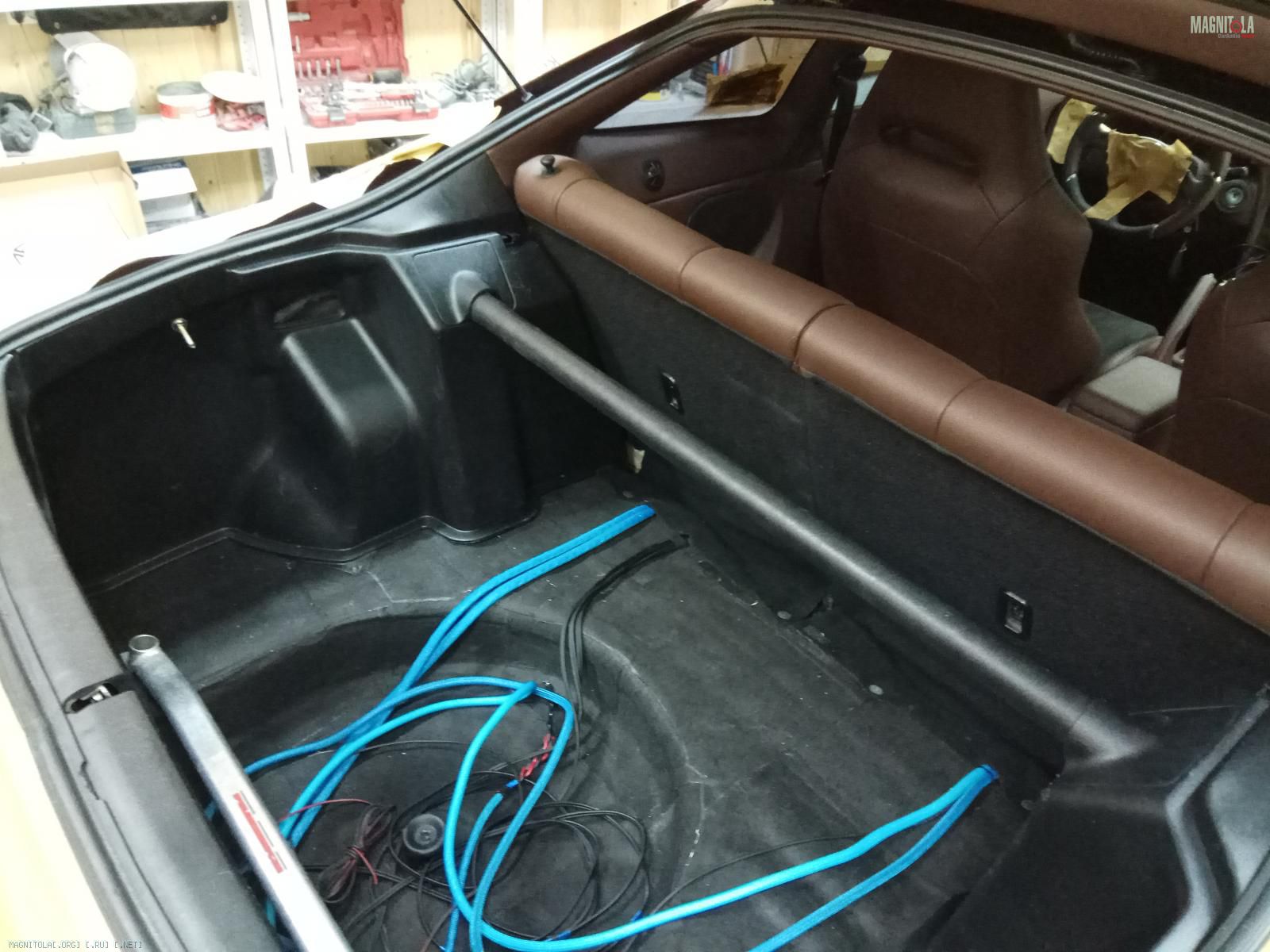

Багажник...
Вложение 1192942Вложение 1192944Вложение 1192946Вложение 1192948Вложение 1192950Вложение 1192952Вложение 1192954Вложение 1192956

Toyota Celica GT

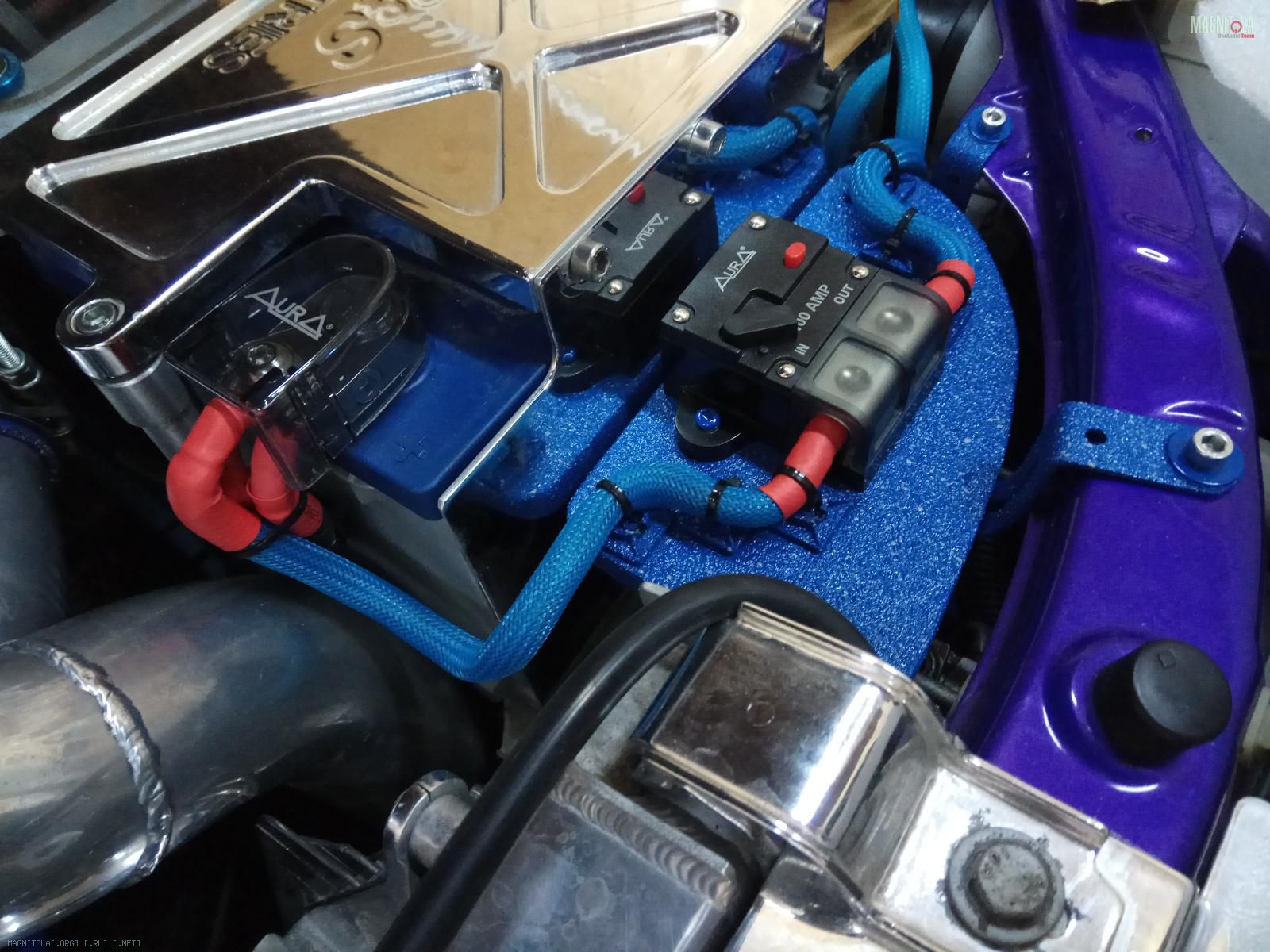

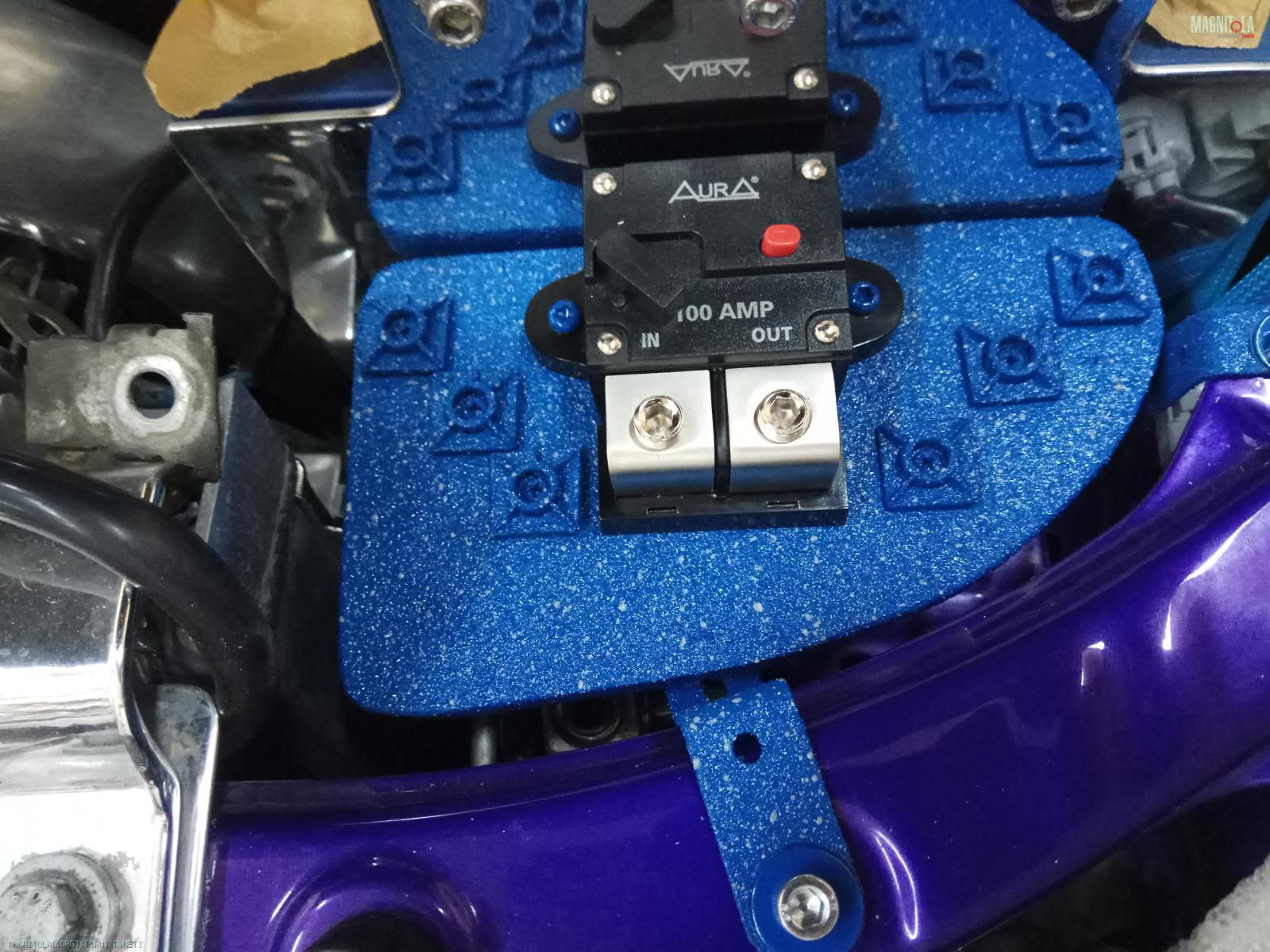

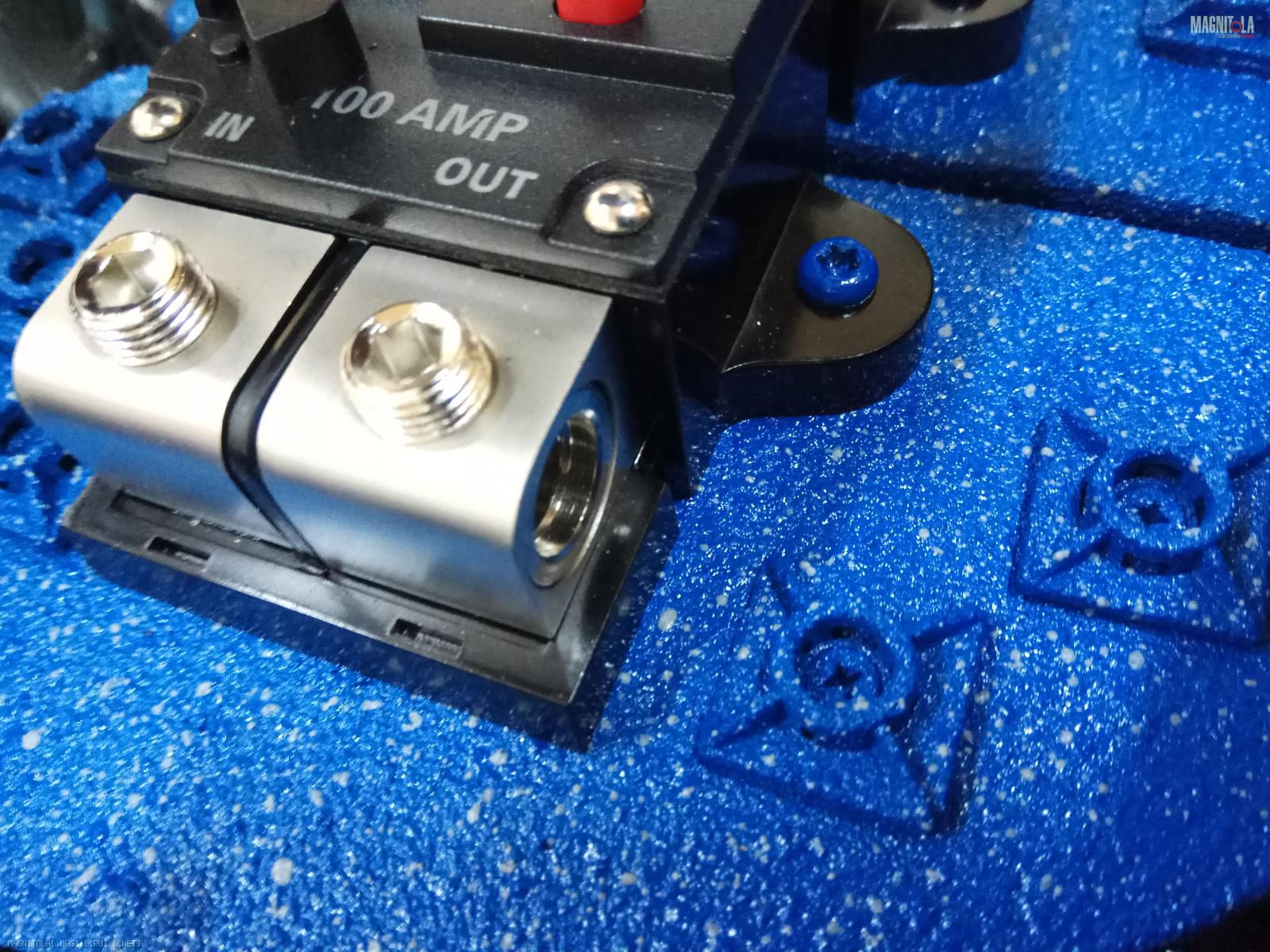

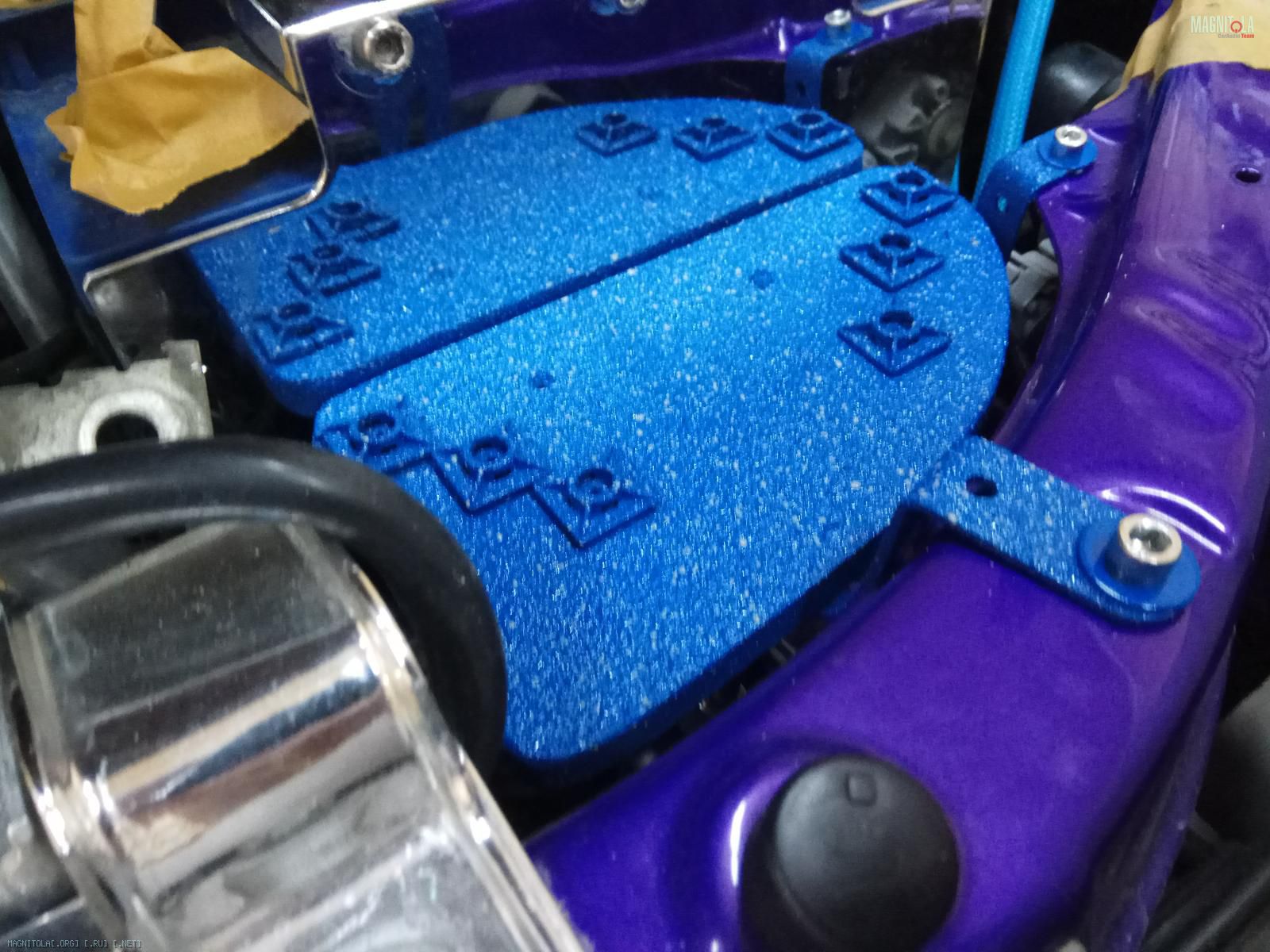

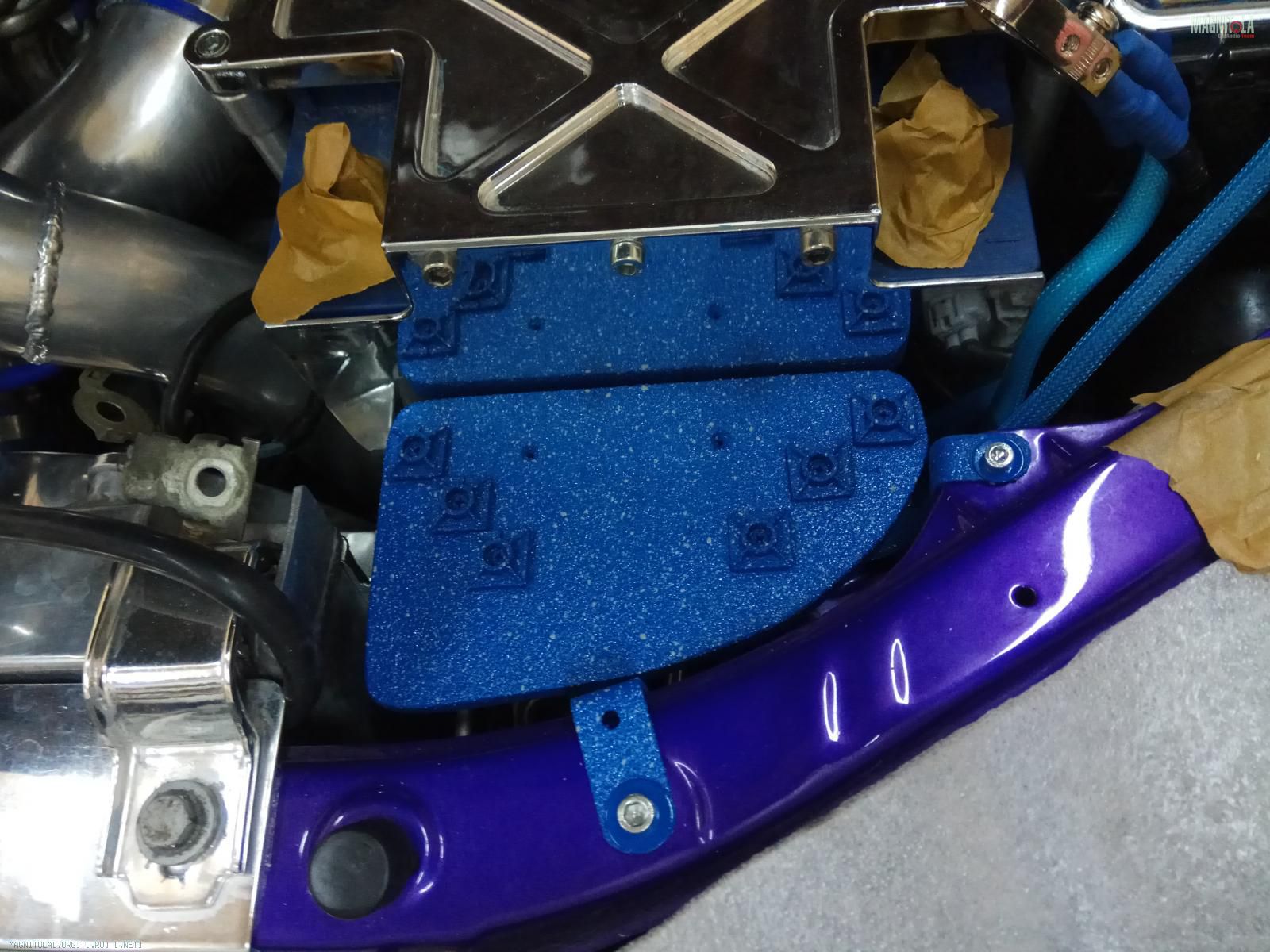

Изготавливаем полочку под предохранитель...
Крепление в штатные места под шестигранник М6 и М5..
Ставим новые клеммы на питание, упаковываем штатную проводку в гофру.

Вложение 1193052Вложение 1193054Вложение 1193056Вложение 1193058Вложение 1193060Вложение 1193062Вложение 1193064Вложение 1193066Вложение 1193068Вложение 1193070Вложение 1193072Вложение 1193074Вложение 1193076Вложение 1193078

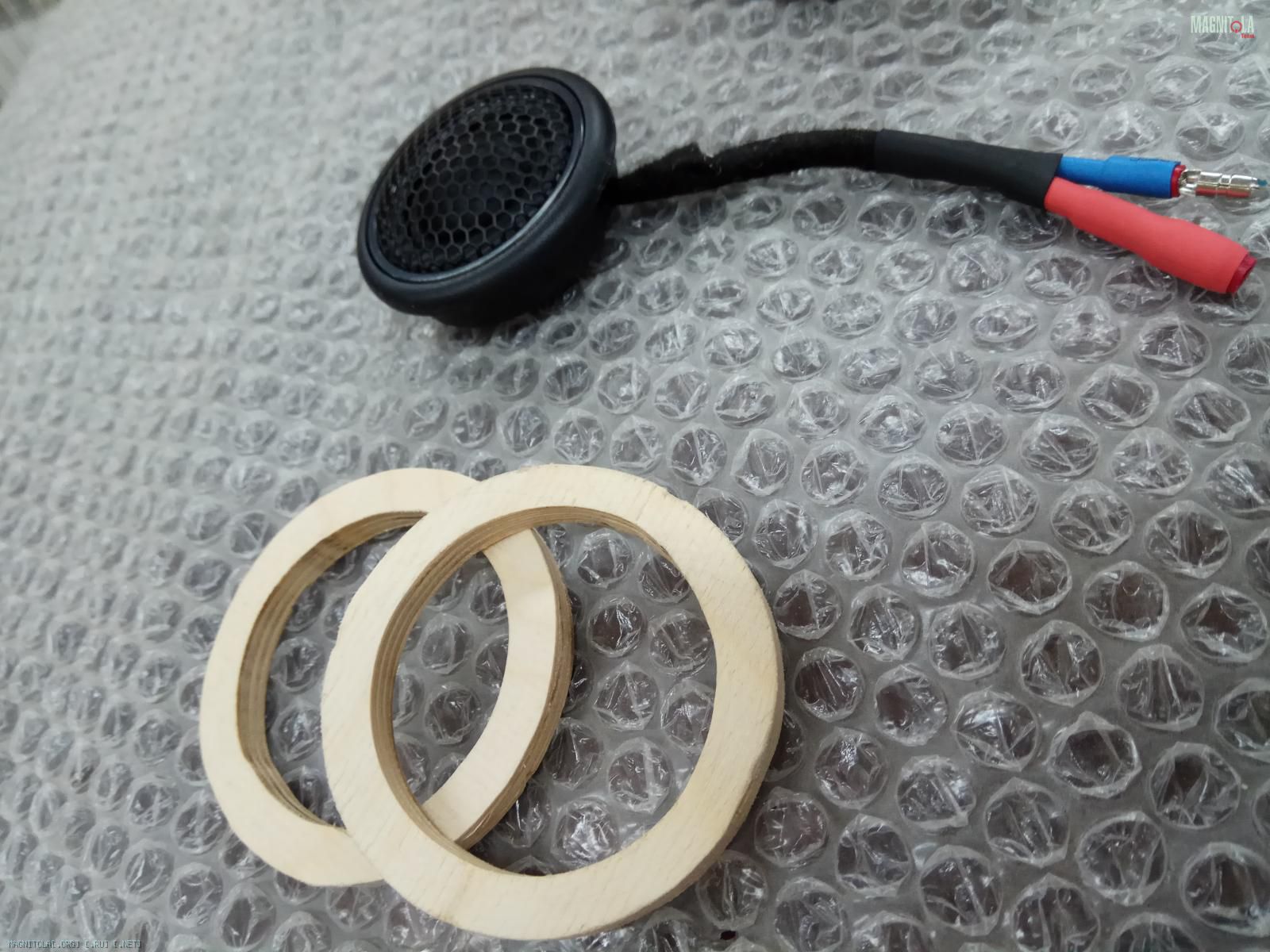

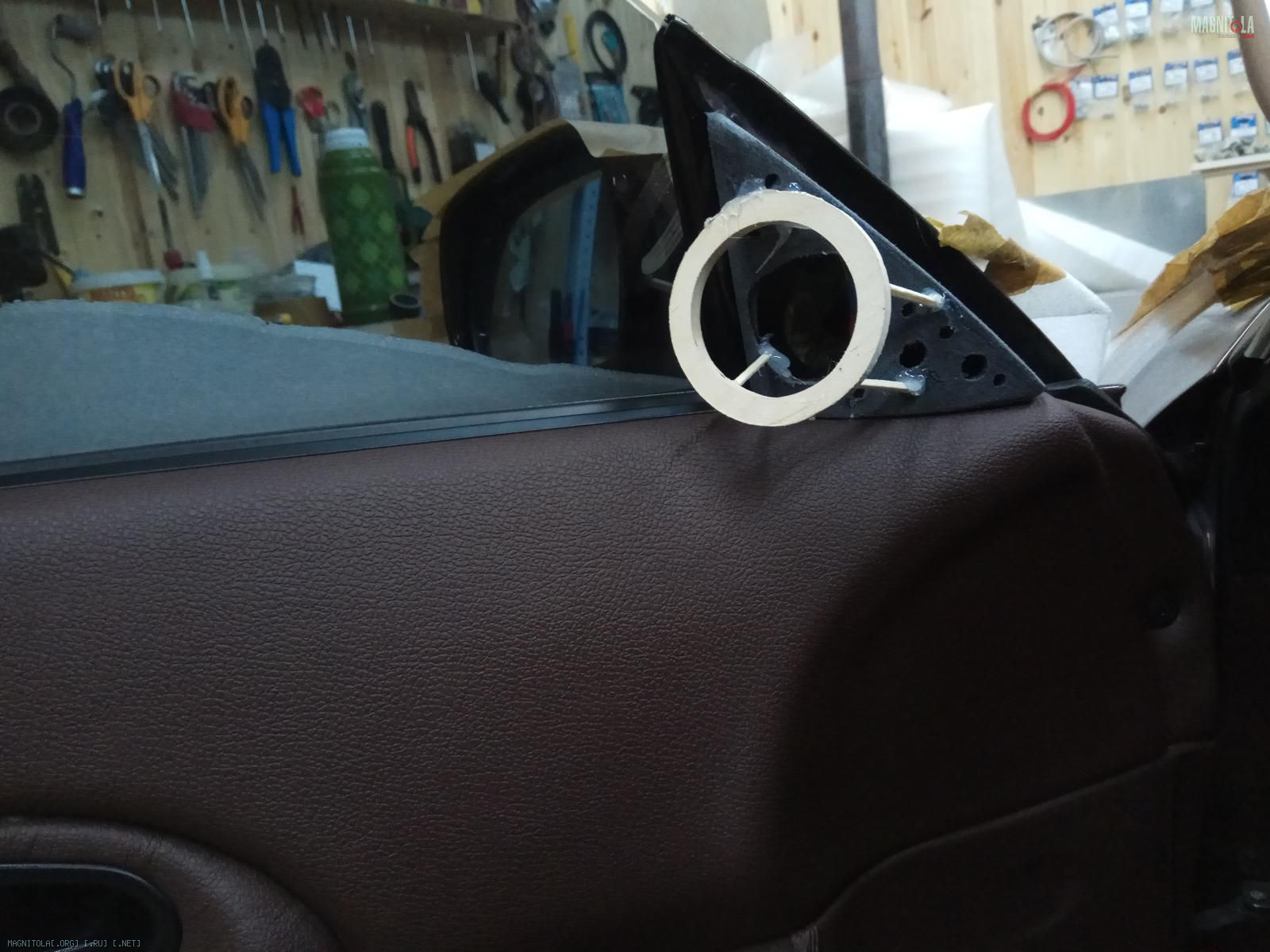

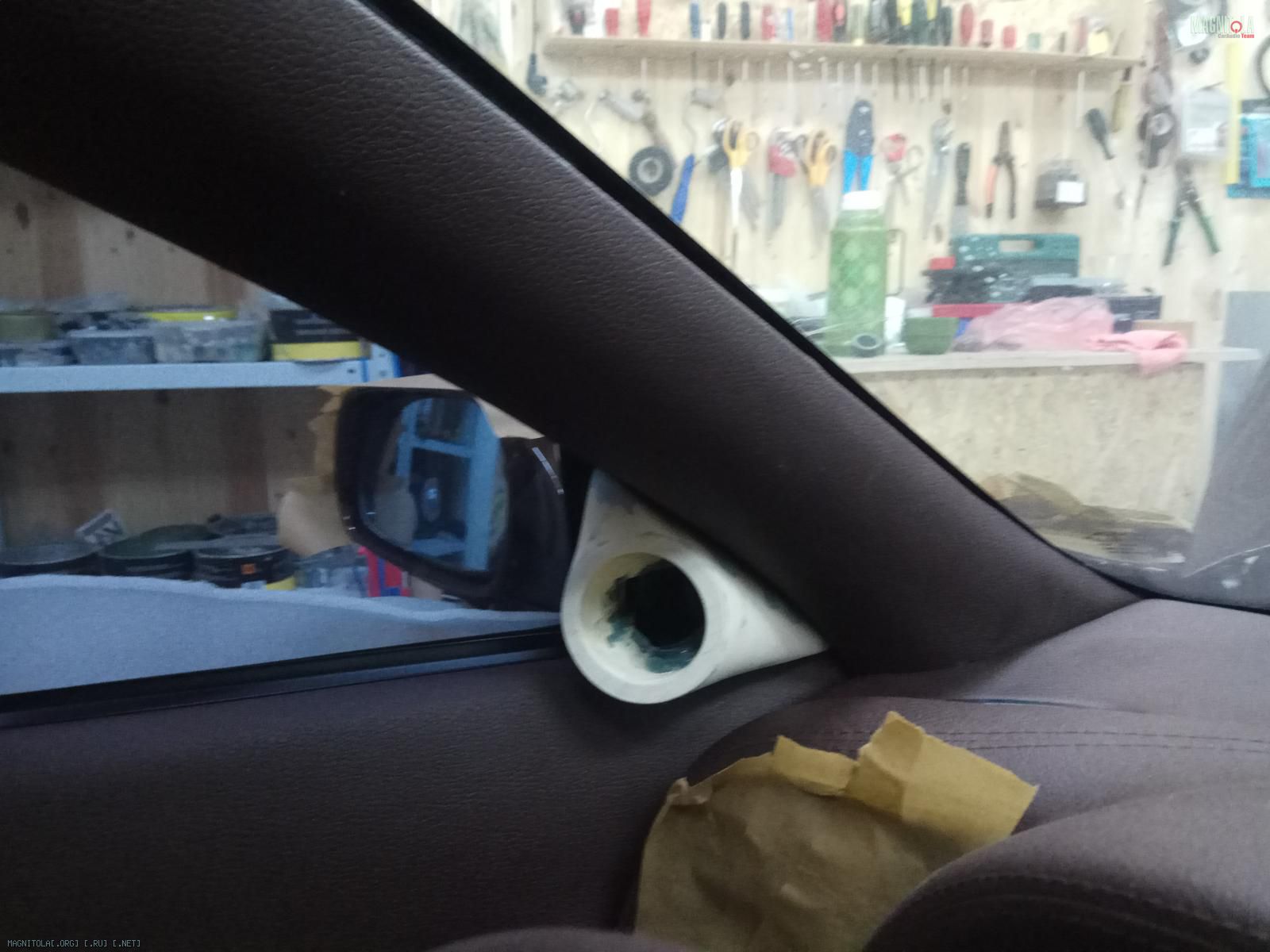

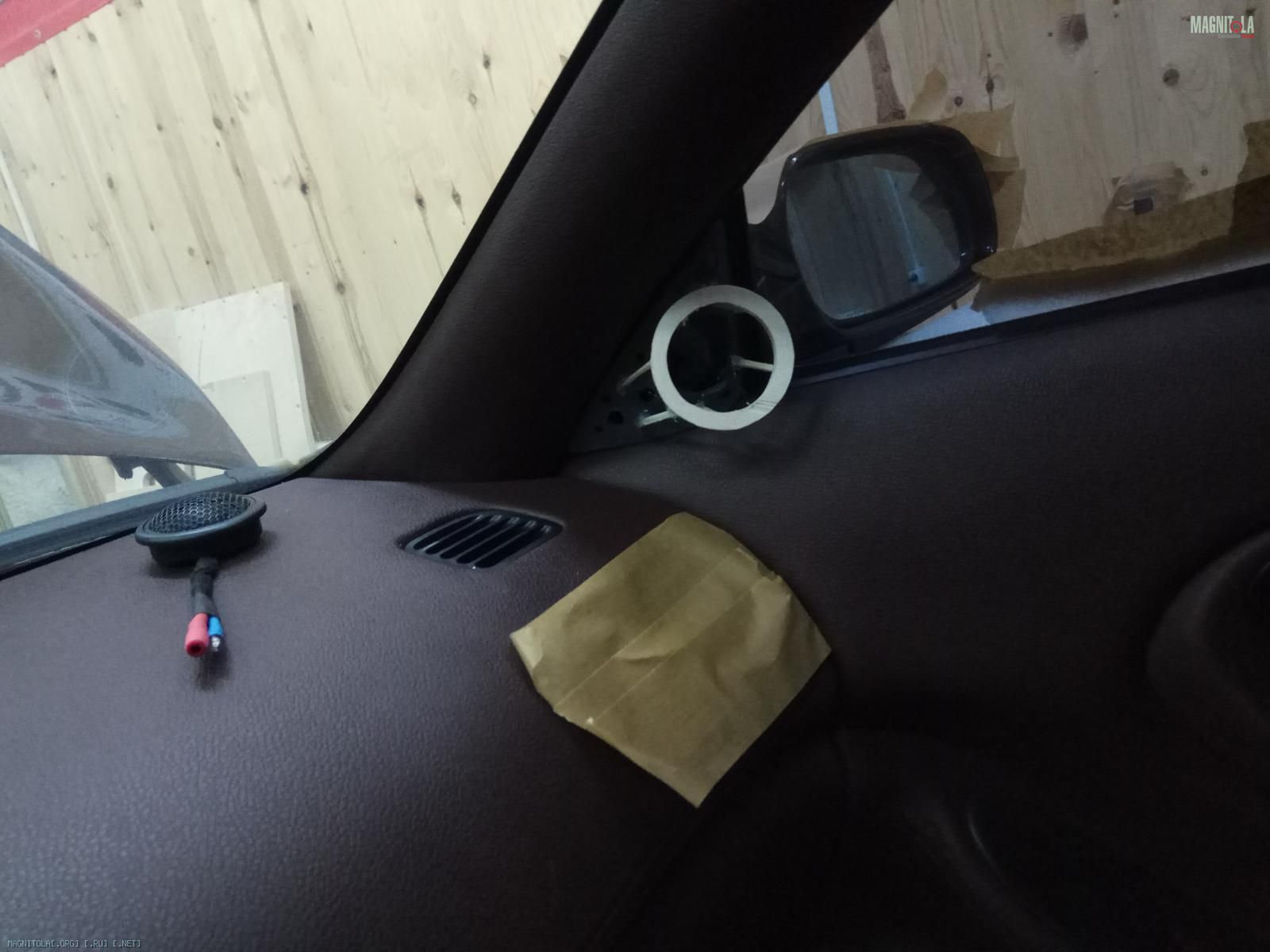

Пилим колечки под ВЧ.
Выставляем направление...
Вложение 1193080Вложение 1193082Вложение 1193084Вложение 1193086

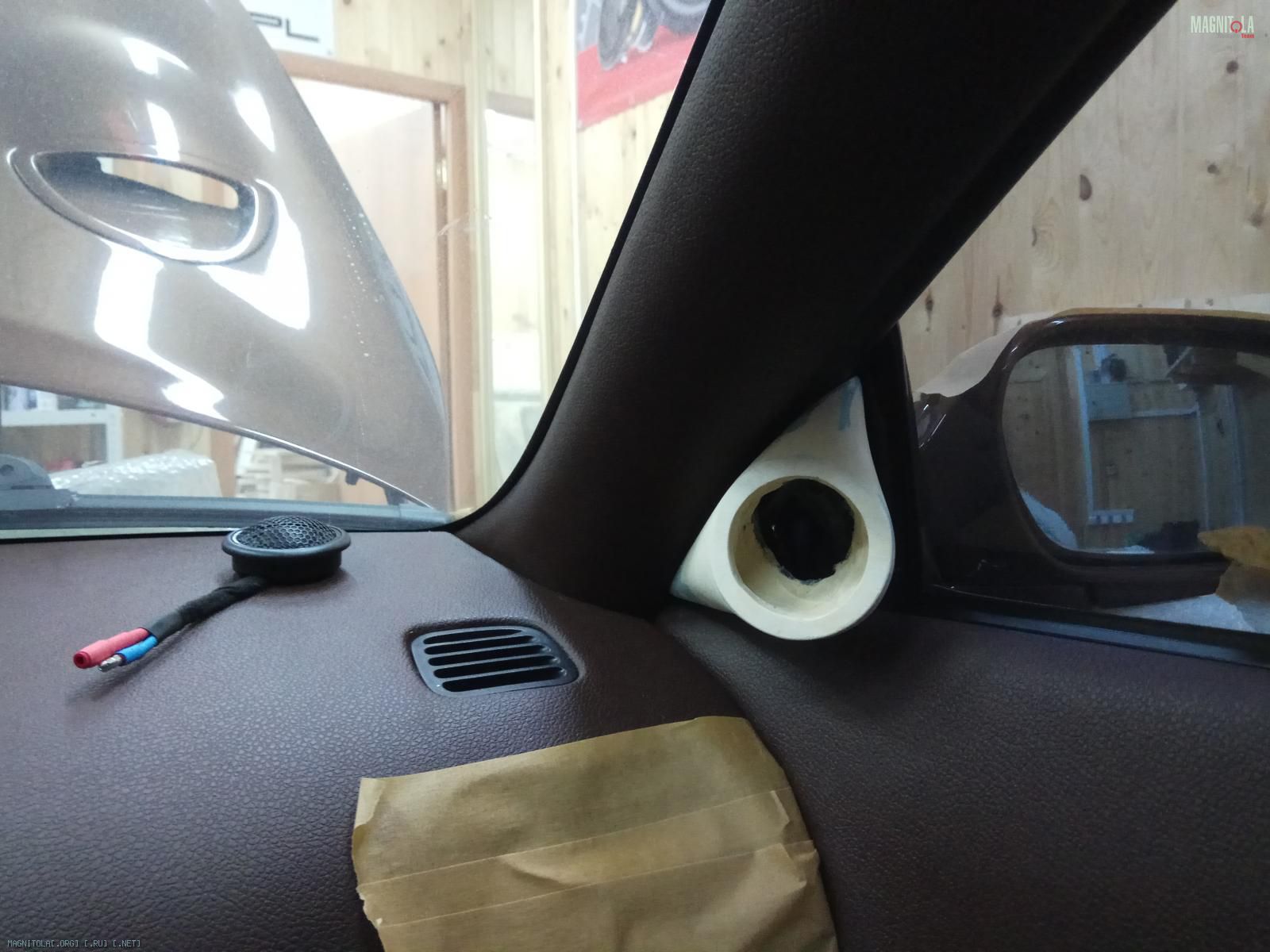

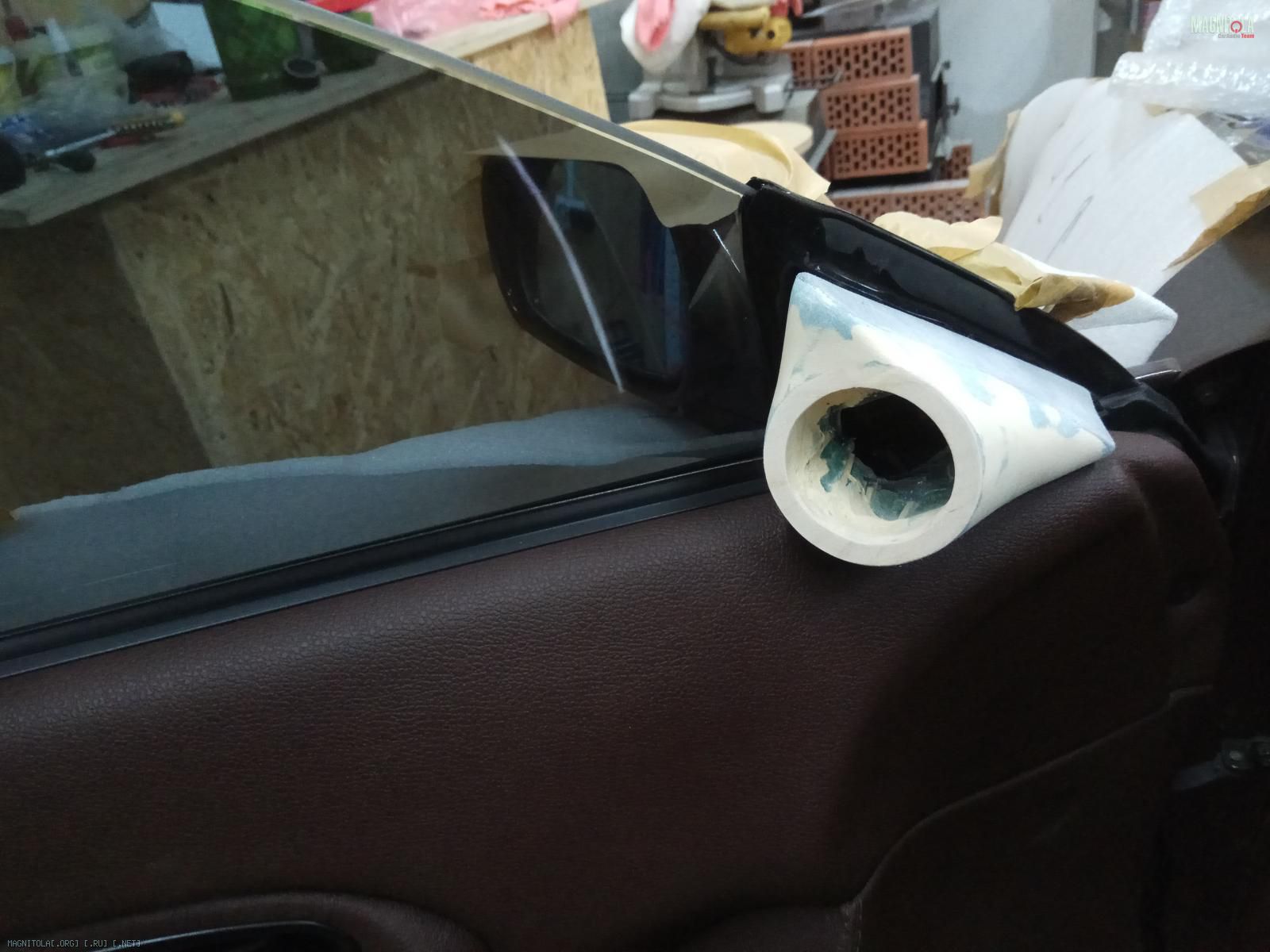

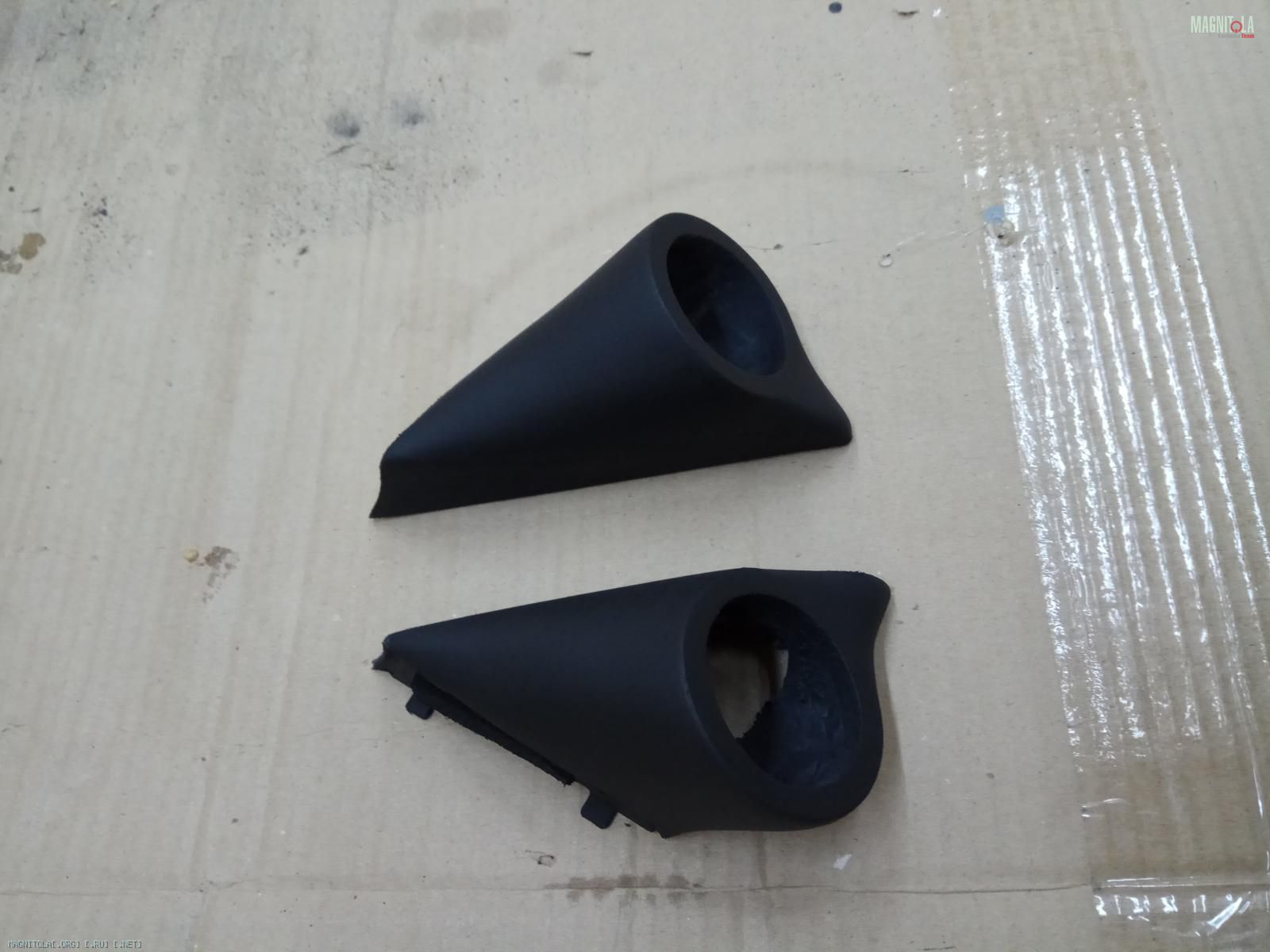

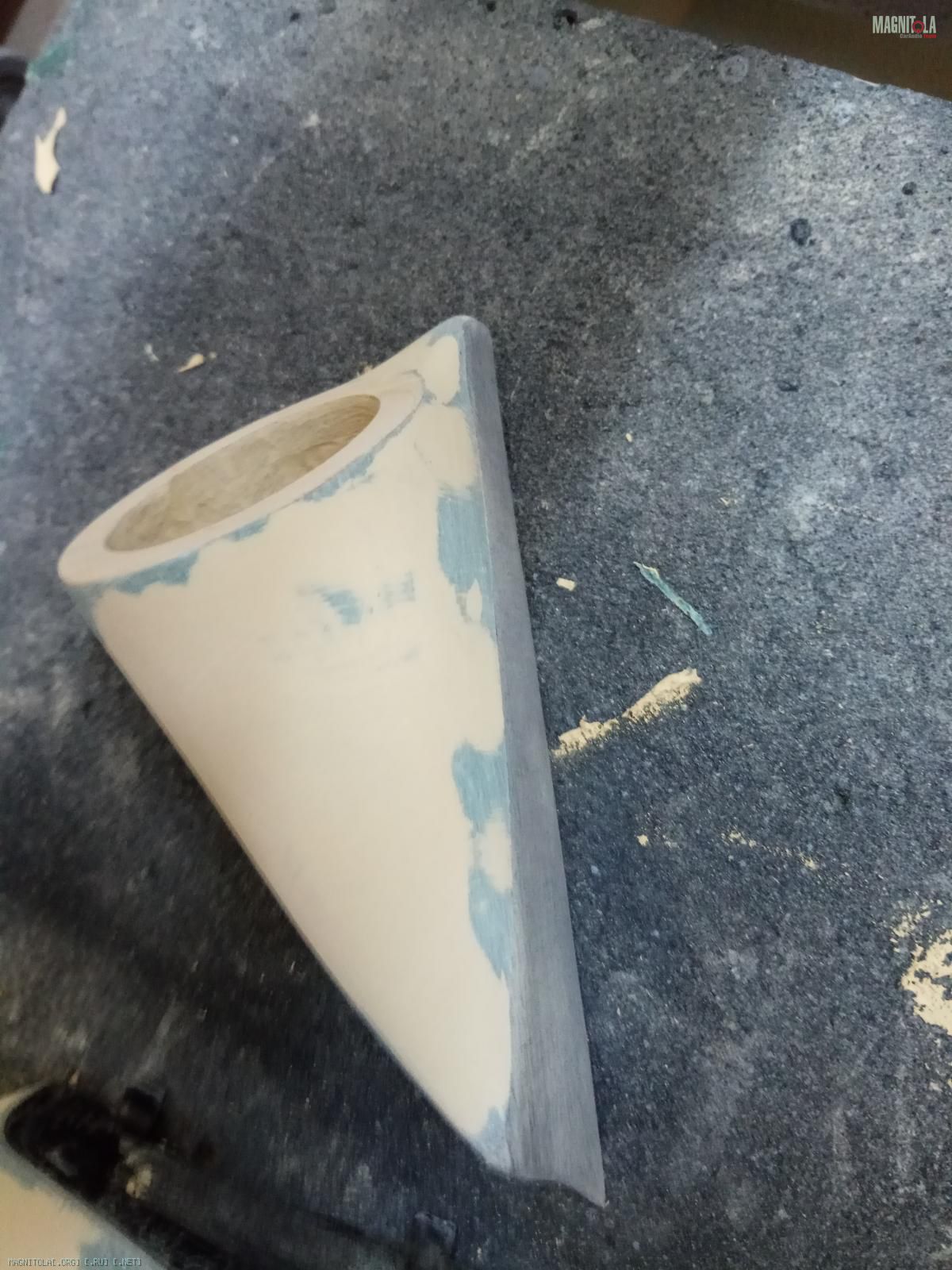

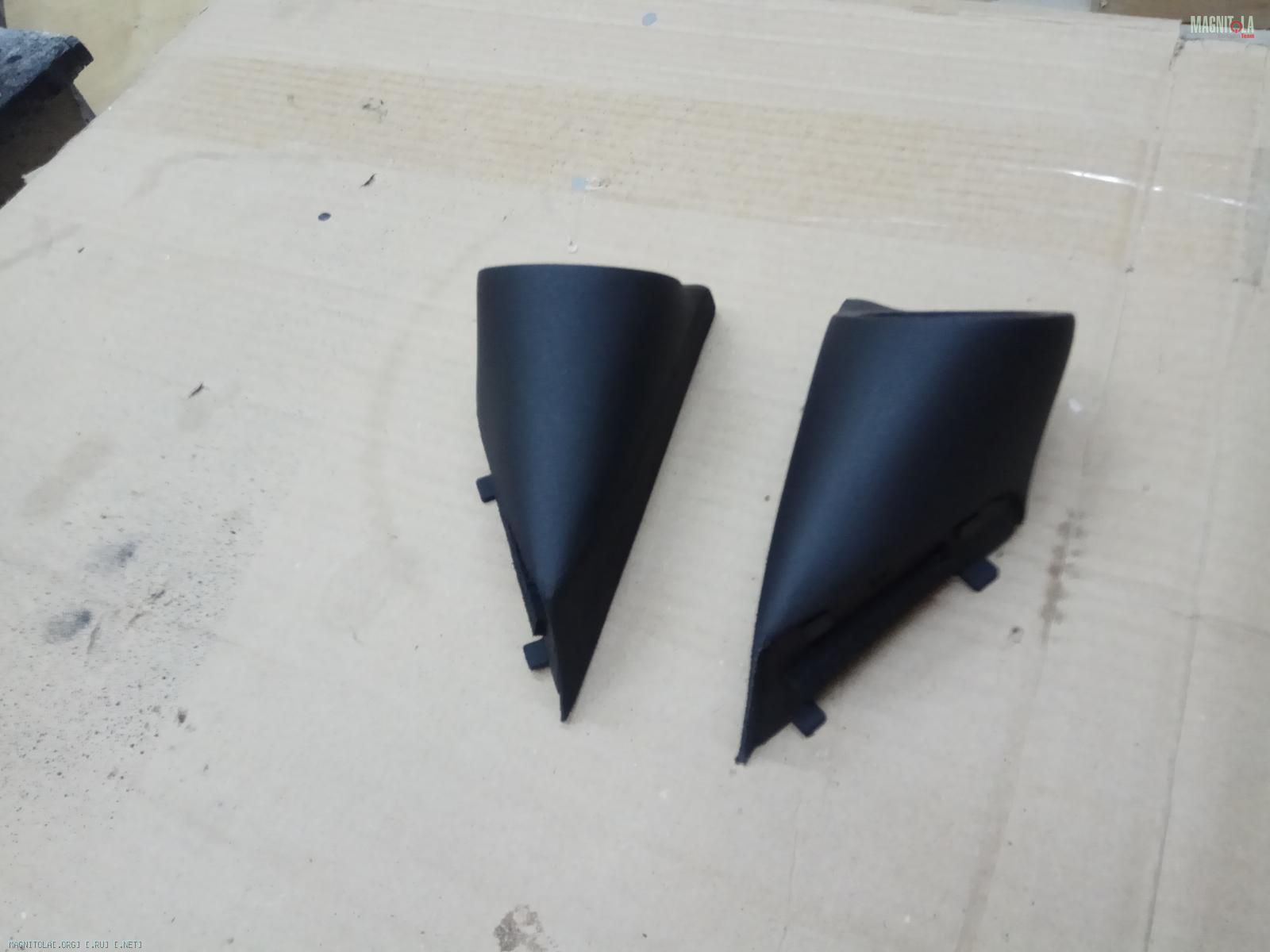

Процесс изготовления и покраски в грунт...
Позже будет перетяжка в цвет салона...
Вложение 1193088Вложение 1193090Вложение 1193092Вложение 1193094Вложение 1193096Вложение 1193098Вложение 1193100Вложение 1193102Вложение 1193104Вложение 1193106Вложение 1193108Вложение 1193110Вложение 1193112Вложение 1193114Вложение 1193116Вложение 1193118

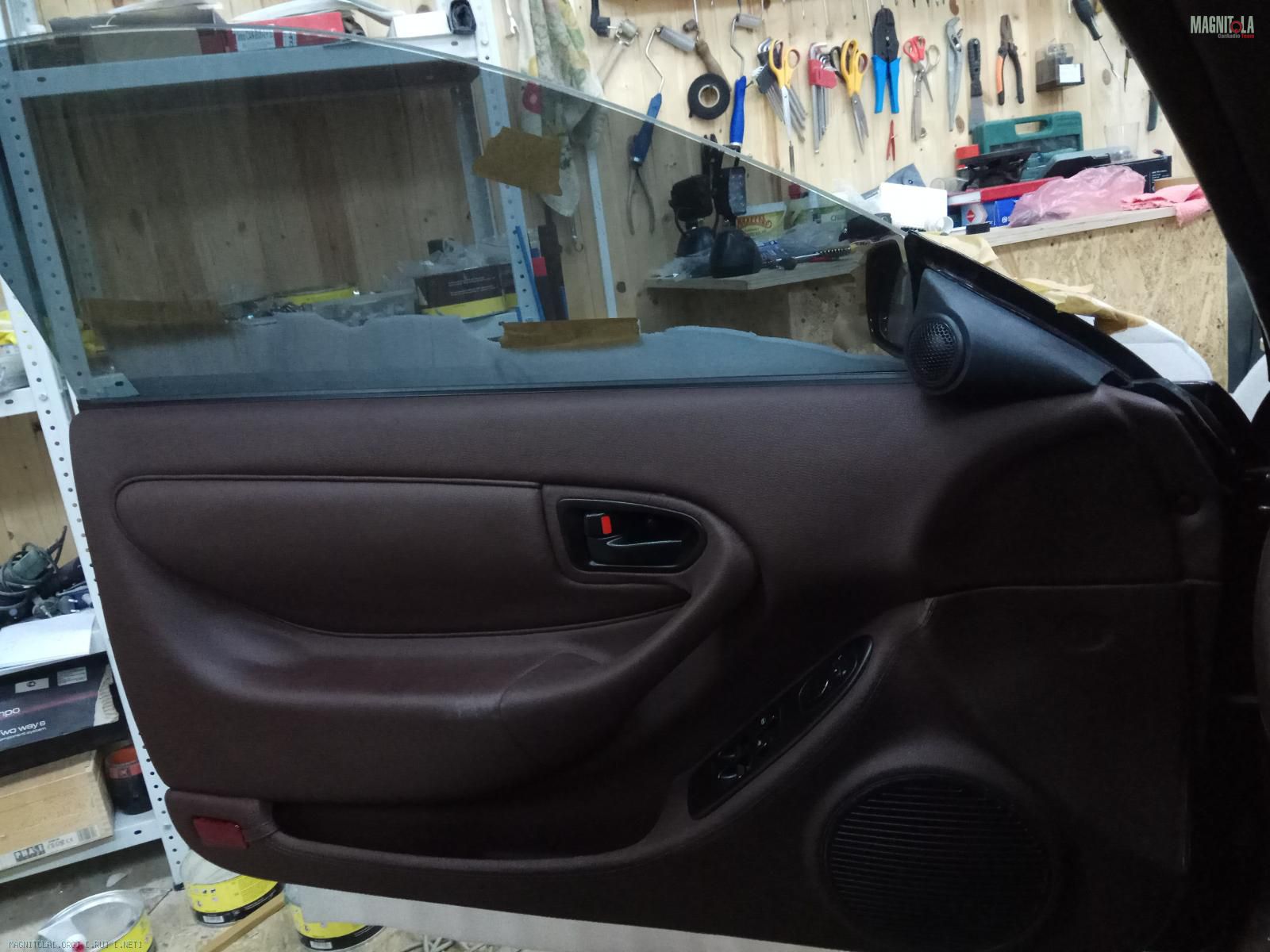

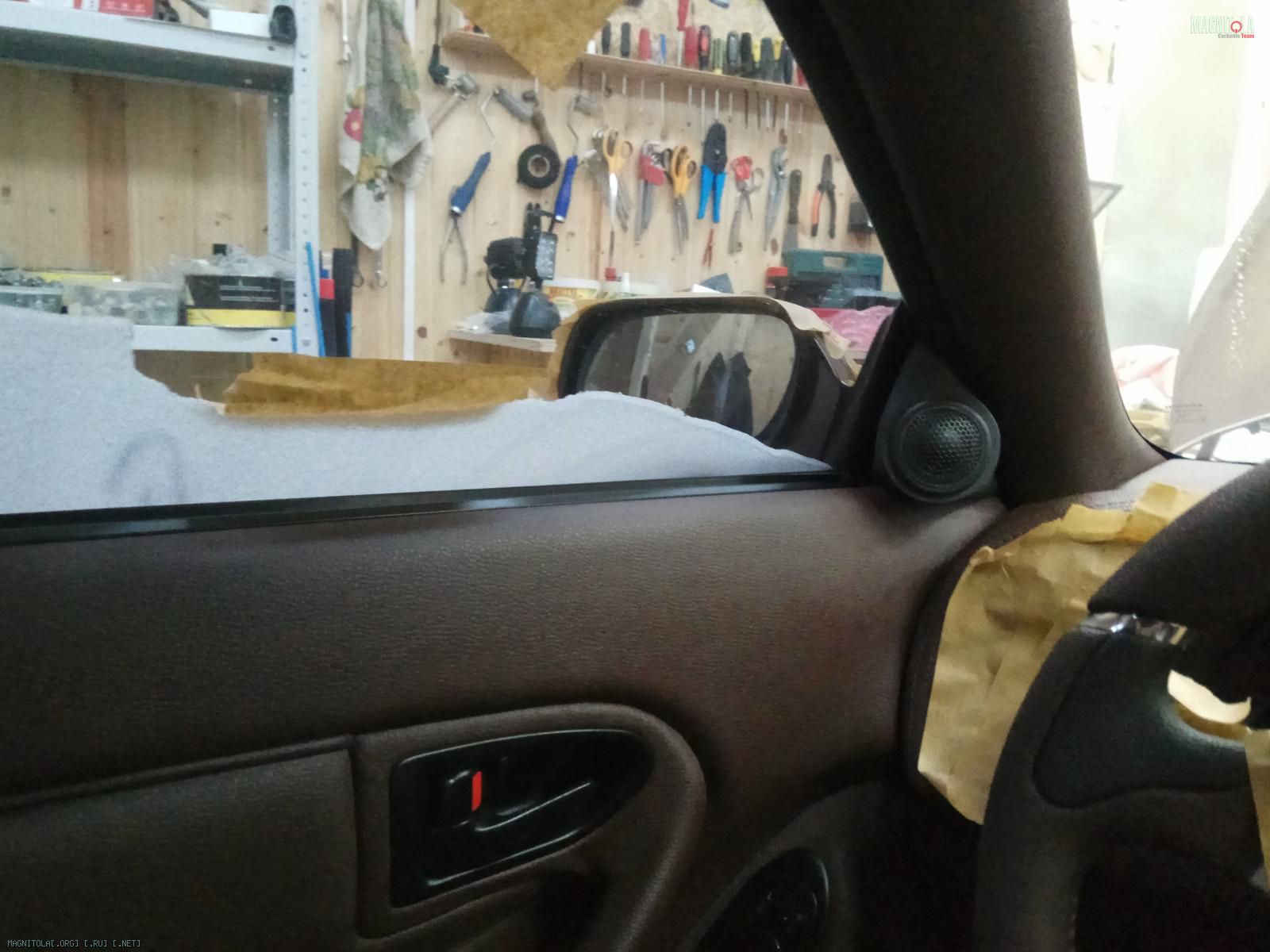

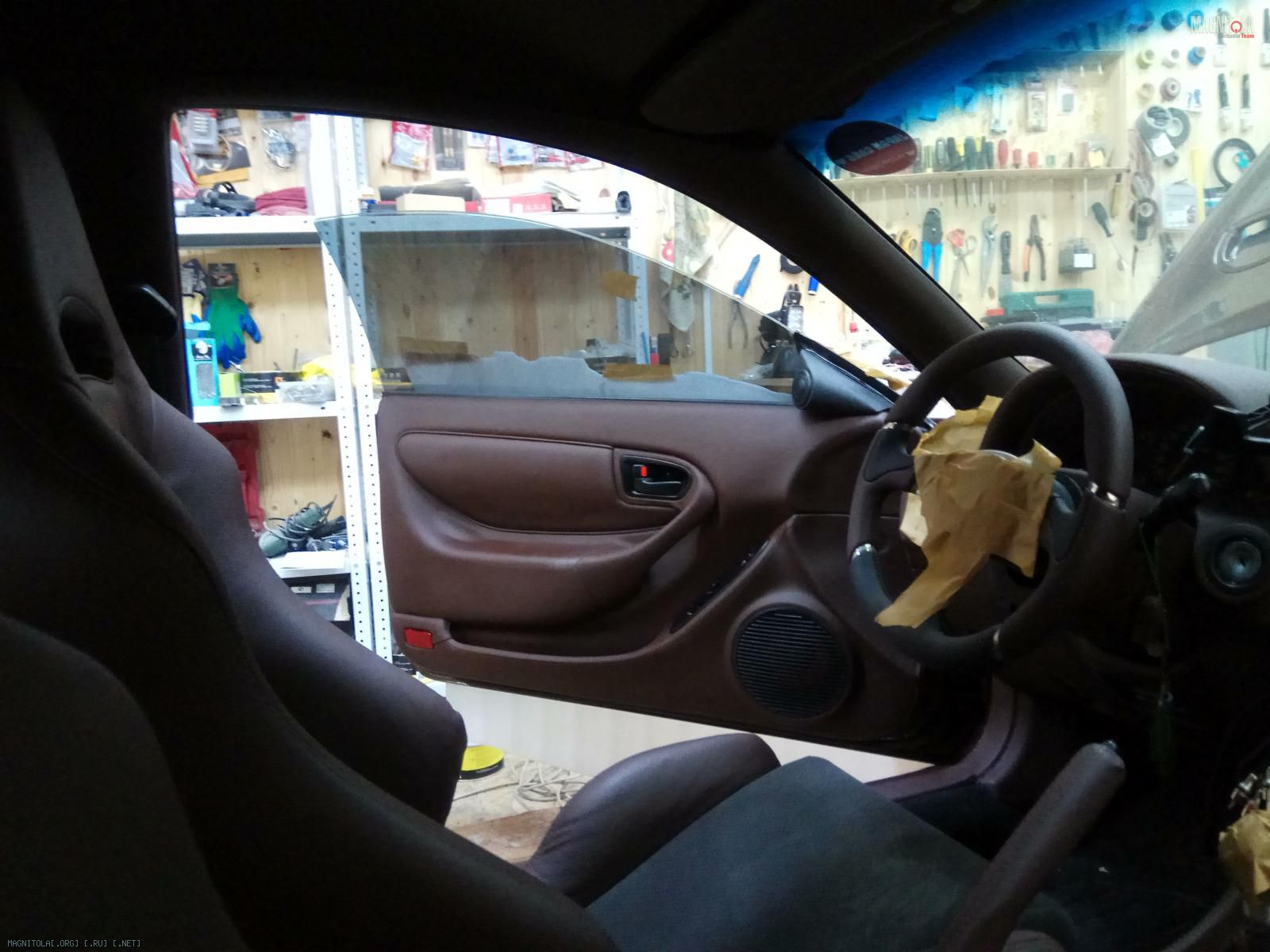

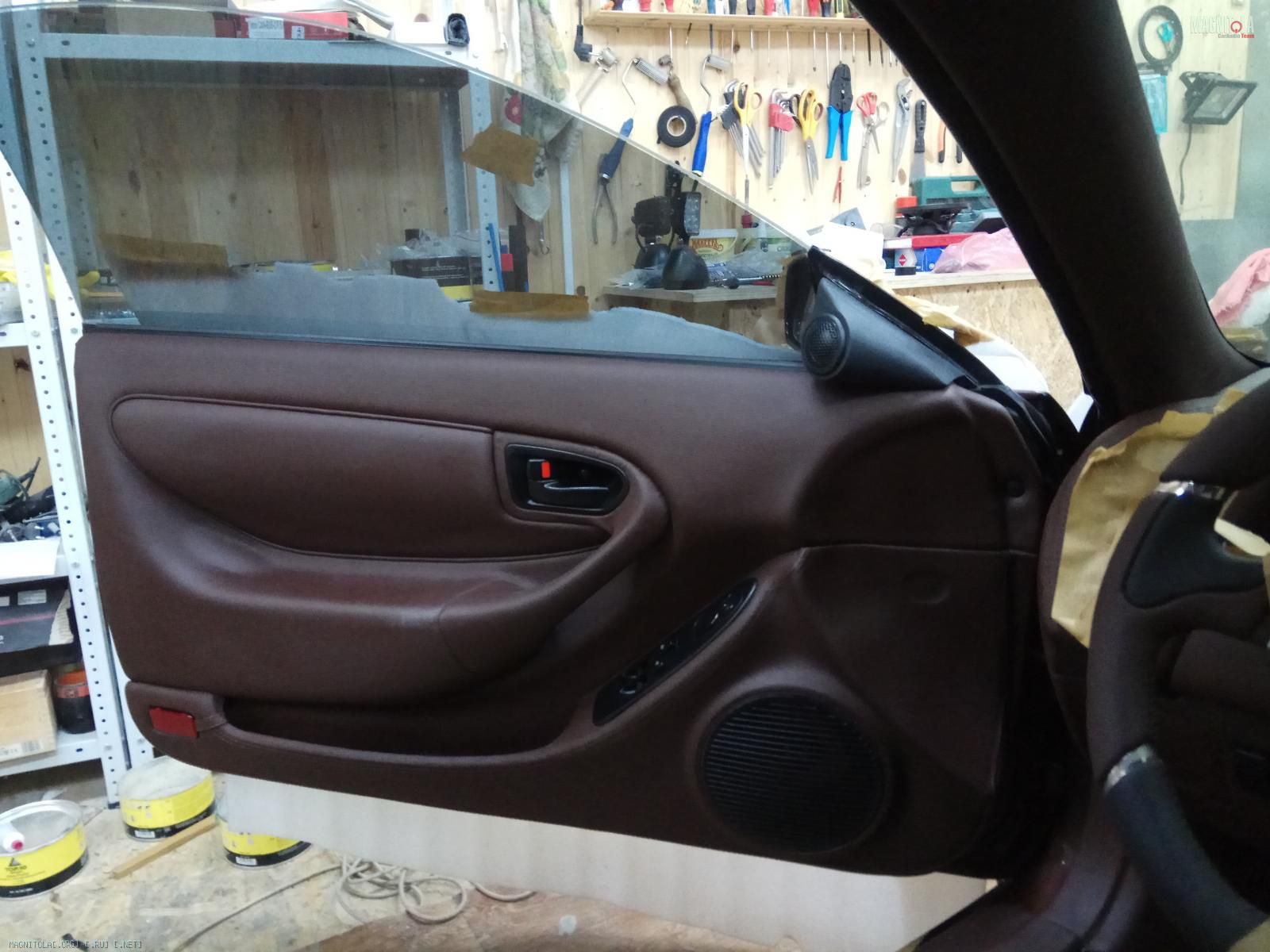

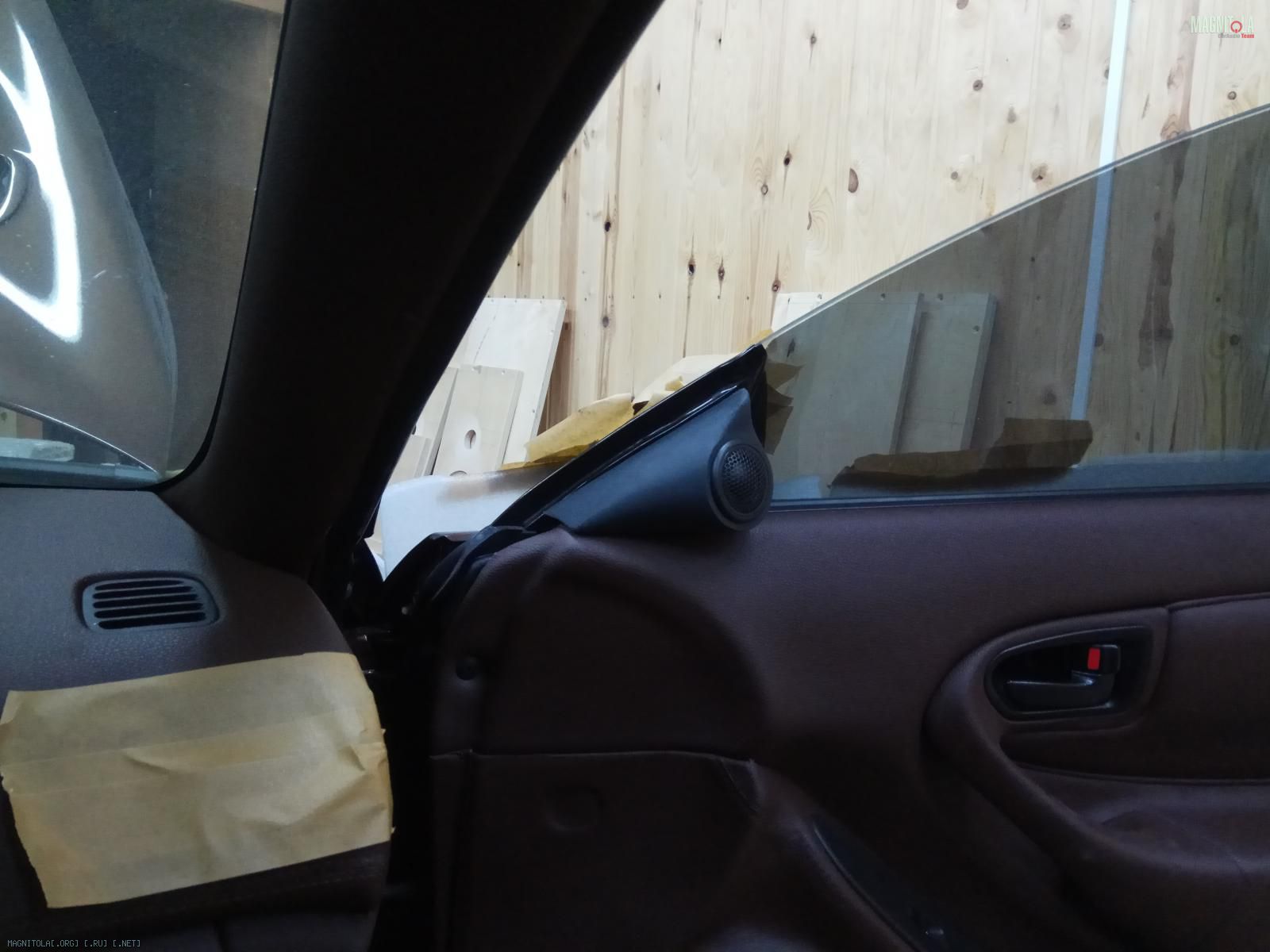

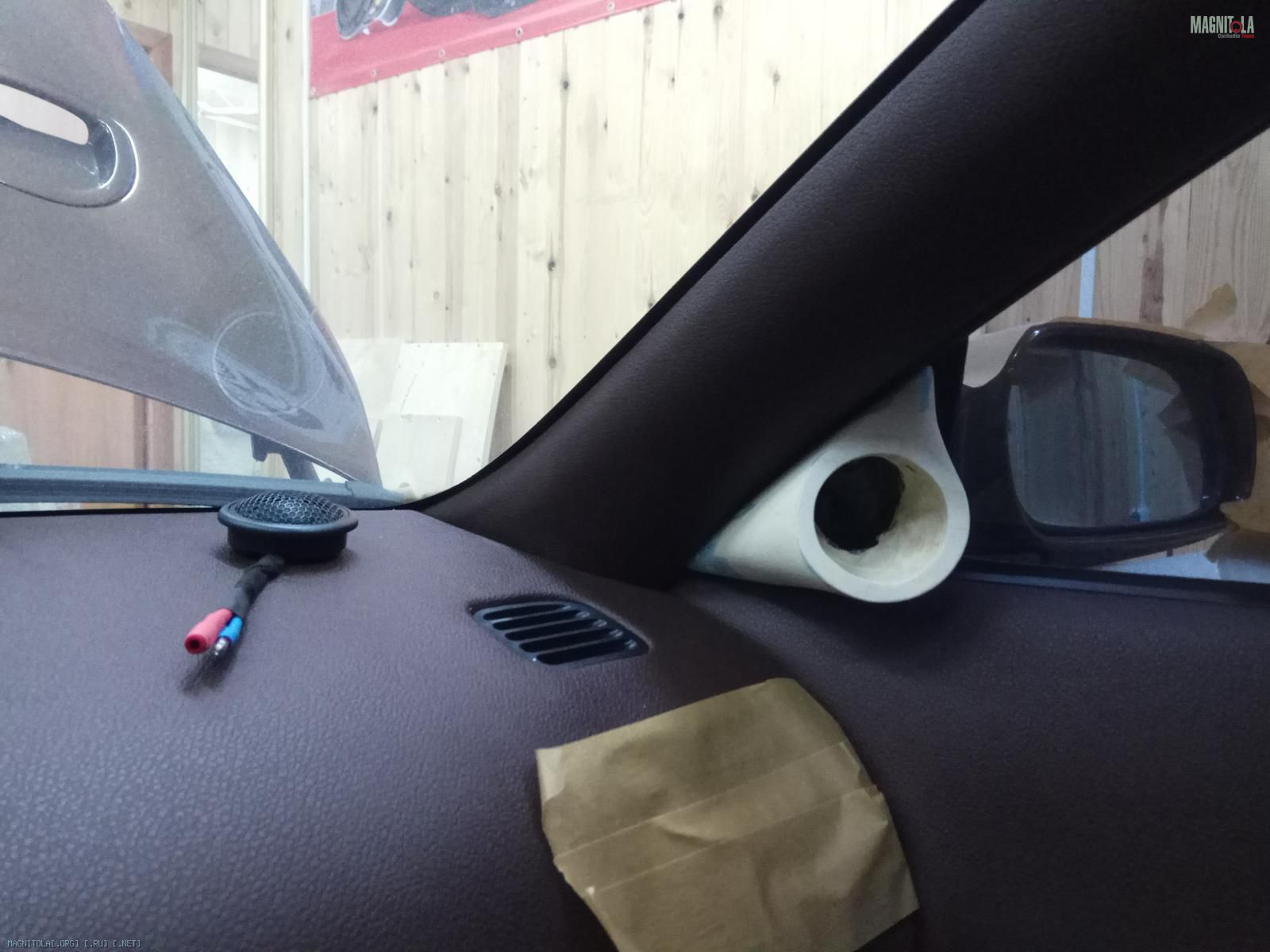

Стойки под ВЧ итог..
Вложение 1193120Вложение 1193122Вложение 1193124Вложение 1193126Вложение 1193128Вложение 1193130Вложение 1193132Вложение 1193134Вложение 1193136

Toyota Celica GT

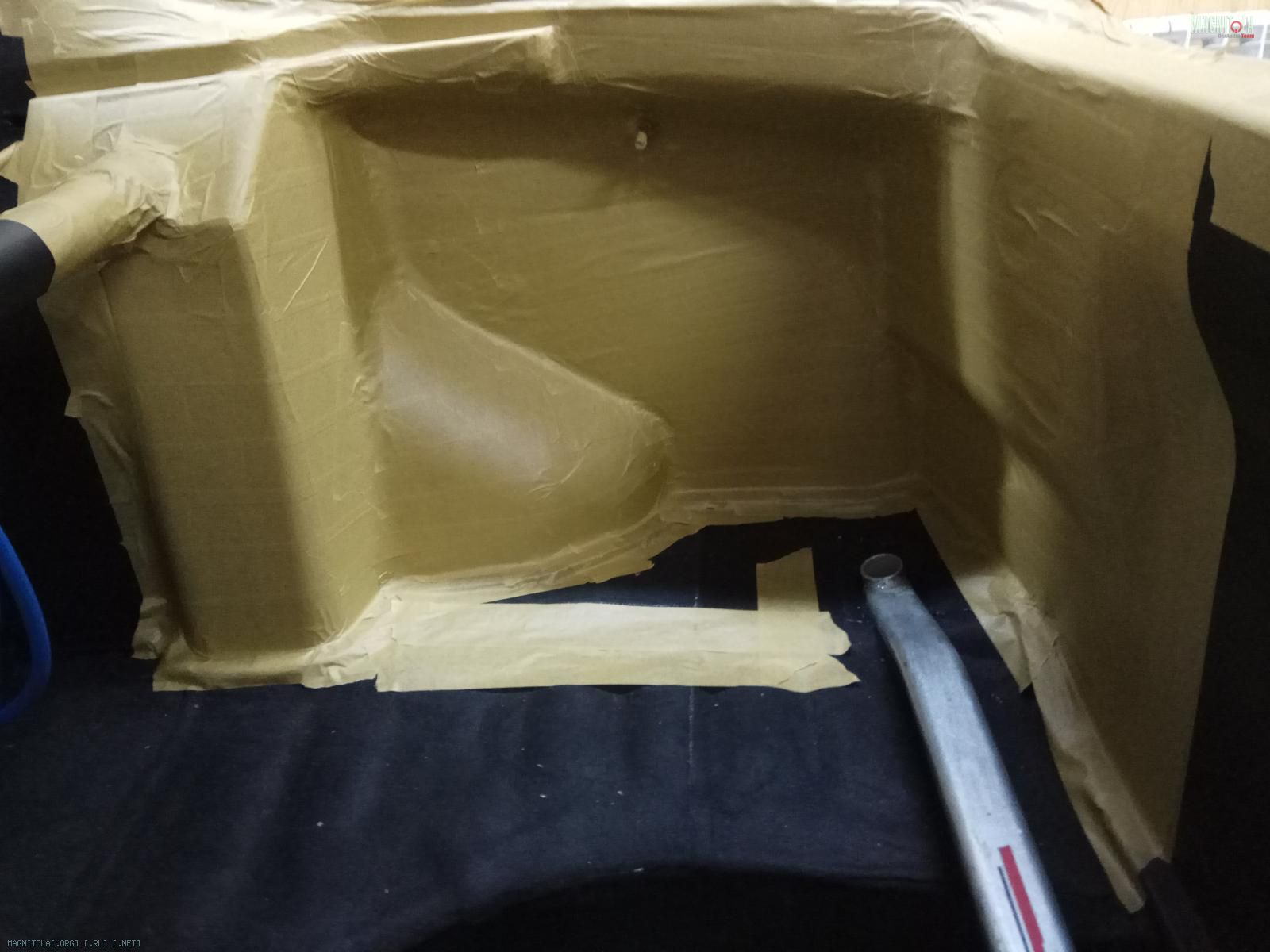

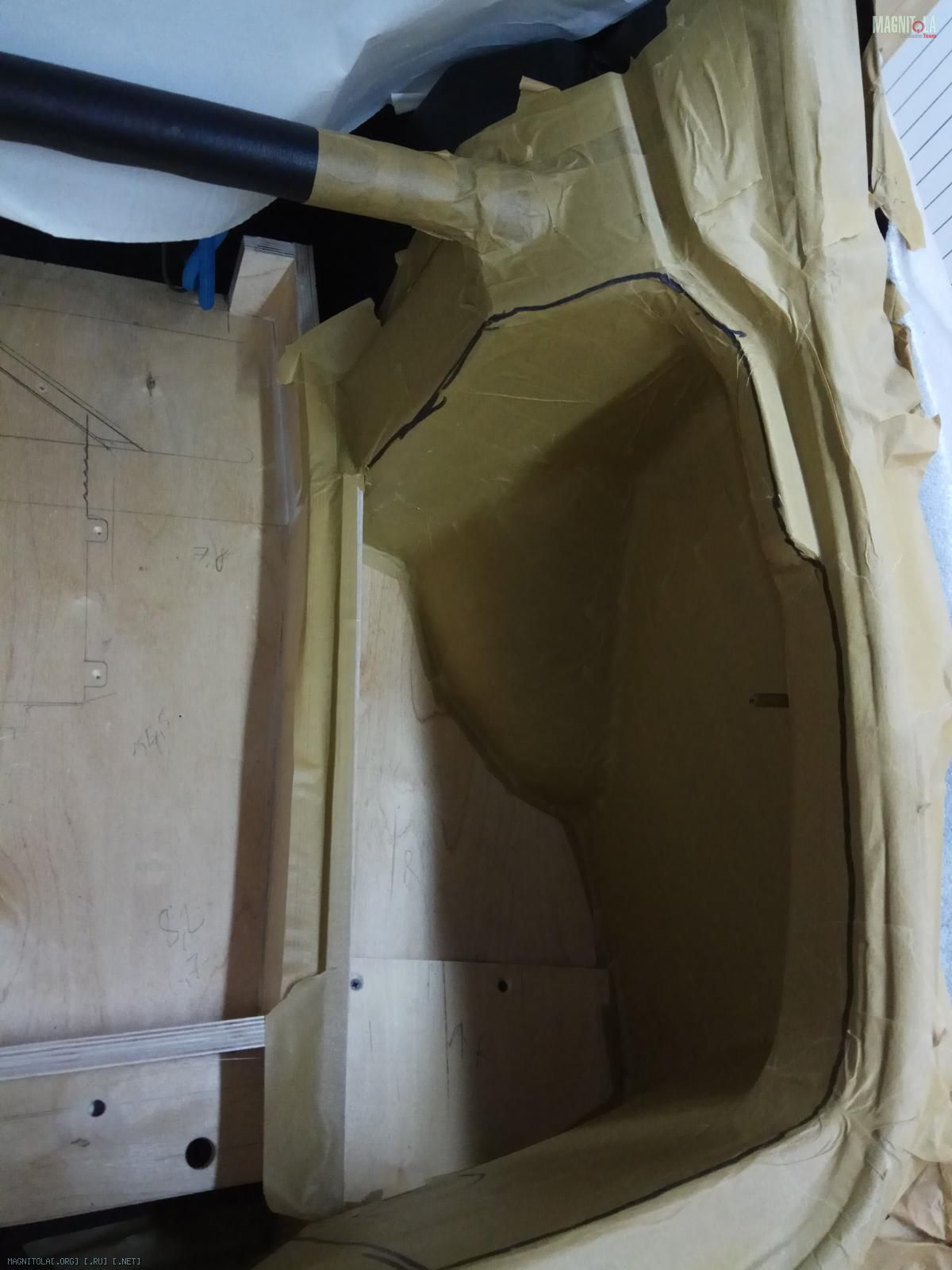

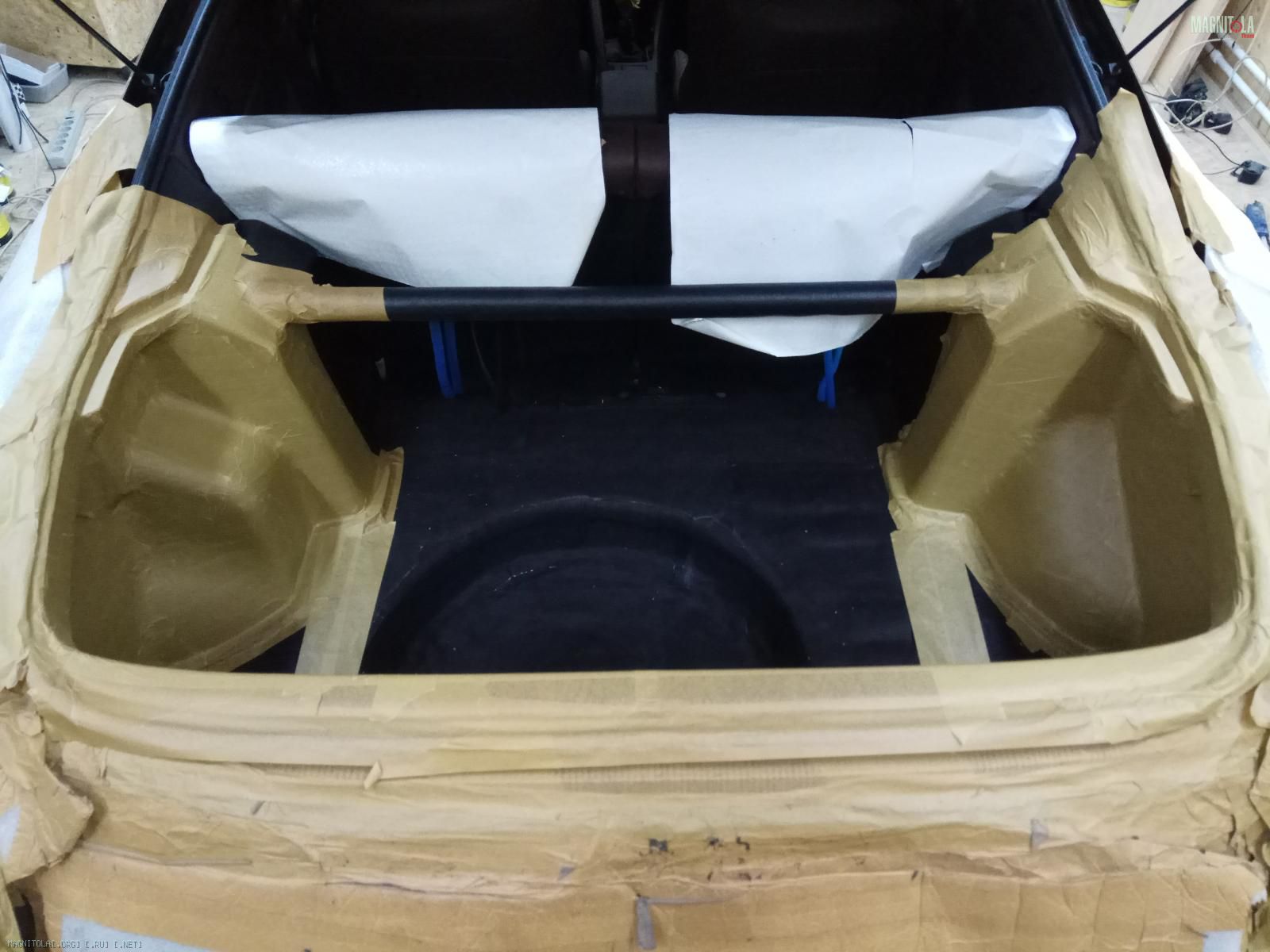

Подготовка к изготовлению стелса...

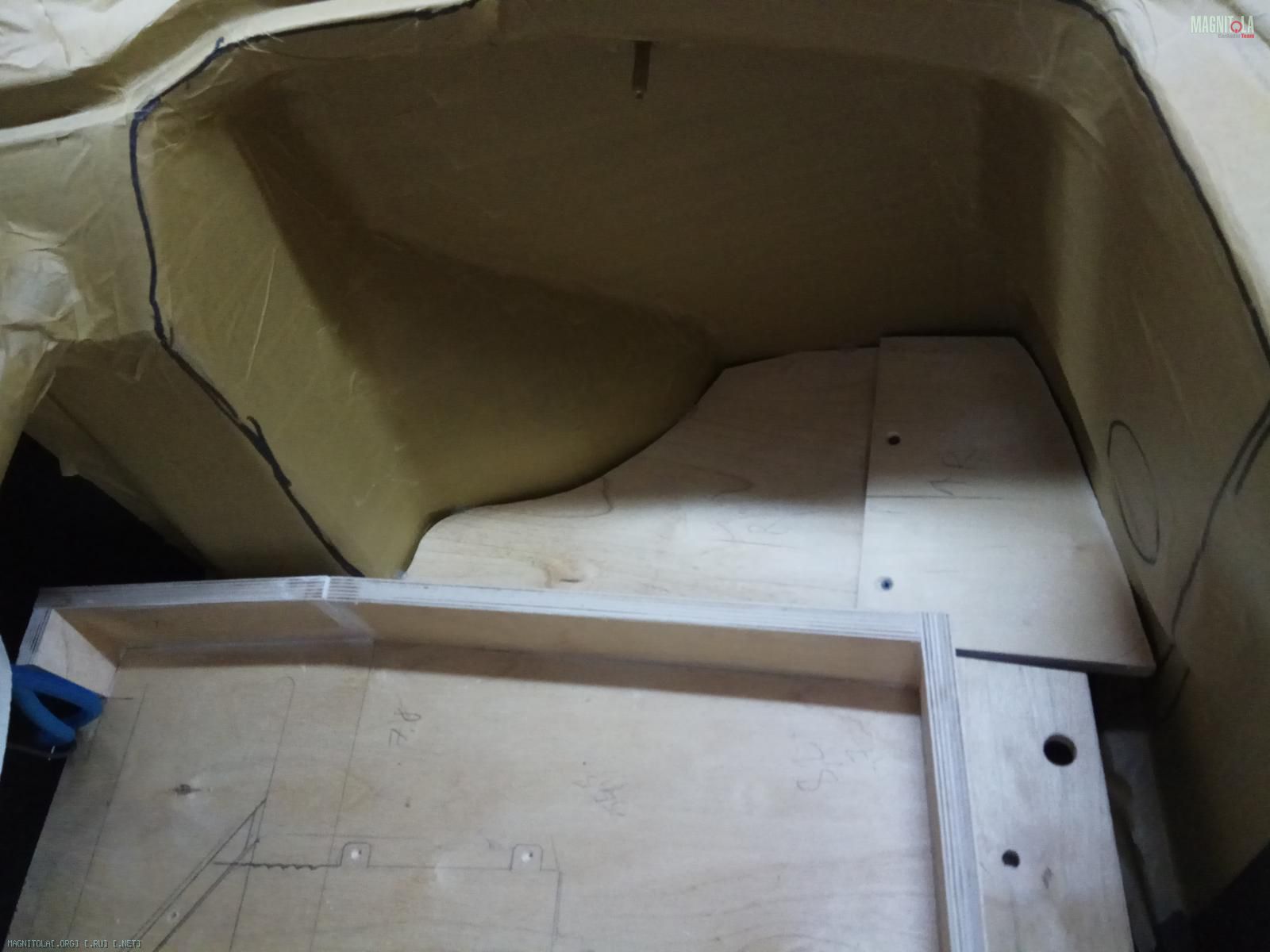

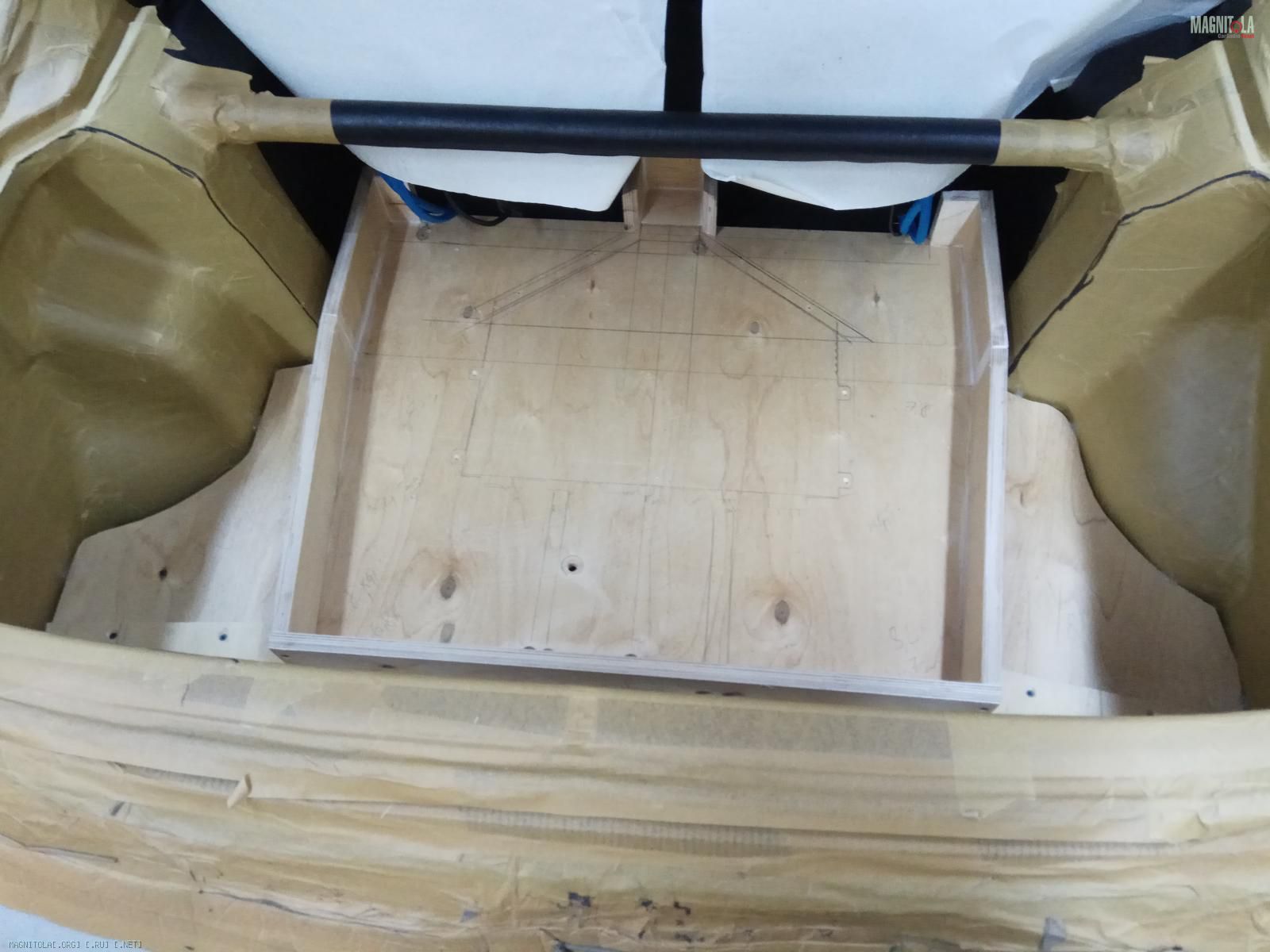

Начало изготовления фальшпола...
Его выравнивание, относительно штатного пола...

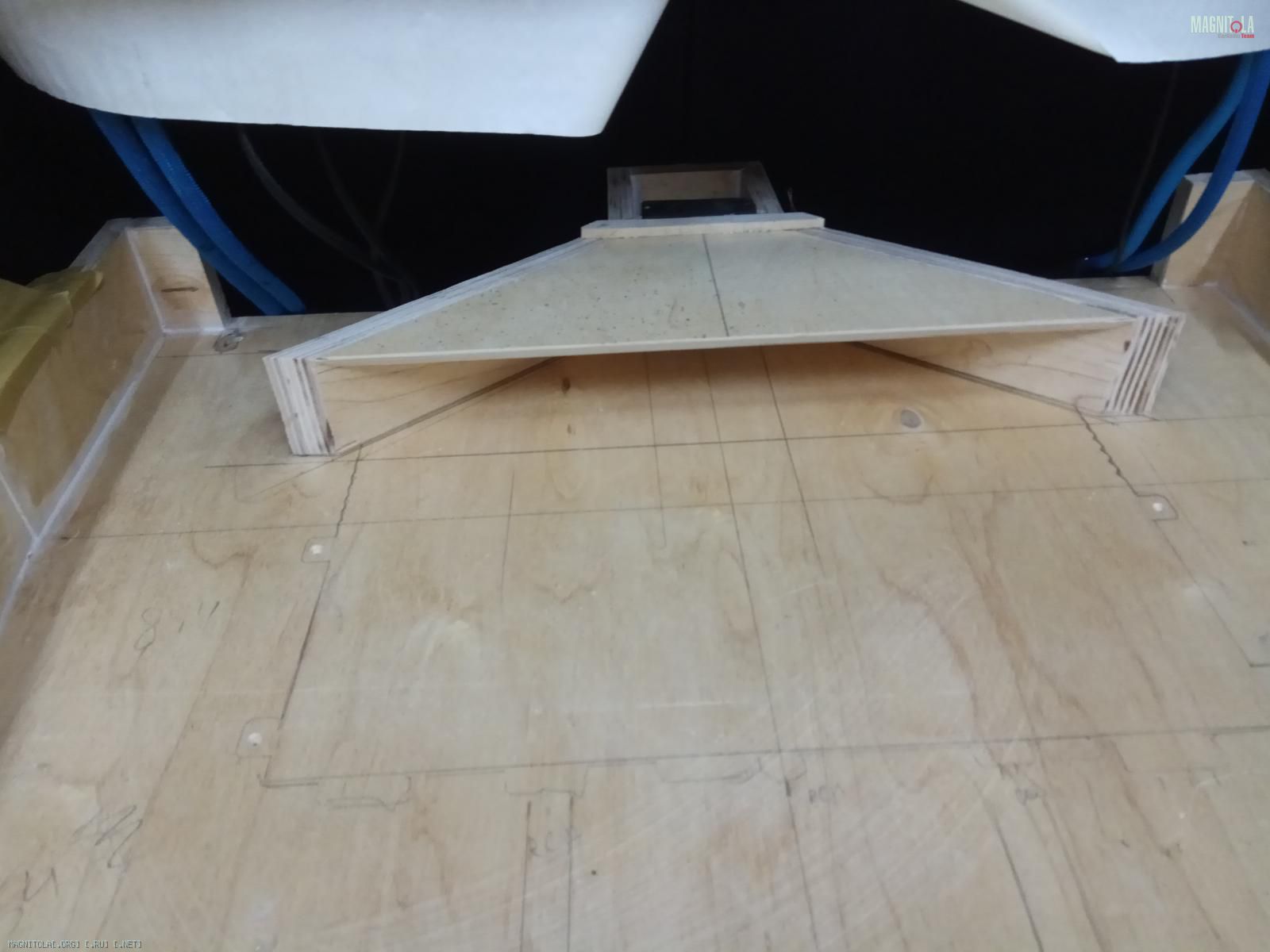

Изготовления основания корпусов стелса.

Вложение 1193402Вложение 1193404Вложение 1193406Вложение 1193408Вложение 1193412Вложение 1193414Вложение 1193416Вложение 1193418Вложение 1193420Вложение 1193422Вложение 1193426

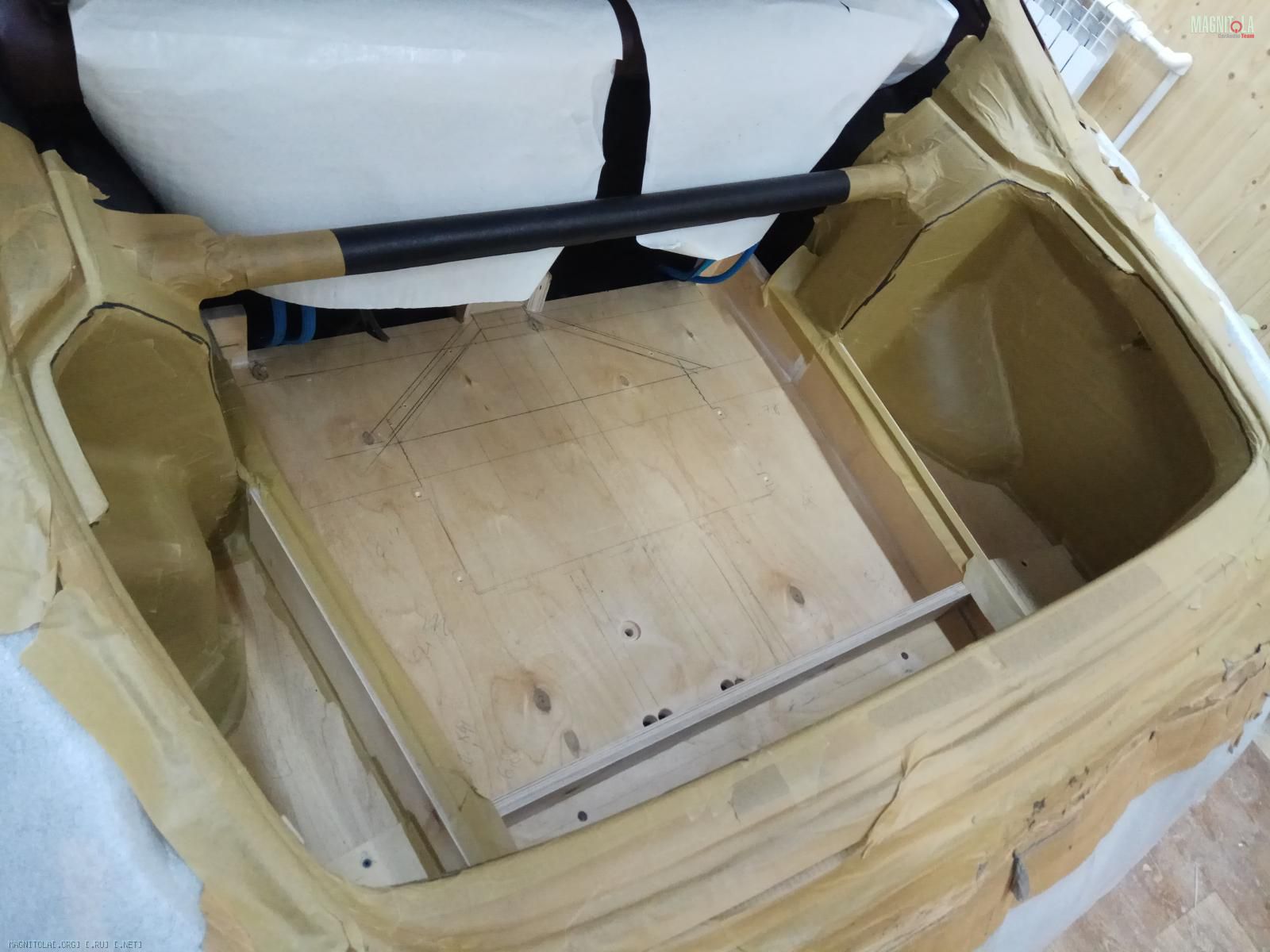

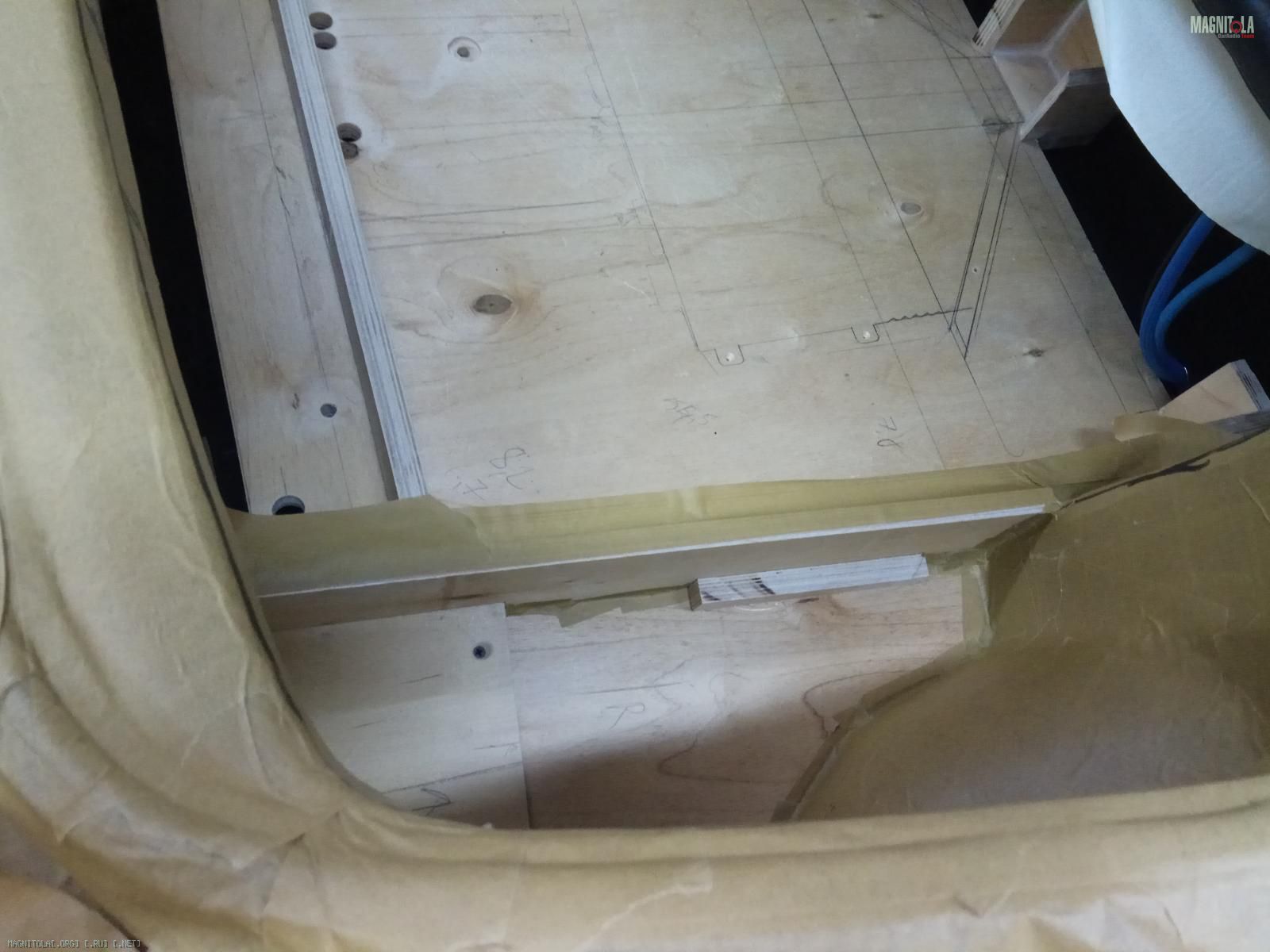

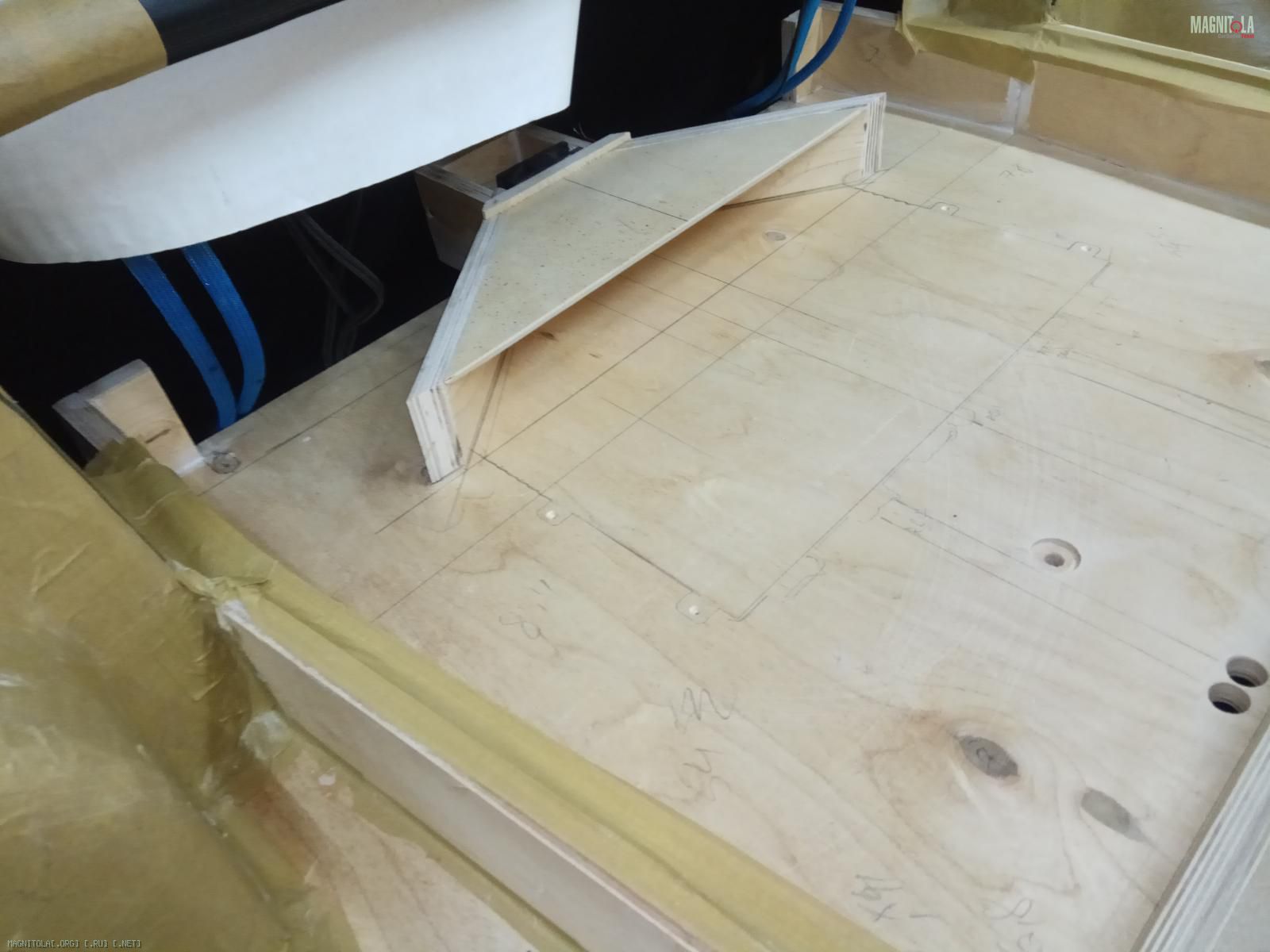

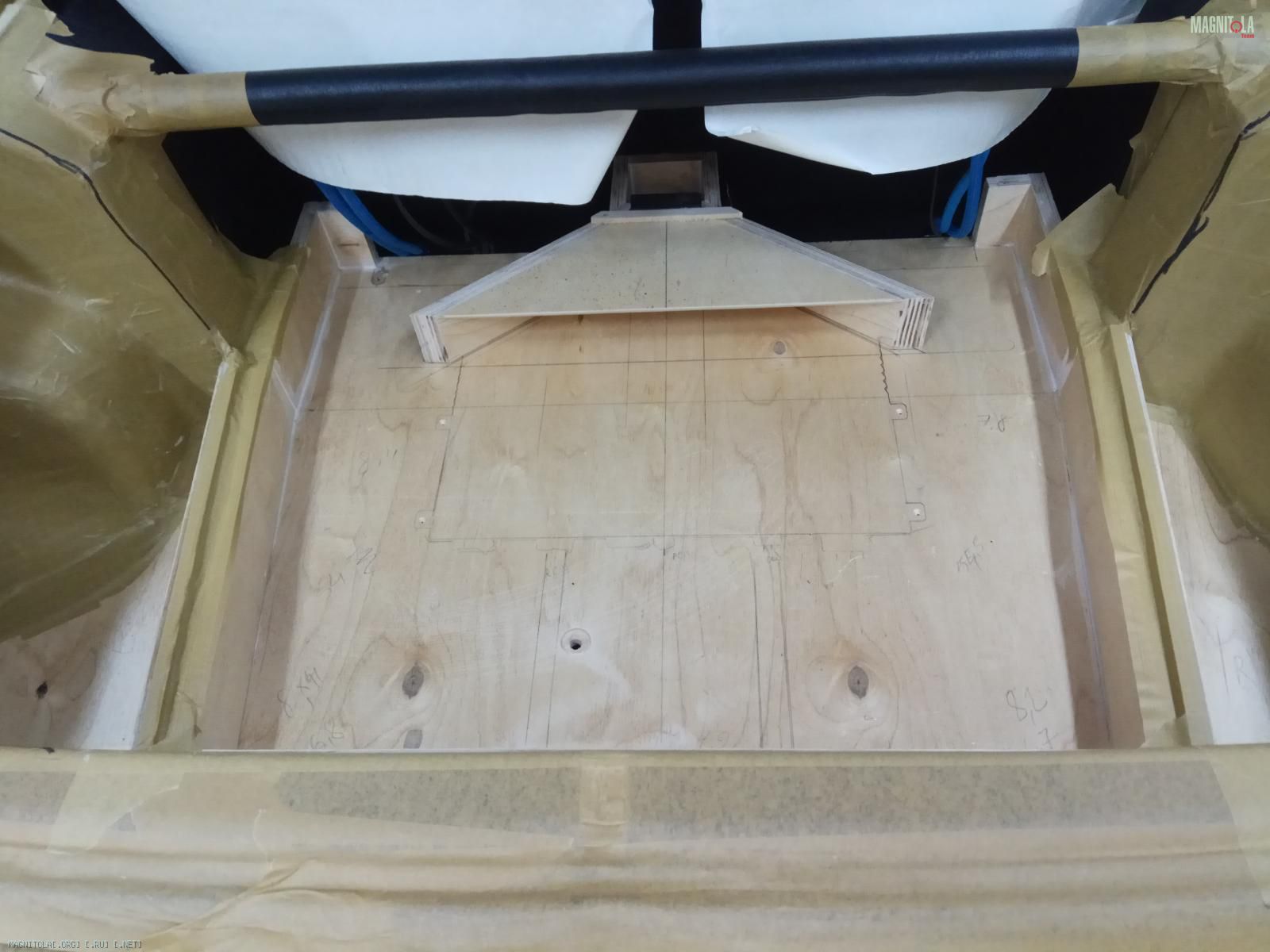

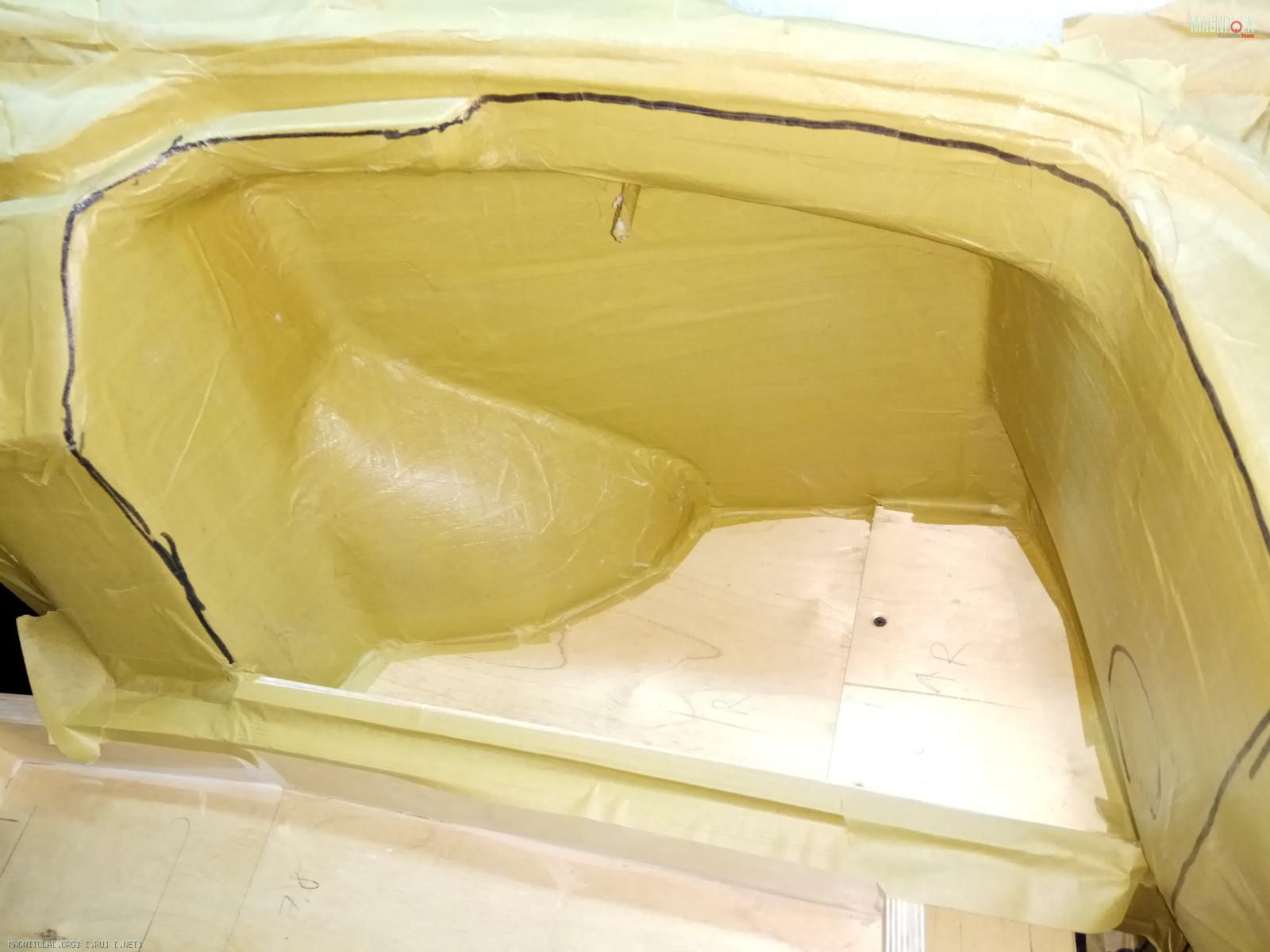

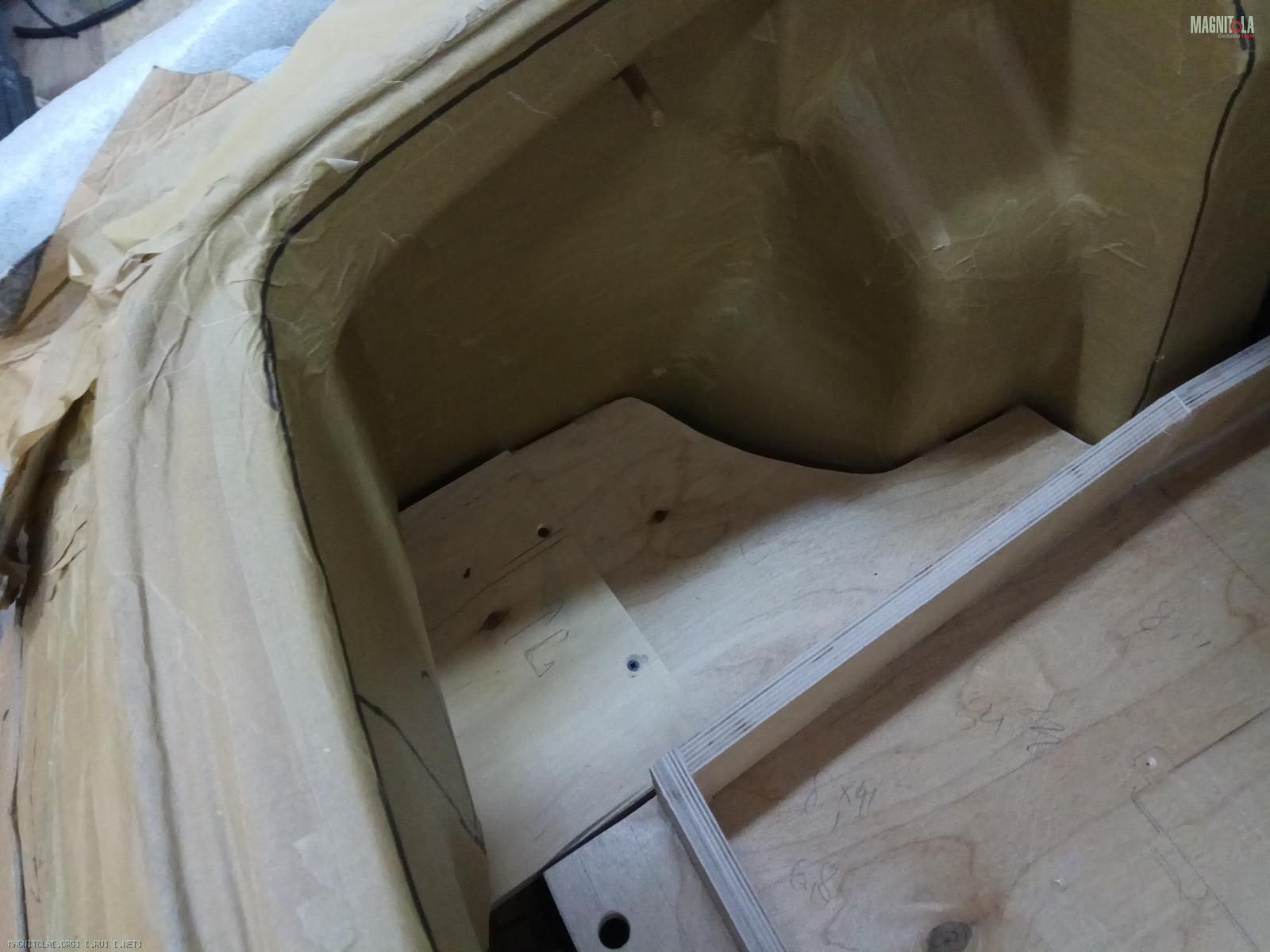

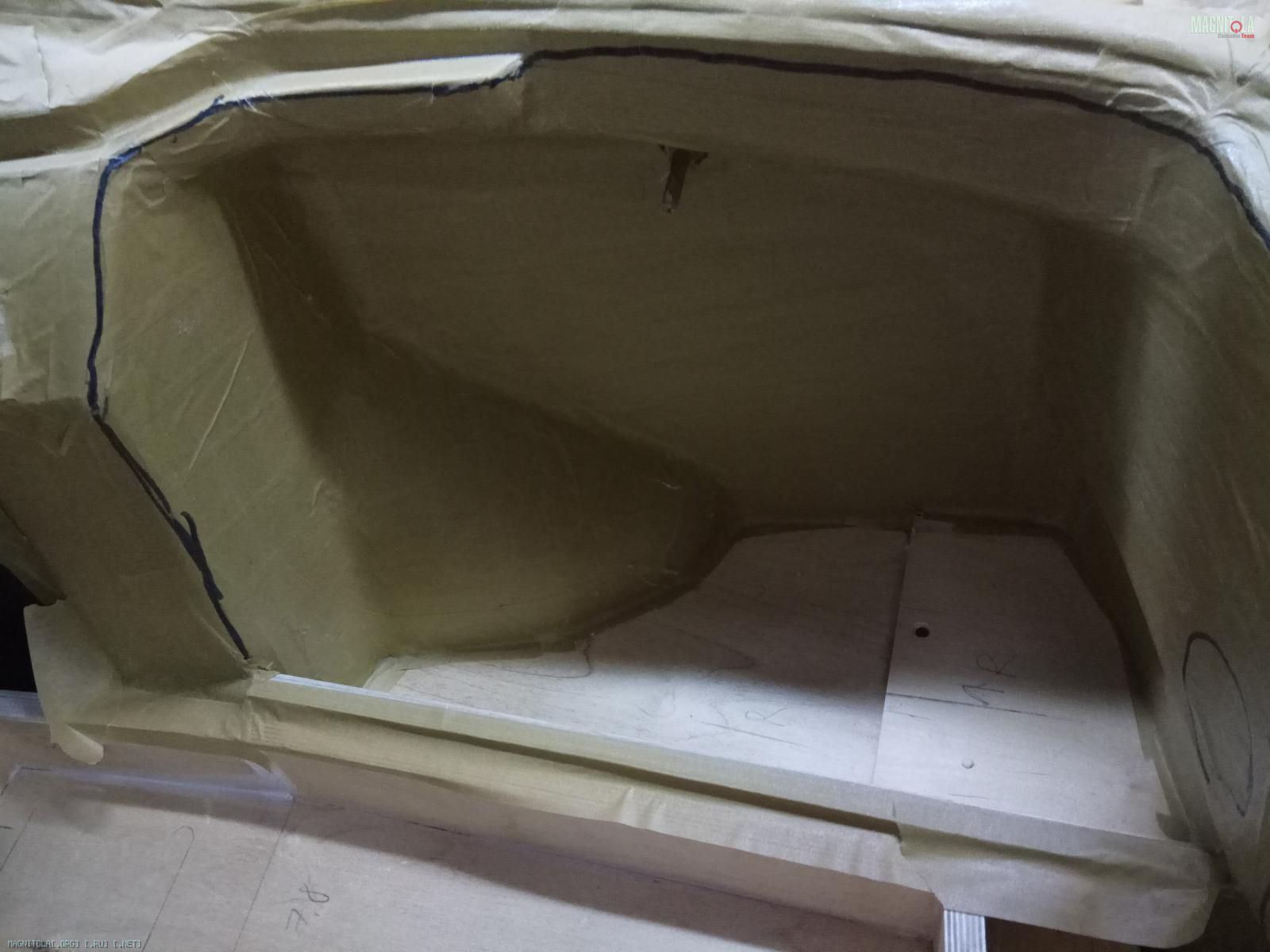

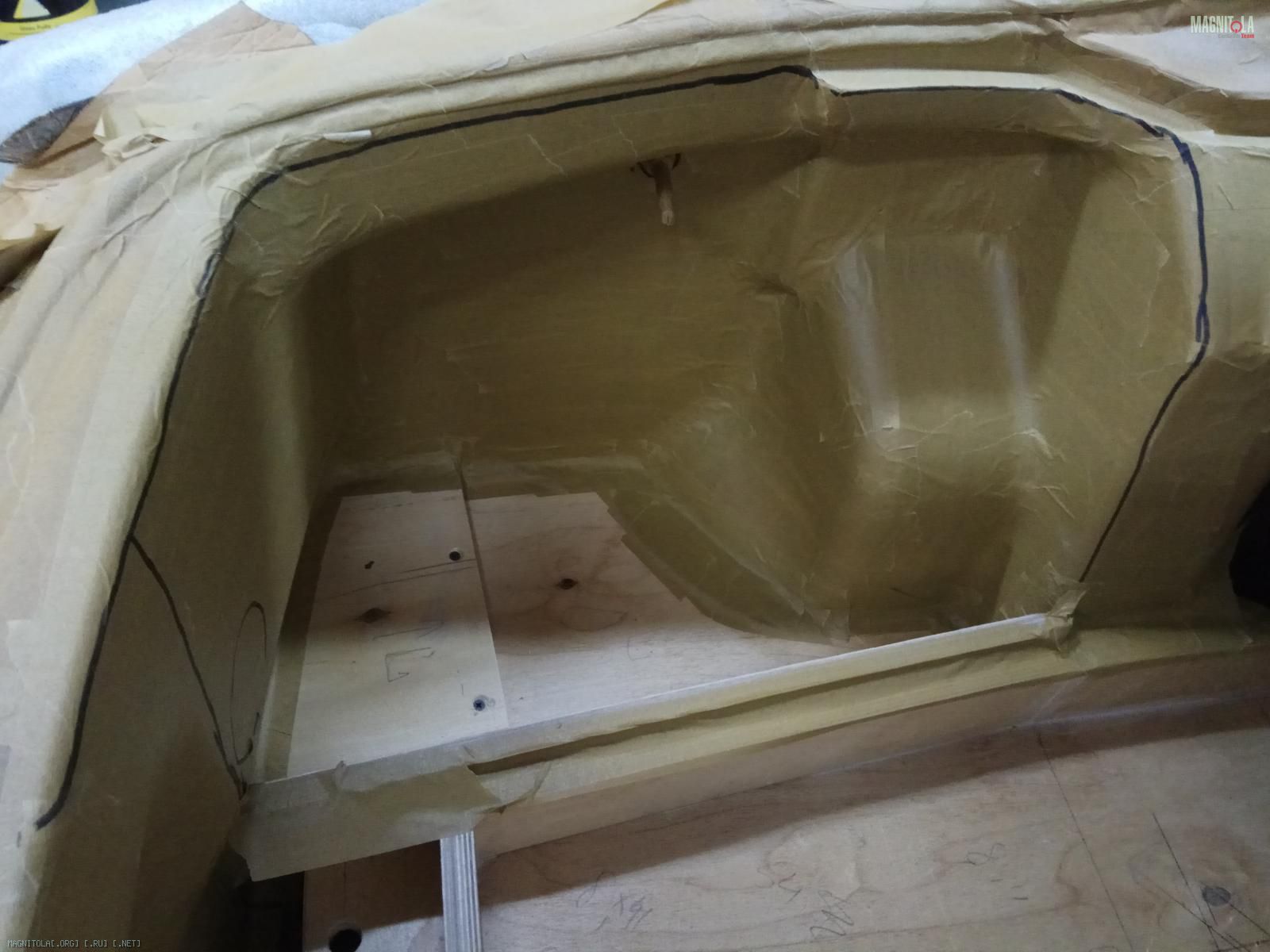

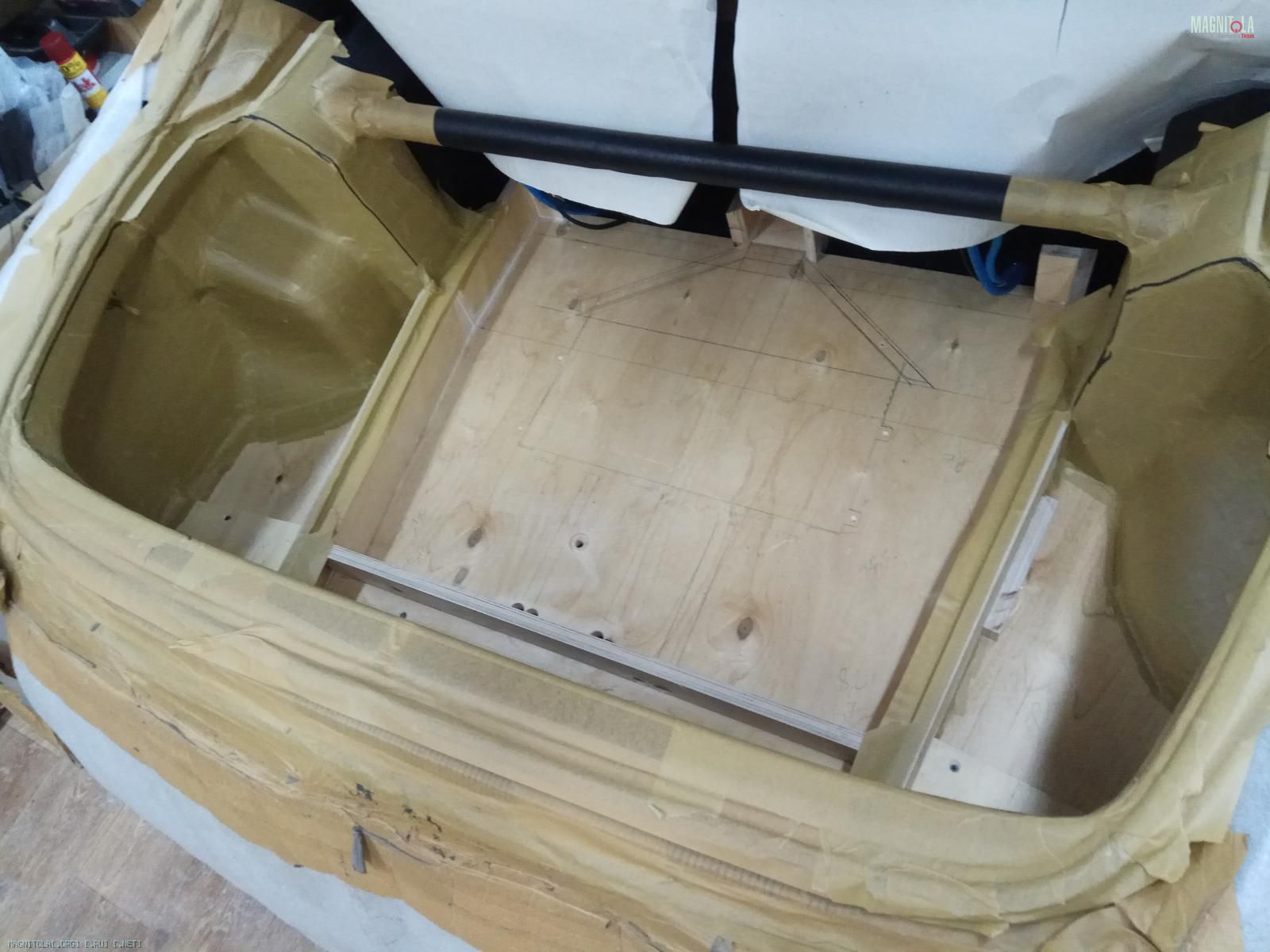

Наносим разделительный воск.
Готовы к лепке стелса...
Вложение 1193428Вложение 1193430Вложение 1193432Вложение 1193434Вложение 1193436Вложение 1193438Вложение 1193442Вложение 1193444Вложение 1193446

Toyota Celica GT

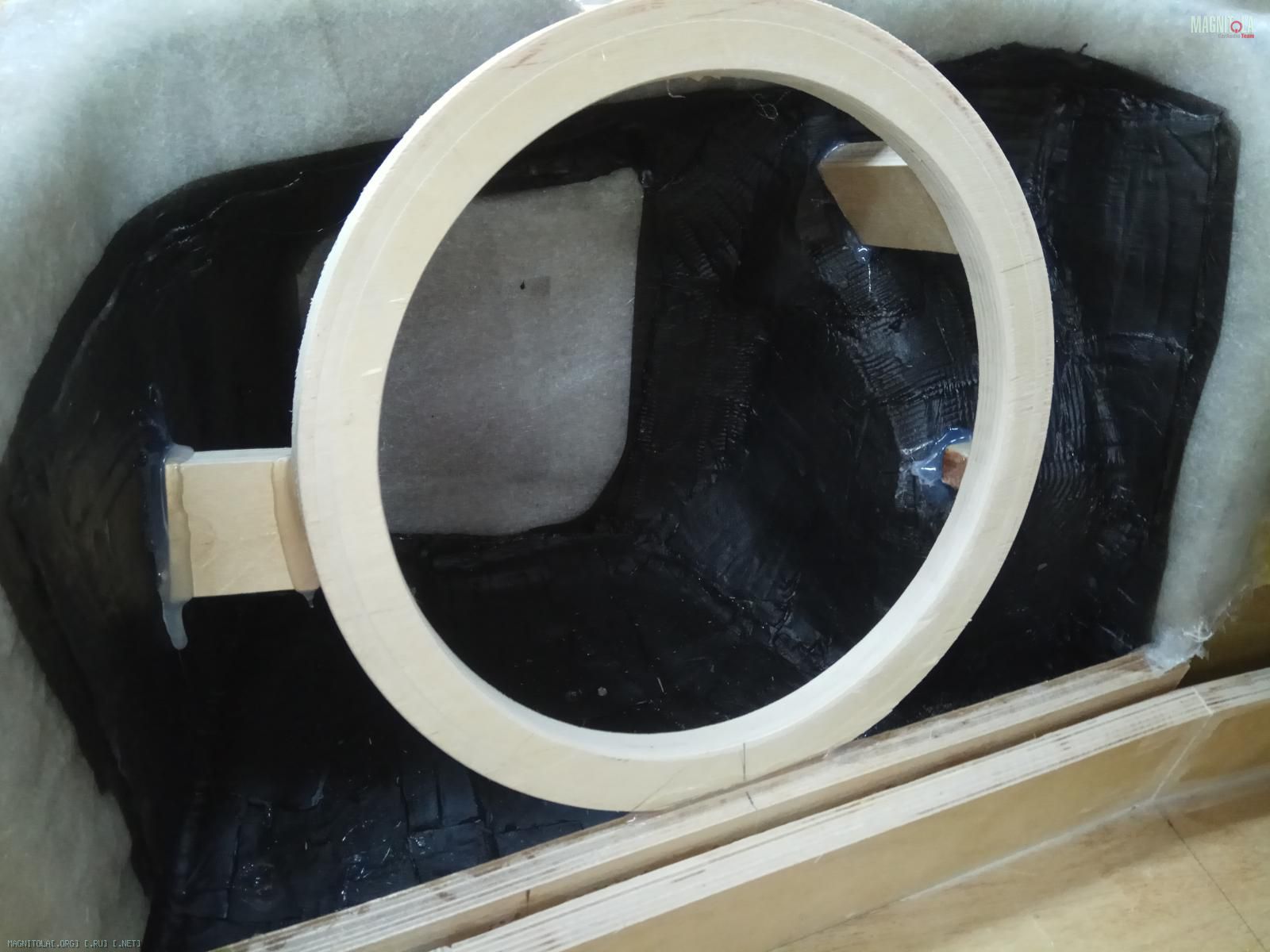

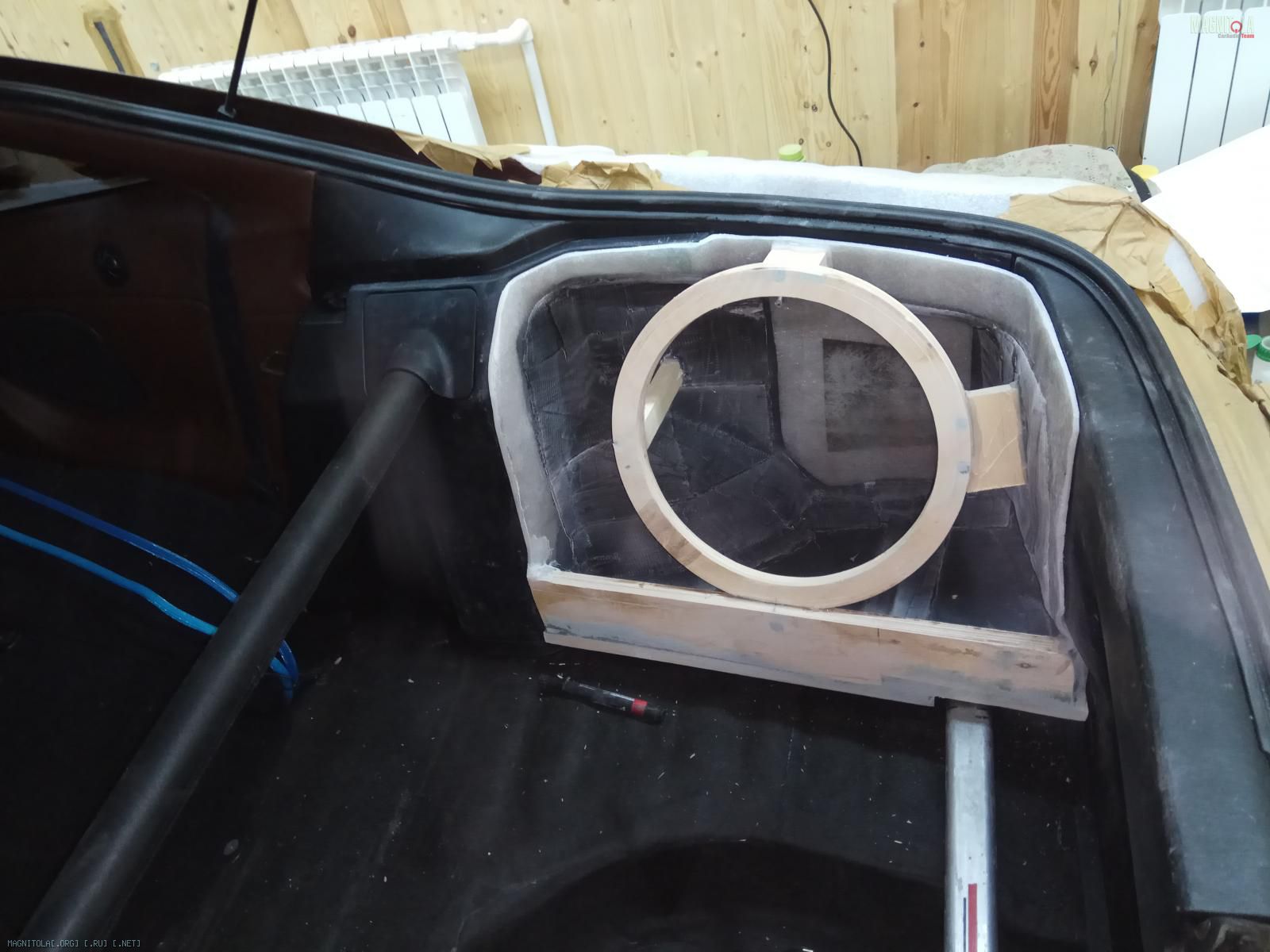

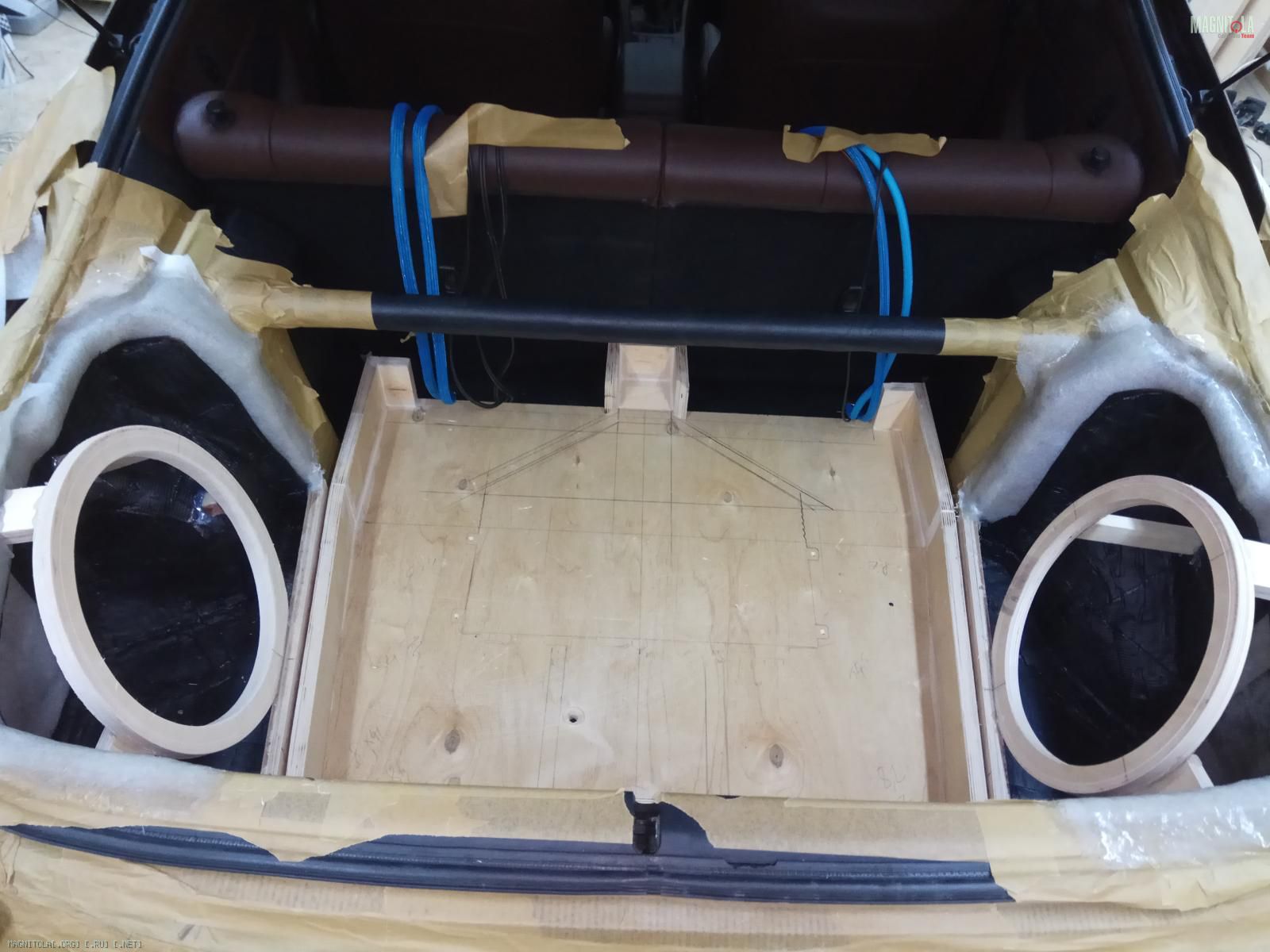

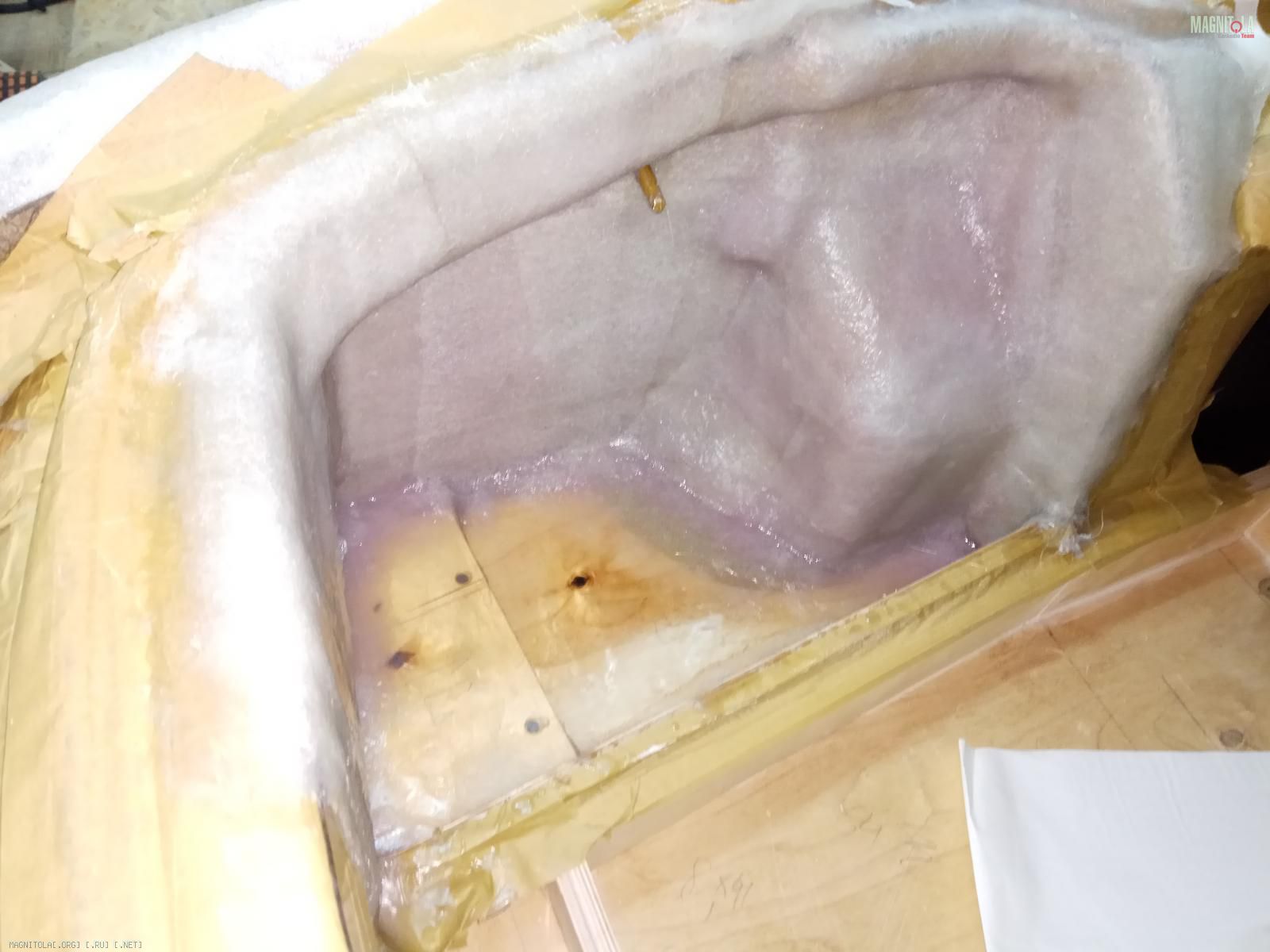

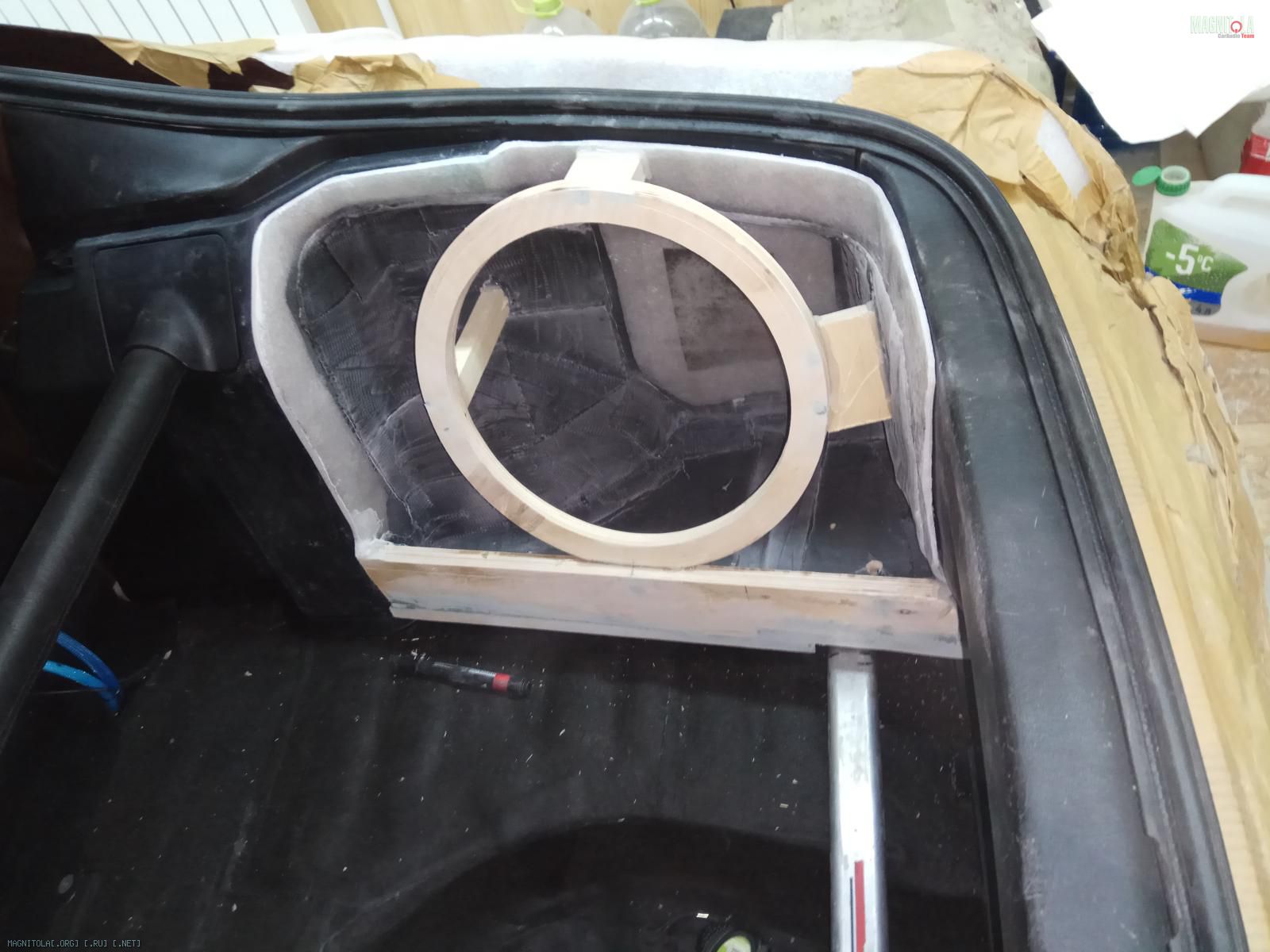

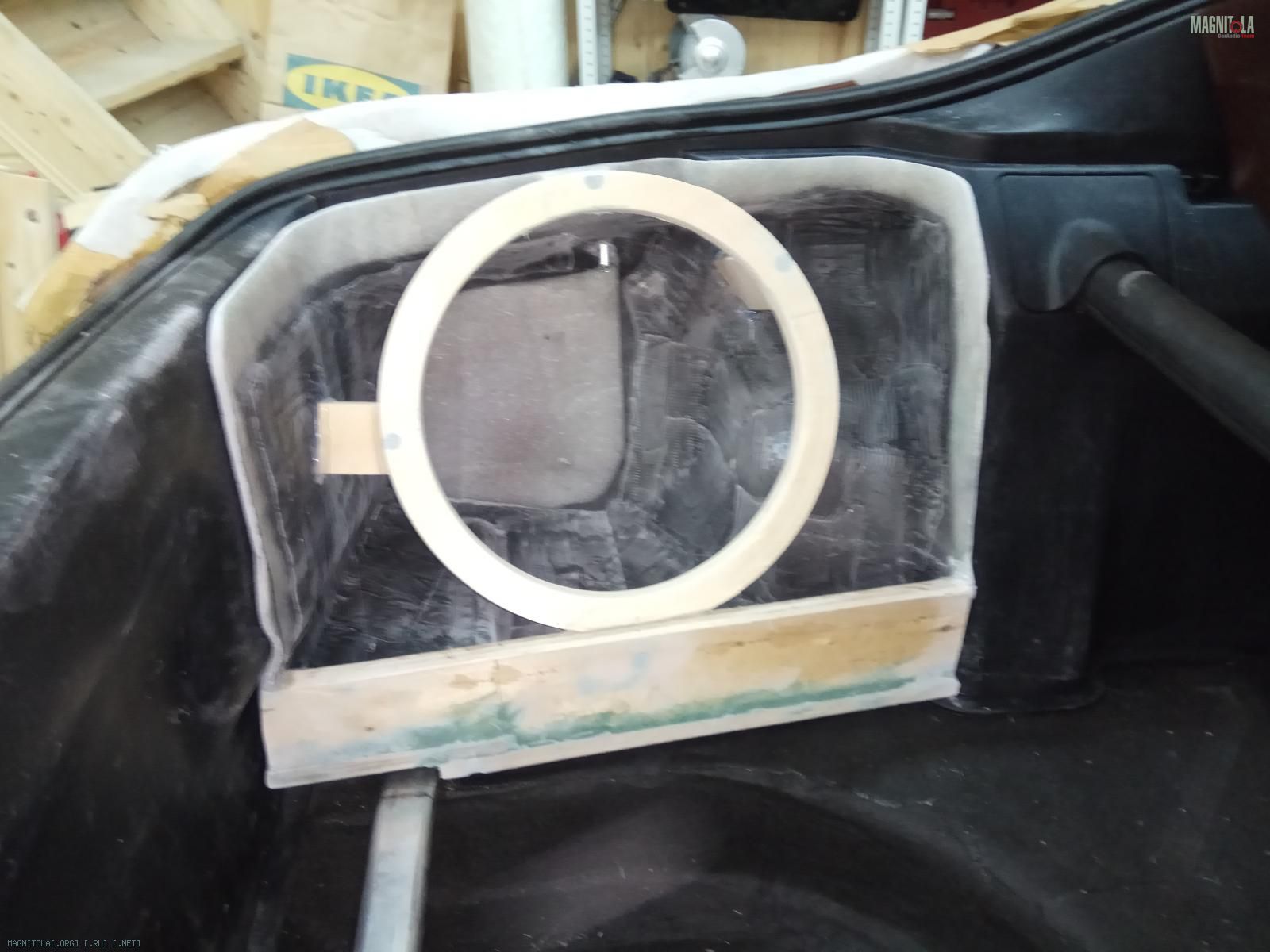

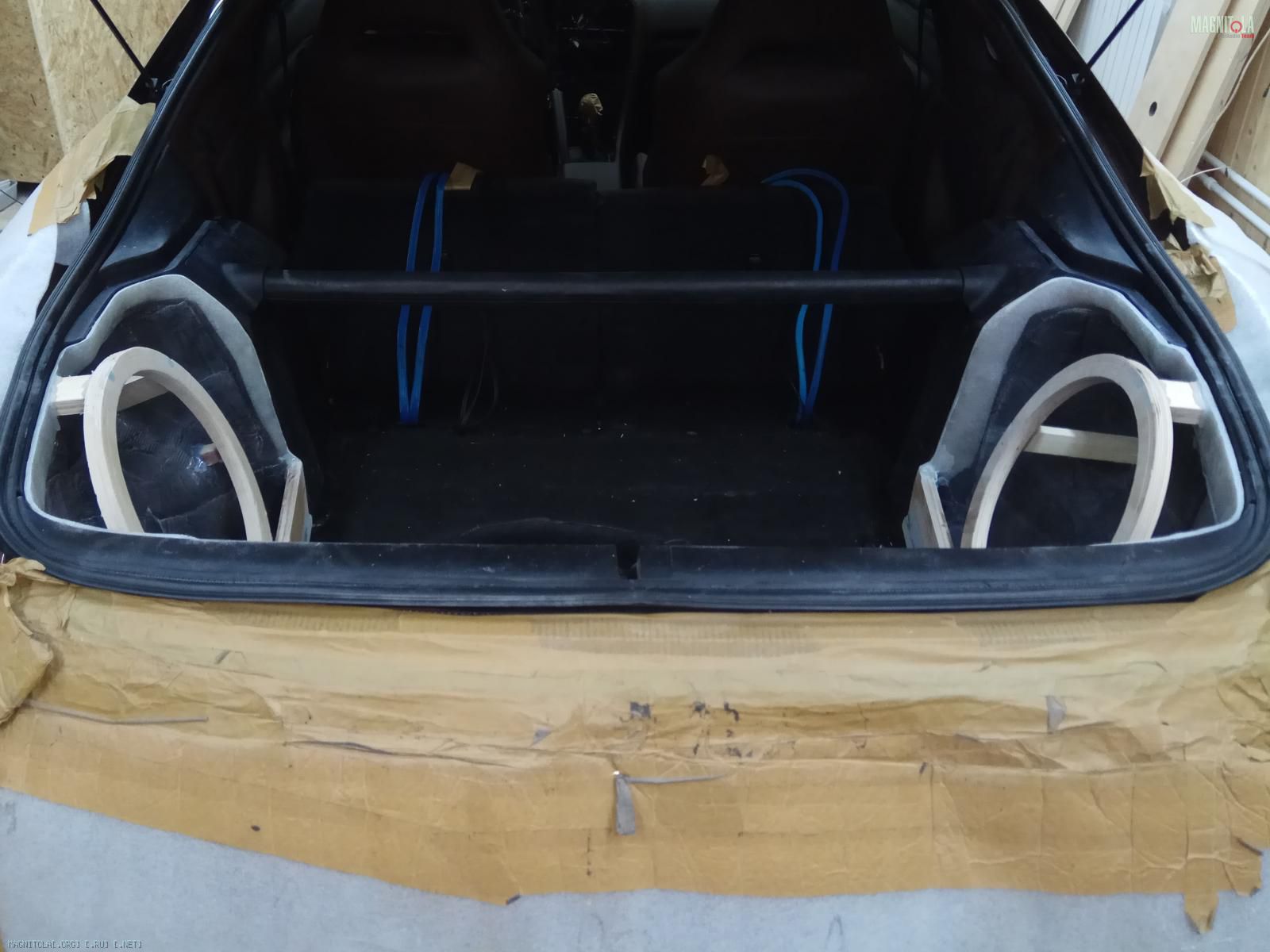

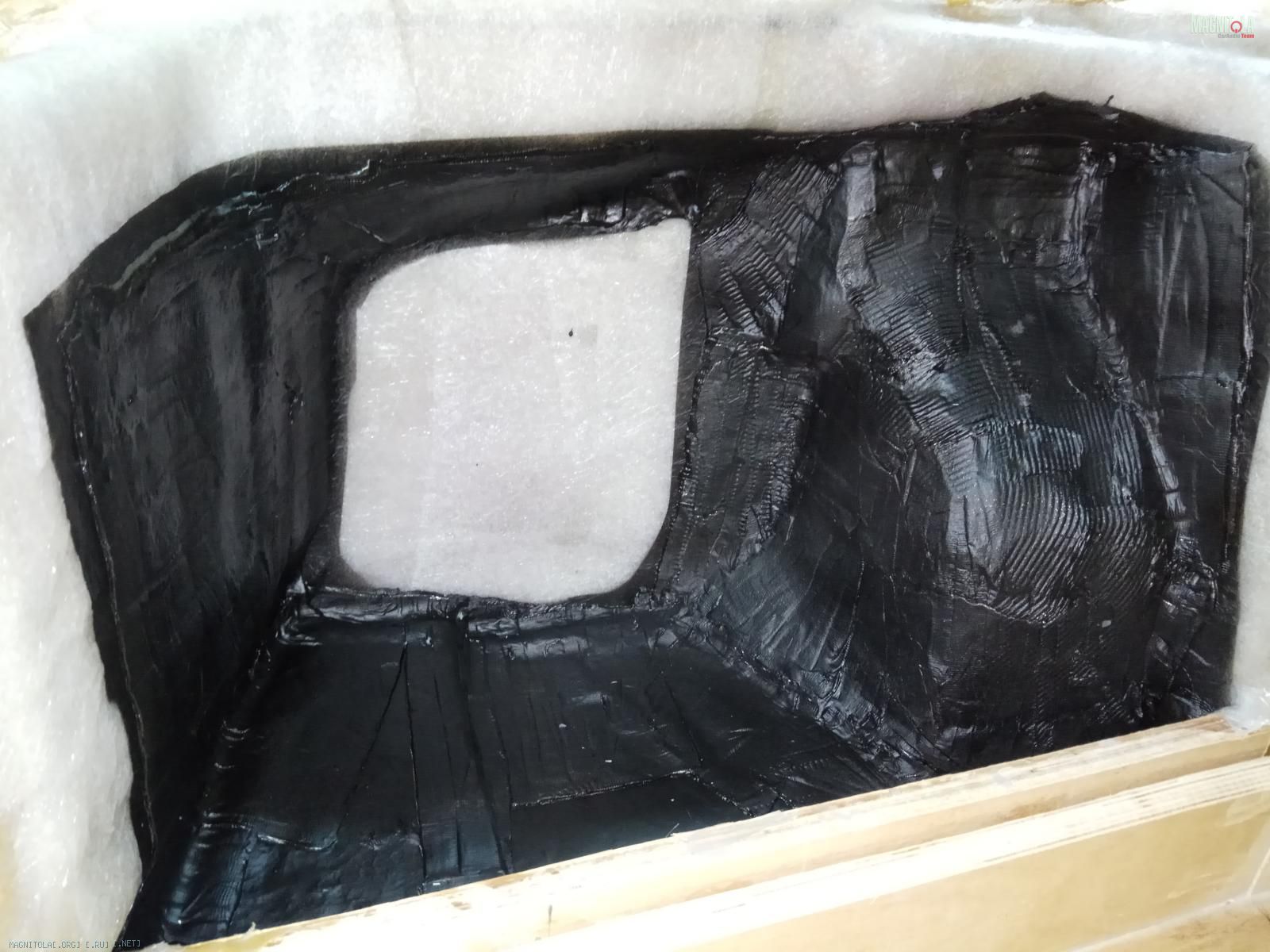

Процесс изготовления двух стелсов




Вложение 1193528Вложение 1193530Вложение 1193532Вложение 1193534Вложение 1193536Вложение 1193538Вложение 1193540Вложение 1193542Вложение 1193544Вложение 1193546Вложение 1193548Вложение 1193550Вложение 1193552

Toyota Celica GT

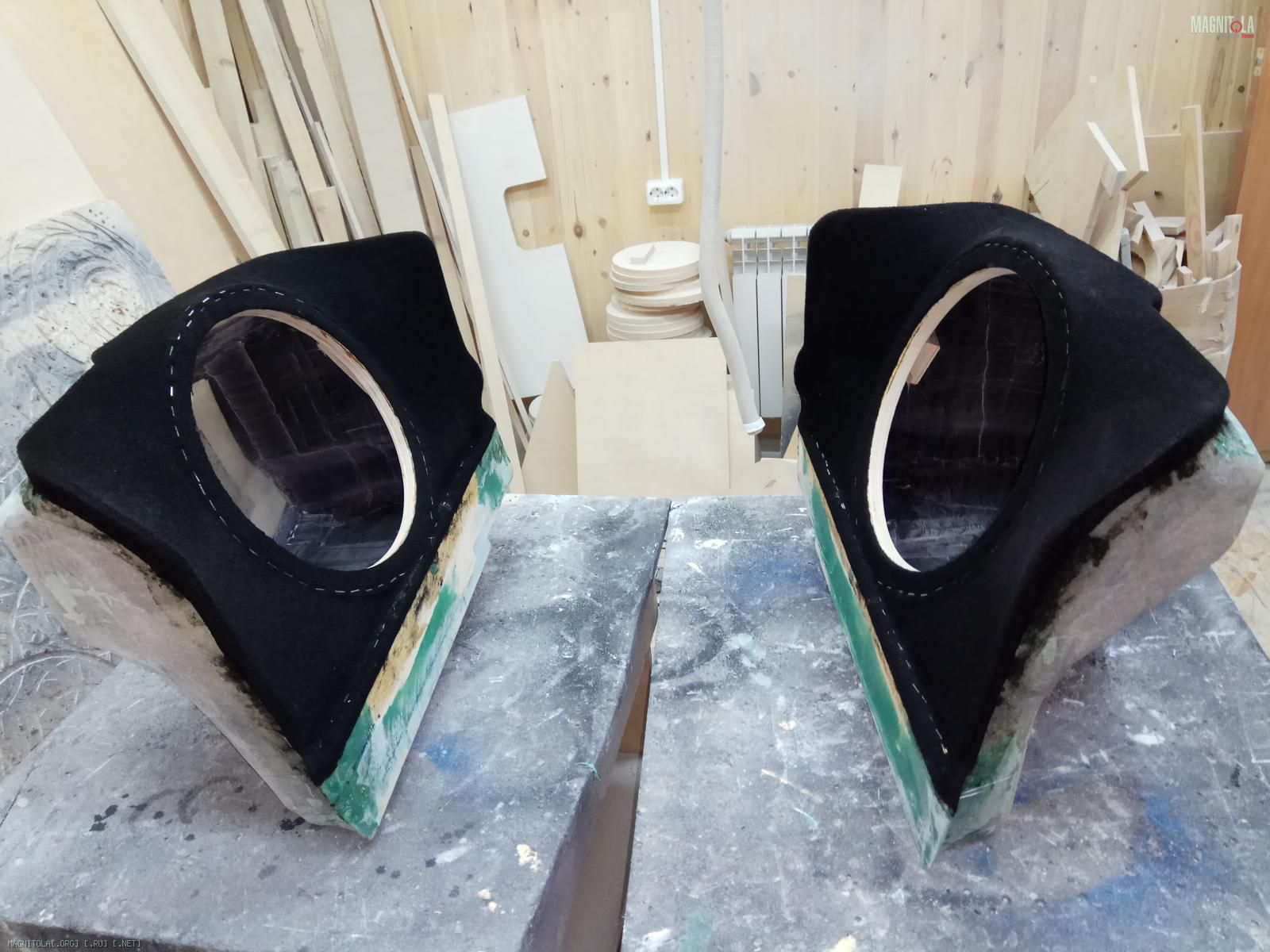

Формирование лицевой стенки..
Вложение 1193652Вложение 1193654Вложение 1193656Вложение 1193658Вложение 1193660Вложение 1193662

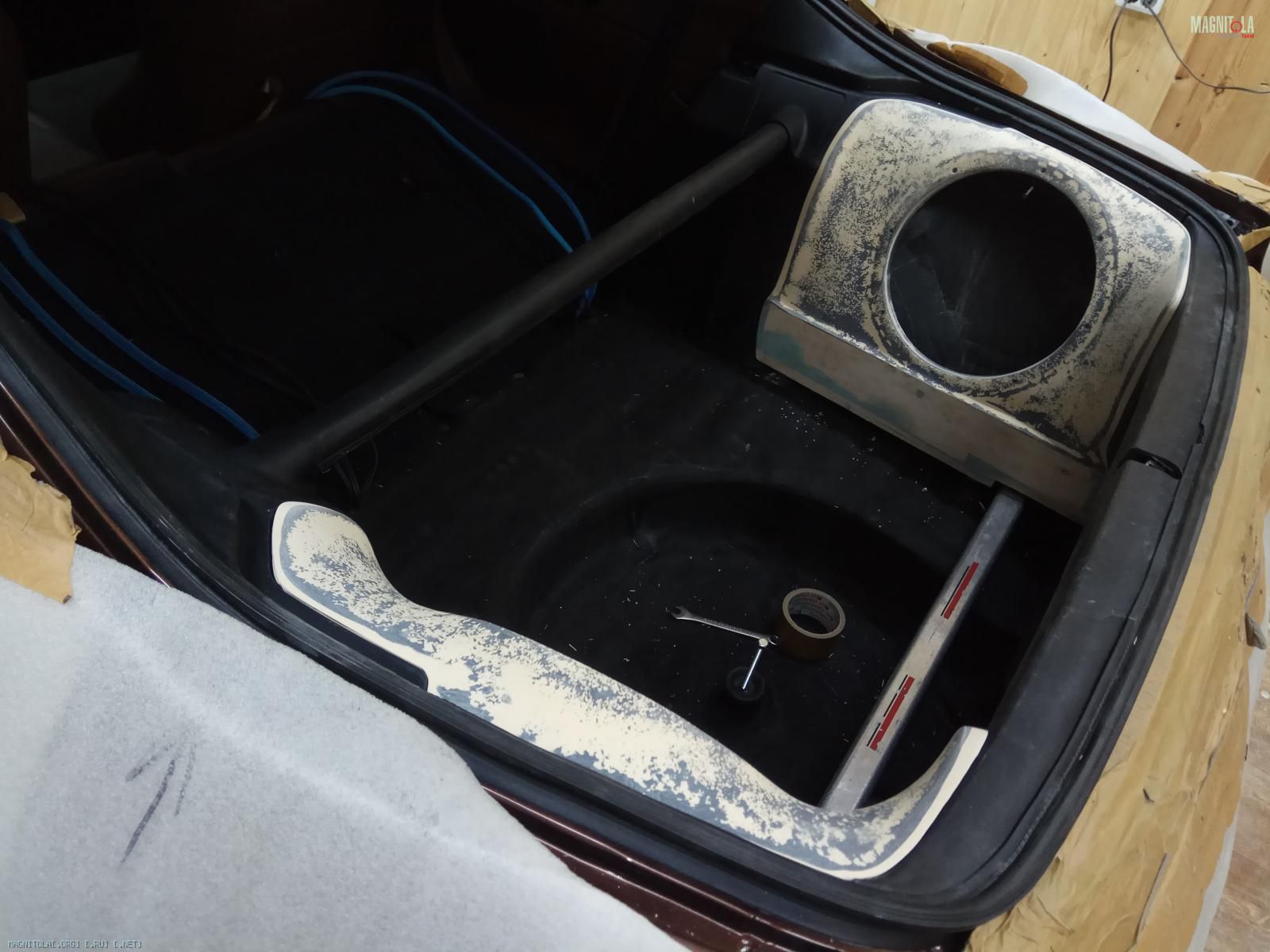

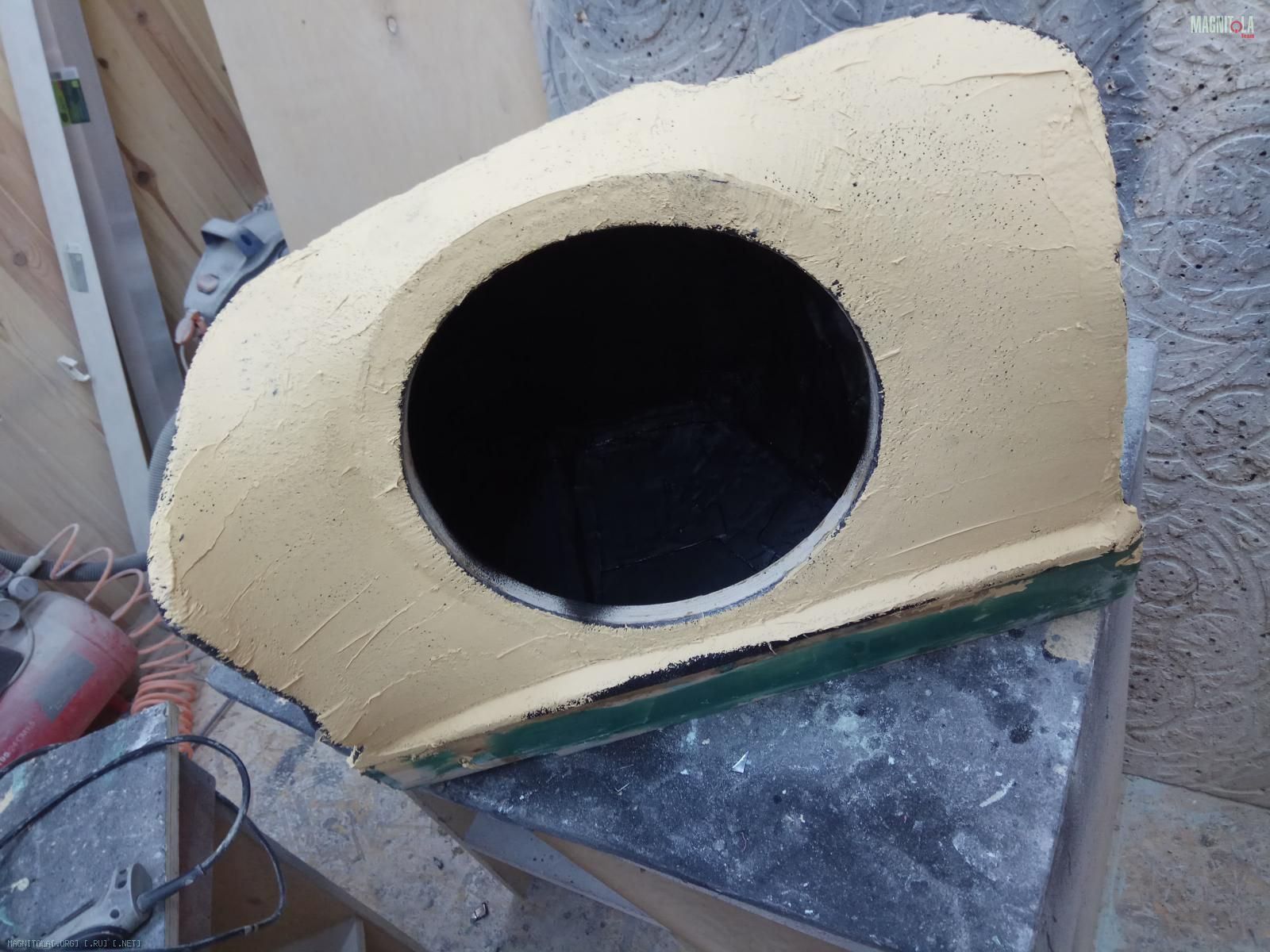

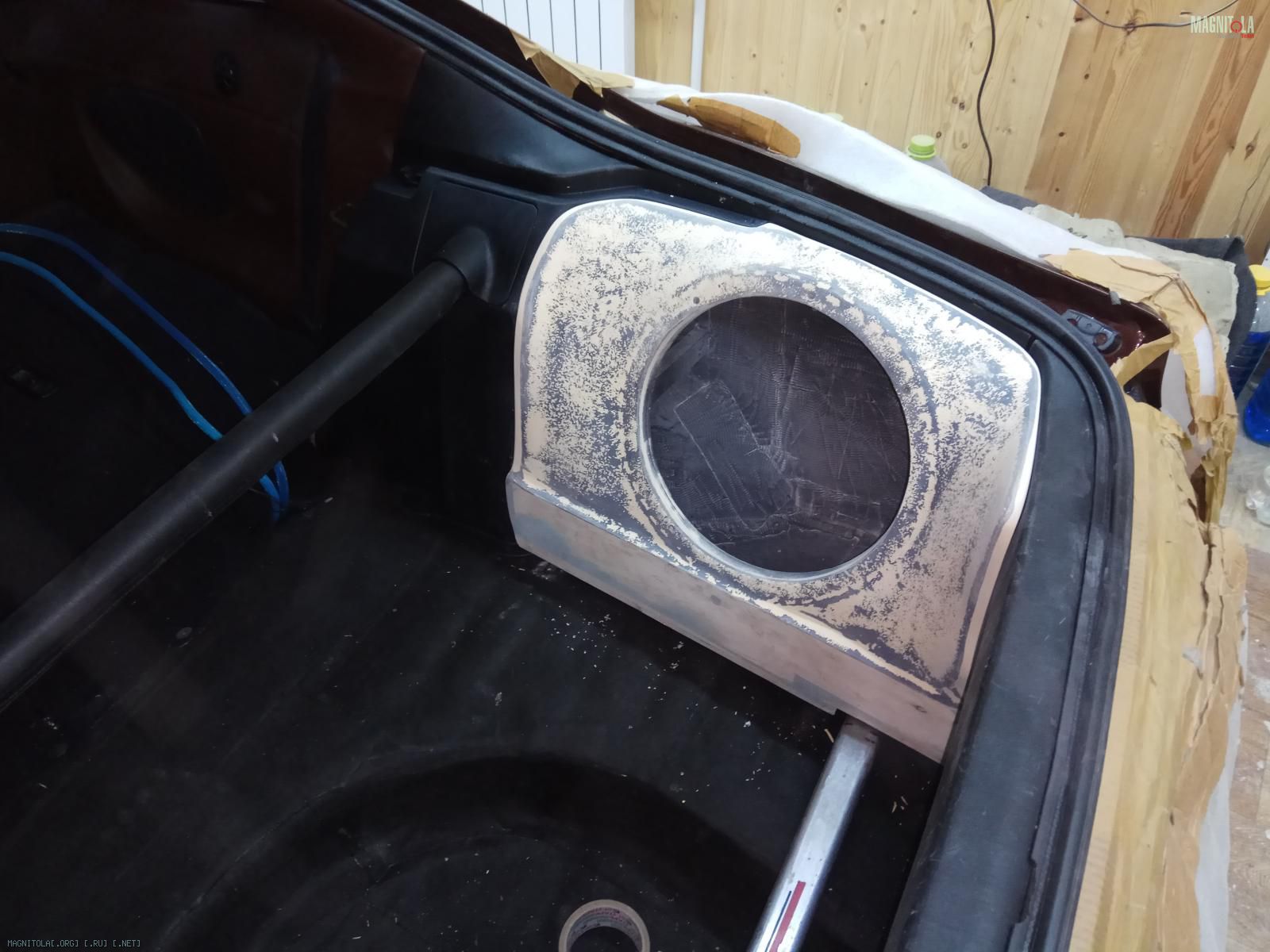

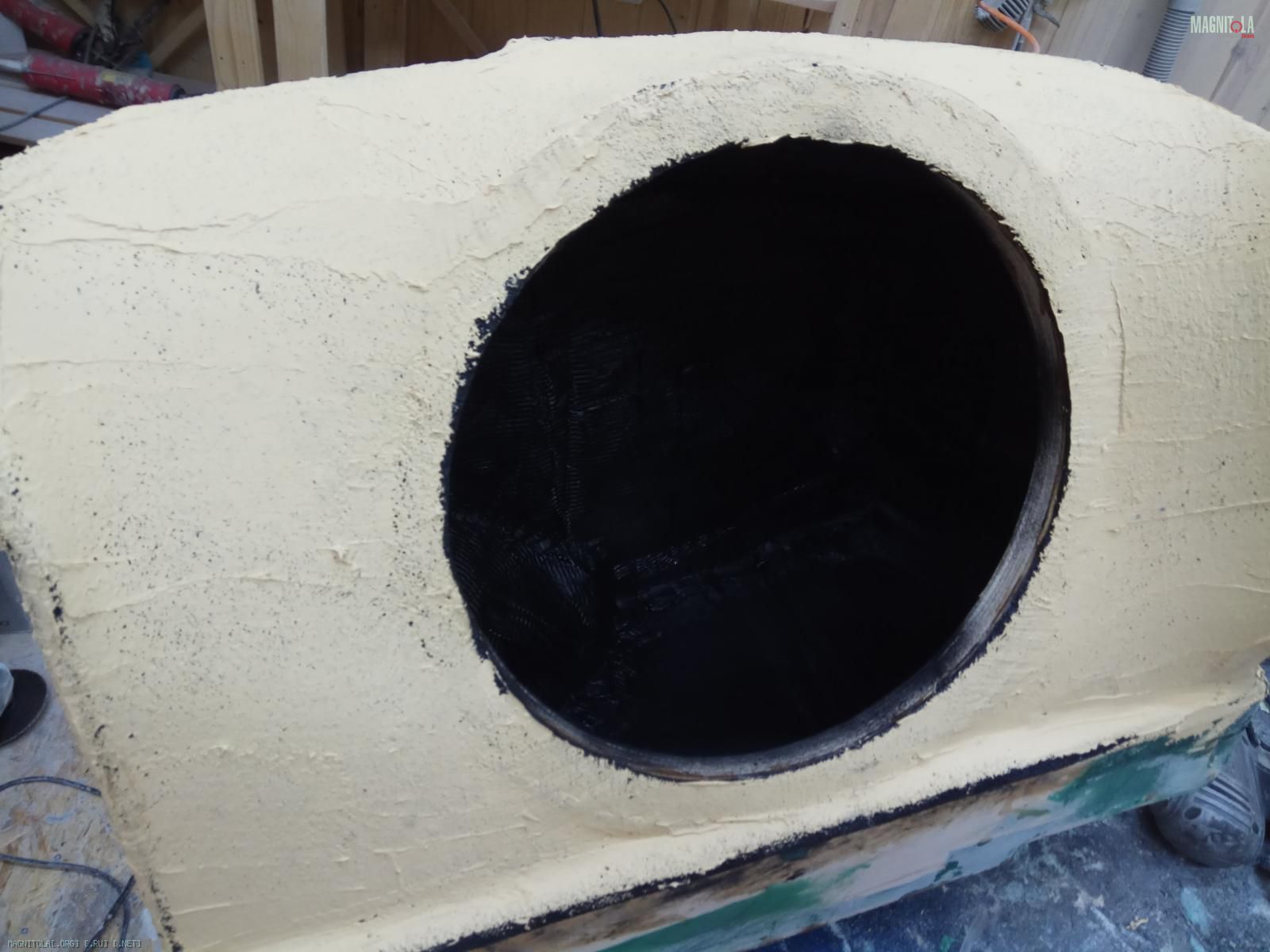

Набираем стекломатом необходимую толщину (15-16мм)с обратной стороны, сращиваем и укрепляем по стыку переднюю и заднюю стенку.

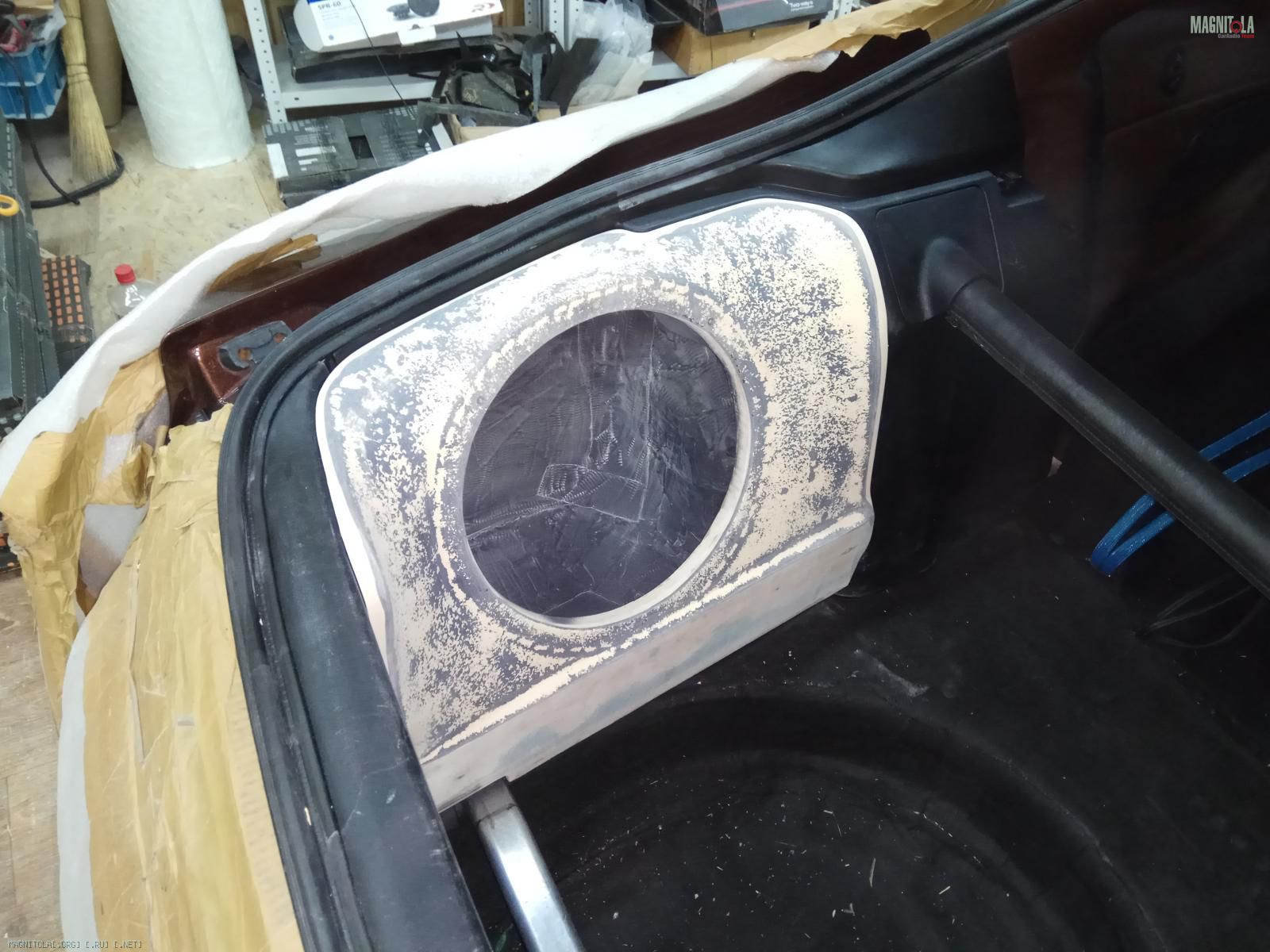

Шпаклюем, шкурим и т.д.
Вложение 1193664Вложение 1193666Вложение 1193668Вложение 1193670Вложение 1193672Вложение 1193674Вложение 1193676Вложение 1193678Вложение 1193680

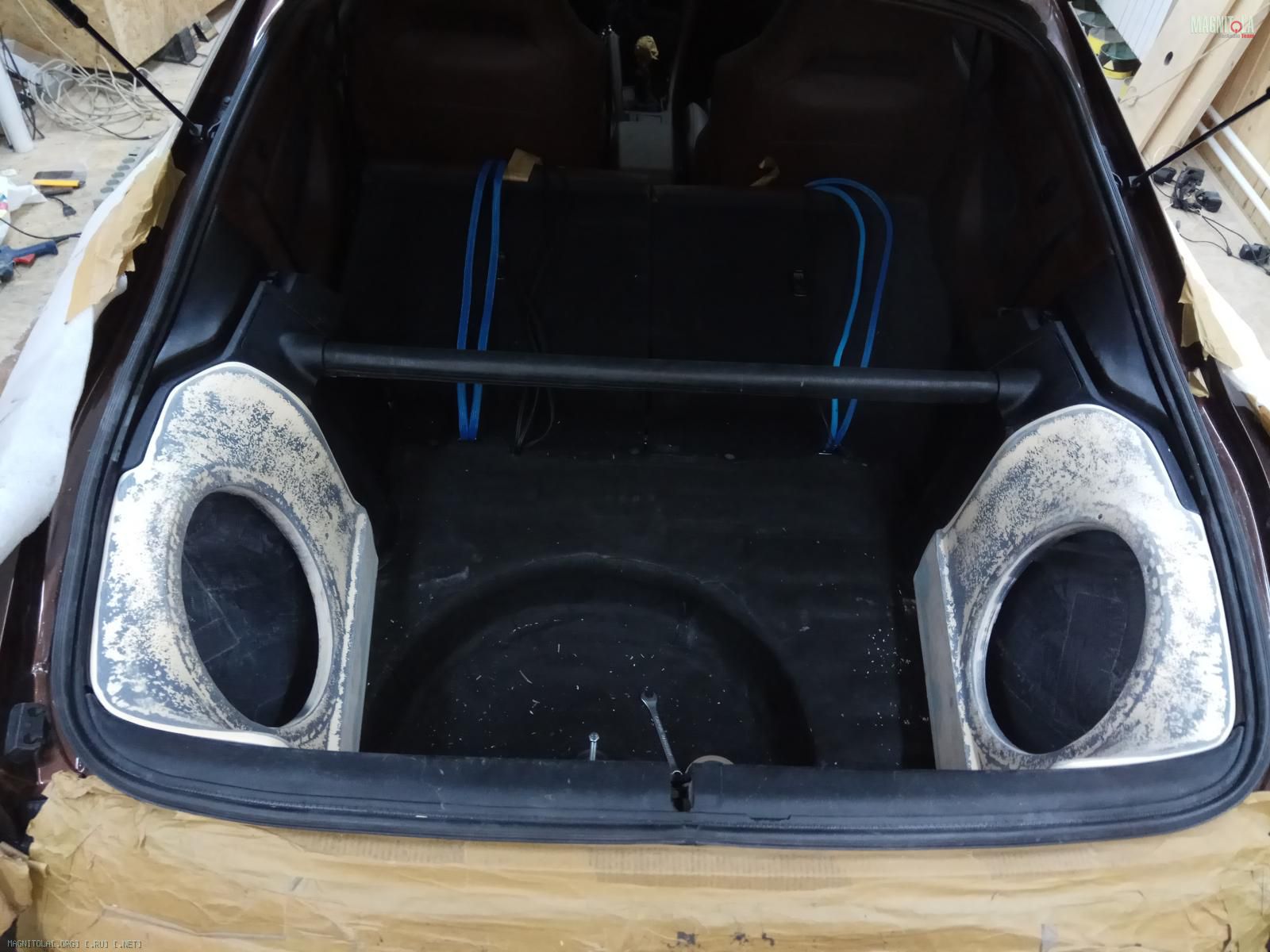

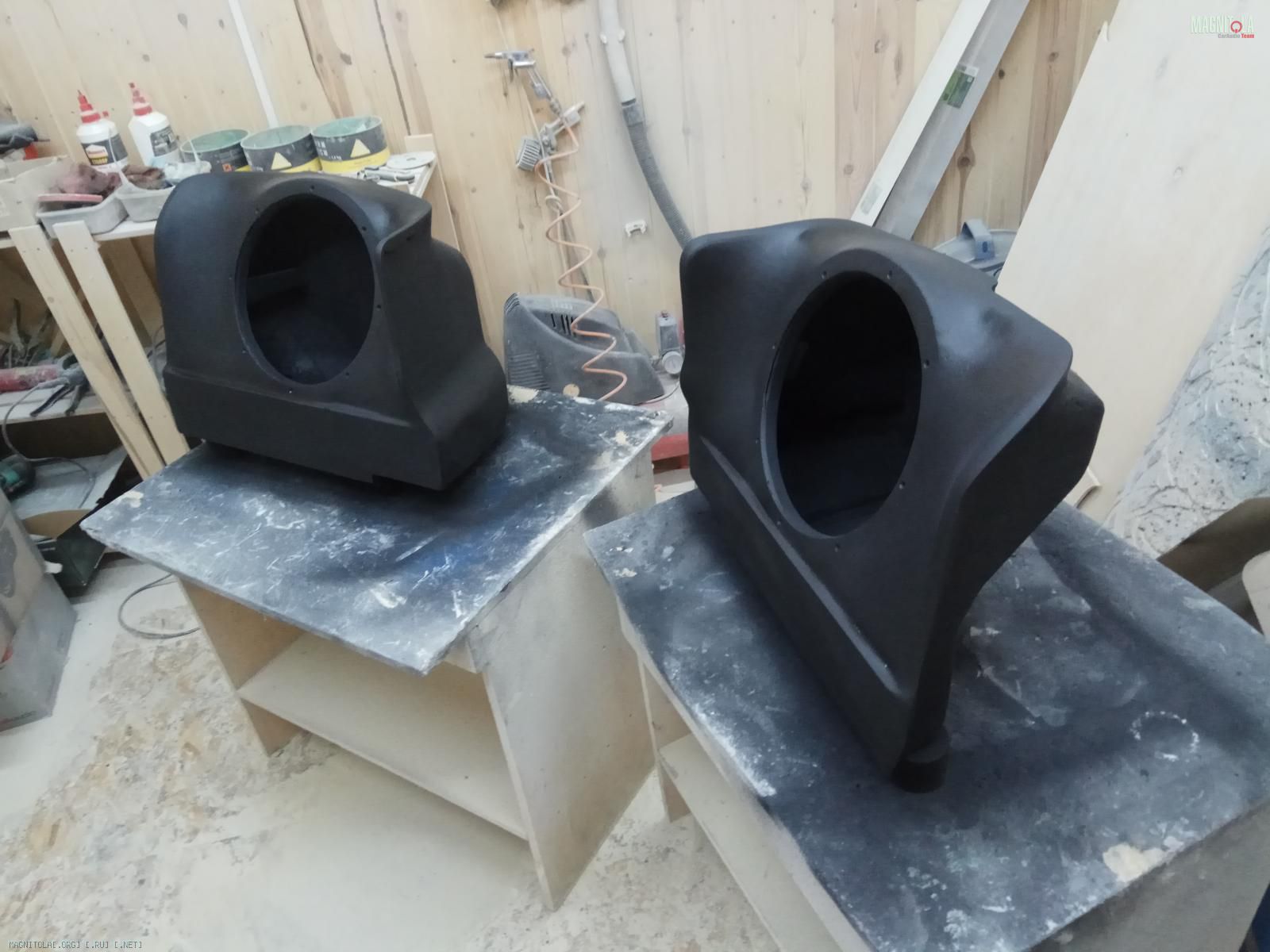

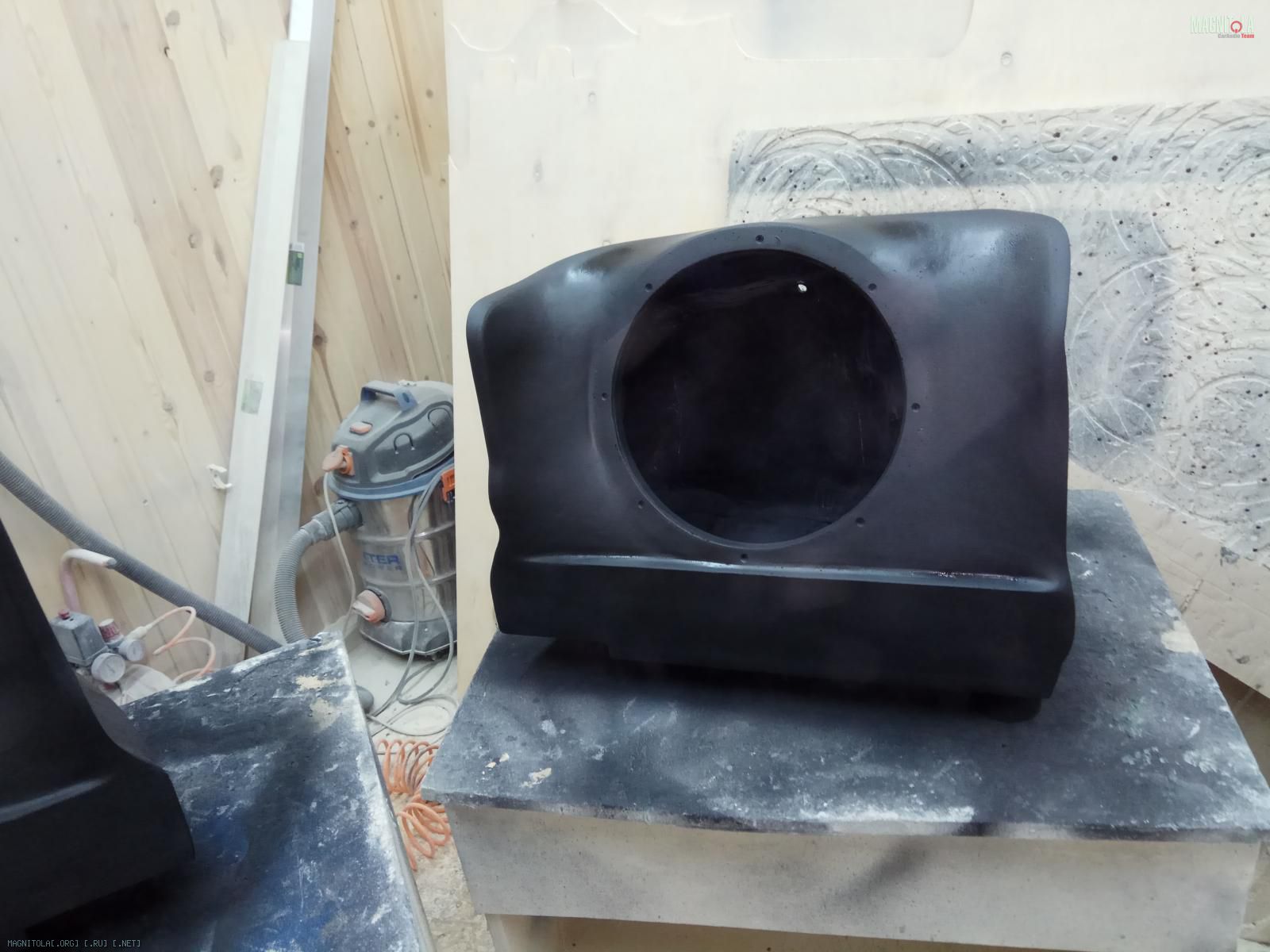

Покрываем грунтом оставляем сохнуть...
Вложение 1193682Вложение 1193684Вложение 1193686Вложение 1193688Вложение 1193690

Обтягивать сабы будут другие мастера(которые шили салон) вместе с фальшполом и ВЧ

Toyota Celica GT

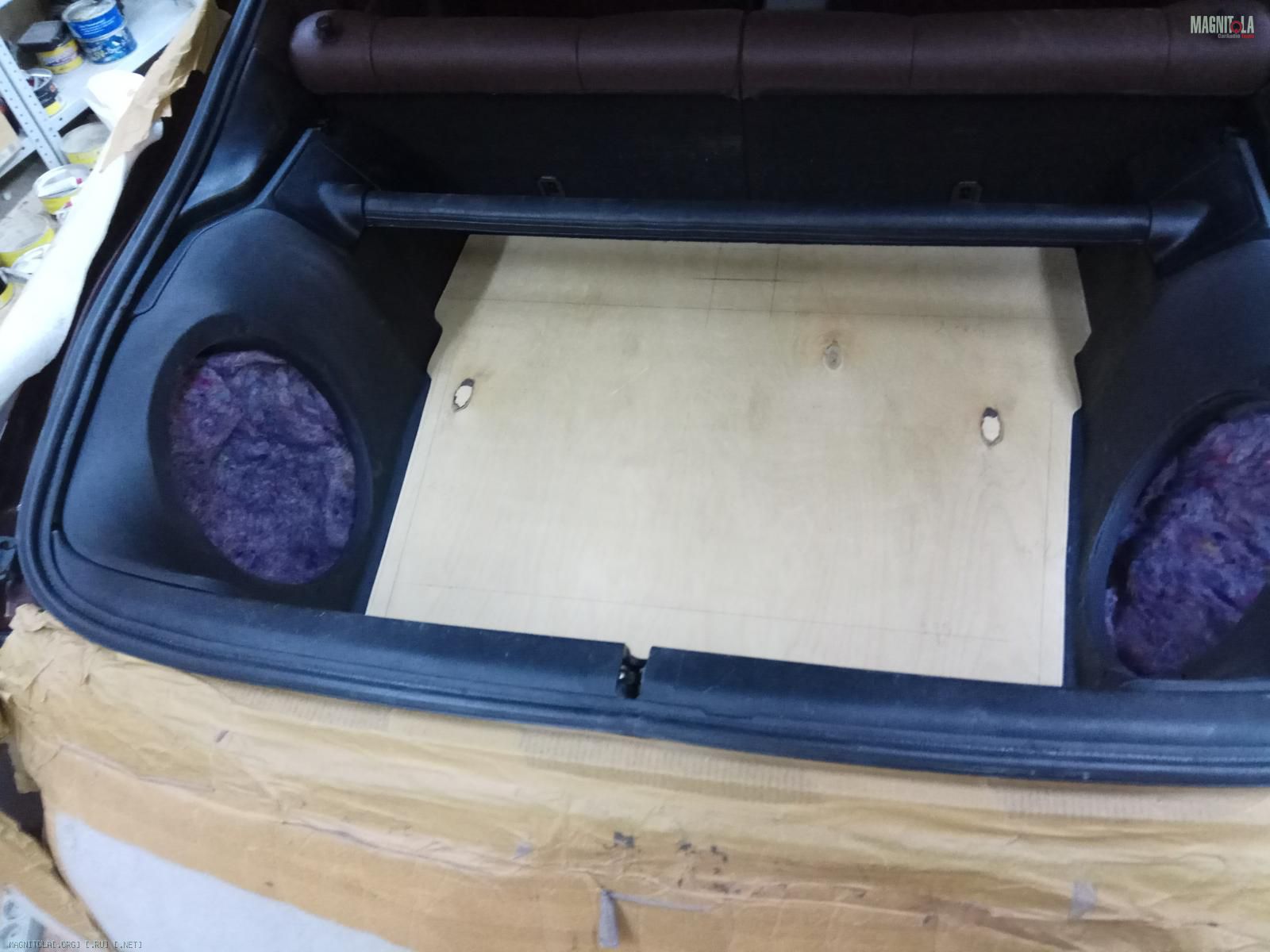

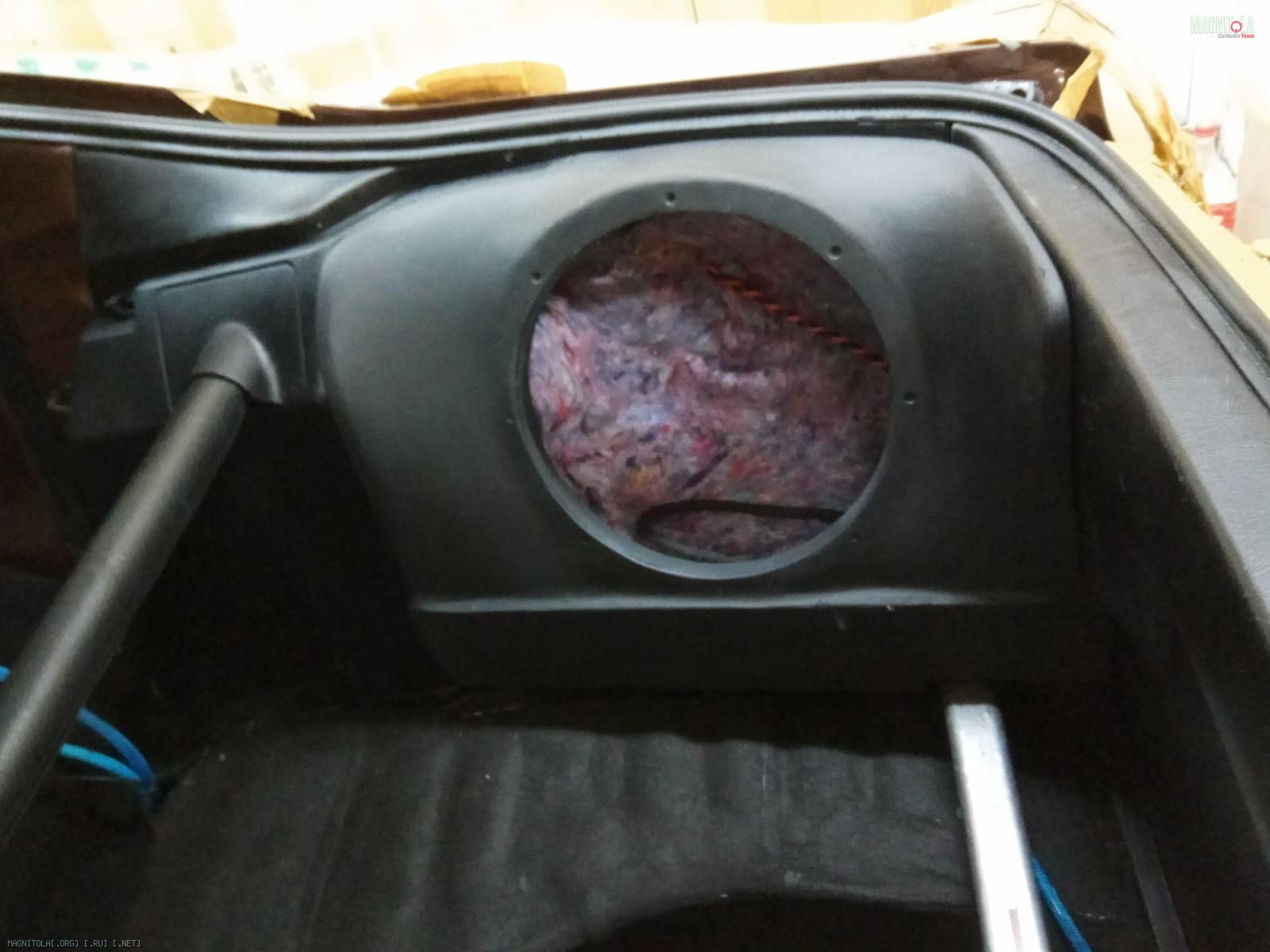

Акустическое демпфирование корпусов ватином.
Шлифовка фальшпола...

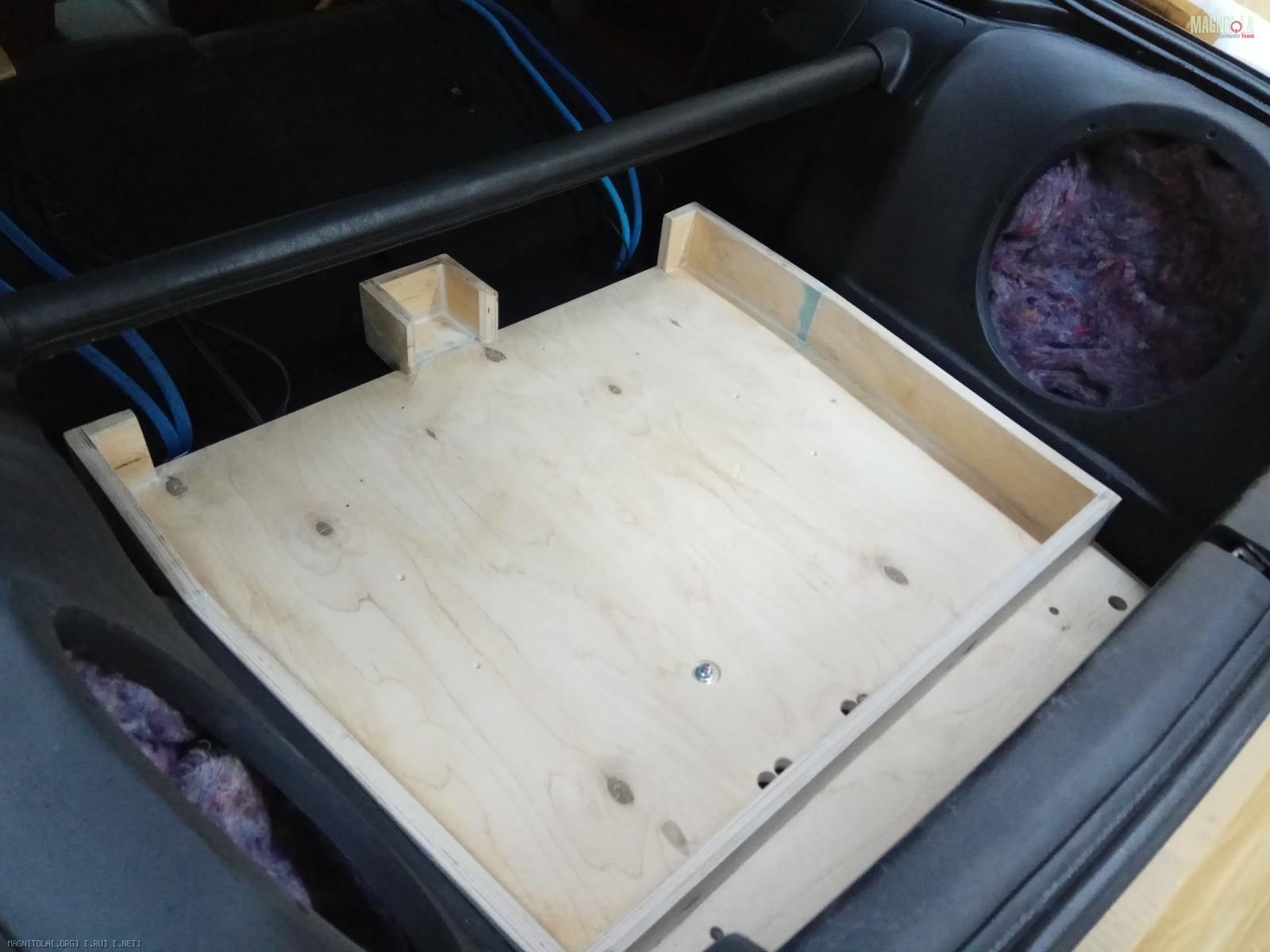

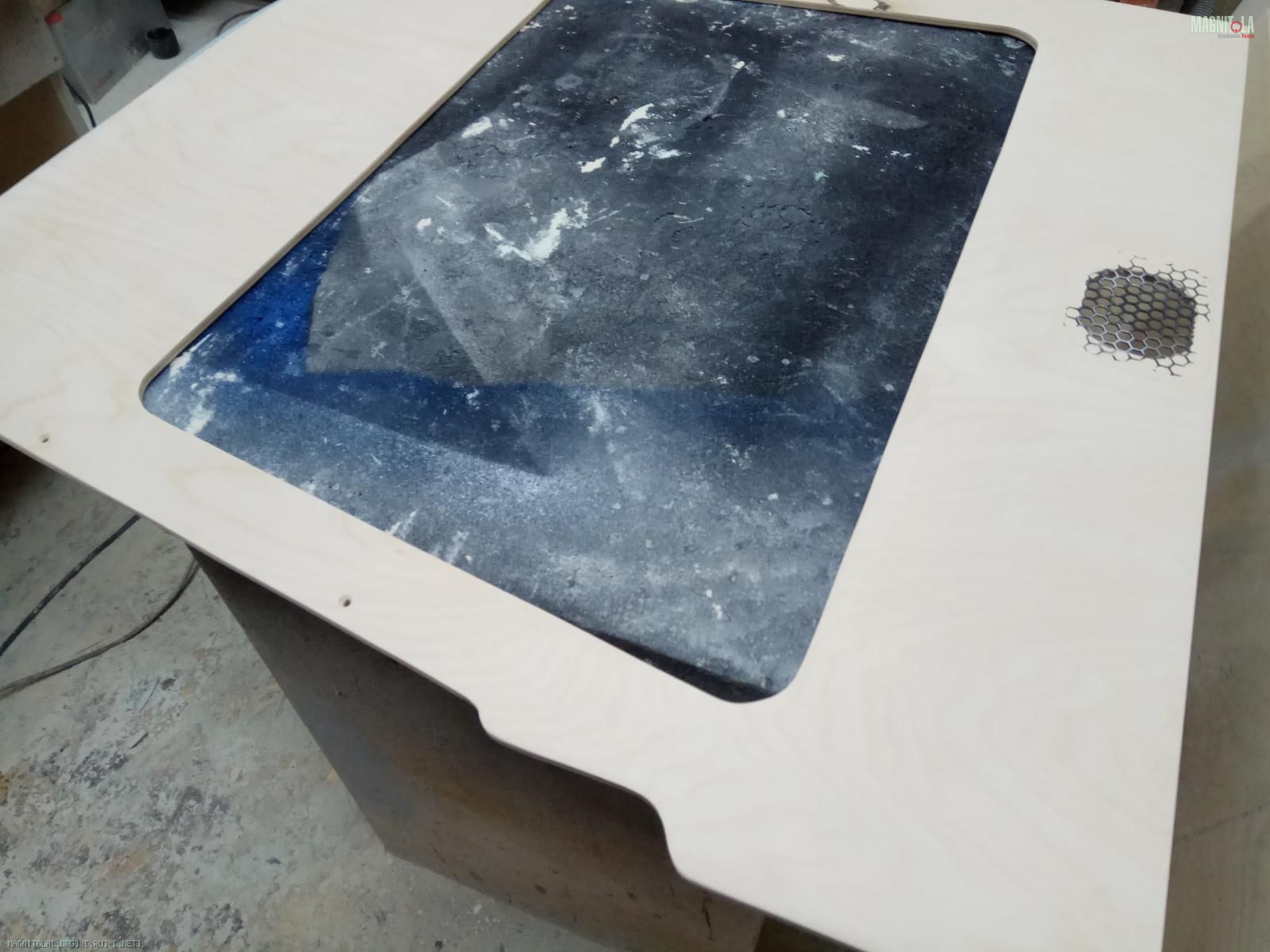

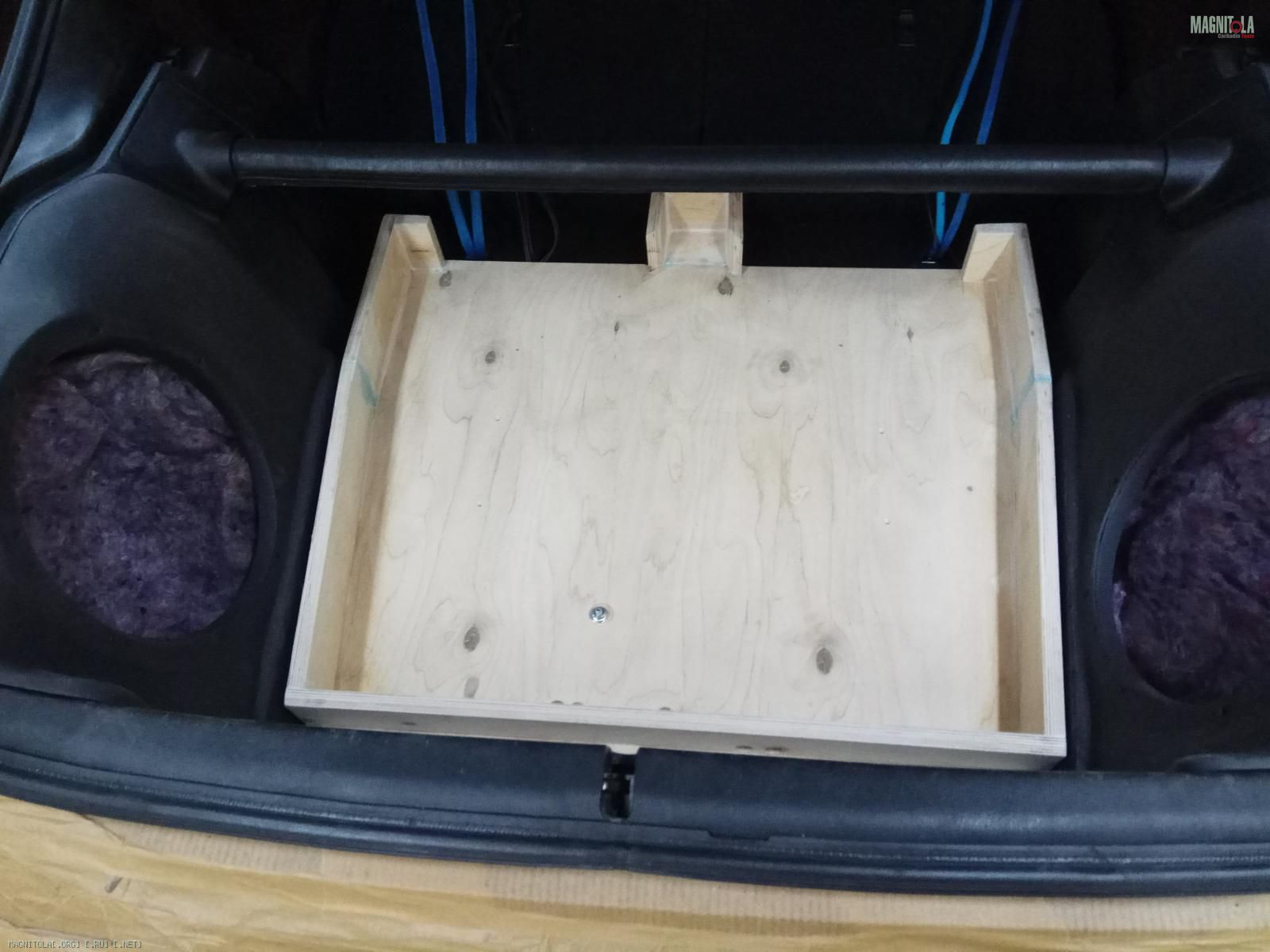

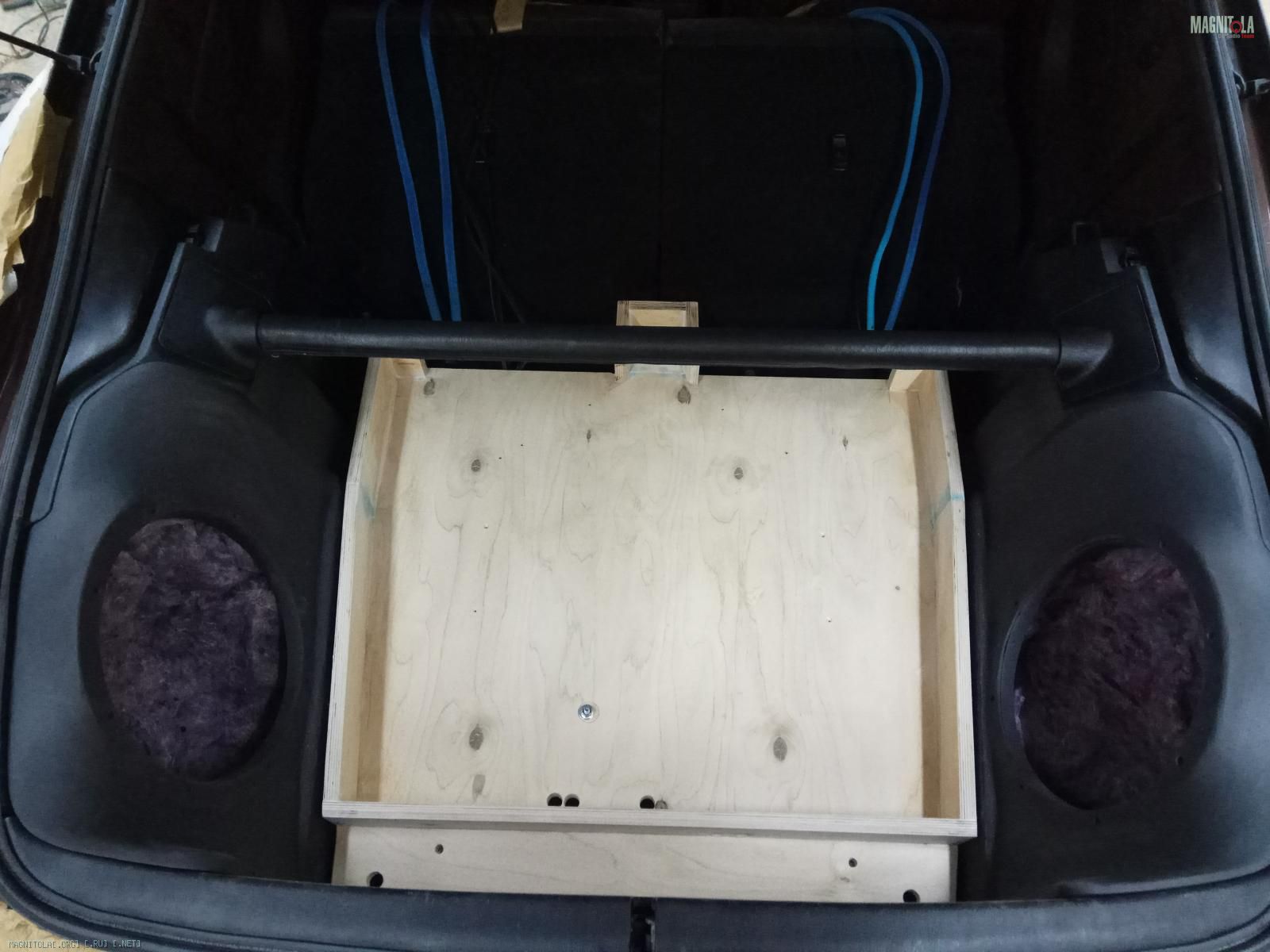

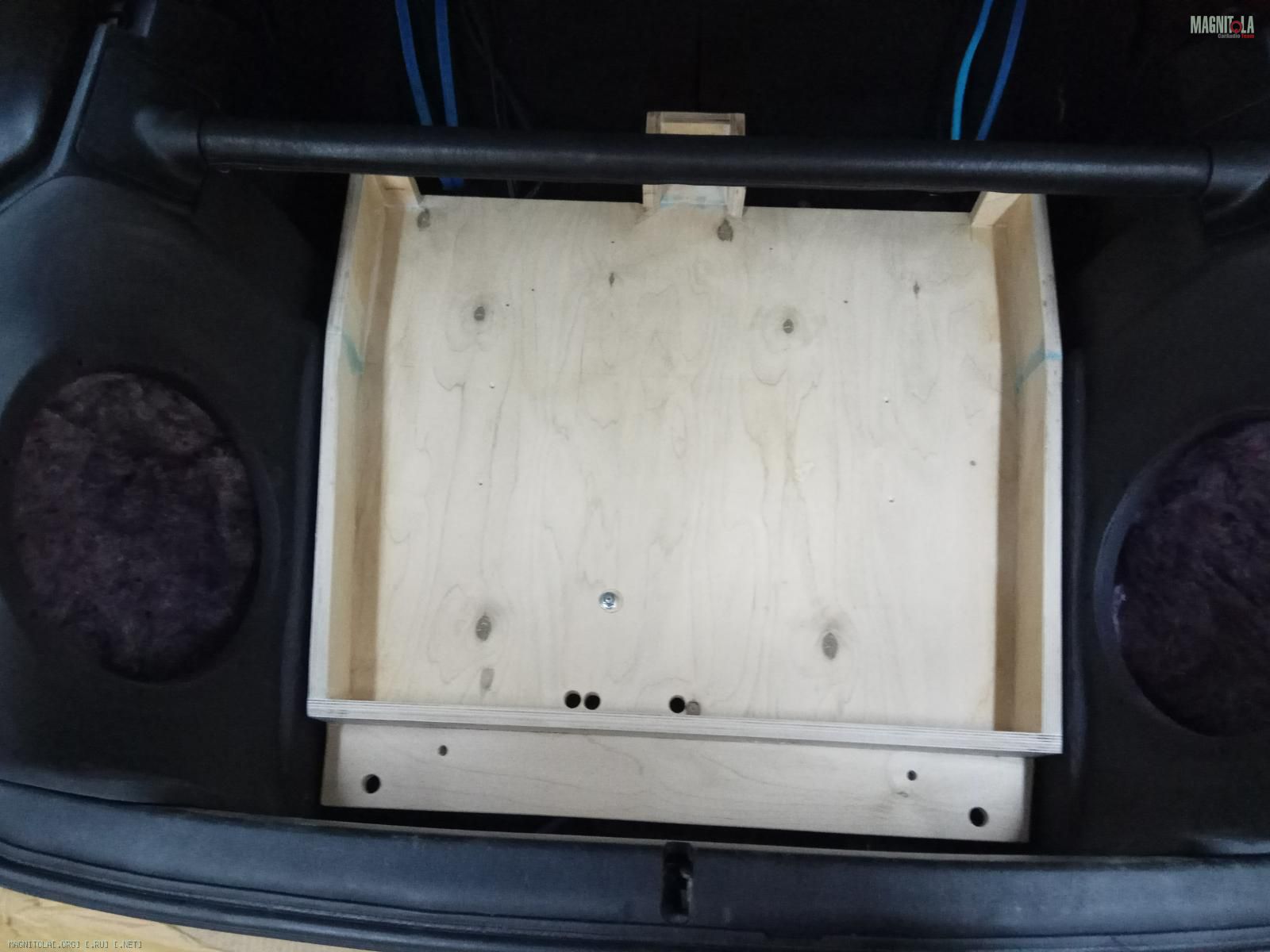

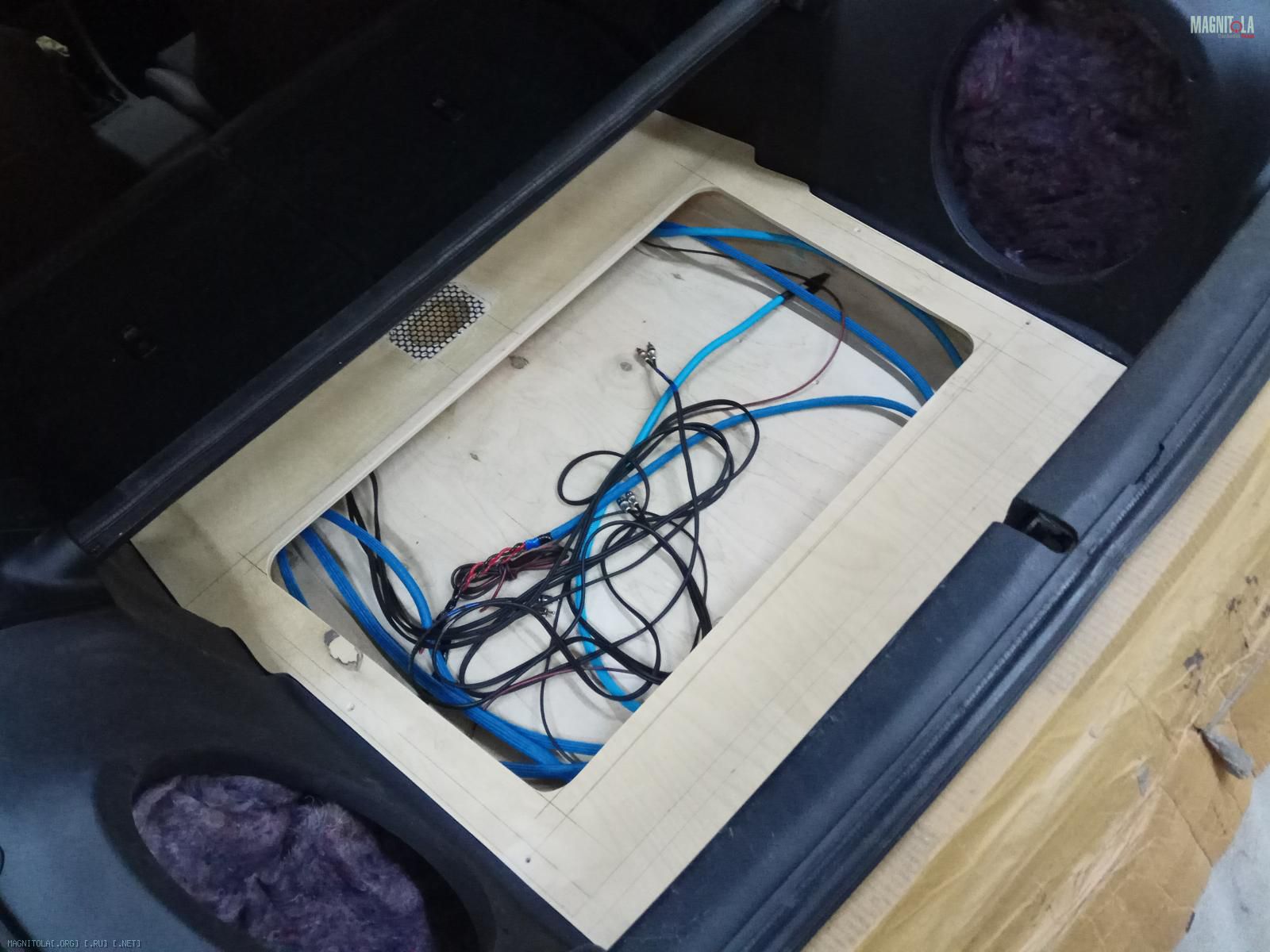

Изготовление декоративной крышки фальшпола.

Вложение 1193868Вложение 1193870Вложение 1193872Вложение 1193874Вложение 1193876Вложение 1193878Вложение 1193880Вложение 1193882Вложение 1193884Вложение 1193886

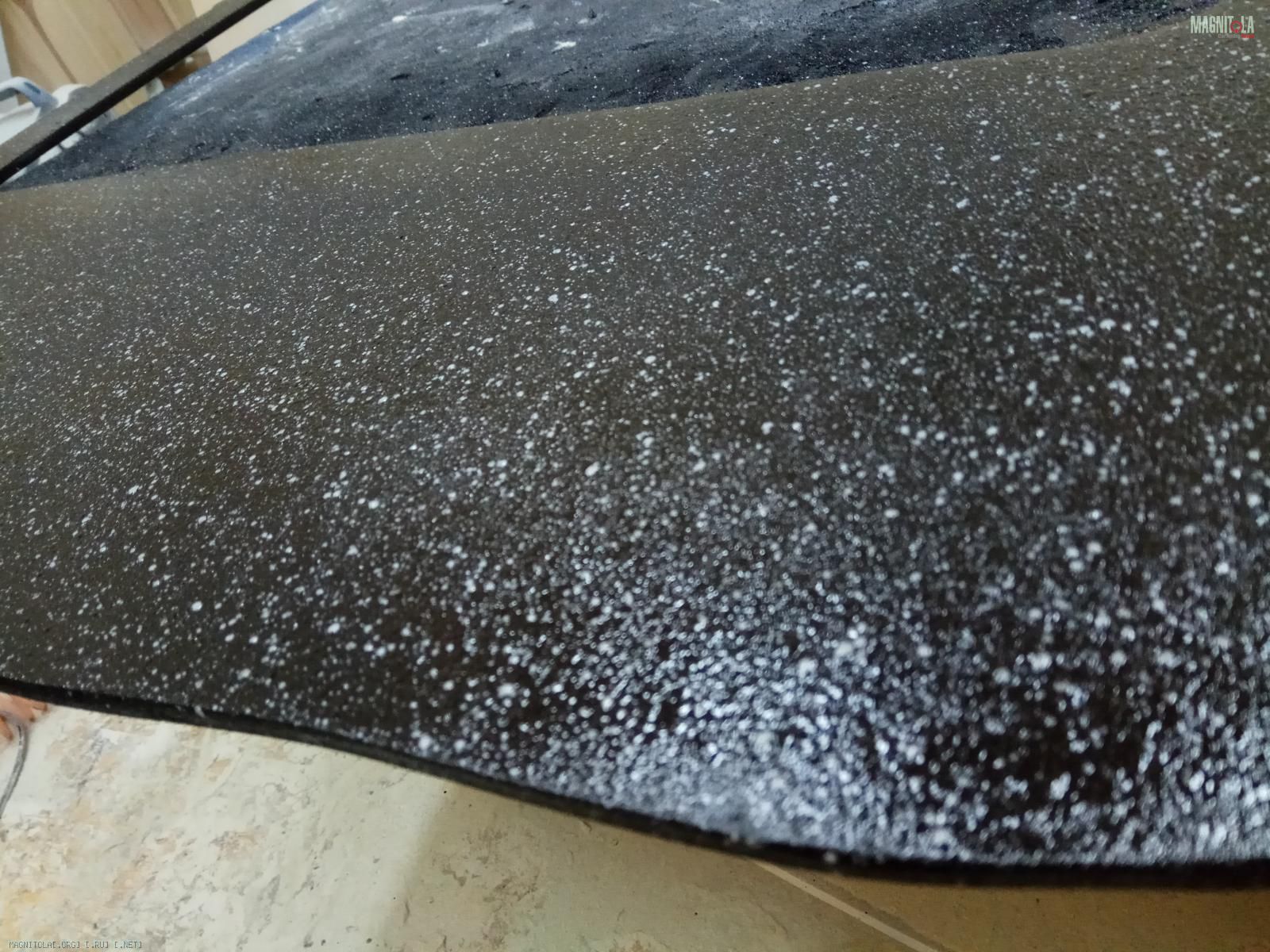

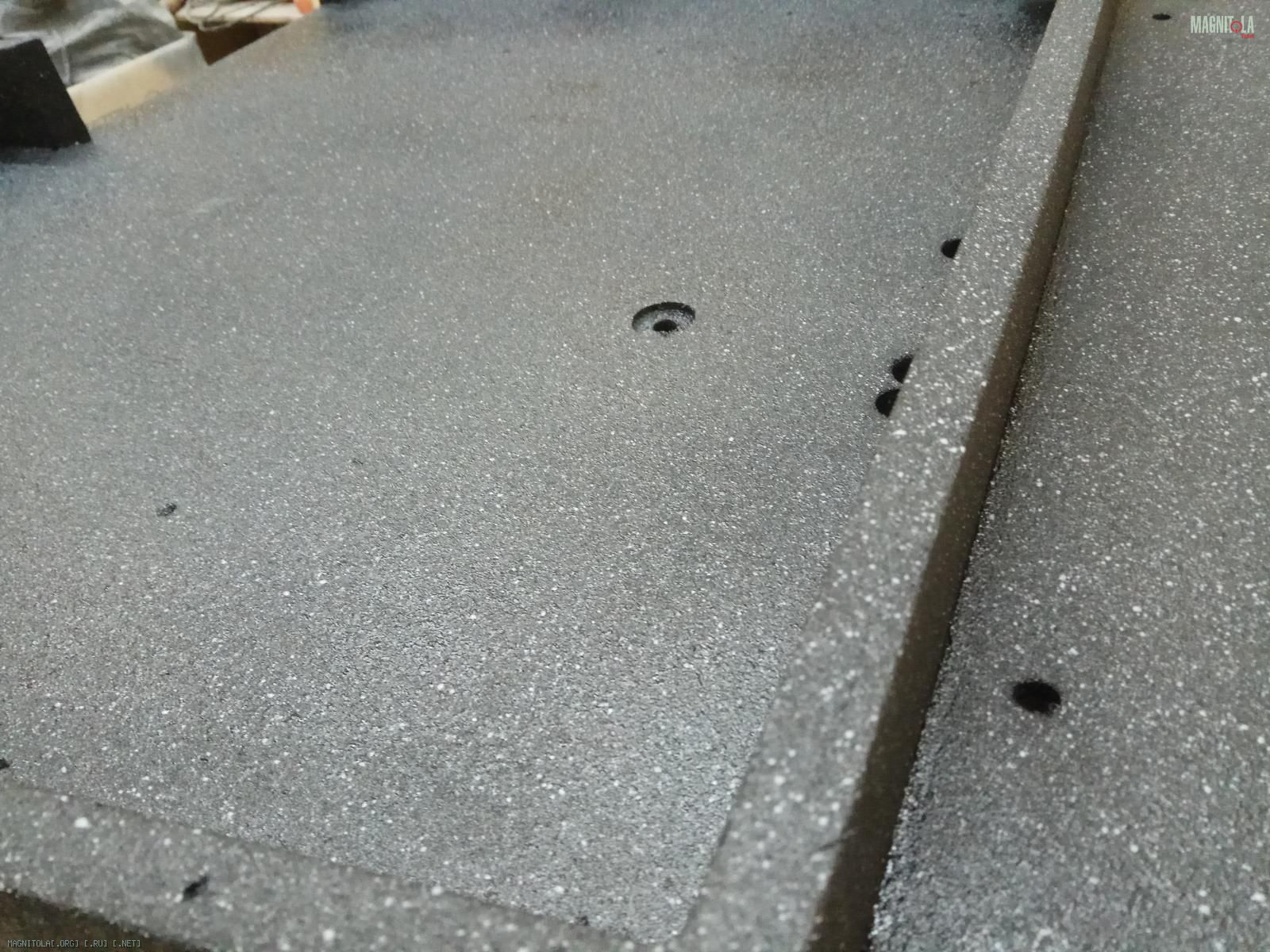

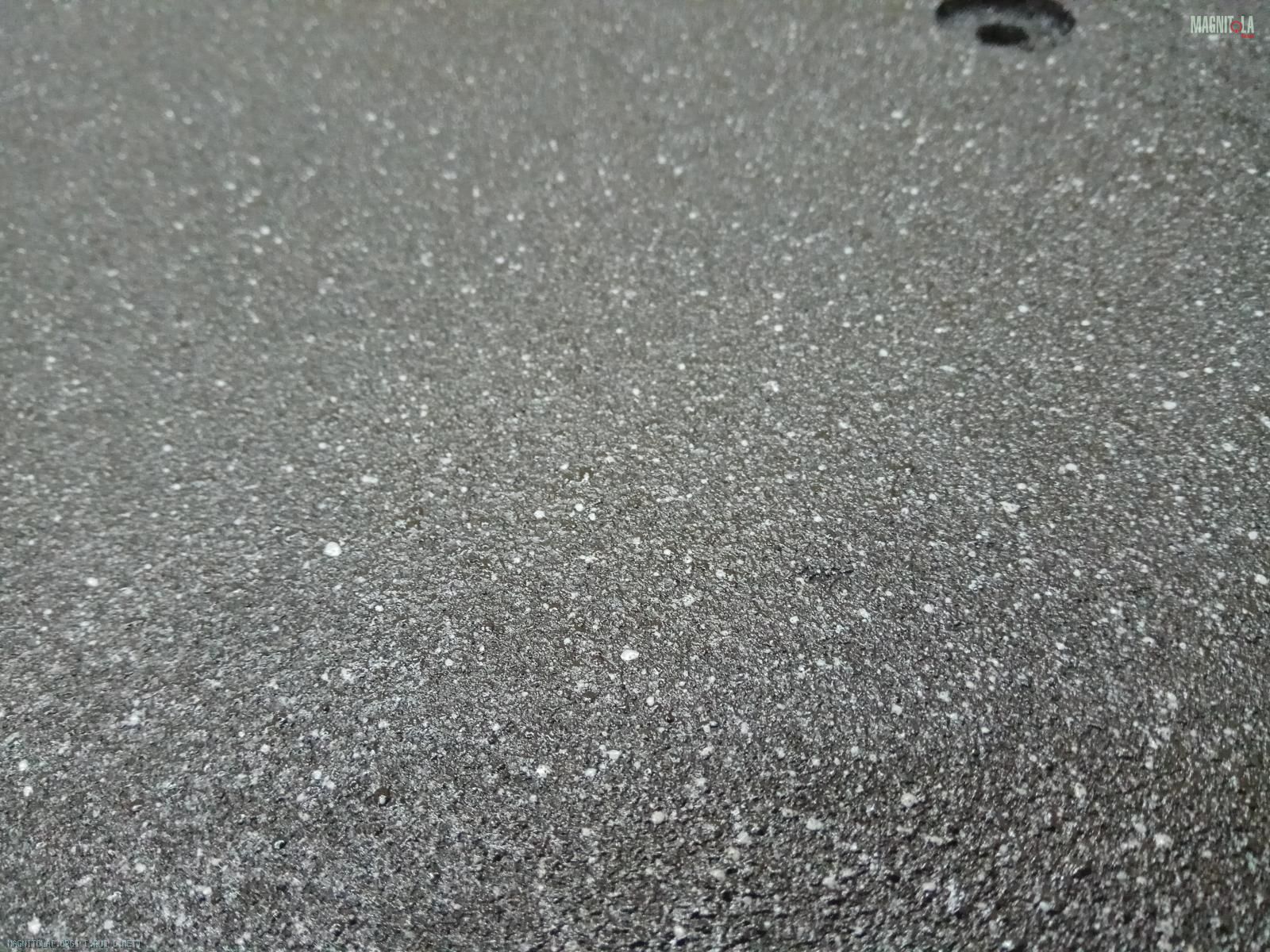

Покраска фальшпола...

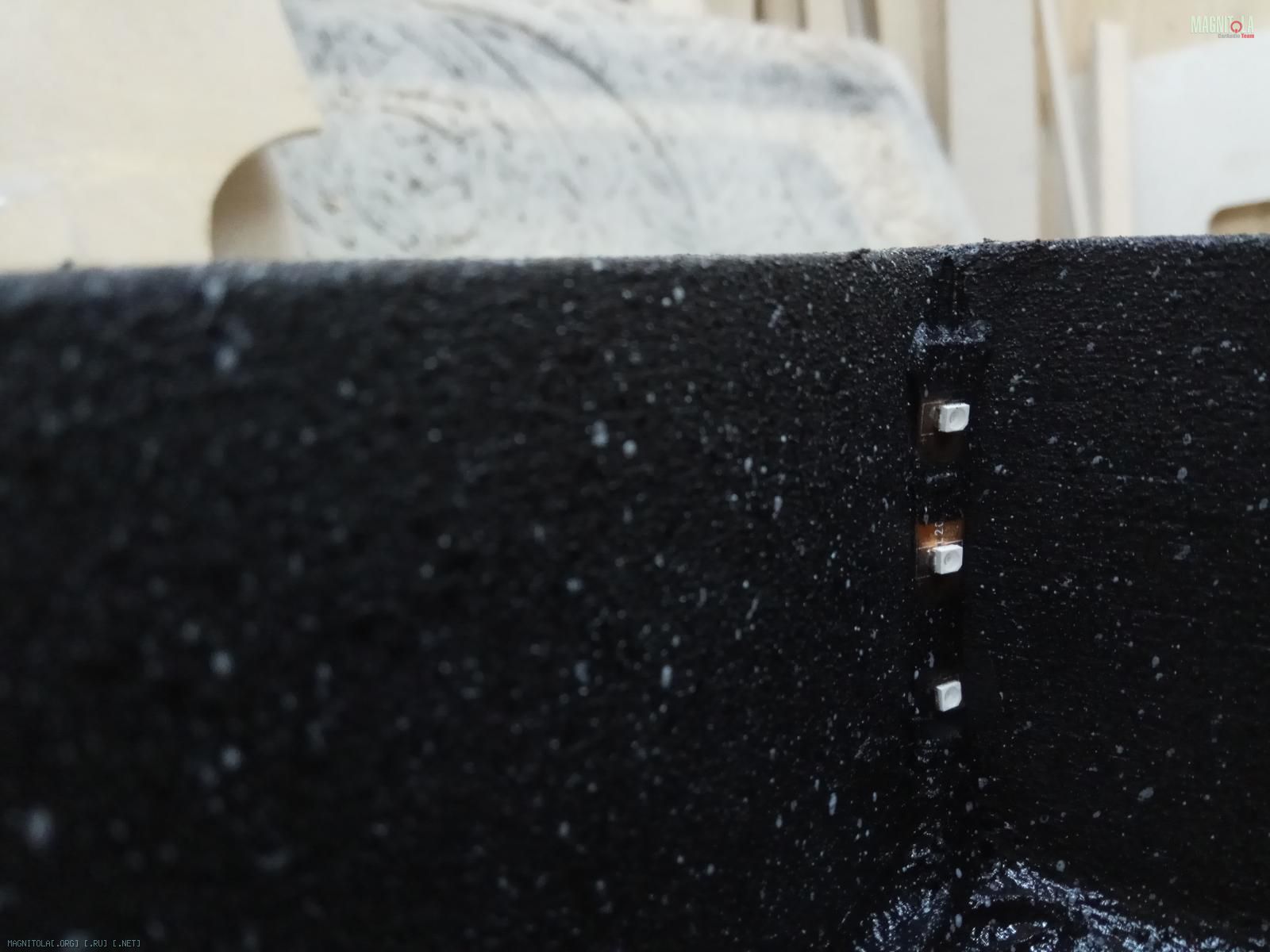

Подсветка по 4-м углам
Вложение 1193888Вложение 1193890Вложение 1193892Вложение 1193894Вложение 1193896Вложение 1193898Вложение 1193900

Toyota Celica GT
Начало компоновки в фальшполе...

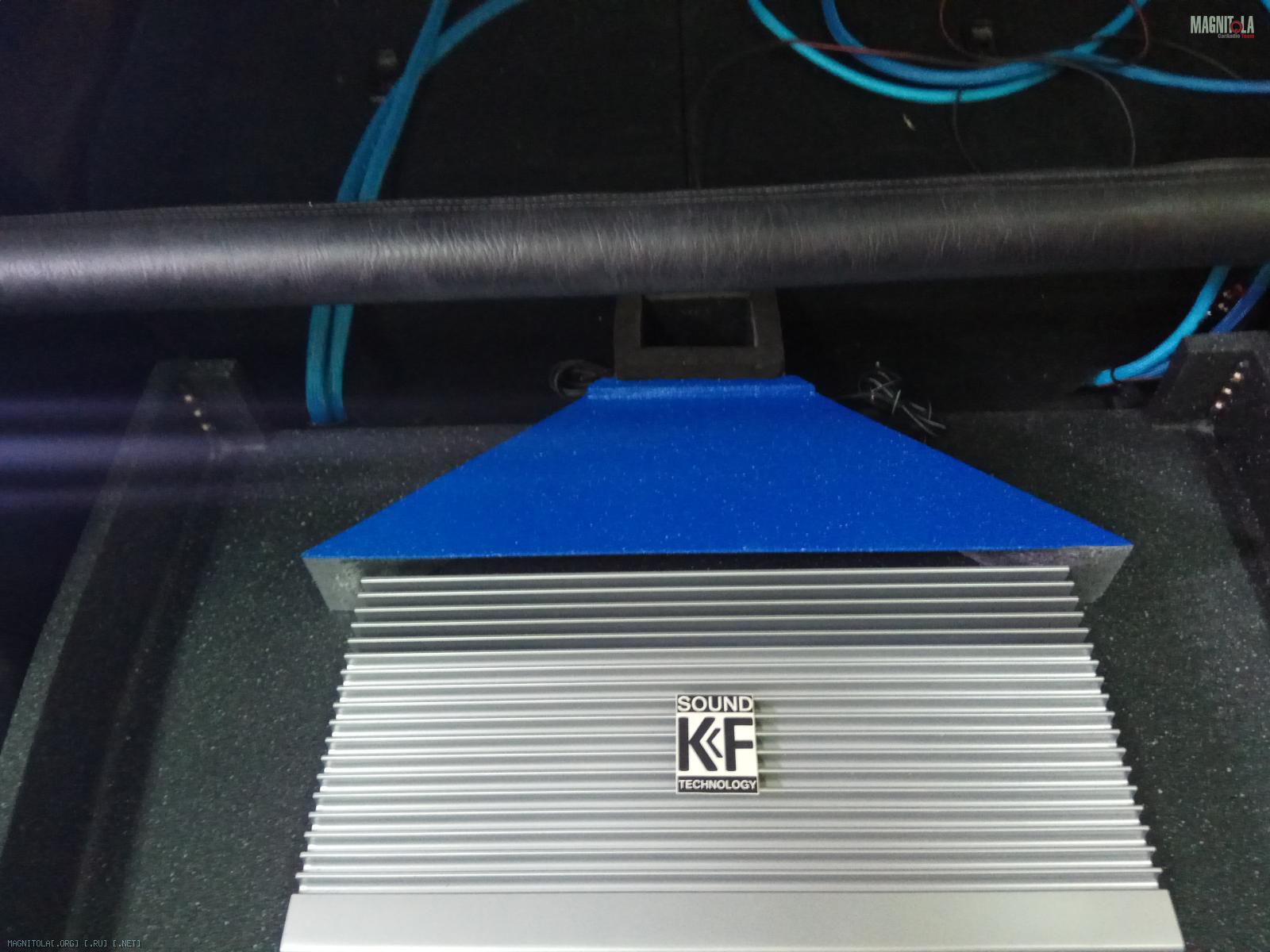

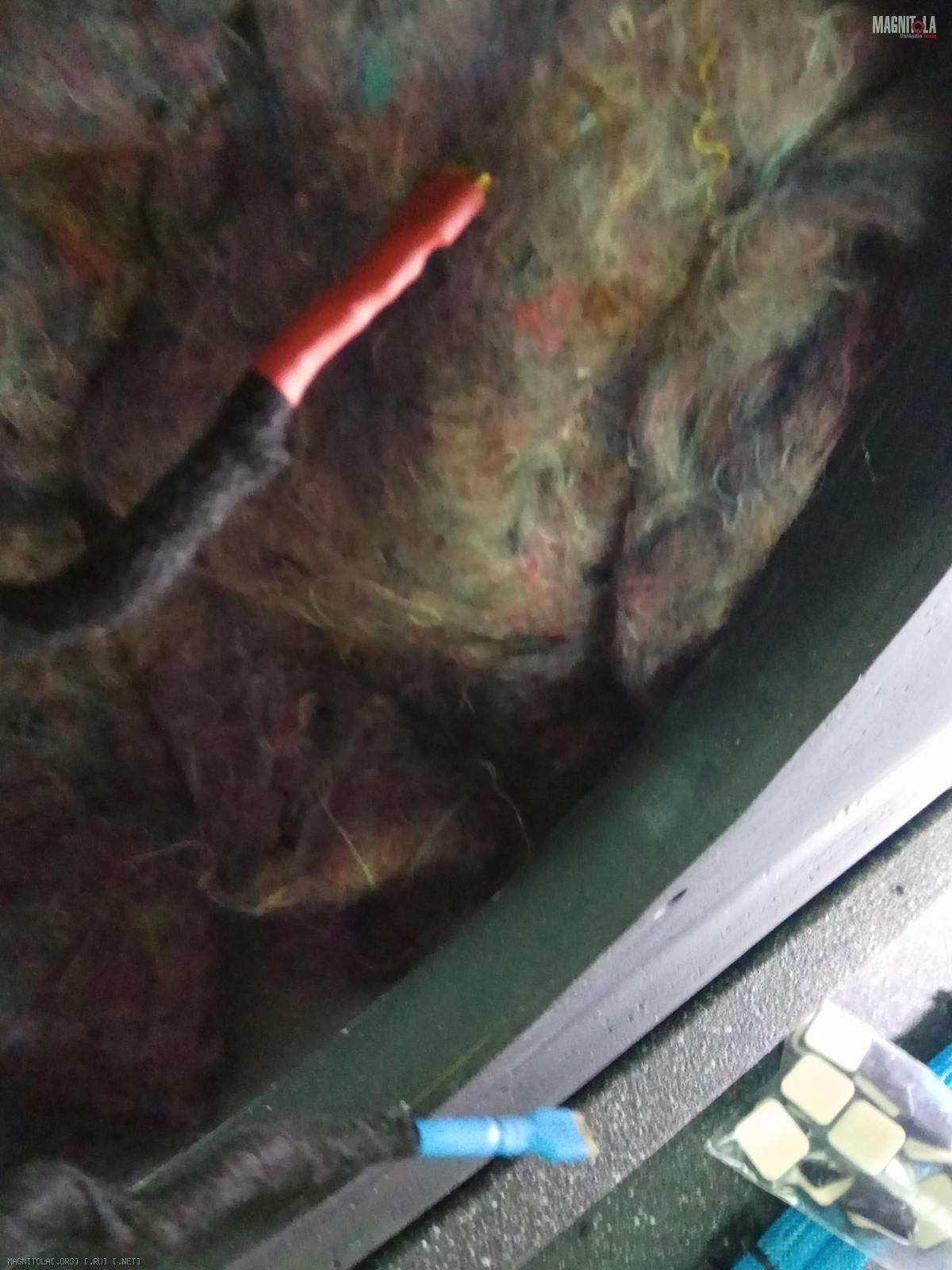

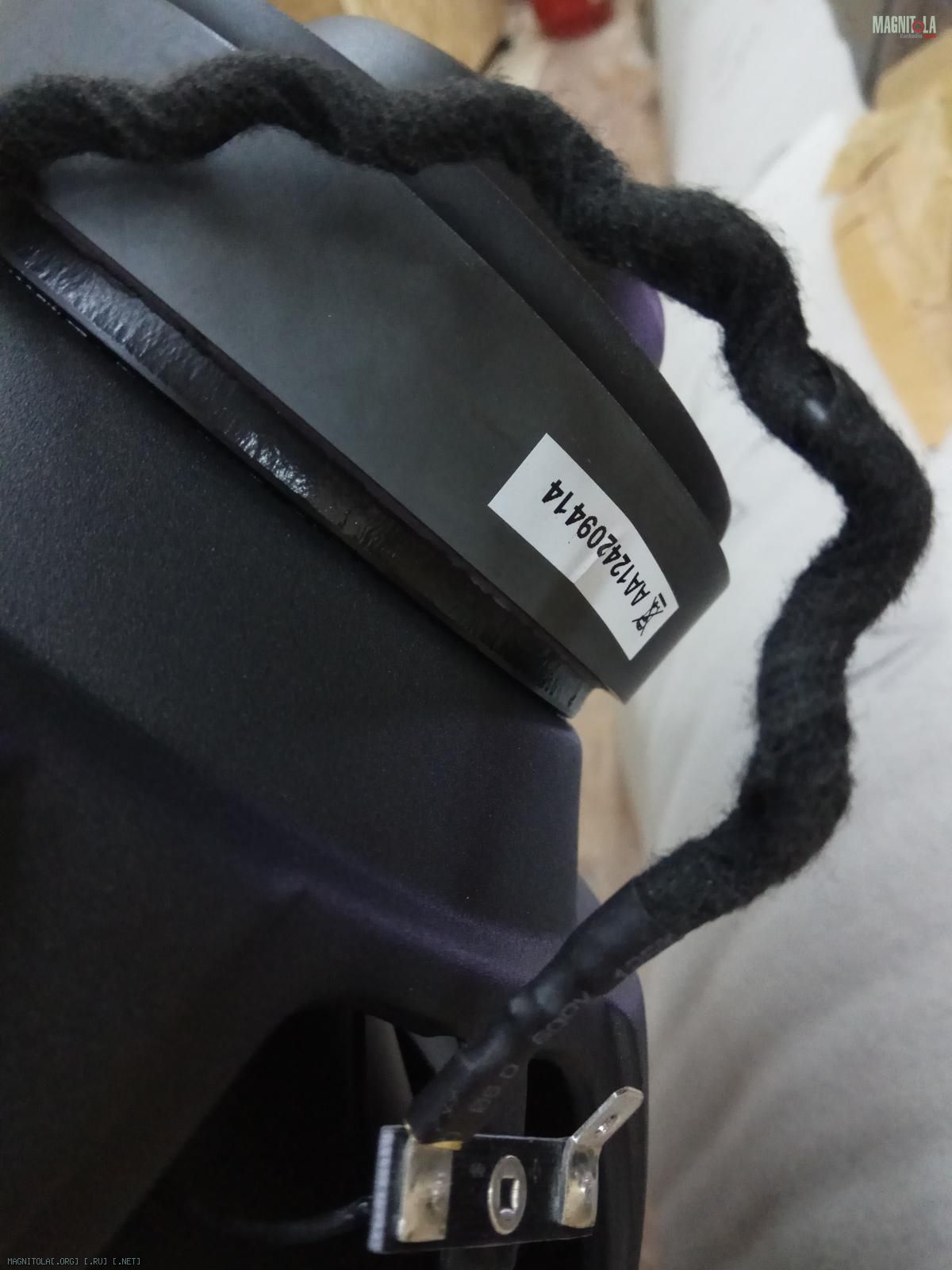

Подключение сабвуферов...
Вложение 1194080Вложение 1194082Вложение 1194084Вложение 1194086Вложение 1194088Вложение 1194090Вложение 1194092

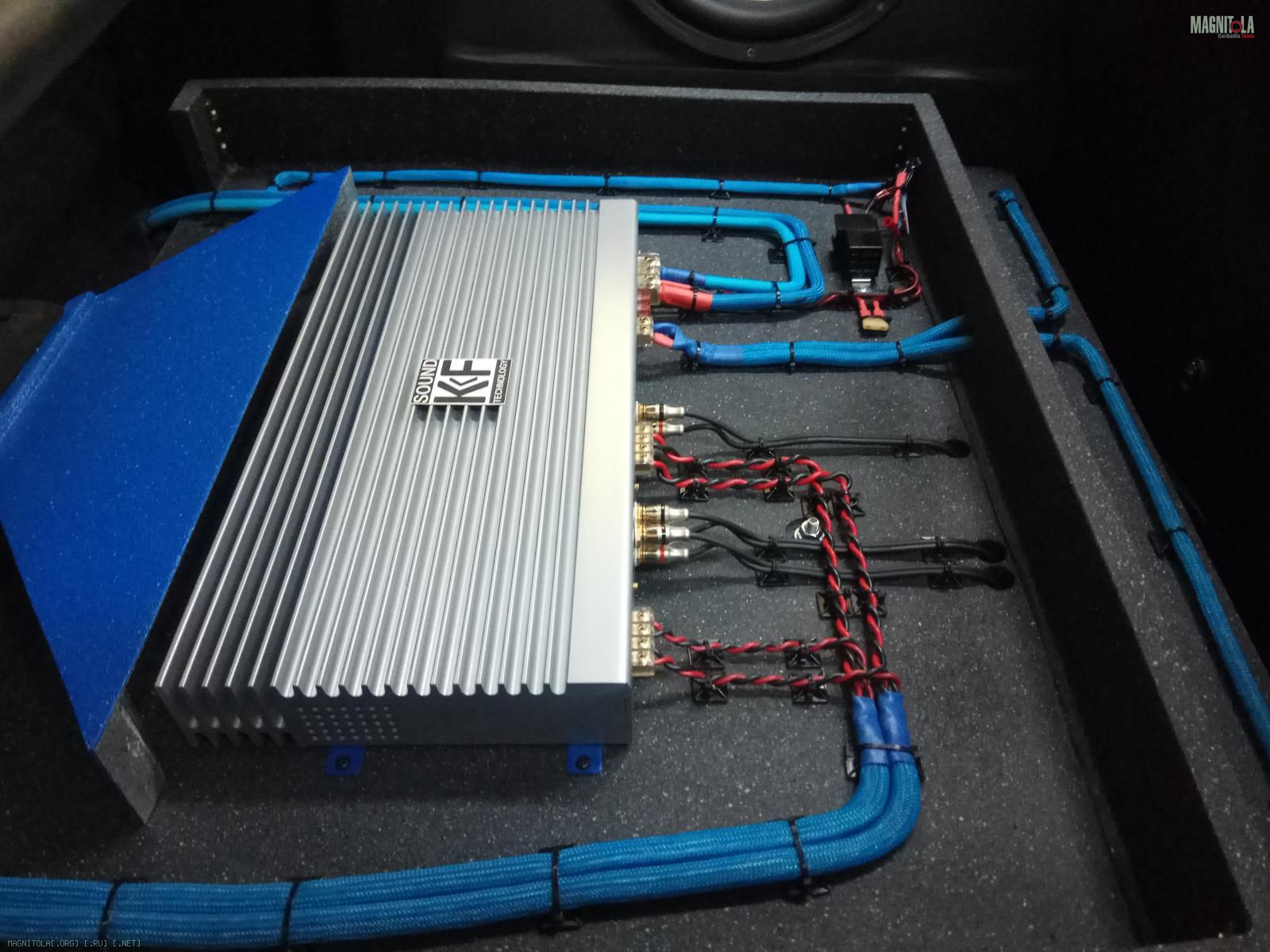

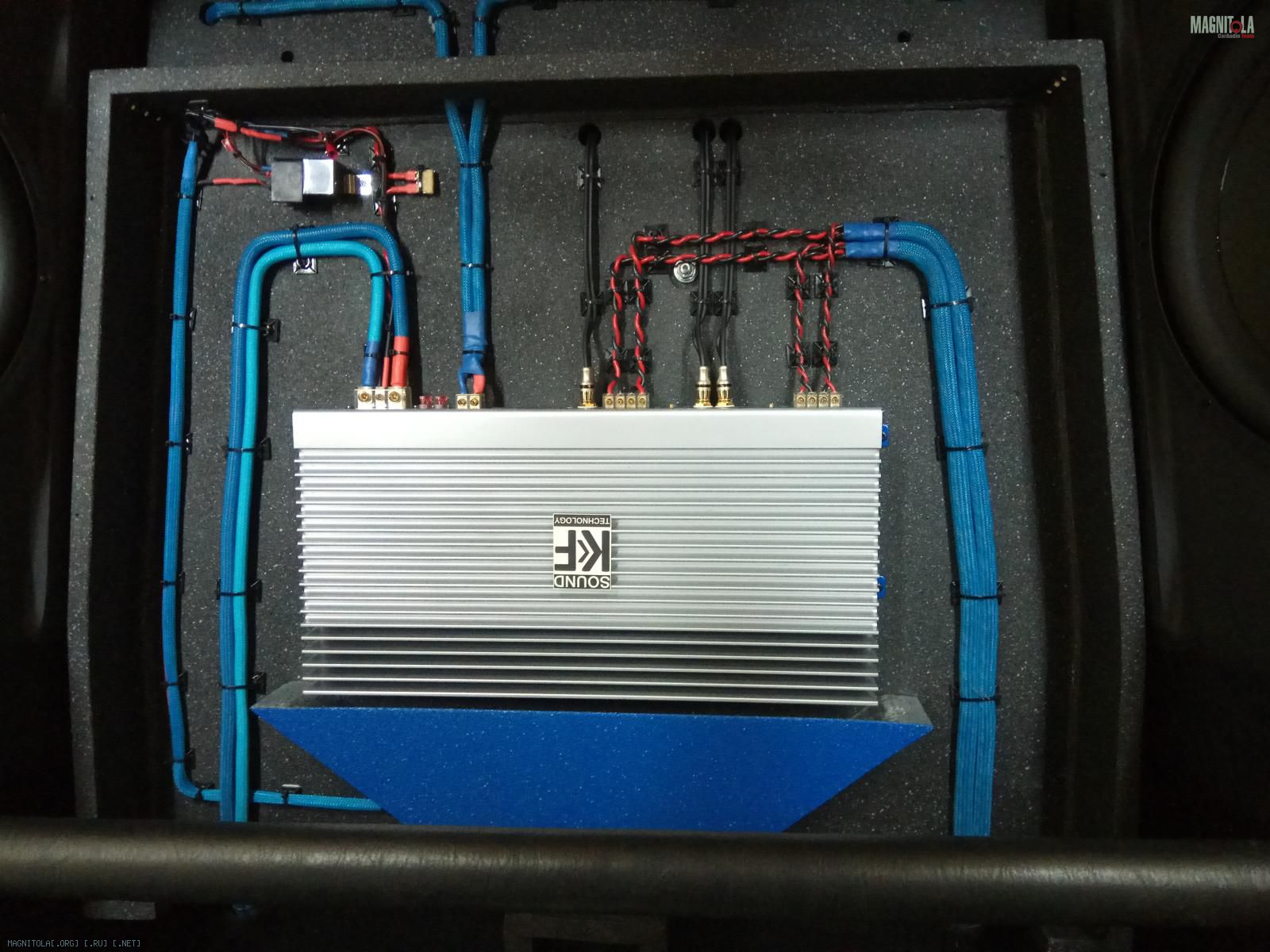

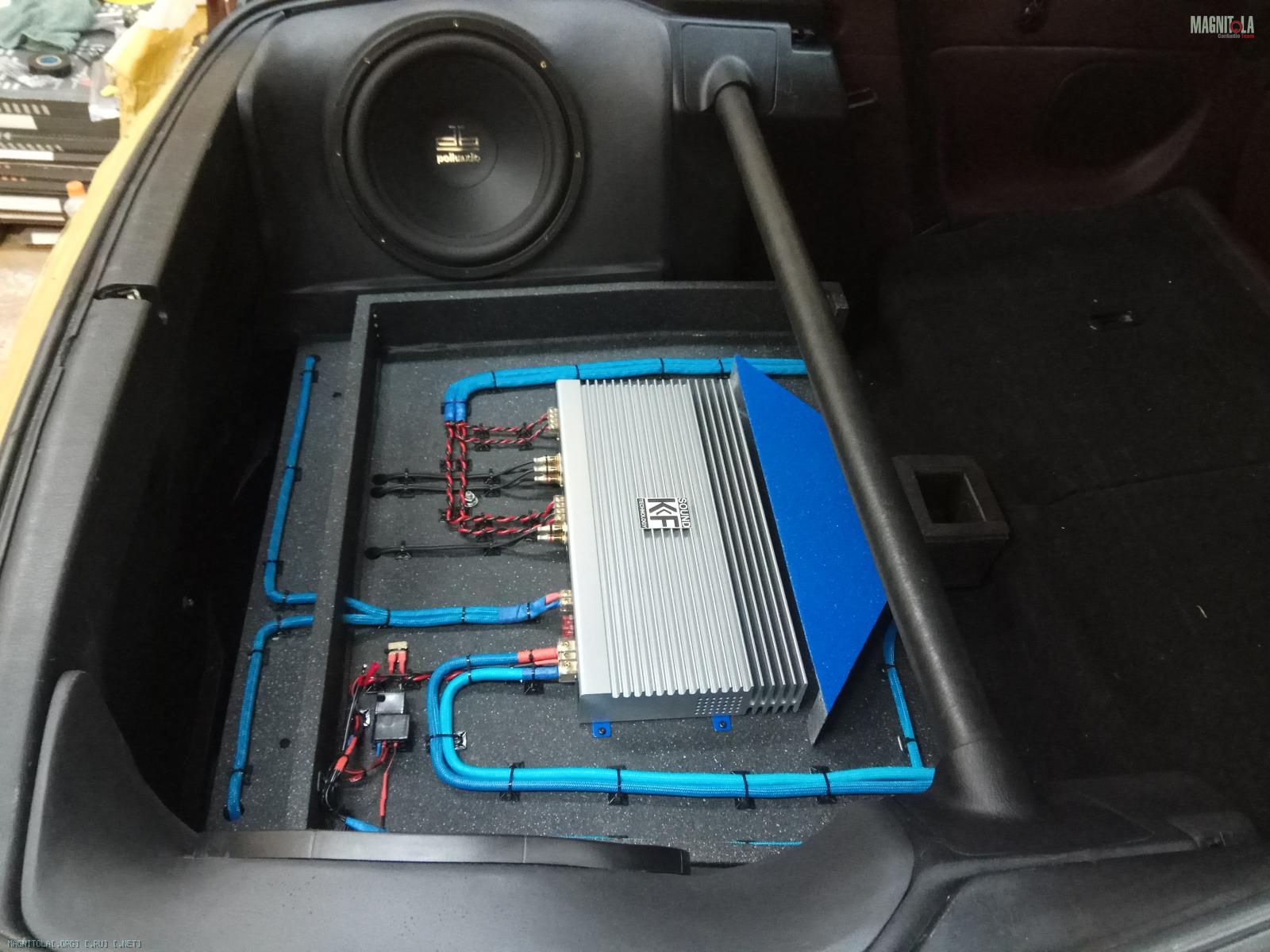

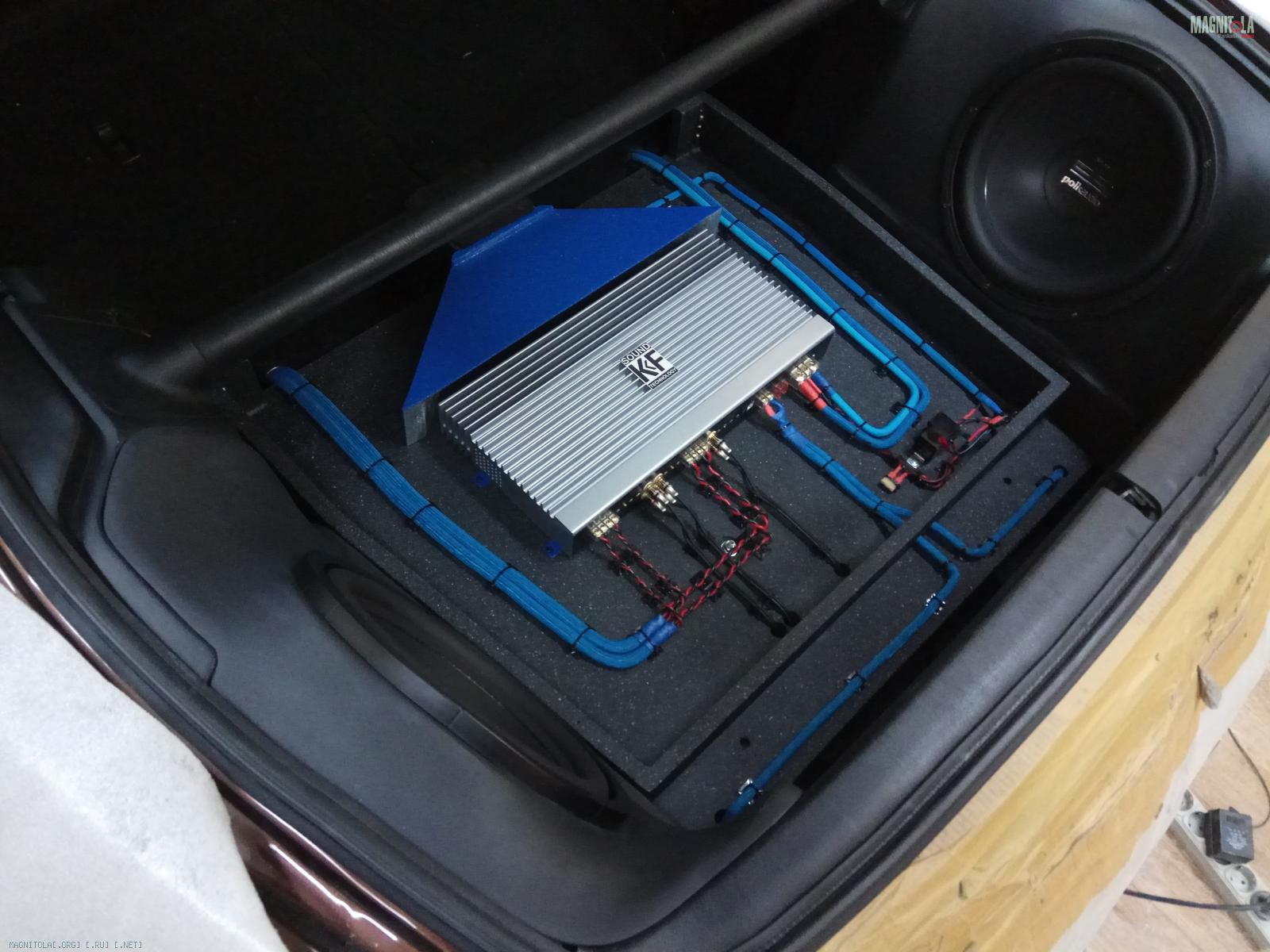

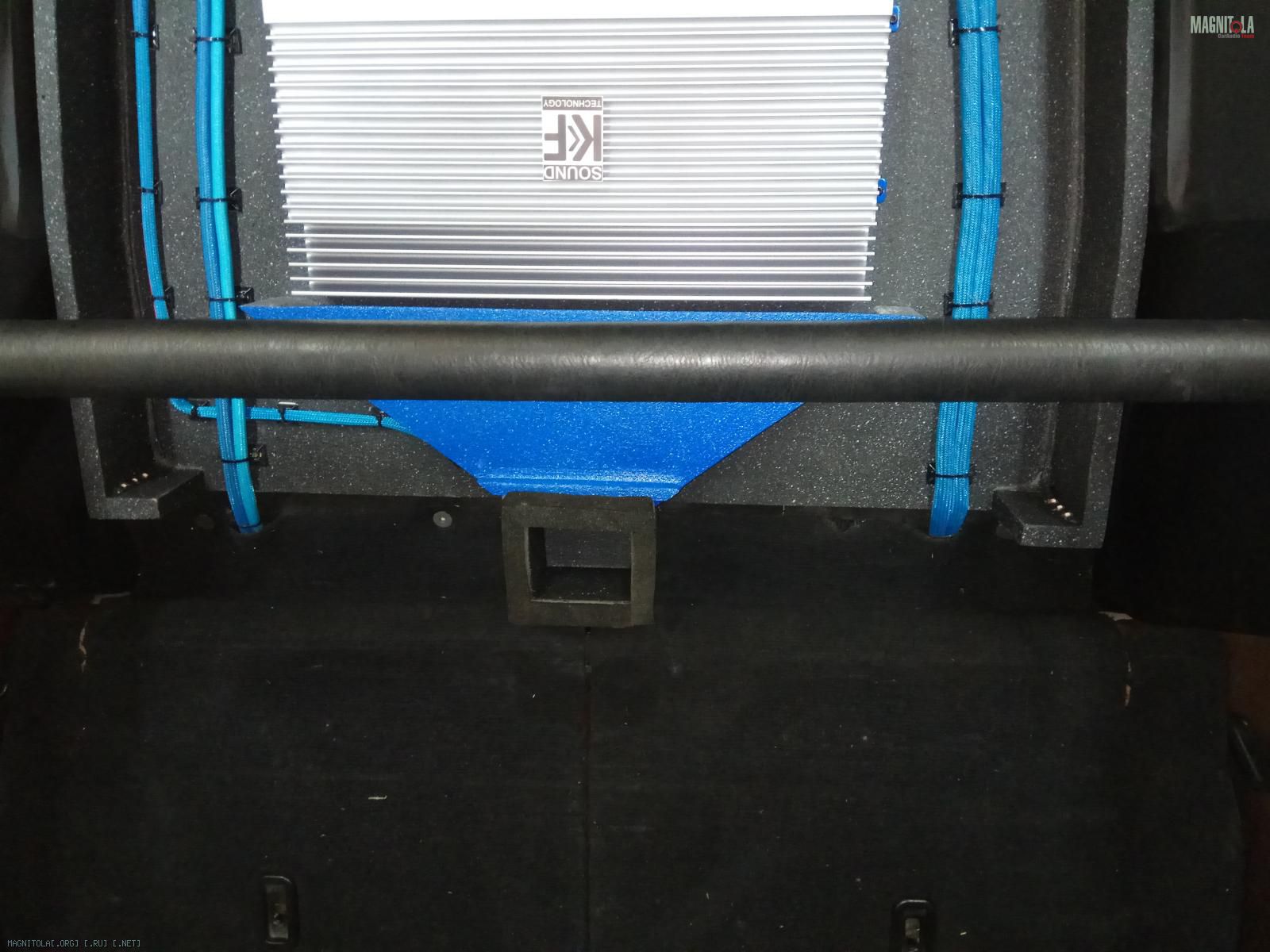

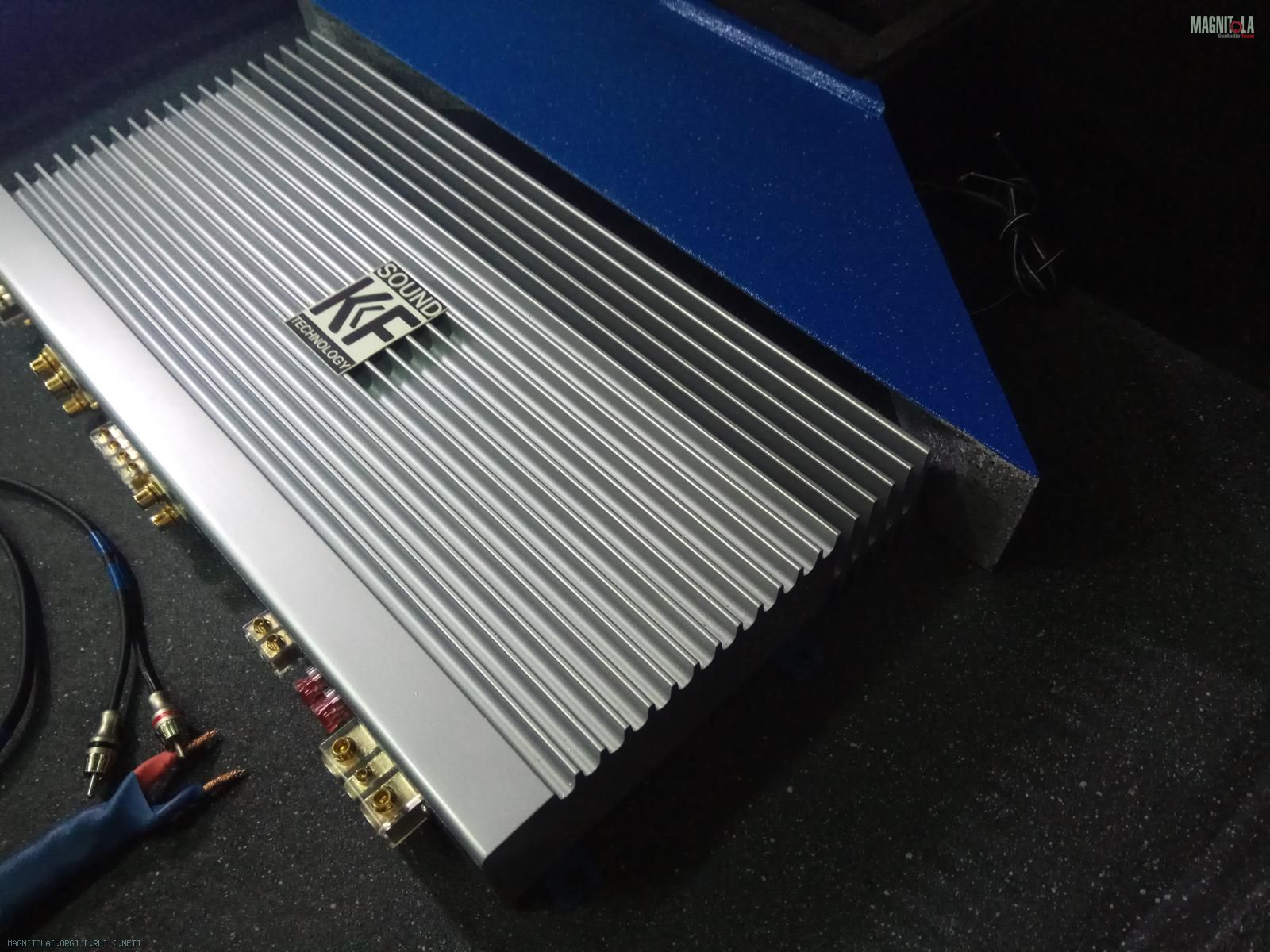

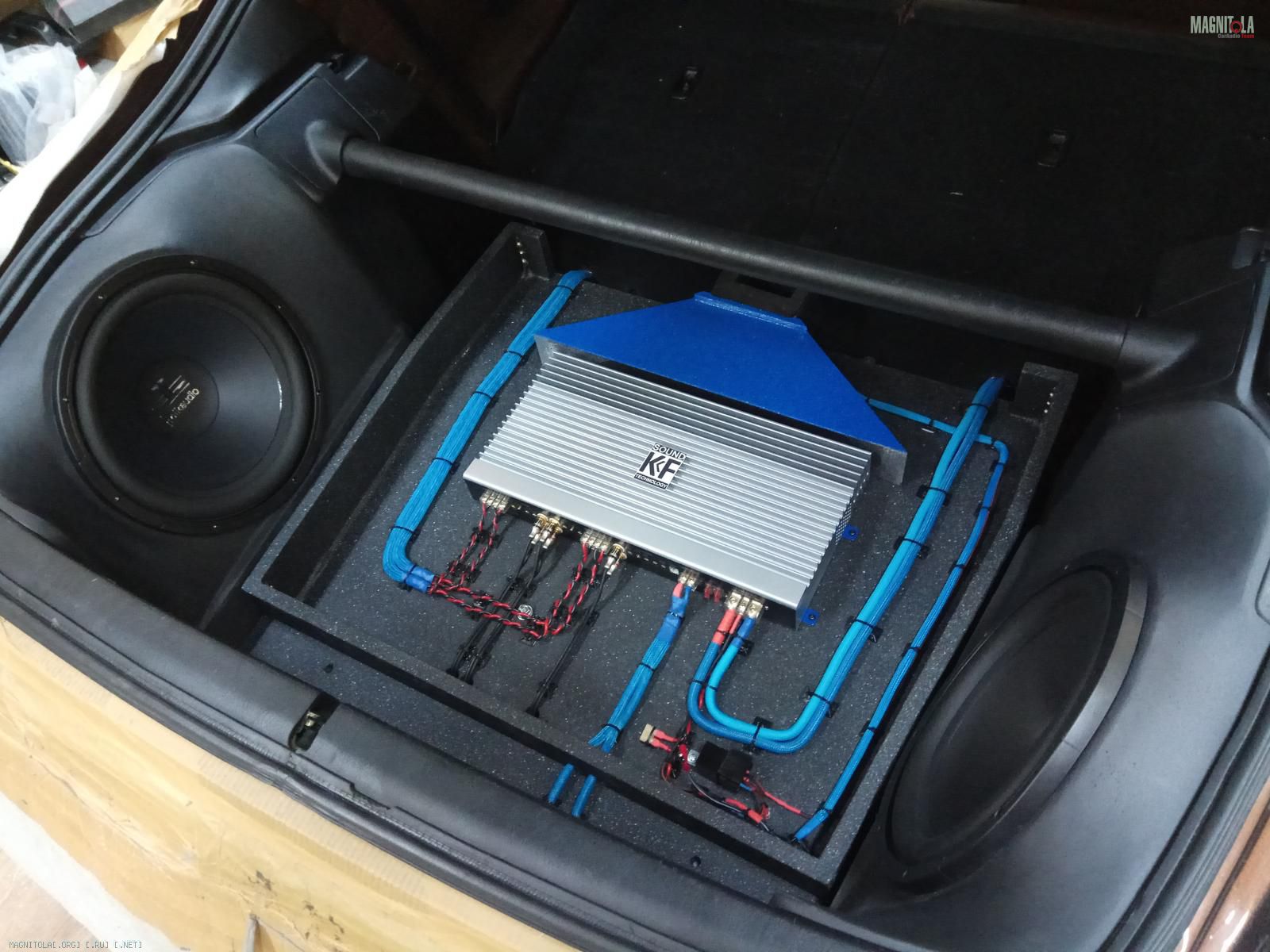

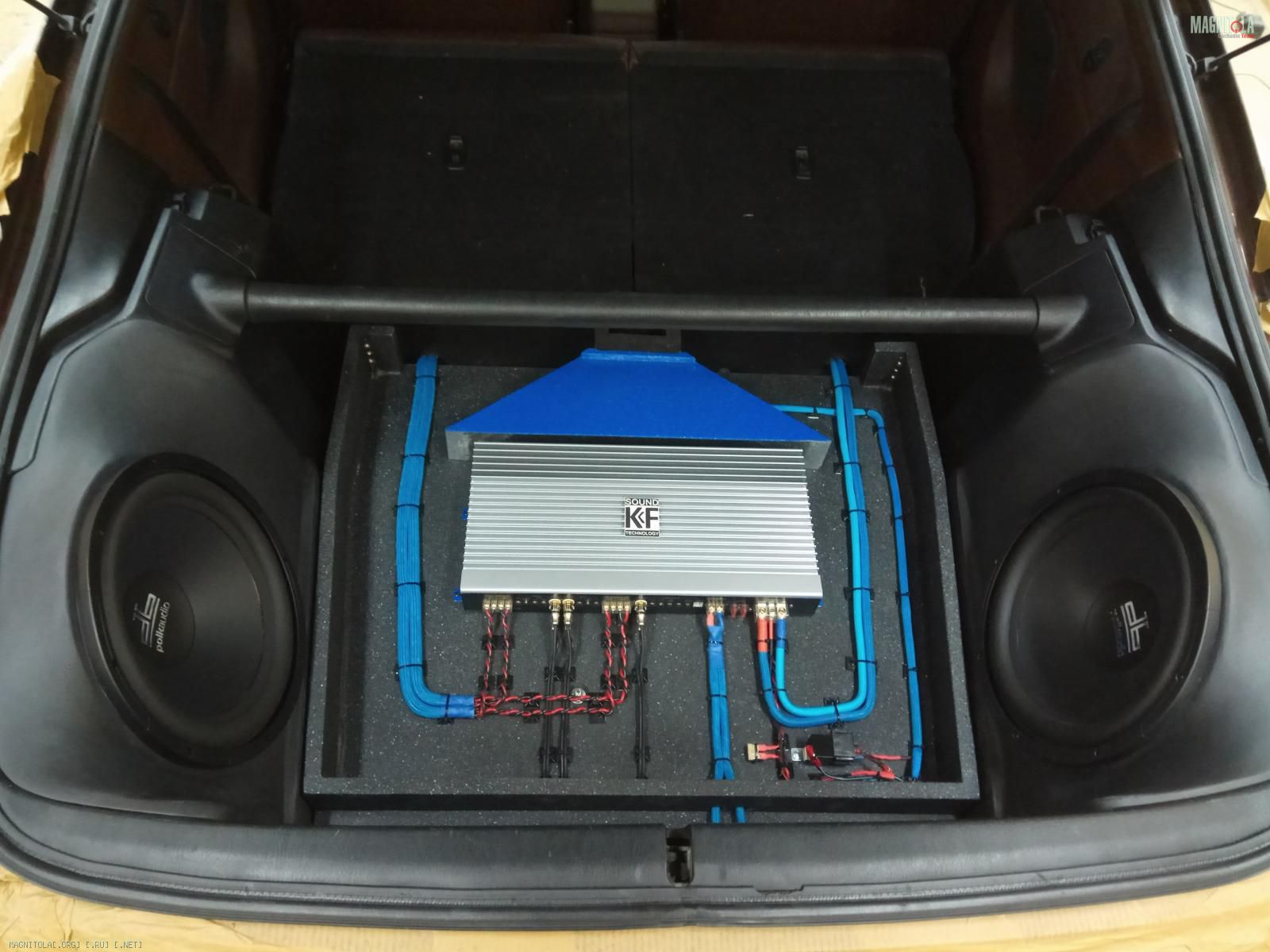

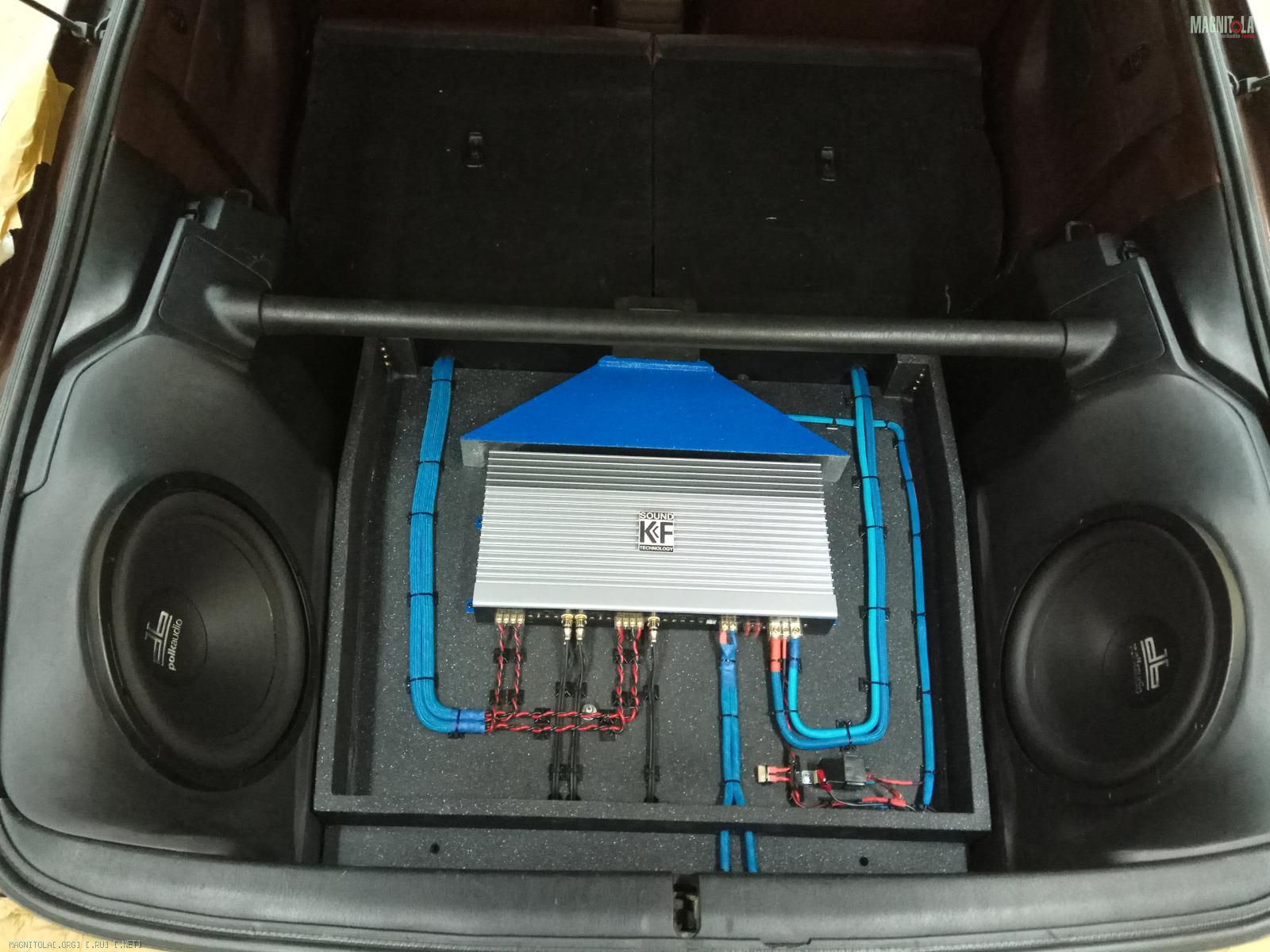

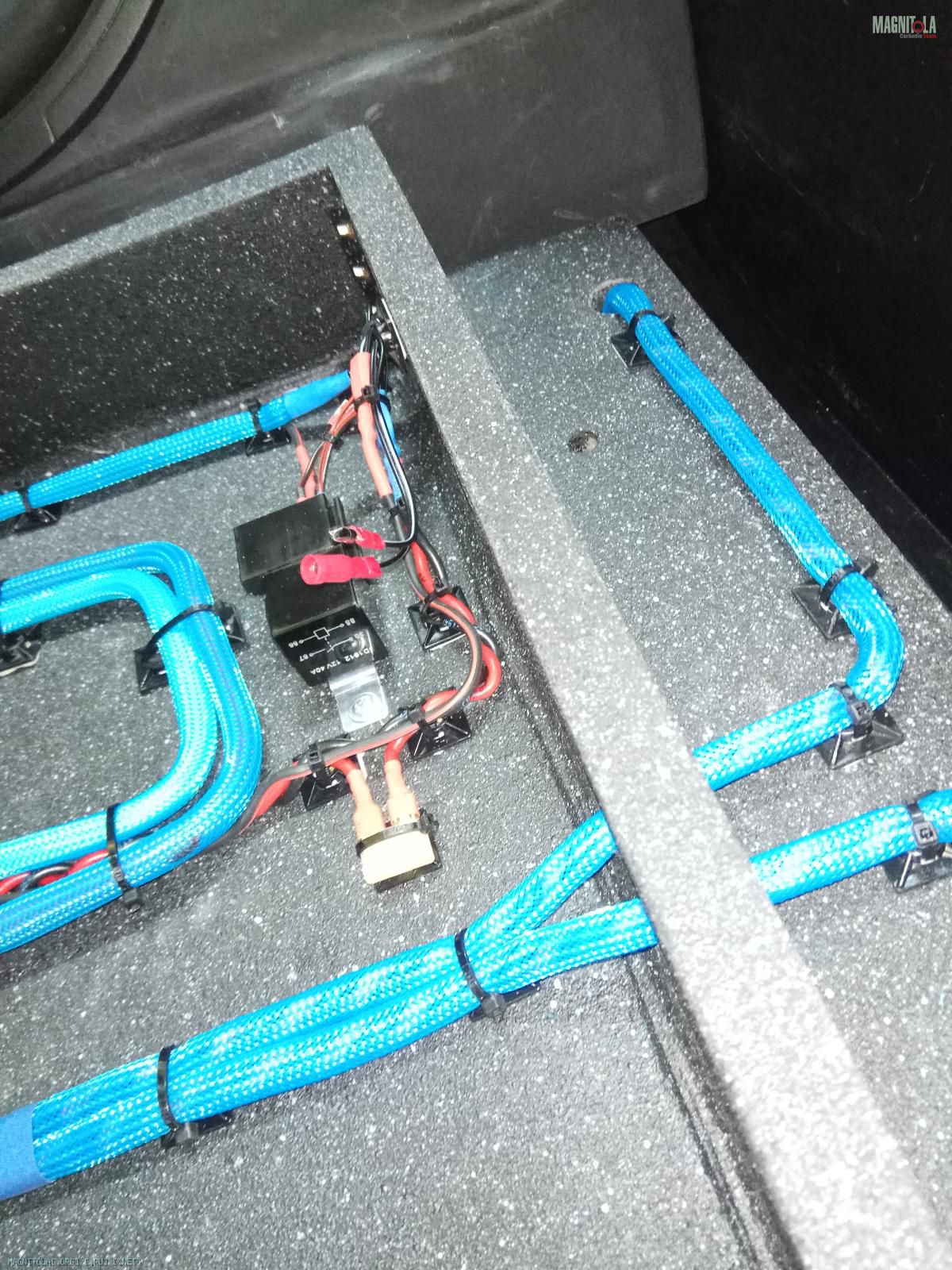

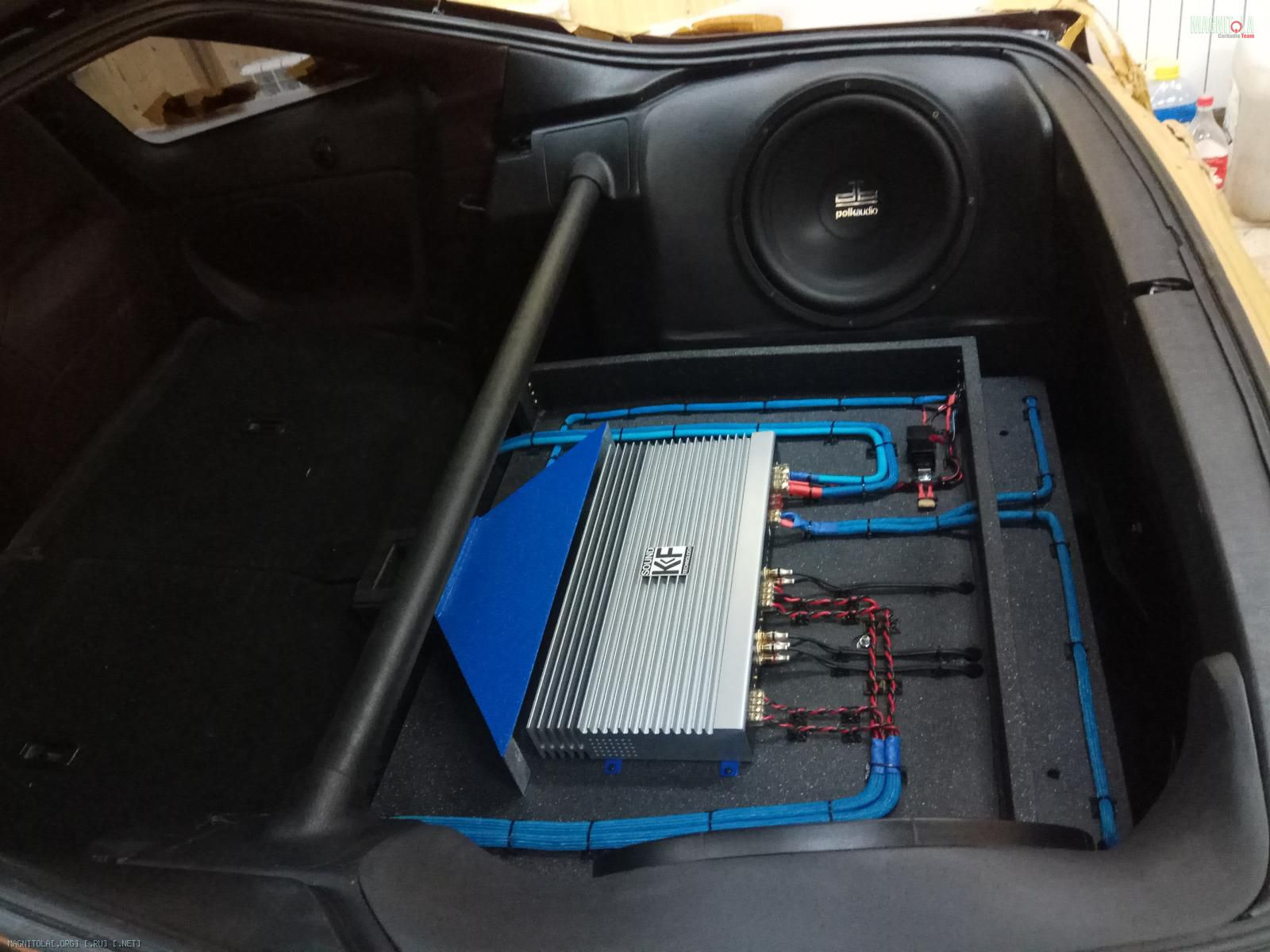

Разводка, подключение...
Вложение 1194094Вложение 1194096Вложение 1194098Вложение 1194100Вложение 1194102Вложение 1194104Вложение 1194106Вложение 1194108Вложение 1194110Вложение 1194112Вложение 1194114Вложение 1194116Вложение 1194118Вложение 1194120Вложение 1194122Вложение 1194124Вложение 1194126Вложение 1194128Вложение 1194130

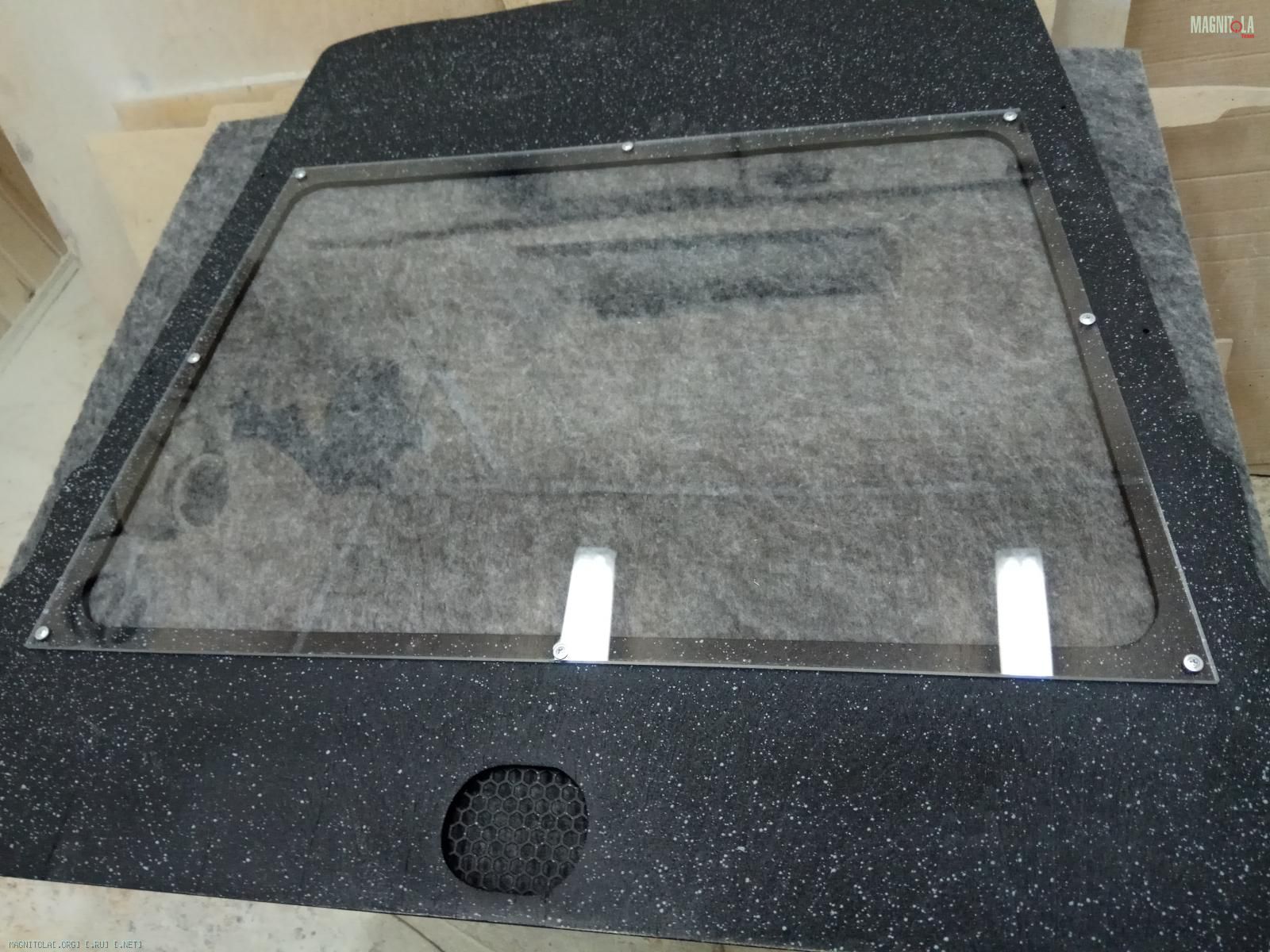

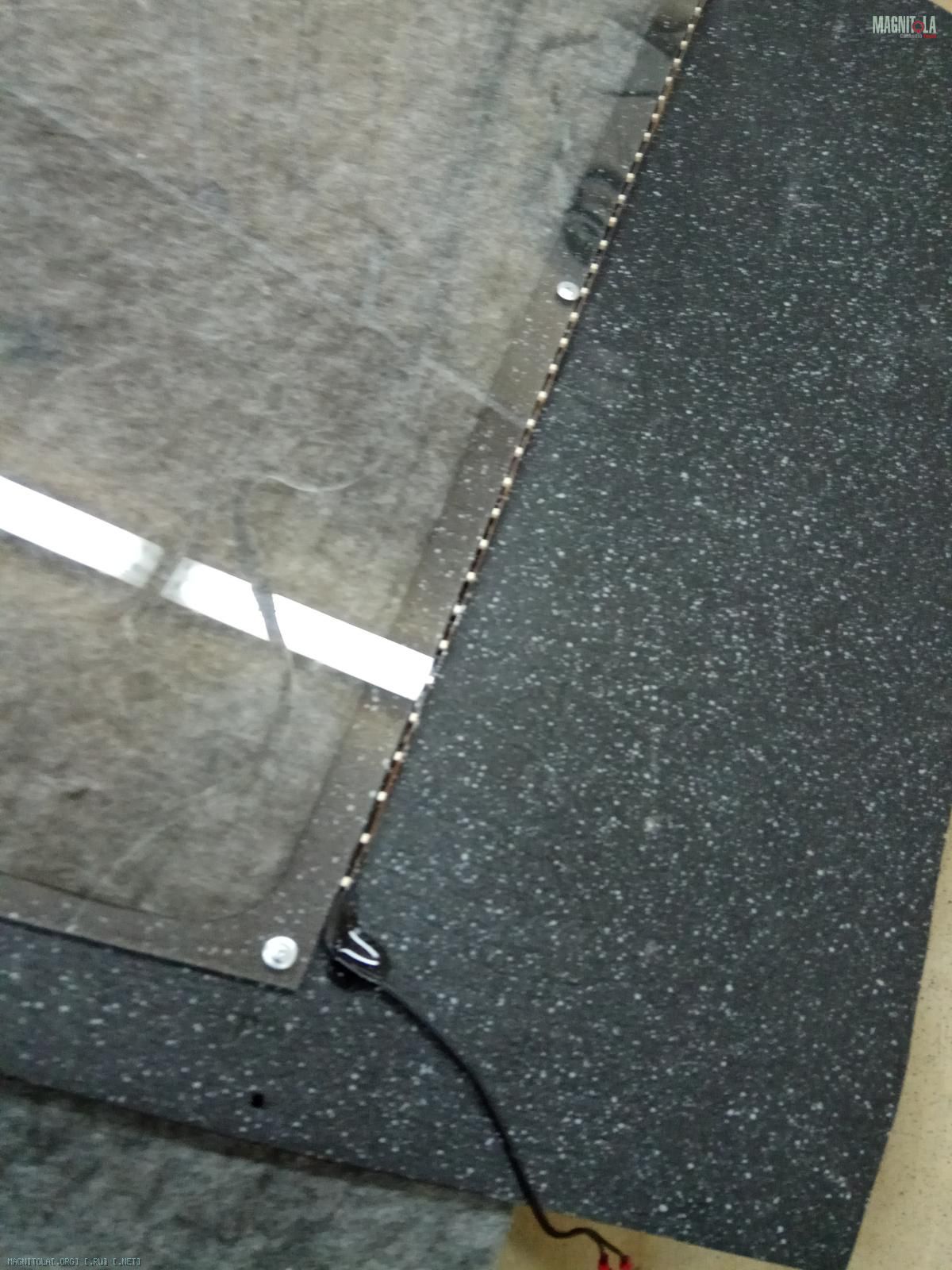

Установка оргстекла 6 мм...
Вложение 1194132Вложение 1194134Вложение 1194136

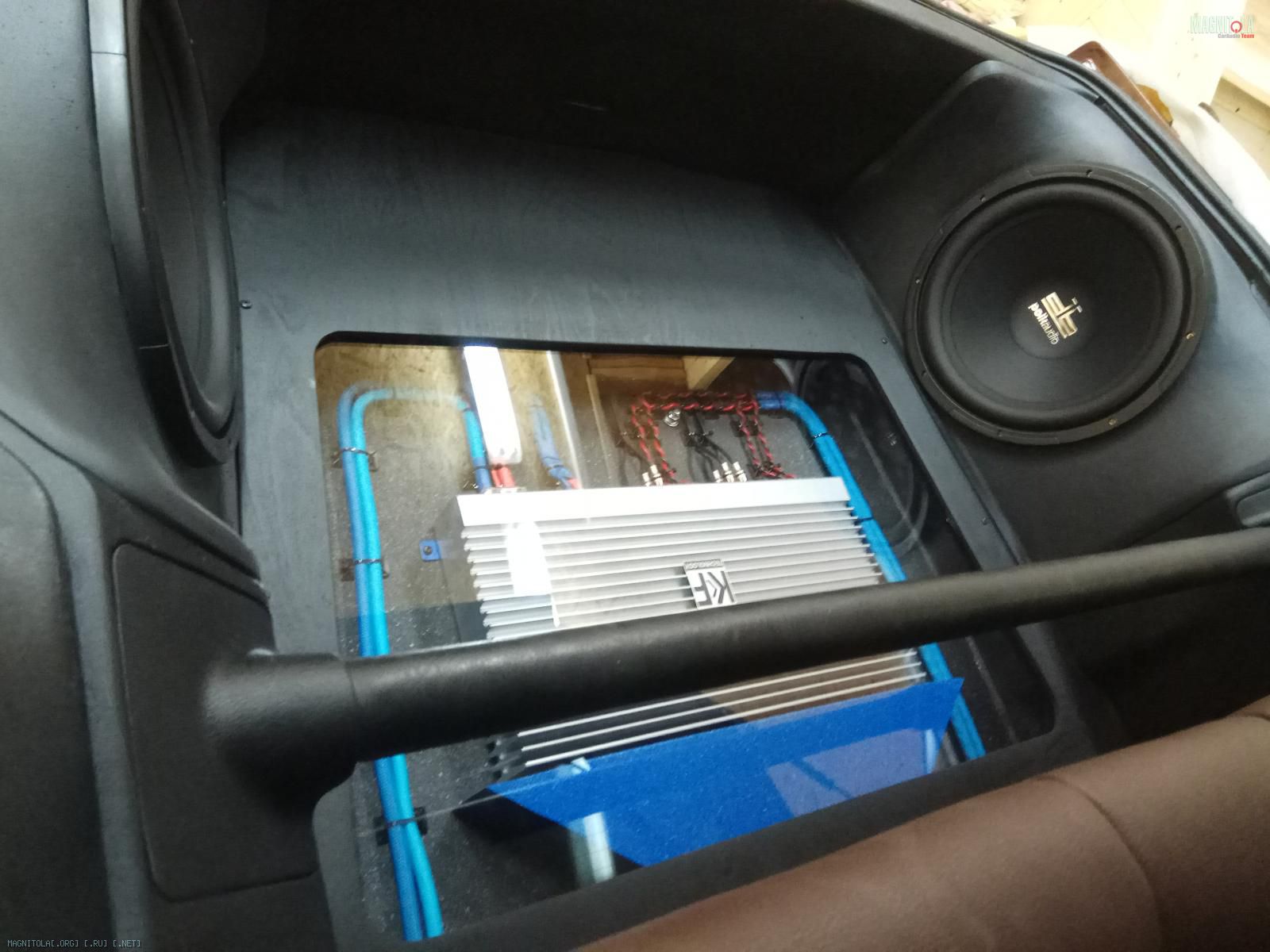

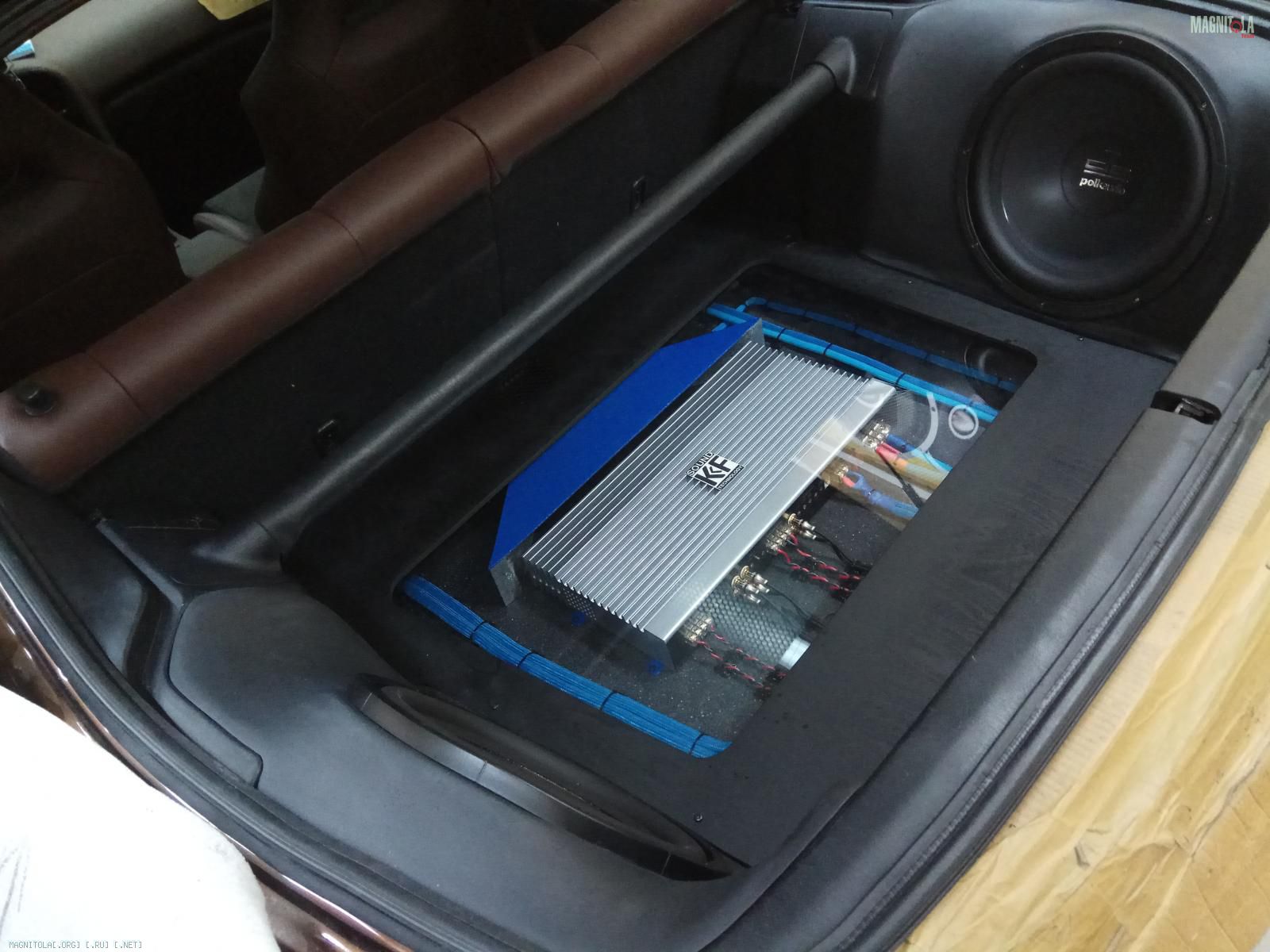

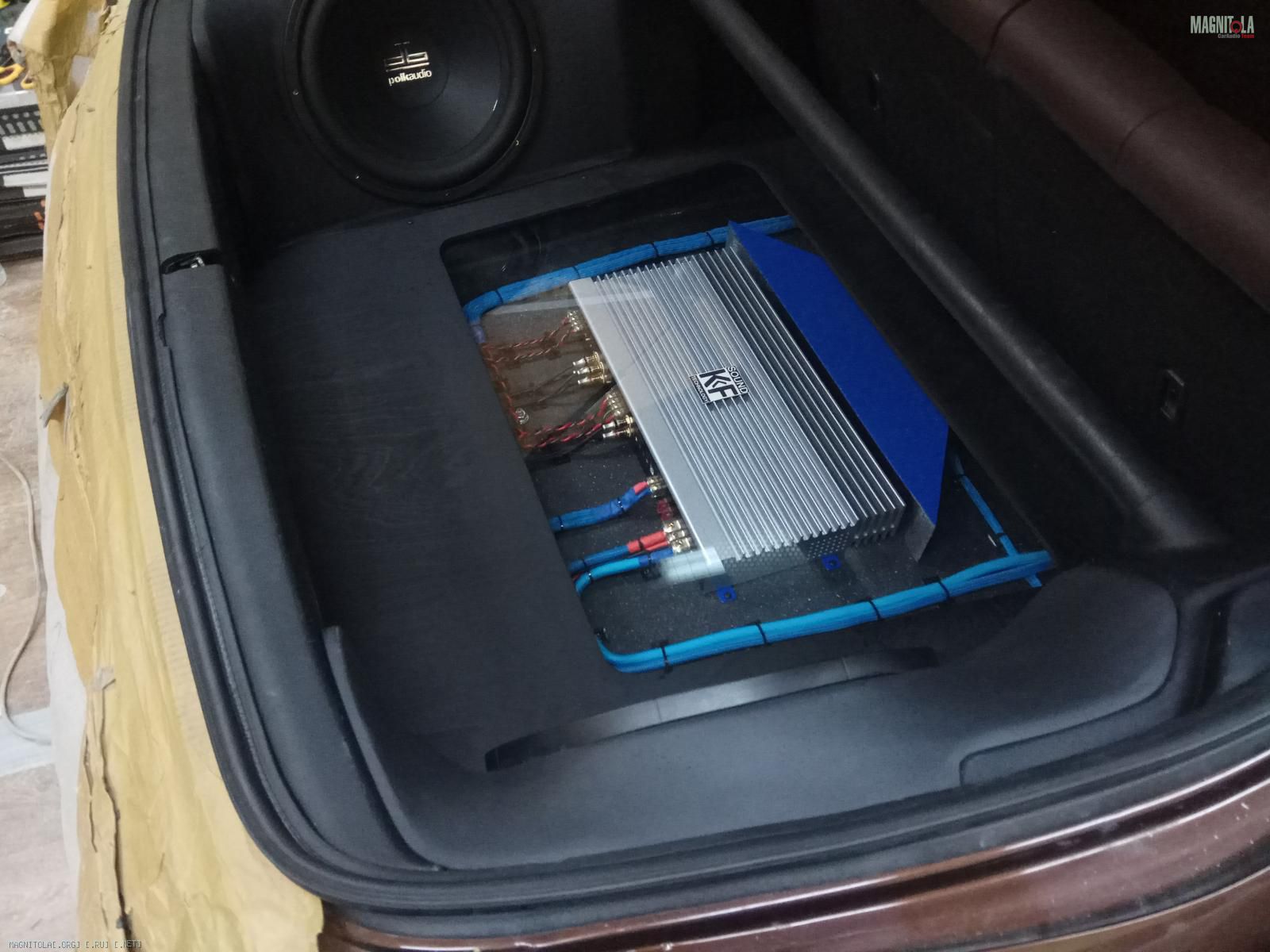

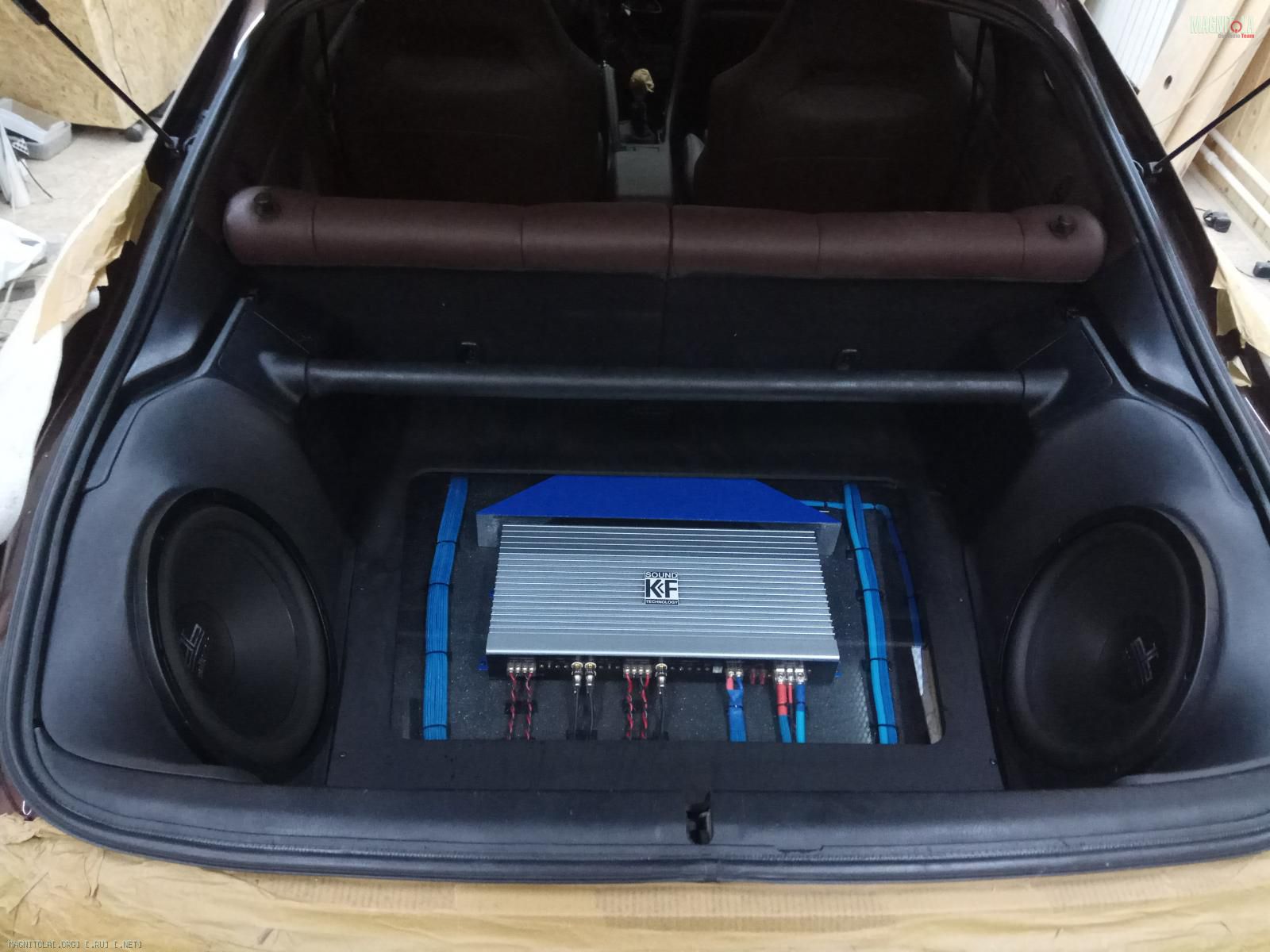

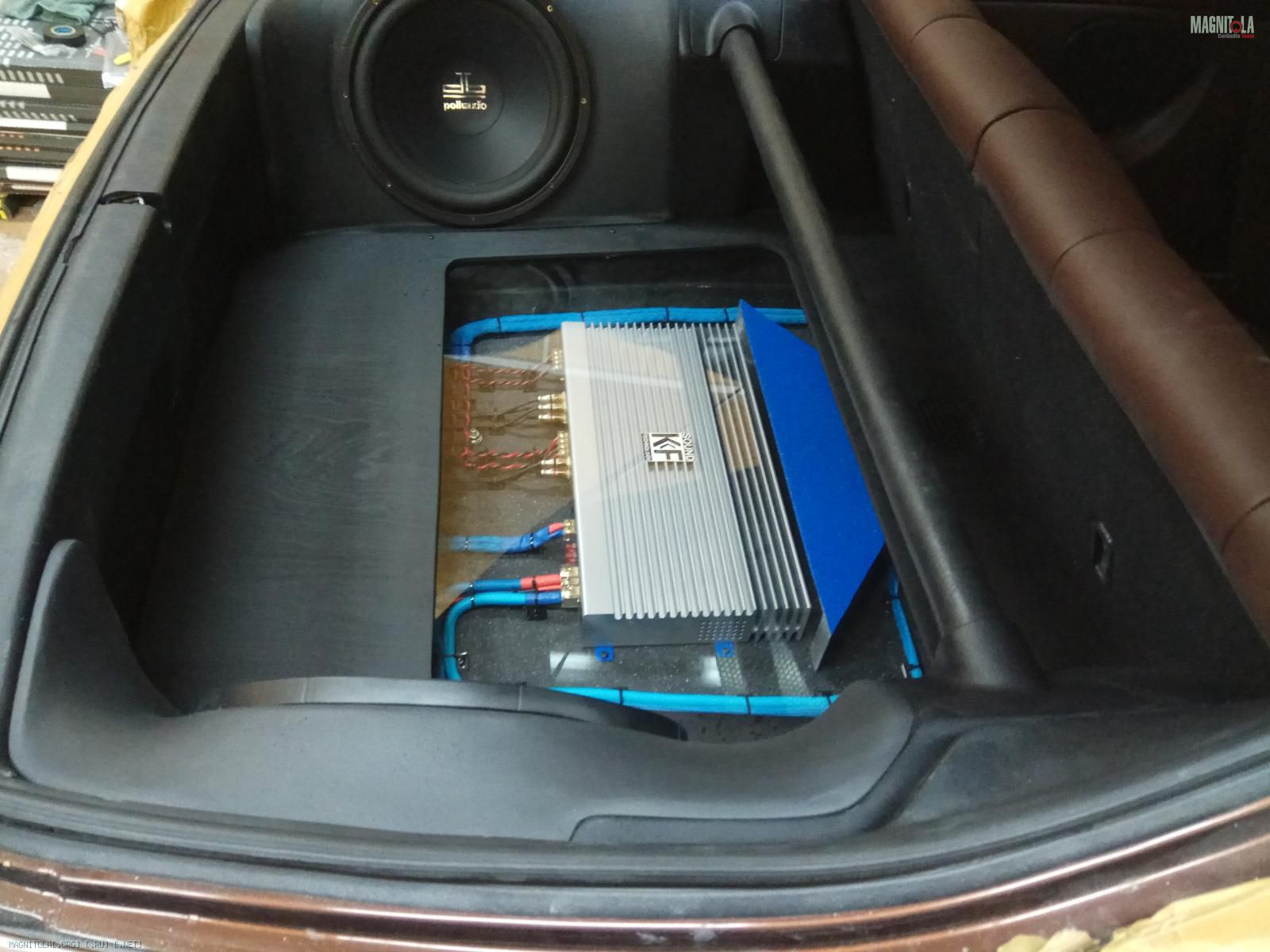

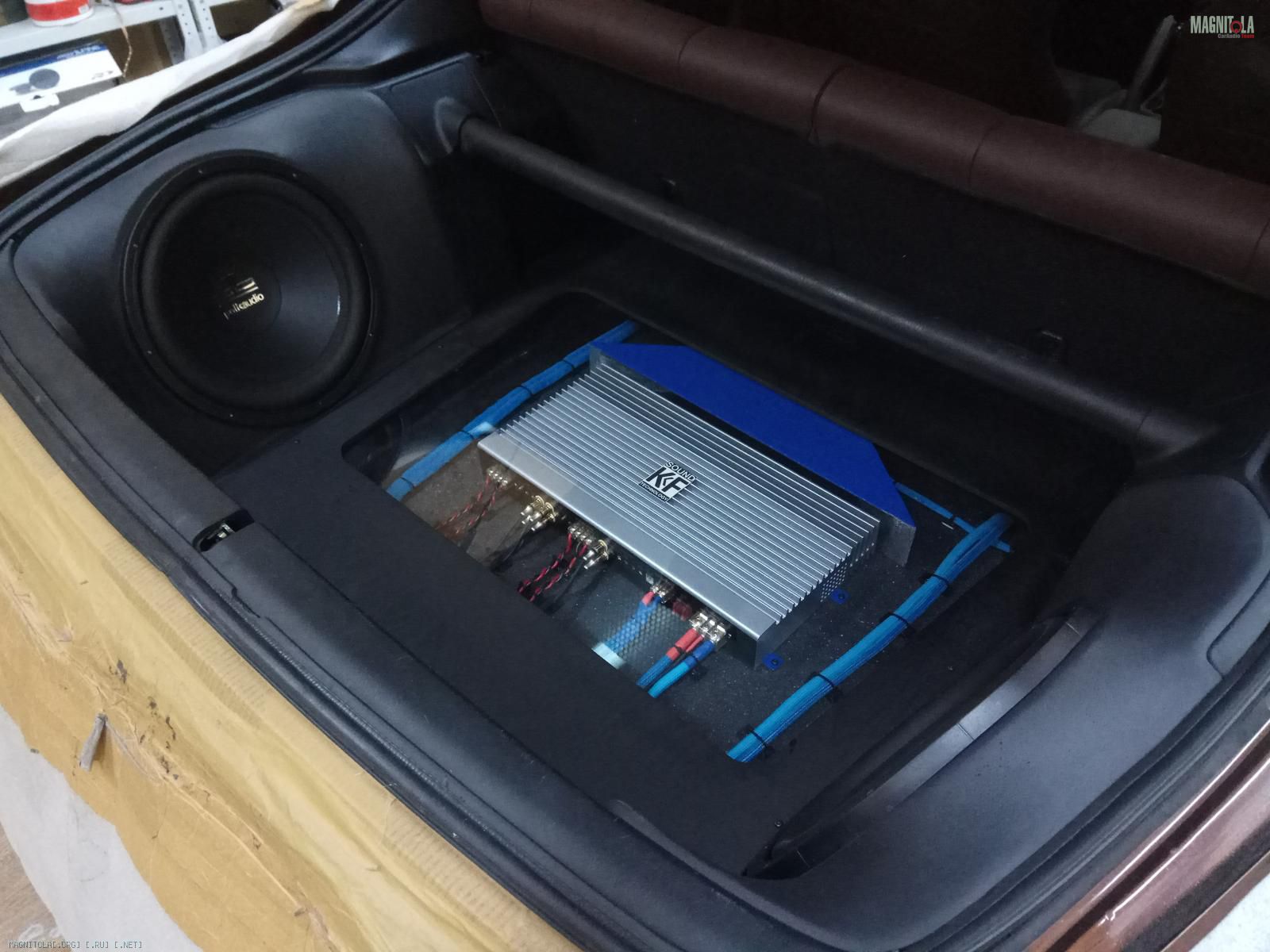

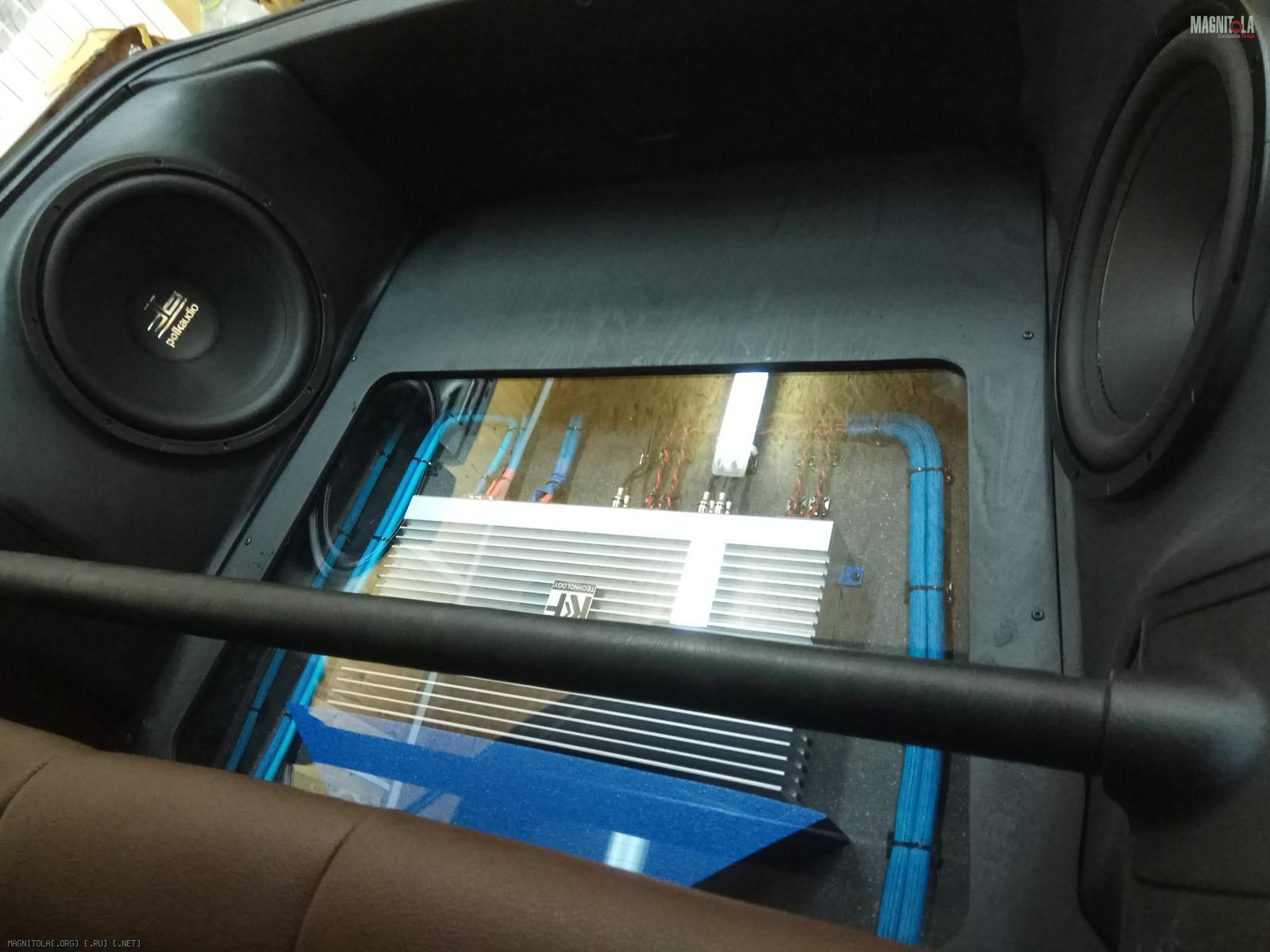

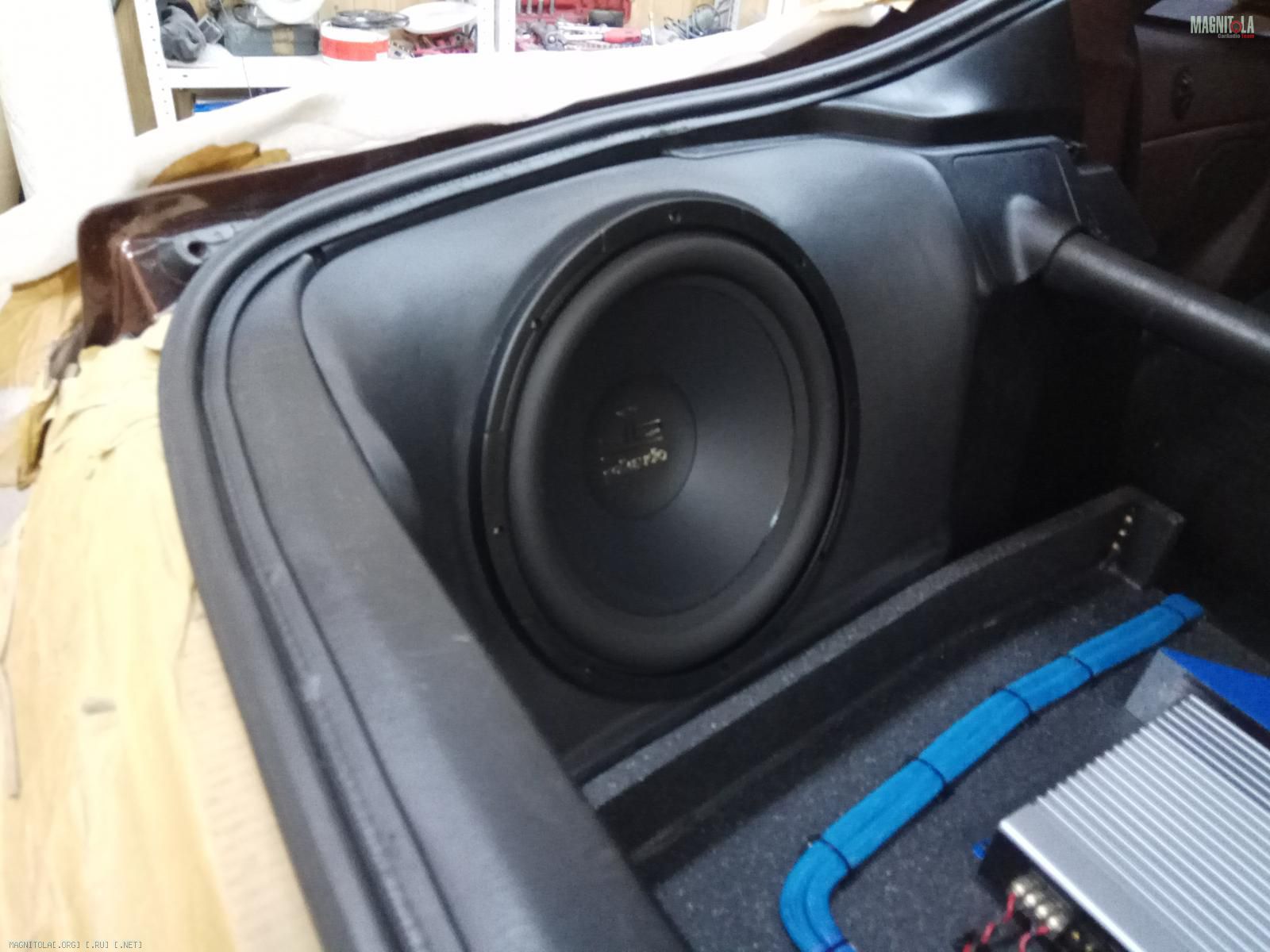

Итог...(пока без обтяжки)
Вложение 1194138Вложение 1194140Вложение 1194142Вложение 1194144Вложение 1194146Вложение 1194148Вложение 1194150Вложение 1194152Вложение 1194154Вложение 1194156Вложение 1194158Вложение 1194160
