Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

17.03.2018, 21:17
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

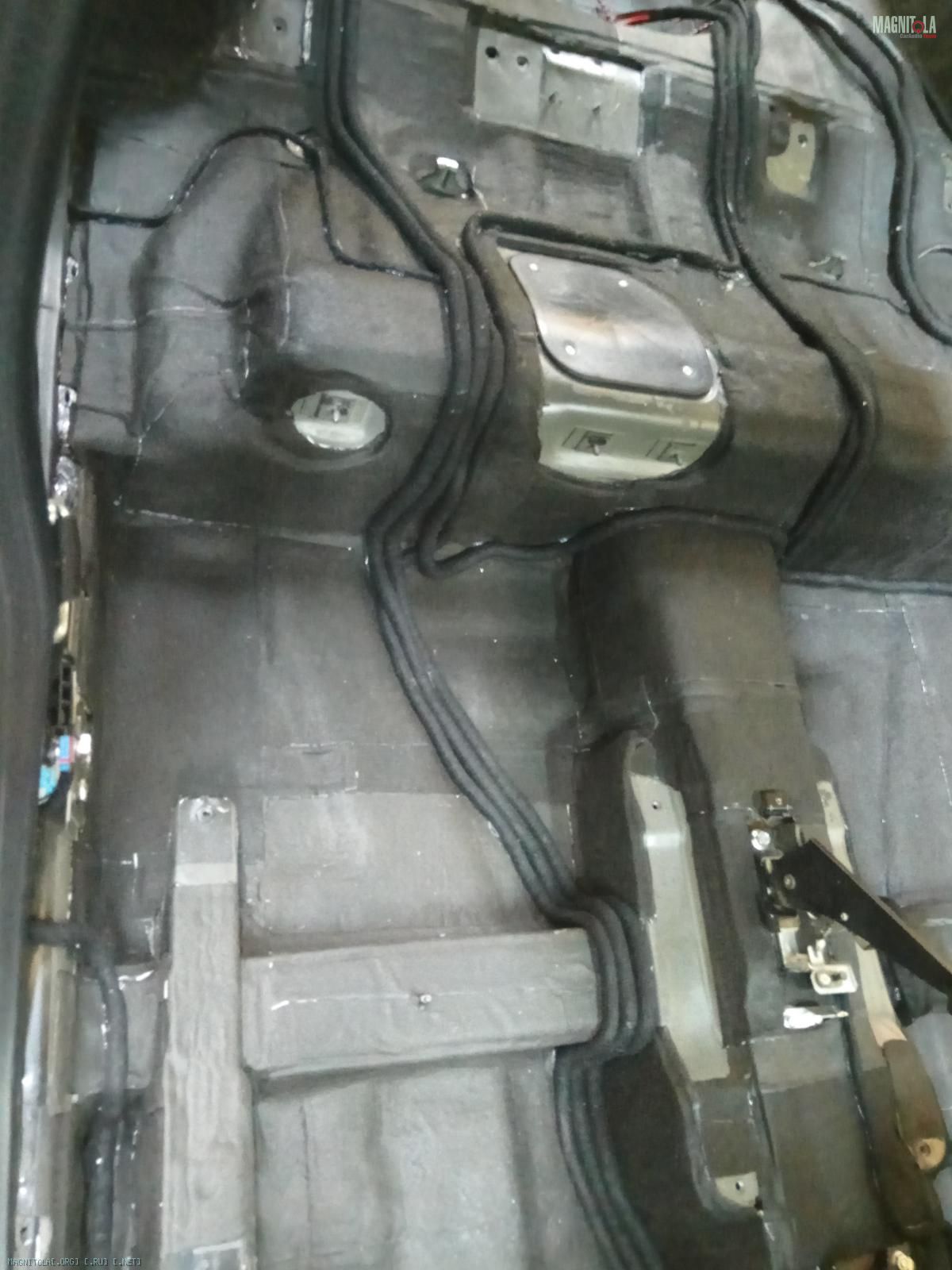

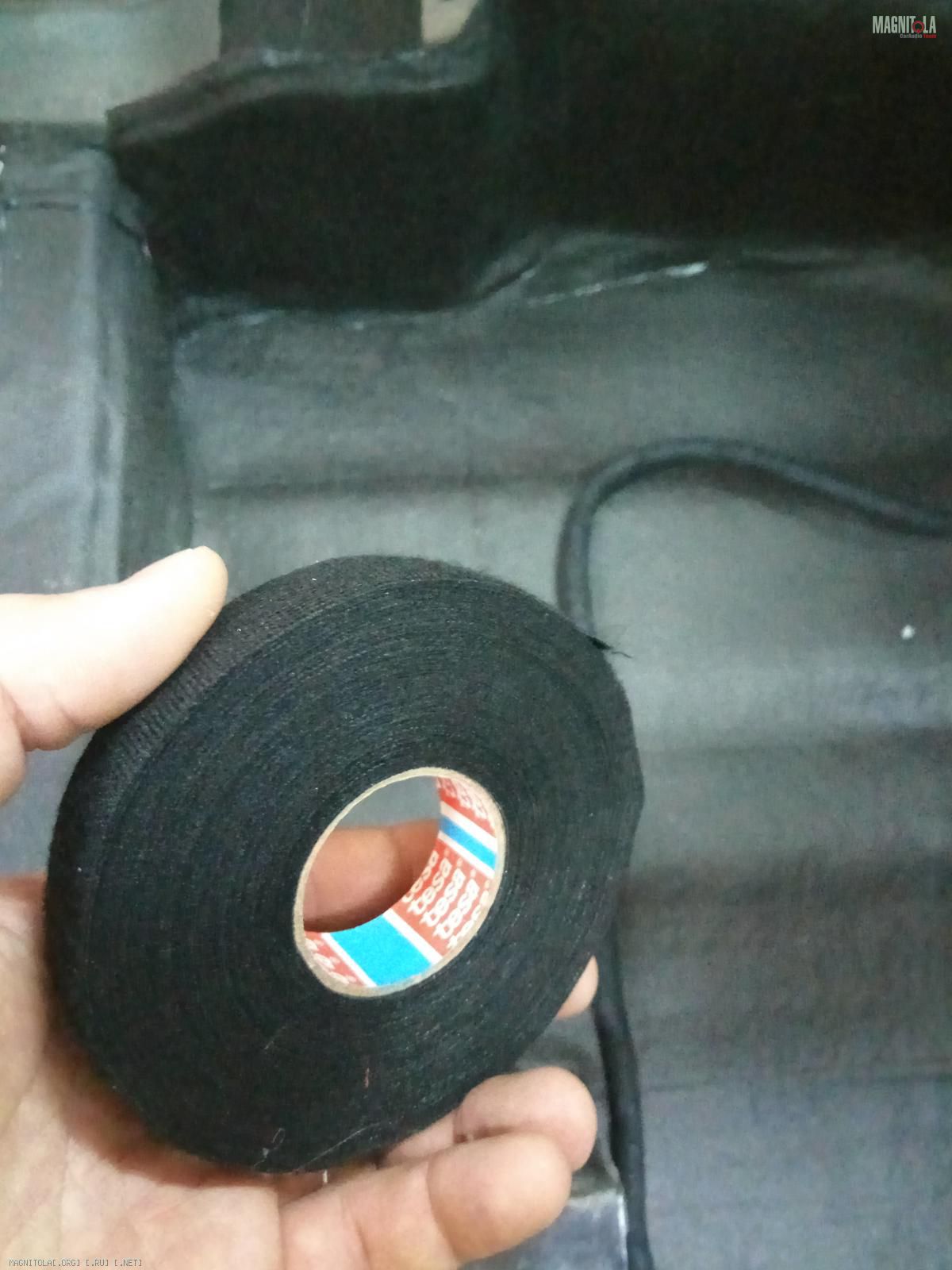

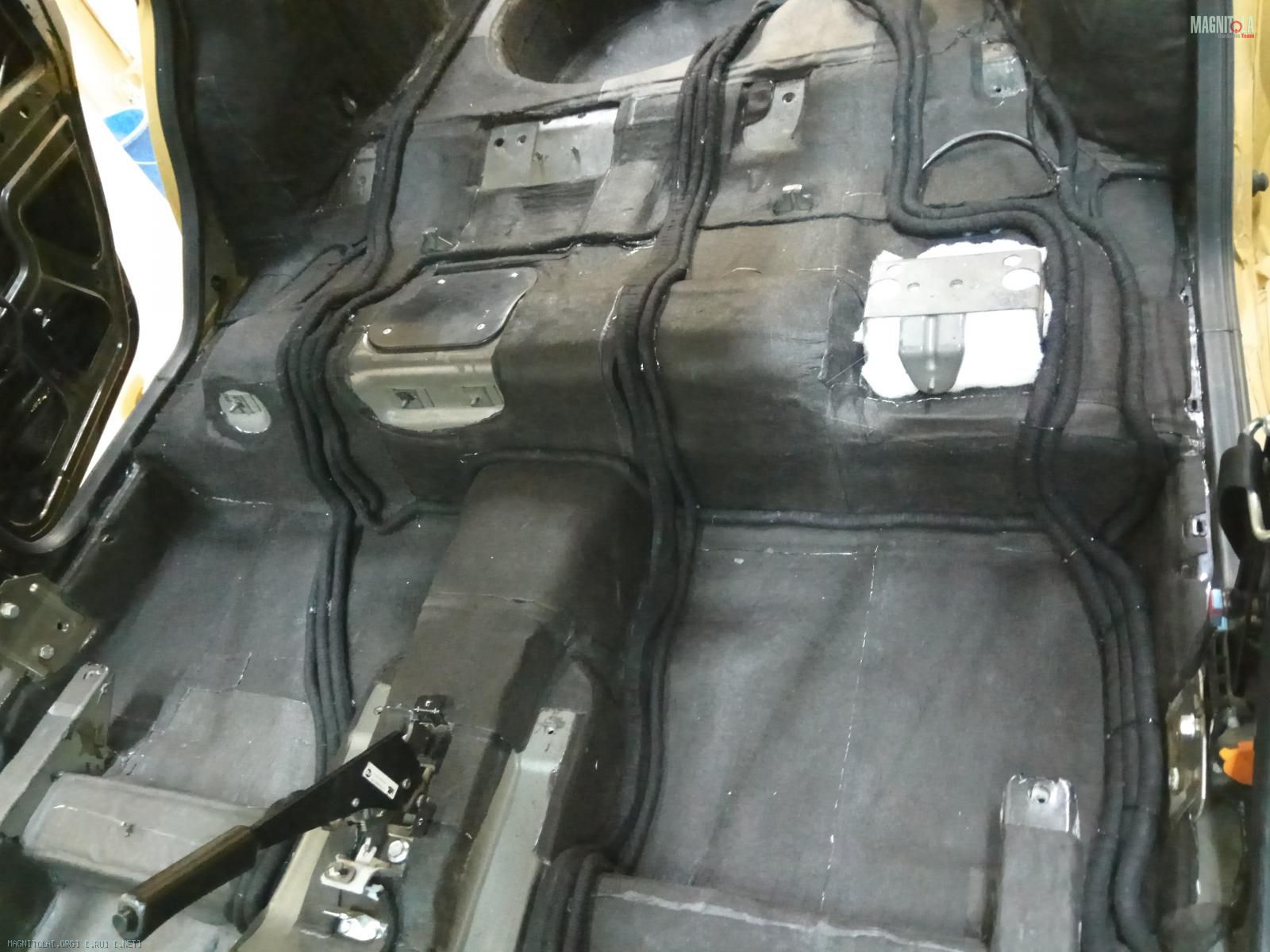

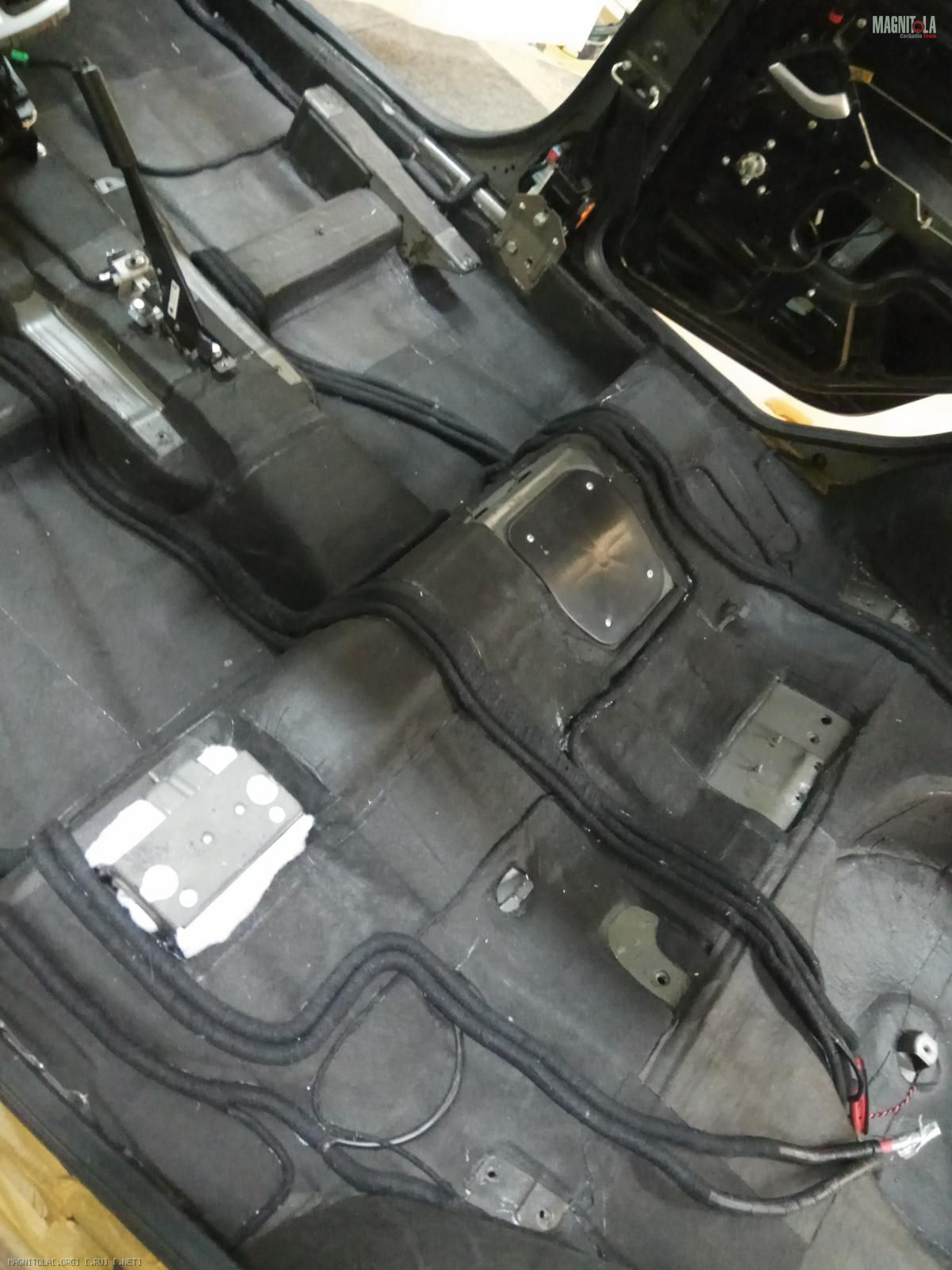

Вяжем жгуты проводки в мягкую изоленту, закрепляем ее...
Вложение 1212456 Вложение 1212458 Вложение 1212460 Вложение 1212462 Вложение 1212464 Вложение 1212466 Вложение 1212468 Вложение 1212470 Вложение 1212472

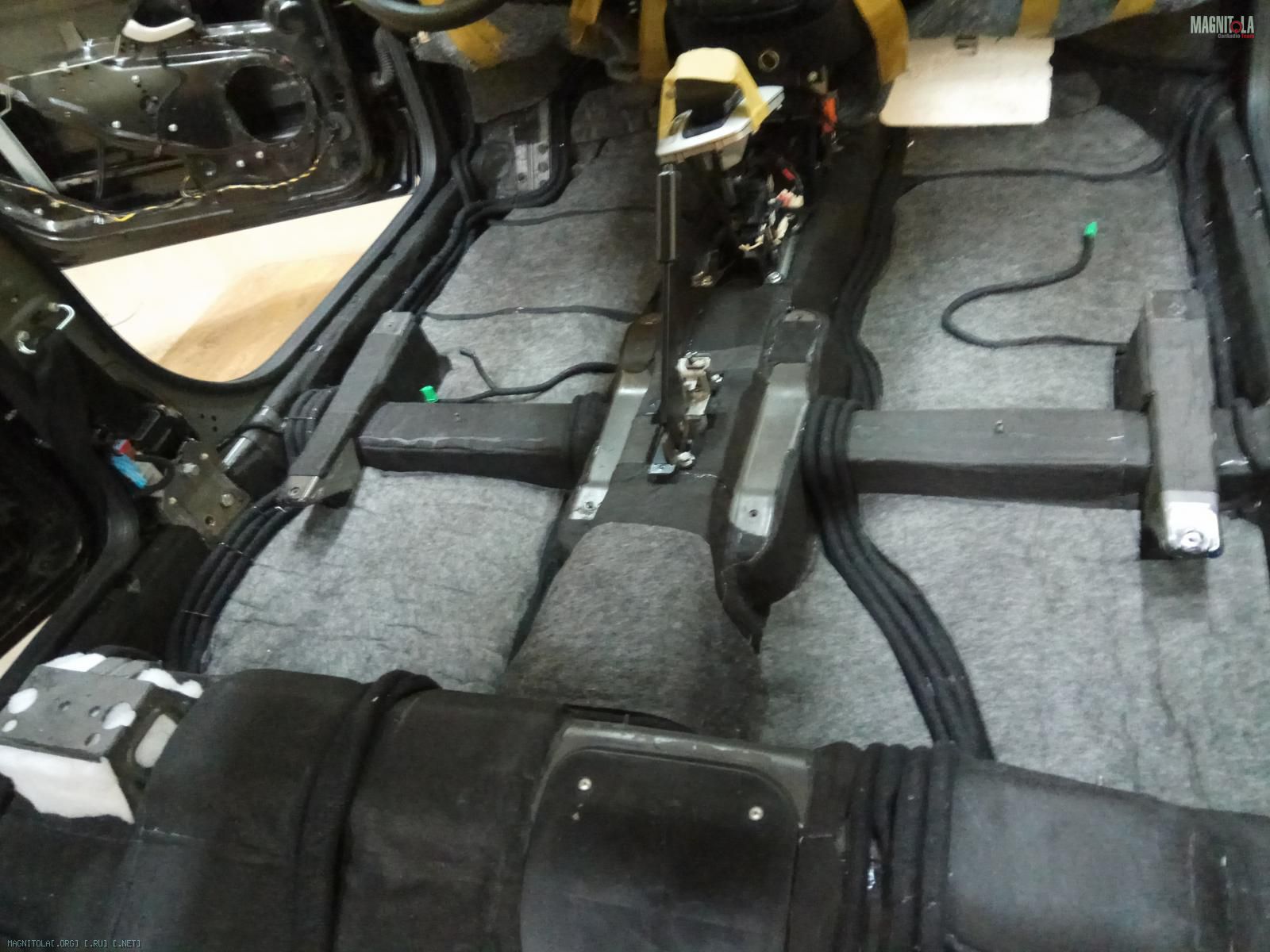

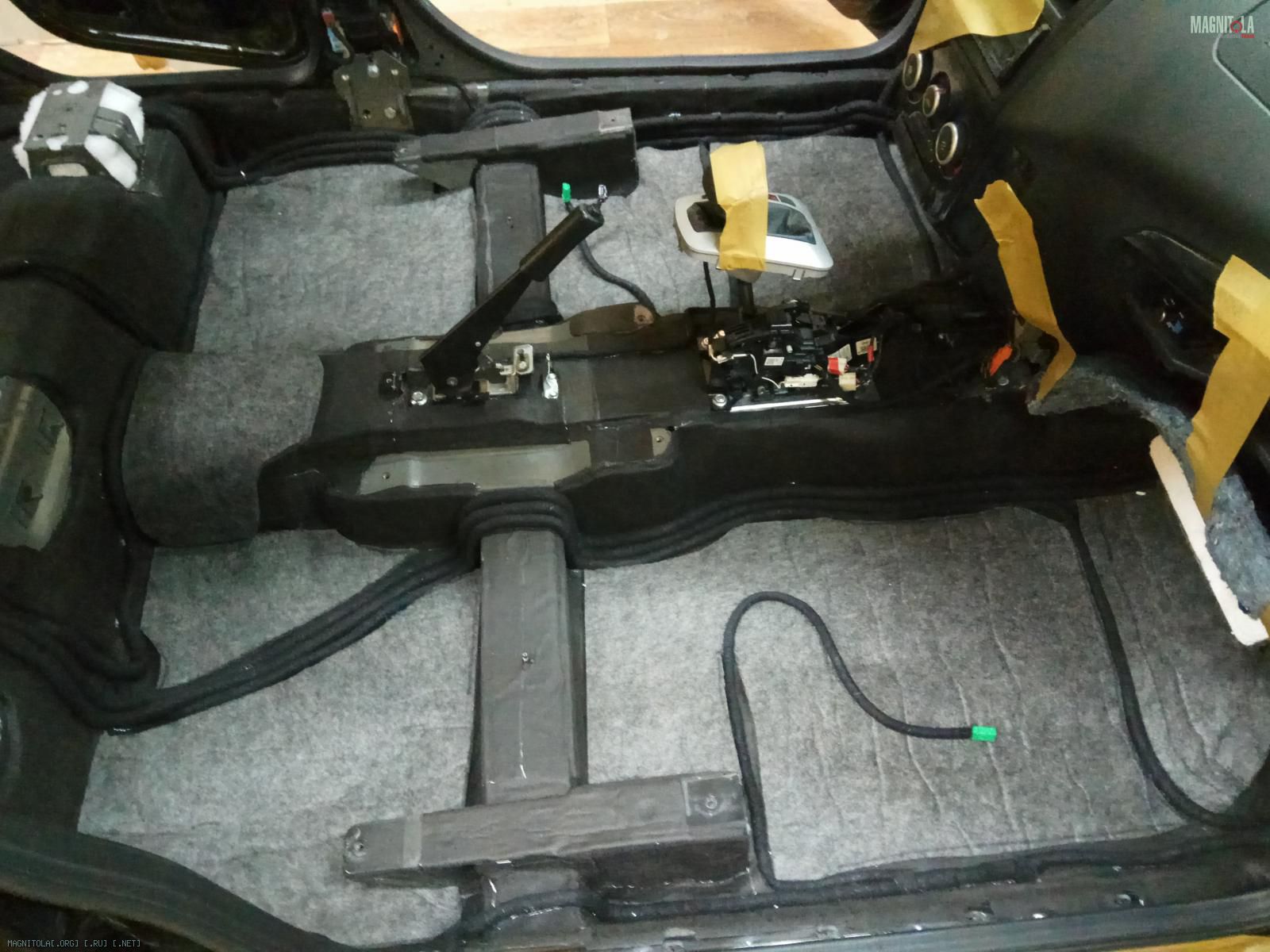

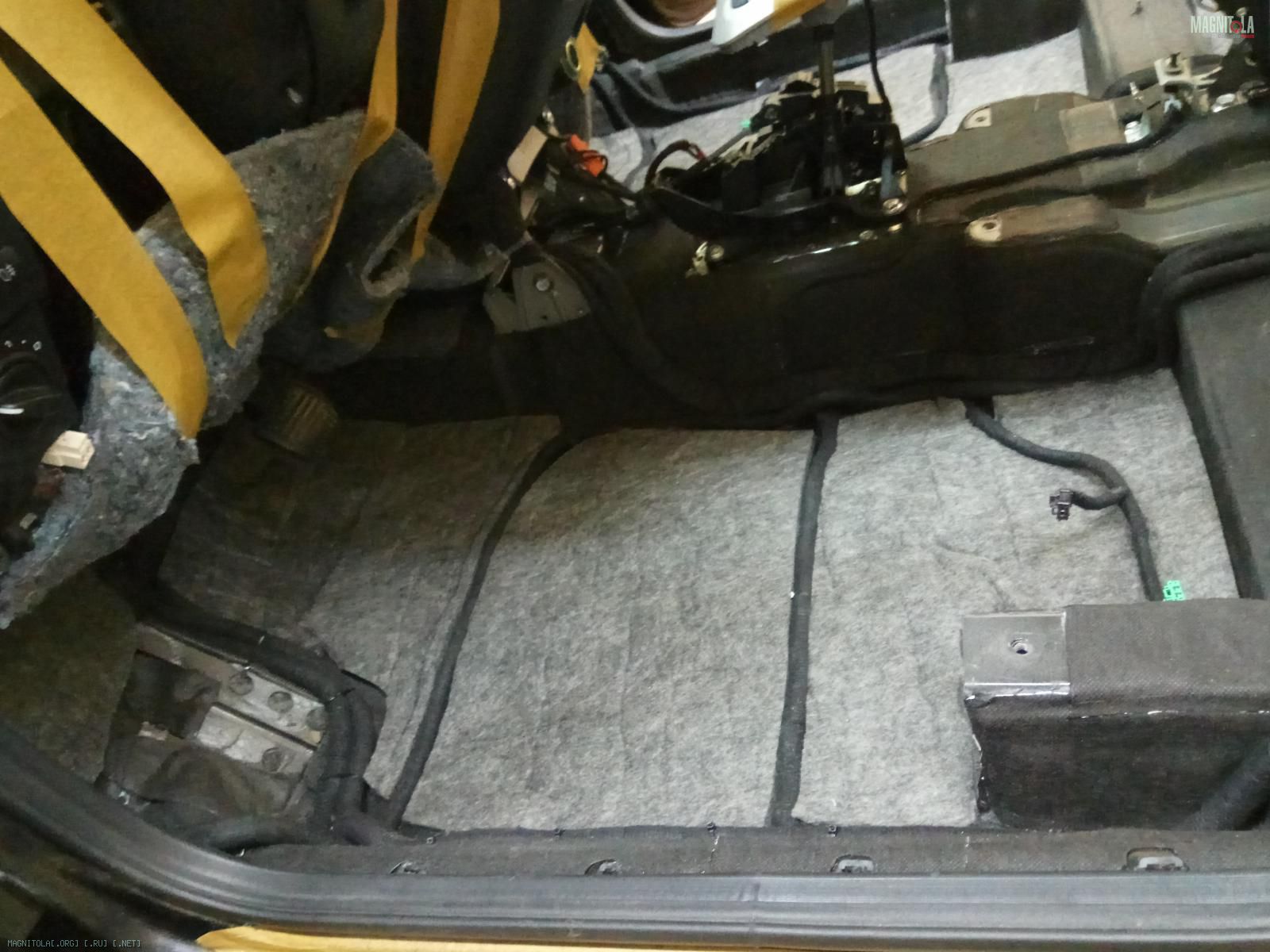

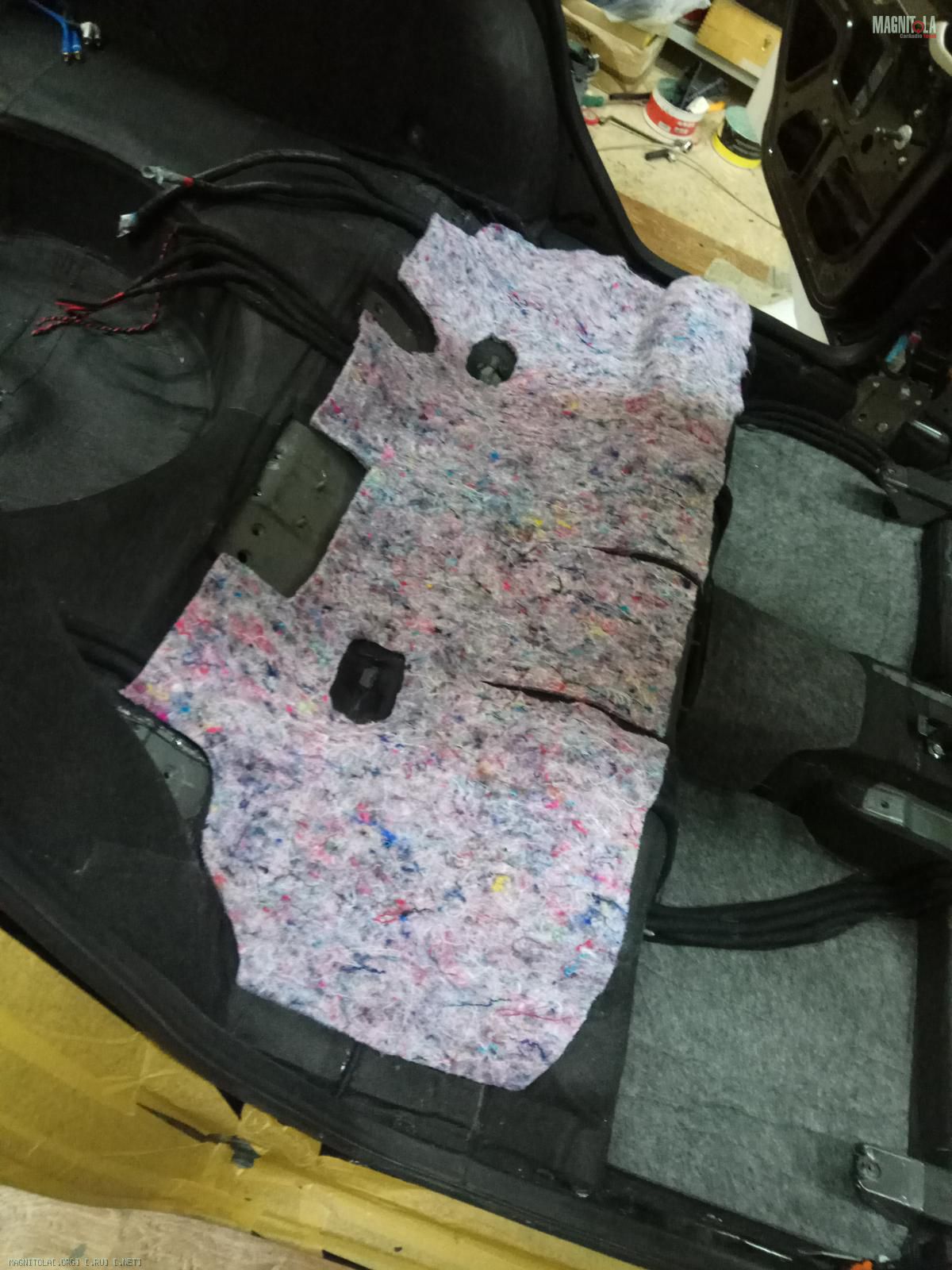

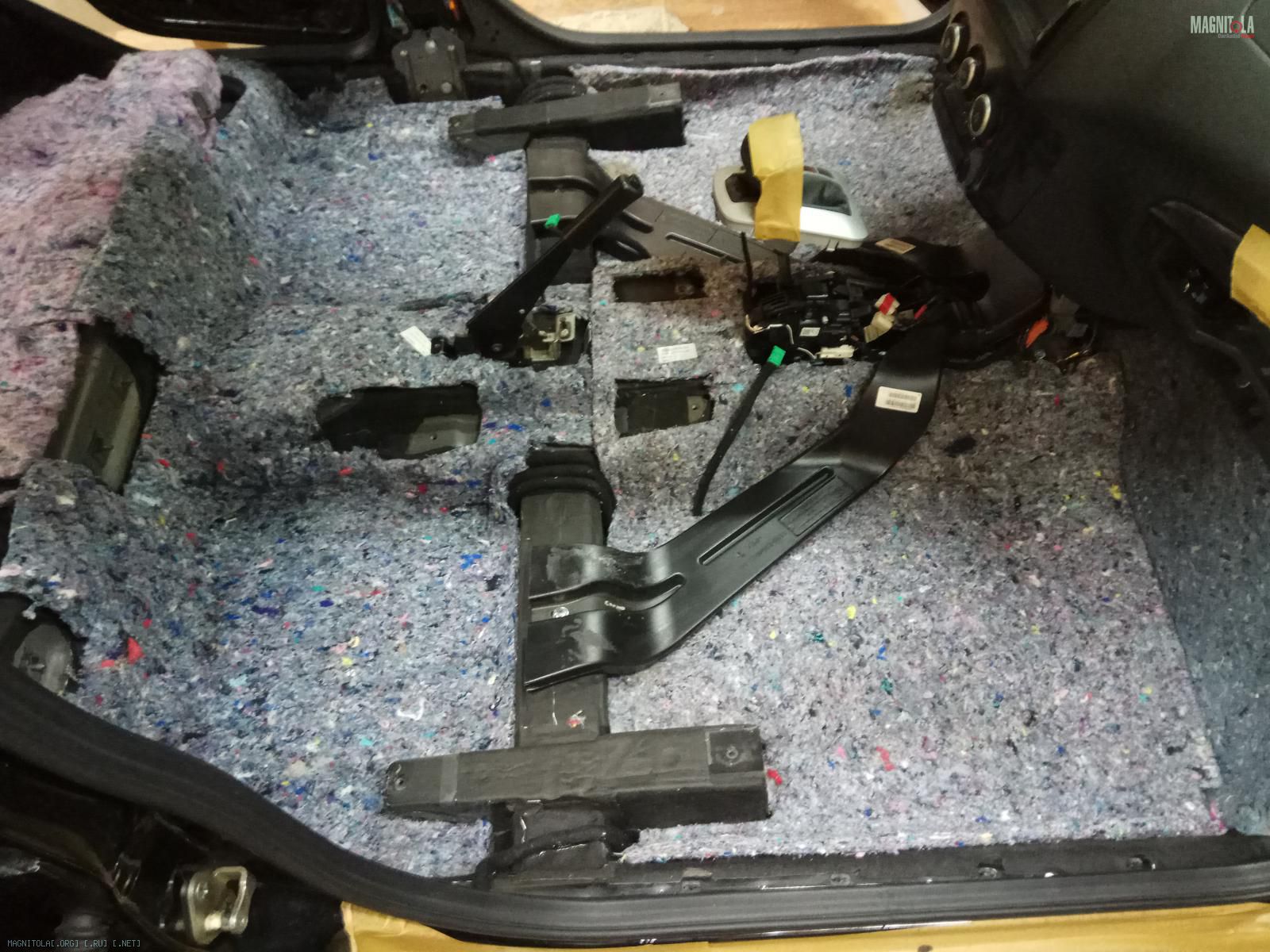

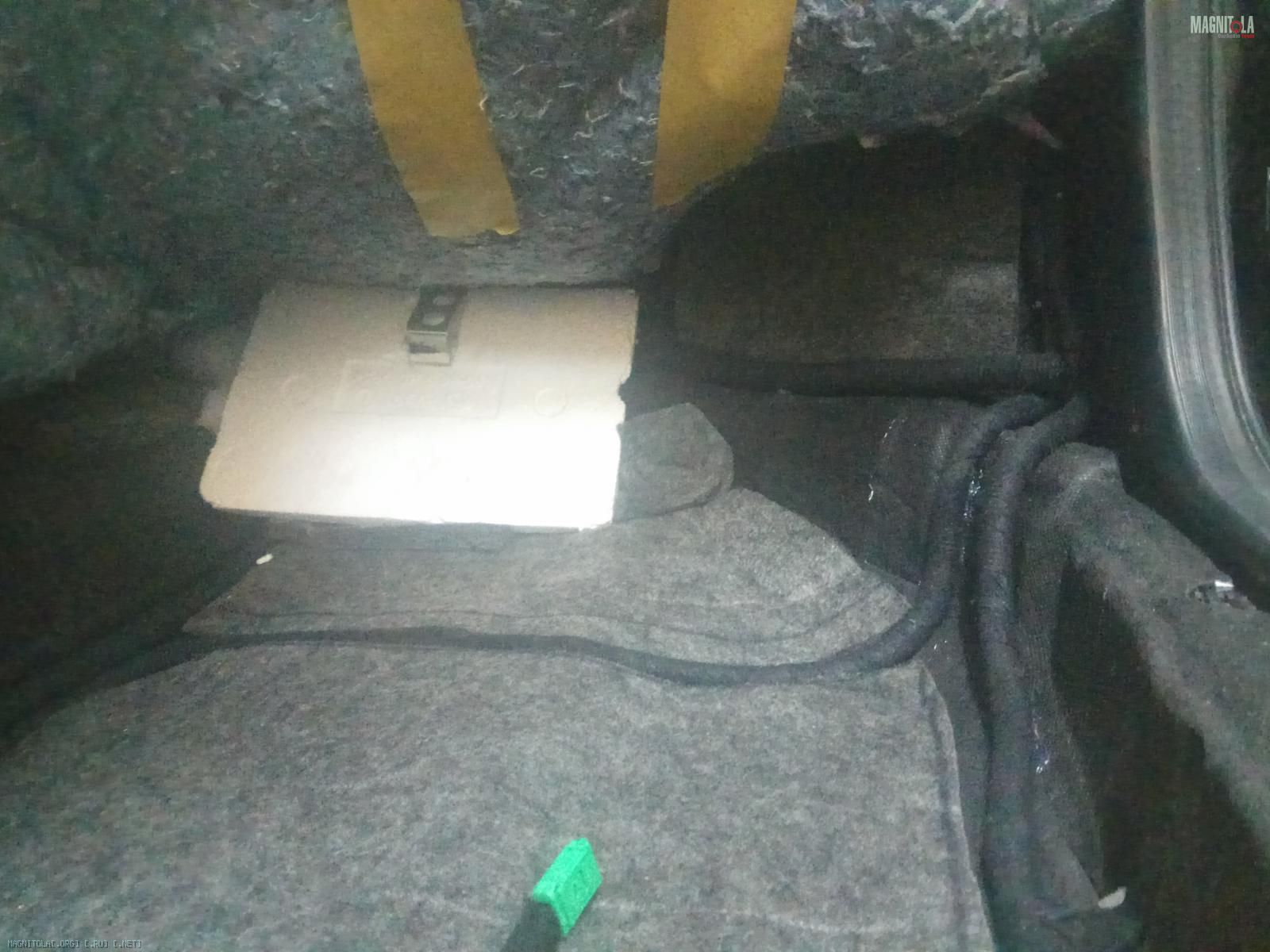

Наносим шестой слой, войлок 10мм..
Вложение 1212474 Вложение 1212476 Вложение 1212478 Вложение 1212480 Вложение 1212482 Вложение 1212484 Вложение 1212486 Вложение 1212488 Вложение 1212490 Вложение 1212492 Вложение 1212494

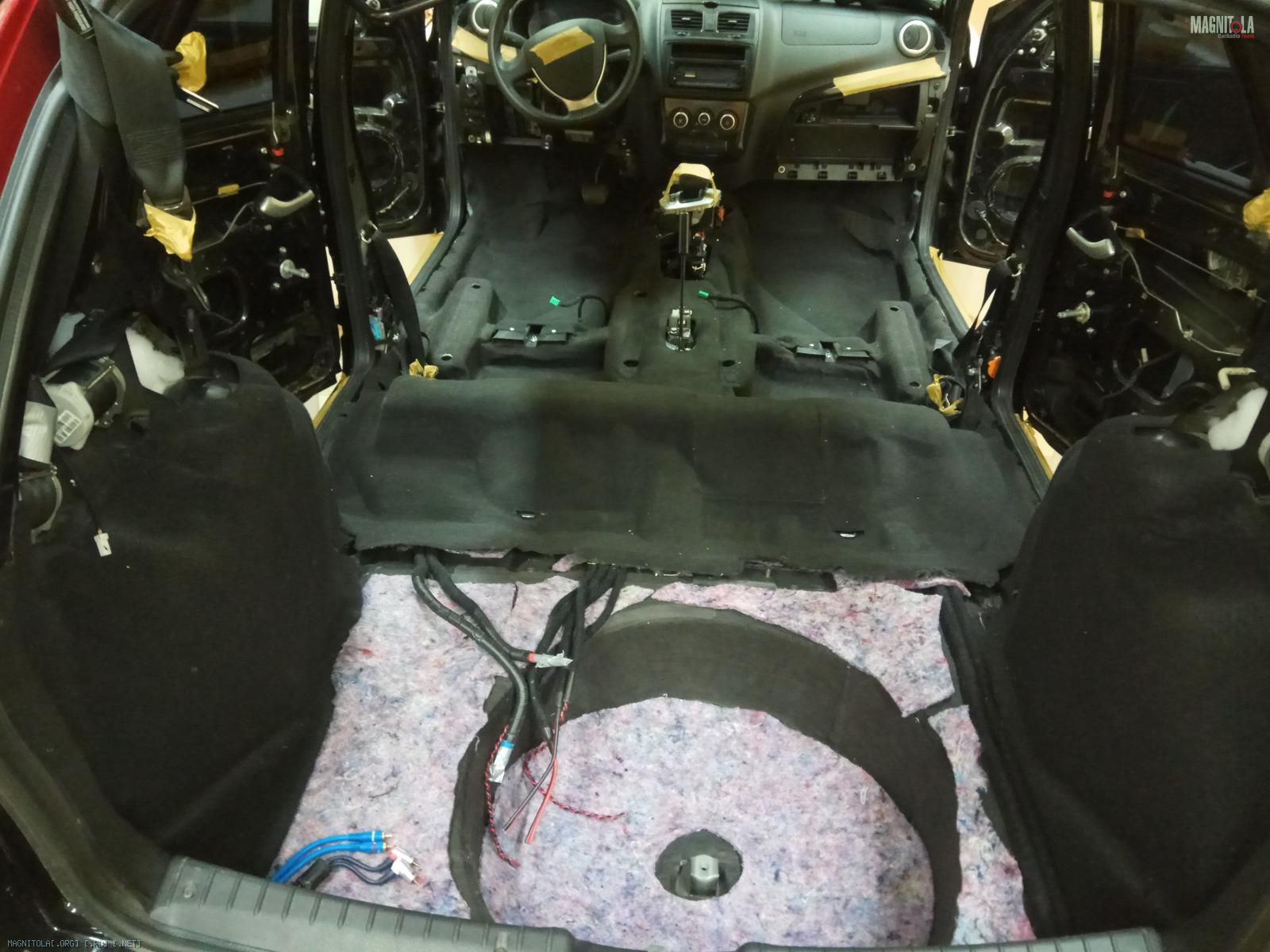

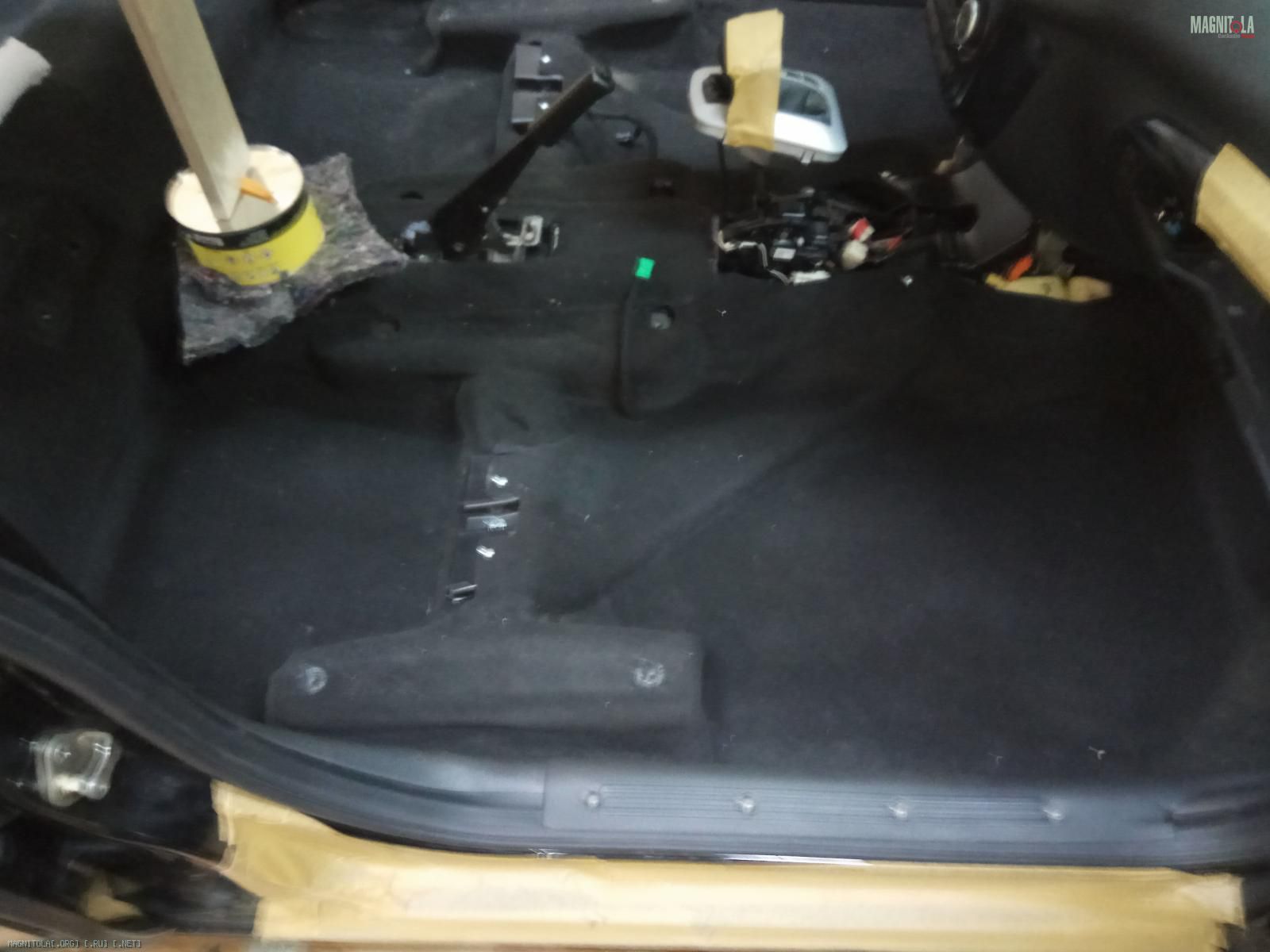

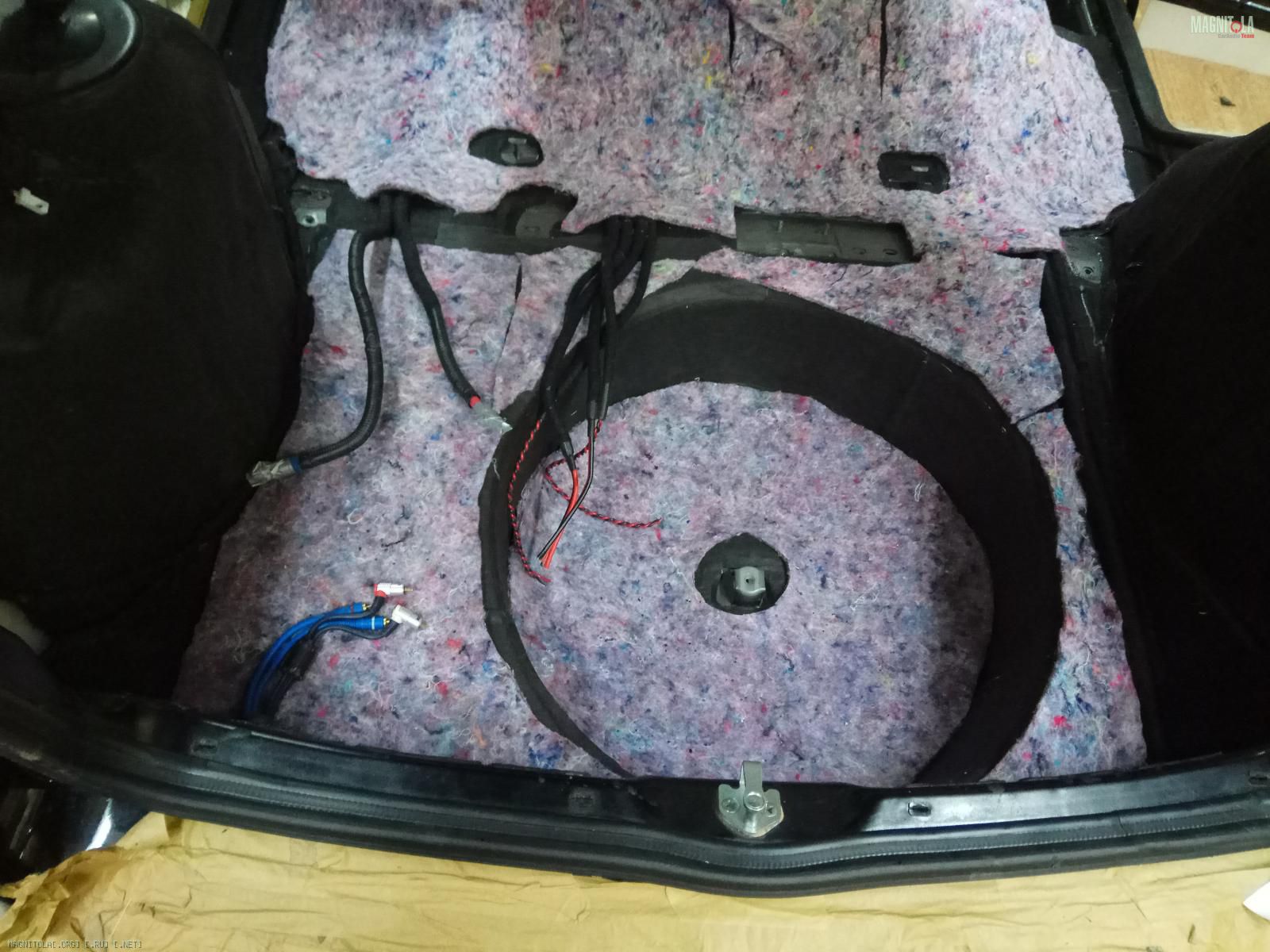

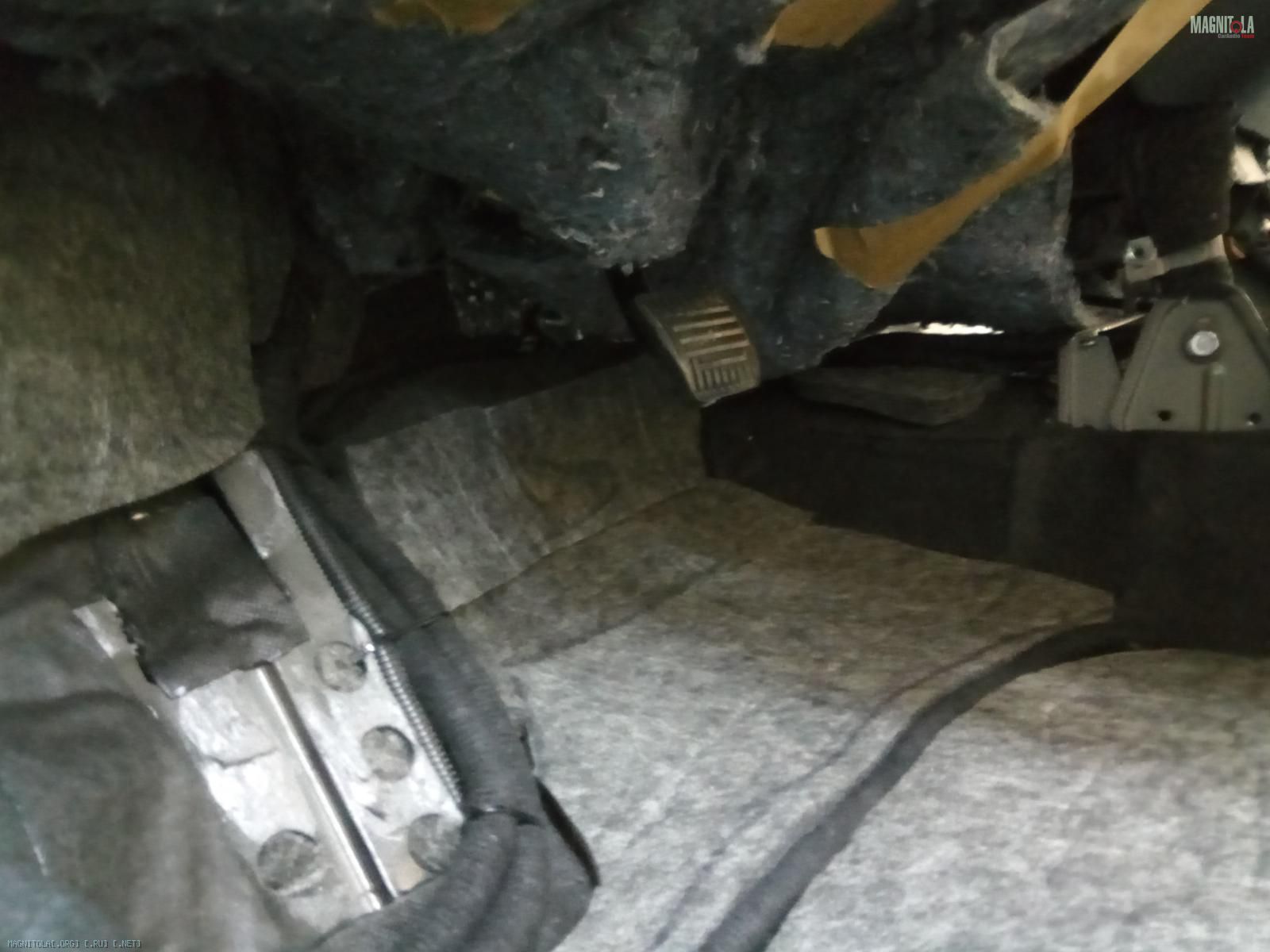

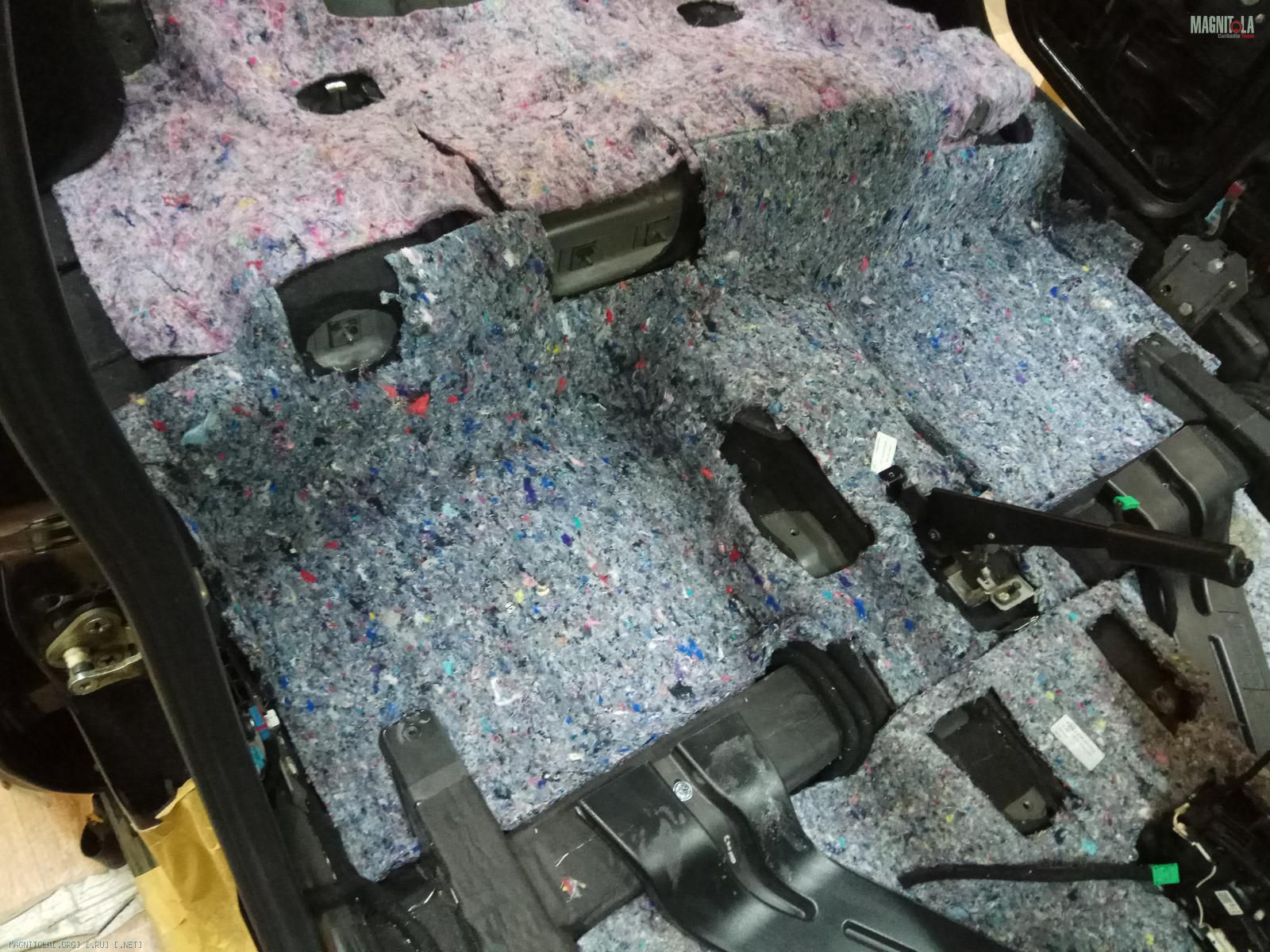

Укладываем стоковый ковер войлока, затем ковер...
Вложение 1212496 Вложение 1212498 Вложение 1212500 Вложение 1212502 Вложение 1212504 Вложение 1212506 Вложение 1212508 Вложение 1212510

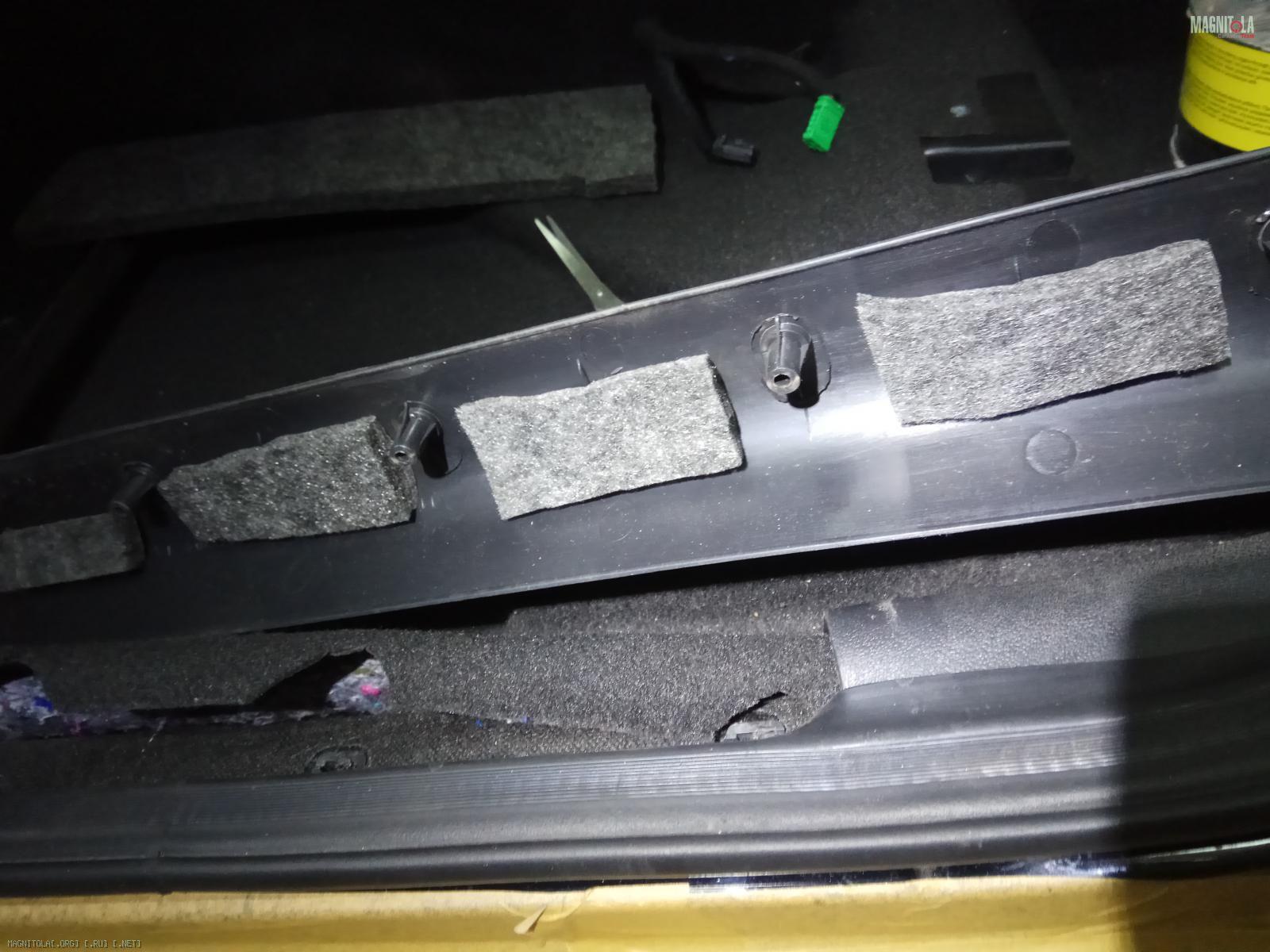

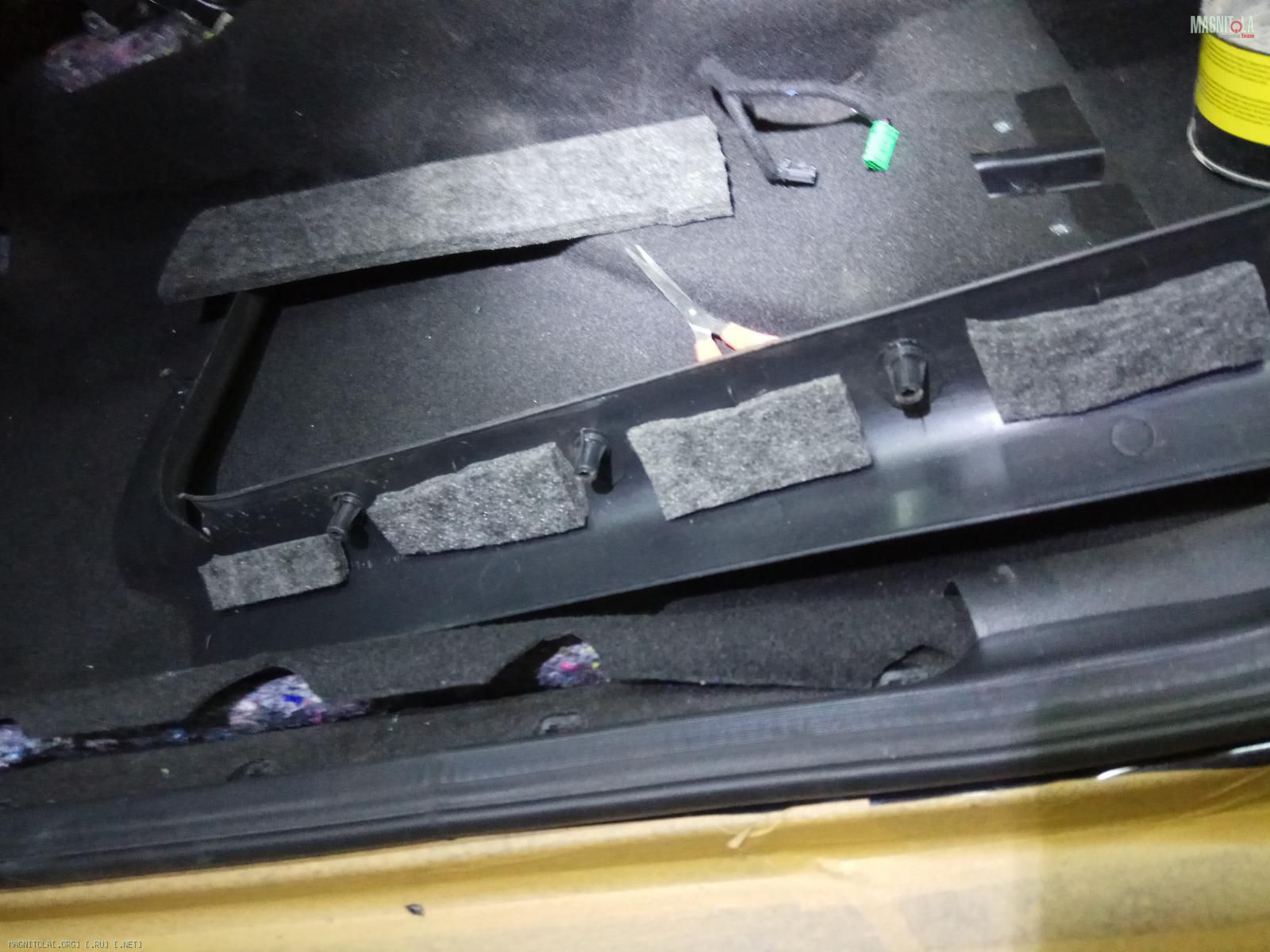

Собираем салон... в свободных местах наклеиваем войлок, даже в пороги...
Вложение 1212512 Вложение 1212514

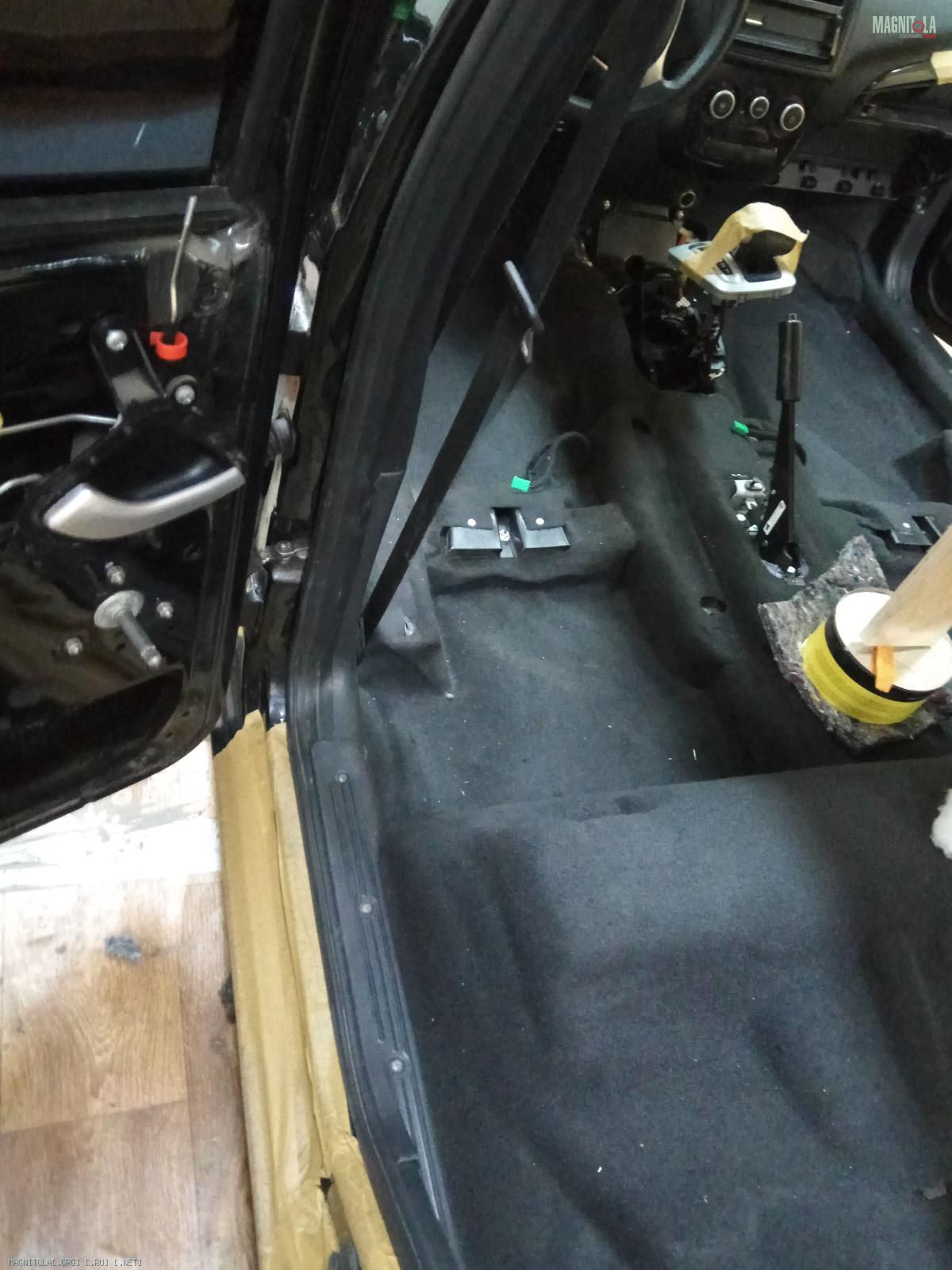

Сборка салона...
Вложение 1212516 Вложение 1212518 Вложение 1212520 Вложение 1212522 Вложение 1212524

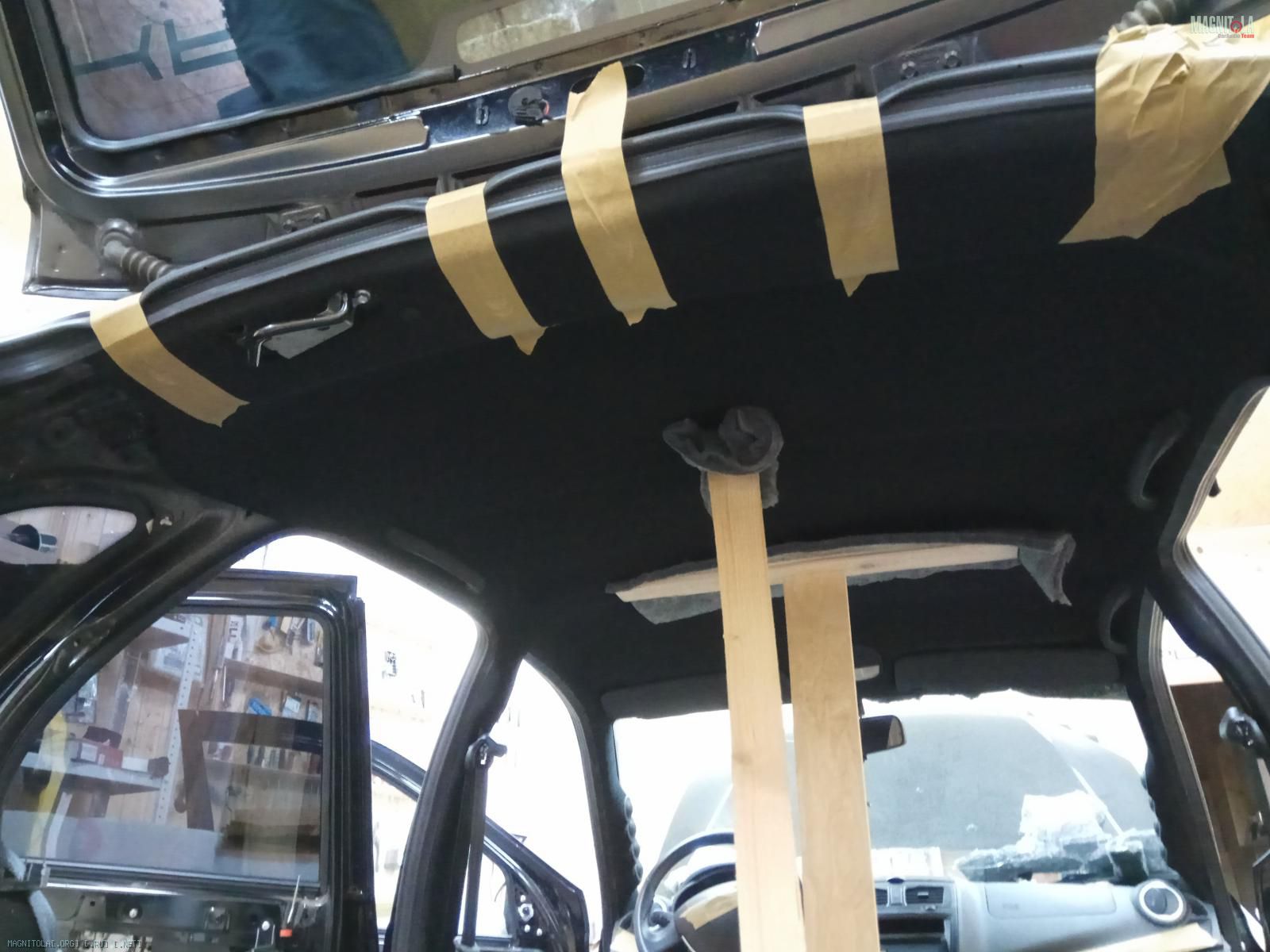

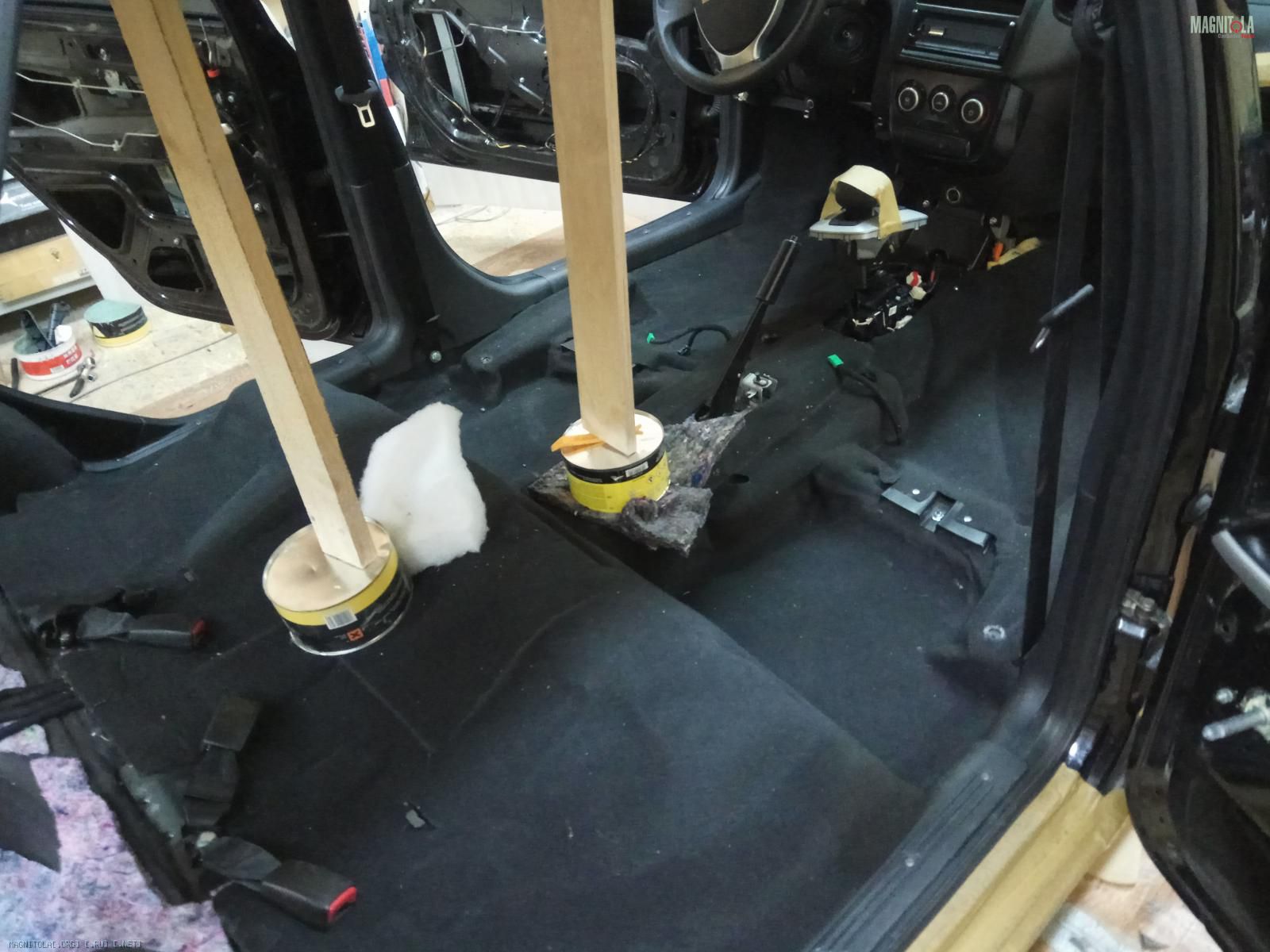

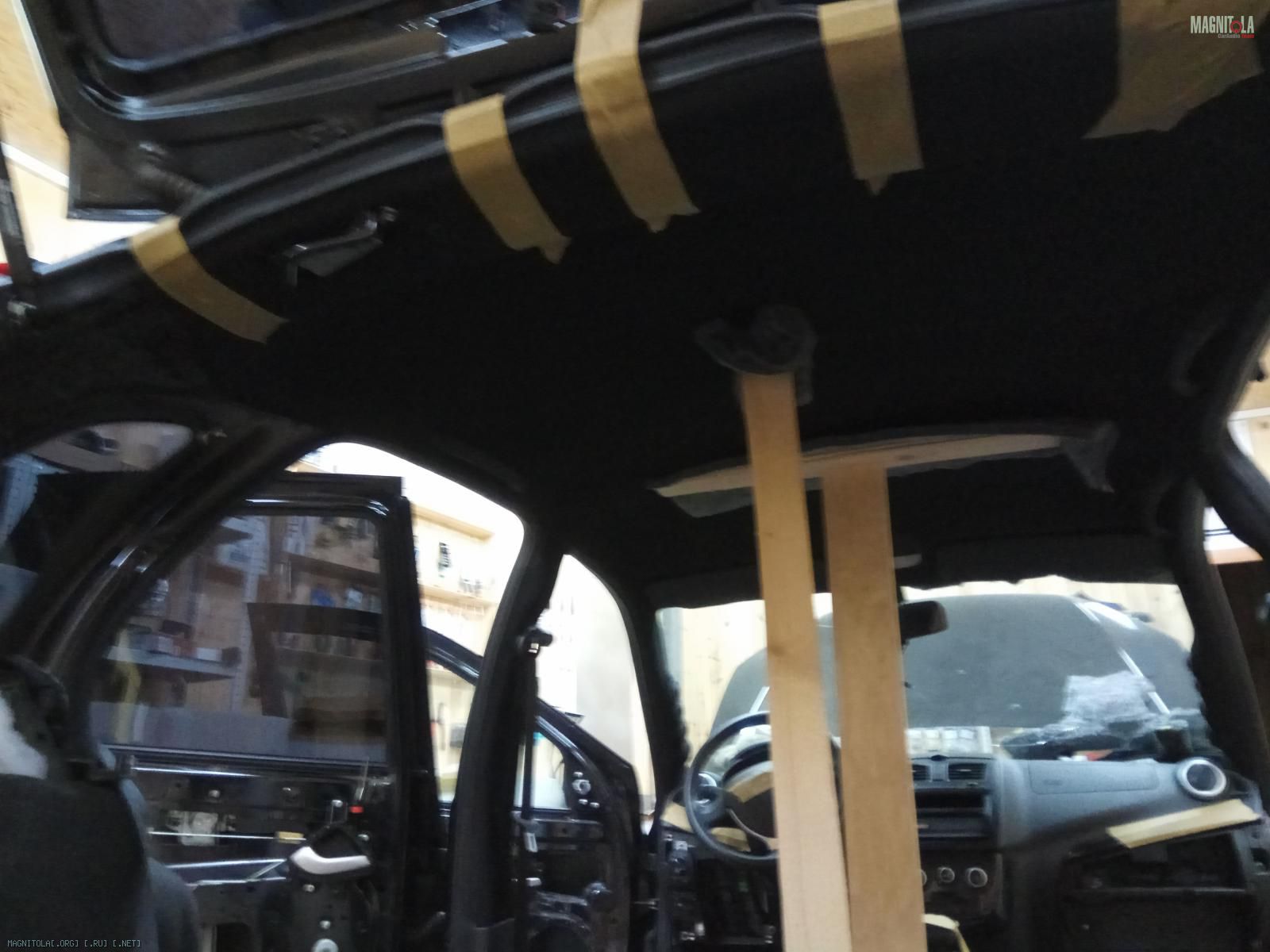

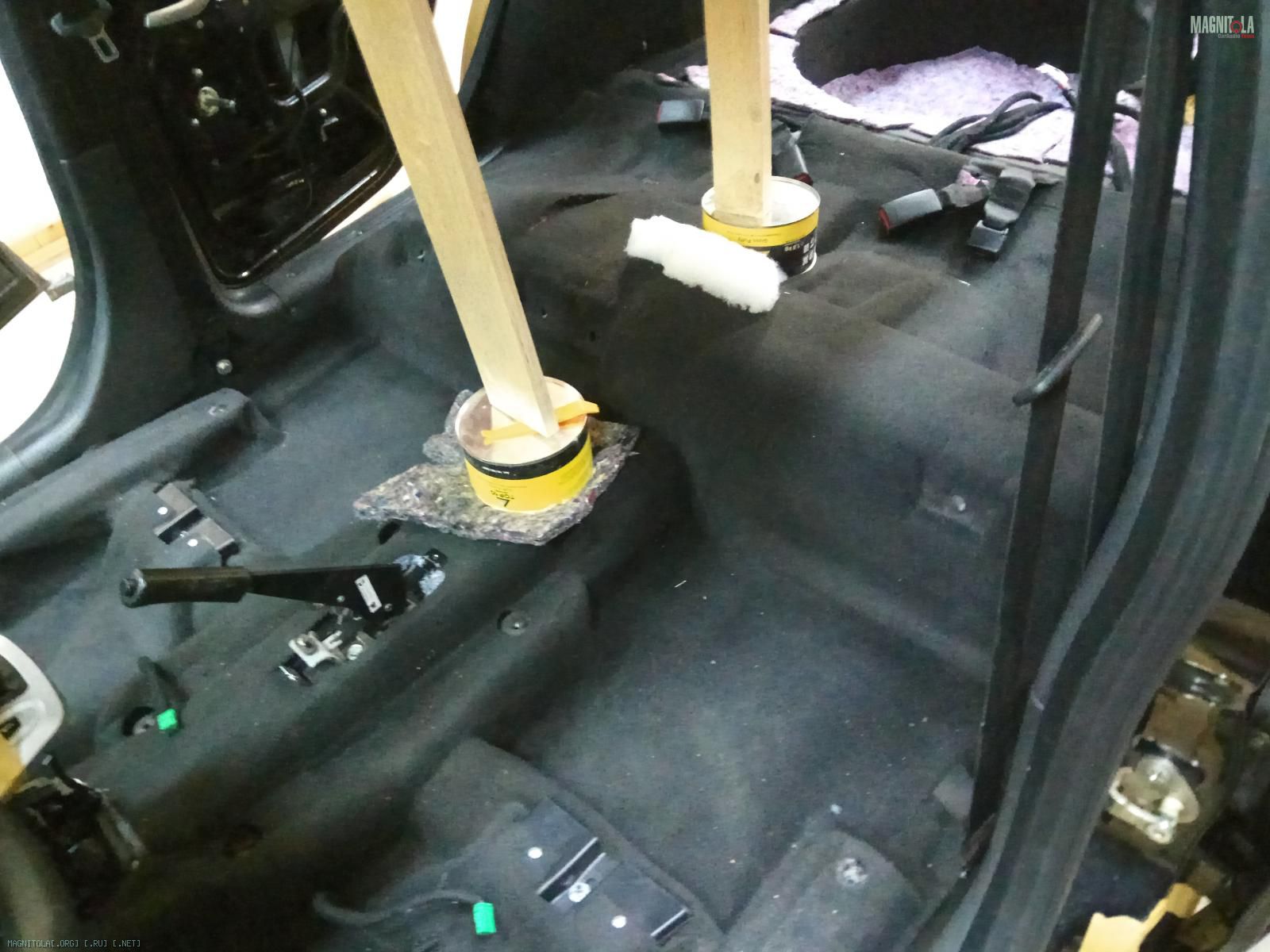

Установка потолка...
Потолок по двум ребрам вклеивается герметиком на ребра жесткости, как в стоке...
Вложение 1212526 Вложение 1212528 Вложение 1212530 Вложение 1212532
18.03.2018, 21:20
st220

Вложений: 24

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

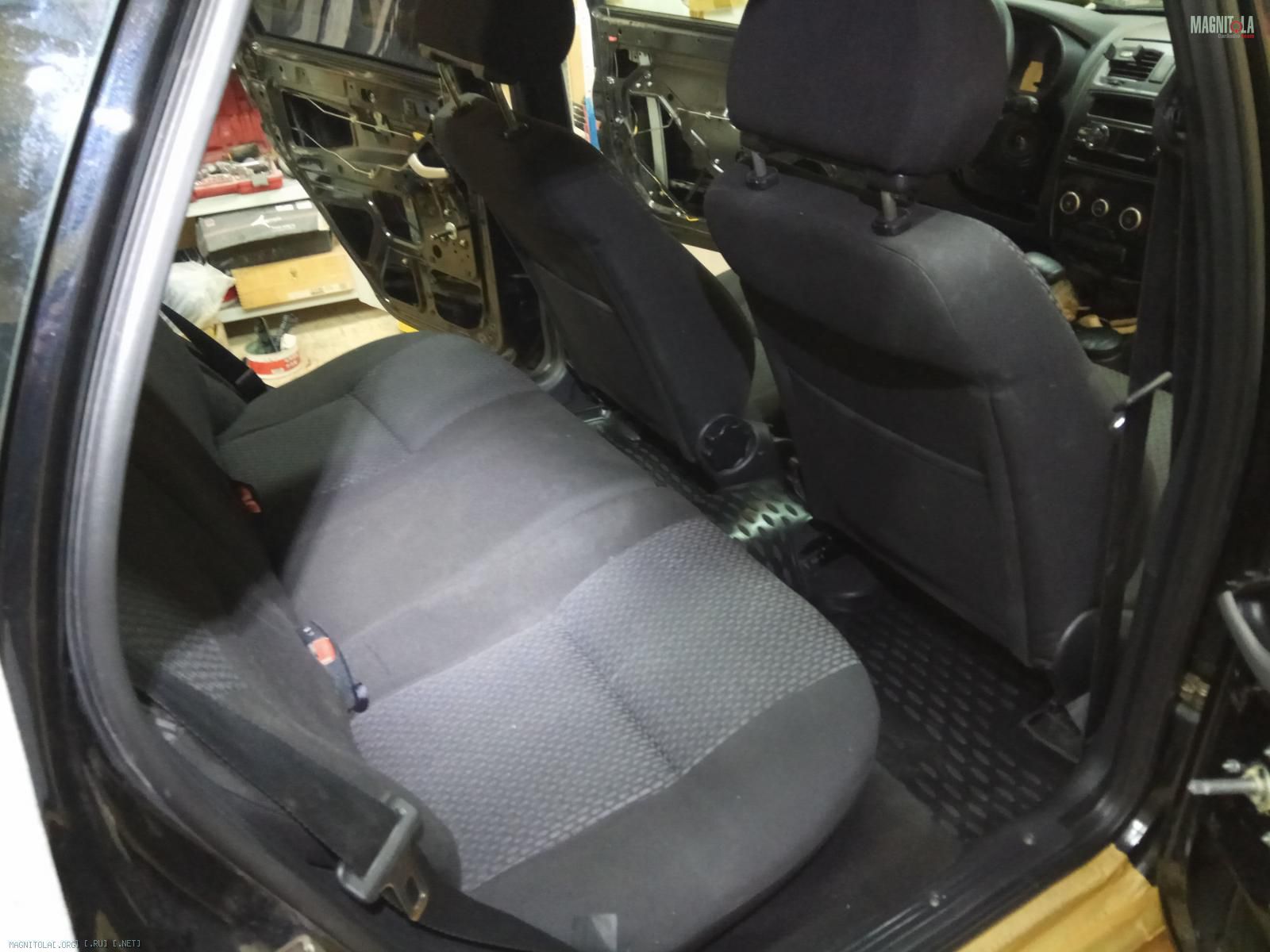

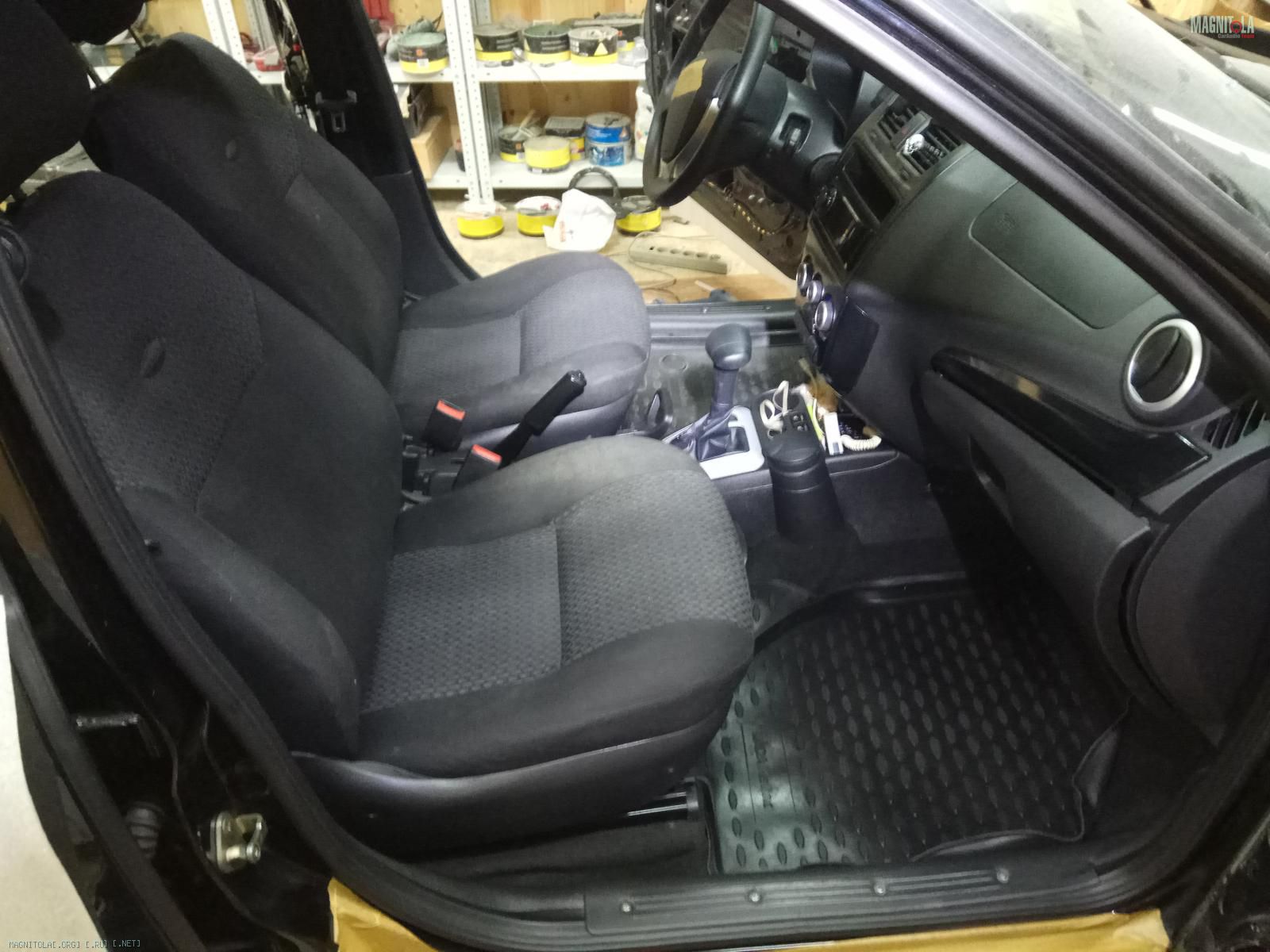

Собираем все детали салона, проклеивая войлоком и уплотняем битопластом места соприкосновения.

Вложение 1212690 Вложение 1212692 Вложение 1212694 Вложение 1212696 Вложение 1212698 Вложение 1212700

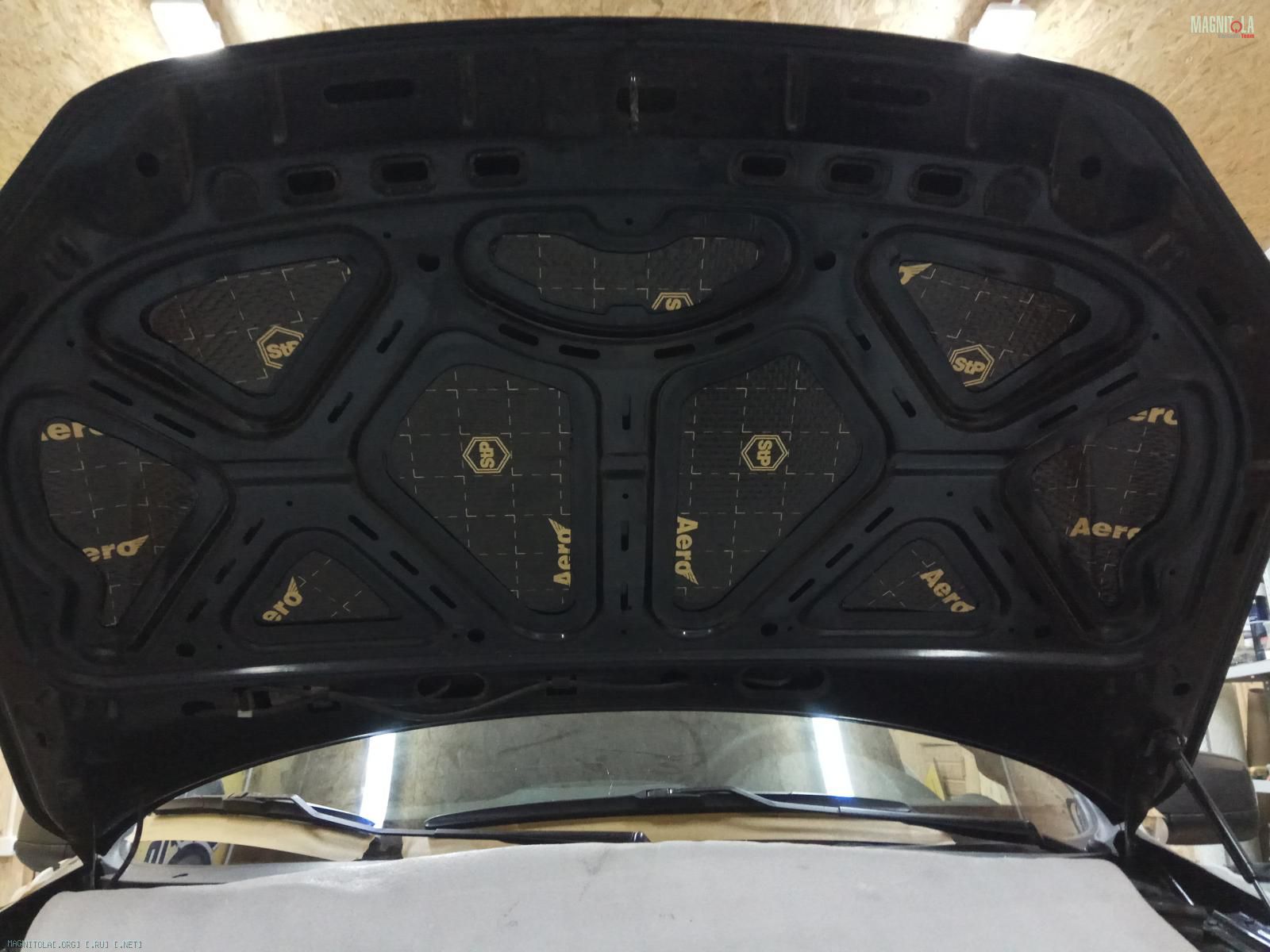

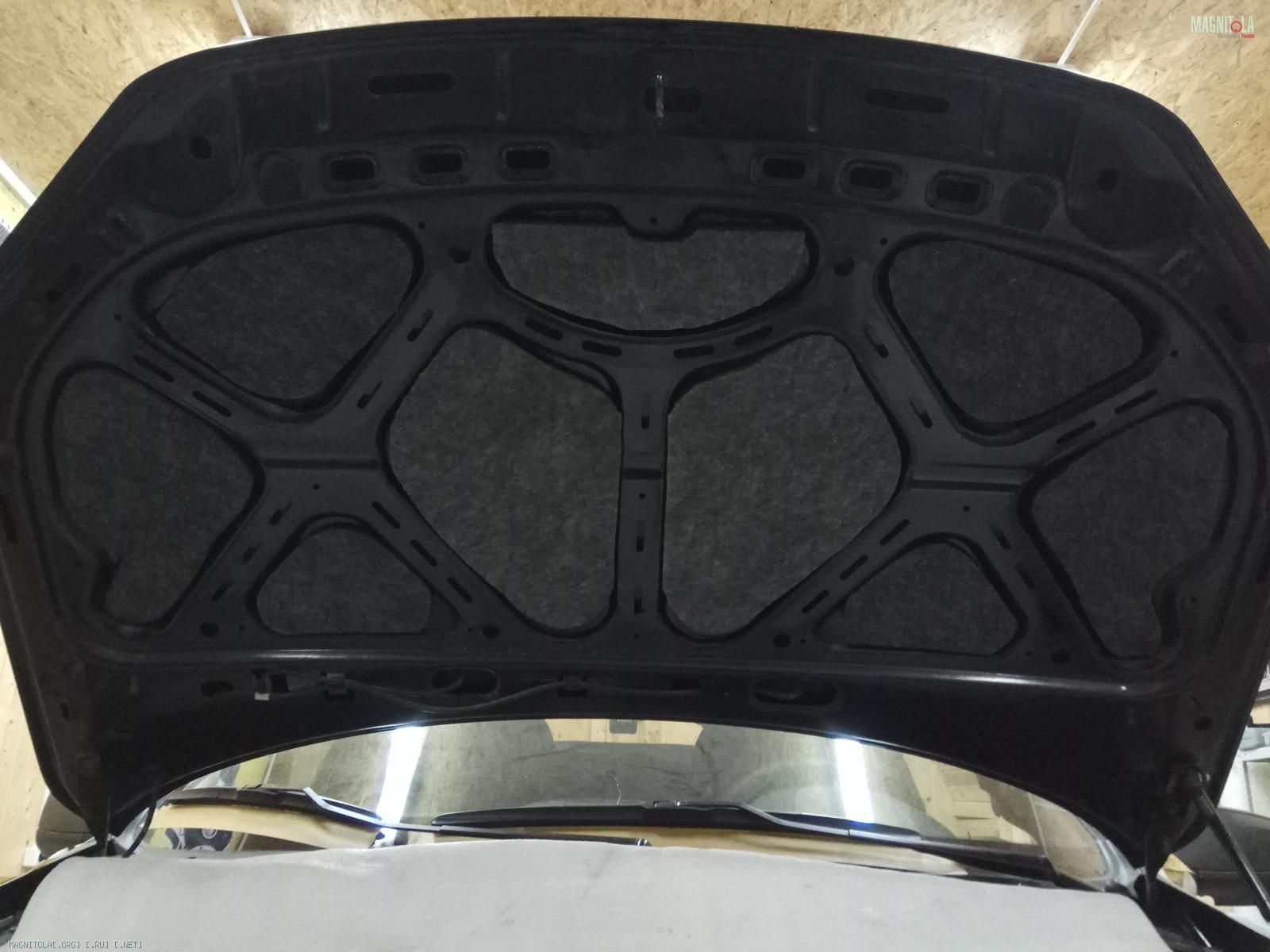

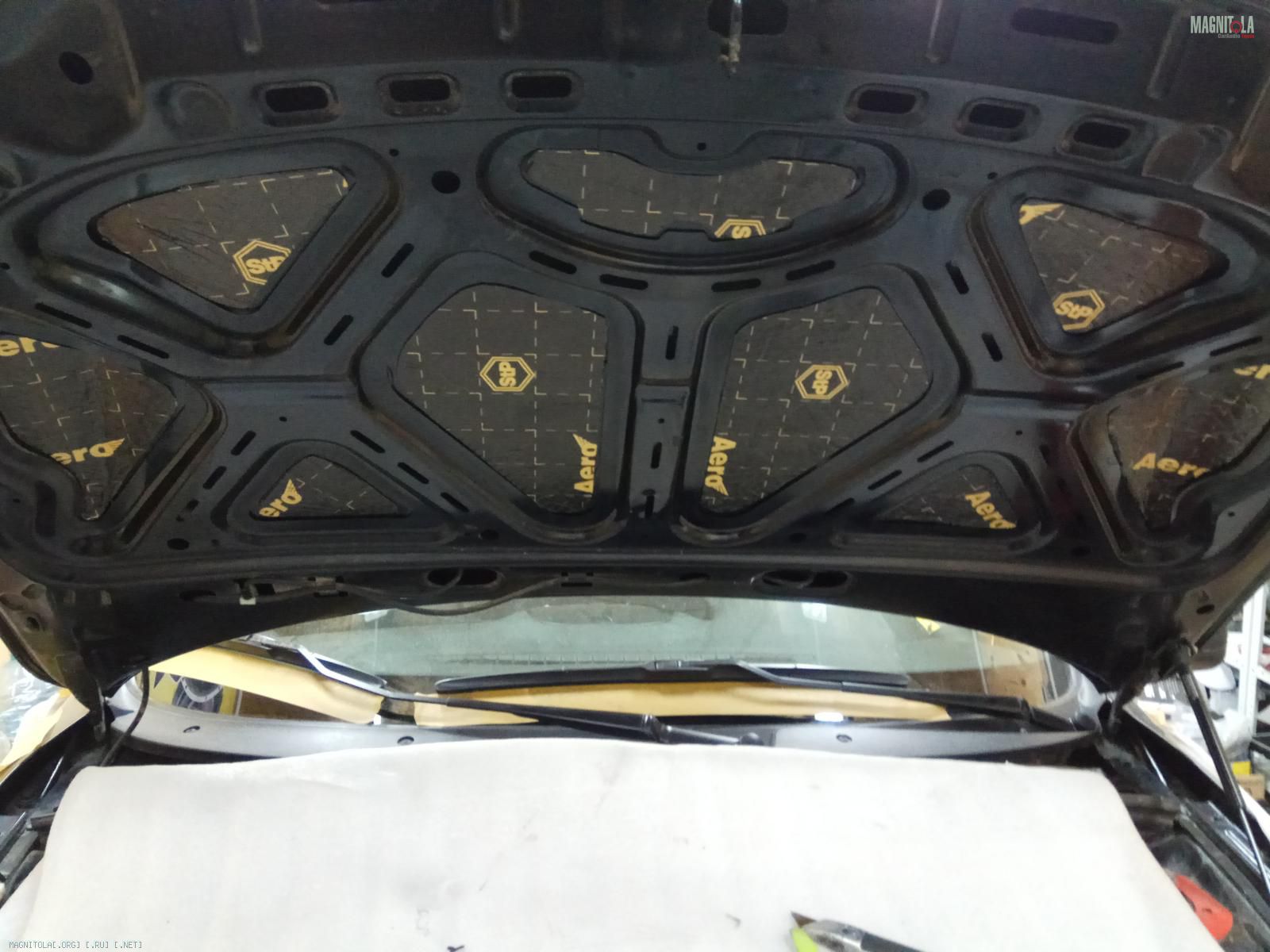

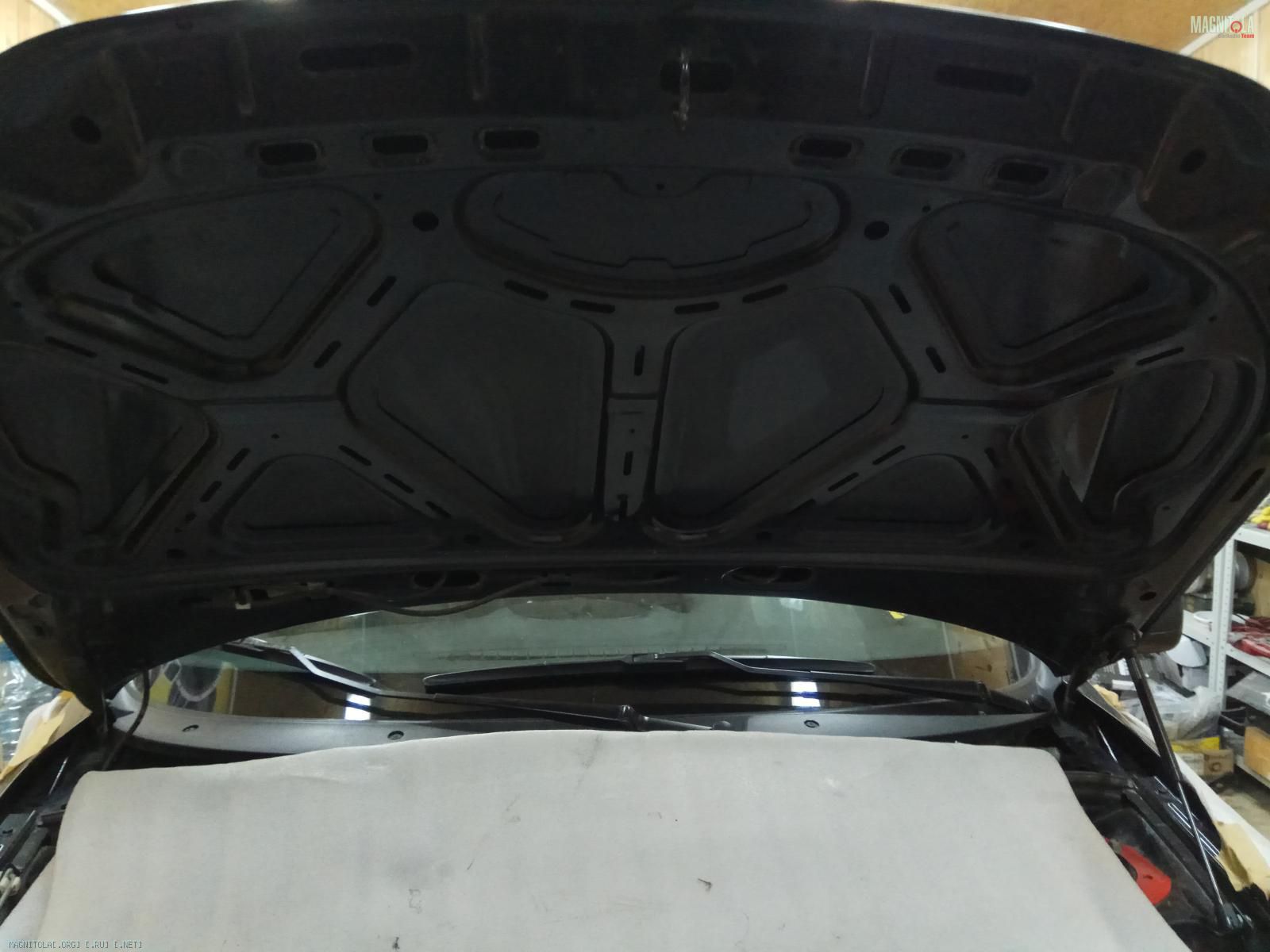

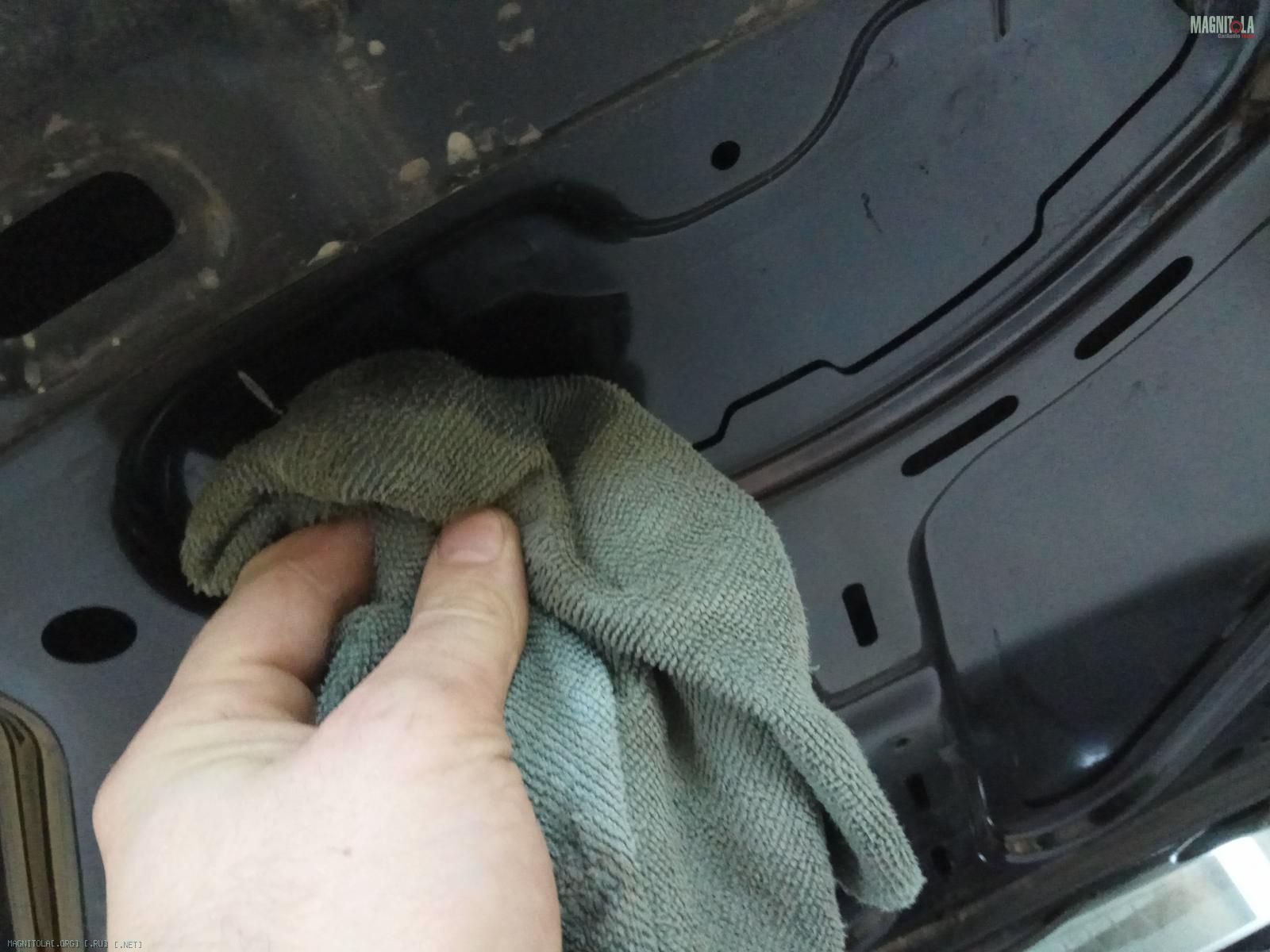

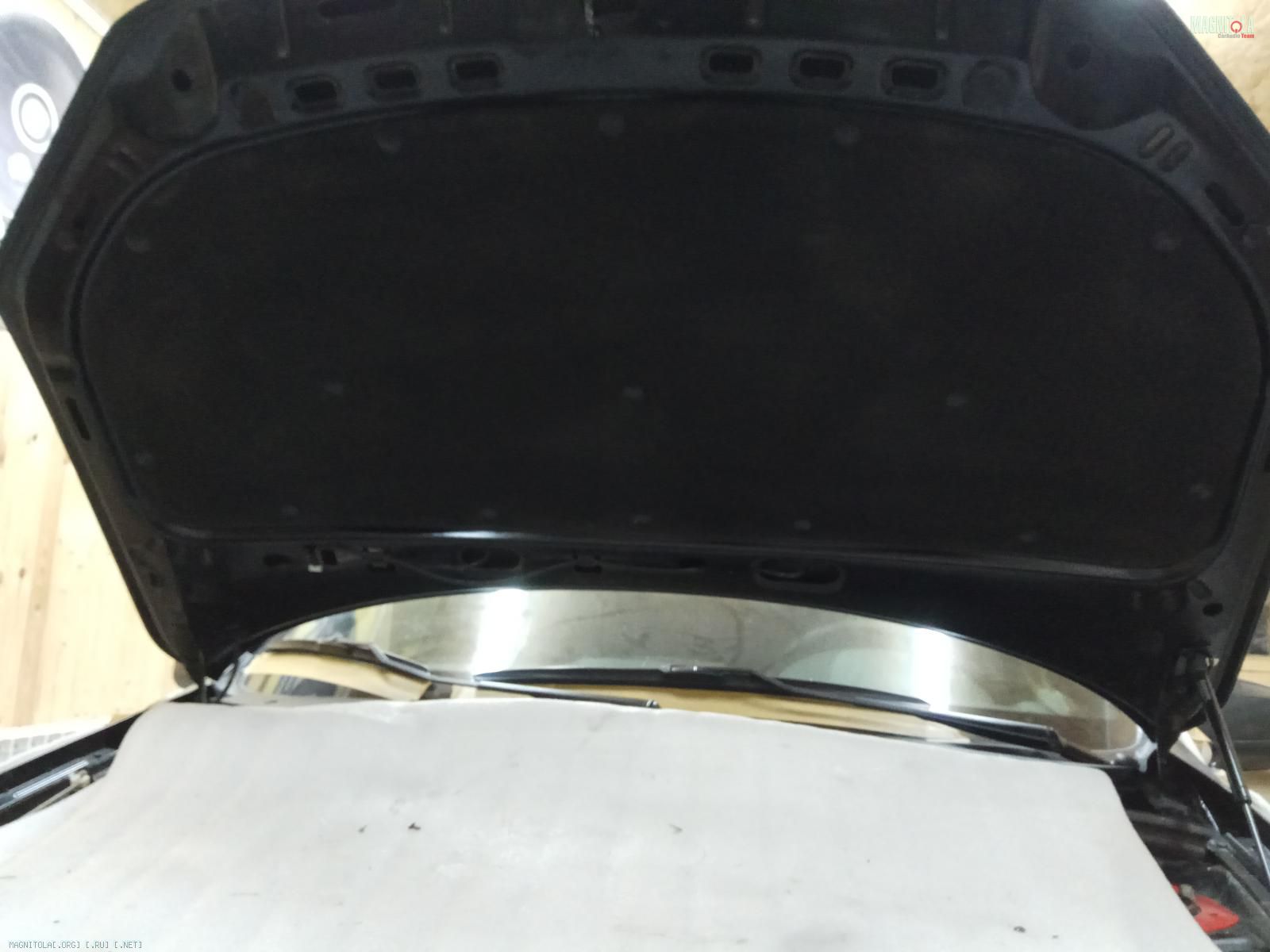

Капот...
2/3 листа айро 2мм, греем, прикатываем..
Второй слой войлок 10мм...
Вложение 1212702 Вложение 1212704 Вложение 1212706 Вложение 1212708 Вложение 1212710 Вложение 1212712 Вложение 1212714

Вложение 1212716 Вложение 1212718 Вложение 1212720 Вложение 1212722

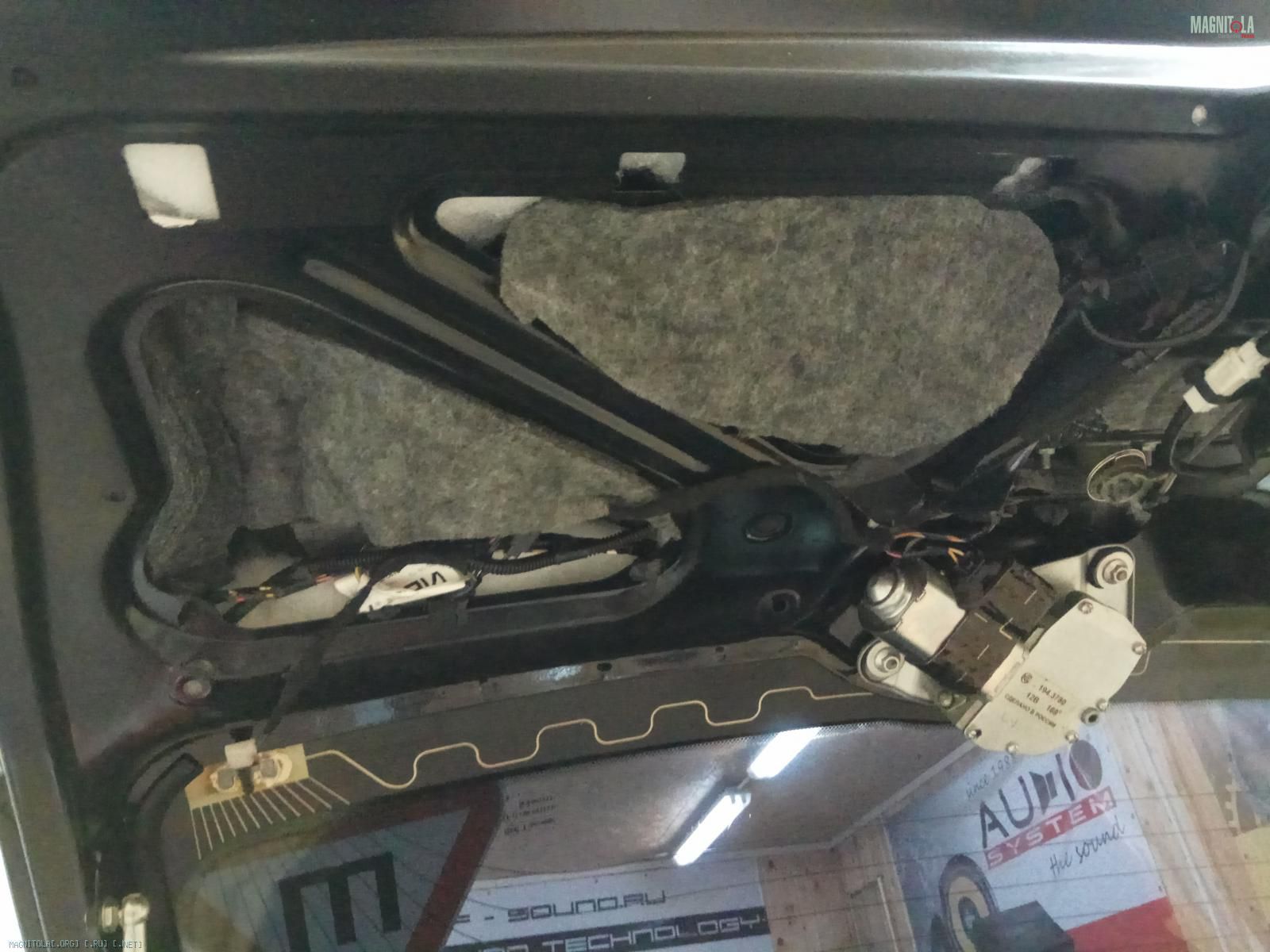

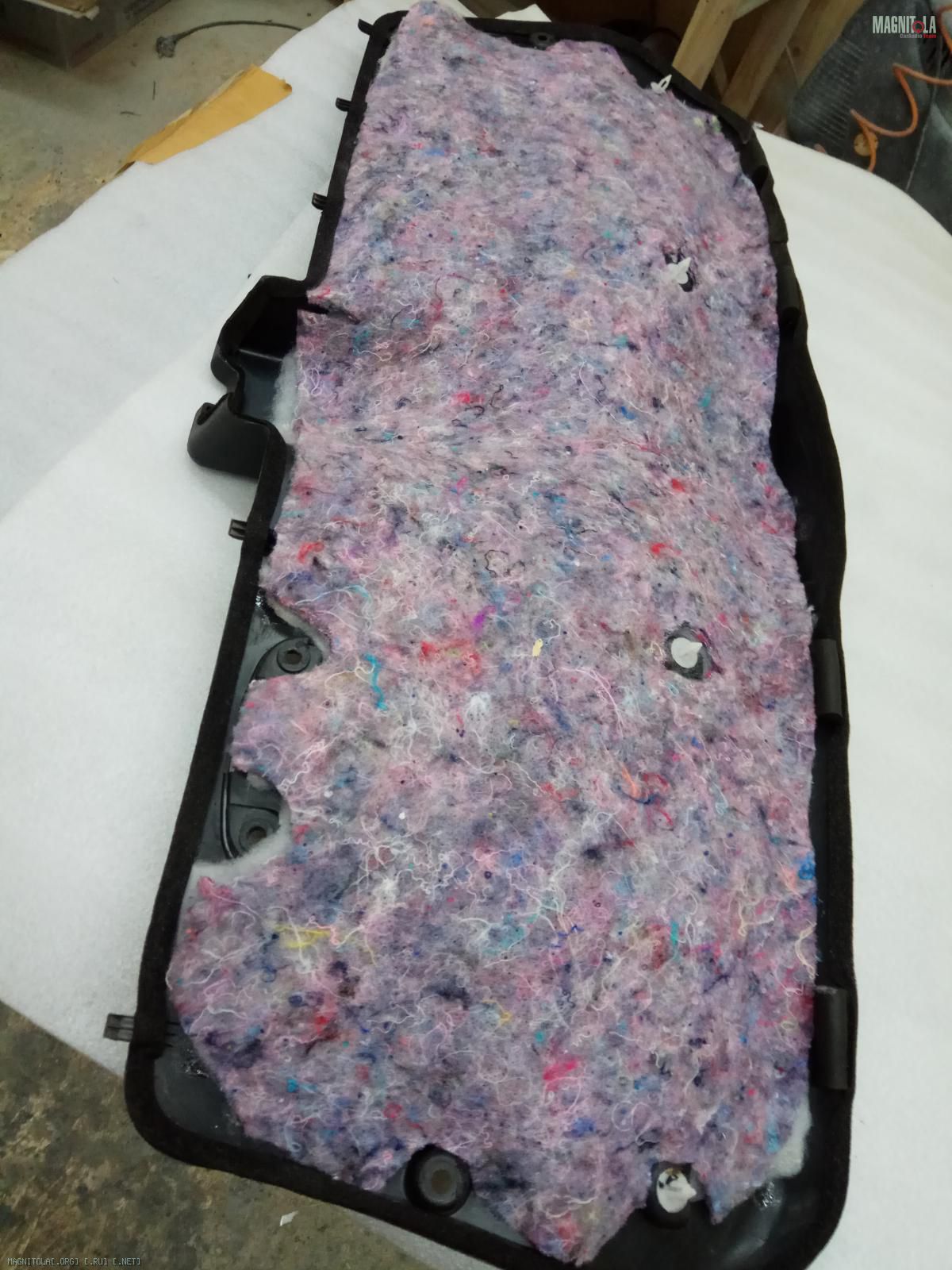

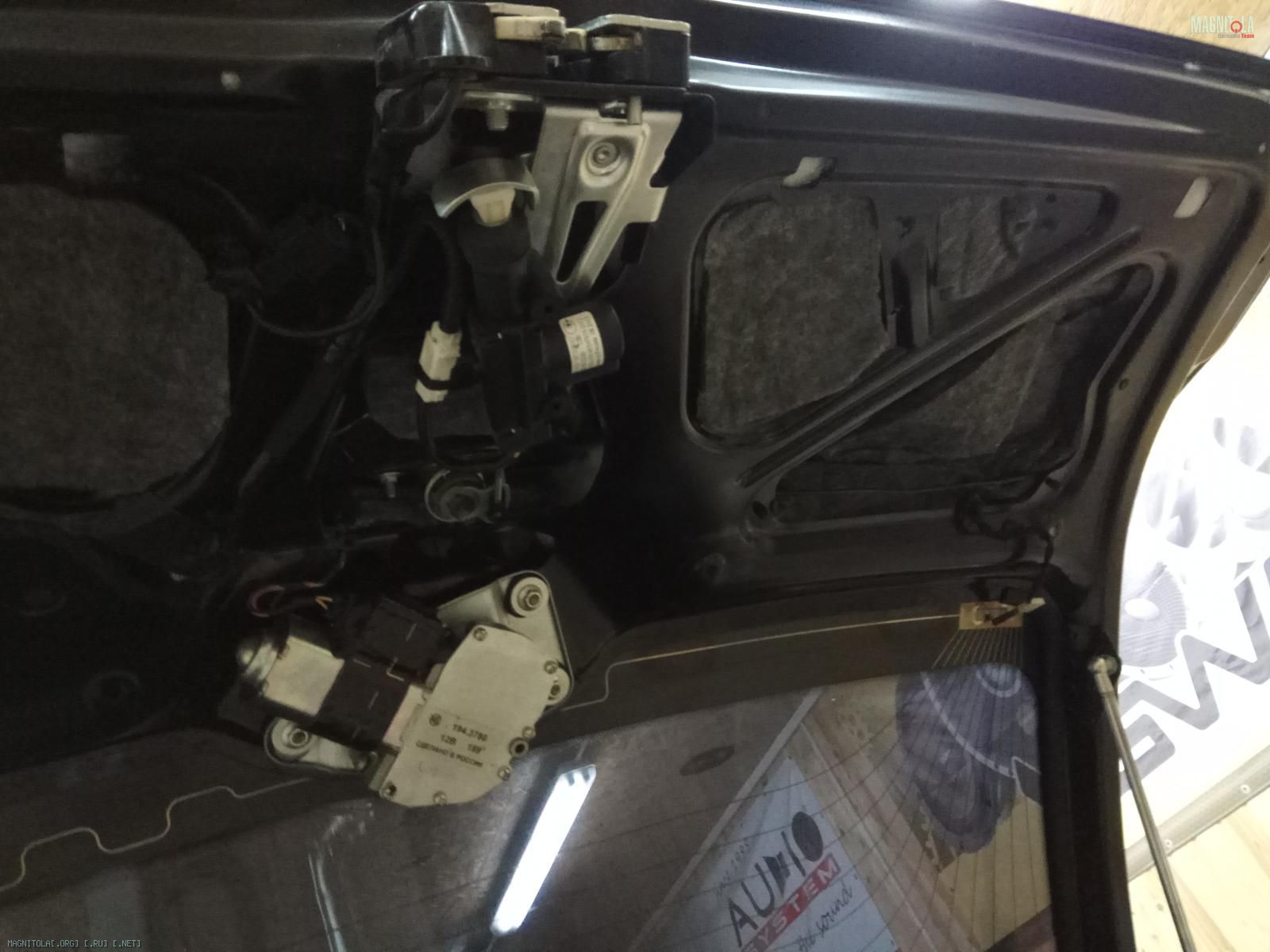

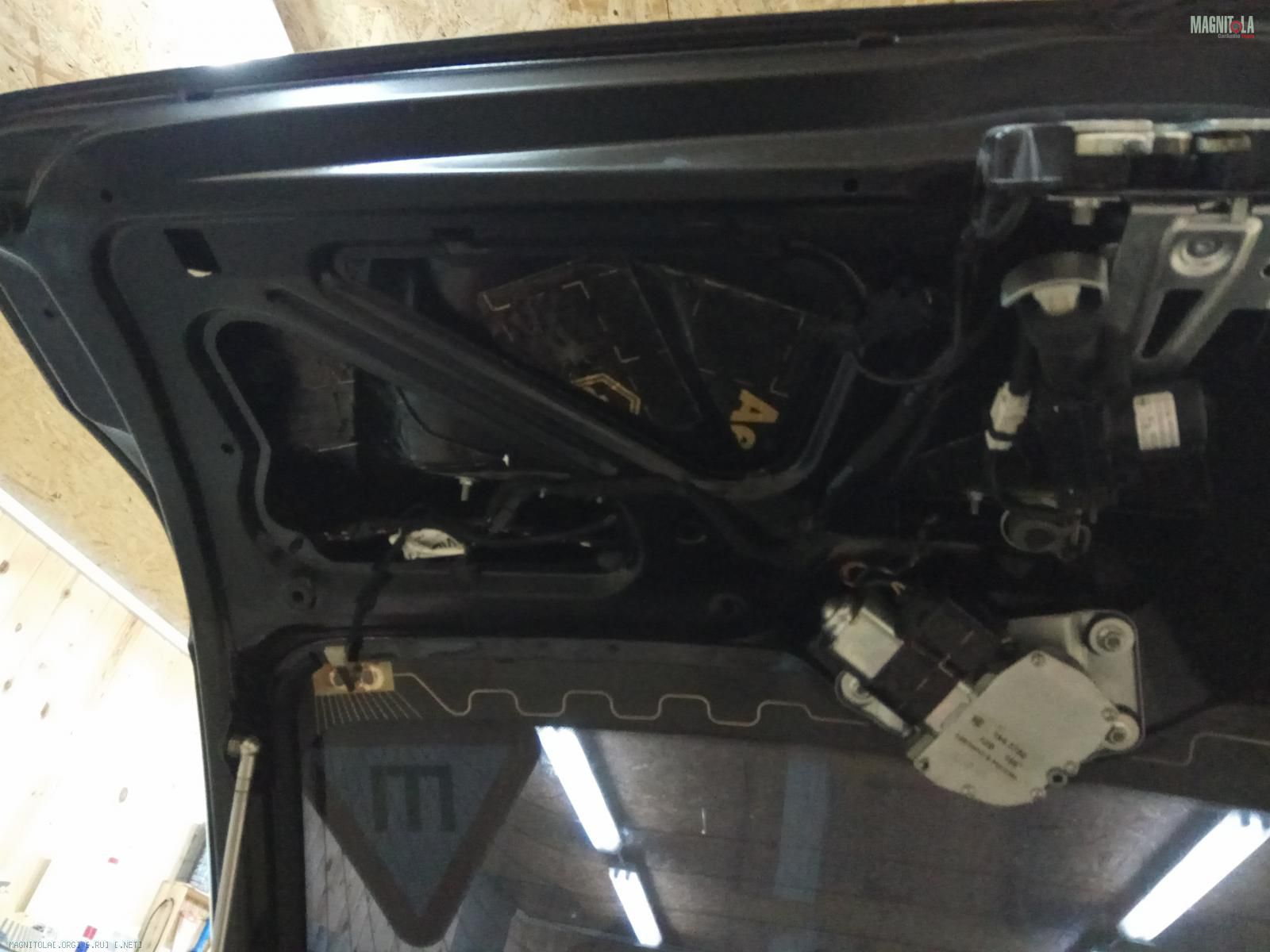

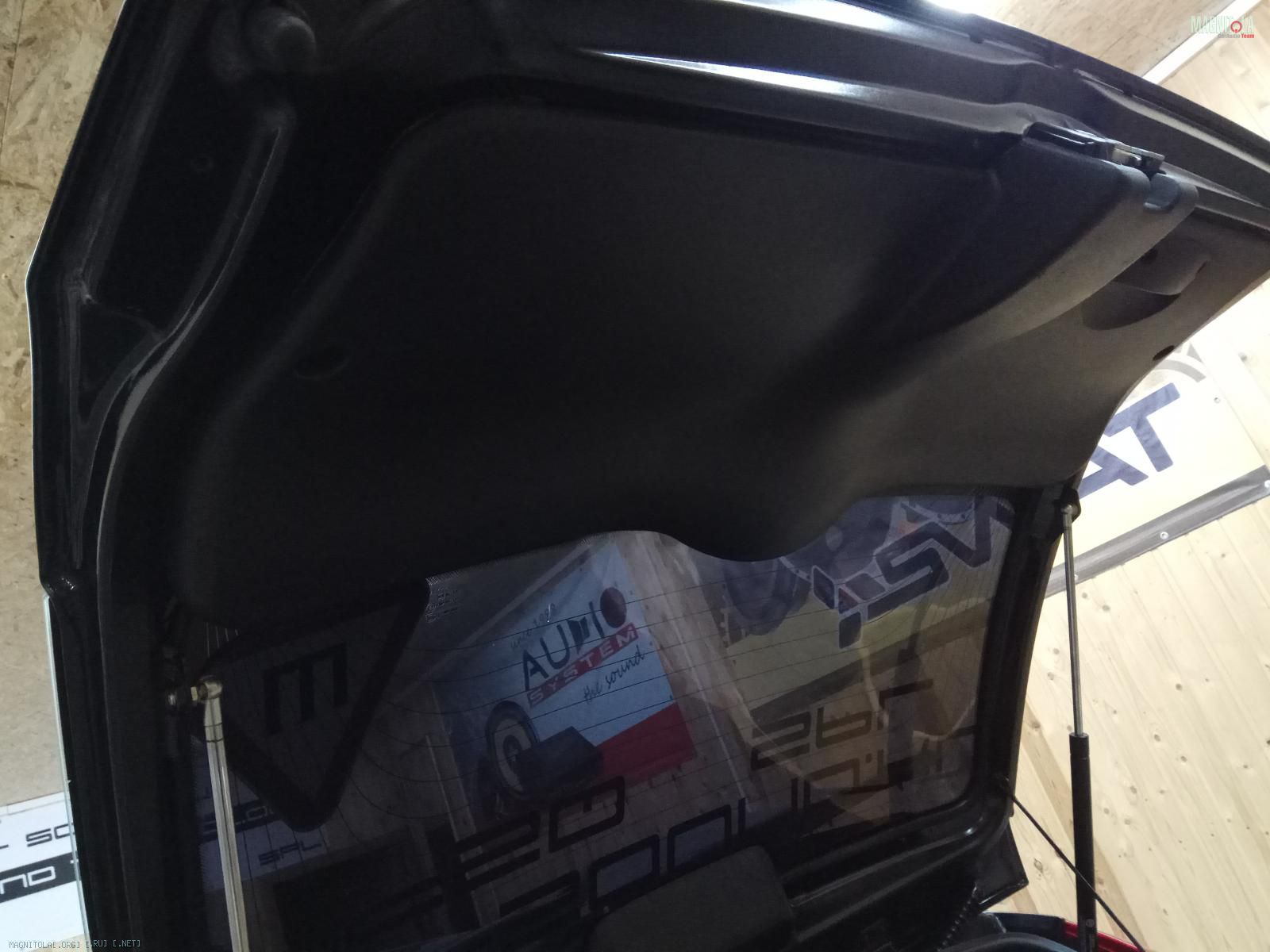

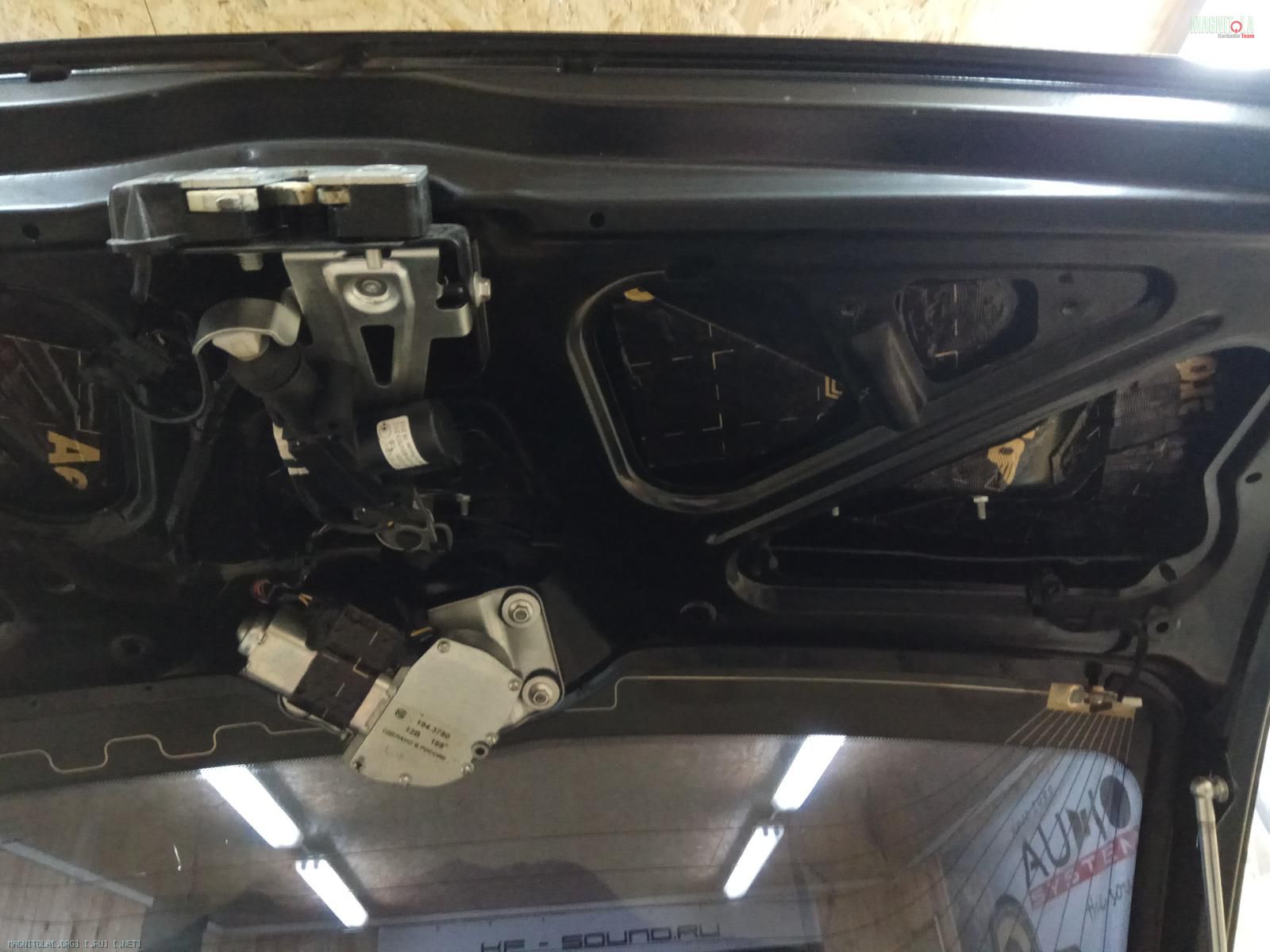

Пятая дверь...
Местами айро 2мм...
Холокфон, войлок...

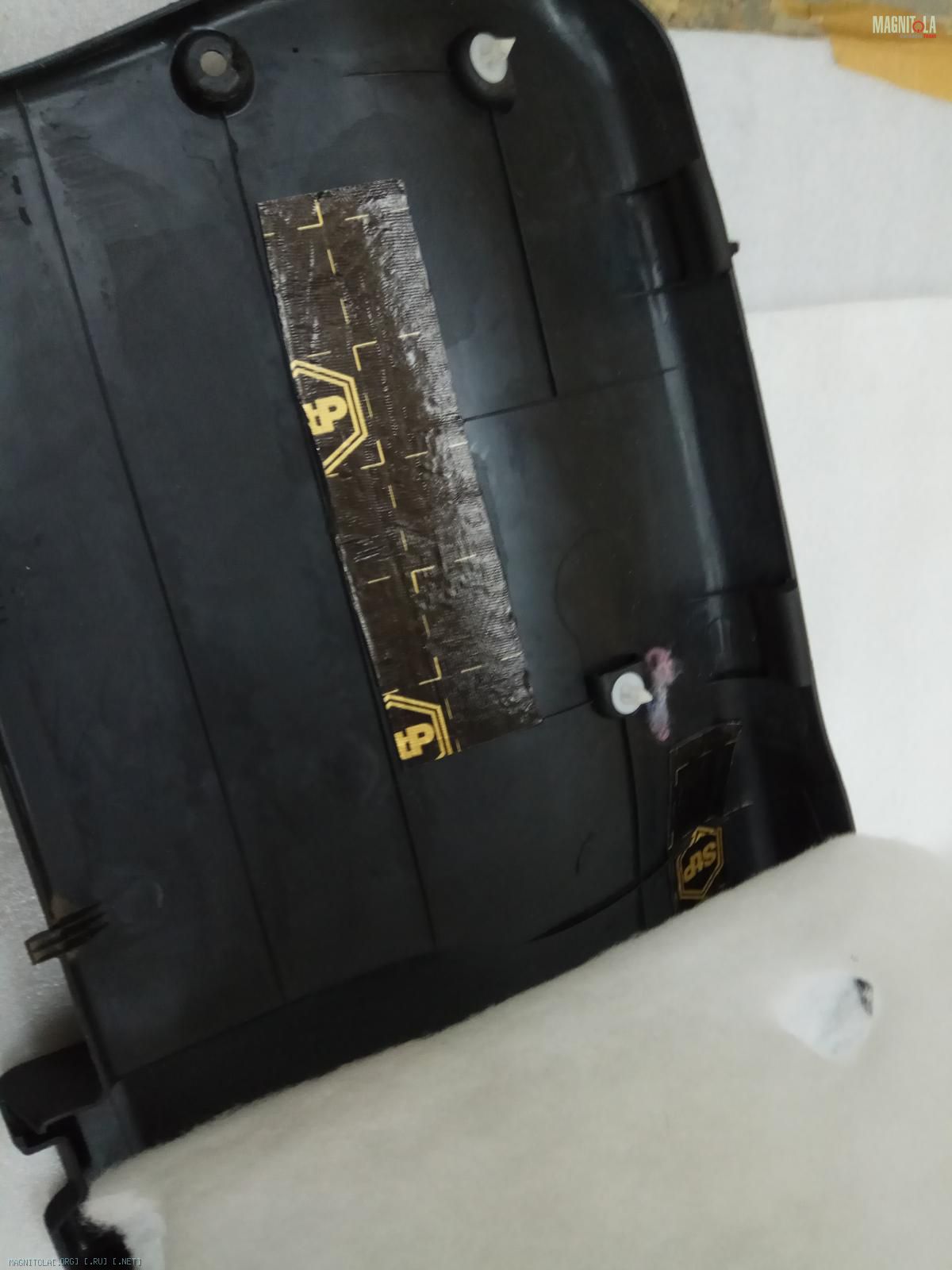

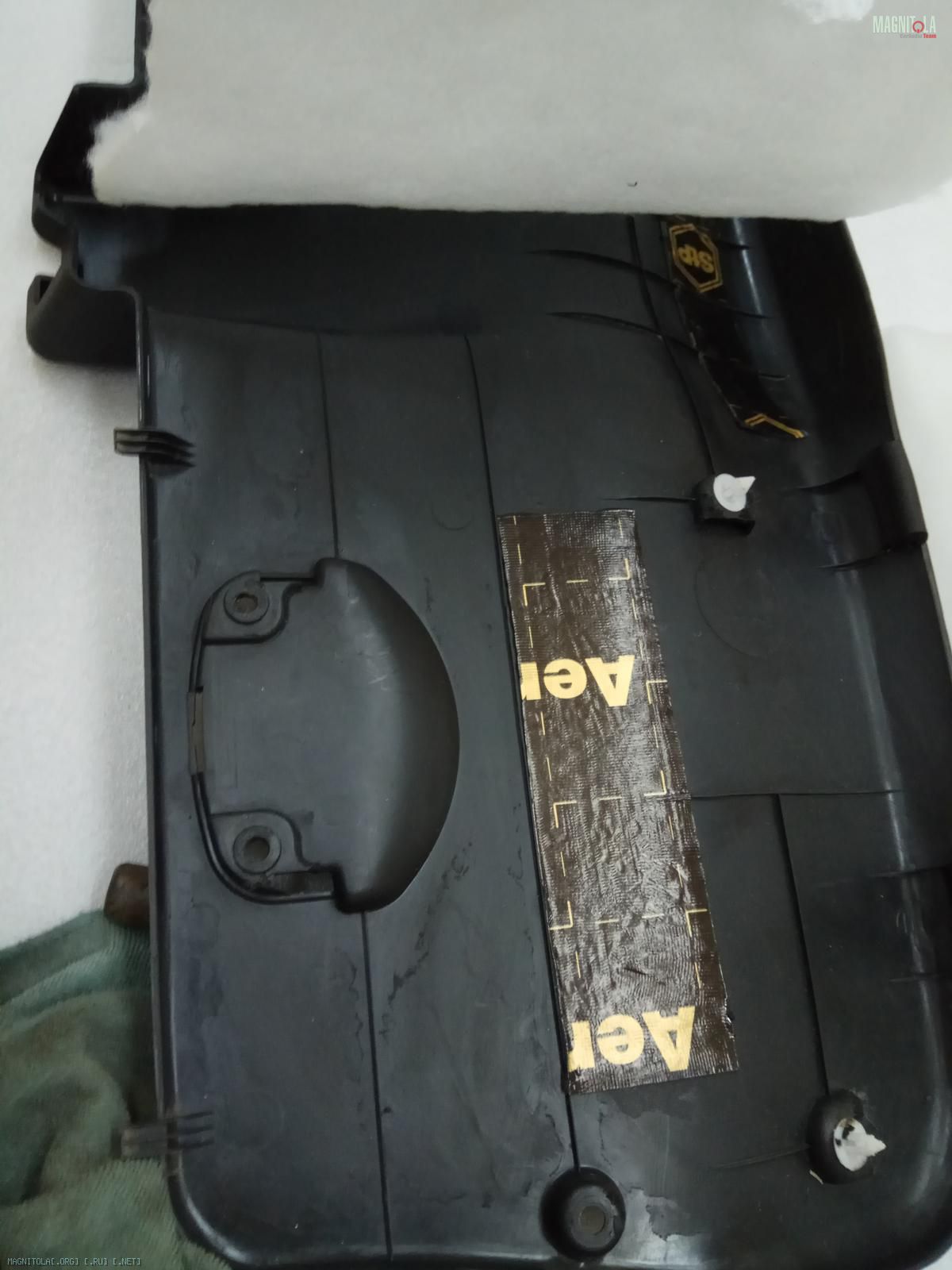

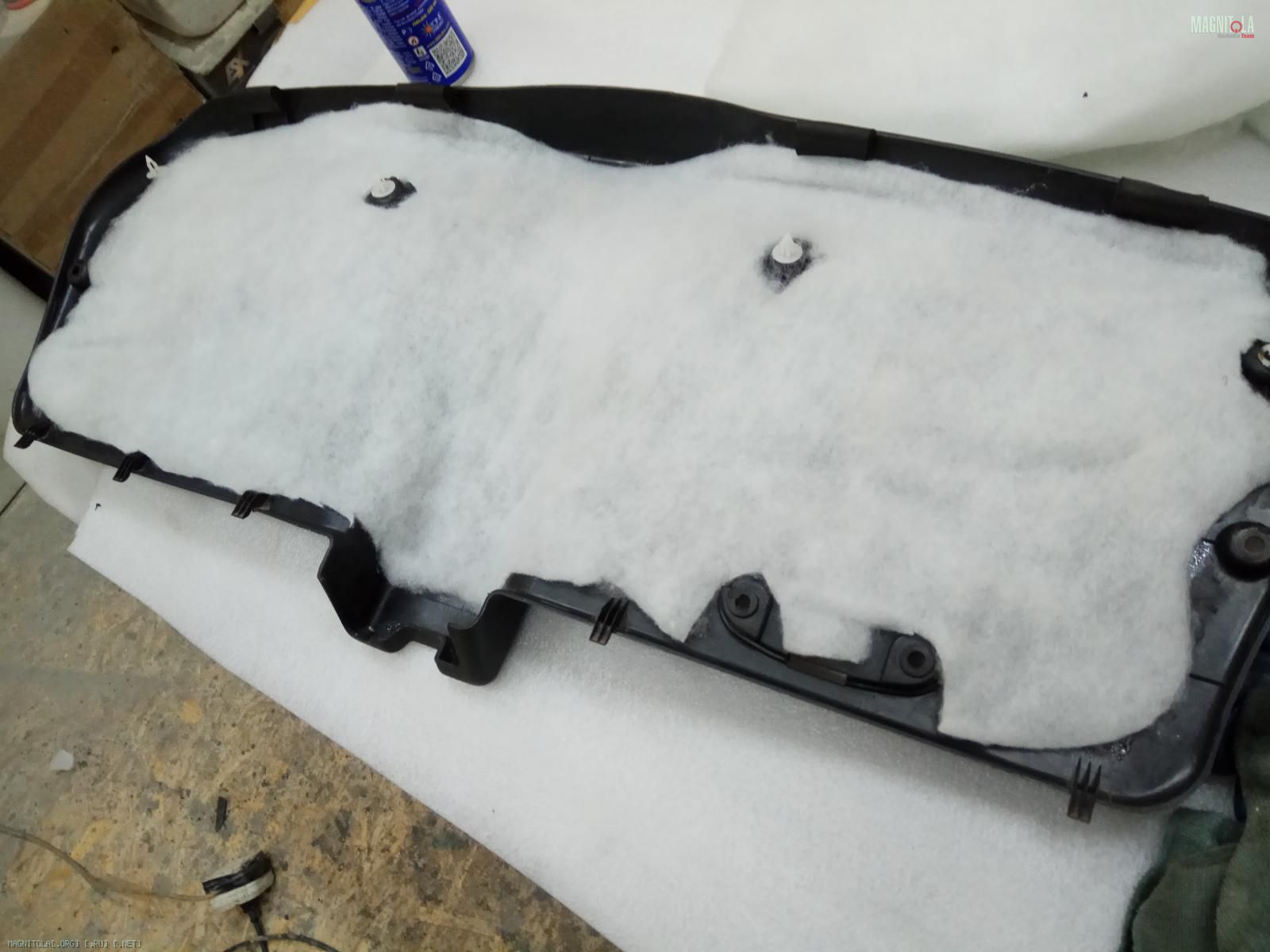

На карту полосками вибра, синтепон, войлок, уплотнительная лента по периметру...
Вложение 1212724 Вложение 1212726 Вложение 1212728 Вложение 1212730 Вложение 1212732 Вложение 1212734 Вложение 1212736
19.03.2018, 20:58
st220

Вложений: 34

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

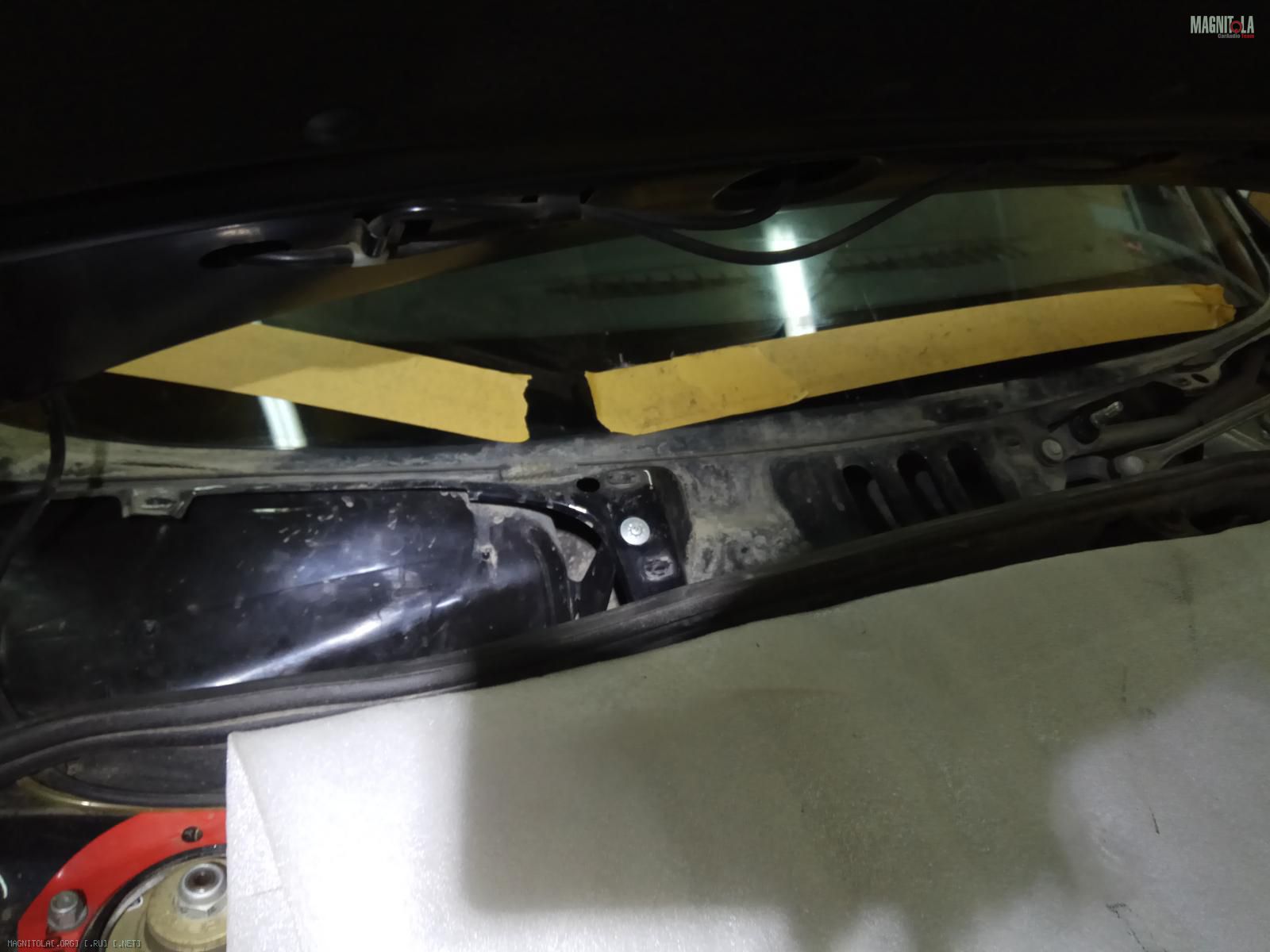

Вибро-шумоизоляция жабо..
Разбираем...

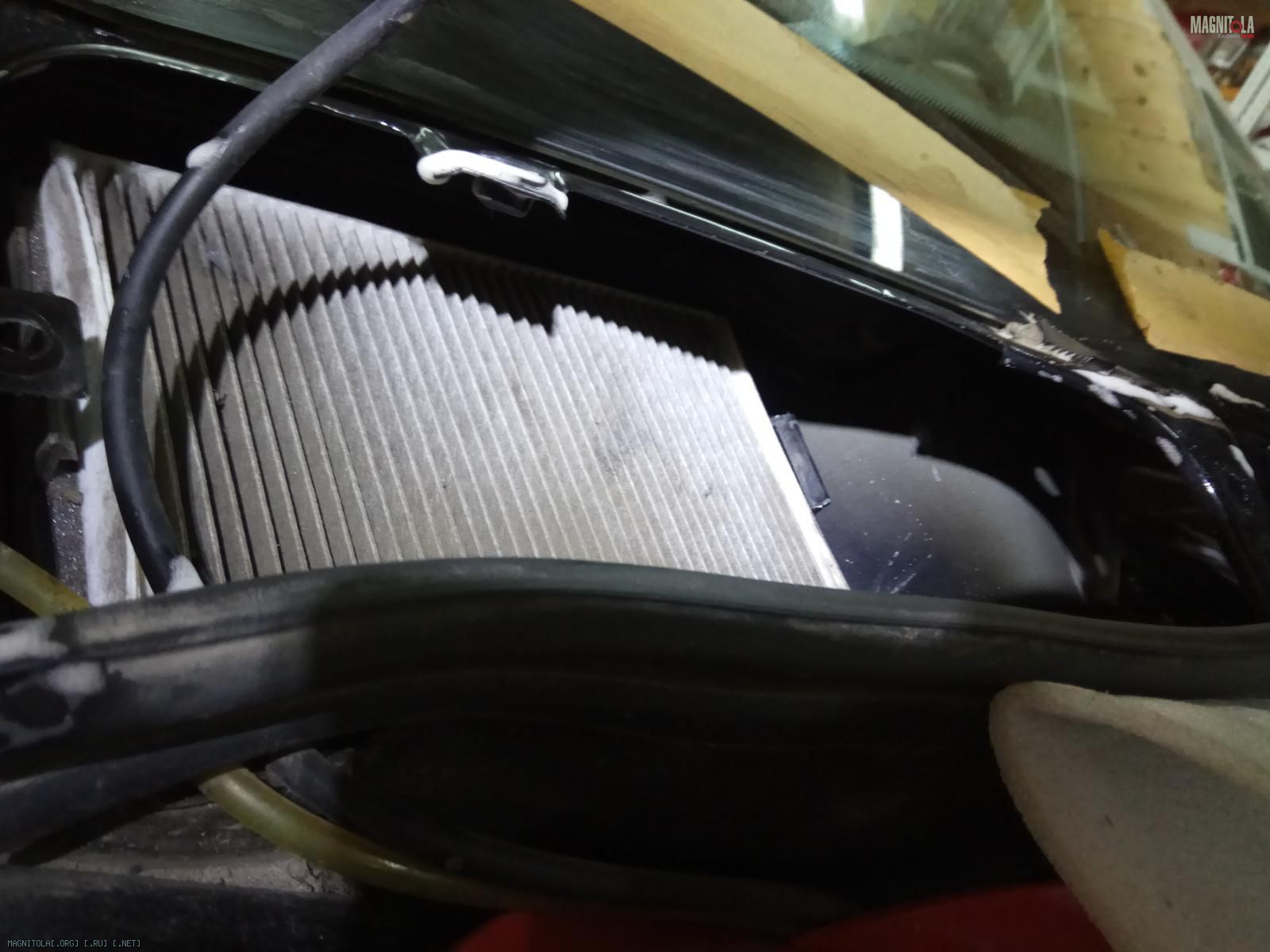

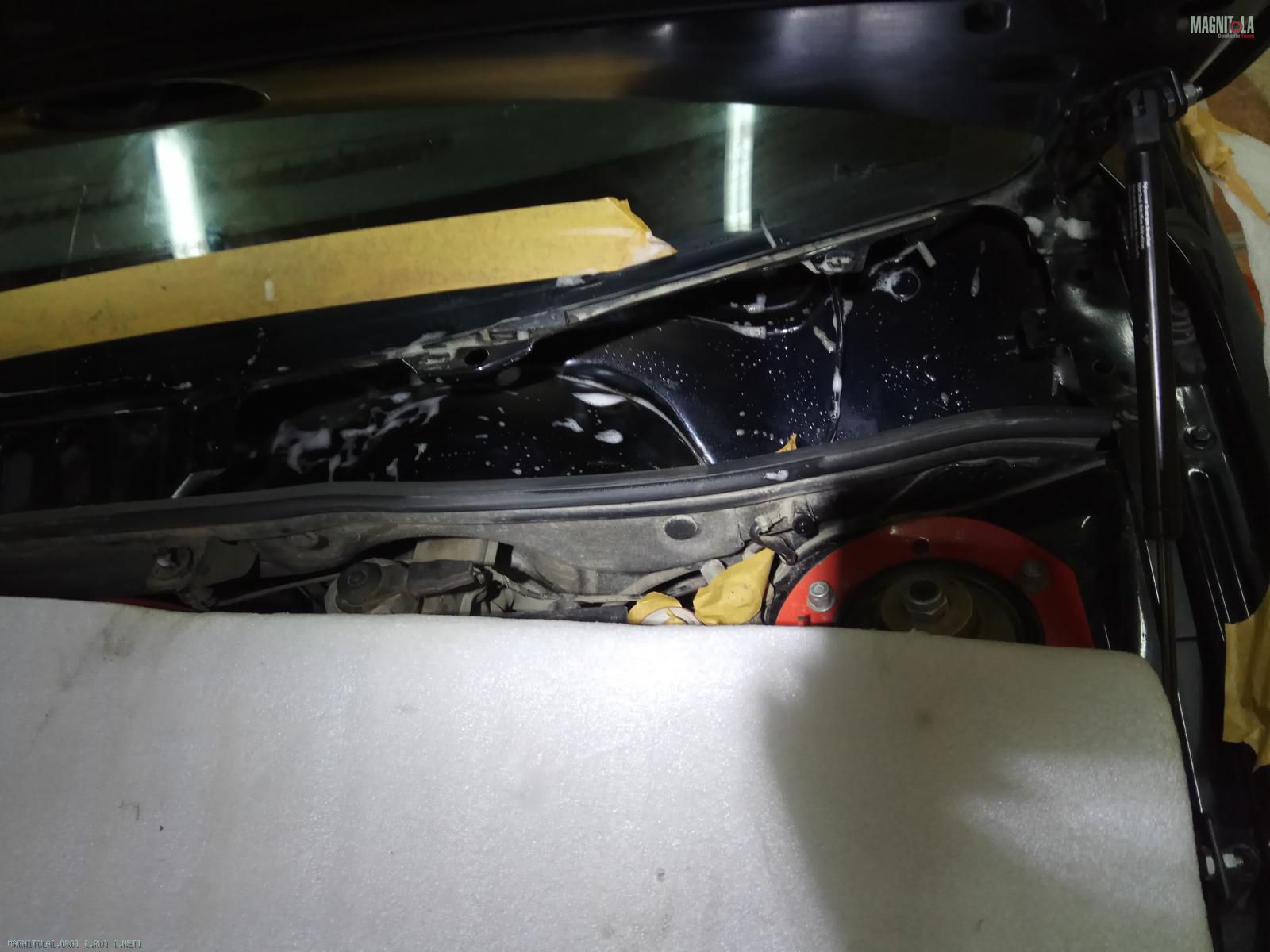

Убираем мусор.. пылесосим, очищаем, обезжириваем...

Вложение 1212872 Вложение 1212874 Вложение 1212876 Вложение 1212878 Вложение 1212880 Вложение 1212882

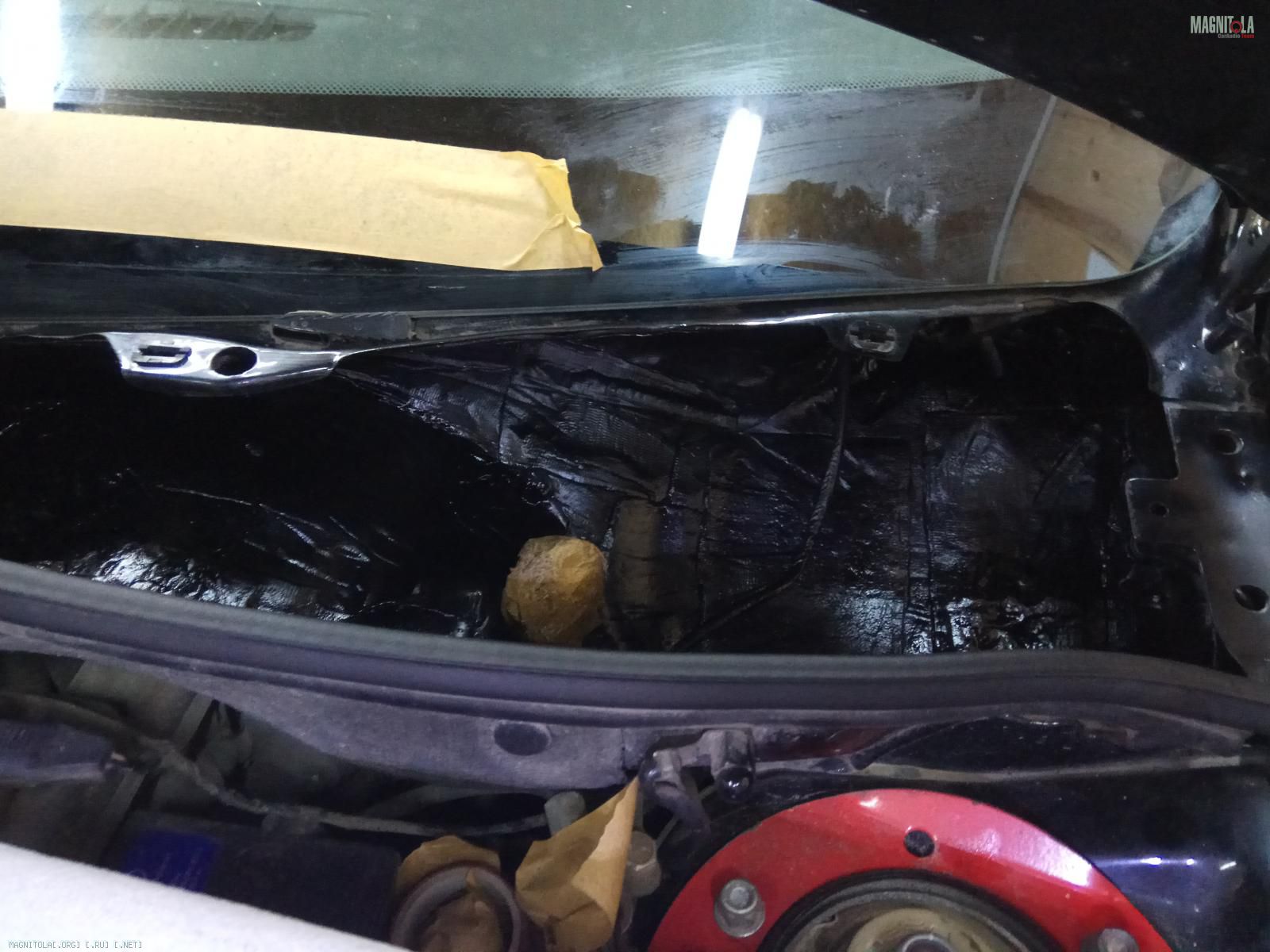

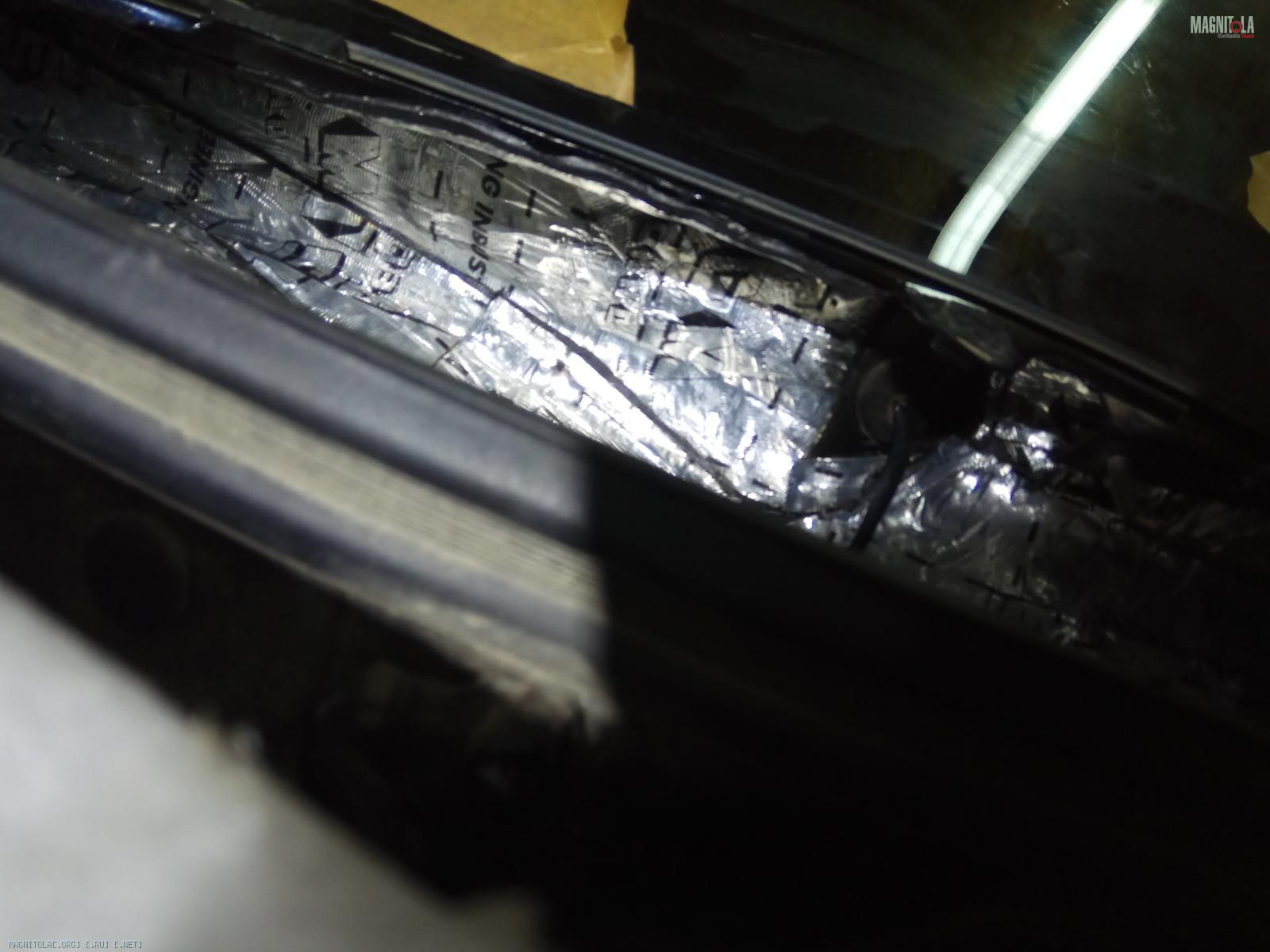

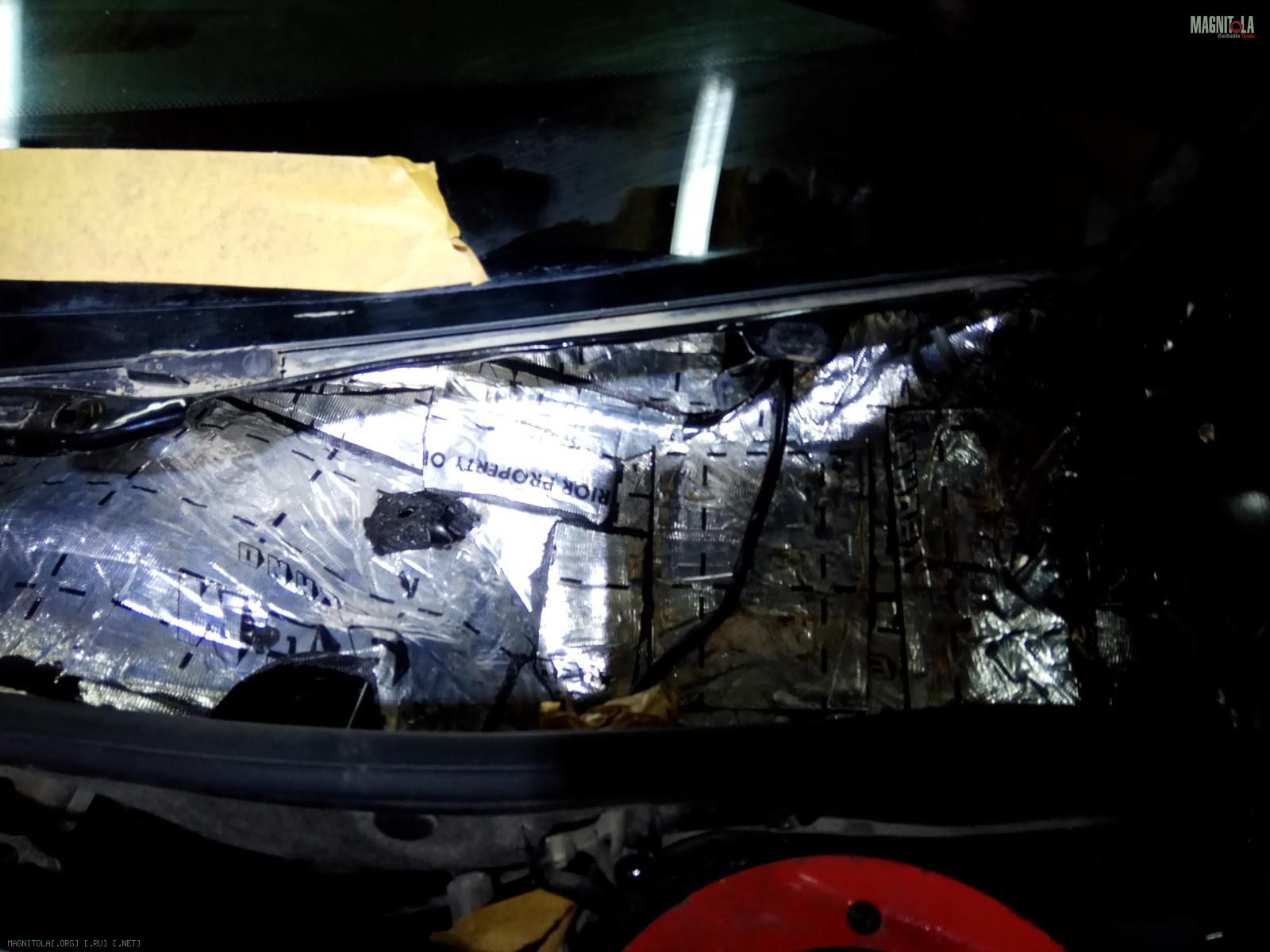

Вибро-шумоизоляция жабо..

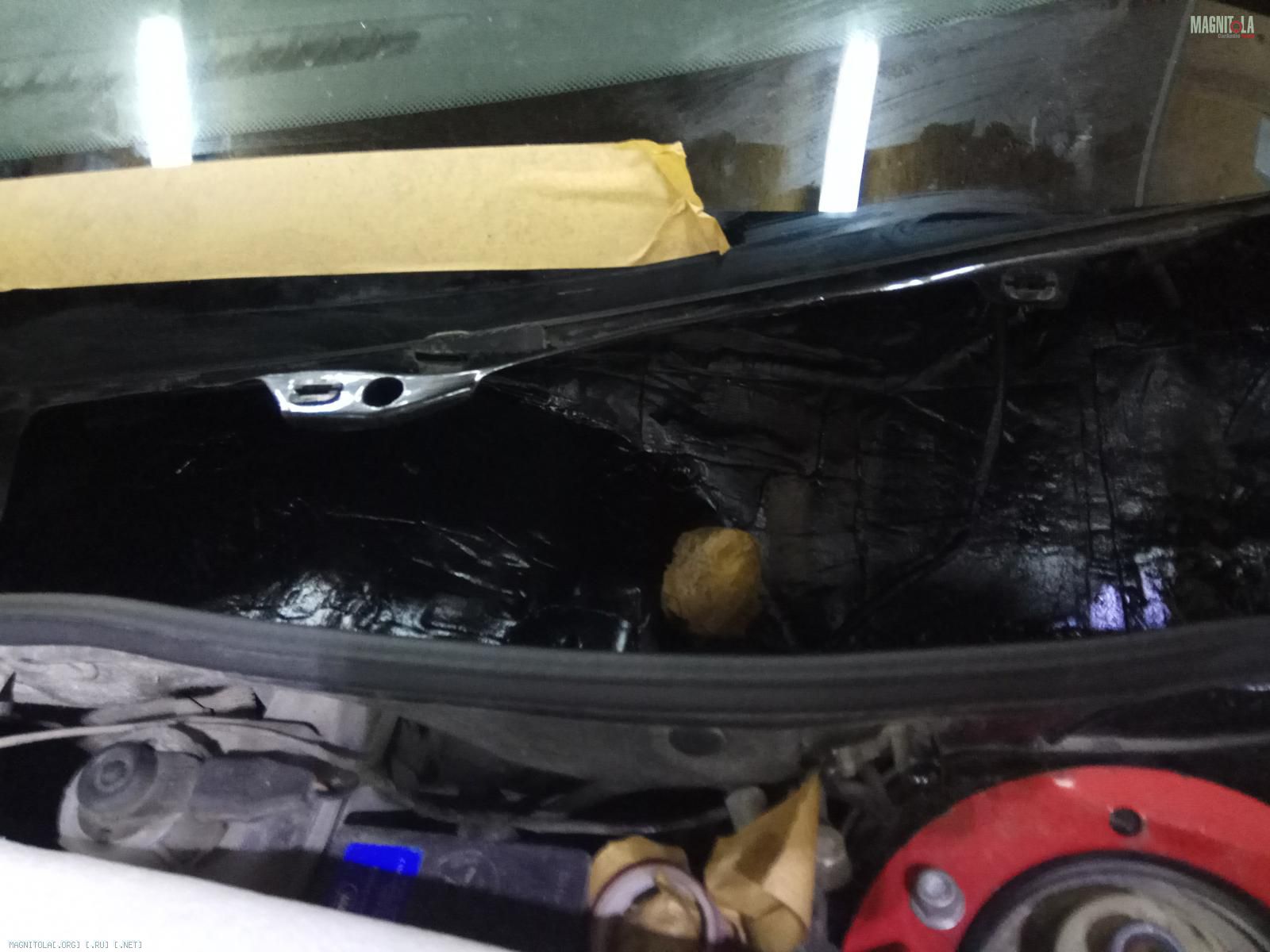

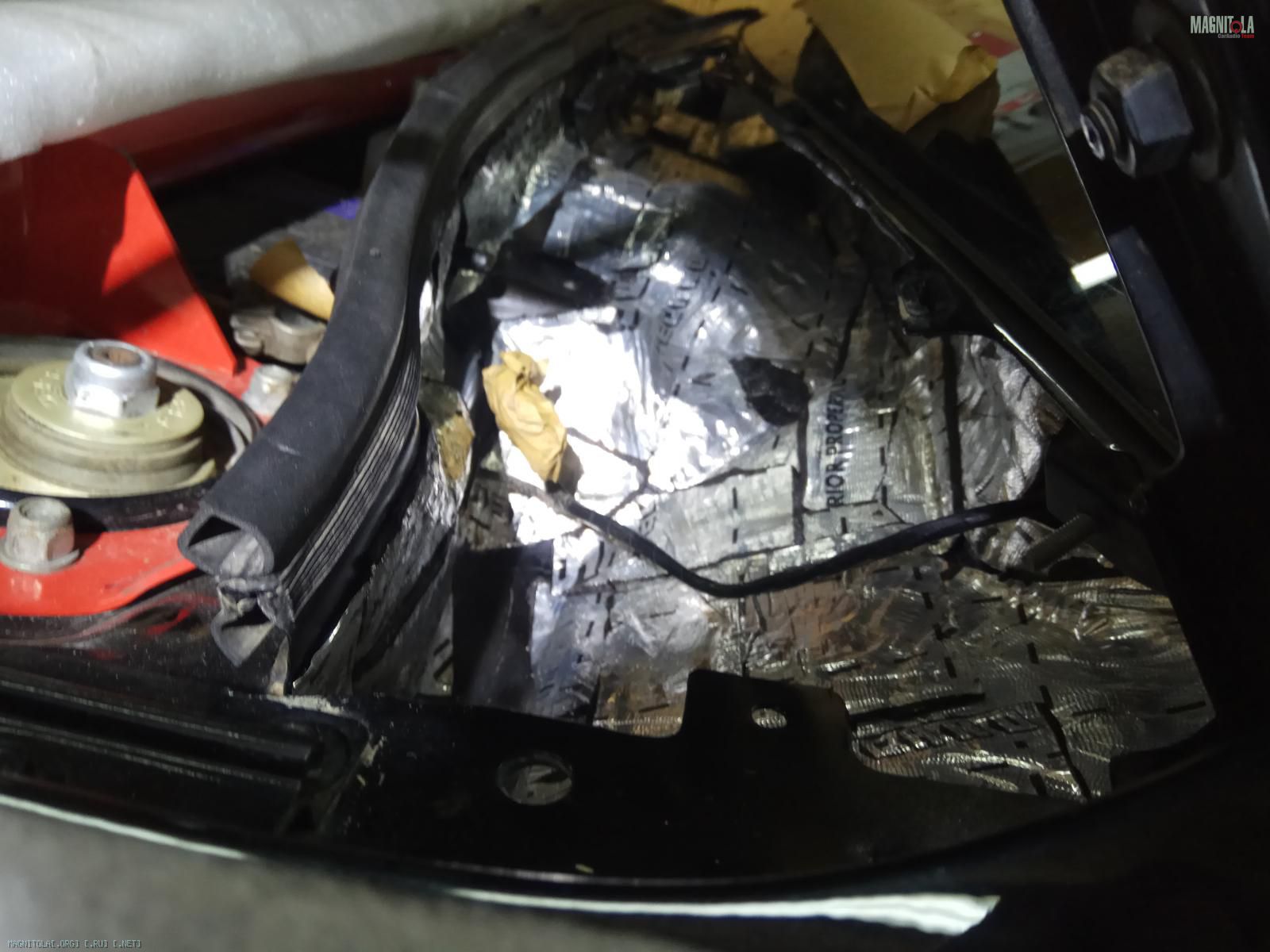

Наносим СГМ Броню 5мм, разогреваем, наносим, прикатываем...
Затем наносим антигравий...

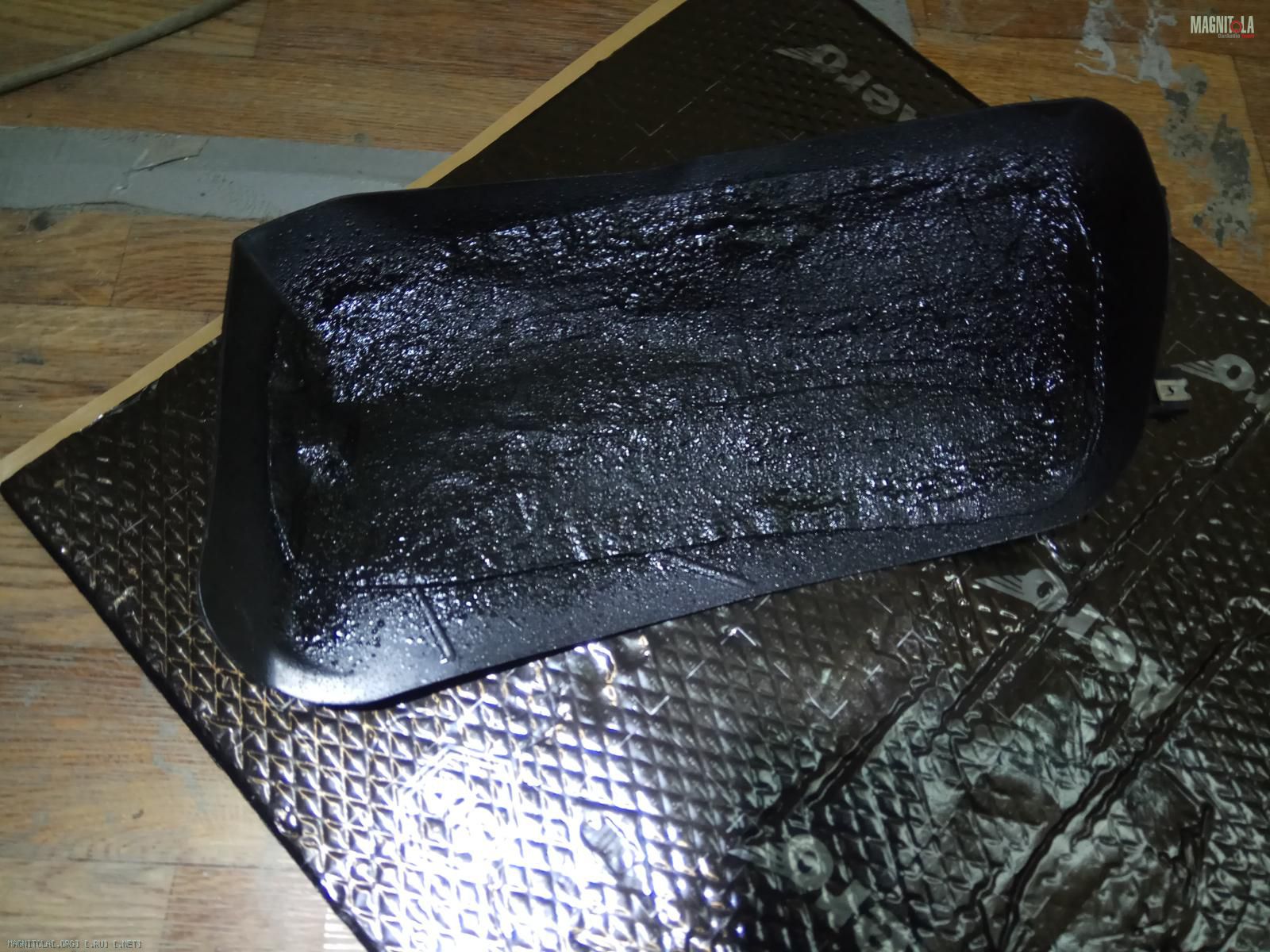

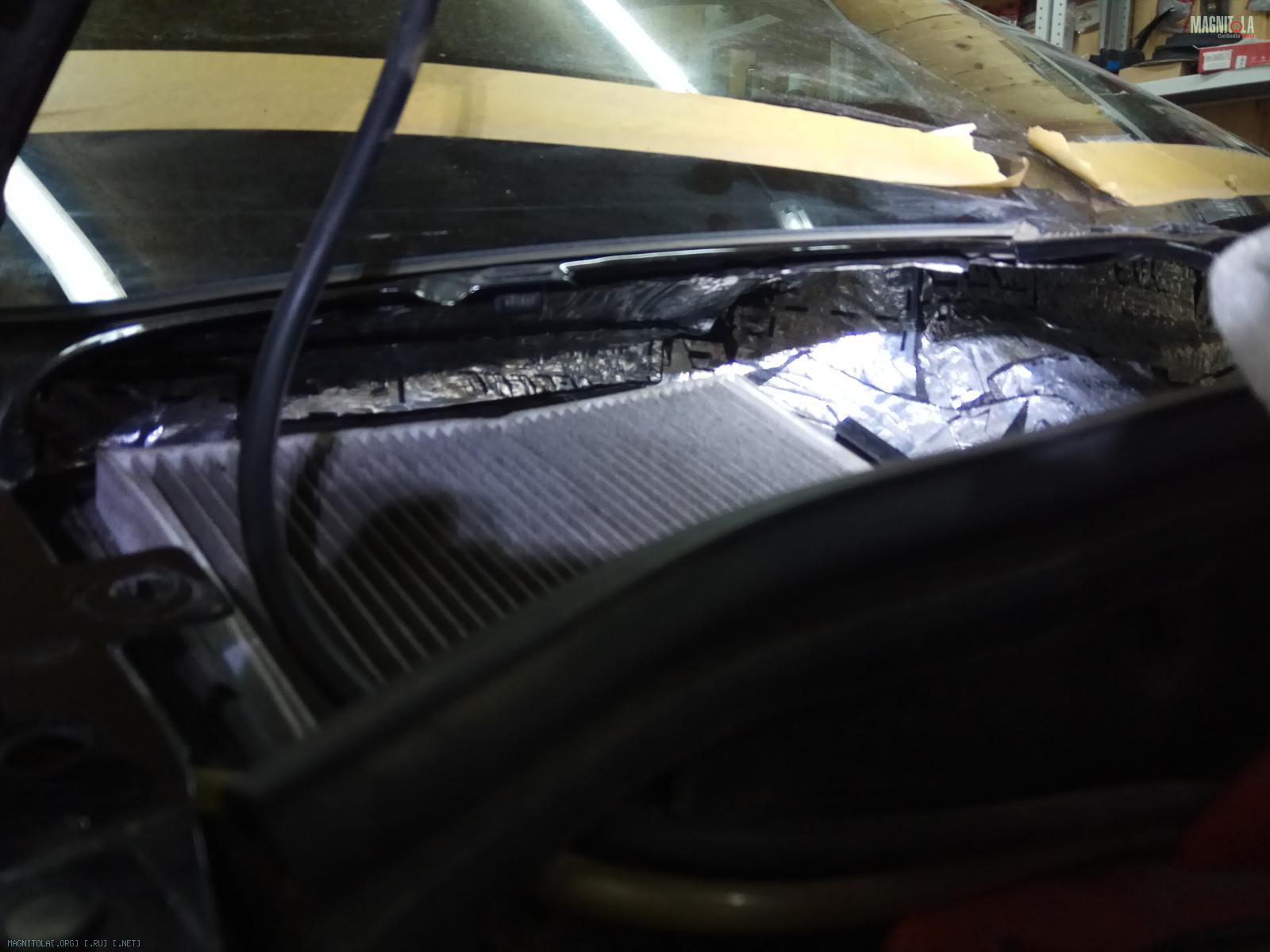

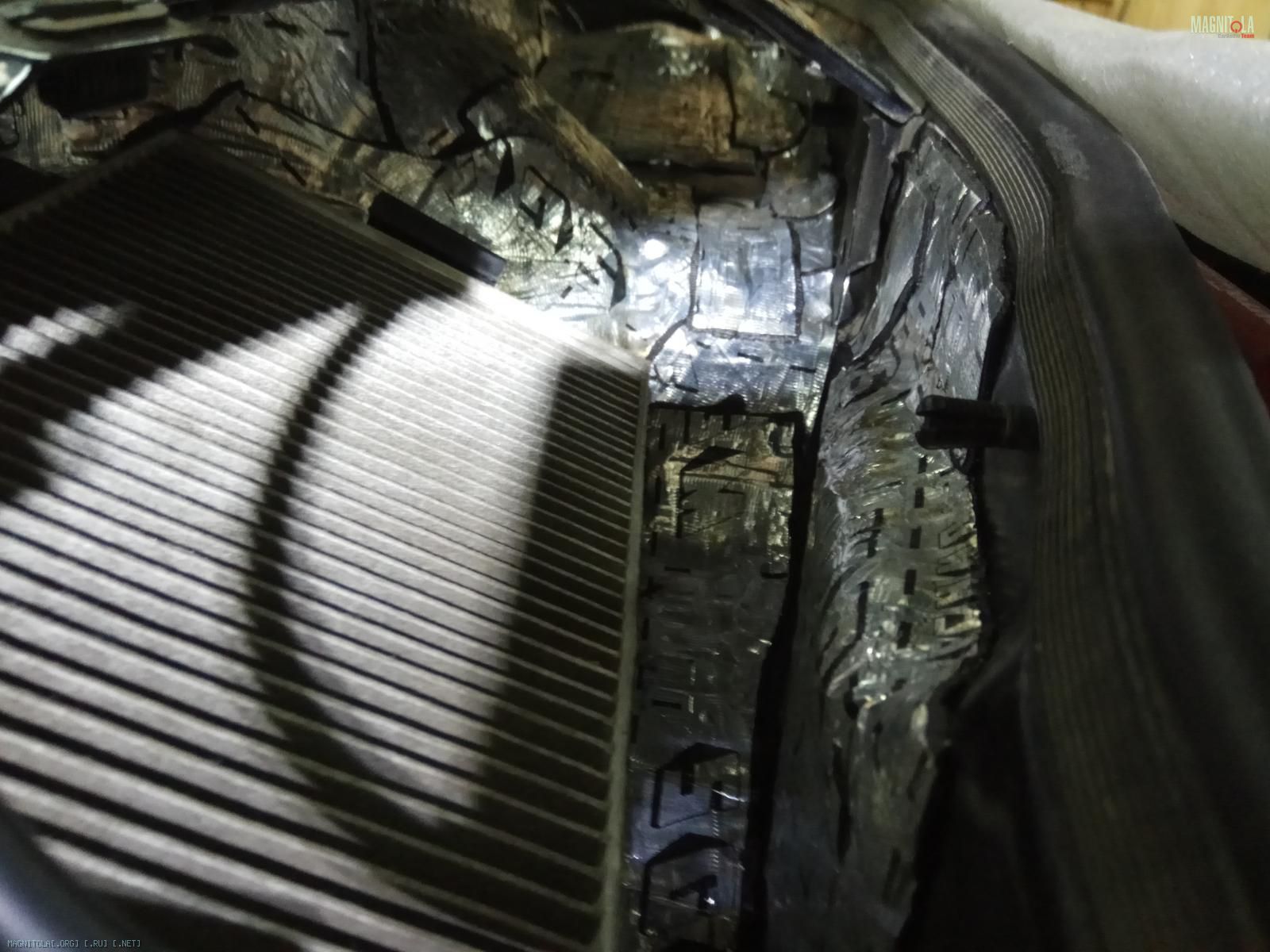

Также айро 3мм, вибрим крышку салонного фильтра, затем покрываем антигравием...
Вложение 1212884 Вложение 1212886 Вложение 1212888 Вложение 1212890 Вложение 1212892 Вложение 1212894 Вложение 1212896 Вложение 1212898 Вложение 1212900 Вложение 1212902 Вложение 1212904 Вложение 1212906 Вложение 1212908 Вложение 1212910

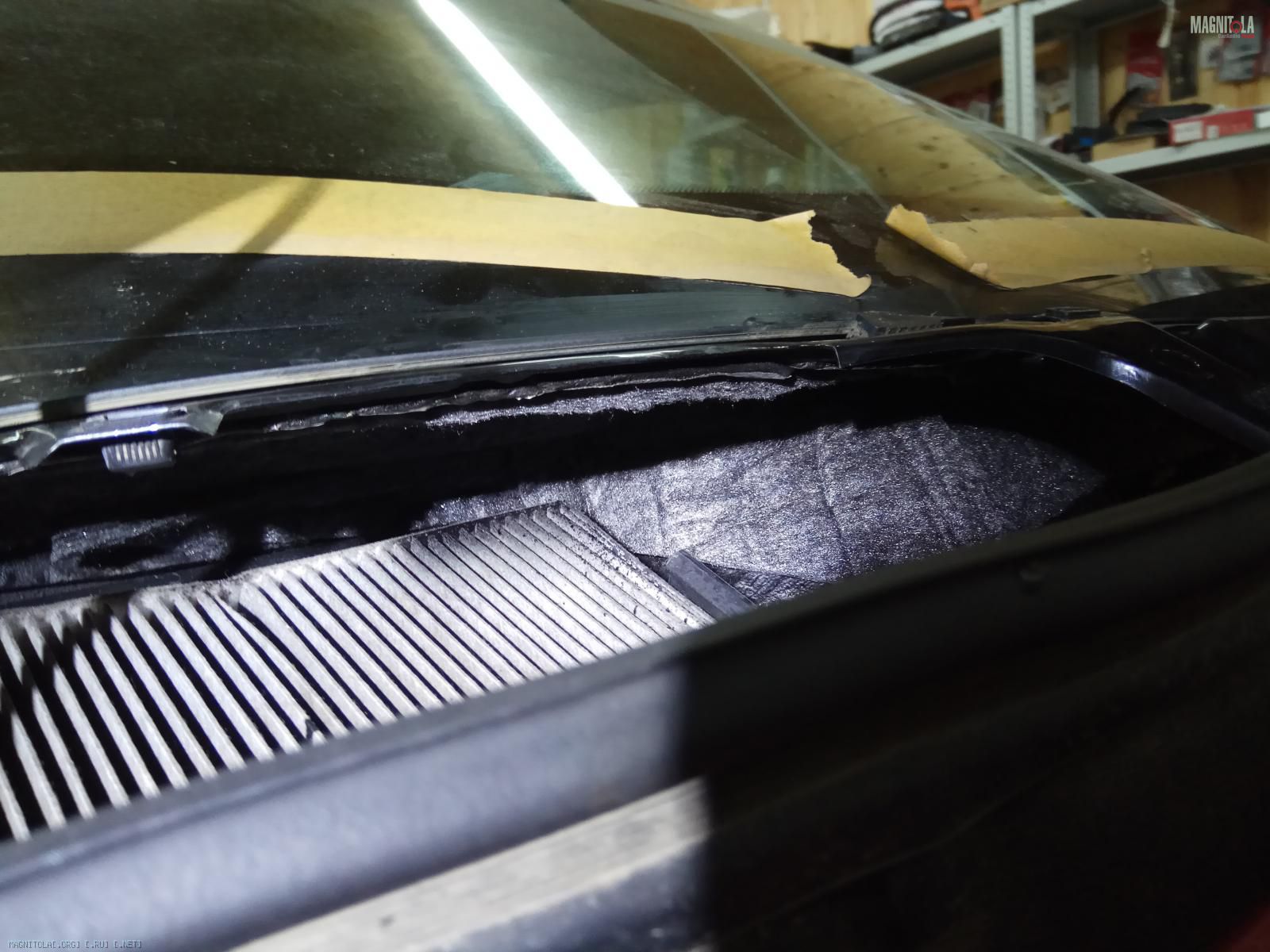

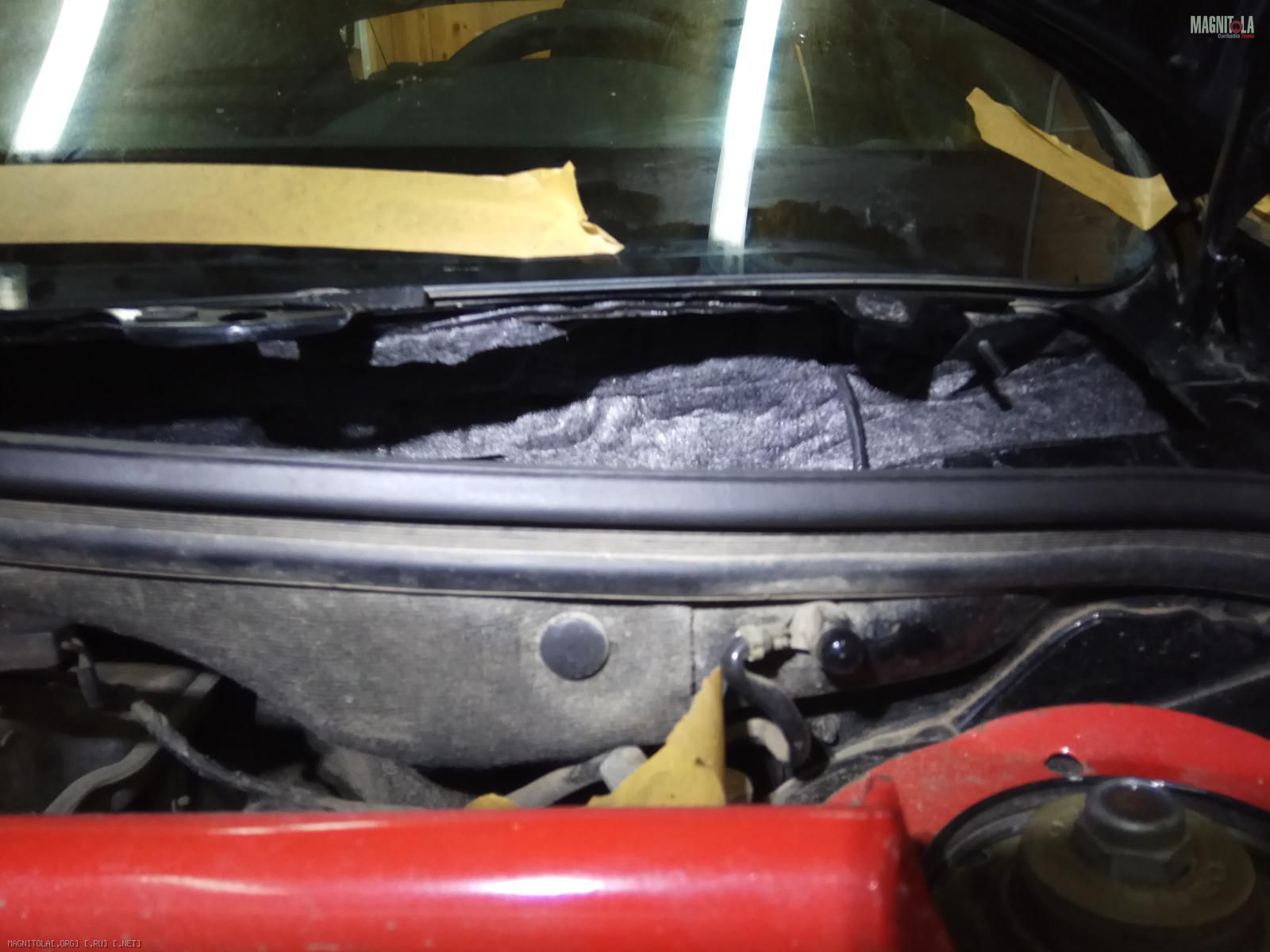

Затем на горизонтальные стенки наносим войлок 10 мм..(также, как сделано у большинства иномарок).

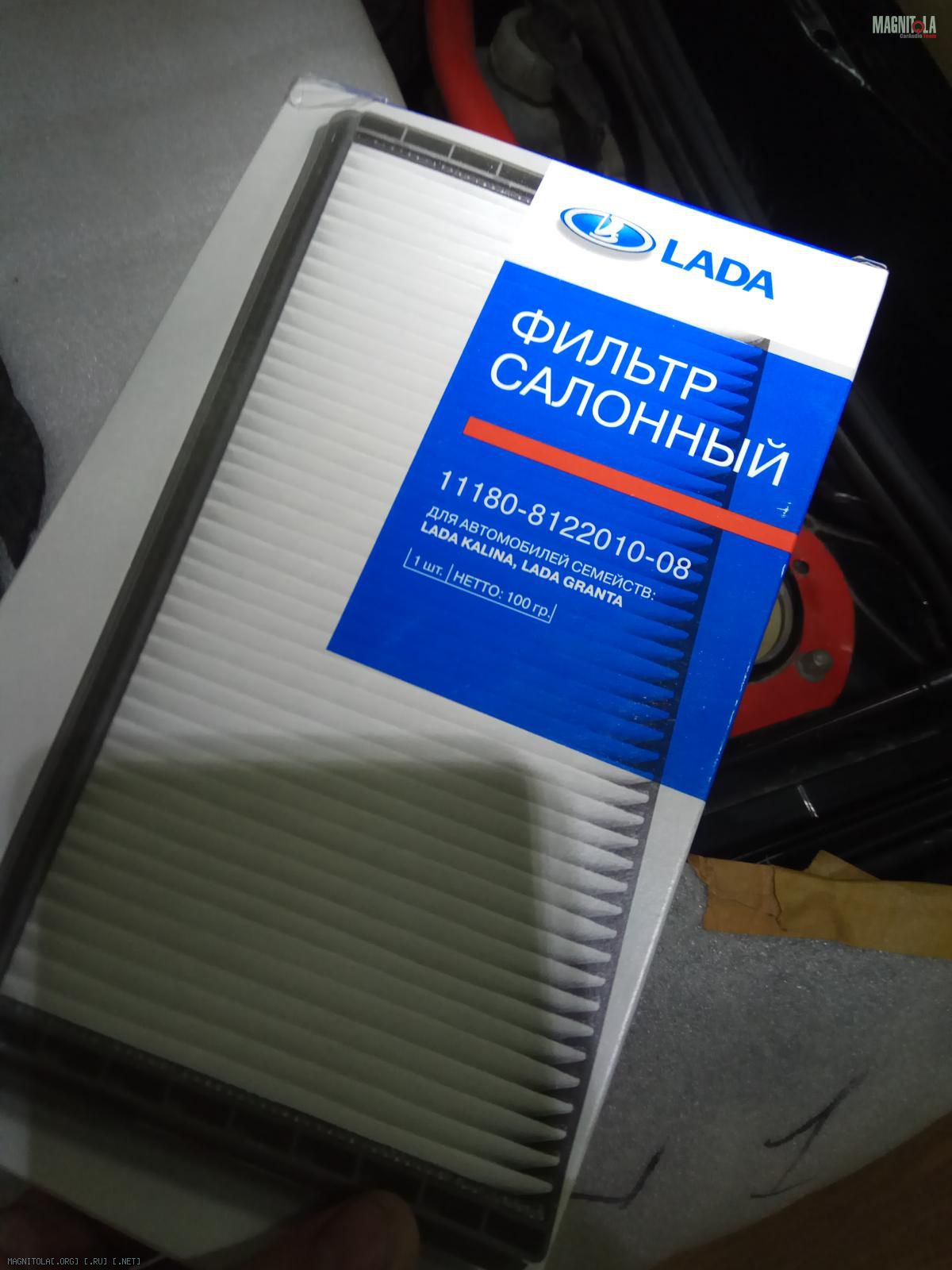

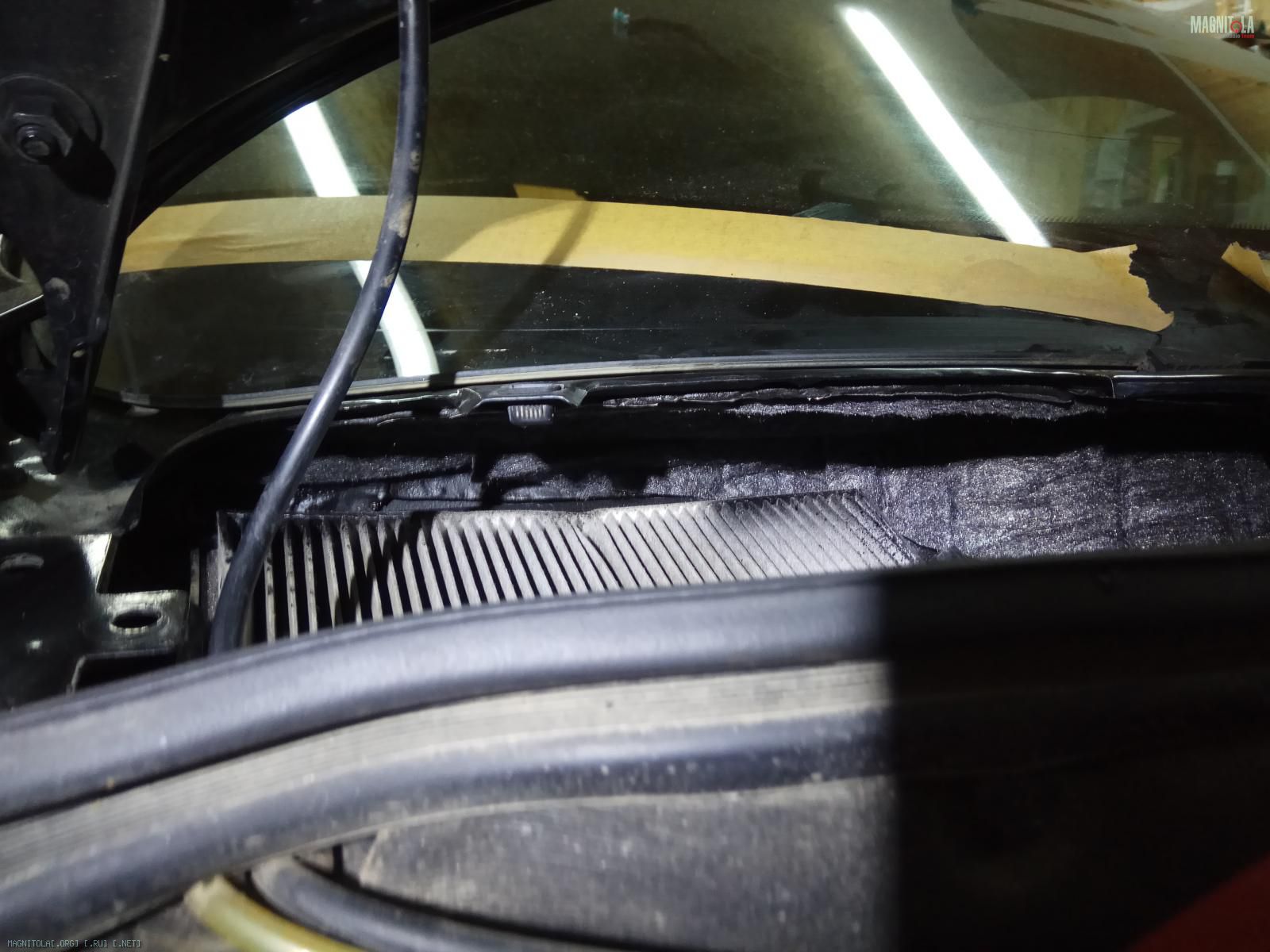

Меняем заодно салонный фильтр.
Вложение 1212912 Вложение 1212914 Вложение 1212916 Вложение 1212918 Вложение 1212920 Вложение 1212922 Вложение 1212924

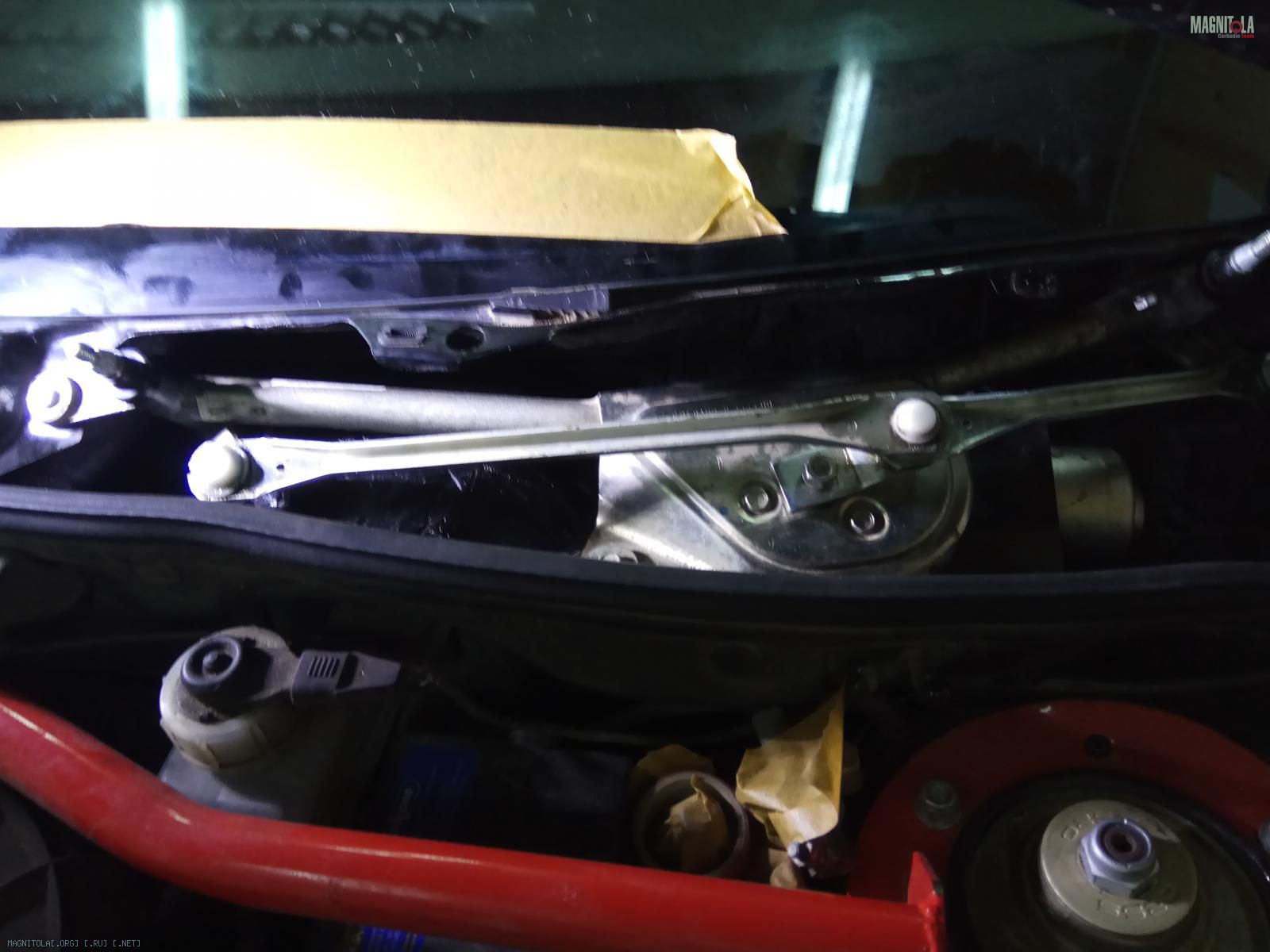

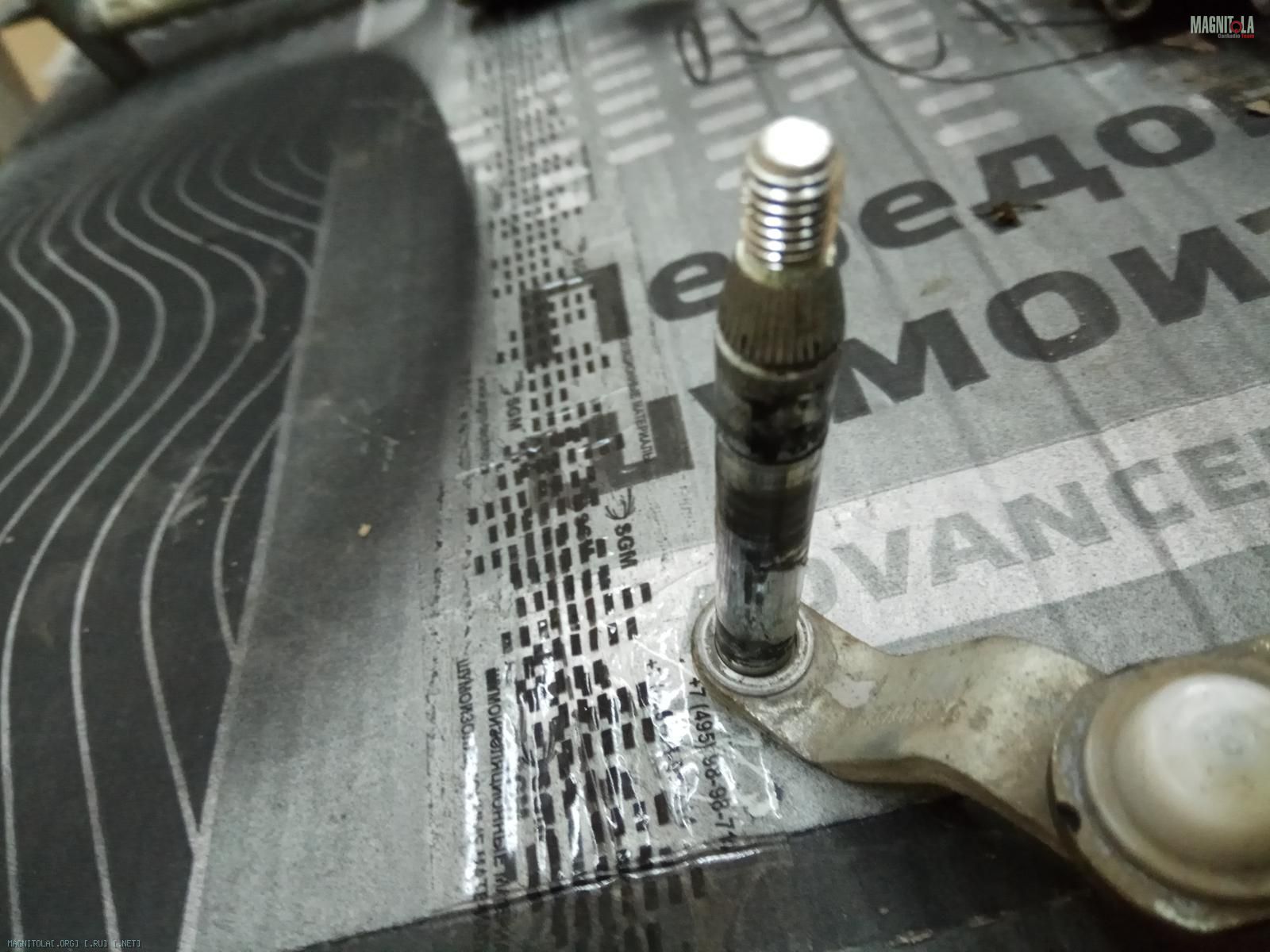

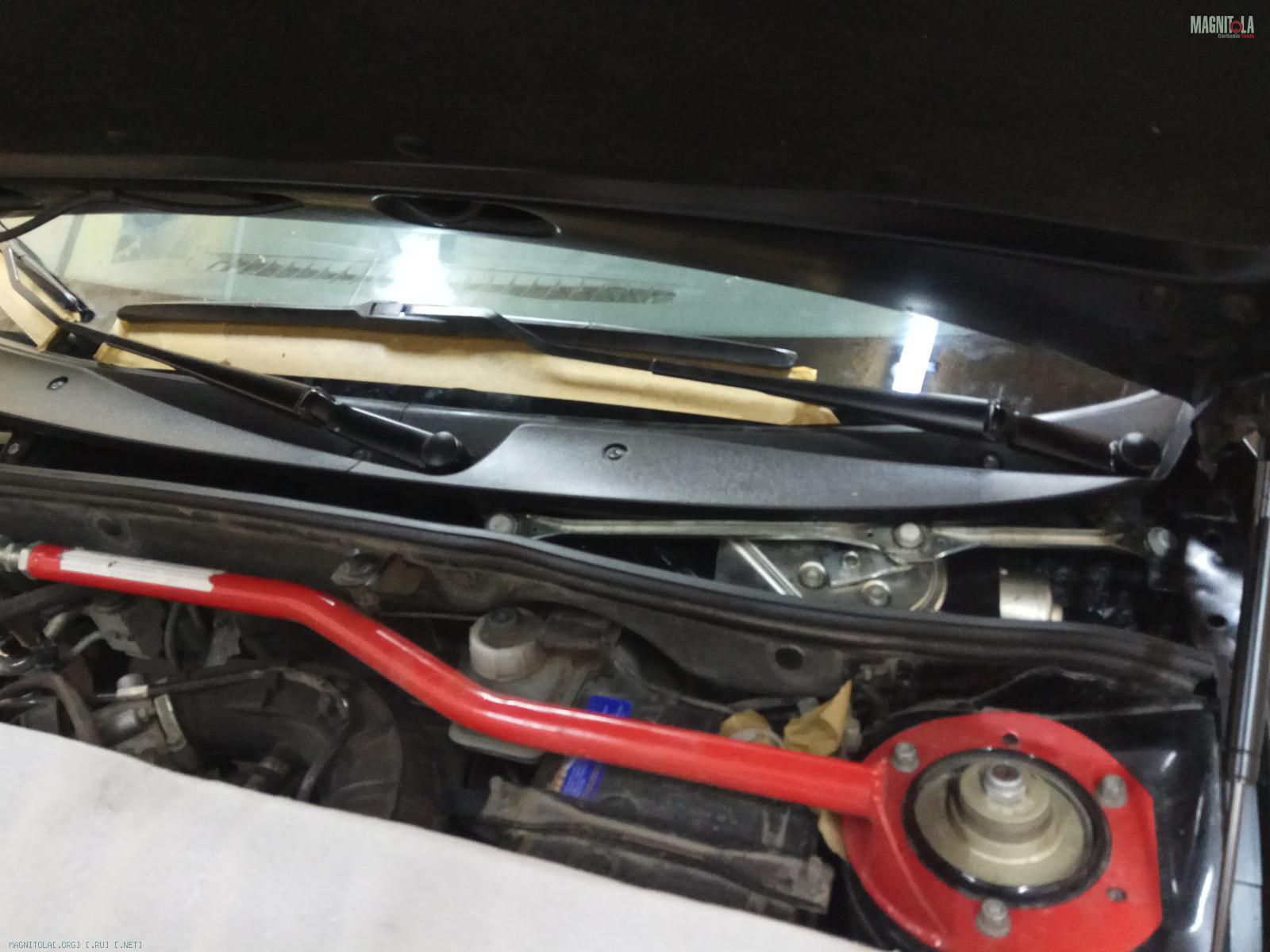

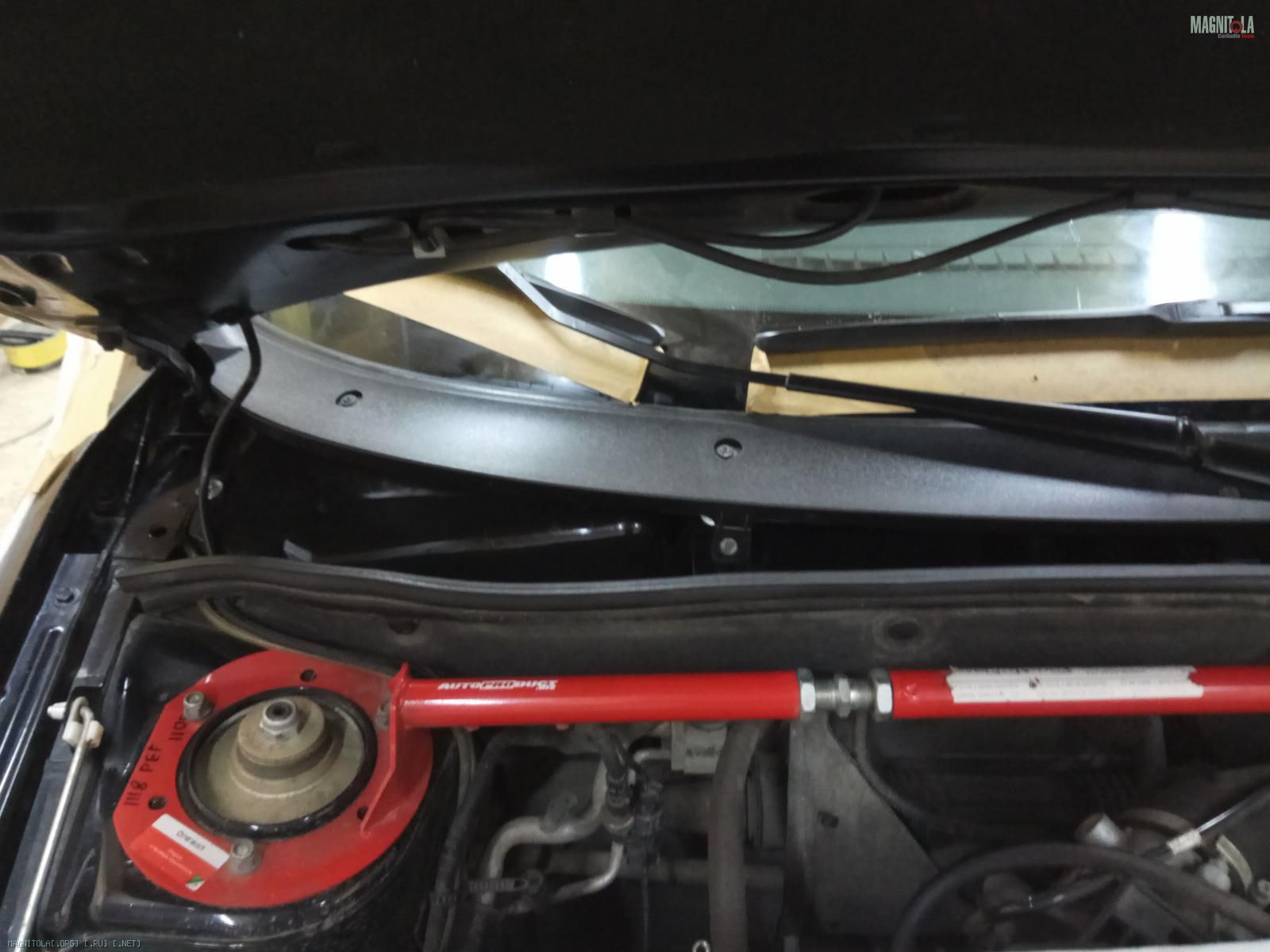

Заодно разбираем трапецию дворников, все очищаем, смазываем литолом.
Собираем обратно.
Вложение 1212926 Вложение 1212928 Вложение 1212930 Вложение 1212932 Вложение 1212934 Вложение 1212936 Вложение 1212938
20.03.2018, 10:50
Антонио

Re: Изготовление корпусов для сабвуферов, фальшпанелей

В самолете наверно громче , чем в этой ладе ))
Сколько такой комплекс работ стоит у тебя с материалом ( без снятия шумки старой) в личку чиркани! Кто будет спрашивать буду отправлять к тебе
20.03.2018, 20:10
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Антонио

В самолете наверно громче , чем в этой ладе ))
Сколько такой комплекс работ стоит у тебя с материалом ( без снятия шумки старой) в личку чиркани! Кто будет спрашивать буду отправлять к тебе

По цене даже не знаю, хрен кто поедет:laugh3:
20.03.2018, 20:23
st220

Вложений: 25

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

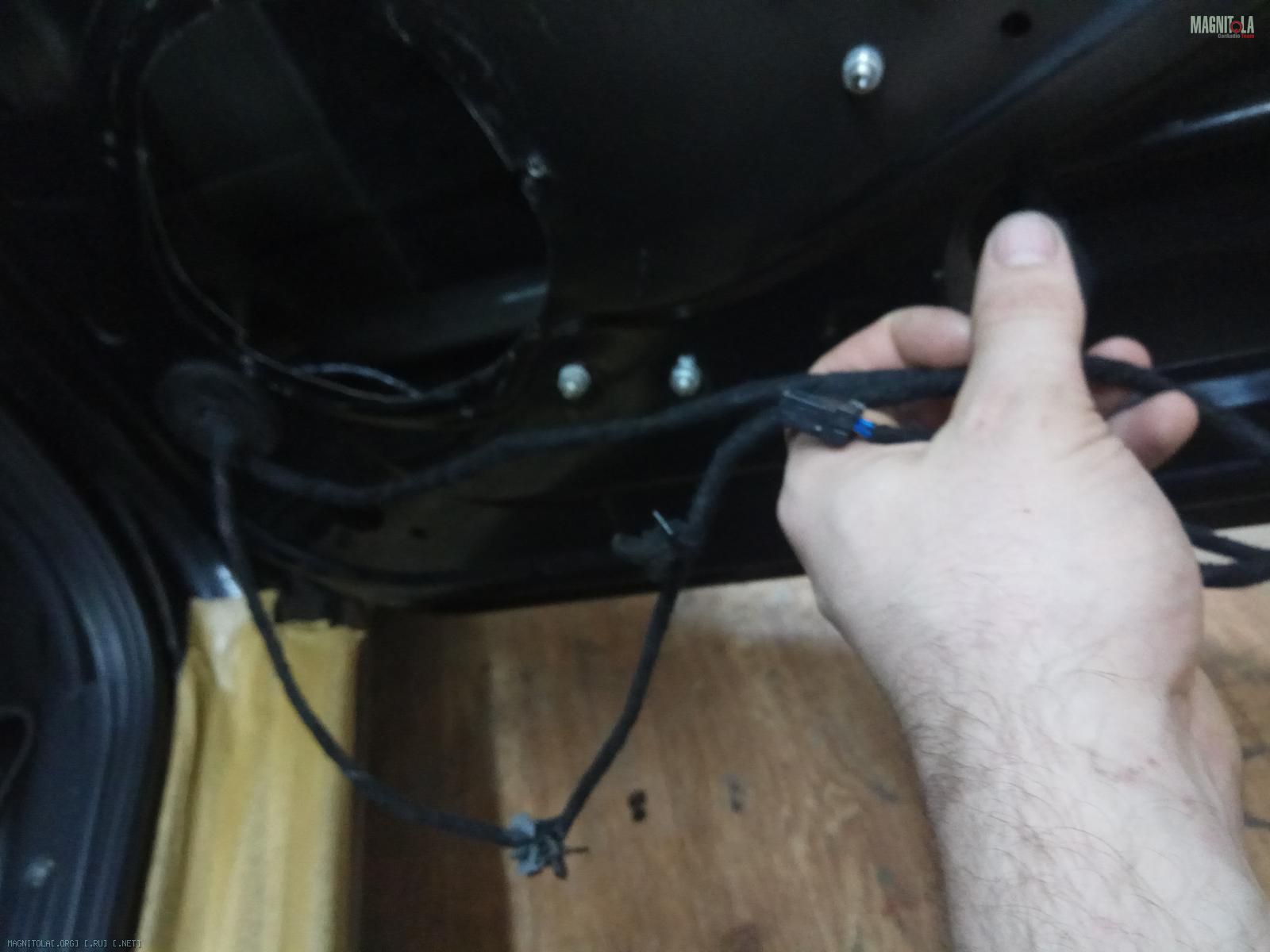

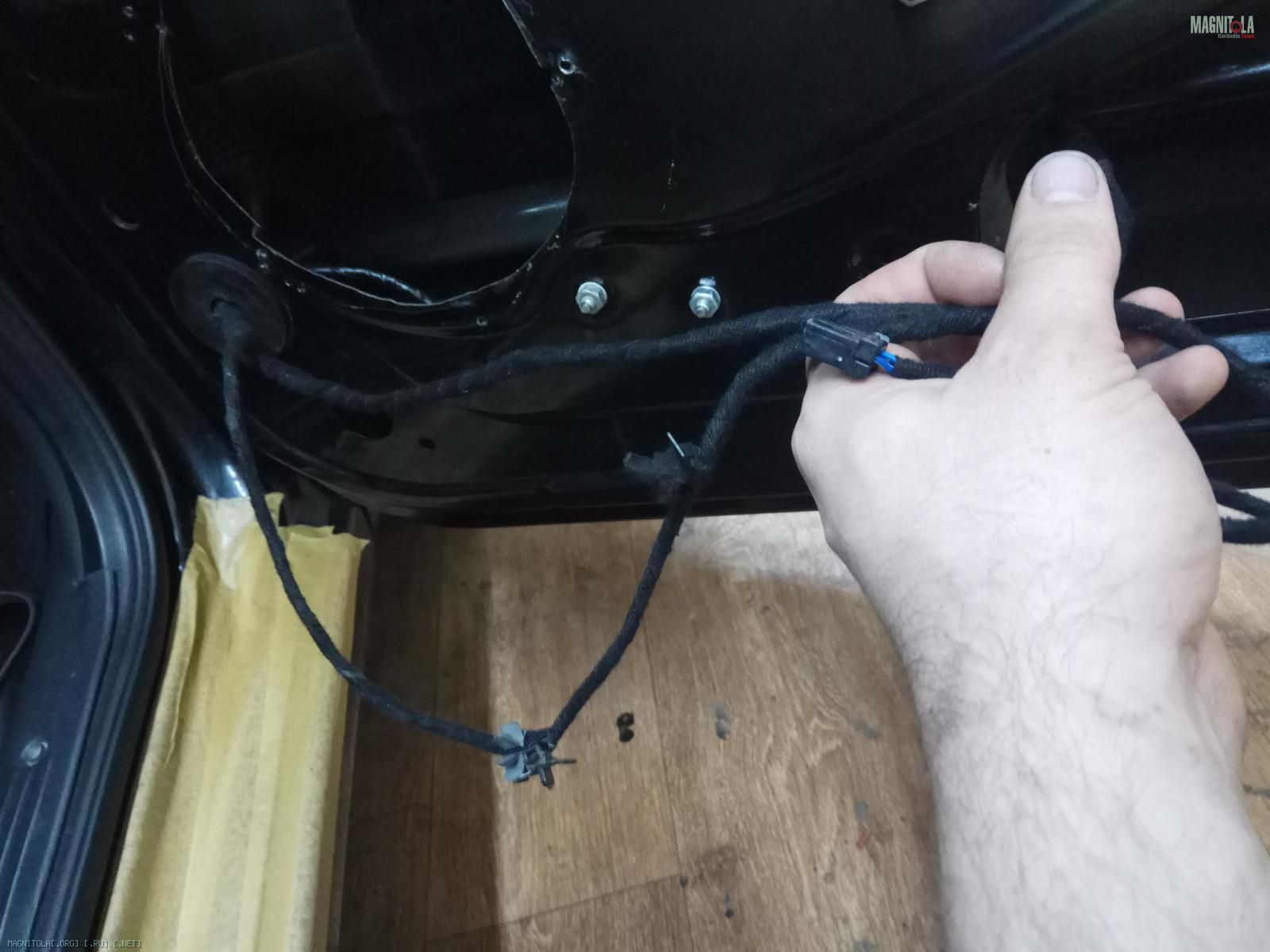

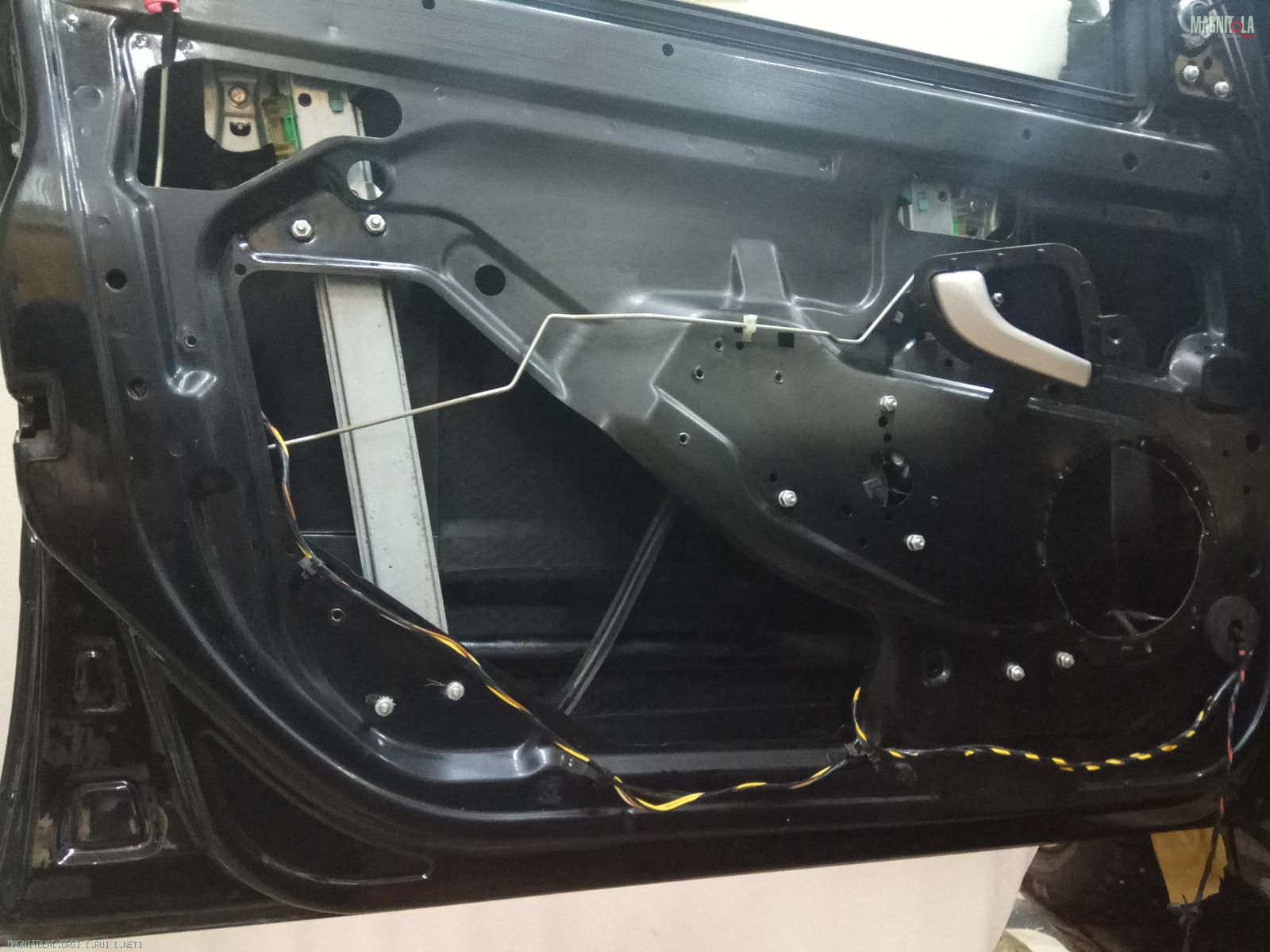

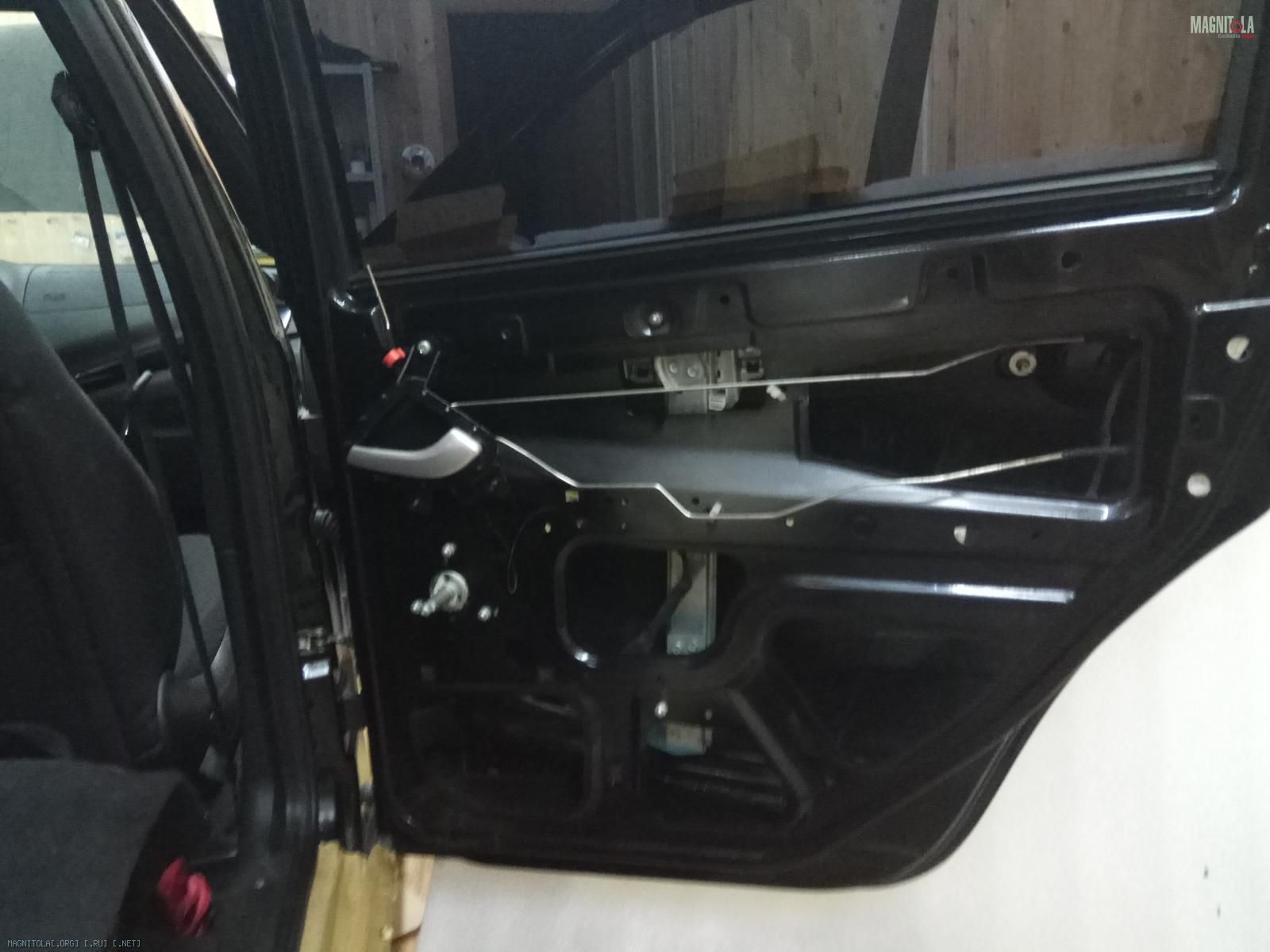

Очищаем, обезжириваем двери...

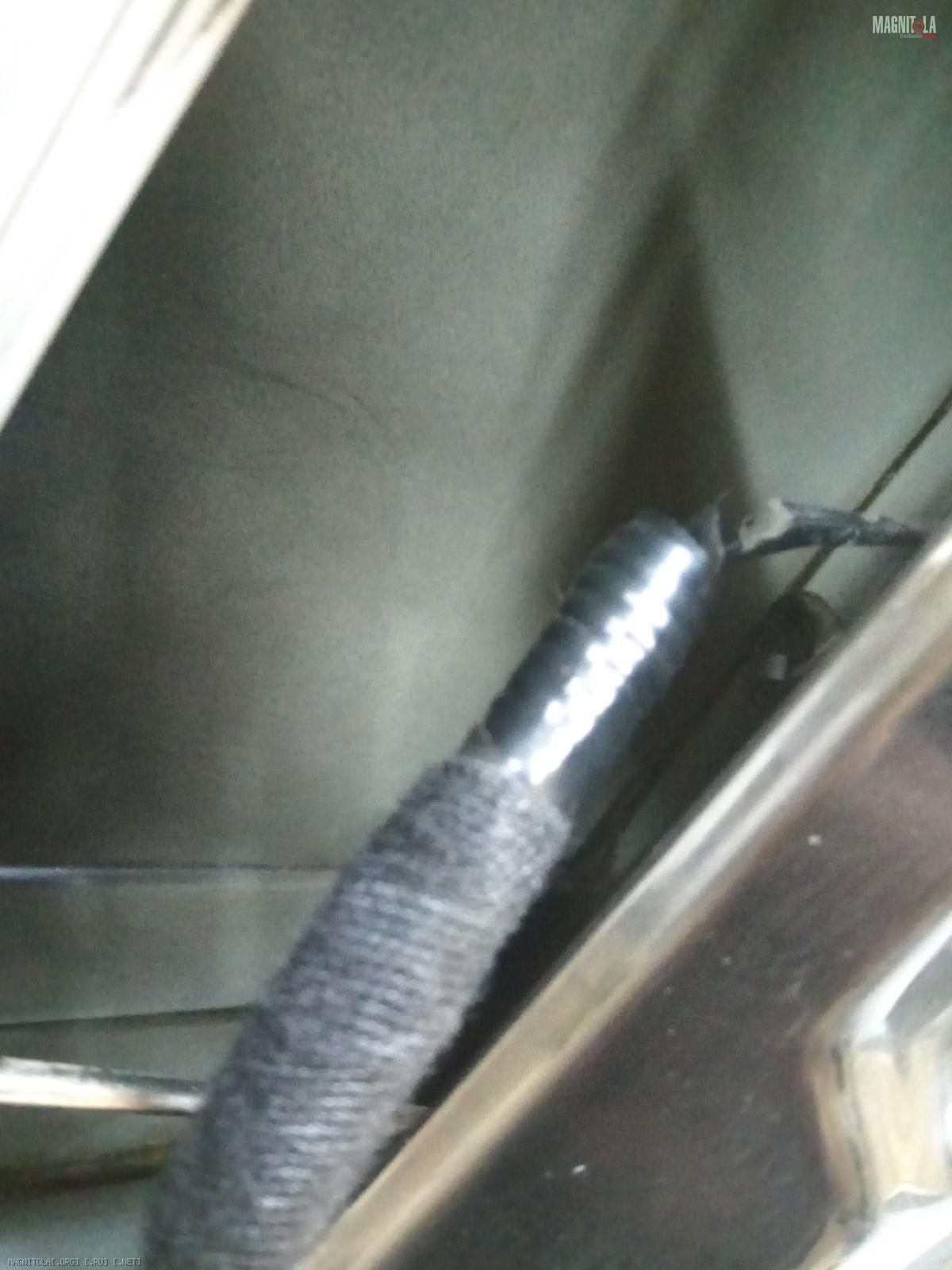

В местах соприкосновения одеваем в гофру и под изоленту...

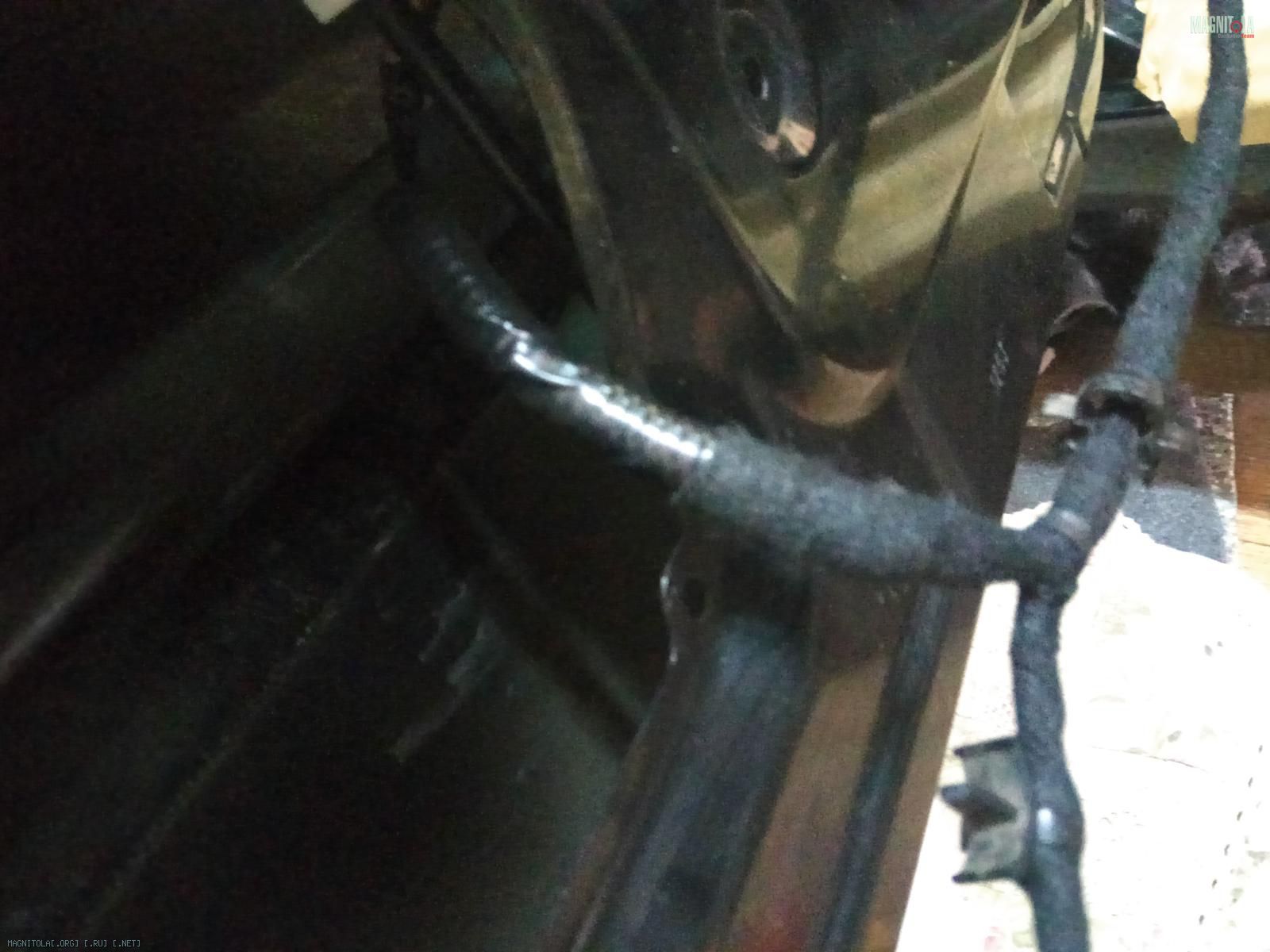

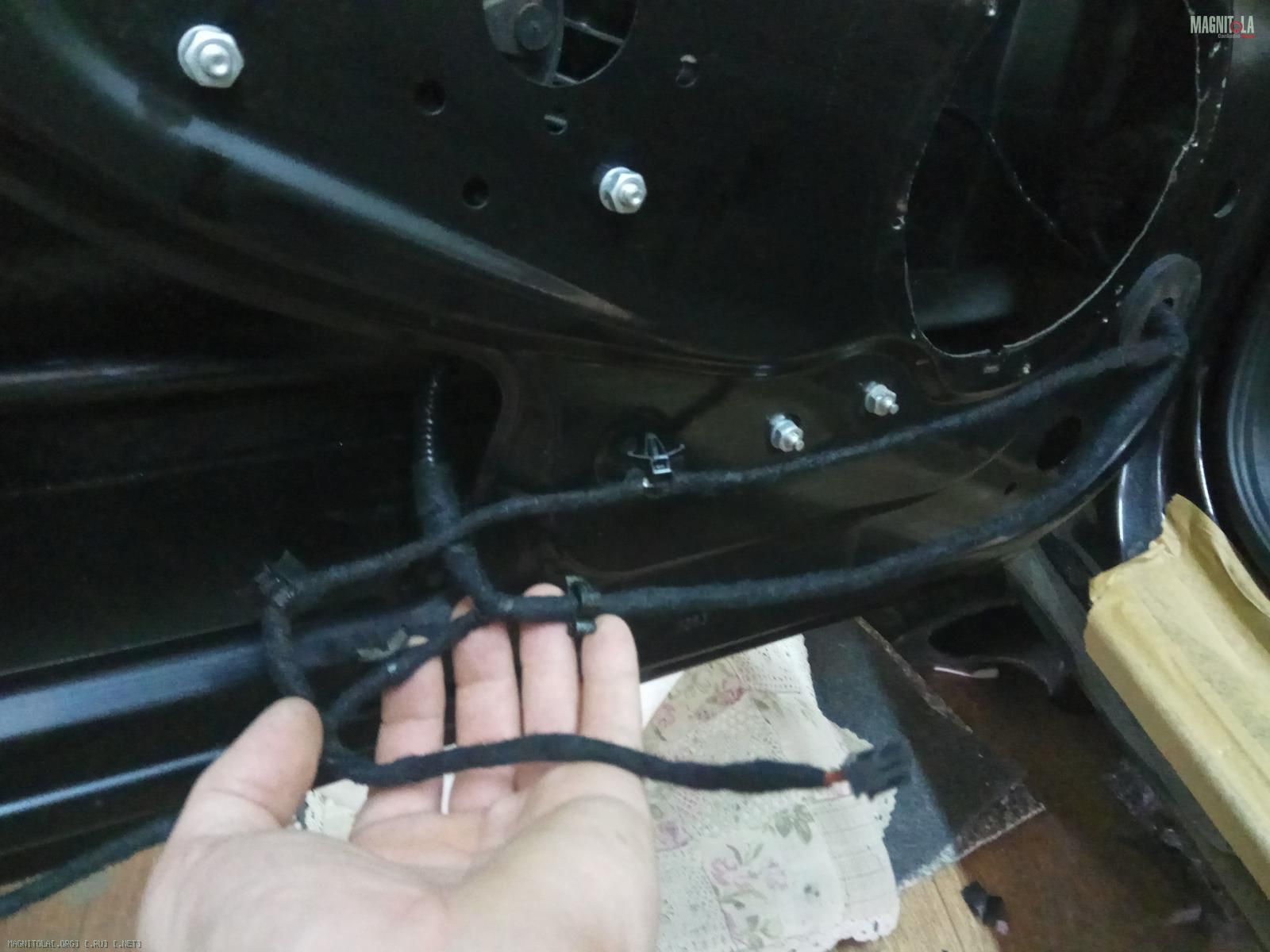

Проводку дверей одеваем в мягкую изоленту Tesa.

Вложение 1213112 Вложение 1213114 Вложение 1213116 Вложение 1213118 Вложение 1213120 Вложение 1213122 Вложение 1213124 Вложение 1213126 Вложение 1213128 Вложение 1213130 Вложение 1213132

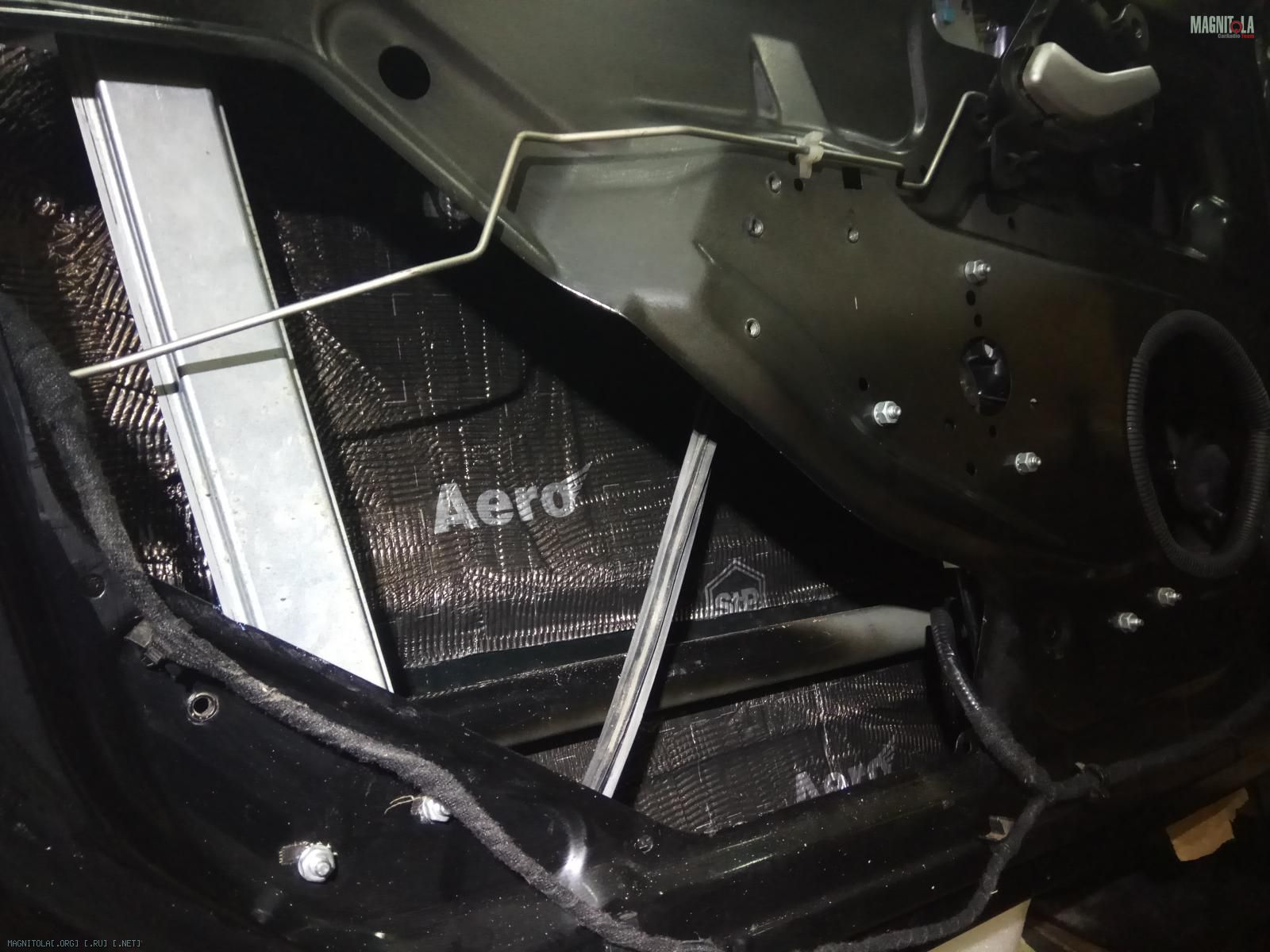

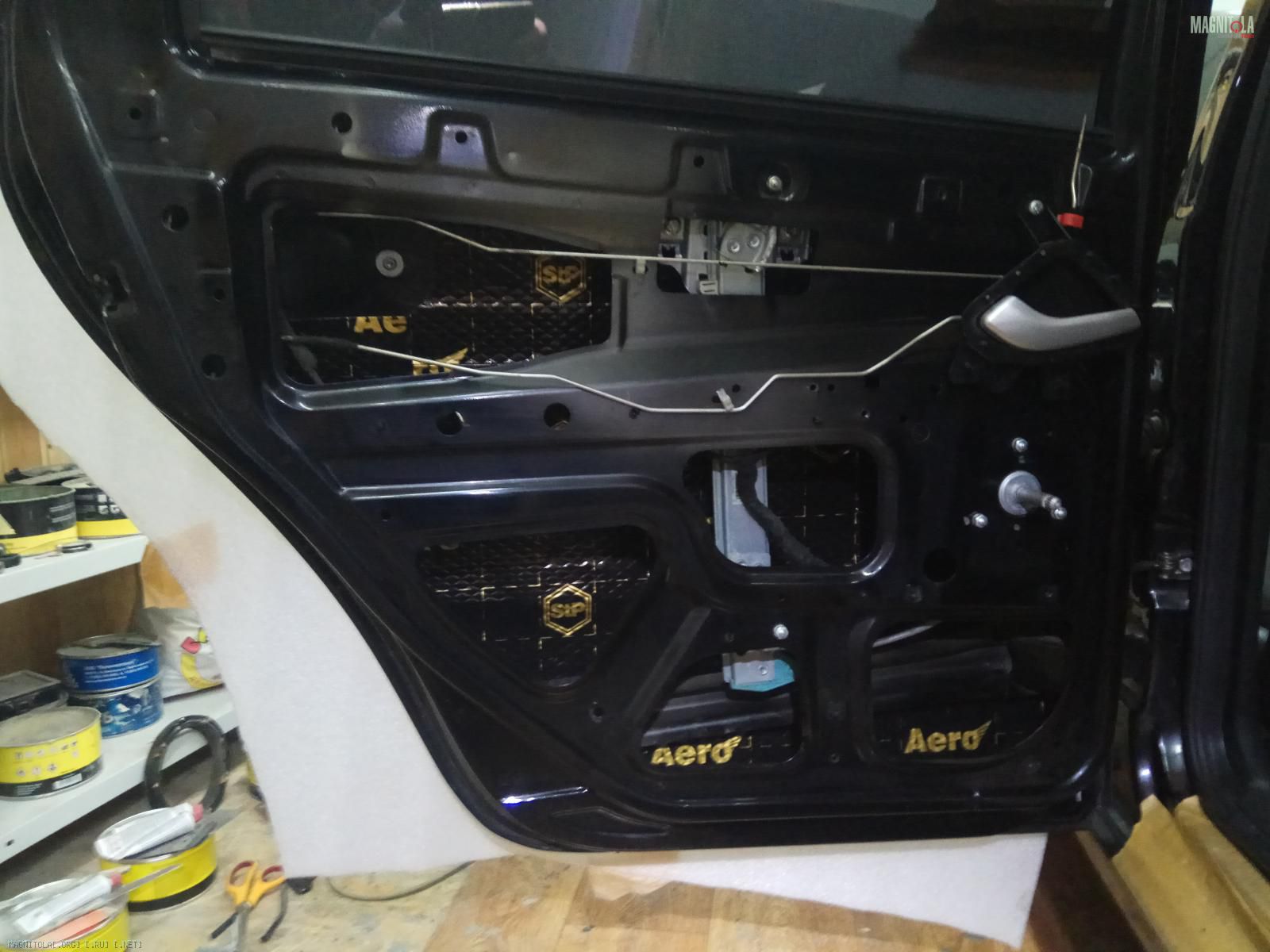

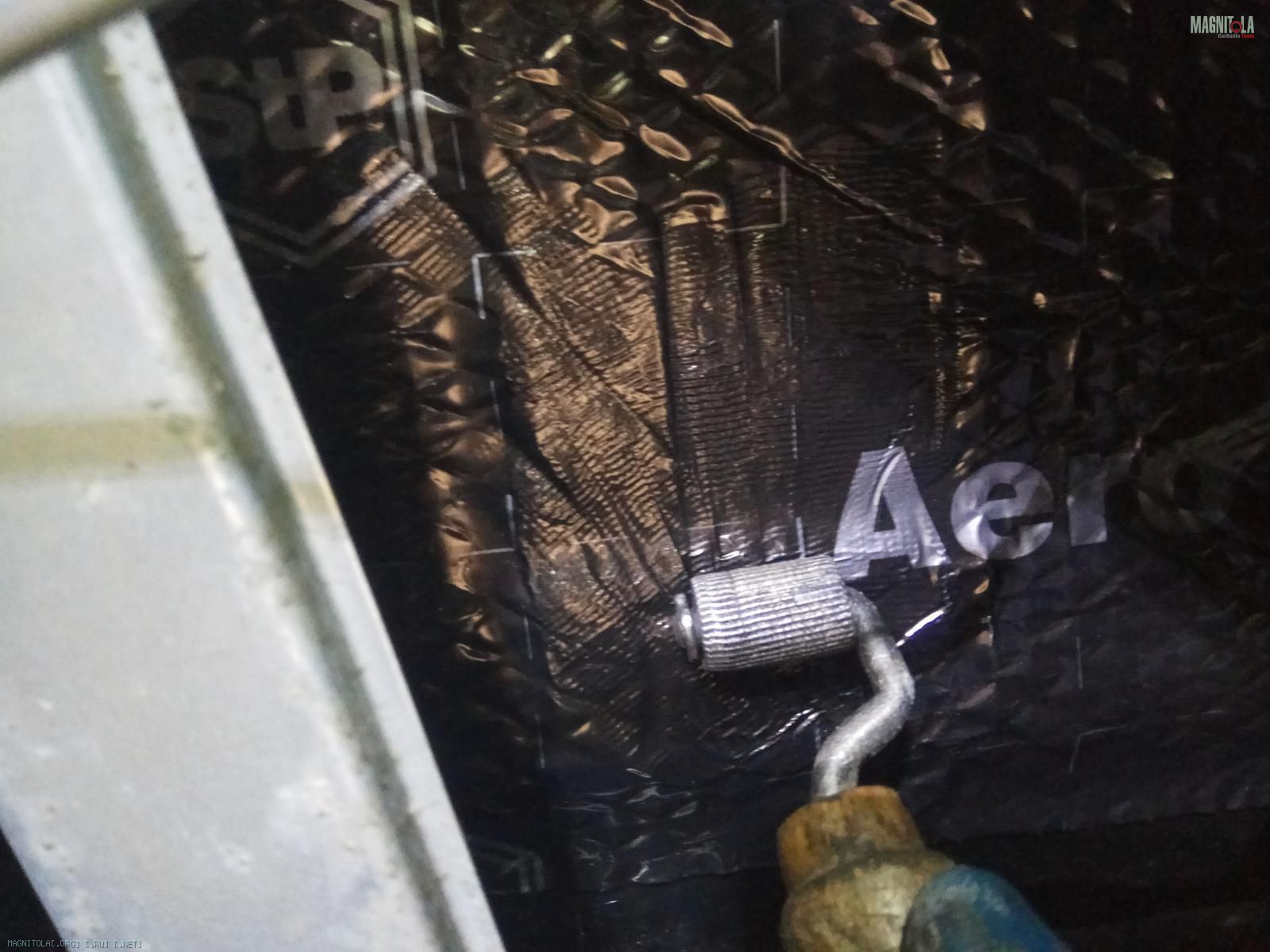

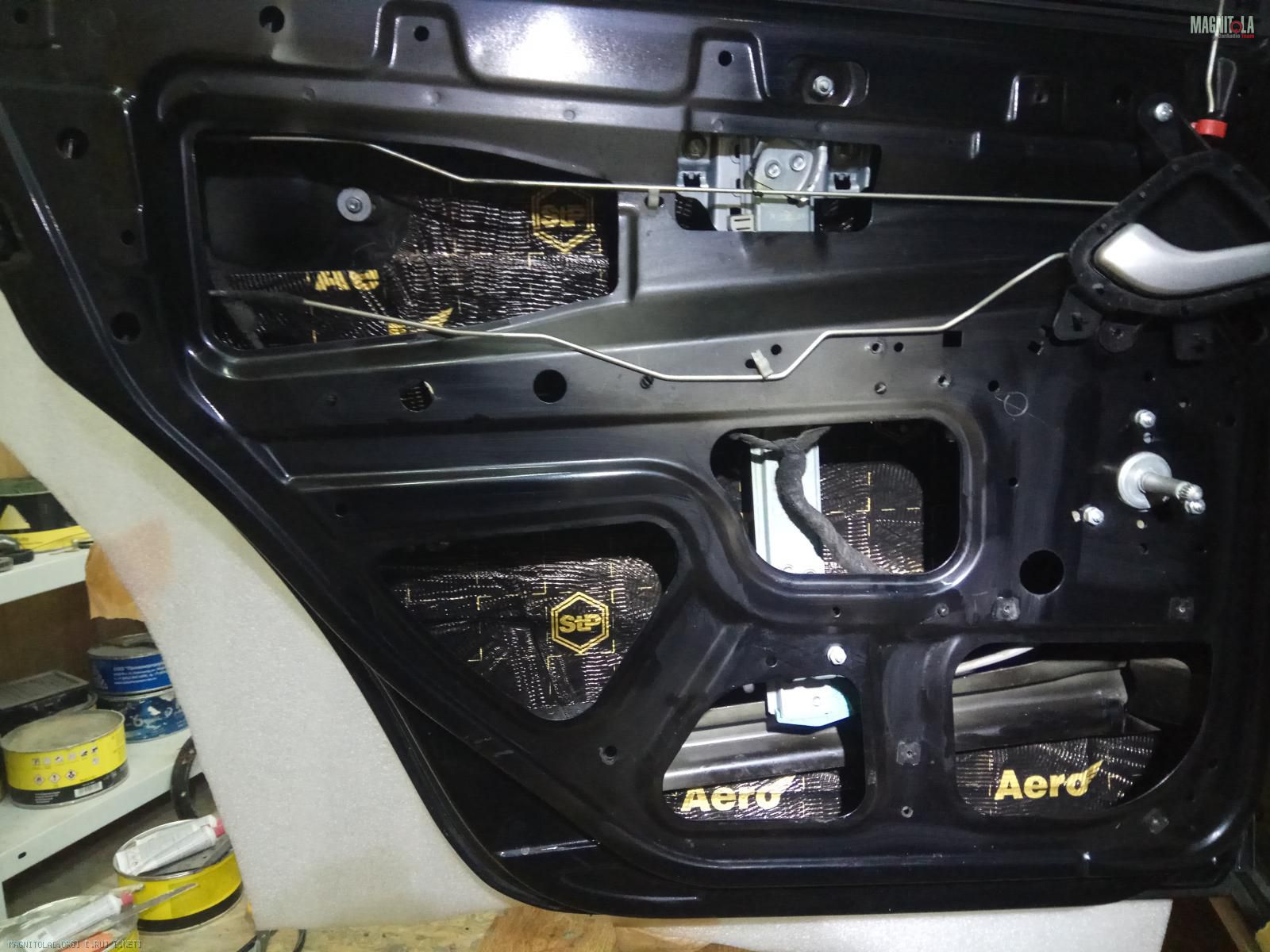

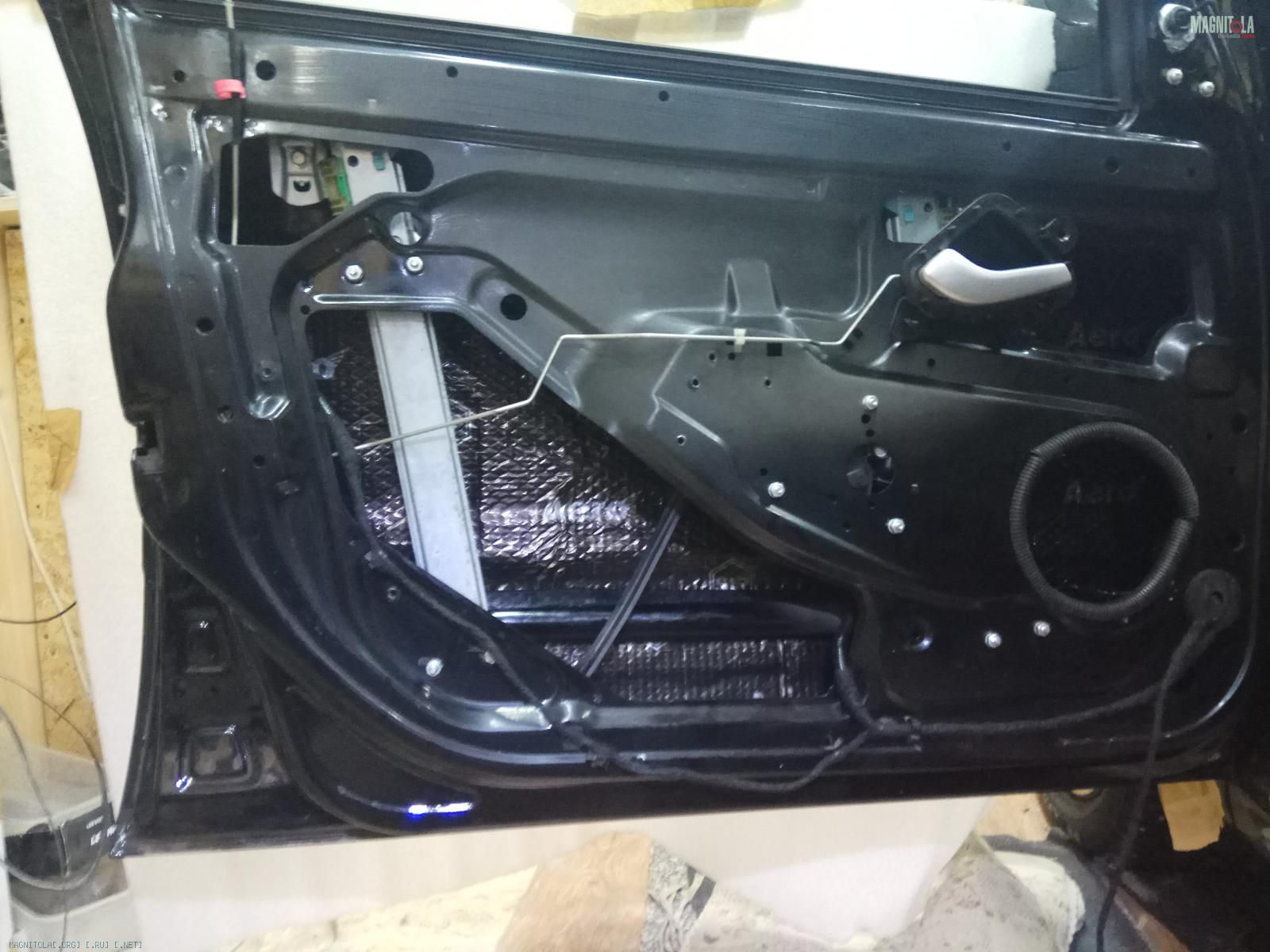

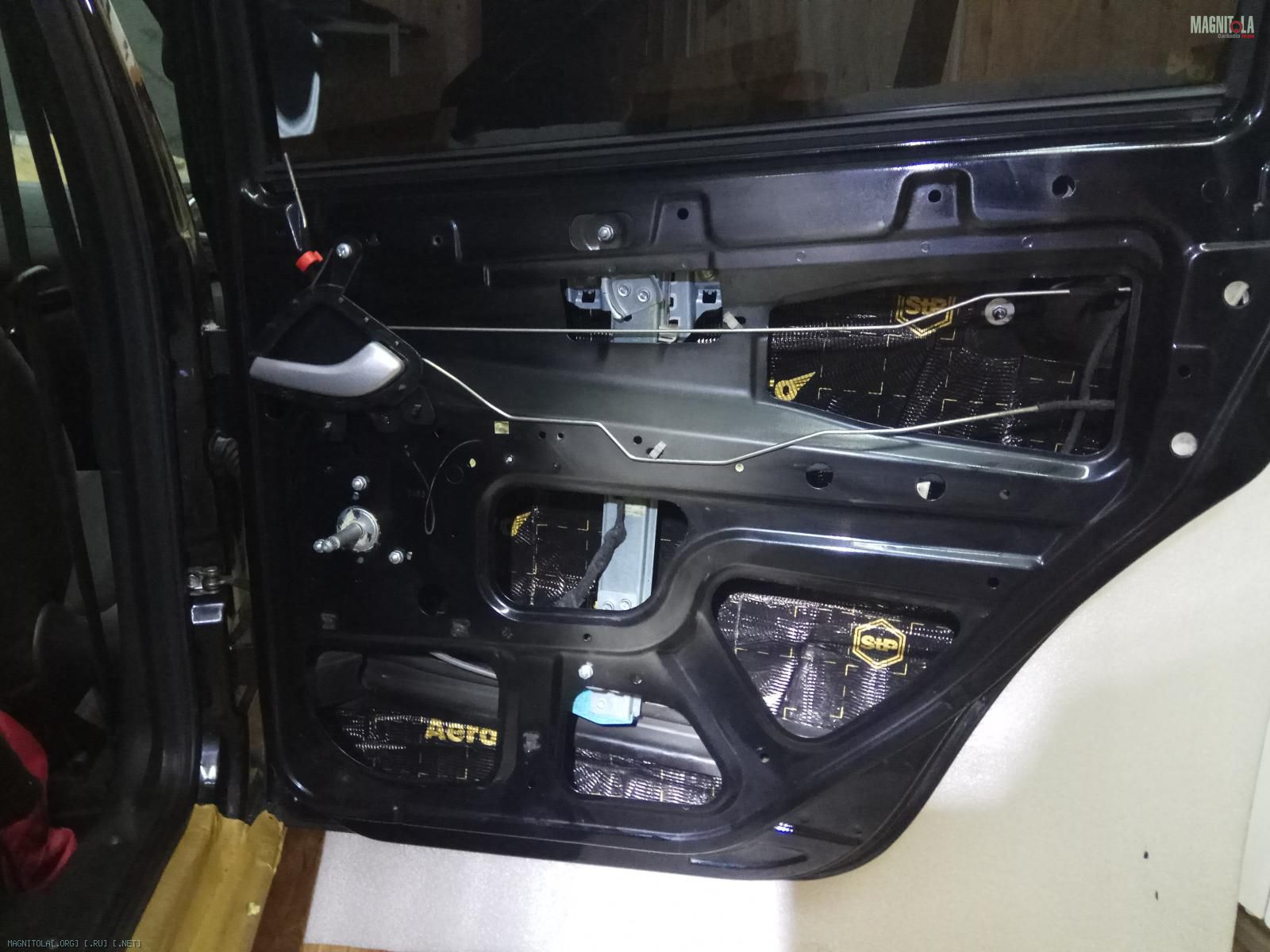

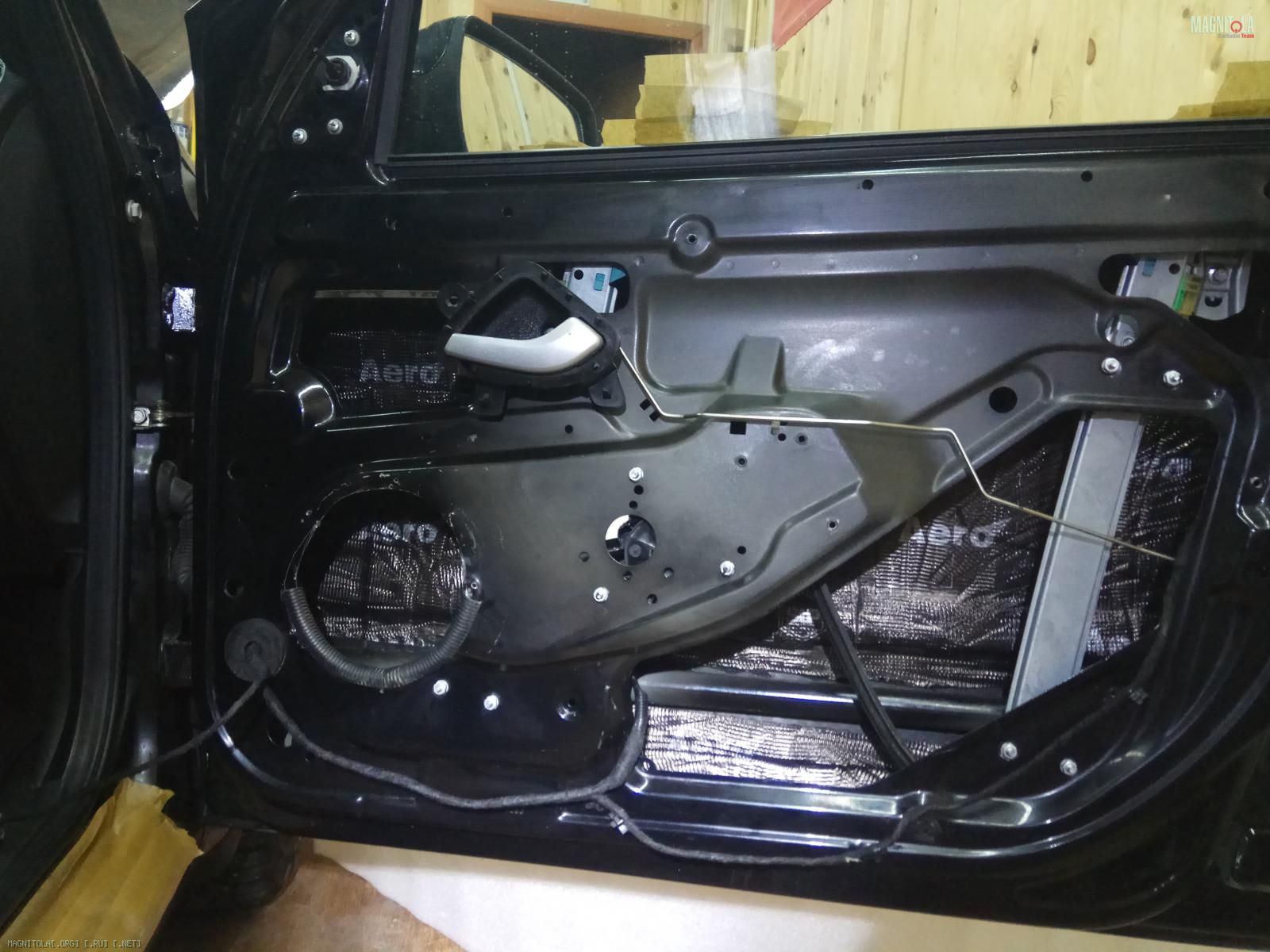

Наносим, цельным листом вибру 3мм на передние двери, на задние 2мм айро...
Греем, прикатываем...
Вложение 1213134 Вложение 1213136 Вложение 1213138 Вложение 1213140 Вложение 1213142 Вложение 1213144 Вложение 1213146 Вложение 1213148 Вложение 1213150 Вложение 1213152

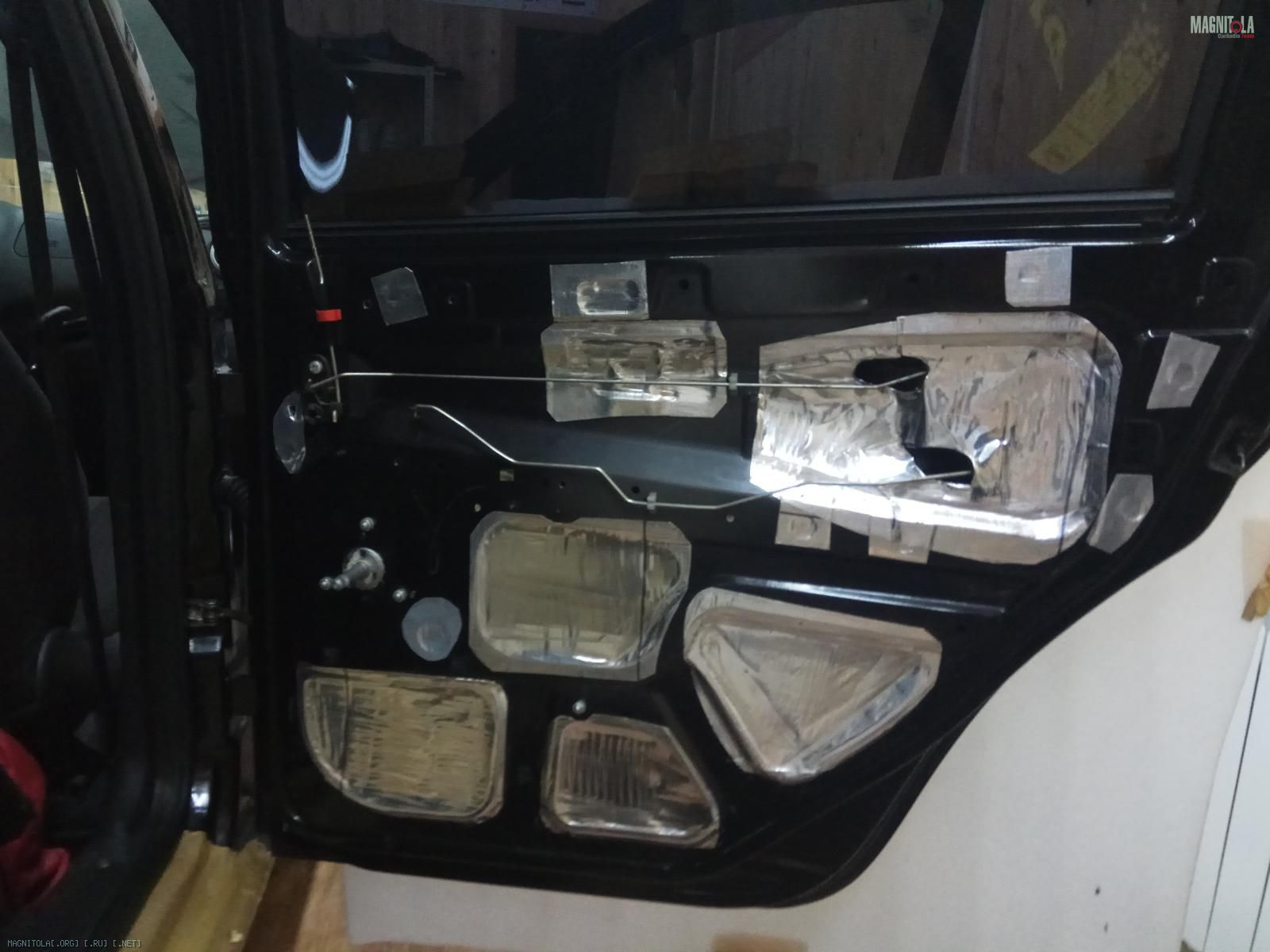

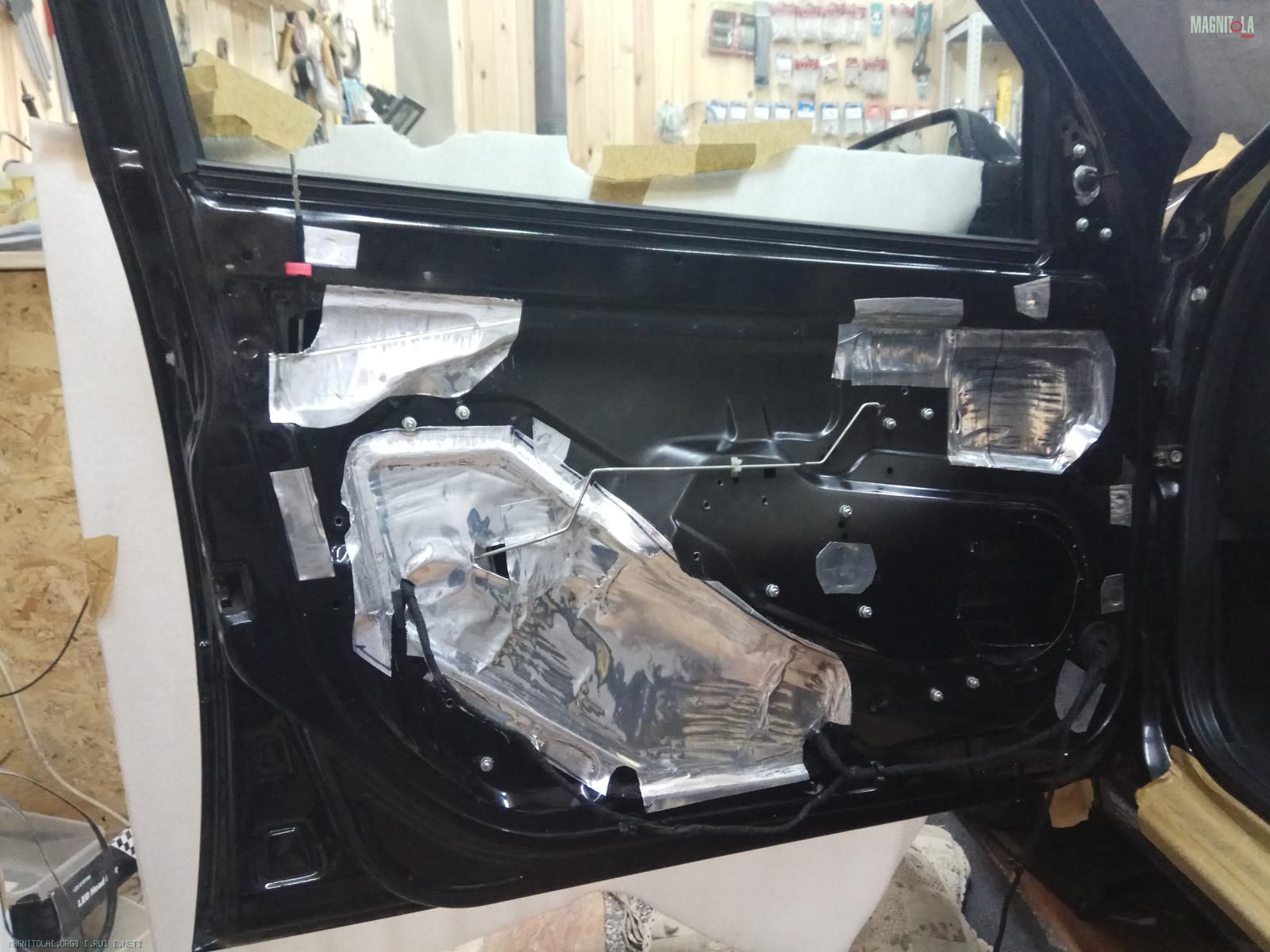

Для экономии массы, не лепим заглушки из стеклопластика, а тех отверстия закрываем алюминиевым листом 0,3-0,4мм
Вложение 1213154 Вложение 1213156 Вложение 1213158 Вложение 1213160
21.03.2018, 21:58
st220

Вложений: 35

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

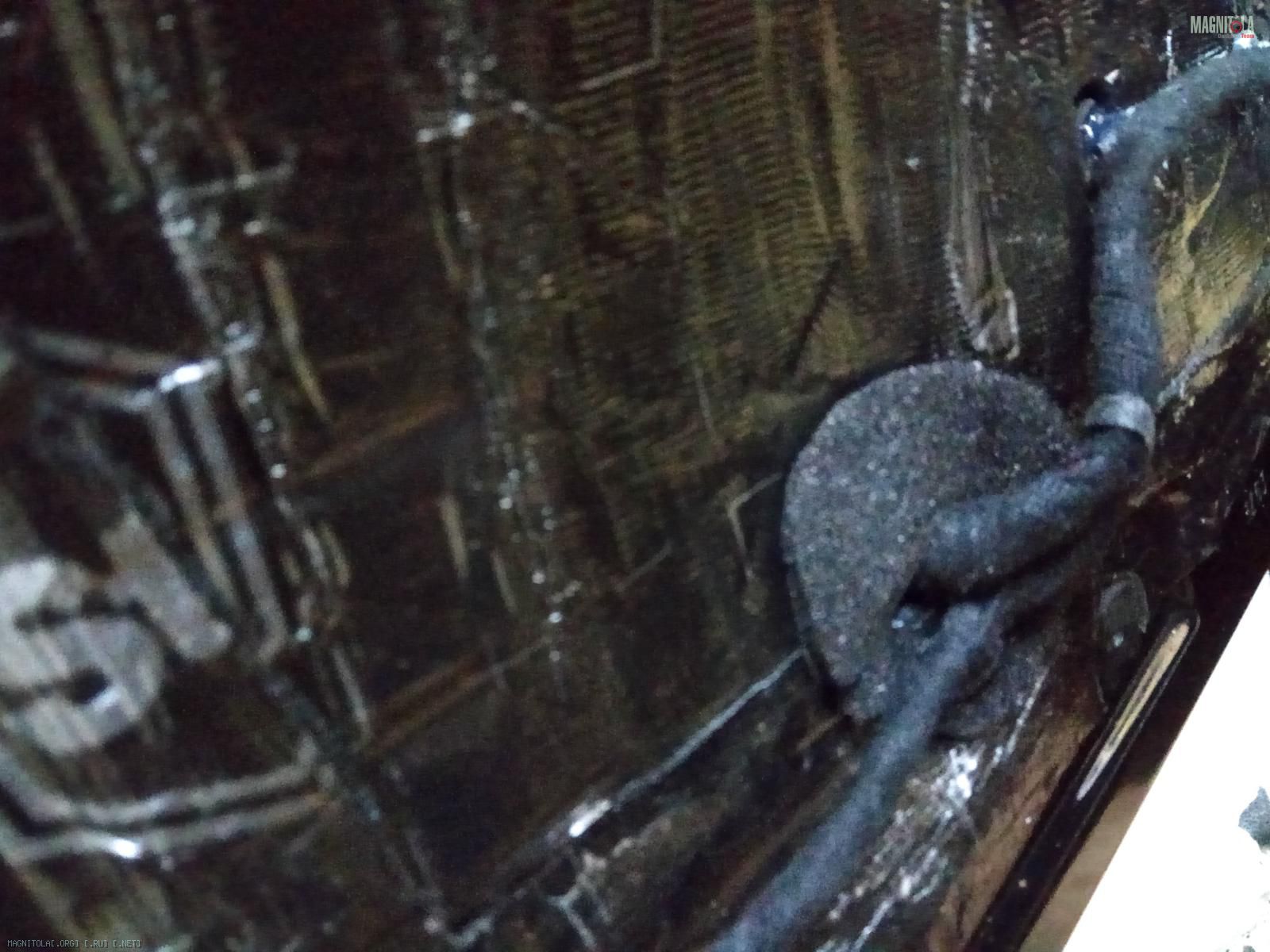

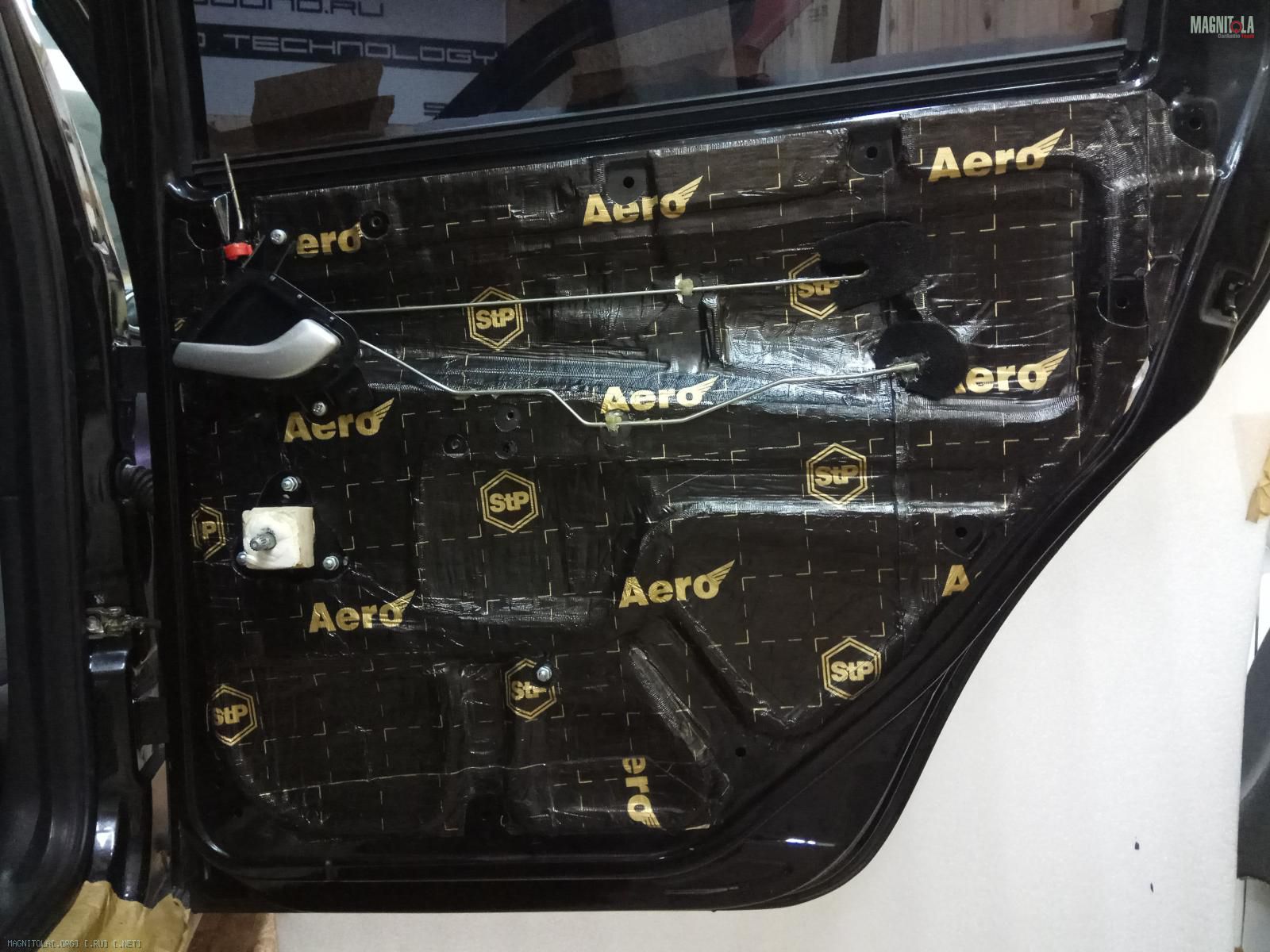

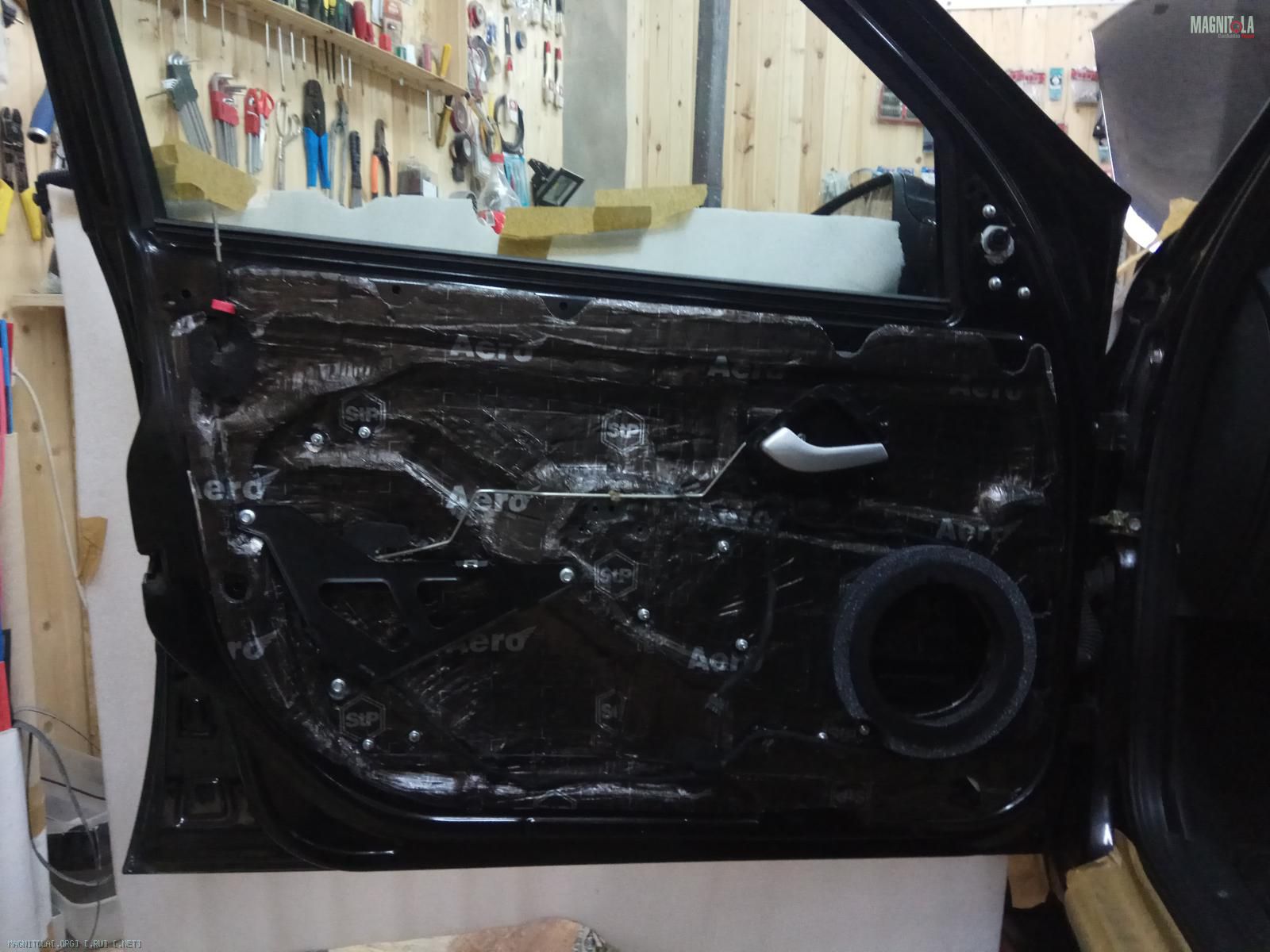

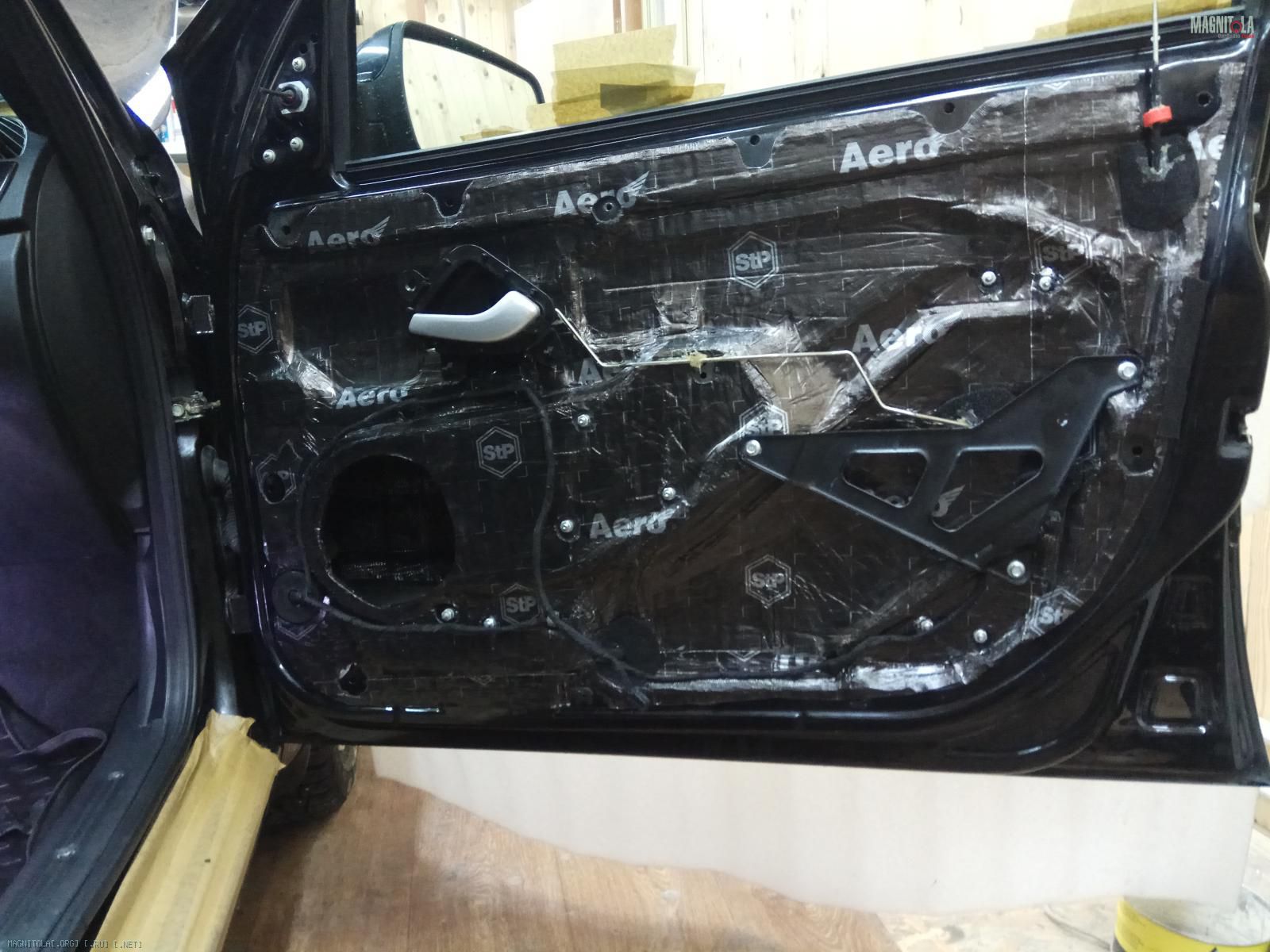

Наносим вибру на передние двери айро 3 мм, на задние 2мм цельным листом.
Смазываем тяги..
Изготавливаем, красим кольца под мидбас..
Уплотнительное кольцо из битопласта.
Вложение 1213454 Вложение 1213456 Вложение 1213458 Вложение 1213460 Вложение 1213462 Вложение 1213464 Вложение 1213466 Вложение 1213468 Вложение 1213470

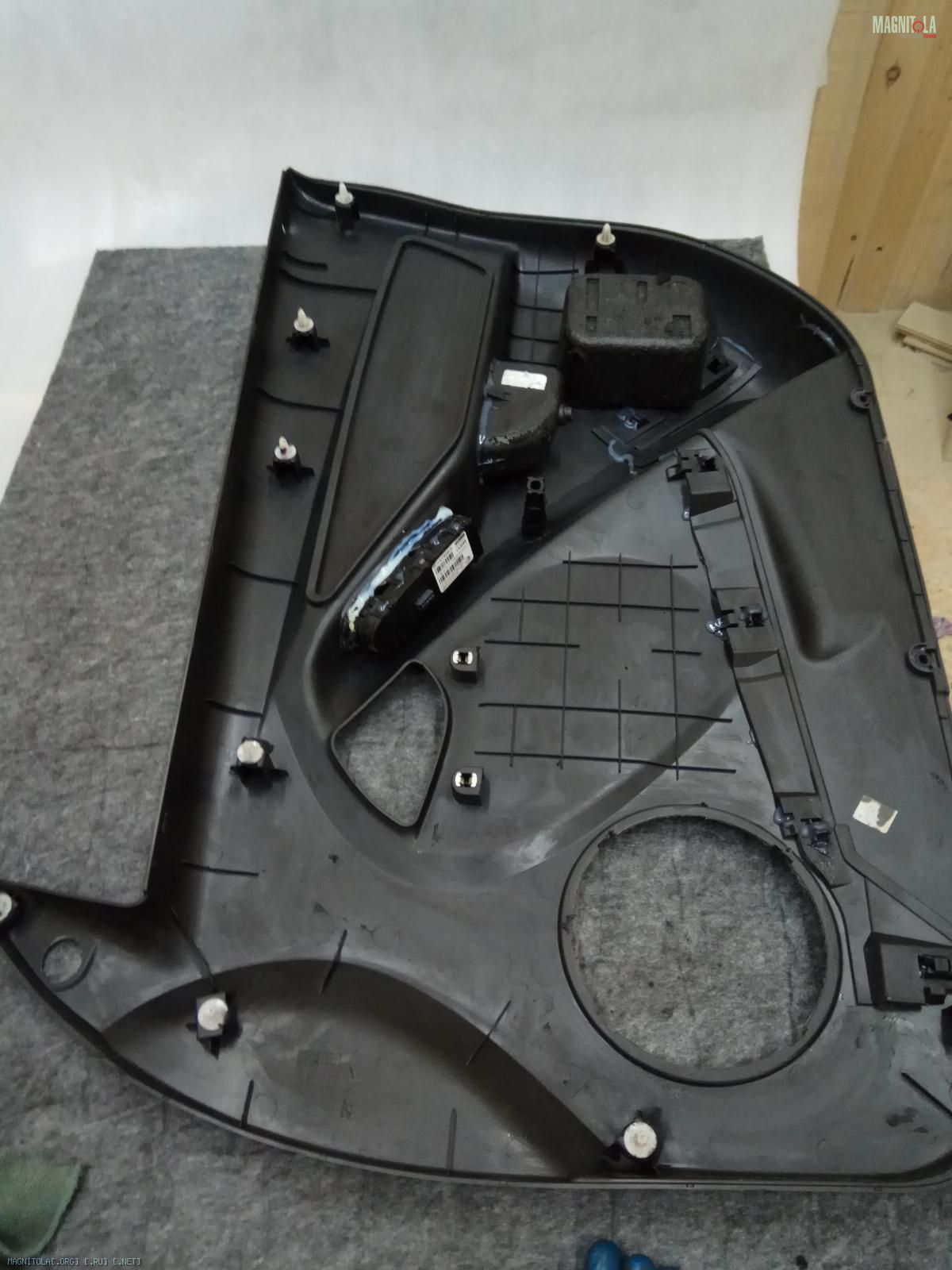

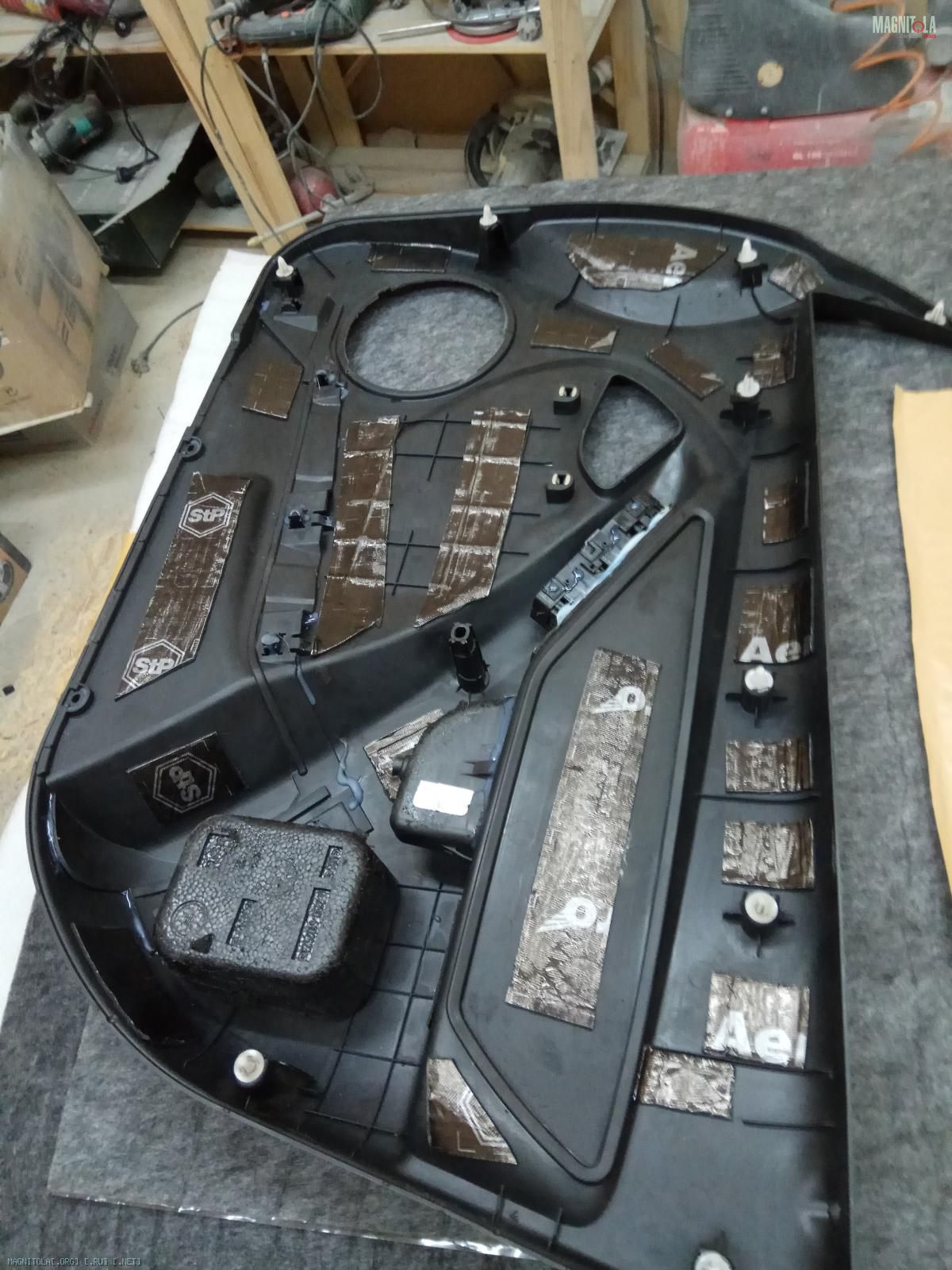

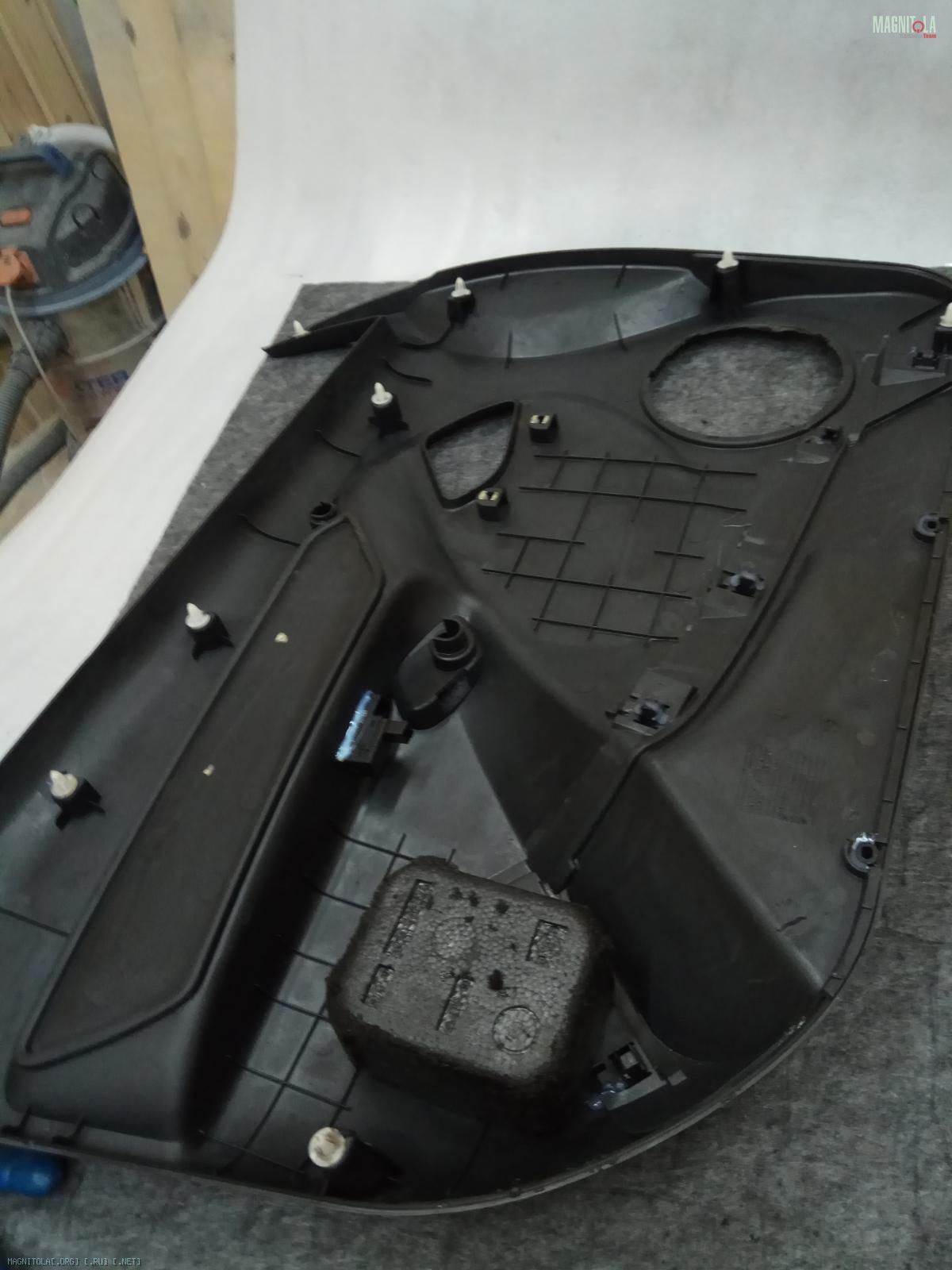

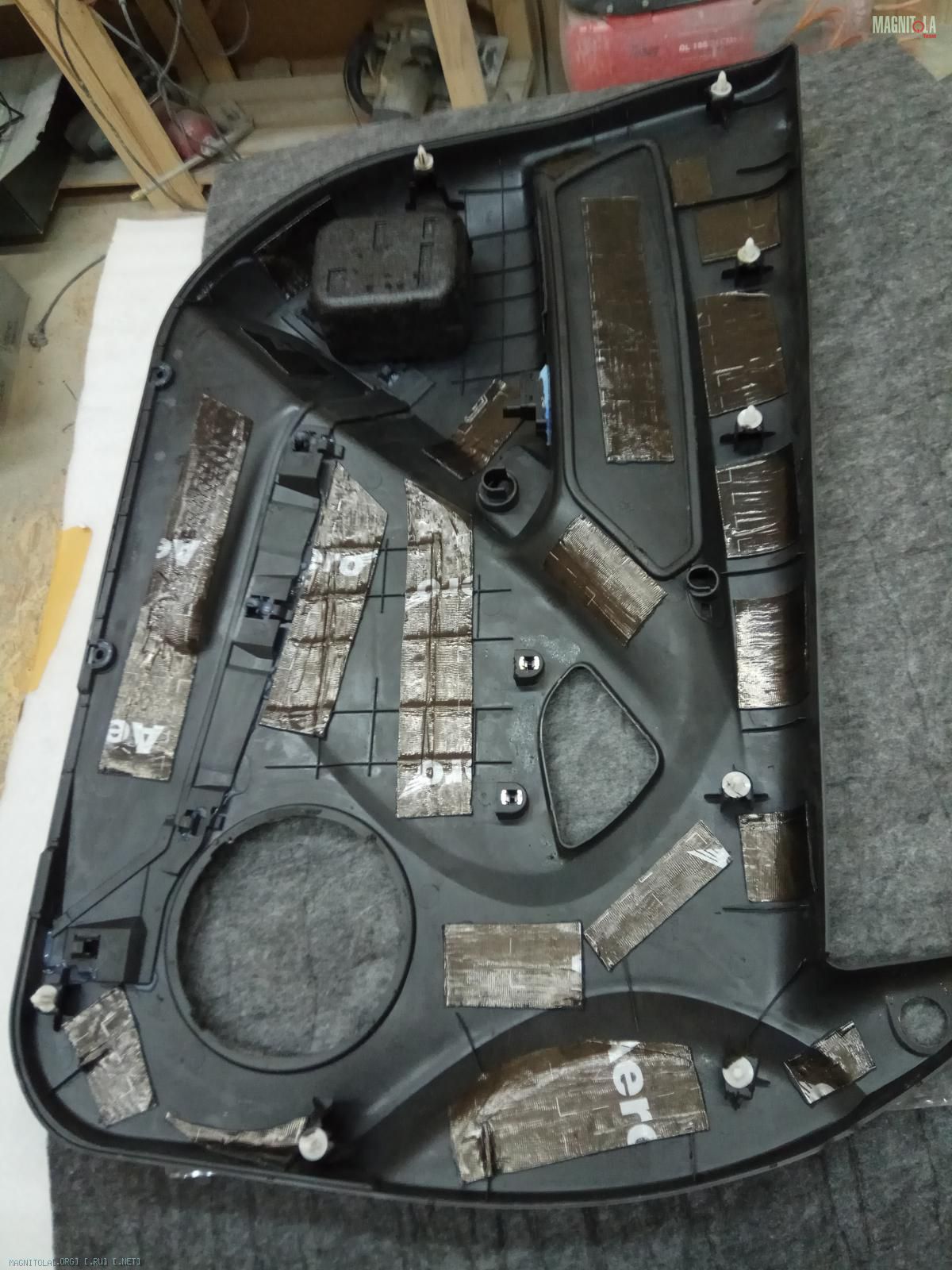

Очищаем, обезжириваем карты дверей...

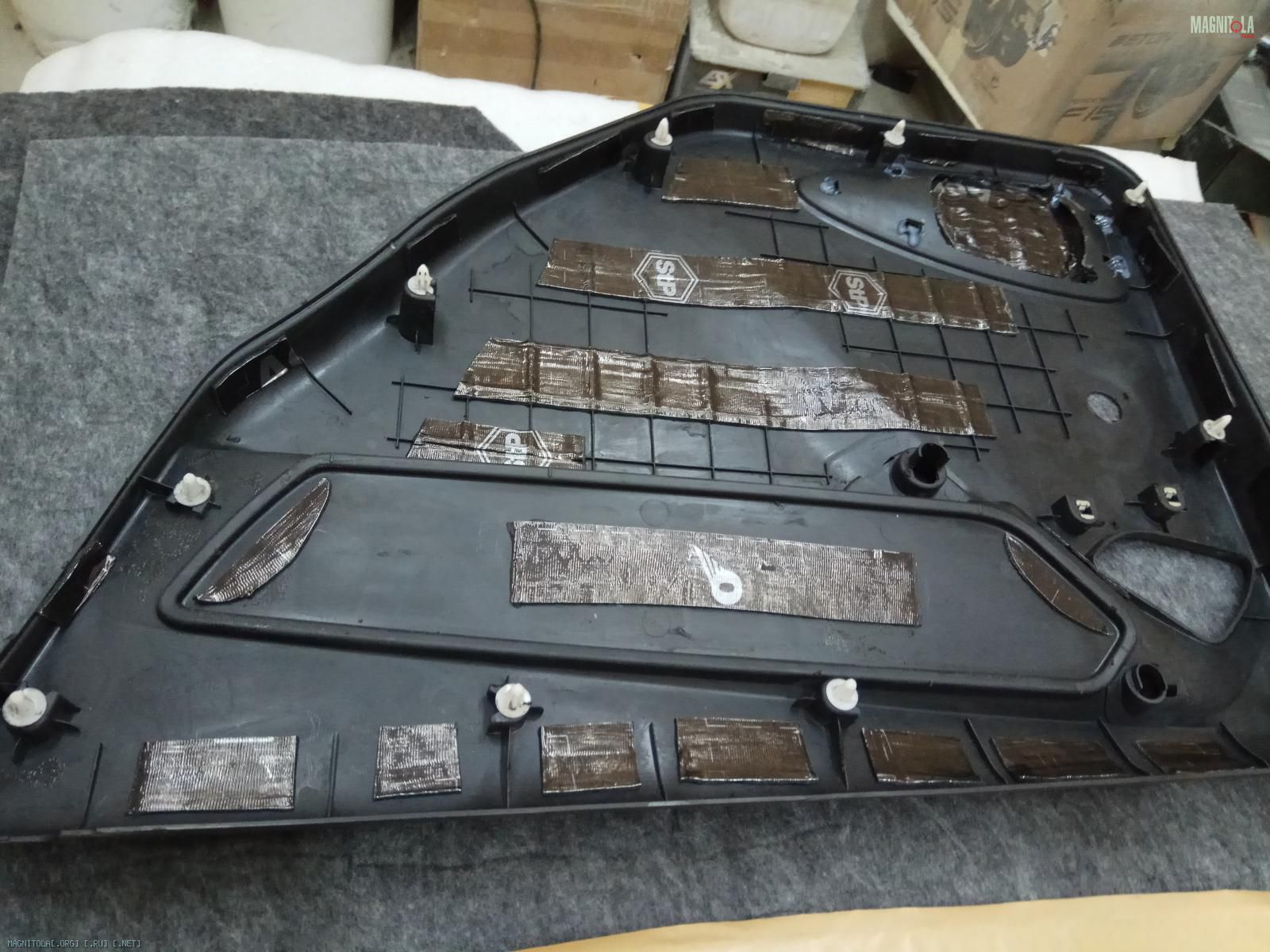

Полосками наносим вибру, греем, прикатываем...
Вложение 1213472 Вложение 1213474 Вложение 1213476 Вложение 1213478 Вложение 1213480 Вложение 1213482

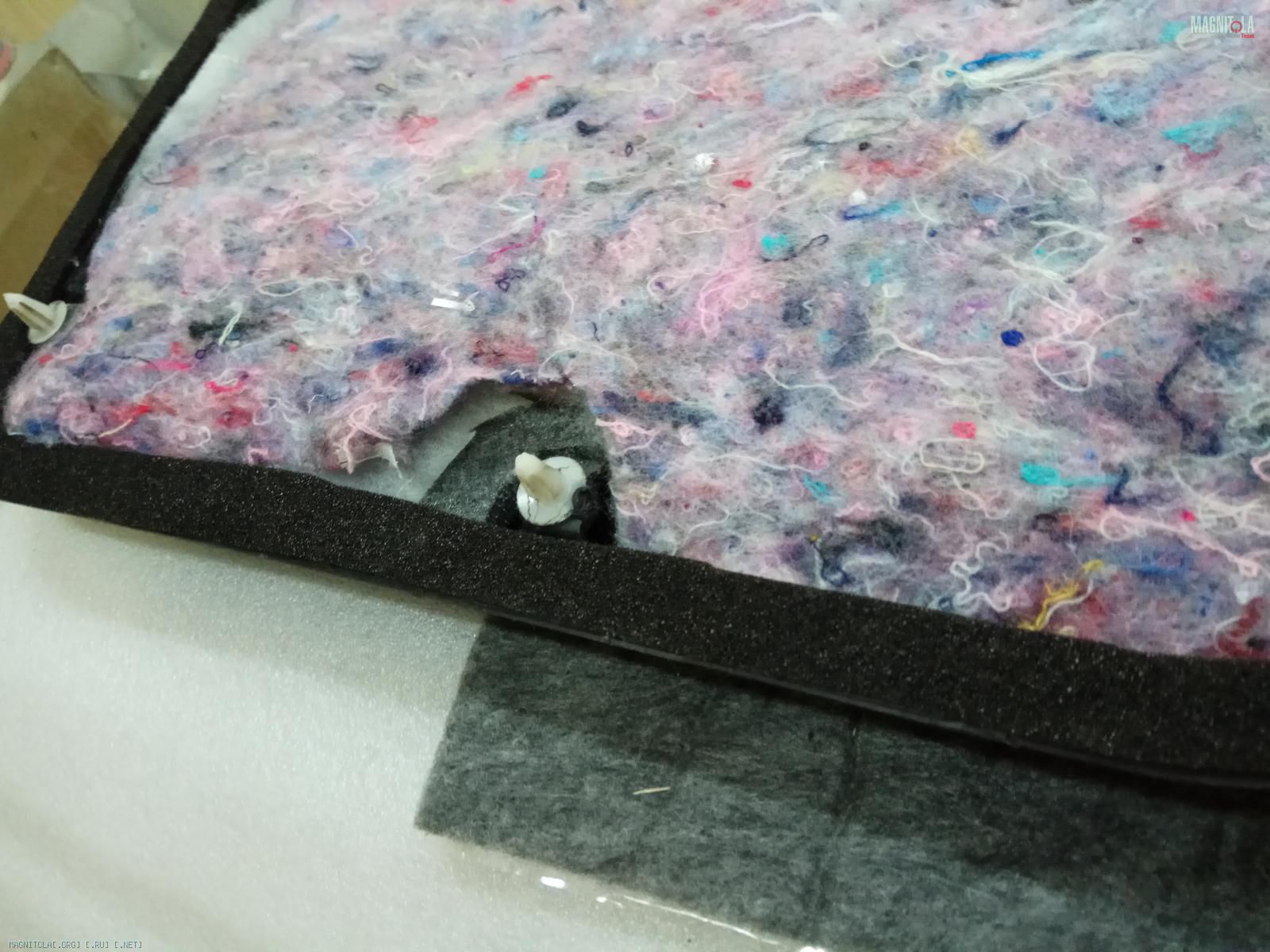

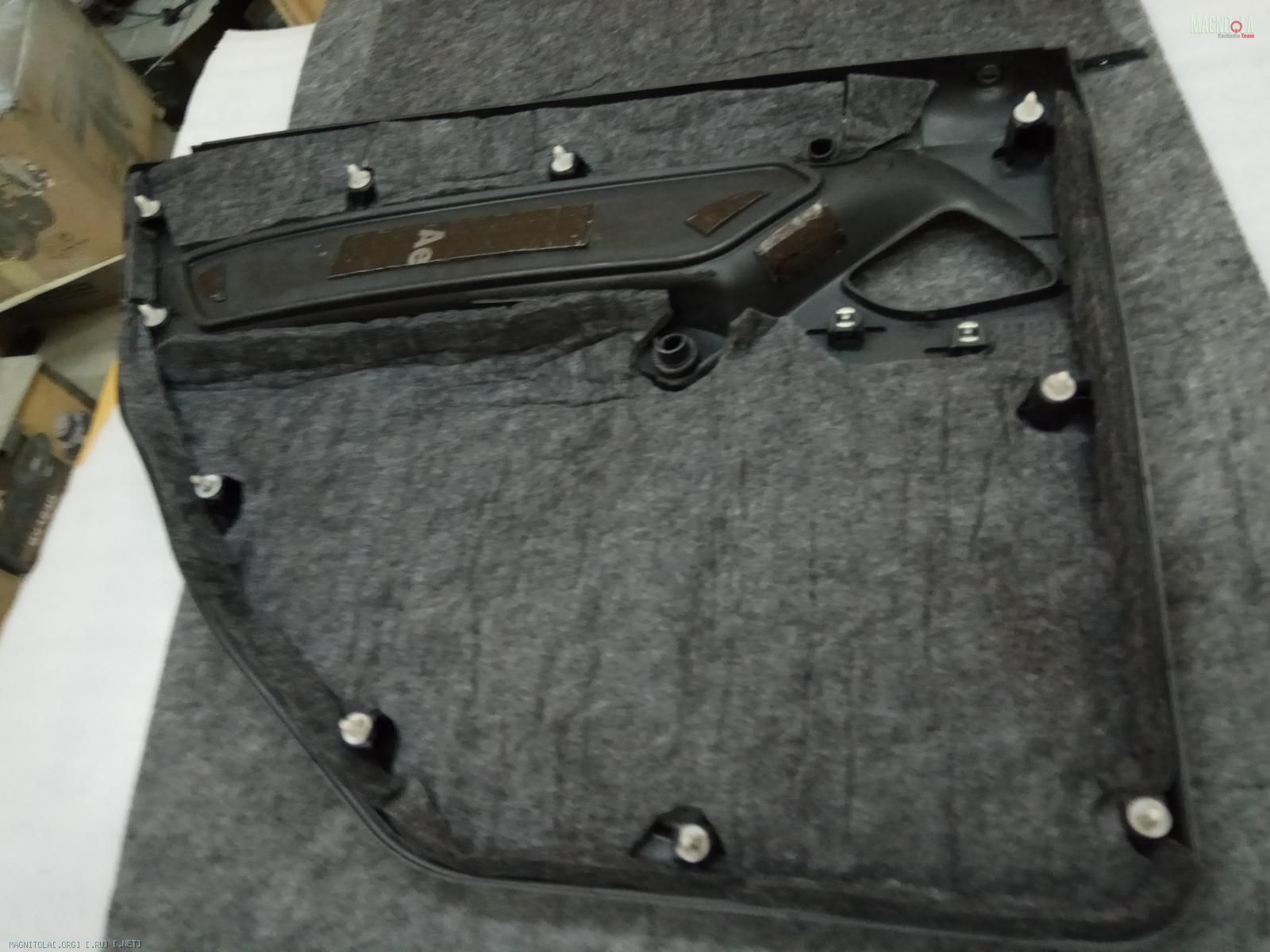

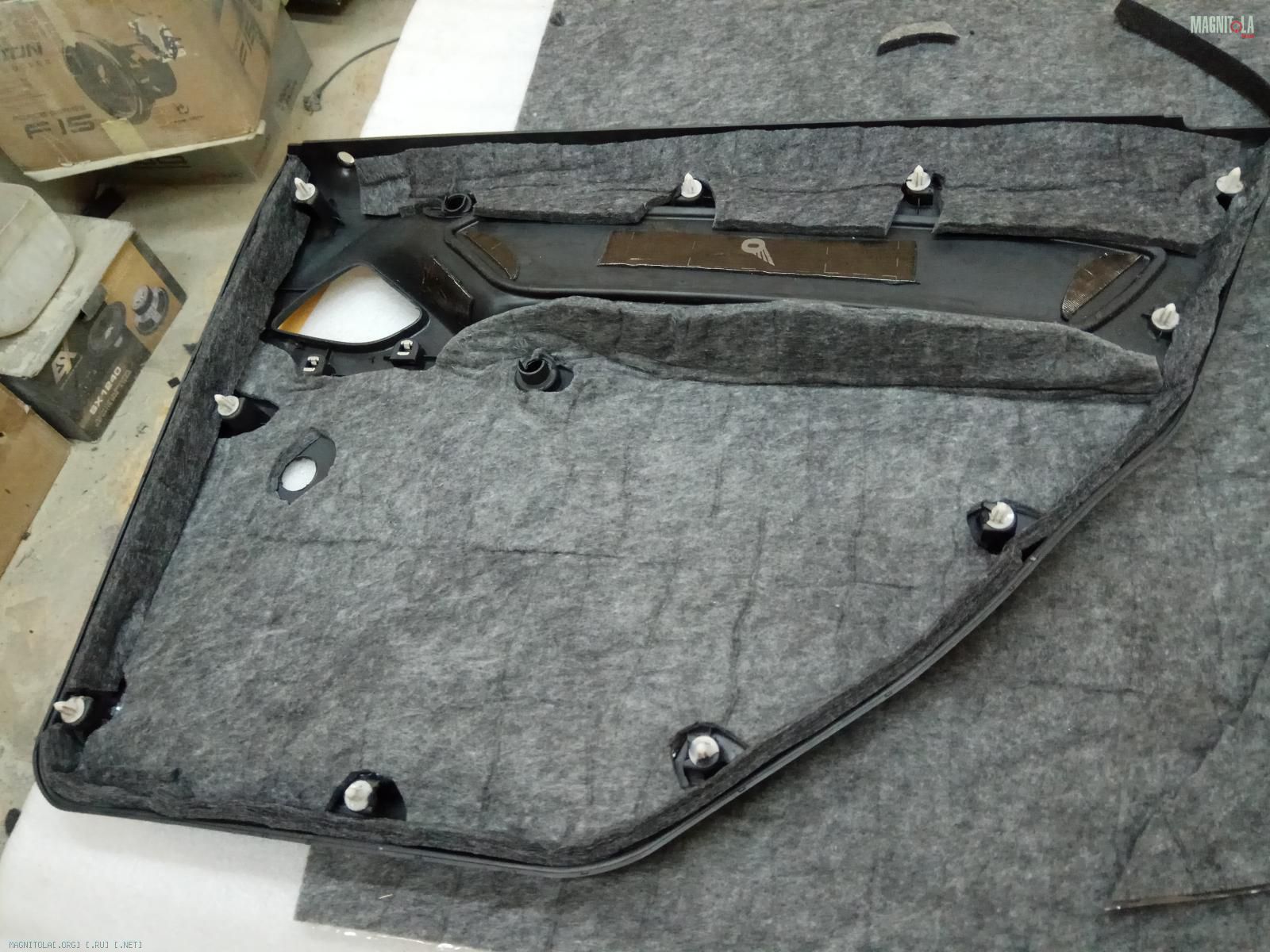

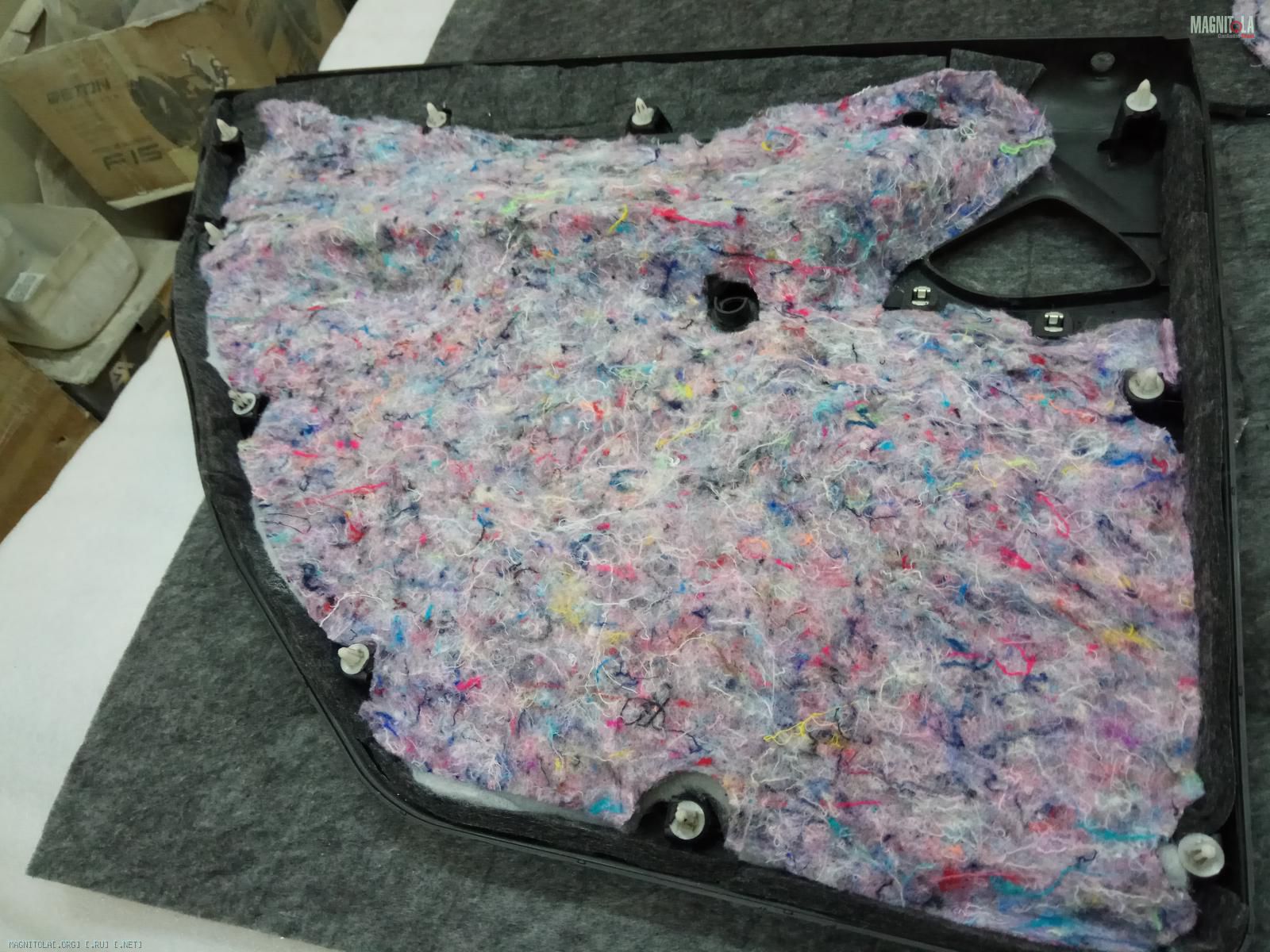

Задние карты.
Наносим войлок 10мм, синтепон, войлок натуральный, уплотнительную ленту по периметру карты...
Вложение 1213484 Вложение 1213486 Вложение 1213488 Вложение 1213490 Вложение 1213492 Вложение 1213494 Вложение 1213496 Вложение 1213498 Вложение 1213500

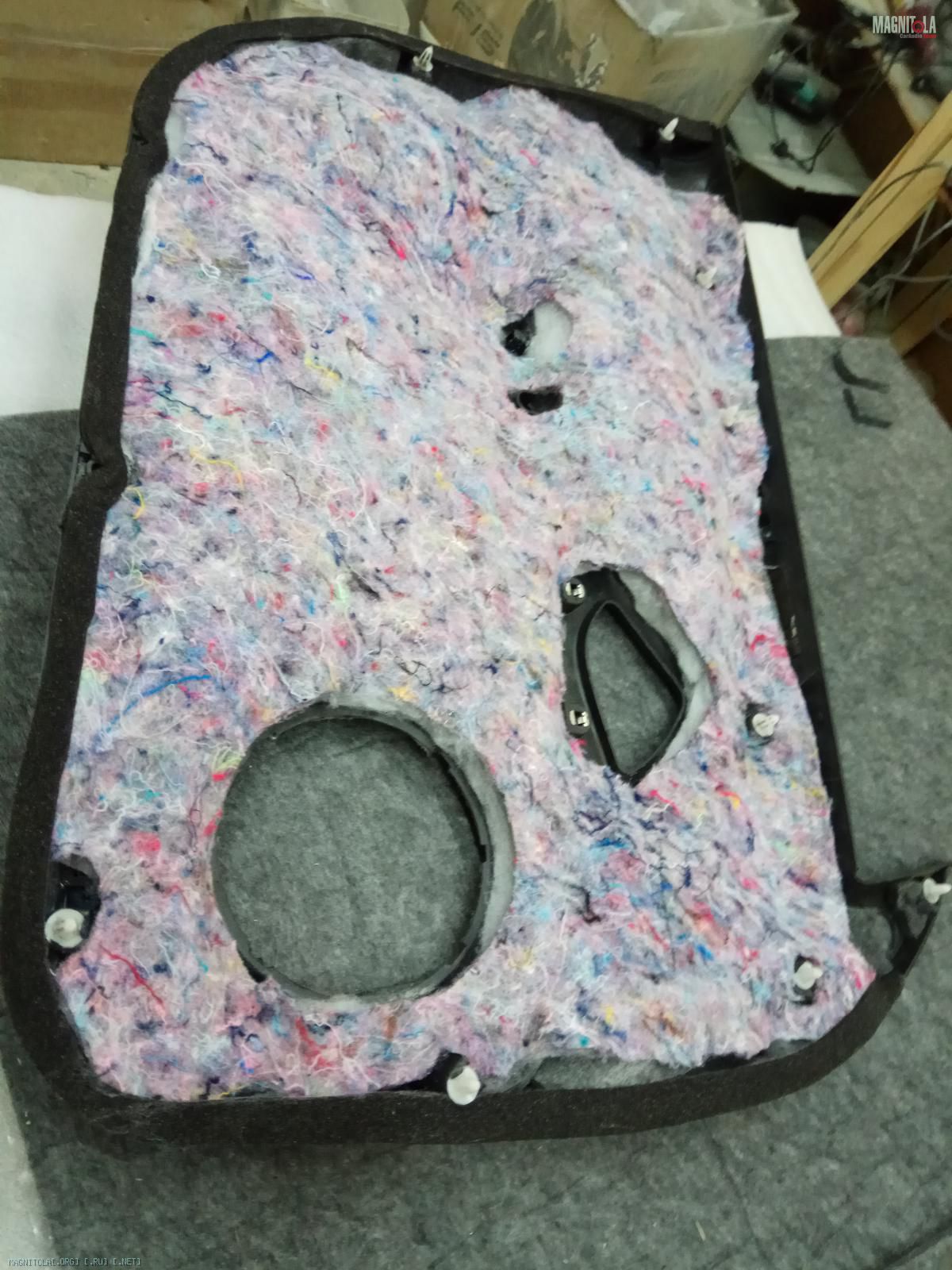

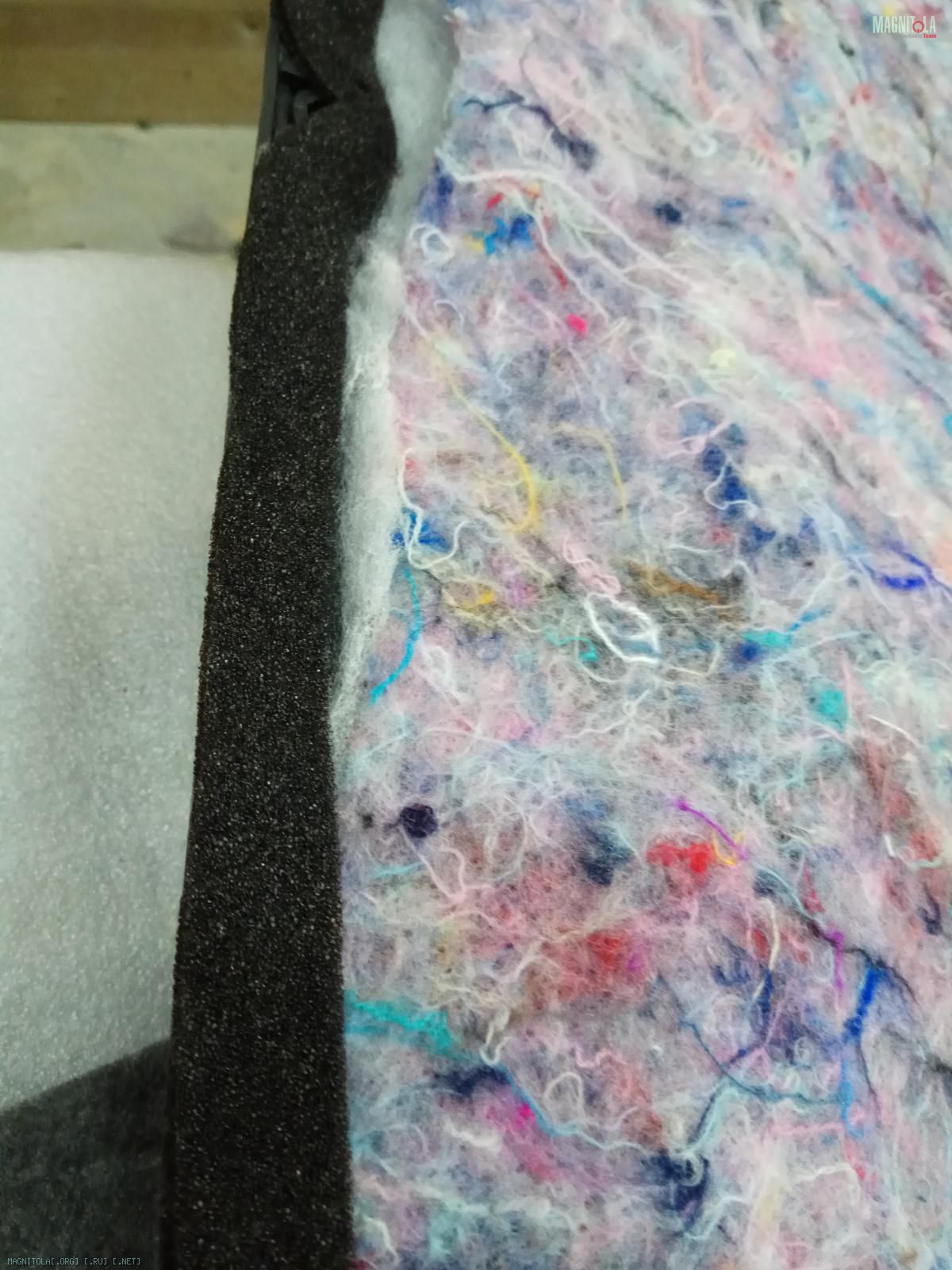

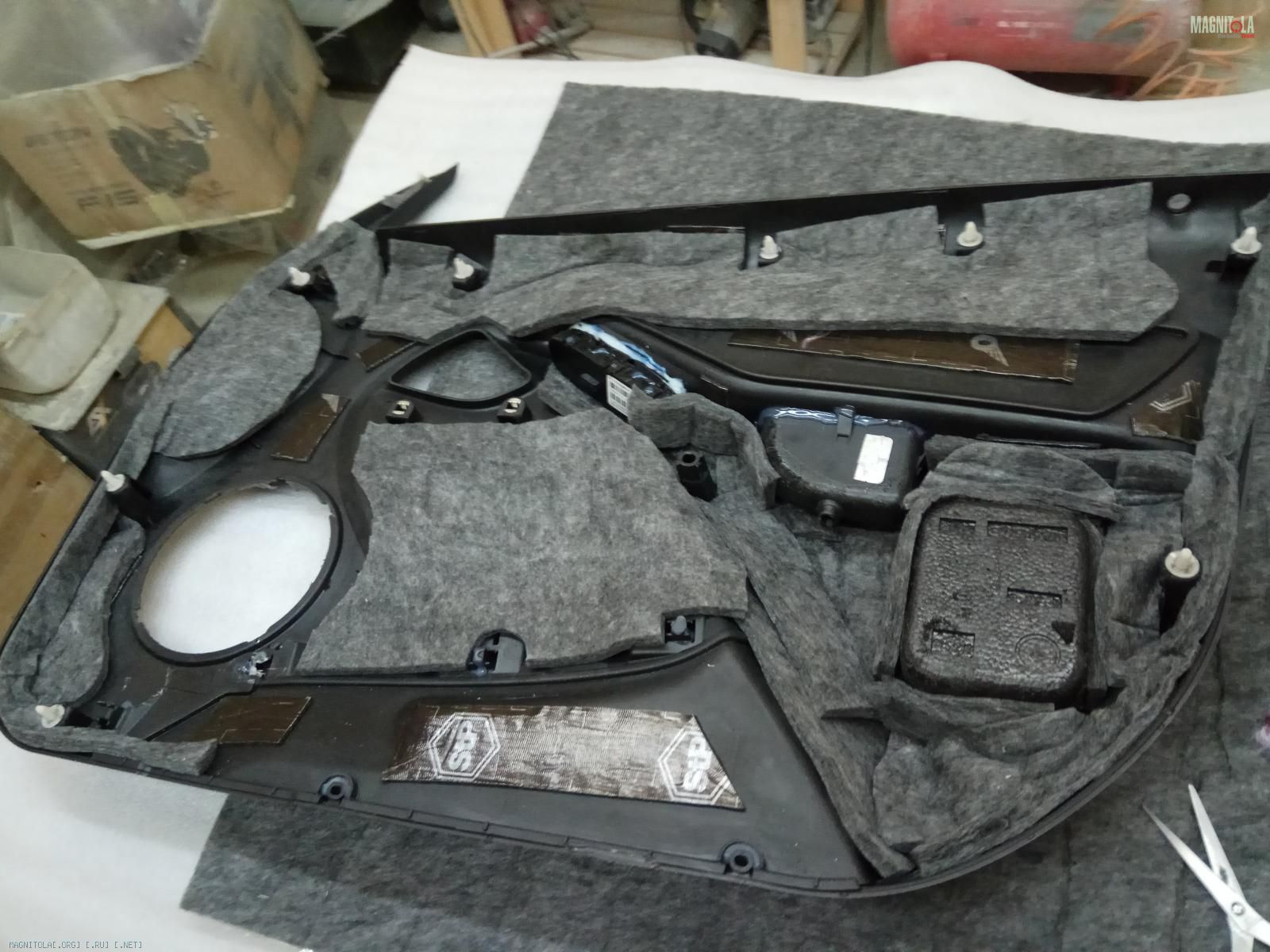

Передние карты.

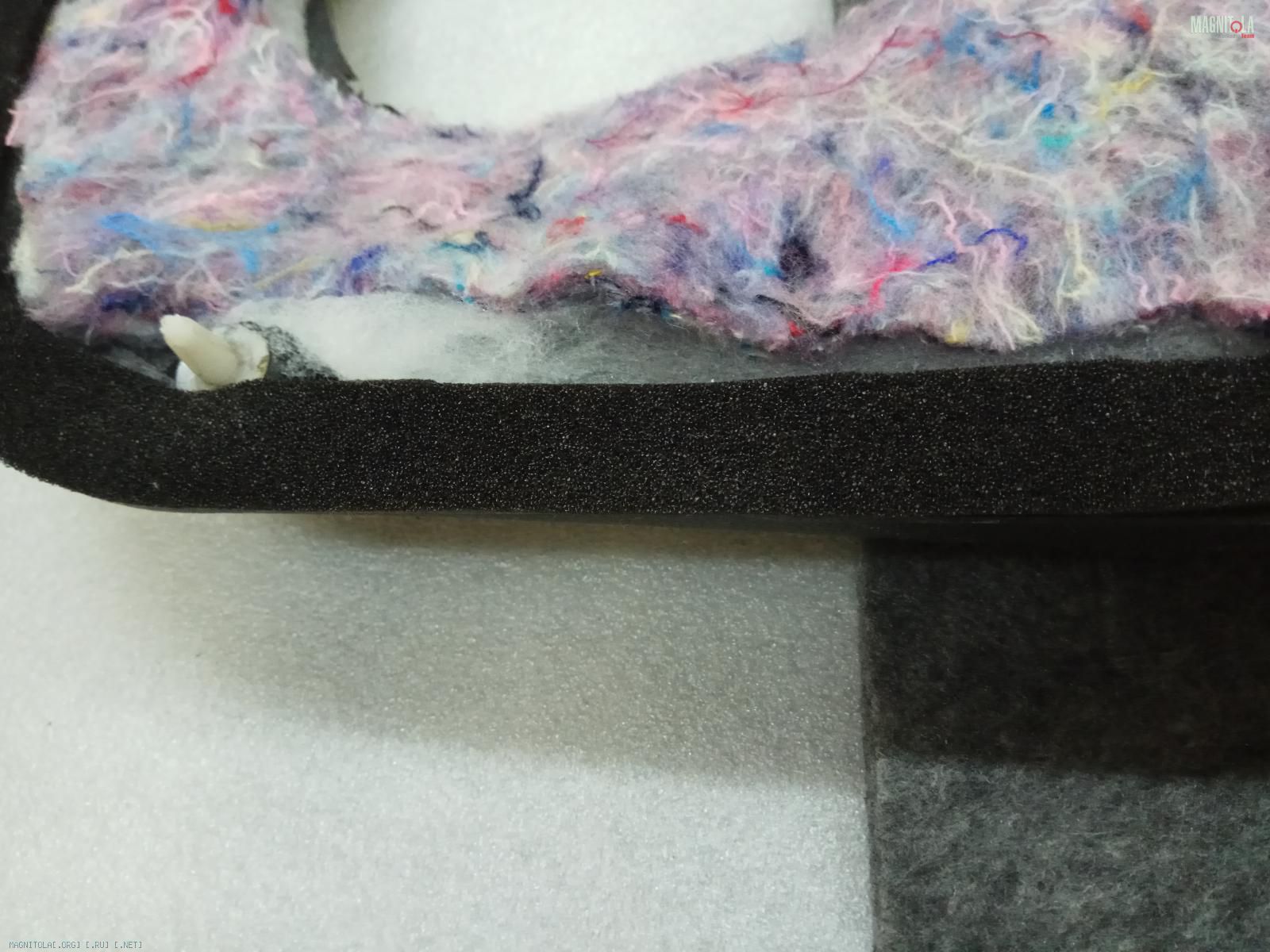

Наносим войлок 10мм, синтепон, войлок натуральный, уплотнительную ленту по периметру карты...
Вложение 1213502 Вложение 1213504 Вложение 1213506 Вложение 1213508 Вложение 1213510 Вложение 1213512 Вложение 1213514

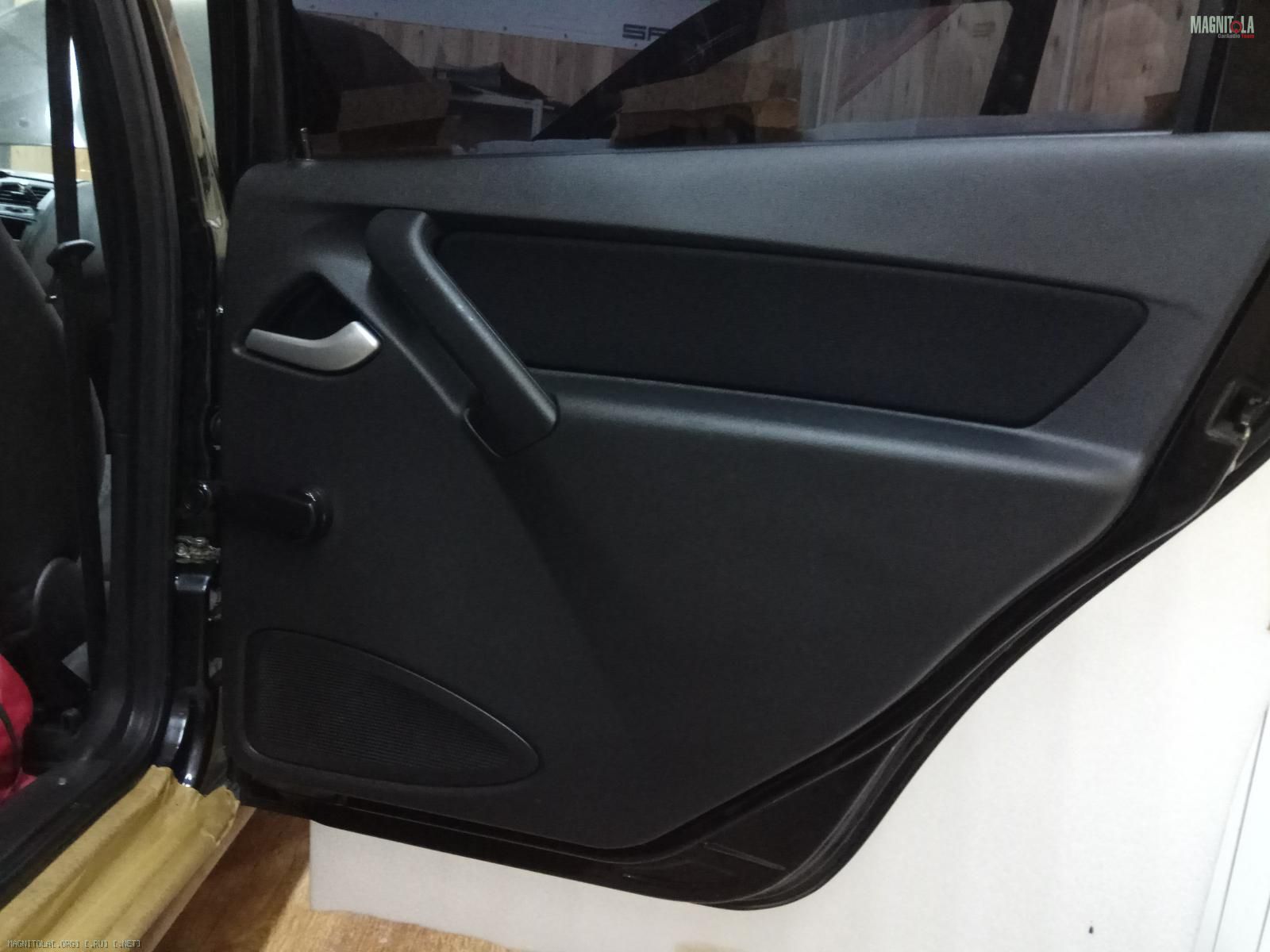

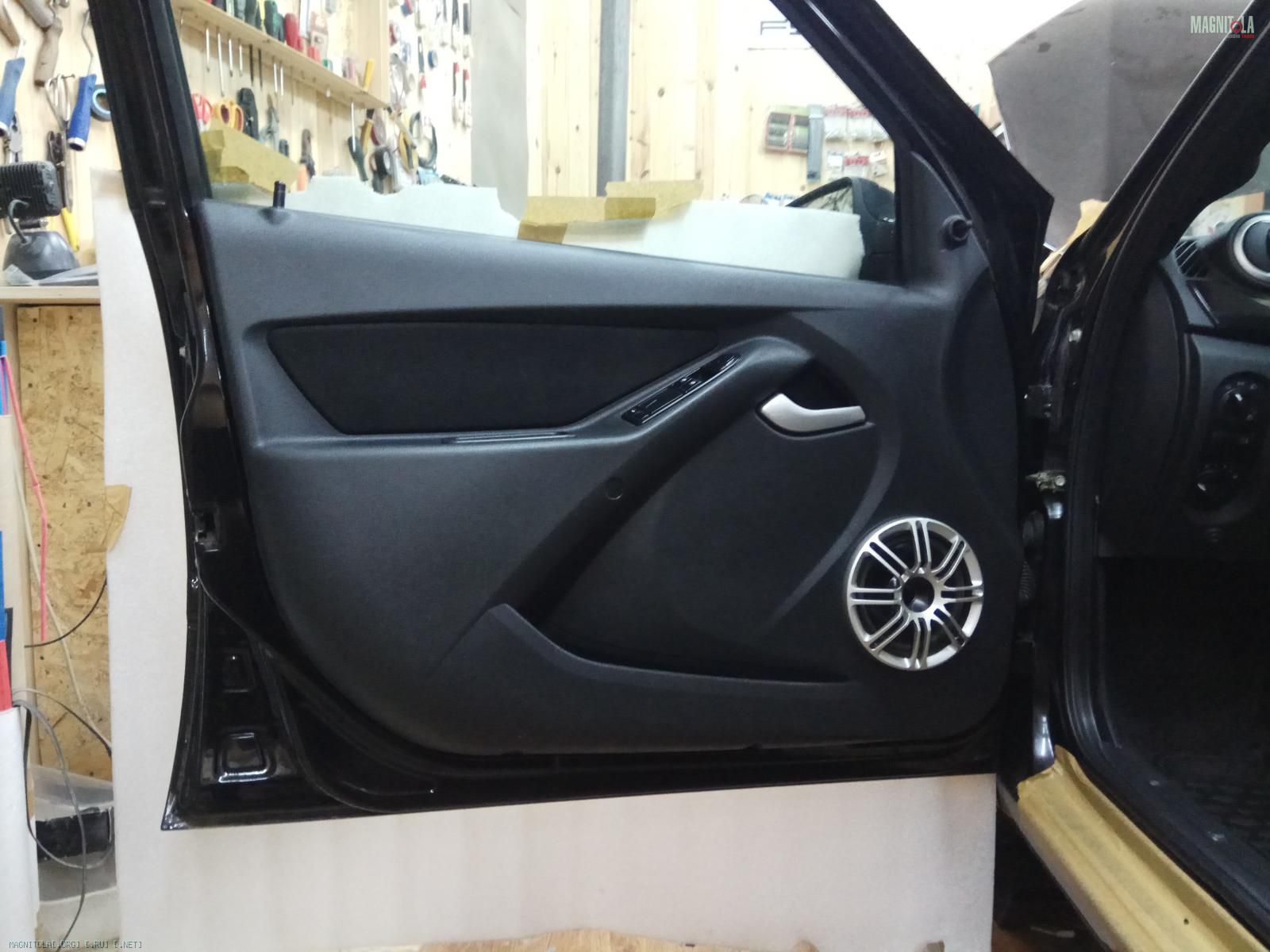

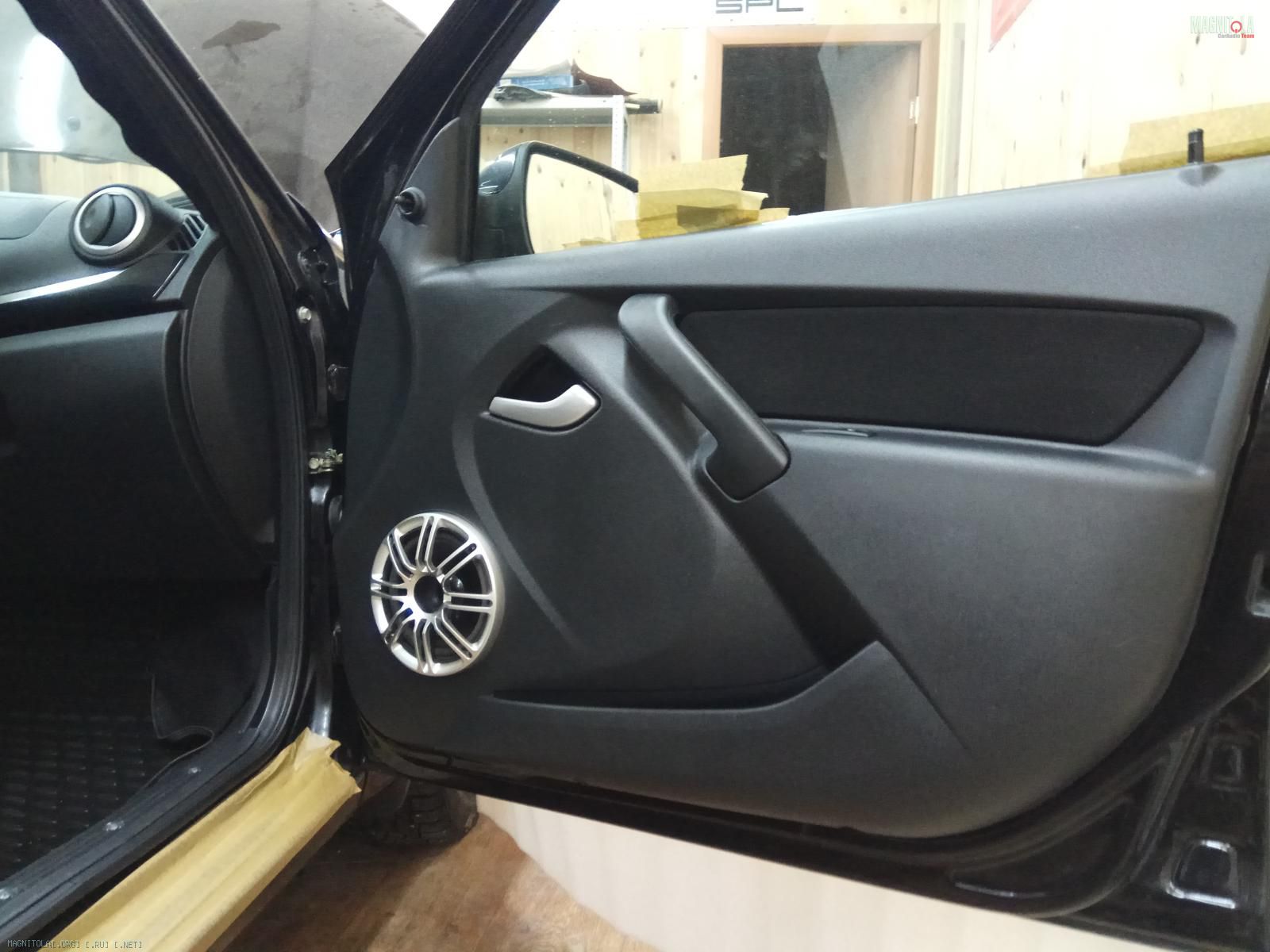

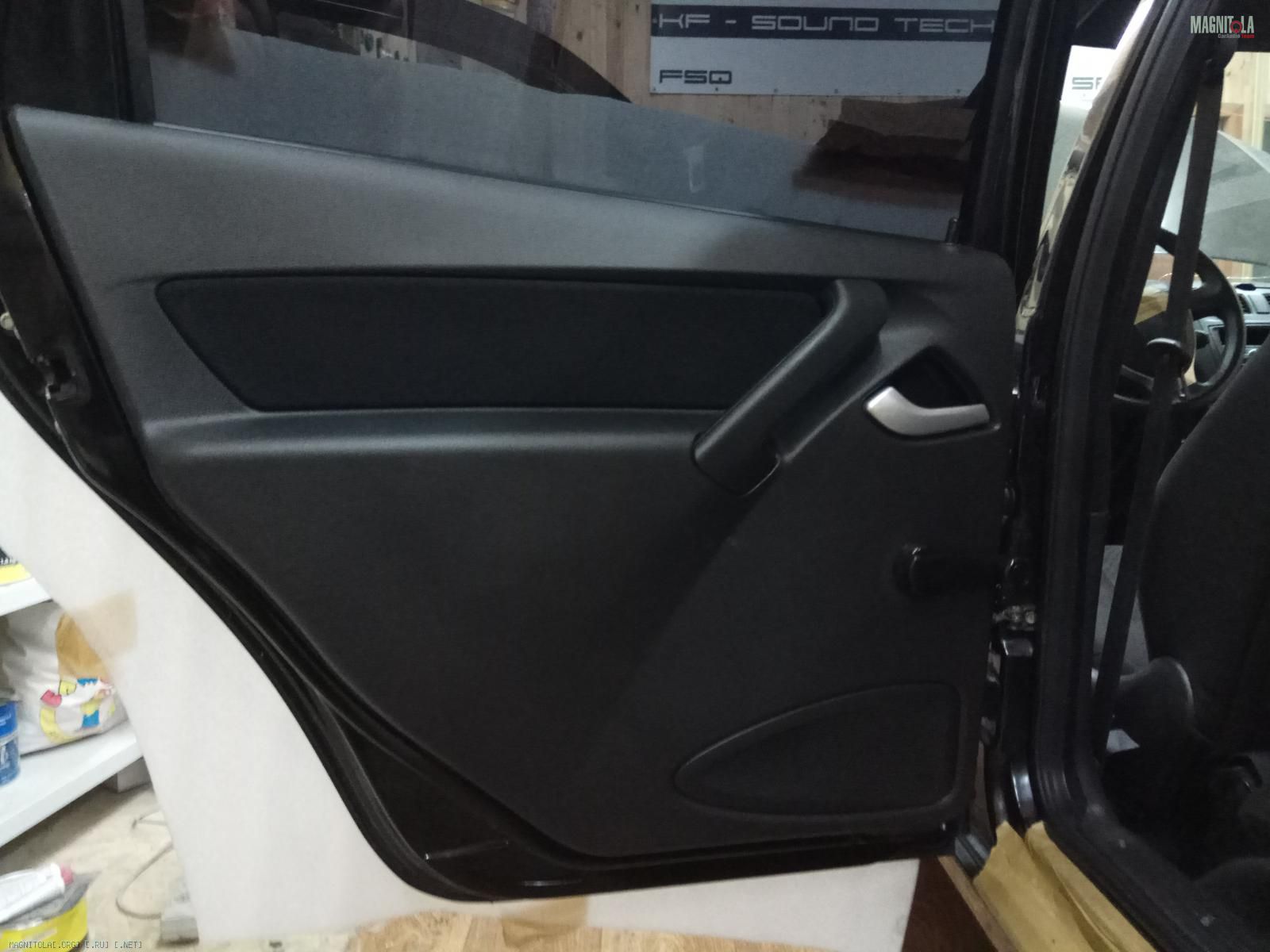

Итог...
Вложение 1213516 Вложение 1213518 Вложение 1213520 Вложение 1213522
22.03.2018, 22:38
st220

Вложений: 33

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

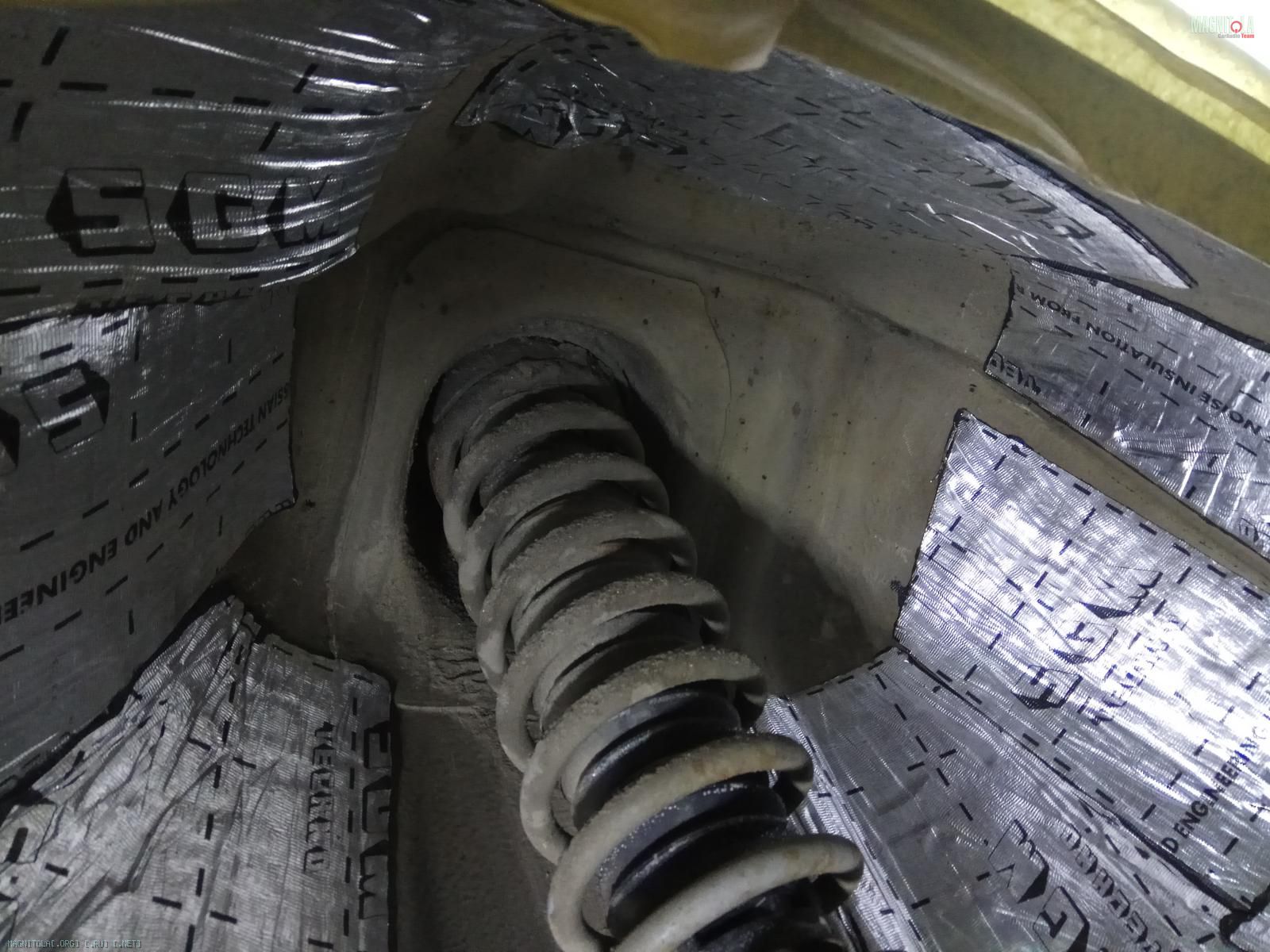

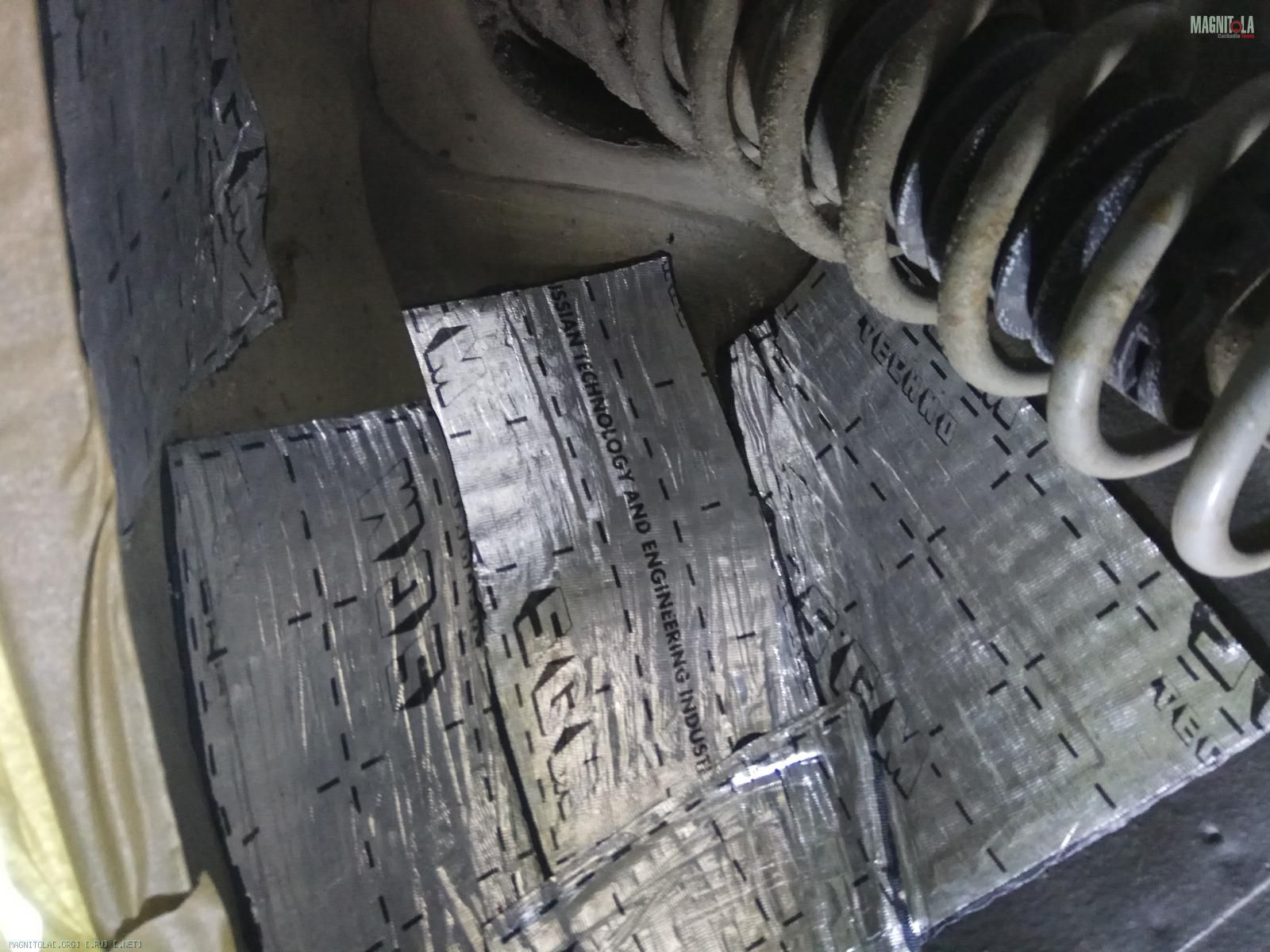

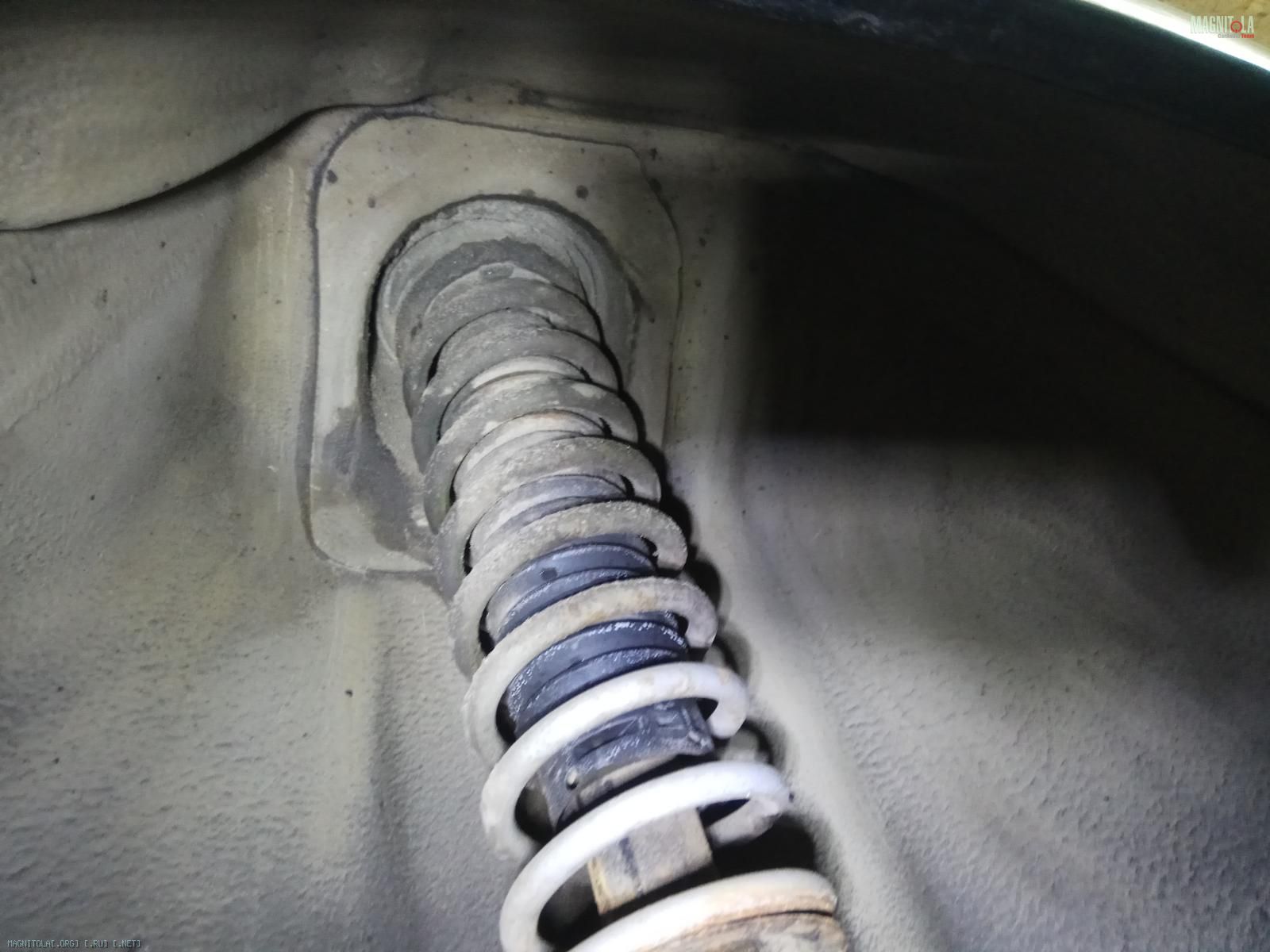

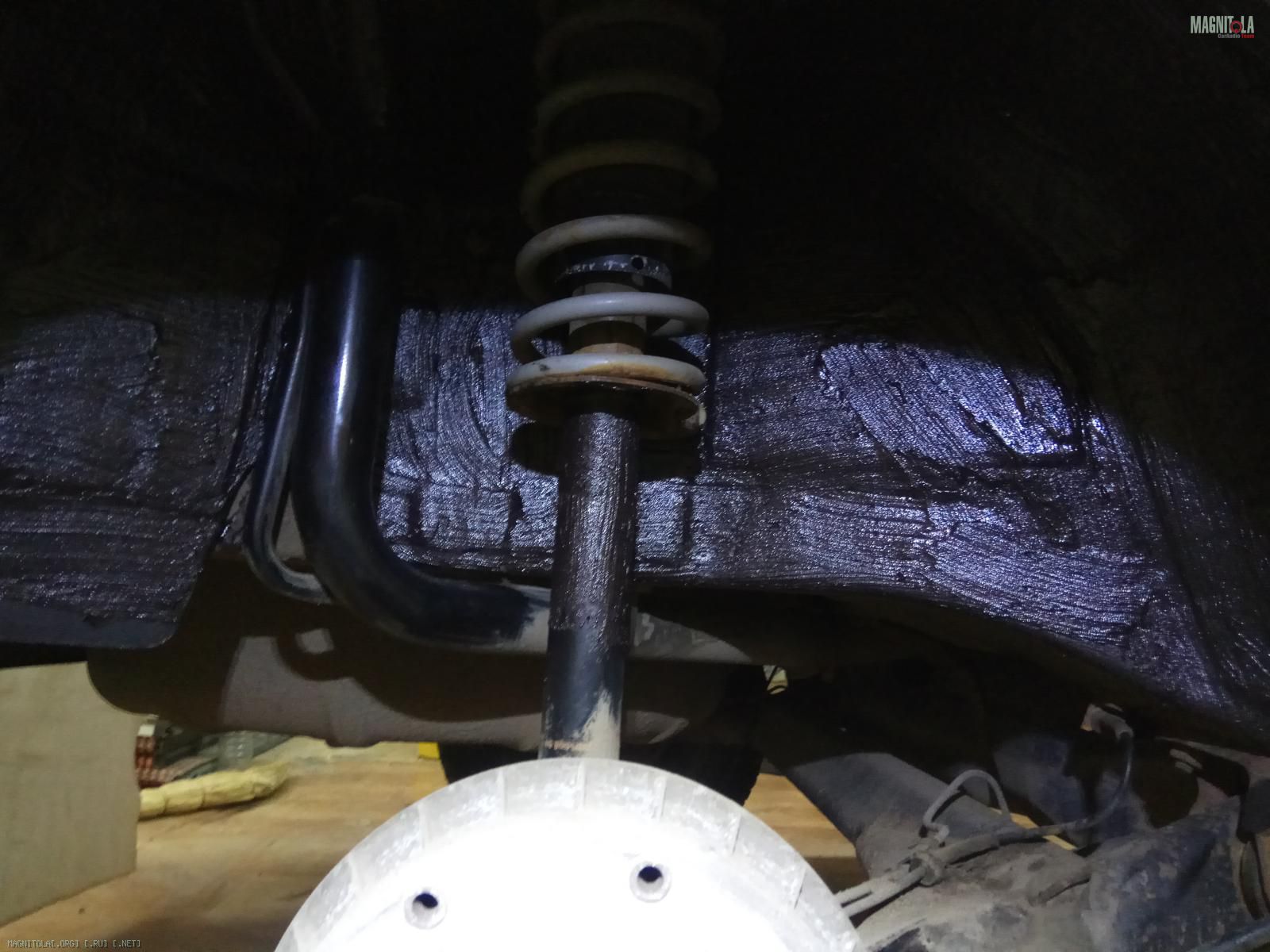

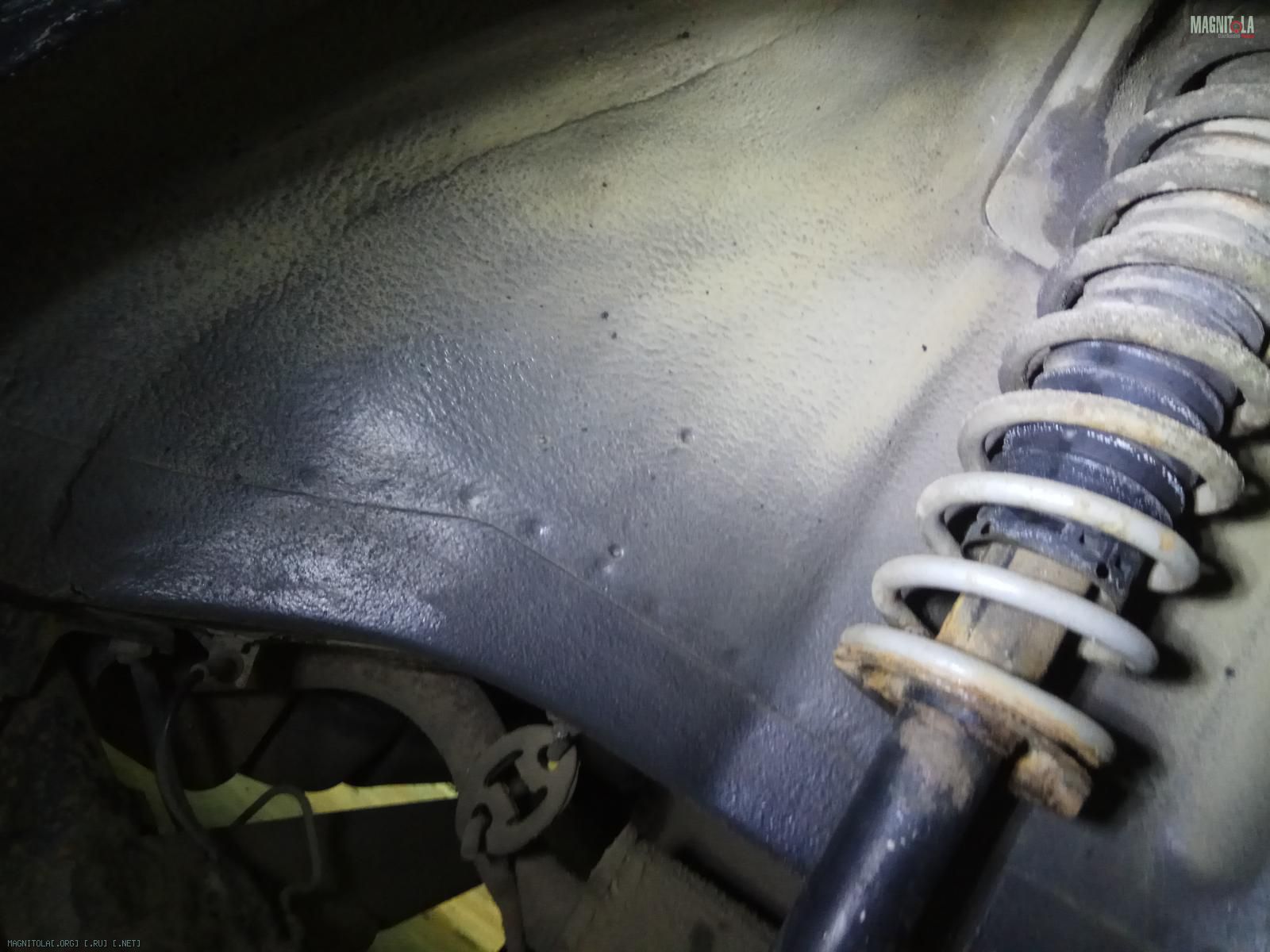

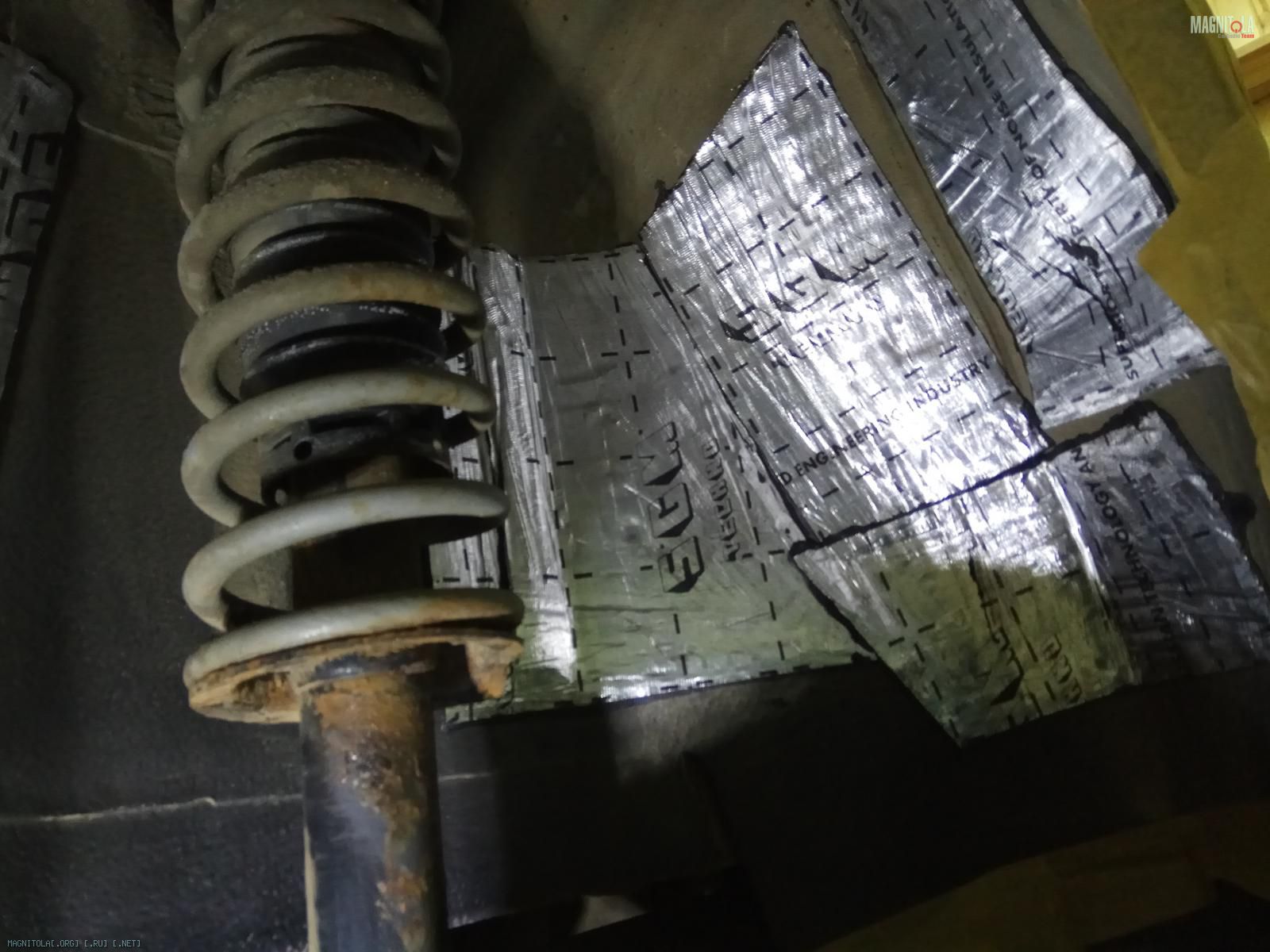

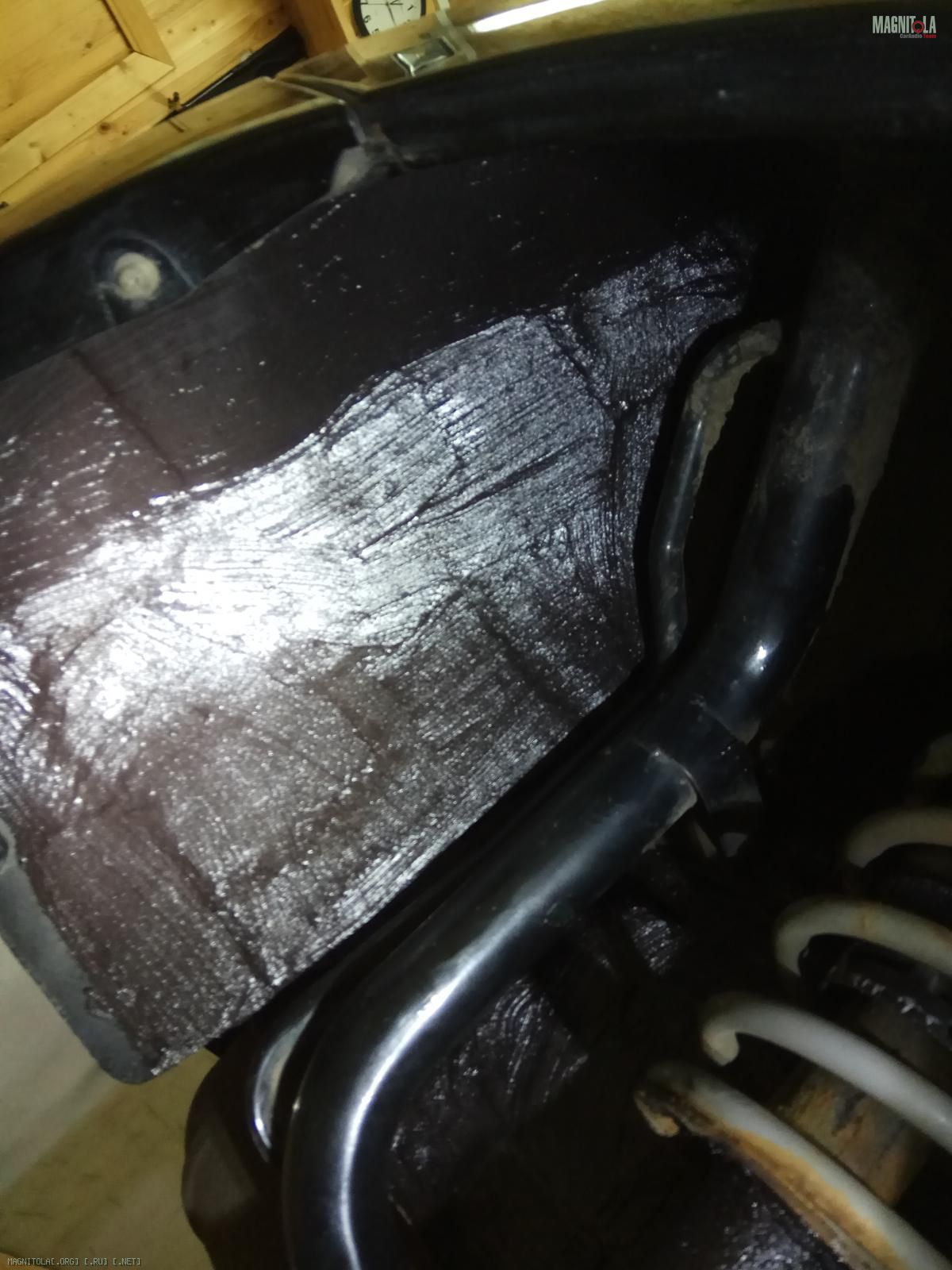

Очищаем, обезжириваем задние арки...
Наносим СГМ броня 5мм, предварительно разогрев, затем прикатываем...

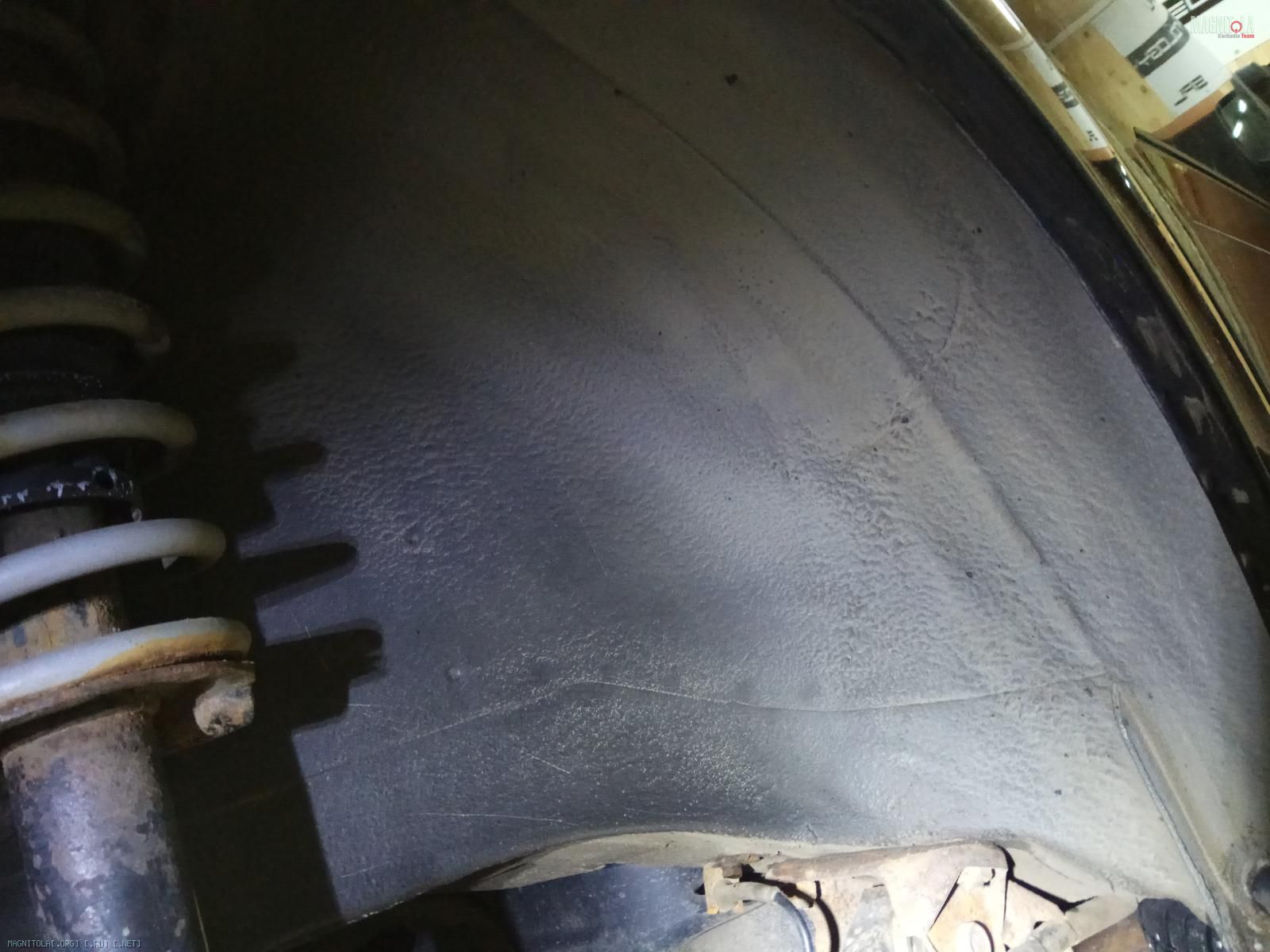

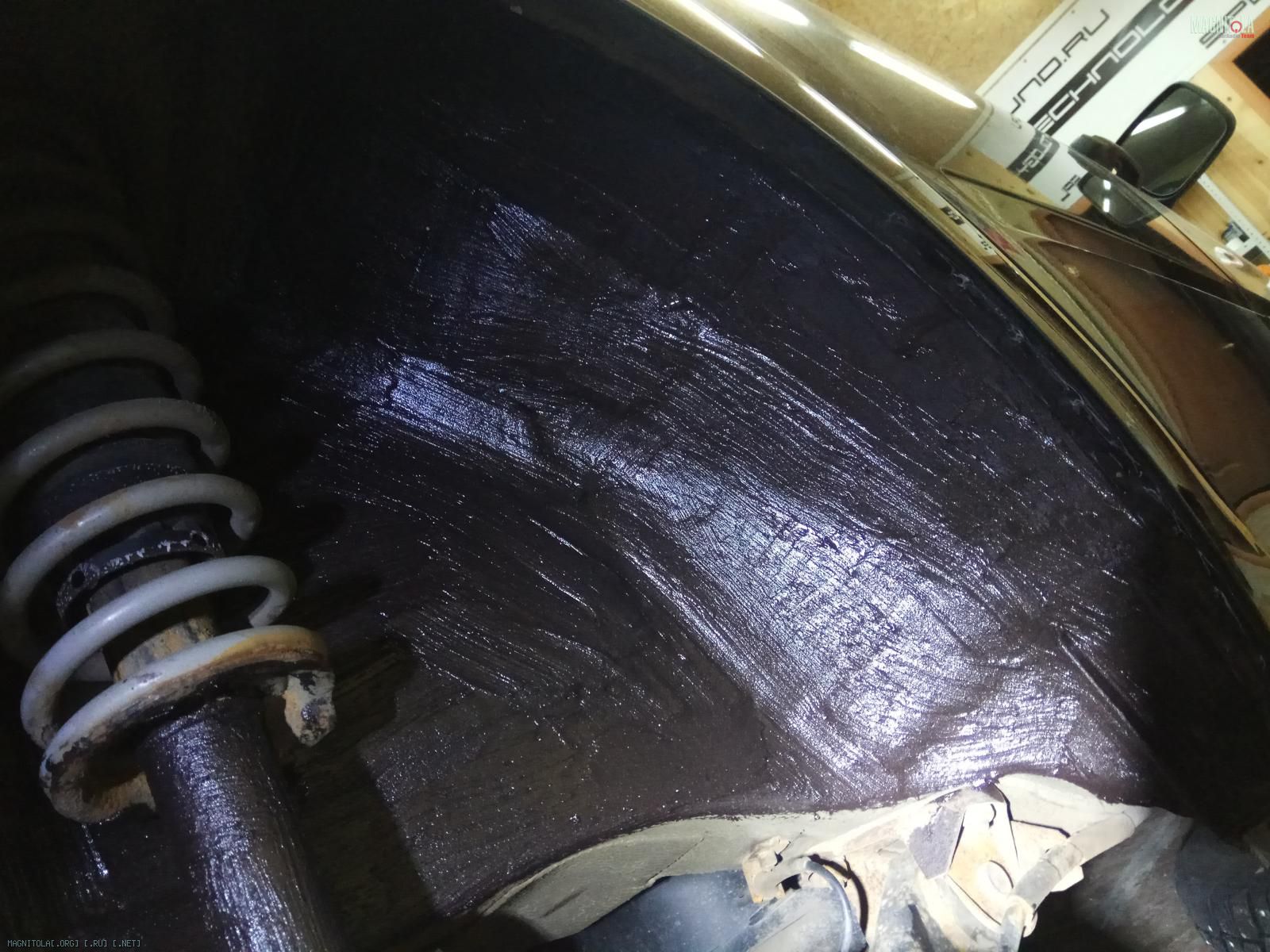

Далее наносим двухкомпонентную мастику STP для арок.

Вложение 1213648 Вложение 1213650 Вложение 1213652 Вложение 1213654 Вложение 1213656 Вложение 1213658 Вложение 1213660 Вложение 1213662 Вложение 1213664 Вложение 1213666 Вложение 1213668 Вложение 1213670 Вложение 1213672 Вложение 1213674 Вложение 1213676 Вложение 1213678 Вложение 1213680 Вложение 1213682

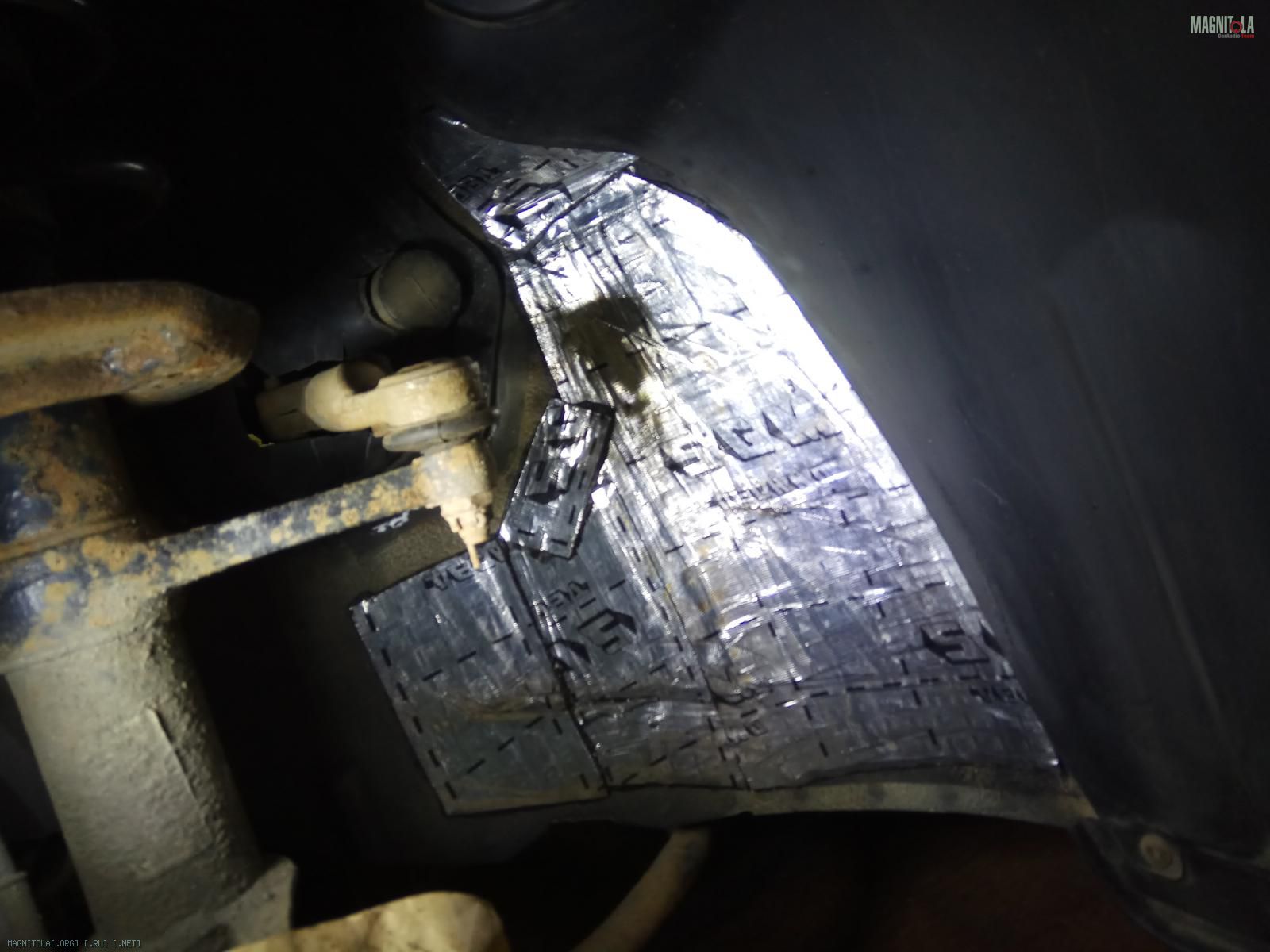

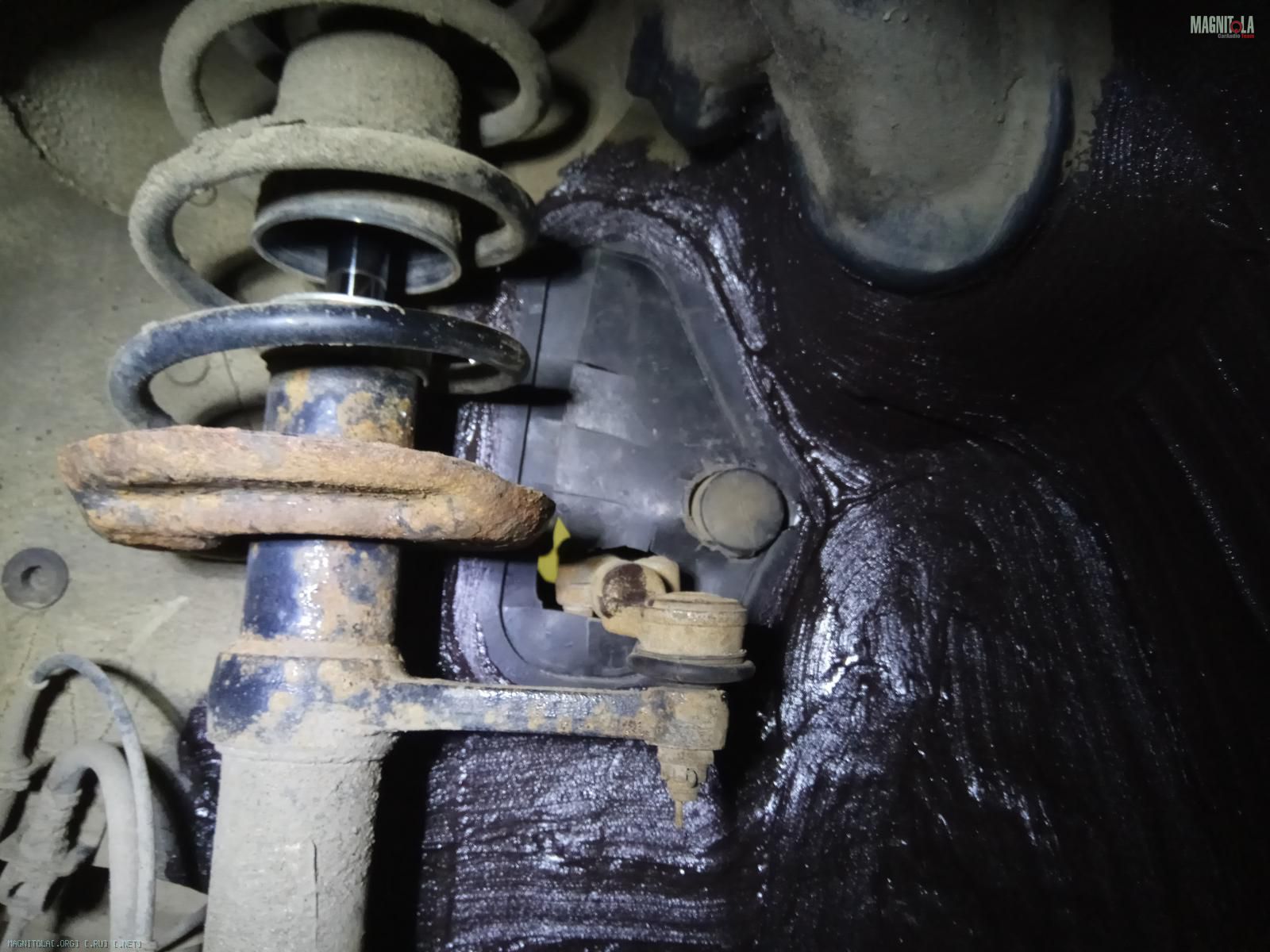

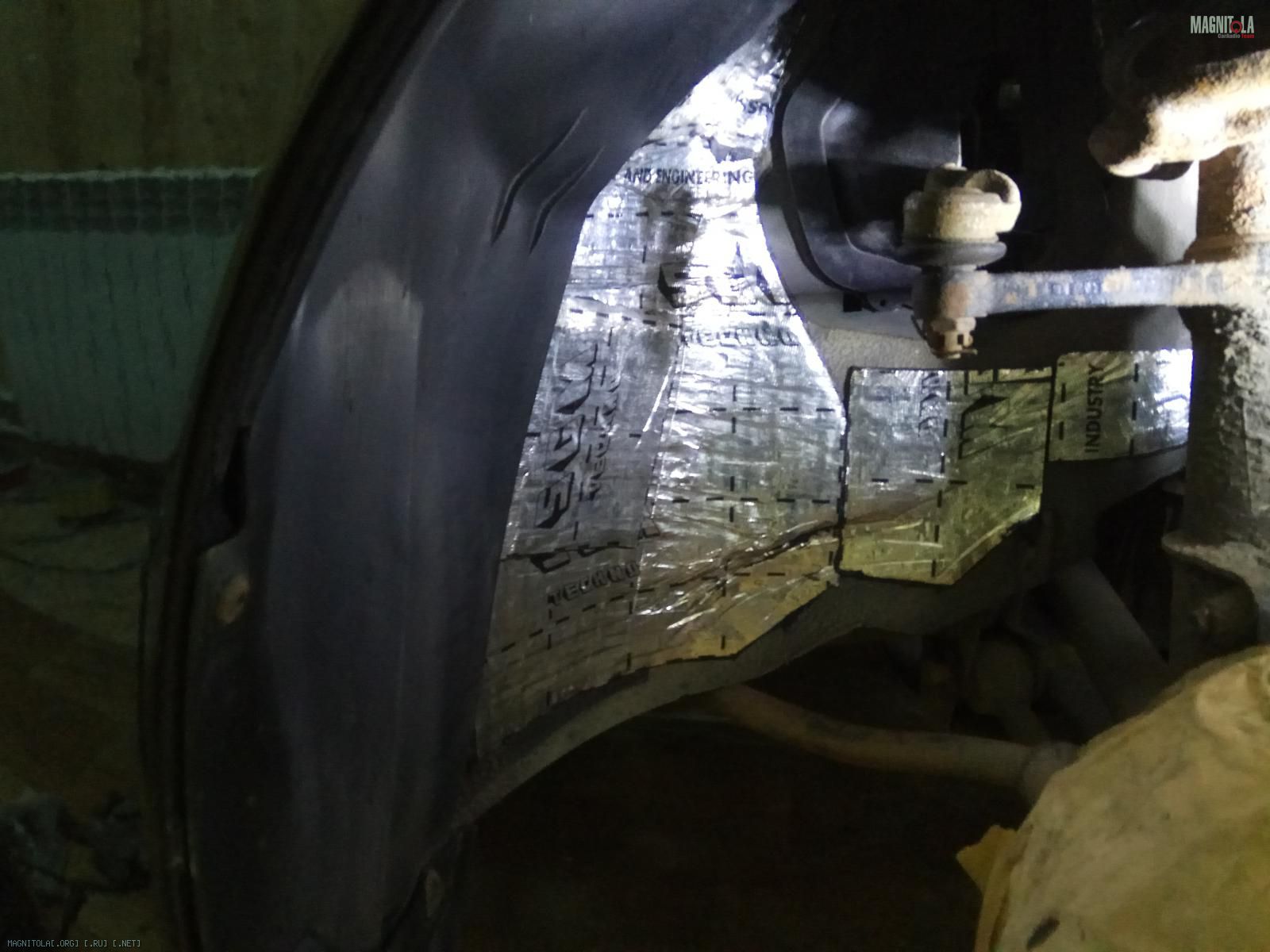

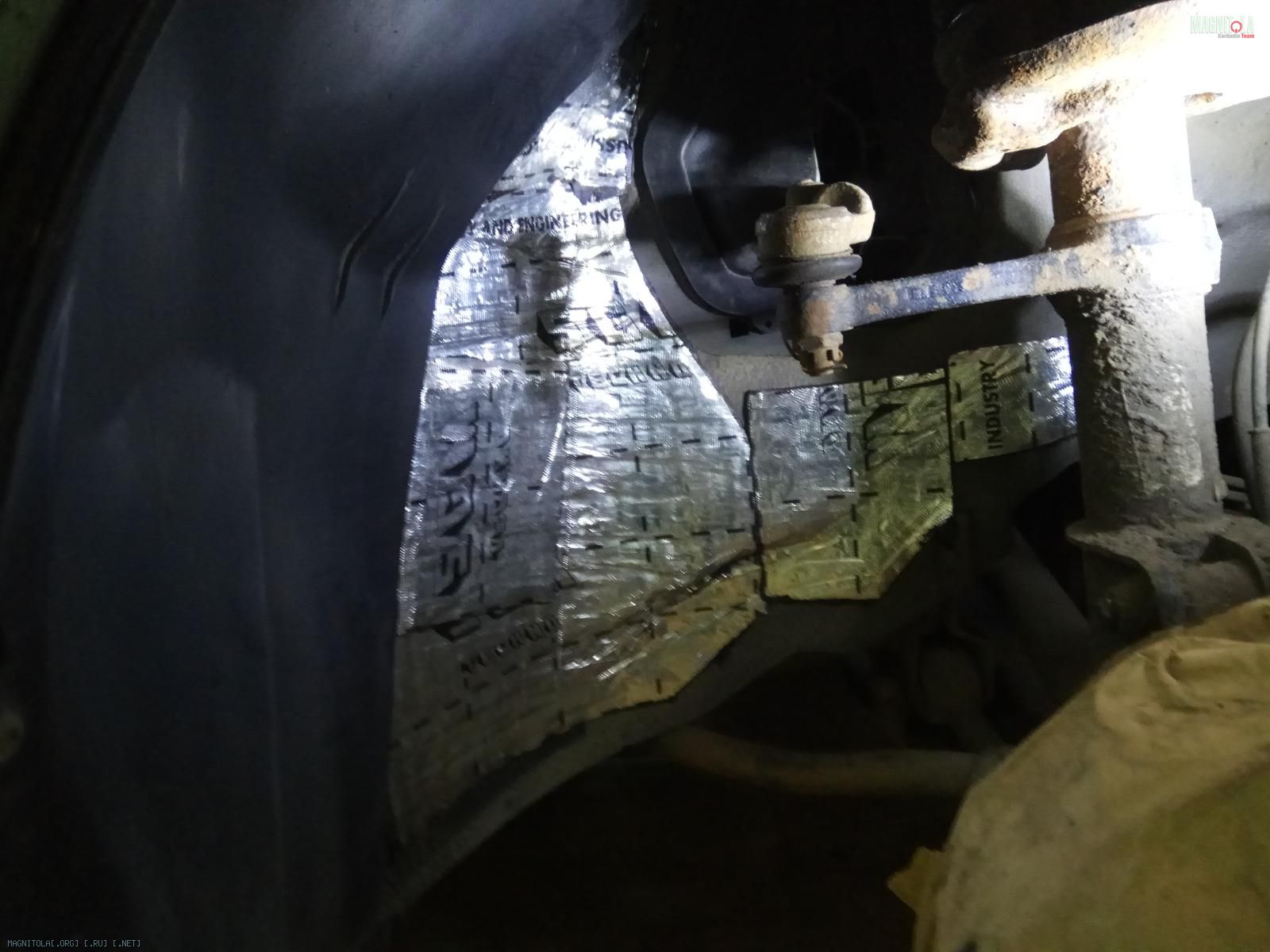

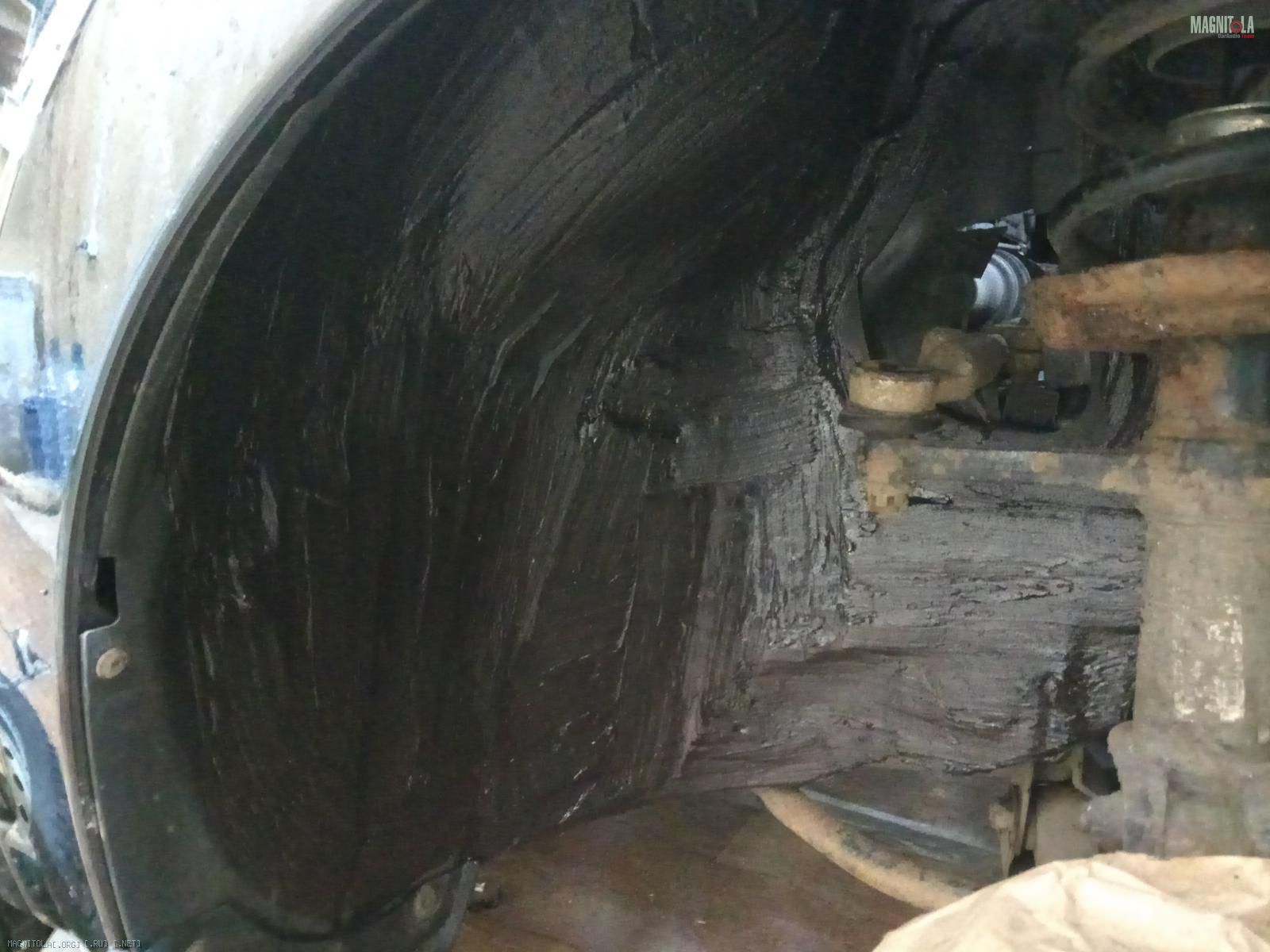

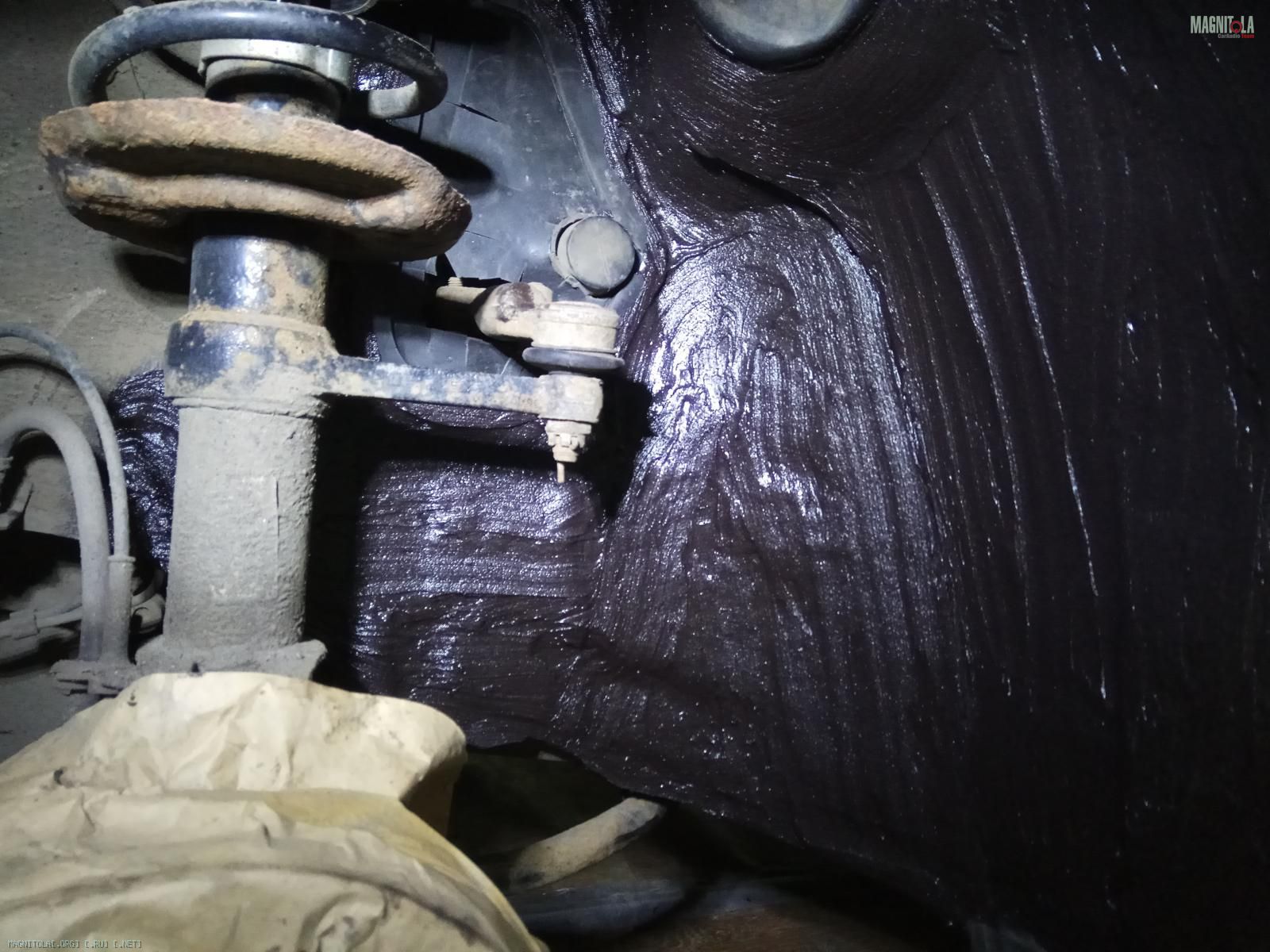

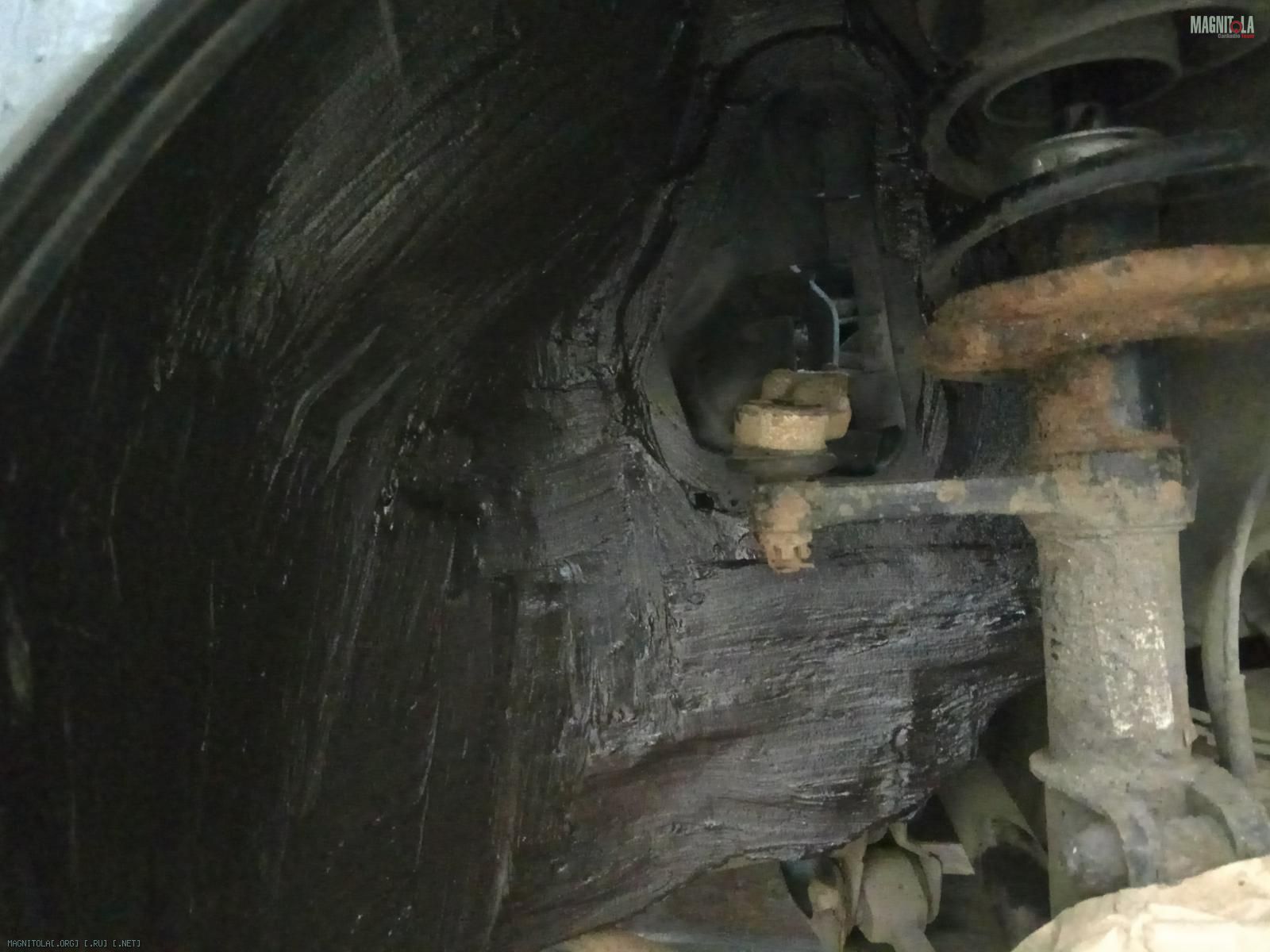

Передние арки...

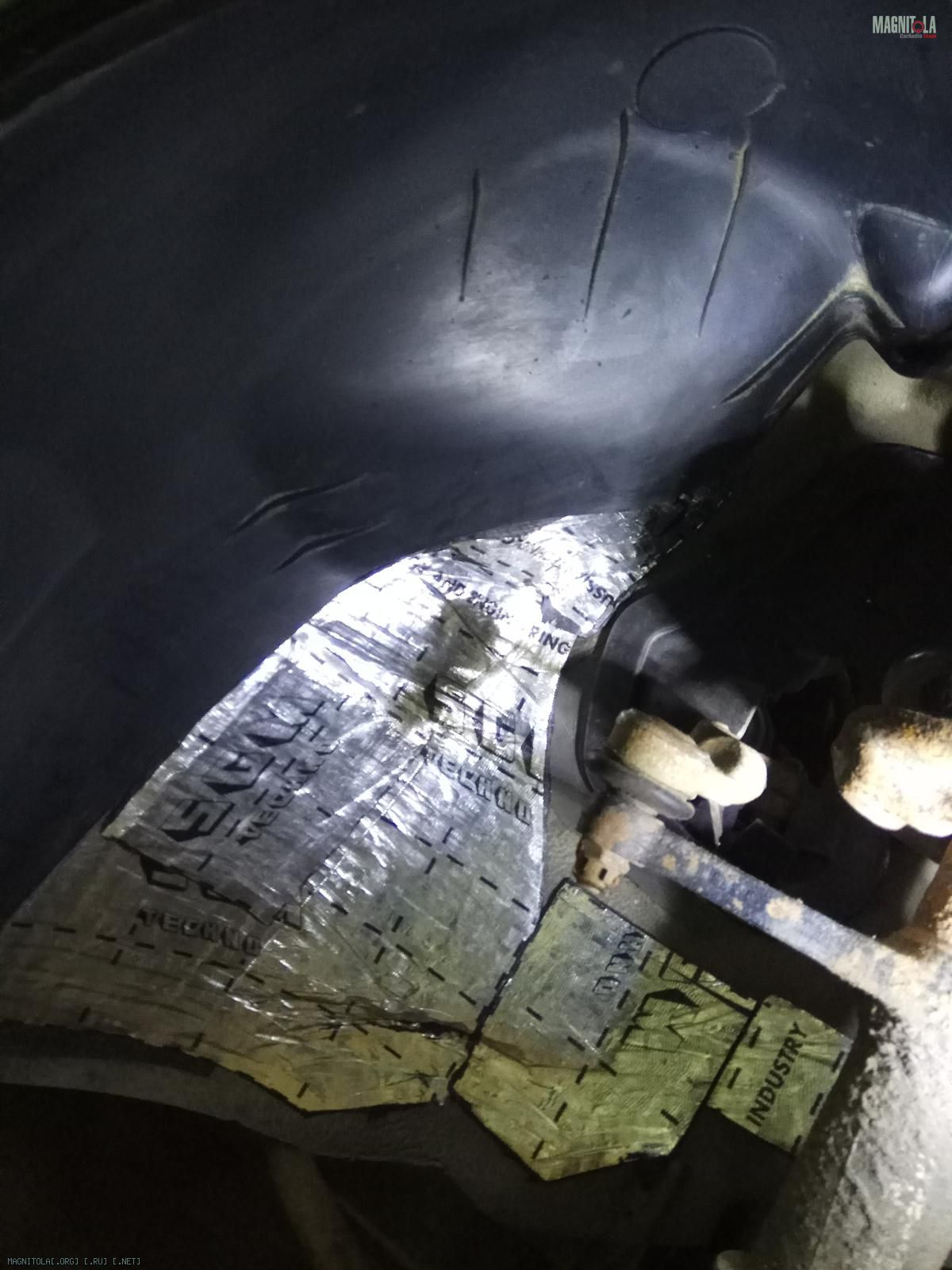

За подкрылком уже ранее проклеен метал виброй 4мм и сам подкрылок, поэтому их снимать не стал...
Очищаем, обезжириваем..
Наносим броню на арку, затем покрываем мастикой...

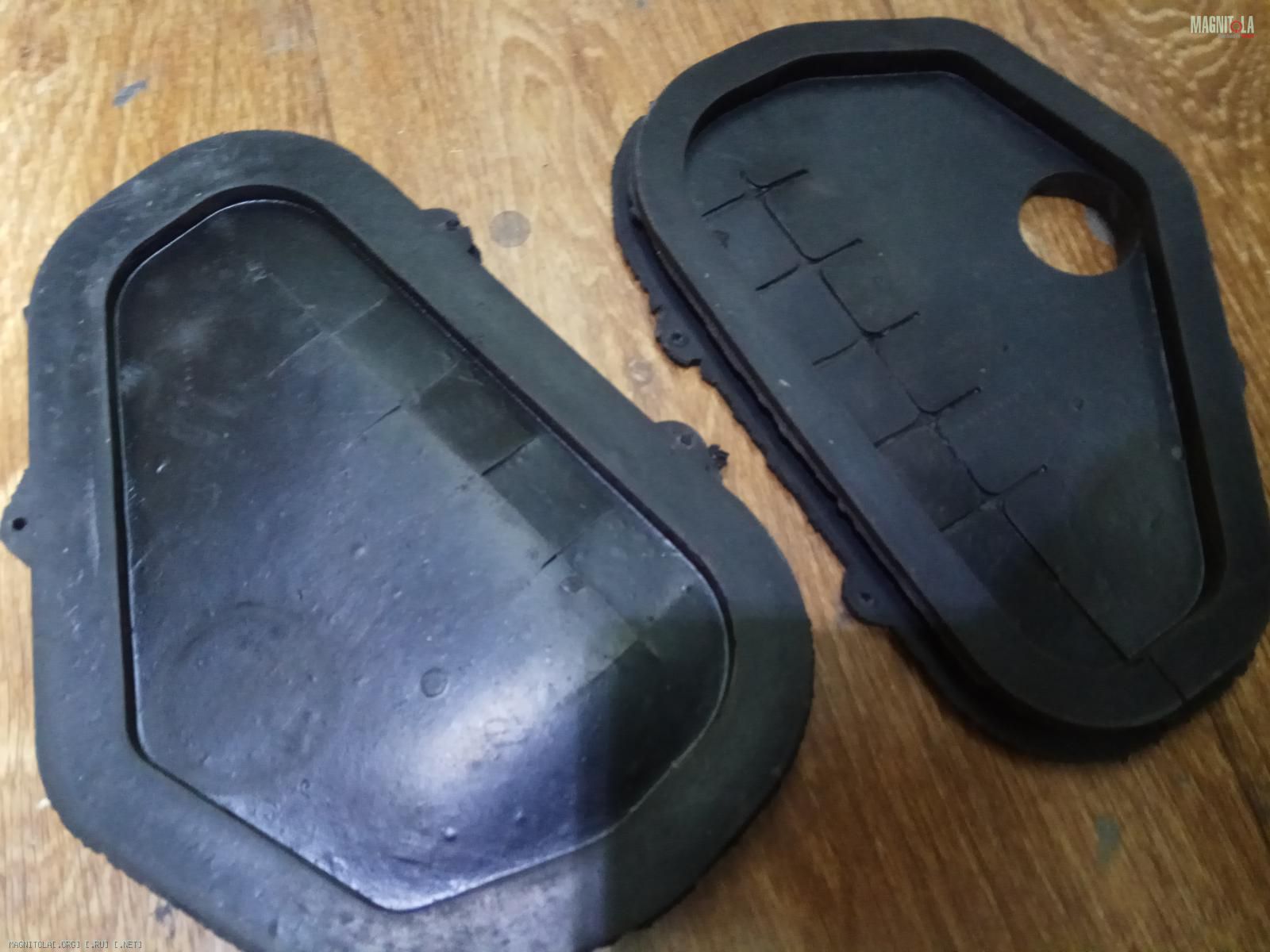

Вставляем также резиновые заглушки, чтобы моторный отсек был в чистоте.

Вложение 1213684 Вложение 1213686 Вложение 1213688 Вложение 1213690 Вложение 1213692 Вложение 1213694 Вложение 1213696 Вложение 1213698 Вложение 1213700 Вложение 1213702 Вложение 1213704 Вложение 1213706 Вложение 1213708

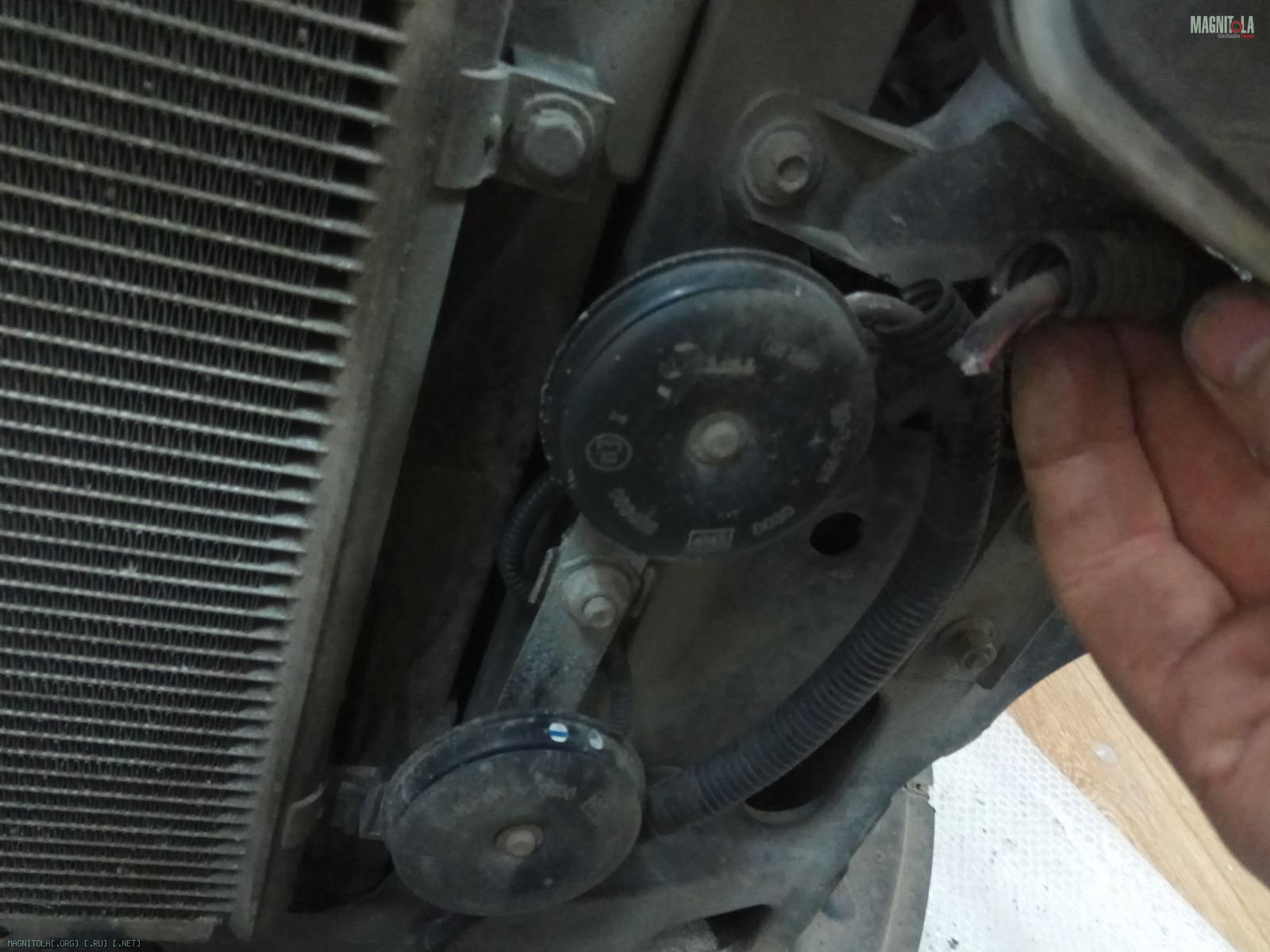

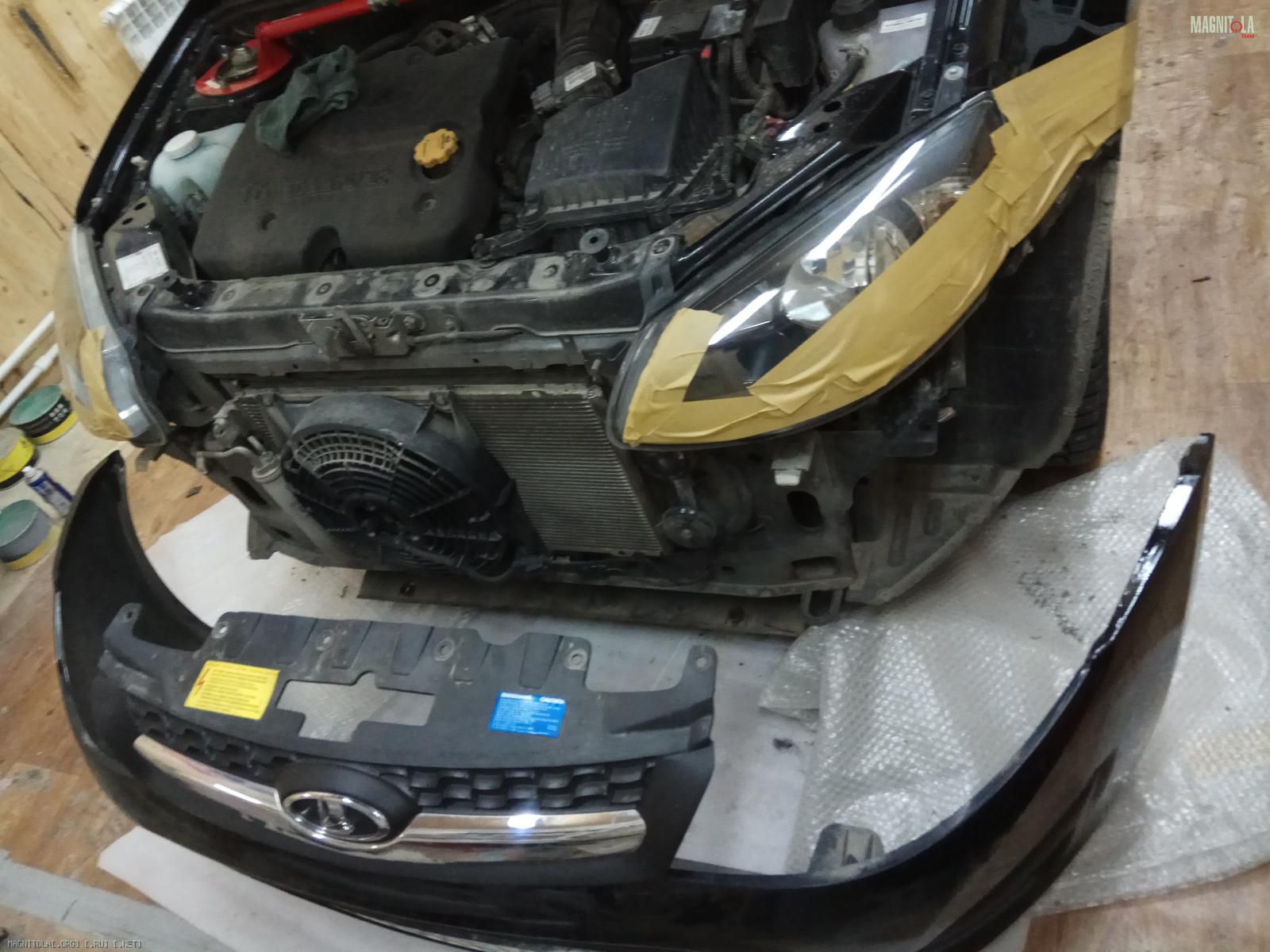

Снимаем бампер...
Ищем причину почему перестал работать сигнал... устраняем..
Вложение 1213710 Вложение 1213712
23.03.2018, 21:17
st220

Вложений: 16

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

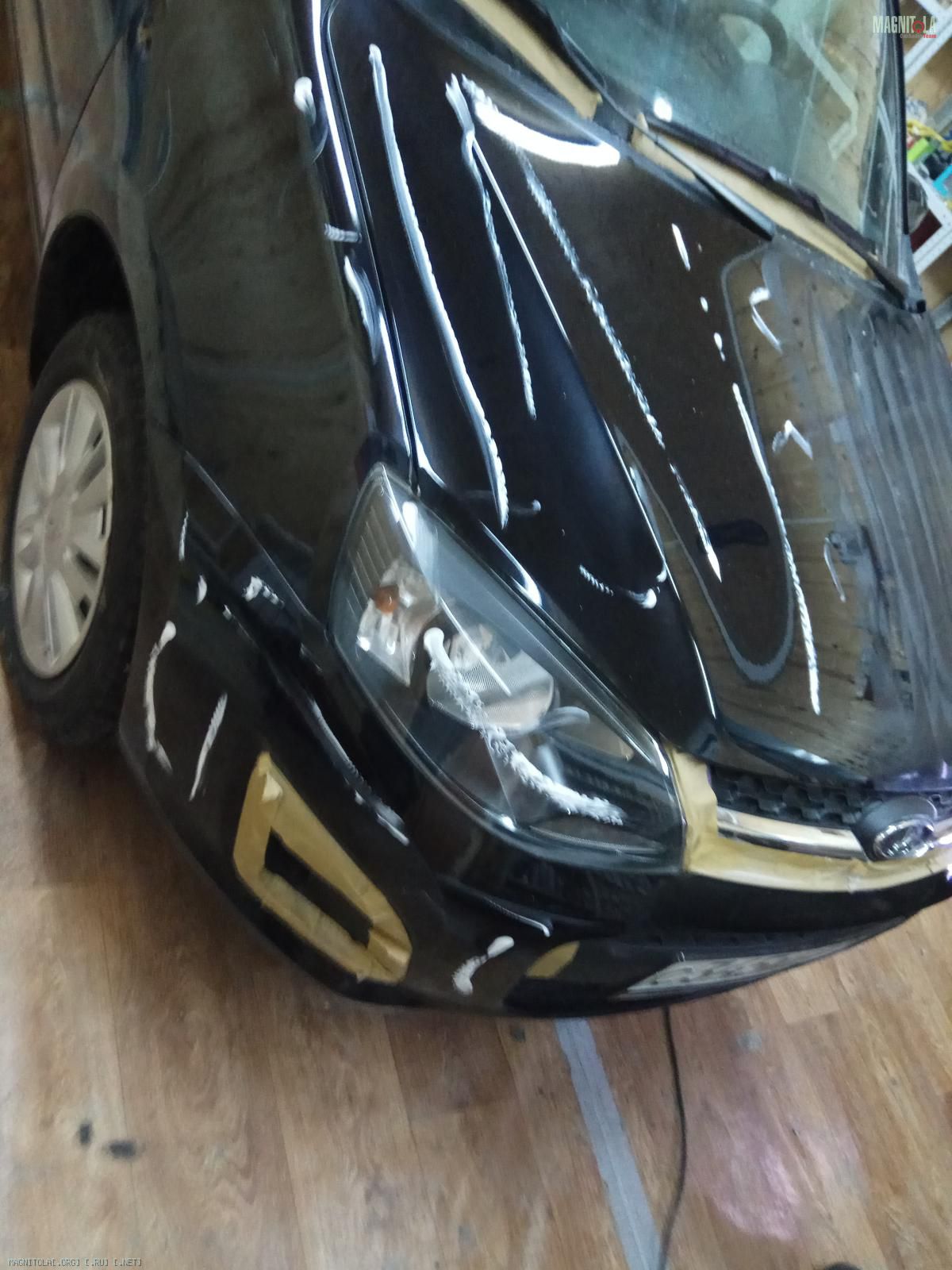

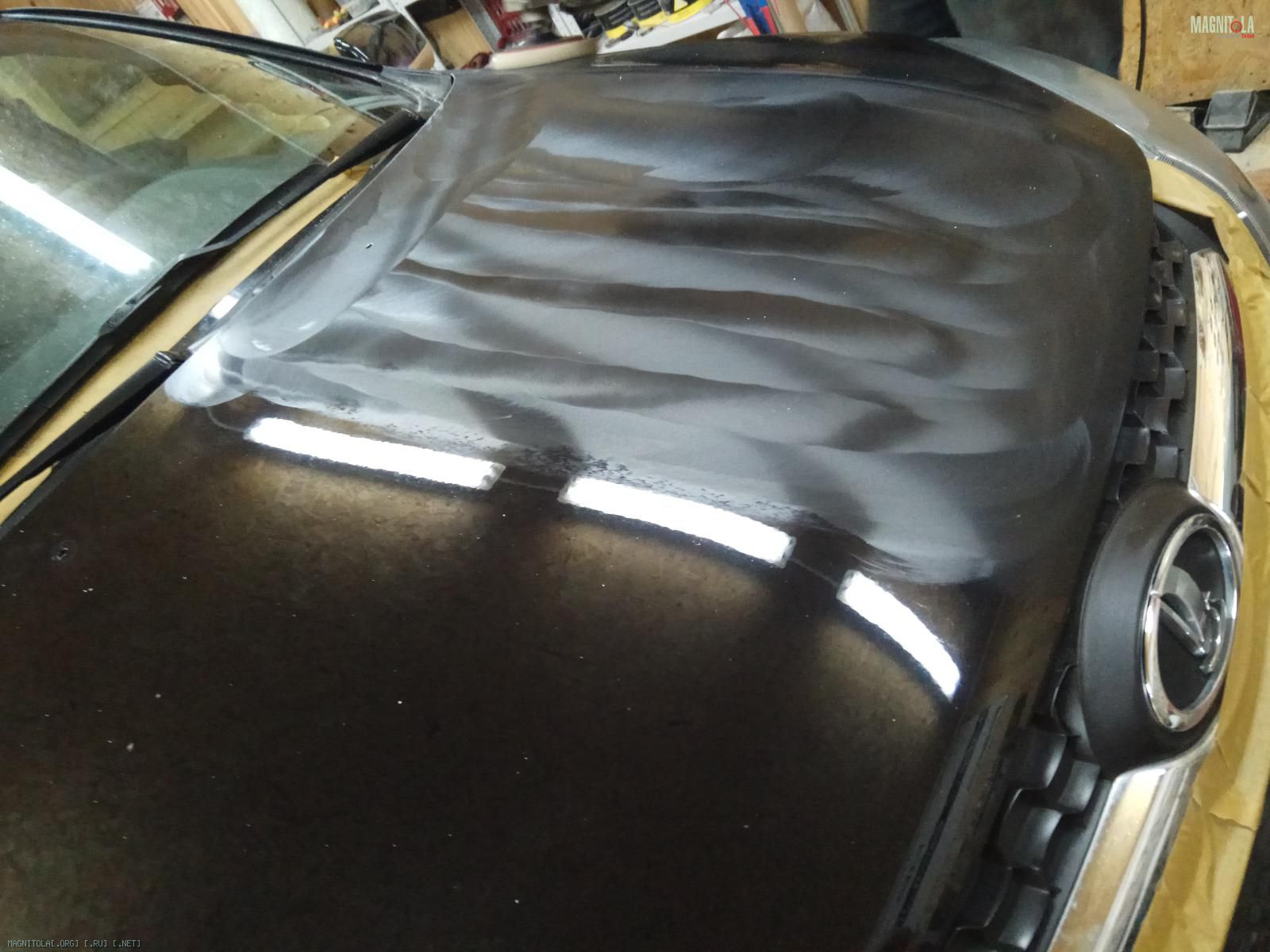

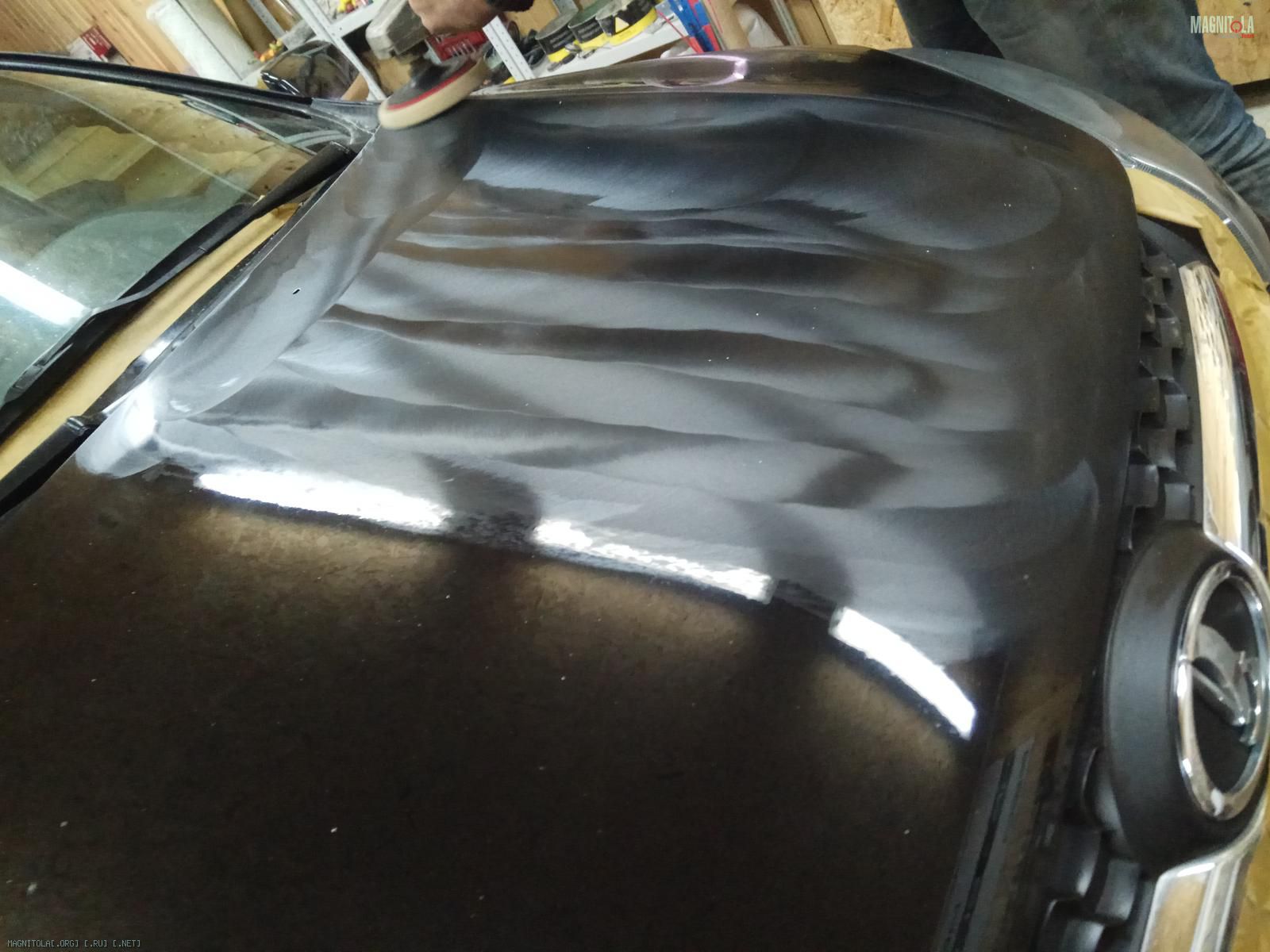

Начало глубокой полировки кузова...

Вложение 1213886 Вложение 1213890 Вложение 1213894 Вложение 1213898 Вложение 1213902

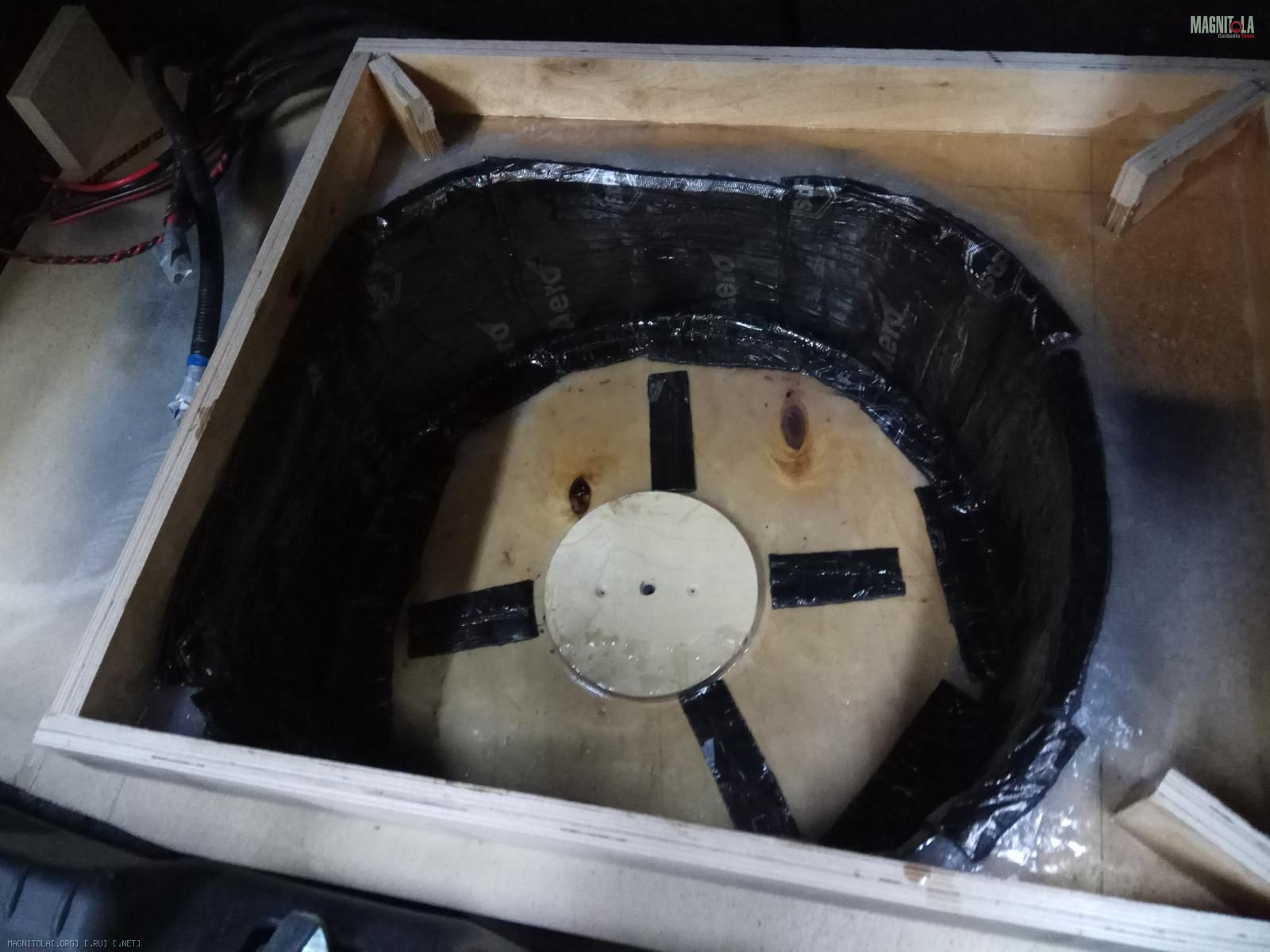

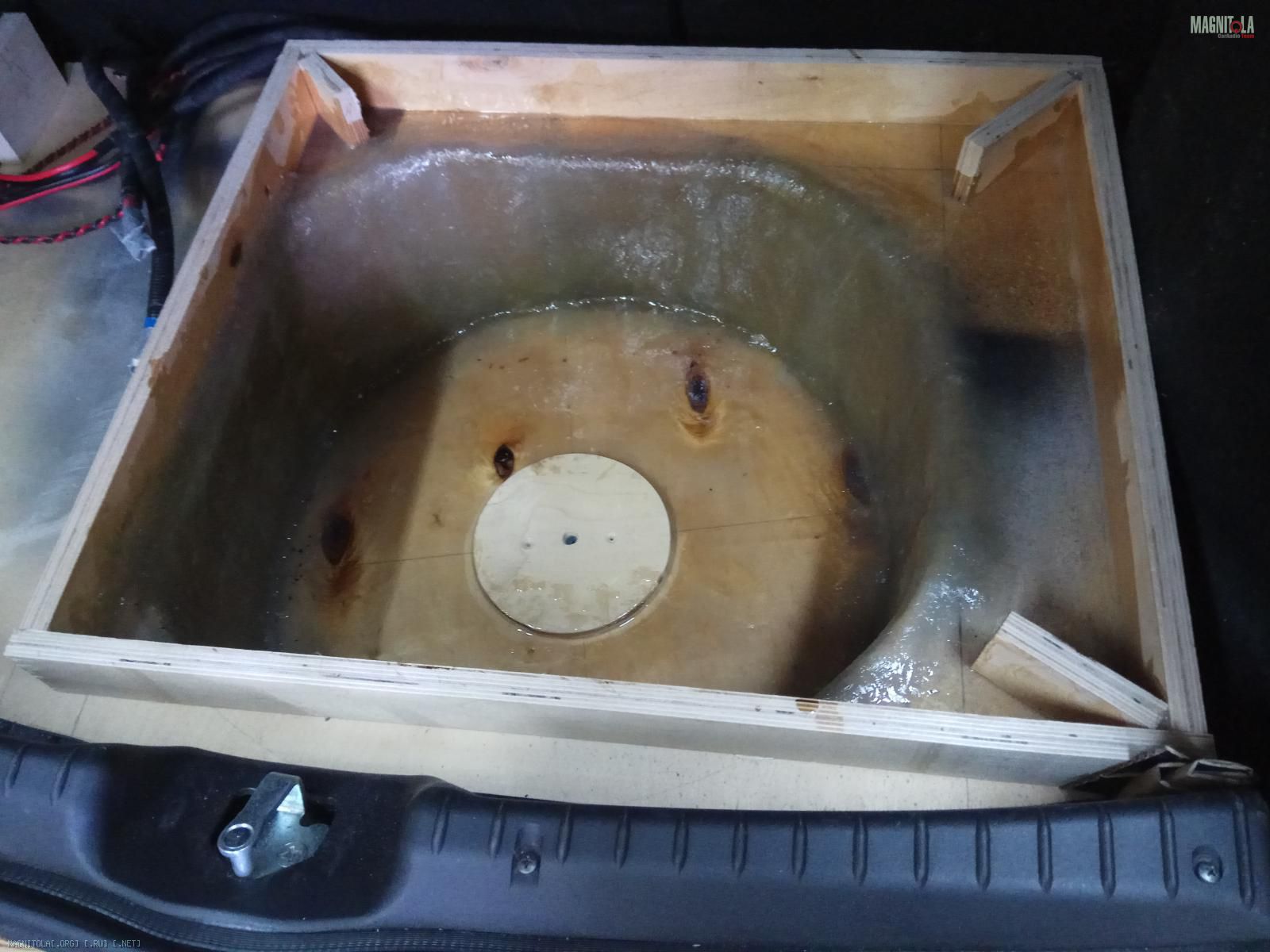

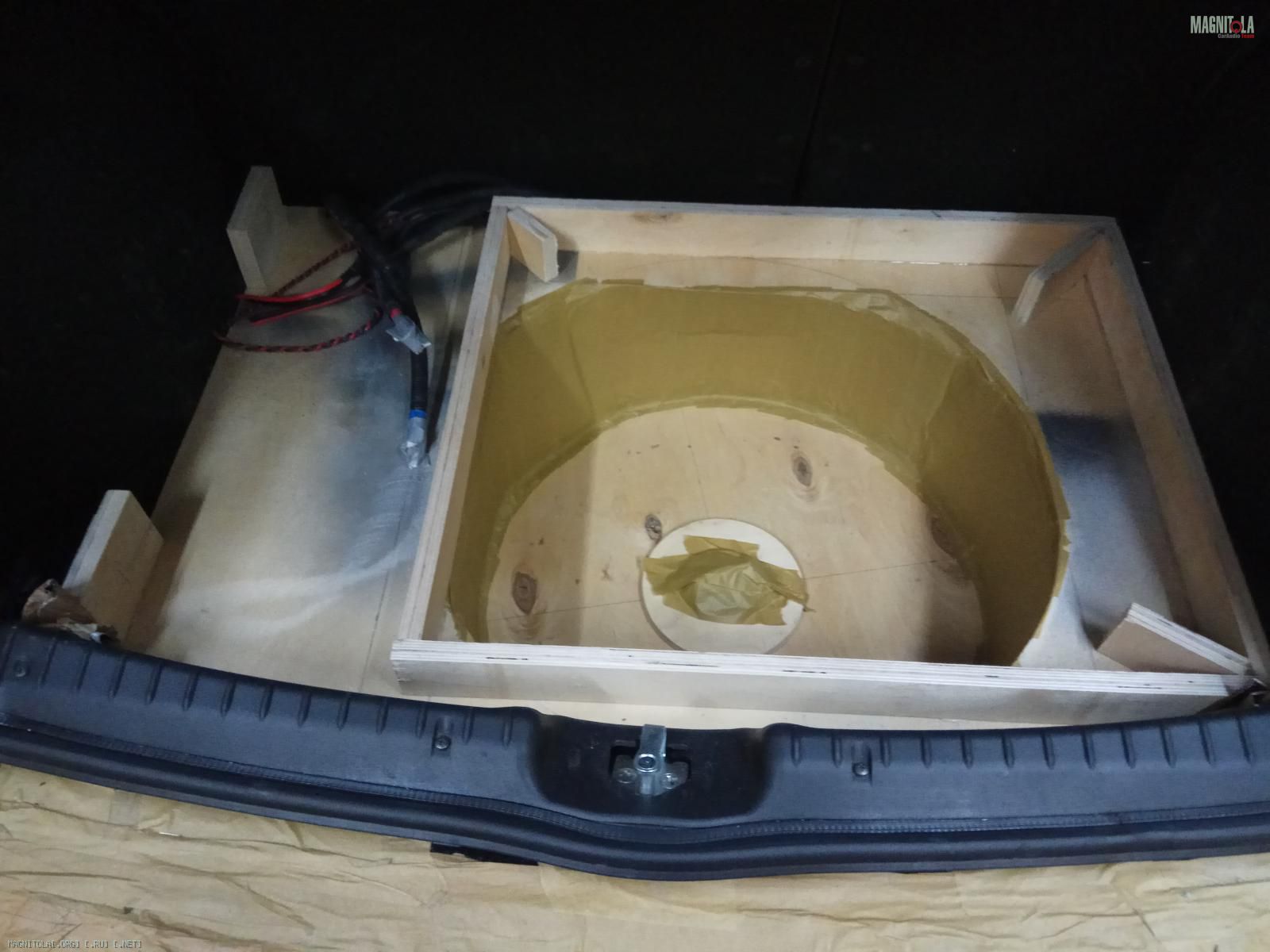

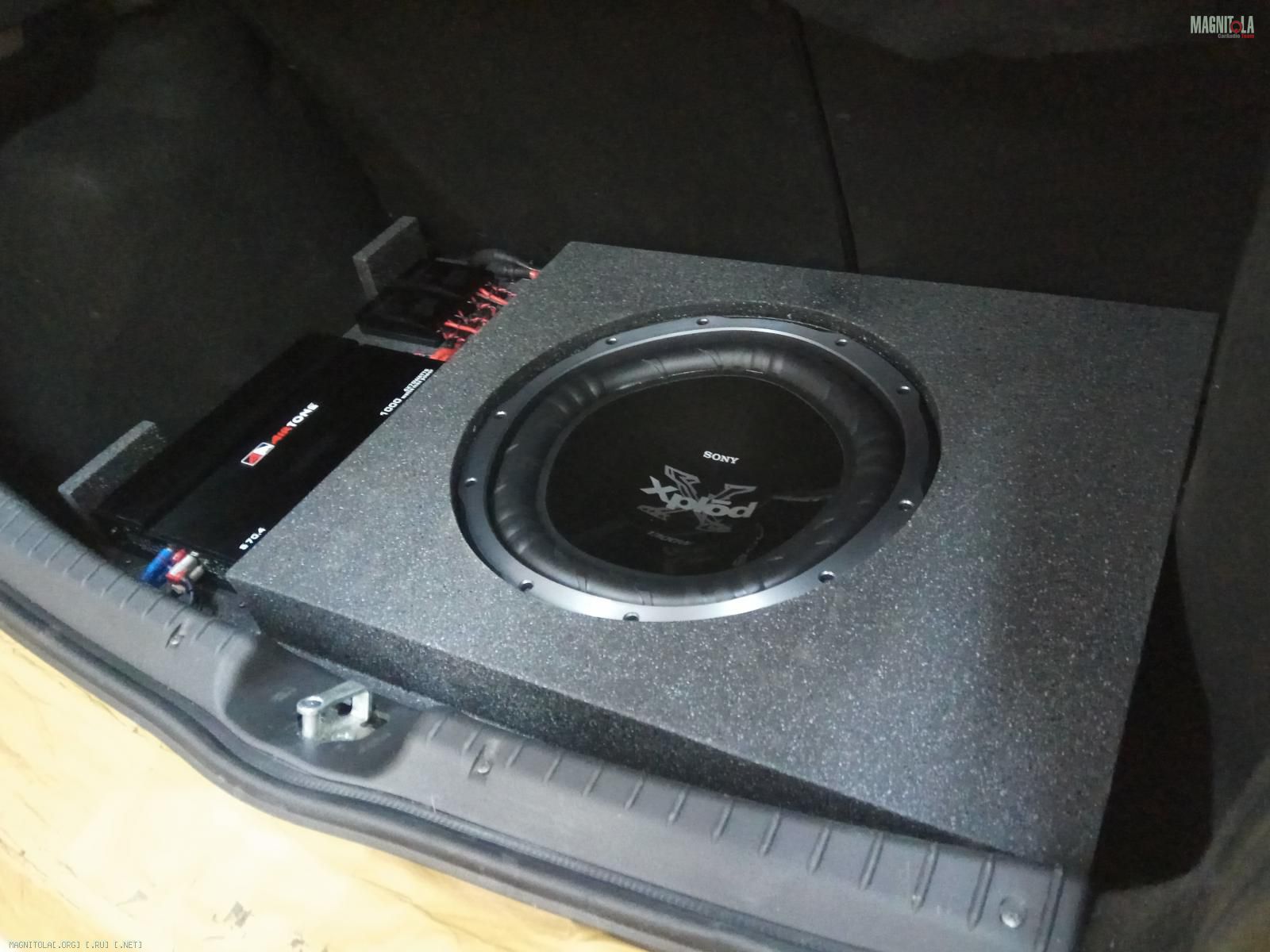

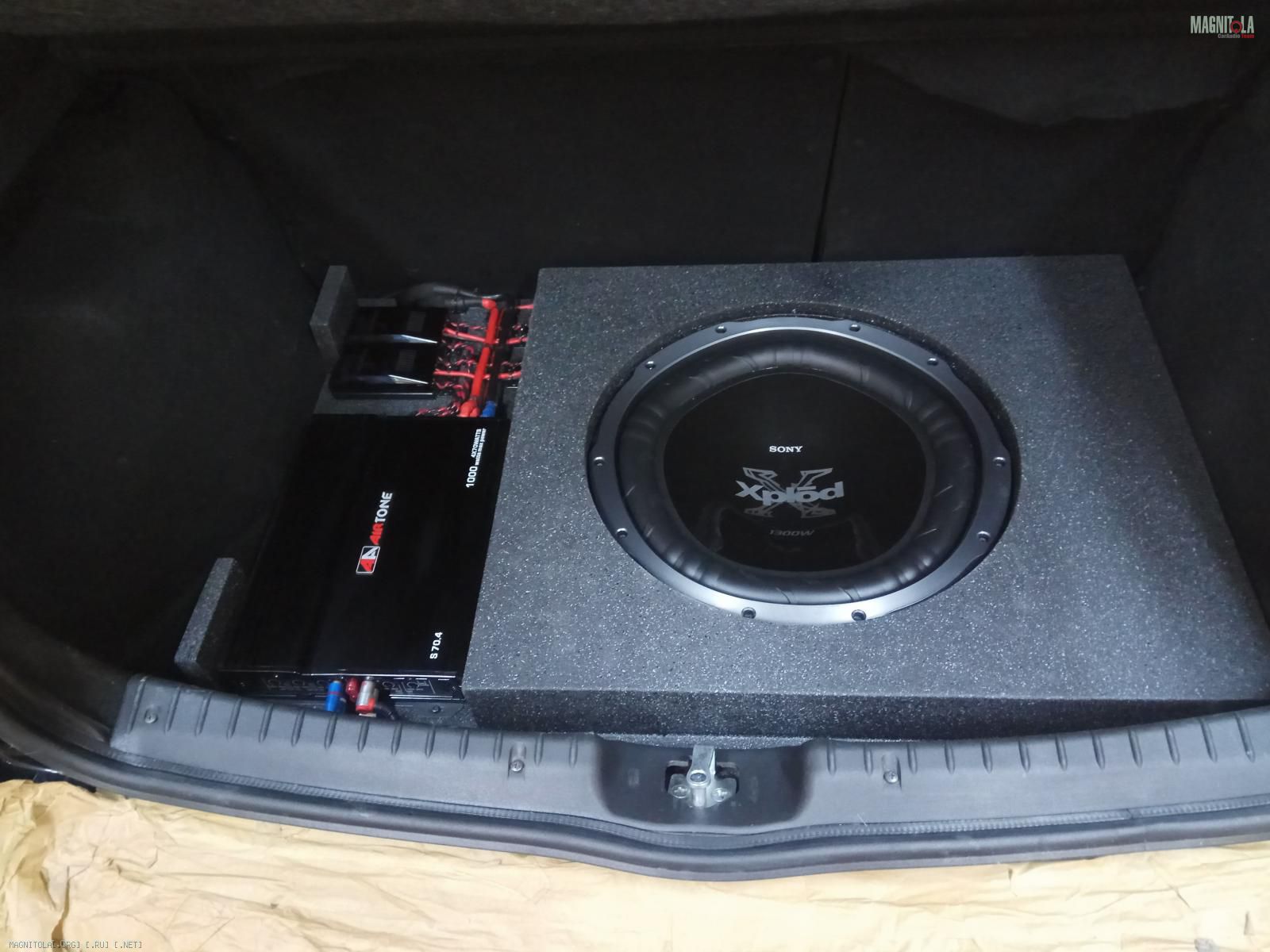

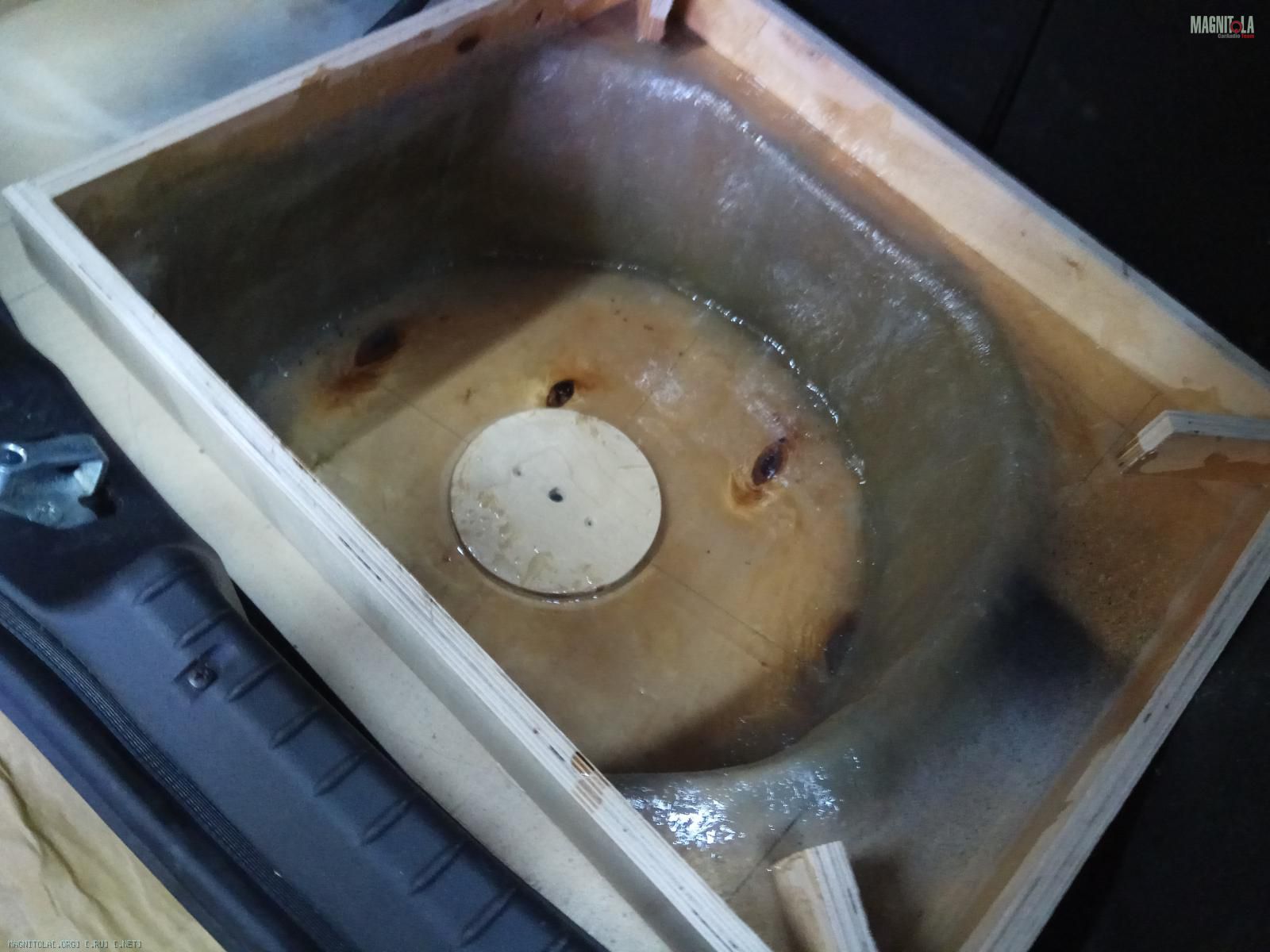

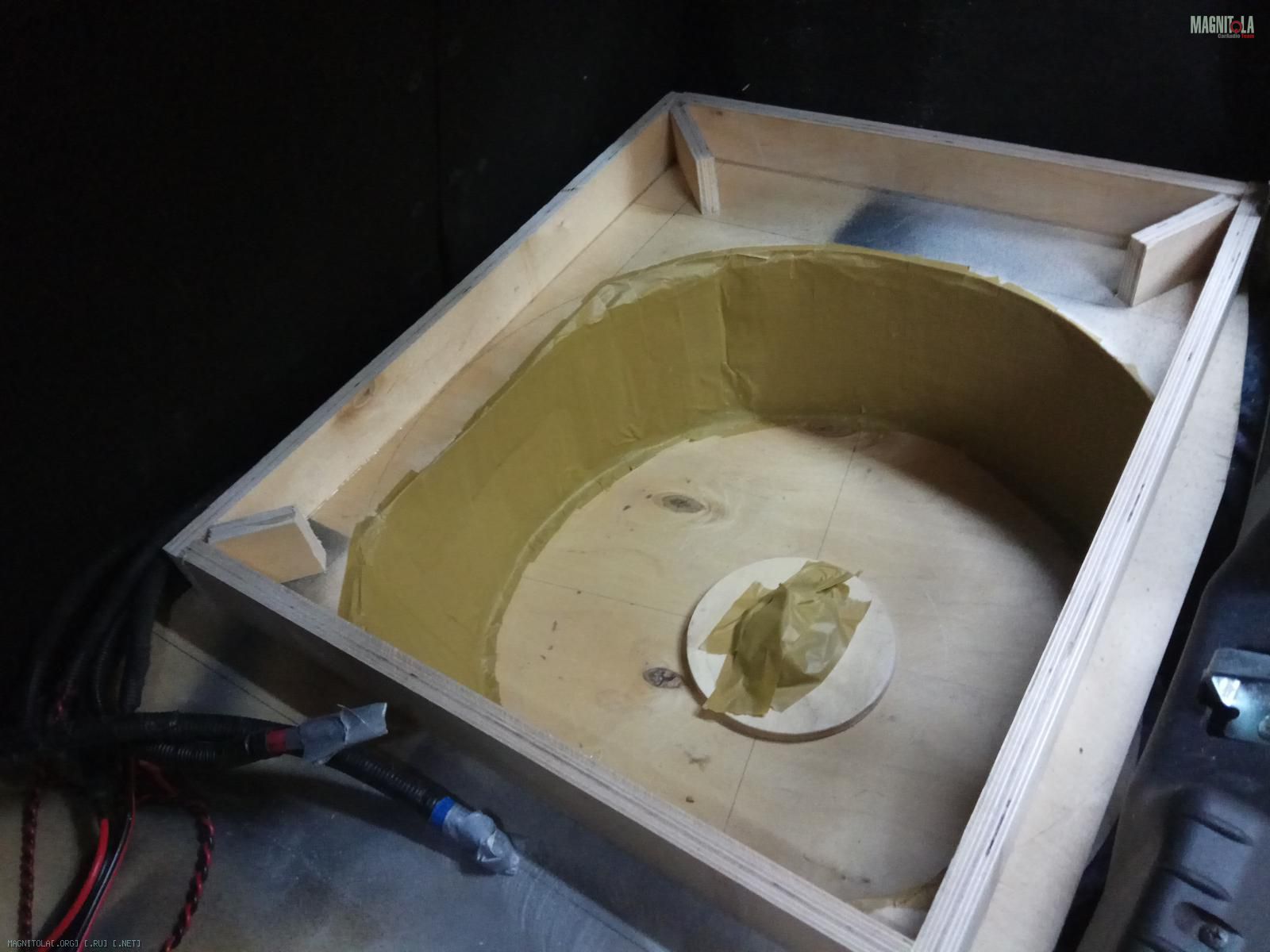

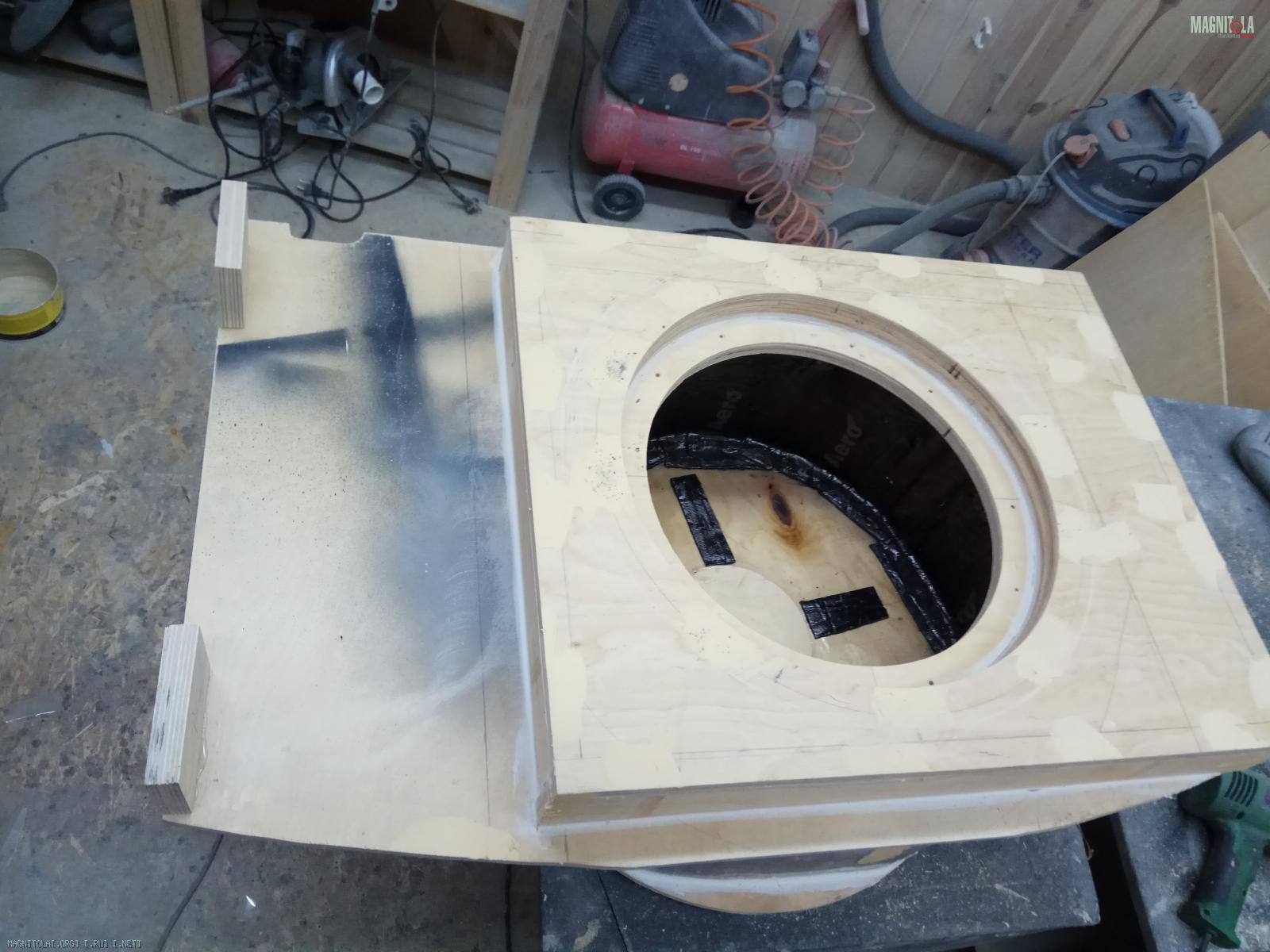

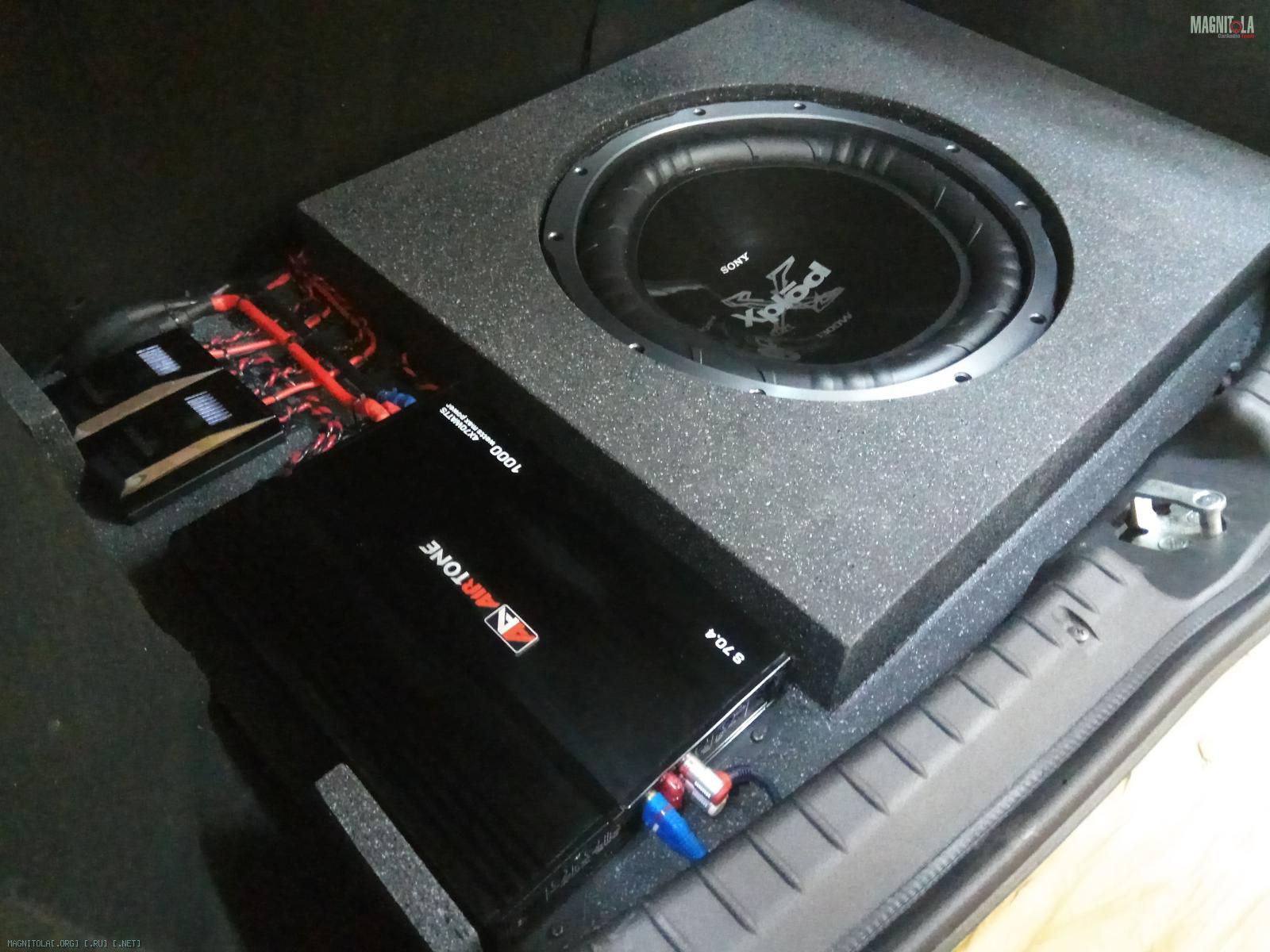

Изготовления корпуса стэлс под 15" саб, вместо запасного колеса, с фальшпанелью под усилитель и звукопрозрачной крышкой фальшпола.
Вложение 1213904 Вложение 1213906 Вложение 1213908 Вложение 1213910 Вложение 1213912 Вложение 1213914 Вложение 1213916 Вложение 1213918 Вложение 1213920 Вложение 1213922 Вложение 1213924
24.03.2018, 20:49
st220

Вложений: 35

Re: Изготовление корпусов для сабвуферов, фальшпанелей

LADA Kalina 2

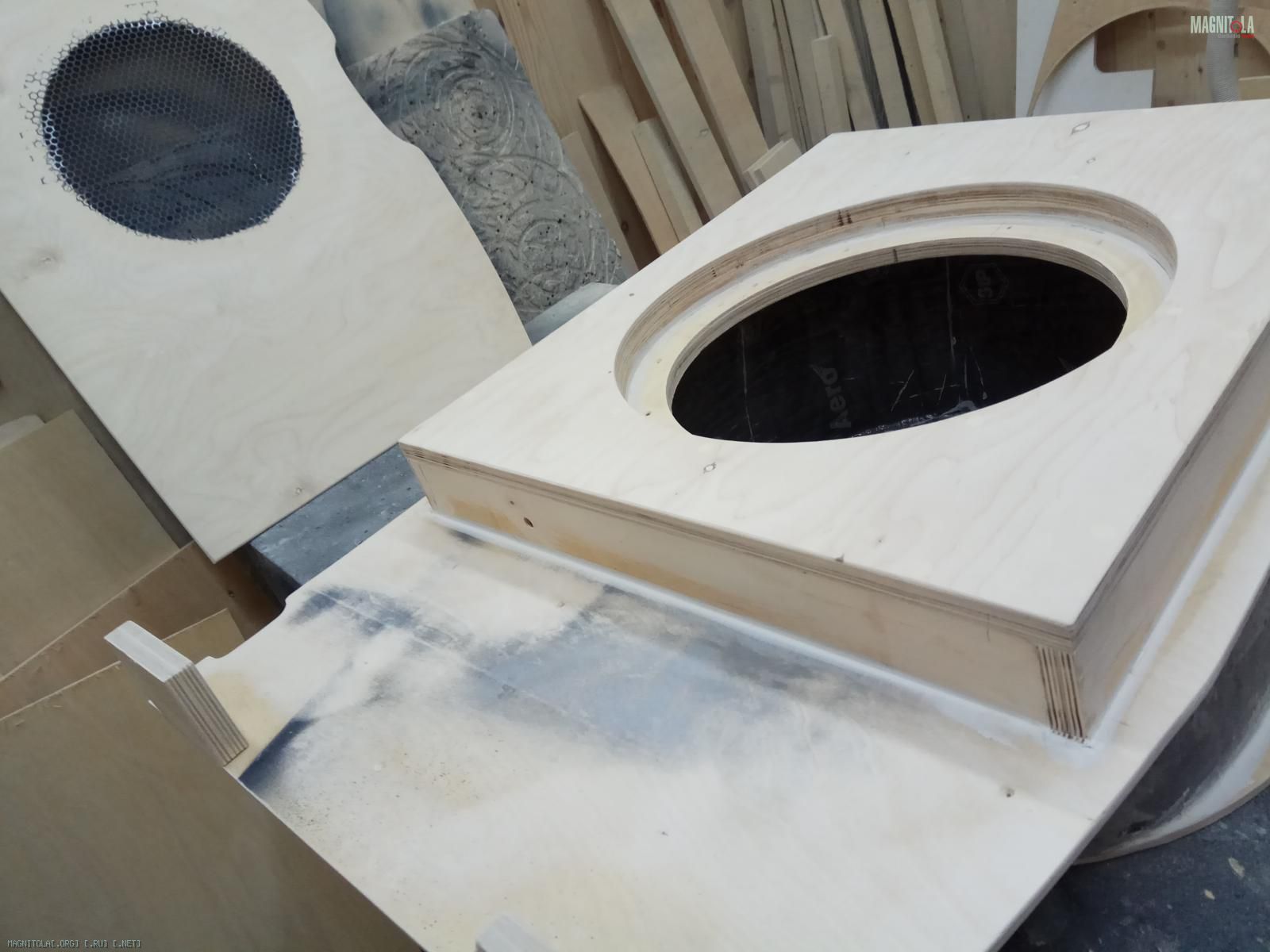

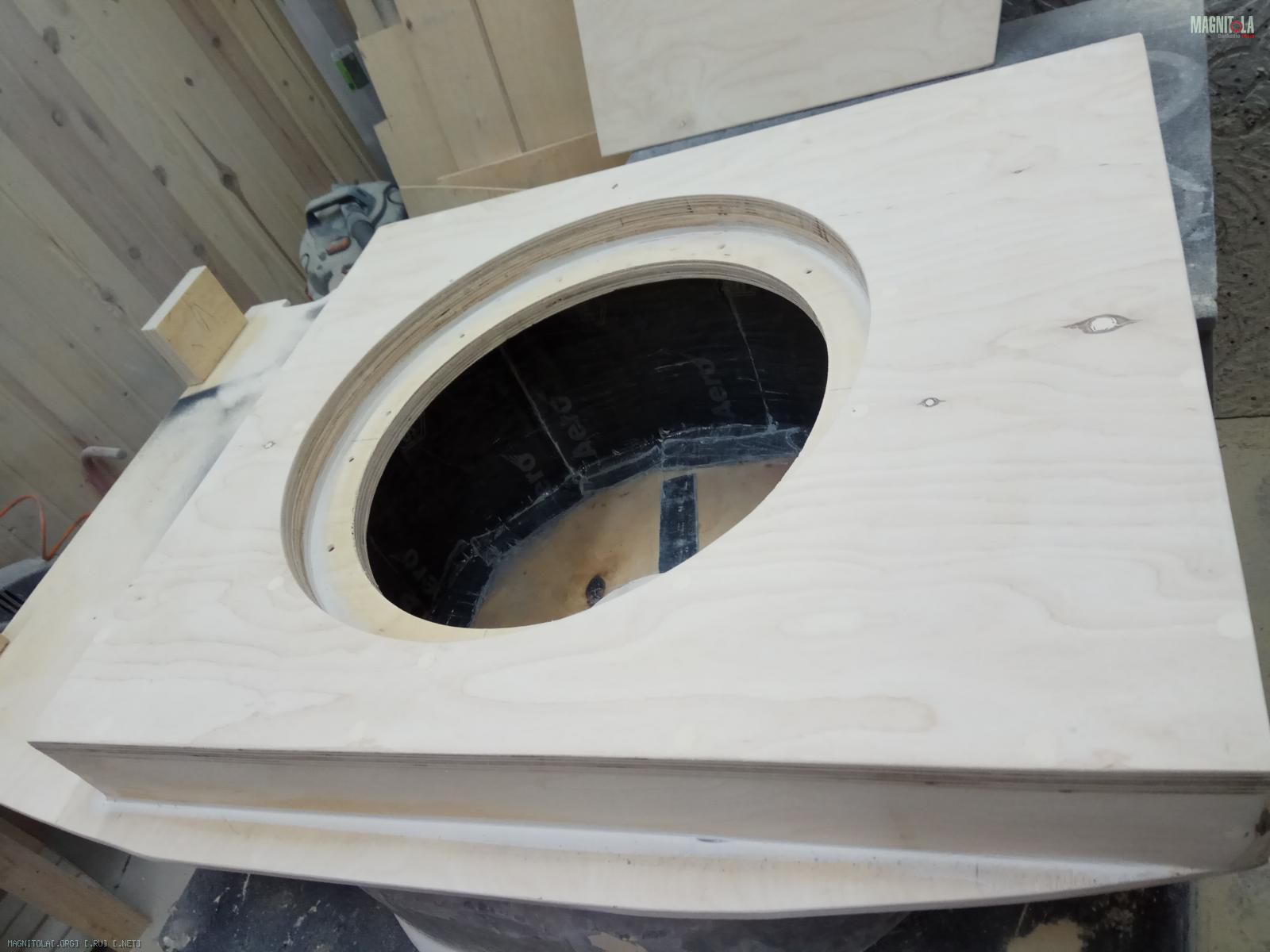

Отшлифовали…

Вложение 1214064 Вложение 1214066 Вложение 1214068

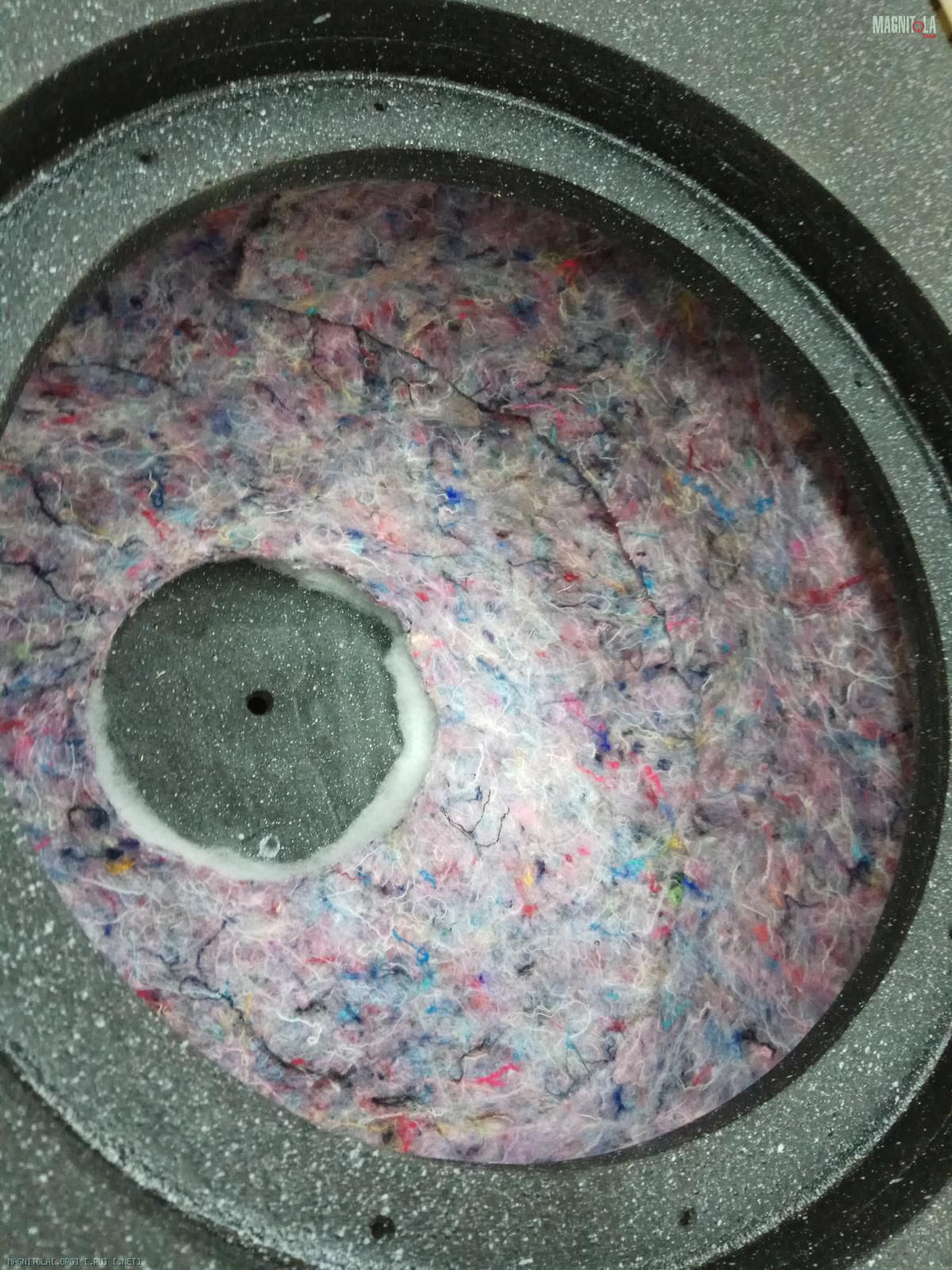

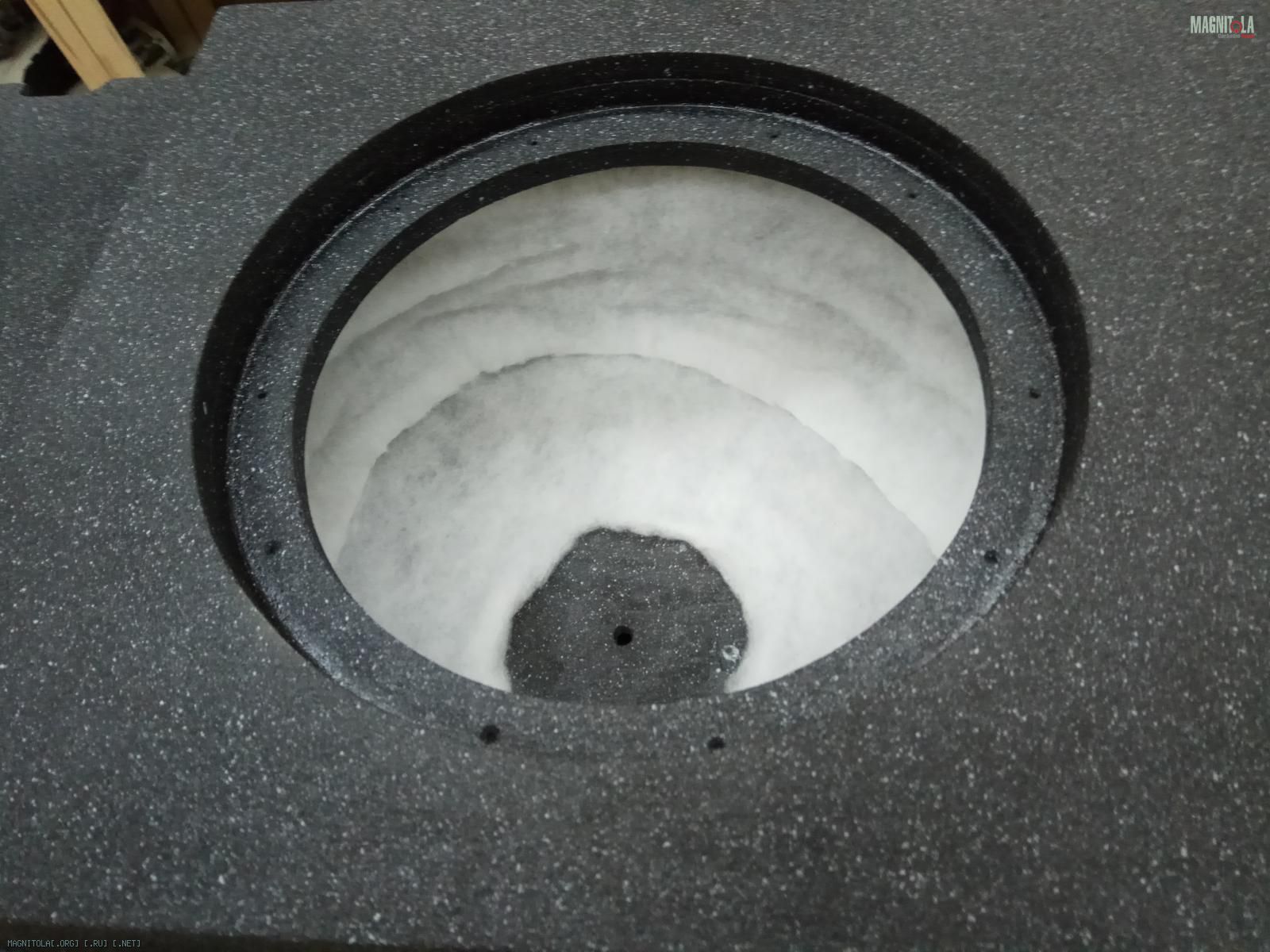

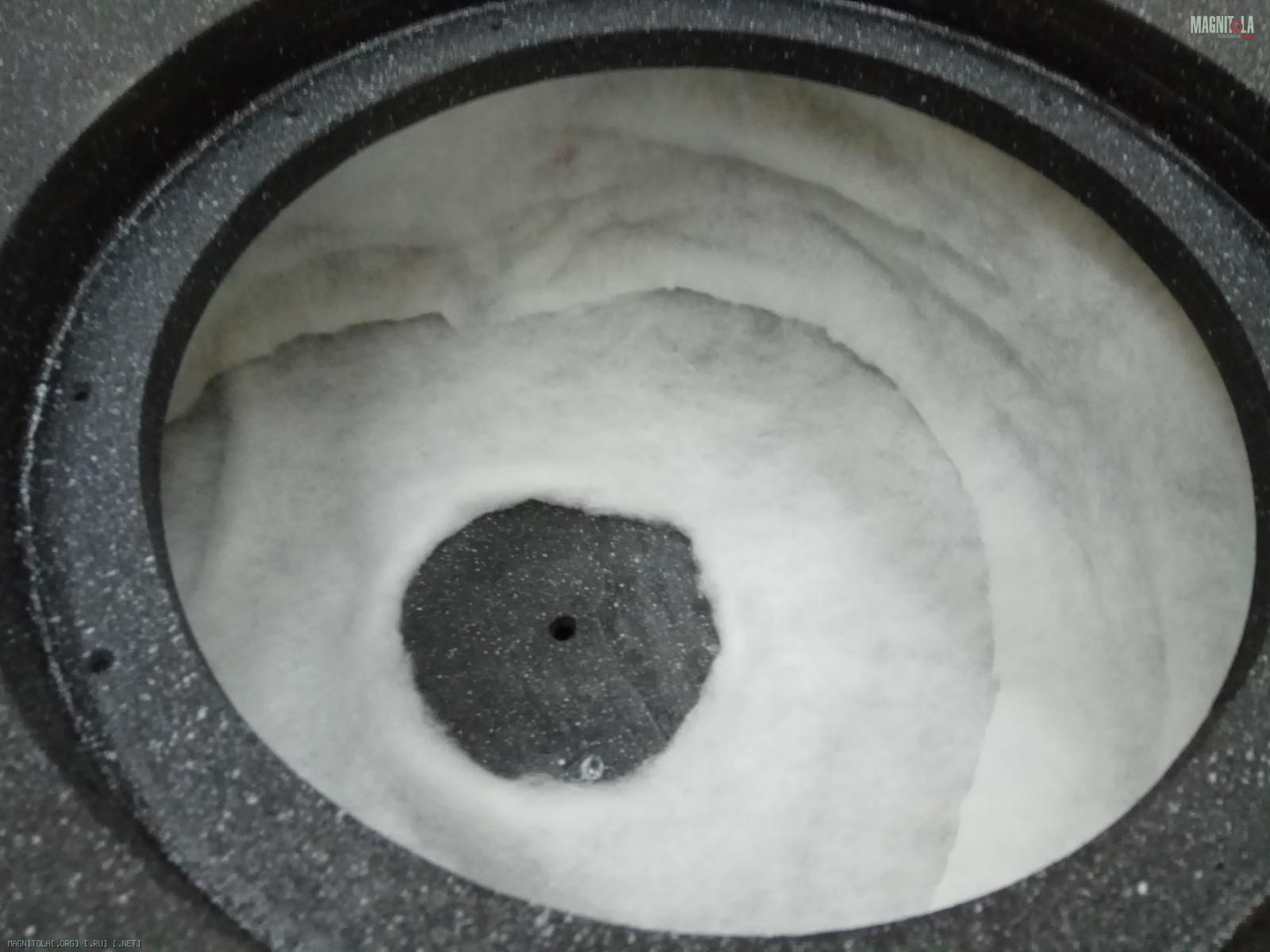

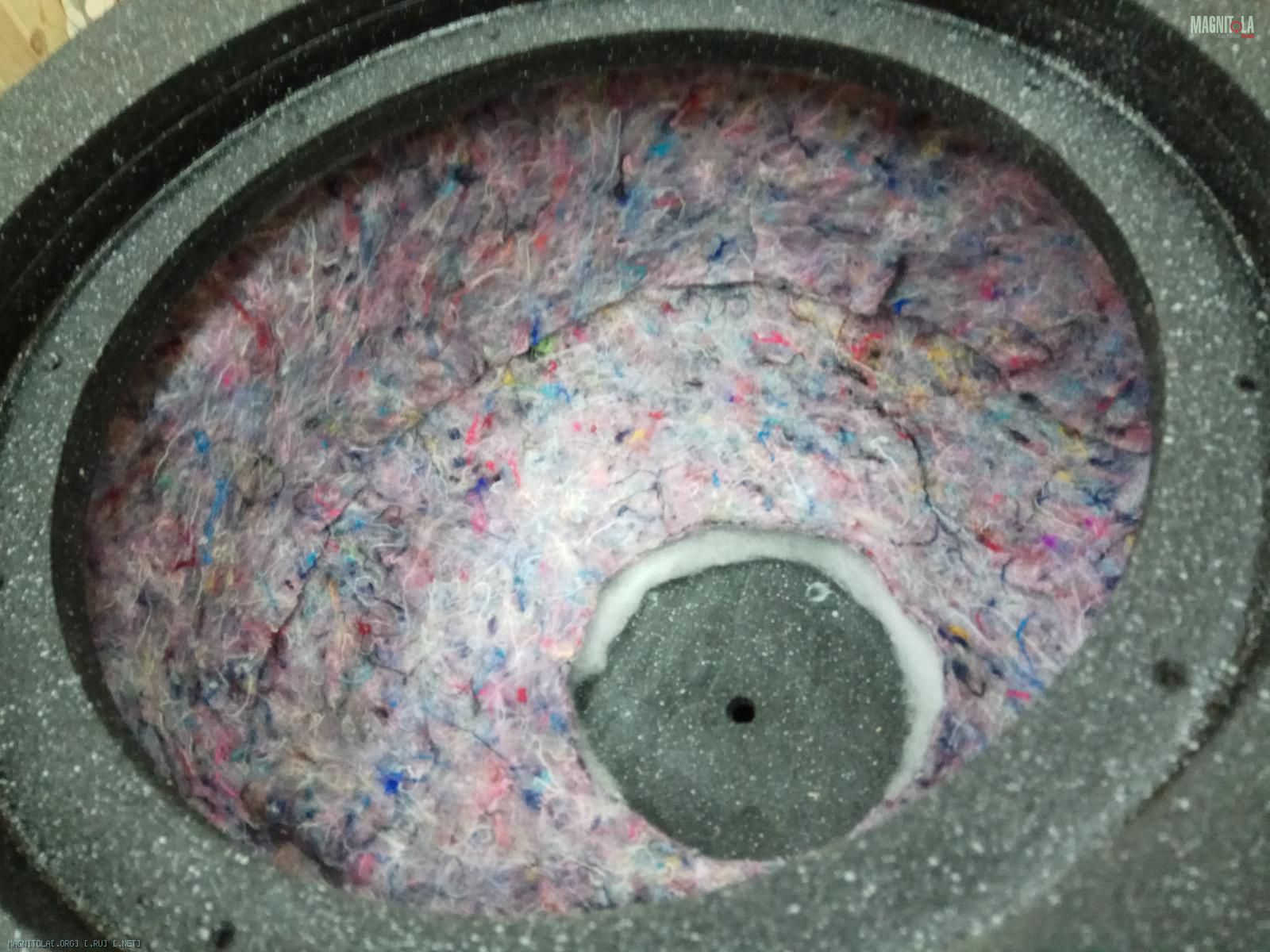

Акустическое демпфирование...
Вложение 1214070 Вложение 1214072 Вложение 1214074 Вложение 1214076

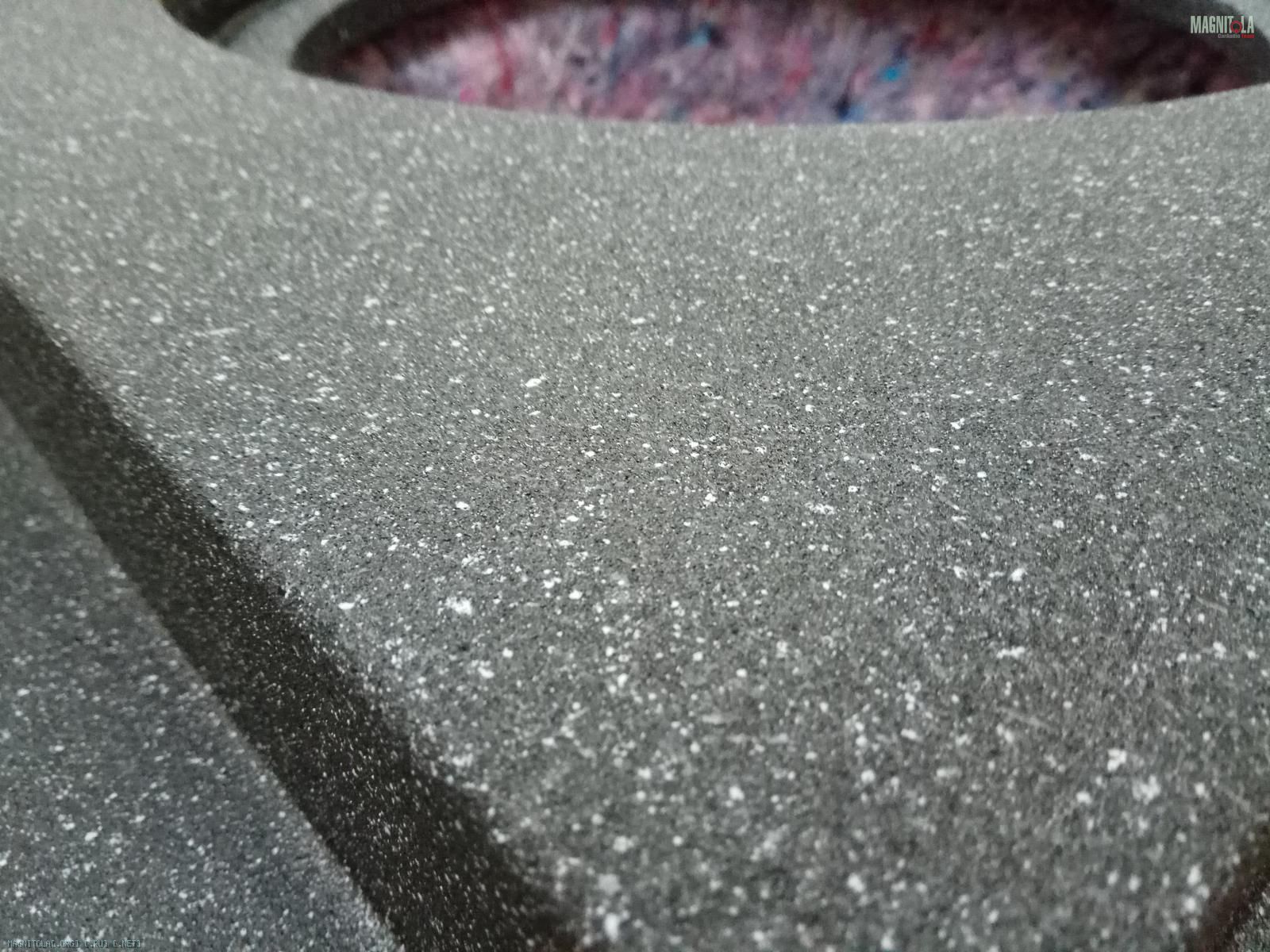

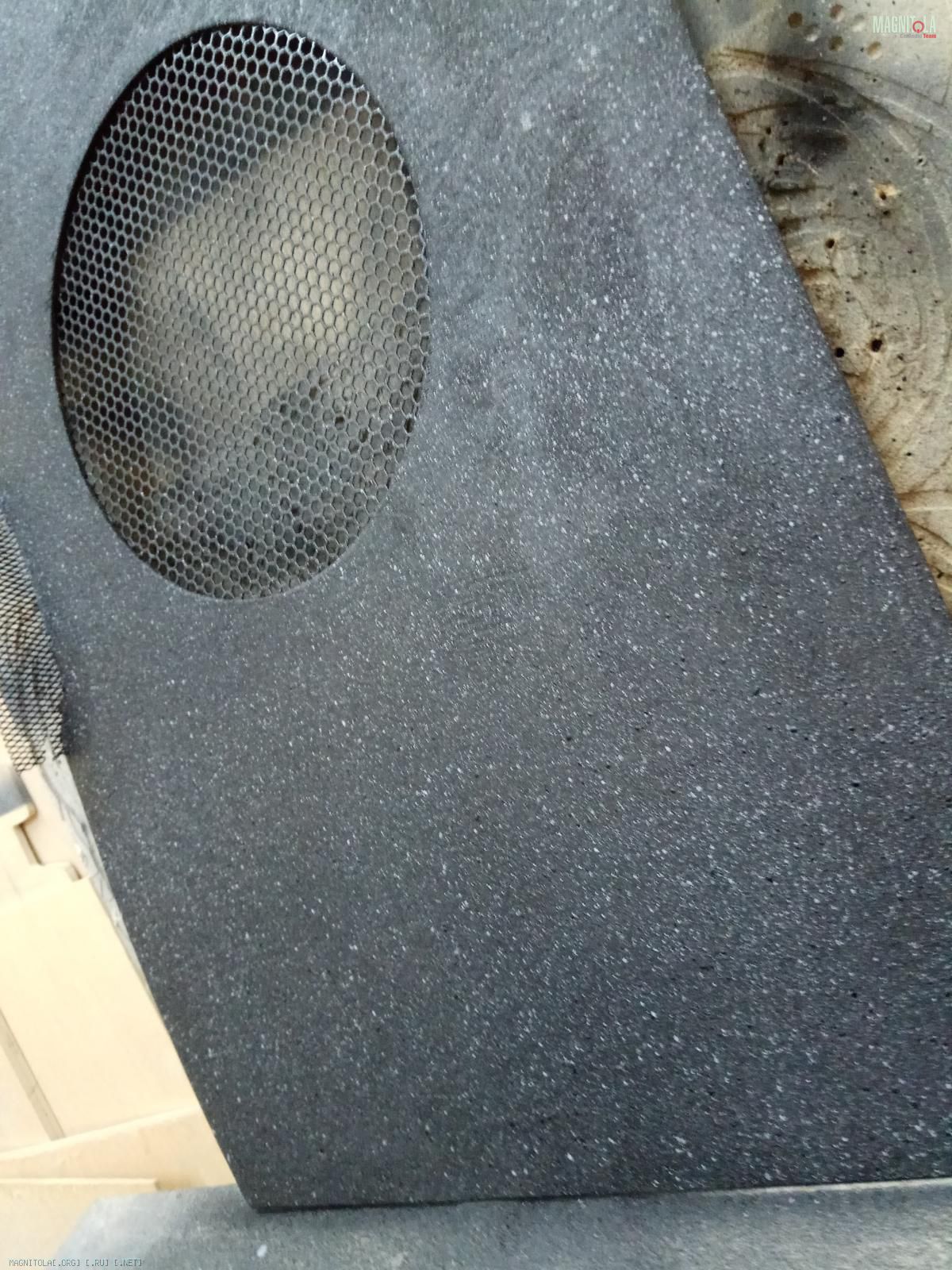

Покраска...
Вложение 1214078 Вложение 1214080 Вложение 1214082 Вложение 1214084

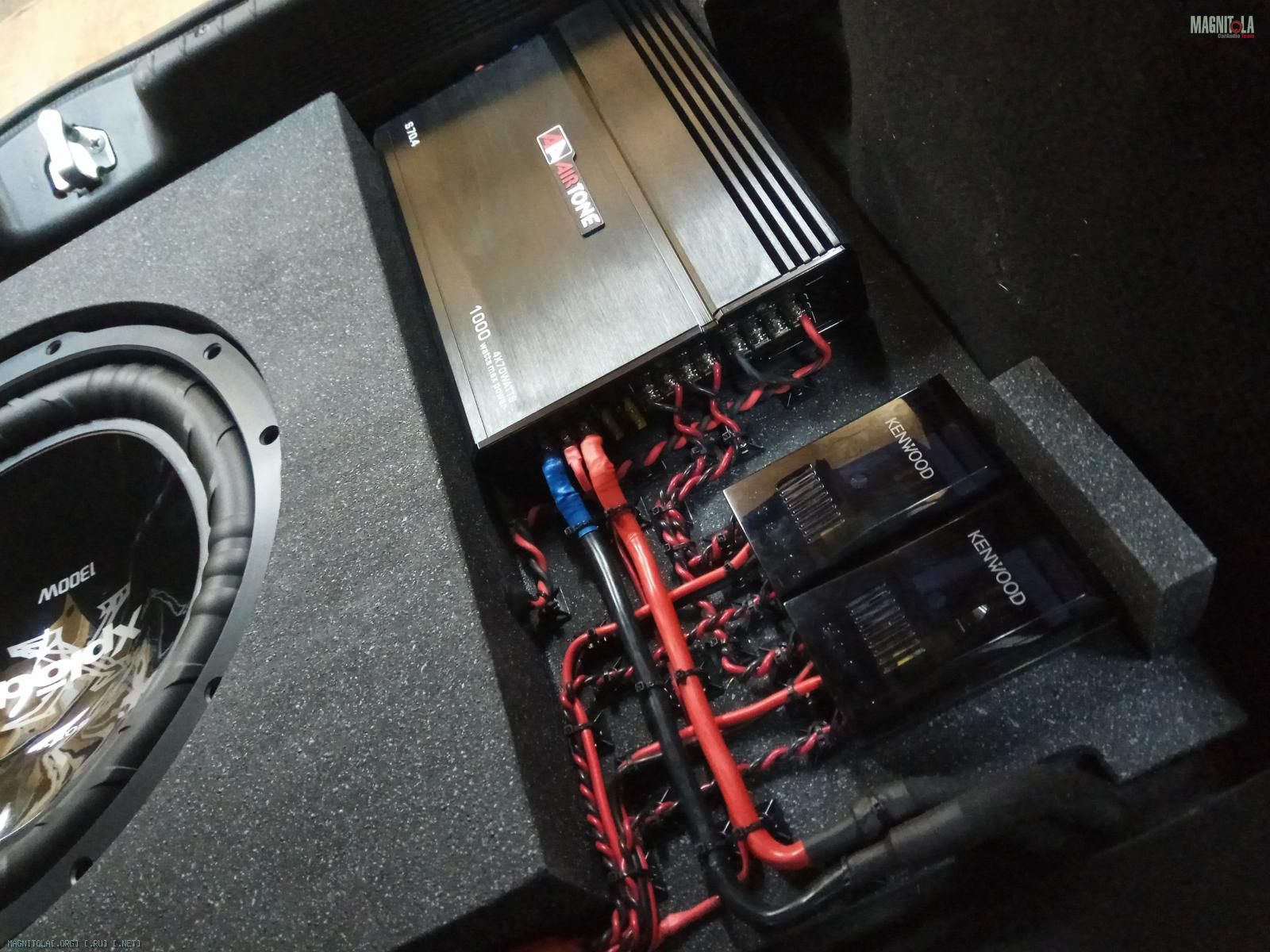

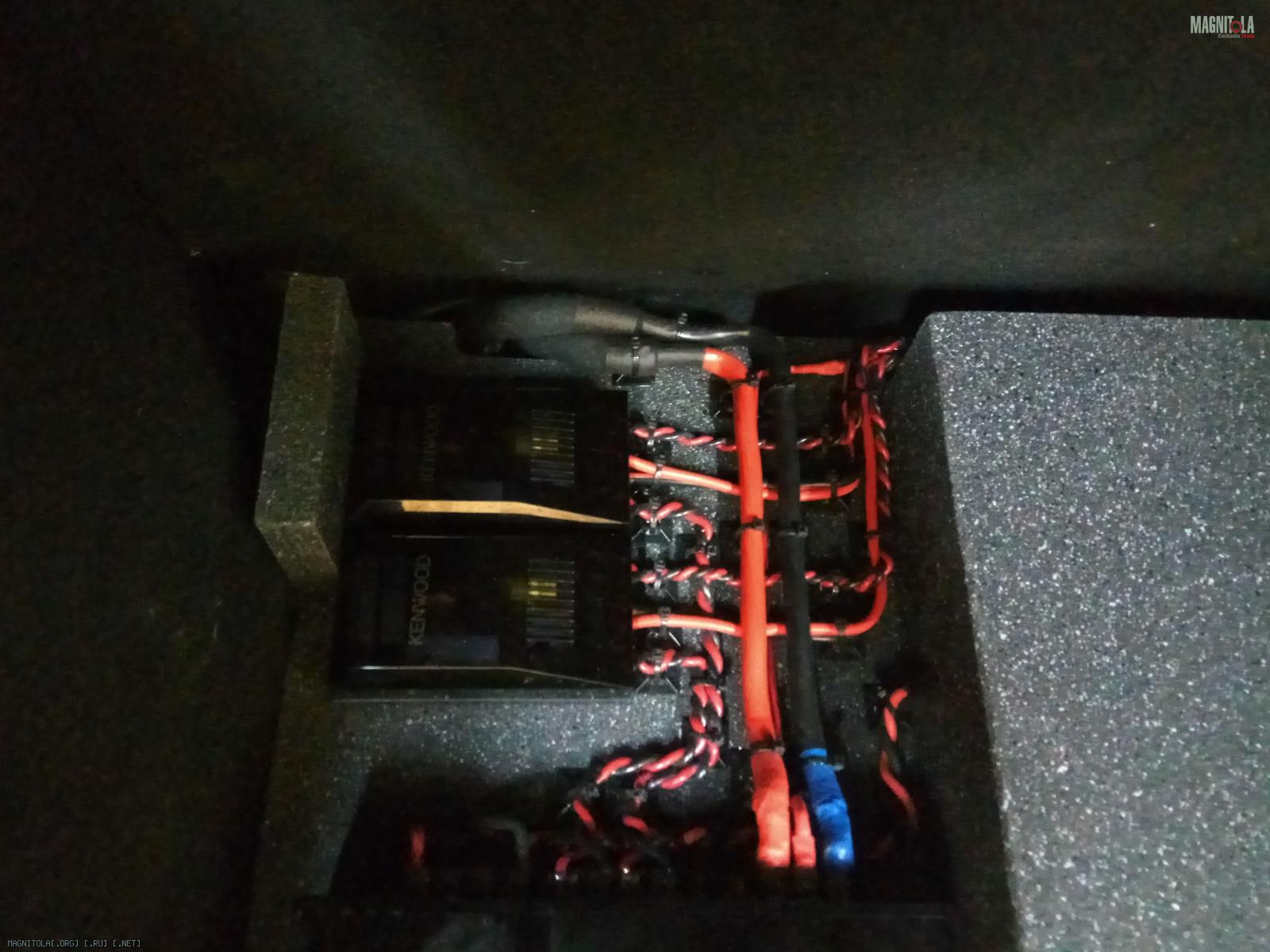

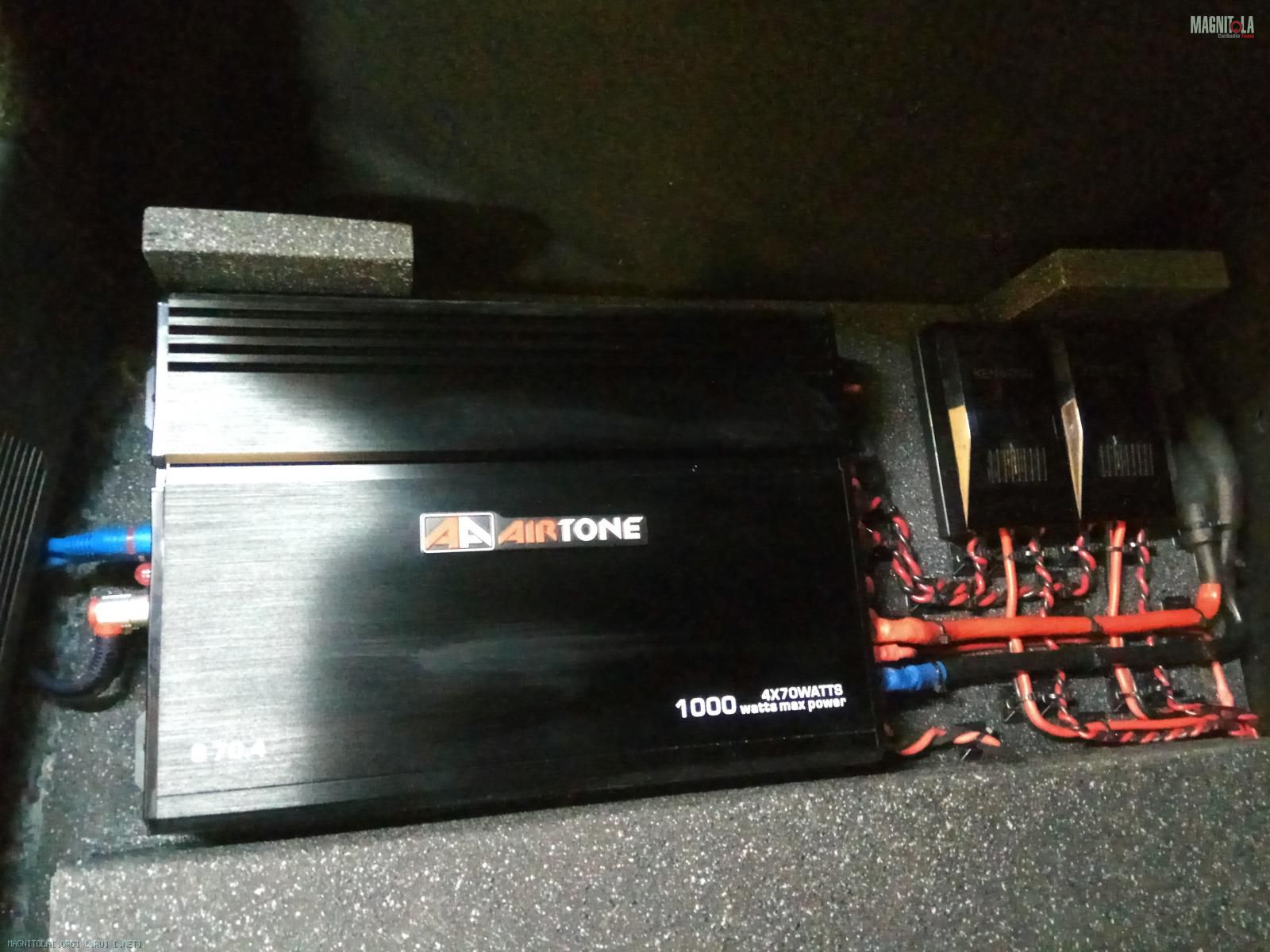

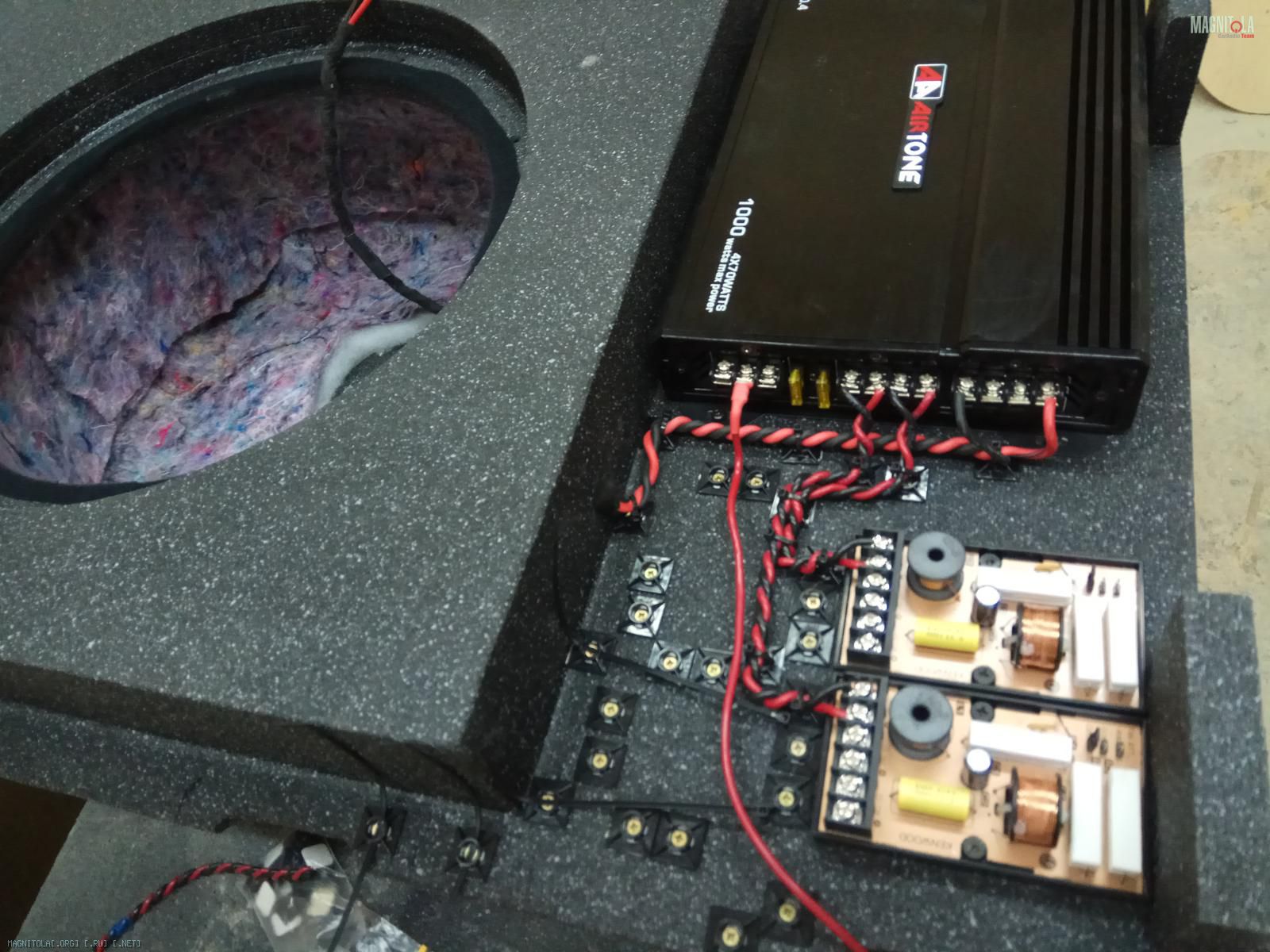

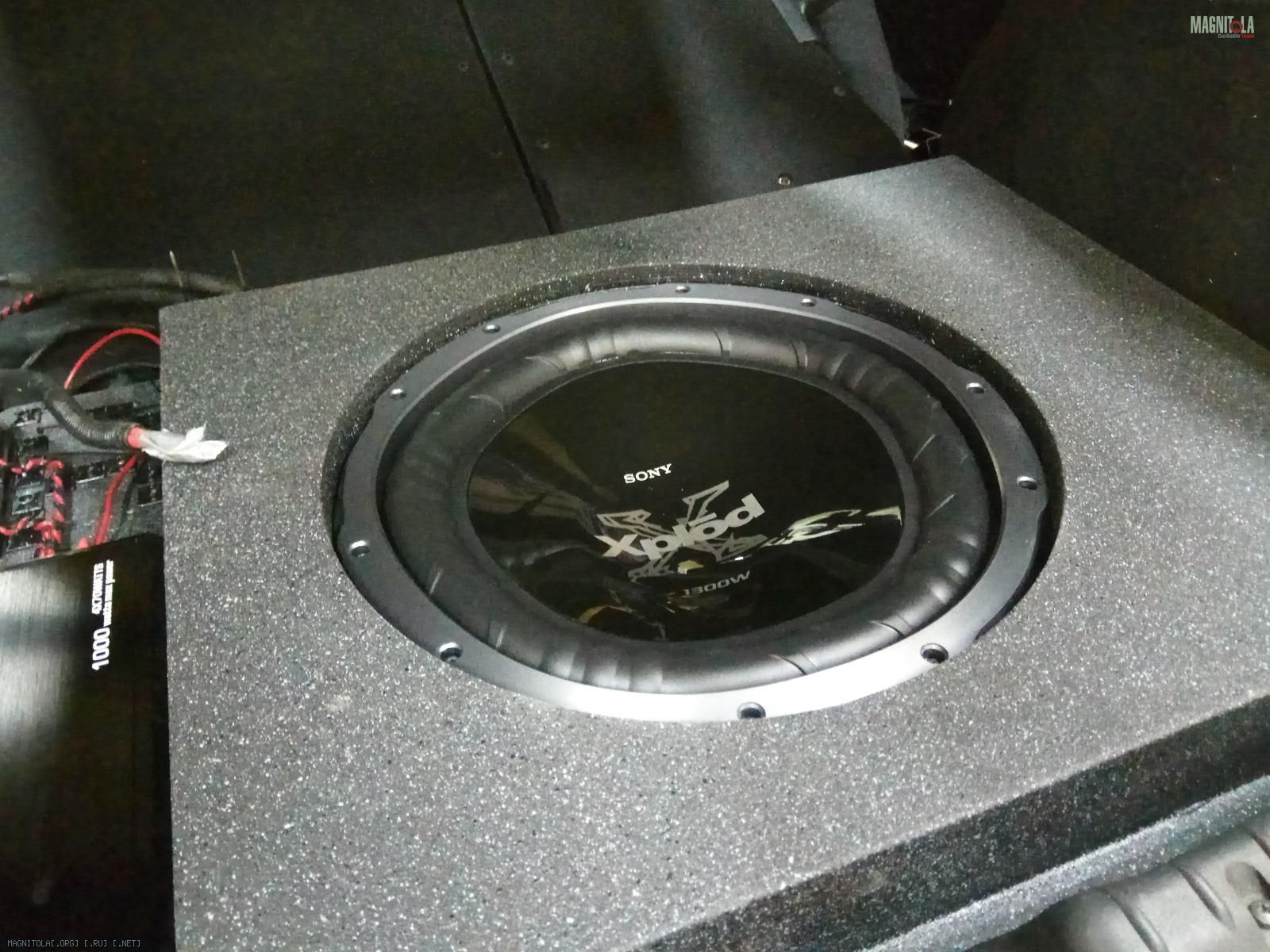

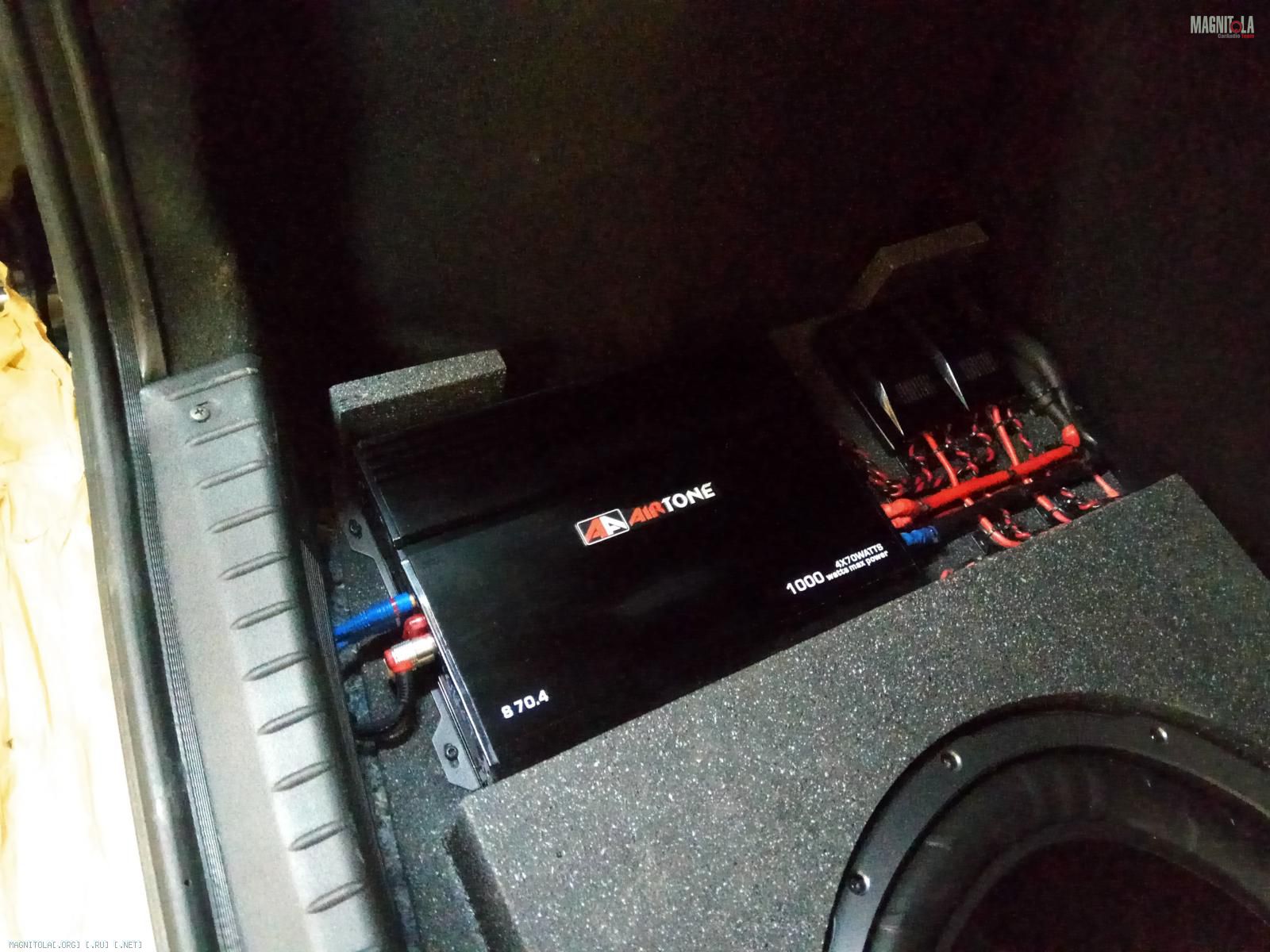

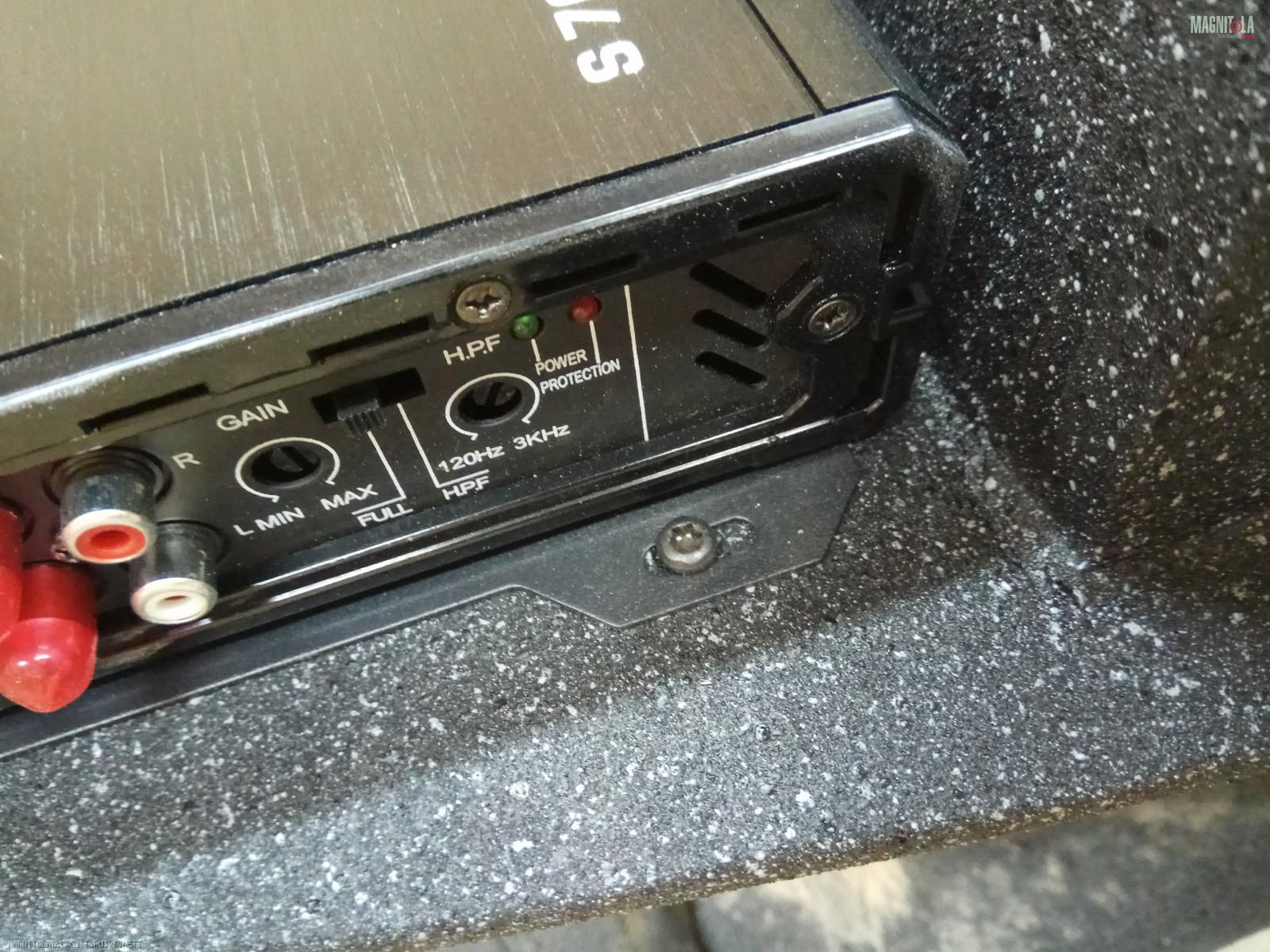

Коммутация, подключение...
Вложение 1214086 Вложение 1214088 Вложение 1214090 Вложение 1214092 Вложение 1214094 Вложение 1214096 Вложение 1214098 Вложение 1214100

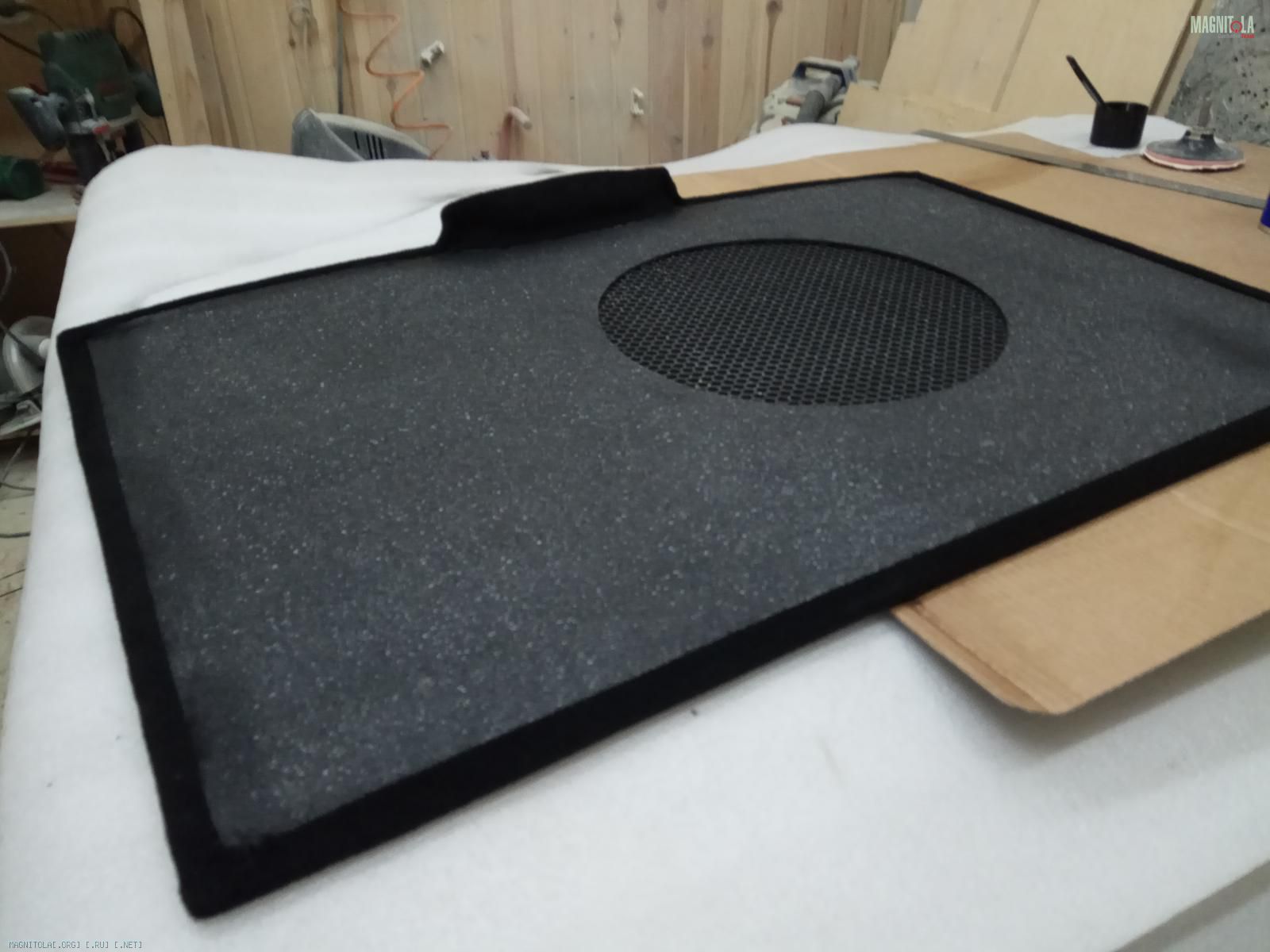

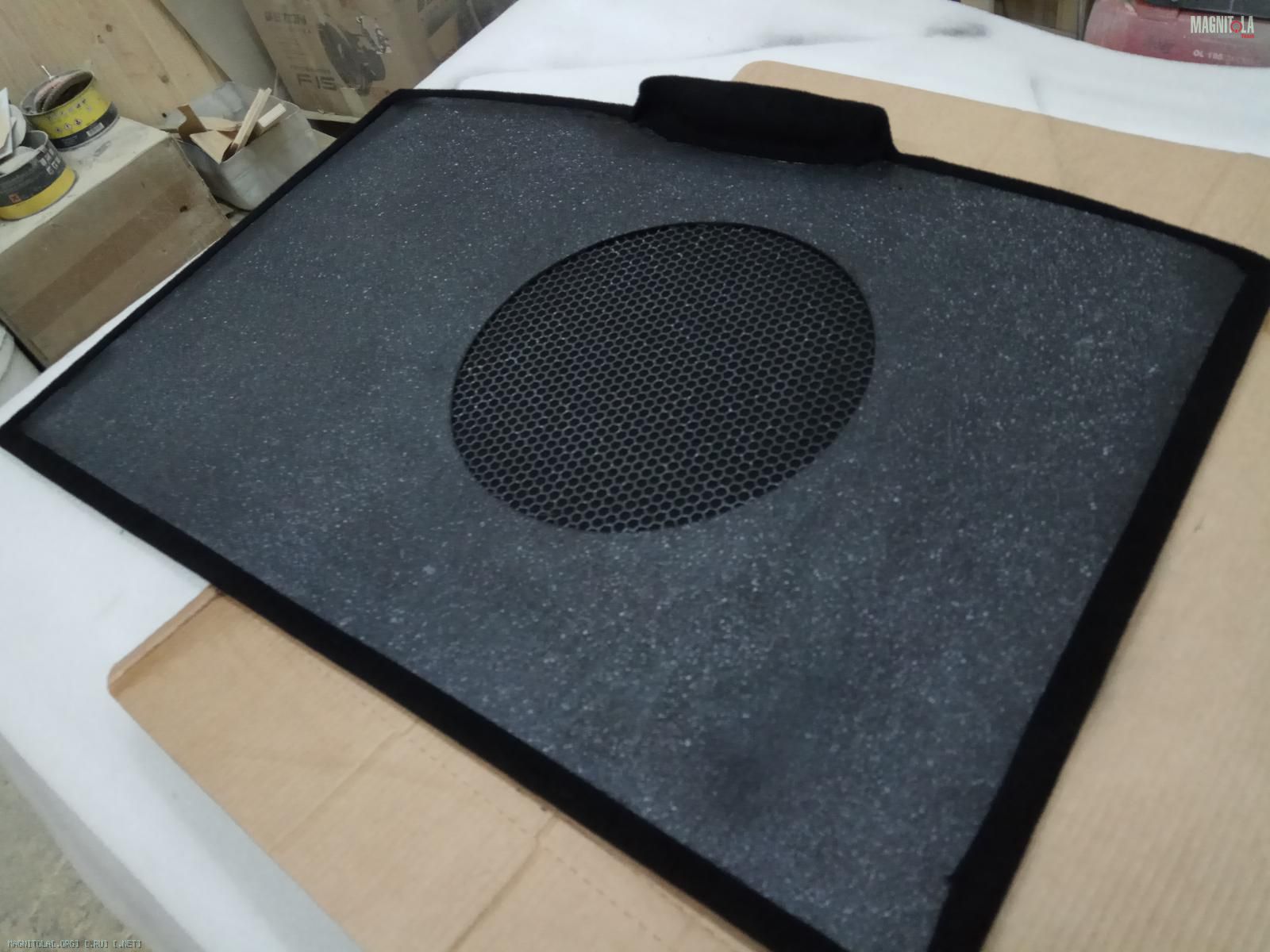

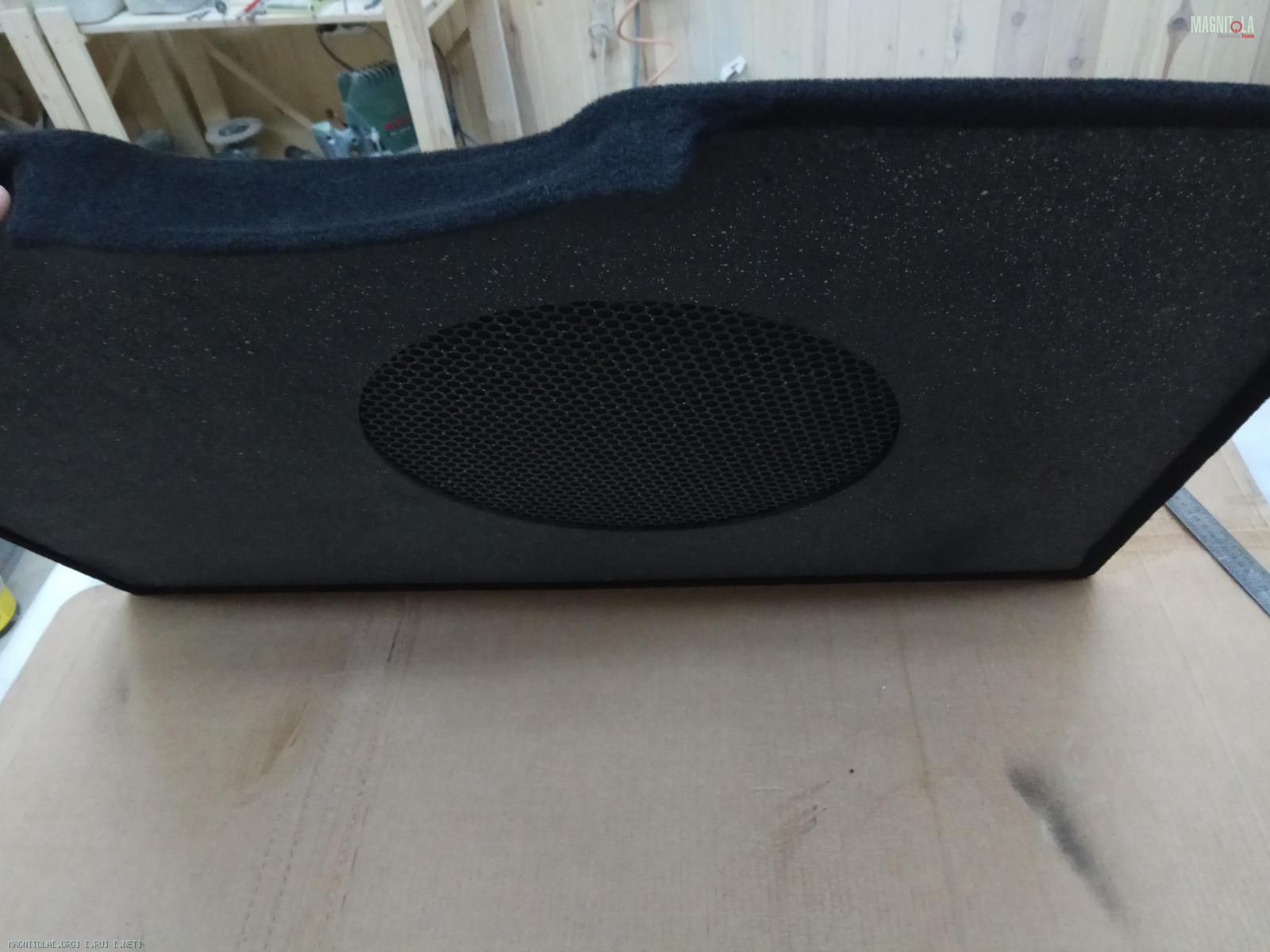

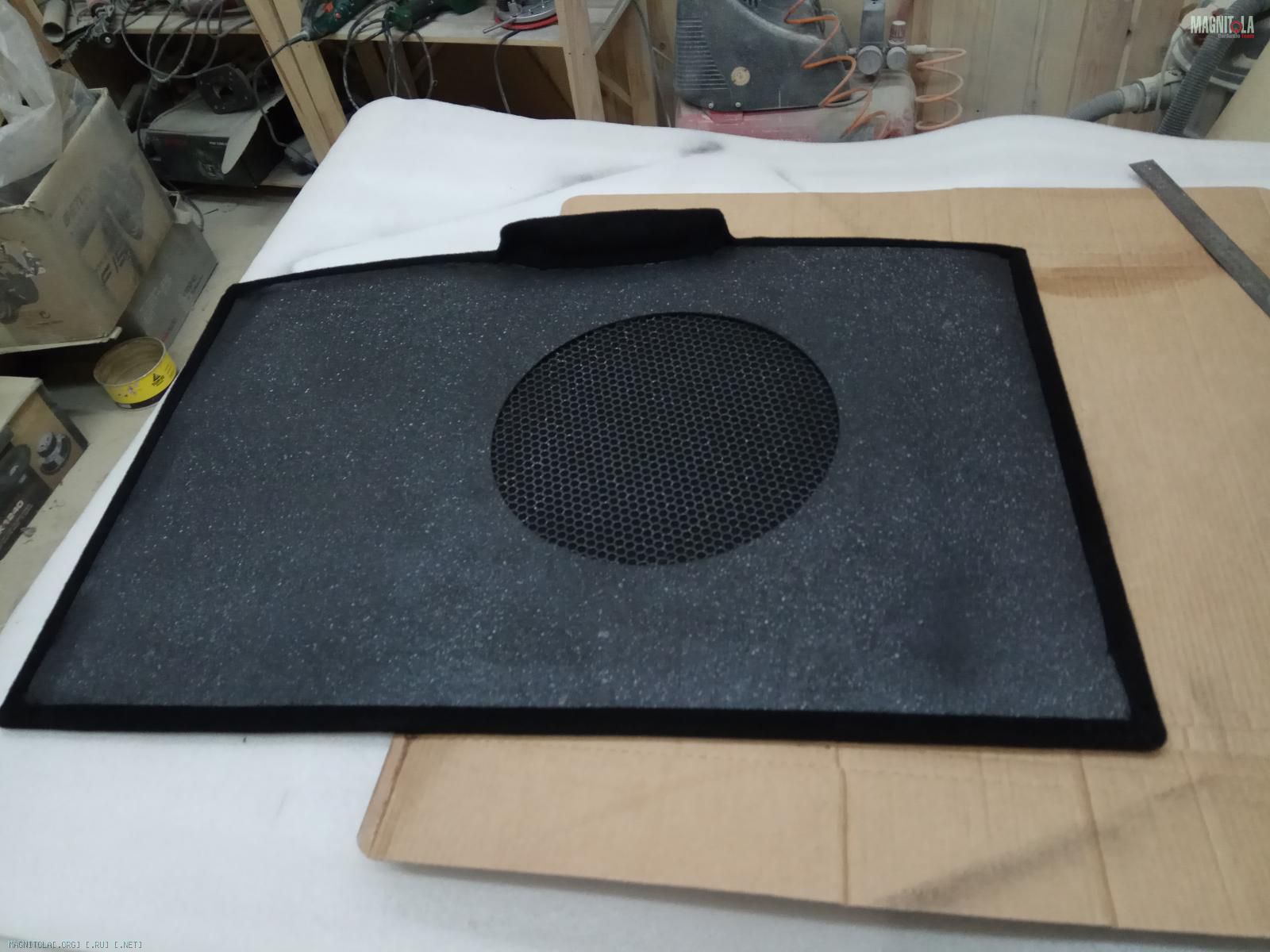

Обтягиваем крышку фальшпанели...

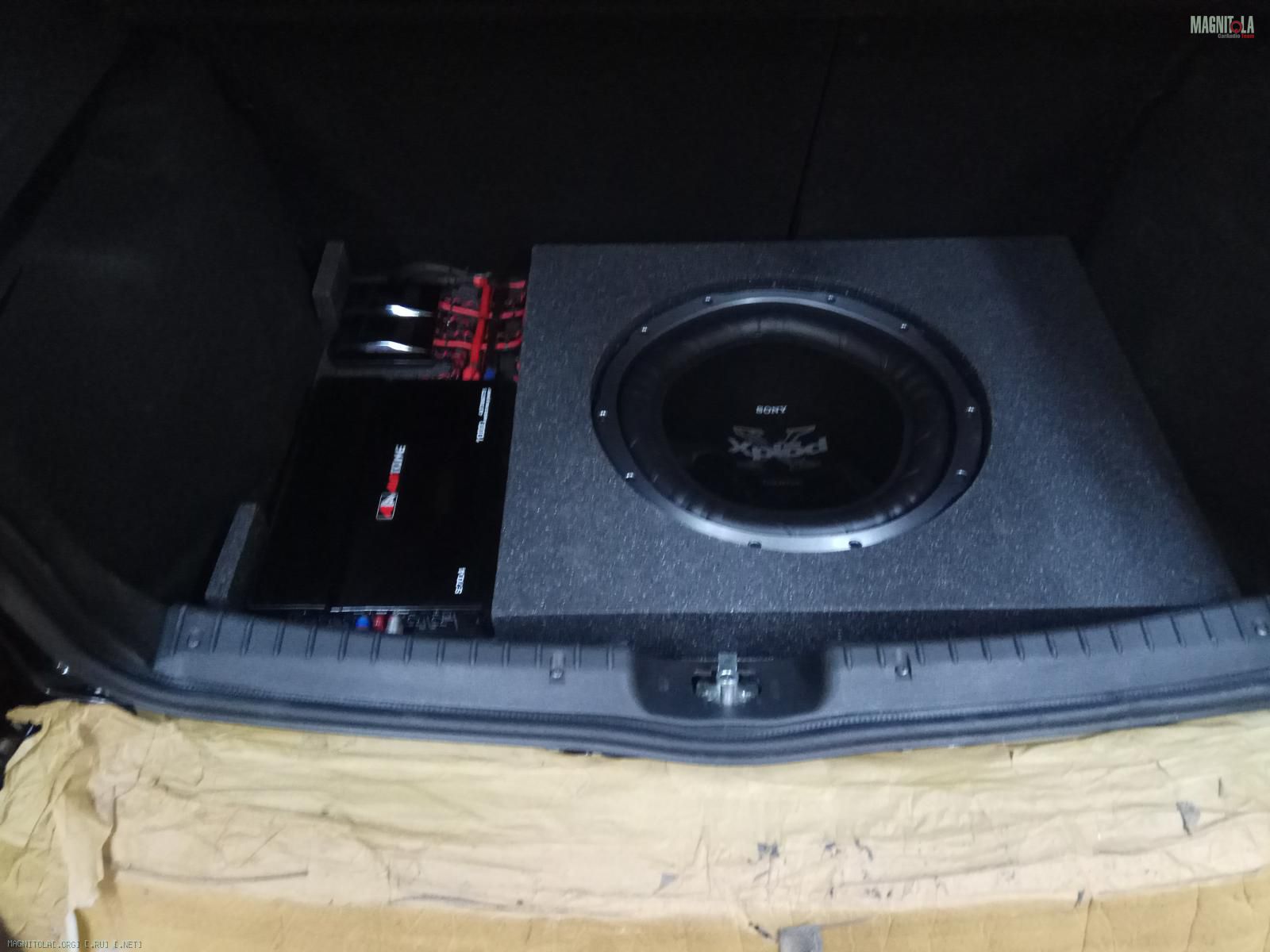

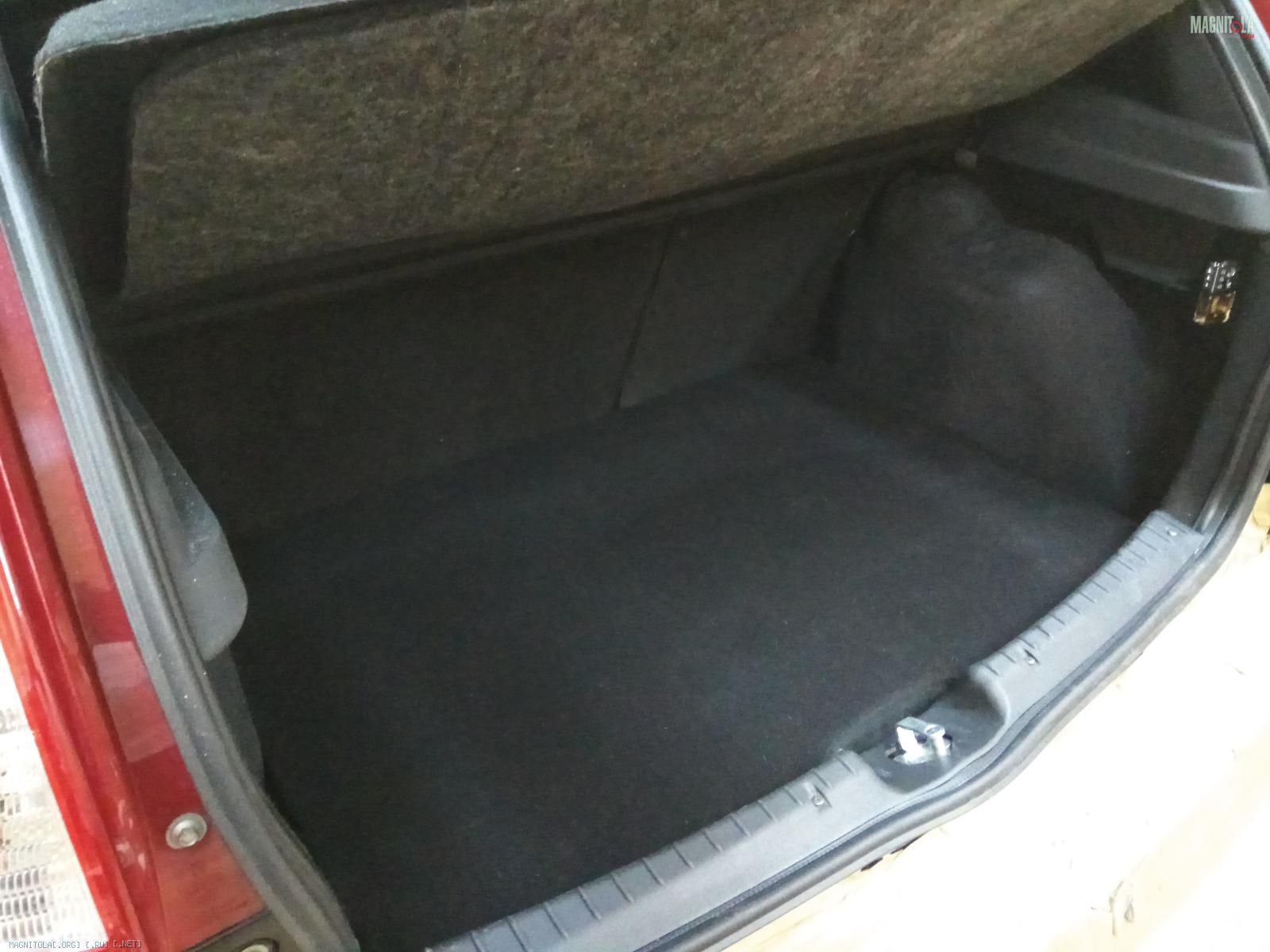

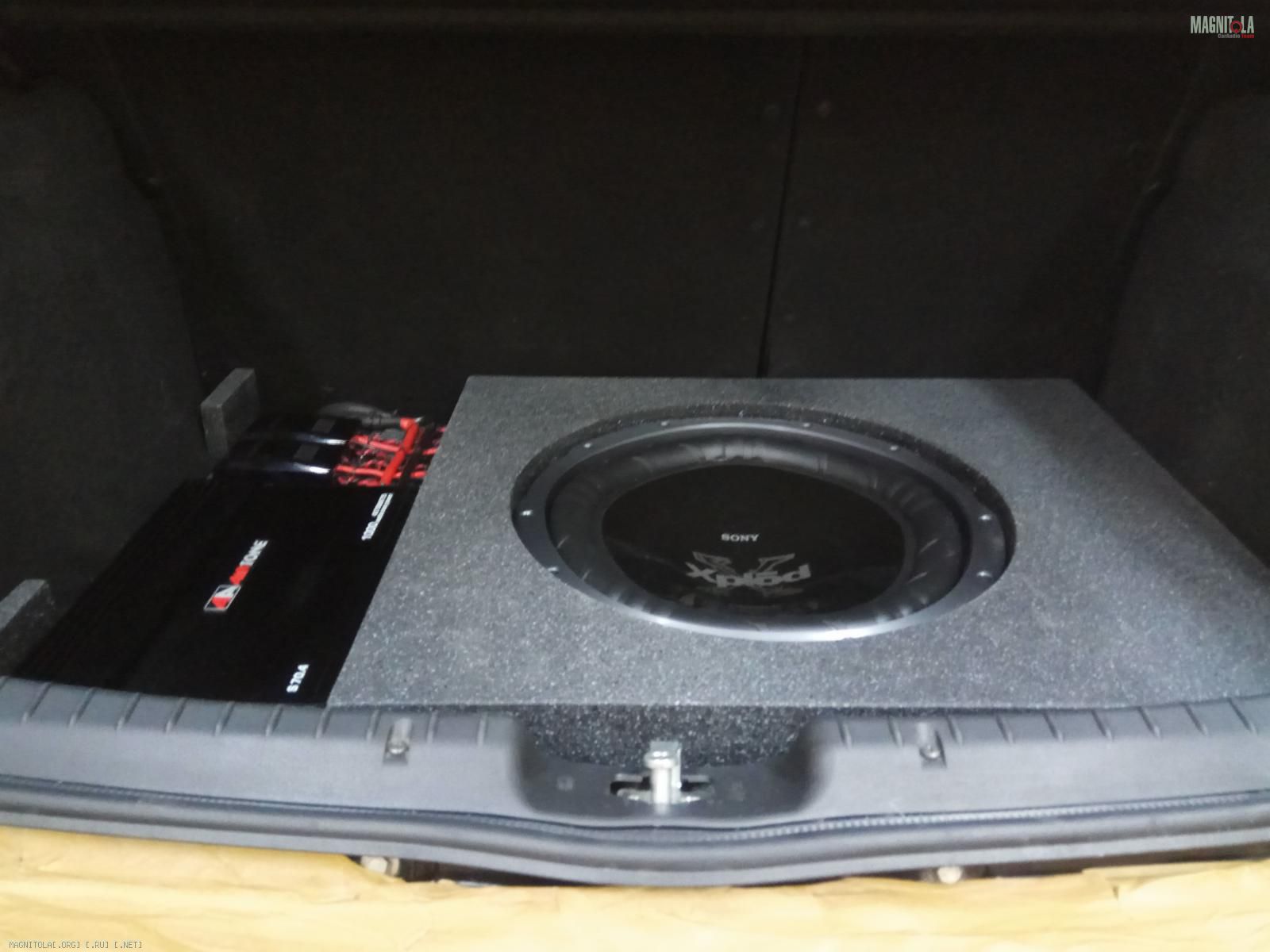

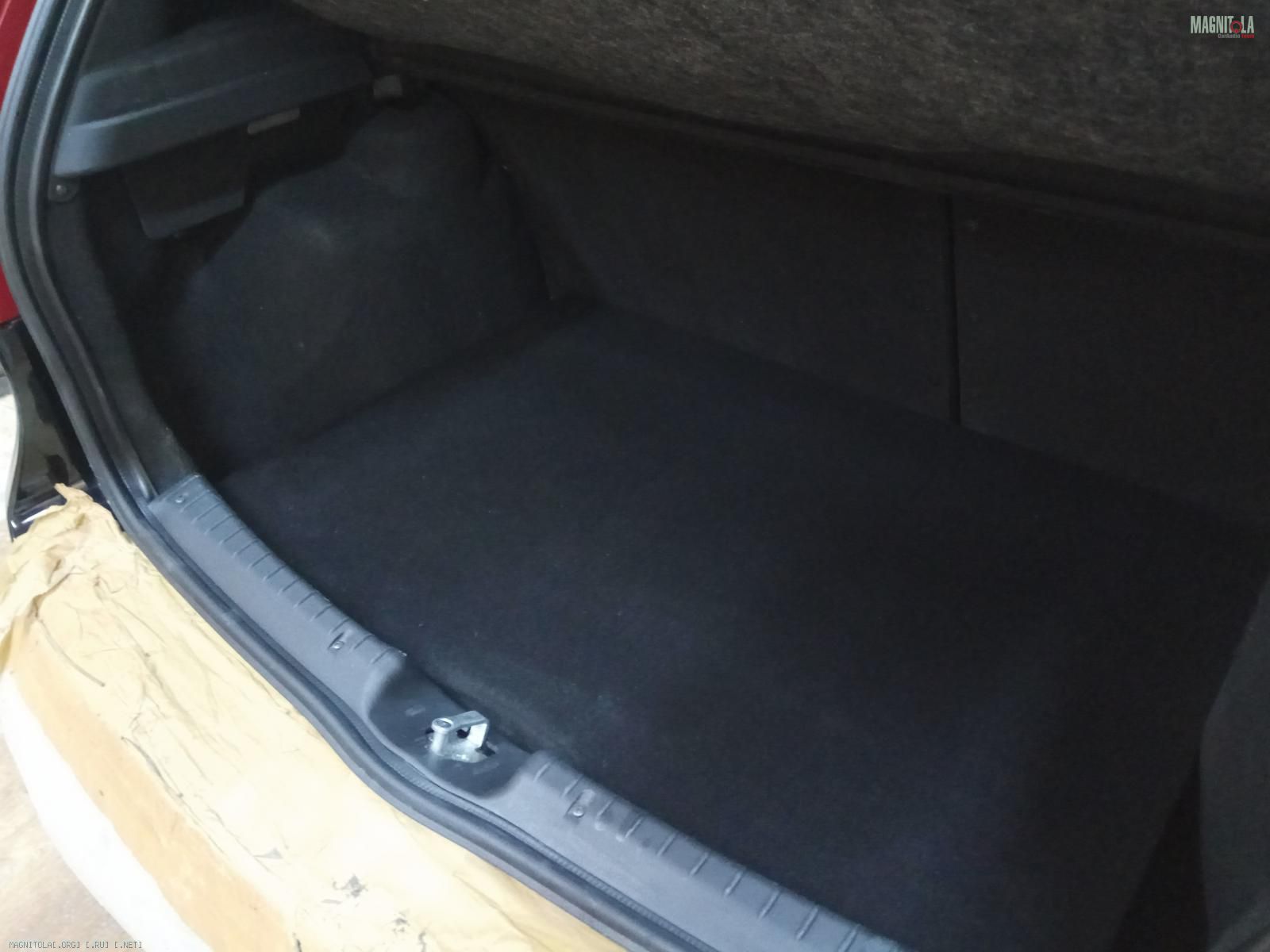

Итог...
Вложение 1214102 Вложение 1214104 Вложение 1214106 Вложение 1214108 Вложение 1214110 Вложение 1214112 Вложение 1214114 Вложение 1214116 Вложение 1214118 Вложение 1214120 Вложение 1214122 Вложение 1214124 Вложение 1214126 Вложение 1214128 Вложение 1214130 Вложение 1214132

До полировали правую сторону…
