Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 (B9)

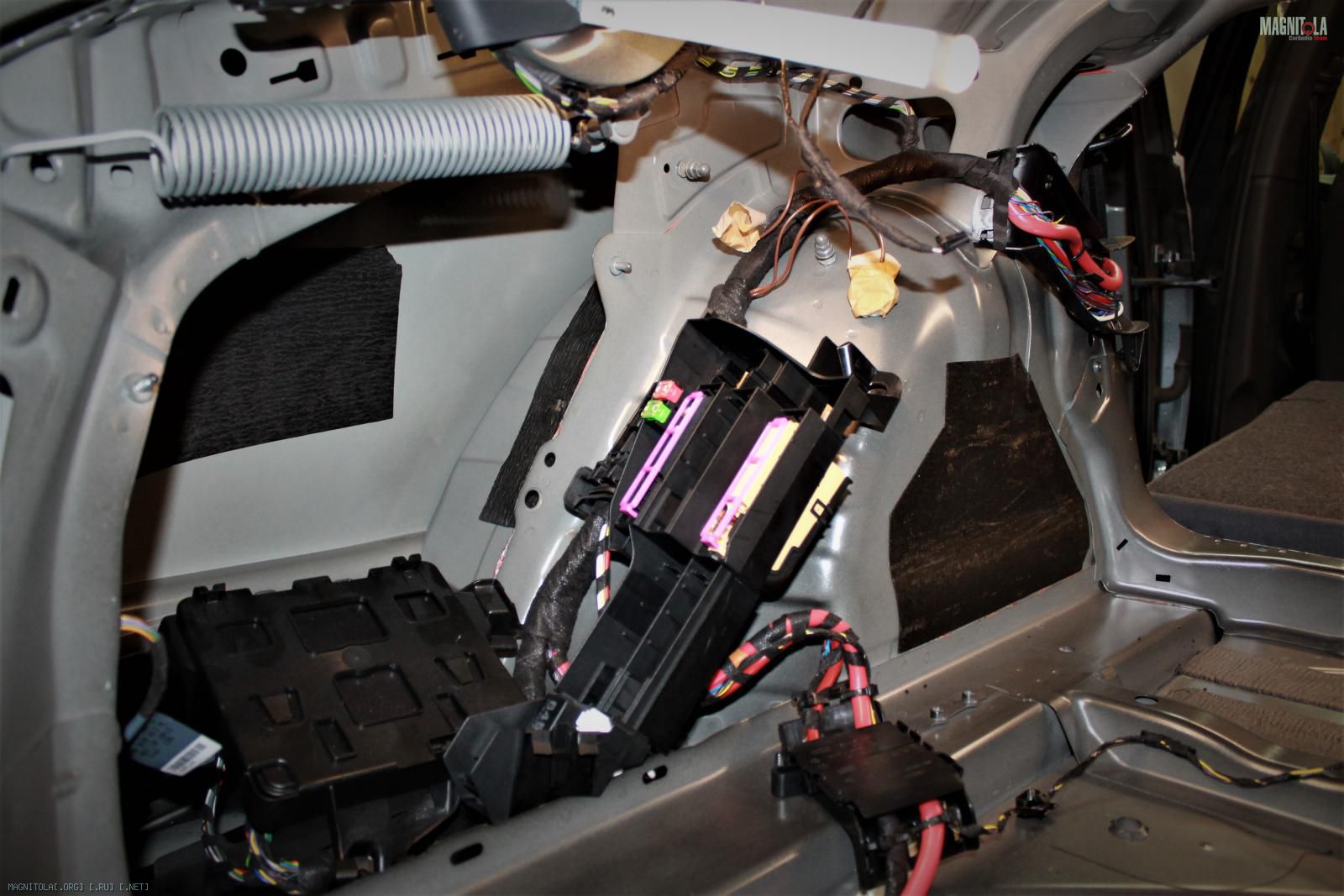

Очищаем, обезжириваем...

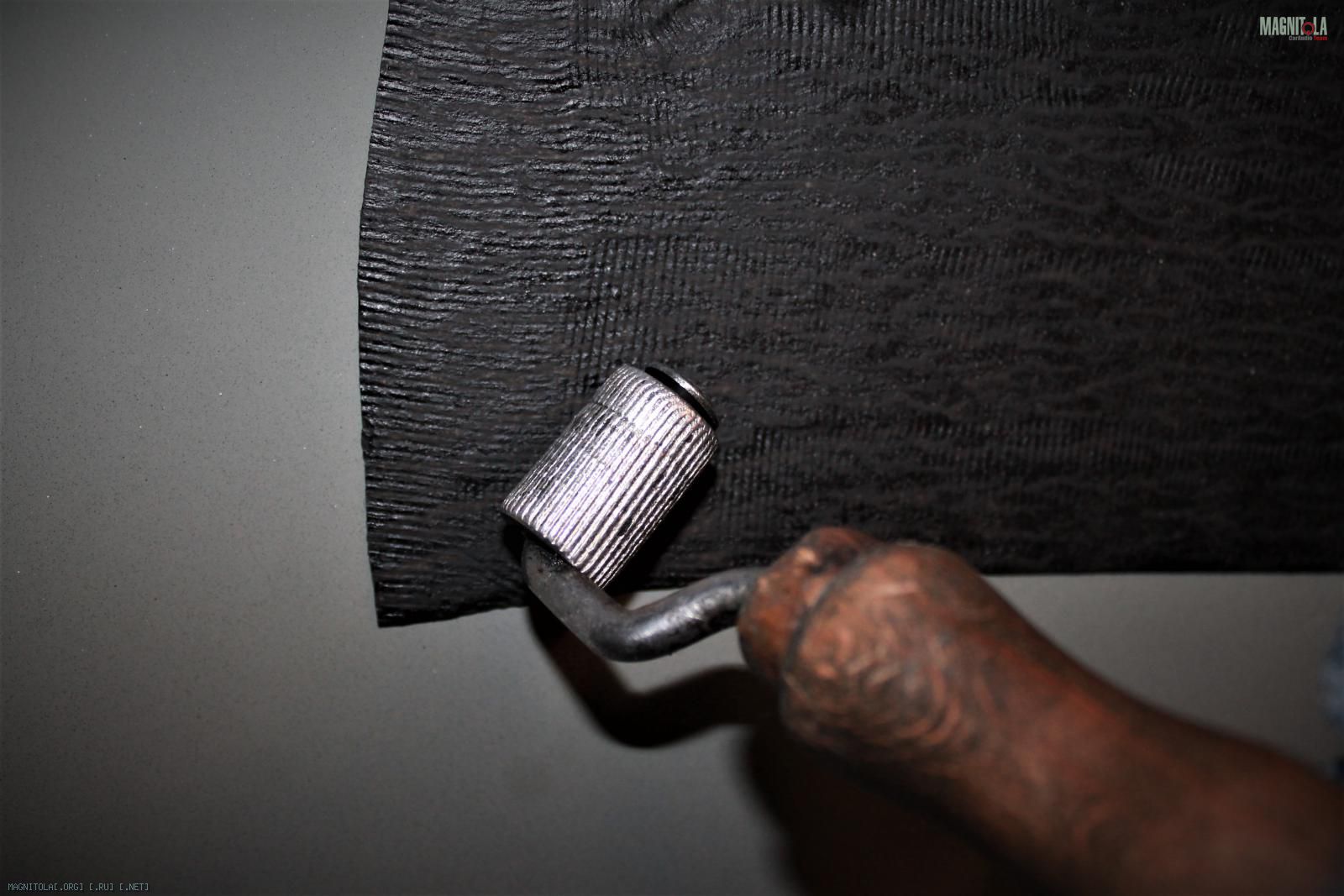

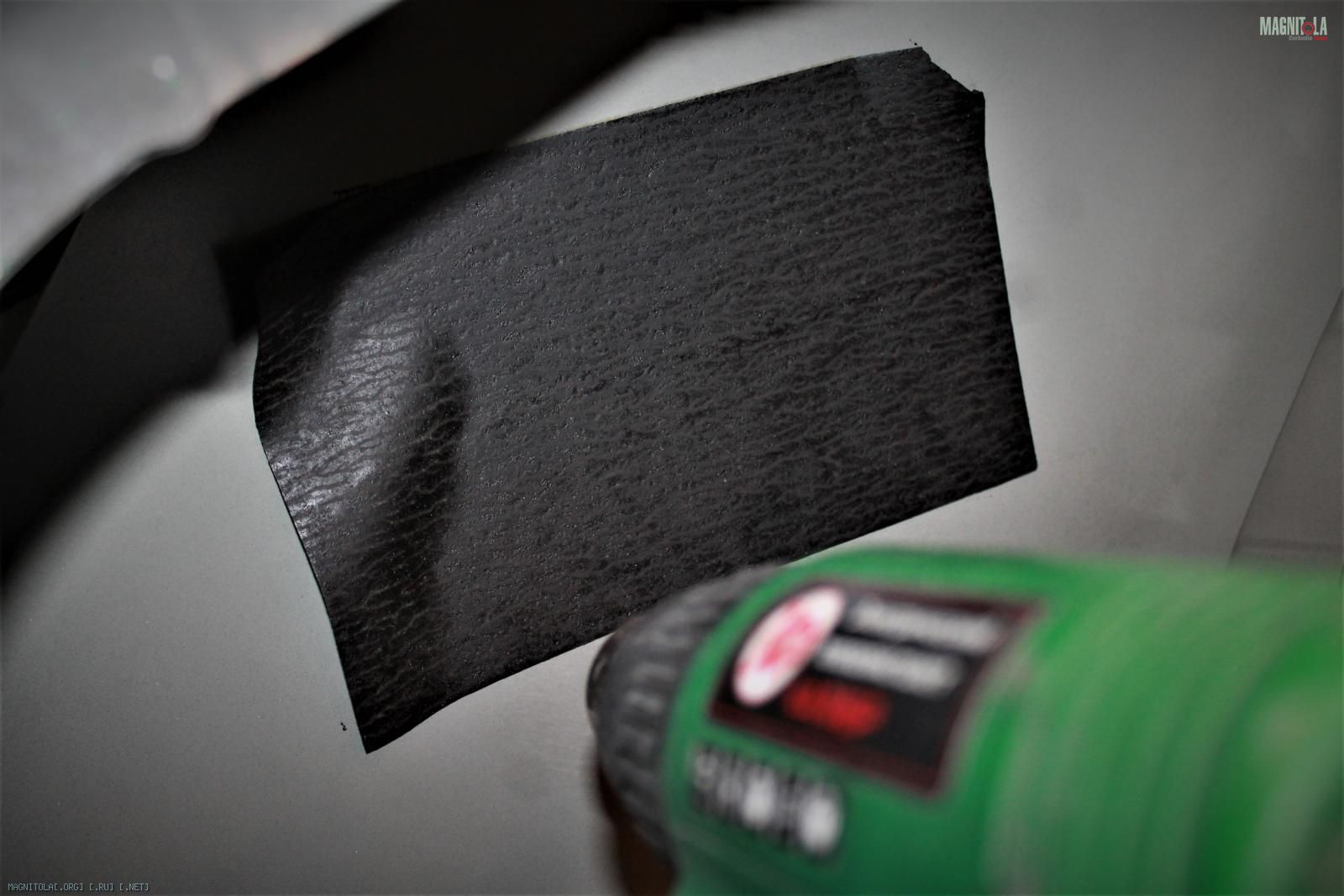

Греем штатную вибру, прикатываем...





Вложение 1296753Вложение 1296755Вложение 1296757Вложение 1296759Вложение 1296761

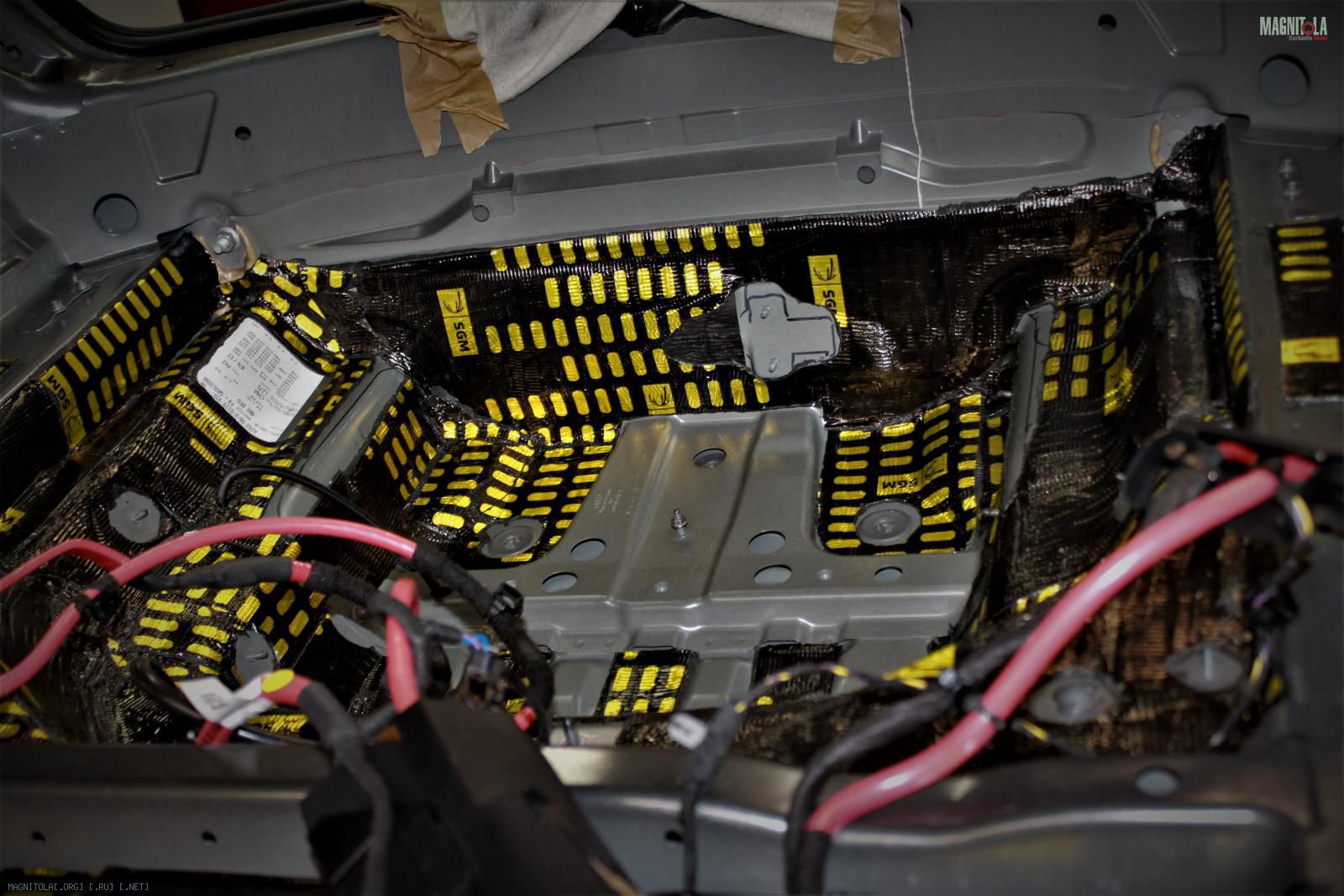

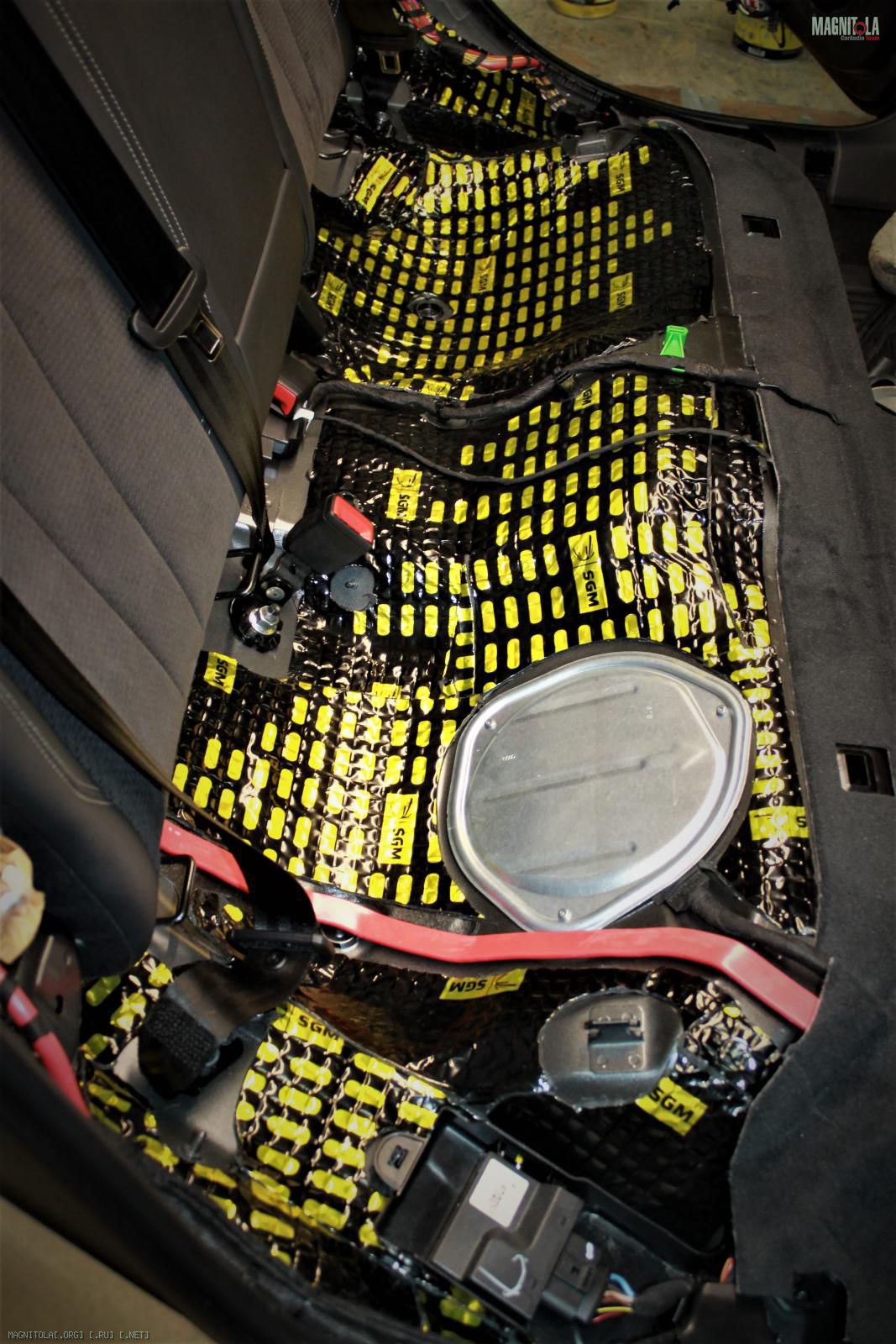

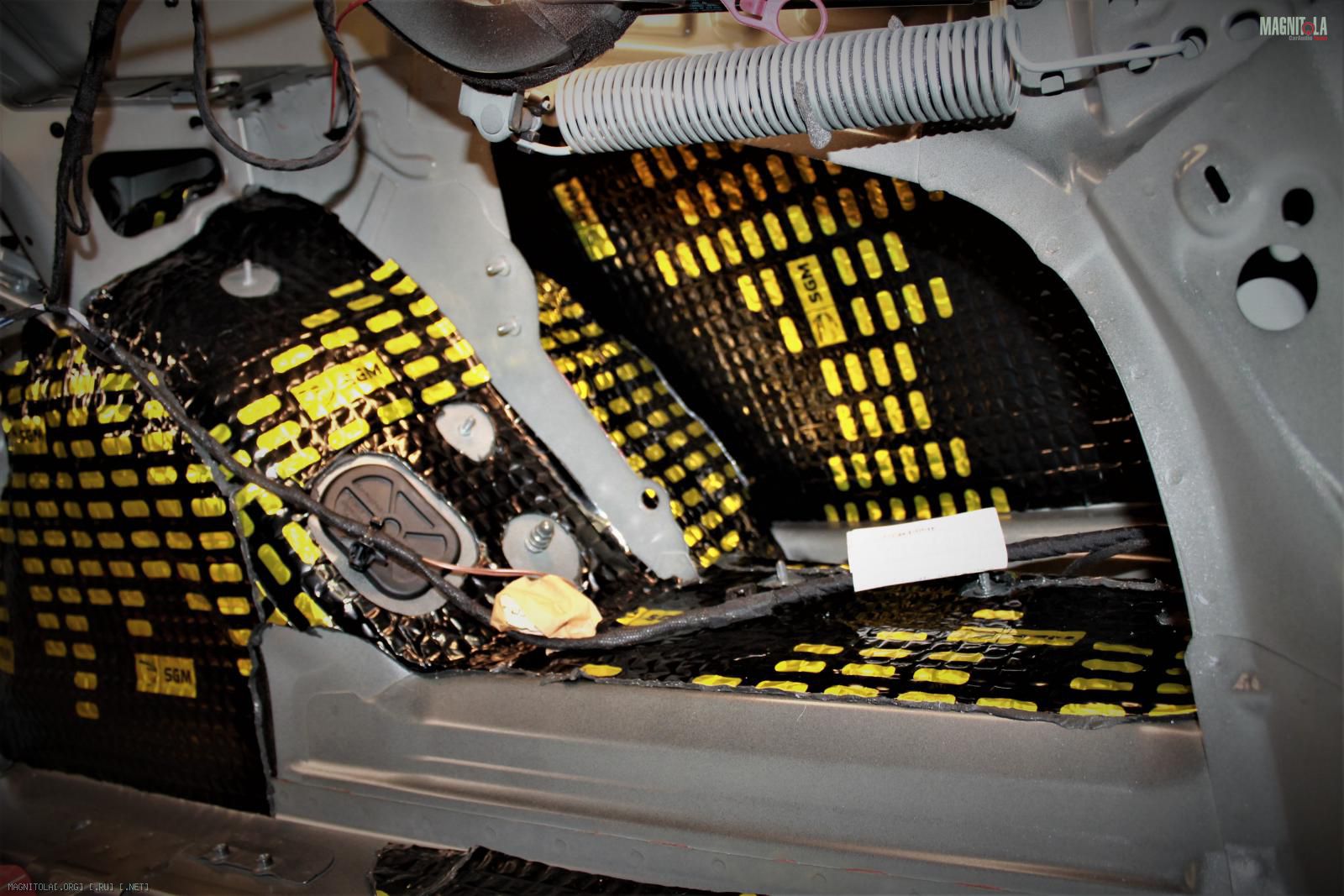

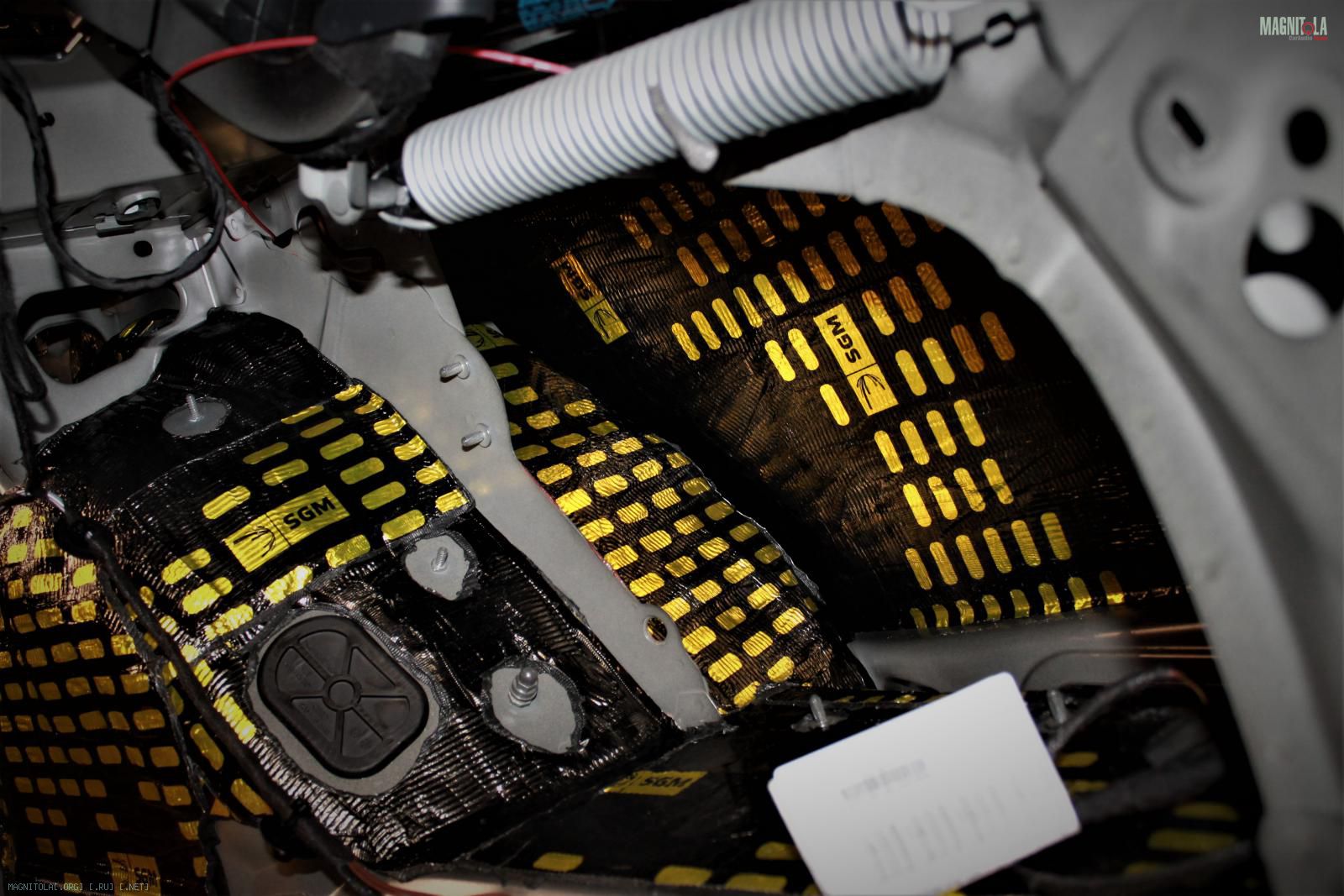

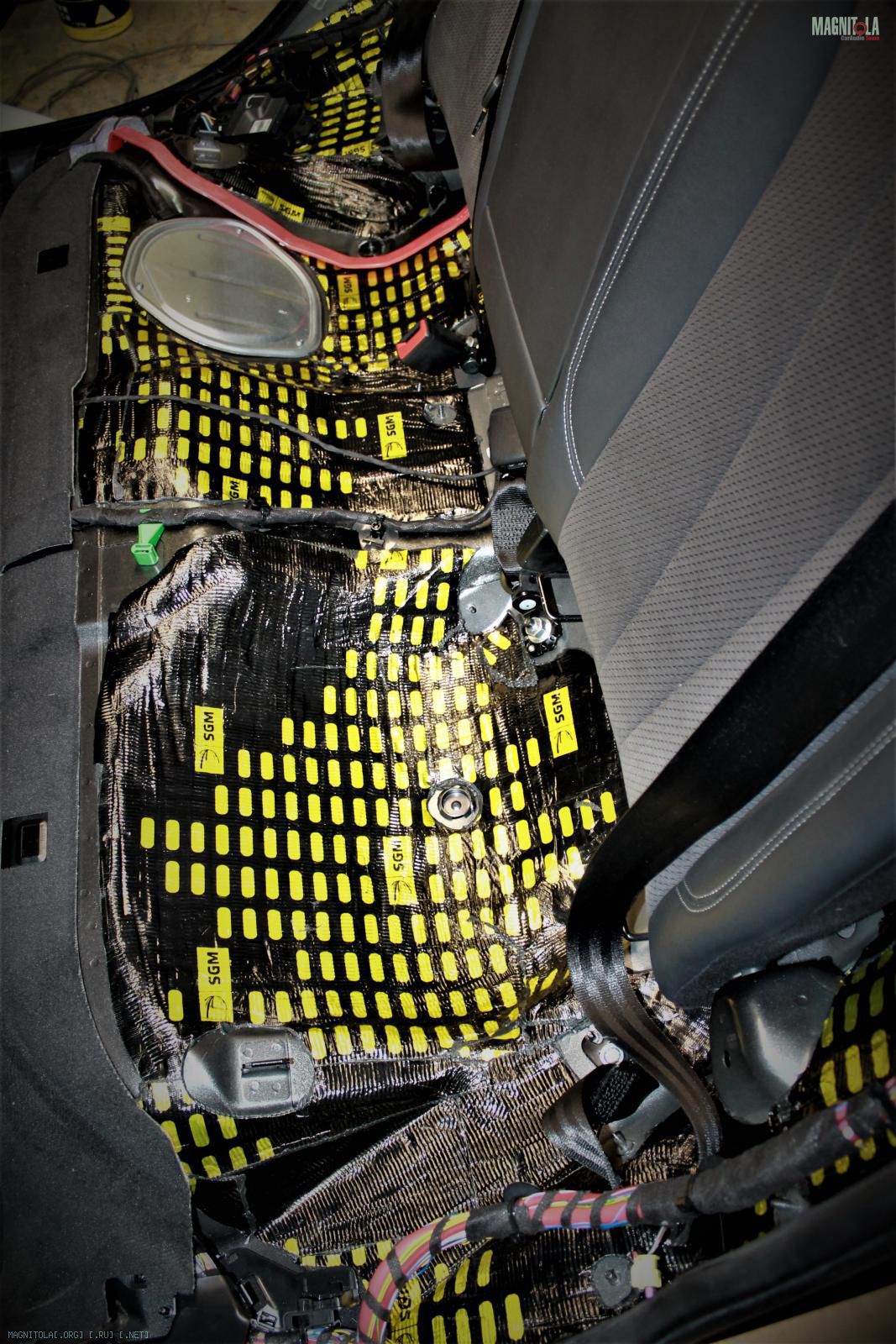

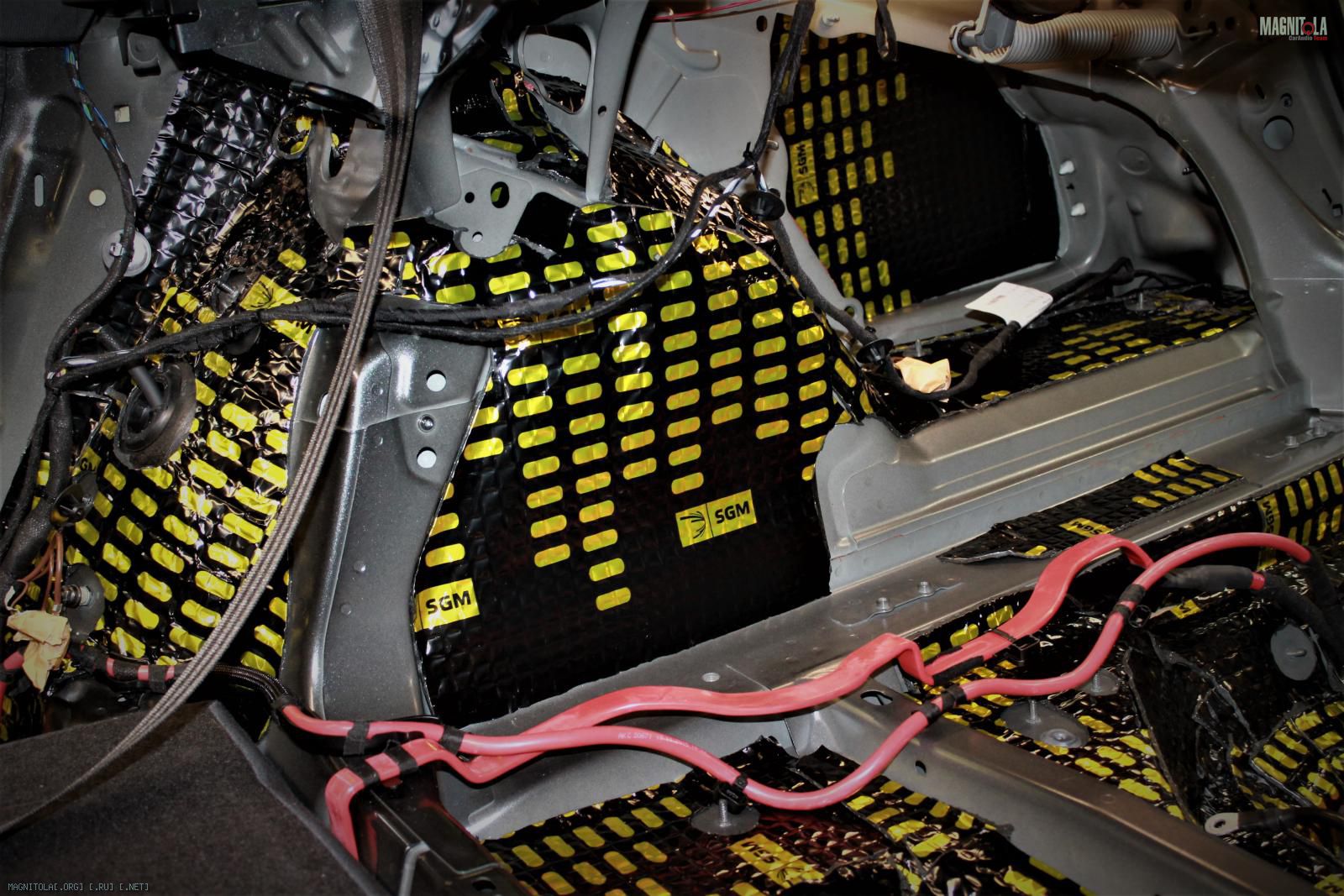

Наносим вибру 4мм, на арки в два слоя.
Вложение 1296763Вложение 1296765Вложение 1296767Вложение 1296769Вложение 1296771Вложение 1296773Вложение 1296775Вложение 1296777Вложение 1296779Вложение 1296781

Греем, прикатываем...

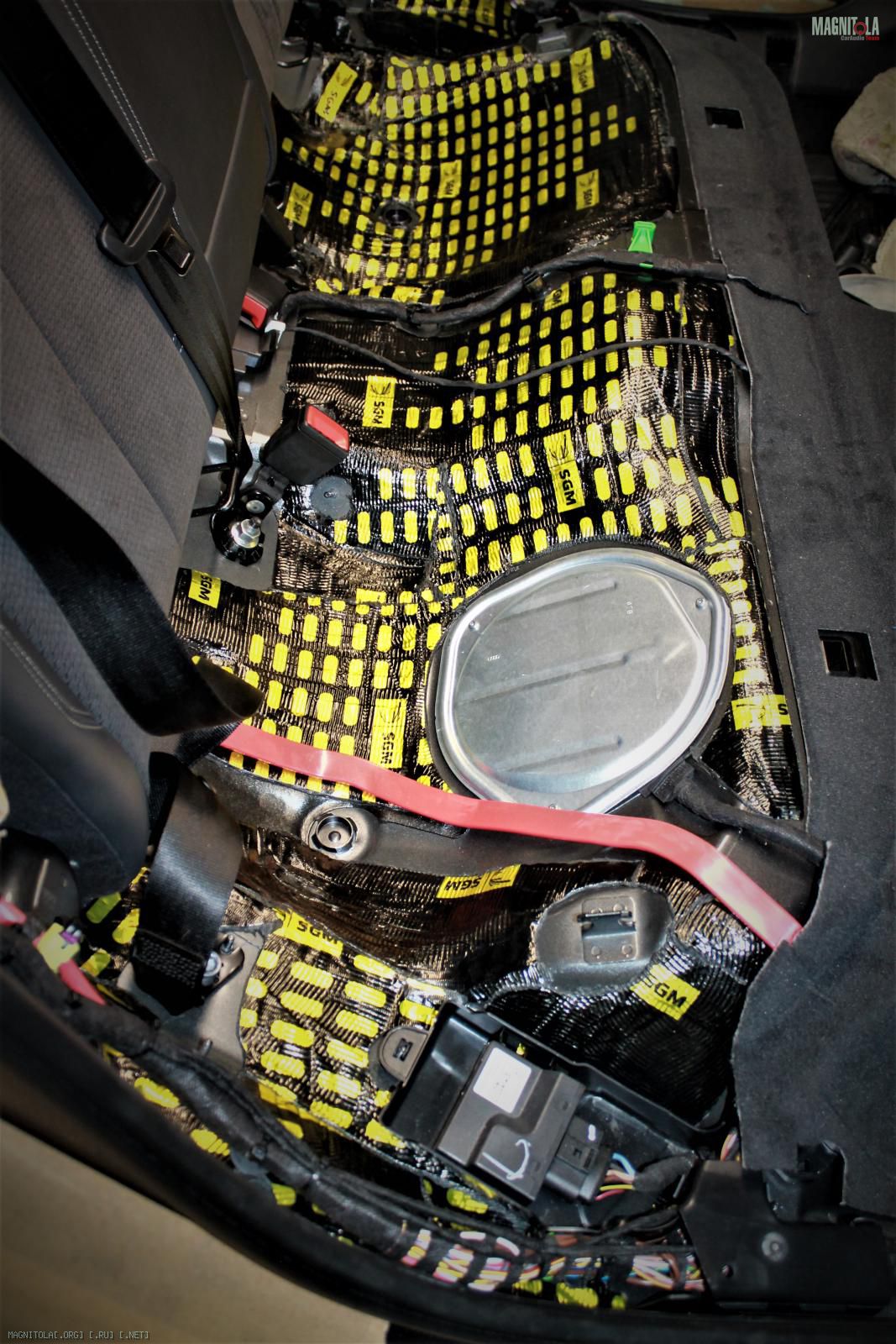

После прикатки.
Вложение 1296783Вложение 1296785Вложение 1296787Вложение 1296789Вложение 1296791Вложение 1296793Вложение 1296795Вложение 1296797Вложение 1296799Вложение 1296801Вложение 1296803Вложение 1296805Вложение 1296807Вложение 1296809Вложение 1296811

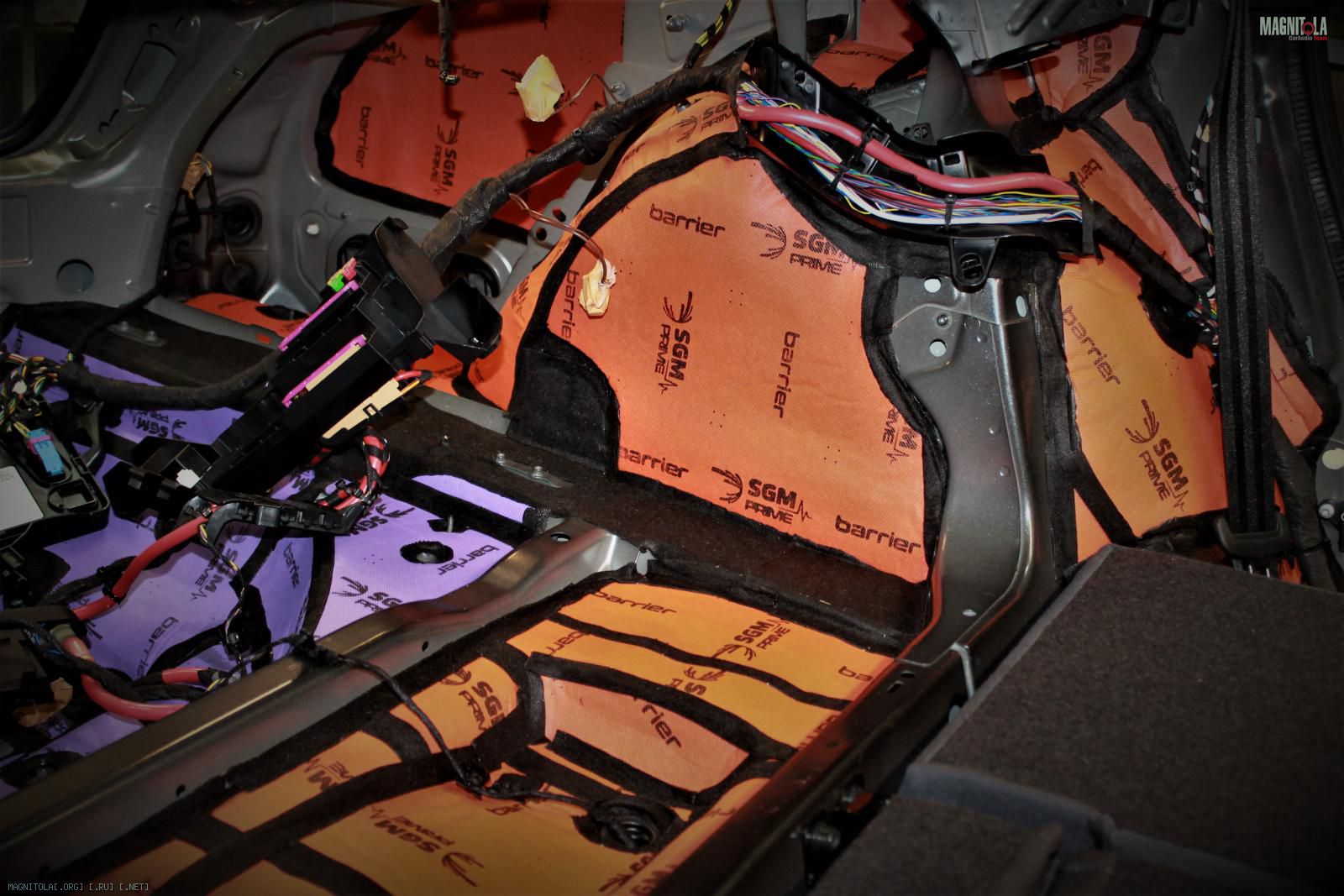

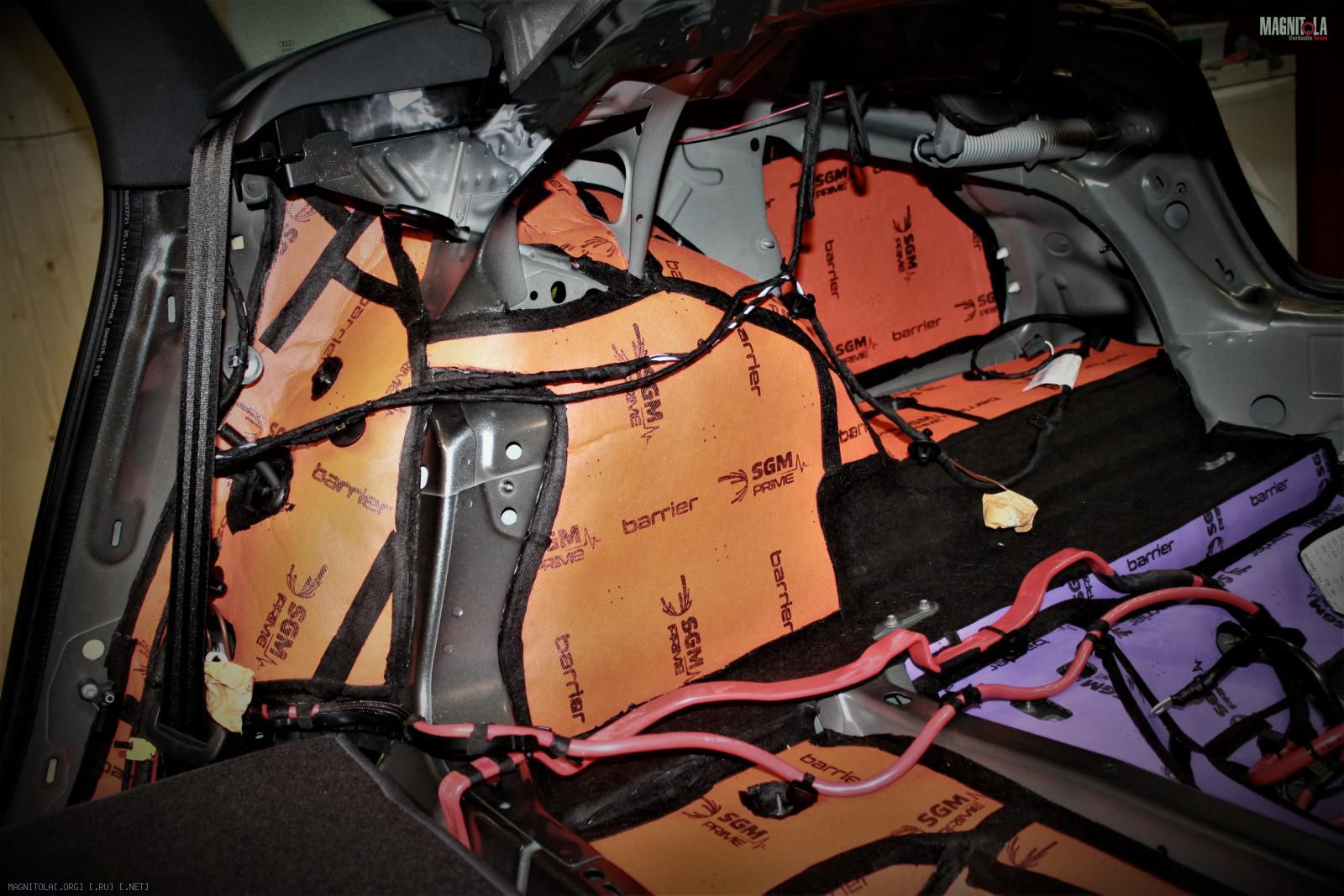

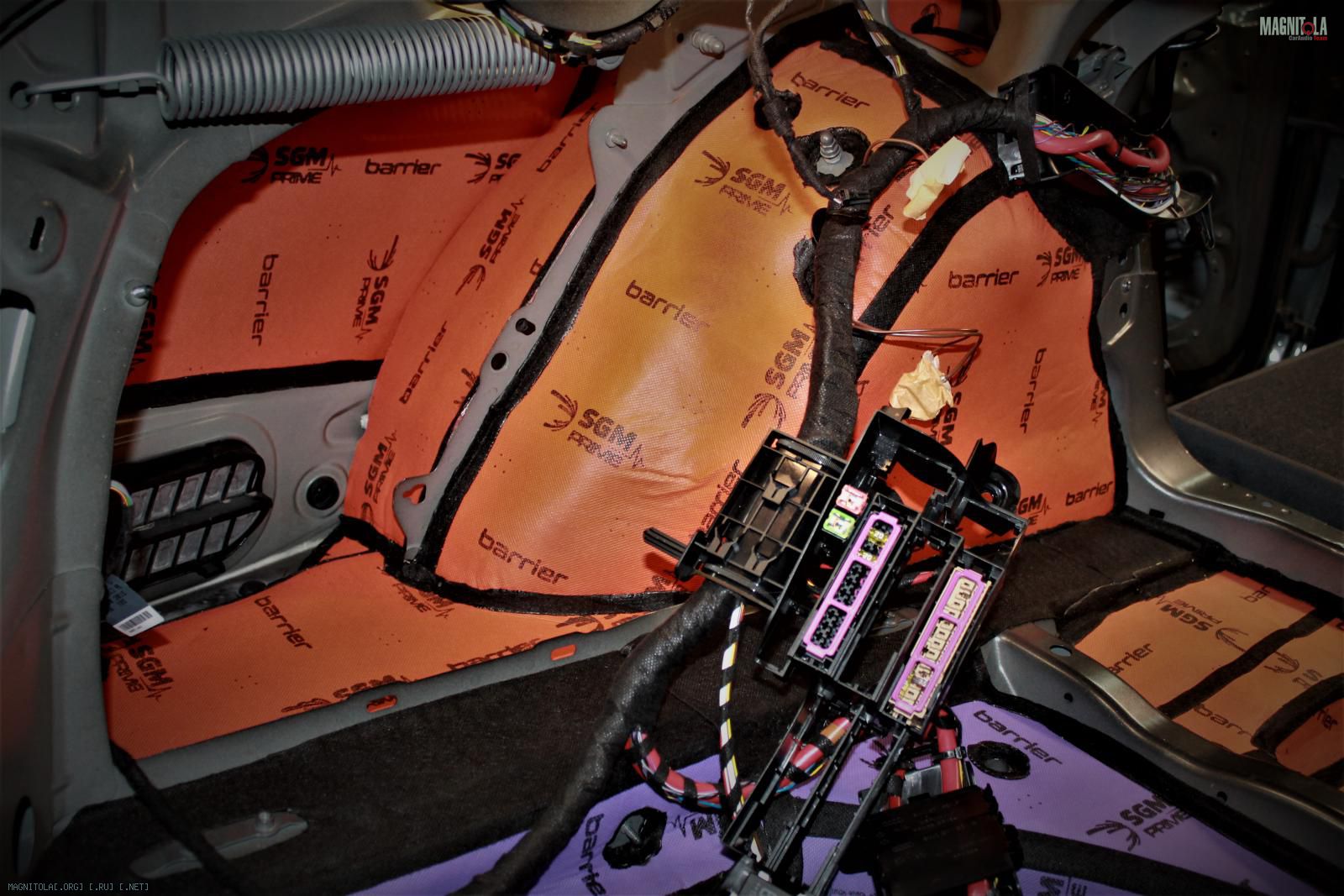

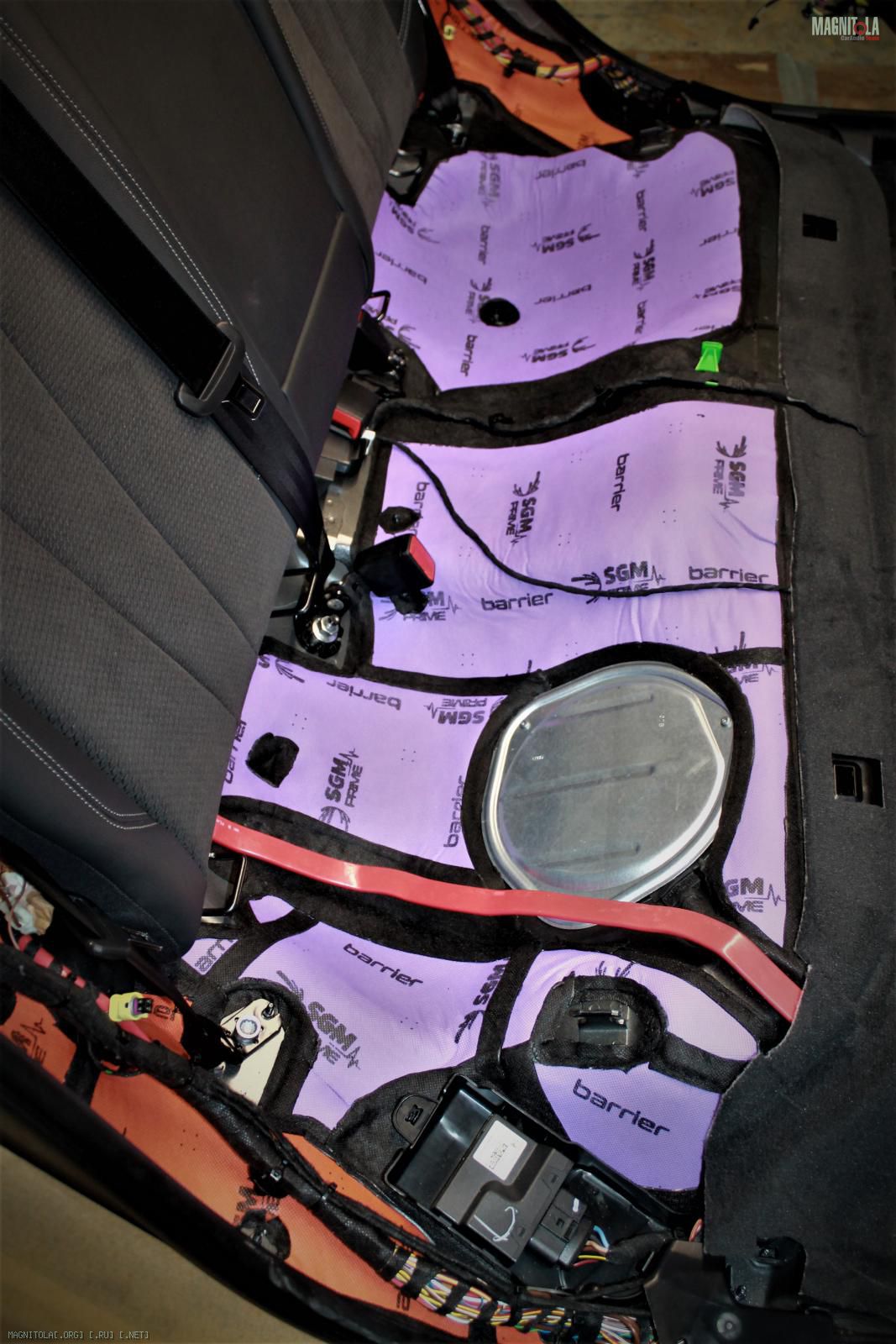

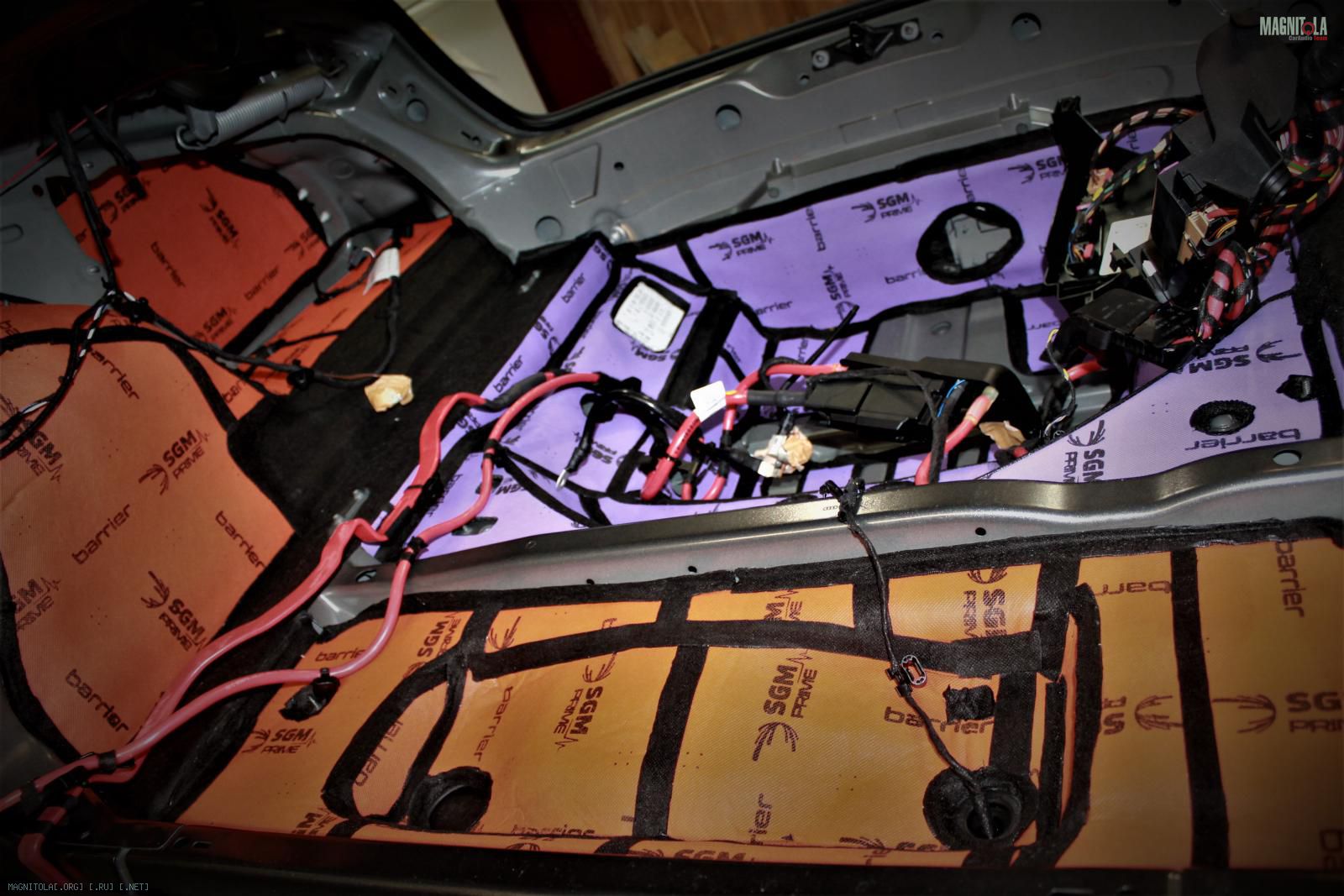

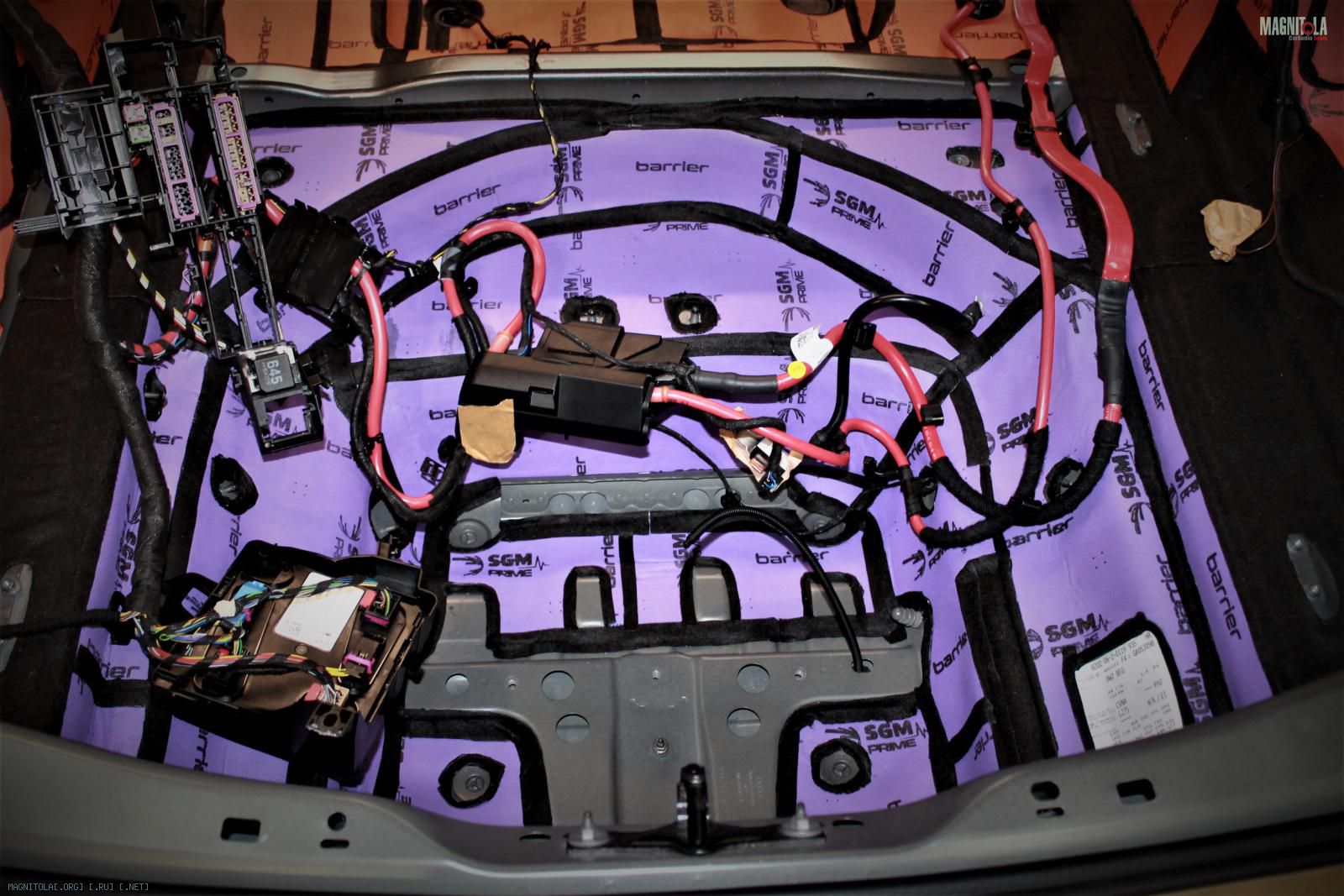

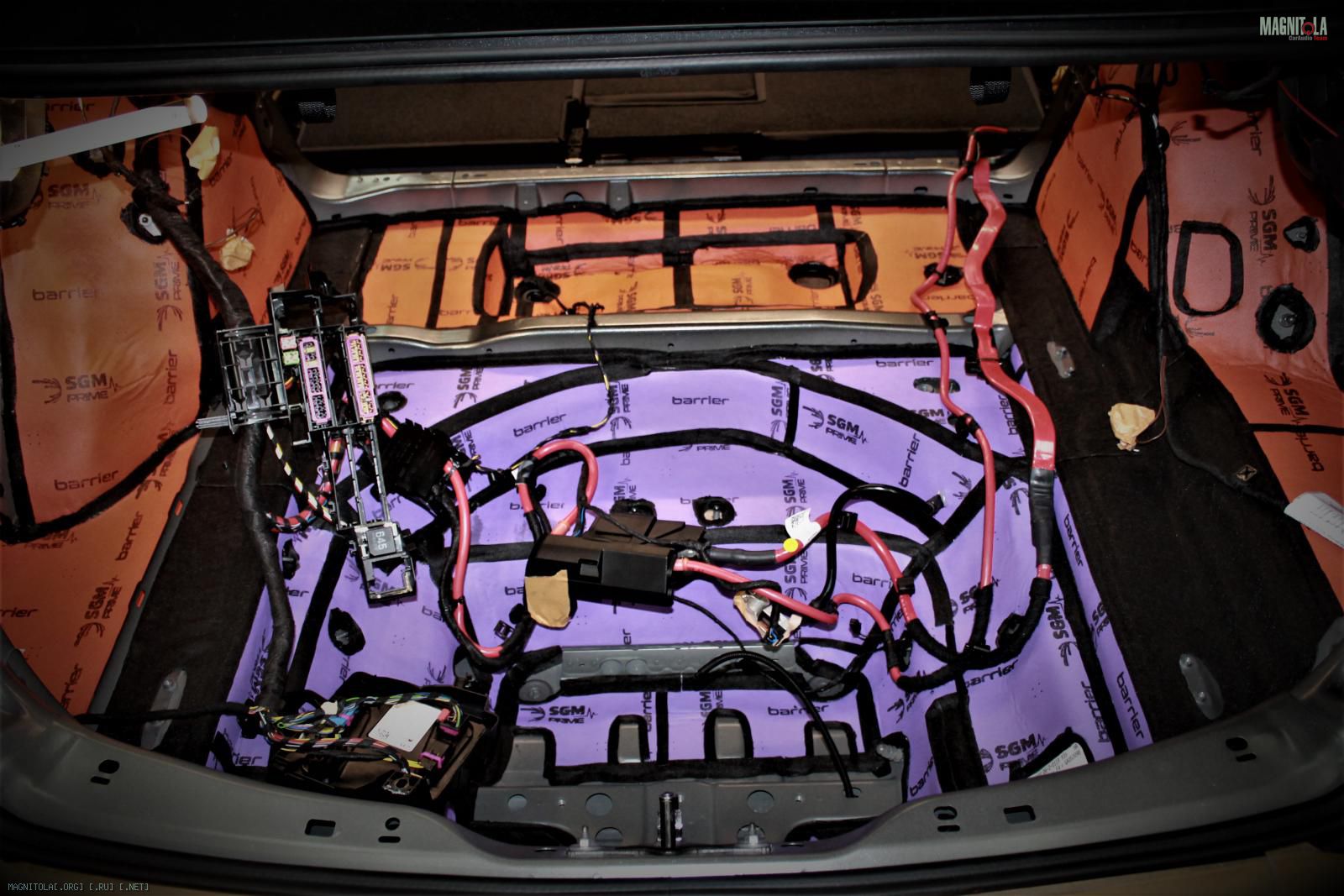

Наносим трехслойный материал SGM Барьер микс и лайт.
Стыки и края блокируем блокатором шума.
Вложение 1296813Вложение 1296815Вложение 1296817Вложение 1296819Вложение 1296821Вложение 1296823Вложение 1296825Вложение 1296827Вложение 1296829Вложение 1296831Вложение 1296833

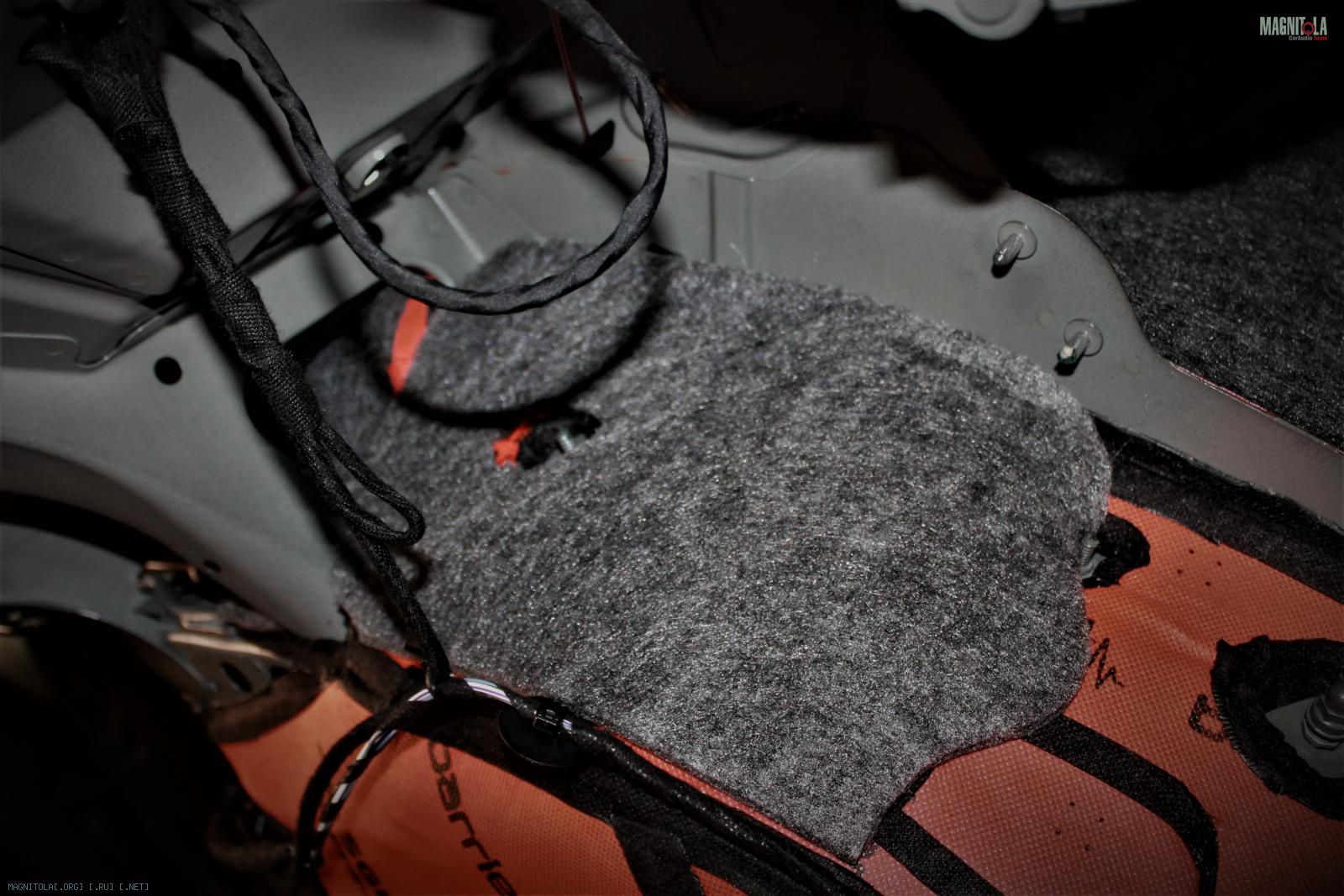

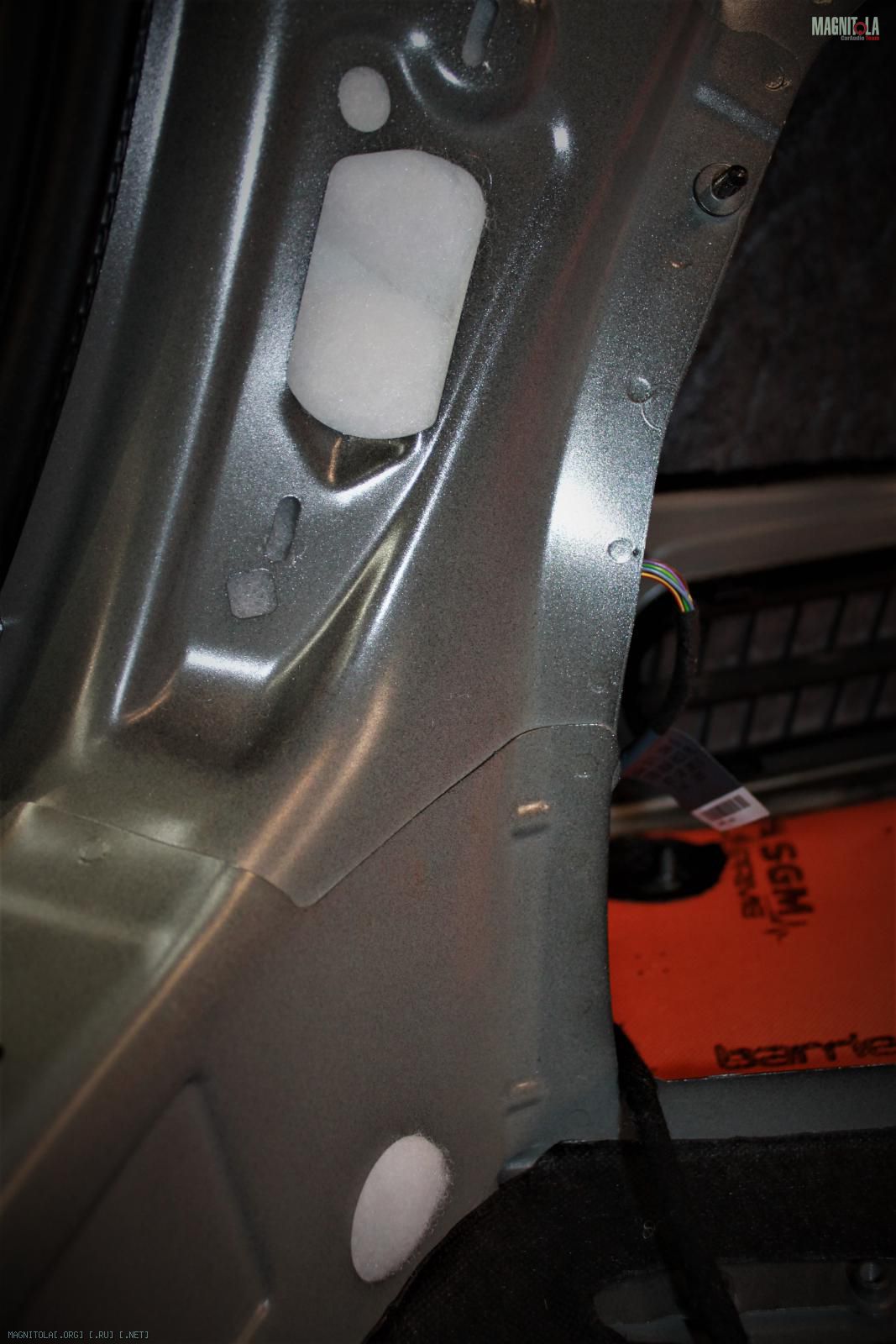

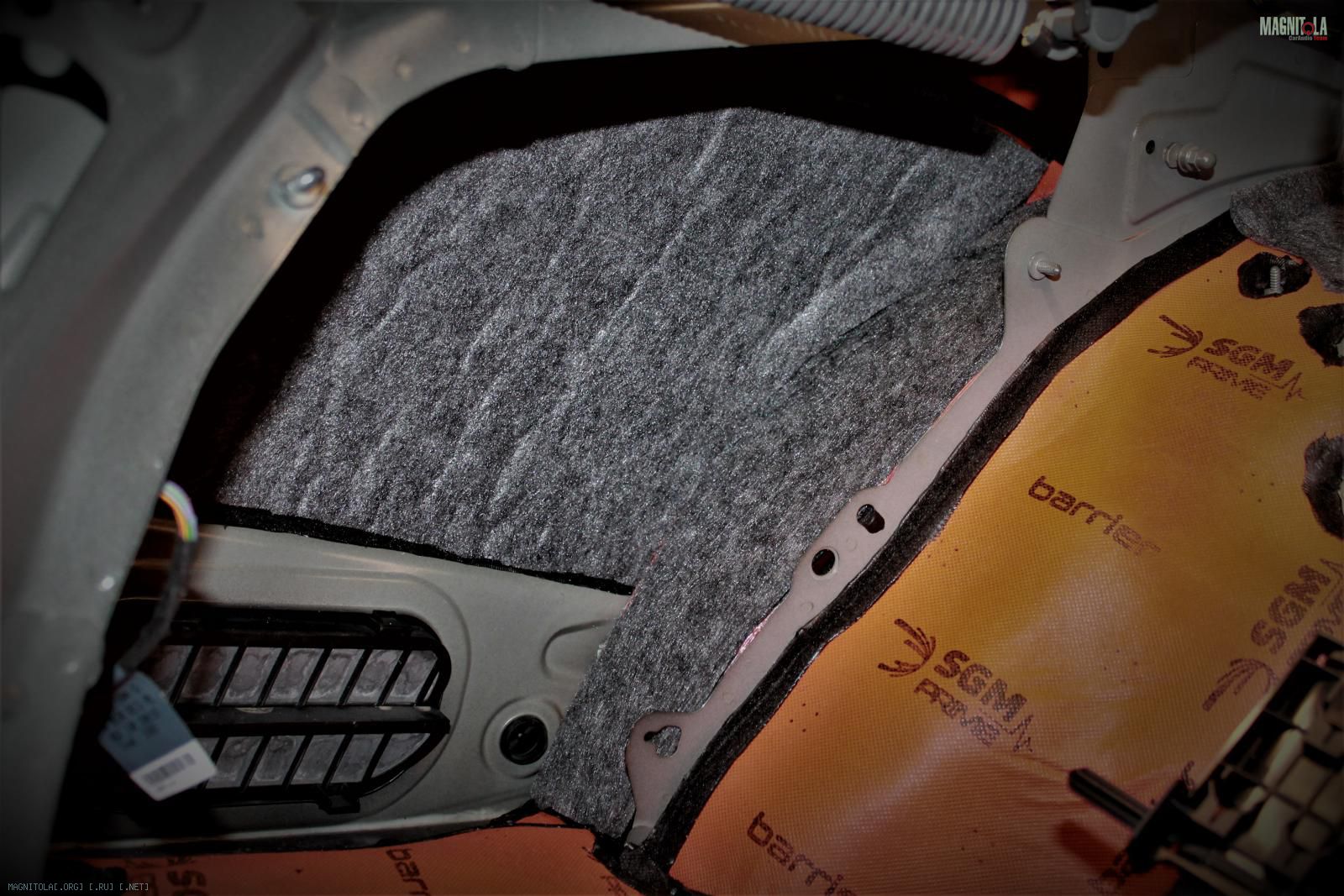

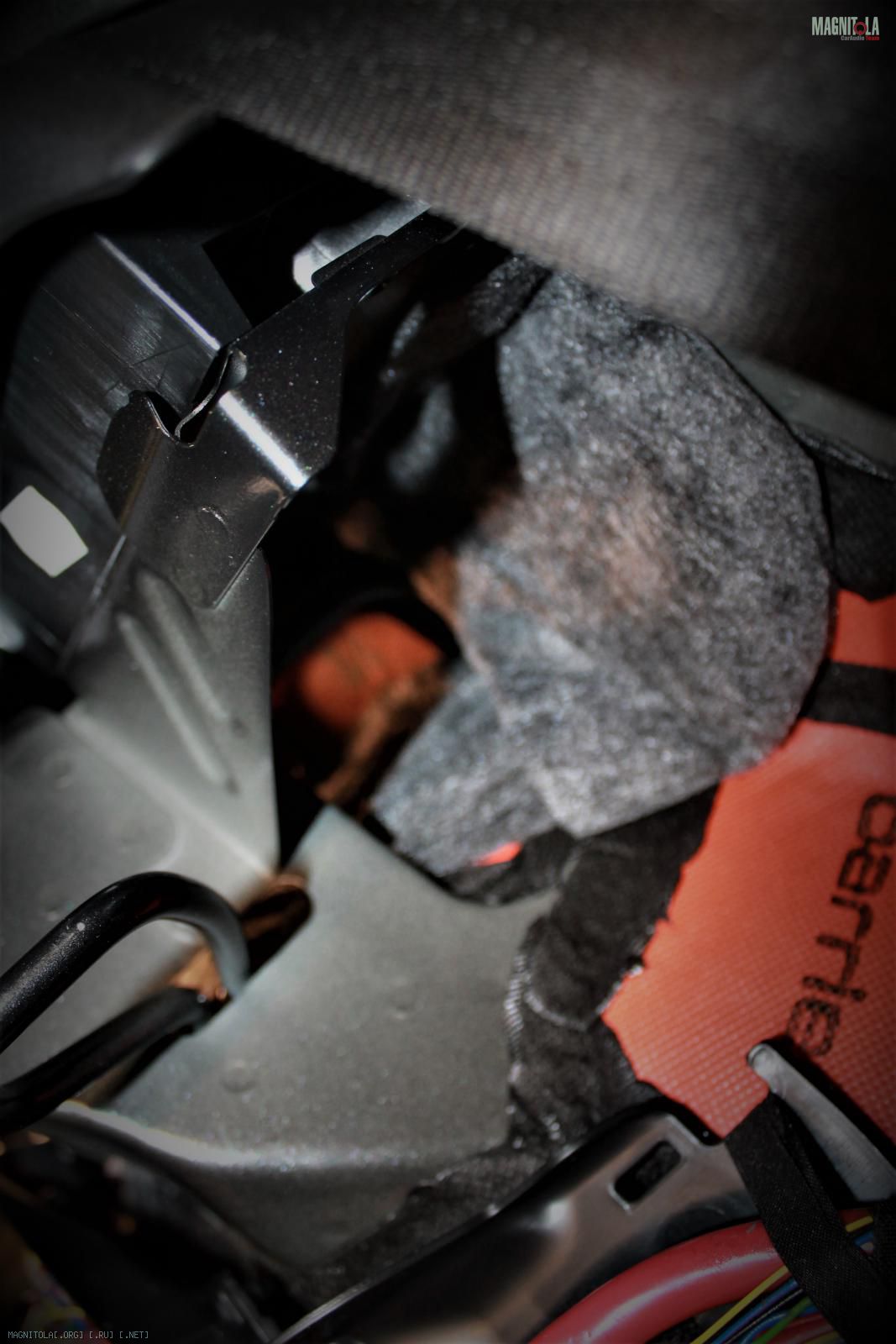

Затем укладываем слой шумопоглотителя - синтетический войлок
Вложение 1296835Вложение 1296837Вложение 1296839Вложение 1296841Вложение 1296843

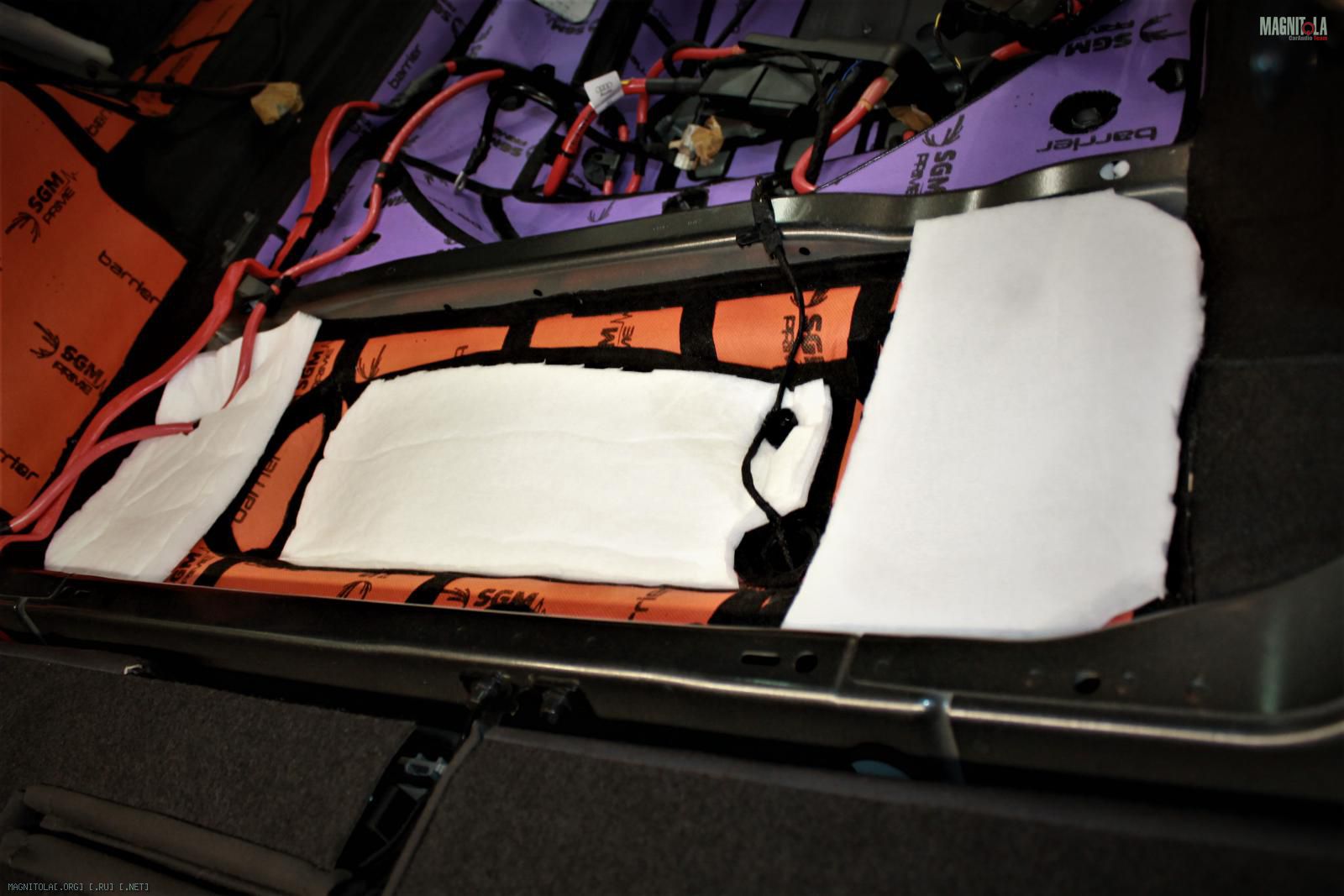

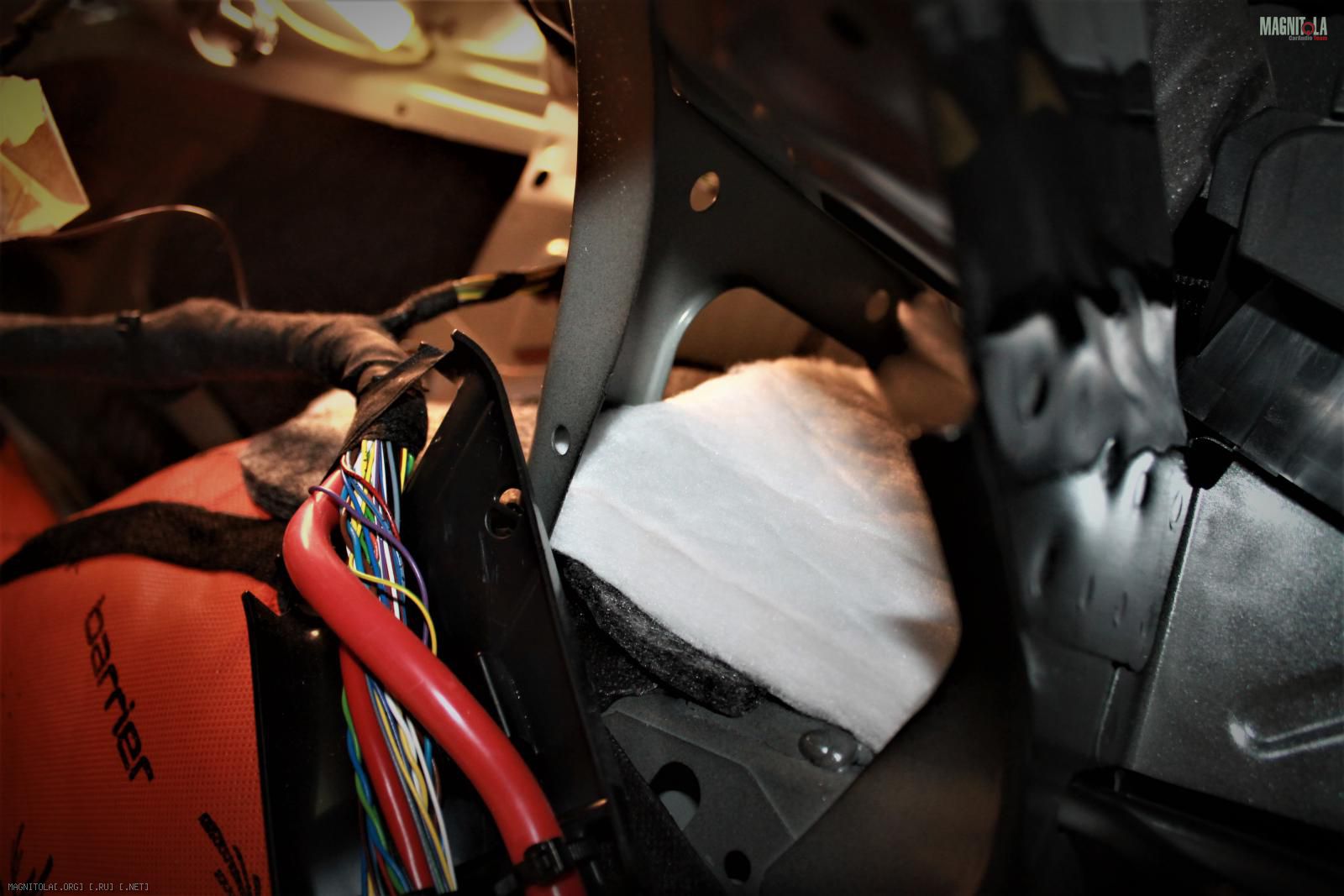

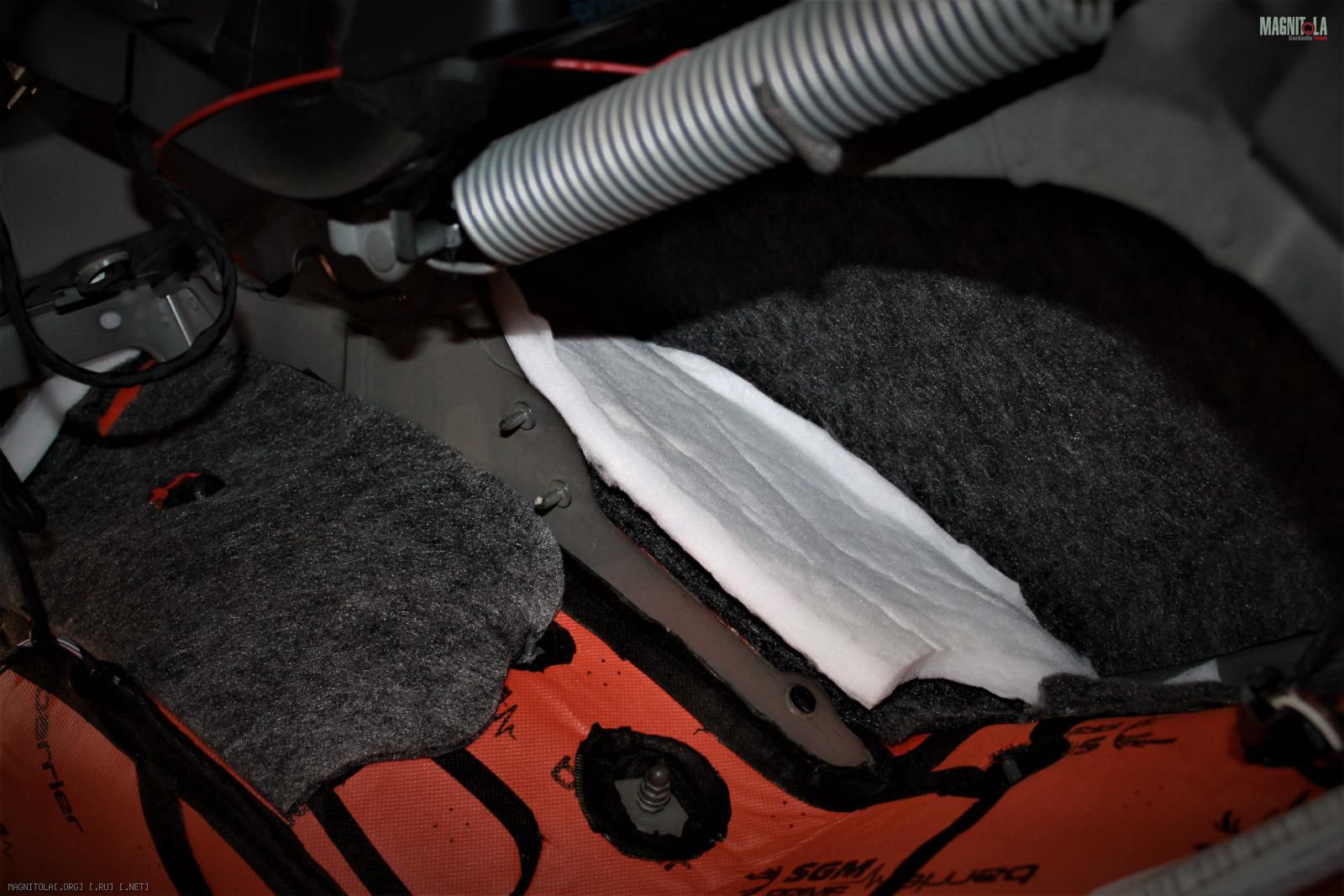

Далее слой самого эффективного шумопоглотителя SGM Pro 25мм на основе микроволокна.
Во все полости, щели, ребра жесткости, свободные места заполняем шумопоглотителем.
Вложение 1296845Вложение 1296847Вложение 1296849Вложение 1296851Вложение 1296853Вложение 1296855Вложение 1296857Вложение 1296859Вложение 1296861Вложение 1296863

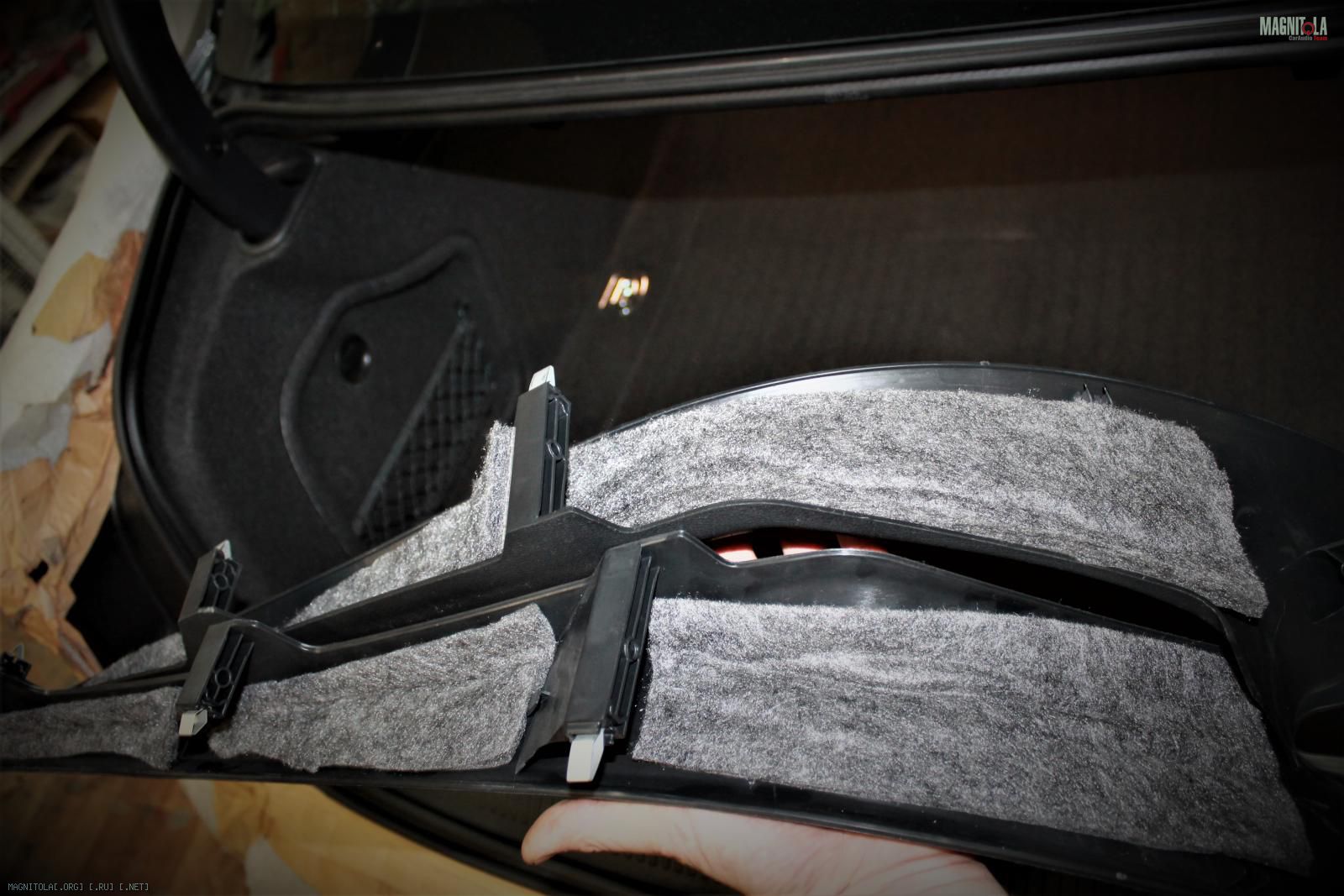

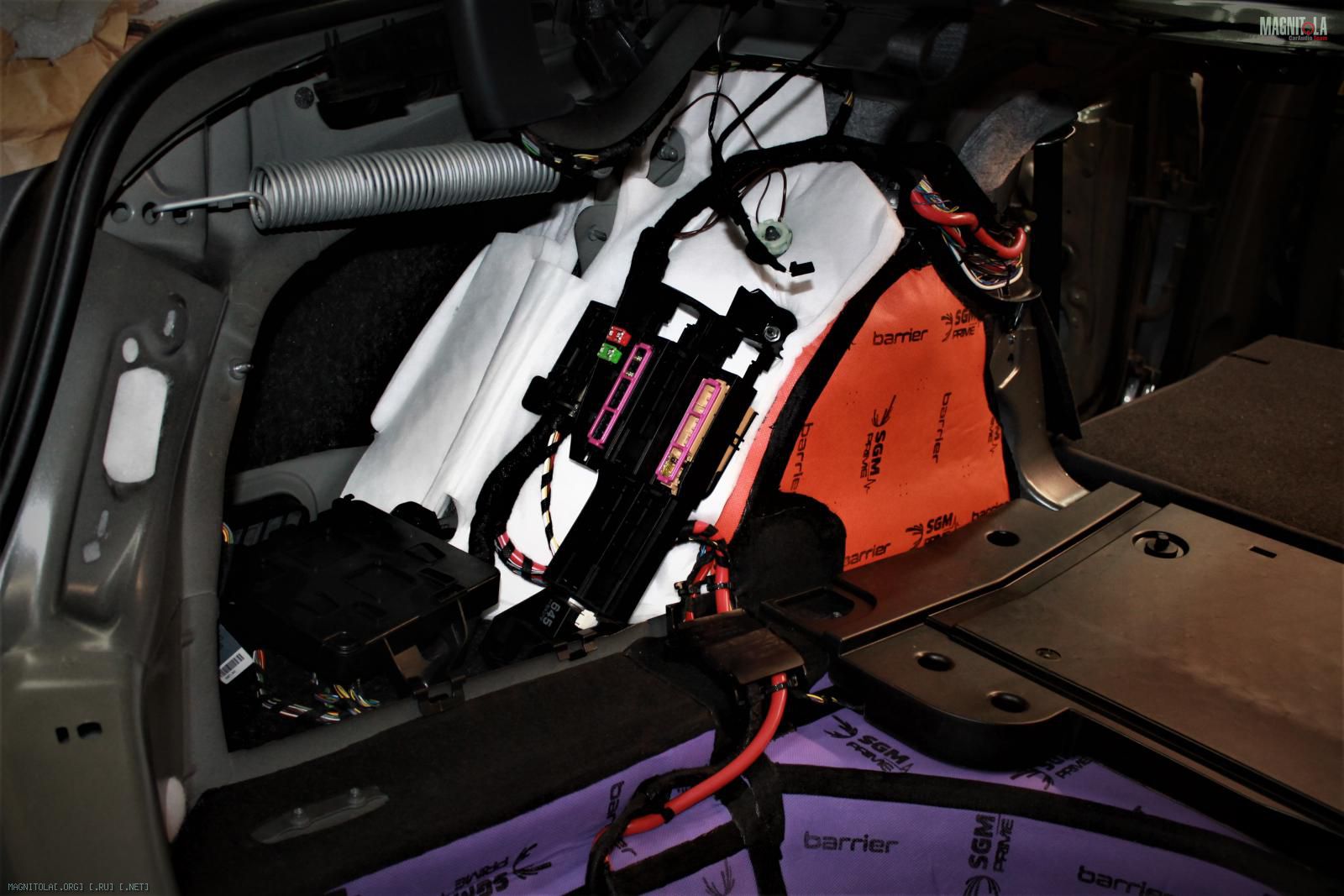

Пластиковую накладку пола- вибрим, наносим войлок.

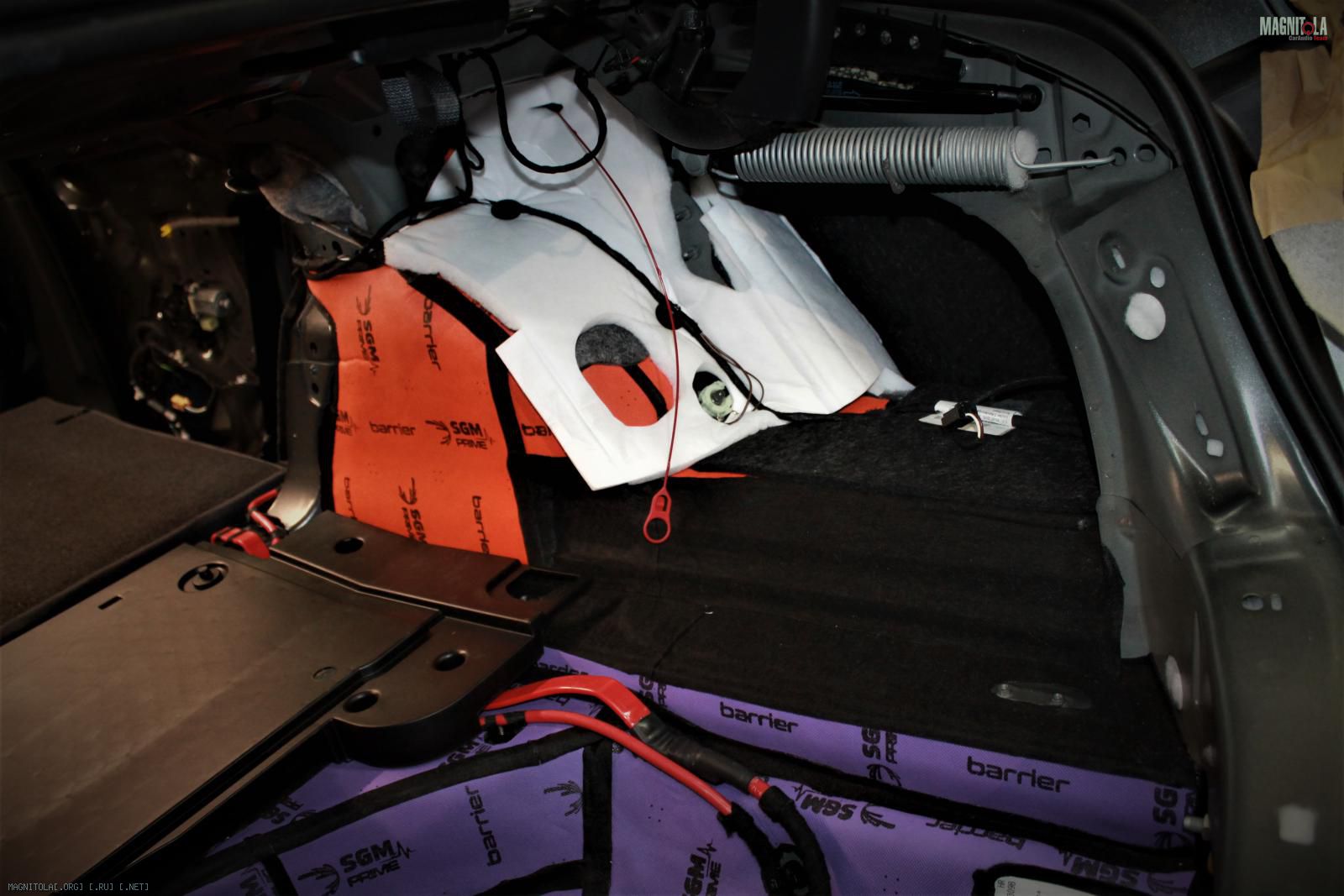

Укладываем штатные маты шумоизоляции.

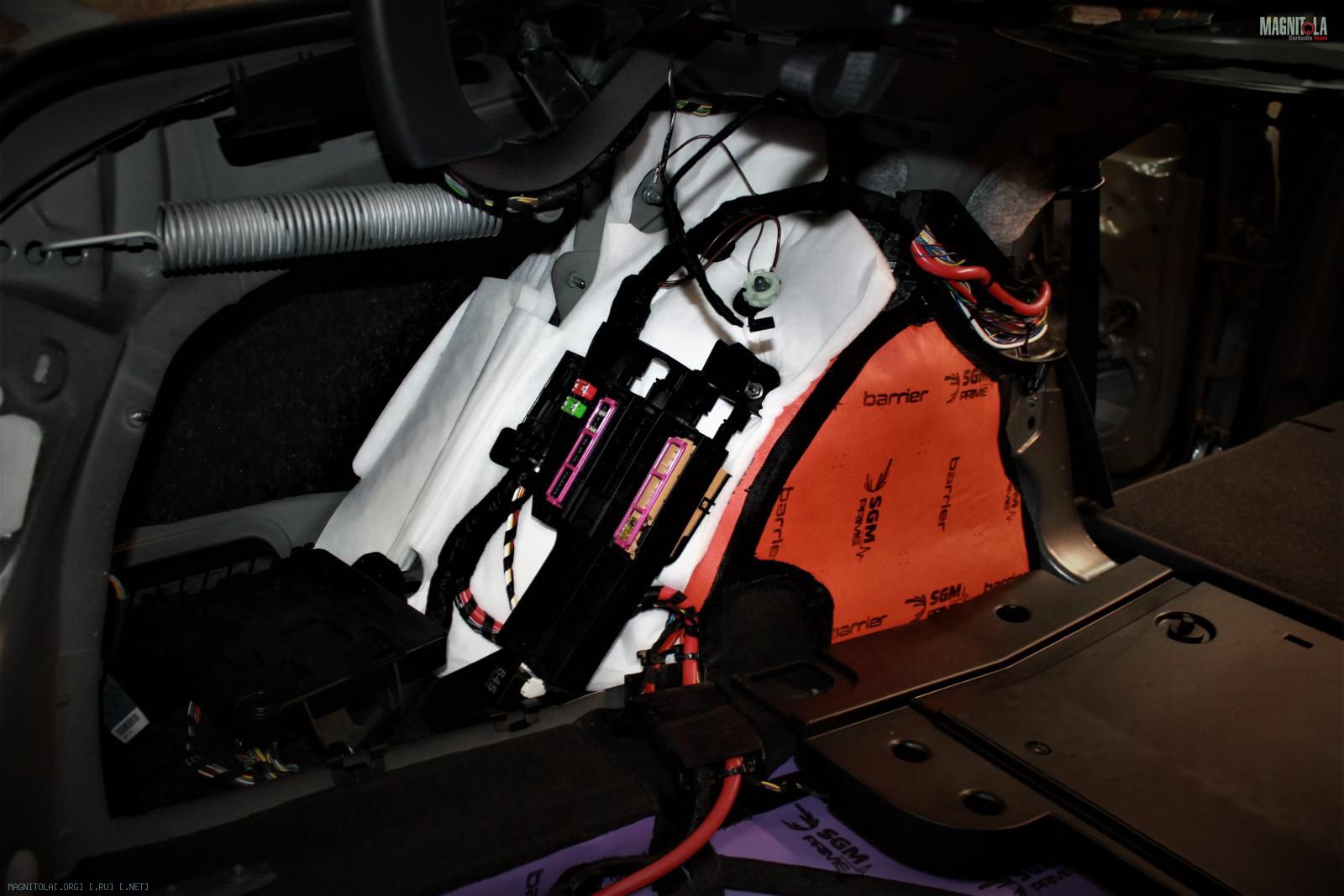

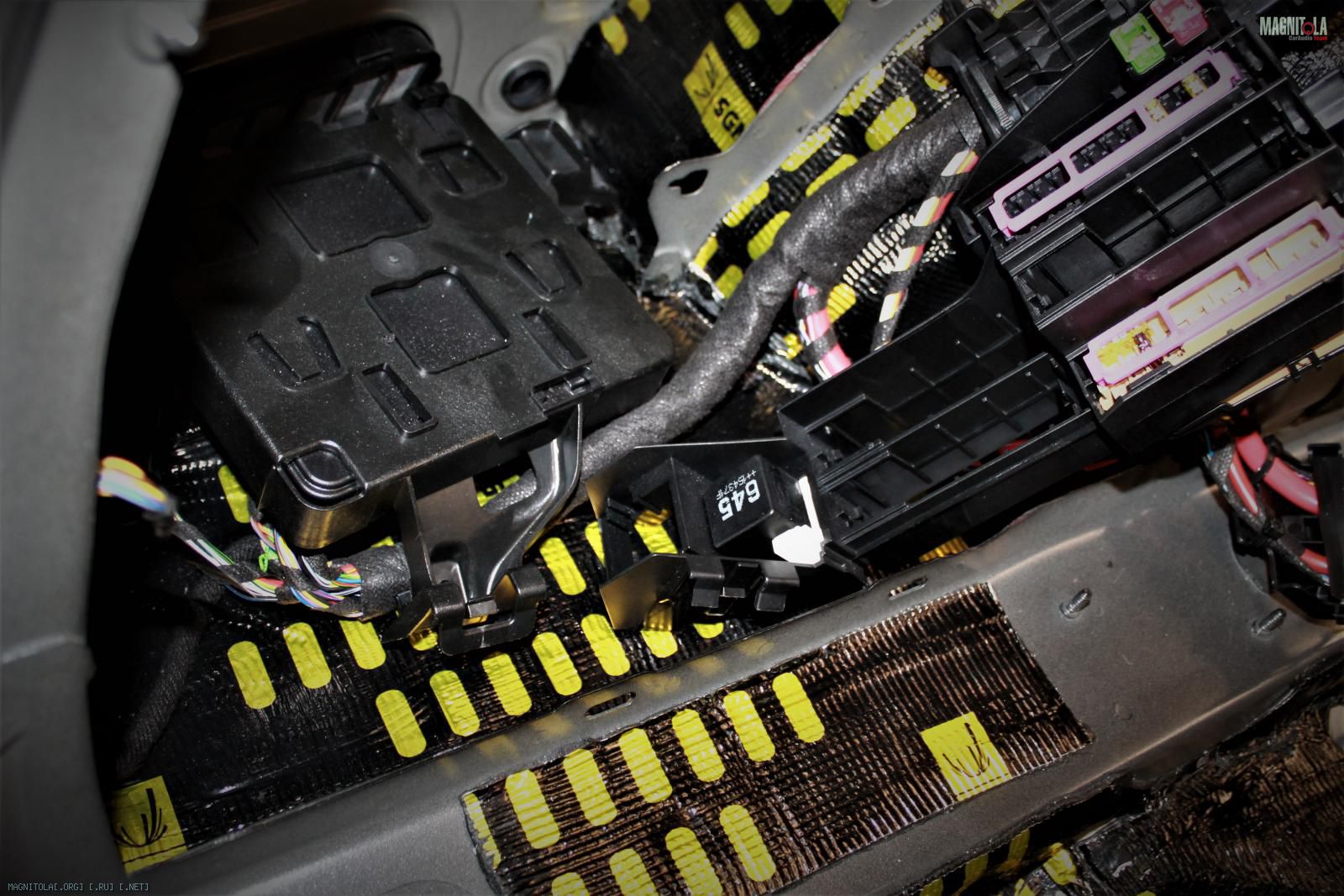

Крепим проводку и блоки электроники.

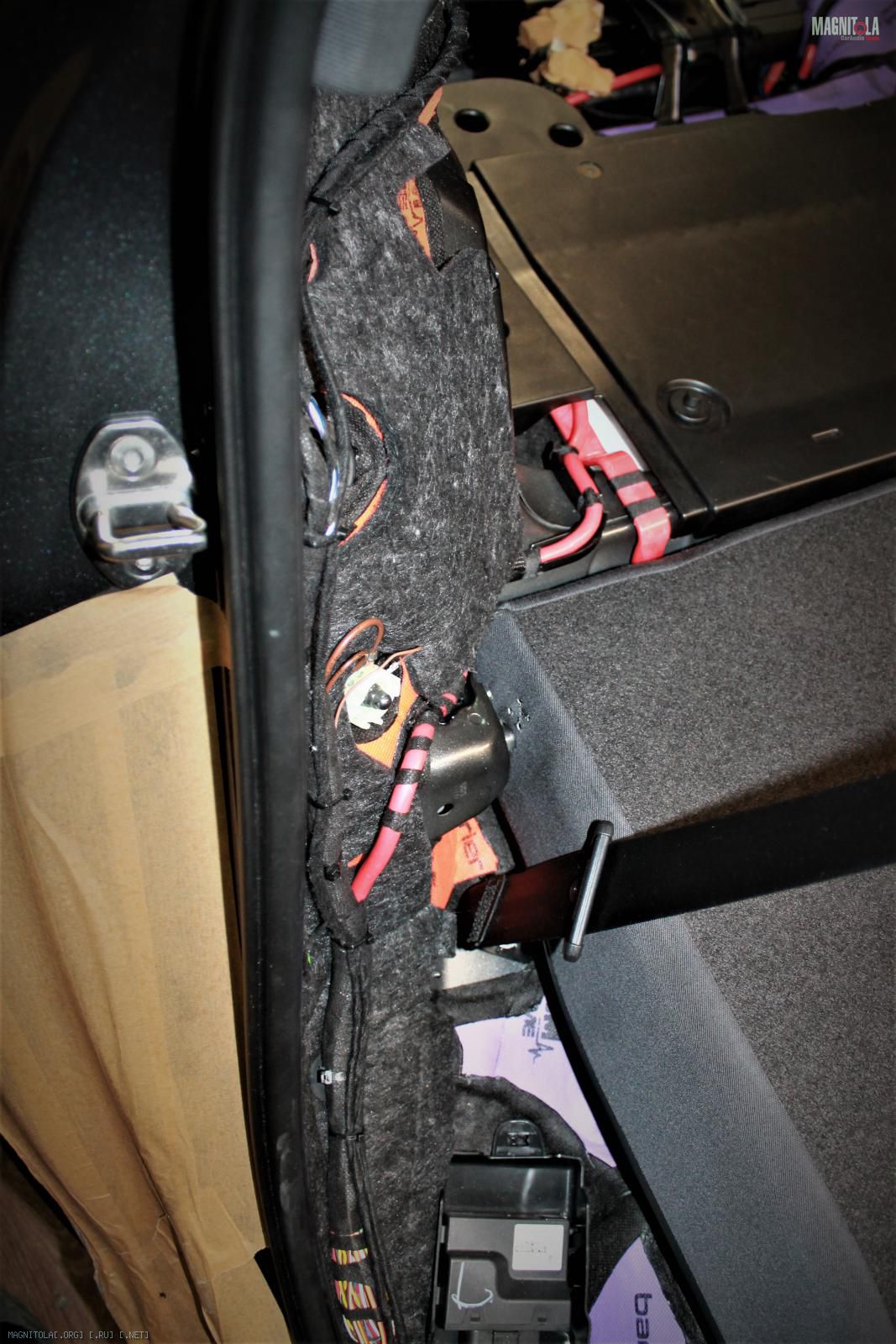

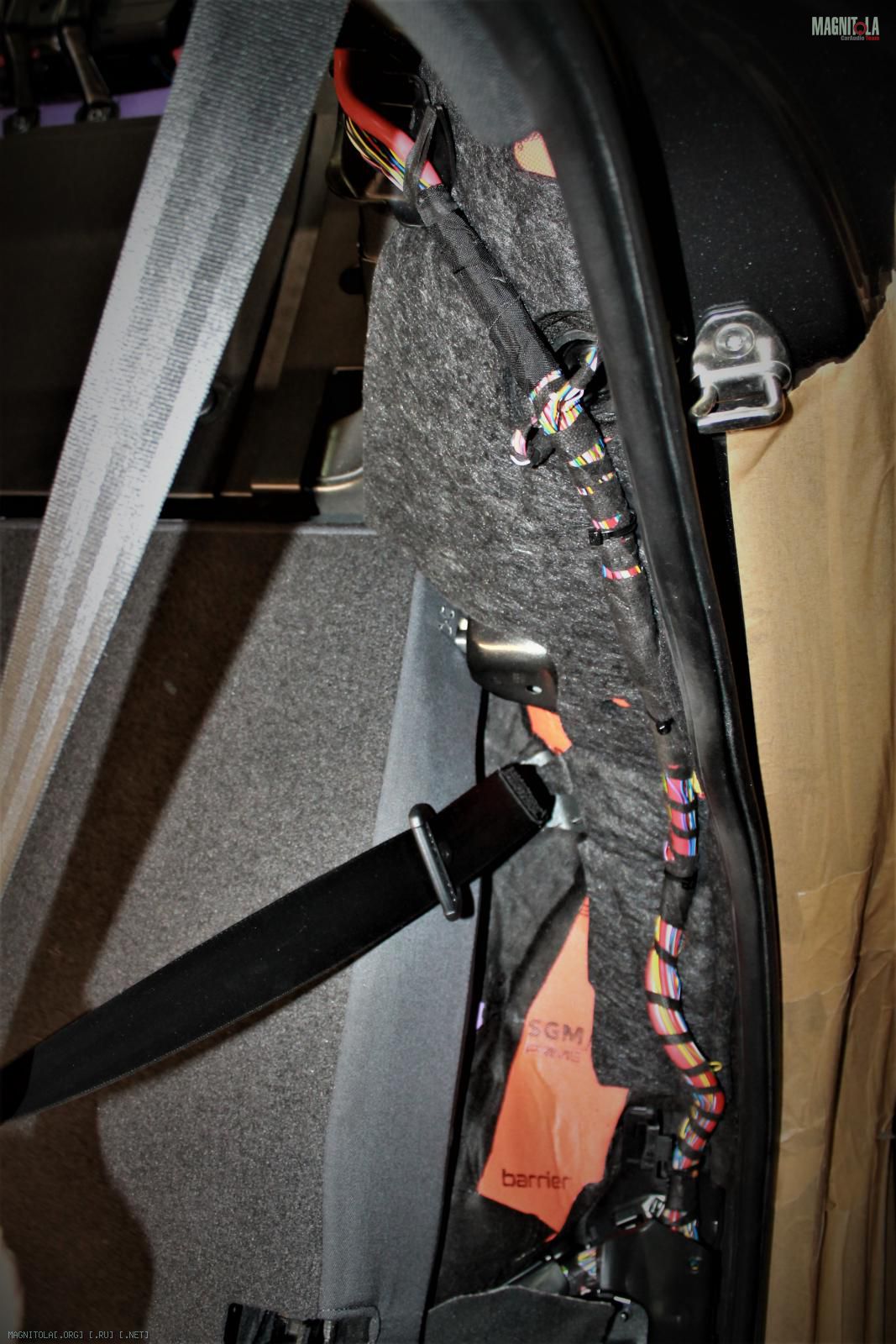

На пороги наносим войлок.

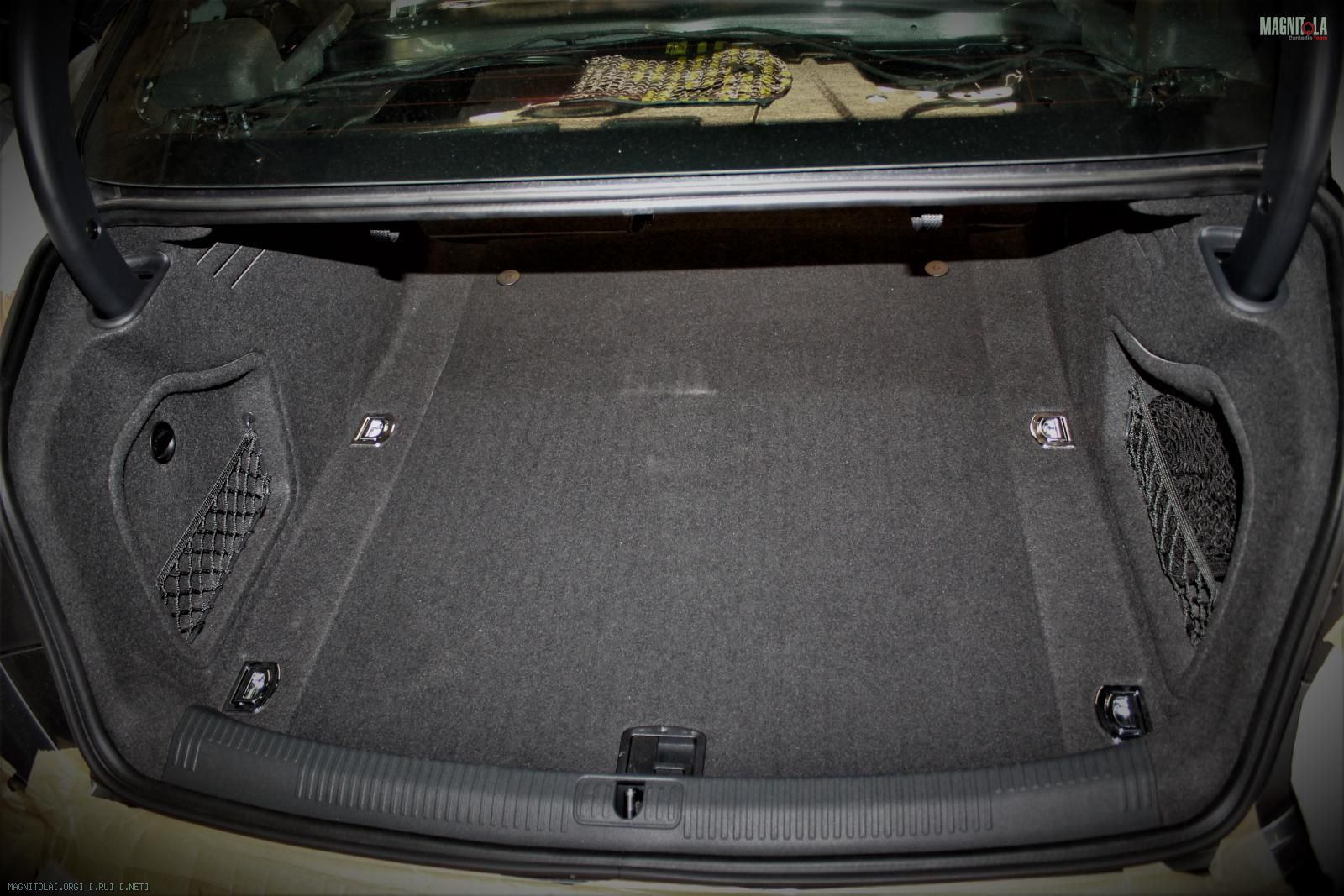

Собираем багажник.
Вложение 1296865Вложение 1296867Вложение 1296869Вложение 1296871Вложение 1296873Вложение 1296875Вложение 1296877Вложение 1296879Вложение 1296881Вложение 1296883Вложение 1296885

В арки со стороны салона укладываем два слоя микроволокна SGM Pro 25мм.

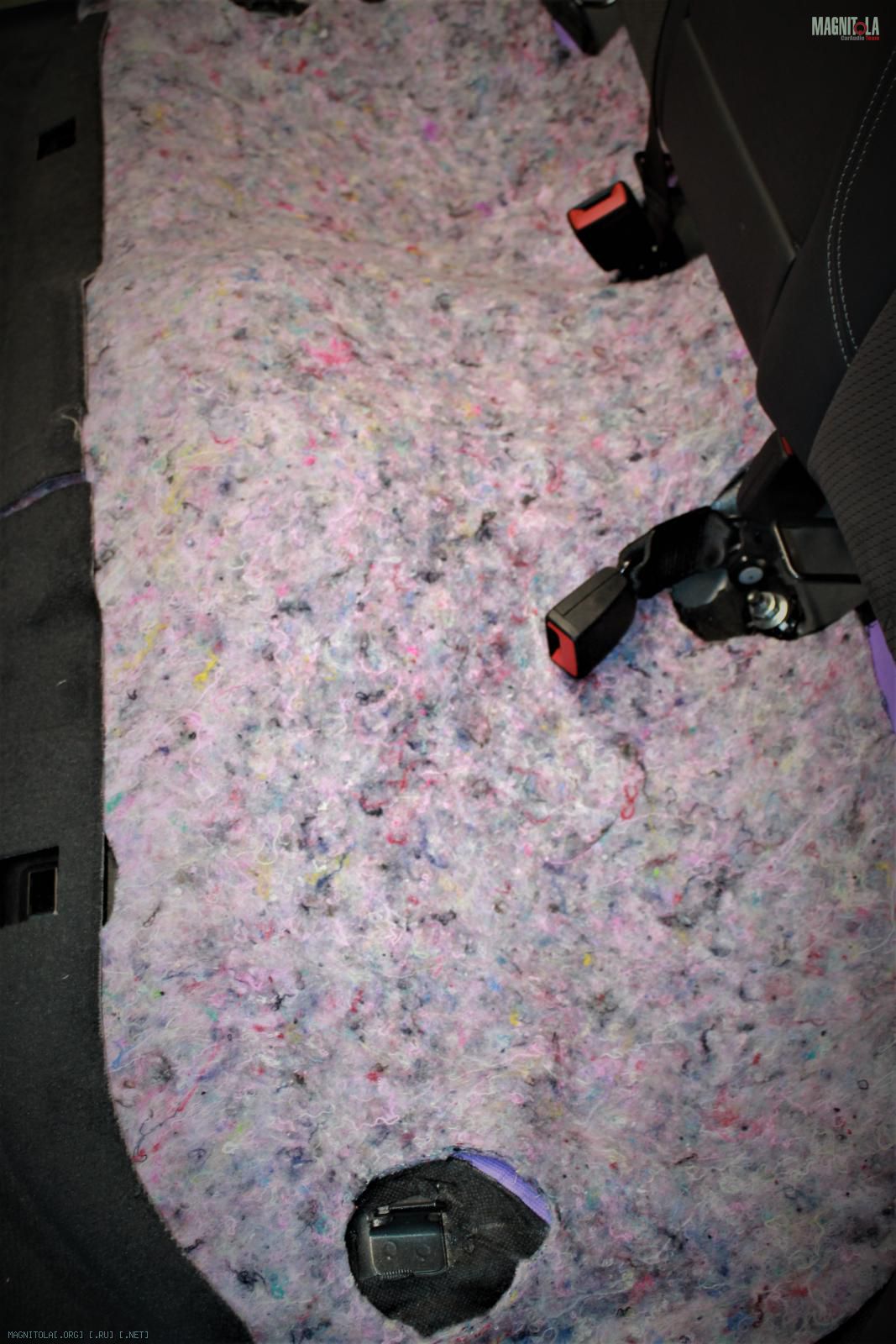

3а задним диваном укладываем слой шумопоглотителя.
Вложение 1296887Вложение 1296889Вложение 1296891Вложение 1296893

Audi A4 (B9)

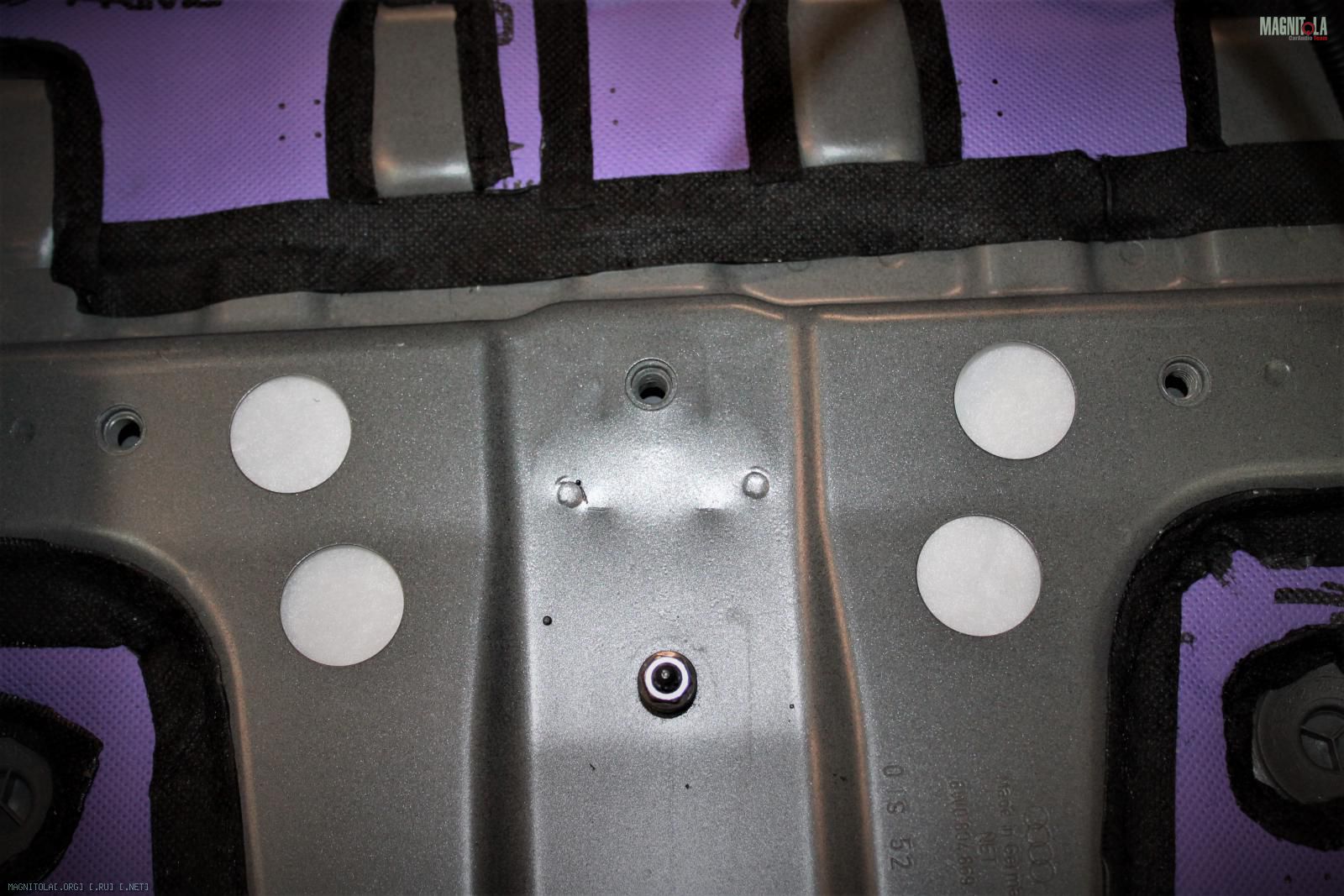

Задняя полка.
Тех отверстия закрываем жестко виброй 4мм.
Затем цельными листами укладываем вибру 4мм, греем, прикатываем.
Наносим два слоя войлока.
Задние стойки вибрим, наносим войлок.

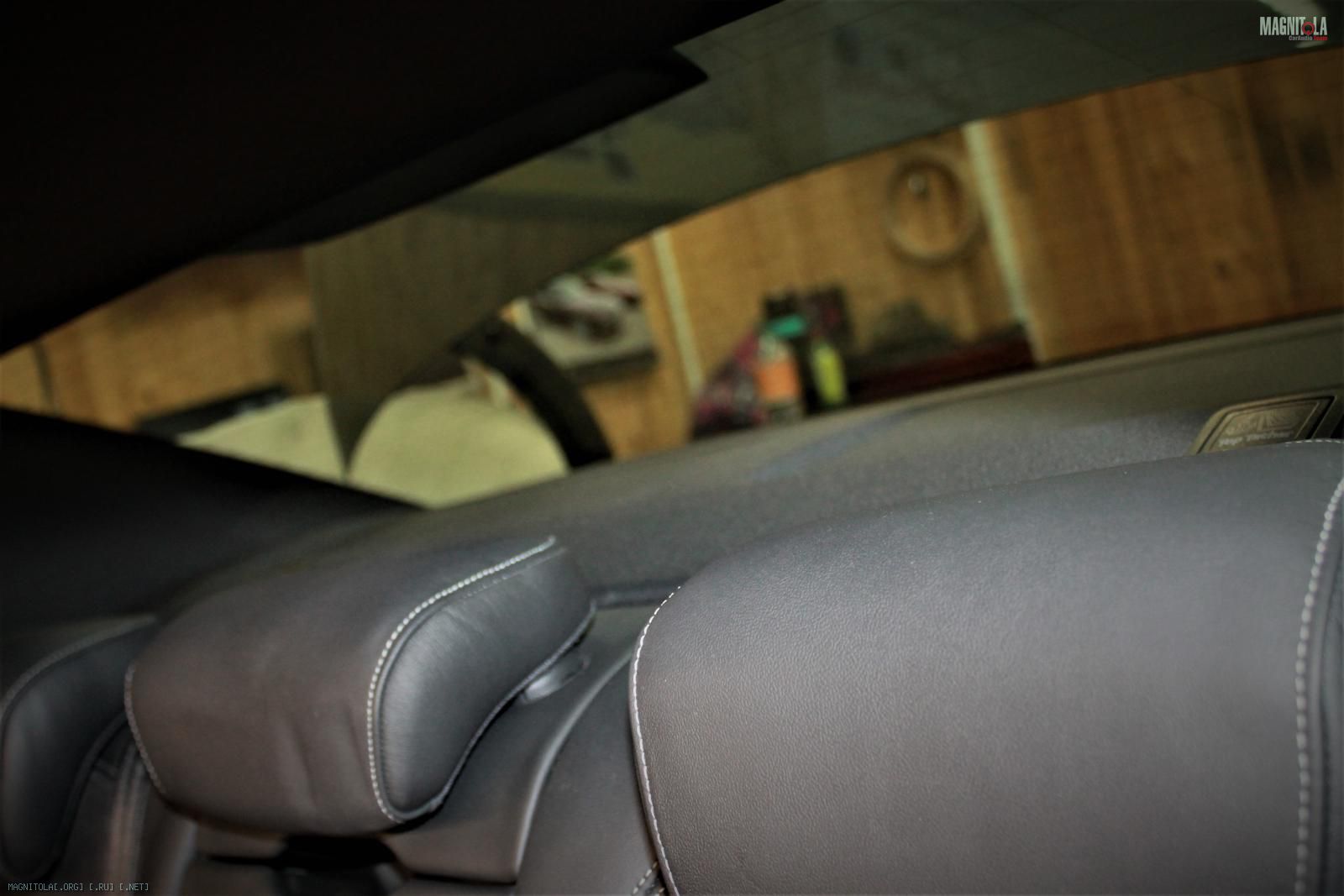

Собираем.
Вложение 1296937Вложение 1296939Вложение 1296941Вложение 1296943Вложение 1296945

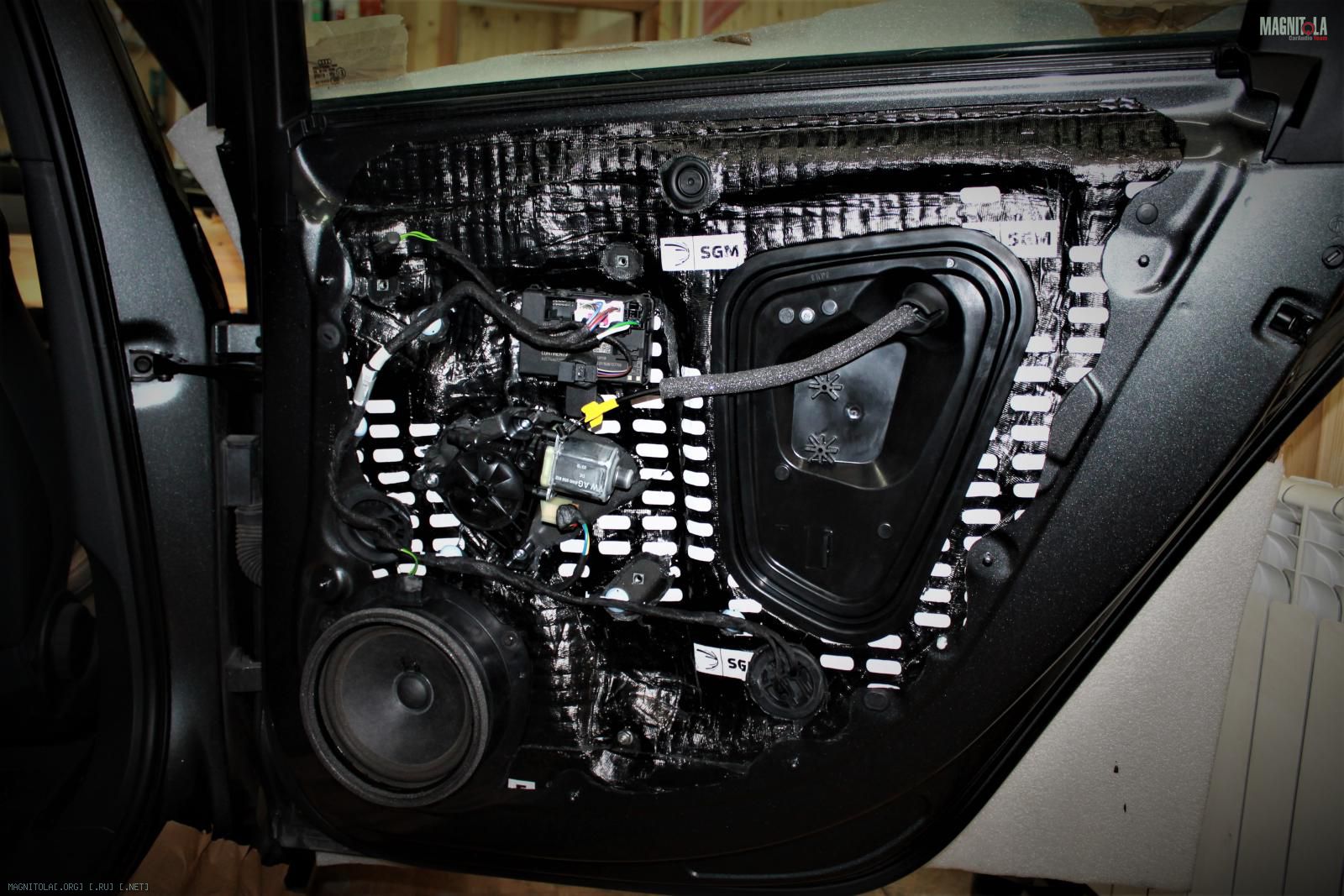

Очищаем, обезжириваем двери.

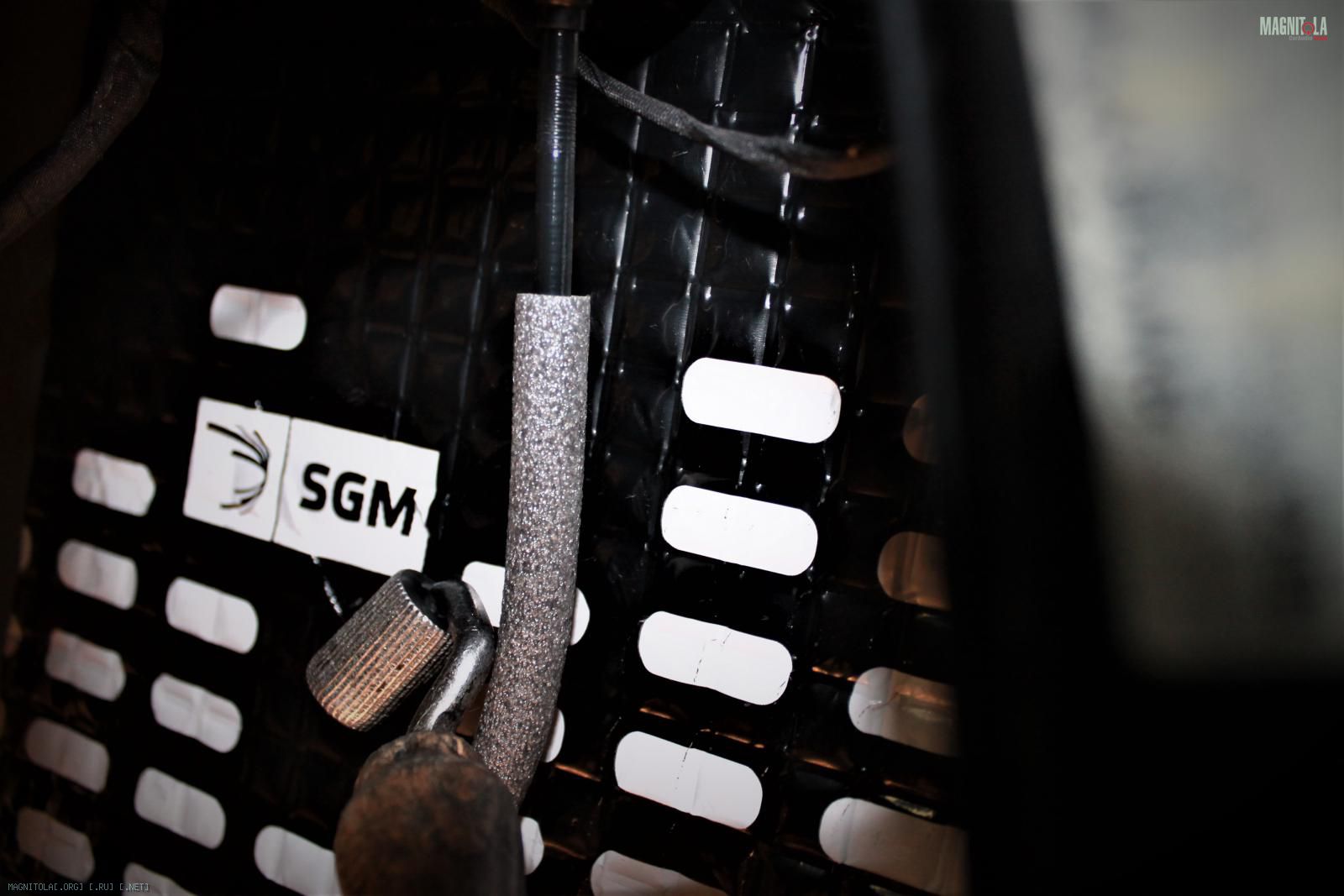

Наносим вибру 4мм, греем, прикатываем.
Пластиковые заглушки вибрим с обратной стороны.
Вложение 1296947Вложение 1296949Вложение 1296951Вложение 1296953Вложение 1296955Вложение 1296957Вложение 1296959Вложение 1296961Вложение 1296963

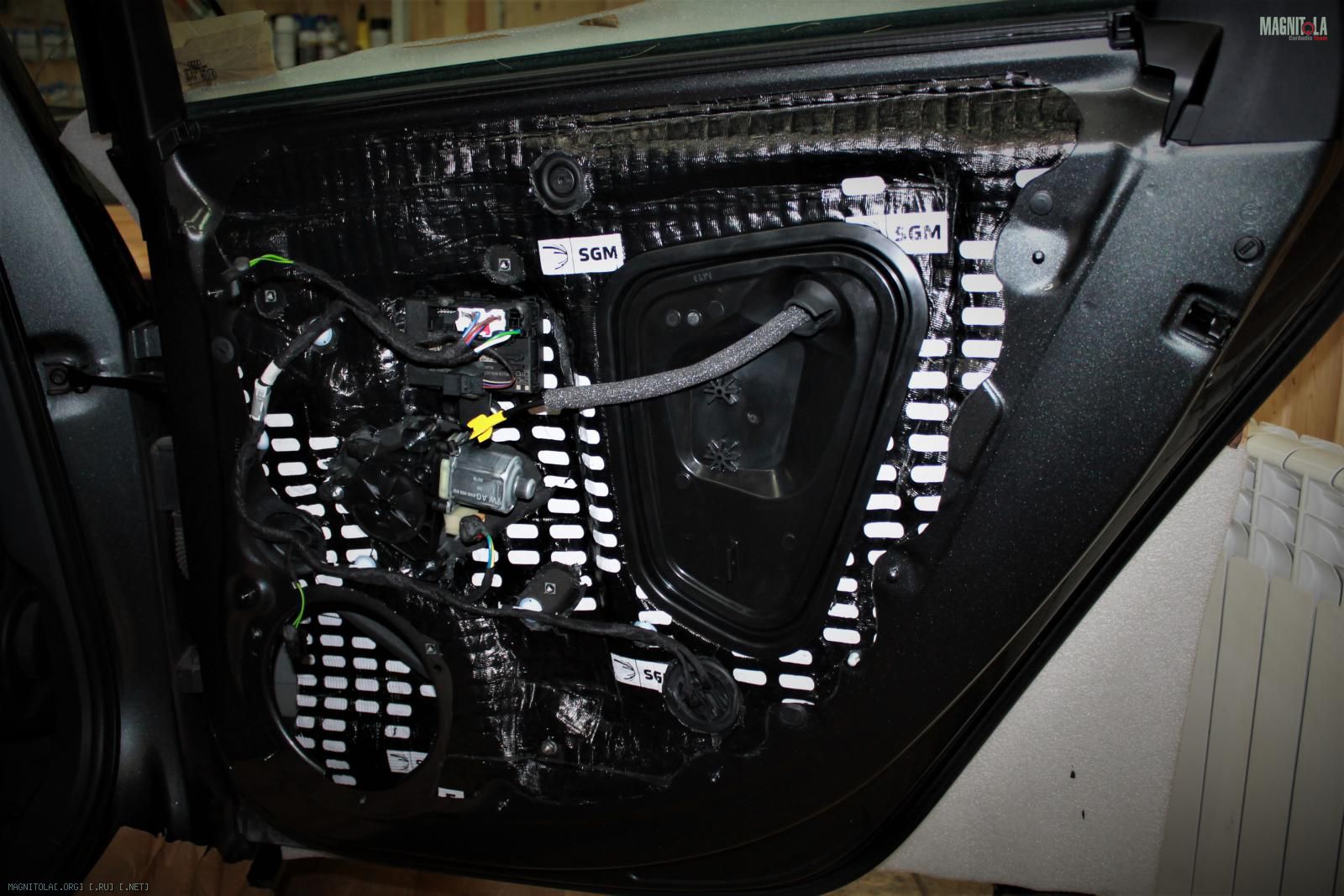

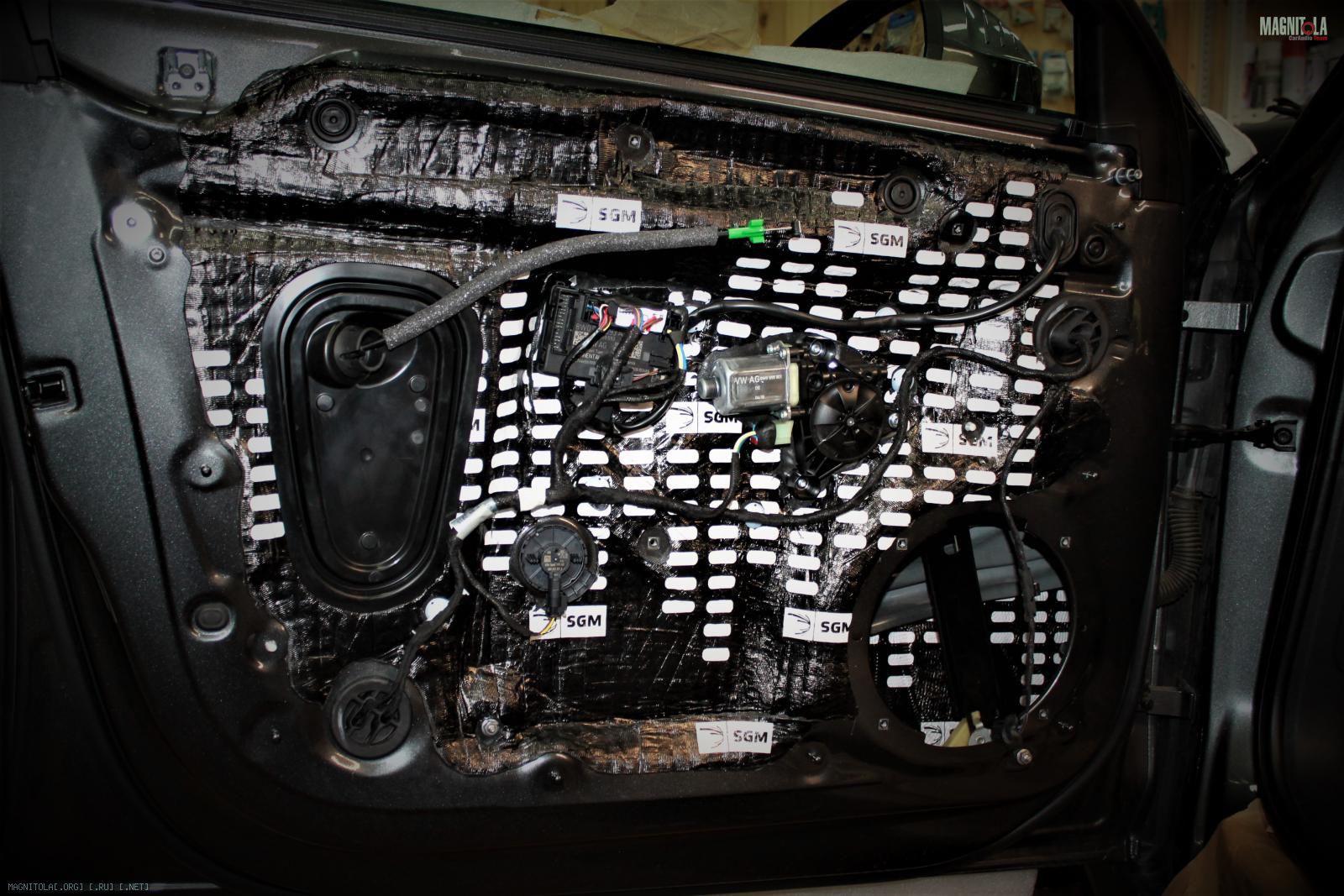

Двери итог...

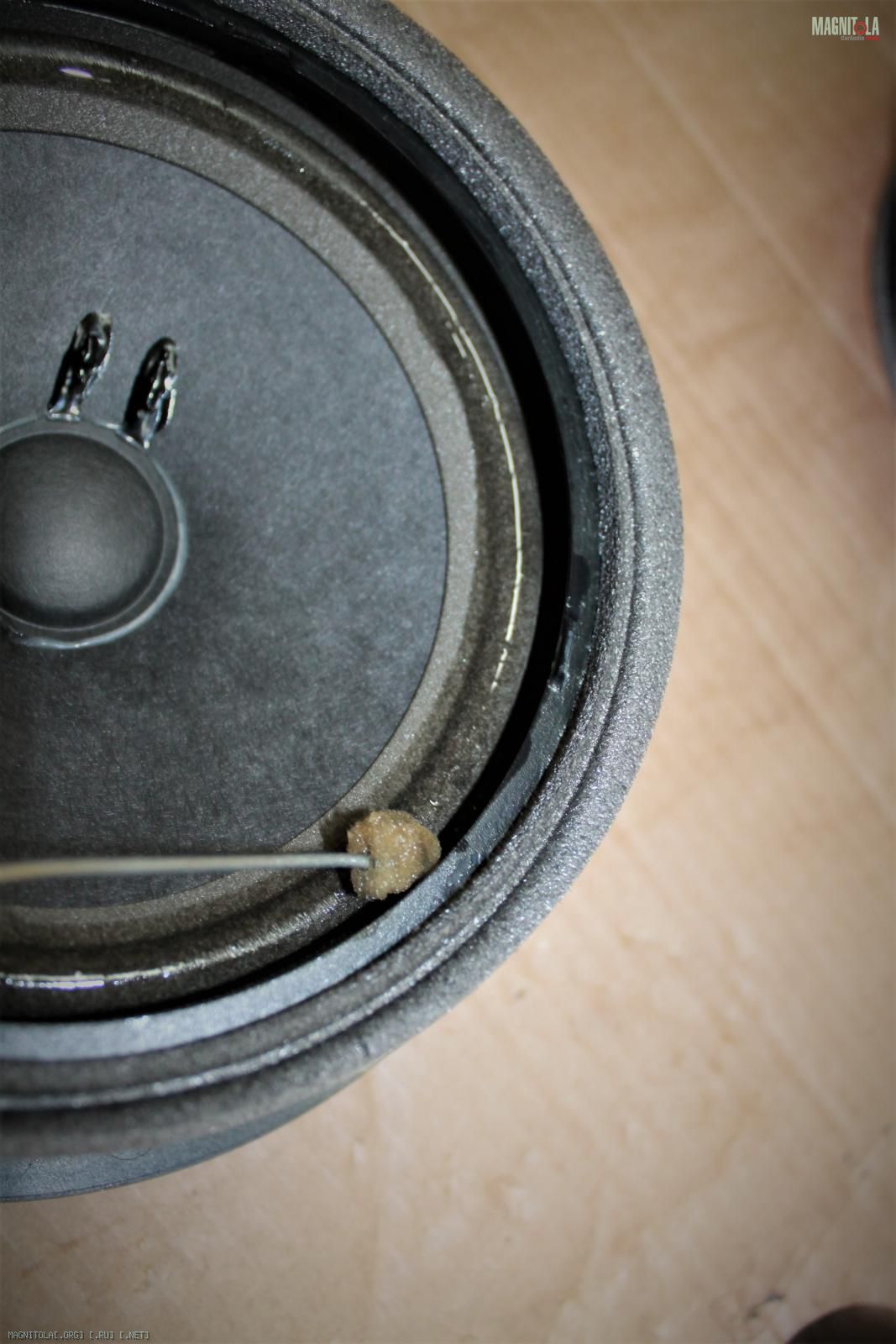

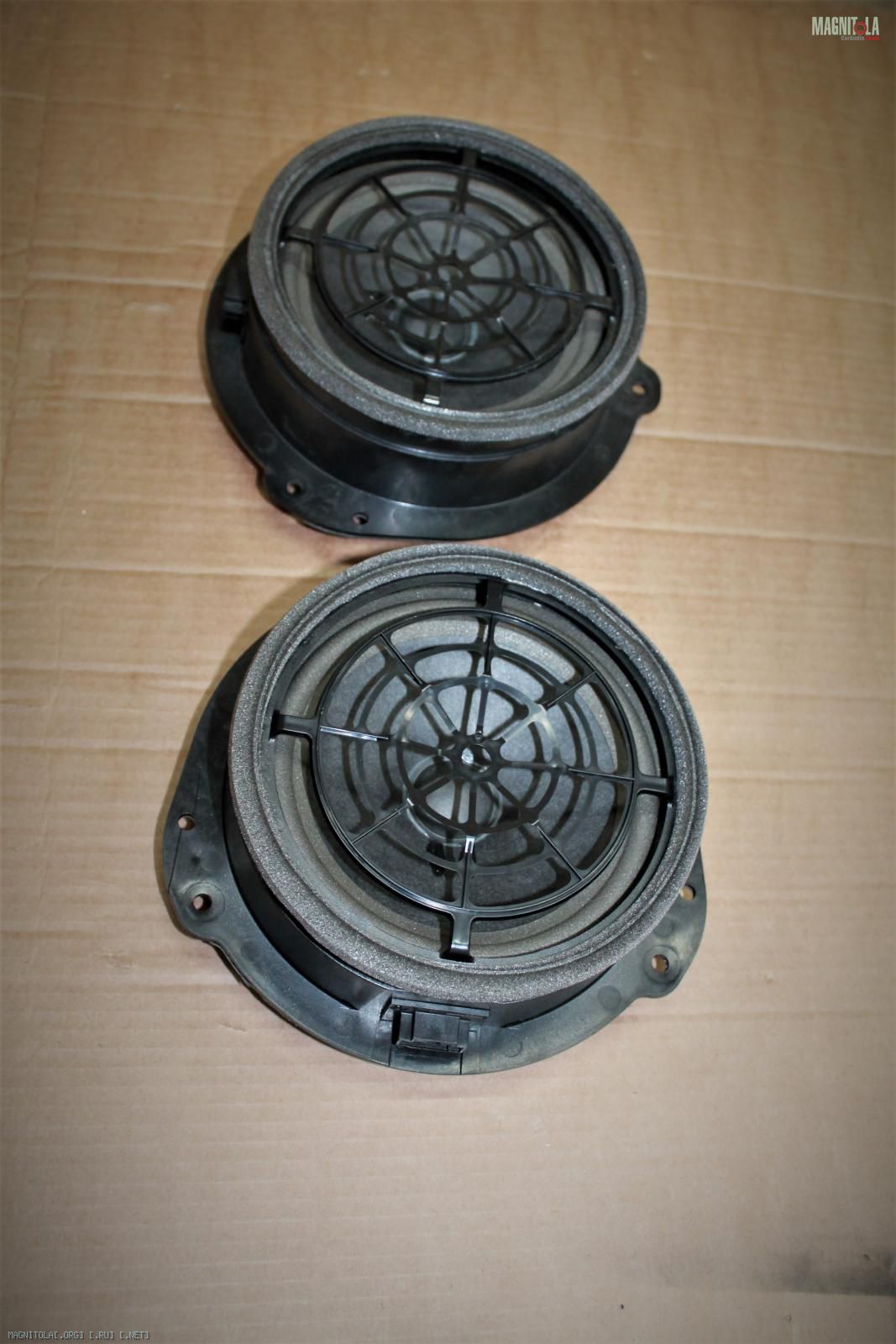

Задние мидбасы - снимаем паучковую сетку, вибрим пластиковые корзины, пропитываем подвесы спец жидкостью.
Вложение 1296965Вложение 1296967Вложение 1296969Вложение 1296971Вложение 1296973Вложение 1296975Вложение 1296977Вложение 1296979Вложение 1296981

Audi A4 (B9)

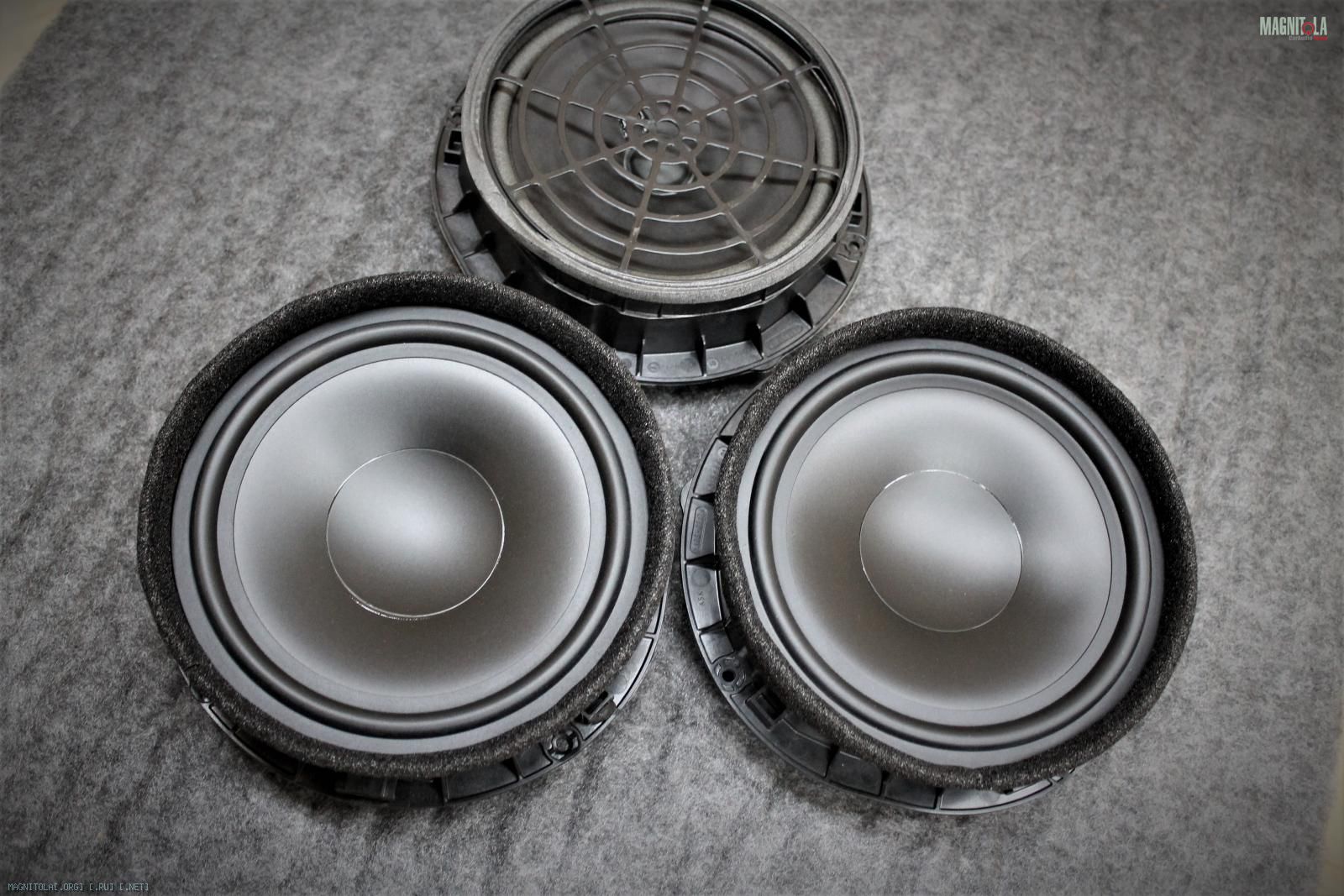

Фронтальные мидбасы 9" от KF Sound Technology.
Пропитываем подвесы спец жидкостью.

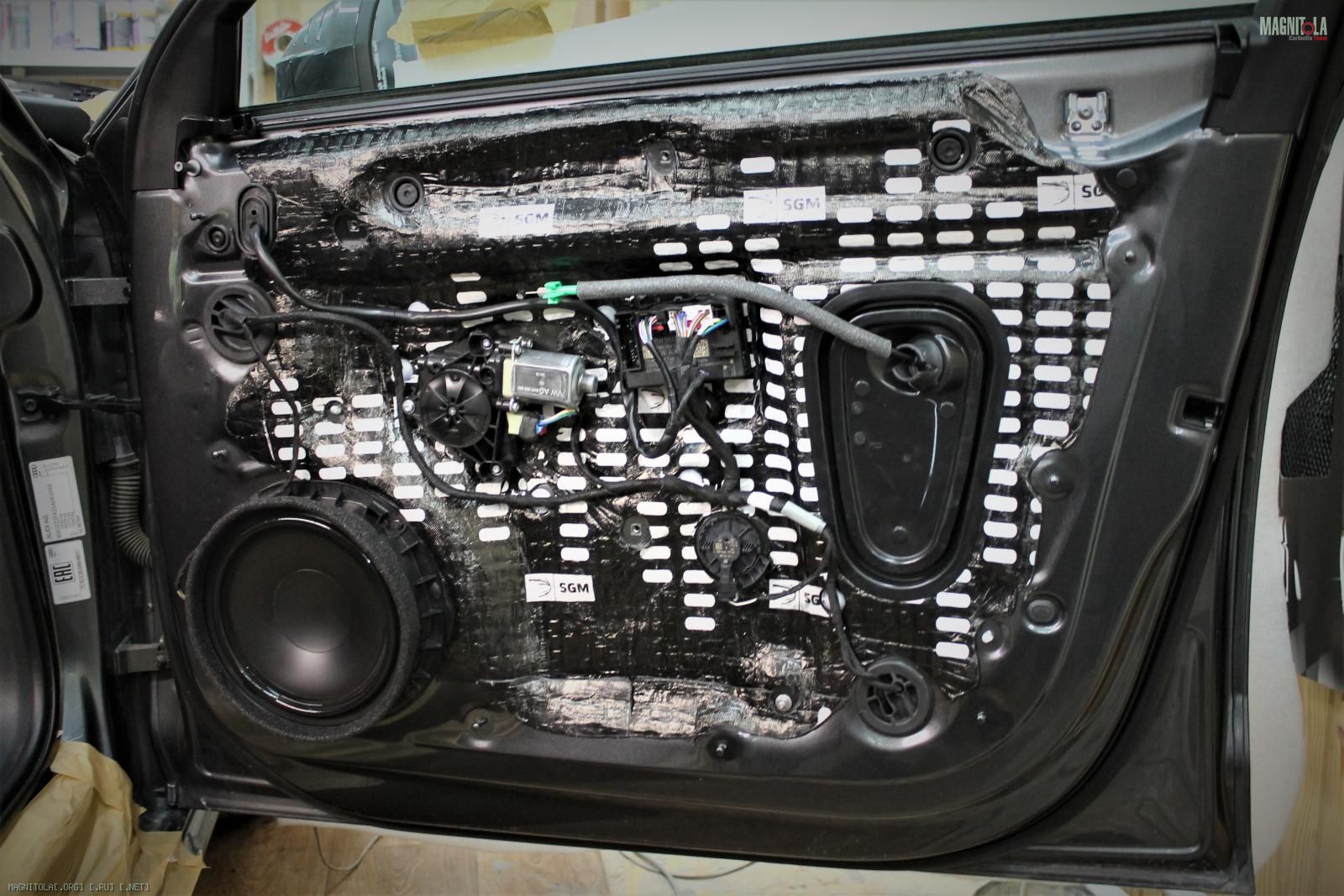

Передние двери итог.
Меняем штатные электролиты на пленочные конденсаторы.

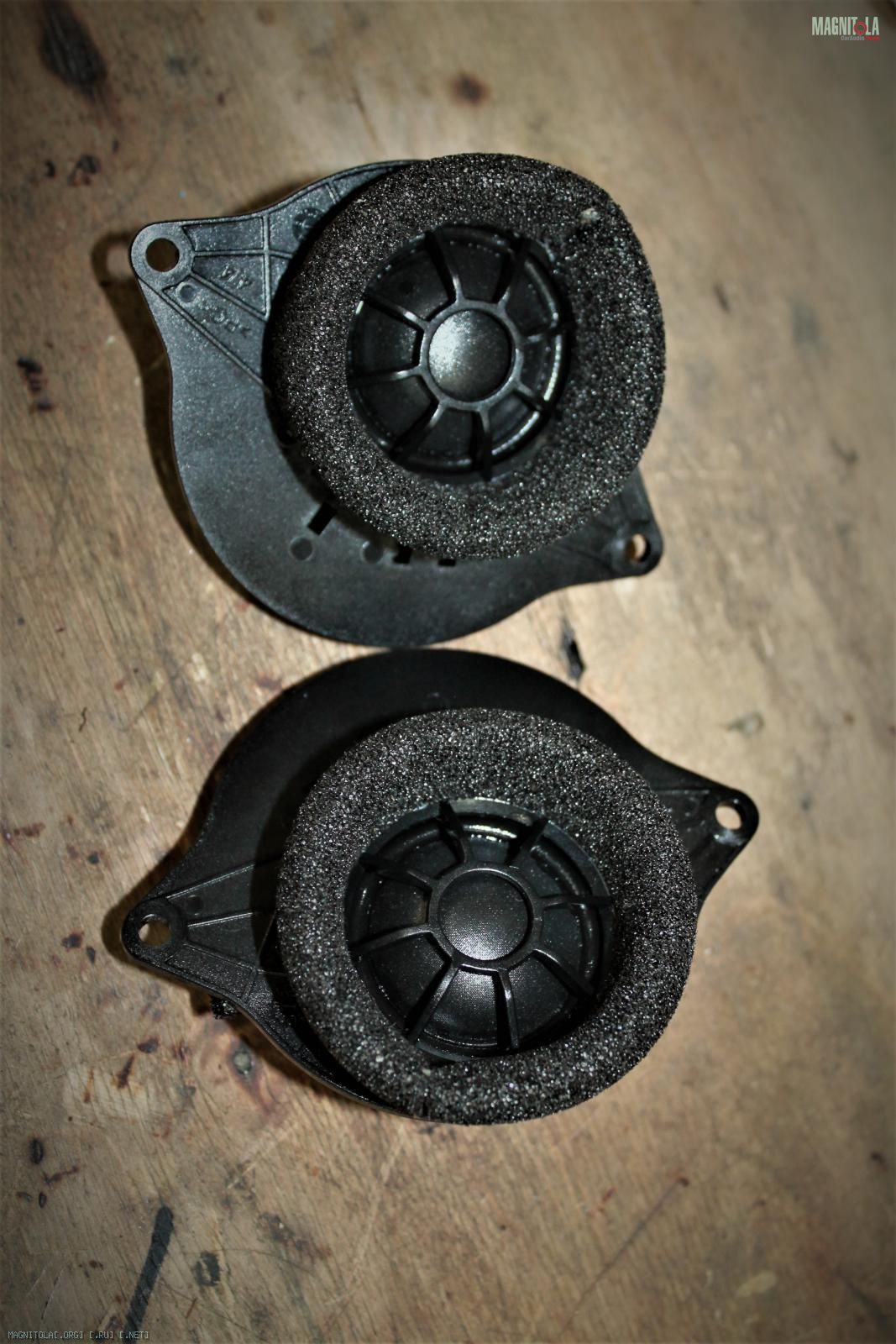

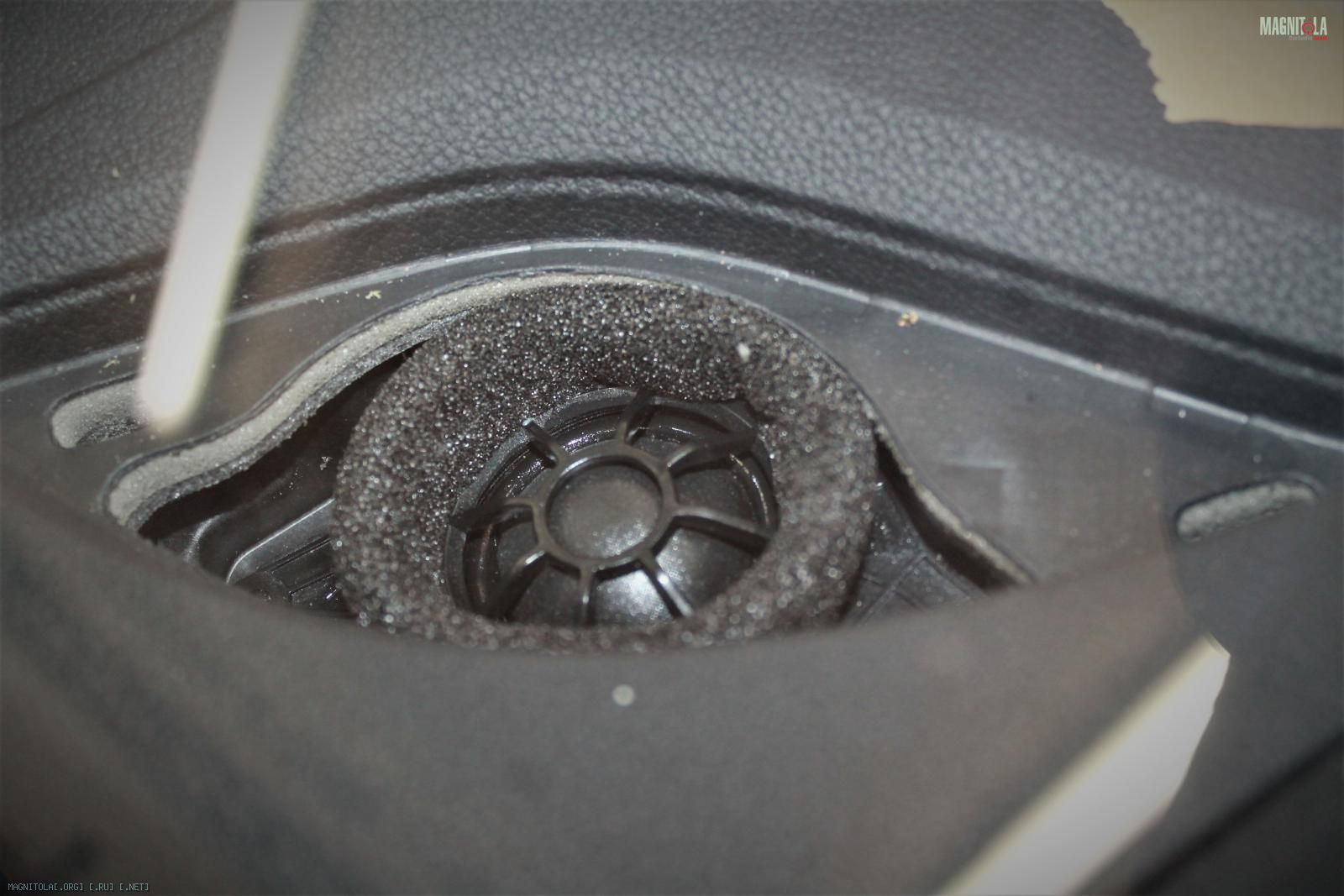

На глубоко посаженные ВЧ изготавливаем волноотвод из битопласта.


Вложение 1297023Вложение 1297025Вложение 1297027Вложение 1297029Вложение 1297031Вложение 1297033Вложение 1297035Вложение 1297037Вложение 1297039Вложение 1297041Вложение 1297043

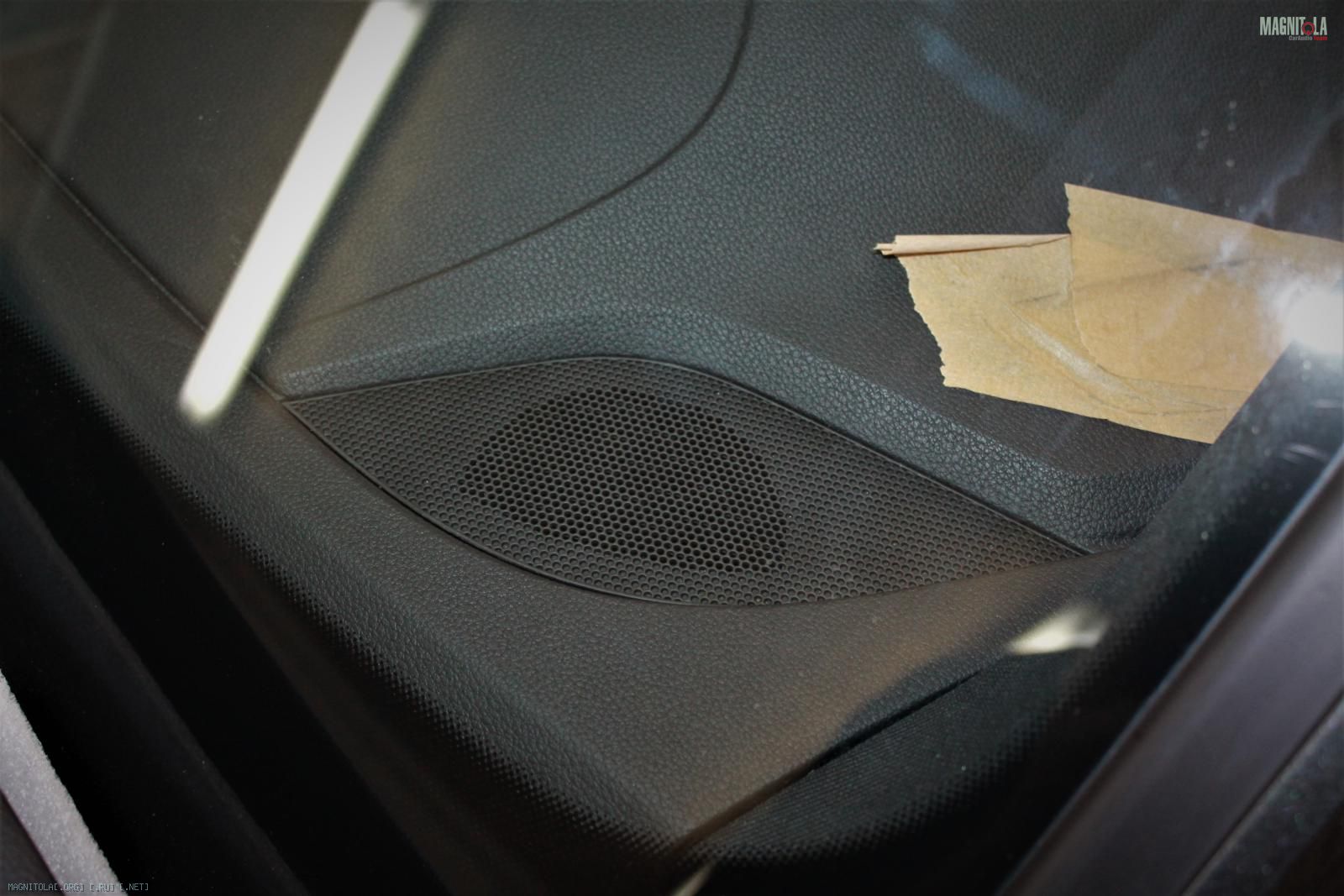

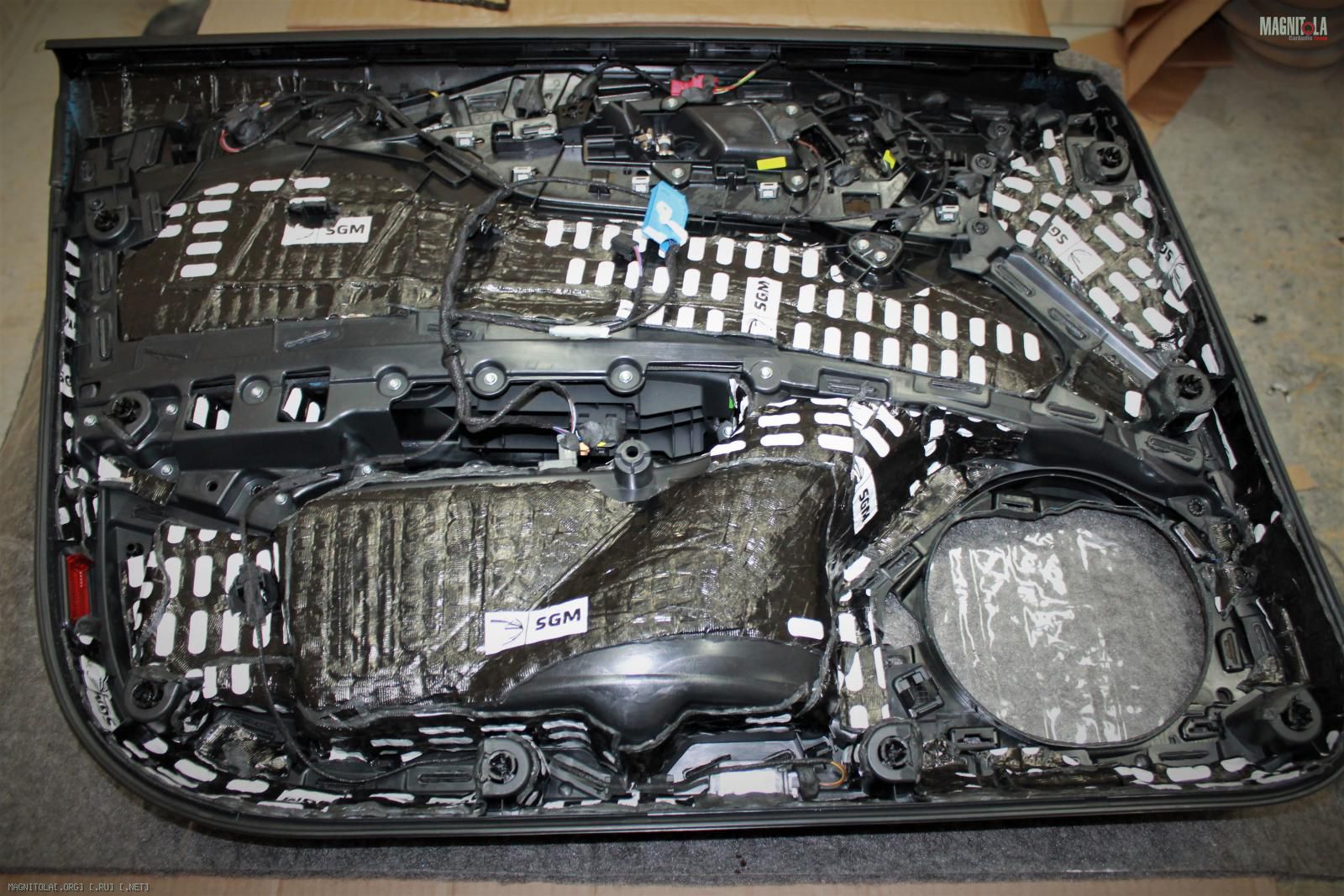

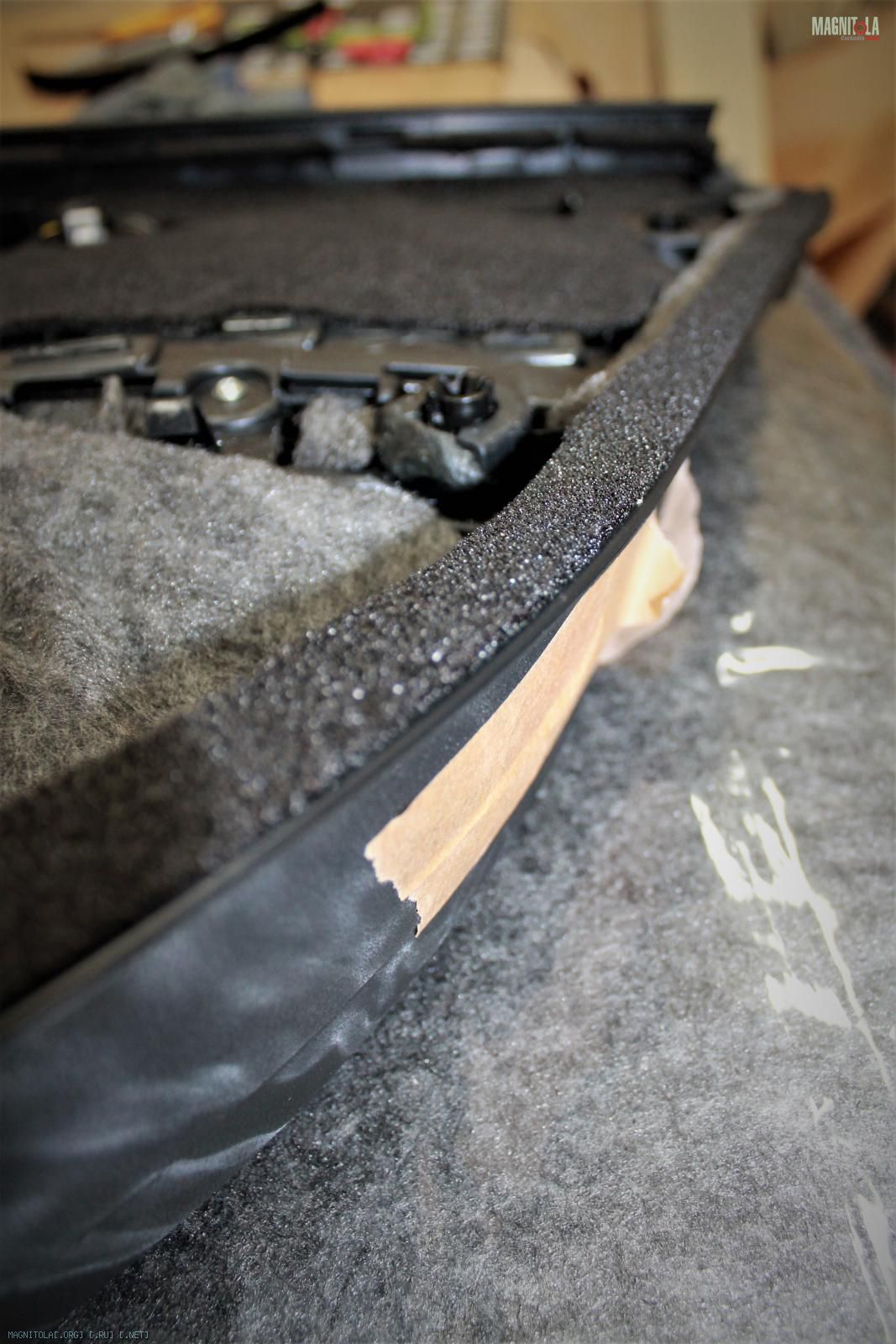

Карты дверей.

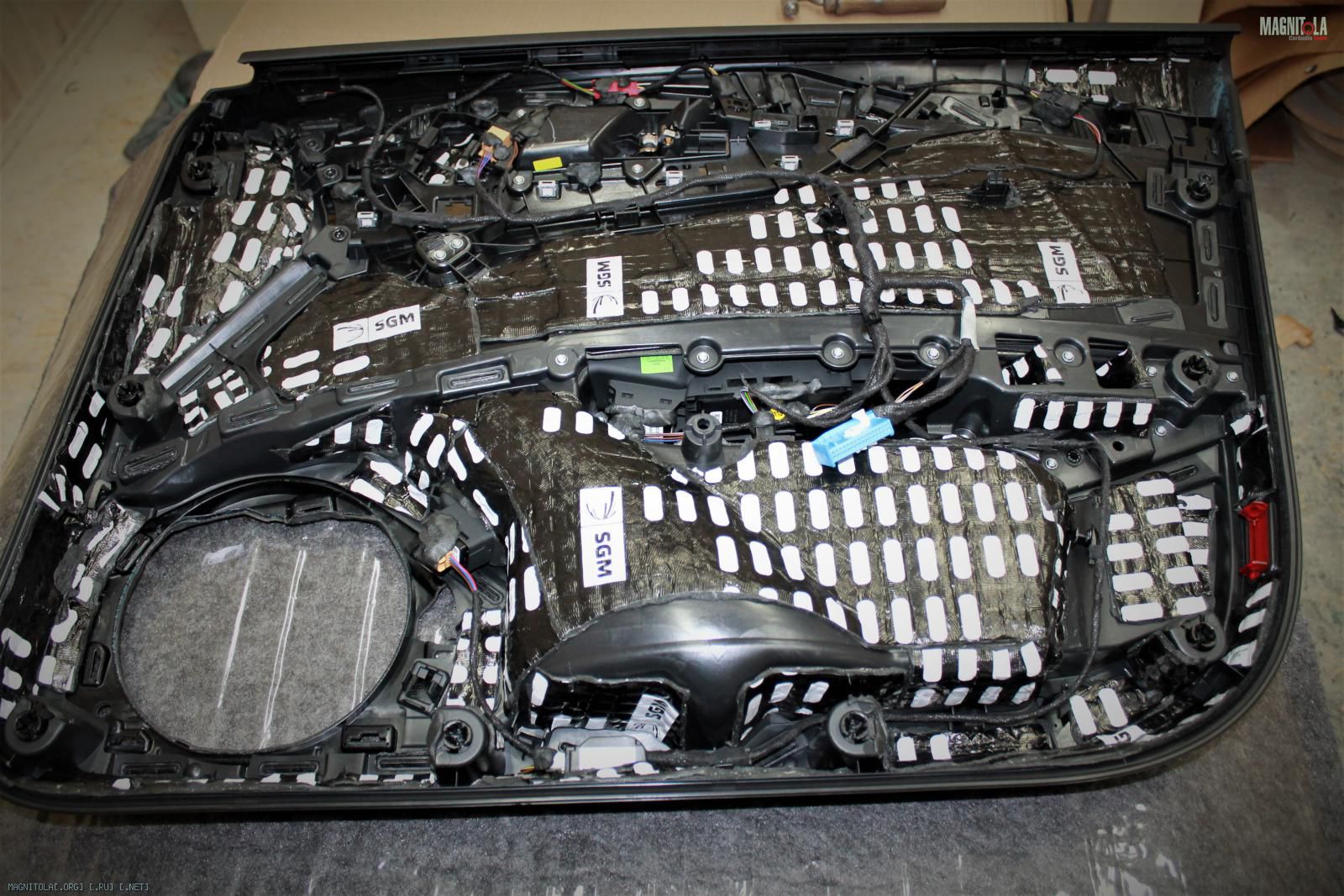

Наносим вибру 4мм, реем, прикатываем...

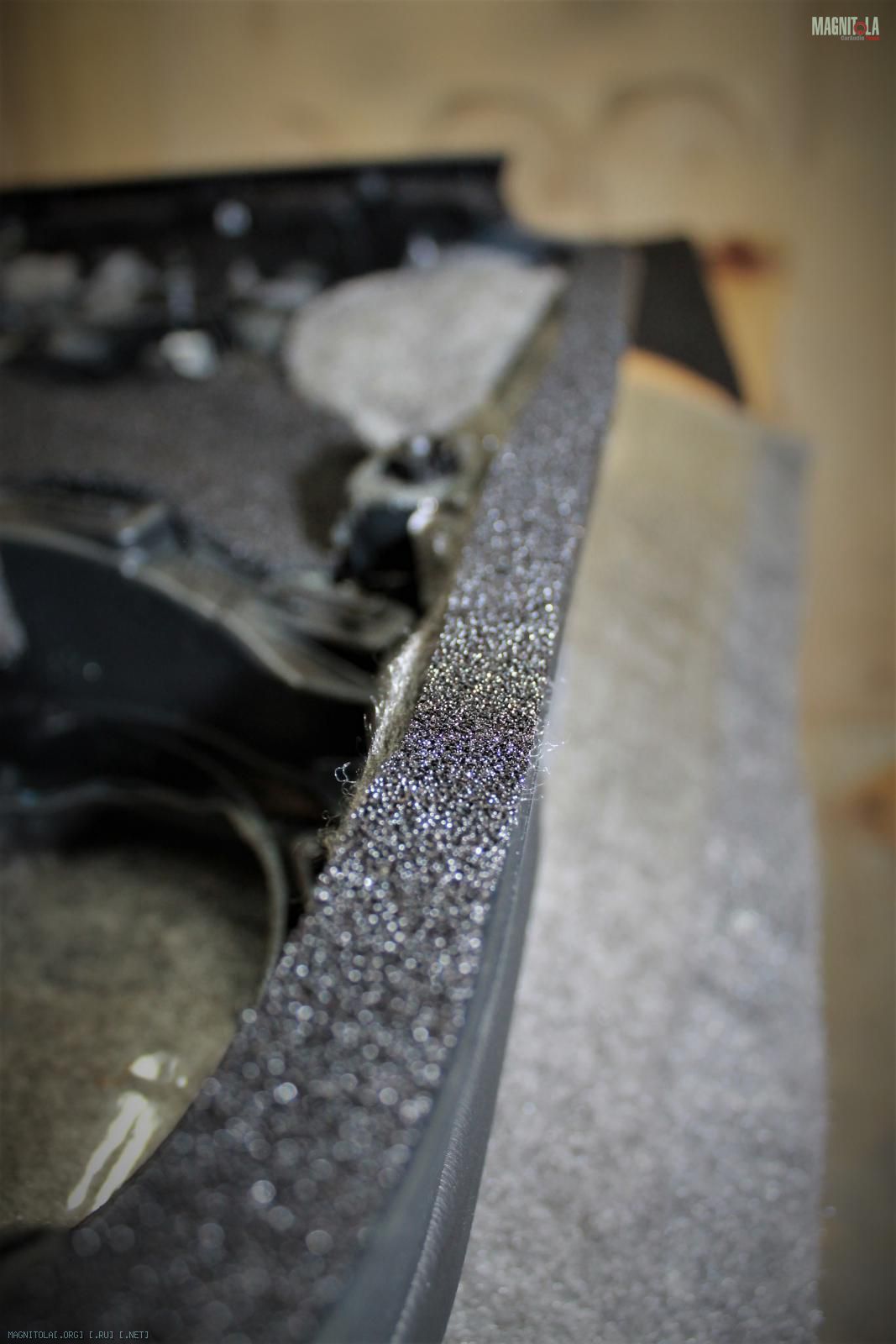

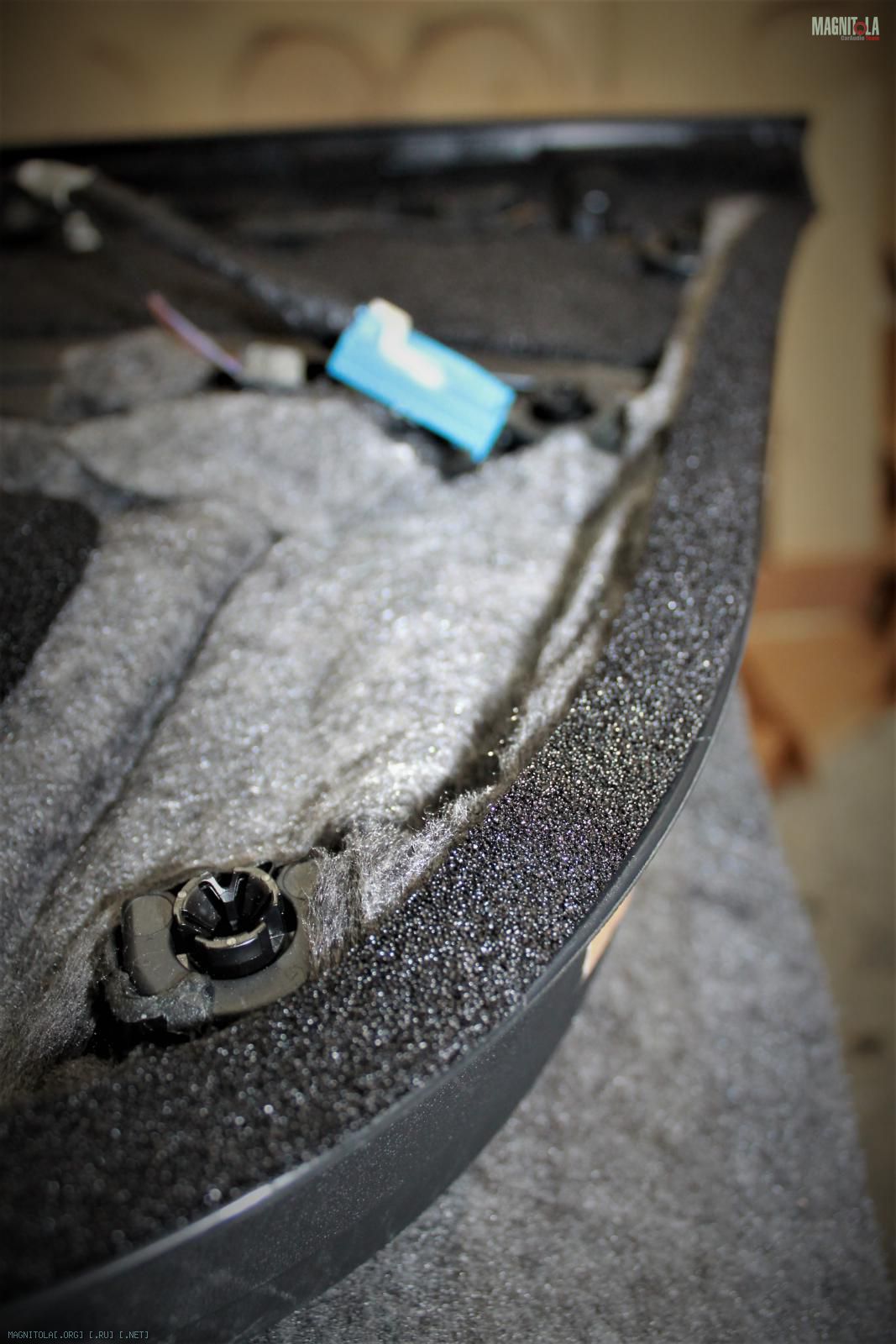

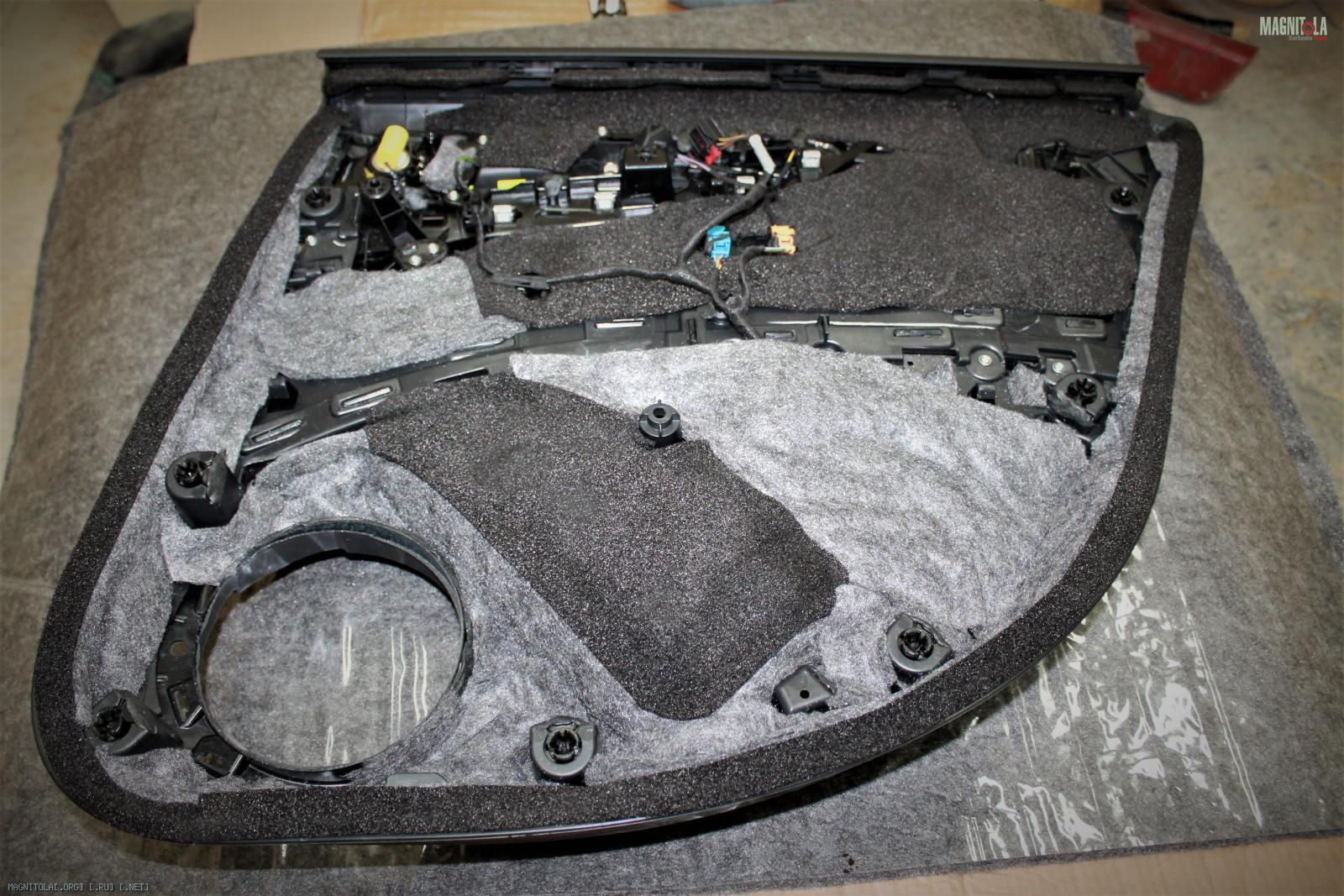

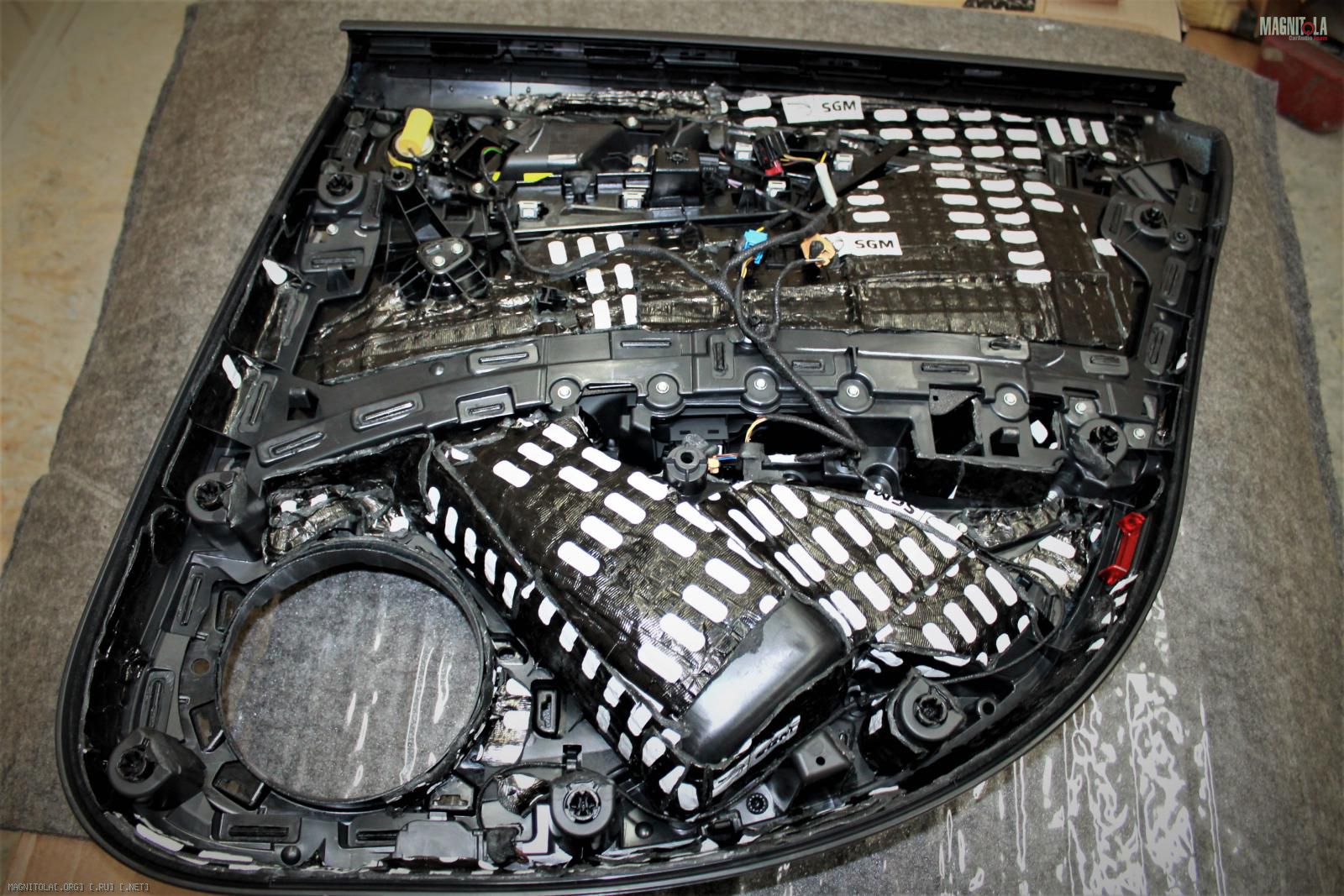

Наносим войлок, битопласт, уплотнительную ленту по периметру.
Вложение 1297045Вложение 1297047Вложение 1297049Вложение 1297051Вложение 1297053Вложение 1297055Вложение 1297057Вложение 1297059Вложение 1297061Вложение 1297063Вложение 1297065

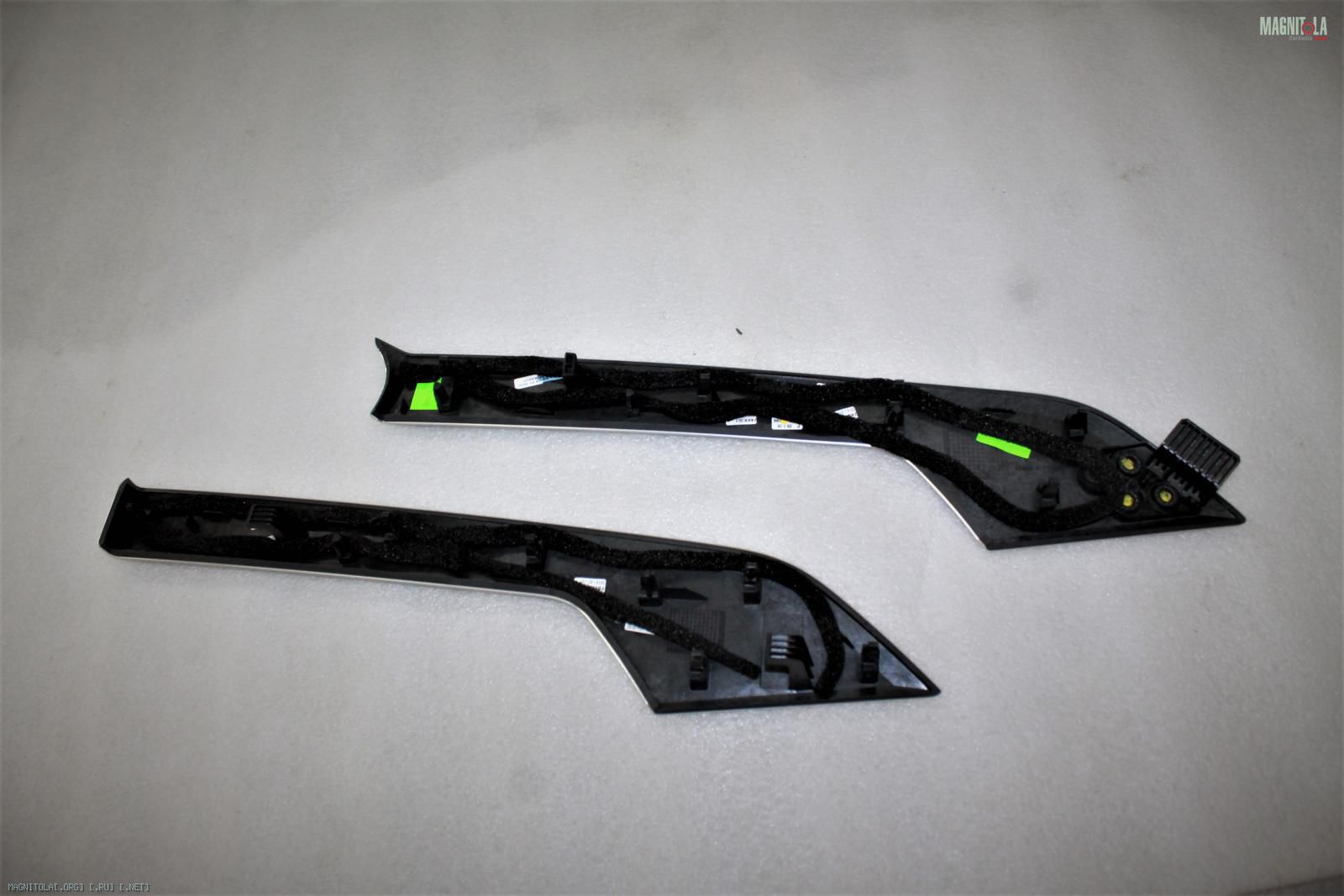

При сборке уплотняем декоративные сетки, пластиковые детали двери.

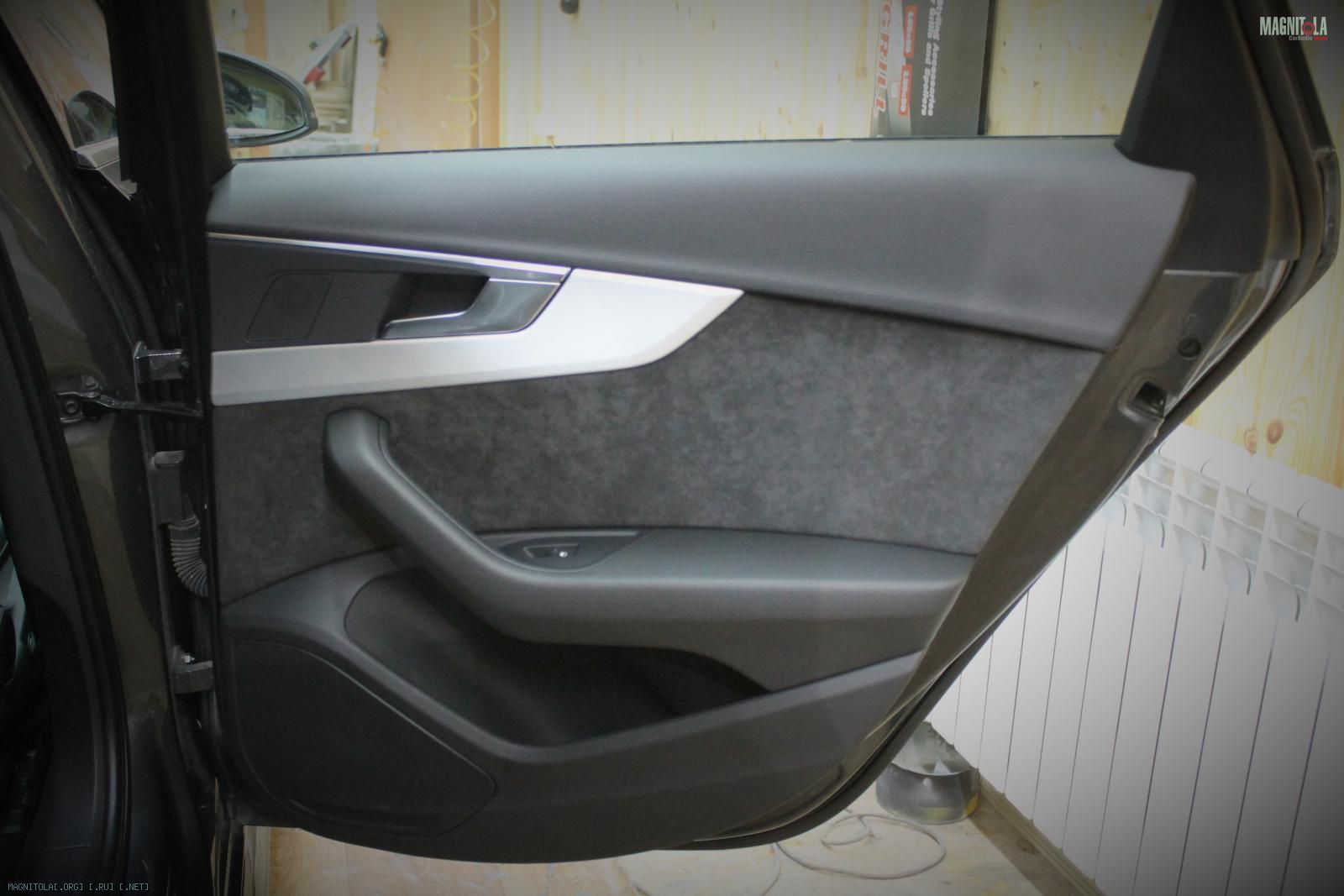

Итог.
Вложение 1297067Вложение 1297069Вложение 1297071Вложение 1297073Вложение 1297075Вложение 1297077Вложение 1297079Вложение 1297081Вложение 1297083


Передняя левая арка.
Очищаем, обезжириваем.
На метал наносим адгезионный грунт.

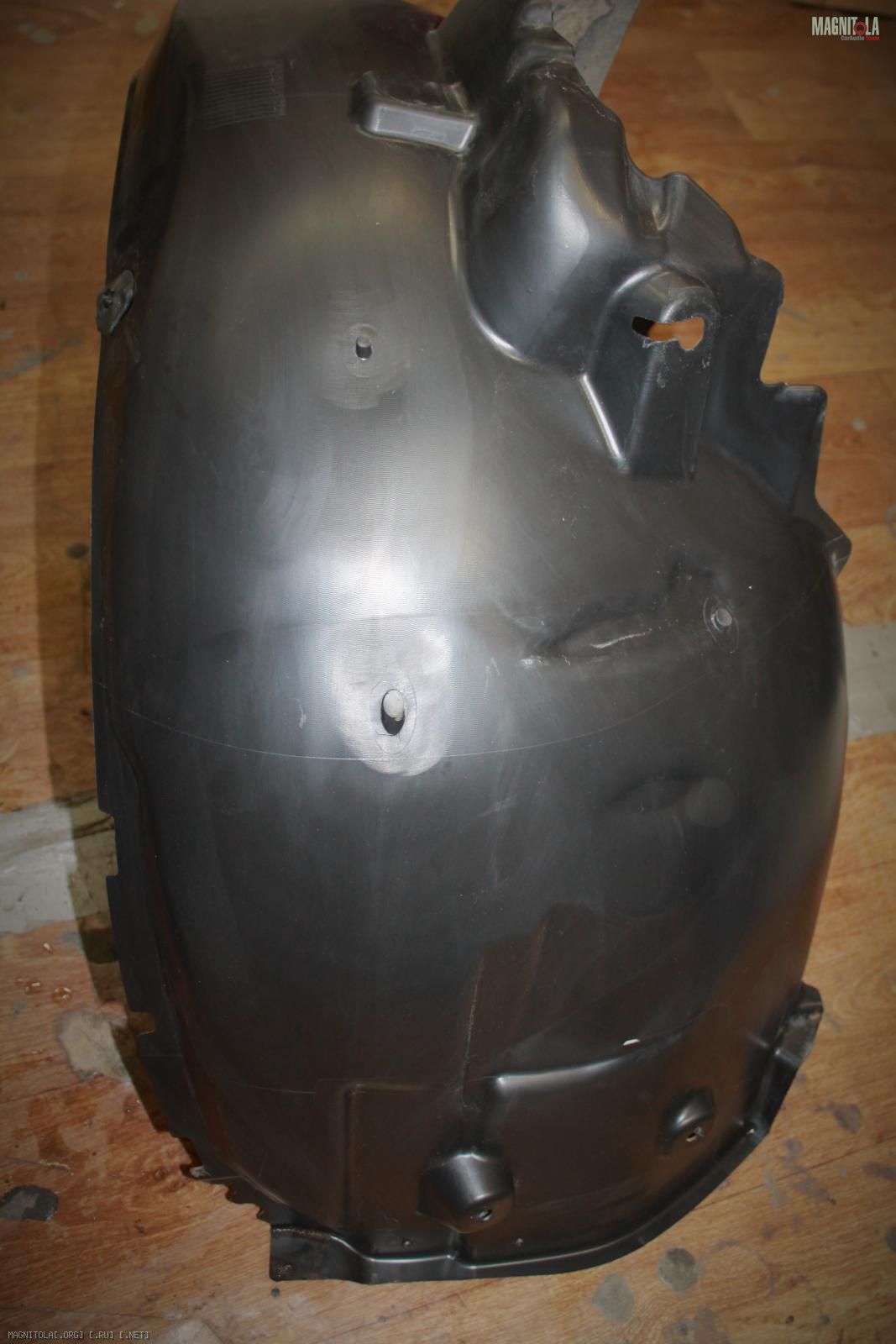

На пластиковый подкрылок наносим вибру 4мм, реем прикатываем.
Затем покрываем антигравийным составом.
После сушки наносим синтетический влагостойкий войлок имеющий в качестве клеевого слоя супер липкую вибру 2мм.
На металл наносим жесткую вибру SGM броня 5мм.
Затем 2-3 слоя вибры 4мм.

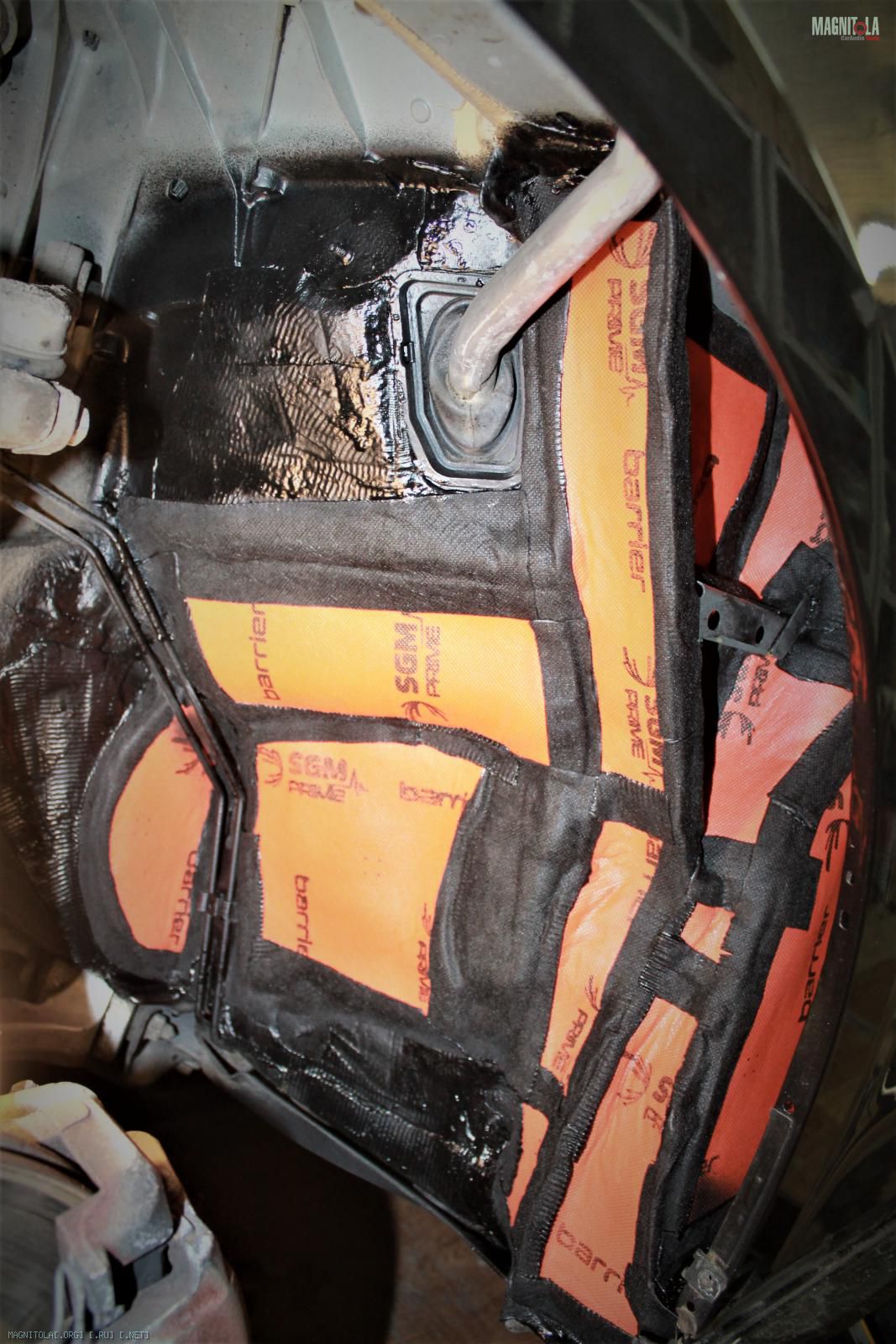

После наносим барьерный, трехслойный материал SGM Барьер микс.
Края и стыки закрываем горячим блокатором, образуя единый монолитный "пирог".
Собираем арку.
Вложение 1297085Вложение 1297087Вложение 1297089Вложение 1297091Вложение 1297093Вложение 1297095Вложение 1297097Вложение 1297099Вложение 1297101Вложение 1297103Вложение 1297105Вложение 1297107Вложение 1297109Вложение 1297111Вложение 1297113

Audi A4 (B9)

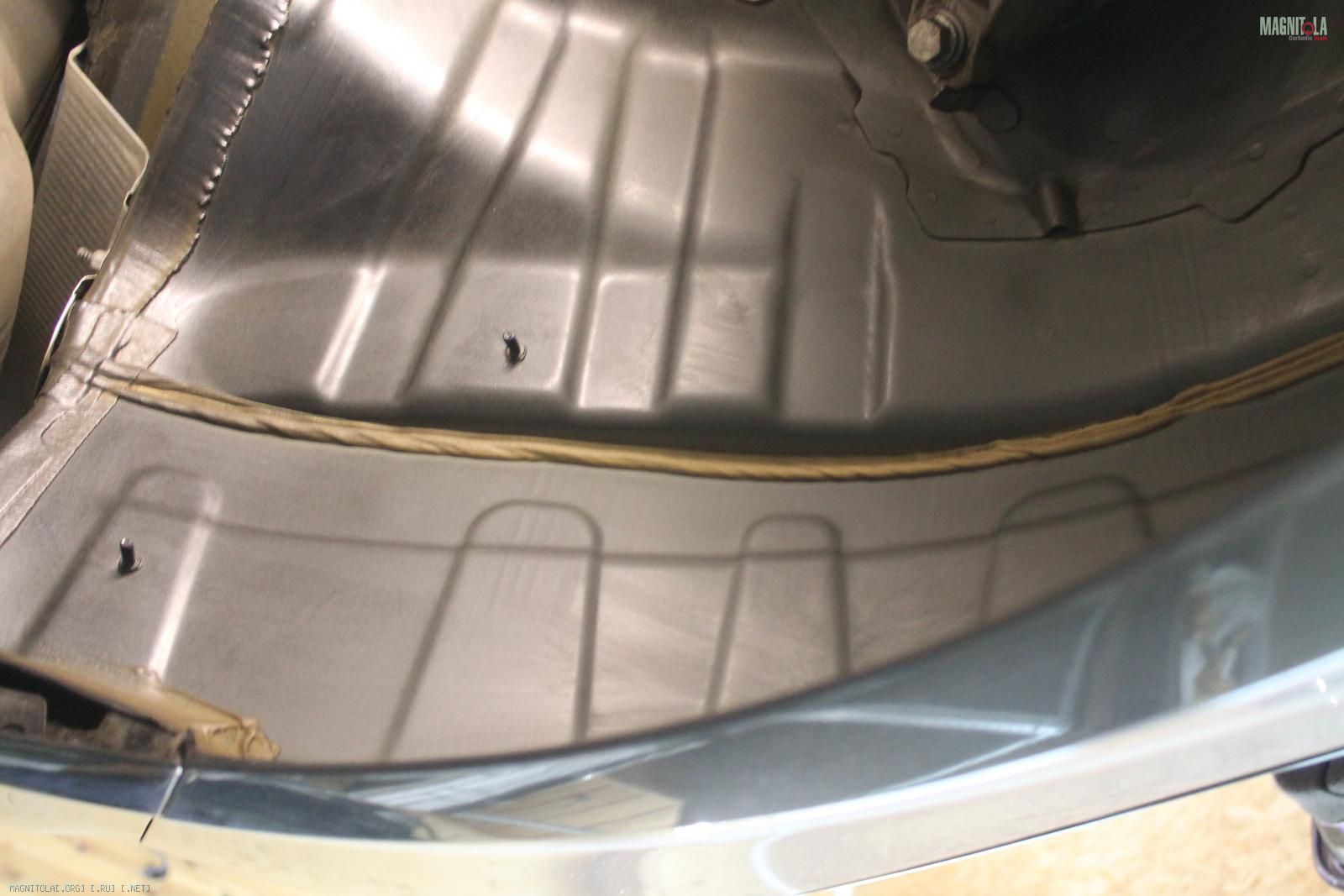

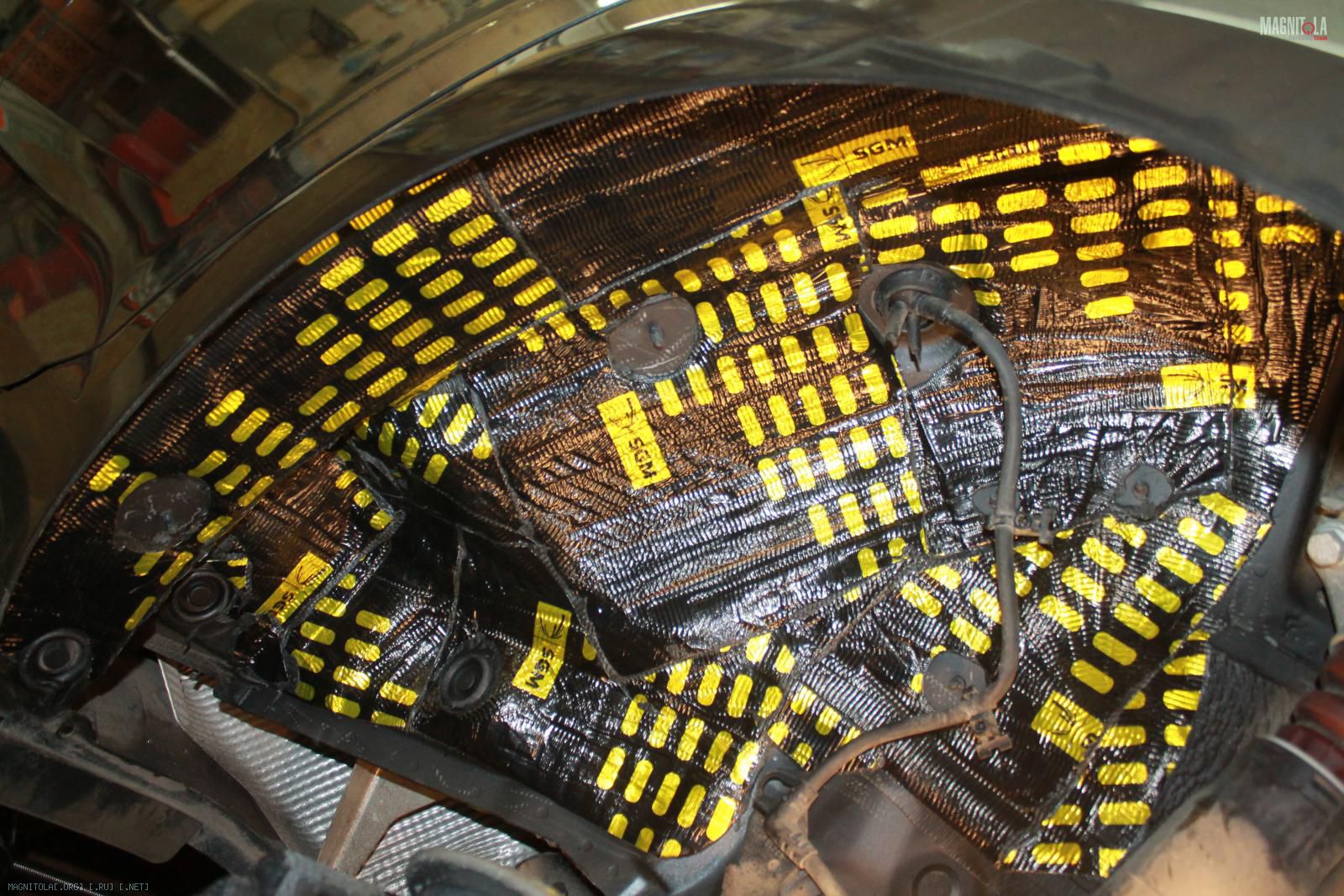

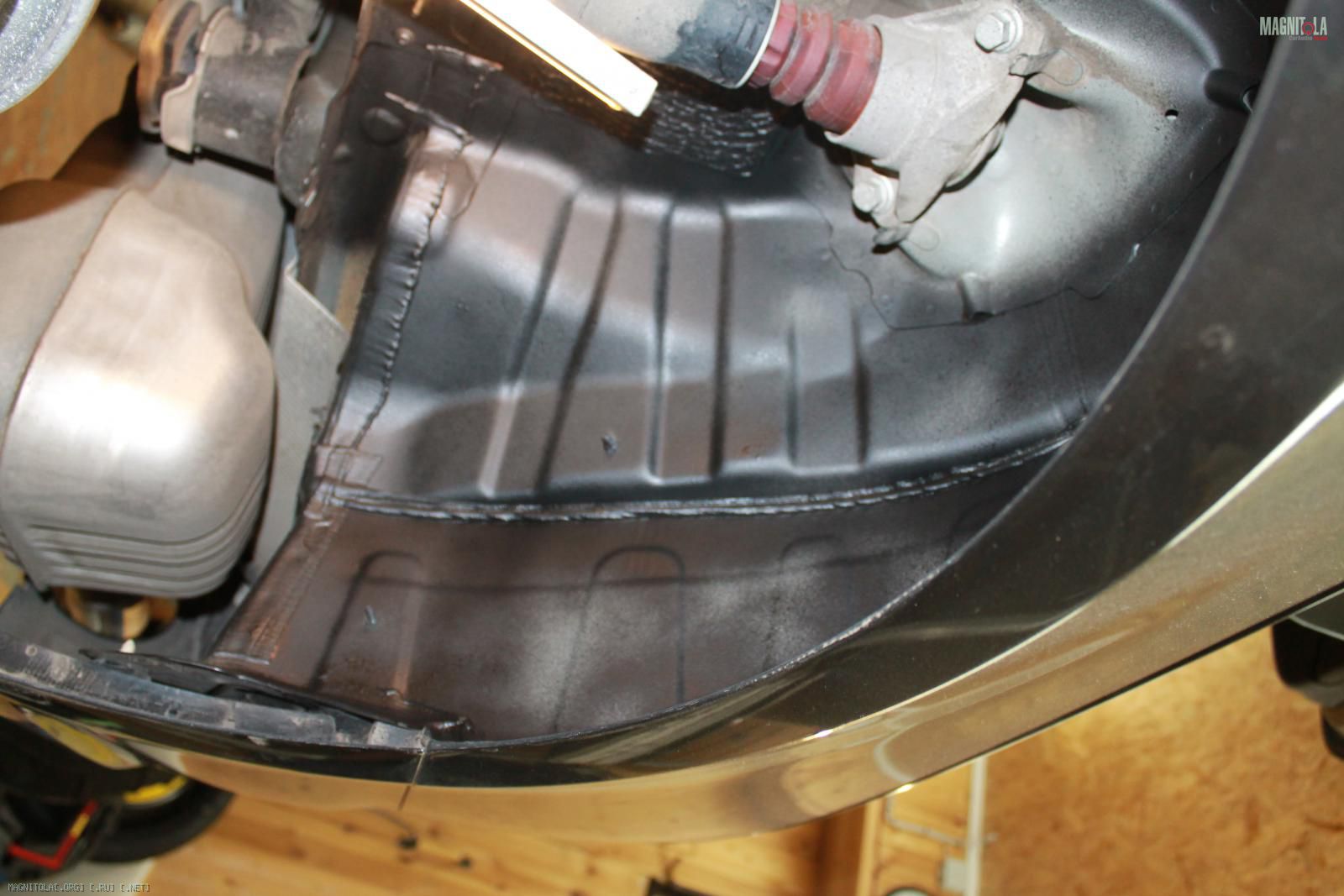

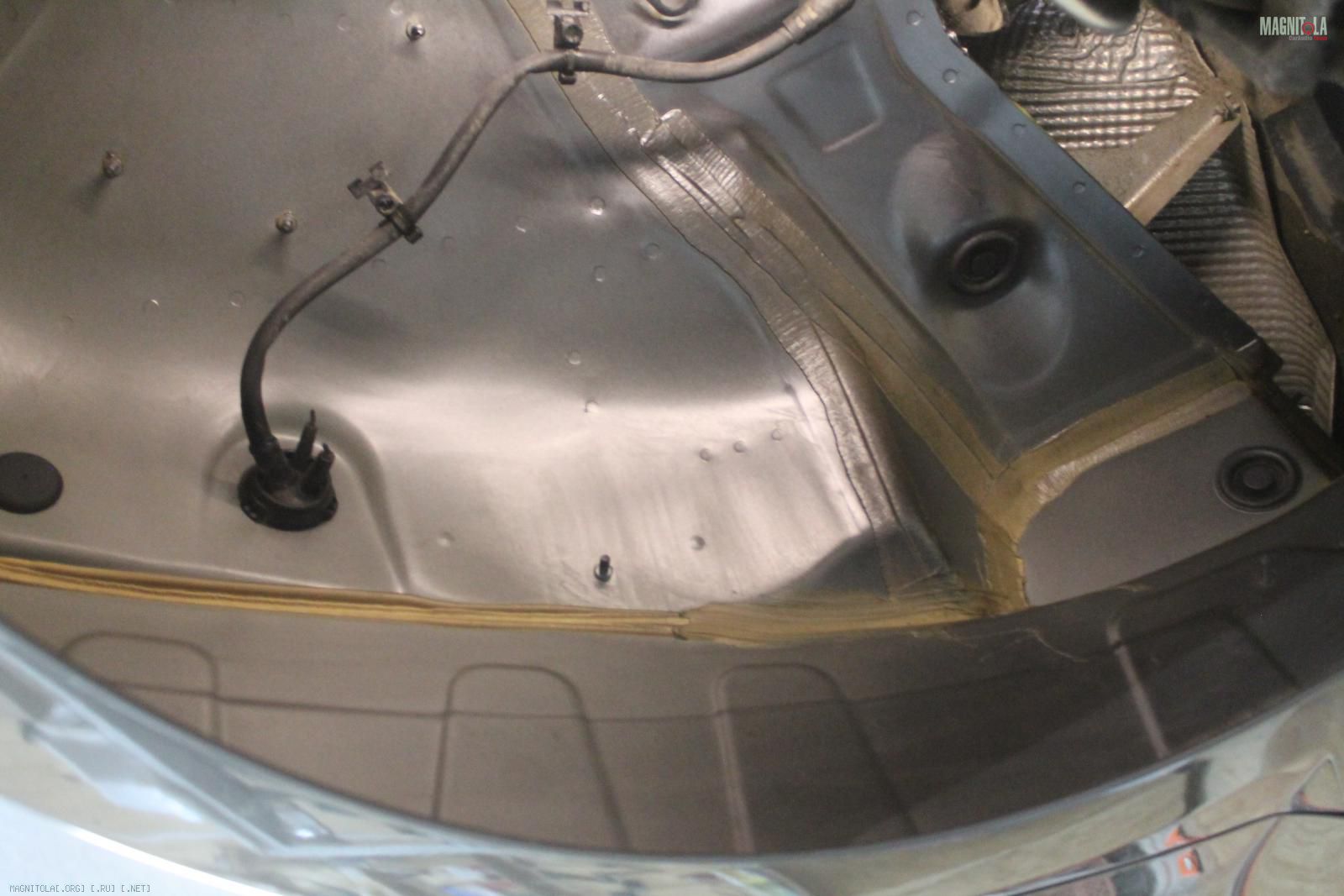

Задняя левая арка.
Очищаем, обезжириваем.
На металл наносим адгезионный грунт.

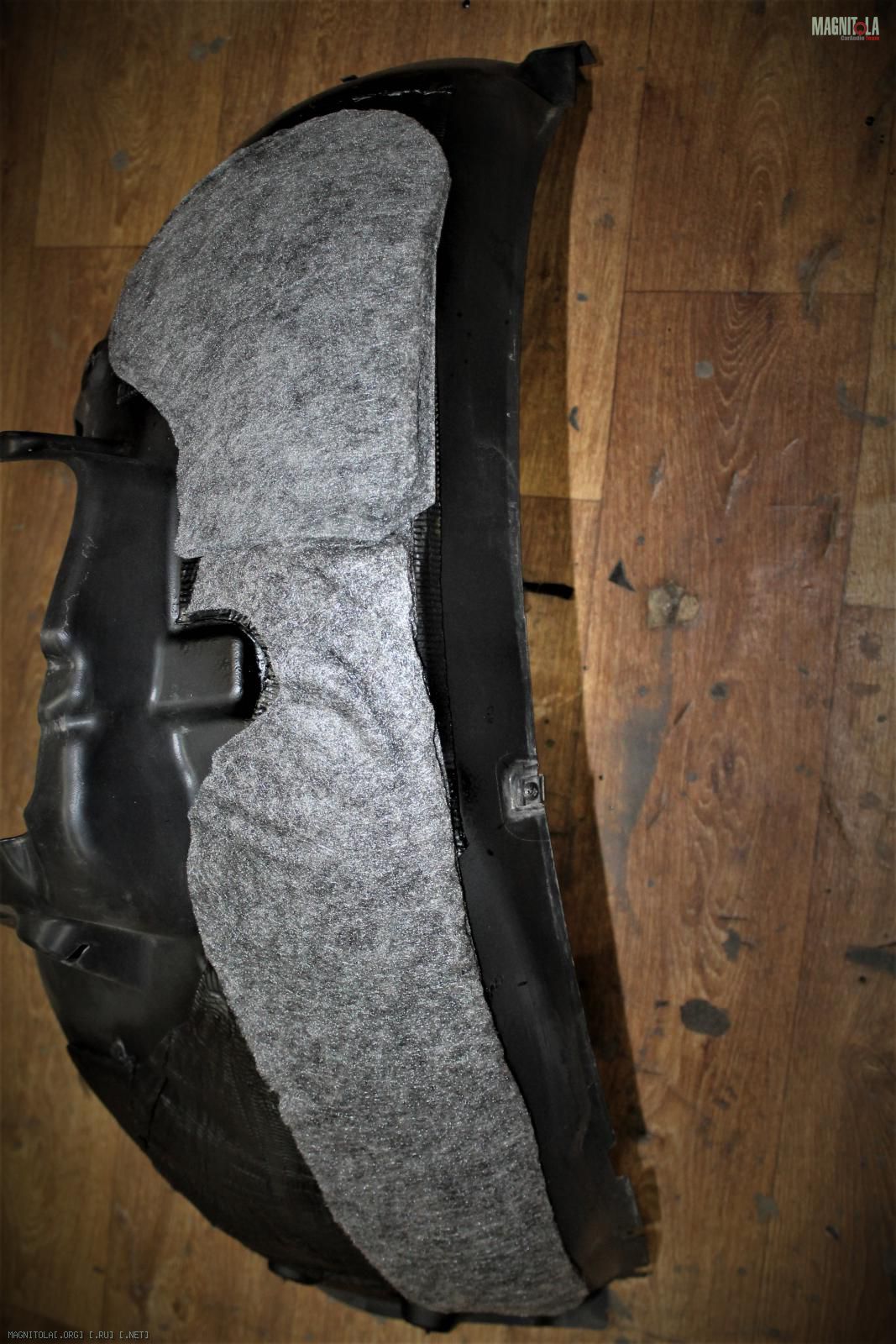

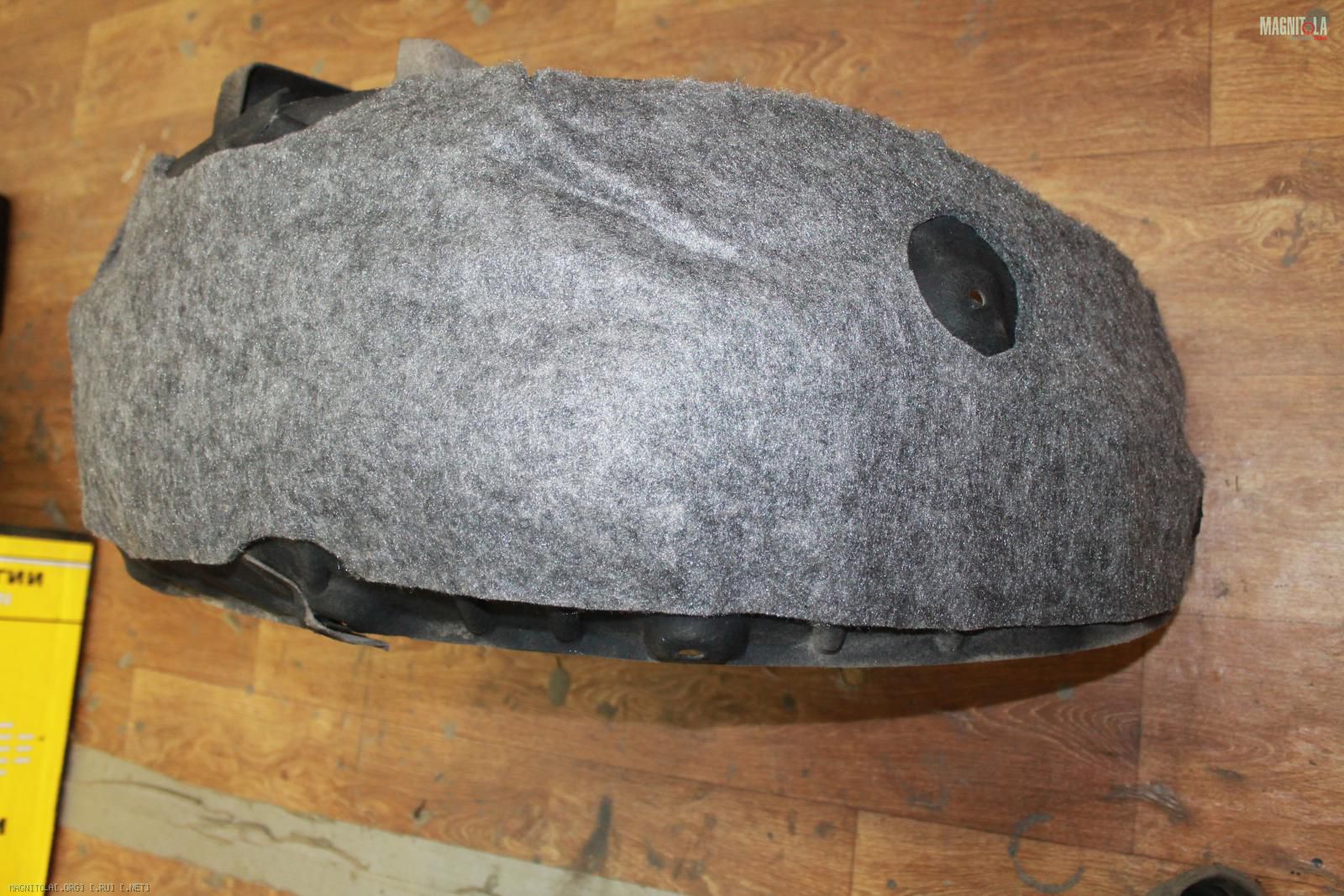

На войлочный подкрылок наносим синтетический влагостойкий войлок.
На металл наносим жесткую вибру SGM броня 5мм.
Затем 2 слоя вибры 4мм.

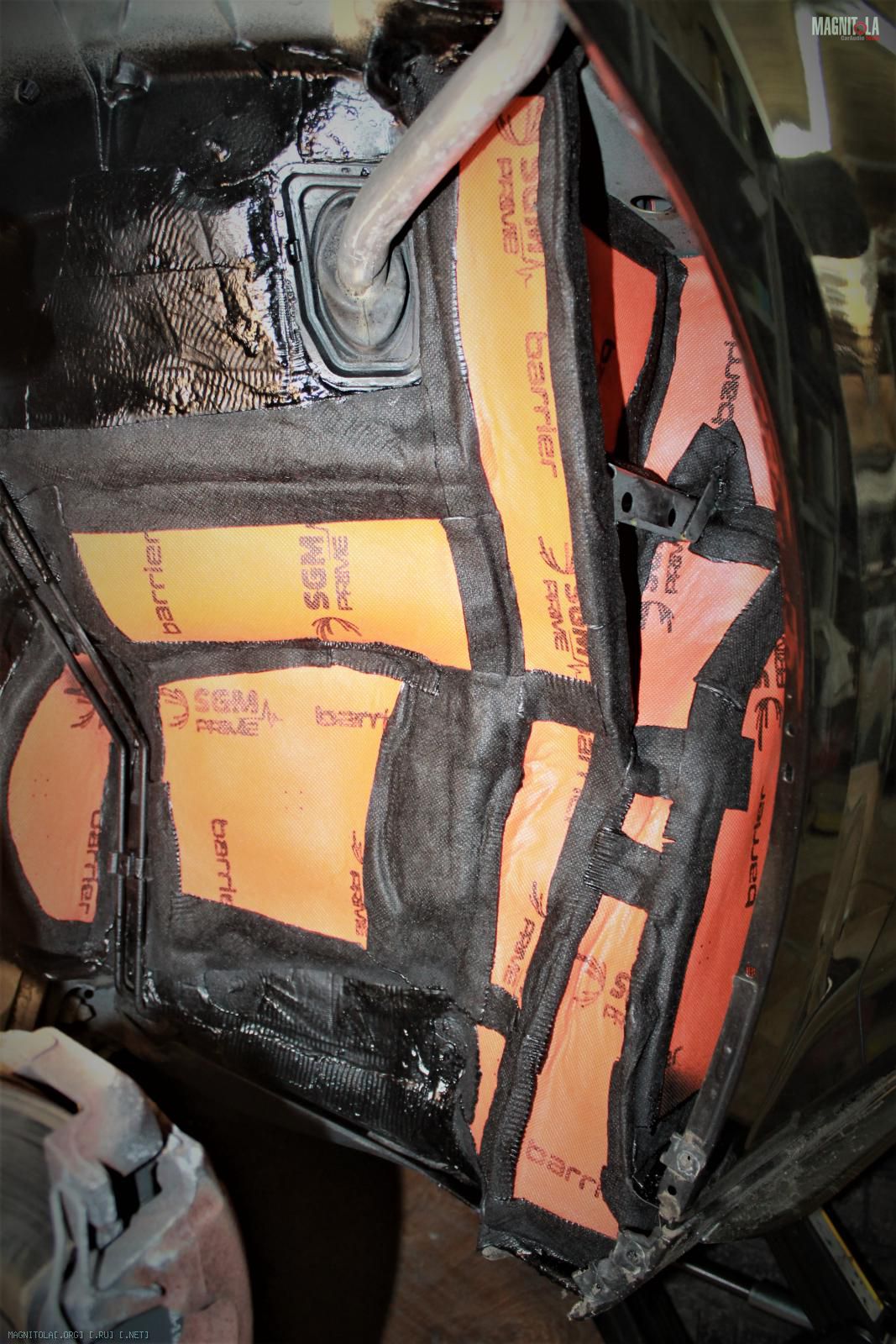

После наносим барьерный, трехслойный материал SGM Барьер микс.
Края и стыки закрываем горячим блокатором, образуя единый монолитный "пирог".
Собираем арку.

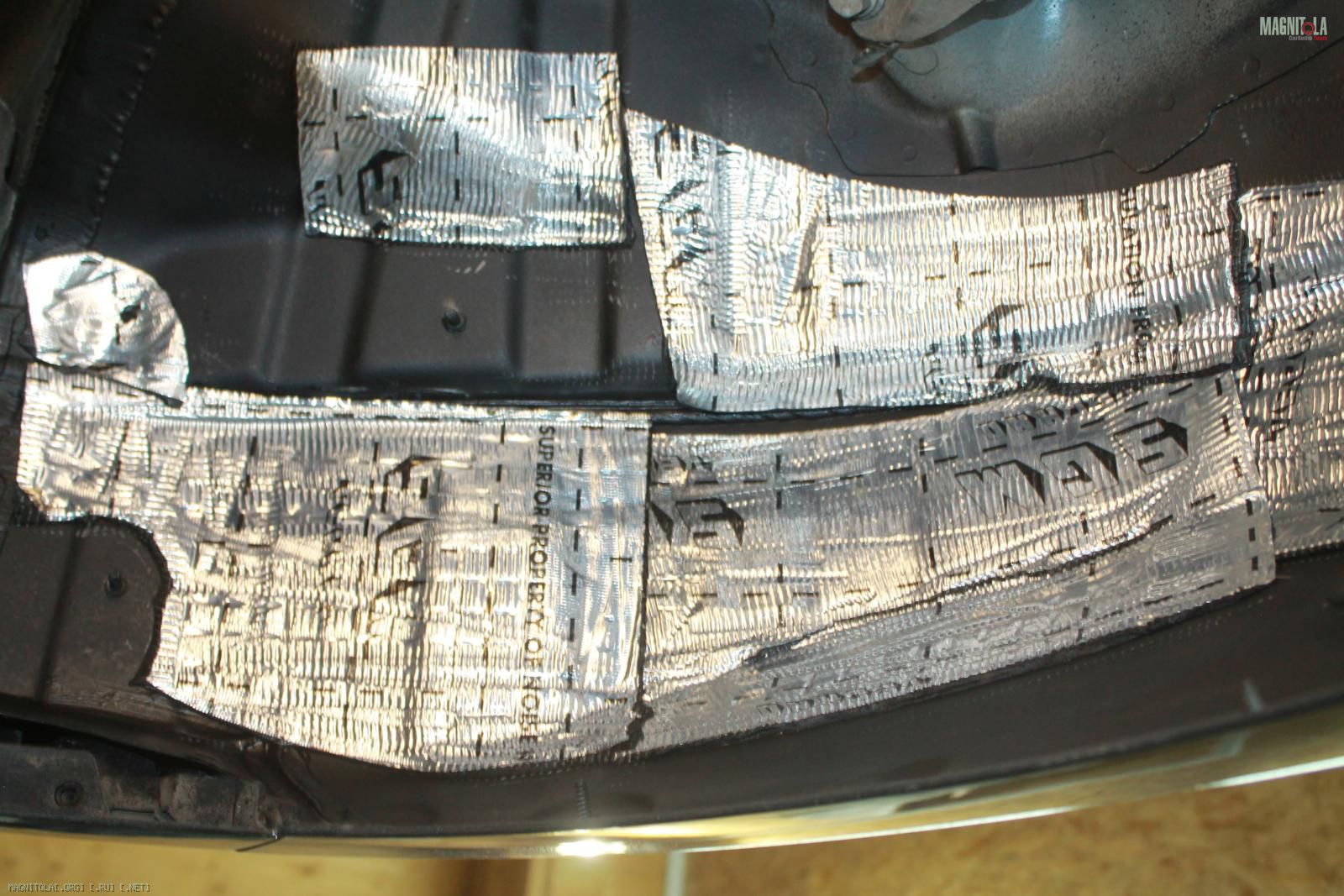

Вложение 1297169Вложение 1297171Вложение 1297173Вложение 1297175Вложение 1297177Вложение 1297179Вложение 1297181Вложение 1297183Вложение 1297185Вложение 1297187Вложение 1297189Вложение 1297191Вложение 1297193Вложение 1297195Вложение 1297197

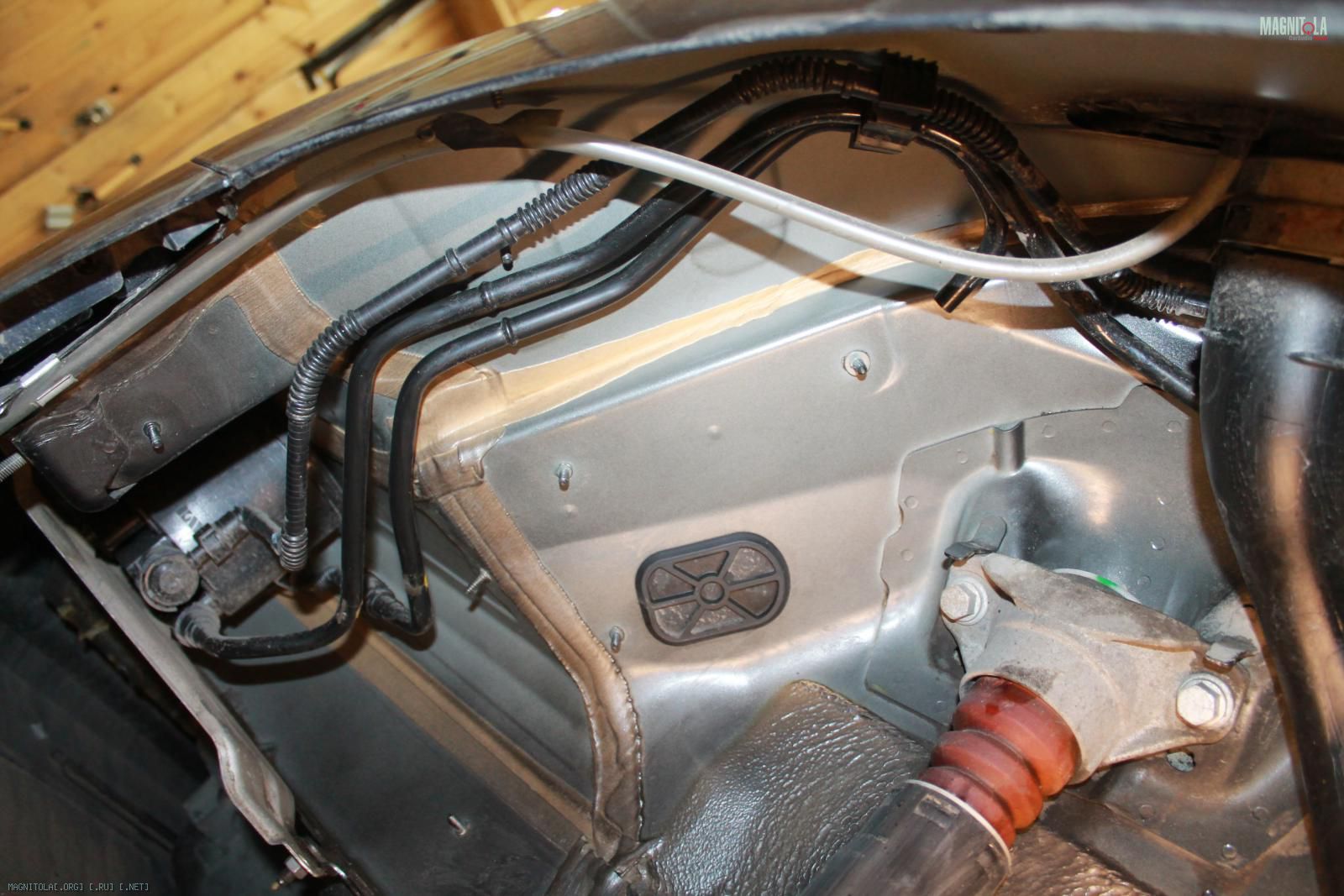

Задняя правая арка.

Вложение 1297199Вложение 1297201Вложение 1297203Вложение 1297205Вложение 1297207Вложение 1297209Вложение 1297211Вложение 1297213Вложение 1297215Вложение 1297217Вложение 1297219Вложение 1297221Вложение 1297223Вложение 1297225

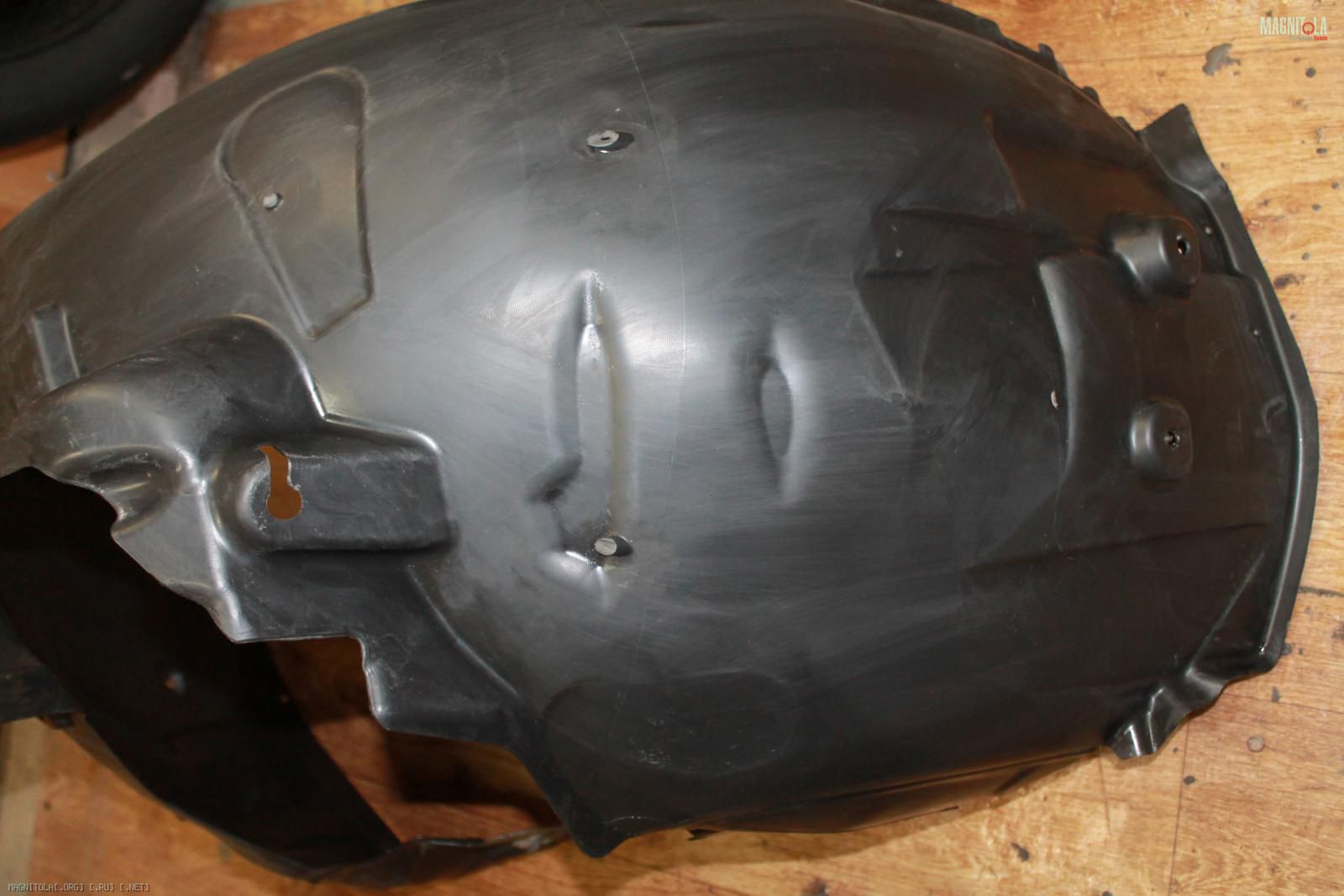

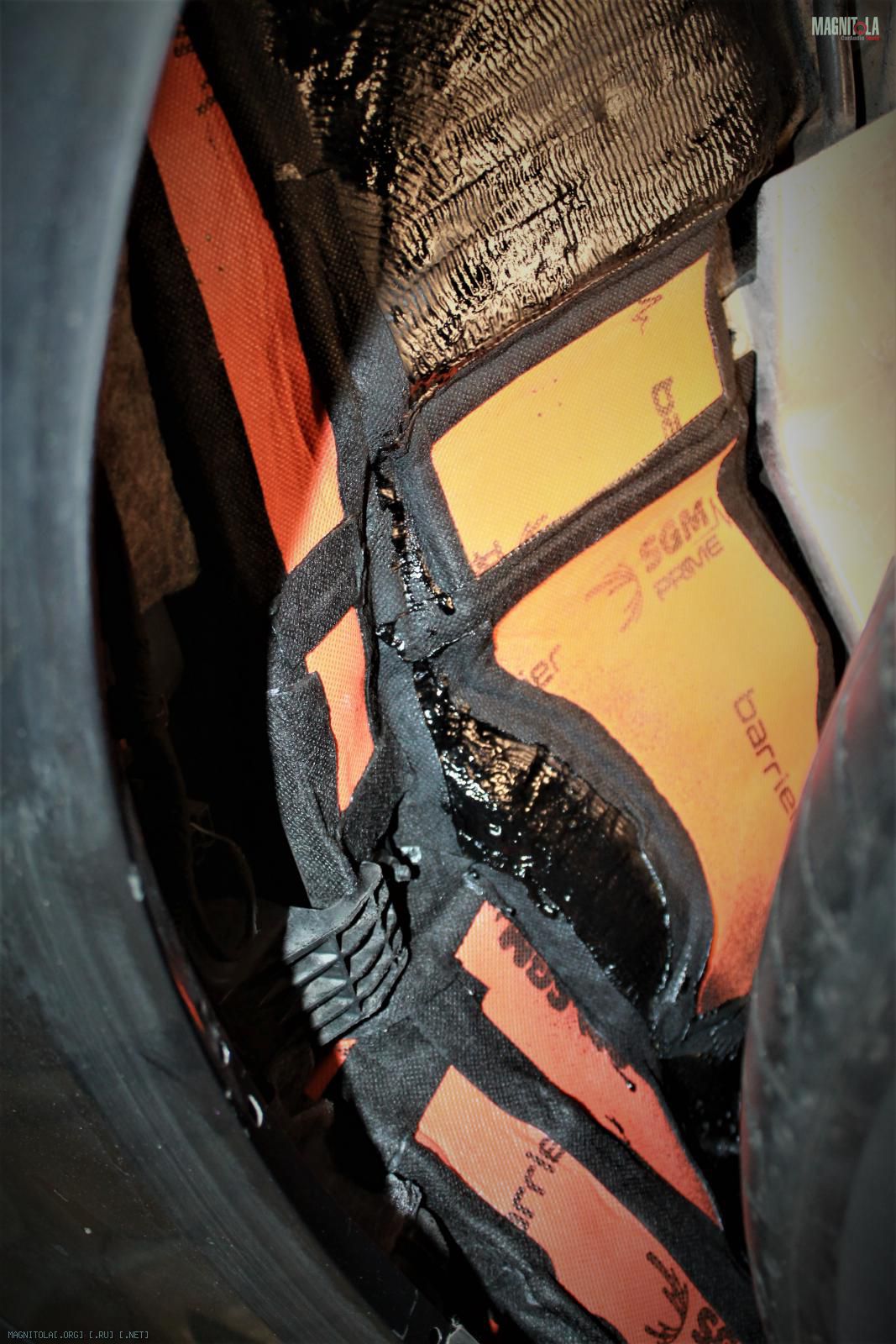

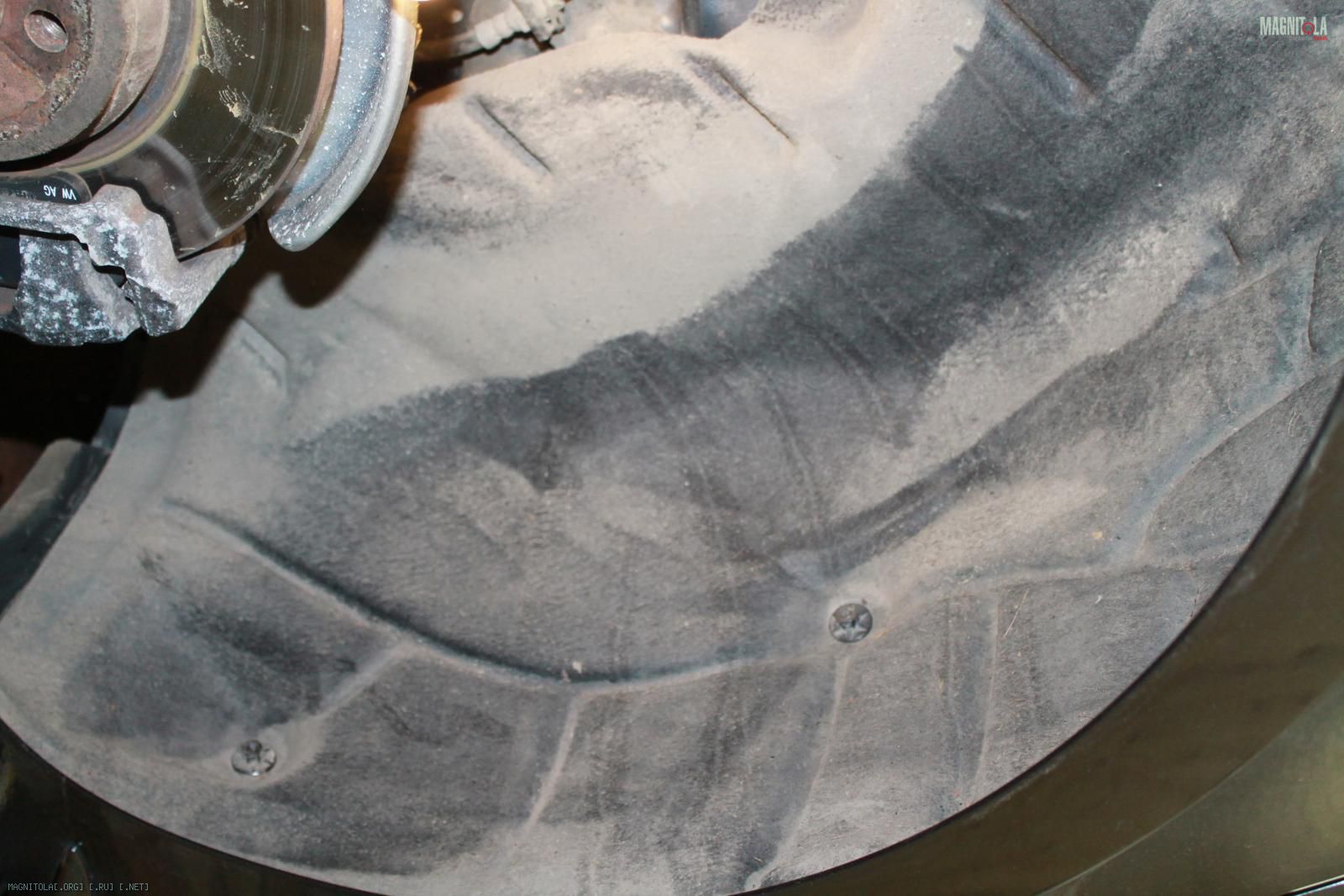

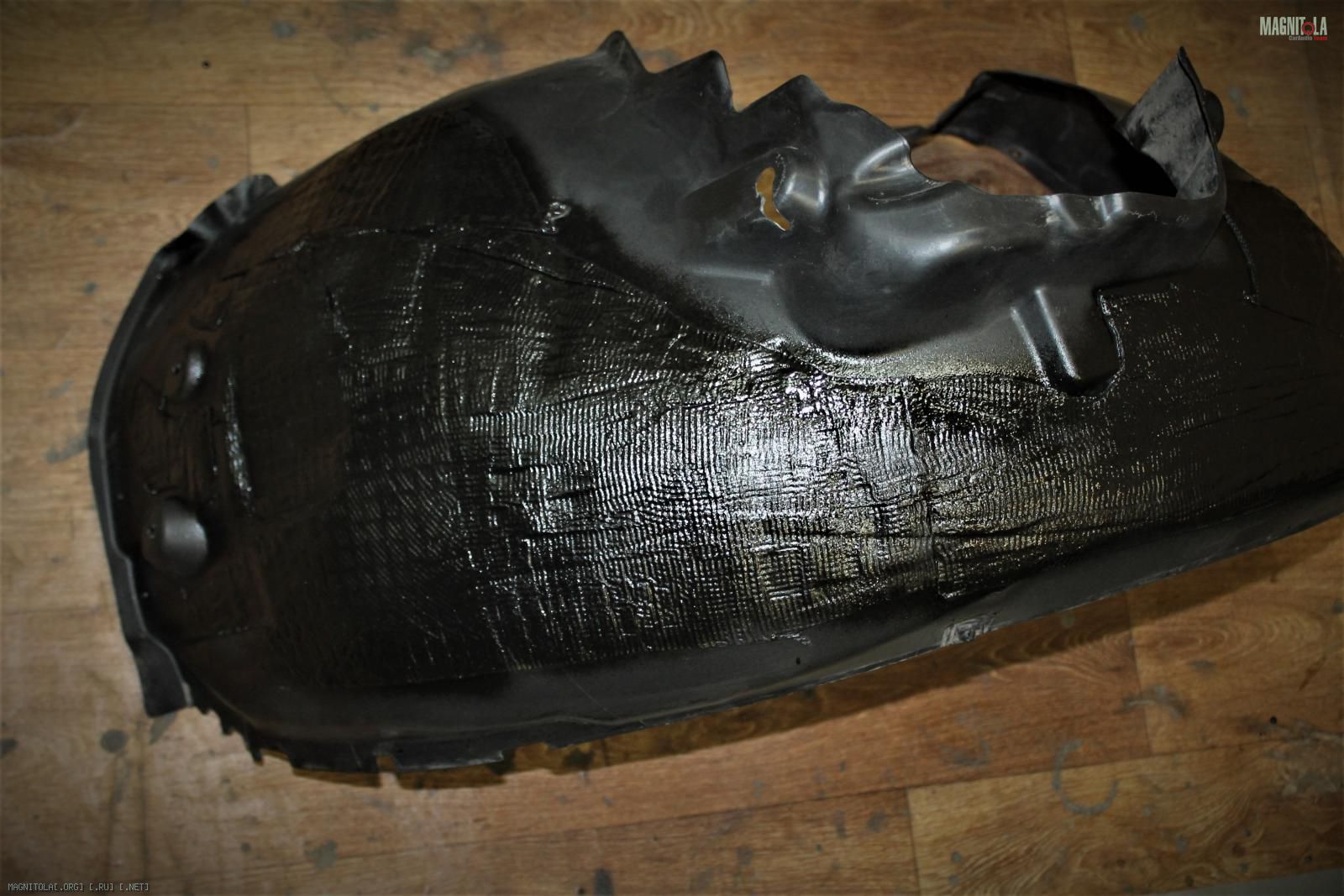

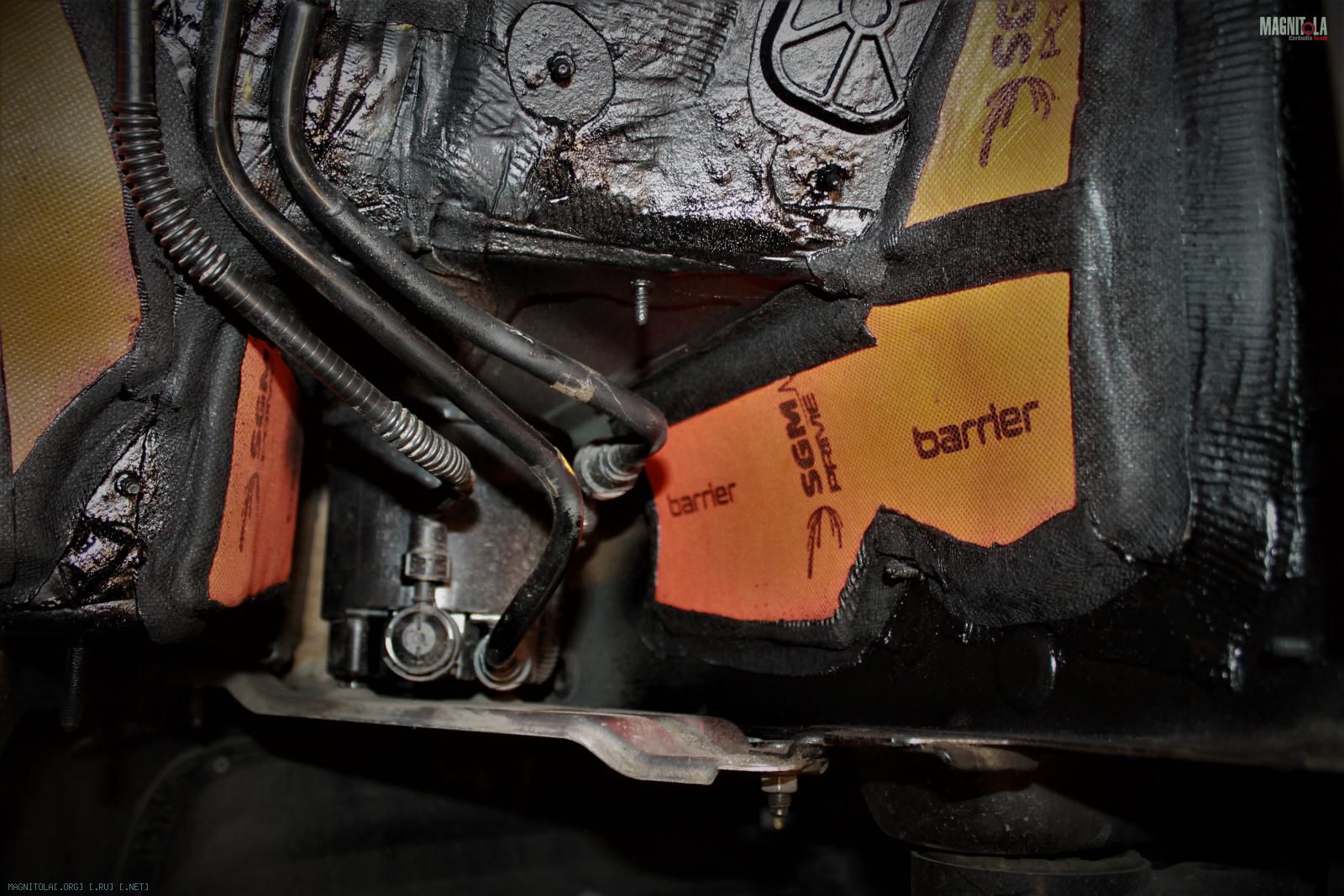

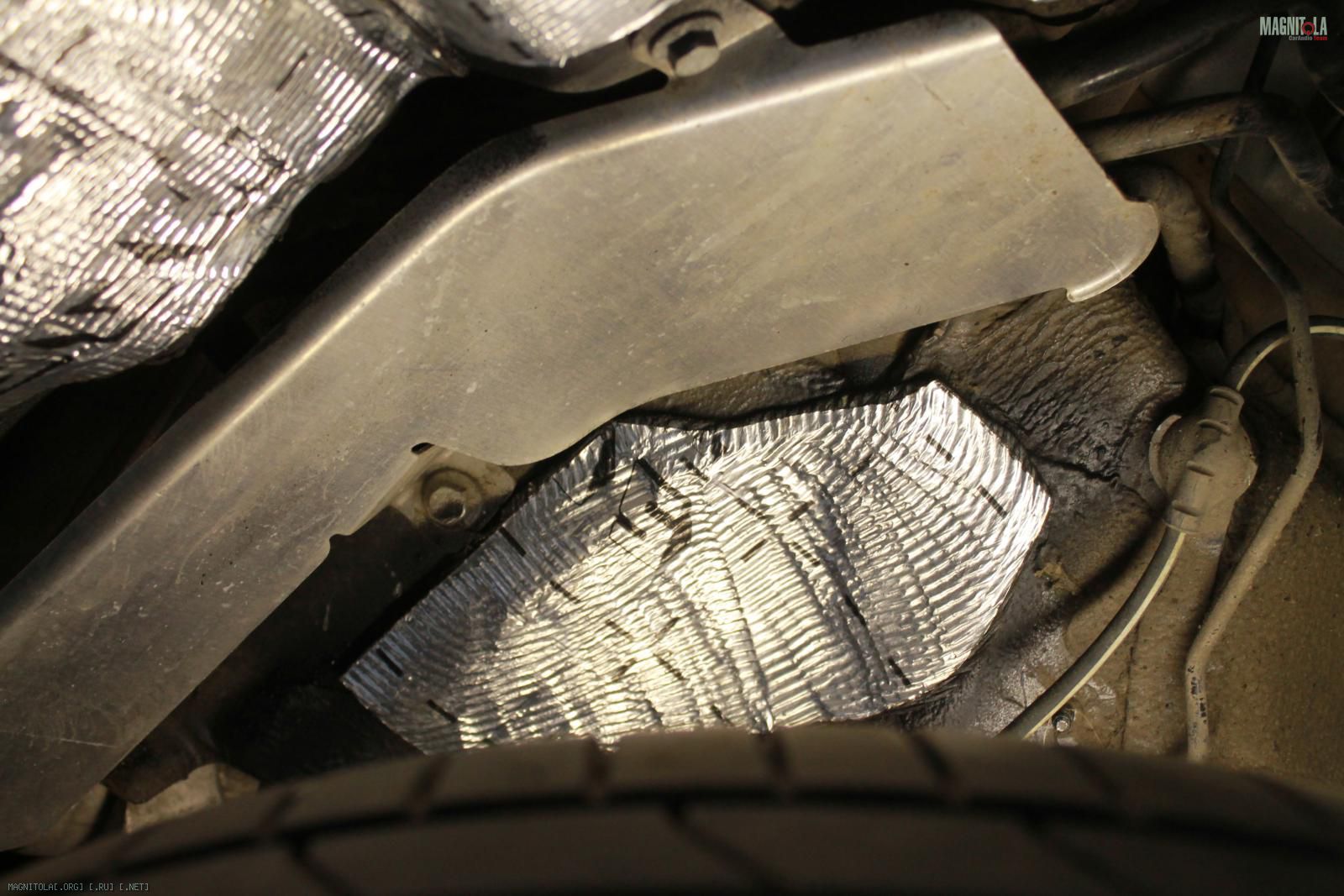

Передняя правая арка.

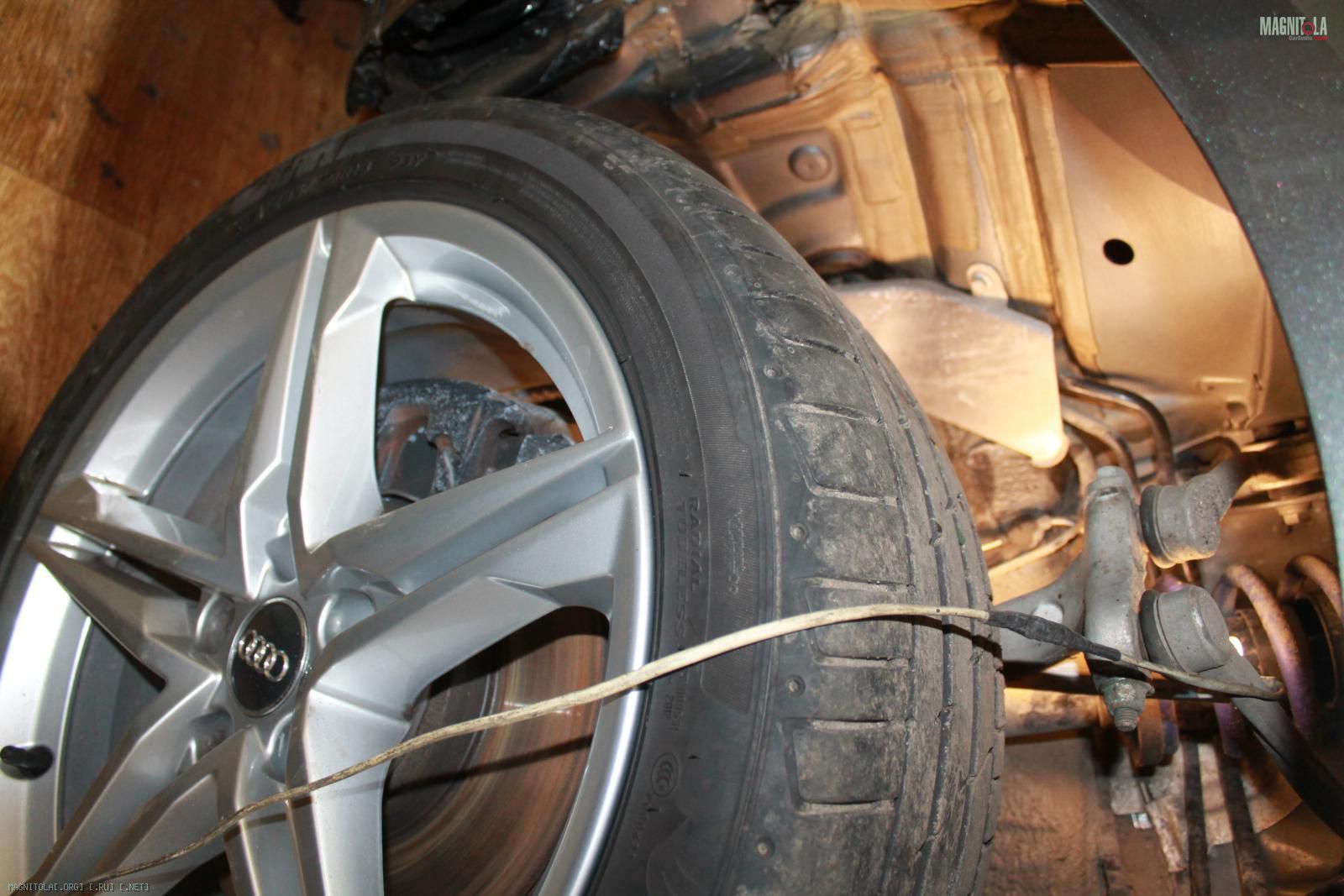

Секретка оказалось сорванной из-за большого момента затяжки на шиномонтаже, поэтому открутить ее не удалось.
Пришлось снимать подкрылок и проводить работы без снятия колеса.


Вложение 1297227Вложение 1297229Вложение 1297231Вложение 1297233Вложение 1297235Вложение 1297237Вложение 1297239Вложение 1297241Вложение 1297243Вложение 1297245Вложение 1297247Вложение 1297249Вложение 1297251

Итог.
Вложение 1297253

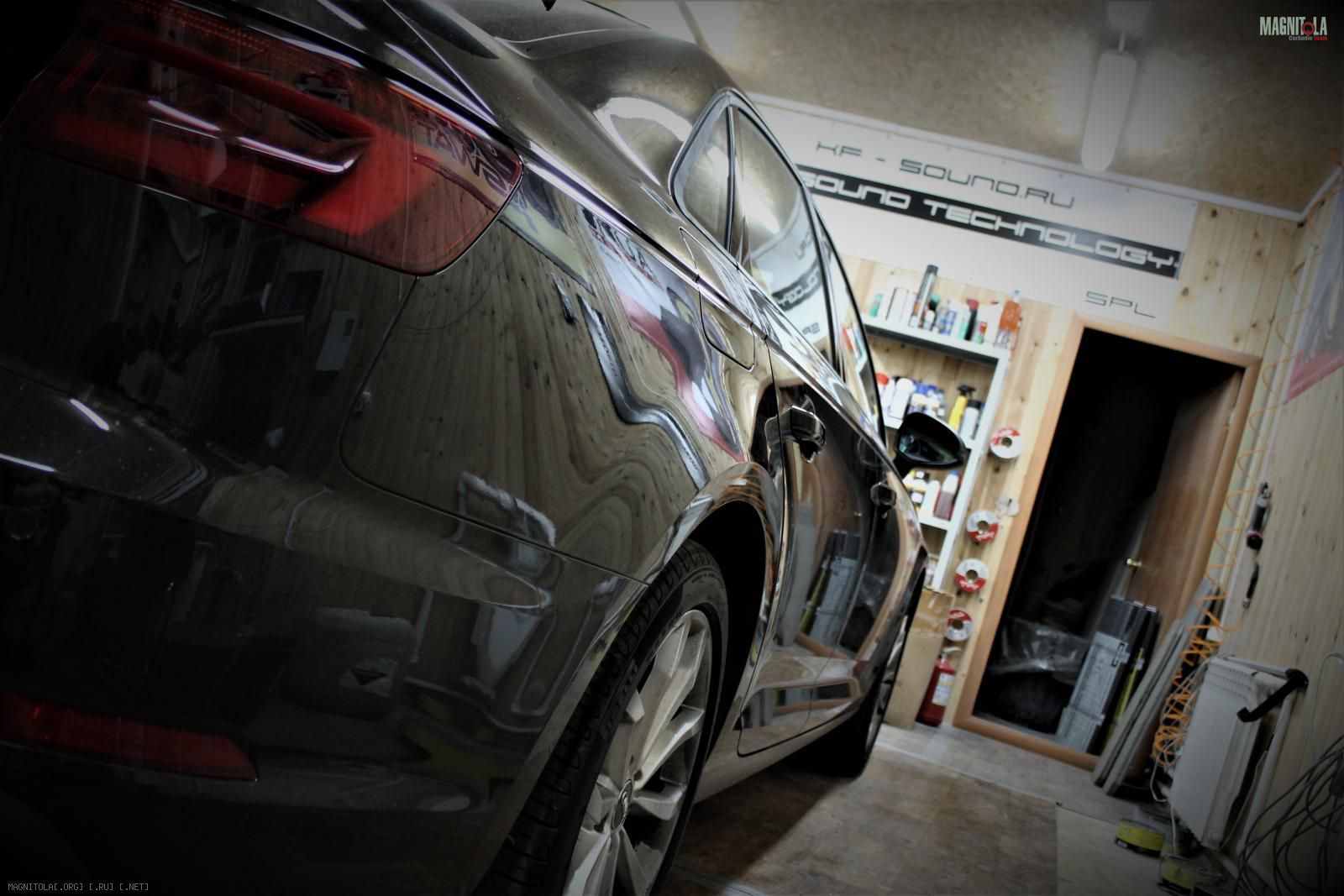

В KF-Sound Technology приехала Audi A4 B9 рестайлинг
Вложение 1297447Вложение 1297449Вложение 1297451

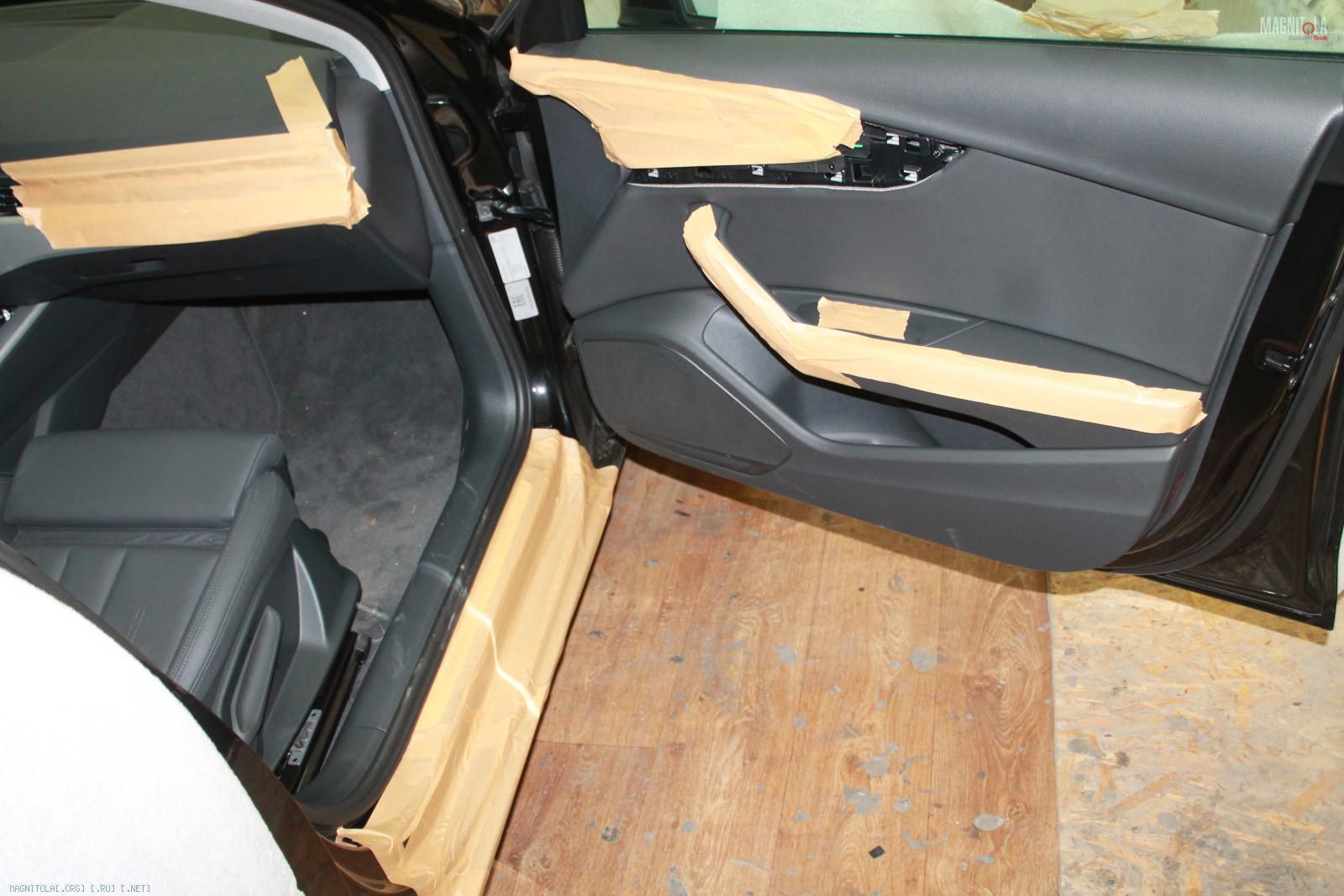

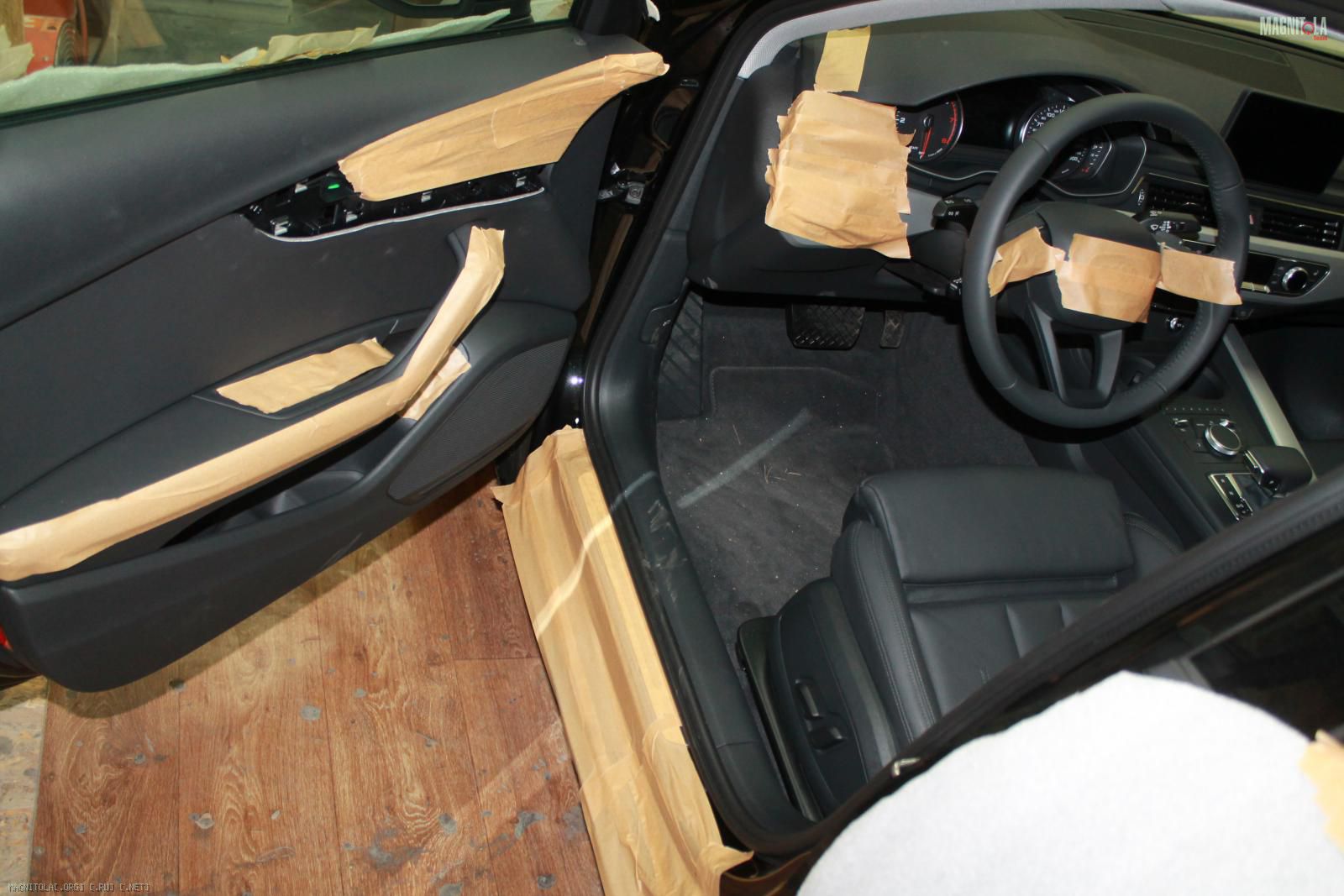

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".

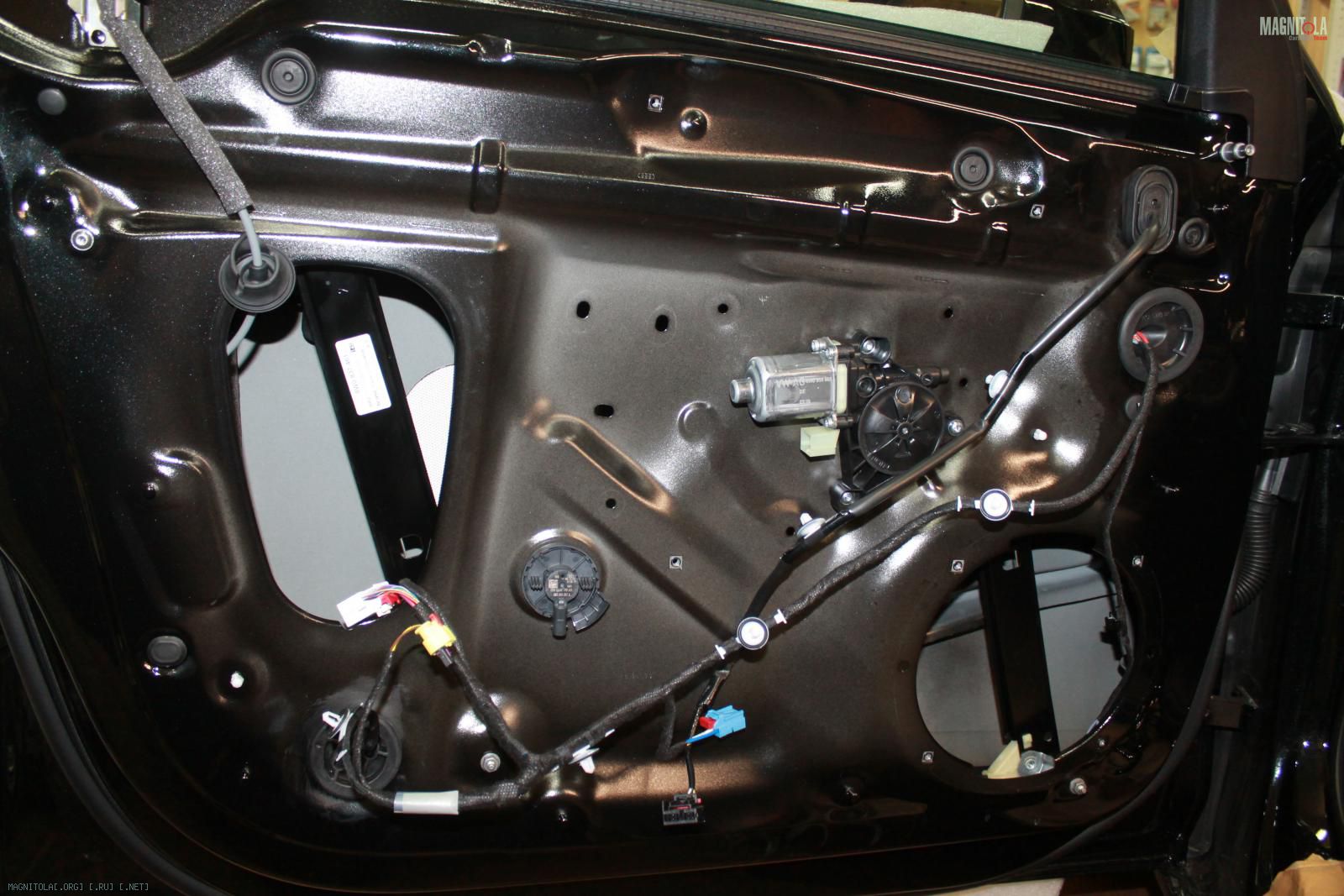

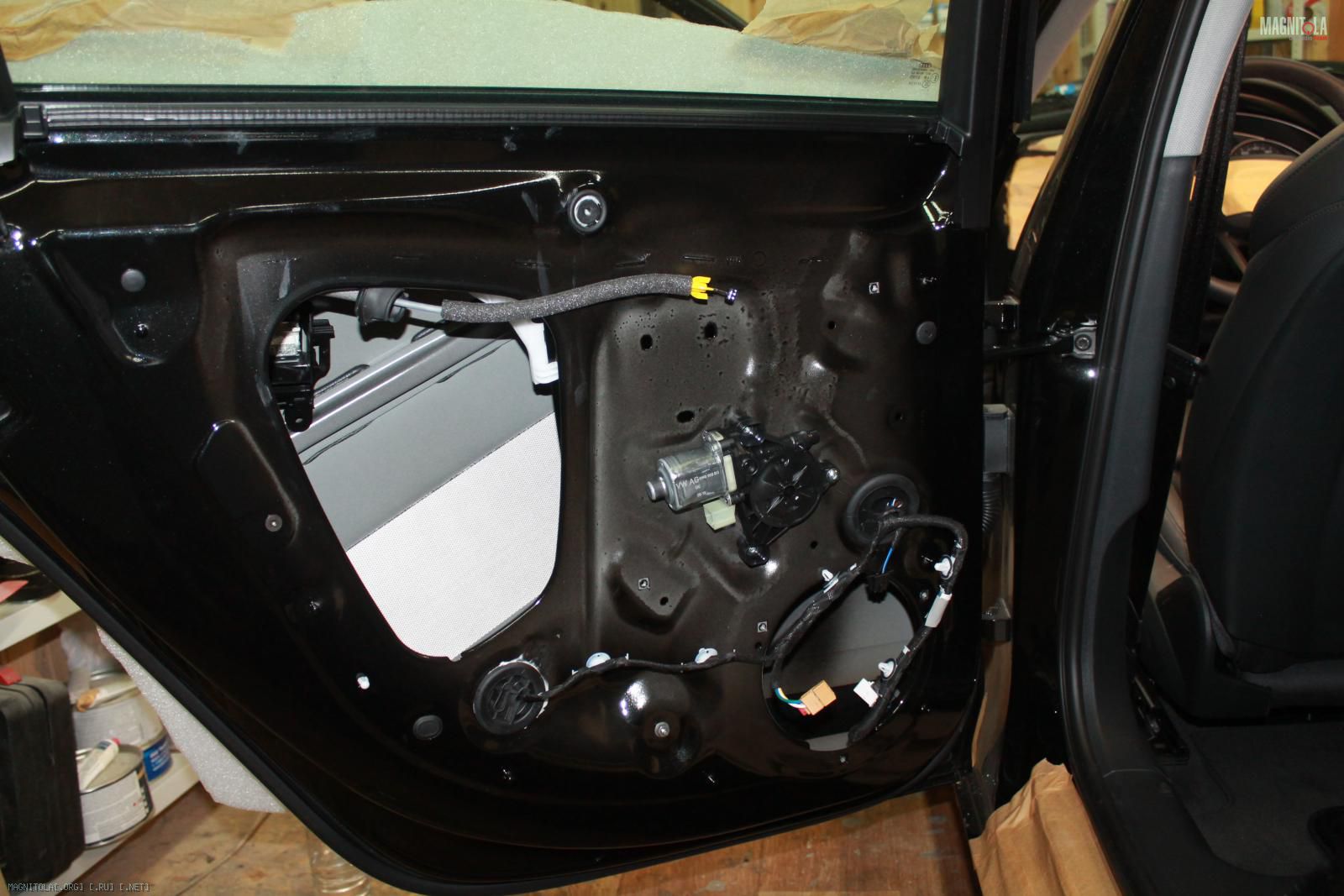

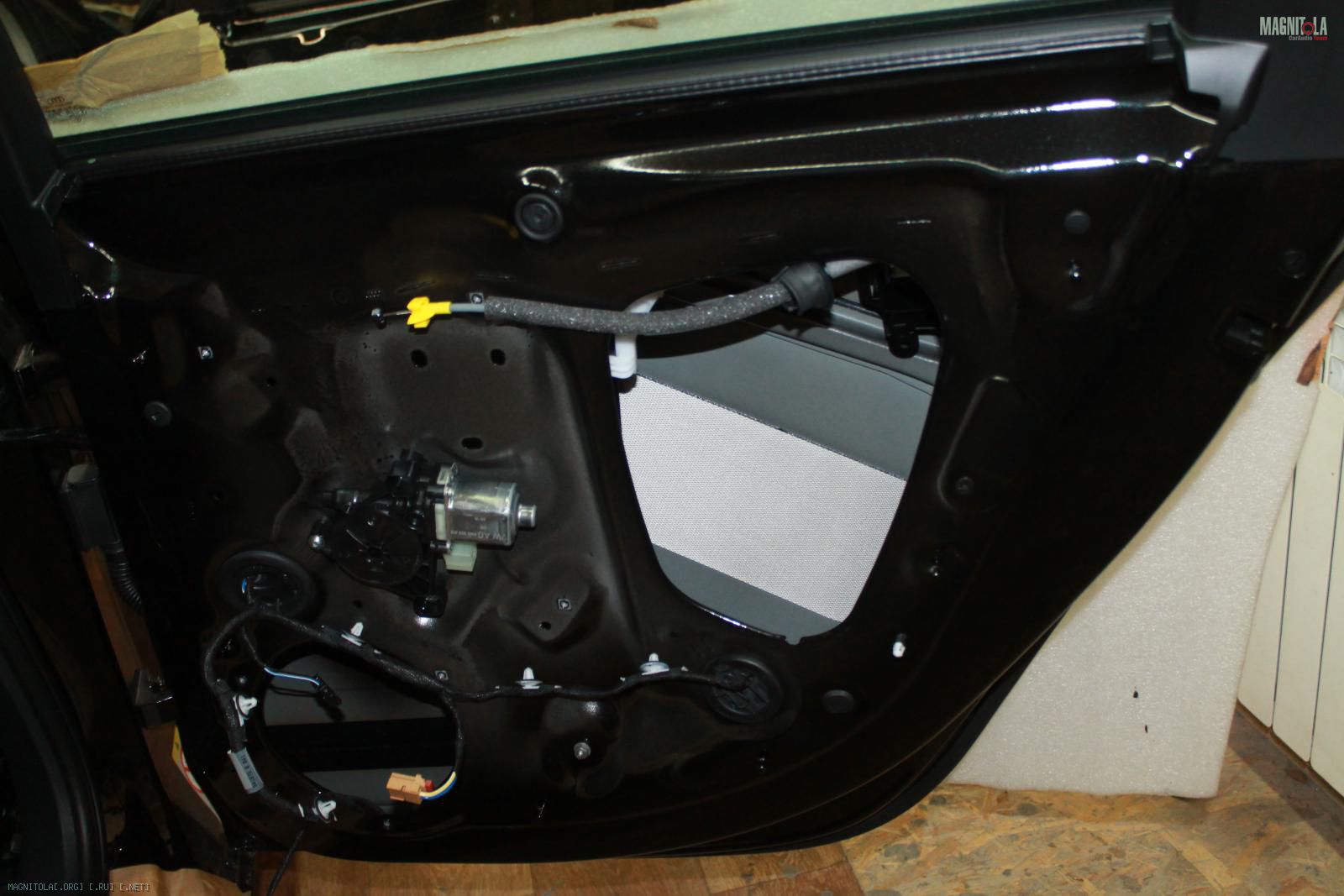

Разбираем двери.
Очищаем, обезжириваем.
Вложение 1297453Вложение 1297455Вложение 1297457Вложение 1297459Вложение 1297461Вложение 1297463Вложение 1297465Вложение 1297467Вложение 1297469Вложение 1297471Вложение 1297473Вложение 1297475

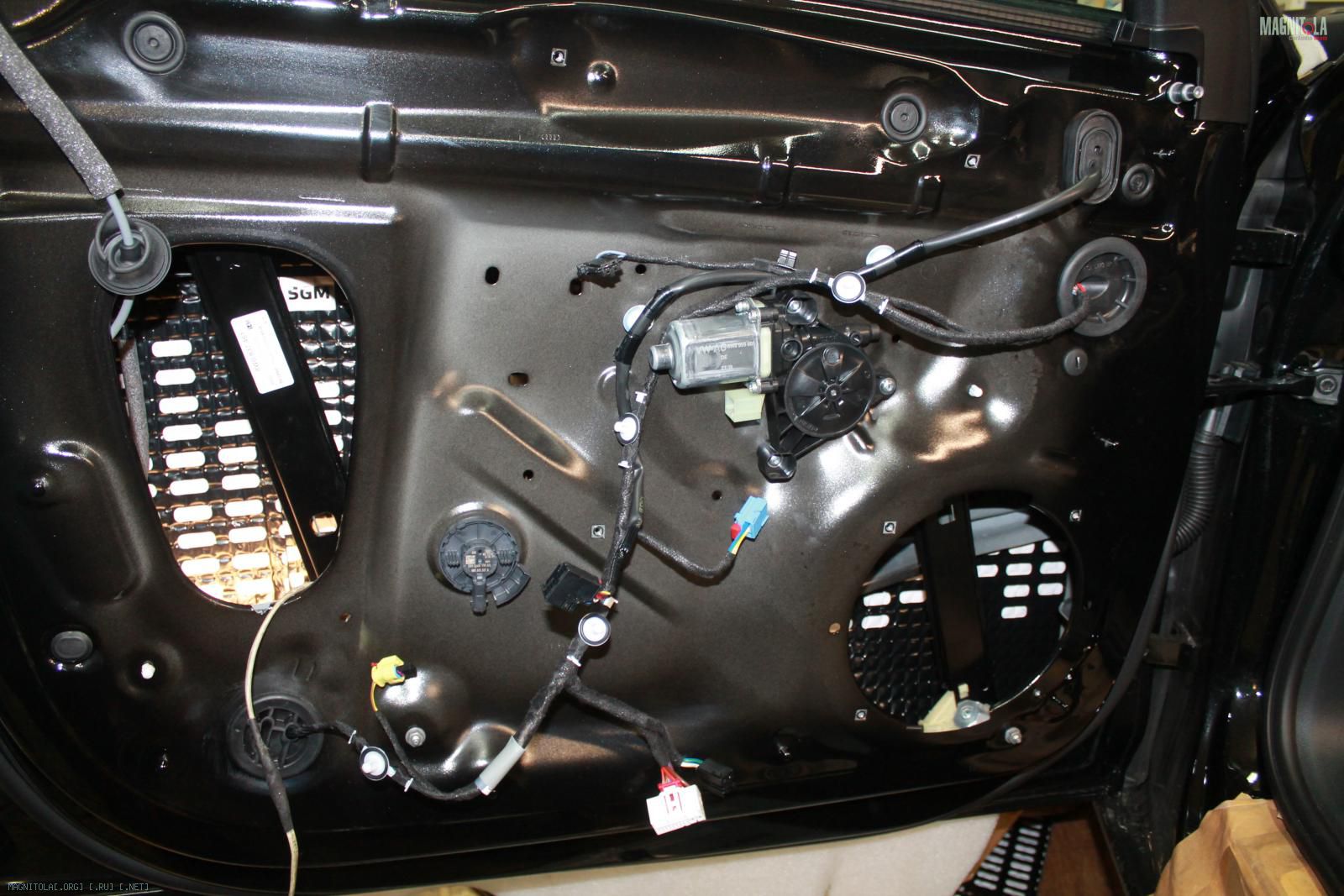

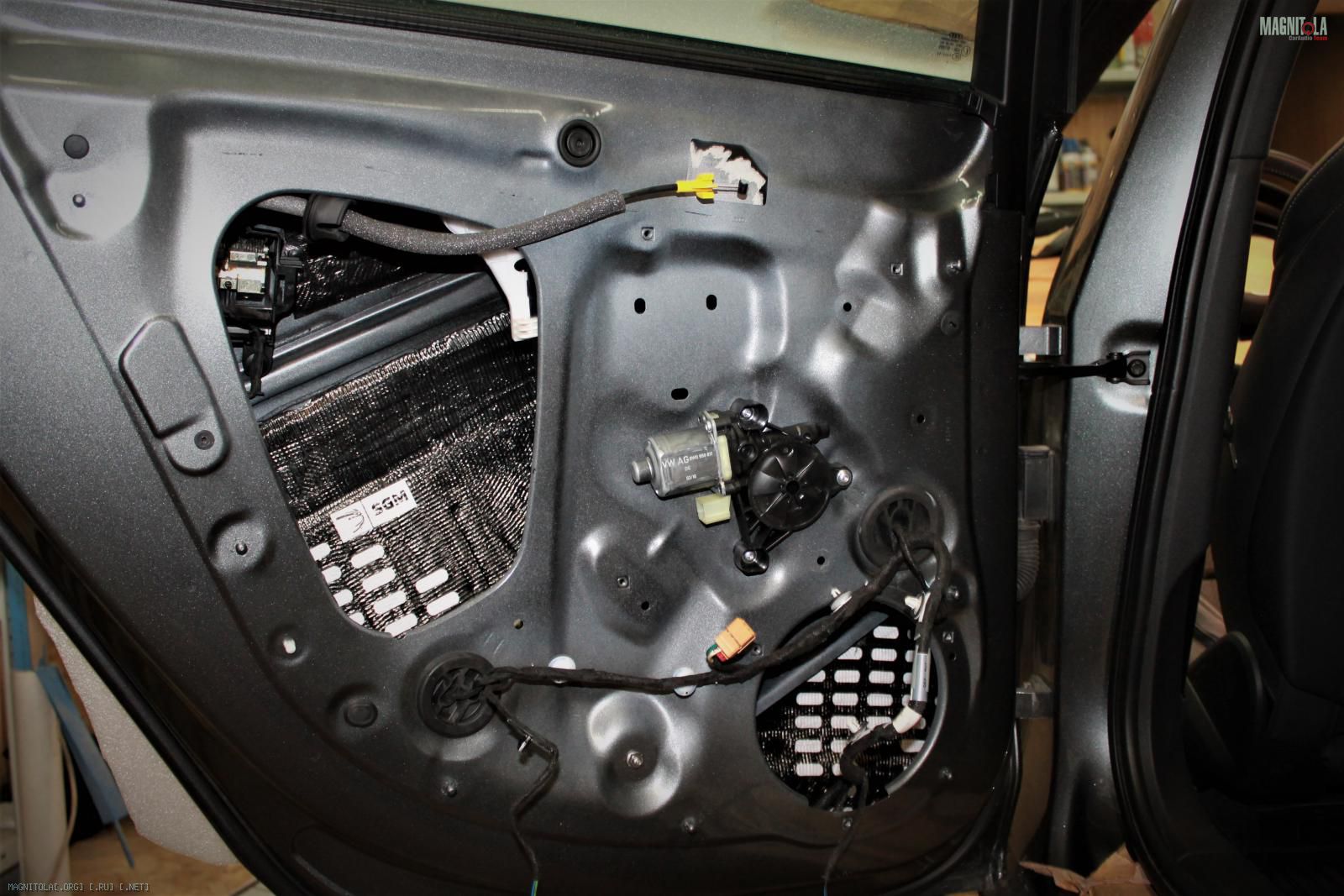

Наносим вибру 4мм, греем, прикатываем.
Пластиковые заглушки вибрим с обратной стороны.
Вложение 1297477Вложение 1297479Вложение 1297481Вложение 1297483Вложение 1297485Вложение 1297487Вложение 1297489Вложение 1297491

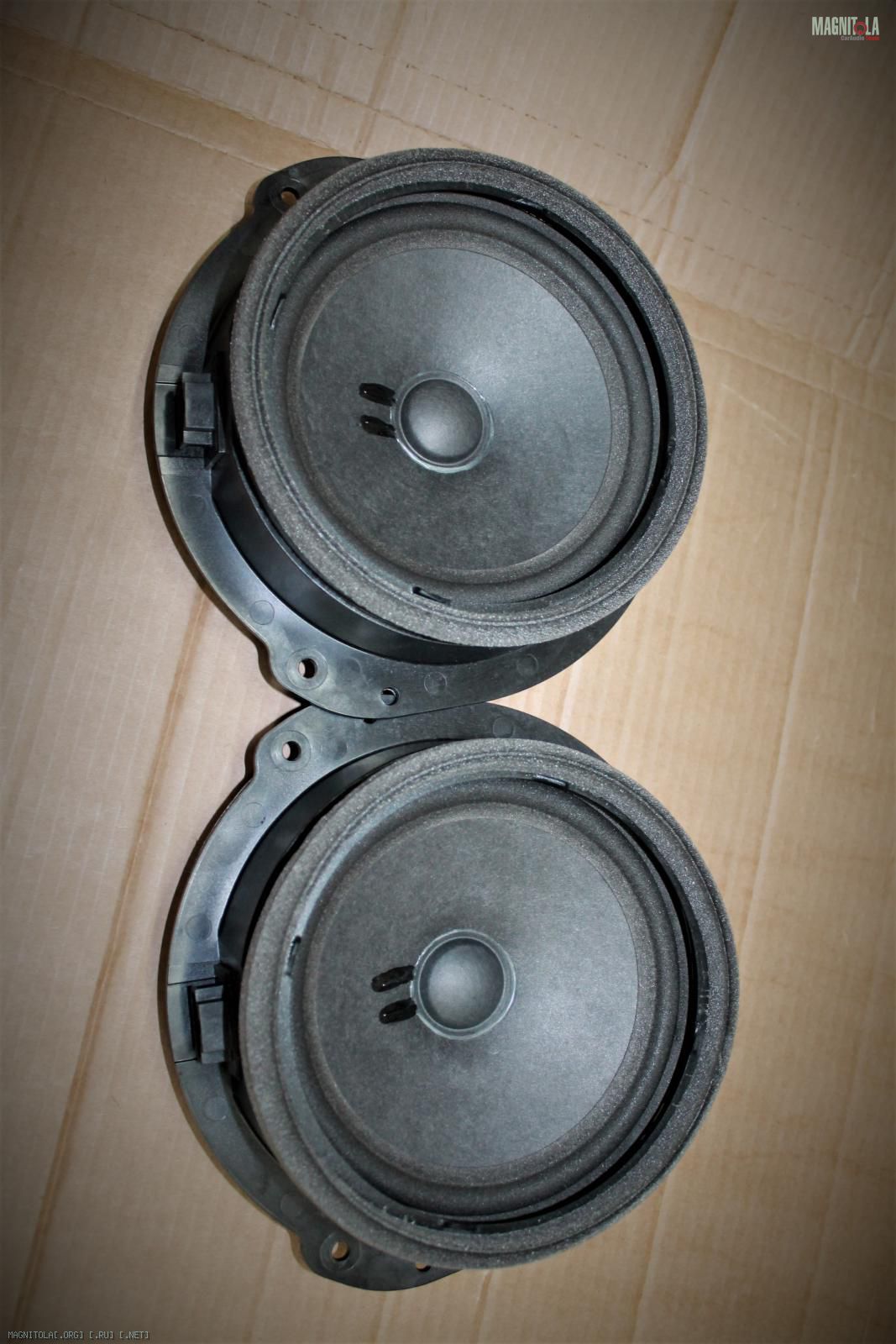

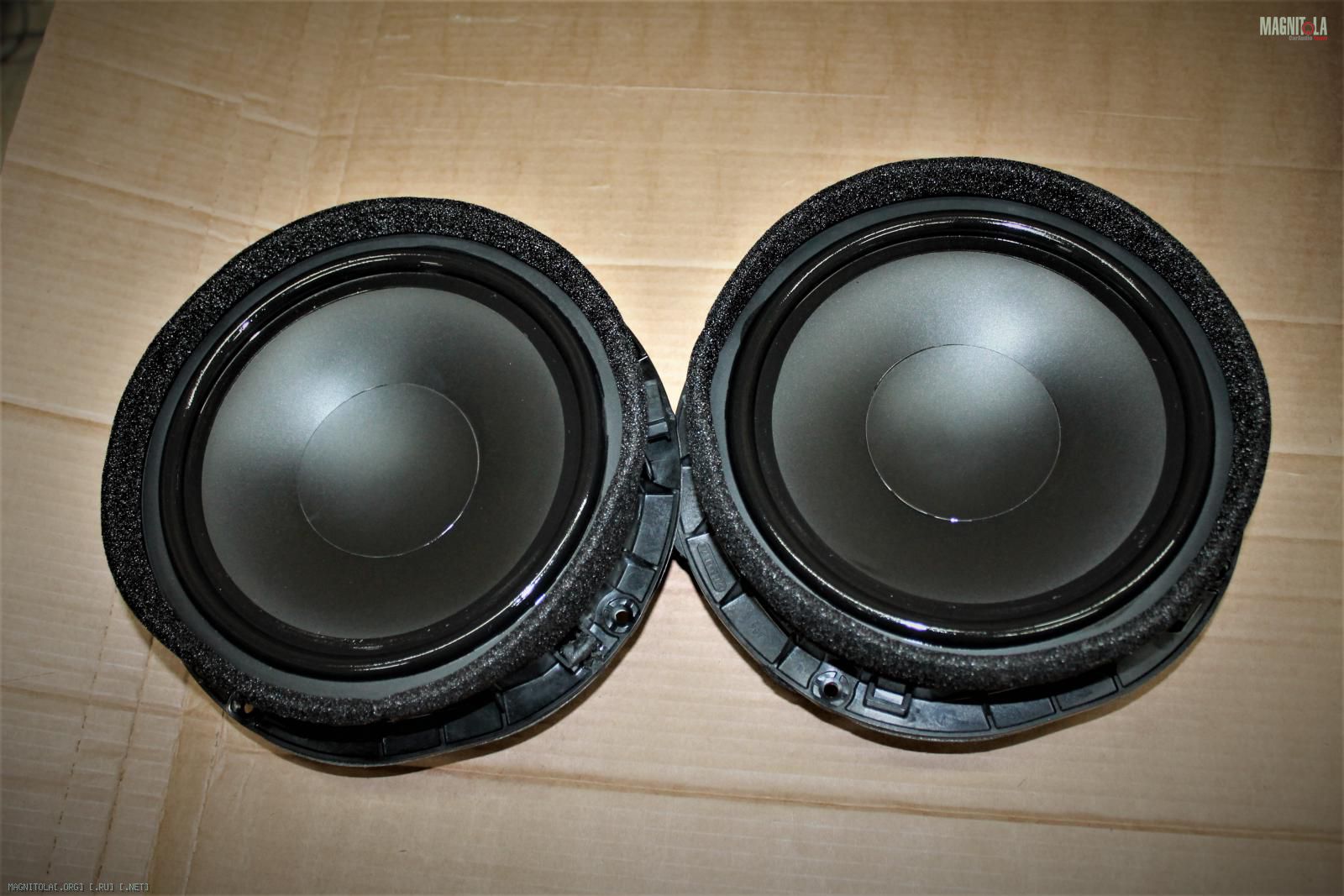

Штатные тыловые мидбасы- убираем паучковую сетку, вибрим пластиковые корзины, пропитываем подвесы.
Фронтальные мидбасы меняем на 9" от KF Sound Technology.
Пропитываем подвесы



Штатные тыловые мидбасы- убираем паучковую сетку, вибрим пластиковые корзины, пропитываем подвесы.
Фронтальные мидбасы меняем на 9" от KF Sound Technology.
Пропитываем подвесы

Штатные тыловые мидбасы- убираем паучковую сетку, вибрим пластиковые корзины, пропитываем подвесы.
Фронтальные мидбасы меняем на 9" от KF Sound Technology.
Пропитываем подвесы

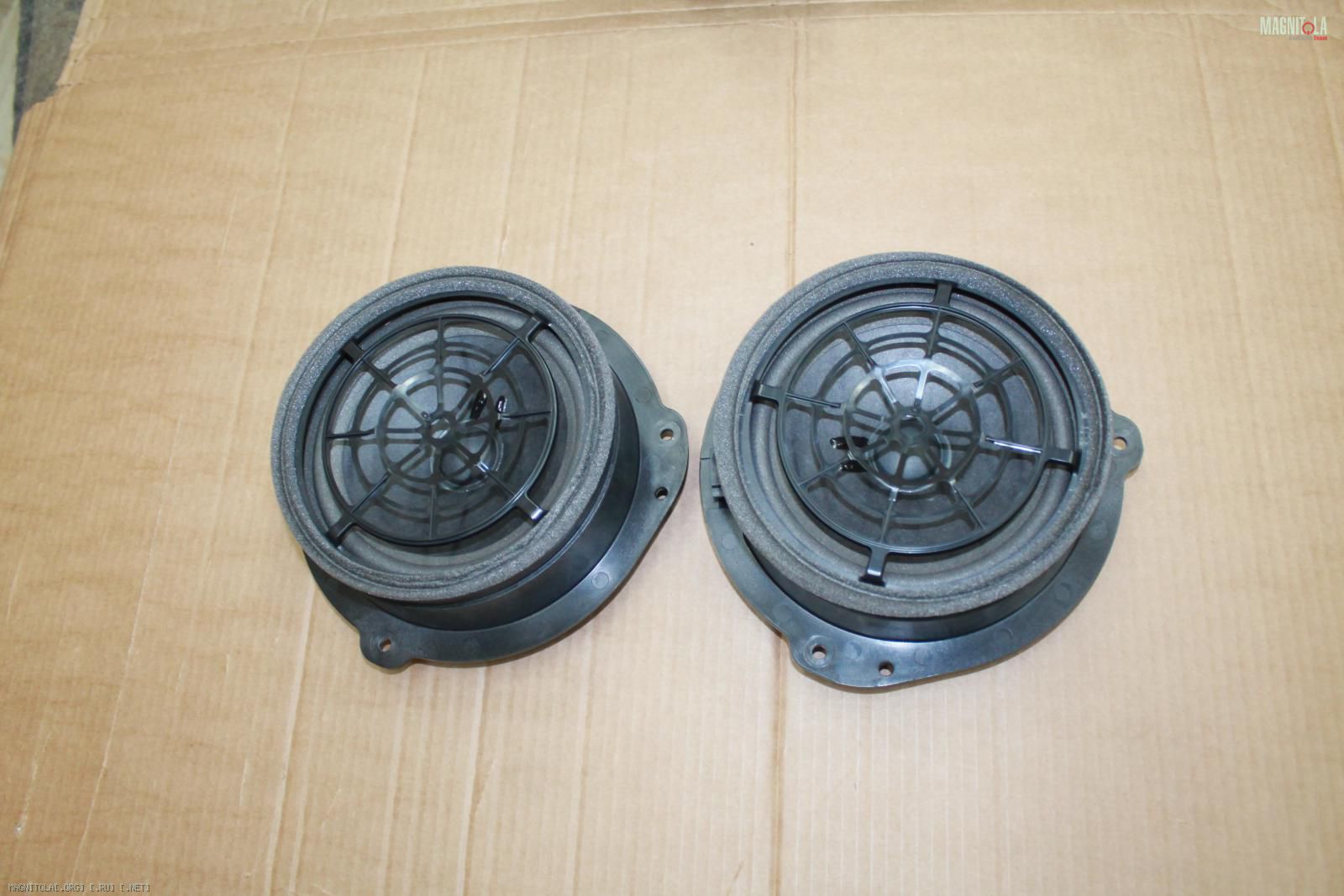

Штатные тыловые мидбасы- убираем паучковую сетку, вибрим пластиковые корзины, пропитываем подвесы.
Фронтальные мидбасы меняем на 9" от KF Sound Technology.
Пропитываем подвесы


Вложение 1297493Вложение 1297495Вложение 1297497Вложение 1297499Вложение 1297501Вложение 1297503Вложение 1297505

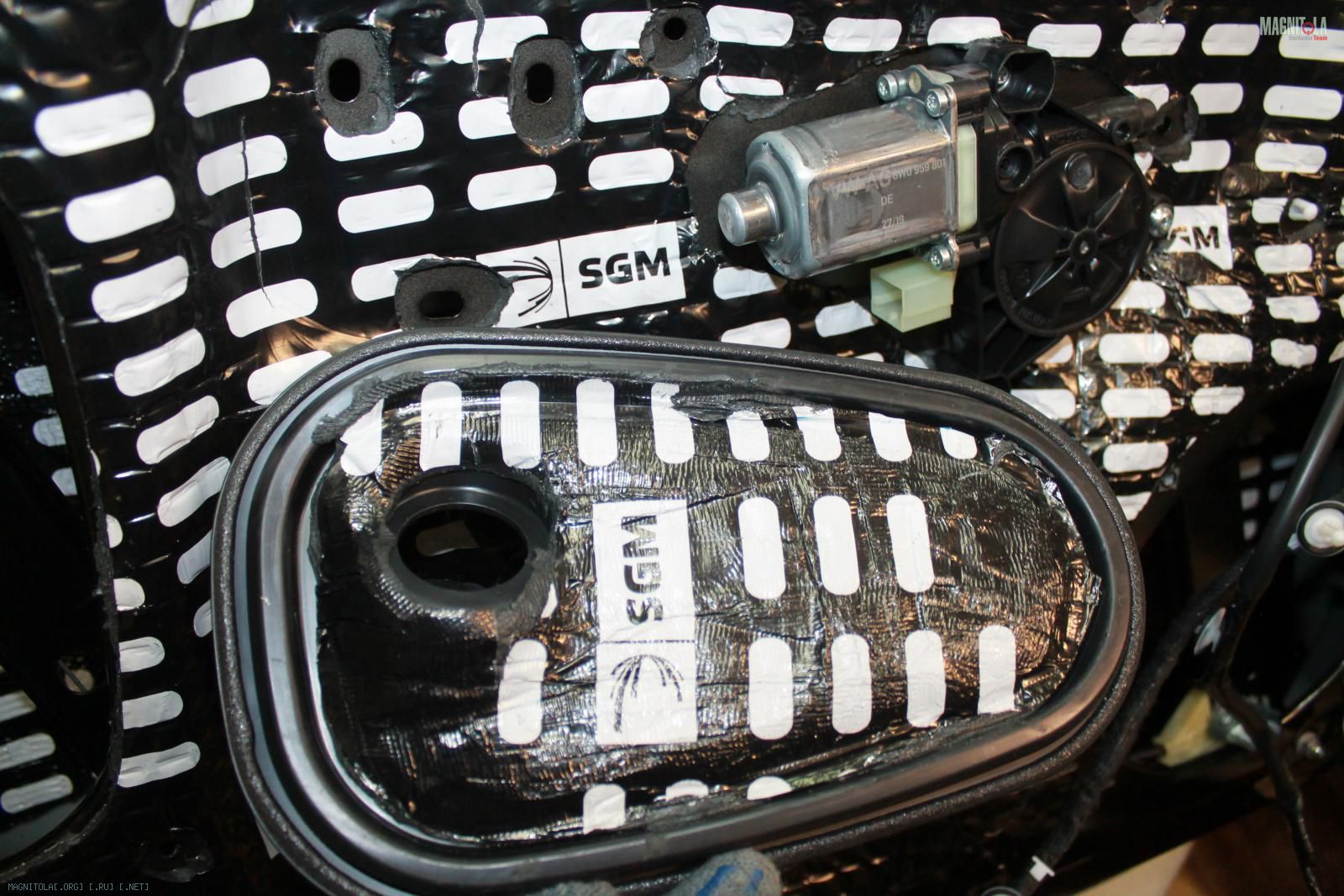

Наносим вибру 4мм, цельным листом, греем, прикатываем...

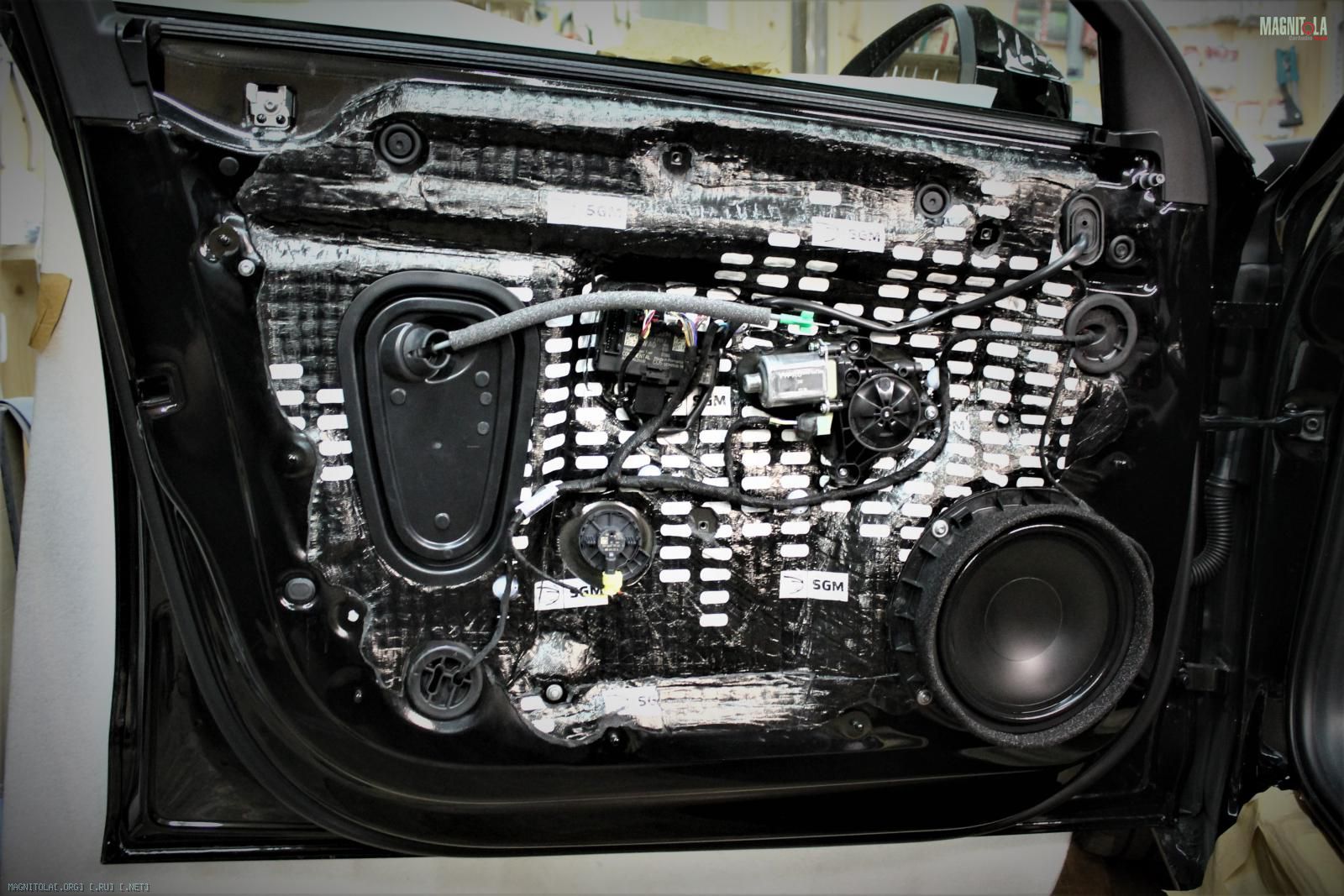

Двери итог.
На ВЧ меняем электролиты на пленочные конденсаторы.
Изготавливаем волноотвод, устанавливаем.
Вложение 1297507Вложение 1297509Вложение 1297511Вложение 1297513Вложение 1297515Вложение 1297517Вложение 1297519Вложение 1297521Вложение 1297523

Audi A4 B9 рестайлинг

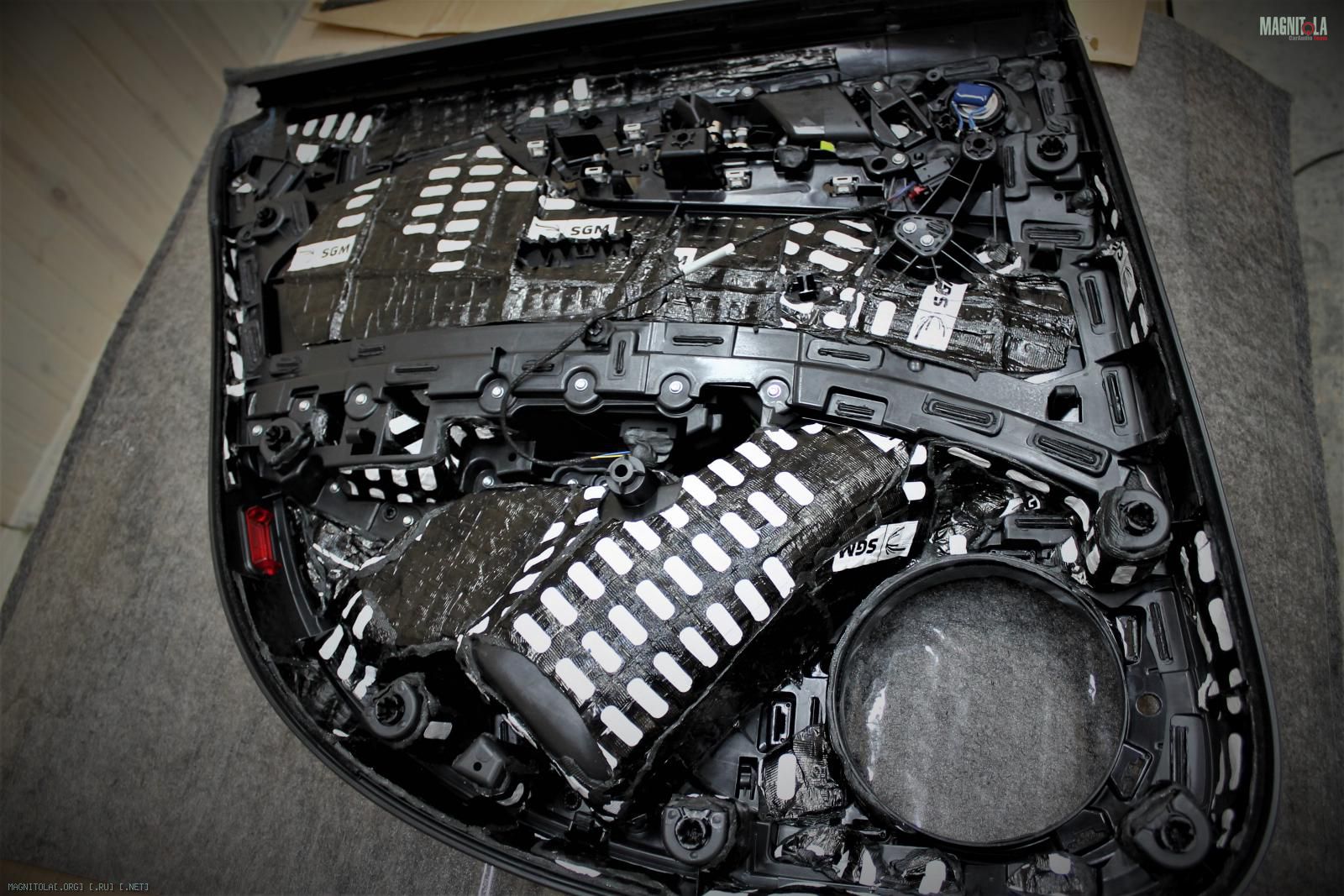

Карты дверей.
Наносим вибру 4мм, греем, прикатываем.

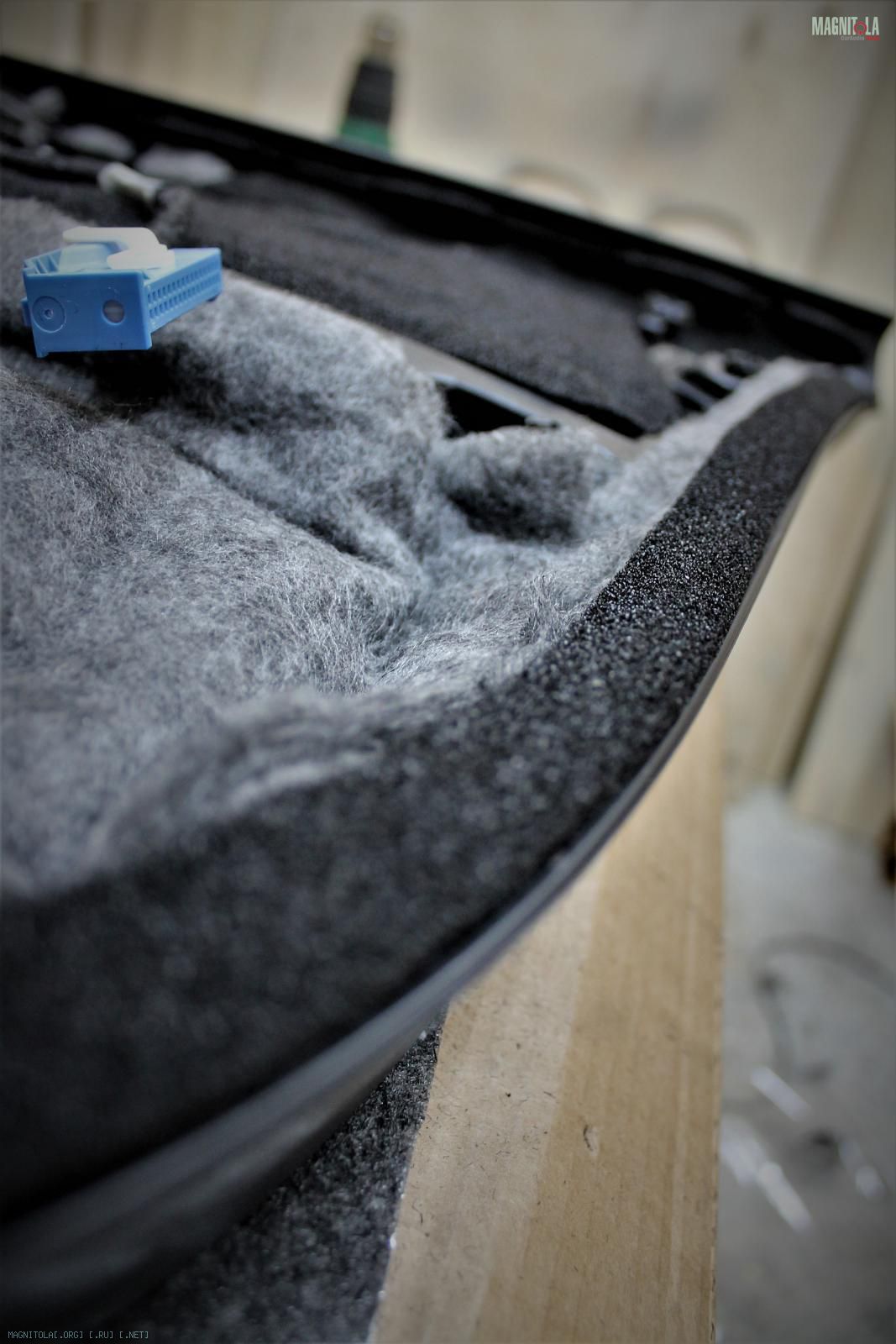

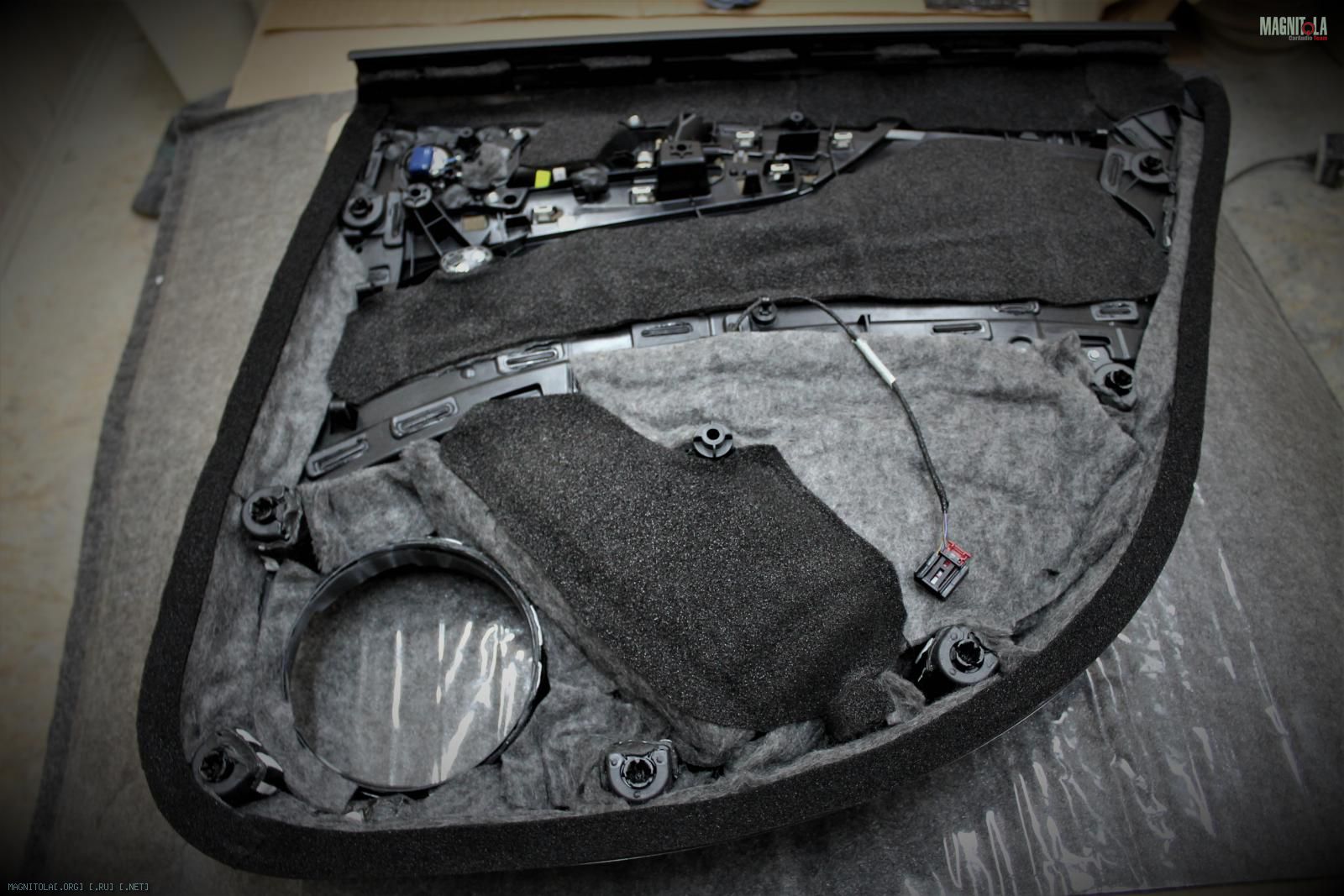

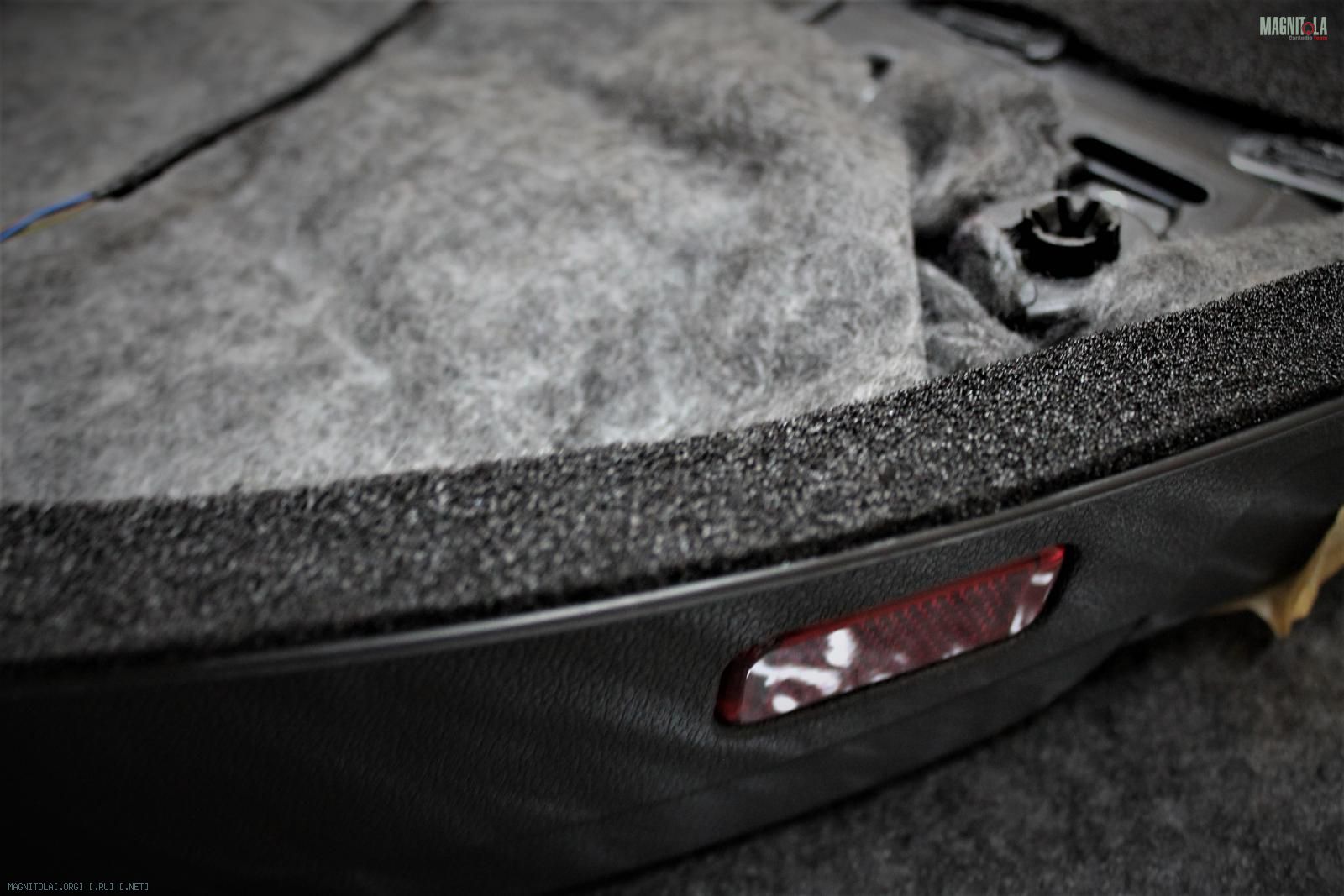

Наносим войлок, битопласт, уплотнительную ленту по периметру.




Вложение 1297729Вложение 1297731Вложение 1297733Вложение 1297735Вложение 1297737Вложение 1297739Вложение 1297741Вложение 1297743Вложение 1297745Вложение 1297747Вложение 1297749

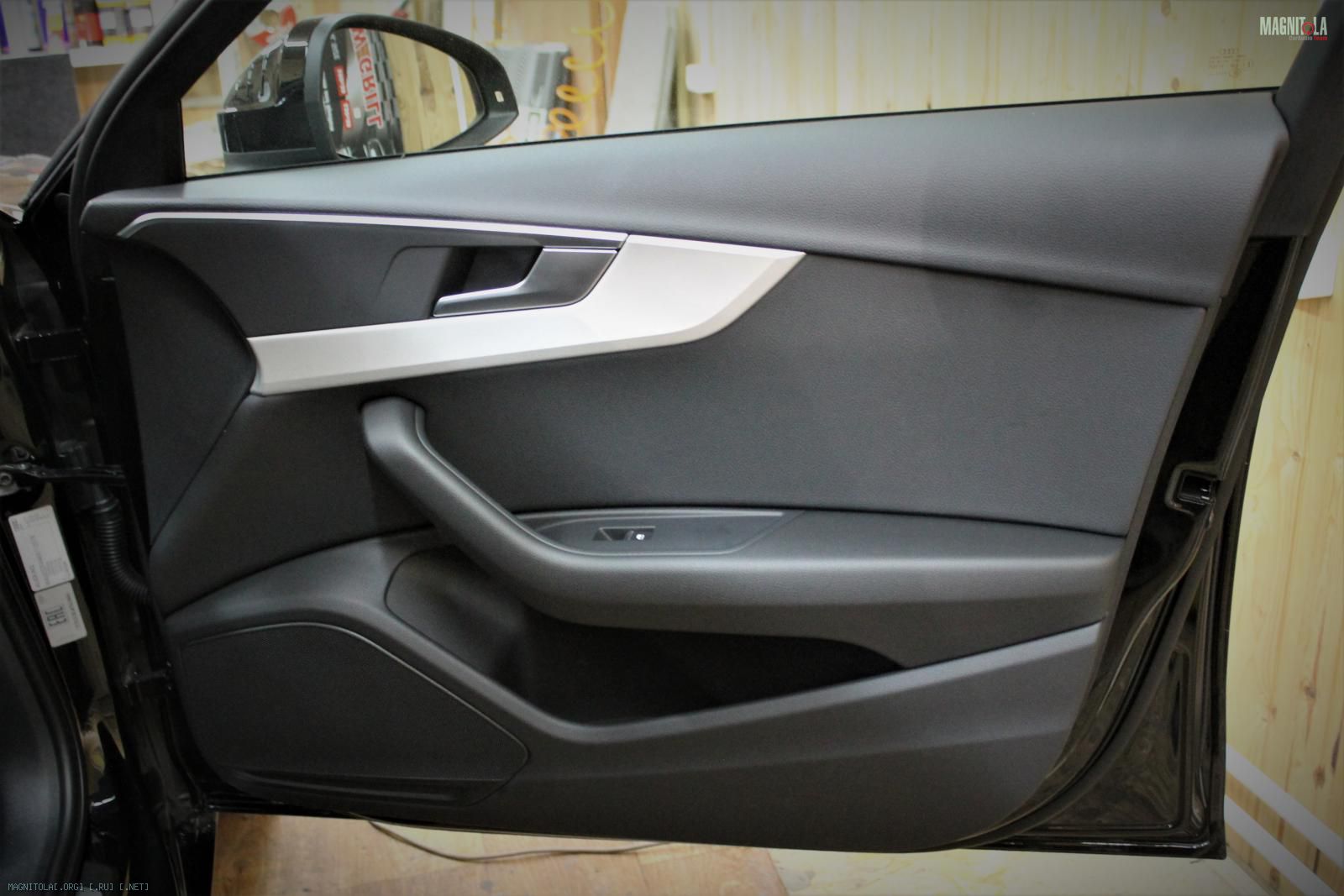

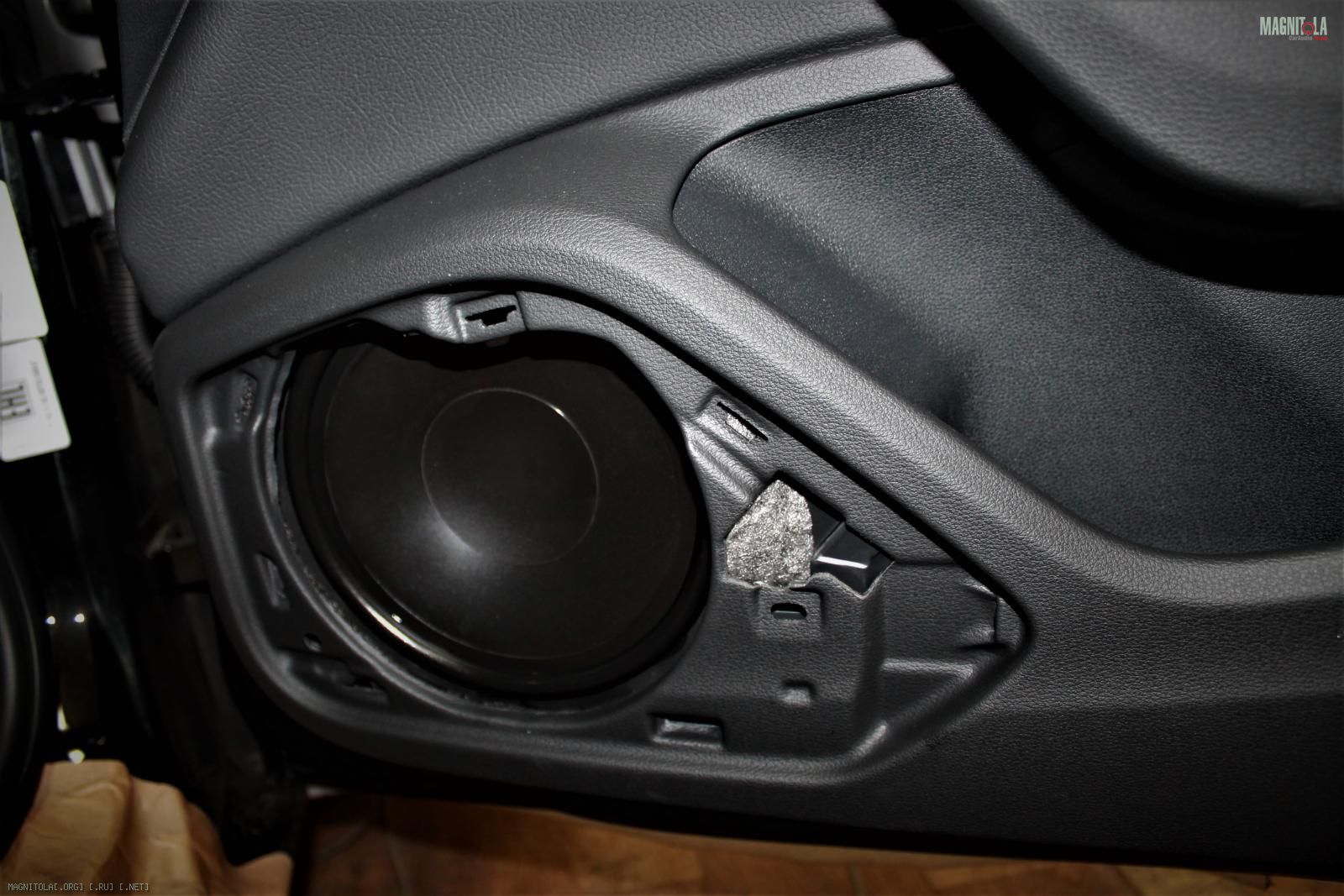

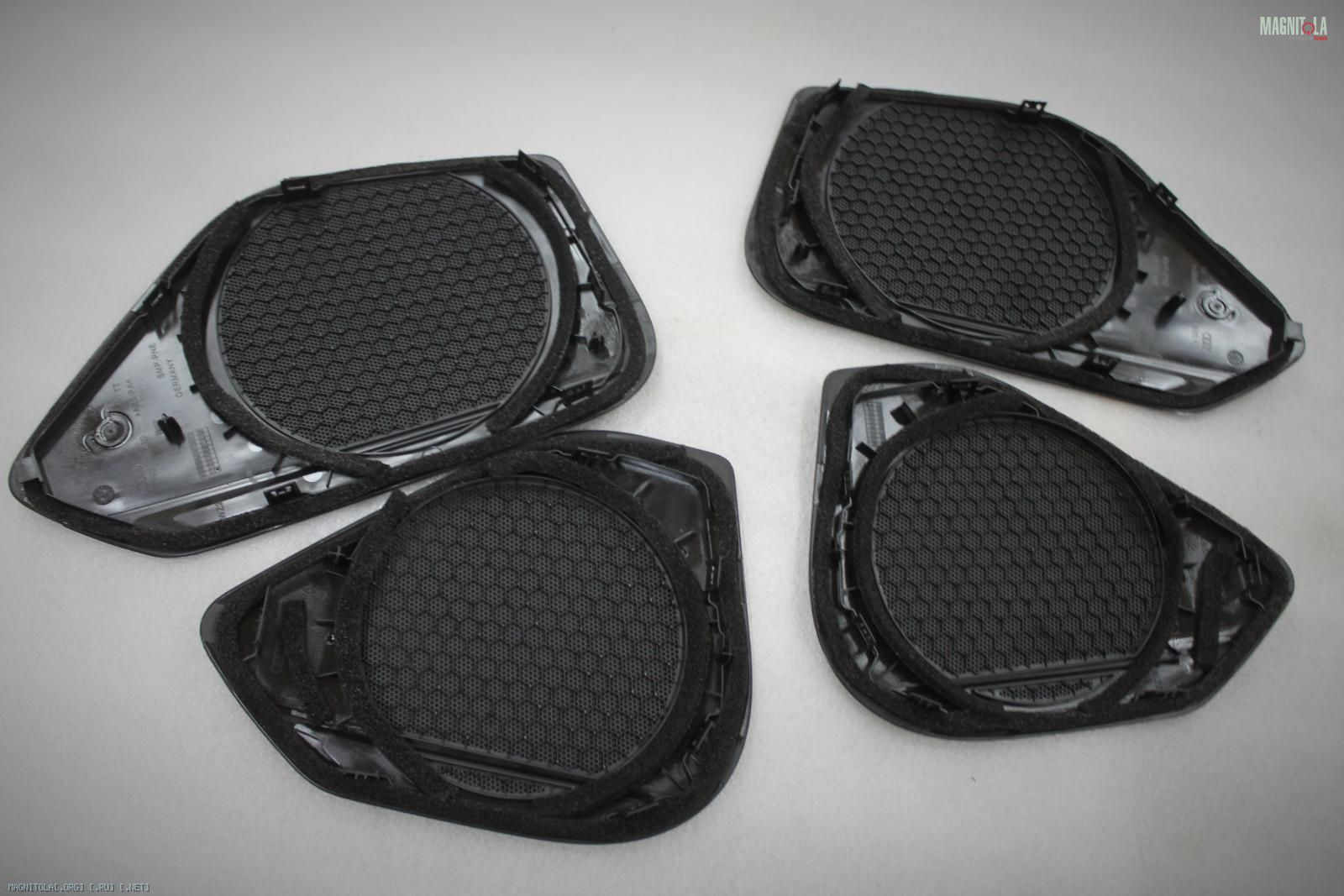

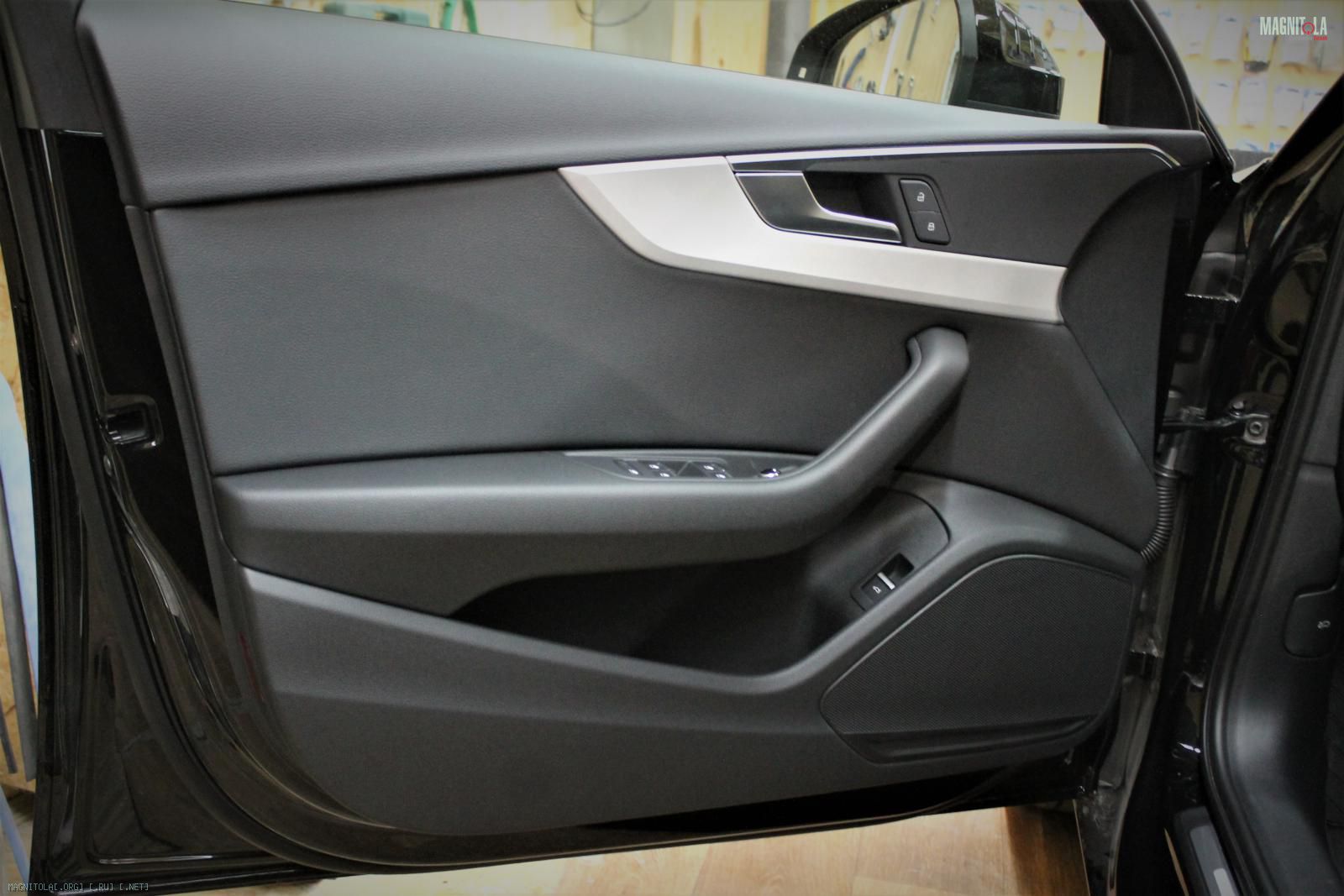

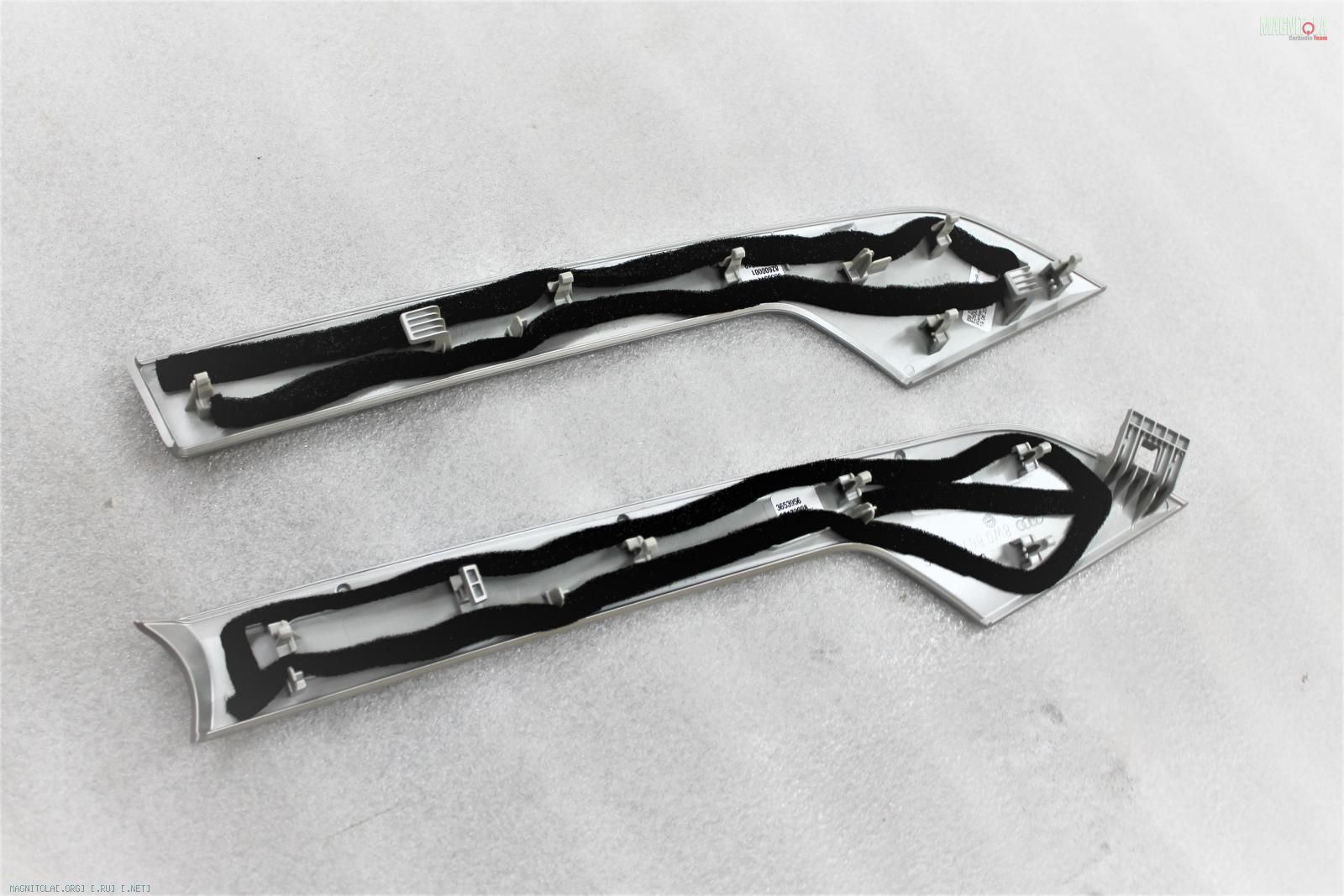

Уплотняем пластиковые сетки, декоративные элементы двери.

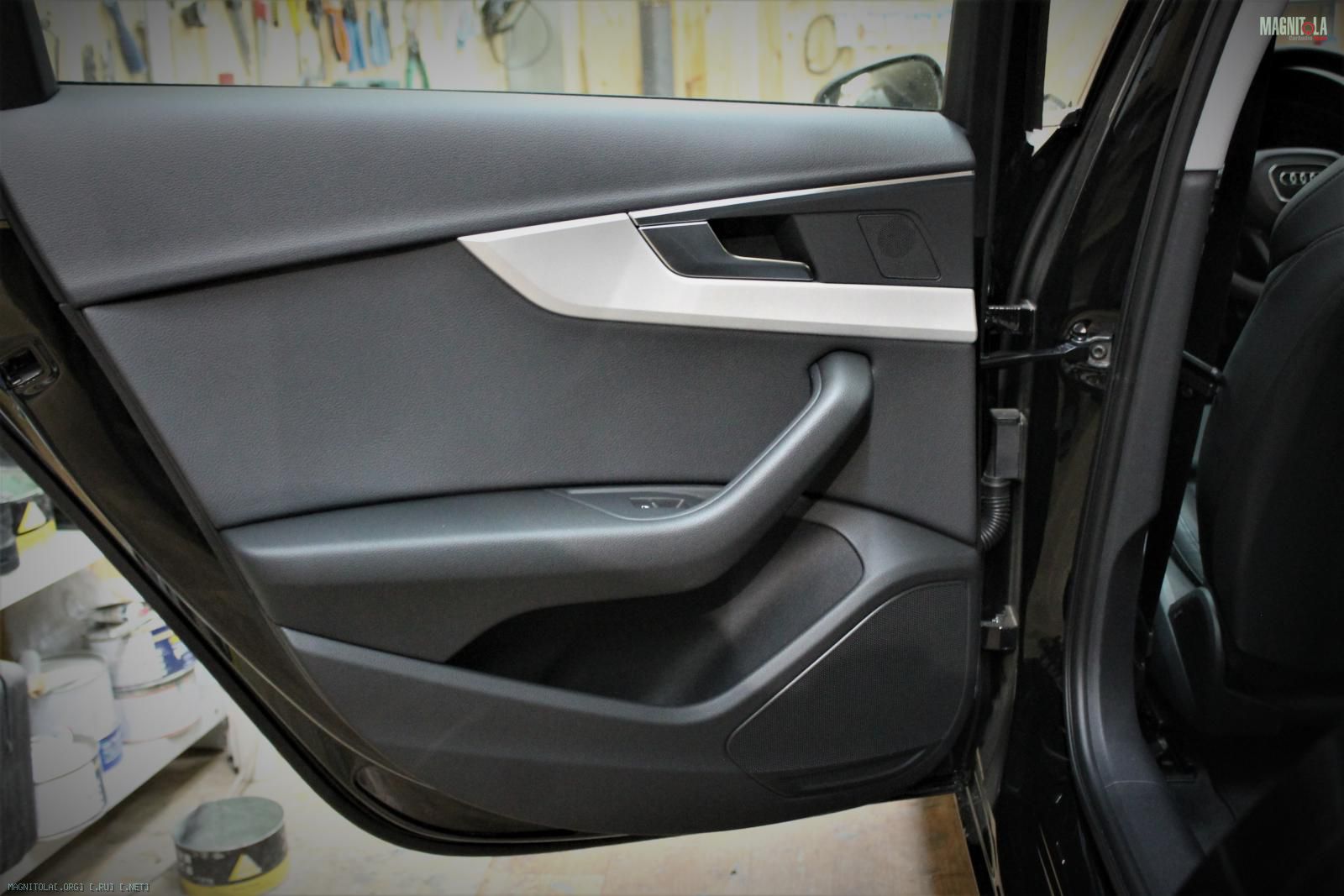

Собираем.
Вложение 1297751Вложение 1297753Вложение 1297755Вложение 1297757Вложение 1297759Вложение 1297761Вложение 1297763Вложение 1297765

Audi A4 B9 рестайлинг

Вибро-шумоизоляция арок - st1

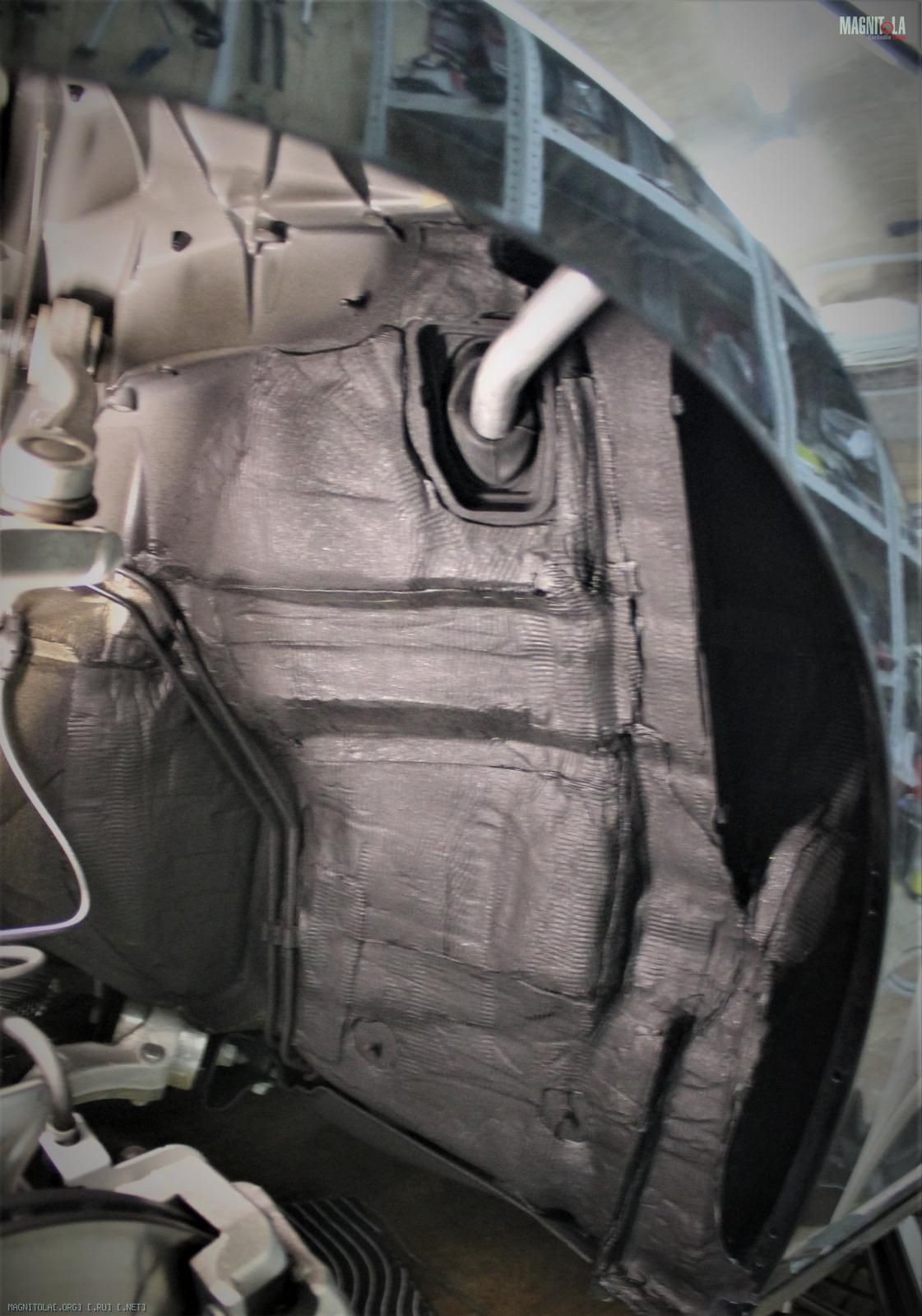

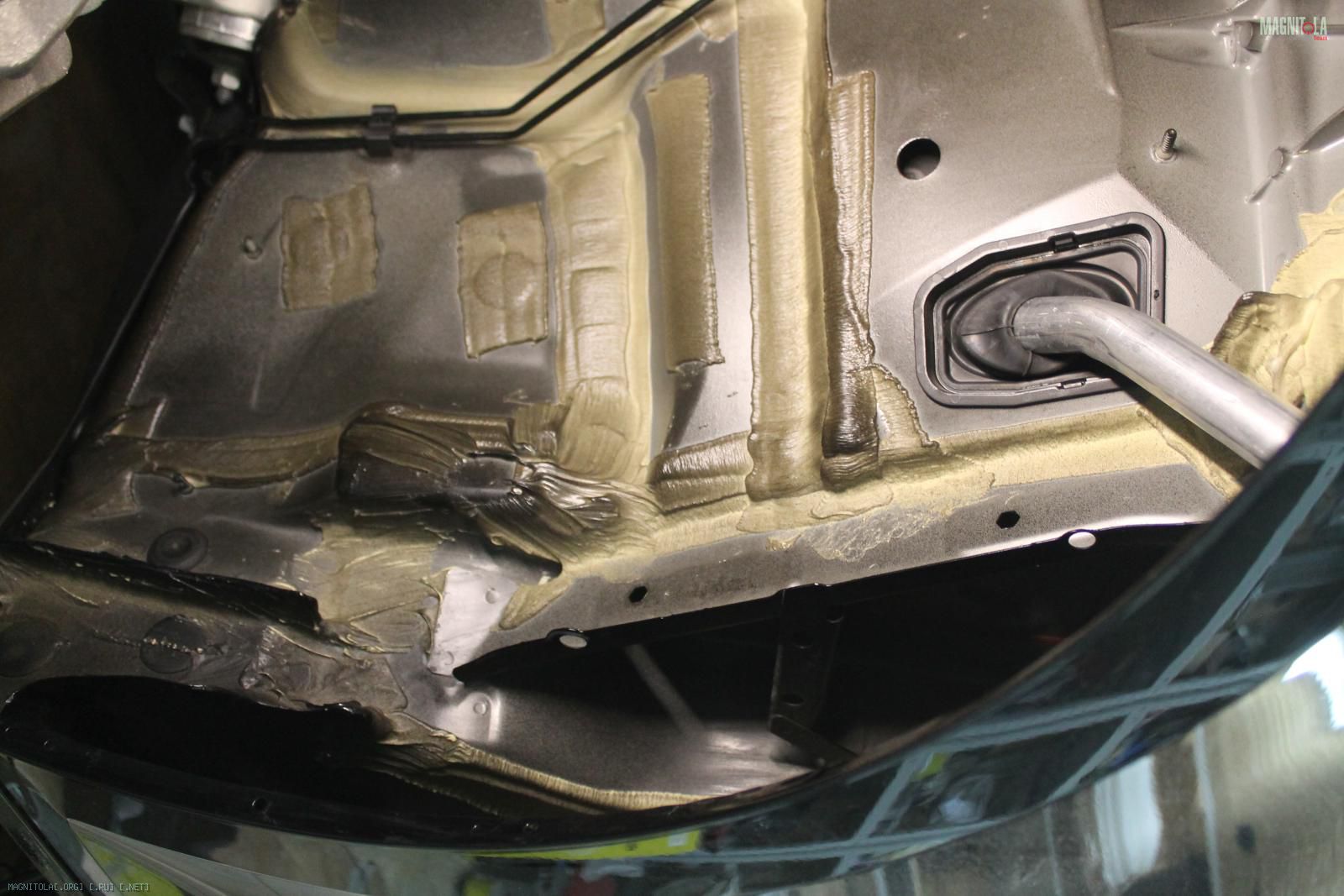

Передняя левая арка.

Очищаем, обезжириваем...
Наносим СГМ броня 5мм, греем, прикатываем.

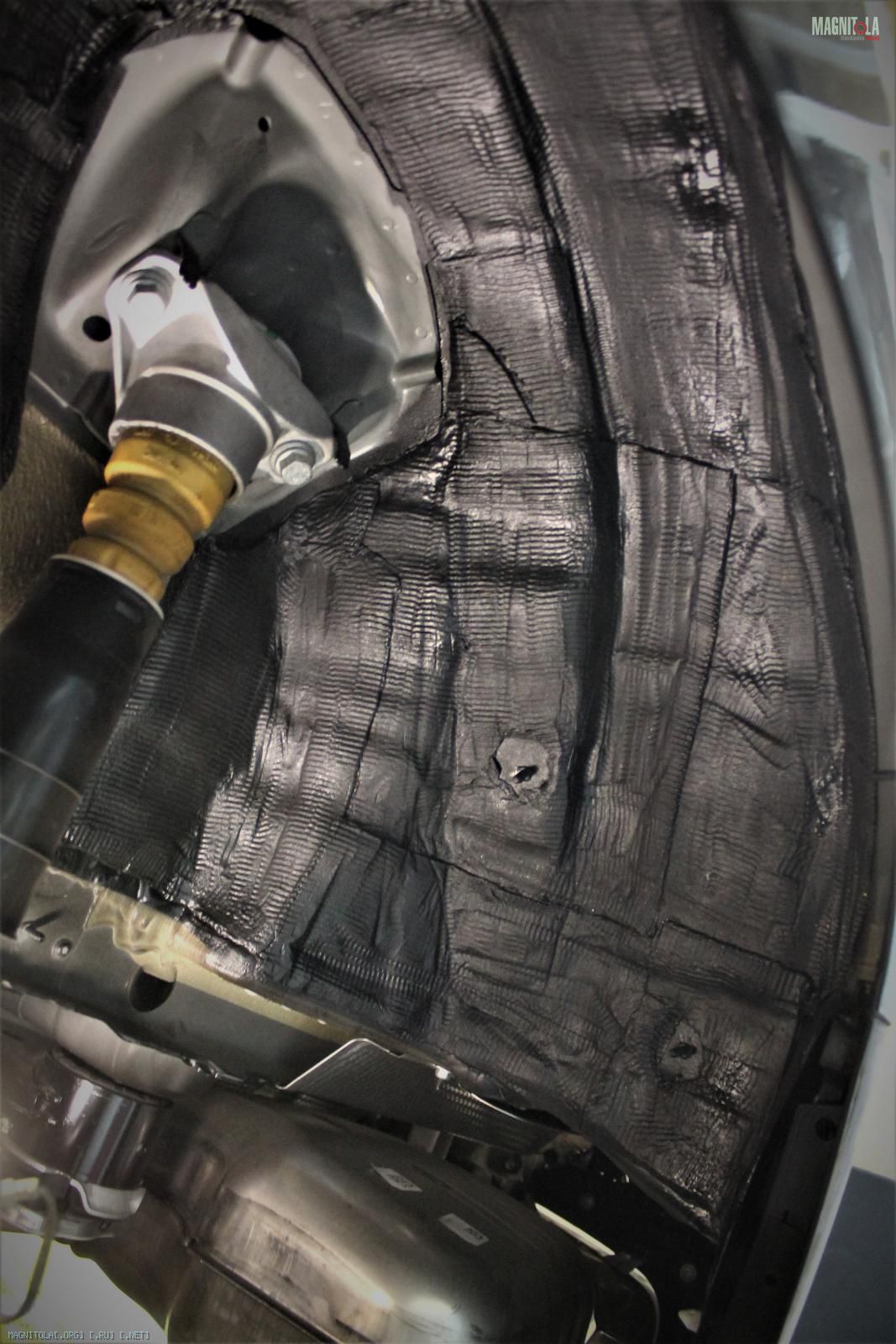

Наносим два слоя вибры 4мм, греем, прикатываем.
Покрываем антигравийным составом.

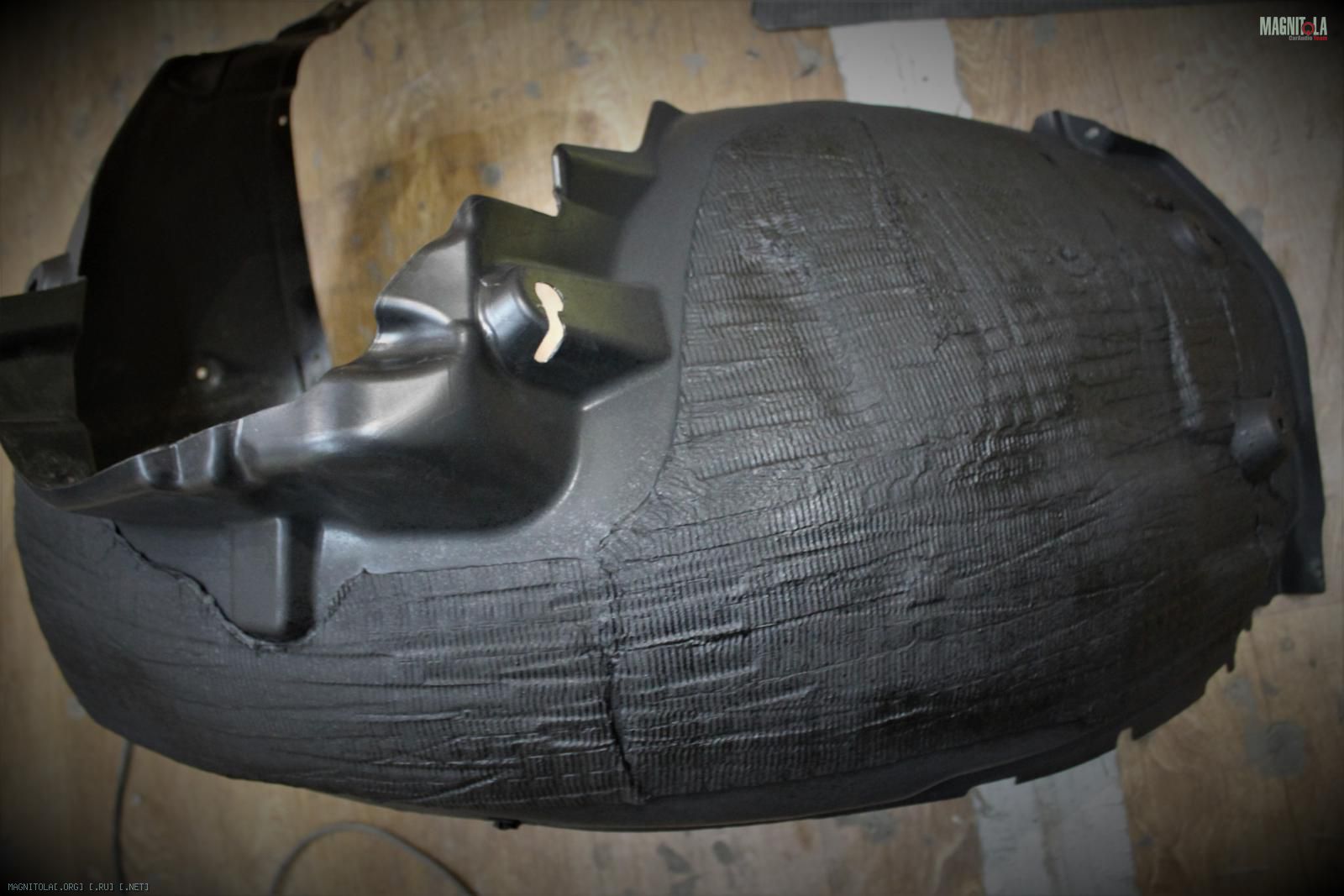

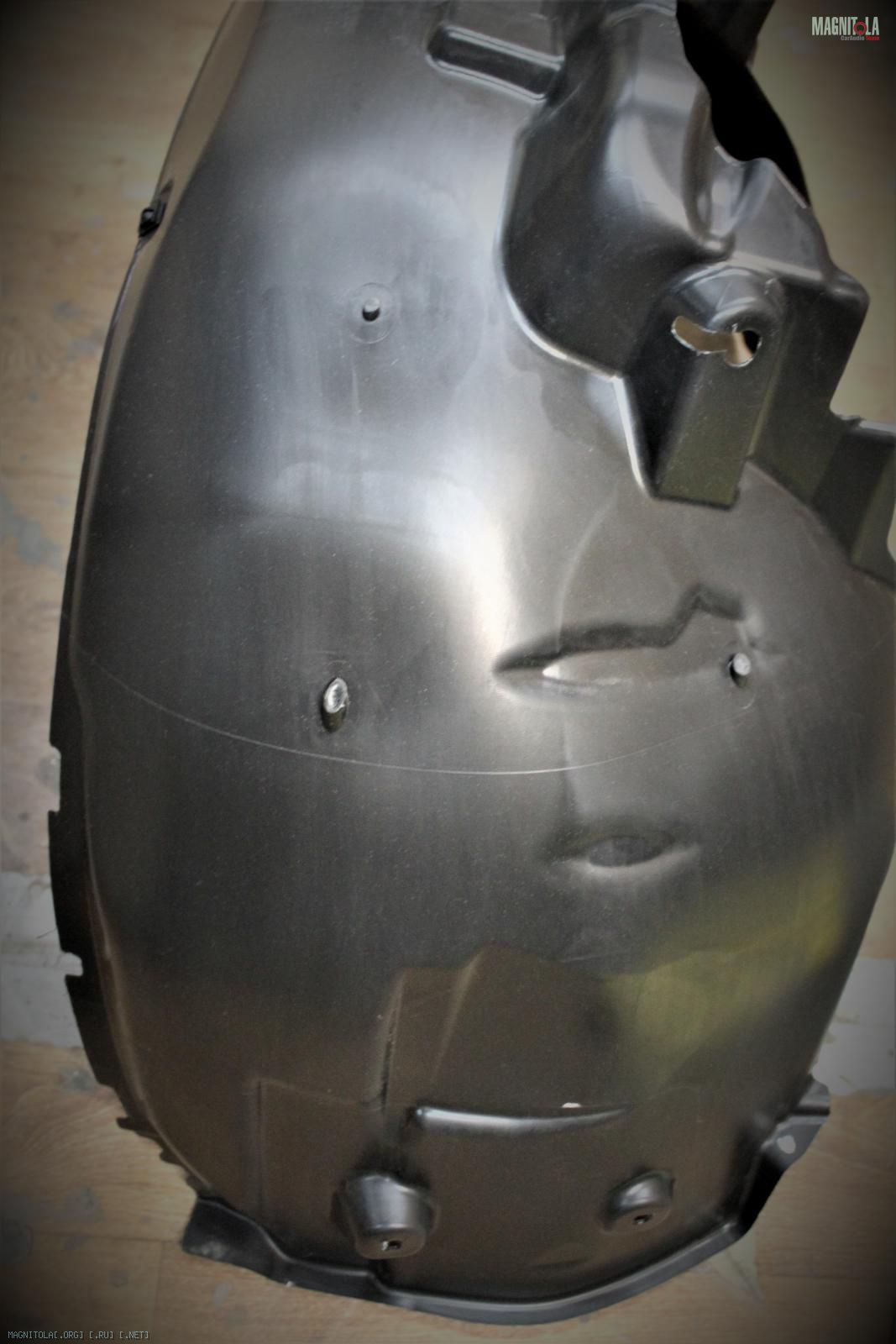

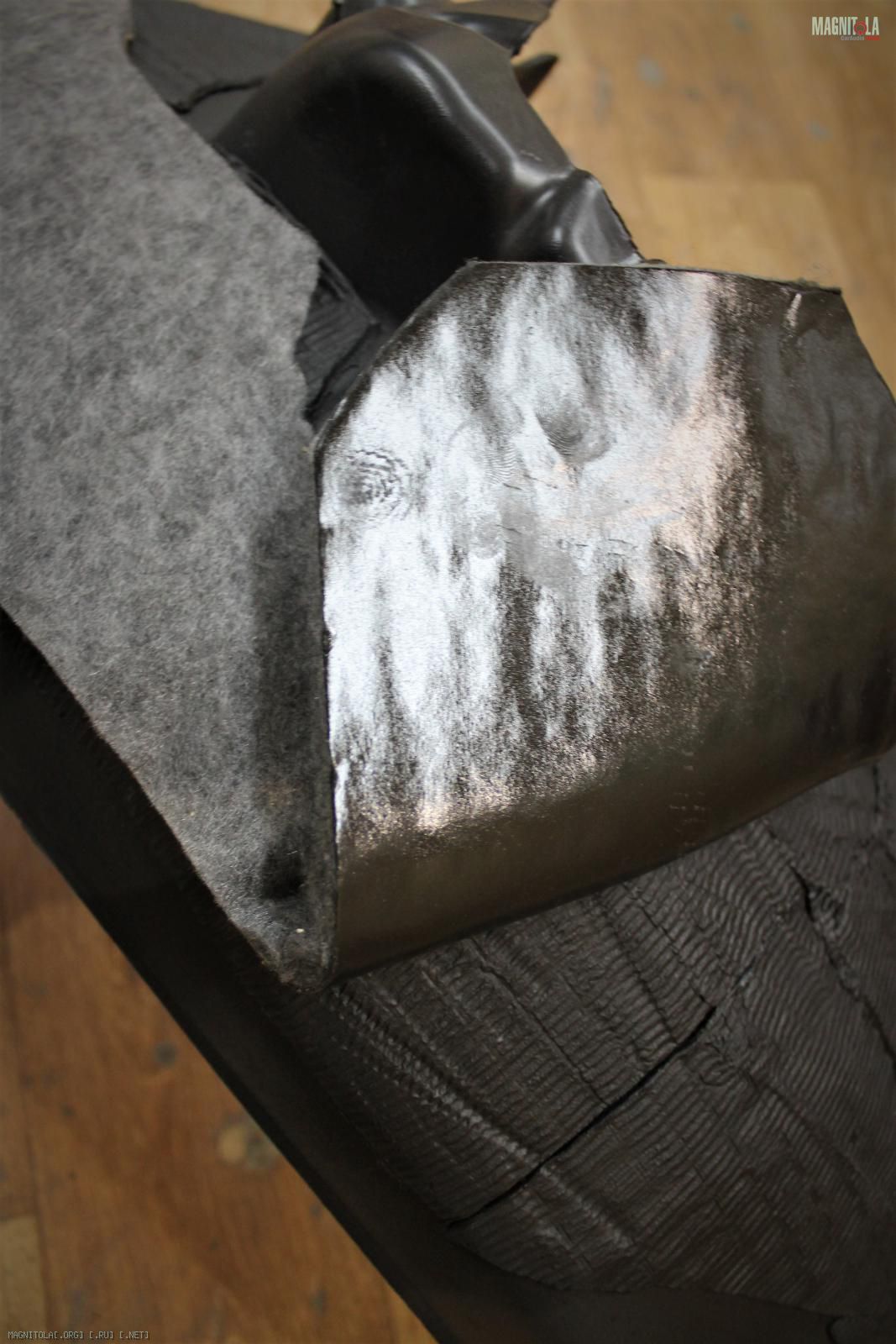

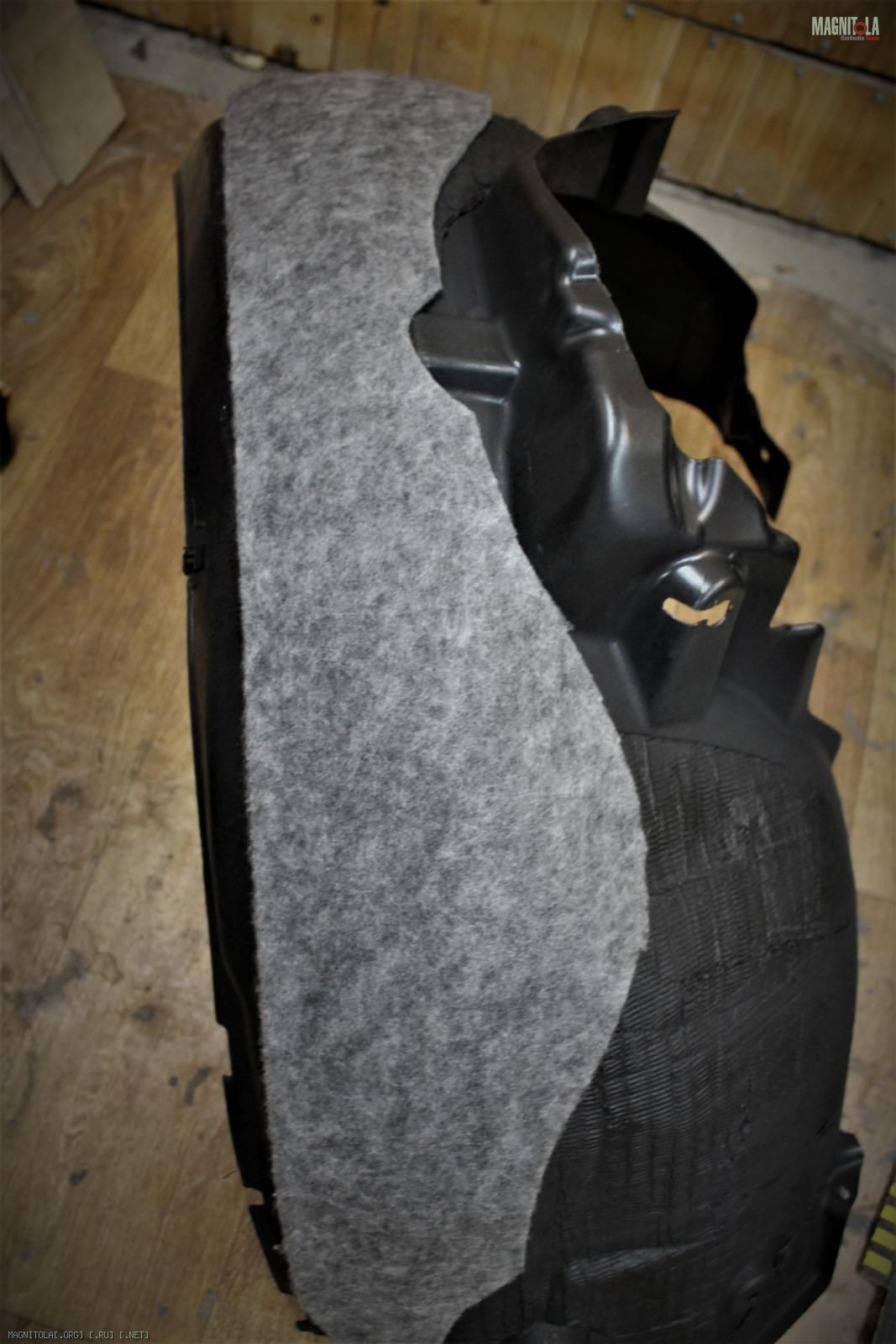

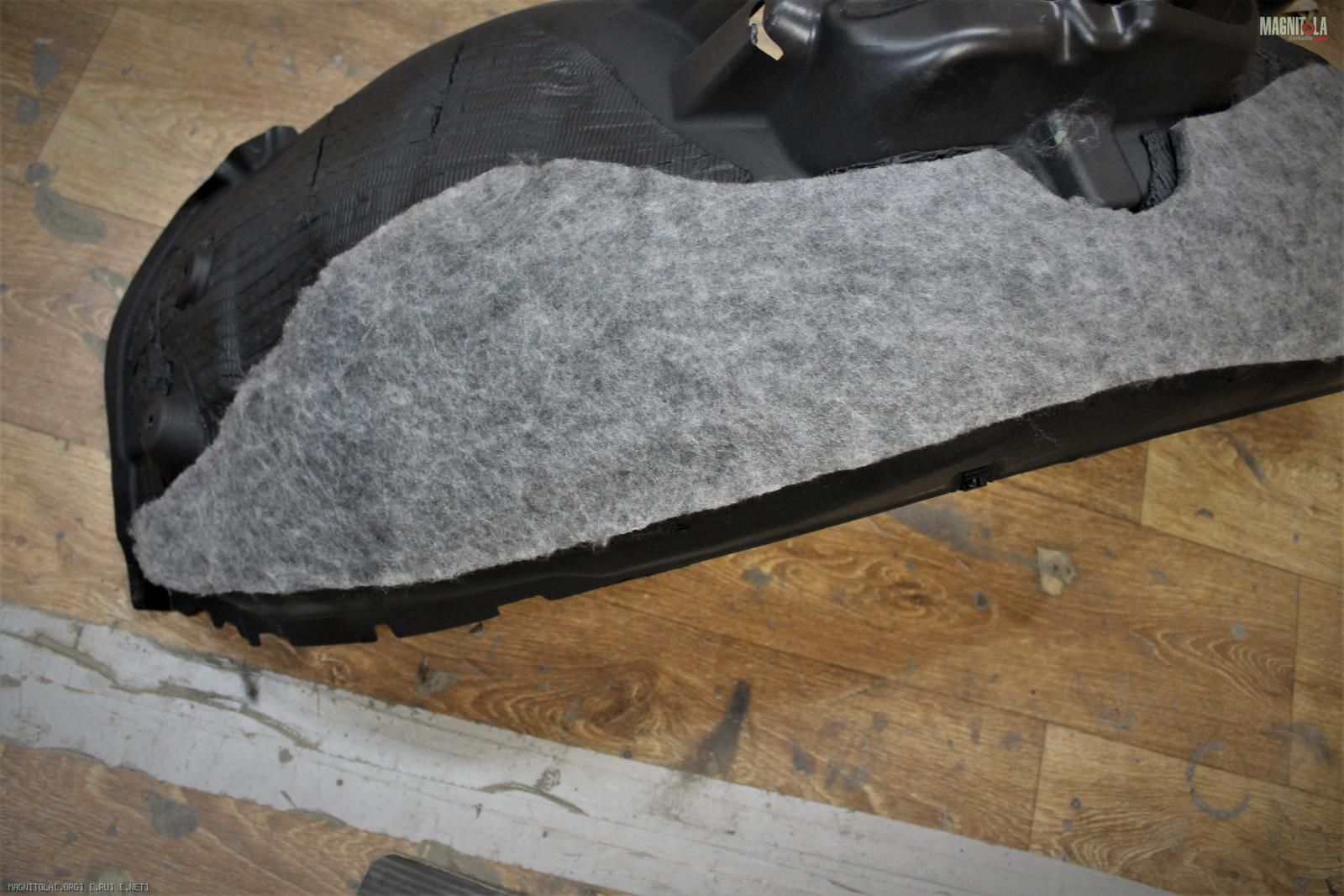

На пластиковый подкрылок наносим вибру 4мм, покрываем антигравийным составом, наносим синтетический войлок на подложке из 2мм липкой вибры.
Собираем.
Вложение 1297961Вложение 1297963Вложение 1297965Вложение 1297967Вложение 1297969Вложение 1297971Вложение 1297973Вложение 1297975

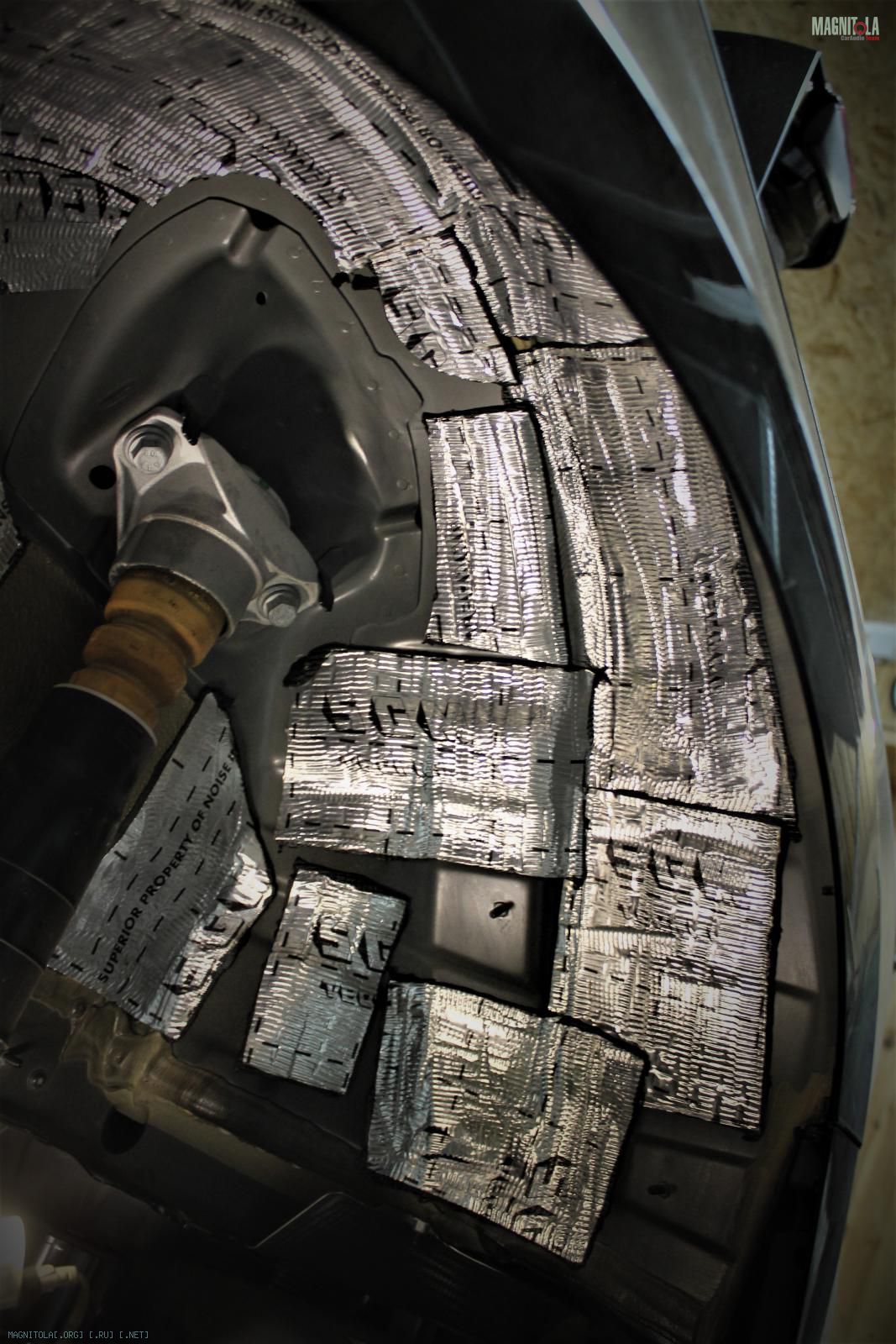

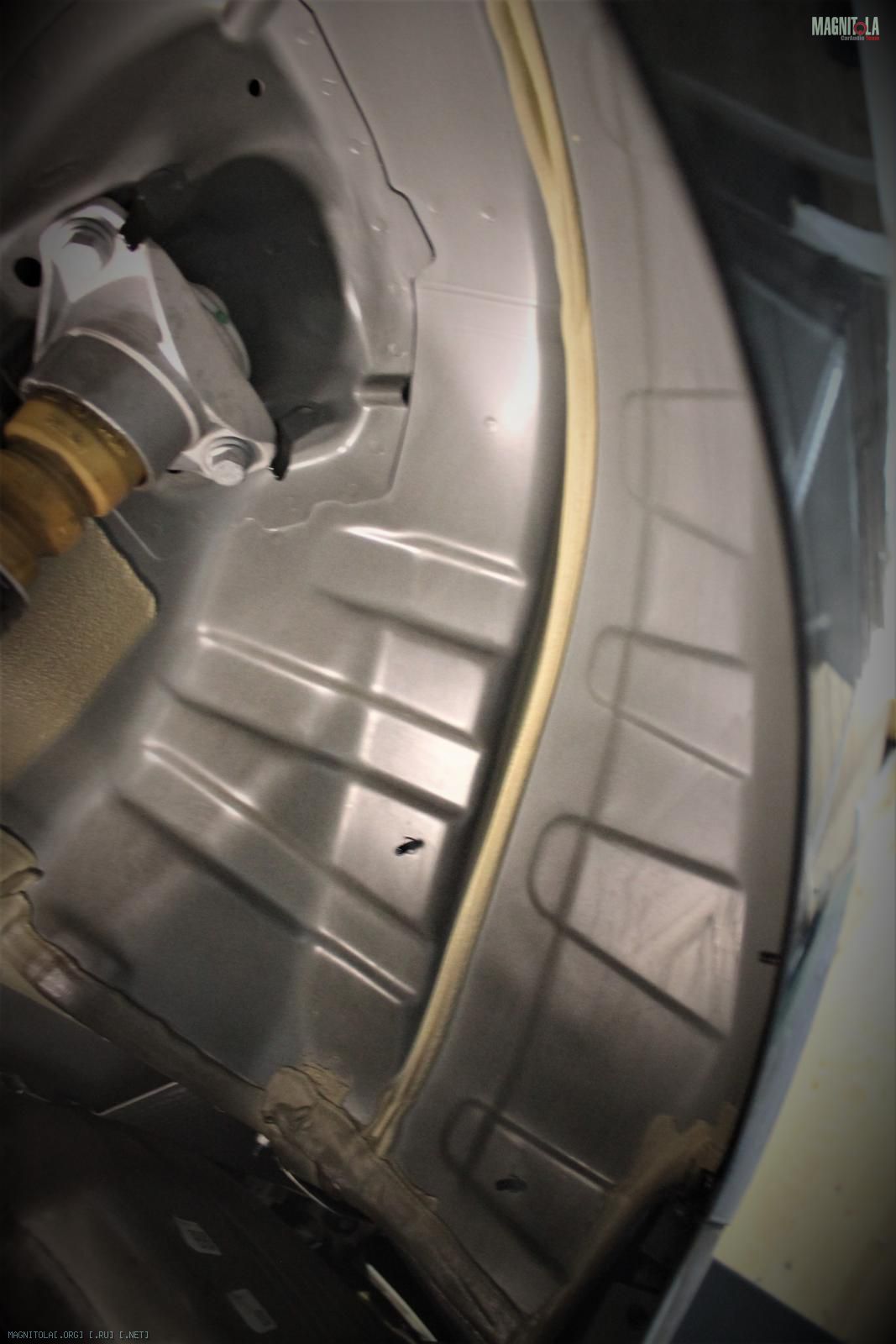

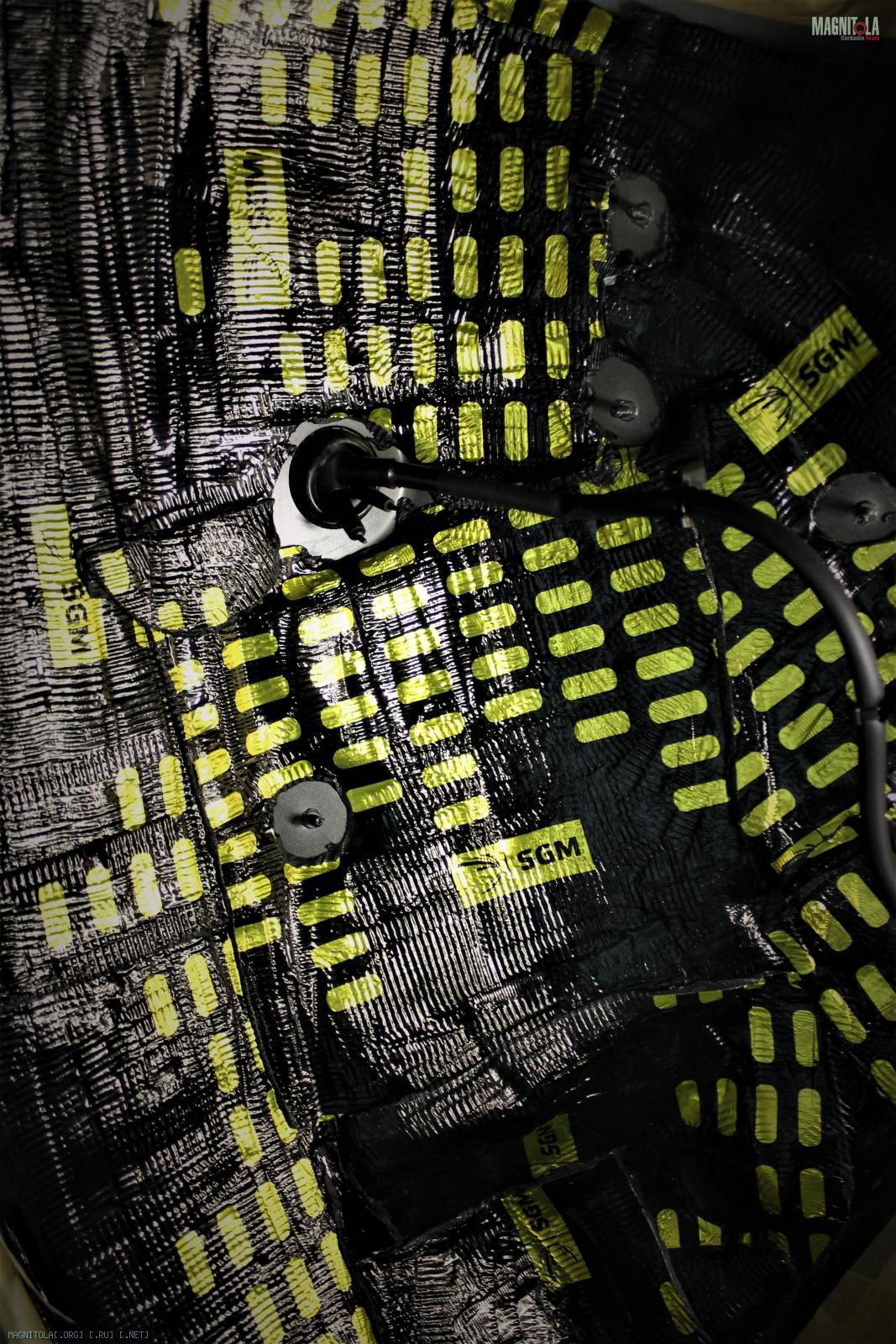

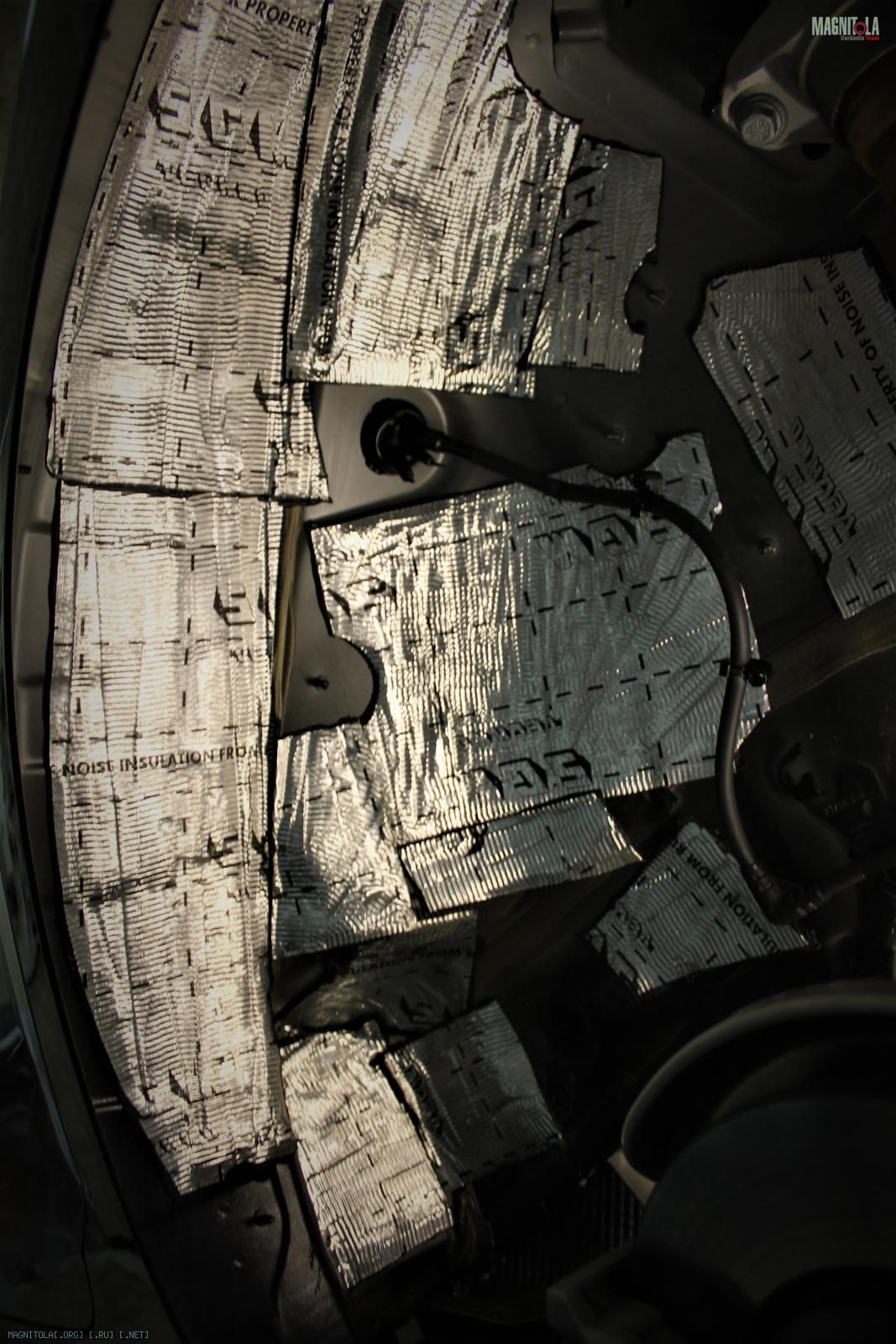

Задняя левая арка.
Вложение 1297977Вложение 1297979Вложение 1297981Вложение 1297983Вложение 1297985Вложение 1297987Вложение 1297989Вложение 1297991Вложение 1297993

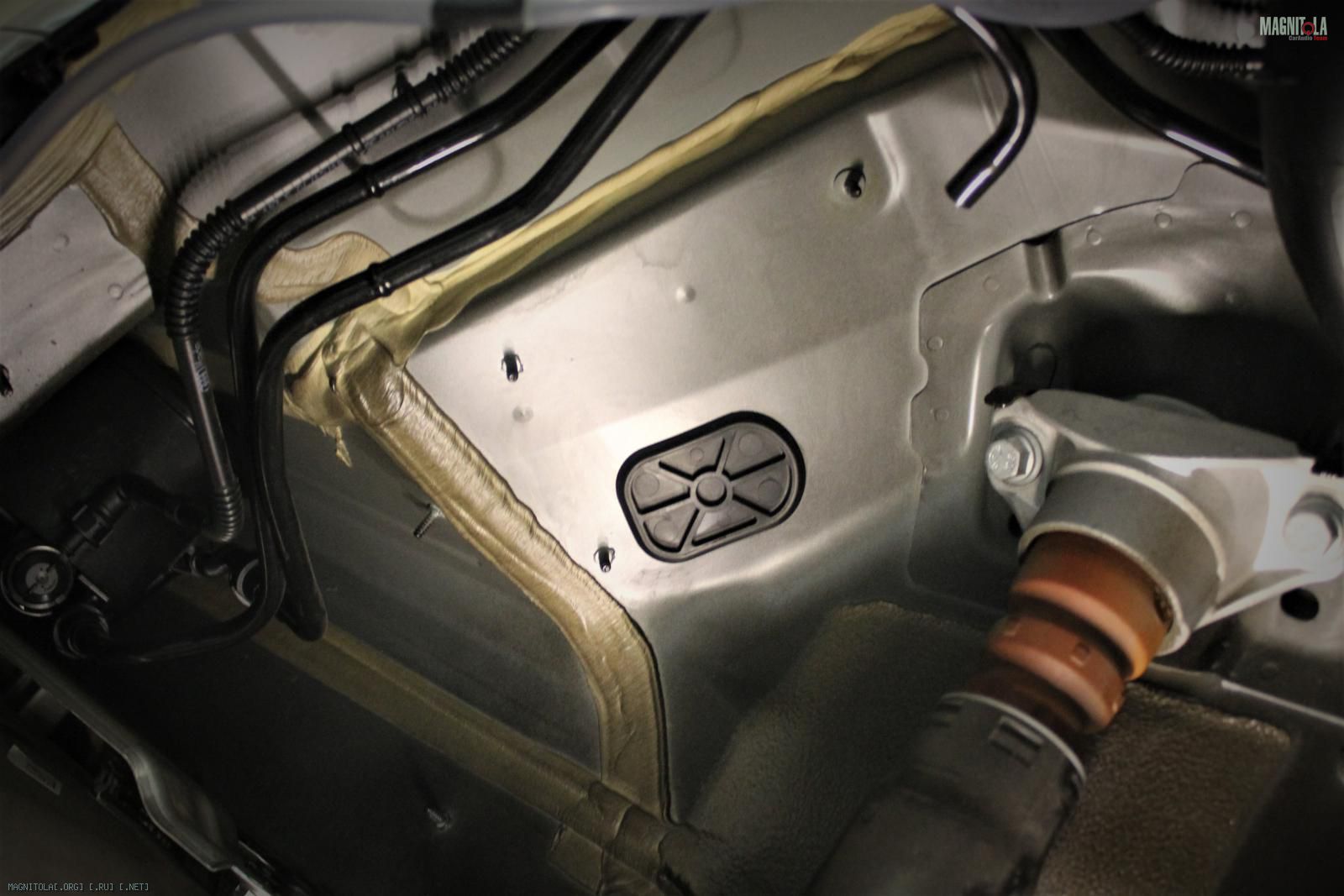

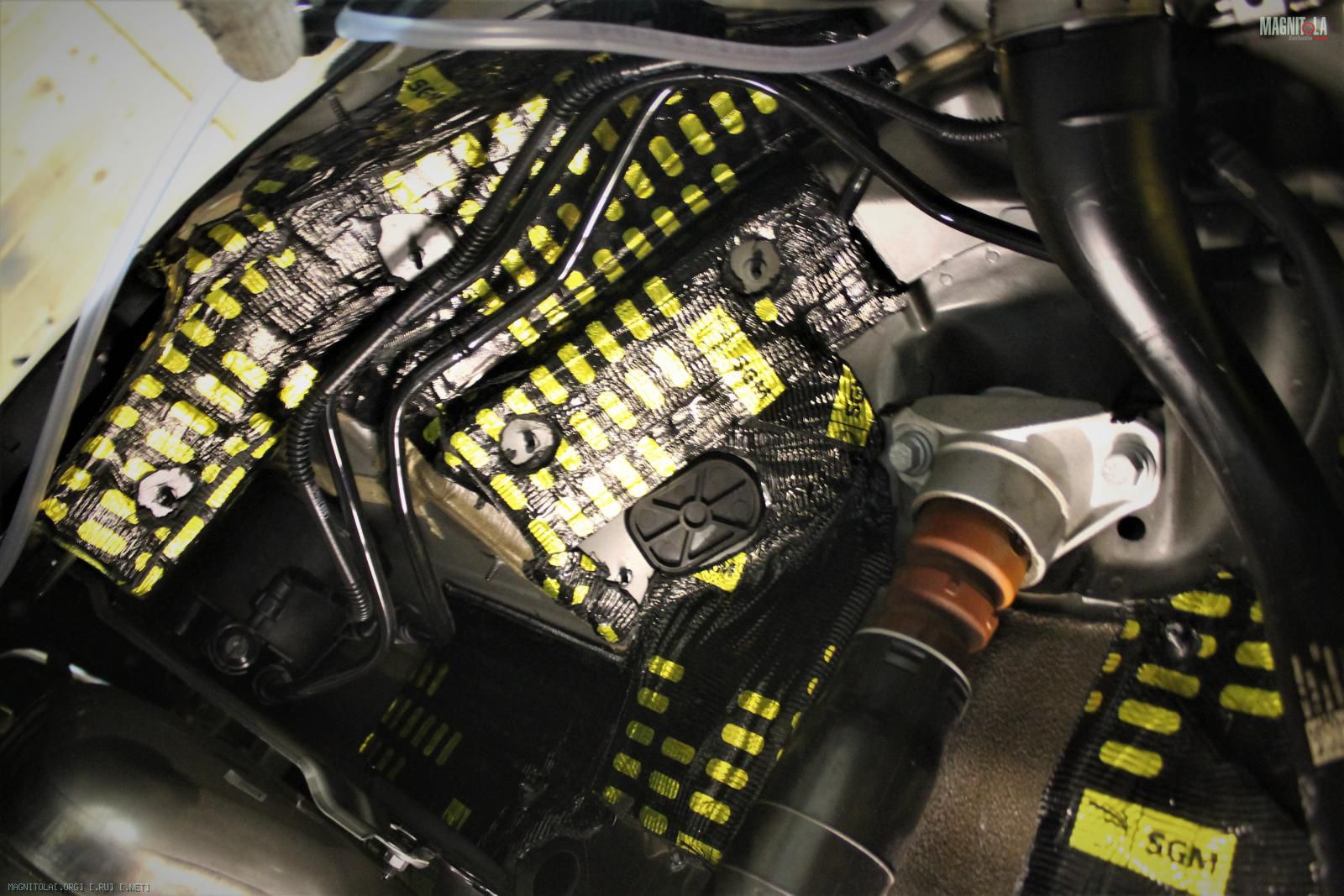

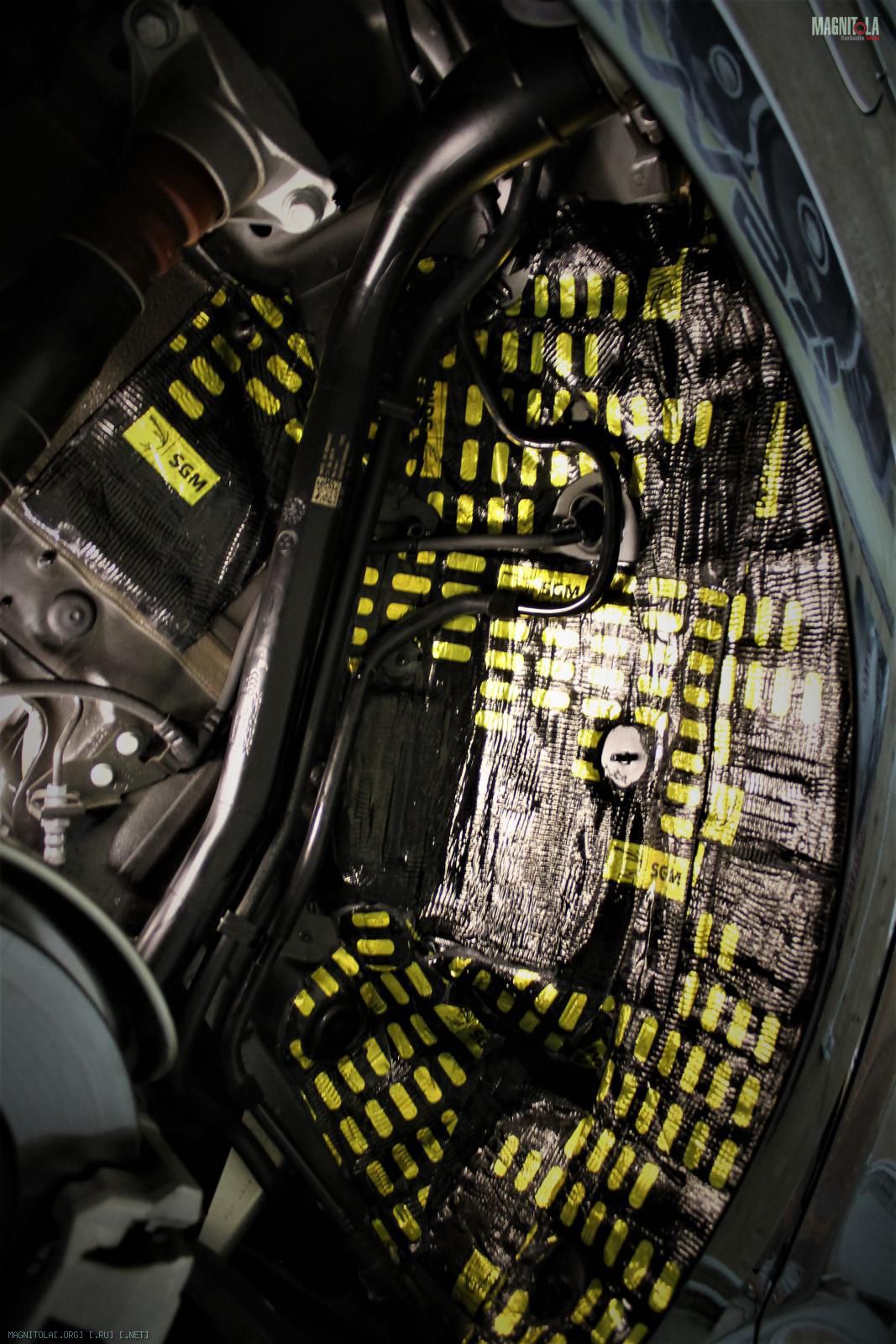

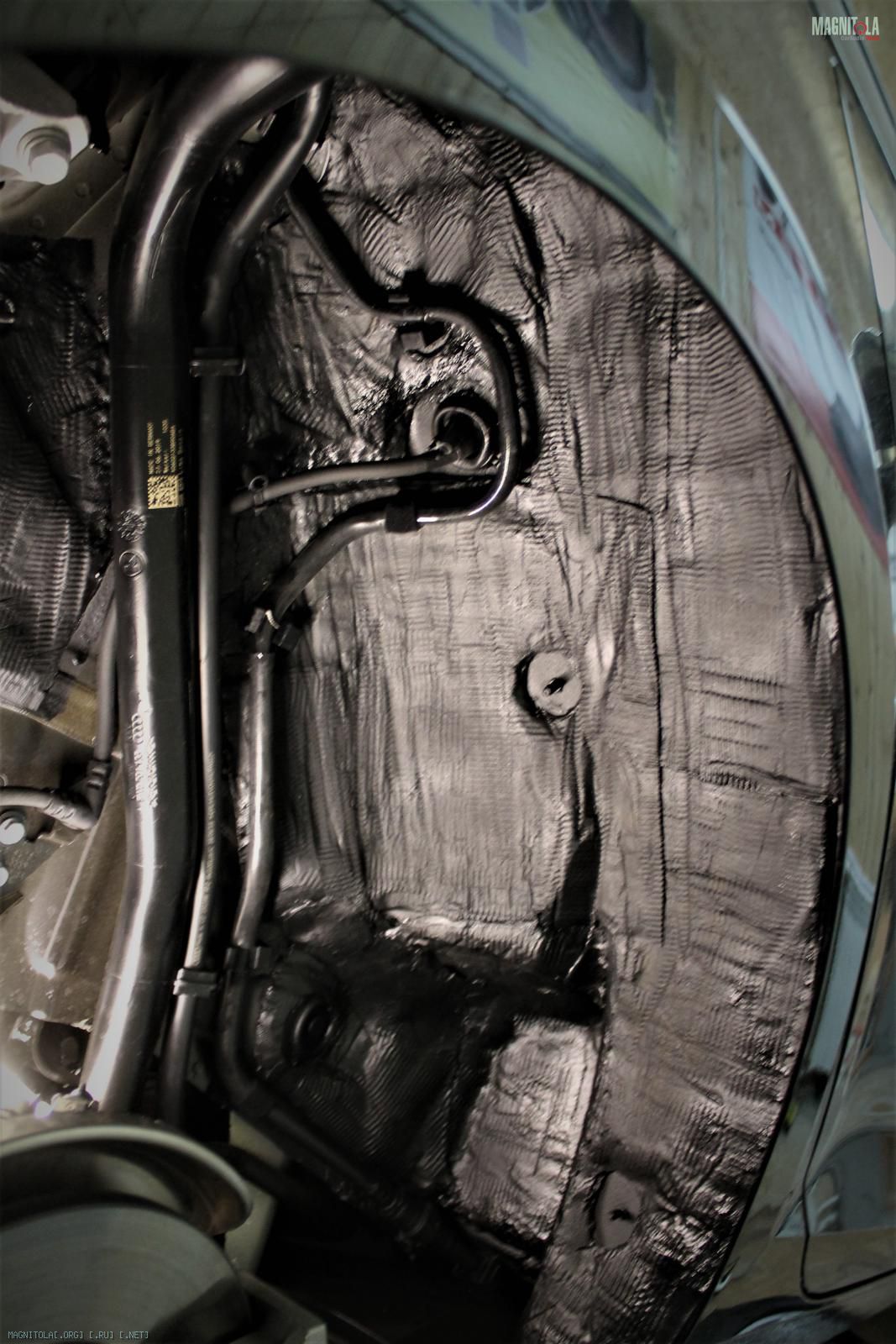

Задняя правая арка.
Вложение 1297995Вложение 1297997Вложение 1297999Вложение 1298001Вложение 1298003Вложение 1298005Вложение 1298007Вложение 1298009Вложение 1298011Вложение 1298013

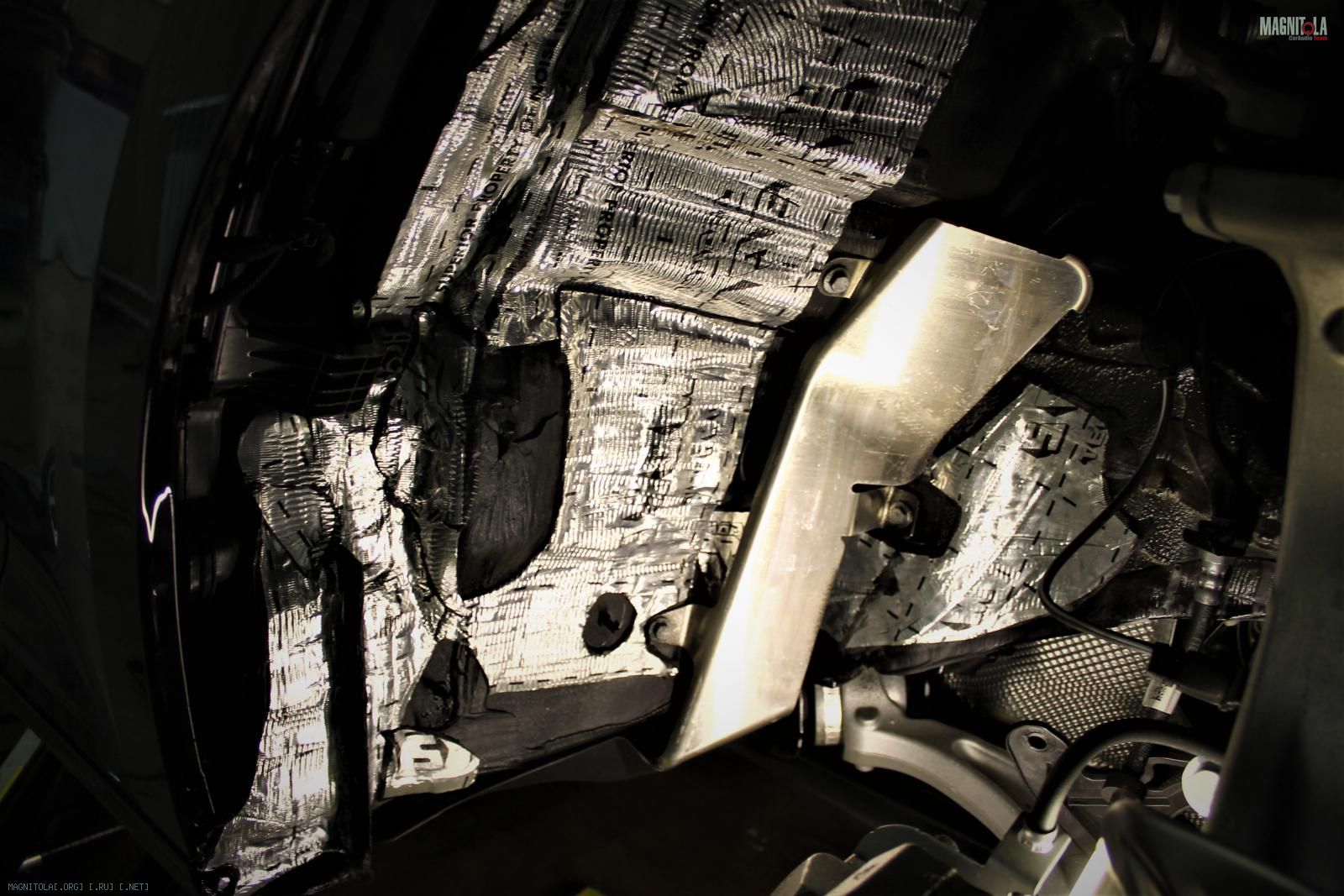

Передняя правая арка.
Вложение 1298015Вложение 1298017Вложение 1298019Вложение 1298021Вложение 1298023Вложение 1298025Вложение 1298027Вложение 1298029Вложение 1298031Вложение 1298033

Запускаем, настраиваем систему.
Радуемся качественному звучанию.
Вложение 1298035

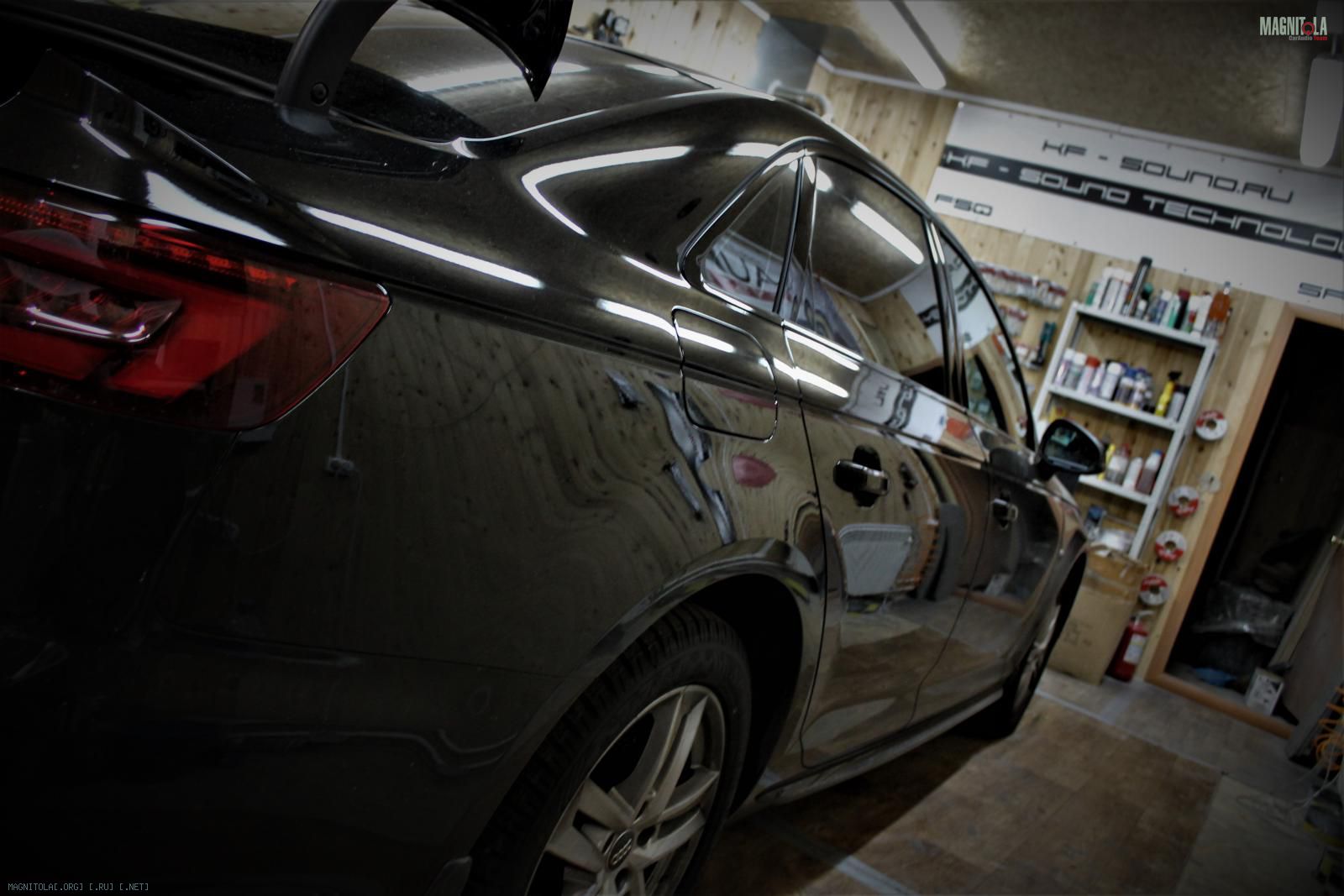

В KF-Sound Technology приехала Audi A4 B9 TDI




Вложение 1298037Вложение 1298039Вложение 1298041

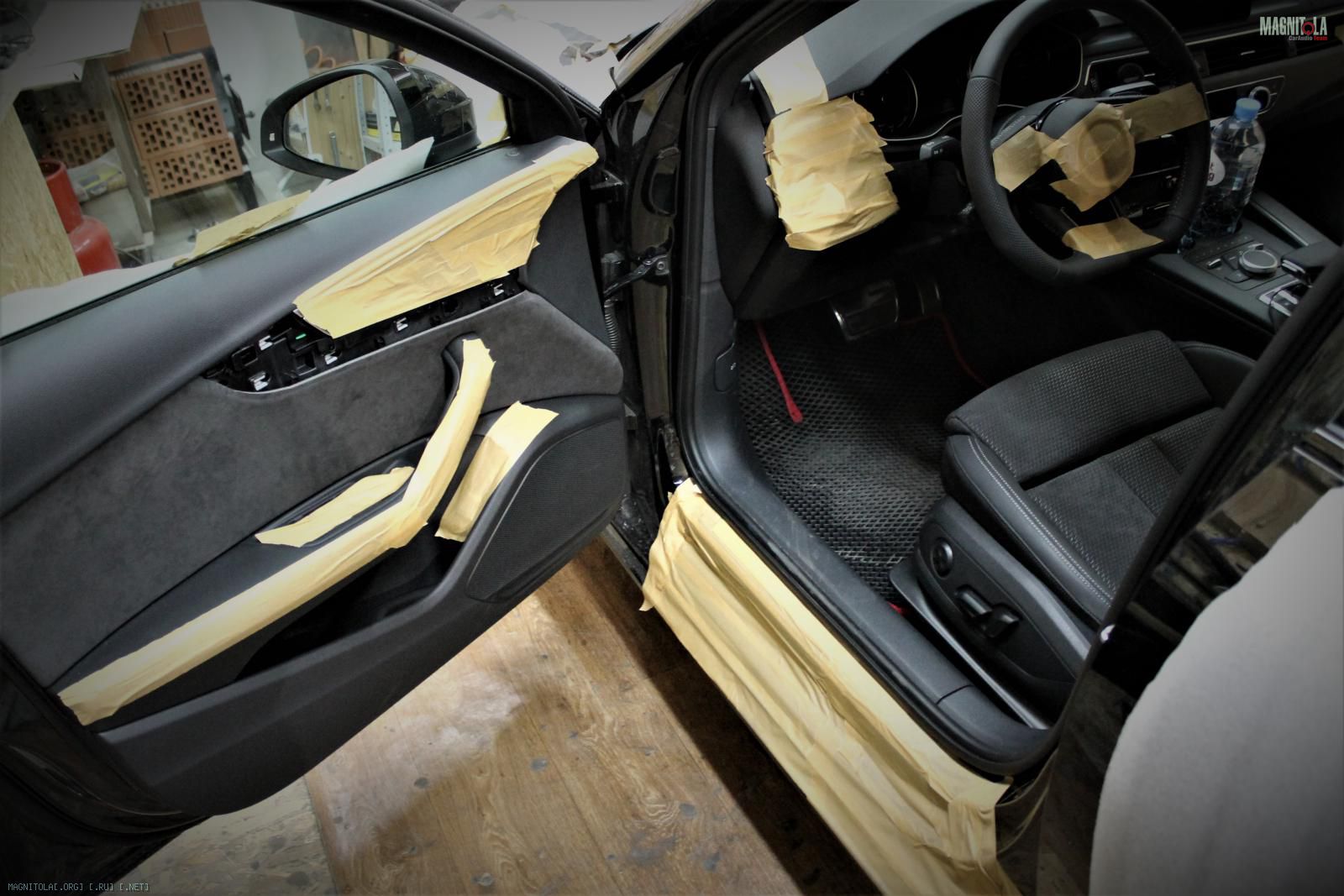

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

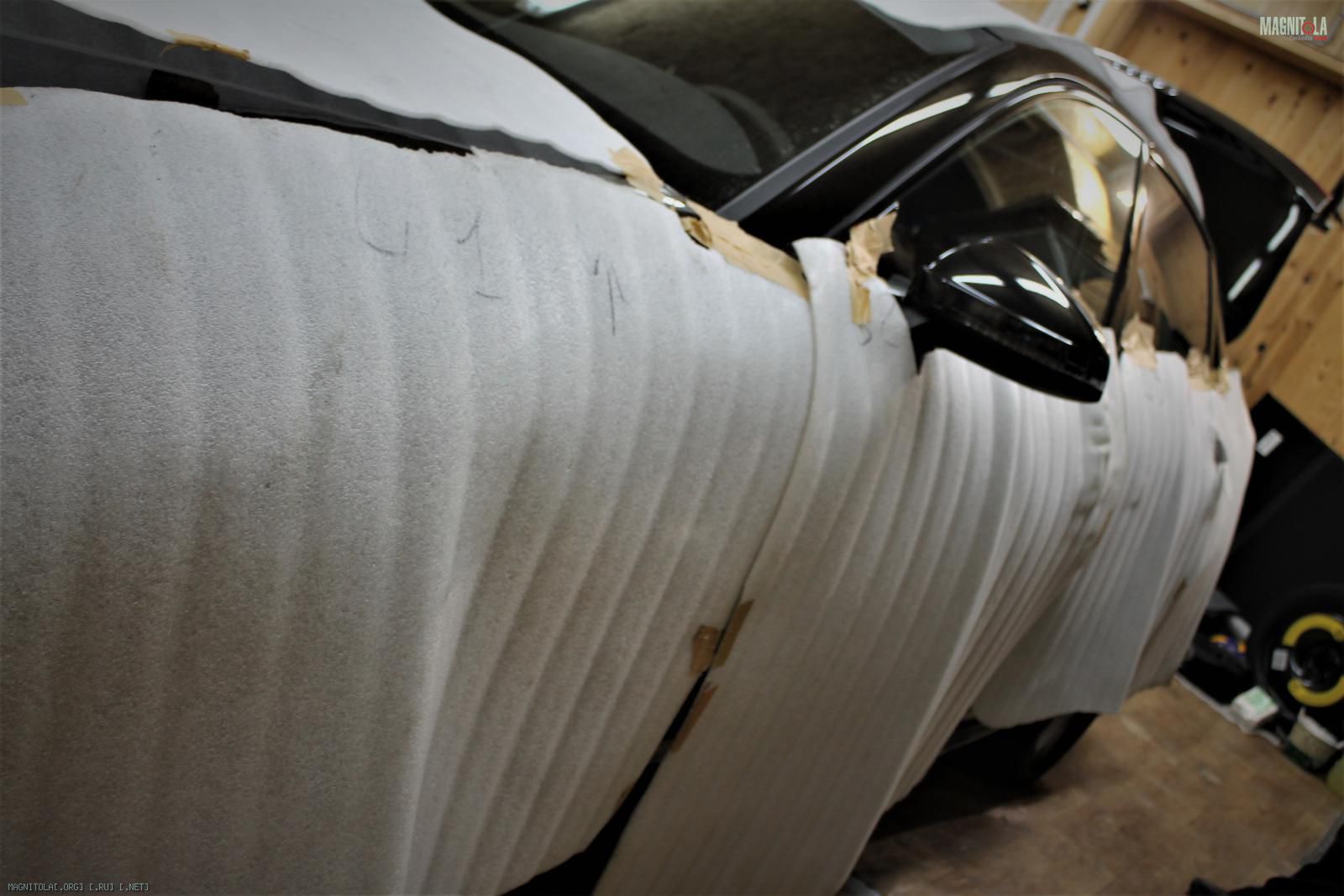

"Защита кузова-салона".
Вложение 1298043Вложение 1298045Вложение 1298047Вложение 1298049Вложение 1298051Вложение 1298053

Audi A4 B9 TDI

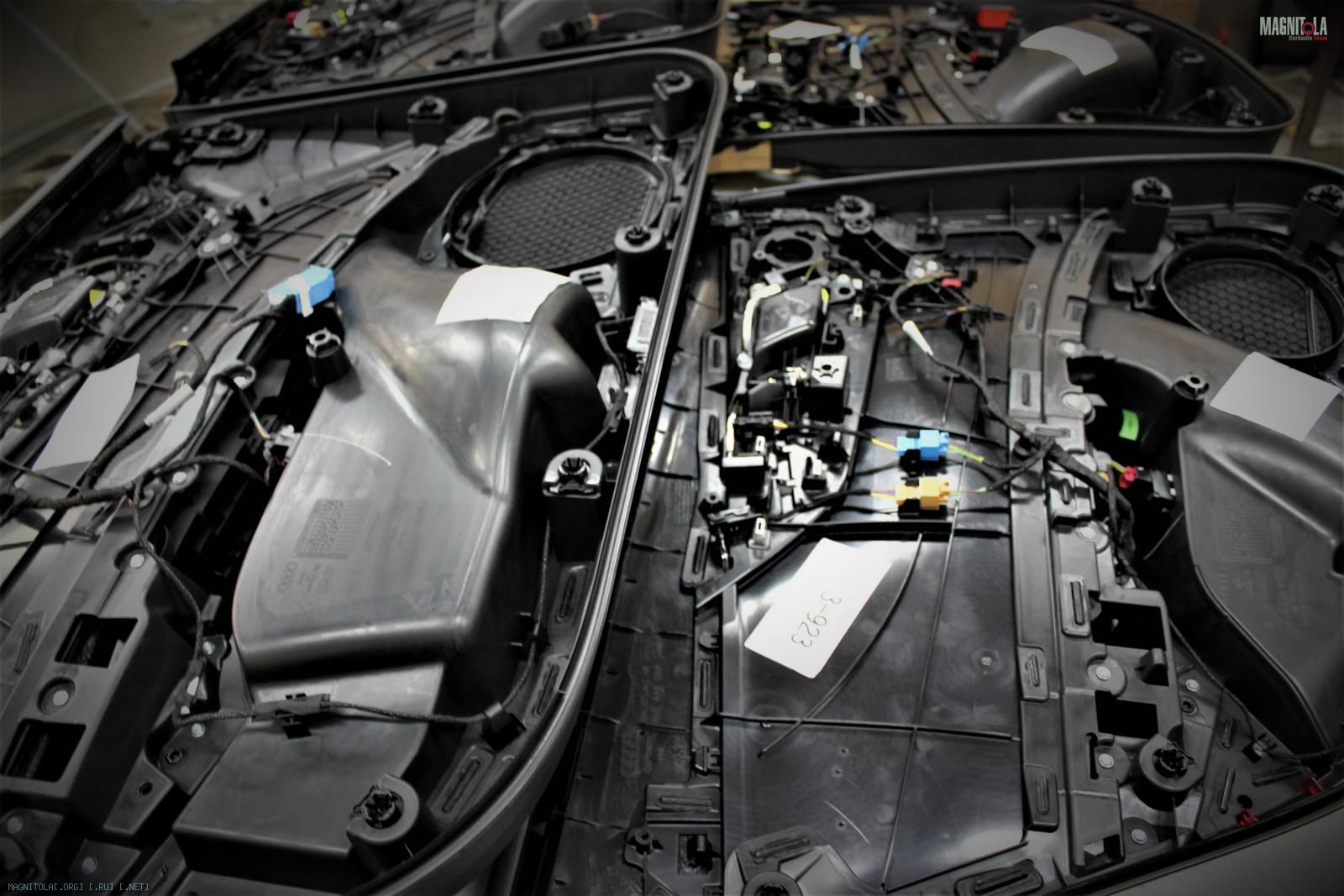

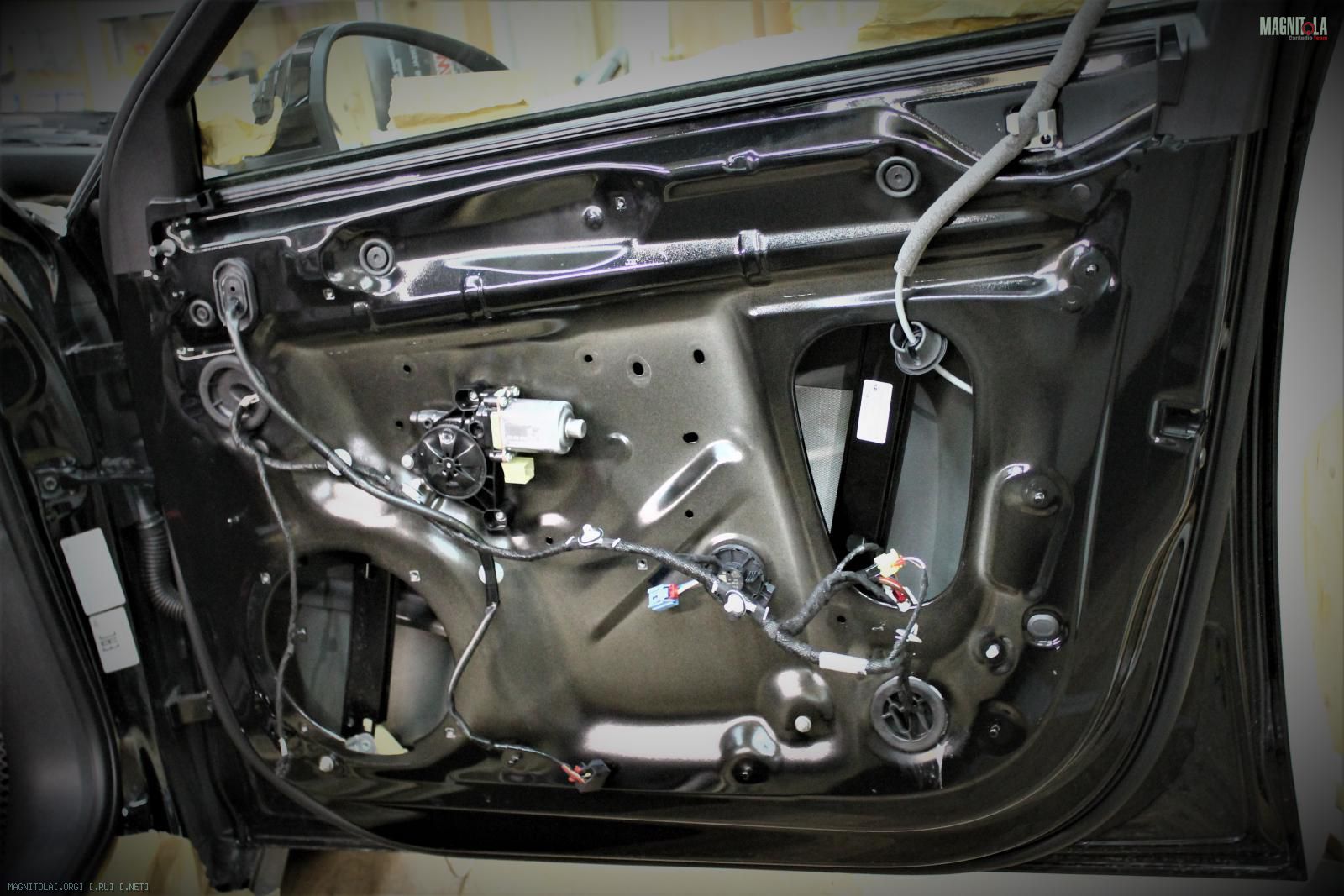

Разбираем двери, полку.
Нет намека на штатную вибо-шумоизоляцию....

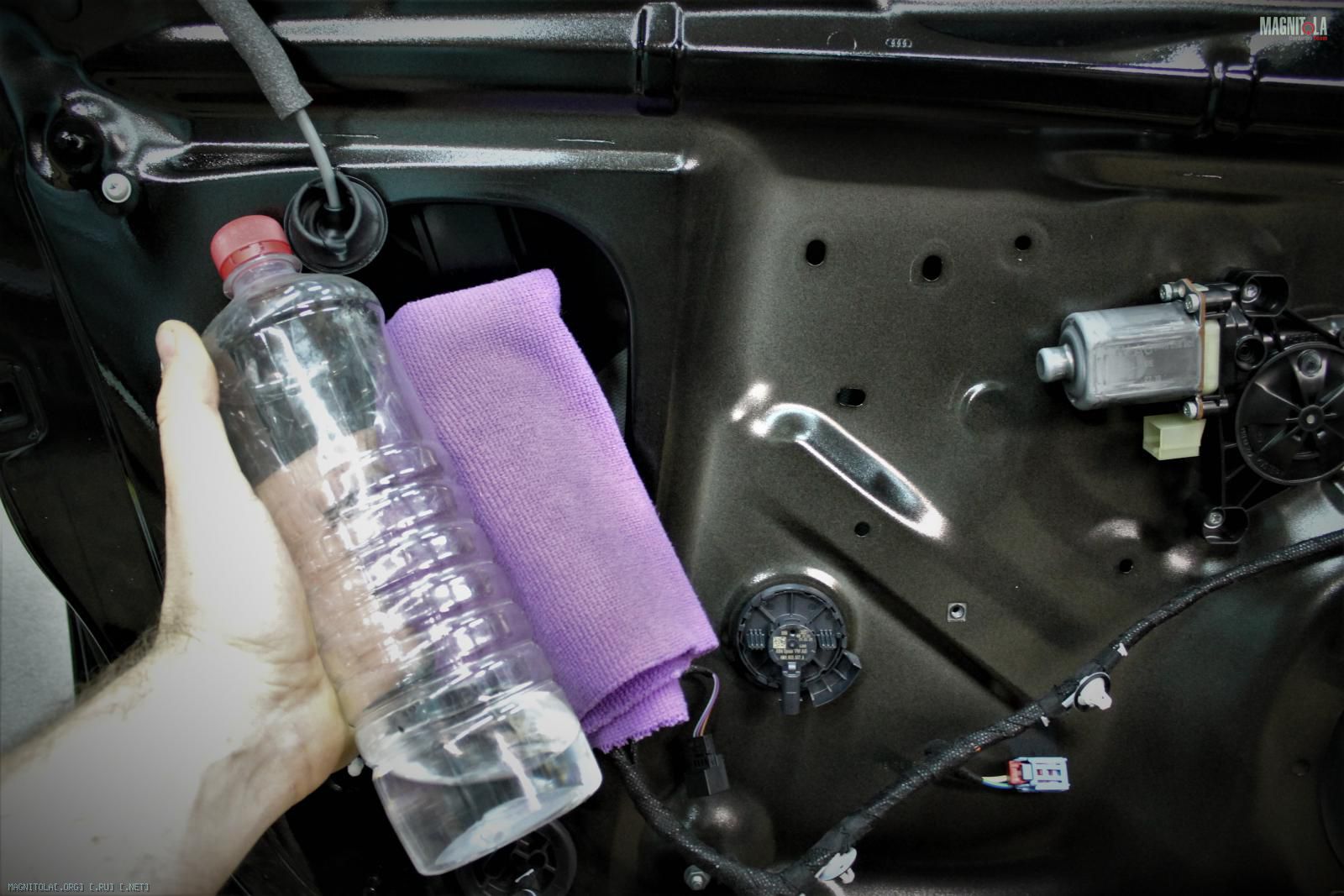

Очищаем, обезжириваем...

Вложение 1298113Вложение 1298115Вложение 1298117Вложение 1298119Вложение 1298121Вложение 1298123

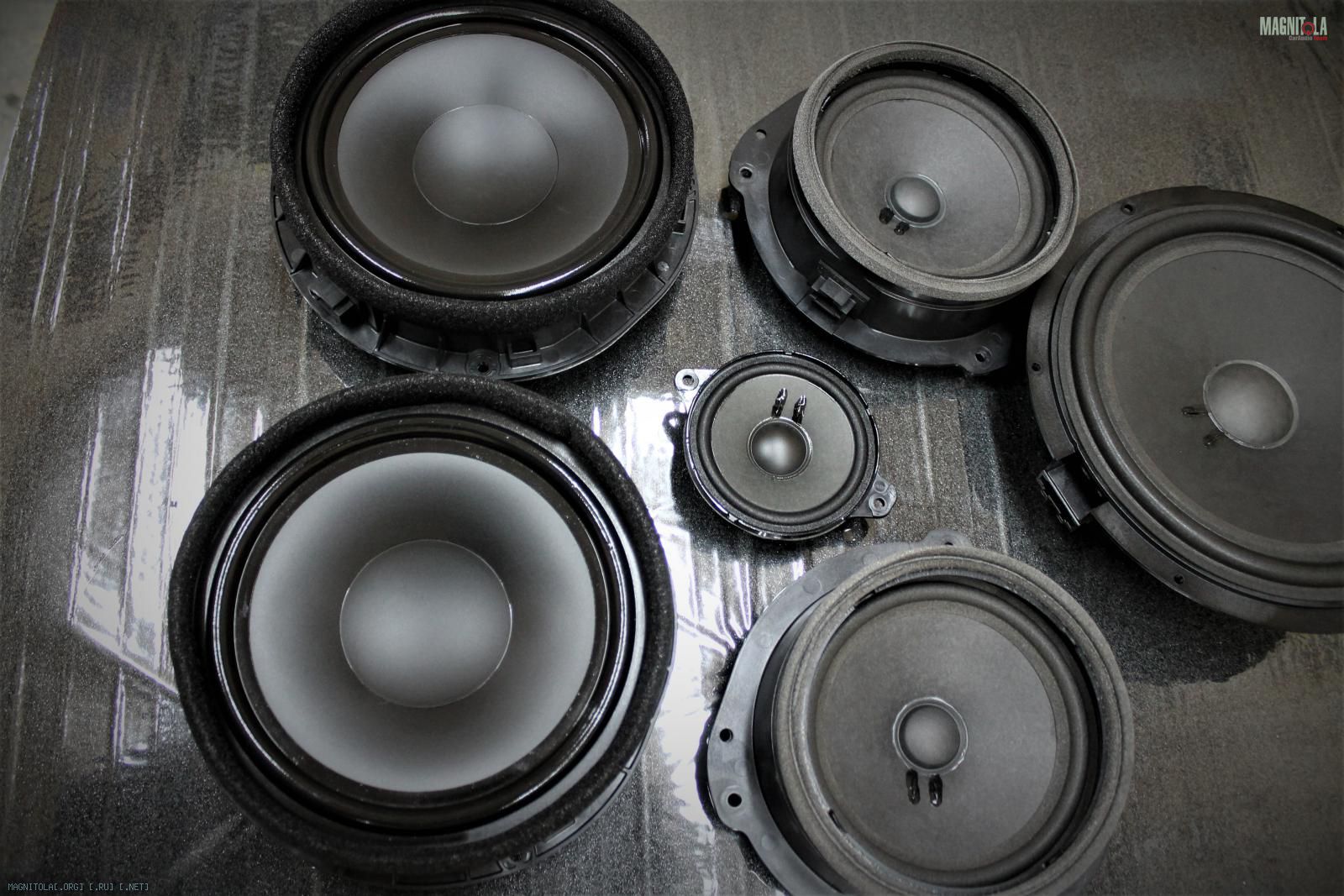

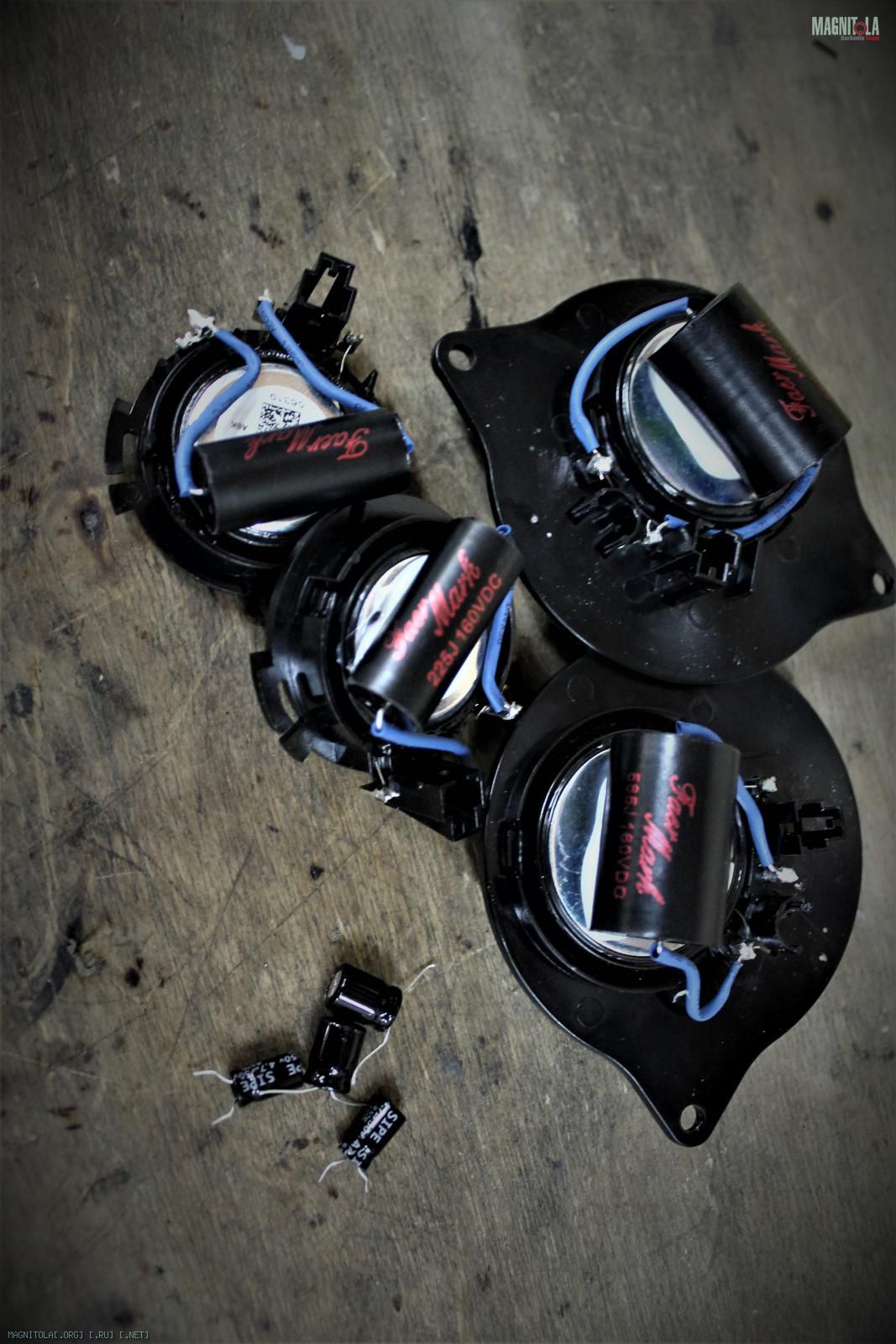

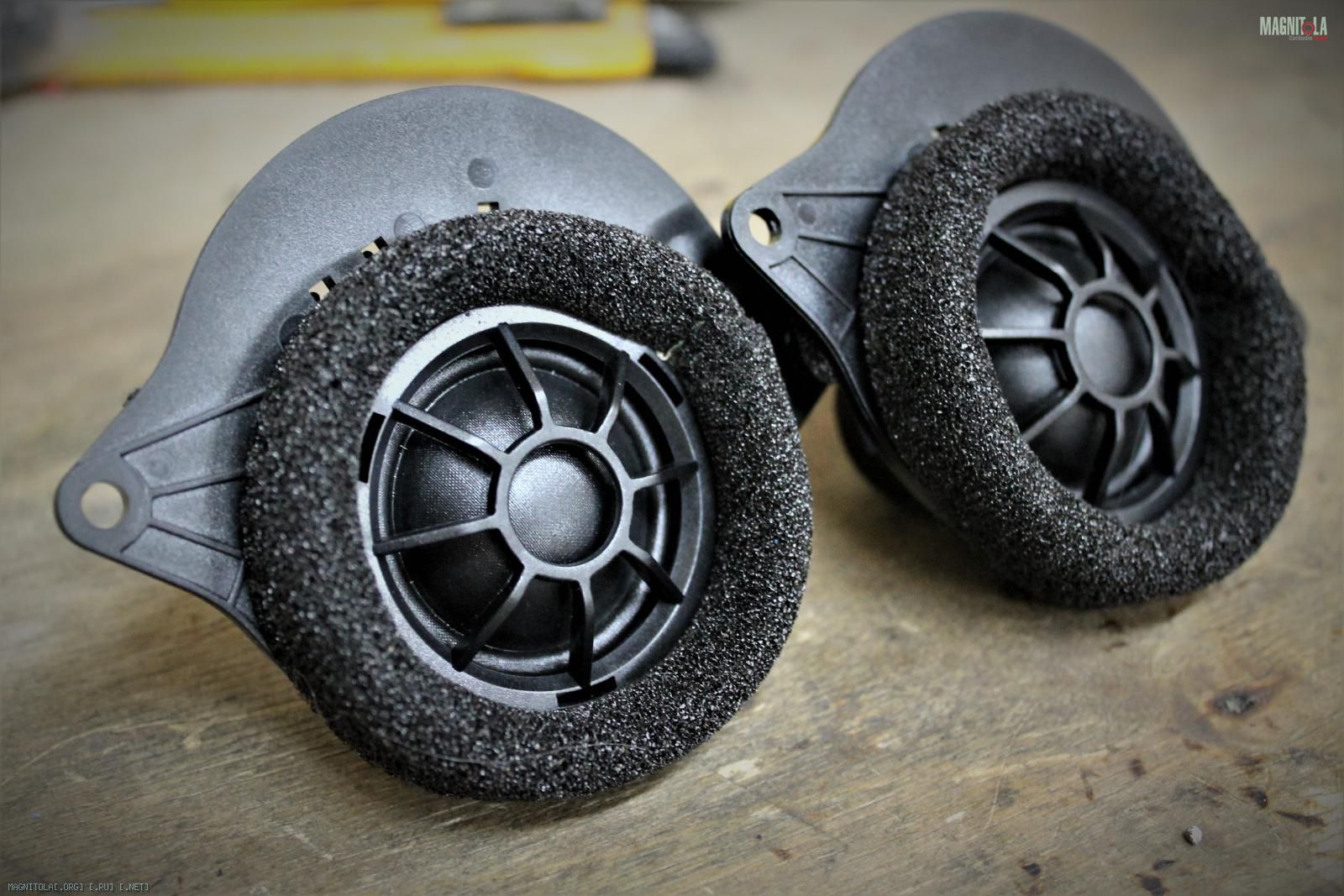

На ВЧ меняем дешевые электролиты, на качественные пленочные конденсаторы.
Делаем волноотвод у глубоко посаженных фронтальных ВЧ.

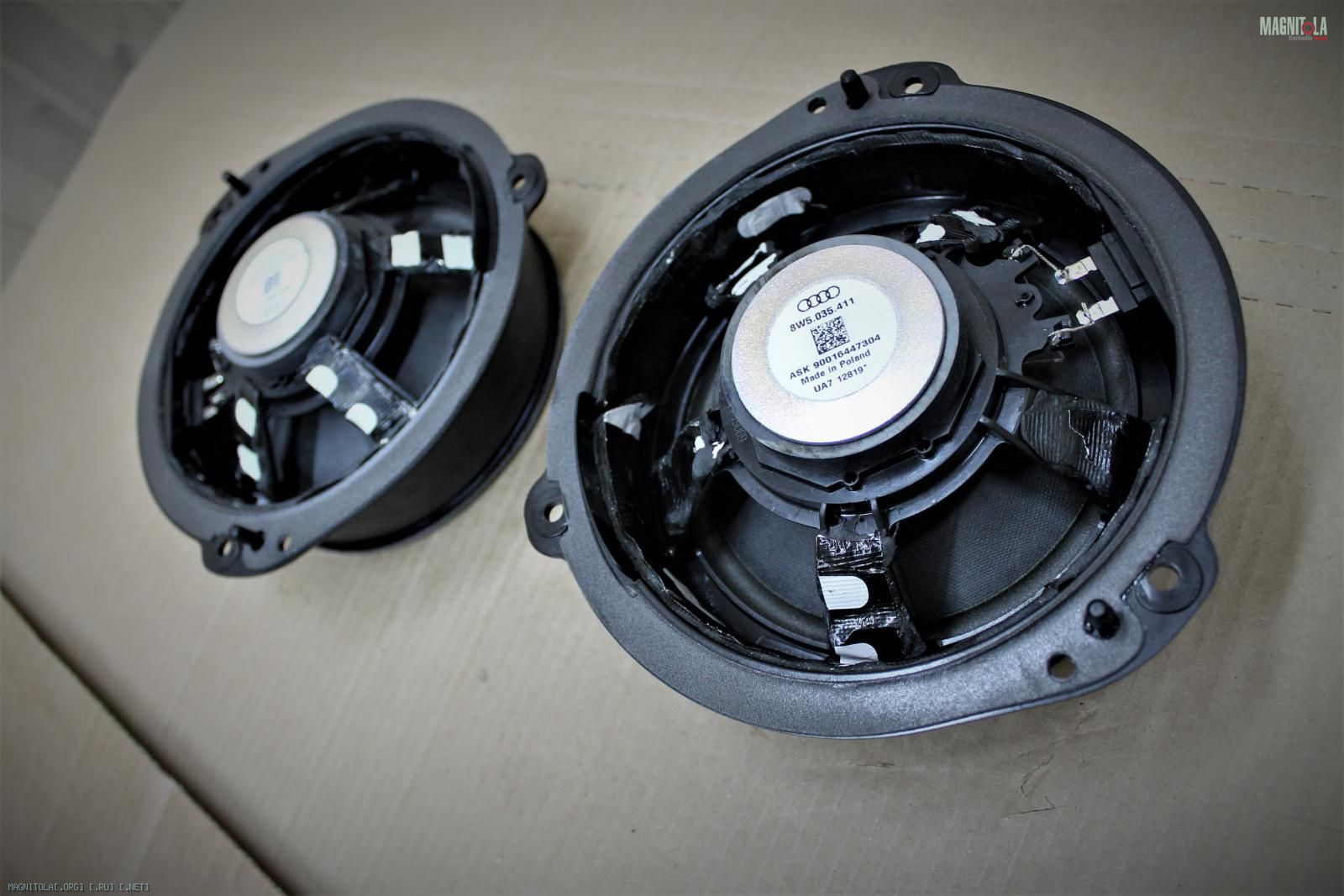

Убираем штатную паучковую сетку, которая только издает дребезг.
Звонкие пластиковые корзины вибрим.
Меняем фронтальный мидбас 8" на 9" от KF Sound Technology.

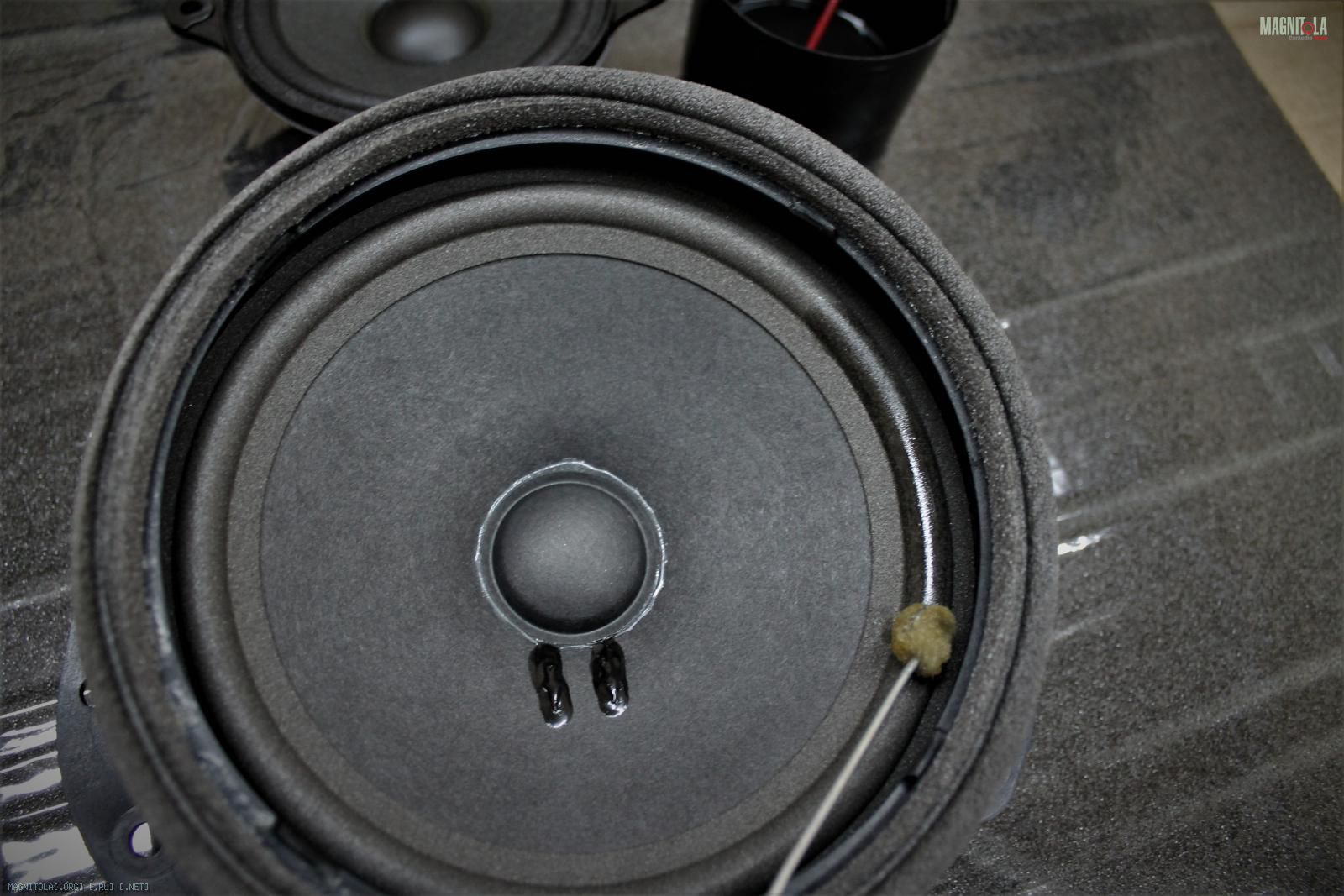

Пропитываем подвесы всех динамиков спец жидкостью.

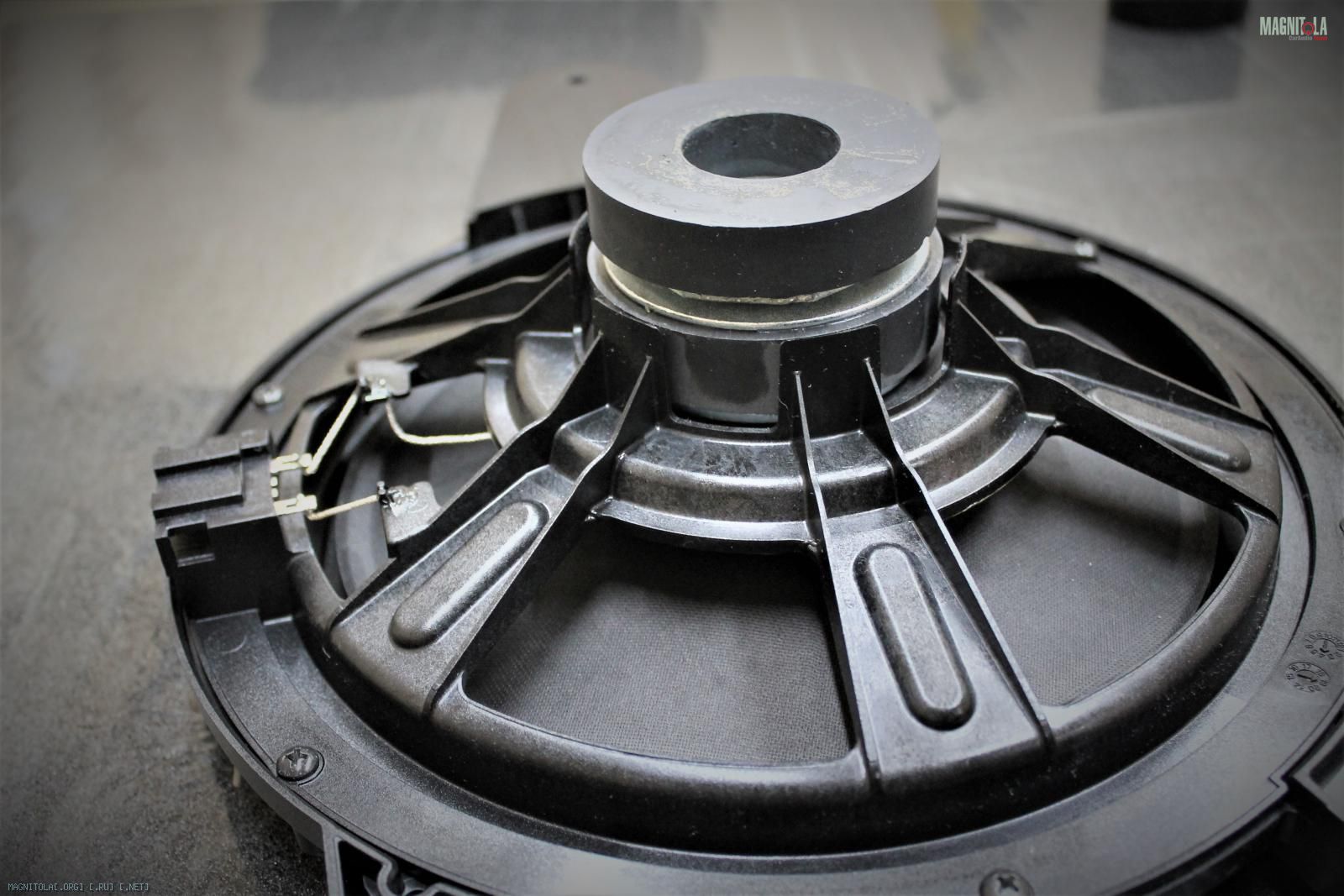

Добавляем добавочный магнит на штатный сабвуфер.
Вложение 1298125Вложение 1298127Вложение 1298129Вложение 1298131Вложение 1298133Вложение 1298135Вложение 1298137Вложение 1298139

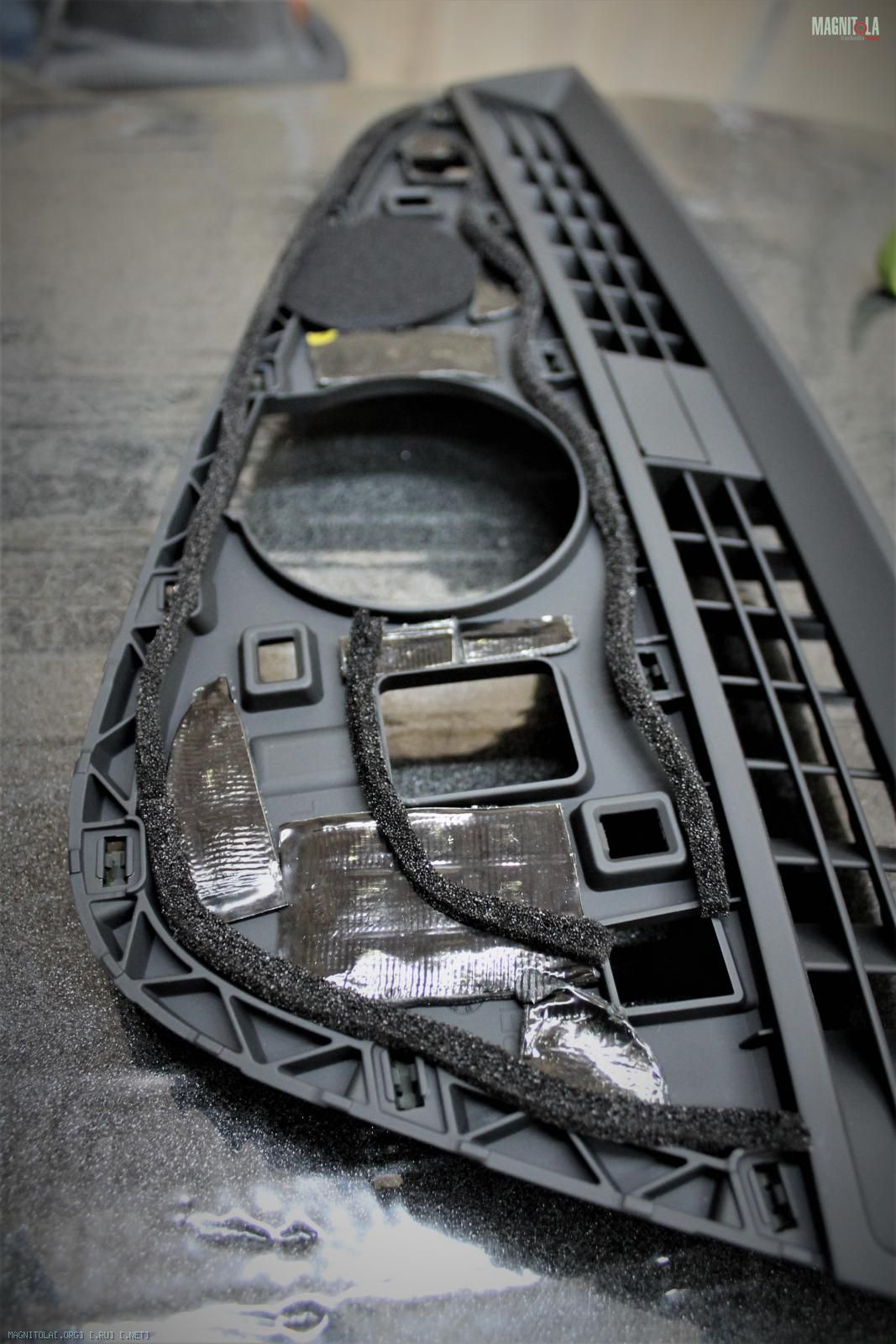

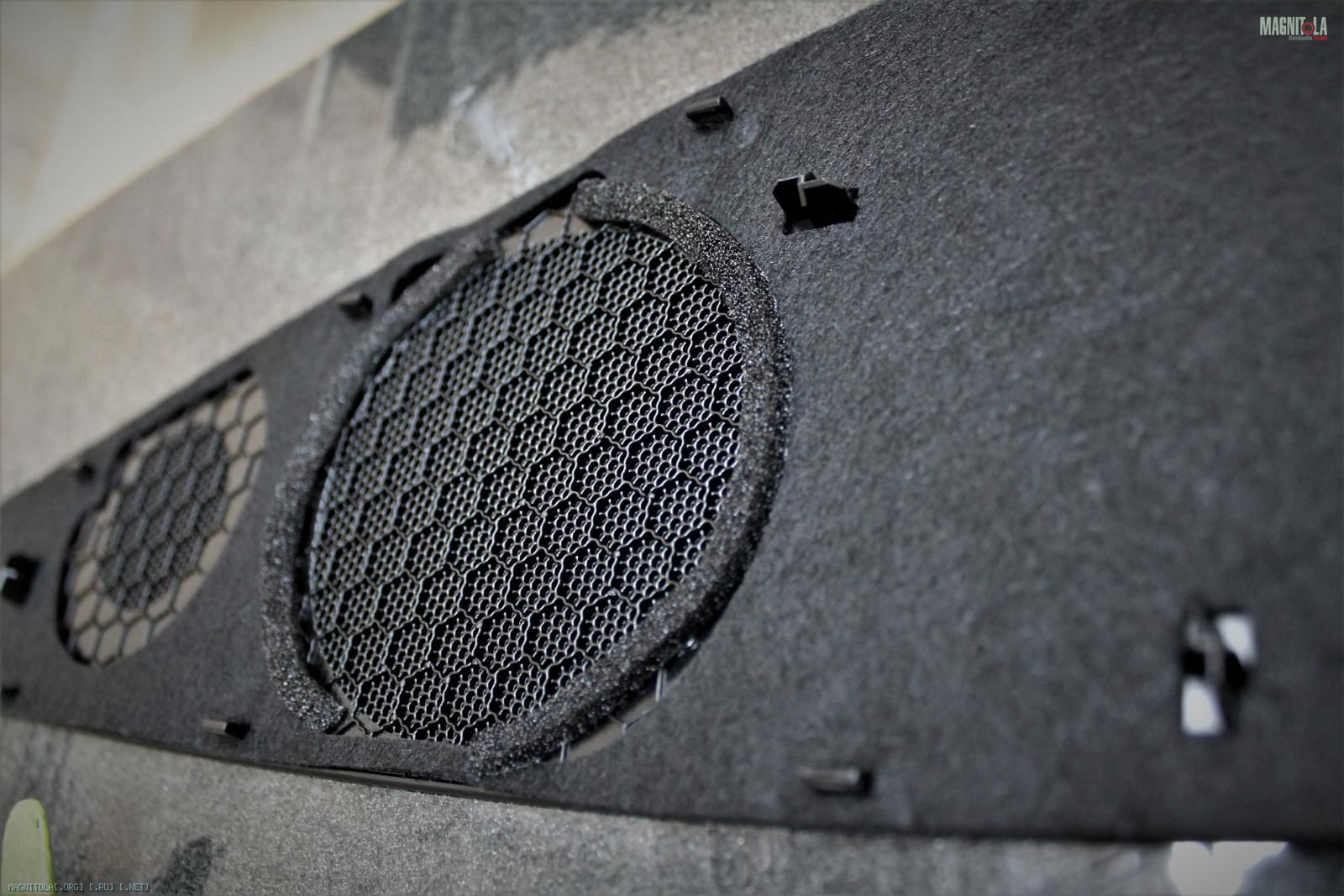

Сетки центрального канала вибрим, уплотняем...

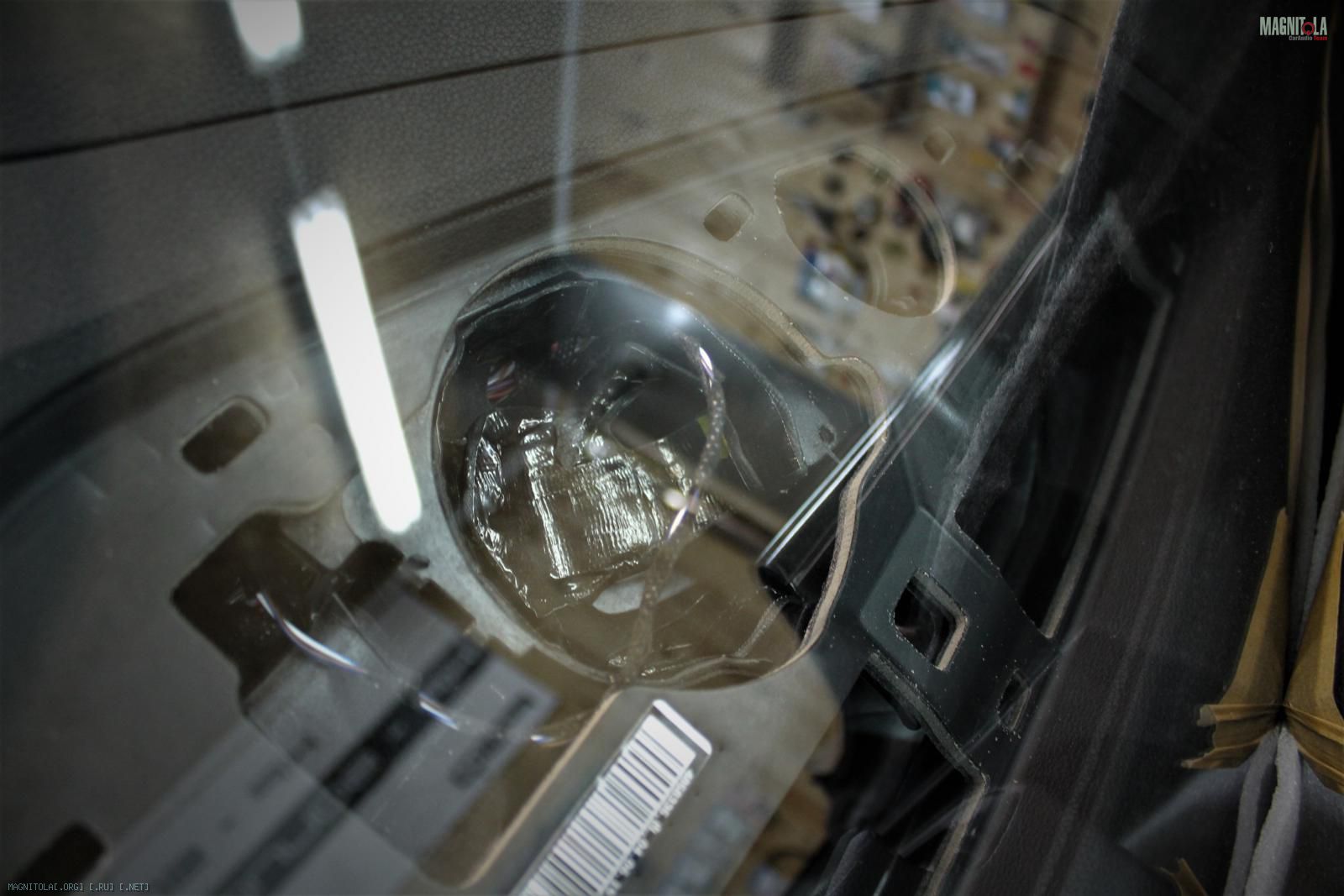

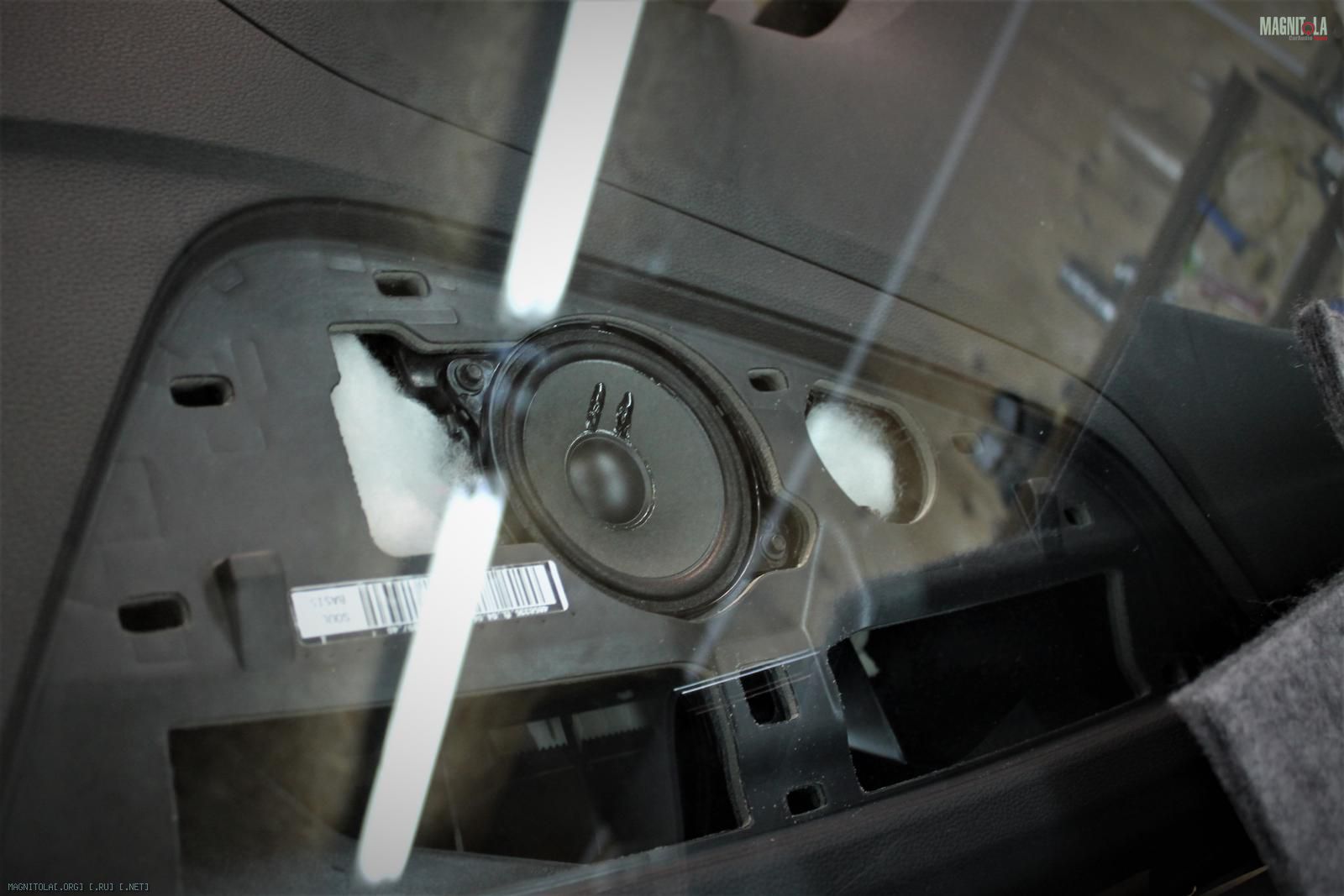

Штатное место под СЧ вибрим, акустически демпфируем.
Тем самым получаем звук и разговор по громкой связи без дребезга и гнусавости.
Вложение 1298141Вложение 1298143Вложение 1298145Вложение 1298147Вложение 1298149Вложение 1298151Вложение 1298153

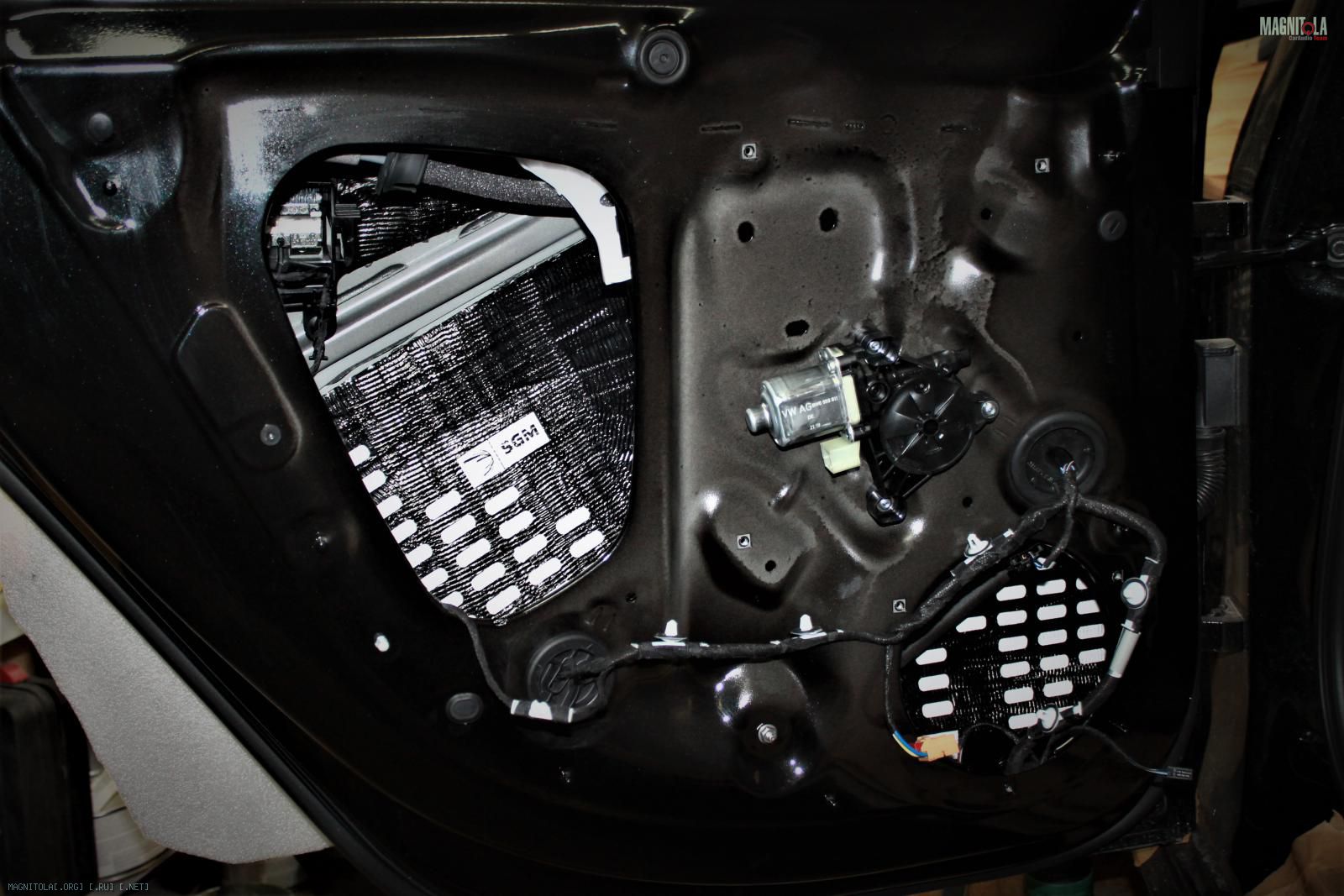

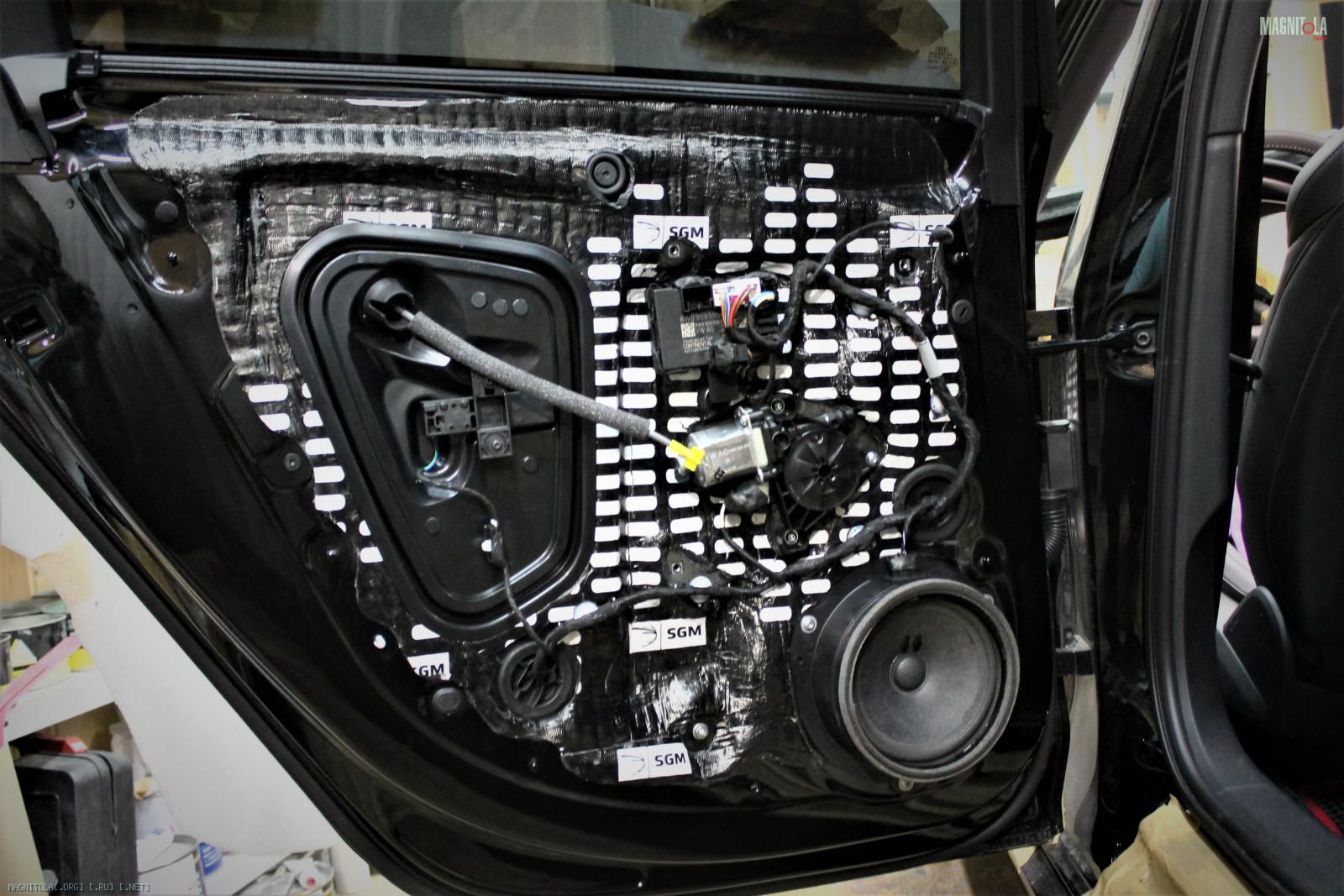

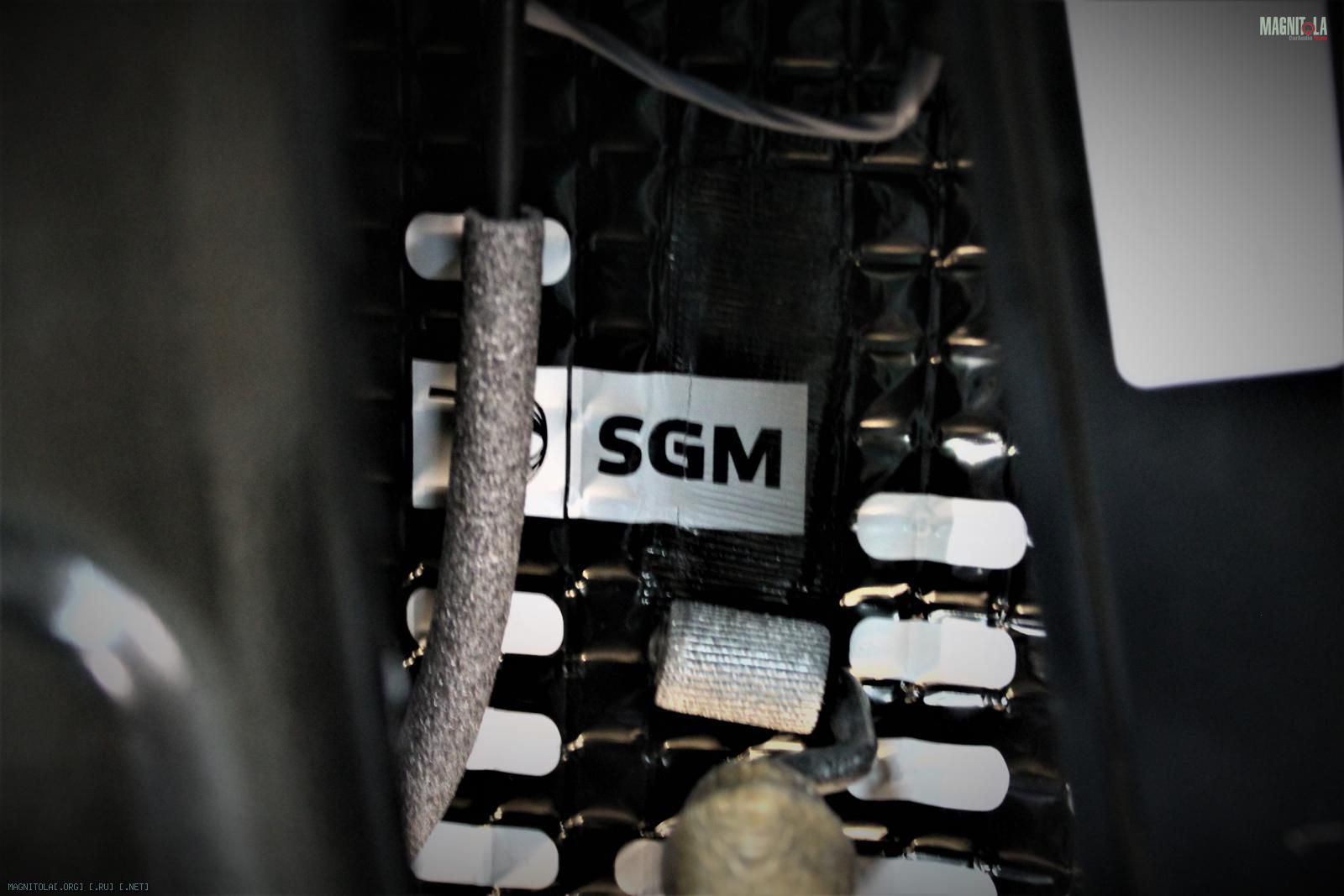

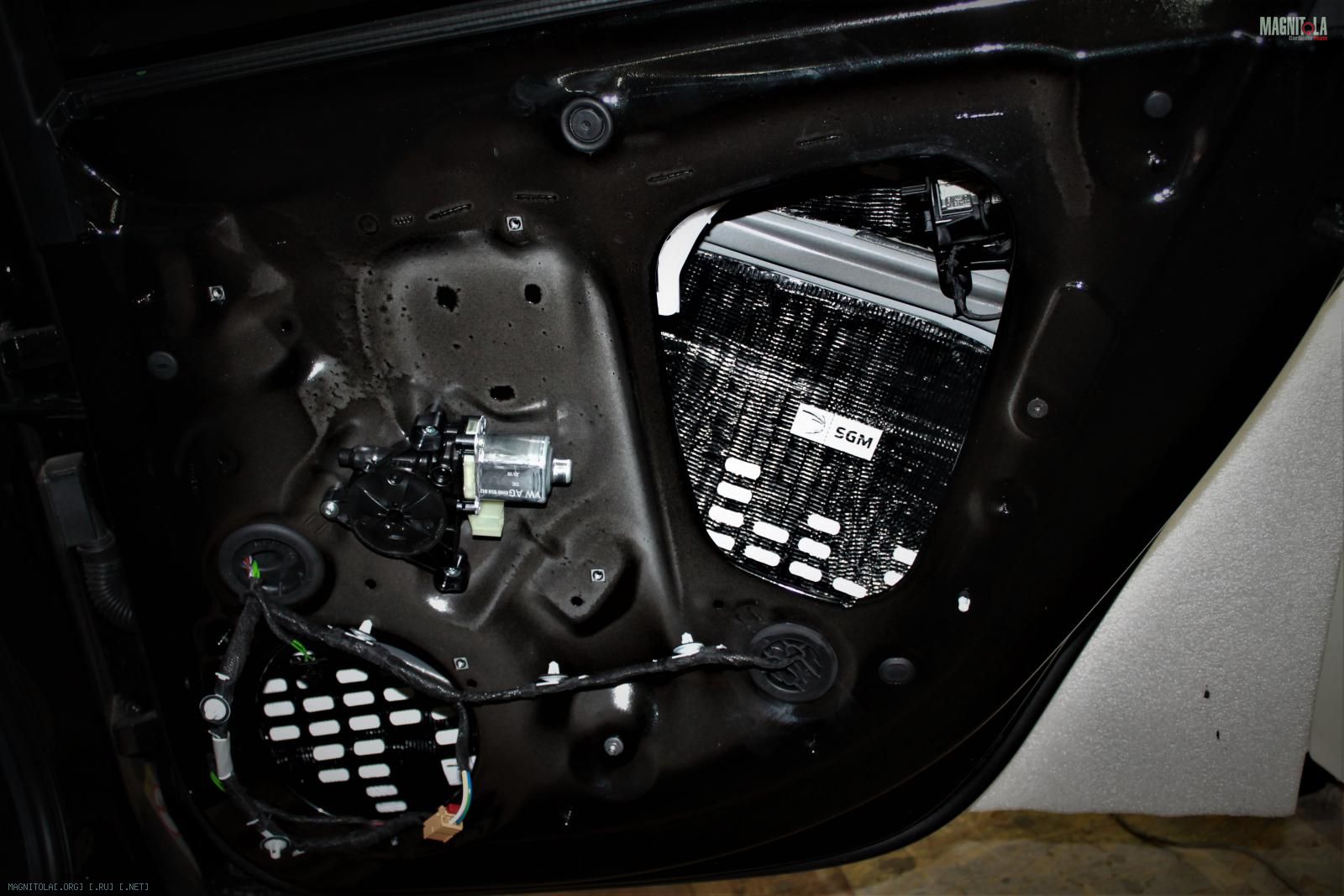

Наносим вибру 4мм цельными листами, греем, прикатываем...
Пластиковые заглушу вибрим с обратной стороны.
Вложение 1298155Вложение 1298157Вложение 1298159Вложение 1298161Вложение 1298163Вложение 1298165Вложение 1298167

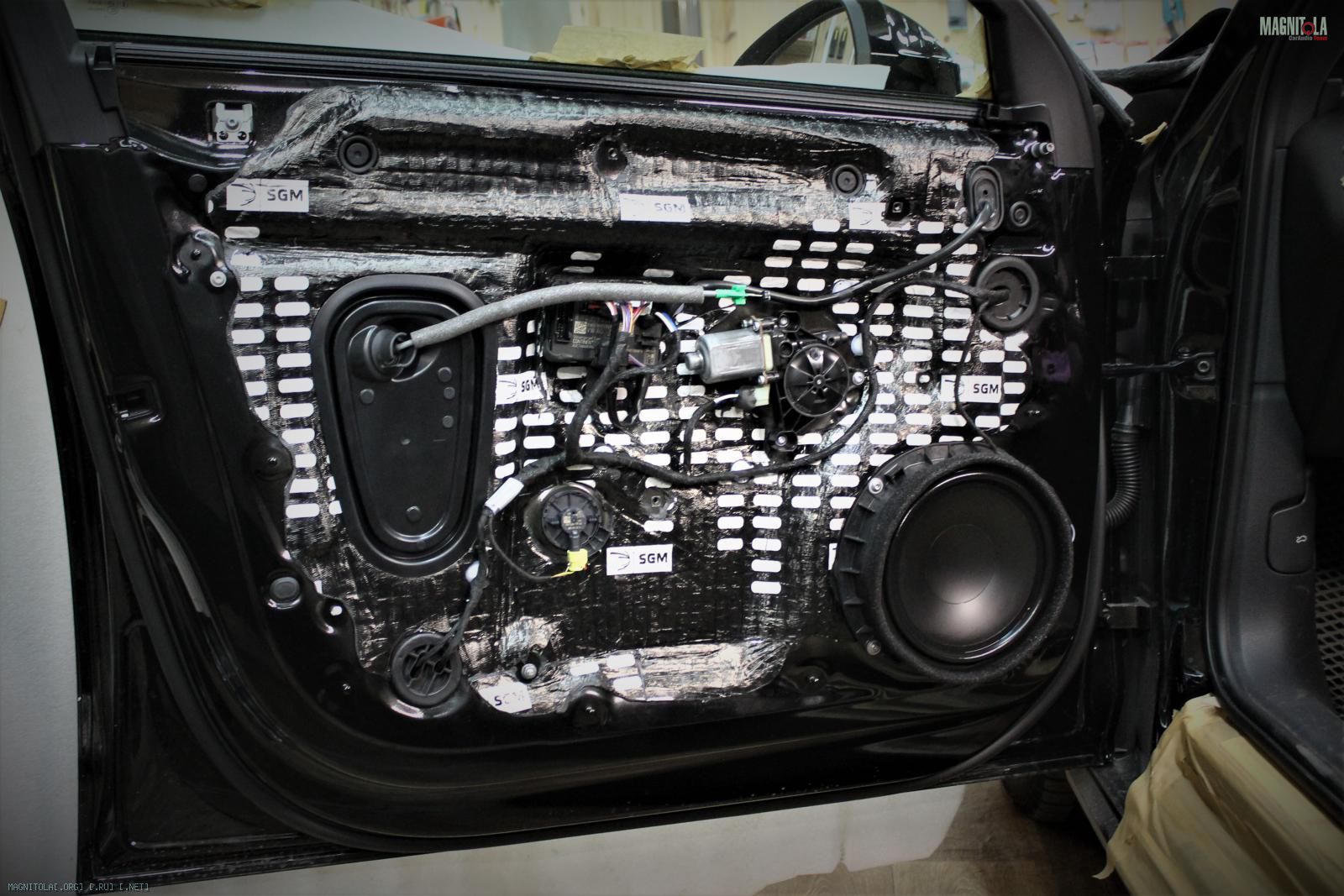

Двери итог.

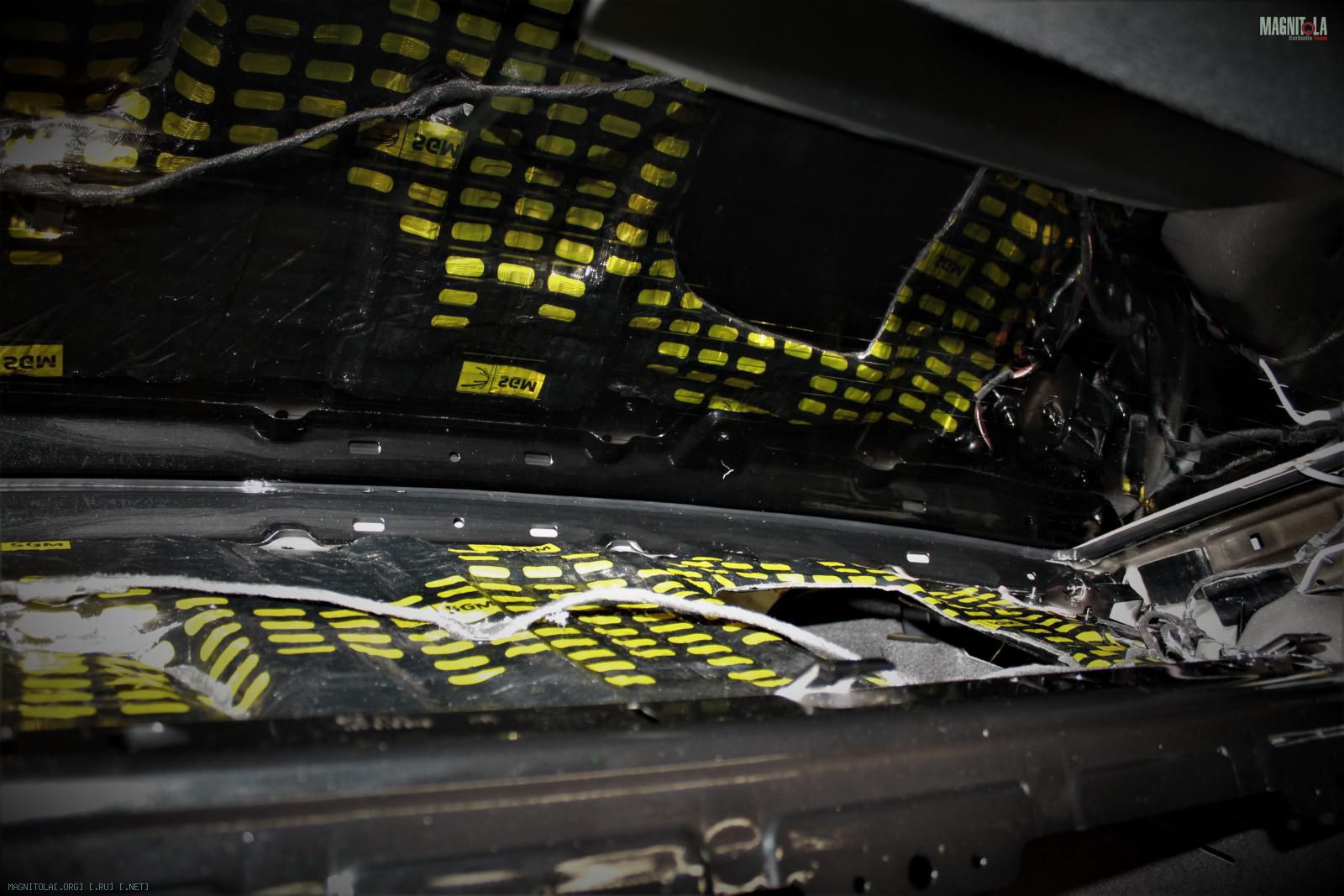

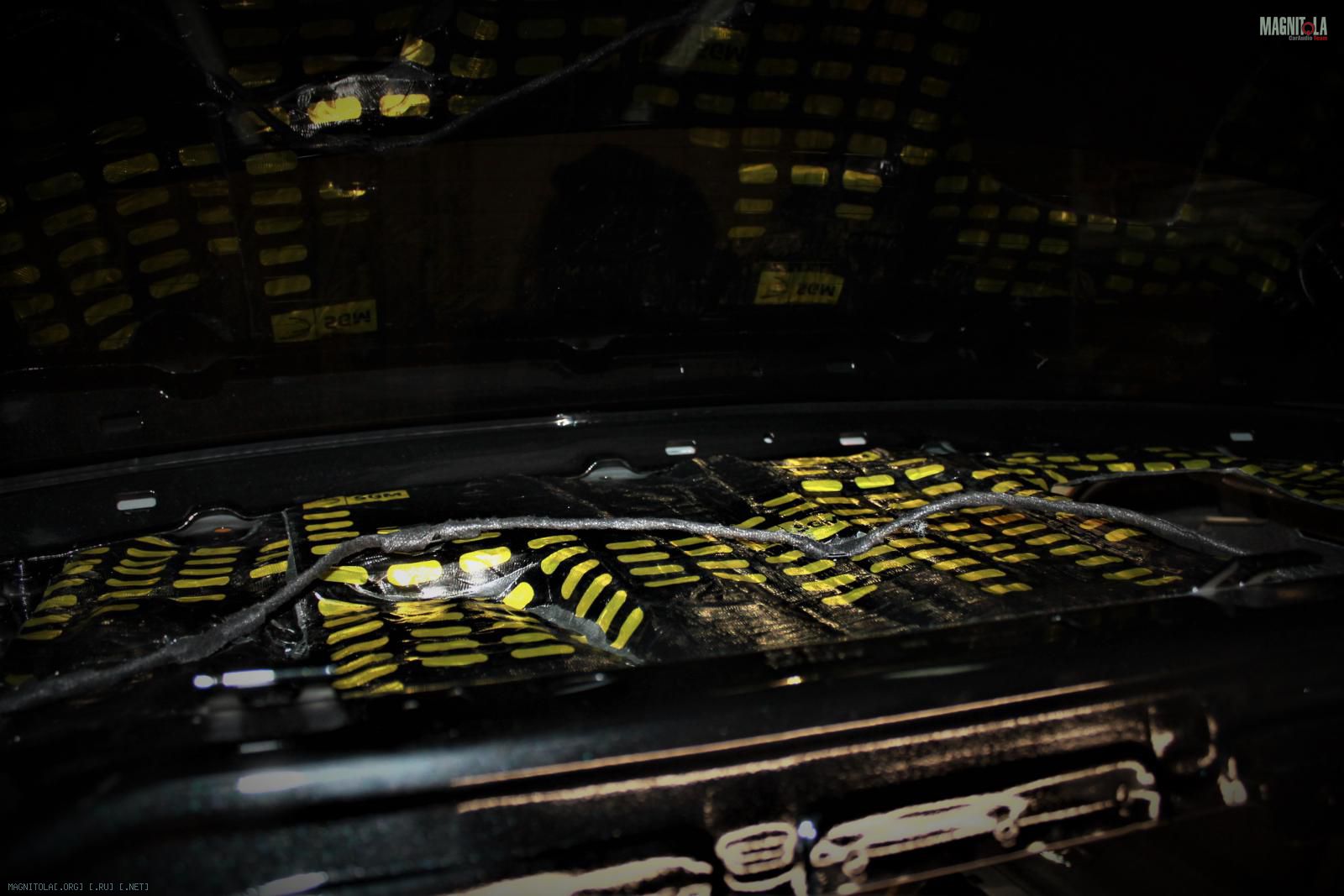

На заднюю полку наносим три слоя 4мм вибры с послойной прикаткой.
Устанавливаем штатный сабвуфер и убираем акустическое замыкание (АКЗ).
Вложение 1298169Вложение 1298171Вложение 1298173Вложение 1298175Вложение 1298177Вложение 1298179Вложение 1298181Вложение 1298183Вложение 1298185

Audi A4 B9 TDI

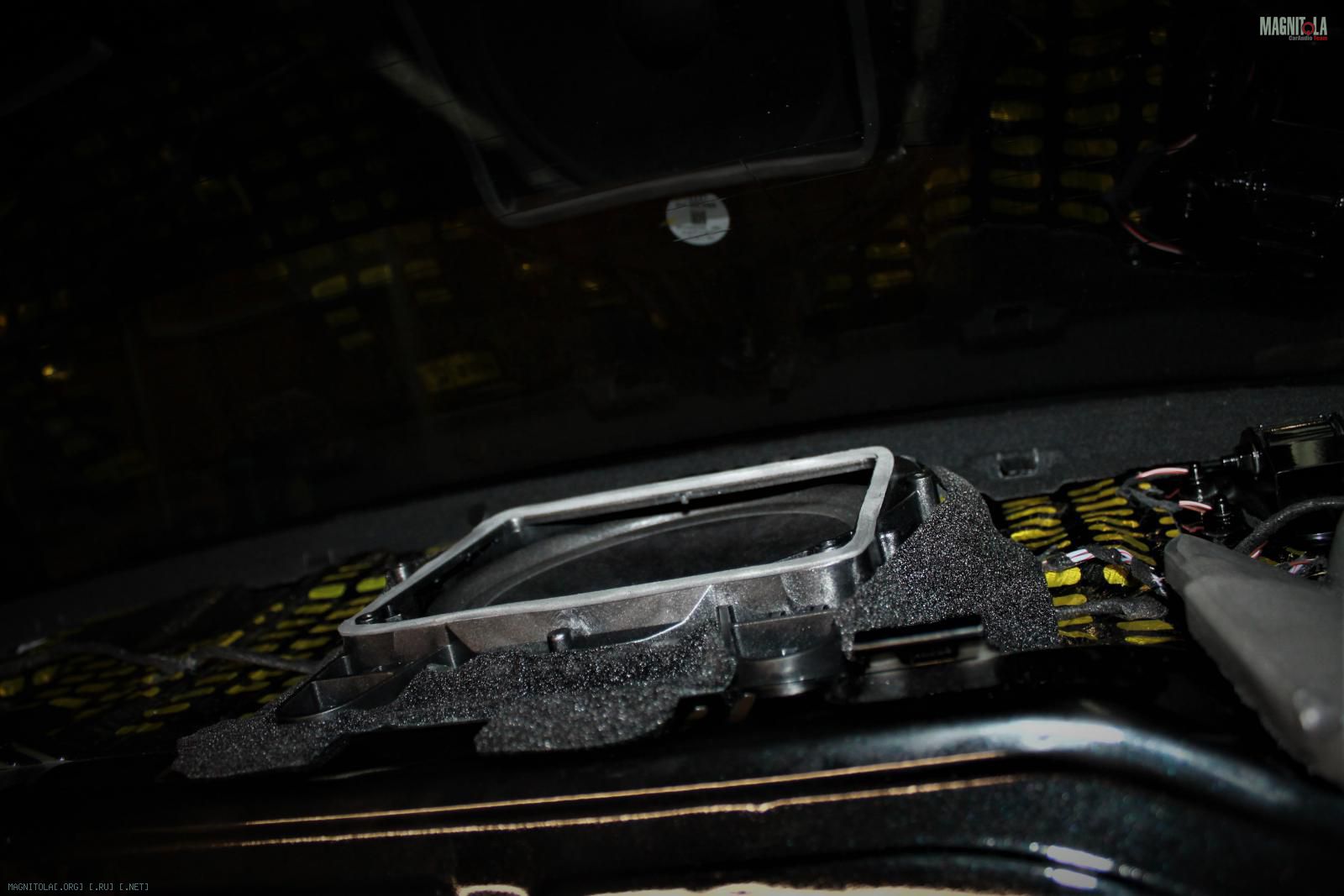

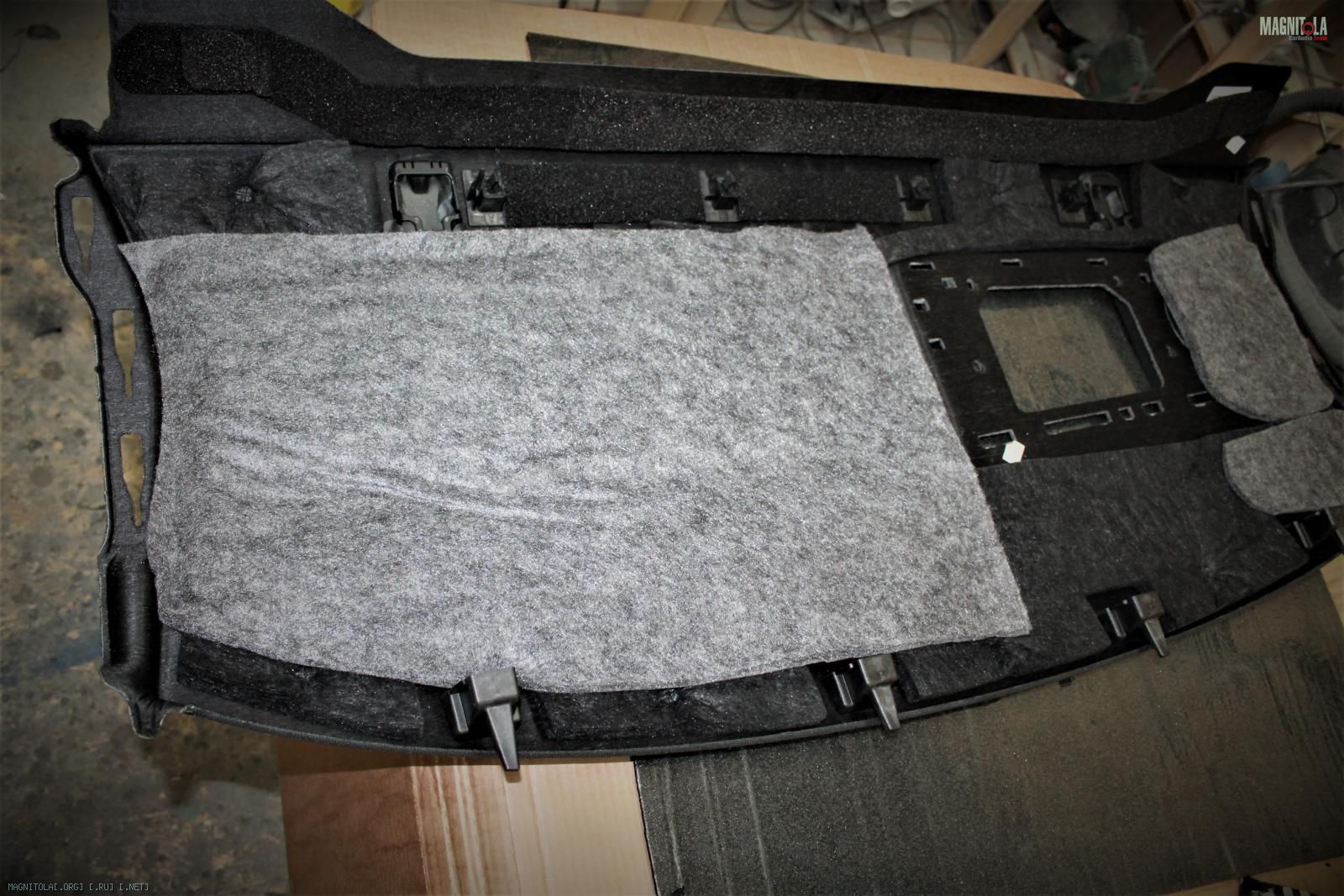

Наносим на полку слой войлока, а также на декоративную полку, края уплотняем битопластом.

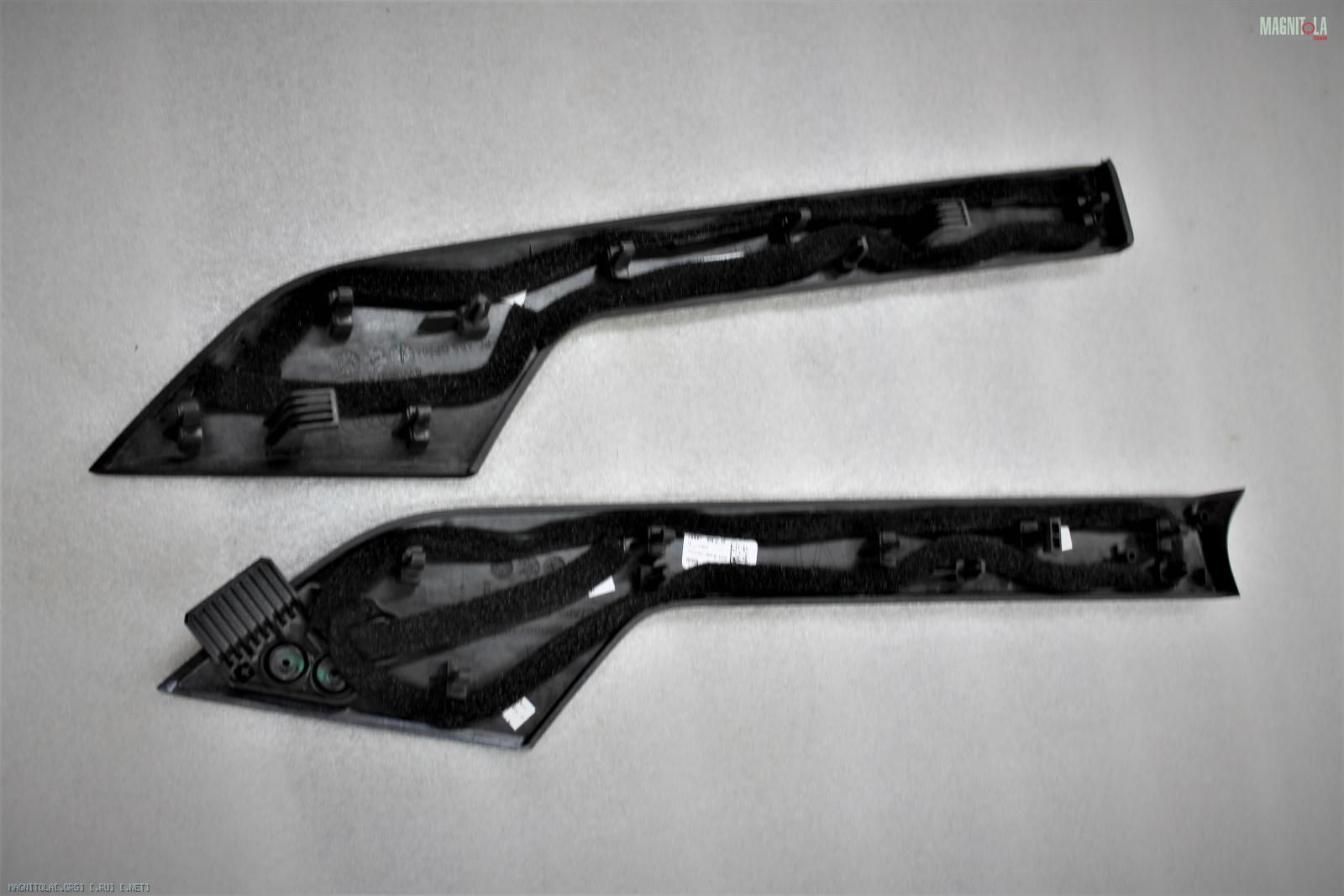

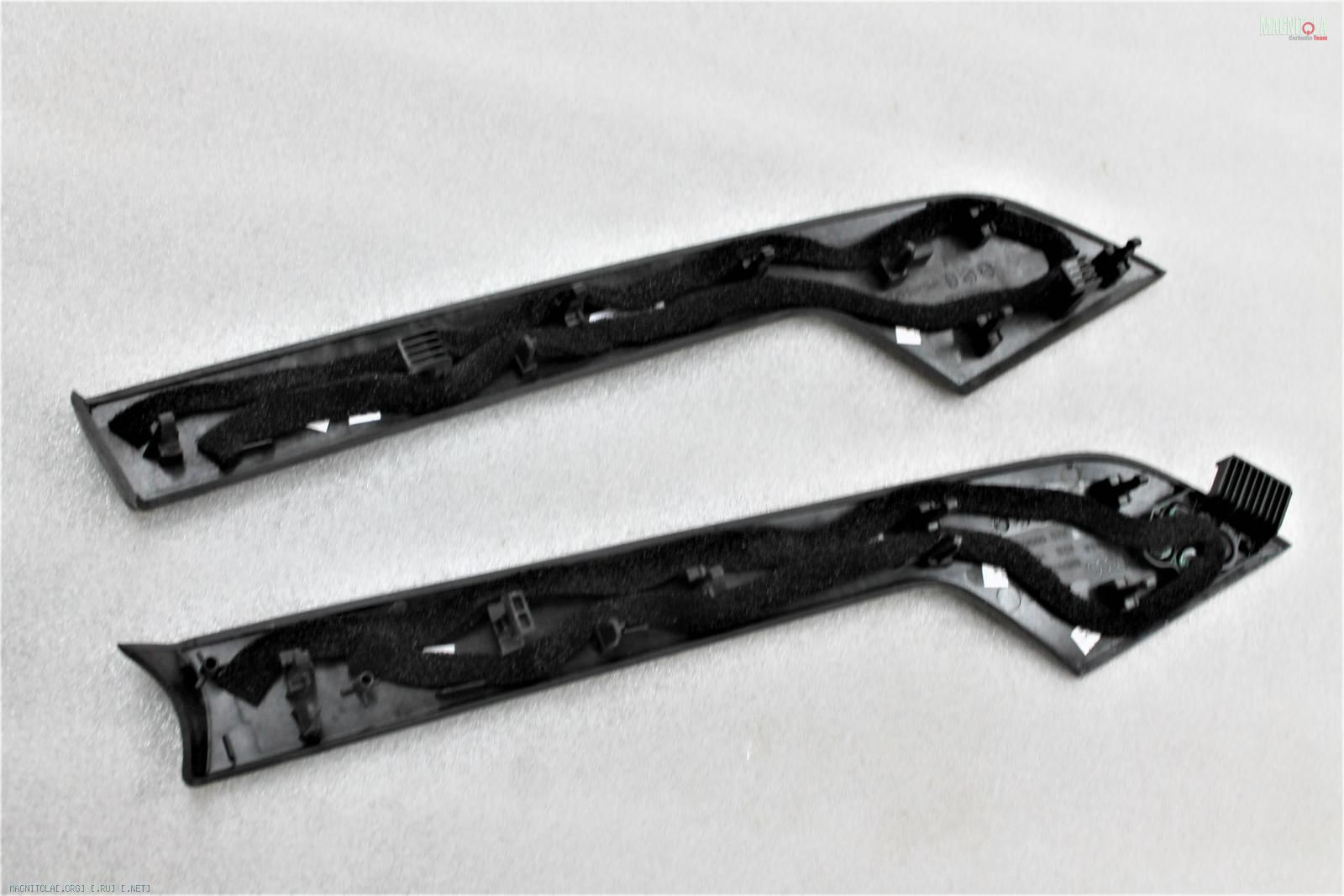

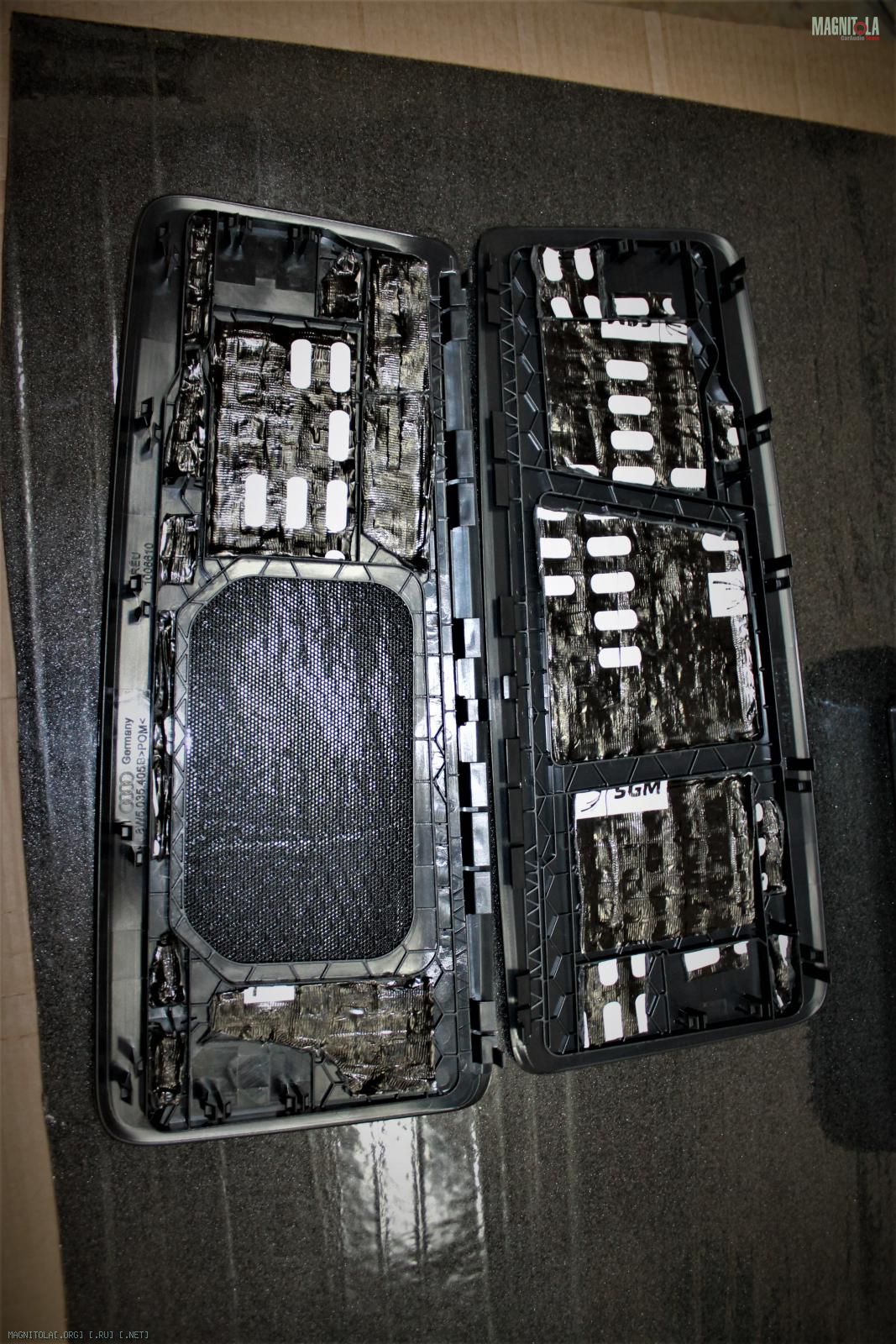

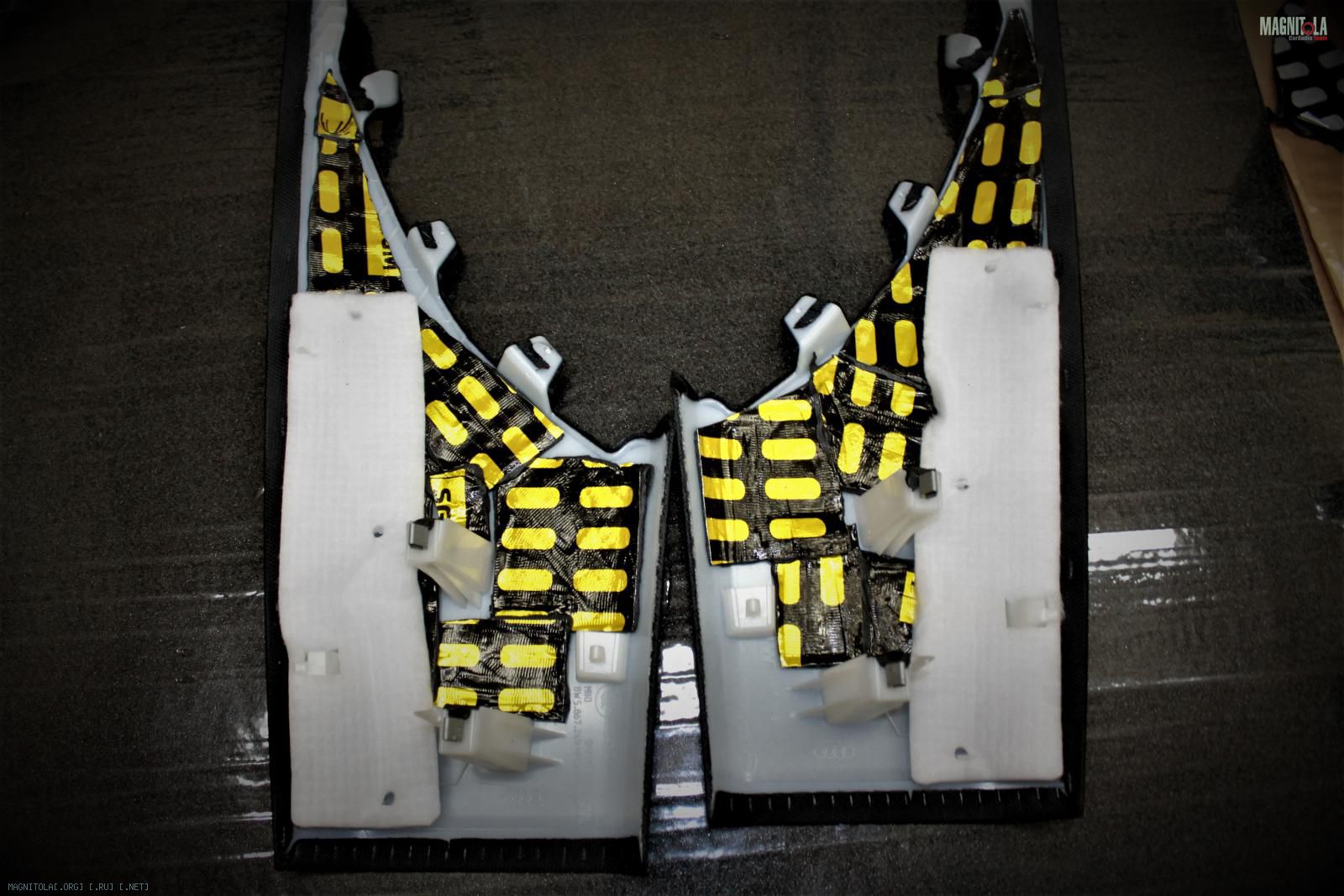

Пластиковые сетки и боковые стойки, вибрим, наносим войлок, битопласт, уплотнительную ленту по периметру.

Вложение 1298253Вложение 1298255Вложение 1298257Вложение 1298259Вложение 1298261Вложение 1298263Вложение 1298265Вложение 1298267

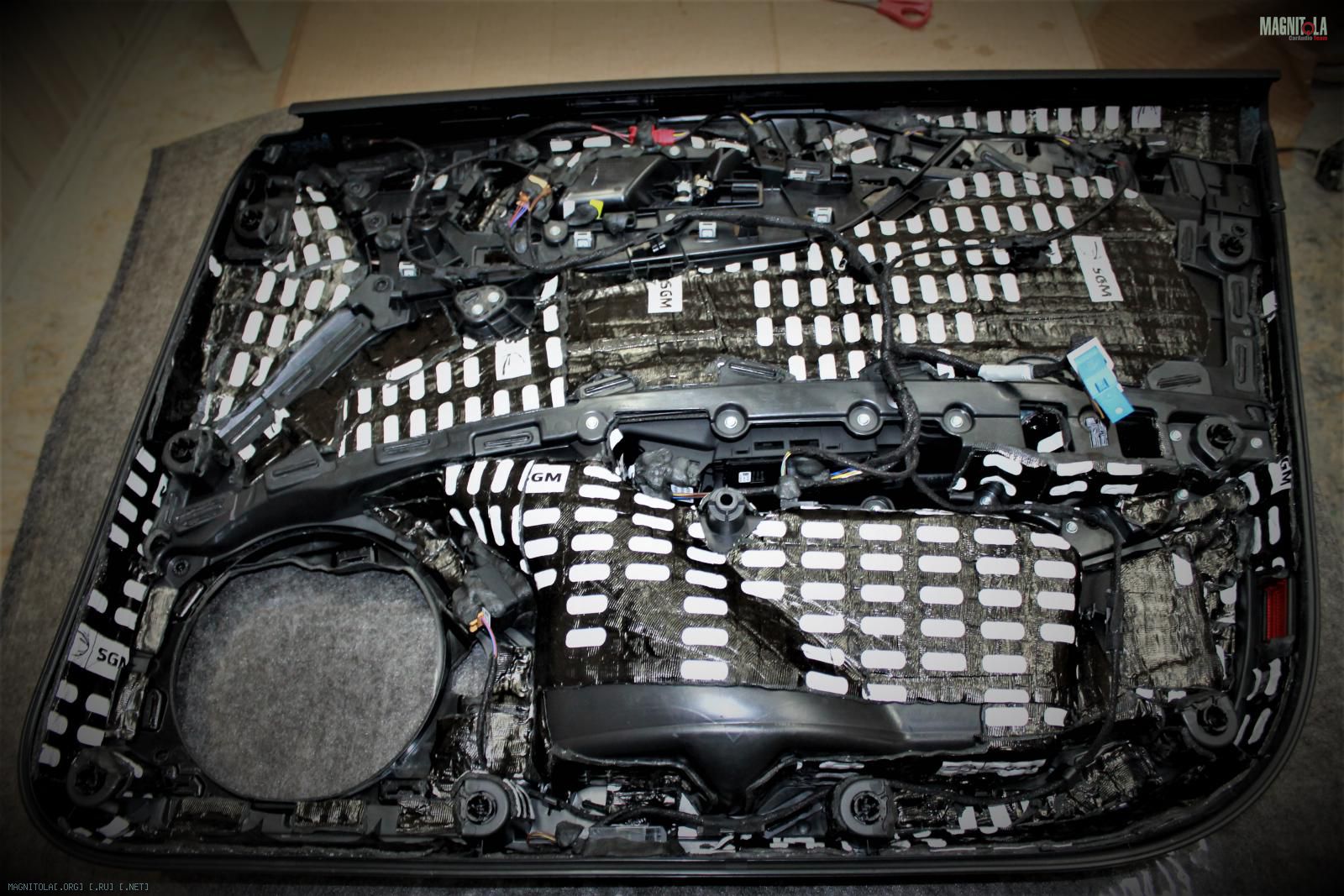

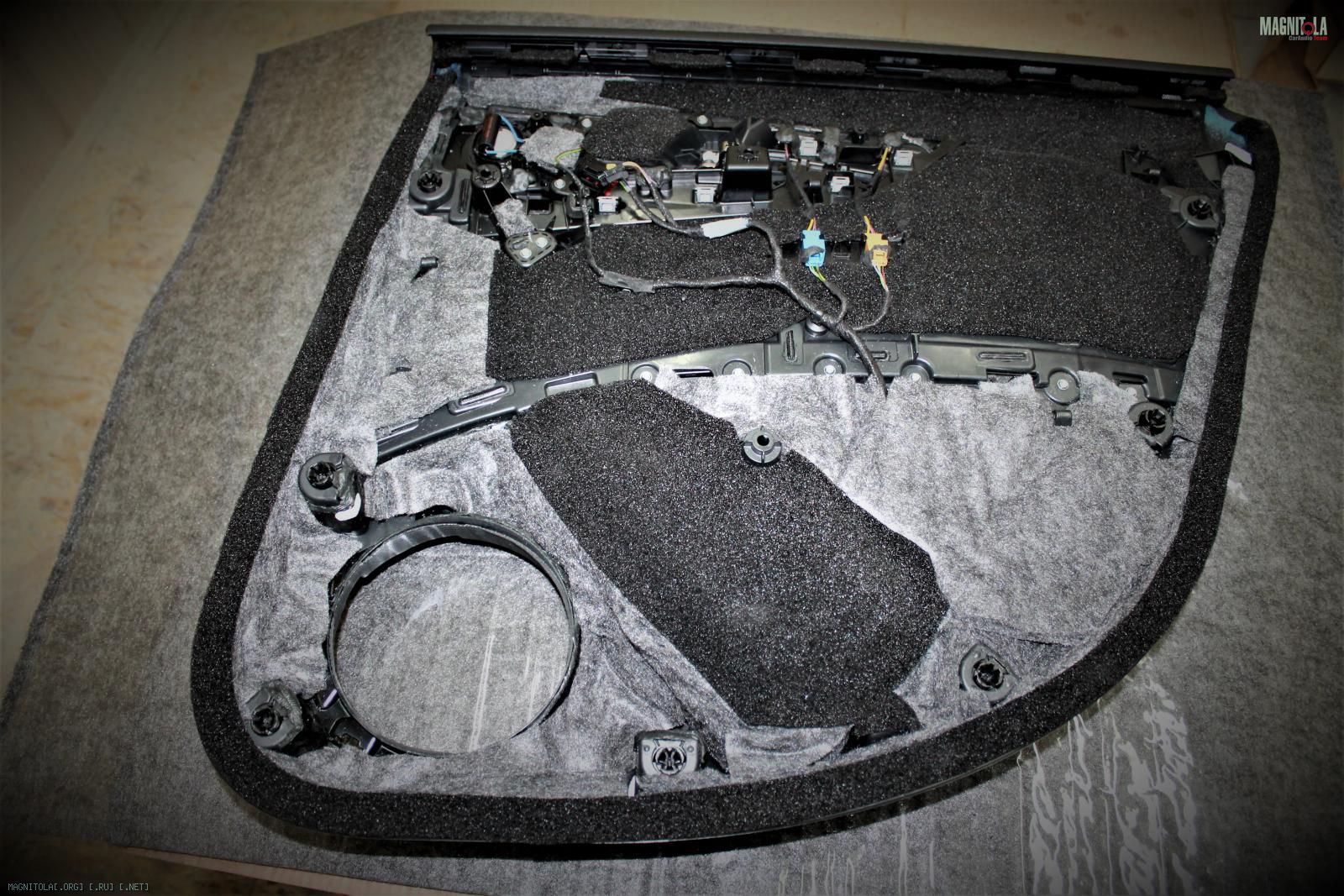

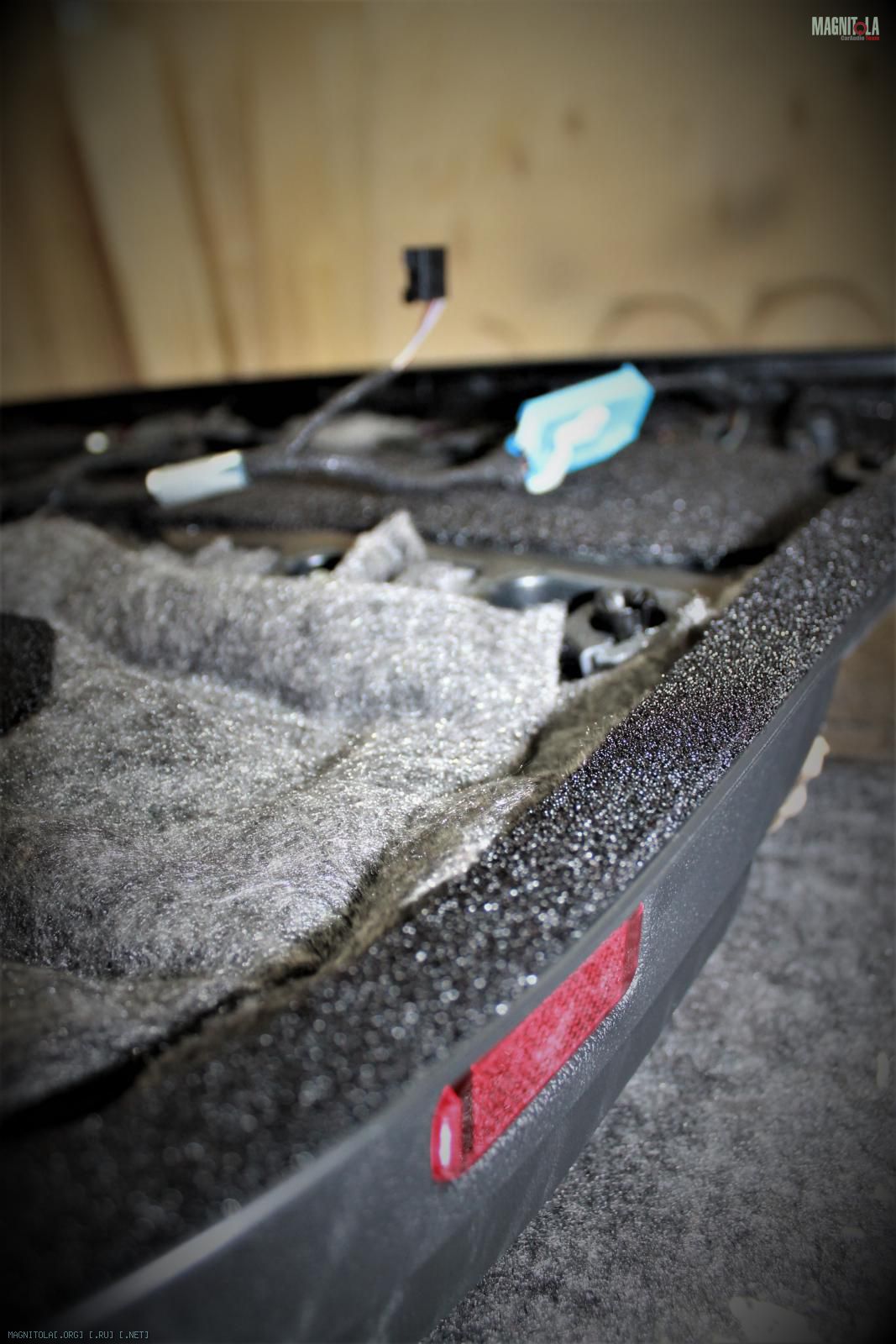

Карты дверей.
Наносим вибру 4мм, греем, прикатываем.
Наносим войлок, битопласт, уплотнительную ленту по периметру.
Вложение 1298269Вложение 1298271Вложение 1298273Вложение 1298275Вложение 1298277Вложение 1298279Вложение 1298281Вложение 1298283Вложение 1298285Вложение 1298287Вложение 1298289

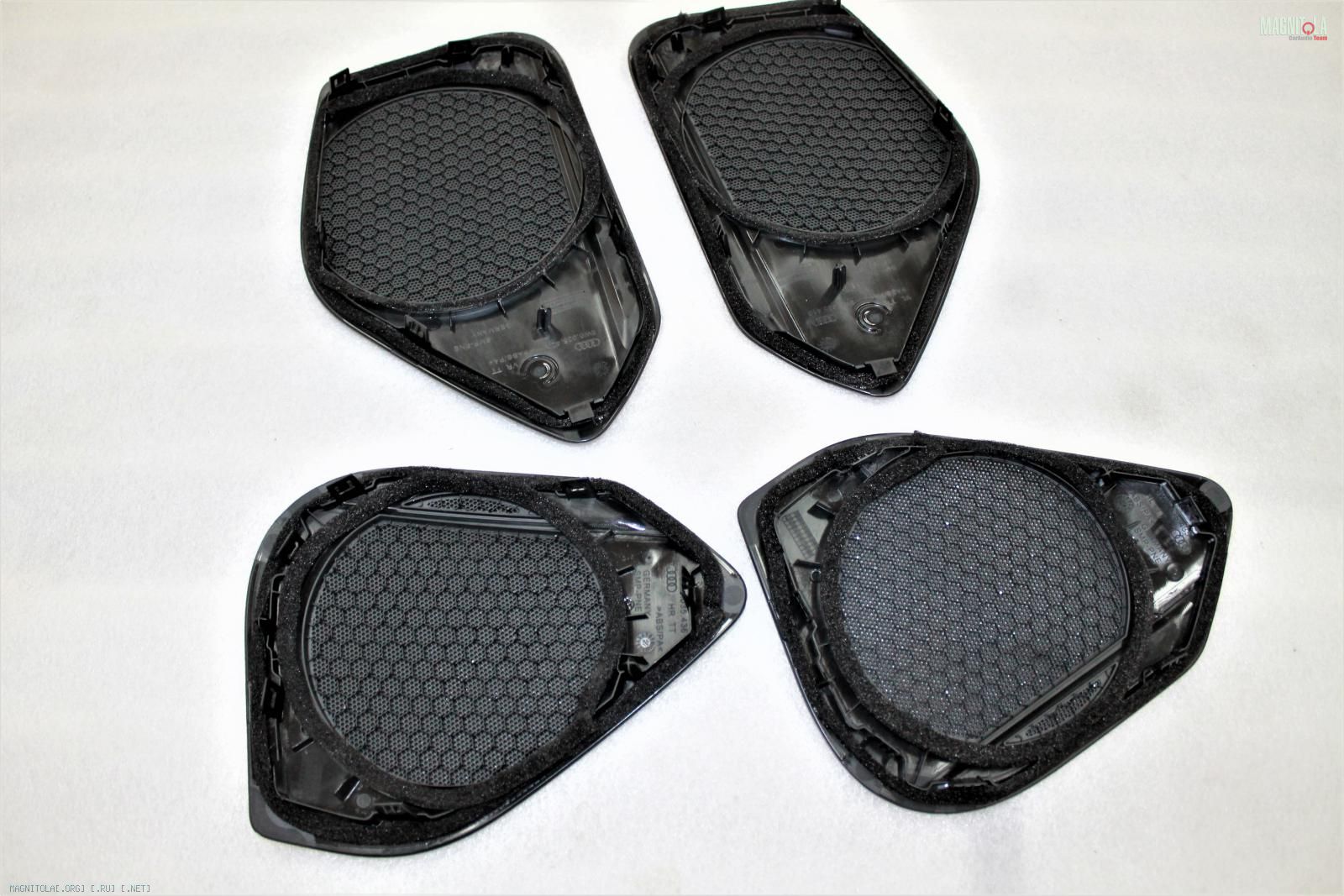

Сетки и декоративные элементы дверей уплотняем, собираем.

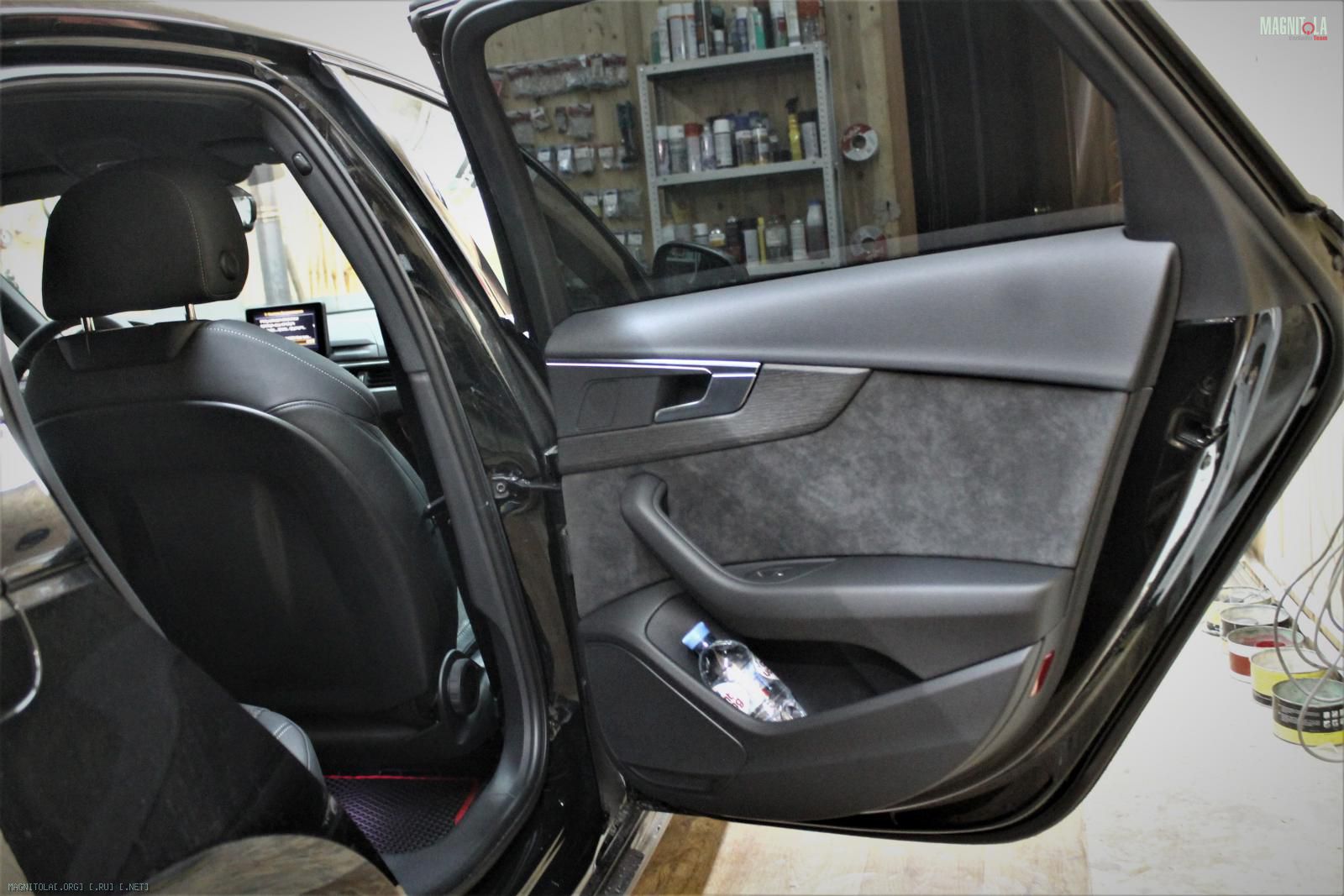

Итог.

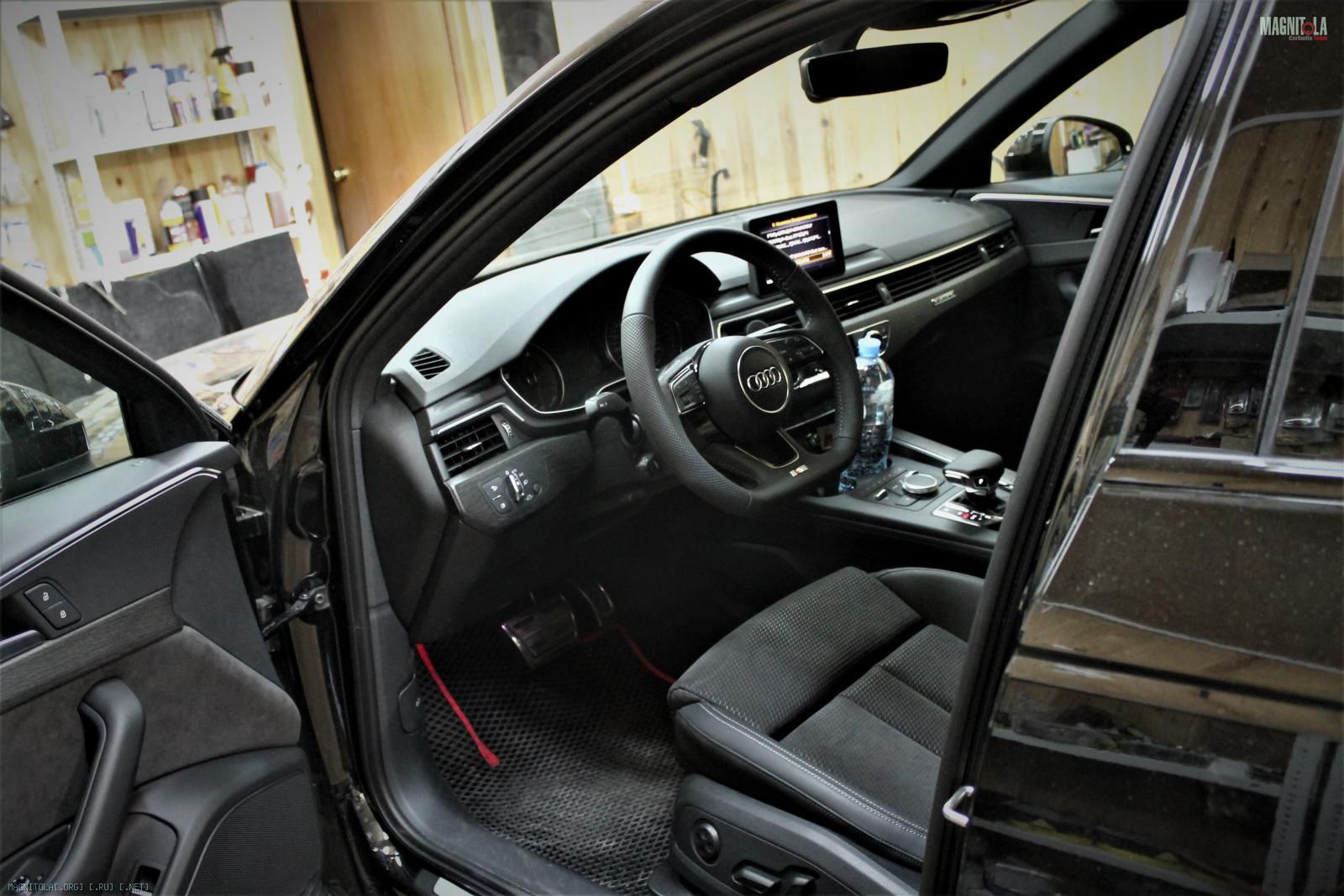

Запускаем, настраиваем, радуемся качественному звуку.
Вложение 1298291Вложение 1298293Вложение 1298295Вложение 1298297Вложение 1298299Вложение 1298301Вложение 1298303Вложение 1298305
