02.06.2017, 11:38
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от fox proteus

На переходном "кольце" снизу, возле динамика просверли отверстие для слива воды

Как он слушает, ее просто выдует... или горячей катушкой испарит)
02.06.2017, 11:40
x-diz

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от fox proteus

На переходном "кольце" снизу, возле динамика просверли отверстие для слива воды

И свисток туда, от резиновой игрушки. )))
02.06.2017, 16:13
ASmitt

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Во все внутренние полости засовываем"колбаски" из супер материала - холлкон 4 см (современный синтетический материал, обладающий прекрасными свойствами. Воздухопроницаем, гипоалергенен, не поддерживает горение. Так как структура холлкона пористая, то воздух, находящийся в ней, защищает от пыли, никакие микроорганизмы в холлконе не заведутся. Так как волосики холлокона внутри пустые, то это волокно не боится влаги и долго не слеживается, что является еще одним преимуществом по сравнению с синтепоном).

Привет! Где его купить?
03.06.2017, 16:43
henkel555

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Далее наносим войлок 10мм, причем для надежности наносим доп. зверский клей...

st220, Константин,что за клей такой?
03.06.2017, 23:56
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от henkel555

st220, Константин,что за клей такой?

555

---------- Сообщение добавлено 03.06.2017 в 23:56 ----------

Цитата:

Сообщение от ASmitt

Привет! Где его купить?

Погуглить можно

---------- Сообщение добавлено 03.06.2017 в 23:59 ----------

Цитата:

Сообщение от henkel555

st220, Константин,что за клей такой?

Почти как твой ник)))
04.06.2017, 01:43
st220

Вложений: 124

Re: Изготовление корпусов для сабвуферов, фальшпанелей

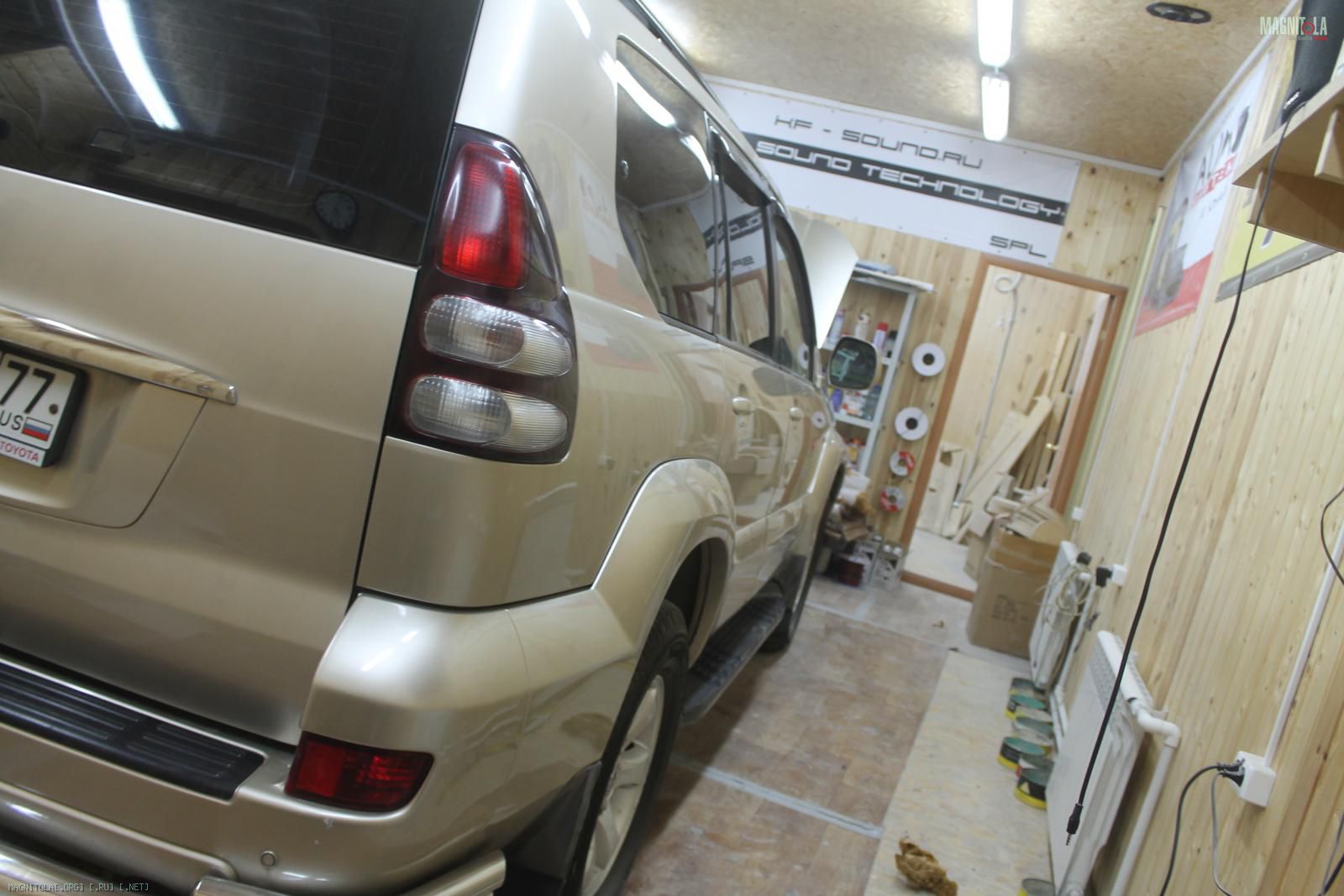

В KF-Sound Technology приехал Toyota Prado 120

Вложение 1142176 Вложение 1142178 Вложение 1142180 Вложение 1142182 Вложение 1142184

Что имеем...
Вложение 1142186 Вложение 1142188 Вложение 1142190 Вложение 1142192 Вложение 1142194 Вложение 1142196 Вложение 1142198 Вложение 1142200

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова"
Вложение 1142202 Вложение 1142204 Вложение 1142206 Вложение 1142208 Вложение 1142210 Вложение 1142212 Вложение 1142214

"Защита салона"
Вложение 1142216 Вложение 1142218 Вложение 1142220 Вложение 1142222 Вложение 1142224 Вложение 1142226

Что имеем...1
Вложение 1142228 Вложение 1142230 Вложение 1142232 Вложение 1142234 Вложение 1142236 Вложение 1142240 Вложение 1142242 Вложение 1142244 Вложение 1142246 Вложение 1142248

Что имеем...2
Вложение 1142250 Вложение 1142252 Вложение 1142254 Вложение 1142256 Вложение 1142258 Вложение 1142260 Вложение 1142262 Вложение 1142264 Вложение 1142266 Вложение 1142268 Вложение 1142272 Вложение 1142270 Вложение 1142274 Вложение 1142276 Вложение 1142278 Вложение 1142280 Вложение 1142282 Вложение 1142284 Вложение 1142286 Вложение 1142288 Вложение 1142290 Вложение 1142292

Что имеем...3.
Тот момент ,когда сделали вибро-шумоизоляцию, а чет эффекта нет- шумоизоляция-это все придумки, шумить не стоит, выкинутые деньгиhttps://vk.com/images/blank.gif https://vk.com/images/blank.gif https://vk.com/images/blank.gif -часто такое слышу и читаю на просторах интернета.
Очищать поверхность- слышал?
Пригревать прикатывать- слышал?
Кроме сплена, что-то видел в жизни?
- Куда на..й, так пойдет!
Вложение 1142294 Вложение 1142296 Вложение 1142298 Вложение 1142300 Вложение 1142302

Вибра не прикатана и не пригрета, слетает на ура, помогает в этом достаточное количество пыли и грязи...
Вложение 1142306 Вложение 1142308 Вложение 1142310 Вложение 1142312 Вложение 1142314 Вложение 1142316 Вложение 1142318

Двери....
Половина крепежа сломано, пистоны держатели проводки-тоже, провода залеплены острыми краями вибры, Кроссовер усилен термоклеем, проводка 0,75мм2 прикручена к штатной проводке и даже не пропаяна
Вложение 1142320 Вложение 1142322 Вложение 1142324 Вложение 1142326 Вложение 1142328 Вложение 1142330 Вложение 1142332 Вложение 1142334 Вложение 1142336 Вложение 1142338

Подключение мидбаса...
Крепление кроссовера...
Карпет чтобы катушка индуктивности не замерзла зимой...
Вибра слетает с дверей листами...
Пошли задние двери.

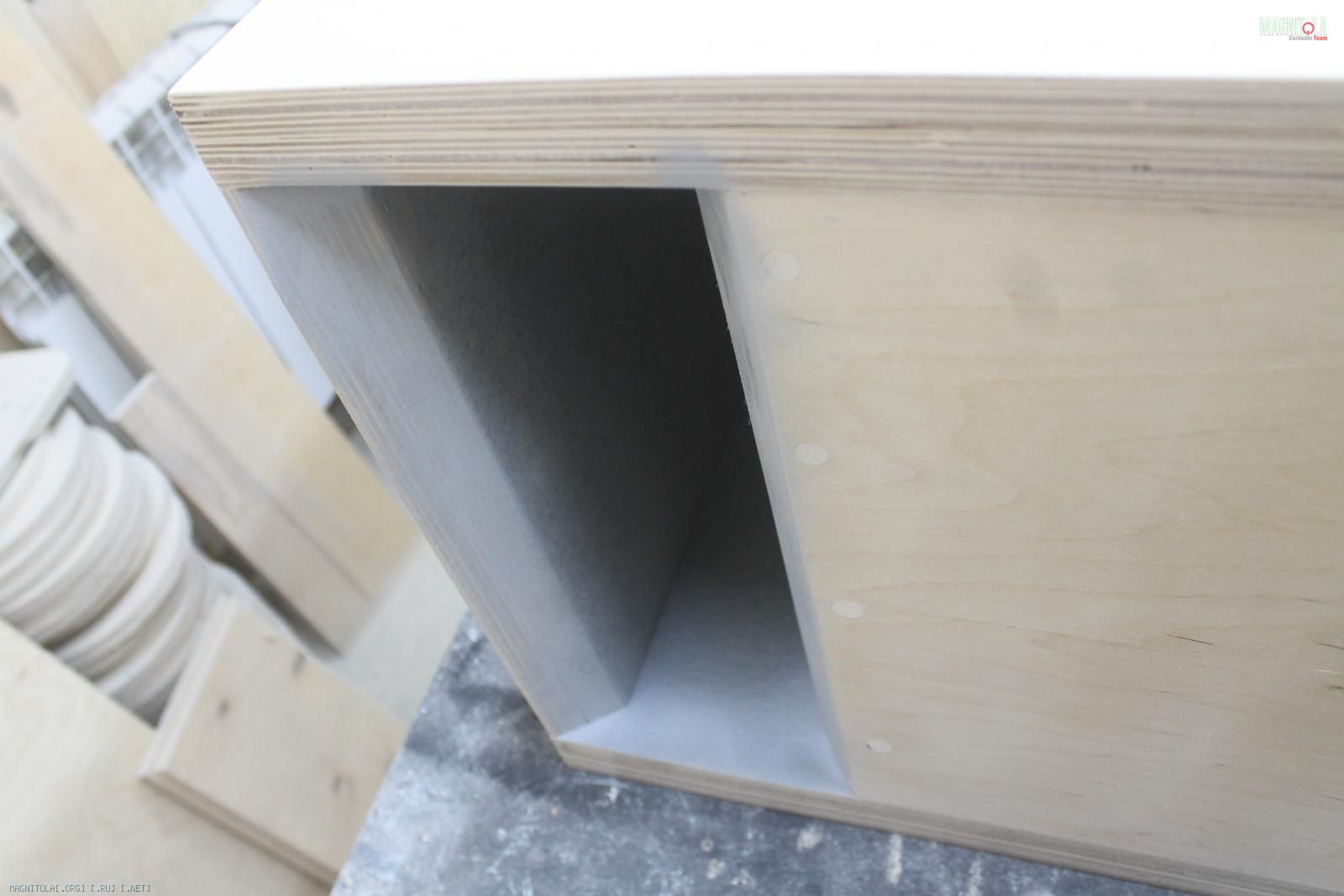

Щелевой фазоинвертор..
Вложение 1142340 Вложение 1142342 Вложение 1142344 Вложение 1142346 Вложение 1142348 Вложение 1142350 Вложение 1142352 Вложение 1142354 Вложение 1142356 Вложение 1142358

Экранирование тылового кроссовера..
Опять щелевой ФИ...
...
...
Крепление тыловых кроссов...
Легким движением руки...
Вибру, можно использовать на второй раз...
Вложение 1142360 Вложение 1142362 Вложение 1142364 Вложение 1142366 Вложение 1142368 Вложение 1142370 Вложение 1142372 Вложение 1142374 Вложение 1142376 Вложение 1142378 Вложение 1142380 Вложение 1142382 Вложение 1142384 Вложение 1142386

Передние двери.
Катушка без карпета- видать применена задержка в левом канале...
Скрутки...
Подключение мидбаса, лопаточки...
Оп.... почти припаянный провод
Вложение 1142390 Вложение 1142392 Вложение 1142394 Вложение 1142396 Вложение 1142398 Вложение 1142400 Вложение 1142402 Вложение 1142404

Снимаем вибру, в не прикатанных местах(которых нет) везде конденсат-вода..
Вложение 1142406 Вложение 1142408 Вложение 1142410 Вложение 1142412 Вложение 1142414 Вложение 1142416 Вложение 1142418 Вложение 1142420 Вложение 1142422
04.06.2017, 10:11
DM Rocker

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Владелец сам ваял ?
04.06.2017, 12:00
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от DM Rocker

Владелец сам ваял ?

Нет, фирма, сказал даже в какой, причем даже известная:punish2:
04.06.2017, 12:03
henkel555

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

555

Титан или какой?
Кость где войлок мона приобрести?
04.06.2017, 22:56
st220

Вложений: 42

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Карты дверей....
Вложение 1142644 Вложение 1142646 Вложение 1142648 Вложение 1142650 Вложение 1142652 Вложение 1142654 Вложение 1142656 Вложение 1142658 Вложение 1142660 Вложение 1142662 Вложение 1142664 Вложение 1142666 Вложение 1142668 Вложение 1142670 Вложение 1142672 Вложение 1142674 Вложение 1142676 Вложение 1142678

Снимаем вибру с пола....
Ошибки не грамотной виброизоляции, дали о себе знать
Вложение 1142680 Вложение 1142682 Вложение 1142684 Вложение 1142686 Вложение 1142688 Вложение 1142690 Вложение 1142692 Вложение 1142694 Вложение 1142696 Вложение 1142698 Вложение 1142700 Вложение 1142702 Вложение 1142704 Вложение 1142706 Вложение 1142708 Вложение 1142710 Вложение 1142712 Вложение 1142714 Вложение 1142716 Вложение 1142718 Вложение 1142720 Вложение 1142722 Вложение 1142724 Вложение 1142726
06.06.2017, 00:34
st220

Вложений: 51

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Пятая дверь
Качественная виброизоляция, с заклейкой проводки, тех отверстий, грамотной прикаткойhttps://vk.com/images/blank.gif https://vk.com/images/emoji/D83DDE01.png, "как у всех"
Вложение 1143070 Вложение 1143072 Вложение 1143074 Вложение 1143076 Вложение 1143078 Вложение 1143080 Вложение 1143082 Вложение 1143084 Вложение 1143086 Вложение 1143088

С начало отмываем пыль и грязь пенным раствором.. все поверхности.
Пылесосим не один раз...
Вложение 1143090 Вложение 1143092 Вложение 1143094 Вложение 1143096 Вложение 1143098 Вложение 1143100 Вложение 1143102 Вложение 1143104

После пенной очистки...
Вложение 1143106 Вложение 1143108 Вложение 1143110 Вложение 1143112 Вложение 1143114 Вложение 1143116 Вложение 1143118 Вложение 1143120 Вложение 1143122 Вложение 1143124 Вложение 1143126 Вложение 1143128 Вложение 1143130

Далее вход идут много очистителей, растворителей, ветоши...
Двери после итоговой очистки..
Вложение 1143132 Вложение 1143134 Вложение 1143136 Вложение 1143138 Вложение 1143140

Итог очистки пола, арок, багажника...
Очистили от включений битума, остатков сплена и поролона.
Зачистили ржавчину на кузове...
Вложение 1143142 Вложение 1143144 Вложение 1143146 Вложение 1143148 Вложение 1143150 Вложение 1143152 Вложение 1143154 Вложение 1143156 Вложение 1143158 Вложение 1143160 Вложение 1143162 Вложение 1143164 Вложение 1143166 Вложение 1143168 Вложение 1143170
06.06.2017, 22:54
st220

Вложений: 24

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Ковер после химчистки
Вложение 1143398 Вложение 1143400 Вложение 1143402 Вложение 1143404

Загрунтованные поверхности ржавых мест и штатной шумки, которая без красочного слоя, хорошо впитывает влагу..
Вложение 1143406 Вложение 1143408 Вложение 1143410 Вложение 1143412 Вложение 1143414 Вложение 1143416 Вложение 1143418 Вложение 1143420 Вложение 1143422 Вложение 1143424 Вложение 1143426

Финальное очищение поверхности.
Вложение 1143428 Вложение 1143430

Смазка всех резьбовых соединений, особенно сквозных через кузов.
Вложение 1143432 Вложение 1143434 Вложение 1143436 Вложение 1143438 Вложение 1143440 Вложение 1143442 Вложение 1143444
08.06.2017, 00:06
st220

Вложений: 49

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Пластик пятой двери, отмываем, очищаем, обезжириваем
Вложение 1143642 Вложение 1143644 Вложение 1143646 Вложение 1143648 Вложение 1143650 Вложение 1143652 Вложение 1143654

Карты дверей.... очищаем, внутри и снаружи, от битума, поролона и грязи
Вложение 1143656 Вложение 1143658 Вложение 1143660 Вложение 1143662 Вложение 1143664 Вложение 1143666 Вложение 1143668 Вложение 1143670 Вложение 1143672 Вложение 1143674 Вложение 1143676 Вложение 1143678 Вложение 1143680 Вложение 1143682 Вложение 1143684 Вложение 1143686

Очистка пластика задних арок...
Вложение 1143688 Вложение 1143690 Вложение 1143692 Вложение 1143694 Вложение 1143696 Вложение 1143698 Вложение 1143700 Вложение 1143702 Вложение 1143704 Вложение 1143706 Вложение 1143708

Очищение, обезжиривание капота
Вложение 1143710 Вложение 1143712 Вложение 1143714 Вложение 1143716

Наносим вибру 4 мм...
Вложение 1143718 Вложение 1143720 Вложение 1143722 Вложение 1143724 Вложение 1143726 Вложение 1143728 Вложение 1143730 Вложение 1143732 Вложение 1143734 Вложение 1143736 Вложение 1143738
08.06.2017, 22:45
st220

Вложений: 37

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Задние крылья, арки...
Вложение 1143984 Вложение 1143986 Вложение 1143988 Вложение 1143990 Вложение 1143992

Греем, прикатываем...
Вложение 1143994 Вложение 1143996

Места, где не будет второго слоя покрываются антигравием...
Вложение 1143998 Вложение 1144000 Вложение 1144002 Вложение 1144004 Вложение 1144006

Так установили парктроник, порванная резинка в итоге в салон от колес летела пыль и грязь... заклеиваем ее
Вложение 1144008 Вложение 1144010 Вложение 1144012

Итог прикатки....
Вложение 1144014 Вложение 1144016 Вложение 1144018 Вложение 1144020 Вложение 1144022 Вложение 1144024 Вложение 1144026 Вложение 1144028 Вложение 1144030 Вложение 1144032 Вложение 1144034 Вложение 1144036

Второй слой, звукопоглотитель блэктон 6 мм
Вложение 1144038 Вложение 1144040 Вложение 1144042 Вложение 1144044 Вложение 1144046 Вложение 1144048 Вложение 1144050 Вложение 1144052 Вложение 1144054 Вложение 1144056
10.06.2017, 22:53
st220

Вложений: 30

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Второй слой, звукопоглотитель блэктон 6мм, арки, боковины..

Вложение 1144380 Вложение 1144382 Вложение 1144384 Вложение 1144386 Вложение 1144388 Вложение 1144390 Вложение 1144392

Греем, прикатываем блэктон-эффект на лицо)
Вложение 1144394 Вложение 1144396 Вложение 1144398 Вложение 1144400 Вложение 1144402 Вложение 1144404 Вложение 1144406 Вложение 1144408 Вложение 1144410 Вложение 1144412

Блокатор шума, клеем на доп клей и прикатываем валиком
Вложение 1144414 Вложение 1144416 Вложение 1144418 Вложение 1144420 Вложение 1144422 Вложение 1144424 Вложение 1144426 Вложение 1144428 Вложение 1144430 Вложение 1144432 Вложение 1144434 Вложение 1144436 Вложение 1144438
12.06.2017, 00:02
st220

Вложений: 54

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Войлок 10 мм...
Вложение 1144622 Вложение 1144624 Вложение 1144628 Вложение 1144634 Вложение 1144638 Вложение 1144644 Вложение 1144648

Холокфон 5см, во все сводные места и полости
Вложение 1144654 Вложение 1144658 Вложение 1144662 Вложение 1144664 Вложение 1144666 Вложение 1144668 Вложение 1144670 Вложение 1144672 Вложение 1144674 Вложение 1144676 Вложение 1144678 Вложение 1144680 Вложение 1144682

Пятая дверь.
Наносим вибру 4мм...
Вложение 1144684 Вложение 1144686 Вложение 1144688 Вложение 1144690 Вложение 1144692 Вложение 1144694

Тех отверстия закрываем алюминиевым листом, наносим вибру цельными листами, греем, прикатываем.
Вложение 1144696 Вложение 1144698 Вложение 1144700 Вложение 1144702 Вложение 1144704 Вложение 1144706 Вложение 1144708 Вложение 1144710 Вложение 1144712 Вложение 1144714 Вложение 1144716 Вложение 1144718

Пластиковая карта пятой двери...
Вибра, войлок, синтепон...
Вложение 1144720 Вложение 1144722 Вложение 1144724 Вложение 1144726 Вложение 1144728 Вложение 1144730 Вложение 1144732 Вложение 1144734

Капот.
Наносим вибру, греем, прикатываем, наносим войлок, устанавливаем декоративную панель на новые пистоны
Вложение 1144736 Вложение 1144738 Вложение 1144740 Вложение 1144742 Вложение 1144744 Вложение 1144746 Вложение 1144748 Вложение 1144750
12.06.2017, 21:47
st220

Вложений: 38

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Наносим вибру 4 мм, цельными листами, греем, прикатываем...

Вложение 1145008 Вложение 1145010 Вложение 1145012 Вложение 1145014 Вложение 1145016 Вложение 1145018 Вложение 1145020

Итог прикатки...
Вложение 1145022 Вложение 1145024 Вложение 1145026 Вложение 1145028 Вложение 1145030 Вложение 1145032 Вложение 1145034 Вложение 1145036 Вложение 1145038 Вложение 1145040 Вложение 1145042 Вложение 1145044 Вложение 1145046 Вложение 1145048 Вложение 1145050 Вложение 1145052

Подготовка к изготовлению стеклопластиковых заглушек...
Вложение 1145054 Вложение 1145056 Вложение 1145058 Вложение 1145060 Вложение 1145062 Вложение 1145064 Вложение 1145066 Вложение 1145068 Вложение 1145070 Вложение 1145072 Вложение 1145074

Вылепляем заглушки на всех 4 дверях...
Вложение 1145076 Вложение 1145078 Вложение 1145080 Вложение 1145082
13.06.2017, 21:57
st220

Вложений: 20

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Тех заглушки вибрим с обратной стороны...
Наносим вибру на лицевой метал, цельными листами...
Греем, прикатываем...
Вложение 1145280 Вложение 1145282 Вложение 1145284 Вложение 1145286 Вложение 1145288 Вложение 1145290 Вложение 1145292 Вложение 1145294 Вложение 1145296 Вложение 1145298

Красим заглушки с двух сторон ....
Вяжем изолентой Тиса всю штатную проводку двери...
Двери итог...
Вложение 1145300 Вложение 1145302 Вложение 1145304 Вложение 1145306 Вложение 1145308 Вложение 1145310 Вложение 1145312 Вложение 1145314 Вложение 1145316 Вложение 1145318
13.06.2017, 22:26
mohov_a

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Хороший бутрик на полу...
что такое шумоблокатор и что за поглатитель черный? Как ковролин на место без проблем лёг?
15.06.2017, 22:47
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от mohov_a

Хороший бутрик на полу...
что такое шумоблокатор и что за поглатитель черный? Как ковролин на место без проблем лёг?

Сначало черный блокатор, поверх черный войлок, ляжет без пробрем
15.06.2017, 23:02
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Уплотнительные прокладки из битопласта..
Вложение 1145682 Вложение 1145684 Вложение 1145686 Вложение 1145688

Напилили и покрасили колечки под мидбасы
Вложение 1145690 Вложение 1145692 Вложение 1145694 Вложение 1145696

Крепление на винты М6 под шестигранник, задние на 3 шт перед на 4
Вложение 1145734 Вложение 1145736 Вложение 1145738

Фронт, тыл..
Вложение 1145698 Вложение 1145700 Вложение 1145702 Вложение 1145704 Вложение 1145706

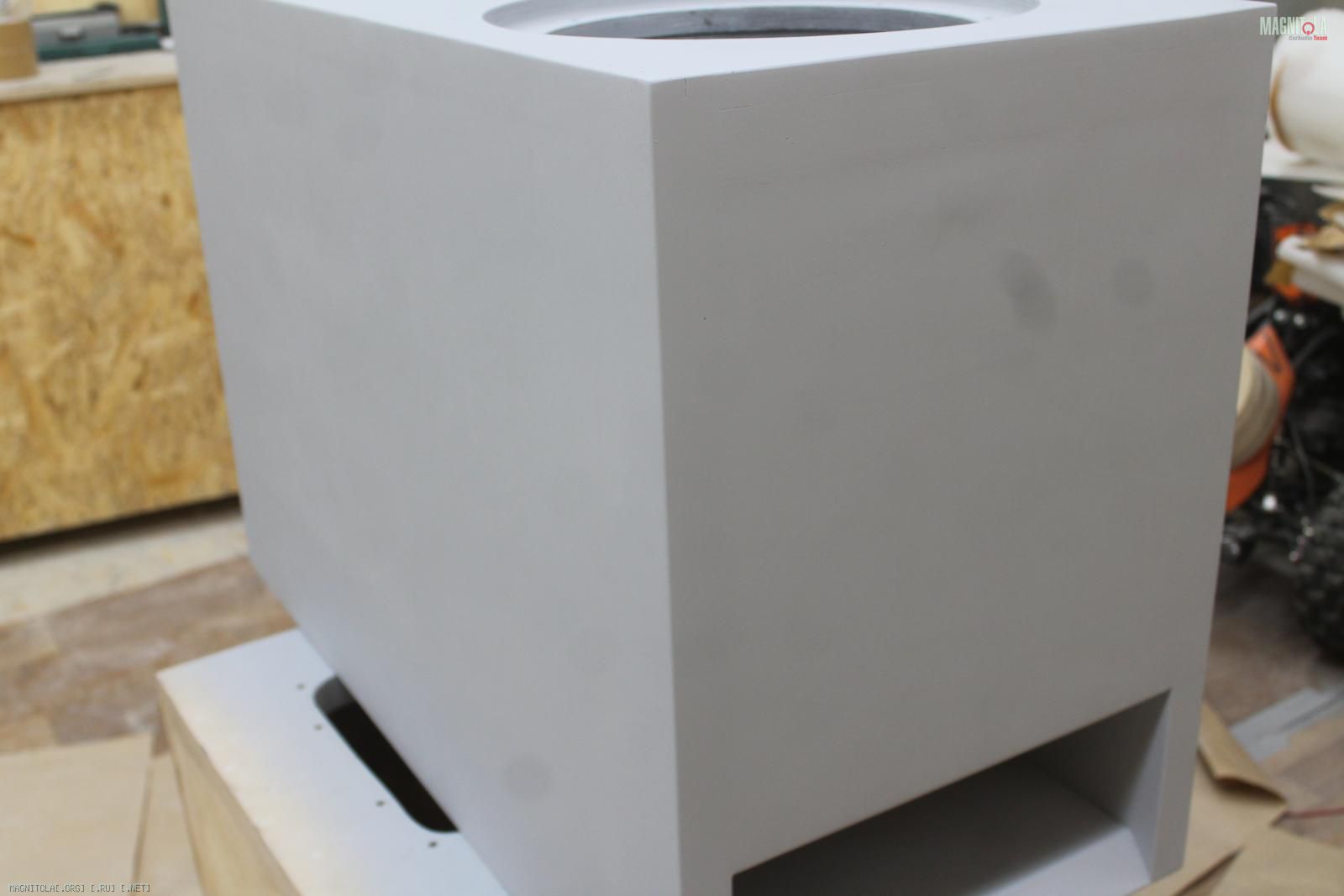

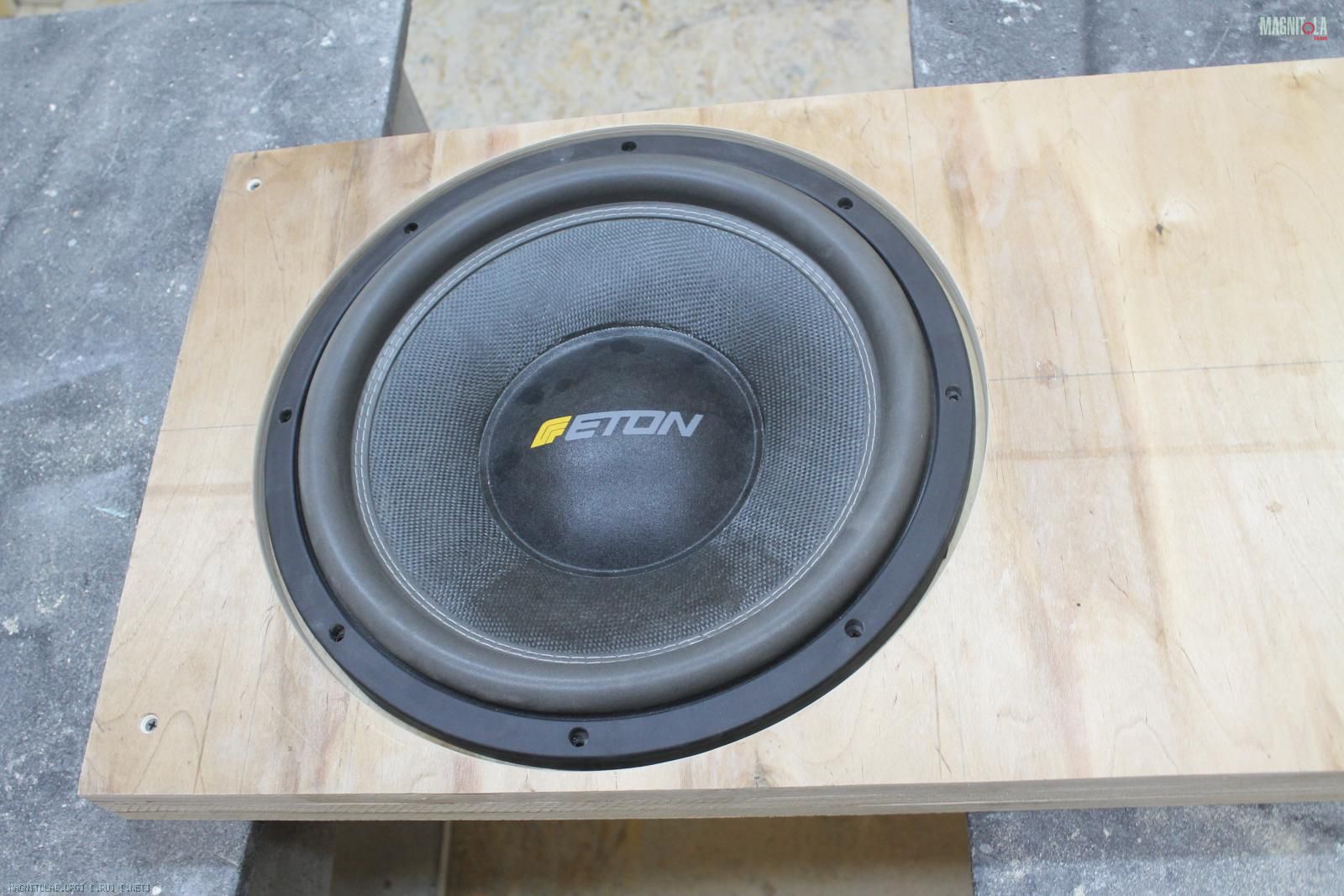

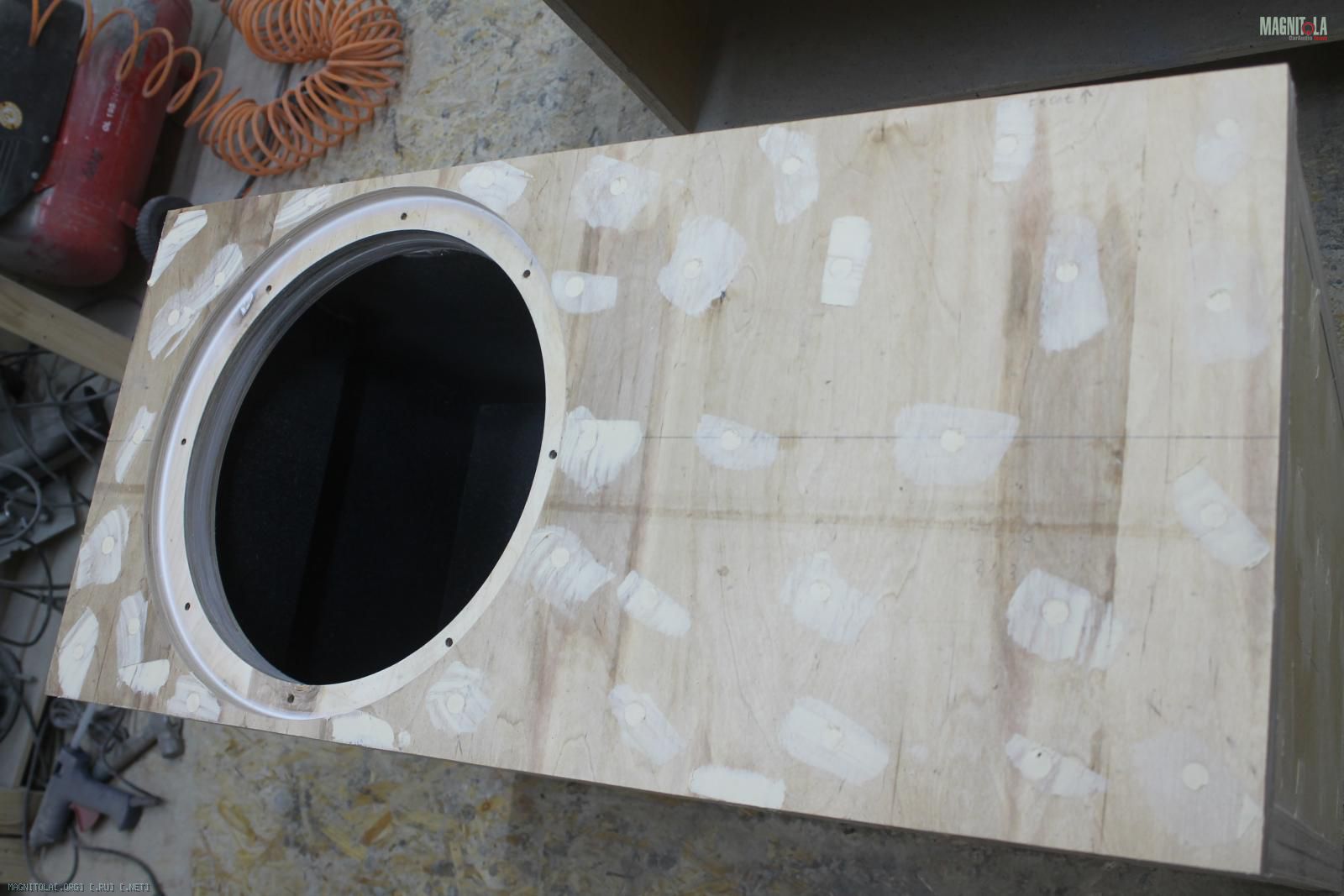

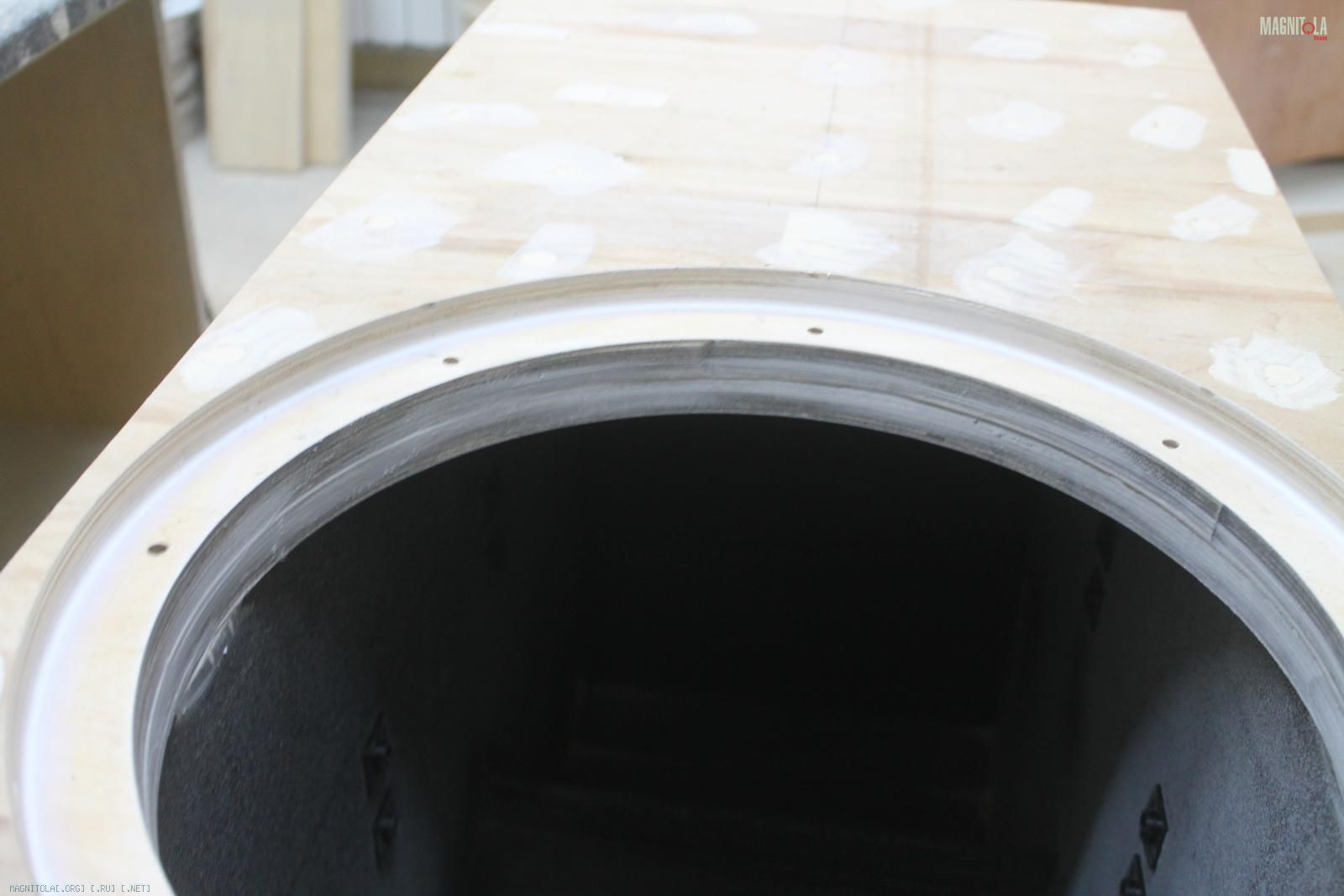

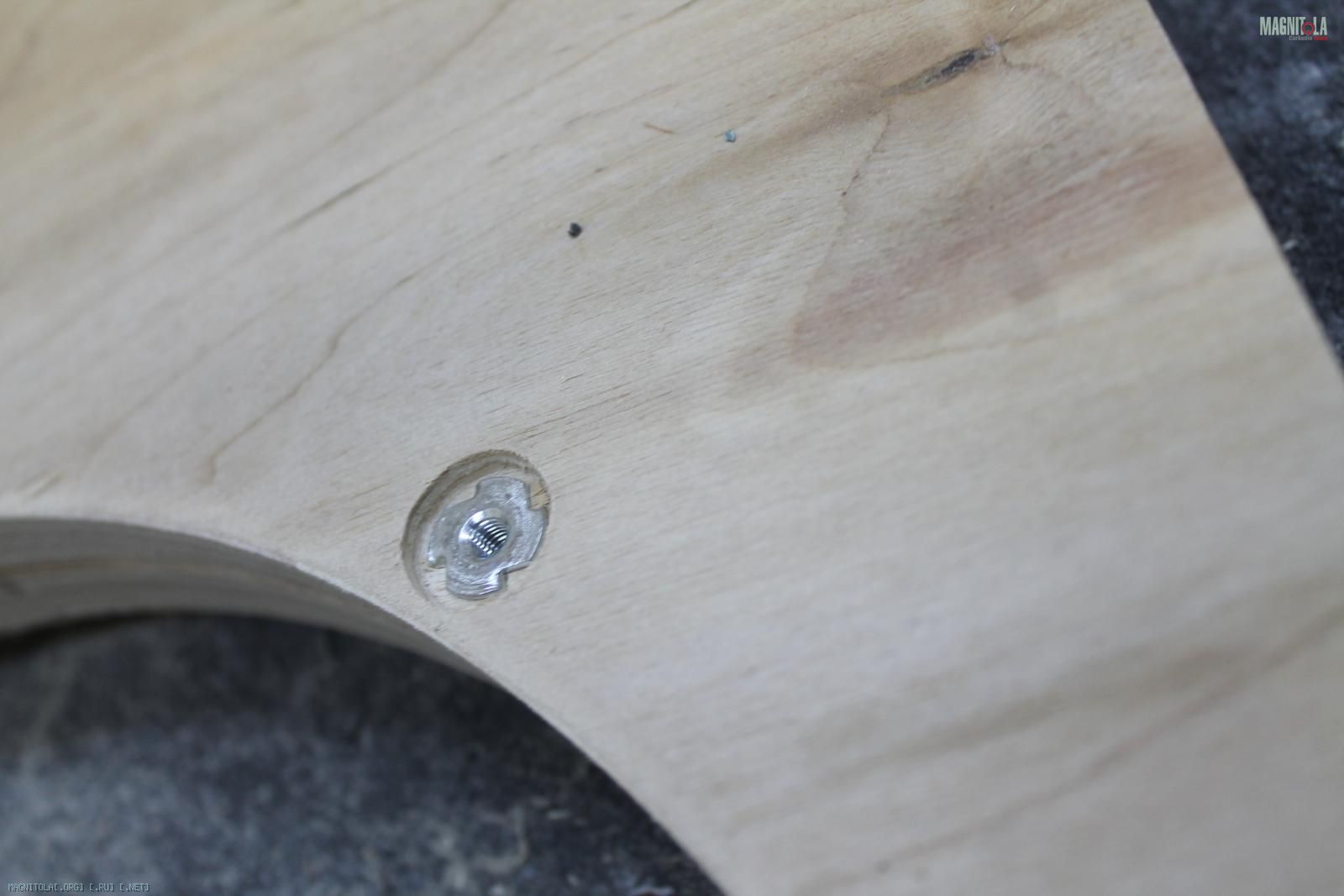

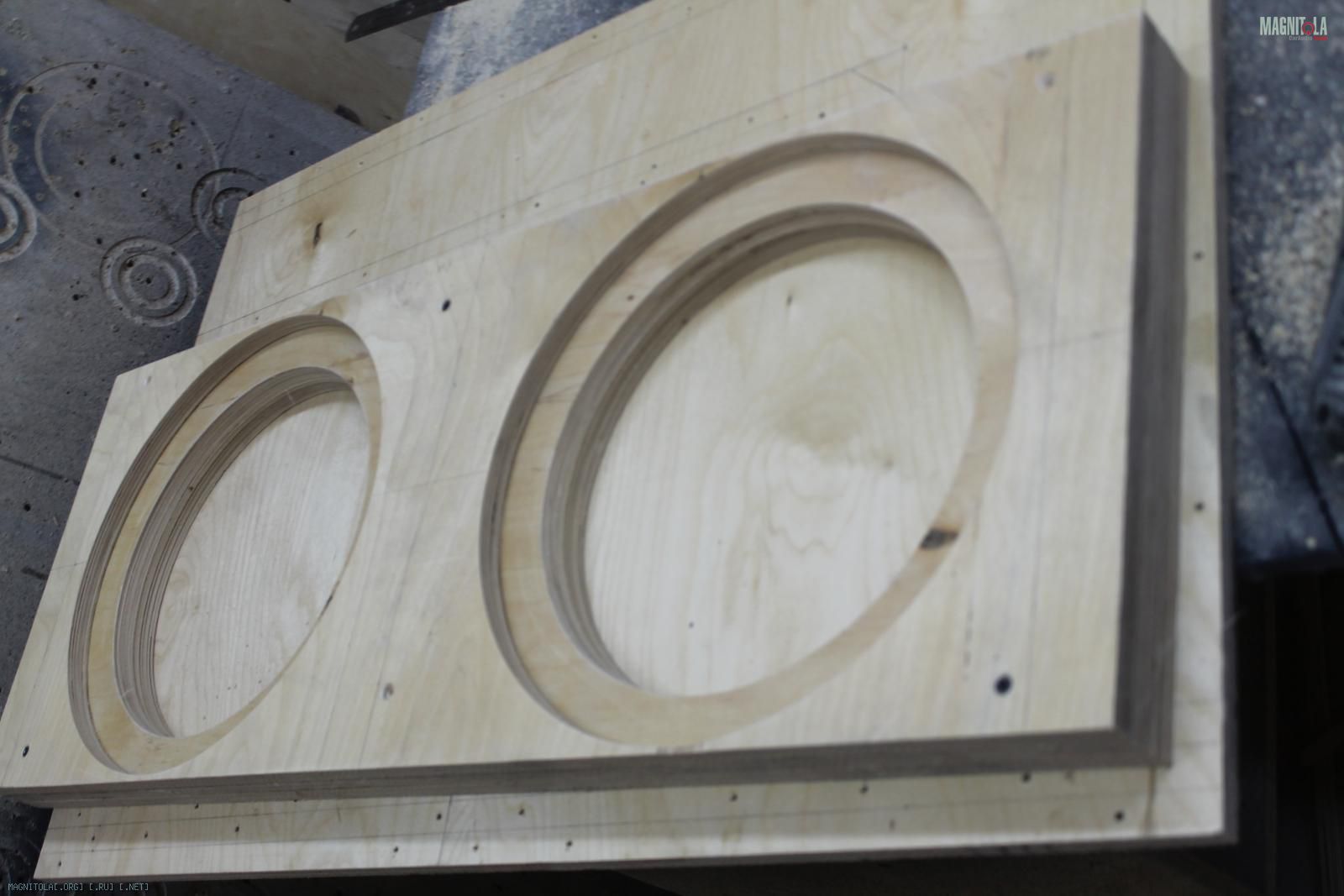

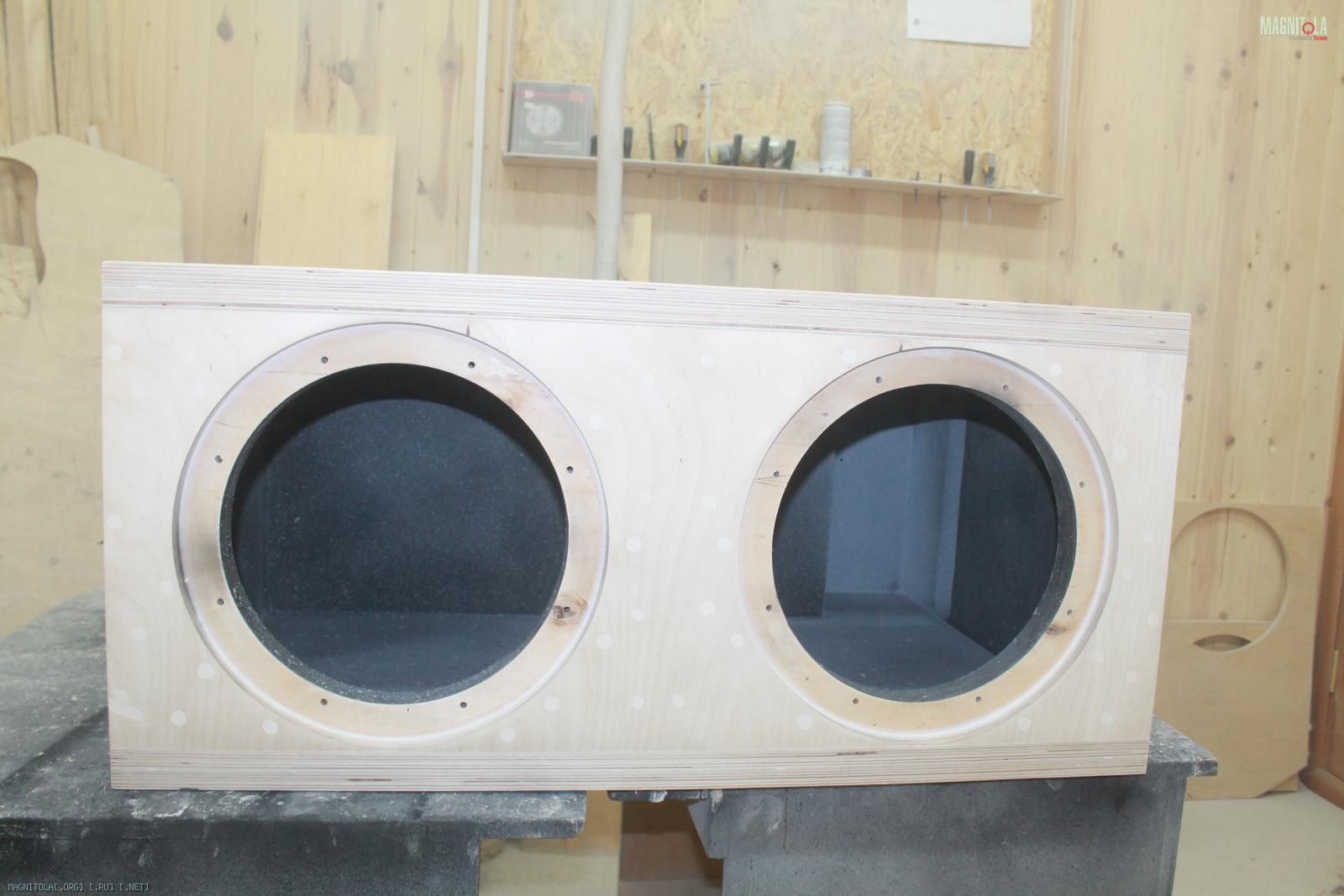

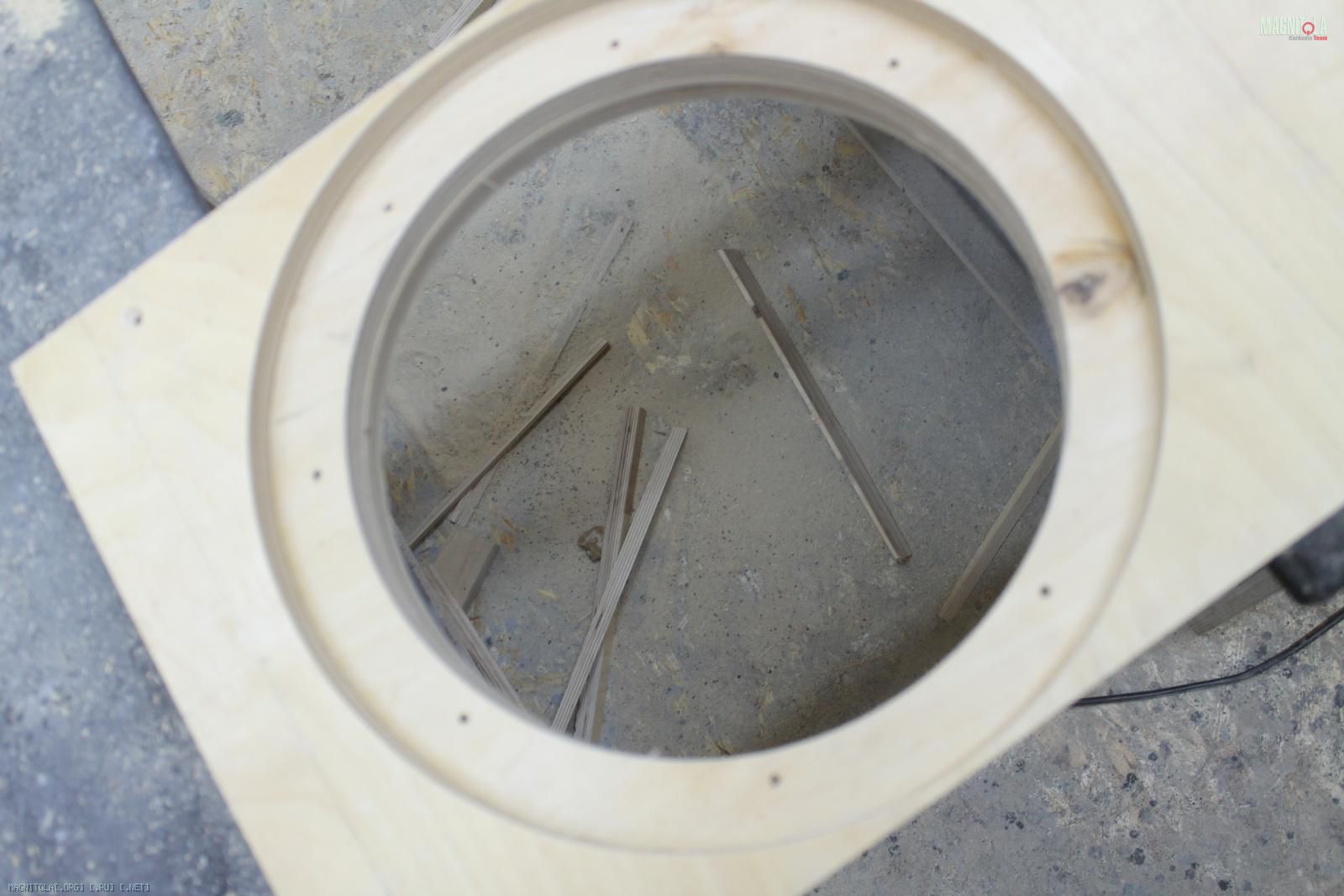

Напили колечки под ВЧ, СЧ, и опорное кольцо под саб с закладными гайками М5
Вложение 1145708 Вложение 1145710 Вложение 1145712 Вложение 1145714 Вложение 1145716 Вложение 1145718 Вложение 1145720 Вложение 1145722 Вложение 1145724 Вложение 1145726

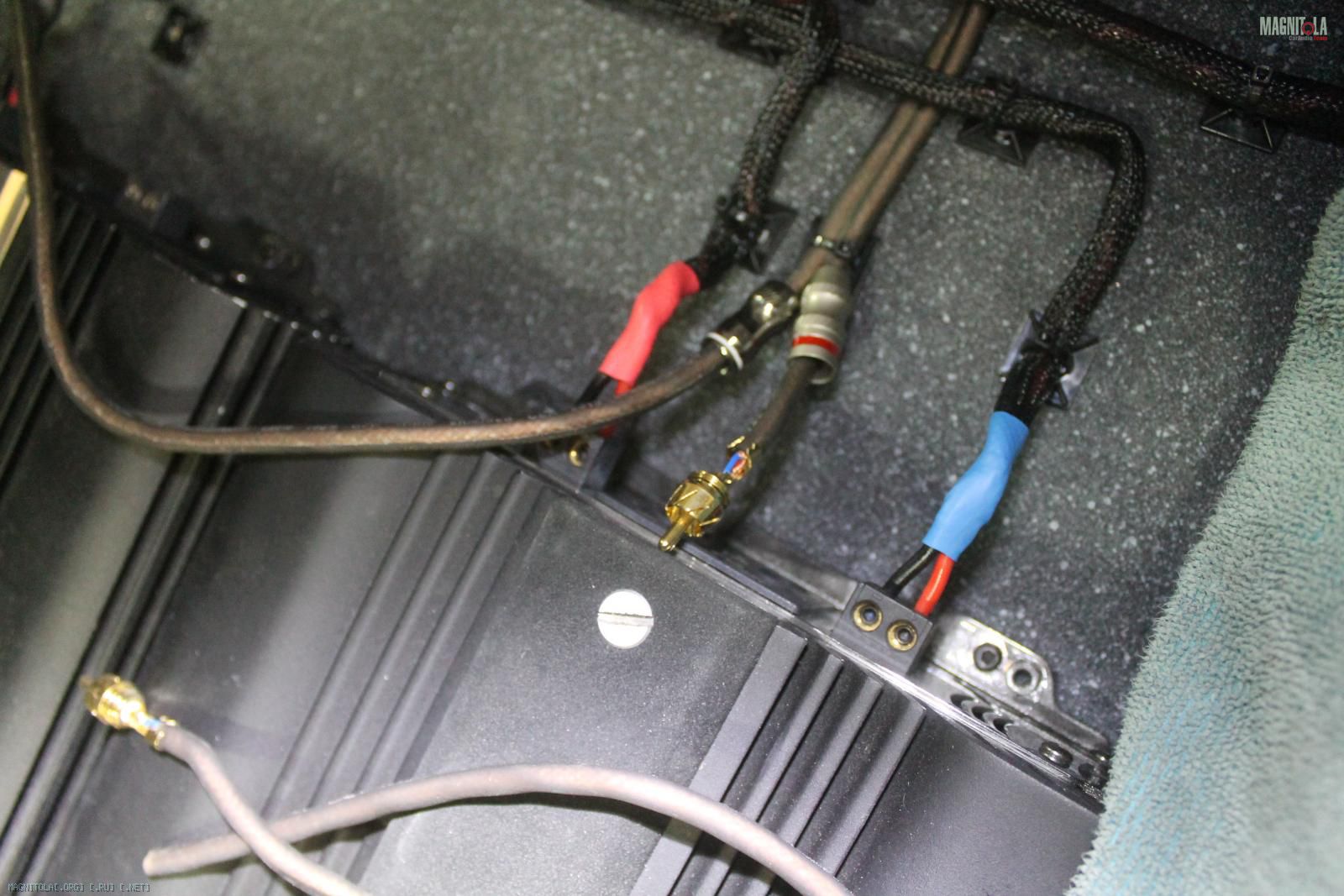

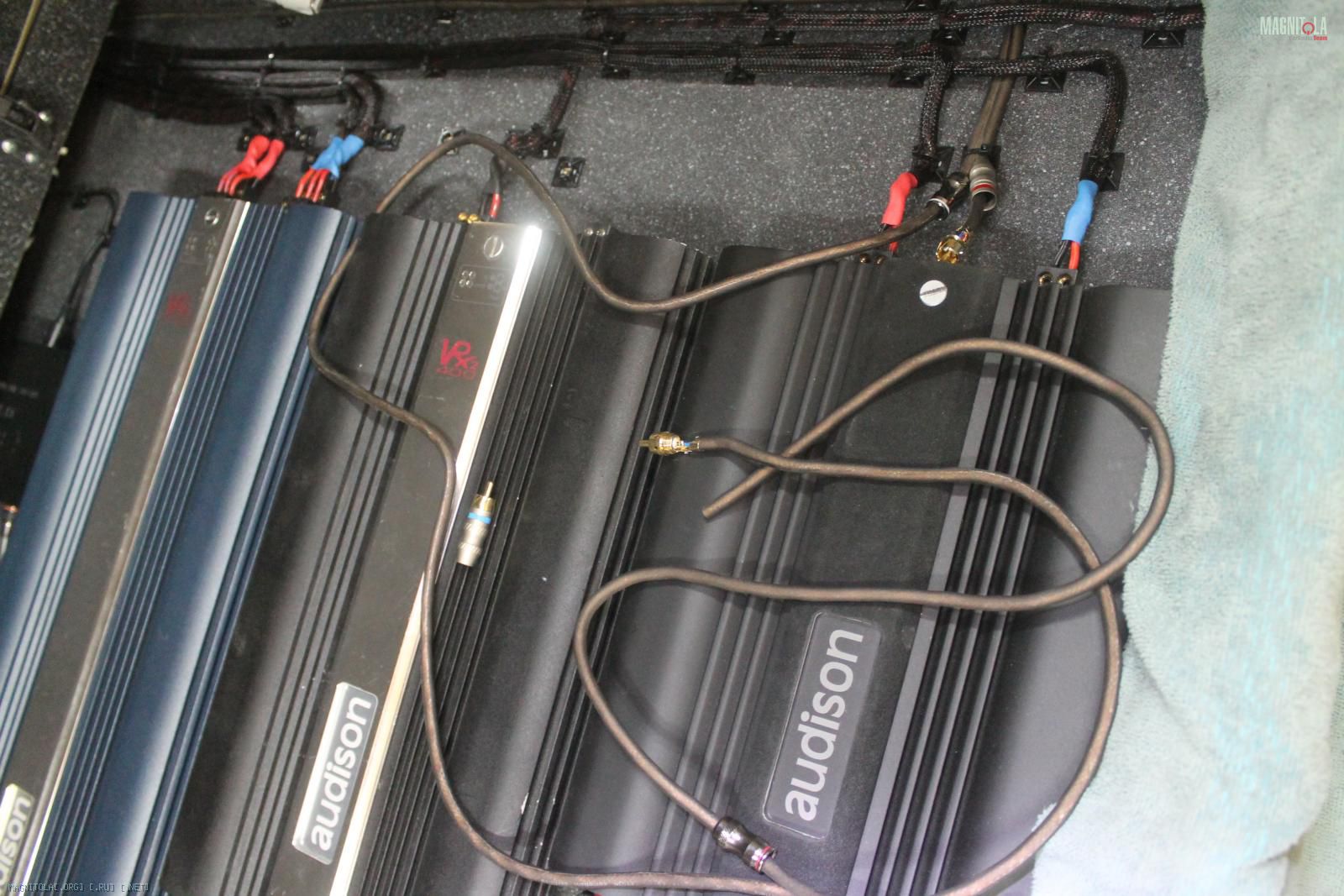

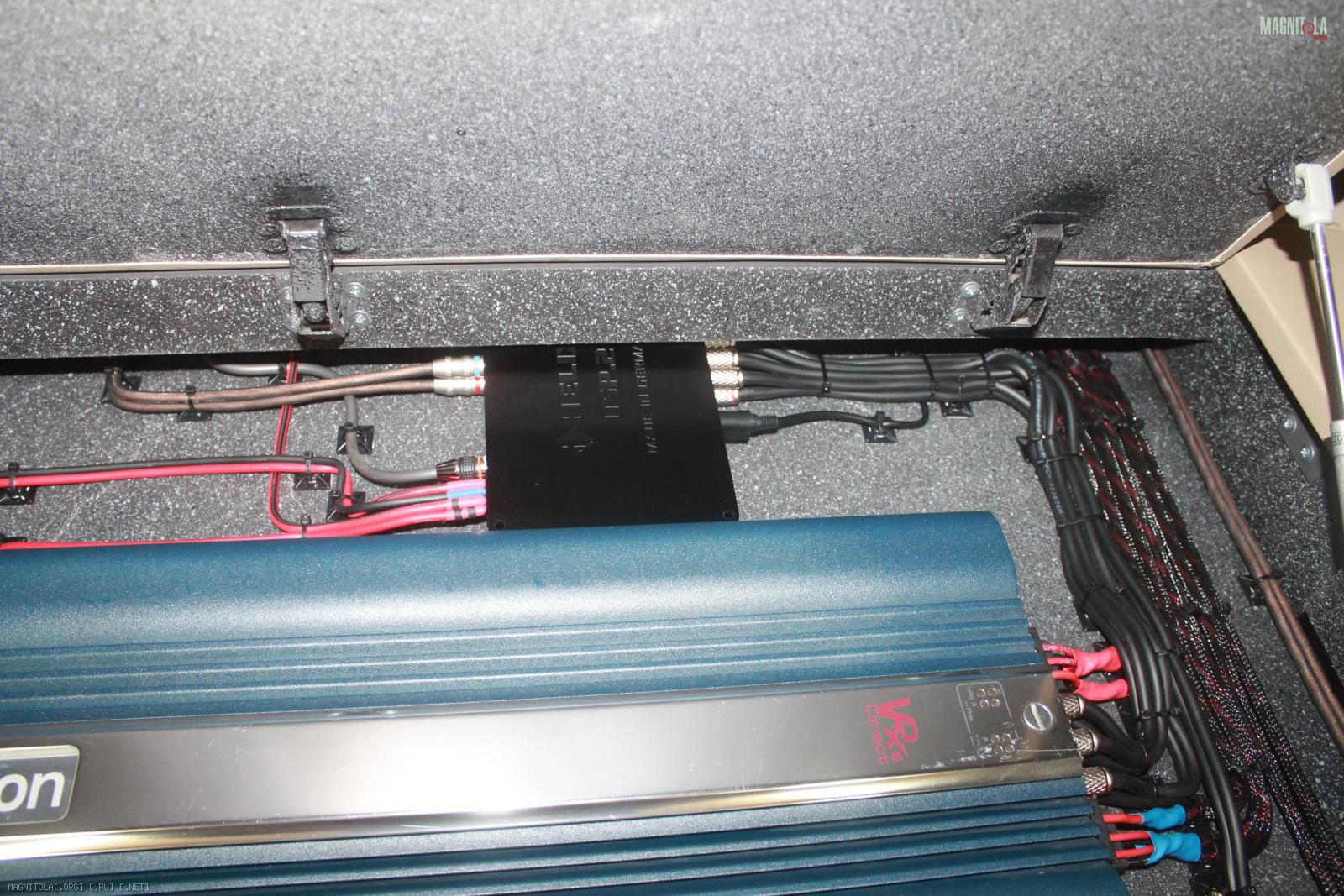

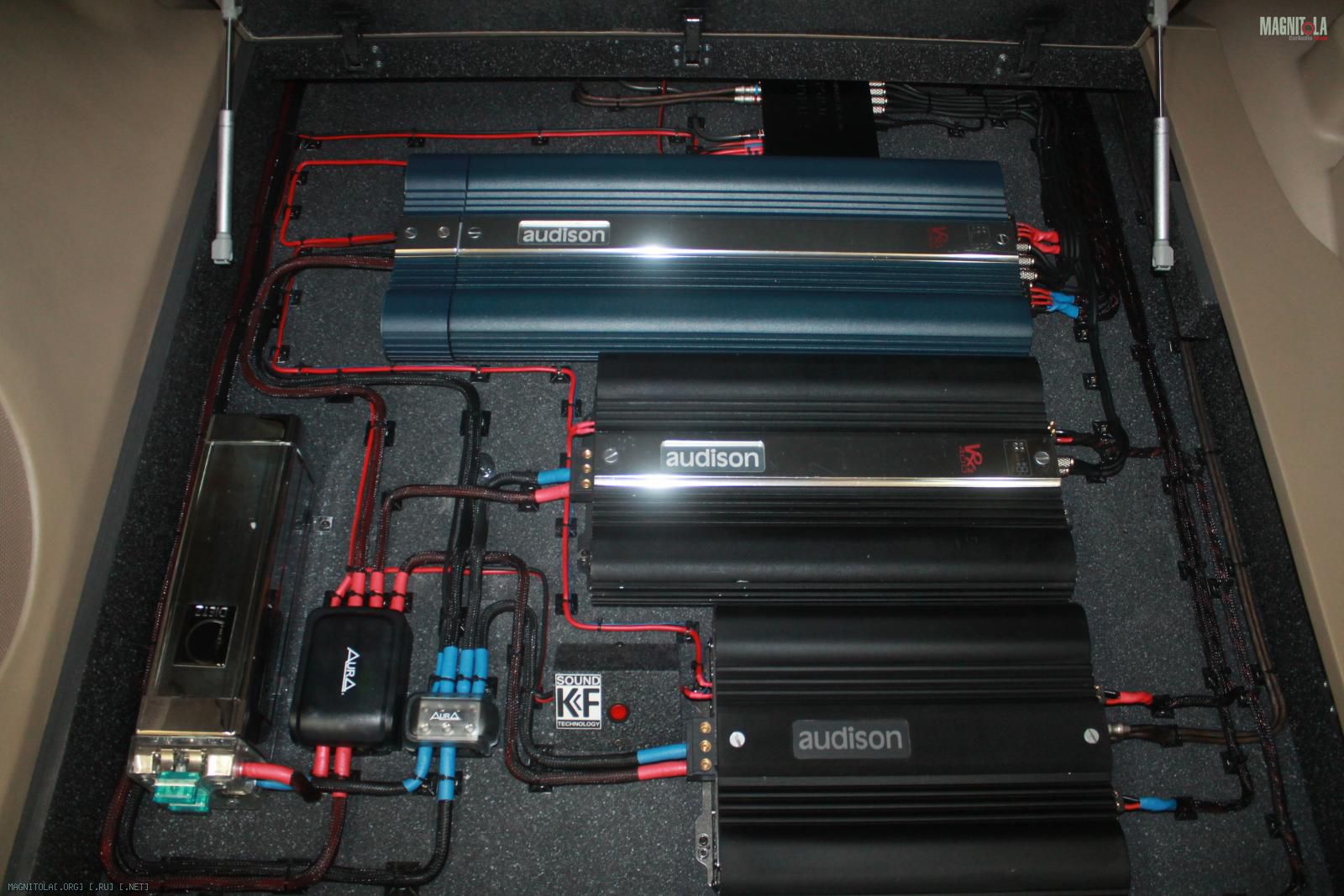

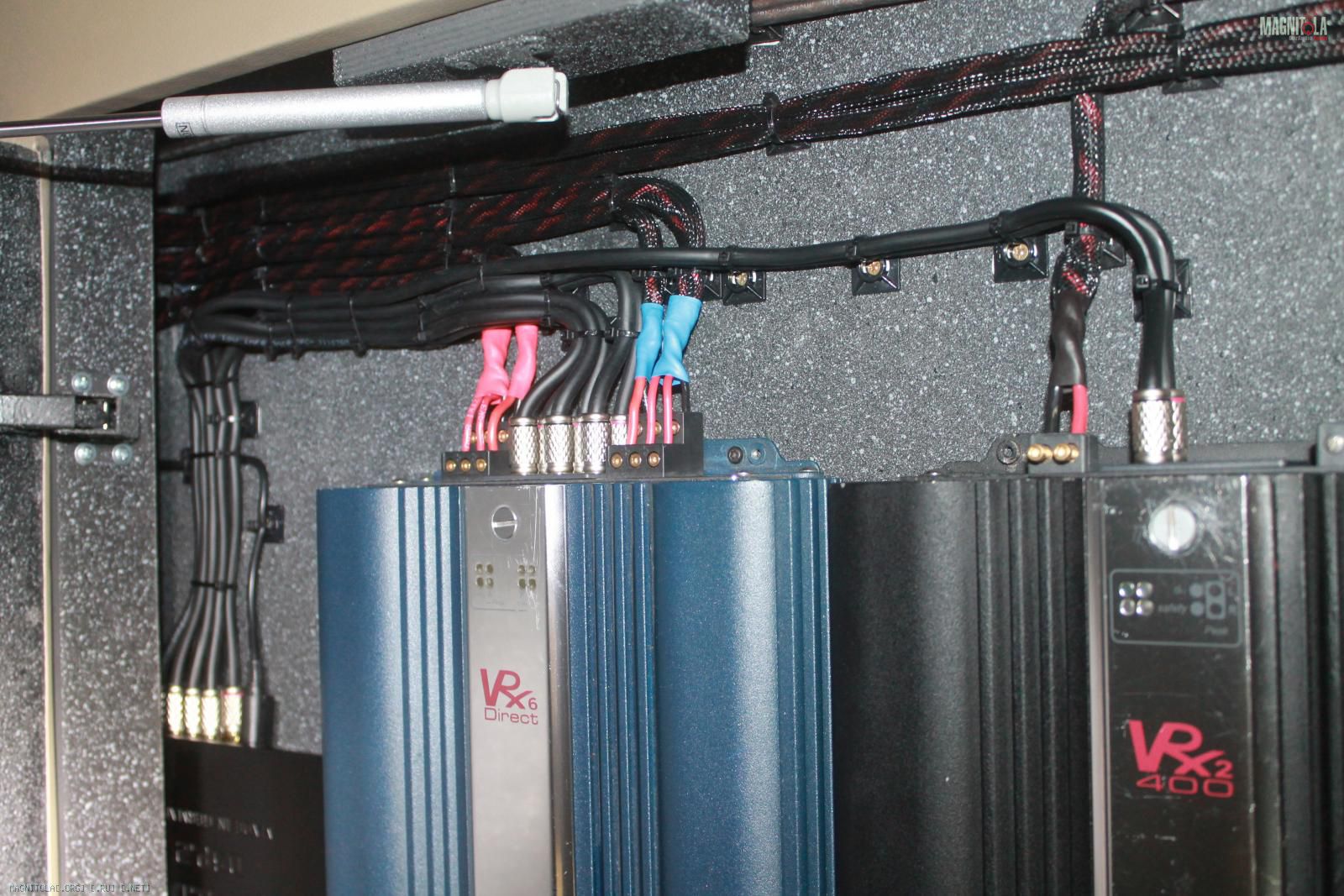

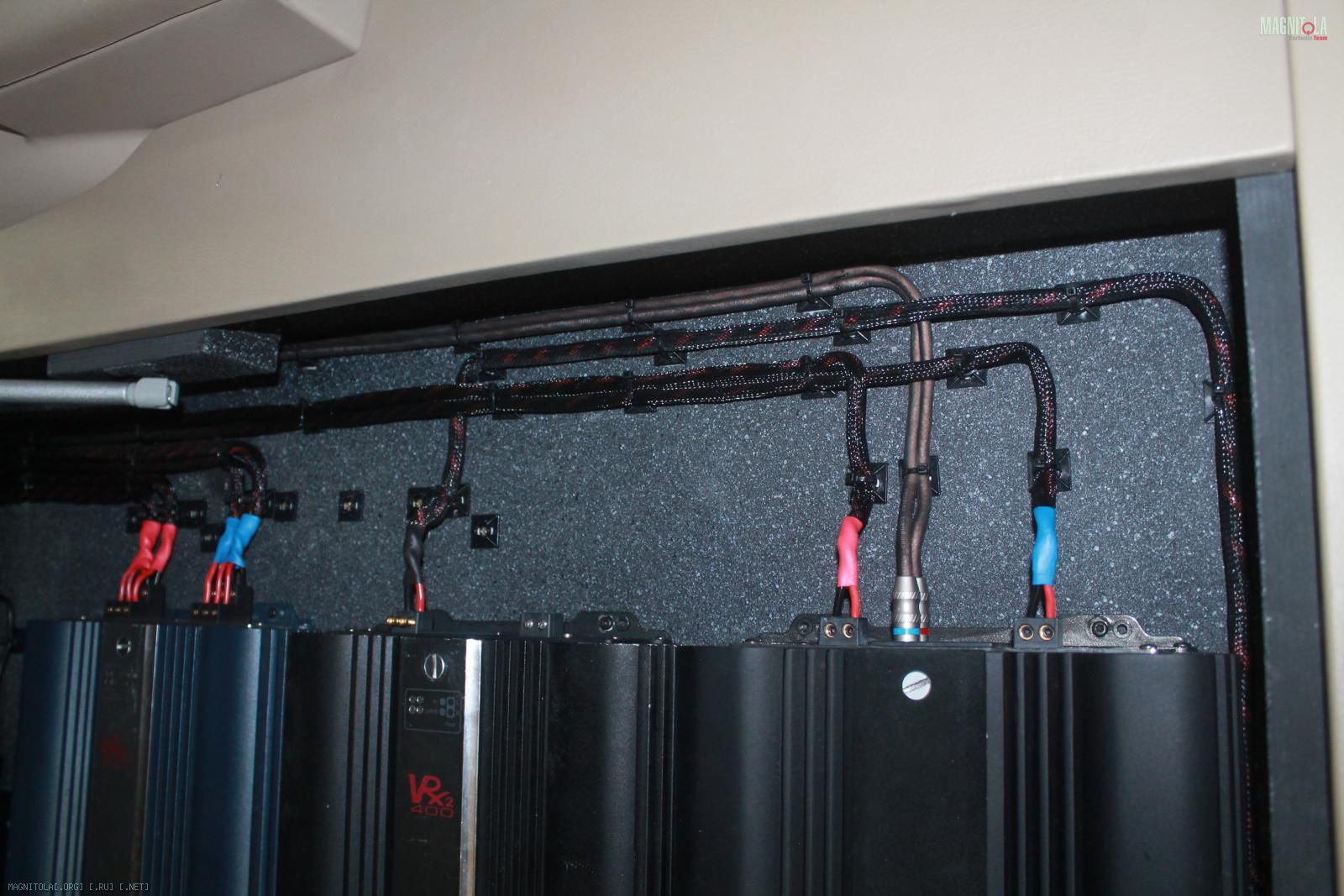

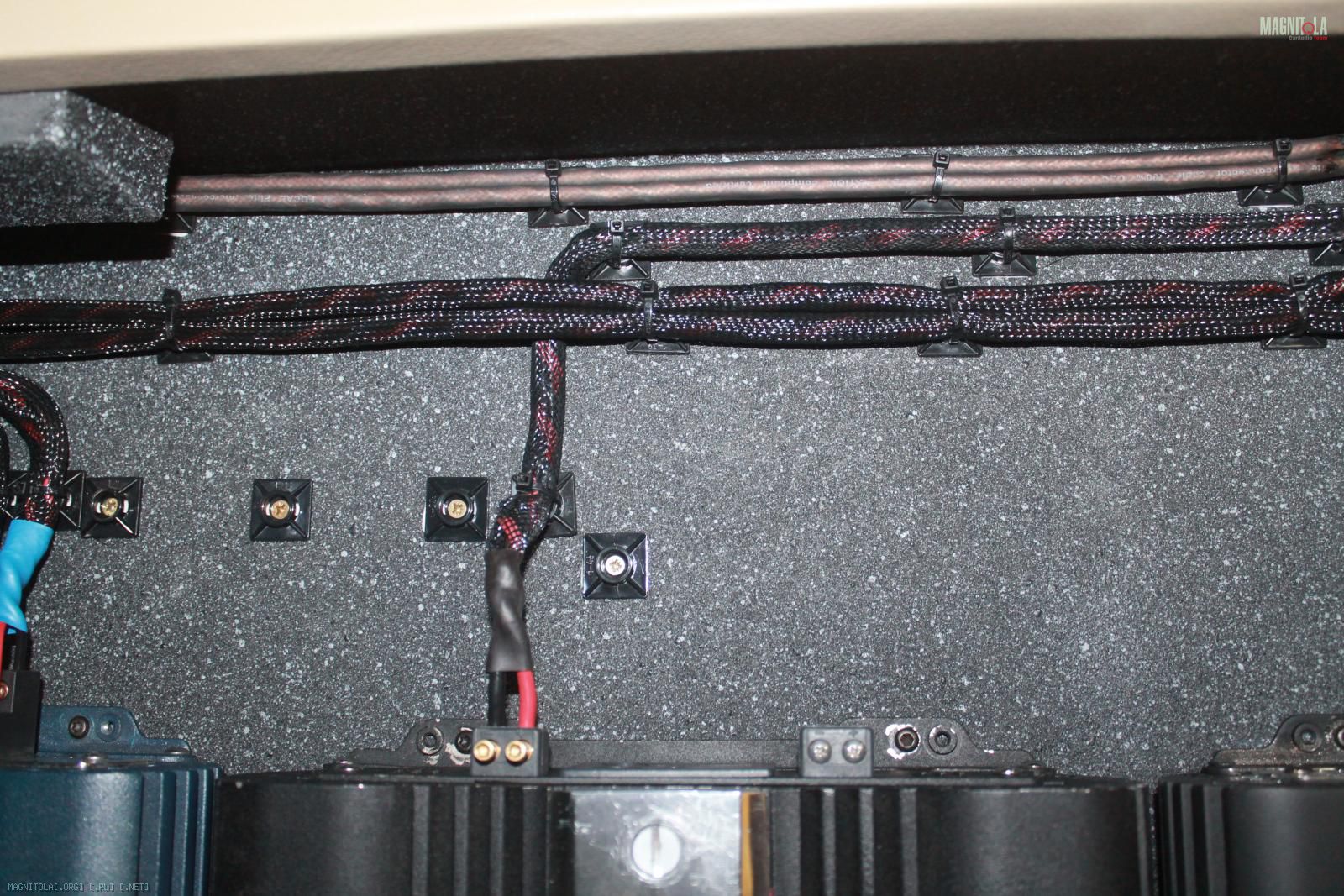

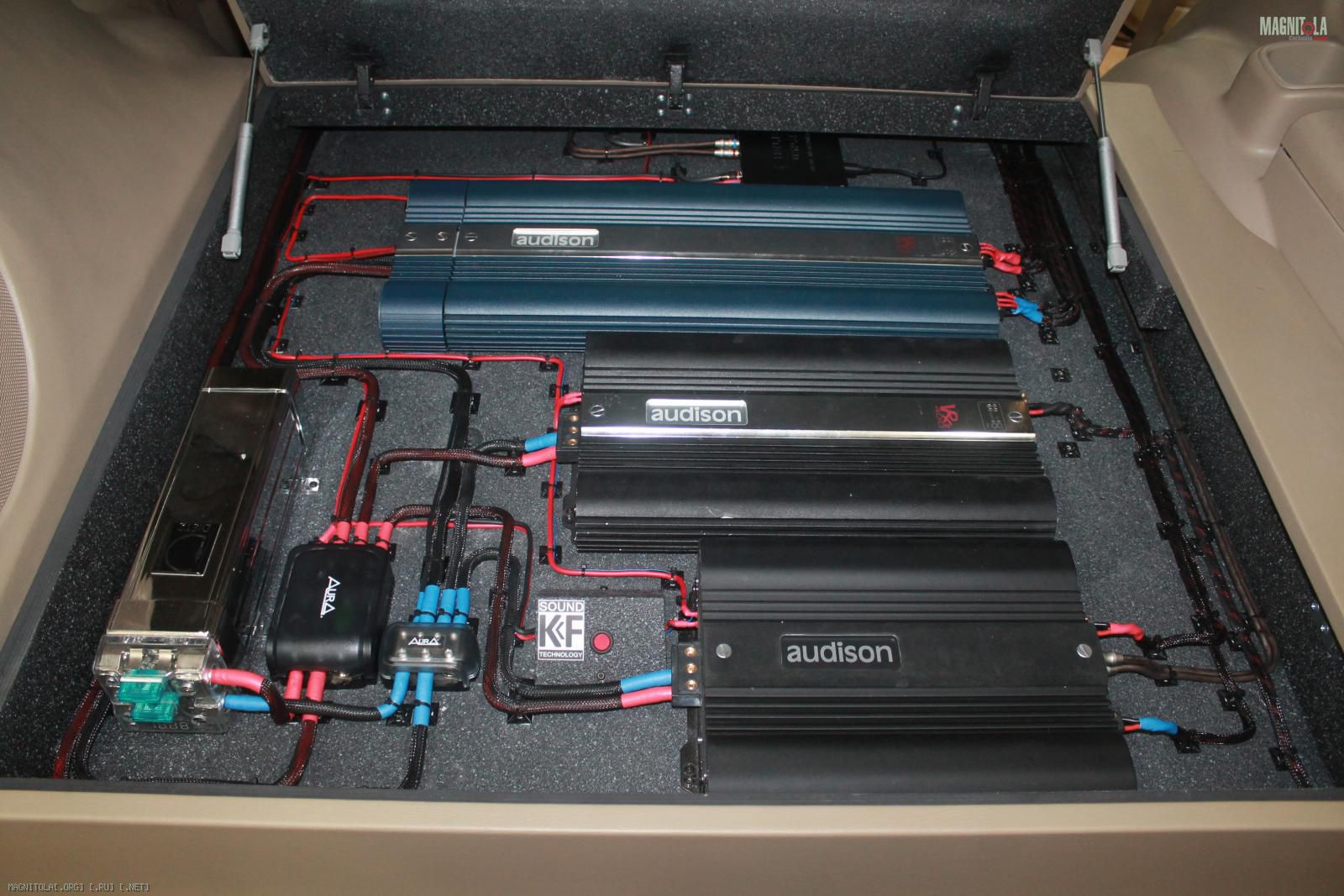

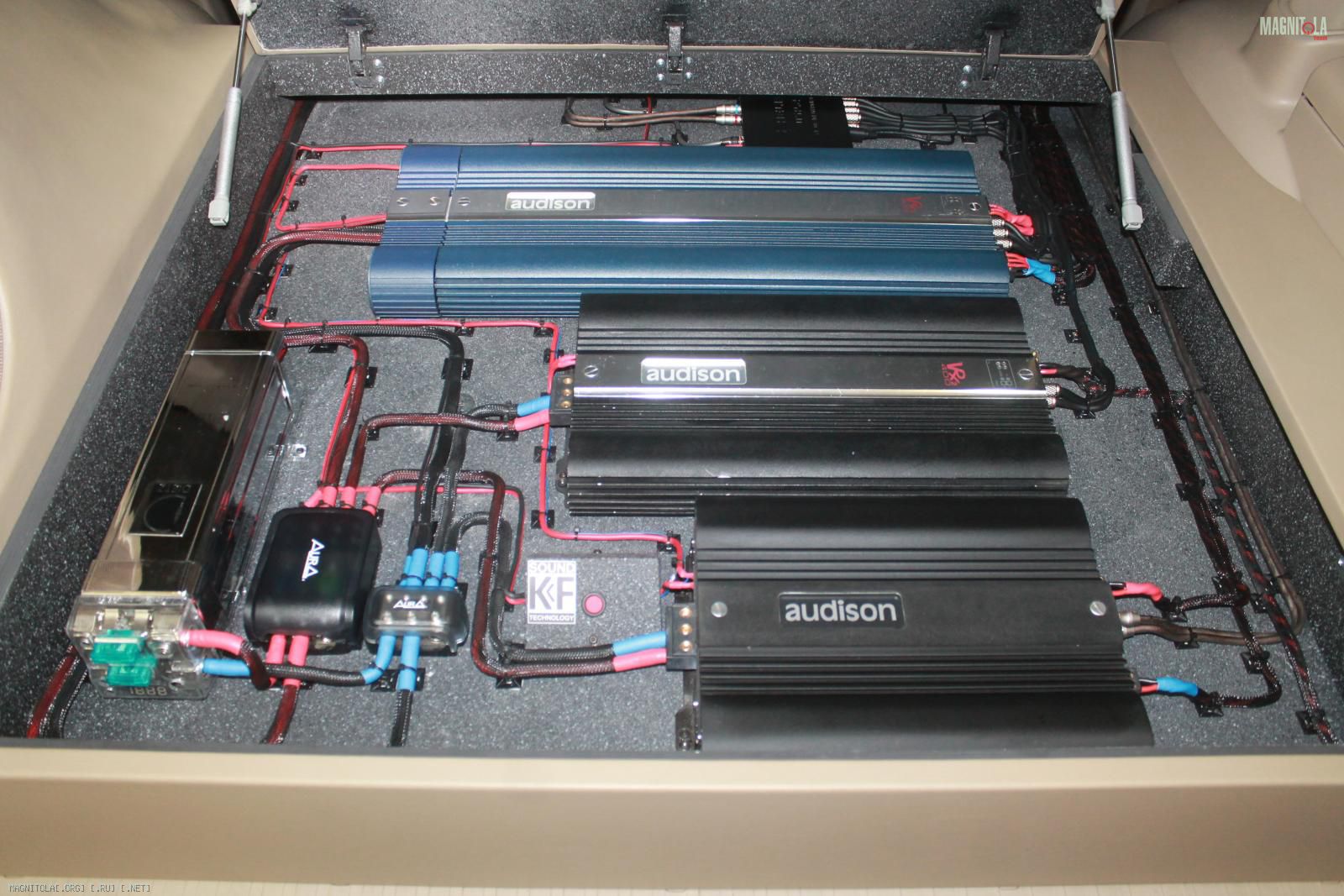

Компоненты... примерка компоновки усилителей
Вложение 1145728 Вложение 1145730 Вложение 1145732
17.06.2017, 00:29
st220

Вложений: 33

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120

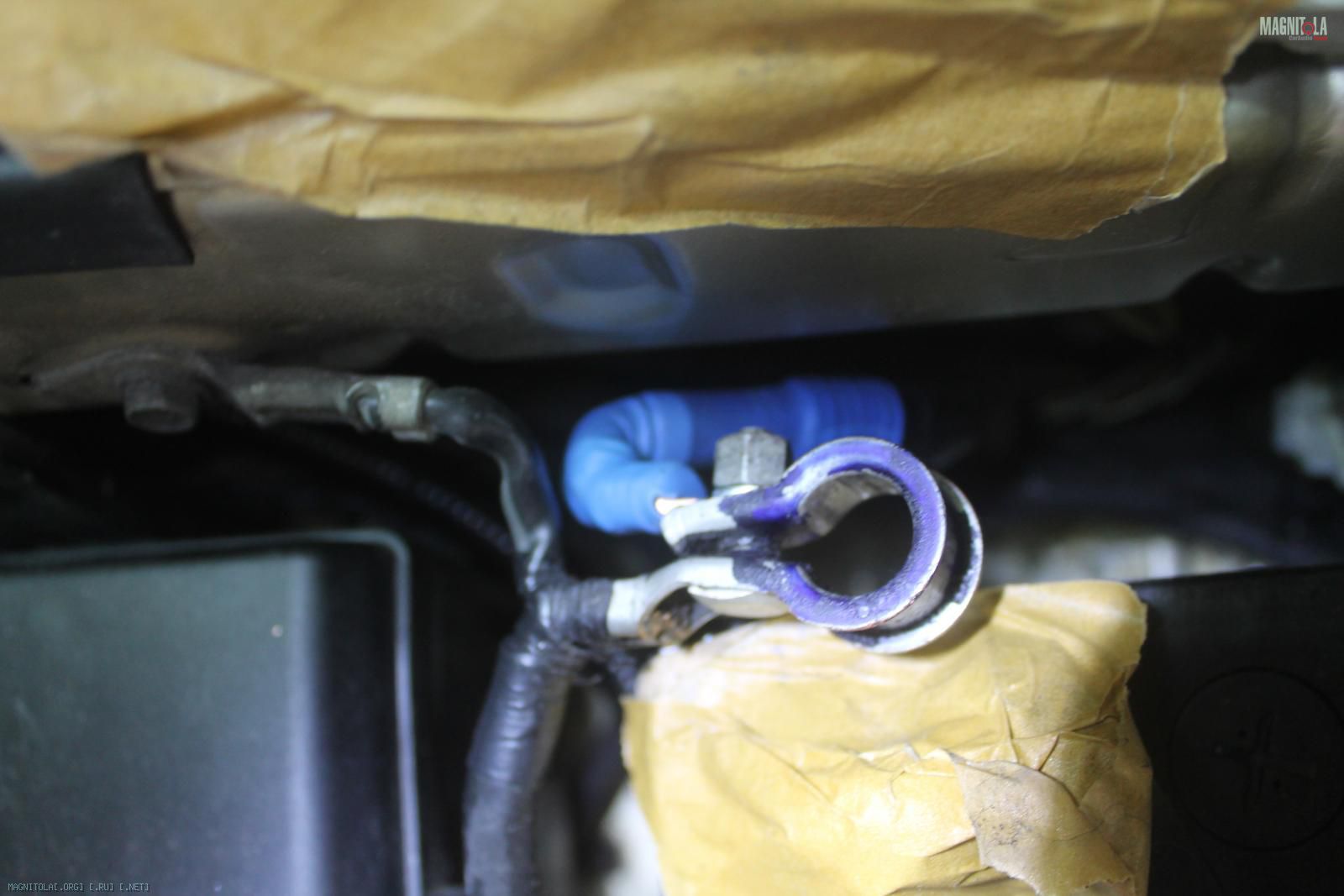

Сняли ГУ, а там...
Плюс супер установка ТВ-тюнера
Вложение 1146124 Вложение 1146126 Вложение 1146128 Вложение 1146130 Вложение 1146132 Вложение 1146134 Вложение 1146136 Вложение 1146138 Вложение 1146140 Вложение 1146142

Полочка/крепление под ТВ-тюнер, в штатное место под М6...
Покраска...
Перекладка проводов, убирание соплей и пропайка соединений, вязка жгутов в мягкую изоленту Tesa.
Вложение 1146144 Вложение 1146146 Вложение 1146148 Вложение 1146150 Вложение 1146152 Вложение 1146154 Вложение 1146156

Убирание соплей у ГУ
Вложение 1146158 Вложение 1146160

Вяжем в косы акустическую проводку под ВЧ, СЧ, мидбас фронт , тыл, саб.
Одеваем ее в оплетку змеиная кожа.
Вложение 1146162 Вложение 1146164 Вложение 1146166 Вложение 1146168

Протягиваем силовую проводку...
Вложение 1146170 Вложение 1146172

Протягиваем акустическую проводку в стойки, передние и задние двери
Вложение 1146174 Вложение 1146176 Вложение 1146178 Вложение 1146180 Вложение 1146182 Вложение 1146184 Вложение 1146186 Вложение 1146188
18.06.2017, 01:42
st220

Вложений: 74

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Прокладка и закрепление проводки
Вложение 1146316 Вложение 1146318 Вложение 1146320 Вложение 1146322 Вложение 1146324 Вложение 1146326 Вложение 1146328 Вложение 1146330 Вложение 1146332 Вложение 1146334 Вложение 1146336 Вложение 1146338 Вложение 1146340 Вложение 1146342 Вложение 1146344 Вложение 1146346 Вложение 1146348 Вложение 1146350

Шумоизоляция торпеды
Вложение 1146352 Вложение 1146354 Вложение 1146356 Вложение 1146358 Вложение 1146360 Вложение 1146362 Вложение 1146364 Вложение 1146366 Вложение 1146368 Вложение 1146370 Вложение 1146372 Вложение 1146374 Вложение 1146376 Вложение 1146378

Детали салона, центральный тоннель, пороги
Вложение 1146380 Вложение 1146382 Вложение 1146384 Вложение 1146386 Вложение 1146388 Вложение 1146390 Вложение 1146392 Вложение 1146394 Вложение 1146396 Вложение 1146398 Вложение 1146400 Вложение 1146402 Вложение 1146404 Вложение 1146406 Вложение 1146408 Вложение 1146410 Вложение 1146412 Вложение 1146414

Изготовили и покрасили переходные пластины, для крепления фальшпола
Вложение 1146416 Вложение 1146418 Вложение 1146420 Вложение 1146422 Вложение 1146424

Каждая деталь салона при сборке очищалась/отмывалась, шумоизолирировалсь.... Ковер после химчистки...
Вот такой почти новый прадо 120...!https://vk.com/images/blank.gif
Вложение 1146426 Вложение 1146428 Вложение 1146430 Вложение 1146432 Вложение 1146434 Вложение 1146436 Вложение 1146438 Вложение 1146440 Вложение 1146442 Вложение 1146444 Вложение 1146446 Вложение 1146448 Вложение 1146450 Вложение 1146452 Вложение 1146454 Вложение 1146456 Вложение 1146458

Как надо обжимать силу, учитесь!
Вложение 1146460 Вложение 1146462
19.06.2017, 00:03
st220

Вложений: 58

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Очистили сиденья, крепления и заглушки. Установили их наместо...
Вложение 1146714 Вложение 1146716 Вложение 1146718 Вложение 1146720

Установка фронтального мидбаса... пайка, термоусадка, фиксирование кабеля стяжками, уплотнительная прокладка из битопласта, саморезы под торкс
Вложение 1146722 Вложение 1146724 Вложение 1146726 Вложение 1146728 Вложение 1146730 Вложение 1146732 Вложение 1146734 Вложение 1146736 Вложение 1146738

Установка тылового мидбаса
Вложение 1146740 Вложение 1146742 Вложение 1146744 Вложение 1146746 Вложение 1146748 Вложение 1146750 Вложение 1146752 Вложение 1146754 Вложение 1146756 Вложение 1146758 Вложение 1146760 Вложение 1146762 Вложение 1146764 Вложение 1146766

Волноотвод из битопласта, двери итог...
Вложение 1146768 Вложение 1146770 Вложение 1146772 Вложение 1146774 Вложение 1146776 Вложение 1146778 Вложение 1146780 Вложение 1146782 Вложение 1146784

Карты дверей... вибра 4мм, греем, прикатываем, войлок 10мм, битопласт 5 мм, уплотнительная лента по периметру карты..
Вложение 1146786 Вложение 1146788 Вложение 1146790 Вложение 1146792 Вложение 1146794 Вложение 1146796 Вложение 1146798 Вложение 1146800 Вложение 1146802 Вложение 1146804 Вложение 1146806 Вложение 1146808 Вложение 1146810 Вложение 1146812 Вложение 1146814 Вложение 1146816

Итоговые двери...
Вложение 1146818 Вложение 1146820 Вложение 1146822 Вложение 1146824

"Простой" рукс управления процессором...
Тослинк для внешнего плеера...
Вложение 1146826 Вложение 1146828
19.06.2017, 23:21
st220

Вложений: 44

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Выставляем направление... надо сделать без "сисек", без закрытия обзора, симметричные и вписать 5" купольный СЧ в узкие стойки...
Вложение 1147072 Вложение 1147074 Вложение 1147076 Вложение 1147078

Процесс изготовления...
Вложение 1147080 Вложение 1147082 Вложение 1147084 Вложение 1147086 Вложение 1147088 Вложение 1147090 Вложение 1147092 Вложение 1147094 Вложение 1147096 Вложение 1147098 Вложение 1147100 Вложение 1147102

Наводим красоту с тыльной стороны...
Вложение 1147104 Вложение 1147106

Обтяжка...
Вложение 1147108 Вложение 1147110 Вложение 1147112 Вложение 1147114 Вложение 1147116 Вложение 1147118

Припайка клеммочек...
Вложение 1147120

Стойки итог....
Вложение 1147122 Вложение 1147124 Вложение 1147126 Вложение 1147128 Вложение 1147130 Вложение 1147132 Вложение 1147134 Вложение 1147136 Вложение 1147138 Вложение 1147140 Вложение 1147142 Вложение 1147144 Вложение 1147146 Вложение 1147148 Вложение 1147150 Вложение 1147152 Вложение 1147154 Вложение 1147156 Вложение 1147158
20.06.2017, 23:13
st220

Вложений: 14

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Начало изготовления фальшпола под усилители и корпуса стелс
Вложение 1147358 Вложение 1147360 Вложение 1147362 Вложение 1147364 Вложение 1147366

Процесс...
Вложение 1147368 Вложение 1147370 Вложение 1147372 Вложение 1147374 Вложение 1147376 Вложение 1147378 Вложение 1147380 Вложение 1147382 Вложение 1147384
22.06.2017, 00:33
st220

Вложений: 21

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Выставляем опорное кольцо, крепим его.
Делаем форму с учетом складывания задних спинок...
Наносим стекломат..
Вложение 1147736 Вложение 1147738 Вложение 1147740 Вложение 1147742 Вложение 1147744 Вложение 1147746 Вложение 1147748 Вложение 1147750 Вложение 1147752

Шкурим... шпаклюем... шкурим.. примеряем...
Красим тыльную сторону..
Вложение 1147754 Вложение 1147756 Вложение 1147758 Вложение 1147760 Вложение 1147762 Вложение 1147764 Вложение 1147766 Вложение 1147768 Вложение 1147770 Вложение 1147772 Вложение 1147774 Вложение 1147776
23.06.2017, 01:05
st220

Вложений: 28

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Держатель автомата...
Вложение 1148028 Вложение 1148030 Вложение 1148032

Процесс изготовления фальшпола...
Вложение 1148034 Вложение 1148036 Вложение 1148038 Вложение 1148040 Вложение 1148042 Вложение 1148044 Вложение 1148046 Вложение 1148048 Вложение 1148050 Вложение 1148052 Вложение 1148054

Итог чернового варианта...
Вложение 1148056 Вложение 1148058 Вложение 1148060

Покраска внутренних элементов...
Вложение 1148062 Вложение 1148064 Вложение 1148066 Вложение 1148068 Вложение 1148070 Вложение 1148072 Вложение 1148074 Вложение 1148076 Вложение 1148078 Вложение 1148080 Вложение 1148082
23.06.2017, 23:29
st220

Вложений: 40

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Обтяжка стелса...
Вложение 1148366 Вложение 1148368 Вложение 1148370 Вложение 1148372 Вложение 1148374 Вложение 1148376

Крепление на винты-пять М8 и один М10, в штатные места
Вложение 1148378 Вложение 1148380 Вложение 1148382 Вложение 1148384 Вложение 1148386 Вложение 1148388 Вложение 1148390

Акустическое демпфирование ватином...
Вложение 1148392

Подключение динамика, закрепление проводки...
Установка динамика на винты под шестигранник М5...
Вложение 1148394 Вложение 1148396 Вложение 1148398 Вложение 1148400 Вложение 1148402

Покрашенная сетка/гриль в цвет кож зама...
Вложение 1148404 Вложение 1148406 Вложение 1148408

Крепление фальшпола четыре М8 в штатные места
Вложение 1148412 Вложение 1148414 Вложение 1148416

Обтянутый фальшпол и саб...
Функционал задних сидений сохранен... складываются, раскладываются как в стоке...
Вложение 1148418 Вложение 1148420 Вложение 1148422 Вложение 1148424 Вложение 1148426 Вложение 1148428 Вложение 1148430 Вложение 1148432 Вложение 1148434 Вложение 1148436 Вложение 1148438 Вложение 1148440 Вложение 1148442 Вложение 1148444
24.06.2017, 22:46
st220

Вложений: 22

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120
Коммутация, подключение...
Изготовление полочки под кнопку, для переключения усилителя в класс "А"
Вложение 1148620 Вложение 1148622 Вложение 1148624
Вложение 1148626 Вложение 1148628 Вложение 1148630
Вложение 1148632 Вложение 1148634 Вложение 1148636 Вложение 1148638 Вложение 1148640 Вложение 1148642
Вложение 1148644 Вложение 1148646 Вложение 1148648 Вложение 1148650 Вложение 1148652 Вложение 1148654
Вложение 1148656 Вложение 1148658 Вложение 1148660 Вложение 1148662
25.06.2017, 21:57
st220

Вложений: 34

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Toyota Prado 120

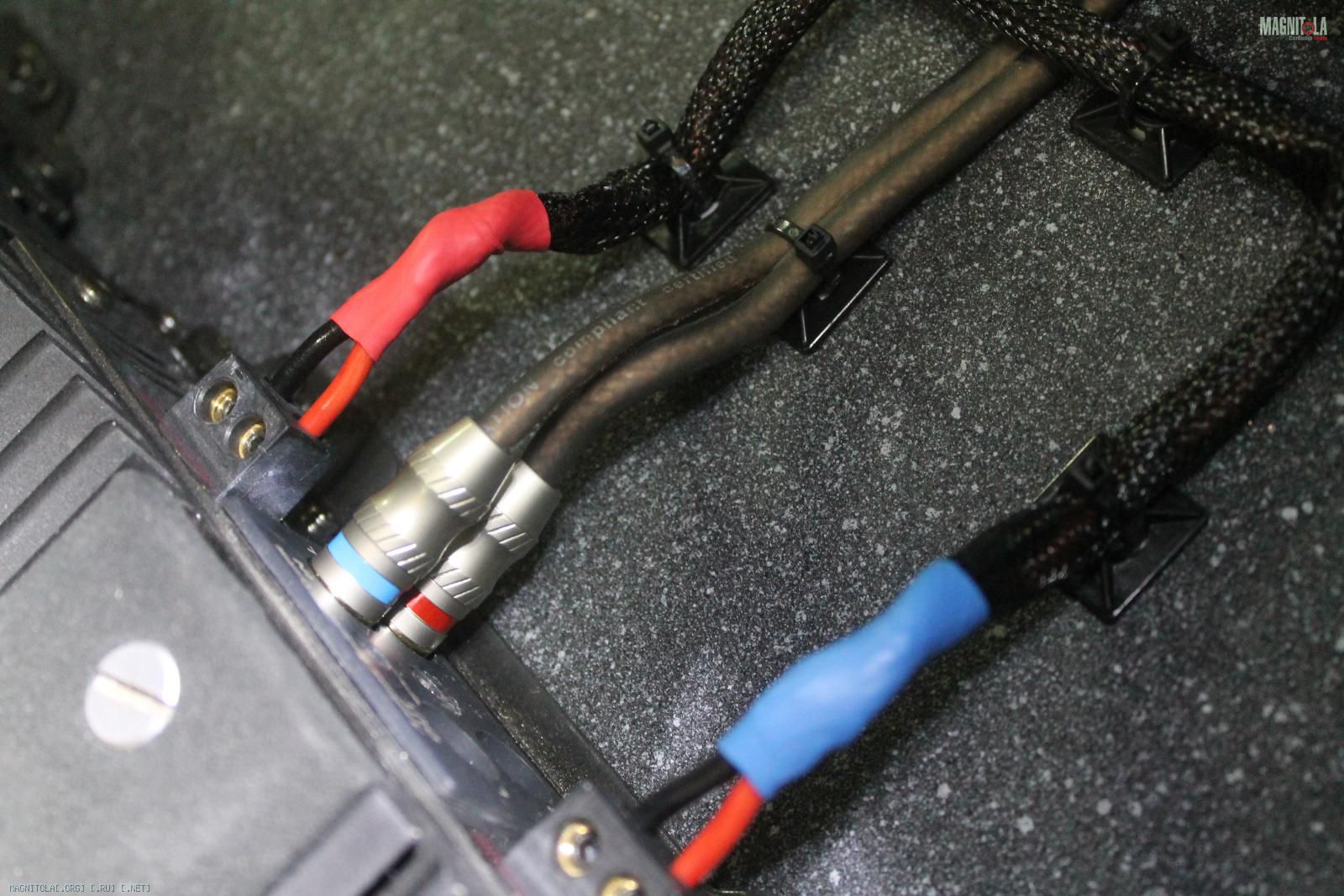

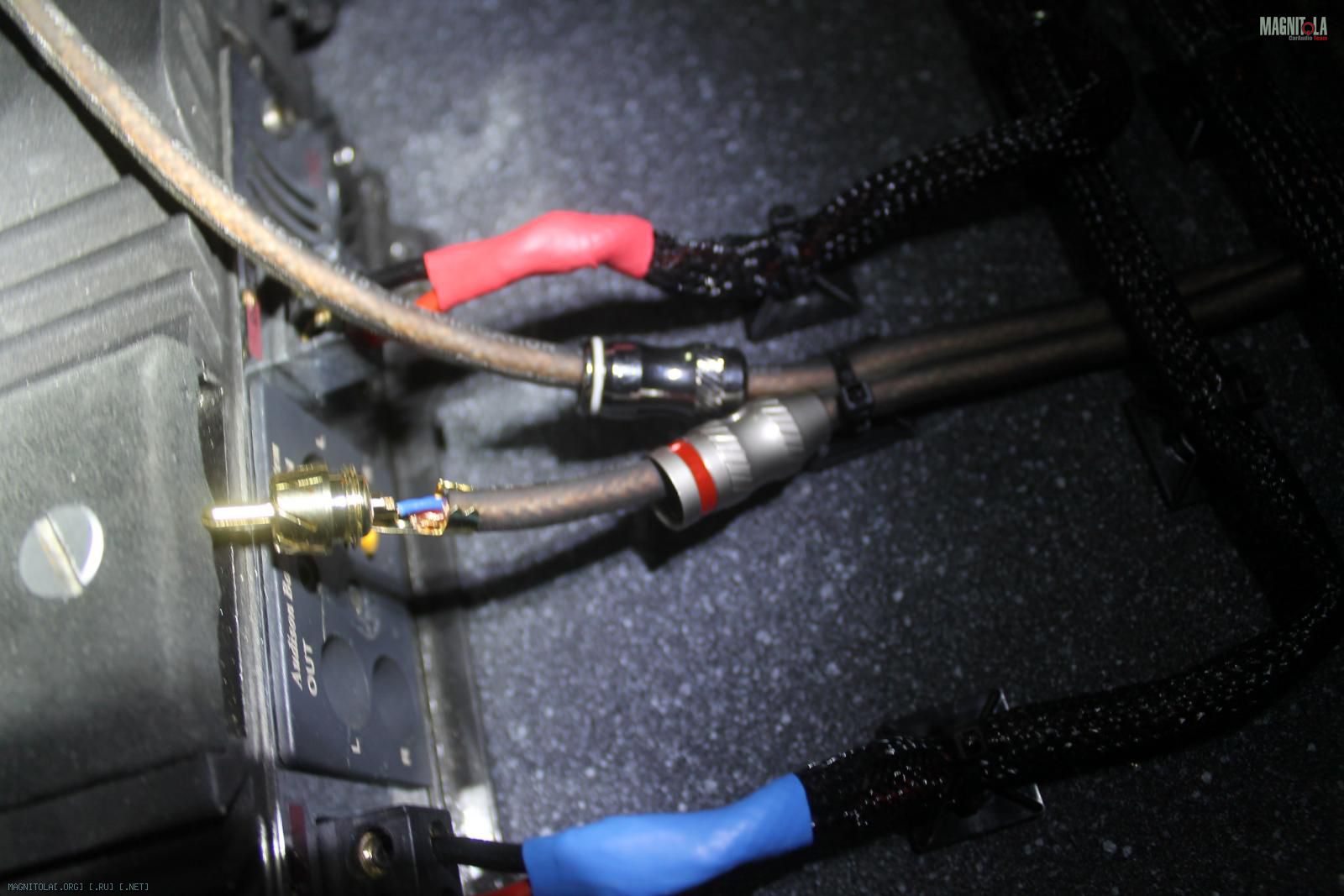

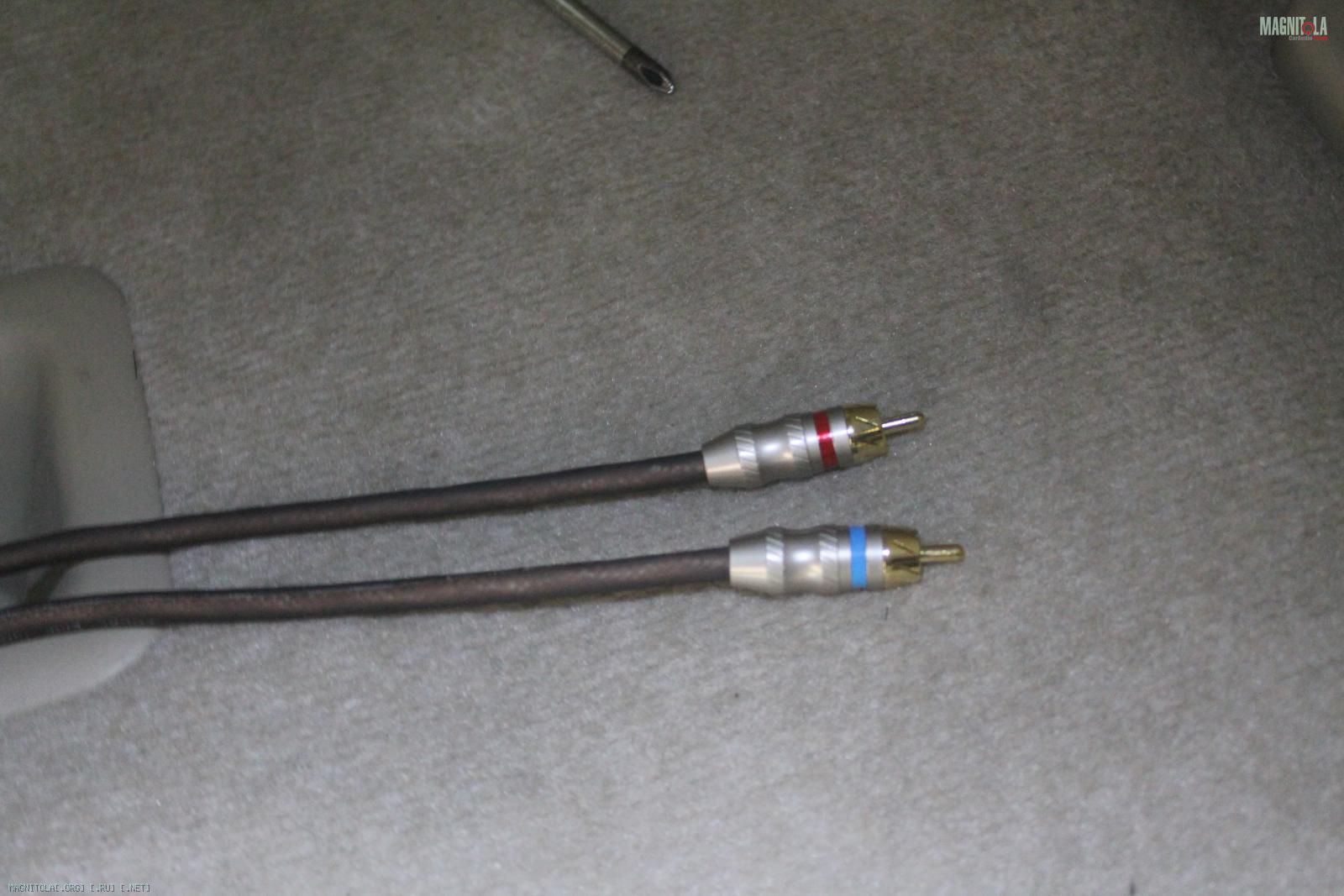

Укорачиваем межблоки с ГУ на тыл и сигнальные на процессор

Вложение 1149010 Вложение 1149012 Вложение 1149014 Вложение 1149016 Вложение 1149018 Вложение 1149020

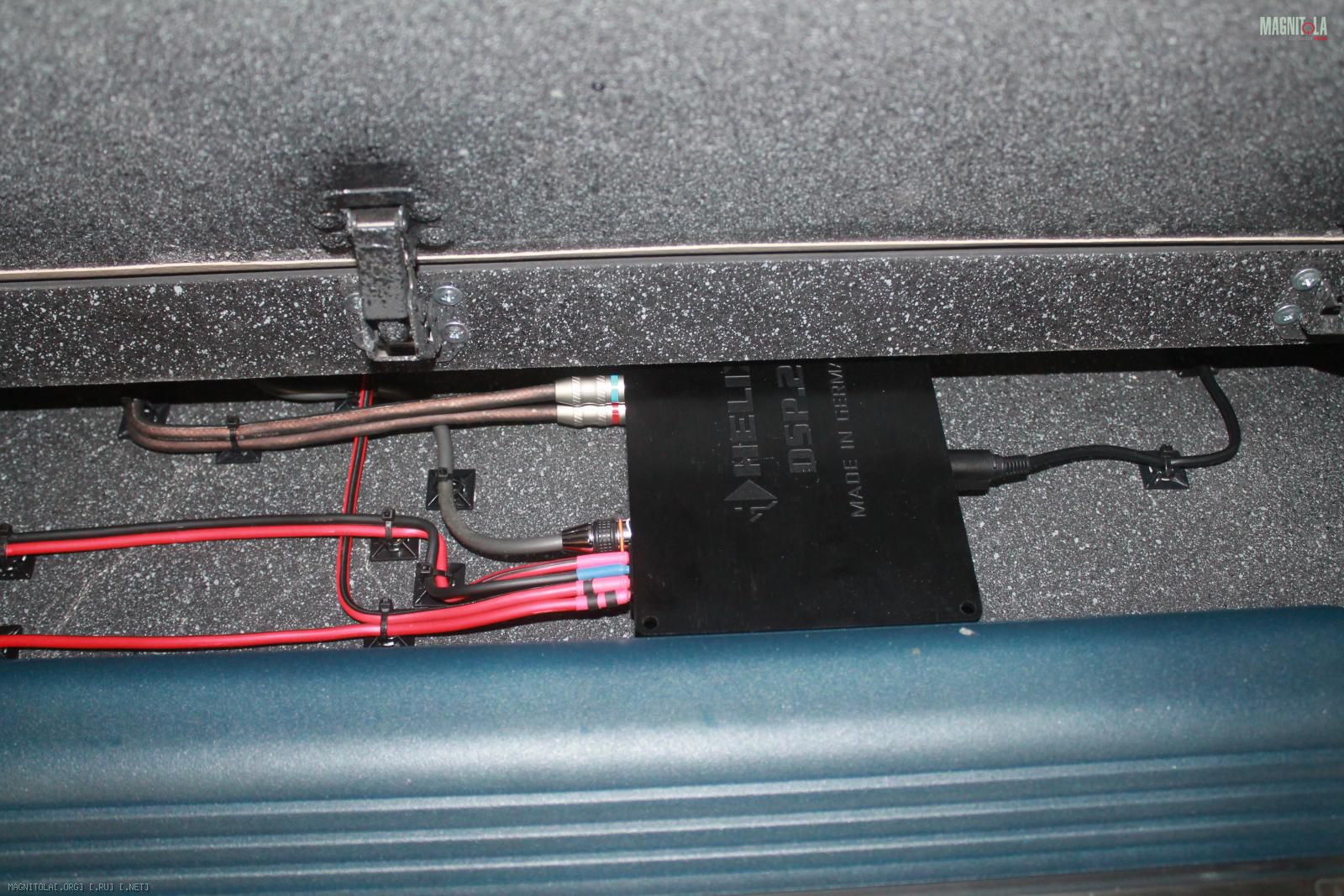

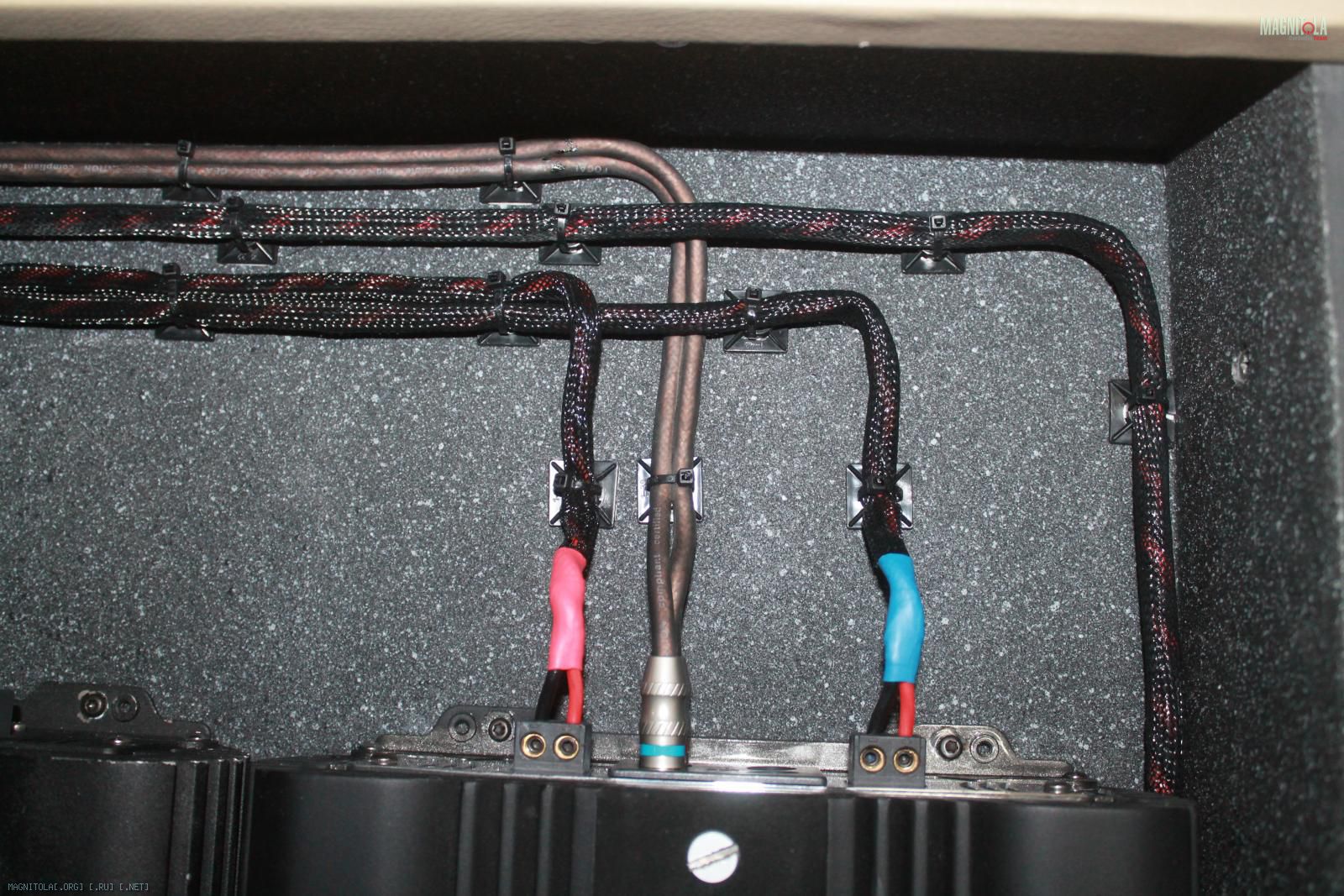

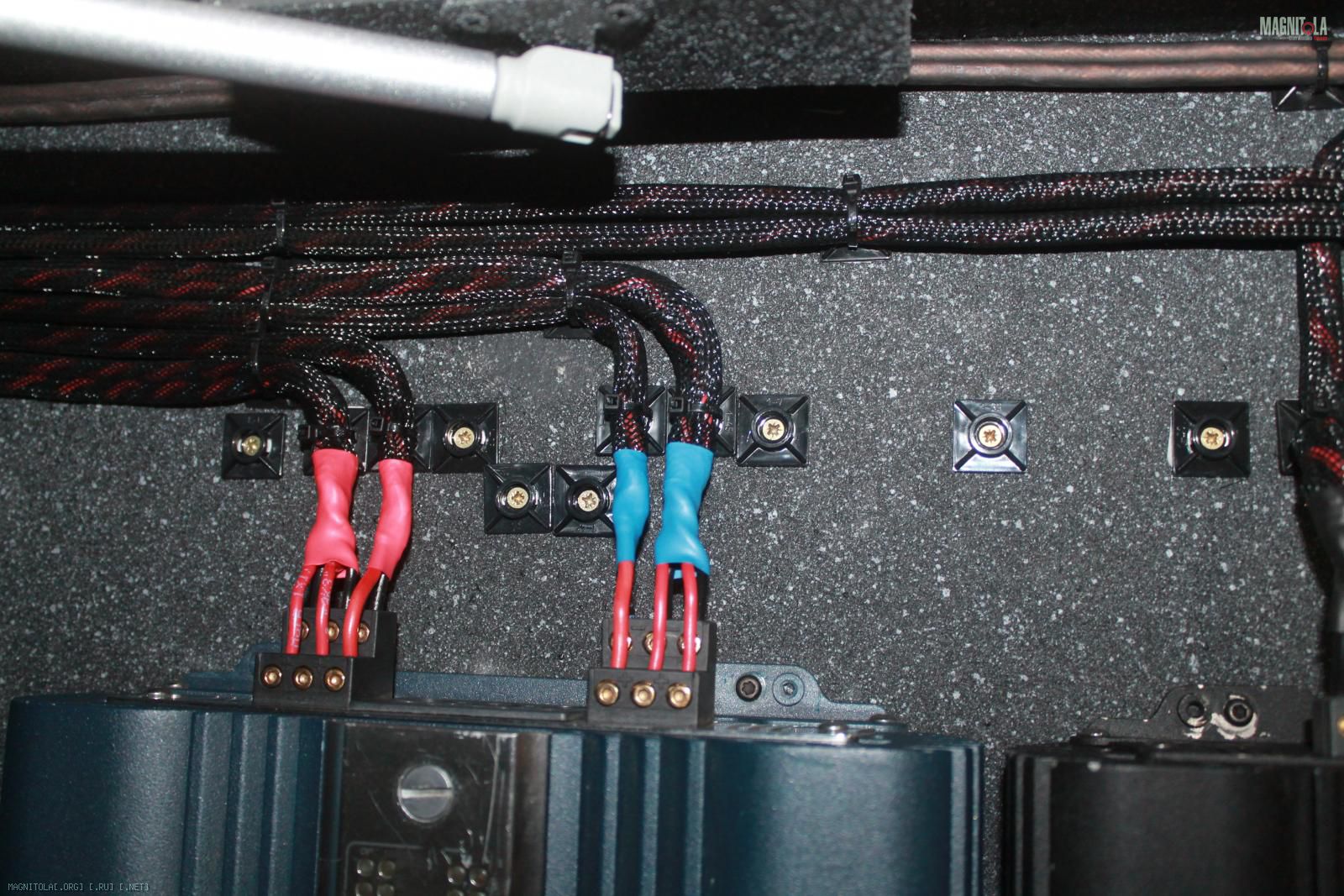

Подключение акустических проводов и процессора...
Вложение 1149022 Вложение 1149024 Вложение 1149026 Вложение 1149028 Вложение 1149030 Вложение 1149032 Вложение 1149034

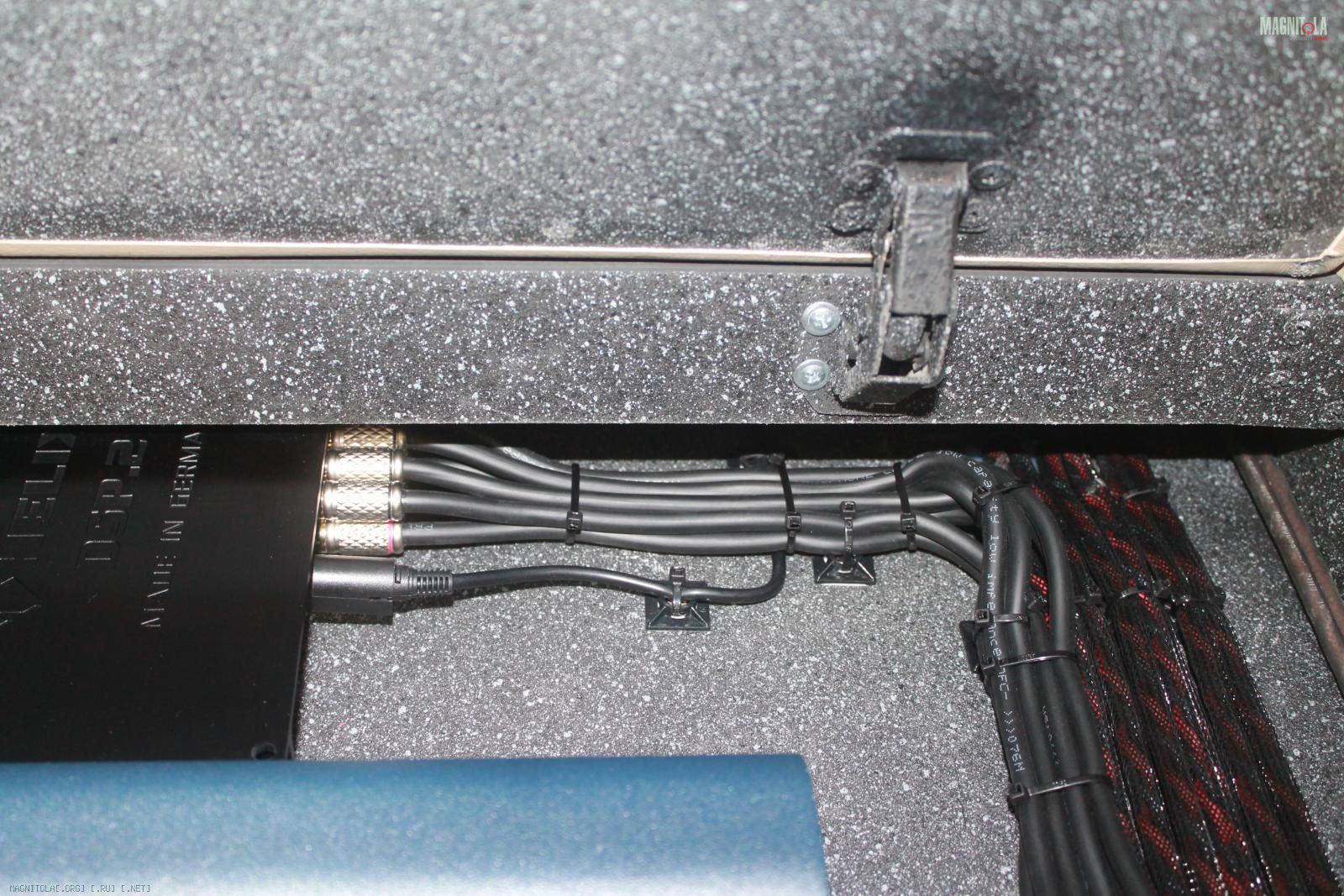

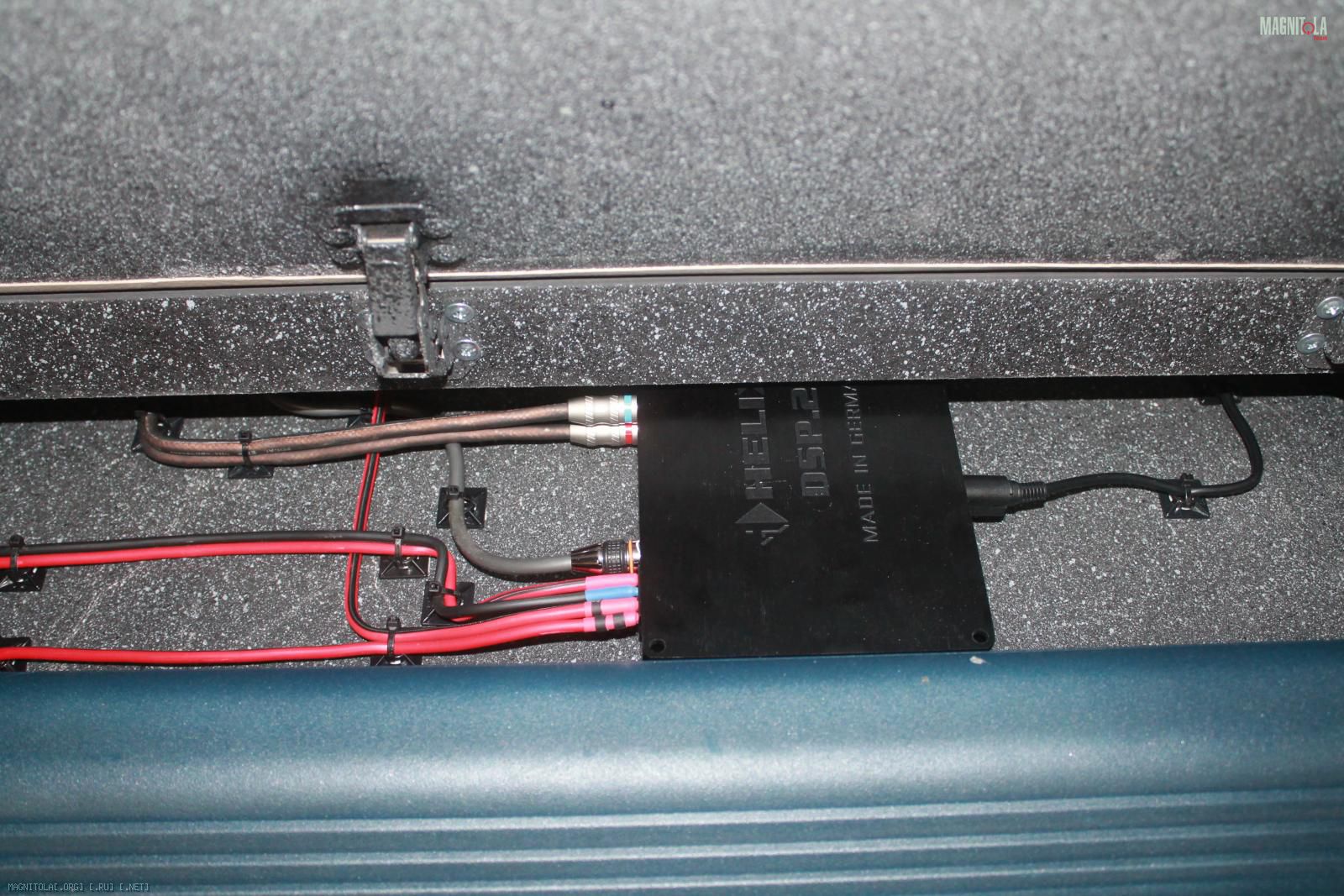

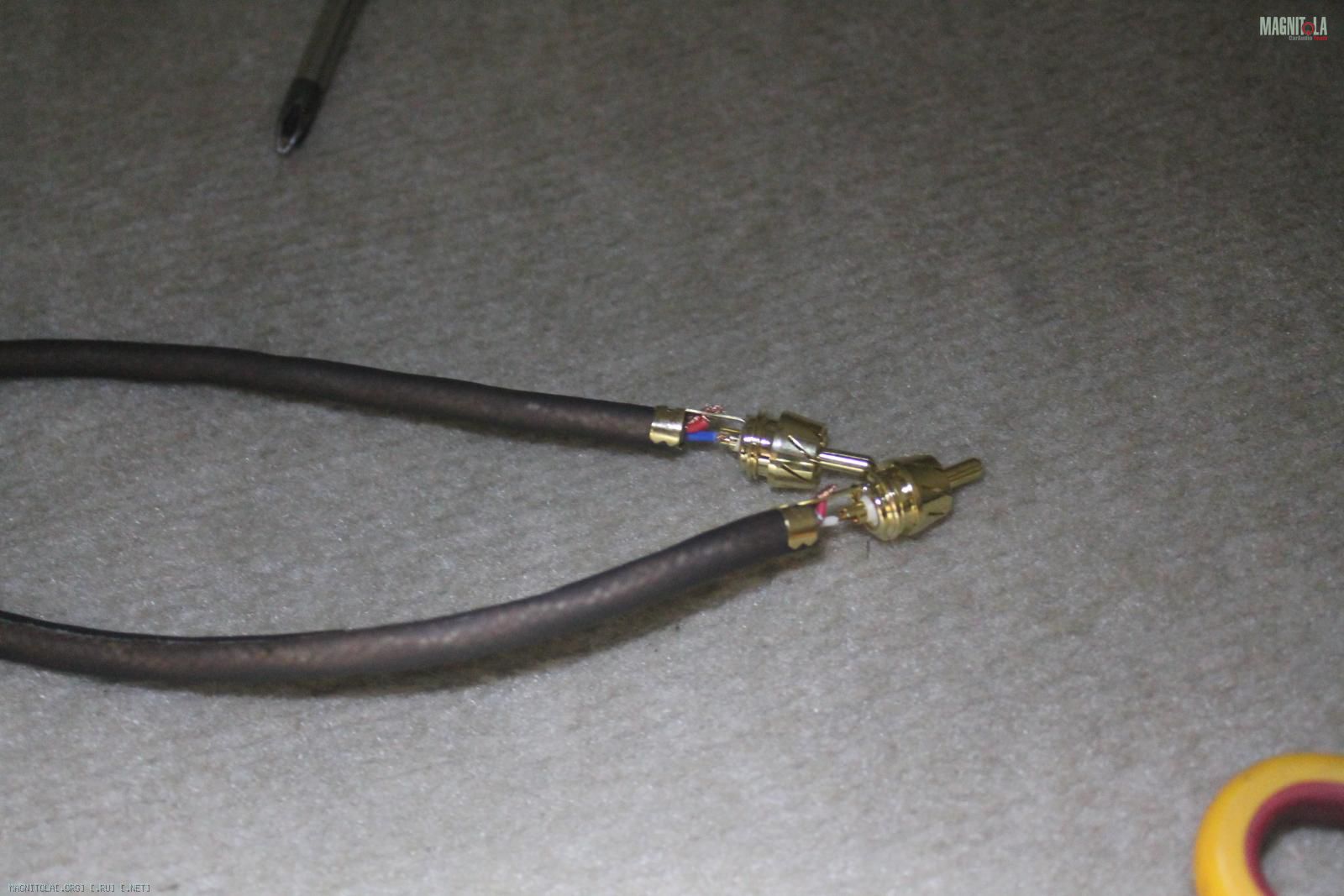

Спаяли межблочные провода..
Вложение 1149036 Вложение 1149040 Вложение 1149042

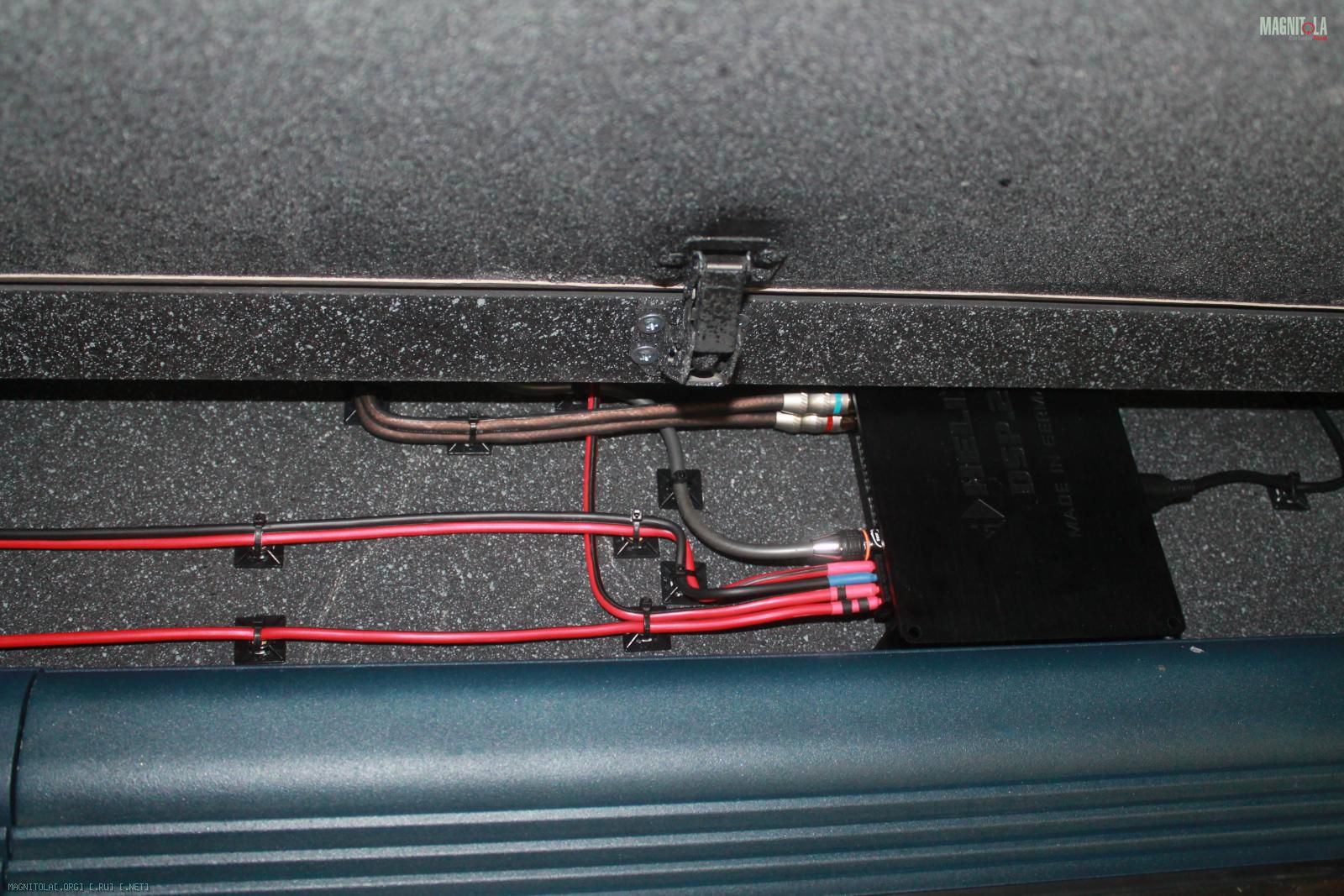

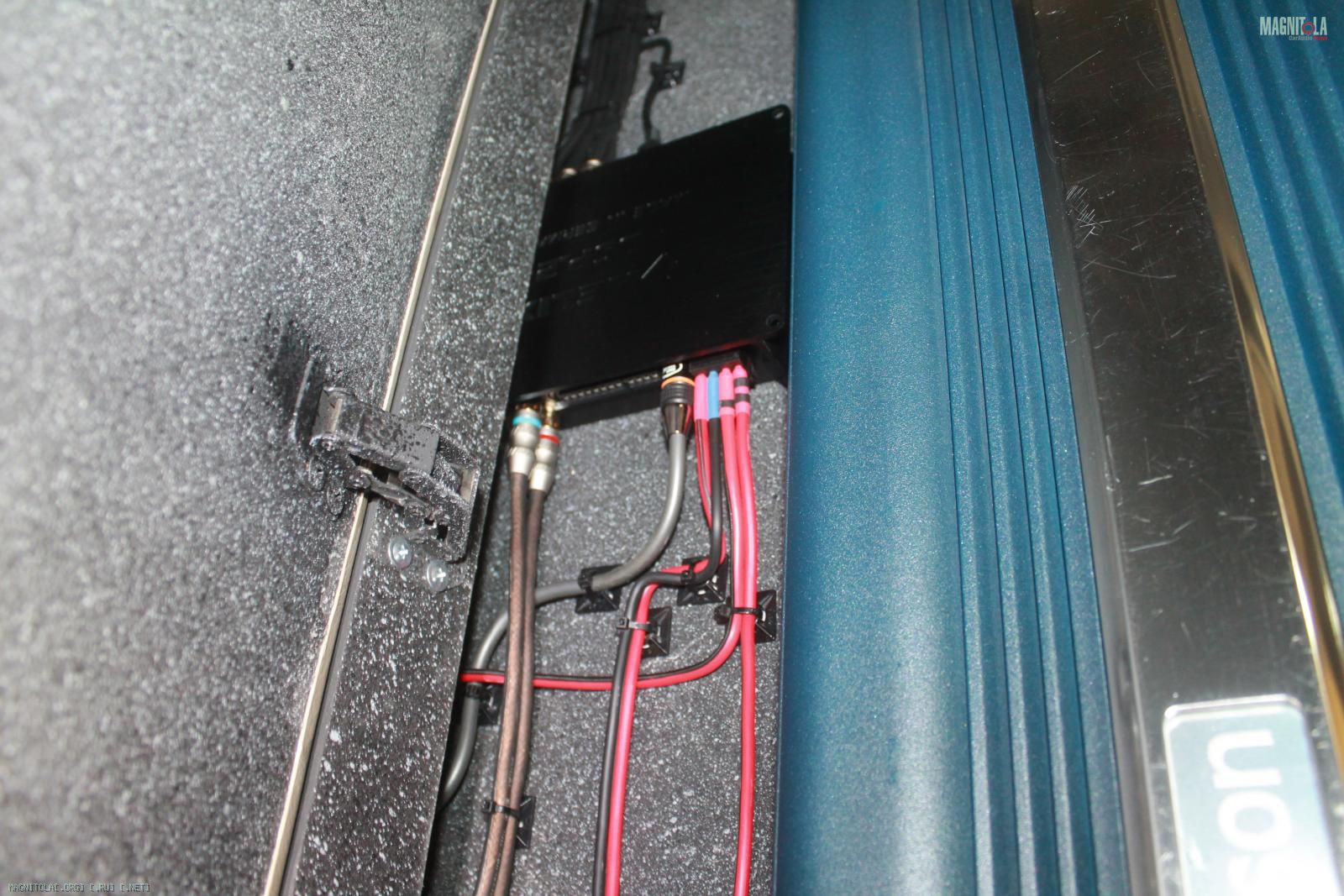

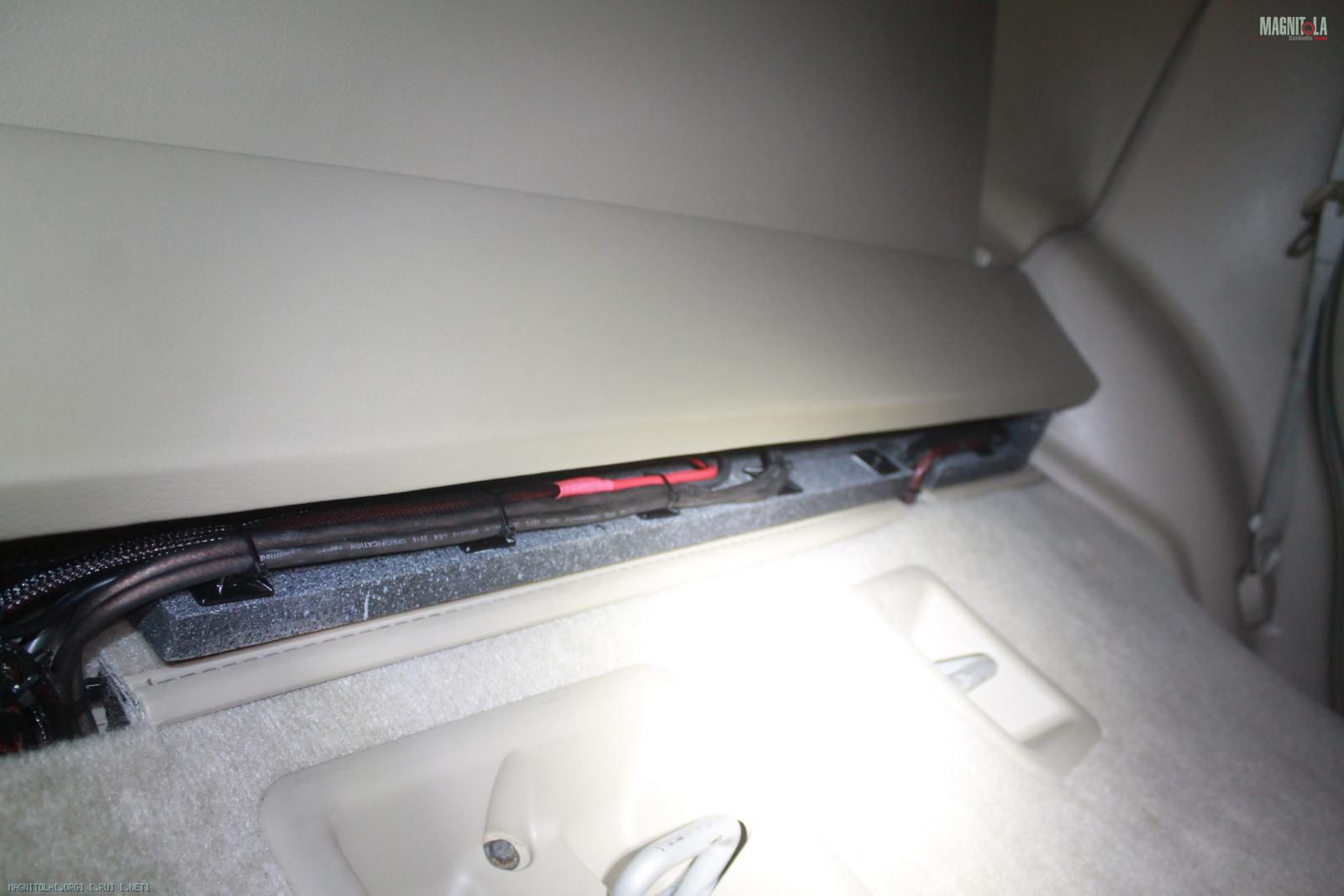

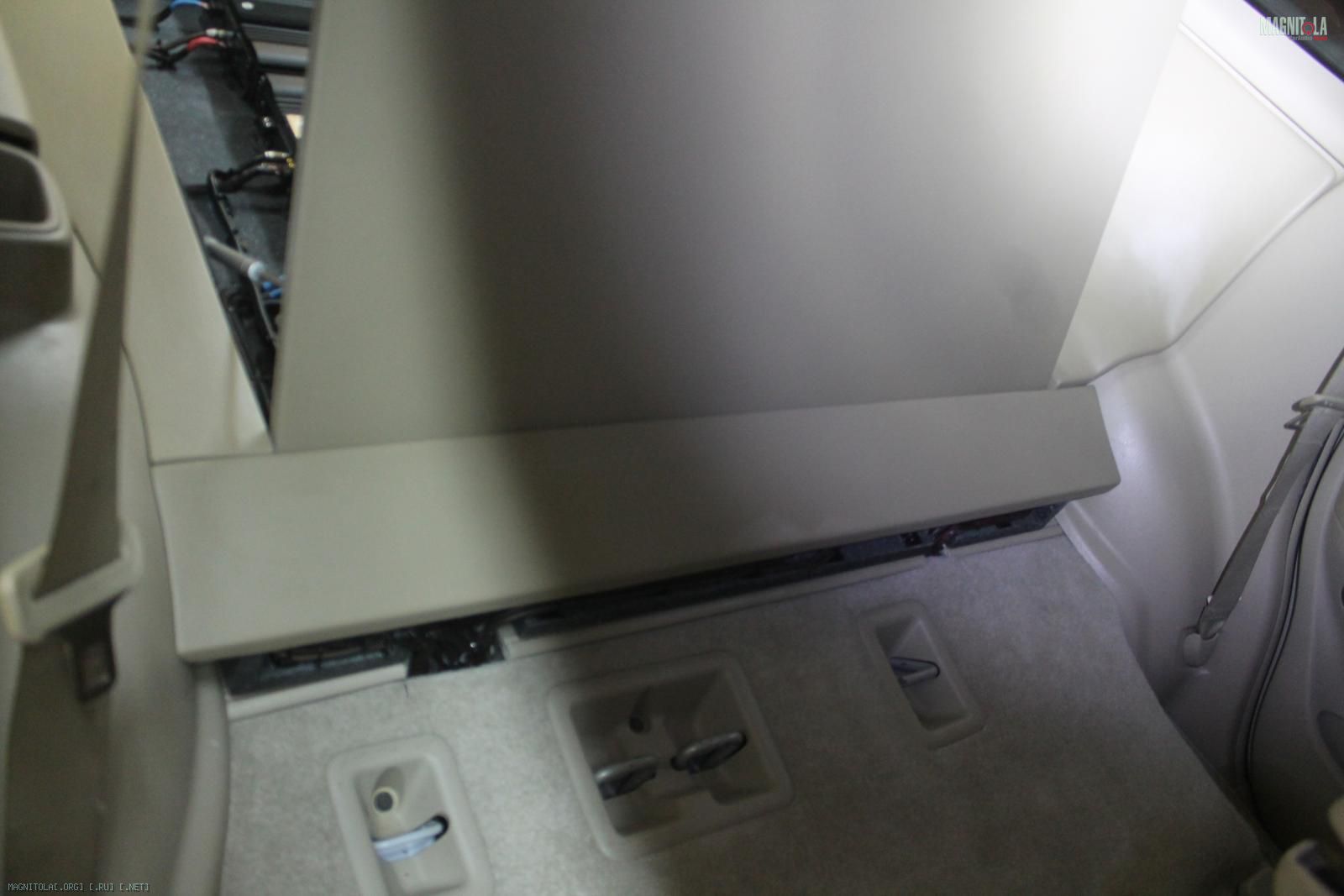

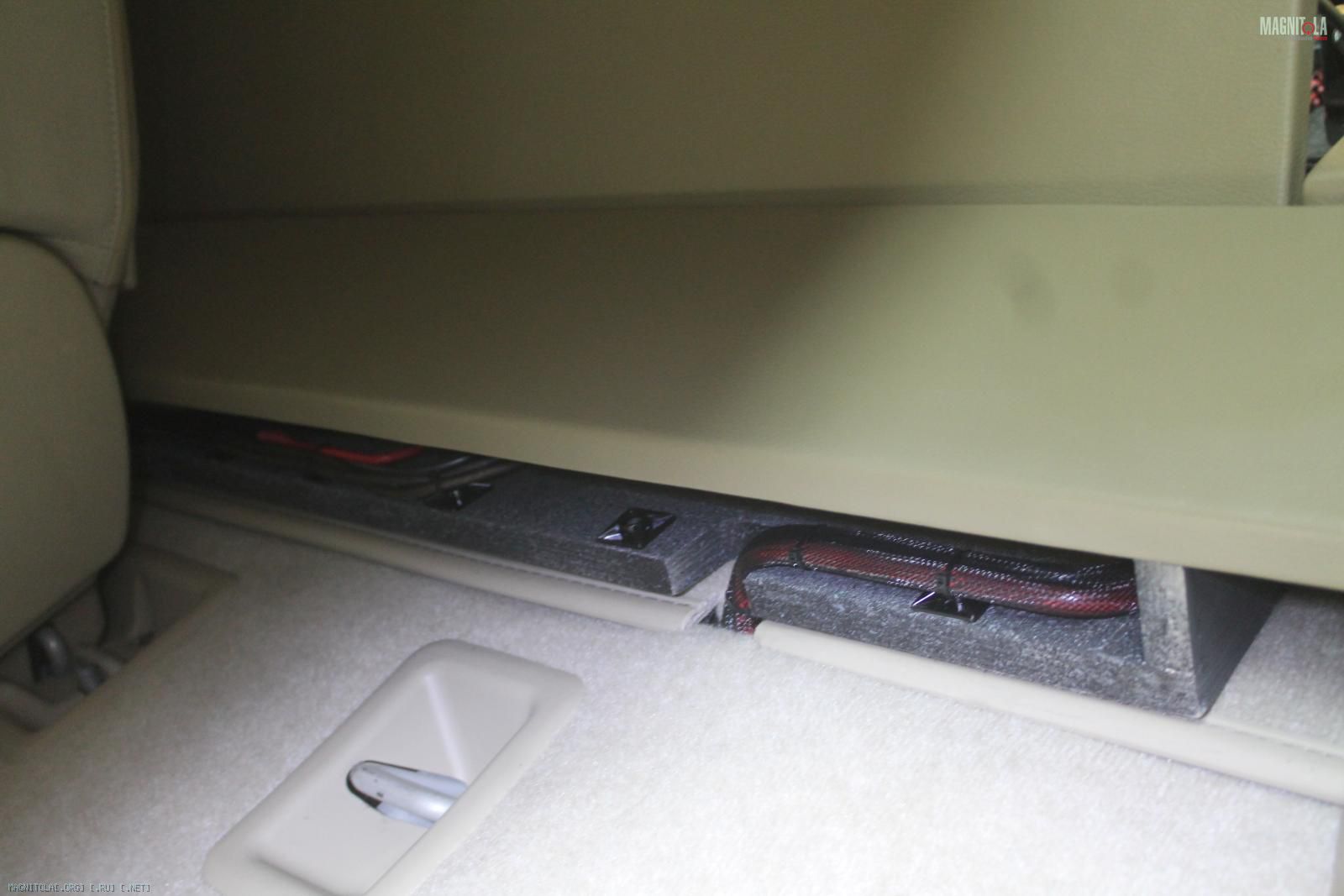

Итог коммутации в фальшполе...
Вложение 1149044 Вложение 1149046 Вложение 1149048 Вложение 1149050 Вложение 1149052 Вложение 1149054 Вложение 1149056 Вложение 1149058

Силу под капотом одеваем в гофру и вяжем под изоленту...

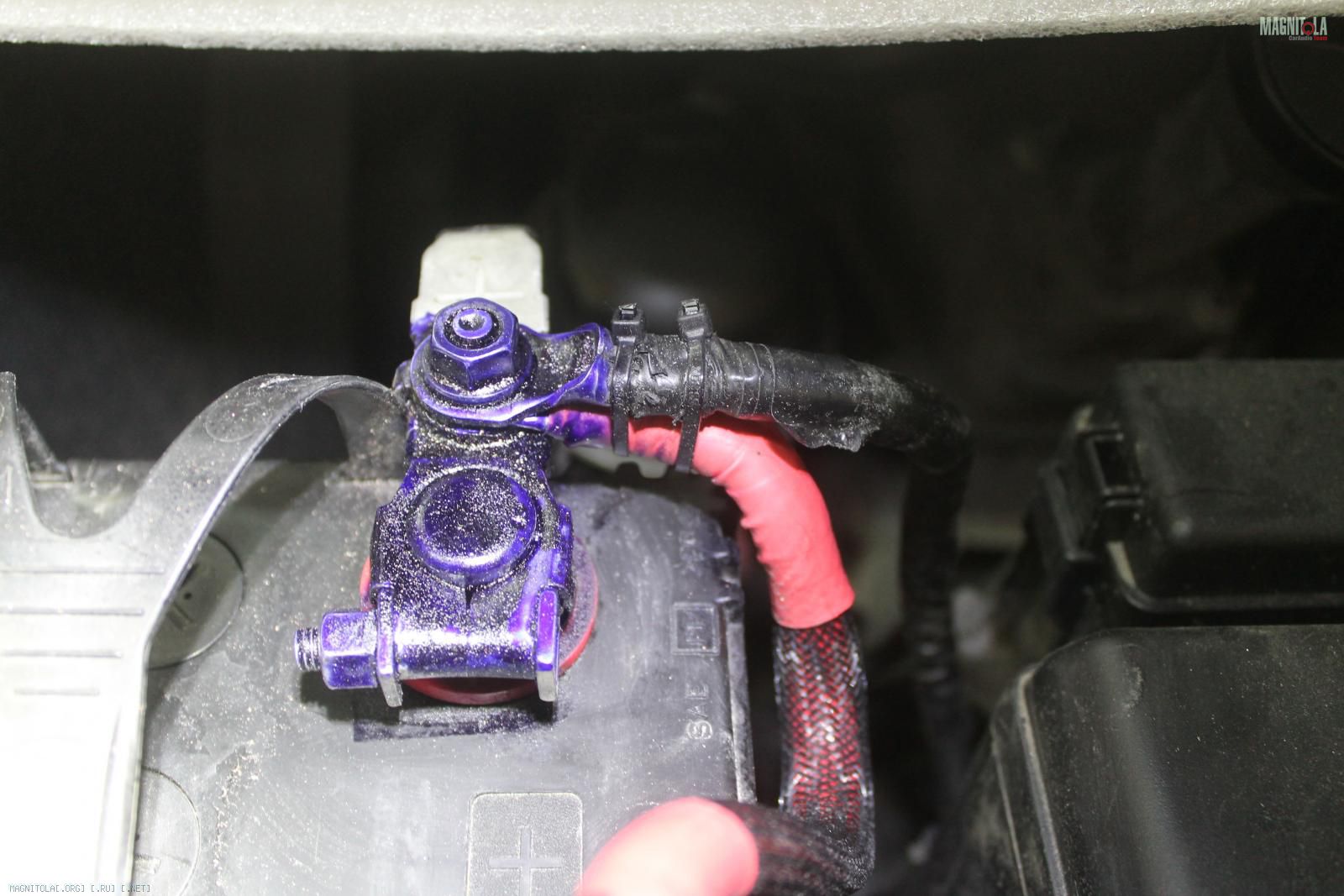

Клеммы АКБ обрабатываем защитным составом..

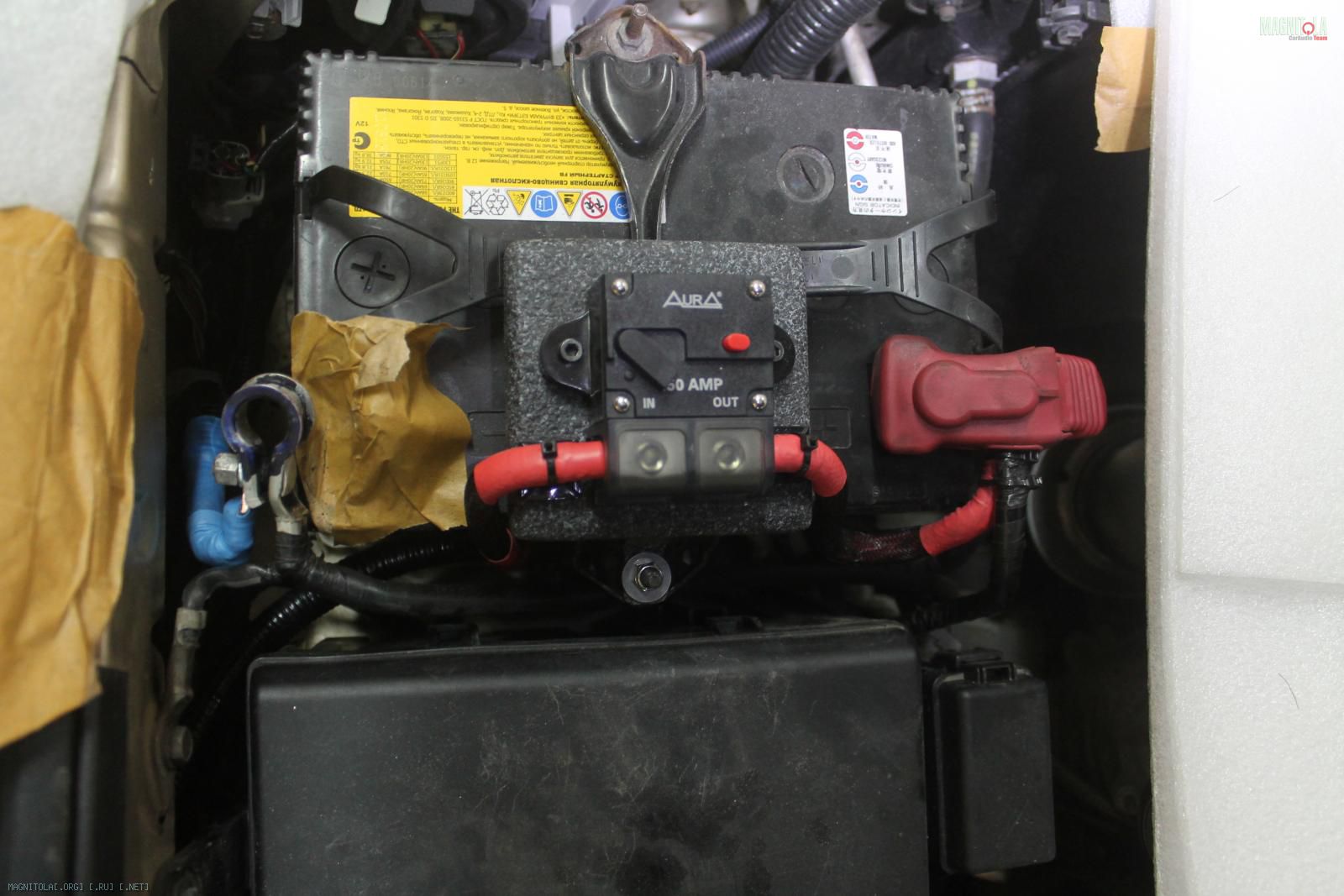

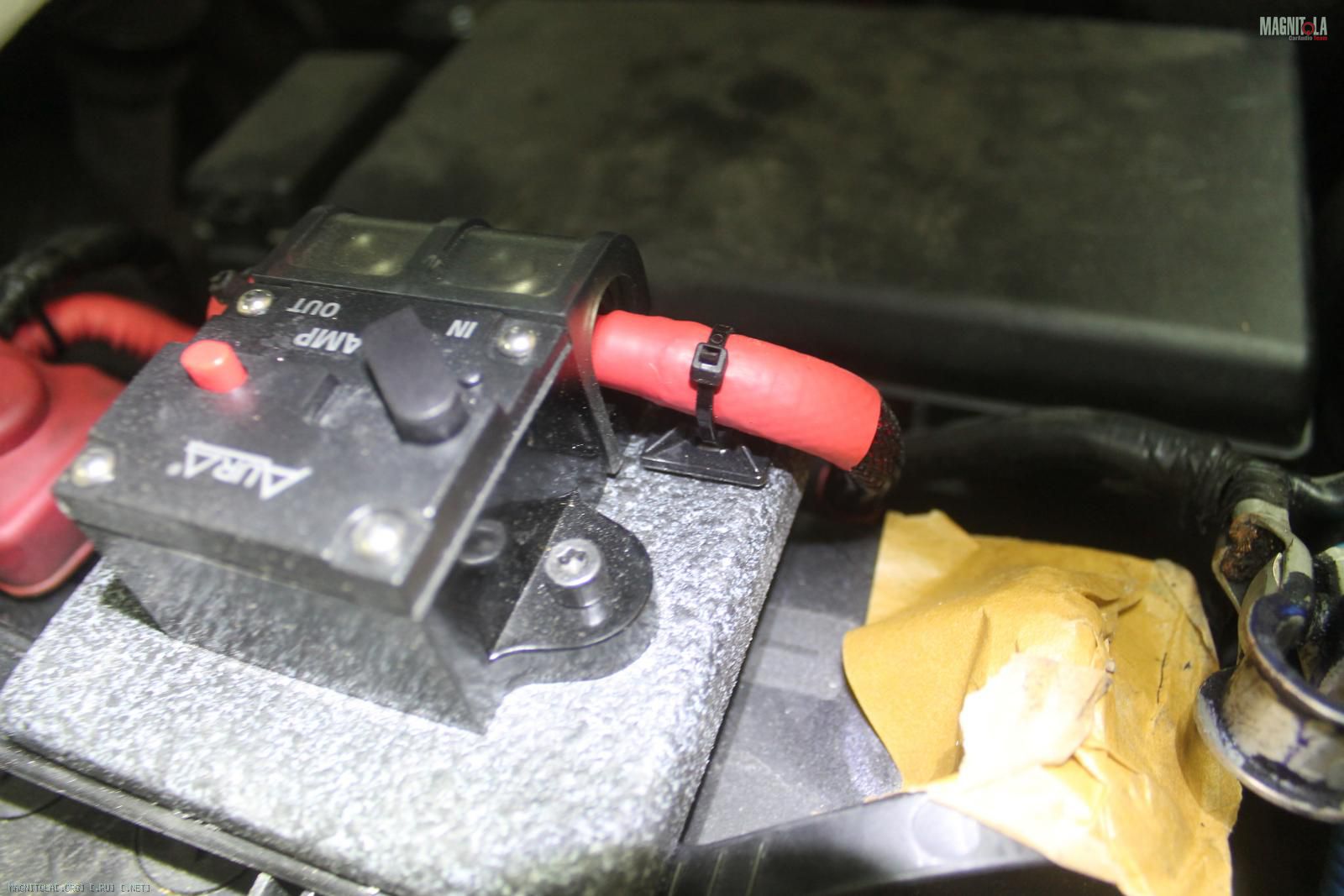

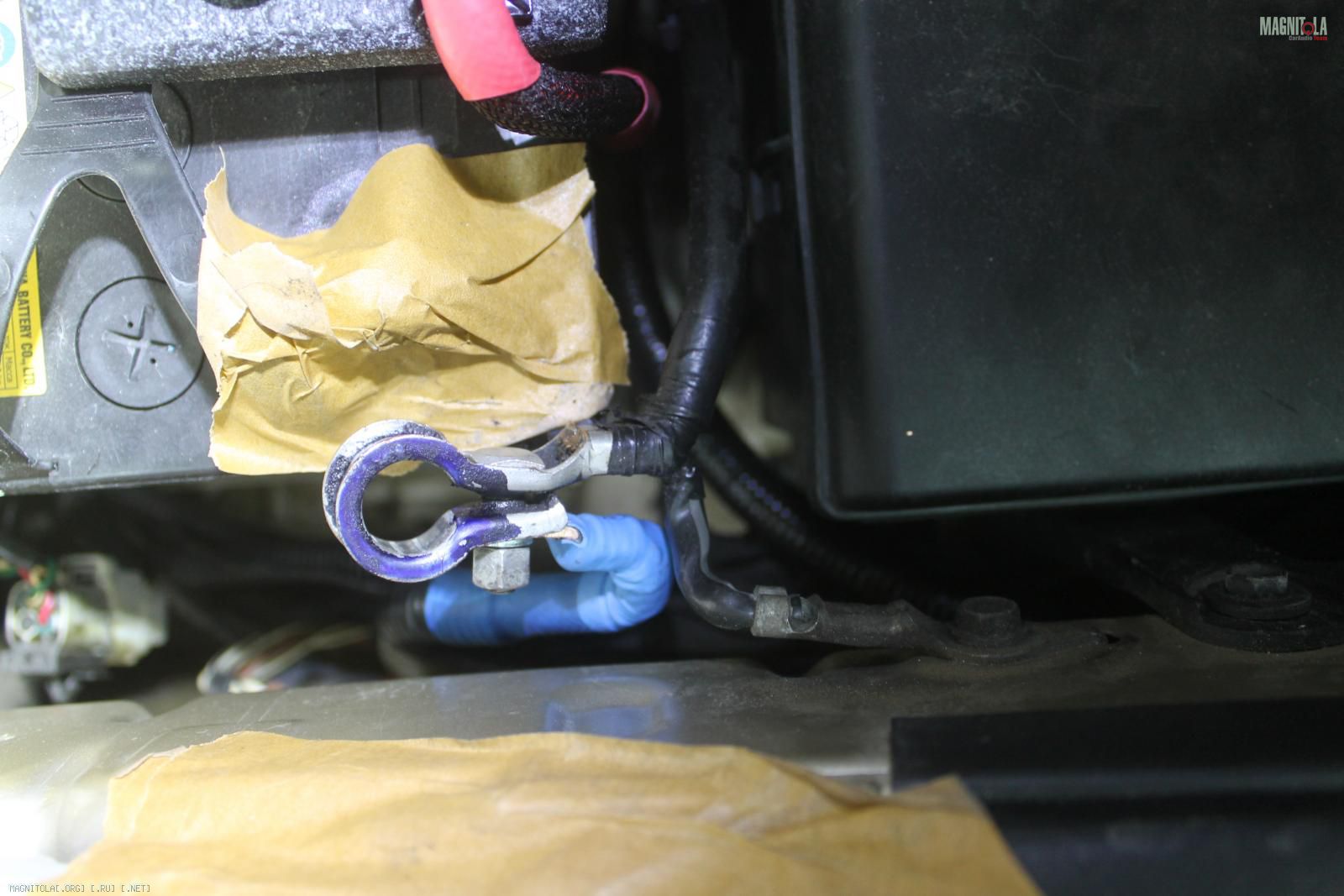

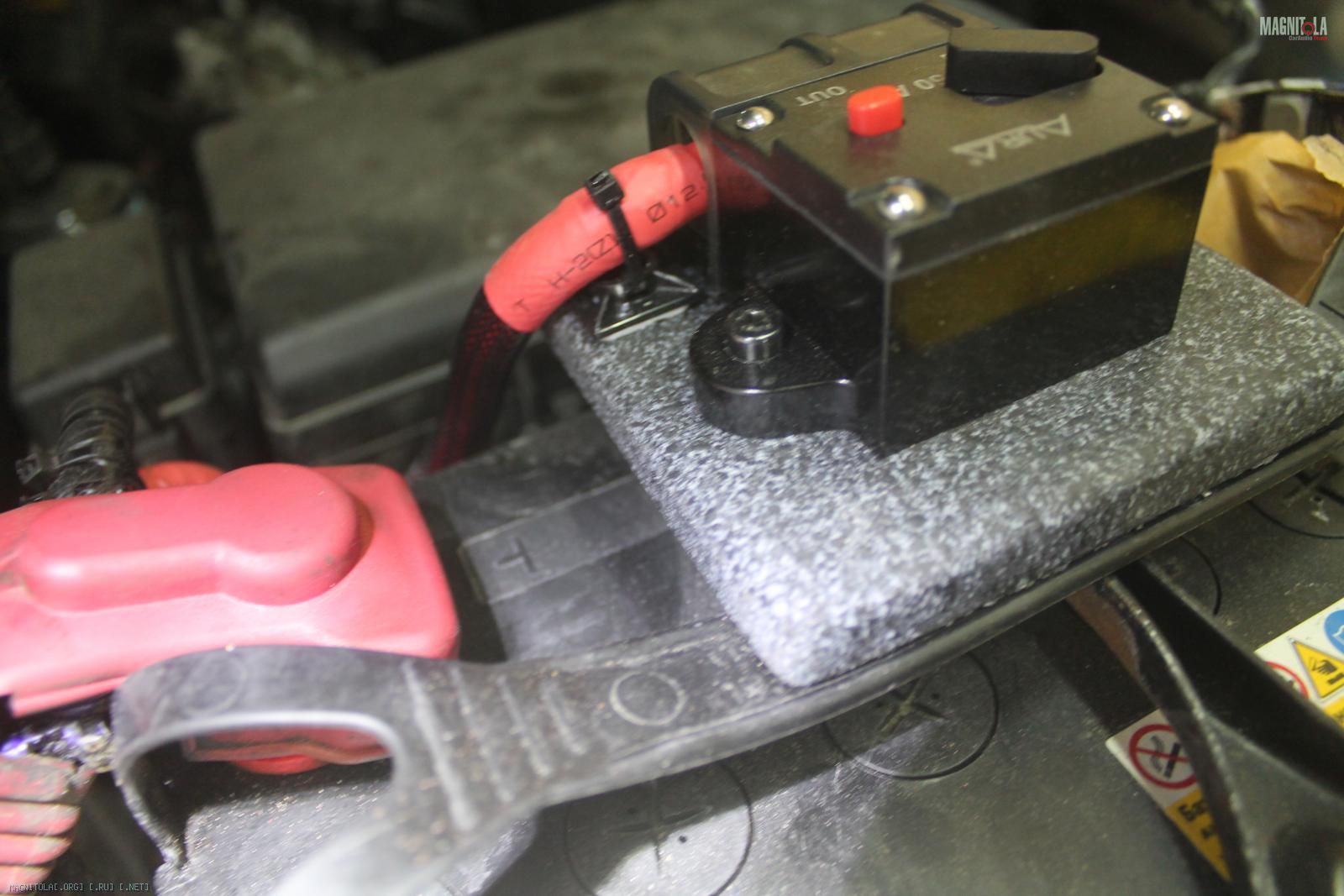

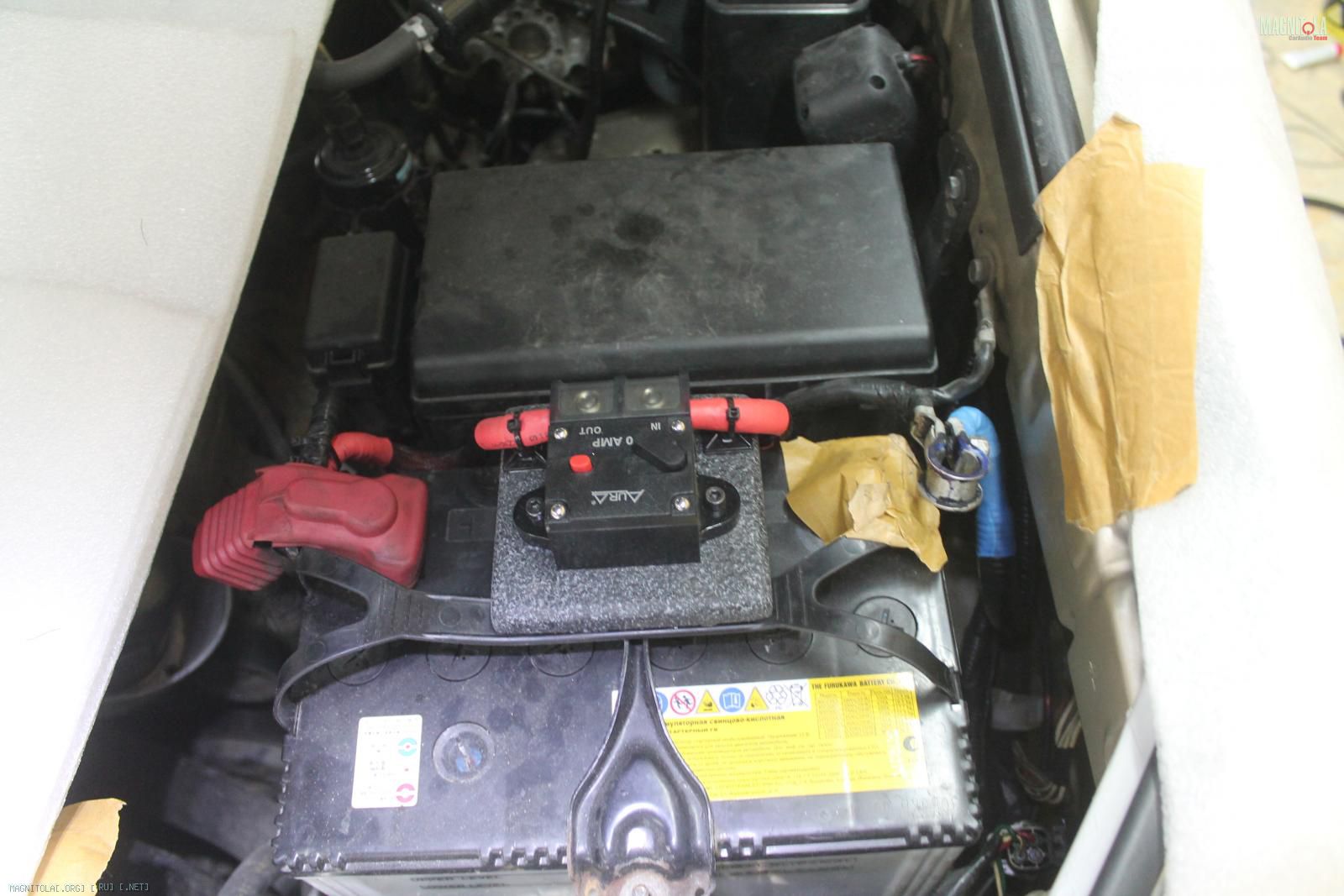

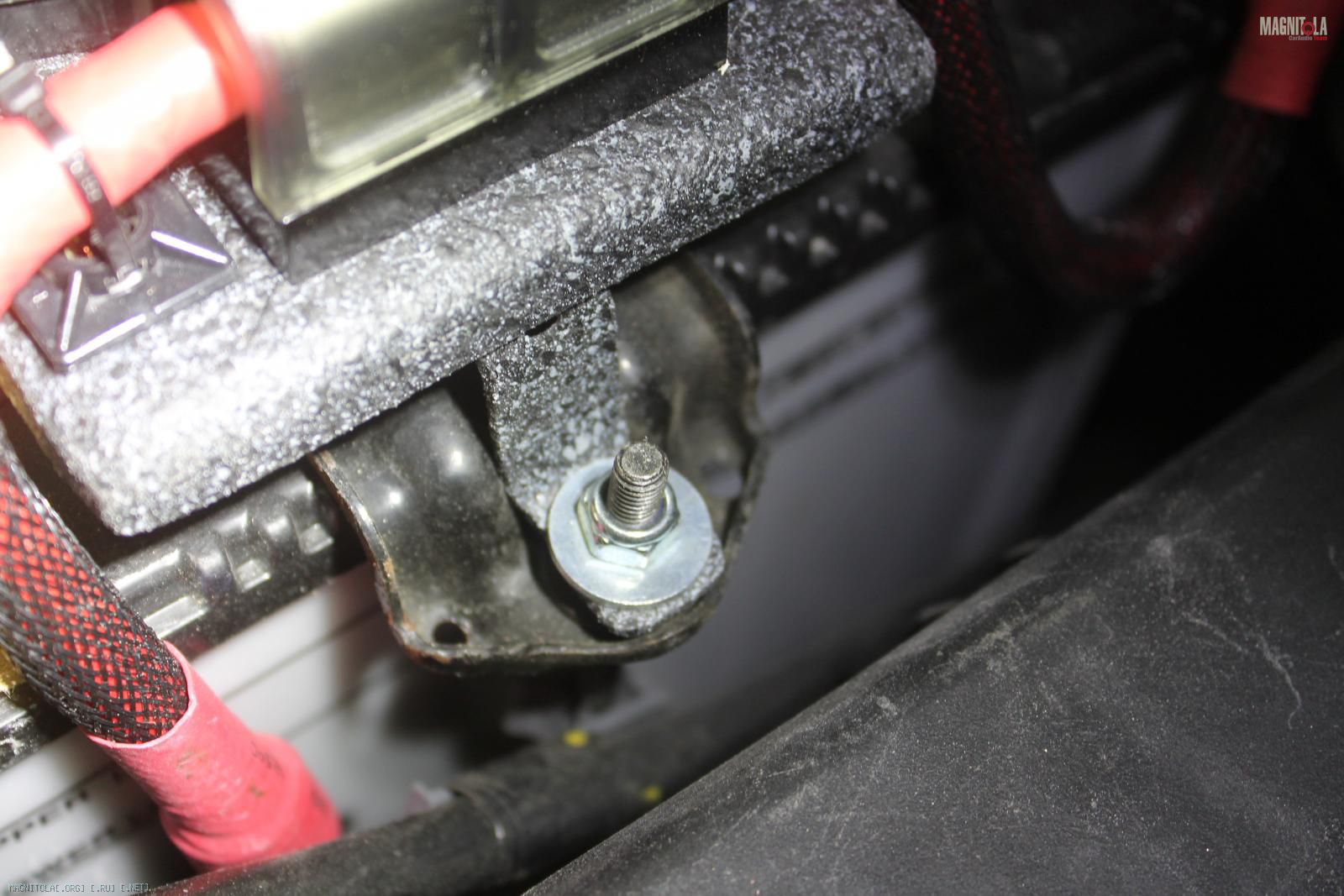

Подключении силы под капотом...
Вложение 1149060 Вложение 1149062 Вложение 1149064 Вложение 1149066 Вложение 1149068 Вложение 1149070 Вложение 1149072 Вложение 1149074 Вложение 1149076

Готово...
Вложение 1149078
25.06.2017, 22:04
henkel555

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Эх ...VRx моя мечта....:facepalm:
04.07.2017, 23:15
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от henkel555

Эх ...VRx моя мечта....:facepalm:

Да ладно... кроме размеров и массы, там ничего нет)) меня не впечатлил, ставил как-то нулячий такой же

---------- Сообщение добавлено 26.06.2017 в 21:38 ----------

Toyota Prado 120
Сегодня настроили систему при помощи "Аркадий Саунд Систем"(A.S.S.):laugh2:ГЫ гы ГЫ и отдали машину довольному клиенту!
05.07.2017, 20:45
st220

Вложений: 13

Re: Изготовление корпусов для сабвуферов, фальшпанелей

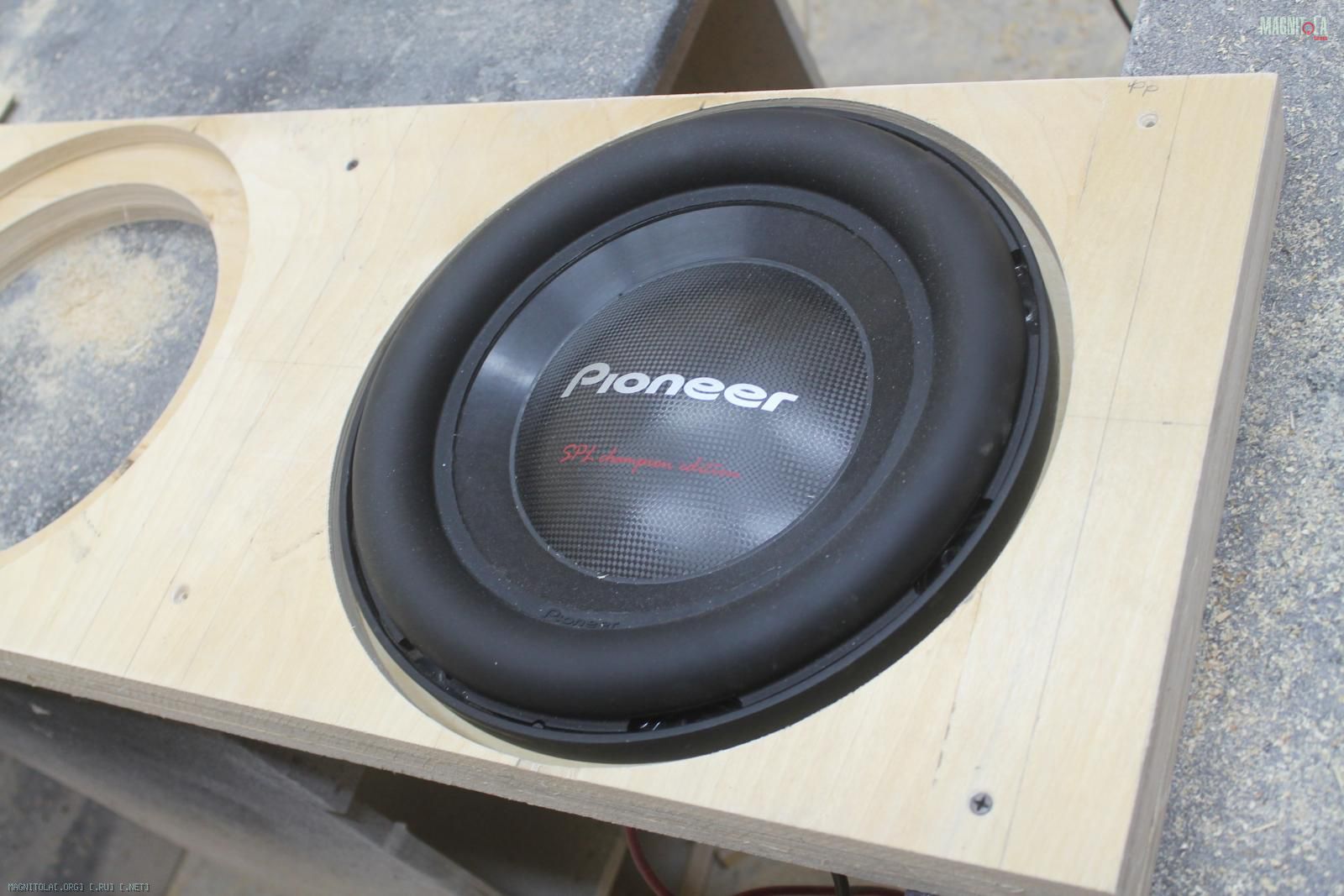

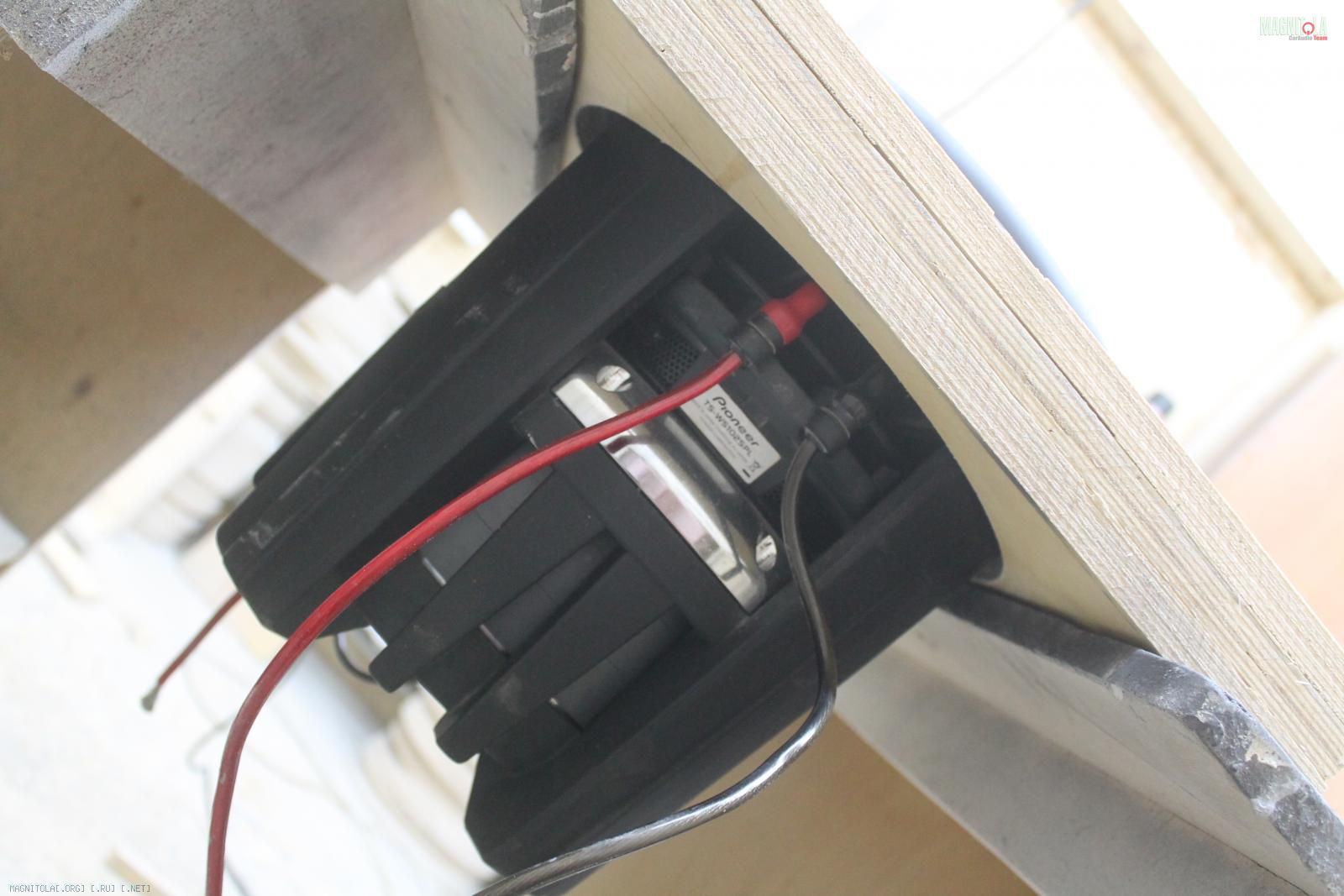

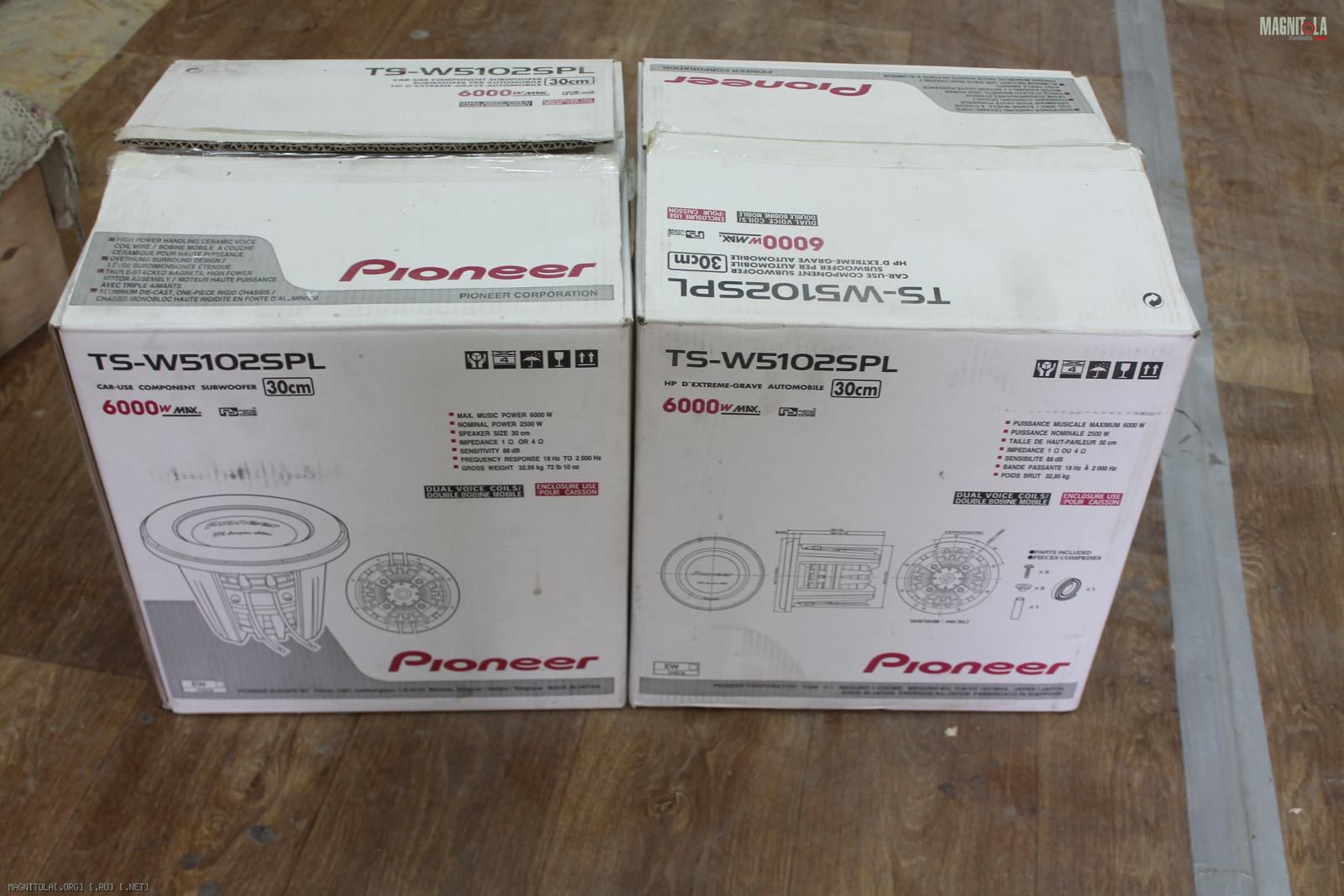

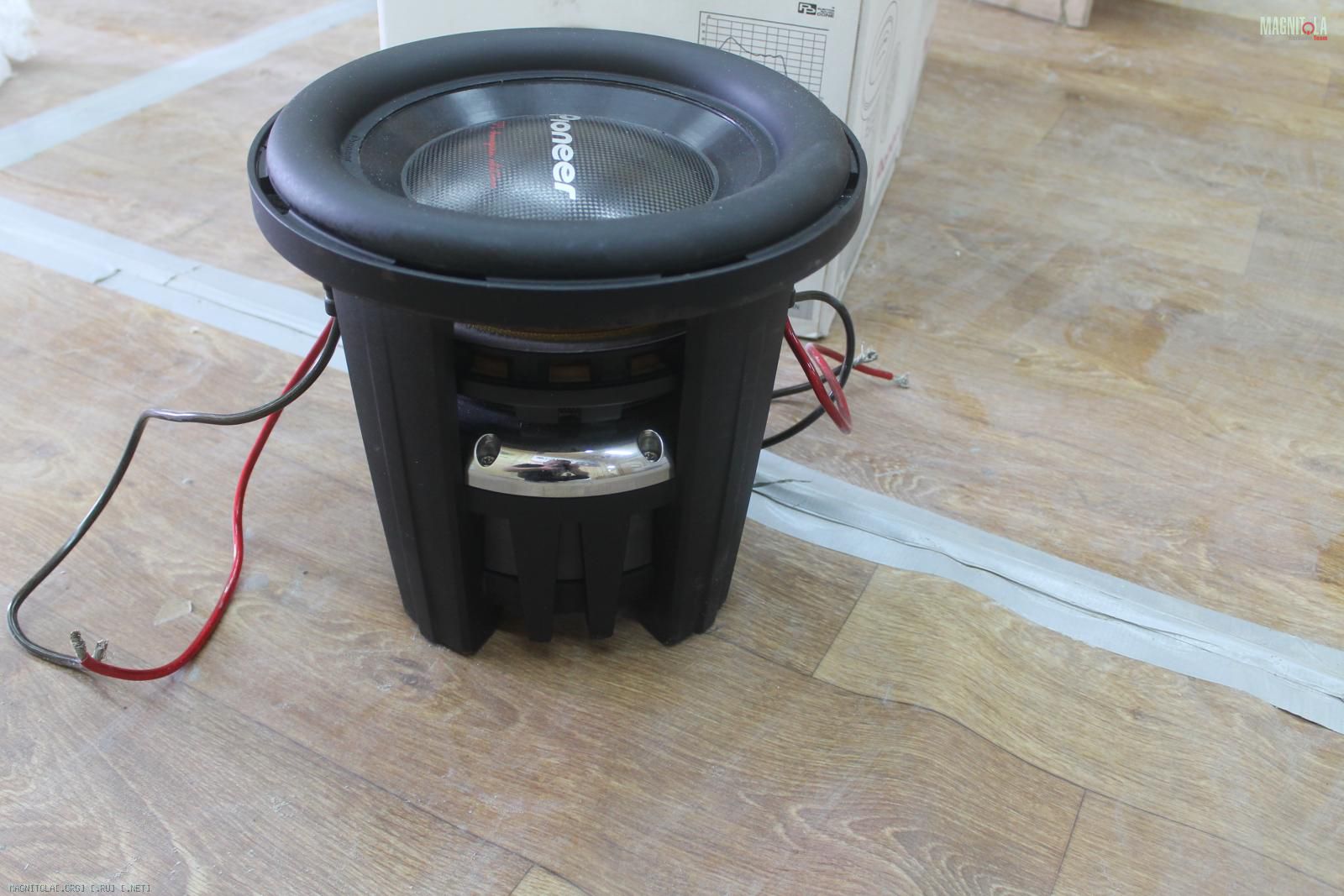

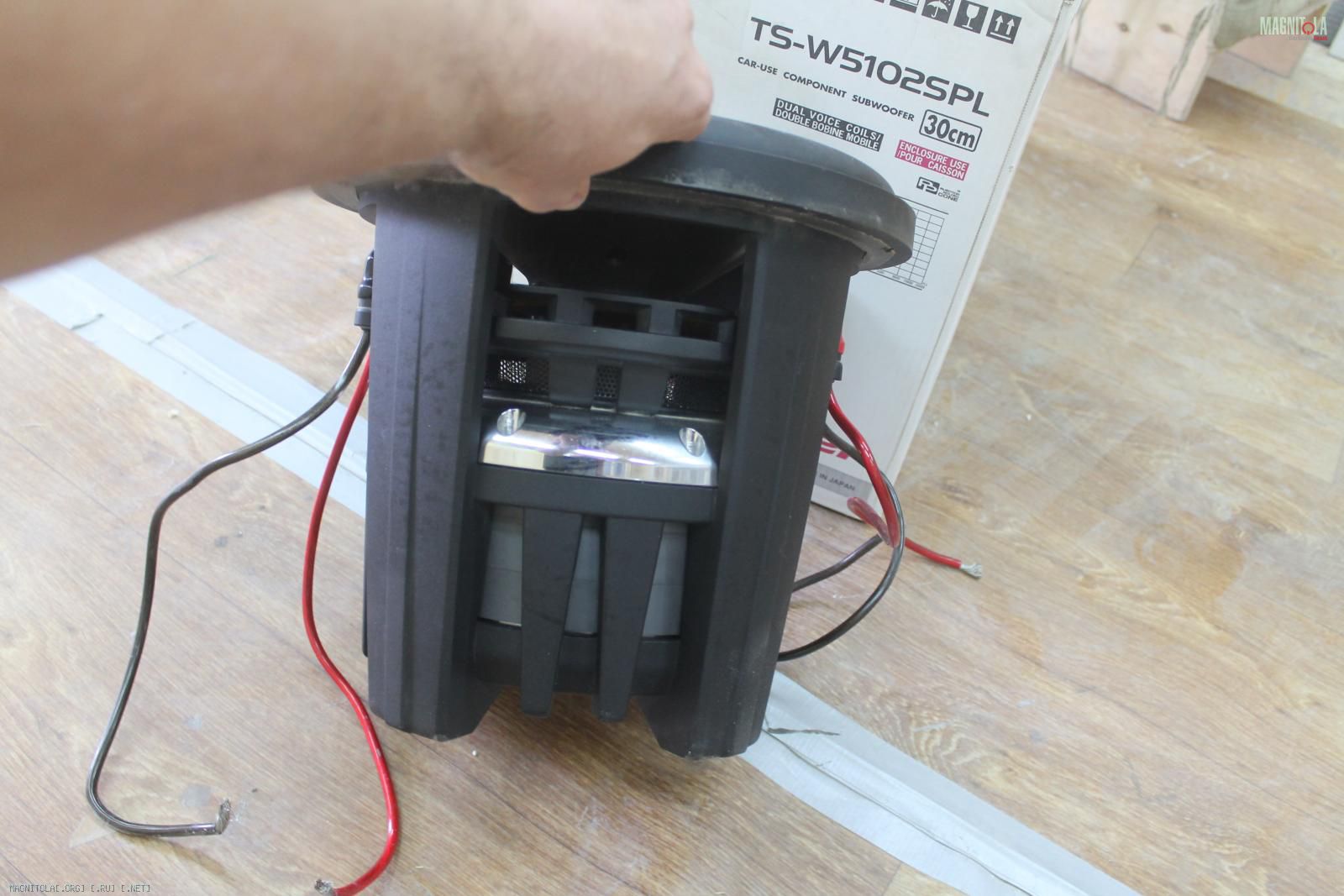

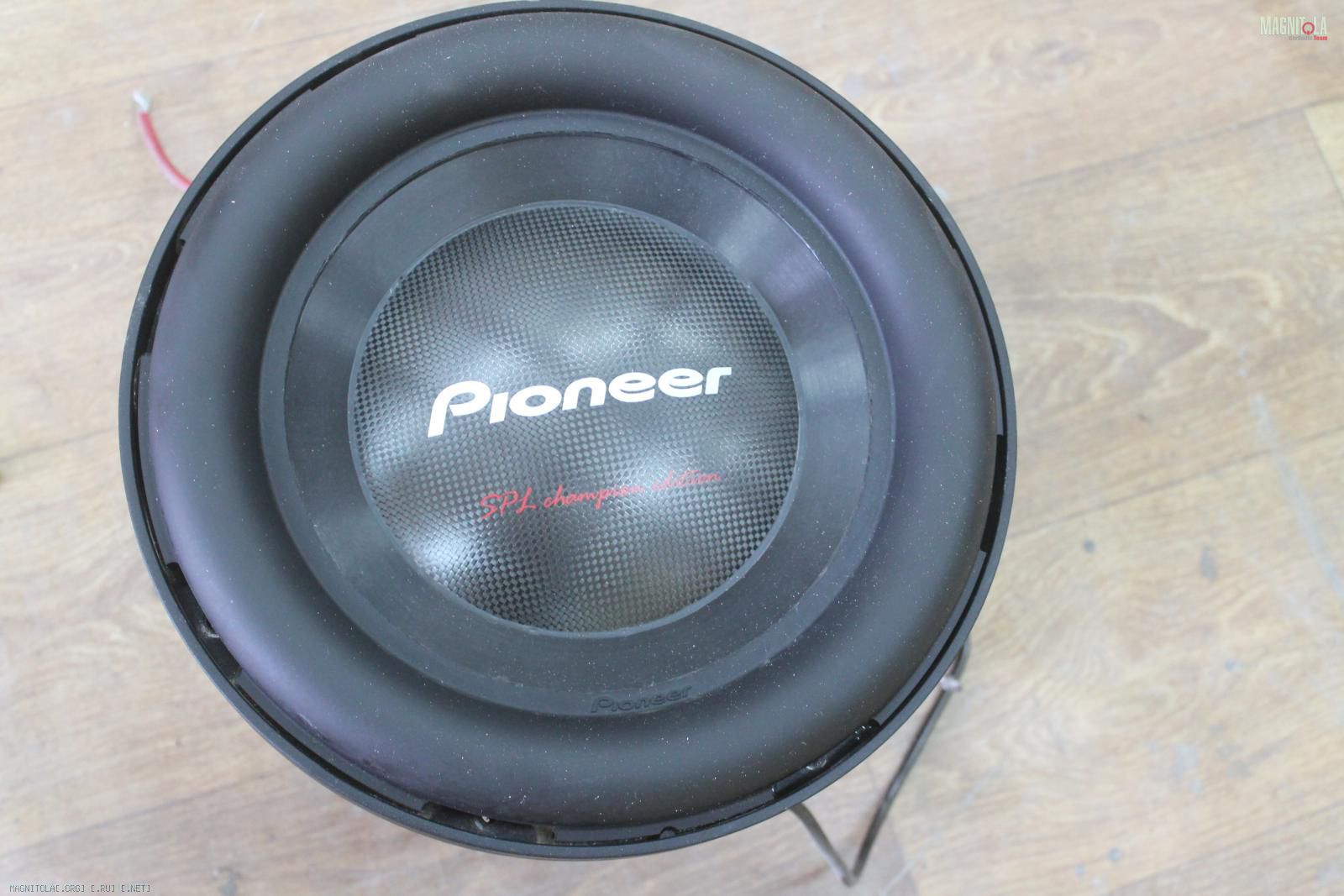

Корпус под Pioneer TS-W5102SPL
Почти раритетные новые пионерчики
Вложение 1151642 Вложение 1151644 Вложение 1151646 Вложение 1151648

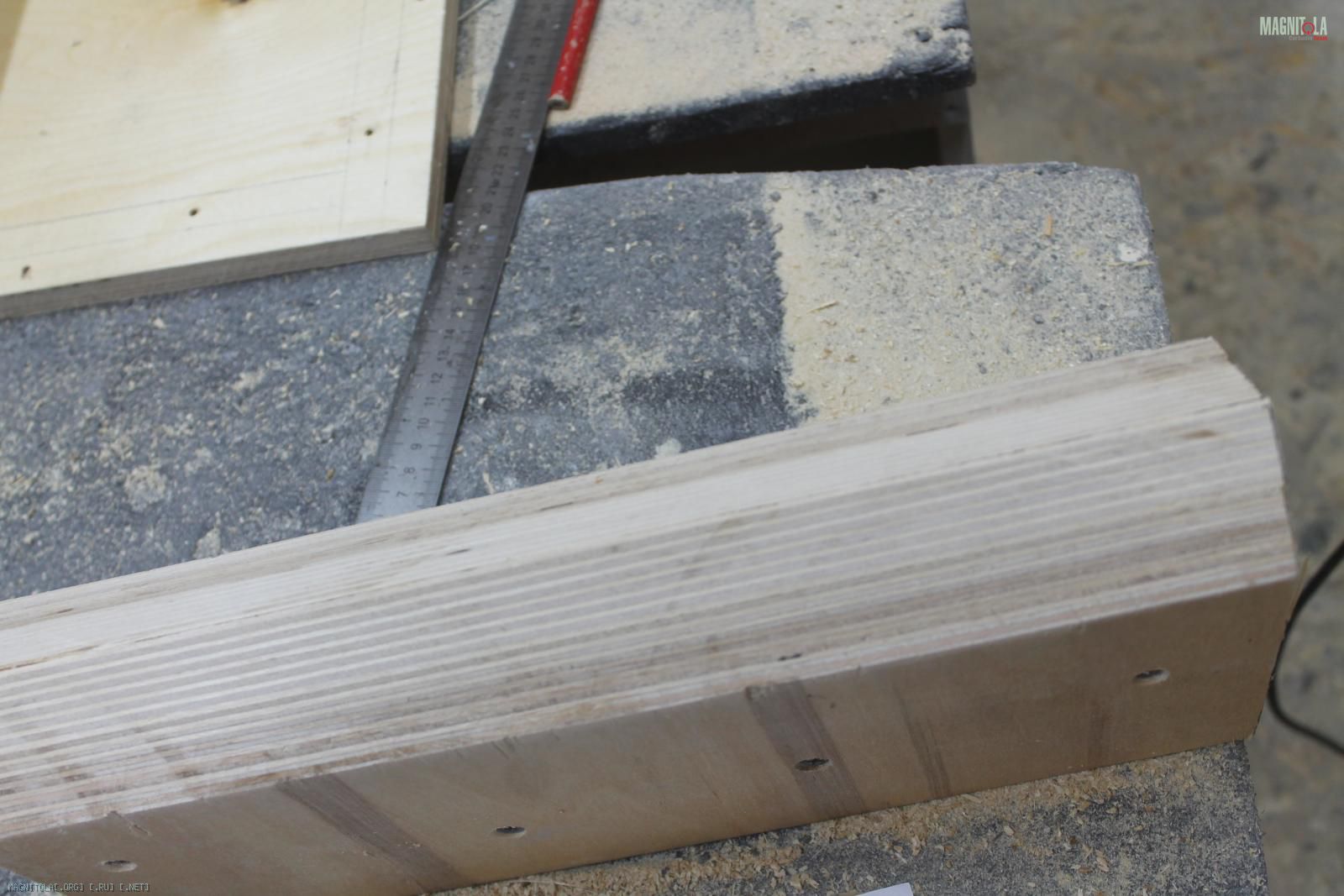

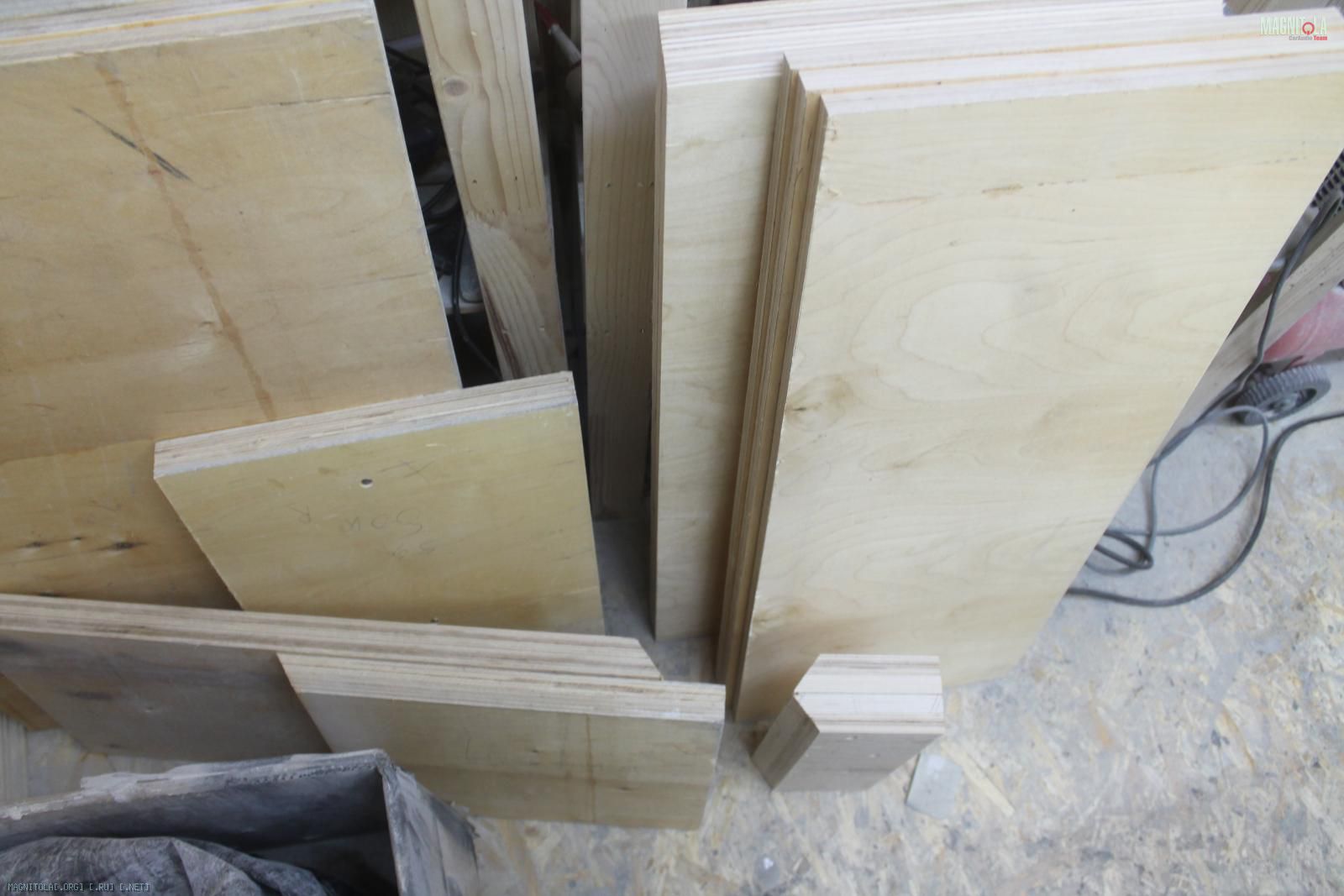

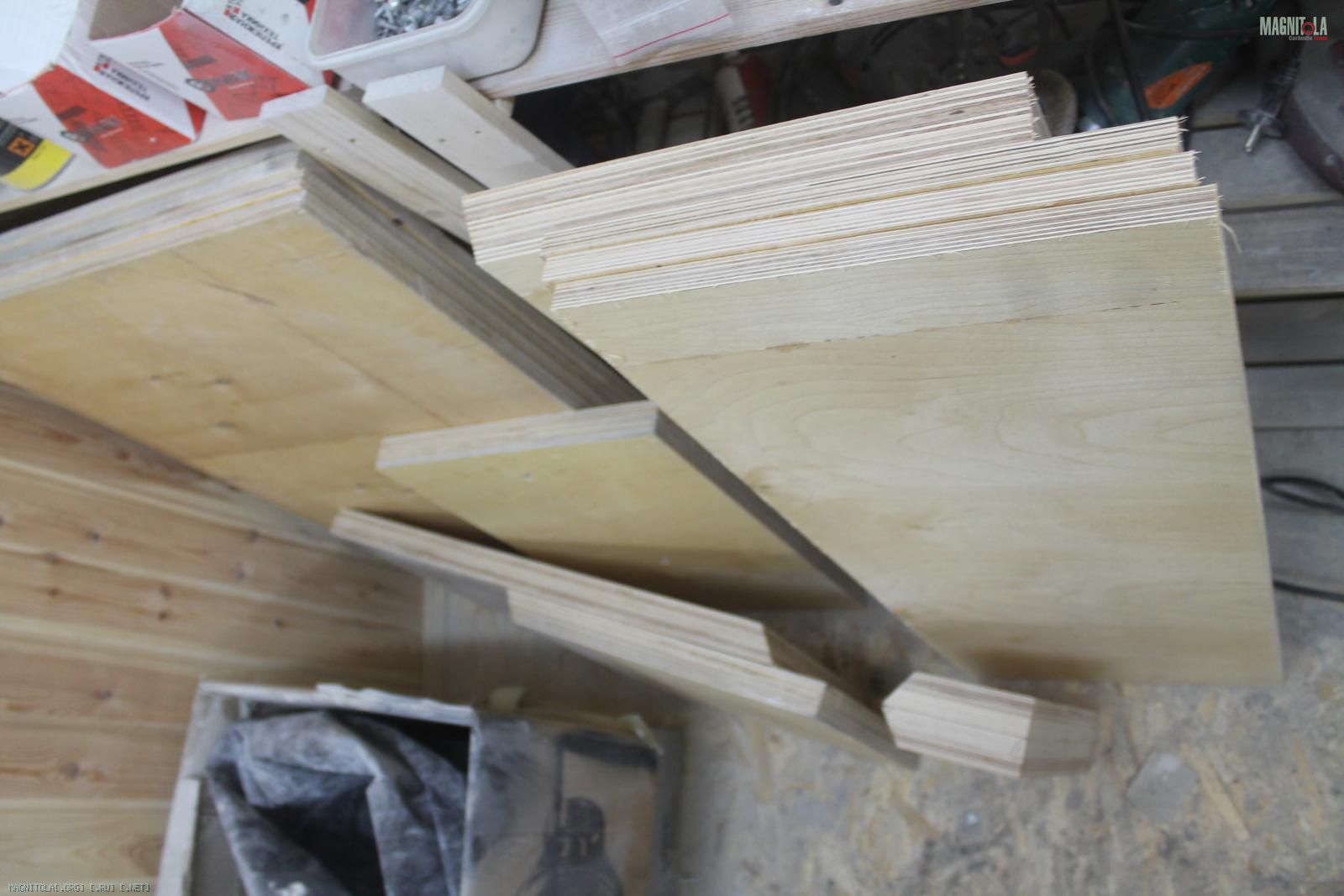

Распил три листа фанеры 19мм...
Склеивание листов между собой и скручивание саморезами...
Стенки лицо 57мм, остальные 38мм...

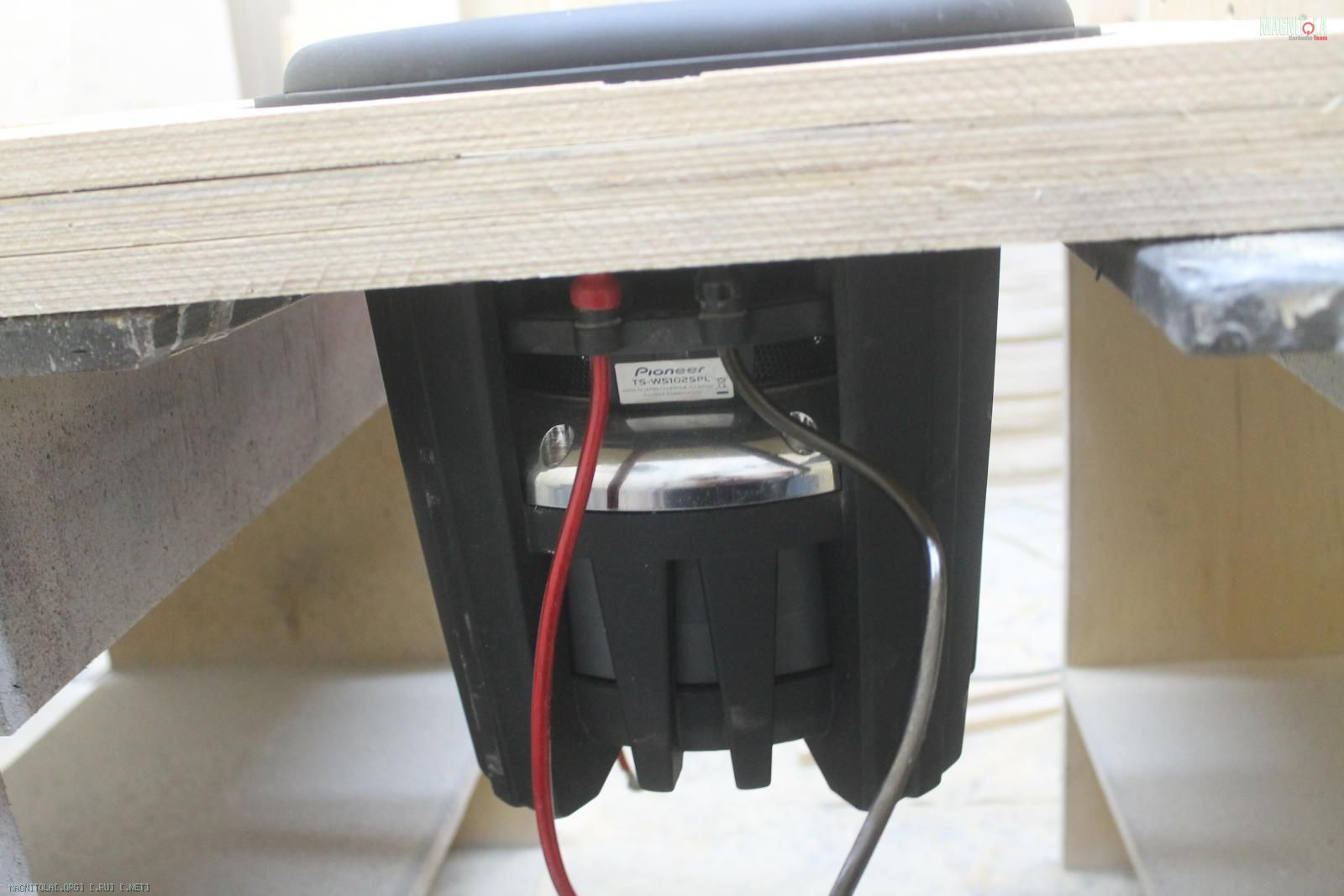

Наметка отверстий для закладных гаек...
Расчетная масса корпуса 75кг+ сабы 2*35кг
Вложение 1151650 Вложение 1151652 Вложение 1151654 Вложение 1151656 Вложение 1151658 Вложение 1151660 Вложение 1151662 Вложение 1151664 Вложение 1151666
06.07.2017, 20:44
st220

Вложений: 16

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Корпус под Pioneer TS-W5102SPL
Продолжаем…

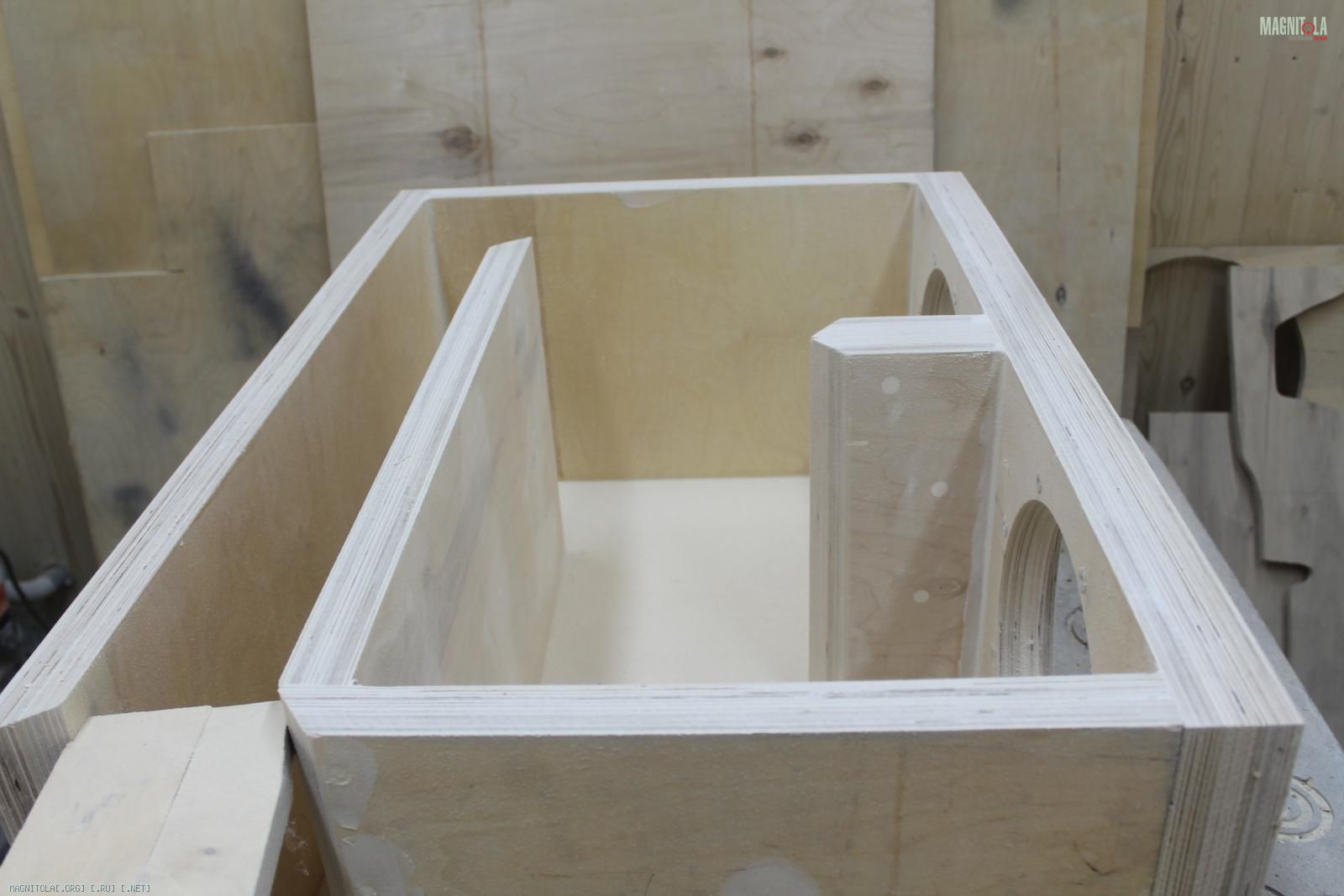

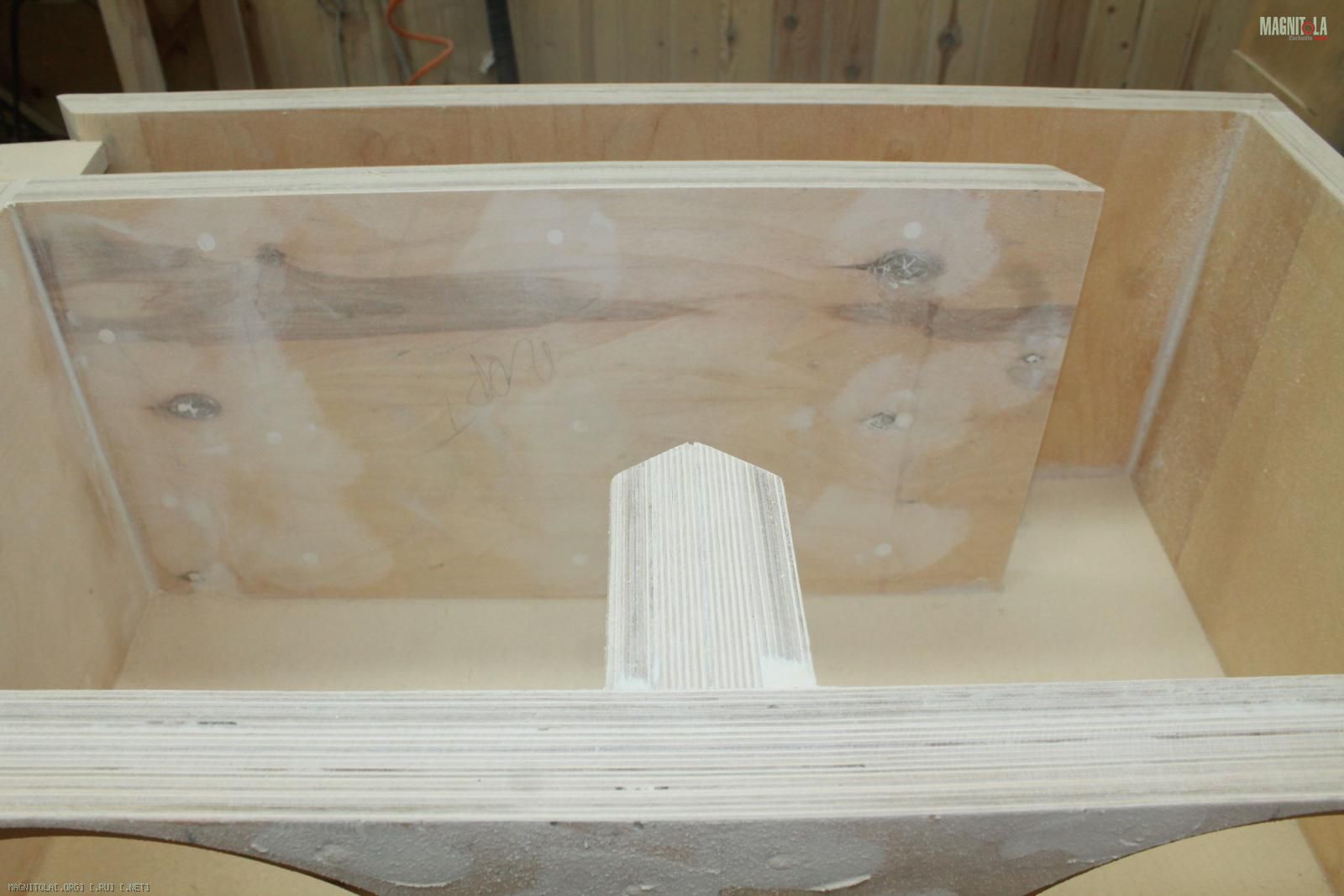

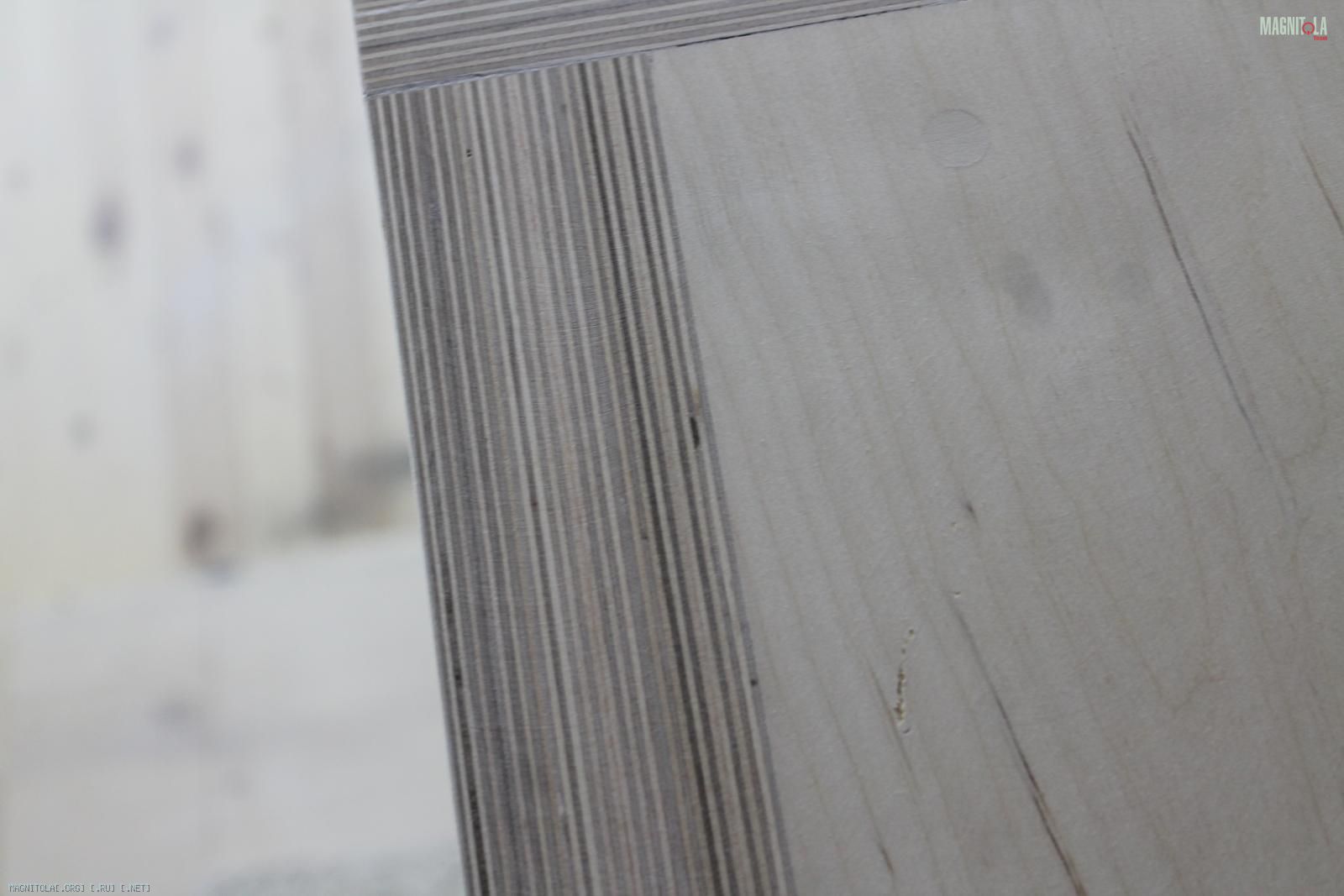

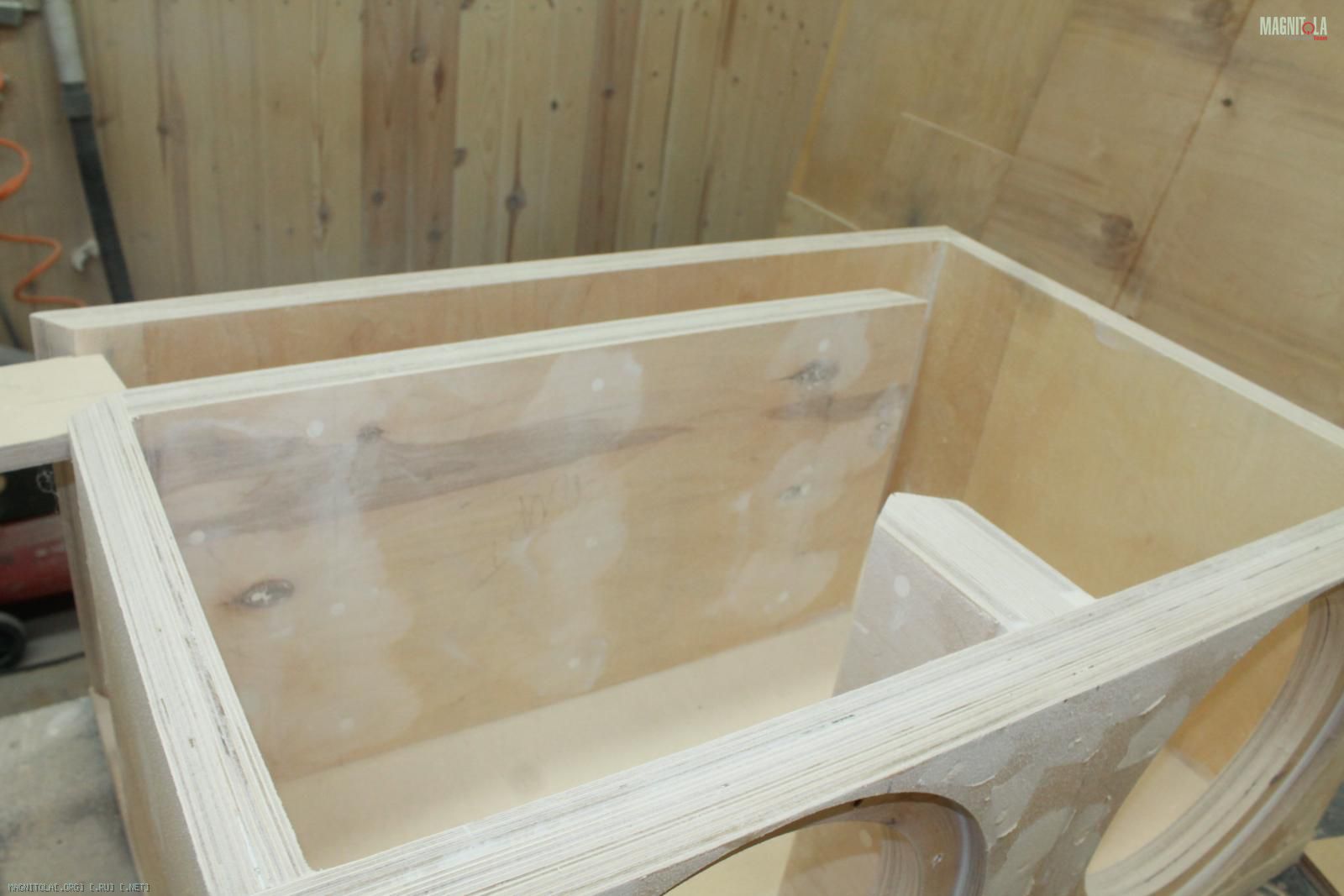

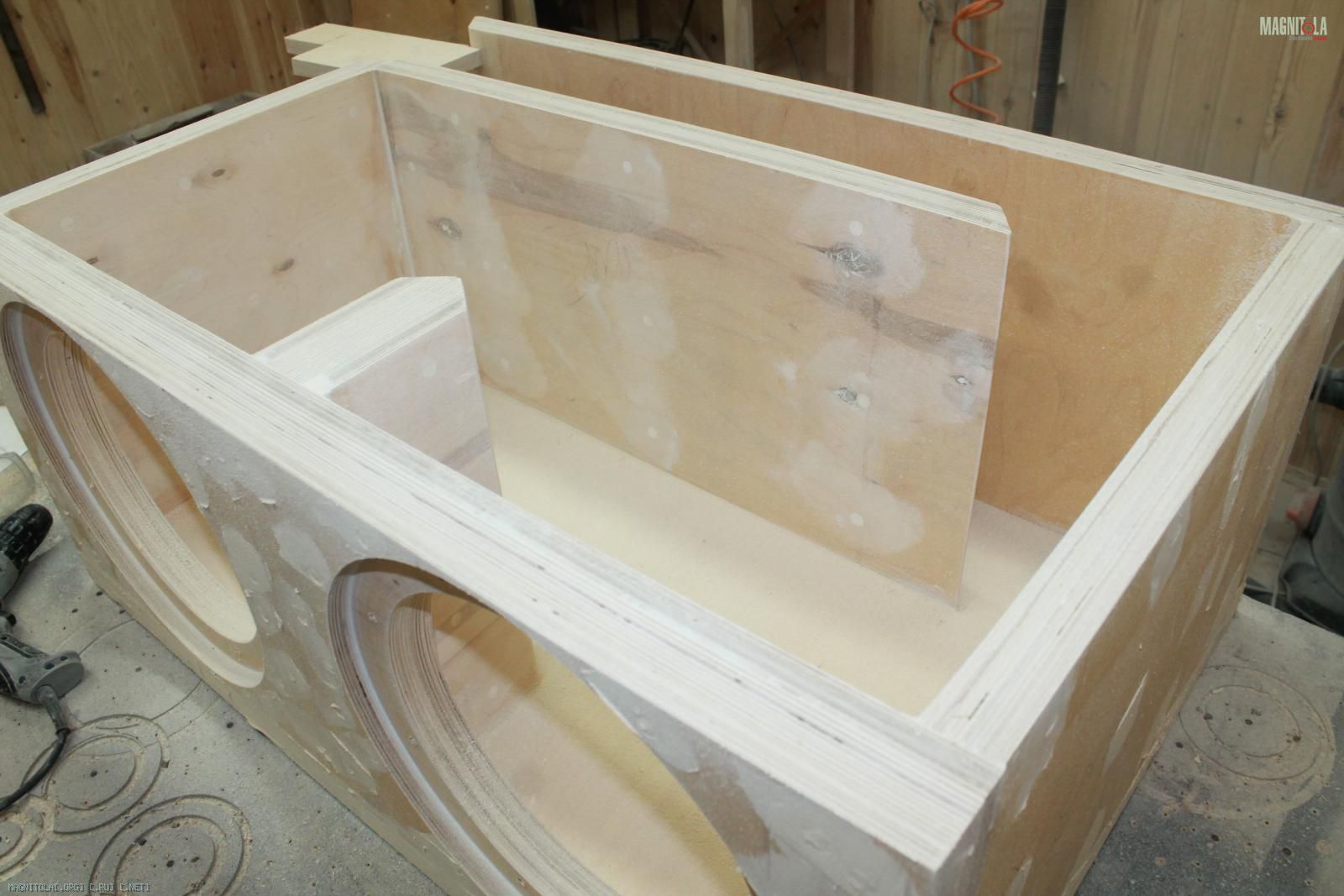

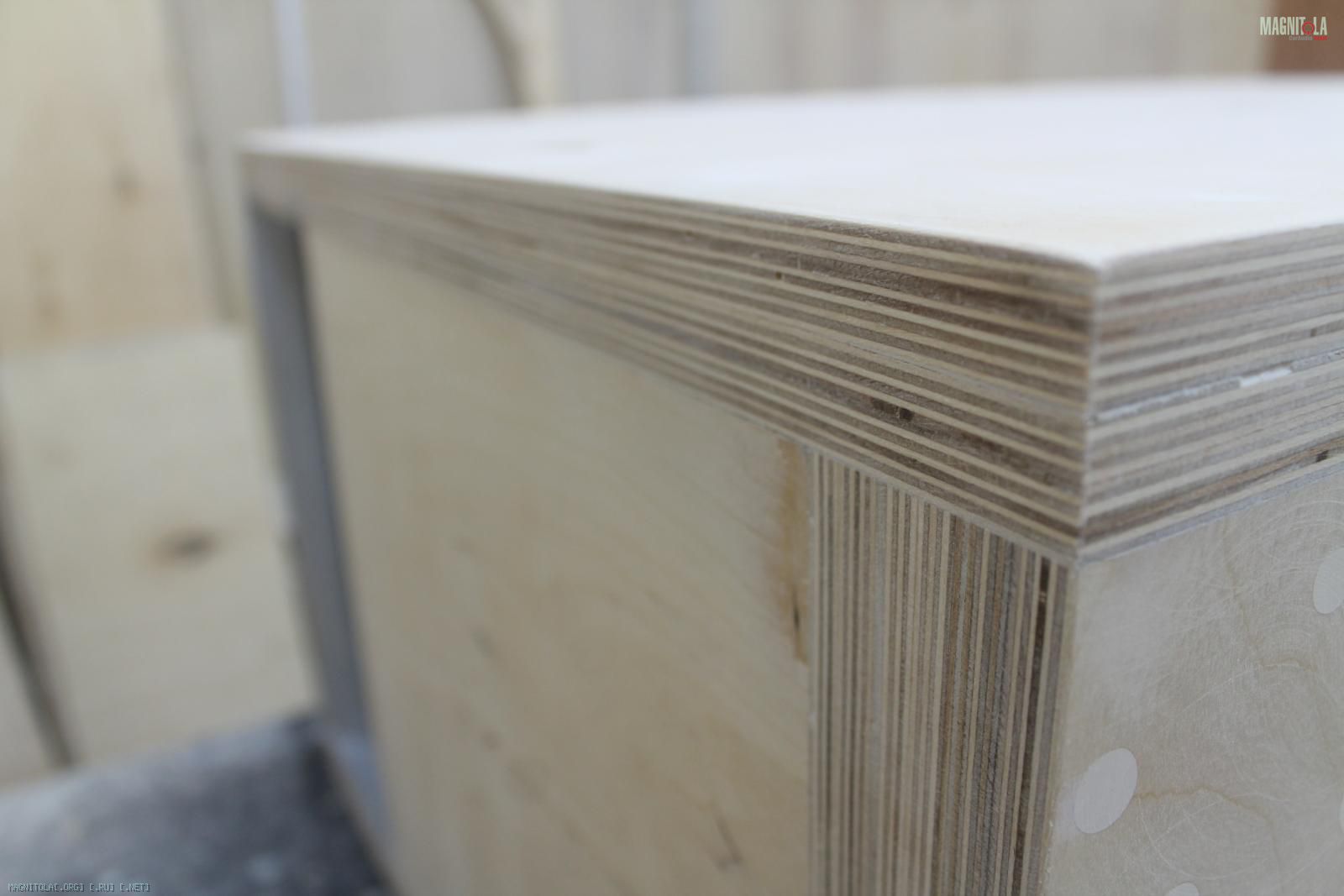

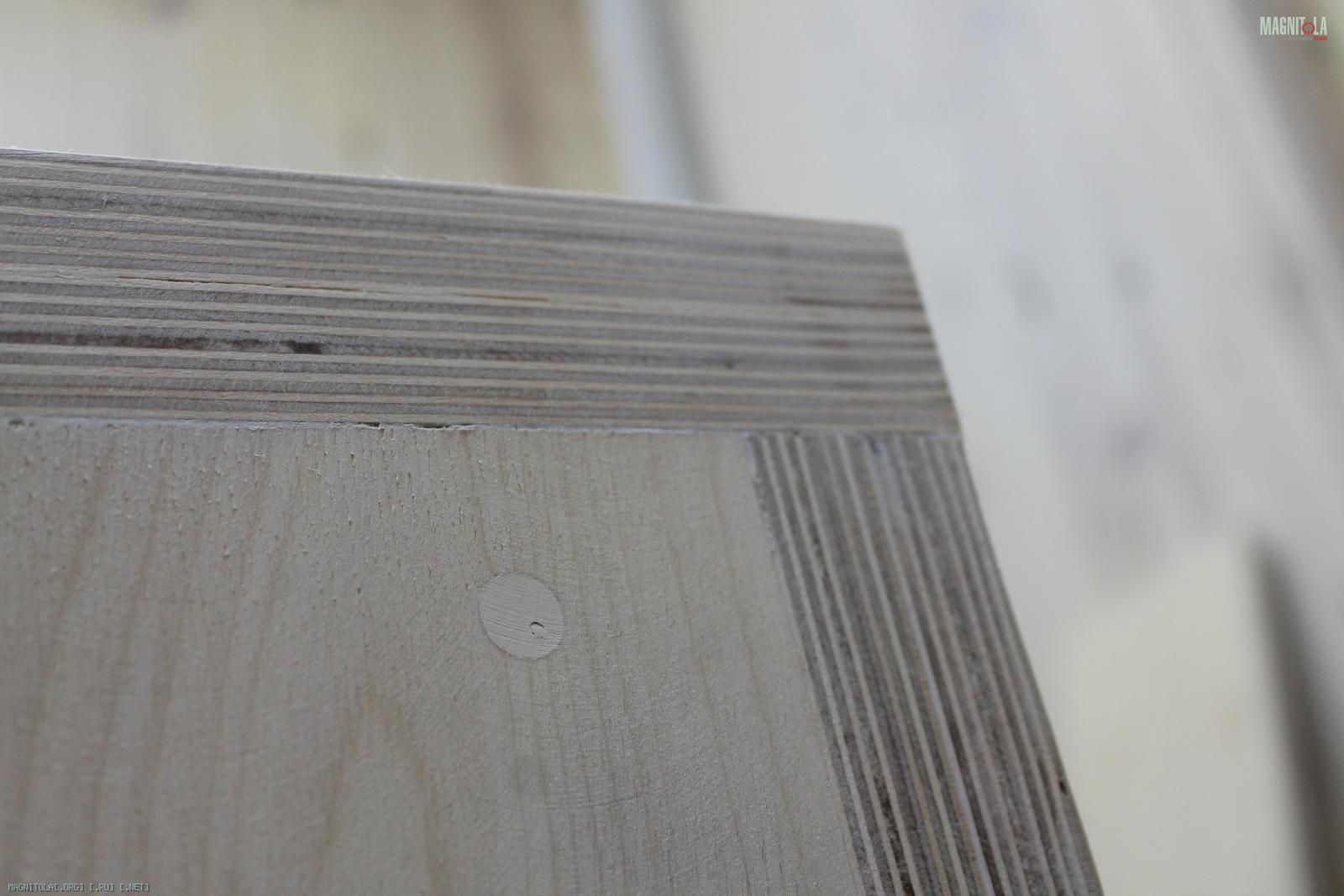

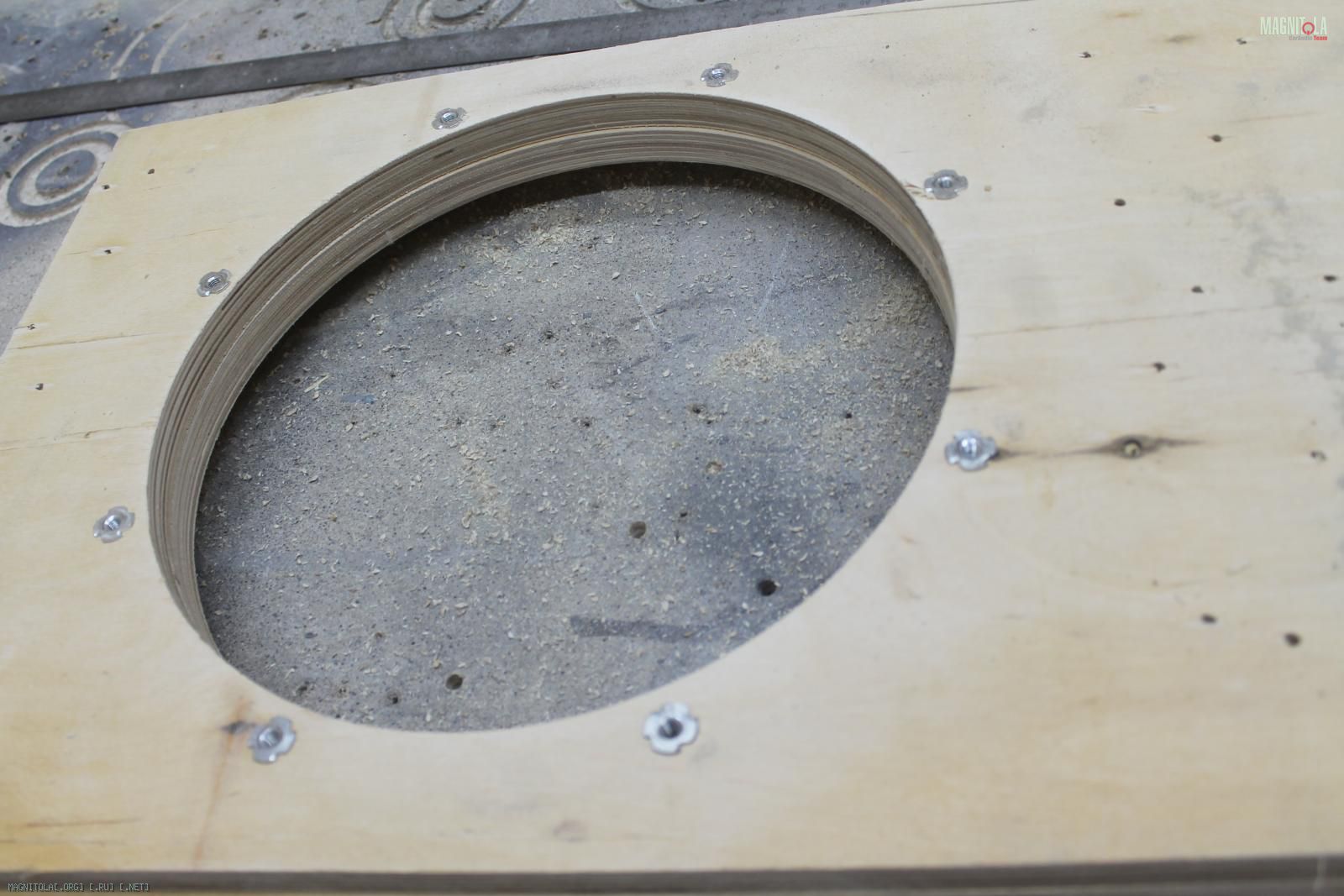

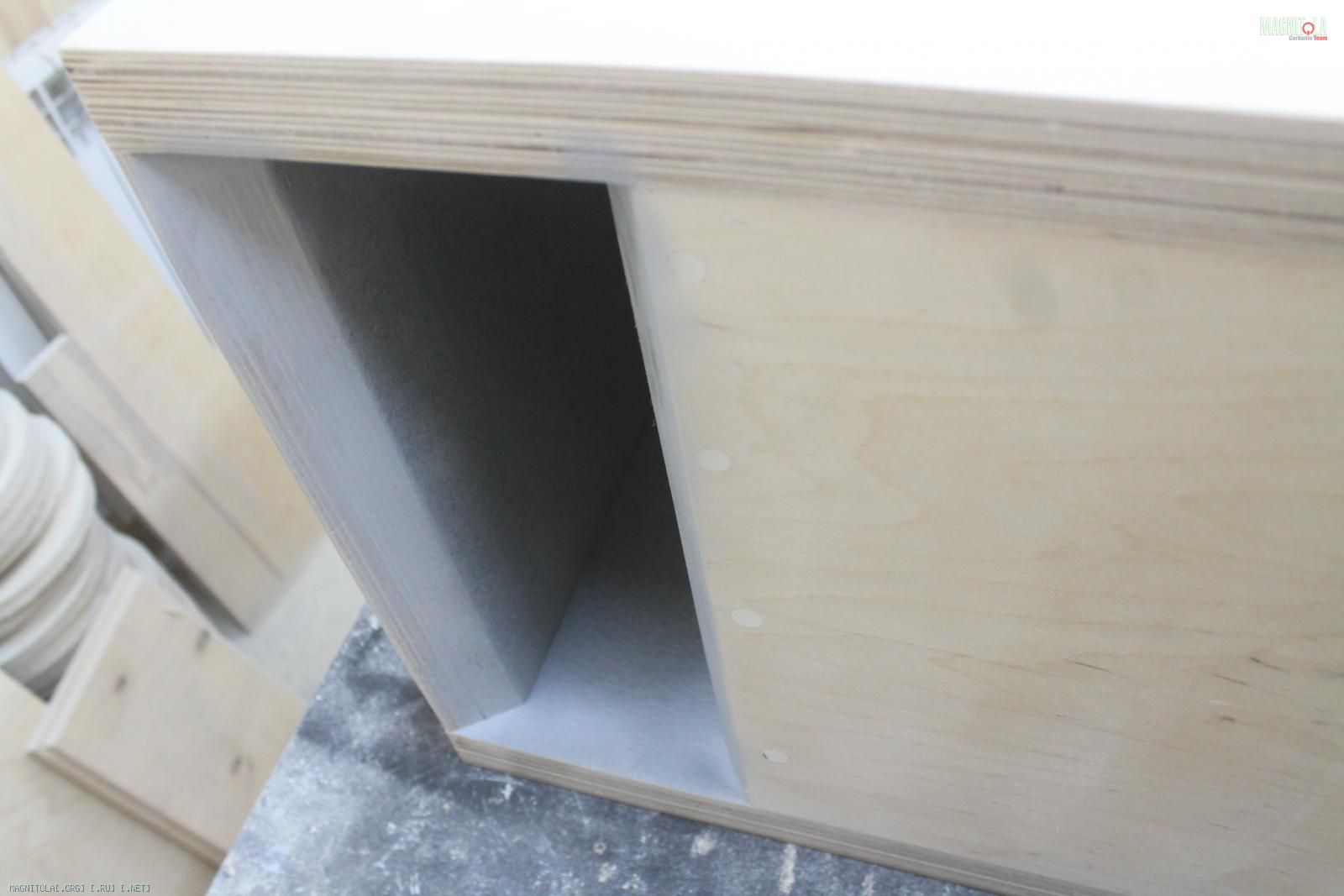

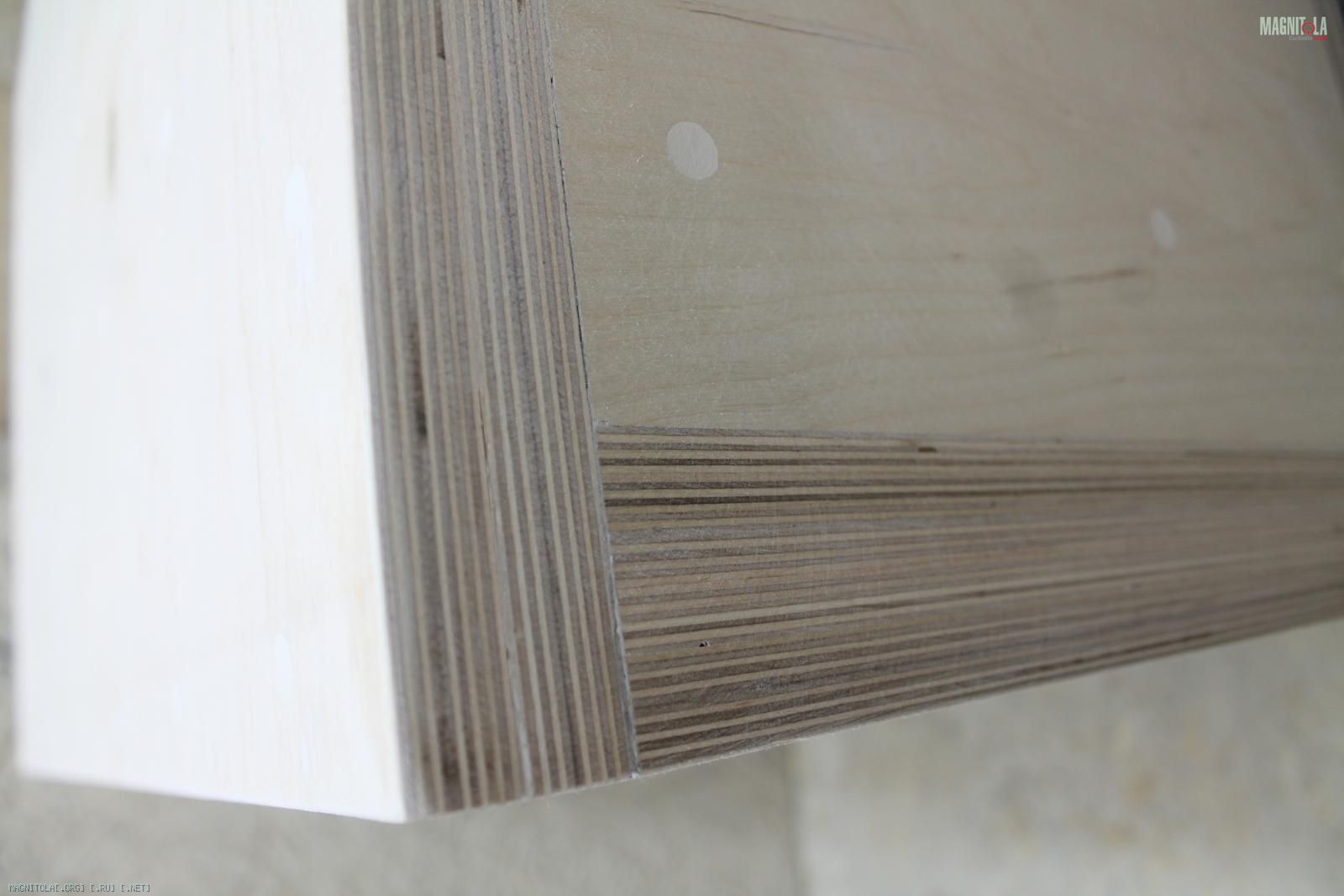

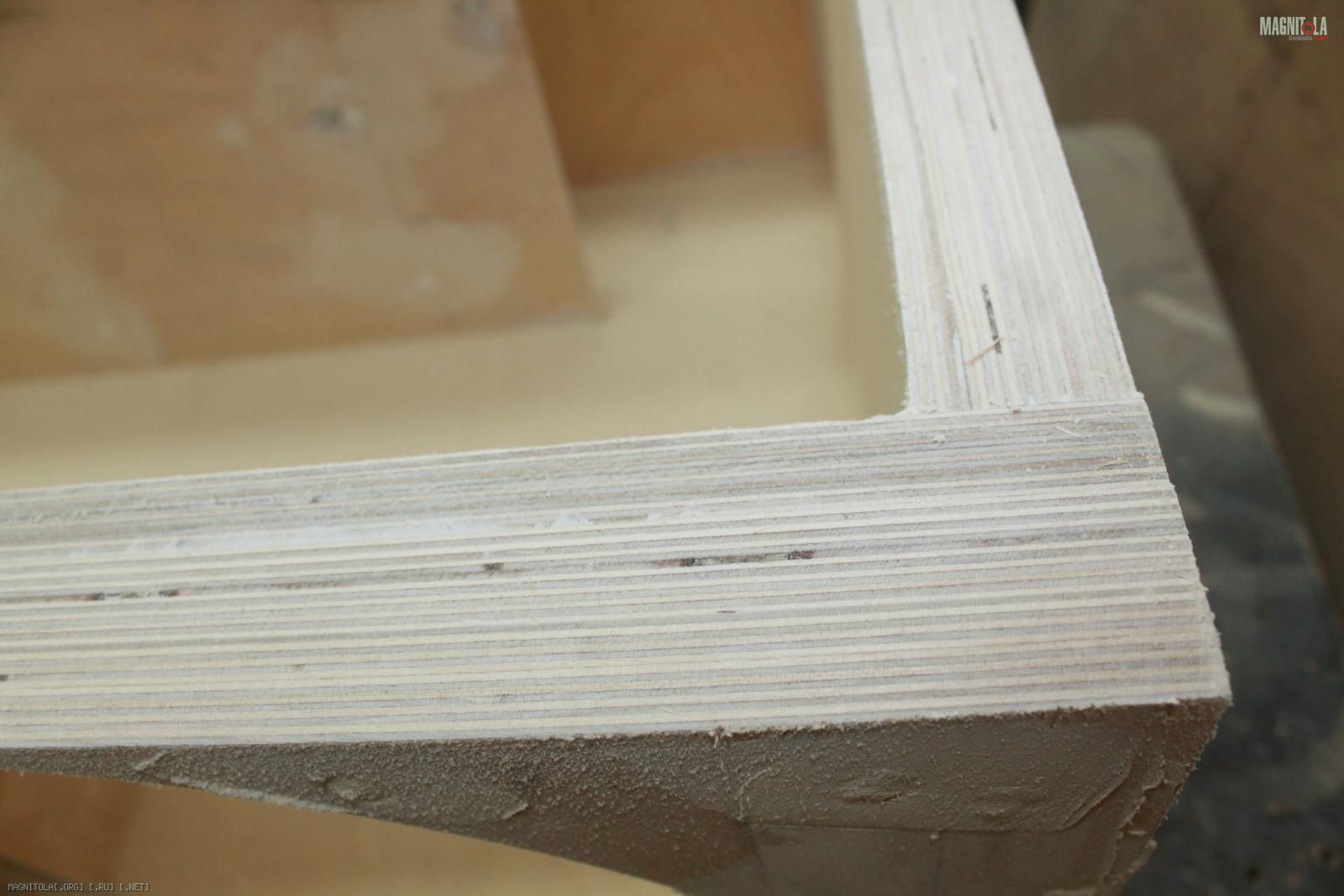

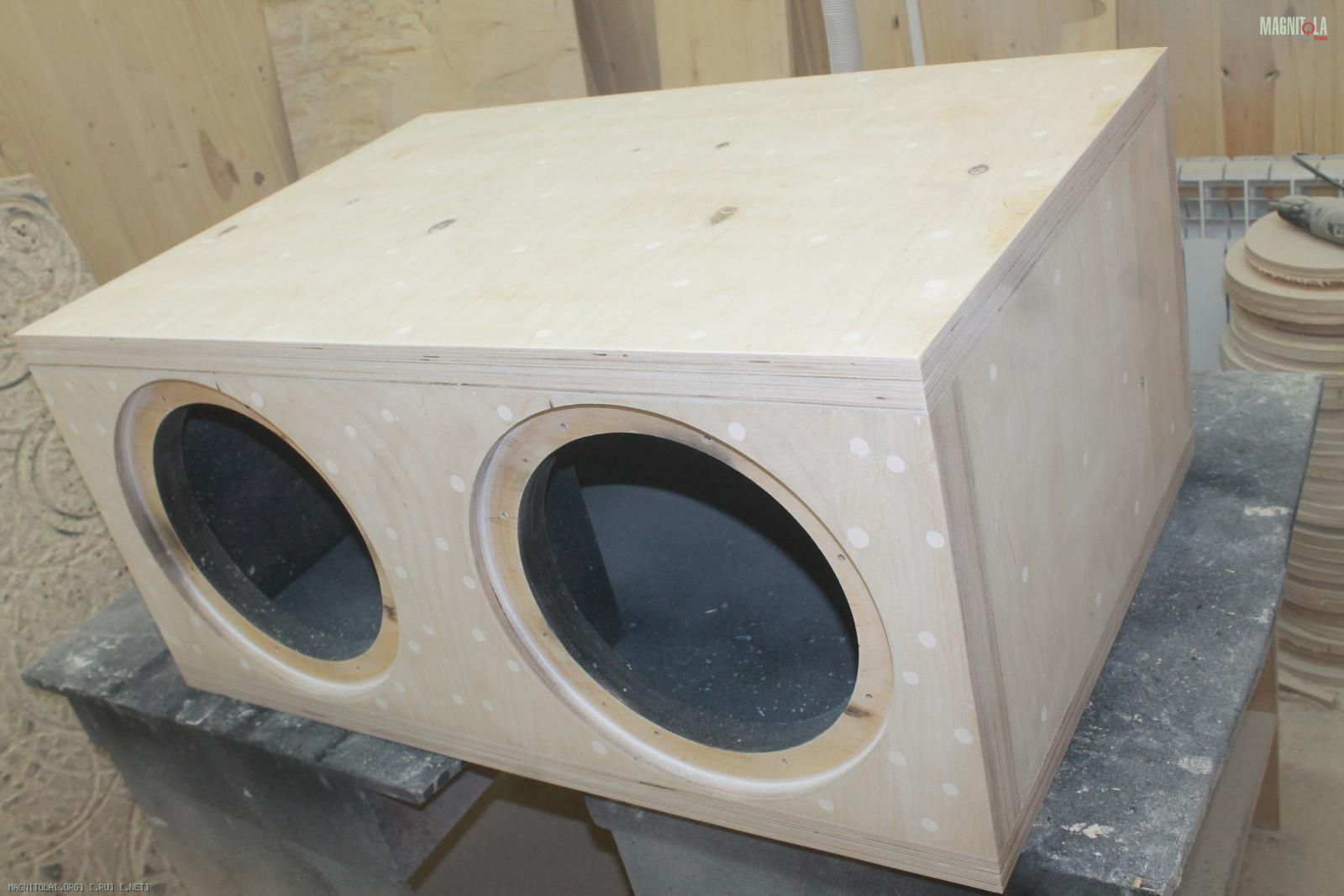

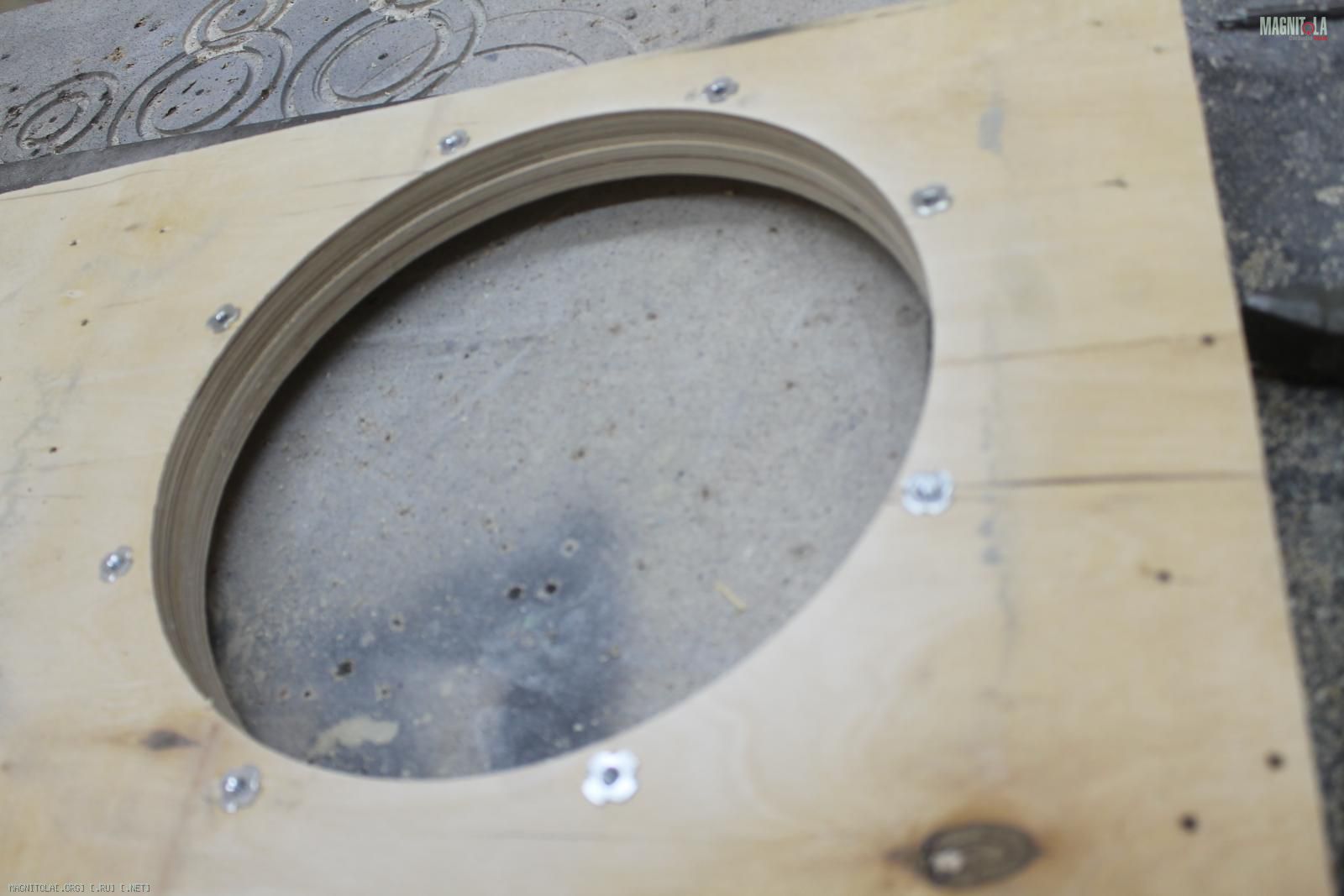

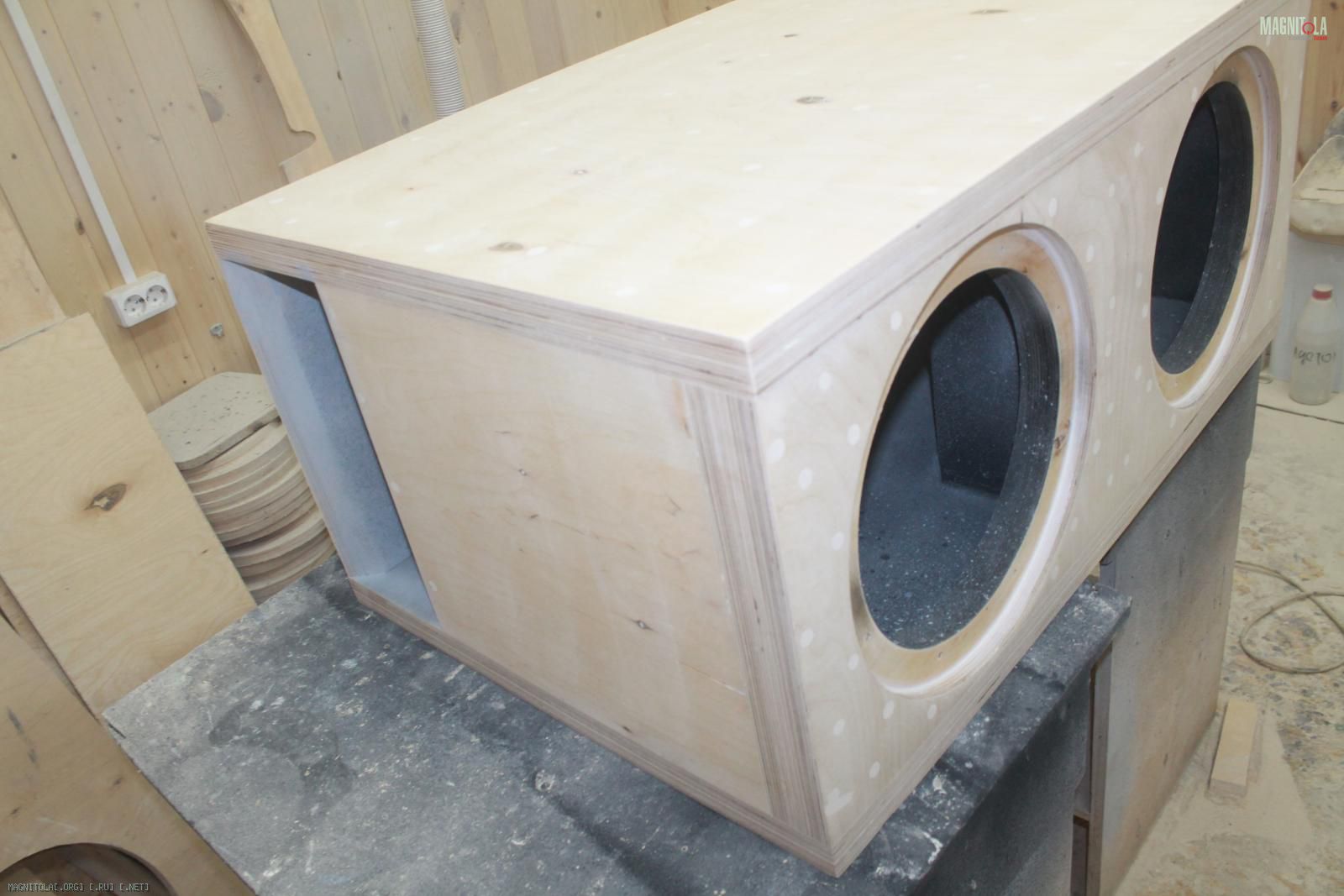

Закладные гайки м5… сборка…
Вложение 1152008 Вложение 1152010 Вложение 1152012 Вложение 1152014 Вложение 1152016 Вложение 1152018 Вложение 1152020 Вложение 1152022 Вложение 1152024 Вложение 1152026 Вложение 1152028 Вложение 1152030 Вложение 1152032 Вложение 1152034 Вложение 1152036 Вложение 1152038
07.07.2017, 20:47
st220

Вложений: 17

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Корпус под Pioneer TS-W5102SPL

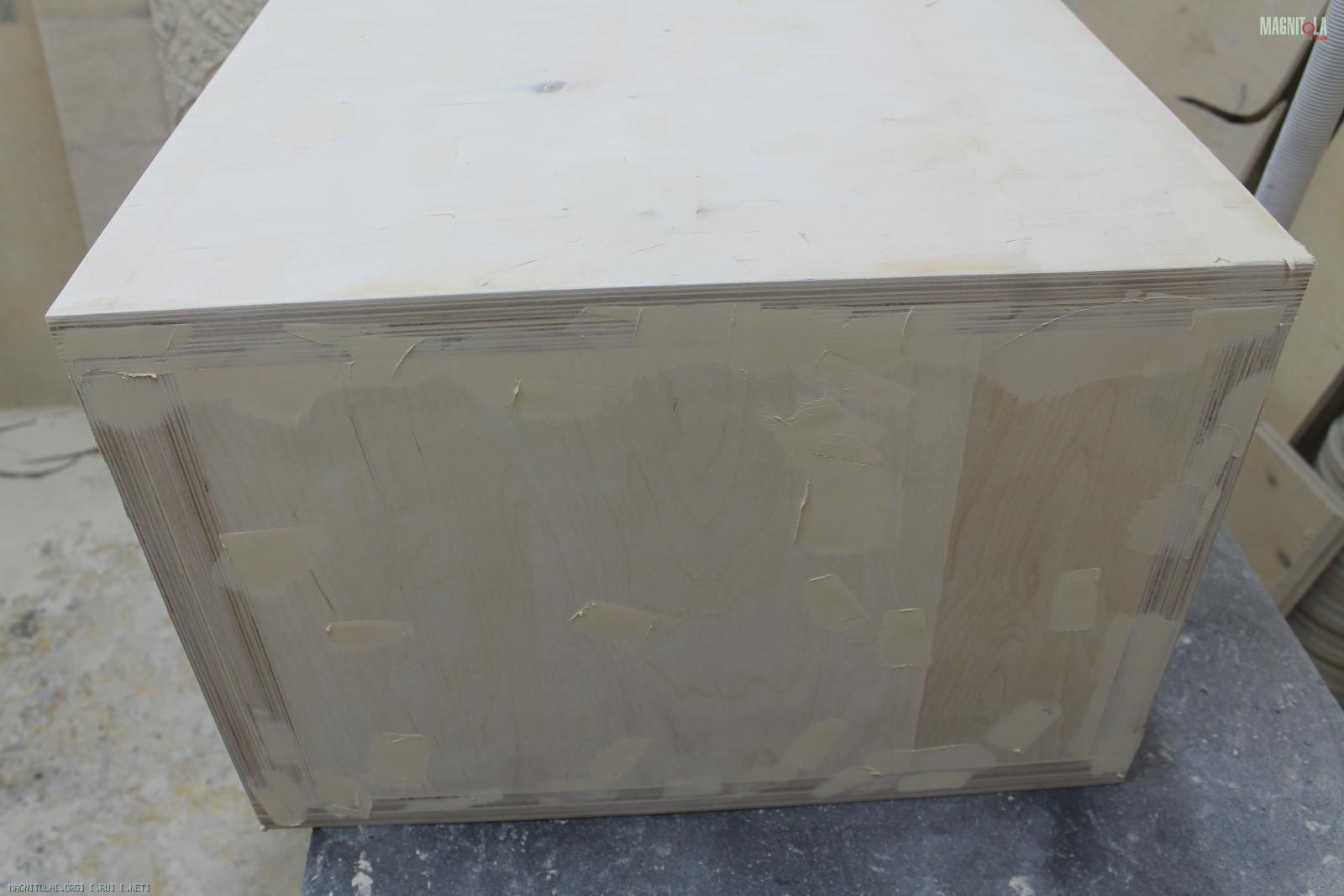

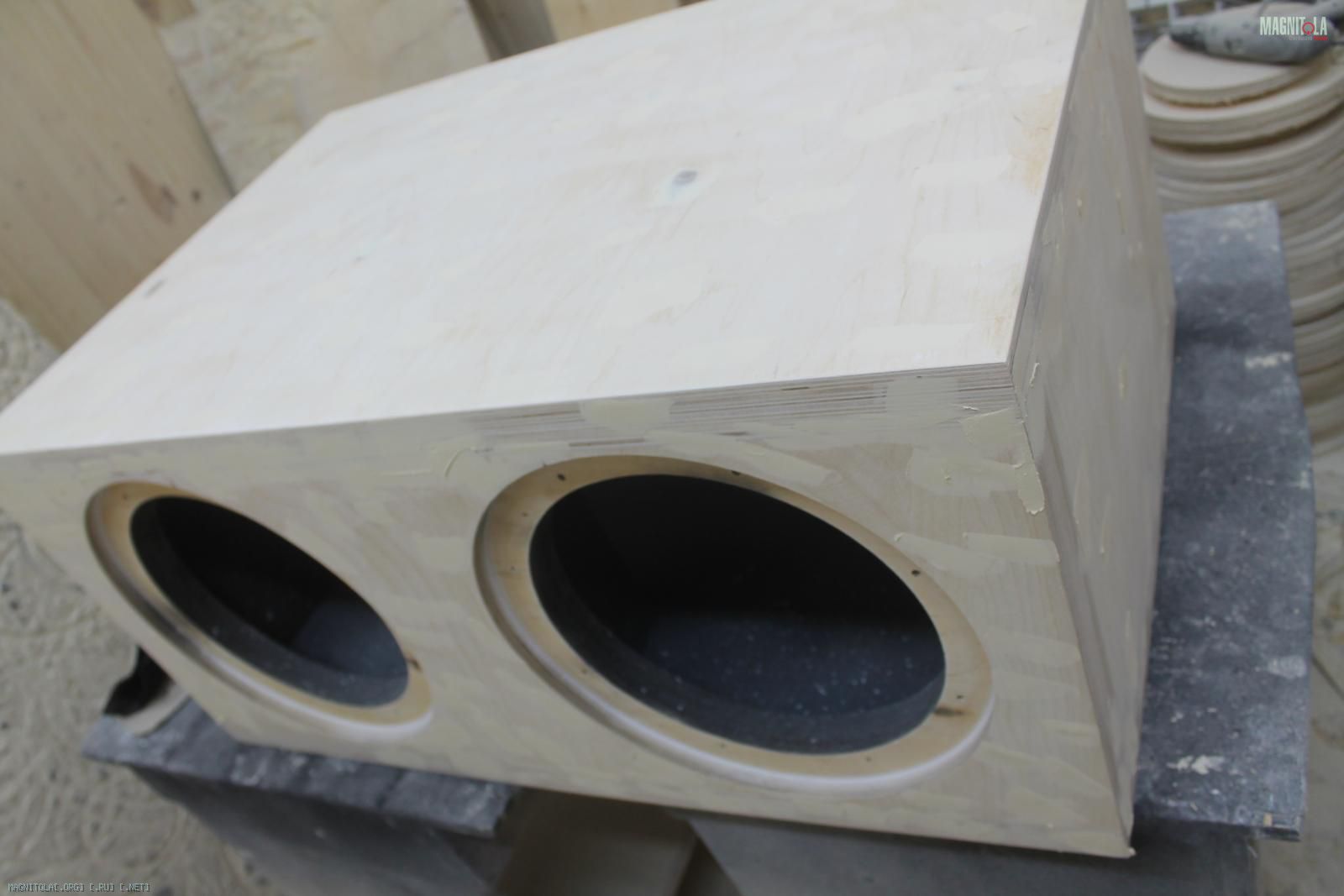

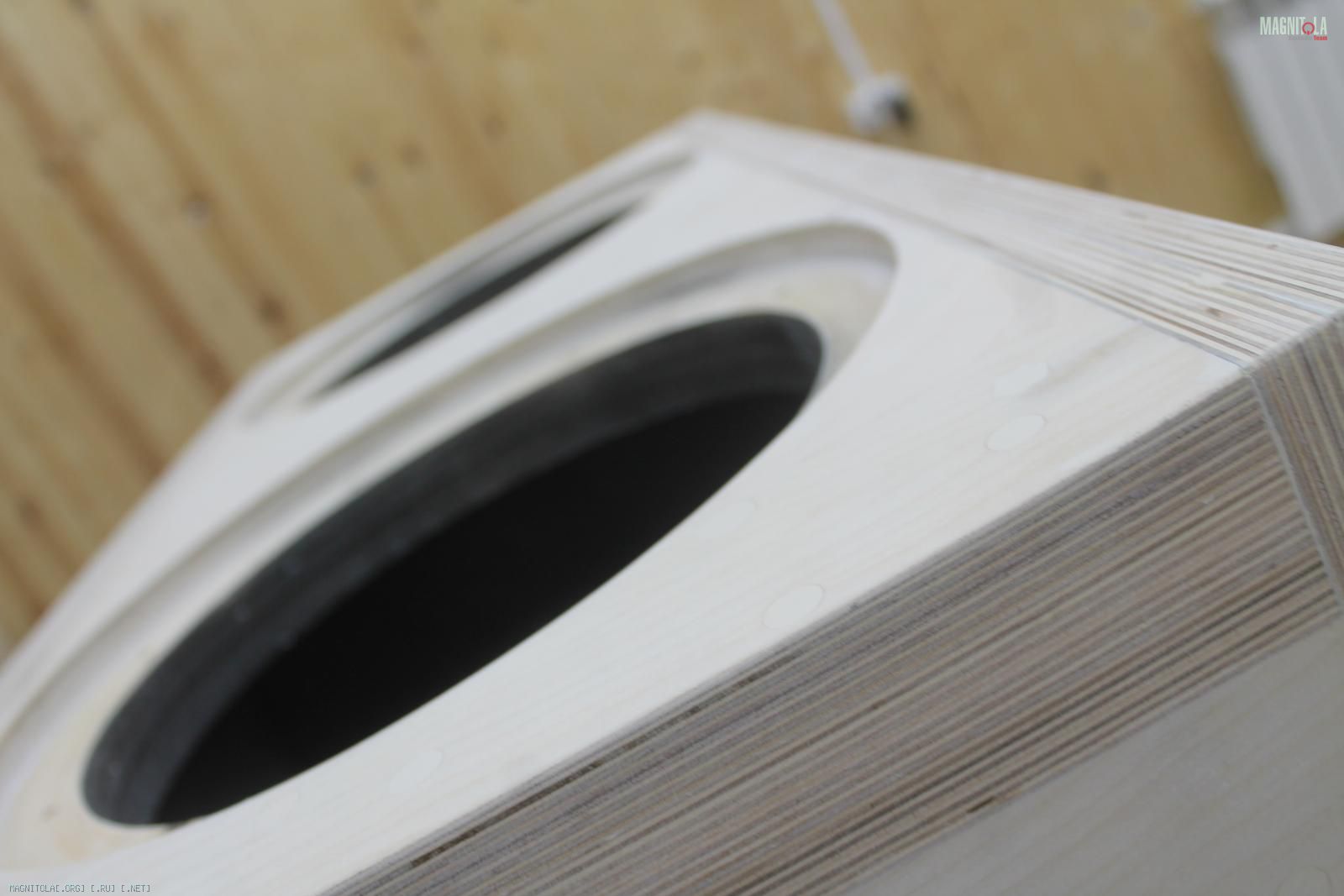

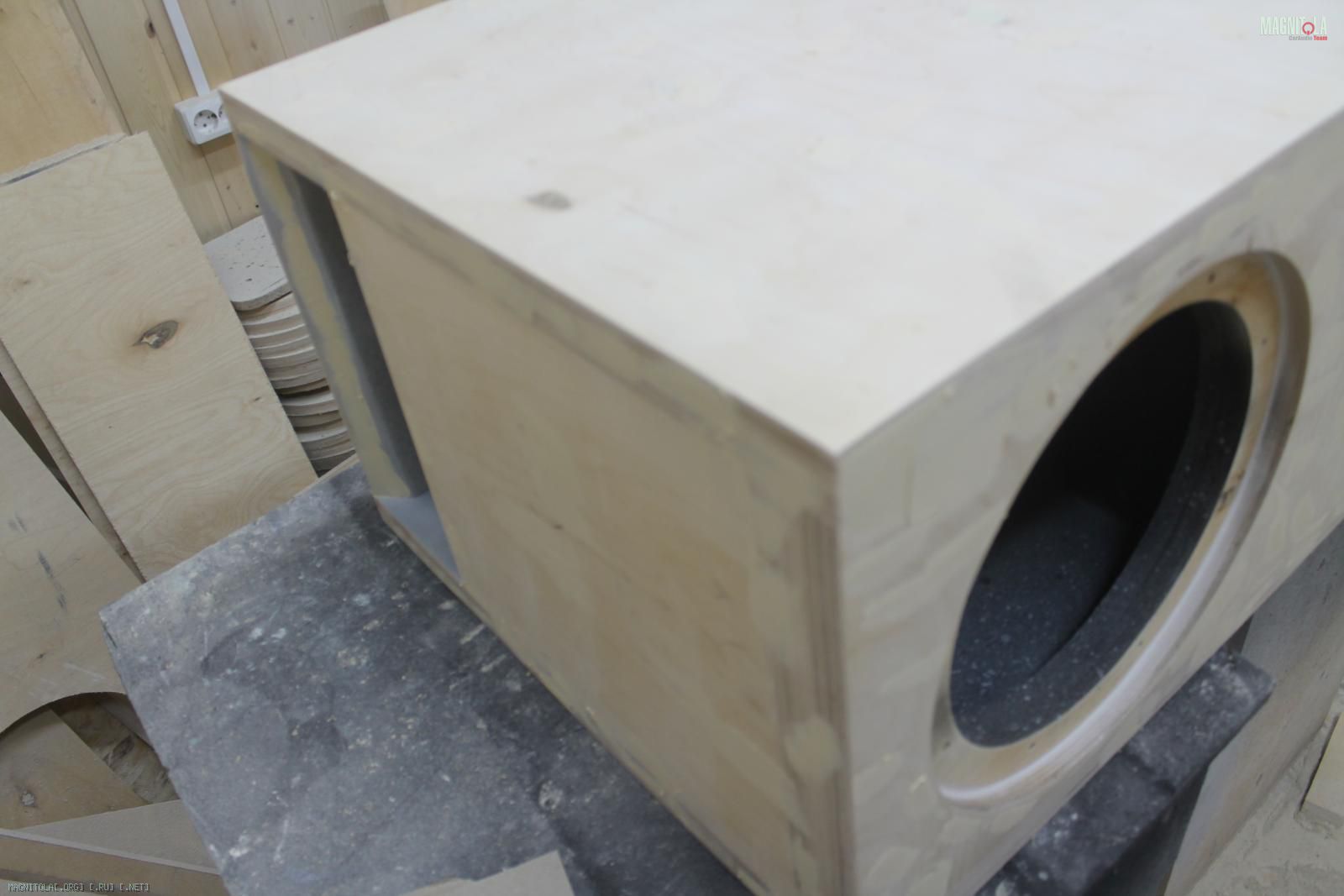

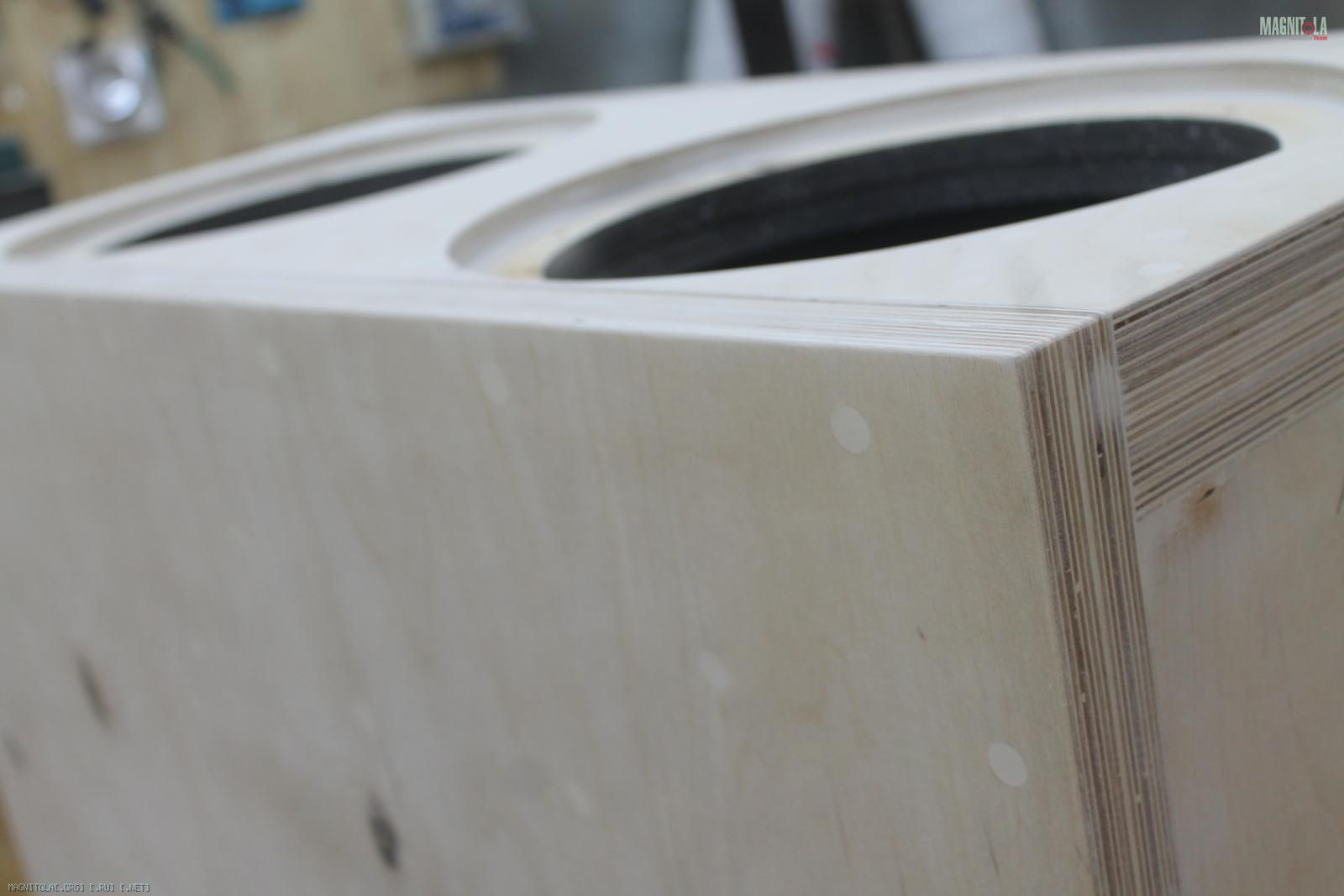

Финишно шпаклюем и шкурим...
Вложение 1152136 Вложение 1152138 Вложение 1152140 Вложение 1152142 Вложение 1152144

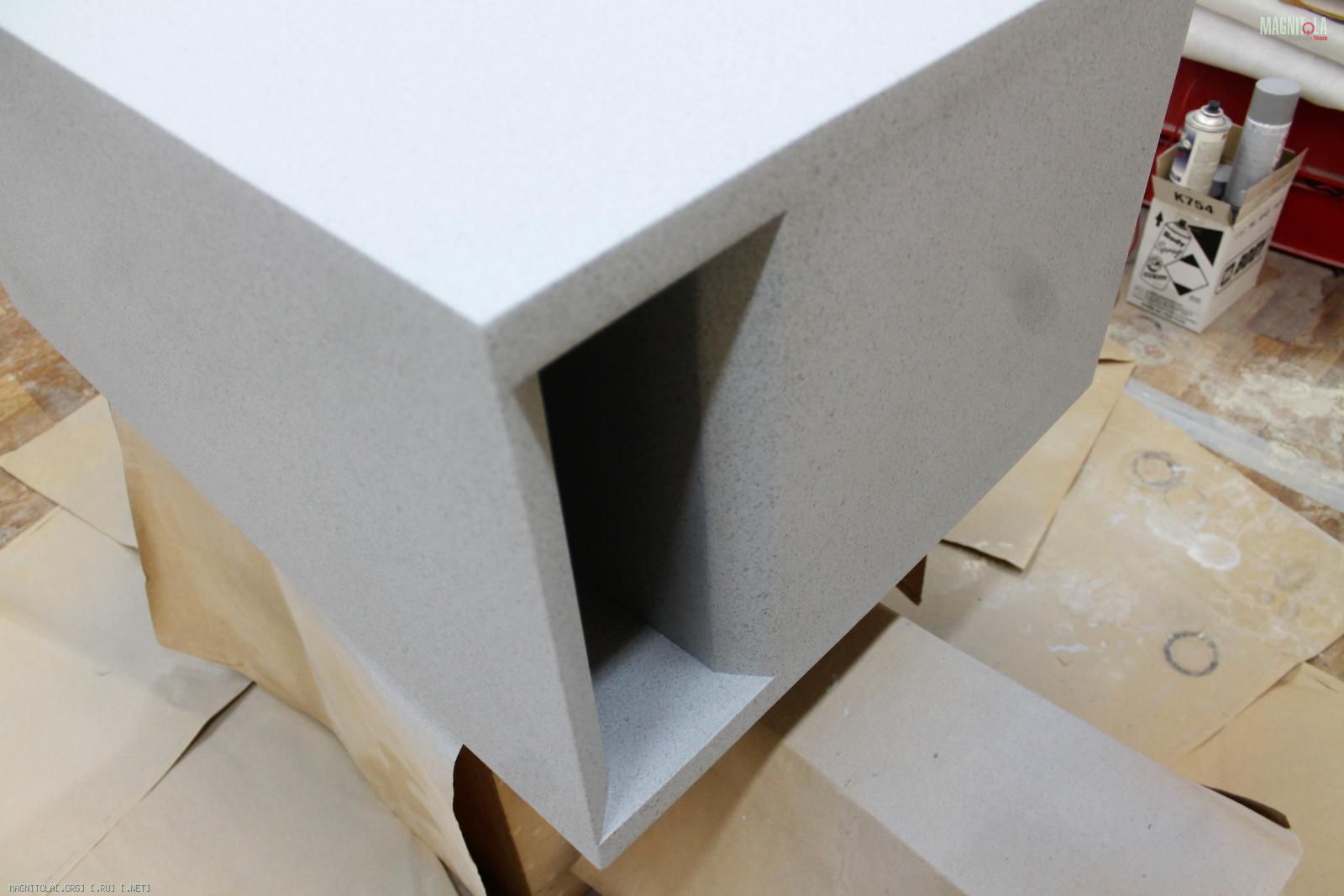

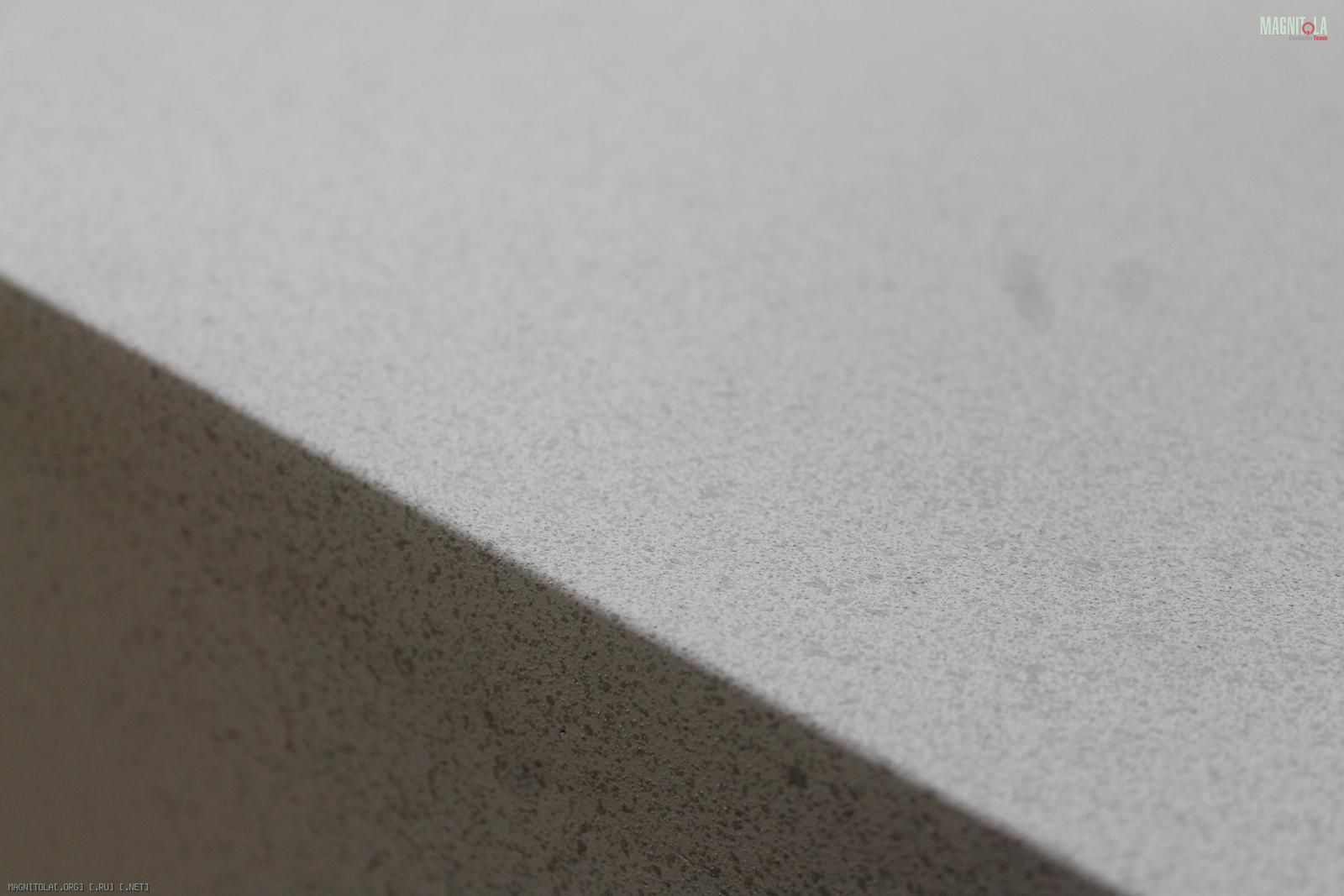

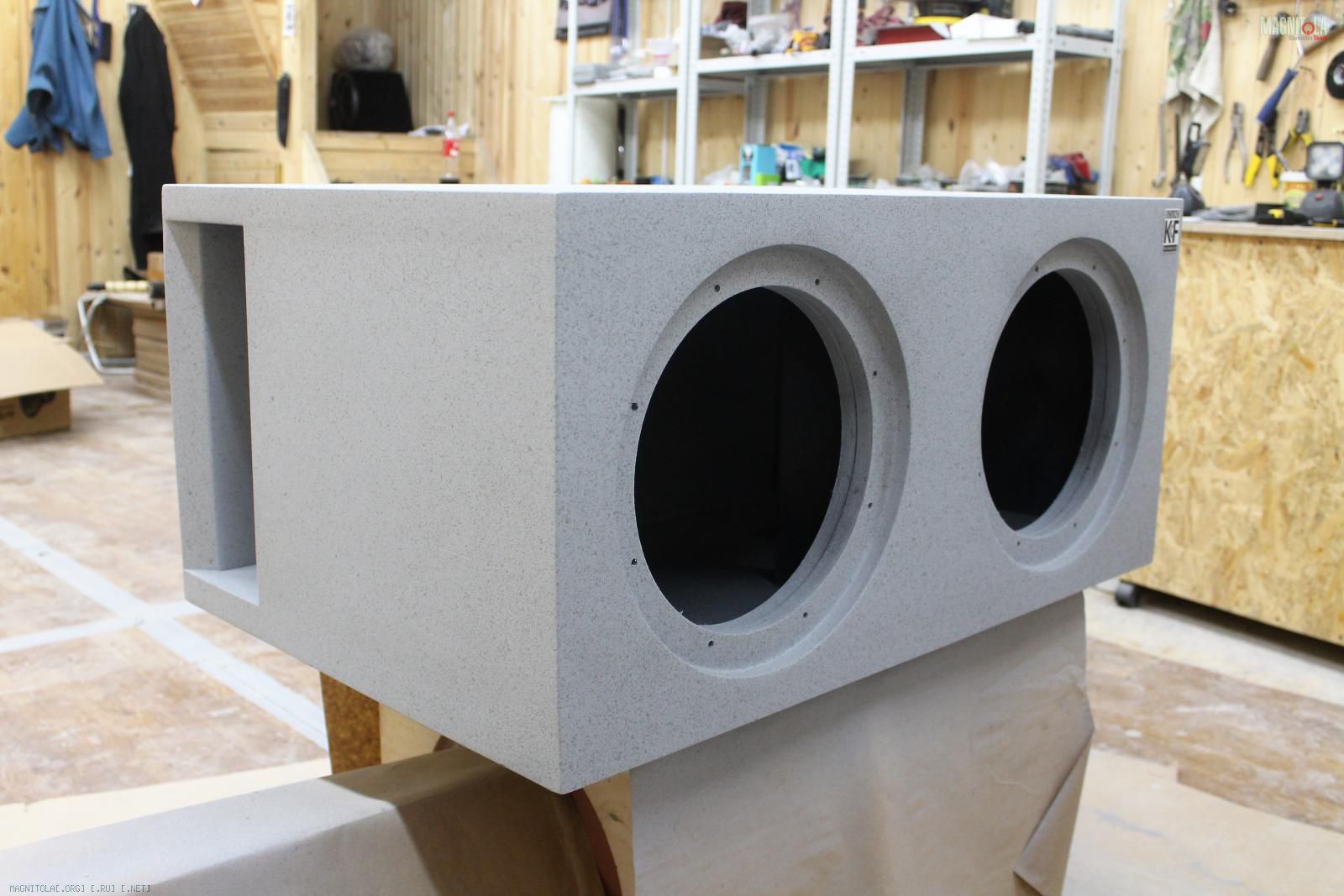

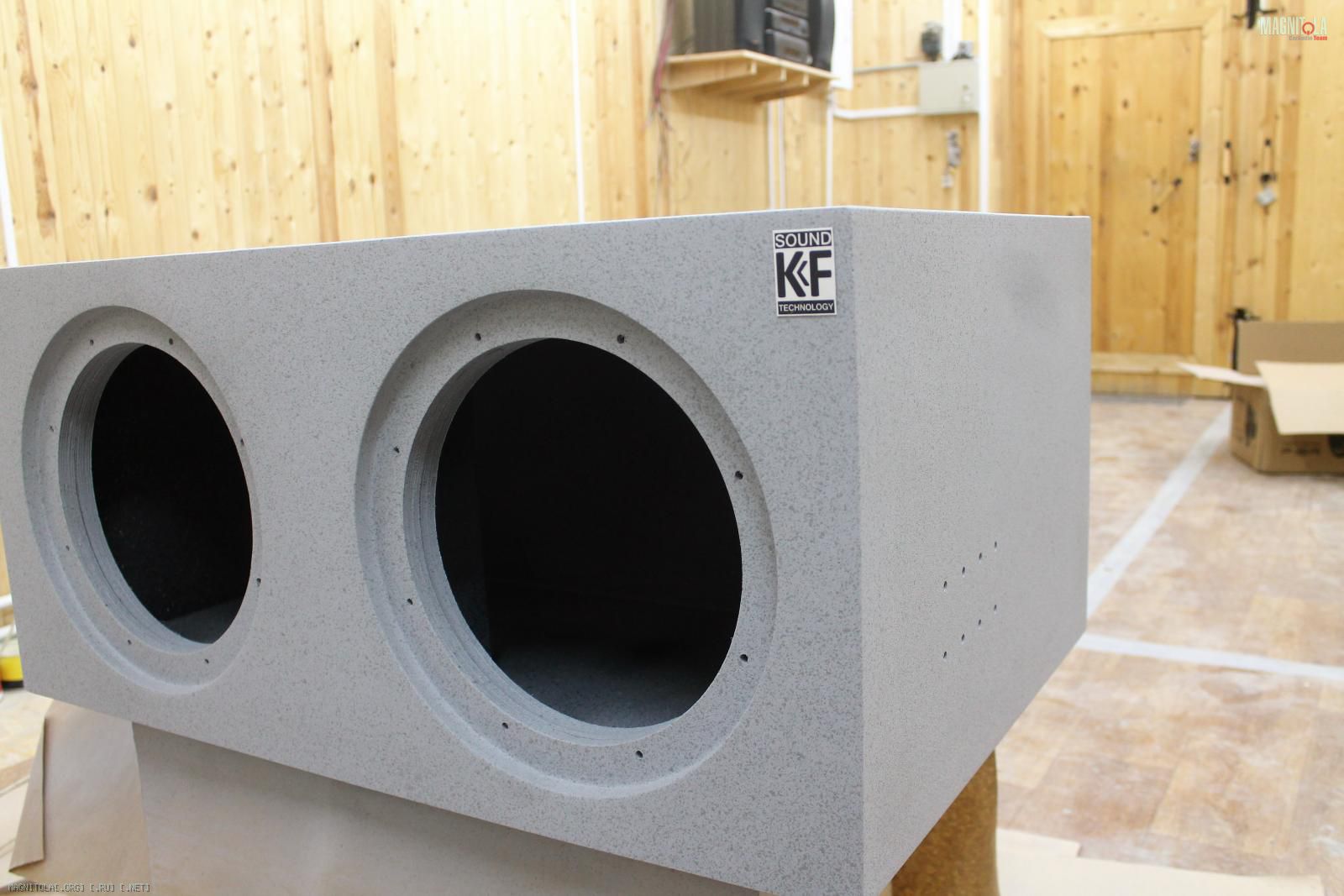

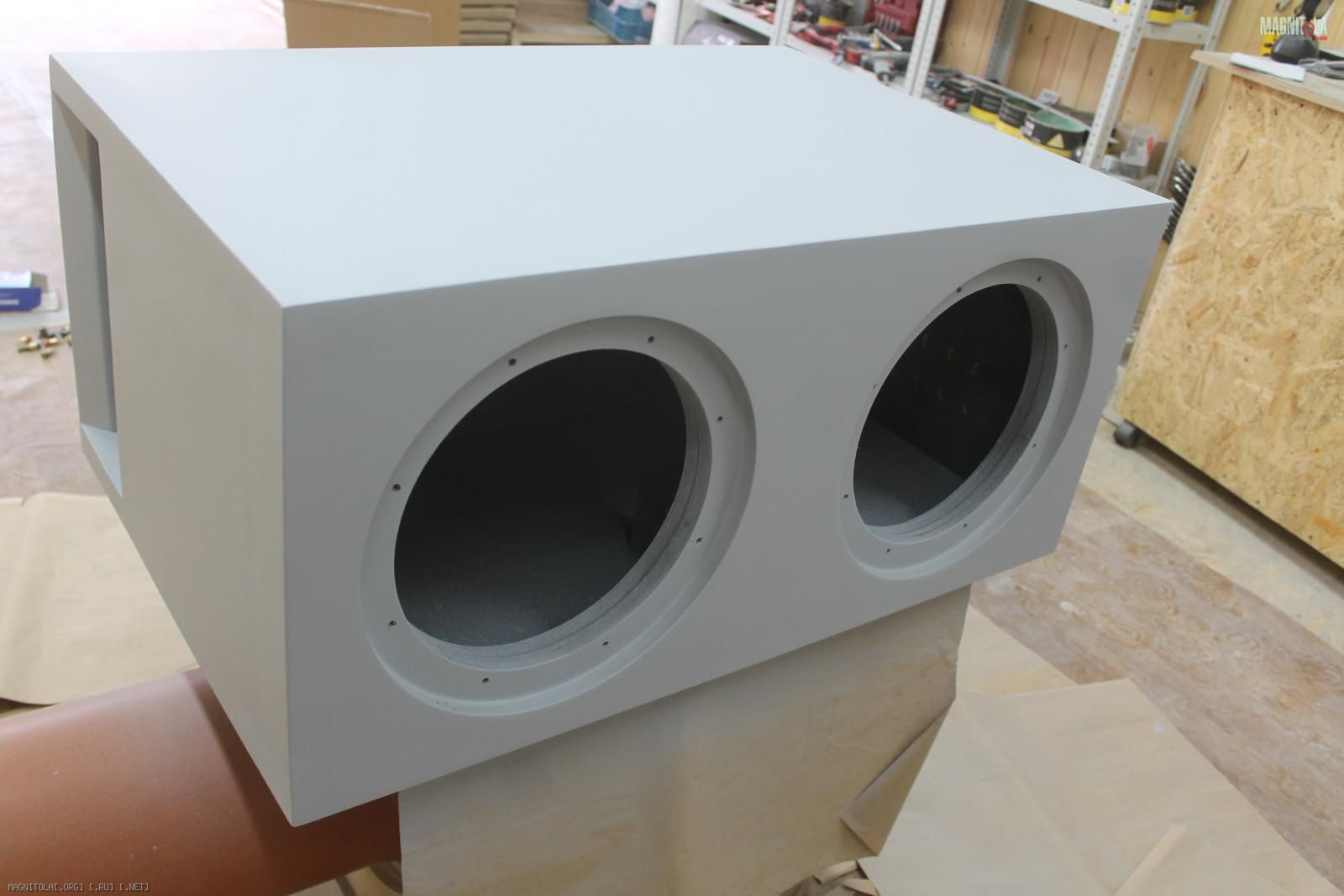

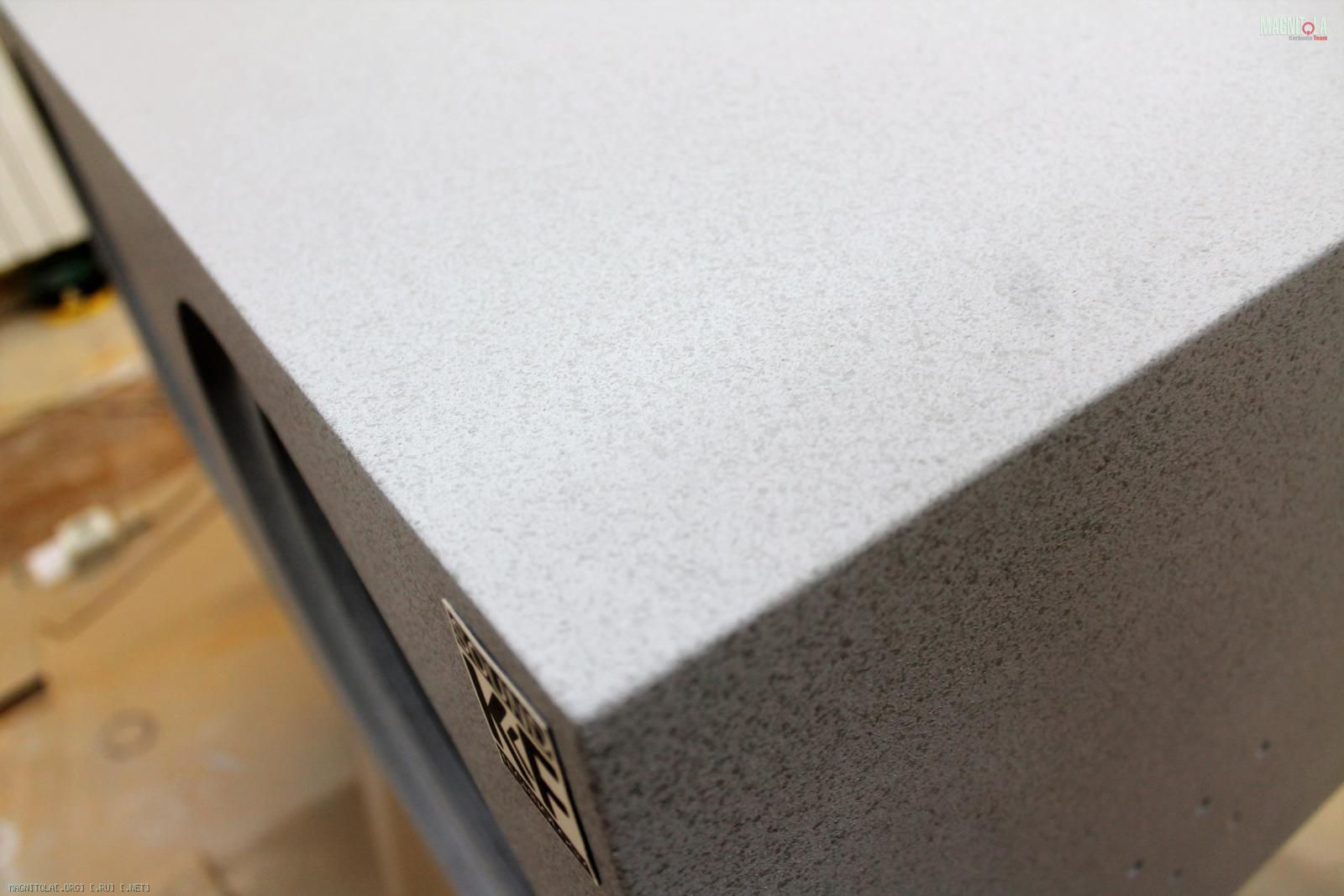

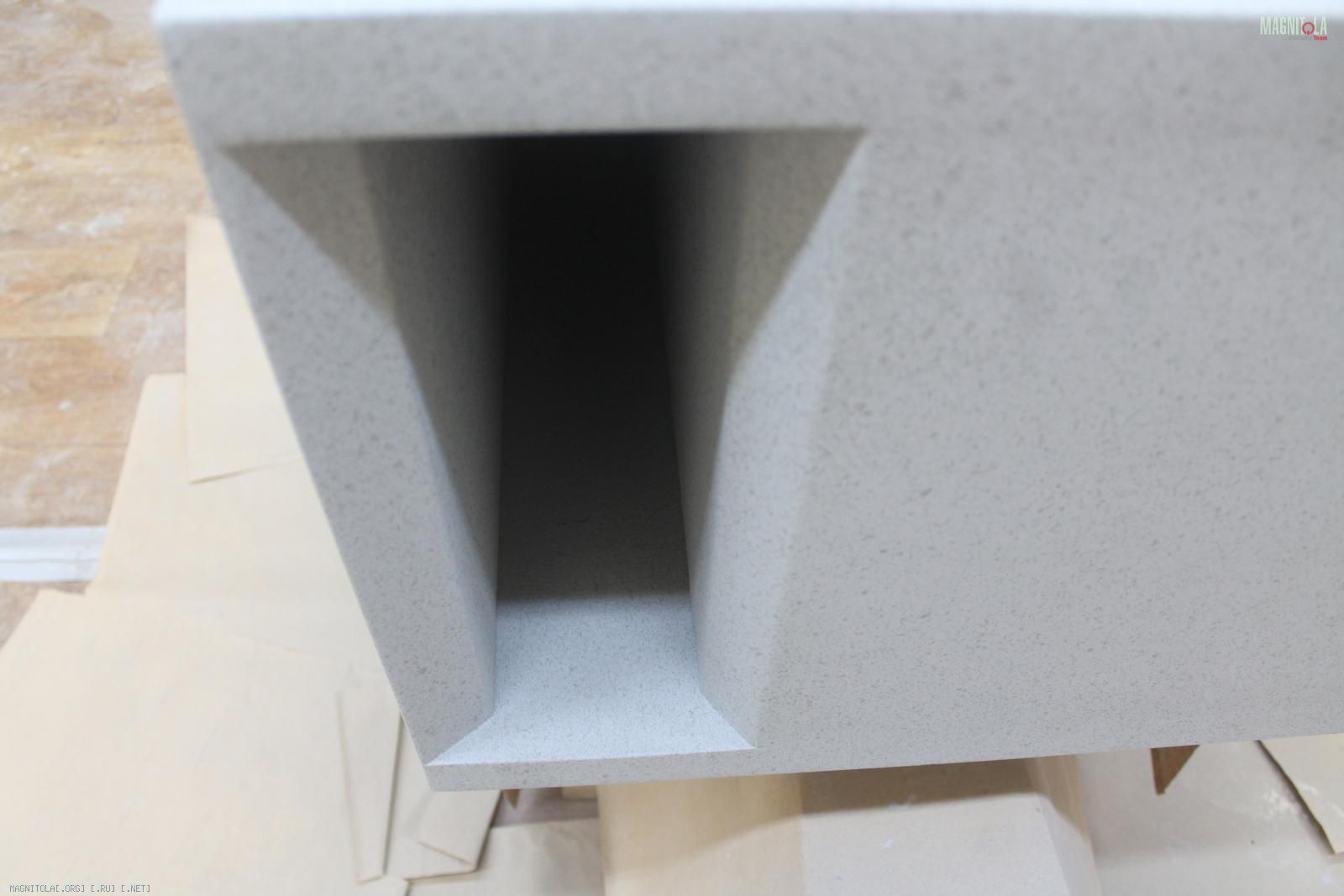

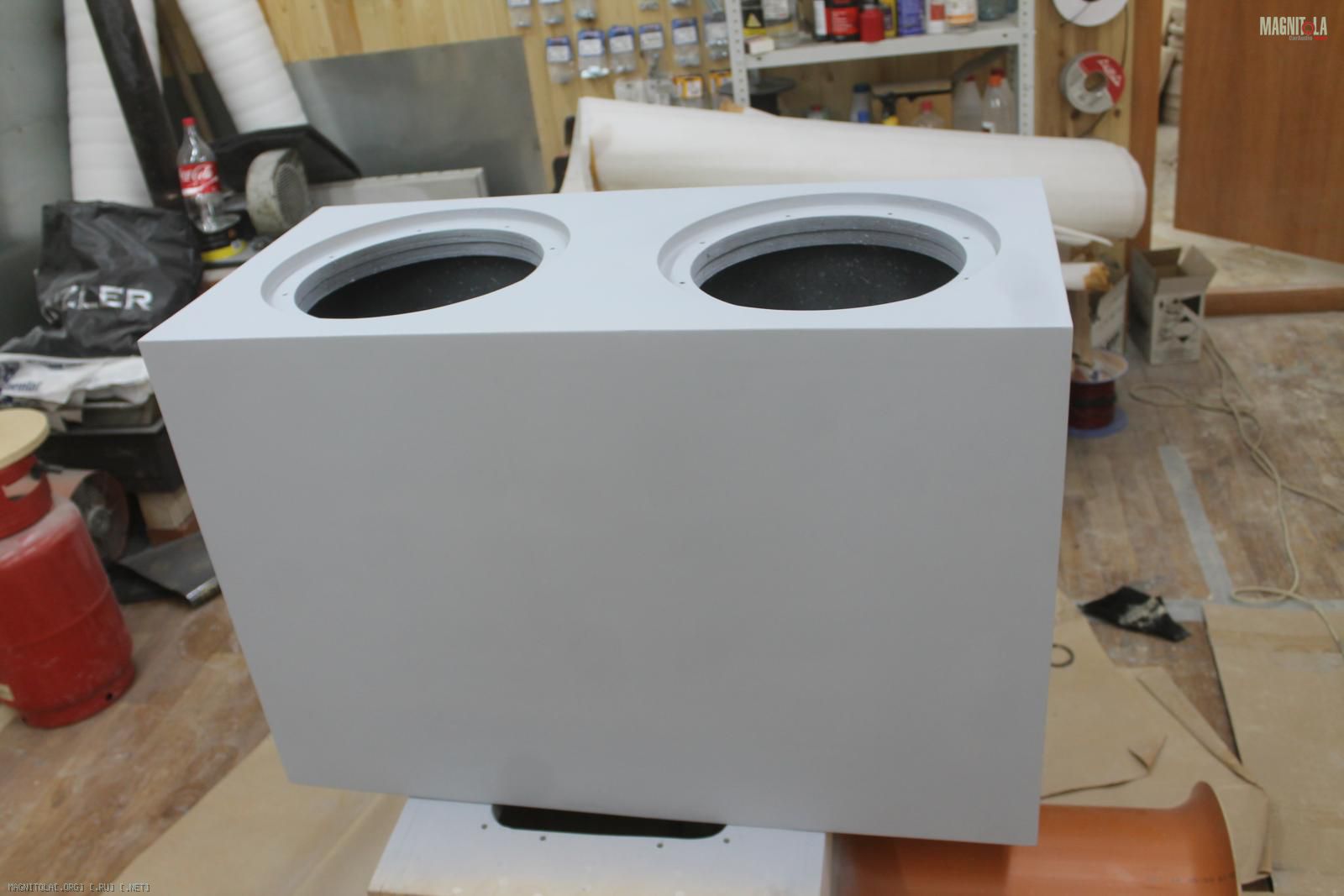

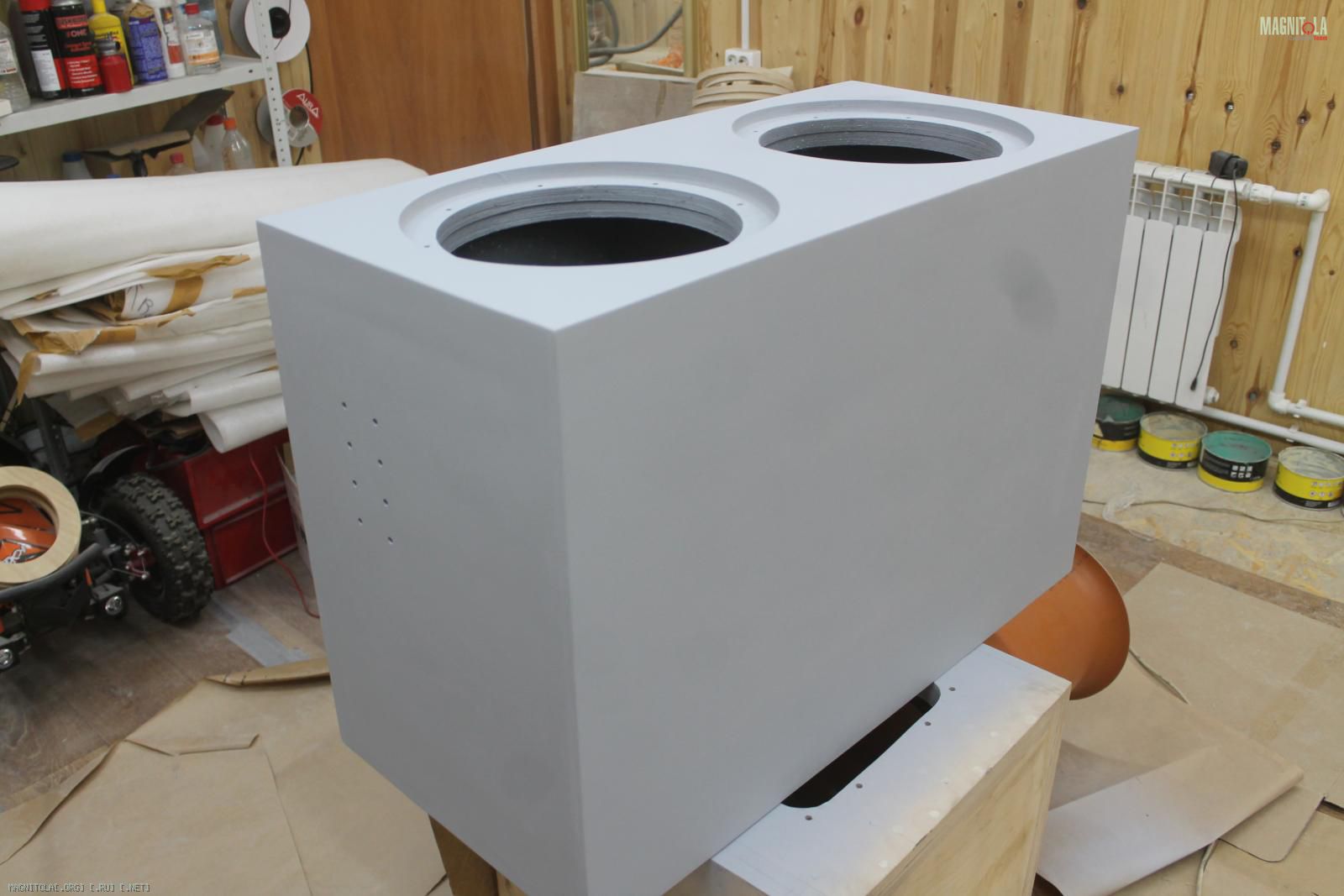

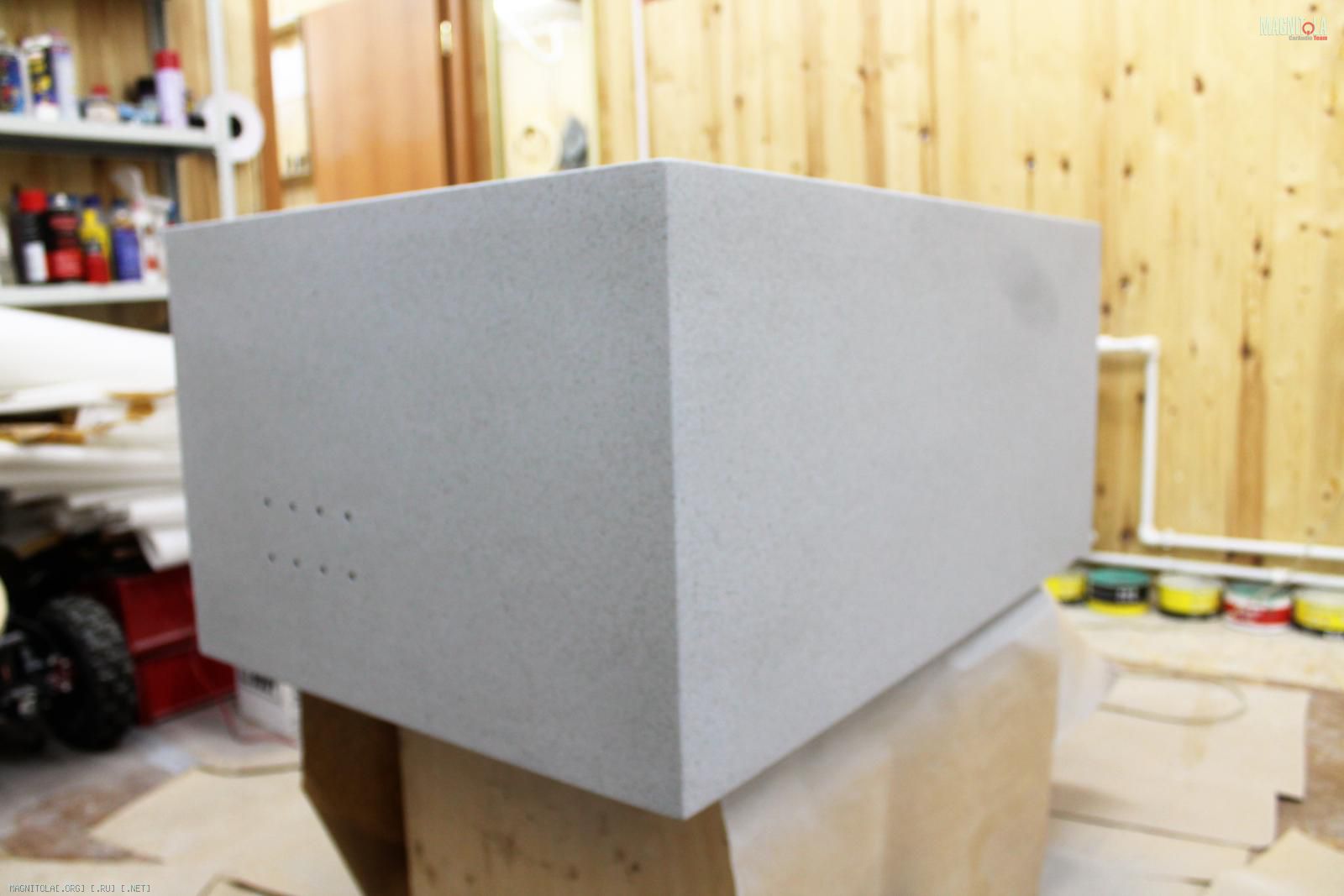

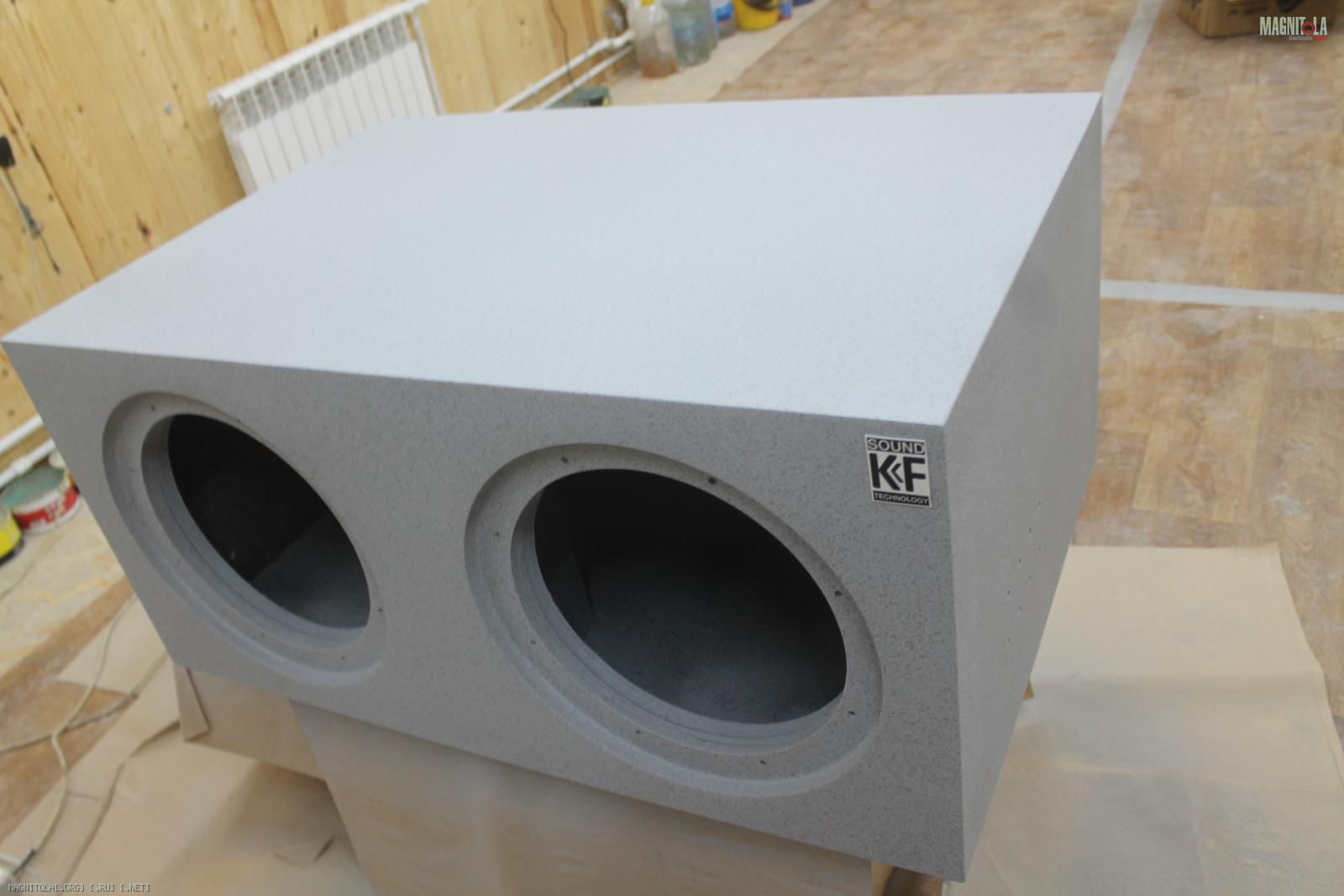

Грунтуем, красим... итог 75кг корпуса...
Стенки: лицо- 57мм, остальные- 38мм...
Чистый объем 100л, порт 400см2
Вложение 1152146 Вложение 1152148 Вложение 1152150 Вложение 1152152 Вложение 1152154 Вложение 1152156 Вложение 1152158 Вложение 1152160 Вложение 1152162 Вложение 1152164 Вложение 1152166 Вложение 1152168
08.07.2017, 21:42
st220

Вложений: 10

Re: Изготовление корпусов для сабвуферов, фальшпанелей

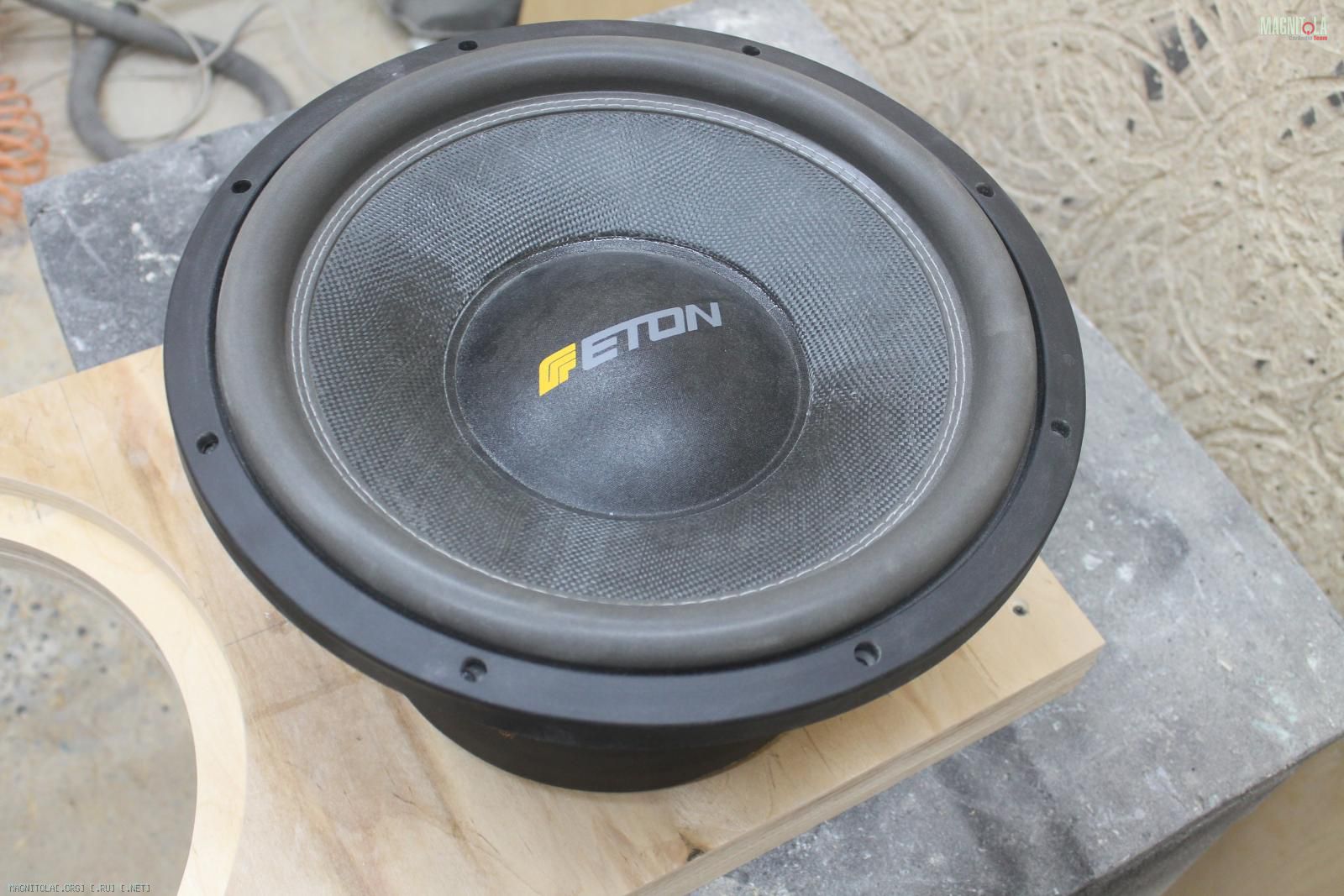

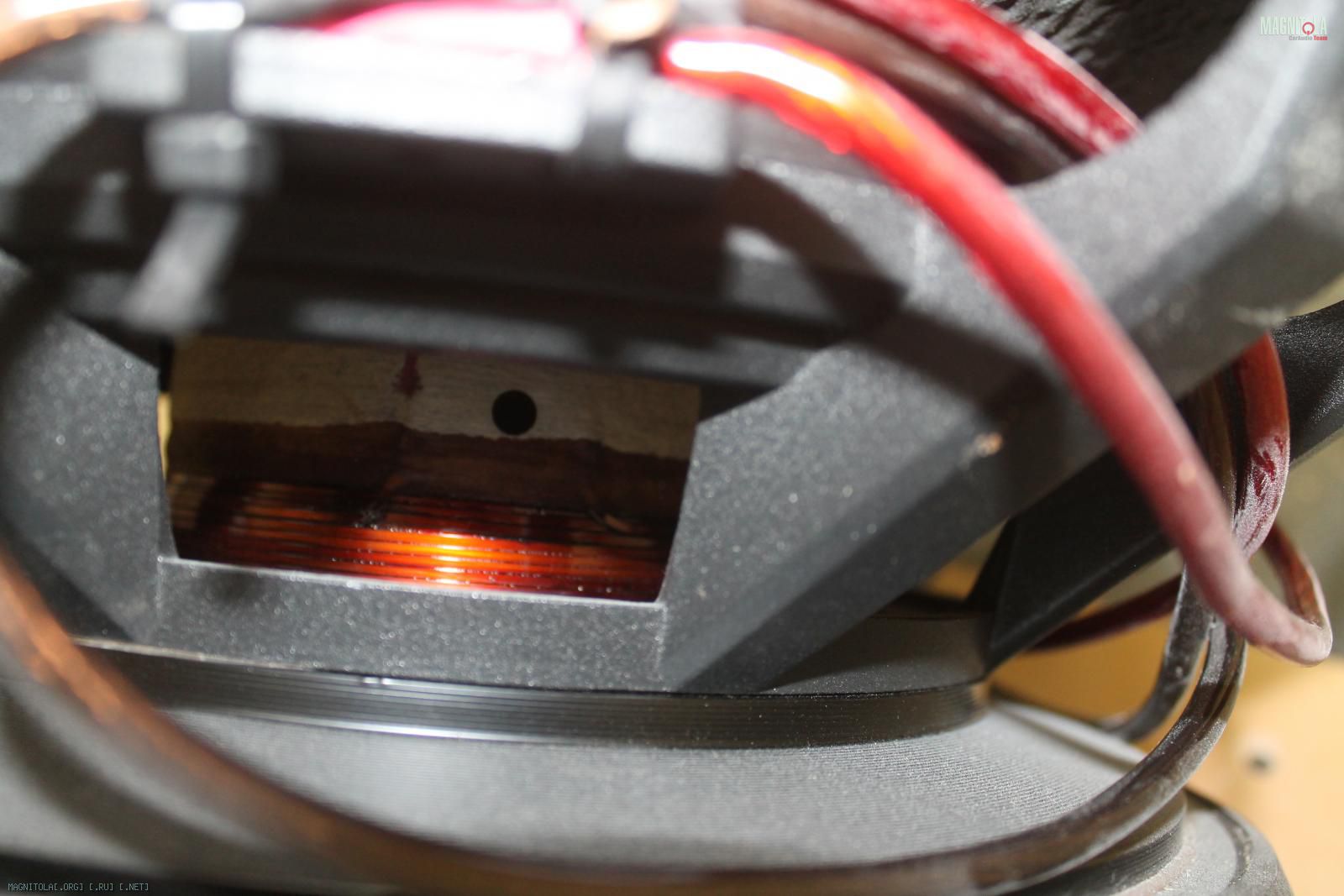

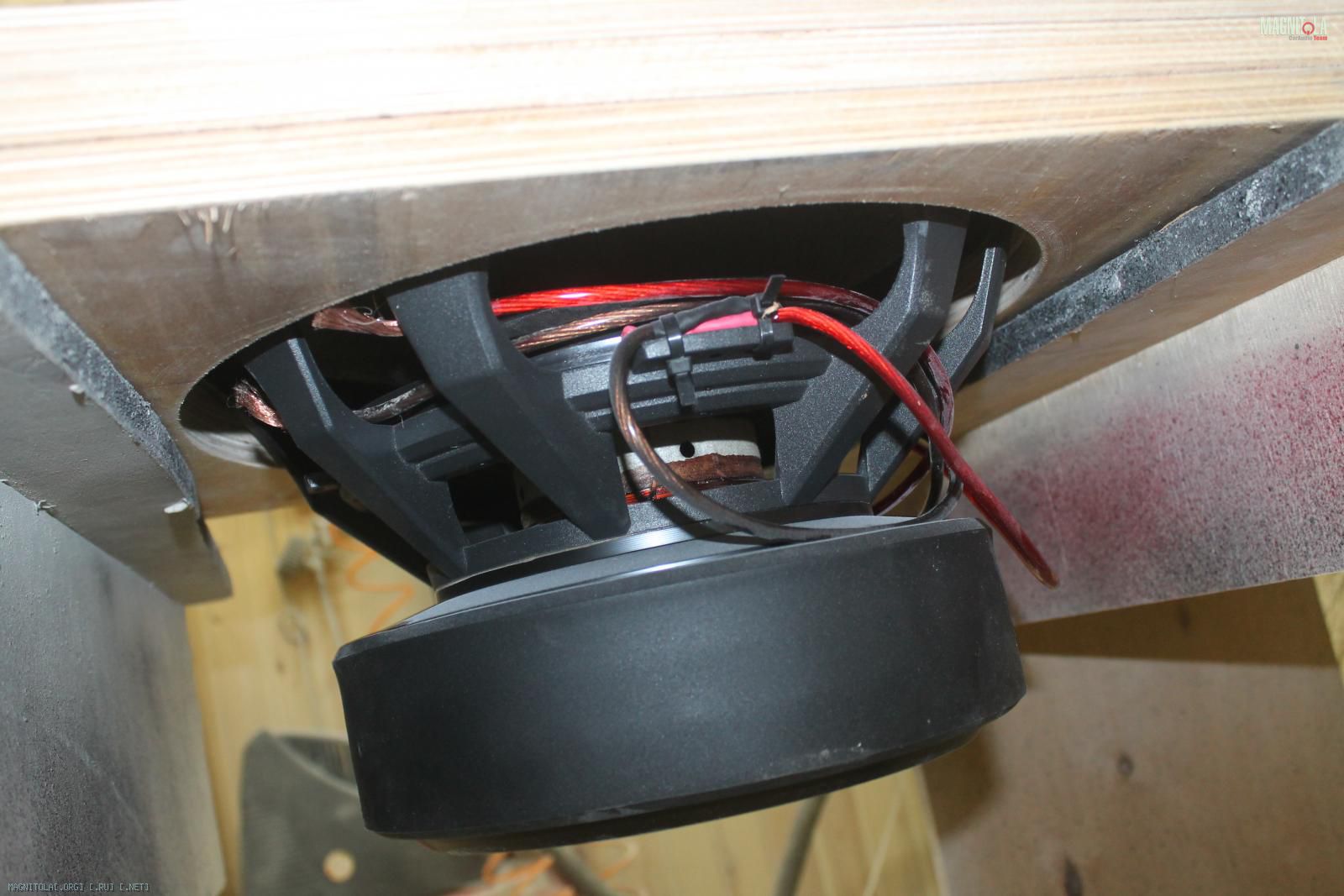

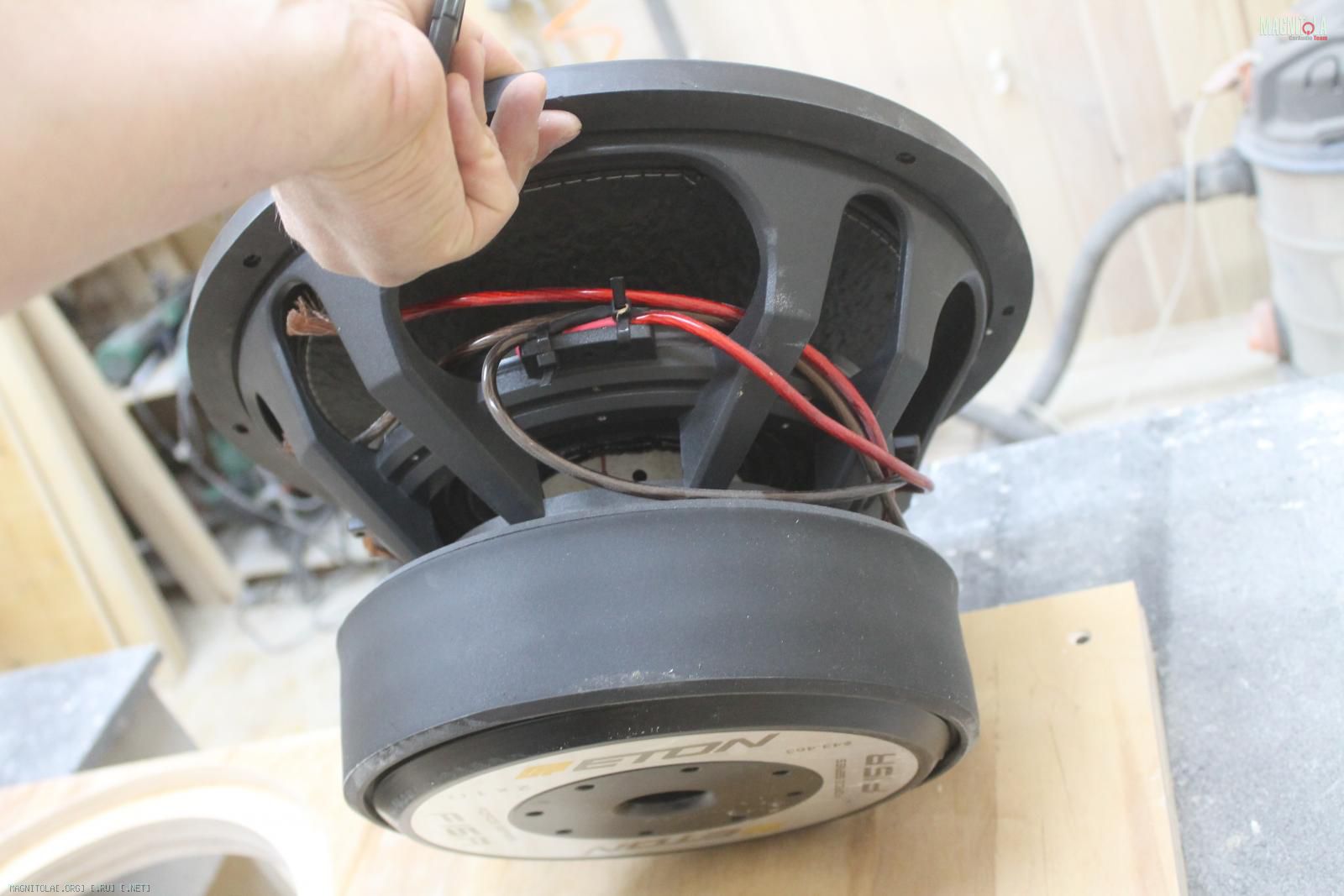

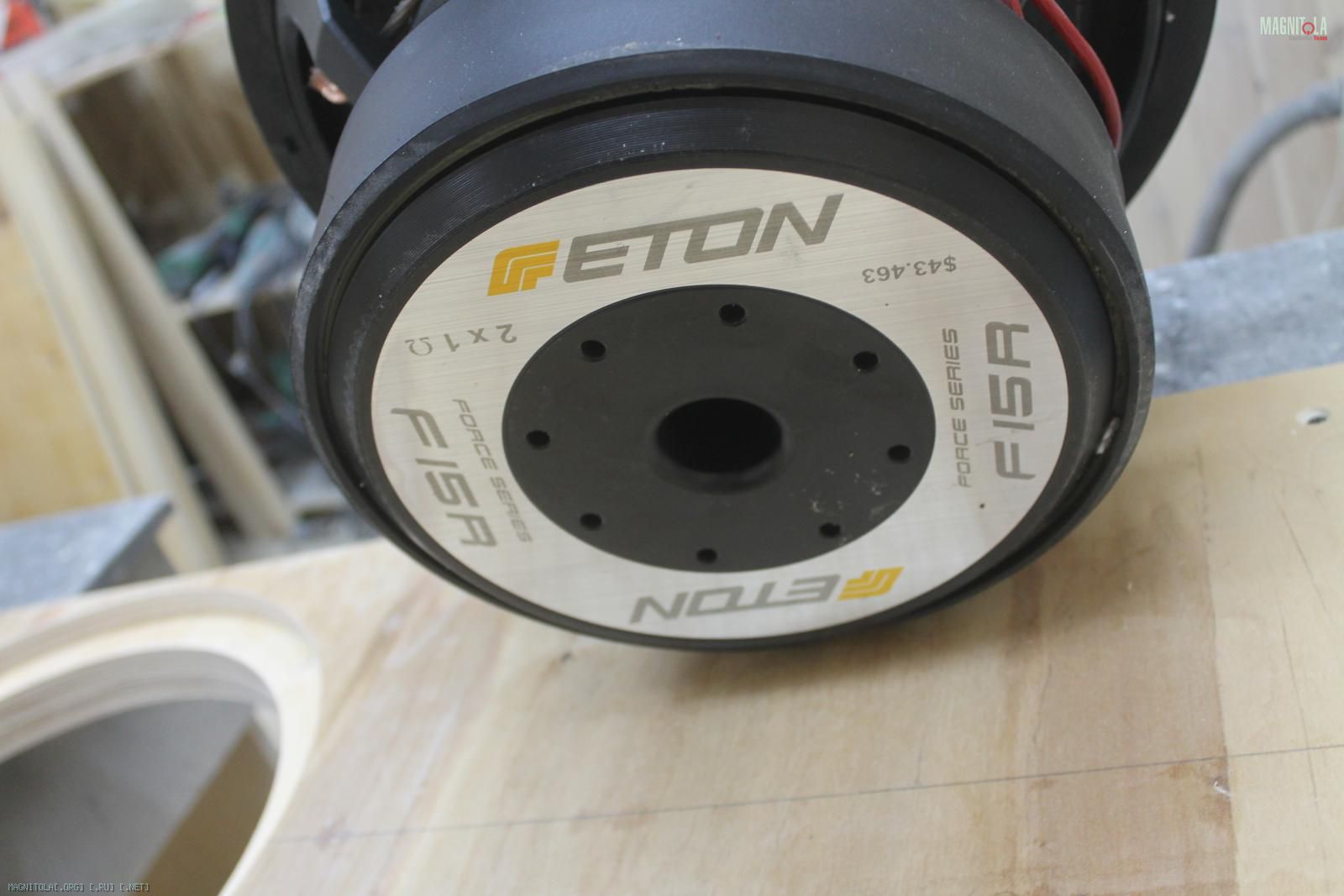

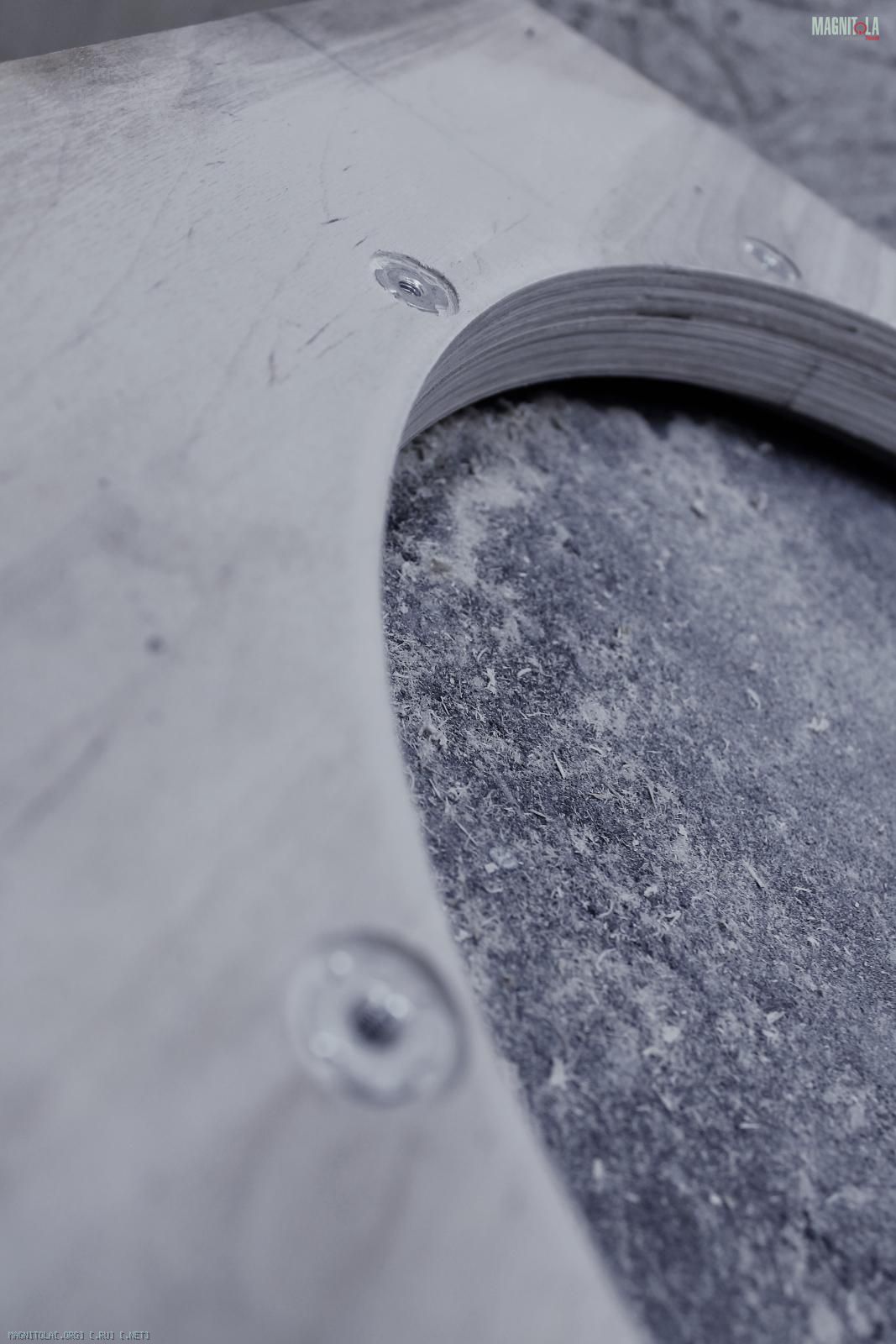

Корпус под Eton Force F15R

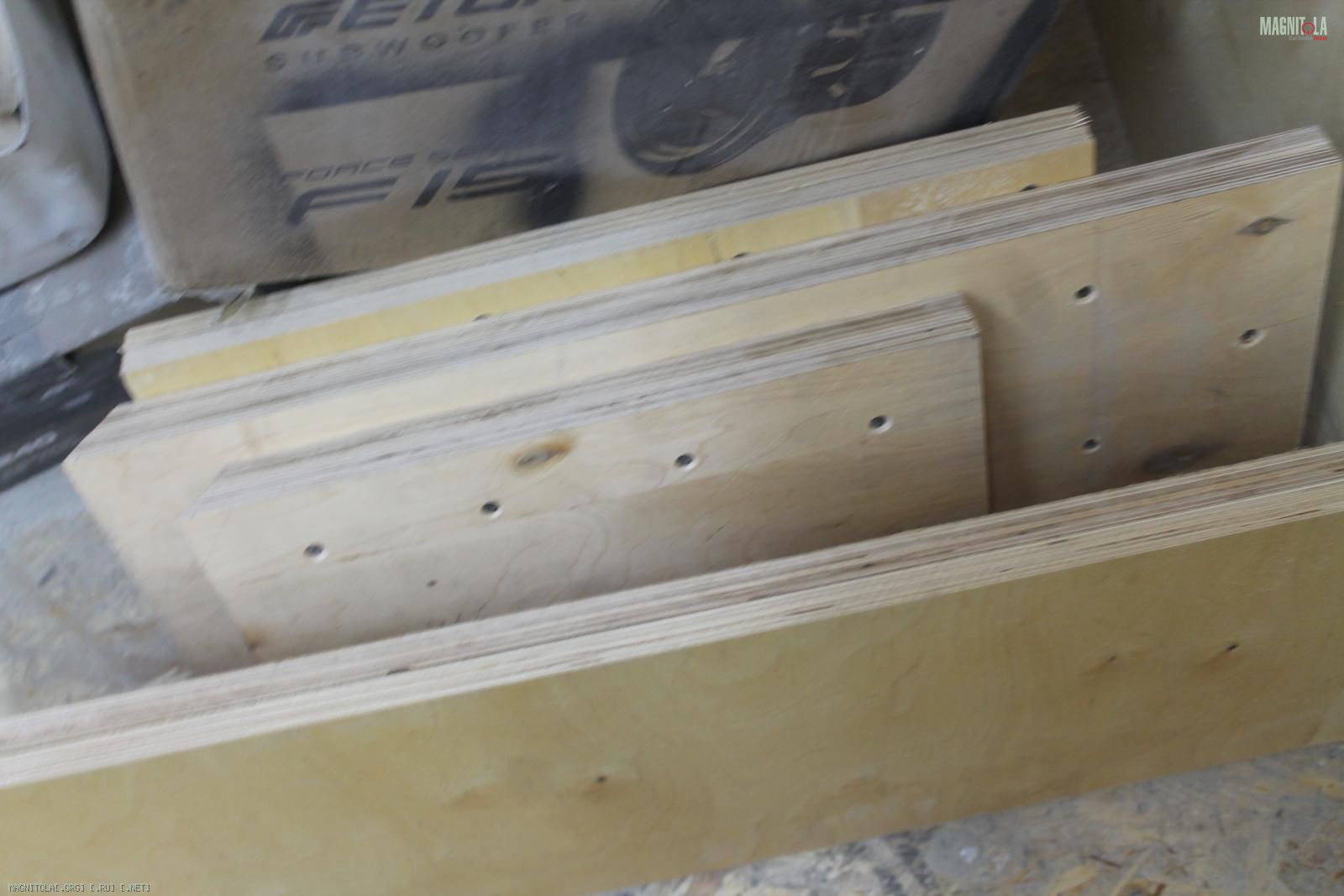

Распил 3.5 листов фанеры... расчетный вес корпуса 82,5кг.

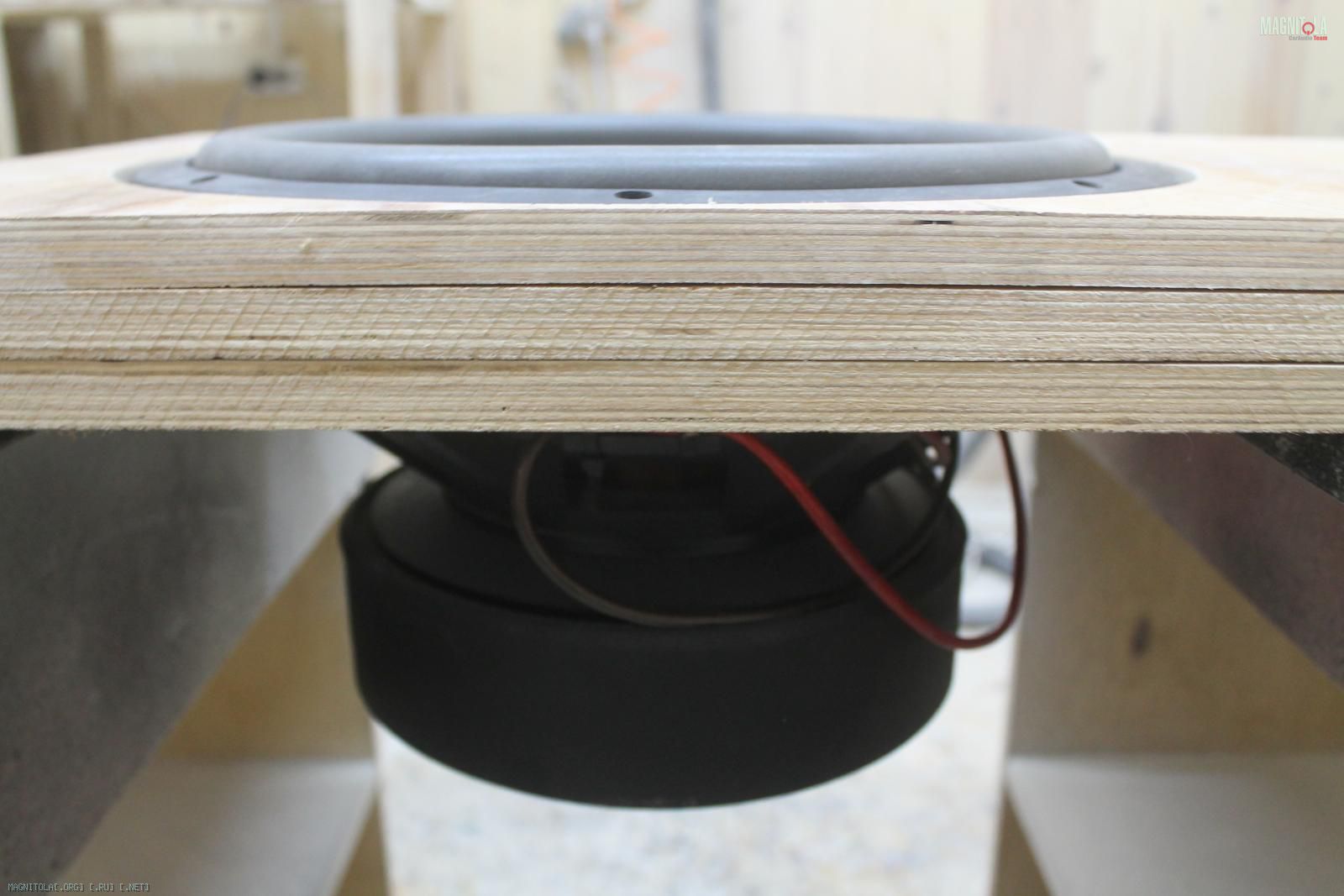

Стенки 38мм, лицо 54/92мм...

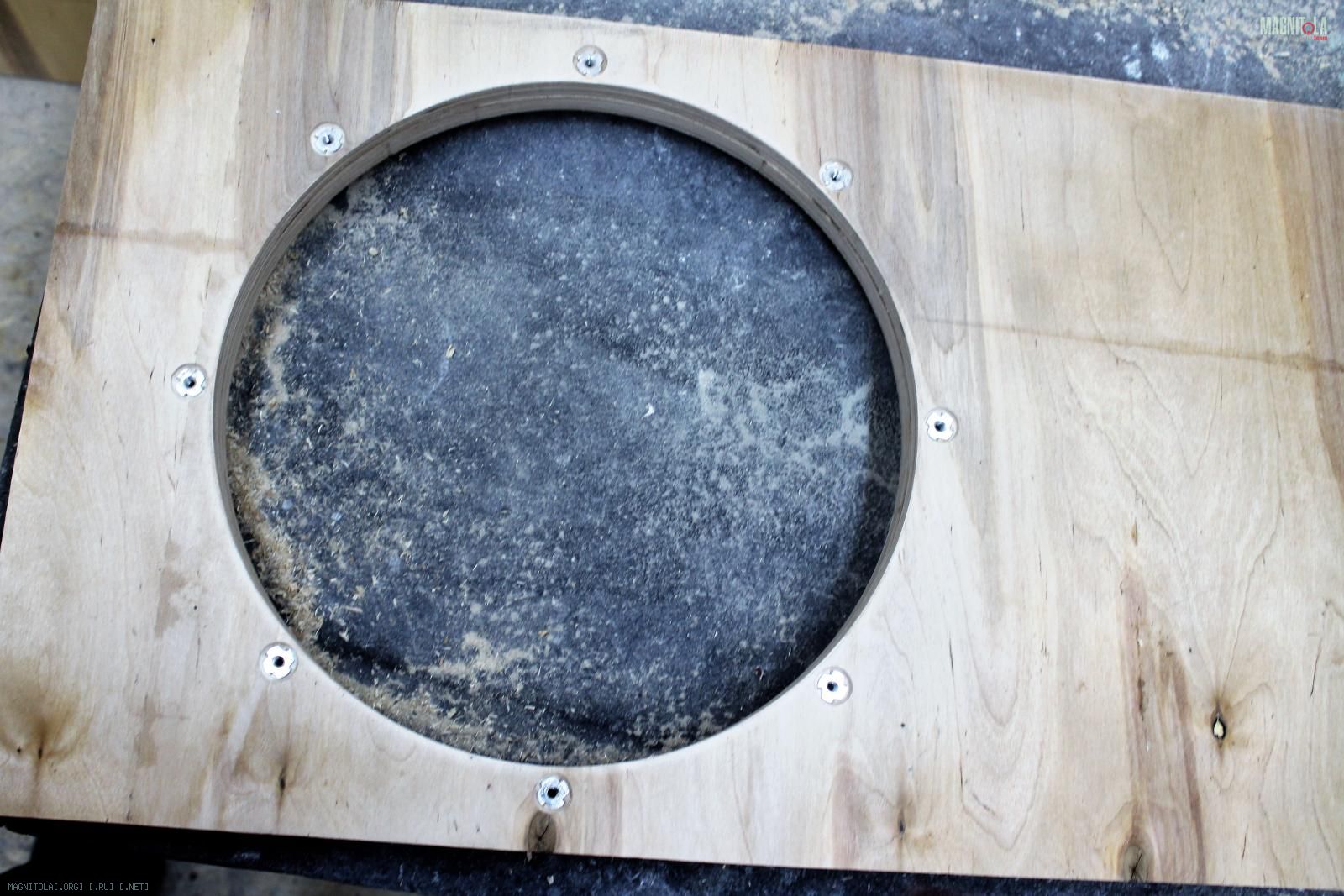

Крепление закладные гайки м5..
Вложение 1152334 Вложение 1152336 Вложение 1152338 Вложение 1152340 Вложение 1152342 Вложение 1152344 Вложение 1152346 Вложение 1152348 Вложение 1152350 Вложение 1152352
09.07.2017, 21:09
st220

Вложений: 3

Re: Изготовление корпусов для сабвуферов, фальшпанелей

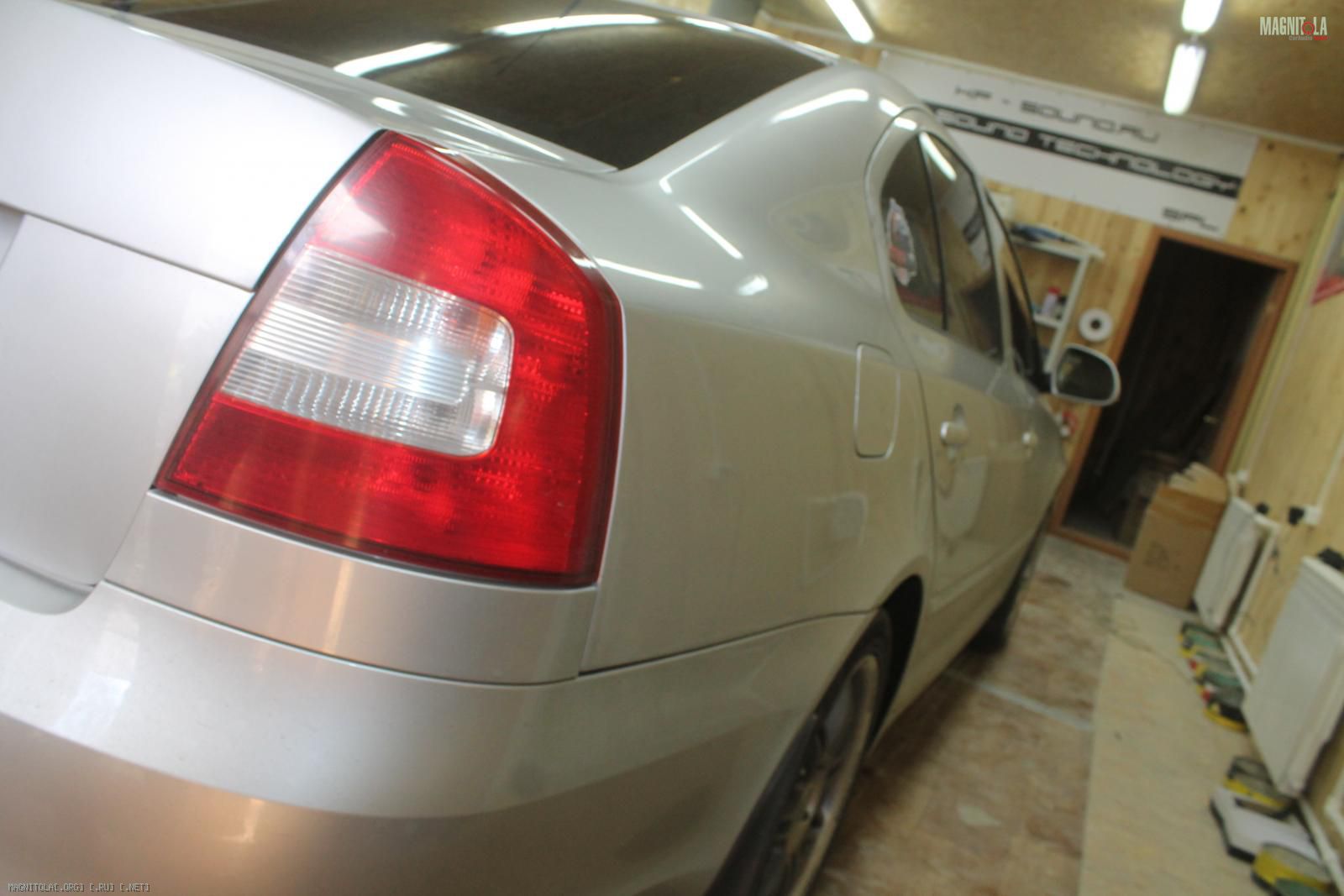

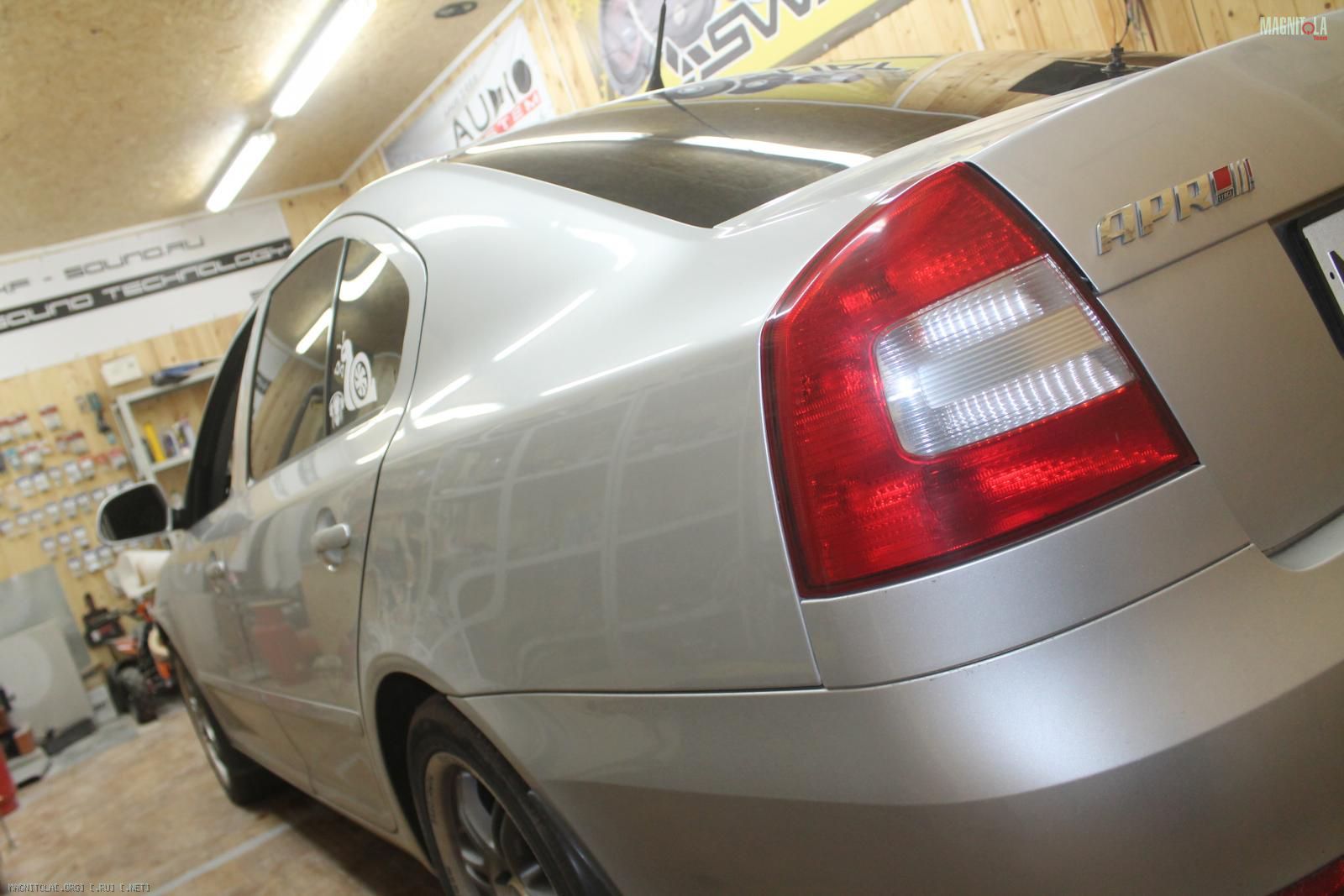

В KF-Sound Technology приехала SKODA OCTAVIA
Вложение 1152550 Вложение 1152552 Вложение 1152554
10.07.2017, 20:55
st220

Вложений: 22

Re: Изготовление корпусов для сабвуферов, фальшпанелей

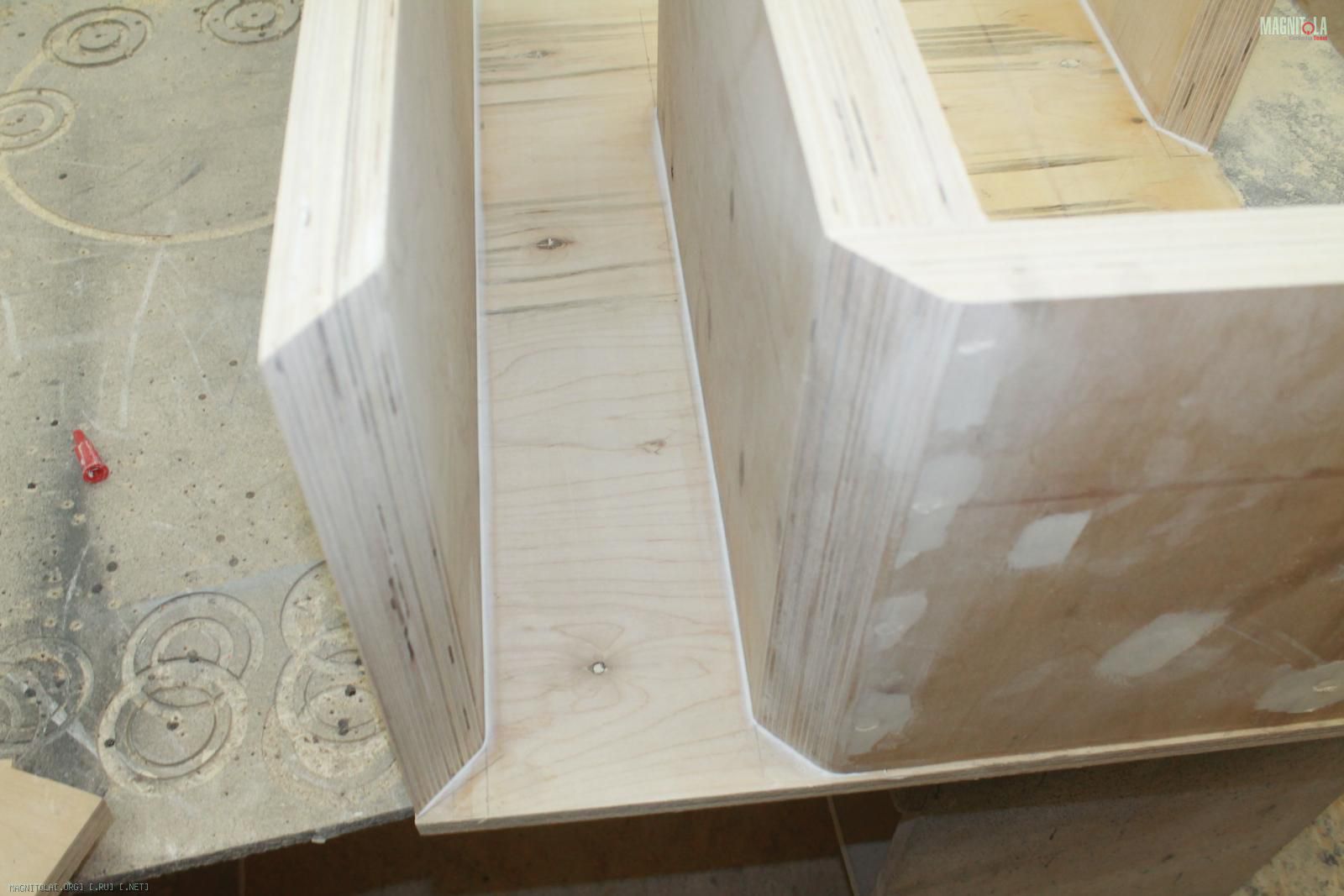

Корпус под Eton Force F15R

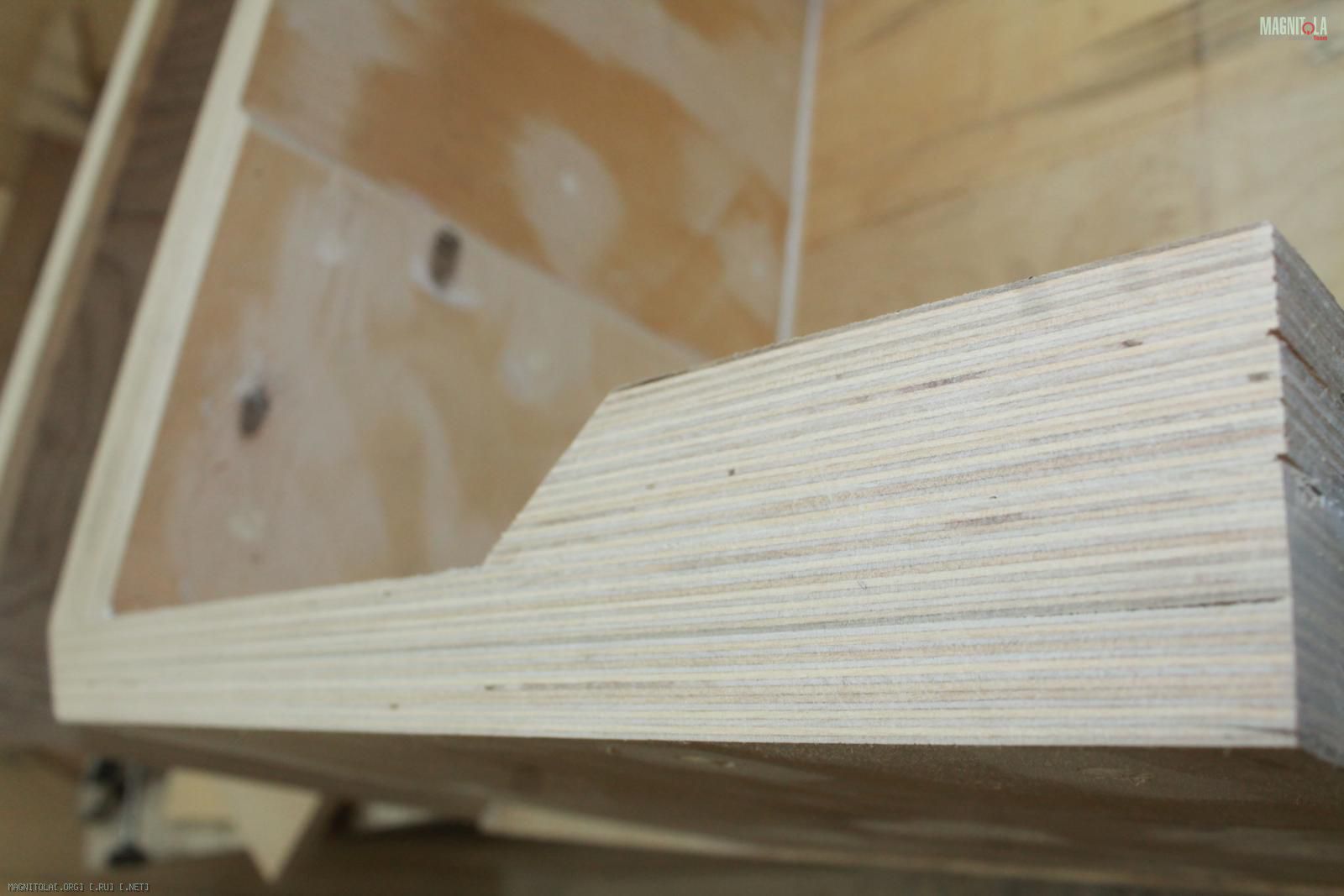

Стенки 38/57/76мм, лицо 57/95мм...

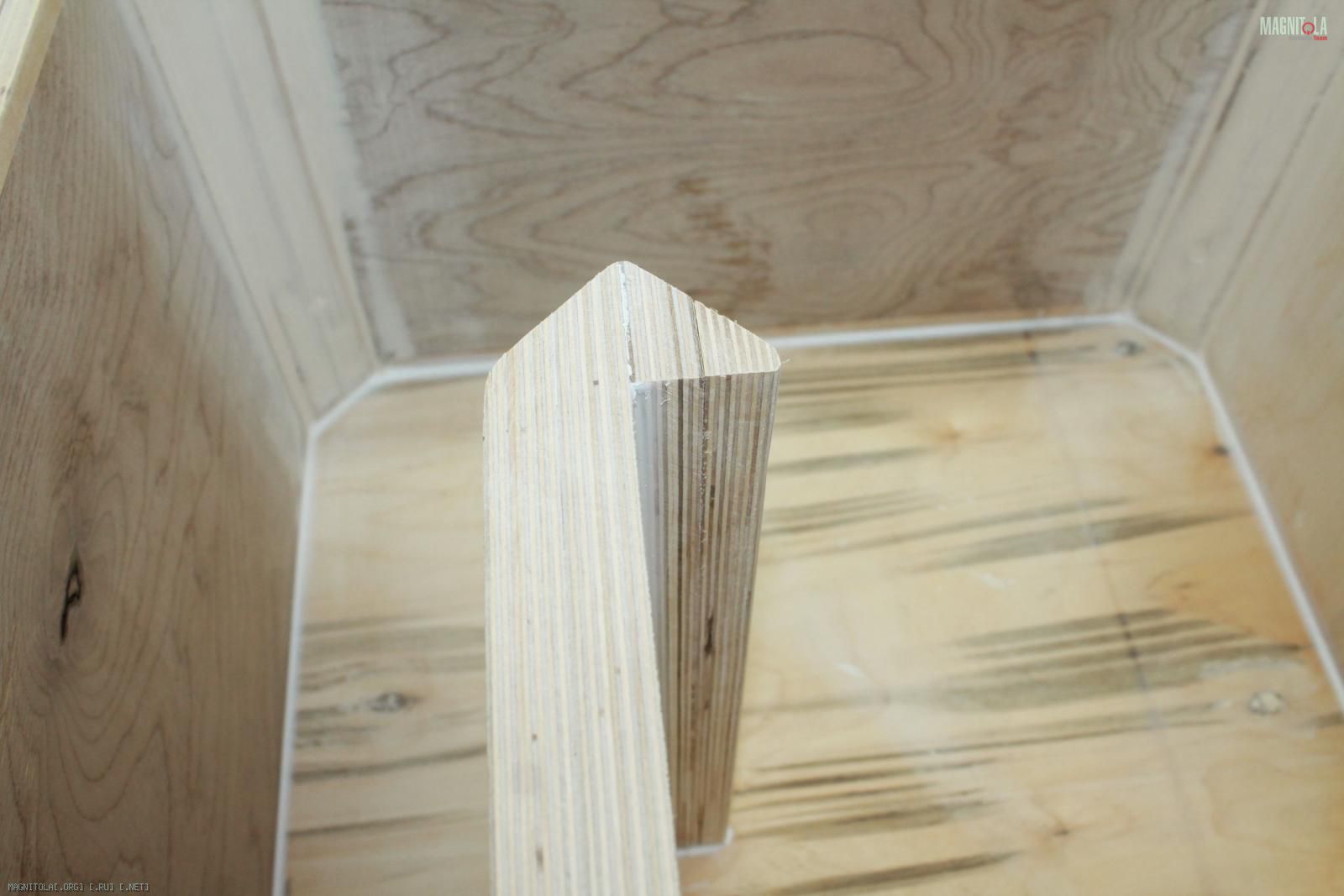

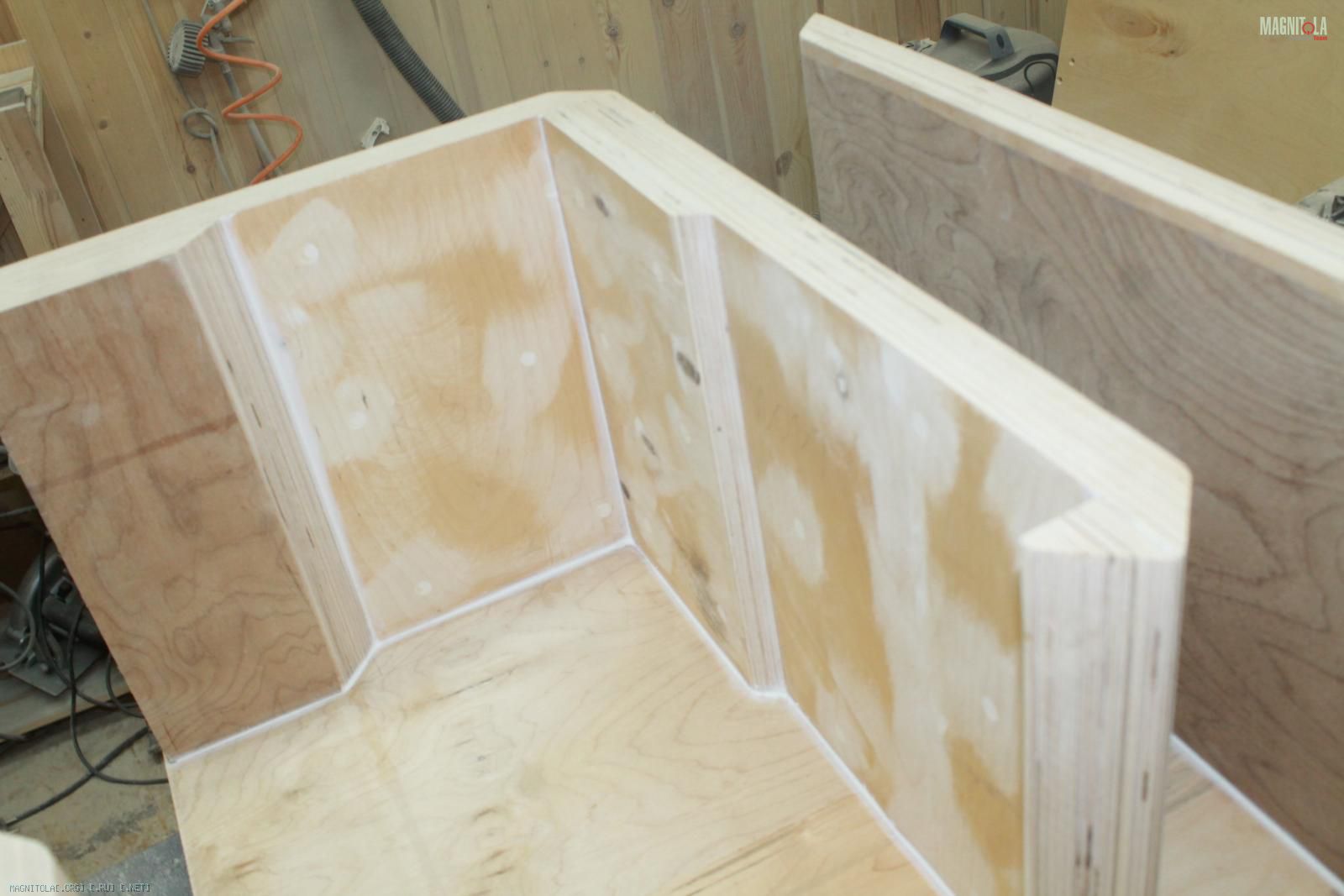

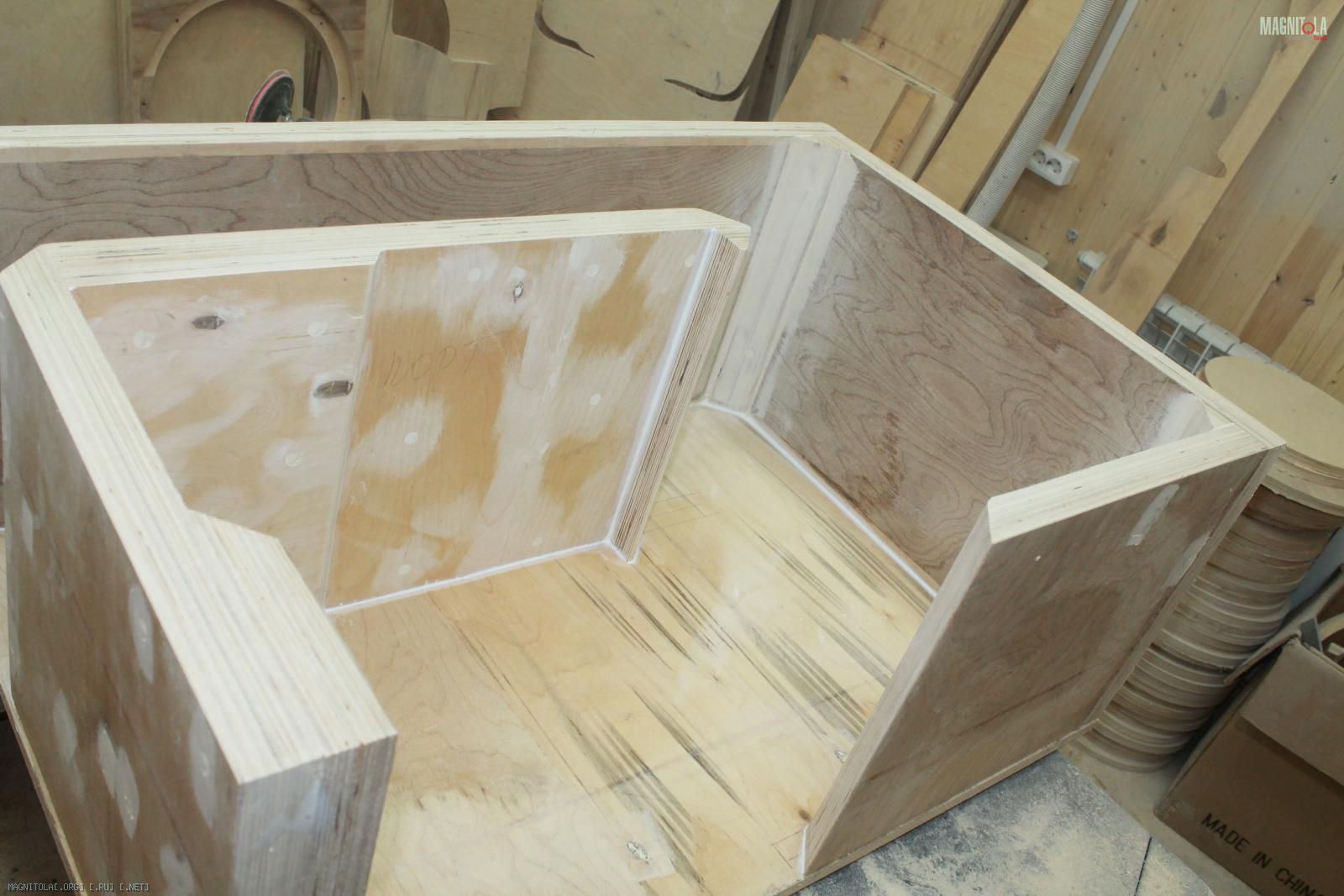

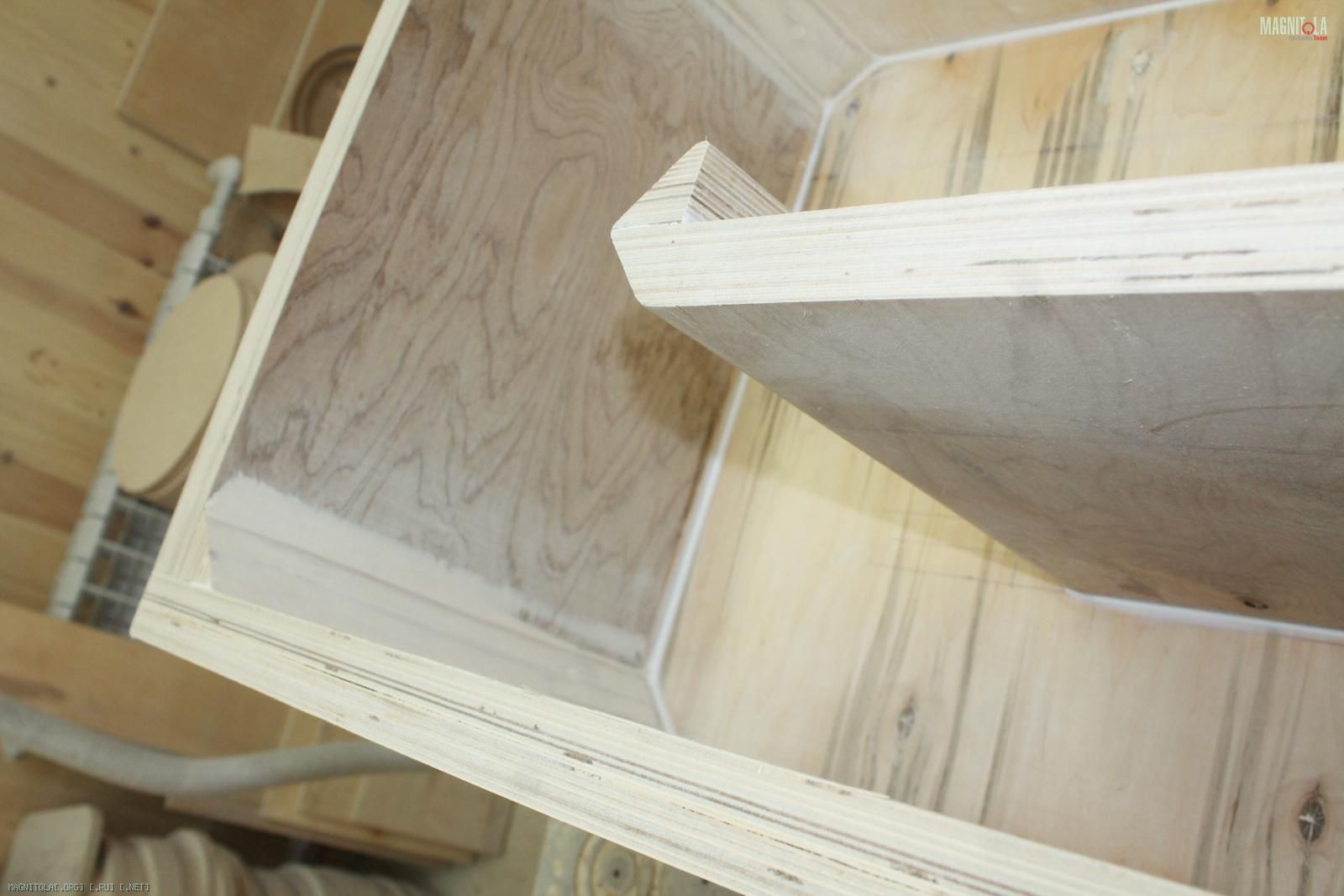

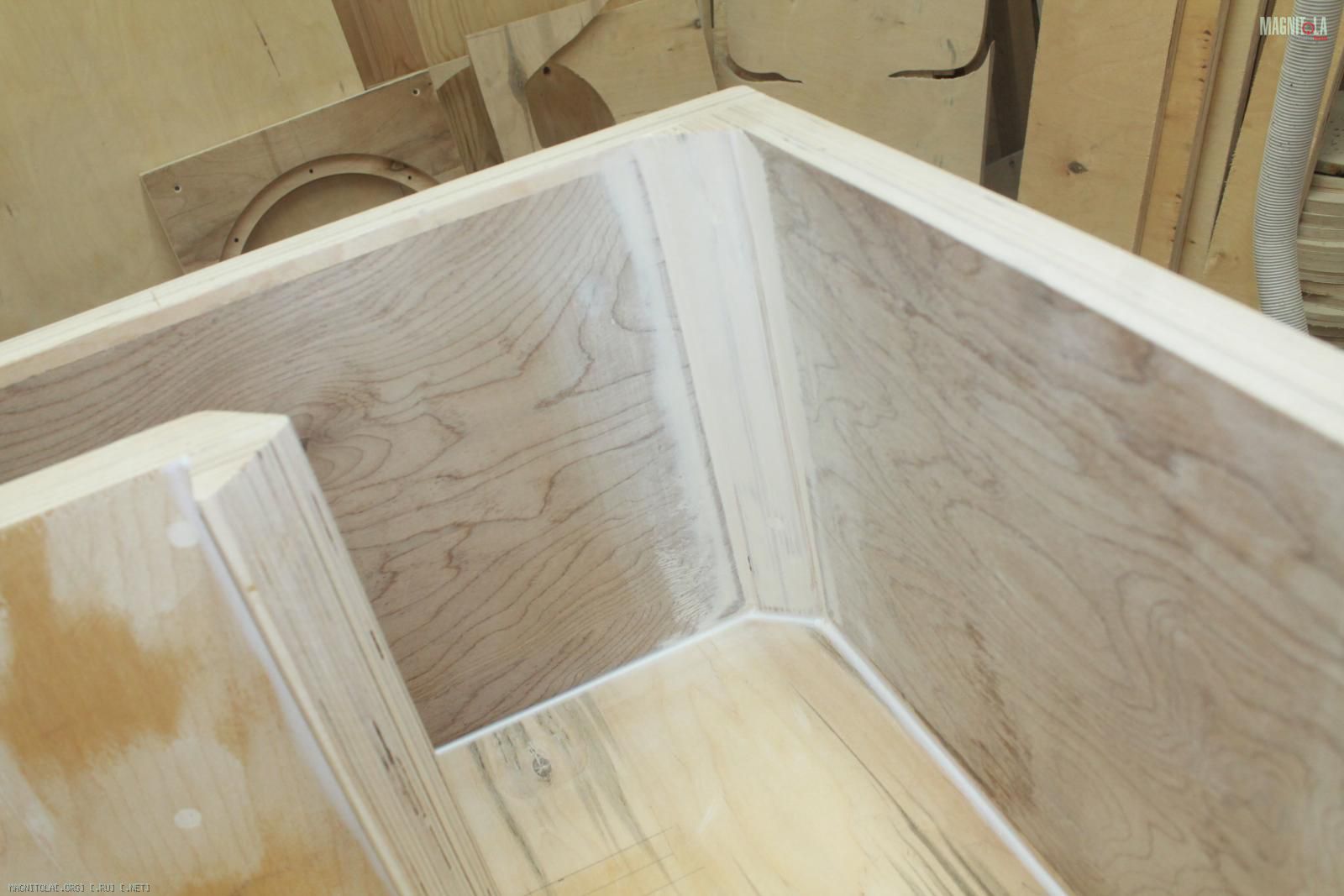

Сборка..
Вложение 1152634 Вложение 1152636 Вложение 1152638 Вложение 1152640 Вложение 1152642 Вложение 1152644 Вложение 1152646 Вложение 1152648 Вложение 1152650

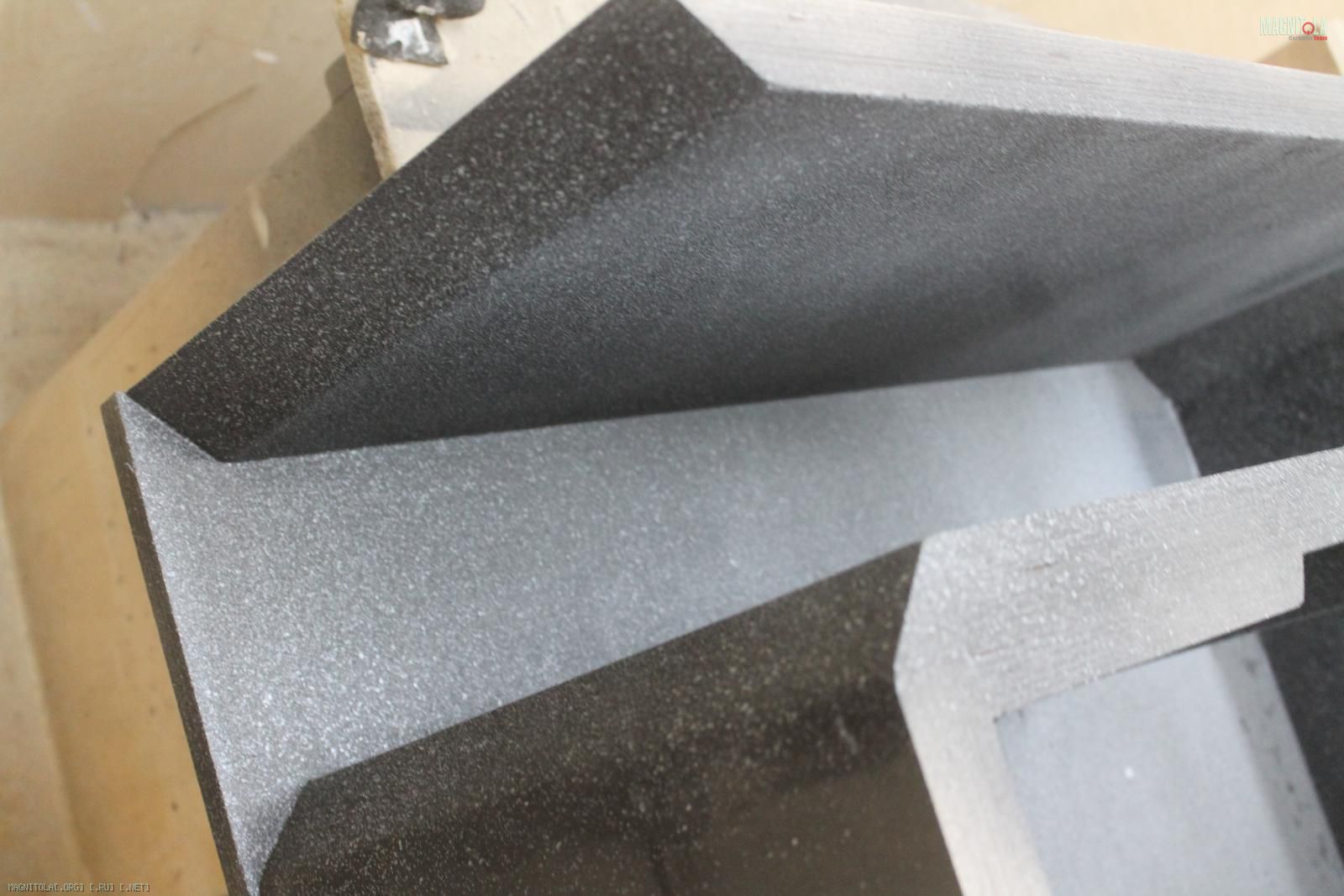

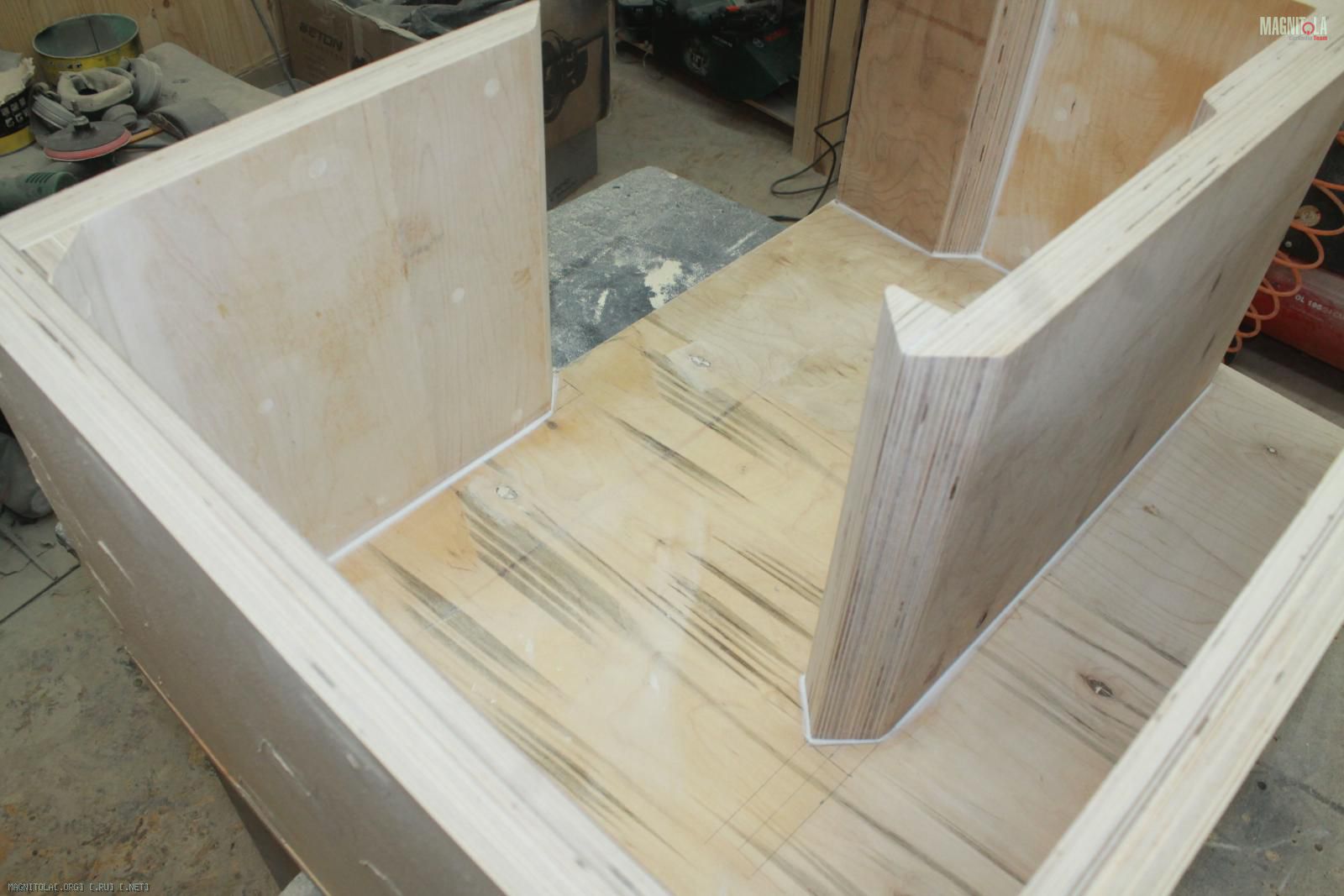

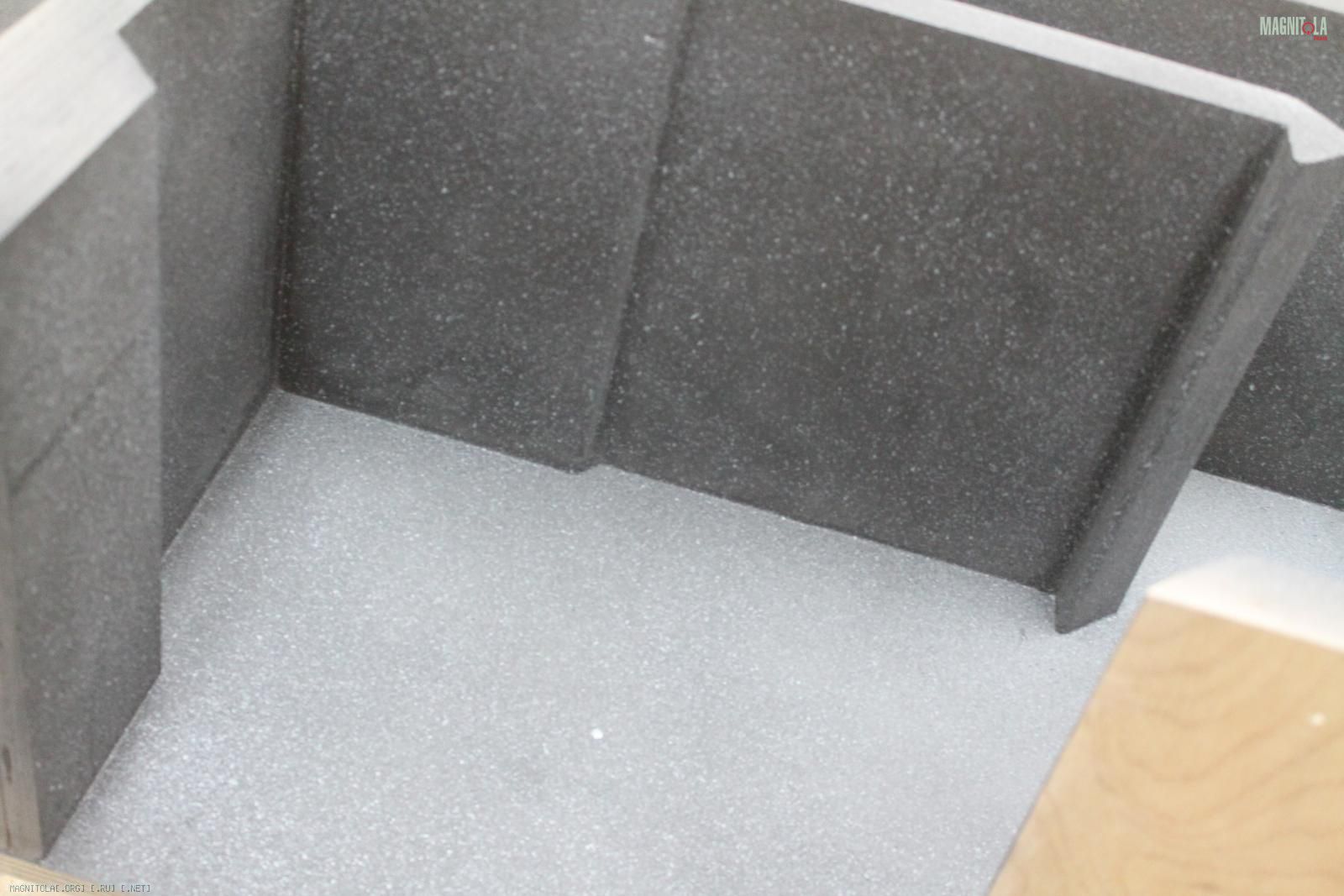

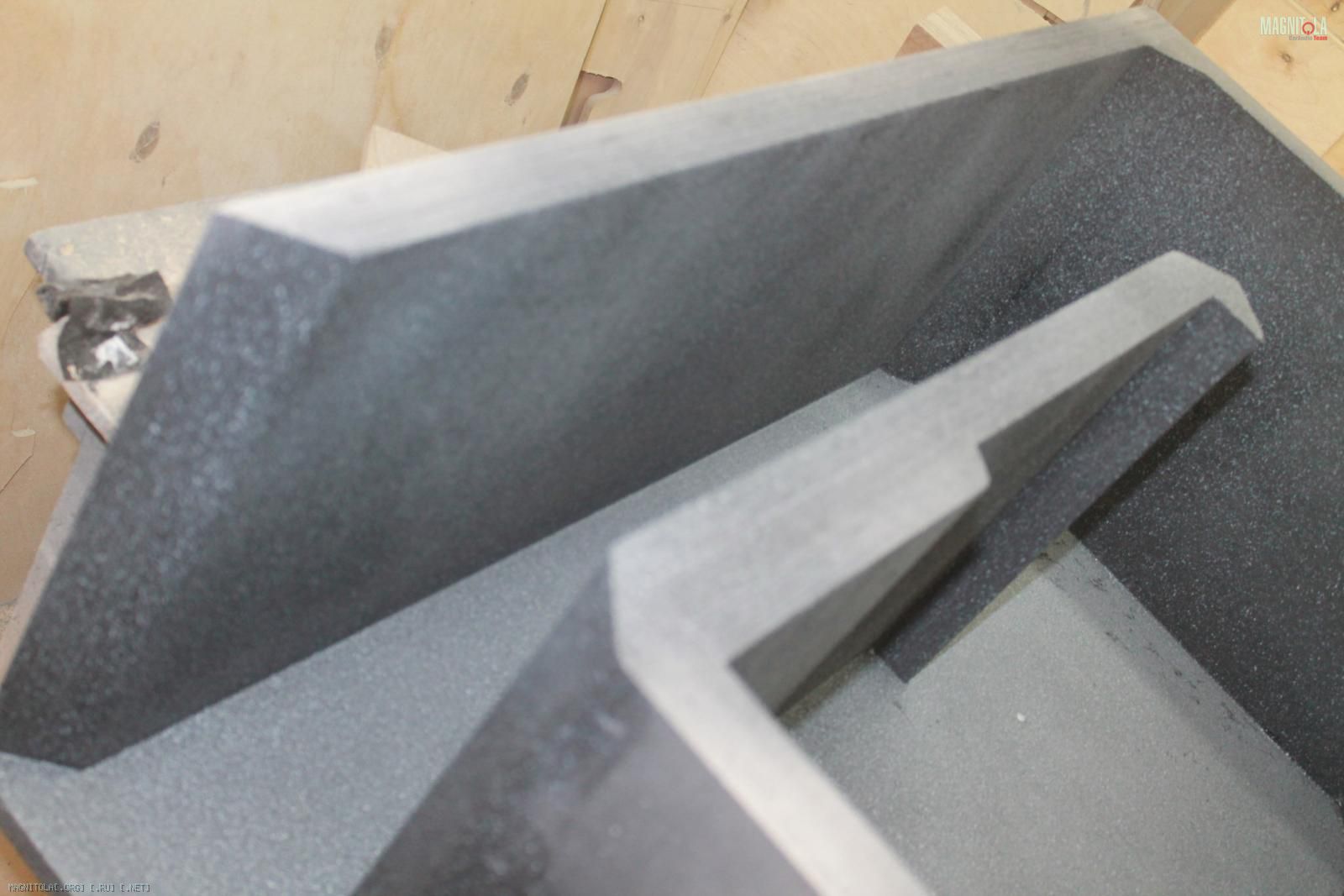

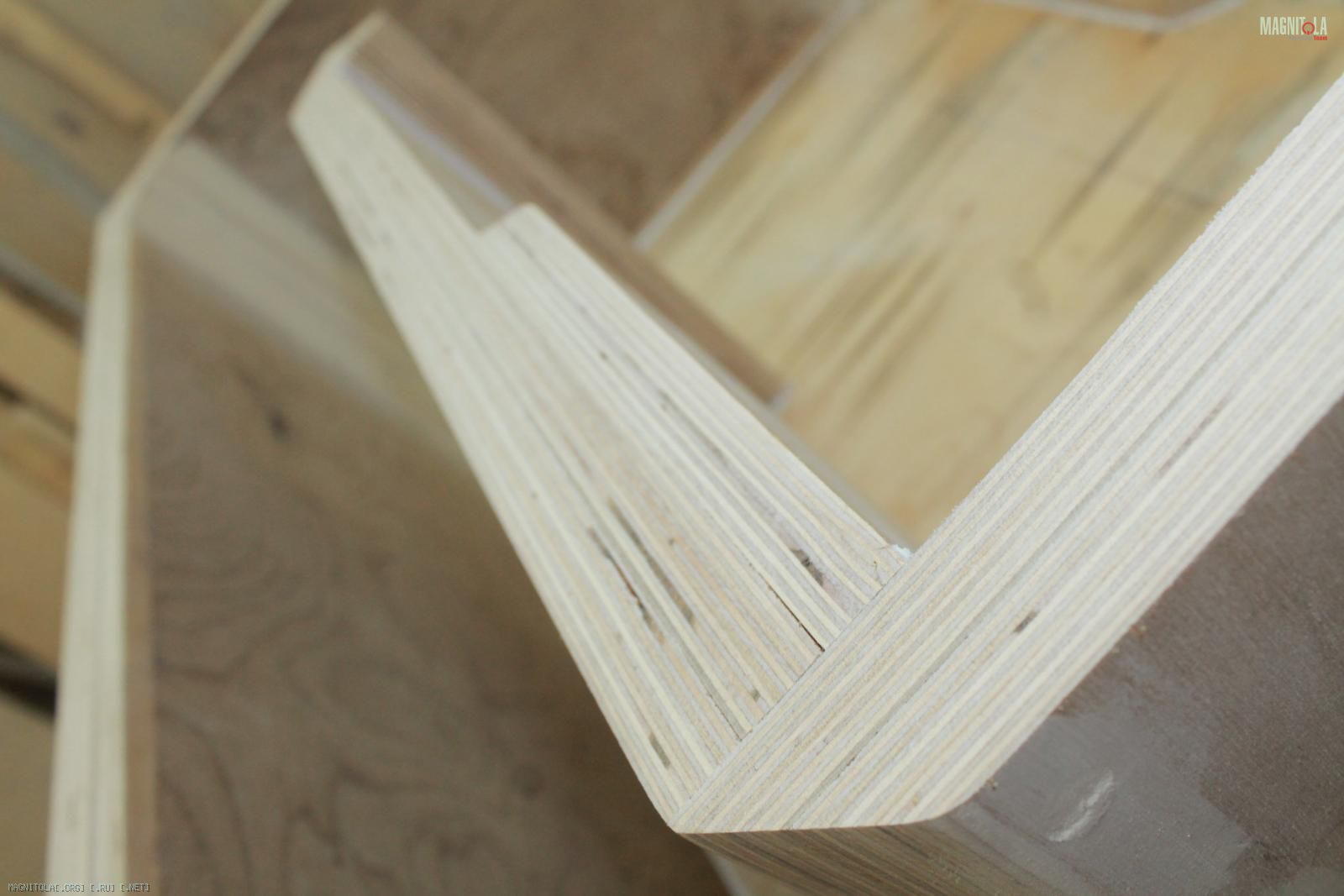

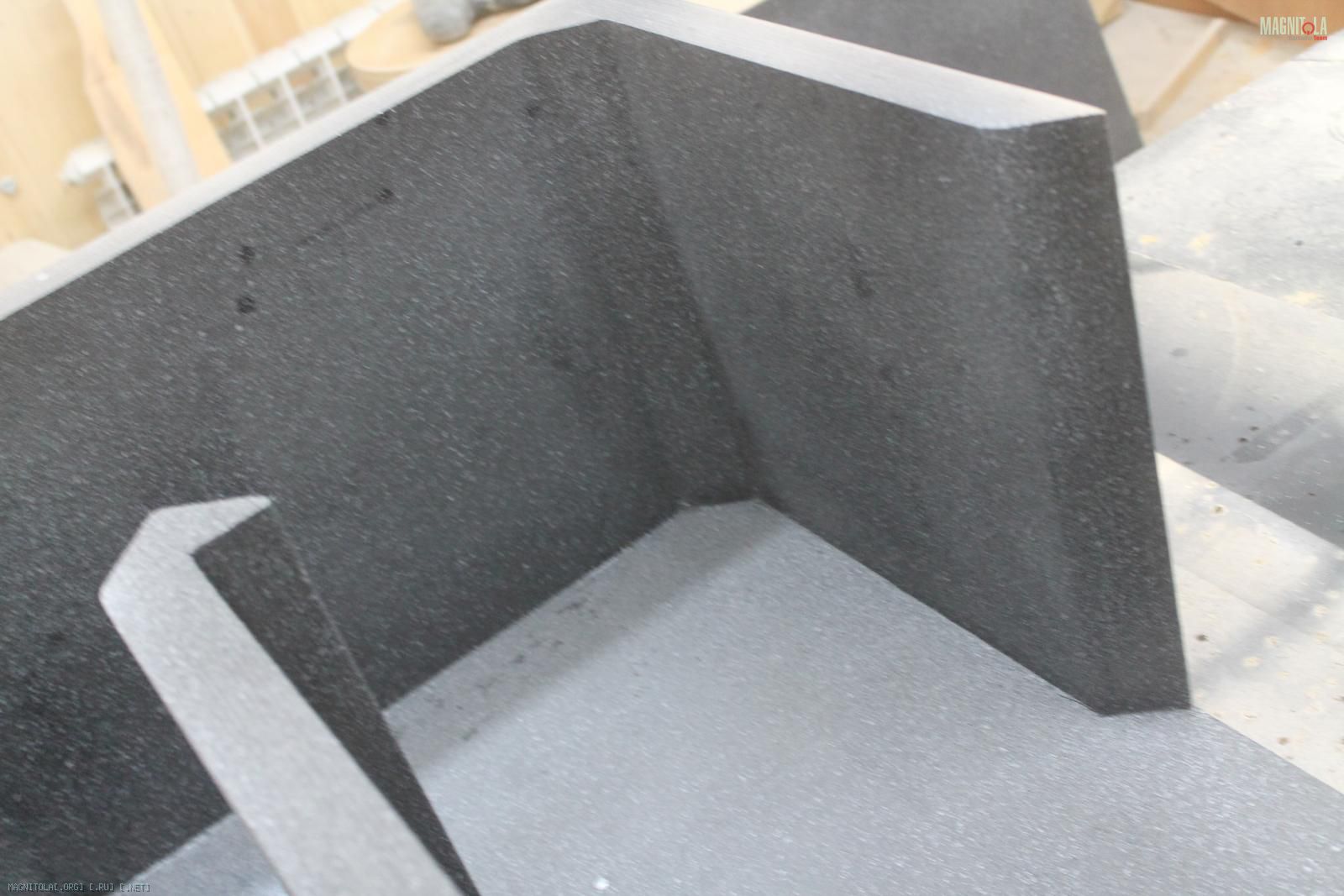

Внутри корпуса, покрытие грунтом и покраска...
Вложение 1152652 Вложение 1152654 Вложение 1152656 Вложение 1152658

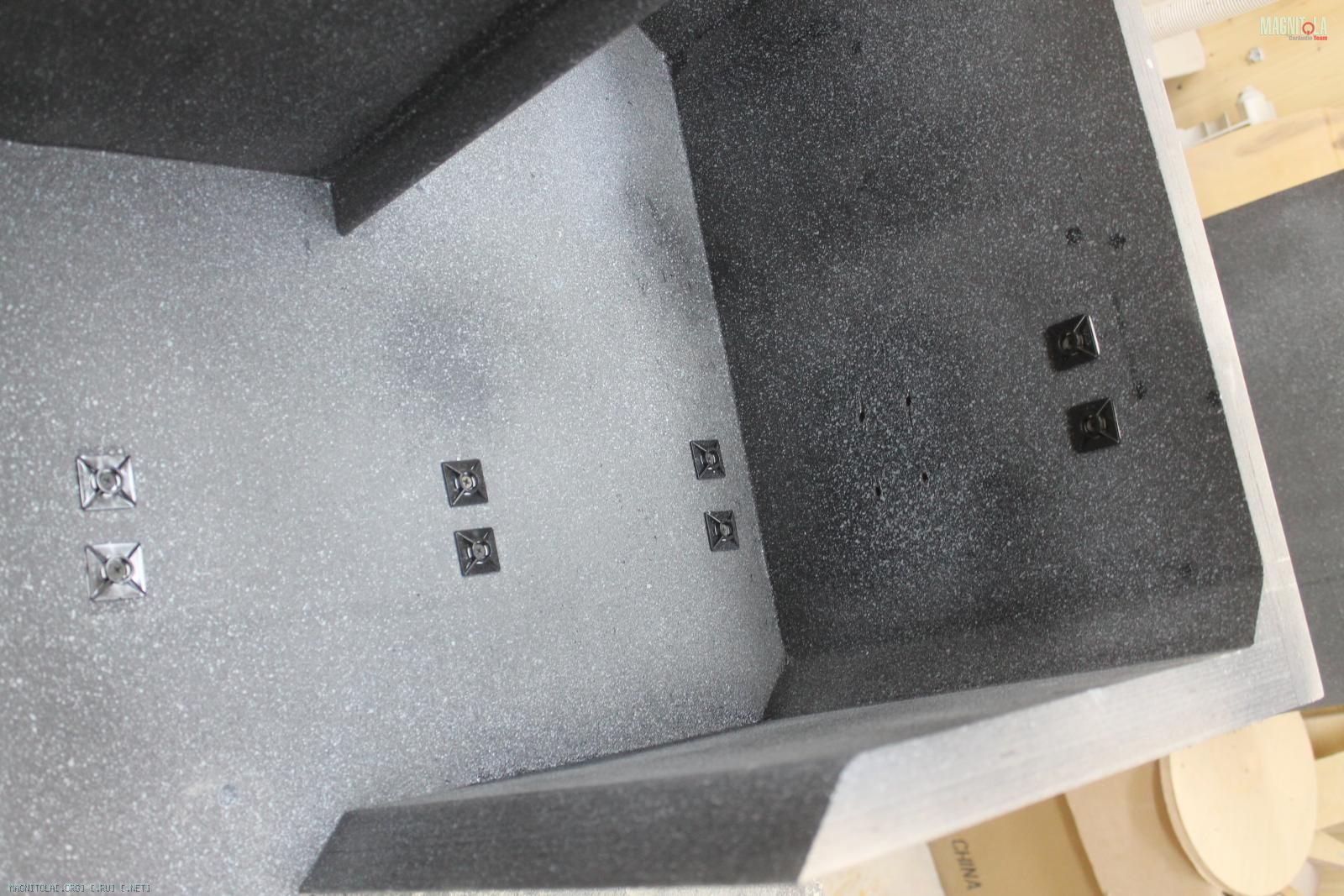

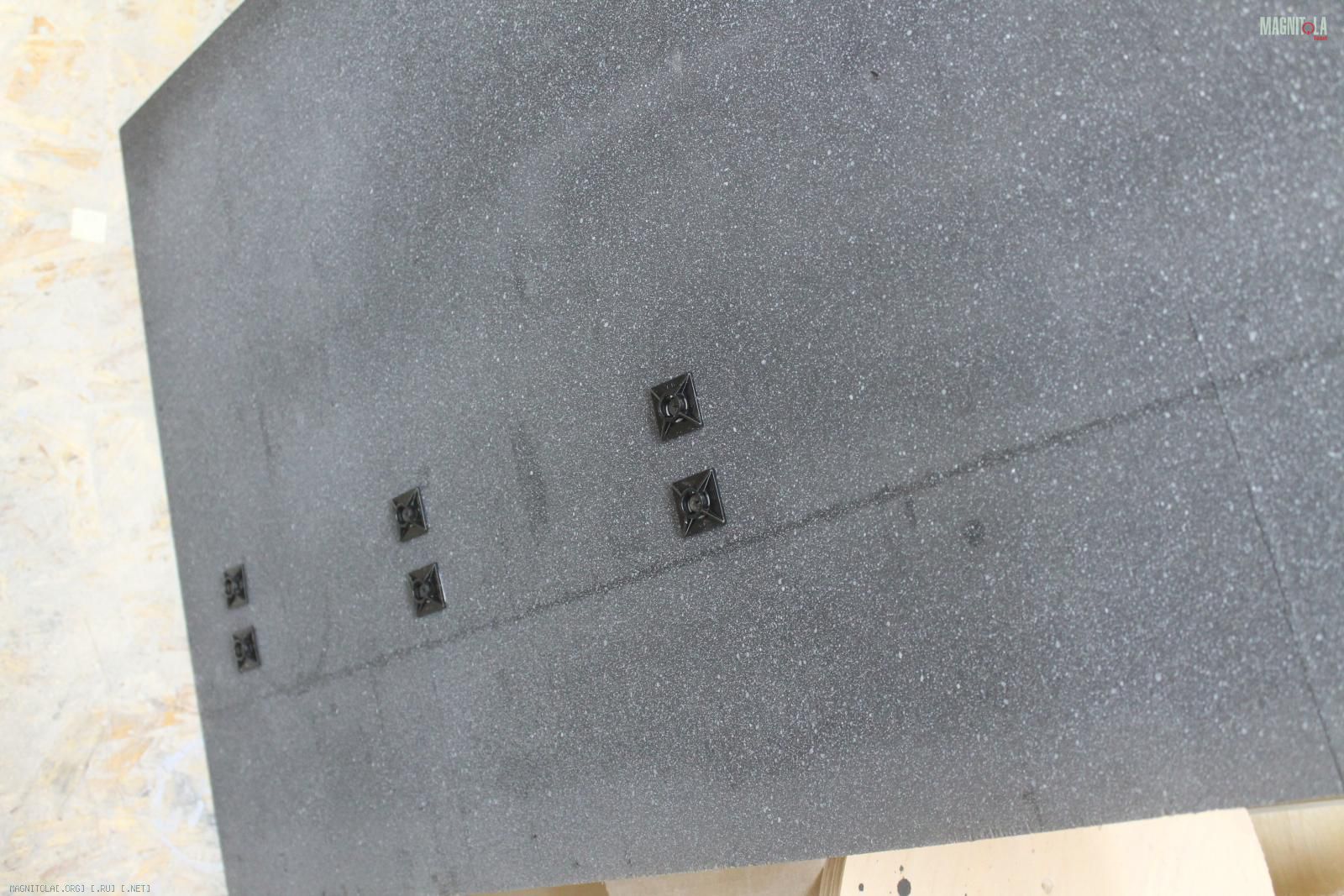

Площадки для крепления проводки..
Вложение 1152660 Вложение 1152662

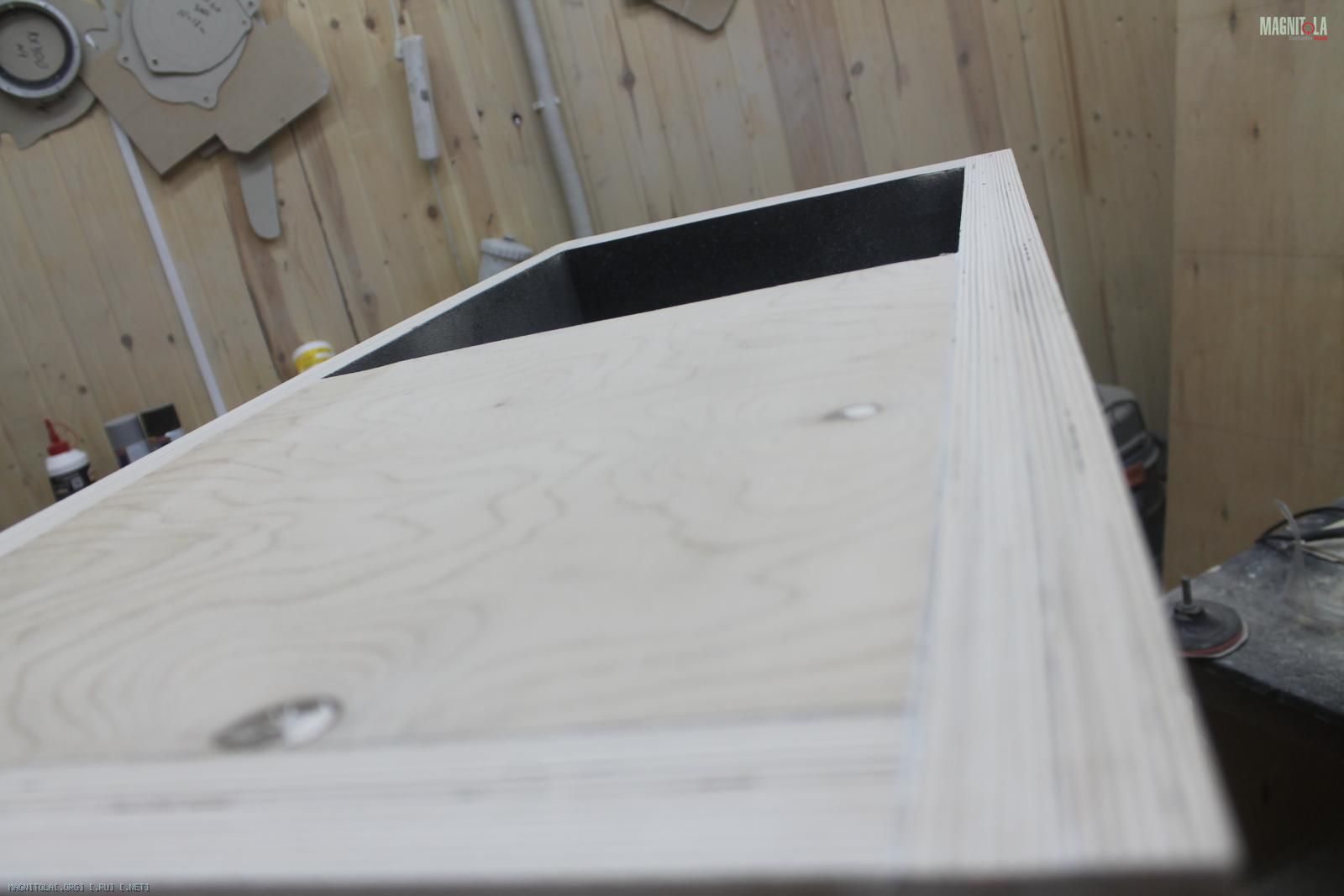

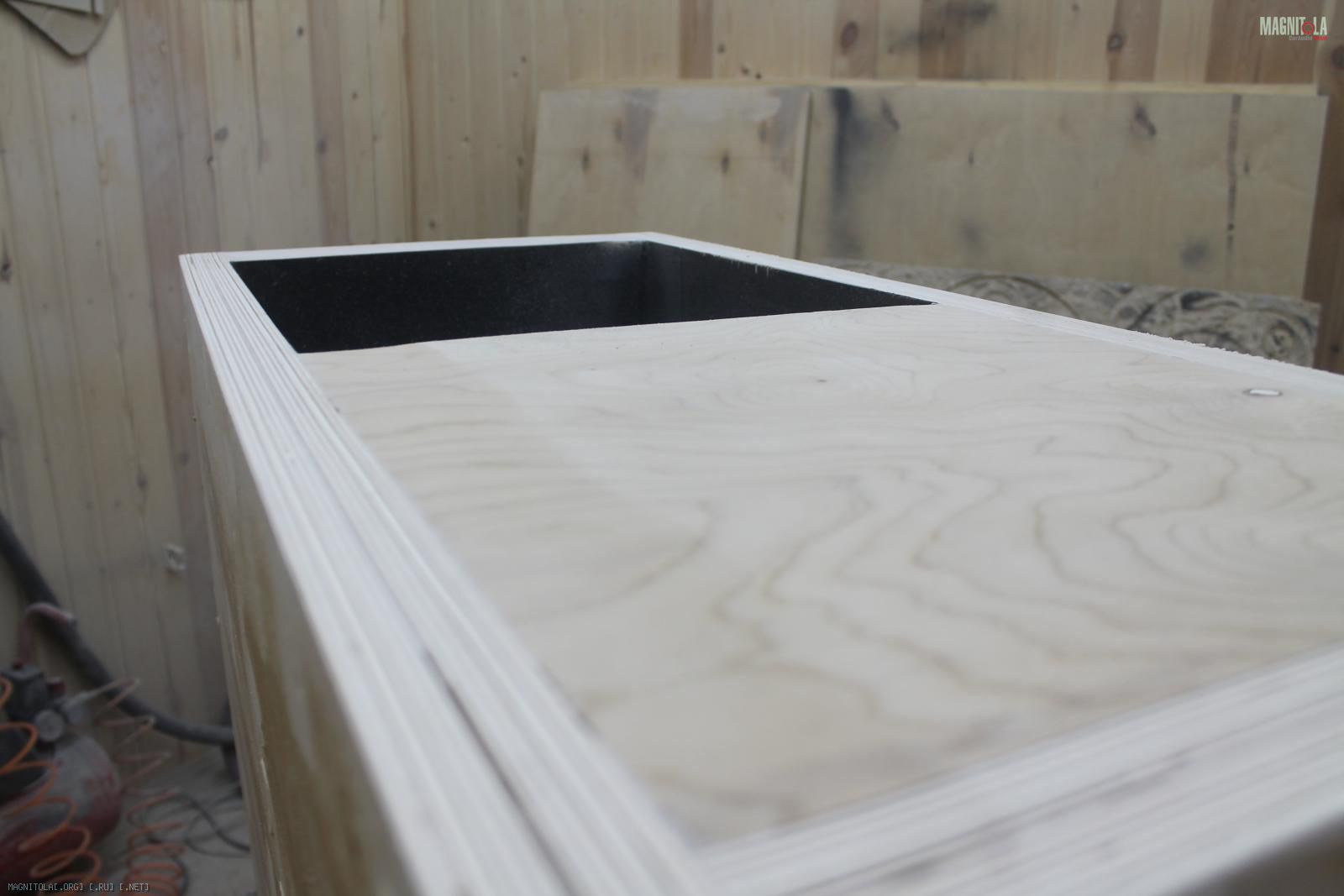

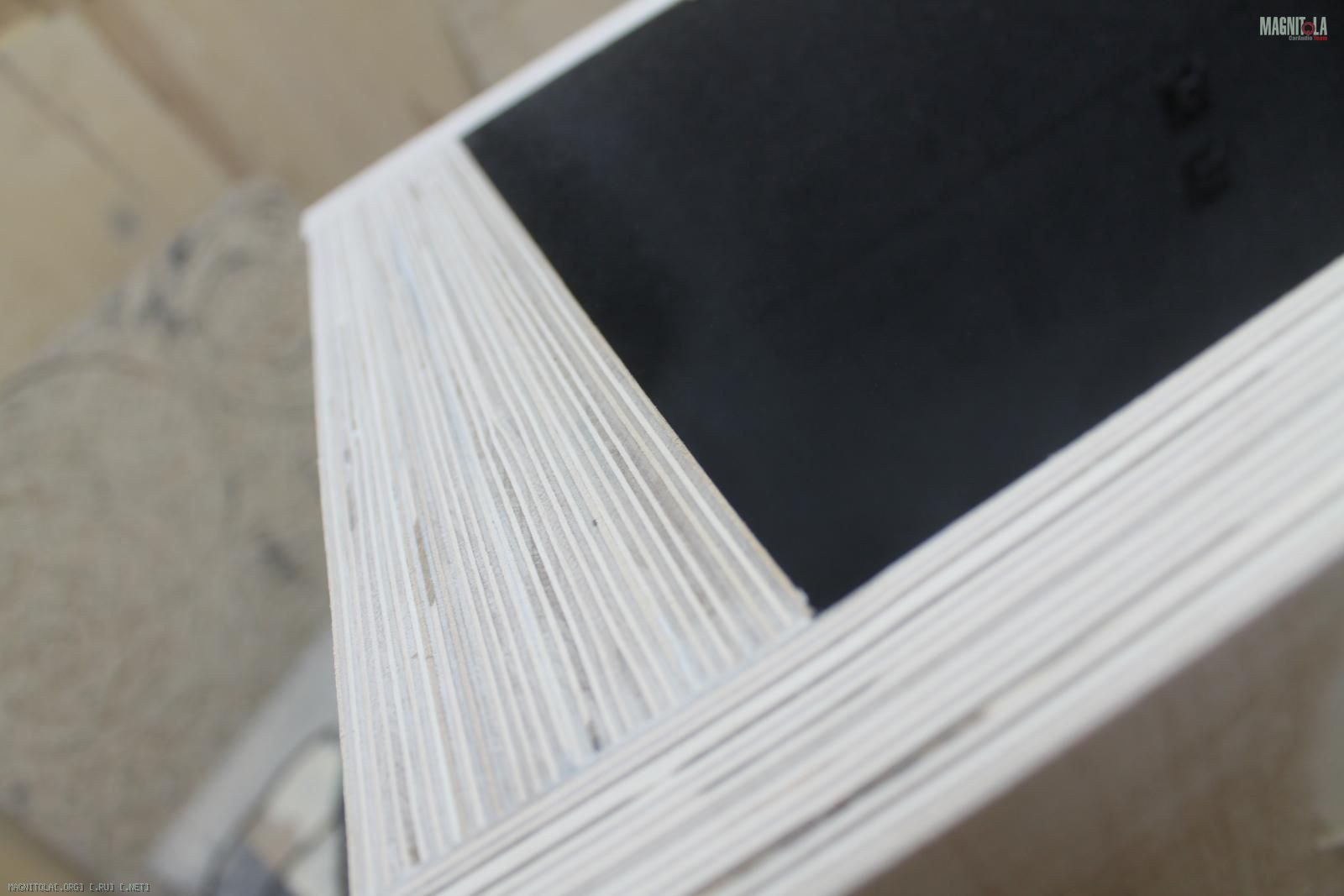

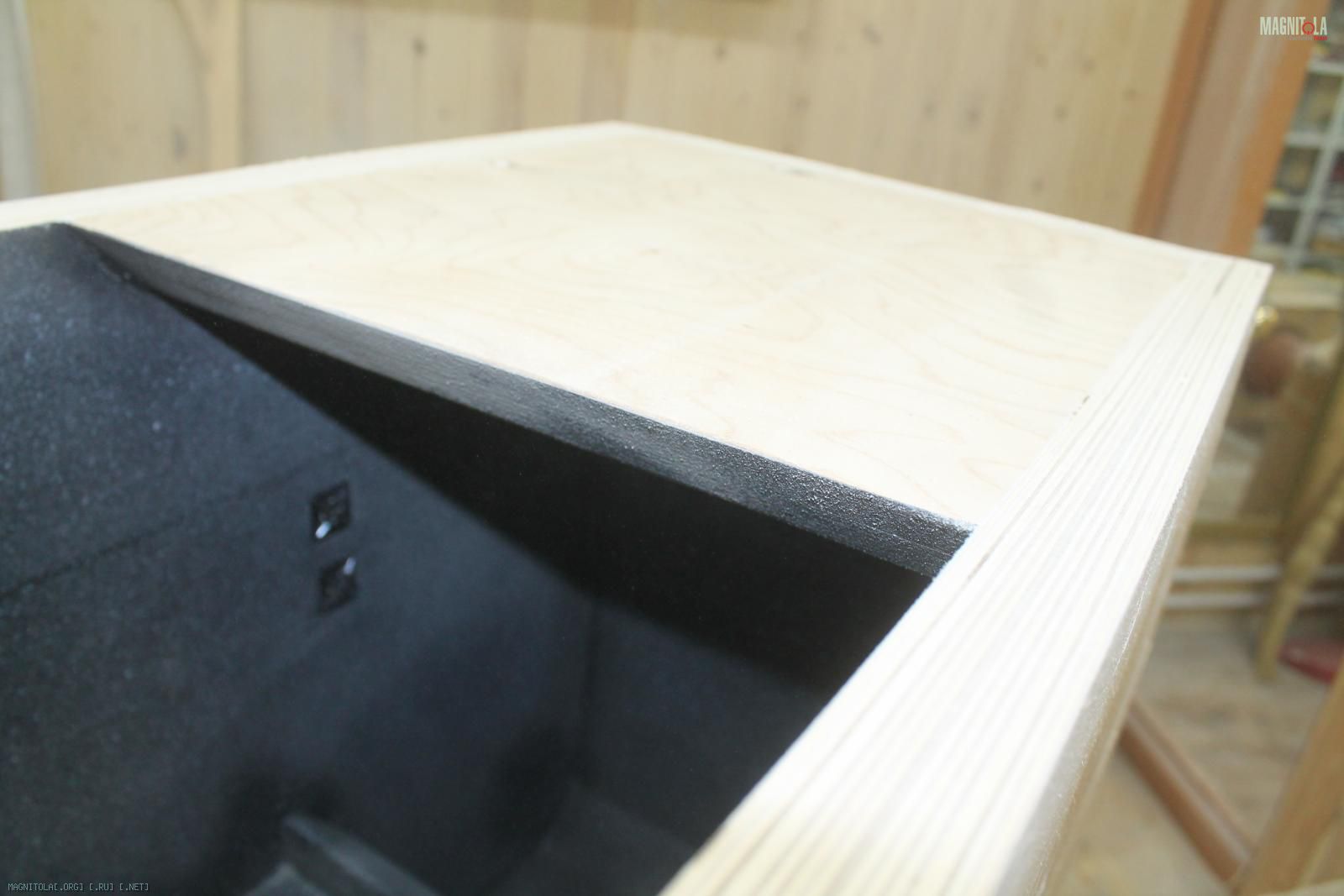

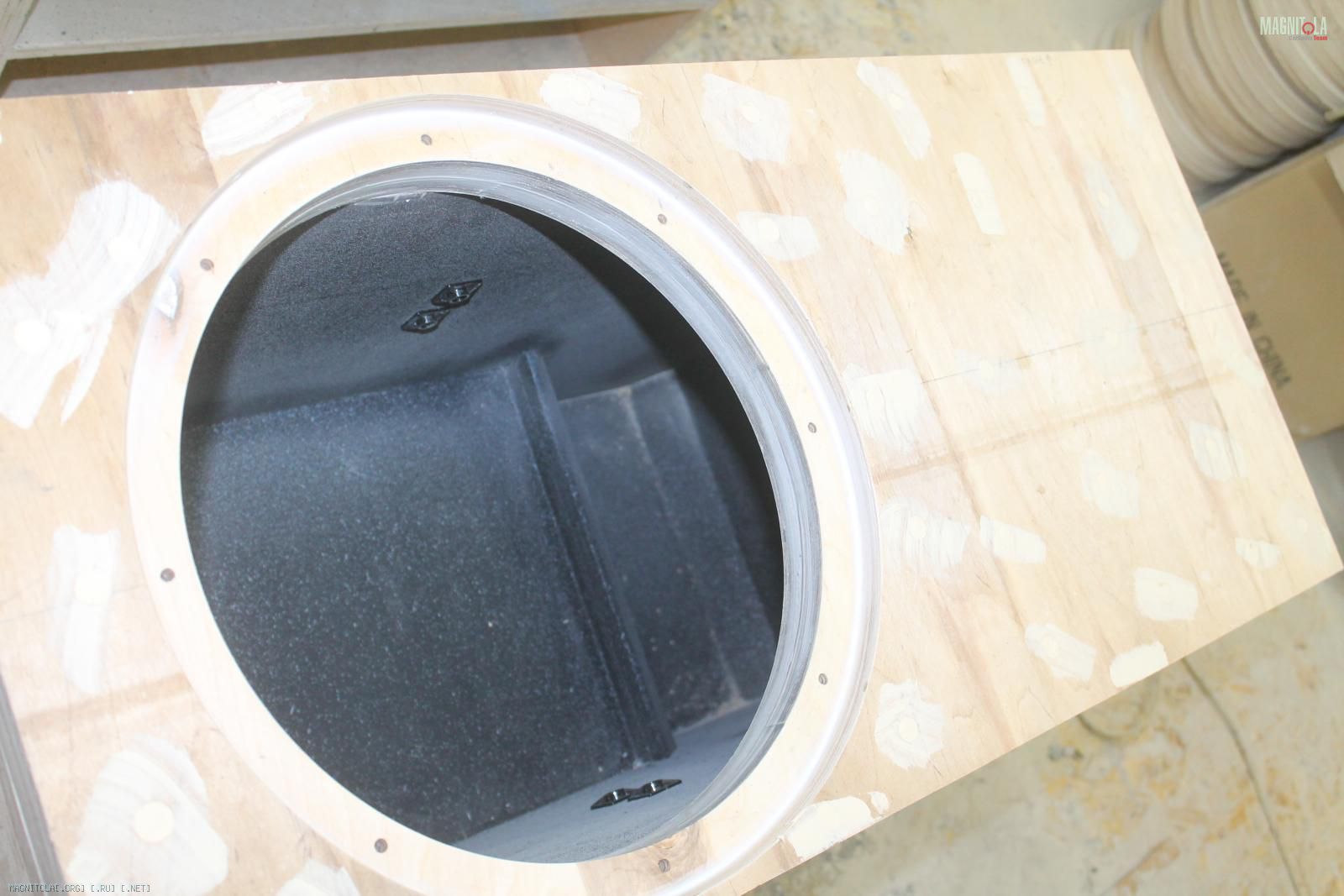

Сборка лицевой стенки...
Вложение 1152664 Вложение 1152666 Вложение 1152668 Вложение 1152670 Вложение 1152672 Вложение 1152674 Вложение 1152676
11.07.2017, 21:24
st220

Вложений: 27

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Корпус под Eton Force F15R

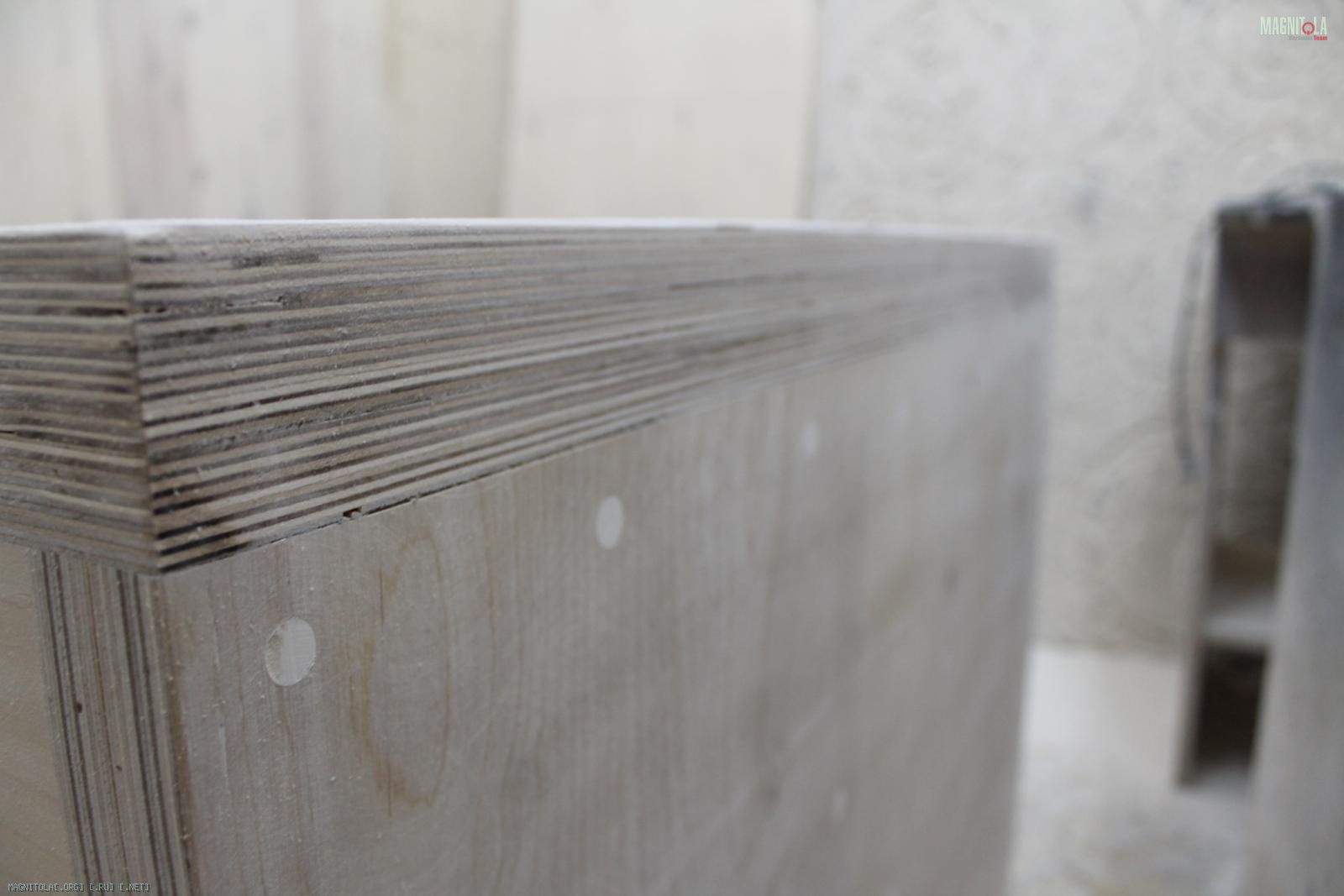

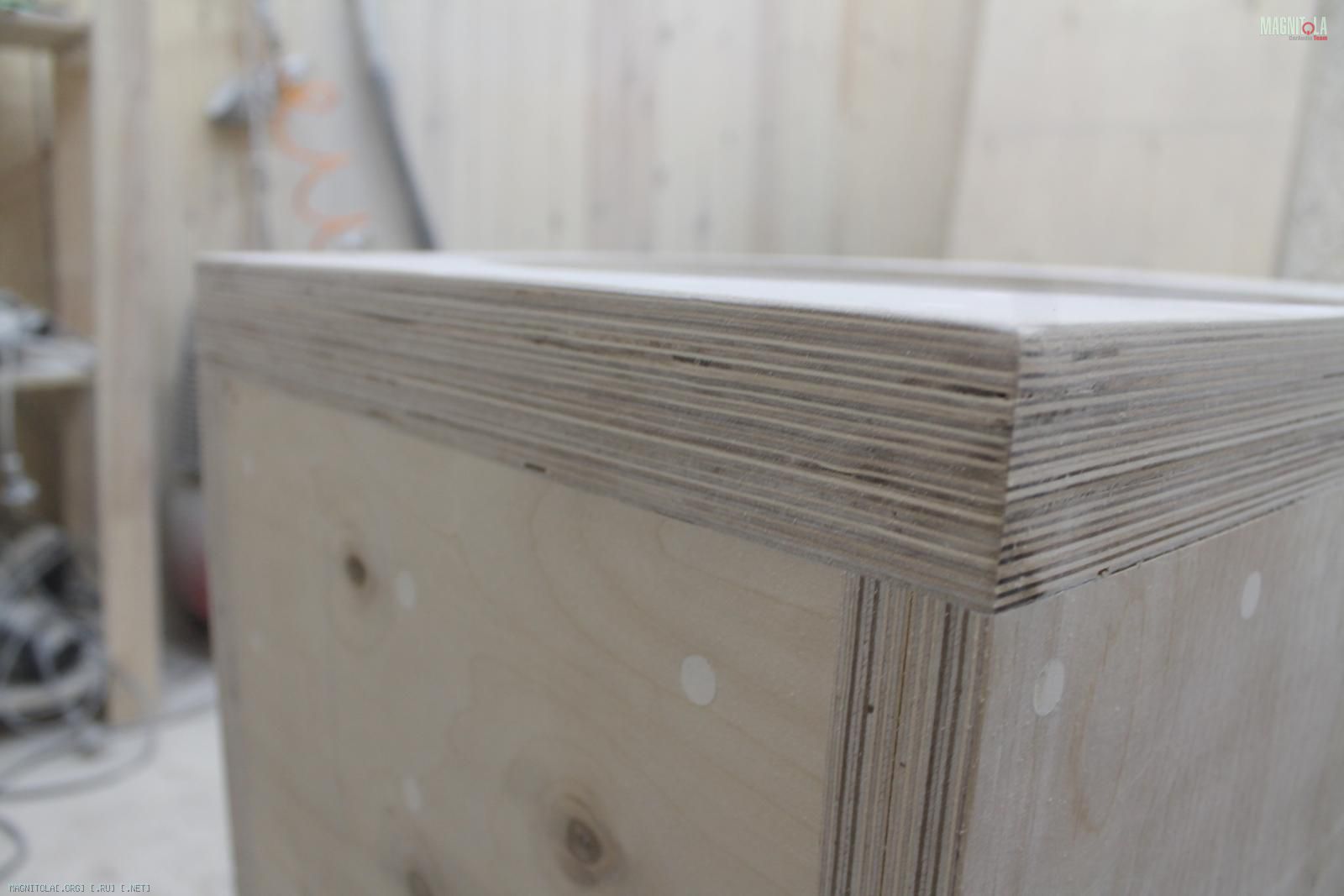

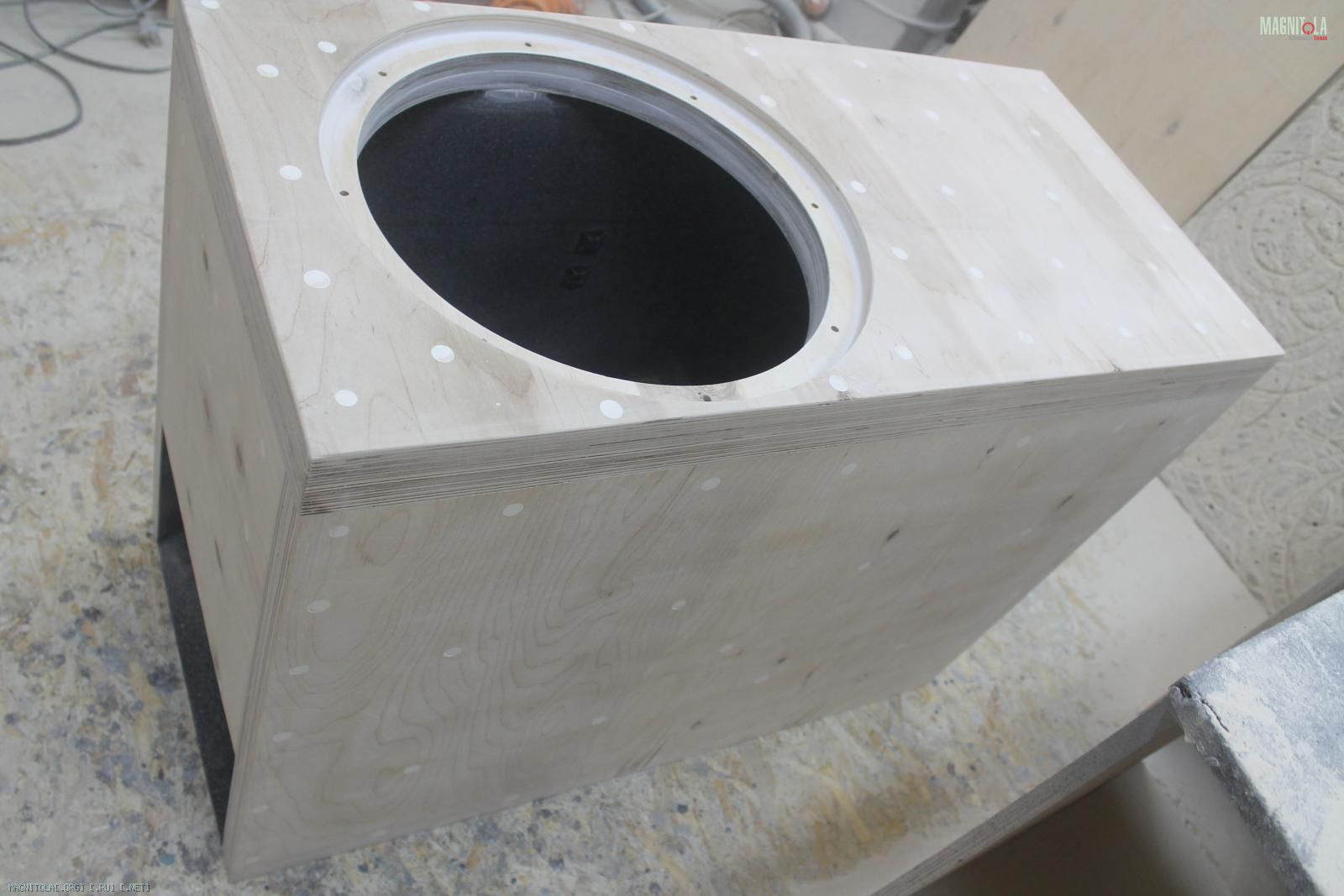

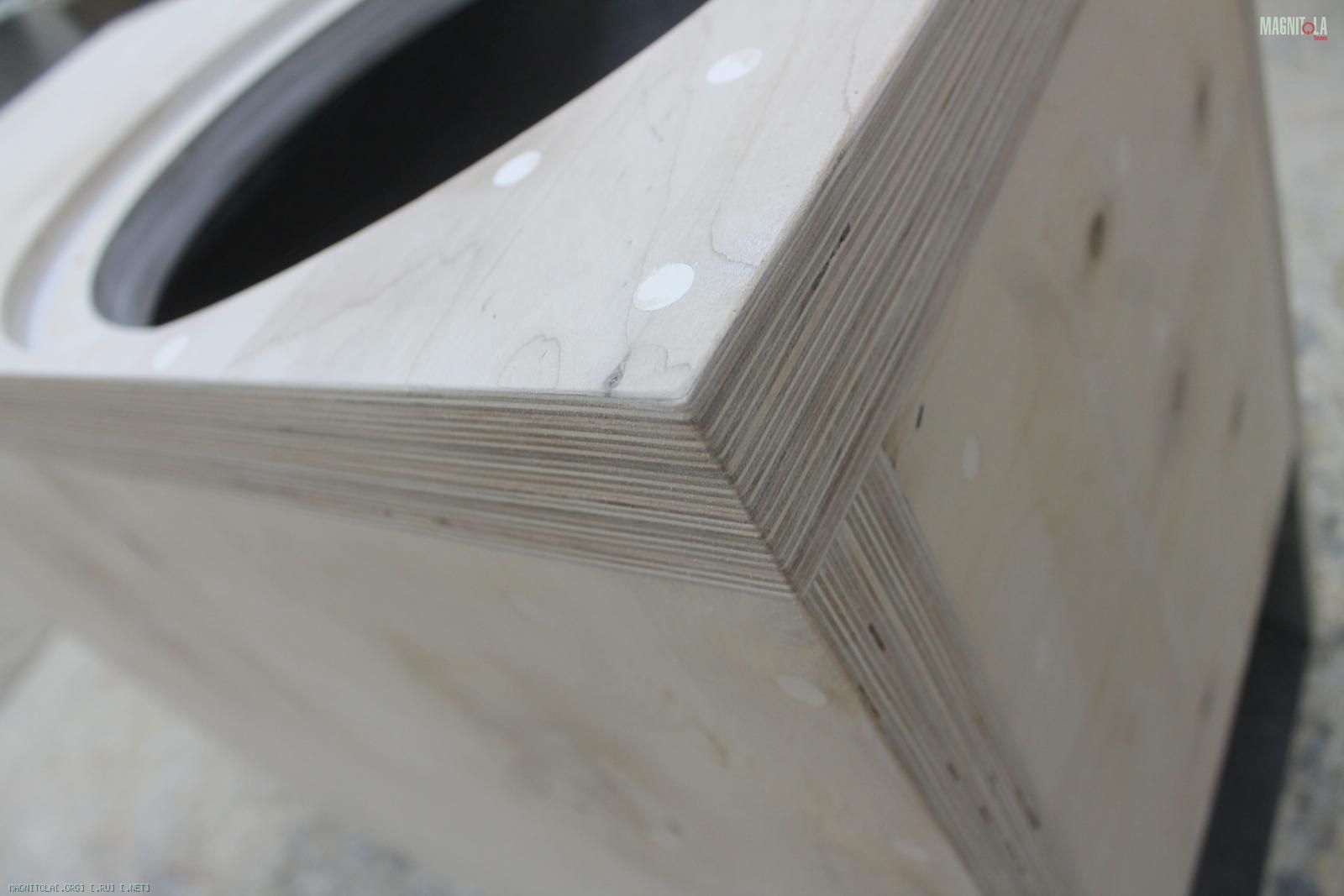

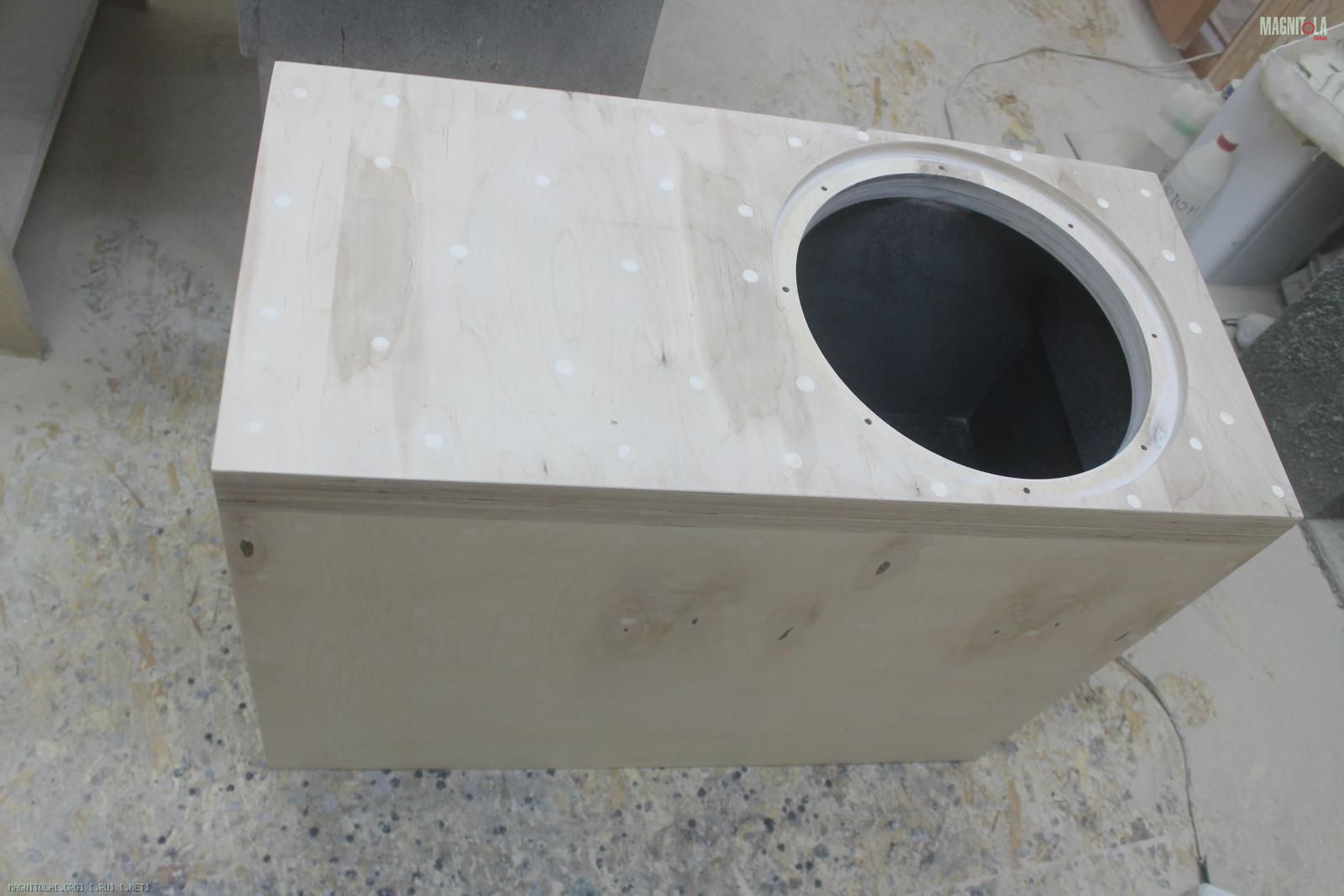

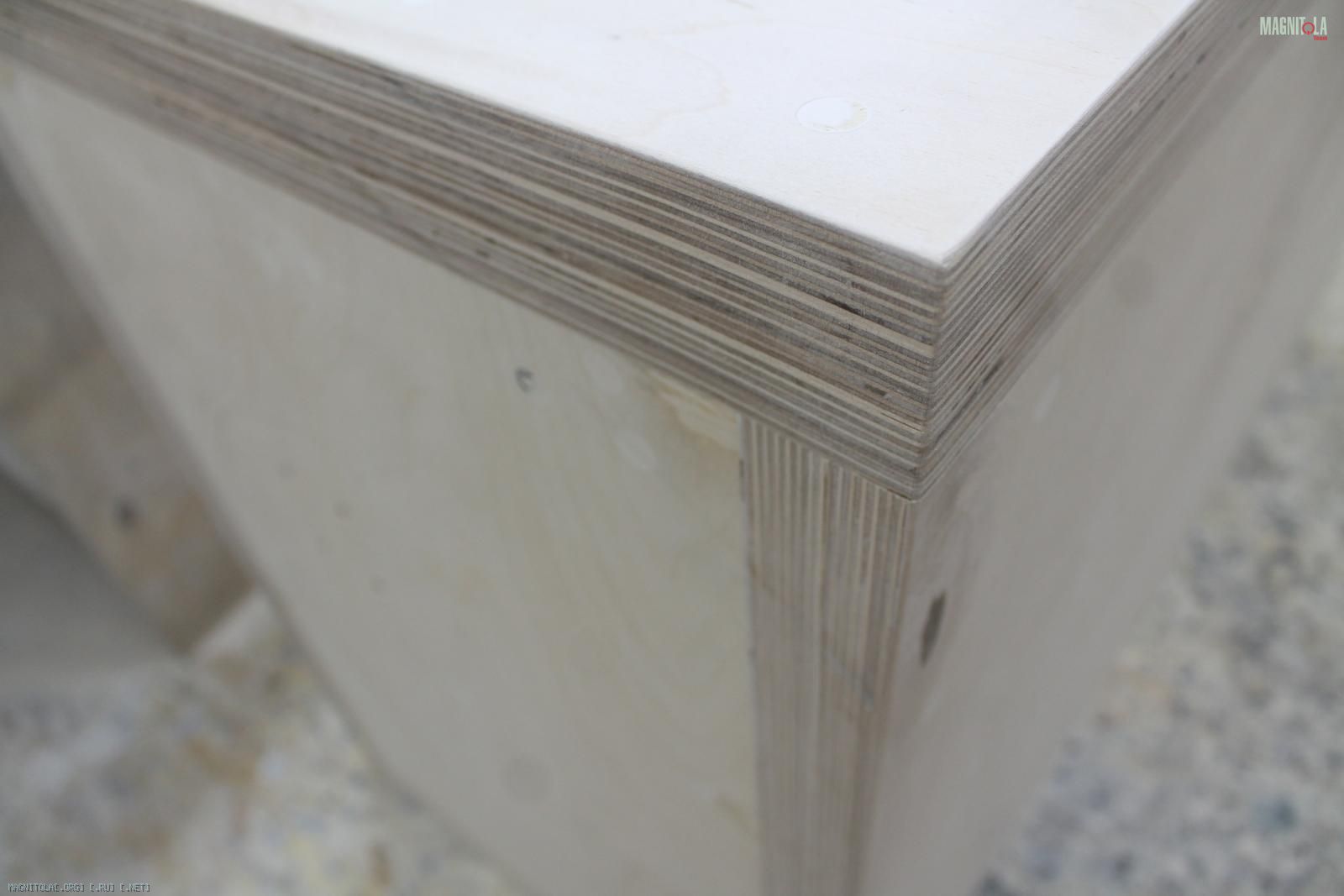

После черновой полировки..
Вложение 1152826 Вложение 1152828 Вложение 1152830 Вложение 1152832 Вложение 1152834 Вложение 1152836

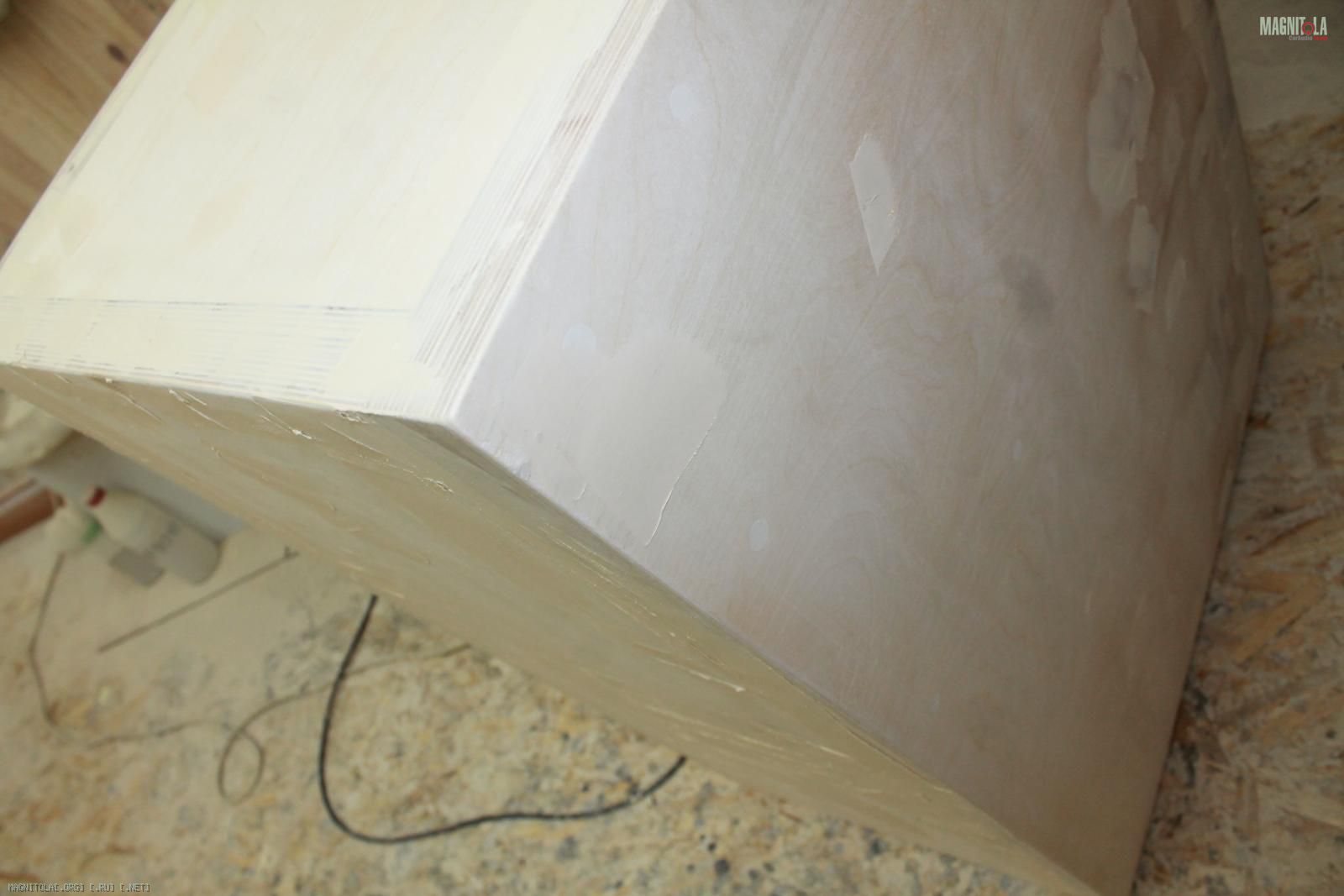

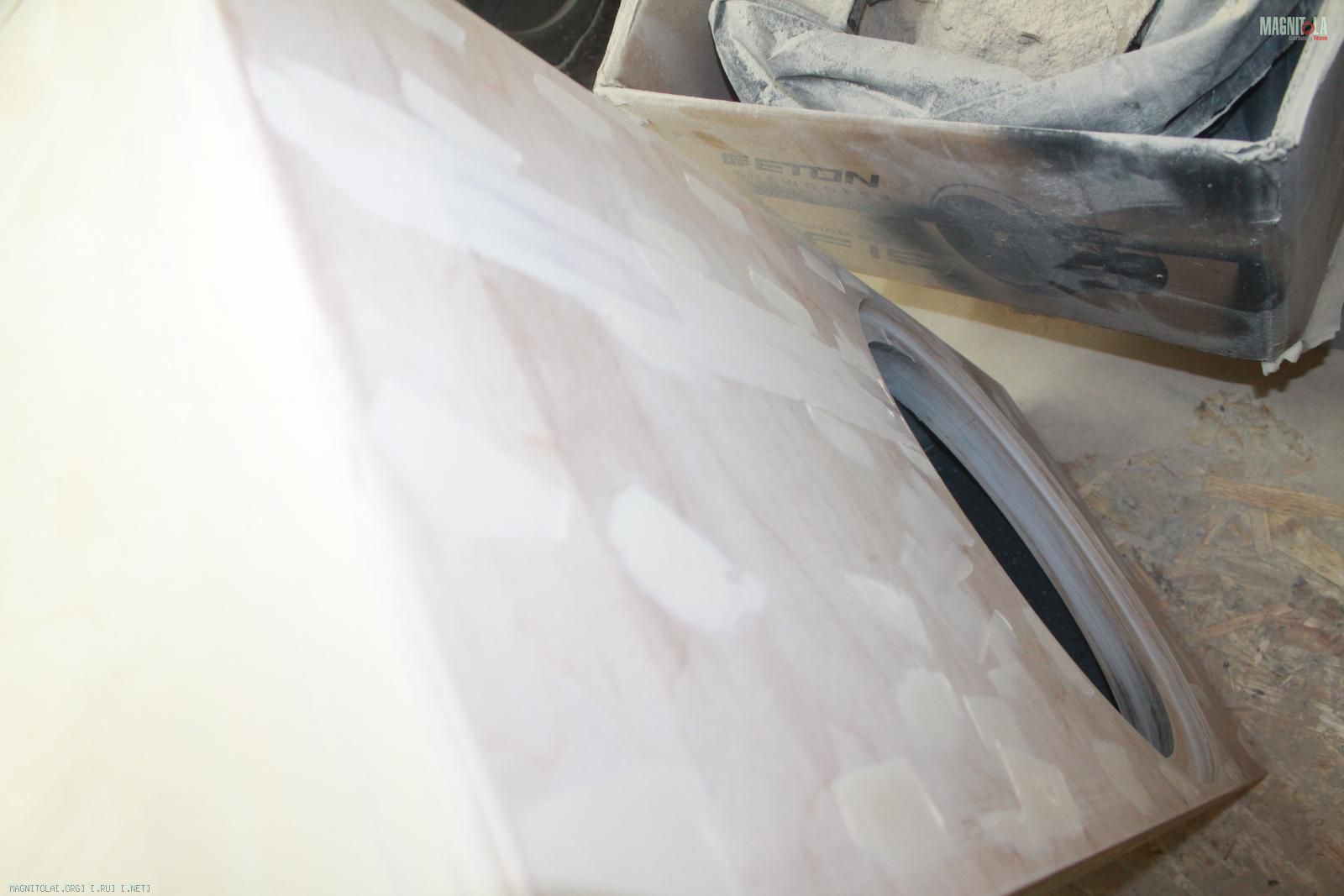

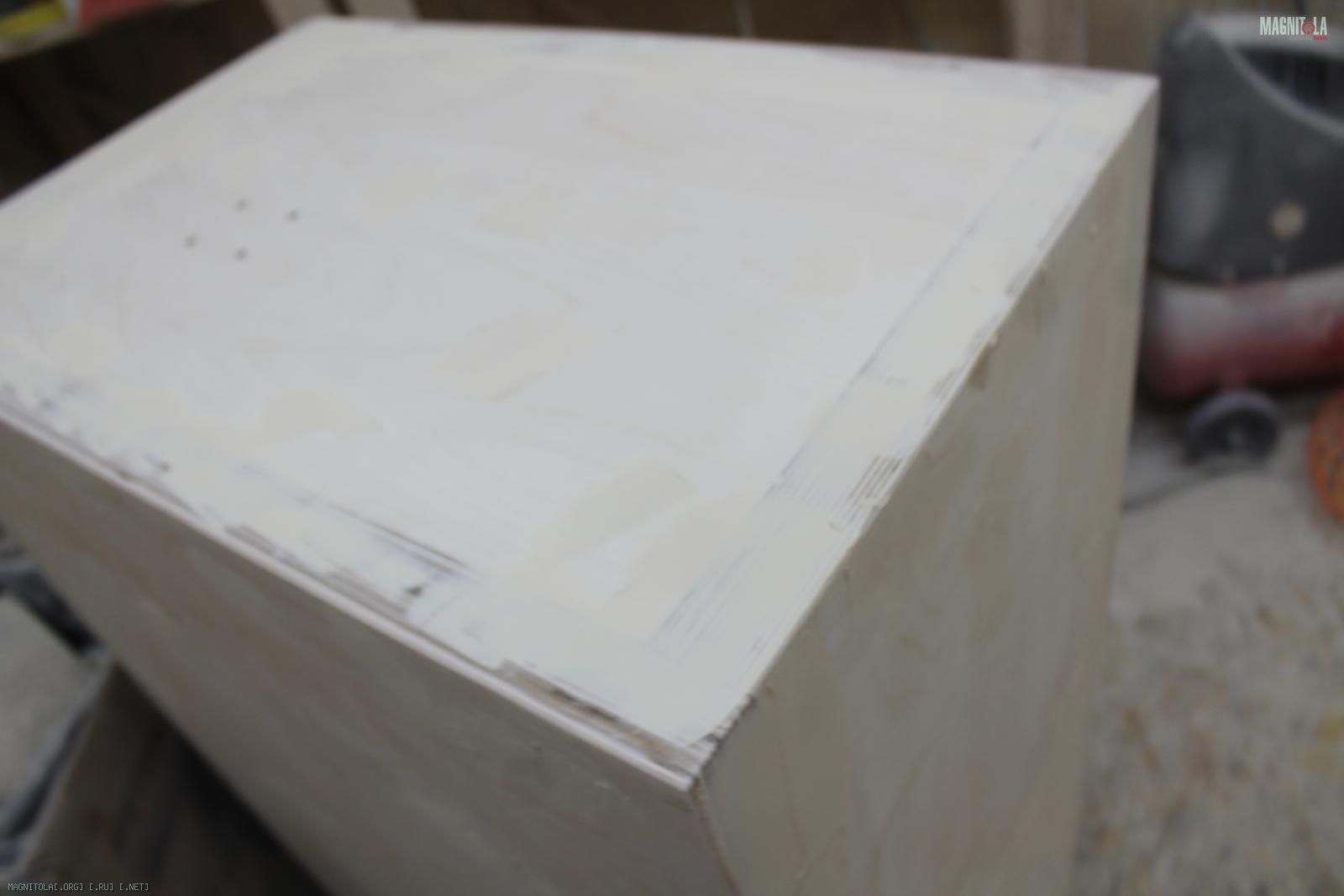

Финишно шпаклюем...
Вложение 1152838 Вложение 1152840 Вложение 1152842

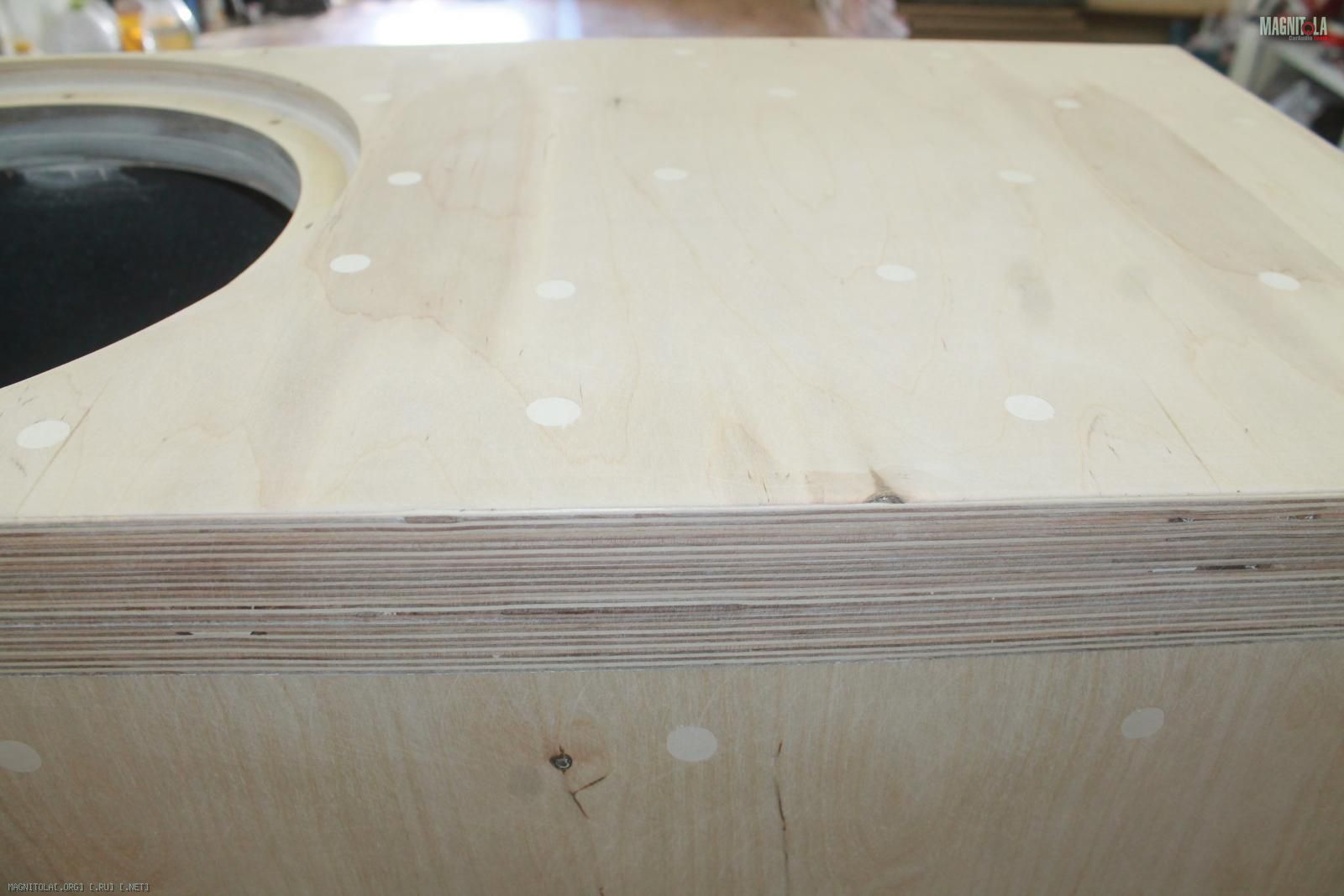

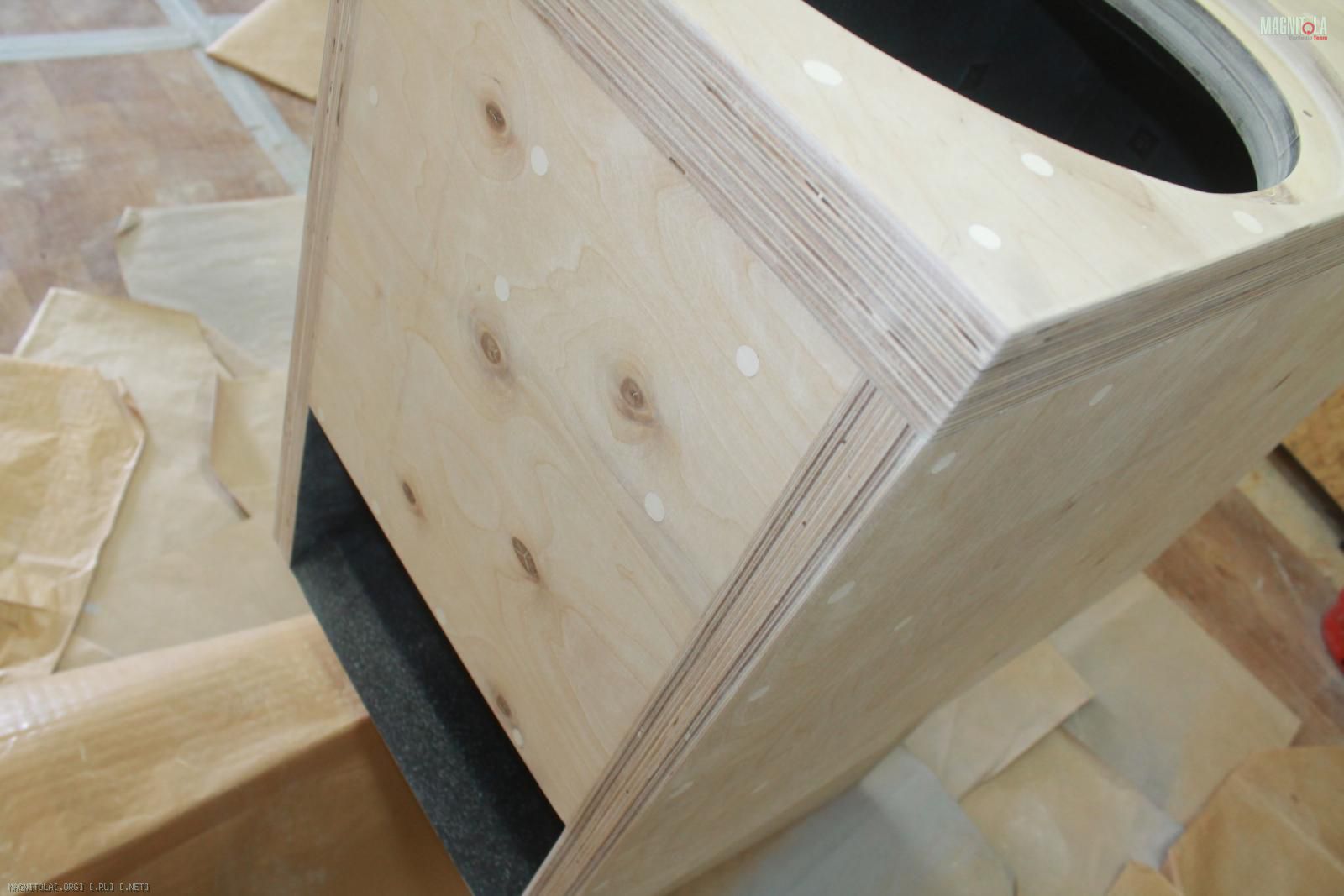

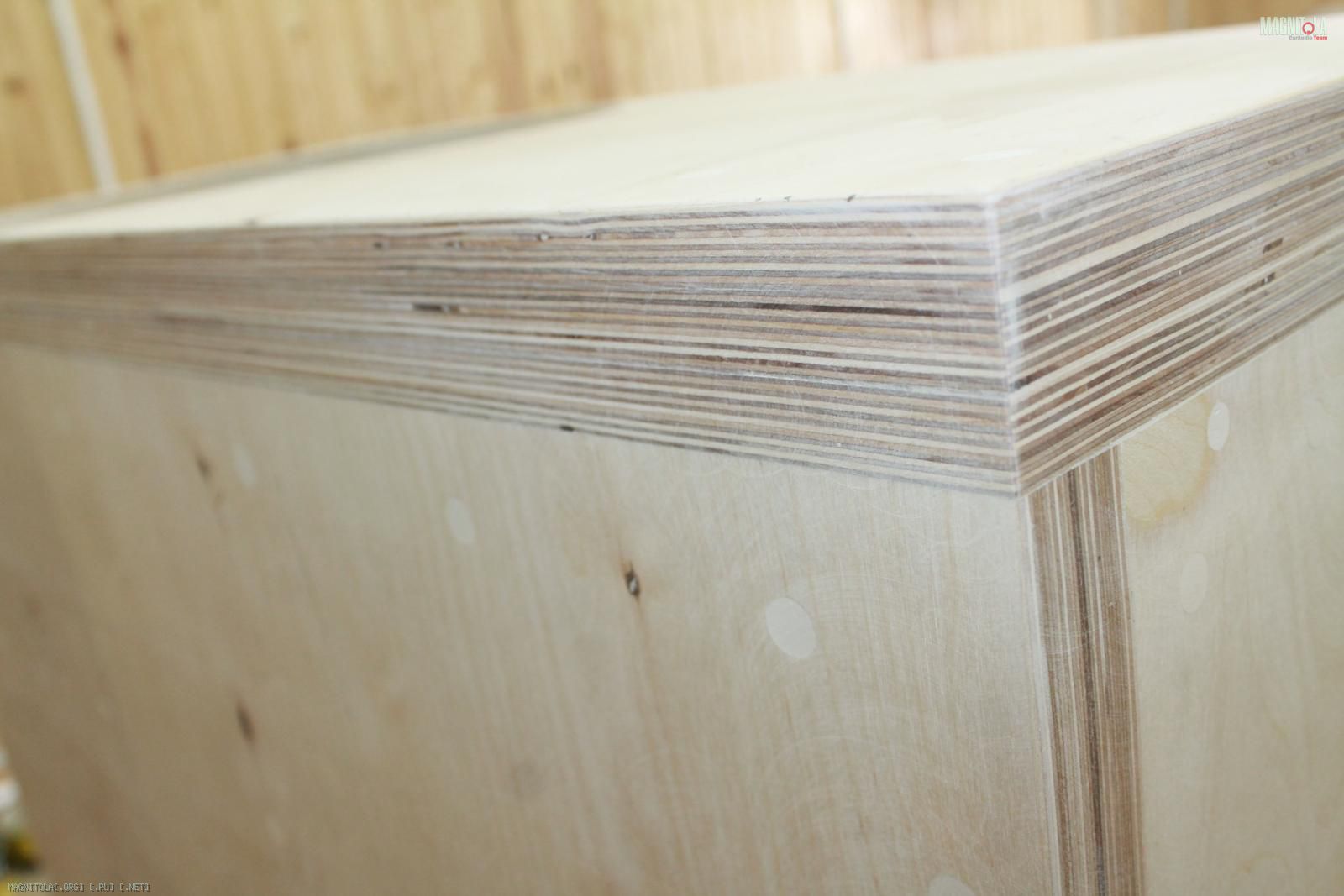

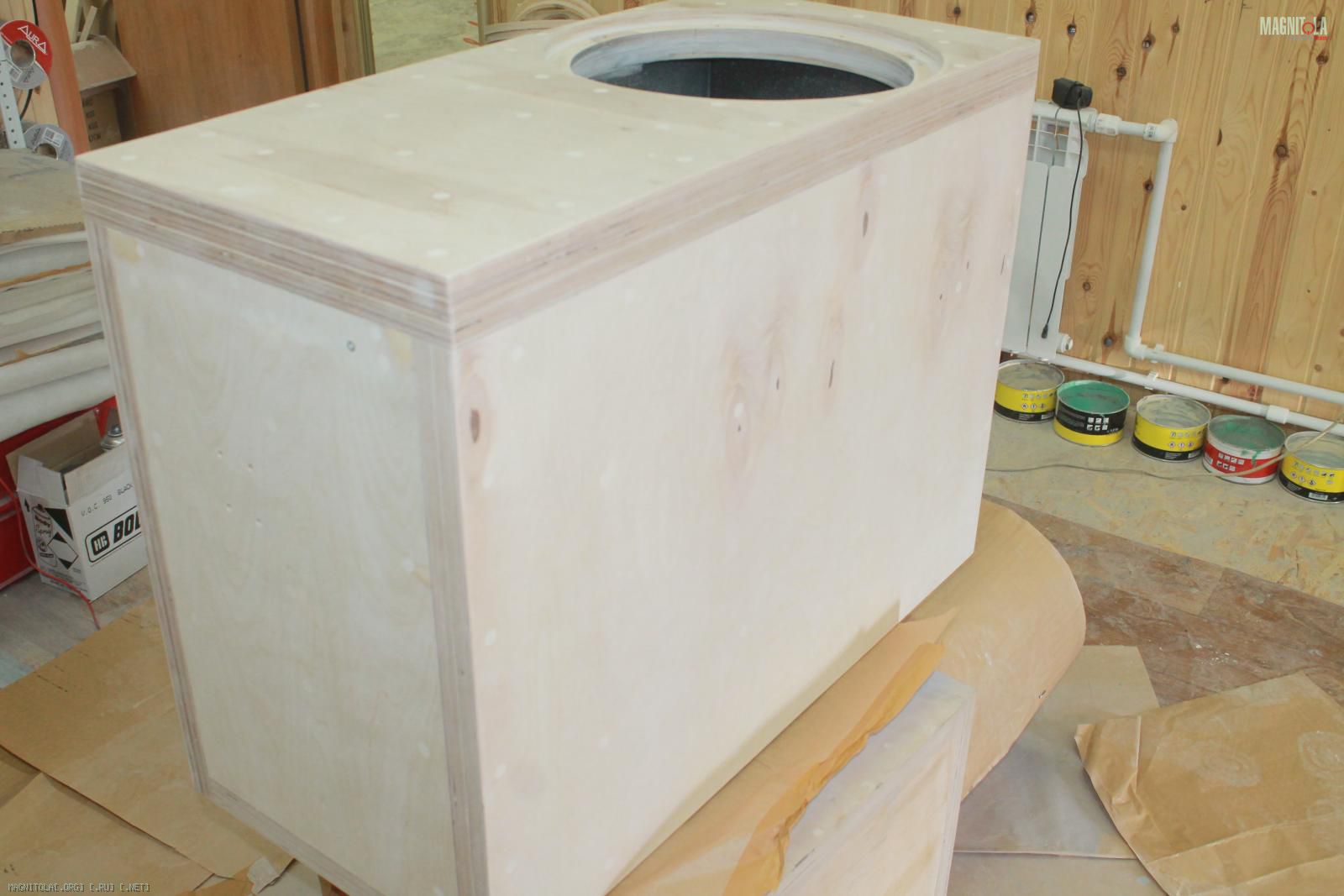

Шкурим..
Вложение 1152844 Вложение 1152846 Вложение 1152848 Вложение 1152850

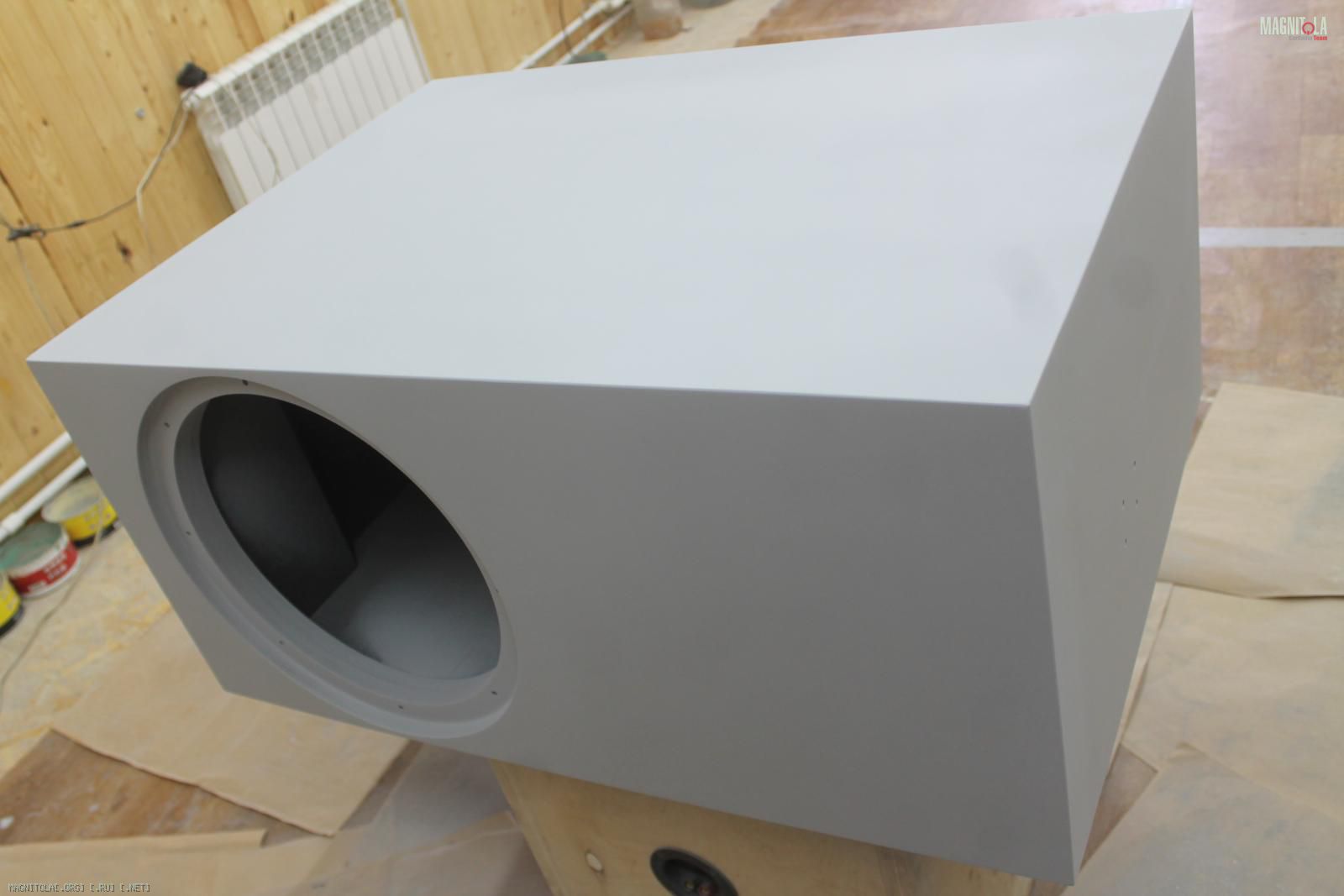

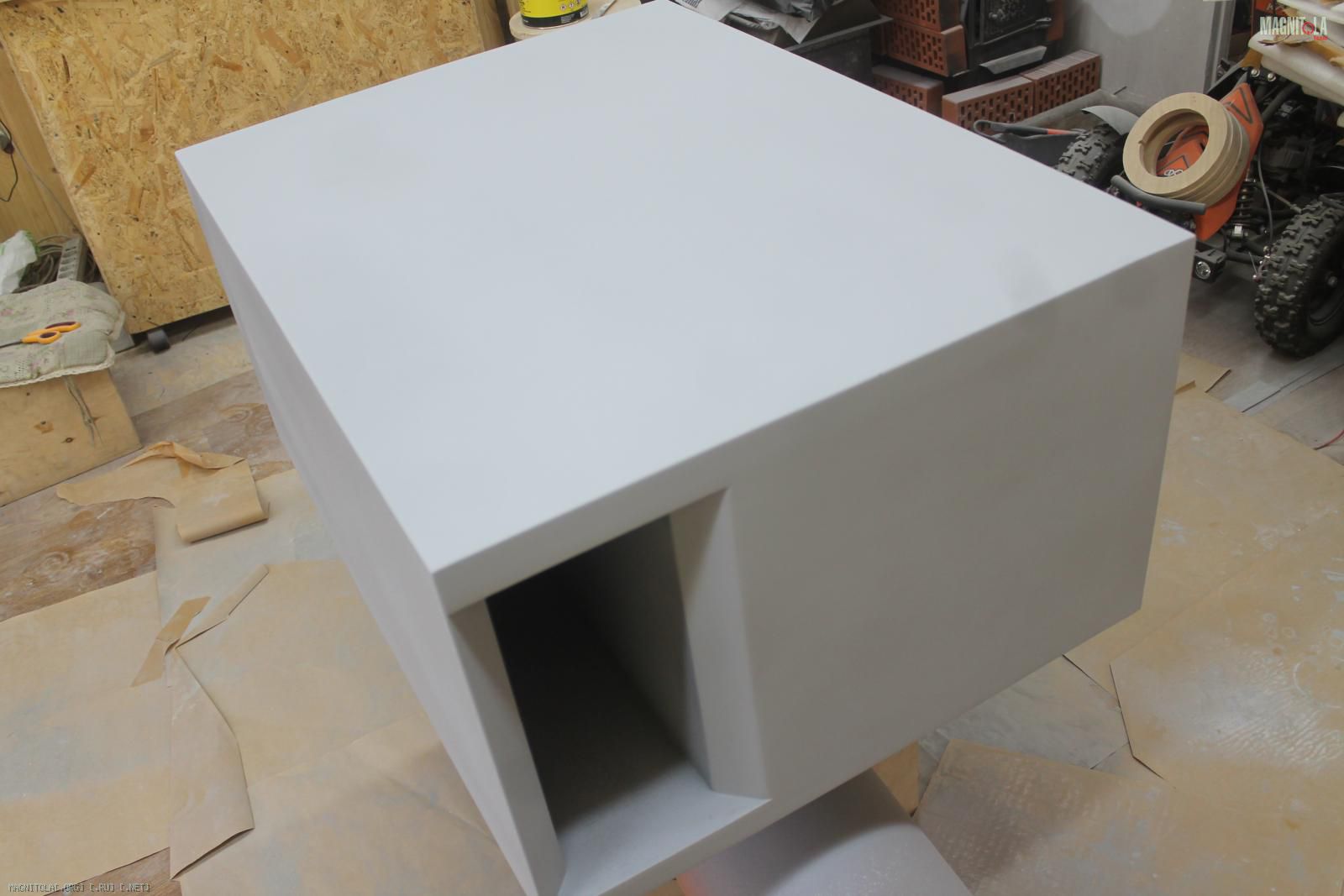

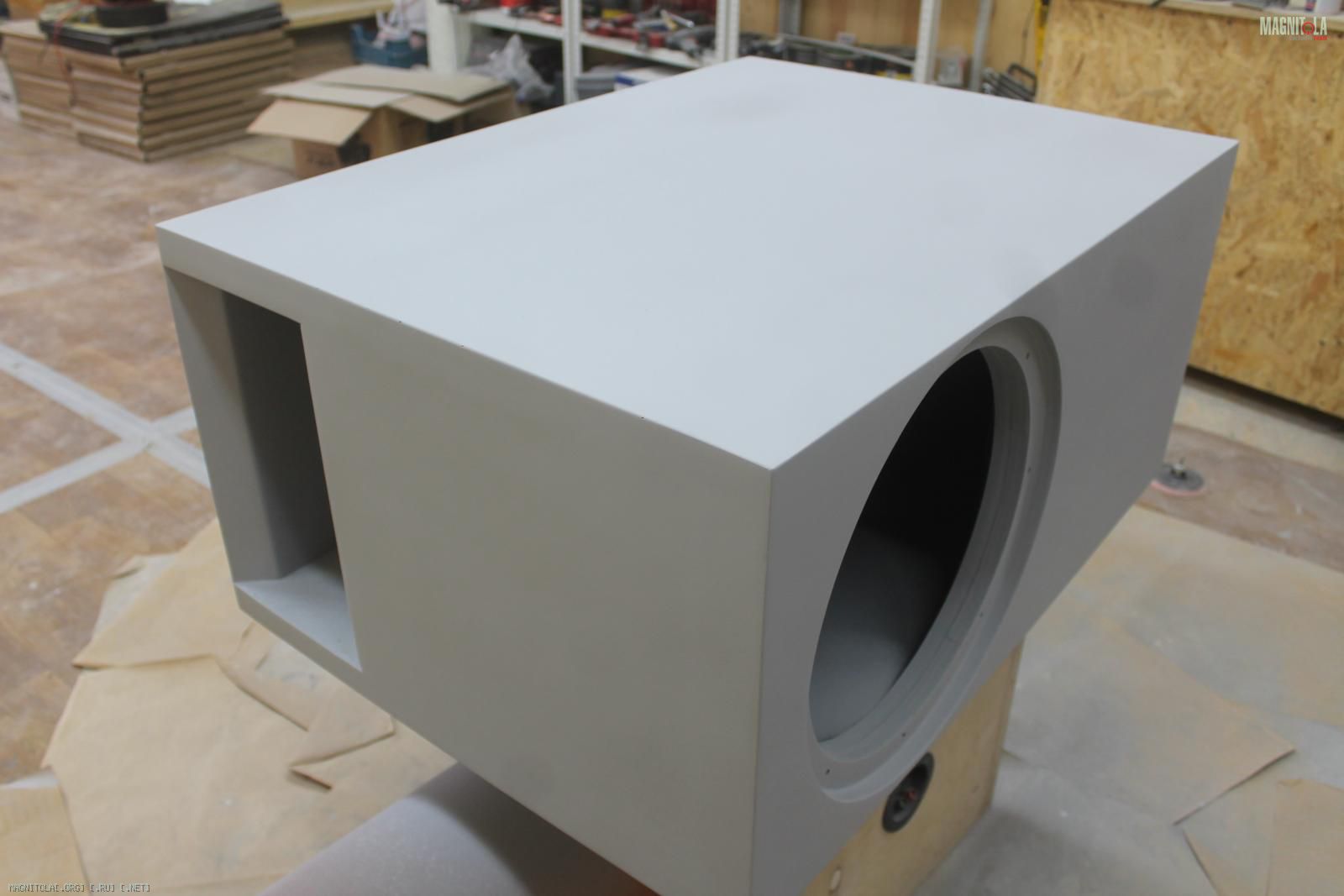

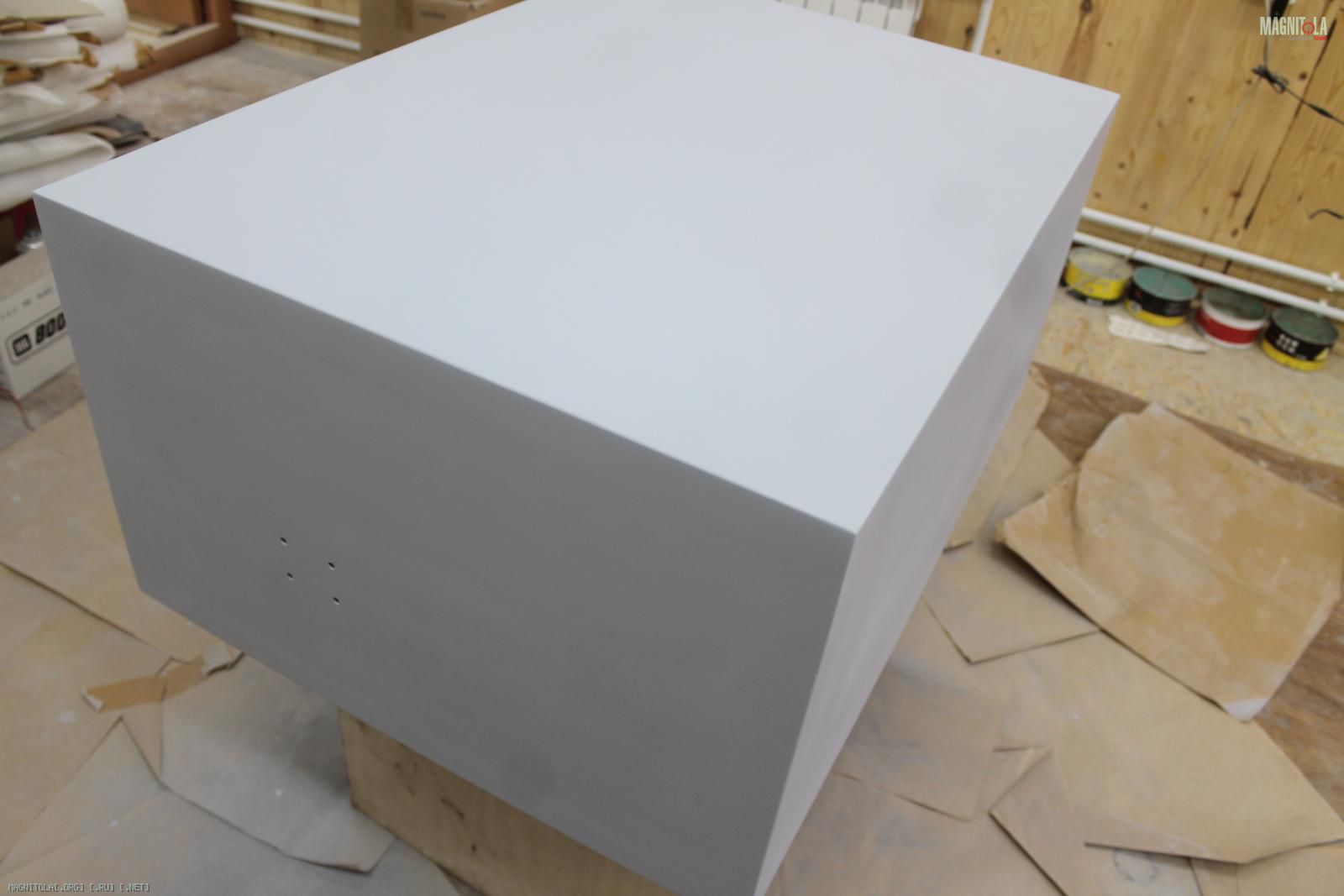

Красим...
Вложение 1152852 Вложение 1152854 Вложение 1152856 Вложение 1152858

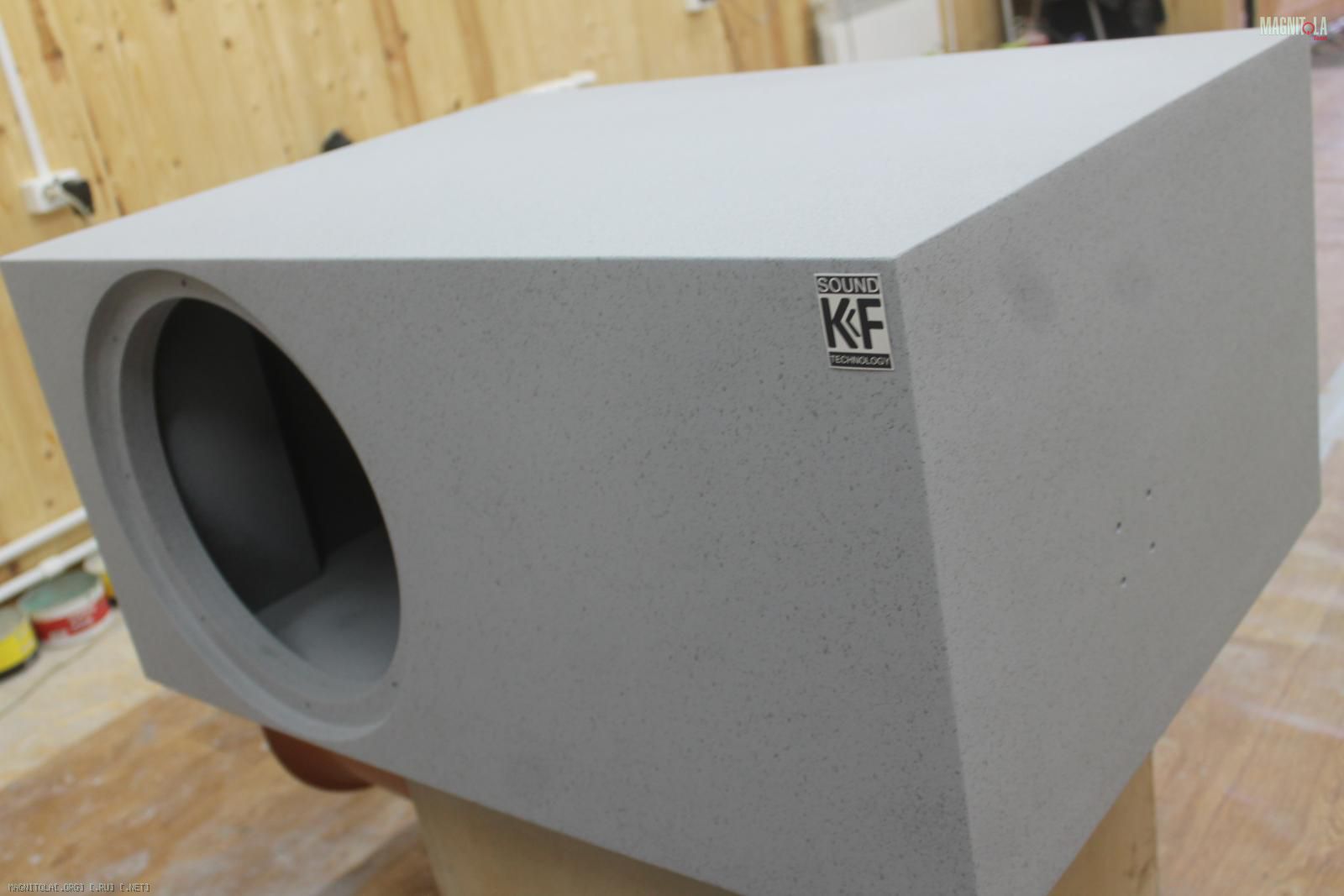

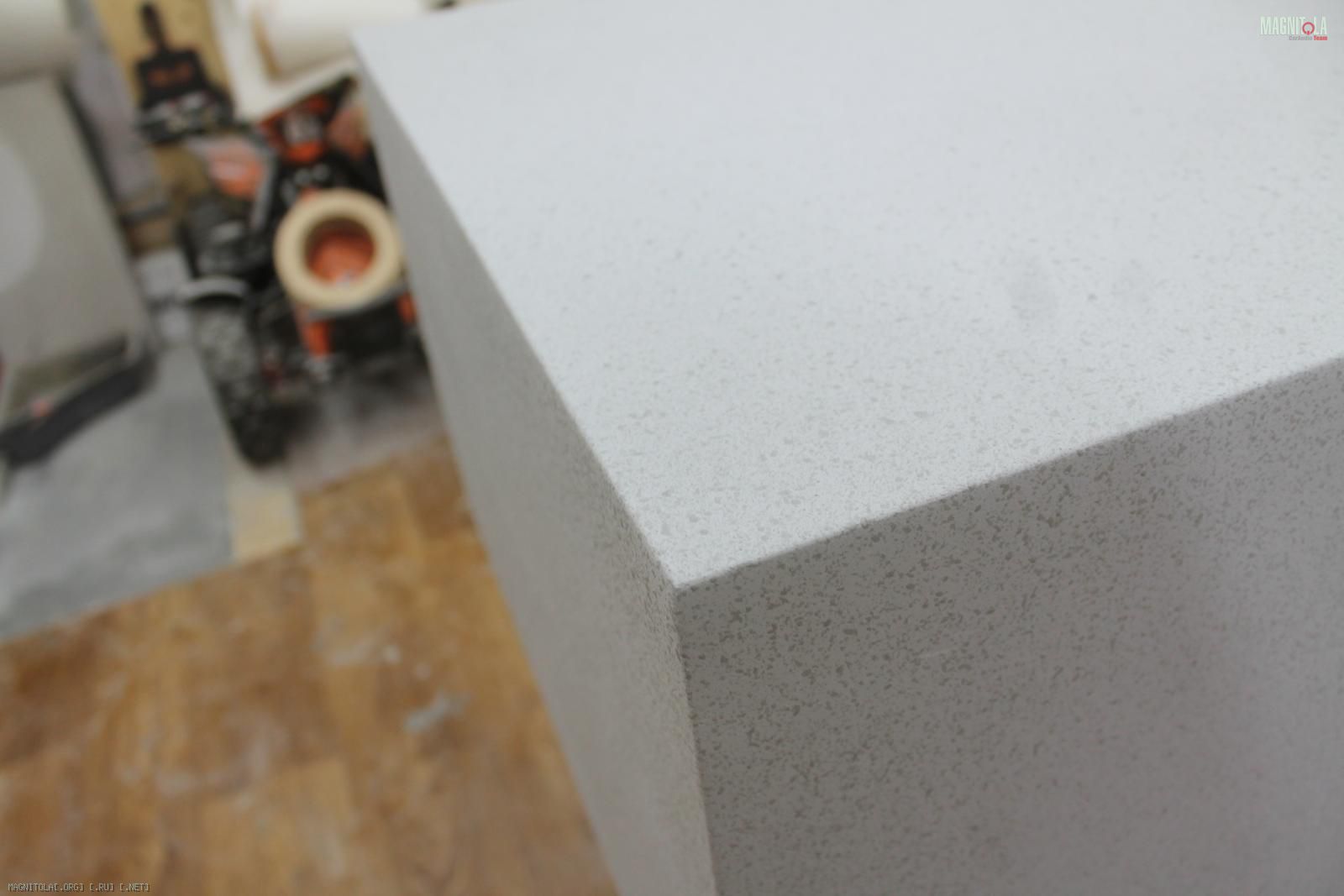

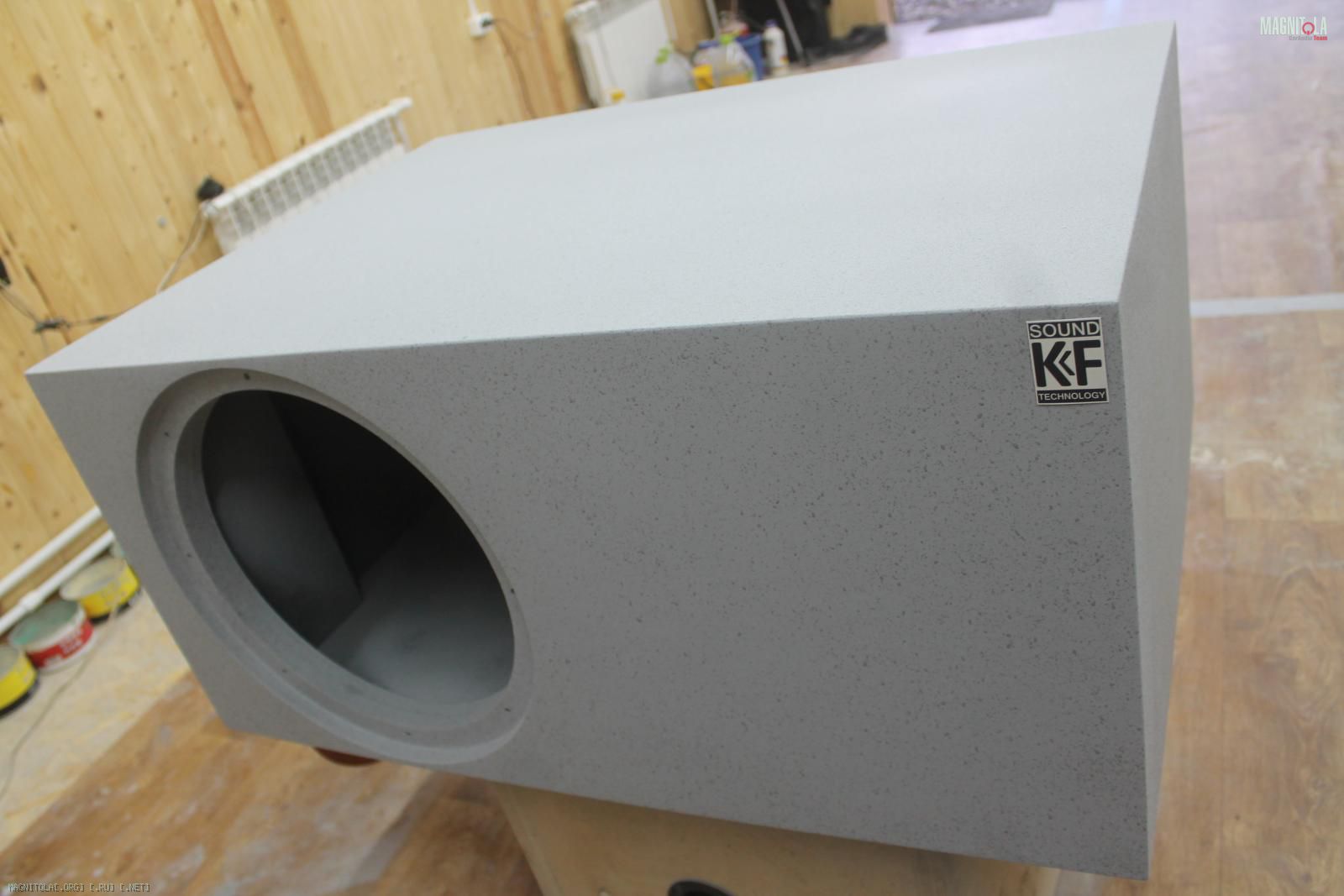

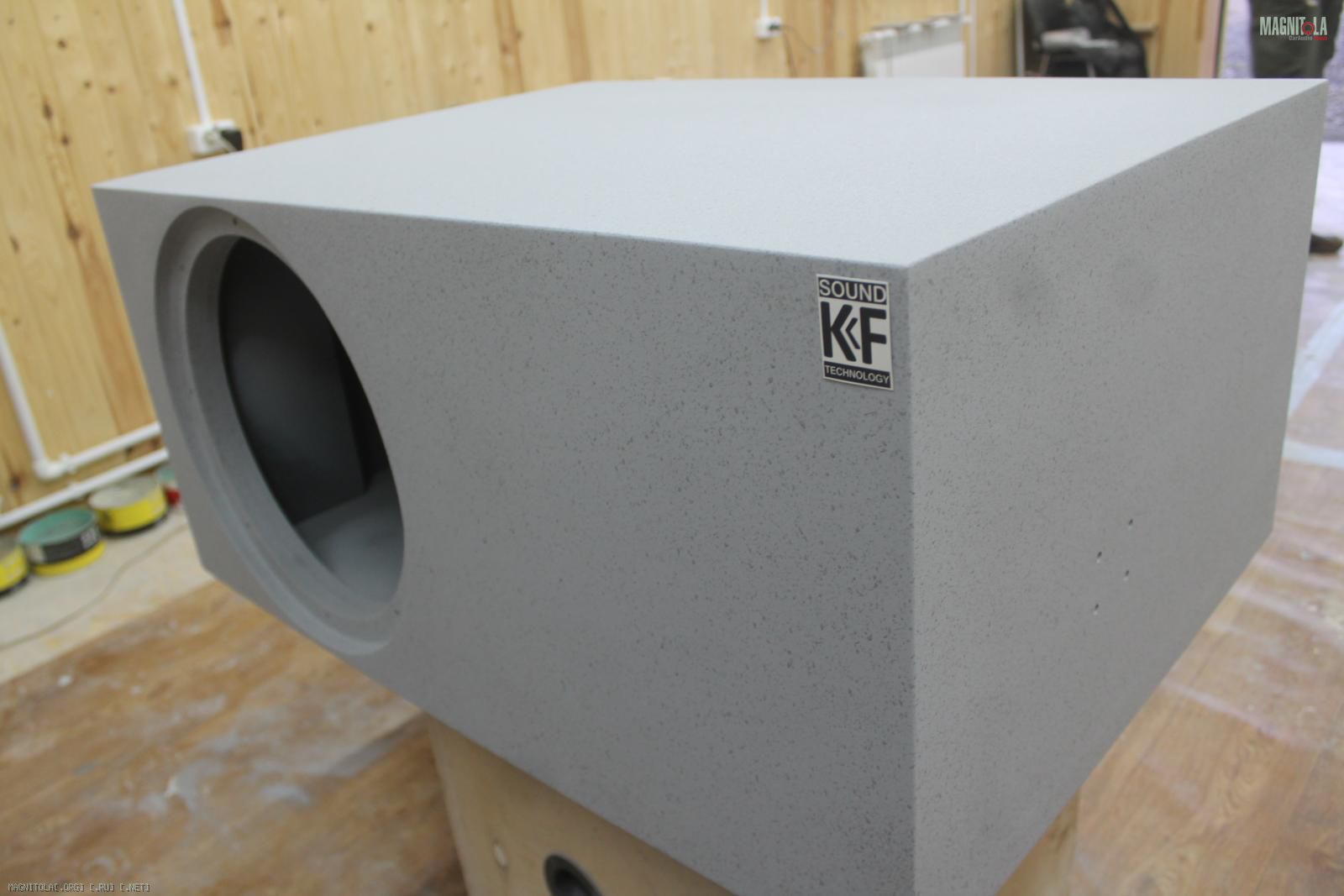

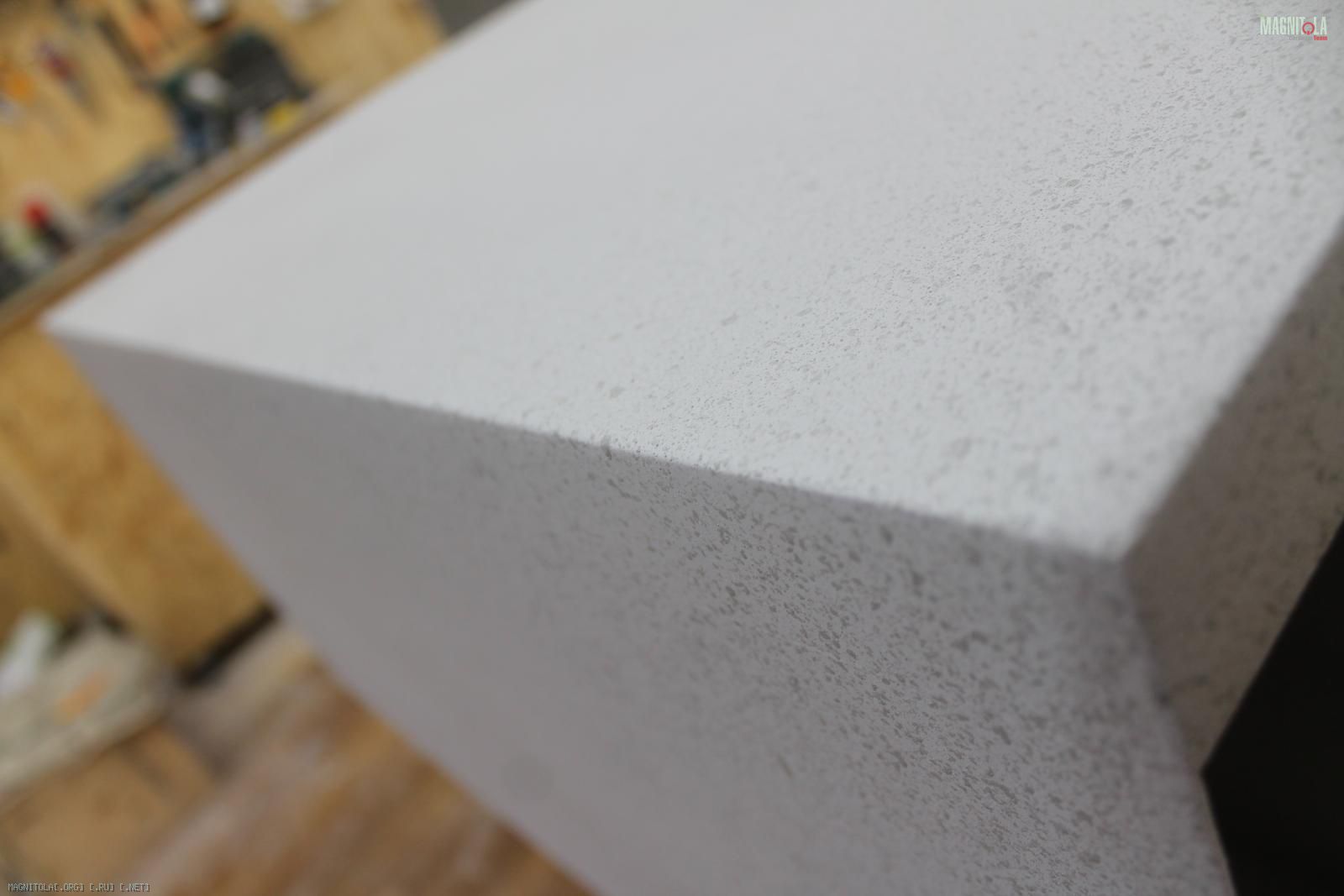

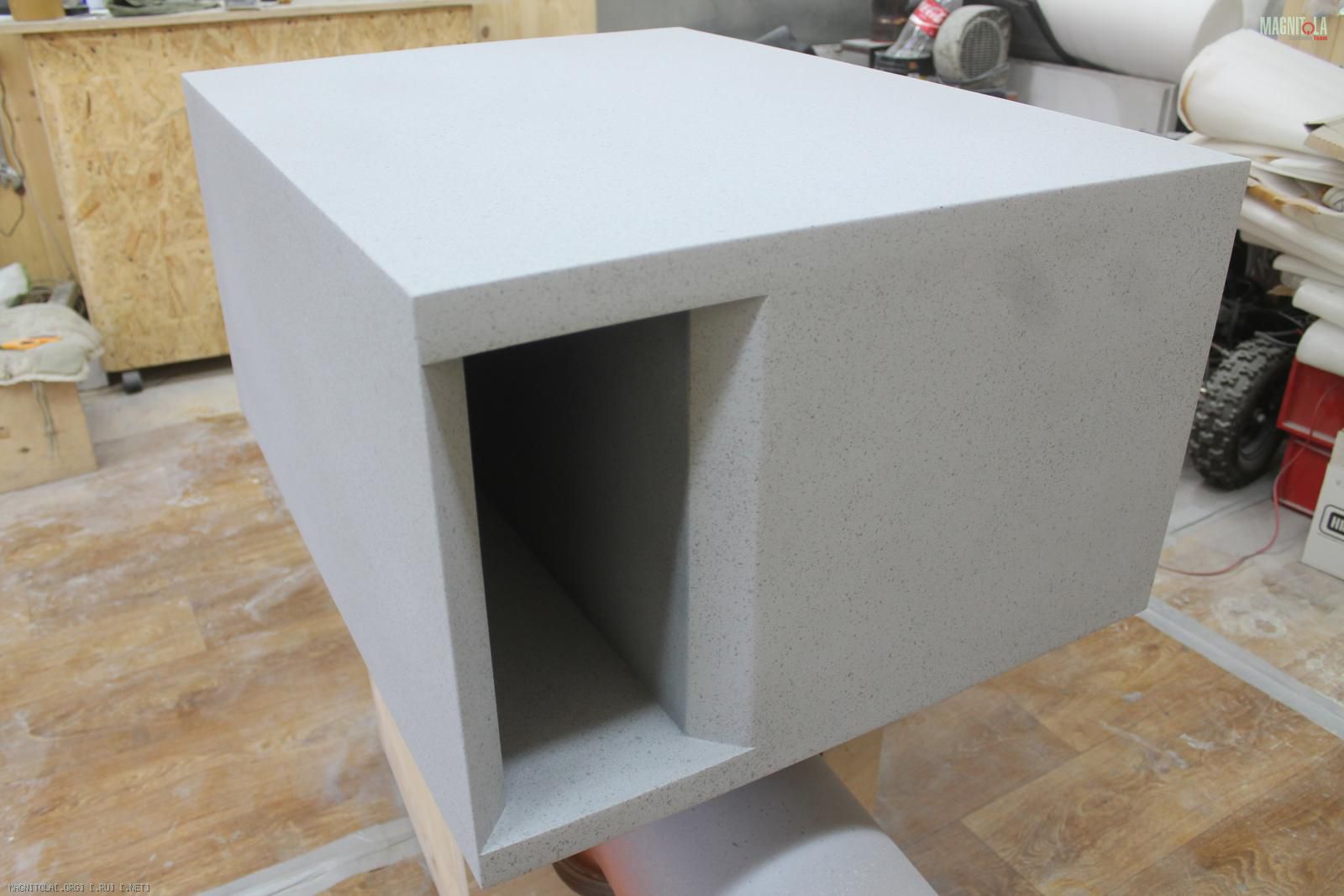

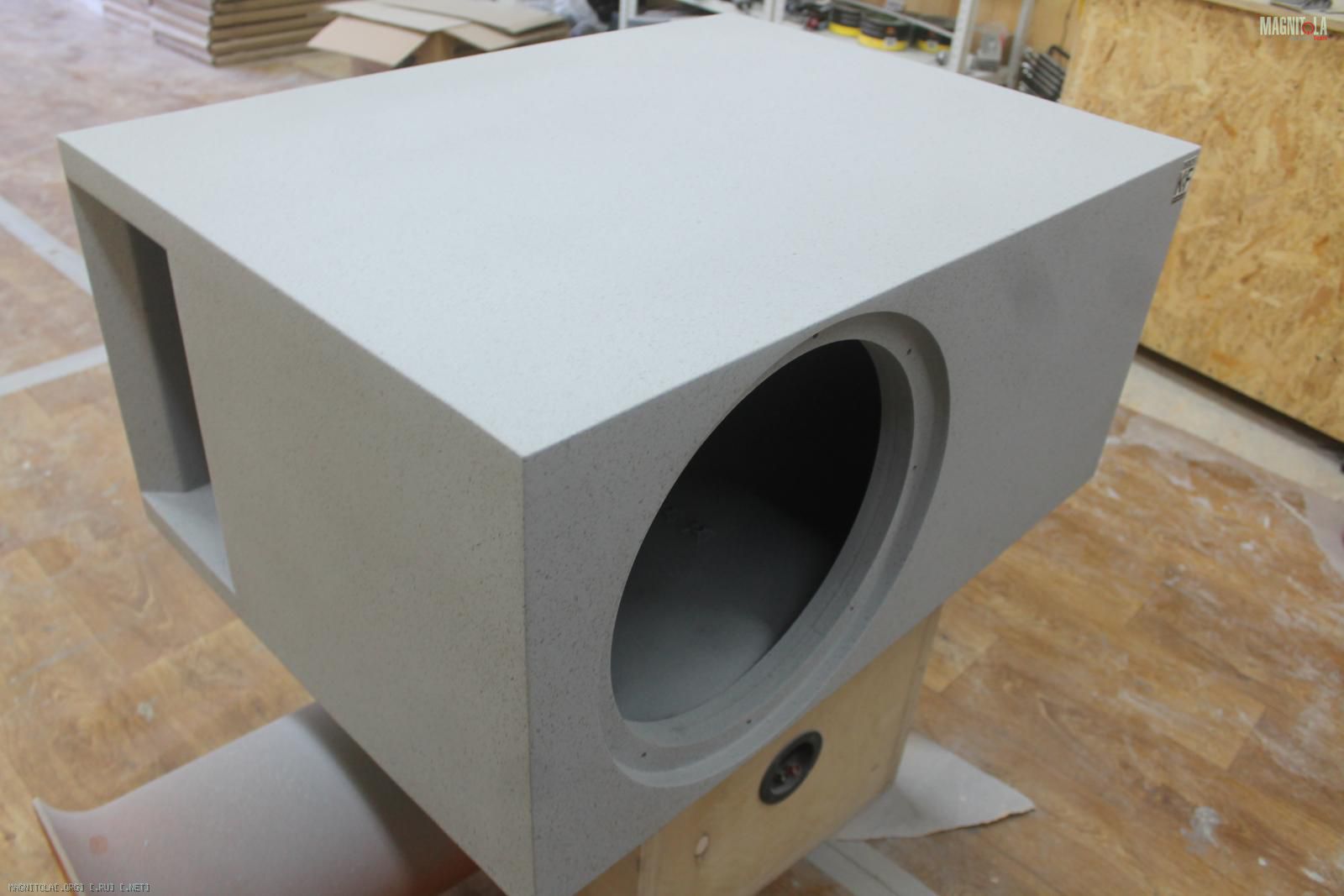

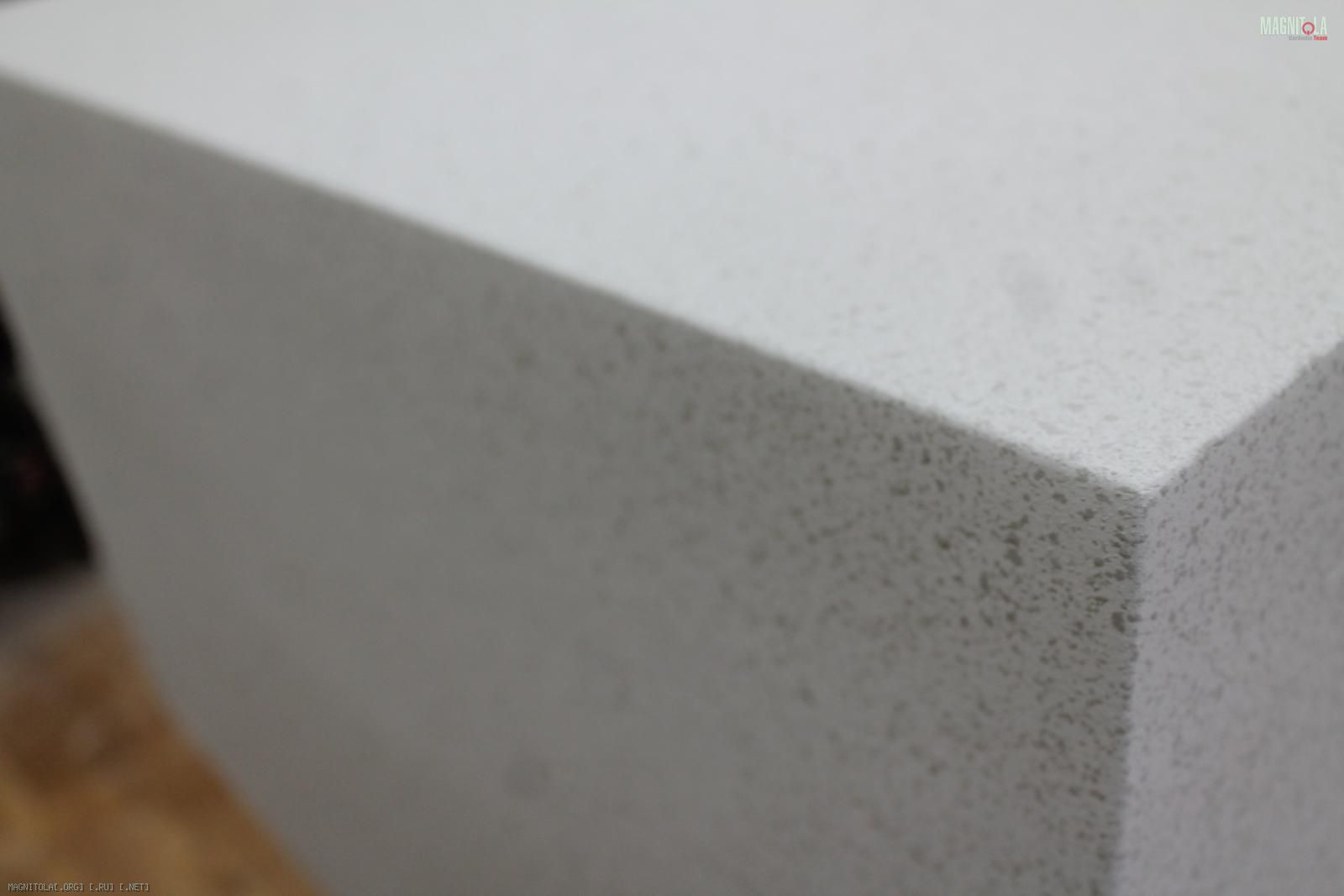

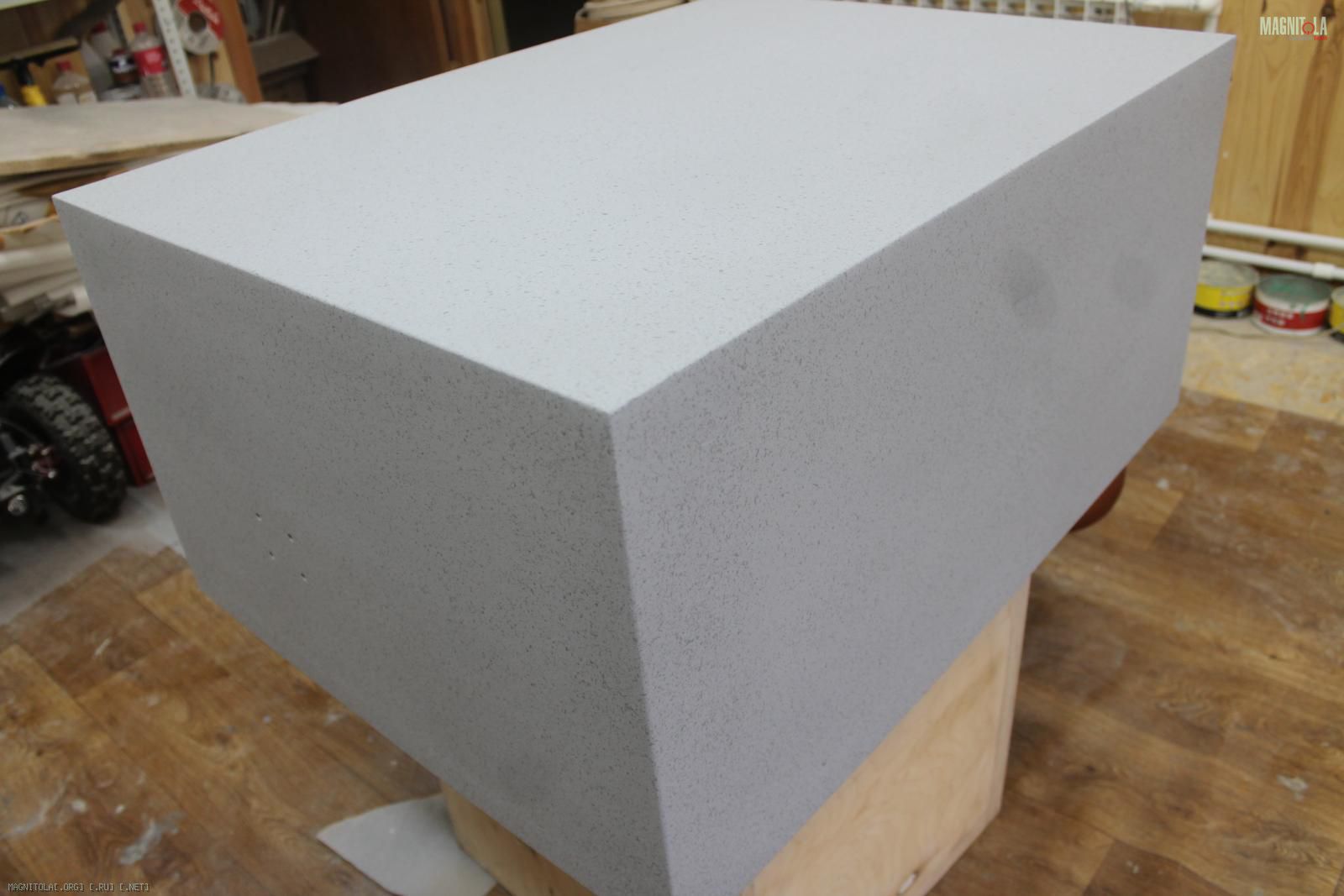

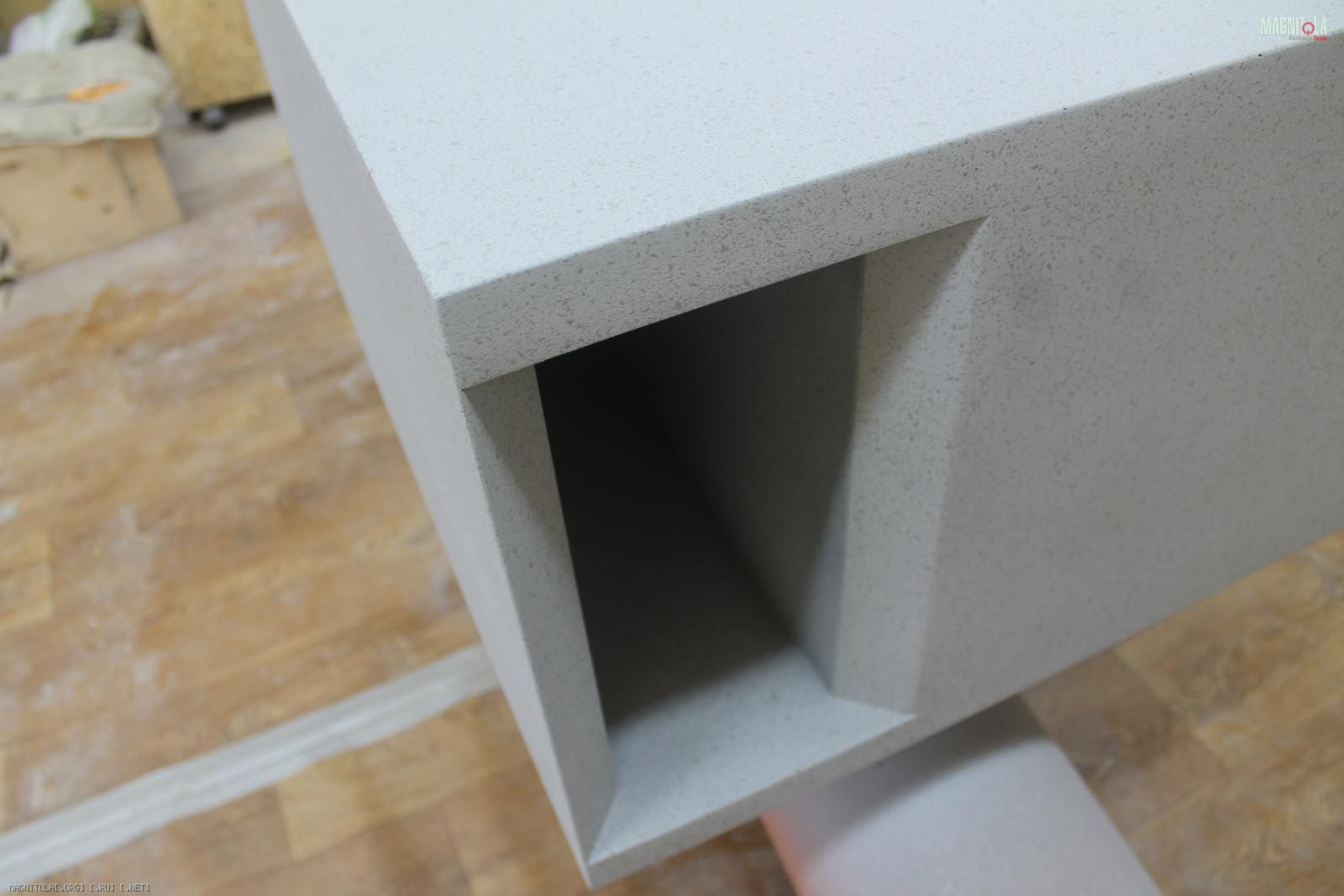

Итог...
Вложение 1152860 Вложение 1152862 Вложение 1152864 Вложение 1152866 Вложение 1152868 Вложение 1152870 Вложение 1152872 Вложение 1152874 Вложение 1152876 Вложение 1152878

Показывать 40 сообщений этой темы на одной странице
