    Мультибрендовые комплекты шумоизоляции

    Современные производители предлагают огромное множетво материалов для работ по качественной ШВИ авто.
    Данная тема: авторский вариант - по вопросам выбора и применения материалов для решения широкого круга задач по шумоизоляции Вашего авто. Сразу оговорюсь - все материаллы - рекомендуемые и предлагаемые мной - это результат ЛИЧНОГО(ИМХО) анализа рынка и выбора наиболее подходящих НА МОЙ ВЗГЛЯД материалов. Так как опыт применения материалов накоплен большой - думаю многим рекомендации будут полезны и Вы получите оптимальный МУЛЬТИБРЕНДОВЫЙ комплект ШВИ для Ваших целей.
    Зачем привязываться к одному бренду? Мы можем рассмотреть только лучшие материалы и наиболее подходящие. По сему подробно на брендах и особенностях той или иной фирмы-произвдителя (по соображениям корректности) не будем останавливаться - рассмотрим только особенности тех или иных материалов и комплекты из них
    .
    (По всем вопросам не касающимся темы - просьба в Л.С.)

    Для упрощения подбора комплекта ШВИ того или иного класса все материалы разделены на 3 уровня (указано в таблице). Еще раз повторюсь все ниже сказанное имхо мой вариант, при появлении на рынке новых удачных материалов возможно они займут место менее удачных.
    Скомпоновать и заказать комплект вы можете из любых материалов приведенных в таблице ниже.
    Чем выше уровень материала для той или иной зоны - тем большего результата можно достичь.
    Но сразу оговорюсь даже с комплектами 1 уровня- результат будет! Нулевого уровня - не предлагается
    :-)

    Уровень 1. Материалы - дляШВИ начального уровня, основной акцент на создание благоприятной среды дляработы акустики и снижения внешнего шума в салоне. Улучшение штатного уровня ШВИ авто и первая ступень к правильной шумоизоляции автомобиля. Комплекты из материалов первого уровня позволят поставить в двери акустику среднего уровня и получить от ее работы приемлемый результат, а также избавиться от многих заводских сверчков и детских болезней авто.

    Уровень 2. "Золотая середина" потребтельских свойств - материалы с лучшим на мой взгляд показателем цена/качество. При правильном монтаже позволяют значительно снизить внешние шумы в салоне авто и добиться от установленной акустики достойного уровня звучания. Также данные материалы позволют решать комплексно не только проблему звукоизоляции, но и температурного комфорта в салоне, превращая кузов автомобиля в термокапсулу. Данный аспект не мало важен, учитывая разницы температур в зимнее и летнее время года в нашей стране.

    Уровень 3. Топовый уровень материалов. Наиболее удачные материалы и "изюминки" рынка. Для ШВИ автомобилей заточенных под установку самых совершенных аудиосистем, соревновательный уровень для гурманов. Акустический комфорт + теплоизоляционные свойства по высшему разряду.

    Марки материалов, разделенные по уровням приведены в таблице ниже.
    Начнем с обзора комплектов для ШВИ дверей как наиболее востребованной для обработки зоны кузова (в дальнейшем рассмотрим все типовые зоны и панели авто)
    . В таблице показано какие материалы для обработки той или иной части авто считаются оптимальными.
    Нажмите на изображение для увеличения
Название: 444.jpg
Просмотров: 0
Размер:	394.4 Кб
ID:	619144
    Особенности предлагаемыхматериалов
    :
    Материалы Шумофф для виброизоляции считаю лучшими по соотношению цена/качествои из-за оптимального маленького размера листов 0,37х0,27 м. Однако при необходимости заделки техпроемов на перегородке двери может быть применен стандартный размер листа 0,53х0,75 м. Мастичная серия М (М2, М3, М4) и топовый МиксФ монтировать возможно без фена, но при температуре выше 20 градусов (желательно).

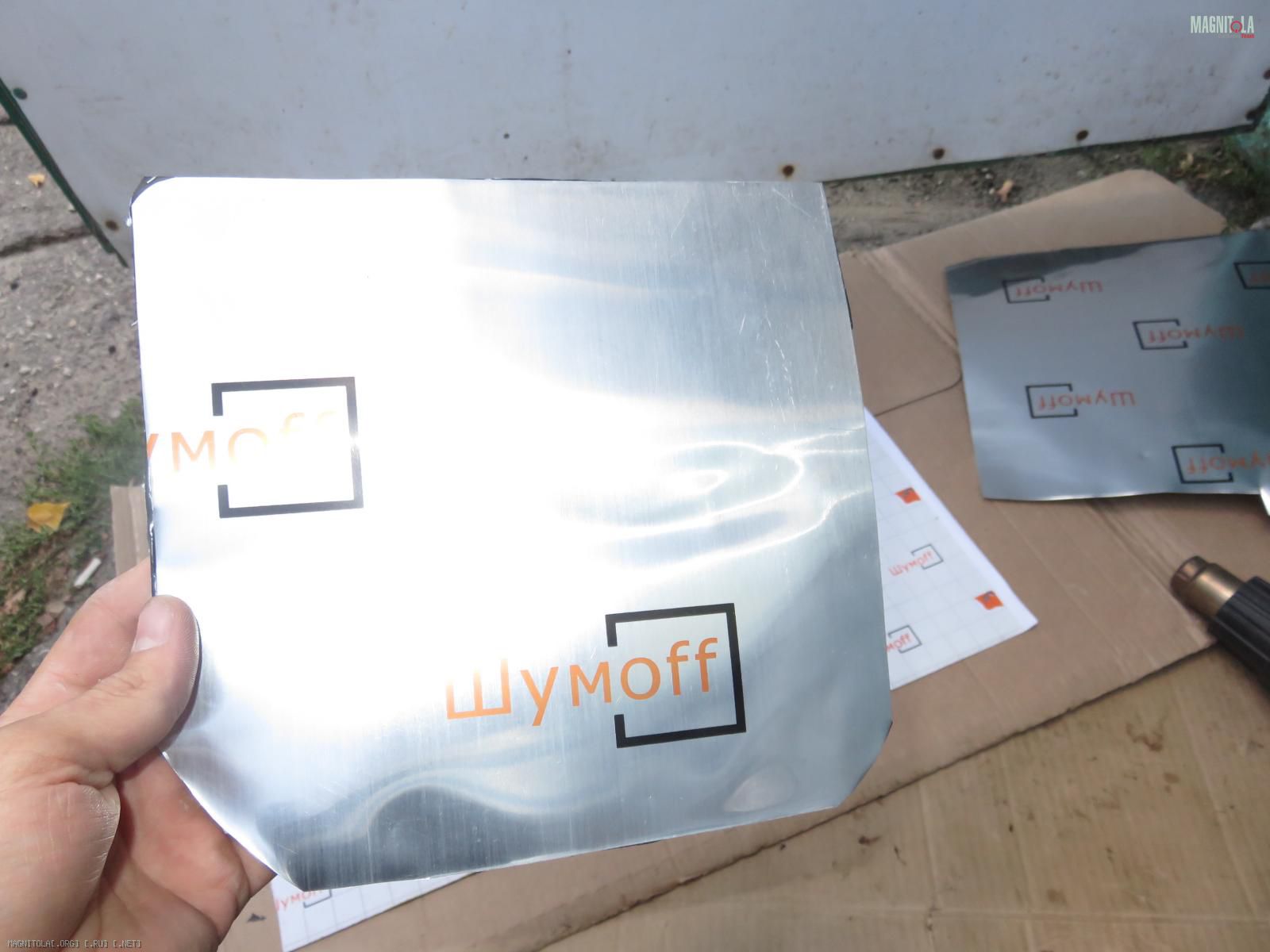

    Полимер-битумные термонаплавляемые материалы Проф Ф - требуют монтажа с феном.

    Шумофф М серия
    (М2 = 2 мм, М3 = 3 мм, М4 = 4 мм)
    (листы 0,37х0,27 м и 0,53х0,75 м)
    Нажмите на изображение для увеличения
Название: IMG_0681.jpg
Просмотров: 0
Размер:	256.0 Кб
ID:	618318Нажмите на изображение для увеличения
Название: М3.jpg
Просмотров: 0
Размер:	142.1 Кб
ID:	618320

    Шумофф Микс Ф (5 мм)
    (листы 0,37х0,27 м)
    Нажмите на изображение для увеличения
Название: МиксФ (1).jpg
Просмотров: 0
Размер:	150.1 Кб
ID:	618324Нажмите на изображение для увеличения
Название: МиксФ.jpg
Просмотров: 0
Размер:	194.0 Кб
ID:	618322Приятным бонусом - пара монтажных перчаток в комплекте :-)

    ШумоффПроф Ф (4 мм)
    (листы 0,37х0,27 м)
    Нажмите на изображение для увеличения
Название: ПрофФ.jpg
Просмотров: 0
Размер:	160.5 Кб
ID:	618326
    ___________________________________________________________________________________-
    Очень интересными параметрами и соотношением цена/качество обладают шумо/теплоизолирующие материалы SGM:
    SGM BB-Тон - Самоклеящийся звукопоглощающий материал на основе вторичной переработки ППУ.Сильнопрессованные фрагменты поролона различной плотности. Очень на мой взгляд эффективный материал для работы на полу, на обшивках дверей (где нет влаговоздействующей среды). При прочих равных дает лучшие результаты взвукопоглощении по сравнению со стандартными материалами на базе вспененных ППУ. Аналог Бибитона штатно применяют вкачестве шумоизоляции перегородки моторного щита в автомобилях Mercedes S и Eклассов.

    SGM BB-Тон
    4 мм (листы 1х0,75 м)
    Нажмите на изображение для увеличения
Название: BB-ТОН 4 (1).jpg
Просмотров: 0
Размер:	166.0 Кб
ID:	618332Нажмите на изображение для увеличения
Название: BB-ТОН 4 .jpg
Просмотров: 0
Размер:	164.0 Кб
ID:	618328Нажмите на изображение для увеличения
Название: BB-ТОН 4 (2).jpg
Просмотров: 0
Размер:	129.9 Кб
ID:	618330

    SGM BB-Тон
    8 мм (листы 1х0,75 м)
    Нажмите на изображение для увеличения
Название: ВВ-ТОН 8 (1).jpg
Просмотров: 0
Размер:	140.5 Кб
ID:	618338Нажмите на изображение для увеличения
Название: ВВ-ТОН 8.jpg
Просмотров: 0
Размер:	132.2 Кб
ID:	618334Нажмите на изображение для увеличения
Название: ВВ-ТОН 8 (2).jpg
Просмотров: 0
Размер:	126.9 Кб
ID:	618336

    SGM ВиолонВЭЛ-Волна15 мм (листы1х0,75 м) - вязко-эластичная микропористая структура в сочетании с формой волны - отлично поглощают звук. Из материалов 3 уровня - наиболее на мой взгляд интересный для применения в зонах без влаговоздействия материалл. Очень хорошо работает на обшивках двери, арках. Отлично уплотняет неровности при нанесении и сборке обшивок дверей - комплексно решает вопросы уплотнения и высокого уровня звукопоглощения.
    Нажмите на изображение для увеличения
Название: Виолон ВЭЛ Волна (1).jpg
Просмотров: 0
Размер:	233.2 Кб
ID:	618344Нажмите на изображение для увеличения
Название: Виолон ВЭЛ Волна.jpg
Просмотров: 0
Размер:	196.0 Кб
ID:	618340Нажмите на изображение для увеличения
Название: Виолон ВЭЛ Волна (2).jpg
Просмотров: 0
Размер:	166.5 Кб
ID:	618342
    ___________________________________________________________________________________-

    Одними из лучших по цене/ценекачеству и уникальных материалов я считаю продукты
    K-FONIK.
    Материалы на основе вспененного синтетического каучука. Обладают стойкостью к гниению (в отличие от материалов на основе ППУ) во влагоопасных средах (внутри дверей). Сочетают в себе отменные качества по теплоизоляции и звукопоглощению. Благодаря довольно эластичной структуре панели кузова (при правильно подобранных материалах) - отлично собираются.

    K-FONIK А6 (6мм) (листы 1х0,5 м) - наиболее универсальный на мой взгляд материал для обширного применения по типовым задачам ШВИ в авто: двери, пол, арки, крыша, багажник. Получаем отличный уровень акустического комфорта и теплоизоляции салона.
    Нажмите на изображение для увеличения
Название: K-FONIK A6.jpg
Просмотров: 0
Размер:	144.4 Кб
ID:	618346Нажмите на изображение для увеличения
Название: K-FONIK A6 (2).jpg
Просмотров: 0
Размер:	204.1 Кб
ID:	618348Нажмите на изображение для увеличения
Название: K-FONIK A6 (1).jpg
Просмотров: 0
Размер:	194.7 Кб
ID:	618350

    K-FONIK FIBER P (10мм)
    (листы1х0,5 м) - представляет собой механически устойчивый материал на основе полиэстерных нитей. Пористая структура материала является отличным звукопоглотителем превосходящим по своим характеристикам многие известные материалы. Применим на обшивках дверей, крыше, полу (в зона без повышенной влагоопасности).
    Нажмите на изображение для увеличения
Название: IMG_0271.jpg
Просмотров: 0
Размер:	90.5 Кб
ID:	677258Нажмите на изображение для увеличения
Название: IMG_0266.jpg
Просмотров: 0
Размер:	102.0 Кб
ID:	677260Нажмите на изображение для увеличения
Название: FIBER .jpg
Просмотров: 0
Размер:	148.1 Кб
ID:	618352Нажмите на изображение для увеличения
Название: FIBER (2).jpg
Просмотров: 0
Размер:	182.9 Кб
ID:	618354Нажмите на изображение для увеличения
Название: FIBER (1).jpg
Просмотров: 0
Размер:	78.5 Кб
ID:	618356

    K-FONIK ST А13 ALU (13мм) (листы 1х0,5м) - материал на основе вспенного каучука убойной толщины 13 мм (!) - с покрытием ALU.
    Покрытие ALU представляет собой пятислойный материал из трех слоев алюминиевой фольги толщиной 9 мкм каждый и двух слоев ПЭТФ пленки толщиной 23 мкм каждый.Основная зона применения внутри двери. Звуковая волна (шум с улицы) пройдя через пористую структуру 13 мм материала разбиваеться на составляющие, и отражаясь от слоя ALU большей частью гасится. Со стороны салона материалл является отменным теплоизолятором, ведь двери наиболее подвержены утечкам тепла (ввиду наличия технологических и вентиляционных проемов). Обрабатывая внутреннюю сторону поверх виброизоляции (страемся закрыть 90-100% поверхности) - мы создаем эффективный слой шумо/теплоизоляции.
    Также подойдет для теплоизоляции капота - отлично моеться, клей водостойкий.
    Нажмите на изображение для увеличения
Название: ST 13 ALU.jpg
Просмотров: 0
Размер:	238.4 Кб
ID:	618360Нажмите на изображение для увеличения
Название: ST 13 ALU (2).jpg
Просмотров: 0
Размер:	160.5 Кб
ID:	618362Нажмите на изображение для увеличения
Название: IMG_0667.jpg
Просмотров: 0
Размер:	201.0 Кб
ID:	618358

    K-FONIK ST В20 Волна (20мм)
    (листы1х0,5 м) - элитный материал K-FONIK - сочетающий в себе устойчивость и отменную структуру вспенного синтетического каучука с эффективной формой ВОЛНЫ. Не гниет, не боится влаги как ППУ материаллы. Ввиду своей толщины в 20 мм - основной областью применения будет внутренняй часть дверей, арки и др панели позволяющие его разместить. Однако эффект будет просто отменным - в данном материале мы получаем превосходные свойства звукопоглощения и беспрецидентную теплоизоляцию. Сочетание разбитых пор на поверхности материала, закрытых пор внутри и волнообразной поверхности, делает возможным применение как теплоизолирующего так и уменьшающего отражение звука, одновременно.
    Нажмите на изображение для увеличения
Название: IMG_0274.jpg
Просмотров: 0
Размер:	211.4 Кб
ID:	677264Нажмите на изображение для увеличения
Название: IMG_0272.jpg
Просмотров: 0
Размер:	196.7 Кб
ID:	677266Нажмите на изображение для увеличения
Название: IMG_0279.jpg
Просмотров: 0
Размер:	151.4 Кб
ID:	677268Нажмите на изображение для увеличения
Название: t_k-fonik-b-1.jpg
Просмотров: 703
Размер:	13.8 Кб
ID:	618364Нажмите на изображение для увеличения
Название: K-FONIK ST B20.jpg
Просмотров: 0
Размер:	322.0 Кб
ID:	618366Нажмите на изображение для увеличения
Название: K-FONIK ST B20 (2) .jpg
Просмотров: 0
Размер:	204.2 Кб
ID:	618368


    Типовые комплекты 3 уровней для ШВИ2 передних дверей (по запросу пересчитаем на 2 задние):
    Комплекты могут быть ЛЮБЫЕ по Вашему усмотрению! Но каждый решает сам что ему важнее: более мощная теплоизоляция внутри двери или более мощное звукопоглощение на обшивке. Можно получить консультацию в Л.С. (для незагромождения темы).
    АКЦИЯ: в стоимость всехкомплетов включена доставка по центральной РФ транспортной компанией !

    Уровень 1. Комплект"Стандарт": комплект сочетающий приемлемую виброизоляцию с полным закрытием тех проемов двери (акустическая подготовка) и отменным уровнем внешней шумо/теплоизоляции (благодаря применению материалов 1 и 2 уровня).
    Состав:
    - Шумофф М2 - 8 листов (0,37х0,27 м) - вибродемпфер навнутренний металл двери;
    - K-Fonik А6 (6 мм)- 2 листа (1х0,5 м) - шумотеплоизолятор - на внутреннюю поверхность двери 2 слоем;
    - Шумофф М3 - 6 листов (0,37х0,27 м) - вибродемпфер на щит-перегородку (закрытие тех проемов);
    - Сплен 3004 (4мм) - 2 листа (1х0,5м) - шумотеплоизолятор - на обшивку двери (или щит перегородку);
    - Маделин в рулонах -1 рулон (1х0,25 м) - антискриповый материал на жгуты проводки и края обшивки;
    Схема монтажа:
    Нажмите на изображение для увеличения
Название: Состав и схема монтажа комплекта Стандарт.jpg
Просмотров: 0
Размер:	683.1 Кб
ID:	618372
    ЦЕНА: 2500 руб.

    Уровень 2. Комплект"Престиж": комплект "золотая середина" - отличный уровень акустического комфорта с высокотехнологичными материалами (материалы 2 и 3 уровня). 4-х слойная шумовиброизоляция двери. Подготовка под установку акустики профессионального уровня..
    Состав:
    - Шумофф М3 - 8 листов (0,37х0,27 м) - вибродемпфер навнутренний металл двери;
    - K-Fonik А6 (6 мм)- 2 листа (1х0,5 м) - шумотеплоизолятор - на внутреннюю поверхностьдвери 2 слоем;
    - Шумофф Проф Ф - 6 листов (0,37х0,27 м) - вибродемпфер нащит-перегородку (закрытие тех проемов);
    - Шумофф М3 - 2 листа (0,37х0,27 м) - вибродемпфирование обшивки в плоских местах;
    - SGM Виолон-ВЭЛ Волна (15мм) - 1 лист (1х0,75м) - шумотеплоизолятор - на обшивку двери (или щит перегородку);
    - Маделин в рулонах -2 рулона (1х0,25 м) - антискриповый материал на жгуты проводки и края обшивки;
    Схема монтажа:
    Нажмите на изображение для увеличения
Название: Состав и схема монтажа комплекта Престиж.jpg
Просмотров: 0
Размер:	799.0 Кб
ID:	621938
    ЦЕНА: 3500 руб.

    Уровень 3. Комплект"Профи-1": комплект вобравший все самые топовые материалы на мой взгляд. Для соревновательных систем самого высокого разбора. Экспертное качество звукоизоляции двери и теплоизоляции салона.
    Состав:
    - Шумофф М4 (4мм) - 8 листов (0,37х0,27 м) - вибродемпфер навнутренний металл двери;
    - K-Fonik ST B20 Волна (20 мм)- 2 листа (1х0,5 м) - шумотеплоизолятор - на внутреннюю поверхность двери 2 слоем;
    - Шумофф Проф Ф (4 мм) - 6 листов (0,37х0,27 м) - вибродемпфер нащит-перегородку (закрытие тех проемов);
    - Шумофф М3 - 2 листа (0,37х0,27 м) - вибродемпфирование обшивки в плоских местах;
    - SGM ВВ-Тон (8 мм) - 1 лист (1х0,75м) - шумотеплоизолятор - на обшивку двери (или щит перегородку);
    - Маделин в рулонах -2 рулона (1х0,25 м) - антискриповый материал на жгуты проводки и края обшивки;
    Схема монтажа:
    Нажмите на изображение для увеличения
Название: Состав и схема монтажа комплекта Профи-1.jpg
Просмотров: 0
Размер:	801.9 Кб
ID:	618518
    ЦЕНА: 4500 руб.

    Под любой комплект Вы получите индивидуальную схему монтажа, подобную приведенным выше !
    В наличии инструмент (ремуверы и ролики) для выполнения работ:
    Нажмите на изображение для увеличения
Название: Инструмент.jpg
Просмотров: 0
Размер:	215.1 Кб
ID:	619140Нажмите на изображение для увеличения
Название: Инструмент-СТ11.jpg
Просмотров: 0
Размер:	182.0 Кб
ID:	619142



    Полезные темы:

  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #31
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1355
    Спасибо (Получил)
    2312
    Автор

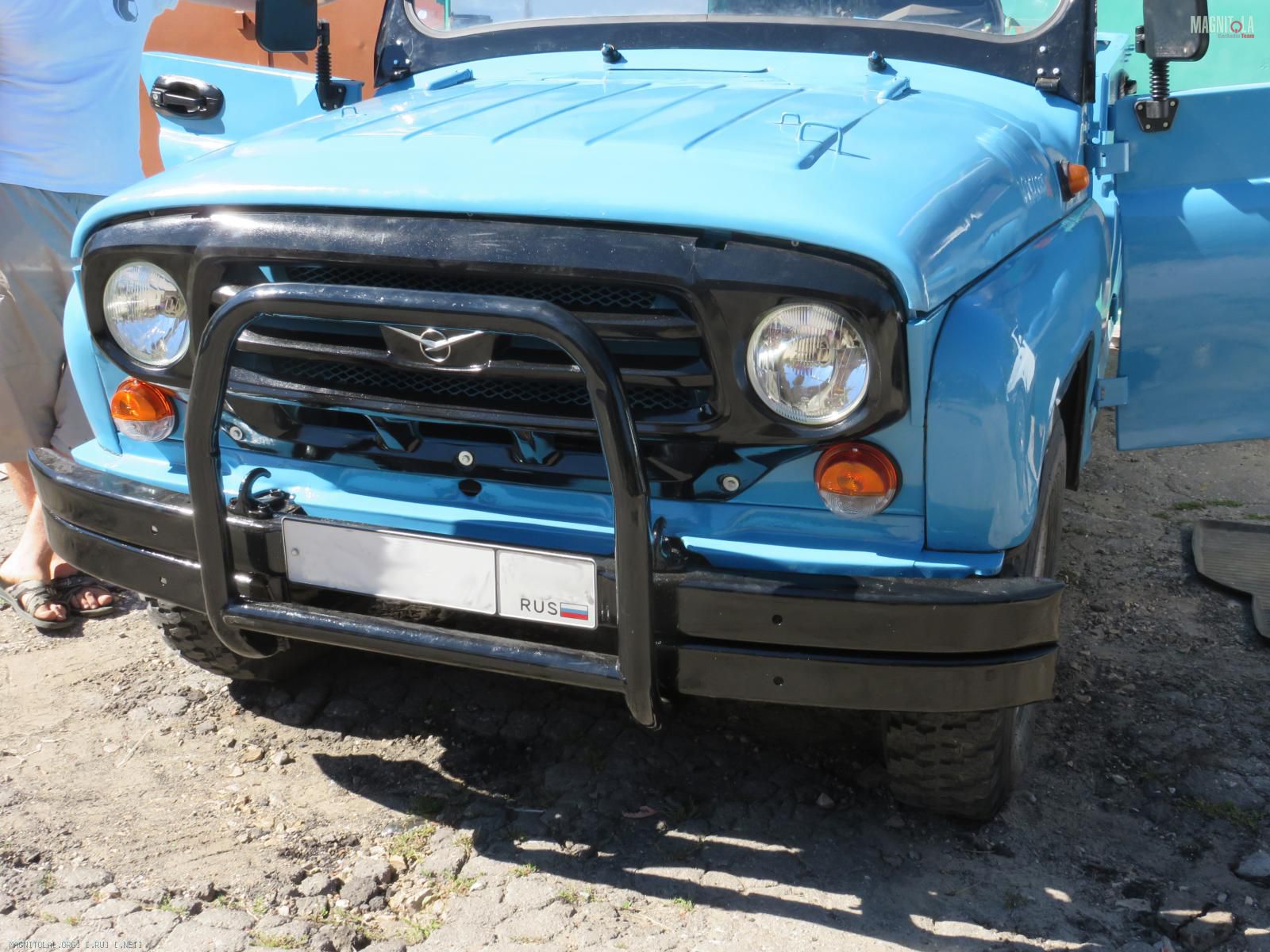

    ШВИ очень красивого УАЗа...

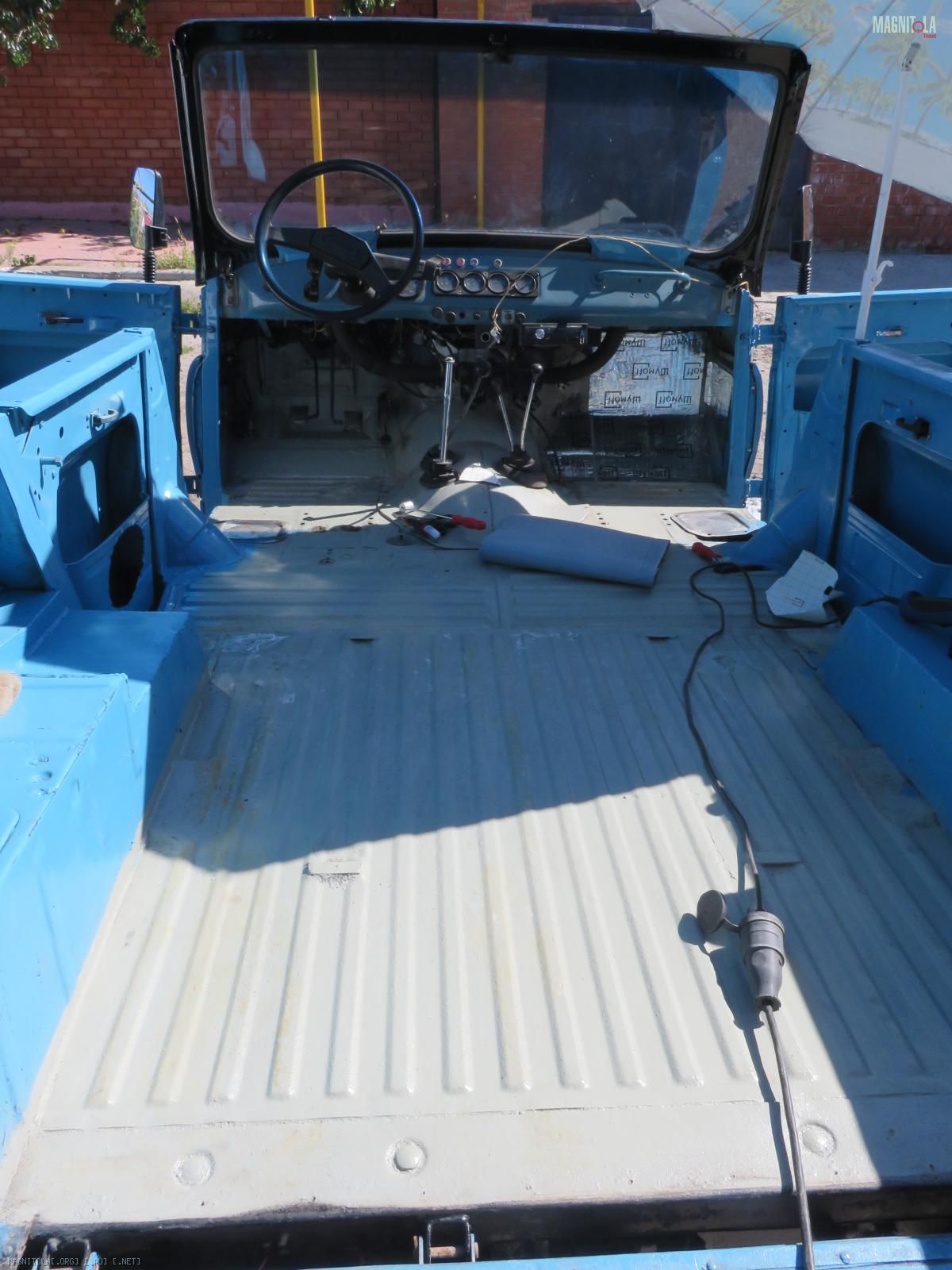

    Агрегат моего друга. Полностью восстанавливает, была возможность приехать в кабриолете и безо всяких обшивок, чисто металл, металл...
    Нажмите на изображение для увеличения
Название: IMG_2207.jpg
Просмотров: 0
Размер:	248.0 Кб
ID:	836200
    Нажмите на изображение для увеличения
Название: IMG_2210.jpg
Просмотров: 0
Размер:	170.0 Кб
ID:	836202

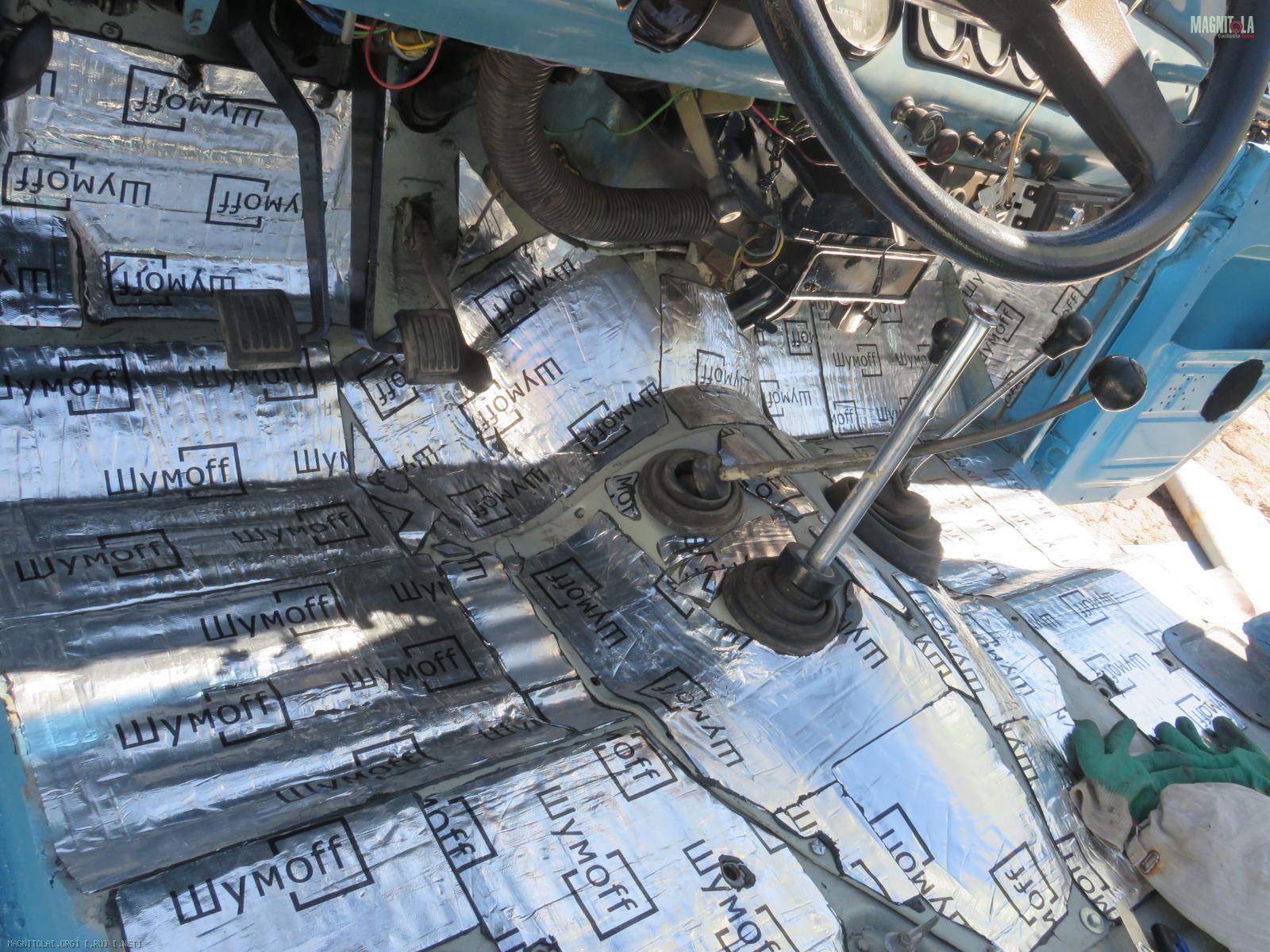

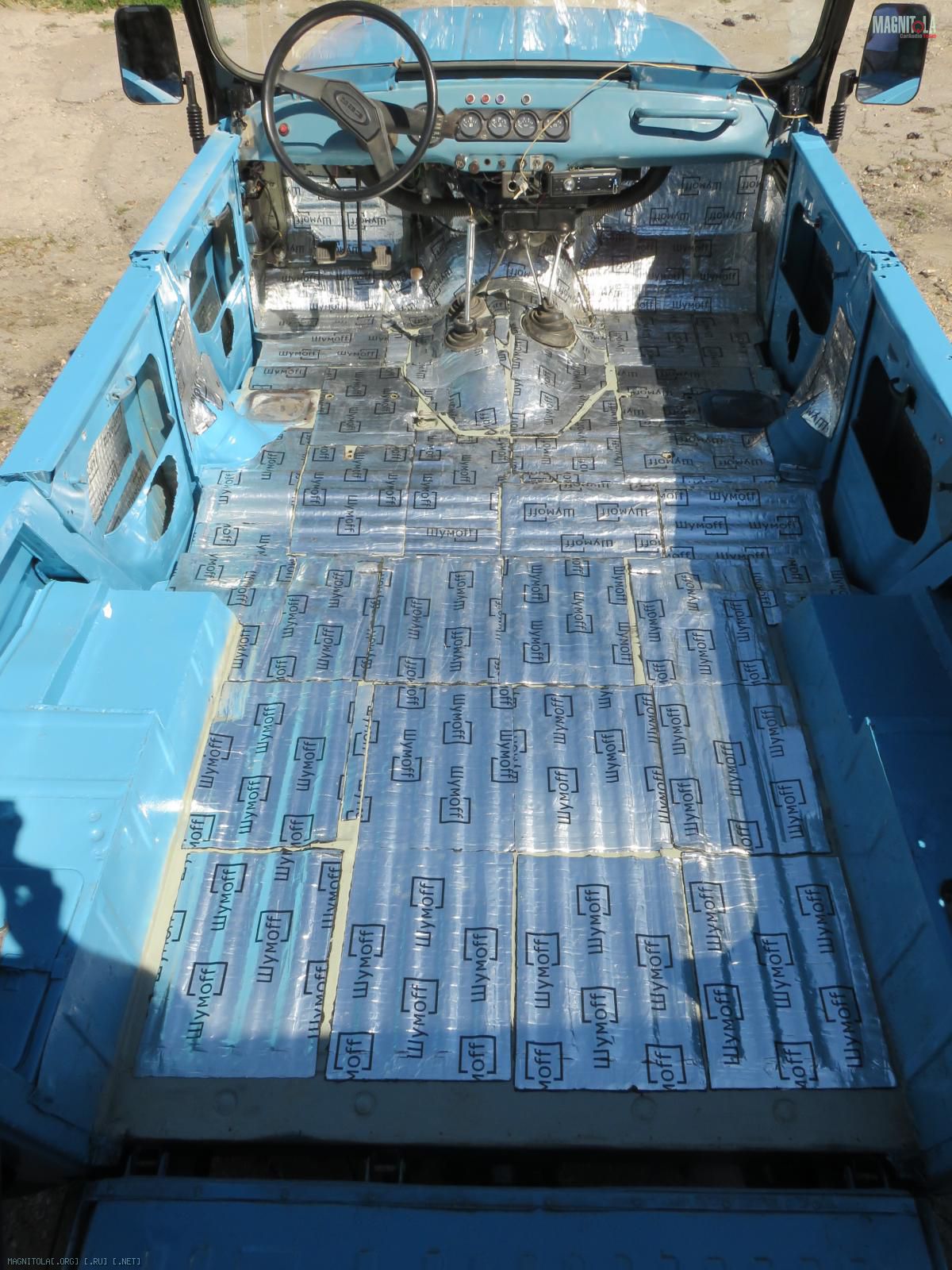

    Пол обрабатываем виброй - Шумофф М4, двери М3.
    Нажмите на изображение для увеличения
Название: IMG_2216.jpg
Просмотров: 0
Размер:	314.2 Кб
ID:	836224Нажмите на изображение для увеличения
Название: IMG_2219.jpg
Просмотров: 0
Размер:	223.1 Кб
ID:	836226
    Нажмите на изображение для увеличения
Название: IMG_2222.jpg
Просмотров: 0
Размер:	279.3 Кб
ID:	836228

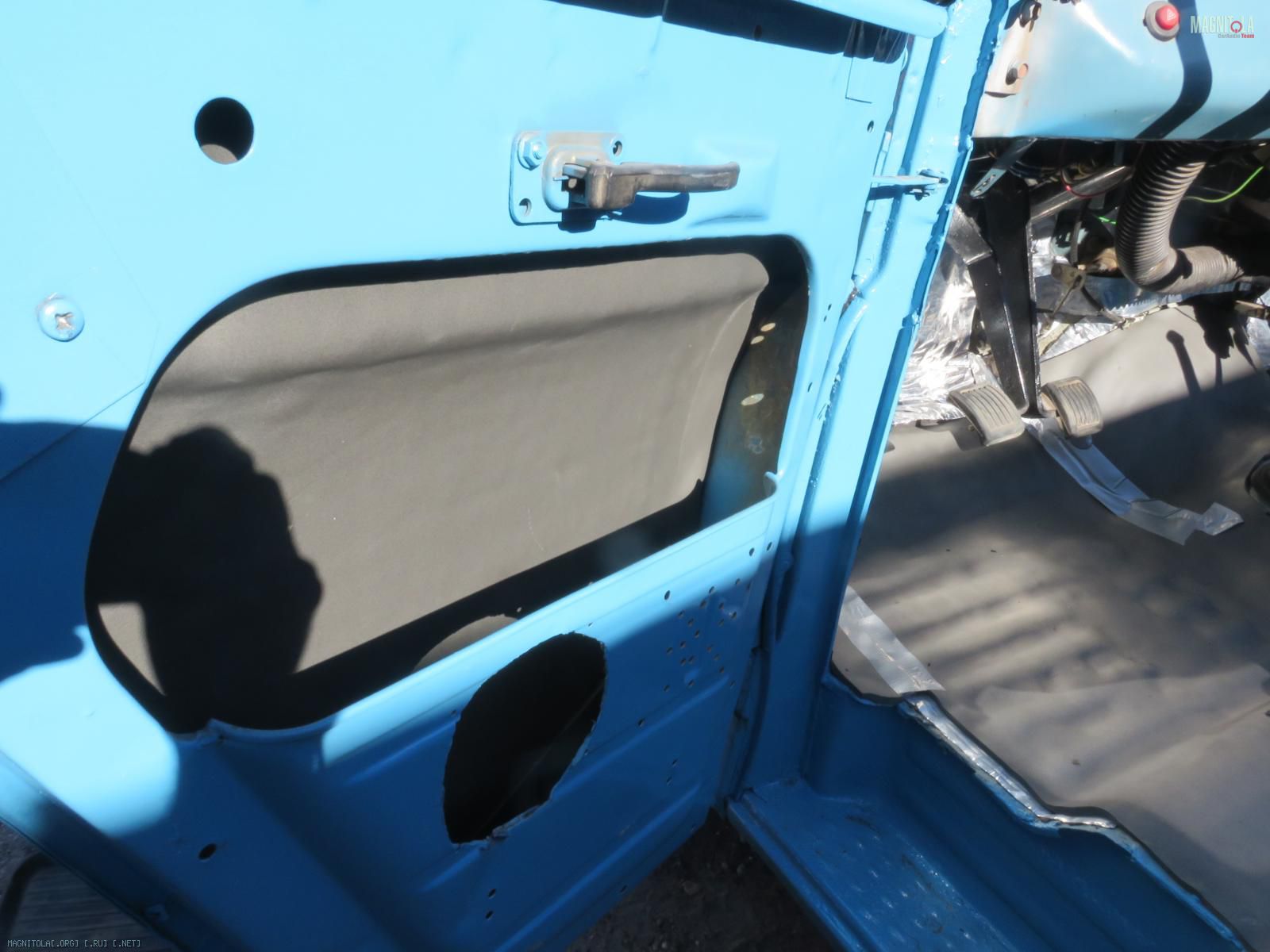

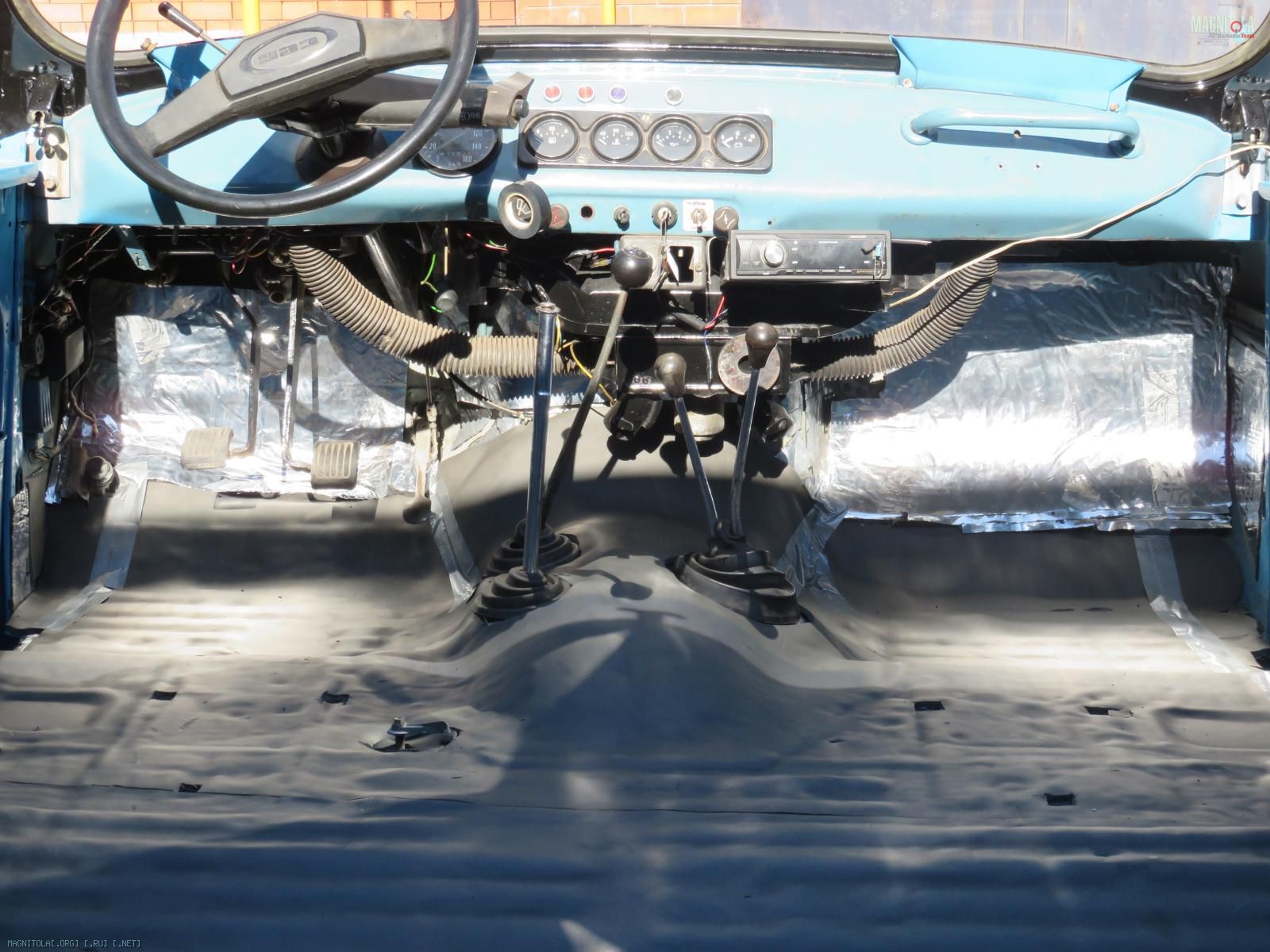

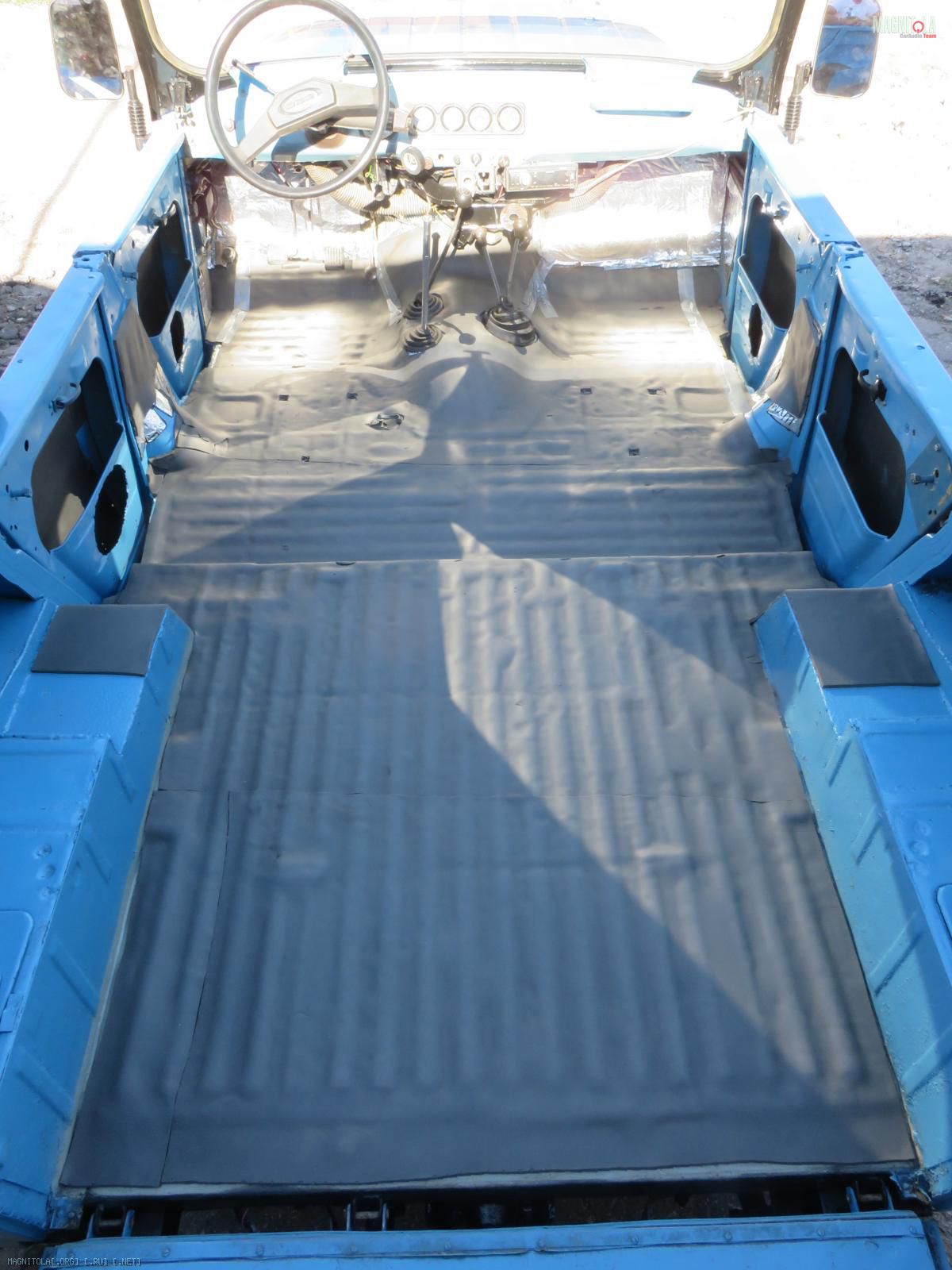

    Затем шумотеплоизолятор К-Fonik А6 вторым слоем и в двери и на пол. А вот перегородка моторного щита куда смогли подлезть обработана - К-Fonik ST13.
    Нажмите на изображение для увеличения
Название: IMG_2225.jpg
Просмотров: 0
Размер:	131.1 Кб
ID:	836244Нажмите на изображение для увеличения
Название: IMG_2228.jpg
Просмотров: 0
Размер:	220.3 Кб
ID:	836246
    Нажмите на изображение для увеличения
Название: IMG_2231.jpg
Просмотров: 0
Размер:	170.3 Кб
ID:	836248



  4. #32
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1355
    Спасибо (Получил)
    2312
    Автор

    Re: Мультибрендовые комплекты шумоизоляции

    Актуально!


  5. #33
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1355
    Спасибо (Получил)
    2312
    Автор

    Re: Мультибрендовые комплекты шумоизоляции

    ЧАСТЬ 3.
    ШВИ ДВЕРЕЙ ТАГАЗ ТАЙГЕР!


    Итак настала очередь выполнить ШВИ дверей ТАЙГЕРА - тут подход мой и отработанный. Кто то может спорить сколько угодно - что шумотеплоизолятор (поглотитель) внутри двери лишней... Но это смотря какой и как положенный. Мое твердое убеждение - что он там нужен - но стойкий к влаге, которой в двери достаточно. Потому как именно он пложенный вибру вторым слоем - будет первым и важным барьером шуму с улицы, и выходу тепла из салона.
    Итак обо всем по-порядку...

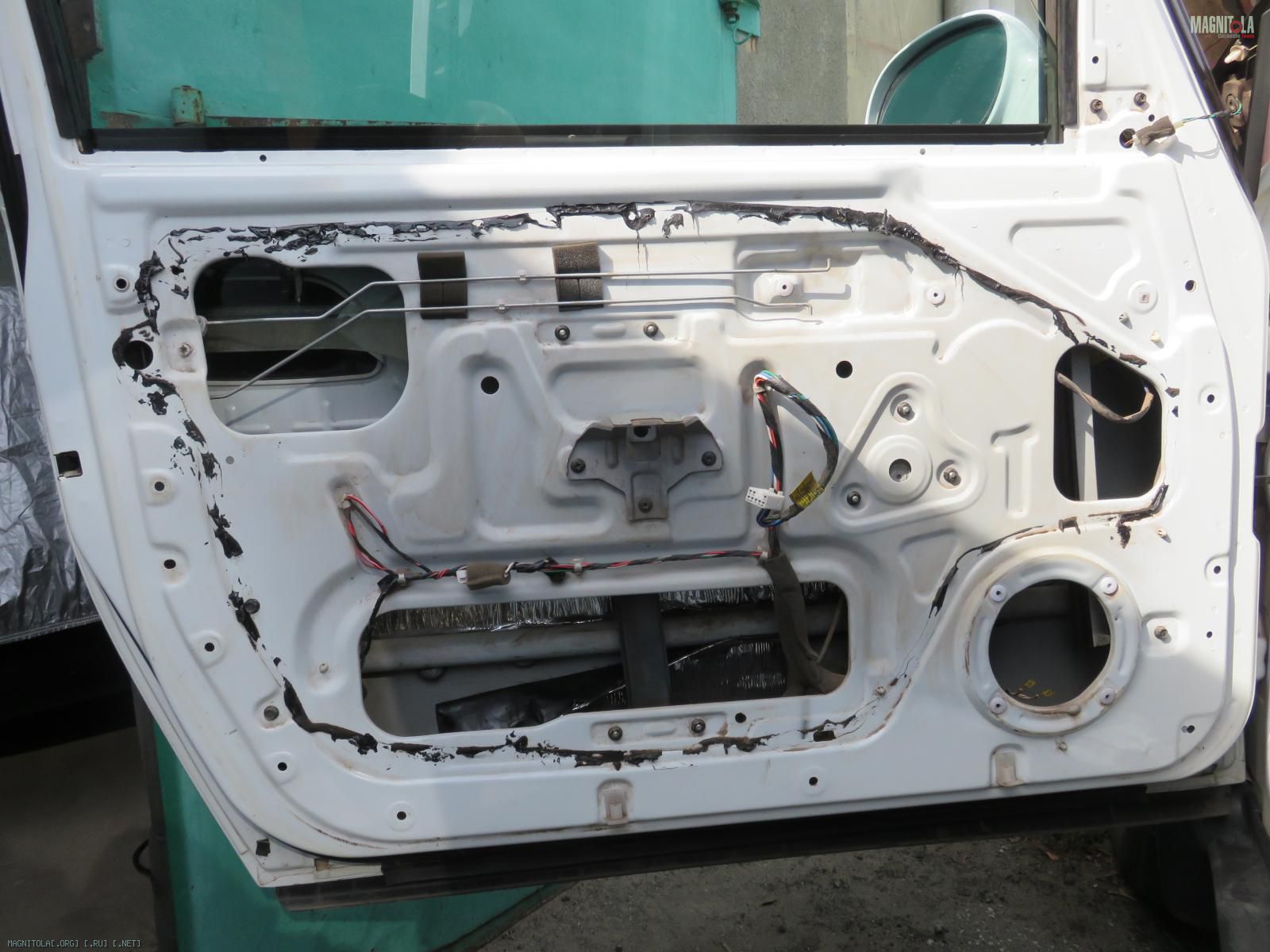

    Такой предстала дверь после демонтажа обшивки и снятия "девственной" пленочки:-
    Довольно удачная и типичная конструкция. Перегородка не сильно звонкая - с обилием штампованных усилителей, досточно большими чтобы уместить любой материал внутрь - тех отверстиями-проемами.
    Нажмите на изображение для увеличения
Название: IMG_2726.jpg
Просмотров: 0
Размер:	176.5 Кб
ID:	851408

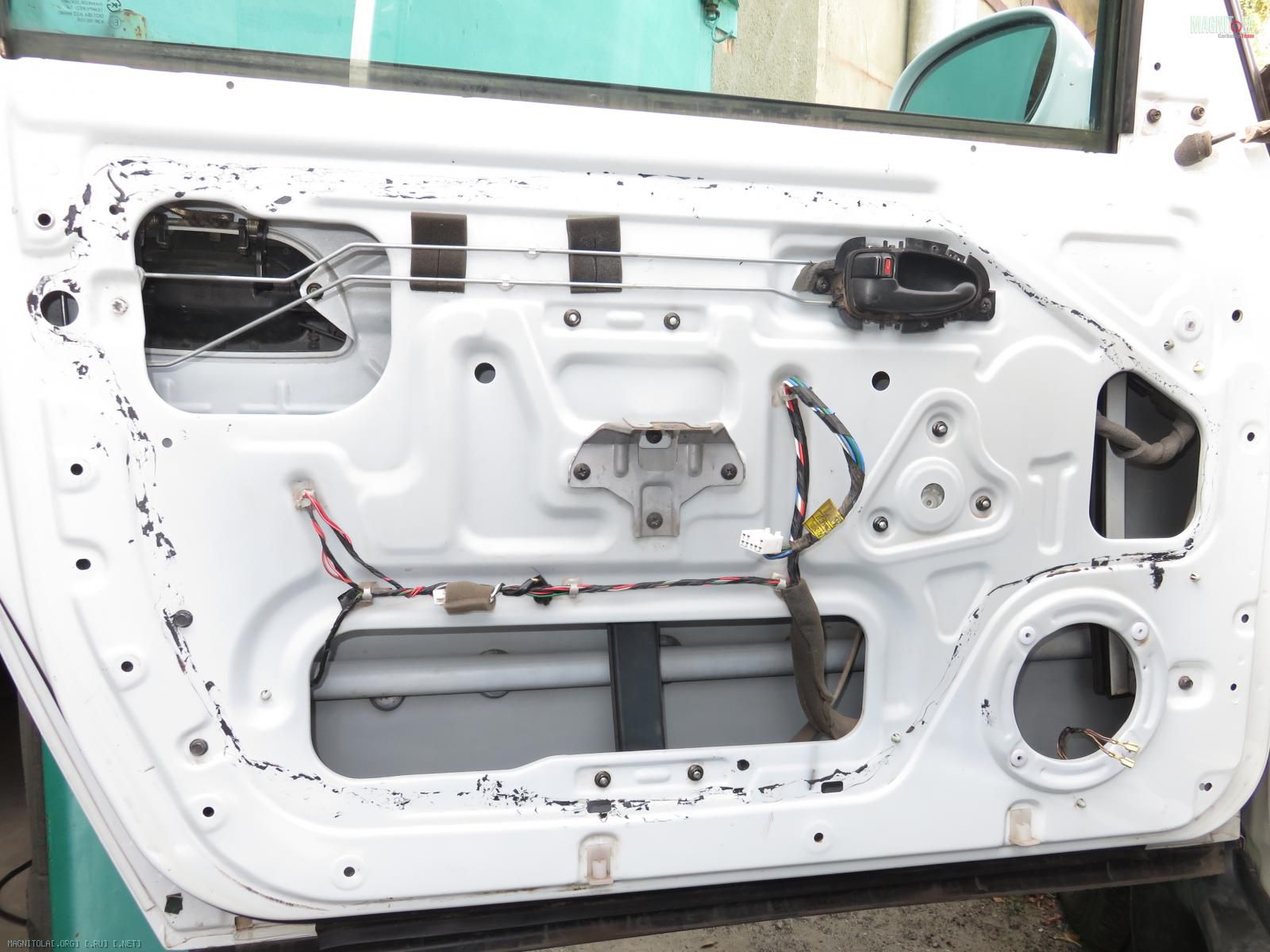

    Первым делом все обезжириваем и отмываем растворителем внутри и снаружи. Поверхности можно считать готовыми к приему вибры Шумофф М3. Тоньше не ложу - эффект не такой. А с М3 - отменный.
    Нажмите на изображение для увеличения
Название: IMG_2728.jpg
Просмотров: 0
Размер:	168.8 Кб
ID:	851404Нажмите на изображение для увеличения
Название: IMG_2729.jpg
Просмотров: 0
Размер:	87.4 Кб
ID:	851410Нажмите на изображение для увеличения
Название: IMG_2733.jpg
Просмотров: 0
Размер:	97.4 Кб
ID:	851412

    Собственно вибра во всей красе: до 90% поверхности обработано.
    Нажмите на изображение для увеличения
Название: IMG_2734.jpg
Просмотров: 0
Размер:	219.9 Кб
ID:	851414Нажмите на изображение для увеличения
Название: IMG_2735.jpg
Просмотров: 0
Размер:	158.5 Кб
ID:	851420Нажмите на изображение для увеличения
Название: IMG_2736.jpg
Просмотров: 0
Размер:	176.1 Кб
ID:	851428

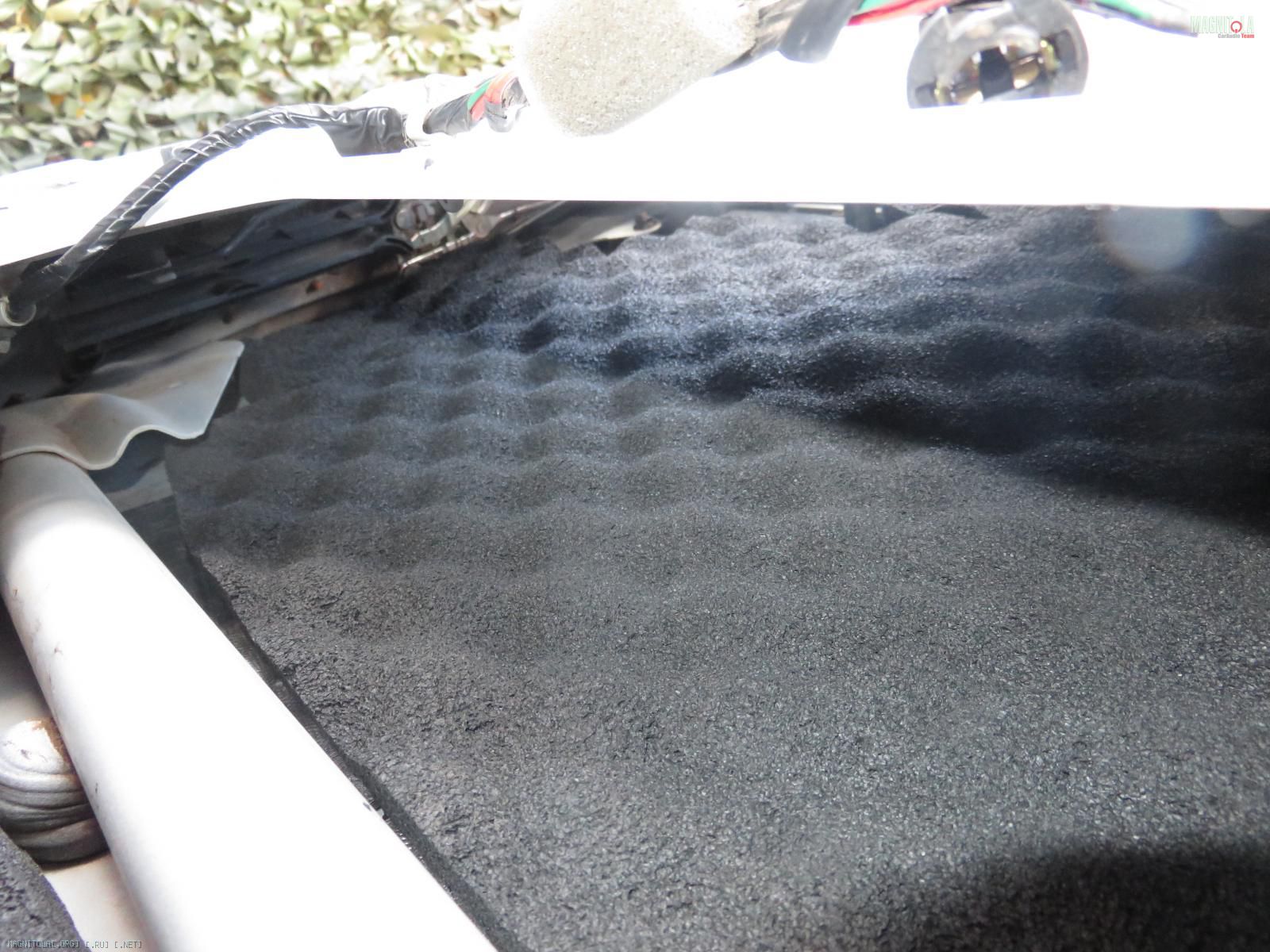

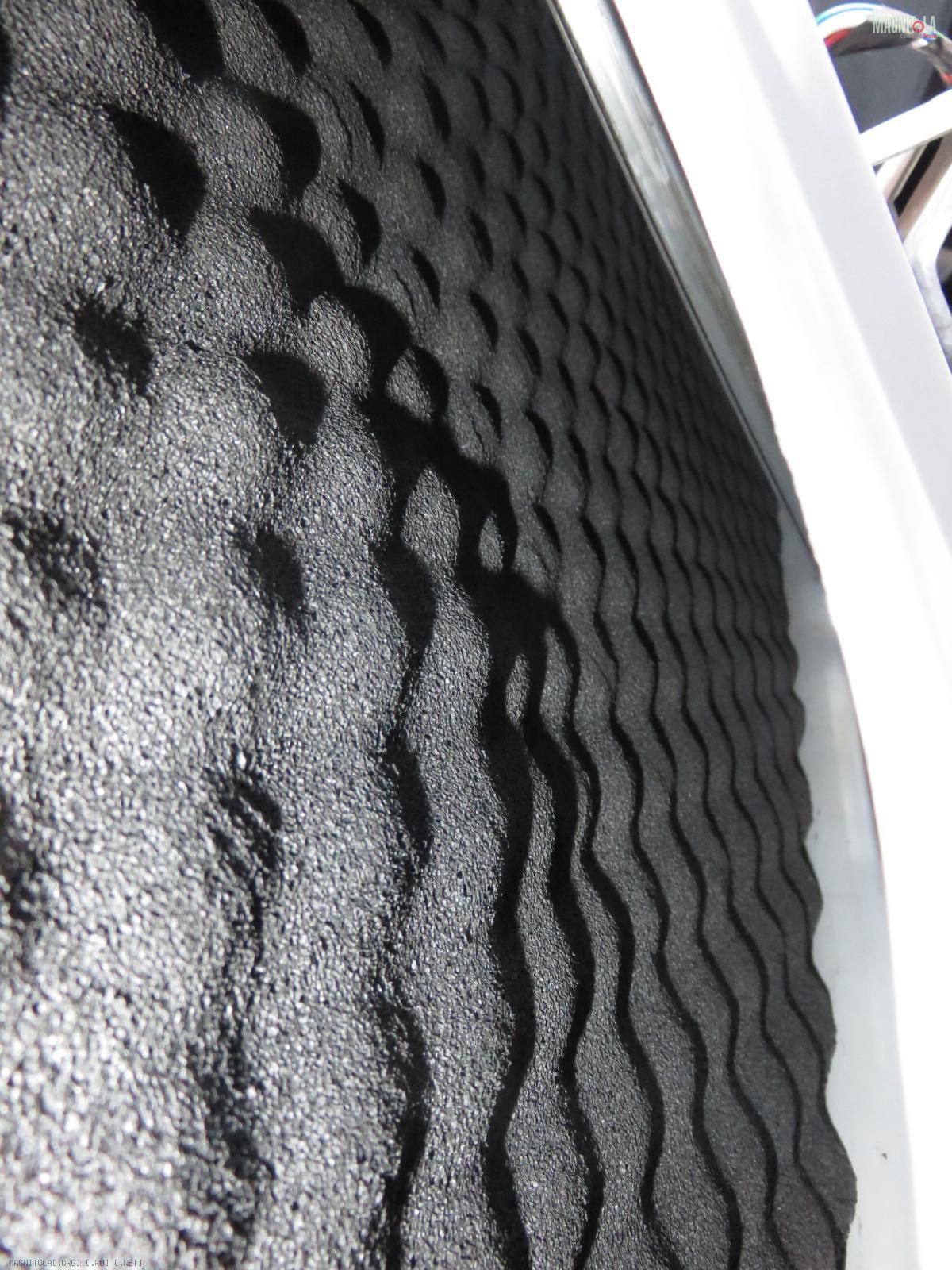

    Далее изюминка нашей программы обработки - редкий и неприподъемный сейчас по цене импортный К-FONIK B20 волна аж 20 мм толщины - на базе вспененного каучукового сырья )оно же в К-фоник А6, шумофф комфорт и т.д.).
    Материал мега мощный. Мало того не боится влаги (так как не поролон, впитывает мало), та еще и форма волны как нельзя лучше подходящая для тыльной стороны акустического оформления. плюс толщина 20 мм (!!!).
    Усилитель двери (трубу) заклеивать материала бы не хватило - да и стекло бы уже задевало за него. А так почти всю поверхность (90%) двери удалось закрыть двумя (!) большими кусками. Это не просто - вынимая подложку внутри двери положить кусок 1х0,4 м одним разом. Но опыт есть получилось.
    Нажмите на изображение для увеличения
Название: IMG_2742.jpg
Просмотров: 0
Размер:	193.0 Кб
ID:	851430Нажмите на изображение для увеличения
Название: IMG_2743.jpg
Просмотров: 0
Размер:	250.0 Кб
ID:	851432Нажмите на изображение для увеличения
Название: IMG_2744.jpg
Просмотров: 0
Размер:	304.5 Кб
ID:	851434

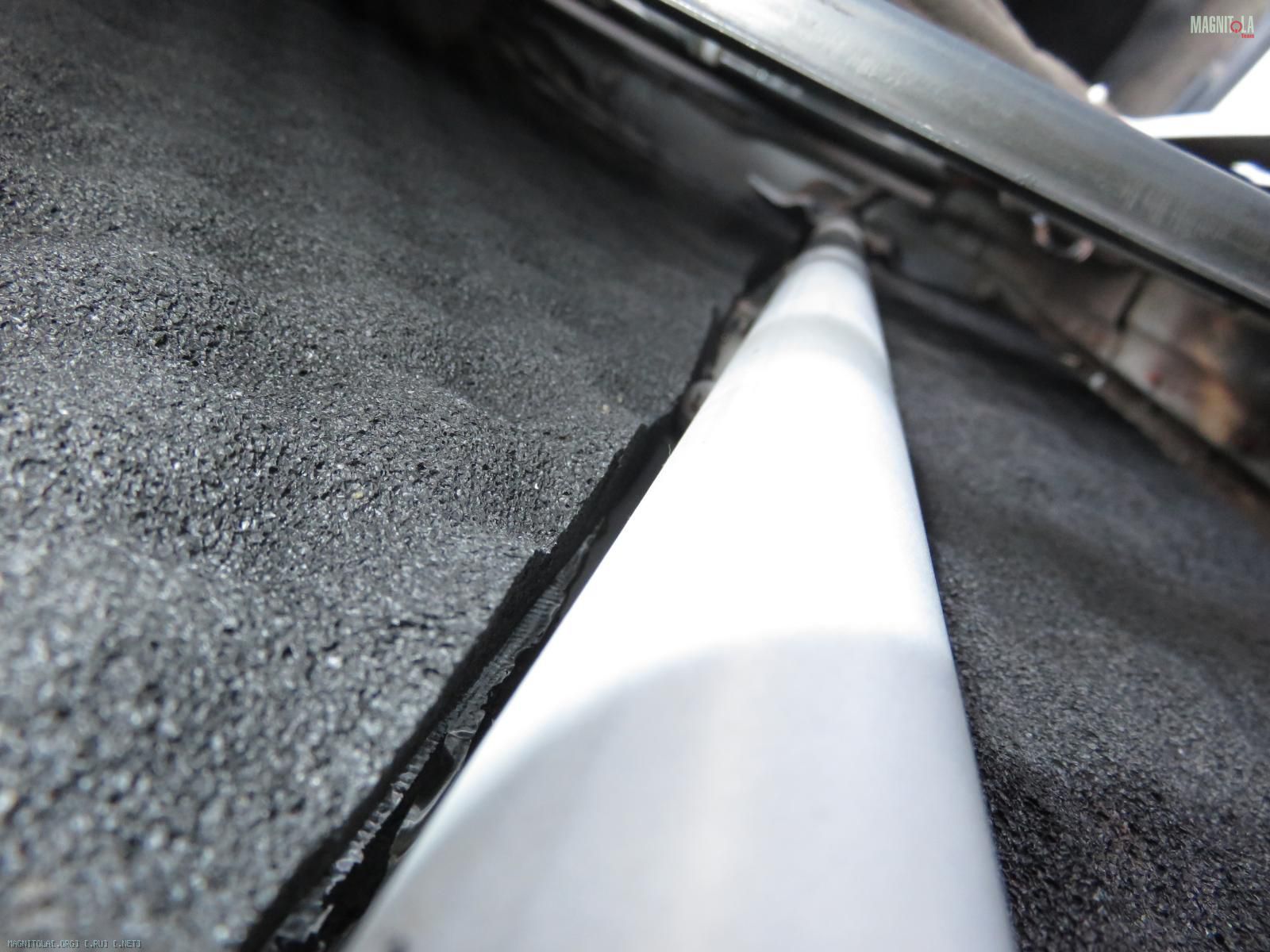

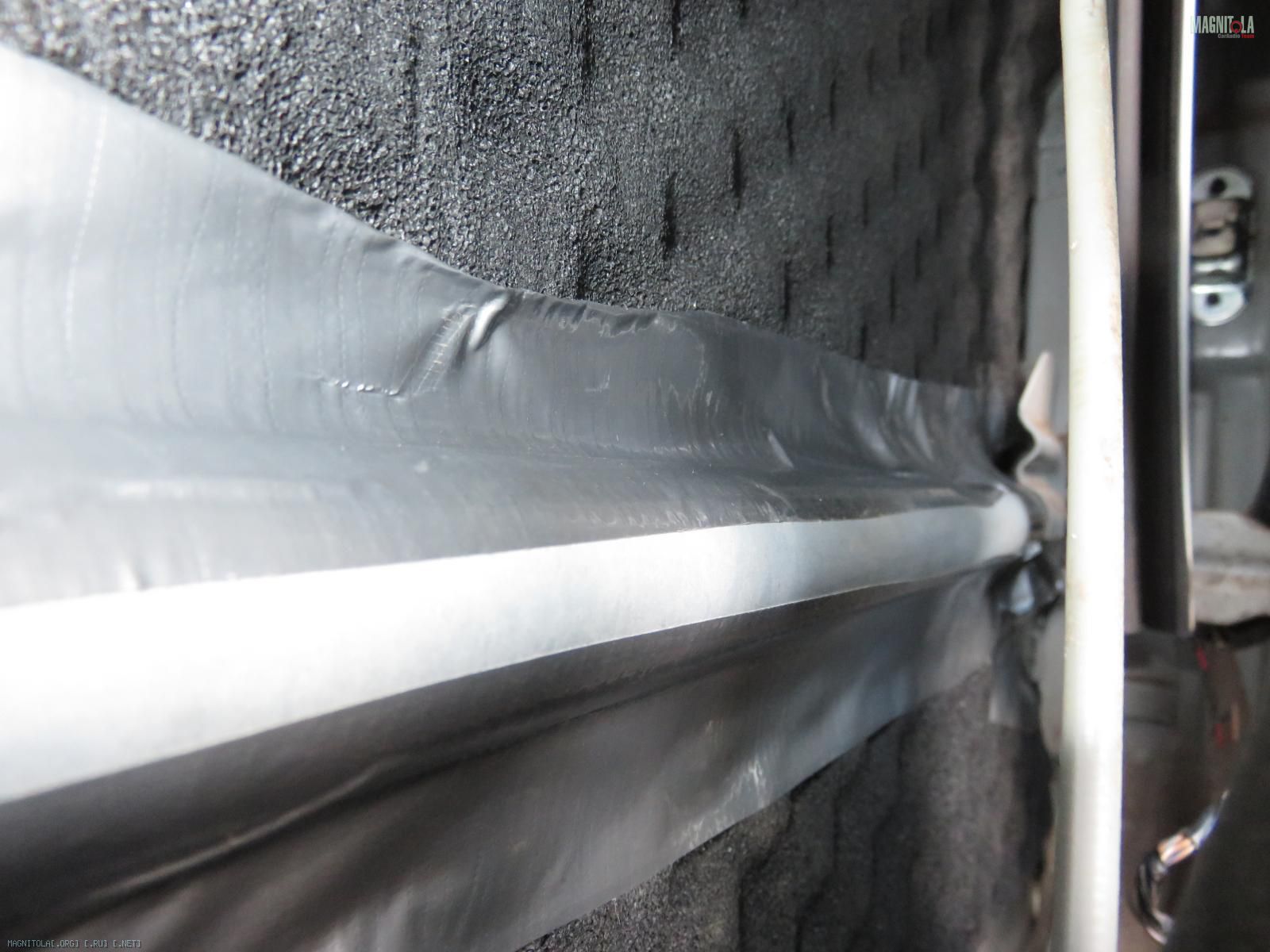

    Далее стыки на усилитель трубу в двери с материалом и стыки разных кусков материала проклеиваем хозлентой (клевой слой очень мощный и влагостойкость) - для предотвращения попадания влаги на торцы материала.
    Нажмите на изображение для увеличения
Название: IMG_2746.jpg
Просмотров: 0
Размер:	164.8 Кб
ID:	851436Нажмите на изображение для увеличения
Название: IMG_2748.jpg
Просмотров: 0
Размер:	168.8 Кб
ID:	851438Нажмите на изображение для увеличения
Название: IMG_2749.jpg
Просмотров: 0
Размер:	200.8 Кб
ID:	851440

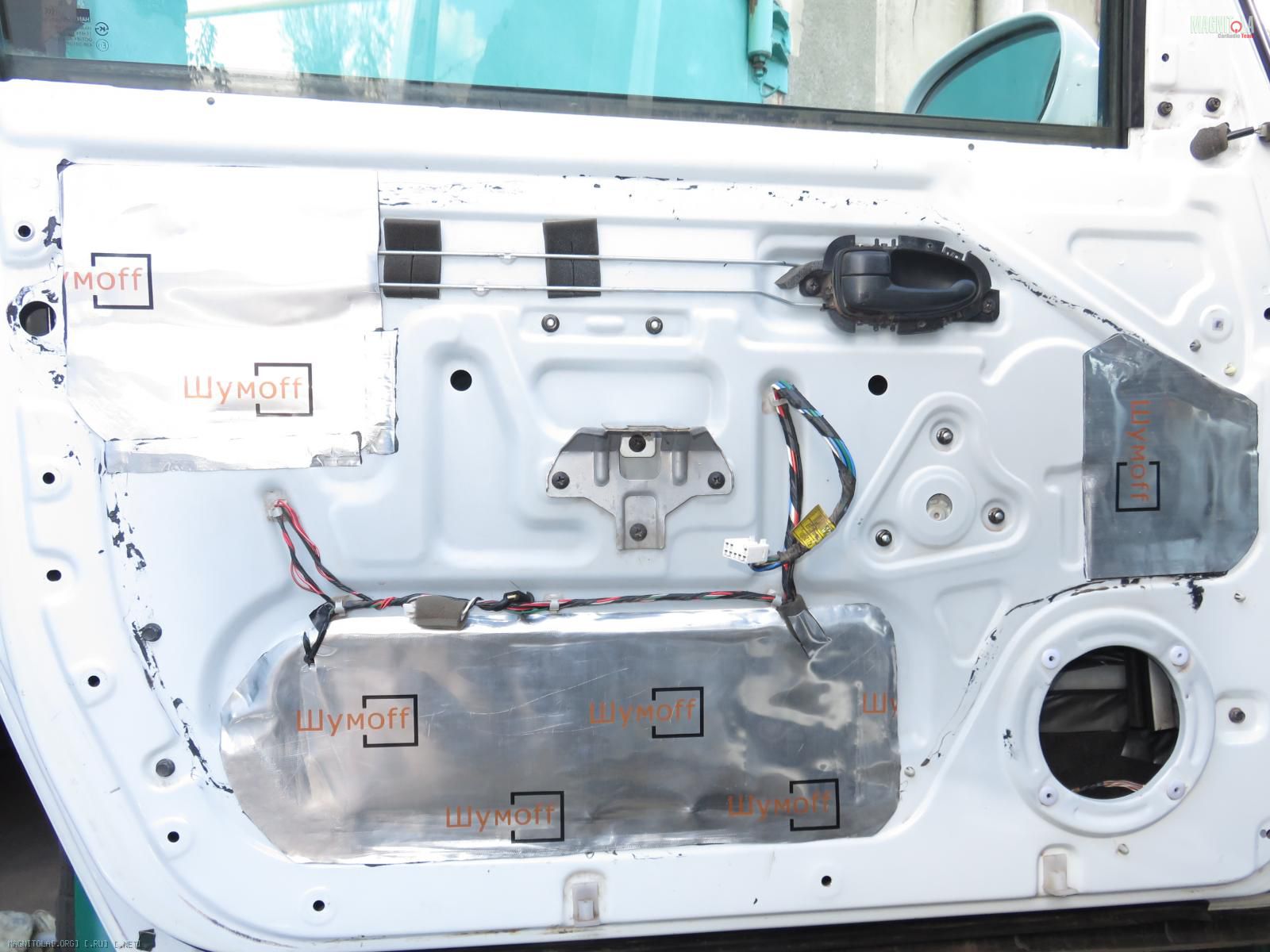

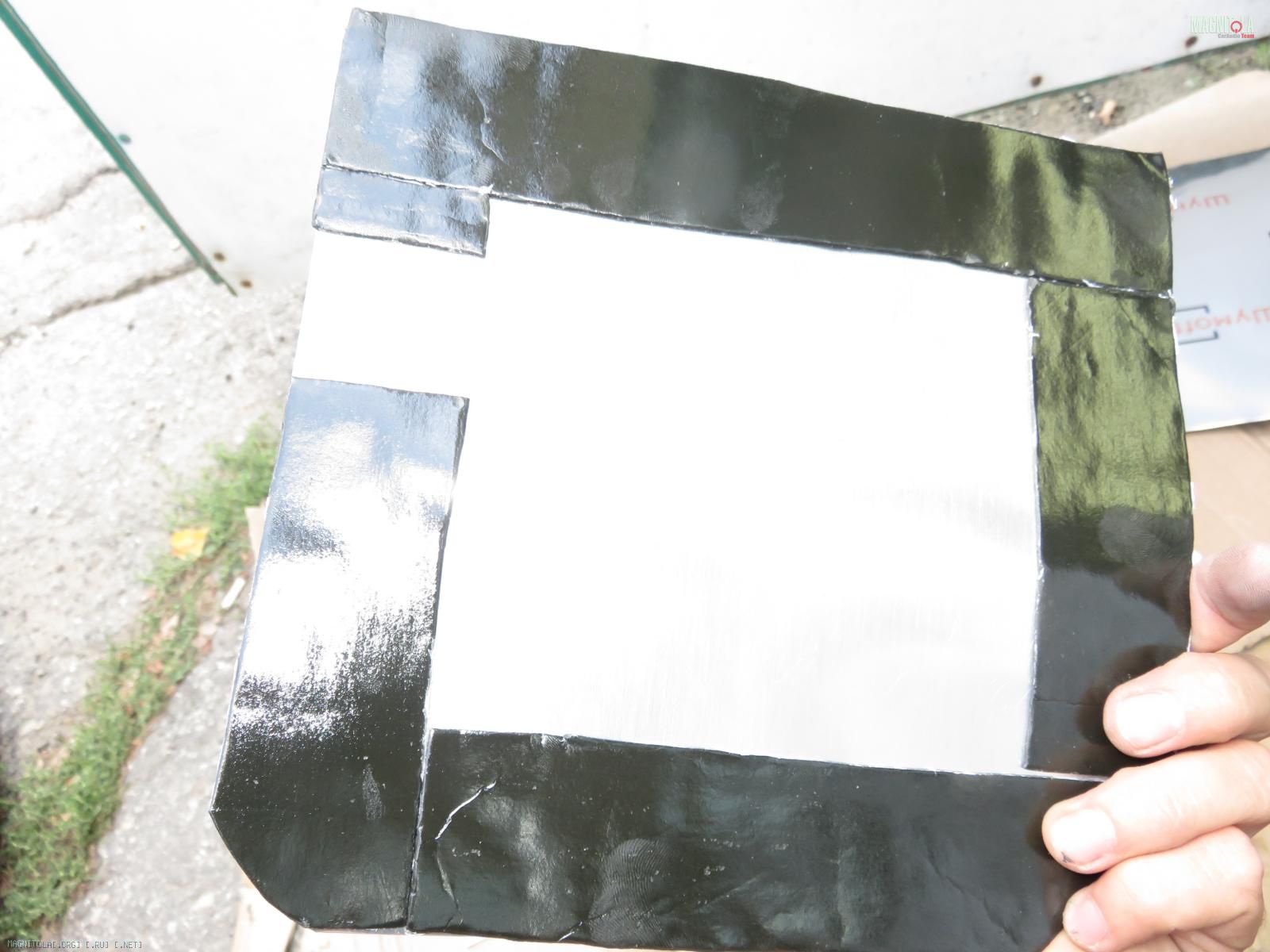

    Далее решил испытать не сильно пошедшую в массы технологию от Шумофф по заделыванию тех отверстий толстой алюминиевой фольгой (листом) с наносимым на него клевым двухсторонним составом отдельно. Мне понравилось - вес минимален - а прочность на "вздутие" отличная. Технология имеет место быть.
    Нажмите на изображение для увеличения
Название: IMG_2751.jpg
Просмотров: 0
Размер:	109.1 Кб
ID:	851446Нажмите на изображение для увеличения
Название: IMG_2752.jpg
Просмотров: 0
Размер:	145.6 Кб
ID:	851448Нажмите на изображение для увеличения
Название: IMG_2753.jpg
Просмотров: 0
Размер:	161.7 Кб
ID:	851450

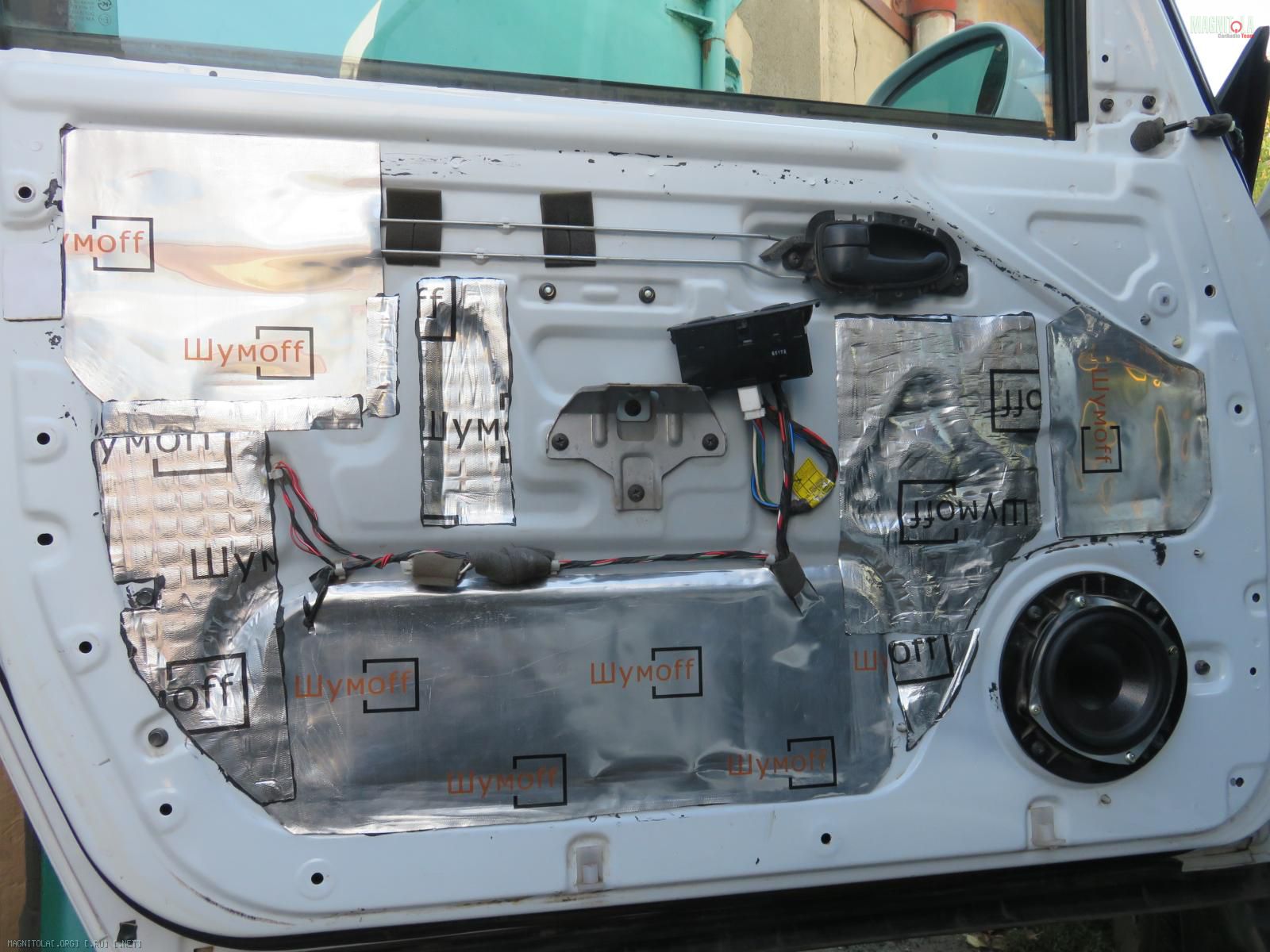

    Далее добавляем М3 на звонкие места перегородки и считаем дверь законченной - идем заниматься обшивкой. Ну за кадром - конечно обработка жгутов проводки мягким Спецификом 7 (можно и антискиром Маделином) и смазка замка и тяг силиконовой смазкой. На фото виден мидбасс E.O.S. Opera 130 - думаю ему тут очень понравиться. Ну а звук оценим.
    Нажмите на изображение для увеличения
Название: IMG_2755.jpg
Просмотров: 0
Размер:	207.7 Кб
ID:	851452Нажмите на изображение для увеличения
Название: IMG_2759.jpg
Просмотров: 0
Размер:	199.6 Кб
ID:	851454

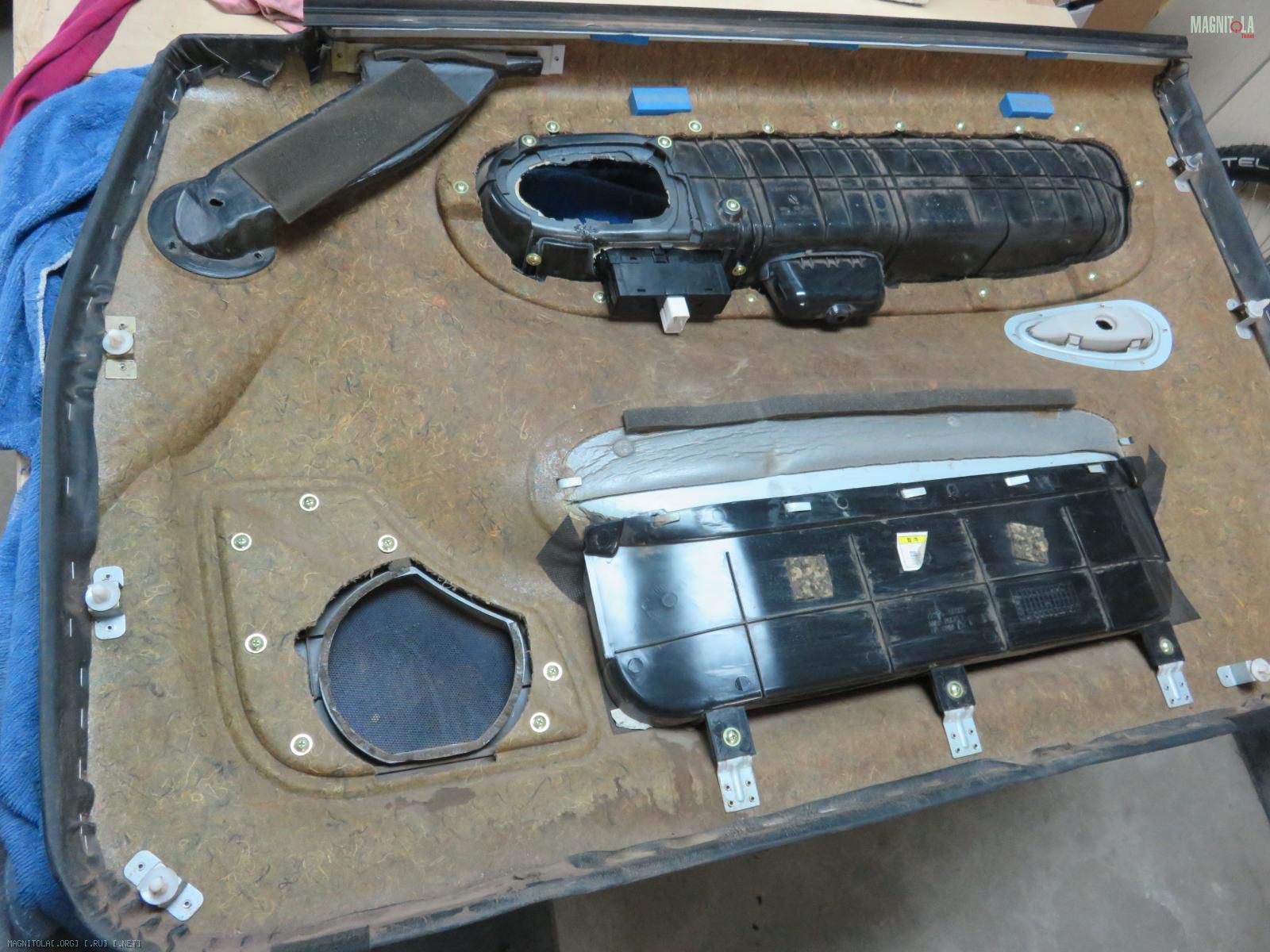

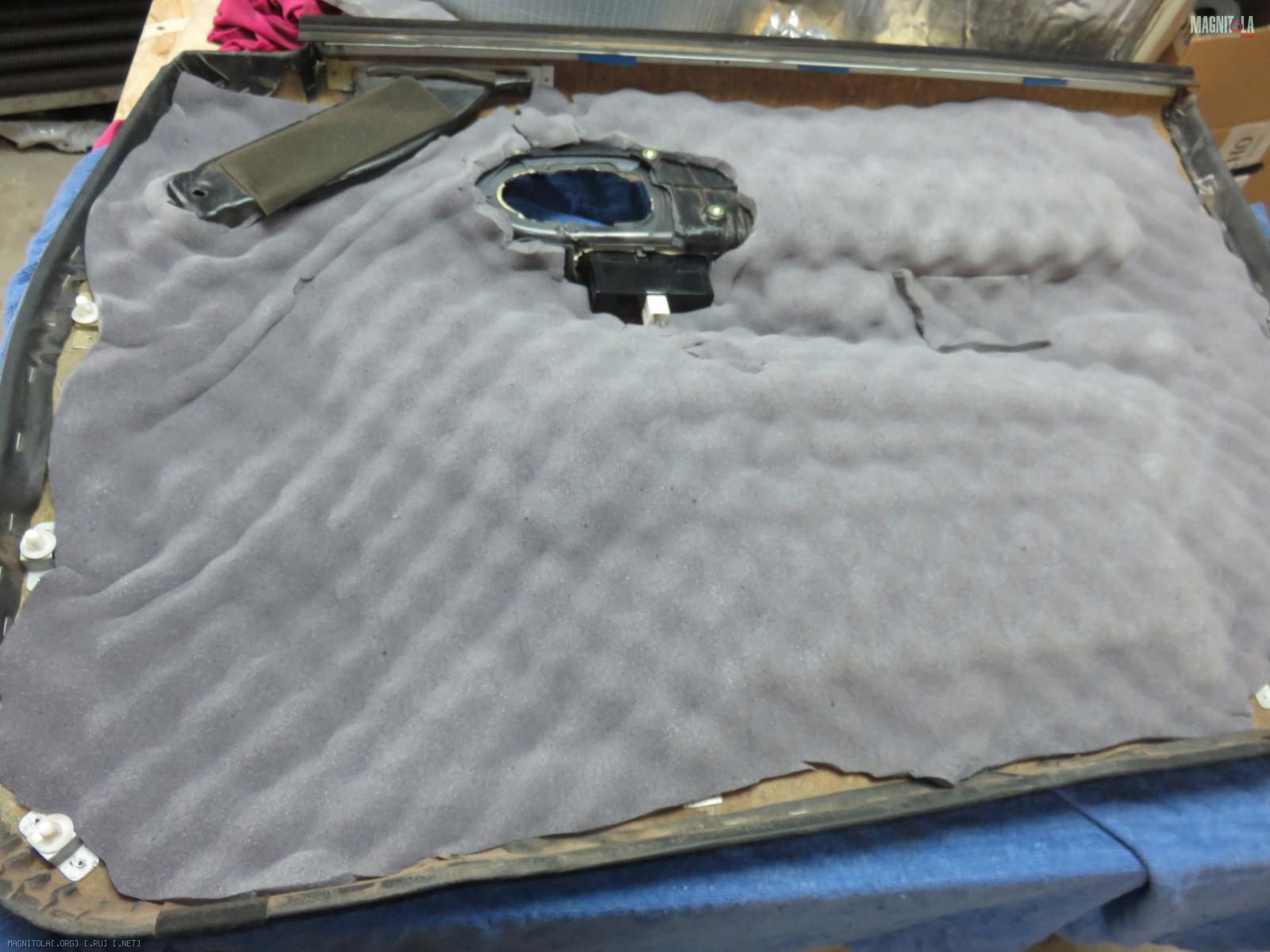

    Собственно обшивка - довольно жесткая и простая. На нее монтируем сплошным слоем - СГМ Виалон ВЭЛ Волна - листа 1х0,75 м - почти как раз с небольшим запасом хватает на одну обшивку.
    Нажмите на изображение для увеличения
Название: IMG_2762.jpg
Просмотров: 0
Размер:	227.7 Кб
ID:	851456Нажмите на изображение для увеличения
Название: IMG_2763.jpg
Просмотров: 0
Размер:	155.5 Кб
ID:	851458Нажмите на изображение для увеличения
Название: IMG_2764.jpg
Просмотров: 0
Размер:	159.1 Кб
ID:	851460

    Все собрано и акустика включена - результат отменный - басовый напор и без того безупречного мидбаса стал еще лучше, ушли призвуки из двери, а внешний шум вообще не проходит такое впечатление что двери стали просто наполнены чем то непроницаемым для шума.




  6. #34
    Энтузиаст Стажер
    Репутация
    Репутация: 15
    Регистрация
    13.10.2013
    Город/село
    Уфа
    Сообщений
    24
    Спасибо (Раздал)
    4
    Спасибо (Получил)
    1

    Re: Мультибрендовые комплекты шумоизоляции

    Артем спасибо за комплект ШВИ передних дверей!!! Заказ был собран и отправлен в кратчайшие сроки) Сегодня забрал комплектом доволен) В эти выходные планируют зашумить! Фотоотчет будет после проделанной работы!!!


  7. #35
    Новичок Соискатель
    Репутация
    Репутация: 105
    Регистрация
    05.02.2015
    Город/село
    Новосибирск
    Сообщений
    1
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    7

    Re: Мультибрендовые комплекты шумоизоляции

    Всем здравствуйте ! Я так же стал обладателем мультибрендового комплекта ШВИ передних дверей . Обратился К Артему в этот же день все было собрано и на следующее утро отправлено . Груз до Новосиба пришел за неделю.Большое спасибо Артему за его работу !!! Всем рекомендую все четко и надежно!


  8. #36
    Энтузиаст Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3631 Аватар для anton31
    Регистрация
    01.07.2015
    Город/село
    село с закосом под столицу
    Сообщений
    578
    Спасибо (Раздал)
    307
    Спасибо (Получил)
    123

    Re: Мультибрендовые комплекты шумоизоляции

    ArtLine, можно проконсультироваться? собираюсь делать шумку но не сам а у мастера.

    он почему то сказал на моей машине (кио риа 2 jb) на двери хватит 1 слоя вибры, мол больше и не надо?

    кому верить то?

    вроди профи, много кубков и наград с соревнований (правда в категории спл)


  9. #37
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1355
    Спасибо (Получил)
    2312
    Автор

    Re: Мультибрендовые комплекты шумоизоляции

    Подниму


  10. #38
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 780
    Регистрация
    14.02.2014
    Город/село
    Нижневартовск
    Сообщений
    52
    Спасибо (Раздал)
    13
    Спасибо (Получил)
    17

    Re: Мультибрендовые комплекты шумоизоляции

    Артем, брал 2 года назад у тебя комплект на гольф-6 и там был материал в рулонах очень похож на K-fonik. Это он? Переписка с тобой не сохранилась.
    Как он в сравнении с шумофф-комфорт?
    Цена на K-fonik ниже чем на шумофф-комфорт?


  11. #39
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1355
    Спасибо (Получил)
    2312
    Автор

    Re: Мультибрендовые комплекты шумоизоляции

    Подниму!


  12. #40
    Новичок Соискатель
    Репутация
    Репутация: 30
    Регистрация
    18.04.2016
    Город/село
    Белгород
    Сообщений
    0
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    2

    Re: Мультибрендовые комплекты шумоизоляции

    Отпишусь и я по установке шумоизоляции.
    Спасибо Артему за помощь в подборе материалов и советов по их установке.
    Комплект покупался на Лада Калина универсал, на все 5 дверей.
    Установка не вызвала никаких затруднений. Работать с материалом легко.

    Вот перечень что было куплено:
    Двери передние:
    — Вибра на внутренний металл двери — Шумофф М3 — 8 листов (0,37х0,27 м).
    — Шумотеплоизолятор — на внутреннюю поверхность двери — K-Fonik ST 13 мм ALU — 2 листа (1х0,5 м).
    — Вибра на щит-перегородку (закрытие тех проемов) — Шумофф М3 — 6 листов (0,37х0,27 м).
    — Шумотеплоизолятор — на обшивки дверей — СГМ ВВ-тон 4мм — 1 лист (1х0,76 м).
    — Антискриповый материал на жгуты проводки и края обшивки — Маделин в рулонах — 1 рулон (1х0,25 м).

    Двери задние:
    — Вибра на внутренний металл двери — Шумофф М3 — 6 листов (0,37х0,27 м).
    — Шумотеплоизолятор — на внутреннюю поверхность двери — K-Fonik ST 13 мм ALU — 2 листа.
    — Вибра на щит-перегородку (закрытие тех проемов) — Шумофф 3 — 4 листа (0,37х0,27 м).
    — Шумотеплоизолятор на обшивки дверей — СГМ ВВ-тон 4мм — 1 лист (1х0,76 м).
    — Антискриповый материал на жгуты проводки и края обшивки — Маделин в рулонах — 1 рулон (1х0,25 м).

    Дверь багажника:
    — Вибра — Шумофф М3 — 3 листа (0,37х0,27 м).
    — Шумотеплоизолятор — K-Fonik А6 — 1 лист (1х0,5 м).

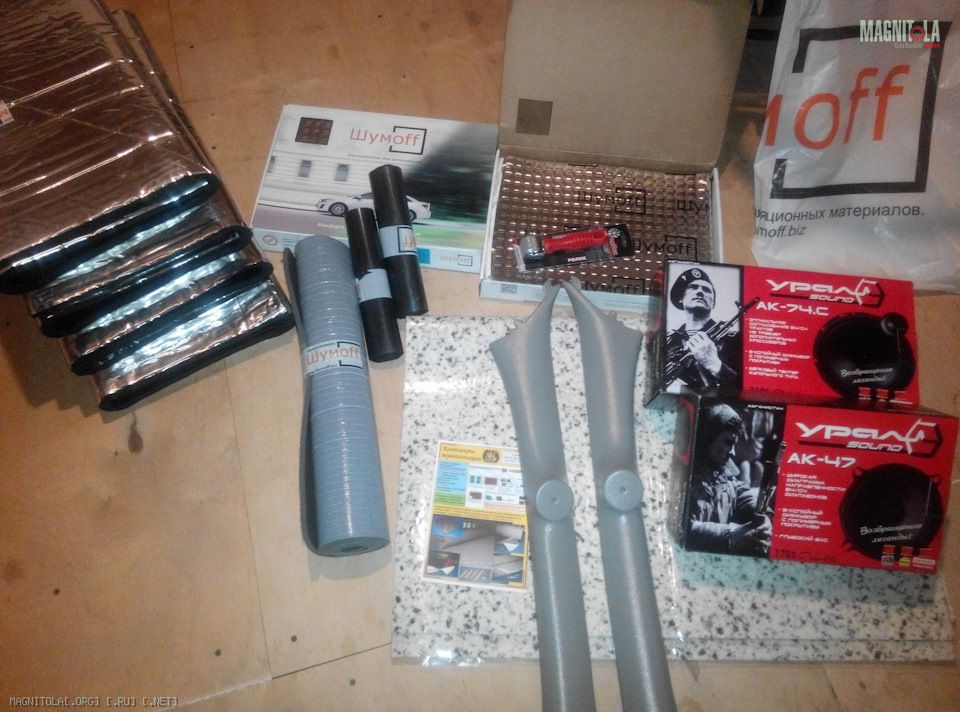

    Всего как раз хватило. В подарок Артем прислал прикаточный ролик 30 мм.

    Набор для установки. Заодно и динамики поменял.
    Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер:	255.6 Кб
ID:	1056128

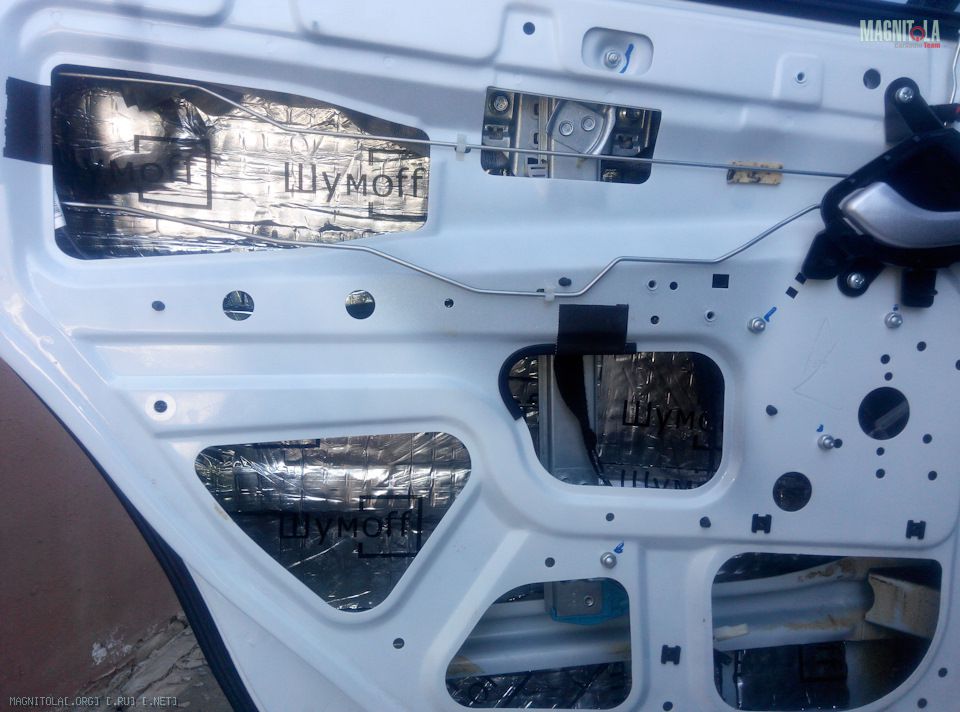

    Начал с задних дверей. Сначала вибра. Старался меньше резать на куски и по возможности клеил целыми.
    Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 0
Размер:	226.9 Кб
ID:	1056132

    Поверх шумка. Целиком не получилось, разрезал на 3 полосы, их приклеил, а стыки прошел амированным скотчем.
    Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 0
Размер:	213.6 Кб
ID:	1056134

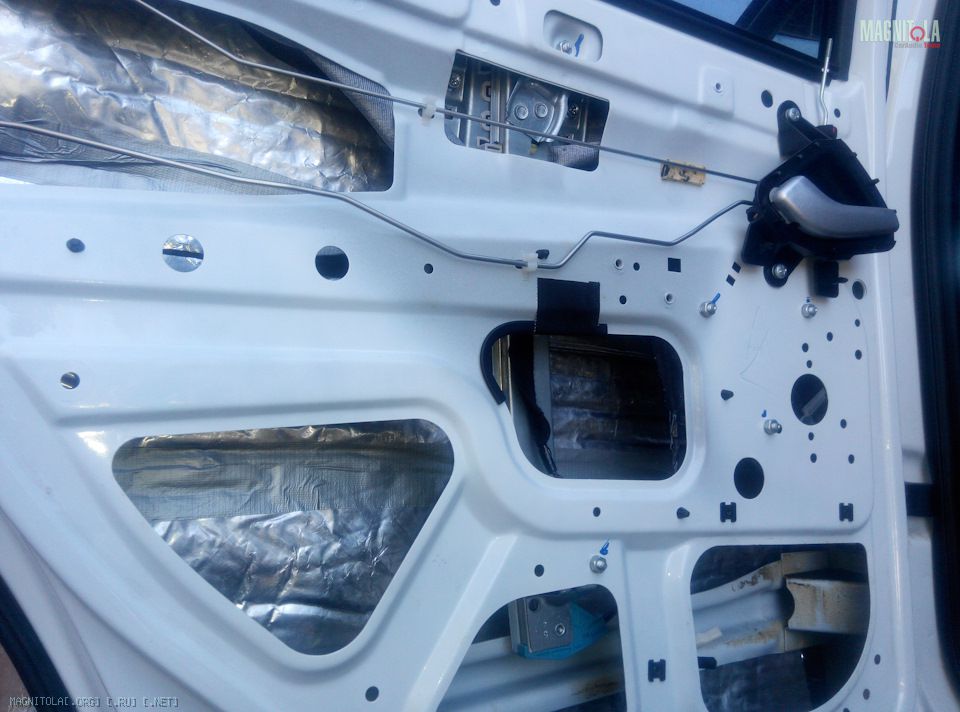

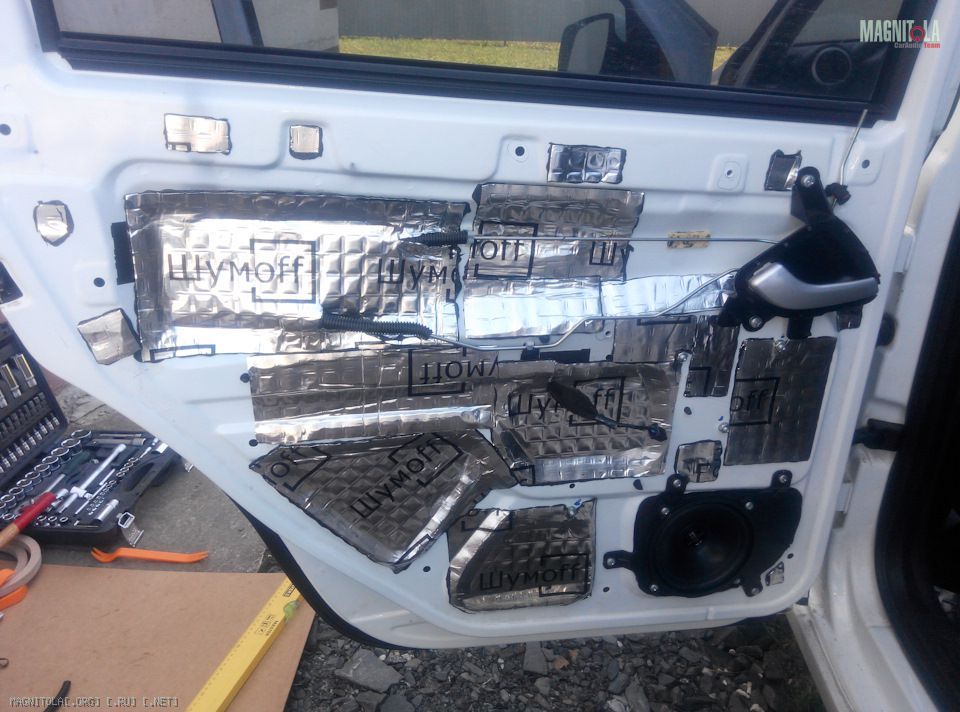

    Закрыл отверстия. Тяги в гофру. Что может дребезжать в маделин.
    Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 0
Размер:	260.9 Кб
ID:	1056138

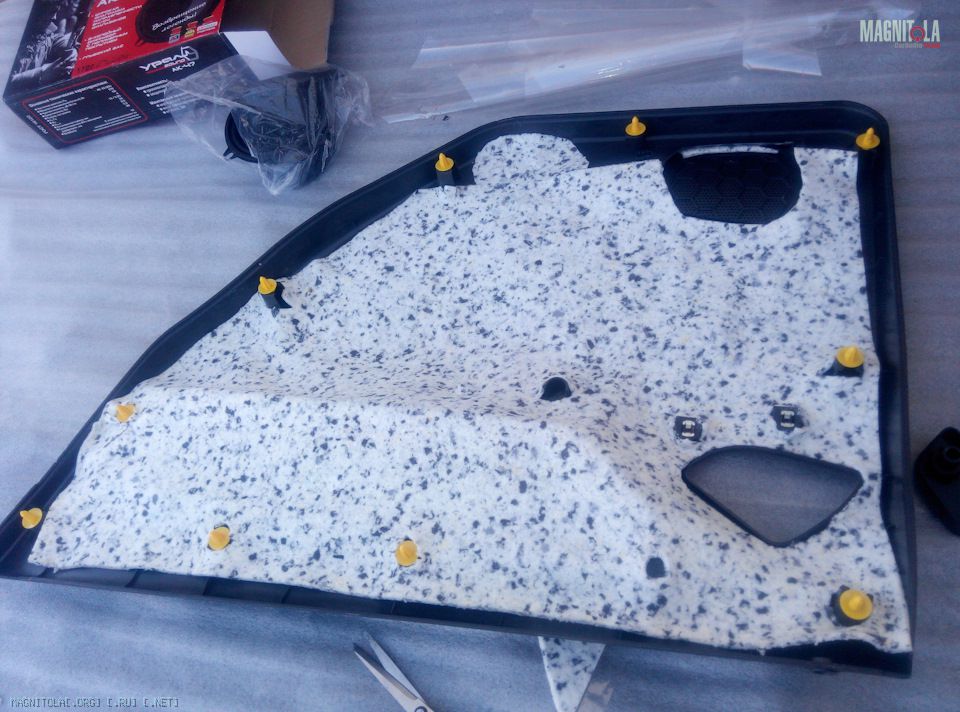

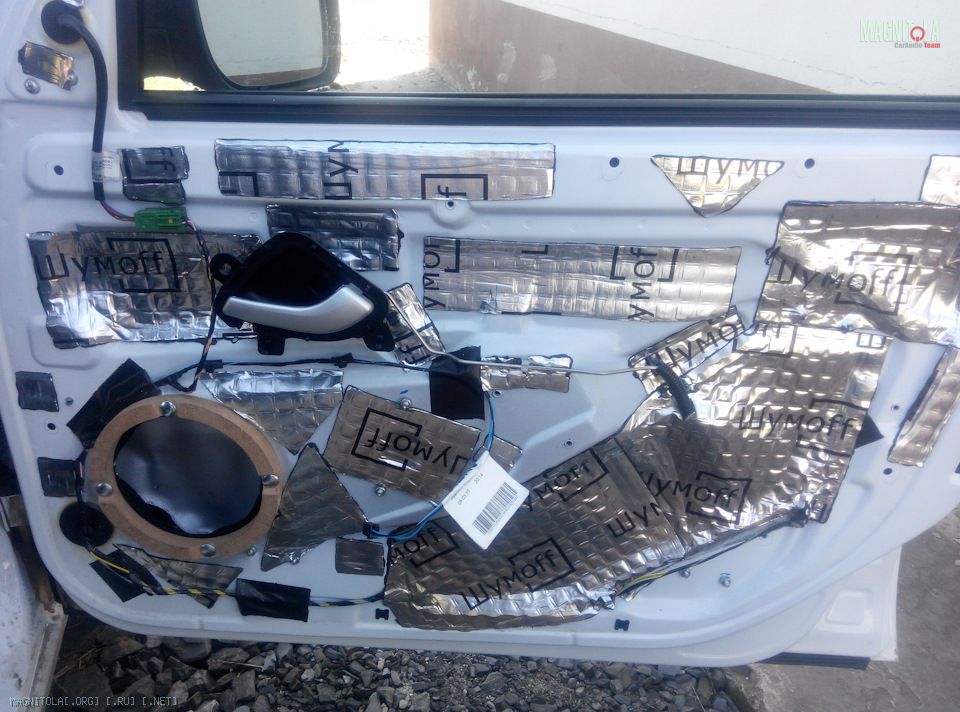

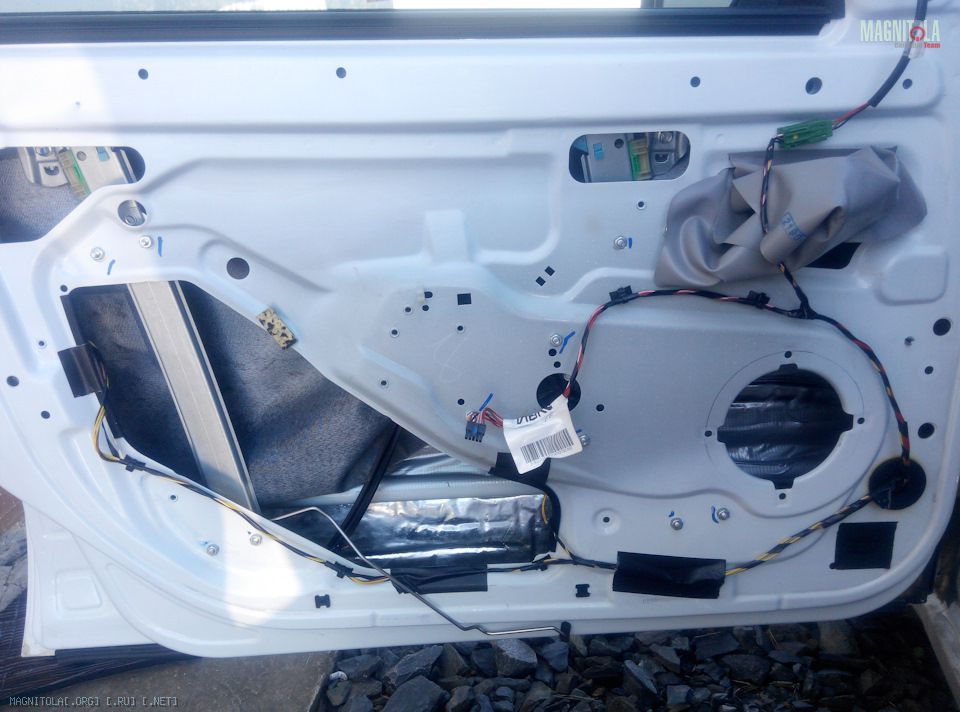

    Теперь передние:
    Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 0
Размер:	215.9 Кб
ID:	1056142
    Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 0
Размер:	278.1 Кб
ID:	1056144
    Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 0
Размер:	291.7 Кб
ID:	1056140

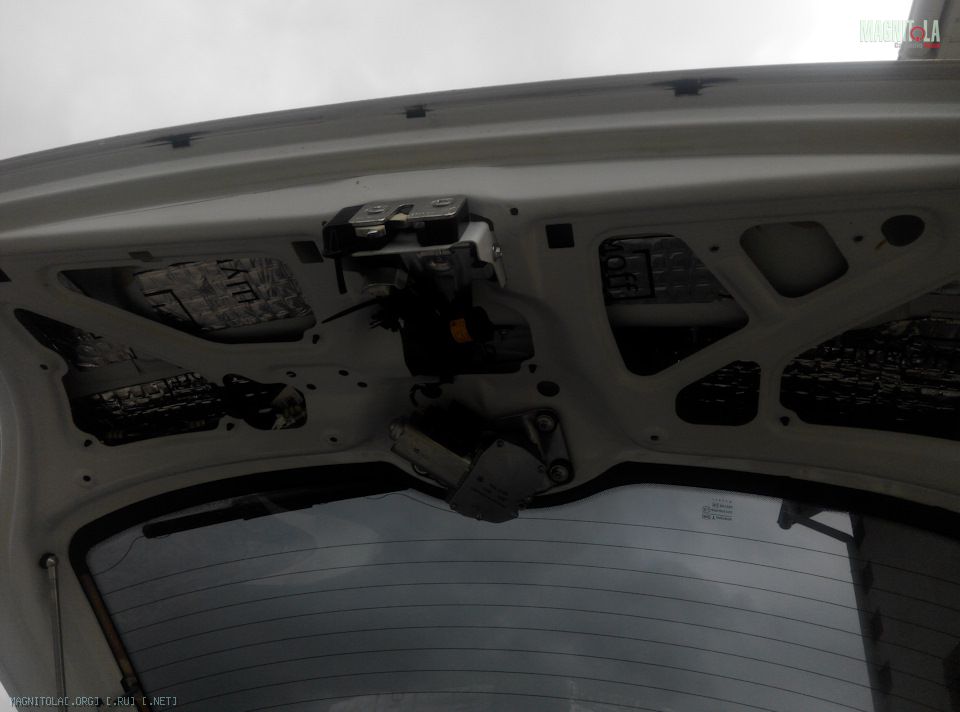

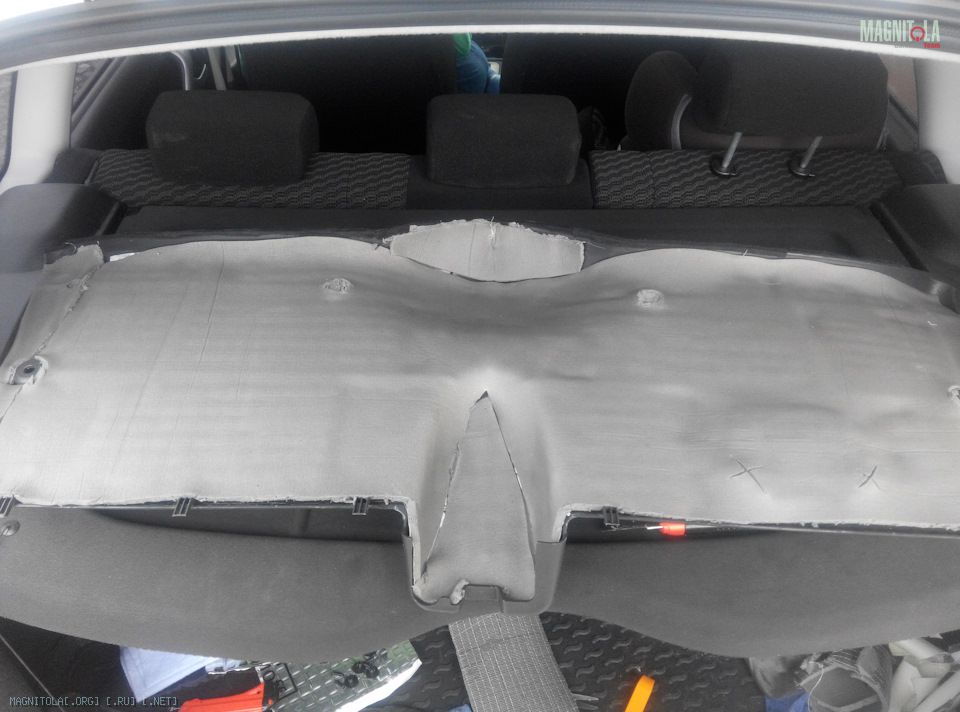

    И багажник:
    Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 0
Размер:	129.6 Кб
ID:	1056146
    Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 0
Размер:	176.4 Кб
ID:	1056148
    Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 0
Размер:	159.4 Кб
ID:	1056150

    Вот и все.
    Результатом доволен.
    Звук закрытия стал другой, глухой, нет посторонних звуков в двери при закрытии и езде.
    Музыка заиграла совсем по другому.
    По весу машина прибавила за счет шумки 17,5 кг.


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
