Прошу помощи!!!!

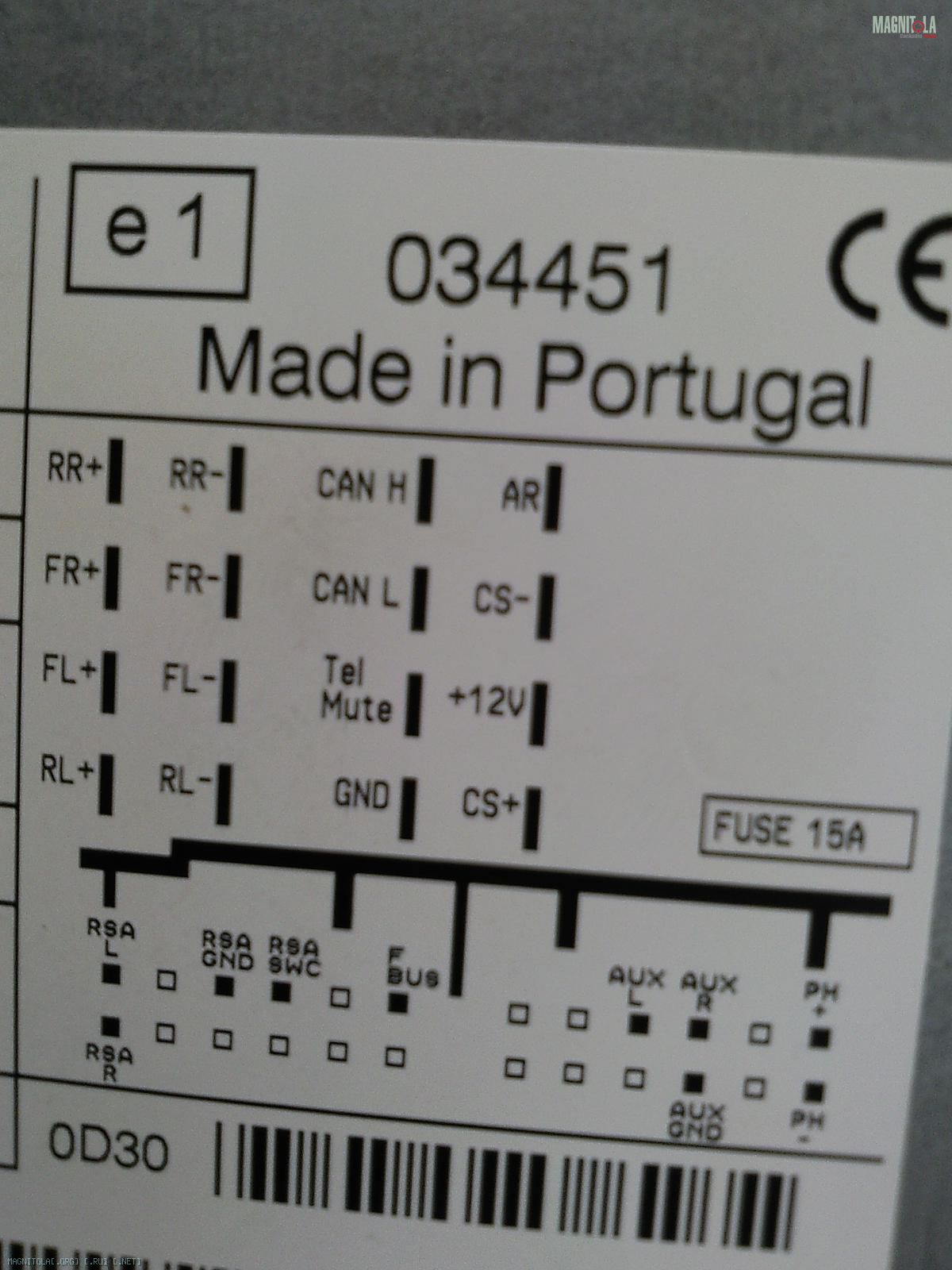

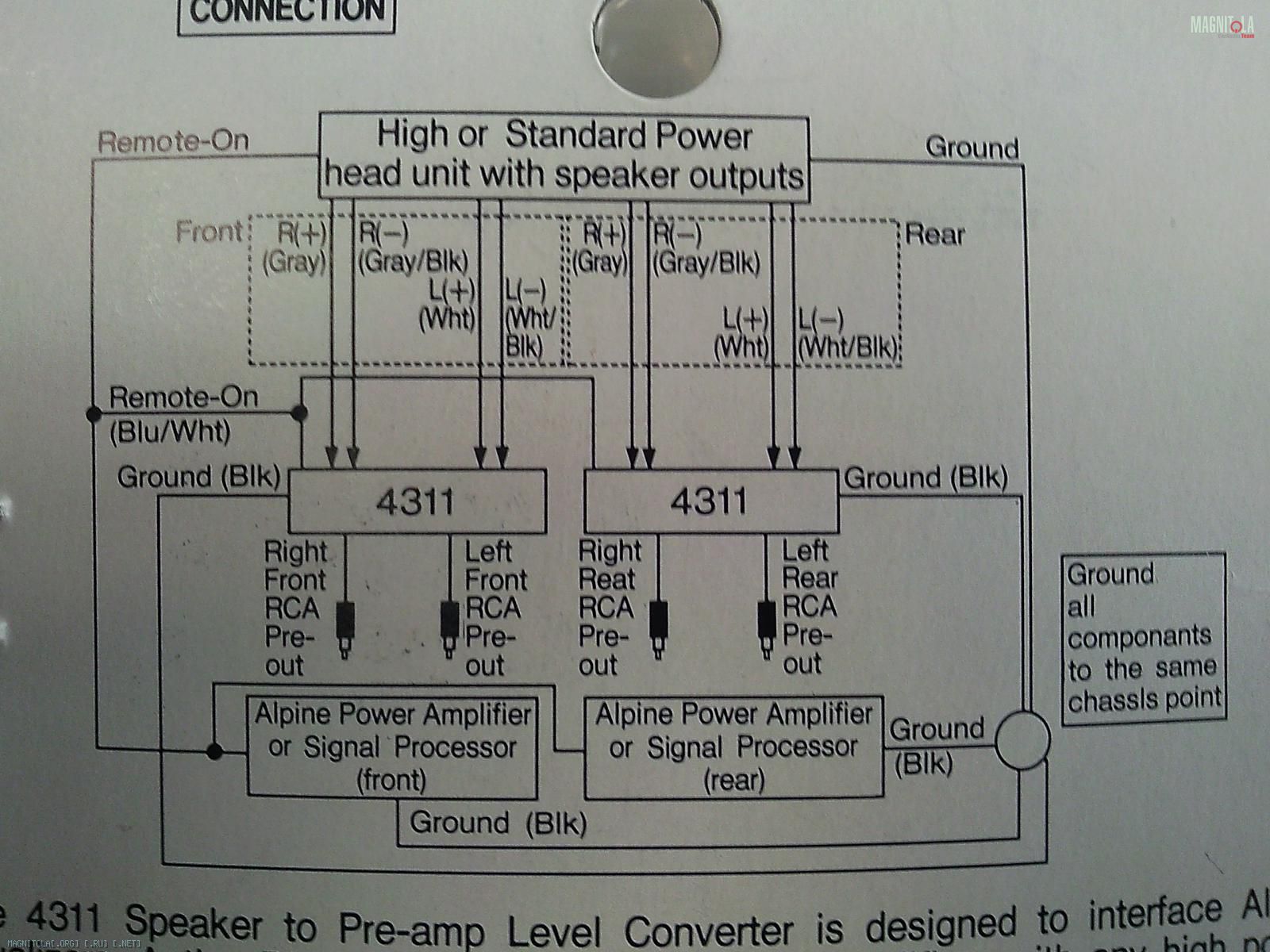

такс, ну собственно купил я данный преобразователь Alpine 4311... но столкнулся с небольшой проблемкой... я в электрике не очень силён... Так что объясню всё по порядку... Сначала прикладываю схемки подключения коробочки, замечания к установке и распиновки своей магнитолы:

И так скажу как подключил:

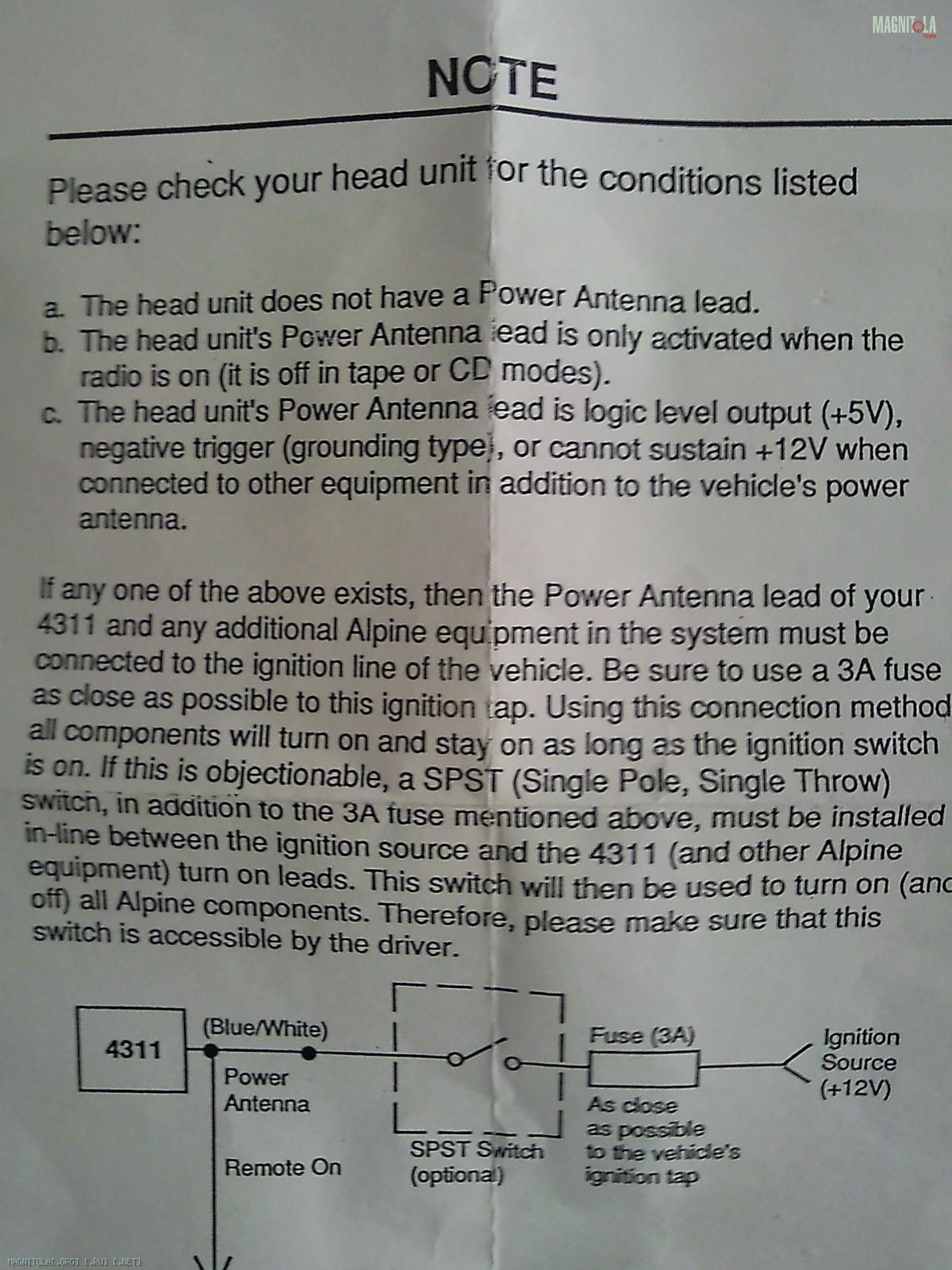

Землю коробочки к земле магнитолы, каналы к задним пришпандорил, но возник вопрос насчет управляющего кабеля усилка. Исходя из замечания к инструкции по установке, в которой, как я понял указана схема подключения для тех магнитол, у которых нет выхода POWER ANT (а моя именно такая), то нужно кабель Remote-on подключить к управляющему кабелю усилка, а кабель Power Antenna подключить к аккумулятору, поставив при этом предохранитель на 3А.

Но тогда получается, что у меня он опять напрямую будет подключен к аккуму и будет жрать его, или что-то я не так понял и как я написал, так и нужно подключать?

И можно ли этот кабель Power Antenna в случае подключения, как я написал, просто воткнуть в предохранитель, который уже существует (питающий кабель усилка)?

Помогите, пожалуйста.

С Уважением)

Неудобства по схеме одни...
если смотреть по схеме, то блок этот требует "минус" и "плюс" в виде ремоута с ГУ.
Не знаю, как точно в Алпайне, но в Helix AAC реализовано по другому.
Helix AAC

На него необходимо подать плюс и минус по питанию, вход акустические провода, выход межблоки. Из этого блока есть выход ремоут, который подключается к усилку. Как только выключается система и по акустическим перестаёт поступать сигнал, через пару минут ремоут этой приблуды выключает усь.
Попробуй здесь так же, вдруг получится.

у этого блока тоже есть ваход ремоут, всё верно.... но выглядит это таким образом (жалко, забыл сфоткать)... кабель Power ANT и Remote идут вместе, но потом разъединяются... и получается так, что один контакт - это ремоут, а второй - это power ant и ремоут ( но помечено бирочкой как power ant)... значит мне нужно это power ant к + аккумулятора запитать, правильно? а минус (земля) у же уходит к земле магнитолы... или подрубить это power ant к выходу в магнитоле +12B?

Вот это я опростоволосился

Мне кажется нужно сделать следующее. Поехать к нормальному электрику, чтобы он прощупал замок на предмет, когда появляется плюс при повороте ключа и с него брать типа Рема.
Второе - поставить релюху на сигналку, которая бы отрубала +12В на ремоуте при постановке на охрану. Но тут засада - релюха немного, но кушает и высадит за 4-5 дней аккум могет.

эххх... т.е. каробку flpine никак не приспособить?(

mastak1t, посмотри, я добавил прошлое сообщение.
У себя я брал ремоут, вернее провод АСС с вентилятора печки салона, т.к. на нем питание появляется сразу при повороте ключа - но эт не панацея может оказаться в твоем случае.

хотя наверное проще сдать и купить коробочку Helix

Сообщение от mastak1t

хотя наверное проще сдать и купить коробочку Helix

Проще, но засада могет быть такой же
Поищи электриком +12В, которые появляются после поворота ключа. И от него бери рем.

Не, засады с Helix не будет. Его плюс в том, что ему не нужен вход с ремоута. Совсем. У него только выход ремоут для усилителя и питание.
Для приблуды Алпайн, я думаю, что в качестве исходного ремоута можно использовать ACC с головы. То есть, когда поворачиваешь ключ замка зажигания, на (чаще) красный провод ГУ поступает 12В. Выключаешь, выключается соотв. Нужно найти этот проводок и подключить к нему.
Что касаемо выхода активного на антену, то в практике встречал не отключаемый ремрут. То есть, когда выключаешь ГУ, питание не исчезает . Такое раньше часто делали на Блаупунктах

Ну значит поменять на Геликс - и проблемы решены
Или искать от ключа, как написано выше
