Бюджетный сабвуфер или как выжать максимум.

Есть мнение, что дешевые сабвуферные головки маломощные, плохо играют, низко не играют, горят и т.д.
Смотря последние тенденции в автозвуке, набирают обороты солидные сабвуферные динамики как DD Audio DD, Sundown Audio и т.д.
Да эти сабы сделаны добротно, качественно, большие магниты, и прочее…
Но у данных сабов есть один, по моему мнению, минус - это чувствительность.
Производителем она указывается как от 82-84дб, но в реале может достигать и меньших значений, из-за жесткости не размятого подвеса и центрирующей шайбы.
И что мы получаем из этого – установка невероятно мощных усилителей. Лет 5-6 назад мощность в 300-400вт считалось высокой, в настоящее время 1-2квт - это повседнев. Низкочувствительные головки съедают огромное количество мощности усилителя, при этом штатные генераторы и аккумуляторные батареи не справляются с обеспечение питания, появляются просадки напряжения в виде мигания фар, провалов бассовых партий.
Все бы ничего, но "новичок" всегда ограничен в бюджете и не может купить достойную сабовую голову и порядочный усилитель с честным киловаттом.
Имея большое количество свободного времени на работе после НГ, я решил собрать пару сабвуферов на недорогих низкочастотных динамиках (2500-3600руб) с высокой чувствительностью.
Но самым важным моментом будет акустическое оформление, с помощью которого не придется краснеть за свой дешевый сабвуферный динамик.

---------- Сообщение добавлено 24.02.2012 в 10:59 ----------

Вариант №1
Сабвуферный динамик 10" PolkAudio DB 1040 две штуки. Оформление будет рупорное совмещенное с фазоинвертором. Объем 23 литра на одну голову, фи настроен на 40 гц, порт 135кв см каждый. Использовалась ДСП 19мм, жидкие гвозди, саморезы 5см.

Цитата:

---

Сообщение от st220

Есть мнение, что дешевые сабвуферные головки маломощные, плохо играют, низко не играют, горят и т.д.
Смотря последние тенденции в автозвуке, набирают обороты солидные сабвуферные динамики как DD Audio DD, Sundown Audio и т.д.
Да эти сабы сделаны добротно, качественно, большие магниты, и прочее…
Но у данных сабов есть один, по моему мнению, минус - это чувствительность.
Производителем она указывается как от 82-84дб, но в реале может достигать и меньших значений, из-за жесткости не размятого подвеса и центрирующей шайбы.
И что мы получаем из этого – установка невероятно мощных усилителей. Лет 5-6 назад мощность в 300-400вт считалось высокой, в настоящее время 1-2квт - это повседнев. Низкочувствительные головки съедают огромное количество мощности усилителя, при этом штатные генераторы и аккумуляторные батареи не справляются с обеспечение питания, появляются просадки напряжения в виде мигания фар, провалов бассовых партий.
Все бы ничего, но "новичок" всегда ограничен в бюджете и не может купить достойную сабовую голову и порядочный усилитель с честным киловаттом.
Имея большое количество свободного времени на работе после НГ, я решил собрать пару сабвуферов на недорогих низкочастотных динамиках (2500-3600руб) с высокой чувствительностью.
Но самым важным моментом будет акустическое оформление, с помощью которого не придется краснеть за свой дешевый сабвуферный динамик.

---

написано крассиво,со смыслом и логикой,но для чего?континью то будет?

Все будет, просто подготавливаю фото, с процессом изготовления

Цитата:

---

Сообщение от st220

Есть мнение, что дешевые сабвуферные головки маломощные, плохо играют, низко не играют, горят и т.д.

---

+1, правильно, есть и это заблужение

Цитата:

---

Сообщение от st220

Смотря последние тенденции в автозвуке, набирают обороты солидные сабвуферные динамики как DD Audio DD, Sundown Audio и т.д.
Да эти сабы сделаны добротно, качественно, большие магниты, и прочее…
Но у данных сабов есть один, по моему мнению, минус - это чувствительность.
Производителем она указывается как от 82-84дб, но в реале может достигать и меньших значений, из-за жесткости не размятого подвеса и центрирующей шайбы.

---

+1 сила есть ума не надо :(, всё построено в направлении на поколение не отягощённое способностями думать.

Цитата:

---

Сообщение от st220

И что мы получаем из этого – установка невероятно мощных усилителей. Лет 5-6 назад мощность в 300-400вт считалось высокой, в настоящее время 1-2квт - это повседнев. Низкочувствительные головки съедают огромное количество мощности усилителя, при этом штатные генераторы и аккумуляторные батареи не справляются с обеспечение питания, появляются просадки напряжения в виде мигания фар, провалов бассовых партий.

---

+1 организм буратин главное зацепить крутостью киловаттов, которые можно ввалить в саб, а дальше...... пошло поехало выкачивание, дикие усилители, провода питания, дополнительные АКБ, замены и добавления генераторов.......

Вложение 190069
Выпиливаем нужный размер основания, расчерчиваем...
Подготавливаем остальные части корпуса сабвуфера...
Вложение 190075
задняя стенка - жидкие гвозди не жалеем, мажем стык и вкручиваем саморезы, после того как жидкие гвозди выдавило размазываем их. заранее сделали отверстие под клеммы..

Вложение 190085
Вложение 190087

Продолжаем дальше...
Вложение 190089
Пилил лобзиком, но старался очень ровно это делать, перед тем как приклеить следующую деталь, проходился шлиф-машинкой по всем сторонам
Вложение 190091

Мне не терпелось как все это будет смотреться, поэтому я не прикручивая детали поставил их...
Вложение 190093
Вложение 190095

Продолжаем дальше...
Вложение 190097

Вложение 190099
остальные части прикручиваем-приклееваем, хорошенько промазываем стыки.
Вложение 190101
еще...
Вложение 190103
мажем...
Вложение 190105
нам нужна герметичность...
Вложение 190107
оставляем сохнуть...

86 Дб чуйка это много? главный критерий выбора дина на эксперименты?
К сожалению чувствительность в жесткой связи с остальными не маловажными параметрами.
И выдергивать один параметр как то неправильно.
P.s. 300 Вт номинал на саб и мне этого достаточно, про какие Вы тут 1-2 кВт я хз.
P.s.2. Хорошо играет по вашему это как???
по оформлению предполагаю, низко и давилко ???
не забудьте тогда уж хоть АЧХ замерить...

Вложение 190109
вид снизу...
Вложение 190111
после того как жидкие гвозди высохли, чуть шлифанул наждачкой, чтобы лицевая сторона хорошо смотрелась
Вложение 190113
как-то так...
Вложение 190115

Цитата:

---

Сообщение от Андрюха_пензяк

86 Дб чуйка это много? главный критерий выбора дина на эксперименты?
К сожалению чувствительность в жесткой связи с остальными не маловажными параметрами.
И выдергивать один параметр как то неправильно.
P.s. 300 Вт номинал на саб и мне этого достаточно, про какие Вы тут 1-2 кВт я хз.
P.s.2. Хорошо играет по вашему это как???
по оформлению предполагаю, низко и давилко ???
не забудьте тогда уж хоть АЧХ замерить...

---

Да чувствительность не оч. высокая, будет выше в варианте №3. Про оформление не забываем, что им тоже можно поднять чувствительность, в этом варианте делается ставка именно на оформление. И не забываем что даже жалкие 3 дб чувствительности равноценно двухкратному увеличению мощности.
"Про выдергивае в один параметр" никто не говорил - все расчитавалось исходя из параметров тиля-смола, а не от балды

Цитата:

---

Сообщение от st220

Продолжаем дальше...
Вложение 190097

Вложение 190099
остальные части прикручиваем-приклееваем, хорошенько промазываем стыки.
Вложение 190101
еще...
Вложение 190103
мажем...
Вложение 190105
нам нужна герметичность...
Вложение 190107
оставляем сохнуть...

---

ну так уж сильно то не перегибай :), в рассматриваемом конструктиве вопрос герметичности не особо актуален :).

Цитата:

---

Сообщение от FFZ

ну так уж сильно то не перегибай :), в рассматриваемом конструктиве вопрос герметичности не особо актуален :).

---

Конечно ФИ же... Но все же, когда делаешь сам стараешься как лучше.

Вложение 190117Вложение 190117
подготовлена верхняя крышка
Вложение 190119
стыки, углы...
Вложение 190121
Верхнюю крышку пока не прикручиваем, чтобы нам прокрасить ФИ внутри
Обработка грунтовкой...
Вложение 190123
Вложение 190125
Вложение 190127
Подготовил клеммы...
Вложение 190129
гайки с лопатками залил термоклеем, фото такого нет...
Сделал подсветку внутри ФИ, аля "Круто":rofl:
Вложение 190131
Покрасил в черный цвет
Вложение 190133
Вложение 190135

Все супер,вместо краски я бы черным кожзамом обшил,но как грицца на вкус и цвет...Надеюсь отпишите ,как все будет звучать,что громко понятно ,а вот ...

Внутри для демпфирования, проклеил прошитым ватином, или как его назвать не знаю))
Вложение 190137
Вложение 190139
обтянул карпетом...
Вложение 190143
Вложение 190145
Изначально думал что передняя часть и рупор будет выкрашен краской, а остальное обтянуто карпетом. Но все же в итоге перетянул в карпет...
Вложение 190147

Цитата:

---

Сообщение от st220

И не забываем что даже жалкие 3 дб чувствительности равноценно двухкратному увеличению мощности.

---

И не забываем про честность производителей про эту самую чувствительность :yes:

Цитата:

---

Сообщение от st220

"Про выдергивае в один параметр" никто не говорил - все расчитавалось исходя из параметров тиля-смола, а не от балды

---

Про расчет короба ни слова не было написано.
Про хорошое звучание, что-то забыли ответить. И про АЧХ.

всё так-то красиво и пиндато,но топикстартер интересно учёл что дины будут нагружать друг друга встречной волной,угол то не надо было сделать по-больше.а так по моему разумению ацкая куйня с завихрениями и искажениями получается.разубедите меня плиз если не трудно.или дайте сцыль почитать,для самообразования насчёт такого типа корпусов.

да видимо на это закрываются глаза, главное чтоб давило )))
мистери тож отлично давит )

Если кто не заметил центральная перегородка в середине ящика, установлена в самом конце и сделана съемной (необходимо открутить 9 саморезов)
Вложение 190149
Вот видно ее на фото.
Ей можно настраивать ФИ, т.е. заготовив заранее несколько таких перегородок разной длины можем в машине уже подстроиться частоту среза на свой вкус, хочешь поглубже бас ставь длиннее, хочешь давление ставь короче.
Изначально настроен ФИ на 40 гц.

Как саб звучит описать трудно - это надо слушать, по мне звучит четко как в ЗЯ, не бубнит как ФИ, глубоко играет с хорошим давлением.

решение конечно интересное,но всё-же о нагрузке на дин я переживаю,слишком мне кажется впритык встречка получается и угол крутоват.вспомните векторы и КПД при распределении сил.

Вложение 190157
Вложение 190159
Вложение 190161

Вариант №2
Сабвуферный динамик с реальной чувствительностью 93дб/вт/м, номинальной мощностью 200вт, с резонансной частотой 27гц и большим Vas=106л - Magnat X-press 12.
Многим из теории известно, что порт фазоинвертора должен быть приближен к площади излучаемого динамика.
Тогда будут отсутствовать призвуки потока воздуха выдуваемым фи, повышается звуковое давление.
Объем для данного динамика был рассчитан на 65литров, резонансная частота фи 30гц, порт площадью 400кв см и длиной в 177см!!!
Да ящик в итоге получился большой, но половина этого ящика ушло на фи. В итоге получили бешеную чувствительность в салоне авто 103дб/вт/м от 20 до 35 гц, 55-70гц и 104 дб/вт/м от 35 до 55гц. В помещении около 100дб/вт/м.

И так поехали, размечаем, просверливаем...
Вложение 190177
Собираем, боковые, фронтальные, тыловые стенки из высокоплотной дсп 20 мм, верхние нижнее основание 17мм.
Вложение 190185
Вложение 190193
Вложение 190195
почти готов....
Вложение 190197

порт ФИ площадью 400кв см
Вложение 190201
длина 177см
Вложение 190203
Вложение 190207
Вложение 190209
Вложение 190211
немного усиливающих элементов
Вложение 190213
Вложение 190215
Демпфирующий материал...
Вложение 190217
Вложение 190219
Вложение 190221
обтянул карпетом, порт для контраста серого цвета.
Вложение 190223
Вложение 190225
Вложение 190227
Вложение 190229
Вложение 190231
Вложение 190233
Сабвуфер получился на славу, даже в помещение уверено играет от 25 гц с высоким звуковым давлением, от усилителя YAMAHA A-S700 с номинальной мощностью в 140 вт запросто озвучил 40 кв м помещения.

Вариант №3
Всем наверно слышали про такой тип оформления как бандпасс, очень редкий тип оформления, как в продаже, так и изготовленный на заказ. Есть три вида полосового оформления, самым сложным является оформление шестого порядка тип «B». Первая камера на 23 литра настроена на 30 гц, порт 30кв см длина 24см излучает внутрь второй камеры, вторая камера 30 литров, настройка фи 65гц, порт 270кв см, длина 50 см. Данный тип оформления был рассчитан для сабвуферной головки на 10” Sony XS-GTR100L. В помещении уверено играет от 35 гц (по идее бадпас толком не играет в помещении, т.к. у этого оформления большая крутизна спада ачх в открытом пространстве) с высоким звуковым давлением, от усилителя YAMAHA A-S700 с номинальной мощностью в 140 вт запросто озвучил 40 кв м помещения. Так низко и громко даже пятнашка не играет в фи!!! После 70гц ачх начинает спадать, но это уже не его задача!
В итоге данный бандпас удался на славу!
И так размечаем....
Вложение 190249
распиливаем дсп, собираем, соблюдаем уж теперь 100% герметичность...
Вложение 190251
ФИ №1 размерами порта сильно не увлекаемся потому что он все равно излучает во вторую камеру...
Вложение 190253
настройка фи 65гц, порт 270кв см, длина 50 см...
Вложение 190283
усиливающие элементы чтобы добавить жесткости, за одно ими подкорректировал объем.
Вложение 190293
демпфирование...
Вложение 190295

Какую музыку слушать на 30 Гц с хвостиком ???
АЧХ хочууууу

БП вообще суперское оформление, давно излюбленное оформление для "хитрых" производителей систем 5,1 и т.д., знатные бубнилки получаются,
дома системака 5.1. долбит ай-ай ))) но тока долбит

Цитата:

---

Сообщение от st220

Внутри для демпфирования, проклеил прошитым ватином, или как его назвать не знаю))

---

Да это именно ватин, НО ни какими свойствами демпфирующего материала он не обладает, поэтому собственно этого и не делает!!!

Тема интересная, сабы хорошие сделаны, вот только при чем тут максимум непонял. Сабы как сабы на вполне бюджетных головах и все. в чем фишка то? :pardon:

Вложение 190349
т.к. бандпас, верхнюю крышку сделал разборной,
чтобы гарантировать герметичность на стыки наклеил бимаст 5 мм, он уверенно справился со своей задачей.
Вложение 190351
провод был залит термоклеем с двух сторон
Вложение 190353
Можно припаивать клеммы, за герметичность можно не беспокоится
Вложение 190355
порт...
Вложение 190357
осталось закрутить последние саморезы
Вложение 190359

Вложение 190361
сам динамик сабвуфера
Вложение 190363
Вложение 190371
на своем законном месте
Вложение 190375
Вложение 190377
все готов!
Вложение 190381
Вложение 190383

Цитата:

---

Сообщение от Pit

Тема интересная, сабы хорошие сделаны, вот только при чем тут максимум непонял. Сабы как сабы на вполне бюджетных головах и все. в чем фишка то? :pardon:

---

минимум мощности, максимум давления ))), собственно и всё, играть музыку в авто это по определению не может ИМХО.

Цитата:

---

Сообщение от Андрюха_пензяк

дома системака 5.1. долбит ай-ай ))) но тока долбит

---

вот она то и долбит горбом на 70 гц не выше не ниже, а у данного саба все ок

---------- Сообщение добавлено 24.02.2012 в 15:22 ----------

Цитата:

---

Сообщение от FFZ

минимум мощности, максимум давления ))), собственно и всё, играть музыку в авто это по определению не может ИМХО.

---

почему?
максимум мощности, минимум давление собственно музыку в авто играет? такой принцип?
обоснуйте как связано мин мощности и мах давления с качеством? без учета оформления

---------- Сообщение добавлено 24.02.2012 в 15:25 ----------

Цитата:

---

Сообщение от FFZ

Да это именно ватин, НО ни какими свойствами демпфирующего материала он не обладает, поэтому собственно этого и не делает!!!

---

ватин это та же прошитая вата, а вата всегда была хорошим демфером

Цитата:

---

Сообщение от st220

вот она то и долбит горбом на 70 гц не выше не ниже, а у данного саба все ок

---

А в вашем коробе №3 не горбом долбит, с той только разностью что на другой частоте ?
Про воспроизведение музыки, что то на вопросы людей совсем забыли ответить.

Цитата:

---

Сообщение от st220

ватин это та же прошитая вата, а вата всегда была хорошим демфером

---

не упорствуй :), ни когда ватин демпфирующим материалом не был и не может быть по своим свойствам.
да, его используют в акустических системах корпусного типа, НО для решения совершенно других вопросов.

Цитата:

---

Сообщение от st220

почему?
максимум мощности, минимум давление собственно музыку в авто играет? такой принцип?
обоснуйте как связано мин мощности и мах давления с качеством? без учета оформления

---

сам то понял что написал и как вопросы выставил :).
связь именно через тип акустического оформления динамика !!!
все рассмотренные тобой варианты по моим критериям применительно к авто, исключительно для получения большего давления, а не качества.

Цитата:

---

Сообщение от Андрюха_пензяк

А в вашем коробе №3 не горбом долбит, с той только разностью что на другой частоте ?
Про воспроизведение музыки, что то на вопросы людей совсем забыли ответить.

---

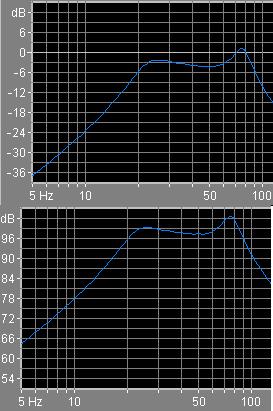

Вложение 190387
если учесть что около 60-70гц частота среза с фронтом то никаких горбов не будет

Цитата:

---

Сообщение от st220

если учесть что около 60-70гц частота среза с фронтом то никаких горбов не будет

---

Это что? спикершоп? Ну это не серьезно )) Интересует реальное ачх в салоне авто...
и качество звучания интересно, то что долбит понятно, негров хорошо должно прокачать и зафлексить авто,
а вот клубняк, рок как оно сможет???

Цитата:

---

Сообщение от FFZ

не упорствуй , ни когда ватин демпфирующим материалом не был и не может быть по своим свойствам.
да, его используют в акустических системах корпусного типа, НО для решения совершенно других вопросов.

---

для каких? а чем он является?

---------- Сообщение добавлено 24.02.2012 в 15:55 ----------

Цитата:

---

Сообщение от Андрюха_пензяк

а вот клубняк, рок как оно сможет???

---

играет. тогда уж в каждой машине будет своя ачх. в какой тебе померить?

---------- Сообщение добавлено 24.02.2012 в 16:02 ----------

Цитата:

---

Сообщение от Андрюха_пензяк

Это что? спикершоп? Ну это не серьезно )) Интересует реальное ачх в салоне авто...
и качество звучания интересно, то что долбит понятно, негров хорошо должно прокачать и зафлексить авто,
а вот клубняк, рок как оно сможет???

---

Заезжай послушаем, потестим, измерим если у тебя есть чем)

Как нехорошо получилось....
Товарищь забежал удивить- поучить
А вы еще и возражаете ,перечите....
:rofl:

ну если такие резы от маломощного и бюджетного железа,что же ждать от саппов помощнее при рмс 6500вт и чуйке 92-93..... при таком грамотном и продуманном подходе и хорошем питалове.......

waterman,

У тебя ватина не хватит!:yes:

Цитата:

---

Сообщение от st220

Заезжай послушаем, потестим, измерим если у тебя есть чем)

---

Есть чем померить, выезжаю ))) )))
про рок и клуб не верю, за проделанный труд респект

Цитата:

---

Сообщение от waterman

что же ждать от саппов помощнее при рмс 6500вт и чуйке 92-93.....

---

в том то и фишка, физики/механики/материалов...... чем больше мощность тем ниже чуйка ))) в пределах одного калибра естественно :).
