Парни, всё написанное выше, конечно, звучит круто, НО!
Все современные микро усилители построены либо на Филипсовских микросхемах D-class (если фронты), и на спец компонентах в сабовый канал под названием Директ Фет. Это новое поколение СМД полевых транзисторов, которые типа очень мини и очень мощные. Но всегда нужно смотреть на размеры усилителя. И если это формат планшета 7, то откуда в нем поместиться блок питания, который сможет ПРОДОЛЖИТЕЛЬНО!, а не пиково, питать все каналы одновременно с такой мощностью? Увы, но это просто сказки. Производители, техподдержку продукции которых, я представляю, также пишут цифры просто фантастические, а в реальности.....((
Поэтому и сабик, и усилитель имеют в разы завышенные показатели. Выжать с уся 500W Вы не сможете, однозначно, динамик имеет мощность, измеренную на частоте 1000 Гц, а в диапазоне 30-120 Гц выживут не более 300 W, поэтому подбор компонентов не верный, динамик тяжеловат для усилителя. Но раз уж приобрели, я бы советовал использовать лишь одну секцию динамика, тем более что это стоит на мото и окружающее пространство, всё равно, съест любой бас, будь там пара 15-х динамиков. Заодно сбережете акум от перегрузки и усилитель от перегрева, поскольку даже Д-класс сильно греется, реально, и даже при отсутствии сигнала и акустики. Просто эта технология пока еще в разработке. Возможно вскоре мы получим версию Bash-Indigo для автоусилителей, тогда любые вопросы на тему "а как лучше подключить", просто отпадут сами собой. Но это пока в обозримом будущем.....

Сообщение от Эдмар

Все современные микро усилители построены либо на Филипсовских микросхемах D-class (если фронты), и на спец компонентах в сабовый канал под названием Директ Фет. Это новое поколение СМД полевых транзисторов

Эдмар, можете загрузить реальную фотографию внутренностей Alpine PDX-V9,чтобы понять ход Ваших мыслей,по этому направлению?!
По блоку питания выглядит так:

По части выходного каскада:

примерно в таком формате,дальше объясните,по вторичному питанию,какой размах в плечах по напряжению и как это влияет на мощность усилителя,учитывая КПД D-класса усилителя,но и что такое ШИМ.Про технологии можно и позже поговорить,да и как они продвигаются.,

Первый раз делаю загрузку файлов. Если не выйдет, попробую повторить.

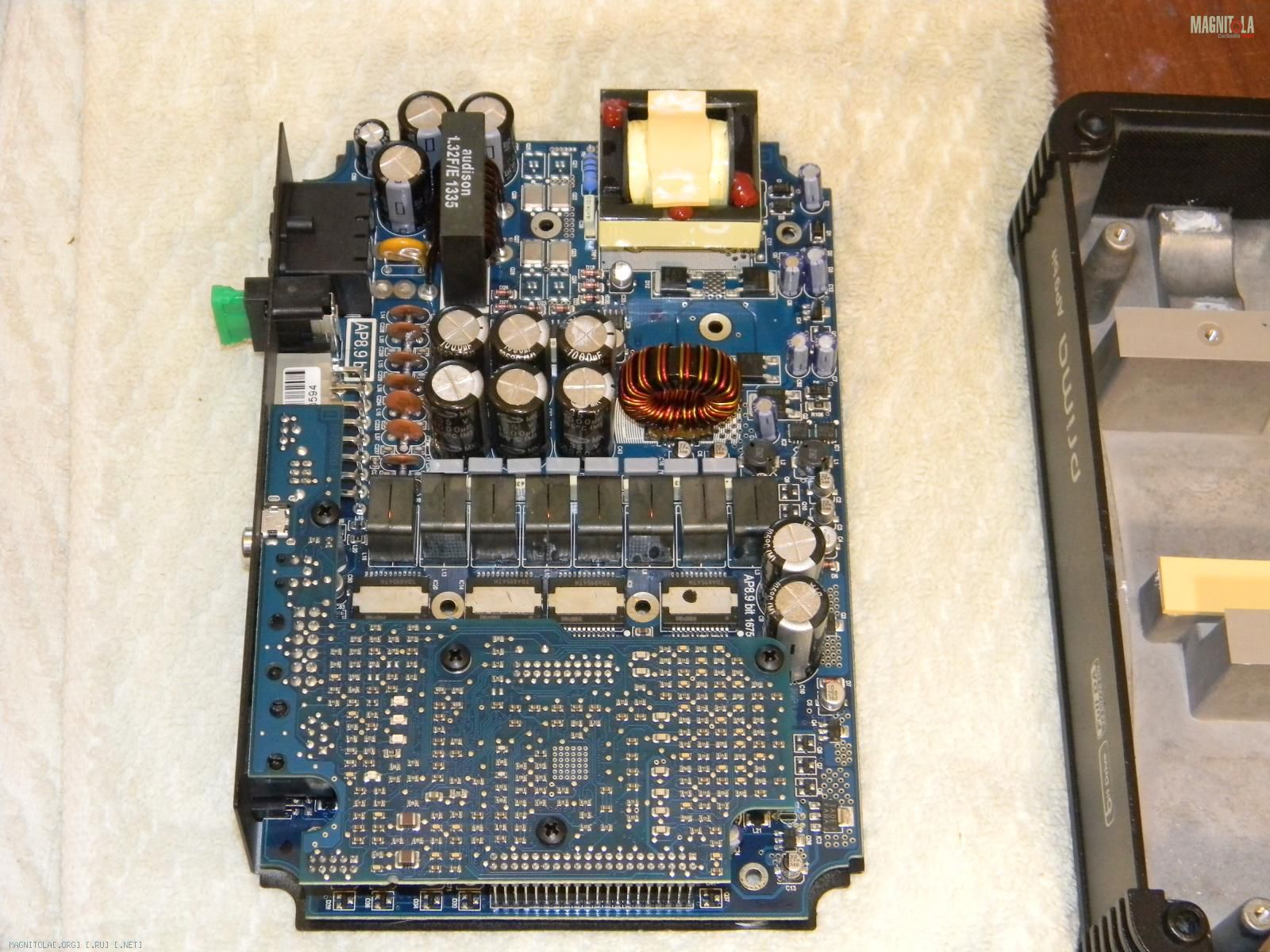

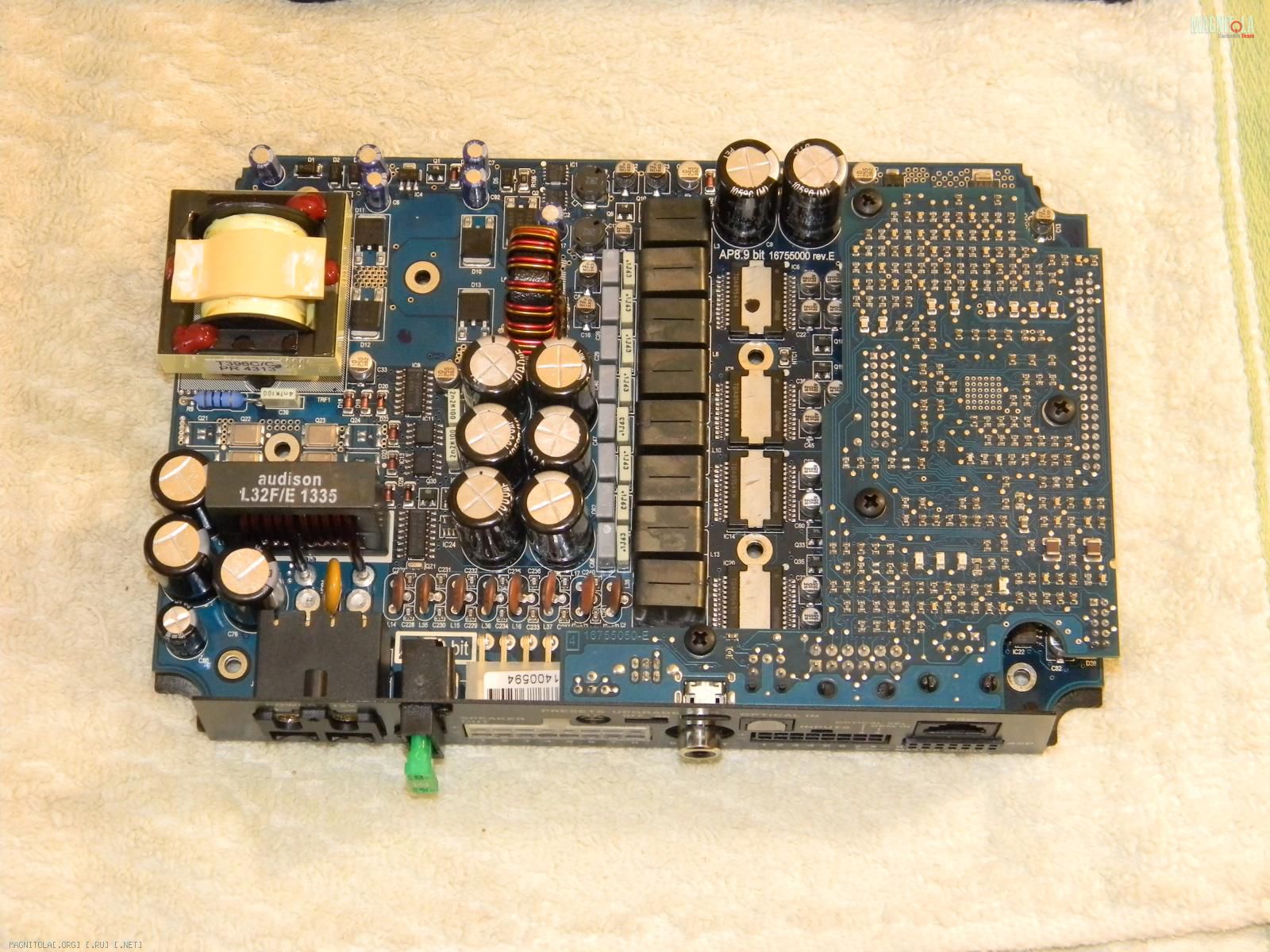

Это внутренности новой модели от Аудисон 8.9. Как видно, у них честно заявлено по 50W на канал (всего их 8). Но для саба такой аппарат будет слабоват. У альпа визуально шансов больше, но габариты все-же смущают. TDA8954 и аналоги мне нравятся больше, чем рассыпные схемы, тем более и греются меньше. Но ведь даже полевикам бывает жарко

Сообщение от Эдмар

Это внутренности новой модели от Аудисон 8.9.

Ужас,мне это напоминает штатные усилители в авто-это жесть в схемотехнике уж точно.,

Зато передовая технология. По звуку ничего не скажу, облом было подключать и слушать. Но Электромедия уже давно перешла в разряд директов и микроэлектроники, пытаясь минимизировать свои усилители. И сктати, это делает и Кларик, И Фокал в серии ФД ( внутри полностью копия IR iraudamp8, можно с их сайта скачать). Понимаю, что звук у таких аппаратов чисто цифра, но новые тенденции технологий на это закрывают глаза, главное - на борту полноценный проц и 8 каналов с широчайшими возможностями коммутации!

Сообщение от Эдмар

По звуку ничего не скажу, облом было подключать и слушать

Не думаю, что он будет радовать слух-но громкость будет достаточной.Всё чаще слышу то,что громкость является качеством для многих.,
