Репутация: 1593
Что за диаметры в формуле? Читал я эту статью. Посчитал что имеется ввиду диаметр трубы. Пересчитал кучу разных примеров и всё время получается какой-то бред. Там нет ошибки? Или диаметр чего-то другого имеется ввиду?
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 2218796
Репутация: 1593

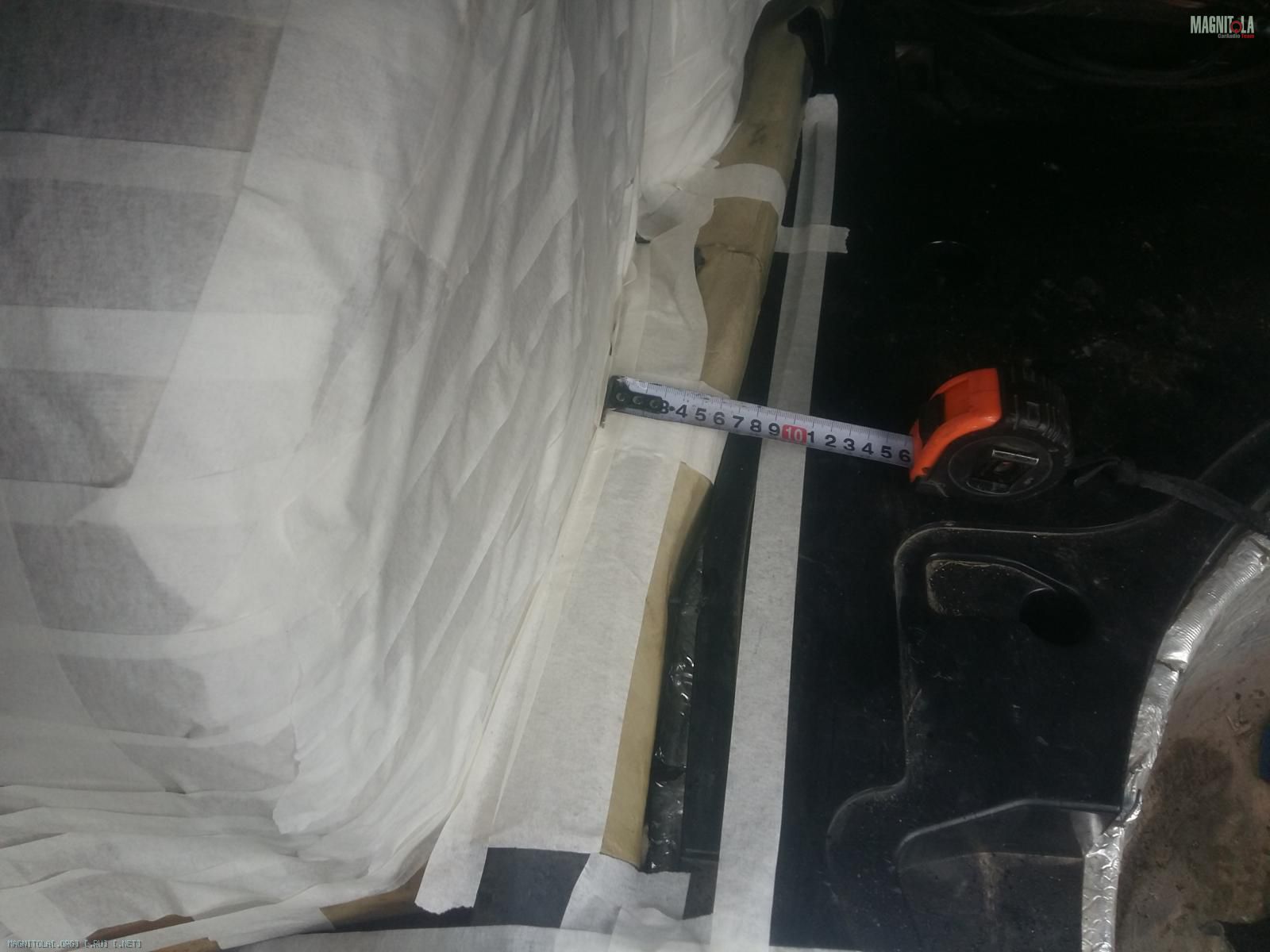

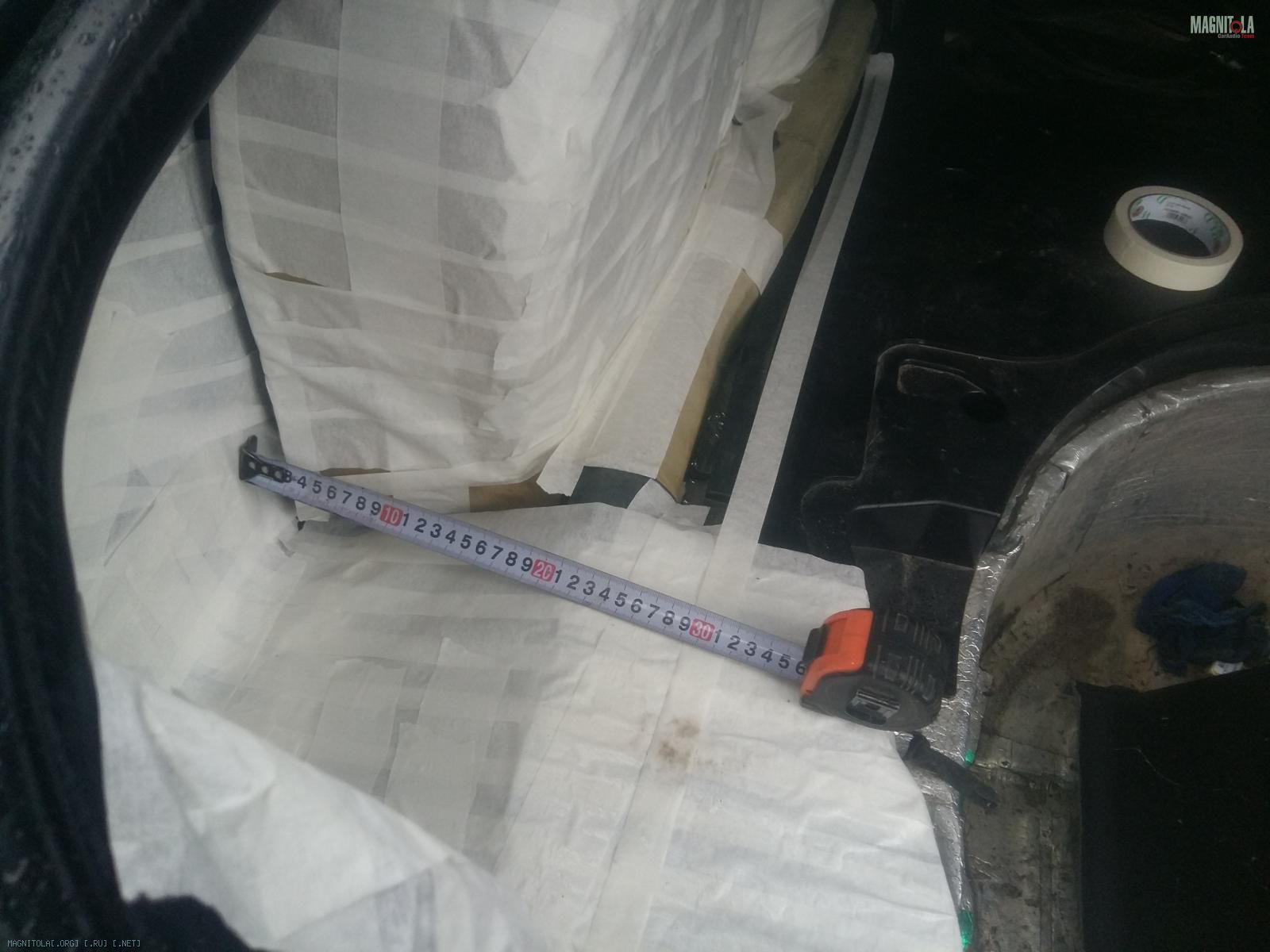

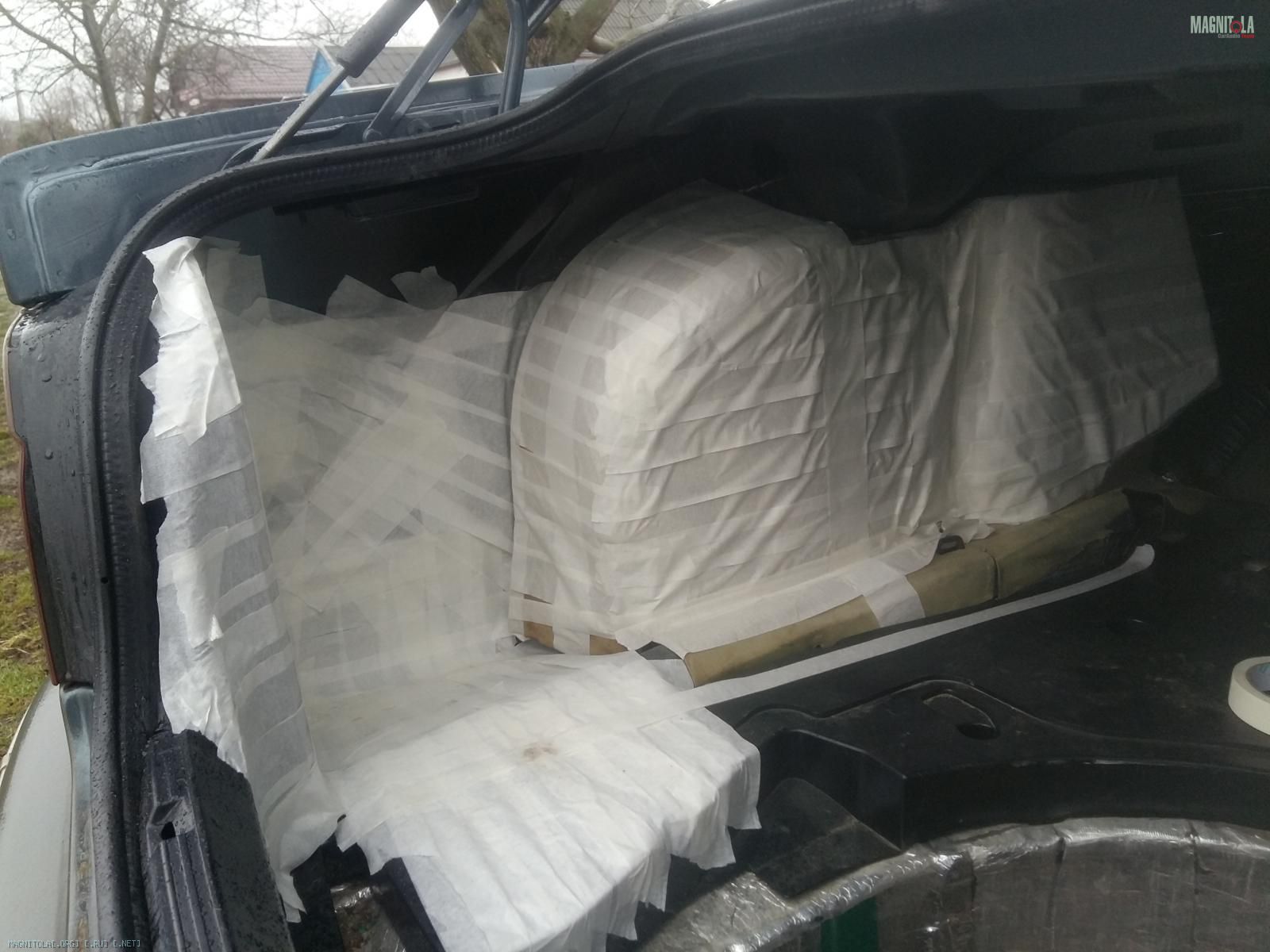

Вот фото как и обещал. Узким скотчем обозначил границу до которой пожертвую место для короба. Обклеить не успел - дождь пошёл.
Ближе к задним сидениям обозначил перпендикуляр узким скотчем. Это до этого места будет короб. Дальше просто декорированная фальш-панель для эстетики всего вида. Как её облагородить пока не придумал.
Репутация: 2218796 Cовет
Все под и вокруг еще несколько раз проклей скотчем и накрой пленкой задние крылья и капот.Одна капля смолы на ЛКМ и -беда!
Если скотч дешевый-перекрой небумажным.
Репутация: 1593 Спасибо за совет. Буду пробовать.Сообщение от ДЕД
По поводу статьи. Читал и ранее, но сейчас более подробно вчитываюсь в виды и расчеты портов типа песочных часов и конуса.
А вот с формулами я никак не подружусь.
Вот к примеру я считаю для 40л с настройкой 36Гц.
Dmin= 0.56×Ds×((Xmax)^1/2) / ((Fb)^1/4)
В формуле Смолла используются дюймы,следовательно и я перевожу см в дюймы и считаю
Ds= 25.4см = 10in - эффективный диаметр диффузора
Xmax= 2см = 0.79in
Считаю
Dmin= 0.56×10×(0.79)^1/2 / (36)^1/4 = 2.03in = 5.15см
Басспорт минимум рекомендует 9.55см. (Вполне справедливо требует)
В итоге либо я что-то упускаю либо, баспорт врёт (что врядли)
Репутация: 2218796 Не могу найти,но этот вопрос дважды в журнале обсуждался.
Потом Елютин дал окончательную! формулу с правильными значениями.
Я при инсталле выклеиваю макс возможный по дизайну обьем,предварительно грубо прикинув необходимо минимальный,ставлю наружную трубу телескопическую и на проверенном материале настраиваю ее длинну. Далее ,учитывая ее наружный обьем ,пересчитываю внутренний и ставлю в корпус. Чаще рассчетные величины корректирую под предпочтения и пожелания заказчика в КОНКРЕТНОМ салоне! Имея всегда запас по обьему ящика могу по ходу корректировать наполнением.
К то же есть возможность без переклейки ящика всегда заменить саб.
Репутация: 2245584
Стелс лучше сделать без захода на арку - так не будет лишней траты материала. Объема этим заходом все одно не набрать.
Репутация: 1593 Видел тему где Вы делали 2 стелса в зя. При таком исполнении я смогу набрать максимум 30л всеми правдами и не правдами, очень постаравшись. Но думаю тогда мой единственный вариант будет тоже закрытый ящик
Но хотелось сделать чтобы саб забирался чуток ниже
Репутация: 2245584 Стелс на то и стелс чтобы быть компактным.
А разве фазик забирается ниже закрытого ящика?
Репутация: 1593 На сколько я понял из статьи по коробам, фи делается для подъема ачх чуть ниже резонансной частоты закрытого ящика для повышения отдачи в нижнем диапазоне частот. При проектировании фи и учитывается этот подъем.
То бишь, к примеру, у некоего динамика в зя допустим идет в идеале полностью ровная ачх с учетом передаточной функции салона. Фи используют для подъема ачх на частоте резонаса фи. Фи в таком случае настраивается на 0.6-0.7 от резонансной частоты динамика в закрытом ящике. Именно результирующей в зя. Резонанс самого динамика на этом этапе уже не учитывается ( его учли при проектирование закрытого ящика).
Хотя Вы это знаете намного лучше меня.
Или я не правильно понял теорию?
Мне однажды раньше уже говорил один человек про это. И недавно я прочитал это в статье. Источник сейчас поищу.
И ещё видео про это смотрел на канале Сергея Туманова.
Истинность этой теории хочу проверить на своем опыте. Может конечно ошибаюсь, ну а что делать. Без ошибок не будет понимания. Та и фазоинвертор я всегда смогу удалить и отрепетировать объем зя
---------- Сообщение добавлено 10.03.2018 в 23:32 ----------
http://samlib.ru/m/makeew_l_a/1808.shtml
Вот эта ссылка
