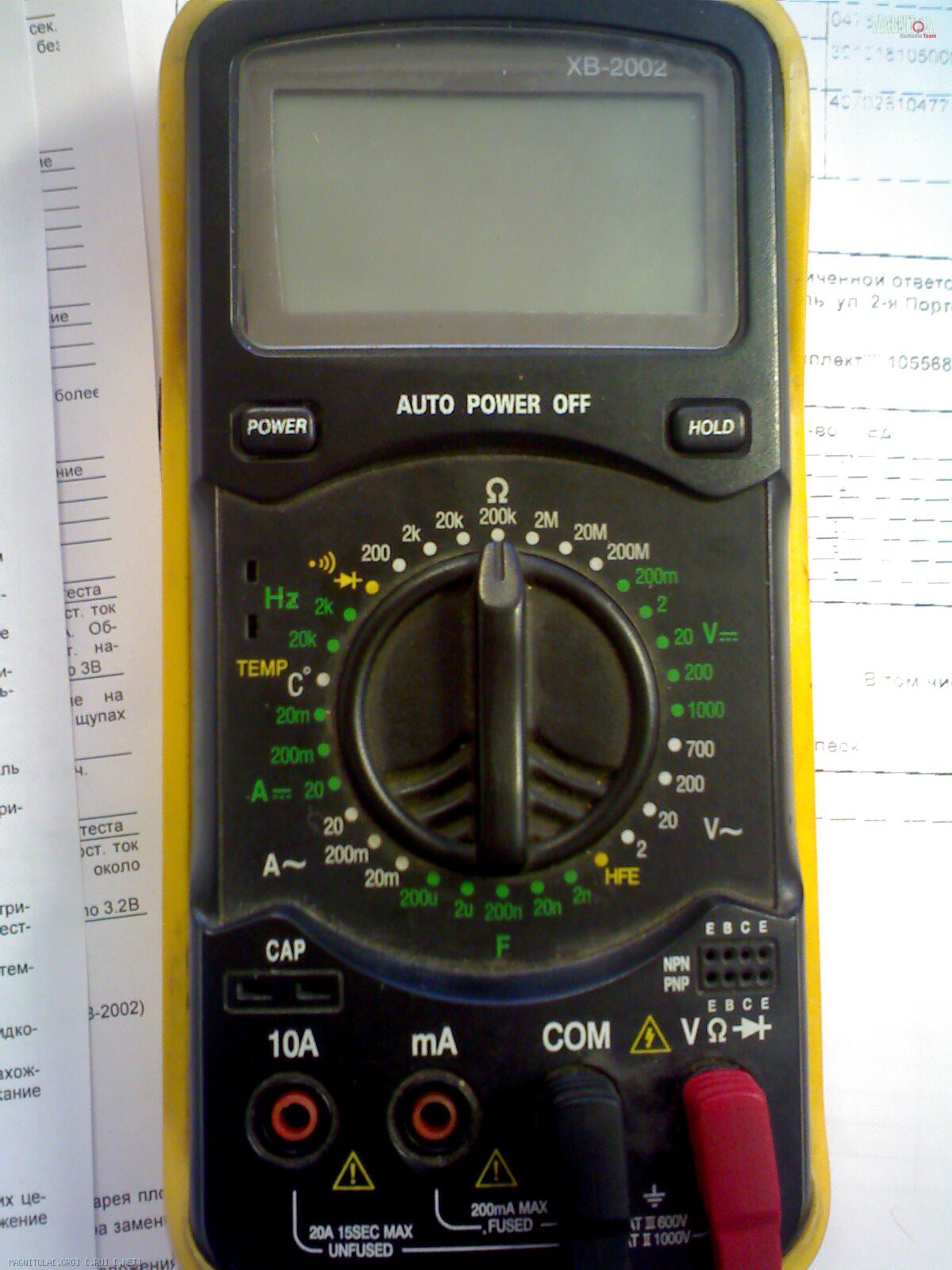

Нашолся вот такой мультиметр XB-2002.
Им никогда не пользовался и инструкции нет,поскажите в какое положение поставить переключатель чтоб измерить сопротивление катушек(PS: на фото поставлен как раз в положение ом,но вот вопрос там есть разные деления или это не относится к этим измерениям,при переключении этих делений переносится точка отделяющая цифры?!)
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 58746
на телефоне фото не видно... а так, если совсем попросту, соедини мультимером +и- ))
Репутация: 453 На мультиметре под знаком сопротивление указаны следующие деленияСообщение от DDMoscow
200
2К
20К
200К
2М
20М
200М
Позвонил в магазин,там посоветовали поставить на 20М(якобы до 20 ом в этом положении измеряется),но при этом положении на мультиметре цифры скачут и в итоге останавливается на 1 (еденице) как и при включении.
Потом решил методом тыка, переключал и в положении на отметке 200, теперь он показывает постоянну велечину 3.7...3.6(разобрал на работе компьютерные колонки чтоб поэксперементировать, на них написано 4 Ом )
Та ли эта величина к которую я так хочу узнать)?!?!?
Репутация: 58746 да можно и так, как там указано, это предел измерений задается, и сейчас он равен 200 кОм. вот только я не знаю, покажет ли он что-нибудь при сопротивлении 2-4 ома, поэтому, если опять же попросту, поверни эту крутилку 3 раза против часовой стрелки, предел будет 200 ом, нормально все замеришь!)
---------- Post added 19.01.2011 at 13:45 ----------
20 МЕГАом))
она самая!
Репутация: 453 Толи тестер парит то ли я что то не так делаю...
Все делал в положении 200
При разомкнутых катушках подношу к плюсу краный,к минусу черный(вообще впринципе имеет значение к какому контакту какой щуп подносить,к примеру если к плюсу поднести черный щуп и к минусу наоборот красный?),и начинается веселая чехорда,показания скачут с огромным резонансом от 1,1 до 5,6(примерно),при последовательном соеденении тоже самое только цыфры гораздо больше от 2.2 до 10 с хвостиком но приобладающее большинство показателей в районе 6,при паралельном тоже нет четкой цифры ,скачет с резонансом,но замечу что при подключение в разомкнутом состоянии катушек интервал в основном от 2,7 до 4...,
Мне стало интересно и решил проверить на рабочих с90 своих,выкрутил самый большой дин в котором четко указано сопротивление 4 ома,и таже песня ,значения прыгают от 2 до 3,6
Есть мысли по данной ситуация?Не исключаю что я неправильно пользуюсь тестером потому что ранее этого не делал,но замечу что показания разные и резонанс меньше когда я подношу щупы не к клемам а к месту соединения клемы с подводящим проводом.
И к стати странно,на работе когда разобрал колонки там показания были 3.6..3.7 тоесть резонанс мизерный а домой тестер принес и капец....
Репутация: 58746 это вы о чем вообще?
интересно, что зная, что такое последовательное соединение, Вы не знаете еще более элементарных вещей.
На пальцах объясню, попробую по крайней мере...
Возьмите Ваш тестер, выставте крутилку в то положение, которое я ранее указал. Соедините красный и черный провод металлическими частями. Если на экране будет 0, то все норм (может незначительно отличаться от 0)
После этого возьмите Ваш дин, разомкните все провода, чтобы все 4 конца торчали в разные стороны. После этого поднесите один из проводов тестера к одному из поводов динамика. Другим проводом тестера касайтесь по очереди всех оставшихся (то есть трех) проводов от динамика. В одном из положений на экране будет показано сопротивление одной из катушек. Запомните и пометьте эти провода на динамике.
Затем замерьте сопротивление на двух других проводах от динамика.
Может это и лишнее, но напомню, что динамик во время замера не должен быть ни к чему подключен!
Репутация: 453 Под словом резонанс имел ввиду большие разницы в показаниях мультиметра.
То что 0 при замыкании щупов это заметил еще днем,и естественно дин не подключался до выяснения его настоящего сопротивления.
Сейчас пошол еще раз замерил,клемы двух катушки внешне отличаются,поэтому их искать ненадо,ну и само собой понятно что значит одна катушка,показания должны сдвинутся с еденицы.
Суть не в том,в тот раз я замерял когда дин лежал на коленях и показания катастрофически прыгали(возможно из-за незначительных колебаний дина,сейчас повторно пошол замерил,но уже дин просто лежал на одном месте и выяяснилось, что две катушки по отдельности, каждая показывает 3.4-3.6 полагаю это можно считать 4 омами,ну далее тоже уже все понятно,при последовательном правда он показывает 6.5-6.7 вместо 8,это в общем то тоже теперь понятно,ну и при паралельном 1.5-1.7 показания.
Поэтому буду верить показаниям на дине 4+4 а не коробке.
Спасибо за помощь.
Репутация: 58746 сомневаюсь, не могло так прыгать, из-за того, что дин просто лежал на коленях!
пожалуйста, удачи!)
Репутация: 453 Суть не в том как он лежал на коленях или нет...
Когда он просто лежал без движений в зафиксированном состоянии он показывал нормальные значения тоесть приближонные к 4 ом,когда начинал шевелить дин,к примеру с положения когда он лежал на магните ставил вертикально,в этот момент и начинало все плясать,пока не зафиксирую его в каком либо положении,при небольшом нажатии и удержании в таком положении диффузора,значение на мультиметре становилось равным 1(вот это меня смутило,и я так и не понял почему это происходит).
Репутация: 58746 я, чесно говоря, не совсем пойму, что у Вас происходит, но главное - показывает почти 4 ома, хотели получить именно это!
