Комплекты проводки "под ключ": силовые, акустические и межблочники

Комбинированный просмотр

  1. #1
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

    Акустическа концевая задеока и межблочники

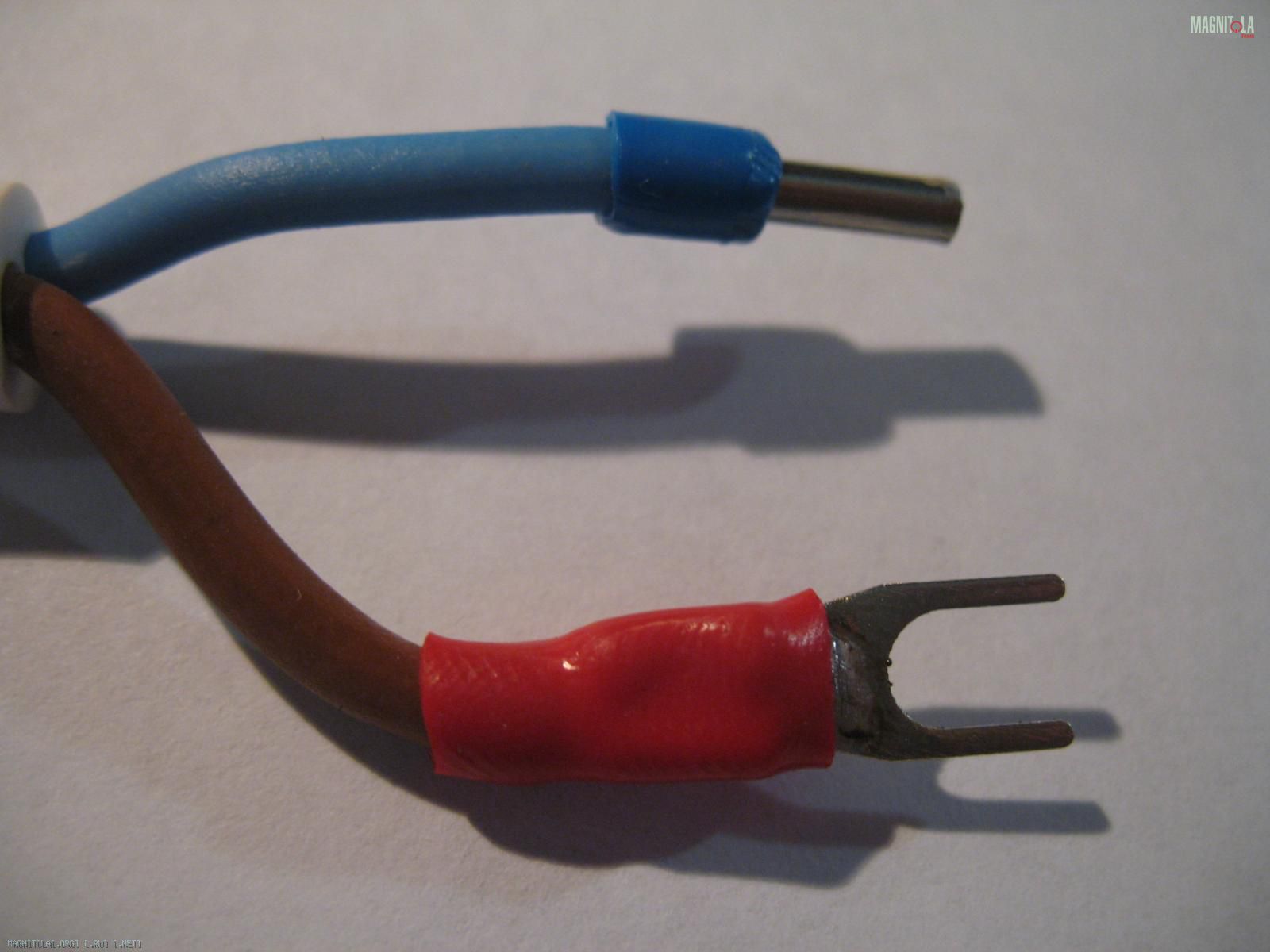

    Появились новые виды концевой заделки акустических проводов ПВС. Под любые виды зажимов и разъемов усилителей и акустики. Все клеммы припаиваються, затем термоусадка:
    Нажмите на изображение для увеличения
Название: IMG_5298.jpg
Просмотров: 0
Размер:	104.2 Кб
ID:	307292Нажмите на изображение для увеличения
Название: IMG_5301.jpg
Просмотров: 0
Размер:	92.1 Кб
ID:	307294 - клеммы вилочка и наконечник под компрессионный болтовой зажим (сторона усилителя).
    Нажмите на изображение для увеличения
Название: IMG_5299.jpg
Просмотров: 0
Размер:	108.2 Кб
ID:	307296Нажмите на изображение для увеличения
Название: IMG_5300.jpg
Просмотров: 0
Размер:	97.2 Кб
ID:	307298 - клеммы лопаточки "мамы" - широкая и узкая (сторона акустики).
    ____________________________________________________________________________________________

    Есть возможность укоротить - изготовить перепаять под ваш размер или включить в состав комплекта целиком (5 м) недорогие и среднего диапозона межблочники:
    Нажмите на изображение для увеличения
Название: IMG_5306.jpg
Просмотров: 0
Размер:	178.8 Кб
ID:	307300Нажмите на изображение для увеличения
Название: IMG_5307.jpg
Просмотров: 0
Размер:	175.0 Кб
ID:	307302
    - MYSTERY коаксиал бюджетный, управляющий провод remote (5 м = 300 руб), состояние - 5,
    _____________________________________________________________________________________________
    Нажмите на изображение для увеличения
Название: IMG_5309.jpg
Просмотров: 0
Размер:	195.4 Кб
ID:	307304Нажмите на изображение для увеличения
Название: IMG_5310.jpg
Просмотров: 0
Размер:	152.7 Кб
ID:	307306

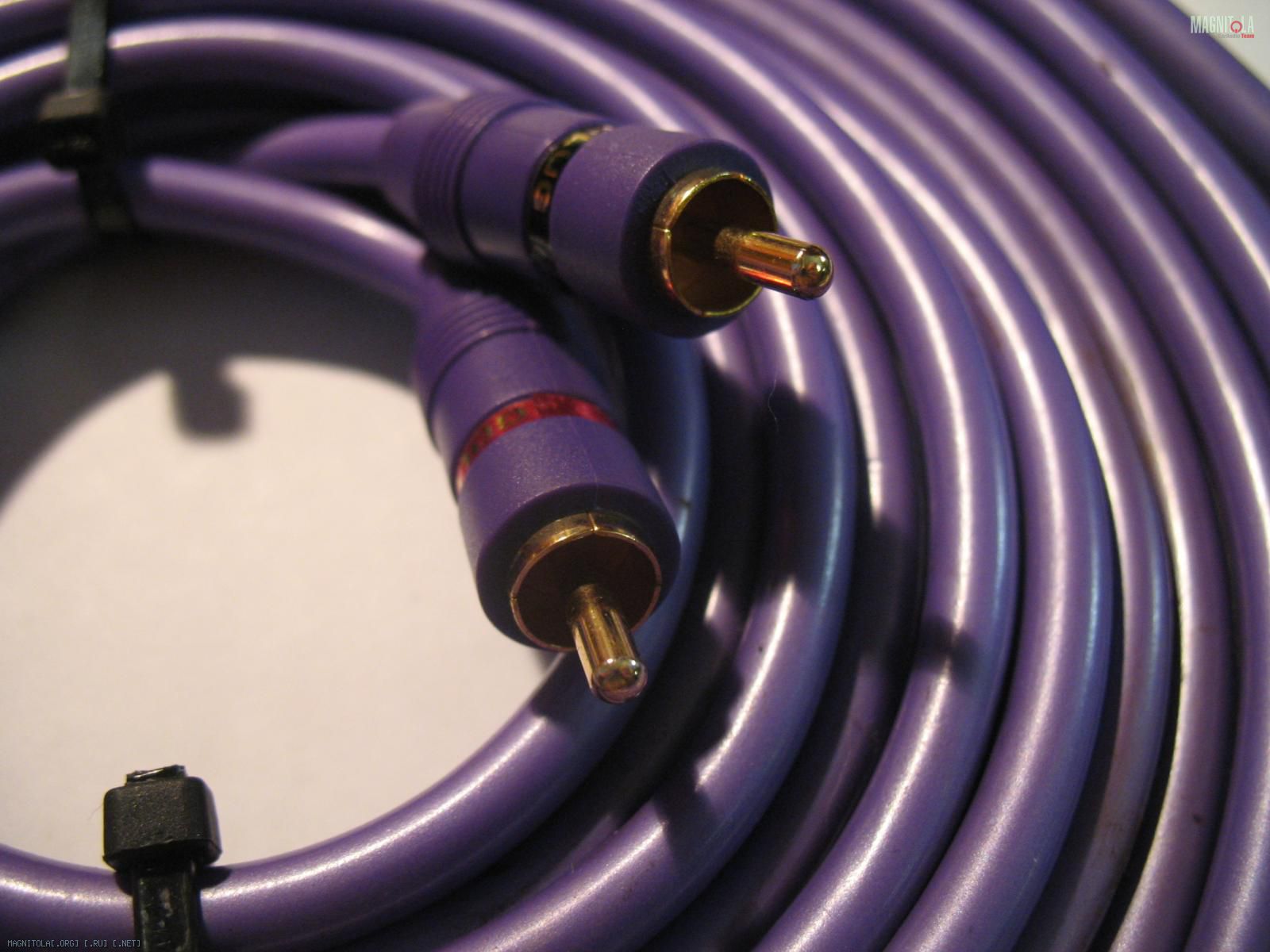

    - FUSION коаксиал бюджетный?управляющий провод remote (5 м = 300 руб), состояние - 5,
    _____________________________________________________________________________________________
    Нажмите на изображение для увеличения
Название: IMG_5303.jpg
Просмотров: 0
Размер:	227.0 Кб
ID:	307308Нажмите на изображение для увеличения
Название: IMG_5305.jpg
Просмотров: 0
Размер:	204.7 Кб
ID:	307310
    - ORIS (USA) - еще тот старый оригинальный ORIS, коаксиал, двойной экран, управляющий провод remote, отличные профи RCA коннекторы (4,5 м - 500 руб),
    _____________________________________________________________________________________________
    Нажмите на изображение для увеличения
Название: IMG_5311.jpg
Просмотров: 0
Размер:	147.0 Кб
ID:	307312Нажмите на изображение для увеличения
Название: IMG_5313.jpg
Просмотров: 0
Размер:	109.2 Кб
ID:	307314
    - PURESONIC - коаксиал, двойной экран, отличные профи RCA коннекторы,управляющий провод remote (5 м - 400 руб), состояние - 4, лучший по качеству кабель из вышепредлагаемых - долгое время стоял на СЧ+ВЧ в старой системе. Цена снижена из-за имеющегося незначительного повреждения изоляции (подробности в лс).
    _____________________________________________________________________________________________
    Все межблочники рабочие, при изменении длины под Ваш размер возможна установка даже на мистери прецезионных конекторов - своеобразный тюнинг кабелей.



  2. #2
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

    Новые дистрибьюторы!

    Внимание в линейке девайсов моего изготовления - заточенных под использование с кабелем КГ - пополнение!
    Отличительные особенности всех предлагаемых вещей - исключительная надежность - на грани "неубиваемости" медных пластин толщиной 10 мм и оригинальность решений! Итак встречаем

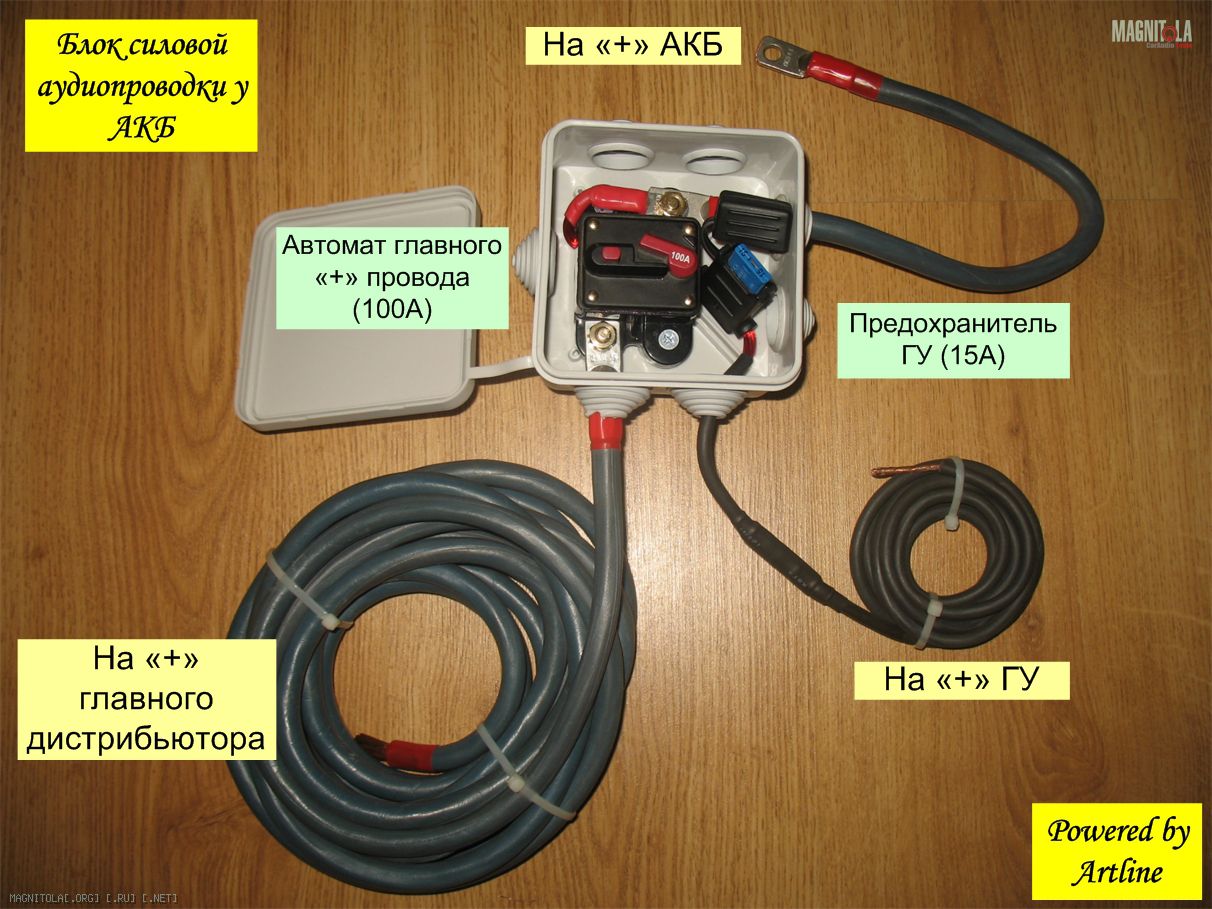

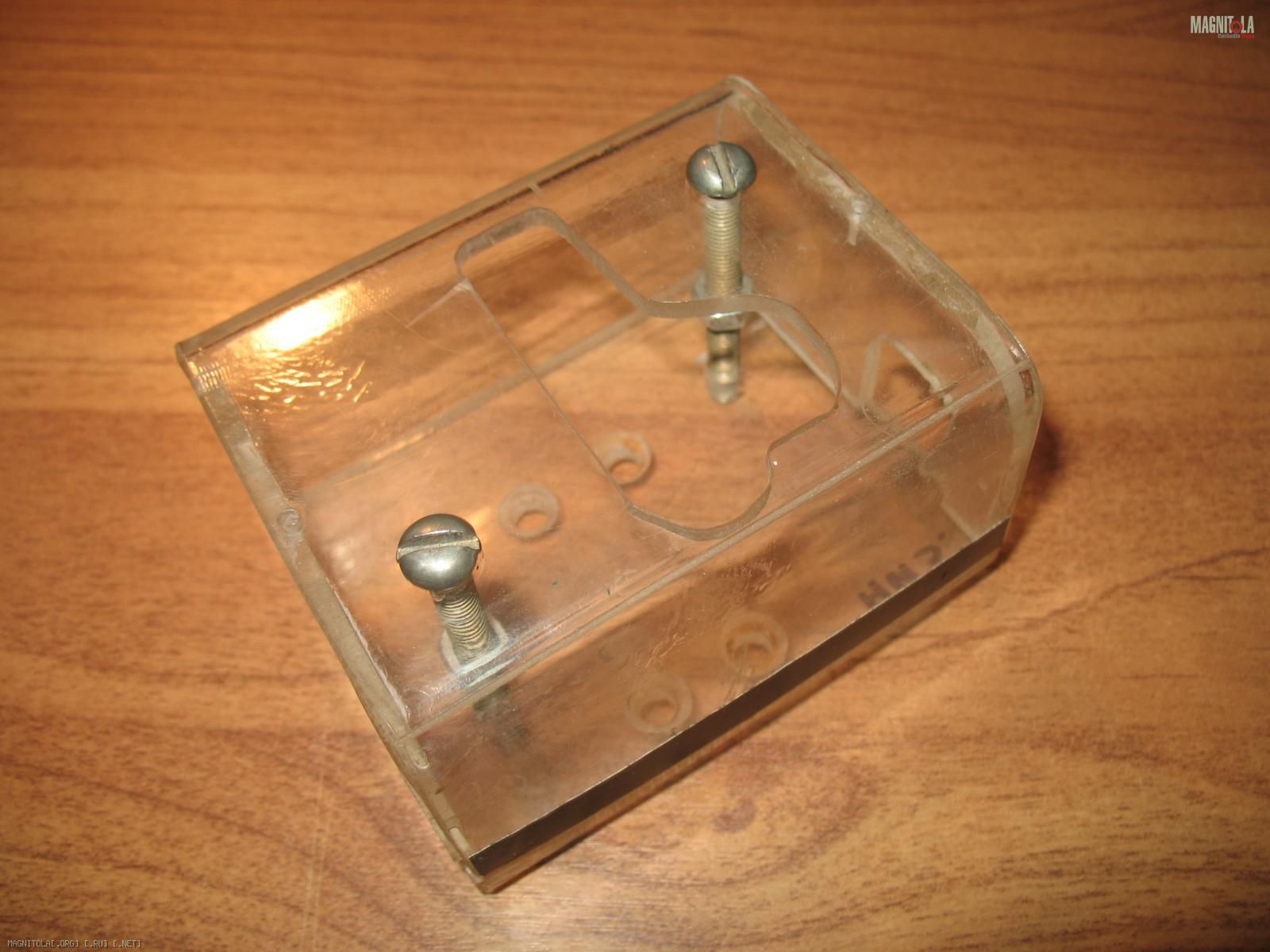

    Блок силовой проводки у АКБ.
    В герметичном электротехническом боксе помещен автомат главного силового провода и предохранитель ГУ в держателе. Запитаны они параллельно - то есть есть возможность уходя отключать автомат на усилительно-конденсаторное хозяйство (где возможны токи утечки) и оставить включенным питание ГУ (для сохранения настроек). Удобный монтаж над акб или в любом месте рядом. Быстрый доступ к автомату и предохранителю обеспечиваеться гибкой крышкой электротехнического бокса.
    Нажмите на изображение для увеличения
Название: IMG_5358.jpg
Просмотров: 0
Размер:	117.0 Кб
ID:	308270Нажмите на изображение для увеличения
Название: IMG_5359.jpg
Просмотров: 0
Размер:	176.5 Кб
ID:	308272Нажмите на изображение для увеличения
Название: IMG_5360.jpg
Просмотров: 0
Размер:	183.5 Кб
ID:	308274Нажмите на изображение для увеличения
Название: Схема Блока АКБ.jpg
Просмотров: 0
Размер:	820.0 Кб
ID:	308276
    За 2 с лишним года эксплуатации в моем авто устройство - сохранило в нелегких условиях подкапотного пространства автомат и колбу преда ГУ - в блестящем идеальном виде!

    Дистрибьютор массы "-".
    Надежное соединение на медной пластине 10 мм - главного минусового провода системы и отходящих "-" проводов на усилители и др устройства. Полная герметичность и неубиваемая надежность!
    Нажмите на изображение для увеличения
Название: IMG_5362.jpg
Просмотров: 0
Размер:	183.9 Кб
ID:	308278Нажмите на изображение для увеличения
Название: IMG_5363.jpg
Просмотров: 0
Размер:	225.3 Кб
ID:	308280Нажмите на изображение для увеличения
Название: IMG_5364.jpg
Просмотров: 0
Размер:	242.6 Кб
ID:	308282Нажмите на изображение для увеличения
Название: IMG_5368.jpg
Просмотров: 0
Размер:	249.9 Кб
ID:	308284Нажмите на изображение для увеличения
Название: IMG_5369.jpg
Просмотров: 0
Размер:	146.7 Кб
ID:	308286
    Возможно изготавление сего девайся на 2,3 и 4 выхода!

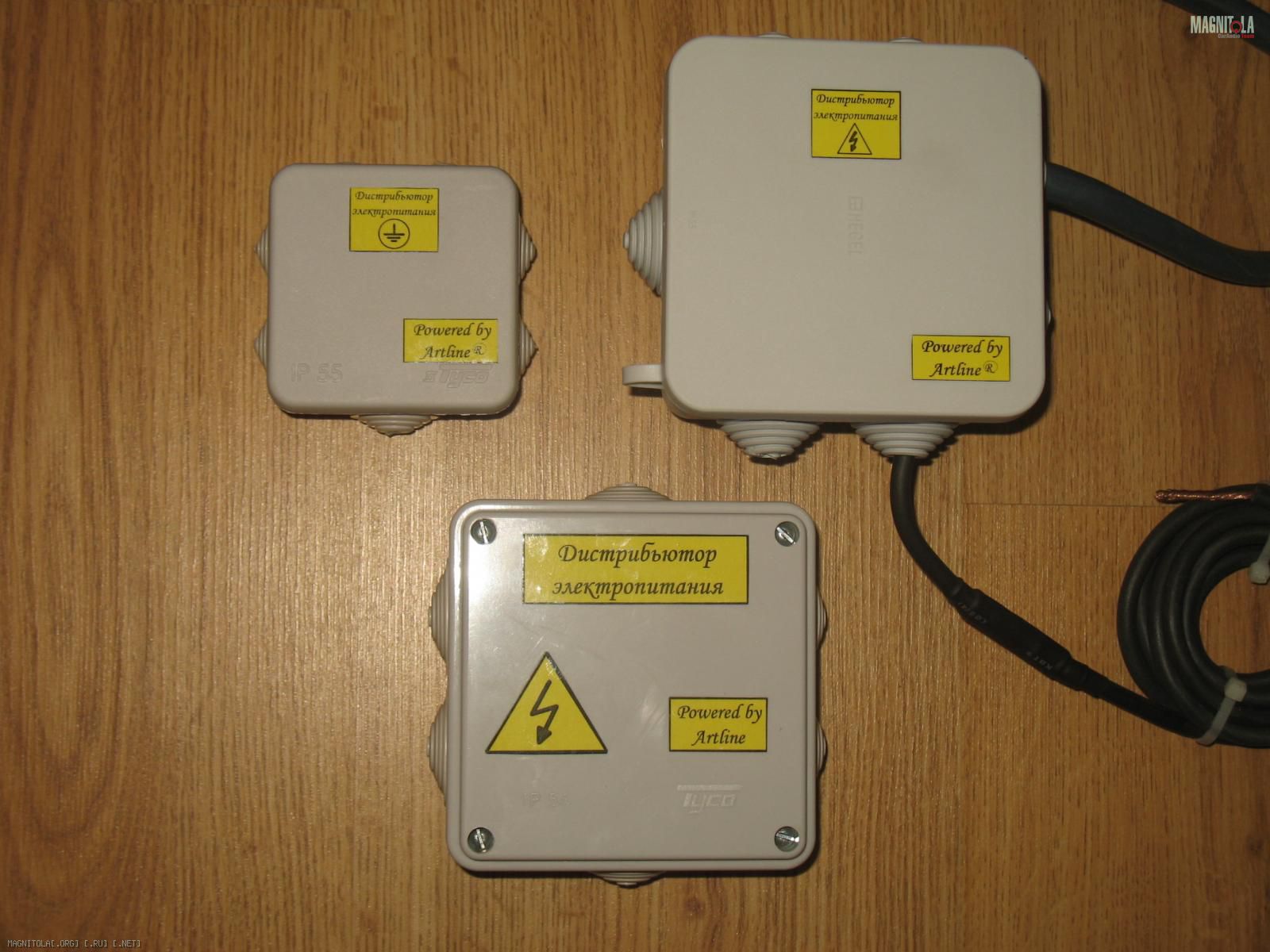

    Теперь в линейке неубиваемых дистрибьюторов и девайсов - есть все необходимое для организации грамотного питания Вашей аудиосистемы с применением кабелей КГ и не только!
    Нажмите на изображение для увеличения
Название: IMG_5365.jpg
Просмотров: 0
Размер:	191.0 Кб
ID:	308288Нажмите на изображение для увеличения
Название: IMG_5367.jpg
Просмотров: 0
Размер:	198.0 Кб
ID:	308292Нажмите на изображение для увеличения
Название: IMG_5366.jpg
Просмотров: 0
Размер:	200.9 Кб
ID:	308290

    На подходе дистрибьюторы с предохранителями mini ANL и сверхкомпактные боксы для главных предохранителей mini ANL У АКБ.



  3. #3
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

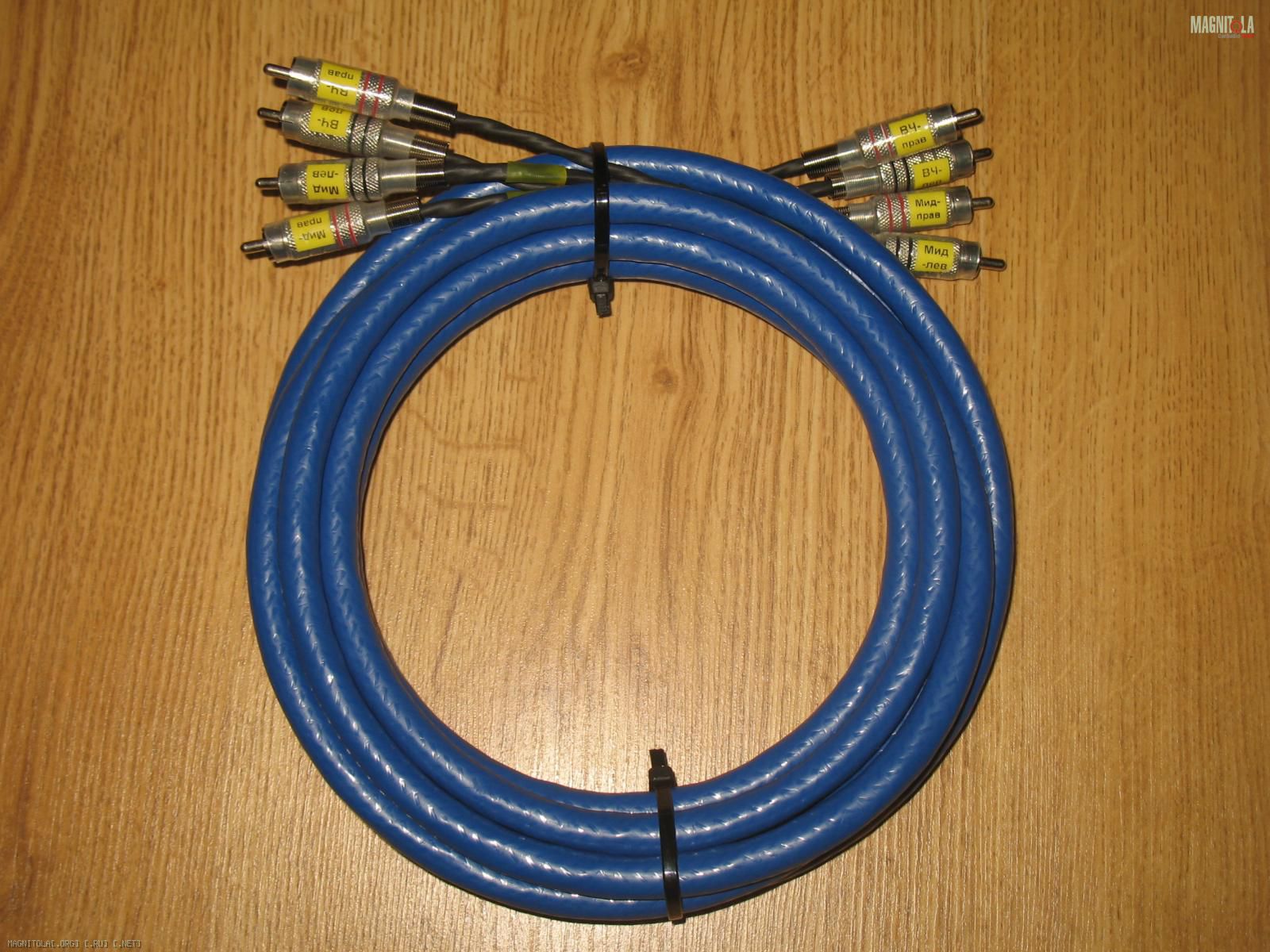

    4-х канальный межблок (4 витые пары каждая в своем экране)

    Новое качество распайки вот такого кабеля! С прозрачной термоусадкой получается очень даже симпотно! Конструктив кабеля - 2 витых пары по 0,5 мм2 и 2 витых пары по 0,75 мм2 - каждая в своем экране из майларовой фольги со стоковым проводом. По звуку - ровно. Долгое время трудиться уже во второй моей системе. Сырье в наличии - возможно изготавление любых длинн!
    Нажмите на изображение для увеличения
Название: IMG_5373.jpg
Просмотров: 0
Размер:	268.4 Кб
ID:	308764Нажмите на изображение для увеличения
Название: IMG_5372.jpg
Просмотров: 0
Размер:	317.4 Кб
ID:	308762Нажмите на изображение для увеличения
Название: IMG_5371.jpg
Просмотров: 0
Размер:	276.4 Кб
ID:	308760Нажмите на изображение для увеличения
Название: IMG_5374.jpg
Просмотров: 0
Размер:	265.4 Кб
ID:	308766
    Варианты RCA разъемов: 1. те что приведены выше и 2. подороже поприятней вот такие:
    Нажмите на изображение для увеличения
Название: IMG_5305.jpg
Просмотров: 0
Размер:	204.7 Кб
ID:	308768
    Диаметр кабеля всего 10 мм - достаточно компактно для 4-х канального межблока с витыми парами в экране!






  4. #4
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7256 Аватар для Xreyro
    Регистрация
    23.10.2012
    Город/село
    Ессентуки
    Сообщений
    160
    Спасибо (Раздал)
    186
    Спасибо (Получил)
    97

    Re: Комплекты проводки "под ключ": силовые (КГ), акустические (ПВС) и межблочники

    ...


  5. #5
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

    Фотоотчет изготовленного комплекта силовой, акустичесвкой и межблочной проводки

    Силовая часть выполнена по данной спроектированной схеме:
    Нажмите на изображение для увеличения
Название: Схема - 2 усилетеля в багажнике.jpg
Просмотров: 0
Размер:	192.0 Кб
ID:	309710
    Также в состав комплекта вошли акустические провода на систему - поканально 2-х полосный фронт + саб. Изгогтовлен 4-х канальный межблочный кабель описанный выше. Выполнены все подписи и цветовая маркировка термоусадками. Надежно пропаяны все акустические конекторы. Как видно по схеме кроме одного двухканального межблока - все изготовлено вручную так сказать - дистрибьюторы, блок силовой проводки у акб - выполнены с применением межных неубиваемых пластин.
    Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер:	250.4 Кб
ID:	309716Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 0
Размер:	230.3 Кб
ID:	309718Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 0
Размер:	198.2 Кб
ID:	309720Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 0
Размер:	223.2 Кб
ID:	309722Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 0
Размер:	135.0 Кб
ID:	309724Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 0
Размер:	245.8 Кб
ID:	309726Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 0
Размер:	270.6 Кб
ID:	309728
    Надеюсь заказчик будет доволен!
    А Вам Wellcome!!!



  6. #6
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

    Фотоотчет -межблочник 5 м на 4-е канала с разъемами RCA профи уровня.

    Фото изготовленного 4-з канального межблочного кабеля на 5 м - с RCA разъемами "понарядней". Смотрится лучше - да и качество пайки тоже на таких удобных разъемах на порядок выше!
    Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер:	142.5 Кб
ID:	310302Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 0
Размер:	287.5 Кб
ID:	310300Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 0
Размер:	204.6 Кб
ID:	310298Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 0
Размер:	284.4 Кб
ID:	310296


  7. #7
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

    Дистрибьютор электропитания на 2 предохранителя AGU

    Конструкция "неубиваемых" девайсов под силовой кабель КГ (и не только) оттачиваеться и дорабатывается!

    В данном "плюсовом" дистрибьюторе электропитания на 2 предохранителя AGU:
    - изменен способ крепления текстолитовой платформы к корпусу бокса - теперь применены более симпотичные М4 с головкой под внутренний шестигранник;
    - введены удобные обозначения входов - выходов.

    Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер:	197.8 Кб
ID:	311344Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 0
Размер:	259.8 Кб
ID:	311346Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 0
Размер:	184.1 Кб
ID:	311348




  8. #8
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

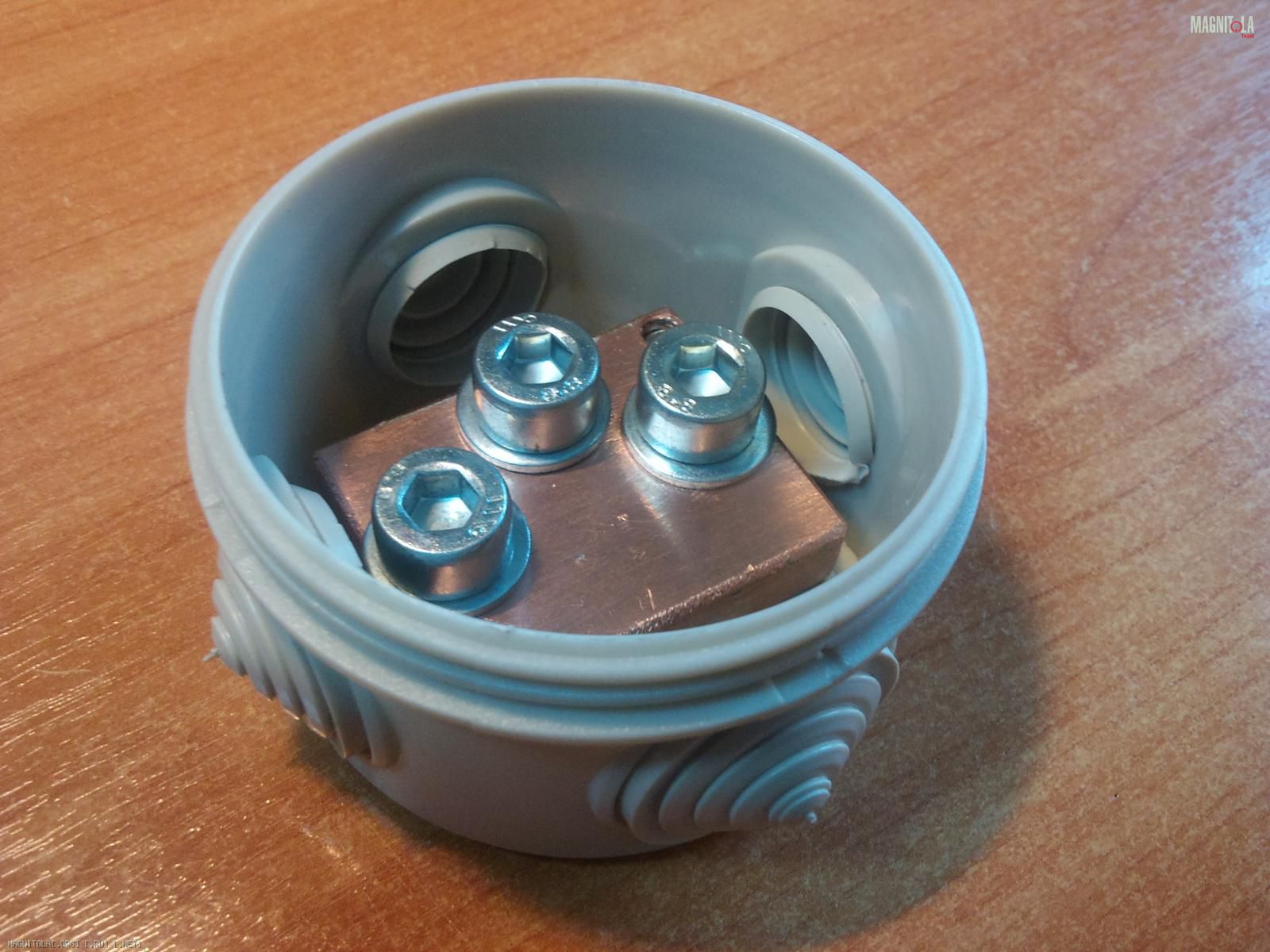

    Дистрибьютор минусовой NEW

    Линейка надежных девайсов под силовой провод КГ пополнилась компактным минусовым дистрибьютором в круглом боксе! Варианты исполнения: на 2 выхода, на 3 выхода.
    Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер:	191.0 Кб
ID:	312614Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 0
Размер:	195.3 Кб
ID:	312616



  9. #9
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

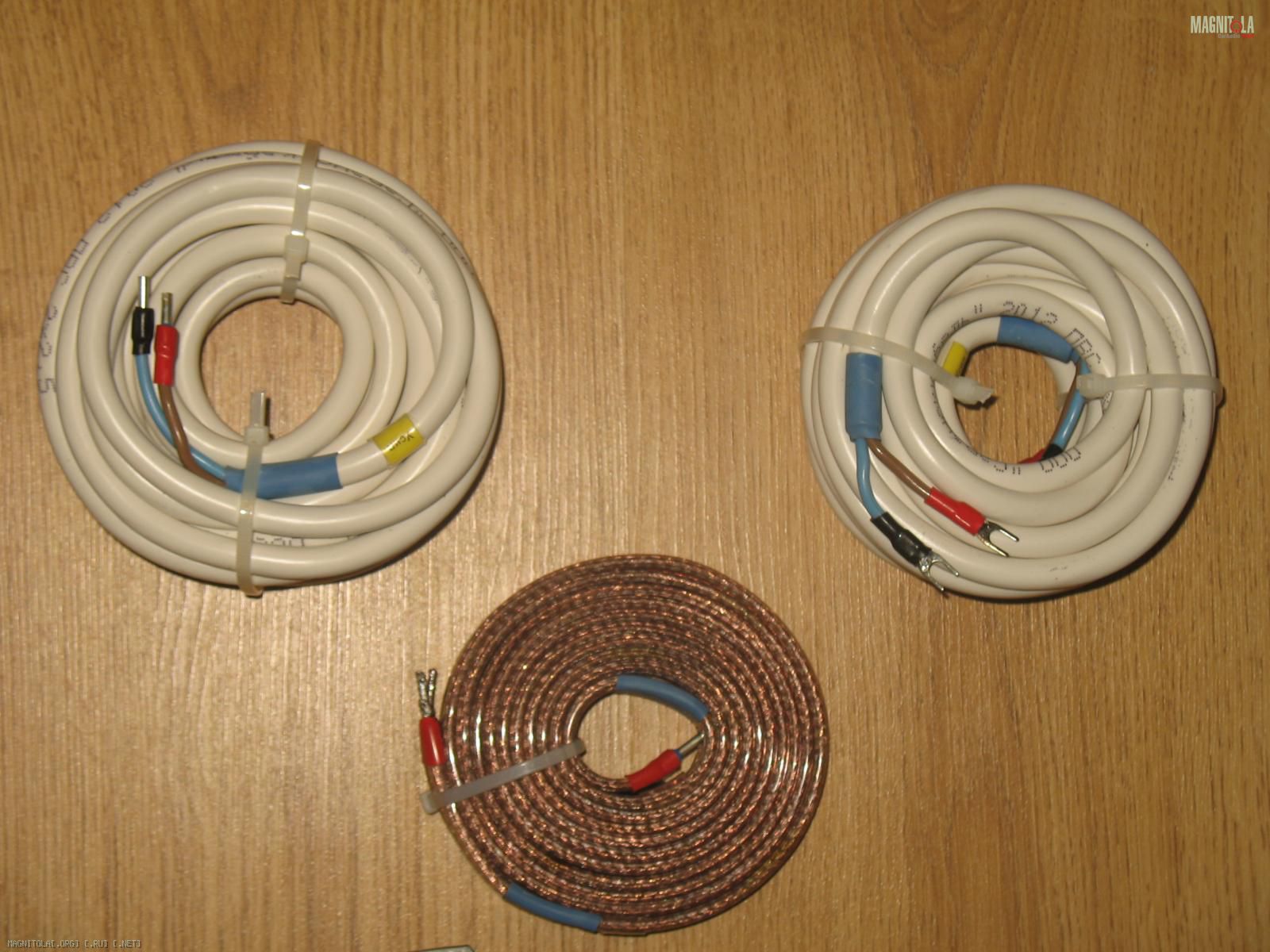

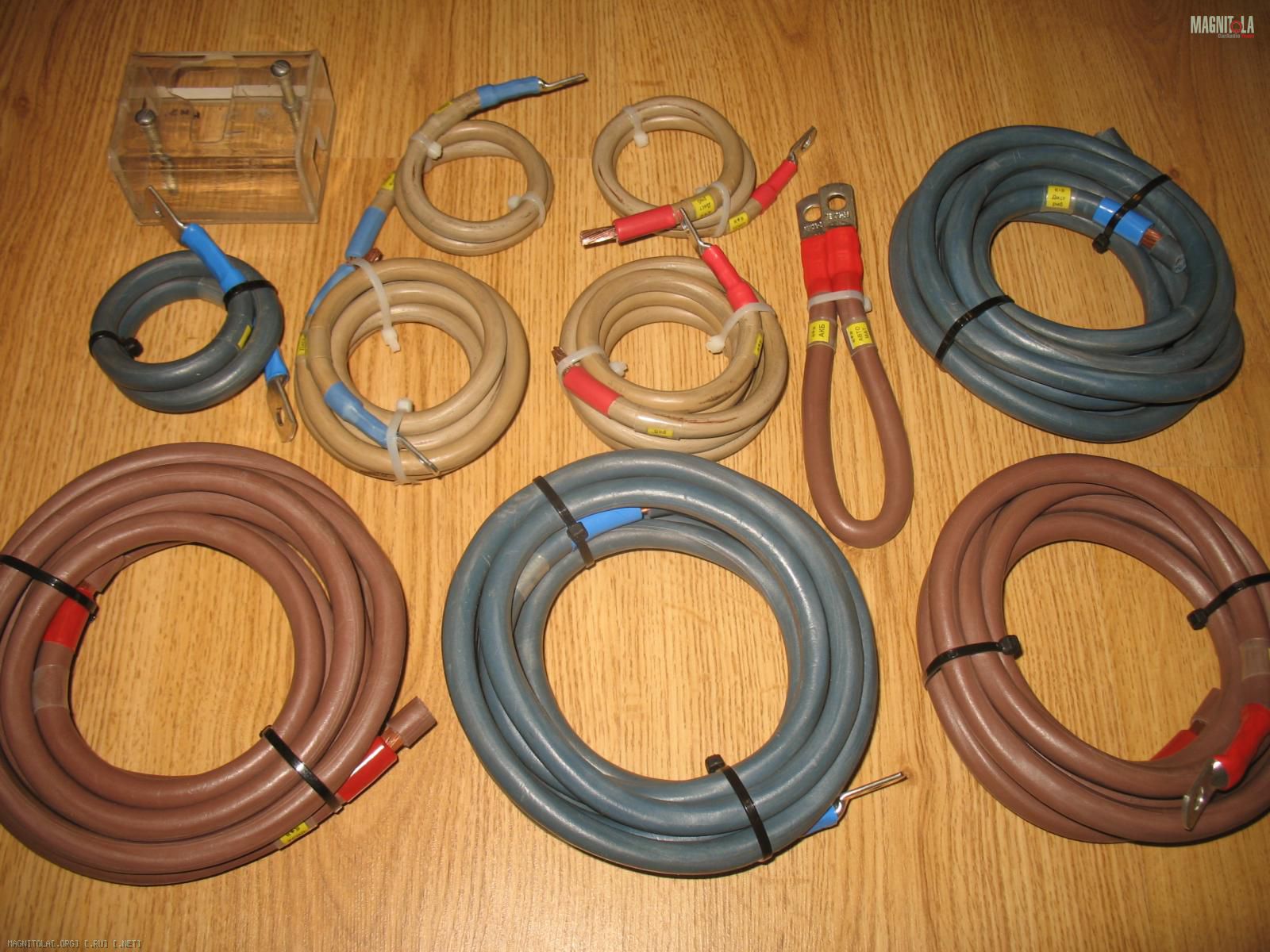

    Фотоотчет изготовленного комплекта силовой, акустичесвкой и межблочной проводки

    Фотоотчет изготовленного комплекта по ниже приведенной схеме:

    в составе:

    - силовые провода КГ-25 с блоком автомата у акб
    - межблочный кабель 4RCA-4RCA
    - акустические кабеля ПВС 2х2,5 до кроссоверов в дверях

    Нажмите на изображение для увеличения
Название: IMG_5404.jpg
Просмотров: 0
Размер:	159.1 Кб
ID:	315648Нажмите на изображение для увеличения
Название: IMG_5405.jpg
Просмотров: 0
Размер:	180.8 Кб
ID:	315650Нажмите на изображение для увеличения
Название: IMG_5407.jpg
Просмотров: 0
Размер:	212.2 Кб
ID:	315652Нажмите на изображение для увеличения
Название: IMG_5408.jpg
Просмотров: 0
Размер:	204.5 Кб
ID:	315654


  10. #10
    Энерго- Бригадир
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 229515 Аватар для ArtLine
    Регистрация
    18.09.2007
    Город/село
    ...рядом
    Сообщений
    1,414
    Спасибо (Раздал)
    1356
    Спасибо (Получил)
    2313
    Автор

    Фотоотчет - схема вышеприведенного комплекта.

    Сразу забыл вложить - вот схема вышеприведенного комплекта:-)
    Нажмите на изображение для увеличения
Название: Сила-схема 1 Усь в багажнике.jpg
Просмотров: 0
Размер:	175.9 Кб
ID:	315950


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
