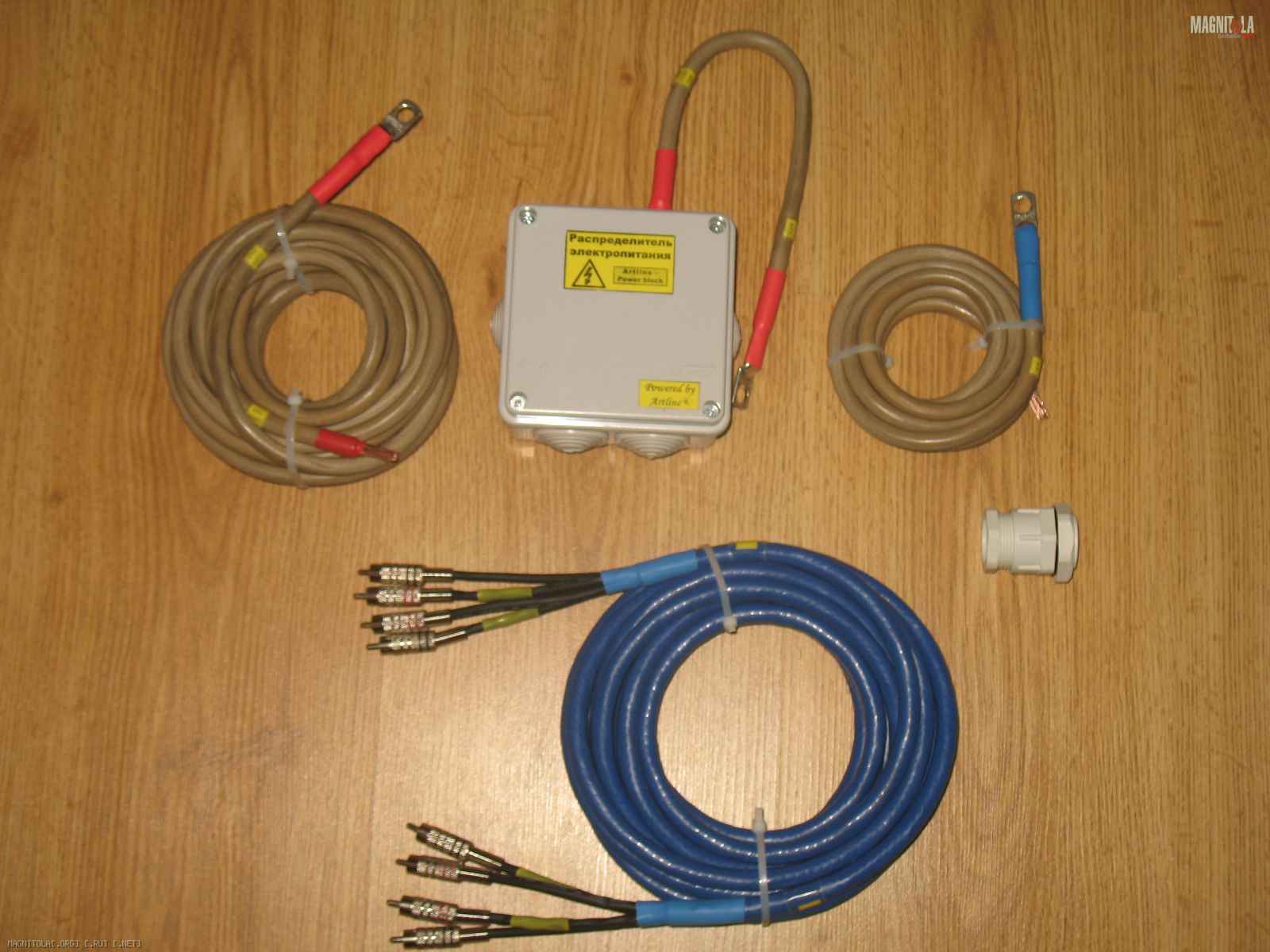

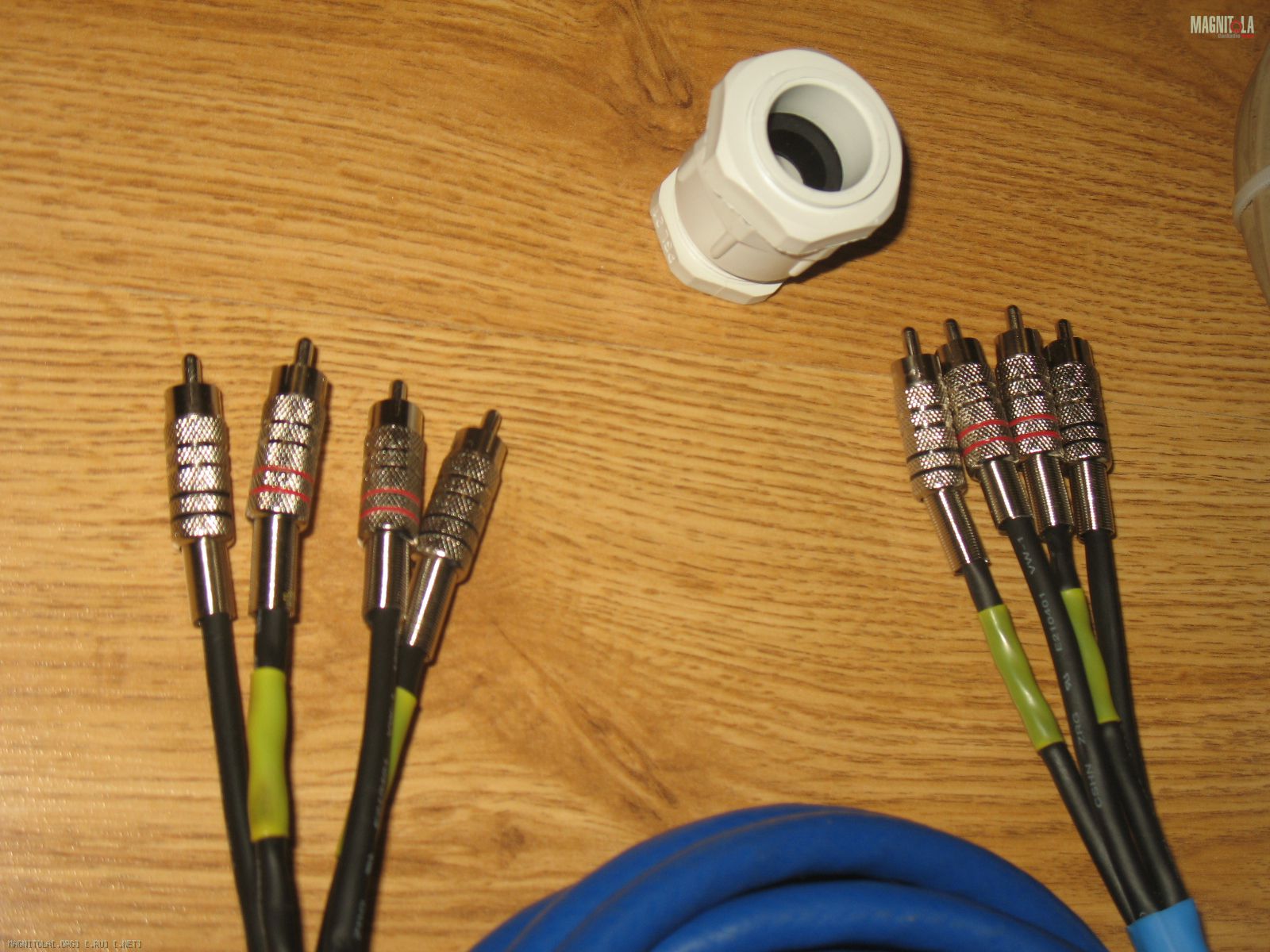

Комплекты проводки "под ключ": силовые, акустические и межблочники

...

Опыт, накопленный в результате проектирования и изготавления "неубиваемых" устройств 1 серии, подтолкнул к дальнейшему развитию распределителей и блоков защит, заточенных на применение с кабелями КГ в наконечниках. Именно такое соединение силовых автомобилиных компонентов я считаю наиболее надежным.
И вот дни кропотливого труда и поиска нужных инженерных решений позади. Вышли в свет пилотные образцы устройств 2 серии. В качестве сырья теперь - идеальная шина 8 мм толщины из бескислородной меди и предохранители стандарта mini-ANL (AFS), которые очень удобны для применения в таких устройствах и делают их компактными.

1. Сверхкомпактный блок защиты главного провода у АКБ (mini-ANL):

-Удобный монтаж у АКБ, входные силовые терминалы на кабель до 50 мм2
-Предохранитель в комплекте (150А)
-Надежные крепления предохранителя болтами М5 и силовых проводов болтами М8
-Размеры всего: 60х60х30 мм.

2. Сверхкомпактный "+" распределитель электропитания на 3 или 2 выхода (mini-ANL):

-Удобный монтаж , входной силовой терминал на кабель до 50 мм2, выходные - до 35 мм2
-Предохранители в комплекте (на выбор 40, 50 и 60 А)
-Надежные крепления предохранителя болтами М5 и силовых проводов болтами М8
-Разделительные панели выходных терминалов из текстолита
-Размеры всего: 75х75х30 мм.

ВАЖНО:
-отличительной особенностью всех "плюсовых" устройств являться дополнительная двойная изоляция болтов крепления медных пластин на нижней части корпусов - текстолитовой пластиной, залитой 3 мм слоем эпоксидной смолы:

-применяються только фирменные предохранители Stinger ANL и mini-ANL (AFS):


3. Сверхкомпактный "-" распределитель электропитания на 3 или 2 выхода (прием наконечников до 50 мм2):

-Удобный монтаж , силовые терминалы на кабель до 35-50 мм2
-Надежные крепления предохранителя болтами М5 и силовых проводов болтами М8
-Размеры всего: 80х80х28 мм.

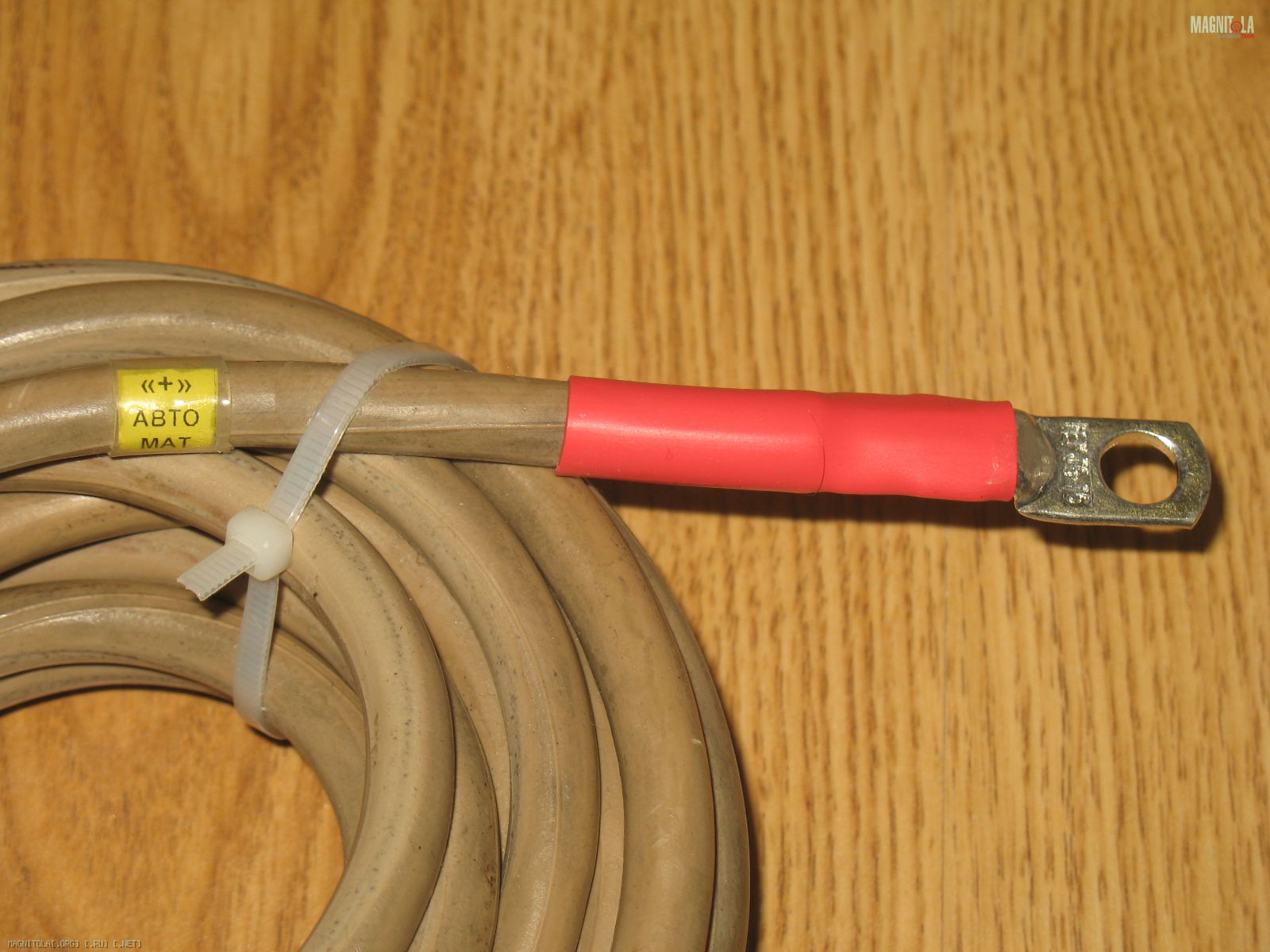

Оцените советскую надежность кабелей КГ в правильной коммутации!

PS: на подходе мощные блоки защит главного провода у АКБ на базе предохранителей ANL.

PPS: отказался от использования слов "дистрибьютор" и "девайс" принципиально.
Технический русский должен быть - чистым русским! Пусть "пиндосы" у нас учаться "устройства клепать"!:-

ArtLine, РЕСПЕКТ!!!

...

отличная работа! Очень приятно посмотреть.
Успехов в дальнейшем развитии.

...

Обговорили детали моего заказа с Артемом, буду ждать изготовления! Даже на фото таких девайсов могу смотреть долго! И никогда не думал что из КГ можно делать почти произведения искусства

Приятно смотреть на Дистрибы из меди у нас весь отдел смотрел что можно ваять) и ещё приятнее знать что причастен к производству такой красоты). Ещё раз уважение Артему за работу!
