Sony XAV-70BT как перекодировать радио на российские диапазоны?

**eduardolino** · 07.12.2011 14:22

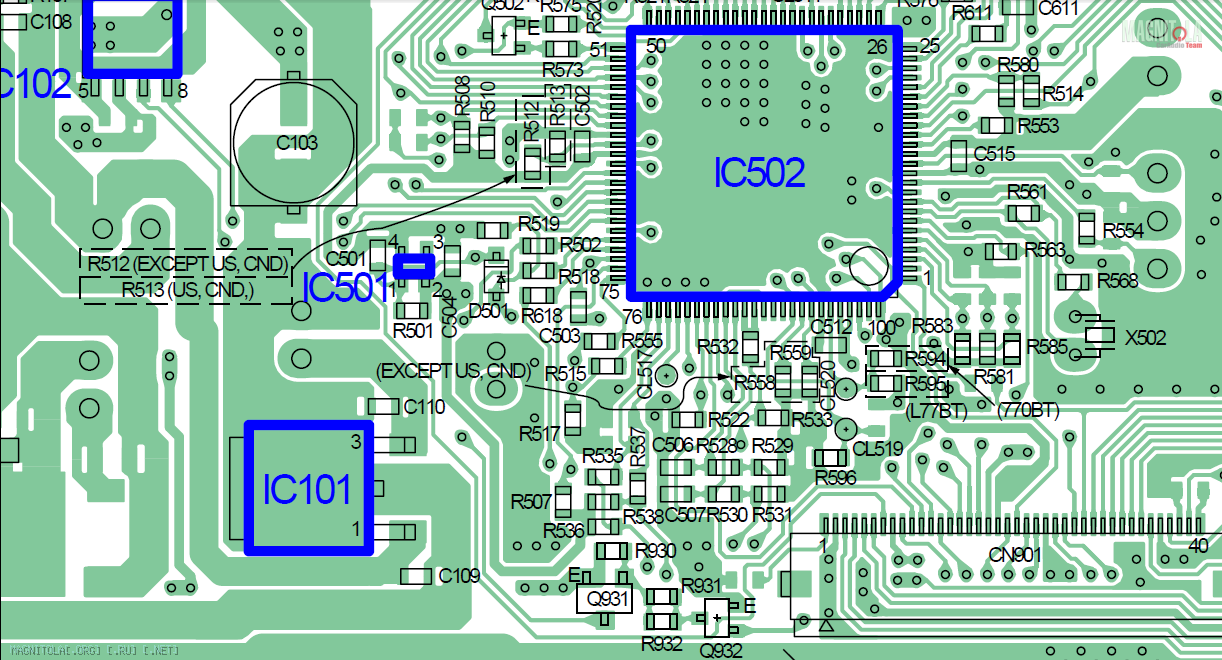

Вот схема платы от моделей XNV 770BT, XNV L77BT. Если судить по схемам платы почти идентичные моделям XAV 70BT.

Нажмите на изображение для увеличения
Название: SONY XNV 770BT.png
Просмотров: 0
Размер: 279.8 Кб
ID: 160885

**MAGNITOLA** · 07.12.2011 14:22

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**nomemory** · 07.12.2011 23:08

Это печатка, а не схема. Раз есть кусок мануала- есть и весь мануал. Смотрим на первой странице- для каких регионов он вообще существует, выпаиваем "for US,Canada",впаиваем "Exept US". Номиналы могут отличаться, перепайка на другое место может не прокатить. Аккуратность и твердая рука- и бинокулярная лупа в помощь. Ничего сложного-только внимательность.

**eduardolino** · 07.12.2011 23:22

Да, именно так я поступил. Правда не я местный специалист по радиотехнике, которому я отдал аппарат вместе с инструкциями. В сообщении фрагмент из той части платы в которой по идее должны были быть перепаяны резисторы. Манюал имеется, если кому то понадобится обращайтесь могу скинуть.

**nomemory** · 07.12.2011 23:27

Лучше всего- ссылку под спойлером.

Сообщение от eduardolino

Да, именно так я поступил. Правда не я местный специалист по радиотехнике, которому я отдал аппарат вместе с инструкциями.

И это правильное решение, если нет паяльной станции и и умения работать с SMD. Тем более- мест, где могут это попаять- предостаточно.

**eduardolino** · 09.12.2011 16:27

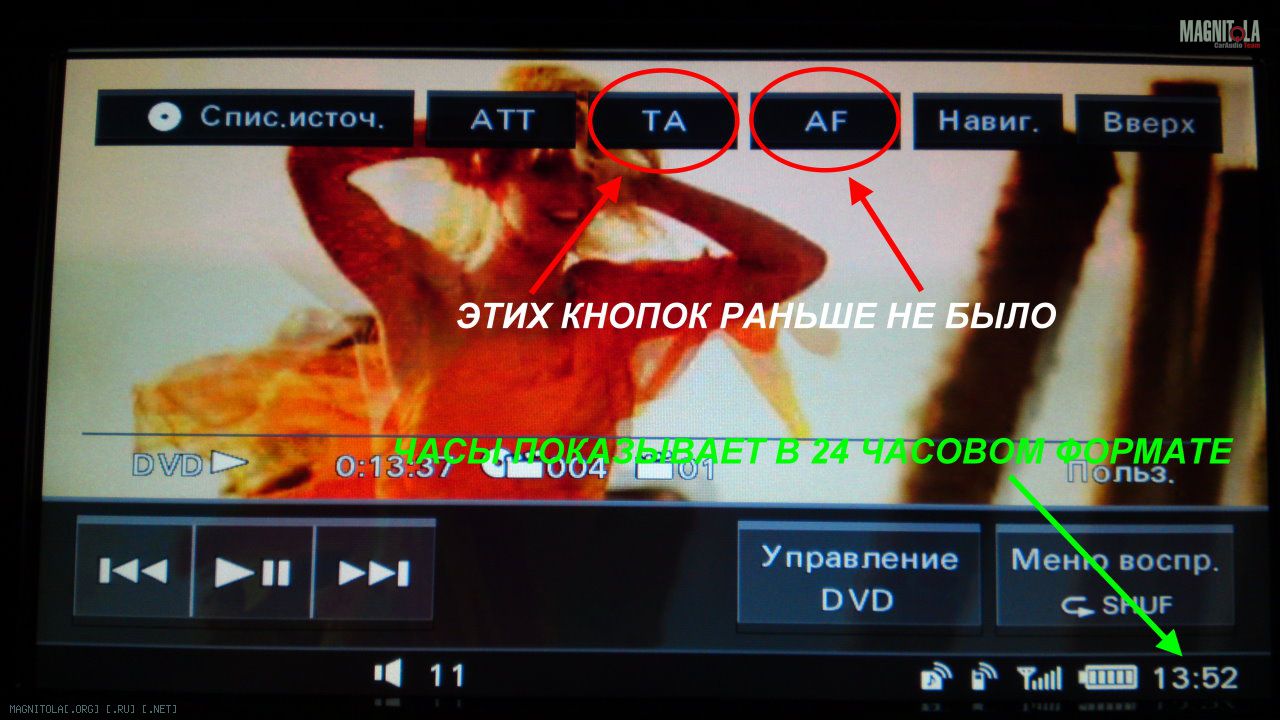

Перепаял и всё заработало. Причём как ни странно перепаивал так же как это делается на модели XAV-70BT (без навигации). Правда есть побочный эфект, в меню DVD появились лишние кнопки которые нужны только для радио. А ещё часы теперь в 24 часовом формате, до перепайки работали в 12 часовом.

Нажмите на изображение для увеличения
Название: 09122011009.JPG
Просмотров: 0
Размер: 554.0 Кб
ID: 161415

**nomemory** · 09.12.2011 21:40

Добро пожаловать в Европу! 24-часовые часы и RDS- это европейские опции.

Сообщение от eduardolino

Правда есть побочный эфект, в меню DVD появились лишние кнопки которые нужны только для радио. А ещё часы теперь в 24 часовом формате, до перепайки работали в 12 часовом.

Принцип один у них у всех-джамперами (резисторами) выбирается нужная страна.Там же где-то NTSC- USA /NTSC+PAL-EURO.

**Cimon** · 27.12.2011 08:45

А на Магнитоле инструкции не нашли?

**кон1122** · 27.12.2011 15:11

Сообщение от dim-555

nomemory, и все кто понимает в этом, Поможете разобраться?

Я могу попробовать помочь

---------- Сообщение добавлено 28.12.2011 в 07:07 ----------

Сообщение от eduardolino

Перепаял и всё заработало. Причём как ни странно перепаивал так же как это делается на модели XAV-70BT (без навигации). Правда есть побочный эфект, в меню DVD появились лишние кнопки которые нужны только для радио. А ещё часы теперь в 24 часовом формате, до перепайки работали в 12 часовом.

Прошу помочь с мануалом, если есть фото отчет
kon1122@mail.ru

**eduardolino** · 28.12.2011 11:32

Если нужен сервис манюал скину на почту. только пожалуйста уточни от какой модели. Имеется от XAV 70BT(модель для американского рынка, E70BT(европа), а так же XNV 770BT(америк.), L77BT(европа), последние с встроенным навигатором. Фотоотчёт вряд ли понадобится там всего делов перепаять 3 резистора.

Нажмите на изображение для увеличения
Название: схема платы sony xnv.png
Просмотров: 0
Размер: 439.0 Кб
ID: 167225

отпаиваем те что перечёркнуты красными крестиками и напаиваем туда где отмечено жёлтыми.

**кон1122** · 29.12.2011 02:43

Сообщение от eduardolino

Если нужен сервис манюал скину на почту. только пожалуйста уточни от какой модели. Имеется от XAV 70BT(модель для американского рынка, E70BT(европа), а так же XNV 770BT(америк.), L77BT(европа), последние с встроенным навигатором. Фотоотчёт вряд ли понадобится там всего делов перепаять 3 резистора.

отпаиваем те что перечёркнуты красными крестиками и напаиваем туда где отмечено жёлтыми.

У меня для американского рынка....xav 70 by, по поводу дал я понял,что нет возможности изменить регион.

---------- Сообщение добавлено 29.12.2011 в 02:49 ----------

Сообщение от кон1122

У меня для американского рынка....xav 70 by, по поводу дал я понял,что нет возможности изменить регион.

Пишу с телефона..ошибки. Xav 70 bt. DVD регион?
