Для участников соревнований по АЗ:

Вид для печати

Показывать 40 сообщений этой темы на одной странице

18.12.2012, 23:32
В.В.Г.

Re: Для участников соревнований по АЗ:

Цитата:

Сообщение от Matvey498

Сергей01, Я не знаю откуда таблица,но для вытирания рук--думаю пойдёт...Я все таблицы не помню..Так,напамять..для протекания тока 20А из Вашего примера Требуется проводник сечением 2.5 мм кв (скорей всего многопроволочная медь) ,а никак не 0,5 мм кв.Ваш пример крайне неудачен...К тому же на переменном токе ещё сказывается влияние индуктивности..,что только ухудшает условия работы преда.Дома НИКОГДА в одну розетку не включайте одновременно подобную нагрузку--номинал домашней розетки 6А.

я куею-да ешо и в глаза .....аааа? Где таблица что при токе в 20А допускается 0,5мм кв???????

---------- Сообщение добавлено 18.12.2012 в 19:36 ----------

Всехда и во все времена было очень просто-для меди на 1мм кв от 6 до 10а. для люминия меньше-от 4 до 6 а.вот теперь и сравни с таблицей ЕММА прежде чем нести всякую чушь и выкручиваться.
18.12.2012, 23:38
Сергей01

Re: Для участников соревнований по АЗ:

Цитата:

Сообщение от Matvey498

Сергей01, Я не знаю откуда таблица,но для вытирания рук--думаю пойдёт...Я все таблицы не помню..Так,напамять..для протекания тока 20А из Вашего примера Требуется проводник сечением 2.5 мм кв (скорей всего многопроволочная медь) ,а никак не 0,5 мм кв.Ваш пример крайне неудачен...К тому же на переменном токе ещё сказывается влияние индуктивности..,что только ухудшает условия работы преда.Дома НИКОГДА в одну розетку не включайте одновременно подобную нагрузку--номинал домашней розетки 6А.

Так для того и пример чтоб так делать нельзя!!! Предохранитель должен соответствовать сечению кабеля.
Минимальный ток перегрузки, при котором произойдёт гарантированное сгорание плавкой вставки составляет 1,6 от номинального тока.

---------- Сообщение добавлено 18.12.2012 в 23:41 ----------

Перечитайте мой пример. Там как раз и написано что сгорит кабель, а не предохранитель. И короткого замыкания в этом случае нету!
18.12.2012, 23:47
Matvey498

Re: Для участников соревнований по АЗ:

Цитата:

Сообщение от Сергей01

Предохранитель должен соответствовать сечению кабеля.

На самом деле предохранитель ОБЯЗАН защитить цепь питания при повреждении в самой дальней точке цепи.(Зашитить цепь-это значит расплавиться преду)
18.12.2012, 23:57
В.В.Г.

Re: Для участников соревнований по АЗ:

Цитата:

Сообщение от Matvey498

На самом деле предохранитель ОБЯЗАН защитить цепь питания при повреждении в самой дальней точке цепи.(Зашитить цепь-это значит расплавиться преду)

ну если вы индивидум и провод у вас 2га от имеет длину от акб до уся 50 м и вы ставите пред в 150а( аль как тама писал в 3 раза-тобишь 50А)-то я не думаю шо найдутся такие ж ))))))))

Вложений: 2

Re: Для участников соревнований по АЗ:

Тест на "барана"

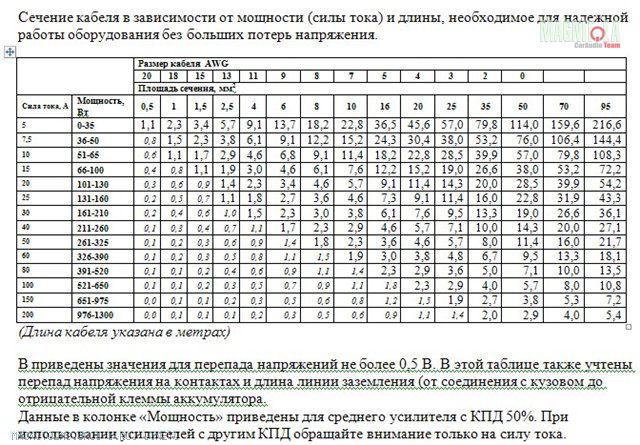

Электрический

Вложение 319622

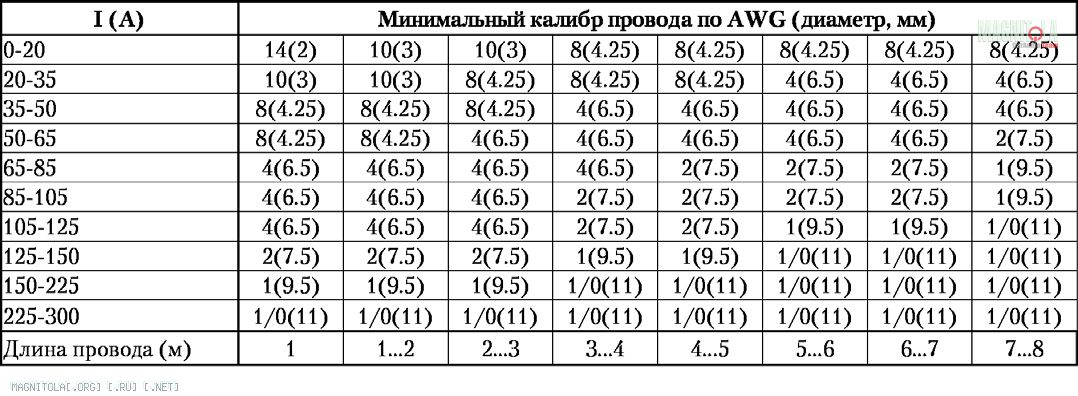

Шихатов

Вложение 319624

ЕММА

Площадь сечения, мм2

Калибр кабеляпоAWG

Макс. номинал предохранителя, А

0,5

20

5

0,75

18

7,5

1

17

10

1,5

15

15

2,5

13

25

4

11

30

6

9

40

8

8

50

10

7

60

16

5

80

20

4

100

25

3

125

30

2

150

50

0

200

70

000

250

95

0000

300

Re: Для участников соревнований по АЗ:

Цитата:

Сообщение от Rover

Тест на "барана"

Электрический

Вложение 319622

Шихатов

Вложение 319624

ЕММА

Площадь сечения, мм2

Калибр кабеляпоAWG

Макс. номинал предохранителя, А

0,5

20

5

0,75

18

7,5

1

17

10

1,5

15

15

2,5

13

25

4

11

30

6

9

40

8

8

50

10

7

60

16

5

80

20

4

100

25

3

125

30

2

150

50

0

200

70

000

250

95

0000

300

Дядь Ровер, и хде от местоположения машины эт ж самое важное шоб яшо и за 0,01 сякунду- отсюда ты не те таблицы пАказал которые у голове индивидума))))))))

19.12.2012, 08:13
Matvey498

Re: Для участников соревнований по АЗ:

Цитата:

Сообщение от Сергей01

При КЗ сопротивление проводов настолько мало что их сопротивлением можно пренебречь.

Почему Вы так решили?При протекании тока замыкания сопротивление проводов и участка кузова наоборот,возрастает(школьный закон Джоуля-Ленца),внутреннее сопротивление акума тоже возрастает вследствии разряда...Току замыкания не так уж и легко достигнуть 3-х номиналов преда ,необходимых для его плавления ( преда.)

---------- Сообщение добавлено 19.12.2012 в 08:24 ----------

Цитата:

Сообщение от Сергей01

И короткого замыкания в этом случае нету!

КОРОТКОЕ ЗАМЫКАНИЕ _-только на клеммах акума,,,,,,,,,,,,я веду речь о самом тяжёлом случае--замыкании "плюса" на "массу"авто,как наиболее тяжёлом...,когда сопротивление одного проводника (кузова) значительно выше,чем сопротивление меди...
19.12.2012, 08:32
В.В.Г.

Re: Для участников соревнований по АЗ:

По моему самый тяжелый случай эт у ТС в голове.))) не удивлен.
19.12.2012, 08:33
Matvey498

Re: Для участников соревнований по АЗ:

Rover, Третья,"ЕММА-таблица"-хуже всех,первые две ещё так, на твёрдую "тройку",а случай замыкания "плюса" на "массу" не учитывает ни одна...Тут без замера не обойтись...

---------- Сообщение добавлено 19.12.2012 в 08:49 ----------

Цитата:

Сообщение от Сергей01

Вот моя схемка: Нажмите на изображение для увеличения Название: Силовое пиание аудиосистемы с сифоном.jpg Просмотров: 0 Размер: 77.8 Кб ID: 319582
все предохранители установлены с меньшим номиналом! 100А предохранитель гарантированно сгорит раньше чем провод 50 мм2!

Если уси под капотом (что маловероятно) то согласен,а вот если в багажнике, да ещё "плюс" замкнёт на "массу "кузова -то не знаю....Пусть ток замыкания 200А,пред когда-нибуть,да сгорит..наверно..,а вот провод нагреется изрядно.( по Вашей таблице : 6 мин!!!-и пред расплавился)
19.12.2012, 09:06
Сергей01

Re: Для участников соревнований по АЗ:

Таблица не моя, честное слово! Какой же предохранитель мне надо поставить чтоб сгорел за 0,01 сек?
