Репутация: 240997

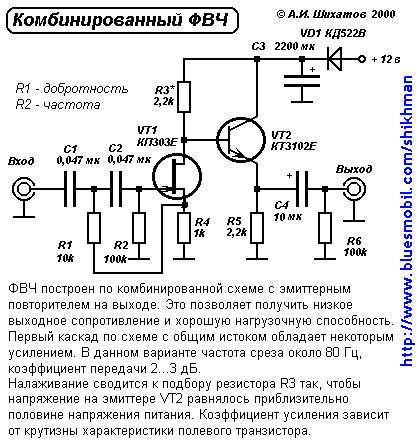

Да, что-то вроде того. Чтобы не забивать голову- поставь С1 и С2 по 0.1 мкФ- на вскидку получишь ФВЧ где- то на 40 гц- сабсоник. Кроме пользы- ничего.А еще лучше- спроси в личке у Анатолия- он здесь бывает регулярно. Я навскидку не подскажу-устал и сейчас туго соображаю. Но по-моему- удвоишь номинал конденсаторов-понизишь частоту вдвое и наоборот.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 4051719
ты пытаешся проще обстряпатьСообщение от dyno
, дело а влезаешь в кашу
я уже писал как просто, эффективно и современно решить вопрос, ты не заострился.
одна вот такая хрень http://www.terraelectronica.ru/pdf/MW/DLW05A-12.pdf, только с выходом +/-15в, стоит не дорого ну вот к примеру http://www.terraelectronica.ru/catal...InHave=&InNew= и питать им пару сдвоенных корпусов или один счетверённый корпус ОУ включённых в режиме хочешь тупо повторителя, т.е. КУ=1 хочешь/нужно с КУ большим единицы.
Репутация: 806433
У на такие вещи купить-сложно... Вот и смотрю либо готовое, либо попроще в изготовлении.ты пытаешся проще обстряпать
я уже писал как просто, эффективно и современно решить вопрос, ты не заострился.
одна вот такая хрень http://www.terraelectronica.ru/pdf/MW/DLW05A-12.pdf, только с выходом +/-15в, стоит не дорого ну вот к примеру http://www.terraelectronica.ru/catal...InHave=&InNew= и питать им пару сдвоенных корпусов или один счетверённый корпус ОУ включённых в режиме хочешь тупо повторителя, т.е. КУ=1 хочешь/нужно с КУ большим единицы.
Волнует ещё вопрос настройки.
---------- Сообщение добавлено 05.08.2011 в 10:45 ----------
Второй транзистор обязателен? Резистор настройки частоты среза уменьшить или увеличит?
Репутация: 4051719 в варианте на который я тебя сподвигаю настраивать просто нечего.....
Репутация: 806433 Таких два нужно?
Или из этих какой взять?
Буферные каска
.doc

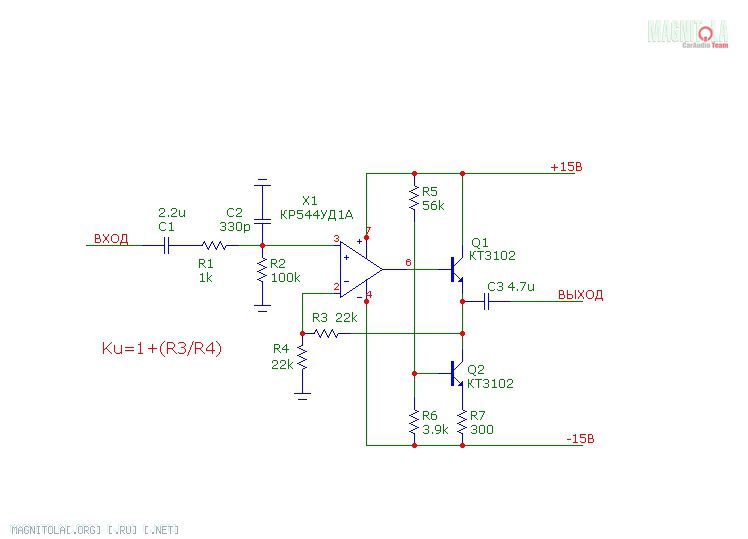

Репутация: 4051719 R1, C2 выкинуть из схемы, Q1,Q2, R5,R6,R7 выкинуть из схемы, осободившуюся ногу R3 соеденить с выходом ОУ. Если КУ достаточно равным 1 то и R4 и R3 выкинуть из схемы, вход "-" т.е. ногу №2 посадить на выход ОУ.
ОУ поставить сдвоенный типа NE5532 и иже с ним.
Репутация: 806433 Не, 1 не достаточно. Из-за этого мид спалил...
Репутация: 15121
FFZ, Спасибо за советы, я как и автор очень серьезно думаю о постройке буфера, только я склонен к решению с DC-DC. Вопрос только, как правильно реализовать 1 вход => 3 параллельных выхода? Предположим, что на вход у нас попадает 0.5В, снять мы хотим по 2В с каждого из выходов, как подсчитать КУ и как согласовать вы\вх сопротивления буфера и усилителя. Обещаю сделать, как скажете, только за срок не ручаюсь, придется все заказывать...
Репутация: 4051719 Stream, буферов делаешь и кидаешь на один выход сколько хочешь, нет тут вопроса, нужно один на три растиражировать
схему dyno, в 55 посту прикрепил, как упростить и убрать лишнее я написал, как считать нужный КУ там даже формула есть, тебе нужно 2 из 0,5 ну стало быть КУ=4
---------- Сообщение добавлено 06.08.2011 в 10:57 ----------
Сорри, забылR1, C2 выкинуть из схемы, Q1,Q2, R5,R6,R7 выкинуть из схемы, осободившуюся ногу R3 соеденить с выходом ОУ. Если КУ достаточно равным 1 то и R4 и R3 выкинуть из схемы, вход "-" т.е. ногу №2 посадить на выход ОУ.
ОУ поставить сдвоенный типа NE5532 и иже с ним
Репутация: 806433 До или после С3?Stream, буферов делаешь и кидаешь на один выход сколько хочешь, нет тут вопроса, нужно один на три растиражировать
схему dyno, в 55 посту прикрепил, как упростить и убрать лишнее я написал, как считать нужный КУ там даже формула есть, тебе нужно 2 из 0,5 ну стало быть КУ=4
---------- Сообщение добавлено 06.08.2011 в 10:57 ----------
Сорри, забыл
