Репутация: 806133

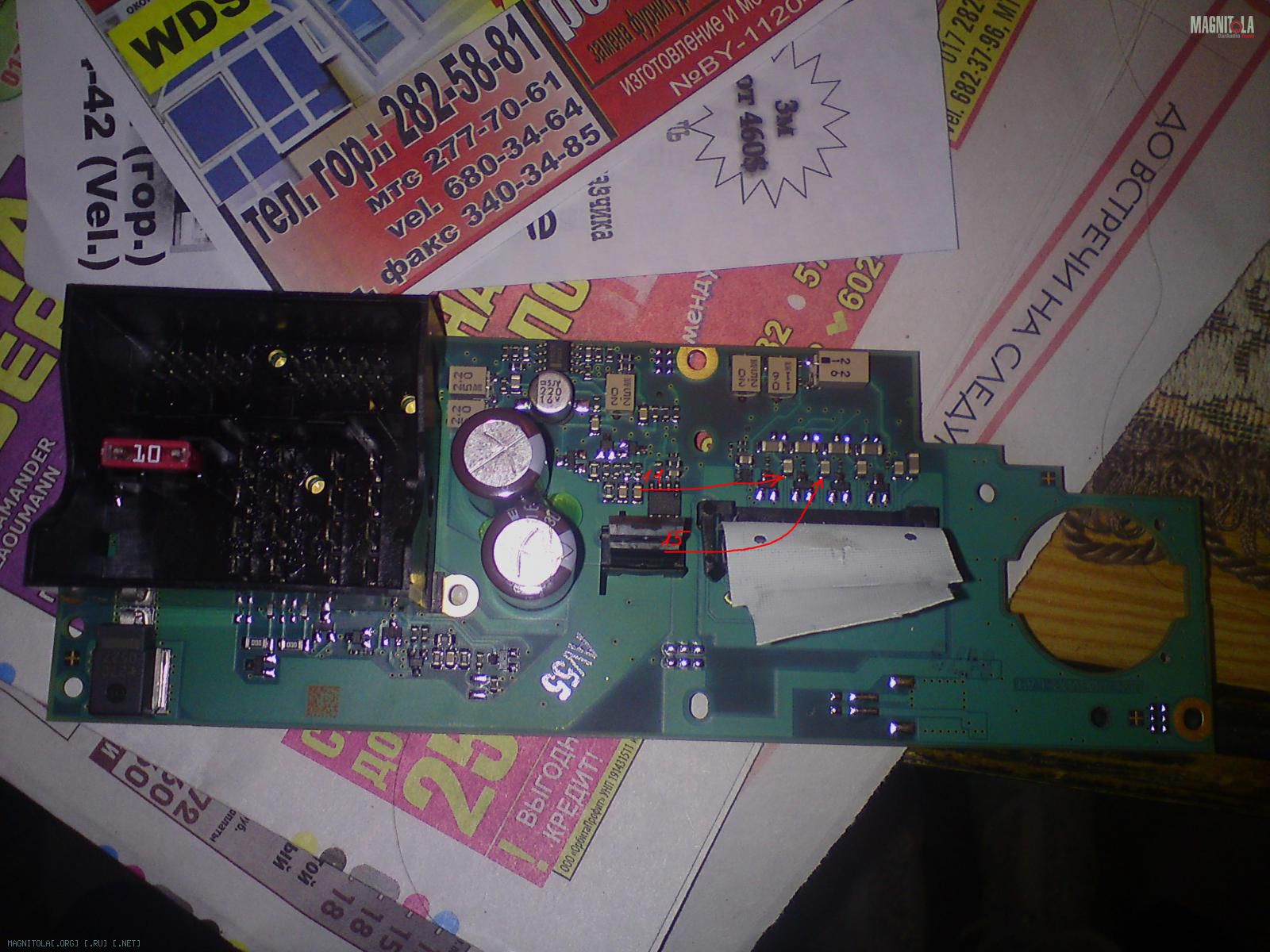

В общем, отследил дорожки, после указанных кондёров сигнал идет сразу на 11 и 15 ногу соответственно. Вот отсюда (перед кондерами) и нужно брать сигнал.
Общий брать с корпуса не рекомендуют. Где лучше взять?
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 806133

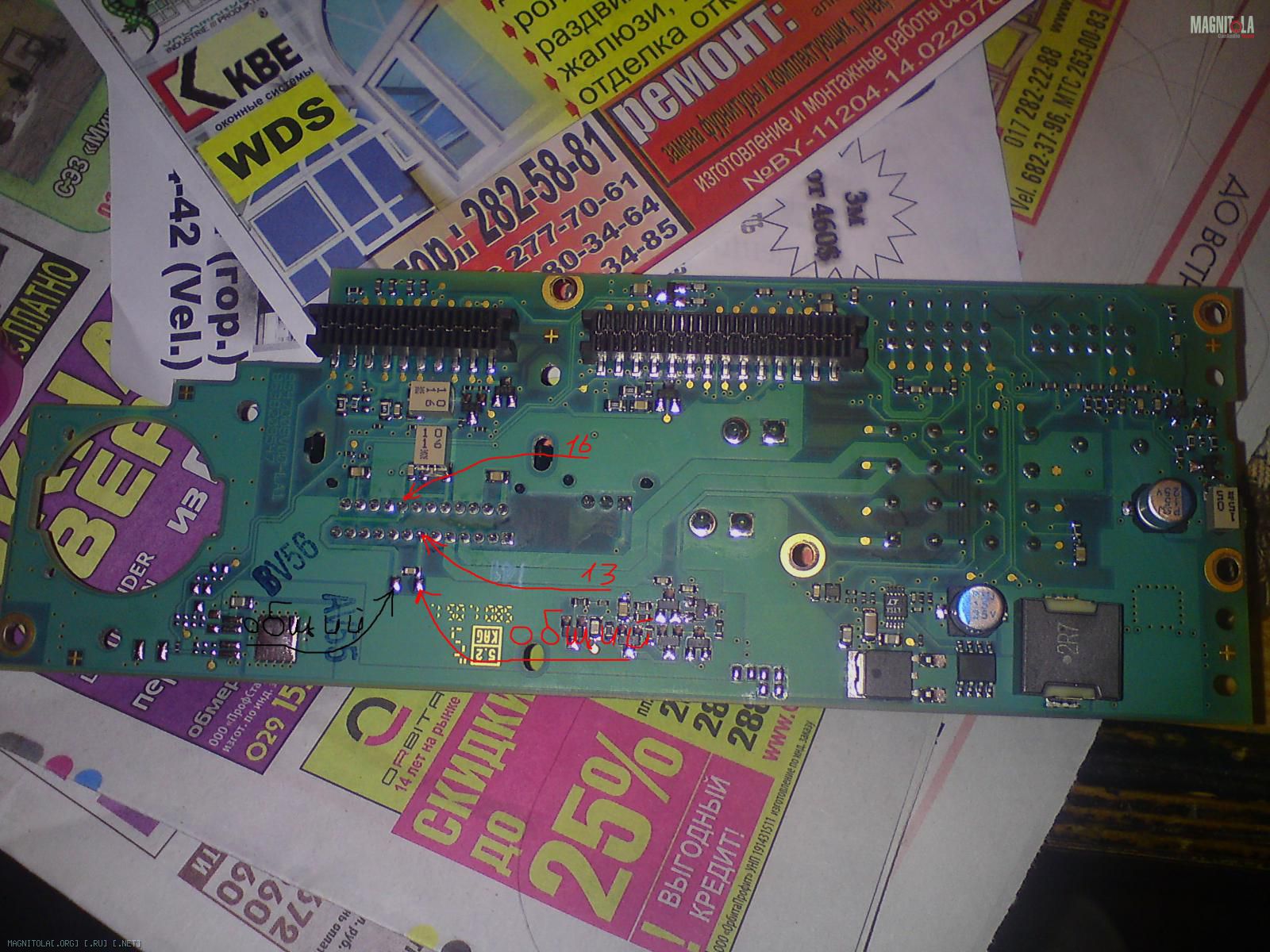

По даташиту общий-нога 13. Она через резистор вроде, соединена с ногой 16.
Где брать общий-по красной или черной стрелке на фото? Склоняюсь к красной.
Репутация: 240997
Однозначно-13-сигнальная земля,с нее брать не надо, лучше всего- со входного минуса. Но есть мнение- размах сигнала на входе встроенной недостаточен для мощника- ставят доп.драйвер,где-то его даже рисовали.
Репутация: 806133 Поясню: с линейного выхода сигнал пойдёт на процессор. А потом, после обработки, на усилитель.
Репутация: 15121
Очень хотелось бы найти, где рисовали. Вывел себе линейки, хочу сделать пред\драйвер. По питанию планирую взять 12В, стабилизировать до 10 и разбить на +\- 5В с помощью tle2426. Должно получиться?Сообщение от nomemory
Репутация: 240997 Тем про вывод линеек много-поищи. Но народ на этом зарабатывает- поэтому схемами особо не разбрасывается. По-любому- буферный усилитель, на котором будет висеть пятиметровый кабель более чем желателен. И подвешивать относительно массы сигнальную землю- более чем нежелательно. Это земляная петля своими руками.
Репутация: 806133 Так гдеж брать землю? ::
Если б были нормальные спецы рядом-отдал бы, не задумываясь...
Вроде нашел одного, но он тож с корпуса предлагает брать...
Неохота потом лазить опять, если фон поймаю. ГУ снять и разобрать-тот ещё гемор...
Репутация: 117793
К 13-й норе паяйся, так правильно.
Фон всё равно будет, но по другой причине. Без адаптера и развязки по массе будет гудеть.
Репутация: 15121 У меня фона нет, массу брал самую общую, сигнальной не нашел.
Сначала стоял Adagio BST 130.2 С ним был фон, я расстроился, но потом вспомнил, что на усилителе есть переключатель, пзволяющий разорвать сигнальную и силовую землю либо же включить третье положение - 100Ом между землями. Оба способа решали проблему наводок.
Сейчас у меня стоит u-Dimension RM-41v, переключателя у него нет, наводок тоже нет.
Ну у меня уси под передними сиденьями, так что линейки 1.5-2 метровые, но вот сигнал я взял прям с выхода DSP-шника (там какойто комбайн все-в-одном), а это мне кажется, не совсем грамотно, нужен таки буфер, тем более, что там сигнал наверно вольта 0.2-0.3 (не измерял, хотя громкости хватает).
Репутация: 806133 Так может действительно купить конвертор высокоуровневых выходов? Он вроде позиционируется как с гальванической развязкой. Так лучше незначительные искажения от усилителя ГУ, чем фон при такой выпайке напрямую?
