Какой-то непонятный кросс

**Bumer** · 04.08.2011 16:12

Ну вот спасибо, так и сделаю.

**MAGNITOLA** · 04.08.2011 16:12

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**elev** · 04.08.2011 16:42

и после всего этого очень интересно какие комментарии дадут ОЧЕНЬ известные люди в автозвуке

**AlexKorshikov** · 04.08.2011 17:41

Сообщение от volk101

Вы пробовали прибором замерить такоое соединение и дальше делать вывод о непорезаности сигнала ?

зачем что-то измерять? это очевидные вещи, резистор пропускает сигнал в первозданном виде, уменьшается только его уровень

Сообщение от volk101

Да так.Второй вариант у нас остаётся это включение резисторов на минус.Тогда они у СЧ уровень убавлять будут.

ни в коем случае так делать нельзя! замыкая резистор номиналом в 1Ом на минус получаем почти коротыш, да ещё и параллельно СЧ головке, то есть суммарное сопротивление будет ещё меньше - усилитель автора потянет нагрузку 0,8Ом на канал?

)) либо сработает защита уся, либо резистор сгорит синим пламенем

... вот если замкнуть его на минус после конденсатора, то это другое дело, но врятли атвор изобретения предполагал такое включение

Сообщение от elev

и после всего этого очень интересно какие комментарии дадут ОЧЕНЬ известные люди в автозвуке

похоже что "известные люди" были сильно пьяны когда делали этот кросс

))

кросс однозначно неработоспособен!

автор, если не секрет, во сколько обошлась покупка этого изобретения?

**AlexKorshikov** · 04.08.2011 17:52

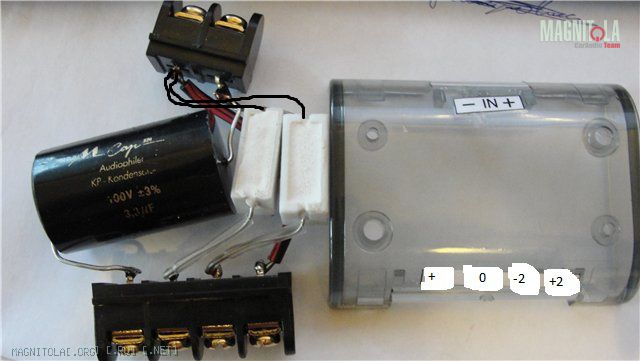

если перепаять в верхней части резисторы на "-", то есть туда же, куда припаян провод, то будет работоспособный кросс
выходы подписаны из расчёта что правый резистор на 2,2Ом а левый на 1Ом

**elev** · 04.08.2011 18:00

Сообщение от alexkor

если перепаять в верхней части резисторы на "-", то есть туда же, куда припаян провод, то будет работоспособный кросс
выходы подписаны из расчёта что правый резистор на 2,2Ом а левый на 1Ом

вот тут дядя Ровер писал, что это не совсем айс

**AlexKorshikov** · 04.08.2011 18:13

Сообщение от elev

вот тут дядя Ровер писал, что это не совсем айс

ды он и весь кросс "не совсем айс"

))
... я так понимаю что автор заказывая кросс на СЧ/ВЧ, думал что получит что-то более серьёзное чем 1 конденсатор

просто то, что я нарисовал, скорее всего и хотел сделать автор кросса, но только перепутал и припаял резисторы не туда....

**volk101** · 04.08.2011 18:27

Сообщение от Rover

Ну так переделай, как я начертил и не рви себе мозх, а по-хорошему не надо такую схему юзать, ибо резистор последовательно с пищалкой не есть гут.

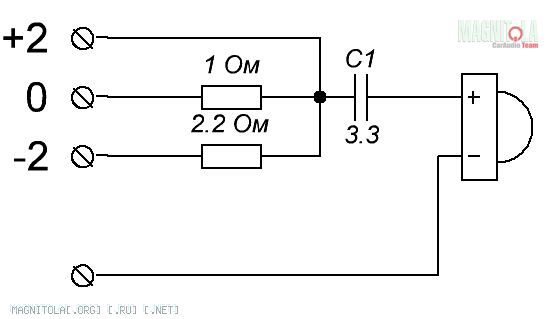

Из твоего "набора" самой оптимальнй будет такая схема:

Вложение 125975

Максим,в таком варианте с резюками частота среза вниз сползёт, звук точно пострадает,а тут ещё трёха.Лучше один кондёр,а уровень на месте подобрать отворачивая писчалки .

ps Автора!!!!!!!

**Rover** · 04.08.2011 19:16

Сообщение от volk101

Максим,в таком варианте с резюками частота среза вниз сползёт, звук точно пострадает,а тут ещё трёха.Лучше один кондёр,а уровень на месте подобрать отворачивая писчалки .

ps Автора!!!!!!!

Не сползёт. Если резюки ставить между кондёром и пищалкой - тогда да.
