Новый процессор Helix.

Товарищи, выручайте пожалуйста в очередной раз Сейчас делаю пульт для P-DSP. С громкостью все ок. Проблема с переключением входов. Требуется чтобы было переключение между оптикой и линейным. В ПО кнопку MODE где нибудь нужно настраивать на это дело? По схеме получается, что управляющий провод (режимы) либо замнут с плюсом либо с минусом? Или я что то не правильно понял...

У меня знакомый плотно занимался этим вопросом. Вот его ответ:
удалось настроить автоматический подхват сигнала с оптического входа.
В разделе девайс конфигурейшен поставить:
Контроль 1: Мастер
Контроль 2: Саб
Mode switch: Opto mode
Opto signal detection: Automatic

и, когда появляется сигнал на оптическом входе, он появляется и в динамиках системы.

Сообщение от quart

У меня знакомый плотно занимался этим вопросом. Вот его ответ:
удалось настроить автоматический подхват сигнала с оптического входа.
В разделе девайс конфигурейшен поставить:
Контроль 1: Мастер
Контроль 2: Саб
Mode switch: Opto mode
Opto signal detection: Automatic

и, когда появляется сигнал на оптическом входе, он появляется и в динамиках системы.

Это, к сожалению на DSP... на P-DSP немного другая менюшка, и такого нет Для пульта там только можно выбрать регулировать ли общую громкость и громкость саба... ну и все(((

это на P-DSP. Обновите прошивку на новую. Не забудьте сохранить на комп все данные, которые стоят.

Товарищи, чья фотка? Где то взял, не помню где.... Автор, напиши в Личку пожалуйста! На какую ногу идет средний провод от переключателя?)

сорри, моя ошибка. Я всё же писал для проца DSP. в P-DSP другая программа. Если только попробовать настройки как для DSP сделать, в процессоре P-DSP. Я просто не пробовал.
Но знаю точно, что кнопка помогает переключать. Я знаю троих, у кого P-DSP и они кнопкой переключают на оптич вход.

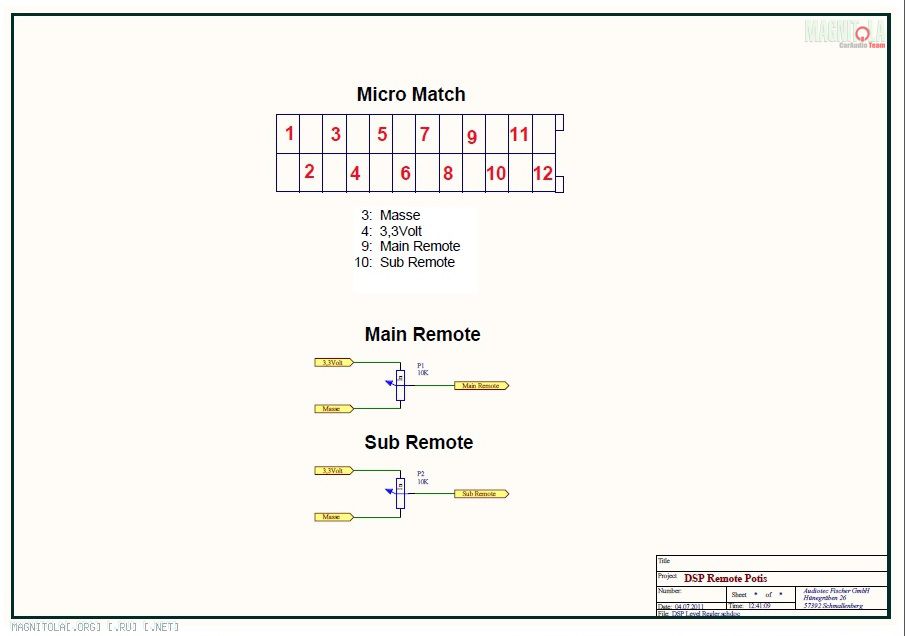

Я нашёл схемку от производителя, не знаю как pdf прикрепить

Товарищи, я все победил сам) Тот самый искомый контакт - это номер 5. Схемку Джафф выкладывал. Так что, всем спасибо. В ПО ничего менять не нужно, все работает.
