На месте клиента, я б забрал у тебя автомобиль:nea:
Самодельная рассеивающая линза.

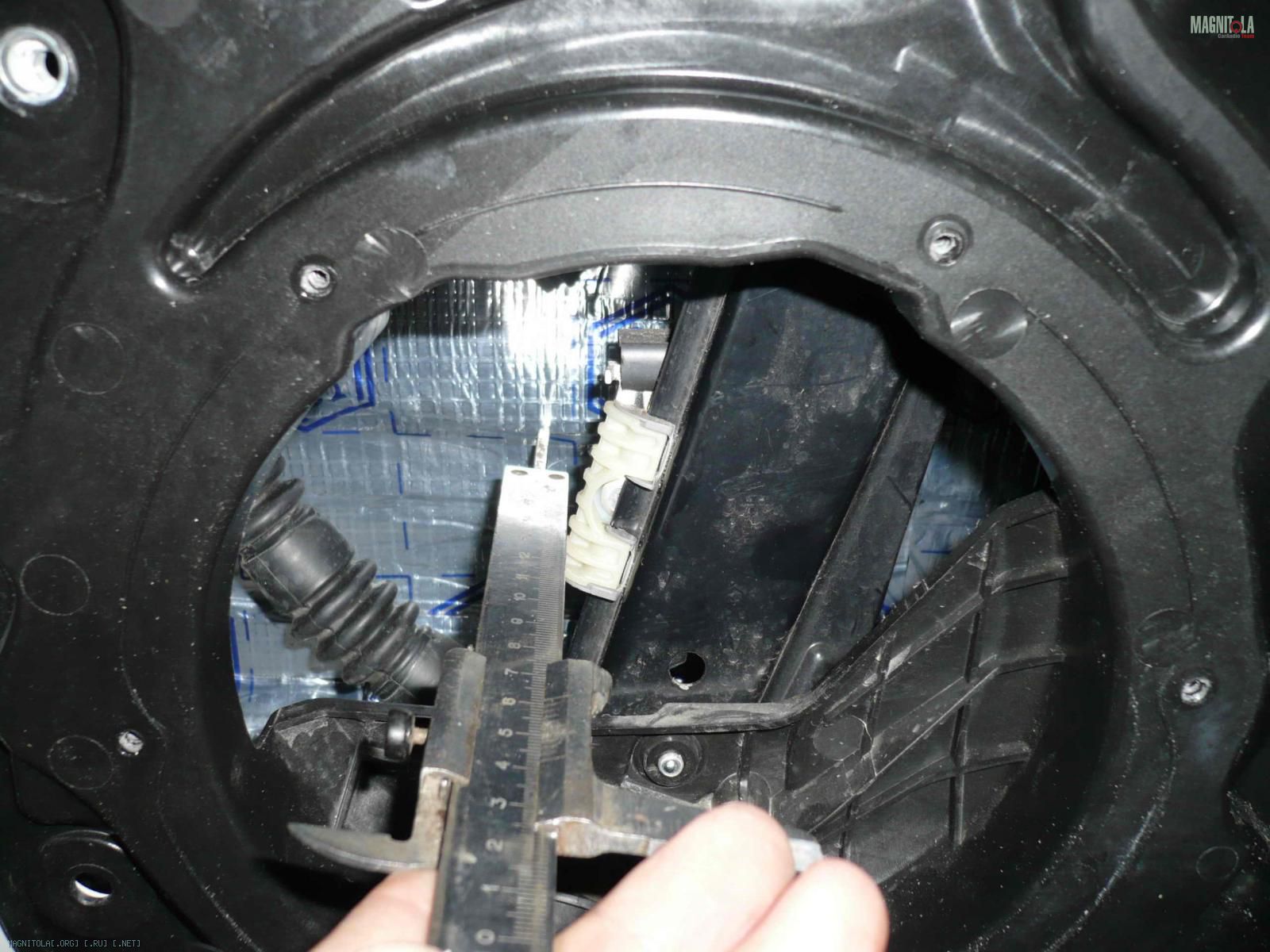

1. Штангенциркулем мерею глубину от стенки до стекла.
Вложение 274314

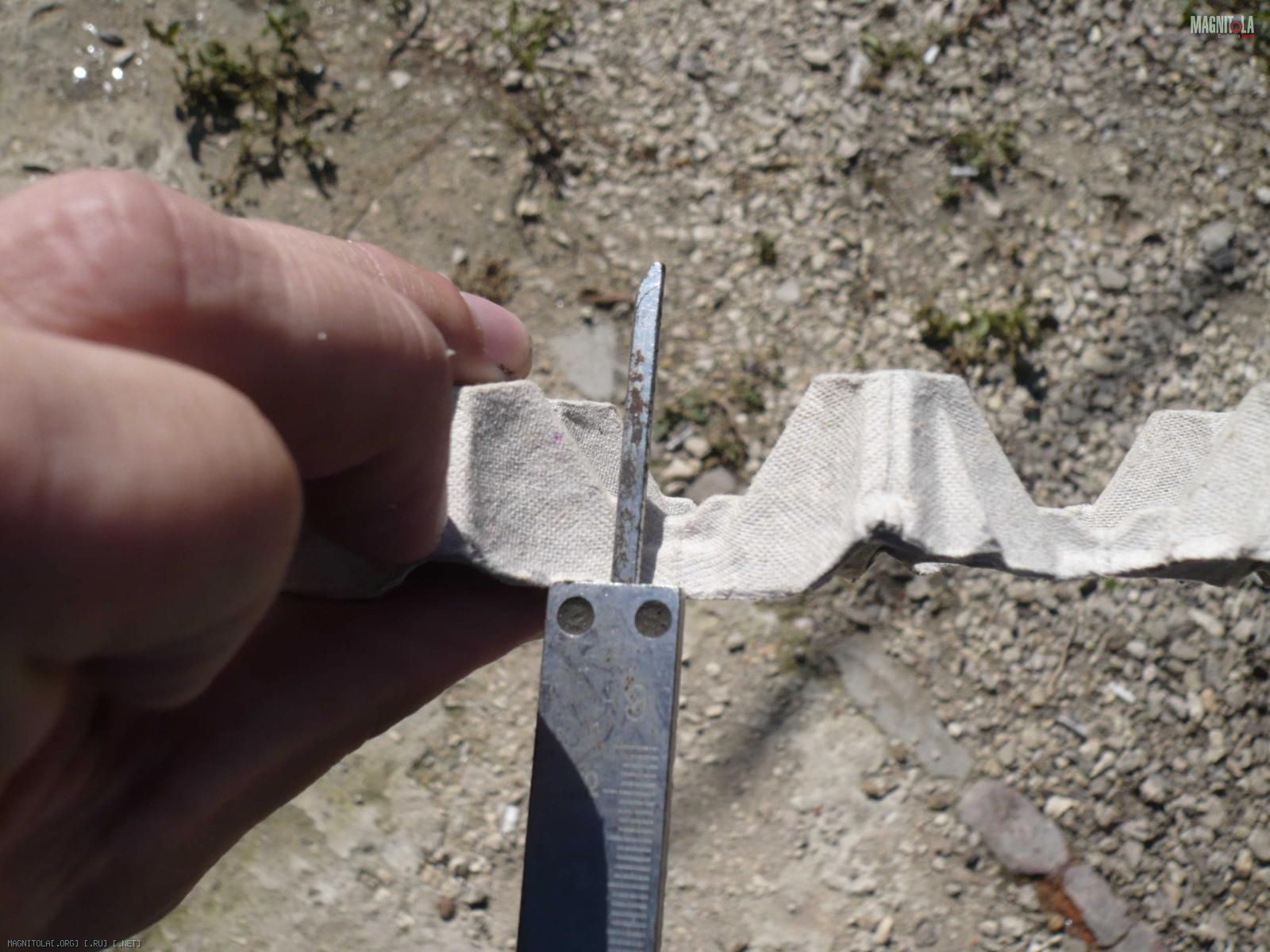

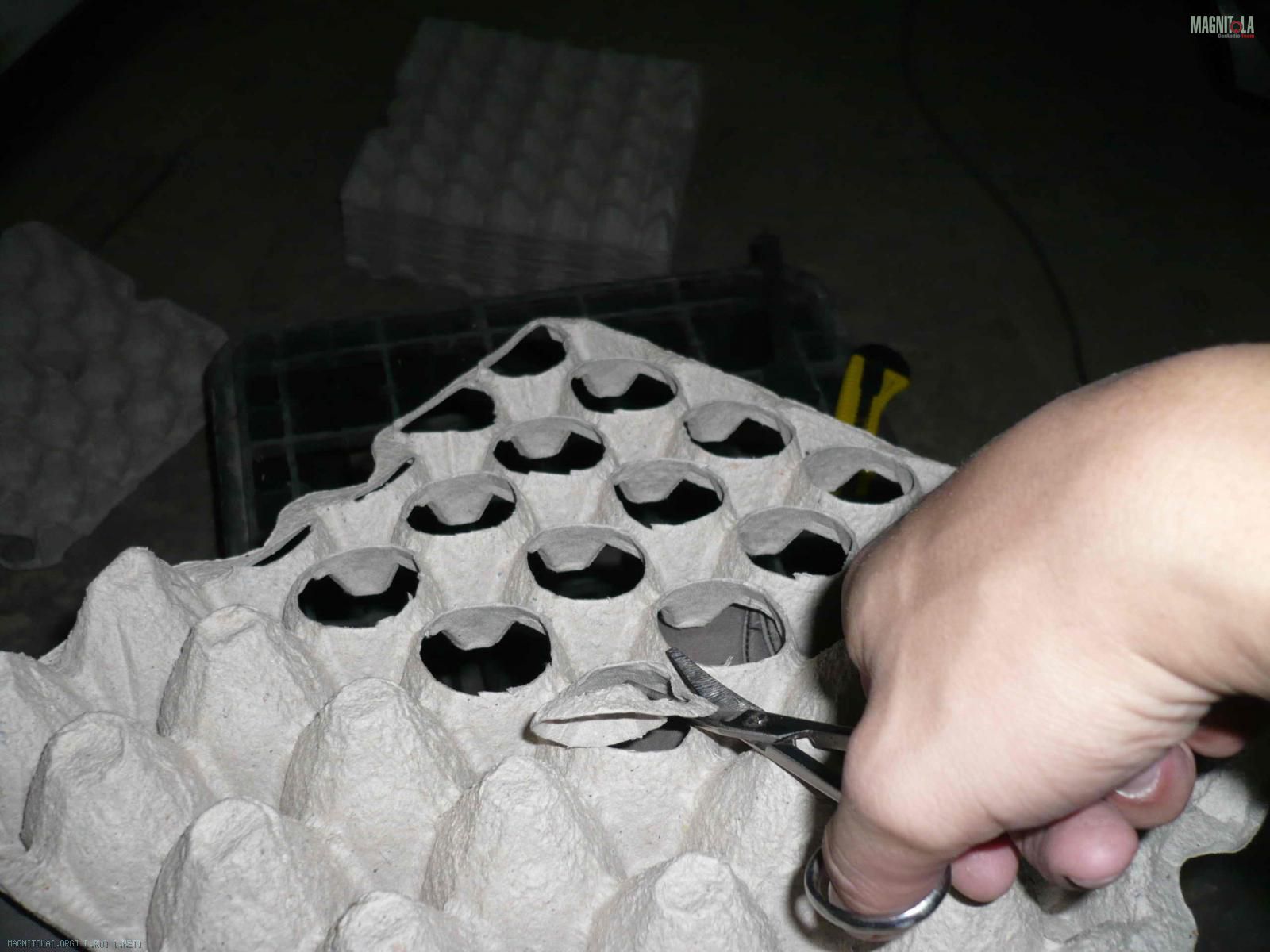

2. Прикидываем безопасную высоту и подрезаем, я использовал "хирургические" ножницы.
Вложение 274316Вложение 274318
3. Защищаем от воды наш картон. Я использовал эпоксидку, а так желательно полиэфирку - она быстрее сохнет!) Кисточкой промачиваем наш картон с двух сторон.
Вложение 274320

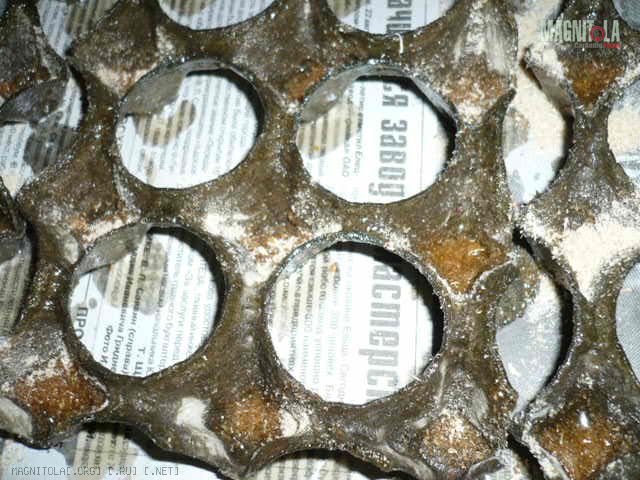

4. С пола собрал мелкие опилки, практически пыль! Засыпал внуть ячеек, пока смола не засохла. После высыхания наш картон уже порадовал хорошей прочностью и стал более увесистым и глухим.
Вложение 274322
5. Далее сушим нашу заготовку до полного высыхания. Я оставлял на ночь под тентом!)

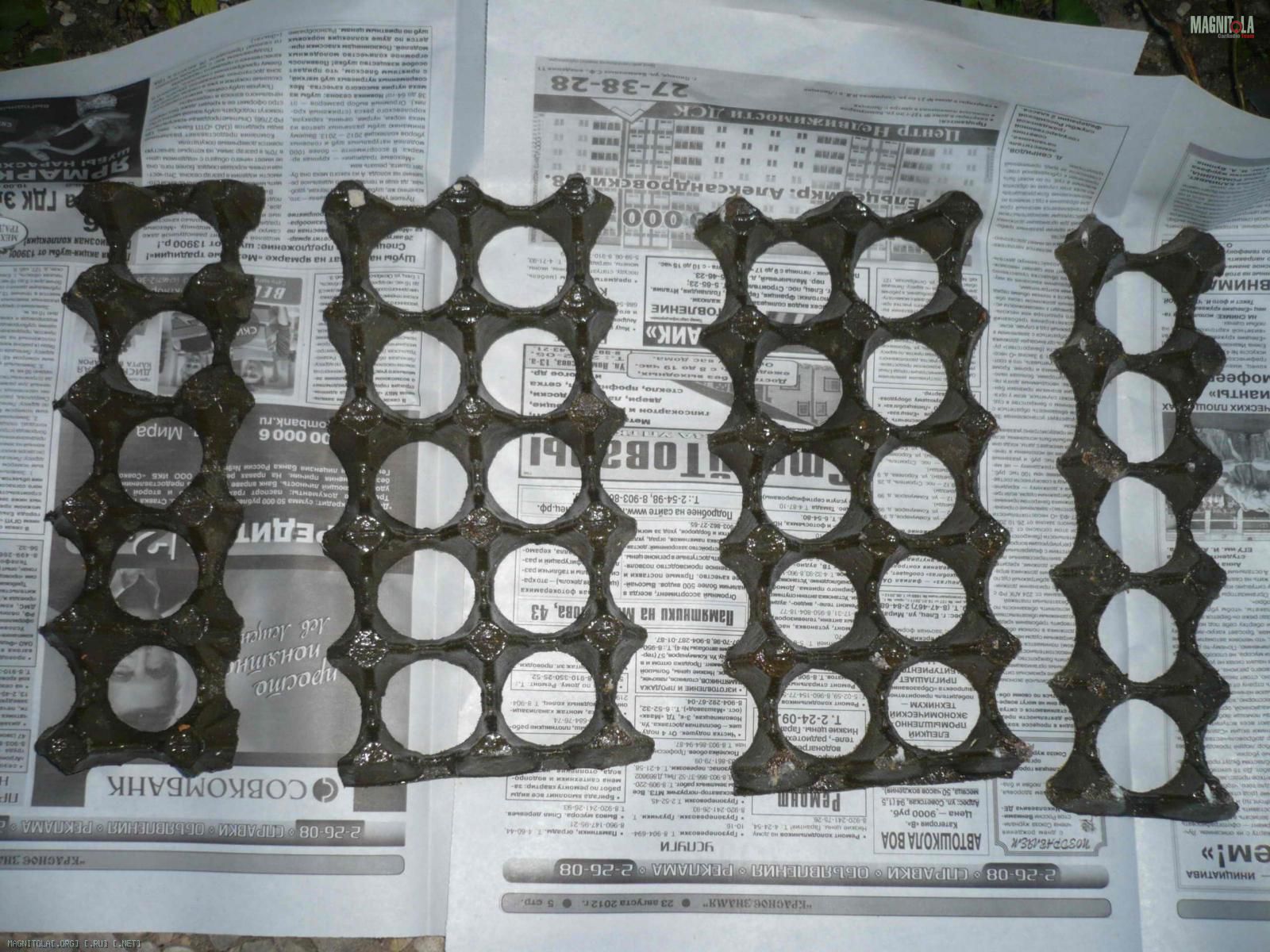

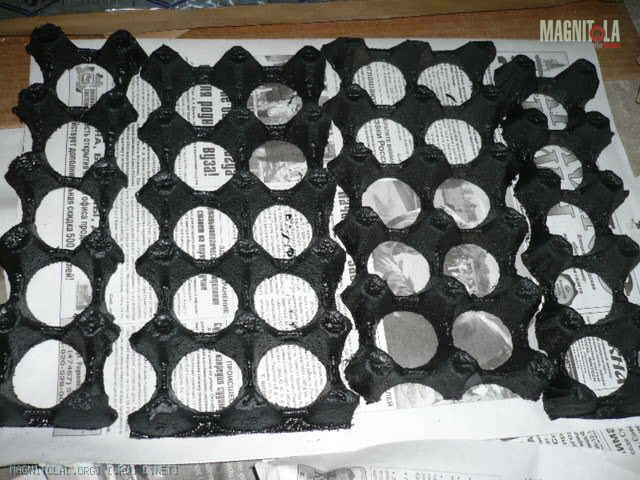

Потом покупаем антигравий, и залил хорошенько с двух сторон! Т.е. это вторая защита от воды, да к томе же ещё и шумоизоляционными свойствами обладает! Да и опилки осадит, чтобы не отскакивали, которые плохо схватились!
Вложение 274326Вложение 274328
Извиняюсь за некоторые качество фото, у фотика внешн. память сломалась!(

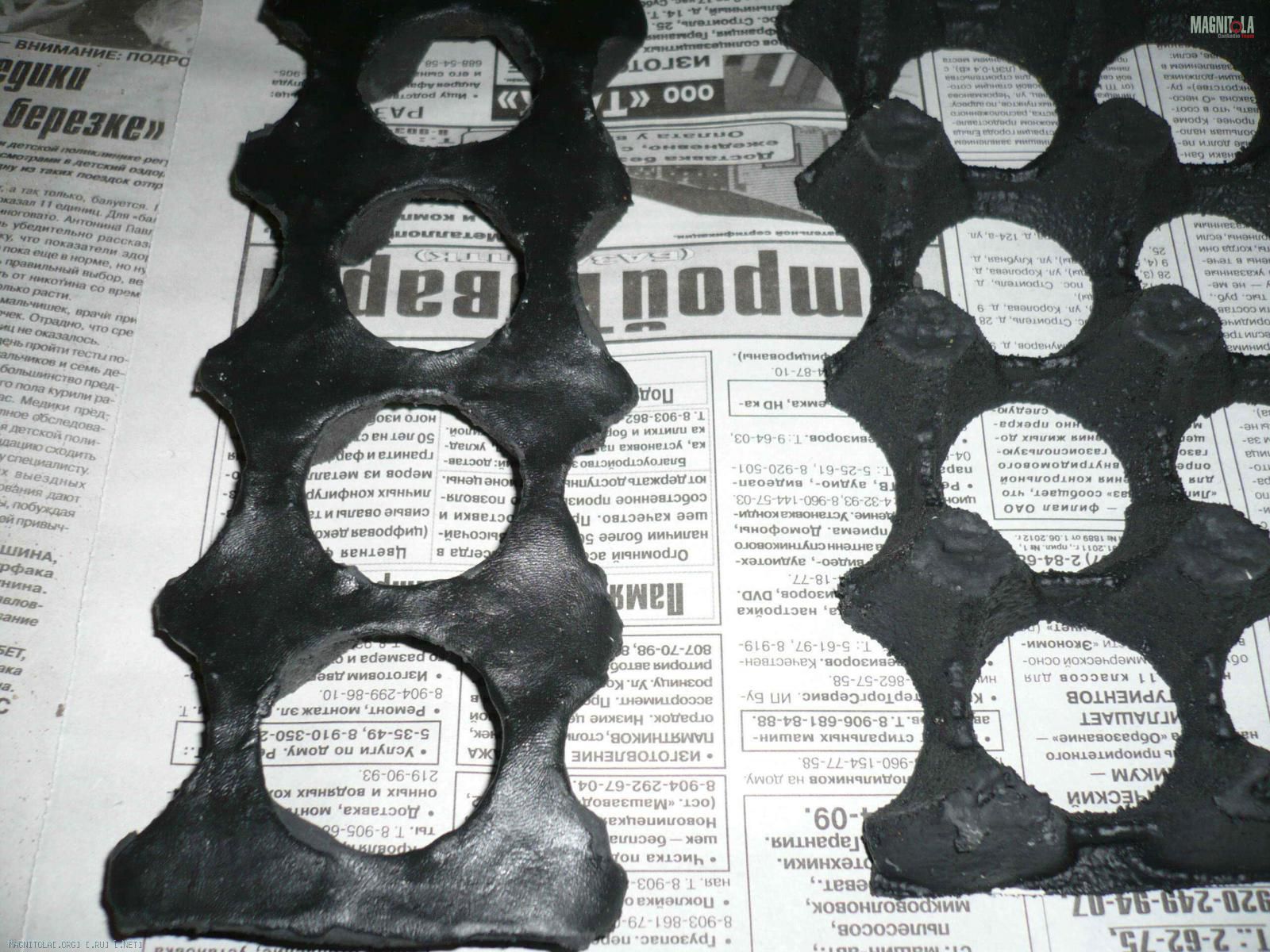

6. Отдираем от вибропласта липучку! Отдерать лучше от прохладной шумки! В результате мы получили увесистую линзу, приятная на простукивание, это уже не пустышный картон!) Да и это послужит заодно и клеющим слоем к двери, предварительно феном только разогрею, на всякий случай края в вибру закатаю, чтобы наверняка!)
Ну не знаю как она волны отражать будет, но дверь ещё не много провибродемпфирует!(
Вложение 274330

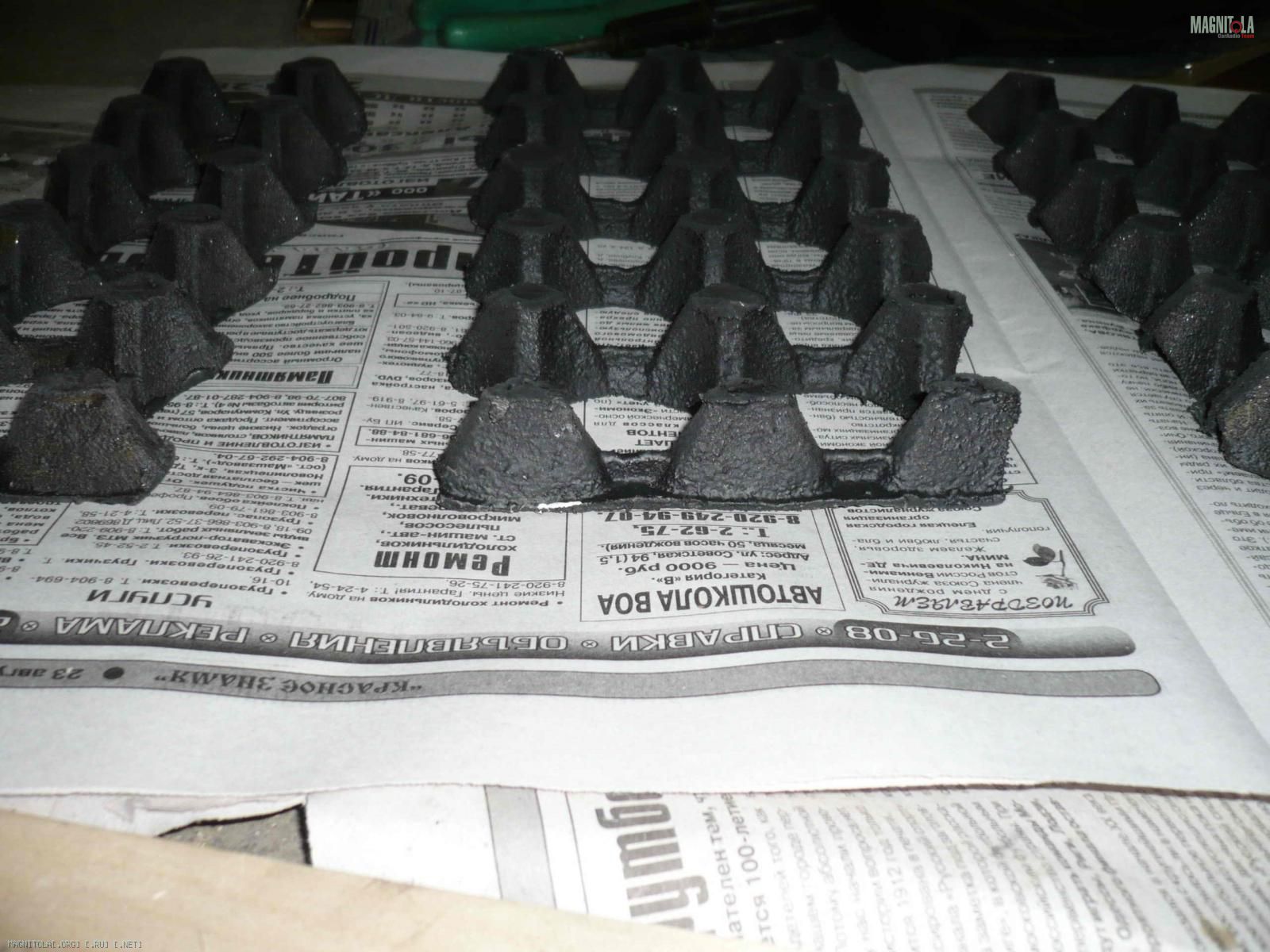

Так чем загородить кругляшки? Может и впрямь синтипон преклеить? Всё-таки ведь желательно совмещать твёрдые и мягкие материалы...
Вложение 274334
интересно и в общем то по сути правильно....Цитата:
Сообщение от Serg_l
---------- Сообщение добавлено 15.09.2012 в 22:48 ----------
тоже интересно....Цитата:
Сообщение от Serg_l
Но давайте тогда и Лысенко кое куда вместе с Кефиром! Раз уж такая пьянка пошла!
Serg_l, советую посмотреть и применить свою образованность:Системы. Ford Focus. Свояк
Папа Карло, прочту, интересная статья.
По поводу яичных сот осмелюсь взять цитату с Блюз-форума:
"скажу я свое ИМХО, основанное на многочисленных экспериментах (при тогда еще дверной установке) - всяческие "линзы" за динамиком, и прочие, не дают того эффекта, который вы захотите услышать, поставив данную приблуду
скорее этот эффект будет на уровне подсознанияhttp://www.bluesmobil.ru/board/images/smilies/smile.gif
смазать звучание - сделать его более вялым - это даhttp://www.bluesmobil.ru/board/images/smilies/smile.gif может получиться"
Я именно такого мнения, основанное на хотя бы этой короткой фразе с того же форума:
" длина звуковой волны в воздухе при частоте 2-4 кГц = 8-17 см ( при t 15" ). Длина звуковой волны в металле при той же частоте в 15 раз выше, а в резине в 6 раз ниже. Старшие товарищи объяснили, что за время которое требуется звуковой волне для прохождения от диффузора до металла двери и обратно, сам диффузор успевает подвигаться вперед/назад - вперед/назад 4 (четыре раза). Что тогда - каша!? О каком стояке вообще может идти речь!?
А лучше перечитать всю тему: "http://www.bluesmobil.ru/board/showthread.php?t=17633&highlight=%F1%F2%EE%FF%F7%E0%FF+%E2%EE%EB%ED%E0
На мой взляд, детское баловство все это не обоснованное ни какими теоритическими доказательствами. Поверю в некий экран установленный под углом к диффузору, дабы отвести-рассеять волны в сторону от внешнего железа двери.
Я не читал статью по ссылке, но чет мне кажется длинна волны постоянна для заданной частоты, а вот скорость ее меняется... И в металле она, согласен, выше.
Я тоже соты не считаю удачным решением... Мне не нравится, что за ними будет скапливаться влага! А скапливаться она там будет. Но то что соты работают- это факт! Но на мой взгляд именно в дверях они не нужны! Вот это решение страдает большим фундаментализмом, но тоже из разряда "смотрите как я могу извращнуться!!!"
Есть решение! Закройте дверь!
Наиболее удачным в любом плане причем самом затеоритезированном считаю изготовления ЗЯ или ФИ заместо старой дверной обшивки... Правда это и самое сложное решение в технологическом и финансовом плане. Зато если что снял, поставил старую обивку и ВСЕ!!! В плане веса такого конструктива не соглашусь ни с кем!!! Потому как слепить жесткий и легкий короб возможно,а вот несколько слоев шумки, иногда доходящей до 8!!! миллиметров, заделанные технологические отверстия- все это будет весить мама не горюй! И прочая мягкая поролоноподобная и нет шелупонь на дверях, клипсы на герметике всегда вызывала у меня ощущение бомжатника:stink::pardon:
В той статье соты названы цитирую - "Главный же элемент жёсткости сделан из пропитанных полиэфиркой упаковок для яиц".Цитата:
Сообщение от Папа Карло
При всём уважении это ерунда полная. Видимо невнимательностью страдают кто статью пишет или для красного словца.
ЗЫ. А так жаль что К.В. в отпуске он бы направил автора по правильному пути. Зачем тратить время когда клиент волнуется? А за разборку дверей автору респект!
С профилями у меня тоже заморочка был,с подачи именно этой статьи,но без фанатизма,без стекловолокна.Скажу одно-преймущество перед просто виброй несомненное,мне к тому же удалось соединить между собой карту двери и наружную обшивку двумя перемычками.
Я хотел залить прессформу из КТЗ и потом формовать соты из стеклоткани , СВМ или еще чего... Можно при помощи сушильного шкафа и подбора ткани и компаунда добиться жесткости с авиационными параметрами. Но вся беда в том, что идеально приклеить такой конструктив не реально! А отодрать потом без последствий- не возможно!:acute:Цитата:
Сообщение от Pit
При приличном объёме можно организовать прессовку сот из АБС,для внутренних нужд прессформу делать больно накладно.
Потому даже будучи прфессионалами по западным канонам- мы все кустари-одиночки!;)Цитата:
Сообщение от Флекс 71**
Во как яйца всколыхнули,
всю активную общественность,
подтянулись и глухие и немые и на голову больные.зызызы
Просто являюсь дилером производства АБС,делать можно что угодно,но нужен объём,иначе соты из золота дешевле встанут )))
Привет!Цитата:
Сообщение от Папа Карло
Вряд ли там будет скапливаться влага! Во всяком случае не больше чем под вибропластом!)
Привет!Цитата:
Сообщение от Pit
Вот слово ГЛАВНЫЙ - не множко вносит смуту! А так жёсткость и дополнительные виброгасящие свойства, соты и впрямь придают! По крайней мере - мои!)
Вот то, что К.В. в отпуске - это для меня печально!)
Хотя, пока я двери соберу, может уже и выйдет из отпуска Виталий!
Тем более меня с работы в Москву в командировку через 5 дней отправляют!)
Pit, клиент вовсе не волнуется!
С клиентом налажены дружеские отношения!)
Я ему обещал сделать до зимы!)
Дабы закончить тему про яица!
Продолжение!

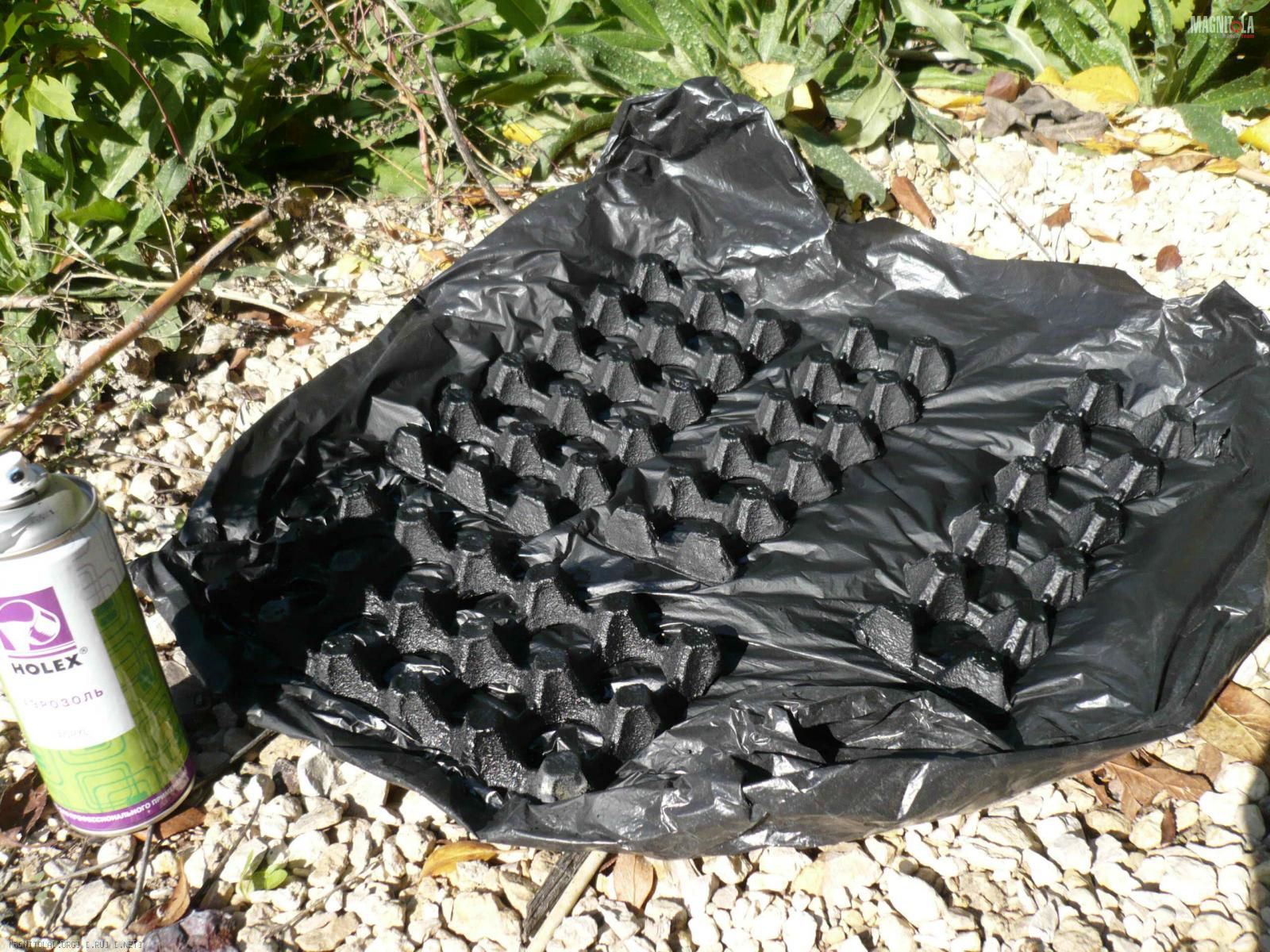

Покрасил соты ещё чёрной краской!
Т.к. мне не нравился запах антигравия!)
Т.е. от влаги у нас получилось 3 слоя защиты! Краска/антигравий/эпоксидка!
Вложение 275848

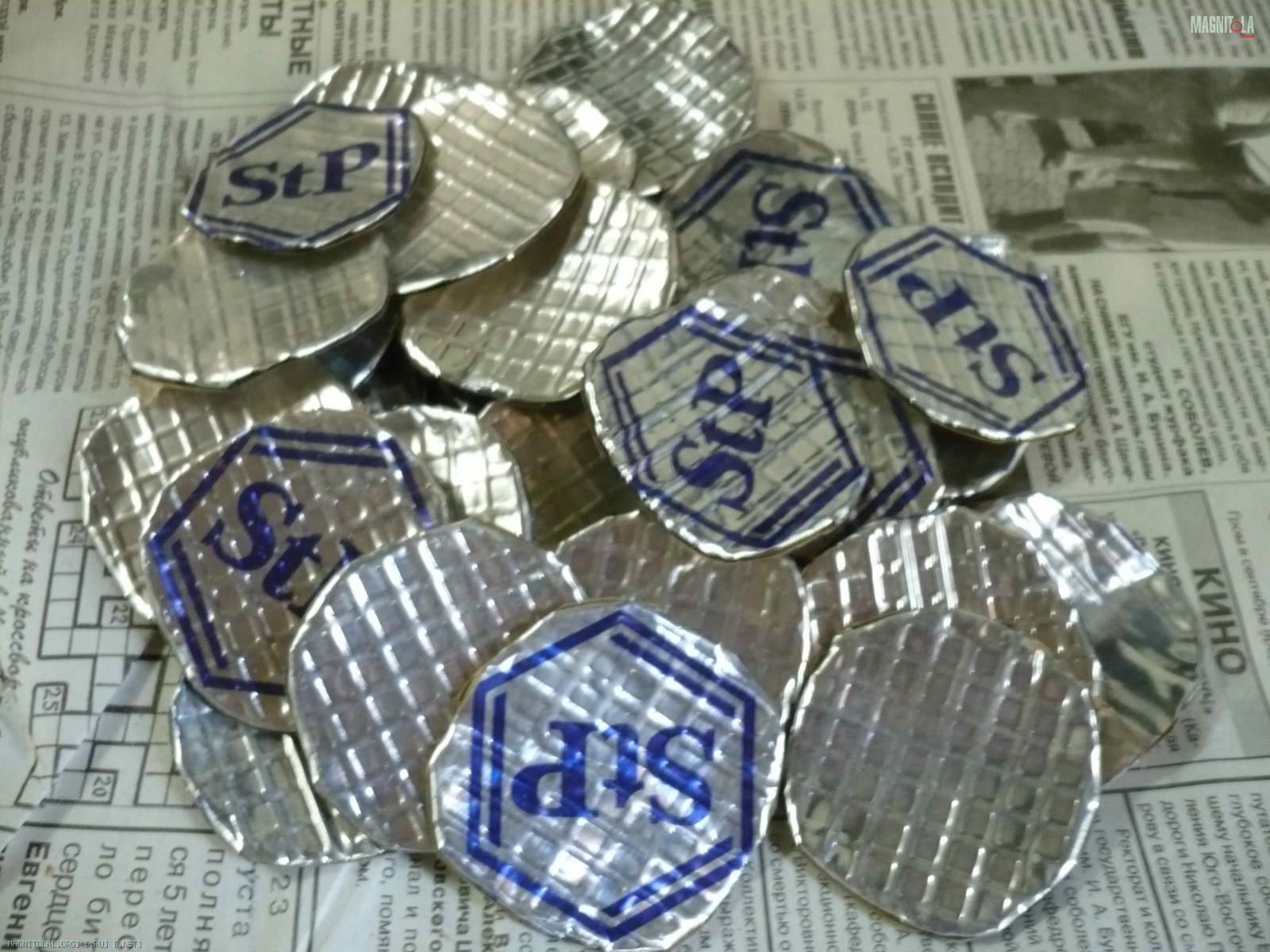

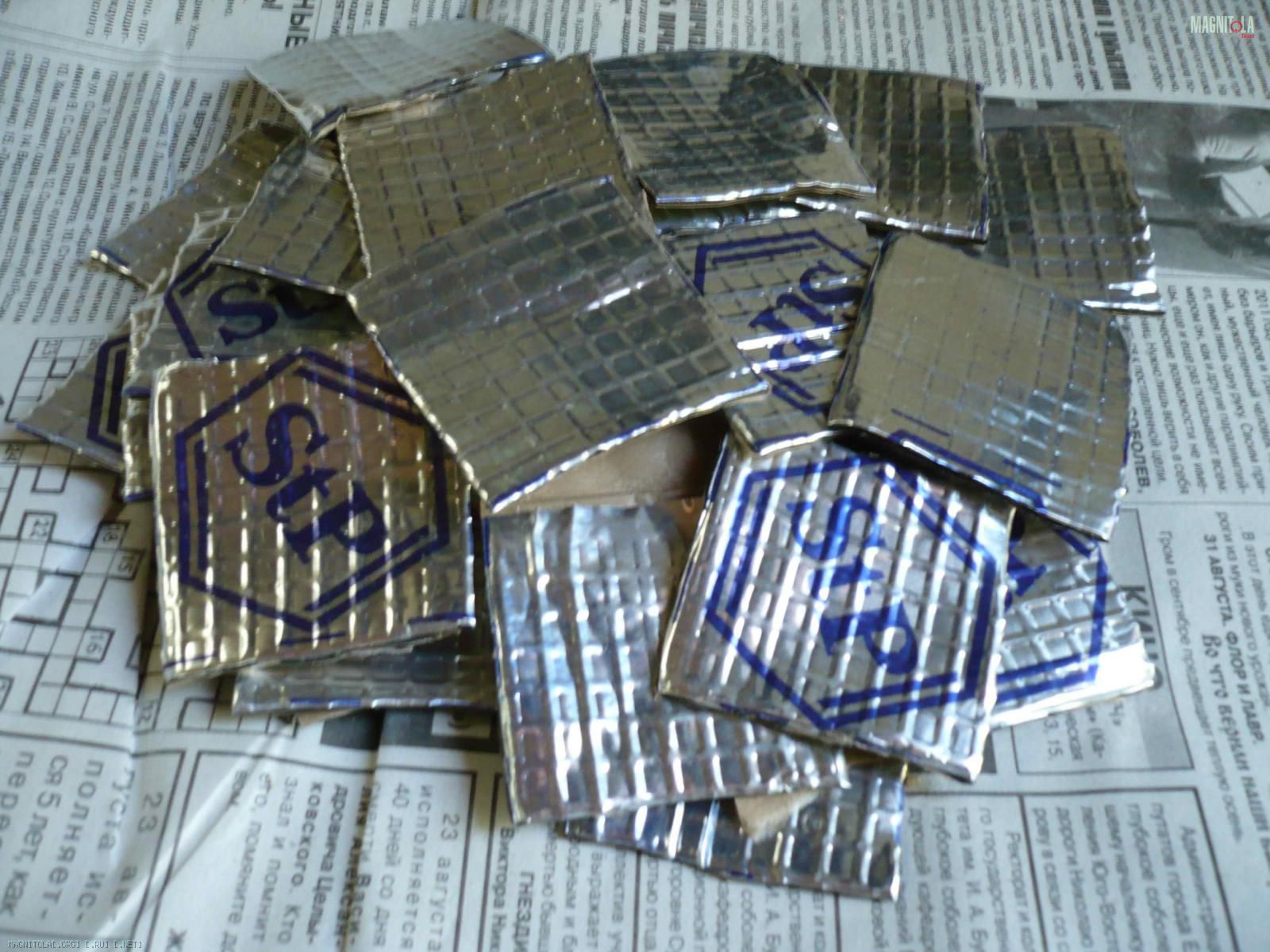

Нарезаем элементы крепления и герметичности!)
Вложение 275850Вложение 275852

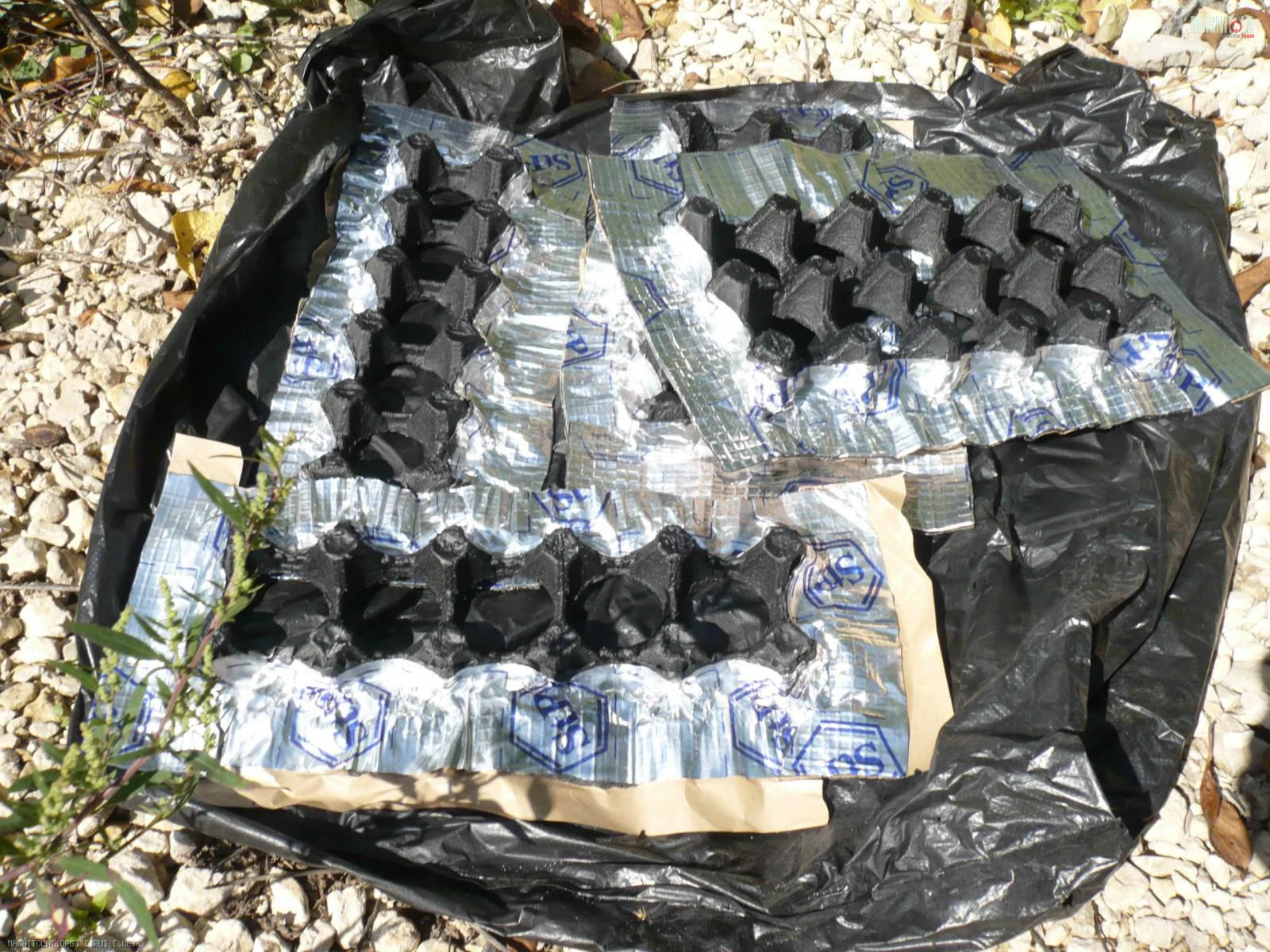

Делаем внешнее крепление наших сот! (Расскатываем вибру!)
Вложение 275854

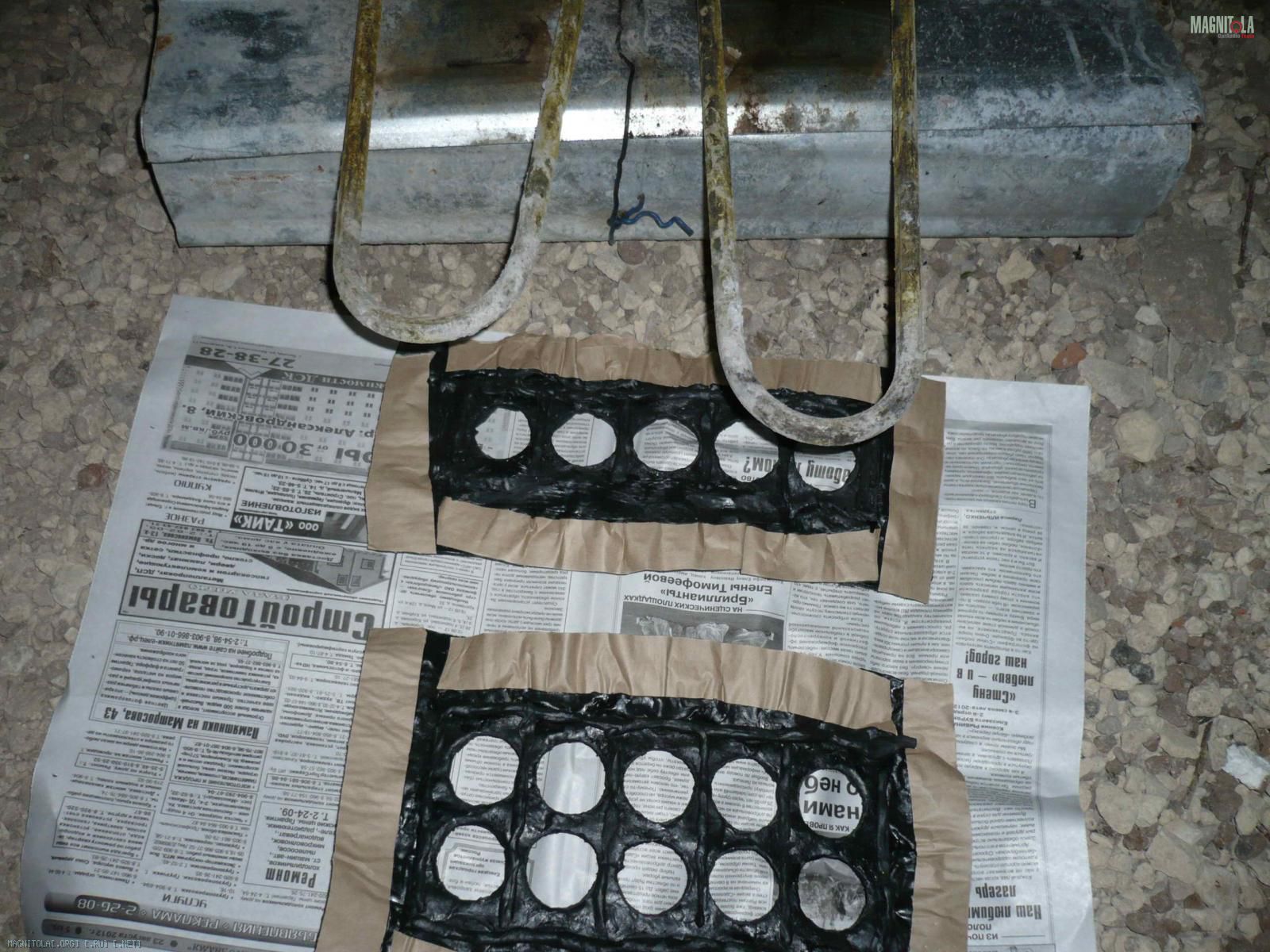

Перед монтажом линзы, хорошенько её разогреваем! Я положил под тент! Можно и феном!
Вложение 275856

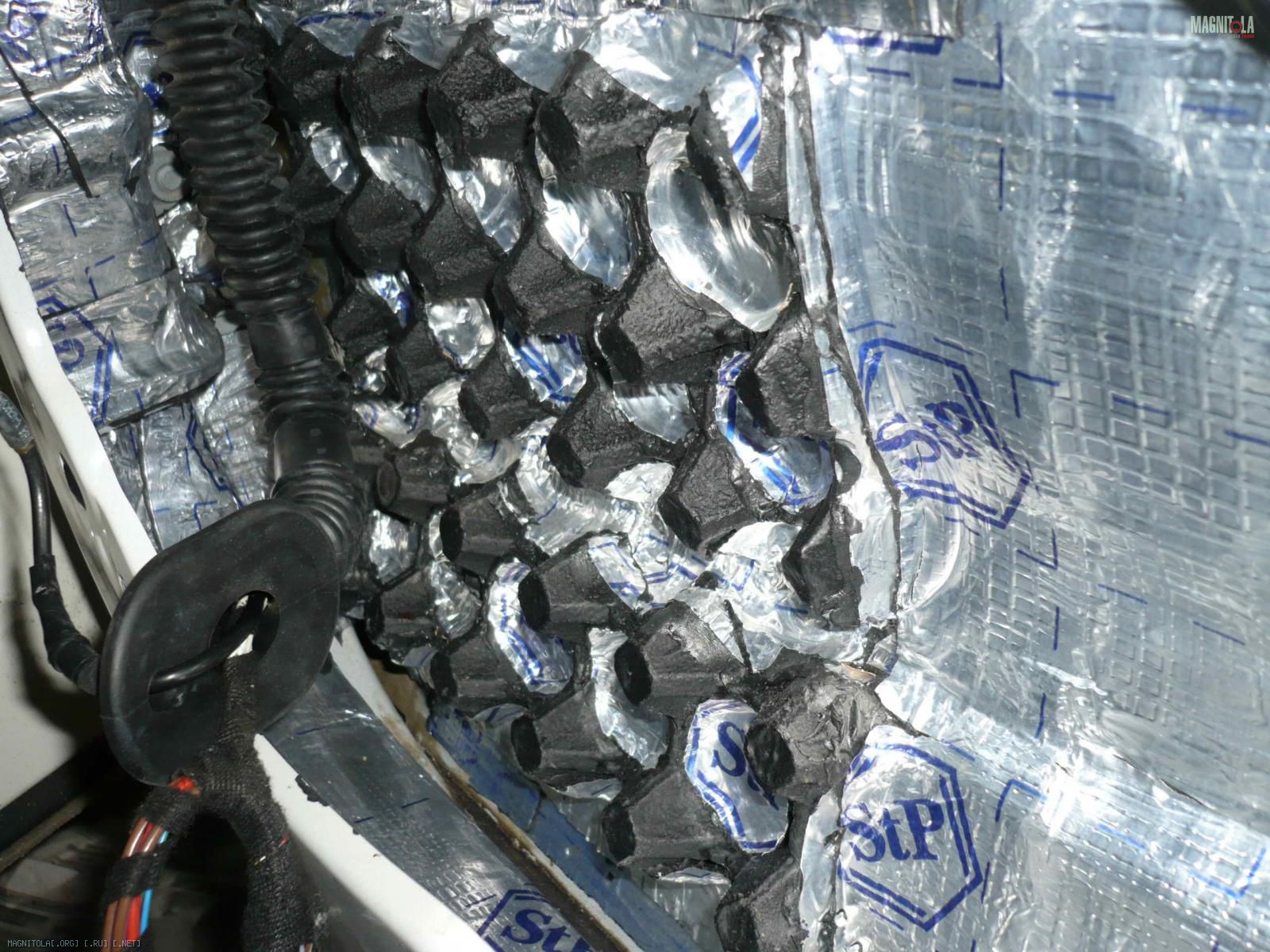

Крепим на двери, хорошенько расскотав вибропласт!
Вложение 275858
Получилась очень неплохая линза, на мой взгляд!) А как она в действии - ХЗ!)
До какой не уточнял?Да и не уточняй зызызыЦитата:
Сообщение от Kefir
Главное что она есть)) Я поклею обычную стп линзу - скоро буду слушать - разницу услышу как сказали =)Цитата:
Сообщение от Kefir
Зато опыт копится. Глядишь и свой бокс откроет человек. Я вот второй год зрею.))Цитата:
Сообщение от Флекс 71**
респект клиенту за терпение)))Цитата:
Сообщение от Kefir
з.ы. Кефирыч... по моему ты заморочился нюансами начитавшись журналов... просто сделай добротный инсталл. Работы непочатый край... а ты яйца чешешь... клеишь.
Клиент оценит твою работу по панчевому миду и глубокому не гудящему басу, а не по расстановке музыкантов на сцене и верности воспроизведения 3-ей скрипки )))
Я вот тоже уже года 3 зрею!) Но без начального капитала, очень сложно раскрутиться!Цитата:
Сообщение от Pit
Да и город у нас маленький, соответственно з/п, отсюда как следствие люди особо не заморачиваются с музыкой!
Я же говорю, это первый клиент на такой машине, с такими компонентами!)
А вот мой клиент очень заинтерессовался этим бизнесом!)
Уже ищет мне бокс!)
Говорил вроде как купит мне гараж!)
ХЗ на словах или нет!)
Время покажет!
Да и от моего инсталла зависит многое!)
Поэтому я тут такую тему развёл!
Клиент да! Мишань - хороший! Да и влиятельный человек в нашем городе!)
Когда я брался, я сразу обговаривал, что смогу делать только по выходным! А работаю я 4 через 2! Так уж не какого терпения!
АЗ требует жертв!) По крайней мере пока не торопит!)
Вот багажник я чувствую долго буду делать!)
Всему своё время!)
Я в самом деле заморочился нюансами! Я даже проставки под миды шпатлюю!))) Хотя они будут под виброй, да и под обшивкой!)
Т.е. ему ### кривые они, ровные!
А я вот хочу, чтобы были ровные!)
Пусть не для красоты, так для веса!)))
Всё, что связано с басами - должно иметь вес, на мой взгляд!)
А иначе панча не будет!))))
Работы - да! Мишань - много!) Так это хорошо! Есть чем до зимы в свободное время заниматься!)
p.s. журналы давно не читал!) уже года 3, как ребёнок родился!))))
сейчас бы читанул, да в нашем городе они редкость!)
Чё так долго яица чешу???
Так я жду, когда меня снова Муза посетит!)
Лучше подскажите мне, как начать делать уголки под ВЧ в форточки и что делать со штатными сетками под мид?
Может и впрямь рассверлить чуть дырочки? да боюсь, ногой кто-нить ё...т и ### лопнет!(((
Через неё поганный звук будет? дырочки там не шибко большие!((((
Из акрила я не повторю!(((
Да и надо сохранить штатный вид!
Делаю проставки под миды.
Берём 18 мм фанеру, выпиливаем колечки и склеиваем вдвойне, жидкими гвоздями, стянув саморезами.

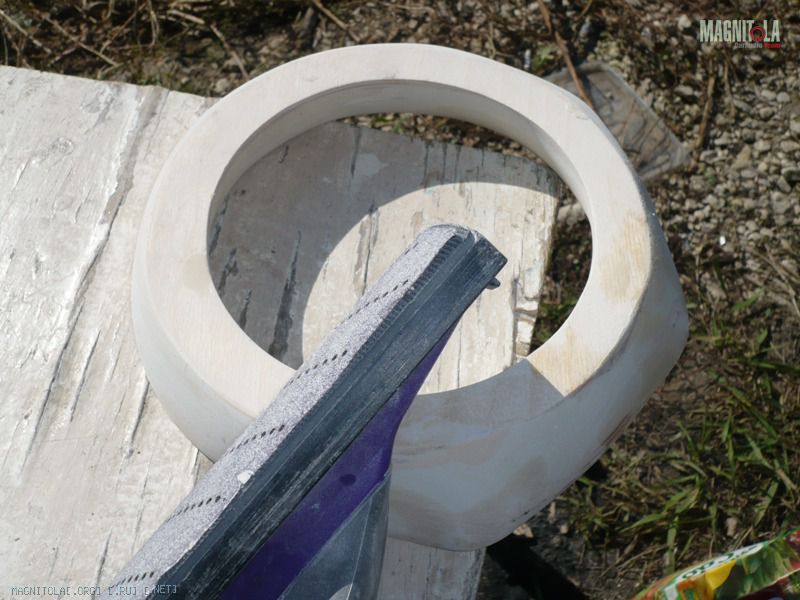

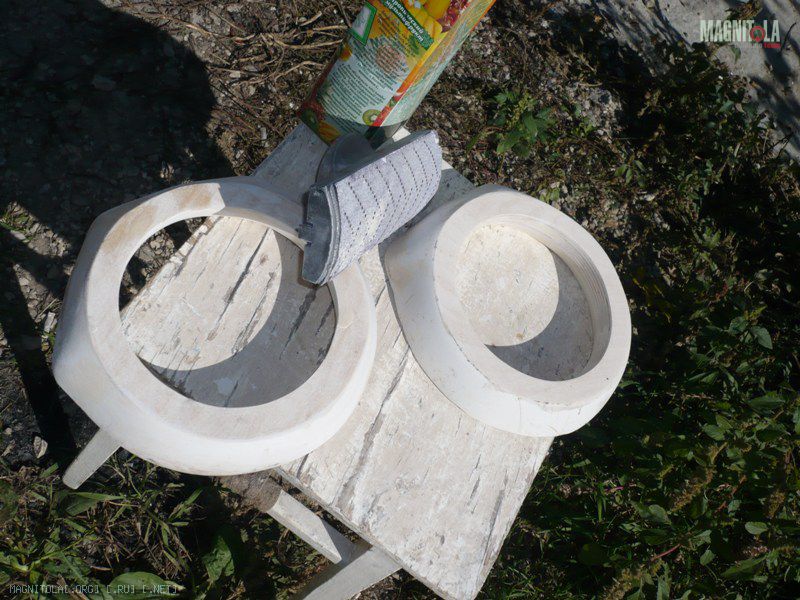

Шпатлюю наши колечки, не для красоты, так для веса.
Вложение 276572Вложение 276574

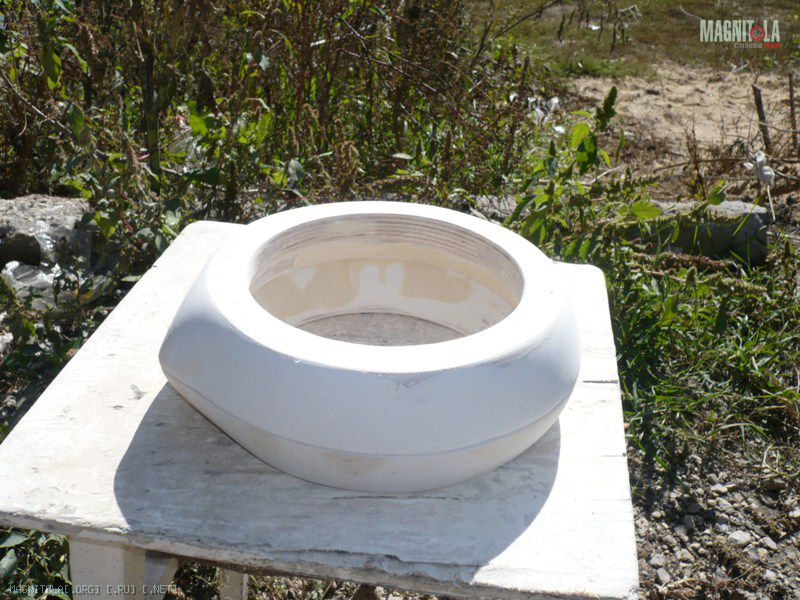

Получаем вот такой вот чайник!) Осталось крышку сделать, носик и ручку с днищем!)
Вложение 276576

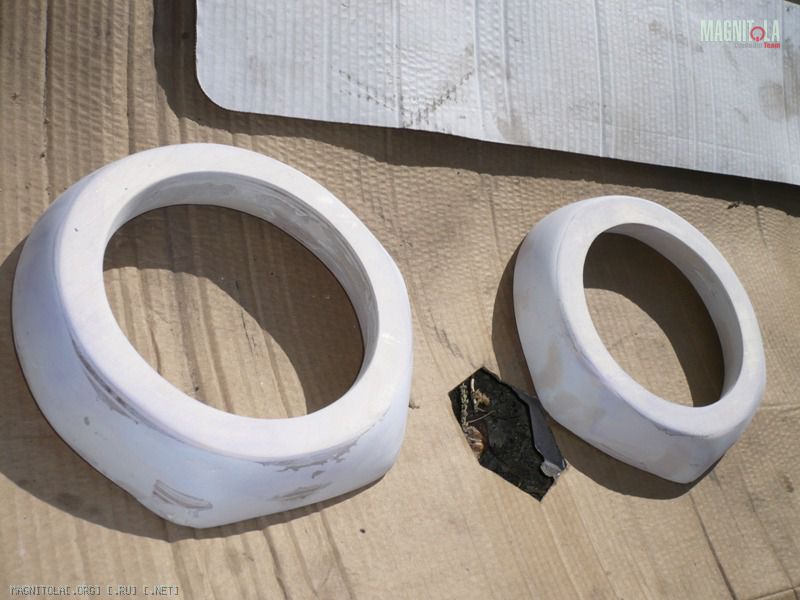

Конечный вид после шпатли!
Вложение 276578

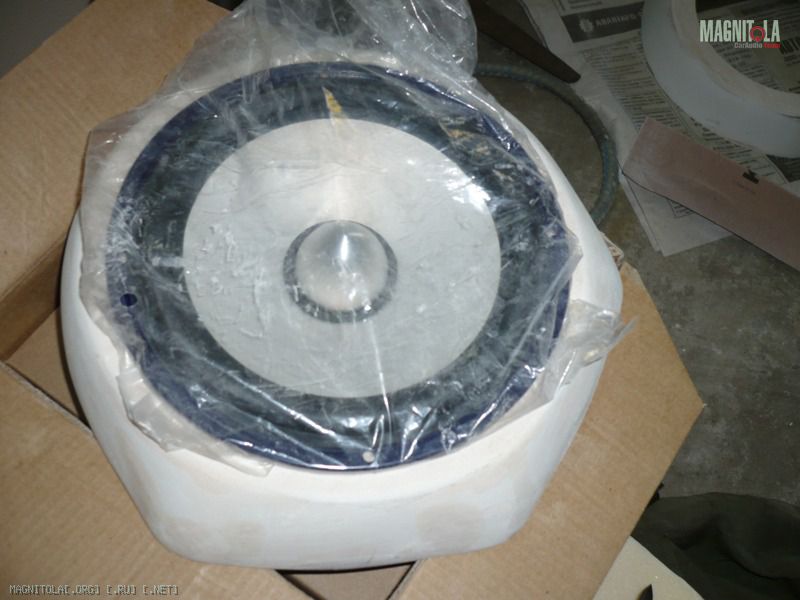

Примеряем наш мид, чтобы чётко содился в посадочное место и не болтался там!
Вложение 276580

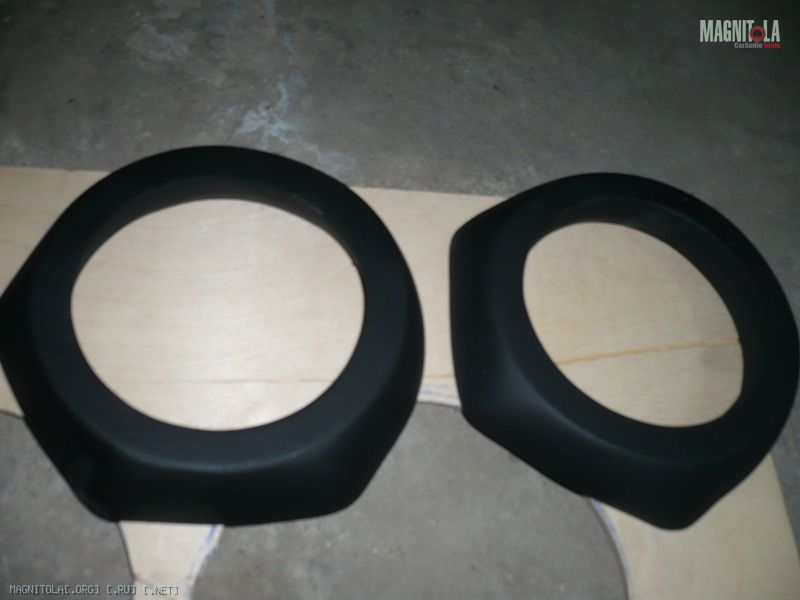

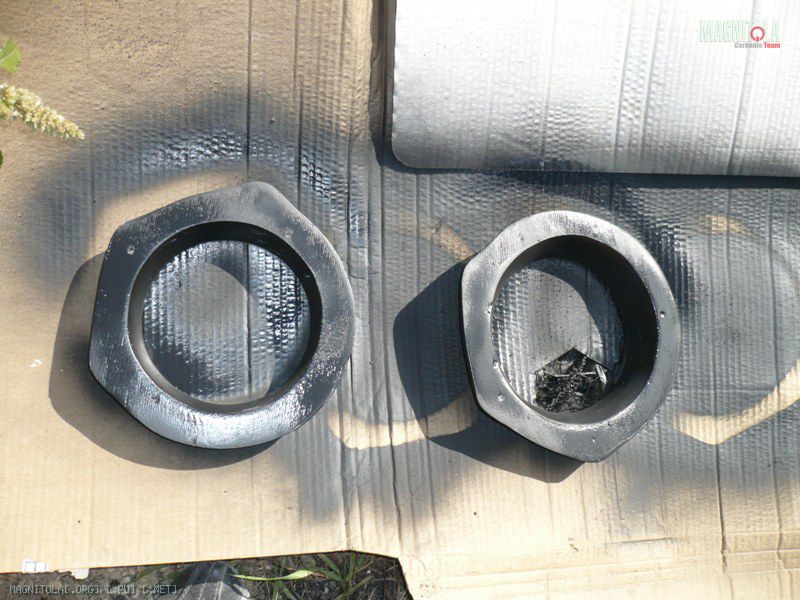

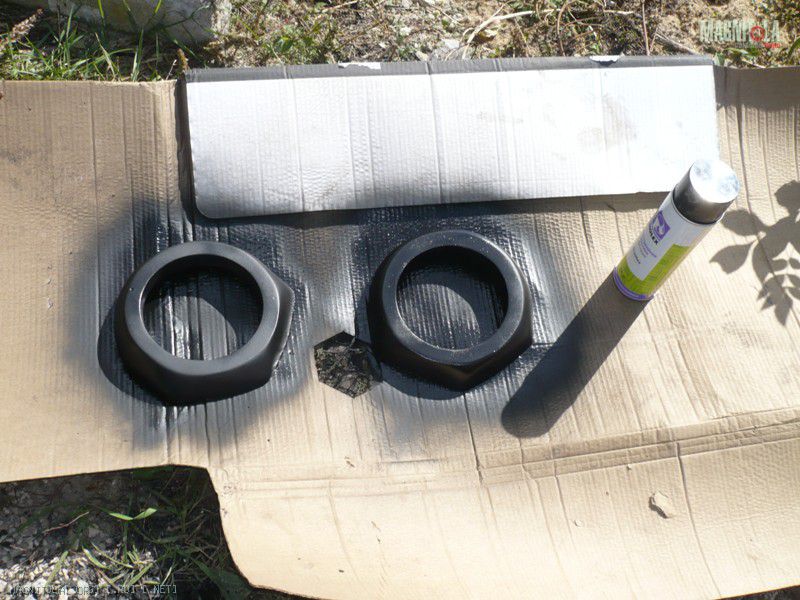

Красим антигравием наши проставки с двух сторон!
Вложение 276584Вложение 276586Вложение 276582

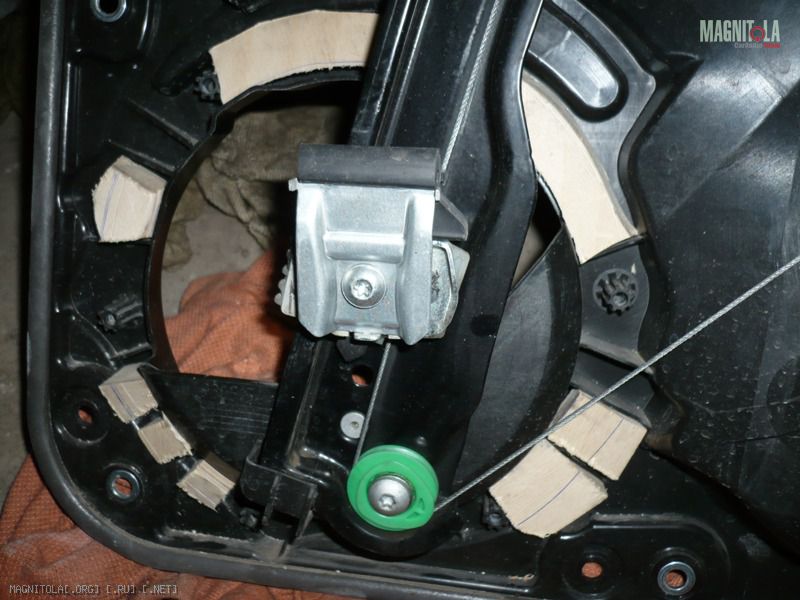

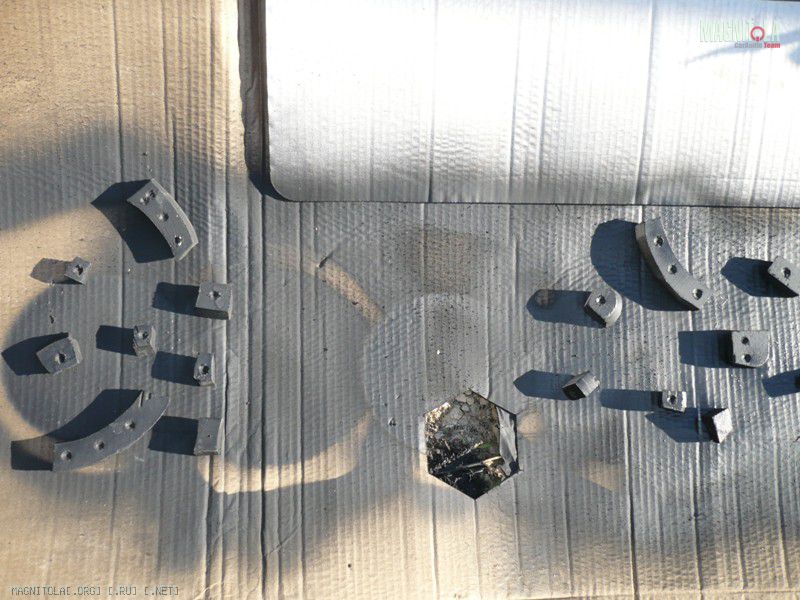

Пилим брусочки для крепежа наших колечек.
Вложение 276588Вложение 276590

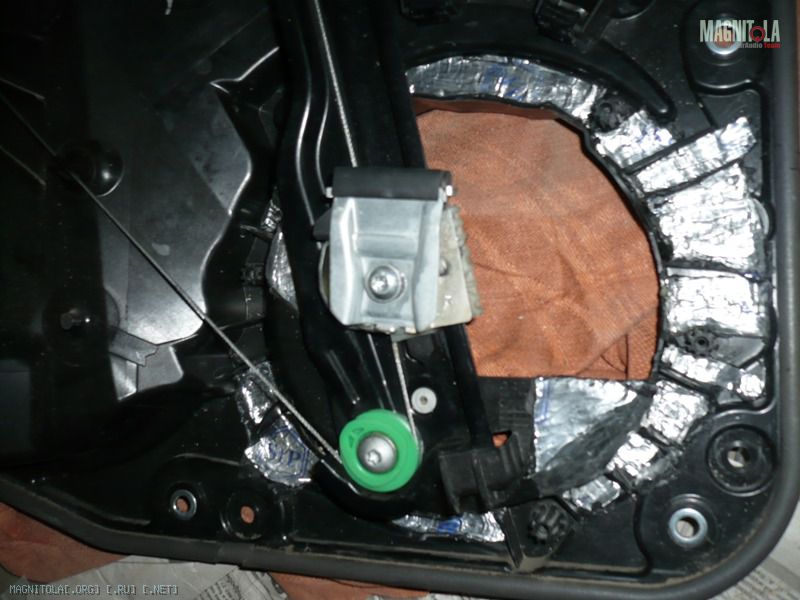

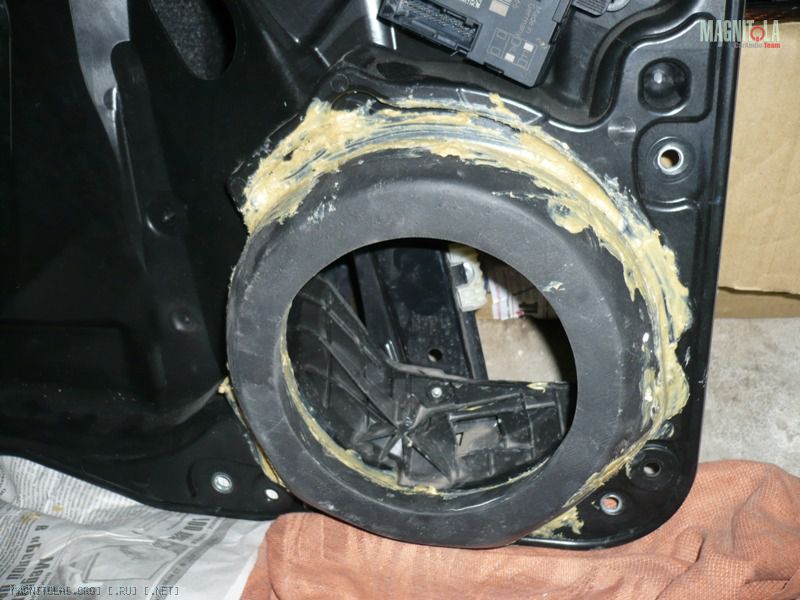

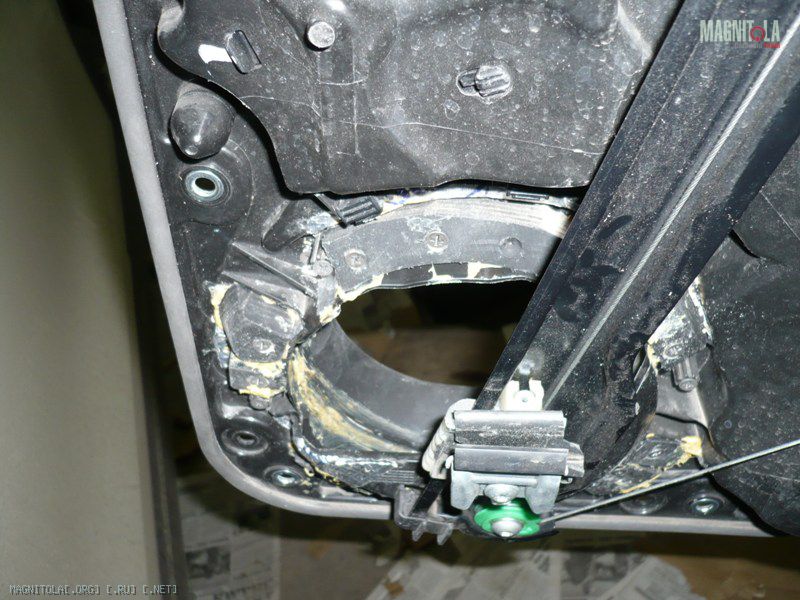

Крепим наши проставки, изнутри на саморезы через брусочки на жидкие гвозди, предварительно чуть прошумив виброй!
Вложение 276600
Вложение 276596Вложение 276602
Излишки жидких гвоздей, стираем ацетоном и весь внешний пластик проклеиваем виброй вместе с проставками!
Ты главное сразу договорись о процентах и желательно с документальным подтверждением, а то сейчас все хитрые - очень любят на чужом горбу выезжать, менеджеры, пилять.Цитата:
Сообщение от Kefir
Такая процедура называется "подстегиванием энтузиазма у работников". В 90 случаев из 100 только этим и заканчивается....
Интересно... А клиент еще не приходил с напряженным и потеряным лицом, типа ему завтра срочно надо уезжать на авто в дальнюю командировку? Типа, что без музыки ехать боится- может заснуть за рулем.... И типа , а не соизволит ли уважаемый Кефир поработать эдак с сутки внеурочно, чтобы закончить проект... При этом конечно пообещает оплатить переработку по всем канонам курортного бизнеса!ГЫ гы ГЫ
это тоже один из методов подстегивания трудовой активности... Кто откажет если у человека проблемы и на пути их решения стоите вы со своим лобзиком по металлу?!:blum3:
Пока только звонил!) Но я намекнул, что только дня через два, если с уголками пока повременить!)Цитата:
Сообщение от Папа Карло
Да в принципе по дверям почти всё готово!
Осталось только провод в дверь протащить!
Но в Туре - это гемор, а мне надо два толстых провода протащить, Solo415BL, Sonata215, а у них изоляция толстая!
Вообщем буду расверливать дрелью разъём!
Вопрос!!!
1. Можно ли в крайнем случае снять доп. изоляцию и затянуть например термоусадкой?
2. Можно ли в крайнем случае, в 415м, три проводка смотать вместе и бросить на мидбас, а один на ВЧ? не слишком ли он будет тонким?
Ну так то постараюсь протащить два провода!)
А пустых клемм в разъеме нет?
Ещё не смотрел фишку!Цитата:
Сообщение от Папа Карло
Завтра выходной - завтра планировал заняться!
Если есть клеммы? к ним подпаяться? Если нет, то сверлить отверстие?
Там есть пустые, но их мало, два точно не пройдут. Я вырезал полразъема и тупо спаивал наращивая длинну проводов, стеклоподъемников и замка (вроде бы) И эта,.. с гофрой акуратнее, защелка вроде как сверху у нее, но, ####а, тугая можно обломать...
---------- Сообщение добавлено 21.09.2012 в 13:50 ----------
Да, самих клемм небудет, а тупо место куда их можно вставить в разъёме...
Я немного другое имел в виду.... Если есть пустые клеммы, то можно распаяться, правда разъем придется разобрать(клеммы вынуть), ну а если клемм нет, то можно поискать на разборке... Одного разъема хватить;)
Папа Карло, я тож... Имел в виду то, что для сигналки и освещения клавиш, там один размер, стеклоподъёмники другой и самые большие клеммы под акустику. Не уверен на 100%, но посадочные места в разъеме только под малые и средние свободны...
Нужно рассверливать свободные пины и протягивать провод без разрыва. А то тянем провода с палец и режим его смешными клемами.
В том то и дело, что свободных там немного...Цитата:
Сообщение от cyxob
либо так - либо никак.. вариантов немного.
Двери давно собрал!
Дома инет отключили!(
Да и с Москвы только приехал, был в командировке!
Теперь на работе завал, дней 5ть работать, пока не до Тура, клиент пока забрал авто, провода под сидушкой!)
А так всё нормально протянул без разрыва!
Один толстый провод Соло 415, и Сонату 215!
Внизу разъёма сверлил одно большое отверстие, где-то 8мм и два маленьких повыше!
С Сонаты пришлось снять изоляцию!
Вообщем просверлил 3 отверстия и всё протащил!!!
Правда я там очканул парни и косякнул, т.к. делал ночью!
Вообщем достаю я фишку, та что в салон идёт, смотрю пустой Пин, не долго думая, х....к - сверлю!
Начинаю ответную фишку в двери сверлить, смотрю ип....ть - металл показался!))
Вот тут то я очканул, ну думаю, цифру какую-нить наипнул!) Врюхался!)
Начал сверять, оказалось что к фишке в двери подходит проводок, а в фишку в салон не подходит не какой провод!
Уффф, собрал двери - всё ок!
Я думаю эти провода, дополнительные КАН провода, но надеюсь не понадобится иначе придётся искать такую клемочку и разбирать разъём!)
Так уж будьте внимательные не повторяйте моих ошибок!)
Всё работает, провёл обучение стеклоподъёмников!
Там стоят автоматы на поднятие/опускание стекол!
Поэтому надо после сборки включить зажигание и начиная с водительского стекла опустить/поднять стёкла по кругу!
Яица стёкла не цепляют!)
Ошибка не горит!)
Фото скину послезавтра!
Доброе утро!
Вчера решил не много отвлечься от Тура и потренироваться! Нет, не на японце!) А на французе!)
Простенький инсталл за 6 часов в Пежо Боксер!
Итак простая схема.
2х компонентный фронт Морель Темпо 6, усь - Инфинити 475А, Саб - корпусной Сони в ЗЯ, ГУ - ДжиВиСи 921.
Вообщем из того, что я советовал, он купил только фронт и ГУ, остальное его выбор!
Ну да ладно!
Вот наш пациент!
Вложение 279880
Провода говённые, саундквест и мистери, ну так он сам привёз, мне пофиг что не мотать!)
Делаем косу, в которую входят два межблока, два акустических провода и ремоут, фиксируем изолентой!
Вложение 279882 АКБ находится чуть впереди центра передн. сидений (чуть левее!) Вообщем очень удобно для нас, не надо тащить провод через моторный отсек!
Смотрим по какому порогу идут больше силовых проводов!
Вот левый порог:
Вложение 279886
Вот правый порог:
Вложение 279888
Я думаю тут понятно, по какому лучше борту тащить межблоки, ессно по правому!
Тем более там есть пустой пласиковый штатный канал под провода.
Пороги, как и весь пластик разбирается очень легко, практически без клипс, всё на саморезах, вообщем не тяжелее Газели!)
Вложение 279890
Собираем порог:
Вложение 279892
Ставим фронт, благо это не Тур, обшивки разбирать не надо, а просто ковыряем решётки:
Вложение 279894
Частично прошумил за динамиком, на фото не видно, но поверьтем шумка там есть!)
Вложение 279896
Провода в дверь протягиваются легко, очень простые разъёмы, места много!
Вложение 279898
Кроссоверы расположил там, где стоит магнитола, преклеил на липучку от вибры к воздуханам по краям, держатся очень крепко!
Уровень ВЧ в кроссе, перемычки ставим в положении 0 дБ!
Т.к. ВЧ в этом комплекте, довольно звонкие!
Вложение 279900
ВЧ пока, временно тоже преклеил на эту же липучку!
Вложение 279904
Силовые провода протащил по центру под ковриком, там легко!
"Обжимаем" специальными обжимами колечки!
Вложение 279906
Вот наш АКБ, черновой вариант, в конечном варианте, всё аккуратно, на хомутах! Колба с предом в 15 см от клеммы!
Вложение 279908
Выпиливаем площадку под усь! Чтобы вначале к этой площадке прекрутить усь, т.е. облегчаем себе монтаж, т.к. крепить будем его на стене за вод. сиденьем!
И чтобы усь не соприкосовал с кузовом!
Вложение 279910
Степлером быстренько пристёгиваем карпет!
И подключаем сразу провода, т.к. провода будут внизу, в труднодоступном месте!
Вложение 279912
Прекручиваем нашу "площадку"! (Не прохудите топливный бак, он там внизу!))))
Я же притягивал вверху и по середине, длинными саморезами по металлу!
Вложение 279914
Настройке вверху, всё удобно регулируется!
Саб аккуратно поселился под правым сиденьем!
Вложение 279916
Я ему посоветовал неприменно купить гриль, или хотя бы в мебельном магазине трубчатые хром. ручки, жена говорю - обязательно каблуком проткнёт!)
А так всё!
Всё настроенно, играет довольно не плохо!
Клиент доволен!
Kefir турбоинсталл, вот бы себе тоже так - раз и готово.
И счастье.В-)
когда печку включат - отвалится)))Цитата:
Сообщение от Kefir
Это точно!) Ещё больше я удивлюсь, когда Тур заиграет примерно также, как этот Пыжик!)Цитата:
Сообщение от TwinTwin
Не думаю! Хотел оторвать где-то часа через два, так я думал, воздуховод вырву с корнями!)Цитата:
когда печку включат - отвалится
Но это прохладно в гараже!
Не думаю, что отопитель на выходе так сильно разогреет вибру!
Да и место у них нормальное, они итак стояли без не чего!)
А липучку я грел зажигалкой!)
Скоро зима, будет ясно!)
Так то да по-хорошему, надо было как-нибудь захомутить!)
Вернёмся к Туру!
Блин, ребёнок поигрался с фотиком и удалил много фоток по дверям, не разъёма, не чего не осталось!(
Мидбасовое звено вообщем-то закончил!
Вылепил из вибры козырёк!
Вложение 279930
Динамики посажены на силиконовый герметик, промазал хорошенько пальцем, лишнее - выдавило, включая через отверстия, где вкручивыли мы саморезы!
Вложение 279932
Битопластом козырёк обвернул!
Вложение 279934
Обшивка плотно прижалась к козырьку, даже пришлось немного подгинать руками!)
Но теперь то хоть дин не так сильно будет играть под обшивку!
Всё вопросов по мидам у меня больше нет!
Вот только сетка ####а так и не даёт покоя!
ХЗ как штатн. сетку доработать!????
Вот сейчас отработаю 4 дня и начну либо подики под ВЧ, либо багажник делать!
У меня боксы на СЧ в торпедо были выклеены прямо по воздуховодам из STP Gold.Продержались полтора года,то есть две зимы.Летом менял динамики-пришлось ножом отскабливать.Так что держаться будет.Цитата:
Сообщение от MaikG3
Зачем вообще вся эта морока с виброй и герметиком, если все равно под обшивкой все...
Тоже не понял зачем герметик, лучше бы динамик винтами закрепил через закладные гайки - было бы больше пользы.
Чтобы не сифонил дин и не было микротрещин, т.к. фанера не идеальноровная!) Тоже, я бы сказал, больше для самовнушения, как и яица!)Цитата:
Сообщение от Tim635
А под закладные гайки, нужны и кольца металлические! Иначе ### так тянуть?) Чтобы корзину повести?
Я понимаю мебельные гайки под саб! А так притягивать мид - ХЗ! У меня итак на обычные чёрные саморезы по дереву намертво притянулось электроотверткой, и то, боялся погнуть флянец!)
Ну да ладно, парни! Спасибо за критику!
Уже сделано!) Убирать силикон не собираюсь!)
Ну да - надо кольцо из нержавейки - у меня так сделано - отлично получилось. Благо миды какие то у тебя козырные - под такие не жалко на кольцо потратиться.Цитата:
Сообщение от Kefir
Затягивать винты вручную постепенно по кругу и все будет окей.Цитата:
Сообщение от Kefir
Да если поют нормально то пусть так и будет. Хотя конечно чисто эстетически не айс))Цитата:
Сообщение от Kefir
