Выручайте, что за провал на АЧХ

  1. #21
    Авторитет Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 451337 Аватар для tigeross
    Регистрация
    27.08.2014
    Город/село
    Рыбинск
    Сообщений
    2,800
    Спасибо (Раздал)
    16327
    Спасибо (Получил)
    12740

    Re: Выручайте, что за провал на АЧХ

    Цитата Сообщение от Loki_bl Посмотреть сообщение
    всмысле ближний с доворотом дальний без? Машина праворульная
    Ну да, не видел что праворукая.
    Но Папа Карло уже отверг такую идею...


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #22
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 50255 Аватар для ironman80
    Регистрация
    18.06.2012
    Город/село
    Питер
    Сообщений
    631
    Спасибо (Раздал)
    497
    Спасибо (Получил)
    396

    Re: Выручайте, что за провал на АЧХ

    На днях буду снимать в такой же, но леворукой АЧХ своих НЧ. Без доворота, для трешки... но при замерах распущу в полную, вот и посмотрим, может двери такие или салон.


  4. #23
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4245
    Регистрация
    06.01.2011
    Город/село
    Blagoveshensk
    Сообщений
    135
    Спасибо (Раздал)
    16
    Спасибо (Получил)
    45
    Автор

    Re: Выручайте, что за провал на АЧХ

    Нус... Начнем!!!
    Сделал несколько замеров, которые может быть приведут к какому нить объяснению...

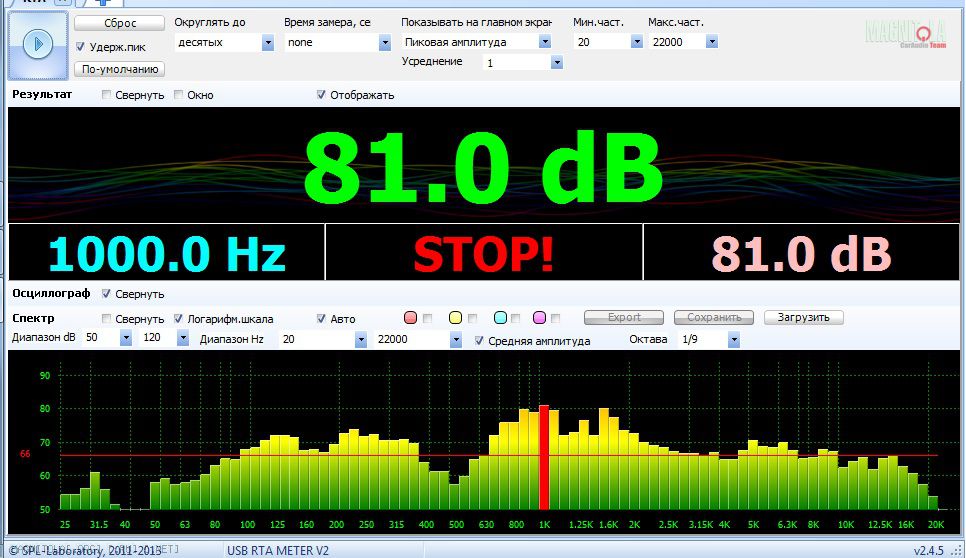

    1. Для начала то же что и в первом посте, я сижу на заднем сиденье, задержек ни в каком из замеров нет, микрофон между передними подголовниками (на уровне ушей) - провал на 500Гц.

    Нажмите на изображение для увеличения
Название: 1. М+Т центр голова.jpg
Просмотров: 0
Размер:	187.0 Кб
ID:	798458

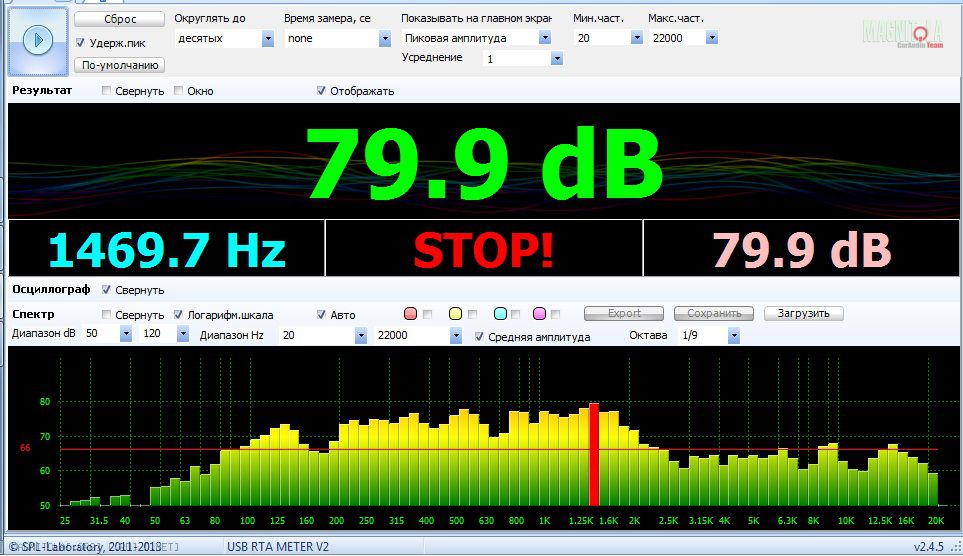

    2. "не отходя от кассы" делаем следующий замер при поднятом к потолку микрофоном.

    Нажмите на изображение для увеличения
Название: 2. М+Т ценрт потолок.jpg
Просмотров: 0
Размер:	184.4 Кб
ID:	798460

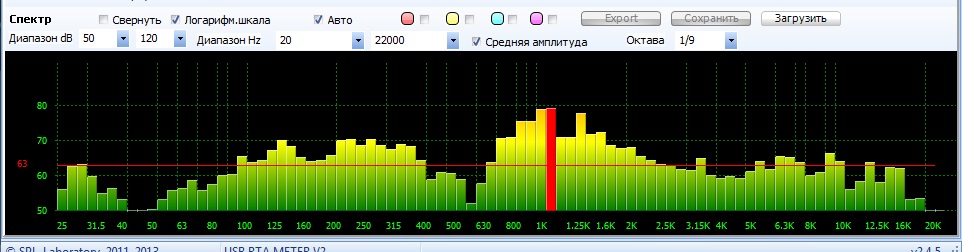

    3. Возвращаем микрофон на уровень ушей, уводим баланс НАЛЕВО

    Нажмите на изображение для увеличения
Название: 3. М+Т Лев.к. центр голова.jpg
Просмотров: 212
Размер:	94.8 Кб
ID:	798462

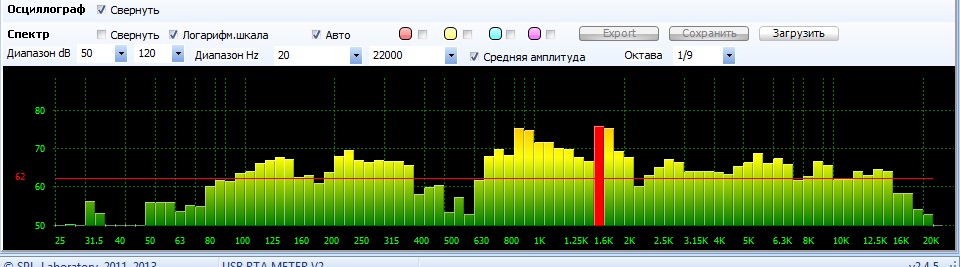

    4. Уводим баланс НАПРАВО

    Нажмите на изображение для увеличения
Название: 4. М+Т Прав.к. центр голова.jpg
Просмотров: 231
Размер:	102.1 Кб
ID:	798464

    5. Баланс НАЛЕВО, микрофон поворачиваем в сторону МИДБАСА и ПИЩИ

    Нажмите на изображение для увеличения
Название: 5. М+Т Лев.к. центр голова на оси ДГ.jpg
Просмотров: 214
Размер:	96.6 Кб
ID:	798466

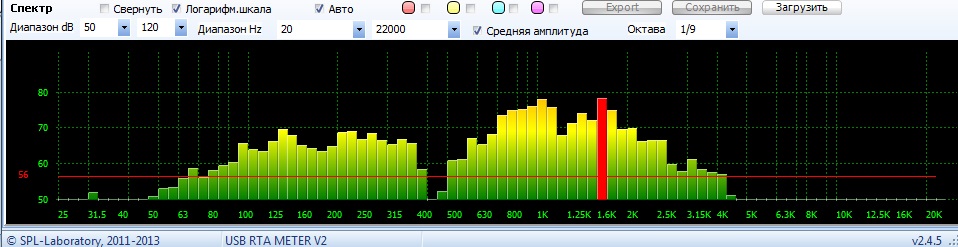

    6. Микрофон снова возвращаем в сторону лобового стекла, отключаем ПИЩ и мерим МИД

    Нажмите на изображение для увеличения
Название: 6. М левый центр голова.jpg
Просмотров: 186
Размер:	93.8 Кб
ID:	798468

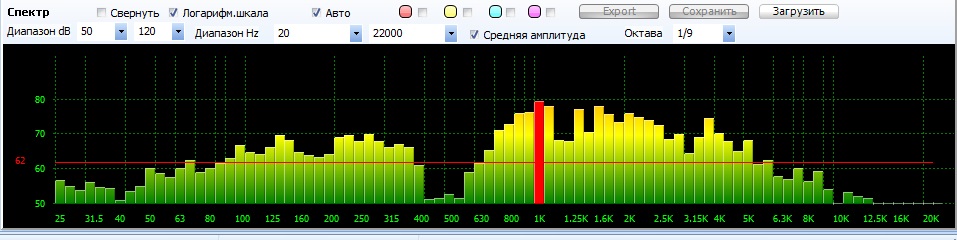

    7. Распускаем МИД во всю полосу.
    Нажмите на изображение для увеличения
Название: 8. М левый полная полоса центр голова.jpg
Просмотров: 198
Размер:	90.7 Кб
ID:	798472

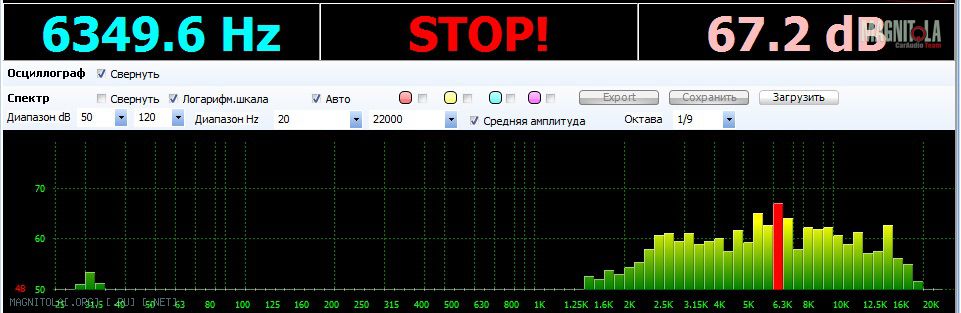

    8. Отключаем МИД и мерим ПИЩ

    Нажмите на изображение для увеличения
Название: 7. П левый центр голова.jpg
Просмотров: 0
Размер:	107.0 Кб
ID:	798470

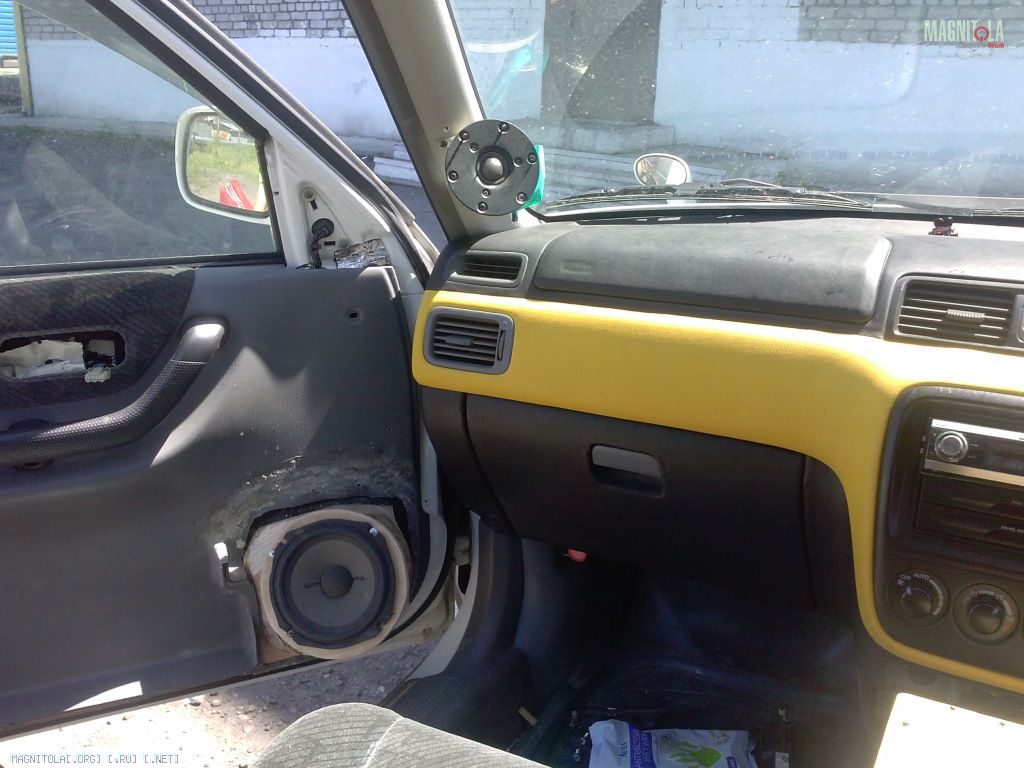

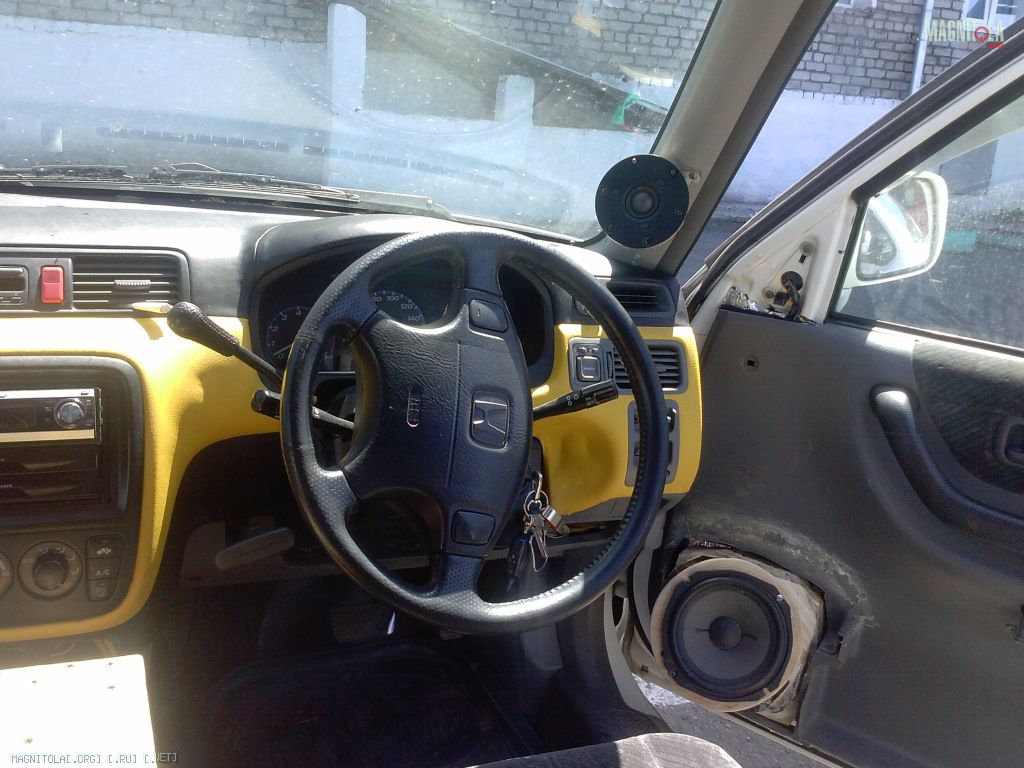

    9. Возвращаем баланс по центру Л+Р, все как в пункте 1, но открываем двери

    Нажмите на изображение для увеличения
Название: CAM01682.jpg
Просмотров: 0
Размер:	206.0 Кб
ID:	798480Нажмите на изображение для увеличения
Название: CAM01683.jpg
Просмотров: 0
Размер:	225.6 Кб
ID:	798482

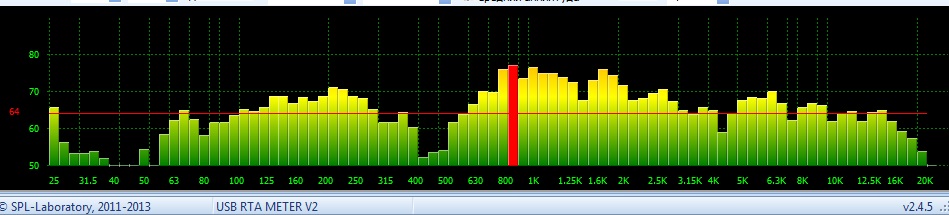

    получаем, %) о беда! Провал!

    Нажмите на изображение для увеличения
Название: 9. М+Т центр голова откр. двери.jpg
Просмотров: 264
Размер:	78.3 Кб
ID:	798474

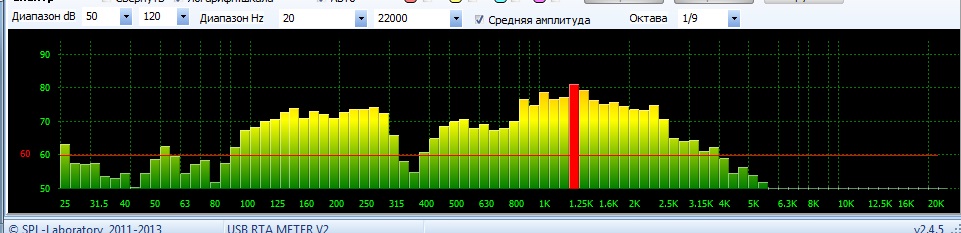

    10. Замеряем только МИД на оси на подиуме, микрофон 80 см от диффузора, и снова какая то ###ь!!!

    Нажмите на изображение для увеличения
Название: 10. М лев. ось 80см откр. дверь.jpg
Просмотров: 203
Размер:	86.8 Кб
ID:	798476

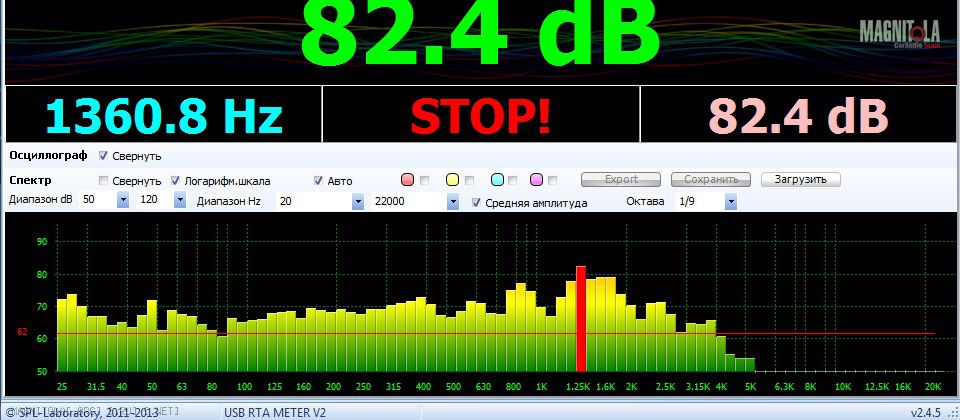

    11. Откручиваю МИД, просто ложу на подиум диффузором вверх, 80 см по оси, и... Вуаля!!!

    Нажмите на изображение для увеличения
Название: 11. М в не подиума.jpg
Просмотров: 0
Размер:	148.2 Кб
ID:	798478

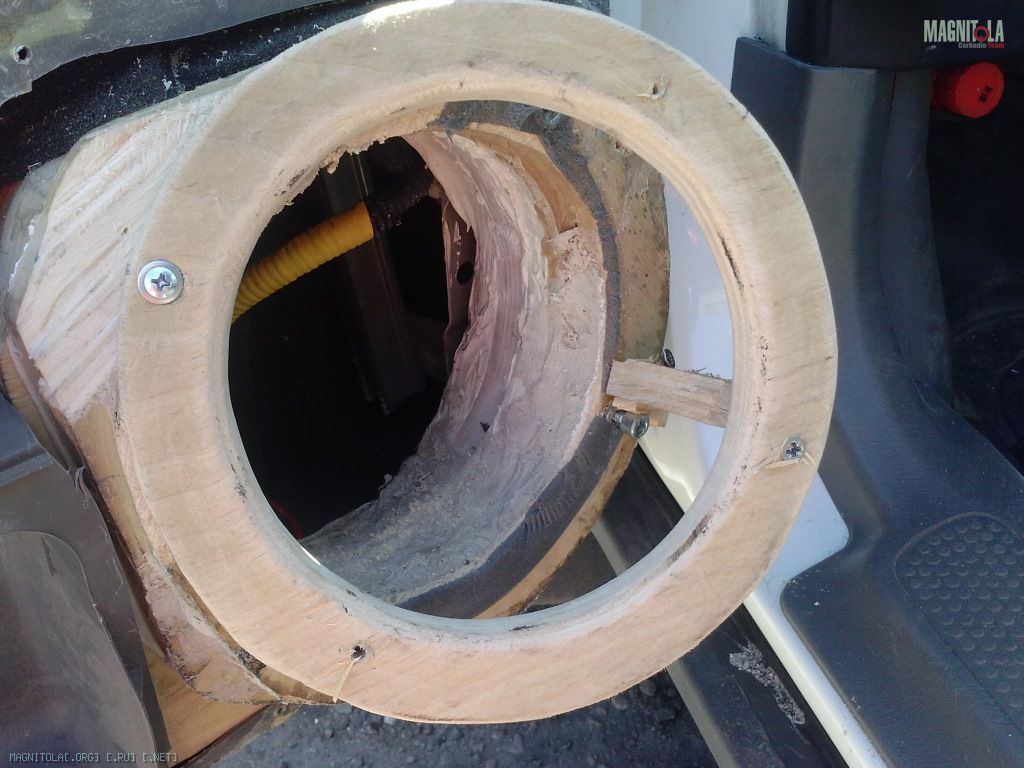

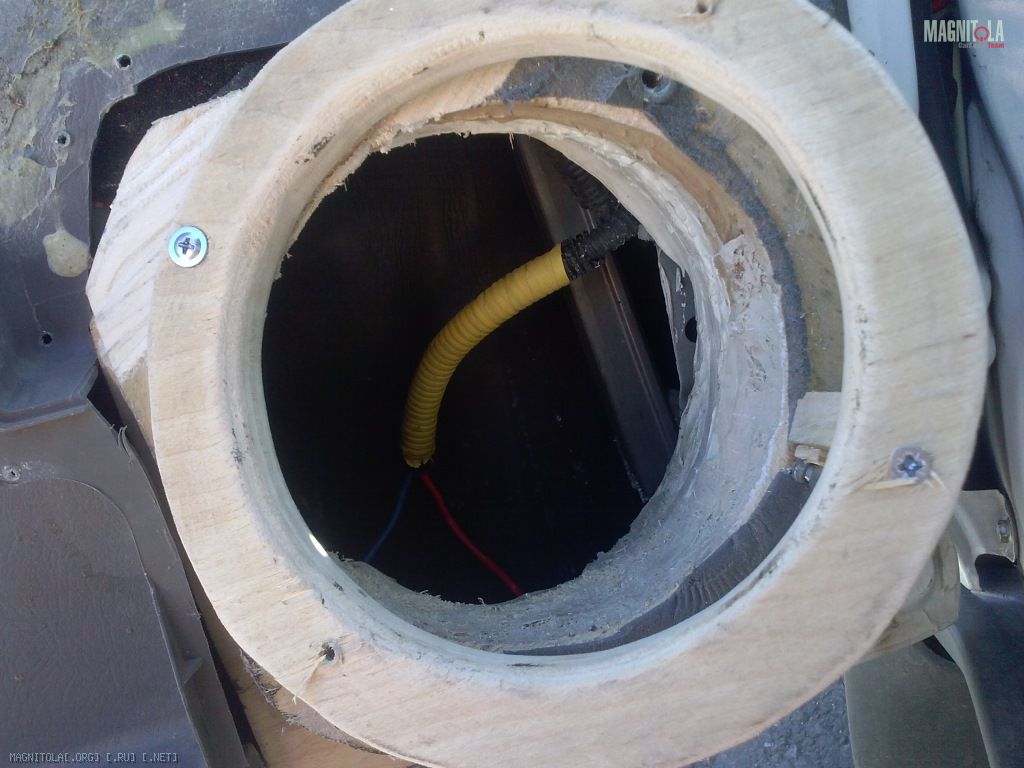

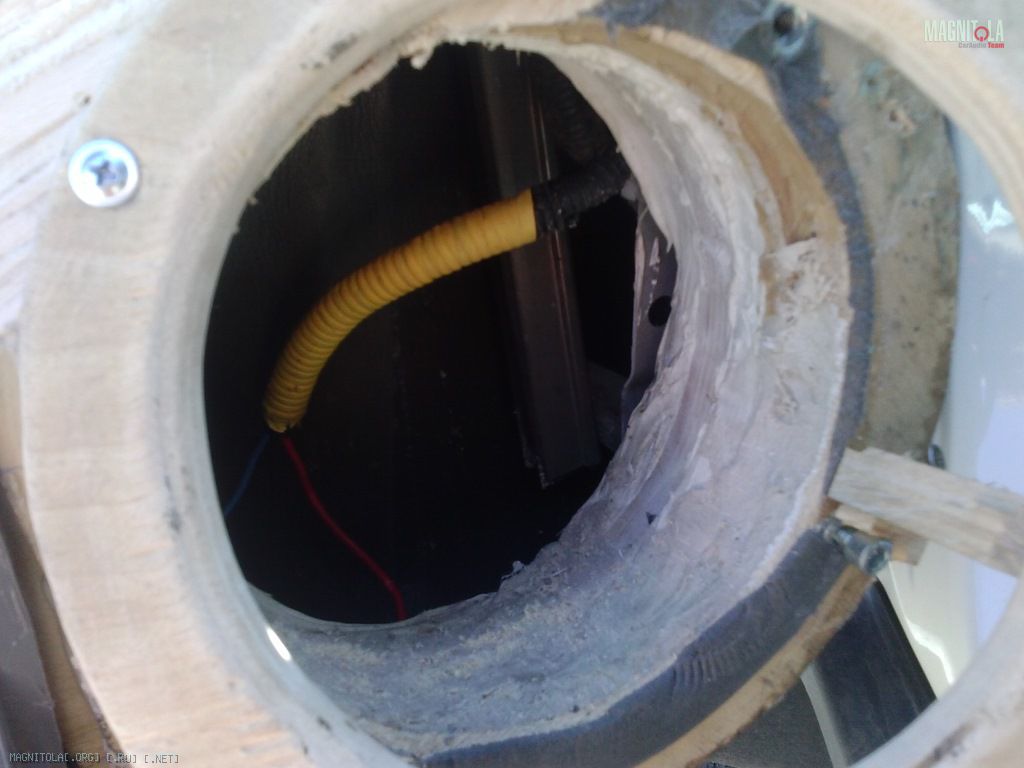

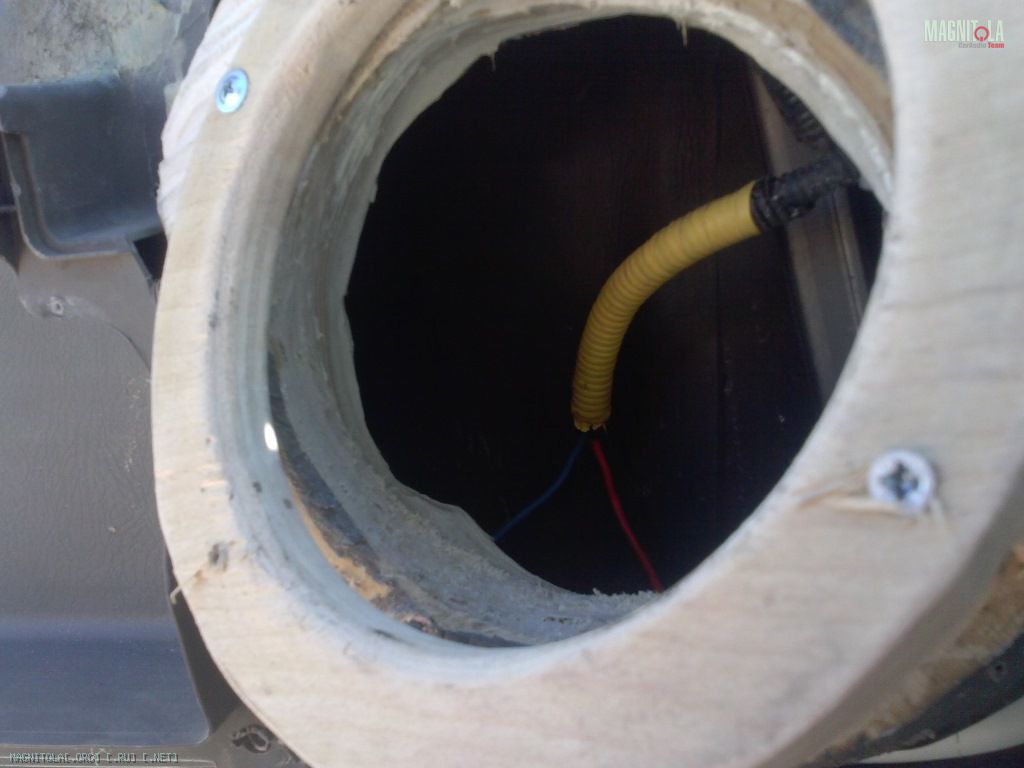

    Вот сам подиум, Из всего выше переделанного, перемерянного у меня пока только одна мысль, может эта частота отражается от задней стенки? думаю надо попробовать вклеить туда эту мягкую волнистую хрень, забыл как обзывается она...

    Нажмите на изображение для увеличения
Название: CAM01684.jpg
Просмотров: 0
Размер:	191.8 Кб
ID:	798484

    Нажмите на изображение для увеличения
Название: CAM01685.jpg
Просмотров: 0
Размер:	214.0 Кб
ID:	798486

    Нажмите на изображение для увеличения
Название: CAM01687.jpg
Просмотров: 0
Размер:	135.0 Кб
ID:	798490

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: CAM01686.jpg
Просмотров: 0
Размер:	126.5 Кб
ID:	798488

  5. #24
    Авторитет Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 451337 Аватар для tigeross
    Регистрация
    27.08.2014
    Город/село
    Рыбинск
    Сообщений
    2,800
    Спасибо (Раздал)
    16327
    Спасибо (Получил)
    12740

    Re: Выручайте, что за провал на АЧХ

    А как проявится на АЧХ Акустическое КЗ?


  6. #25
    ***** Мастер-приемщик
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 689773 Аватар для x-diz
    Регистрация
    15.01.2007
    Город/село
    Москва
    Сообщений
    5,982
    Спасибо (Раздал)
    14536
    Спасибо (Получил)
    11575
    Ветеран форума

    Re: Выручайте, что за провал на АЧХ

    На фотке с динамиками не видно того, что видно на фотках без них. Поэтому спрошу. А отверстие заделывал между чопиками? И на какой фотке вид точно под прямым углом? Так как до конца не понятно. Если на первой или второй (из нижних), то это жесть.


  7. #26
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Выручайте, что за провал на АЧХ

    Цитата Сообщение от tigeross Посмотреть сообщение
    А как проявится на АЧХ Акустическое КЗ?
    Завалом на нижней части диапазона динамика


  8. #27
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4245
    Регистрация
    06.01.2011
    Город/село
    Blagoveshensk
    Сообщений
    135
    Спасибо (Раздал)
    16
    Спасибо (Получил)
    45
    Автор

    Re: Выручайте, что за провал на АЧХ

    tigeross, про АКЗ написал fox proteus, чесно щас нет времени искать теорию, формулы какой длине щита в котором закреплен МИД соответствует какая частота, что бы получилось Акустическое КЗ...

    "Для пресечения акустического короткого замыкания на частоте, скажем, 50 Гц, щит должен иметь размер 3 метра на 3." это вот отсюда http://baseacoustica.ru/akustika/4-m...formlenie.html

    Напомню!!! ЧТО до этого мид долгое время стоял ОТЛИЧНО закреплен к двери (позже скину ссылку на свой инстал здесь на сайте...) правда почти параллельно друг другу и была точно та же проблема...


  9. #28
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Выручайте, что за провал на АЧХ

    Цитата Сообщение от Loki_bl Посмотреть сообщение
    есно щас нет времени искать теорию, формулы какой длине щита в котором закреплен МИД соответствует какая частота, что бы получилось Акустическое КЗ...
    нет такой формулы. Есть только рекомендации.


  10. #29
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4245
    Регистрация
    06.01.2011
    Город/село
    Blagoveshensk
    Сообщений
    135
    Спасибо (Раздал)
    16
    Спасибо (Получил)
    45
    Автор

    Re: Выручайте, что за провал на АЧХ

    Если отталкиваться из этого принципа - Длина волны = 344/500, получаем 0,68 м. если учесть что волна идет от диффузора до стенки за ней и обратно, то 0,68/2= 0,34 (34 см), компенсируя ход дифа на этой частоте. Я чет пока не измерял длину туннеля подиума, завтра замерю...


  11. #30
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1503927 Аватар для Флекс 71**
    Регистрация
    03.06.2012
    Город/село
    Тульская обл.Новомосковск
    Сообщений
    16,954
    Спасибо (Раздал)
    17810
    Спасибо (Получил)
    28832
    Более 5 лет на форуме

    Re: Выручайте, что за провал на АЧХ

    Loki_bl, У меня простой вопрос-задержками сцена сведена на точку прослушивания?
    Измерения в точке прослушивания делались,если сведено всё?
    Если нет-включайте уши,сводите сцену,тональный баланс по сторонам,потом уже с АЧХ боритесь.
    Не с того конца начали,тем более акустическая линза ничем не поможет.
