Апгрейт паскросов helix

**mohov_a** · 13.10.2015 13:34

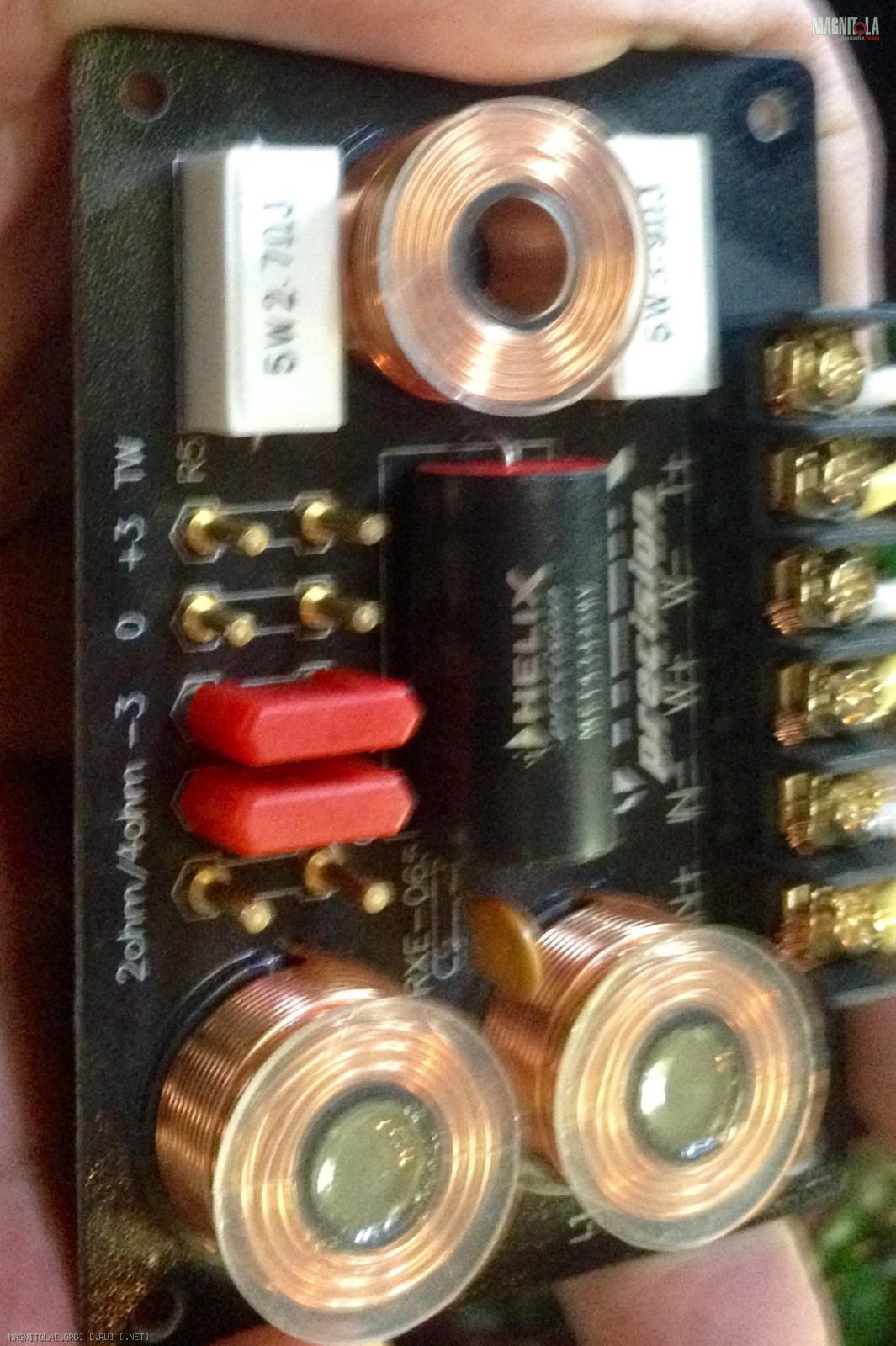

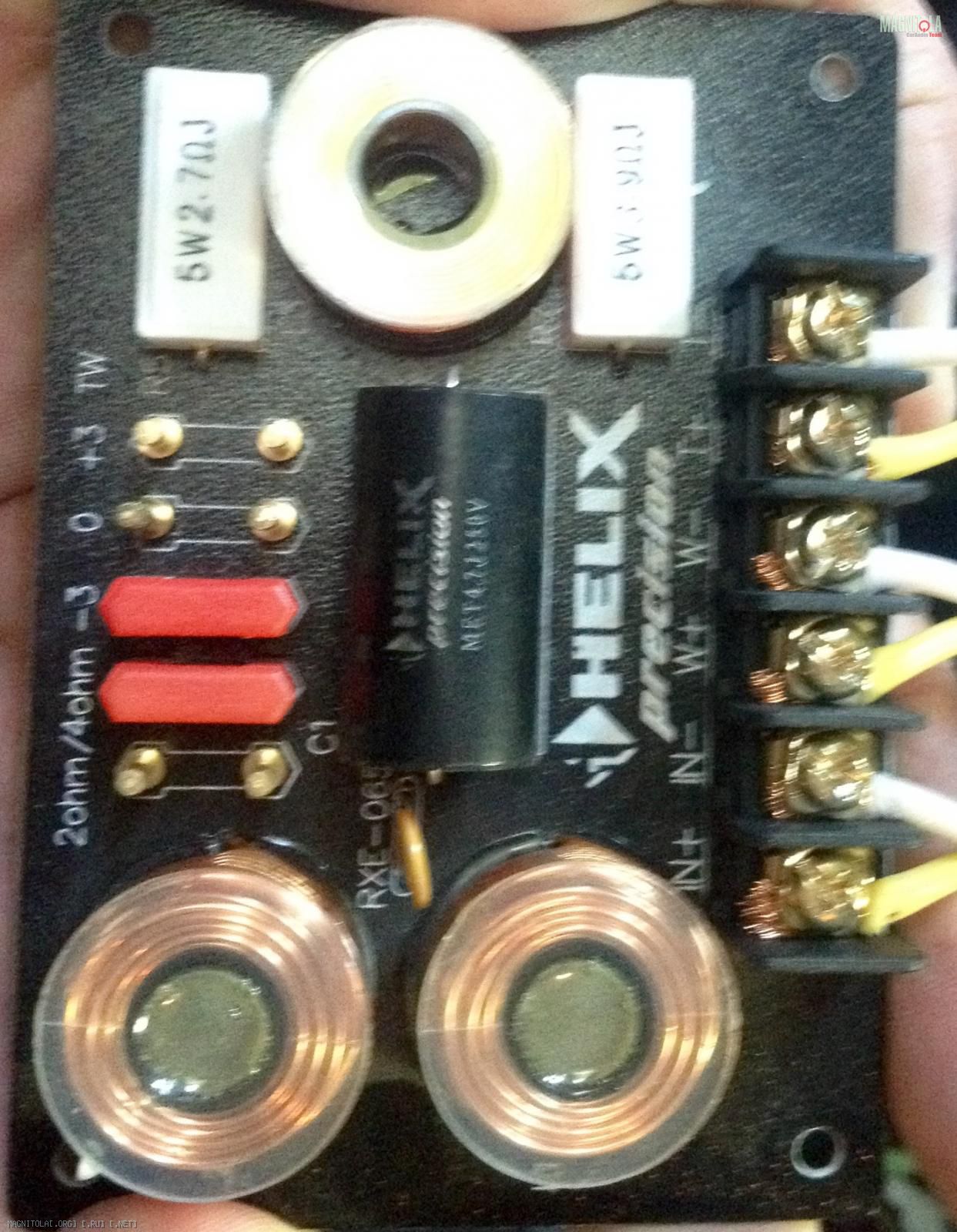

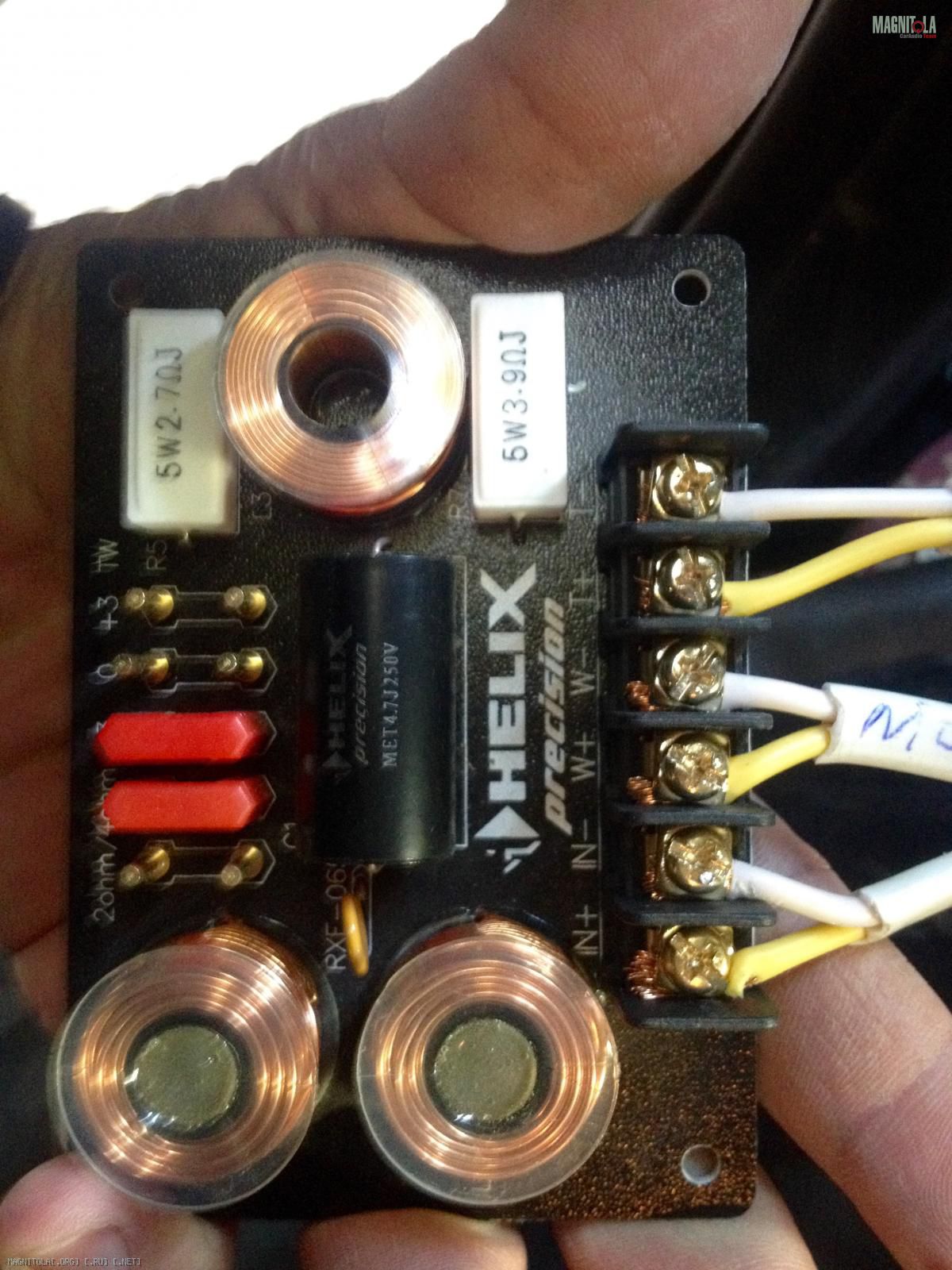

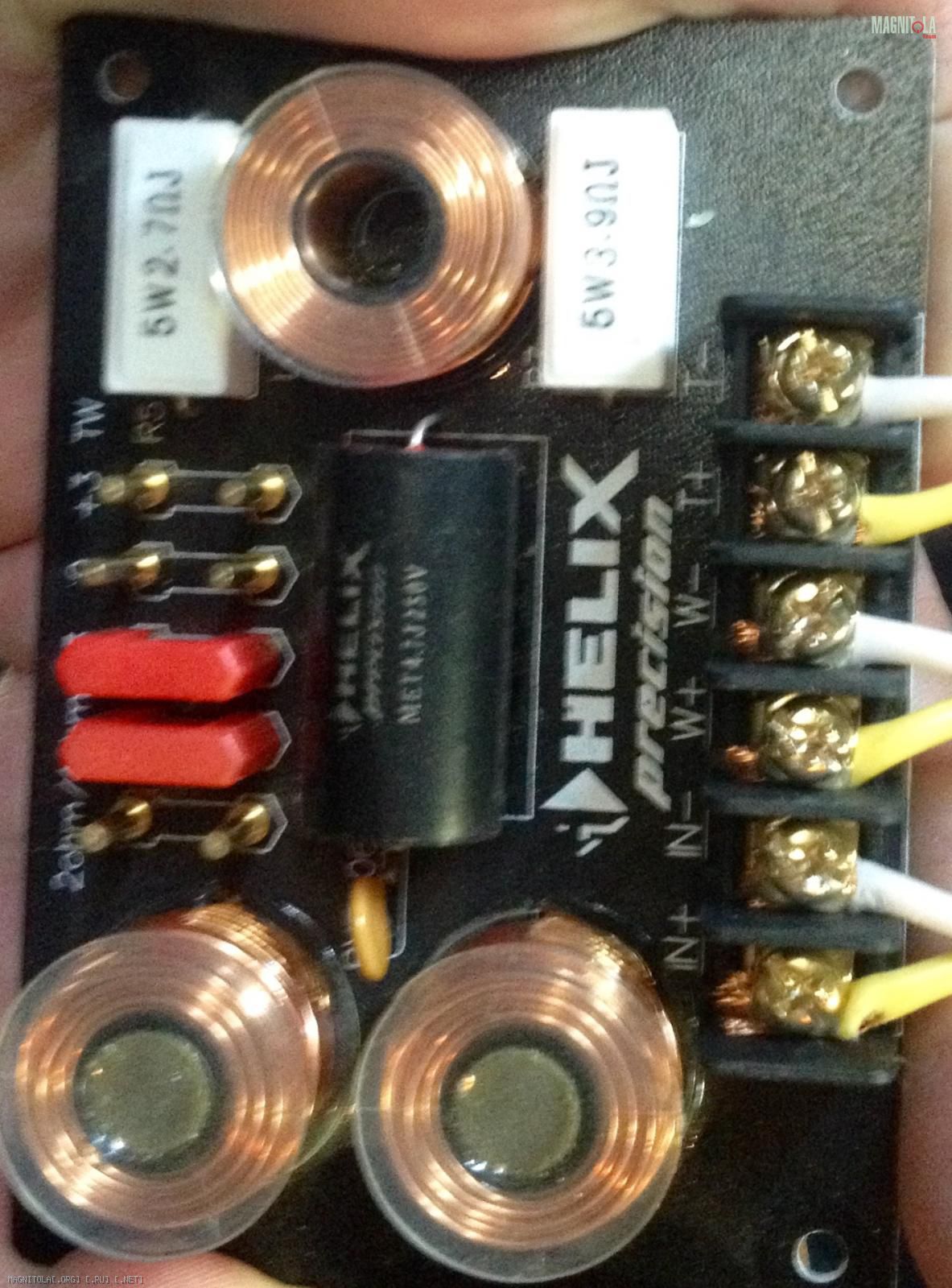

Из меня фотограф как из бабки футболист...

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20.jpg
Просмотров: 0
Размер: 239.9 Кб
ID: 873468

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-1.jpg
Просмотров: 0
Размер: 283.8 Кб
ID: 873470

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-2.jpg
Просмотров: 0
Размер: 268.8 Кб
ID: 873474

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-3.jpg
Просмотров: 0
Размер: 203.0 Кб
ID: 873476

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-4.jpg
Просмотров: 0
Размер: 258.5 Кб
ID: 873478

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-5.jpg
Просмотров: 0
Размер: 220.8 Кб
ID: 873482

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-6.jpg
Просмотров: 0
Размер: 249.9 Кб
ID: 873484

Нажмите на изображение для увеличения
Название: image-13-10-15-01-20-7.jpg
Просмотров: 0
Размер: 270.6 Кб
ID: 873486

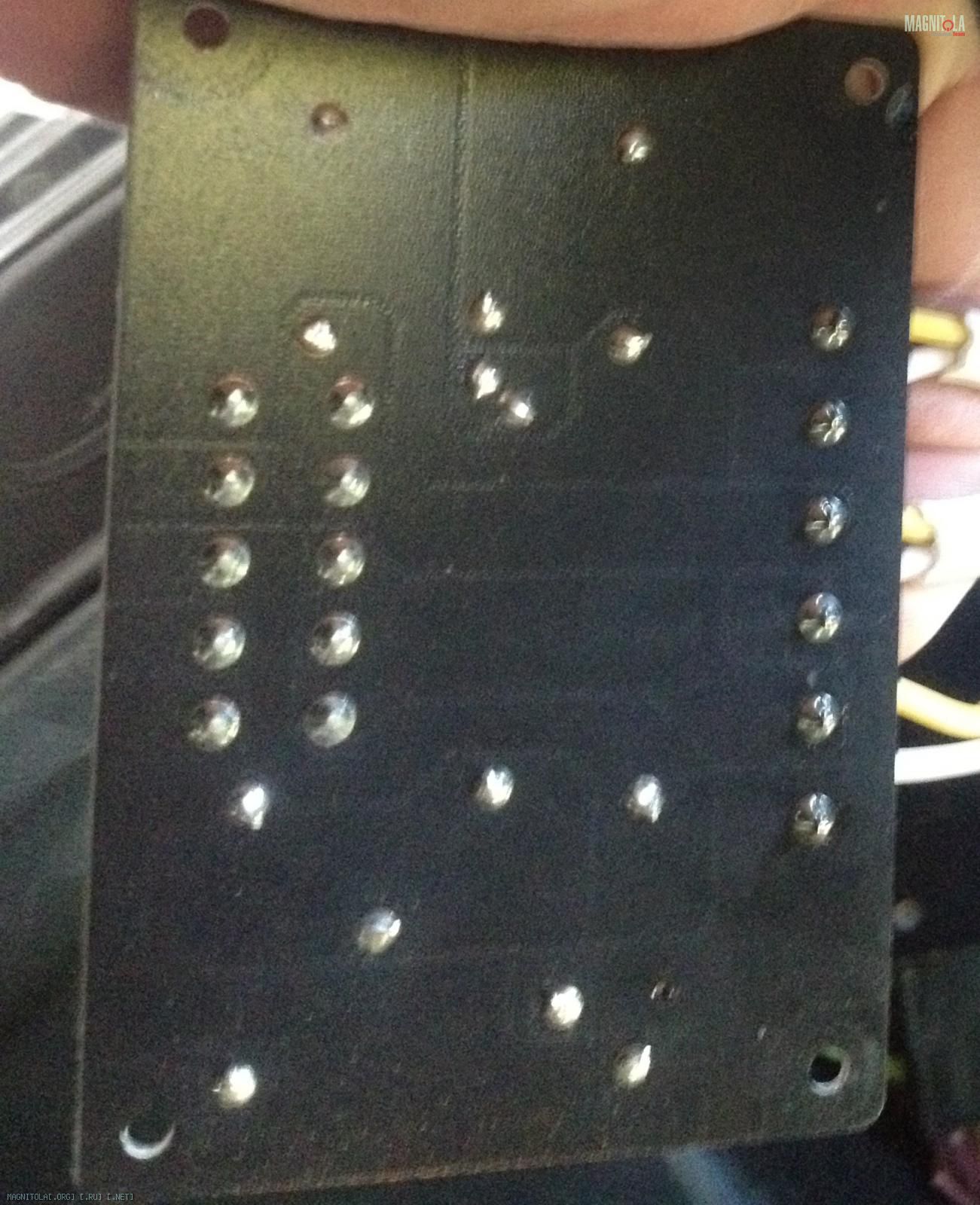

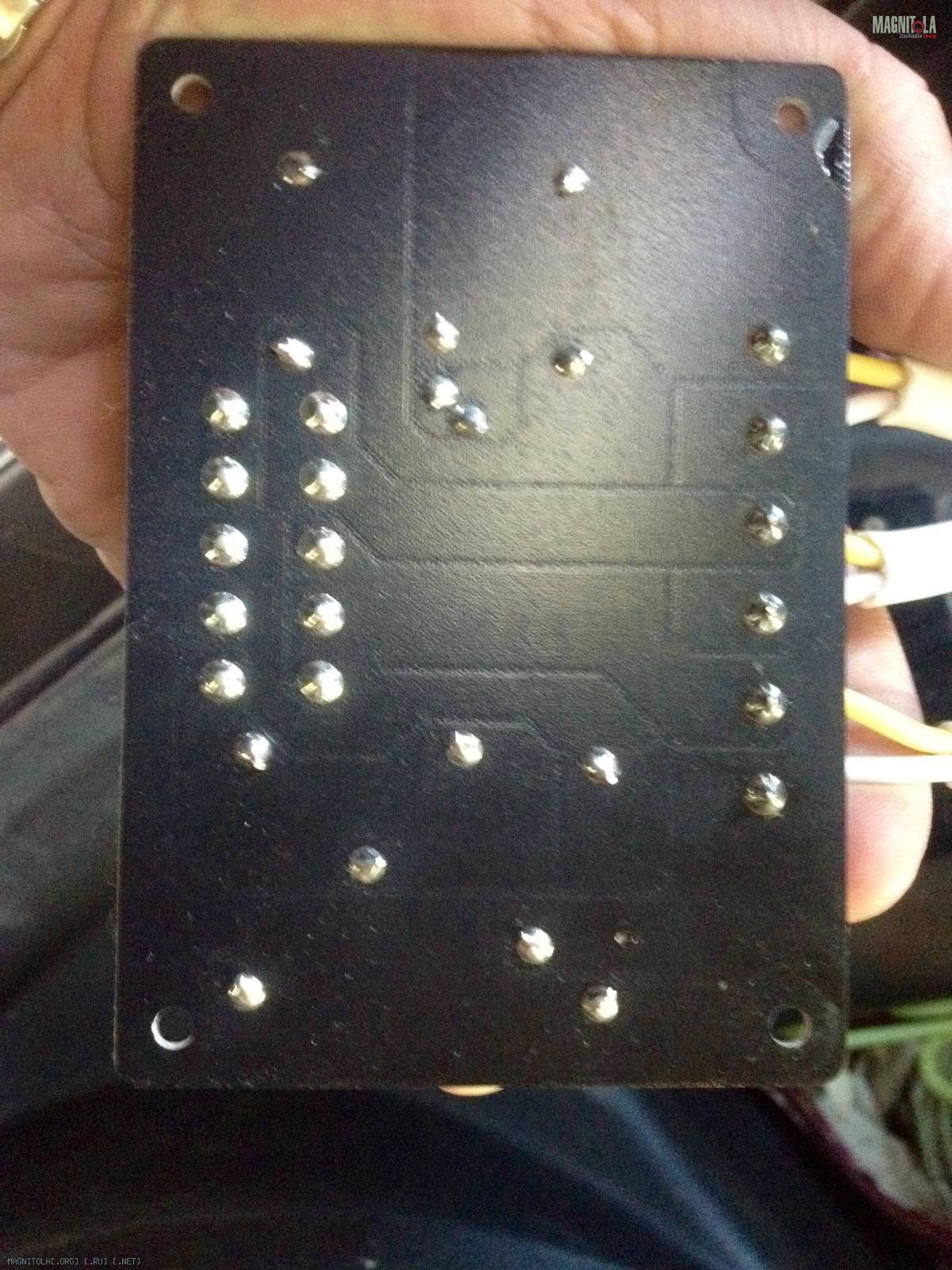

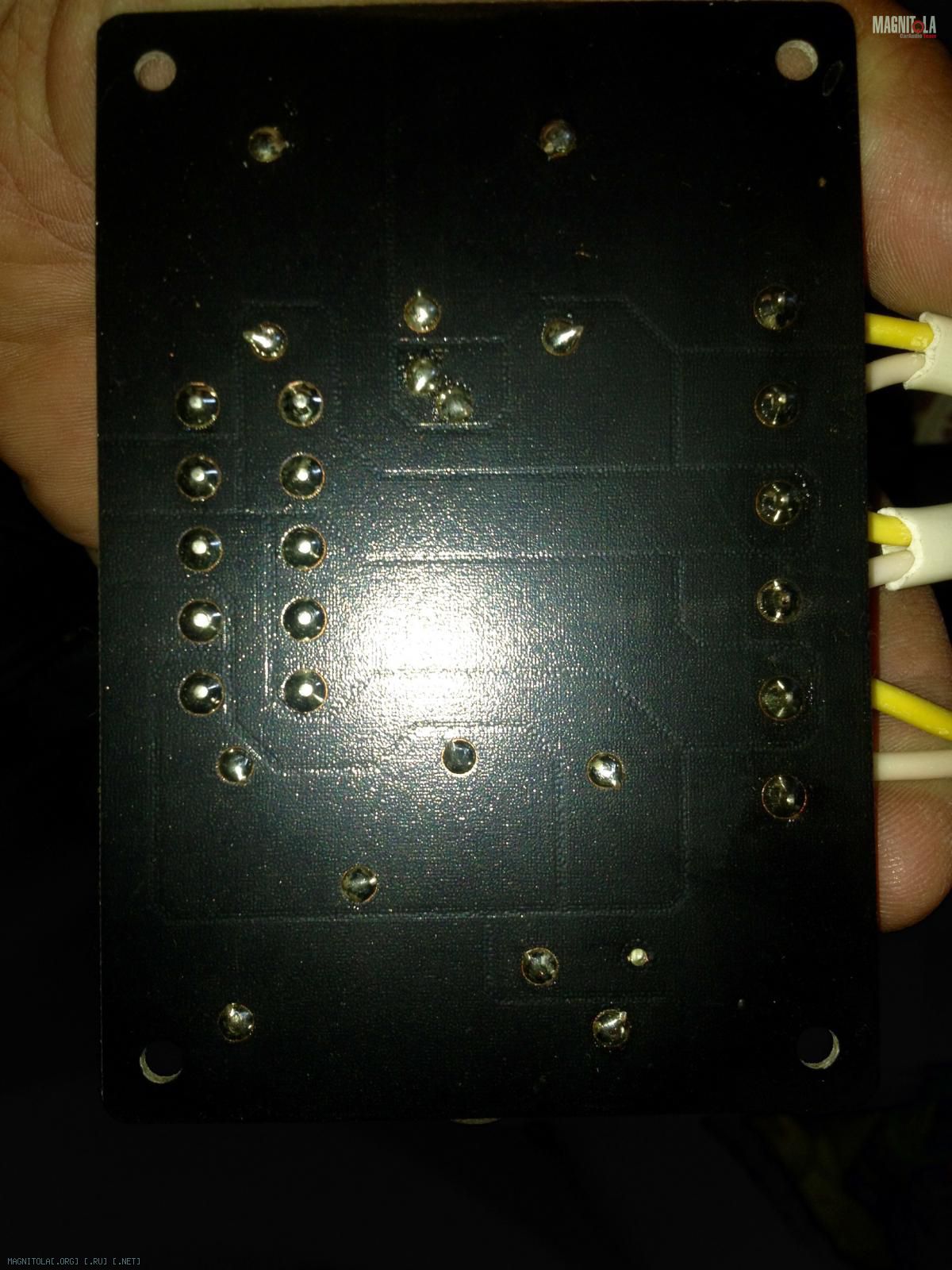

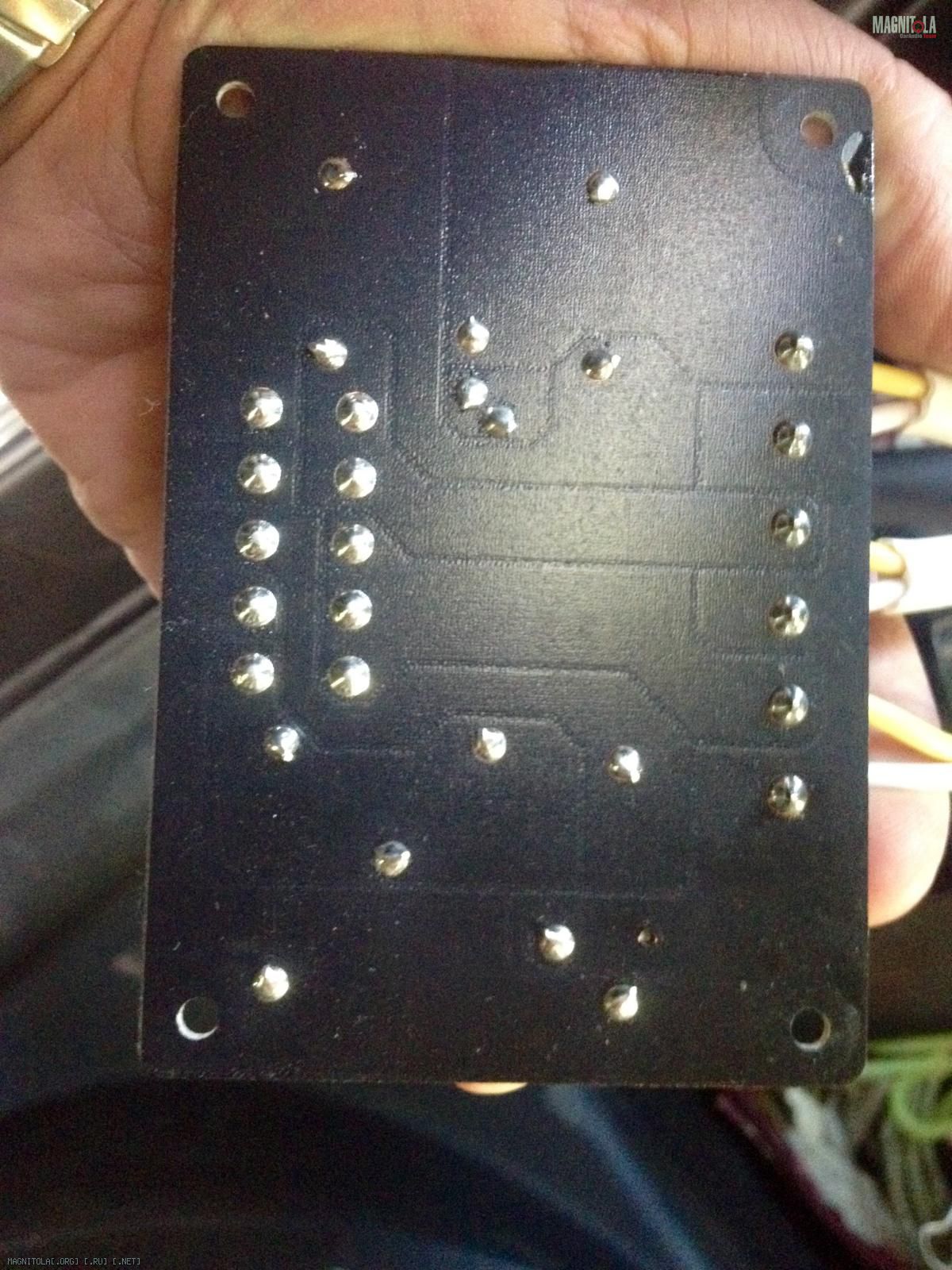

Запрятали немчики дорожки в плату...

**Деноновод** · 13.10.2015 16:40

апаздал , все иуже сказали

**Грут** · 13.10.2015 16:03

Извините, что вмешиваюсь, но разве обе катушки надо использовать на мидбас?

**FFZ** · 13.10.2015 16:25

Сообщение от Грут

Извините, что вмешиваюсь, но разве обе катушки надо использовать на мидбас?

фото платы со стороны дорожек конечно же адовы

, но на сколько мне удалось рассмотреть, то катушки соединены последовательно.
сделано это так скорее всего из-за того, что задача была оптимизировать по габаритам и встроить нужного номинала индуктивность в габариты кроссовера.

**gena60** · 13.10.2015 20:13

Сообщение от FFZ

фото платы со стороны дорожек конечно же адовы

....но реализация совсем простая в решении и сложного ничего нет.Достаточно перерезать дорожки и вывести отдельный провод.,

**serg150** · 14.10.2015 10:10

Сообщение от gena60

....но реализация совсем простая в решении и сложного ничего нет.Достаточно перерезать дорожки и вывести отдельный провод.,

угу.и оставить себе насовсем-ибо в таком состоянии уже только сам сможешь использовать.лишь бы что порезать-надо и о дальнейшем думать....

**Папа Карло** · 14.10.2015 08:40

Сообщение от FFZ

сделано это так скорее всего из-за того, что задача была оптимизировать по габаритам и встроить нужного номинала индуктивность в габариты кроссовера.

+1000 там и переключатель 2/4 ом (одна катушка или две последовательно).

**mohov_a** · 13.10.2015 16:26

Сообщение от Грут

Извините, что вмешиваюсь, но разве обе катушки надо использовать на мидбас?

к стати да. Возможно вторая на 2 Ом, там переключатель имеется. Я слышал у Фишера была тема о сдвоенном фронте на р206, может для этого 2 Ом предусмотренно.

---------- Сообщение добавлено 13.10.2015 в 17:27 ----------

Сообщение от FFZ

фото платы со стороны дорожек конечно же адовы

, но на сколько мне удалось рассмотреть, то катушки соединены последовательно.
сделано это так скорее всего из-за того, что задача была оптимизировать по габаритам и встроить нужного номинала индуктивность в габариты кроссовера.

Постараюсь вечером сделать фото получше.

**FFZ** · 13.10.2015 16:33

Сообщение от mohov_a

к стати да. Возможно вторая на 2 Ом, там переключатель имеется. Я слышал у Фишера была тема о сдвоенном фронте на р206, может для этого 2 Ом предусмотренно.

---------- Сообщение добавлено 13.10.2015 в 17:27 ----------

Постараюсь вечером сделать фото получше.

да и это вполне возможно если производитель не парится а делает универсальный для своих комплектов кроссоверы !!!
зы: вот ещё способ решения вопроса с платками для тебя.
делаешь хорошие фото и на них ставишь размеры (диаметры катушек, расстояния между ножками катушек и кондёра), тогда я по этим размерам могу развести платки для мидов и твитеров, сделать их и кинуть ими в тебя

, как долетят, тупо перепаяшь элементы на платки и всё.

**Грут** · 13.10.2015 16:30

В Helix hxs(считай дедушка H-серии) такие же кросы, с одним лишь отличием - катушка на мид одна. а тут две для возможности подключения сдвоенного мидбаса, перемычка есть на 2 либо 4 Ом.

---------- Сообщение добавлено 13.10.2015 в 16:31 ----------

Сообщение от mohov_a

к стати да. Возможно вторая на 2 Ом, там переключатель имеется. Я слышал у Фишера была тема о сдвоенном фронте на р206, может для этого 2 Ом предусмотренно.

опоздал
