Opel Omega A Caravan с нуля

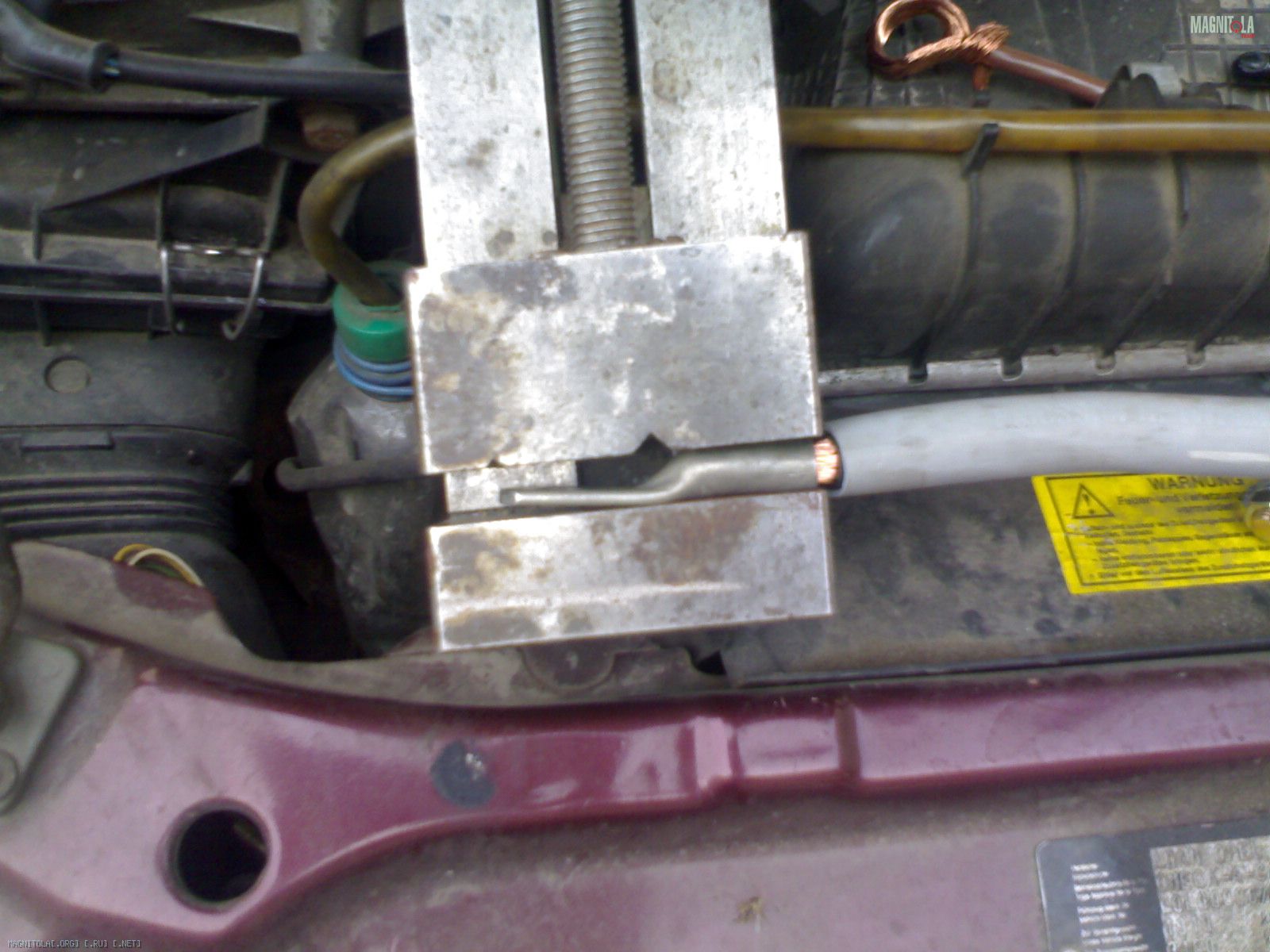

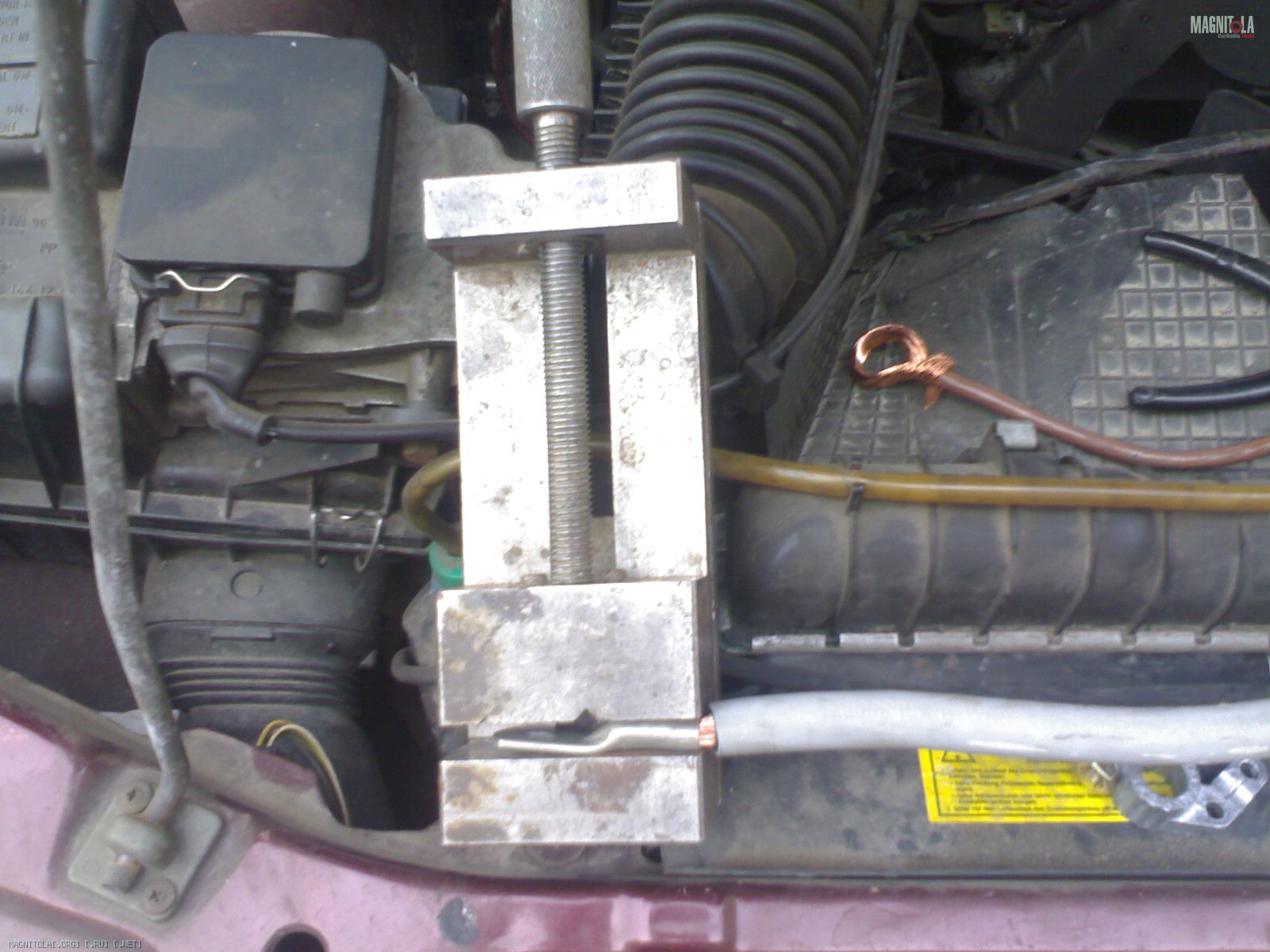

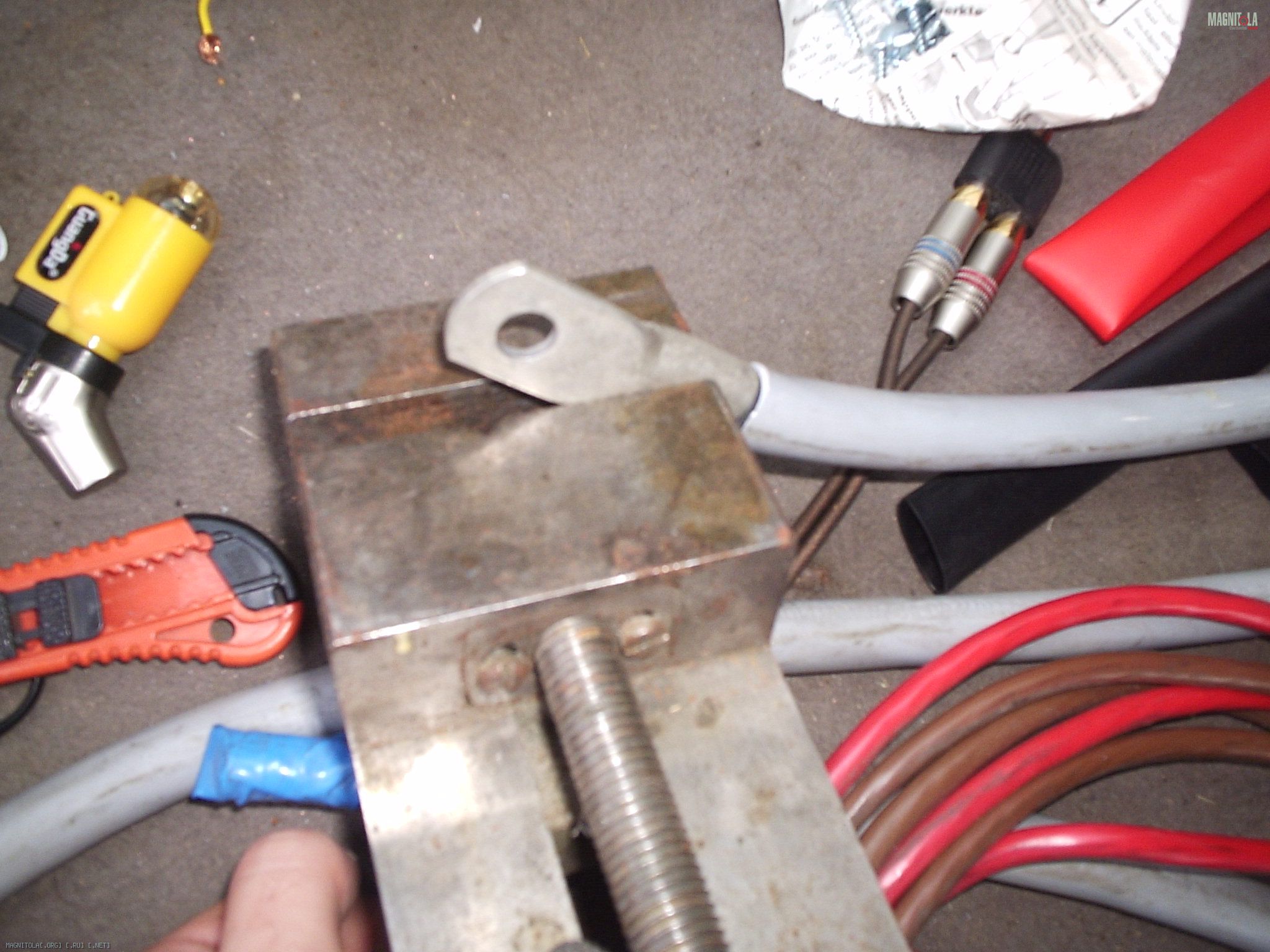

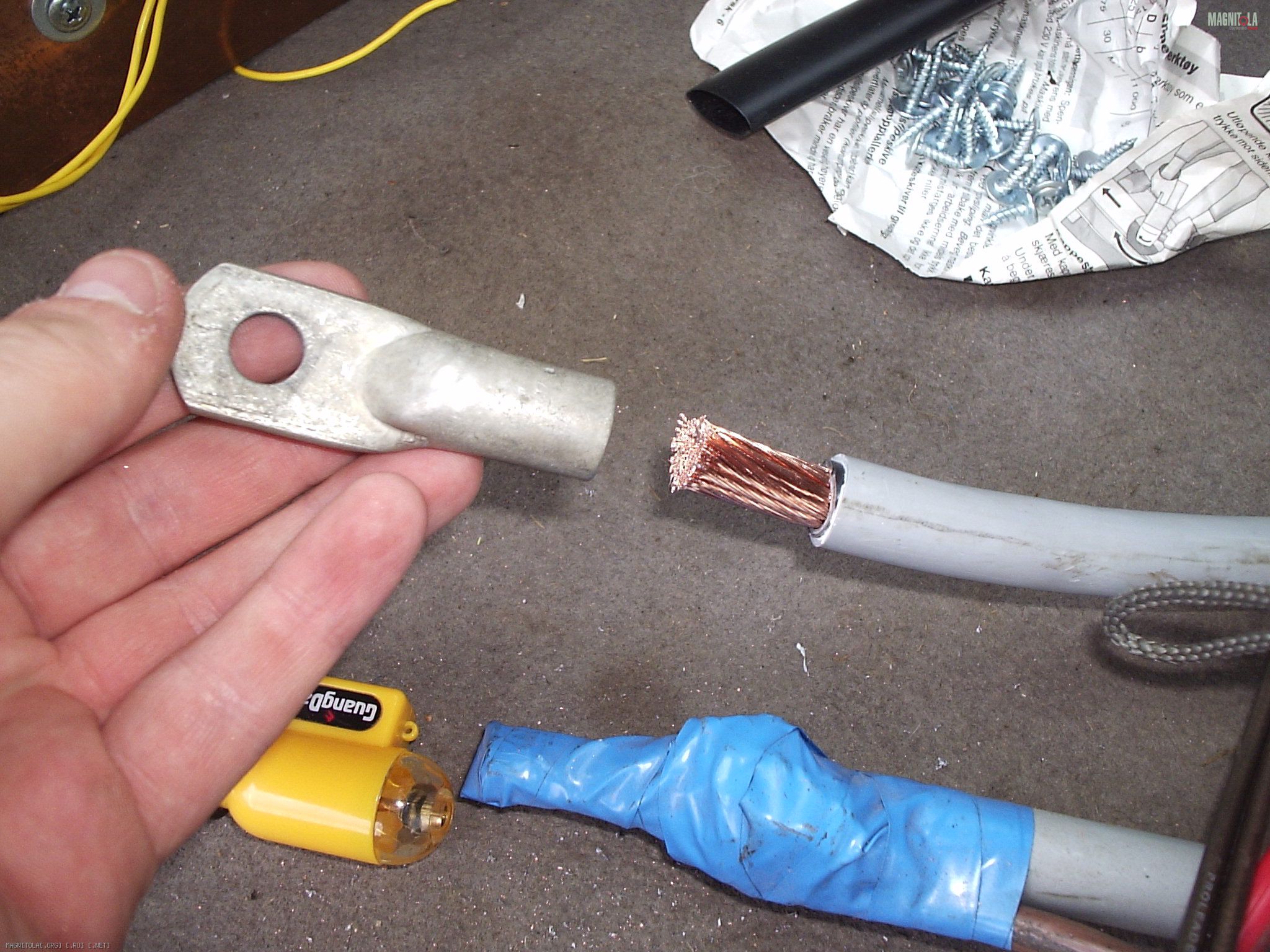

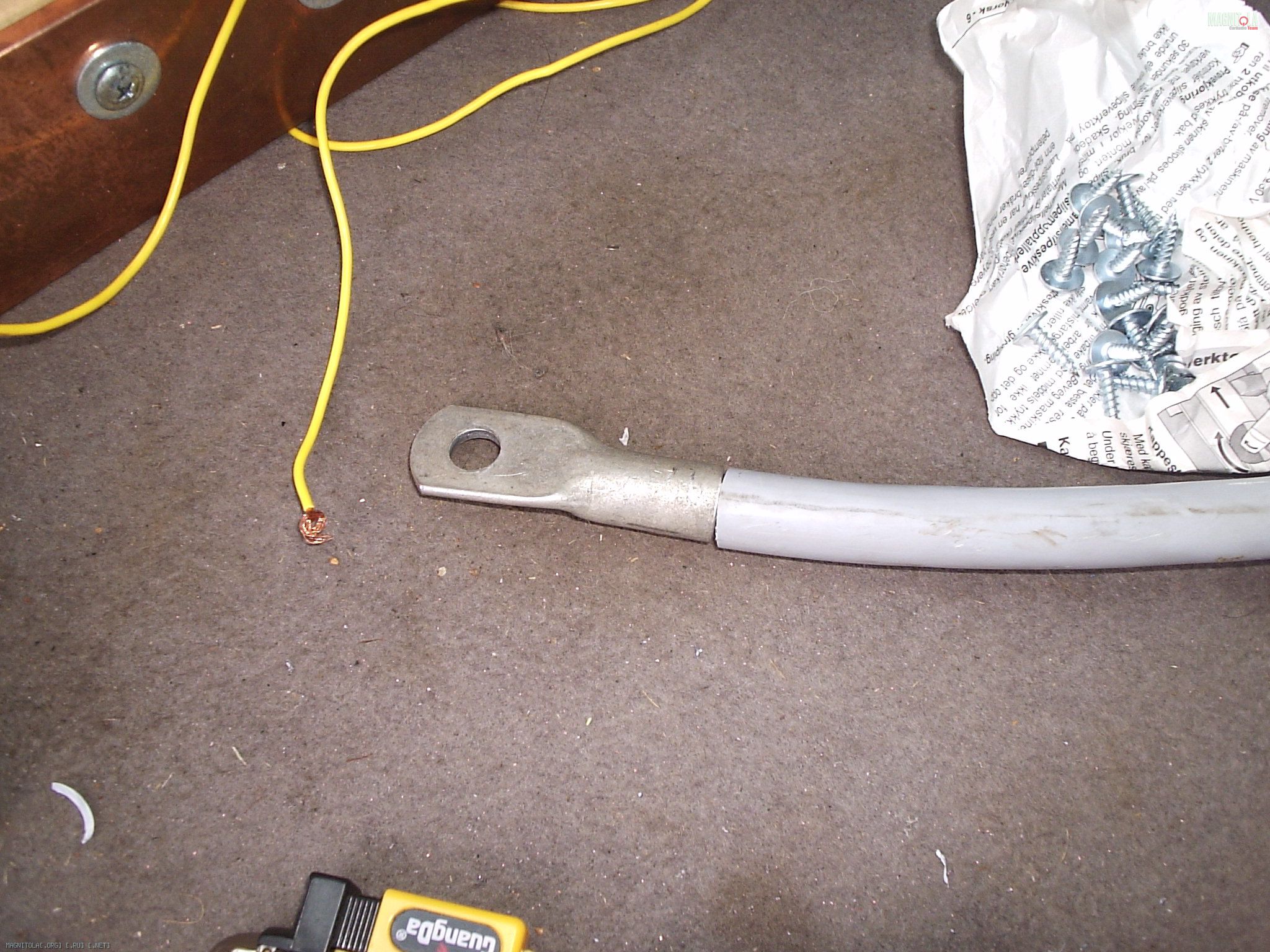

Ну чтож подумал я, пора наконечники цеплять. Наконечники были одеты и обжаты довольно необычным способом, при помощи машинных тисков

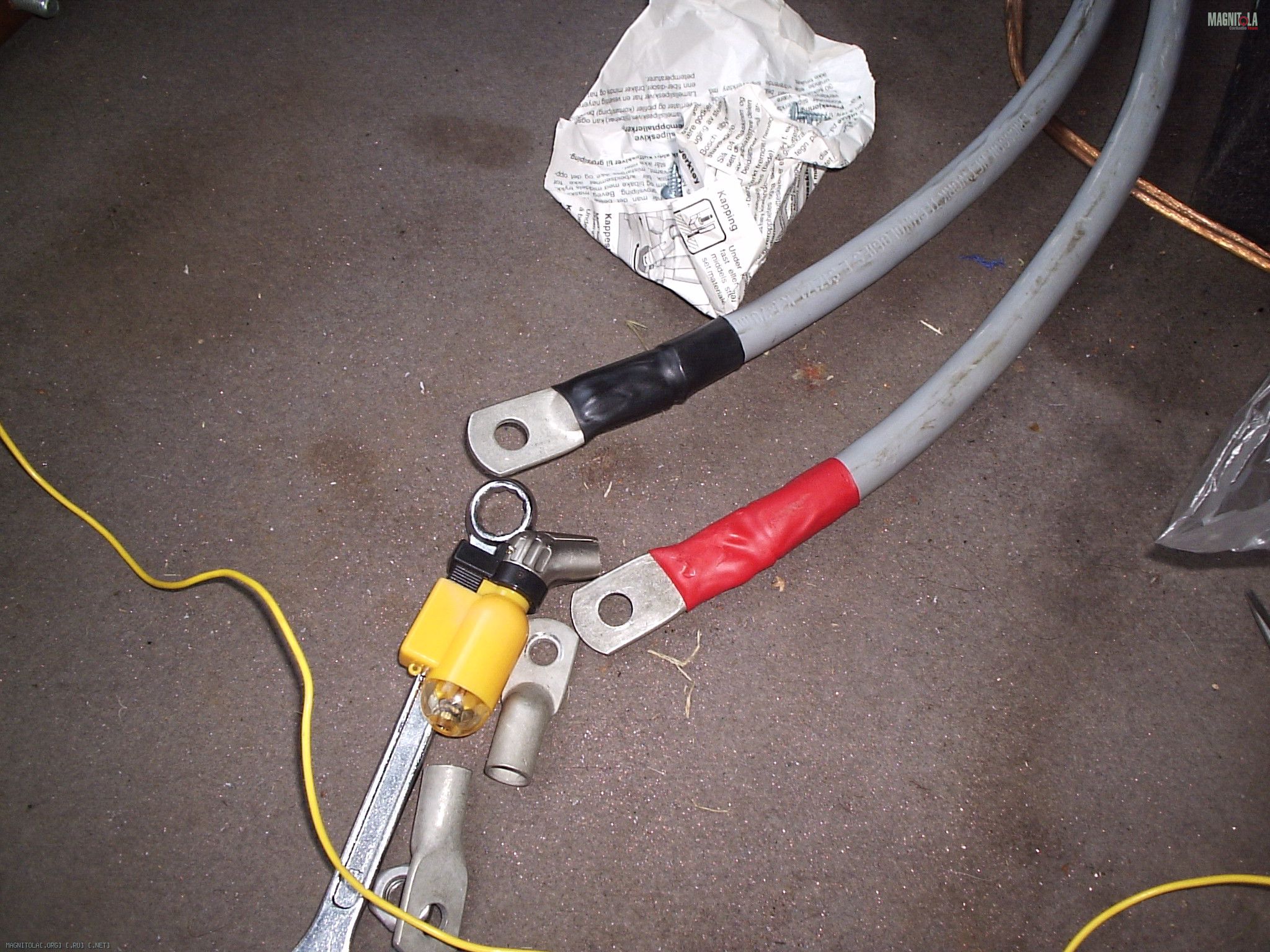

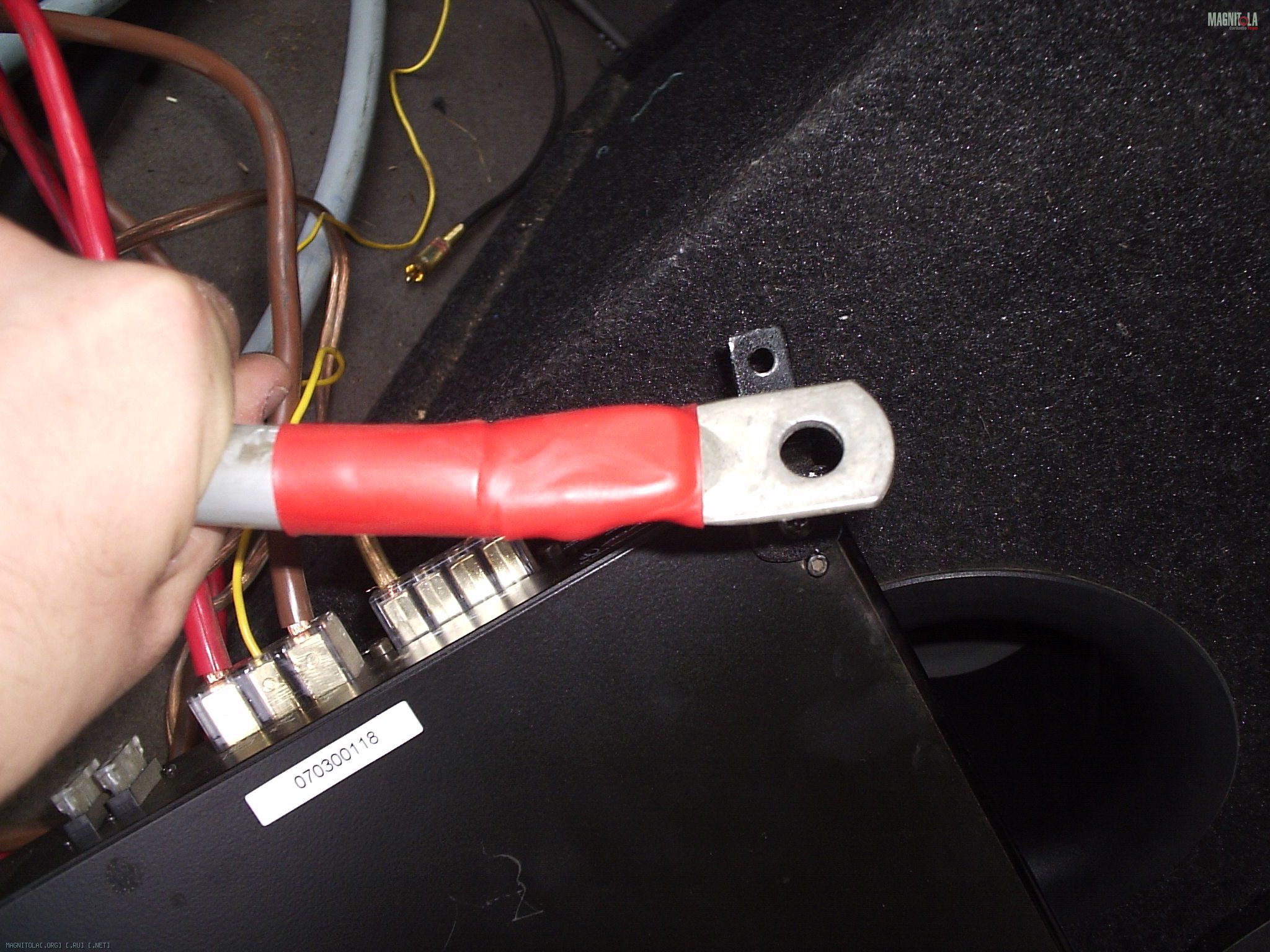

Далее все в термо усадку

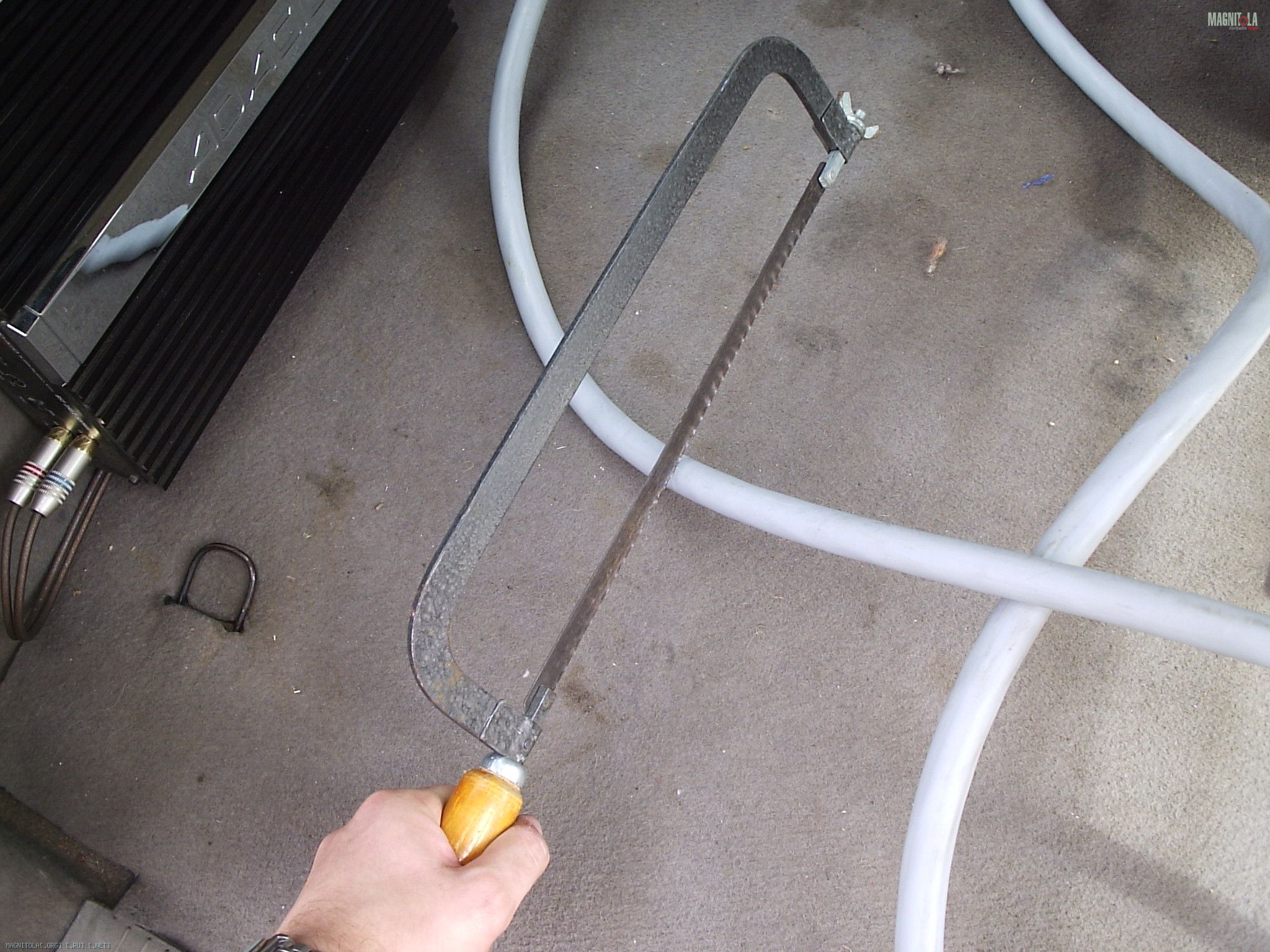

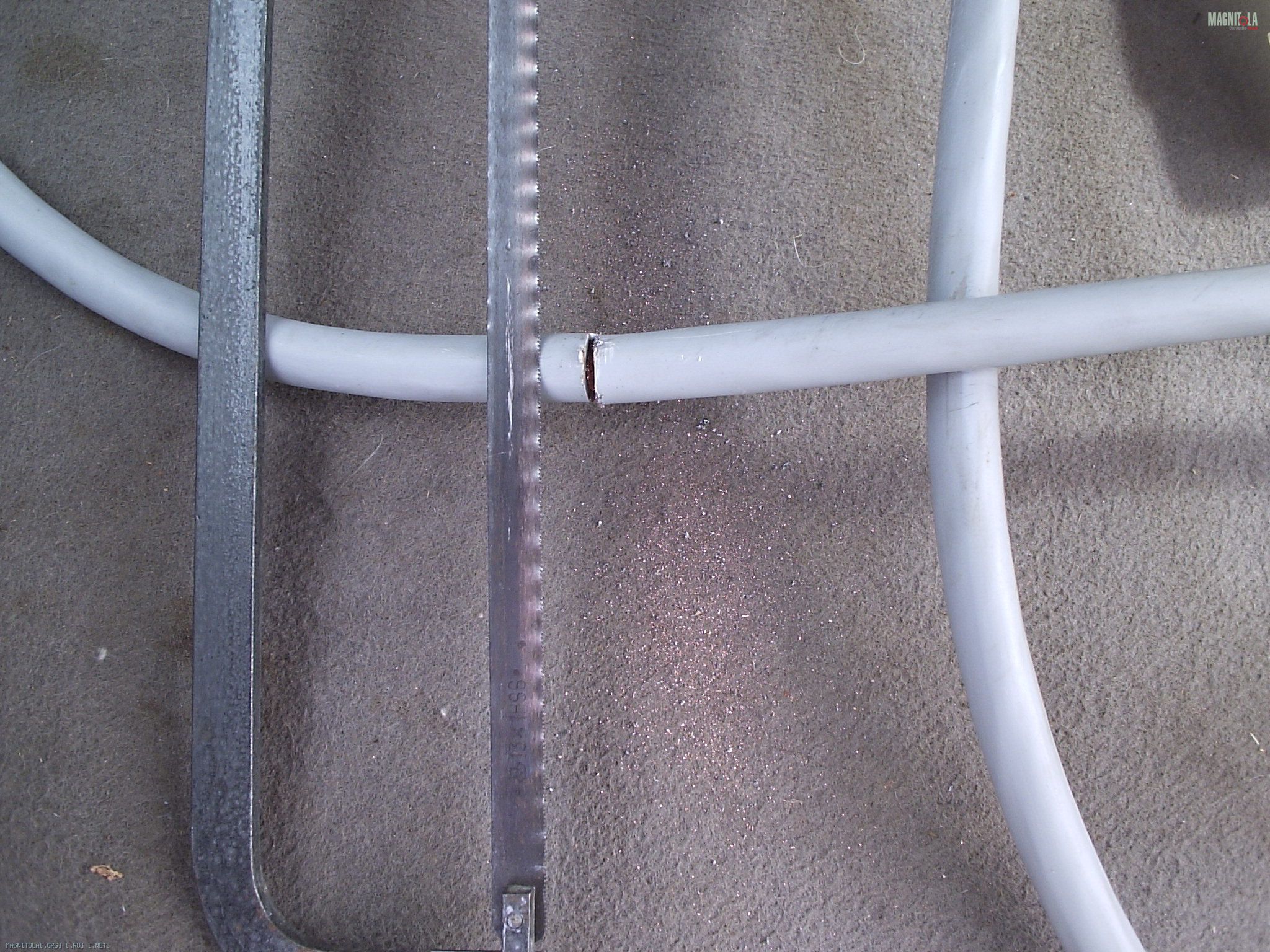

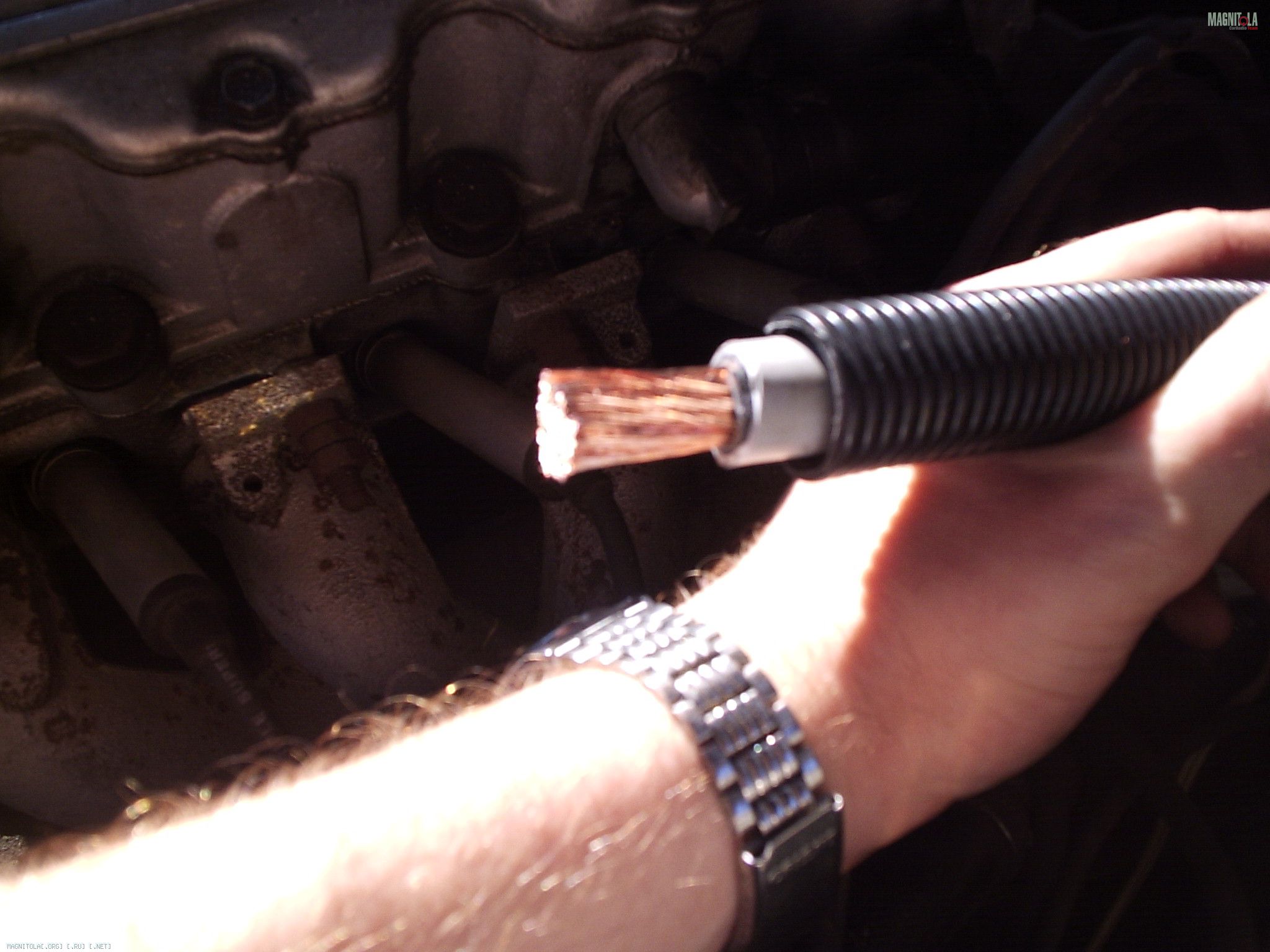

Перекусить столь толстые провода не возможно поэтому, пришлось пилить)

продолжай....


ооо... да ты на Автодьте ездишь... Там что нибудь делал?

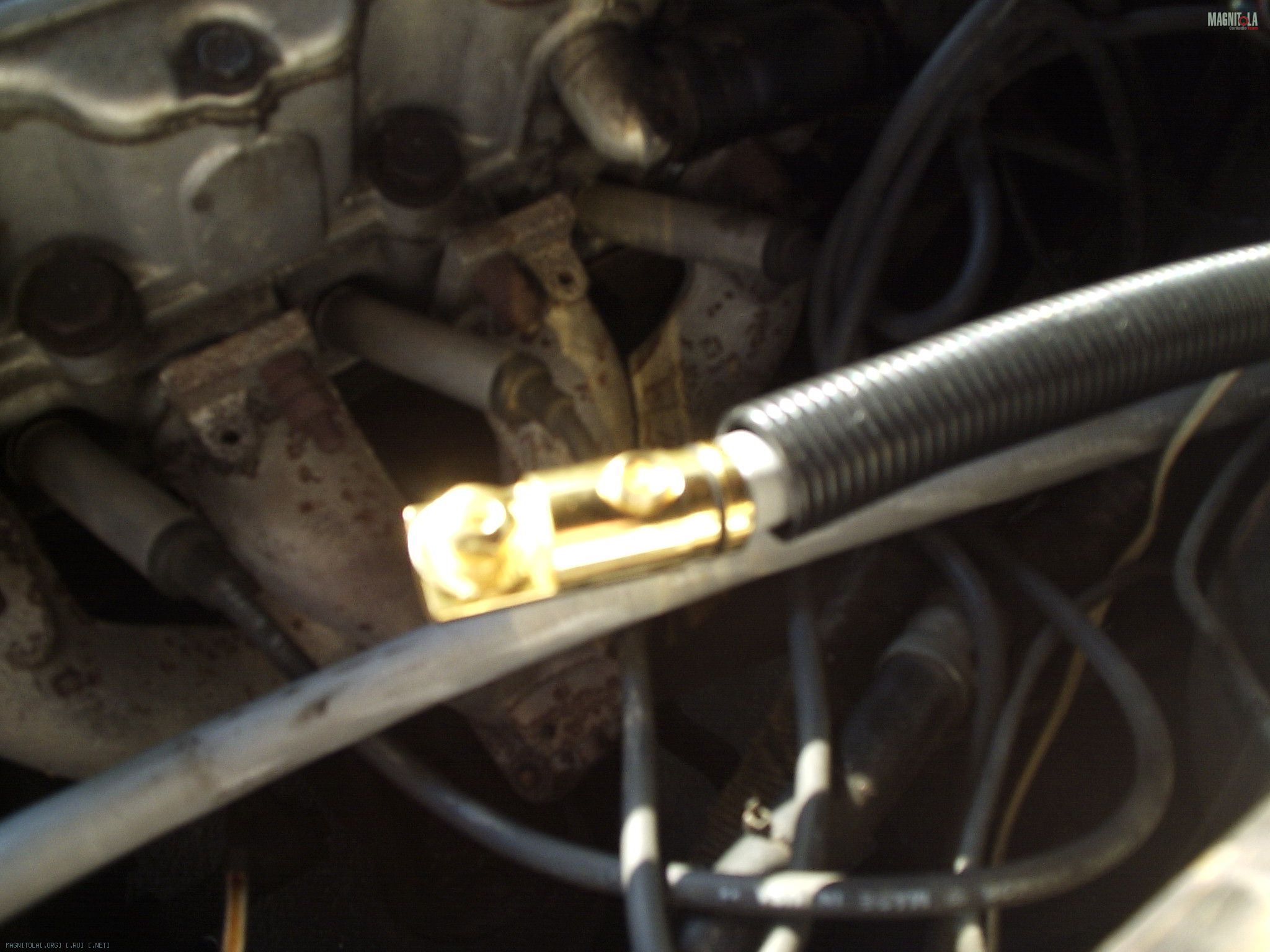

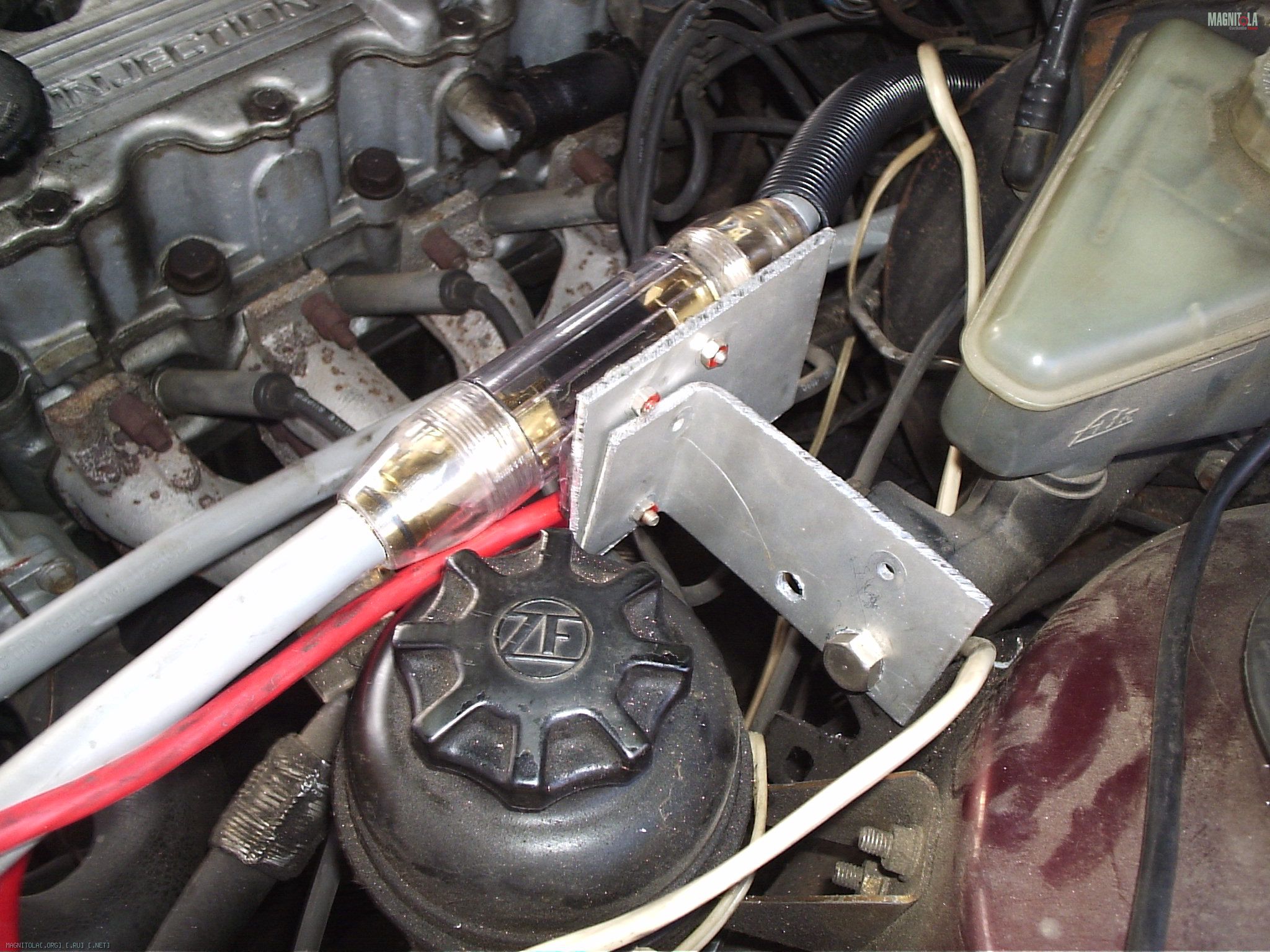

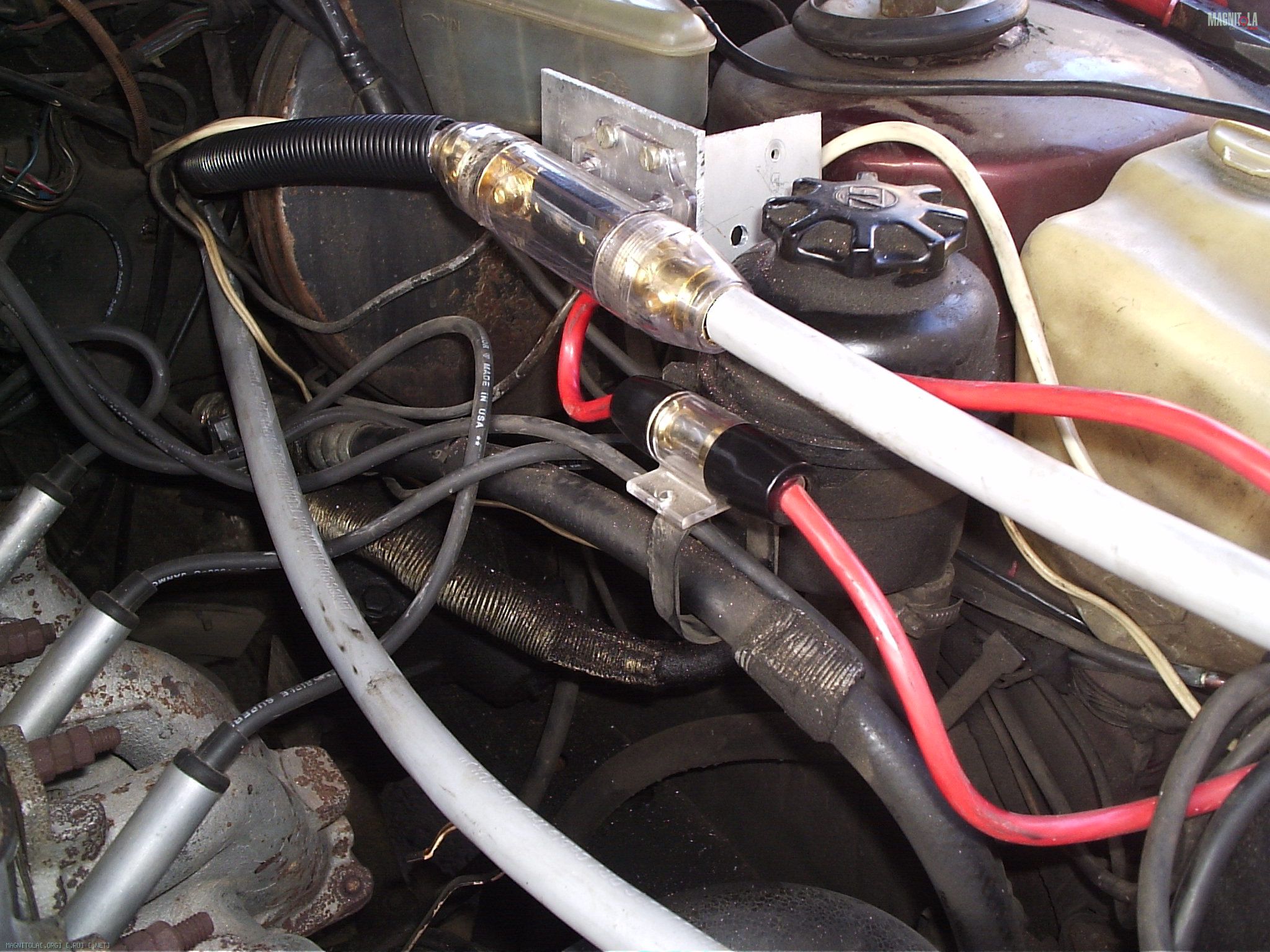

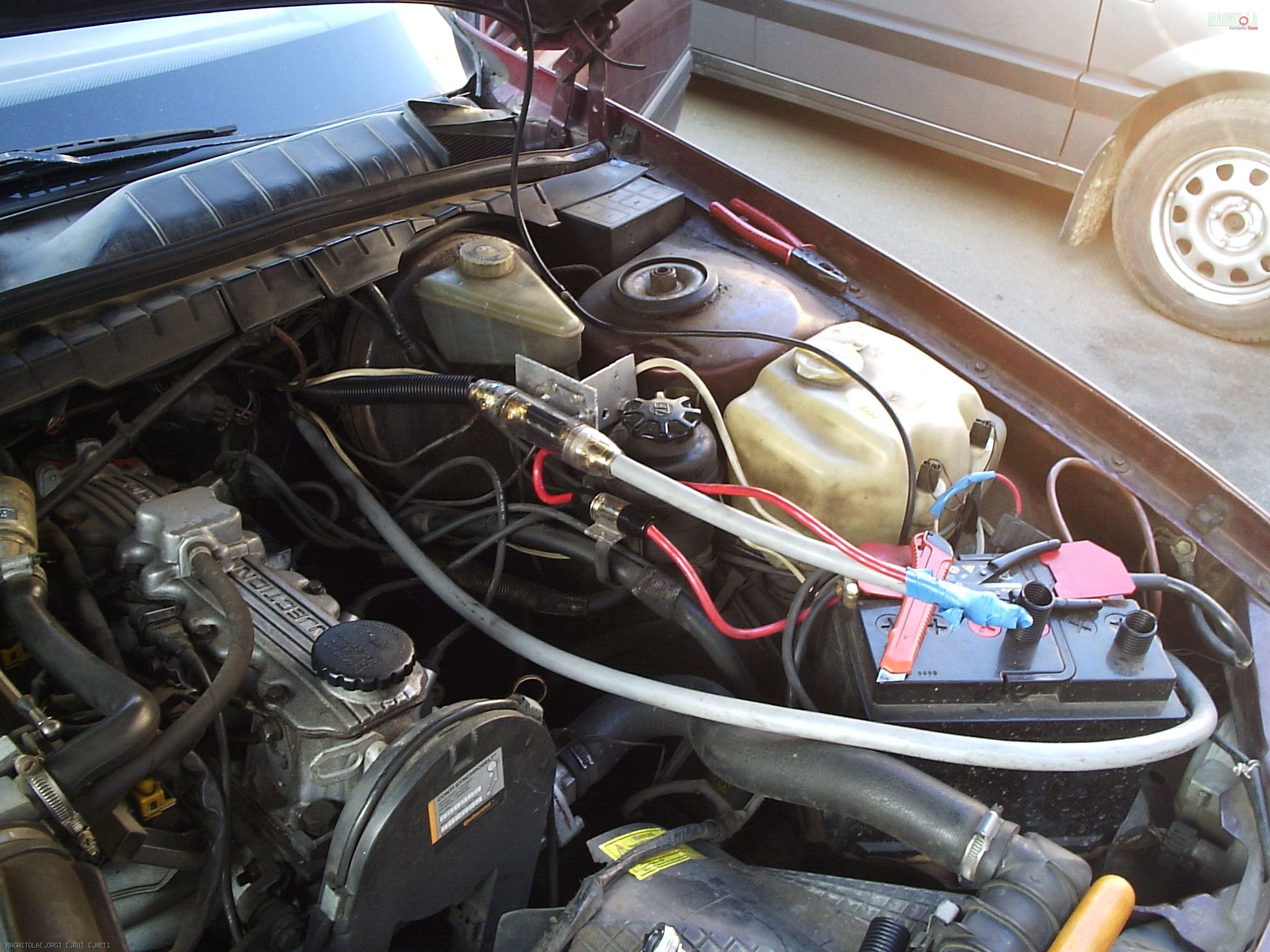

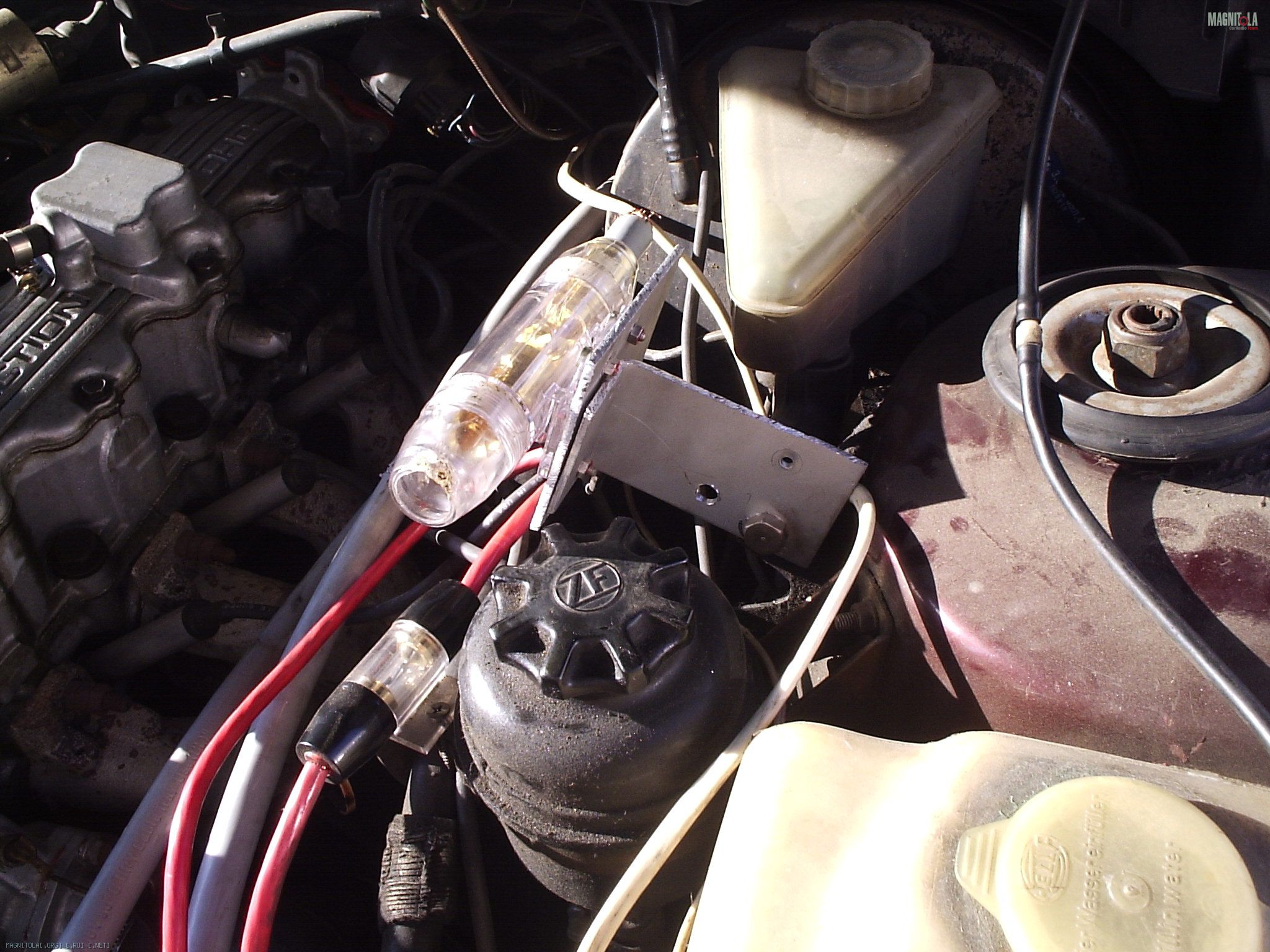

ОК) Далее встал вопрос о главном преде. Тут и так все понятно- ANL колба. Вопрос где и как? Места под капотом не так много, то есть его-то много но мест крепления маловато..Пришлось опять придумывать.... Когдато давно украл из универа117 килограм(как вспомню так вздрогну) дерьма, а именно ТУУ600(Трансляционно-усилительное устройство), это такая сотйка с усилками, половина была рабочая, их в гараж до лучших времен. ###овые в расход на детали) Морды у них из аллюминия, что мне очень подошло для блока управления в прошлом посте... Подошло и здесь. Была сделана Т-образная конструкция на которой была закреплена колба... Нижняя часть буквы была прикручена к торцу тормозного цилиндра, Неимоверными страданиями был вставлен предохранитель. Все... колба стоит, наконечники обжаты на клемы посажены к акку подключену. Капот закрываем

ооо... да ты на Автодьте ездишь... Там что нибудь делал?

Не понял, ты про что?

L@ndish,в профиле стоит Ауди А6 (с4) авант. Ауди - автодья, типа.

Под капотом разобрались возвращаемся в багажник.

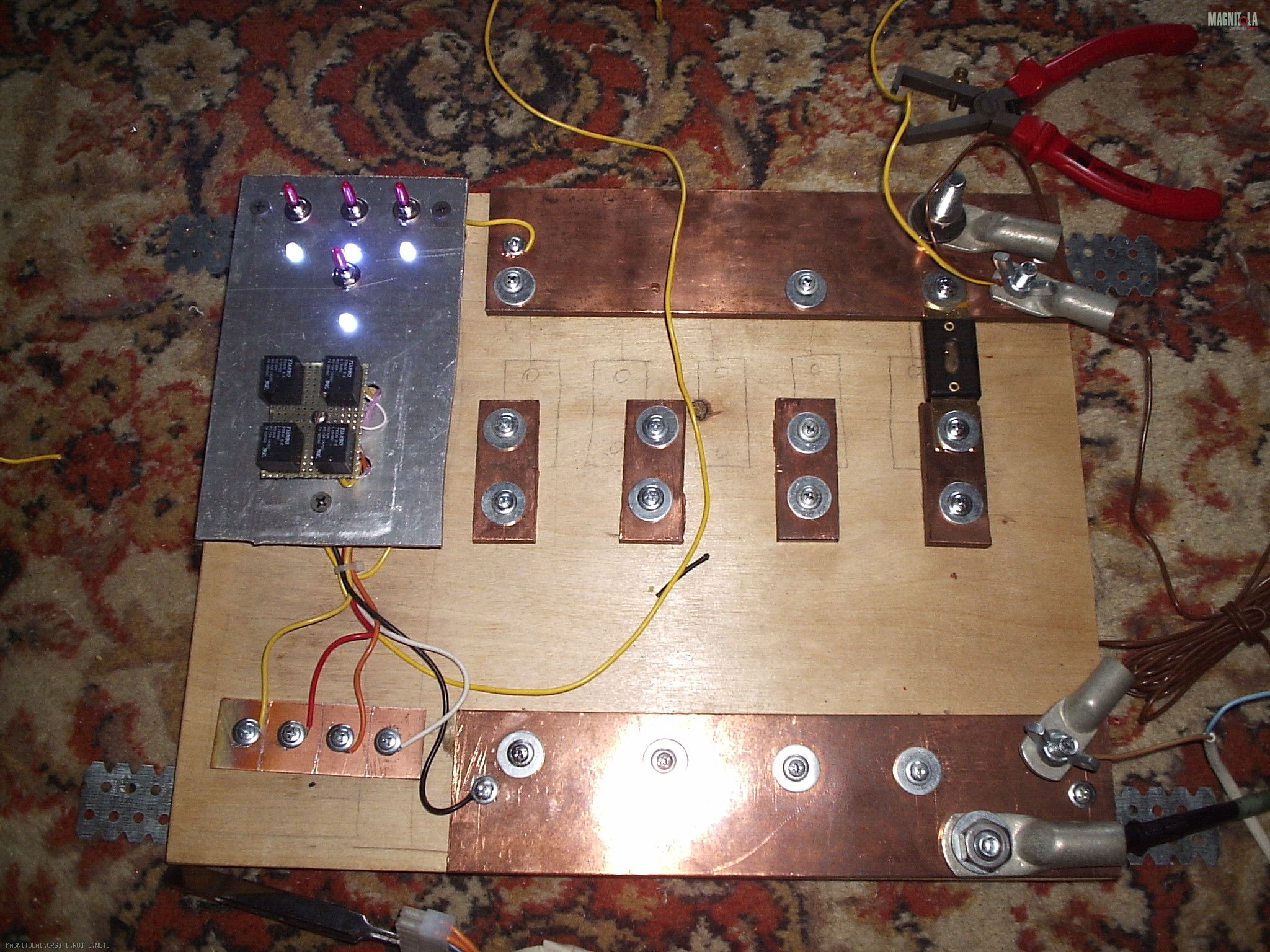

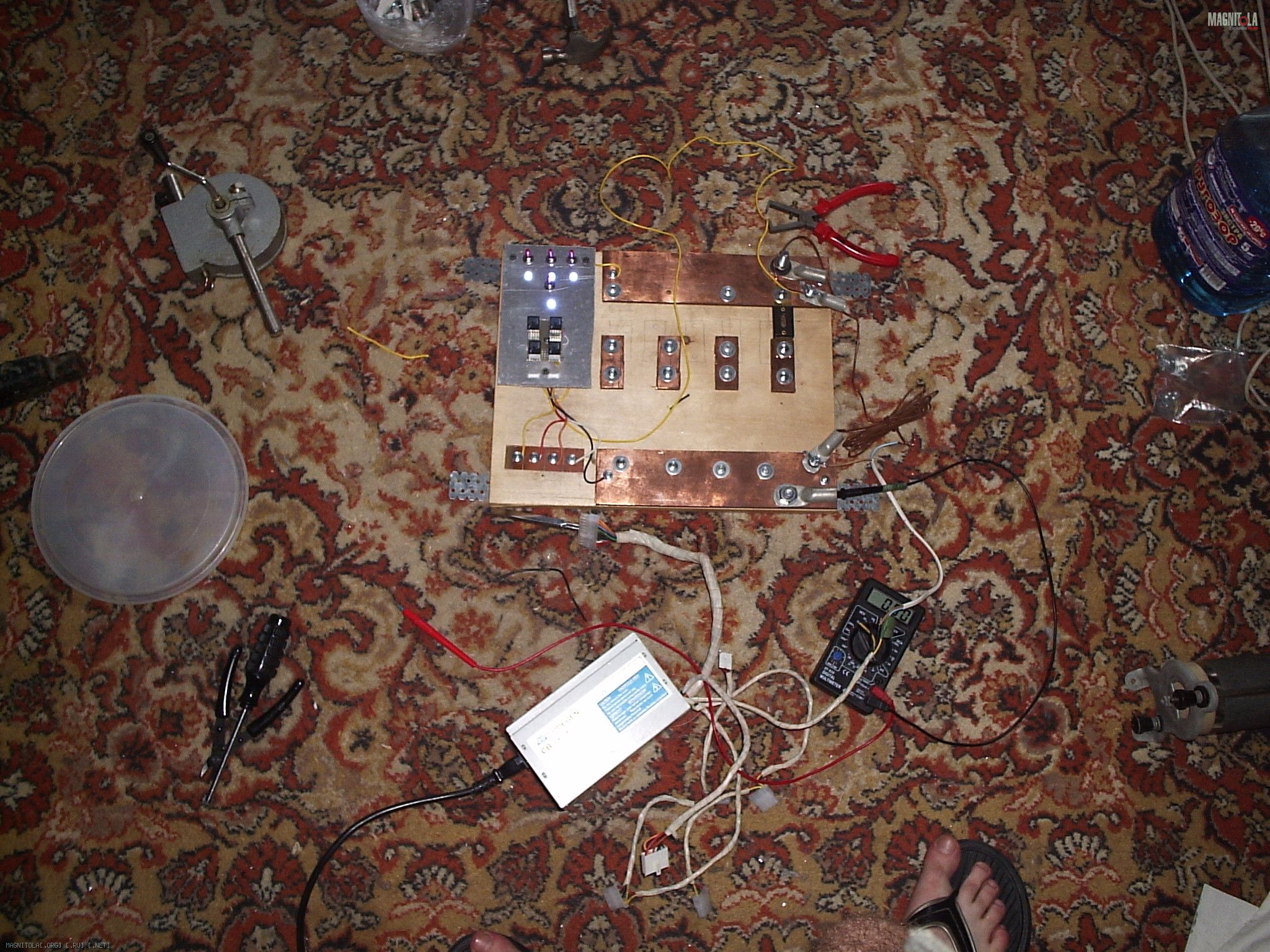

Шины просверлены и прикручены, Б.У. собран.... Пора соберать воедино.
БУ нужно было поднять над деревом, для чего Саша использовал трубочко-втулочки для телевизионных кабелей. Они по крайней мереодной длины) Макетная плата с реле тоже должна быть поднята над лицевой панелью БУ...используем обрезанный дюбель Прикручиваем все это дело на дерево.

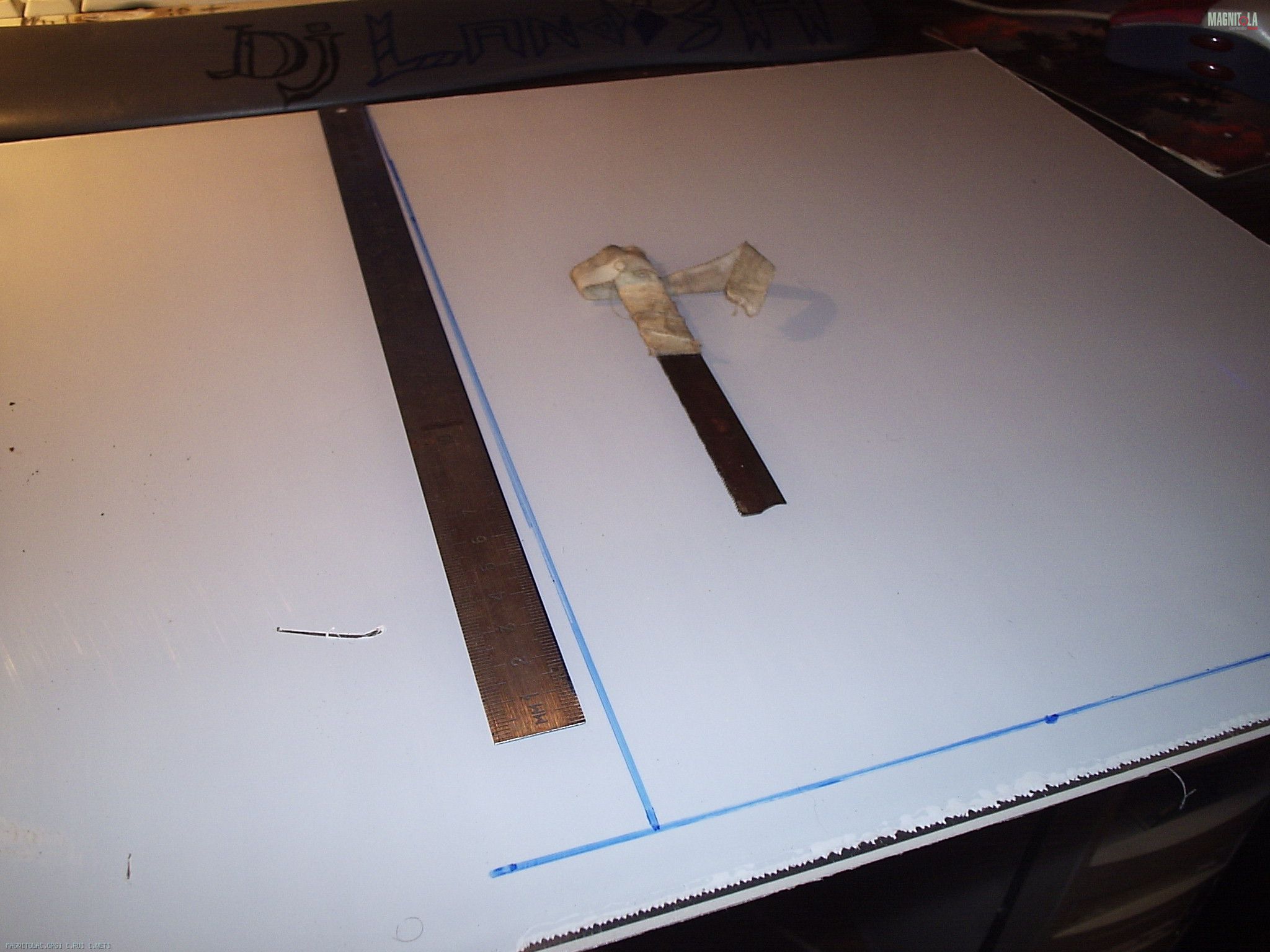

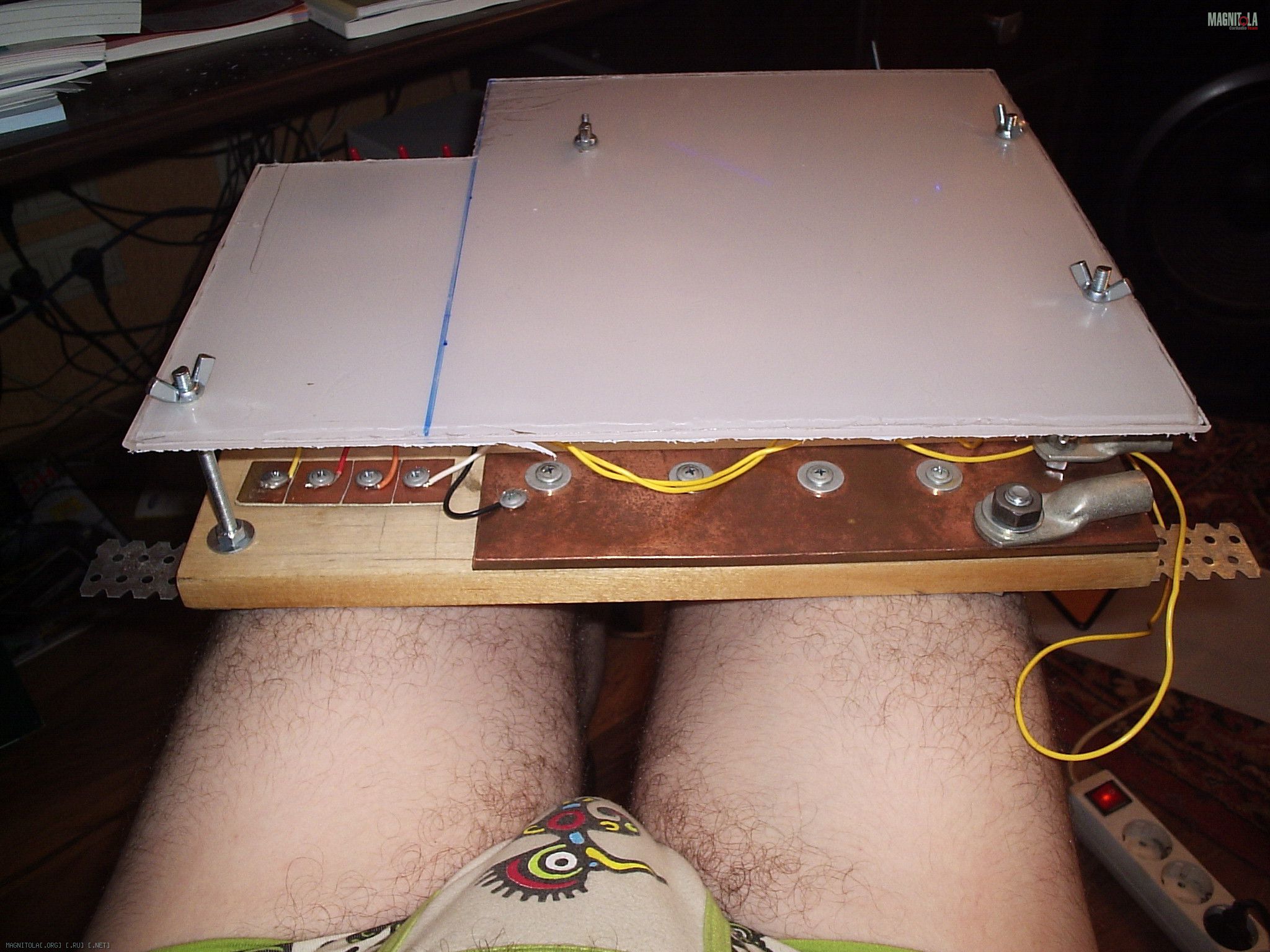

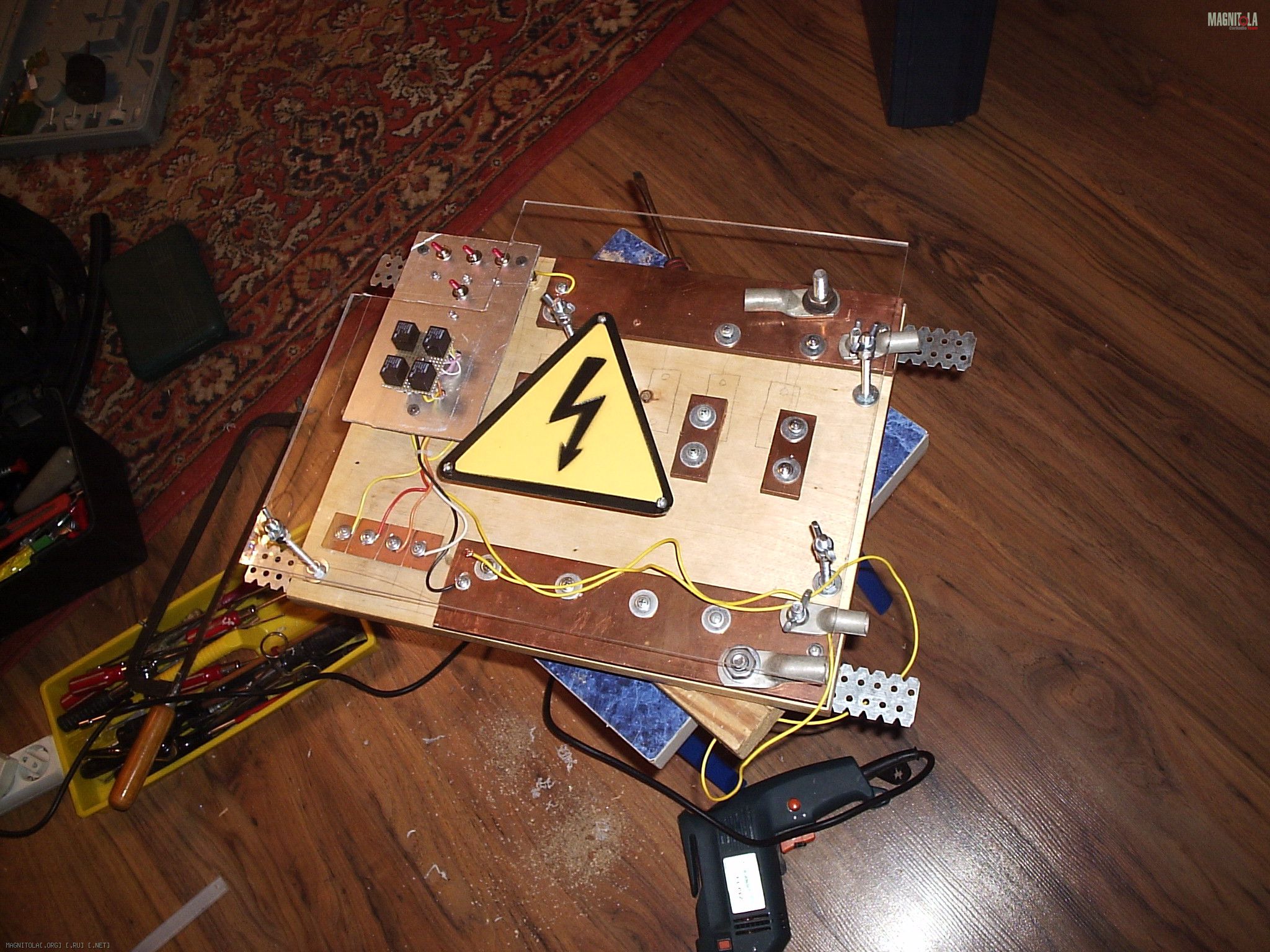

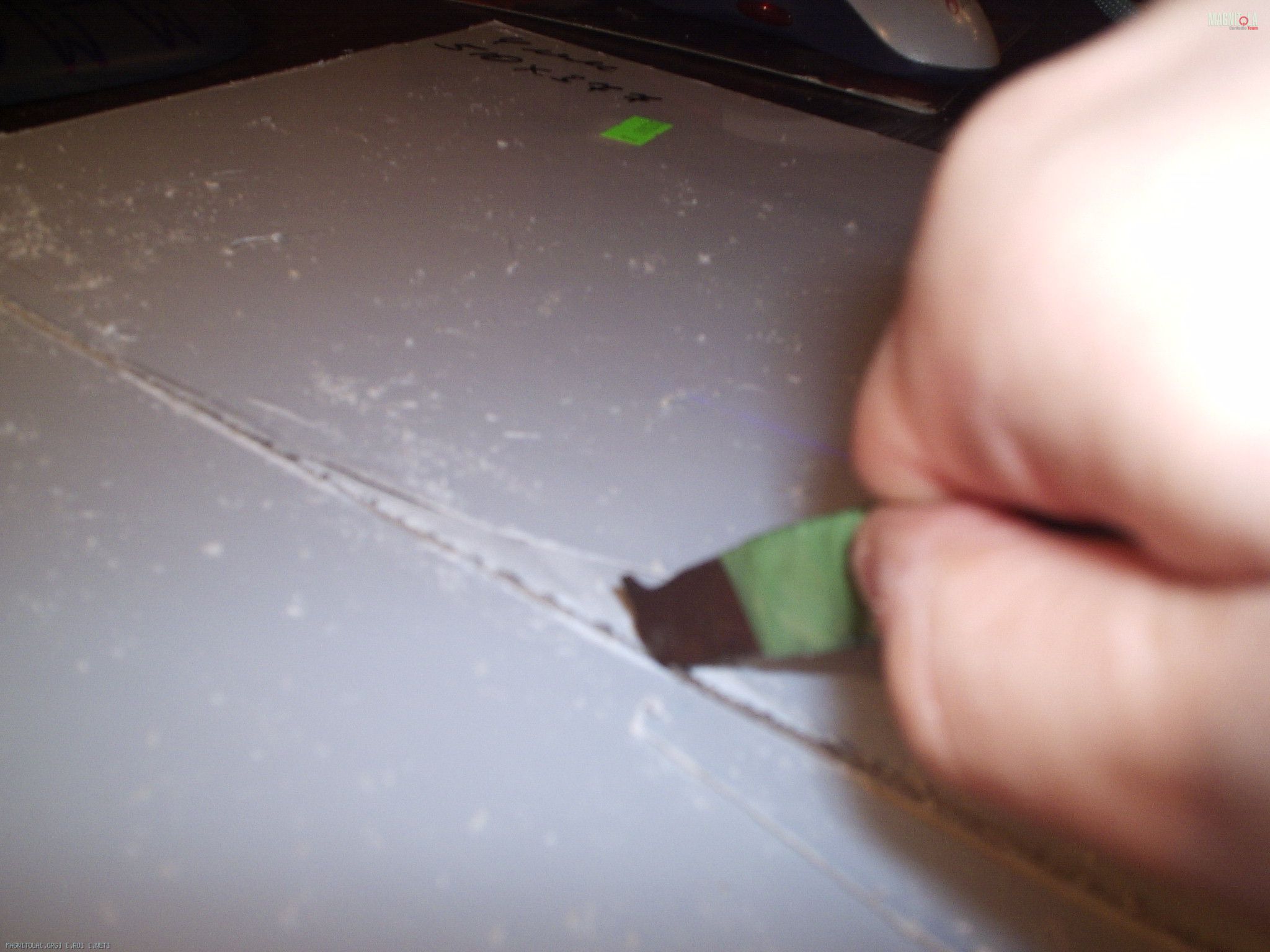

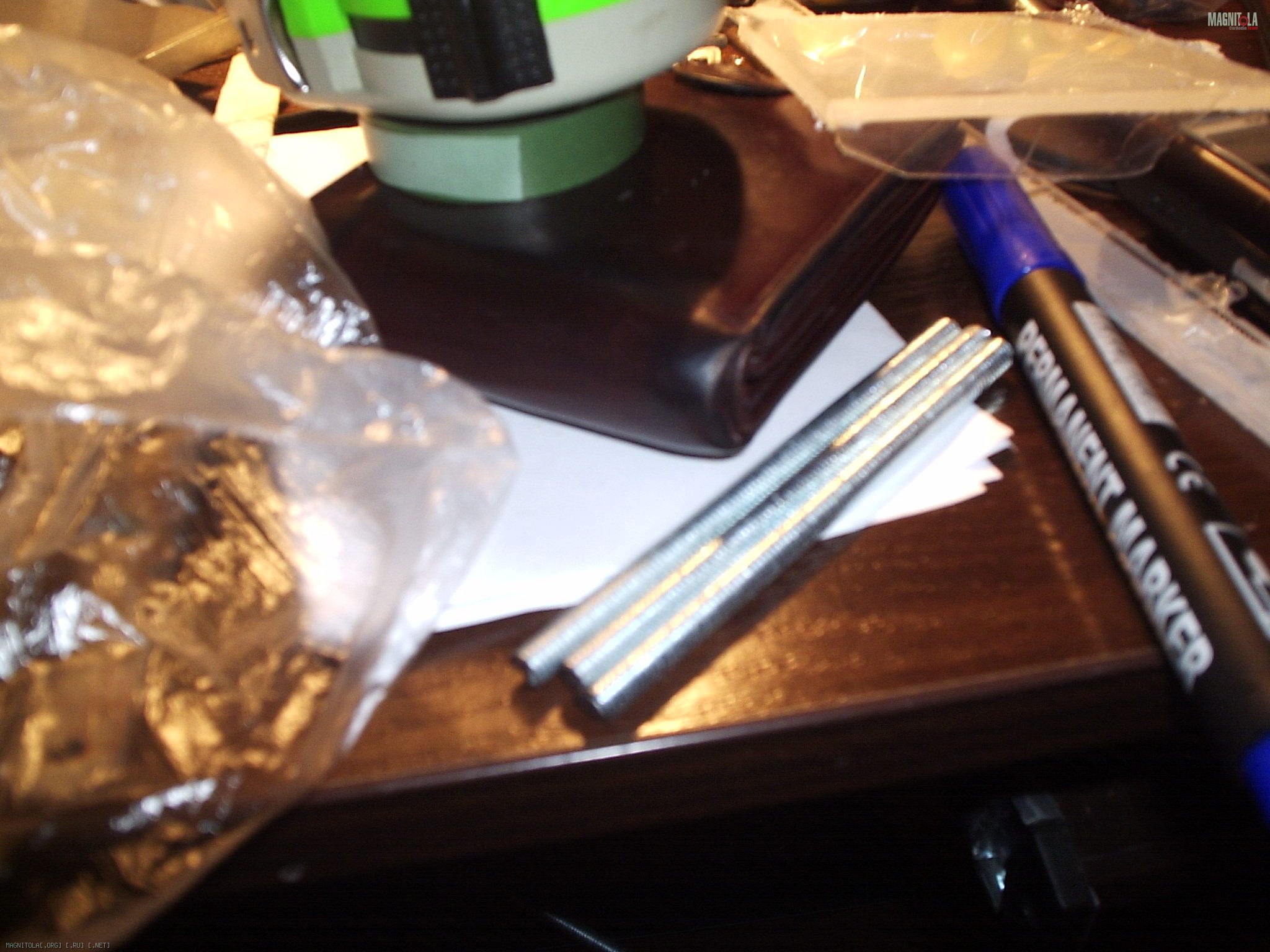

ЕПТ НАХ!!! подумал я...нужна хоть минимальная механическая защита... Оргстекло подумал Штирлиц,.. Купил стекло, шпильку на 6 длиной 1 гайки, шайбы и гайки-барашки. Оргстекло утянуло 2 вечера и 5л пива "Оливария Золотая" Для тех кто не знает орг.стекло не пилитьсся ни в коем случае. Для этого делается резак с обратным углом.Например на базе ножовочного полотна поломонного. Далее чертим, прикладываем линейку и погнал медленно но верно... Собираем подключаем.... Работает
В том же магазе где брал наконечники взял металлическую табличку)

Сообщение от Baston

Ауди - автодья, типа.

А е.... Там тока мафан меня, но раньше стоял саб 12" Выбор оформления и расчет для Alphard EW-120 это про него

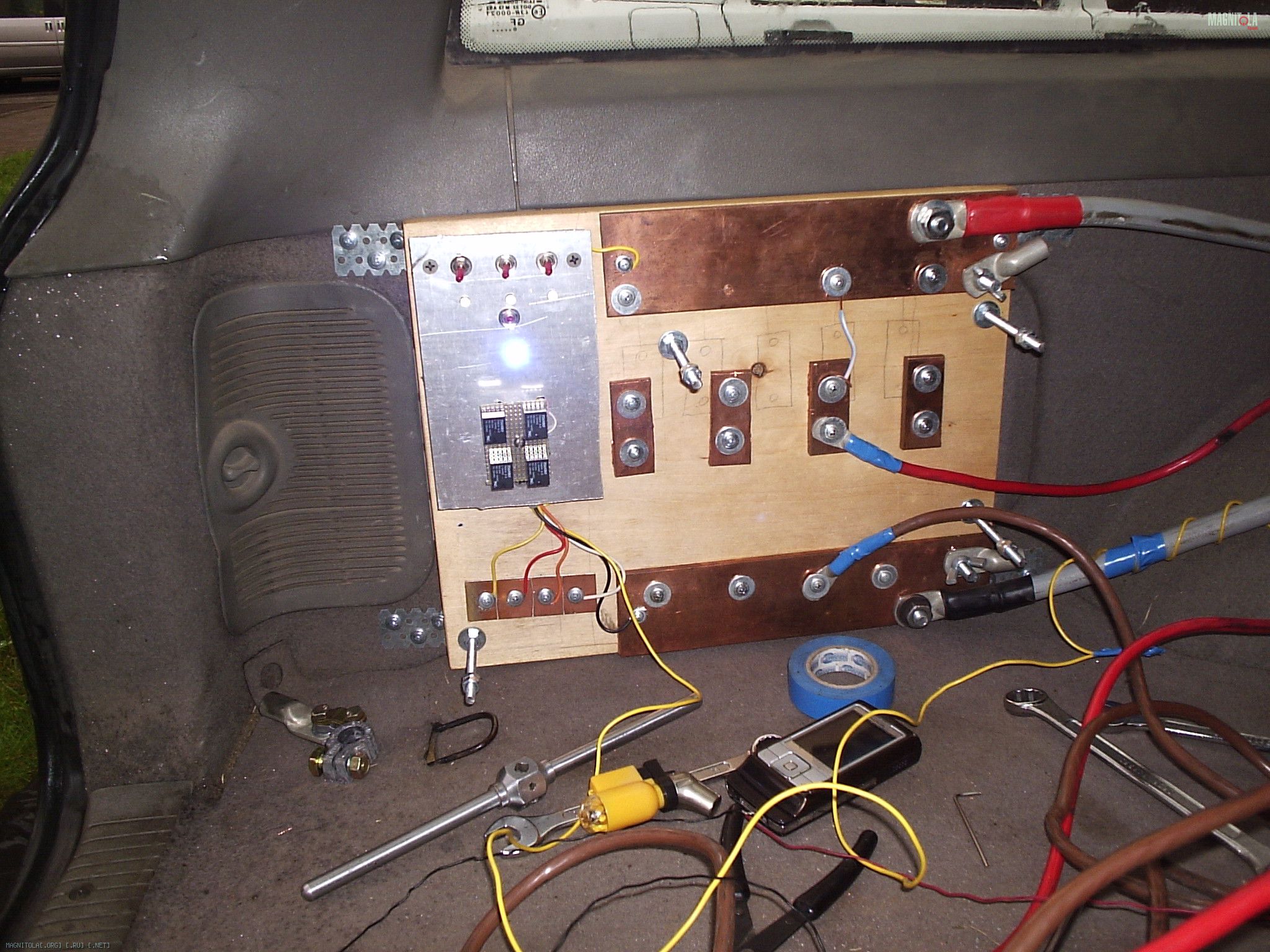

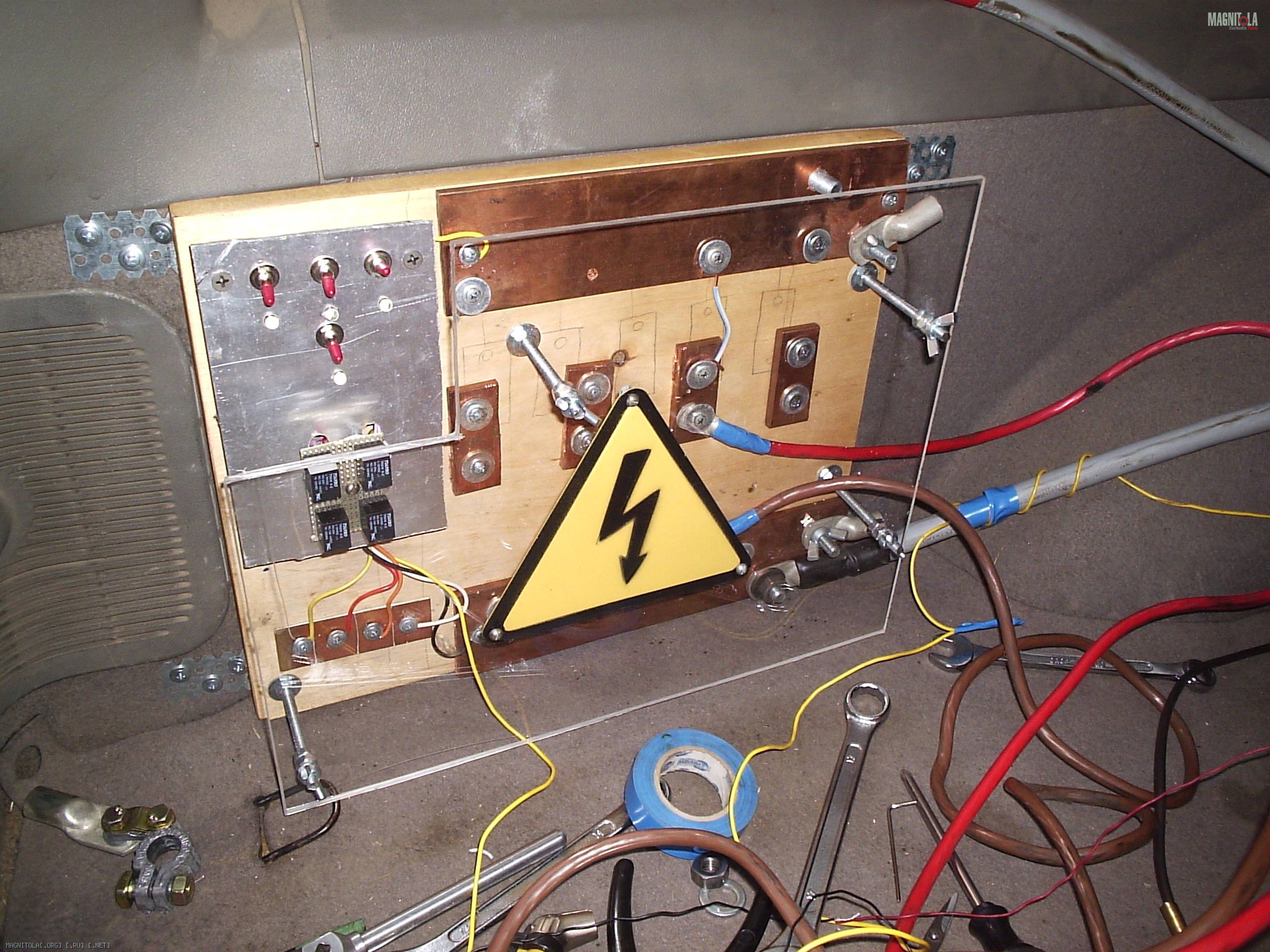

Все готово, дело за малым.... поставить. Ну тут и писать то нечего, взял да прикрутил к стенке. Прикрутил провода. Кстати забыл сказать, рядом с основными наконечниками есть вторая пара для второго аккумуляторо, которого к сожалению пока нету( . Ну вотт и все... если че забыл спрашивайте. Завтра сфоткаю в чистом виде, без хлама

Респект за отчёт!
А по мне так сильно брутально получилось... Задуй потроха краской под хром, а оргстекло подсвети неоном-будет супер!

---------- Post added at 19:41 ---------- Previous post was at 19:36 ----------

Сообщение от L@ndish

при помощи машинных тисков

Плохо. Медь даёт "усадку" если просто обжать. Проверь, провод может просто вынутся оттуда спустя месяц-два.
Я плющил эти клеммы молотком после обжима. Потом ложил гвоздь по диагонали и бил один раз сильно, потом накрест ещё раз.
