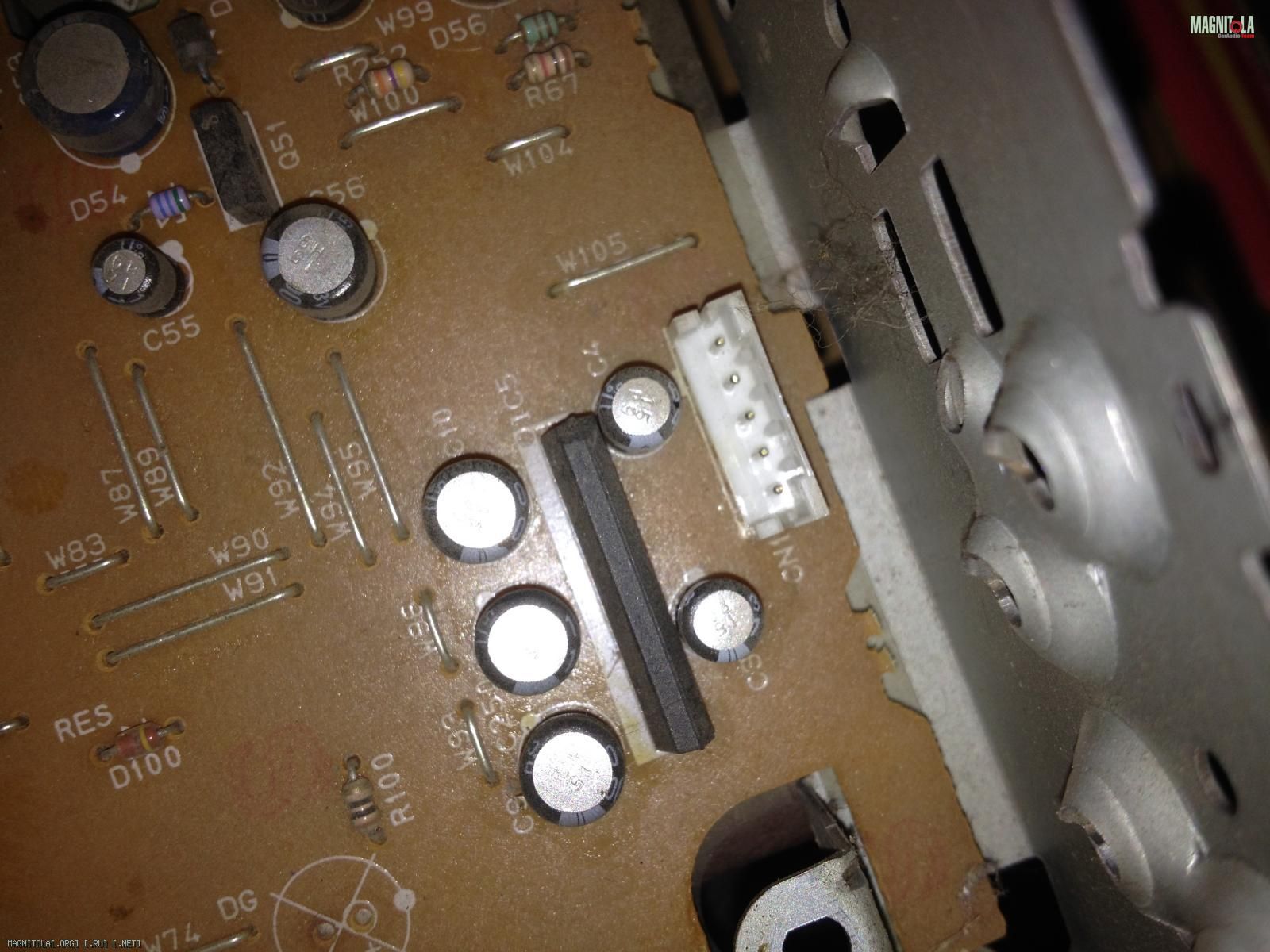

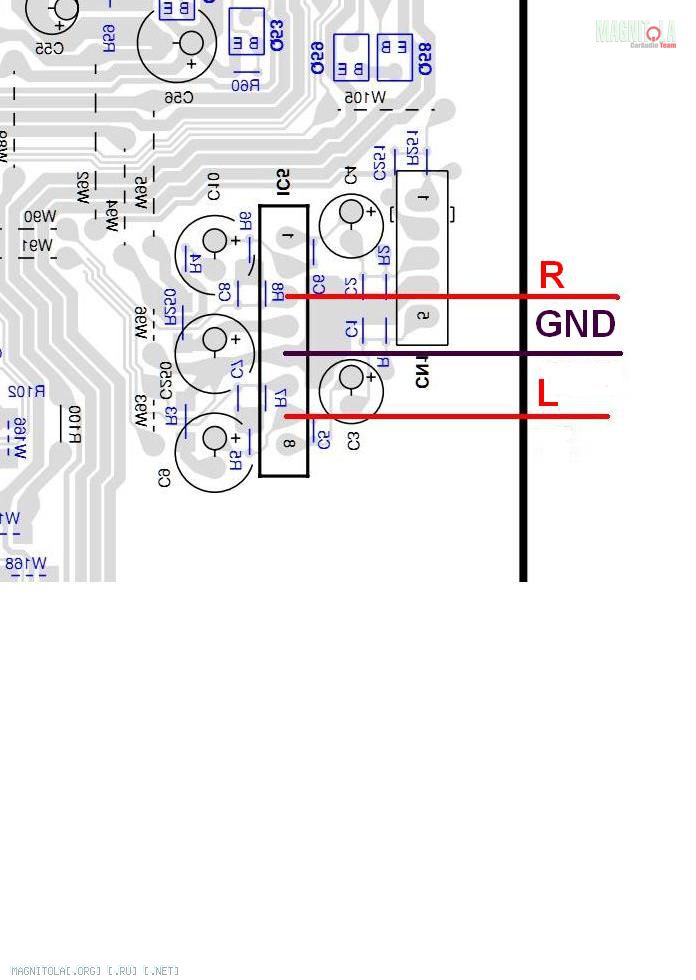

Эту микросхему выпаиваем, а лучше выломать и ножки выпаять потом по одной. Если заказали второй вариант модуля, то в комплекте идут проводочки с разъемом, их и припаяете. Это мы сделали AUX. Пока можно припаять провод с джеком 3,5мм- можно будет подключить телефон.
Вложение 1087734Вложение 1087738
На миниатюру не смотреть, она зеркальна.
Пока ни сего не заказал.
А никому не попадались на ентом али - подобные платки,могущие ещё и папки листать???
Как бы внедрить юсб без предусиления Китайской платой уж фих с этими папками...Цитата:
Сообщение от chu0037
Вложение 1087758Вложение 1087760

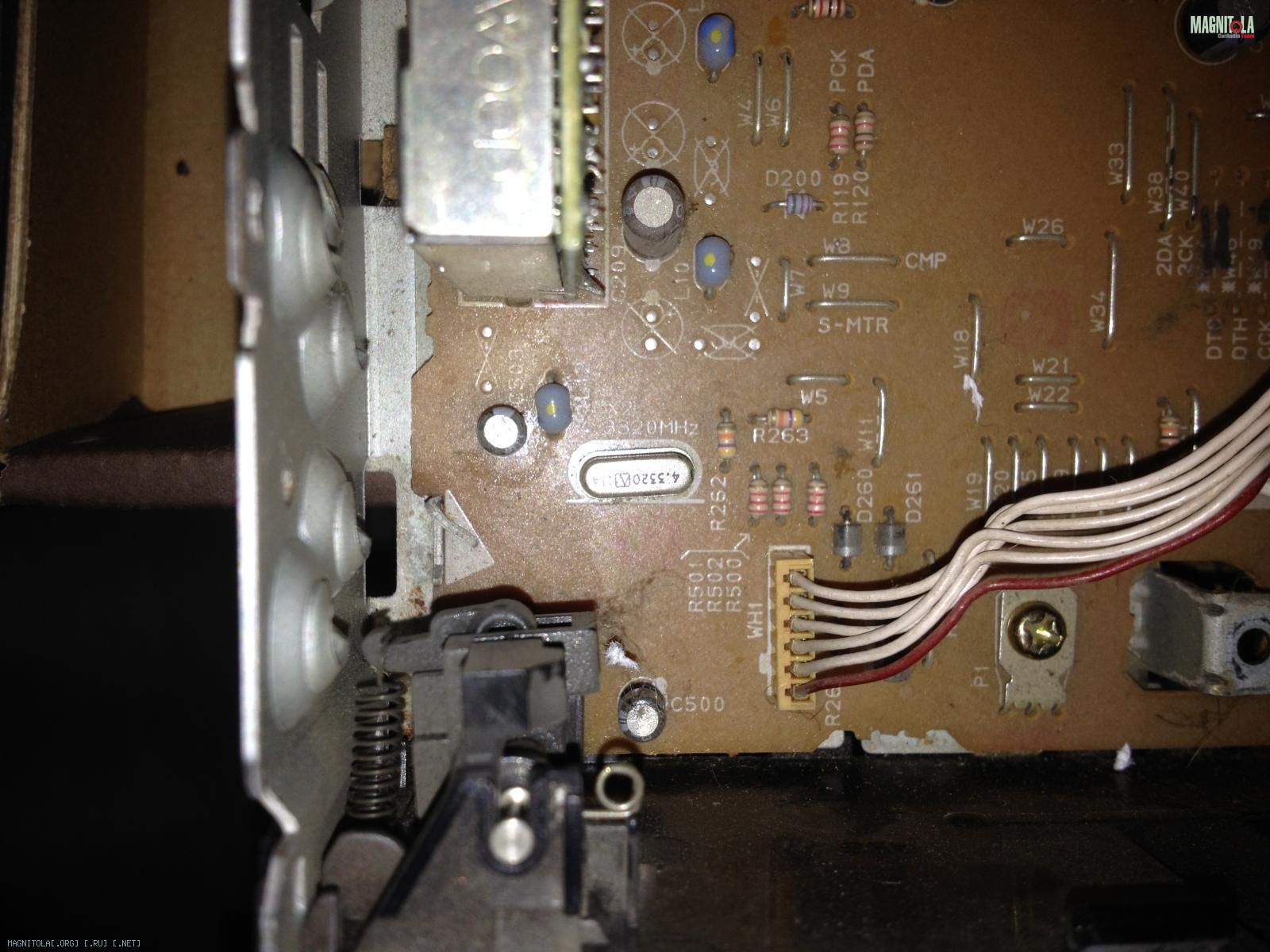

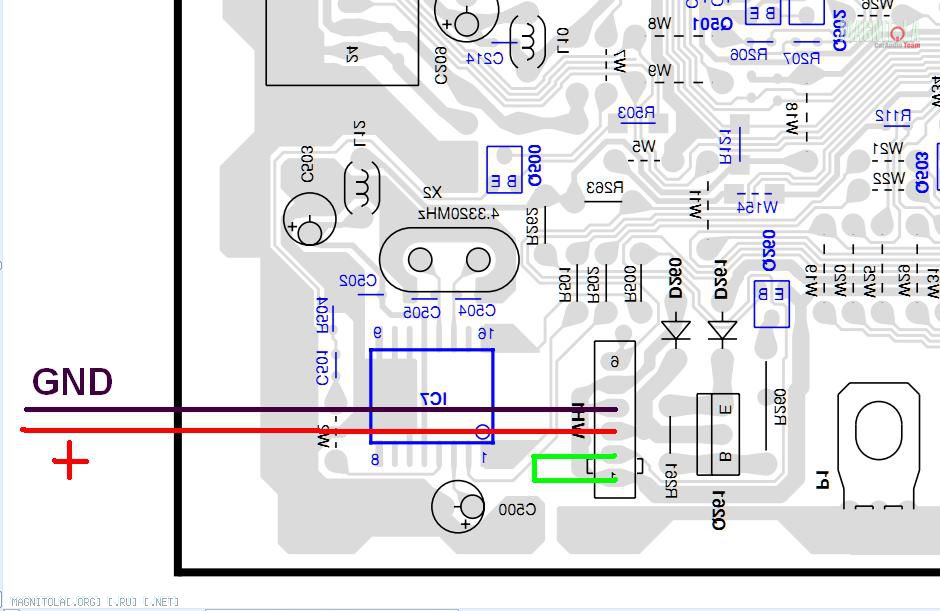

Питание на модуль подключаем вместо моторчика, зеленая перемычка имитирует наличие кассеты и позволяет выбрать режим TAPE
Ааааа,прикинь-тебе захочется после первой папки,сразу тридцать седьмую послушать,а в каждой папке по двадцать песен? :) :) :) ...
а вот эта я так понимаю и вавку читает
Сейчас этого добра появилось- глаза разбегаются. Мне вот эта понравилась Летом родственник захотел такой модуль в клавишу поставить, не хотел курочить магнитолу. Ну я напильником доработал- получилось коряво. А тут все готово.
а вольтаж имеет значение? некоторые 5 вольт некоторые 12 вольт.
---------- Сообщение добавлено 19.12.2016 в 21:38 ----------
maisteroleg, минусы с акустических выходов китайской платы вместе в одну точку на плату ГУ паять?
Питание микросхем модуля 5 Вольт, на 12 Вольтовой стоит стабилизатор, так что он предпочтительней. На 5 Вольтовой обычно есть место под стабилизатор, если нет можно поставить внешний или найти в магнитоле 5 Вольт с достаточным током. В Кенвуде на моторчик питание подается через транзисторный ключ, можно подпереть его стабилитроном и будет 5 Вольт.
Минус выводил обычно один и паял на входную емкость по питанию, проблем вроде не возникало.
