Радио в гараж или вторая жизнь касетника.

Цитата:

---

Сообщение от mohov_a

дядь Фёдор чем питать, какой бп купить, уже года 3-4 хочу купить толковый трансформатор... Бюджет 3-8р думаю примерно.

---

для этой задачи переделанного компового БП хватит просто за глаза.
https://yandex.ru/search/?text=%D0%B...C%D0%B8&lr=213

Цитата:

---

Сообщение от mohov_a

Есть ещё БП длЯ светодиодов, может их параллельно подключить?

---

не знаю, они очень разные, нужно знать о чём речь :).

Цитата:

---

Сообщение от FFZ

для этой задачи переделанного компового БП хватит просто за глаза.
https://yandex.ru/search/?text=%D0%B...C%D0%B8&lr=213


не знаю, они очень разные, нужно знать о чём речь :).

---

Из старого системника вытащил БП, выдает 11,3-11,4 Вольт, ампераж заявлен в 13 А. БП для светодиодов выдает 12.3-12.4 Вольт...

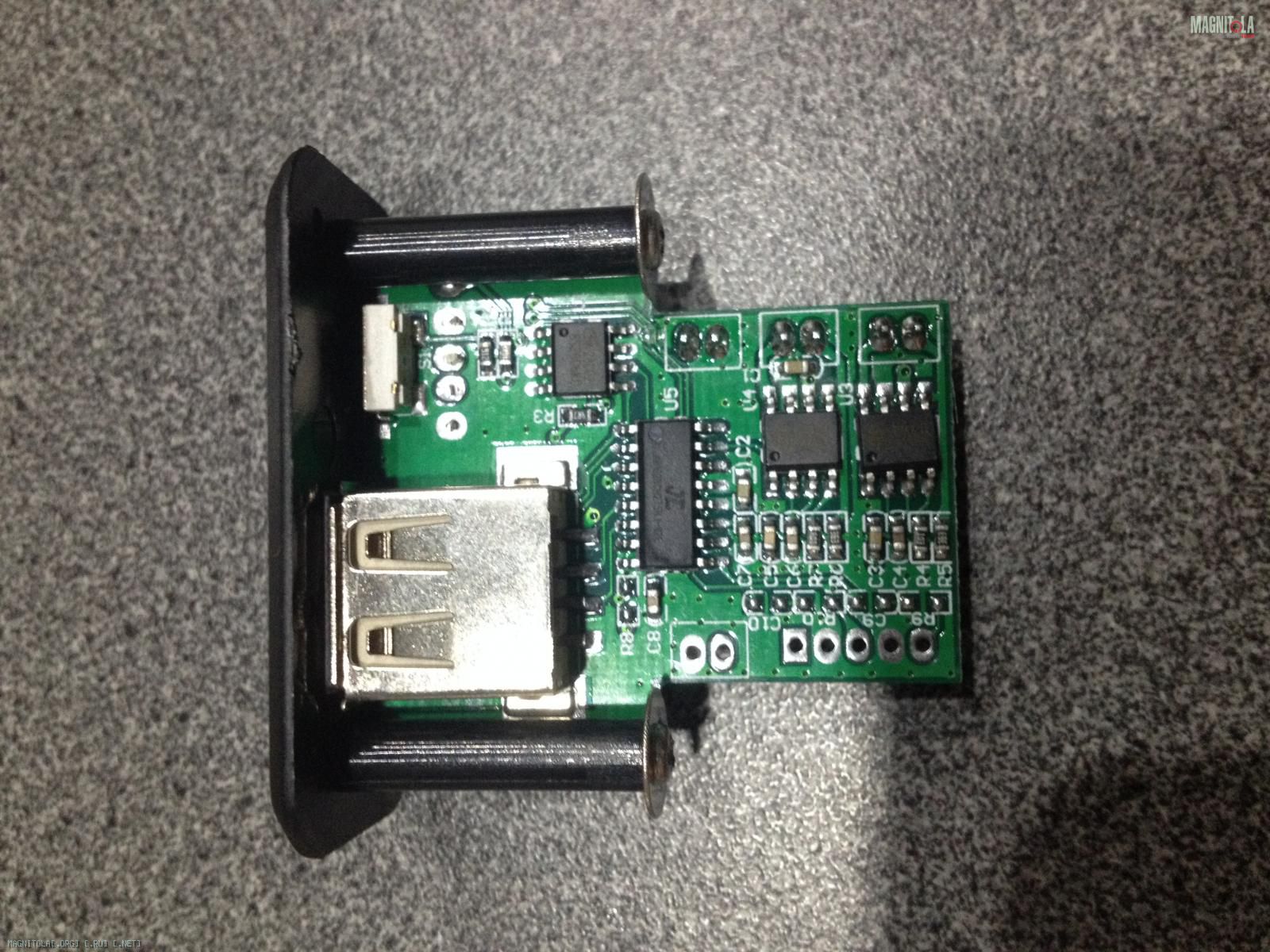

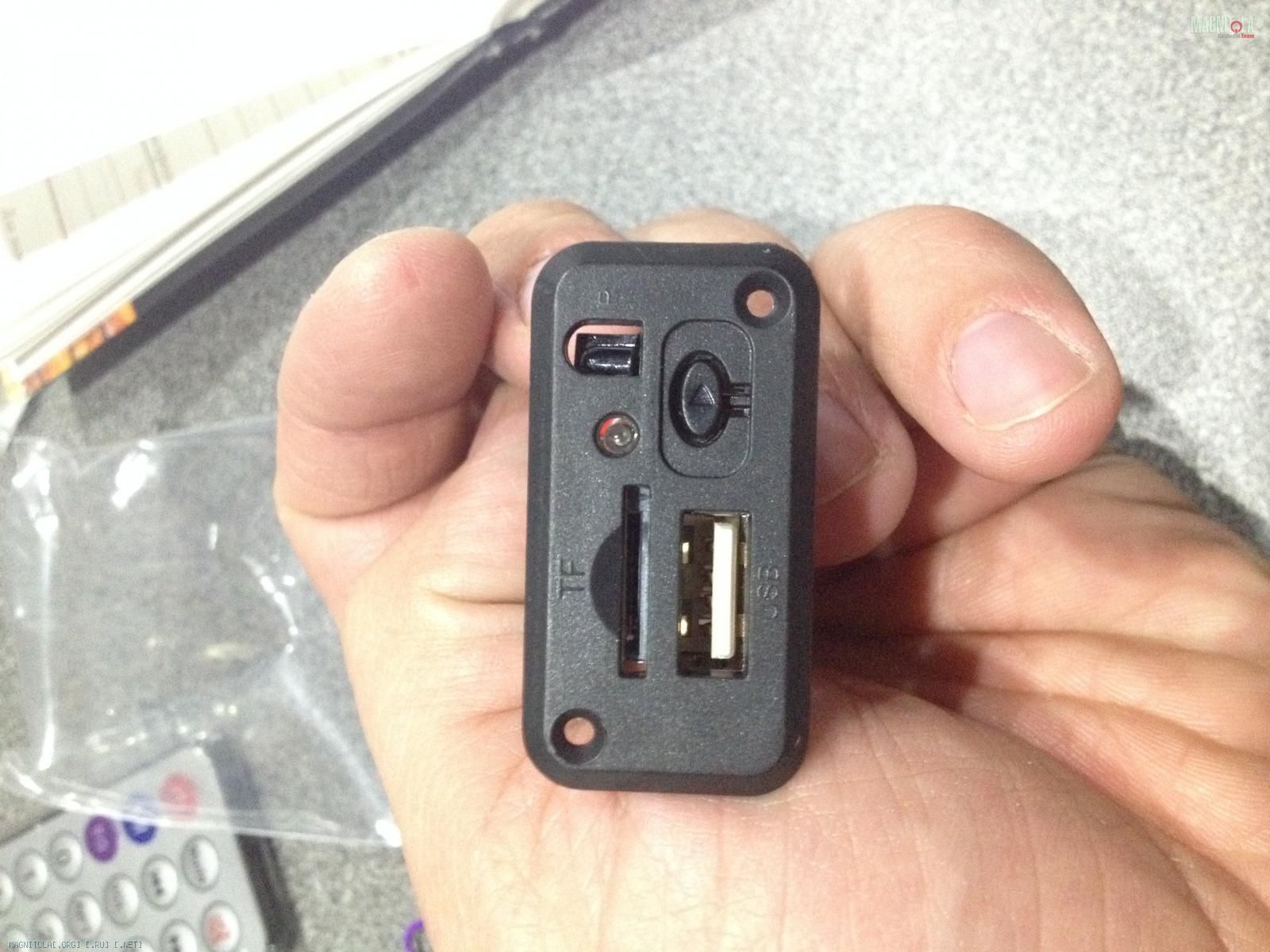

Вложение 1100878Вложение 1100880Вложение 1100882Вложение 1100878Вложение 1100880Вложение 1100882
приехало барахлишко из поднебесной. паять проввода к пи питалову а акустические к аукс, минус общий?

Цитата:

---

Сообщение от mohov_a

Вложение 1100878Вложение 1100880Вложение 1100882Вложение 1100878Вложение 1100880Вложение 1100882
приехало барахлишко из поднебесной. паять проввода к пи питалову а акустические к аукс, минус общий?

---

питание девайса +5в !!!

Цитата:

---

Сообщение от FFZ

питание девайса +5в !!!

---

я видел. на против где ни чего не припаяно написано 12В

---------- Сообщение добавлено 01.02.2017 в 22:03 ----------

Цитата:

---

Сообщение от maisteroleg

Вложение 1087758Вложение 1087760
Питание на модуль подключаем вместо моторчика, зеленая перемычка имитирует наличие кассеты и позволяет выбрать режим TAPE

---

нужно померить тут то же 12 вольт или может меньше, пойду на моторчике гляну.

---------- Сообщение добавлено 01.02.2017 в 22:19 ----------

на моторчике информации нет...

Находим в мусоре пятивольтовый стабилизатор, припаиваем его, красный разъем перепаиваем с J3 на J6 и можем подавать 12Вольт. На моторчике вроде 9 Вольт- то, что доктор прописал.
Вложение 1100906

Цитата:

---

Сообщение от mohov_a

а акустические к аукс

---

Нет, это выходы на динамики. Сверху место под пятиштырьковый разъем, там есть Gnd, L, R- это линейный выход, его и припаиваем на Aux.
Микросхемы УНЧ лучше удалить, меньше потребление и стабилизатор будет меньше греться.

maisteroleg, извиняюсь похудела случайно влепил. Огрызок косячит. У меня два вопроса. Как выглдит стабилизатор, скорее всего его в моем мусоре нет. И плюс с минусом на другую сторону переносить или только плюс?

Андрей,расколупай любую автомобильную зарядку для usb - там как раз на выходе 5вольт.

Вложение 1100984
7805 в корпусе D2PAK

Цитата:

---

Сообщение от mohov_a

И плюс с минусом на другую сторону переносить или только плюс?

---

Перенести полностью разъемчик, там есть и плюс и минус.
