Радио в гараж или вторая жизнь касетника.

**maisteroleg** · 18.12.2016 21:09

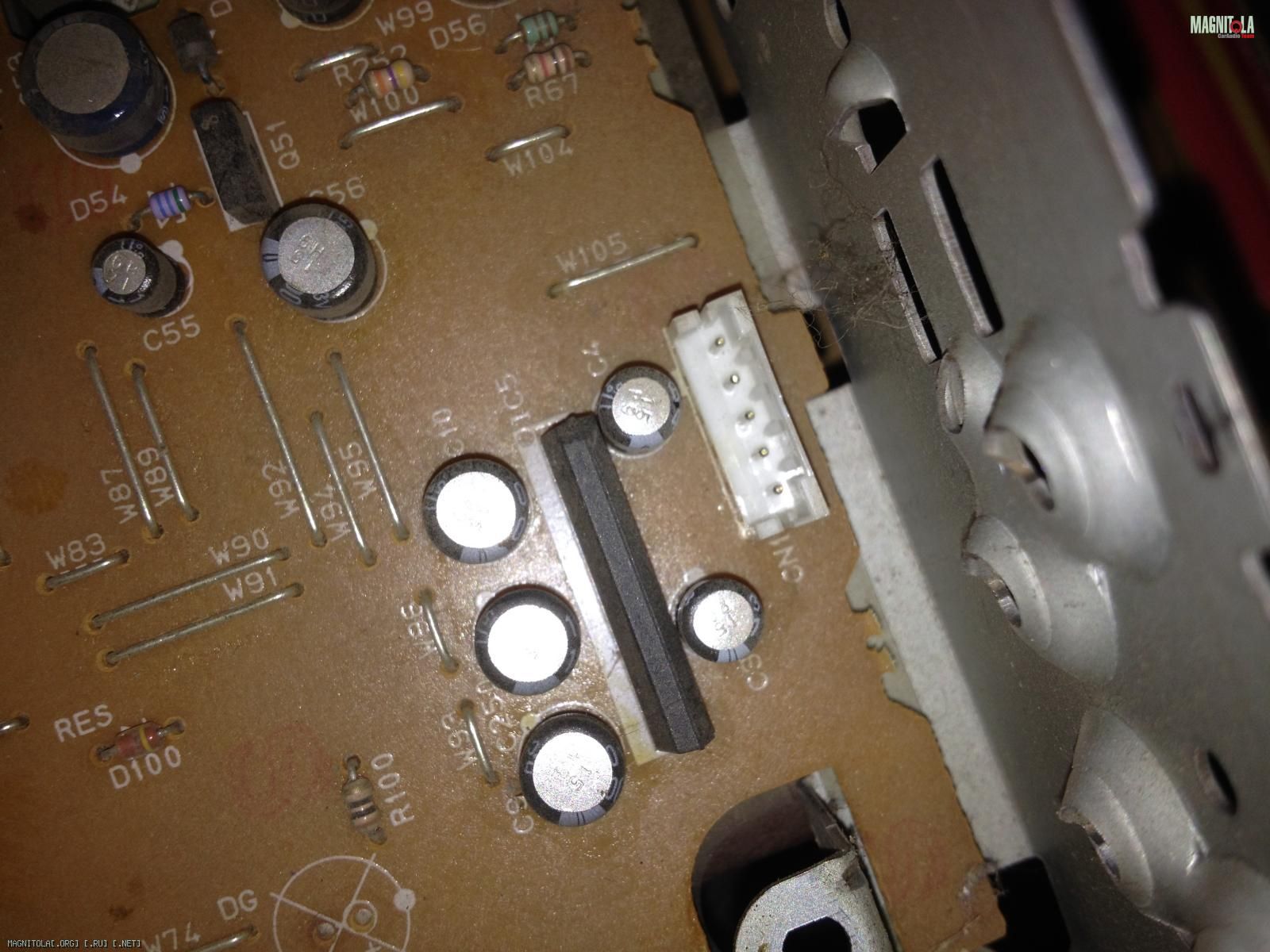

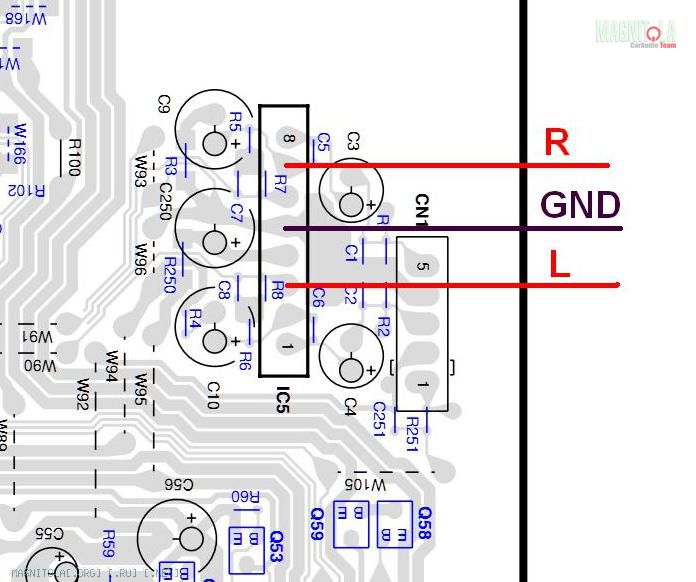

Эту микросхему выпаиваем, а лучше выломать и ножки выпаять потом по одной. Если заказали второй вариант модуля, то в комплекте идут проводочки с разъемом, их и припаяете. Это мы сделали AUX. Пока можно припаять провод с джеком 3,5мм- можно будет подключить телефон.

Нажмите на изображение для увеличения
Название: 1087580d1482076630-Magnitola-Avtozvuk-img_8493.jpg
Просмотров: 0
Размер: 209.9 Кб
ID: 1087734

Нажмите на изображение для увеличения
Название: KenwoodAUX.JPG
Просмотров: 0
Размер: 64.5 Кб
ID: 1087738

На миниатюру не смотреть, она зеркальна.

**MAGNITOLA** · 18.12.2016 21:09

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**mohov_a** · 18.12.2016 21:12

Пока ни сего не заказал.

**chu0037** · 18.12.2016 21:37

А никому не попадались на ентом али - подобные платки,могущие ещё и папки листать???

**mohov_a** · 18.12.2016 21:43

Сообщение от chu0037

А никому не попадались на ентом али - подобные платки,могущие ещё и папки листать???

Как бы внедрить юсб без предусиления Китайской платой уж фих с этими папками...

**maisteroleg** · 18.12.2016 21:58

Нажмите на изображение для увеличения
Название: 1087584d1482076679-Magnitola-Avtozvuk-img_8491.jpg
Просмотров: 0
Размер: 211.6 Кб
ID: 1087758

Нажмите на изображение для увеличения
Название: ken.JPG
Просмотров: 0
Размер: 85.2 Кб
ID: 1087760

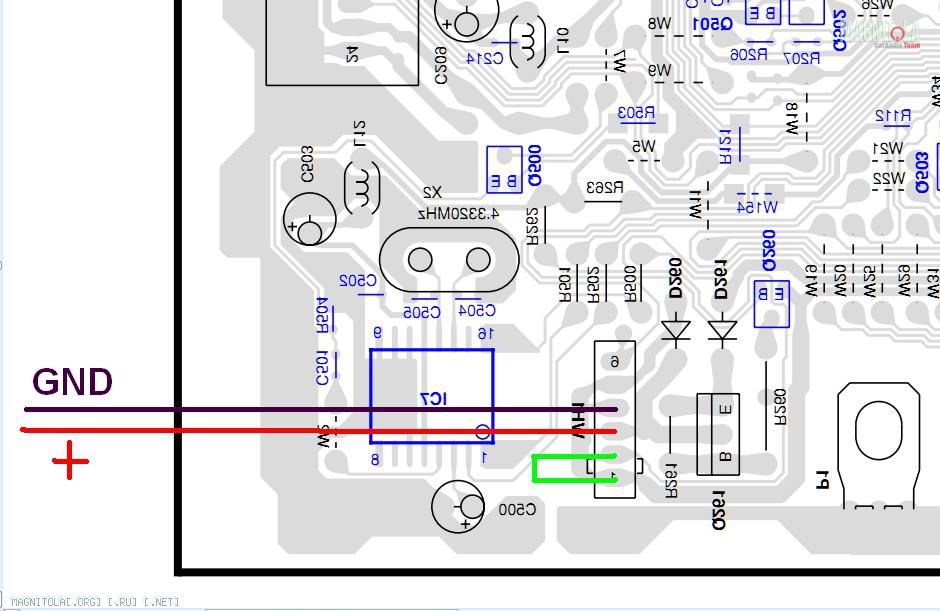

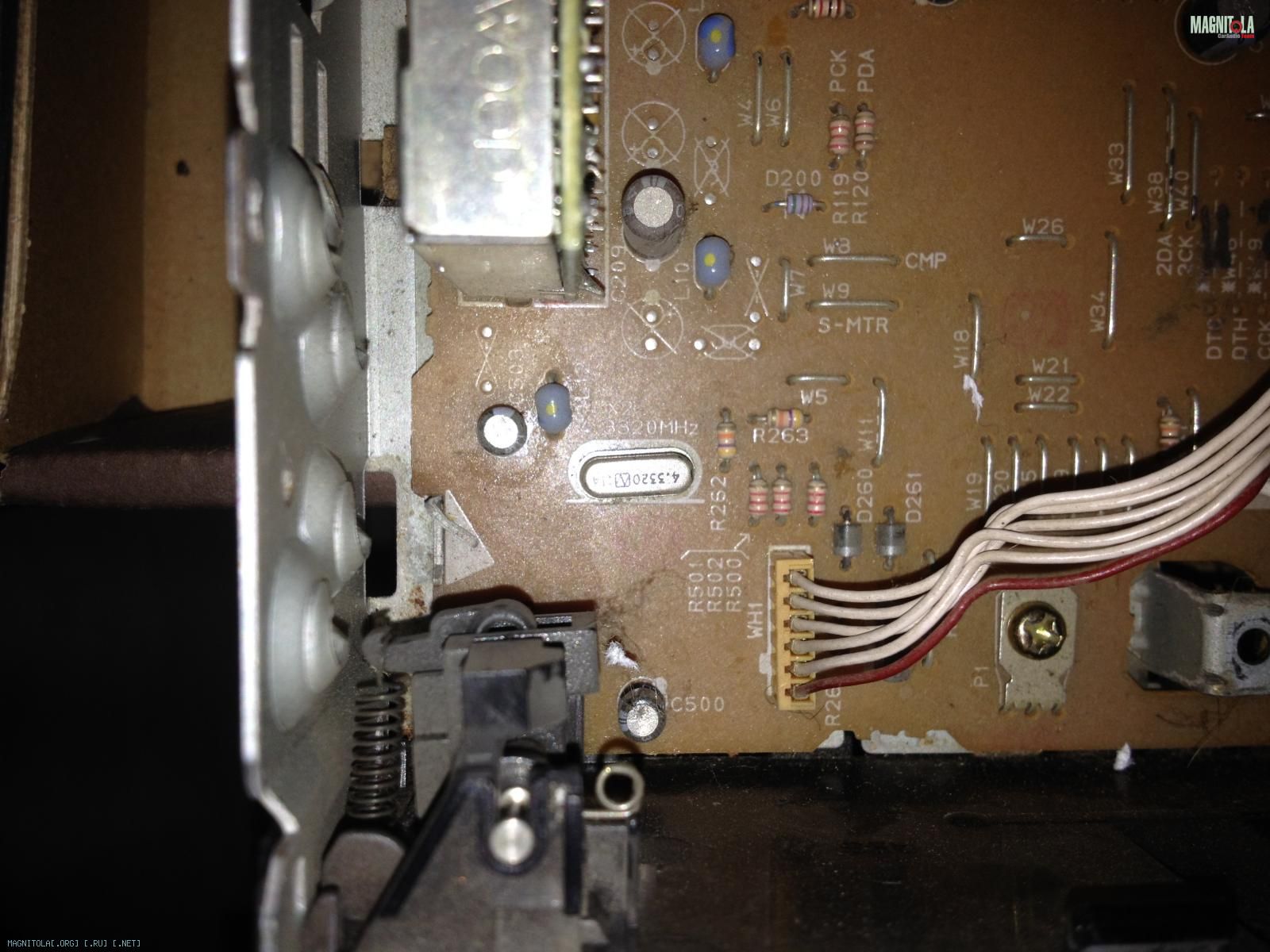

Питание на модуль подключаем вместо моторчика, зеленая перемычка имитирует наличие кассеты и позволяет выбрать режим TAPE

**chu0037** · 18.12.2016 21:59

Ааааа,прикинь-тебе захочется после первой папки,сразу тридцать седьмую послушать,а в каждой папке по двадцать песен?

...

**mohov_a** · 19.12.2016 19:12

а вот эта я так понимаю и вавку читает

После прочтения съесть!

https://ru.aliexpress.com/item/NEW-M...5.1.8aWyHv&s=p

**maisteroleg** · 19.12.2016 19:55

Сейчас этого добра появилось- глаза разбегаются. Мне вот эта понравилась Летом родственник захотел такой модуль в клавишу поставить, не хотел курочить магнитолу. Ну я напильником доработал- получилось коряво. А тут все готово.

После прочтения съесть!

https://ru.aliexpress.com/item/Wirel...egoryId=400103

**mohov_a** · 19.12.2016 20:34

а вольтаж имеет значение? некоторые 5 вольт некоторые 12 вольт.

---------- Сообщение добавлено 19.12.2016 в 21:38 ----------

maisteroleg, минусы с акустических выходов китайской платы вместе в одну точку на плату ГУ паять?

**maisteroleg** · 19.12.2016 21:05

Питание микросхем модуля 5 Вольт, на 12 Вольтовой стоит стабилизатор, так что он предпочтительней. На 5 Вольтовой обычно есть место под стабилизатор, если нет можно поставить внешний или найти в магнитоле 5 Вольт с достаточным током. В Кенвуде на моторчик питание подается через транзисторный ключ, можно подпереть его стабилитроном и будет 5 Вольт.
Минус выводил обычно один и паял на входную емкость по питанию, проблем вроде не возникало.
