Аппаратура 100v. Как подключить?

**Ptitsa** · 14.01.2015 00:04

Да, Гена, спасибо. Скачал сервис мануал, там по схеме действительно такой вариант и нарисован. Т.е. транс с различными обмотками (кстати смотри какая точность: 100, 110, 120, 220, 240 Вольт), правда там и селектор выбора напряжений нарисован. У меня его снаружи нет. На днях раскручу, посмотрю внутренности, может повезет, хотя сумневаюсь. Но если нет, то буду искать (отматывать, наматывать) но 100В ровно. Хотя и понимаю, что эквалайзеру это не очень критично (не усилитель), но будет как Япошки хотели, тем более это не сложно.

**MAGNITOLA** · 14.01.2015 00:04

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Андреичъ** · 14.01.2015 00:09

Гена - мужик

**gena60** · 14.01.2015 00:13

Сообщение от Ptitsa

У меня его снаружи нет. На днях раскручу, посмотрю внутренности, может повезет, хотя сумневаюсь.

Я это и имел ввиду,только вскрытие расставит всё на свои места,если селектора нет,тогда по обмоткам смотреть надо,но подчёркиваю-только специалистам,без знаний не проводить ни каких действий!!!

Флекс 71** · 14.01.2015 11:12

Сообщение от Ptitsa

Но если нет, то буду искать (отматывать, наматывать) но 100В ровно.

А если обмотка-алюминиевая лента?Только транс запороть можно,перемотать не выйдет.

**Ptitsa** · 14.01.2015 23:38

Посмотрел, первичная обмотка только одна, на 100В. Желаемый вариант не проканал. Буду покупать адаптер на 110В, отмотаю пару витков. Теперь думаю, как лучше сделать включение этого "внешнего" трансформатора кнопкой ON-OFF на самом эквалайзере

**Дмитрий Лукичев** · 15.01.2015 01:01

Сообщение от Ptitsa

Теперь думаю, как лучше сделать включение этого "внешнего" трансформатора кнопкой ON-OFF на самом эквалайзере

-А эта кнопка разрывает первичку на трансе эквалайзера,или запитывает дежурку?!!

---------- Сообщение добавлено 15.01.2015 в 01:06 ----------

Проще перерезать дорожки на плате от сетегого разъёма,к нему припаять понижающий транс(220-100в),далее от него присоеденить уже родной! Понижающий разместить внутри корпуса эквика-места хватит!

**gena60** · 15.01.2015 02:40

Сообщение от Ptitsa

Буду покупать адаптер на 110В, отмотаю пару витков. Теперь думаю, как лучше сделать включение этого "внешнего" трансформатора кнопкой ON-OFF на самом эквалайзере

Раз уж пошла такая пьянка,можно посмотреть вторичку -что она выдаёт по напругам.Сгонять в Автово и прикупить другой транс на замену родного.Меньше огорода городить и компактнее будет.,

**Ptitsa** · 15.01.2015 10:58

Сообщение от Дмитрий Лукичев

-А эта кнопка разрывает первичку на трансе эквалайзера,или запитывает дежурку?!!

Первичку

Сообщение от Дмитрий Лукичев

Проще перерезать дорожки на плате от сетегого разъёма,к нему припаять понижающий транс(220-100в),далее от него присоеденить уже родной! Понижающий разместить внутри корпуса эквика-места хватит!

Тут и перерезать ничего не надо, транс стоит отдельно, провода длинные. Разместить внутри второй транс - не легко. Места много, но "первый этаж" весь занят, лепить транс над платами фильтров не хочется.

Если делать выносной транс, то получается четыре провода от эквика до транса и два от транса в розетку. Тут надо искать грамотный разъем на заднюю стенку.

Сообщение от gena60

Раз уж пошла такая пьянка,можно посмотреть вторичку -что она выдаёт по напругам.Сгонять в Автово и прикупить другой транс на замену родного.Меньше огорода городить и компактнее будет.

Транс простой, обмоток всего три. Но хрен его знает, как там обмотки намотаны (встречно/поперечно) плюс экраны есть. Хотя этот вариант получается самый заманчивый.

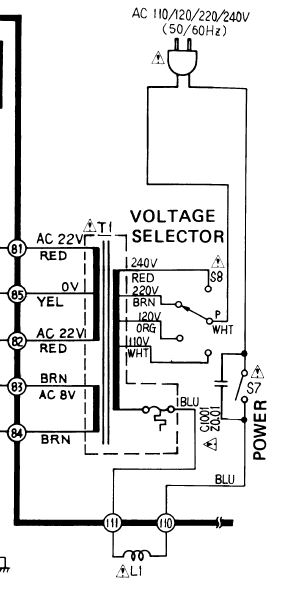

Тут схемка, только у меня одна первичка 100v, обвязка вся такая же.

После прочтения съесть!

Нажмите на изображение для увеличения
Название: Снимок.JPG
Просмотров: 80
Размер: 36.8 Кб
ID: 696478

**Дмитрий Лукичев** · 15.01.2015 12:54

Сообщение от Ptitsa

Тут надо искать грамотный разъем на заднюю стенку.

-ШР! ( это который круглый,с гайкой и посеребрением)-на них ракеты летают

...Вообще огонь а не разъём-выглядит грозно зато надежно!

**gena60** · 15.01.2015 13:54

Сообщение от Ptitsa

Но хрен его знает, как там обмотки намотаны (встречно/поперечно) плюс экраны есть. Хотя этот вариант получается самый заманчивый.

Да ничего сложного нет,просто при намотке делается средний вывод(конец первой обмотки соединяется началом другой).Наверняка такой транс можно найти,не такой и сложный в принципе.А как родной выглядит,можно фотку скинуть?!.,
