Раствроритель с платы чем-то поотом дополительно смывать надо? Водой, например:)Цитата:
Сообщение от FFZ
Вид для печати
Раствроритель с платы чем-то поотом дополительно смывать надо? Водой, например:)Цитата:
Сообщение от FFZ
нет, в этом нет ни какой необходимости :).Цитата:
Сообщение от fox proteus
если не жмотится ))) на нём, а после очистки основной грязи, сменить в баночке на свежий и пройти всё ещё раз финально, то всё будет чисто и идеально.
а лак с платы он не съест?
нет, не смывается.Цитата:
Сообщение от fox proteus
смывается только на "палёных" девайсах где лак паршивый, а не на эпоксидной основе, т.е. не растворимой.

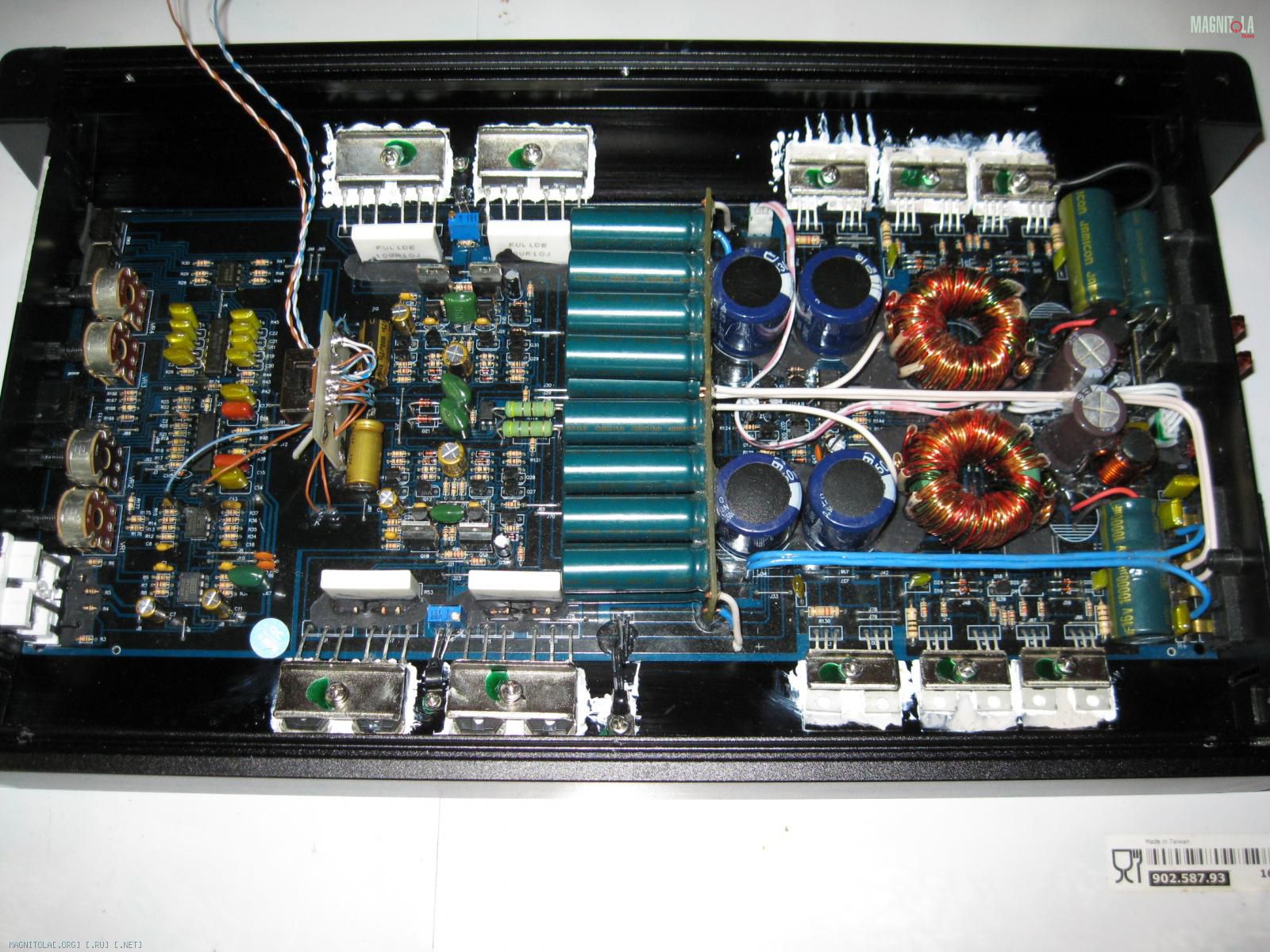

Устанавливаем готовую плату в корпус.
Вот такой общий вид имеем :
Вложение 867702 Вложение 867700

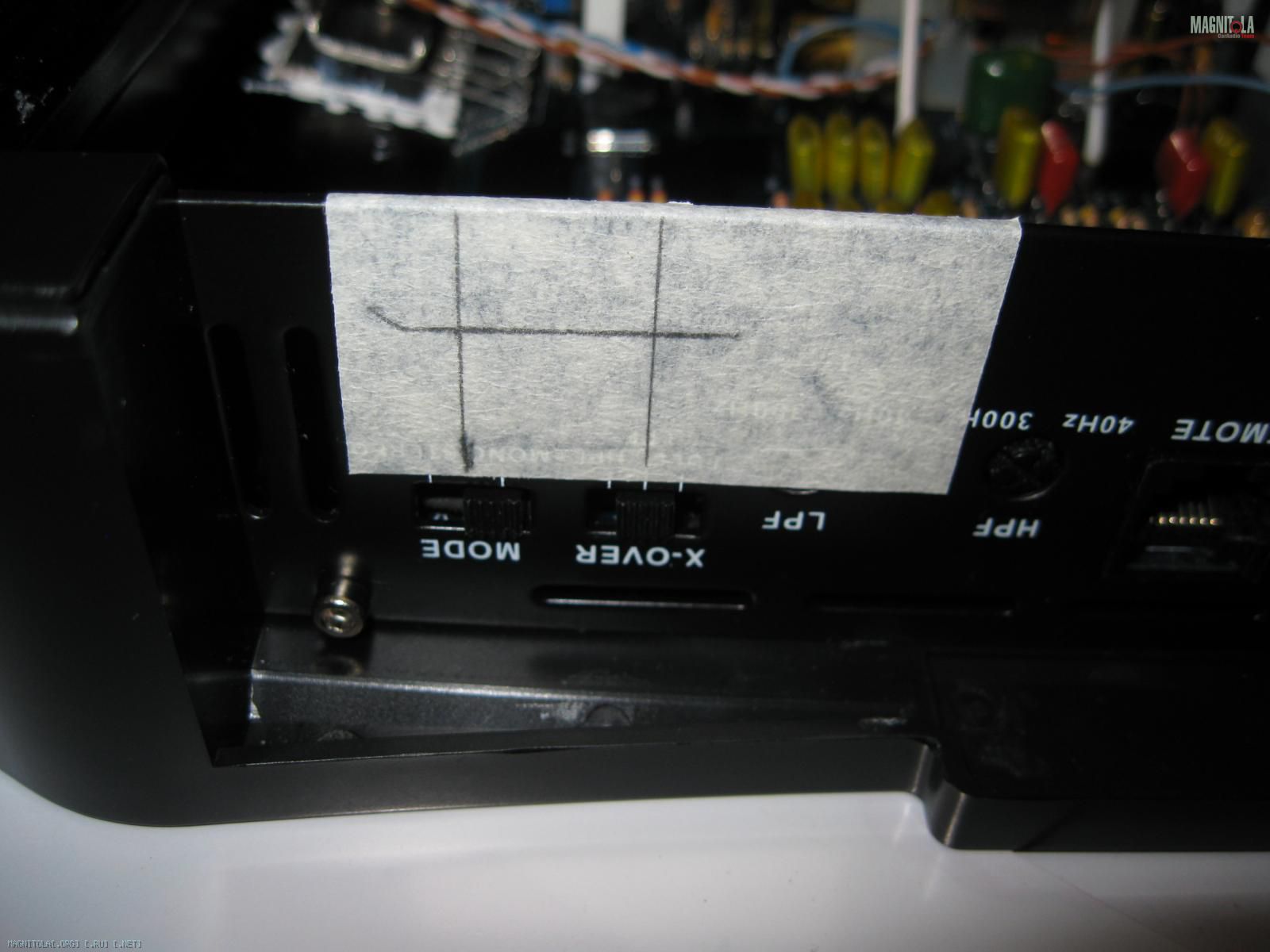

Подготавливаем место установки дополнительной пары RCA для разметки и размечаем :
Вложение 867704 Вложение 867706

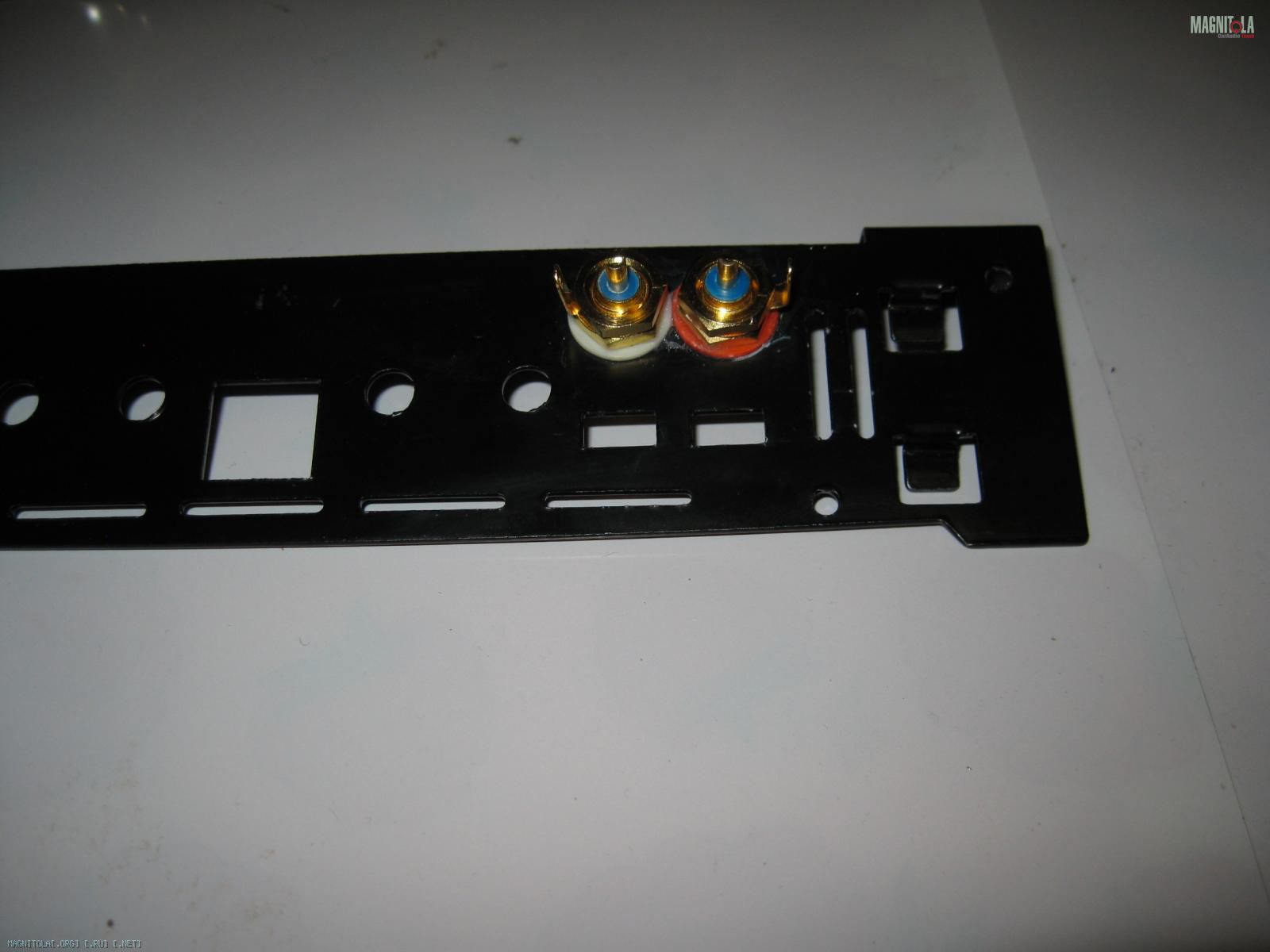

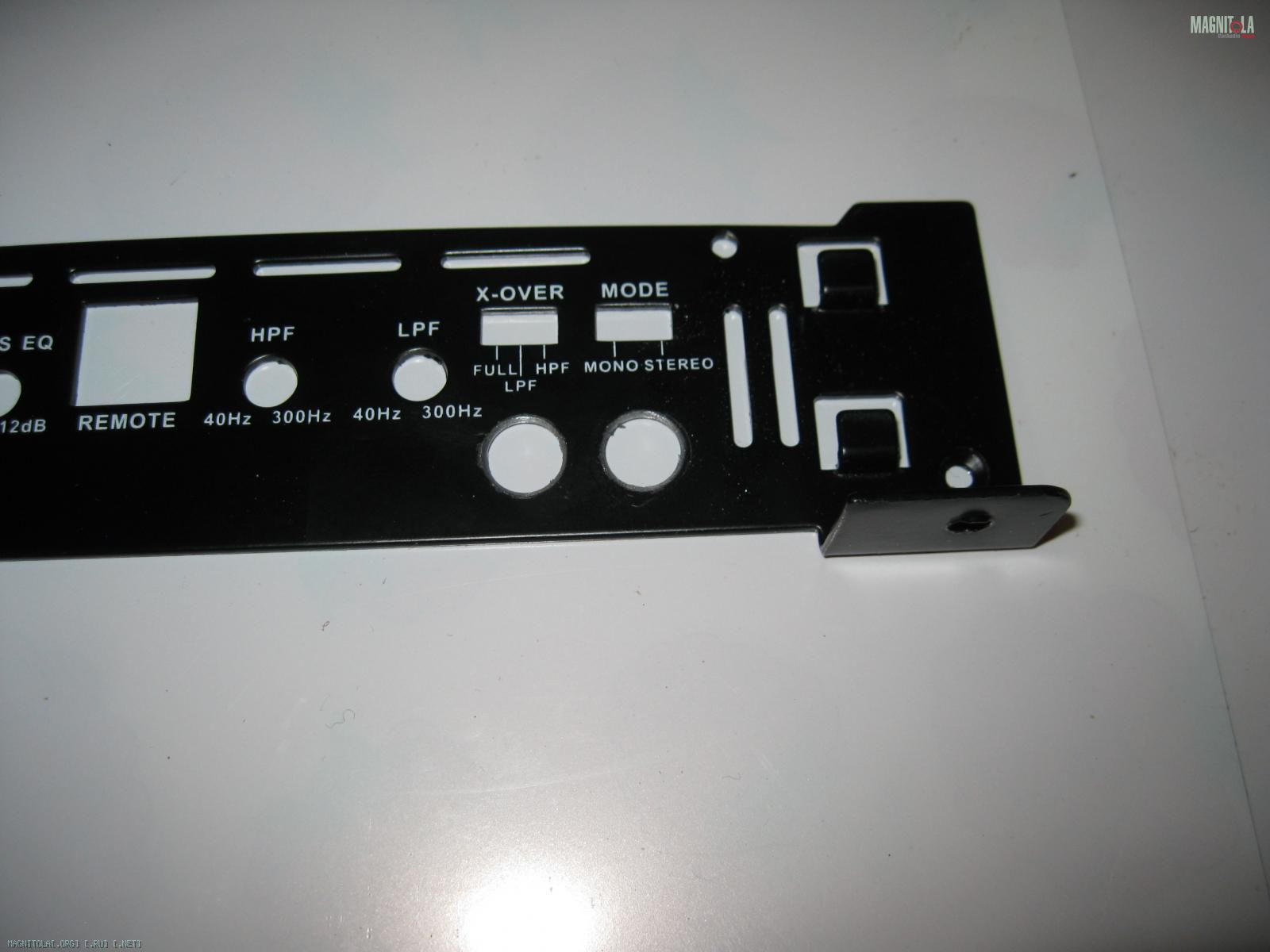

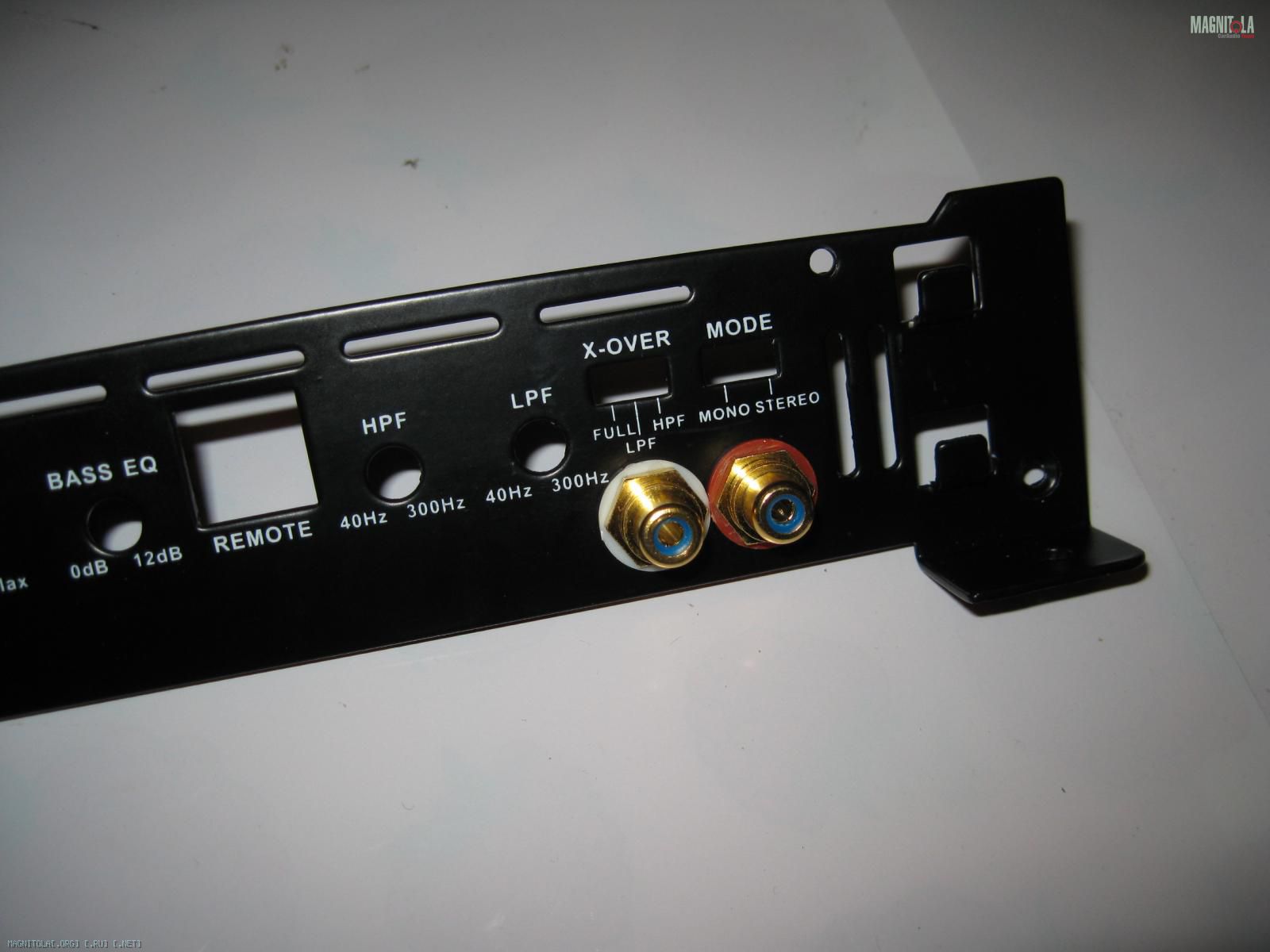

Снимаем переднюю панель, рассверливаем отверстия под RCA и устанавливаем их :
Вложение 867708 Вложение 867710 Вложение 867712

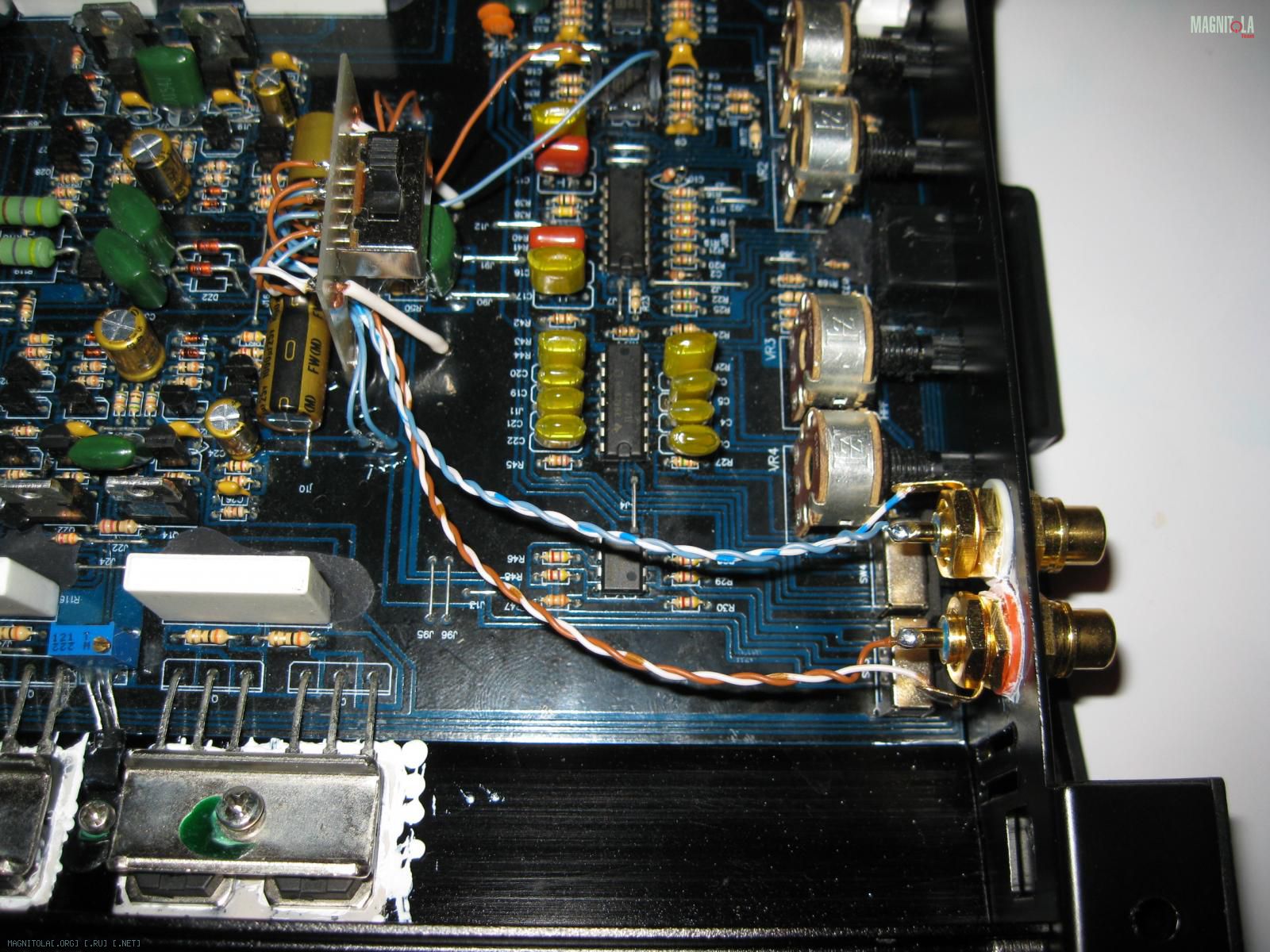

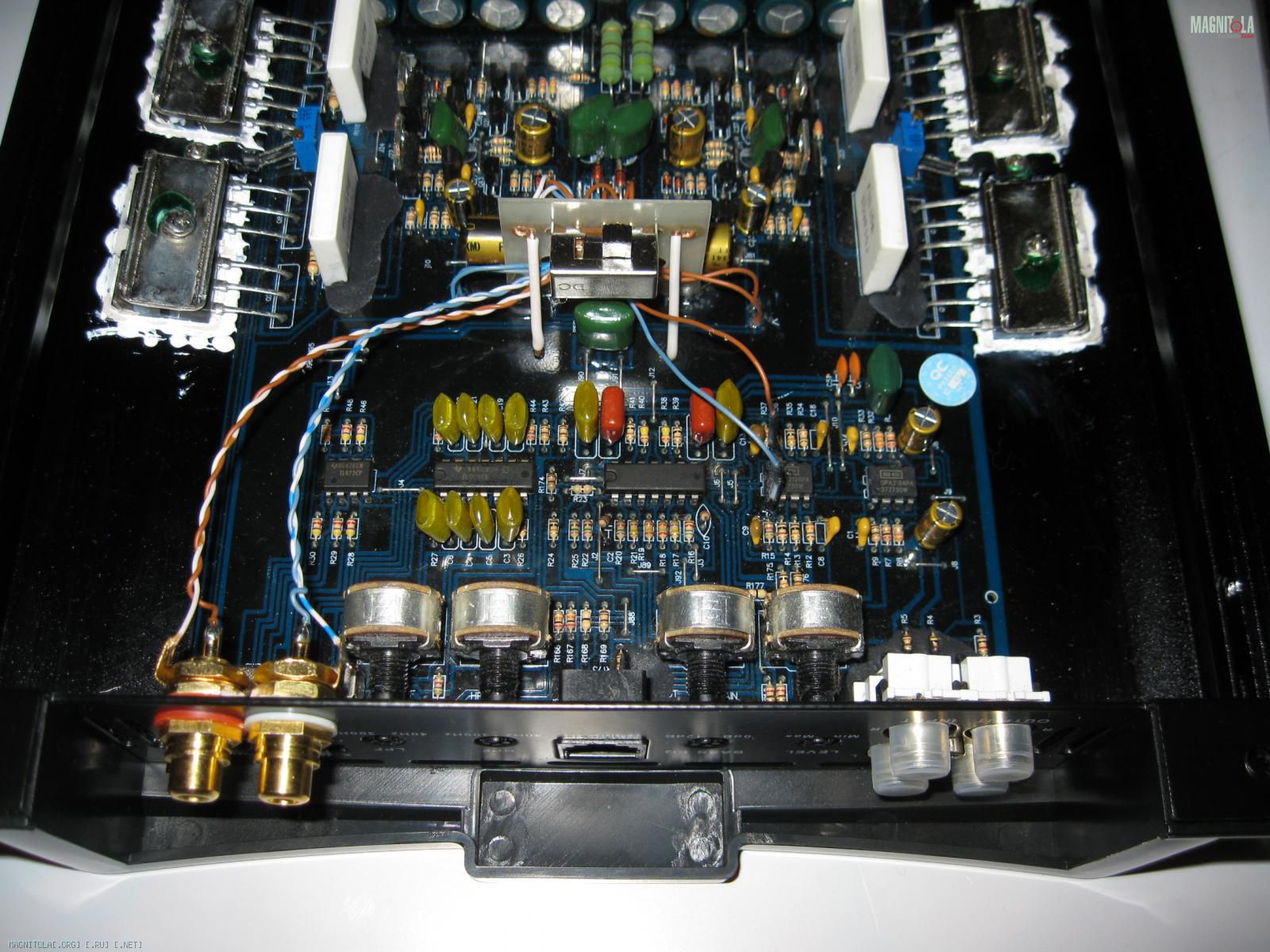

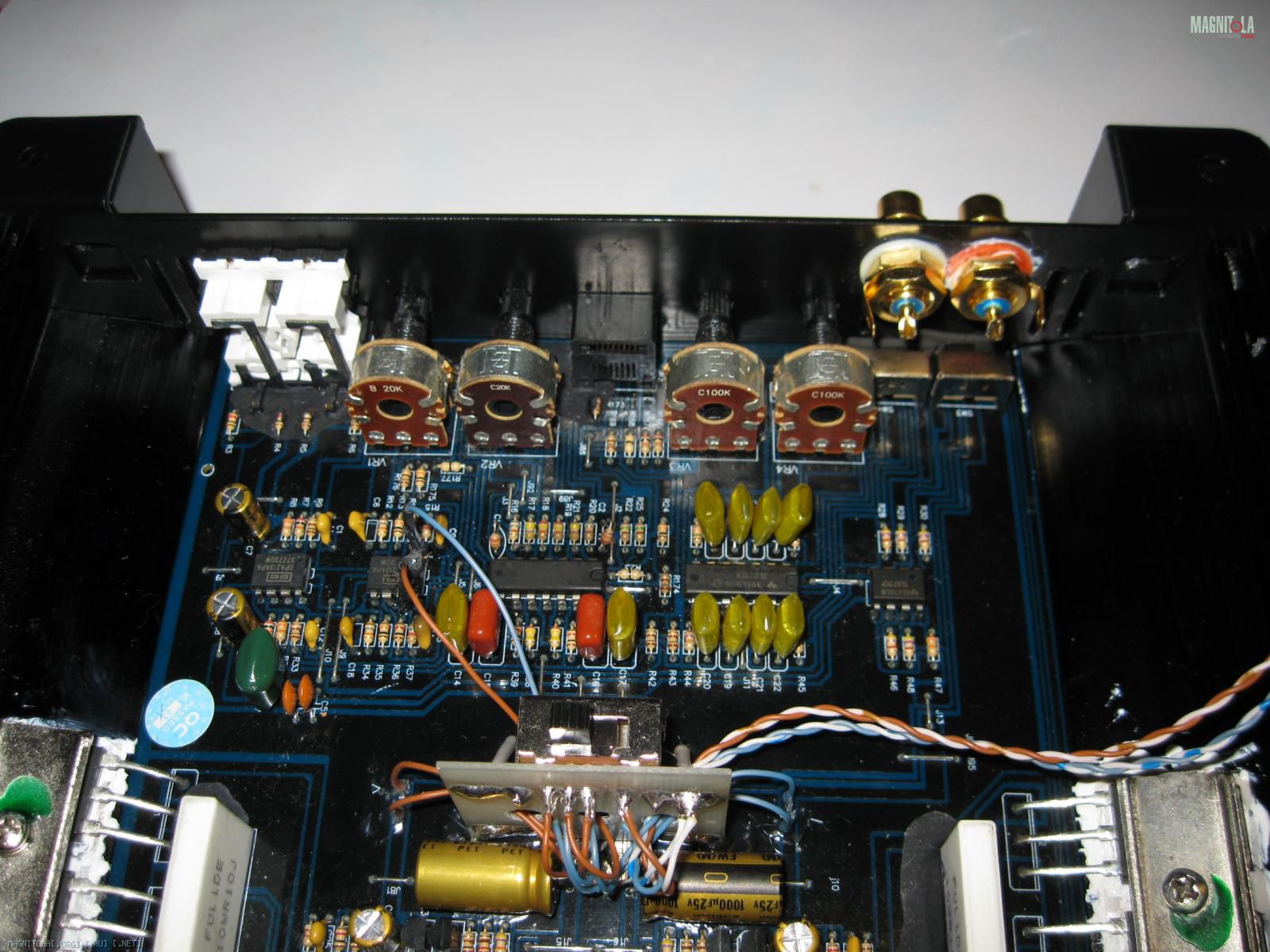

Ставим на место переднюю панель и распаиваем ранее приготовленные провода директ-входов :
Вложение 867720 Вложение 867718 Вложение 867724 Вложение 867722
Итого, последнее, что осталось сделать по мех. работам, это произвести разметку на крышке и вырезать окно для доступа к переключателю.
Витая пара добротная,сразу видится качество проводов,сегодня этого не просто найти,к сожалению.,:good2:Цитата:
Сообщение от FFZ
+1!!!Цитата:
Сообщение от gena60
Это точно, в сфере кабелей IT направлений тоже уже порядком как времени стали применять в качестве жил вместо чистой меди химически обменённый алюминий :( и изоляцию ХЗ их какого хофнезина :( не стесняются делать :(.......
Т.ч. потому как всё чаще встречаю на форумах сообщения о использовании кабелей витая пара в наших делах, обращаю на этот момент внимание, будьте внимательны :).
А так же обращу внимание на применённую мною формулировку в описании "патч-корд", т.е. это кабель витая пара с многожильными медными проводами, а не одножильными как у тех что для кабельных магистралей локальных сетей.
Ну и ещё не много по процессам, которые успел сегодня сделать.
Вот процесс с крышкой.

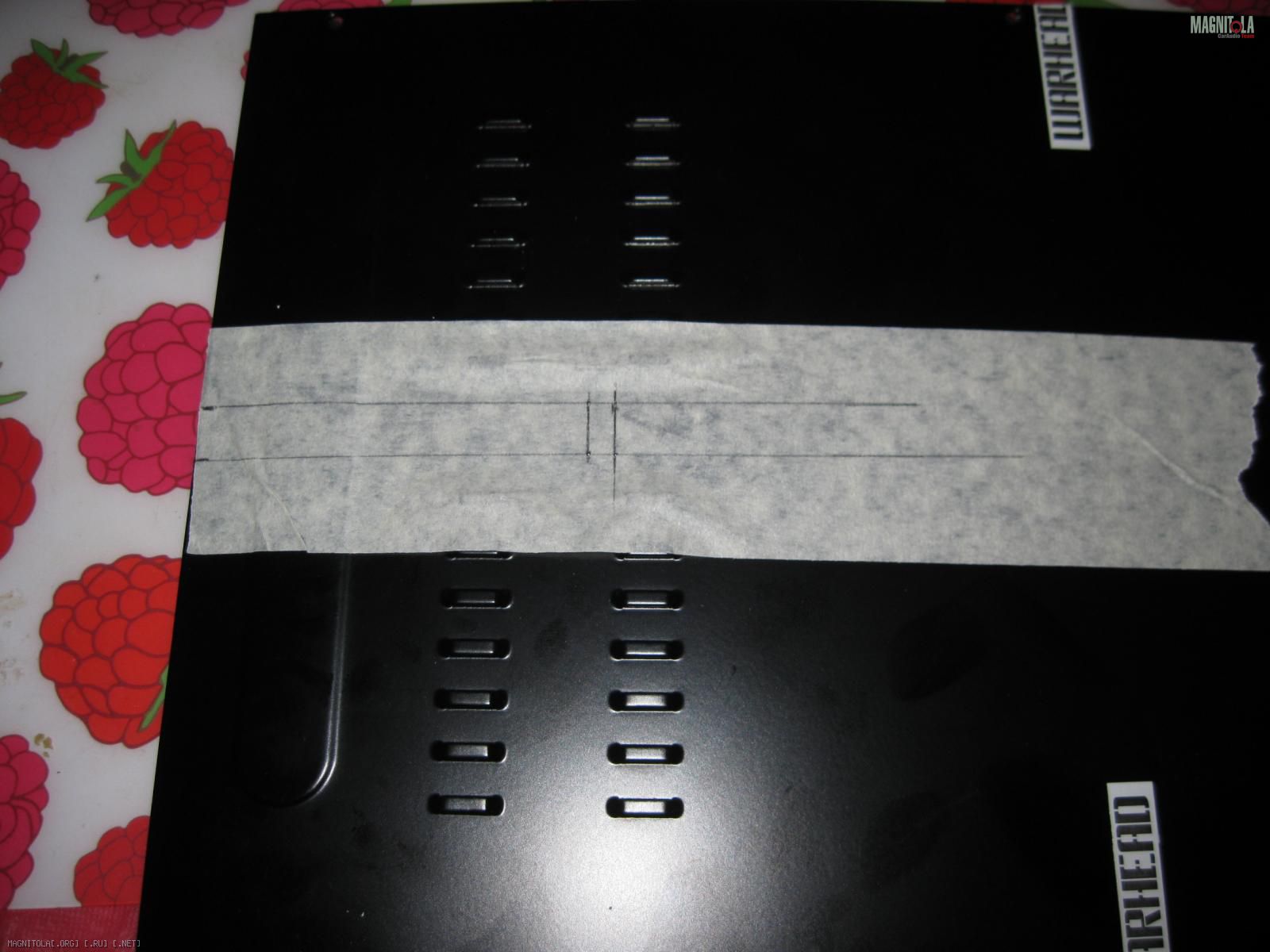

Наклеиваем малярный скотч и производим разметку:
Вложение 868502

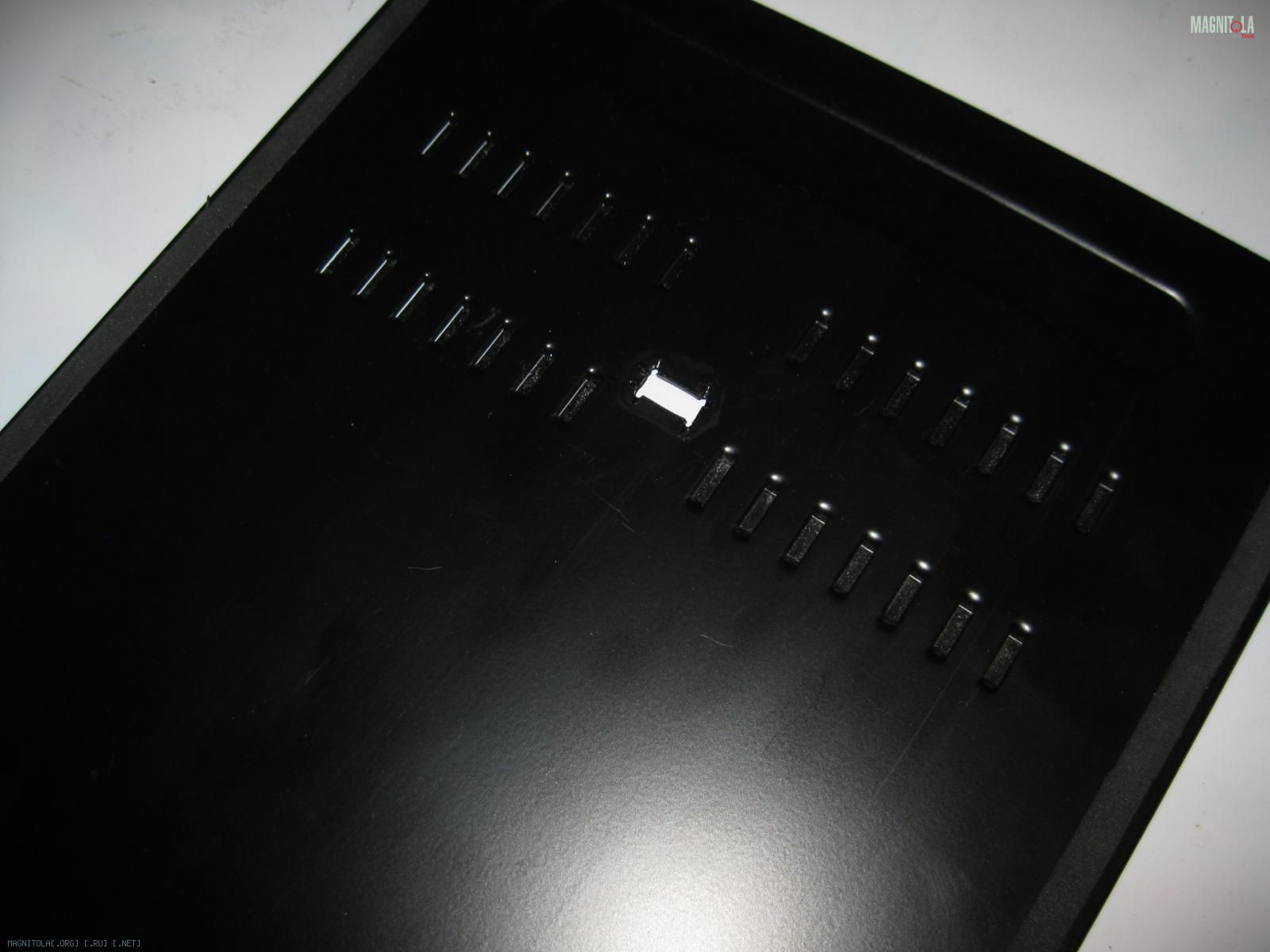

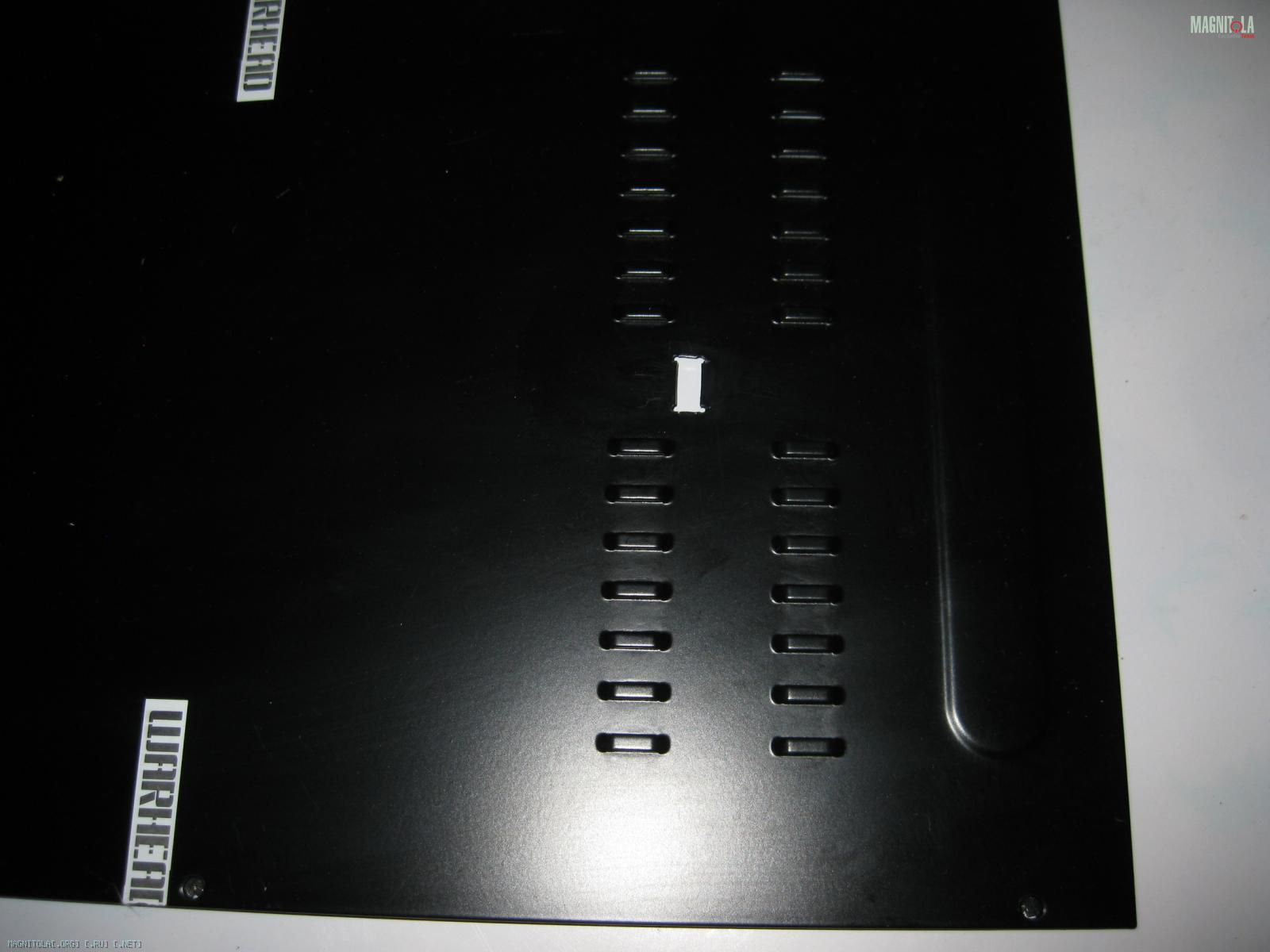

Дримелем режем окошко и подправляем надфилем :
Вложение 868504Вложение 868506

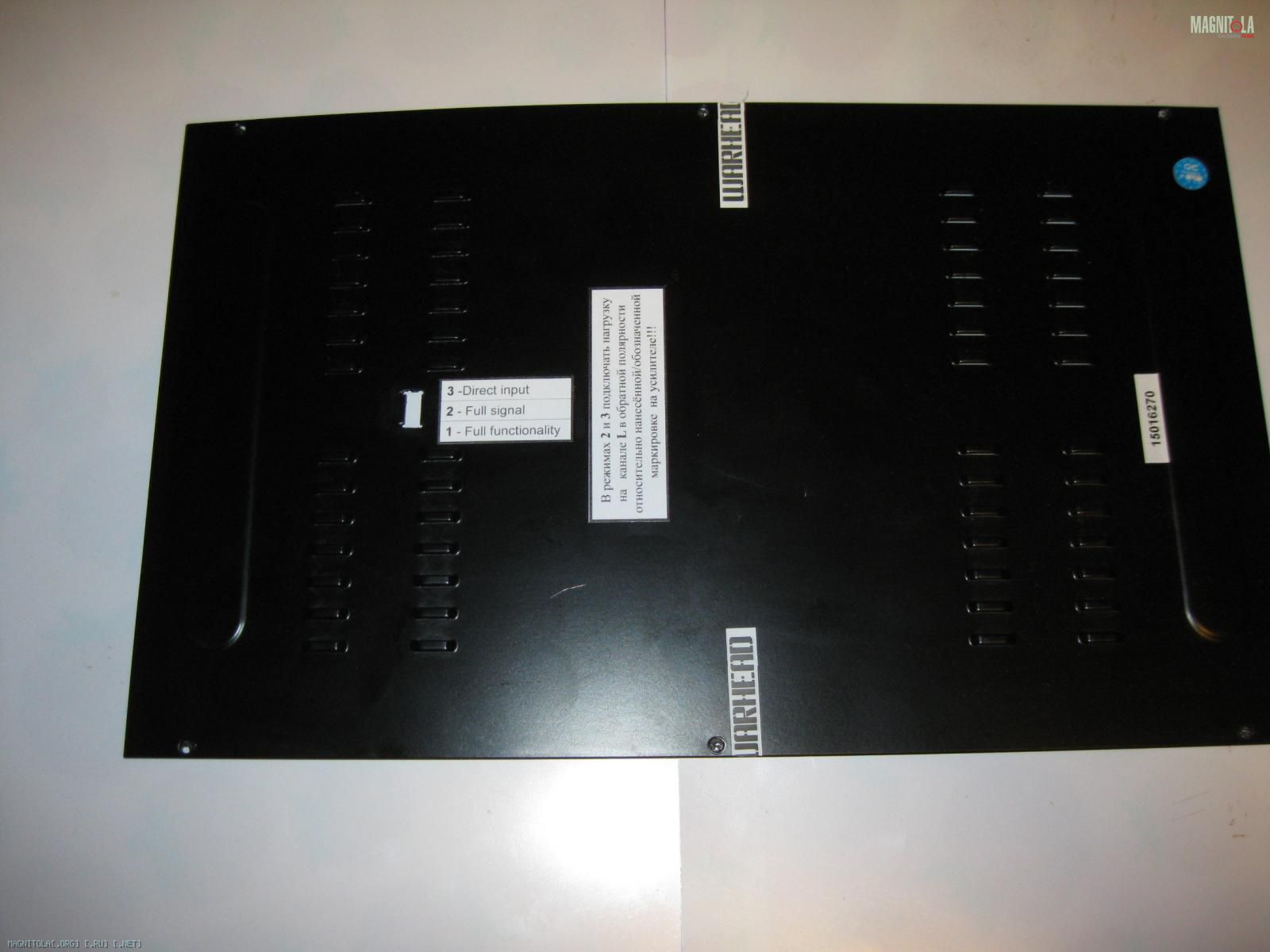

Подкрашиваем для эстетики и защиты от процессов ржавения края полученного окошка под переключатель, печатаем шильдики напоминалки :) и наклеиваем их на крышку :
Вложение 868508

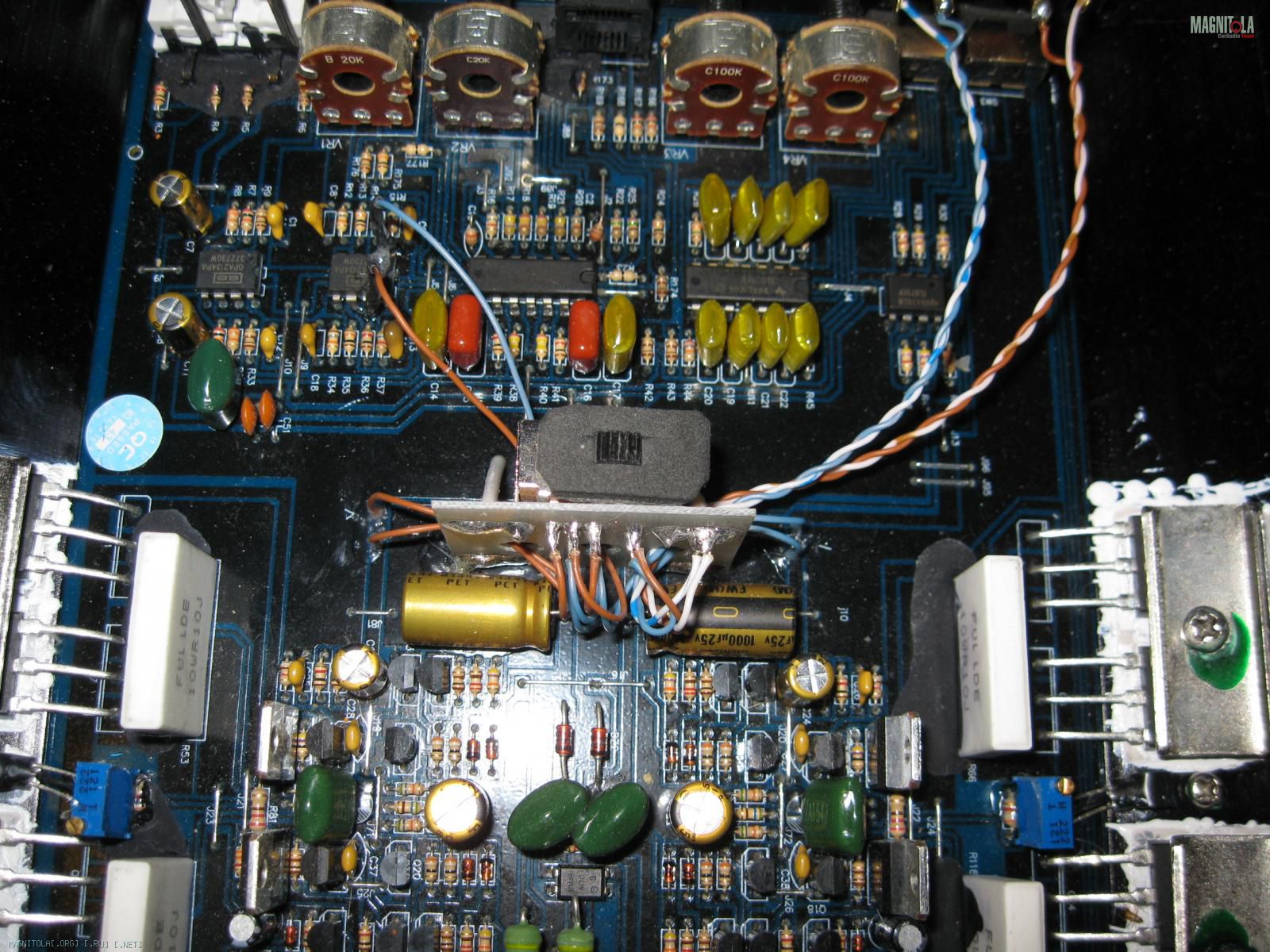

Ну чтоб уж совсем по путёвому :), из пористой резины вырезаем защитную/декоративную прокладку и прилаживаем на переключатель :
Вложение 868510
Ну вот как то так на сегодня.
Завтра подстрою, комплексно проверю во всех режимах, послухаю финально, ну и нахлобучу крышку как финальный аккорд :) действ сего процесса :).
Вот сегодня день закрутился :), планируешь одно, получается как то совсем иначе ))).
В общем всё ещё раз проверил, настроил токи покоя по уровню 10мА, ну и послушал на своём стандартном материале, стандартном источнике и стандартных мониторчиках, т.е. на всём чем пользуюсь всегда.
В общем, ни где я не ошибся :), всё так как, как и было задумано, всё работает отлично!!!
Был вопрос о том хватит ли уровня чувствительности входа в режиме Директ-вход.
Источника с низковольтными линейными выходами, т.е. простые ГУ, не хватит, а вот с высоковольтными, т.е. процевыми ГУ, проблем не будет.
Ну и последние финальные работы.

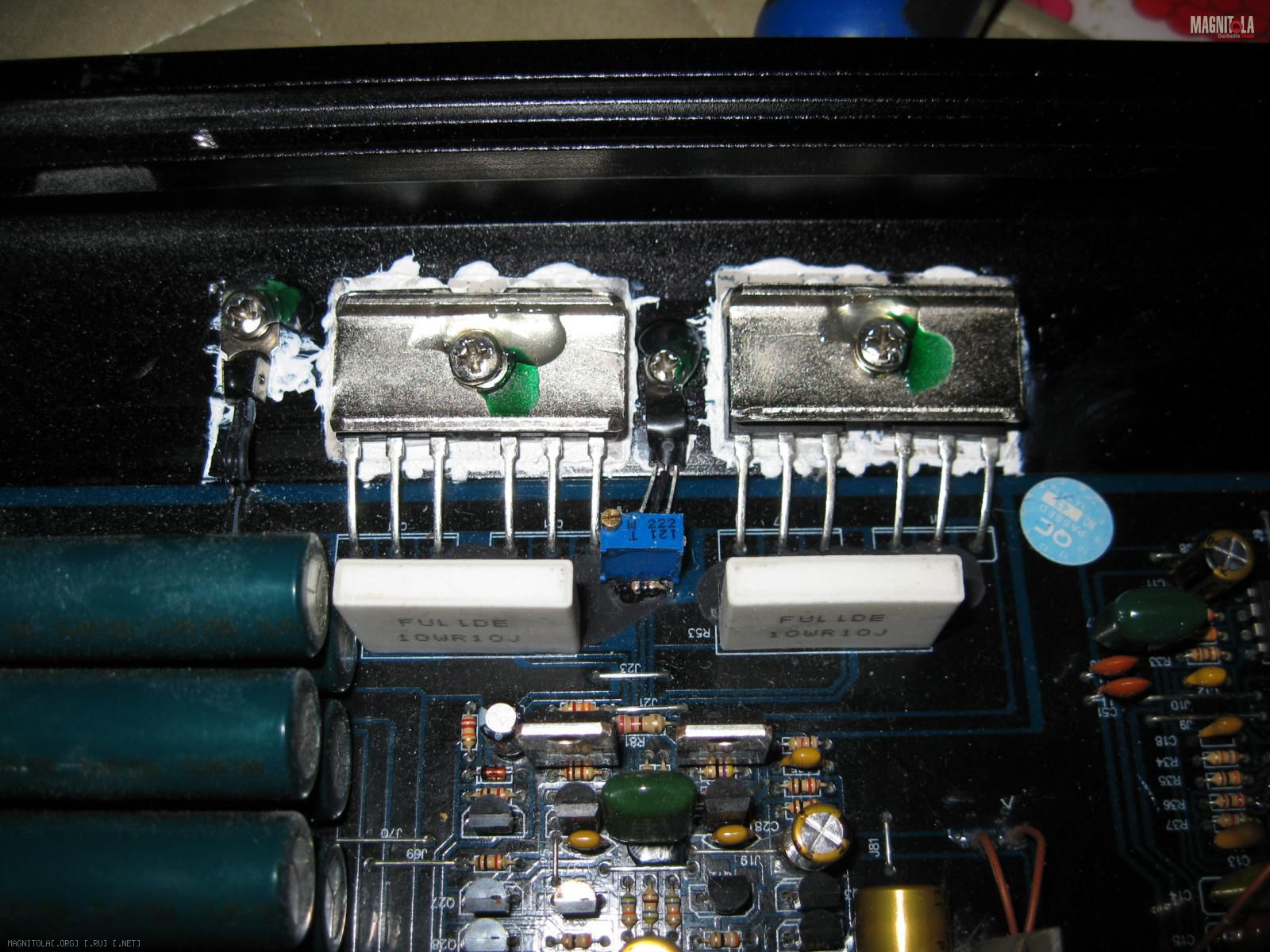

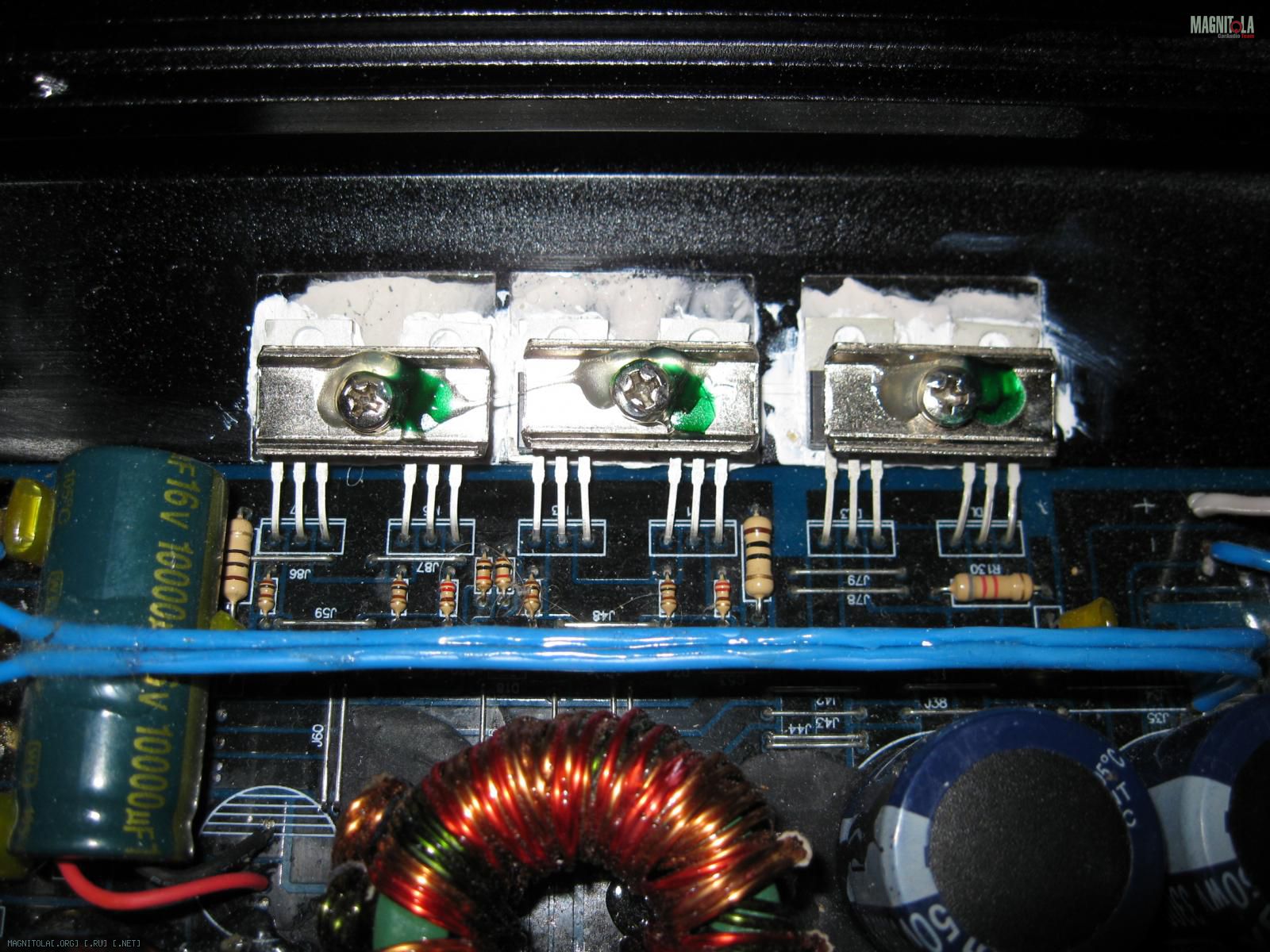

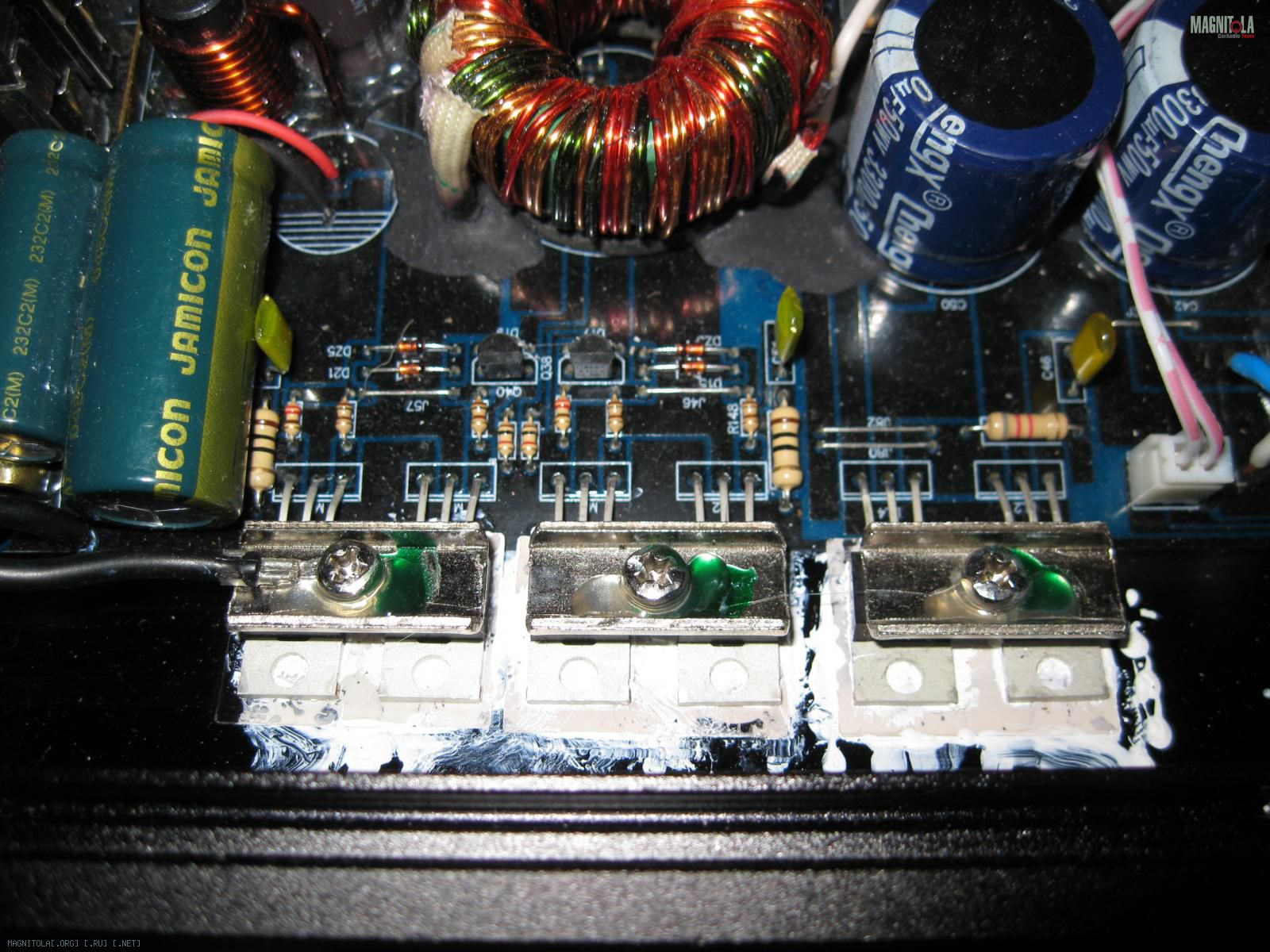

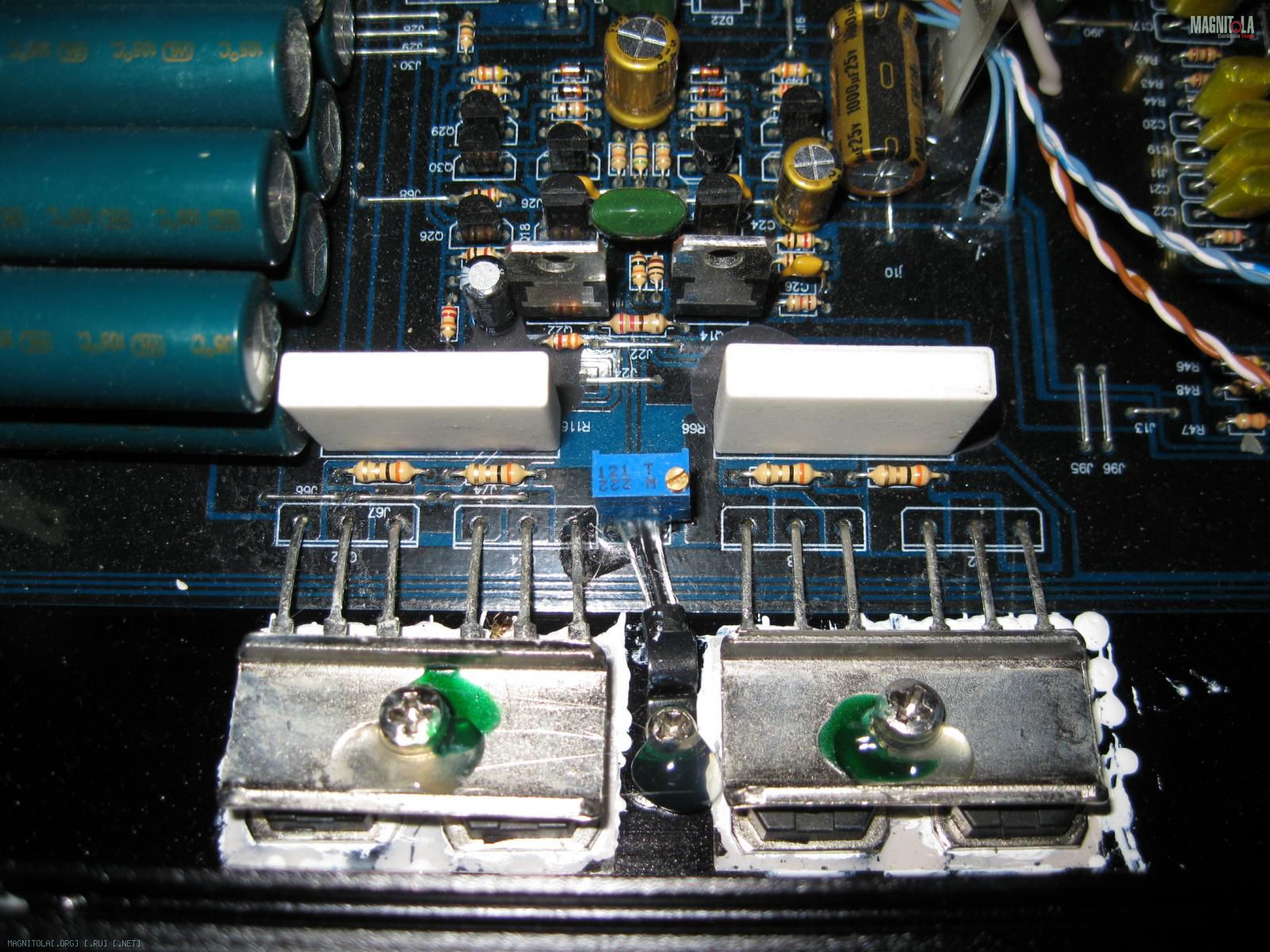

После того как всё проверим и убедимся, что всё вери гуд, следует, это совсем не лишнее :), пролить крепёж клеем, так как это делается на заводе :
Вложение 869126 Вложение 869128 Вложение 869130 Вложение 869132
Какой клей я пользую, писал уже много раз........

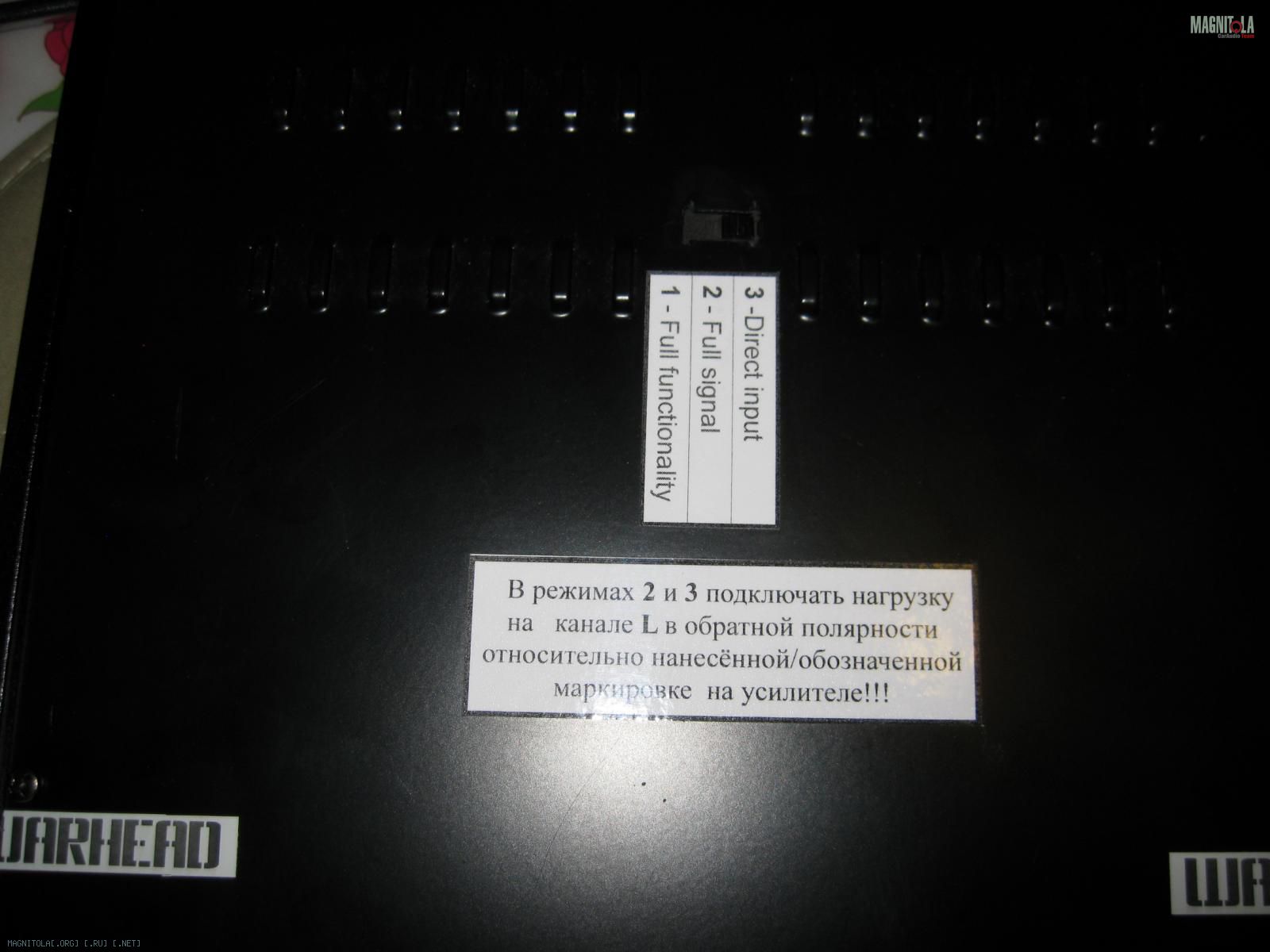

Прикручиваем крышку:
Вложение 869134
Как видим переключатель стоит так, что инсталу ни коим образом не мешает.
Да, на дне, и после инстала, думаю что в большинстве случаев к нему не так то просто будет добраться, но думаю, что тот, кто до такого уровня девайсов дошёл, ещё до инстала точно знает, что и как он хочет :) от девайса получить.
Твик закончен.
Удачи Всем и здоровья!
Отлично!!!:good2:Цитата:
Сообщение от FFZ
Как владелец девайса скажу немного, чудес не произошло - усяка просто шедеврален , просто взял и заиграл Вархеды так как я и не мечтал. Дядь Федору низкий поклон и долгих лет жизни ;)
