Для того, чтоб реализовать варианты 1, 2, 3 в одном девайсе, очевидно, по крайней мене мне, что нужно вводить в девайс соответствующий переключатель, который и будет коммутировать подачу сигнала с соответствующих мест тракта усиления в каскады УМ.
Благо, что места свободного на плате и внутреннем объёме усилителя достаточно и соответственно это можно без особого изврата реализовать, но нужно будет не много поработать :).
Имплантация переключателя на три фиксированных положения в девайс решается пот таким образом.

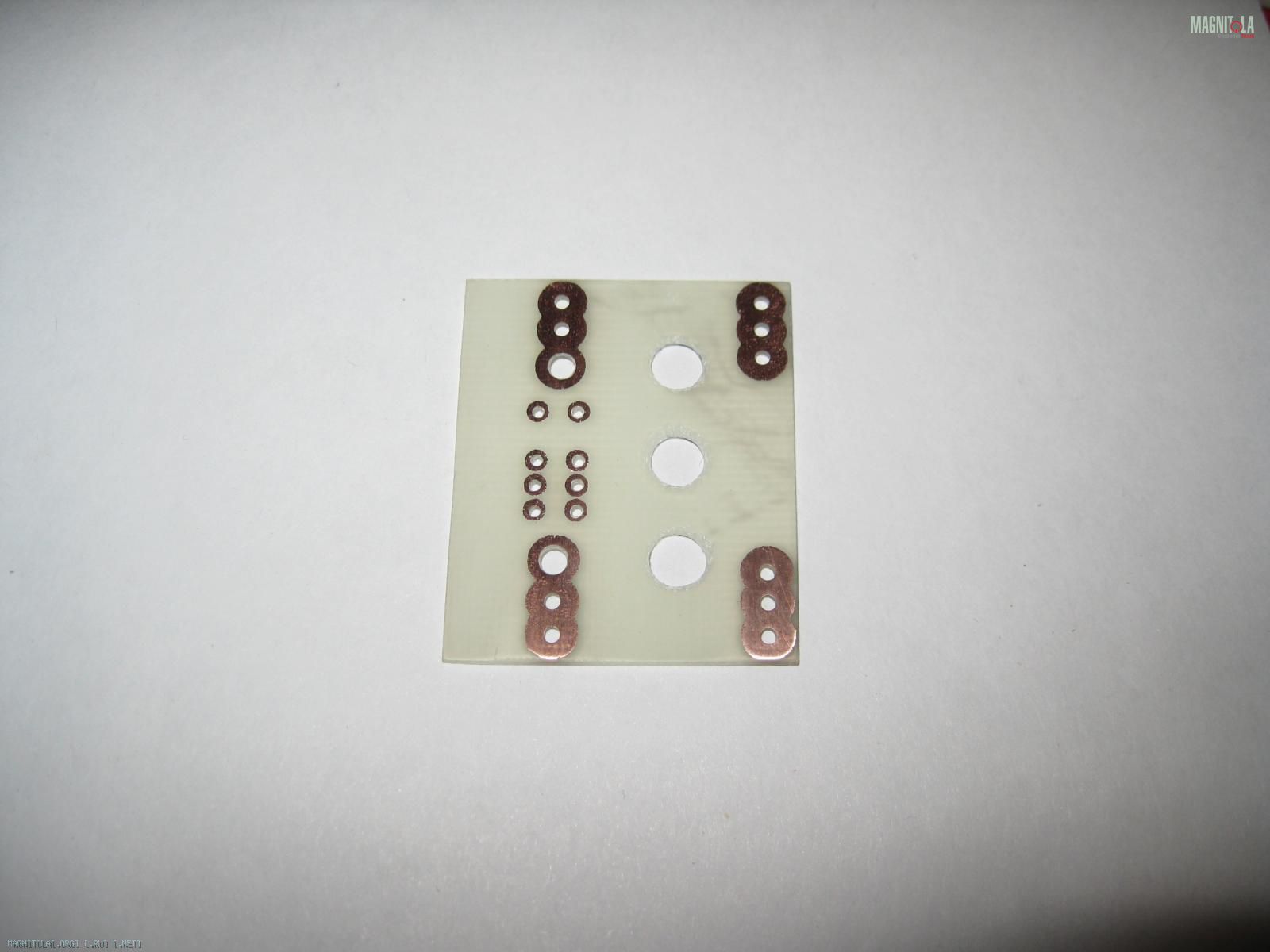

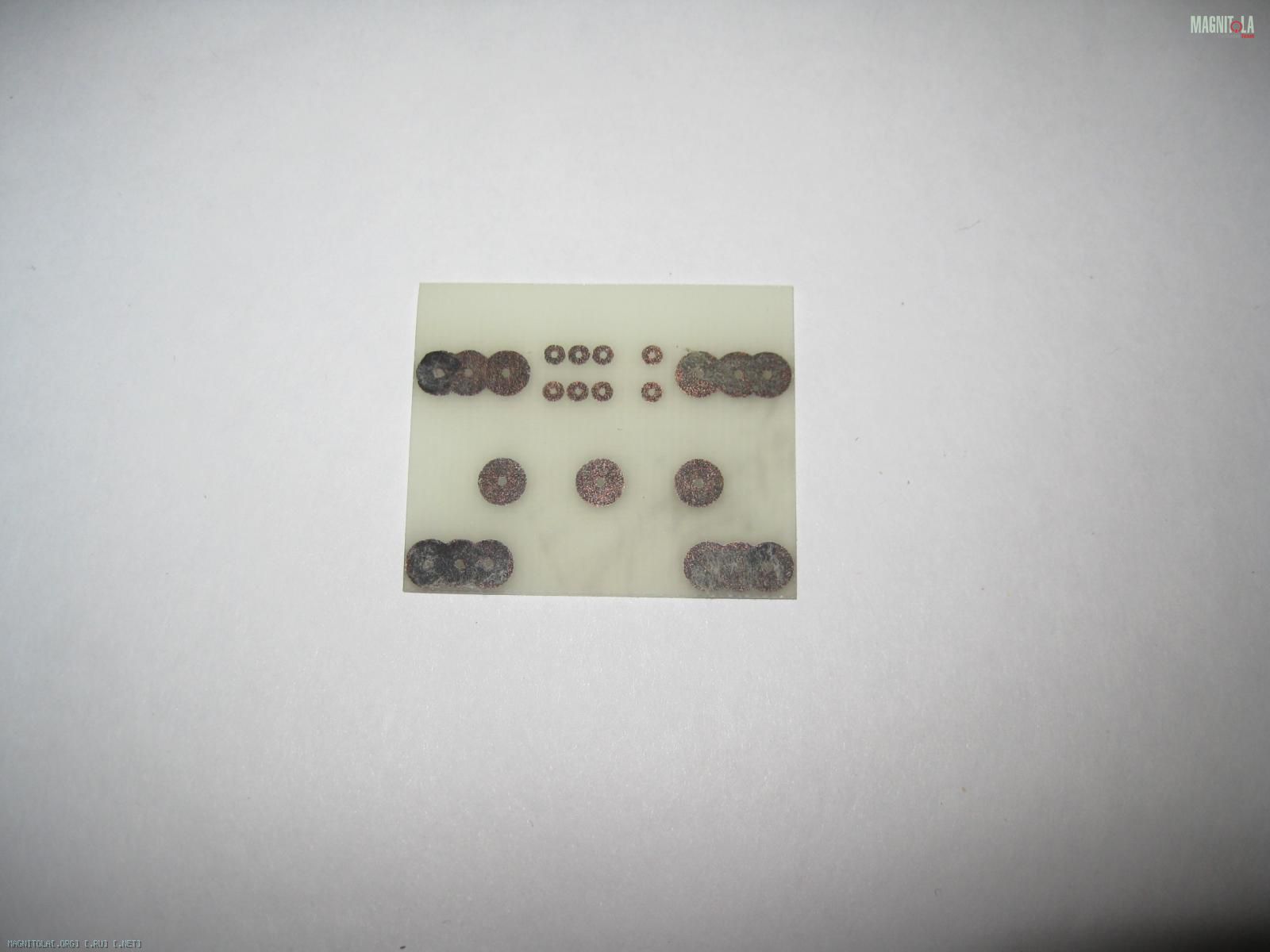

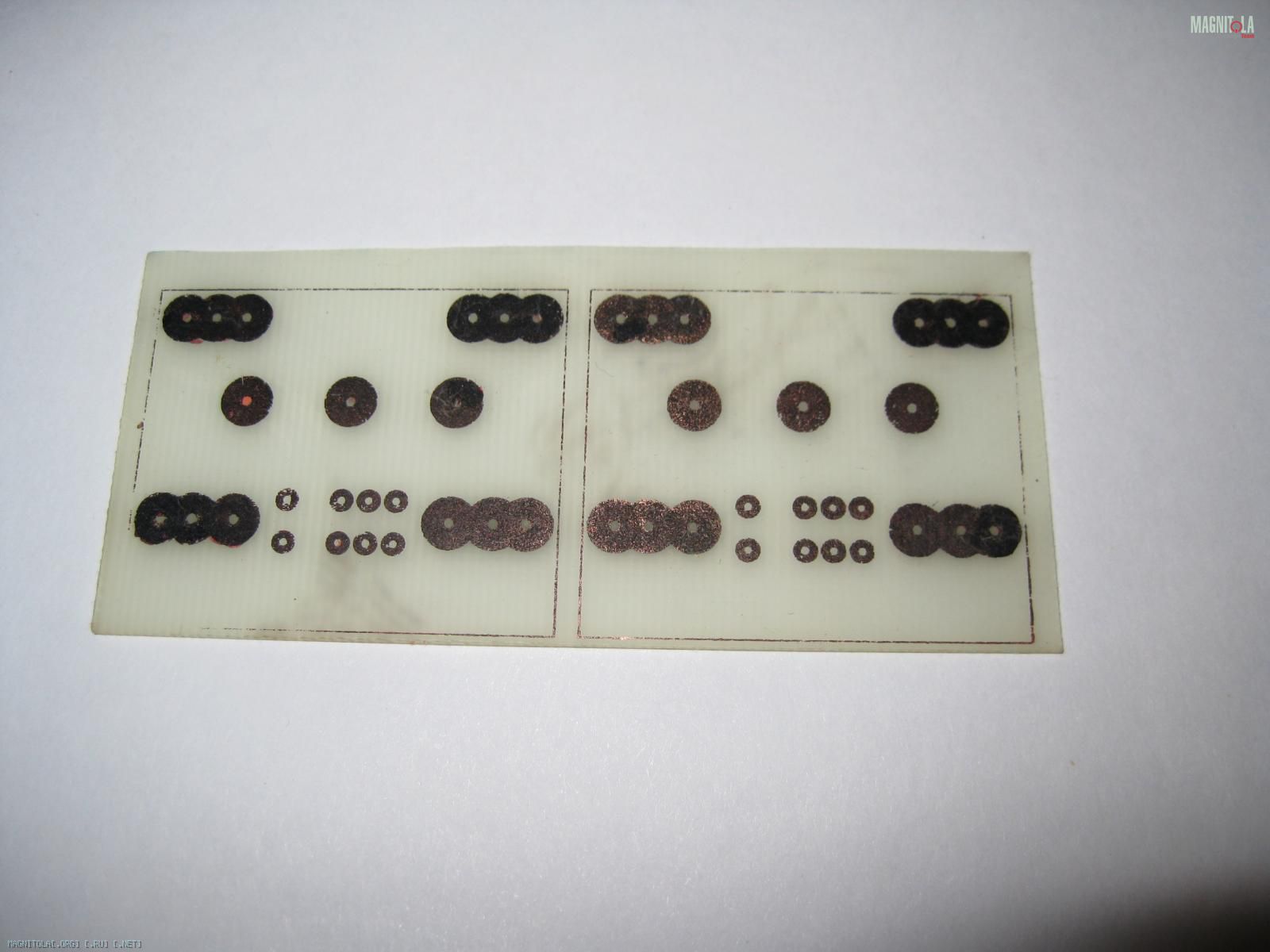

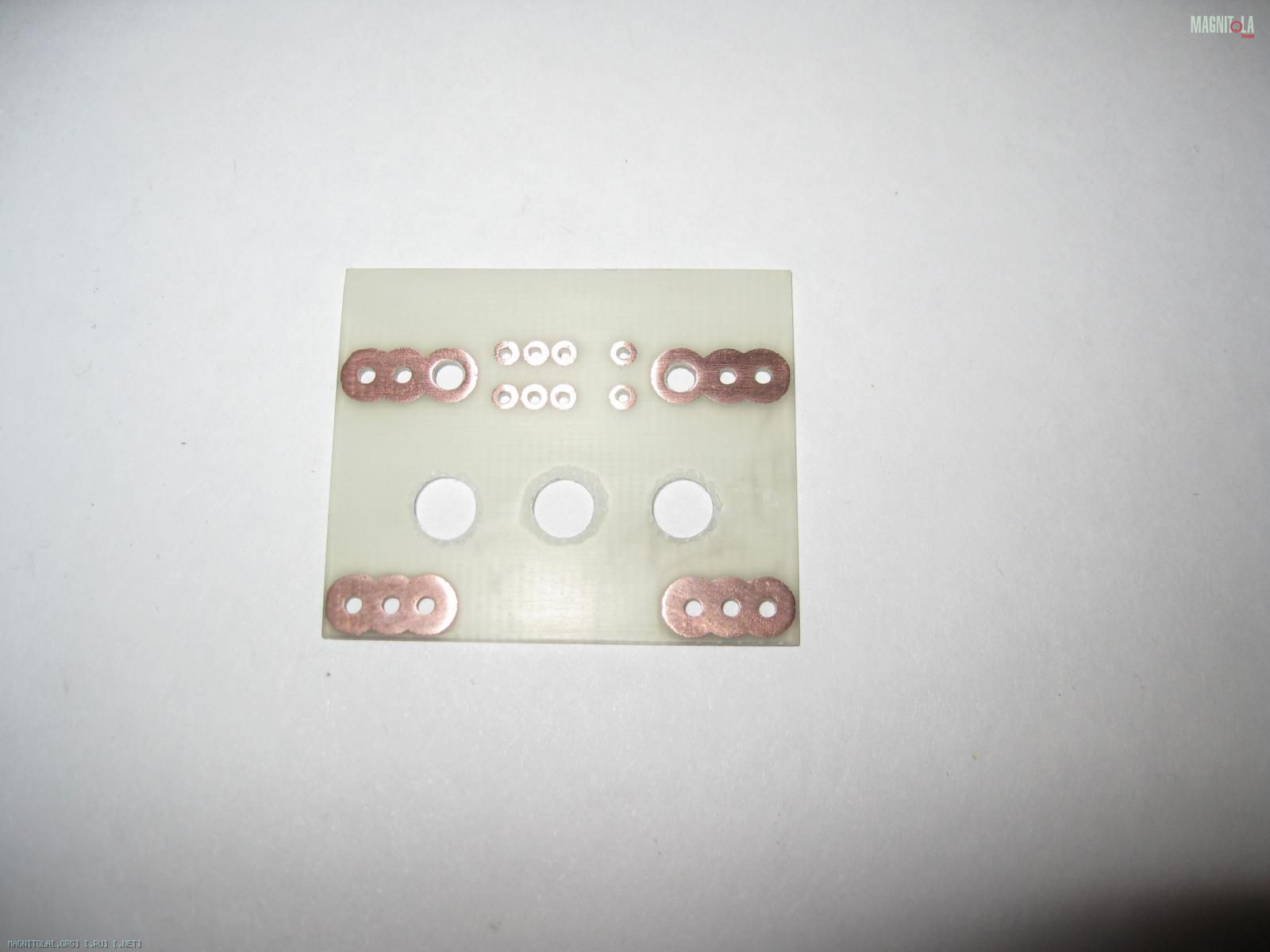

Изготавливается монтажная плата для переключателя :
Вложение 867112 Вложение 867108 Вложение 867110 Вложение 867106

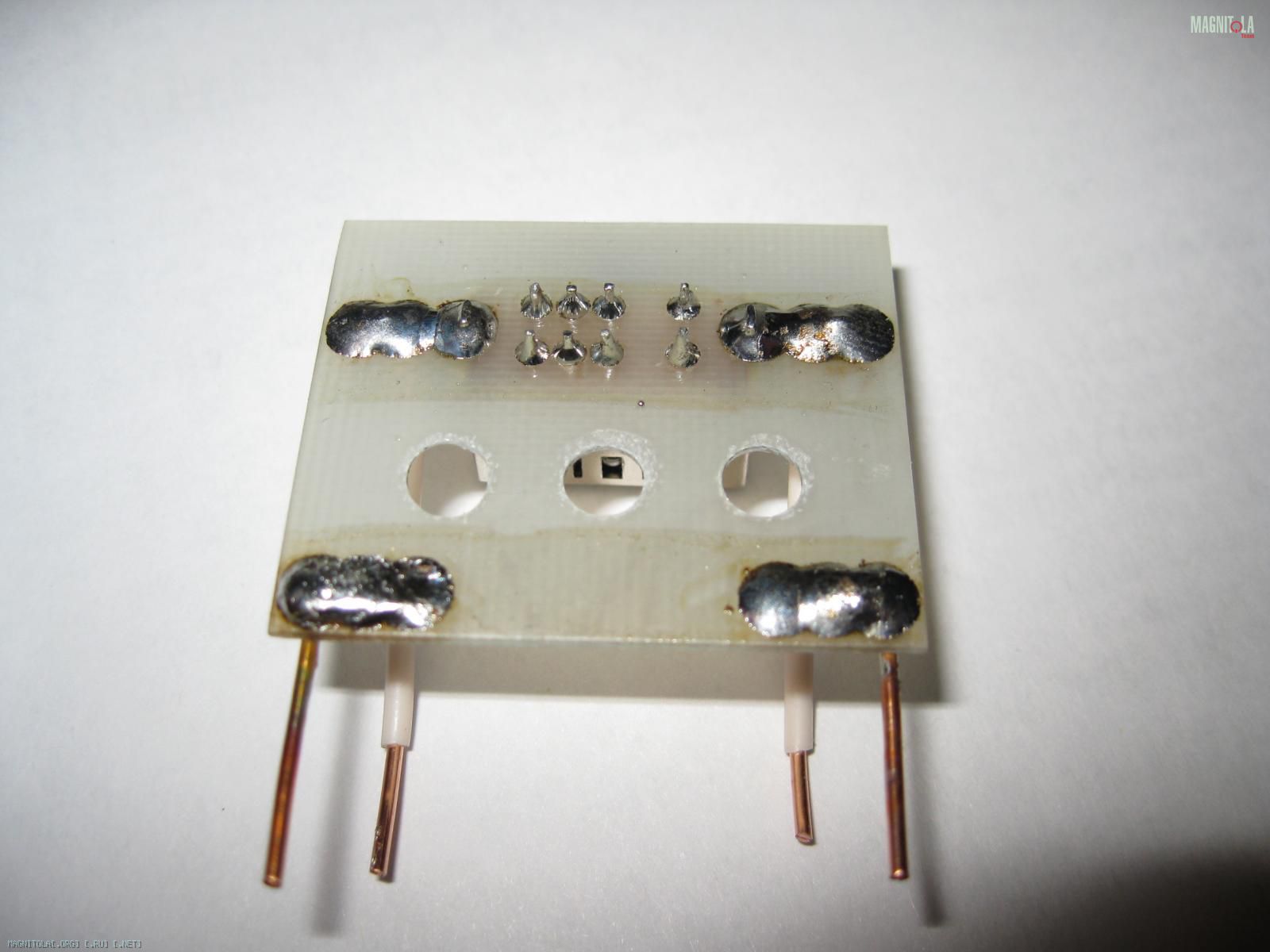

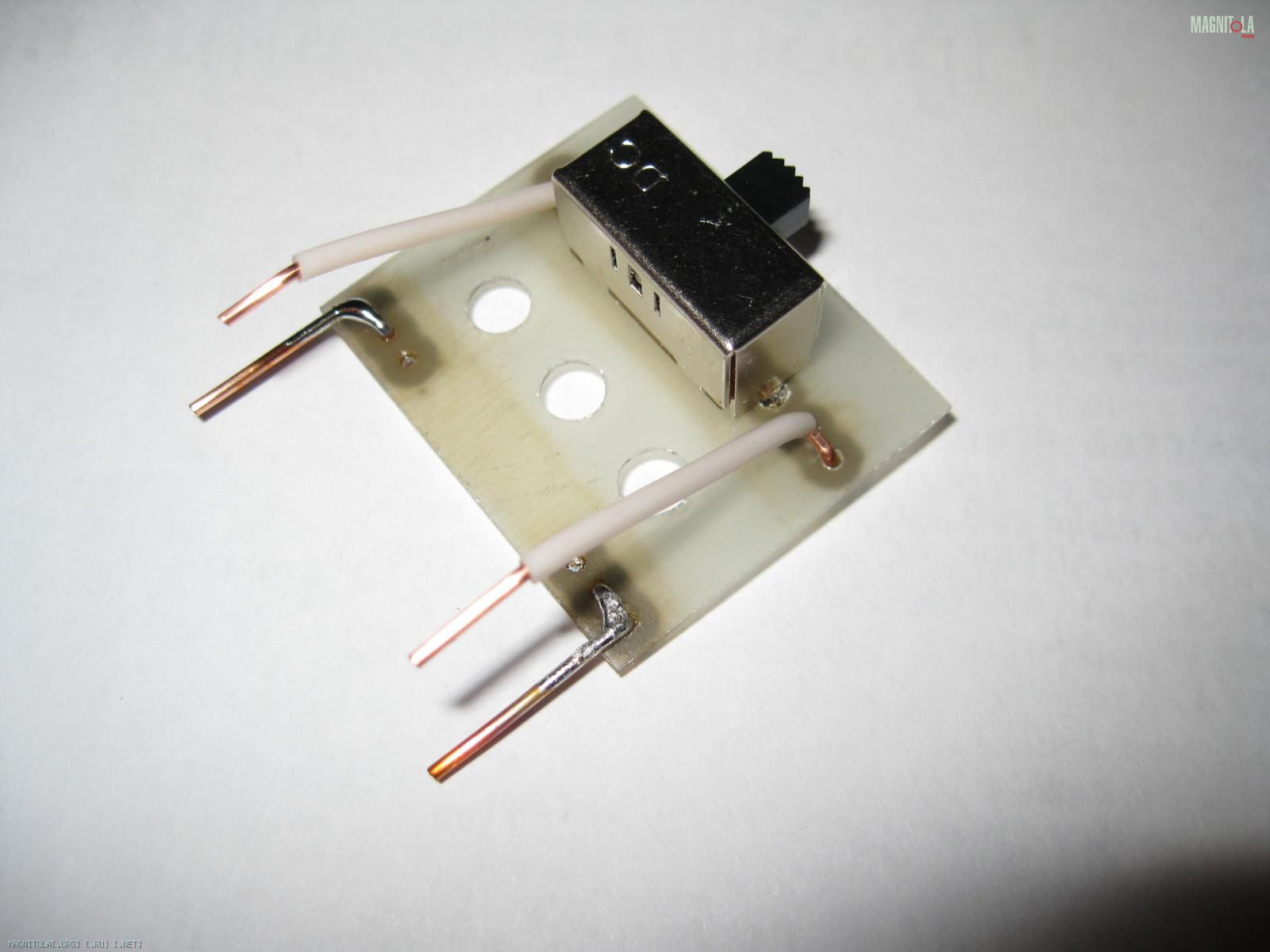

Далее на неё ставим переключатель и дополняем плату до конструкции для монтажа и фиксации на плате усилителя :
Вложение 867114 Вложение 867116
Как увидят на фото знающие/помнящие Сопромат :), четырёх ножек из моножилы 1.5 мм.кв., расположенных таким образом, более чем достаточно чтоб плата переключателя стояла на плате усилителя жёстко и надёжно.

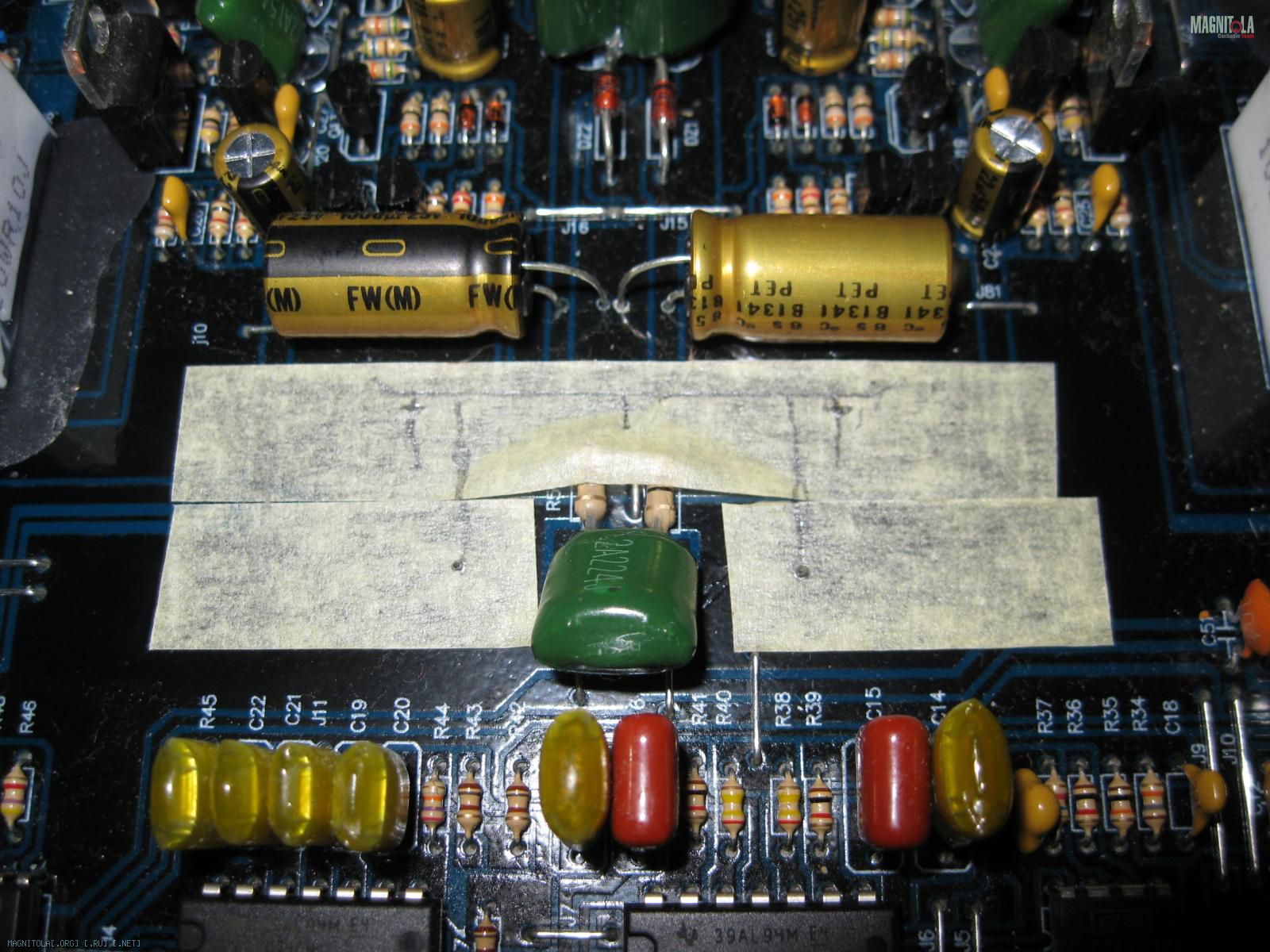

Далее на плате усилителя делаем разметку:
Вложение 867124

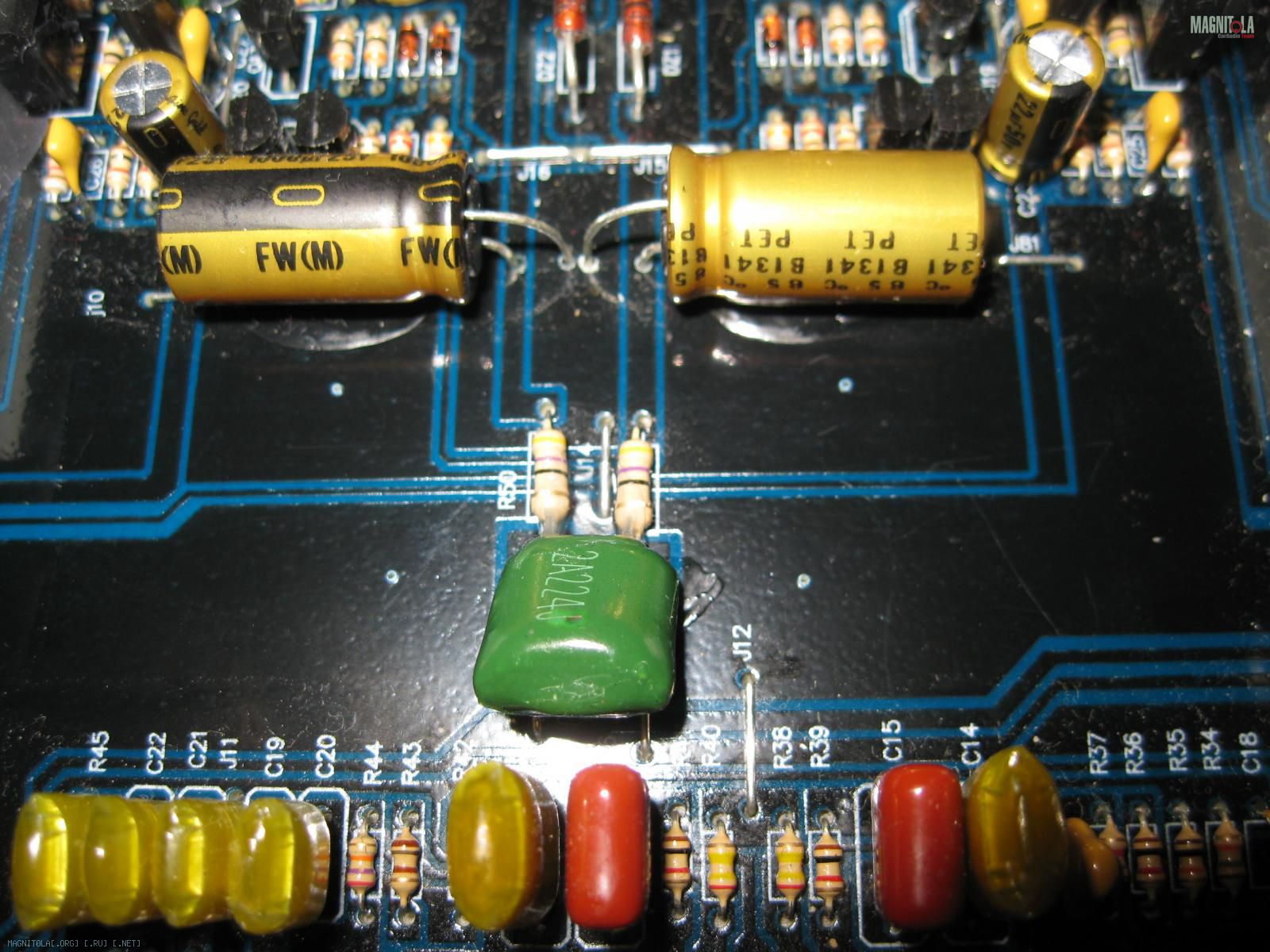

Рассверливаем места для крепления платы:
Вложение 867126

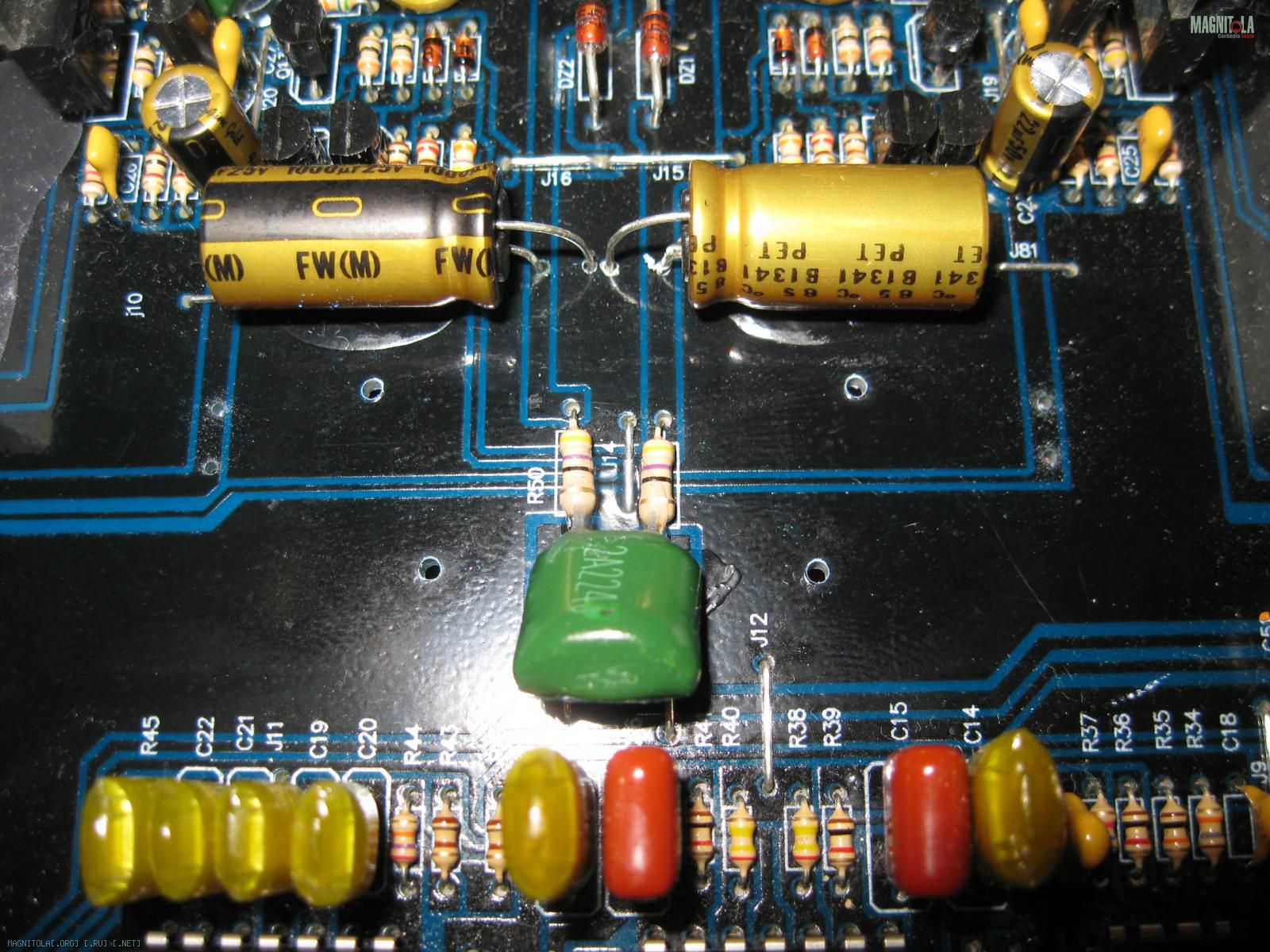

Сверлим отверстия для разводки сигнальных цепей:
Вложение 867130

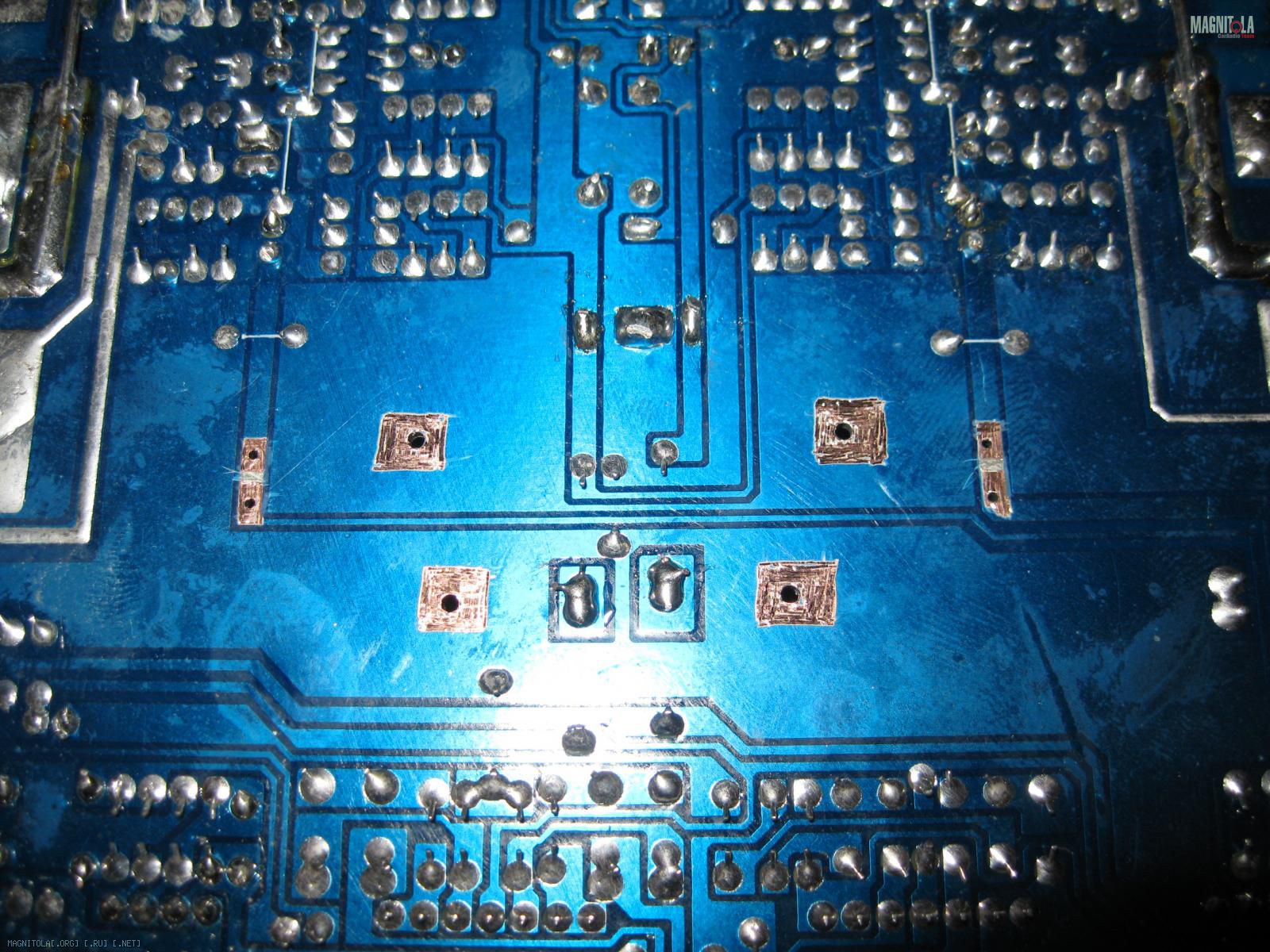

С обратной стороны платы зачищаем защитную маску на всех проделанных отверстиях и делаем разрез на сигнальных дорожках к каскадам УМ:
Вложение 867128
FFZ, такого решения не видел,всё классно,после обдумывания логики построения моим мозгом!!!:good2:Цитата:
Сообщение от FFZ
Ширина размаха поражает, видимо переключатель режимов - расчет на то что данный усилитель переживет не одного владельца:)
Коплю бабки :good2:
Если проканает один эксперимент, мне таких нужно будет два:)Цитата:
Сообщение от mohov_a
Да нет, основную цель я уже описал.Цитата:
Сообщение от vshurupov
Более того, тому кто будет модифицировать данный девайс это описание этого максимального варианта по существу это описание всех возможных вариации твика. Имеющий голову :), надеюсь без труда сообразит, что если использовать усилитель только в варианте 1, то совсем не обязательно ставить на место U2 и U3 ОРА2134, достаточно заменить стоковые на TL072, ну и т.д. Ну и вообще, будующий владелец получит максимально универсальный девайс и при этом во всех его возможных вариациях использования будет максимум :).......
В общем продолжаем :), по тому что готово на сейчас.
Имплантируем приготовленную платку в подготовленное место на плату.

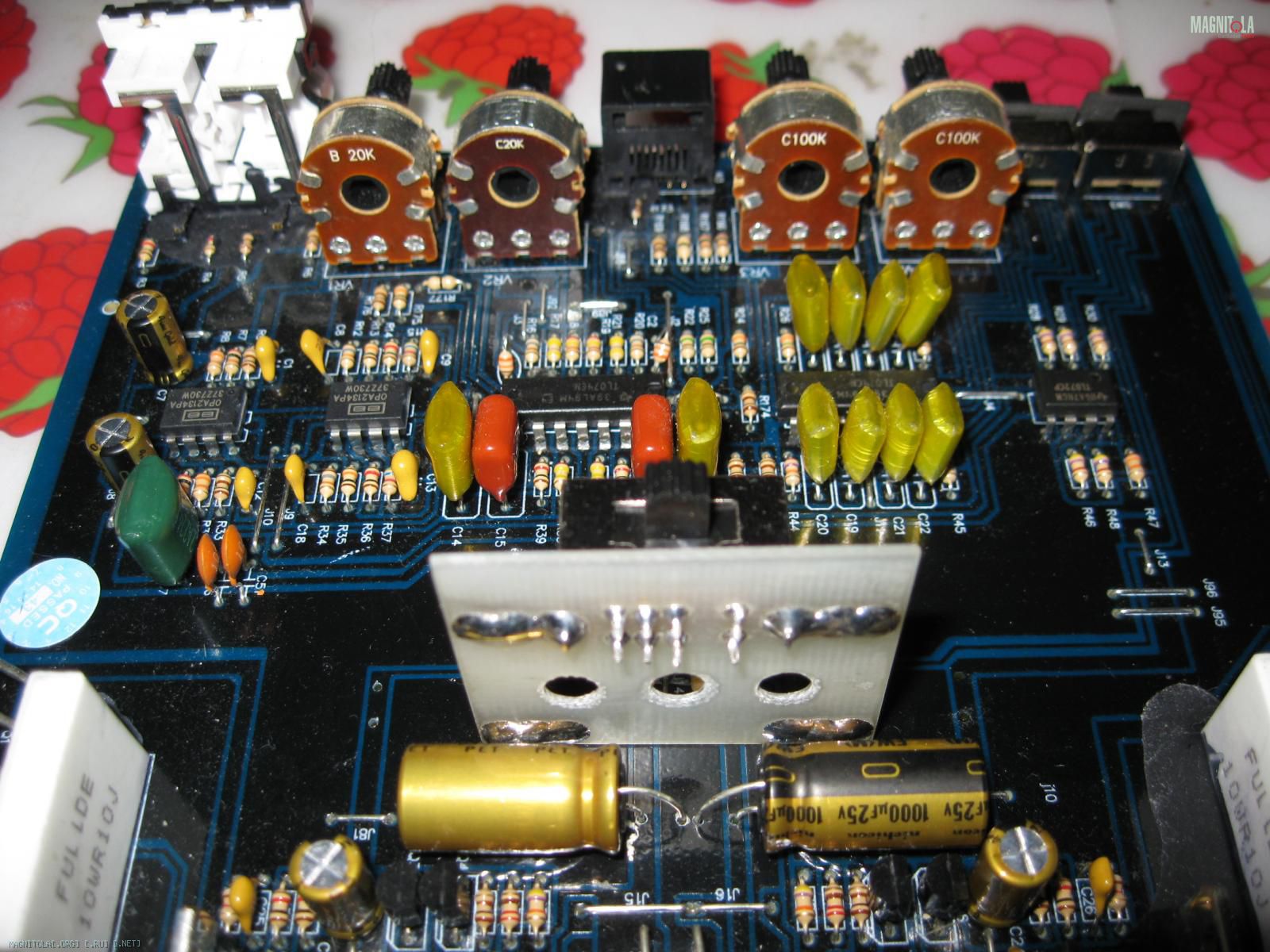

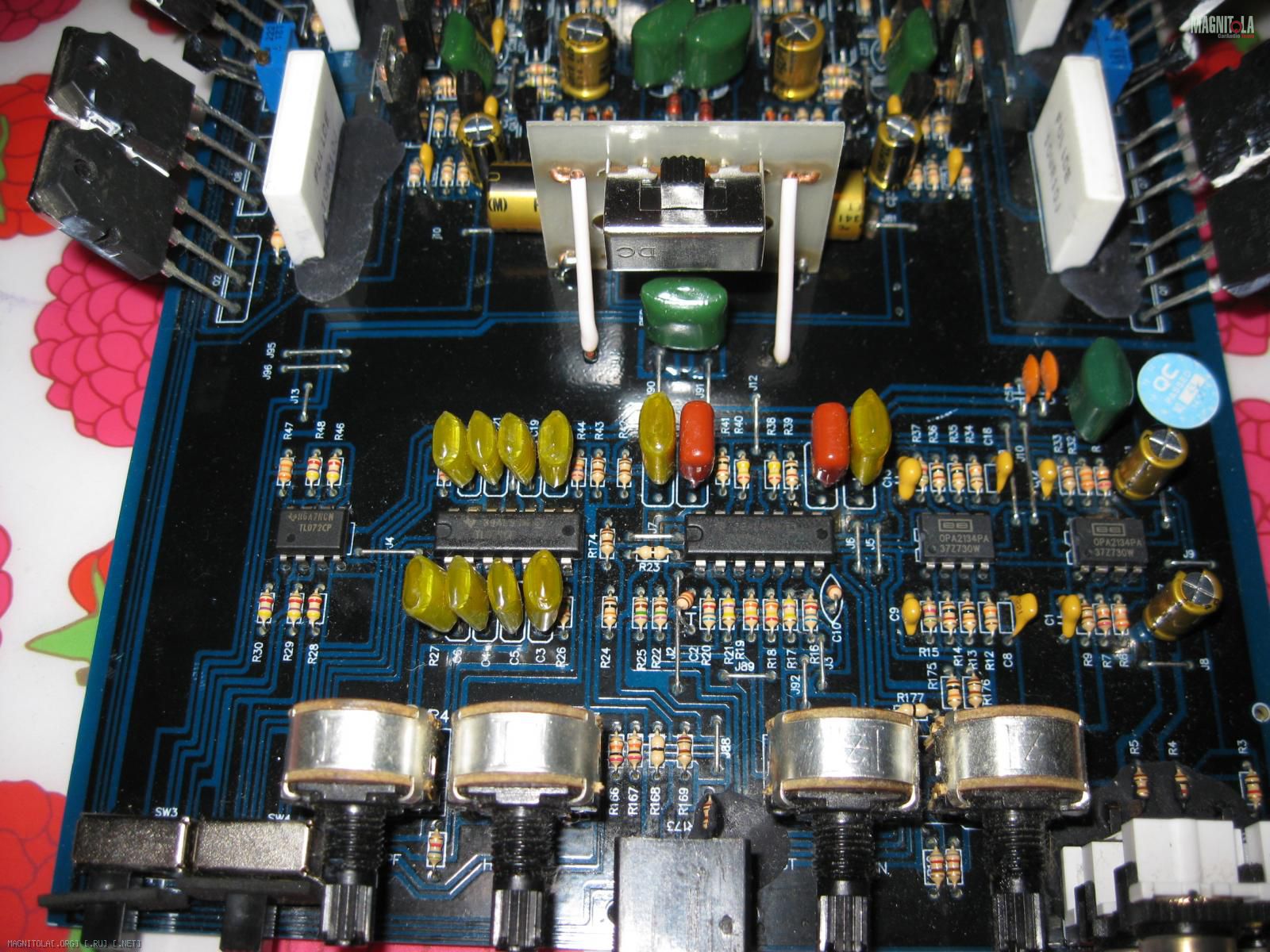

Получилось вот так :
Вложение 867470 Вложение 867472

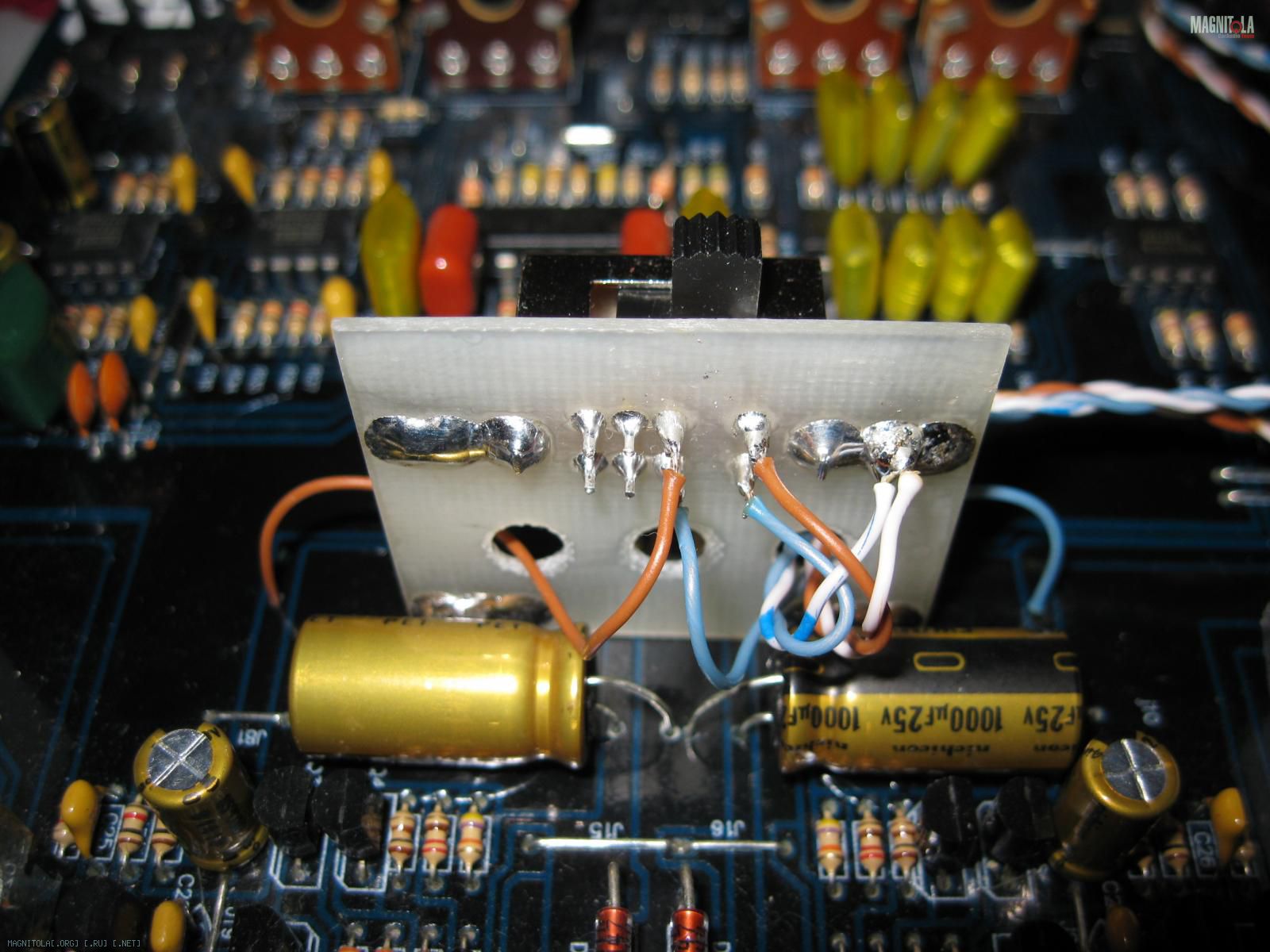

Распаиваем сначала центральные выводы переключателя в плату, т.е на входа УМ.
Сделал это нарочито проводами разного цвета для правого и левого каналов, чтоб было наглядно.
Провод для этих целей я применяю/добываю :) из патч-кордов брендовых производителей.
Качественно, доступно, удобно, и на круг не дорого :).

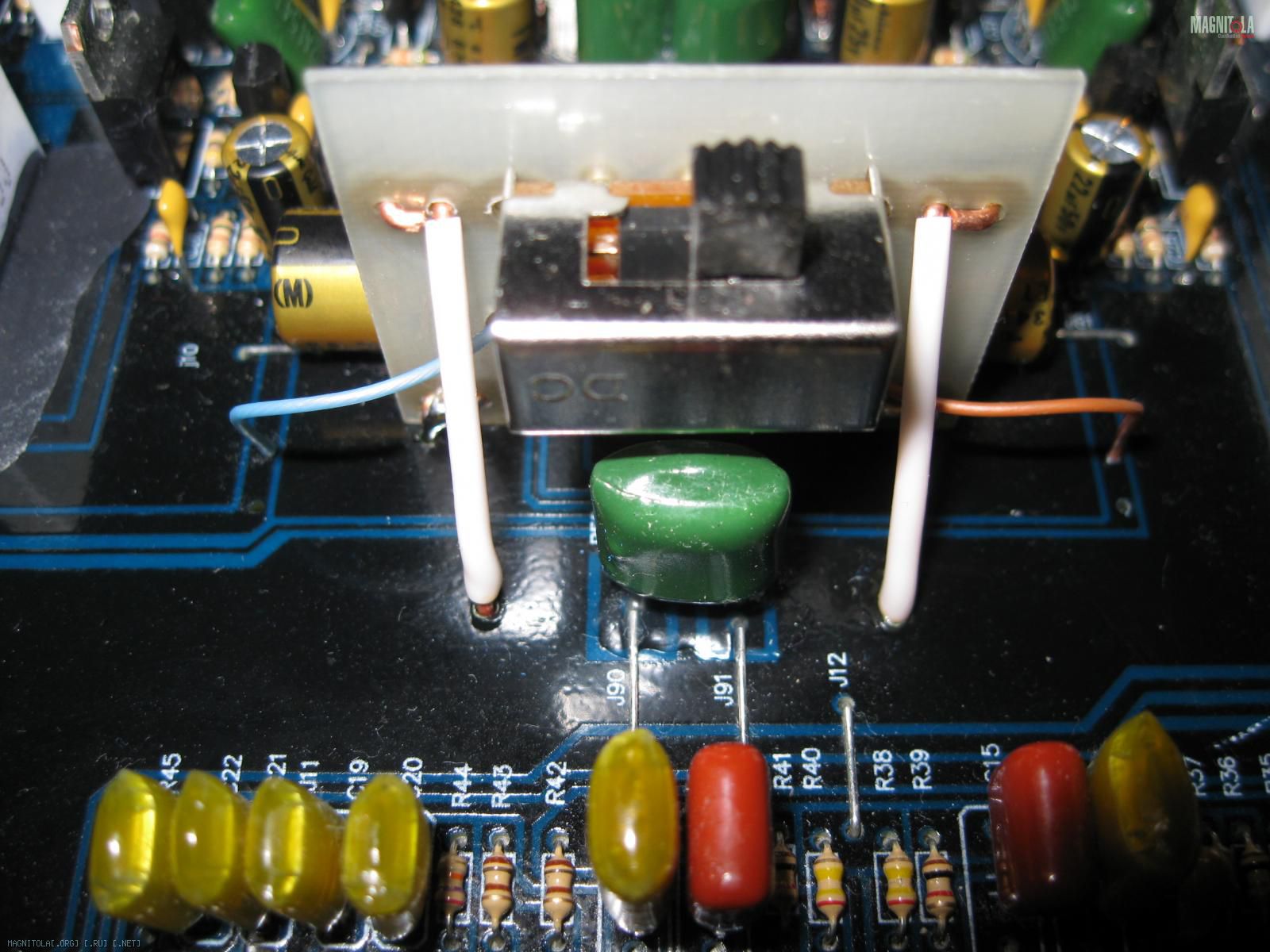

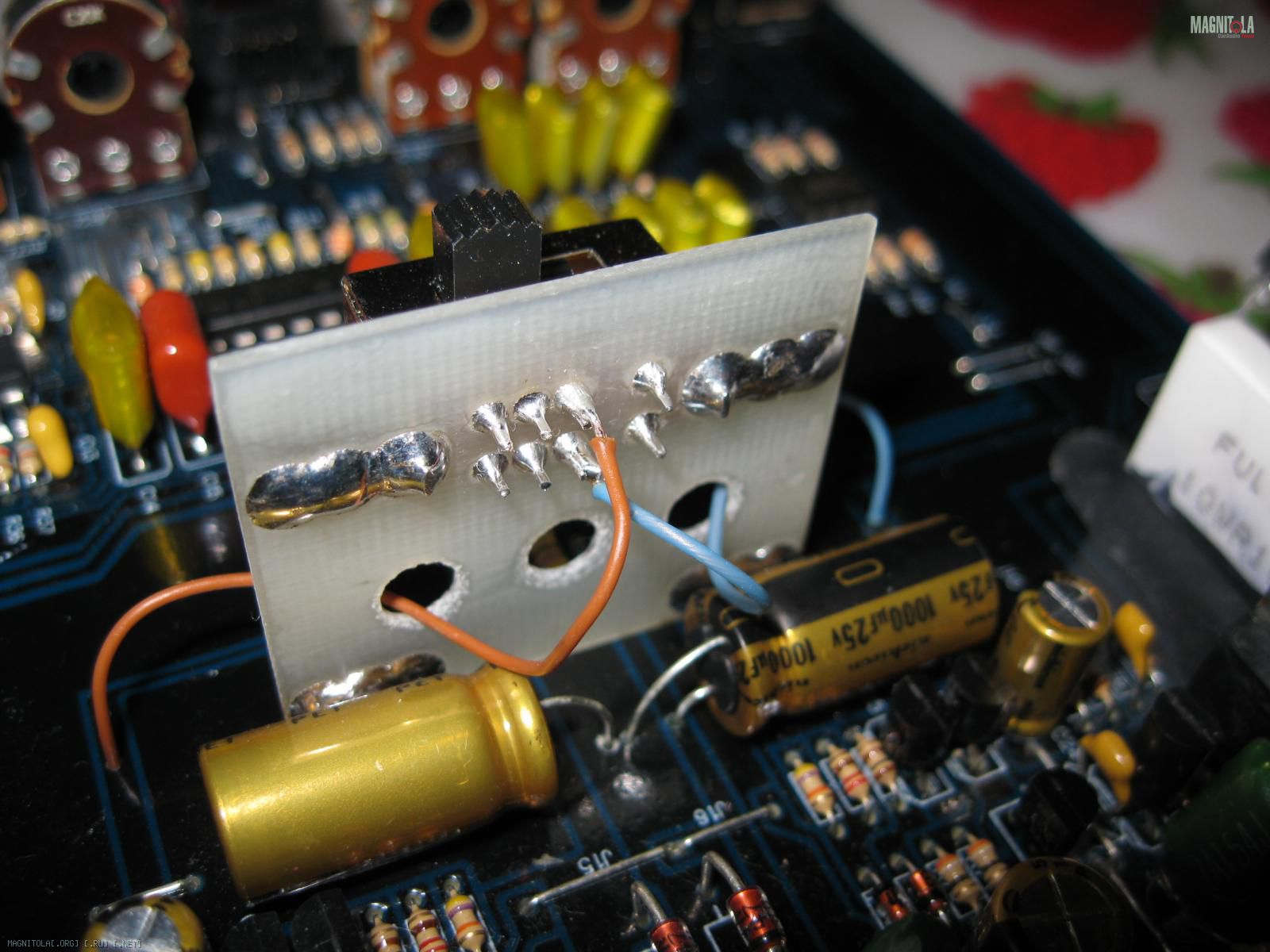

В общем вот так получилось:
Вложение 867474 Вложение 867476

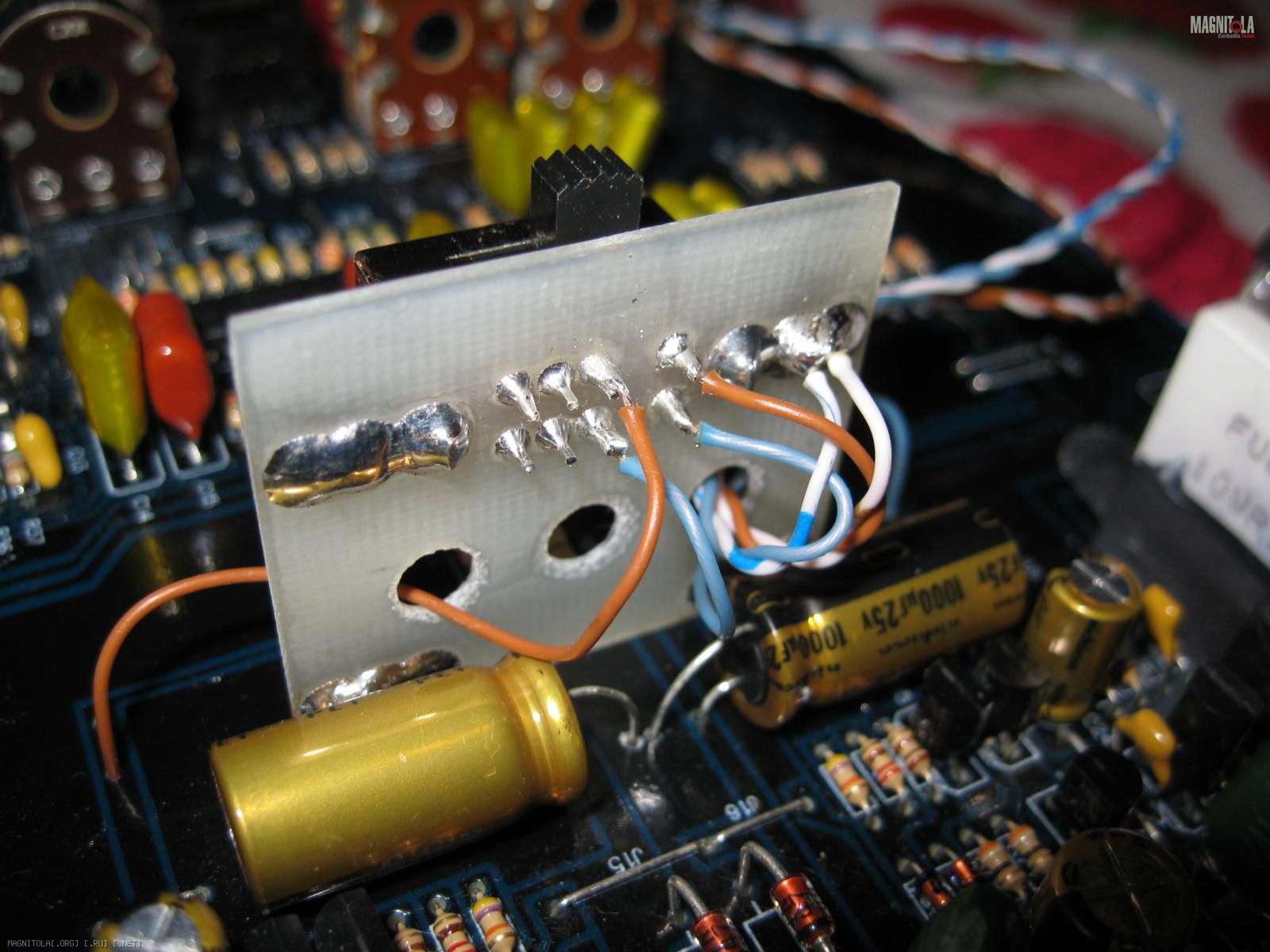

Далее делаем отвод от переключателя для подключения RCA директ-входа:
Вложение 867490 Вложение 867492 Вложение 867494

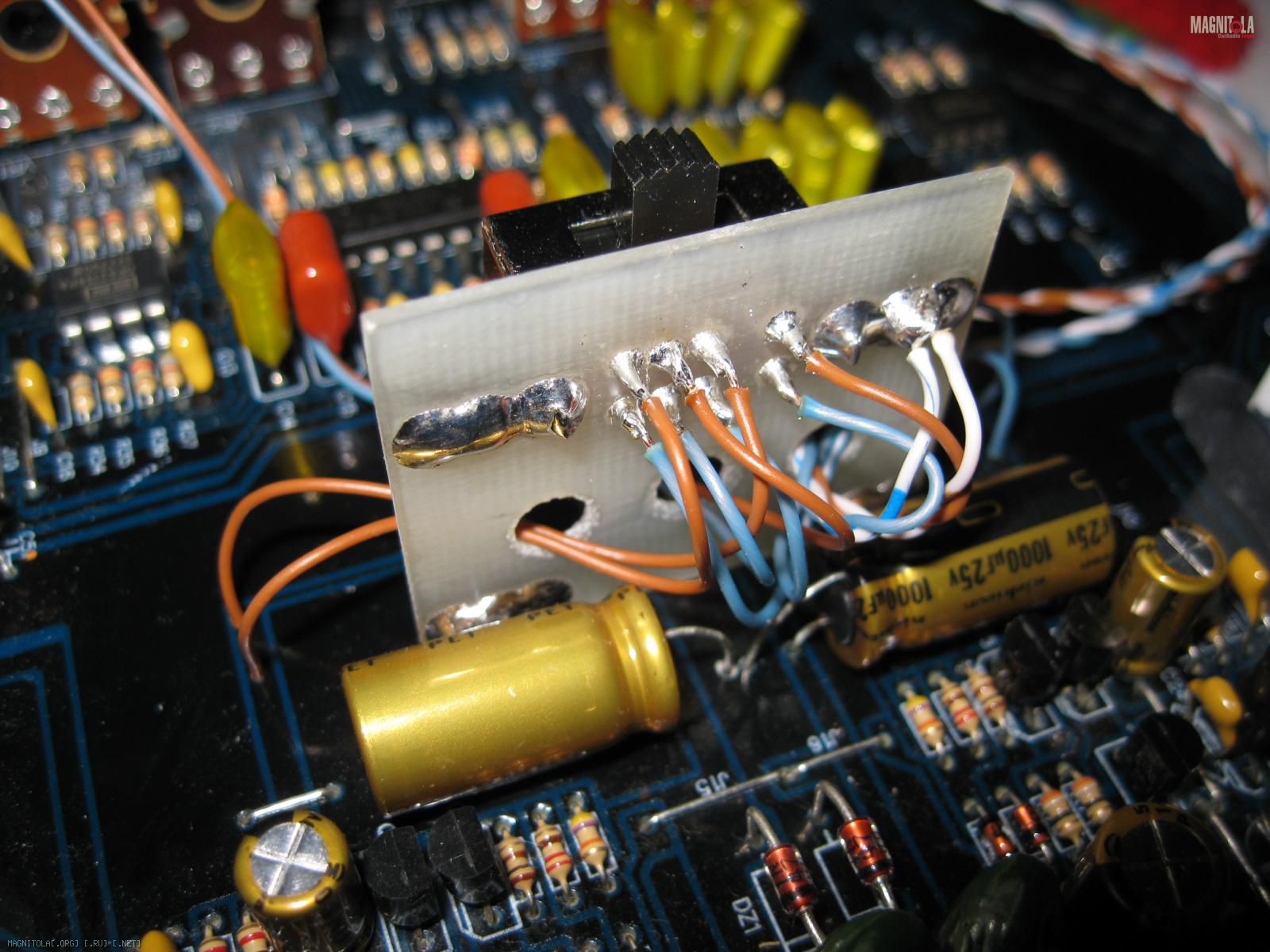

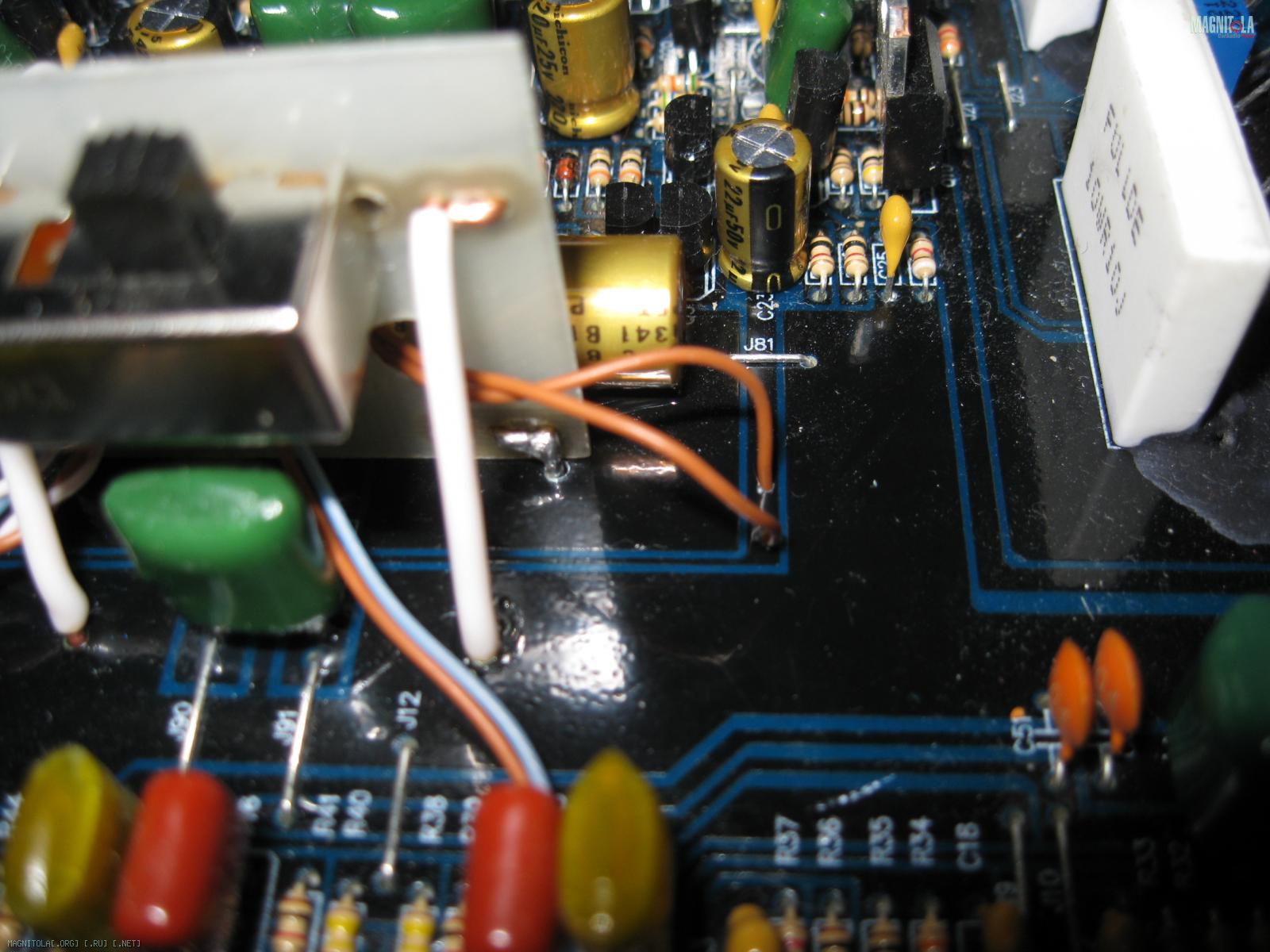

Далее подпаиваем провода для режима варианта 1 и варианта 2 и подпаиваем в плату провода для работы варианта 1 :
Вложение 867496 Вложение 867498

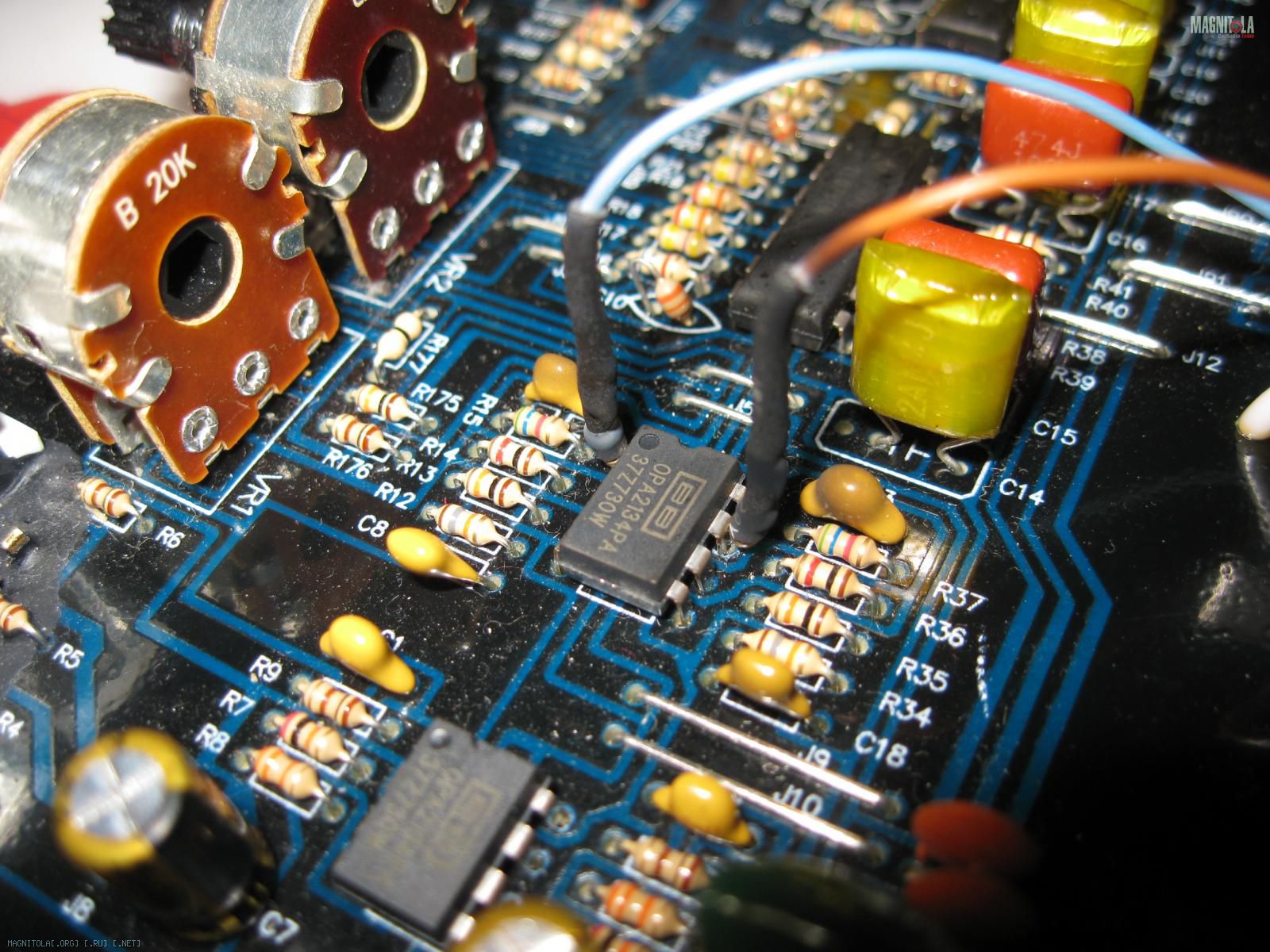

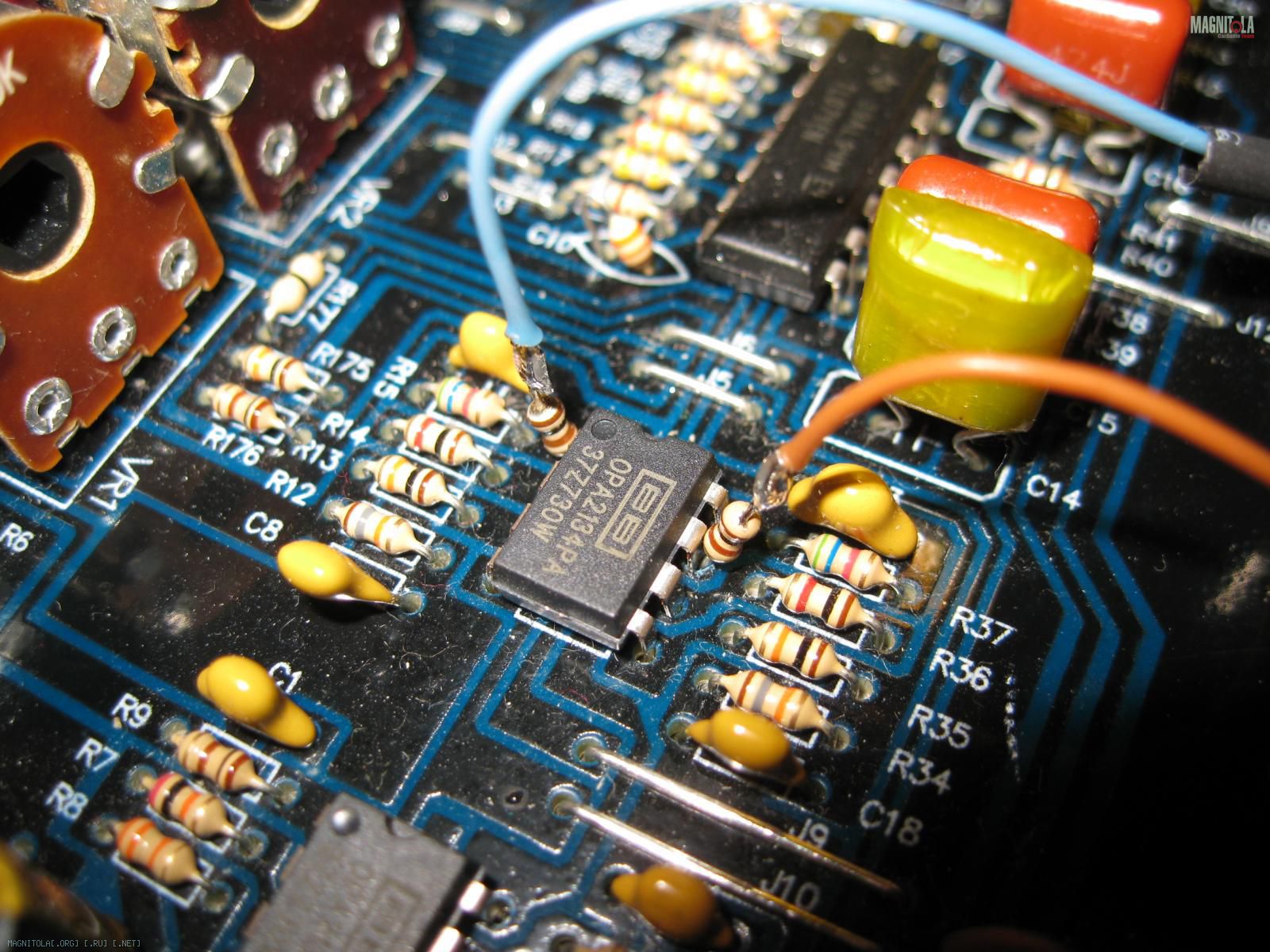

Отведённые провода варианта режима работы 2 подпаиваем через резисторы 100 ом непосредственно на ножки выходов ОУ U3, т.е. на ножки 1 и 7, соблюдая цветность проводов :) :
Вложение 867500 Вложение 867502

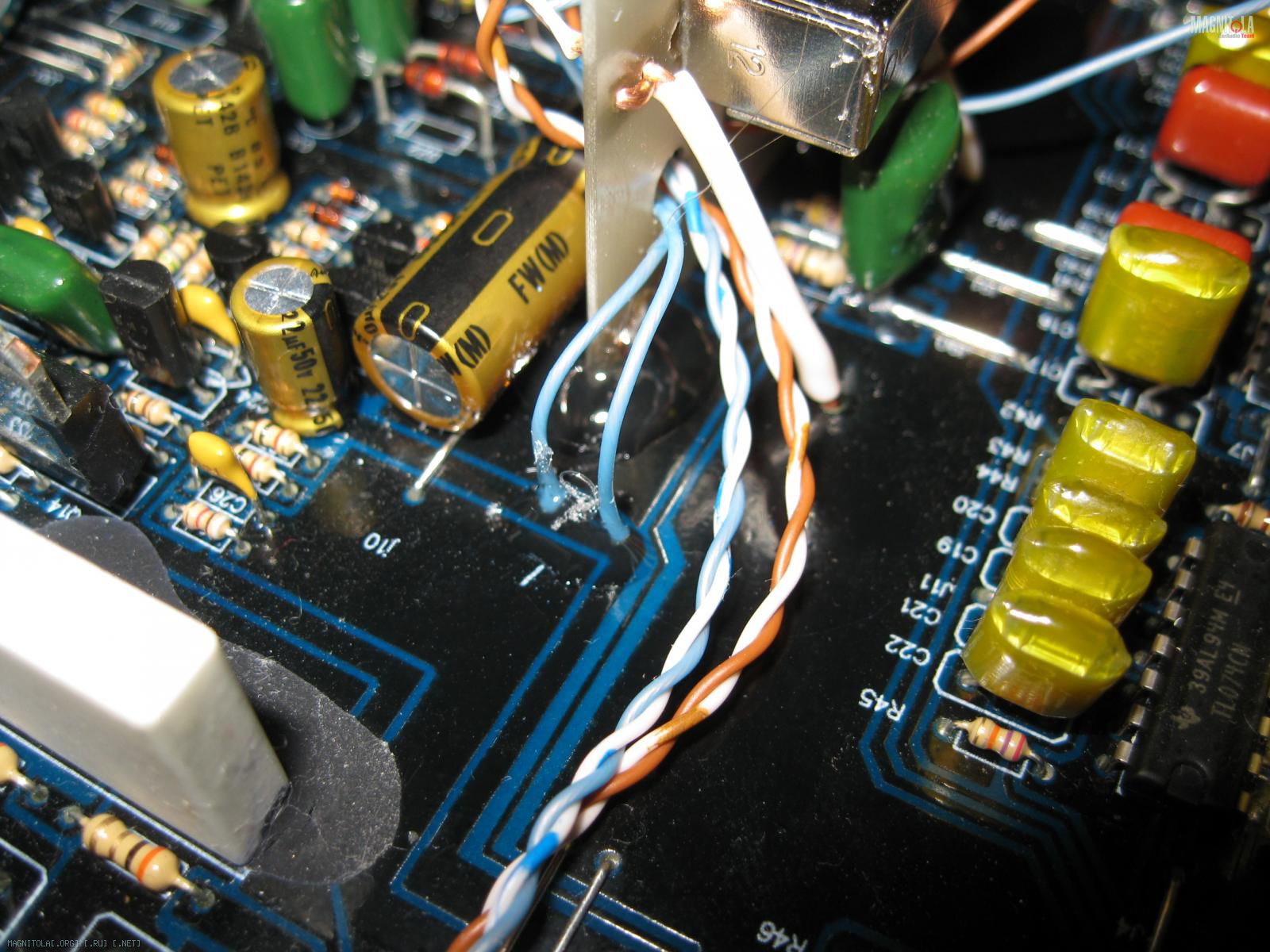

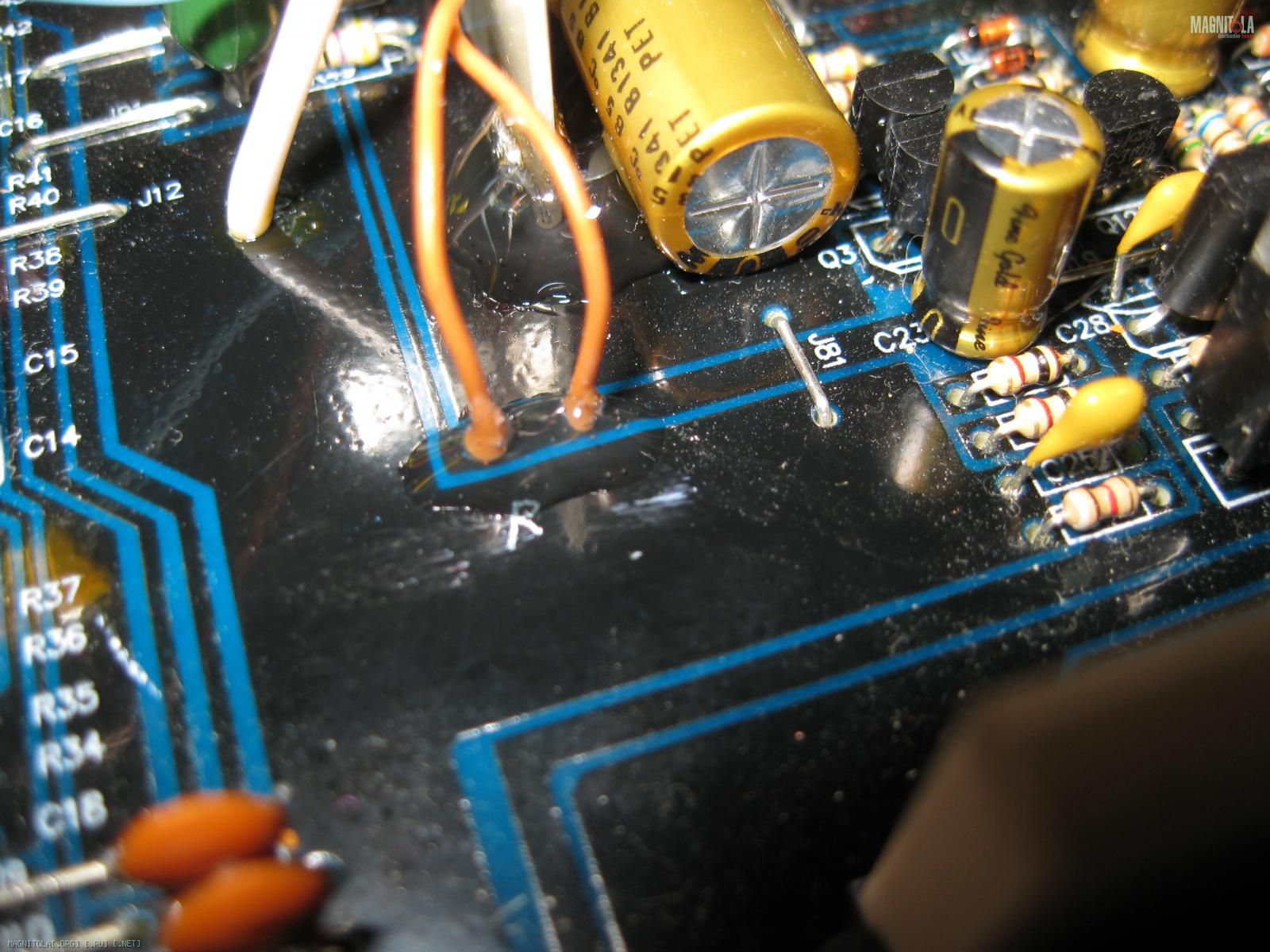

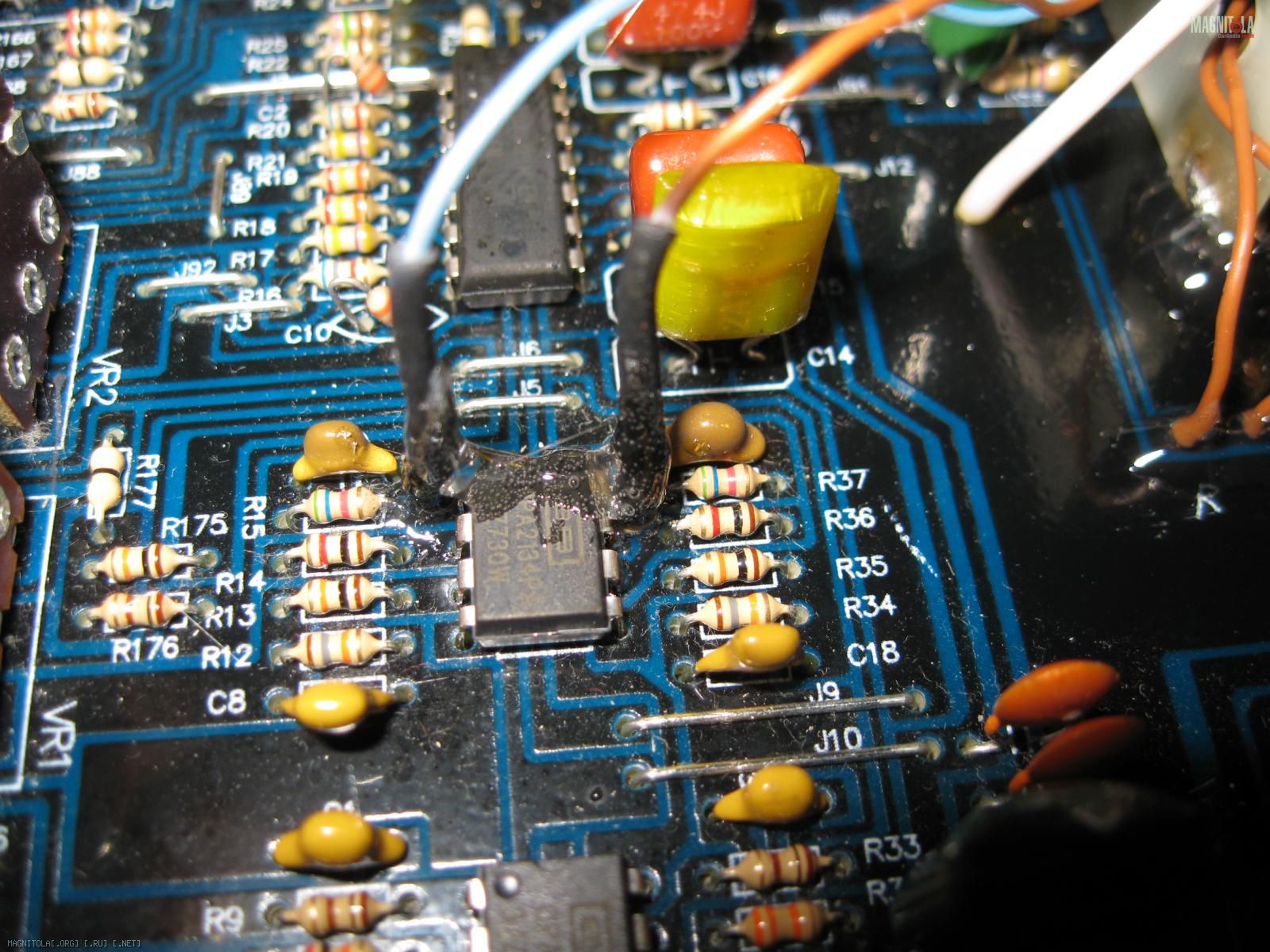

Ну и чтоб закончить с проводами, проливаем их клеем в местах подпаивания для их дополнительной фиксации, для надёжности стало быть :) :
Вложение 867506 Вложение 867504 Вложение 867508
Ну вот, пока на сегодня и всё.
Утро вечера мудренее, завтра проверю всё ли я правильно сделал и продолжу.......
Проверил, всё правильно, ни где не ошибся :) при слизывании ))) схемотехники с платы и реализации задуманной модификации, всё работает так как и было задумано.
Следующий этап при твике усилителей подобного технологического процесса, т.е. односторонняя плата, это естественно тотальная пропайка всех заводских паек.

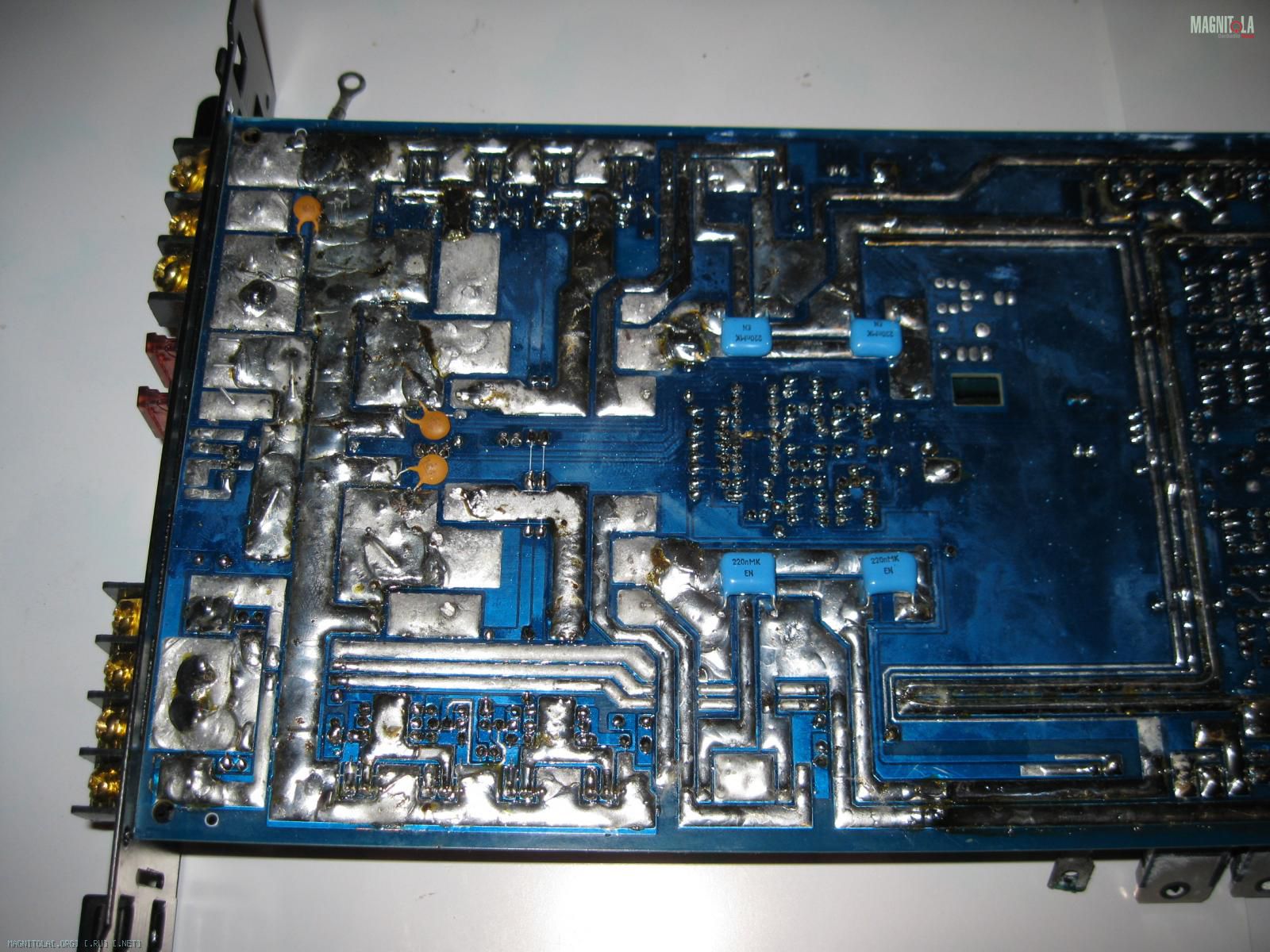

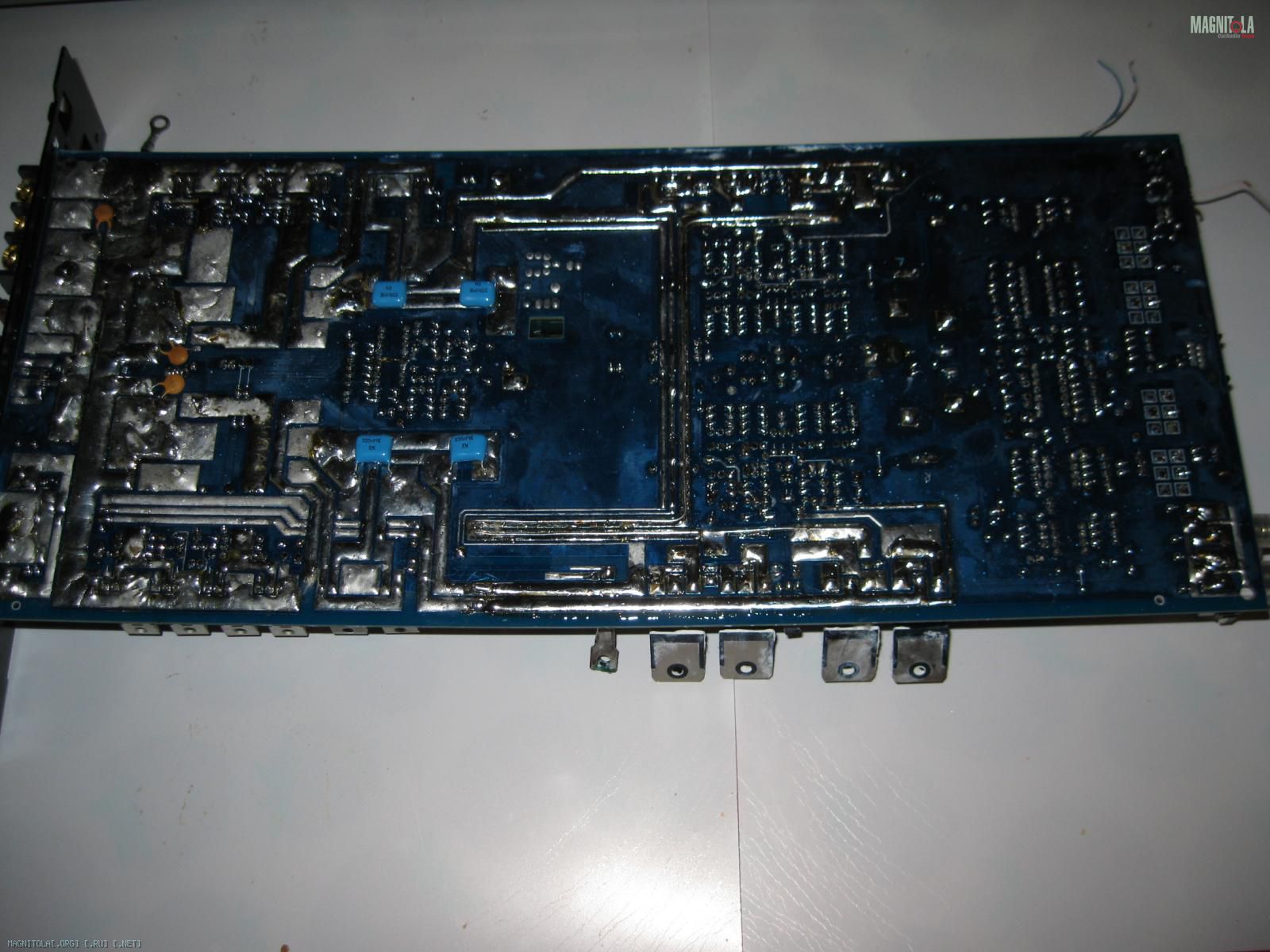

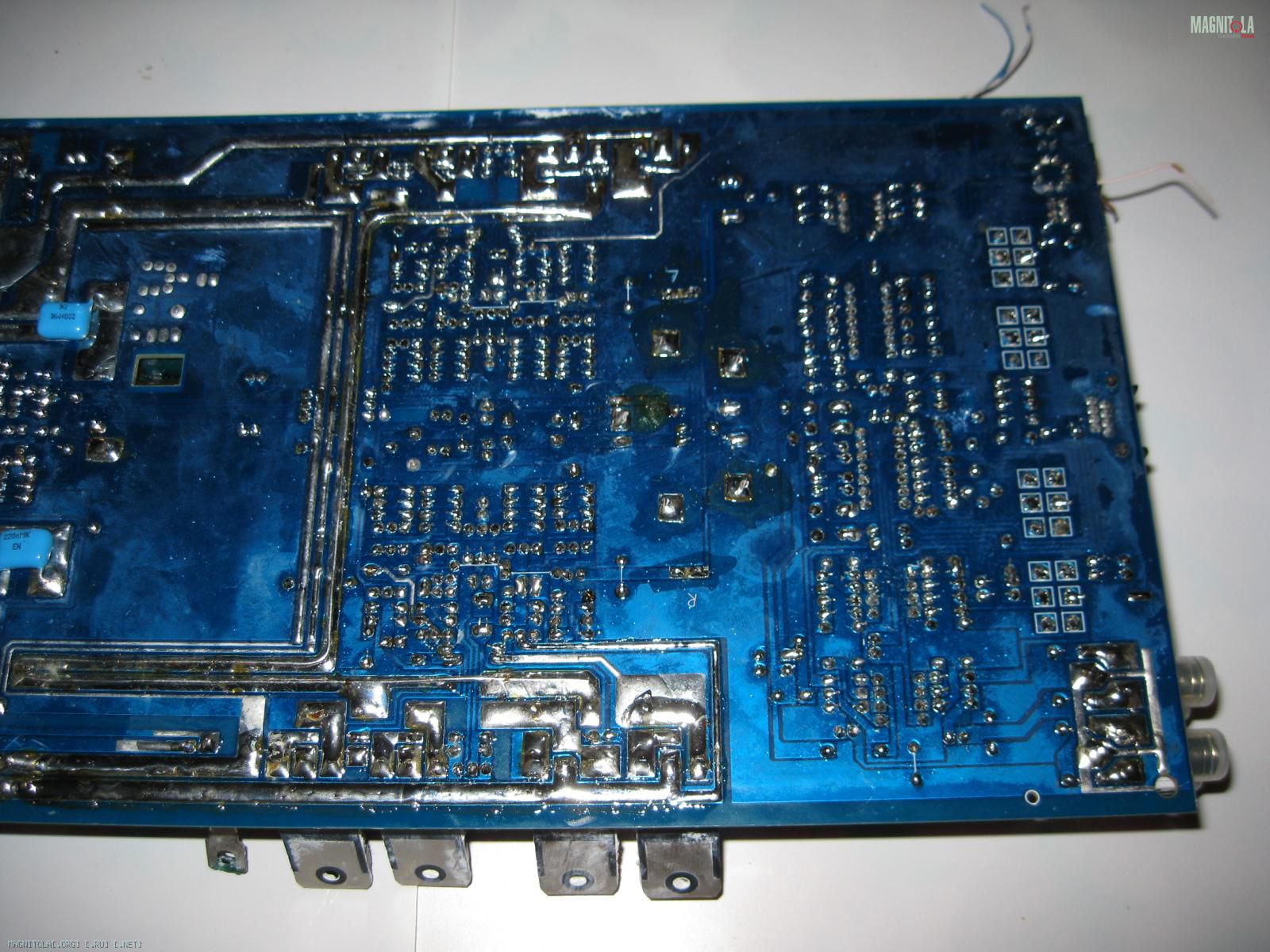

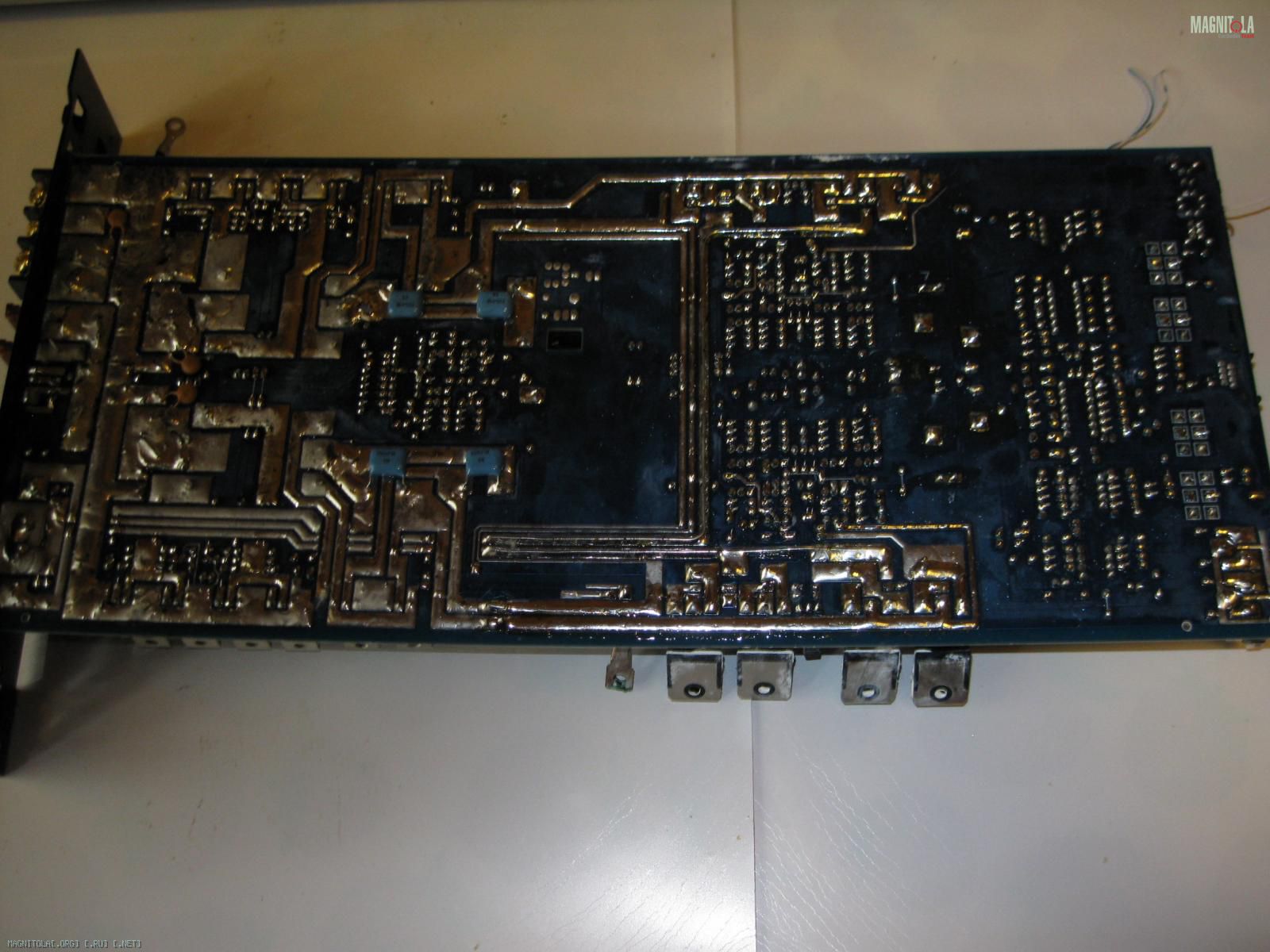

Пропаиваем:
Вложение 867602 Вложение 867604 Вложение 867606 Вложение 867608
После чего обязательно удаляем остатки флюса.
Много раз уже писал, делаем это с помощью жёсткой не большой кисточки и либо растворителя 646, либо изопропилового спирта.

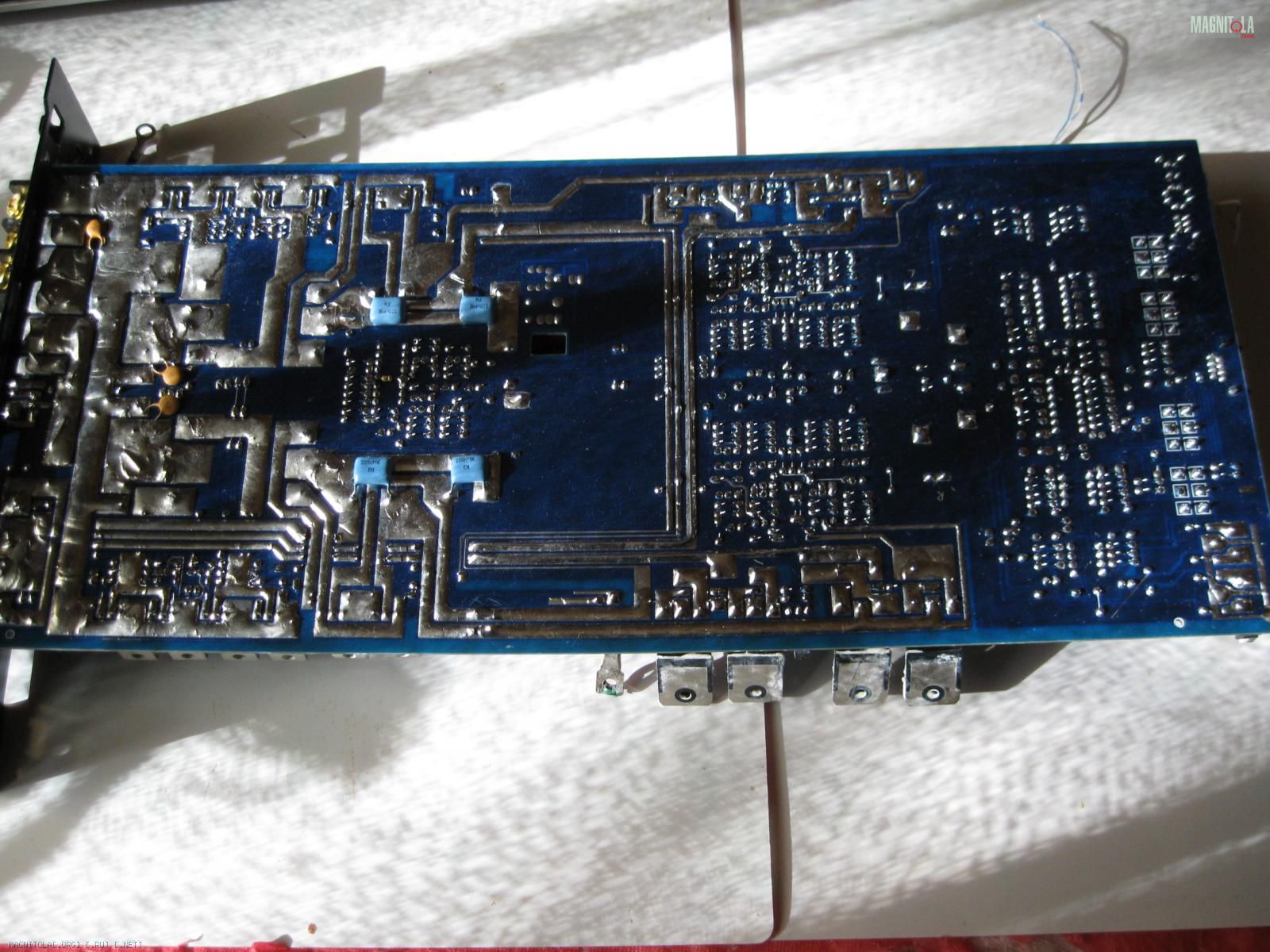

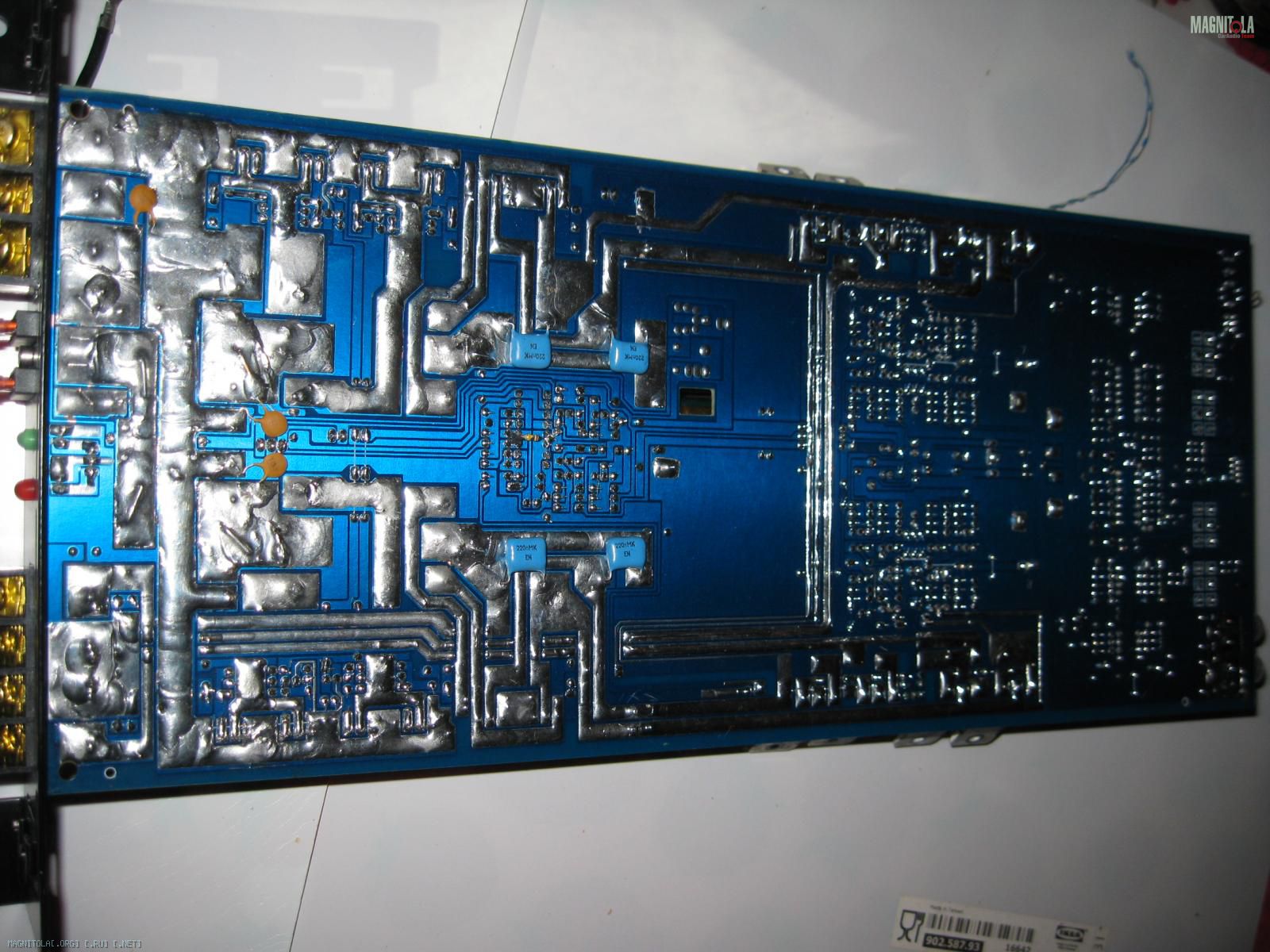

В итоге получаем :

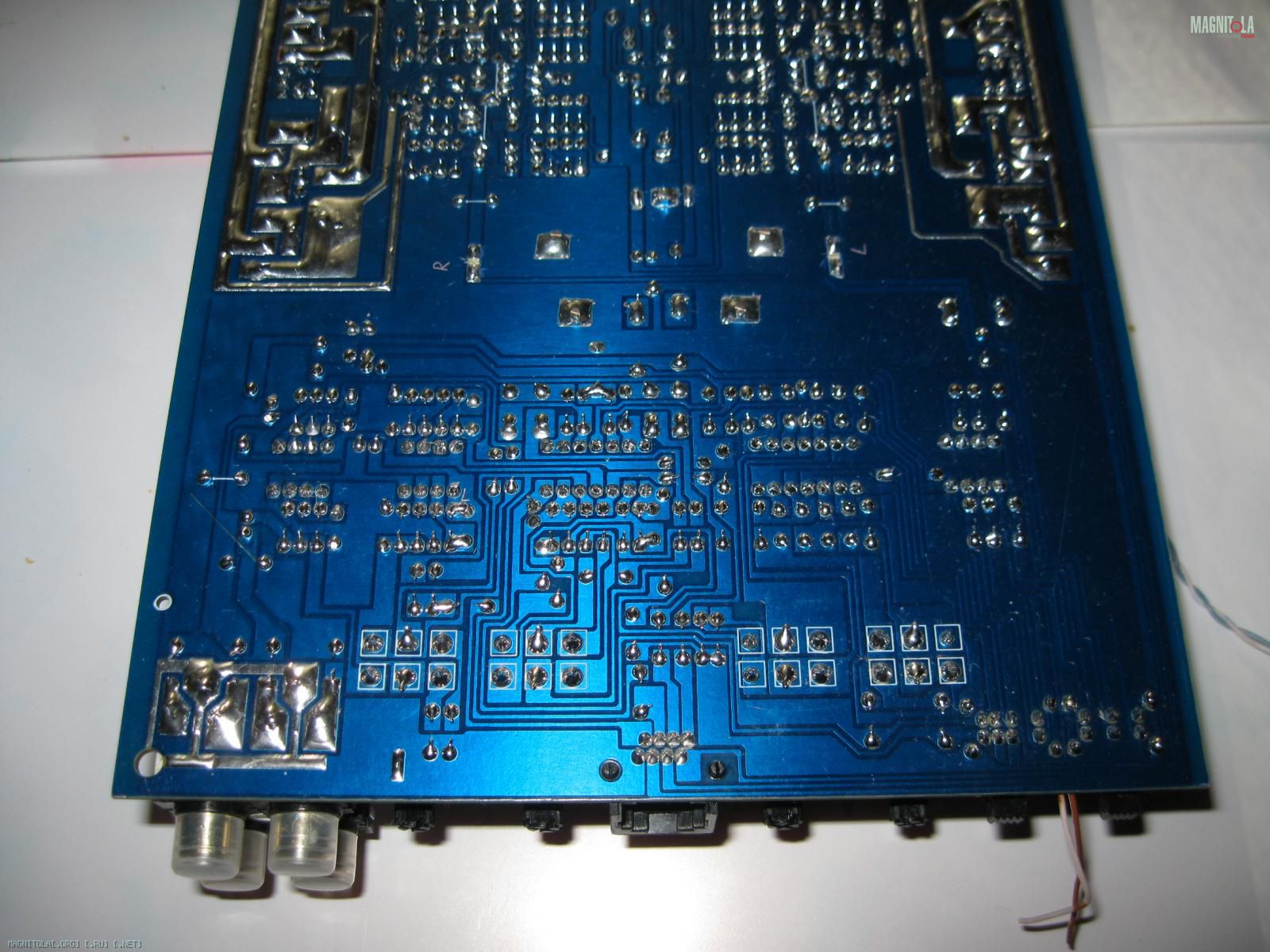

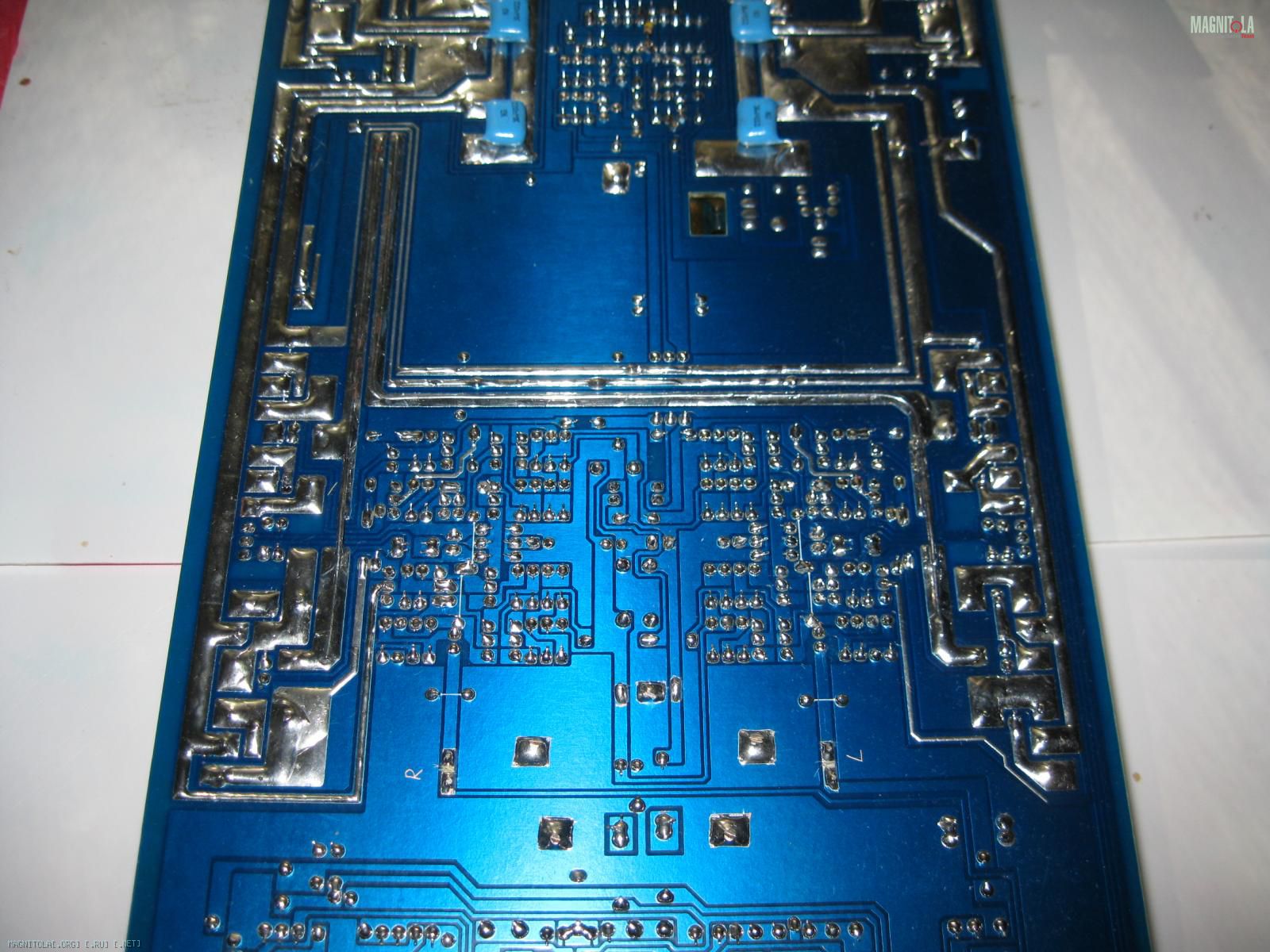

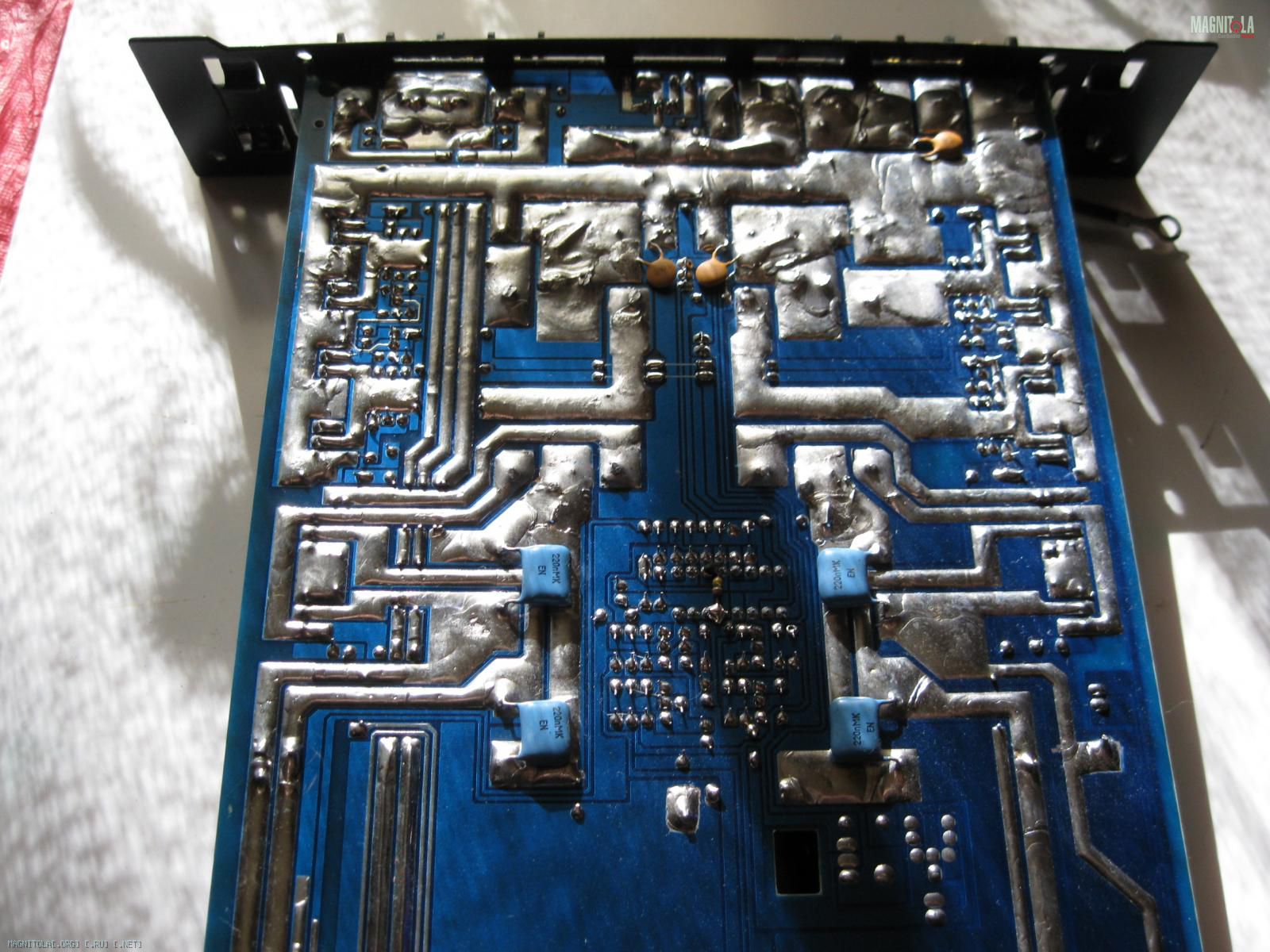

Вложение 867610 Вложение 867612 Вложение 867614 Вложение 867616 Вложение 867618
Всё!
Плата усилителя готова для установки в корпус и продолжения решения дальнейших уже механического плана вопросов для финализирования задуманного.
