URAL DB 4.150

FFZ, отделы маркетинга не спят DD давно уже славится нанотехнологиями, как, к примеру, центрирующими шайбами из паутины арахноидов планеты Нимбус 3000

Сообщение от Pterodon

FFZ, отделы маркетинга не спят DD давно уже славится нанотехнологиями, как, к примеру, центрирующими шайбами из паутины арахноидов планеты Нимбус 3000

падсталом

Сообщение от Nikcrysis

Ребят, этот усилитель сильно проигрывает DD ss4a?

А что вот здесь...



...есть такого, чтобы он мог "переигрывать"?

Сообщение от orbita21

А что вот здесь...



...есть такого, чтобы он мог "переигрывать"?

Шильдик на корпусе ! Ничего вы,аудиофилы,не понимаете...

Я вообще не планировал в ближайшее время заняться твиком этого усилителя, поэтому в том материале, который я положил в тему нет фото обратной стороны Луны .
Но по просьбам и вопросу, который вдруг взволновал некоторых из тех кто проявил интерес к усилителю, вынужден был произвести внеплановую полную разборку усилителя, дабы удовлетворить этот интерес .

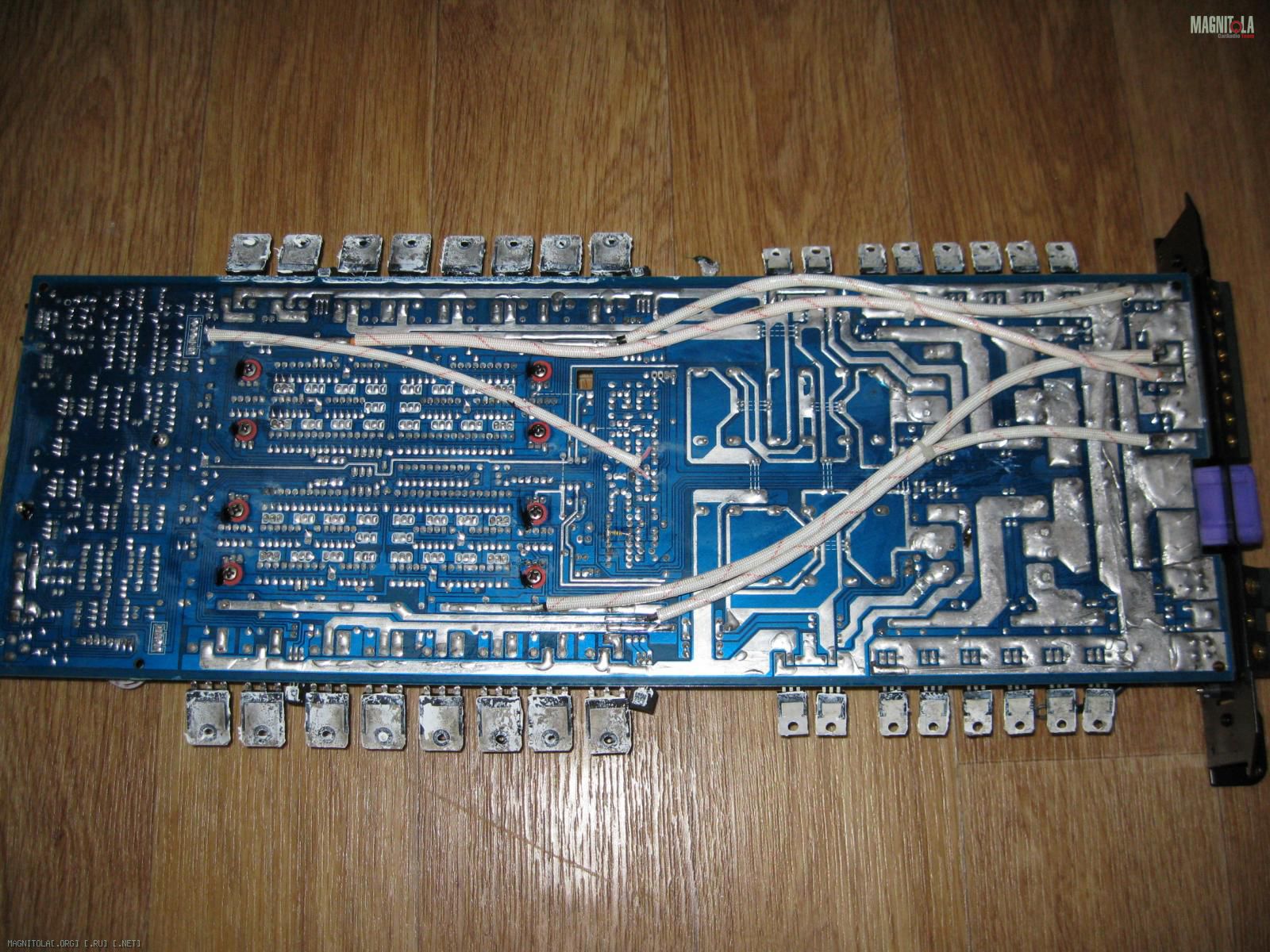

Итак, вот обратная сторона платы усилителя :

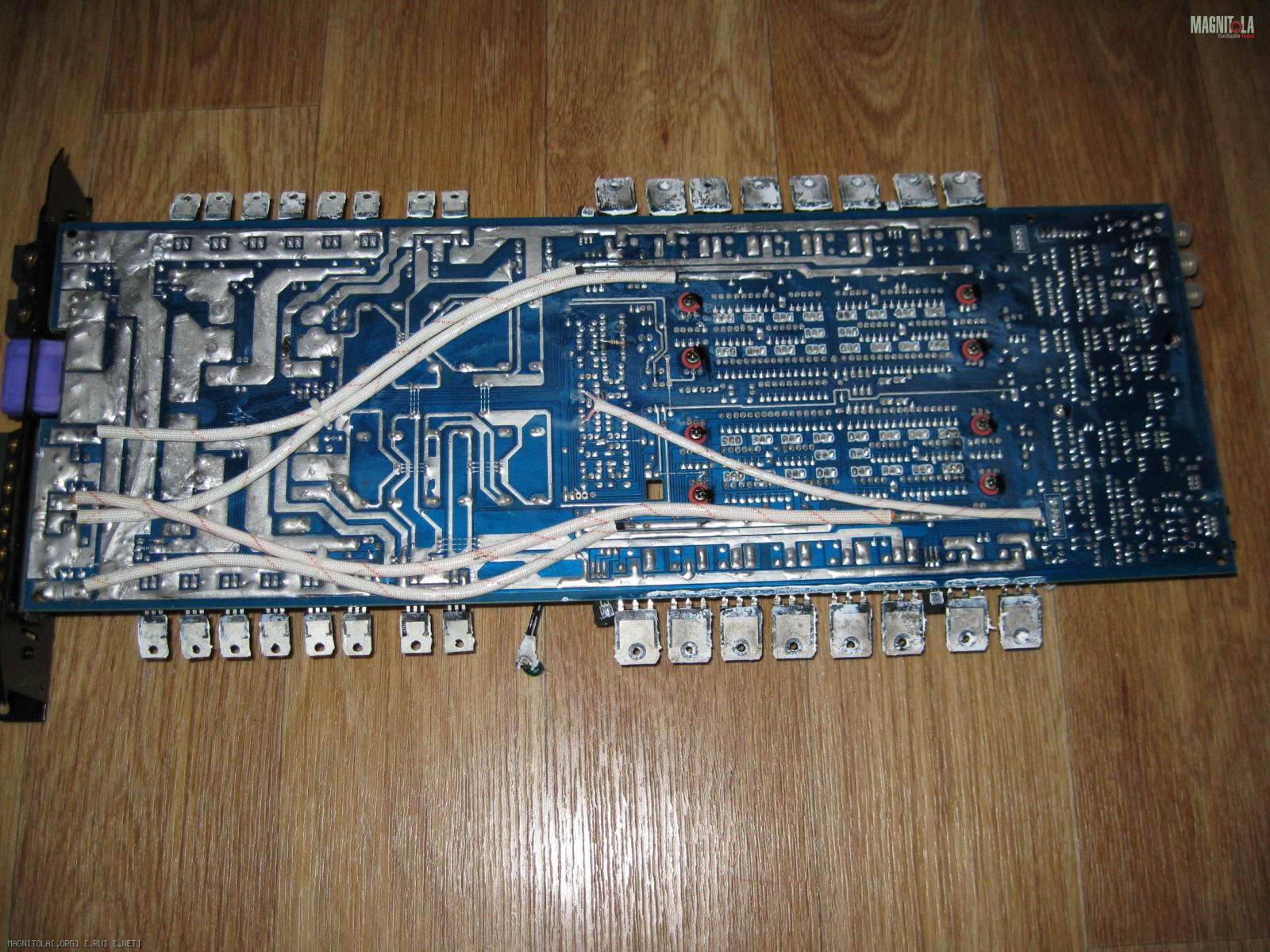

- это общий план платы

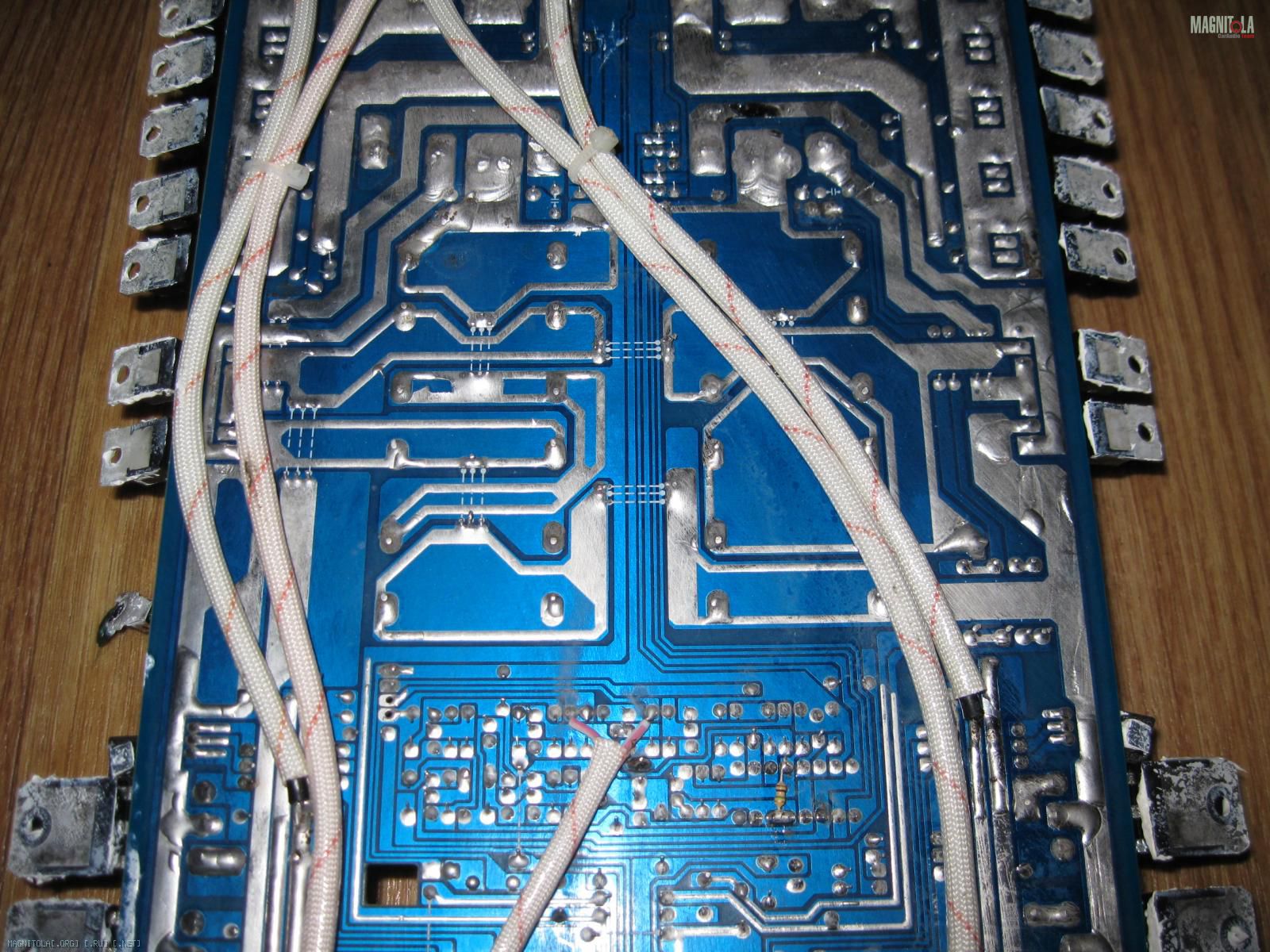

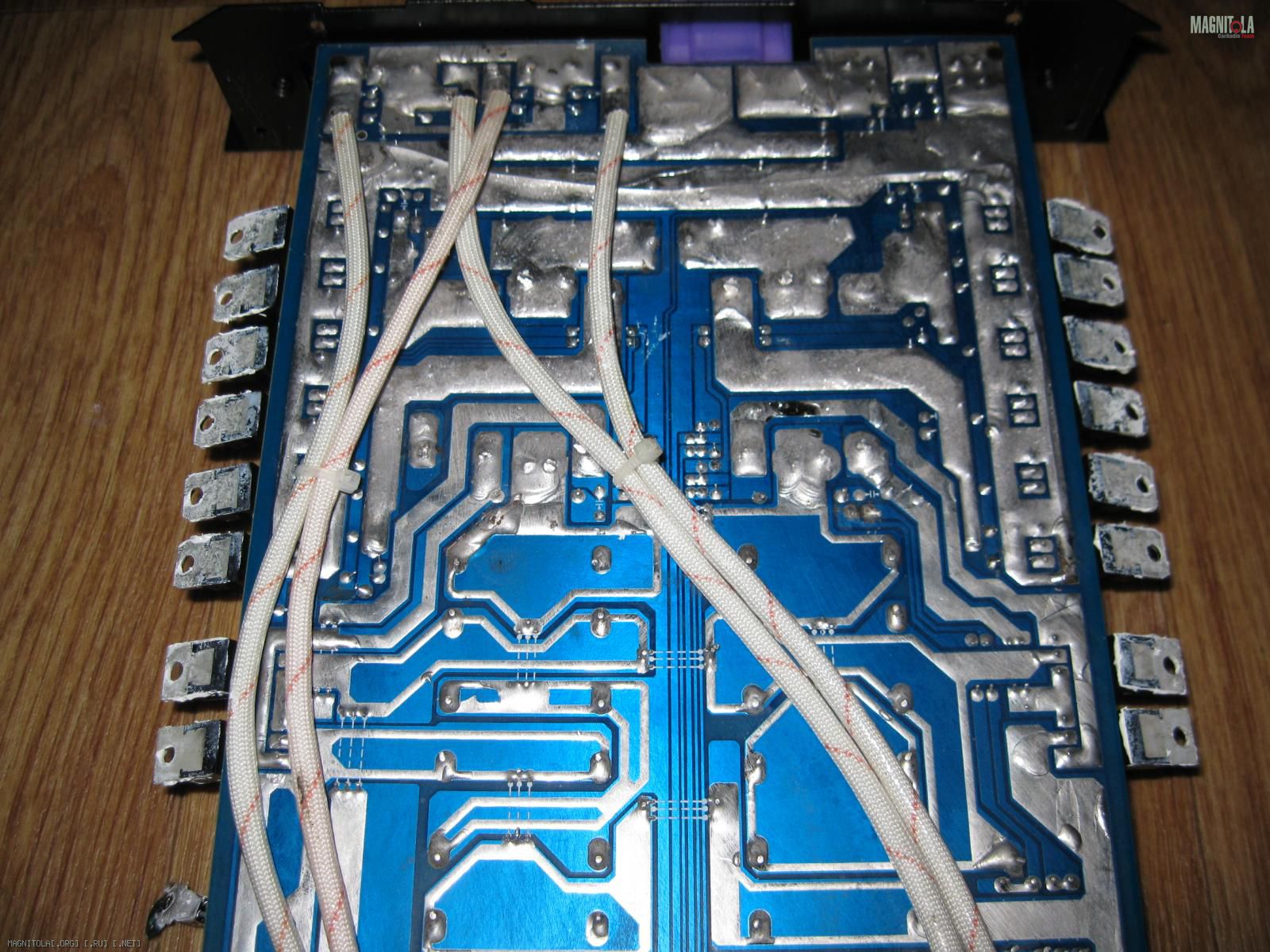

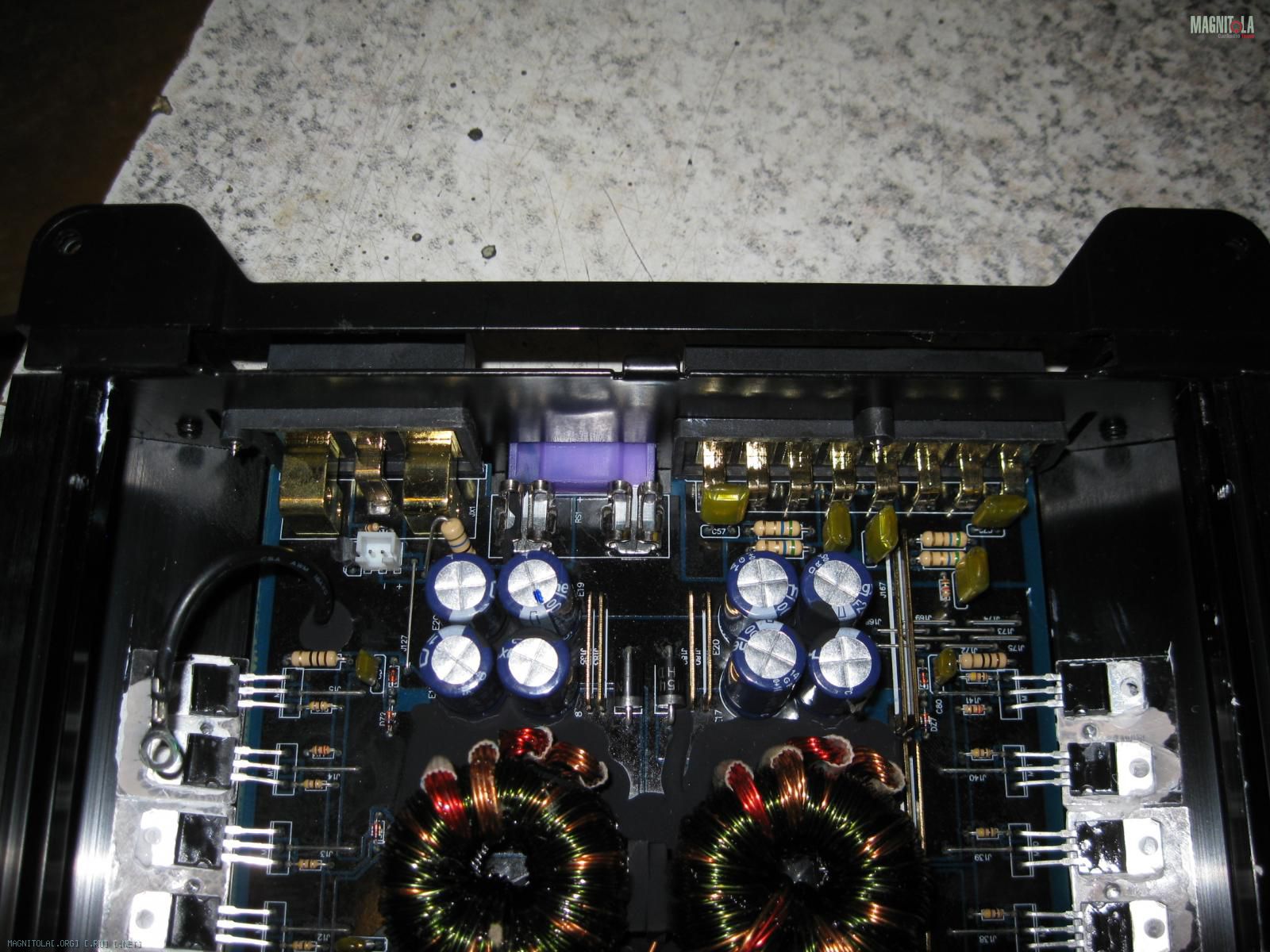

- на этих двух постарался снять так чтоб стала понятна организация системы силового вторичного питания

Нет, система организации силового питания с двух Пн-ов не дуал-стерео.
Т.е. каждый ПН не питает в чистом виде отдельную пару каналов.
Но топология разводки шин силового питания опять таки как и в усилителе W2.180 разведена с головой , так чтоб протекание токов потребления каскадами УМ расположенных на разных сторонах платы усилителя были максимальными и соответственно силовые токи перетекания между сторонами, соответственно т.е. и ПН-ами были минимальными.
В темах про твик усилителей участники тем, речь естественно о продвинутых , неоднократно подчёркивали о важности топологии разводки системы вторичного питания, т.е. с ПН-а, и на данных фото мы видим, что тем инженерам, которые делали данный усилитель это мировоззрение тоже было не чуждым .

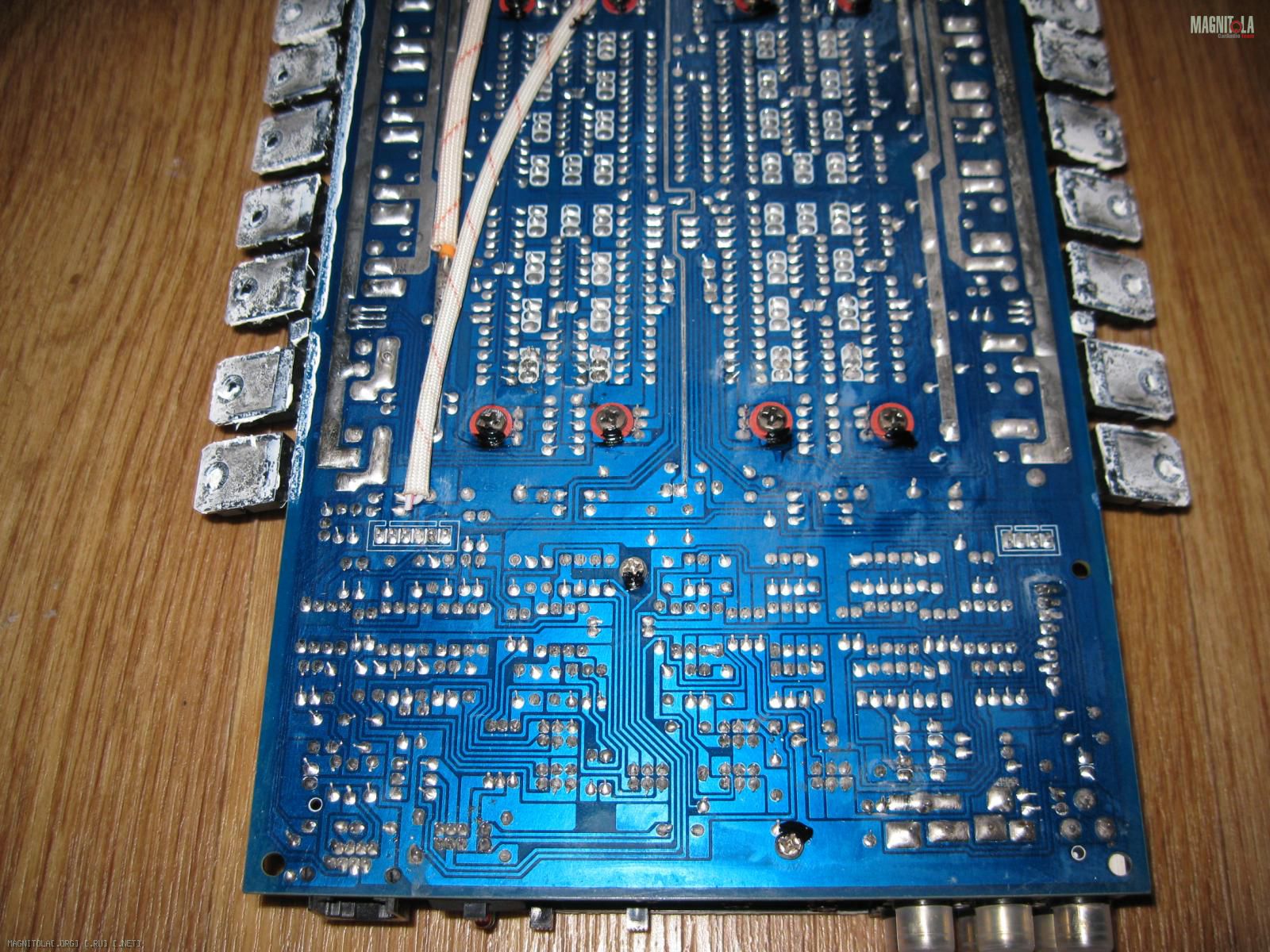

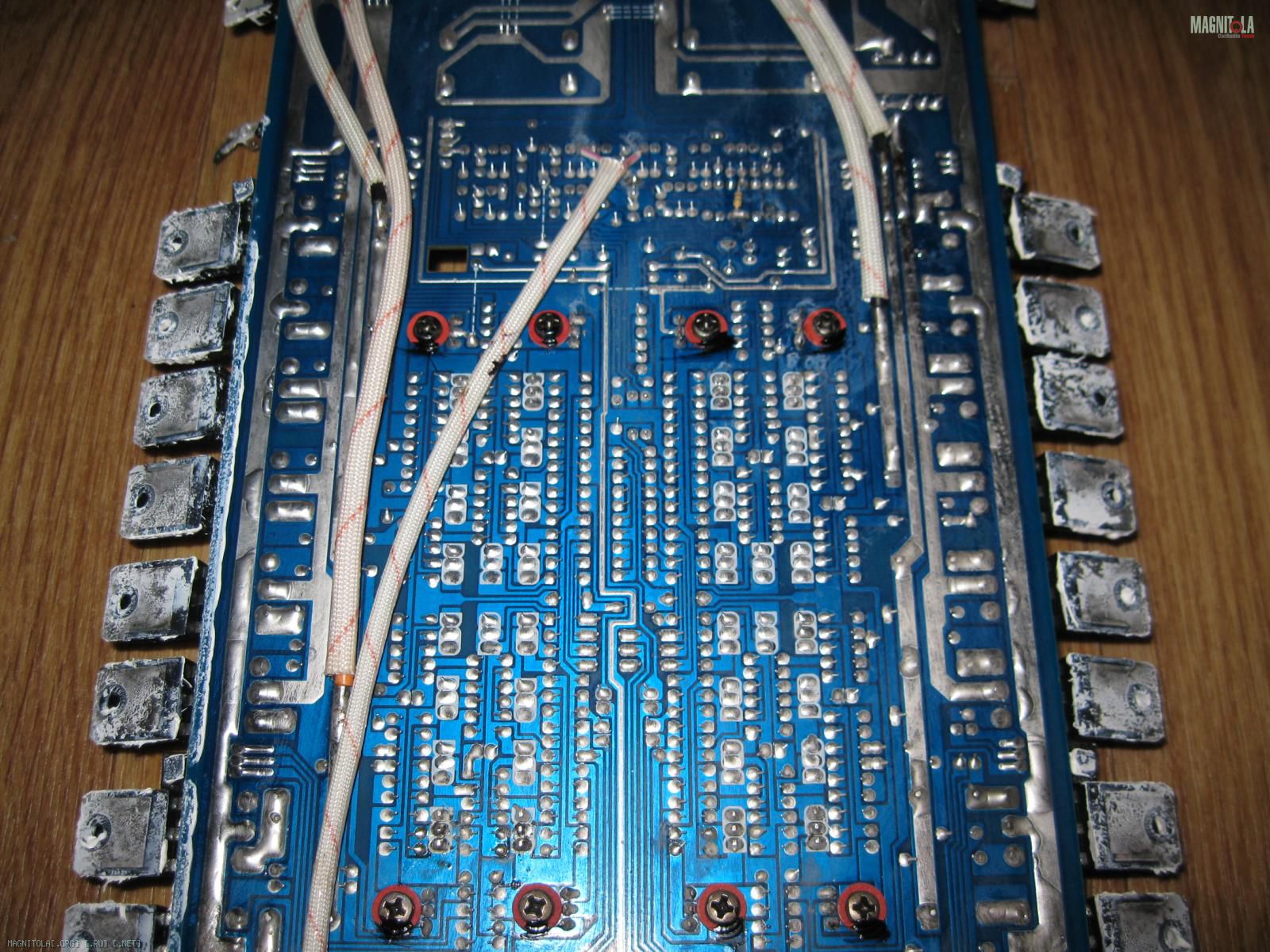

- ещё пара фото чтоб можно было составить наиболее полную картину и обозначить/определить уровень качества сборки платы усилителя

Как видим картина нормальная, пайки без экстремального рвения сэкономить на кол-ве припоя, плата не идеально конечно, но однозначно качественно отмыта от отработанного флюса. На предыдущих фото, видно если обратить на это внимание , что силовые шины ПН-ов по первичному питания хорошо пролиты припоем и усилены моножилой.
Выходы каскадов УМ соединяться с выходным разъёмом посредством проводов. С одной стороны вид как бы не очень , но с другой стороны и БОЛЕЕ важной, связи эти максимально короткие и прямые, т.е. полное отсутствие в этих линиях перемычек и соответственно лишних переходных паек.

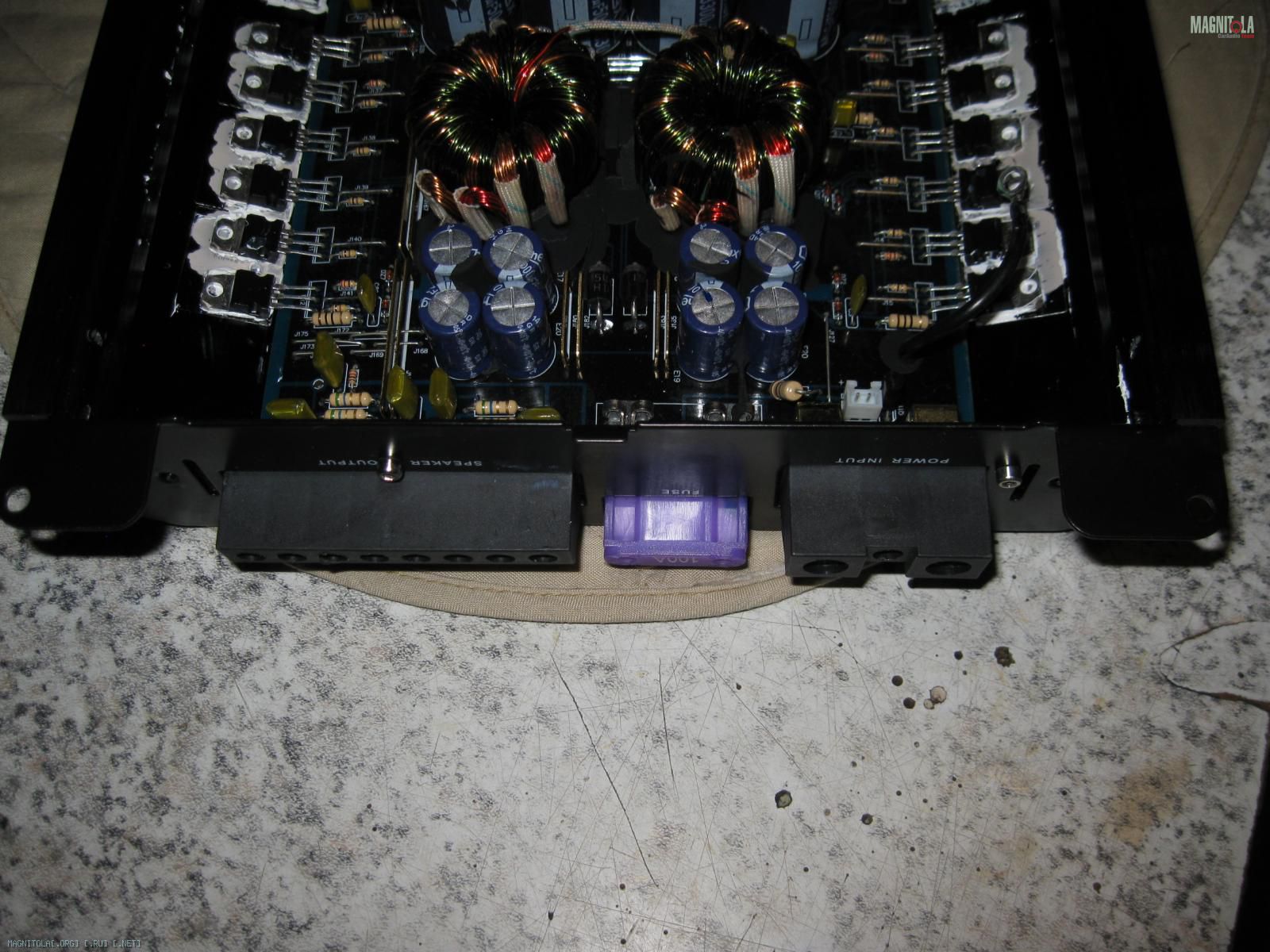

Ну и ещё несколько фото которые получились от полного вскрытия усилителя.

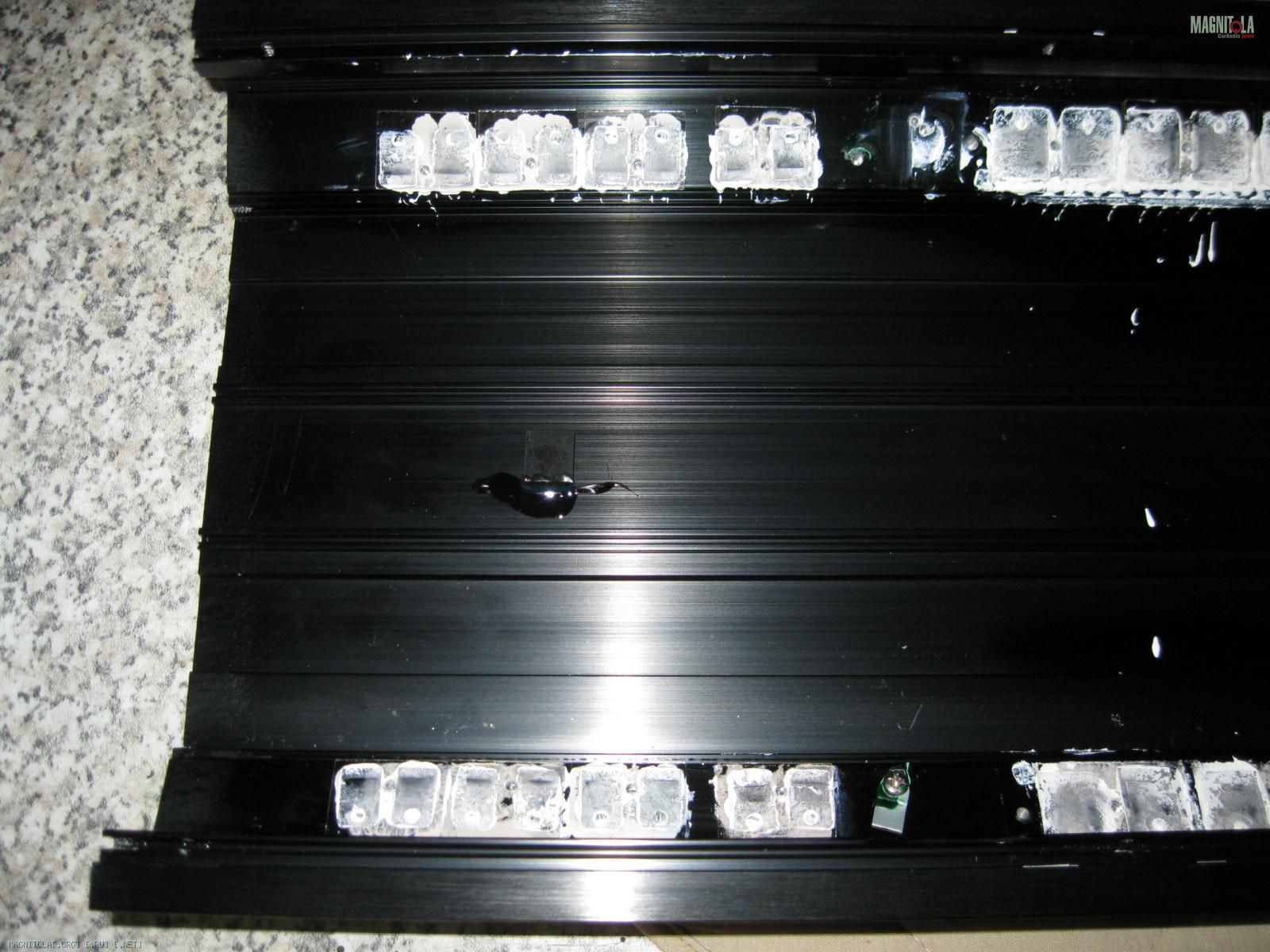

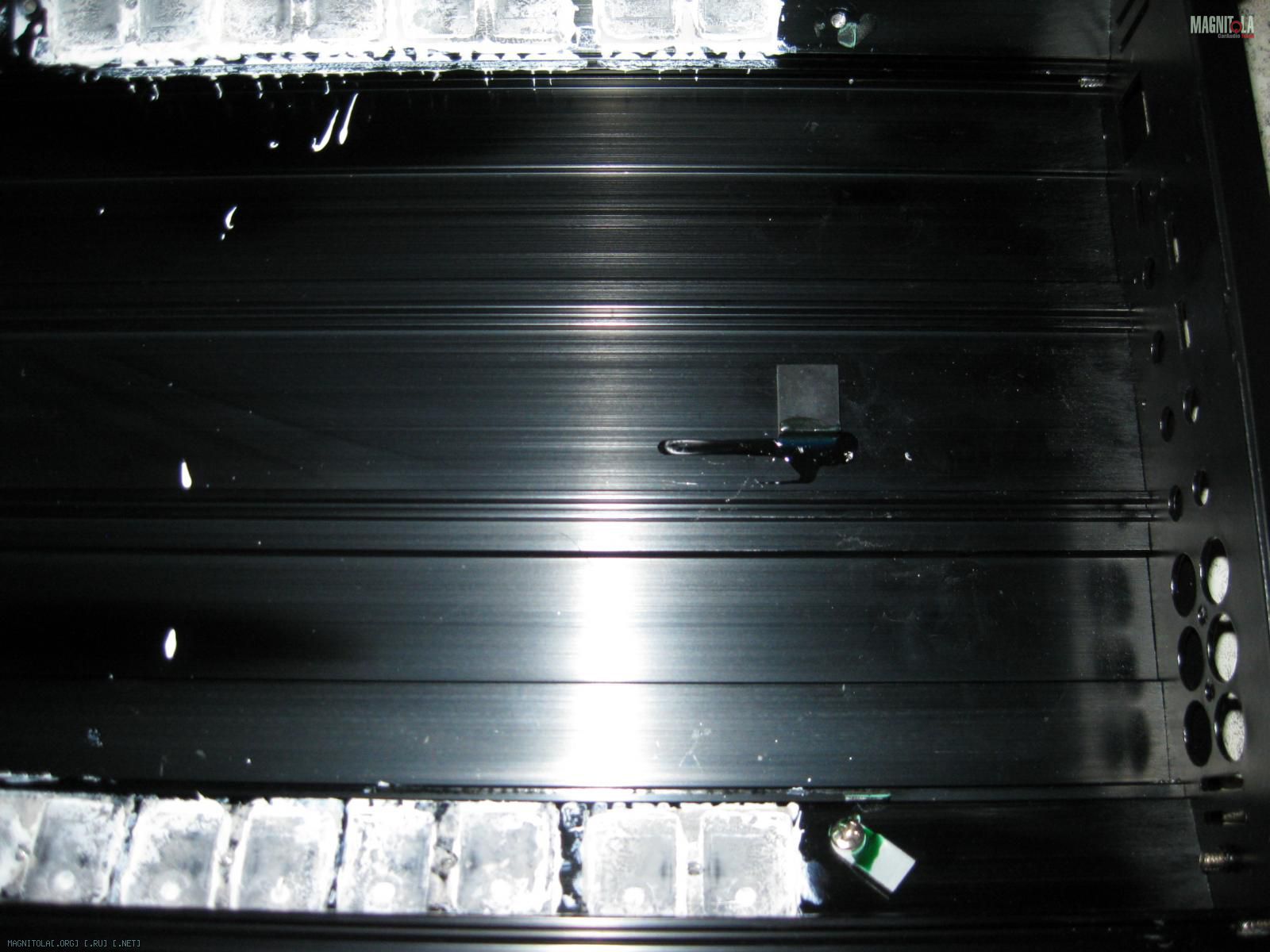

На этой паре фото ни чего особенного, просто пара упорных резиновых прокладок :

да, вроде как совсем мелочь, но всего лишь пара этих прокладок очень серьёзно снижает вибронагрузку на плату усилителя и как следствие повышает надёжность работы усилителя.

Этими двумя фото хотел продемонстрировать то, что крепление усилителя продумано грамотно и "уши" крепления не пластиковые, как это может кому-то показаться , а металлические, всё пластиковое по сторонам усилителя это элементы декоративного плана и изоляционного.


Ну вот наверное пока и всё.
Если соберусь, будет настроение и время, то будет тема и про твик этого усилителя.

Ural Sound Team: Пятигорск. Установка 4хканальника Ural DB4.150


Цитата: "Усяка хорош, 205 ватт чистого с канала в 3.3 ом при 13v- шикарный показатель. В автомобиле при 14.4 будет еще больше". Ссылка: http://vk.com/ural_auto?w=wall-59158490_22387

А если повесить на него 4 мида, по 250ват мостом в 4ом, как он поведет себя? Получается каждый канал будет в 2ома работать. На выходе 470ват по паспорту.
