Твик не планировал, но волею ситуации за одно делается

Прокомментирую, проинформирую чтоб не было почвы для вопросов и домыслов, ноги этой ситуации растут от этой темы :
Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручивает
Не планировал заниматься твиком этого девайса, т.к. девайс по идеологии и сегменту/сектору назначения вполне сбалансирован, а в данном сегменте большего желать от девайса желающих мало, как мне думается, поэтому и думаю, что общественно полезным информация о твике девайса не будет.
Но раз уж так всё сложилось, раз уж девайс пришлось разобрать, поэтому и сделан был твик, за одно, за одно с решением вопроса, который возник у человека.

Ну и далее по твику.

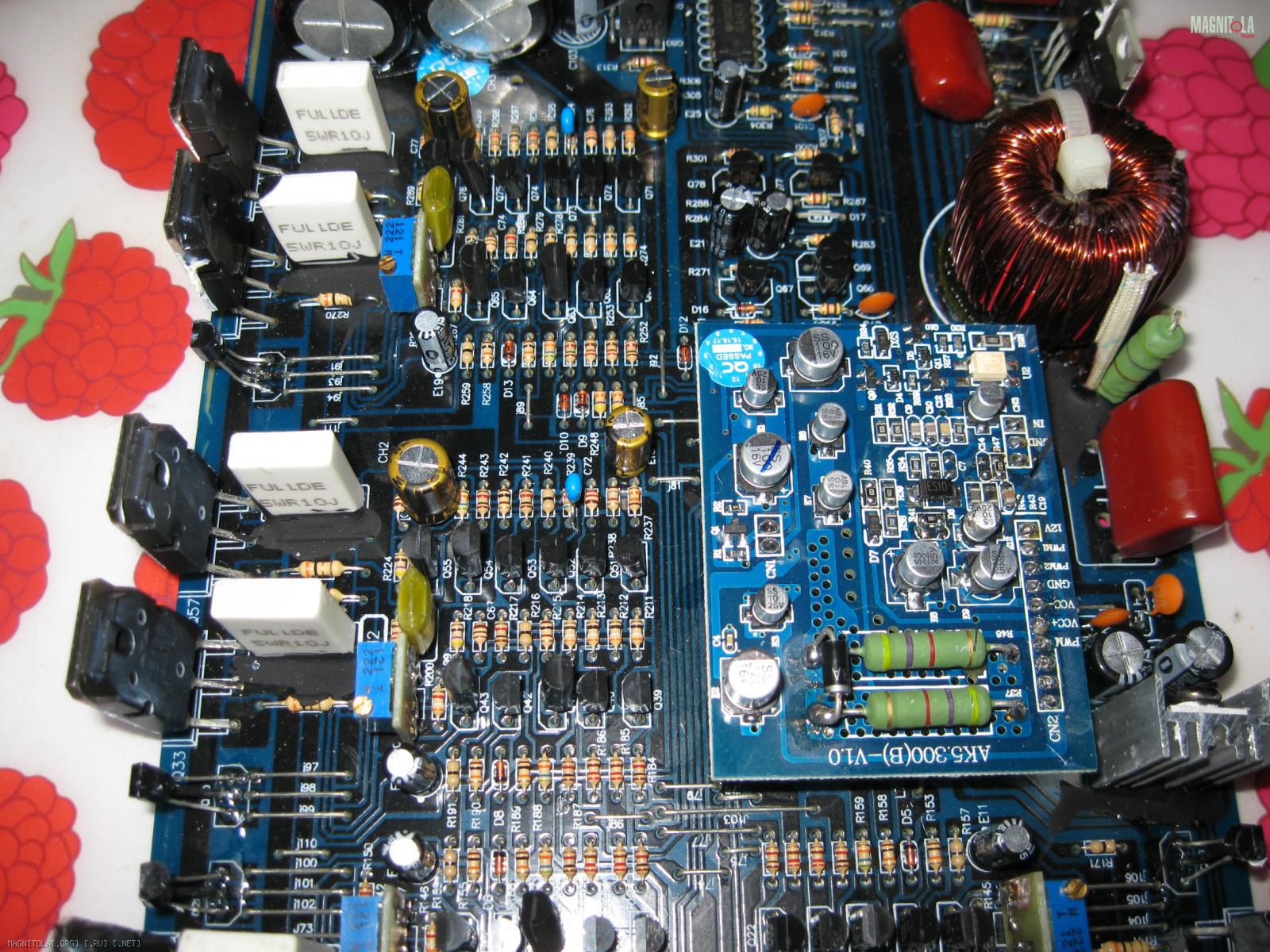

Провода выходов каскадов УМ, перенесены с обратной стороны платы на лицевую и выполнил это честными 2,5 мм. кв. из честной нашей меди, т.е. просто разделывал Гостовский ПВС 2.5х3 и добывал от туда нормальные провода.

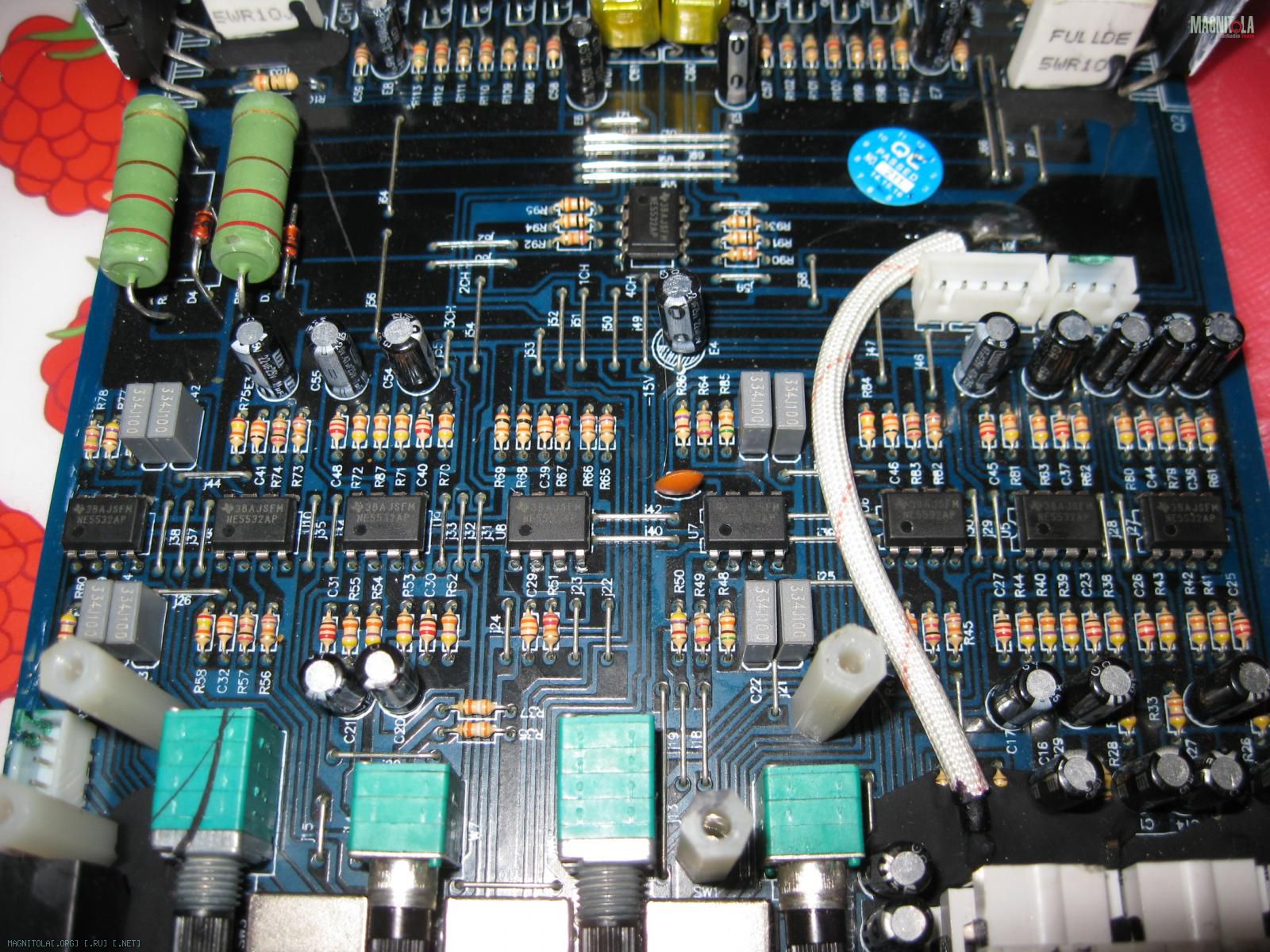

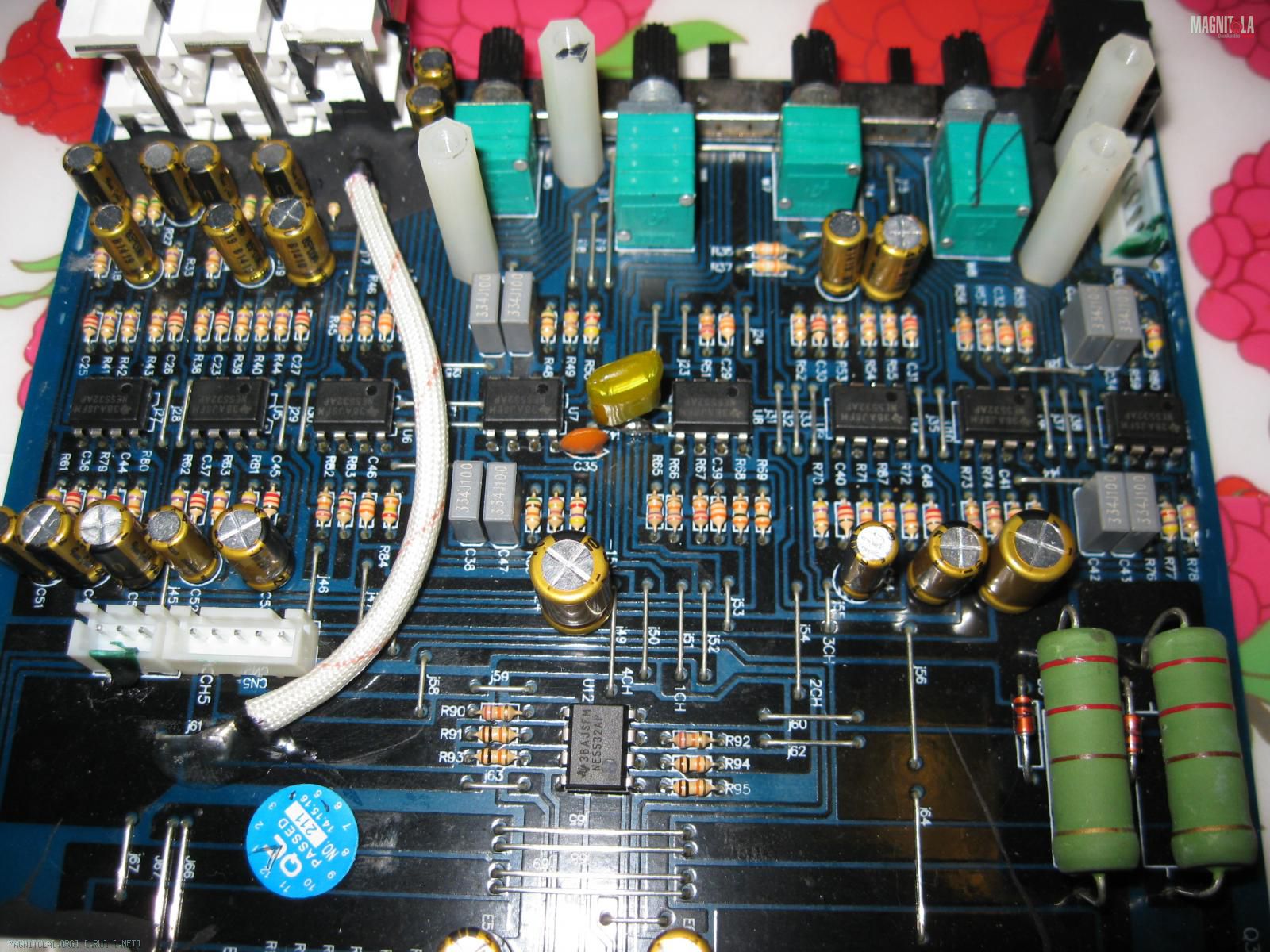

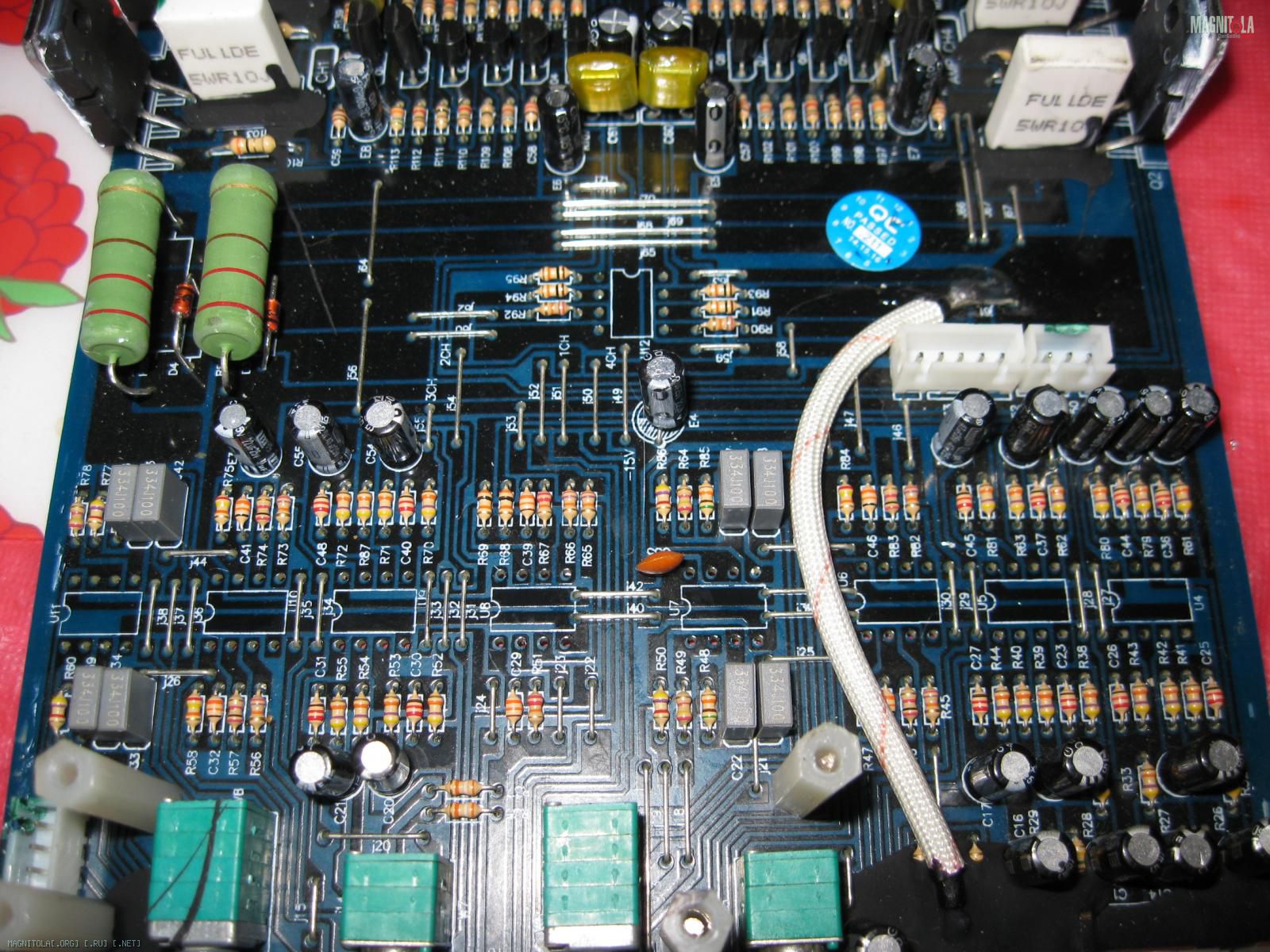

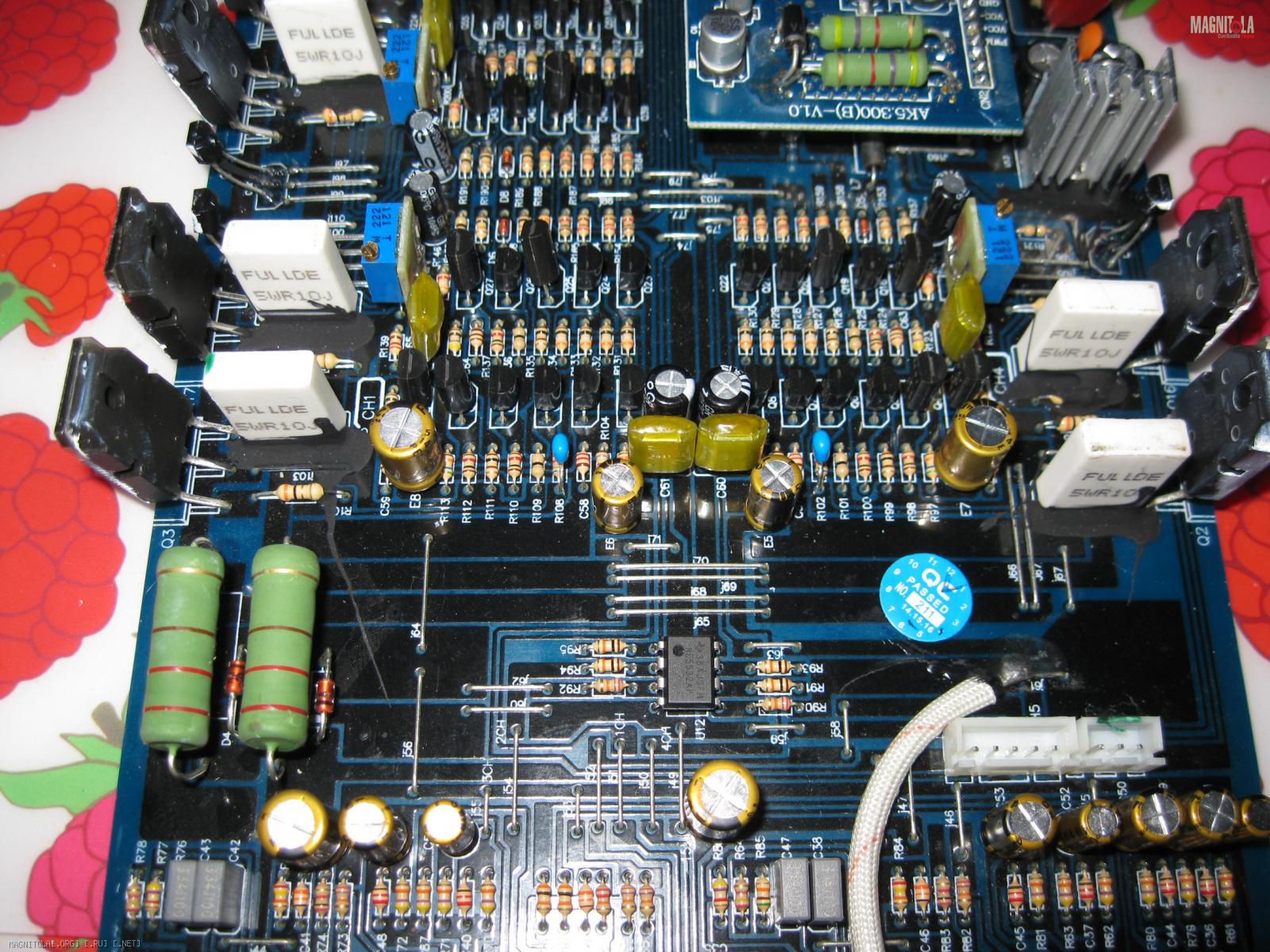

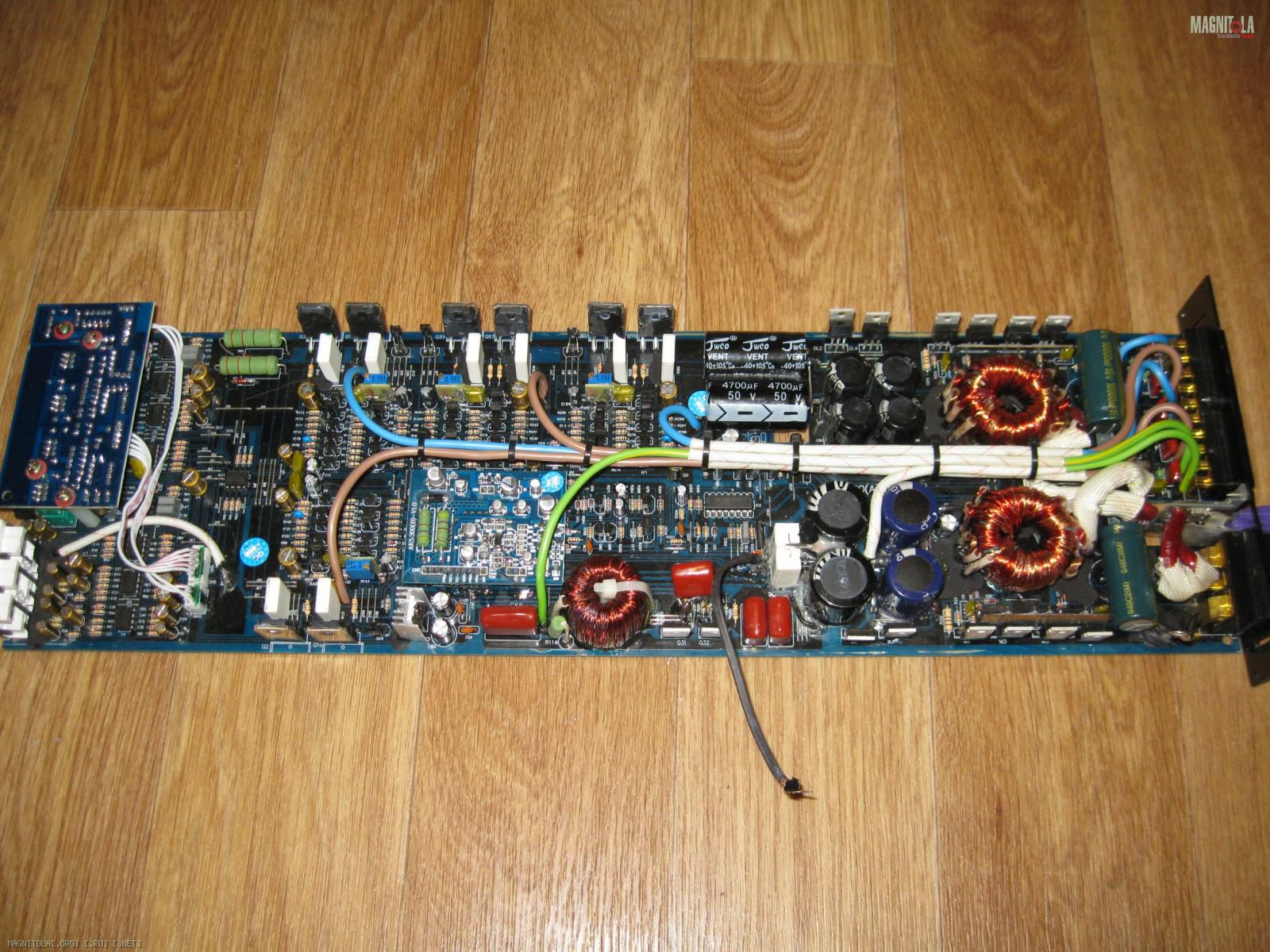

Получилось в итоге вот так :

Для дополнительной защиты проводов используем кембрик из стекловолокна, который и применяется в заводском исполнении :


Возможно я и не прав, и заводского решения достаточно, но посчитал всё не лишним усилить этот момент :

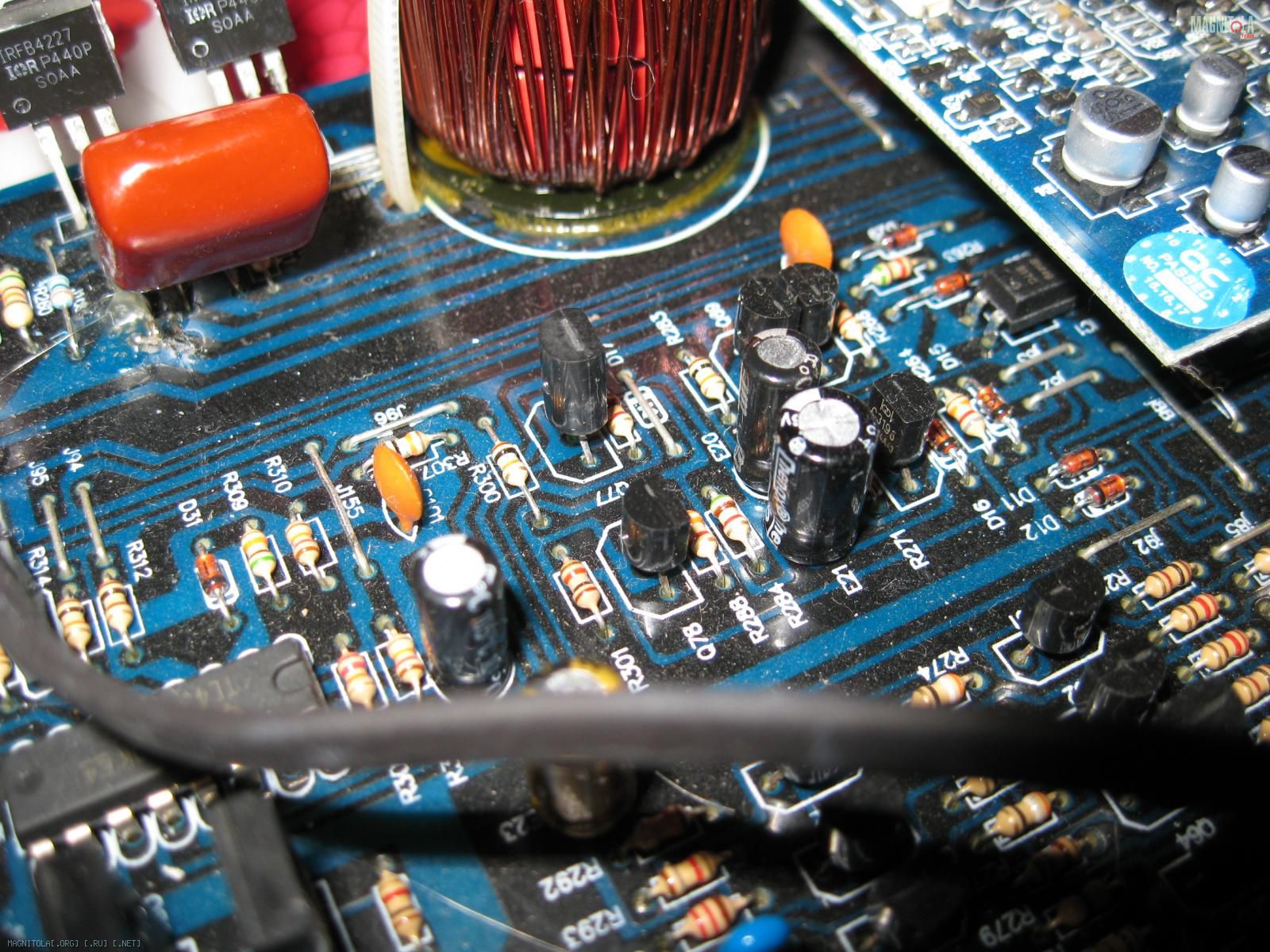

транзистор штатного решения ключа управления ПН-ом заменил на более мощный.

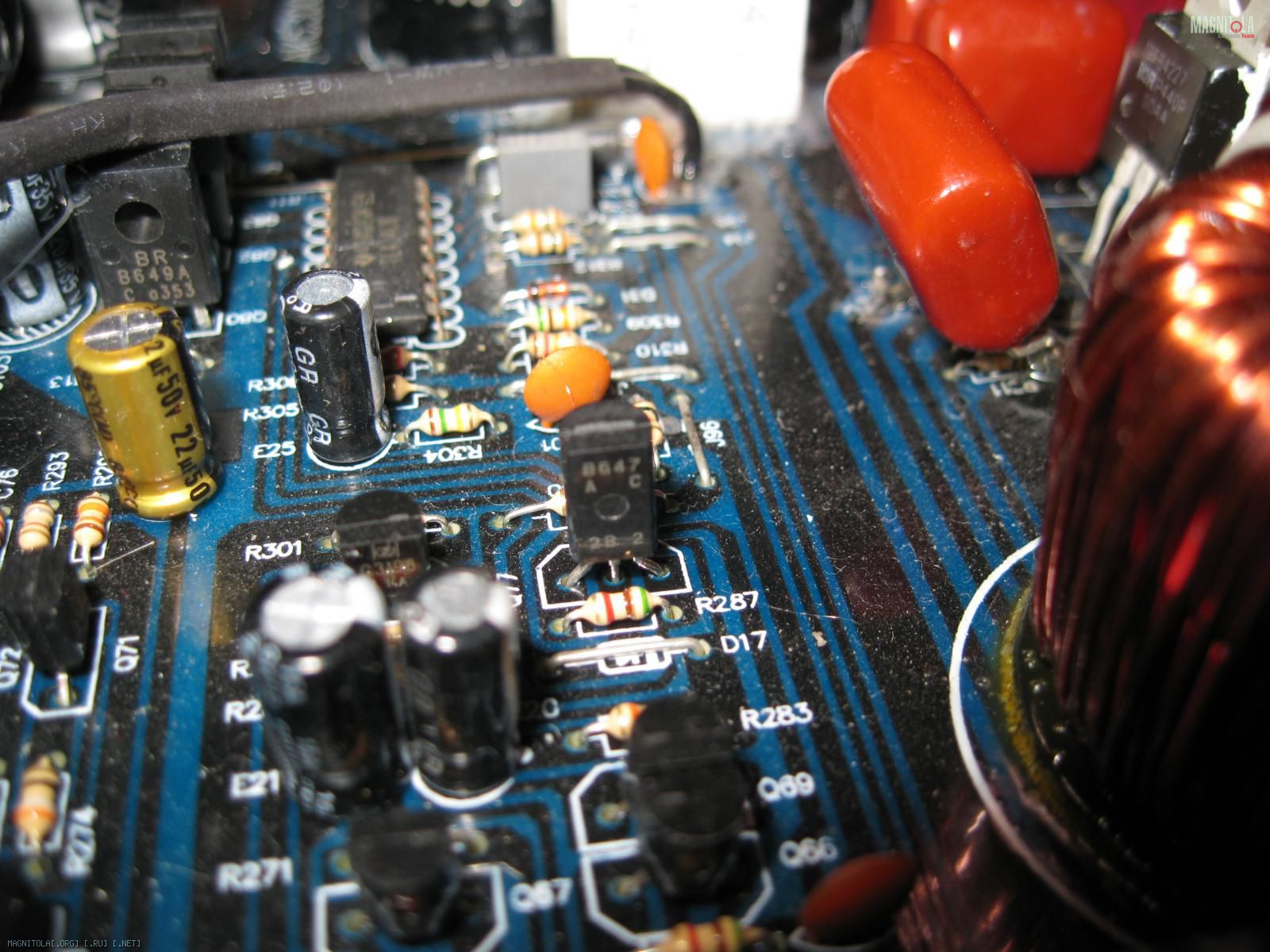

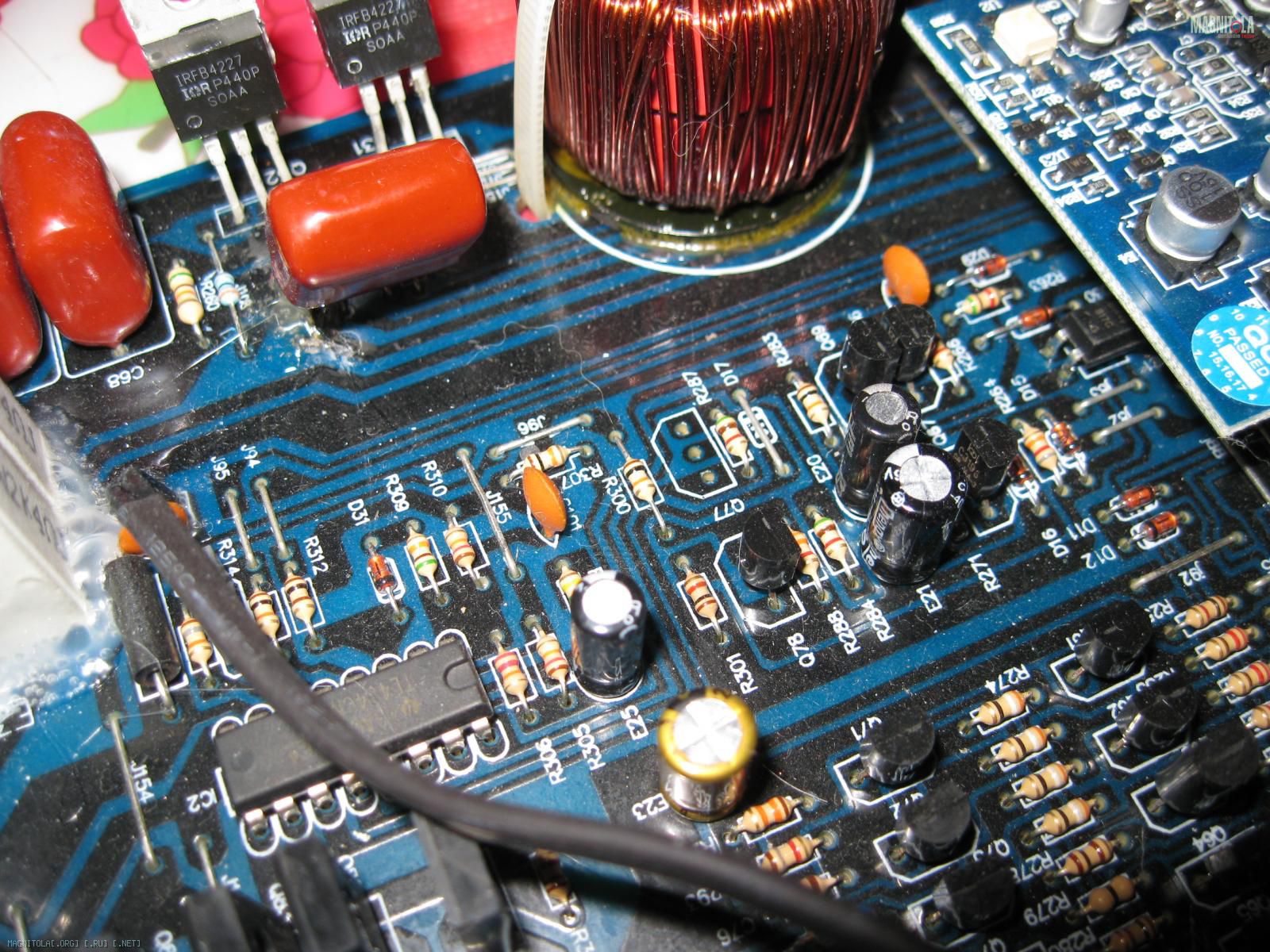

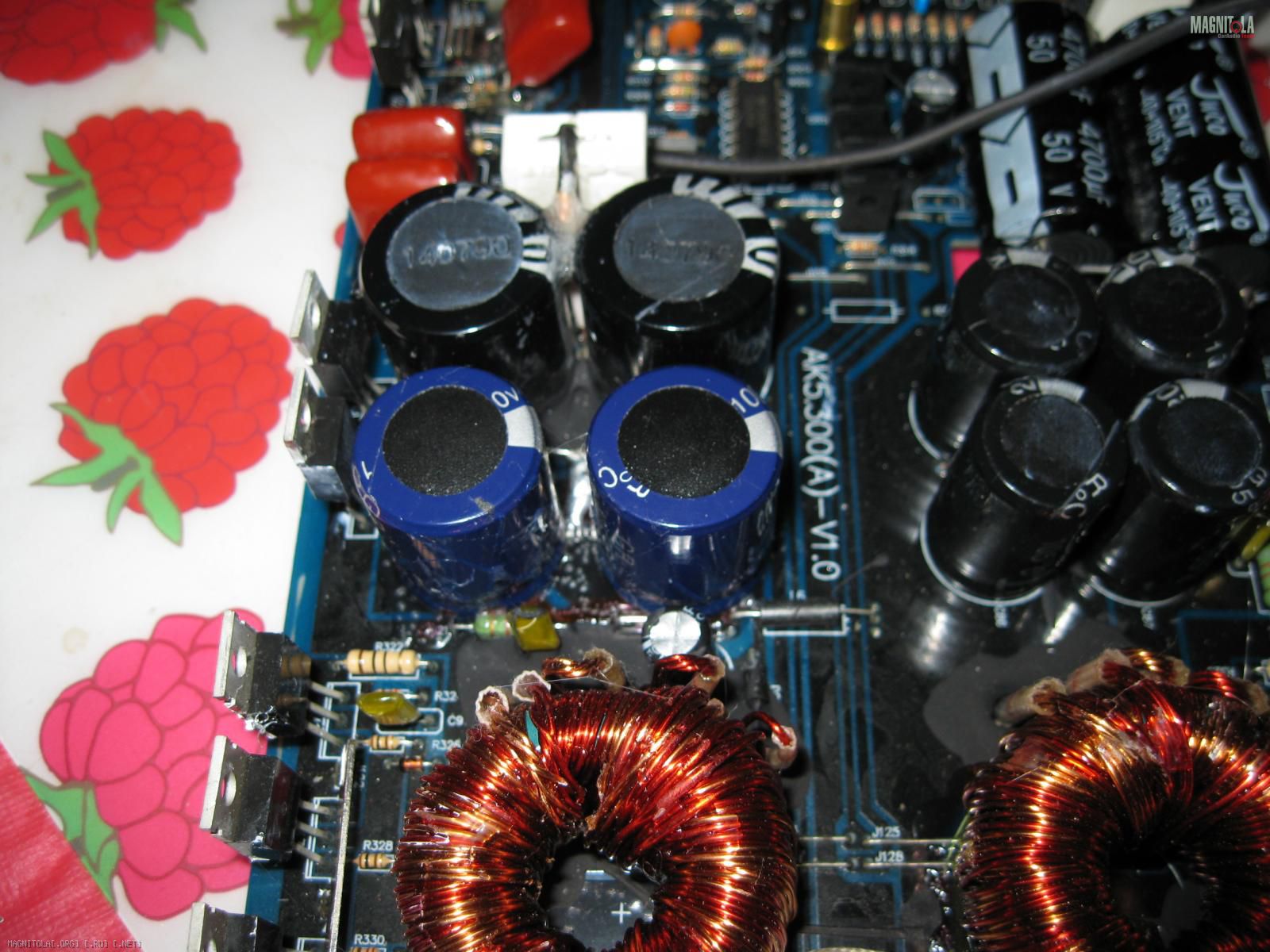

Ладно , фото исходного состояния в теме уже есть, т.ч. сравнить с чем есть, а пока вот так :

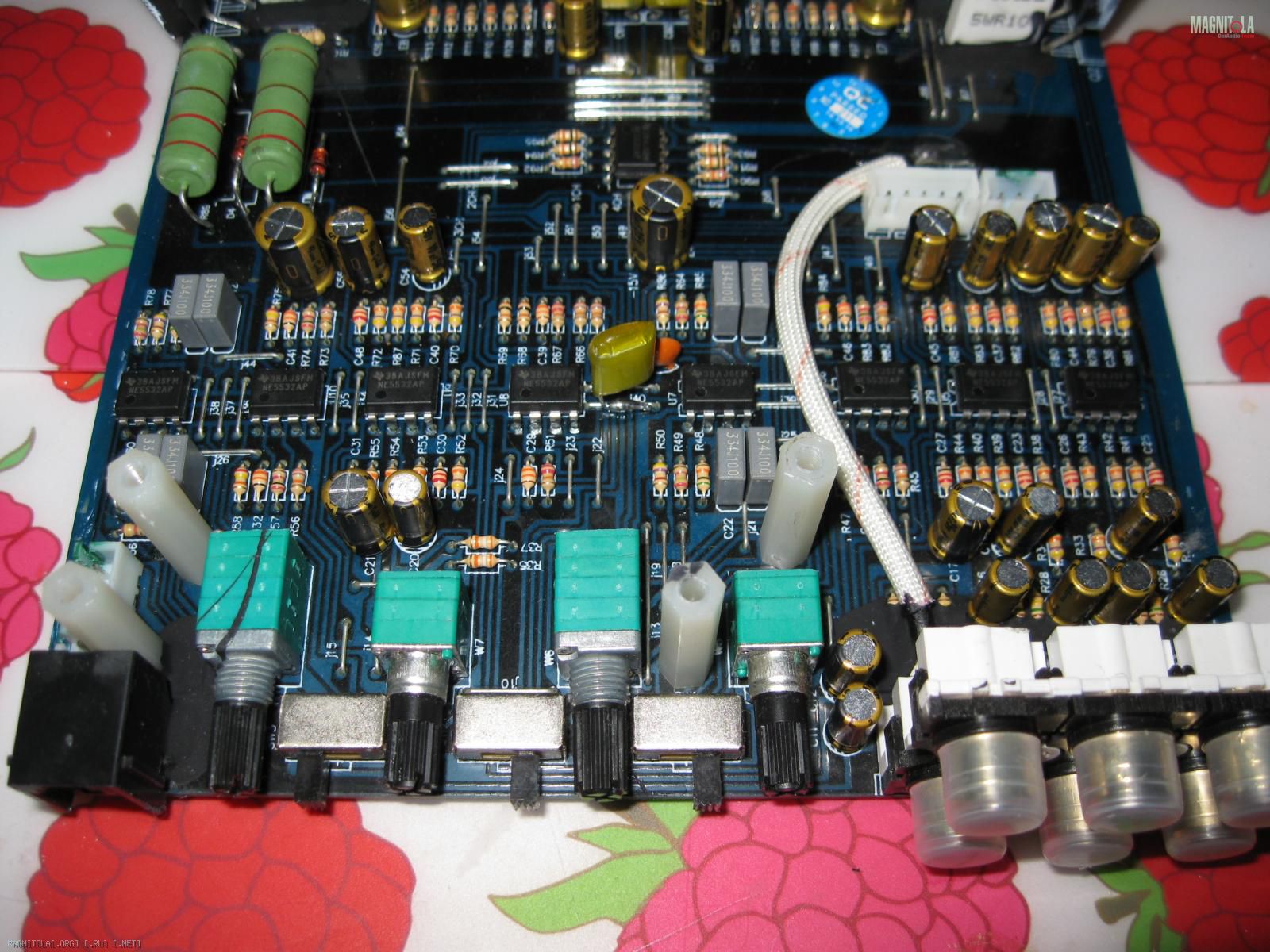

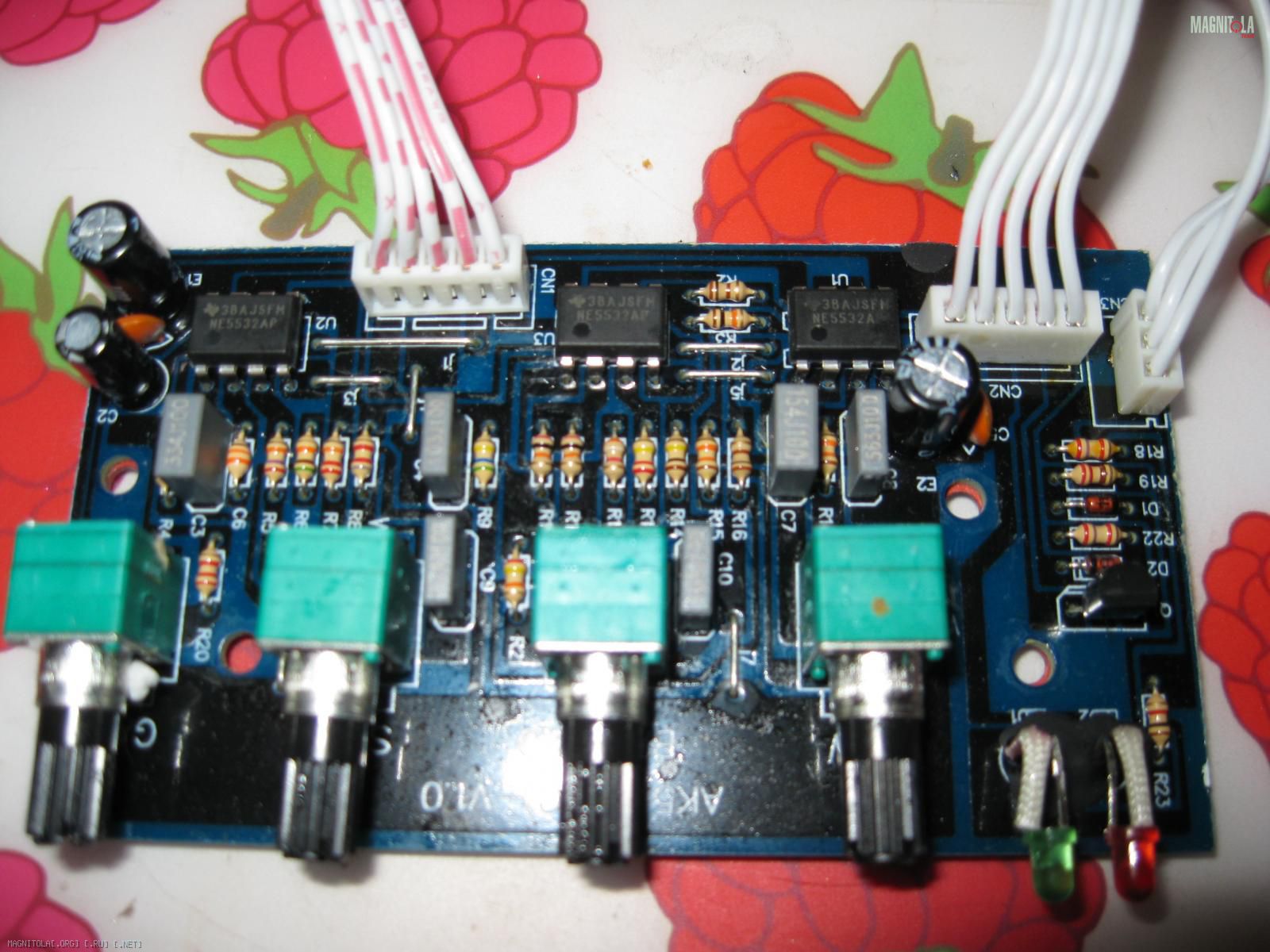

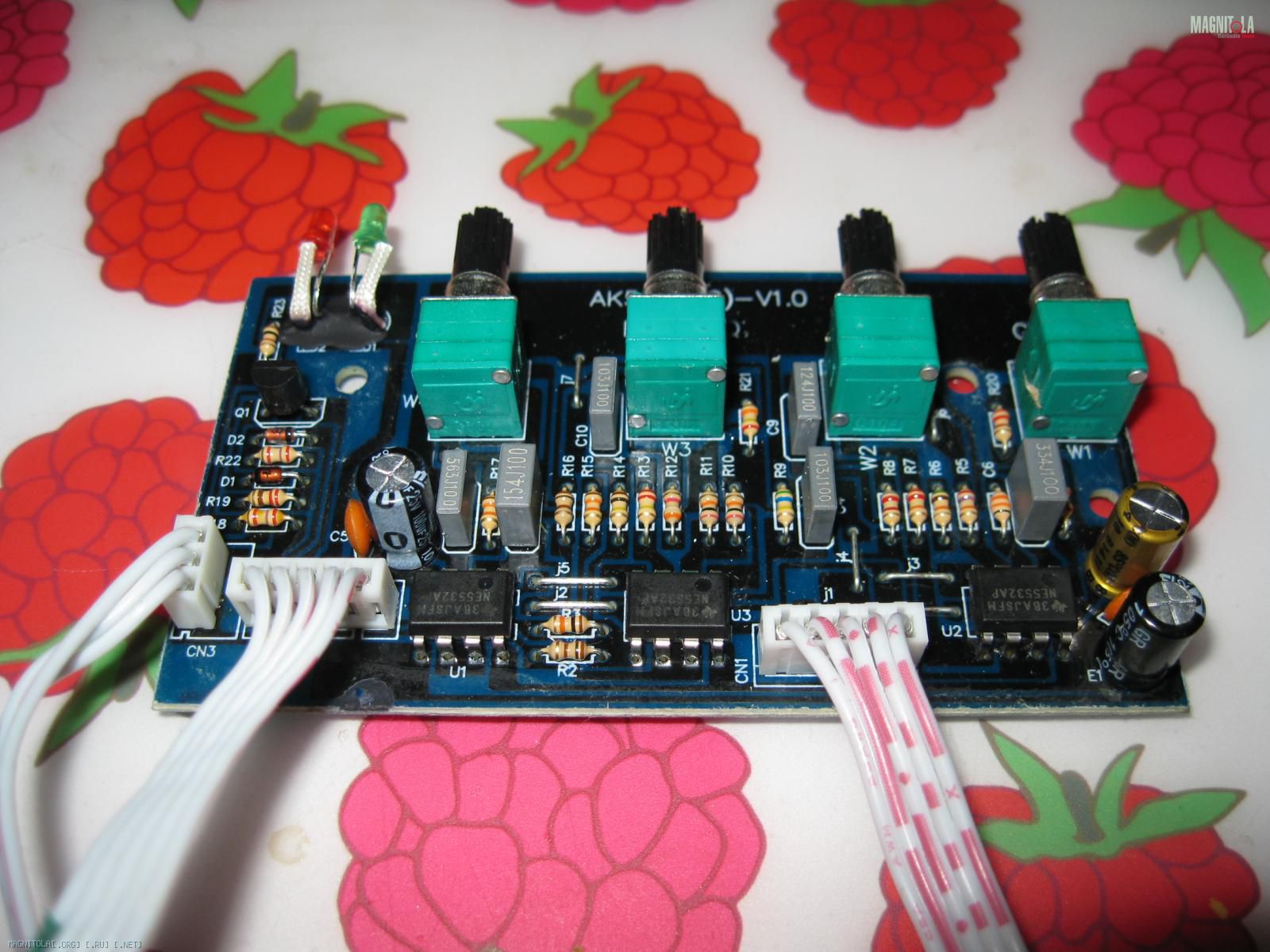

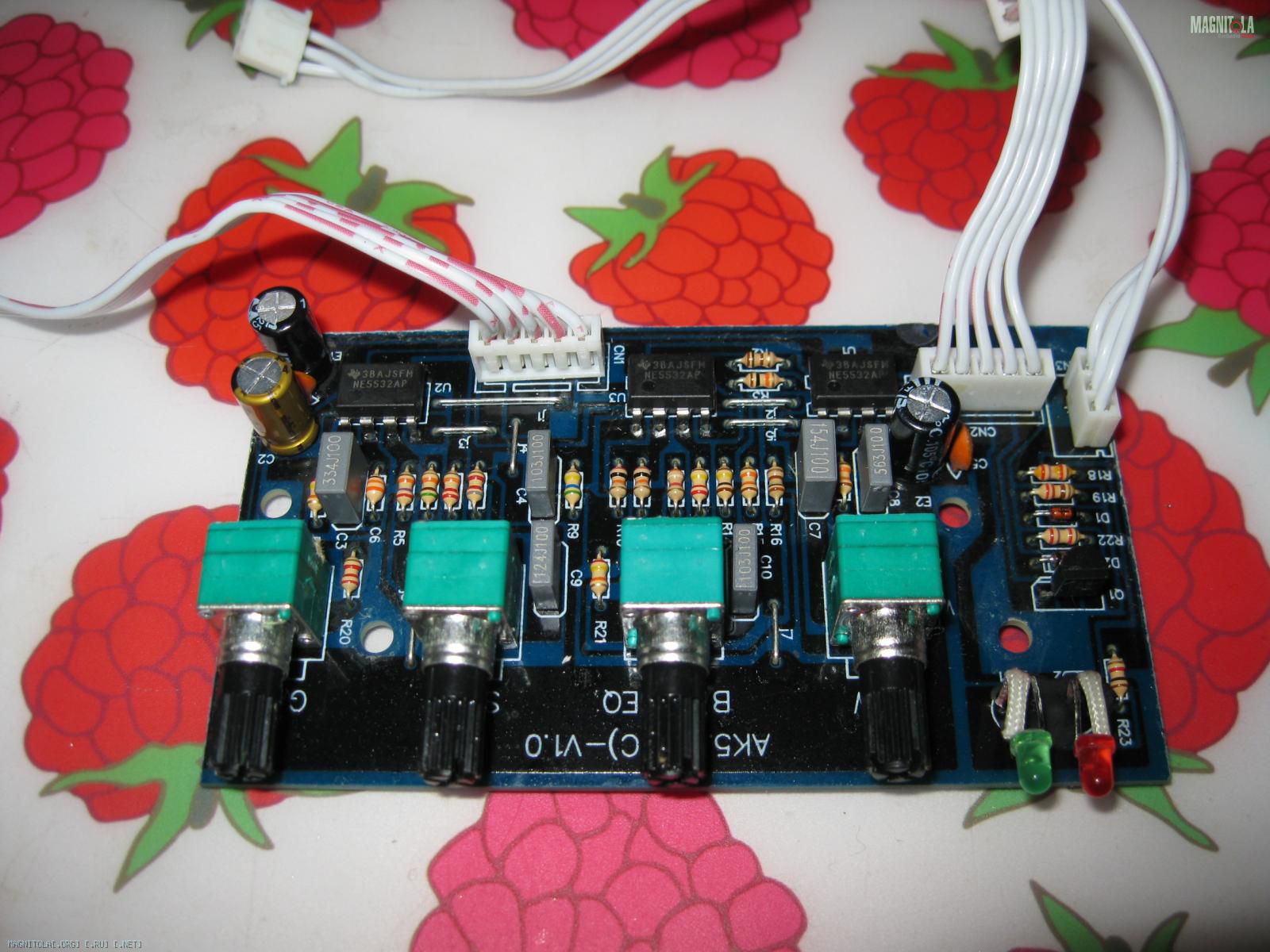

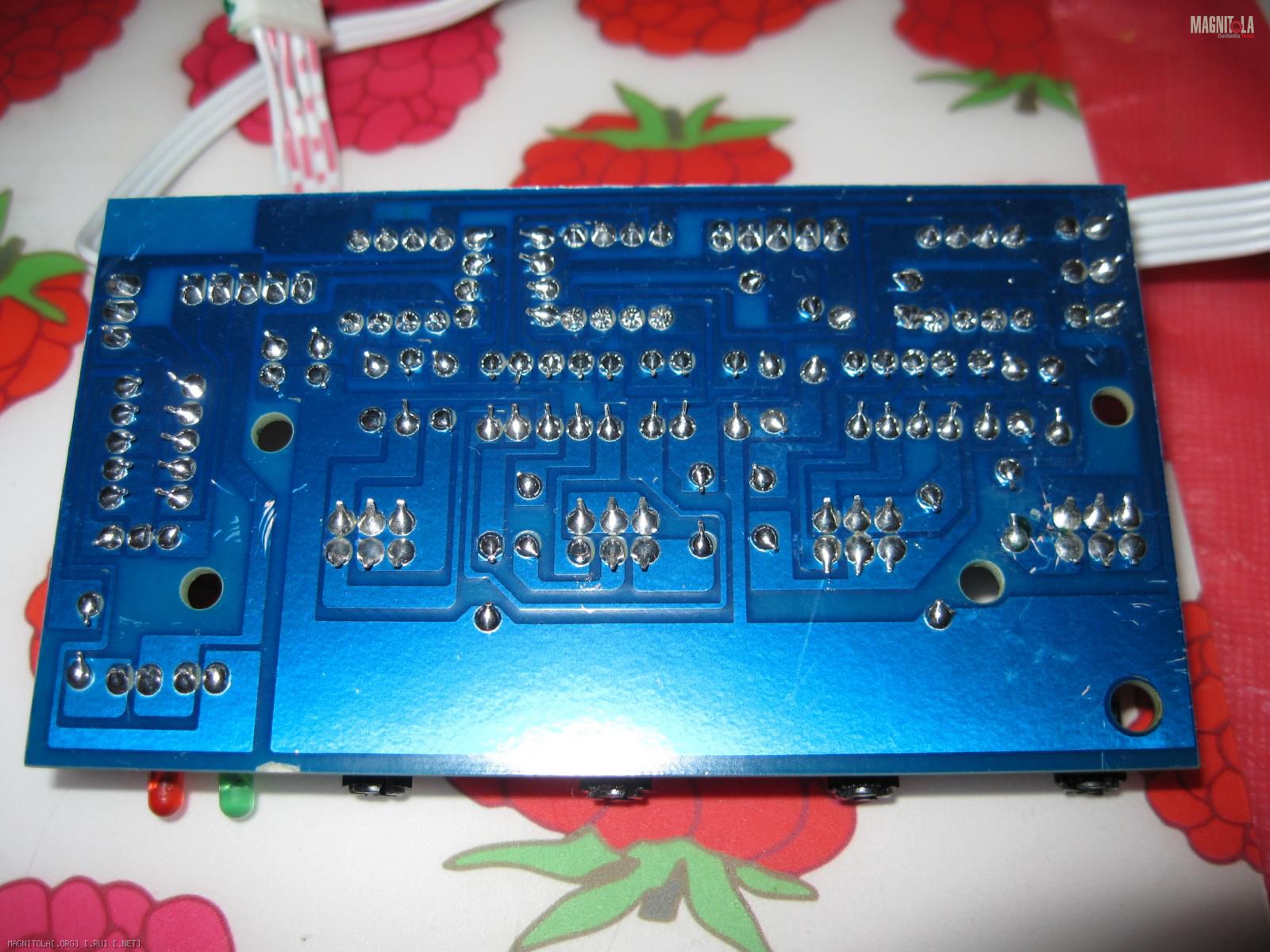

Про замену ОУ я писал, заменил ВСЕ, тупо все на NE5532.
Про замену конденсаторов в тракте сигнала я писал, заменил все тупо на Ничикон серии Файн Голд.

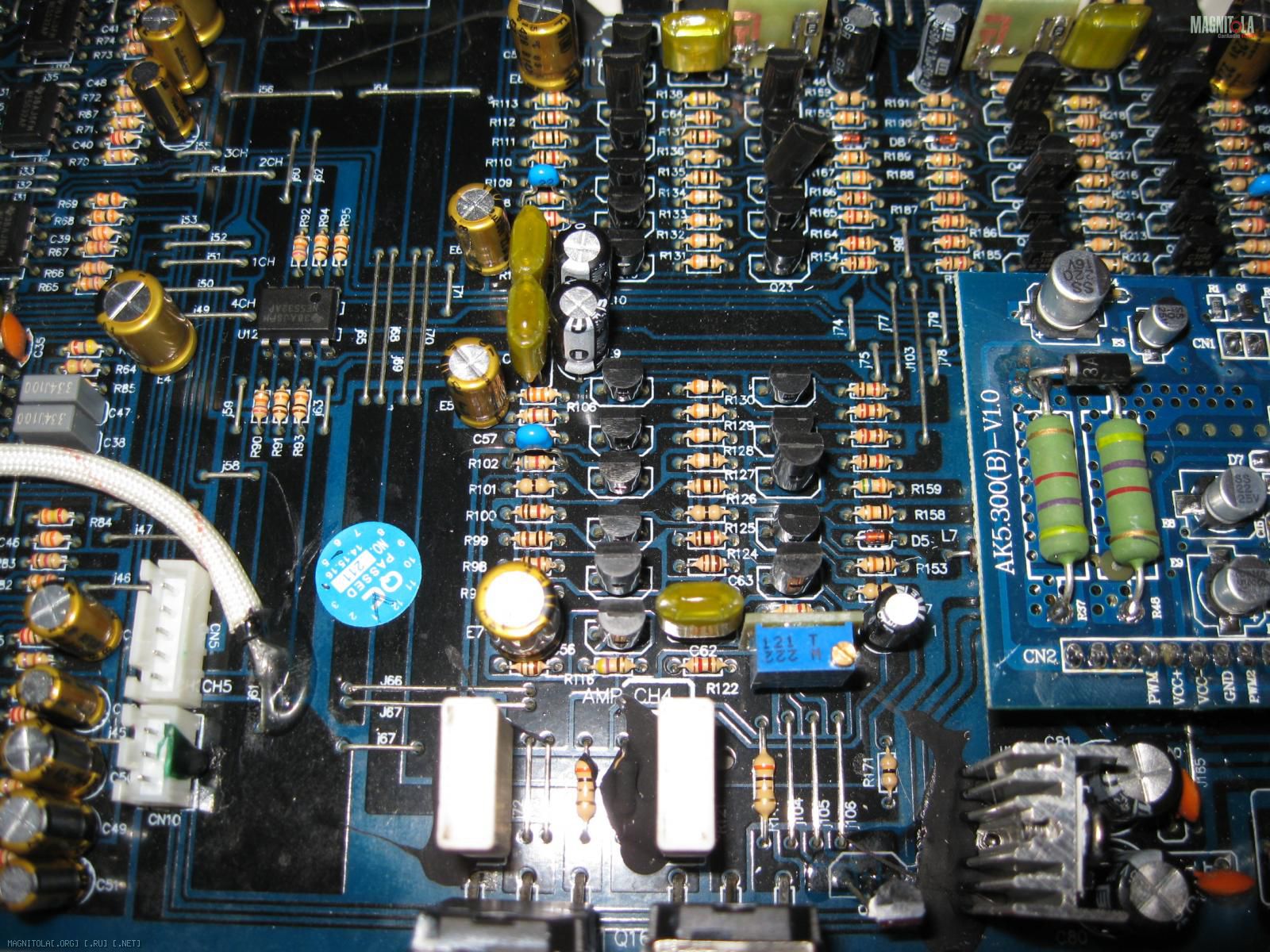

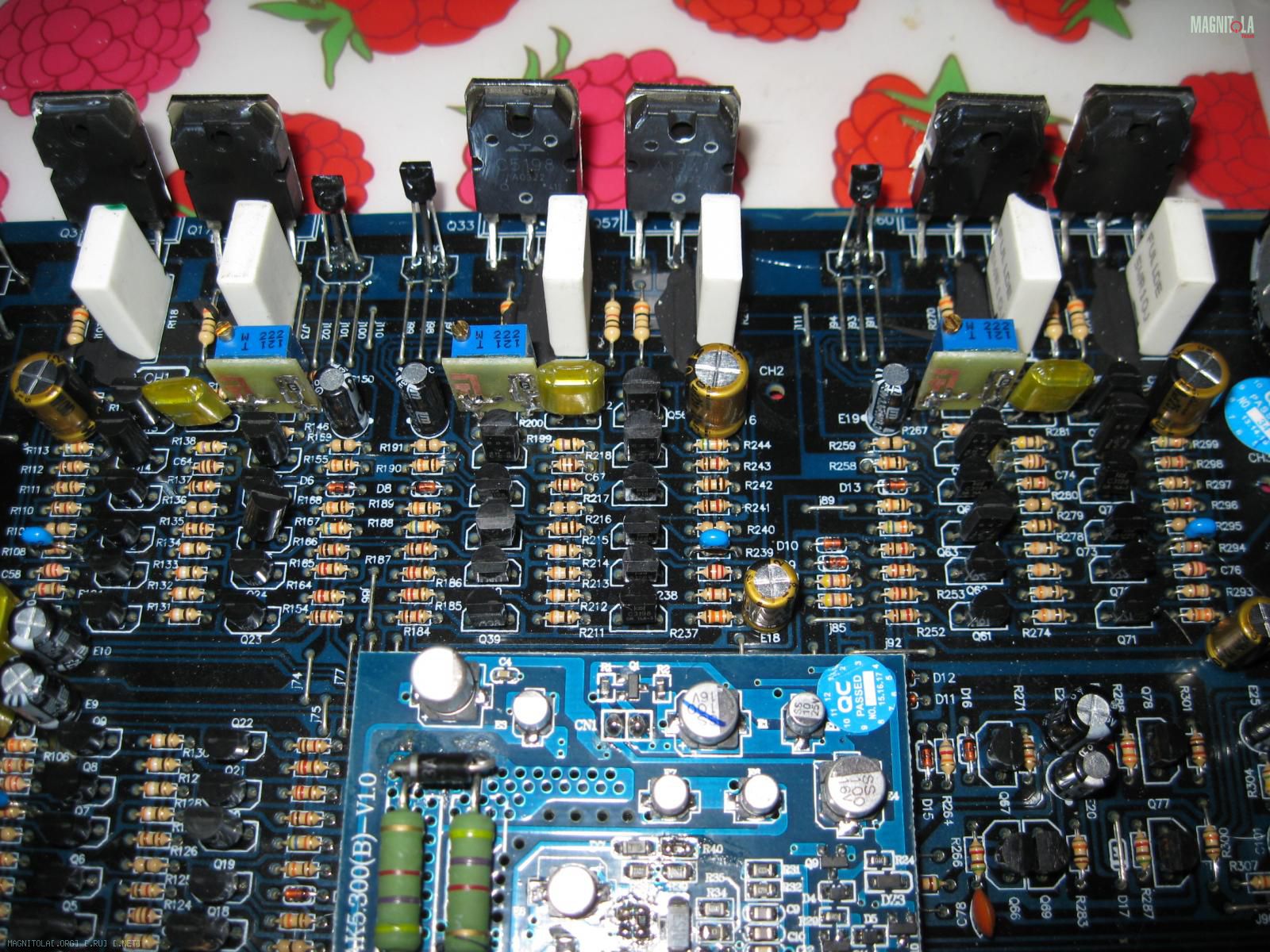

В каскады УМ введена возможность регулировки начального тока покоя вых. каскадов УМ, про это я наверное тоже писал .

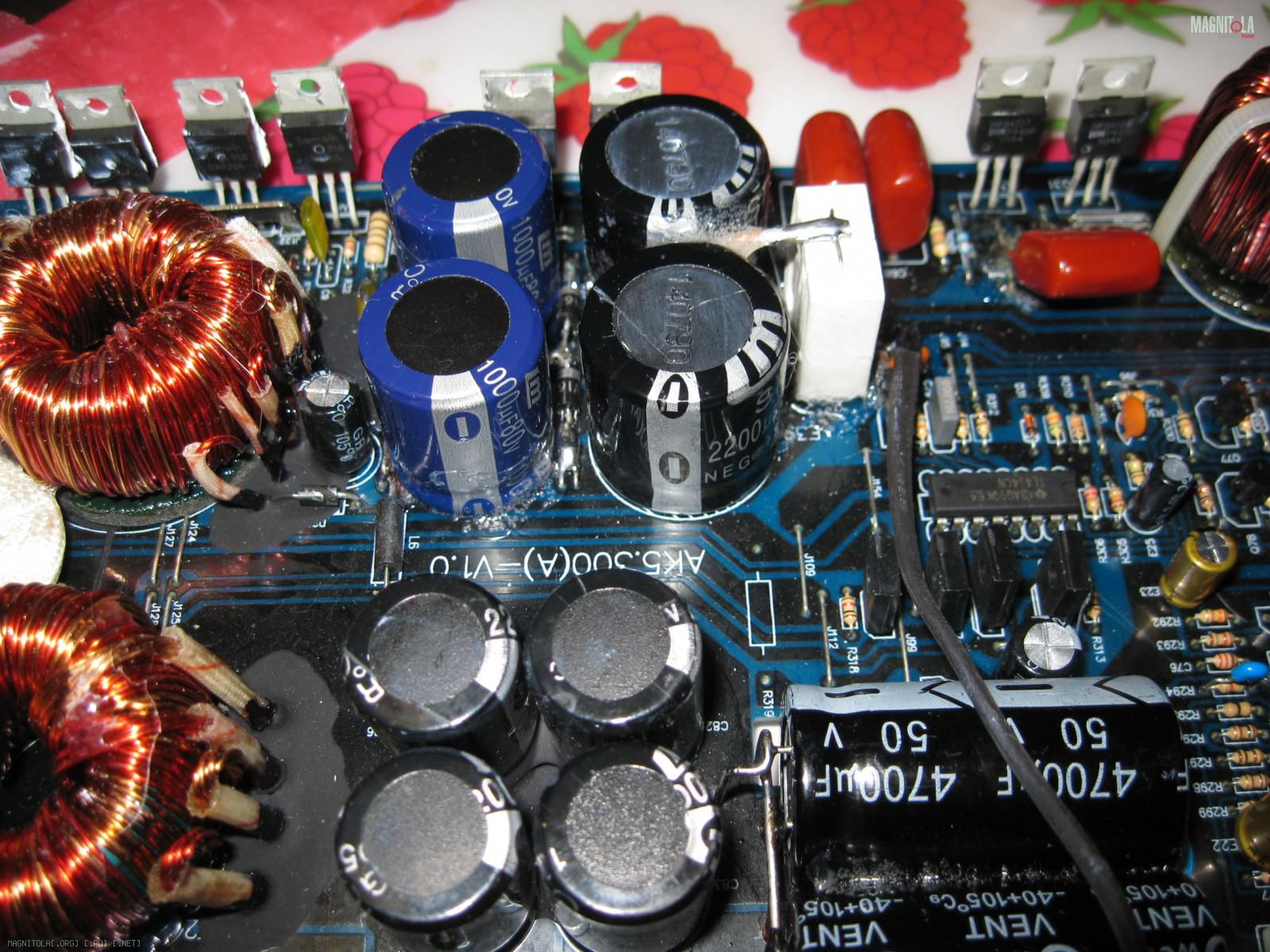

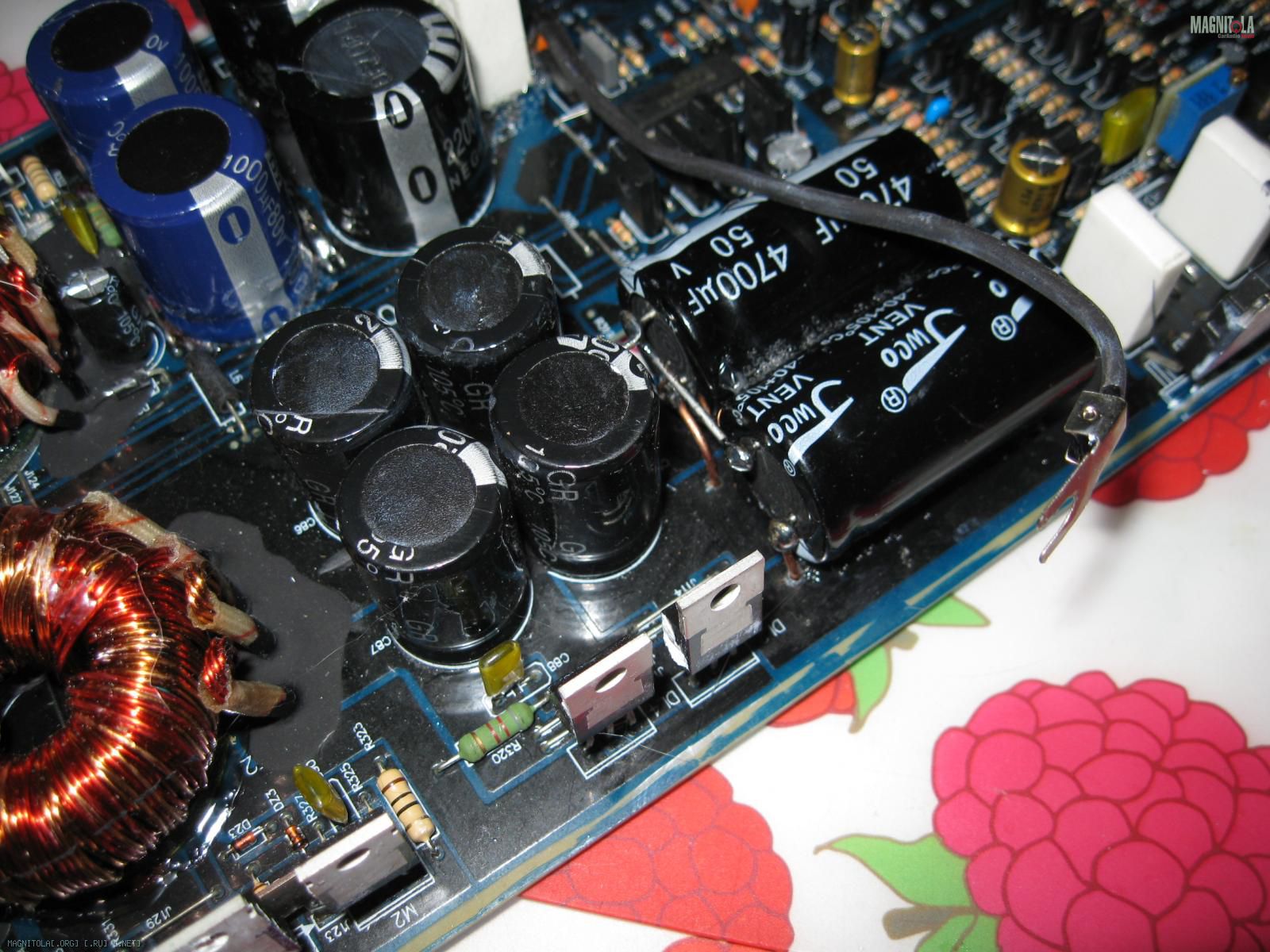

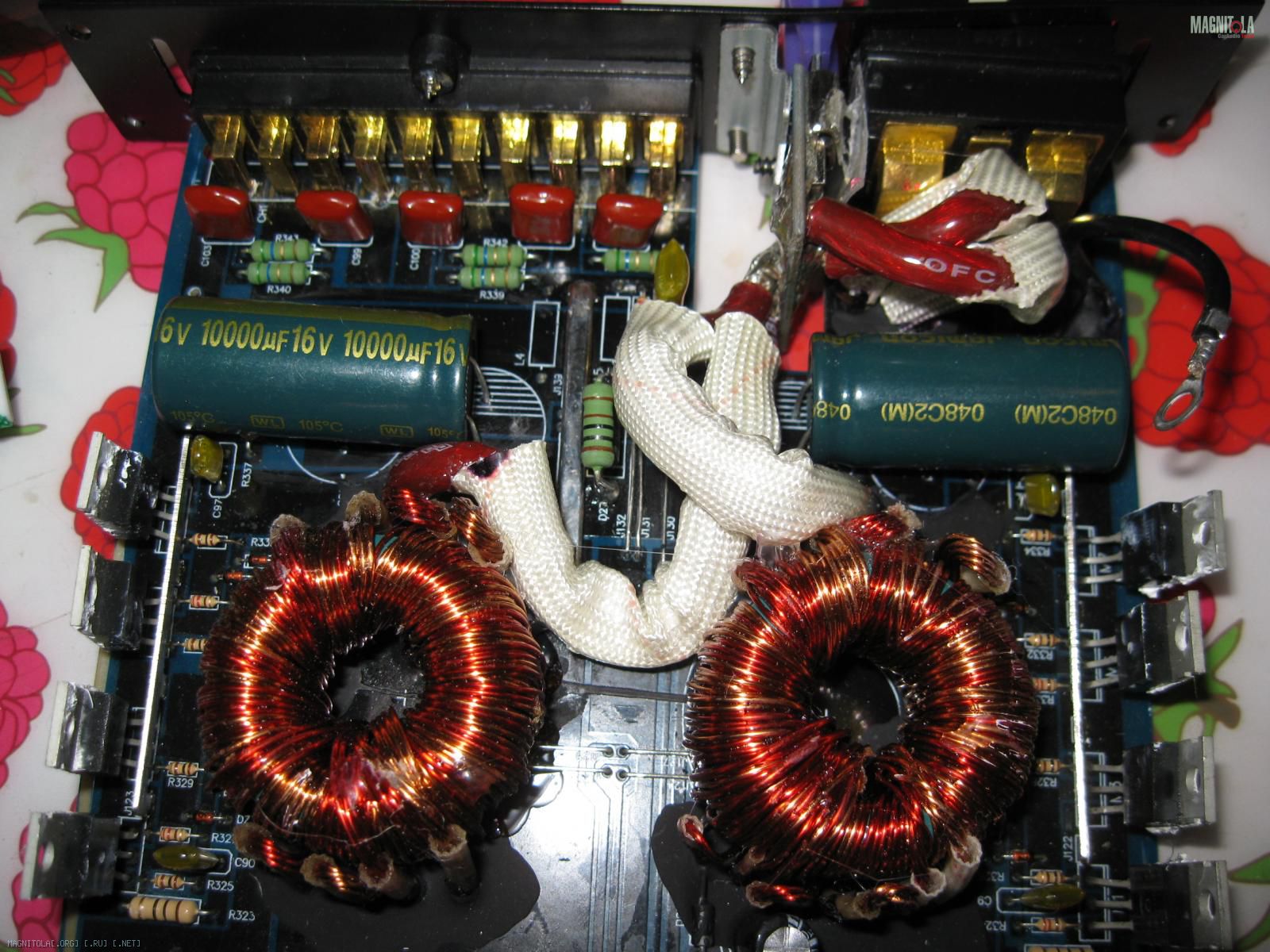

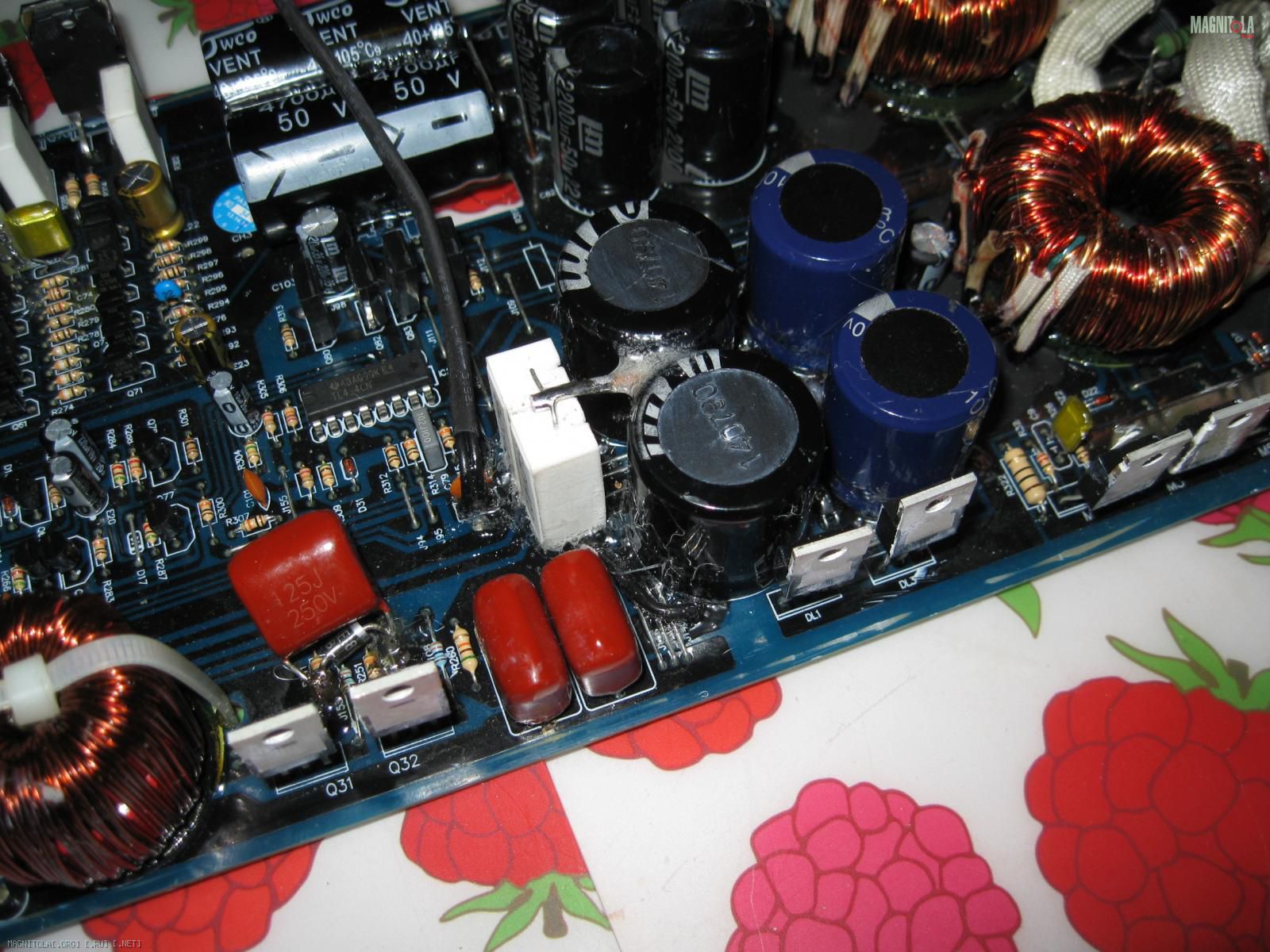

В ПН-е питания каналов 1,2,3,4 во вторичном питании добавлено по 4700 мкф на плечо.
В ПН-е питания сабового канала нагрузочные резисторы вторичного силового питания перенесены в другое место, а на освободившемся месте по сути в штатные места добавлено по 1000 мкф на плечо.

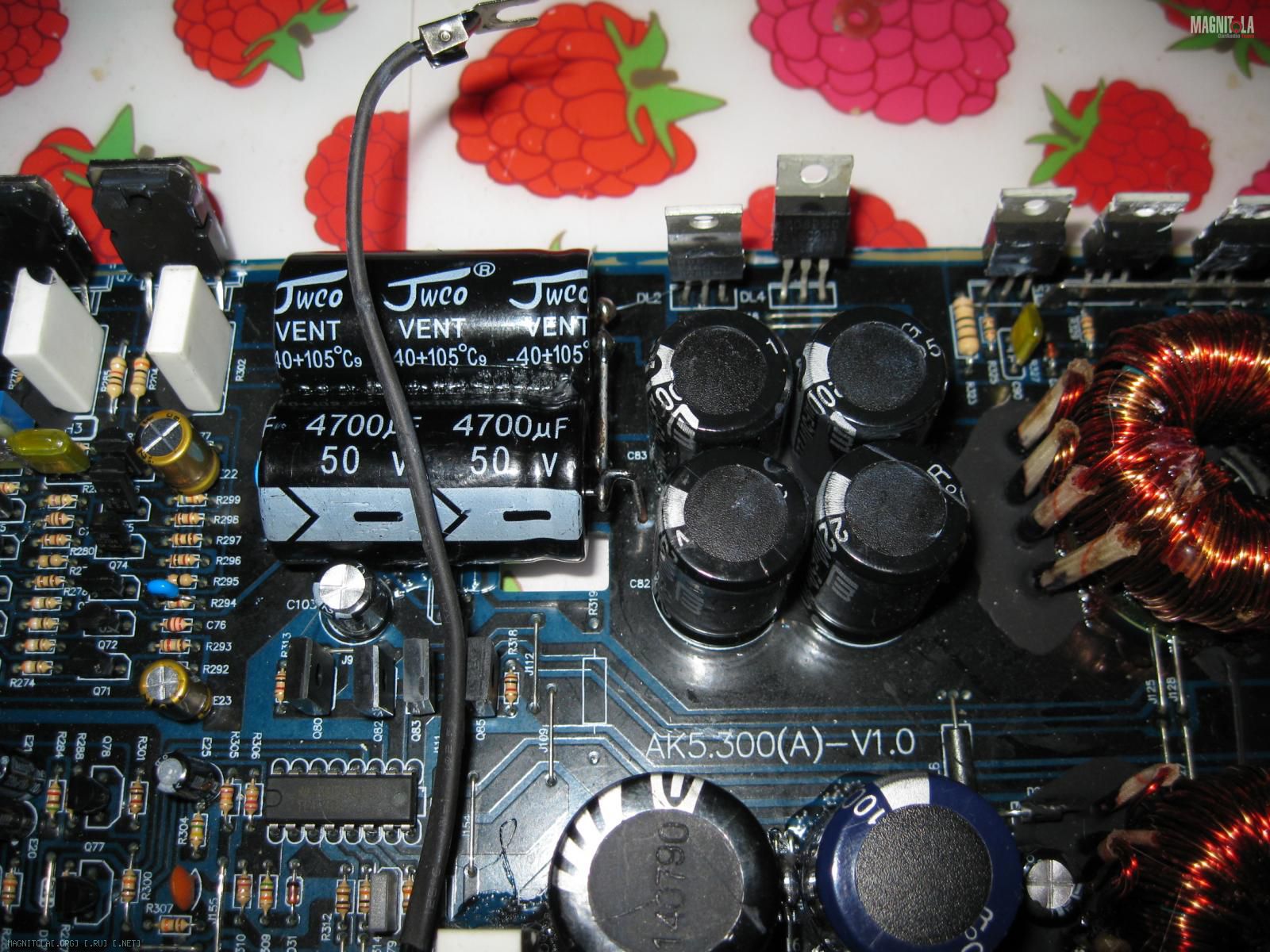

На входе ПН-ов по первичному питанию заменил штатные на два по 10000 мкф.
Ну пока вот как то так........

Дядь Федор, чет думаю копнуть это дело самостоятельно.
Вроде кроме подстройки токов, больше никаких серьезных операций, остальное только замены элементов.
Как думаешь, осилю?

Сообщение от orbita21

Дядь Федор, чет думаю копнуть это дело самостоятельно.
Вроде кроме подстройки токов, больше никаких серьезных операций, остальное только замены элементов.
Как думаешь, осилю?

Мне сложно однозначно обнадёживать .
В принципе, действительно ни чего сложного нет, когда есть описание в картинках, главное быть внимательным и не торопиться как голый в баню . Более того тем о подобном твике уже более чем достаточно.

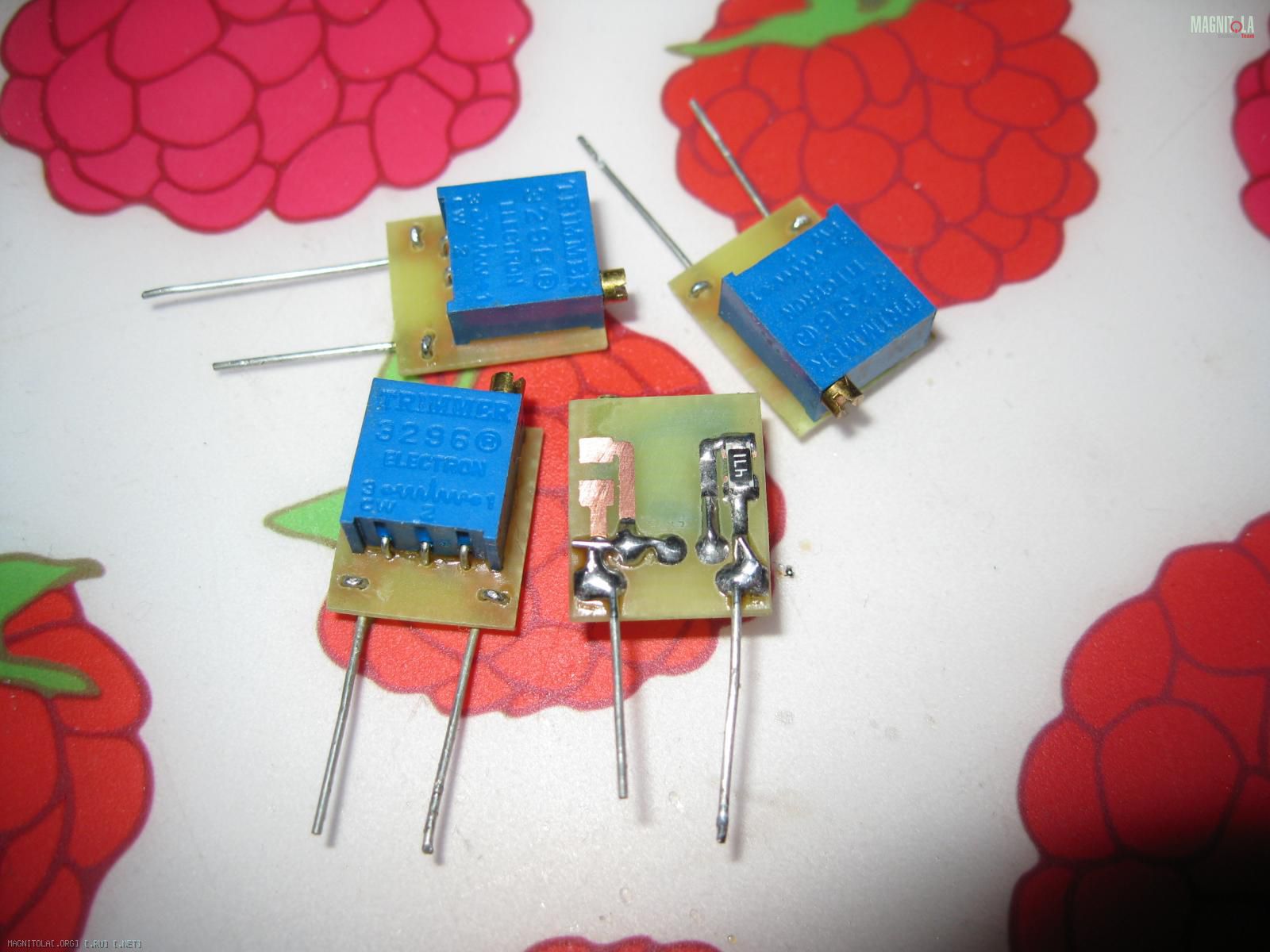

По токам покоя тоже нет ни чего уникального, описано не раз, да и если что, то можно применить многооборотники просто на 3.3 ком, нужно будет только более нежно/аккуратно производить настройку.
Закажи на Маузер конденсаторов, можно и ОУ там же заказать, как получишь это где то месяц обычно.
Так же напомню, что нужен нормальный паяльник/паяльная станция, отсосник ну и нормальный припой.

Вот с паяльной станцией вопрос, но есть у кого взять вроде бы.

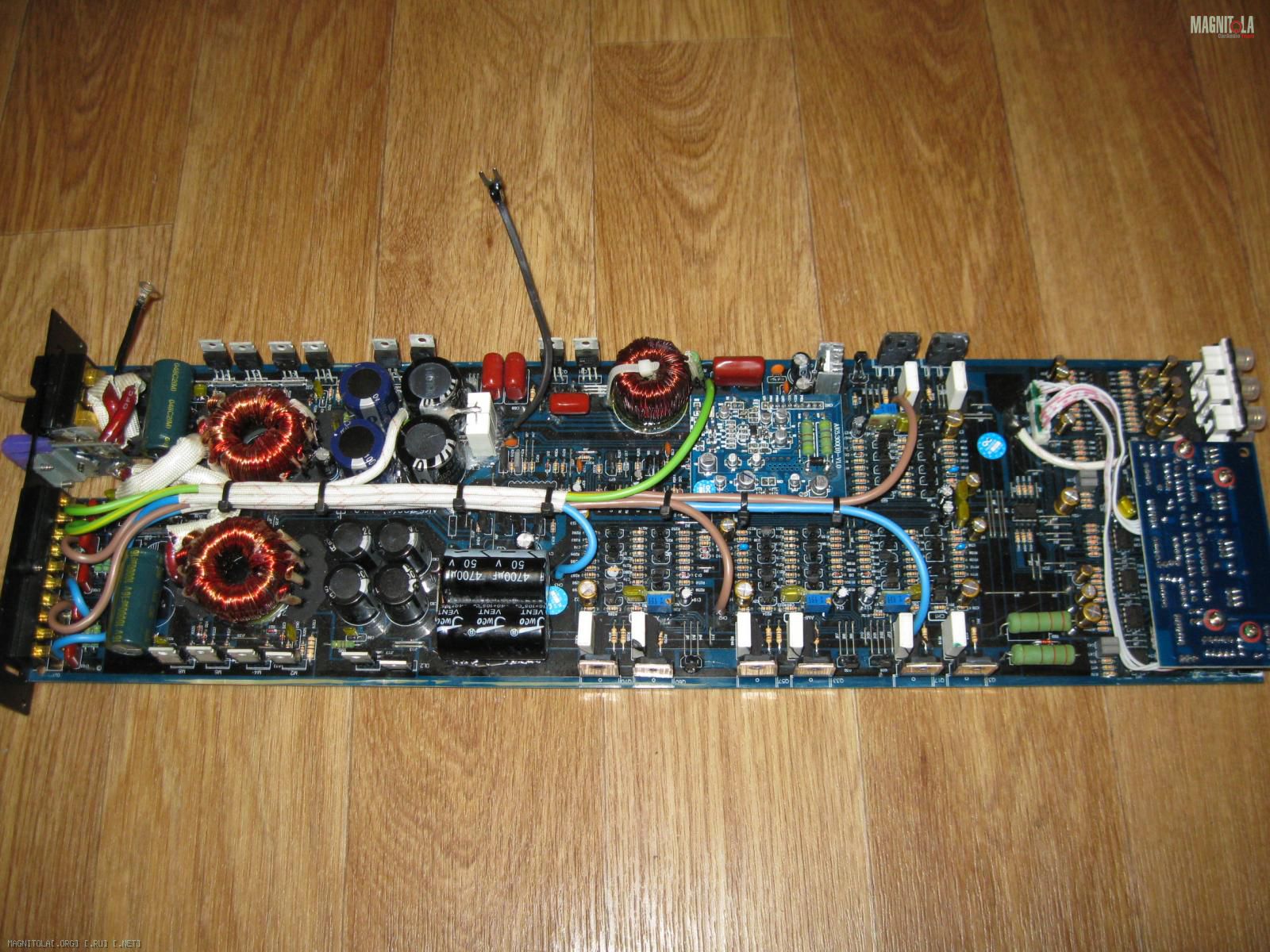

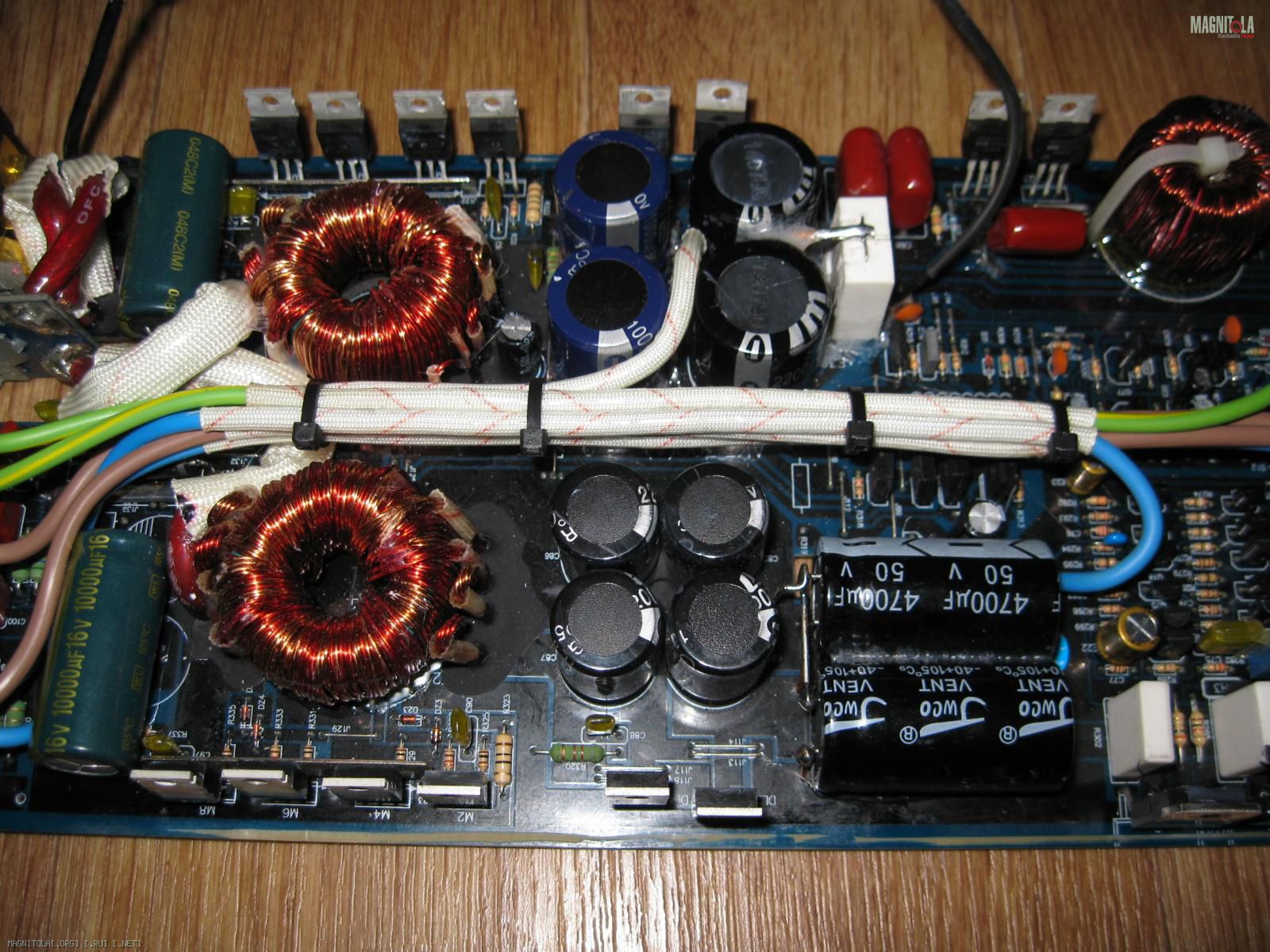

Сегодня решил закончить со сборкой девайса.

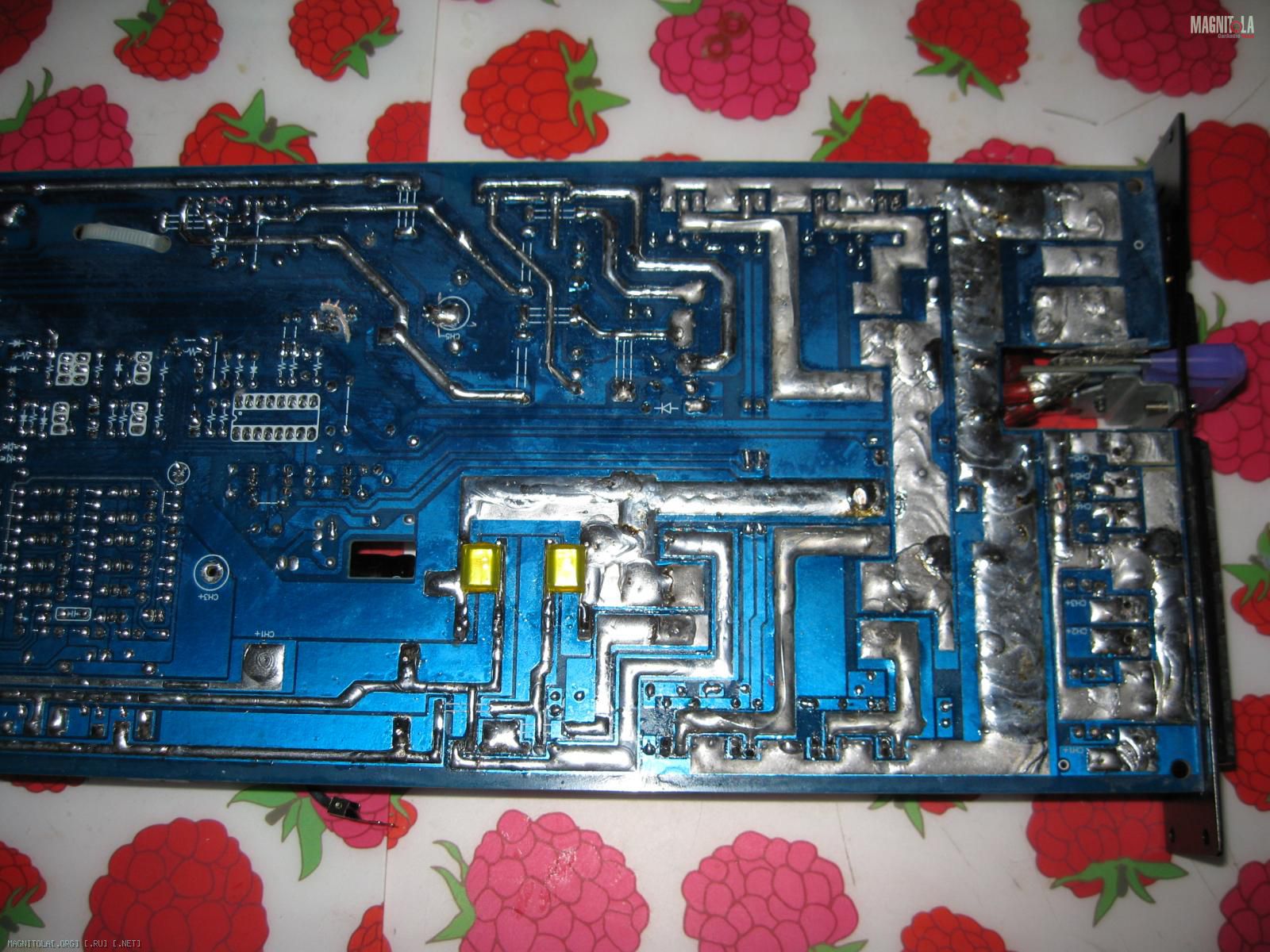

Плата конечно же после всех манипуляций, как я ВСЕГДА пишу, должна быть отмыта :


Использовать штатные слюдяные прокладки и термопасту...... что-то задолбало мазаться , решил поставить термопрокладки. С корпуса для этого снимаем слюдяные прокладки и очищаем его от термопасты :


Нарезал нужного размера прокладки из листа термопрокладочного материала, ну и собрал :


Завтра буду проверять, настраивать, слушать и оценивать результат.......

Продолжаем и заканчиваем твик.
Доверяй, но проверяй, золотое правило даже когда самого себя нужно перепроверить , это самоконтроль называется .
Писал по моему в теме, что в случае замены ОУ на NE5532 потребуется перерасчёт и замена балластных резисторов стабилизаторов +/- 15в, всех предупредил, а сам забыл это сделать до того как собрал усилитель.
Но ни чего страшного.
Пересчитал, резисторы штатные 220ом, по расчётам и прикидам нужно порядка 150 ом иначе не будет напряжения, будет меньше чем +/-15в. Ещё в школе, в разделе физики электричество, проходят последовательное и параллельное соединения резисторов(сопротивлений). Считаем и получаем что, чтоб получить суммарное сопротивление порядка 150 ом следует подключать параллельно заводским резисторы порядка 470ом из стандартного ряда величин сопротивлений резисторов. Собственно так и сделал, подпаял по 470 ом 5 ватт, так к слову сказать суммарно и греться эти резисторы будут меньше, получается вот так :


Ножки резисторов проливаем для повышения надёжности клеем.
Так же, повторяю это постоянно, совсем не лишним пролить и все крепёжные винты :


Ну и последний момент на который хотелось бы обратить внимание в конструкции усилителя.
Разъём питания не имеет винта крепления к задней планки усилителя, т.е. фиксируется он исключительно за счёт литых ножек клемм и пайки разъёма к плате. Поэтому при закручивании клемм неизбежно любой будет нажимать при закручивании и в этот момент как раз и ощущается не приятное, для тех кто понимает, что именно в этот момент происходит , смещение тела разъёма в посадочном окошке задней планки. Дело в том, что окошко в задней планке в нижней части немного, на порядка 1-1,5 мм больше, тела разъёма, что и даёт возможность перемещения его в окошке планки до того момента как он не упрётся в край окошка. Для устранения этого момента применил простое, быстрое и эффективное решение :

Просто замесил "Поксипол" и набил его между телом разъёма и краем окошка задней планки. Когда "Поксипол" уже схватится это примерно минут 8-10, то аккуратно выступающие излишки и мазево , подрезал резаком и всё. В результате застывший "Поксипол" заполнил всё пустое пространство между телом разъёма и краем окошка задней планки, разъём стоит мёртво, что и требовалось получить.

По итогу усилитель настроил на режим работы, каналы 1/2 для твитеров, каналы 3/4 для мидбаса.
Отслушал и в поканальном режиме усиления и в режиме усиления каналами 1,2,3,4 полной полосы, всё замечательно.
Эффект от твика есть и особенно если применять его в поканальном режиме это очень заметно и однозначно.
Тракт по шуму тихий, не "пукает" ни при включении, ни при выключении, ни в каналах 1/2/3/4, ни в сабовом канале 5.
Т.ч. на этот момент времени, вся информация есть, кто решит, что повторить это в его силах, то повторяйте, не пожалеете.
Удачи Всем и Здоровья!!!
