Разбираю Ural CDD ConceRt

Цитата:

---

Сообщение от HoSStiA

На это в описании стандарта нет ограничений. В случае CDD используются слова 24bit на канал, соответственно один фрейм (LRCK) тактируется как 24 * 2 BCK, и многие современные SoC поддерживают этот режим. Сложнее подобрать подходящий контроллер было бы в случае 32bit-слова на канал.

---

Спасибо, это дока умея уже есть, что-то я совсем запутался, по показаниям осцилографа вроде бы все сходится. Частота дискретизации 44100Гц(LRCK), BCK -2.116МГц, вроде бы все сростается, как Вы поняли что это не сигнал I2S?

---------- Сообщение добавлено 31.10.2015 в 19:17 ----------

Цитата:

---

Сообщение от HoSStiA

В 3.3V не вижу проблемы.

Для декодирования и моделирования управляющих кодов сейчас приспособили STM32F4DISCOVERY.
Вложение 883492
В принципе, он справляется и с I2S, но если нагружать ядро вычислениями, иногда немного "гуляет" ширина LRCK относительно BCK на один такт, что пока не столь критично для экспериментов. Если "победим" этот момент, то станет возможным построить полное решение на относительно недорогом STM32.

---

Очень прикольный микроконтроллер. А при обработке I2S он может работать в режиме ASRC, или ему обязательно получать Master clock? Так же он может отдавать i2s поток на внешний dac?

Цитата:

---

Сообщение от slavka1010

Спасибо, это дока умея уже есть, что-то я совсем запутался, по показаниям осцилографа вроде бы все сходится. Частота дискретизации 44100Гц(LRCK), BCK -2.116МГц, вроде бы все сростается, как Вы поняли что это не сигнал I2S?

---

Так это и есть,только выше смотреть нужно,по осциллограмме.,

Цитата:

---

Сообщение от gena60

Так это и есть,только выше смотреть нужно,по осциллограмме.,

---

Видимо, я безнадежно туп, не пойму как по осцилограмме стало понятно, что это не i2s?

Цитата:

---

Сообщение от slavka1010

Видимо, я безнадежно туп, не пойму как по осцилограмме стало понятно, что это не i2s?

---

Изменяющая частота дискретизации: не только 44.100 Гц, но и 2*44.100 Гц. При этом частоту BCK задает сам CD-транспорт, материнская плата CDD находится в режиме slave и подстраивается самостоятельно по частоте. В современных контроллерах обычно это происходит по FS (LRCK), но в CDD могут быть и свои нюансы.

Цитата:

---

Сообщение от slavka1010

Очень прикольный микроконтроллер. А при обработке I2S он может работать в режиме ASRC, или ему обязательно получать Master clock? Так же он может отдавать i2s поток на внешний dac?

---

Прикольно как раз то, что на него можно подать собственный произвольный MCLK, и по нему моделировать все что угодно, в пределах производительности. Его задача не обрабатывать I2S, а создавать. Потом все это обработает более мощный процессор SH-3 на материнской плате CDD.

Видимо, под этим и подразумевалась обработка входящего сигнала в режиме ASRC (?). CDD в этом плане очень удобен, можно попробовать разогнать шину и до 176.400 Гц (4*44.100 Гц).

HoSStiA, Обычно для корректной работы i2s необходимо lrck, bck, sdata, ground и mck. ASRC(Asynchronous Sample Rate Converter) может работать без синхронизации mck, получая частоту дискретизации из lrck, обычно, сопровождая с oversampling исходного потока.

- Привет. Ты на рыбалку идешь?
- Нет. Я на рыбалку иду.
- А, а то я думал — ты на рыбалку идешь.

Вопрос на засыпку к Gary_N AKA IMHO:

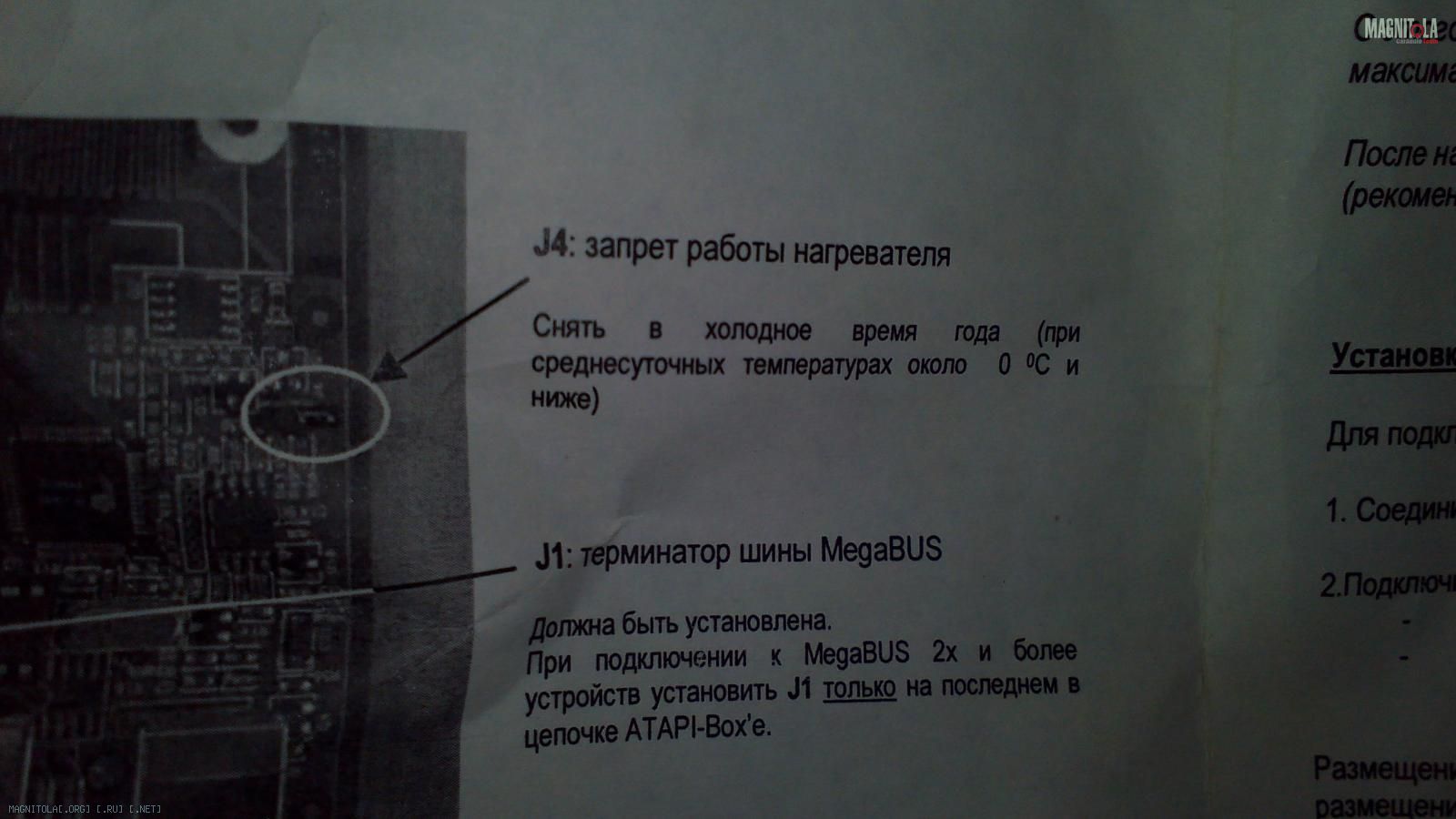

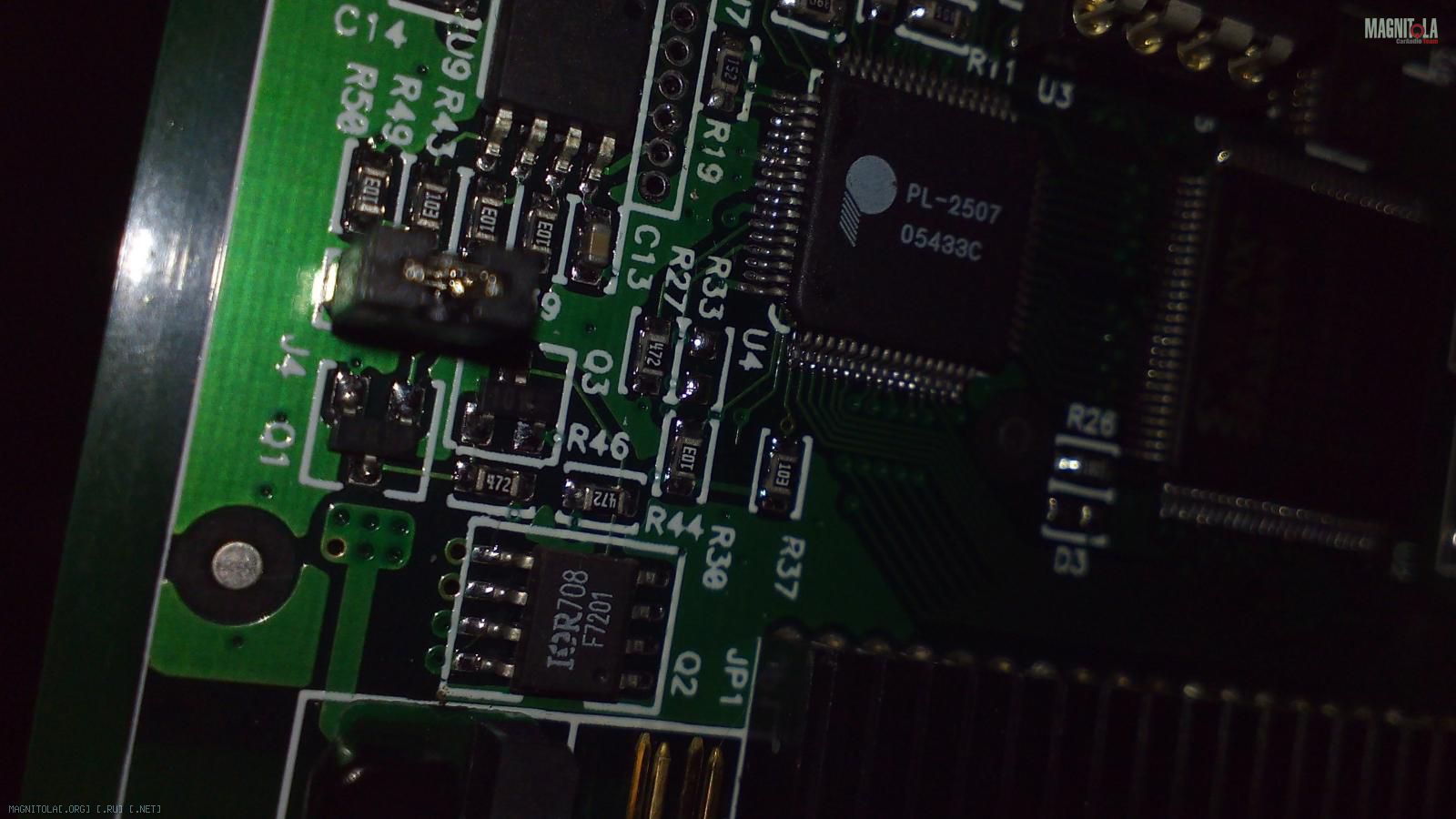

Благодаря Юрию AKA Matvey498, и при посредничестве в передаче Анатолию AKA Шихману, на стапелях оригинальный ATAPI-BOX. В инструкции имеется четкое указание про джампер J4:
Вложение 891394Вложение 891402

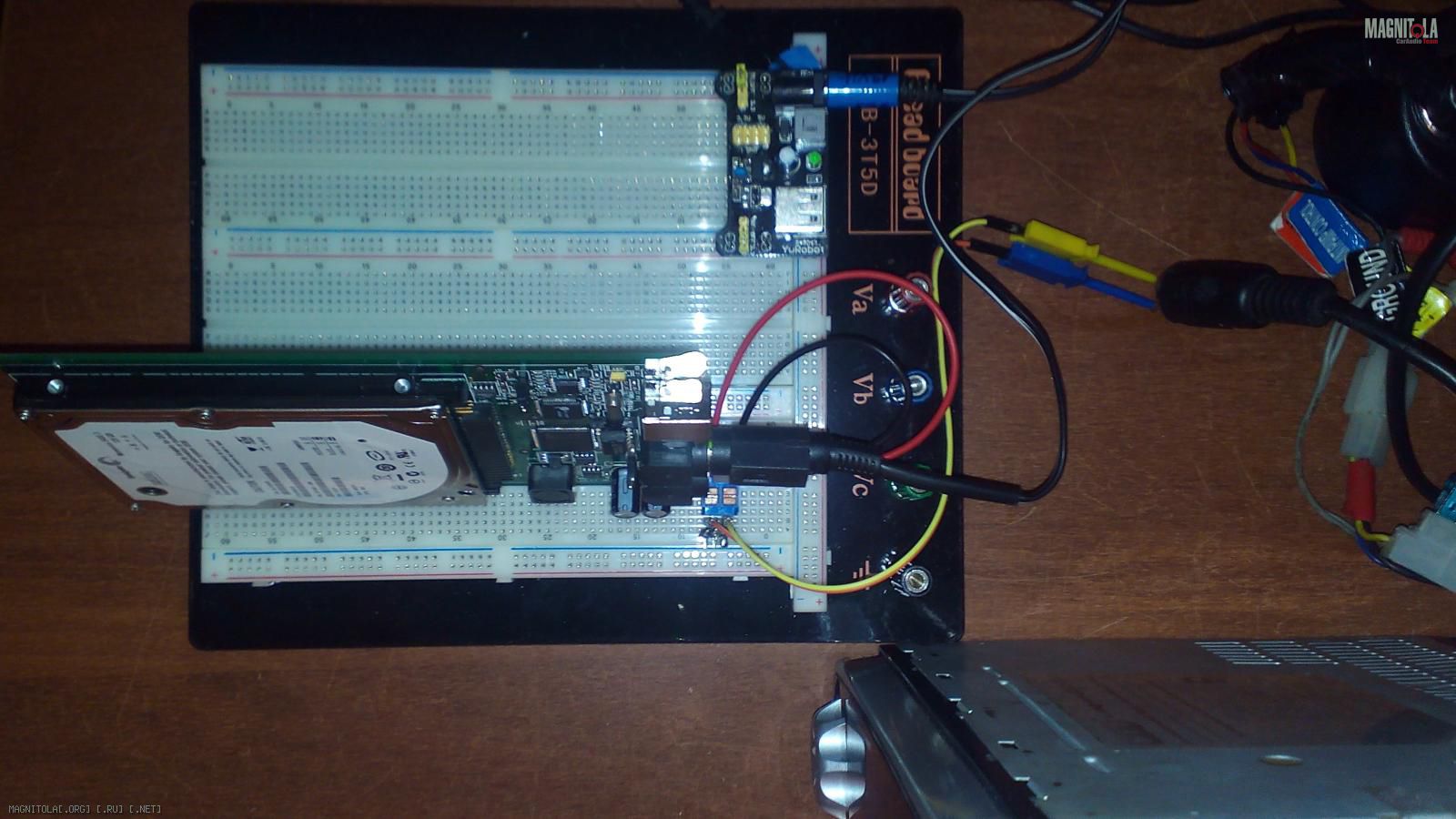

Однако, нагрев диска включается в любом его положении, что препятствует нормальной работе устройства, и приходится прибегать к воздушному охлаждению платы как минимум:
Вложение 891398

Цитата:

---

Сообщение от HoSStiA

нагрев диска включается в любом его положении

---

непорядок

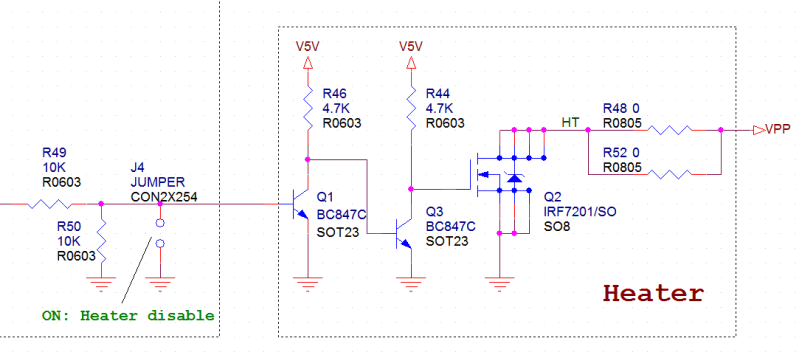

Вложение 891416

Цитата:

---

Сообщение от HoSStiA

Однако, нагрев диска включается в любом его положении, что препятствует нормальной работе устройства, и приходится прибегать к воздушному охлаждению платы как минимум

---

HoSStiA, я с удовольствием читаю тему и многое уже усвоил в своей практике.По охлаждению всегда вопросы есть,а это не изменишь.Сегодня сталкиваюсь с этим многократно,одним словом его просто нет и не все производители это не учитывают.Большинство девайсов умирают на глазах,даже не успев сделать нужные измерения.Я поражаюсь- как это удалось сделать на Урале и предоставить эти значения?!У меня работает на стенде в гараже до сих пор,но только после доработки и принудительно добавил радиаторы для охлаждения на DSP.,
