Усилитель полностью я ещё не вскрывал, т.е. детально со схемотехникой деваса я ещё не разбирался, но для меня совершенно очевидно то, что он построен
на базе схемотехники пазловт.е. узлов, исходной платформы, т.е. АК серии ну и АКМ как производная.
Посему и характер звучания будет точно таким же как и у АК 4.90 и АКМ 4.70, ну и соответственно почитать по этому поводу можно, это уже есть и этого много, т.е. в темах про эти девайсы.
Так уж сложилось в моих темах про автомобильные усилители, что я всегда показываю ВСЁ.
Выдалось сегодня с утра свободное время, т.к. хоть и выходной день, но организму не прикажешь, привык он уже за столько лет пробуждаться рано.
Ну и пока все домашние спят, на "моём рабочем" месте свободно, ни кого не нужно ганять, в общем, смотрю есть возможность и желание, достал из коробки девайс, принёс на стол и соответственно могу продолжить тему.

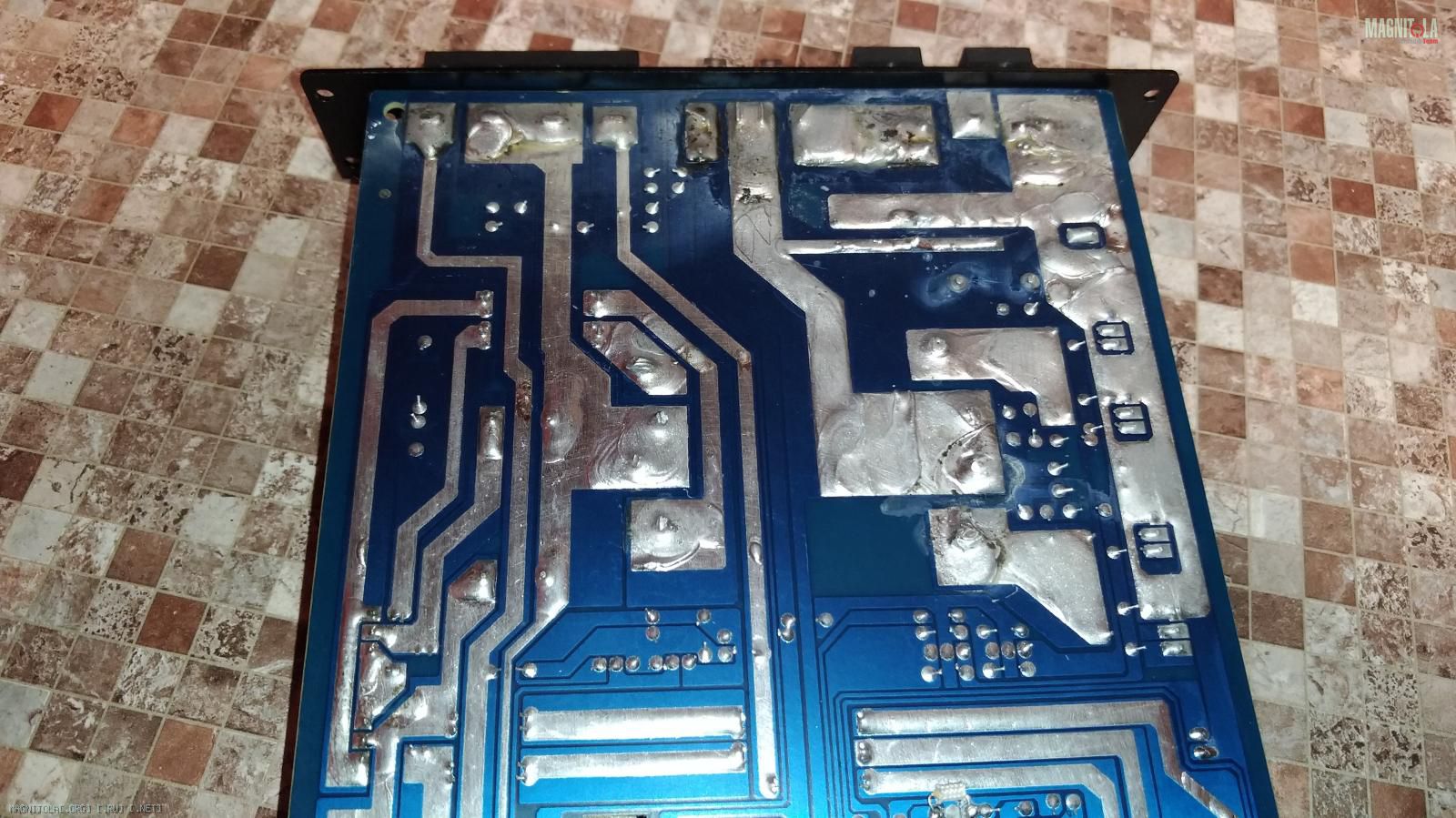

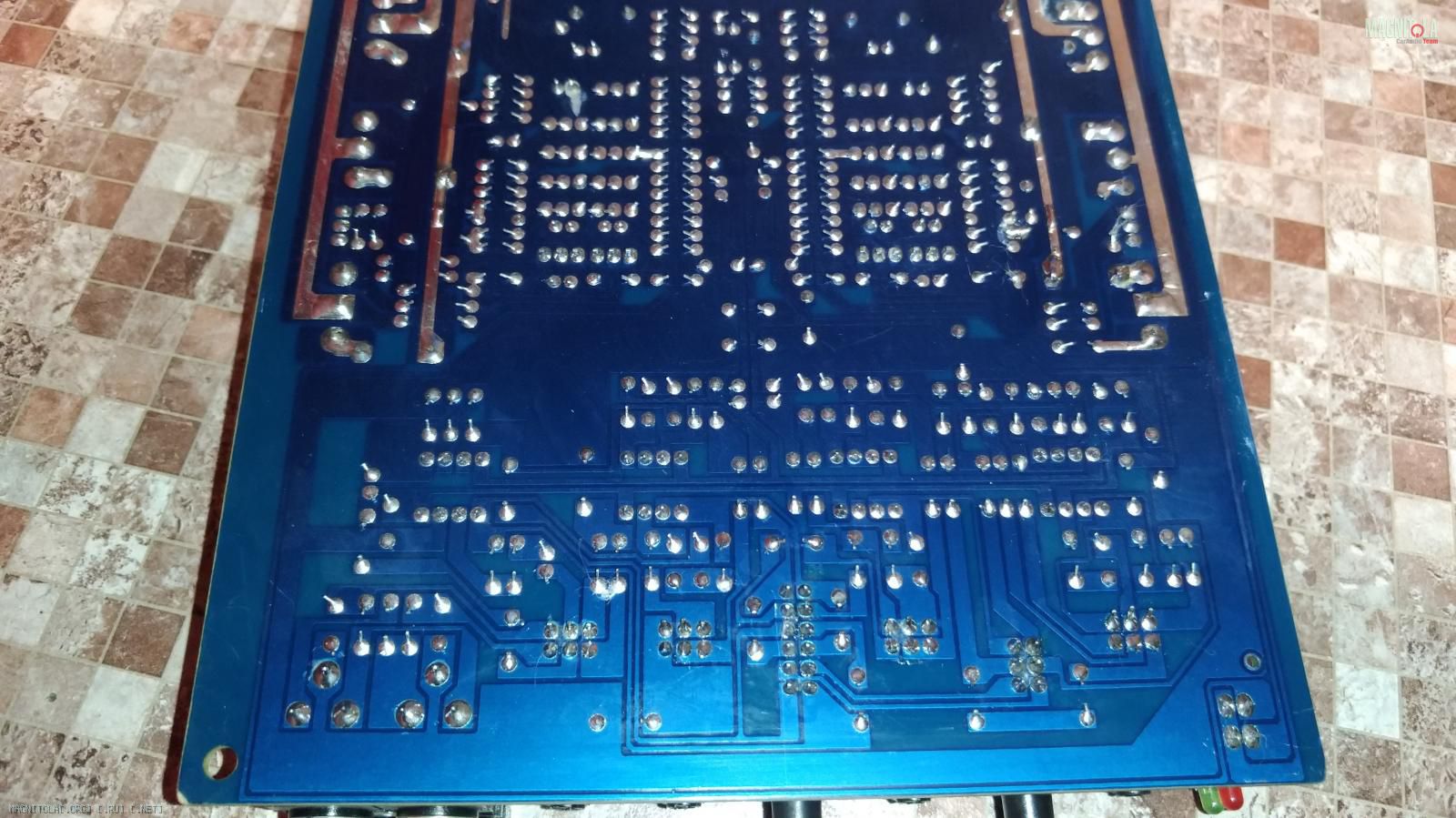

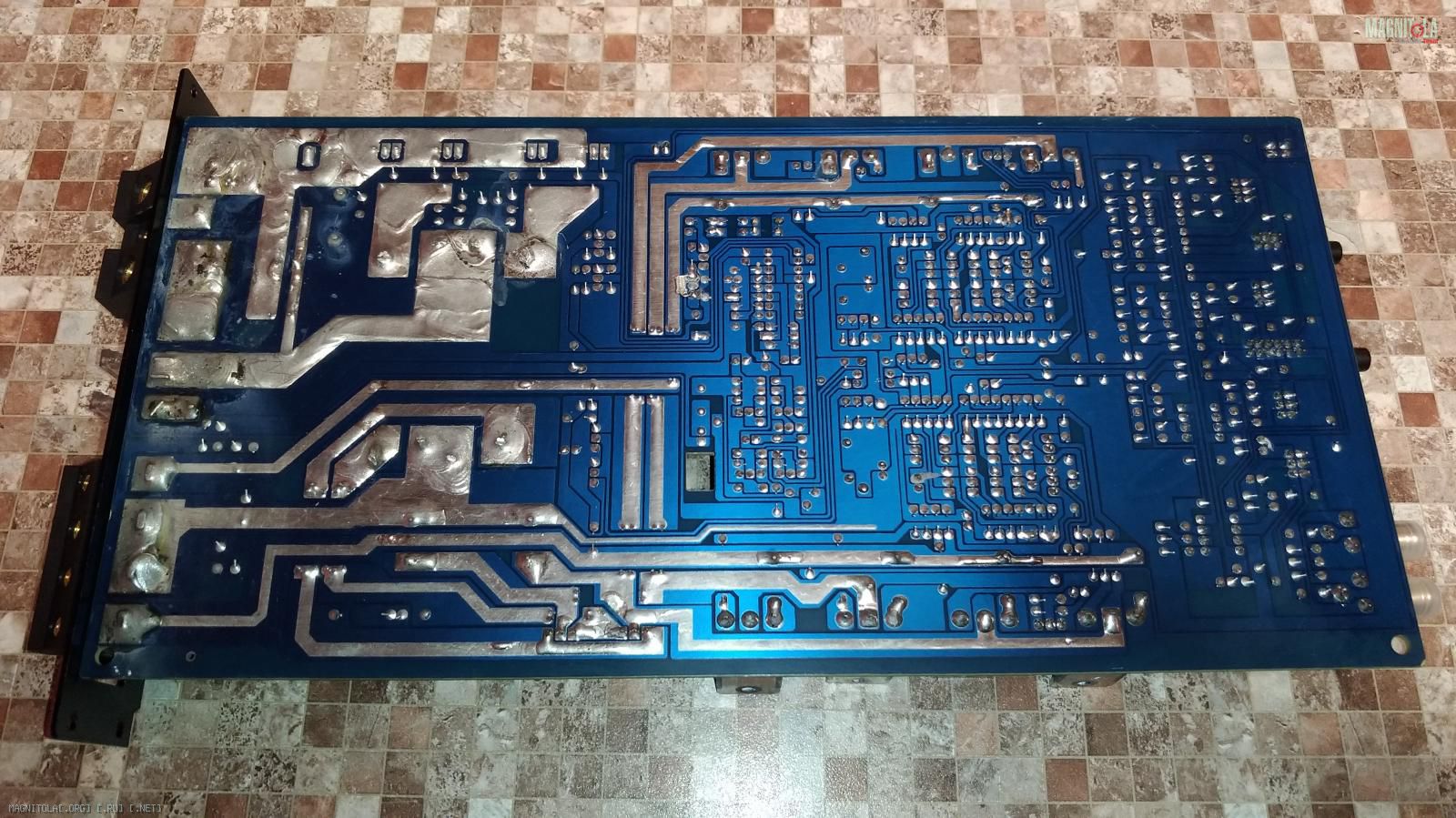

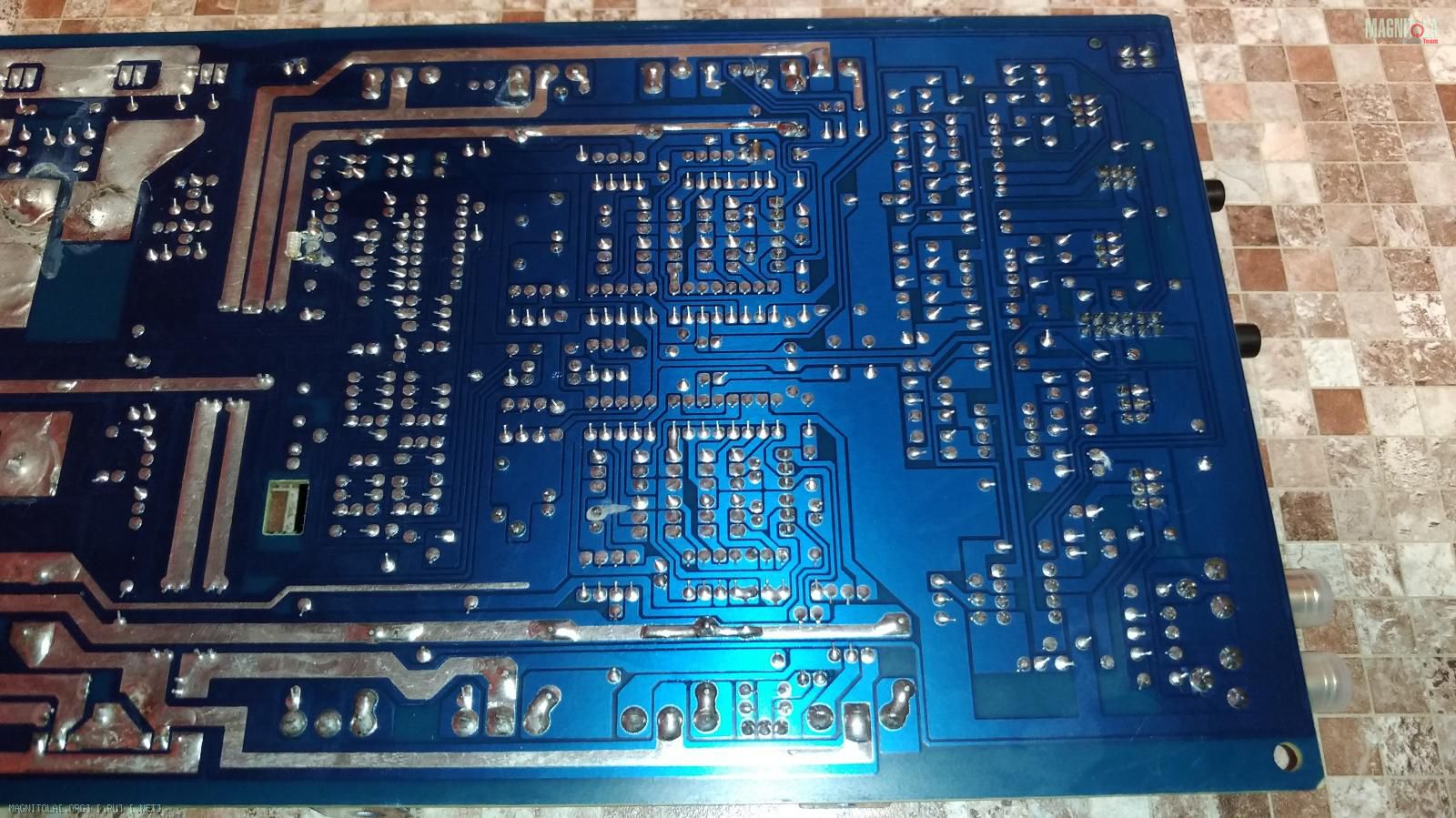

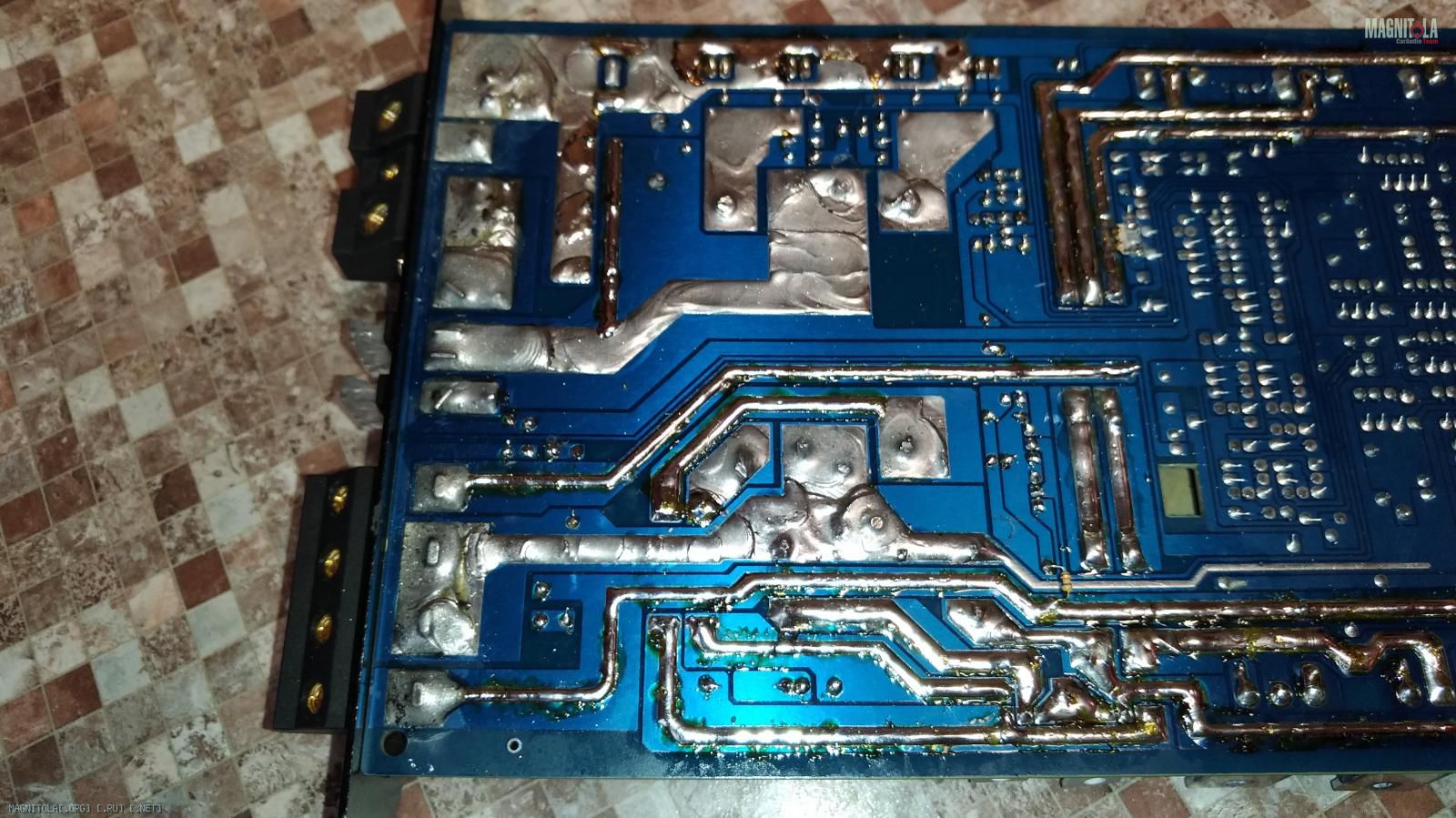

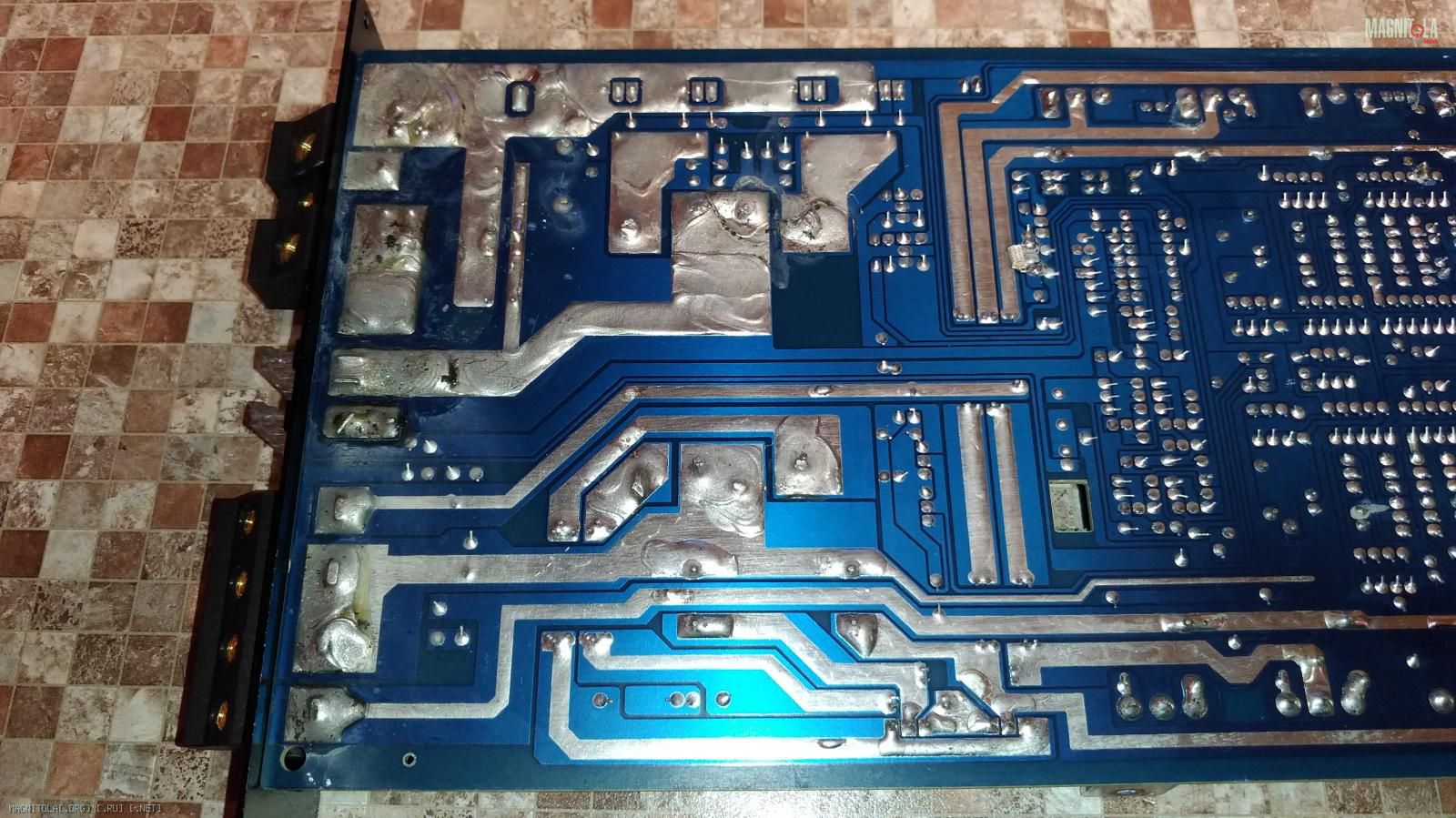

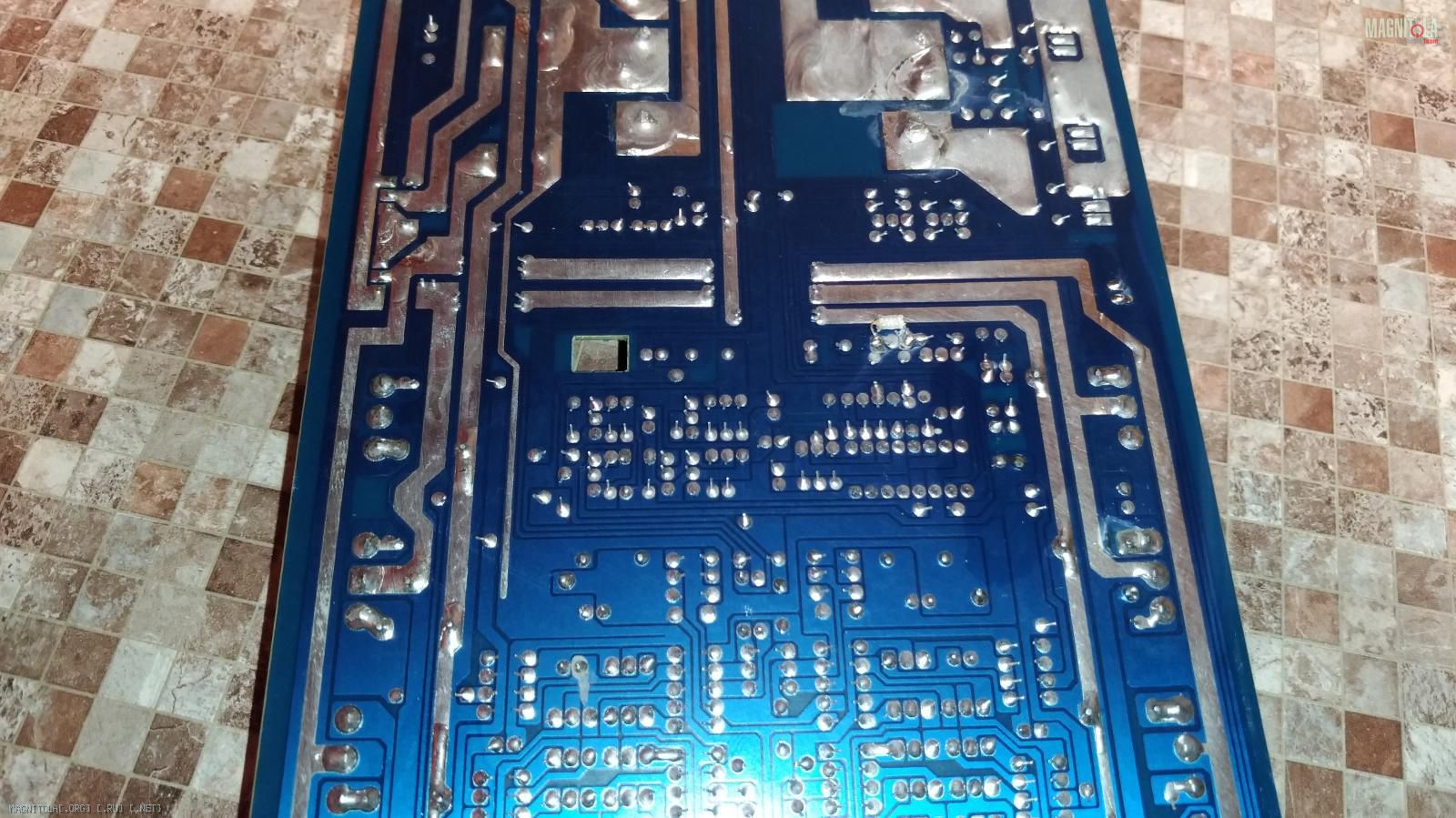

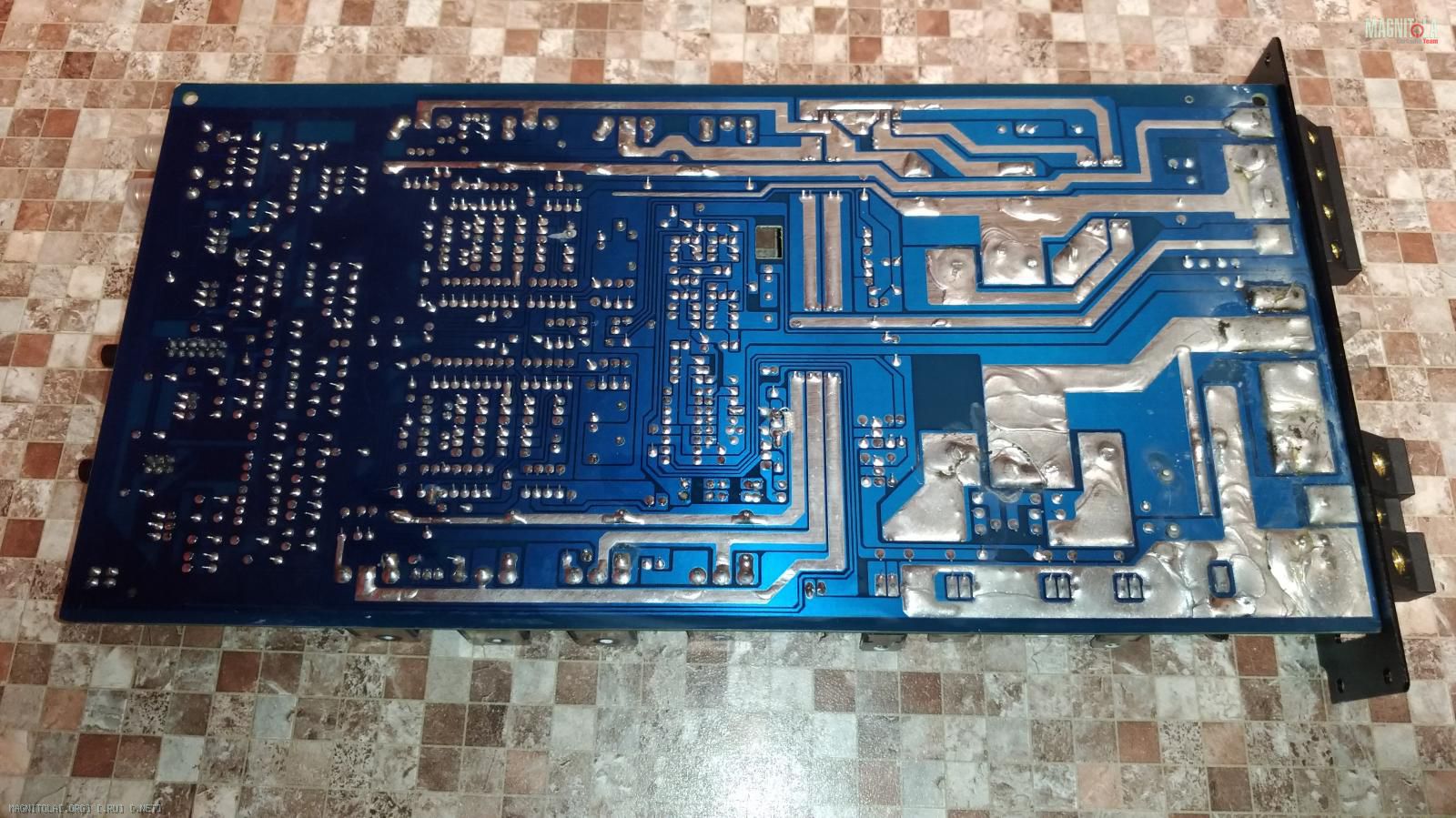

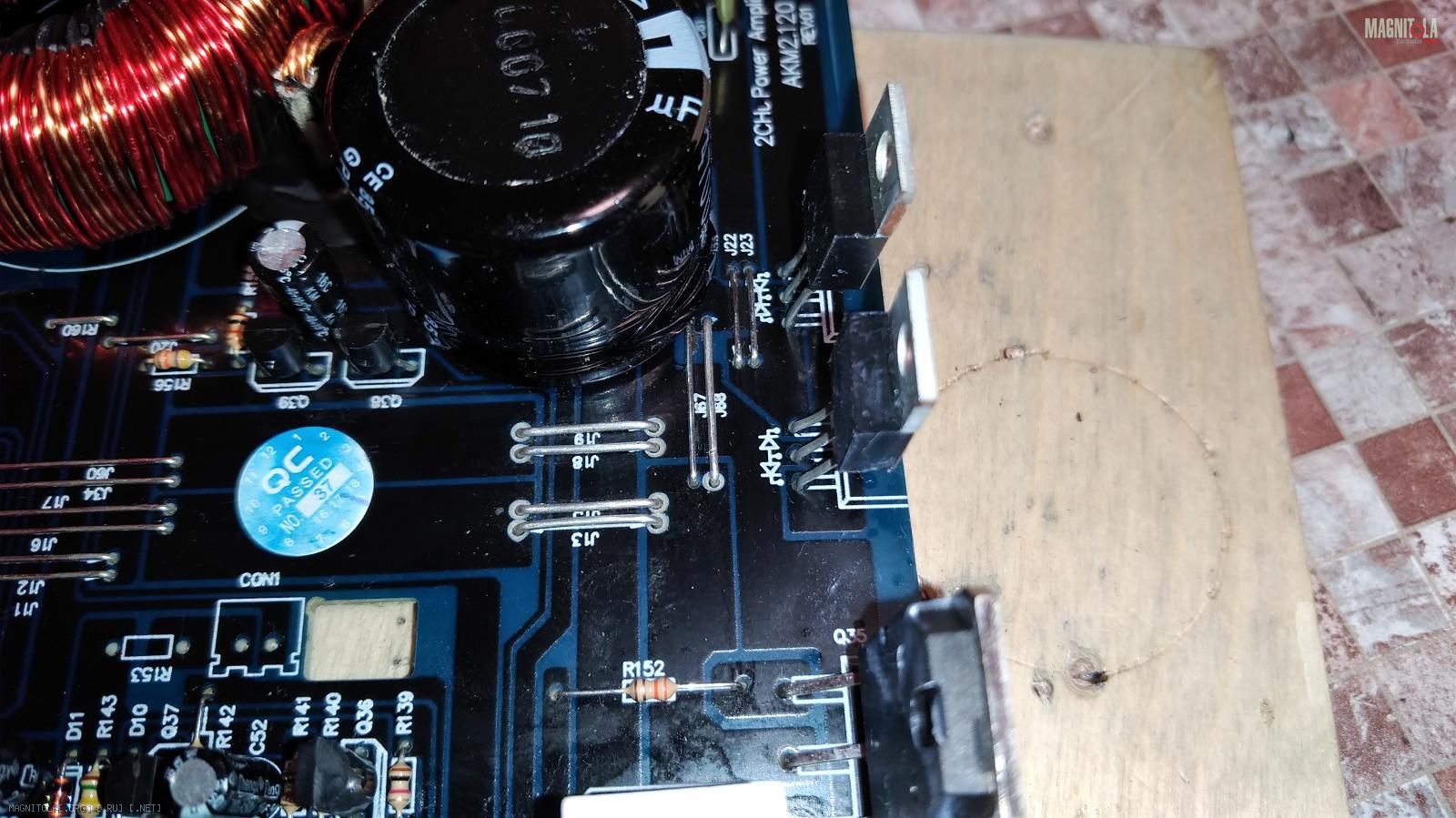

Тема не была бы полной если бы не было показана обратная сторона платы.

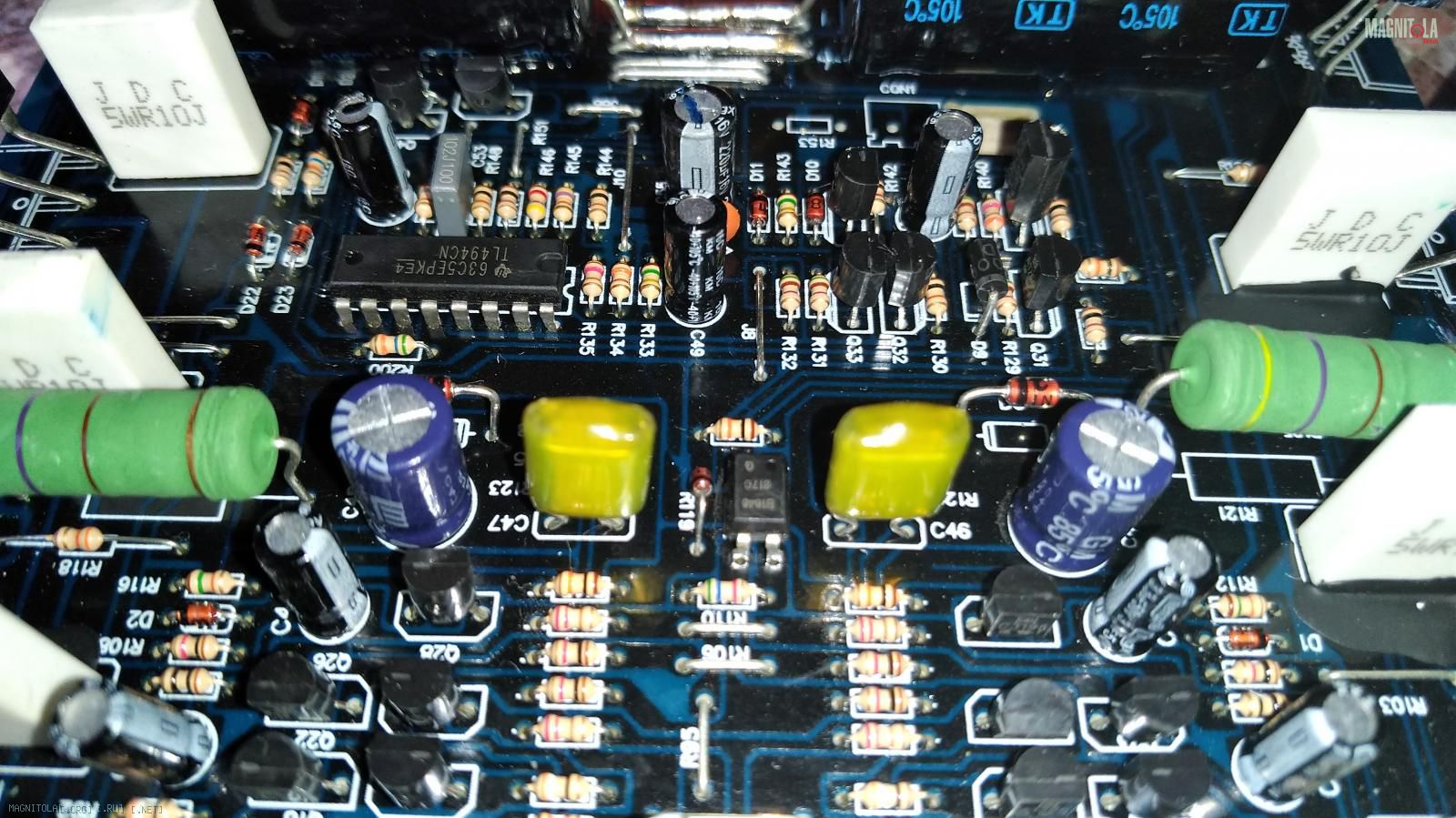

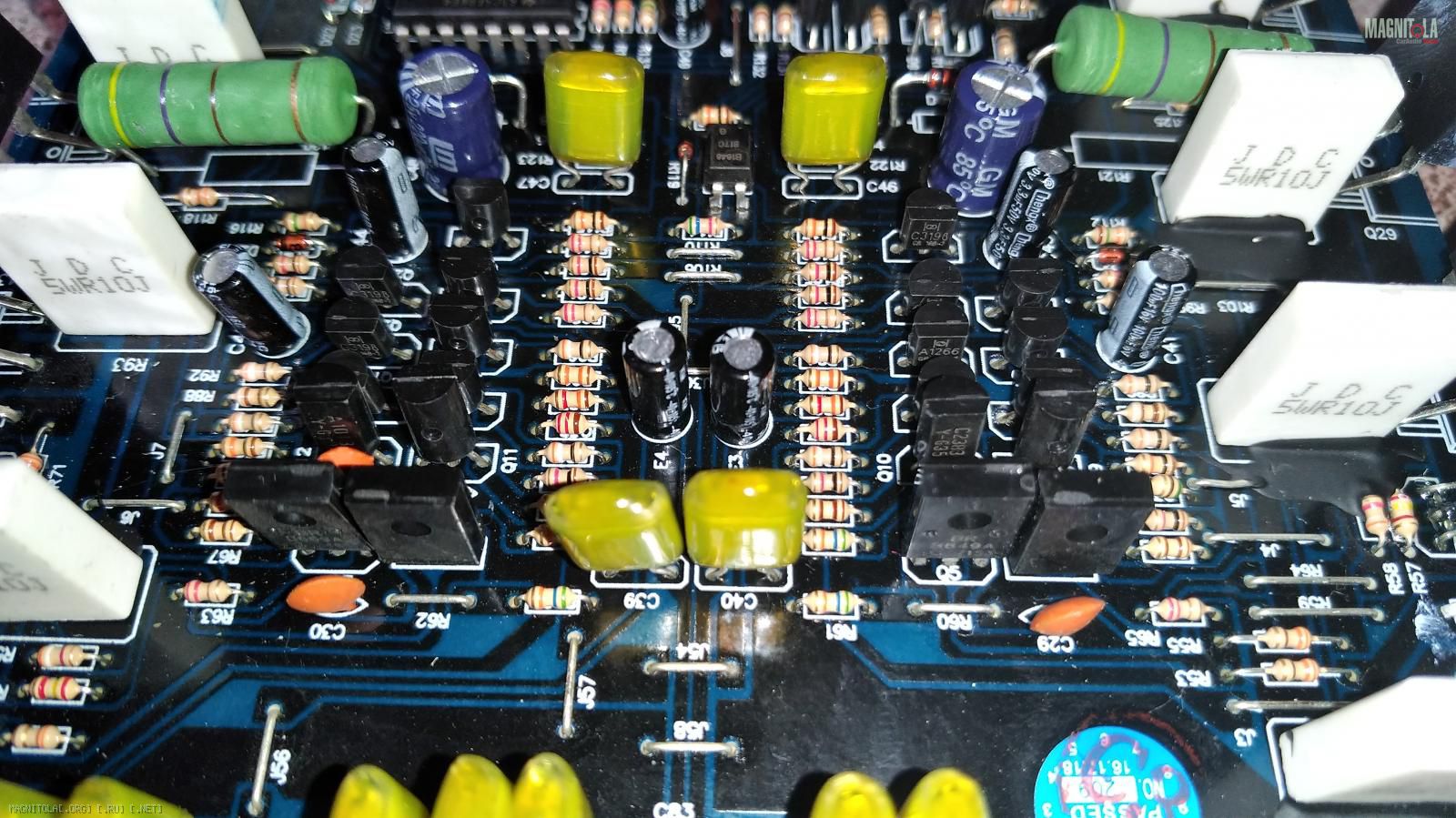

Т.ч. вот виды с разных ракурсов печатной платы девайса :
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Как видно на всех фото и в этом малыше как и остальных его собратьях по серии всё собрано по человечески.
Плата в достаточном состоянии отмытости от флюса при пайке элементов, пайки без очевидных признаков экономии, т.е. полноценные точки пайки по кол-ву припоя на точках пайки, точки пайки ровные и блестящие, т.е. припой и флюс применялись нормальные и температурные процессы пайки были соблюдены.

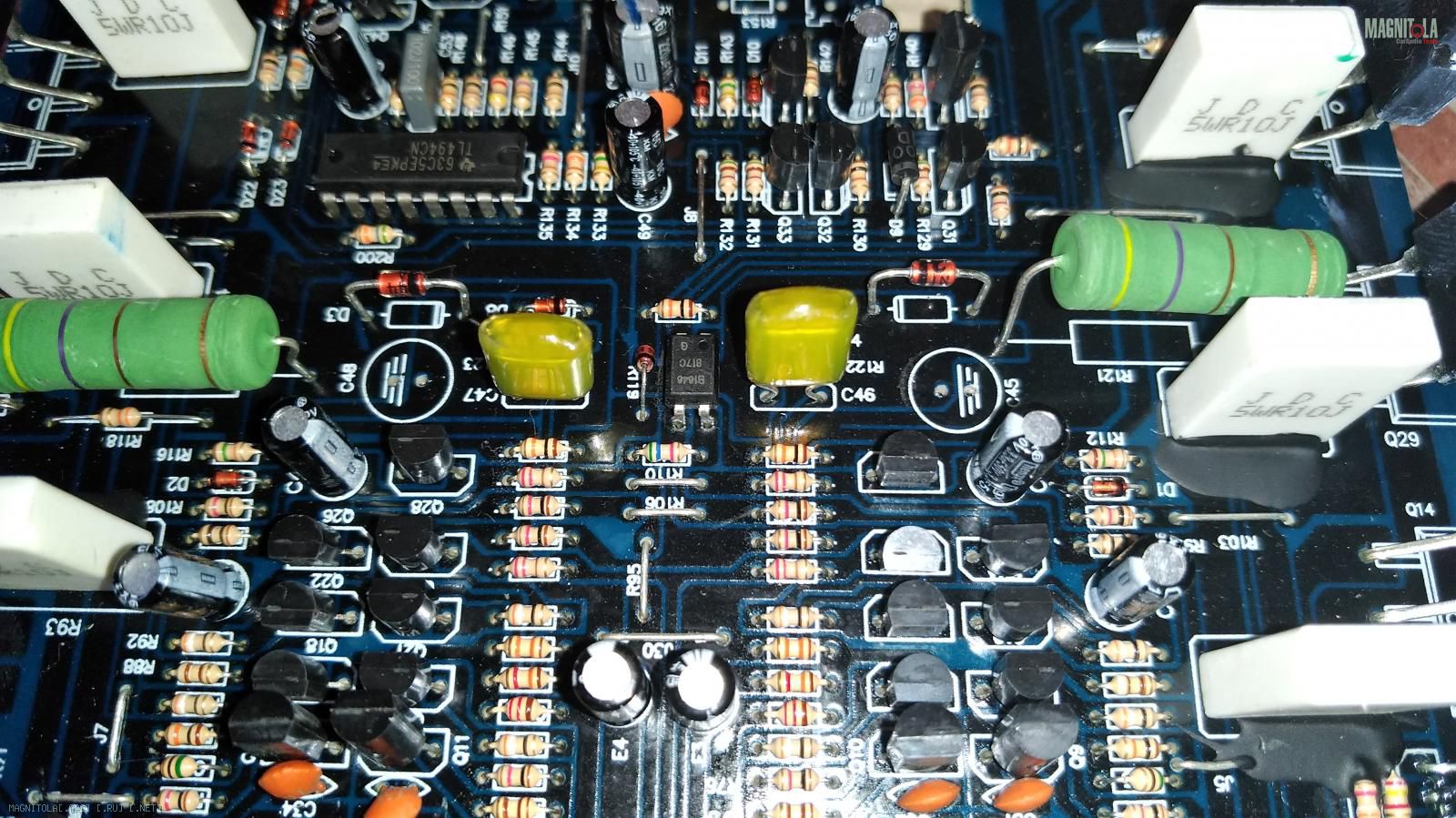

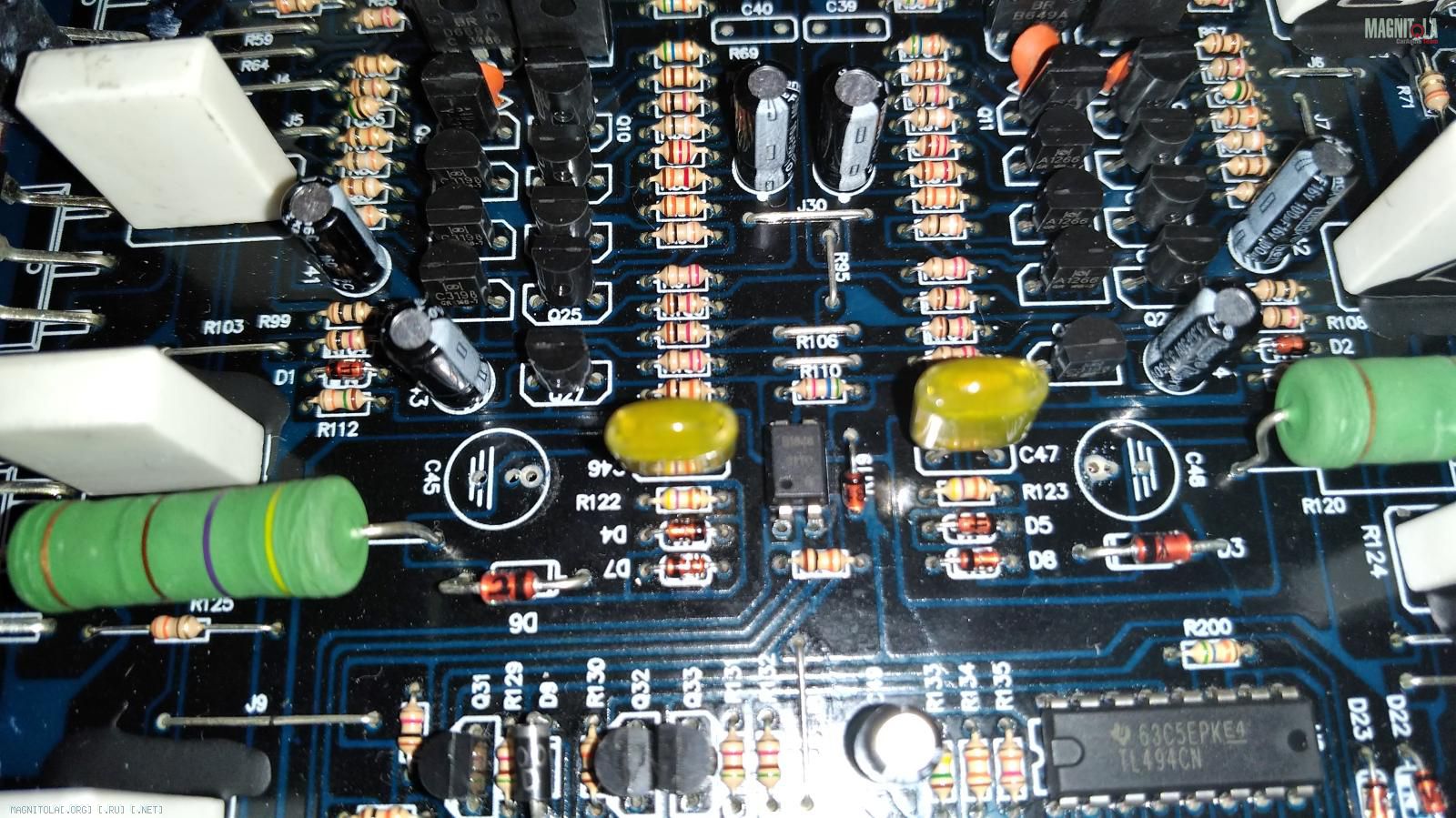

По вопросу схемотехники.
Да, всё так, как я ранее и предполагал, базовая схемотехника АКМ 2.120 полностью совпадает с базовыми схемотехниками и АКМ 4.70, и АК 4.90, и аналоговыми каналами АК 5.300.
Т.е. Урал не изобретая велосипед, как поступают все бренды, скомпоновал АКМ 2.120 из готовых и проверенных временем пазлов, узлов/частей схем, составляющих усилитель.
АКМ 2.120 обладает полным пакетом систем защит, т.е. и по току выходных каскадов УМ, и по наличию постоянного потенциала на выходах каскадов УМ, и общей тепловой защиты девайса от перегрева.
Т.е. и по этим вопросам тут всё хорошо!
Итого, суммарно АКМ 2.120 мне понравился по массе вопросов, кои можно выдвигать к автомобильным усилителям АВ класса.
И характер звучания, и мощностной потенциал, и компактность, и насыщенный функционал, и качество изготовления в пределах критериев применённых технологий, и применённые комплектующие, и цена, в общем всё, очень гармонично совмещено Уралом в этом их продукте.
Молодцы!
Думаю, надеюсь что и АКМ 2.120 понравится многим и станет популярным в народе, как многие продукты Урал.
Удачи Вам Ураловцы!
Всем хороших и гармоничных инсталов!
Здоровья Всем!!!
ПОСЛЕСЛОВИЕ...
Практически всегда, либо непосредственно в теме, в лоб или намёками, в личке после начала и развития темы обзора про какой либо усилитель, возникают ко мне вопросы о твике девайса...
Практически все усилители, которые попадают мне в руки и я делаю их обзоры, так или иначе принадлежат к категории бюджетных и около бюджетных дивизионов.
Темы этих усилителей я наполняю информацией о твике для того, чтоб кому-то это помогло самостоятельно поднять уровень качества и принесло пользу.
Достаточно часто, как только я начинаю описывать в темах обзора усилителя его твик, то девайс уже кто-то, а порой и не один сразу, уже хочет забрать его в твике, когда он будет готов...
Но когда я делаю твик усилителя, а потом выкладываю в продажу, то тут ситуация возникает достаточно алогичная в векторе, что что не тема про подбор усилителя, то все хотят девайсы по качественнее, а девайсы в твике висят в продаже порой месяцами...
В общем за чем я это делаю, я уже написал.
ТВИК.
1.

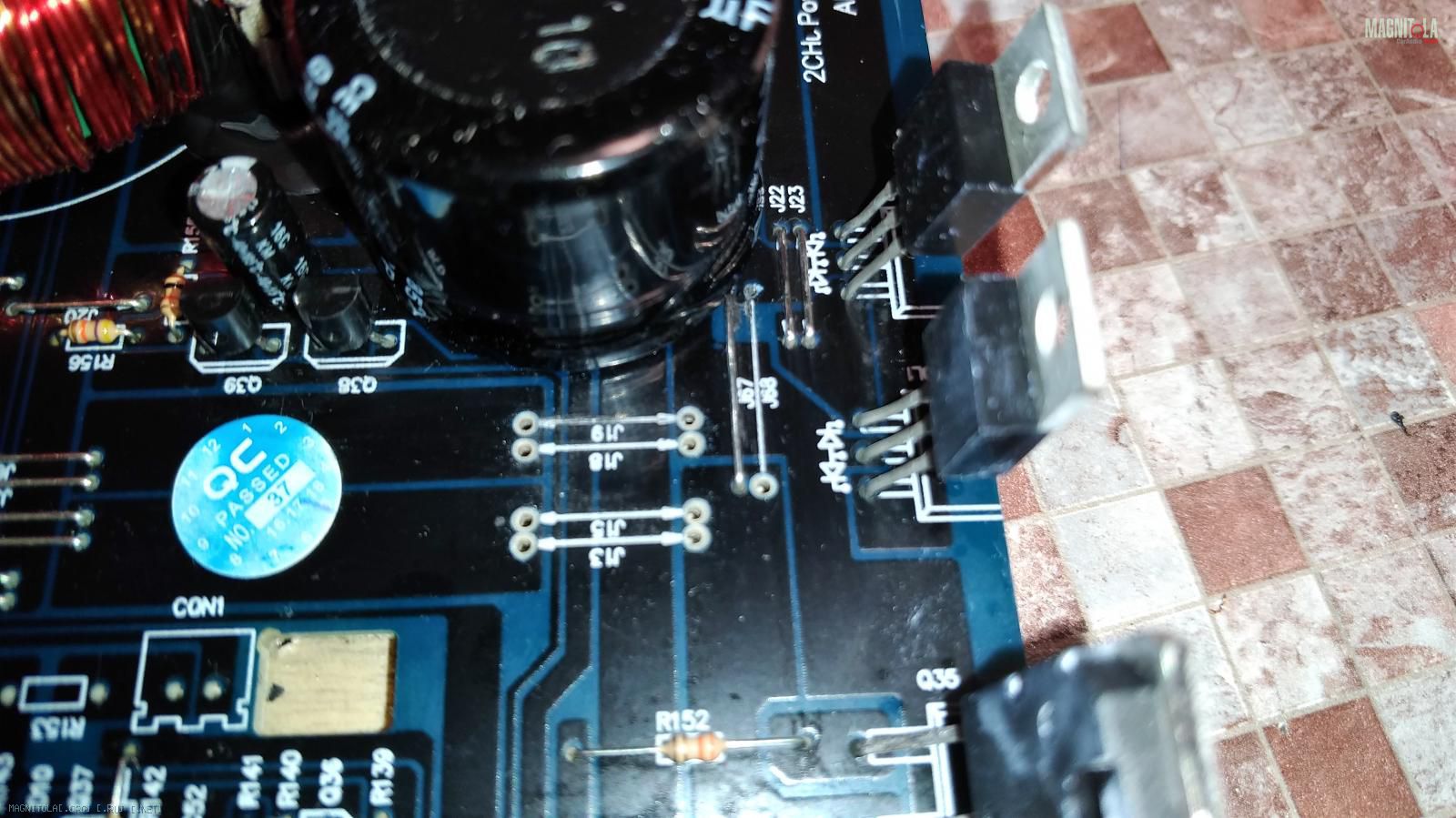

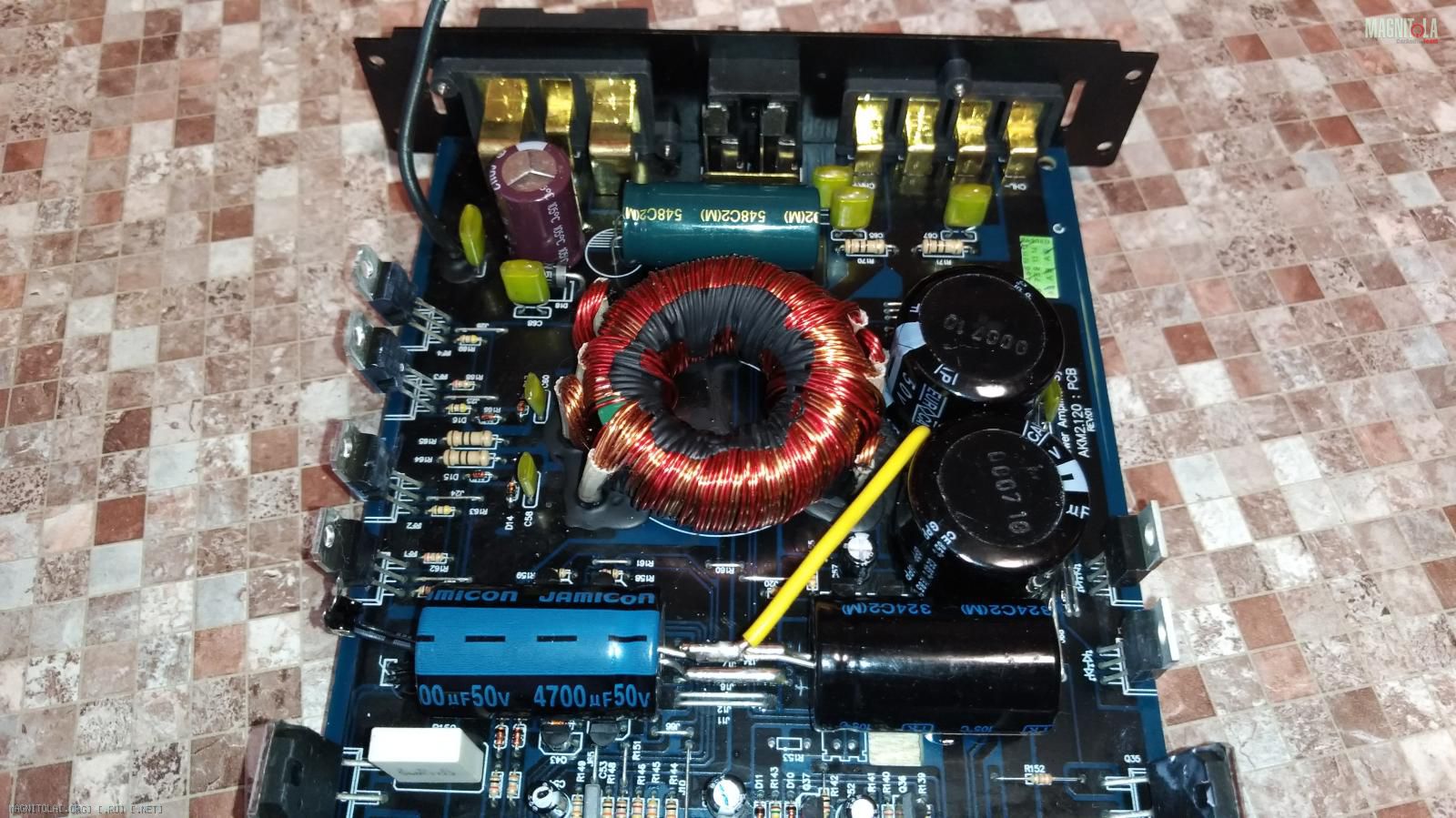

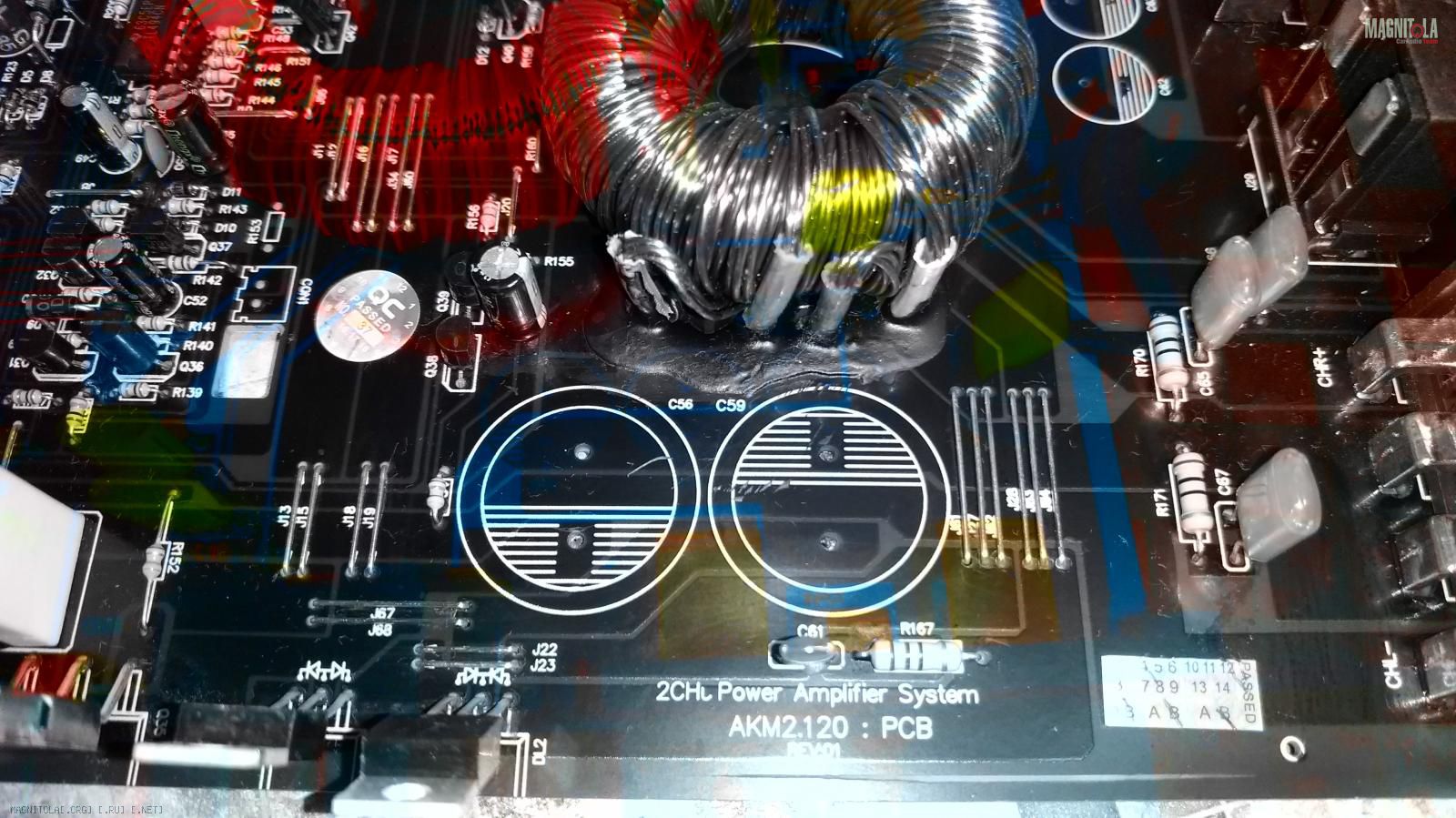

Как всегда, т.е. как и положено, твик начинается с системы организации внутреннего силового питания.
Вот к такой реализации этой задачи в URAL АКМ 2.120 я пришёл :
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()

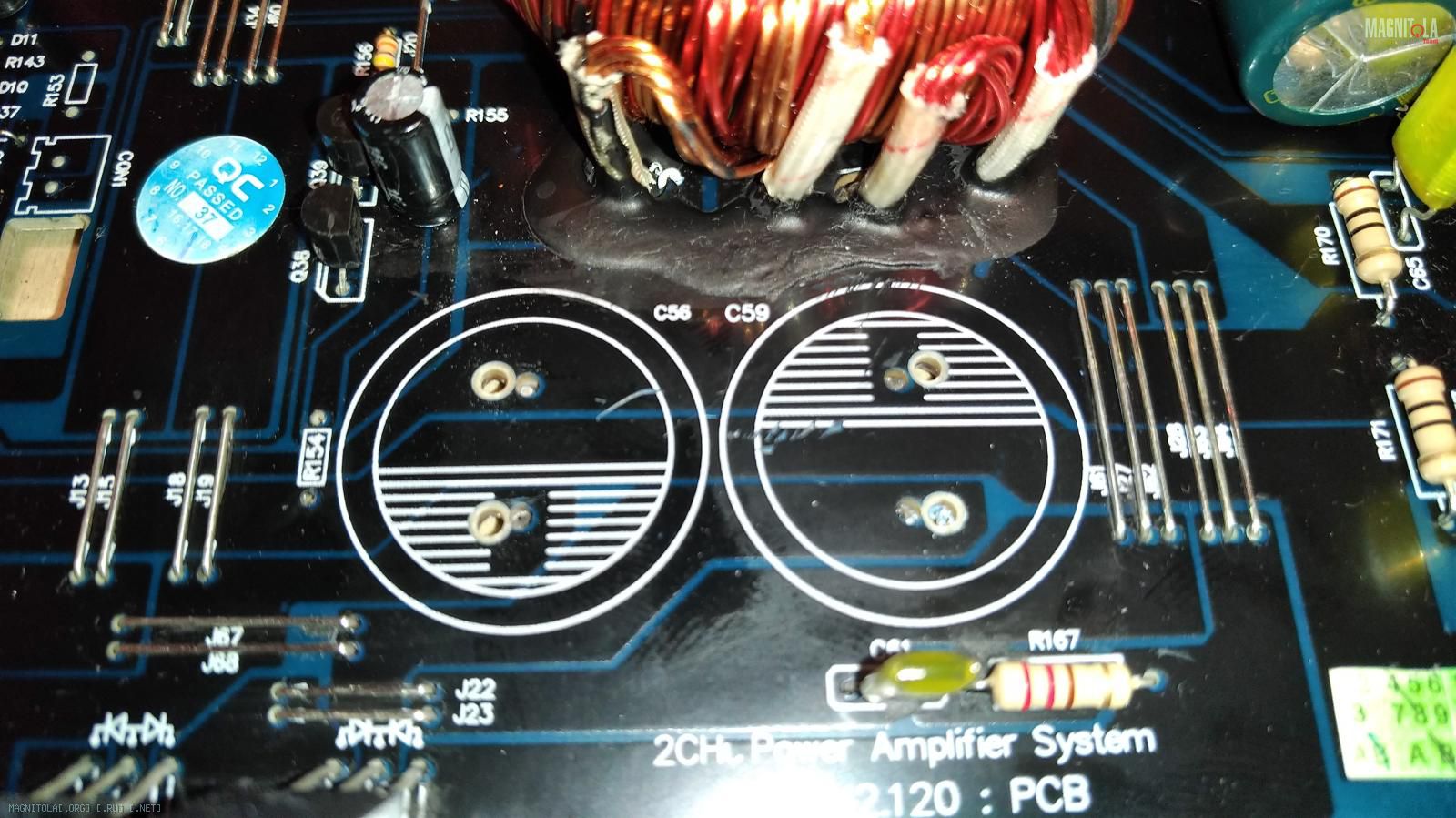

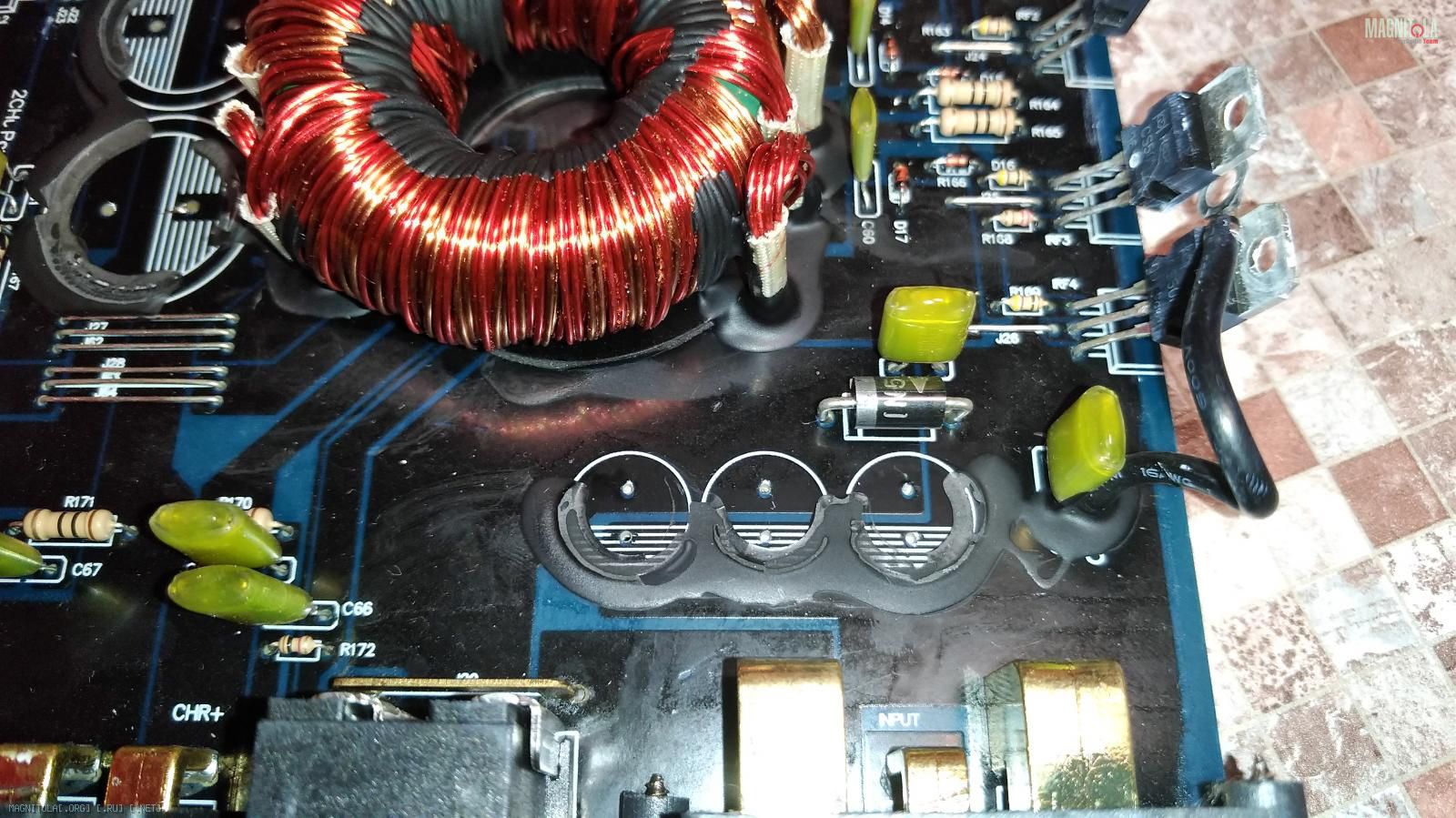

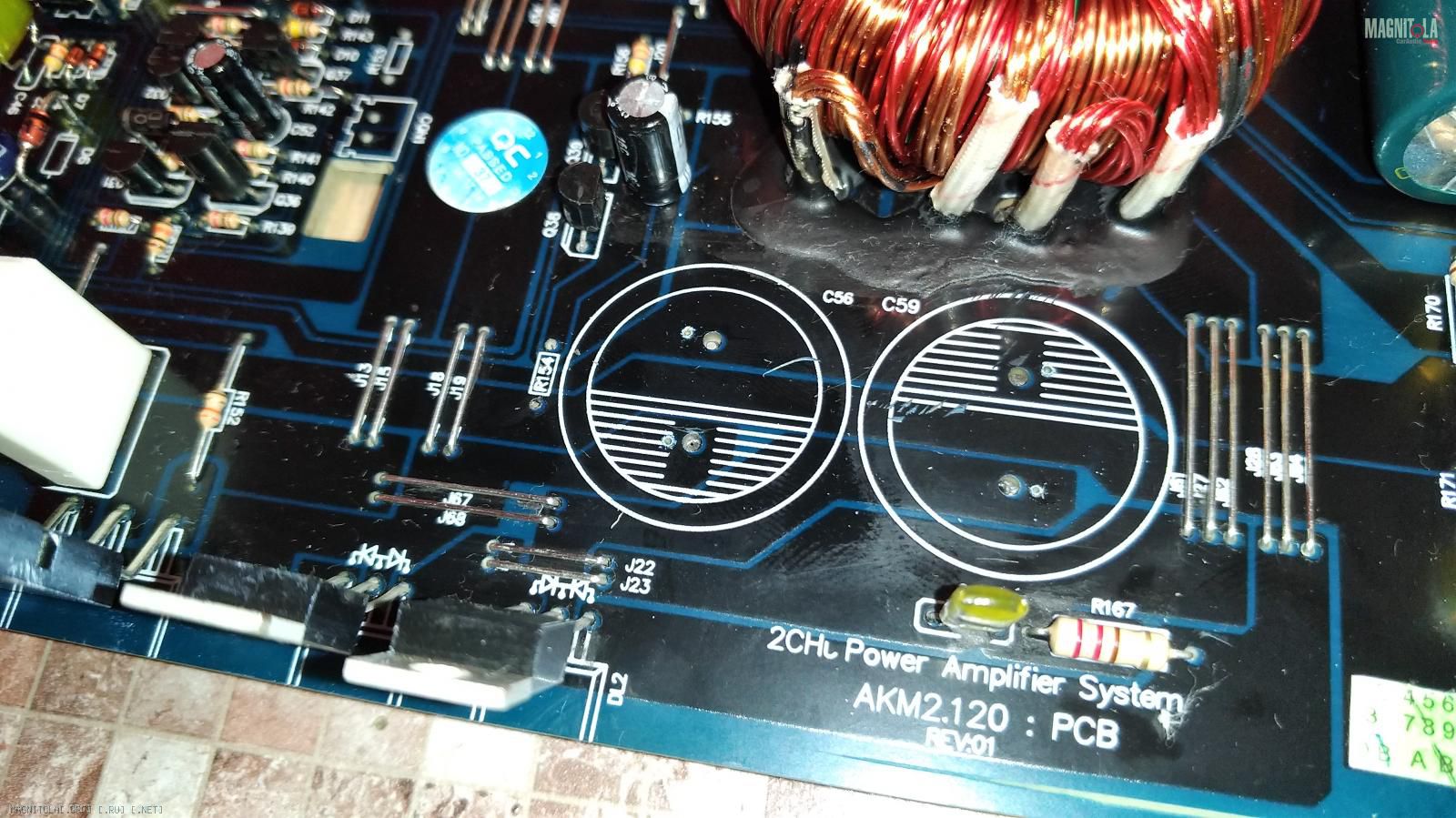

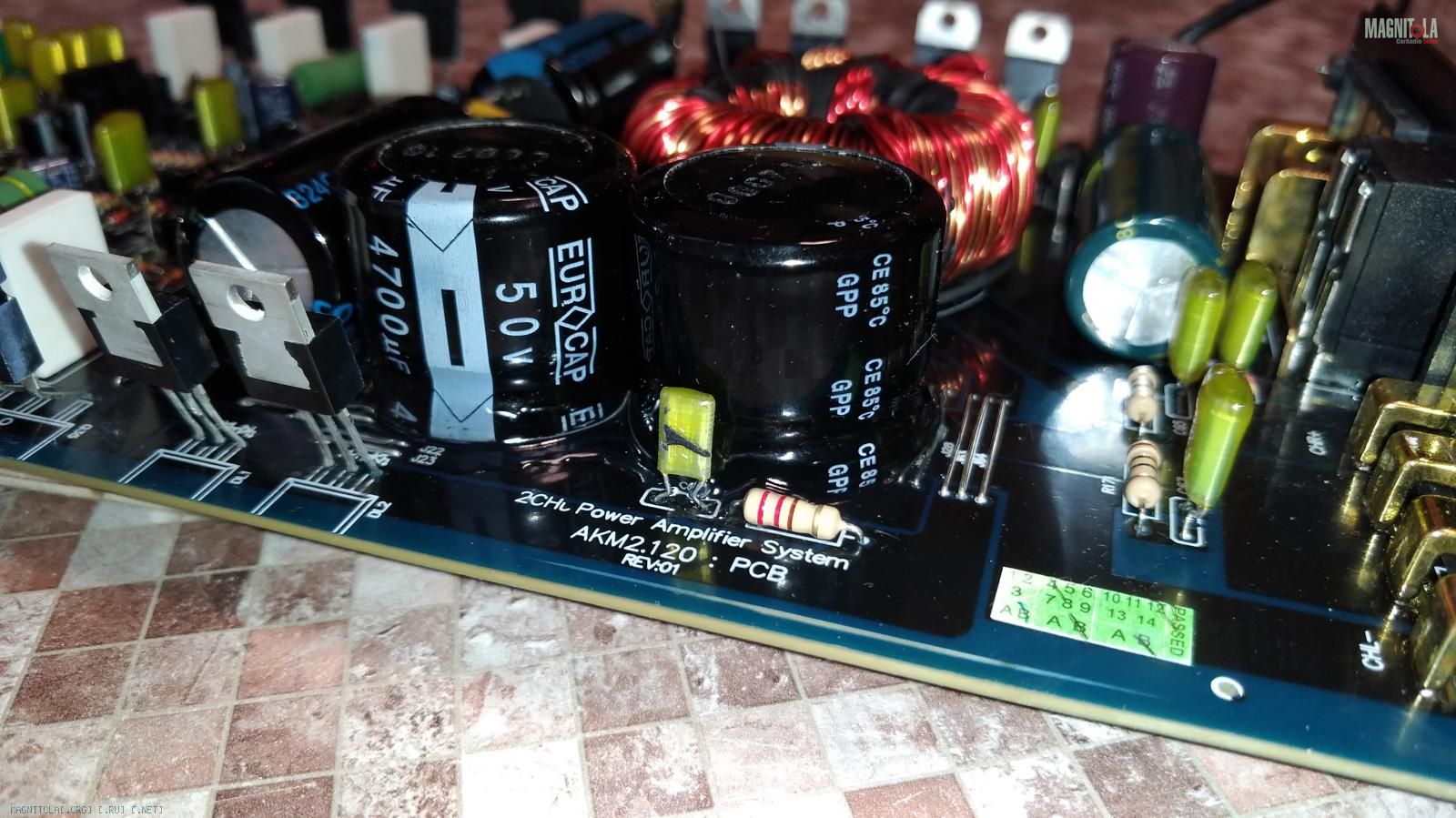

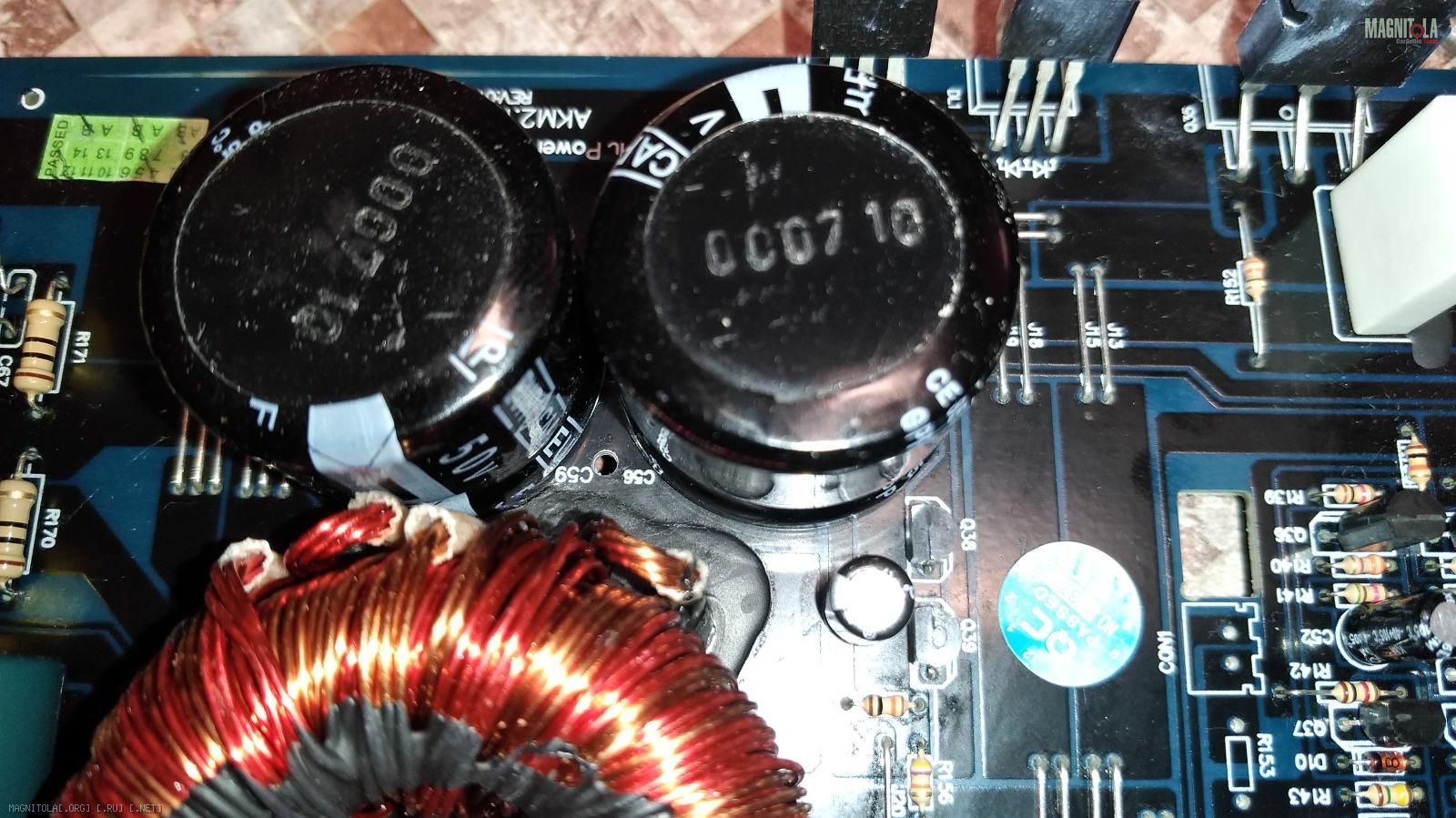

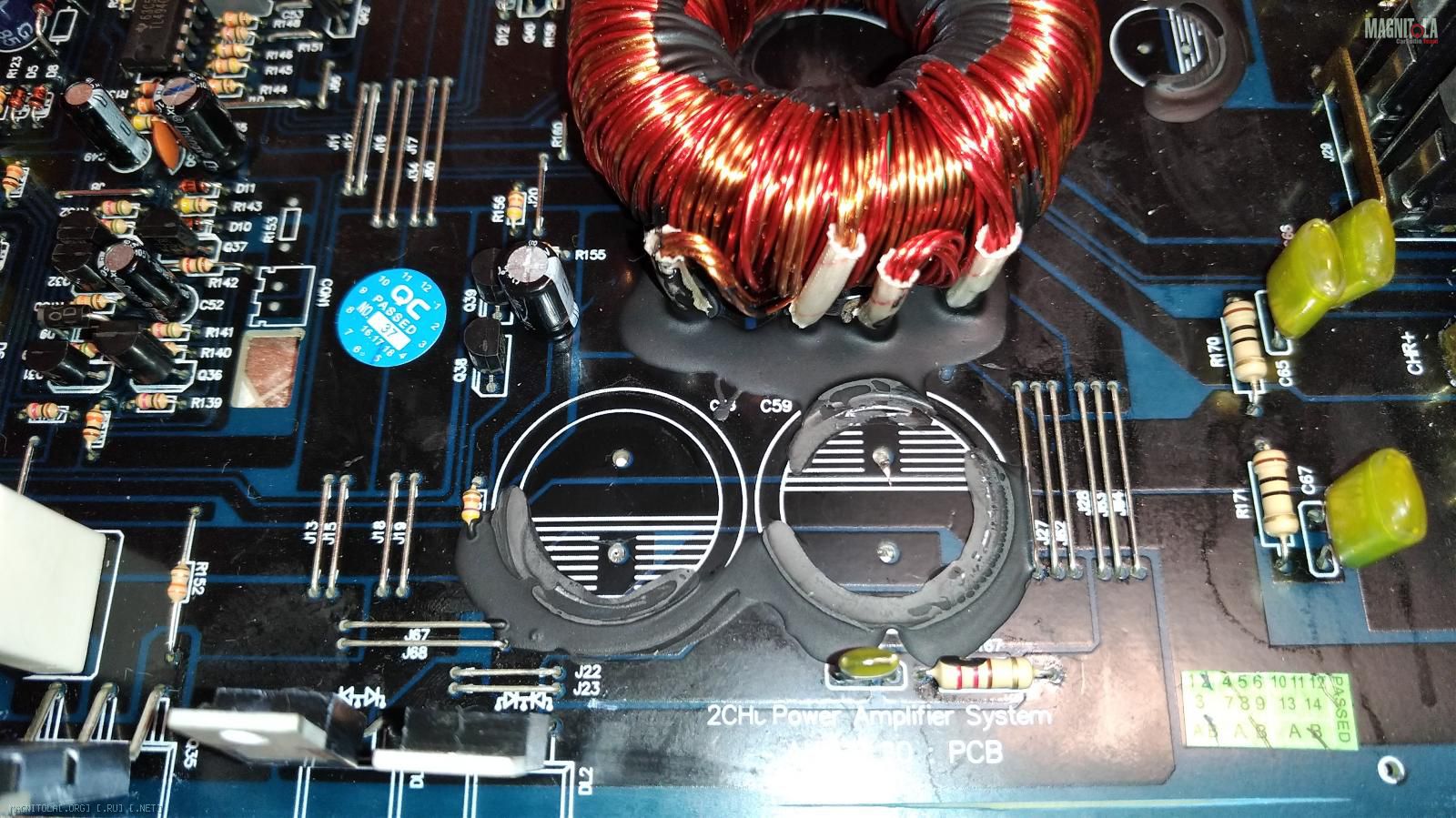

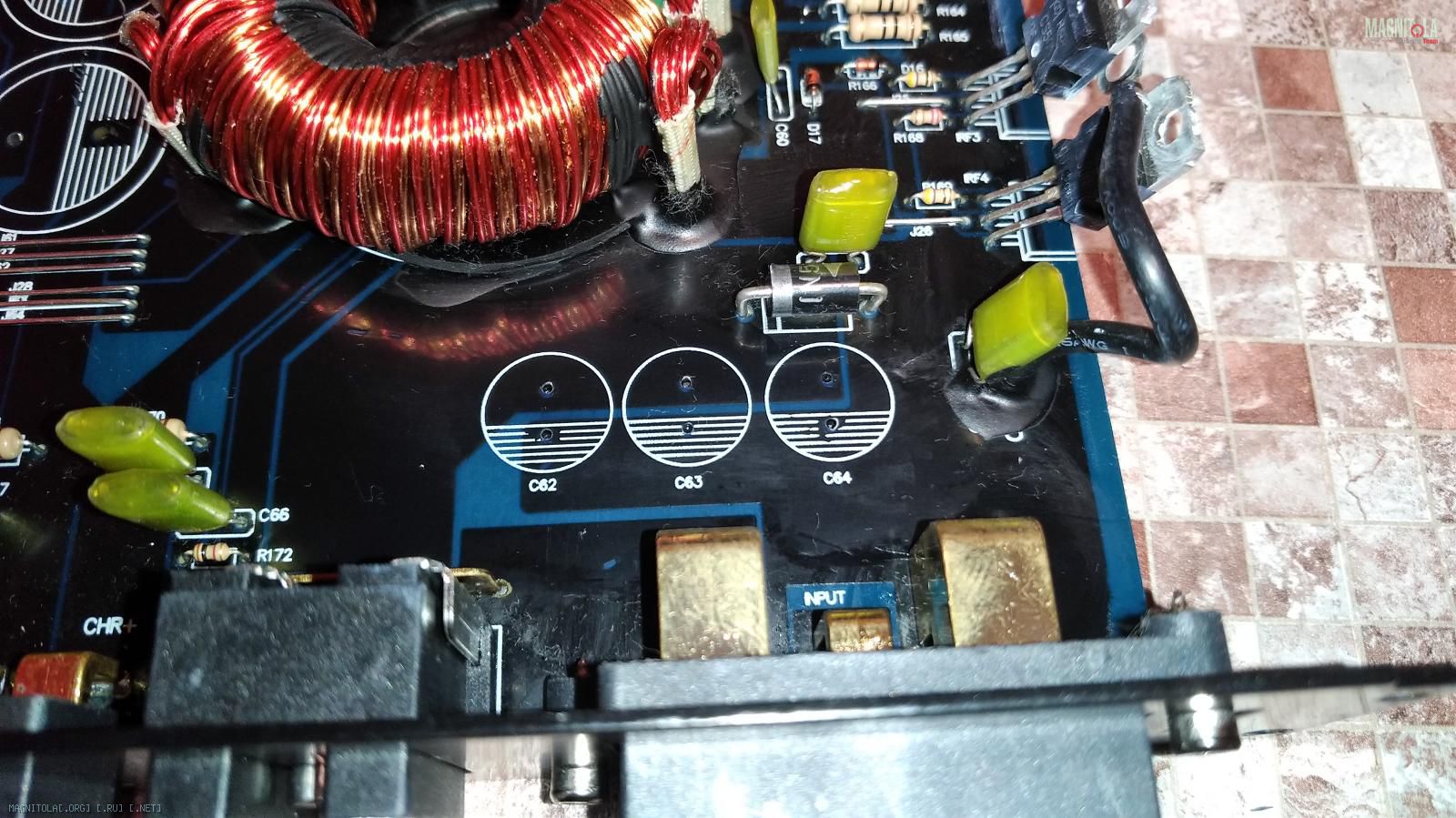

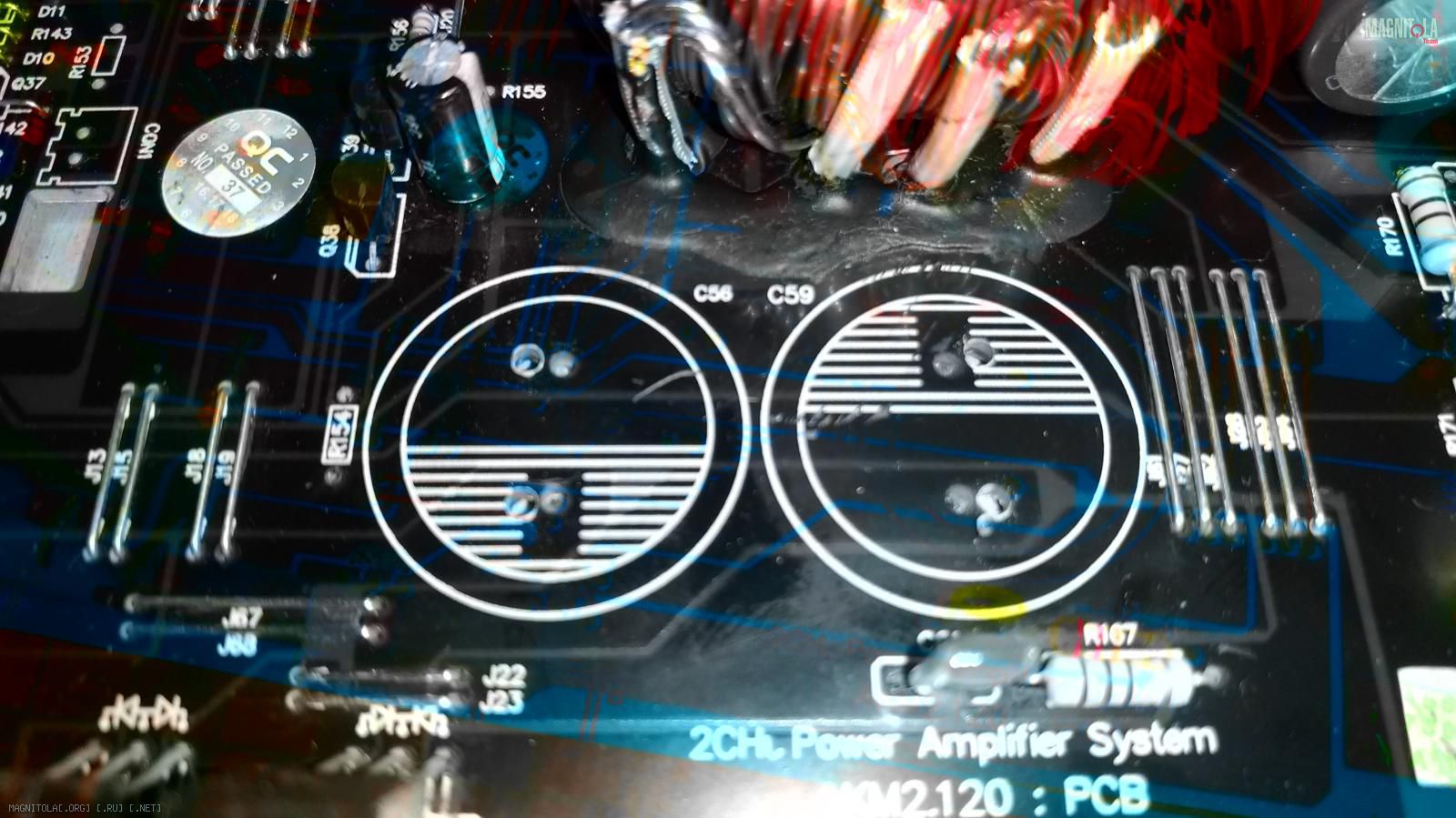

Конденсаторный подпор первичных силовых цепей с 3000 мкф стокового исполнения приведён к 12200 мкф.

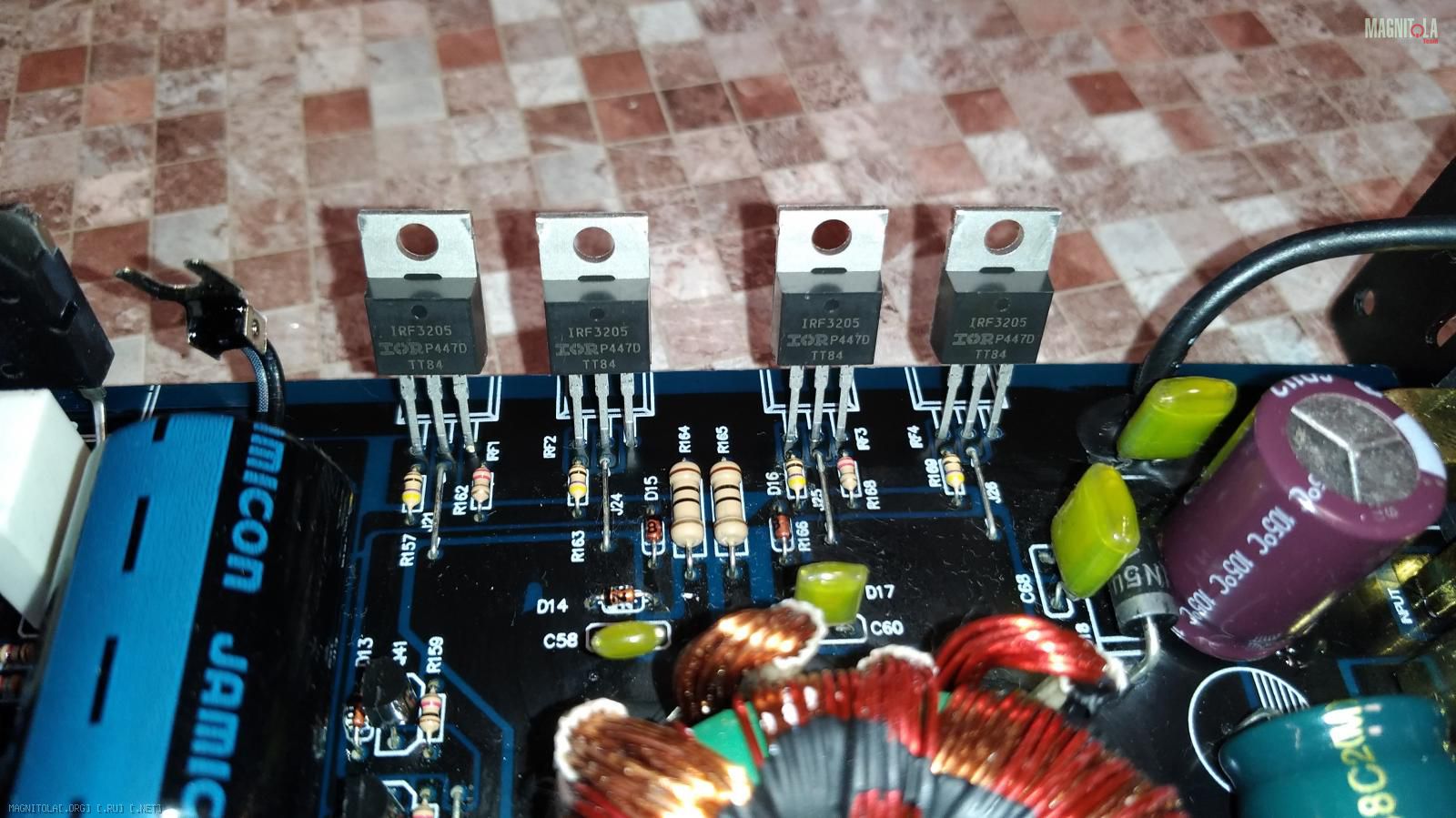

Стоковые силовые полевые транзисторы 50N06 первичных цепей раскачки трансформатора ПН-а заменены IFF3205.
Конденсаторный фильтр вторичного силового питания с 2200 мкф на плечо, поднято к 9400 мкф на плечо.

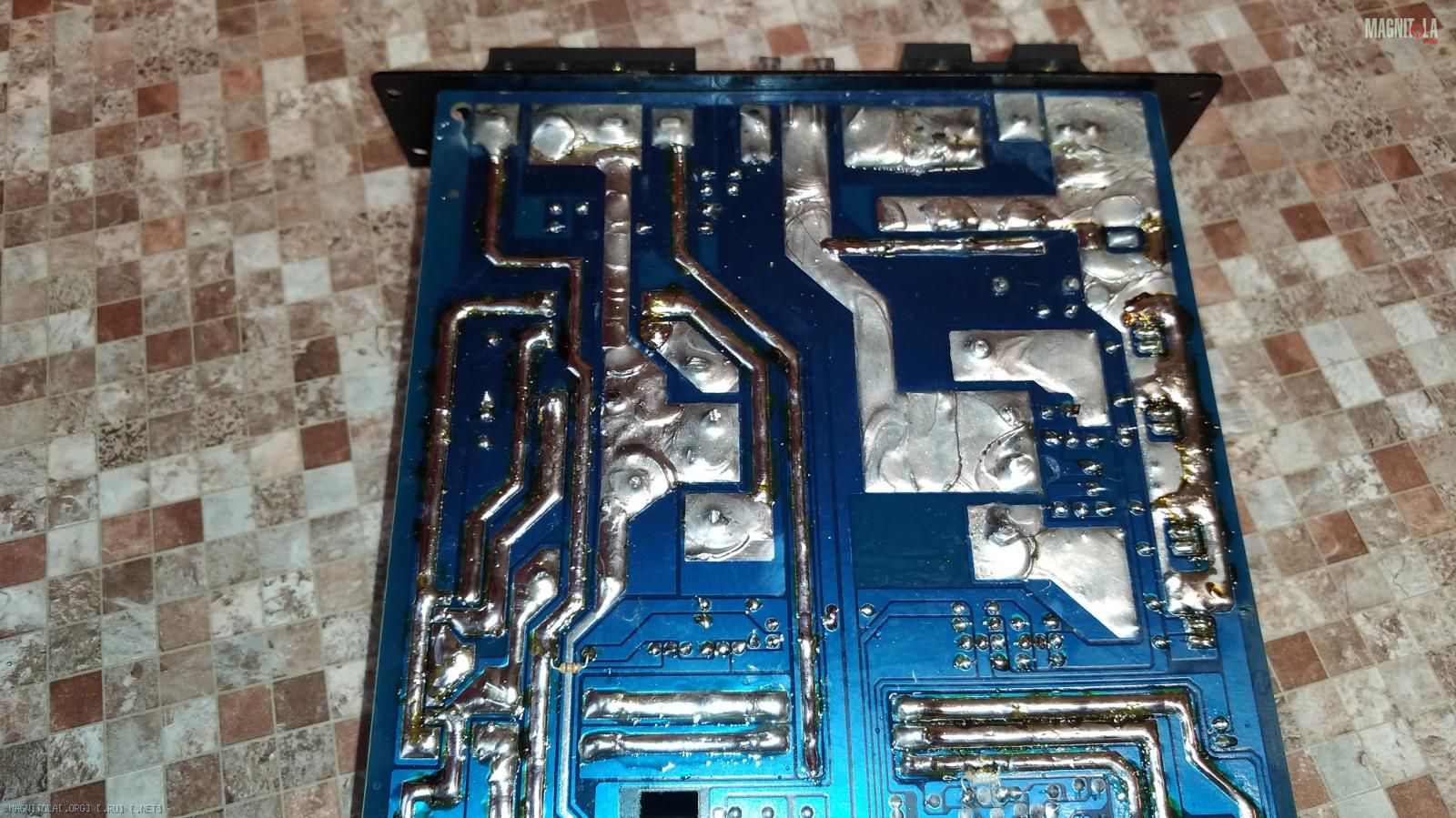

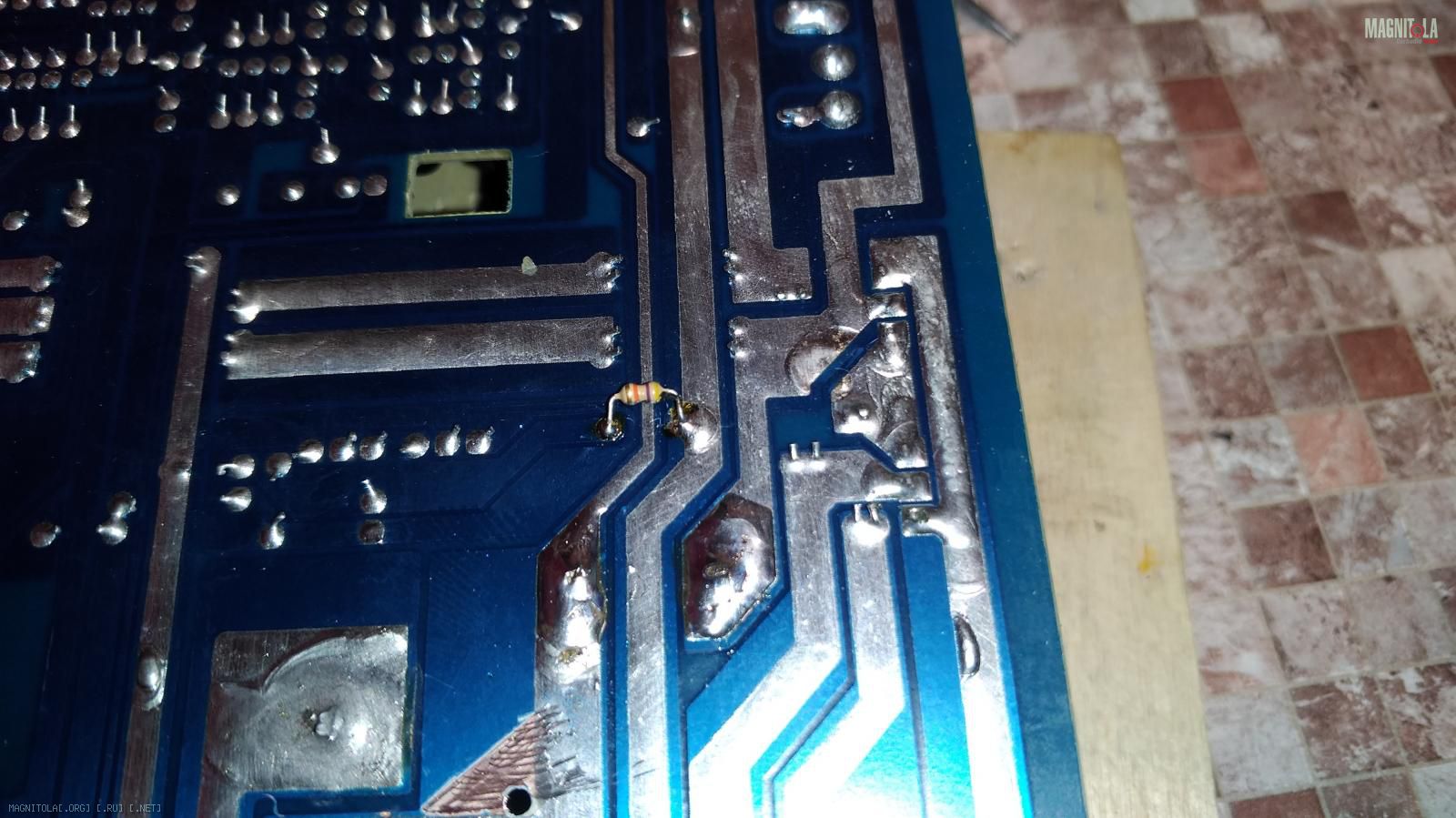

Силовые дорожки цепей ПН-а дополнительно пропаяны, а проволочные перемычки в этих цепях заменены на перемычки большего сечения.
2.

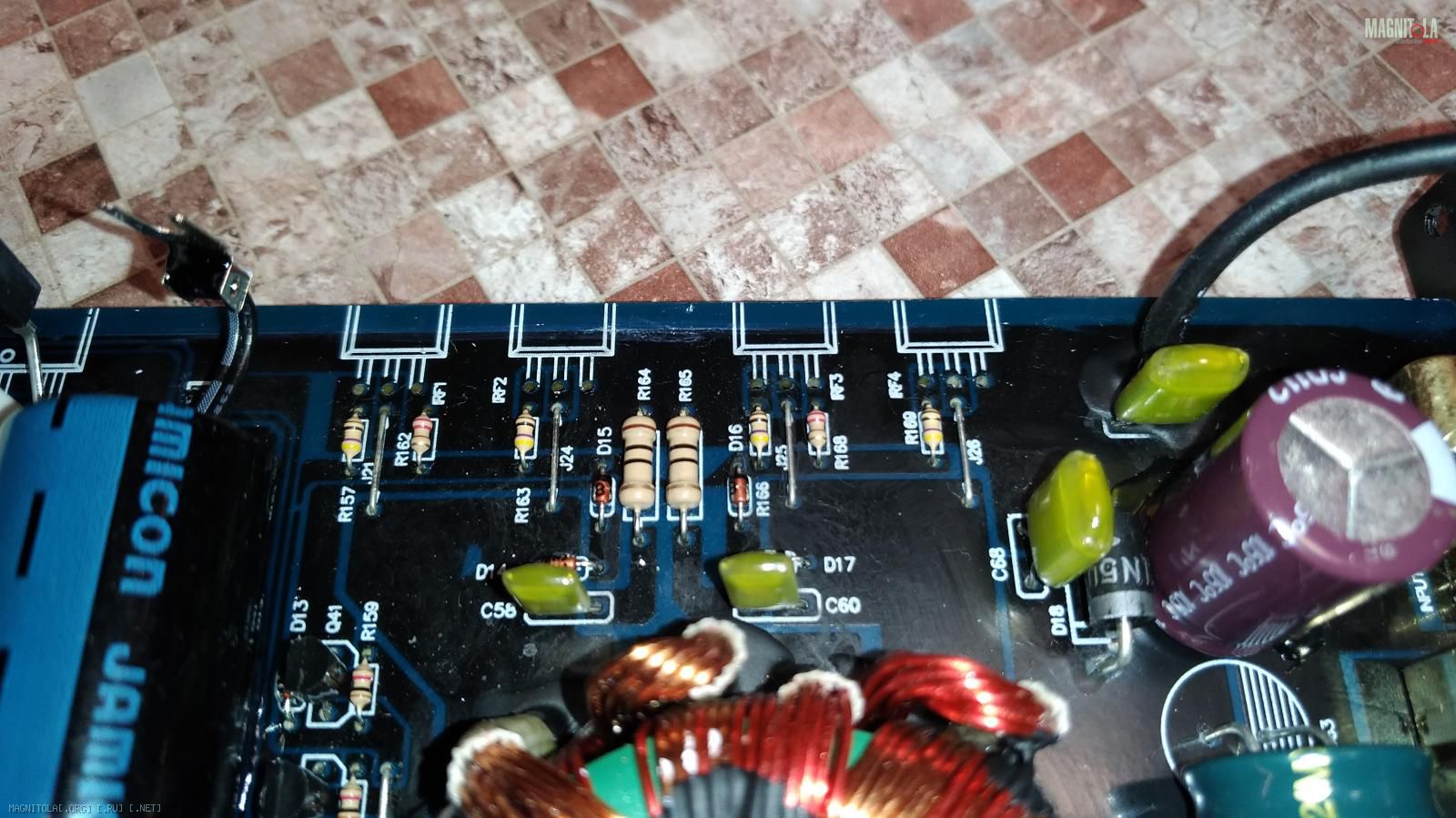

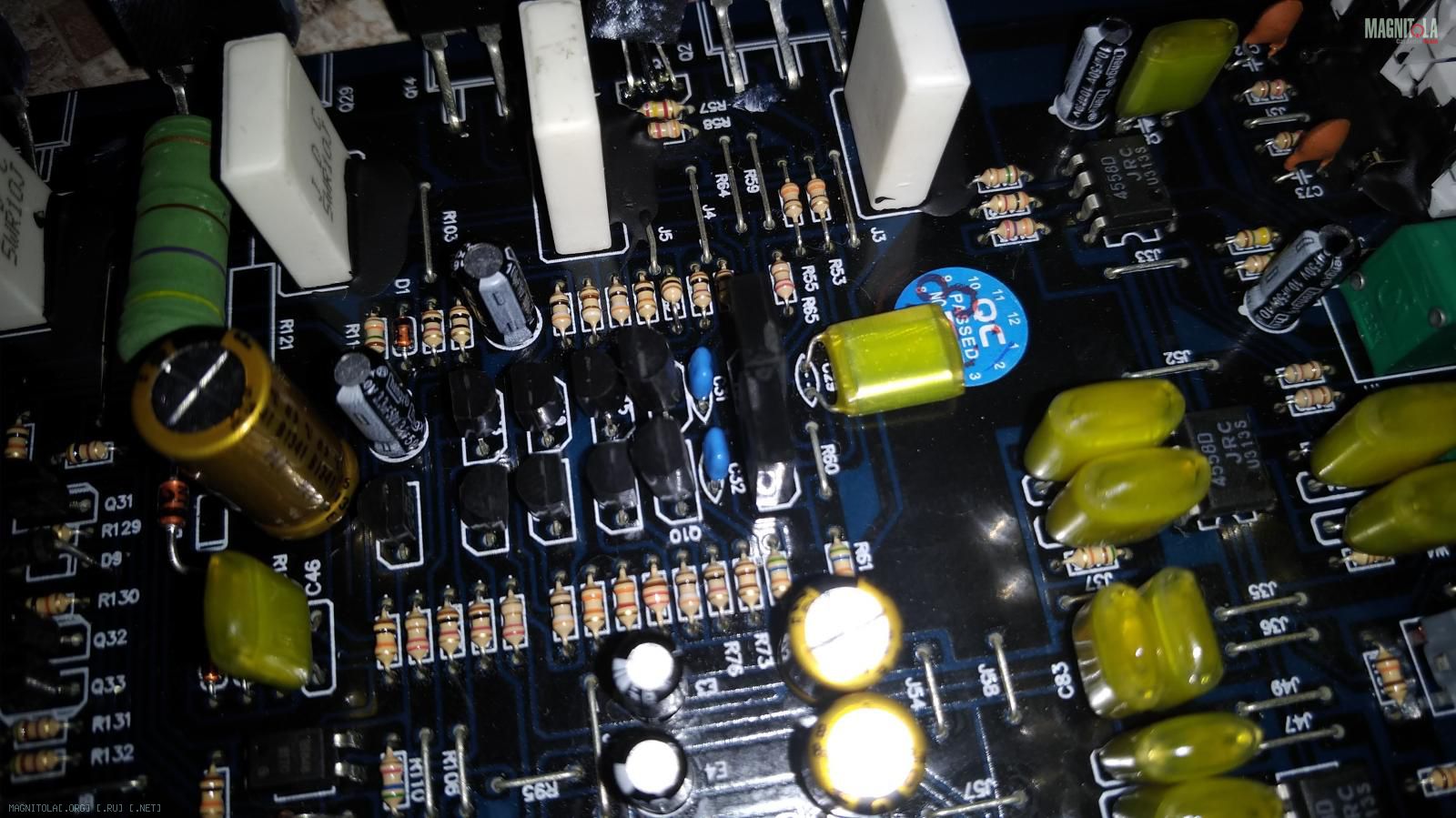

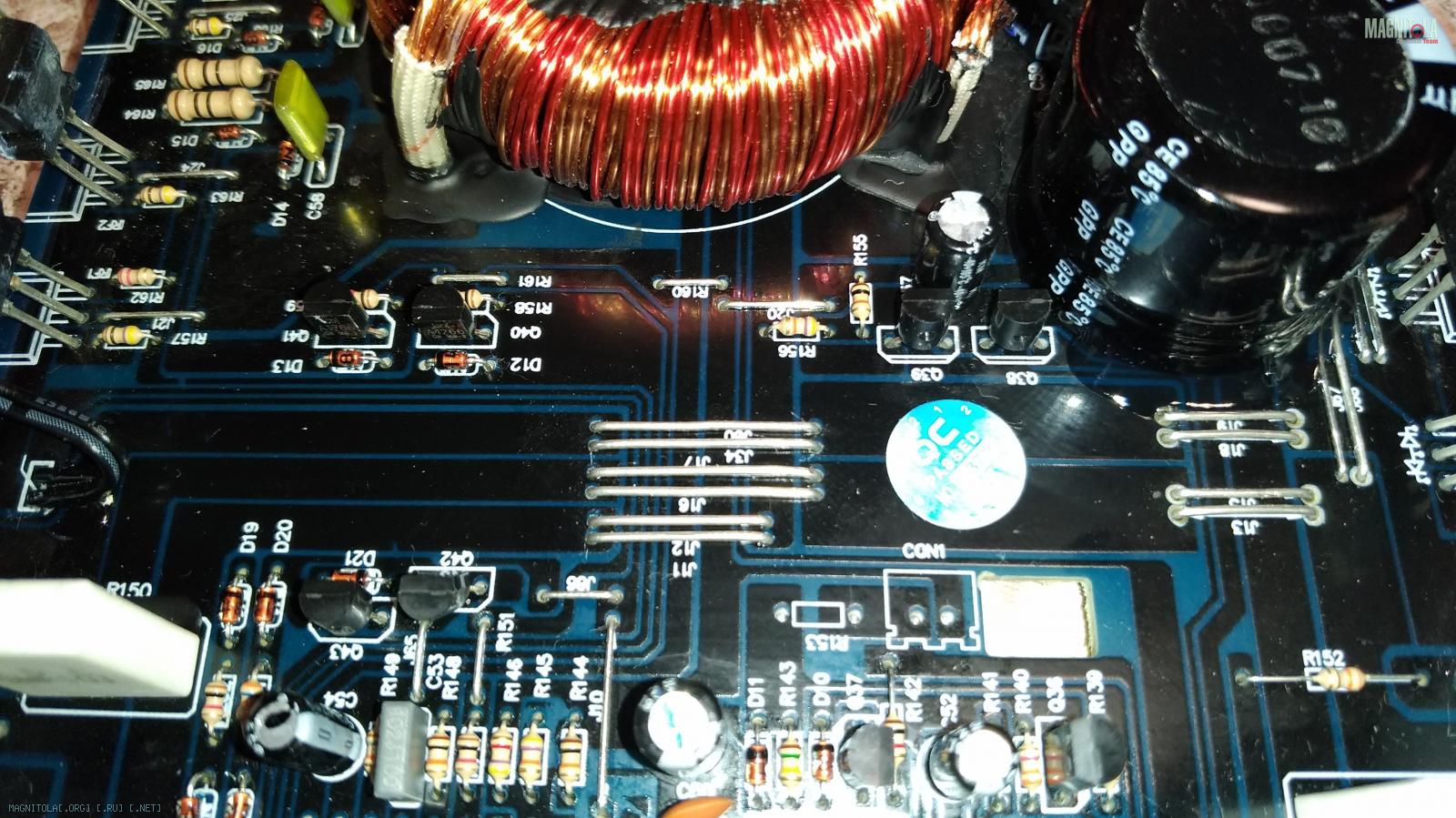

Твик вторичного слаботочного питания.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
На этом доработка системы слаботочного питания закончена, НО ЭТО если с усилителем по части входных каскадов усиления и обработки сигнала ни чего не будет делаться.
Если же это планируется, то эта описанная доработка системы слаботочного питания возможно будет первым этапам.
Вторым этапом возможно потребуется подбор номинала балластных резисторов в случае изменения тока потребления каскадами предварительного усиления и обработки сигнала при замене ОУ.
зы: Керамика заменена на плёнку, электролиты заменены с увеличением номинала ёмкости и уровня качества, как видно на фото применены серии FW от Ничикон.
3.

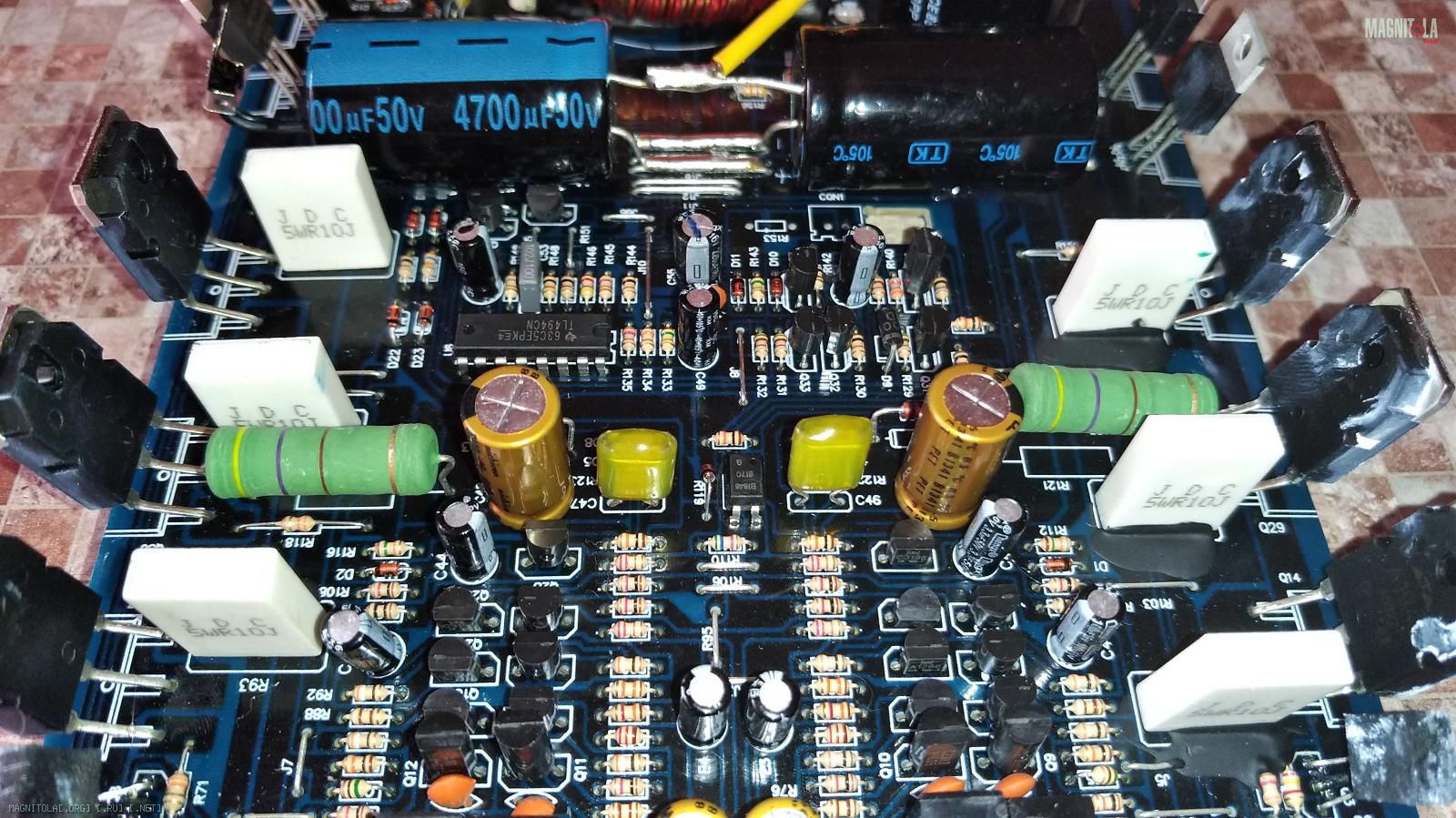

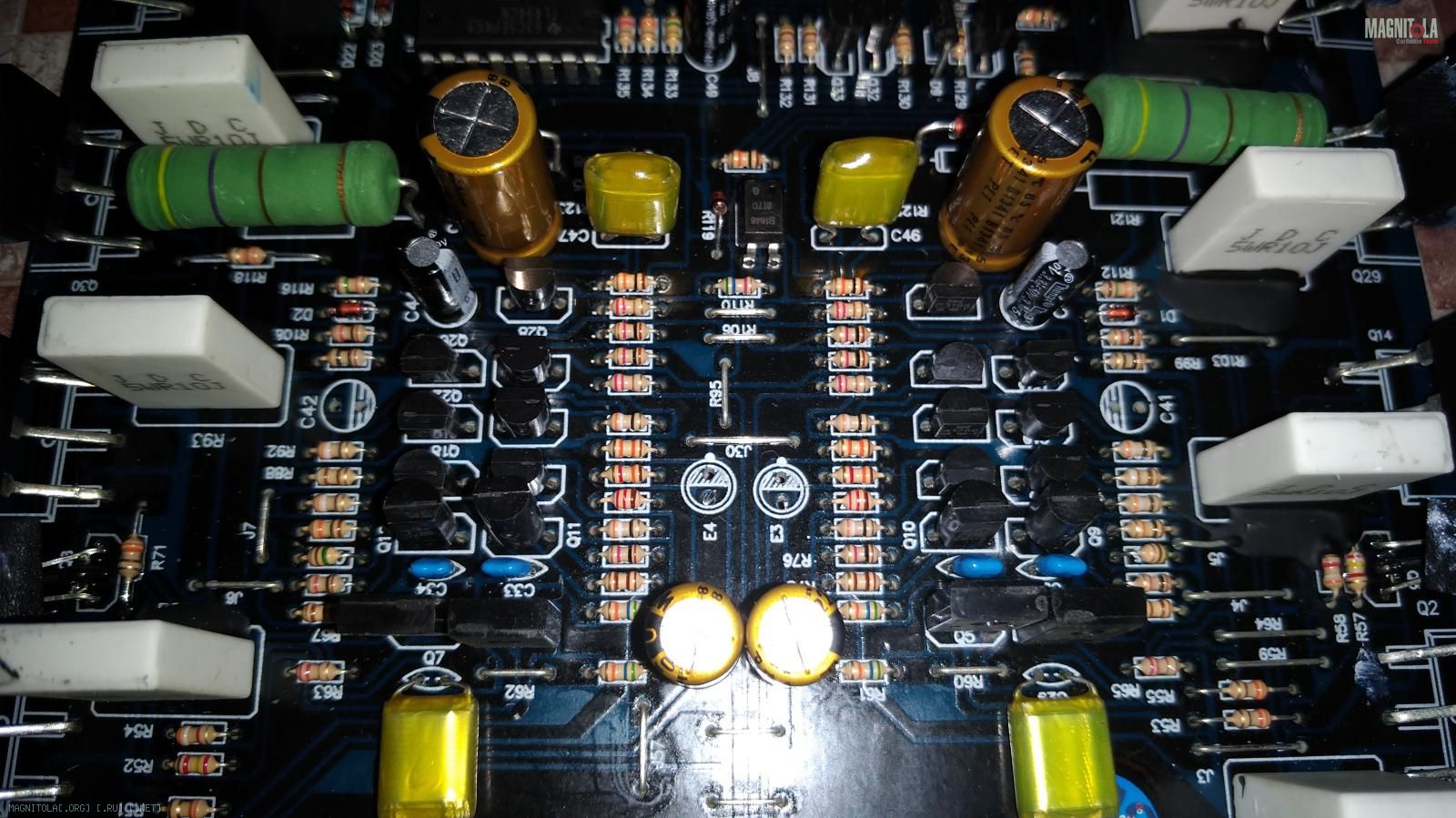

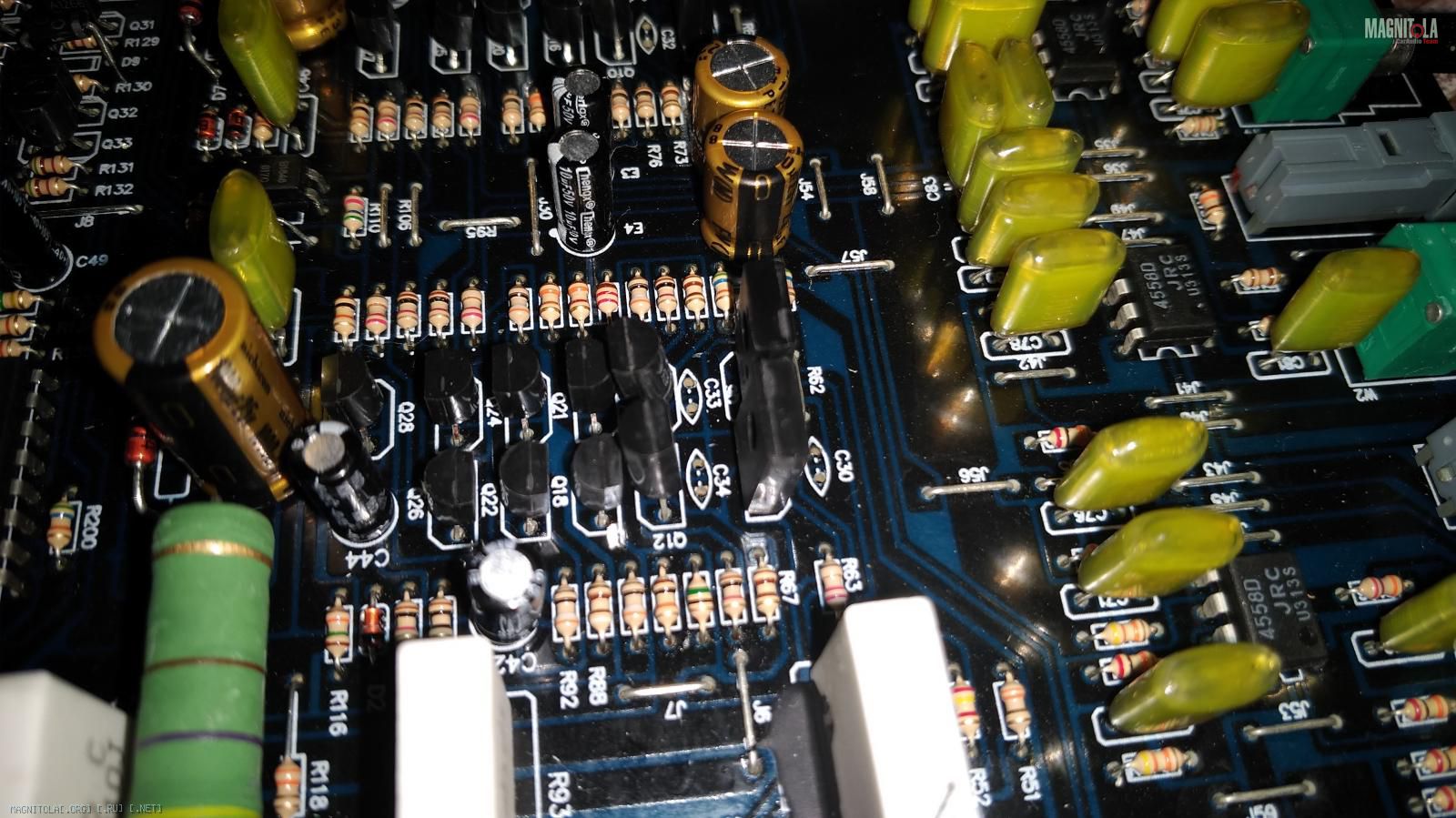

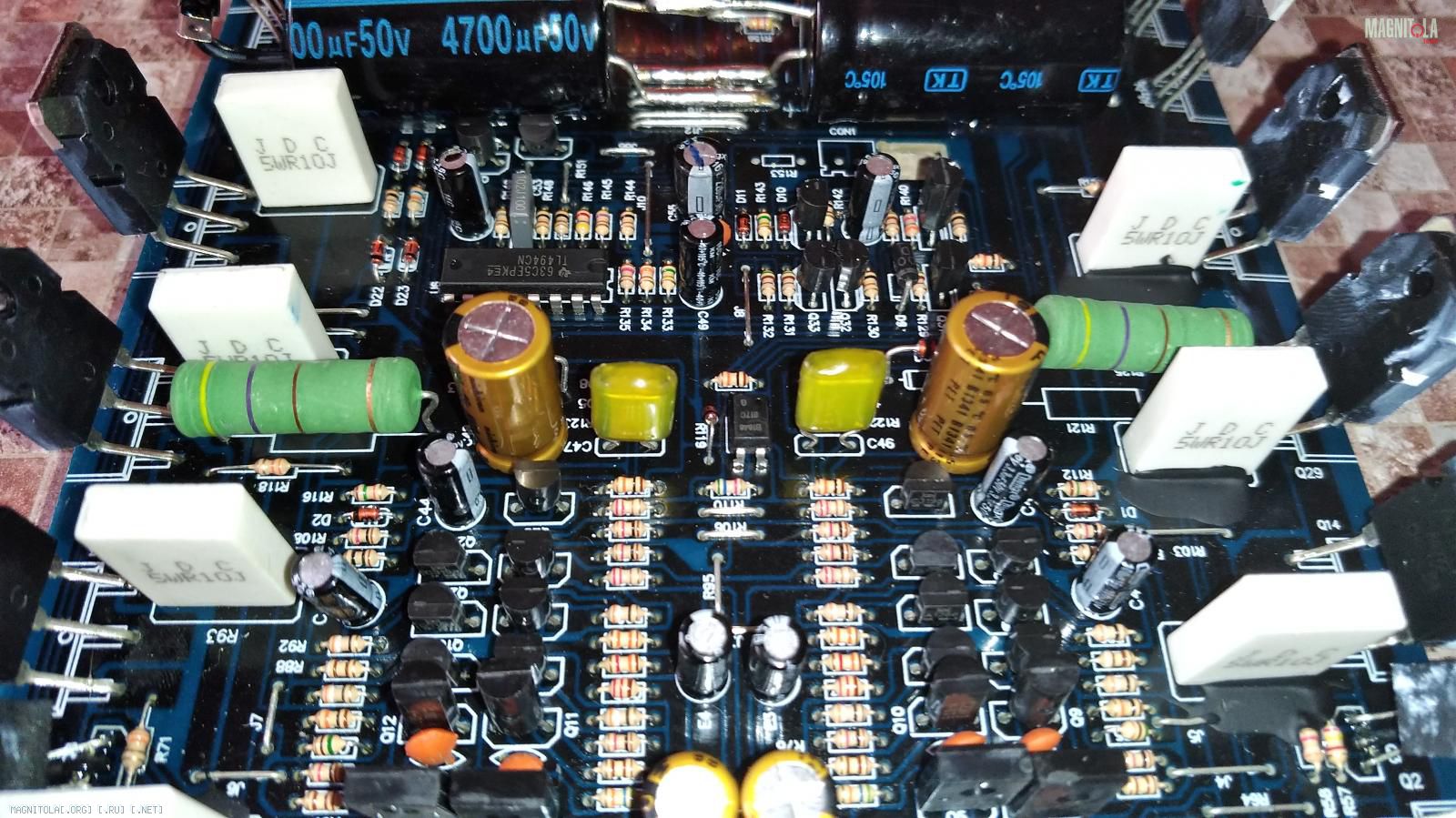

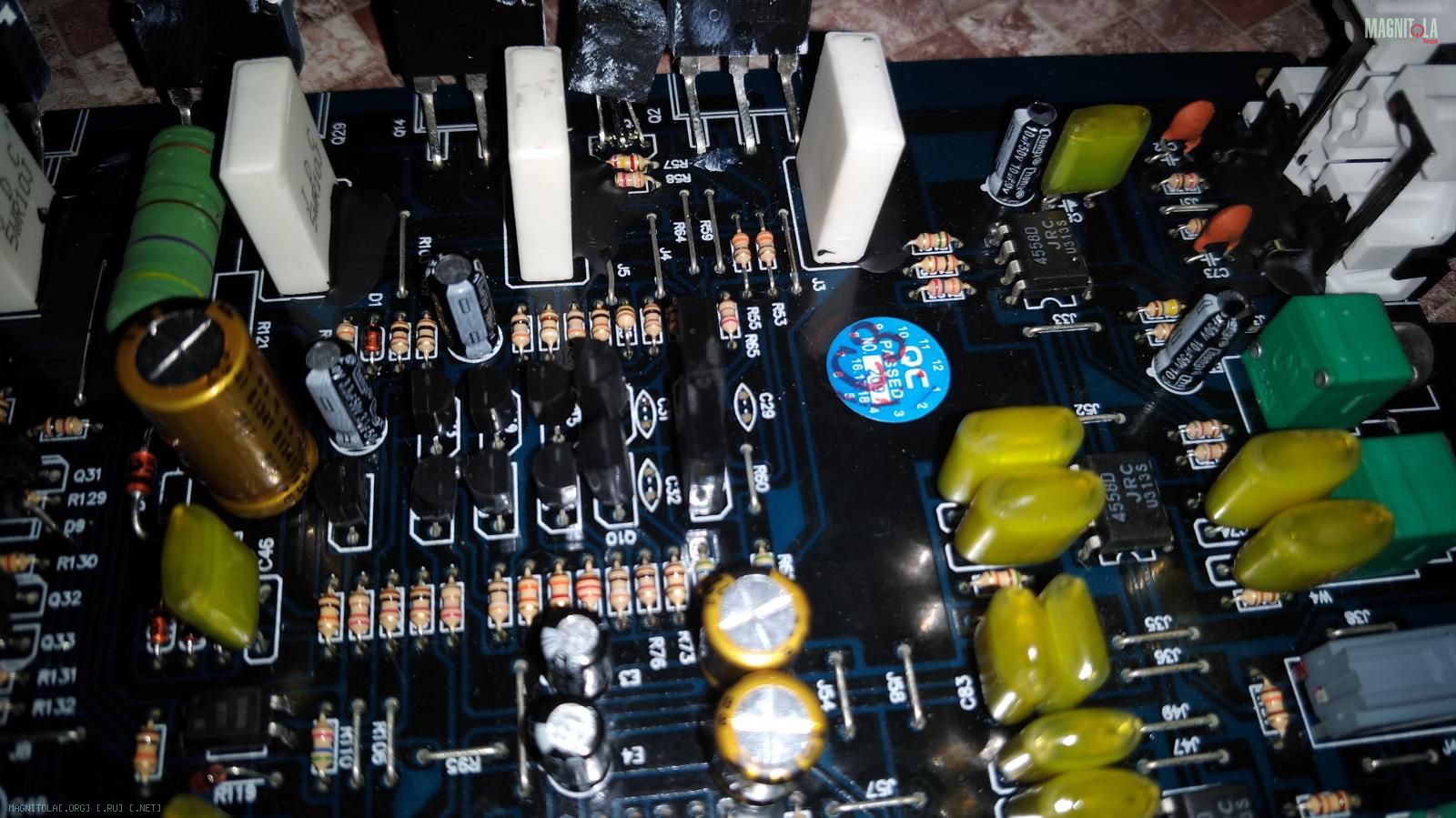

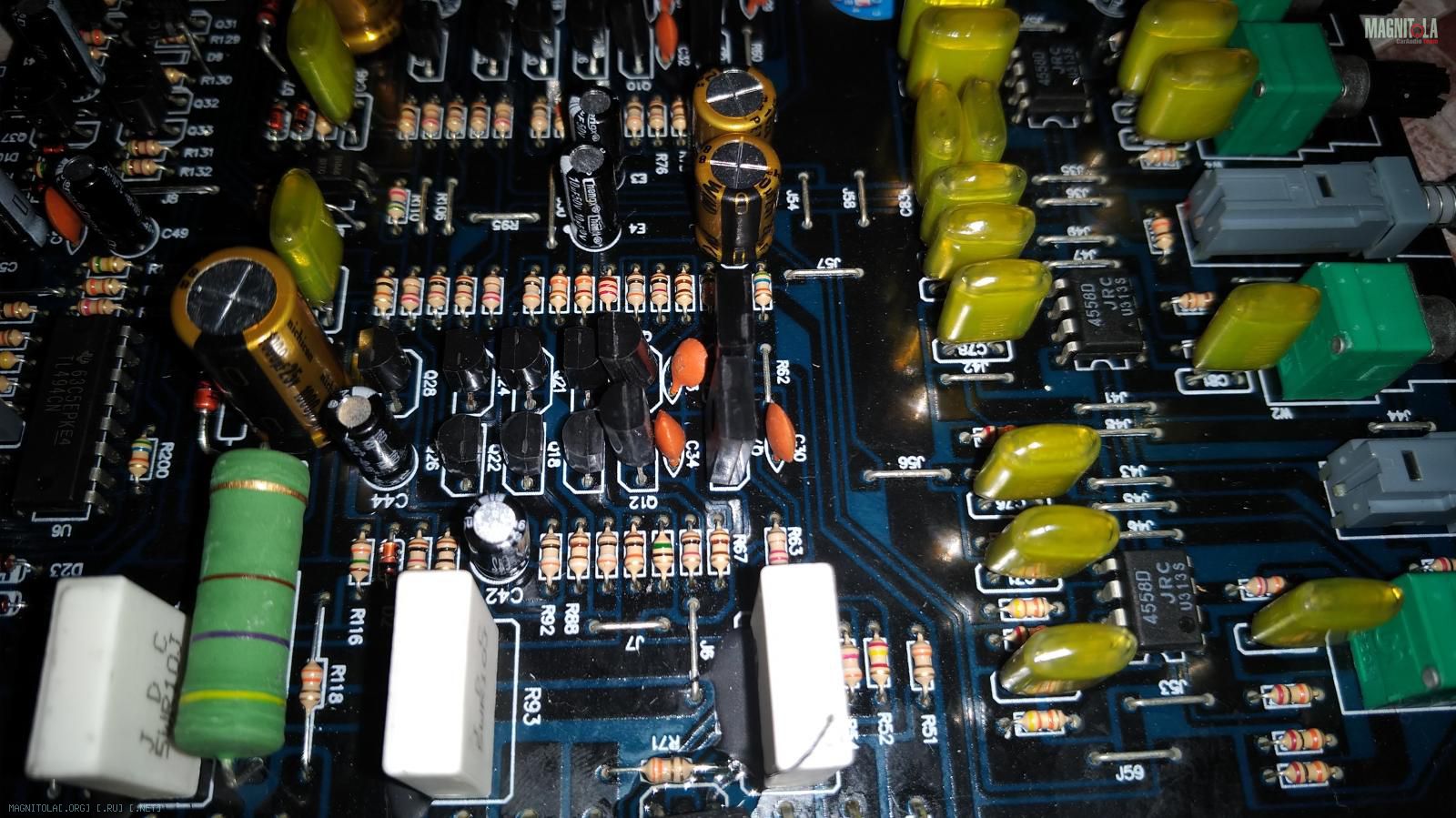

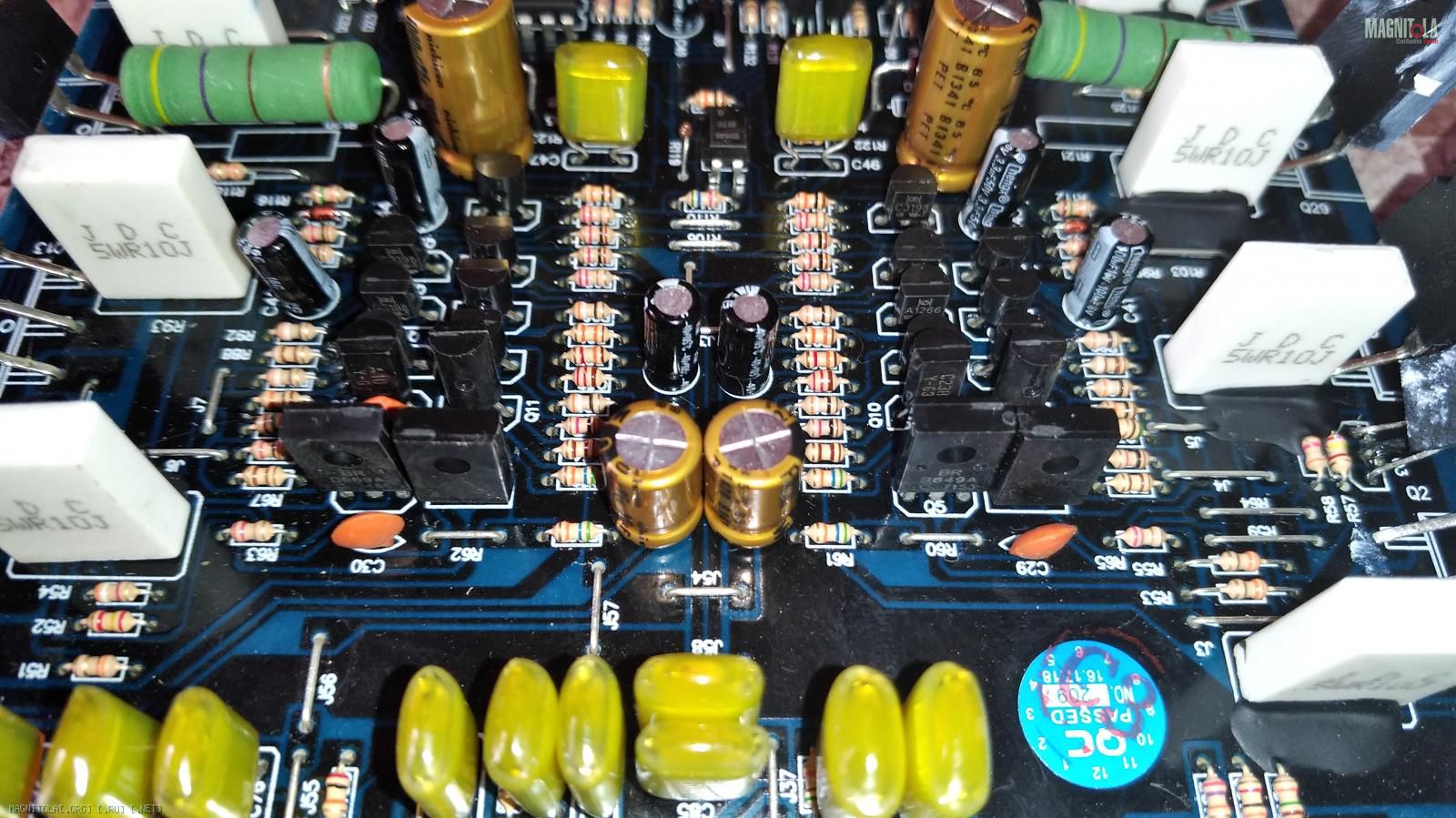

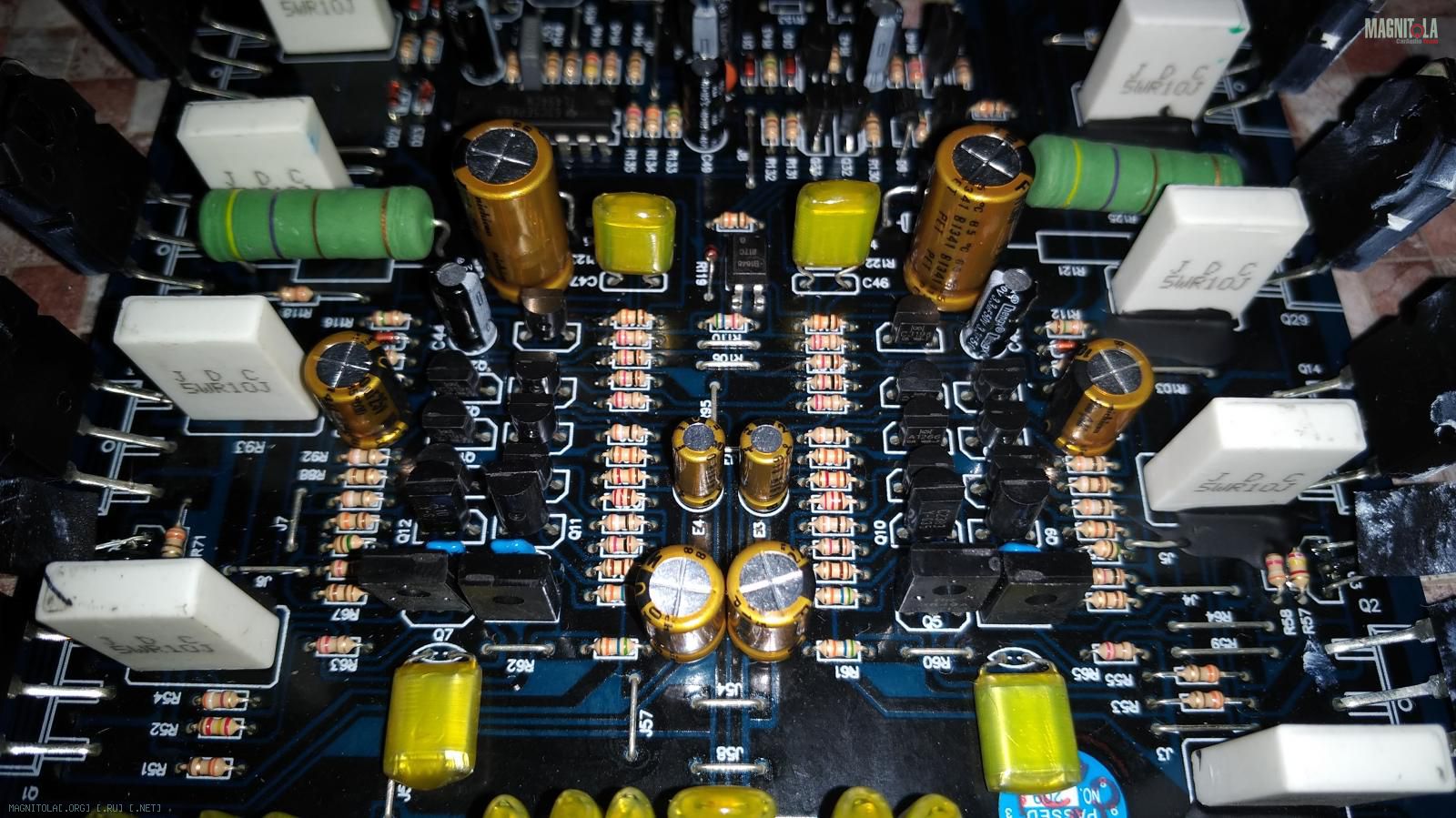

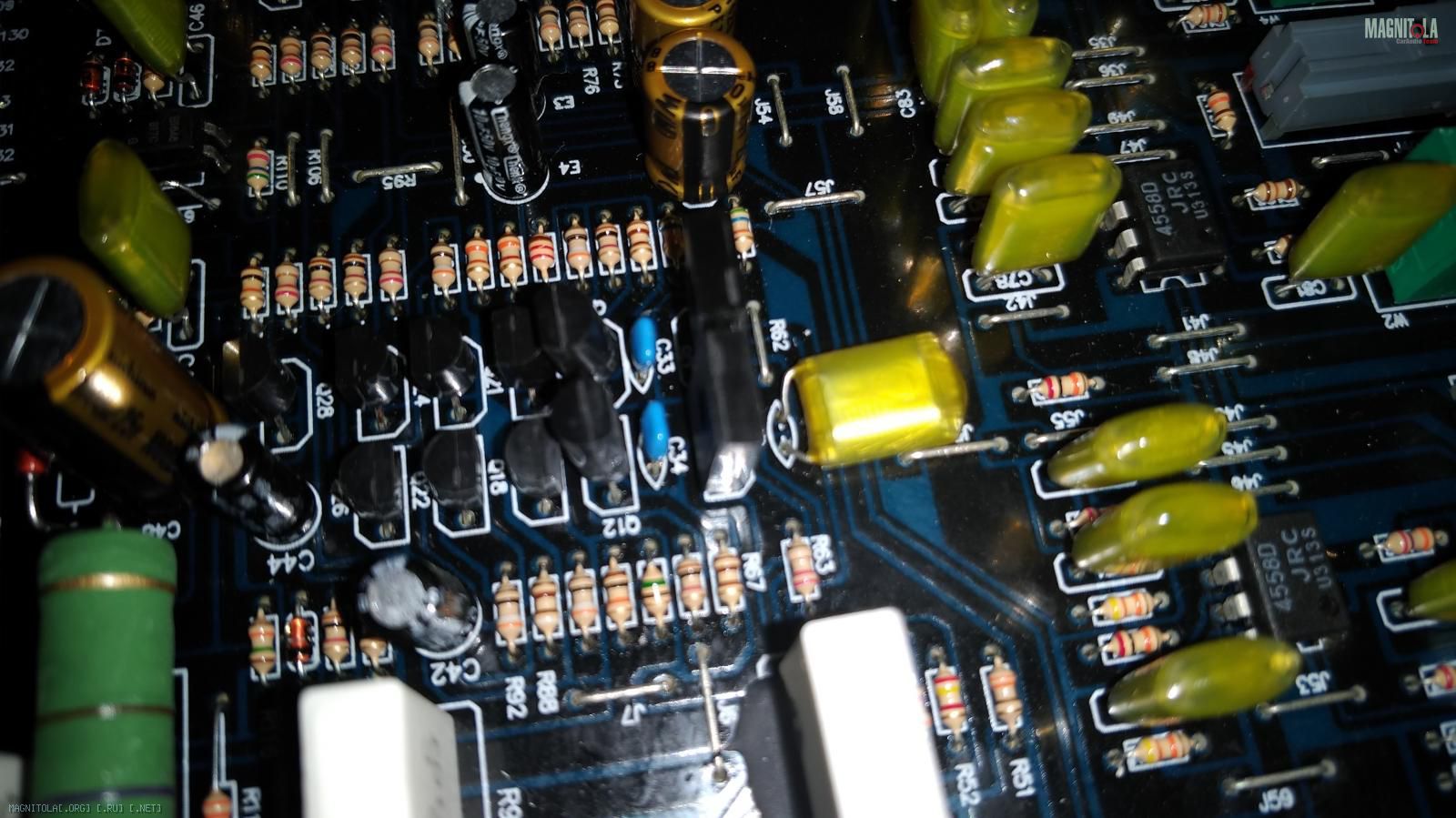

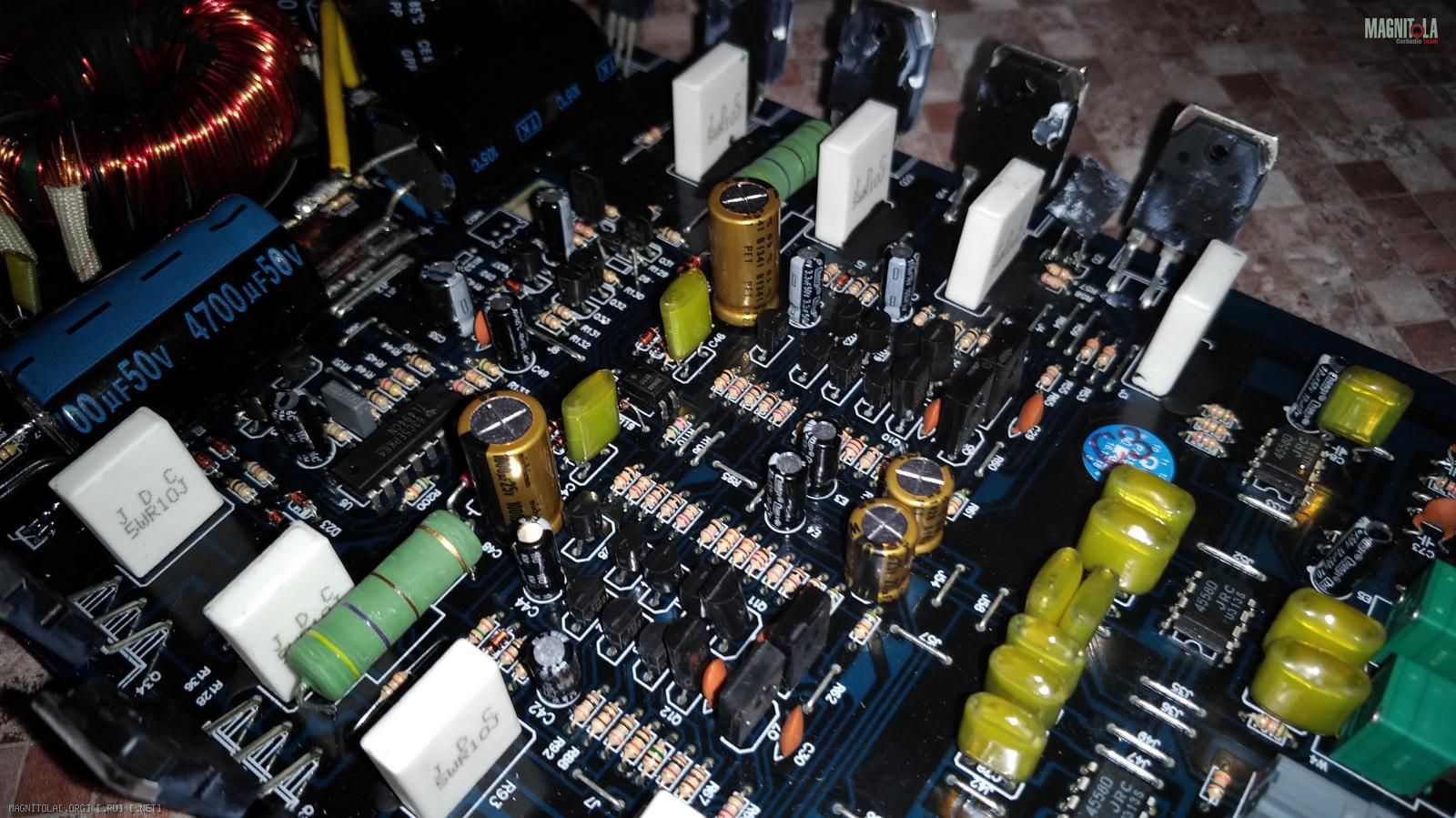

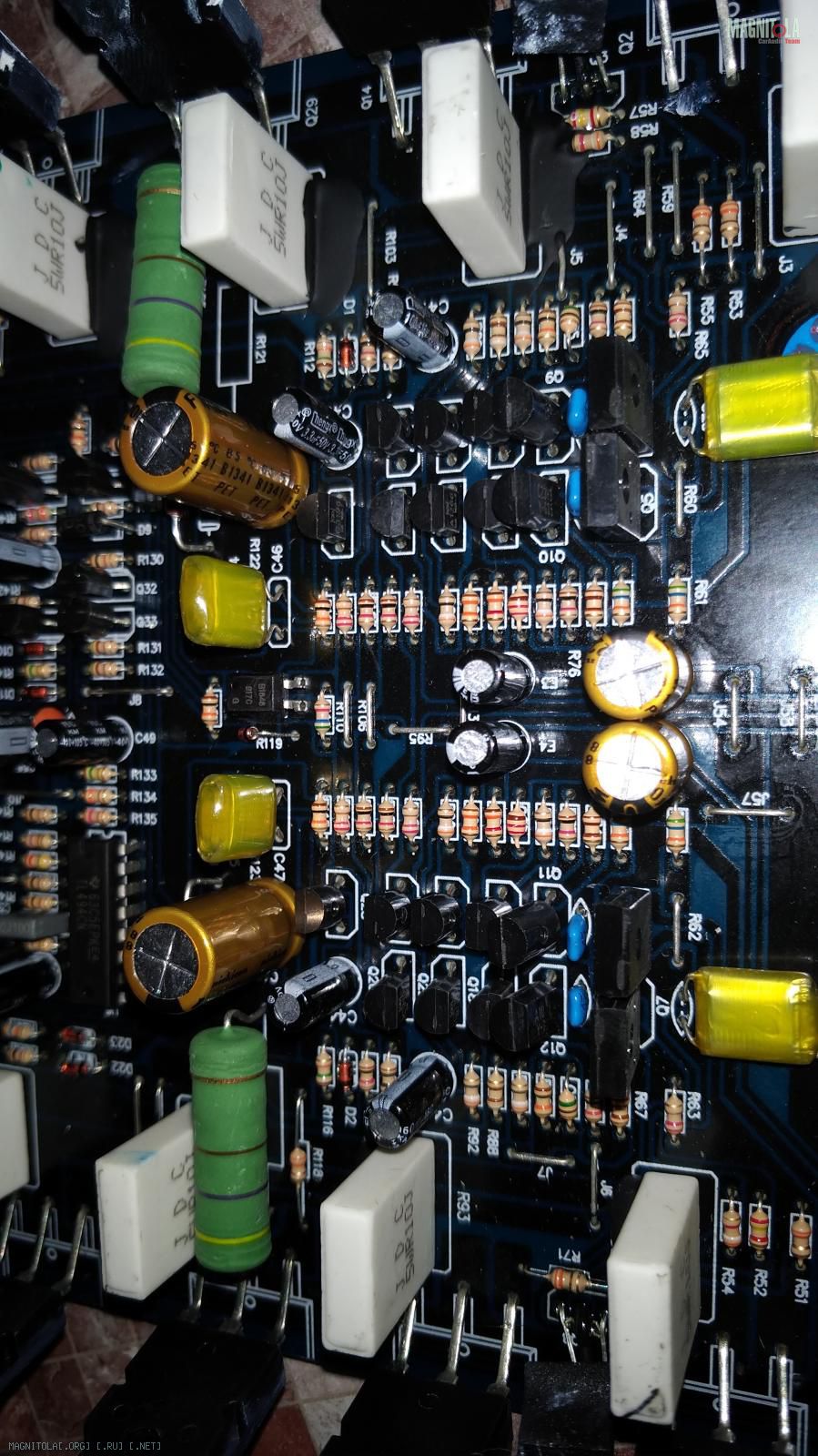

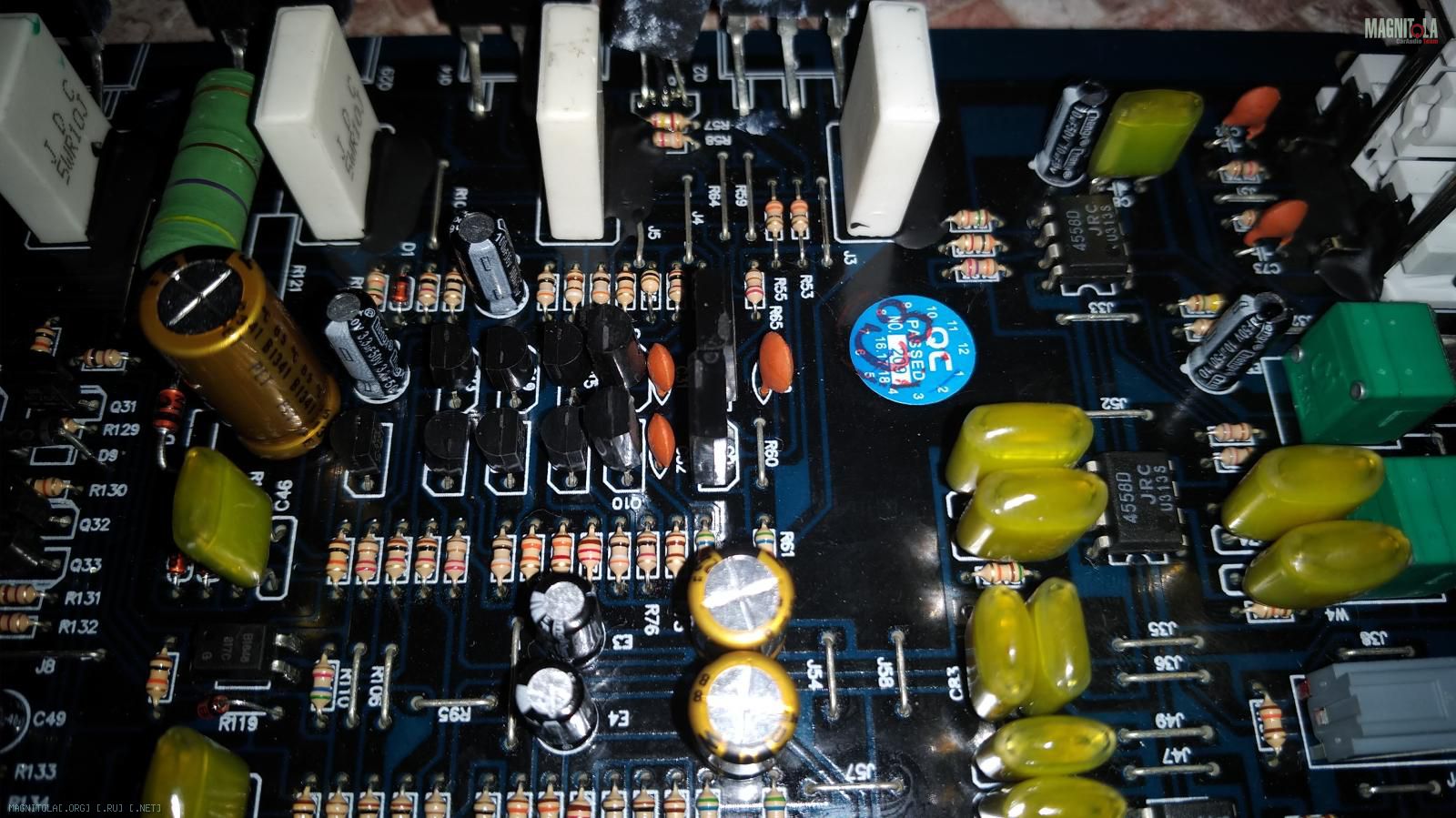

Твик каскадов УМ.
![]()
![]()
![]()
![]()
керамика на 150 пкф заменена на керамику 47 пкф, керамика 0.1мкф заменена на плёнку 0.1 мкф.
![]()
![]()
стоковые электролиты ООС 100 мкф заменены на 100 мкф серии FG от Ничикон, входные стоковые электролиты 10 мкф, заменены на 22 мкф серии FG от Ничикон.
В общем тут и подход, и сделано всё как бы уже и стандартно, так как я многократно рекомендовал в своих предыдущих темах описания твиков каскадов УМ подобных усилителей...
4.

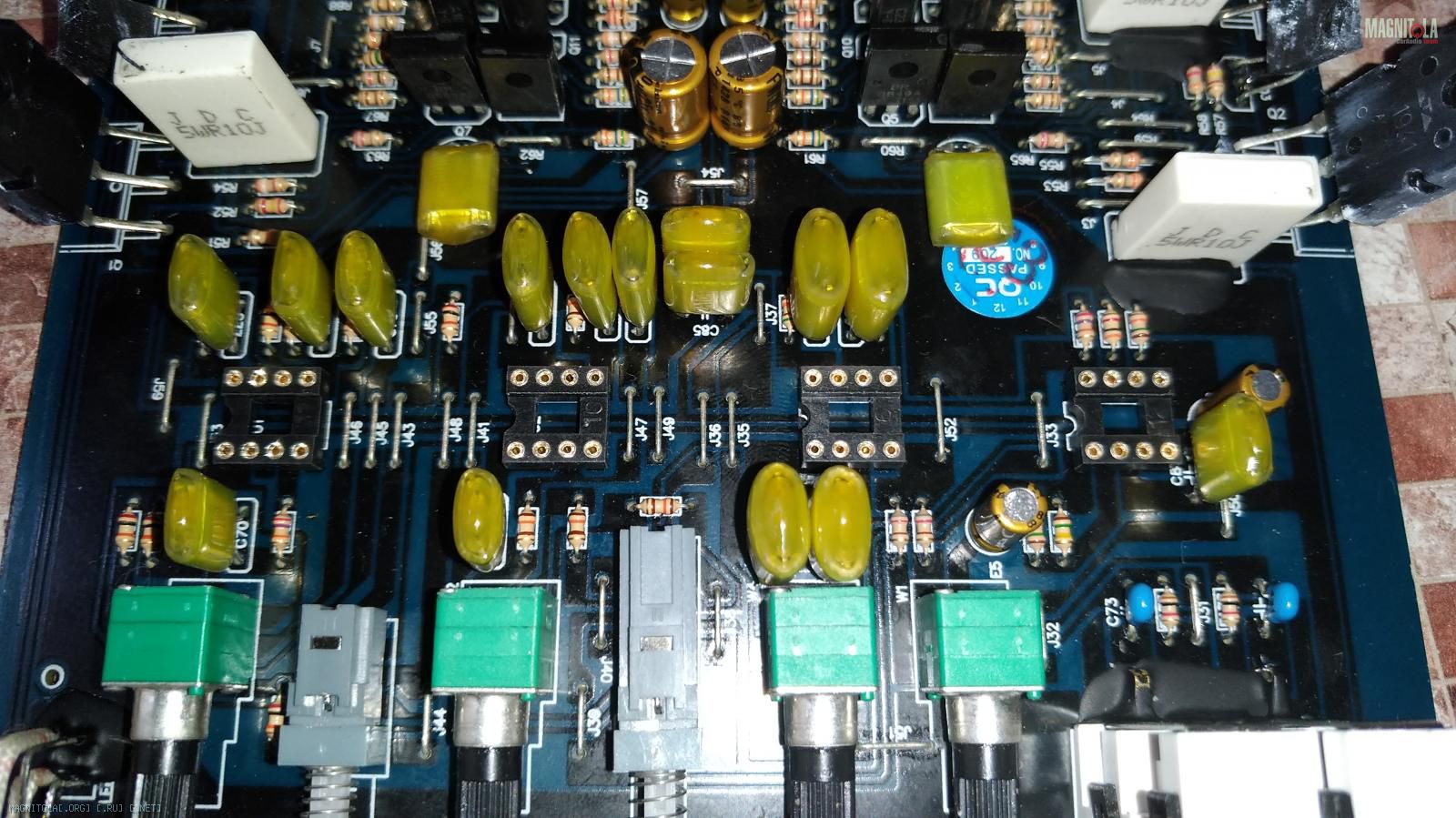

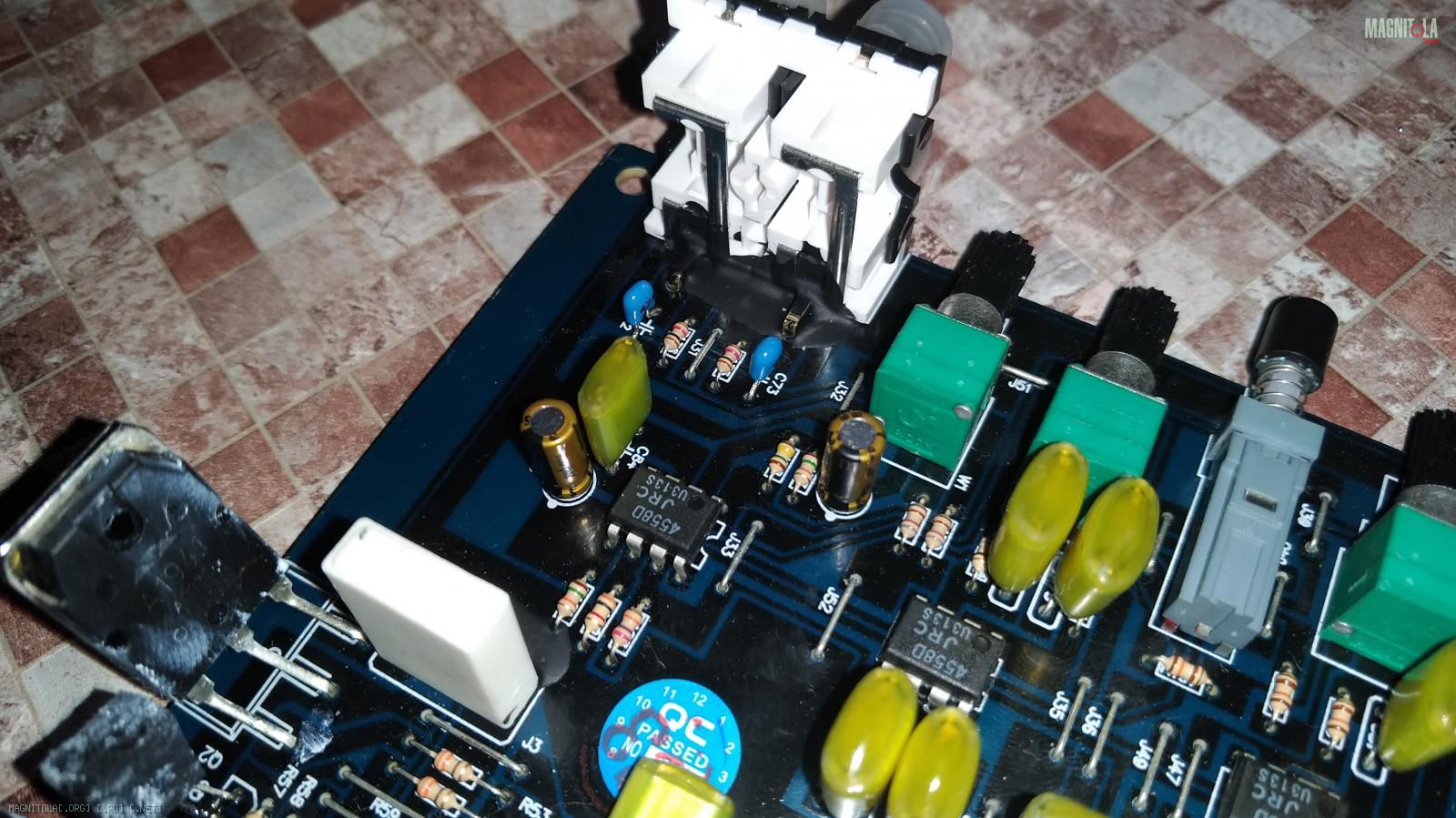

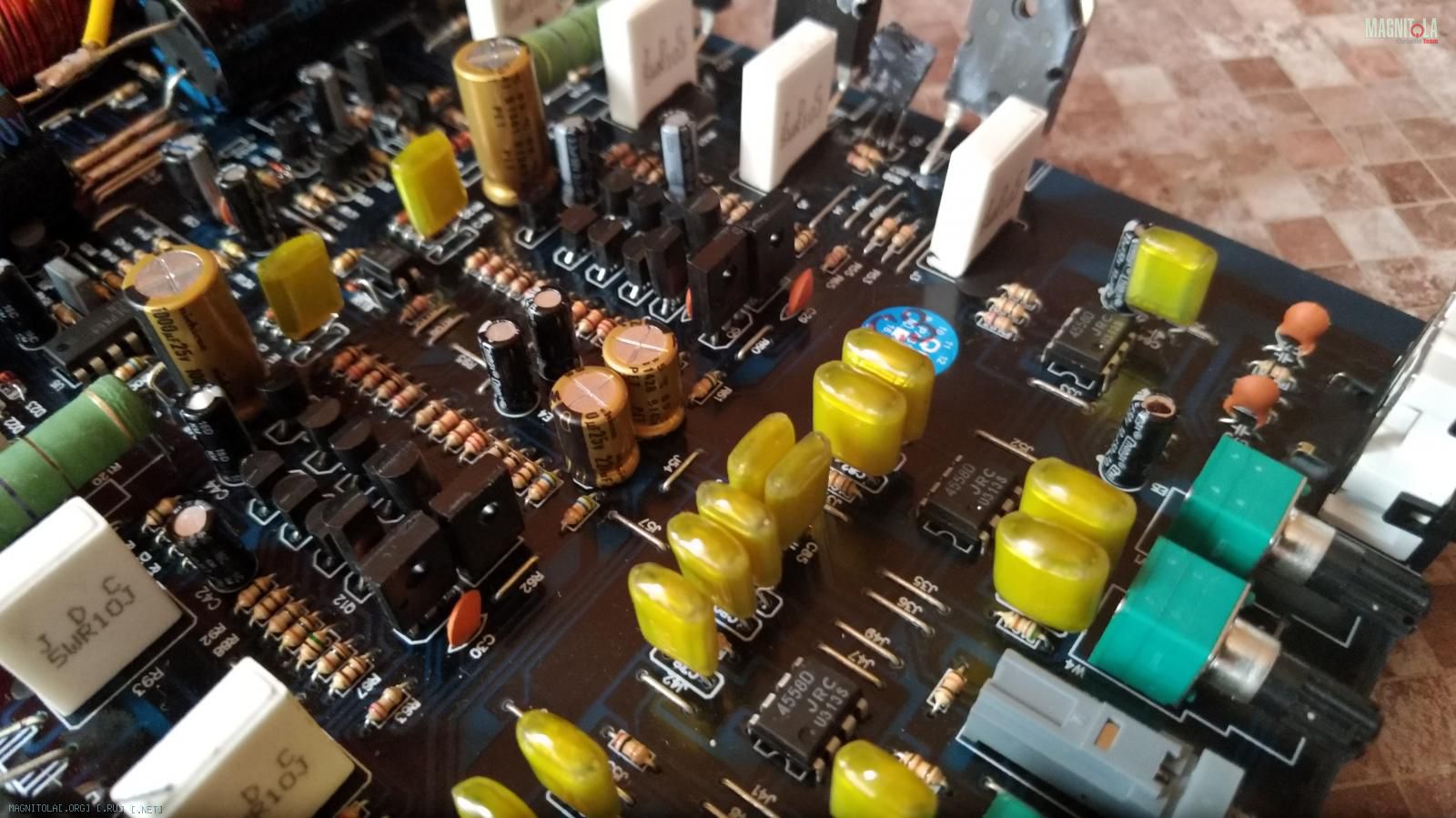

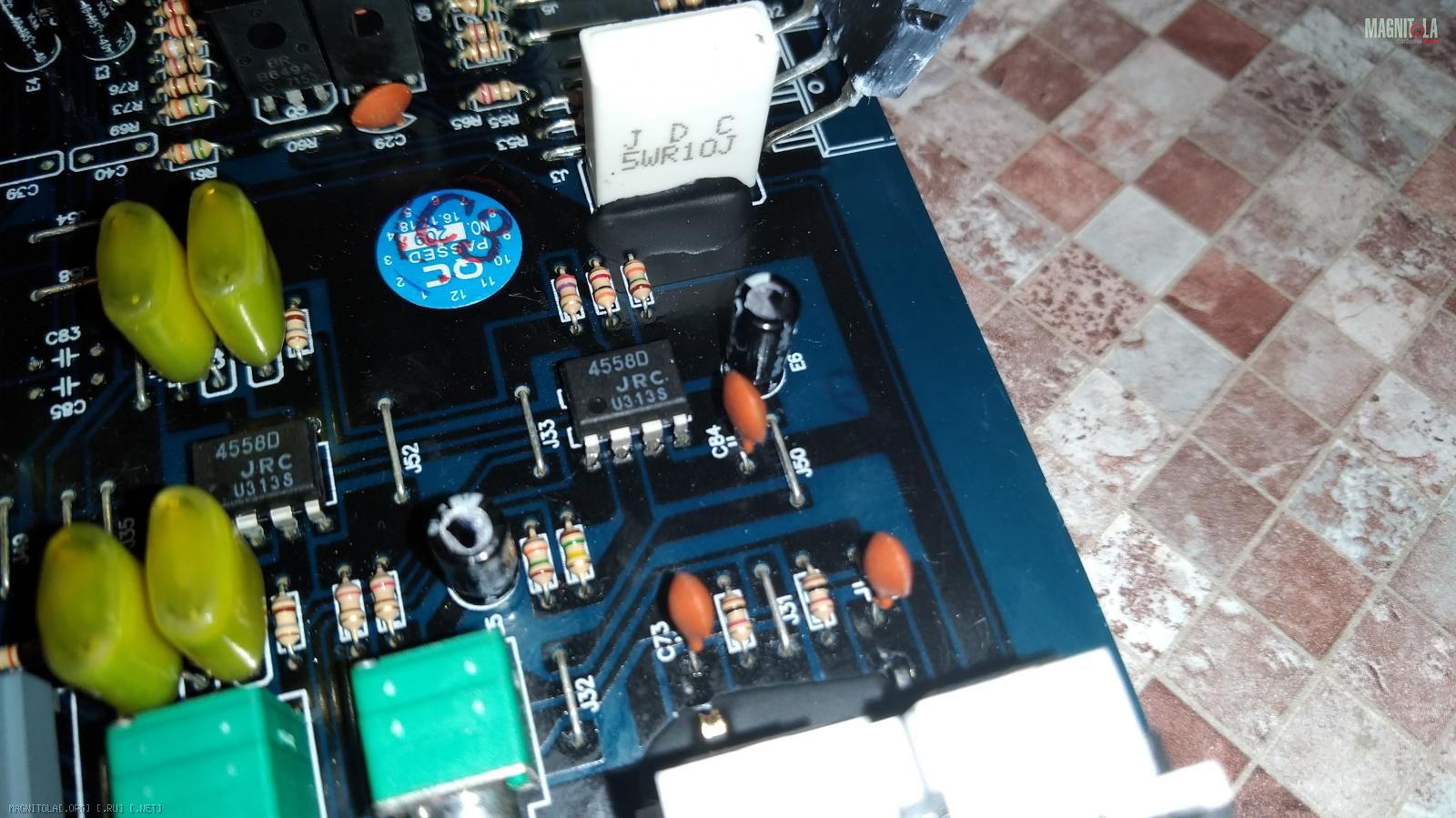

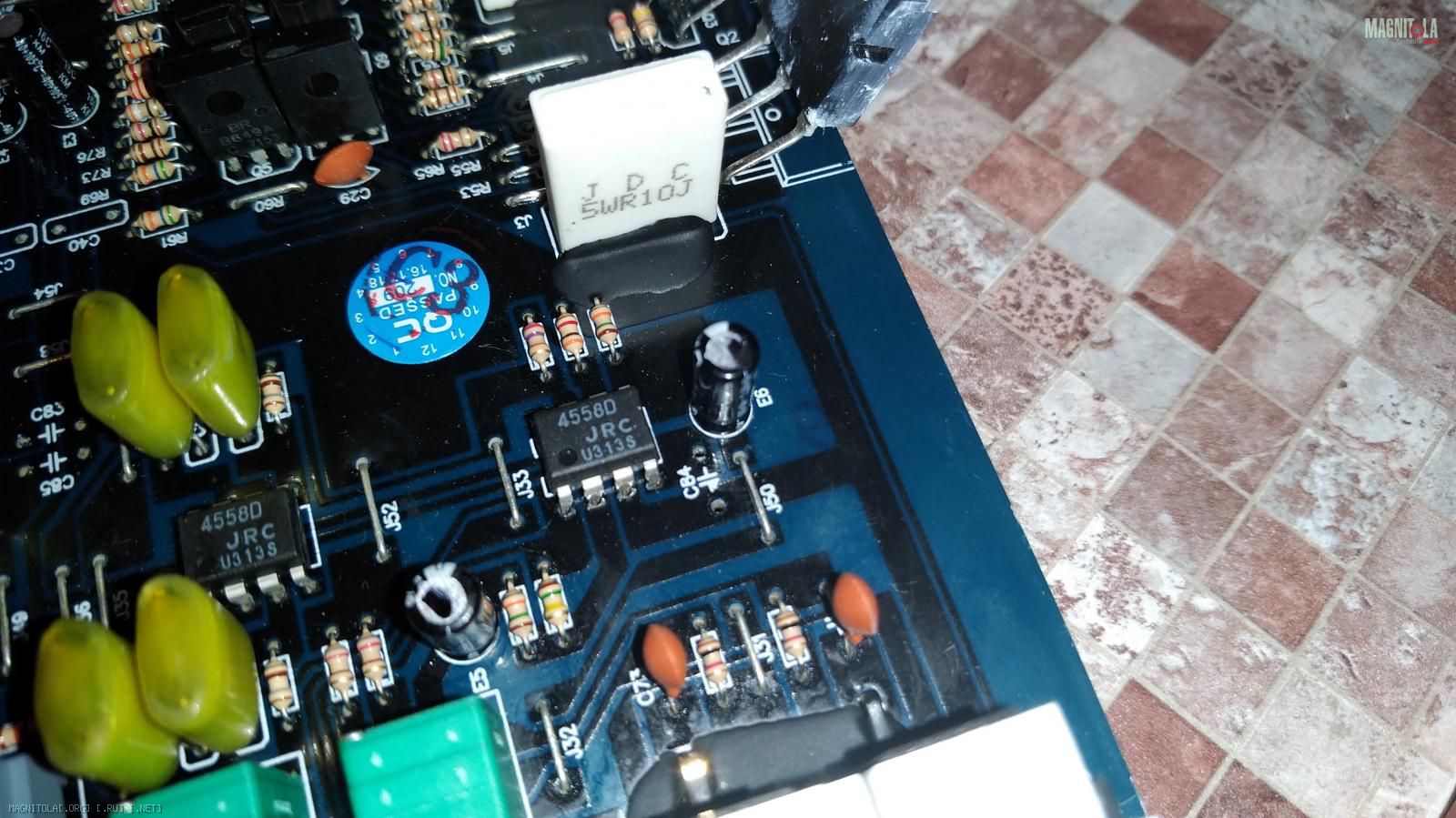

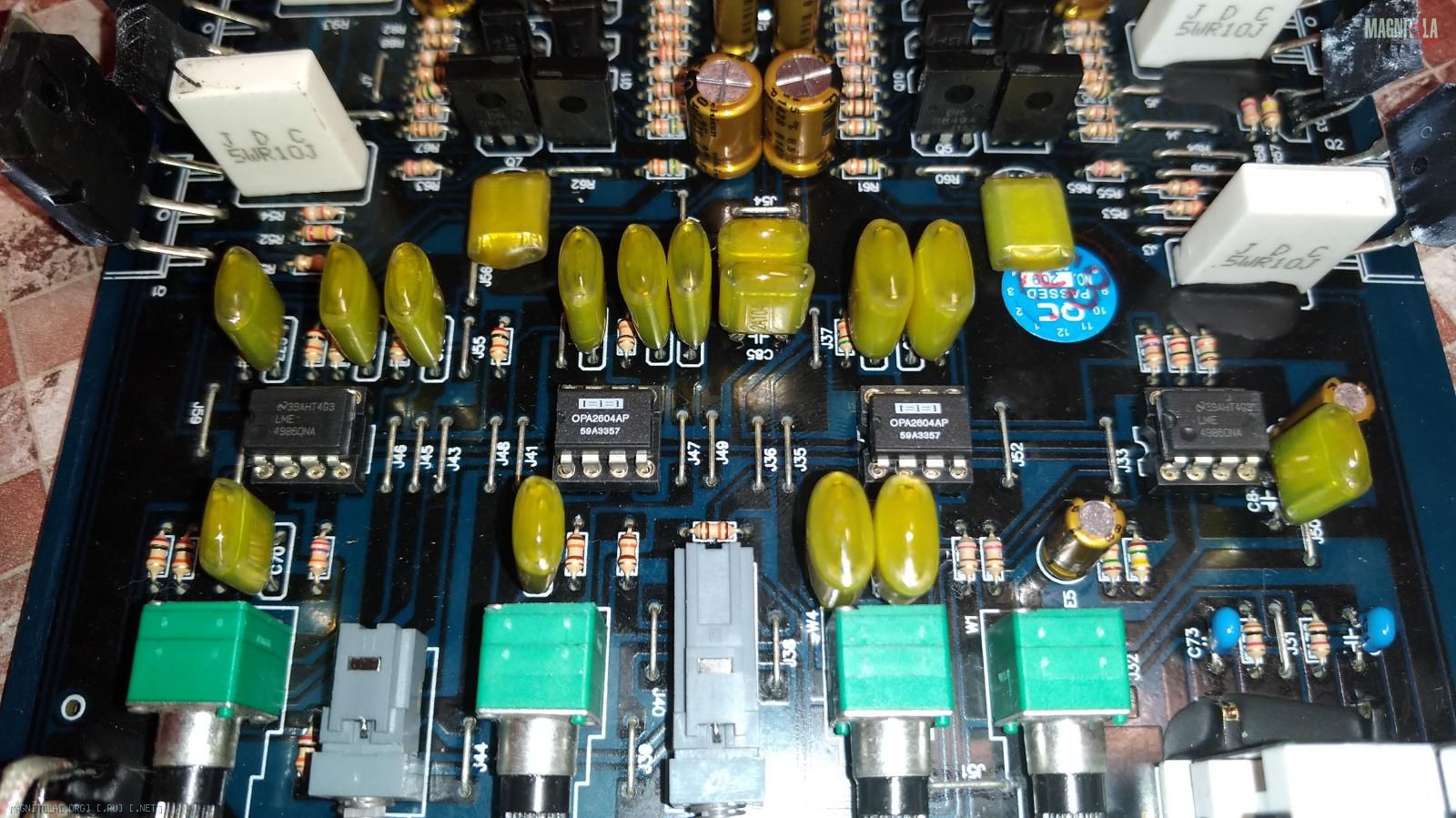

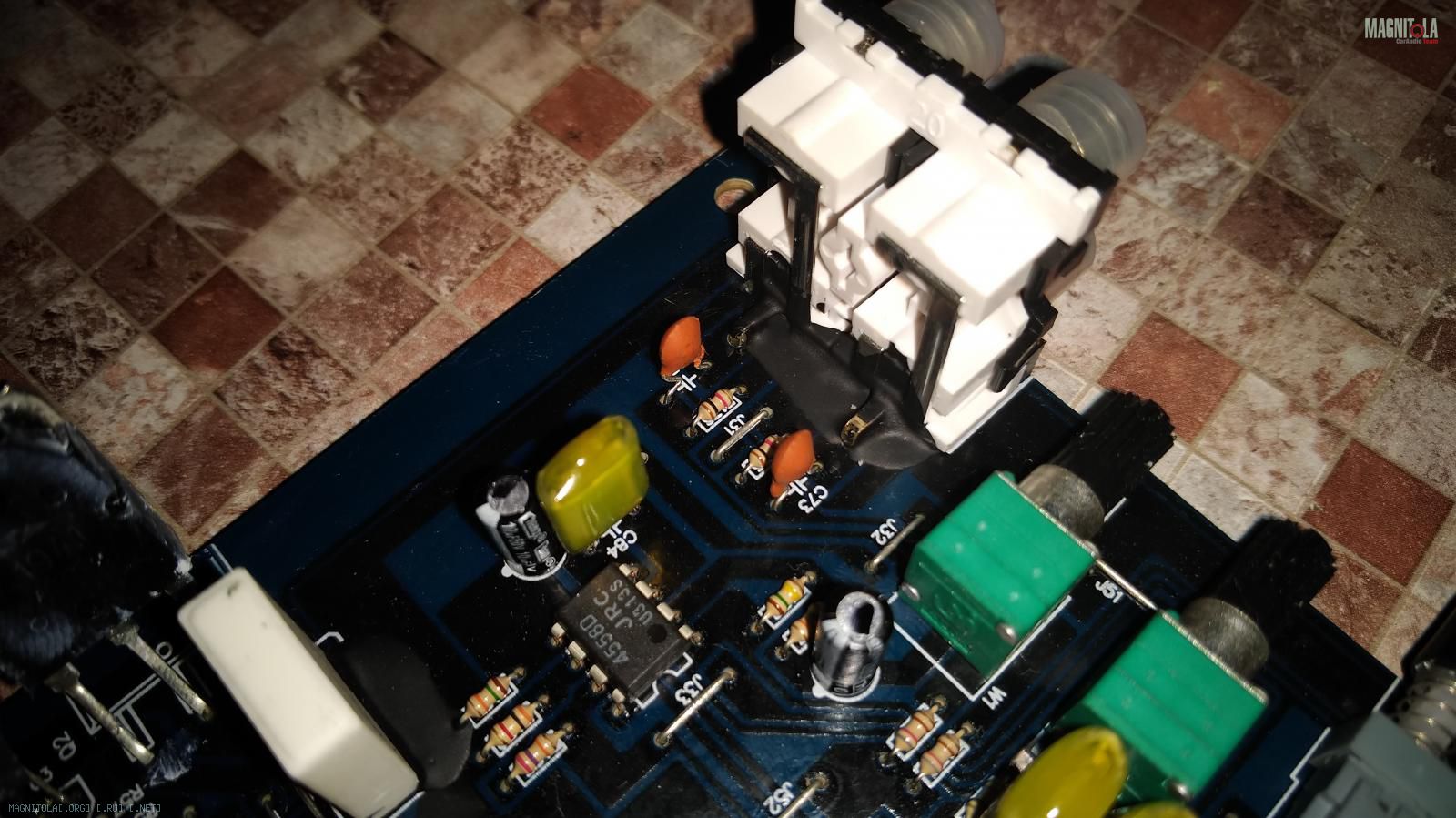

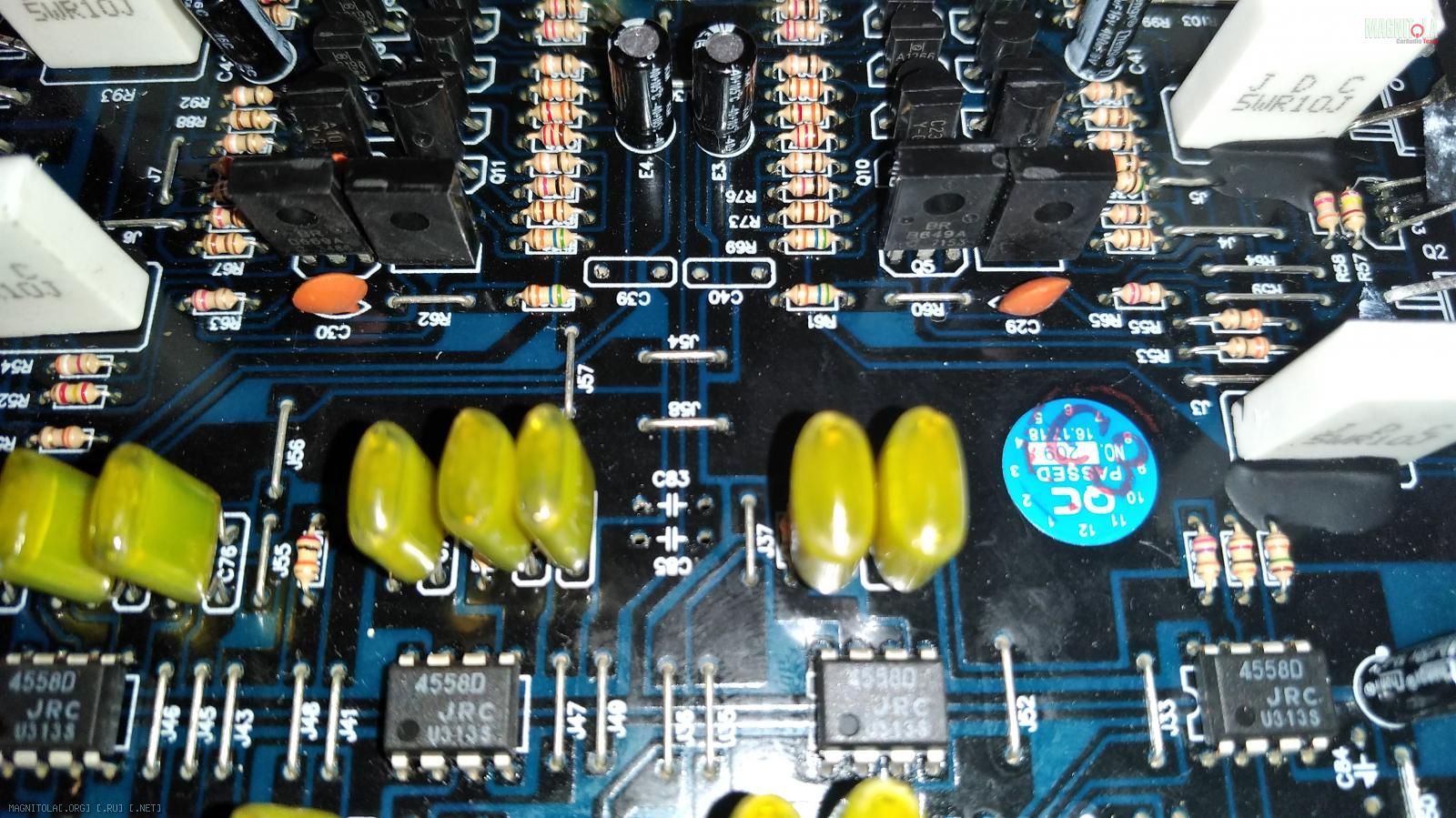

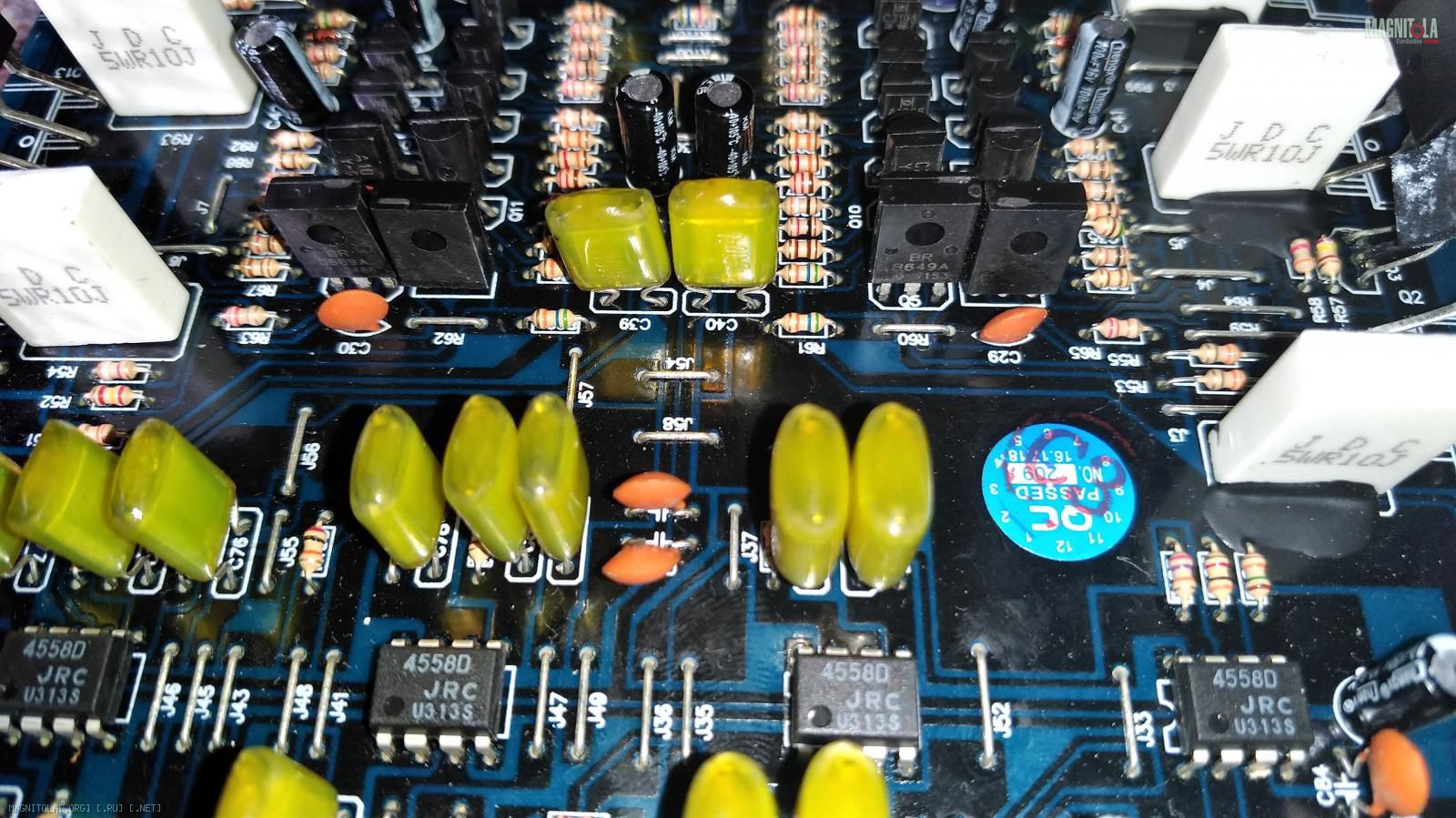

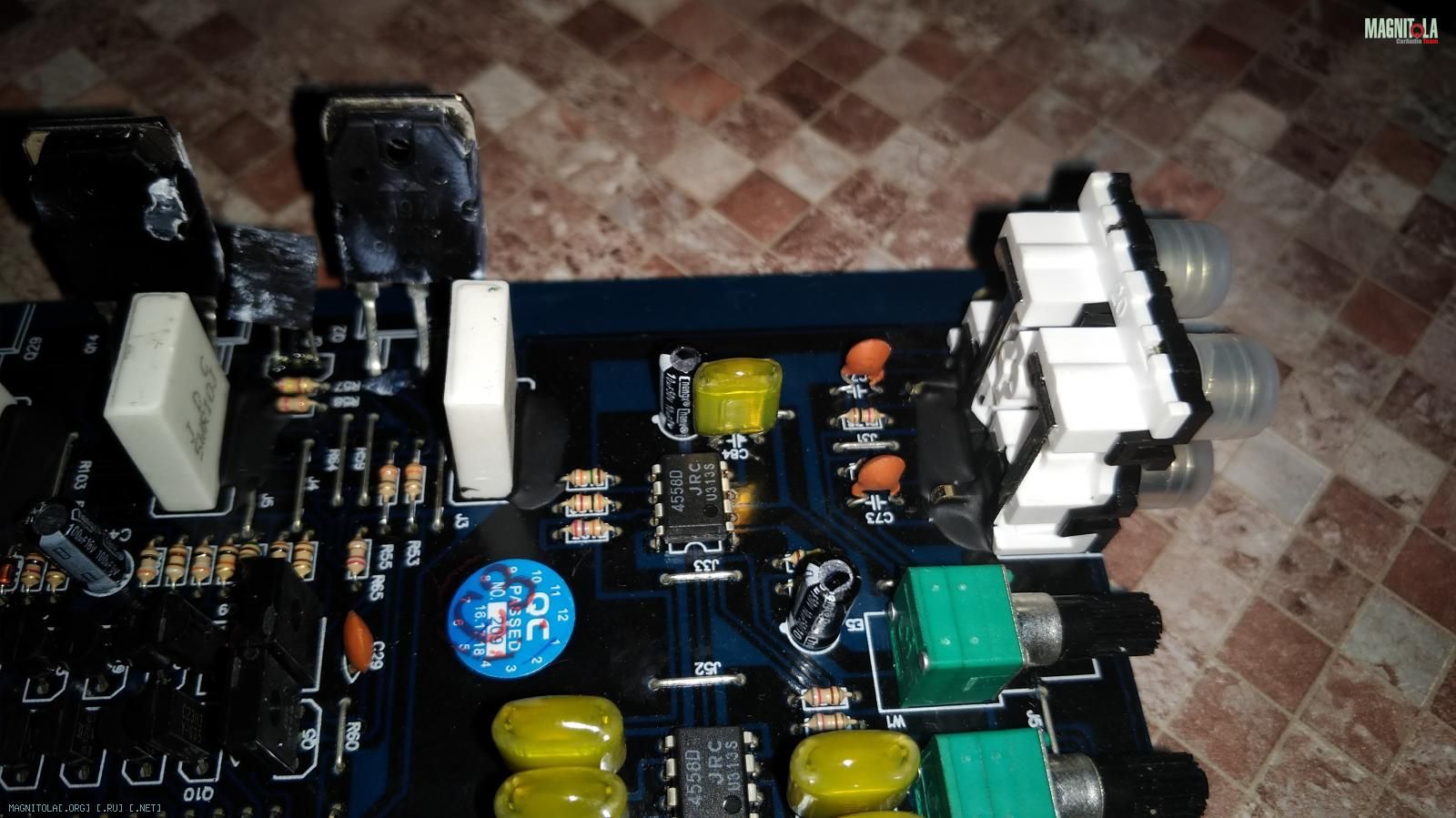

Твик каскадов предварительного усиления, обработки и коммутации сигнала.
![]()
![]()
![]()
ХЗ, что тут ещё и комментировать, всё до жути очевидно, стоковые входные электролитические конденсаторы 10 мкф меняем на качественные, в данном случае опять таки серии FG от Ничикон, керамические стоковые во входном нагрузочном фильтре меняем на тот же номинал, но в более кошерном исполнении, все ОУ выпаиваем, впаиваем хорошие колодки, т.е. как минимум с цанговыми контактами и тыкаем в них уже что хочется, что считаете правильным, в общем то, что карман позволяет, минимум на классику жанра, т.е. NE5532.
Красиво ежкин кот .
FFZ, спасибо за обзор усилителя. Есть вопрос-можно ли сравнивать по качеству звучания этот усилитель с w2.180? Мощность одинаковая, а у Вархеда в преобразователе 2 трансформатора (по 1 на канал). Думается, что это большой плюс перед АКМ 2.120.
