USB DAC и USB Audio для Android

Цитата:

---

Сообщение от A!exT

можно, если подтягивающий резюк не внутри чипа ;)

---

Я конечно "валенок" в этих вопросах. Но читаю сейчас датащит на 6631.
Есть следующая строка:
USB Spec. Rev.2.0 high-speed/full-speed mode
compatible

и такая
Latest USB Audio Device Class Definition Release v.2.0/1.0 compatible

и вот такая
USB Audio class 1 with full-speed/high-speed modes compatible with Windows® XP, Vista, 7 UAA driver,
Таким образом получается что данный резюк размещен на плате и если найти его и перекоммутировать то получим необходимый профит?

Собсна вот датащит:

https://docviewer.yandex.ru/view/155...page=9&lang=en

Если есть время, подскажи с каких ног искать резюк? Где D+ D- и шина питания?

Есть подопытный конвертер на этом чипе и чешутся руки. )

UPD.

Извиняюсь, почитал датащит внимательнее

5
USBDM
AIO
USB 2 data negative (USB D- signal)


6
USBDP
AIO
USB 2 data positive (USB D+ signal)

Остался вопрос:

29
VCC3V
DI
Digital power supply pin (3.3V)

это шина питания?
Там их много. (9, 53, 73,97 нога) Можно на любую вешать?

все шины на usb разъеме,
а дивайс походу софтварно управляется
но попробуй - или заработает, или не определится ;)

Цитата:

---

Сообщение от A!exT

все шины на usb разъеме,
а дивайс походу софтварно управляется
но попробуй - или заработает, или не определится ;)

---

Точно! Юсб ж есть!

Если резюмировать, то получается на юсб разъеме платке нужно накинуться резюком 1.5-1.6 кОм с +3.3в на D- и затестить. Все верно?

По результату доложу вечером)

да, попробуй

Цитата:

---

Сообщение от A!exT

да, попробуй

---

не ( Перестает определяться и все (

А в теории вариант с юсб хабом 1.1 жизнеспособен? Чтобы он общался с ГУ в 1.1 ну и устройства подключенные к нему работали не выше 12мбит соответсна.

в теории да, если дивайс с хабом будет жить на 1.1
после хаба быстрее уже не будет
или разбираться с конфигом 6631, как ее принудительно загнать в 1.1 (резюки у нее явно встроенные и коммутируемые внутри)

Цитата:

---

Сообщение от A!exT

в теории да, если дивайс с хабом будет жить на 1.1
после хаба быстрее уже не будет
или разбираться с конфигом 6631, как ее принудительно загнать в 1.1 (резюки у нее явно встроенные и коммутируемые внутри)

---

Да, резюки видимо внутри. По крайней мере ни D+ ни D- не показывают сопротивление, если их звонить относительно питания.

По поводу ПО пролез все что нашел. Англоязычный форум : http://www.diyaudio.com/forums/digit...interface.html

На вегалабе тоже смотрел http://forum.vegalab.ru/showthread.php?t=58973&page=37

Там есть прошивальщик и прошивки. Пробовал шить, прошивки становятся, но все они, разумеется 2.0. Есть даже конфигуратор прошивки, где можно активировать или закрыть функции, но режима юсб там нет. Короче, никому в голову не приходило там пытаться заставить работать этот ЦАП с древним юсб типом)))
В итоге зашел в тупик. Хаб заказал в Китае. Больше пока ничего в голову не приходит. Есть ГУ аналогичные но другой платформы, там в заводском меню есть принудительный переключатель режима юсб портов в 1.1 и 6631 у них охотно и успешно начинает работать с этим раскладом.

так может взять на рсм2704? медленно, но стабильно ))

Друзья, мне не дает покоя мысль о работе usb audio на usb 1.1 при возможном отсутствии поддержки OTG.
Согласно википедии: USB OTG (аббр. от On-The-Go) — дальнейшее расширение спецификации USB 2.0, предназначенное для лёгкого соединения периферийных USB-устройств друг с другом без необходимости подключения к ПК.
То есть именно для 1.1 отг не было и нет. Есть для usb 2.0, который имеет три скоростных режима.
Опять же из вики:
Для устройств USB 2.0 регламентировано три режима работы:
Low-speed, 10-1500 Кбит/c (клавиатуры, мыши, джойстики, геймпады);
Full-speed, 0,5-12 Мбит/с (аудио-, видеоустройства);
High-speed, 25-480 Мбит/с (видеоустройства, устройства хранения информации).

Но только Опыт расставит точки...
Зы. А в alwinner r16 разве в 1.1 переключение, а не в 2.0 full speed?

в опытах с хмос выяснили, что ему для работы даже fullspeed мало, только highspeed и не с каждым кабелем (потери в кабеле и его волновое тоже стандартизировано, но кетайцы на это забивают)

Цитата:

---

Сообщение от A!exT

так может взять на рсм2704? медленно, но стабильно ))

---

Есть. Аж два штуки взял. В машине трудится один, второй дома на экспериментах. НО народ уж очень хвалит звук 6631. Да и спортивный интерес опять же)

---------- Сообщение добавлено 23.10.2017 в 22:17 ----------

Цитата:

---

Сообщение от aluver

Друзья, мне не дает покоя мысль о работе usb audio на usb 1.1 при возможном отсутствии поддержки OTG.
Согласно википедии: USB OTG (аббр. от On-The-Go) — дальнейшее расширение спецификации USB 2.0, предназначенное для лёгкого соединения периферийных USB-устройств друг с другом без необходимости подключения к ПК.
То есть именно для 1.1 отг не было и нет. Есть для usb 2.0, который имеет три скоростных режима.
Опять же из вики:
Для устройств USB 2.0 регламентировано три режима работы:
Low-speed, 10-1500 Кбит/c (клавиатуры, мыши, джойстики, геймпады);
Full-speed, 0,5-12 Мбит/с (аудио-, видеоустройства);
High-speed, 25-480 Мбит/с (видеоустройства, устройства хранения информации).

Но только Опыт расставит точки...
Зы. А в alwinner r16 разве в 1.1 переключение, а не в 2.0 full speed?

---

Врать не буду, не помню что за платформу смотрел, но на скринах был пункт force 1.1

---------- Сообщение добавлено 23.10.2017 в 22:20 ----------

A!exT, Забыл совсем. У 6го андроида, есть косяк приработе с чипами РСМ27хх Разрабы намктили что-то и 6й андроид все стоковые звуки (плеер видео и все что лезет в цифру не через ЮСБаудио плеер про) эти платы воспроизводят в МОНО! Зачем? Почему? Как так вообще? История умалчивает, но факт имеет место. В итоге сейчас я заложник юсб плеера ) из остального слушаю только подсказки навигатора в моно)

Цитата:

---

Сообщение от Дэн2109

Врать не буду, не помню что за платформу смотрел, но на скринах был пункт force 1.1

---

Может китайцы пункт назвали не совсем технически точно, кто знает...
В рокчипе злосчастный драйвер именно usb2.0 dwc_otg.
Вобщем бери конвертер на sa9023, он full speed, 24/96, регулирует громкость на цифровом выходе в отличие от 2704.
Оптовыхода вот только у китайцев нет на них. И по кварцам они в пролете по сравнению с cm6631a.

Цитата:

---

Сообщение от aluver

Может китайцы пункт назвали не совсем технически точно, кто знает...
В рокчипе злосчастный драйвер именно usb2.0 usb_otg.

---

Да все может быть. Куда не копни везде ребусы. (

Типа того
http://s.aliexpress.com/qMJJfMJF

вроде управление usb портом описано в android.hardware.usb.host.xml

Цитата:

---

Сообщение от A!exT

вроде управление usb портом описано в android.hardware.usb.host.xml

---

Слил сейчас этот файл со старого ГУ.
Вот все его содержимое, если верить XML editor винды:

<?xml version="1.0" encoding="UTF-8"?><!-- Copyright (C) 2011 The Android Open Source Project Licensed under the Apache License, Version 2.0 (the "License"); you may not use this file except in compliance with the License. You may obtain a copy of the License at http://www.apache.org/licenses/LICENSE-2.0 Unless required by applicable law or agreed to in writing, software distributed under the License is distributed on an "AS IS" BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. See the License for the specific language governing permissions and limitations under the License. --><!-- This is the standard feature indicating that the device can communicate with USB devices as the USB host. -->-<permissions><feature name="android.hardware.usb.host"/></permissions>

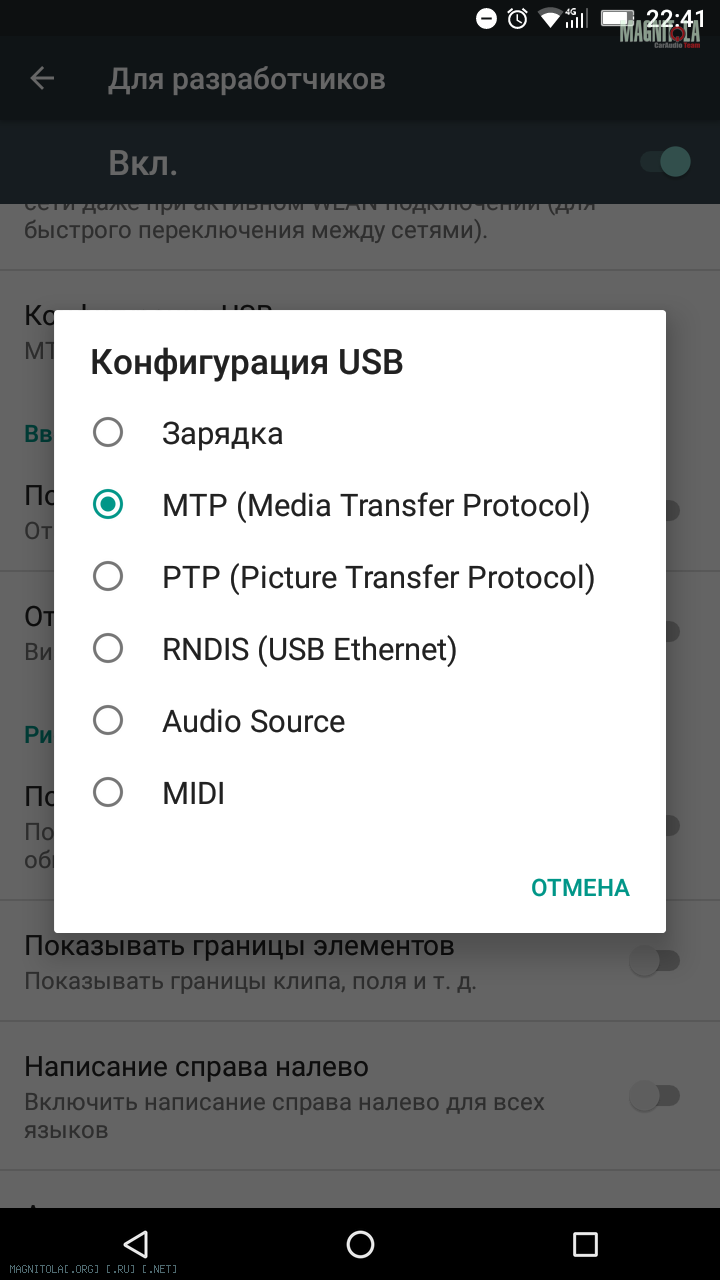

кстати, у меня если карта не работает по дефолту (mtp), переключаюсь в audio source - и работает ))
Вложение 1179682

Цитата:

---

Сообщение от aluver

Типа того
http://s.aliexpress.com/qMJJfMJF

---

Респект! Сохранил.

---------- Сообщение добавлено 23.10.2017 в 22:50 ----------

Цитата:

---

Сообщение от A!exT

кстати, у меня если карта не работает по дефолту (mtp), переключаюсь в audio source - и работает ))
Вложение 1179682

---

Хм. Надо попробовать. Есть такой пункт в меню разработчика.
Но она в целом работает, просто щелкает трещит и искажает звук.

Цитата:

---

Сообщение от Дэн2109

<permissions><feature name="android.hardware.usb.host"/></permissions>

---

судя по гуглу, эт значит дрова стандартные, дальше 'железо само разберется'

Цитата:

---

Сообщение от A!exT

судя по гуглу, эт значит дрова стандартные, дальше 'железо само разберется'

---

Таким образом возвращаемся к варианту с хабом. )) Не прокатит, значит сдаюсь и прибегаю к совету:

---------- Сообщение добавлено 23.10.2017 в 23:04 ----------

Цитата:

---

Сообщение от aluver

Типа того
http://s.aliexpress.com/qMJJfMJF

---

Переговорил с человечком одним, зашлю ему, допаяет оптику в него. А то у меня проц дедушка P-dsp у него есть только красный глаз)

теоретически, в API гугля сказано:
USB Accessory может конфигурировать USB-порт в соответствии с 'user library',
создаешь файл манифеста с нужными manufacturer, model, product-id и class и указываешь нужный протокол USB Host (он должен быть включен в android.hardware.usb)

Цитата:

---

Сообщение от A!exT

теоретически, в API гугля сказано:
USB Accessory может конфигурировать USB-порт в соответствии с 'user library',
создаешь файл манифеста с нужными manufacturer, model, product-id и class и указываешь нужный протокол USB Host (он должен быть включен в android.hardware.usb)

---

Хмм. интересно. Ушел матчасть читать как это сделать. А то я уже всех одолел, все отмалчиваются :D

Фигасе Ден, ты шороху навел)))

Есть еще одная идея как тебе помочь. Но сперва я сам ее попробую.)

Цитата:

---

Сообщение от Дэн2109

Таким образом возвращаемся к варианту с хабом. )) Не прокатит, значит сдаюсь и прибегаю к совету:
"Сообщение от aluverhttp://cdn.magnitola.org/images/butt...post-right.pngТипа того
http://s.aliexpress.com/qMJJfMJF"

---------- Сообщение добавлено 23.10.2017 в 23:04 ----------


Переговорил с человечком одним, зашлю ему, допаяет оптику в него. А то у меня проц дедушка P-dsp у него есть только красный глаз)

---

Денис, в этой плате еще и i2s лина есть, я бы вместо распайки глаза попробовал к процу по i2s до asrc на вход запустить, получился бы хеликс дсп 2)))

Цитата:

---

Сообщение от slavka1010

Денис, в этой плате еще и i2s лина есть, я бы вместо распайки глаза попробовал к процу по i2s до asrc на вход запустить, получился бы хеликс дсп 2)))

---

Есть проблема. Я крайне слабо понял о чем ты говоришь :D Знаю только что такое i2s и то в общих чертах.

Цитата:

---

Сообщение от Дэн2109

Есть проблема. Я крайне слабо понял о чем ты говоришь :D Знаю только что такое i2s и то в общих чертах.

---

Короче, дело тебе говорю)))

Цитата:

---

Сообщение от slavka1010

Короче, дело тебе говорю)))

---

Не сомневаюсь. В моем случае сути это не меняет. ))

Глухонемое общение понятно только избранным...
И я не в их числе, судя по всему )))
Потому попробую хоть что-то сказать.
Чтобы сделать как в хеликсе, надо поставить sa9023 внутрь или рядом с процом, соорудить ему питание, ибо на длинном usb 5в упадет заметно, ну и сам usb-кабель с экранами получше приветствуется. Найти в проце шину I2S и запаяться к ней проводками покороче с промаркированных контактов I2S конвертера. Может и питание с проца взять удастся. И ненужно никакой оптики.

Цитата:

---

Сообщение от aluver

Глухонемое общение понятно только избранным...
И я не в их числе, судя по всему )))
Потому попробую хоть что-то сказать.
Чтобы сделать как в хеликсе, надо поставить sa9023 внутрь или рядом с процом, соорудить ему питание, ибо на длинном usb 5в упадет заметно, ну и сам usb-кабель с экранами получше приветствуется. Найти в проце шину I2S и запаяться к ней проводками покороче с промаркированных контактов I2S конвертера. Может и питание с проца взять удастся. И ненужно никакой оптики.

---

Все верно, i2s - внутренняя шина устройства, хотя на вегалаб есть умельцы (рекомендованная длина i2s шины - до 20см), которые делали длинные i2s шина с активными элементами:)
Конечно, проще на китайкой sabre кокс на оптику поменять, но интереснее, кмк, подать по шине i2s.
Чет мне даже самому интересно стало, sabre есть, проц nanodigi + minidsp есть, может и приколюсь, сделаю)))

Цитата:

---

Сообщение от aluver

Глухонемое общение понятно только избранным...
И я не в их числе, судя по всему )))
Потому попробую хоть что-то сказать.
Чтобы сделать как в хеликсе, надо поставить sa9023 внутрь или рядом с процом, соорудить ему питание, ибо на длинном usb 5в упадет заметно, ну и сам usb-кабель с экранами получше приветствуется. Найти в проце шину I2S и запаяться к ней проводками покороче с промаркированных контактов I2S конвертера. Может и питание с проца взять удастся. И ненужно никакой оптики.

---

Тут есть еще одна сторона вопроса. Оправданность затеи. Сделать можно что угодно. Стоит ли ради этого уродовать проц и наживать геморрой с кабелями в моем частном случае, когда большое сомнение вызывают способности моих ушей, аудиосистемы и звукового материала. Подобные маневры запросто могут превратиться в ловлю "звуковых блох". Мне кажется, у меня они уже в блох превратились...но, пока это не затратно и не требует повреждения аппаратуры, можно погирать в аудиофила.)))

Дэн2109, с этим согласен, профит будет небольшой. Мне еще интересно, кто-то пробовал google chromecast audio к таким магнитолам как у тебя подключать.

С хром-кастом головная боль - требует интернет, то естъ 2 смартфона, один из которых этот интернет и хостит

Может попробовать взамен Audiocast M5?

https://www.ieast.net/products/audiocast/


Networking

WiFi
Connects to your home WiFi network with any 802.11b/g/n, 2.4 GHz broadcast-capable router for uninterrupted wireless streaming.

Wifi encryption: WPA and WPA2

SNR: 84dB

Decoding: upto 24bit, 192kHZ

Audio format support: FLAC, WAV, AAC-LC, HE-AAC, MP3, WMA…

Цитата:

---

Сообщение от Alextaastrup

С хром-кастом головная боль - требует интернет, то естъ 2 смартфона

---

3G/4G USB модем, умеющий раздавать WiFi, вполне справляется с этой задачей.

---------- Сообщение добавлено 27.10.2017 в 11:09 ----------

Цитата:

---

Сообщение от Alextaastrup

Может попробовать взамен Audiocast M5?

---

Там вроде те же грабли

Цитата:

---

connect to your home WiFi network

---

Опять началось...
Мужики. Я опять забыл. Как тема всё-таки называется? )))

Цитата:

---

Сообщение от slavka1010

Дэн2109, с этим согласен, профит будет небольшой. Мне еще интересно, кто-то пробовал google chromecast audio к таким магнитолам как у тебя подключать.

---

Черкани в личку, как это делать, проверим. :D Чтоб тему не захламлять.

Цитата:

---

Сообщение от Дэн2109

Черкани в личку, как это делать, проверим. :D Чтоб тему не захламлять.

---

А то нас сейчас бить еще начнут)))

Приветсвую! В связи с изменением системы в авто решил добавить как доп источник магнитолку на Андроиде. В системе планируется процессор Helix dsp 2, основной источник JVC KD-DV5507. Есть ли смысл заморачиваться с аудио картой для андроида и гнать по оптике через сплитер сигнал на проц. Либо использовать просто линейники? Сильно ли будет заметно разница в звучании?

Цитата:

---

Сообщение от sumobaddy

Приветсвую! В связи с изменением системы в авто решил добавить как доп источник магнитолку на Андроиде. В системе планируется процессор Helix dsp 2, основной источник JVC KD-DV5507. Есть ли смысл заморачиваться с аудио картой для андроида и гнать по оптике через сплитер сигнал на проц. Либо использовать просто линейники? Сильно ли будет заметно разница в звучании?

---

Как между радио и компакт диском примерно. ) Хотя это от уровня самой аудиосистемы зависит.

Цитата:

---

Сообщение от Дэн2109

Как между радио и компакт диском примерно. ) Хотя это от уровня самой аудиосистемы зависит.

---

Состав если вкрации :Вч Alpine dlxz30t, сч faitalpro 3fe23 от усилка adzzest apa4300hx, dynaudio mw260 от alpine pdx 2.150, саб infinity kappa dvq 12 от eos ае350.1.

Так вот если ведроид подключать напрямую к Хеликсу будет ли звук со всех программ гнаться на проц?

Цитата:

---

Сообщение от sumobaddy

Состав если вкрации :Вч Alpine dlxz30t, сч faitalpro 3fe23 от усилка adzzest apa4300hx, dynaudio mw260 от alpine pdx 2.150, саб infinity kappa dvq 12 от eos ае350.1.

Так вот если ведроид подключать напрямую к Хеликсу будет ли звук со всех программ гнаться на проц?

---

Такая возможность есть, но зависит от используемого тобой решения. У некоторых не работает.

У меня так работает.
