Репутация: 150 Понял, спасибо. К сожалению, у меня ситуация оказалась несколько иной - был надломан сам тачскрин на уголке. Ну а так как я лазил в девайс своими немытыми руками, то гарантию, понятное дело, утратил. В связи с чем возник следующий, очень меня волнующий вопрос: где бы достать тачскрин к этому зеркалу? Может, есть аналоги какие? Не поможете ли советом, товарищи?
Заранее благодарен.
Репутация: 150 Итак, тачскрин найден, девайс снова в деле
Остался, пожалуй, только один стльно волнующий меня вопрос: а где бы зеркальце подкрутить, чтобы оно само включалось при подаче питания, чтобы не надо было кнопку 3 секунды держать? Сразу оговорюсь, у меня версия этого зеркала с креплением не на штатное, а вместо него, с собственной цеплялкой. Эти версии идут без батарей, так что "ленивого сна" не выйдет, нет питания - нет жизни. Батарею, собственно, припаять, наверное, можно (с ней у меня донор, отдавший свой тачскрин на общее благо), но, честно говоря, не очень хочется - пугает зима и плохая переносимость батареями морозов. Самое интересное, что при подключении питания через usb устройство начинает загружаться сразу, не дожидаясь кнопки (правда, работает не очень стабильно, как я понял, через usb напряжение маловато). А вот штатное подключение 12в требует нажимать кнопкуОчень хочется избавиться от этой необходимости, может, кто присоветует?
PS: А еще эта версия девайса сбрасывает настройки даты/времени при каждом отключении. В интернет зеркало выходит редко, так что пришлось колхозить автоматическую стнхронизацию через gps. В общем, скучать устройство не дает
На Arduino эмуляцию нажатия кнопки знаю что делают.Сообщение от Nivel
Репутация: 525 Самое интересное, что когда ко мне приехало это зеркало, на нём стояла февральская прошивка. Зеркало при этом само включалось.
Поставил мартовскую прошивку, которую сюда выложил, зеркало перестало включаться.
Излазил все настройки - нет такого нигде. Уже привык, но тоже не отказался бы от функции автоматического включения.
По поводу интернета на девайсе, решил вопрос так: купил в салоне МТС такой вот роутер - http://4pda.ru/forum/index.php?showtopic=502143
Разлочил его для работы с любым оператором, прошил нормальной стабильной прошивкой, вынул оттуда батарейку, воткнул usb кабель для питания и сныкал в бардачок. Симку поставил билайновскую, с региональным тарифом "Всё за 90", за 3 руб/день даётся 500 мегабайт интернета по всей России - для зеркала за глаза хватает (более 100 мегабайт никогда не расходовал). Сам живу в Подмосковье, симку покупал в Брянске (был проездом), потому что в московском регионе нет таких тарифов
Конкретно этот роутер взял из за того, что у него аппаратный переключатель on/off и он отлично работает без батарейки. USB порт для его питания взял на разветвителе прикуривателя с usb портом, в ашане купил. Заодно от этого же разветвителя запитал и само зеркало. Сам разветвитель сныкан с глаз долой за крышкой бардачка - там в нишу стяжками нейлоновыми закрепил.
Репутация: 150 Стало быть, проблему можно решить софтово? Интерессно... Вот тут, я смотрю, умельцы сделали патч для автозапуска в таких же условиях Nexus 7: http://pccar.ru/showpost.php?p=247516&postcount=316
Не сможет ли кто из уважаемых гуру прошивок переточить этот патч для наших устройств?
Вариант с ардуино, полагаю, уж очень сложен в реализации... Но, в любом случае, спасибо за участие
Репутация: 2315149
Три реле, резистор, пара диодов и конденсатор - и никакие ардунио не нужныСхему попробую вспомнить. Вспомню - нарисую
Насмартфонил
Репутация: 150 Было бы здорово! Только, если можно, не могли бы вы изобразить схему в максимально доступном для понимания виде, с подписями и пояснениями? Паяльник-то держать кое-как умею, но в целом в электронике, к сожалению, слабо разбираюсьТри реле, резистор, пара диодов и конденсатор - и никакие ардунио не нужны
Насмартфонил
Заранее спасибо

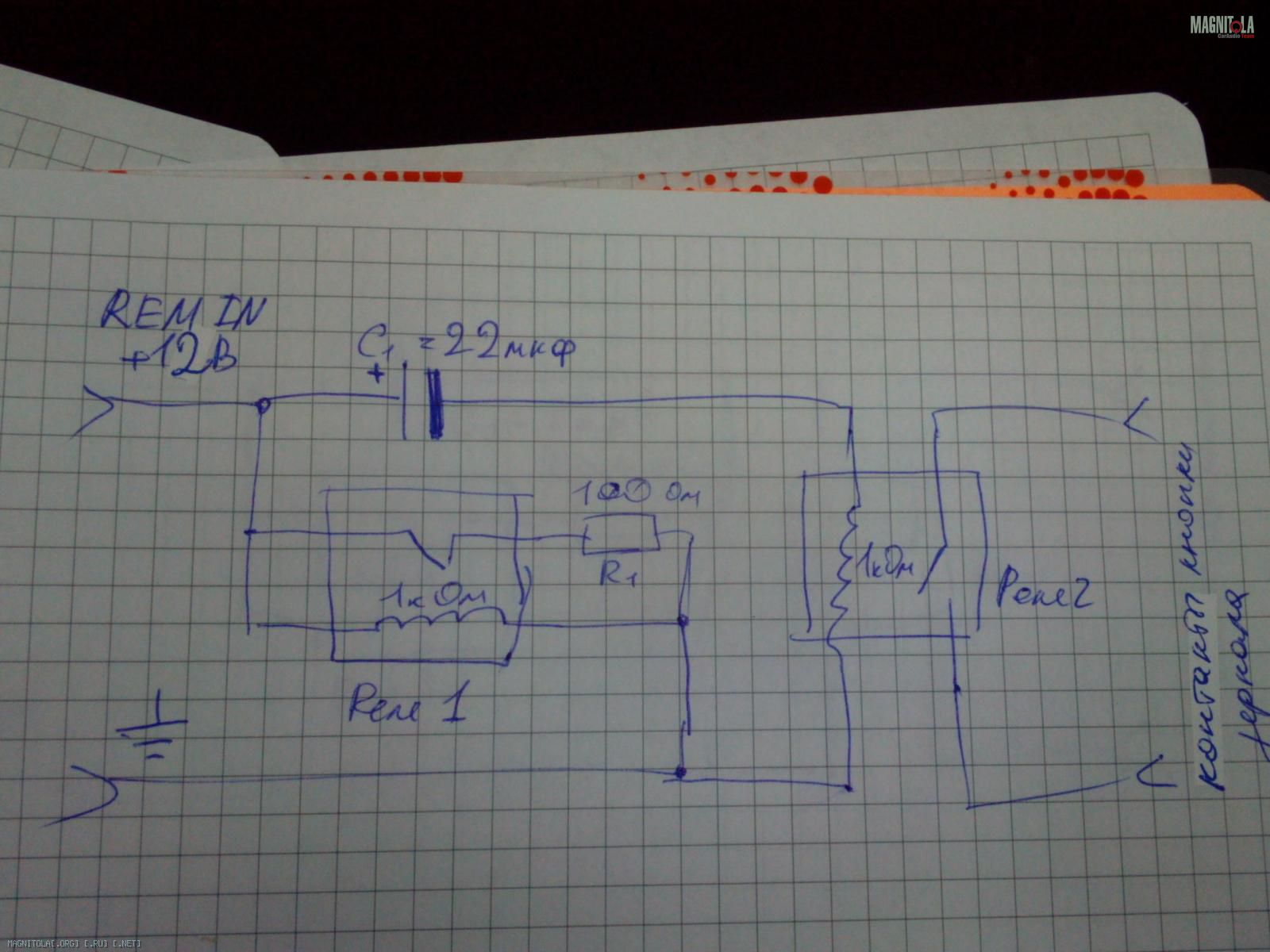

Репутация: 2315149 Нашёл у себя в закромах схемку и перерисовал под данный случай. Сорри, что на бумажке, так быстрее. Насчёт трёх реле и диодов я погорячился. Диодов ваще не надо, релюшек достаточно две.
Реле 1 - нормально замкнутое (размыкающее), Реле 2 - нормально разомкнутое (замыкающее).
При подаче напряжения +12В на REM IN Реле 1 тут же разомкнёт свои контакты и конденсатор C1 начинает заряжается, пропуская ток через катушку Реле 2. В это время контакты Реле 2 замкнуты, кнопка нажата. Как только конденсатор C1 зарядится, ток через катушку Реле 2 прекратится, и его контакты разомкнутся, кнопка отожмётся, зеркало начнёт включаться.
Когда с REM IN пропадает напряжение, Реле 1 замкнётся и конденсатор С1 разрядится через катушку Реле 2 и резистор R1, тем самым на время разряда снова замкнув контакты реле 2, а равно, контакты кнопки зеркала.
Резистор R1 нужен для того, чтобы при подаче напряжения на REM IN Реле 1 всё-таки сработало.
Оба реле нужно брать рассчитанные на минимальный ток, тогда и сопротивление катушки будет больше - то, что нам надо, чтобы не брать конденсаторы слишком большой ёмкости. Реле можно брать с полной контактной группой (переключающее) и просто задействовать не все контакты.
Изменяя ёмкость конденсатора С1 можно менять "Длительность нажатия" кнопки. Чем она больше - тем дольше кнопка будет "нажата". ИМХО, 10-22мкф в данном случае - оптимум.
Репутация: 525 fox proteus, А если нужно только включать? То есть, чтобы при пропадании питания не происходило замыкания кнопки? Тогда как быть?
---------- Сообщение добавлено 13.05.2014 в 17:15 ----------
И еще один момент. Не знаю, какое поведение на модификации зеркала без батарейки, но у меня так:
Когда включаю зажигание, в прикуривателе появляется питание. Так вот, в первые 5 секунд (примерно) зеркало не реагирует на кнопку включения. Также, если я сразу же после зажигания включаю заднюю передачу, картинка с задней камеры тоже не сразу появляется, а спустя те же 5 секунд. То есть, девайсу нужно некоторое время, чтобы отдуплиться. Поэтому, вышеприведённая схема не сработает, нужно делать задержку перед тем, как замкнуть кнопку включения.

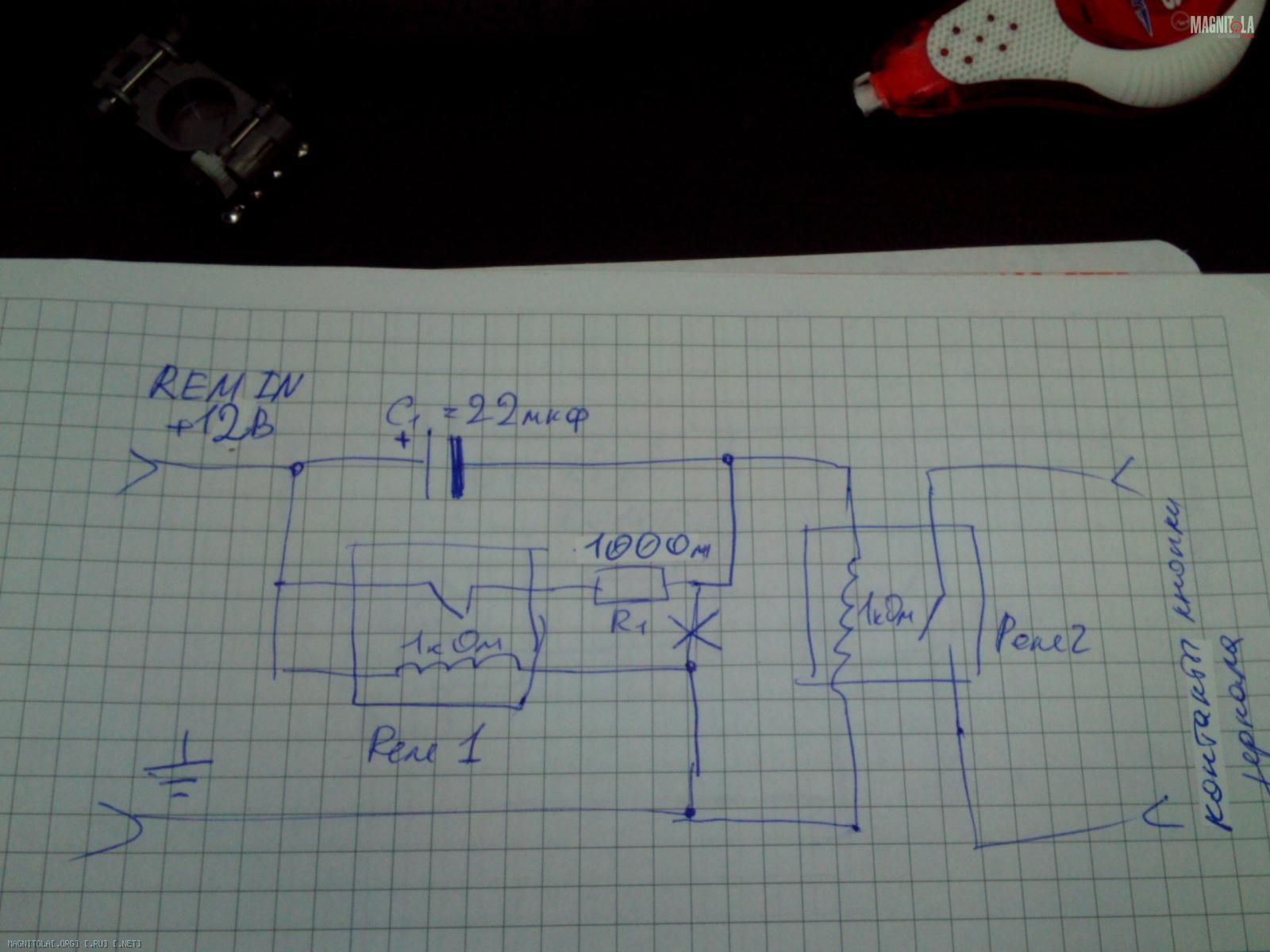

Репутация: 2315149 Тогда вот так:
