Домашка

  1. #11
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 66030 Аватар для Дмитрий Лукичев
    Регистрация
    26.04.2013
    Город/село
    Рязанская область
    Сообщений
    810
    Спасибо (Раздал)
    221
    Спасибо (Получил)
    825
    Более 5 лет на форуме

    Re: Домашка

    Цитата Сообщение от boris79 Посмотреть сообщение
    Планирую силовые трансы (уже готовые (советские, залитые) накальный и анодный) вынести в отдельный блок питания. Что скажете, видел, что вы так делали в наутилусе? Кстати, он случайно не в ст.Динскую уехал?
    Да, именно туда...)) Вынос трансформаторов, переход на другой тип оконечных ламп, приличный корпус-это проще создать новый усилитель с нуля, а не творить франкенштейна...
    Цитата Сообщение от boris79 Посмотреть сообщение
    К выходникам у меня претензий нет пока, а там видно будет. Хотел спросить: вы выходники мотаете сами, и какая у них индуктивность?
    - Да и выходные и сетевые трансы мотаю я сам или мой коллега. Индуктивность трансформатора не имеет значения как ни странно! Объясню почему: Для вашего усилителя оптимальное сопротивление анодной нагрузки 300 ом ( более чем в два раза выше внутреннего 4 триодов) и для нижней граничной частоты 20 гц минимальная индуктивность должна быть всего 3 генри. А вот на днях я закончил усилитель на EL-84 - там нагрузка 4.8 кОм и индуктивность 32 генри для граничной 30 гц. Просто в вашем случае мало витков первички и необходимо много железа, а у меня в четыре раза больше витков и идуктивность выше а сечение сердечника меньше .

    Цитата Сообщение от boris79 Посмотреть сообщение
    что скажете на счет 6с33с в, на ней делали усилители?
    Весьма сложный конструктив при сравнительной небольшой мощности получается, поэтому не делал. Из минусов ....1)- Ток накала для двух ламп при 6.3 в -13 ампер! Почти сто ватт кушает.2) необходимо большое напряжение раскачки сетки, т.к. смещение от - 60 до -90 вольт ( в вашем примерно -30в и 6 н2п уже ее не расшатает. Это приводит к тому что необходимо несколько каскадов для получения приемлемой чувствительности по входу( скажем 0.8 в) И каких только схемных реализаций вплоть до грязных половых извращений нет! Например та-же 6 н2п, разделительный конденсатор, далее 6п14п, межкаскадный трансформатор и наконец 6с33с. Фактически готовый 5 ватт усилитель умощняют триодом, что-бы получить 10-15 ватт, но искажения и шумы всех каскадов суммируются. Или в драйвер пентод 6э5п, включенный пентодом ( не триодом иначе усиления не хватит) -но у этой лампы склонность к самовозбуждению и очень широкий хвост гармоник, по мне "грязноватое "звучание,как только ее не вертел. 3)- Необходимость двухэтажного питания и желательно стабилизировать анодное для 6с33с 4)- Громоздкие выходные трансы. Из плюсов- низкое выходное сопротивление усилителя а значит хороший контроль на басах. Если будете делать на ней какие сейчас есть выходники-могут не подойти -оптимальное для нее сопротивление нагрузки-800...1200 ом в зависимости от Uа и смещения. Поэтому я предпочитаю ГМ-70 она мощней в два с половиной раза ( 35 ватт как с куста), необходимое по сечению железо выходное такое-же схема похожая. Сложней только изготовление сетевого и выходников - питание 1000 вольт, важен правильный монтаж и безопасность.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18792 Аватар для boris79
    Регистрация
    22.11.2012
    Город/село
    Краснодар
    Сообщений
    294
    Спасибо (Раздал)
    260
    Спасибо (Получил)
    261
    Автор
    Более 5 лет на форуме

    Re: Домашка


  4. #13
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18792 Аватар для boris79
    Регистрация
    22.11.2012
    Город/село
    Краснодар
    Сообщений
    294
    Спасибо (Раздал)
    260
    Спасибо (Получил)
    261
    Автор
    Более 5 лет на форуме

    Re: Домашка

    Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 0
Размер:	115.4 Кб
ID:	1298891Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 0
Размер:	149.8 Кб
ID:	1298893Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 0
Размер:	116.9 Кб
ID:	1298895


  5. #14
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 66030 Аватар для Дмитрий Лукичев
    Регистрация
    26.04.2013
    Город/село
    Рязанская область
    Сообщений
    810
    Спасибо (Раздал)
    221
    Спасибо (Получил)
    825
    Более 5 лет на форуме

    Re: Домашка

    Прошу прощения, что вы хотите сказать выкладывая фотографии а тем более ссылки на богомерзкий "ютуб"?!


  6. #15
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18792 Аватар для boris79
    Регистрация
    22.11.2012
    Город/село
    Краснодар
    Сообщений
    294
    Спасибо (Раздал)
    260
    Спасибо (Получил)
    261
    Автор
    Более 5 лет на форуме

    Re: Домашка

    Нажмите на изображение для увеличения

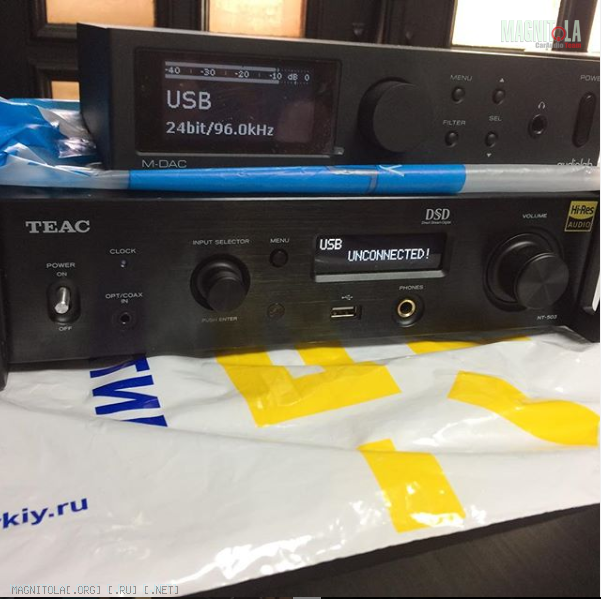

Название: тэк.jpg
Просмотров: 0
Размер:	66.8 Кб
ID:	1299059teac nt503 vs m-dac



    Нажмите на изображение для увеличения

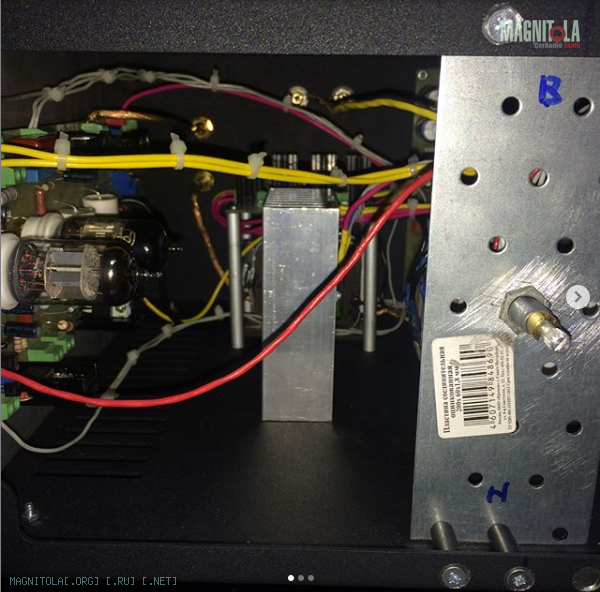

Название: гибрид.jpg
Просмотров: 0
Размер:	90.2 Кб
ID:	1299061гибрид


  7. #16
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 18792 Аватар для boris79
    Регистрация
    22.11.2012
    Город/село
    Краснодар
    Сообщений
    294
    Спасибо (Раздал)
    260
    Спасибо (Получил)
    261
    Автор
    Более 5 лет на форуме

    Re: Домашка

    Эволюция Нажмите на изображение для увеличения
Название: IMG_7221.jpg
Просмотров: 0
Размер:	197.8 Кб
ID:	1311347=>Нажмите на изображение для увеличения
Название: IMG_8956.JPG
Просмотров: 0
Размер:	245.8 Кб
ID:	1311349
