выпайка линейников самому

**FFZ** · 18.01.2012 11:18

Сообщение от sky_krasnodar

Т.е. на той фотке выход идет на резистор? И резистор желательно подпереть кондером? так?

фотки не рассматривал, т.ч. хз как там автор исполнил исполнил. конденсатором тут не подпирают, а пускают сигнал через него, тем самым развязывая ногу проца и подключаемый девайс по постоянному току.
нога проца -> резистор 600ом-1ком -> плюс ноги конденсатора -> минус ноги конденсатора -> выход. это как раз удобнее и правильнее реализовать на платке.

**sky_krasnodar** · 18.01.2012 11:21

Сообщение от FFZ

фотки не рассматривал, т.ч. хз как там автор исполнил исполнил. конденсатором тут не подпирают, а пускают сигнал через него, тем самым развязывая ногу проца и подключаемый девайс по постоянному току.
нога проца -> резистор 600ом-1ком -> плюс ноги конденсатора -> минус ноги конденсатора -> выход. это как раз удобнее и правильнее реализовать на платке.

ОГРОМНЕЙШЕЕ СПАСИБО! При такой схеме действительно, лучше отдельную платку сделать. Единственное, как подбирать номинал кондера?

**FFZ** · 18.01.2012 11:32

Сообщение от sky_krasnodar

ОГРОМНЕЙШЕЕ СПАСИБО! При такой схеме действительно, лучше отдельную платку сделать. Единственное, как подбирать номинал кондера?

10-22mkf 16v

**sky_krasnodar** · 19.01.2012 09:59

вот Федор писал, в диапазоне от 600ом до 1 Ком

Сообщение от FFZ

нога проца -> резистор 600ом-1ком -> плюс ноги конденсатора -> минус ноги конденсатора -> выход. это как раз удобнее и правильнее реализовать на платке.

**sky_krasnodar** · 18.01.2012 12:23

Я надеюсь и автор все понял) Реализовать не сложно. А главное так будет и праивльней и понятней.

**JL_AUDIO** · 18.01.2012 17:54

Сообщение от sky_krasnodar

Я надеюсь и автор все понял)

нет не понял

А может сразу выпаять как на фото,там уже все резисторы стоят на плате?

**sky_krasnodar** · 18.01.2012 21:37

Сообщение от JL_AUDIO

нет не понял

А может сразу выпаять как на фото,там уже все резисторы стоят на плате?

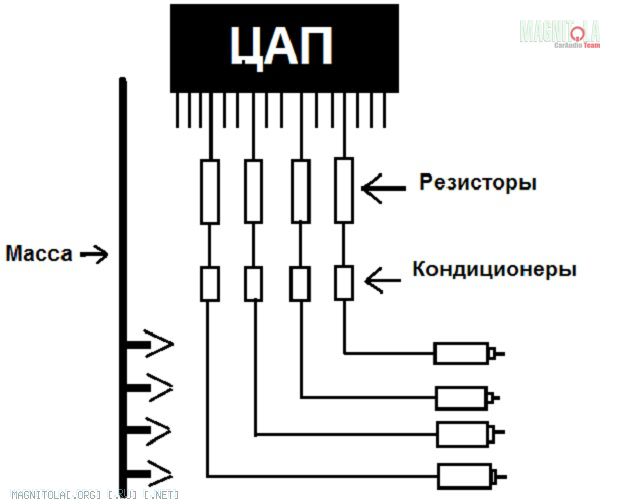

Вопщем что можно советовать: Взять монтажную плату (это которая с множеством дырочек

) на ней сделать подобную схему для каждого выхода. Закрепить плату в ГУ и припаяться к ножкам ЦАПа или проследить дорожки и на них. Т.е. с дорожки на резюк. далее на кондер и далее на линейник.

**JL_AUDIO** · 18.01.2012 23:06

а какие резисторы брать?

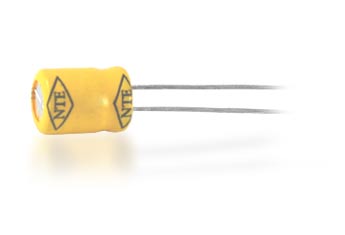

вот кондер-

NPR22M16 - Cap-22MF 16V

Нажмите на изображение для увеличения
Название: pRS1-11939922w345.jpg
Просмотров: 286
Размер: 3.9 Кб
ID: 174097

**Паялыч** · 18.01.2012 21:02

Послушай FFZ он правильно советует и играть с огнем не паяльником работать,буферные каскады нужны обязательно,но здесь надо иметь понятие построения схем операционных развязок,через резисторы нельзя иначе выходы будут грузиться,процу придет полный и безоговорочный конец...
