Легко! Я с программного генератора мну динамики двадцатью герцами.Цитата:
Сообщение от Matvey498
Вложение 307618
Вид для печати
Легко! Я с программного генератора мну динамики двадцатью герцами.Цитата:
Сообщение от Matvey498
Вложение 307618
Не спорю.я со слабосильными компами без внешнего уся не порбовал.,а теперь и не буду..
Matvey498, частотомер есть, но грубый. Один диапазон только, 0-20000 Гц. Ньюансы им не поймать. А как проверить частотозависимость прибора? Батарейку поменял перед измерениями, догадался )))

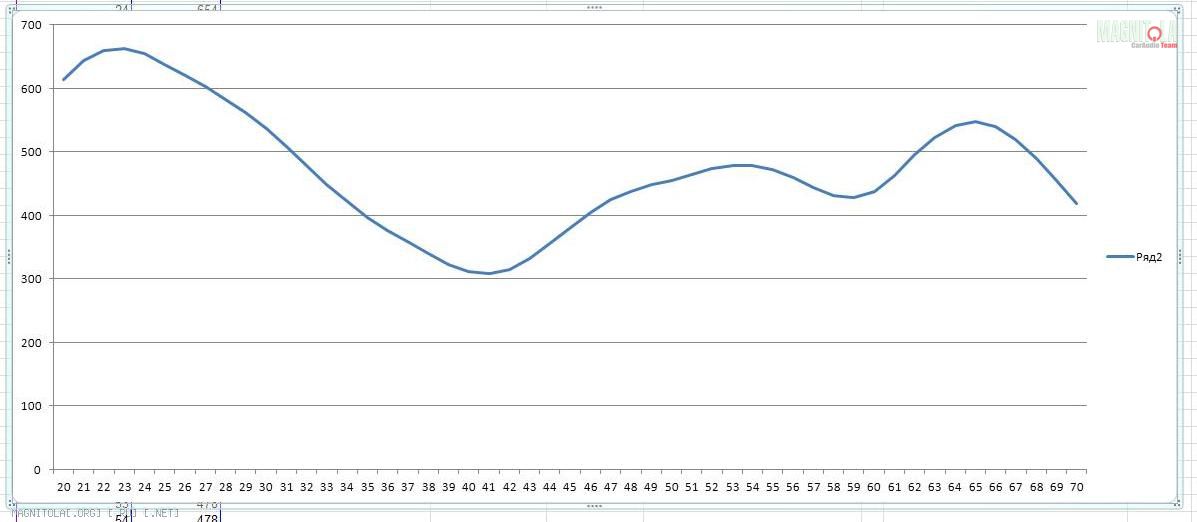

Вот АЧХ моей карты на диапазоне 20-70Гц:
Вложение 307676
По вертикали милливольты )))
Ну и как тут поймать Uk ??? Какая уж тут точность вычислений ??? )))
Датсун, У вас напряжение стоит мёртво при фиксированной частоте? Если не менять частоту, то и у меня стоит мёртво.
---------- Сообщение добавлено 25.11.2012 в 18:45 ----------
Кстати, есть возможность взять карточку ESI JULIA. Попробую с ней. Может хоть на карте такого класса в нужном диапазоне частот линейность будет приемлемой. Со Спикерворкшопом тоже ничего пока не получилось. На максимальном уровне с компа возбуд какой то лезет, а на малом уровне прога даже не калибруется.
В данной ситуации видится пока 2 пути:
1. Попробовать Джулию или найти генератор
2. собрать усилок на TDA 2005 и добивать Спикерворкшоп.
Удивительно,что вообще что-то получалось! Частотозависимость с таким оборудованием.... я -пас. Ваш энтузиазм и стремление выжали из металлолома невозможное.Ваша кривая (график)и есть подтверждение частотозависимости.
Значит дело в мультиметре? Он мозг делает?Цитата:
Сообщение от Matvey498
Ссылка на описание прибора
Razorrr,

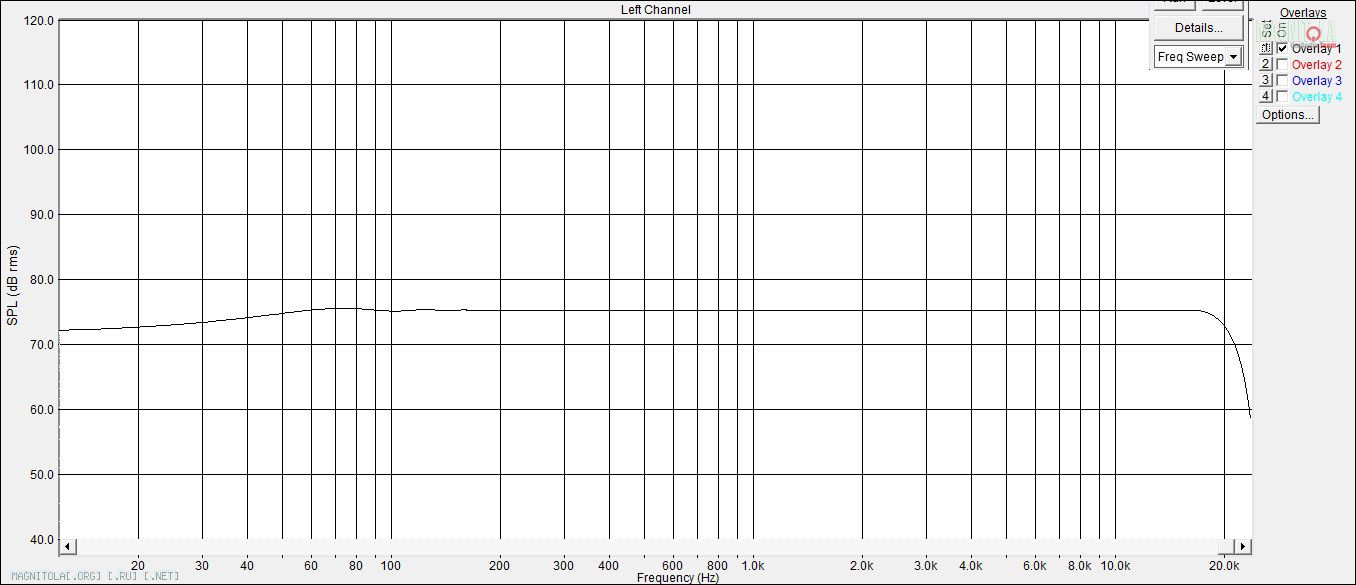

Посмотрите на мой замер встроенной ЗК - закорочен вход на выход,частота синуса меняется от предела до предела,имеется завал внизу,но ачх чистая по всему диапазону и позволяет снимать графиком активного резонанс ГГ.От того,что я вертикальную шкалу переведу из дБ в мВ,ничего не изменится.
Считаю,что надо проверять все настройки и провода соединения.
Всё правильно - промер на слабом сигнале ведет в тупик,тем более с автодинамиками - у них ведь механическая жесткость подвеса намного выше,чем у домашних ГГ и при разном напряжении поданного сигнала обязательно получим разные показатели резонанса.Цитата:
Сообщение от Matvey498
Хм... Я пробовал через маленькие комповые колонки усиливать и снимать резонанс. Амплитуда сигнала при измерениях отличалась раза в 3. Показатели резонансов не вязались между собой порядка 0,2 - 0,4 ГцЦитата:
Сообщение от Датсун
Чтобы была точность измерений.последовательно с усем включено 1Ком. Тогда усь работает ,как источник тока,,,результат предсказуем.,но...тупо нужна мощность.Когда мощности в запасе немеряно-это одно,а когда "из последних сил"...
Мдя... не думал, что всё так сложно будет... Знал бы - не ввязывался, а раз уж ввязался - теперь только вперёд!!! )))
Так значит если Juli@ даст хорошую линейность АЧХ - надо искать (паять) усилитель? Какой мощности по минимуму хватит?
