Поэтапная акустика в Solaris HB

  1. #91
    Авторитет Мастер-приемщик
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 722156 Аватар для Tim635
    Регистрация
    06.06.2010
    Город/село
    Москва
    Сообщений
    8,283
    Спасибо (Раздал)
    2794
    Спасибо (Получил)
    8380
    Более 5 лет на форуме
    Полученные ответы: 8

    Re: Поэтапная акустика в Solaris HB

    Цитата Сообщение от fox proteus Посмотреть сообщение
    На винтах всегда красиво! Причём, когда крепишь небольшие динамики - почему-то красивее, когда их три, а не четыре. Но это на мой вкус
    Тут главное, чтобы не один в центре


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #92
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 56019 Аватар для Pills
    Регистрация
    07.07.2010
    Город/село
    Москва
    Сообщений
    724
    Спасибо (Раздал)
    994
    Спасибо (Получил)
    592
    Автор

    Re: Поэтапная акустика в Solaris HB

    Вчерашний день и сегодняшний день прошли мимо инстала (сегодняшний точнее пройдет)...зато плодотворно трудимся в других направлениях)
    Так вот выкроил полчасика на прорисовку....вот что вышло:
    Нажмите на изображение для увеличения
Название: схема .jpg
Просмотров: 0
Размер:	199.2 Кб
ID:	413894


  4. #93
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 56019 Аватар для Pills
    Регистрация
    07.07.2010
    Город/село
    Москва
    Сообщений
    724
    Спасибо (Раздал)
    994
    Спасибо (Получил)
    592
    Автор

    Re: Поэтапная акустика в Solaris HB

    Сеня узнал что токарь с сегодняшнего дня в отпуске до с17.
    Может и успею выточить кольца до отпуска, пока займусь закупками всего по чуть чуть...
    Собсно инстал на выходные точно тормозит по причине
    Нажмите на изображение для увеличения
Название: IMAG0085.jpg
Просмотров: 0
Размер:	176.9 Кб
ID:	414058
    Для полного счастья добавляем сюда примерно 15 человек, шашлык и оборудование для пейнтбола)


  5. #94
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 56019 Аватар для Pills
    Регистрация
    07.07.2010
    Город/село
    Москва
    Сообщений
    724
    Спасибо (Раздал)
    994
    Спасибо (Получил)
    592
    Автор

    Re: Поэтапная акустика в Solaris HB

    Миниатюра заинсталил багажник


  6. #95
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 56019 Аватар для Pills
    Регистрация
    07.07.2010
    Город/село
    Москва
    Сообщений
    724
    Спасибо (Раздал)
    994
    Спасибо (Получил)
    592
    Автор

    Re: Поэтапная акустика в Solaris HB

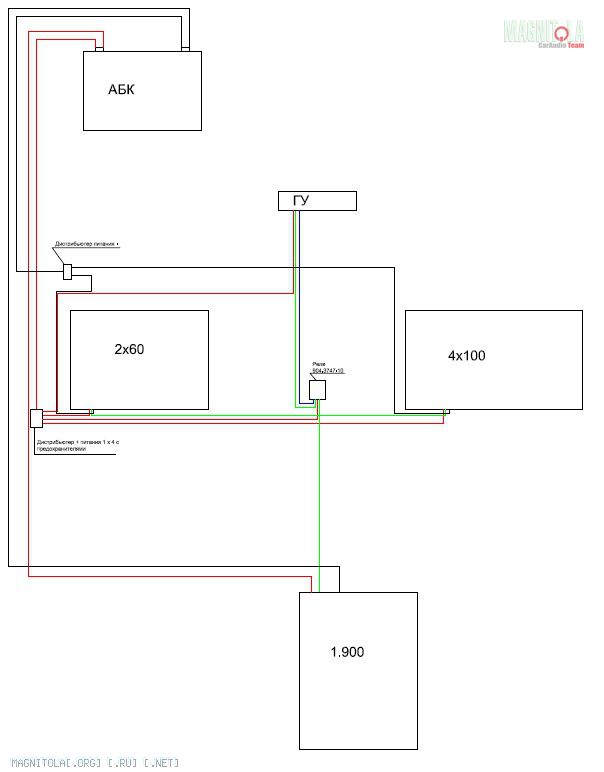

    Возвращаемся к инсталу.

    Сейчас рассматриваю вариант питания всей системы...дабы избежать трудностей в дальнейшем
    примерно выглядит так:
    Нажмите на изображение для увеличения
Название: Питание.jpg
Просмотров: 0
Размер:	37.8 Кб
ID:	415408

    От АБК все провода сечением 35мм от дистрибьютером по 16мм


  7. #96
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 56019 Аватар для Pills
    Регистрация
    07.07.2010
    Город/село
    Москва
    Сообщений
    724
    Спасибо (Раздал)
    994
    Спасибо (Получил)
    592
    Автор

    Re: Поэтапная акустика в Solaris HB

    Описание:
    Дситрибьютер + на 4ре выхода
    - усь 2х60
    - усь 4х100
    - ГУ питание постоянное
    - До Реле питание ремоута

    Дистрибьютер минуса
    - усь 2х60
    - усь 4х100

    Реле Рем от ГУ запускает реле
    Само реле запускает все три усилителя + посылает питание на АСС ГУ (вот тока как бы их разделить??? чтоб ток не убегал в систему....может лучше диод??? или вообще по штатной схеме оставить ГУ??? или на постоянку поставить?)


  8. #97
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723
    Полученные ответы: 19

    Re: Поэтапная акустика в Solaris HB

    АБК? или АКБ (АКкумуляторная Батарея)?


  9. #98
    Авторитет Мастер-приемщик
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 722156 Аватар для Tim635
    Регистрация
    06.06.2010
    Город/село
    Москва
    Сообщений
    8,283
    Спасибо (Раздал)
    2794
    Спасибо (Получил)
    8380
    Более 5 лет на форуме
    Полученные ответы: 8

    Re: Поэтапная акустика в Solaris HB

    Цитата Сообщение от Pills Посмотреть сообщение
    Реле Рем от ГУ запускает реле
    Ничего не понял.
    Цитата Сообщение от Pills Посмотреть сообщение
    Само реле запускает все три усилителя + посылает питание на АСС ГУ
    Откуда реле берет питание?


  10. #99
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723
    Полученные ответы: 19

    Re: Поэтапная акустика в Solaris HB

    Цитата Сообщение от Tim635 Посмотреть сообщение
    Откуда реле берет питание?
    скорее всего от ремоута ГУ. Это здравая схема, если ГУ не работает при выключенном ACC, а провод от реле будет подключен параллельно шаттному АСС через диоды. Тогда, если хочешь послушать музыку на пикнике, включаешь зажигание, включаешь магнитолу, выключаешь зажигание, а магнитола остается работать. Но Это всё надо нарисовать сначала, чтобы быть уверенным, что нигде не накосячишь.

    Например, вот так:
    Нажмите на изображение для увеличения
Название: IMG_20130716_123135.jpg
Просмотров: 0
Размер:	120.0 Кб
ID:	415490


  11. #100
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 56019 Аватар для Pills
    Регистрация
    07.07.2010
    Город/село
    Москва
    Сообщений
    724
    Спасибо (Раздал)
    994
    Спасибо (Получил)
    592
    Автор

    Re: Поэтапная акустика в Solaris HB

    Цитата Сообщение от Tim635 Посмотреть сообщение
    Ничего не понял.

    Откуда реле берет питание?
    Питание реле берет от дистрибьютера питания, но замыкает реле Ремоут от ГУ

    ---------- Сообщение добавлено 16.07.2013 в 12:58 ----------

    Цитата Сообщение от fox proteus Посмотреть сообщение
    АБК? или АКБ (АКкумуляторная Батарея)?
    Опечатка...сори

    ---------- Сообщение добавлено 16.07.2013 в 13:01 ----------

    Цитата Сообщение от fox proteus Посмотреть сообщение
    скорее всего от ремоута ГУ. Это здравая схема, если ГУ не работает при выключенном ACC, а провод от реле будет подключен параллельно шаттному АСС через диоды. Тогда, если хочешь послушать музыку на пикнике, включаешь зажигание, включаешь магнитолу, выключаешь зажигание, а магнитола остается работать. Но Это всё надо нарисовать сначала, чтобы быть уверенным, что нигде не накосячишь.



    Например, вот так:
    Нажмите на изображение для увеличения
Название: IMG_20130716_123135.jpg
Просмотров: 0
Размер:	120.0 Кб
ID:	415490
    Да да да, думаю по такой схеме сделать...это еще поможет мне выключать Гу когда выключаю АСС...а то машина под окном стоит)) иногда музяку оставляешь и автозапуск включаешь начинает в 5 утра под окном фигачить....при минус 25 совсем лень выходить убавлять
