Вопрос по корректной разводке силовых кабелей

**gena60** · 21.03.2014 22:05

Сообщение от Matvey498

ут ещё фактор "экономиии" на проводах-но необходимый минимум описан не раз:при питании автомобильного усилителя в багажнике от АКБ в моторном отсеке минимальное сечение многопроволочного медного проводника 35 кв мм.

Остаётся добавить Таблица сечений кабеля, предохранителей для полного понимания-сразу станет ясно о чём идёт речь,да и в подписи моей это указано красным.,

**MAGNITOLA** · 21.03.2014 22:05

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Matvey498** · 21.03.2014 22:13

bondaden, чем дальше от сабового усилителя настоящий конденсатор,тем актуальнее вопрос:а нужен ли конденсатор?

**bondaden** · 24.03.2014 15:14

Блин, мужики - кондер куплен и ждет своего часа...давайте уже не будем. Толку не будет от него - уберу и продам.

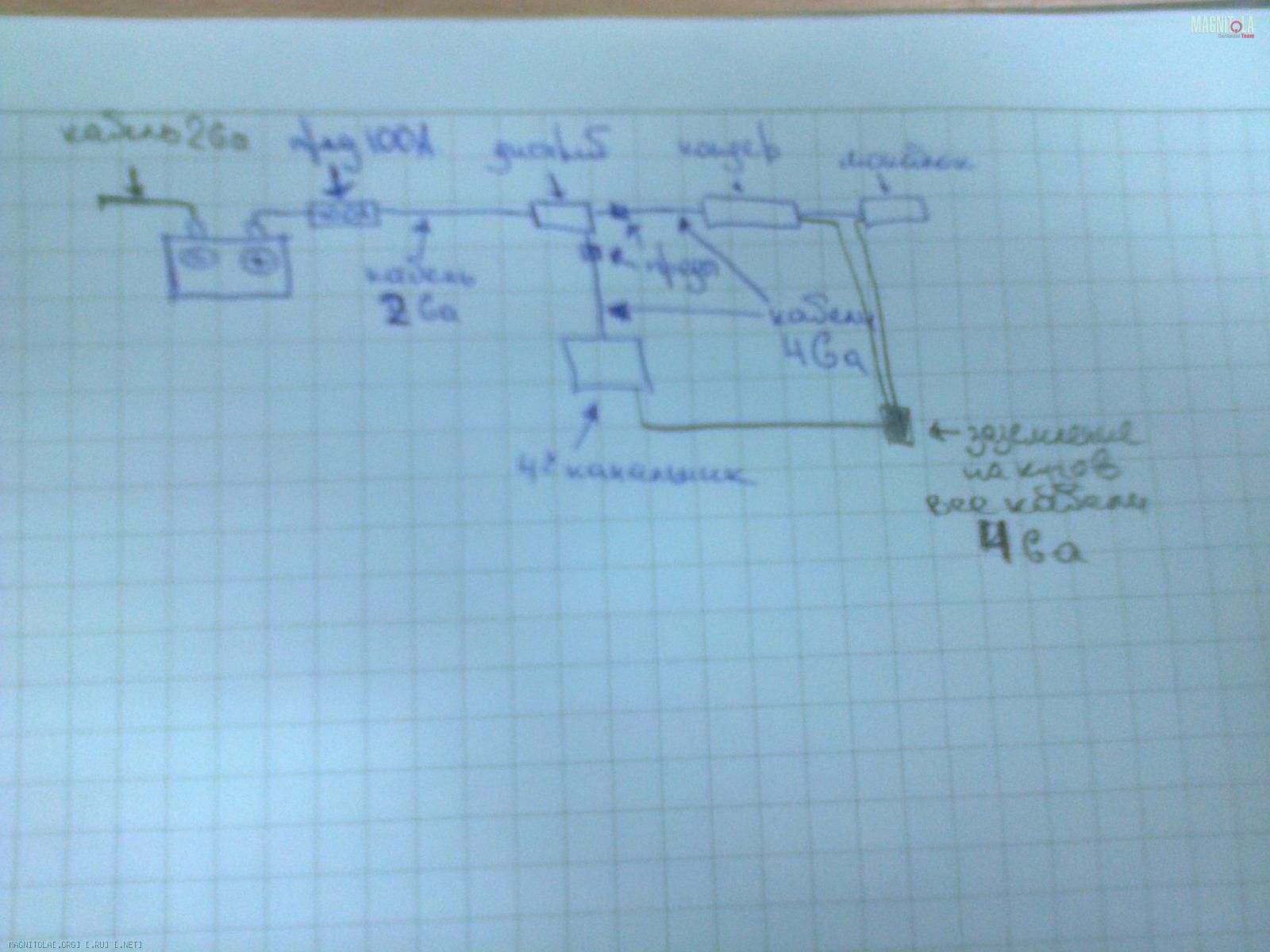

Короч, схему накидал (простите за качество): ручкой это кабель "+", карандашом "-".
Посмотрите пожалуйста и скажите свое мнение - правильно\не правильно...это сейчас ценнее для меня будет.

**kotjara500300** · 24.03.2014 15:31

Правильнее будет так Схема.pdf

**bondaden** · 24.03.2014 15:48

Сообщение от kotjara500300

Правильнее будет так Схема.pdf

Дим, спасибо большущее (я про такой момент и не подумал)!
В остальном все верно? Меня смущает вопрос сечения "земли". Т.е. от аккума на массу идет такой же как и до дистриба - 2 Ga, а от устройств (усилки, кондер) такой же как от дистриба - 4 Ga?
Все верно?

**kotjara500300** · 24.03.2014 17:38

Можно и двойку кинуть, хуже не будет, т.к. кузов на себя еще возьмет немного за счет более низкой проводимости...

**gena60** · 25.03.2014 11:31

Сообщение от bondaden

Меня смущает вопрос сечения "земли".

В этом вопросе есть простое решение:
Ток течёт по кругу и сечение кабелей питания должны быть одинаковы(не забыть о минусовой клемме,которая соединяет под капотом -АКБ,которое должно быть не менее установленного в системе).Учтите эти нюансы при построении.,

**Dimas93rus** · 25.03.2014 12:21

Товарисч автор, внемлите пожалуйста советующим, и продайте ваш конденсатор... Не поленитесь и прочтите соответсвующие материалы о так называемых конденсаторах, они и конденсаторами то не называются он называется ионистором! И зачастую несет больше вреда чем пользы. Правильнее будет его продать и купить минусовой провод и через дистрибьюторы все развести на два уся! После этого вы проходите простейшую процедуру на предмет просадки напряжения и если окажется что просадка большая, то все равно не начинаете поливать г... советовавших избавиться от накопителя, а ищите где косяк, а он 100% будет если у вас будут просадки. Устраняете его и радуетесь. Но прежде чем начнете писать возражения, ответьте сами себе на один вопрос. Для чего вы заморочились с автозвуком? Для того что бы добиться максимально эффекта от ваших компонентов или просто воткнуть кондер что бы ваша система выглядела уважительно? Если второе, то не воспринимайте все вышенаписанное всерьез....
