Защита магнитолы при запуске и от сброса при отключении АКБ

Всем привет!

Подключил автомагнитолу и сразу возникли две проблемы:
1) если до запуска двигателя магнитола была включена, то при запуске двигателя она отключается, а потом сразу опять включается.
2) не сохраняются настройки магнитолы после отключения АКБ.

Погуглив немного были найдены решения обеих проблем, например:
1) http://www.car-sound.net/samodelkin/...tomobilya.html
2) http://www.golf2club.com/topic/10426...E%D1%87%D0%B5/

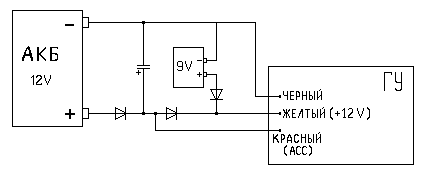

Теперь нужно объединить все это в одну схему. К сожалению, я не сильно разбираюсь в радиоэлектронике, поэтому прошу: посмотрите, пожалуйста, правильно ли я объединил обе схемы?
Будет ли все это правильно работать?

Вложение 556670

P.S. желтый и красный провода магнитолы соединены специально, чтобы была возможность слушать магнитолу при выключенном двигателе.

как часто Вы снимаете АКБ?, у меня тоже отключается магнитола на обеих машинах, потом включается и продолжает работать, меня это не напрягает.

Не снимаю, а отключаю АКБ каждый раз как ставлю машину в гараж.
Но суть не в этом... Хотелось бы увидеть ответ по поводу схемы.

Цитата:

---

Сообщение от mick

P.S. желтый и красный провода магнитолы соединены специально, чтобы была возможность слушать магнитолу при выключенном двигателе.

---

9В типа кроны будет?Сколько она выдержит в этом режиме не известно.Лучше ионистор поставить на питание проца,больше толку будет,чем эта схема.,

хм....дело Ваше конечно, но соединеные между собой красный и желтый высосут Вашу крону за 2 часа

А разве диод, тот что в центре, даст току течь от кроны по красному проводу?
Предполагается, что крона будет питать память ГУ только когда АКБ отключен и что диод (тот что в центре) не даст току течь от крону по красному проводу...

пока емкость не разряжена - все будет работать от кроны, секунд несколько ;)

Хм... Такой вариант я не учел... Спасибо.
А как же модифицировать схему, чтобы при отключенном АКБ крона питала только память ГУ, а не ее всю?

Цитата:

---

Сообщение от mick

А как же модифицировать схему, чтобы при отключенном АКБ крона питала только память ГУ, а не ее всю?

---

Сначала измерить ток при отключенном АСС(красный провод) в цепи B.UP(жёлтый)-чему он равен в мА?,огласите результат пожалуйста.,

Наконец-то замерил: 20mA.
