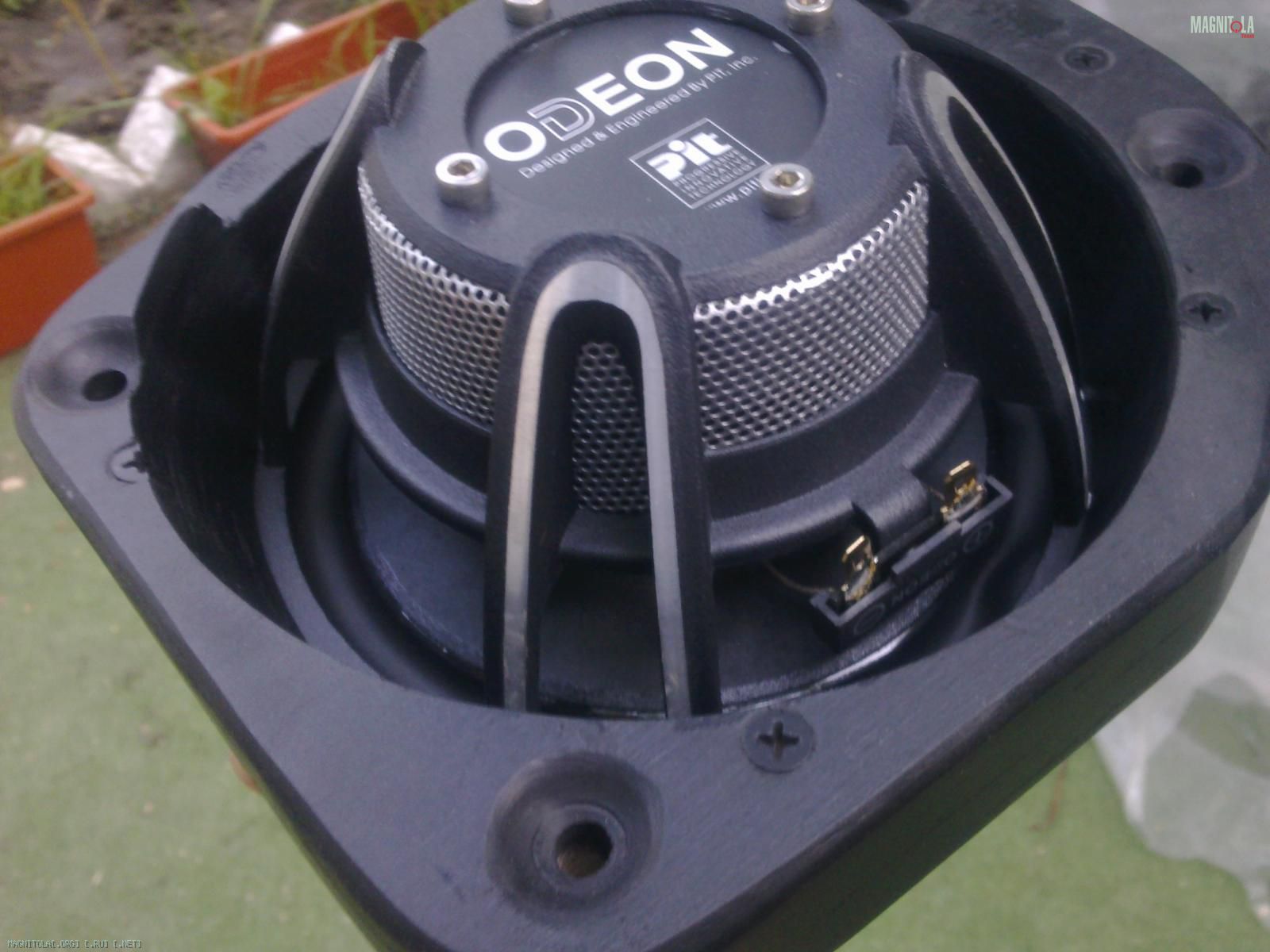

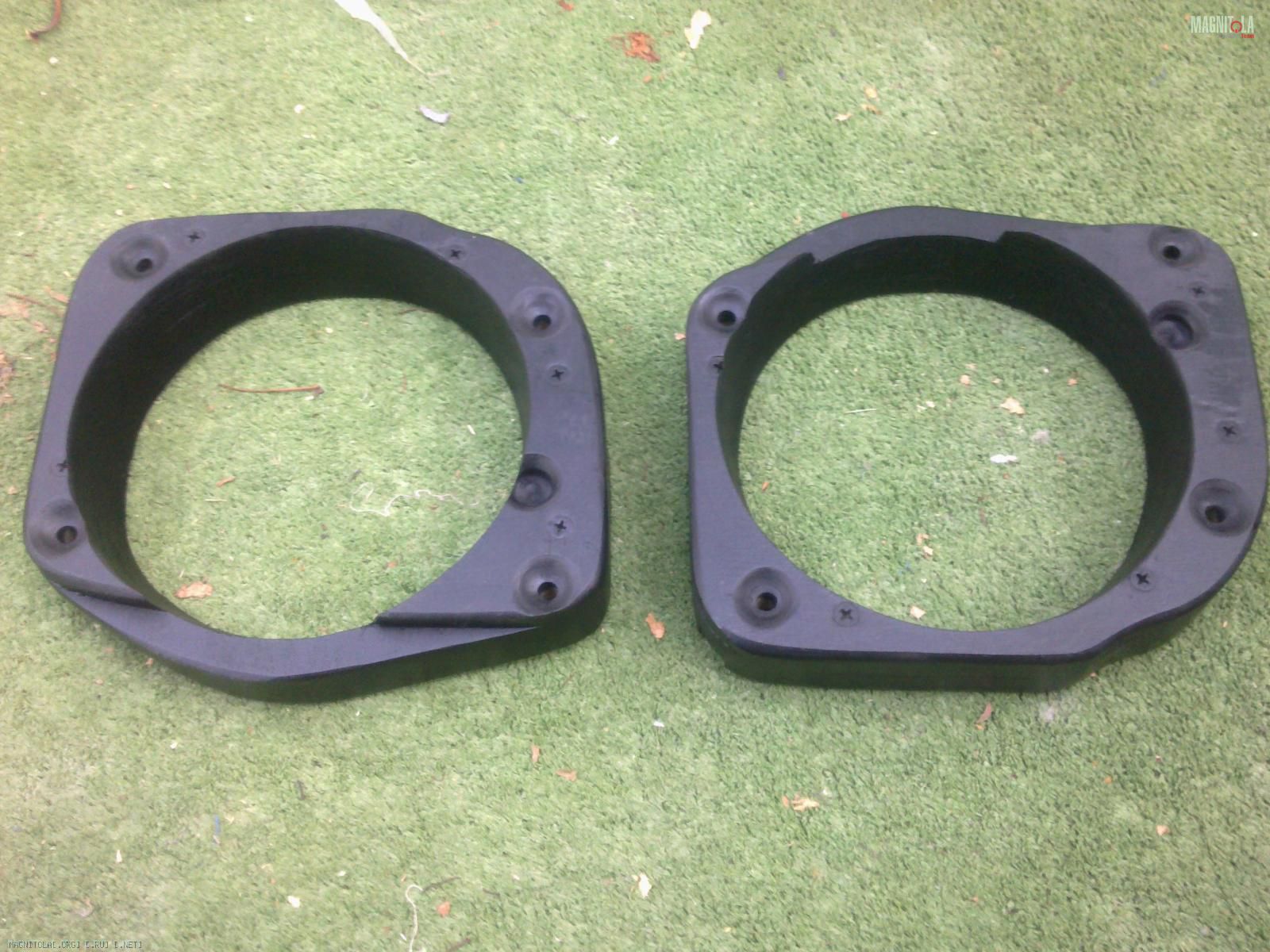

Подскажите плиз,как можно получше задемпфировать подиум в двери.На ум приходит посадить его на полиуретановый конструкционный герметик для молдингов. На мой взгляд,должно получится гуд ?Или предложите чего получше ? Спасибо.Вложение 626344Вложение 626346
вариант некислый - http://magnitola.org/nashi-installya...7-octavia.html
всё остальное полумеры
---------- Сообщение добавлено 19.08.2014 в 23:39 ----------
т.е. под проставки достаточно и сплэна подложить.... а вот сделать из двери бетонныю акустическую коробку - вот это задача..
Все это конечно же кошерно,но карта плоская именно в этом месте,и кроме вибры ничего не лезет.(((Может попробовать кинуть пару-тройку косынок из нержи или дюральки (2-3 мм толщиной),рядом с подиумом ?Цитата:
Сообщение от IntegratorX
сам что думаешь?
---------- Сообщение добавлено 20.08.2014 в 00:04 ----------
конечно... если это всё "облокотиться на массив всей двериЦитата:
Сообщение от начинающий 78
Ну это много,по бетону-проще ШВИ сделать.,Цитата:
Сообщение от IntegratorX

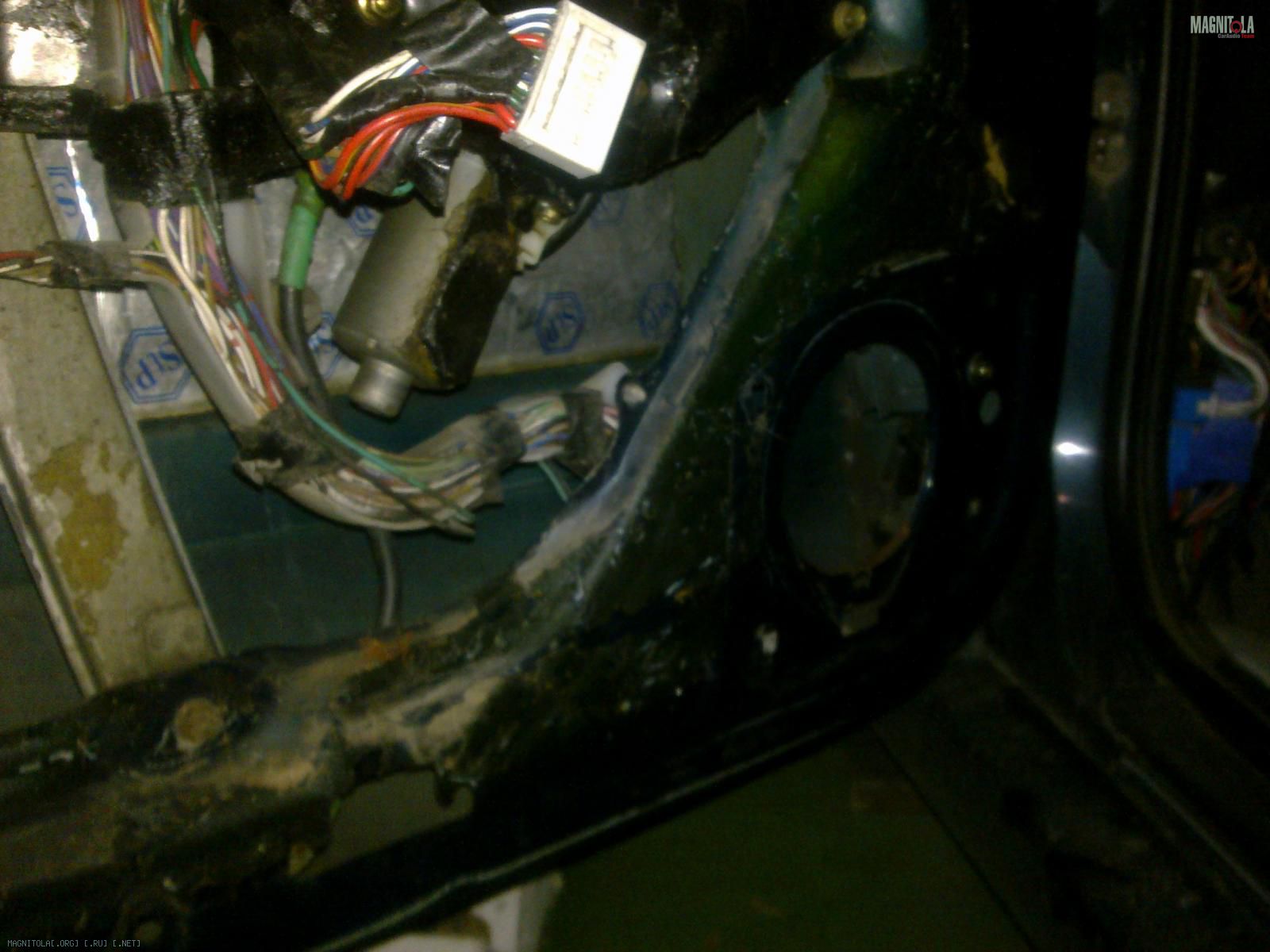

Вложение 626354Вложение 626352Сорри за качество фото,но все же видно,что особо цепляться не за что.И не ужели 2-3 мм вибра,не заменит метал такой же толщины?
мля, а "рабочее отверстие тыж будешь чем то закрывать???? обшивка то "сосать будет... надо все тех отверстия закрывать... как планируешь???

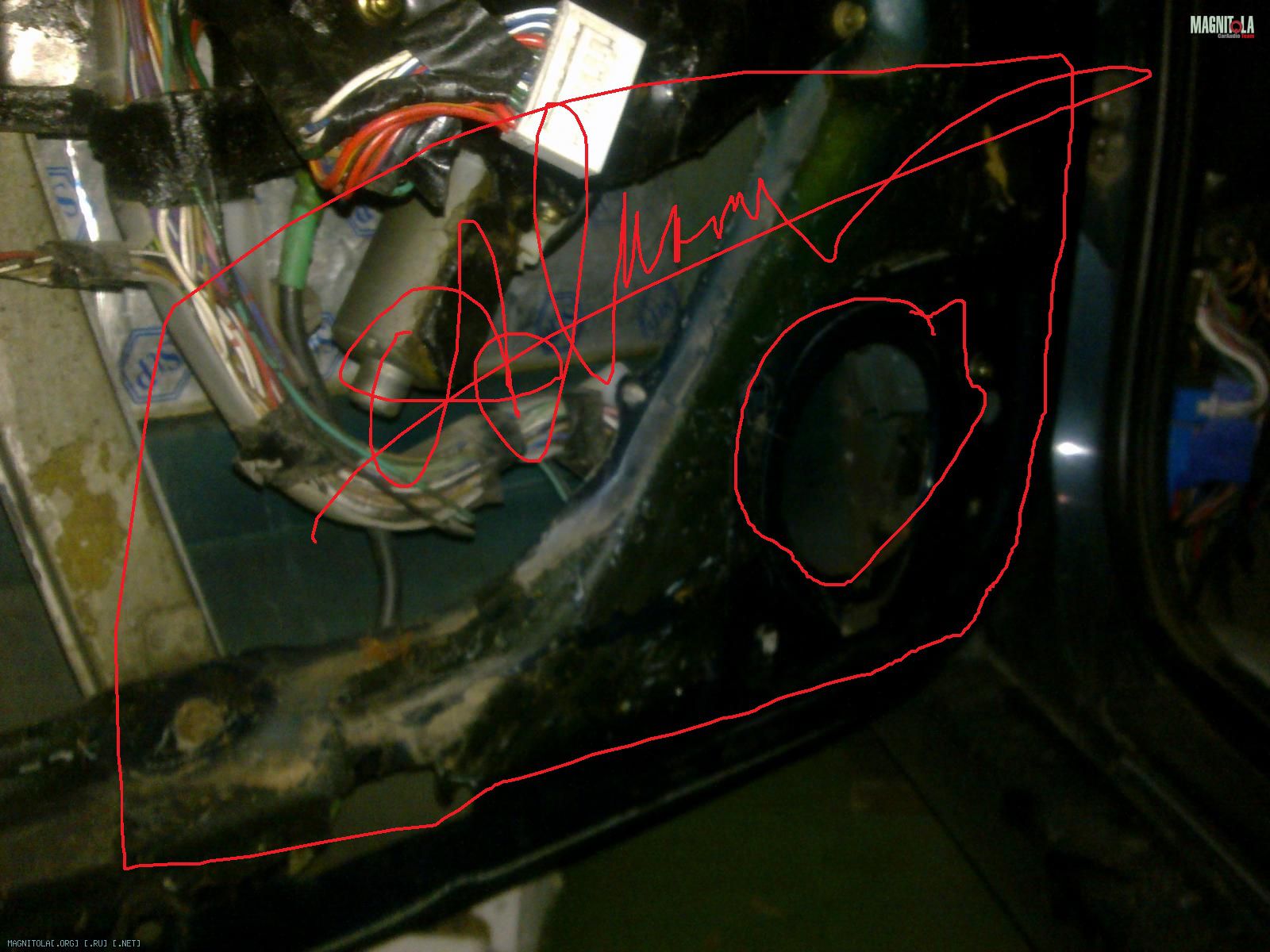

Вложение 626356
)))Нуу да,картой закрою ,и на соревнования по авто звуку!)))Шучу.Это я только отодрал старую какую то (простите за выражение)-срань,доставшуюся от предыдущего хозяина.Конечно же буду чем то закрывать,и отверстие под подиум буду увеличивать с 80 мм до 160.Надо же сначала разобраться с внутренним оформлением,там сплены всякие,линзы)))
линзы ###, техотверстия можно для начала вибропластом залепить.... баса и на штатных динамиках уже прибавится...
Линзы,это те,которые Френеля)))А перед вибропластом,окна ненужно гидроизолировать с помощью кулька,как по заводу было,вибра не отклеится ?Цитата:
Сообщение от IntegratorX
Френеля в курилку, что за кулёк???? ты его ещё не сжОг?))))Цитата:
Сообщение от начинающий 78
78 это Питер? ну у вас же онлайн встечи проходят - подъедь заслухай добрых молодцев... Sallex'a.... Васяна... ;)
В смысле в курилку?А кулька родного не было.Я за ним собрался ехать на строительный рынок )))
ну, про линзы забудь... френеля или другие там какие
Что так,даже лишними будут? Ведь стоят 3 копейки.Цитата:
Сообщение от IntegratorX
ДА!! ещё раз забудь!!!! техотверстия надо заделать первонвперво... чтоб дверь "работала" как домашняя колонка с динамиком.... идея понятна? плотный, виброзащищенный объём для динамика в двери..... я не переусердствовал с понятиями???)
Та это все само собой разумеется.Просто хотелось все тонкости соблюсти)))Еще на ум пришел вариант,если нет возможности установки подиума на плоскость из фанеры.Можно попробовать(при наличие лишних денег разумеется)на метал ,вокруг подиума,вырезать часть внутренней филенки из такой же двери,и на заклепки продублировать каркас+вибра поверх.
---------- Сообщение добавлено 20.08.2014 в 01:24 ----------
Вопрос не по теме.А шумоизоляцию,типа сплена,клеить на внешнюю скорлупу двери нужно?Она не будет собирать и удерживать влагу как губка ?
Не будет,не тот состав у этого материала,который называется сплен.,Цитата:
Сообщение от начинающий 78
В общем решил эту проблему,не сразу,но возможно даже более радикально,чем на шкоде по вашей ссылке.Изначально,при нажиме с небольшим усилием,на место крепления подиума,в районе левого верхнего болтаВложение 628448филенка прогибалась на 1 см как в одну,так и в другую сторону.Попробовав зашить все окно из 4 мм листа дюралиВложение 628454Вложение 628456Вложение 628458,предварительно избавившись от штатной перемычкиВложение 628450Вложение 628452.Но этого оказалось не достаточно,и слабое место все также прогибалось,хоть и раза в два меньше.Было принято решение ставить усилитель,из дюралюминиевого профиля 20х40х2 мм.Вложение 628460.Крепим на узкое ребро(50 см кусок,я не смог прогнуть даже на 1 мм,по узкому ребру)Вложение 628462.Теперь подиум оказался в мега жестком треугольнике,между профилем и внешними ребрами двери,и прогиба нет,даже при очень сильном давлении.Осталось задемпфировать как следует виброй.Цитата:
Сообщение от IntegratorX
ну, фото несколько отрывочны - общей картины не обрисовывают... но по отрывкам понятно, что звук будет огого... помимо стп на внешнюю и алюм лист на внутреннюю что и как клеил? дц\умаю будет круто!!! штатные дины теперь послухай на подготовленой двери... уже должно вставлять потихоньку)))
Спасибо.Штатные дины уже три месяца,как в утиль ушли.Одеон,тот который-второй,ждет,когда я ему совью гнездышко,а точнее два)))По поводу шумки:доклею на внешнюю филенку вибру 2 мм,к той,что досталось от предыдущего владельца авто,слой сплена 8 мм,акустическая линза-х.з. Усилитель,заглушка технологического окна,подиум-все на конструкционный клей-герметик+много болтов из нержи.Весь крепеж на резьбовой герметик.Внутренняя филенка-вибра 2мм. Карта-вибра 2мм+битопласт 10 мм.Ну как то так.Цитата:
Сообщение от IntegratorX
давай больше качественных фото!
Ок.Снимаю на 6700,так что звиняйте. Не думал,что переделка(точнее изготовление дверей,практически с нуля,без опыта)займет со всеми расчетами несколько недель!Надеюсь на днях доделаю и выложу фотки.Осталось полностью разобрать двери,обесшумить требуху и закатать площадя )))
А поэтапно выкладывать фото будет не плохо,пока это делается-спешить не надо,лучше один раз и правильно.Зато переделывать не придётся.,Цитата:
Сообщение от начинающий 78
По этому и так долго,сам очень не люблю переделывать.Буду выкладывать поэтапно.Немного оффтопа:жена сегодня попросила помыть посуду,и любезно предоставила на выбор линзы ФренеляВложение 628484.А я ей такой говорю;ты знаешь,что это такое ! :ireful2:Вообщем ,так и не решился.:black_eye:,:lazy3:
Выдалась наконец то погода,и есть по теме немного фото.
Сначала вырезал " рестриктор " :smile3:
Вложение 629550
Доклеил вибру 2мм. и шумку 10мм.В районе подиума в два слоя.
Вложение 629554Вложение 629562
Прикрепил усилитель при помощи болтов и полиуретанового конструкционного клея-герметика(самый бюджетный,5 $)Закладные гайки выжимаем на супер клей.
Вложение 629568Вложение 629572Вложение 629576Вложение 629580
Нашел "донора" подходящего диаметра и конусности,для козырьков над динамиками.Надеюсь жена не хватится )))
Вложение 629582Вложение 629584
Стягиваем подиум через большое количество герметика,предварительно засверлив отверстия необходимой глубины для шурупов.
Вложение 629586Вложение 629590Вложение 629592Вложение 629594
Теперь это все,здесь и умрет ))) Конструкция получилась нереально жесткой,и звук при простукивании,напоминает звук от простукивания небольшого саба или монитора-колонки.
Вложение 629602Вложение 629604
На этом пока все.Не могу победить внешнюю дверную ручку апстену Владельцы япошек 90х, поймут о чем я.
Козырек конечно хлипковат, но в целом неплохо.
Ну я надеюсь там водопада не будет ))).Да и это,он выглядит хлипким.Пластик очень жесткий,даже лопался при резке.Плюс вибра,саморезы и герметик,в общем с килограмчик веса можно на него нагрузить )))Цитата:
Сообщение от Pit
Я на своем козырке стою всеми своими 100кг =)Цитата:
Сообщение от начинающий 78
Если больше кило будет,то тогда и дверь превратится в водопровод видимо(1атм =0,1 мПа и 1мПа =10 атм. 1мм водного столба примерно равен 10 Па.).,Цитата:
Сообщение от начинающий 78
Наконец то победил брякающие дверные ручки,и домучил двери :smoke:

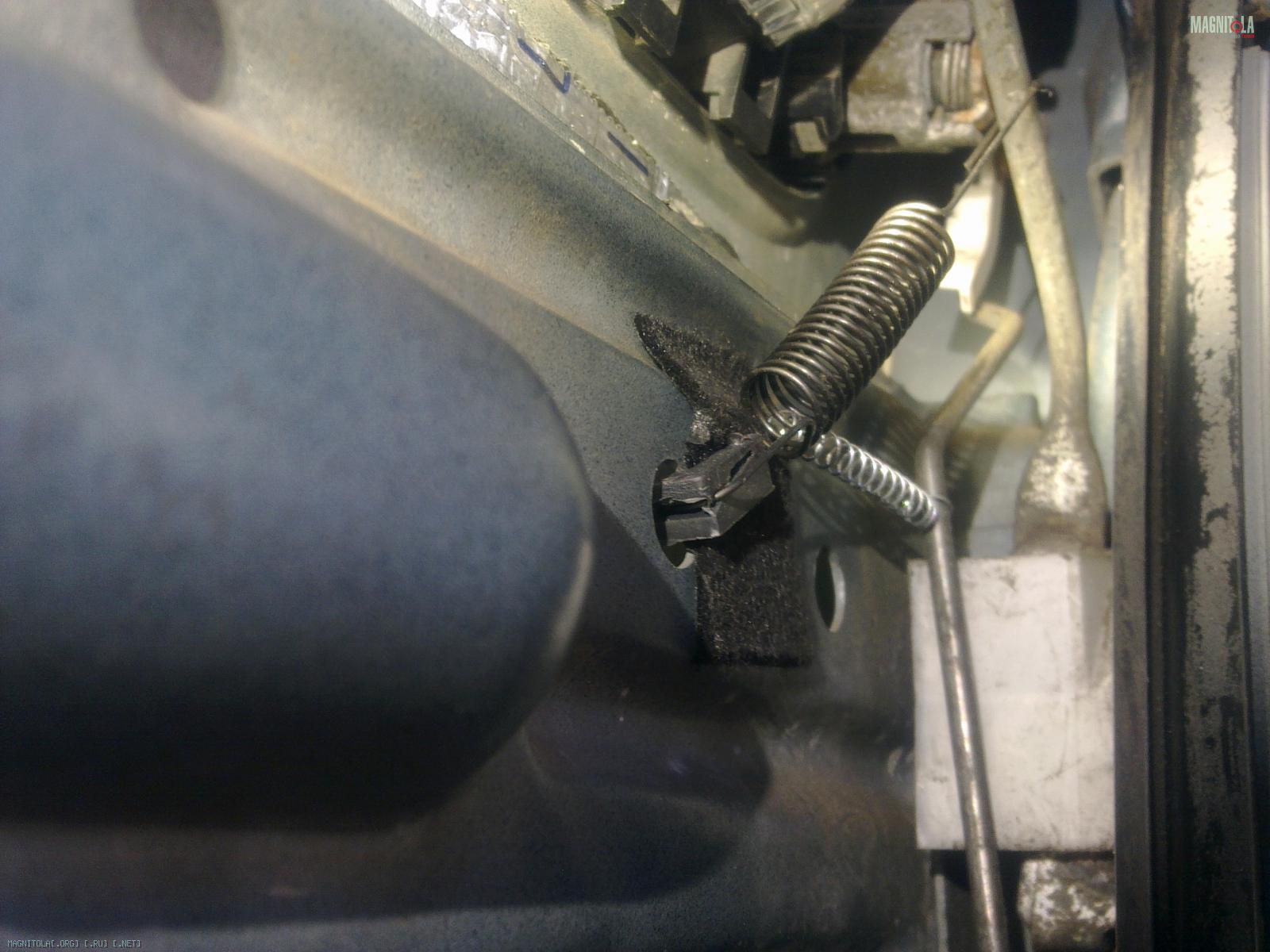

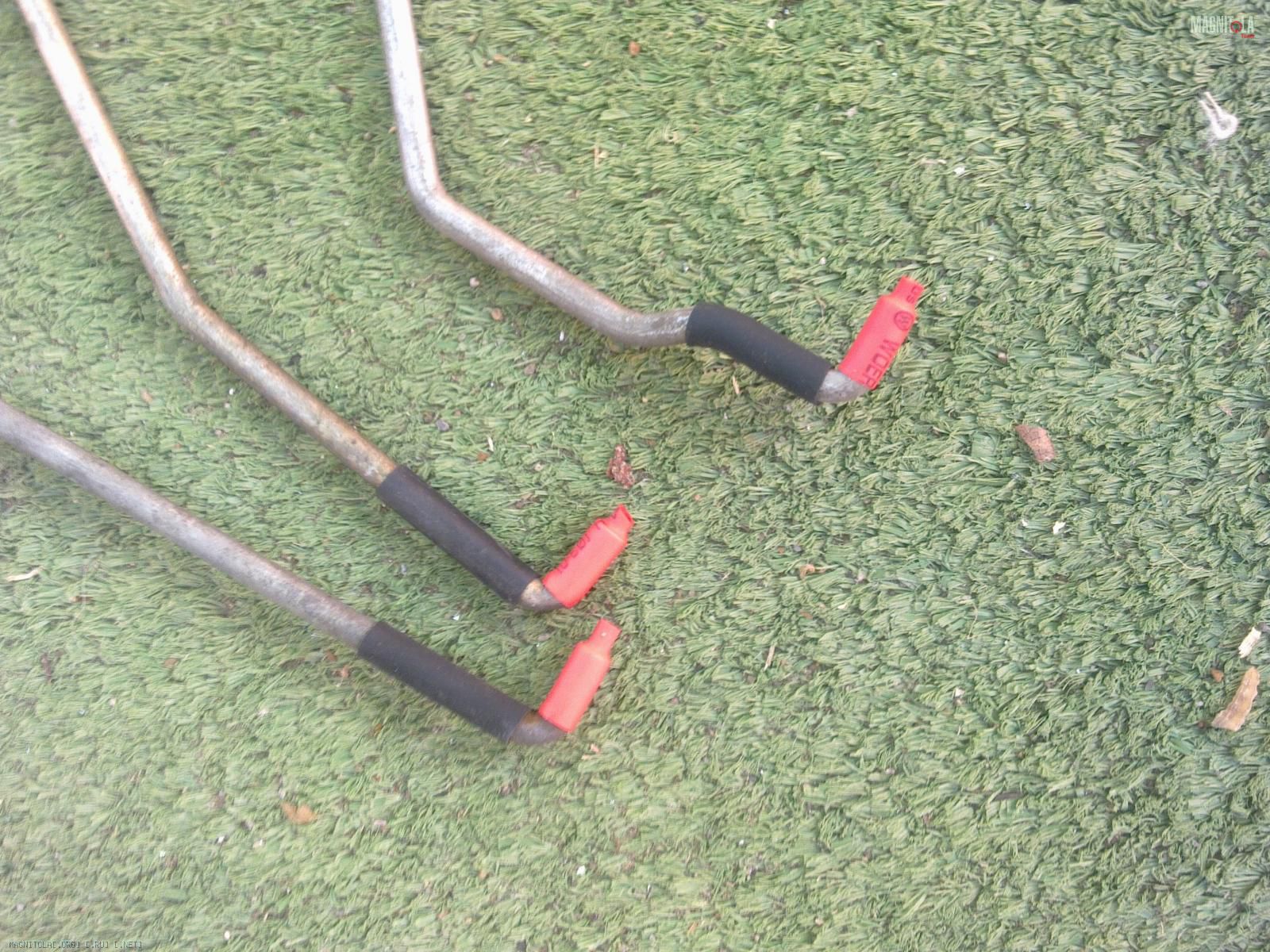

Нетривиальное решение проблемы,вечно дребезжащих тяжек замка
Вложение 633788 Вложение 633790

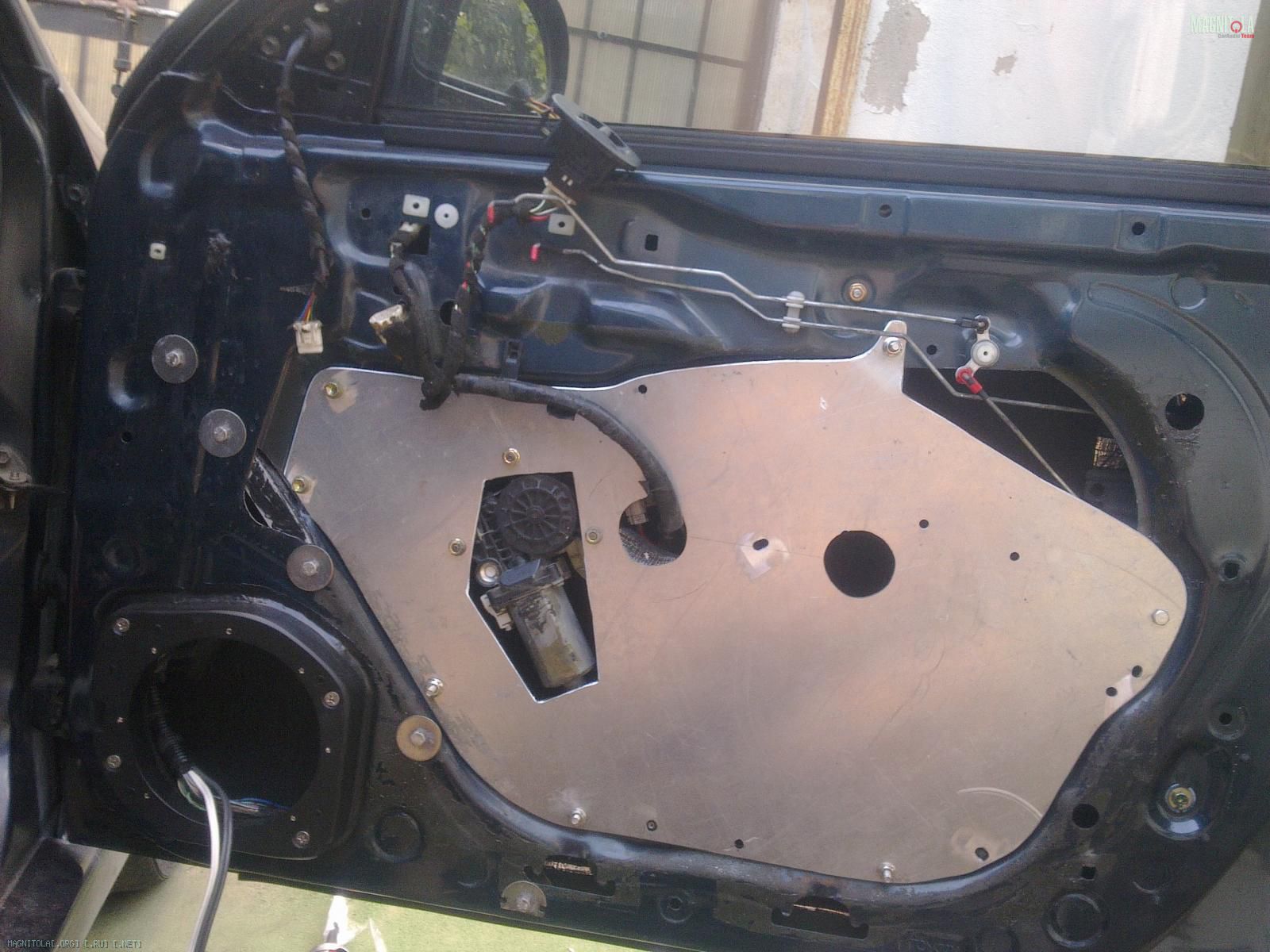

Теперь можно "запечатывать" дверь,предварительно смазав все подвижные элементы,и проверив все разъемы.
Вложение 633792

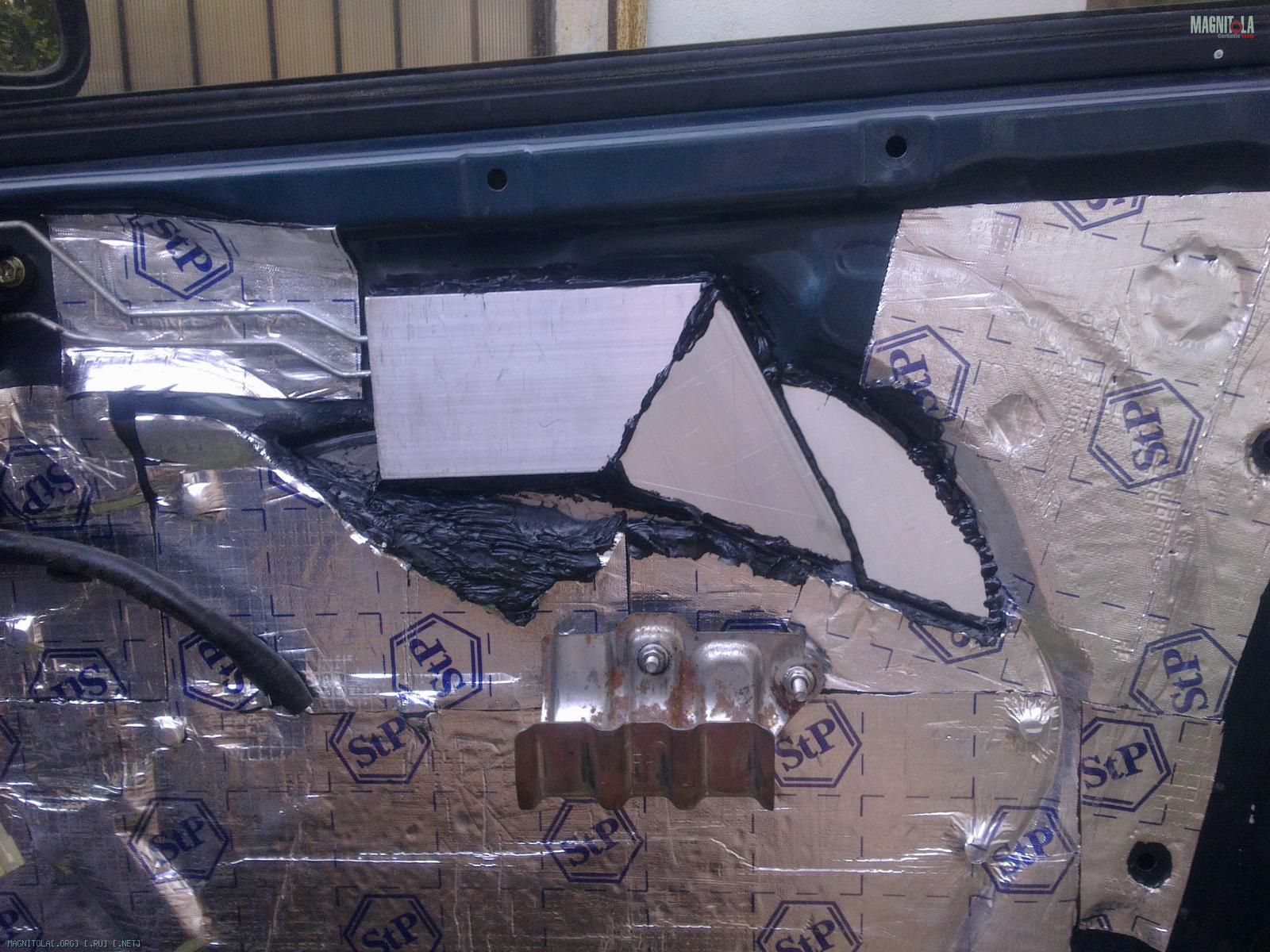

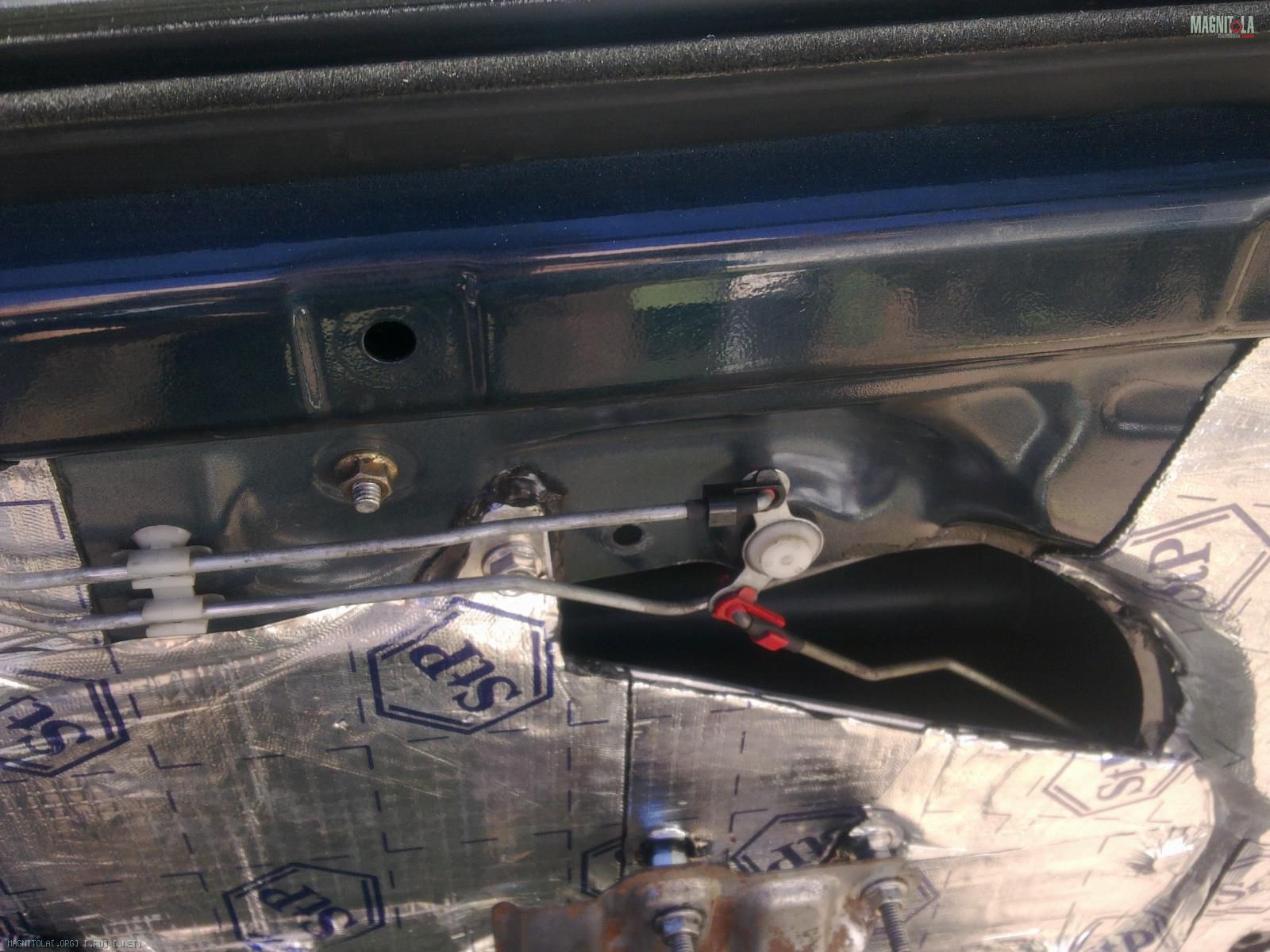

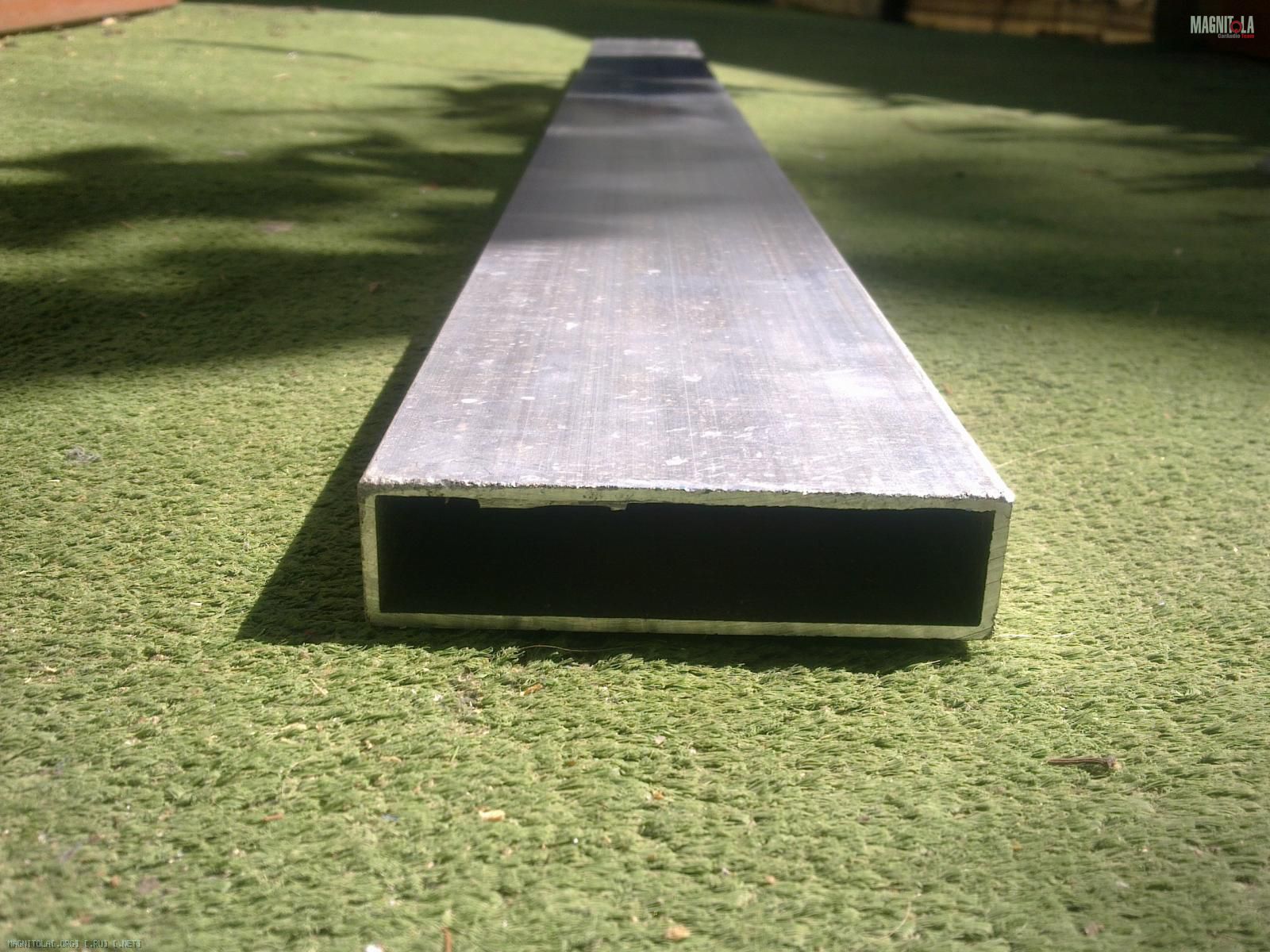

Последний головняк , герметизация сообщения ручки и замка.Использовал дюралевый профиль 20х80х2мм.
Вложение 633794Вложение 633796Вложение 633798Вложение 633800Вложение 633802
Двери теперь закрываются , как в сейфе.Есть ощущение,что они могут остановить,не только паразитные вибрации,но и какой нибудь маленький автомобиль :laugh3: Веса на каждую добавилось,килограмм по 7-8(только вибры по 3 листа).Надеюсь петли чаще , чем раз в год менять не придется В-).Простукивание показало,что получилось бетонирование в прямом смысле слова.
Термоусадка мягкая и трение её со временем поцокает.,Цитата:
Сообщение от начинающий 78
Термоусадкой защелкивается(очень плотно) в пластиковый держатель,а уже он защелкивается в рычаг.Место под термоусадку неподвижно,все учтено В-),плюс постоянный преднатяг пружинками.Цитата:
Сообщение от gena60
Тогда замечательно,раз учтено,тяги не двигаются вообще что ли?,тогда как открывается замок....Цитата:
Сообщение от начинающий 78

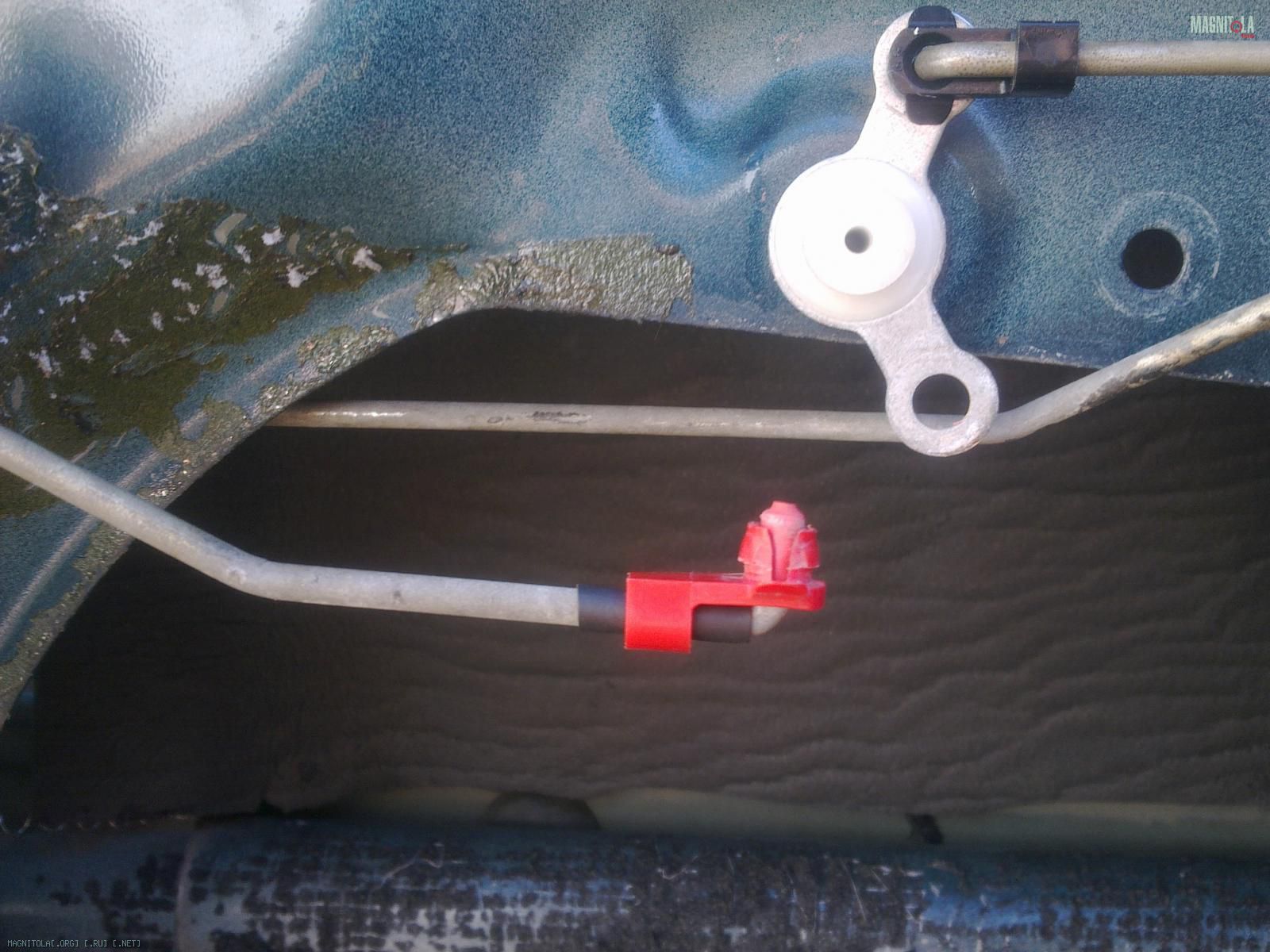

В общем механизм выглядит такЦитата:
Сообщение от gena60
Вложение 634072
Включил наконец то музыку,и расстроился.Жуткие наводки!Экран не межблоках паял со стороны ГУ. От бензонасоса до усилителя около 0.5 м.Может ли он давать.Сила и межблоки лежат по разные стороны пассажирского сидения,и нигде не пересекаются.Где искать?:dntknw:
вариант - возьми свободный межблок и кинь "по воздуху"..... если наводки останутся..... разбираться с магнитолой скорее всего... ну или "альтернатива-утки" (т.е. оптика ГЫ гы ГЫ ), если не останутся... ну не, это врядли :black_eye:Цитата:
Сообщение от начинающий 78
---------- Сообщение добавлено 02.09.2014 в 01:10 ----------
и пустить межблок какой-нибудь мистери или супру готовый, а не канаре... :) так сказать для общей проверки....
Спасибо.А что такое утки ?Только что потестил,ставлю воспроизведение на паузу,скидываю межблок-остается шипение(кстати оно должно тоже отсутствовать,или это нормально ?),подключаю межблок-появляется свист,усиливающийся при повышении оборотов,и при добавлении потребителей(свет ближний.дальний)свист также усиливается.Кстати,от бензонасоса тоже исходит такой свист реагирующий на обороты.Может проблема в гене,и как это проверить ?Цитата:
Сообщение от IntegratorX
:) да анекдот старый вспомнил:Цитата:
Сообщение от начинающий 78
"— Пап, а что такое альтернатива?
— Сложно объяснить в двух словах, ну вот тебе пример:
Ты работаешь на заводе, из года в год пашешь и пашешь, постепенно копишь бабки. В один прекрасный момент, тебе денег хватает на переезд в деревню. Ты покупаешь десяток яиц и выводишь из них цыплят. Кормишь их, поишь, ухаживаешь за ними, они подрастают и начинают нести яйца. А ты их в инкубатор и вот у тебя уже тысячи цыплят. Ты за ними ухаживаешь и вот у тебя уже тысячи взрослых кур. И вот эти тысячи кур начинают нести яйца-ты уже крутой фермер! И тут наводнение — полный капец! И всю твою ферму смывает, всё сдохло, всё смыто...
— Пап, ну и где же тут альтернатива?
— Утки, сынок, утки!"
т.е. нужно методично проверить весь тракт... на других межблоках, другом ГУ, усе, на всех уровнях...
- как сделана масса?
- дублирована ли с АКБ таким же сечением?
- добавлено и сечение к + с генератора?
ну и т.д..... если причина не найдётся, ну иль там устанешь искать, то "альтернатива-утки" (оптика)....
Анекдот улыбнул:smile3:.Питание +и-от акб,25 квадратов,2 по 5 метров. ГУ питание штатное.А что,если продублировать массу на кузов от акб ,а так же + от гены,может что то изменится ?
