Преобразователь аудиосигнала

**Aleksey** · 26.08.2014 02:02

Сообщение от gena60

Ссылкой поделитесь,когда это будет опубликовано в новой теме.,

Не волнуйтесь, об этом по телевизору скажут.

**MAGNITOLA** · 26.08.2014 02:02

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**gena60** · 26.08.2014 02:33

Сообщение от Aleksey

Не волнуйтесь, об этом по телевизору скажут.

Ну если по телевизору,тогда канал укажите и сетку вещания,хорошо?.,

**Aleksey** · 29.08.2014 21:05

Сообщение от Флекс 71**

опубликуйте описание своих преобразователей в Высшем пилотаже или Советах по автозвуку.
Там это будет к месту и собеседников нам добавит.

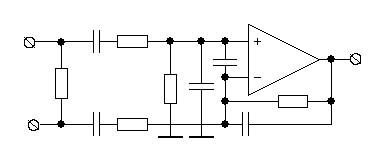

Чтобы не плодить темы, там все равно мало интересного будет, выложу "схемку" тут.

Нажмите на изображение для увеличения
Название: Высок.ур. вход.JPG
Просмотров: 166
Размер: 9.8 Кб
ID: 631394

Чтобы хорошо работало надо все лишь правильно подобрать соотношения резисторов и величину нагрузки.
В реальной конструкции, конечно, деталей гораздо больше, но это все обслуга/сервис типа вкл/выкл, Mute, защита, БП....
А основное это приведенное на "схеме".

Флекс 71** · 29.08.2014 21:27

Сообщение от Aleksey

выложу "схемку" тут.
Нажмите на изображение для увеличения Название: Высок.ур. вход.JPG Просмотров: 2 Размер: 9.8 Кб ID: 631394

Всё вроде бв обычно,вопрос только о роли конденсатора между входами ОУ.

**gena60** · 29.08.2014 21:44

Сообщение от Aleksey

Чтобы не плодить темы, там все равно мало интересного будет, выложу "схемку" тут.

Понятно,повторитель с гашением входного уровня сигнала,с использованием ОУ.Только есть вопрос-чем питать ОУ в этой схеме,если она находится в отдельной коробочке,которая будет доступна всем?Получается надо вскрывать новый усь и организовывать эту схему по входу,взяв питание из усилителя?Может и не понимаю мысли,но пока пассивных ОУ не видел,которым достаточно будет для работы выхода УЗЧ от штатного ГУ....?!.,

Флекс 71** · 29.08.2014 21:46

Сообщение от gena60

находится в отдельной коробочке,которая будет доступна всем?

Сомневаюсь в этом.Именно в доступности.

**Aleksey** · 29.08.2014 22:08

Сообщение от Флекс 71**

Всё вроде бв обычно,вопрос только о роли конденсатора между входами ОУ.

Это защита от помех по входу, полезная вещь.

**Aleksey** · 29.08.2014 22:17

Сообщение от gena60

Понятно,повторитель с гашением входного уровня сигнала,с использованием ОУ

Какой же это повторитель???

Сообщение от gena60

Только есть вопрос-чем питать ОУ в этой схеме,если она находится в отдельной коробочке,которая будет доступна всем?

Да чем угодно, хоть солнечной энергией.
Я же написал.

В реальной конструкции, конечно, деталей гораздо больше, но это все обслуга/сервис типа вкл/выкл, Mute, защита, БП....

Сообщение от gena60

Может и не понимаю мысли,но пока пассивных ОУ не видел

Ну, раз на схеме нарисовано, значит есть!

Нажмите на изображение для увеличения
Название: Копия DSC01148.jpg
Просмотров: 0
Размер: 204.0 Кб
ID: 631410

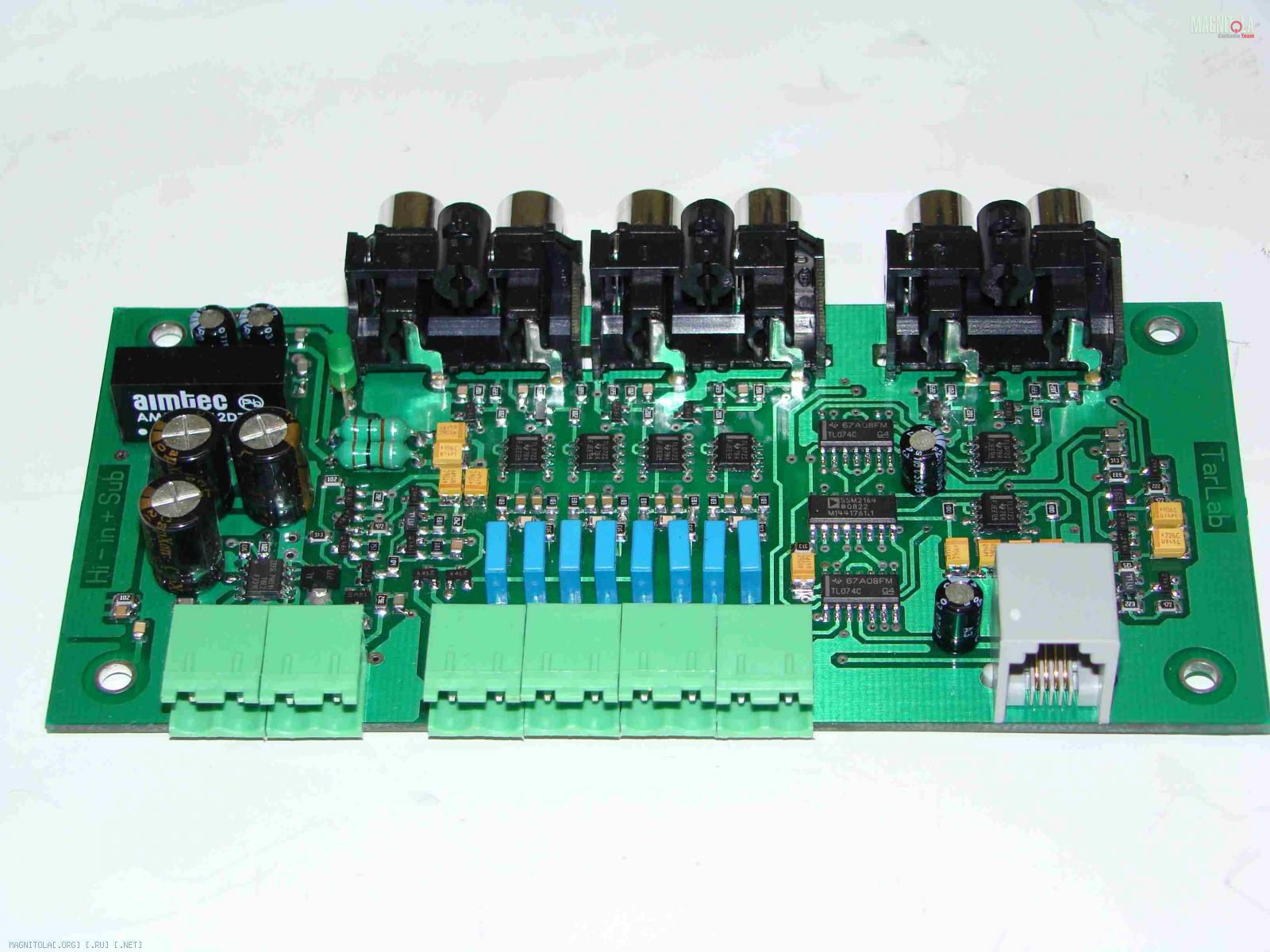

Это конвертер с сабовым выходом. Как видно на фото - есть свой БП(преобразователь +/- 12 вольт)

**gena60** · 29.08.2014 22:19

Сообщение от Флекс 71**

Сомневаюсь в этом.Именно в доступности.

Об этом и речь,что ОУ в ней не возможно установить,а только первая часть схемы с пассивными элементами в качестве гашения уровня сигнала с последующей передачей его на имеющийся ОУ,уже в усилителе.Последние,которые имеют встроенный вход В/У сигнала-примерно так и устроены,а далее подключены к входу РСА усилителя-нового в этом ничего нет,да и применяется сегодня довольно широко в них.

Нажмите на изображение для увеличения
Название: с1.jpg
Просмотров: 0
Размер: 331.8 Кб
ID: 631412

Делимся фотографиями (схемами) аппаратуры для МагВики! например.,
справа вверху примерно так и организовано,а далее на РСА вход.,

Сообщение от Aleksey

Ну, раз на схеме нарисовано, значит есть!

Это конвертер с сабовым выходом. Как видно на фото - есть свой БП(преобразователь +/

И всё это стоит 300-400 рублей-совершенно,грамотно и доступно по цене любому потребителю..,

Флекс 71** · 29.08.2014 22:25

gena60, К сожалению,после статей в Радио о схемотехнике японских кассетных магнитофонов,практически ничего не изменилось.Стала доступной элементная база а все решения срисовываются без разбора и выдаются за ноу-хау.Так происходит во всём мире,почему же Ростов должен быть исключением?
