Да, нашел уже, читаю. Прям как в колледж вернулся )))Цитата:
Сообщение от Lexx69
Вид для печати
Да, нашел уже, читаю. Прям как в колледж вернулся )))Цитата:
Сообщение от Lexx69
Форма импульсов БП есть в этой теме:Цитата:
Сообщение от Lexx69
http://magnitola.org/diagnostika-i-r...aniem-tem.html
Собственно, что и требовалось доказать. Добрался таки до паяльника сегодня :) Выпаял оба моста выпрямительных, прозвонил сборки - так и есть, один диод пробит. Вот даже не знаю, хорошо это, или плохо... С одной стороны, не пришлось (пока, по крайней мере) с осциллографом возиться (а он оказывается вообще на даче :)), вроде не должно быть две болезни сразу... А с другой - TL494 купить не проблема вообще, а вот с диодами этими...Цитата:
Сообщение от Lexx69
У меня, правда, мысль шальная появилась. А что если вместо этих космических конструкций, в каждый выпрямитель по готовому диодному мосту поставить? Подобрать по параметрам, ну и запас по току обеспечить как раз? Есть подводные камни какие? Ну, кроме того что внешний вид не совсем заводской получится? )))
Или Дядя Федор как раз примерно это имел ввиду:
? :)Цитата:
Сообщение от FFZ
Кстати, тут такое дело... Может кому полезно будет :whistle:
В общем, я тут схемку данного усилителя раздобыл :dance3::dance3::dance3: Делюсь с общественностью, так сказать, может кому понадобится :mosking: Вложение 976966
Спасибо, одно время искал не нашел... но там плюсовой клеммой задели выход... погорели дорожки и много чего в обвязке ПН... к счастью он не сложный, немного больше времени и так разобрался...
Не за что) В свободных источниках да, нет ни где. Тут, так сказать, получилось воспользоваться "служебным положением" )))Цитата:
Сообщение от Lexx69
Что думаешь насчет замены диодов на диодный мост в сборе, кстати?
нужных по свойствам диодных мостов нет......Цитата:
Сообщение от Paut
есть нужные по свойствам отдельные диоды, на это нужно переходить/переводить, места в усилителе для увеличения количества корпусов по части выпрямительной системы навалом...
Да уж, места навалом))) Об этом тоже думал, видимо по этому пути и пойду...Цитата:
Сообщение от FFZ
Вообще, после детального изучения платы тихо офигел от ушлости китайских друзей... Вместо того что бы нормально пропаять силовую часть платы, тупо напихали нереальное количество перемычек, не соединяющий дорожки, а дублирующих! При том что места для нормальной пропайки там чуть больше чем до фига... Но ничего, это дело поправимое) Лака только дофига соскабливать...
Отправлено с мобильного устройства. Прошу прощения за возможные оЧЕПятки)))
при применении моножилы для усиления токонагруженных дорожек это лишнее действо....Цитата:
Сообщение от Paut

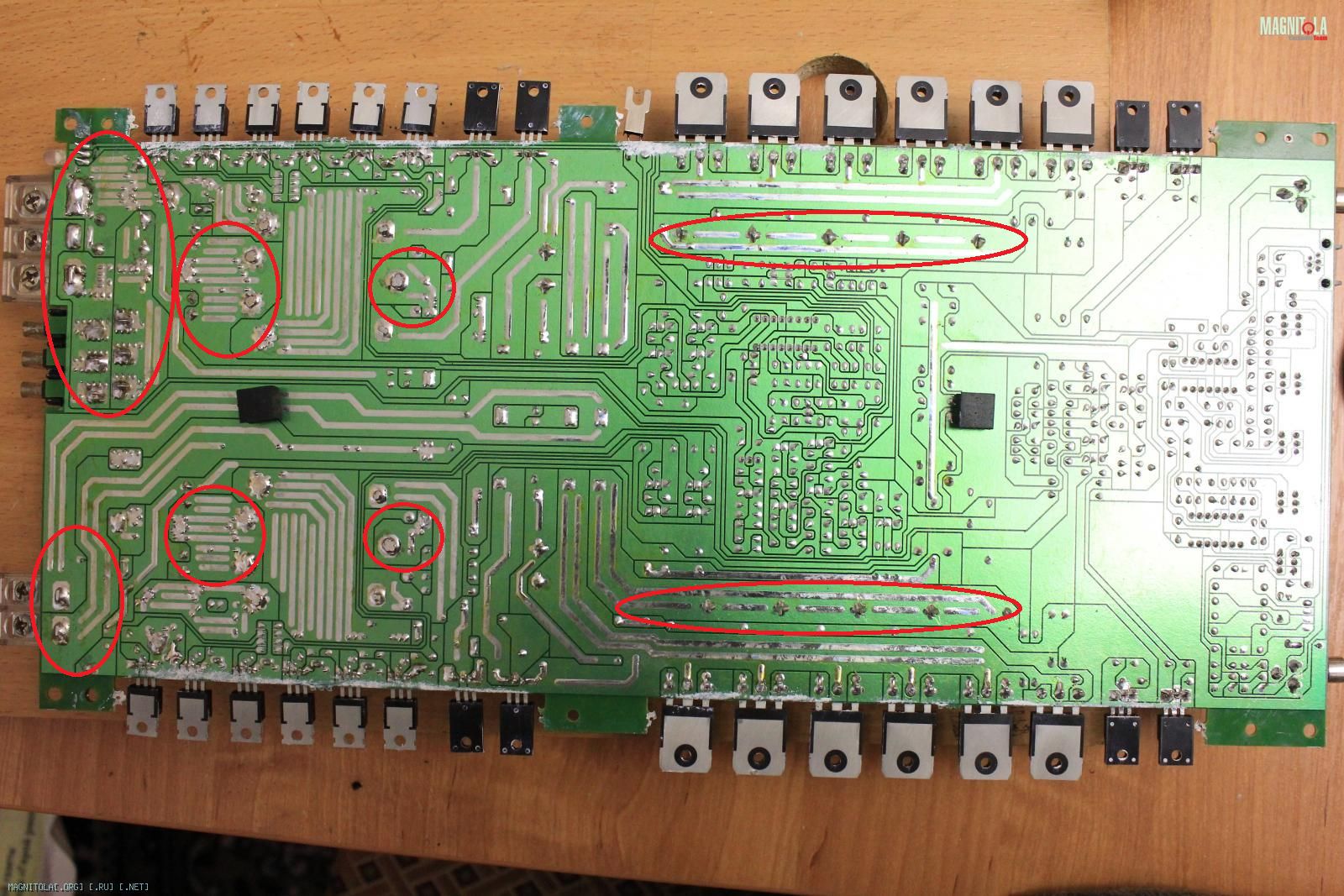

FFZ, ну я не про всю плату конечно) Там где можно усилить моножилой понятно что нет смысла изгаляться с пропайкой. На картинке отметил примерные места пропайки, что бы было что моножилой соединять)))
Попутно, кстати, можно большое количество перемычек удалить, для более удобного размещения конденсаторов большей емкости. Собственно, после того как покрутил плату в руках, действительно ооочень просто все (по части питания по крайней мере))) )
Вложение 977142
