сейчас размещаю банки, вот и думал сделать так:
новый транс - дополнительные диоды - дополнительные банки до вк все на отдельных от платы проводах.
диоды и банки кратны штатным элементам. штатные дороги усилю по необходимости.
сами доп банки и доп диоды установлю естественно после устойчивой работы на новом напряжении, с новым ВК (штатные банки 50в сменю на 63в, и т.д)
с проводами для емкостей не увлекайтесь - чем длиннее провод - тем выше ESR и прочие паразитные характеристики, ну и как следствие хуже работает как конденсатор ;)
думал если сопротивление проводов будет не хуже штатных дорожек, этого достаточноЦитата:
Сообщение от A!exT
лучше чтобы было эквивалентно конечно.
можно в принципе штатные дороги потом выдрать :laugh1: если будут земляные петли или вч генерация?
Усилить дорожки не помешает.,Цитата:
Сообщение от Jo Smittt
Jo Smittt, как правило получается хуже дорожек, ESR и ESL даже 5см проводов выше проводников на плате,
старайтесь использовать штатные места + довесок уже на проводах (смотрите где выгодней подключить, например, использовав несколько более "мелких" номиналов, ими можно воткнутся практически на коллекторы выходников)
лишних земляных петель не образуется, если не будет штатные резать и проводами перекладывать

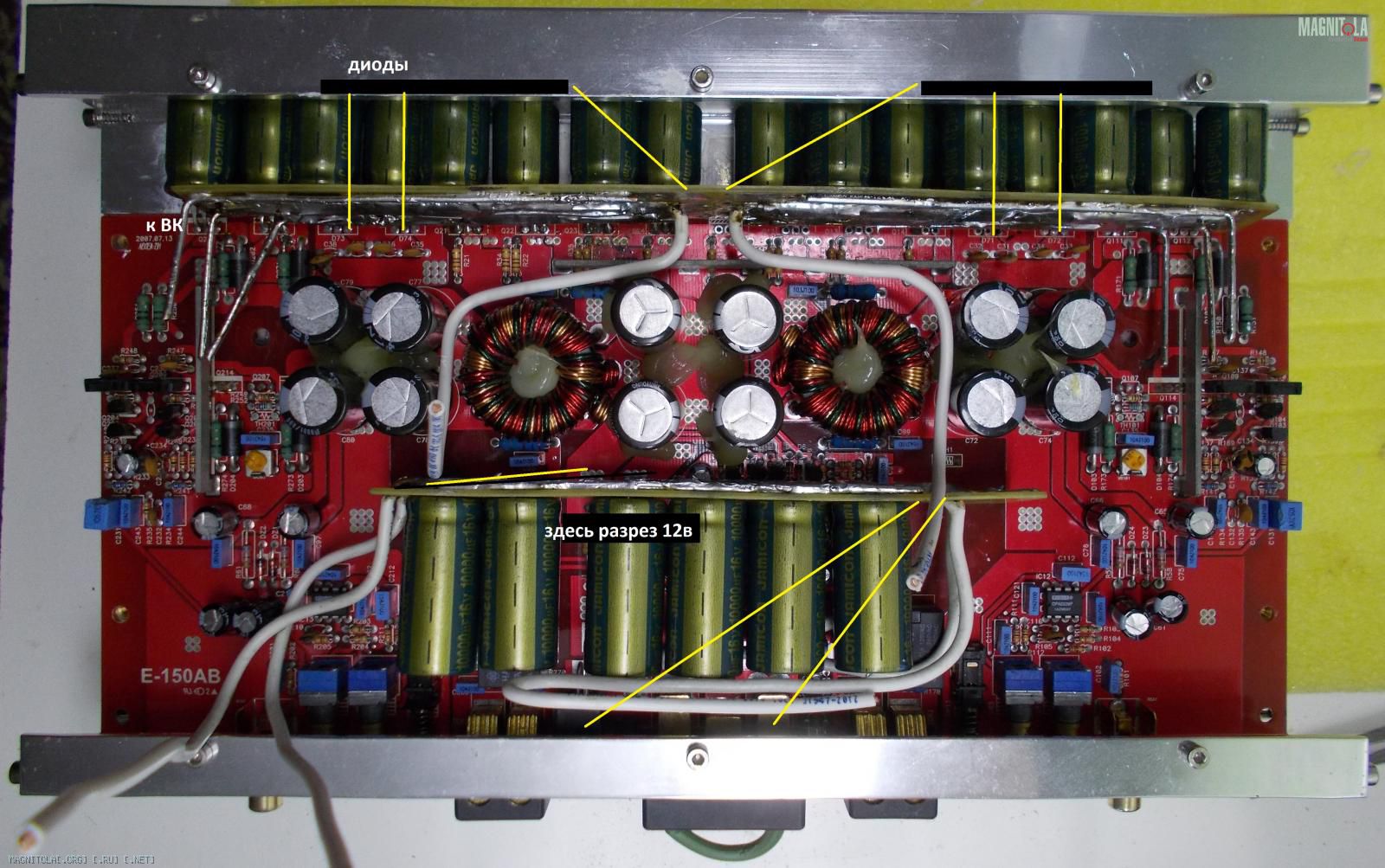

фото сделаю чтобы понятнее было что задумывалось - как смогу - немного не готово.
впрочем короче провода от этого не станут :laugh1: удлинение есть.
по индуктивности esl обойти плоские штатные дороги вряд ли, и топологию лучше проводенки не сделают.
а по сопротивлению проводник может соответствовать штатным дорогам?
вариант не очень хороший - согласен.
мой колхоз
возможно ли выполнить доп пары ВК на удлинителях, примеров реализации плохо искал.
насколько понял главное обеспечить одинаковые условия в самой паре,
а между разными парами допустимы некоторые расхождения ? - есть шансы получить искажения?
кпд понятно будет падать.
купил у алибабаев tip142/147 5 пар
пришли в то-93
7А*14,5В постоянки выдержали нормально 20+ сек.коэффициент усиления похож, в этой точке.
на рабочий тепловой режим не смог выйти - радиатор уся просто не разогревался, да и резисторы плыли.
разброс минимален между экземплярами, кроме одной из пяти пар которую отбраковал мультиметром :laugh1:.
хз, польстился на халявную доставку, а так не сильно дешево.
если подделка - то похоже неплохая?
ключи AUIRF3205Z установил, живые пока.
ножки одного диода очень устали, придется ждать доставки
поэтому даже пробный пуск отложил.
врятли их подделывают, просто производителей этих транзисторов давно куча, у каждого свой техпроцесс, а основные параметры в целом соответствуют. чаще встретить перемаркировку местного производителя на бренд, или просто отбракованную партию
