Добрый день, всем!
Хочу вживить в свои двух канальники еще по одному каналу, которые будут работать на твитеры, хочу засунуть туда вот такие модули : http://ru.aliexpress.com/item/20W-HI...530062525.html, место под них там есть, но есть сложность, у меня во вторичном питании +-40вольт, а этим модулям не боле +-25вольт можно.
Можно ли понизить напряжение при помощи стабилизаторов 7824 и 7924 запаралелив их по две штуки на каждый модуль. В даташите на 7824 говорится что максимальный ток аж 1,5 ампера, т.е. две штуки это уже 3 ампера на 24 вольта это 72 ватта. Пусть эффективность усилителя 50% 36Ватт, помоему на твитеры это с большим запасом, но я не уверен, поэтому и создал темку. Помогите, подскажите где я ошибаюсь.
З.Ы. Или не выёживатся и матнуть еще одну вторичку, диодный мост, пару конденсаторов? Там же сечения смешного хватит?
З.Ы.Ы. Как думаете, смогут эти китайские штуковинки хорошо играть ВЧ диапазон?
29.03.2016, 06:11
FFZ
Re: Помогите понизить напряжение
Домотай дополнительную вторичную обмотку, поставь мост, поставь фильтр и питай от этого свои модули.
Идея с 7824/7924 иррациональна.
29.03.2016, 08:03
ALEXx3
Re: Помогите понизить напряжение
Ну, или применить другой усилитель, например, на TDA7293, допускающая работу до +-50 вольт.
29.03.2016, 13:12
Mакс
Re: Помогите понизить напряжение
Я уже заказал те на что давал ссылку. Буду еще одну вторичку мотать.
Вопрос, как правильней сделать "ноль" новой вторички соединить с нулем первой вторички или нет?
29.03.2016, 14:55
FFZ
Re: Помогите понизить напряжение
Цитата:
Сообщение от Mакс
Я уже заказал те на что давал ссылку. Буду еще одну вторичку мотать.
Вопрос, как правильней сделать "ноль" новой вторички соединить с нулем первой вторички или нет?
Да, верно, вторичная масса должно быть одна.
31.03.2016, 15:25
Mакс
Вложений: 2
Re: Помогите понизить напряжение

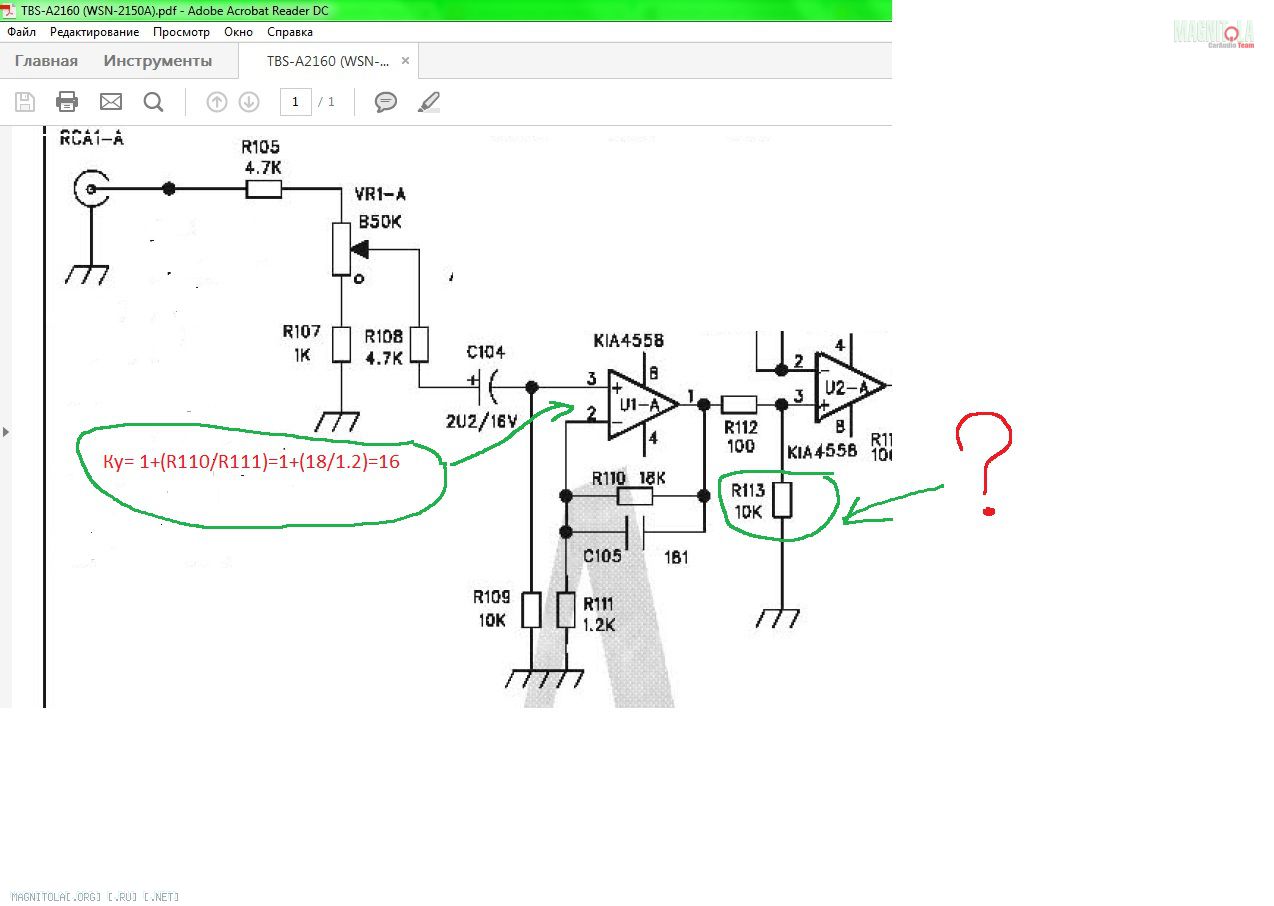

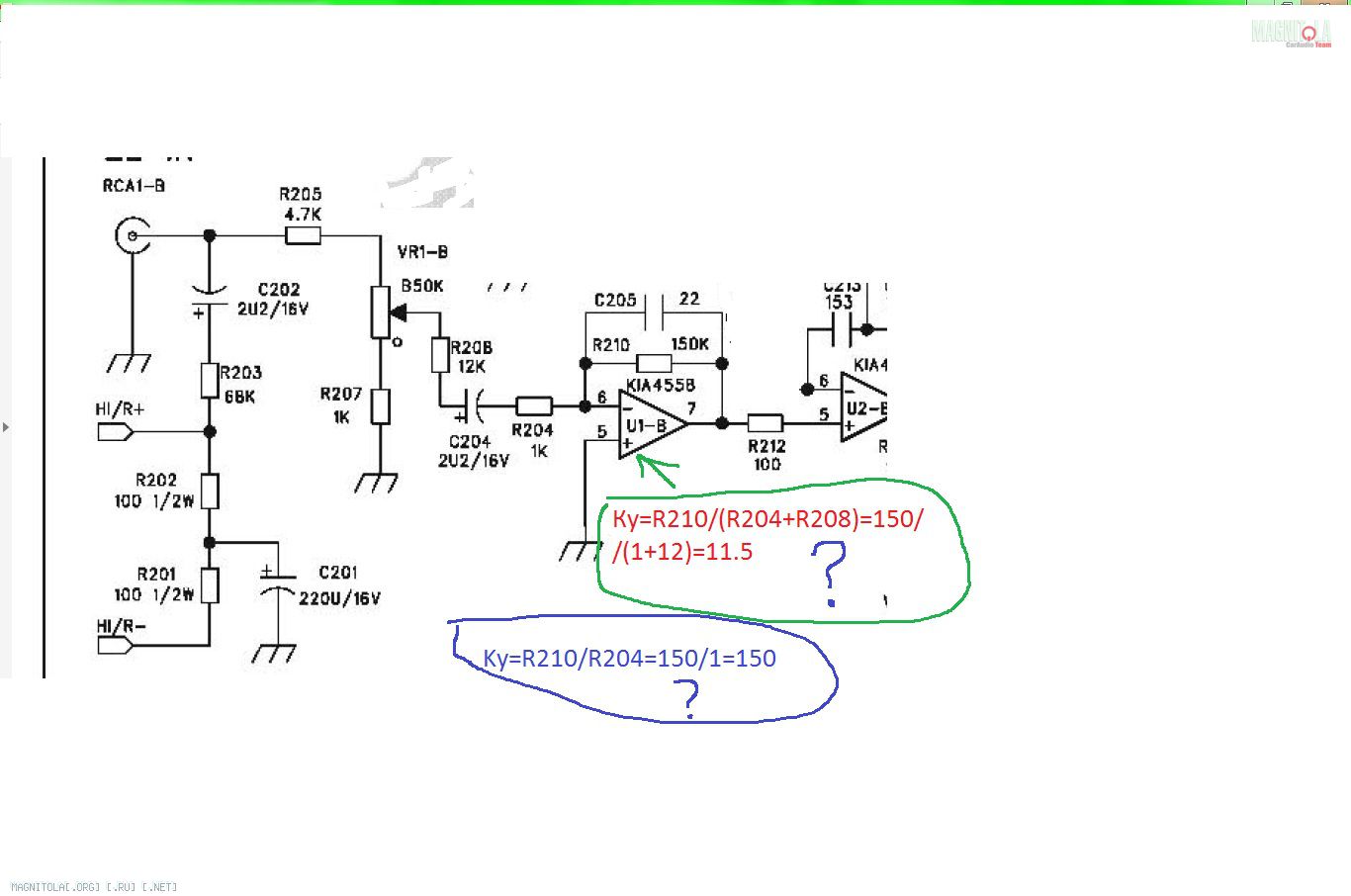

Прошу, пжл, объясните мне бестолковому как здесь правильно считать? Вложение 976696Вложение 976698
Это один двухканальный усилитель, второй канал проинвертирован, коэф. усиления должен быть одинаковый, какой он?
Зачем в первом канале повесили R113 на 10Ком, это делитель напряжения? нафига? Что бы сравнять первый и второй канал?
31.03.2016, 15:37
ALEXx3
Re: Помогите понизить напряжение
Первый рисунок: U2-a необходимо показать цепь ООС для расчёта Ку (указанный Вами резистор задаёт входное сопротивление каскада на U2-a)
31.03.2016, 15:43
Mакс
Re: Помогите понизить напряжение
Цитата:
Сообщение от ALEXx3
Первый рисунок: U2-a необходимо показать цепь ООС для расчёта Ку (указанный Вами резистор задаёт входное сопротивление каскада на U2-a)
А разве она не показана на картинке? вы о какой ООС? R110 и R111 и С105 разве нет
Входное сопротивление это R109, а R113 как может быть им?
Пжл. не проподайте, помогите.
---------- Сообщение добавлено 31.03.2016 в 15:48 ----------
Перечитал сообщение сори, ща исправлюсь
---------- Сообщение добавлено 31.03.2016 в 15:51 ----------
Нет всё ровно не понял))). А зачем вам следующие ОУ, вопервых они уже давно удалены из усилка, это были фильтры и баст буст, коэ усиления на них был еденица, сейчас это и не важно.
31.03.2016, 15:52
ALEXx3
Re: Помогите понизить напряжение

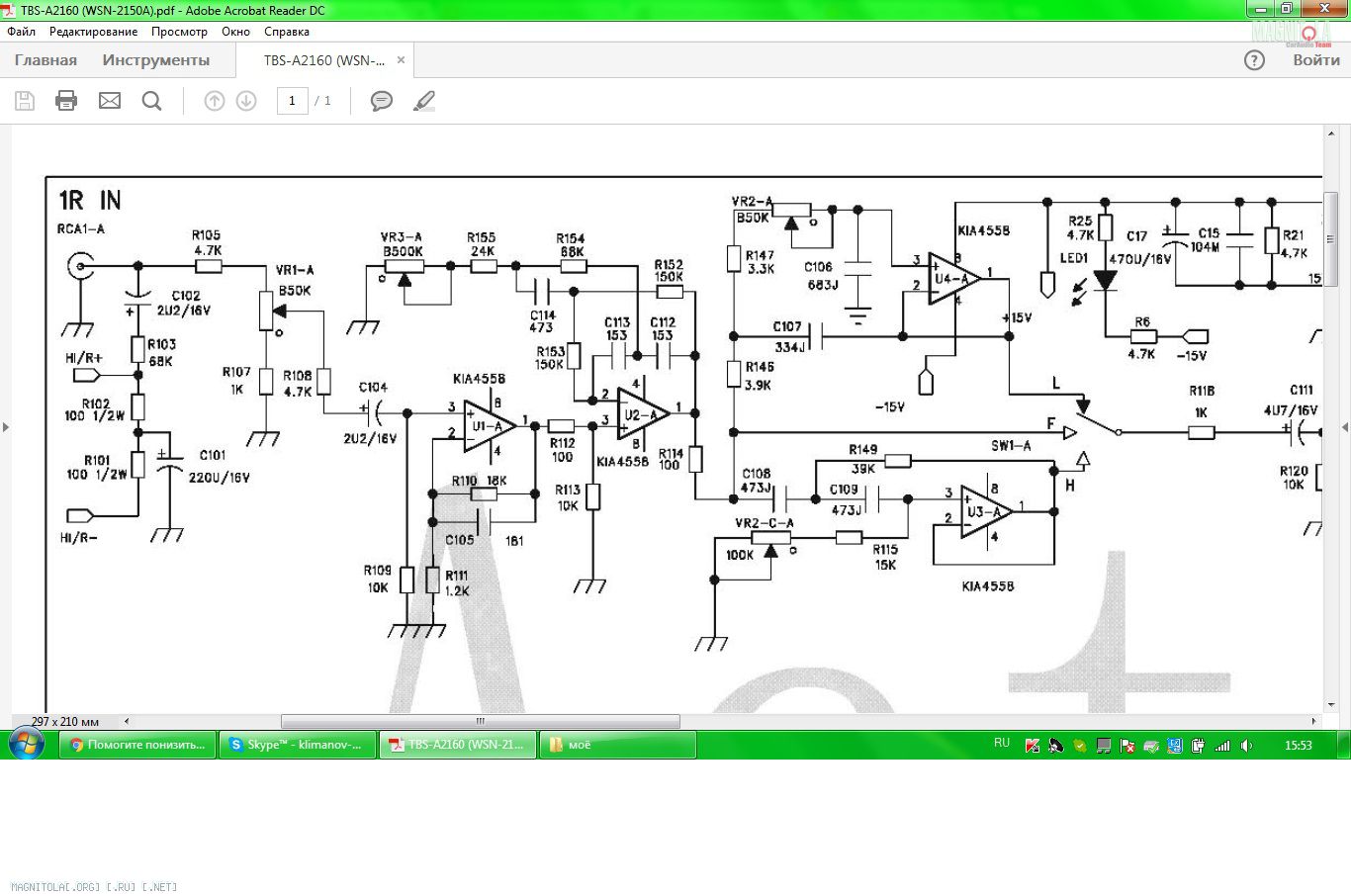

Я говорю о втором ОУ - U2-a: что там подцеплено на выводах 2и4?
---------- Сообщение добавлено 31.03.2016 в 18:54 ----------
Цитата:
Сообщение от Mакс
Входное сопротивление это R109, а R113 как может быть им?
В неинвертирующем включении 113-й задаёт входное сопротивление второго каскада.
