Репутация: 150927
Почему именно +-12? чем плохо +-8в , 8в получить от 78L08 а отрицательное можно своять схемку на к примеру MC34063 с даташника с 5 детальками или такоекак раз -8в , в старых тойотовских 2дин ГУ можно найти у вас то.
Репутация: 5054
спасибо господа за помощь, остановлюсь я пока на этом варианте.
Репутация: 1294044
Про охлаждение не забывайте тоже.,Сообщение от w_n
Репутация: 34319

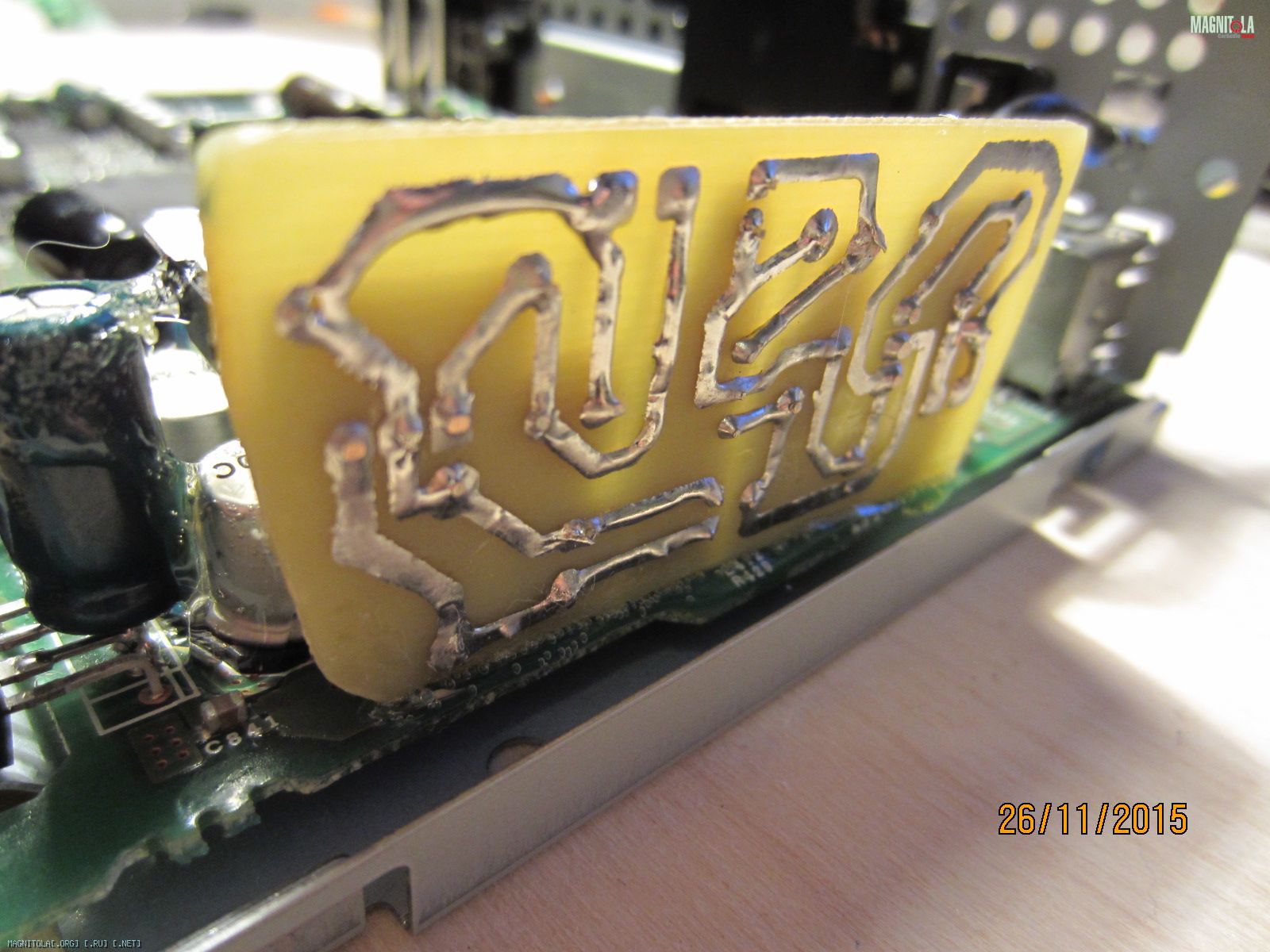

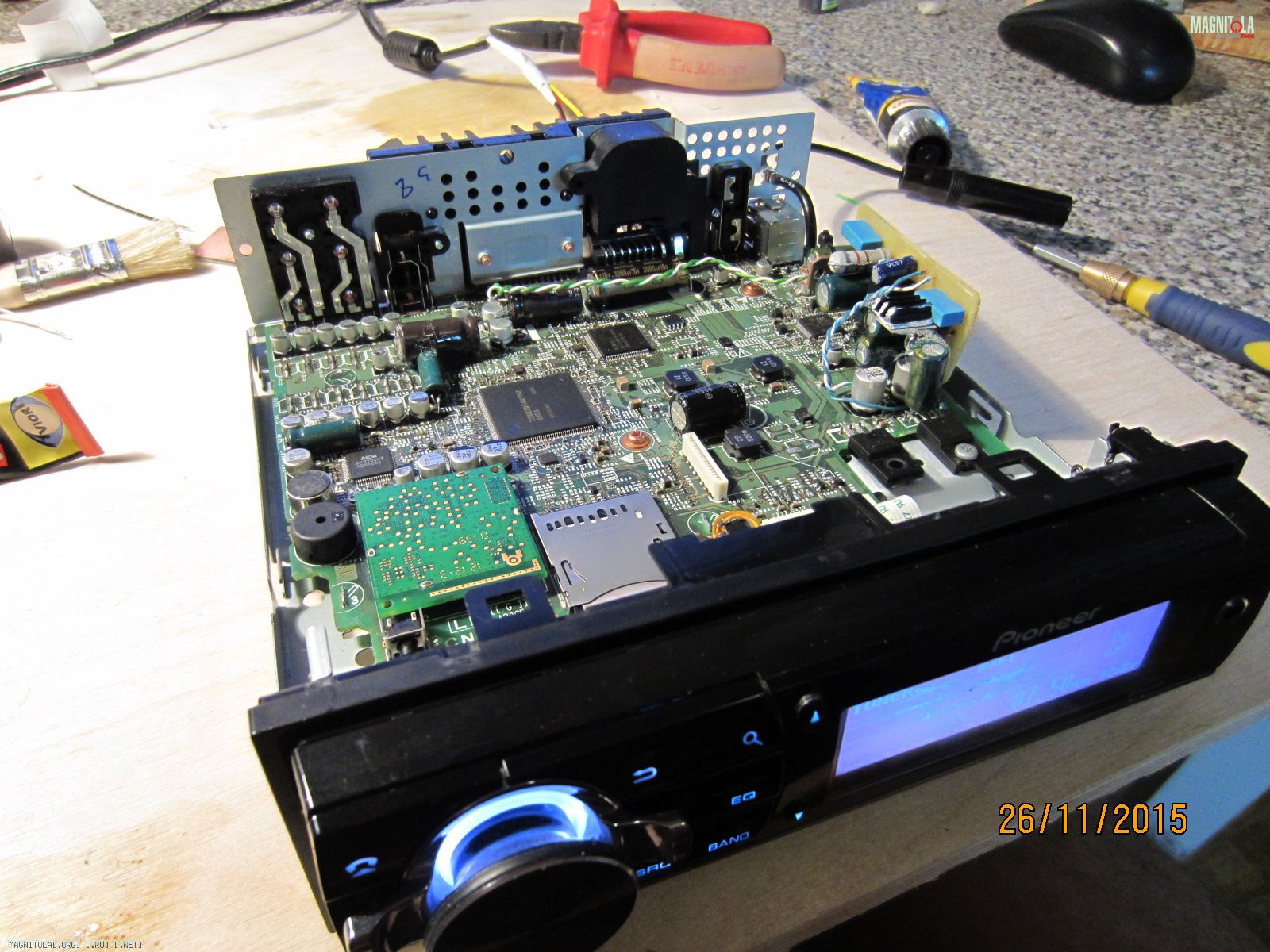

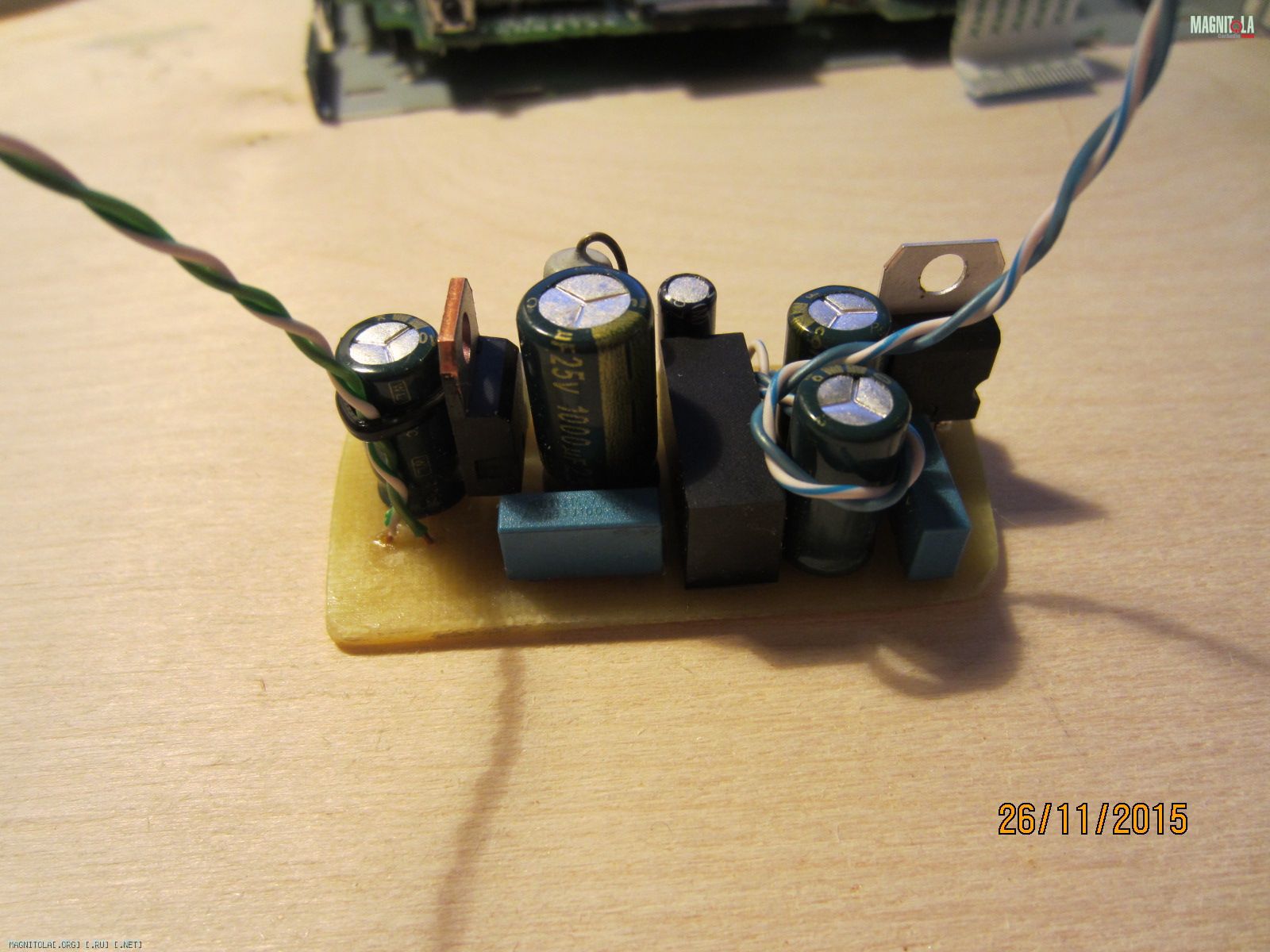

Вот так у меня получилось, правда не 88й , а 80й , схемка на вашу очень похожа.
Репутация: 5054 а свою схемку можете выложить? какой dcdc конвектор использовали?Вот так у меня получилось, правда не 88й , а 80й , схемка на вашу очень похожа.
Репутация: 34319 преобразователь

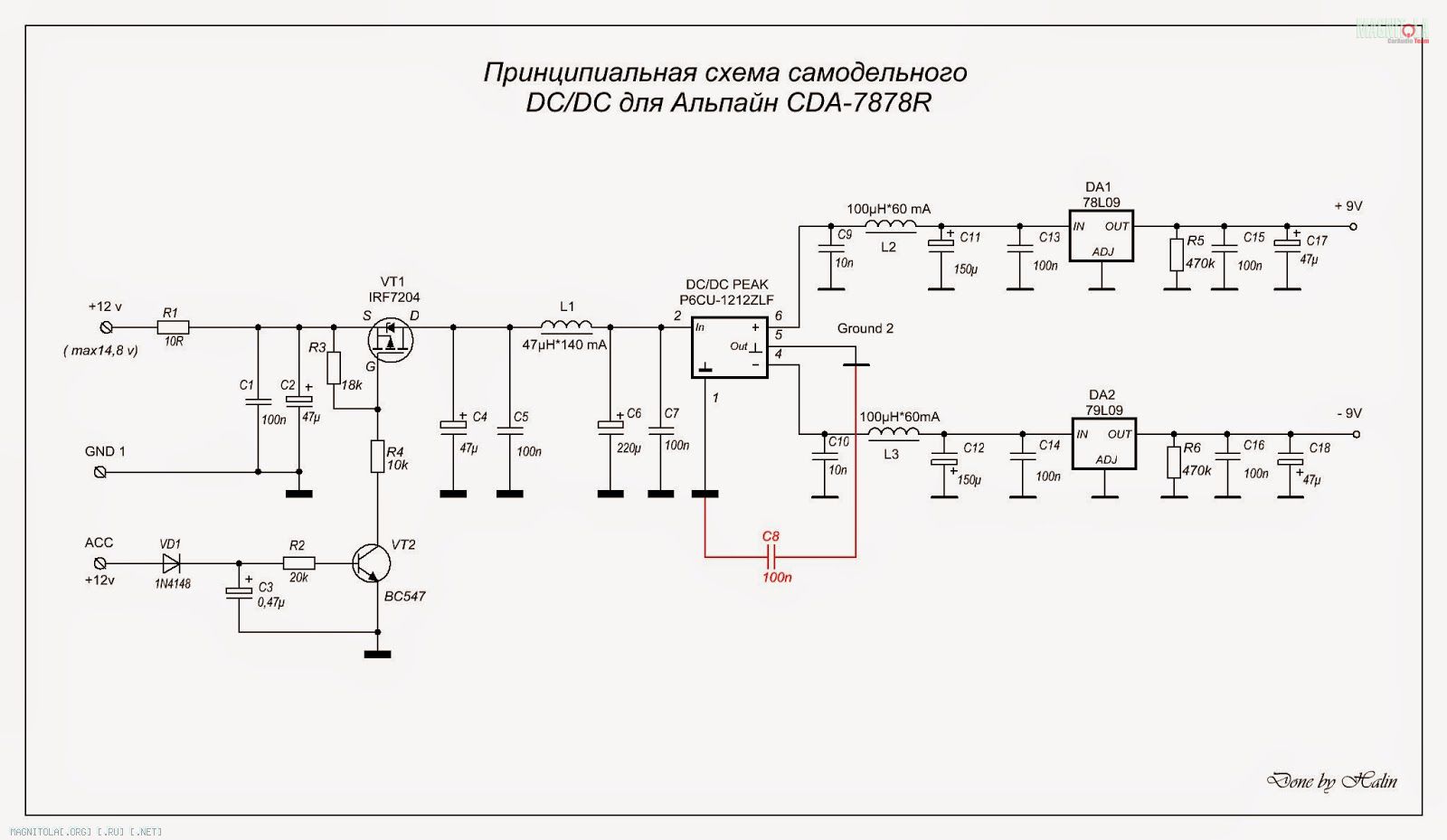

Схема:
(Полевик в качестве включаткля) - (Электролит+пленка) -( 7905 ) - (электролит+пленка )- (преобразователь 5в +-12в ) - (электролит+пленка) - (7909) - ( электролит+пленка) - ( потребители)
Я не делал положительное напряжение и на этом выходе преобразователя просто поставил резистор, т.к. без нагрузки его желательно не оставлять.
---------- Сообщение добавлено 30.10.2016 в 13:53 ----------
Вот почитайте, я думаю не лишнее будет :
Тыц и Туц , там и про блок питания будет
Репутация: 48327
Без фильтрации напряжения преобразователя,весь смысл "теряеться".Вся "хрень" по питанию попадет в оу и в евол.Да и преобразователи эти "хиленькие" в качестве "емкостной нагрузки" и "рабочей частоты.Если выбирать из @TRACO@,то очень хорошие преобразователи серии ten5.
Репутация: 34319 datik, Ну после преобразователя (из даташит шум 80мВ ) идут конденсаторы для фильтрации, потом параметрический стабилизатор ( из даташит шум 10мкВ !!!! ), потом еще конденсаторы.
О каких фильтрах речь? Еще катуши индуктивности добавлять по вашему нужно или что?
Репутация: 48327 Что по Вашему,есть параметрический стабилизатор?7809 что ли?Где такой даташит на 7809 с 10мкв?
Нужно меньше читать даташиты.Лучше один раз померить.
Не по моему.А по рекомендации производителя!
Репутация: 34319 Ну это как то очень громко сказано, мне кажется. Это ж паспорт изделия с его характеристиками.
