почему горят транзисторы FQP 50N06?

Комбинированный просмотр

  1. #1
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 21186
    Регистрация
    01.10.2016
    Город/село
    Дубна М.О.
    Сообщений
    699
    Спасибо (Раздал)
    493
    Спасибо (Получил)
    267

    В обсуждении: Re: почему горят транзисторы FQP 50N06?

    Цитата Сообщение от Владимир Козаченко Посмотреть сообщение

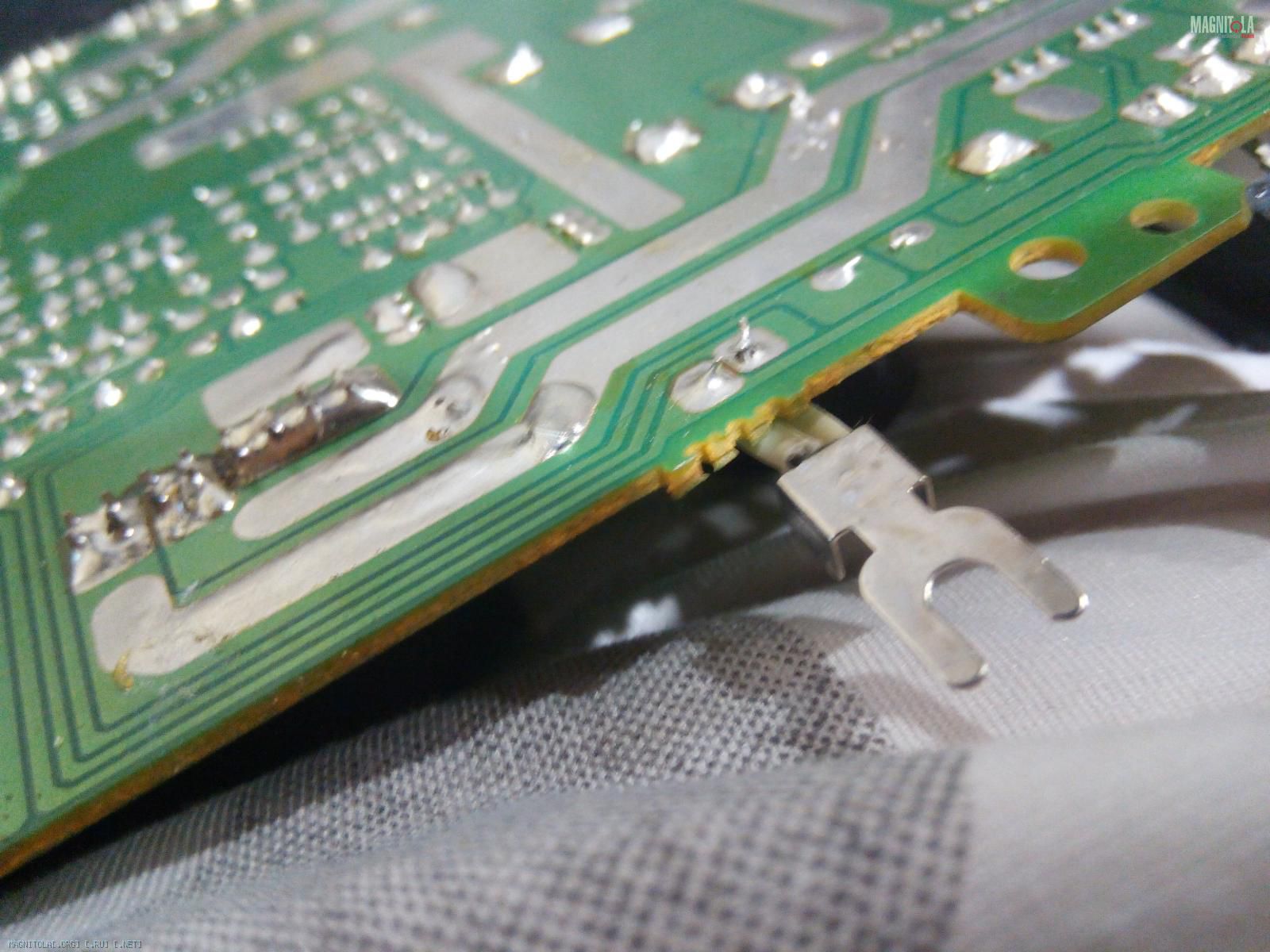

    отмыл немного плату, а пока отмывал обнаружил кучу либо надорваных либо вовсе оторванных элементовНажмите на изображение для увеличения
Название: IMG_20170115_175403.jpg
Просмотров: 0
Размер:	176.6 Кб
ID:	1095298Нажмите на изображение для увеличения
Название: IMG_20170115_175425.jpg
Просмотров: 0
Размер:	200.5 Кб
ID:	1095300

    Вообщем транзюки заменил все с одной серии, резисторы заменю, пропаяю всё надорванное, клемы и посмотрим, что с этого выйдет.


    а трансформатор говорите можно обычным цапоном пролить?
    сохнет долго и текучесть не очень, лучше акриловый, и тр-р лучше просушить..., влага не даст лаку проникать глубоко.
    http://www.chipdip.ru/product/plastik-71-100/
    либо шеллак
    http://www.chipdip.ru/product0/8960682762/
    а вместо зеленой изоленты пойдет это
    http://www.chipdip.ru/product/kptd-2-1-0.20-140/


  2. #2
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594
    Полученные ответы: 75

    Re: почему горят транзисторы FQP 50N06?

    Да, можно... только он жидкий и на это время много уходит, так как пролить надо раза три четыре, так что бы обмотка стала более мене монолитной, так как вибрация в обмотке перетирает со временем лак у провода.... со всеми вытекающими.
    Далеко не у всех производителей транс залит нормально, чаще больше формально или вообще никак, да и плотность намотки не всегда на высоте.
    Таким образом, частенько гудящие и свистящие трансы лечатся.

    ---------- Сообщение добавлено 15.01.2017 в 21:01 ----------

    Поповоду оборванных-оторванных элементов, это издержки экономии на техпроцессе сборки... такие платы можно сначала пропаивать сплошняком, а только затем искать поломку... так как холодная пайка не редкость.


  3. #3
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1800
    Регистрация
    04.12.2015
    Город/село
    ст.Каневская
    Сообщений
    72
    Спасибо (Раздал)
    9
    Спасибо (Получил)
    14
    Автор

    Re: почему горят транзисторы FQP 50N06?

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    Да, можно... только он жидкий и на это время много уходит, так как пролить надо раза три четыре, так что бы обмотка стала более мене монолитной, так как вибрация в обмотке перетирает со временем лак у провода.... со всеми вытекающими.
    Далеко не у всех производителей транс залит нормально, чаще больше формально или вообще никак, да и плотность намотки не всегда на высоте.
    Таким образом, частенько гудящие и свистящие трансы лечатся.

    ---------- Сообщение добавлено 15.01.2017 в 21:01 ----------

    Поповоду оборванных-оторванных элементов, это издержки экономии на техпроцессе сборки... такие платы можно сначала пропаивать сплошняком, а только затем искать поломку... так как холодная пайка не редкость.

    да здесь дело имеется с фьюжен моноблок, обмотка не из лучших, но на удивление в разы лучше чем на кикс 4.100 там вообще ужас был. И естественно кроме родной изоляции на проволоке, ничего нет, даже кольцо не изолировано не говоря уже о межобмоточной изоляции, ну если хозяин согласится прольём лаком всё же лучше чем ничего

    ---------- Сообщение добавлено 15.01.2017 в 23:06 ----------

    Цитата Сообщение от romanov Посмотреть сообщение
    сохнет долго и текучесть не очень, лучше акриловый, и тр-р лучше просушить..., влага не даст лаку проникать глубоко.
    http://www.chipdip.ru/product/plastik-71-100/
    либо шеллак
    http://www.chipdip.ru/product0/8960682762/
    а вместо зеленой изоленты пойдет это
    http://www.chipdip.ru/product/kptd-2-1-0.20-140/
    лента есть такая, изолента уже успешно последовала в мусорку )) остался вопрос с трансформатором и поменять резисторы.


  4. #4
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 21186
    Регистрация
    01.10.2016
    Город/село
    Дубна М.О.
    Сообщений
    699
    Спасибо (Раздал)
    493
    Спасибо (Получил)
    267

    Re: почему горят транзисторы FQP 50N06?

    [QUOTE=Владимир Козаченко;3564640]да здесь дело имеется с фьюжен моноблок, обмотка не из лучших, но на удивление в разы лучше чем на кикс 4.100 там вообще ужас был. И естественно кроме родной изоляции на проволоке, ничего нет, даже кольцо не изолировано не говоря уже о межобмоточной изоляции, ну если хозяин согласится прольём лаком всё же лучше чем ничегоCOLOR="Silver"]

    ---------- Сообщение добавлено 15.01.2017 в 23:06 ----------

    [/COLOR]


    тр-р мрак полный если так сделан, тут простая пропитка может не поможет, надо погружнием, я думаю у них и сечение тр-ра занижено из-за экономии.


  5. #5
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1800
    Регистрация
    04.12.2015
    Город/село
    ст.Каневская
    Сообщений
    72
    Спасибо (Раздал)
    9
    Спасибо (Получил)
    14
    Автор

    Re: почему горят транзисторы FQP 50N06?

    [QUOTE=romanov;3564654]
    Цитата Сообщение от Владимир Козаченко Посмотреть сообщение
    да здесь дело имеется с фьюжен моноблок, обмотка не из лучших, но на удивление в разы лучше чем на кикс 4.100 там вообще ужас был. И естественно кроме родной изоляции на проволоке, ничего нет, даже кольцо не изолировано не говоря уже о межобмоточной изоляции, ну если хозяин согласится прольём лаком всё же лучше чем ничегоCOLOR="Silver"]

    ---------- Сообщение добавлено 15.01.2017 в 23:06 ----------

    [/COLOR]


    тр-р мрак полный если так сделан, тут простая пропитка может не поможет, надо погружнием, я думаю у них и сечение тр-ра занижено из-за экономии.

    ну это уже буду с хозяином обсуждать, потому как его просьба была сделать с минимумом затрат.(Но так как делал предыдущий мастер у меня рука не подымется ) Я бы конечно по нормальному лучше перемотал бы заново трансформатор.


  6. #6
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 34935 Аватар для maisteroleg
    Регистрация
    17.01.2016
    Город/село
    Львов
    Сообщений
    460
    Спасибо (Раздал)
    30
    Спасибо (Получил)
    385
    Полученные ответы: 4

    Re: почему горят транзисторы FQP 50N06?

    Цитата Сообщение от Владимир Козаченко Посмотреть сообщение
    перемотал бы заново трансформатор
    Золотые слова!


  7. #7
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594
    Полученные ответы: 75

    Re: почему горят транзисторы FQP 50N06?

    Осциллограф то есть?
    Запусти ШИМ без выходных транзисторов и посмотри, что происходит на их затворах...
    Еще, несколько раз встречал, что каким то непонятным образом дохнет частотозадающий конденсатор на 5-й ноге tl-ки...
    Но прежде смотрим сигнал...

    ---------- Сообщение добавлено 16.01.2017 в 22:51 ----------

    Только снимай все транзюки...
    Еще смотрим мощные диоды, хоть и редко, но летят...
    Транс перематывать, по мне,хлопотное занятие...


  8. #8
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 34935 Аватар для maisteroleg
    Регистрация
    17.01.2016
    Город/село
    Львов
    Сообщений
    460
    Спасибо (Раздал)
    30
    Спасибо (Получил)
    385
    Полученные ответы: 4

    Re: почему горят транзисторы FQP 50N06?

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    Транс перематывать, по мне,хлопотное занятие...
    Это Вы выходник на ламповый усилитель не мотали.


  9. #9
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594
    Полученные ответы: 75

    Re: почему горят транзисторы FQP 50N06?

    Цитата Сообщение от maisteroleg Посмотреть сообщение
    Это Вы выходник на ламповый усилитель не мотали.
    на это есть специально обученные люди https://youtu.be/uBiKposZFN0

    ---------- Сообщение добавлено 17.01.2017 в 02:45 ----------

    Цитата Сообщение от Владимир Козаченко Посмотреть сообщение
    Авот TL-ка прозванивал аналогично с заведомо исправной не все показания совпадаю, может есть смысл попробовать поменять?
    Горят редко... можно конечно и поменять, благо стоит недорого... а вот без ослика ремонтировать ПН, только на ощупь... при чем достаточно самого простенького, хоть С1-94...
    Да, и она ключи раскачивает не напрямую... это тоже все стоит проверить.


  10. #10
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1800
    Регистрация
    04.12.2015
    Город/село
    ст.Каневская
    Сообщений
    72
    Спасибо (Раздал)
    9
    Спасибо (Получил)
    14
    Автор

    Re: почему горят транзисторы FQP 50N06?

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    на это есть специально обученные люди https://youtu.be/uBiKposZFN0

    ---------- Сообщение добавлено 17.01.2017 в 02:45 ----------


    Горят редко... можно конечно и поменять, благо стоит недорого... а вот без ослика ремонтировать ПН, только на ощупь... при чем достаточно самого простенького, хоть С1-94...
    Да, и она ключи раскачивает не напрямую... это тоже все стоит проверить.

    - осциллографа к сожалению никакого и обратиться то не к кому.
    - попробую тл-ку поменять почему то подозрения на нее всё же падают, подозрительное пятнышко у неё в изголовье будто пригоревшая, усь не запускается, спустя пару секунд появляется писк и мгновенно греются транзюки(ключи) причем только в одном плече.

    ---------- Сообщение добавлено 17.01.2017 в 12:10 ----------

    похоже копаю я вовсе не там, стали известны новые подробности, буду дома всё наглядно с фото выложу распишу.
    А пока сижу на работе руки чешу в ожидании этого уникального аппарата.
